Changement du bloc écran sur Honor 20 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 20 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

La vitre avant de votre smartphone est cassé.

Il est temps de changer l'écran endommagé de votre Honor 20 Pro ? Réalisez cette réparation en suivant pas à pas ce tutoriel de réparation spécialement conçu pour vous aider.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

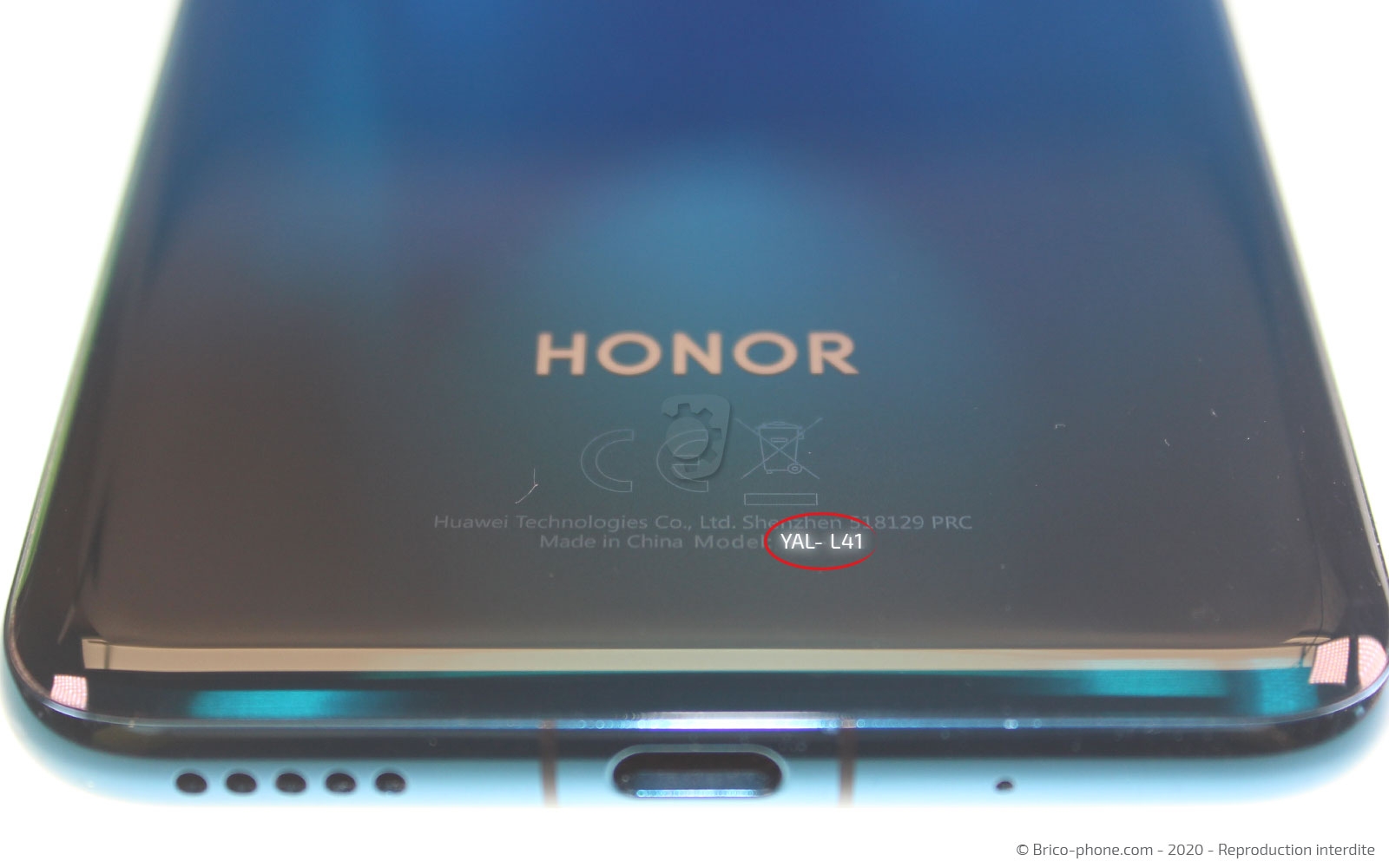

Assurez-vous de commander la pièce détachée compatible avec votre smartphone.

Pour cela, il vous suffit de regarder l'inscription au dos du téléphone.
Si vous apercevez YAL-AL10 ou YAL-L41 cela signifie que vous possédez bien un Honor 20 Pro.

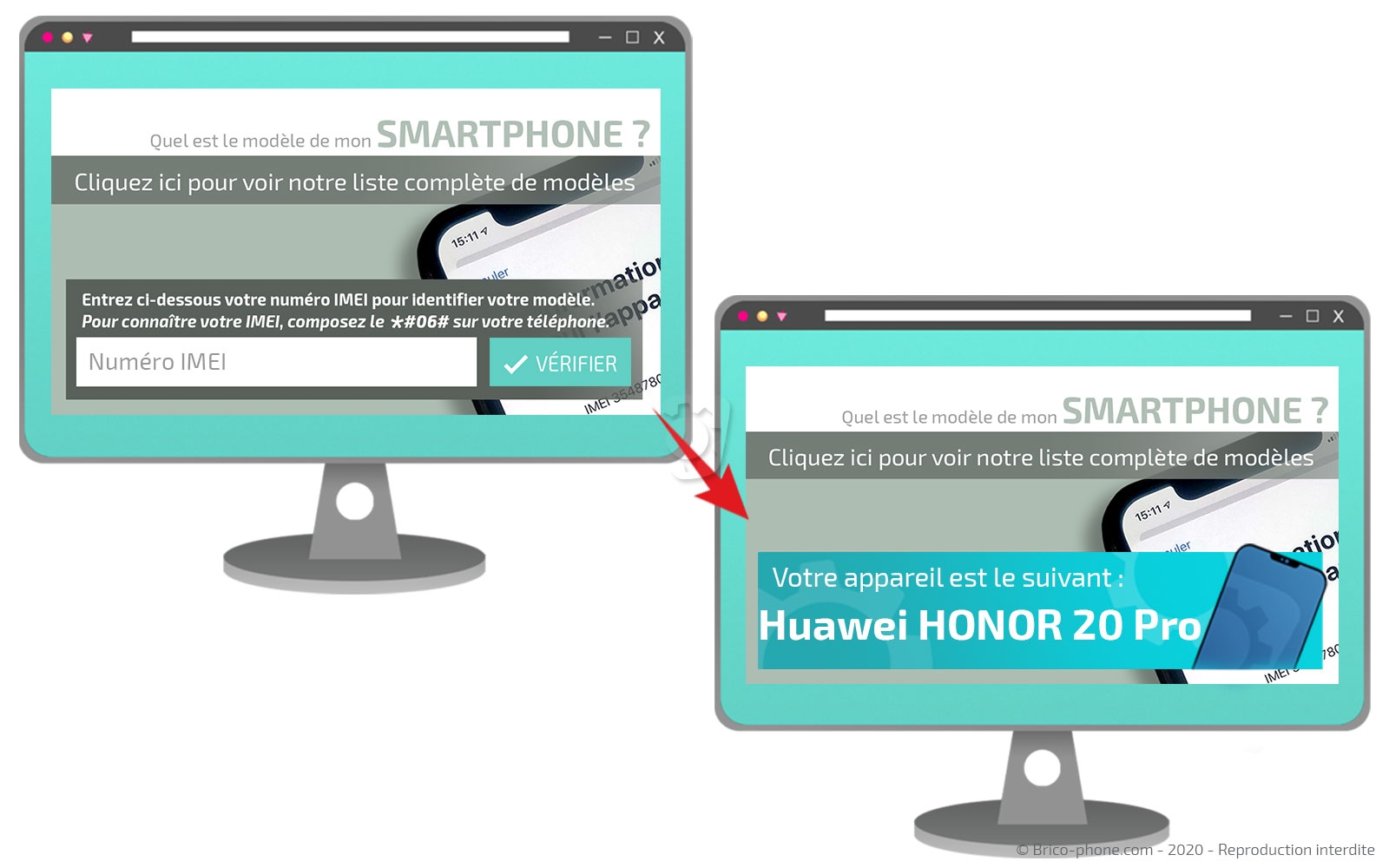

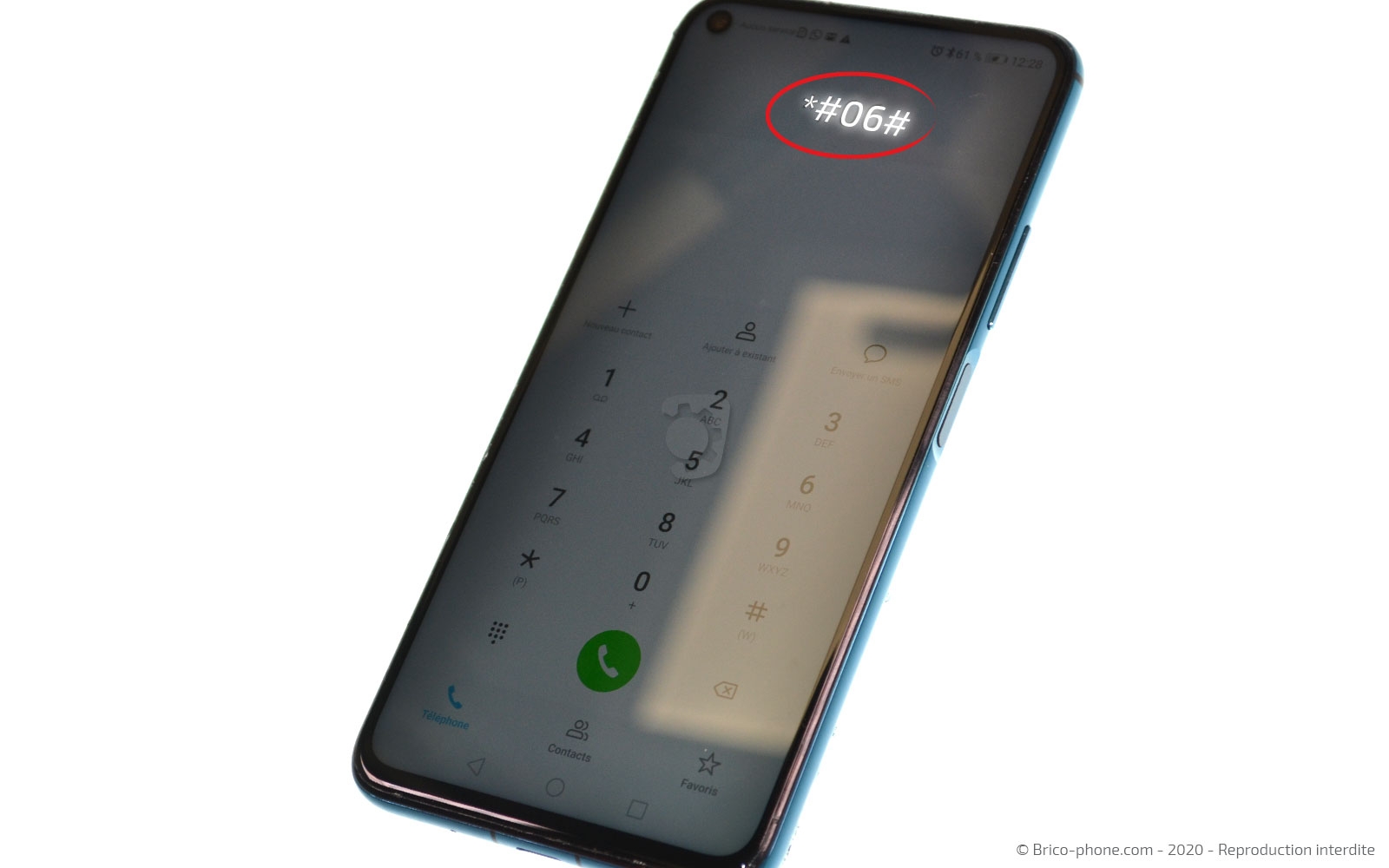

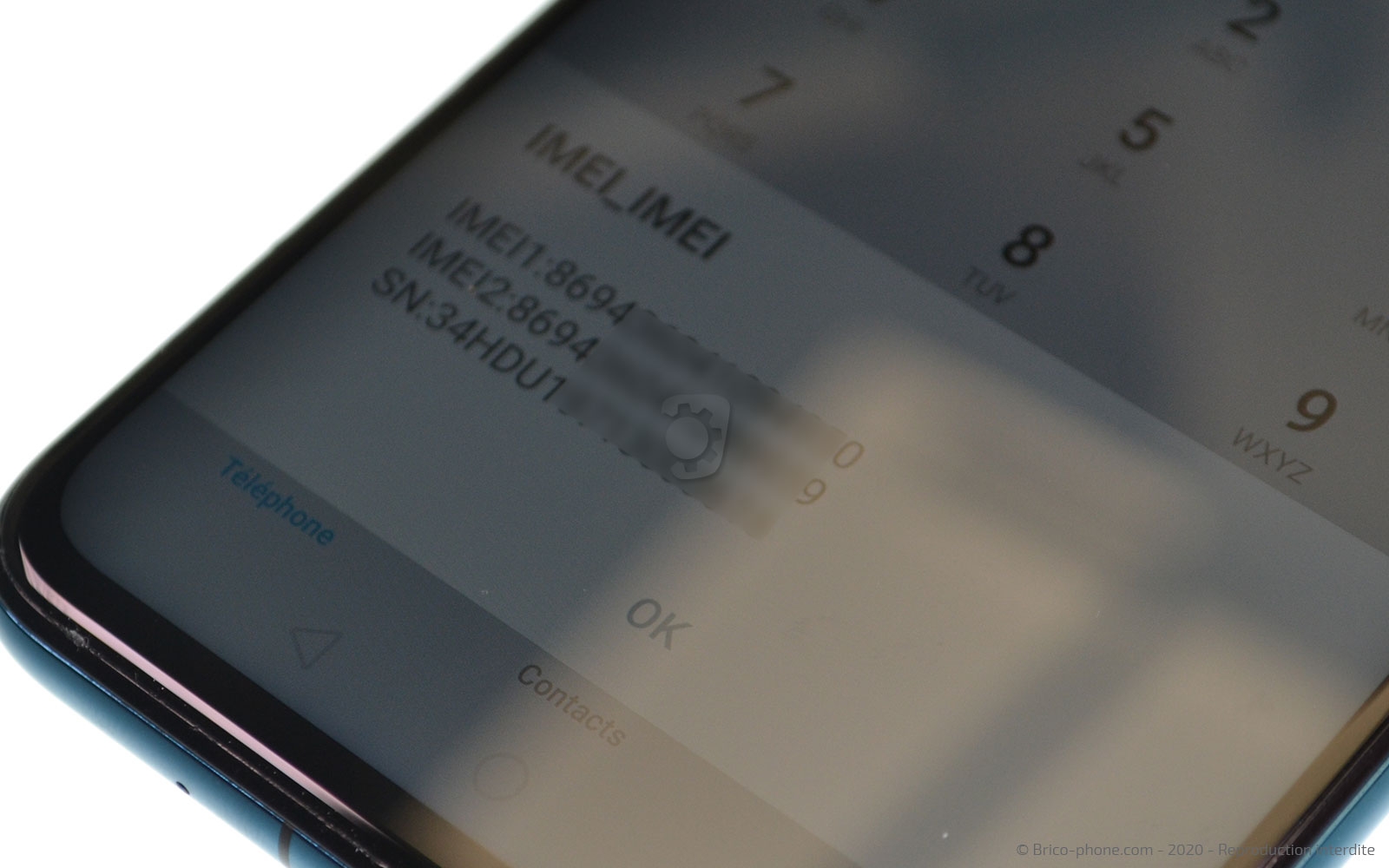

Autrement, composez le *#06# afin d'obtenir un numéro IMEI qui une fois recopié sur notre page d'accueil vous informera sur votre modèle ainsi que sur les composants disponibles sur le site internet.
Etape 1

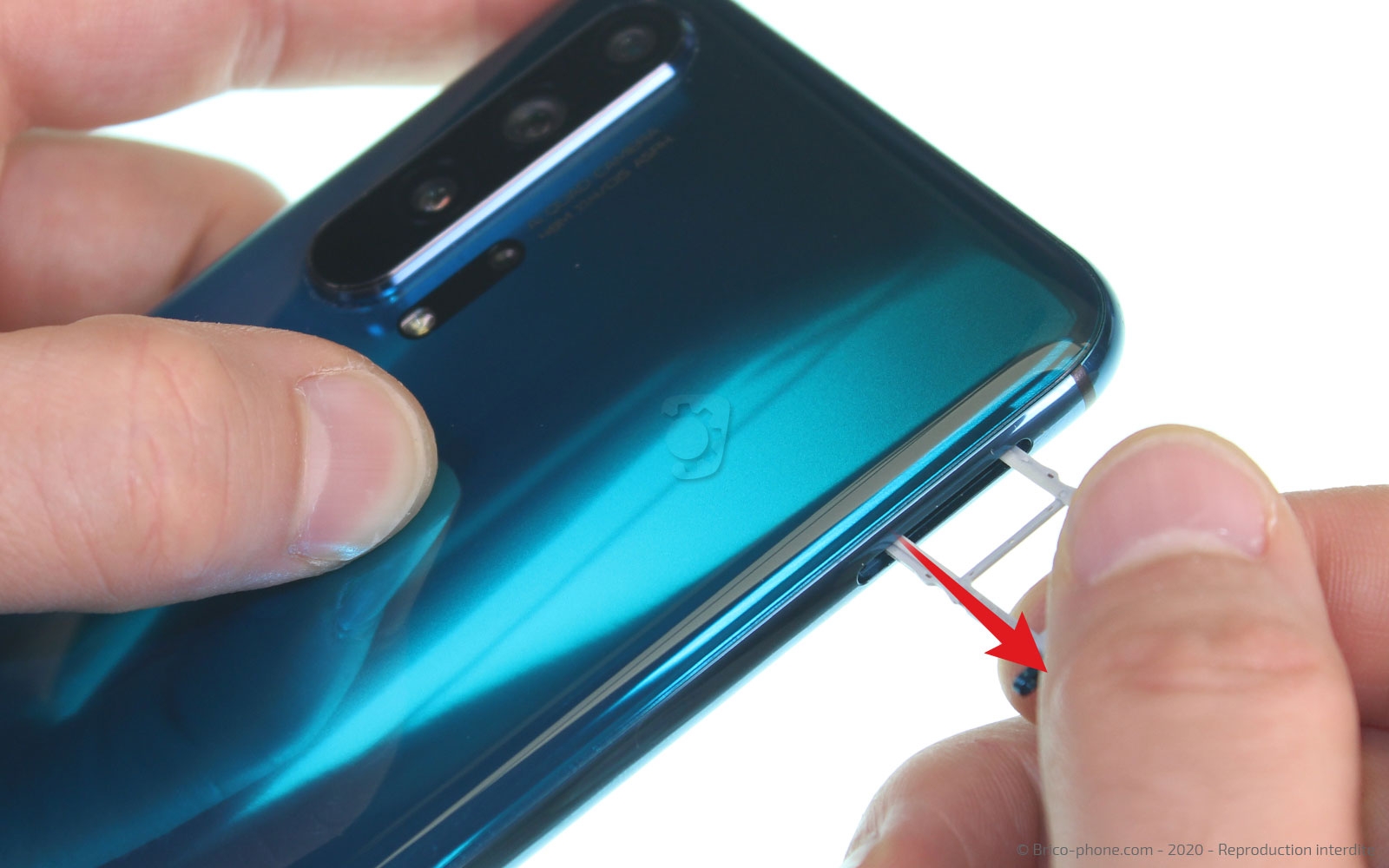

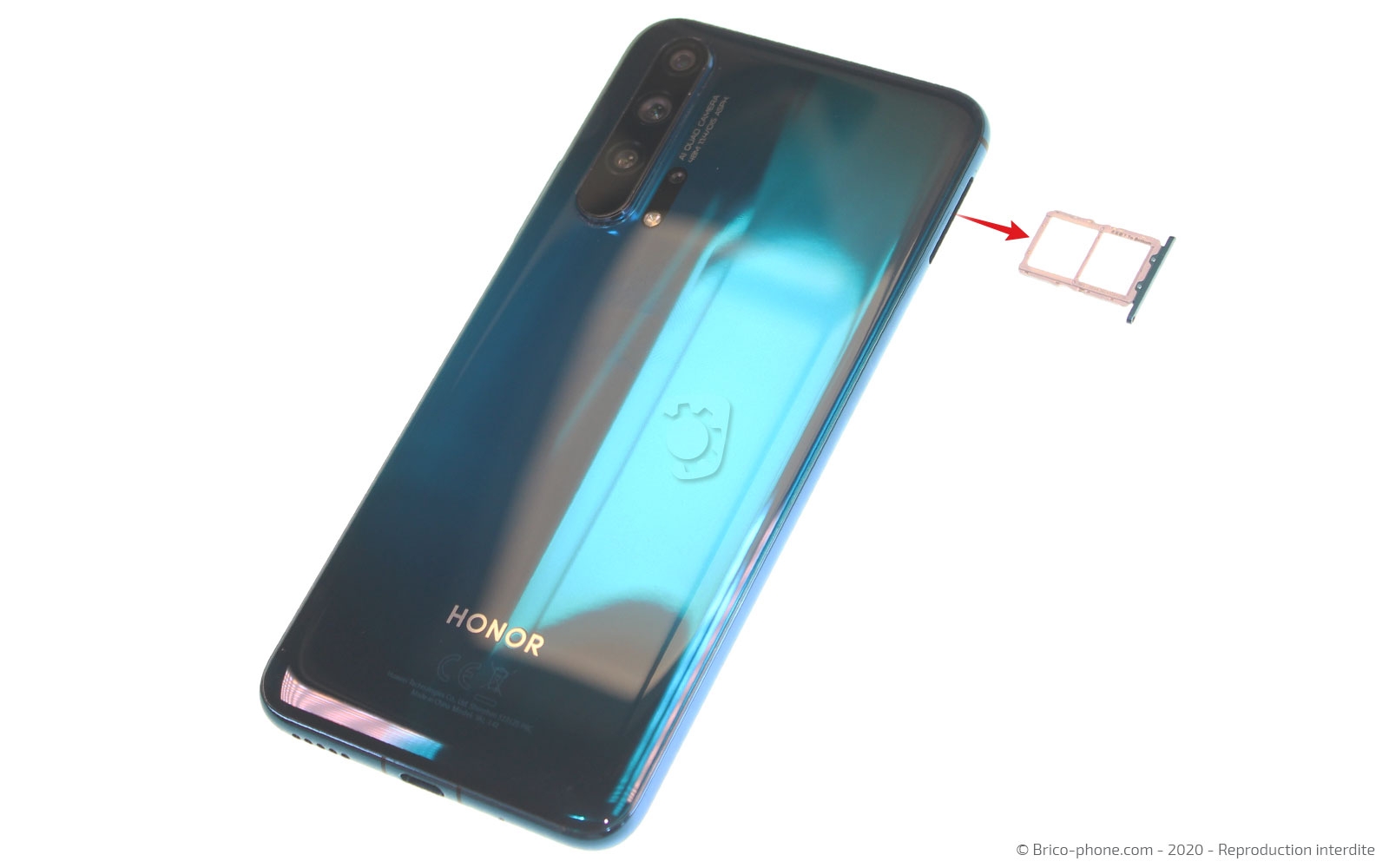

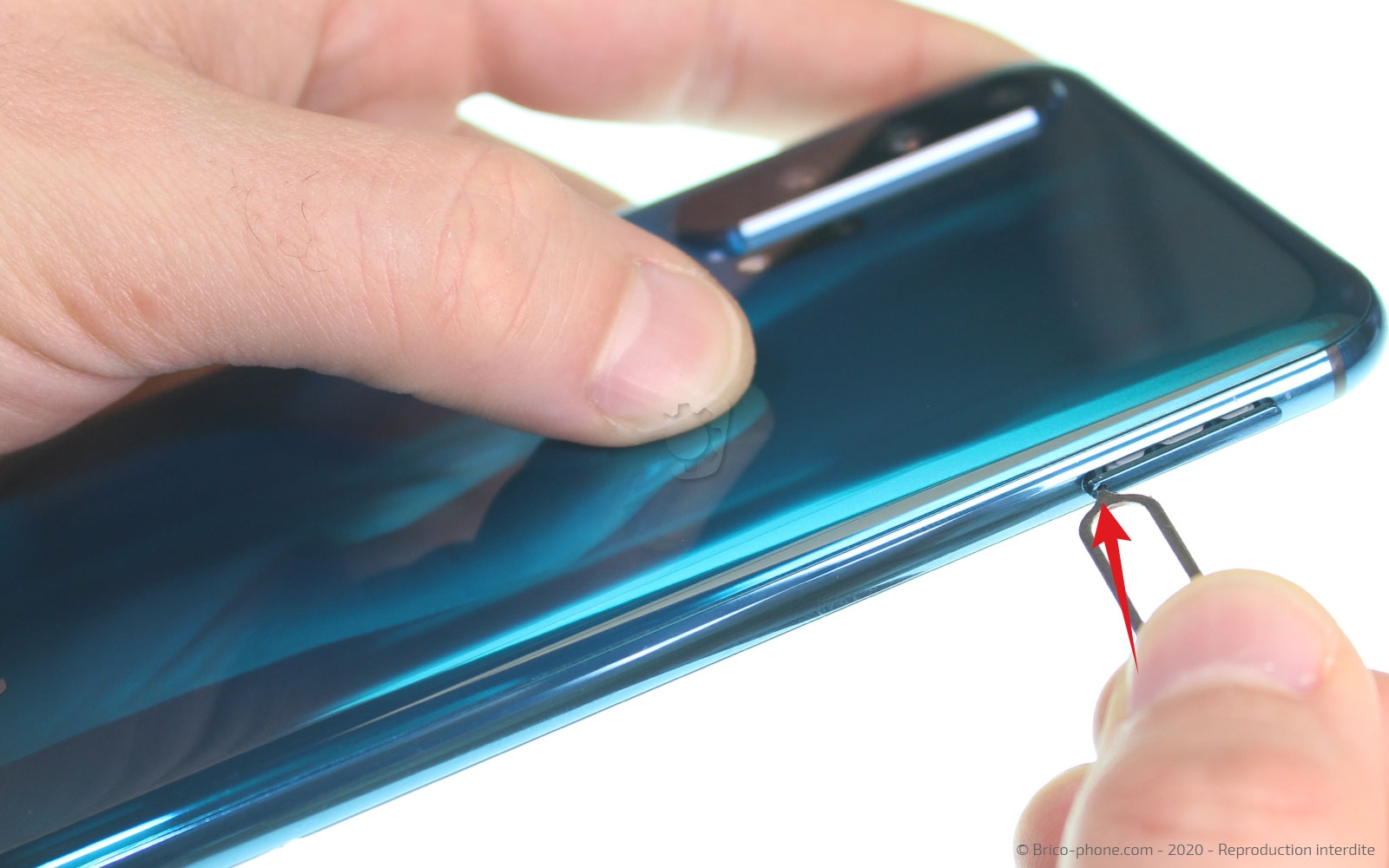

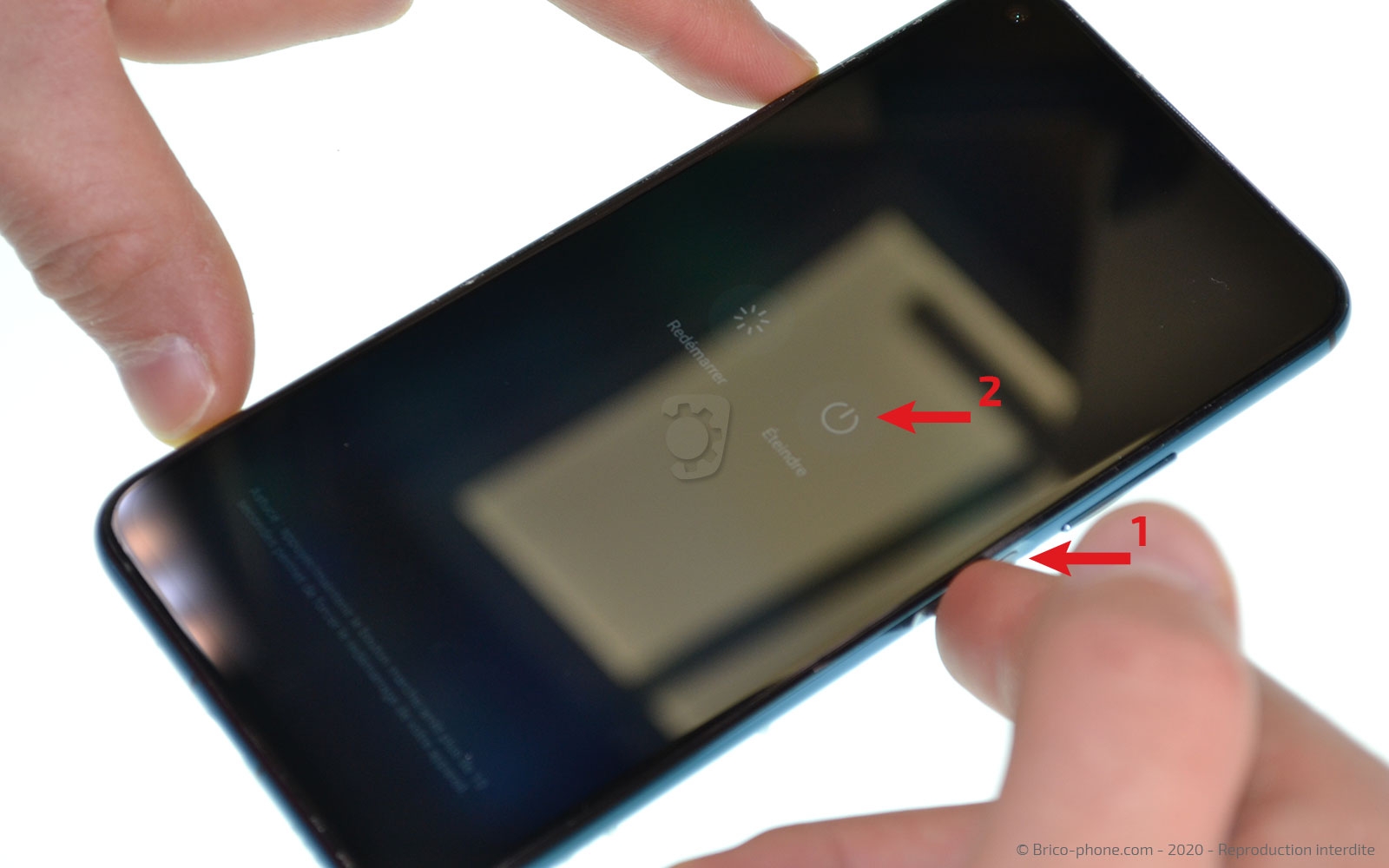

Etape 1 Mettre hors tension le smartphone

Commençons par éteindre votre téléphone avant de retirer le tiroir Sim à l'aide de l'outils d'ouverture disponible dans le kit d'outils.
Outils
SIM
Etape 2

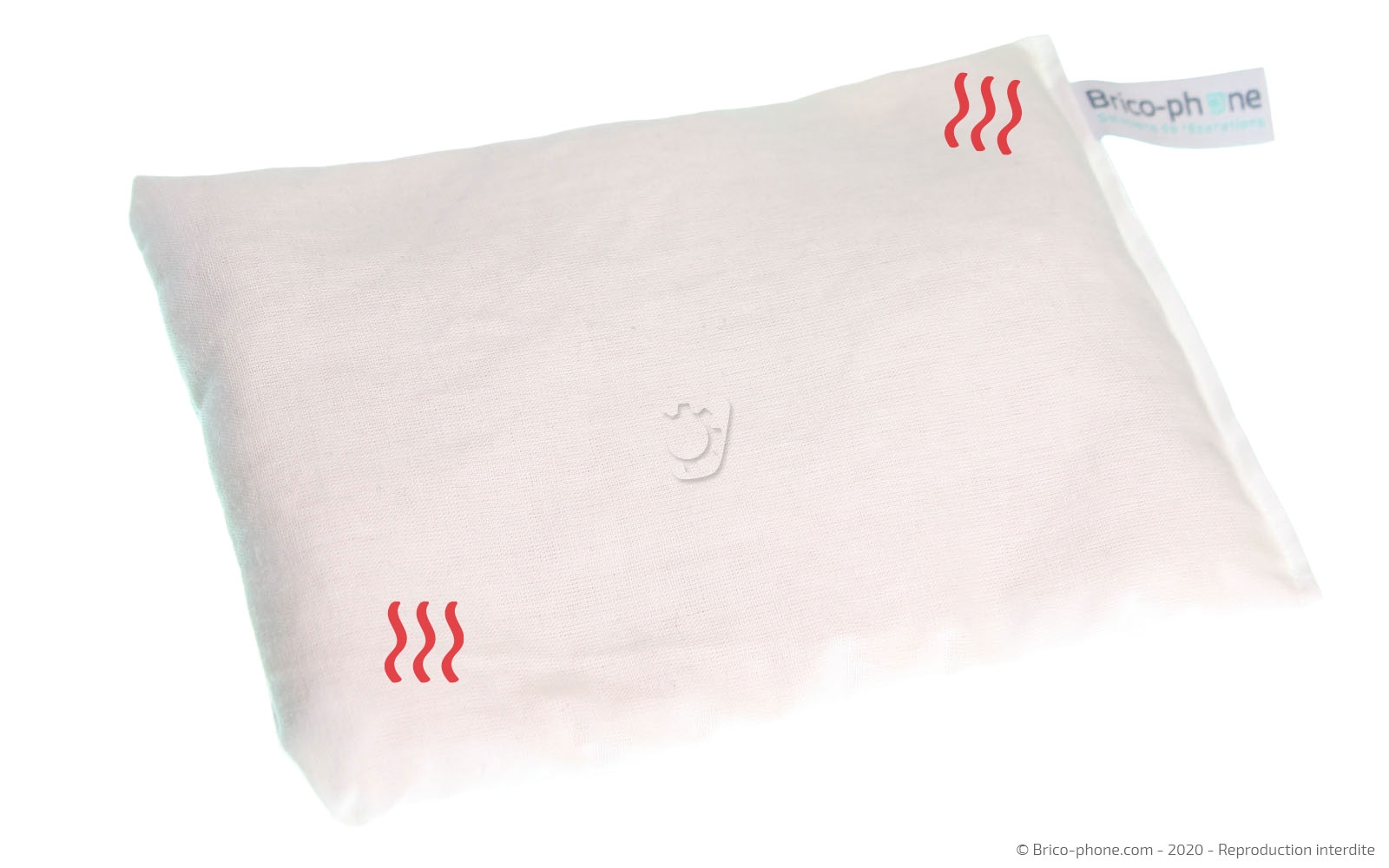

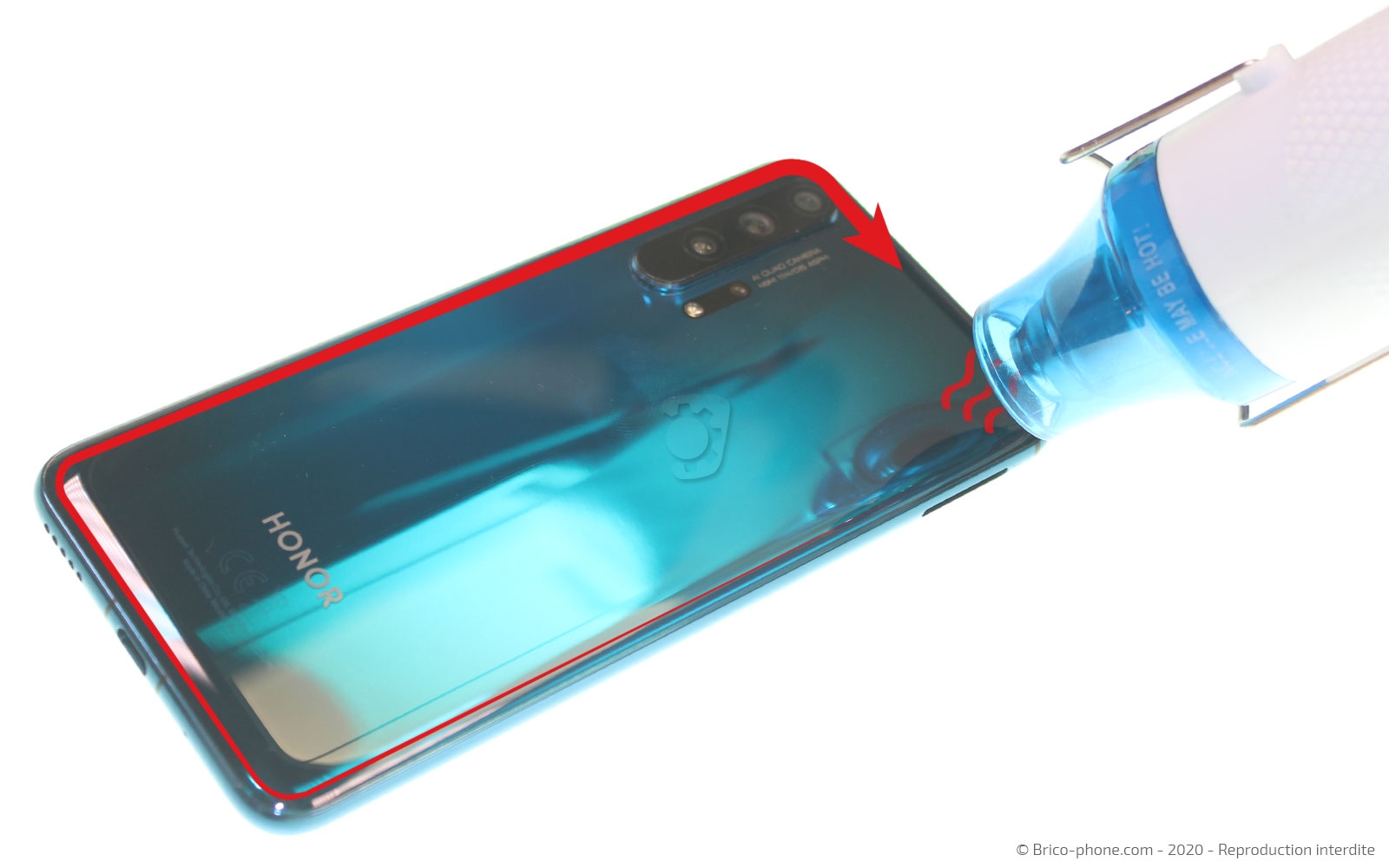

Etape 2 Chauffer la vitre arrière

Pour cette étape, passez le coussin chauffant au micro-ondes environ 2 minutes avant de le déposer sur l'arrière du téléphone pendant une trentaine de secondes.

Vous disposez d'un décapeur thermique et non d'un coussin ? Chauffez donc le contour du téléphone sans dépasser les 80°C car cela risquerait d'endommager es composants.

Vous pouvez bien évidemment remplacer c'est deux produits par votre propre sèche-cheveux.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

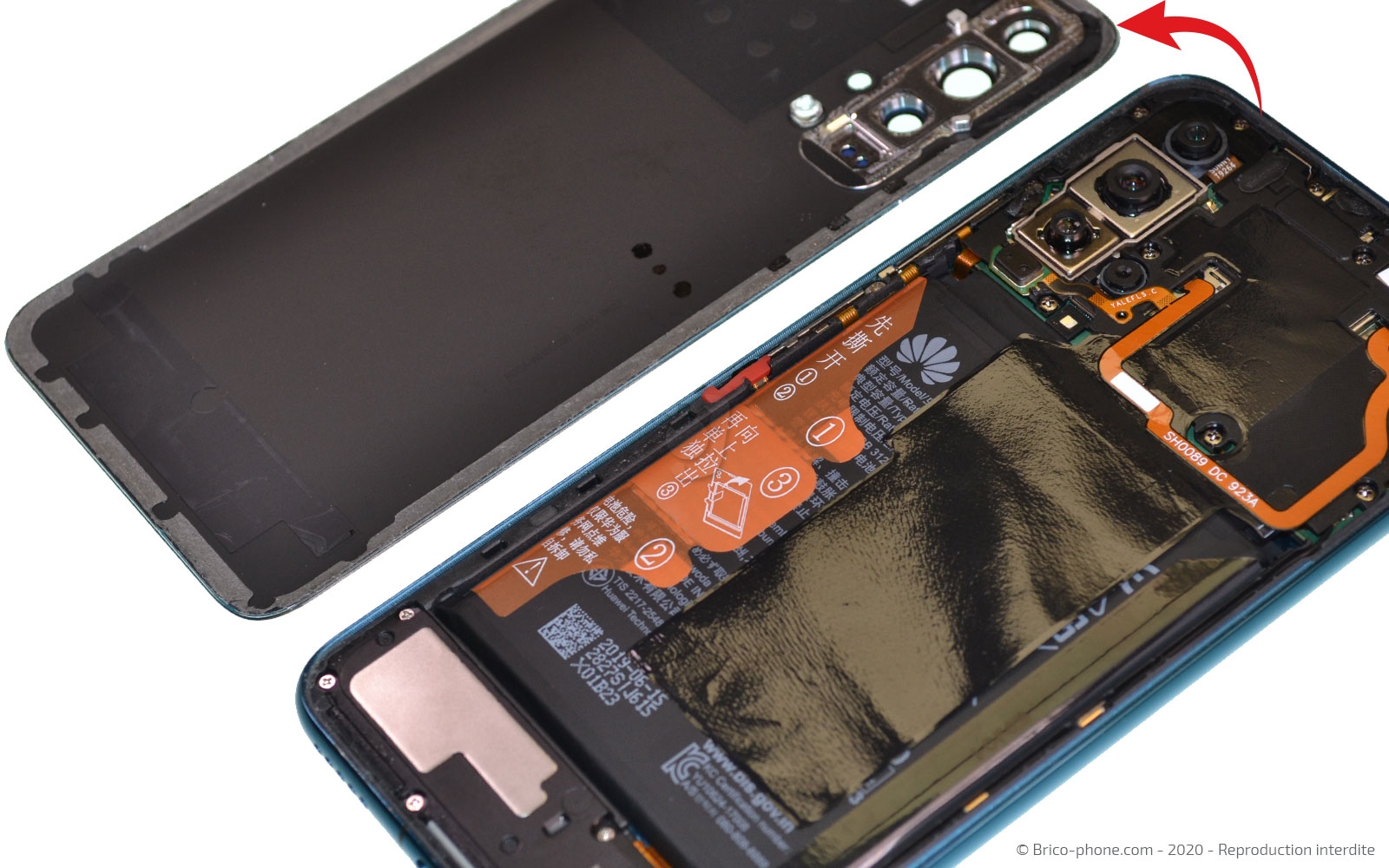

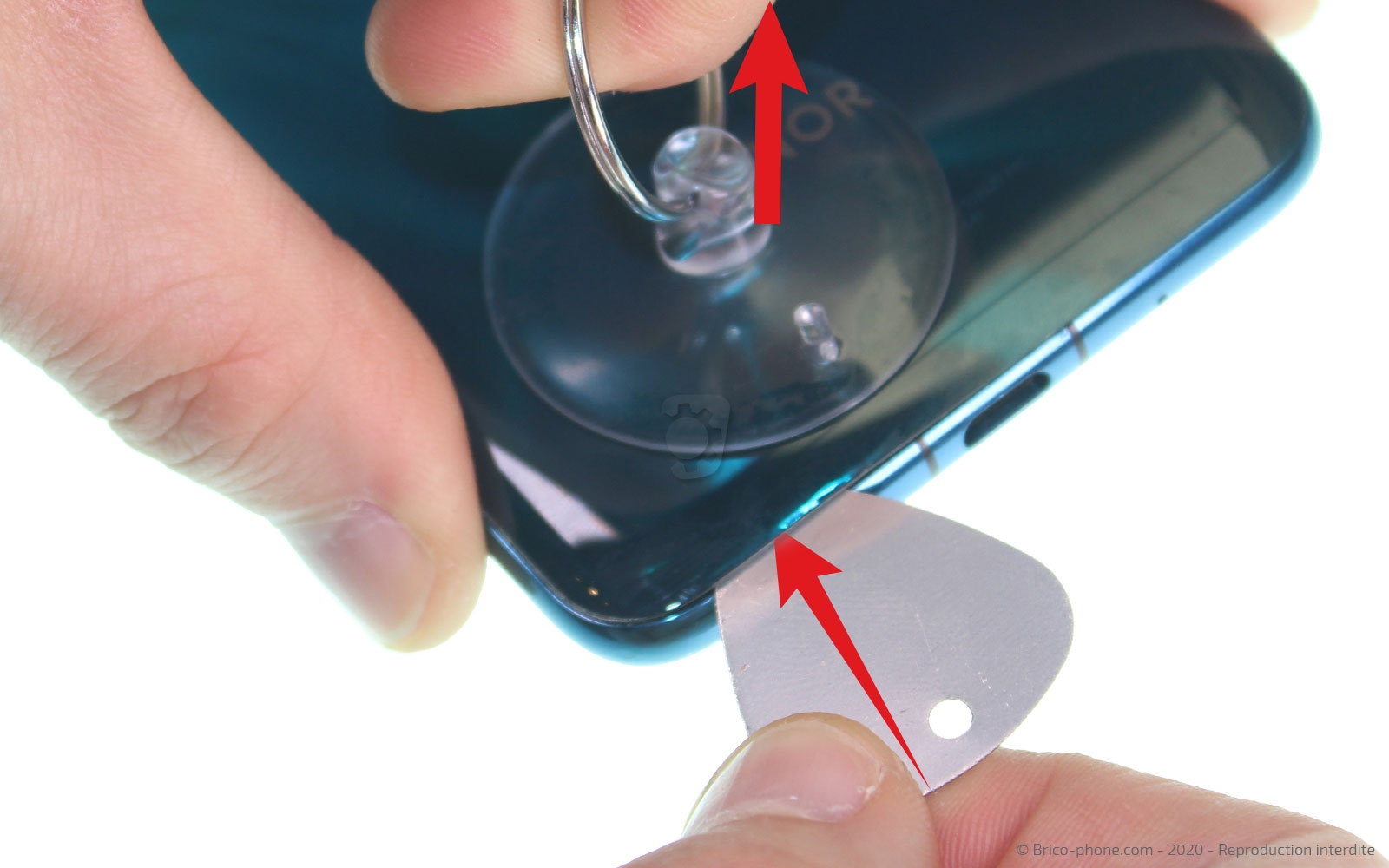

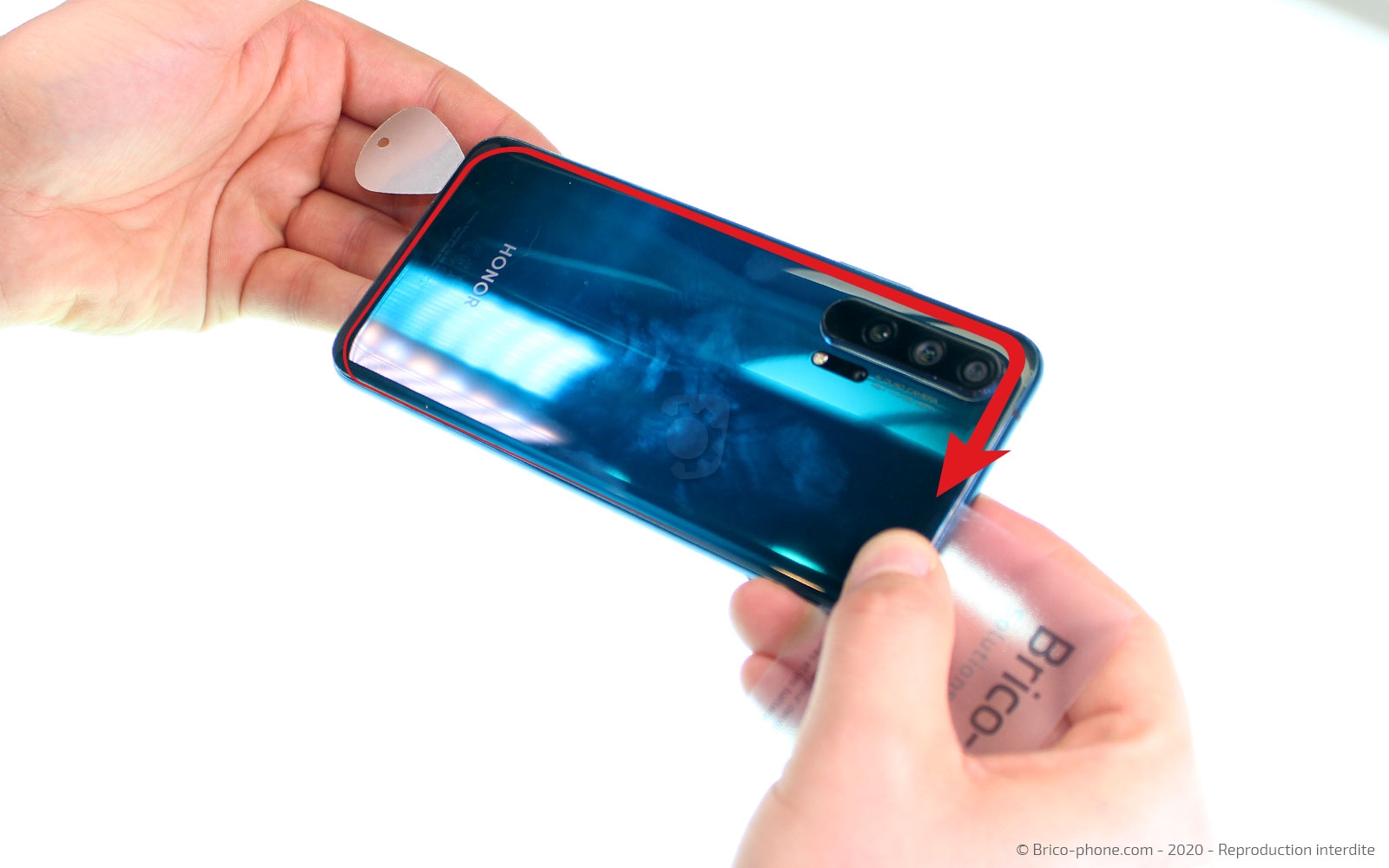

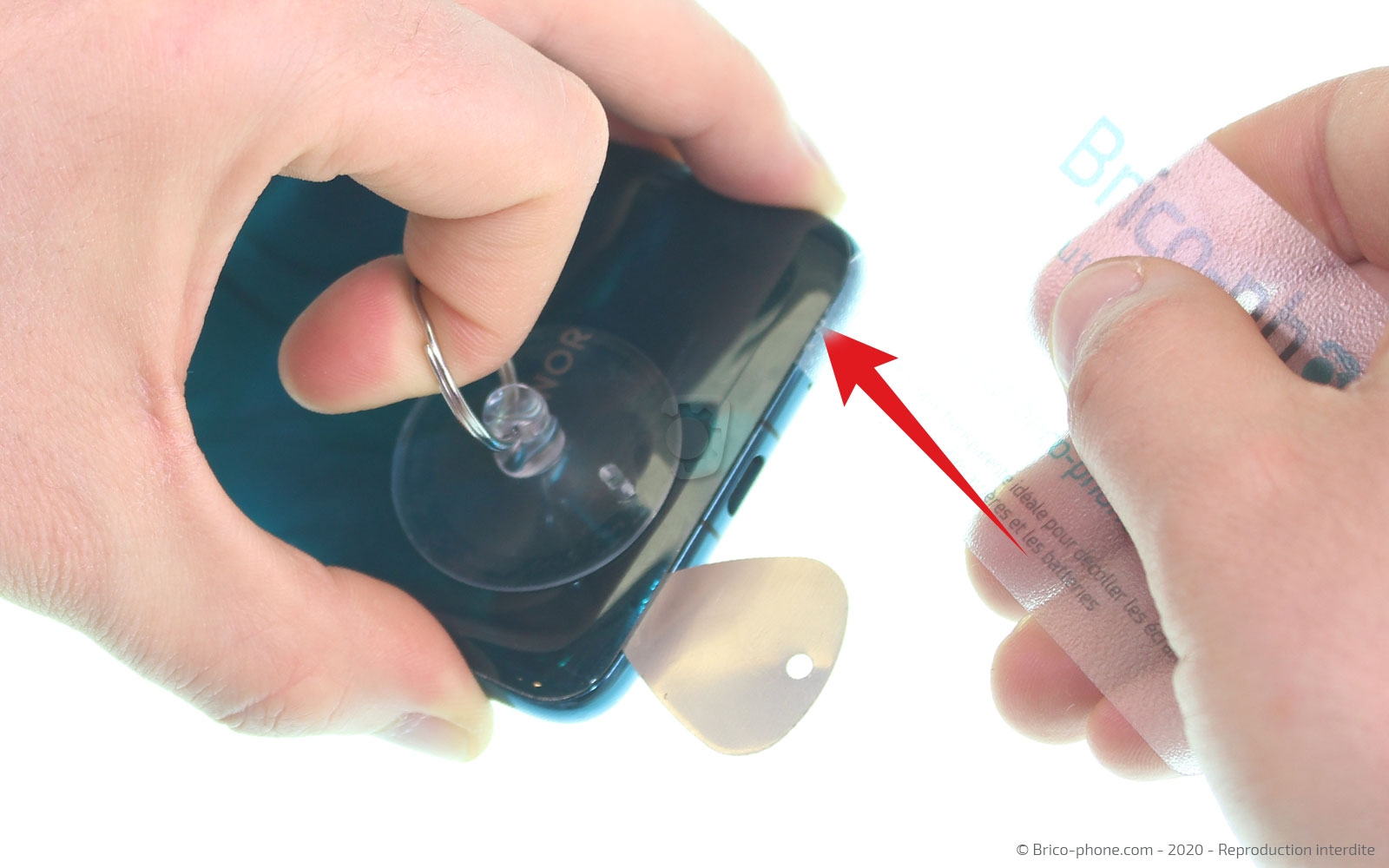

Etape 3 Accéder à l'intérieur du smartphone

Collez la ventouse sur la vitre arrière coté prise de charge afin de pouvoir soulever suffisamment cette dernière pour insérer le médiator en métal entre la coque et le châssis.

Pour terminer le décollage, insérez la carte en PVC transparent, plus souple pour faire le tour de tout le composant.

Mettez ensuite la coque arrière de coté.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Vitre arrière Phantom Blue pour Honor 20 Pro 46.90€
Etape 4

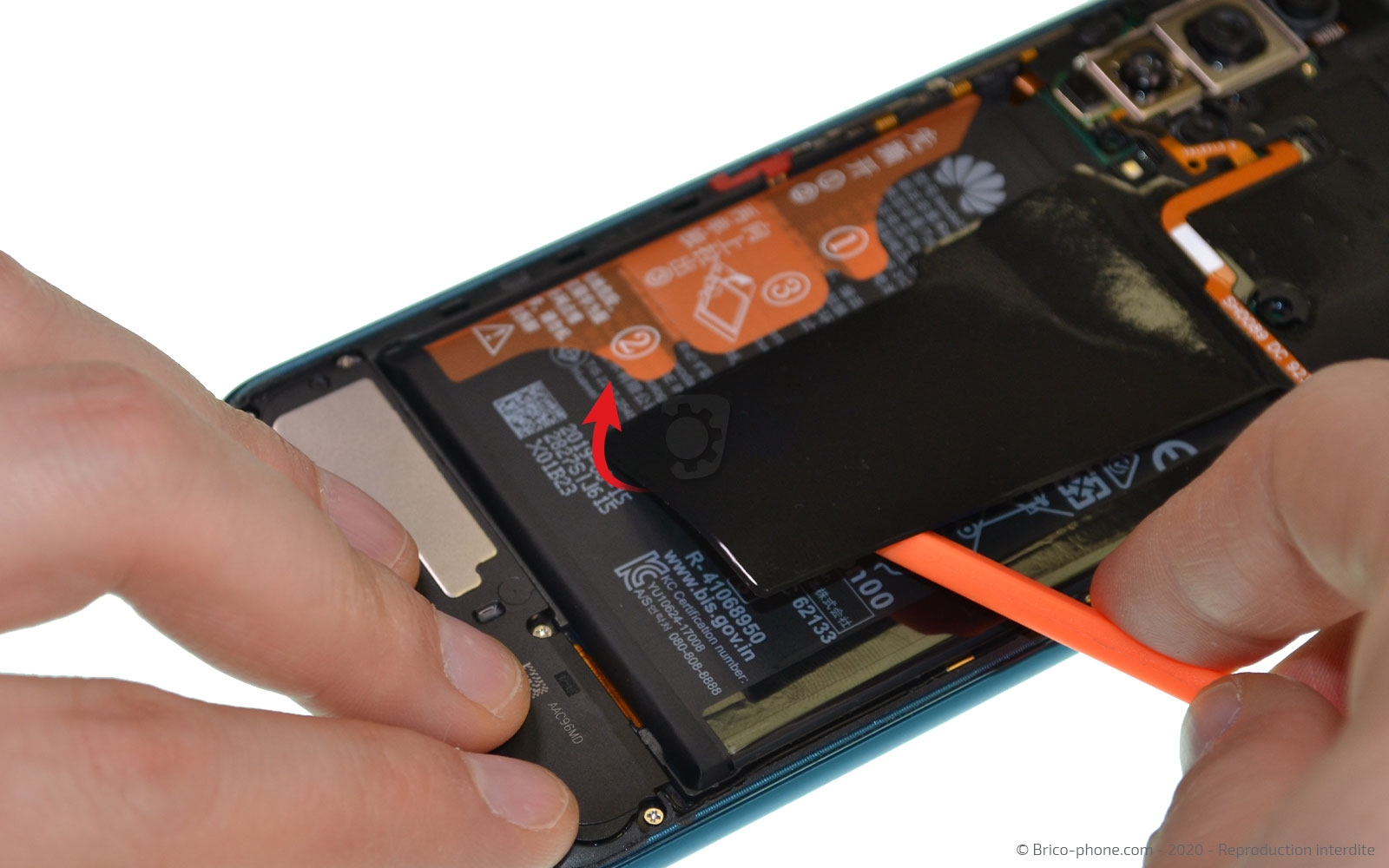

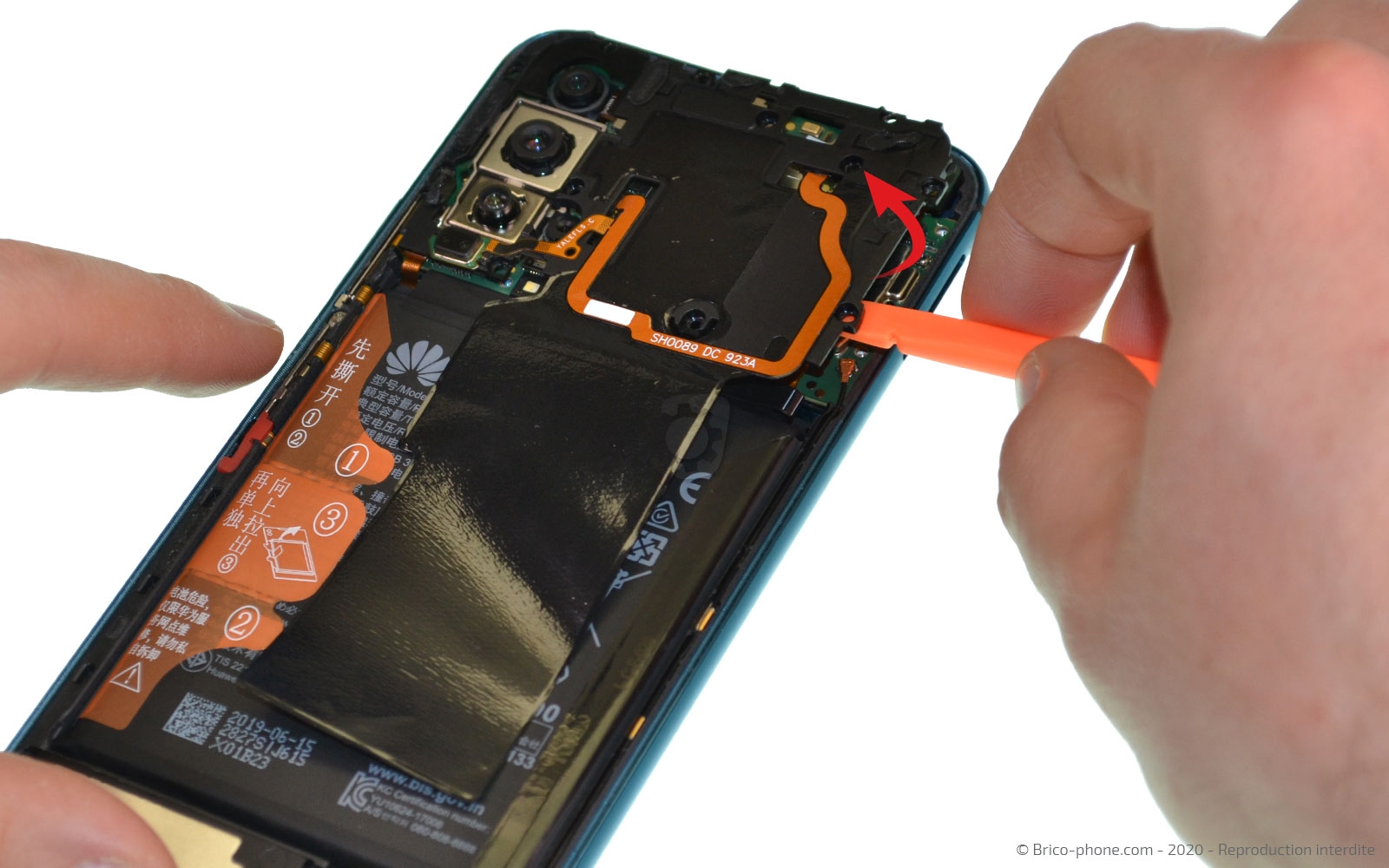

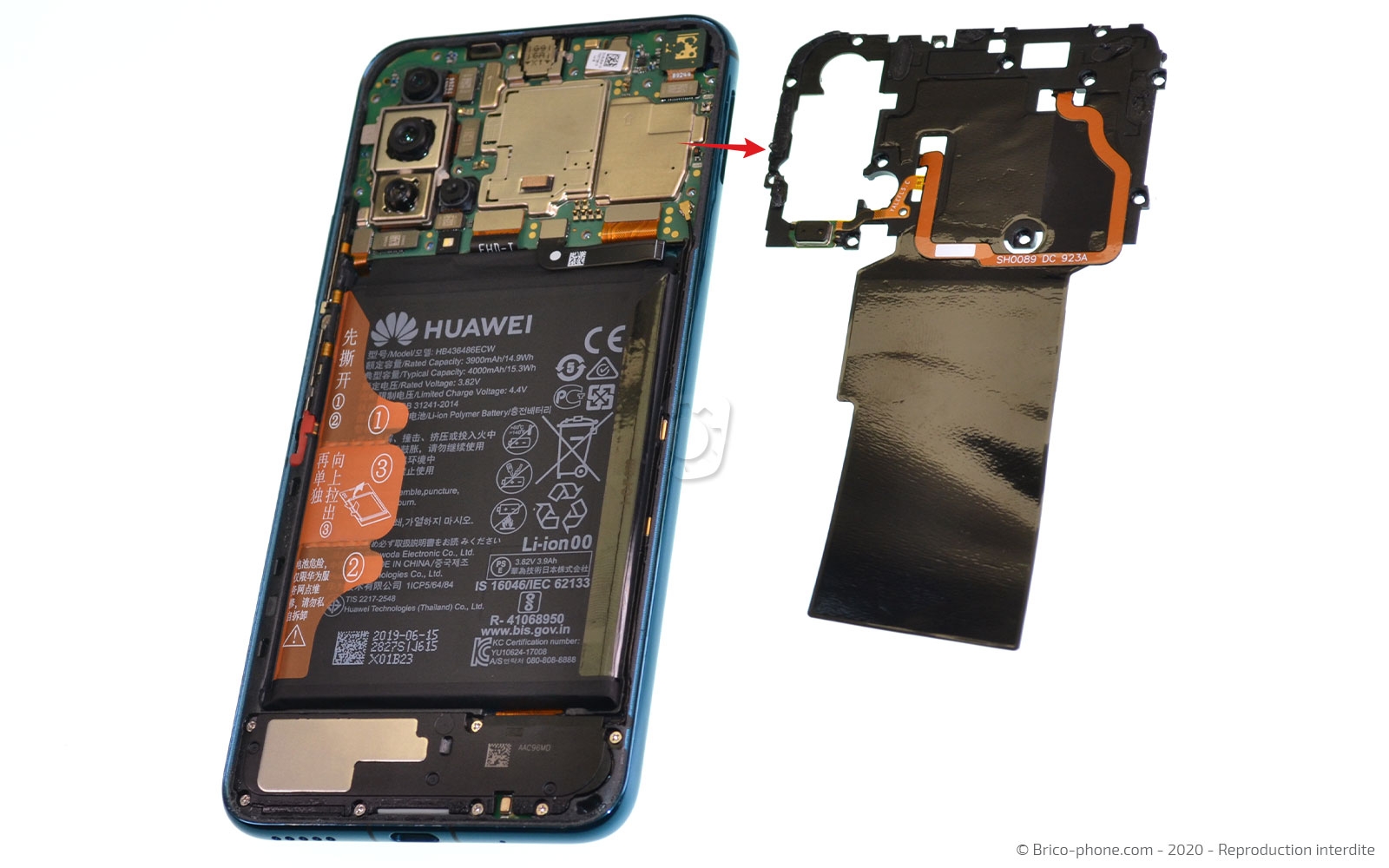

Etape 4 Ôter la plaquette intermédiaire

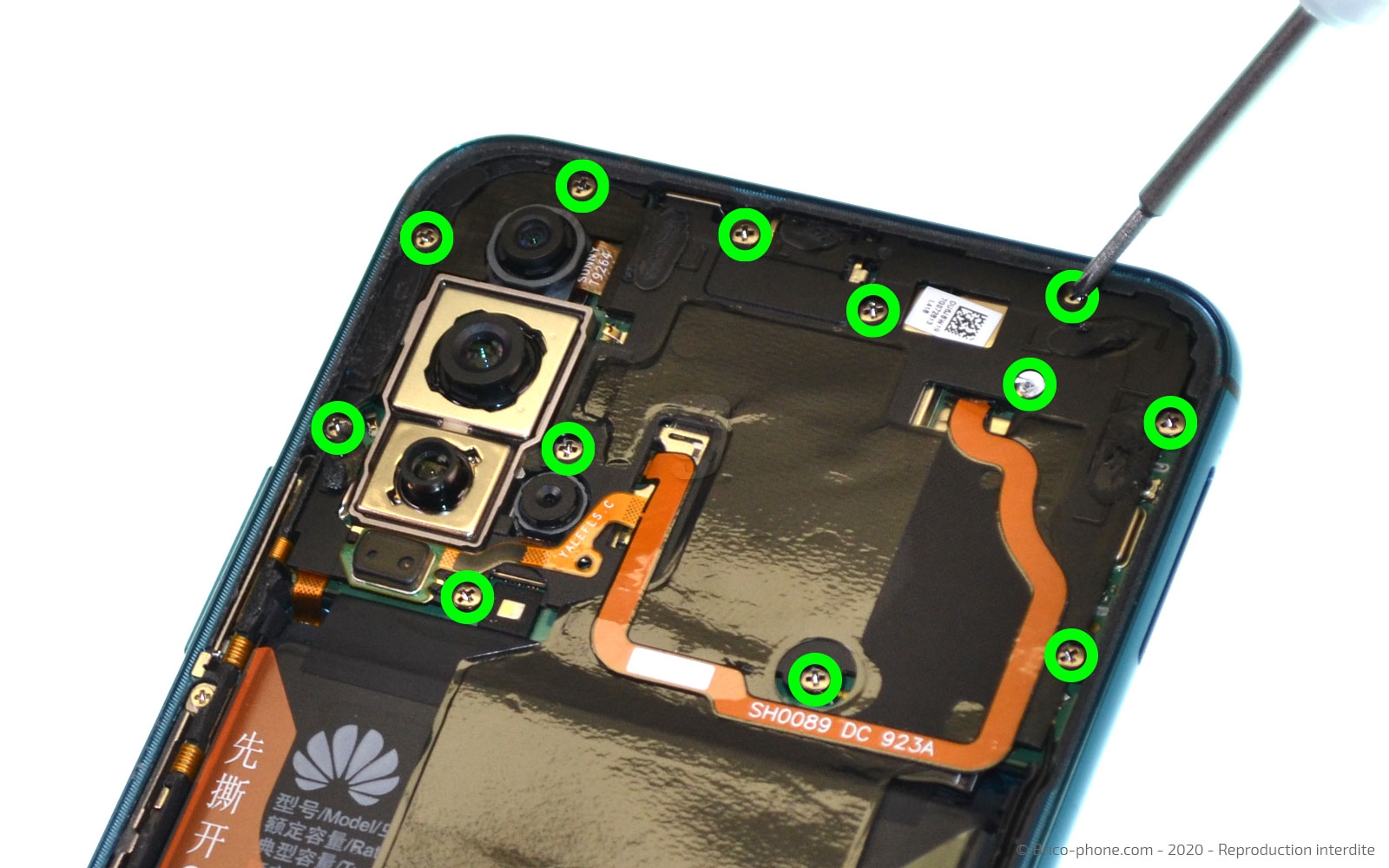

Afin d'accéder à la nappe de la batterie, vous devez retirer les 12 vis avec le tournevis cruciformes du cache de protection.

A l'aide du spudger, décollez l'adhésif présent sur la batterie puis déclipsez la protection plastique de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

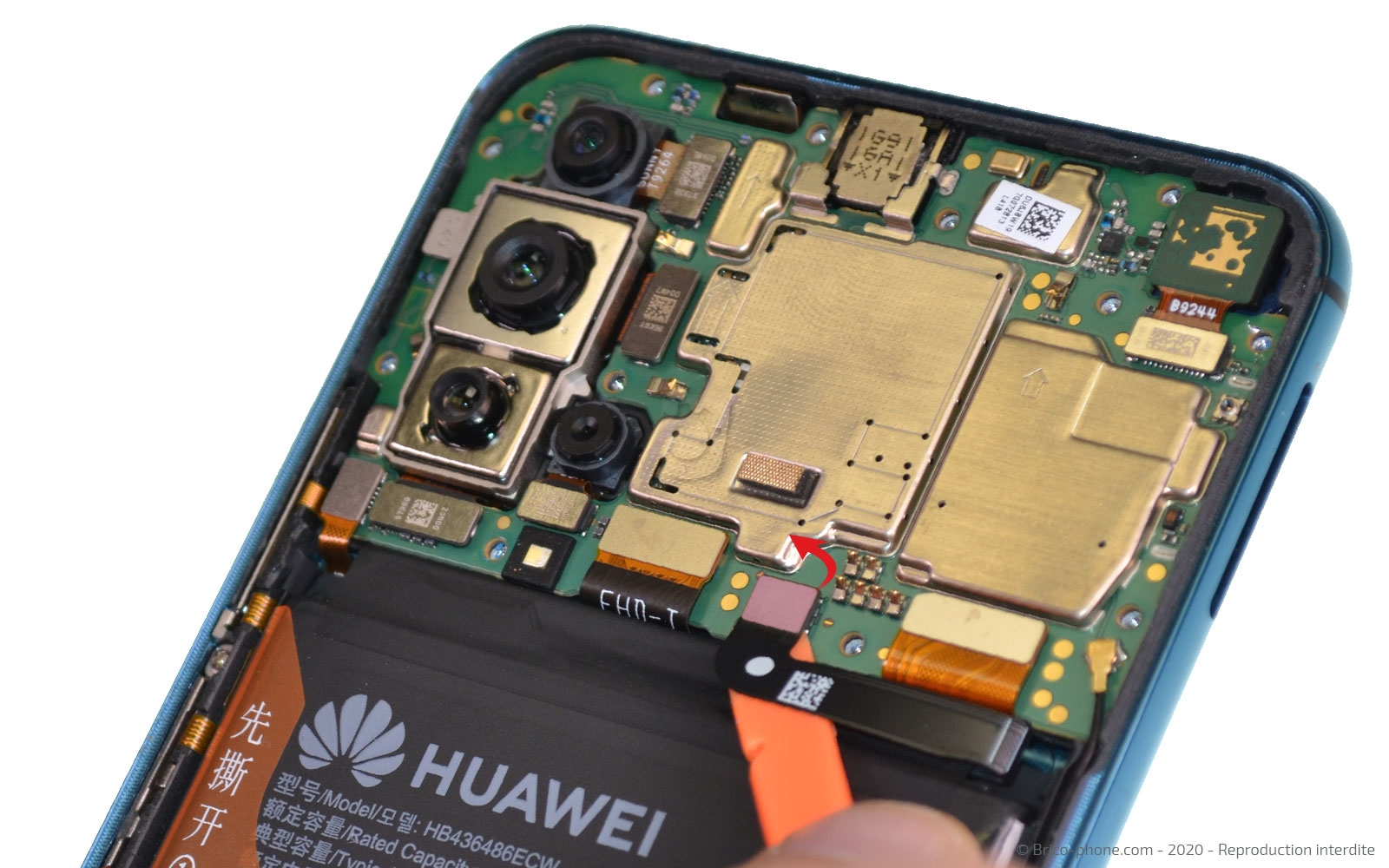

Etape 5 Déconnecter la batterie

Gardez l'outils pour déconnecter la batterie.
Outils
Levier Nylon
Etape 6

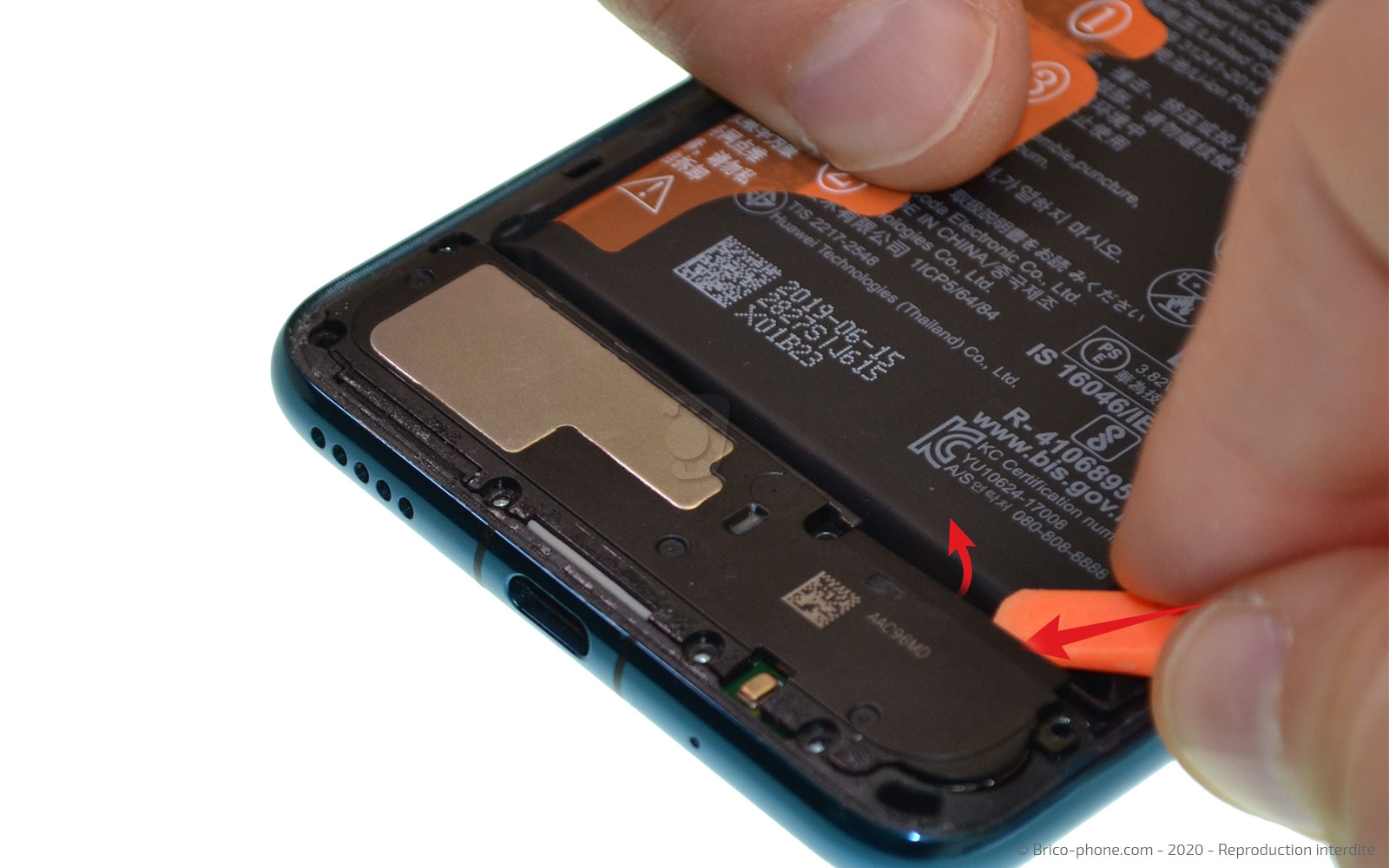

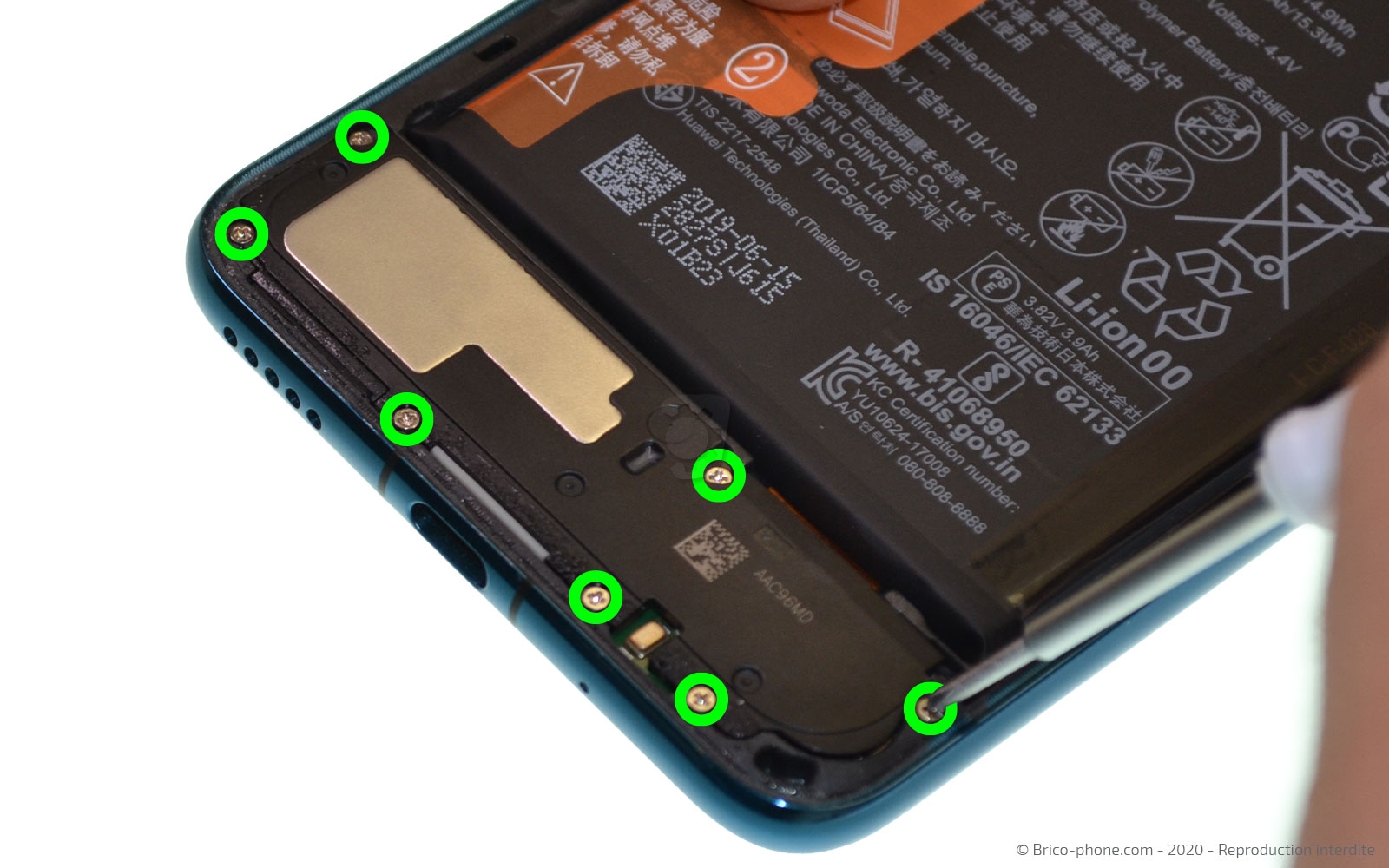

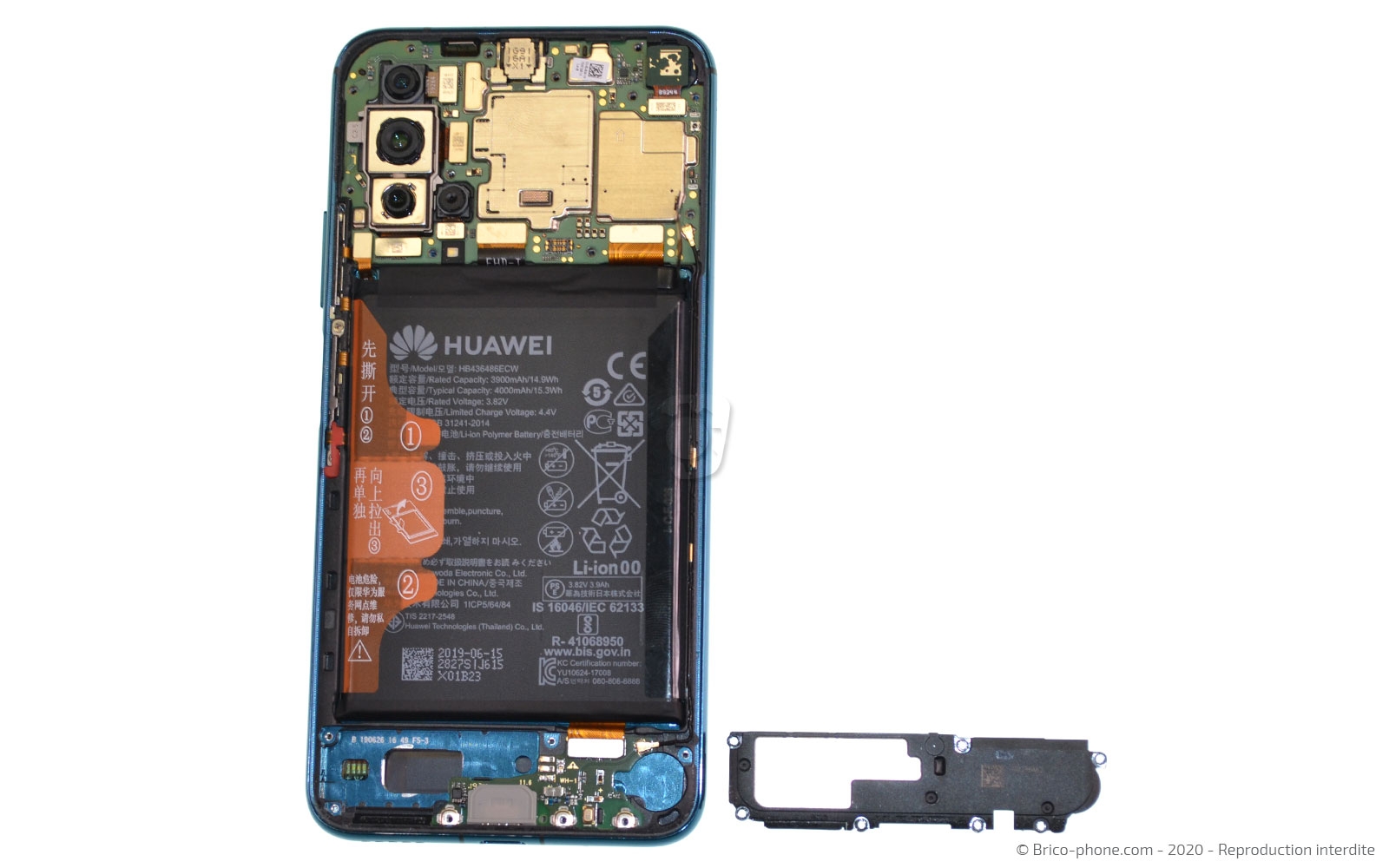

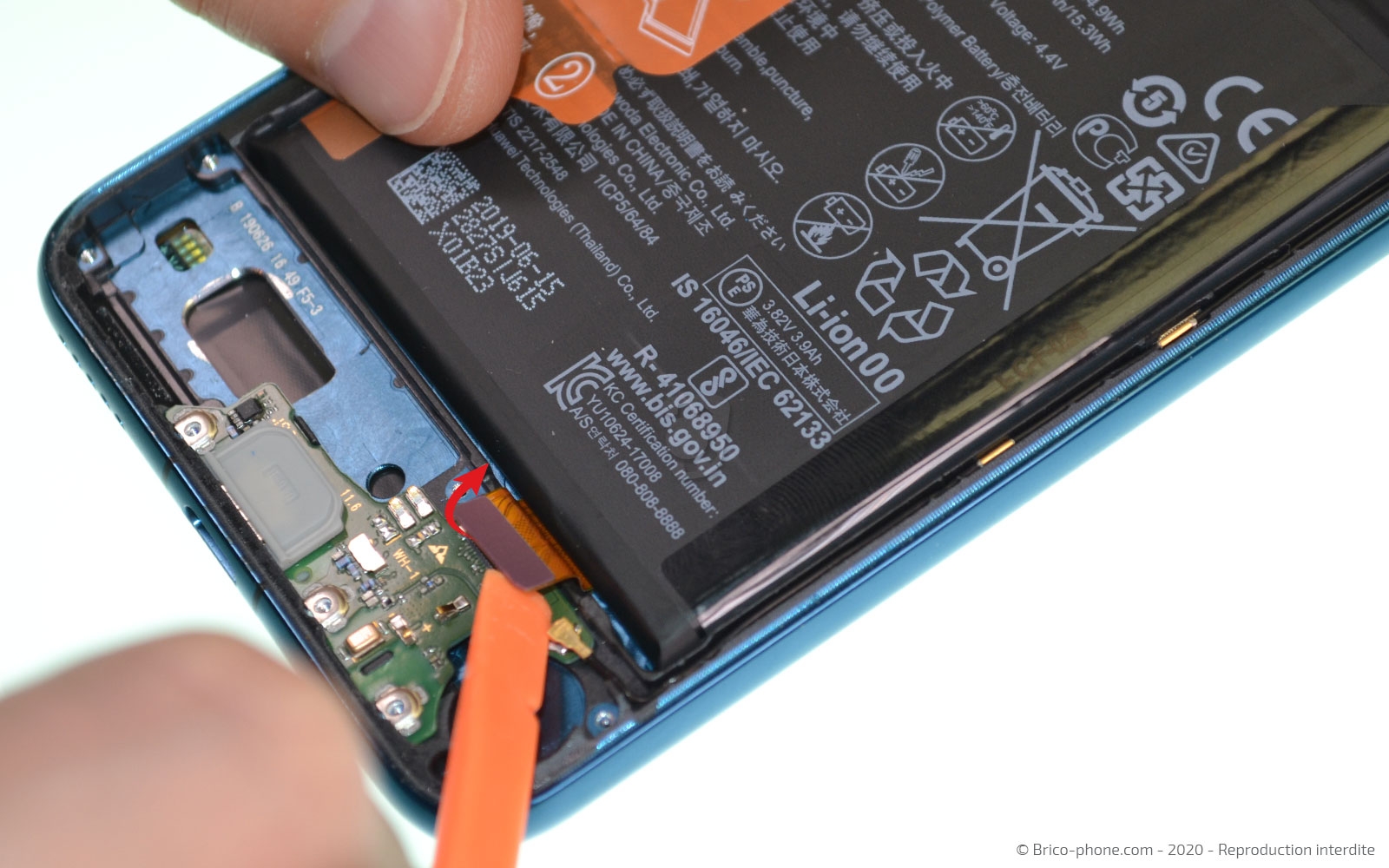

Etape 6 Retirer le haut-parleur externe

Dévissez, ensuite, les 7 vis cruciformes du haut-parleur externe afin de pouvoir faire basculer le composant vers l'extérieur du Honor 20 Pro, avec le levier ne nylon.

Déconnectez ensuite la rallonge d'interconnexion.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

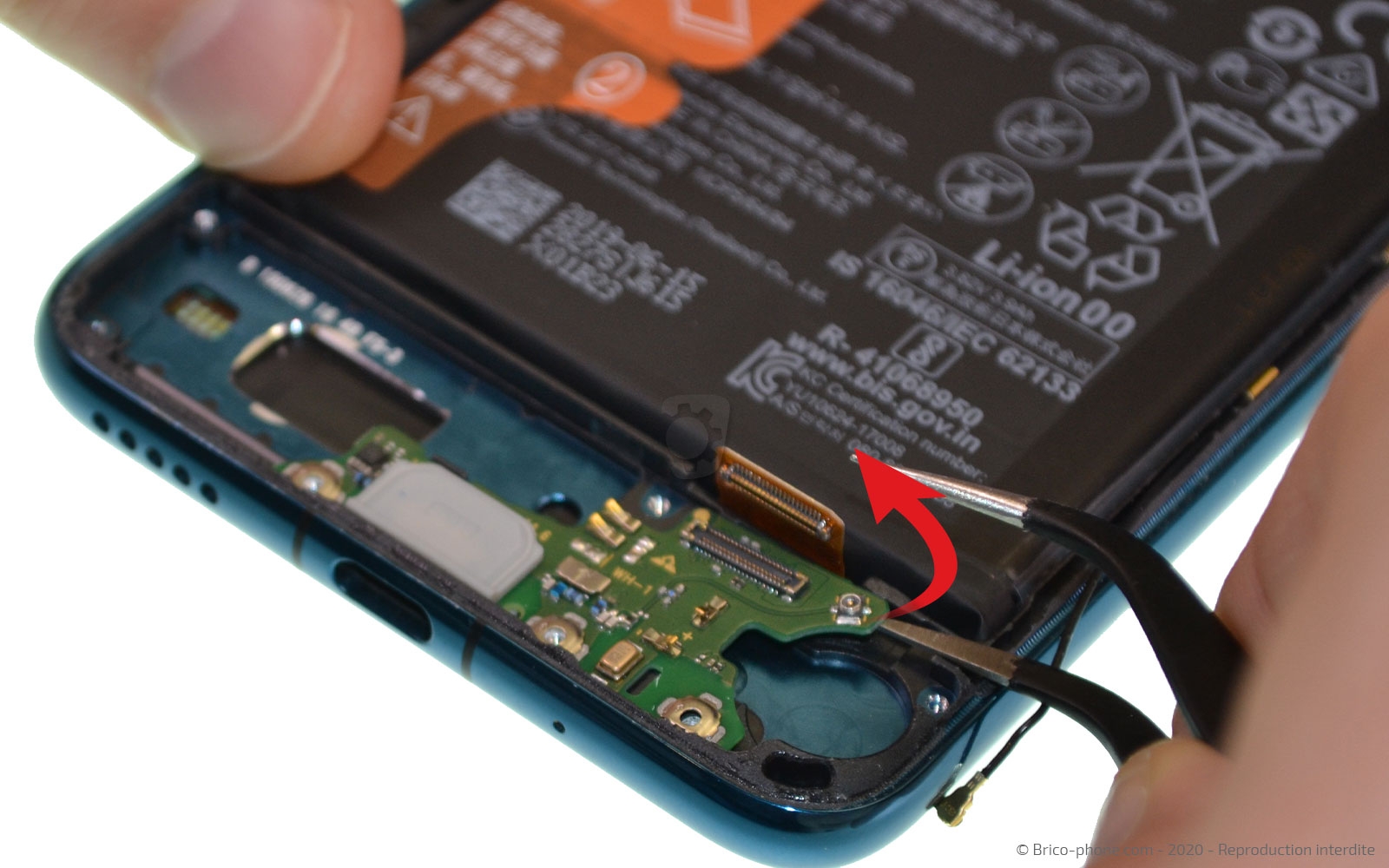

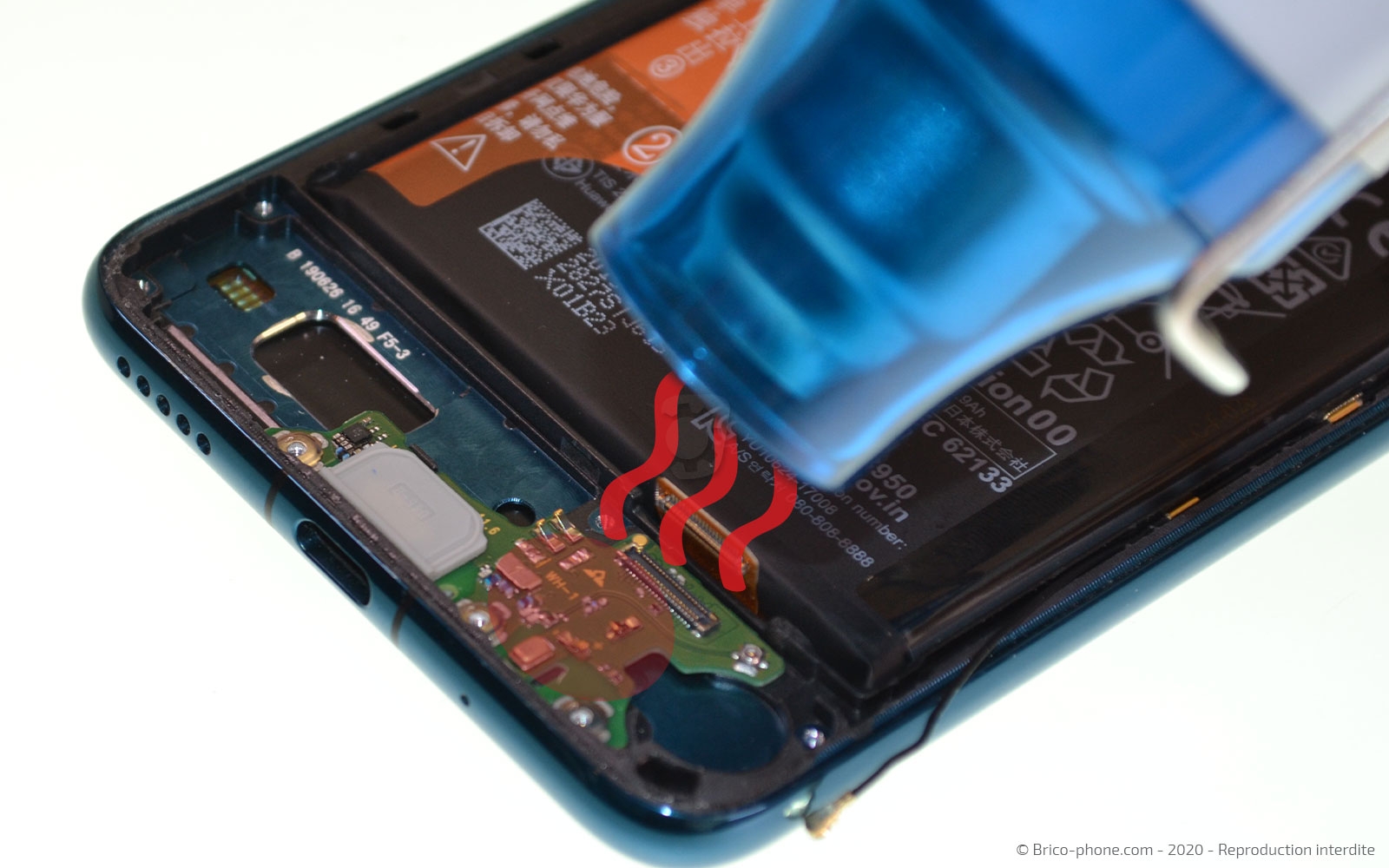

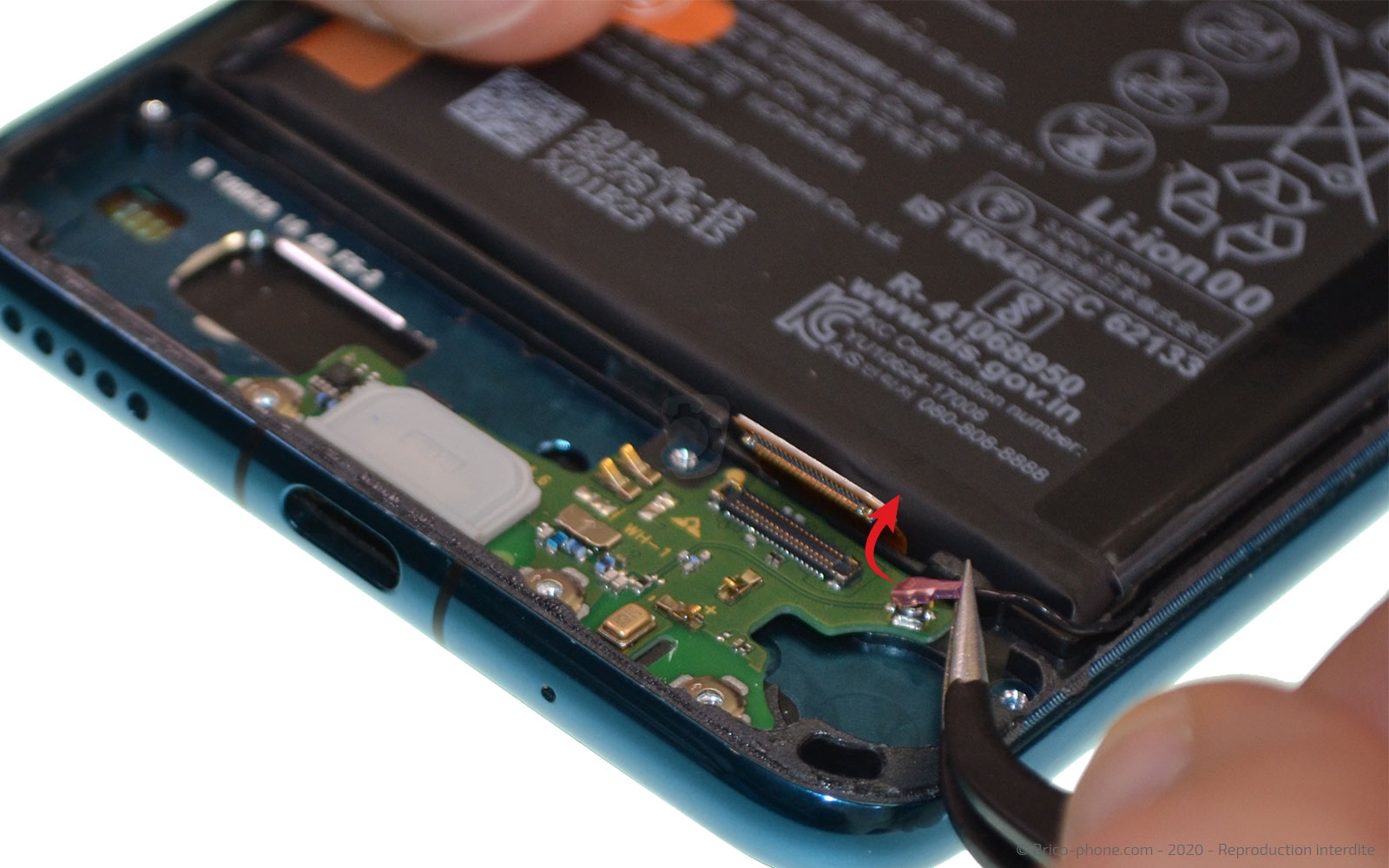

Etape 7 Sortir le connecteur de charge

Détachez le câble coaxial avant de chauffer le connecteur de charge.

Décollez ensuite, le dock avec la pincette en métal.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 8

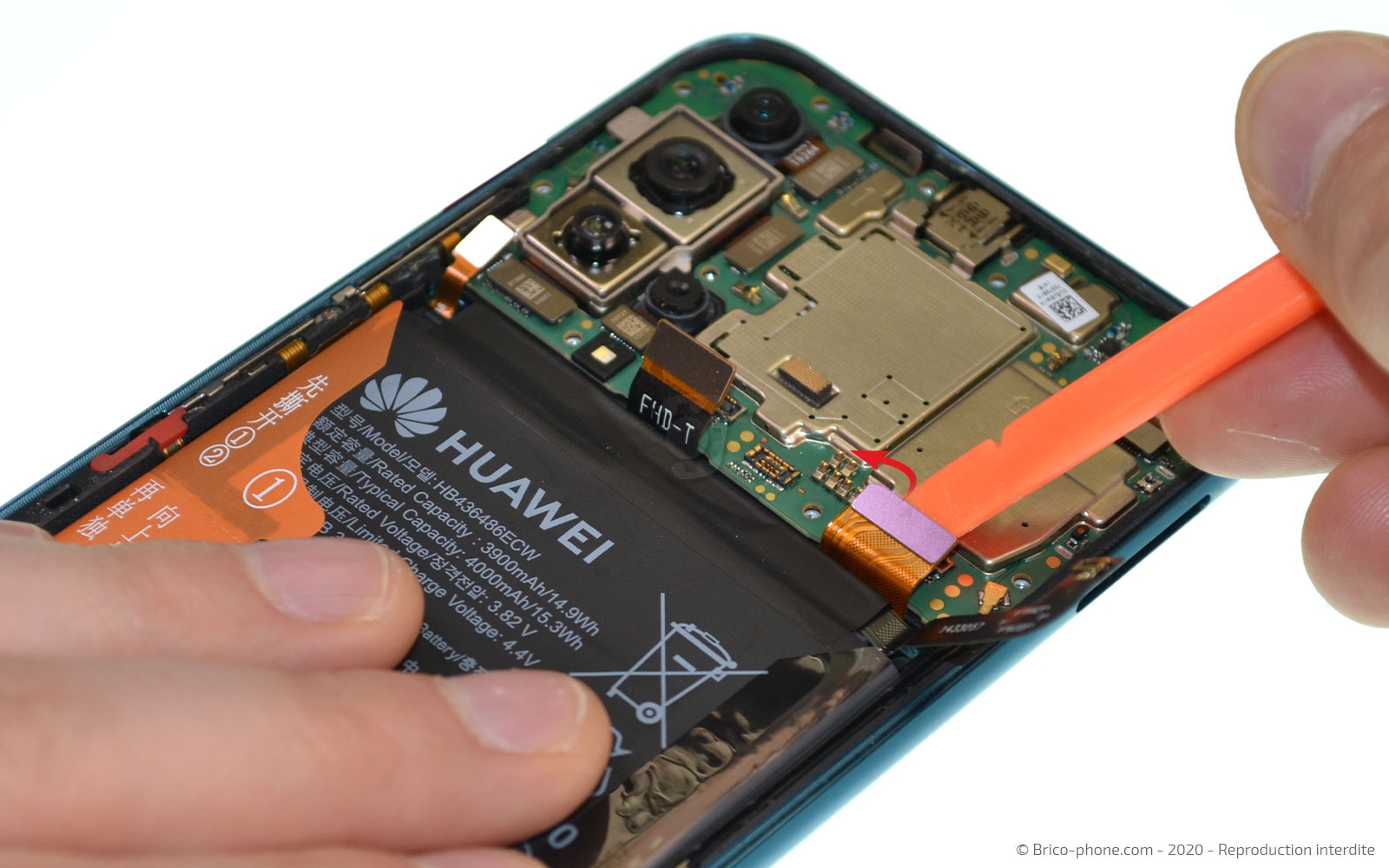

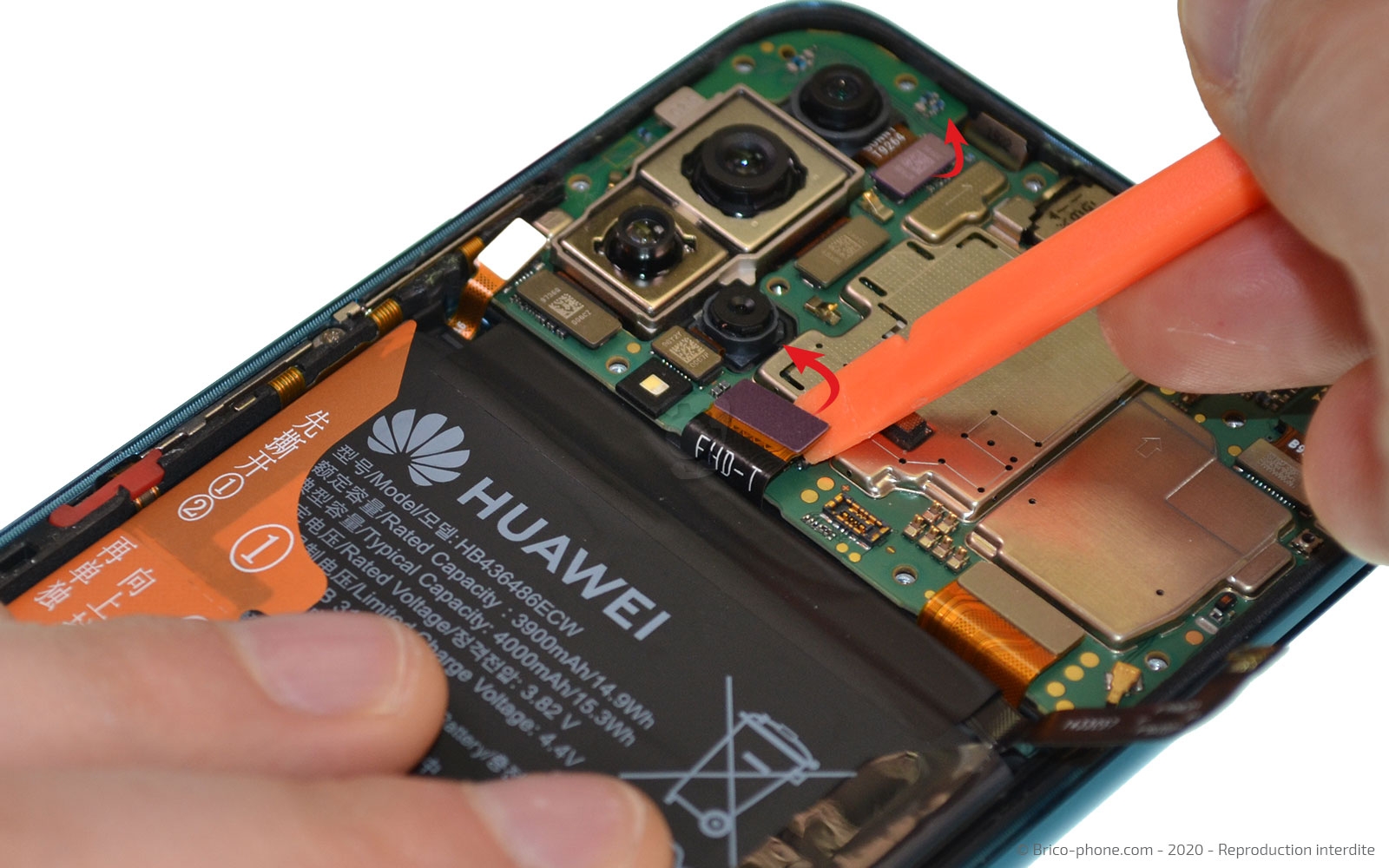

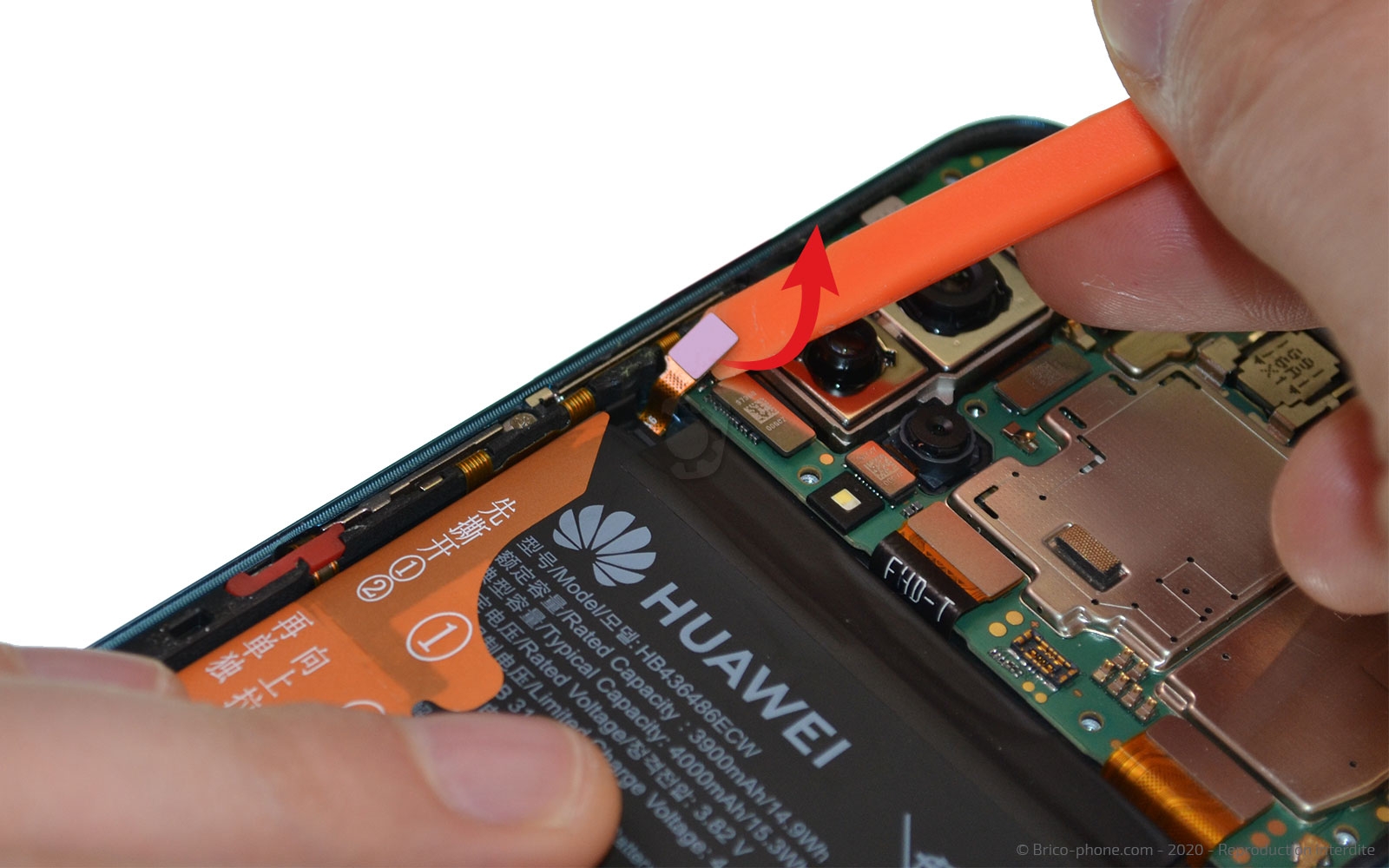

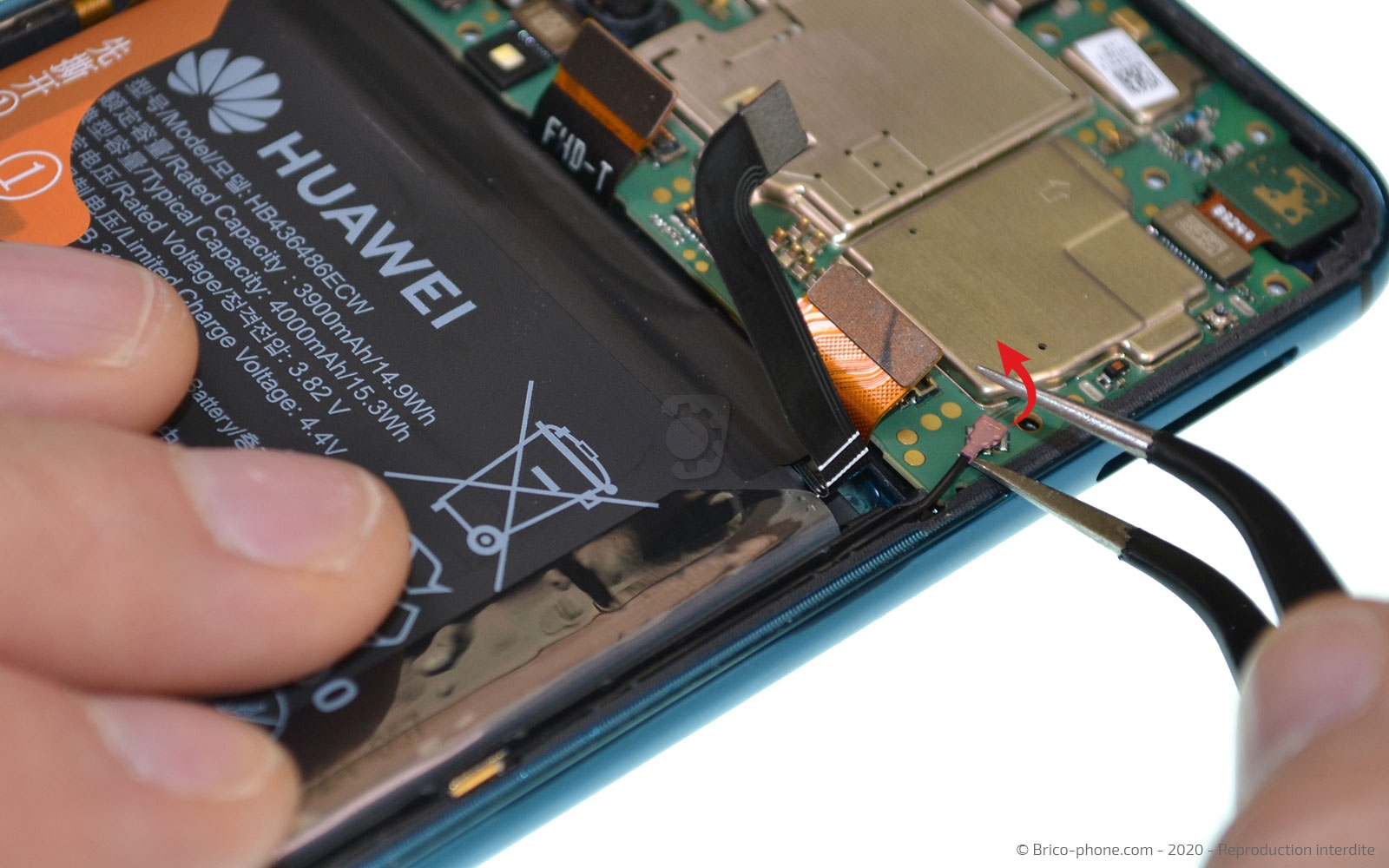

Etape 8 Libérer la carte mère

Reprenez le spudger pour déconnecter la nappe des boutons latéraux, celle de l'écran ainsi que celle de la rallonge d'interconnexion.

N'oubliez pas de détacher le câble coaxial de la carte mère.
Outils
Levier Nylon
Pince Brucelles
Etape 9

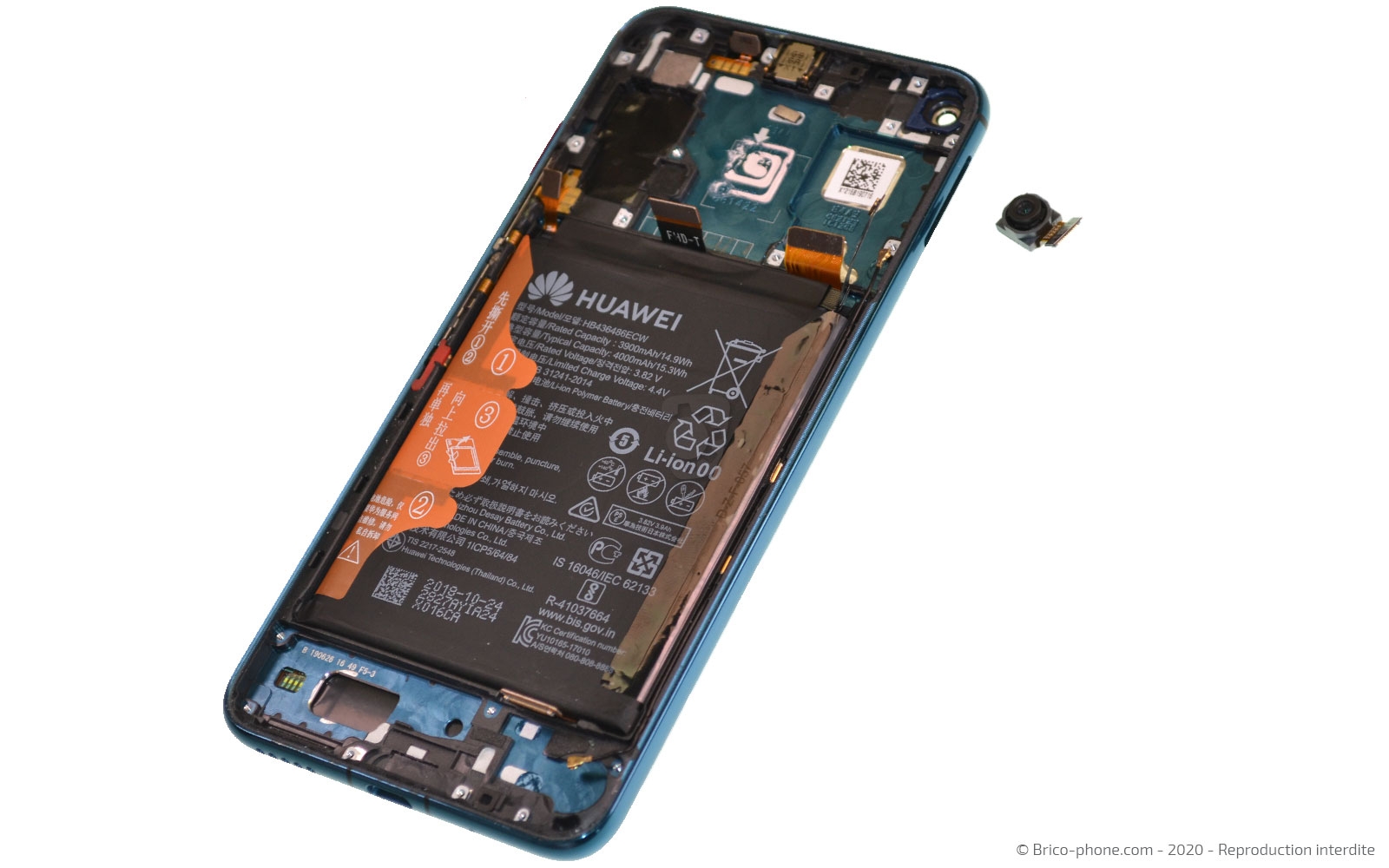

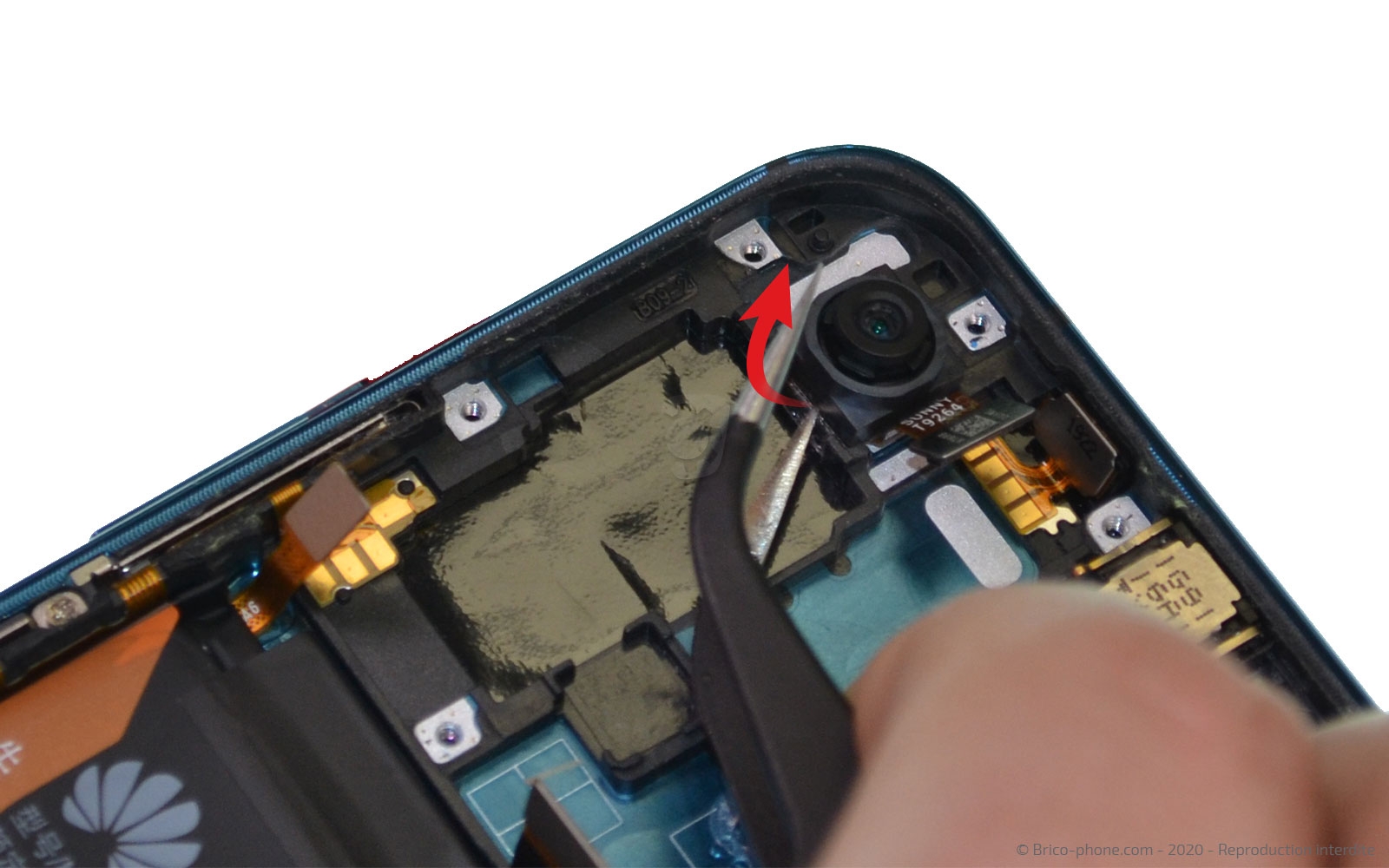

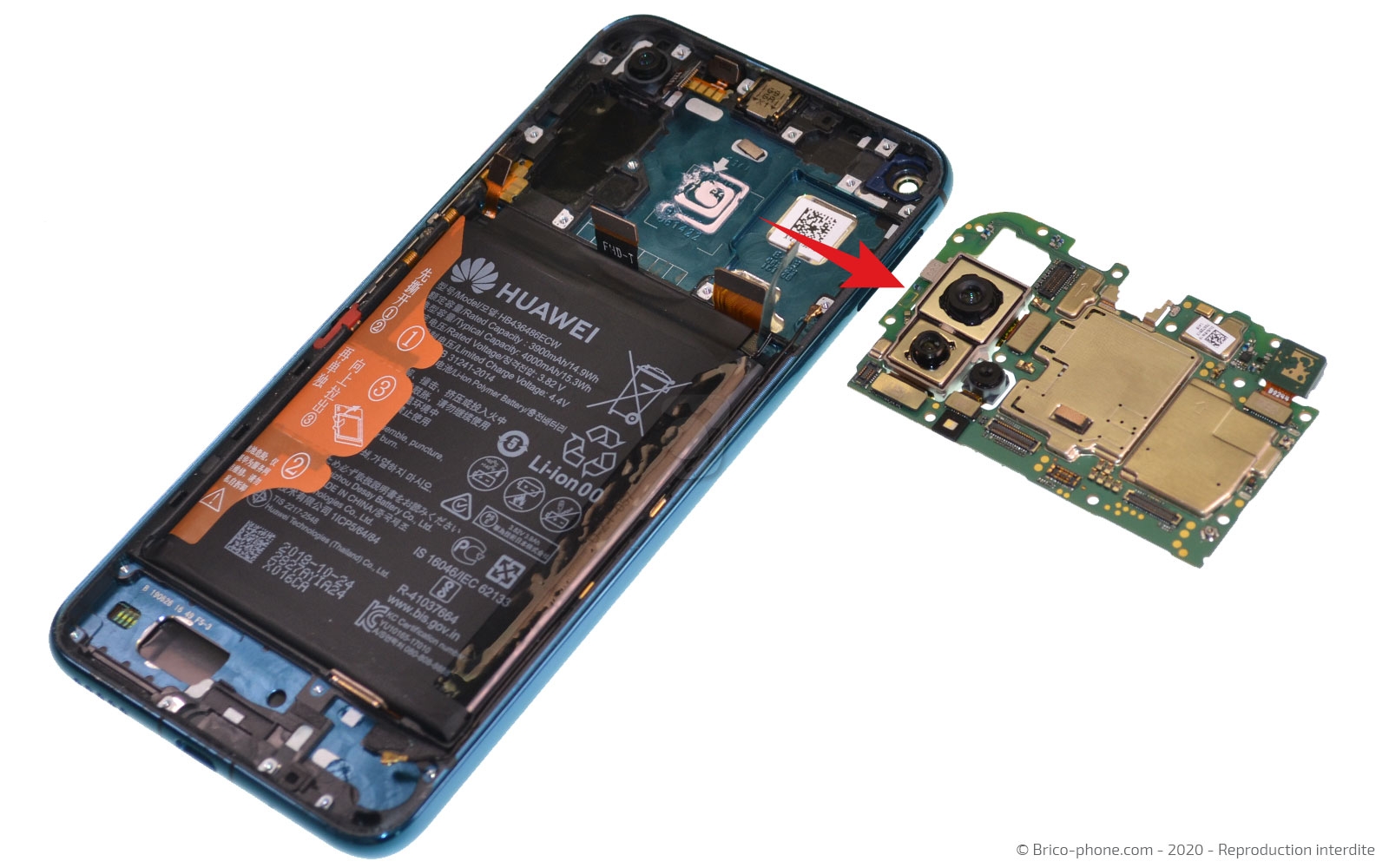

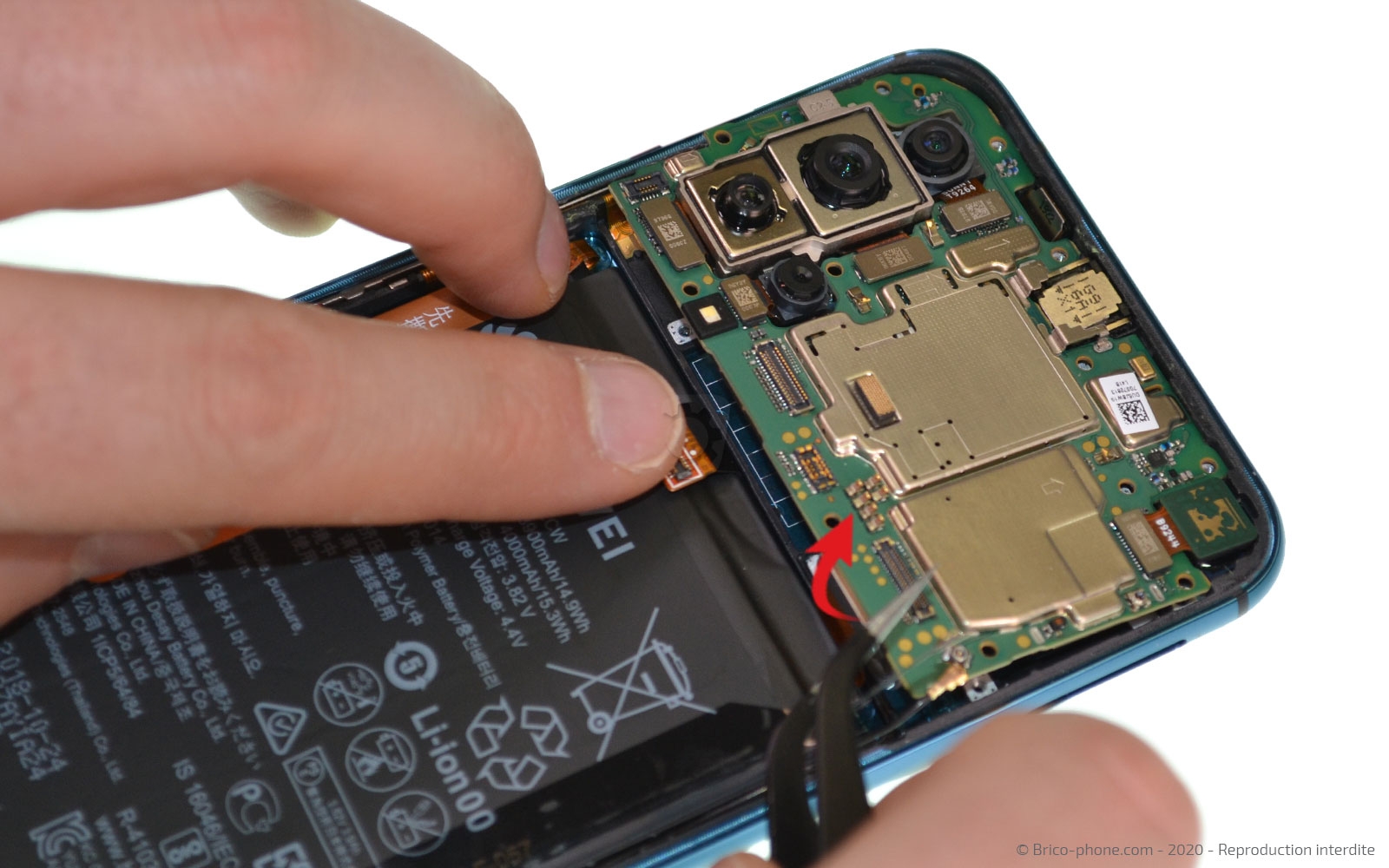

Etape 9 Sortir la carte mère et une caméra arrière

Toujours avec la pincette, soulevez la carte mère puis la caméra arrière.
Outils
Pince Brucelles
Etape 10

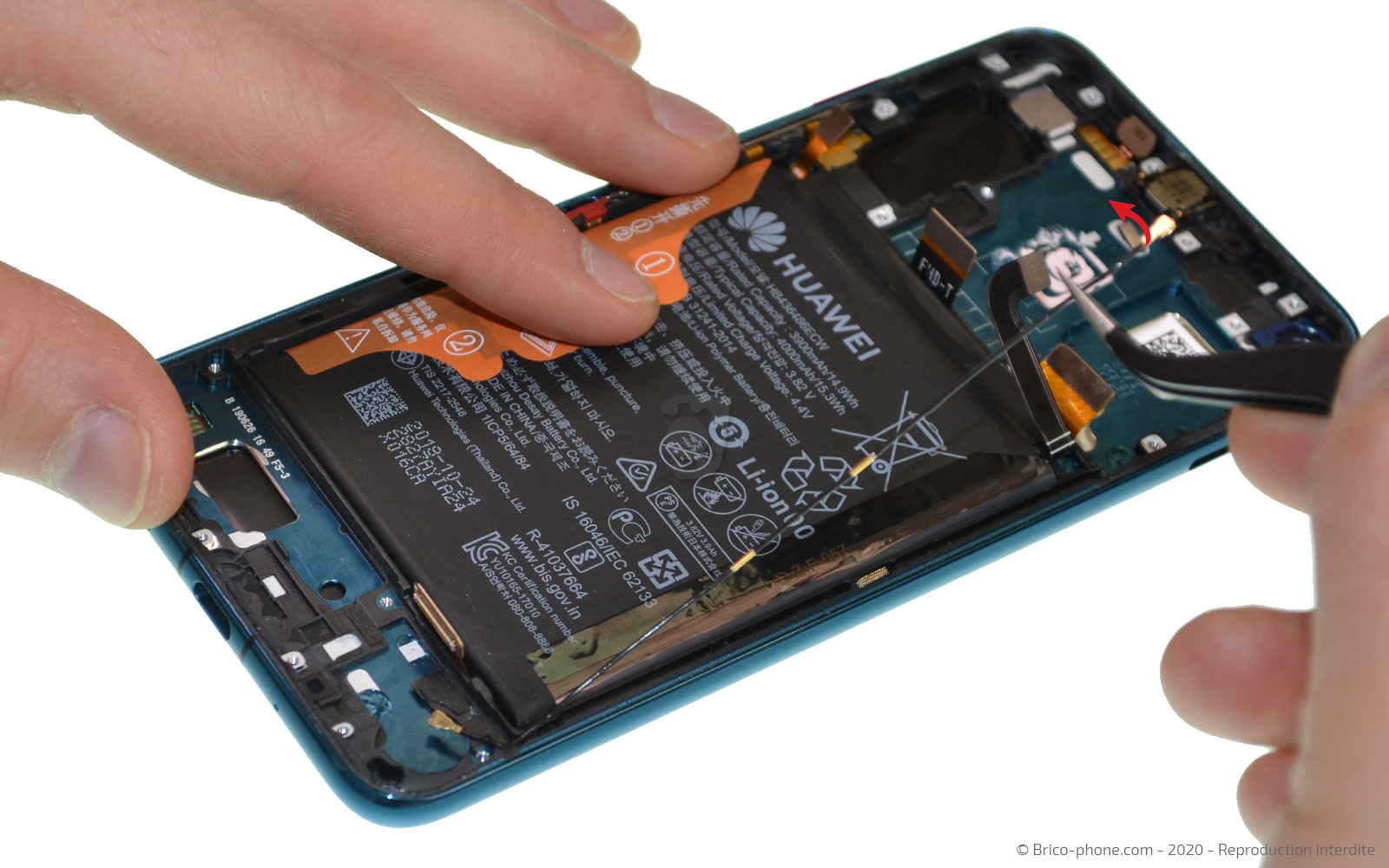

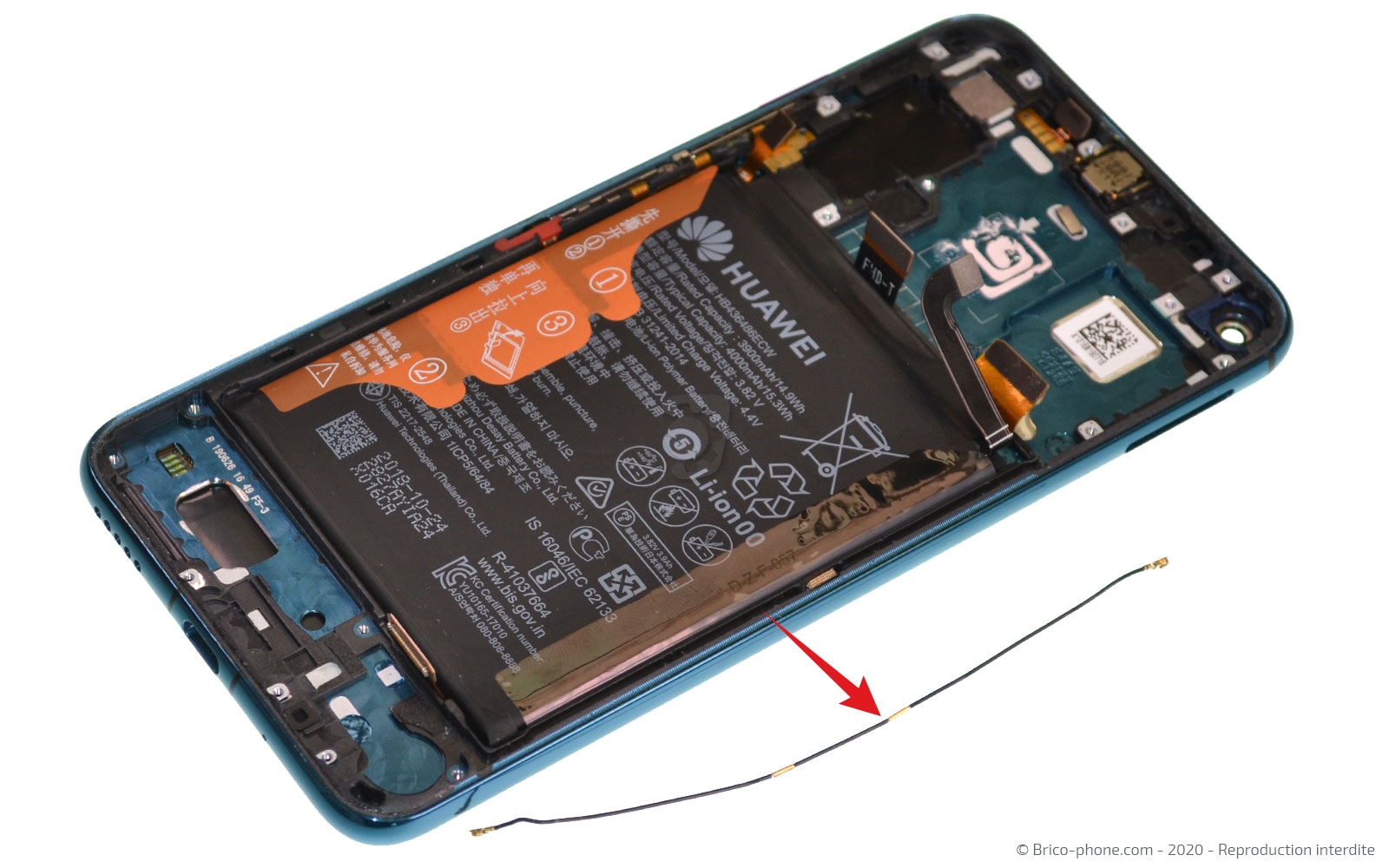

Etape 10 Récupérer le câble coaxial

N'oubliez pas de récupérer le câble coaxial.
Outils
Pince Brucelles

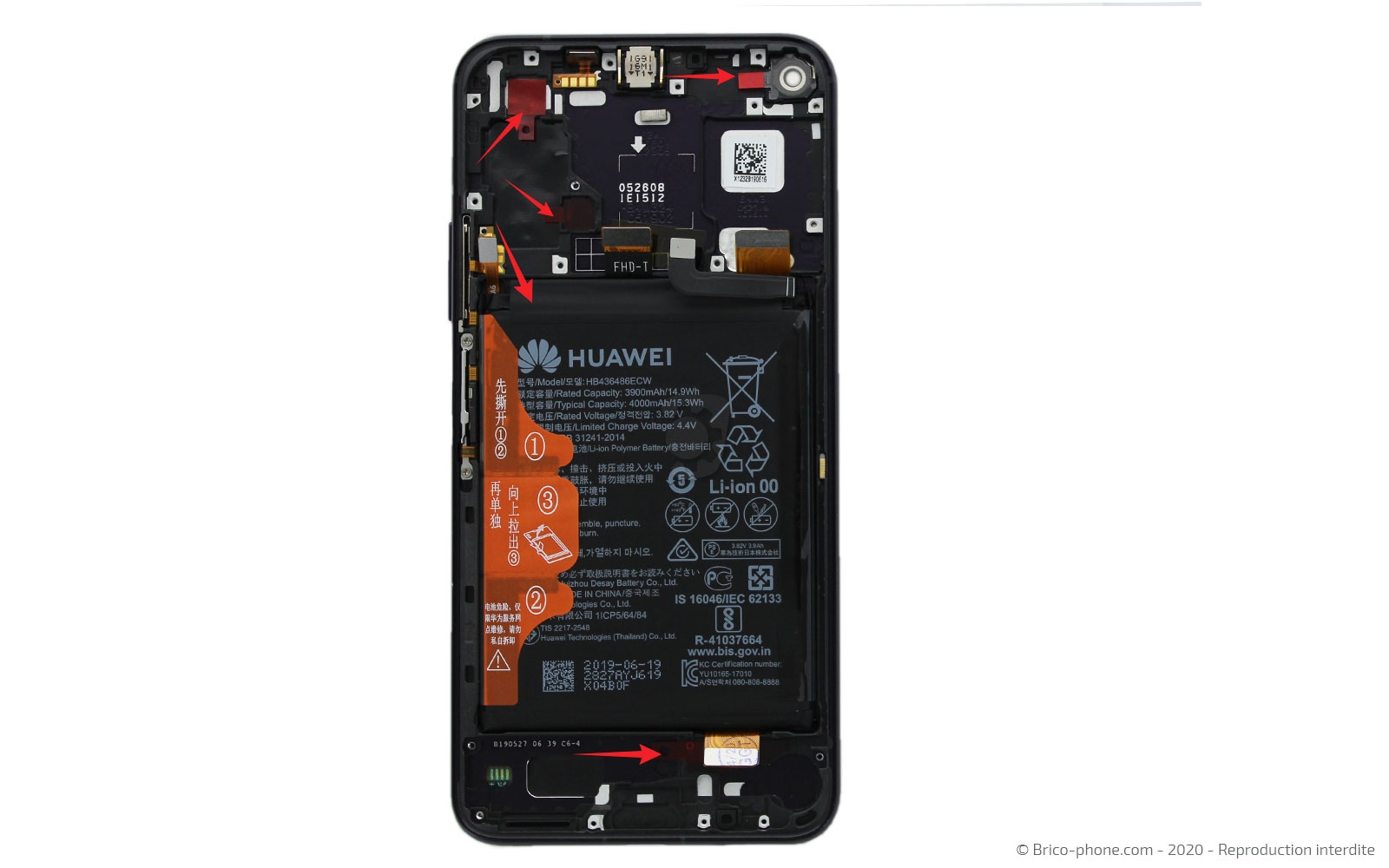

Conseils pour le remontage

Retirez tous les stickers de protection avant de remonter les différents composants dans votre nouveau bloc écran.

Testez l'écran avec un rallumage avant de passer à l'étape suivante.

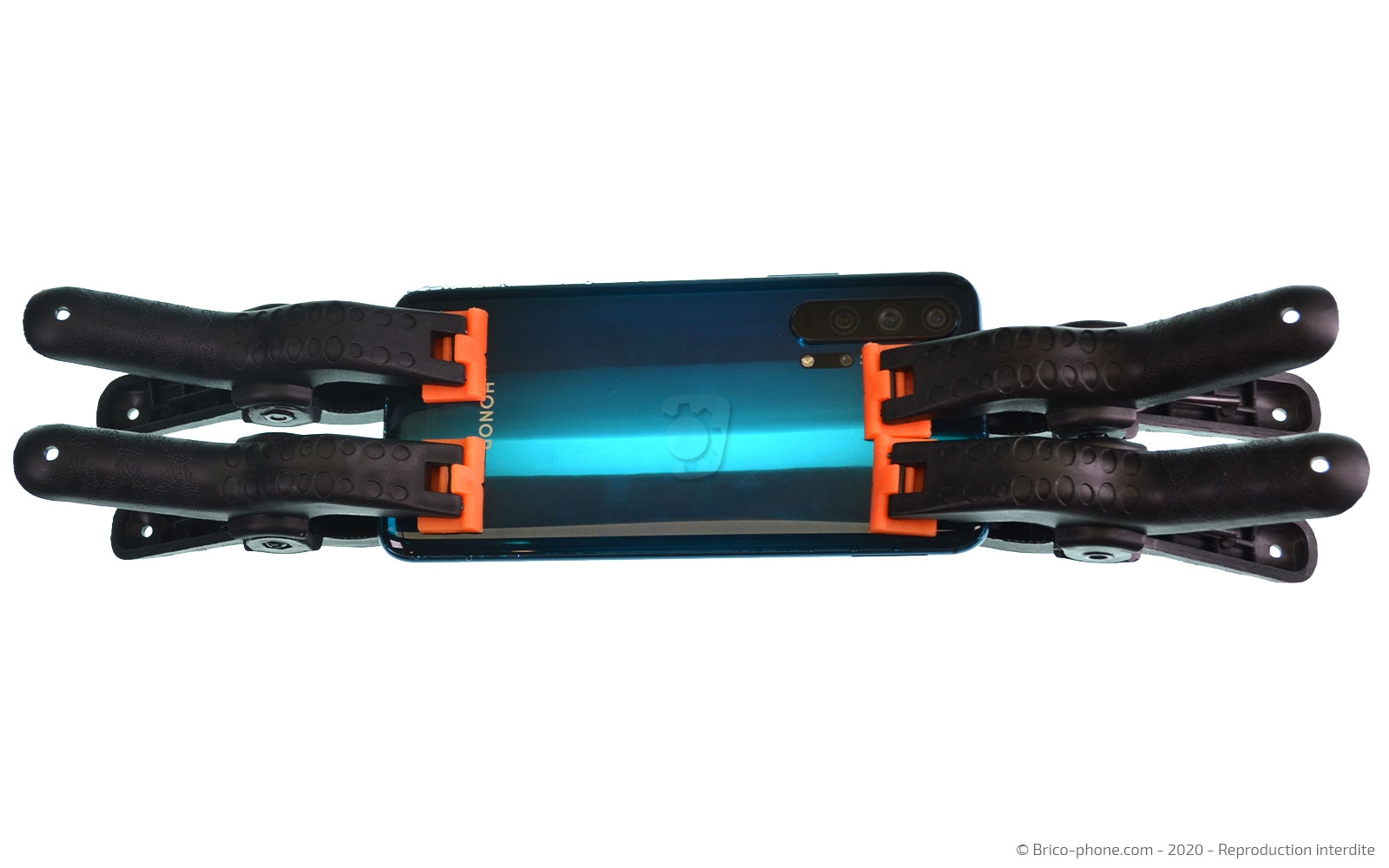

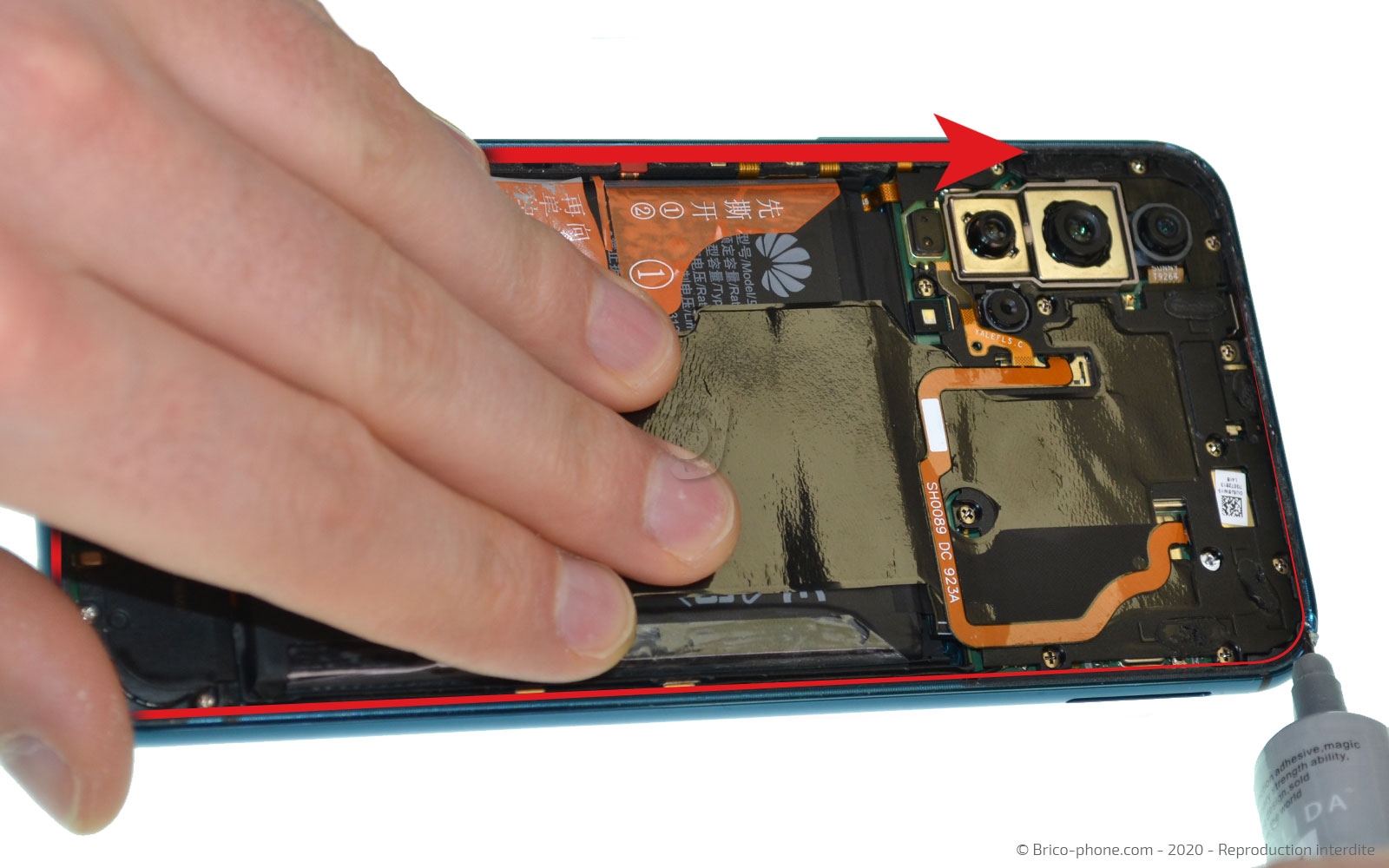

Ensuite, disposez de la colle B-7000 sur toute la longueur du châssis avant de laisser poser une quarantaine de minutes votre Honor 20 Pro sous presse à l'aide de livres ou de pinces.
Outils
Colle
Pince Brucelles
Pièces
Pince à ressort 6.90€
