Démontage complet sur Redmi 6

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi 6
Réparation
Note de réparabilité 14/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)

Découvrez les éléments qui composent votre smartphone en suivant les étapes de ce guide détaillé en vidéo et en photos. Si besoin, profitez de ce coup d'oeil pour remplacer une petite pièce comme par exemple le vibreur ou une caméra.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Composez le *#06# pour connaître le numéro IMEI qui vous permettra de connaître le modèle de votre téléphone et de vous assurer de commander les bonnes pièces détachées.

Après avoir reçu votre commande, débutez pas éteindre votre Xiaomi Redmi 6.
Etape 1

Etape 1 Extraire le rack sim

Sortez le tiroir des carte sSim et SD à l'aide de l'outil d'extraction d'origine ou disponible dans le kit d'outils Brico-phone.
Outils
SIM
Etape 2

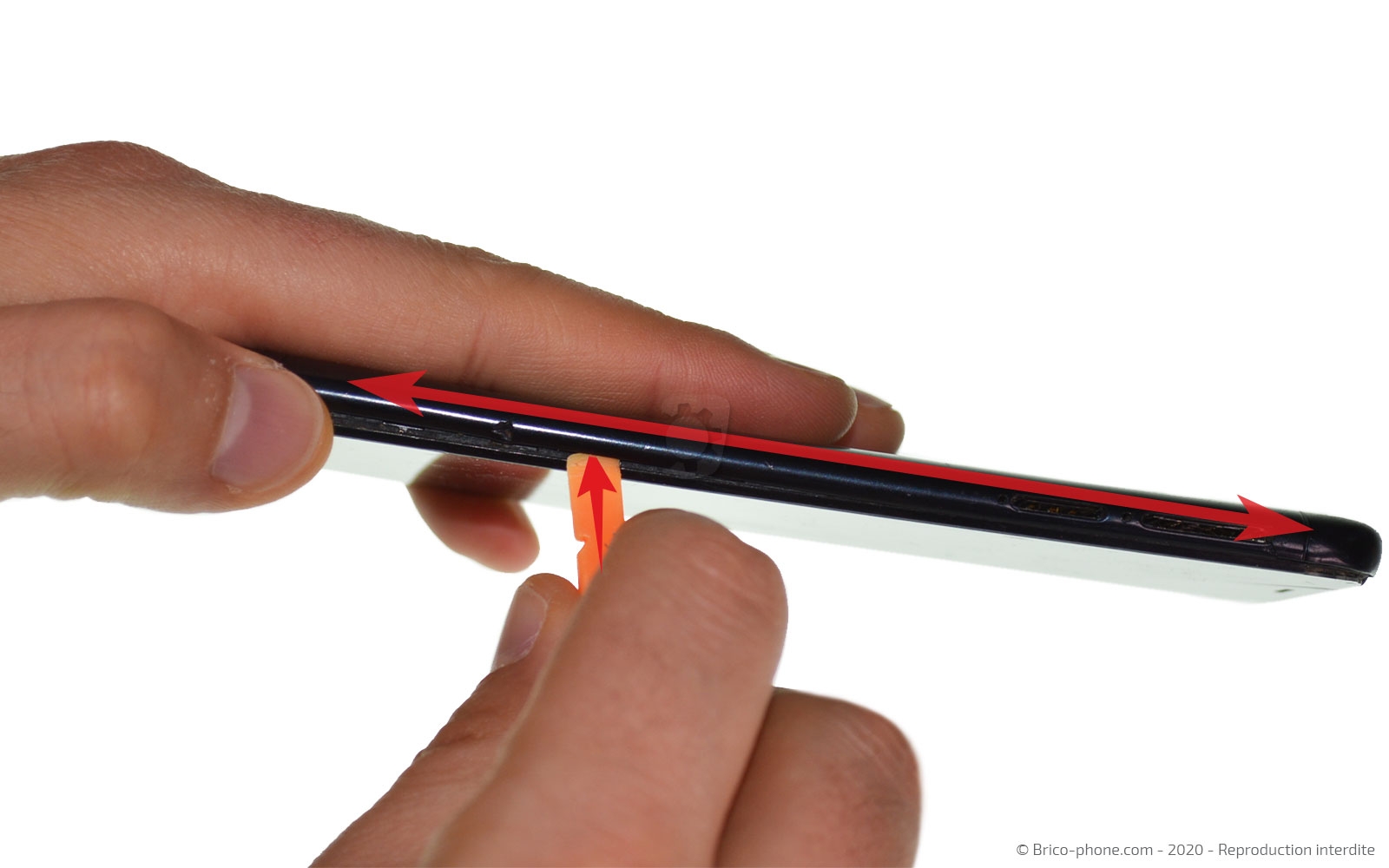

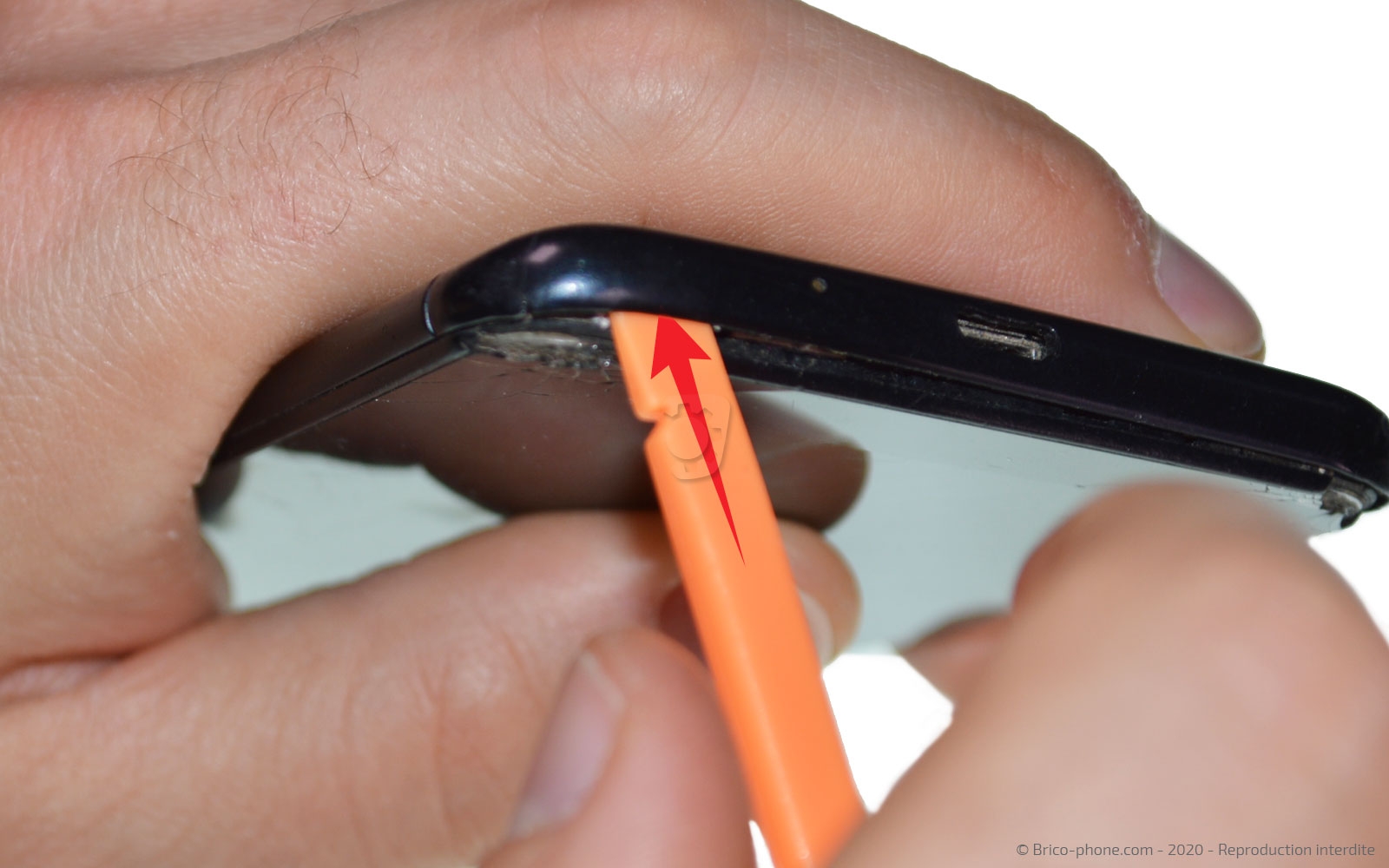

Etape 2 Ouvrir l'appareil

Insérez le médiaotr en métal entre la coque arrière et l'écran. Ensuite, remplacez l'outil par le levier en nylon pour déclipser la totalité de la coque arrière.

Nous préconisons une ouverture vers la gauche pour ne pas abîmer la nappe du lecteur d'empreintes.
Outils
Levier Nylon
Médiator
Etape 3

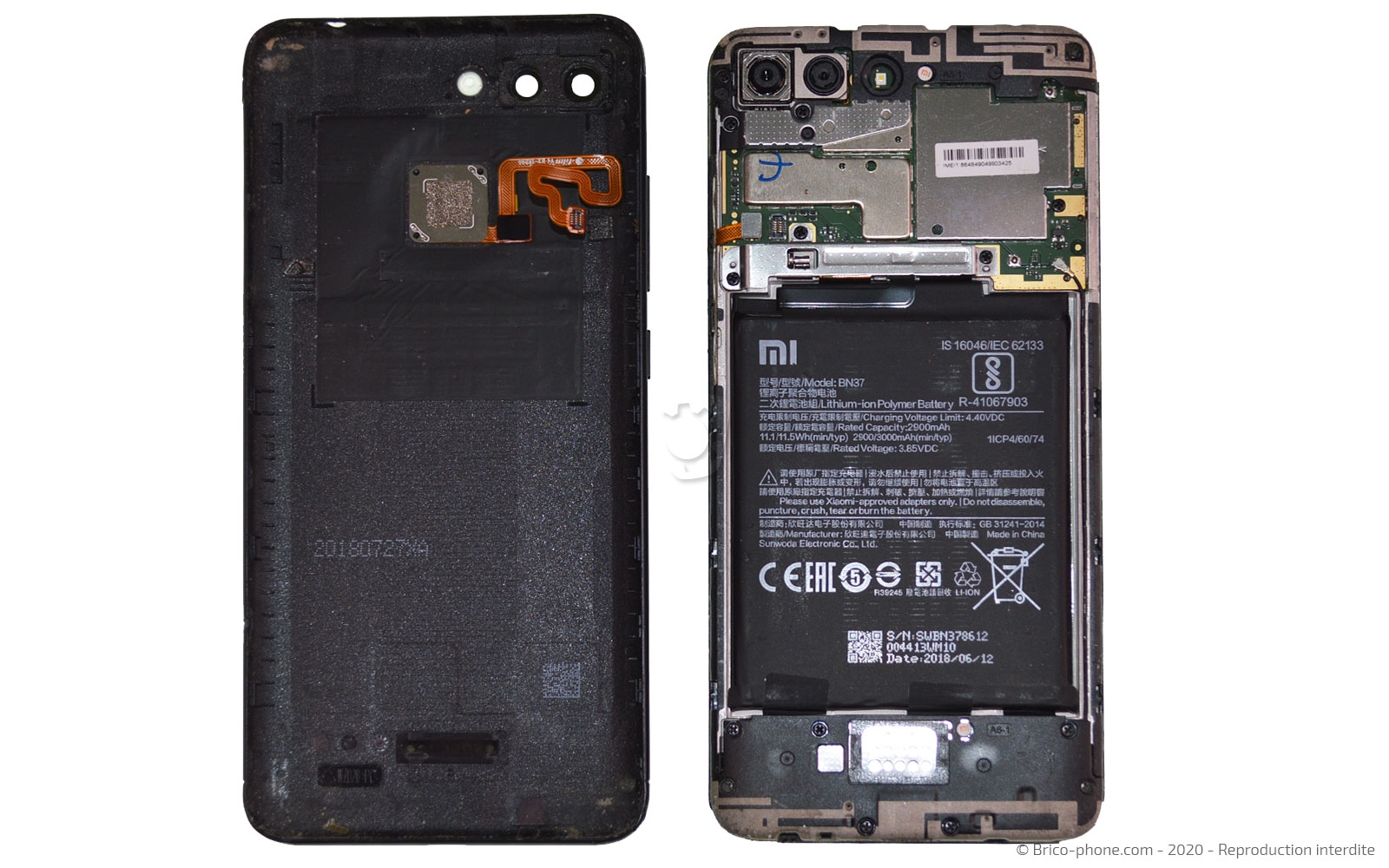

Etape 3 Séparer la coque arrière du reste du téléphone

Déconnectez la nappe du lecteur d'empreintes digitales.
Outils
Levier Nylon
Etape 4

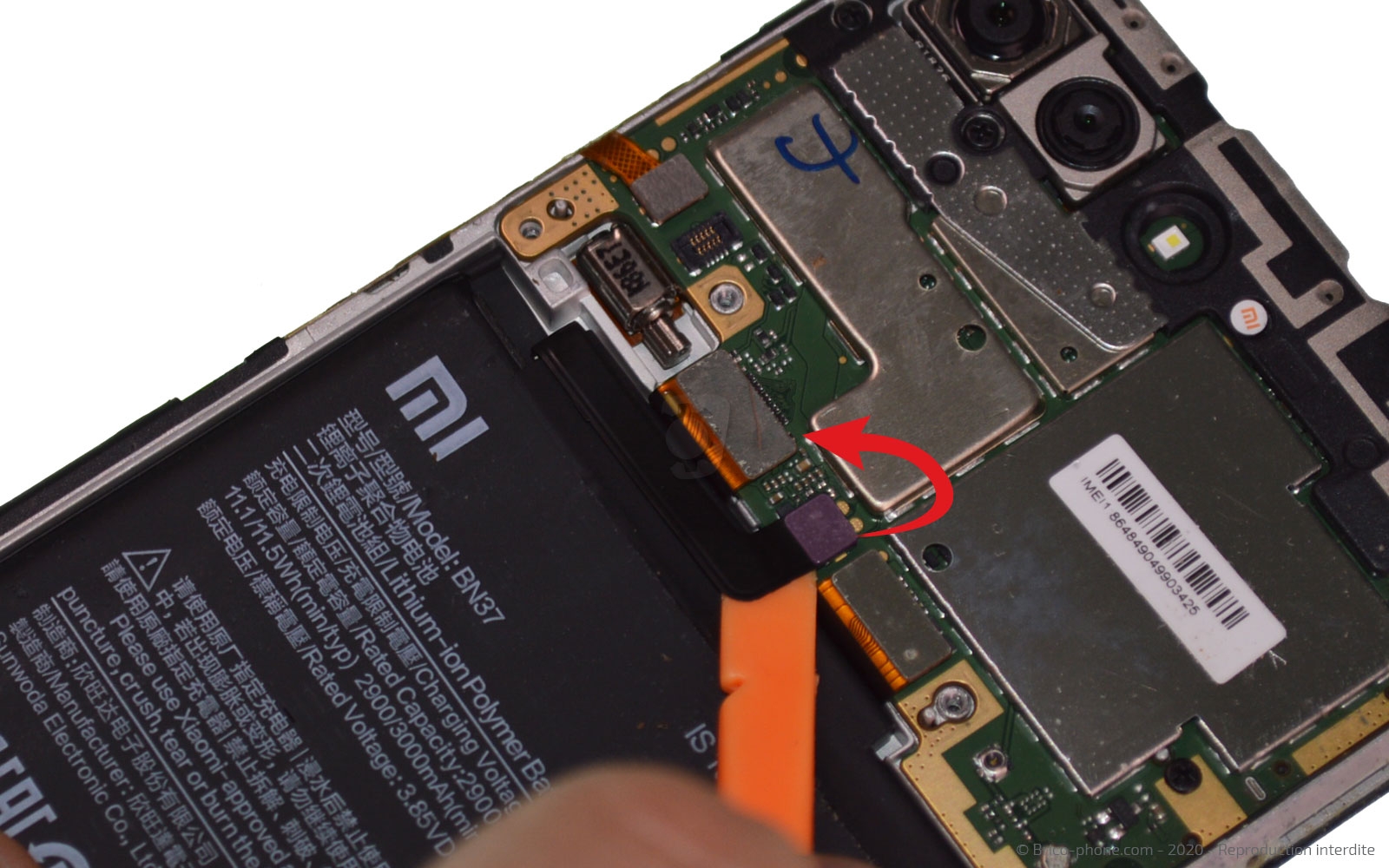

Etape 4 Déconnecter la batterie

Pour accéder à la batterie, dévissez les 3 vis cruciformes de la plaquette de protection avant de la retirer du téléphone avec la pincette.

Déconnectez la nappe avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

Etape 5 Sortir le haut-parleur externe

Retirez les 8 vis cruciformes de la partie inférieure pour pouvoir retirer le haut-parleur externe de votre Xiaomi Redmi 6.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Décoller la batterie

Décollez les 2 languettes situées au bas de votre batterie.

Attrapez la première avec la pincette en métal puis tout en tirant enroulez-la autour de l'outils pour éviter la casse de l'adhésif.
Réitérez la manipulation pour la seconde languette.

Si comme nous, vous avez endommagé un sticker, insérez la carte en PVC sous la batterie pour soulever délicatement le composant.
Outils
Carte PVC
Levier Nylon
Etape 7

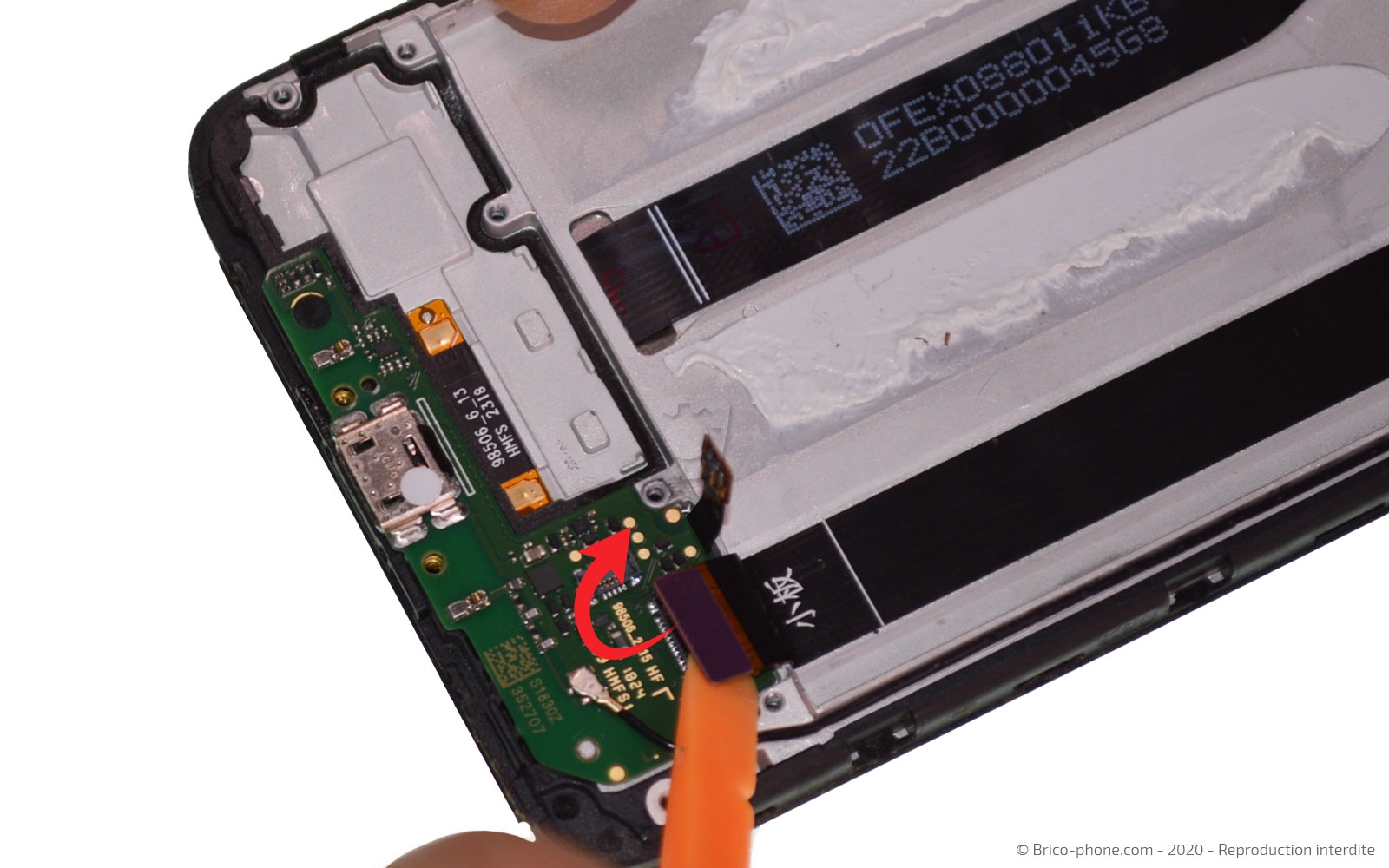

Etape 7 Libérer le connecteur de charge

Déconnectez la nappe de l'écran puis celle du tactile et afin celle de la rallonge d'interconnexion.

Déclipsez ensuite le câble coaxial avec la pincette.

Outils
Levier Nylon
Pince Brucelles
Etape 8

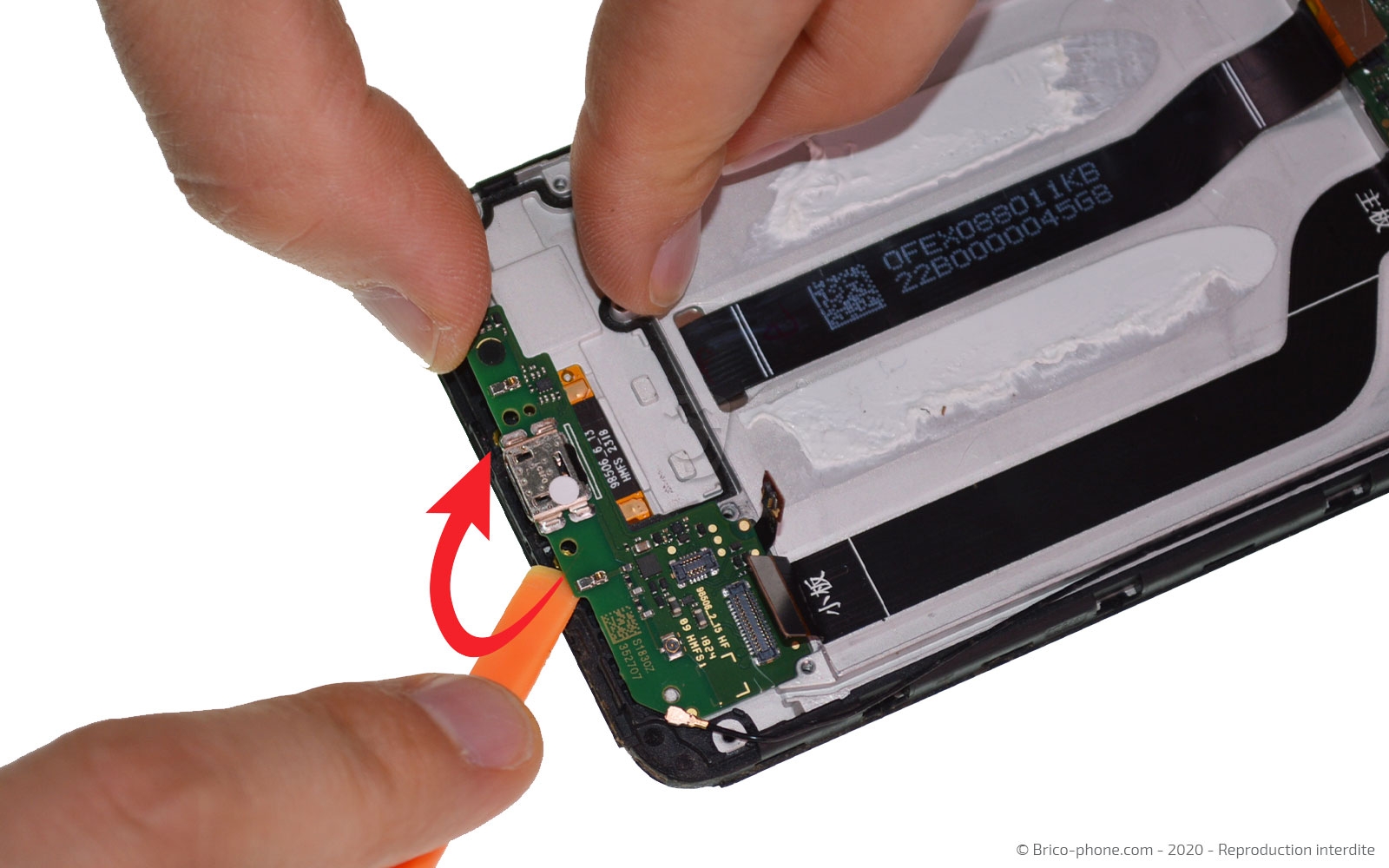

Etape 8 Retirer le dock

Chauffez légèrement le connecteur de charge afin de pouvoir le faire basculer à l'extérieur du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 9

Etape 9 Récupérer la rallonge d'interconnexion et le câble coaxial

Débranchez la seconde nappe de la rallonge pour pouvoir la décoller du châssis de votre Xiaomi Redmi 6.
Outils
Levier Nylon
Pince Brucelles
Etape 10

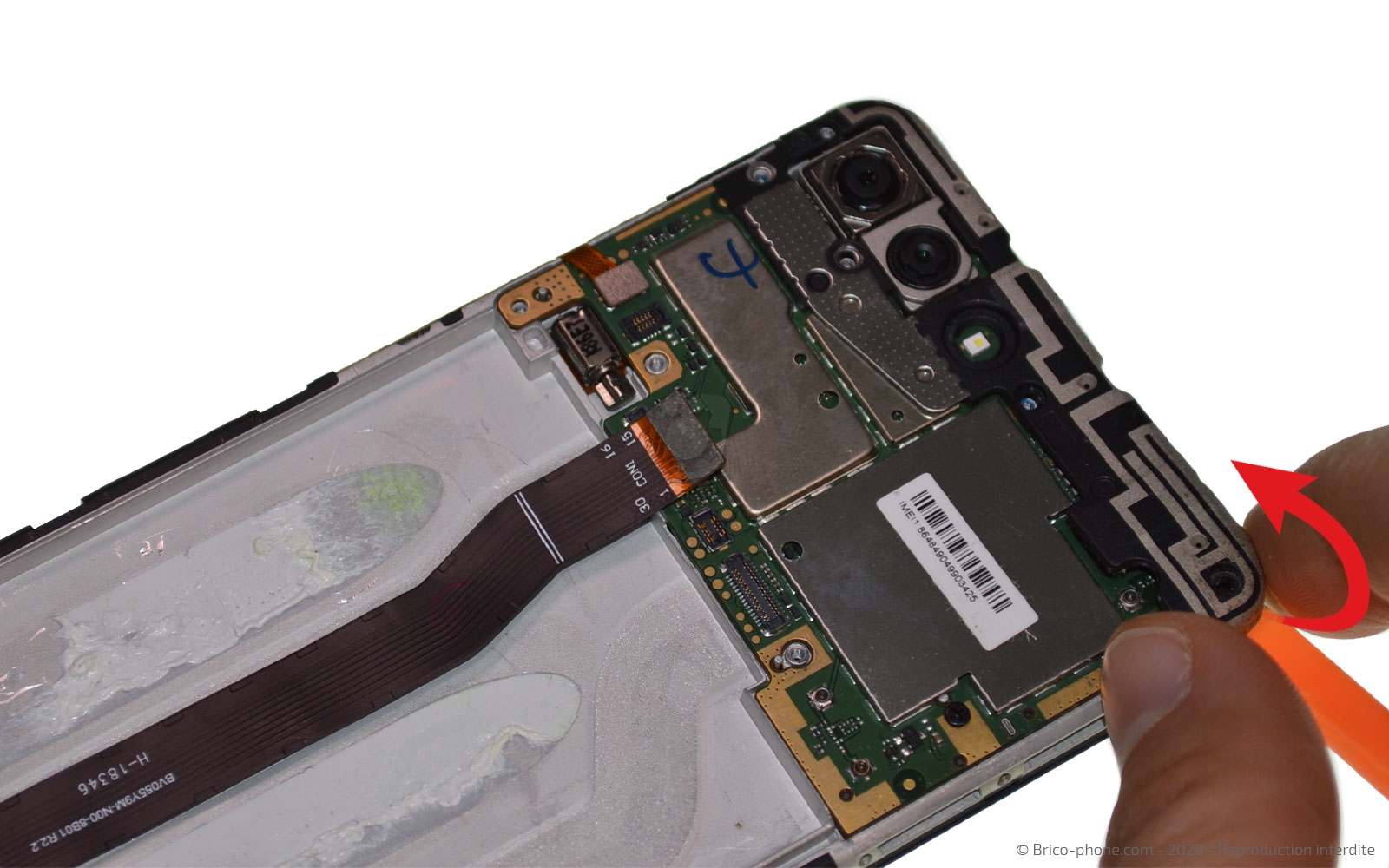

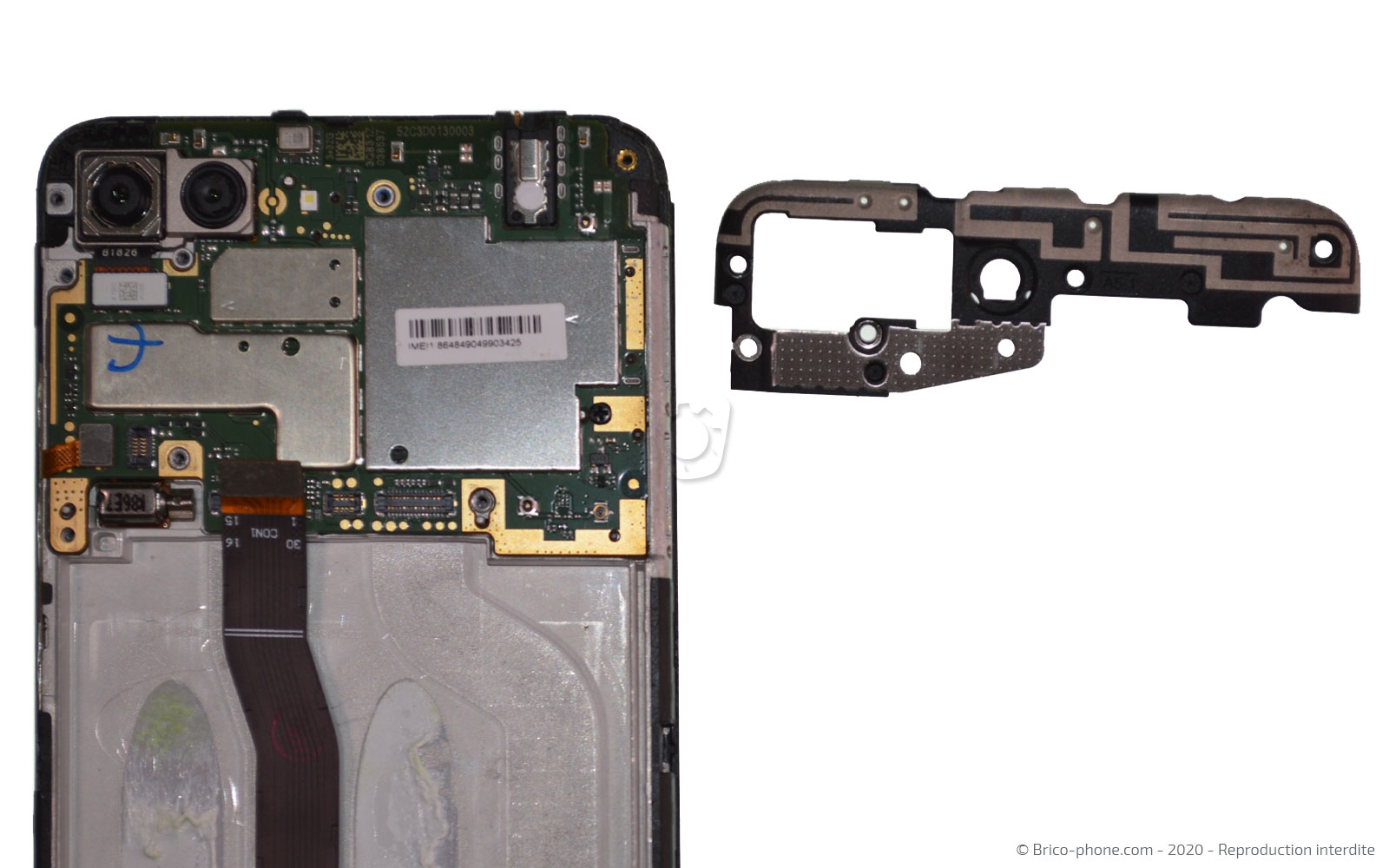

Etape 10 Oter la plaquette de protection

Il vous reste 6 vis cruciformes à retirer de la plaquette supérieure pour avoir accès à la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

Etape 11 Extraire la carte mère

A l'aide de la spatule orange, déconnectez la nappe des boutons latéraux avant de sortir la dernière vis avec le tournevis cruciforme.

Insérez le médiator en métal sous la carte mère pour la sortir du châssis.
Outils
Levier Nylon
Médiator
Pince Brucelles
Etape 12

Etape 12 Chauffer l'écran

Déposez le coussin chauffant, une trentaine de minutes sur l'écran de votre appareil ou alors chauffez la vitre avant à l'aide d'un décapeur thermique (ou sèche-cheveux).

Si votre écran est bien cassé, n'hésitez pas à utiliser l'adhésif présent dans le kit d'outils.
Outils
Clé Allen Héxagonale
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 13

Etape 13 Dissocier l'écran du châssis

Disposez la ventouse près du bord de l'écran afin de pouvoir insérer le médiator en métal entre l'écran et le châssis.

Remplacez-le ensuite par la carte en PVC en vérifiant de bien passer sous la plaquette LCD. Cela vous permettra de décoller l'écran plus facilement.
Outils
Carte PVC
Médiator
Ventouse
Etape 14

Etape 14 Récupérer les petits éléments

Chauffez les petits composants tels que le vibreur et le haut-parleur interne.

Puis glissez la pincette sous le vibreur et ensuite sous l'écouteur de l'oreille pour les décoller du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

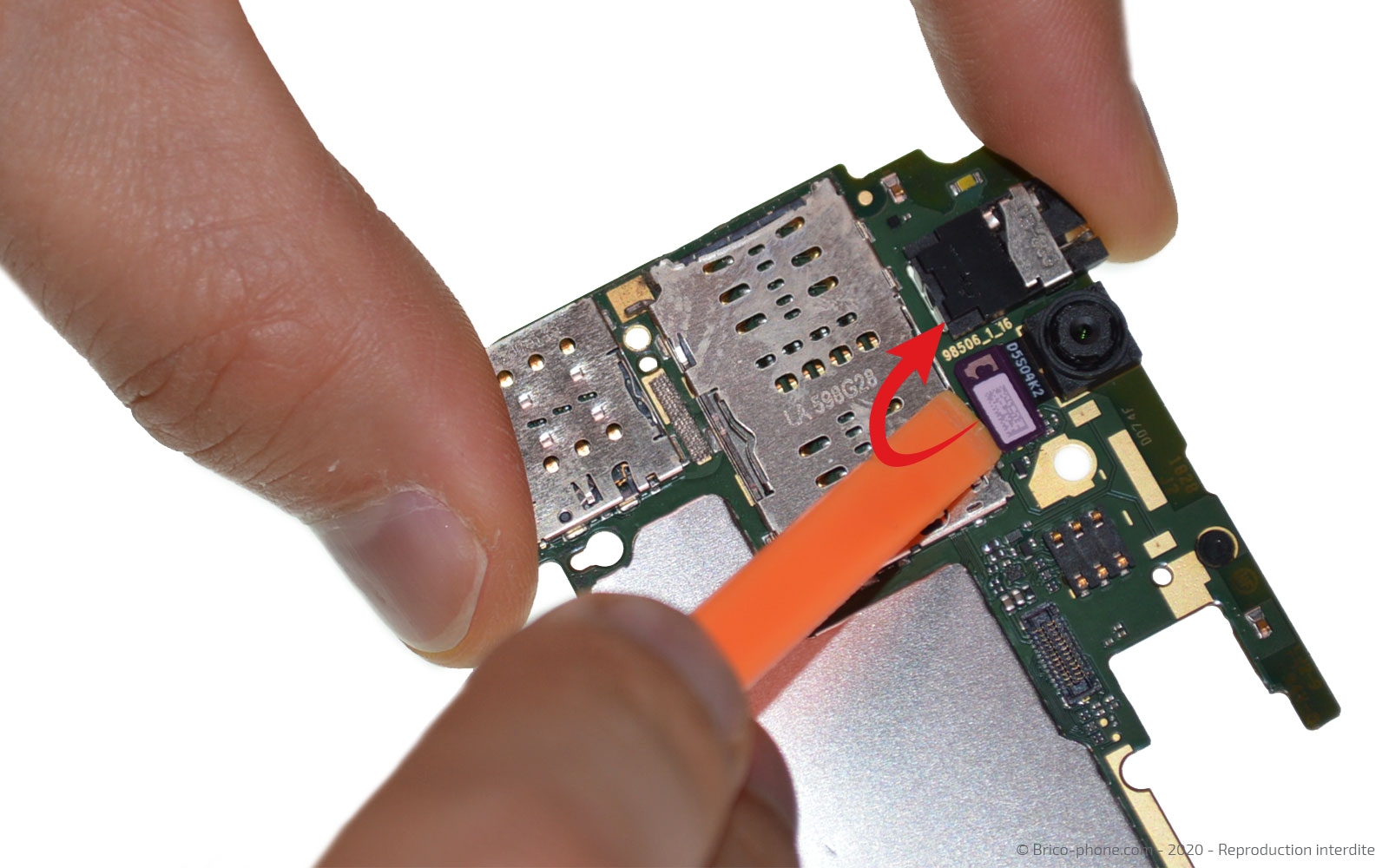

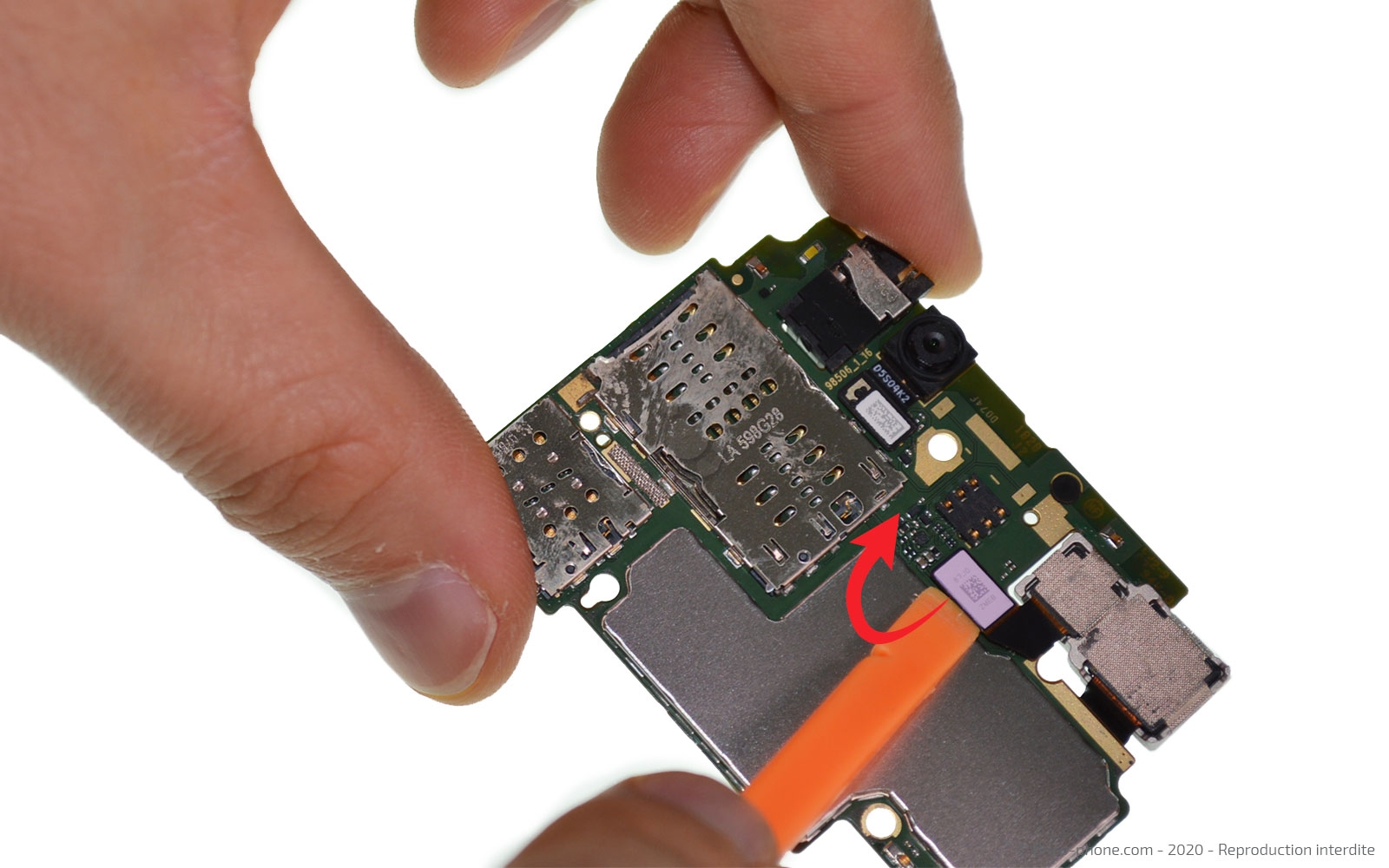

Etape 15 Déconnecter les caméras

Reprenons le levier en nylon pour déconnecter les nappes des différentes caméras.
Outils
Levier Nylon
Etape 16

Etape 16 Décoller le lecteur d'empreintes

Pour récupérer le capteur d'empreintes digitales, chauffez légèrement la capteur avant de glisser dessous le médiator en métal.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€

Vue éclatée

Voici l'ensemble des composants de votre Xiaomi Redmi 6.

Si vous souhaitez le remonter, suivez les étapes une par une dans le sens inverse.
