Changement du connecteur de charge sur Redmi 7A

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi 7A
Réparation
Note de réparabilité 15/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre téléphone ne prend plus la charge.

Vous rencontrez des problèmes lors de vos appels

Redonnez de l'énergie à votre Xiaomi Redmi 7A en changeant son connecteur de charge grâce à ce tutoriel de réparation conçu étape par étape par nos techniciens pour vous faciliter les manipulations.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

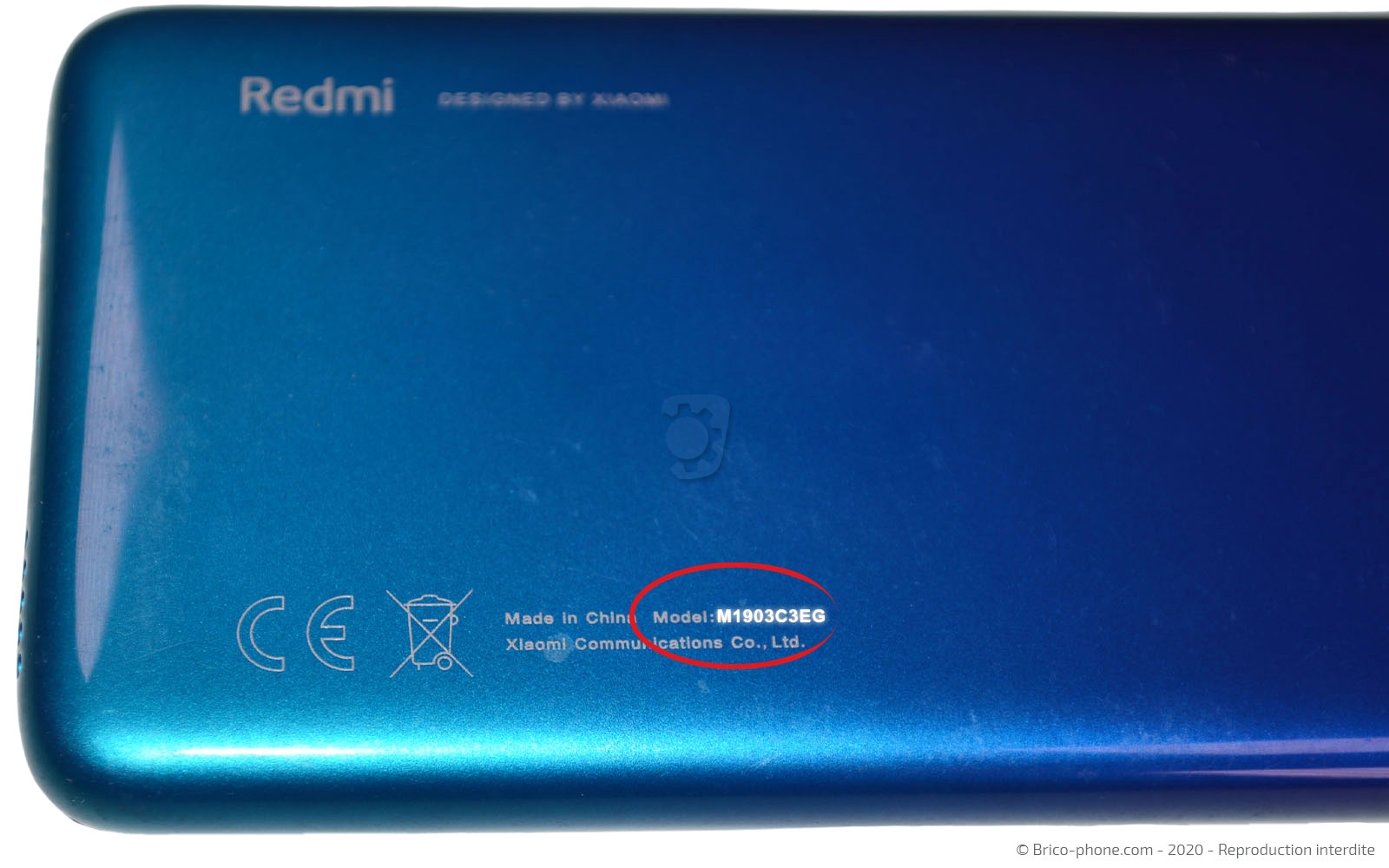

Vérifiez la compatibilité de votre nouveau composant avec votre appareil. Pour cela, assurez-vous d'avoir l'une des inscriptions suivantes au dos de votre smartphone.
Il s'agit des numéros : MZB7995IN, M1903C3EG, M1903C3EH et M1903C3EI.

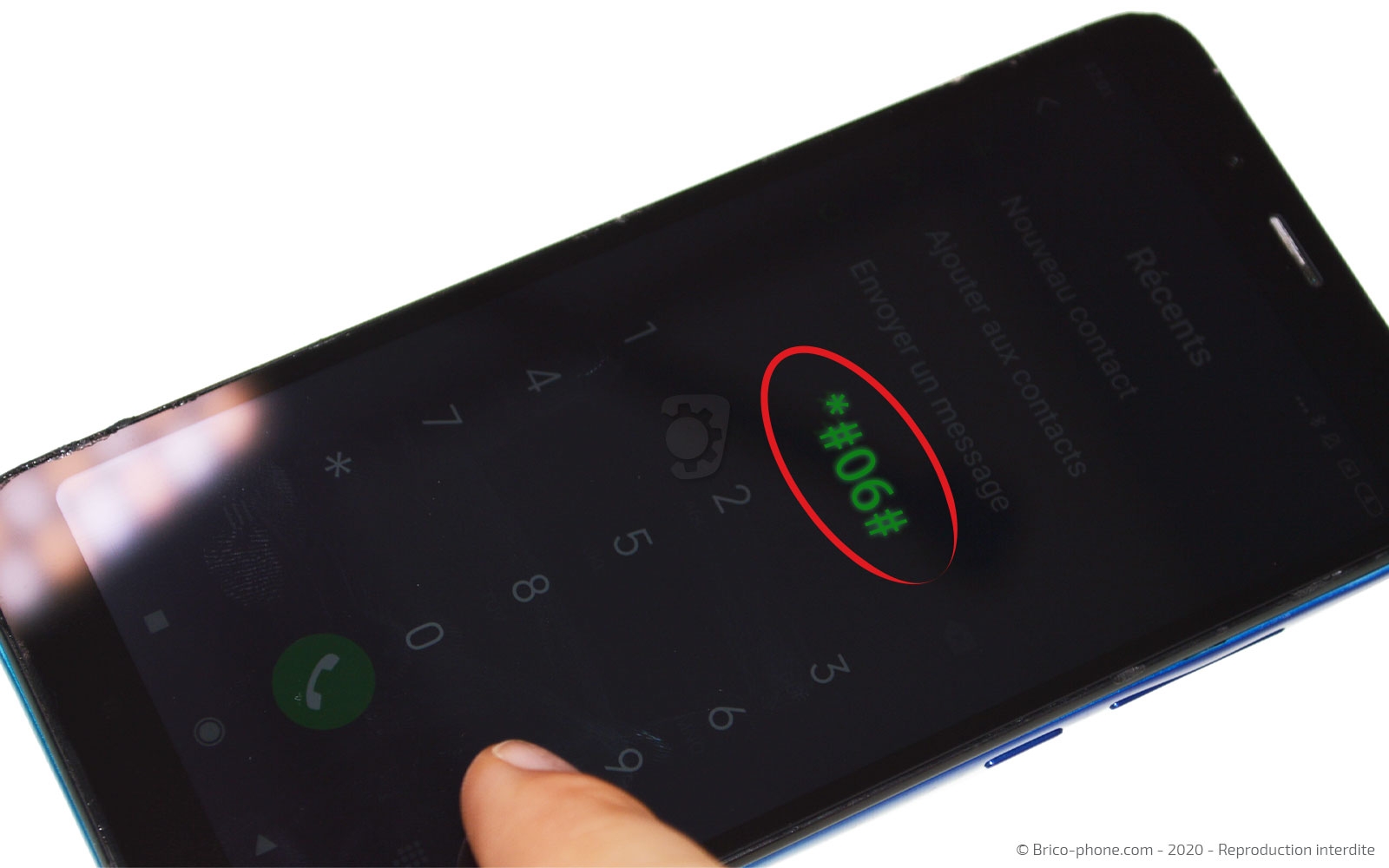

Vous pouvez également composer le *#06# pour recevoir un numéro IMEI qui une fois copié dans la rubrique dédiée de notre page d'accueil, vous aiguillera sur le modèle de téléphone et les pièces compatibles pour effectuer la réparation.

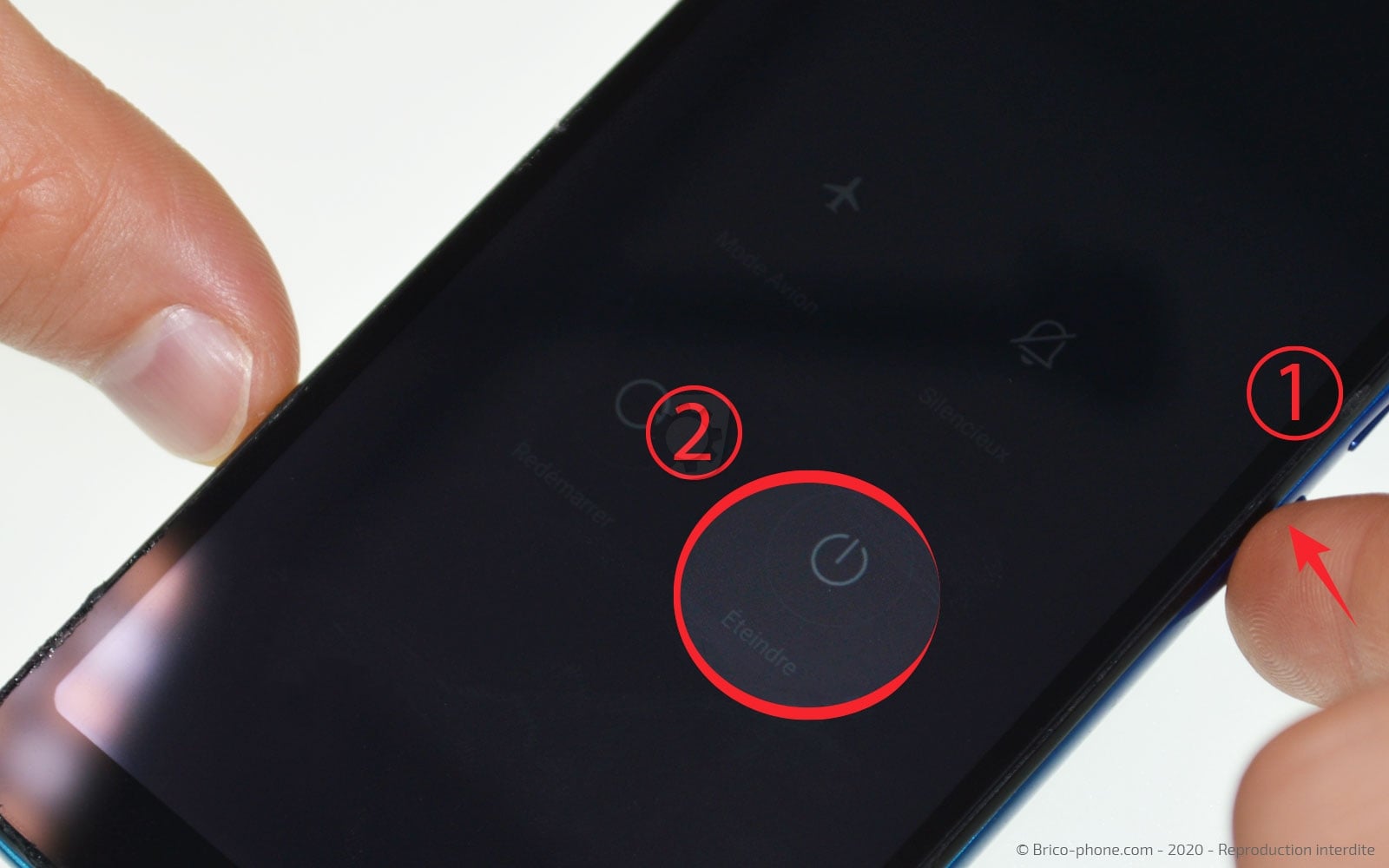

Passons ensuite à la première manipulation qui est l'extinction de votre Xiaomi Redmi 7A.

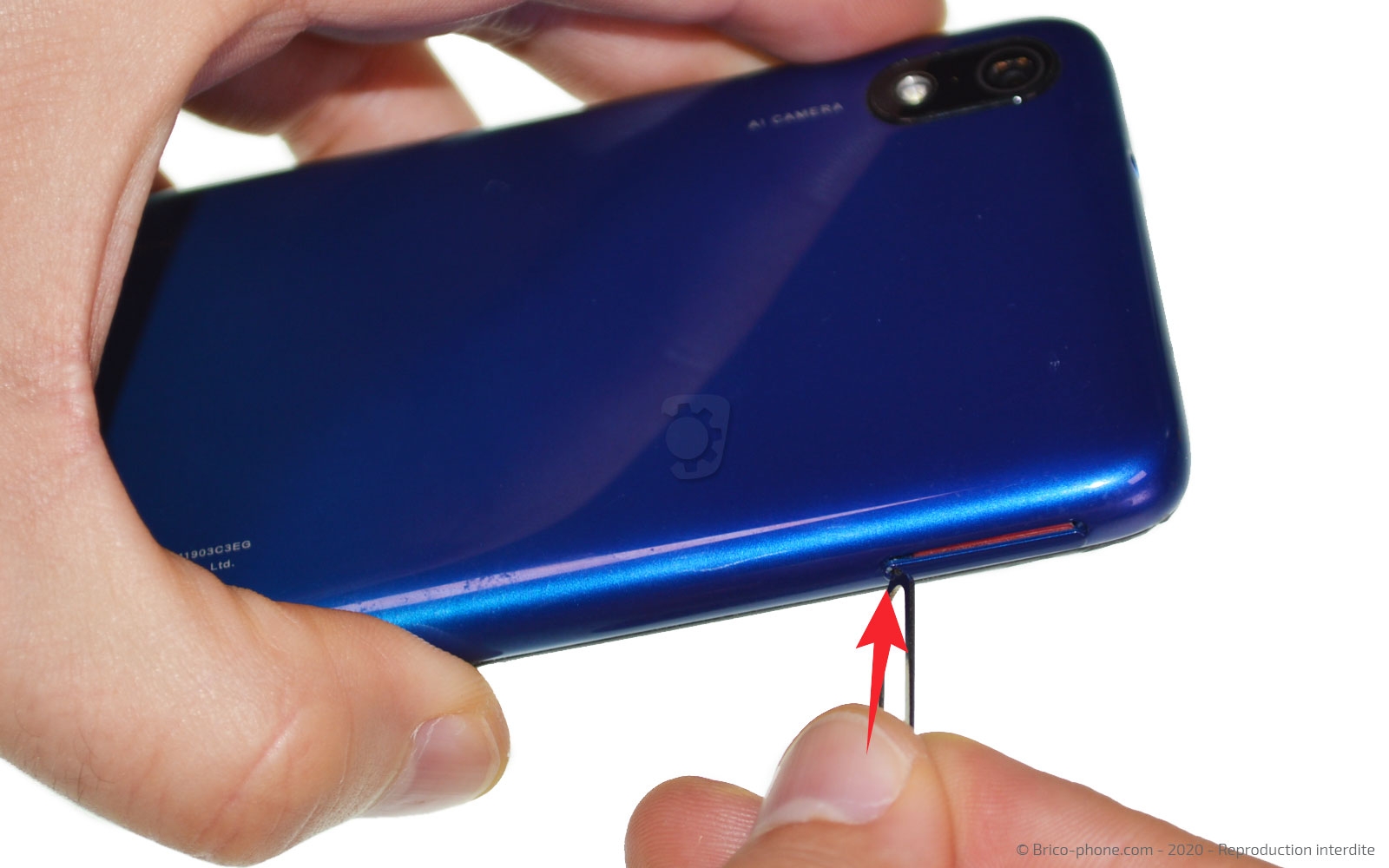

Etape 1

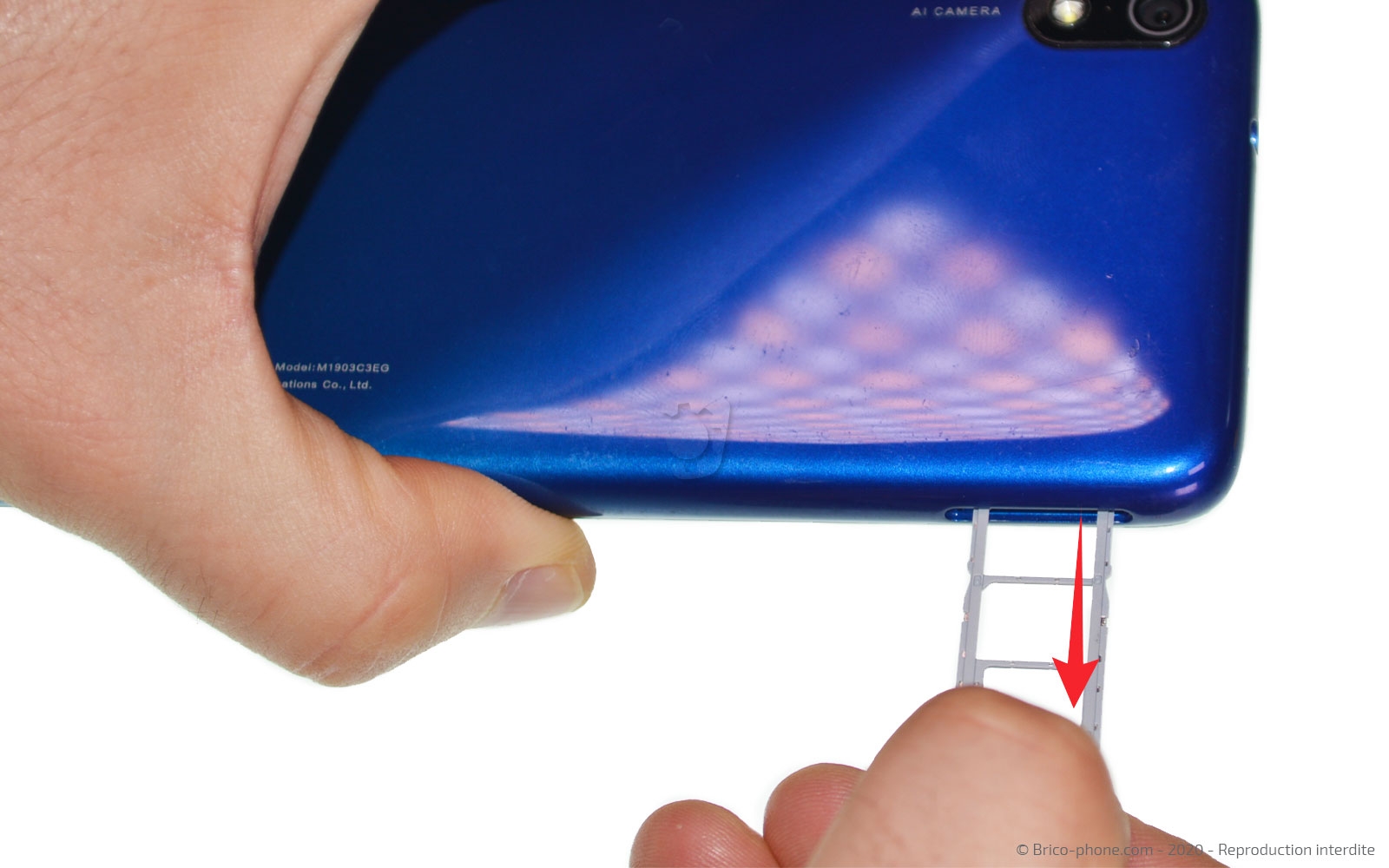

Etape 1 Retirer le rack Sim

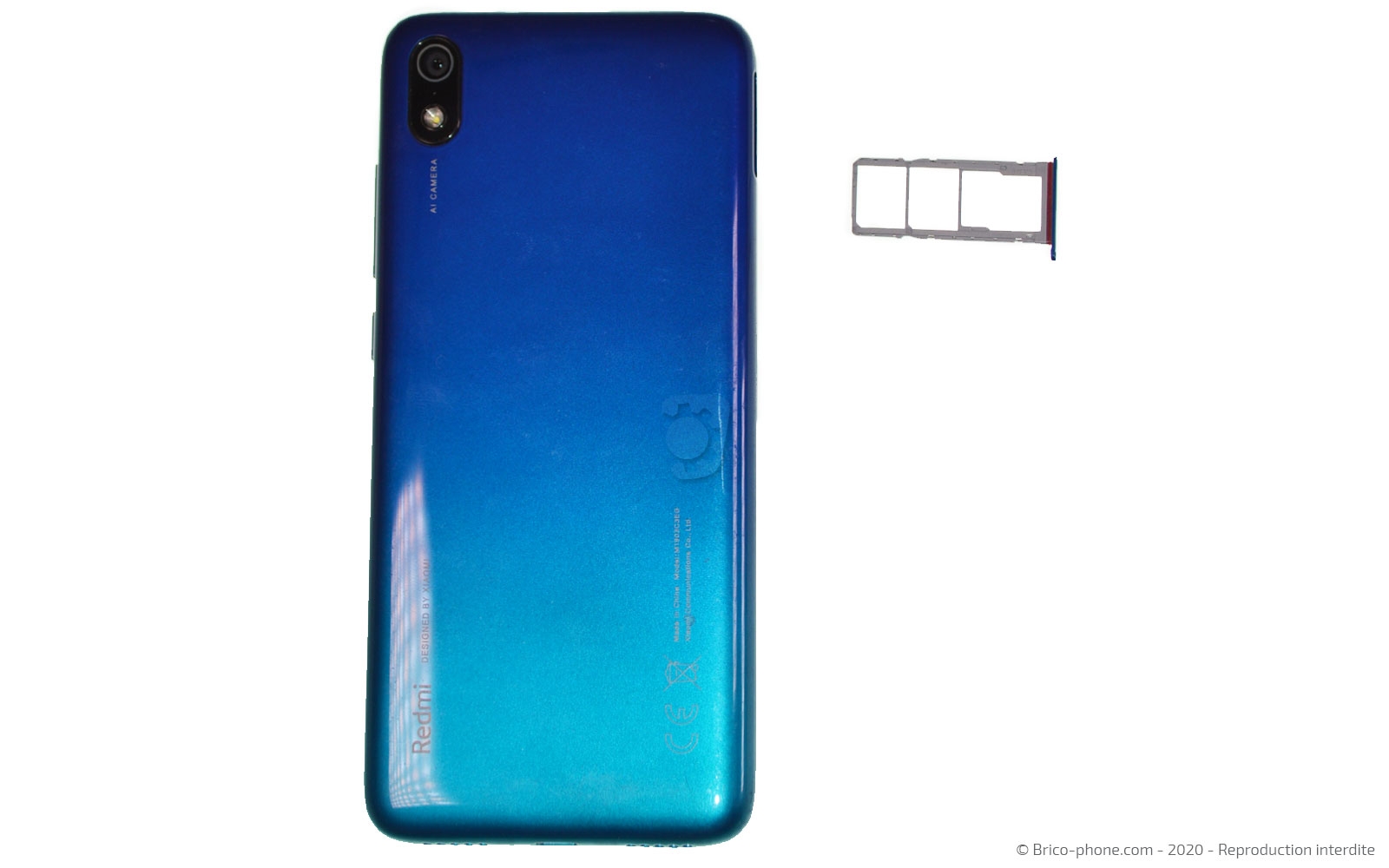

Sortez le tiroir des cartes Sim et SD.
Outils
SIM
Etape 2

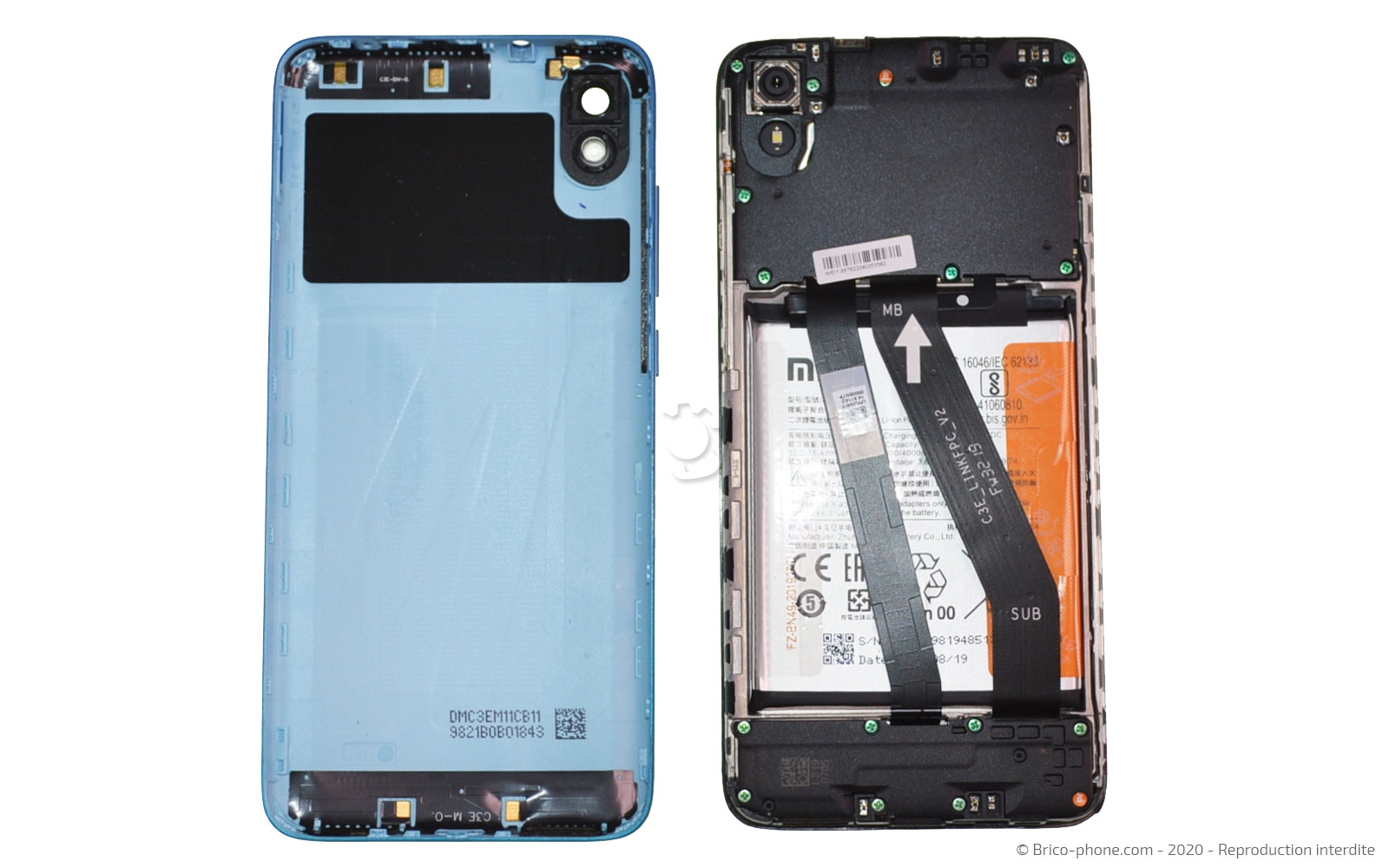

Etape 2 Oter la coque arrière

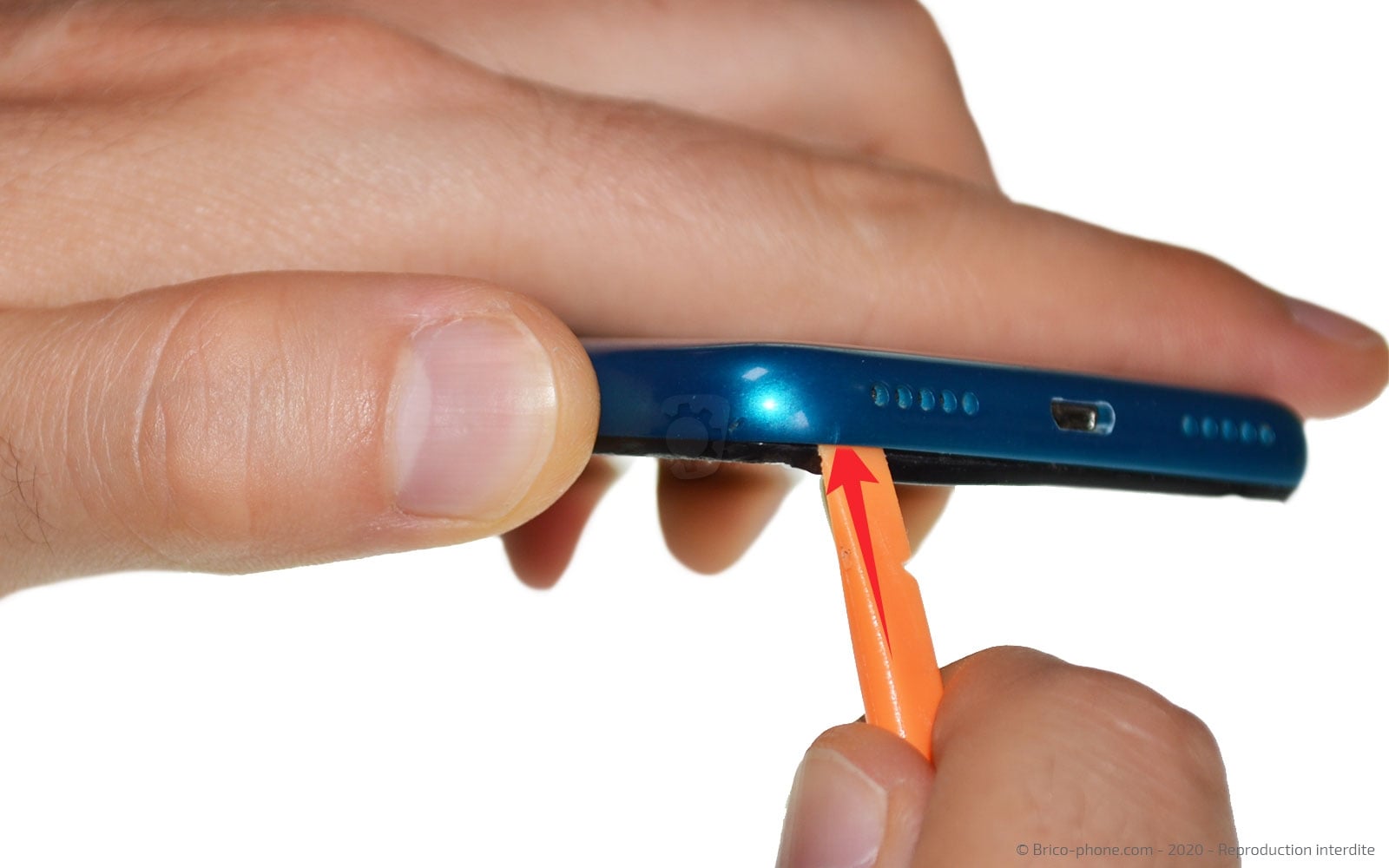

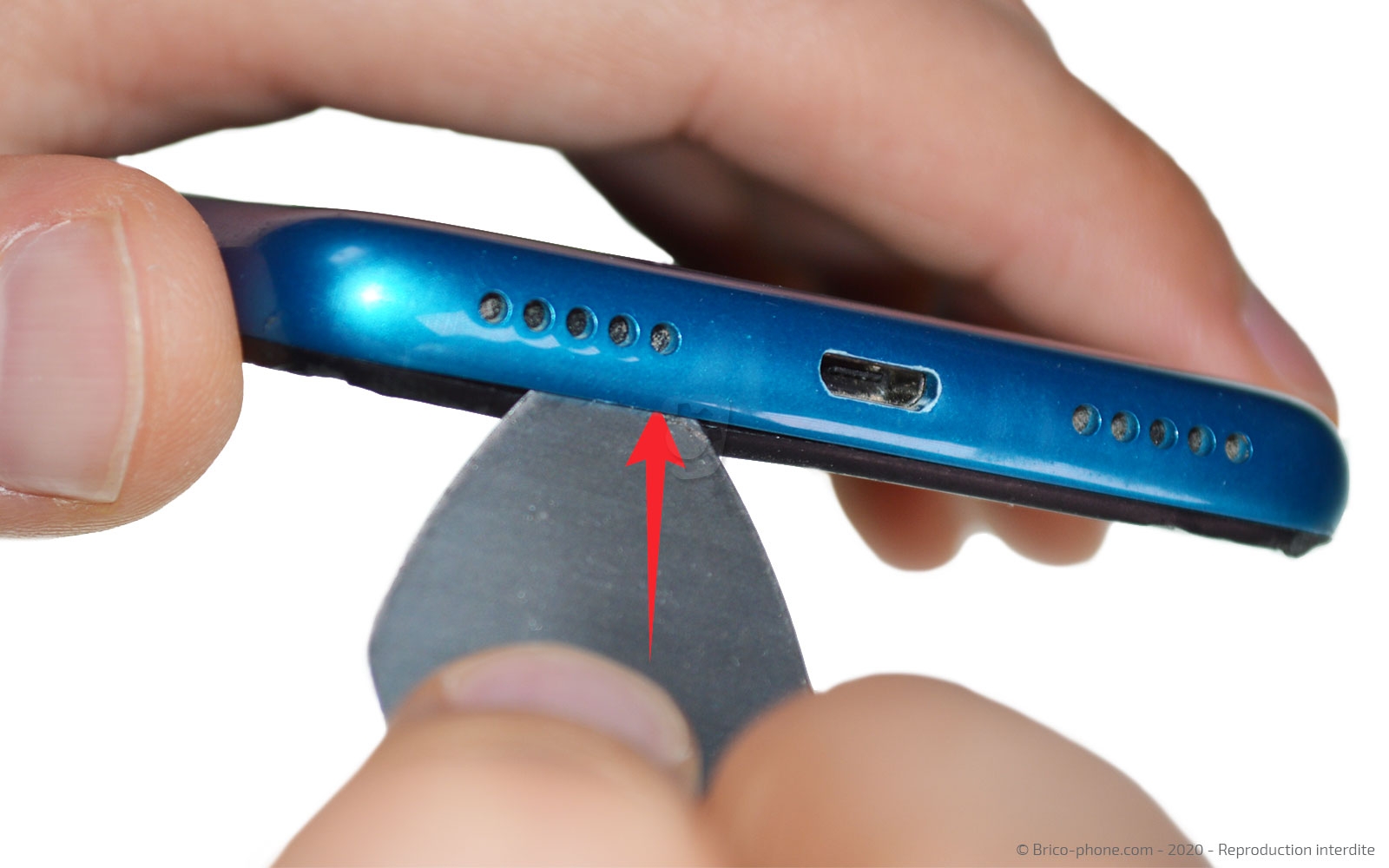

Glissez le médiator en métal entre la coque arrière et l'écran pour les détacher.

Par la suite, il vous faut remplacer l'outil par la spatule orange pour déclipser la totalité de la coque arrière.
Outils
Levier Nylon
Médiator
Etape 3

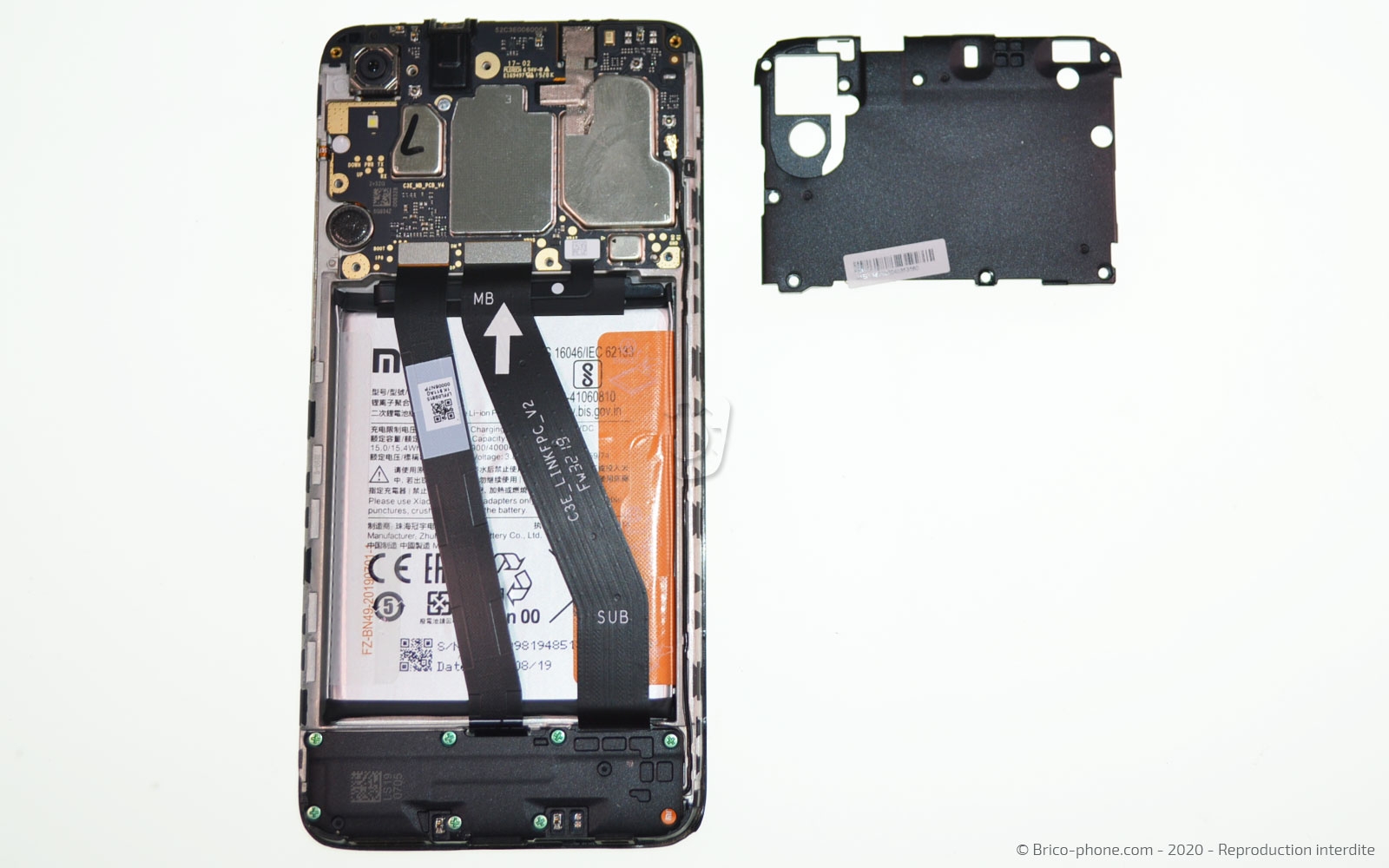

Etape 3 Sortir la plaquette de protection supérieure

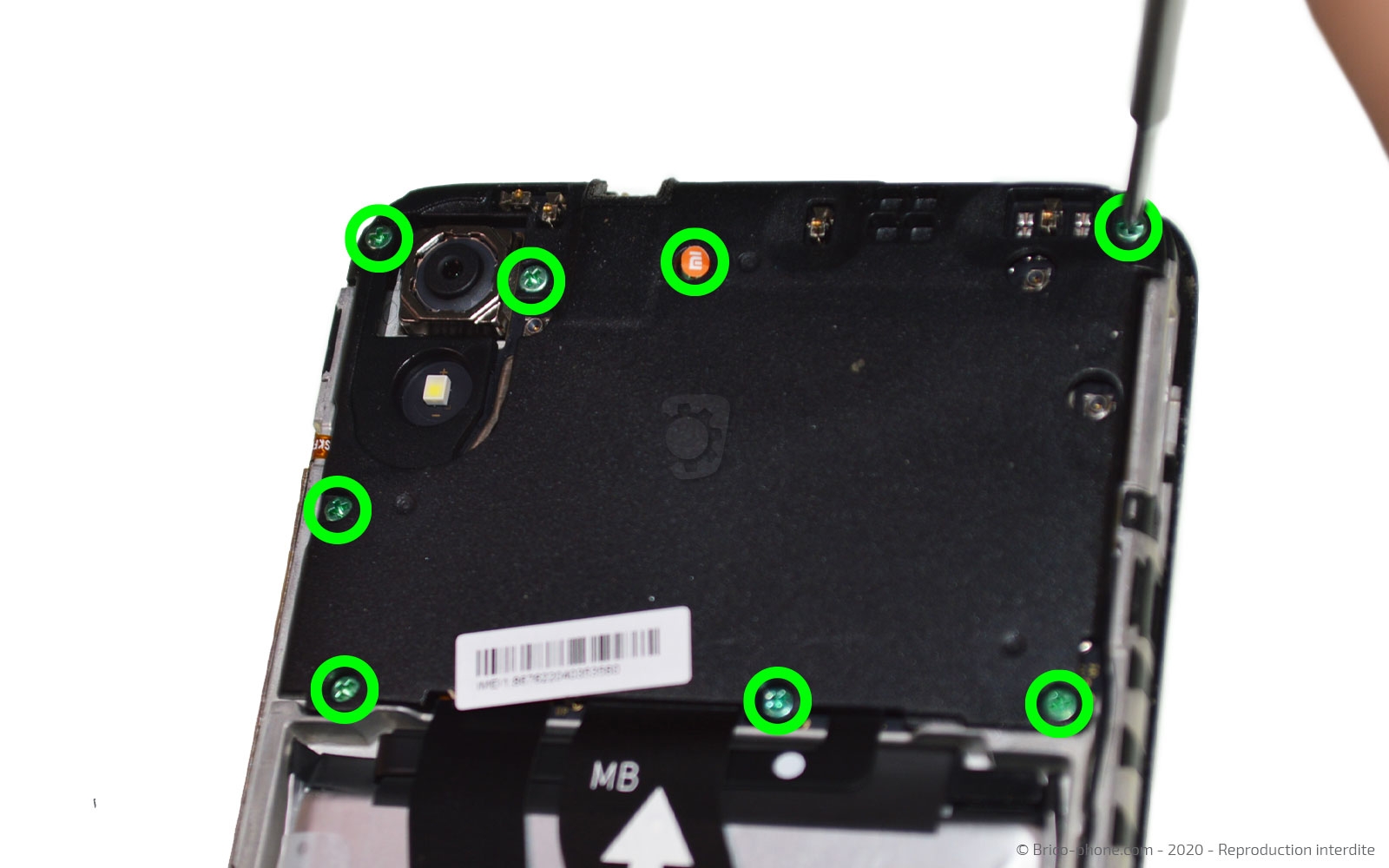

A l'aide du tournevis cruciforme, ôtez les 8 vis de la plaquette supérieure afin de pouvoir la sortir du téléphone et accéder à la nappe de la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

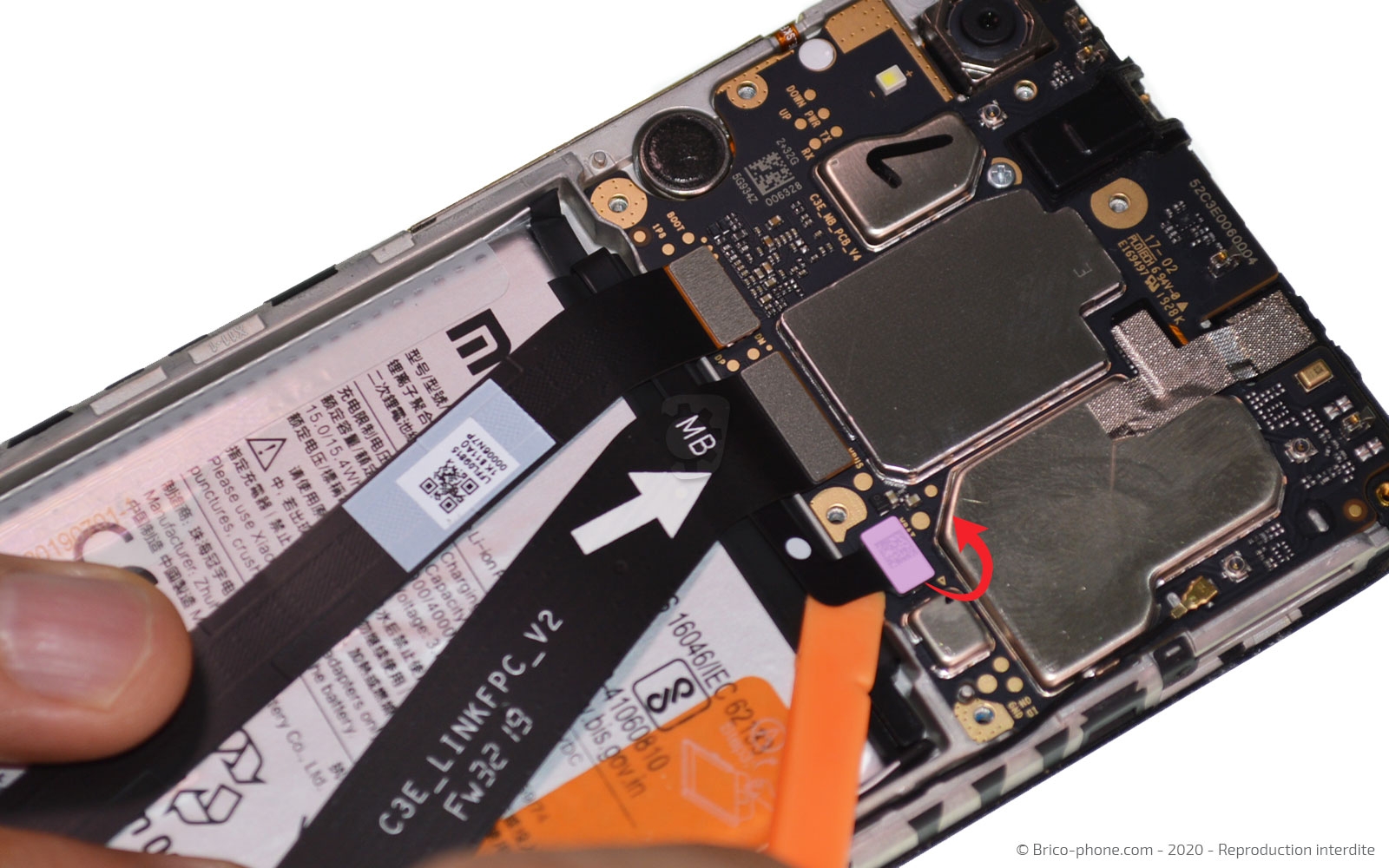

Etape 4 Déconnecter la batterie

Toujours avec le spudger, déconnectez la nappe de la batterie afin de travailler en toute sécurité.
Outils
Levier Nylon
Etape 5

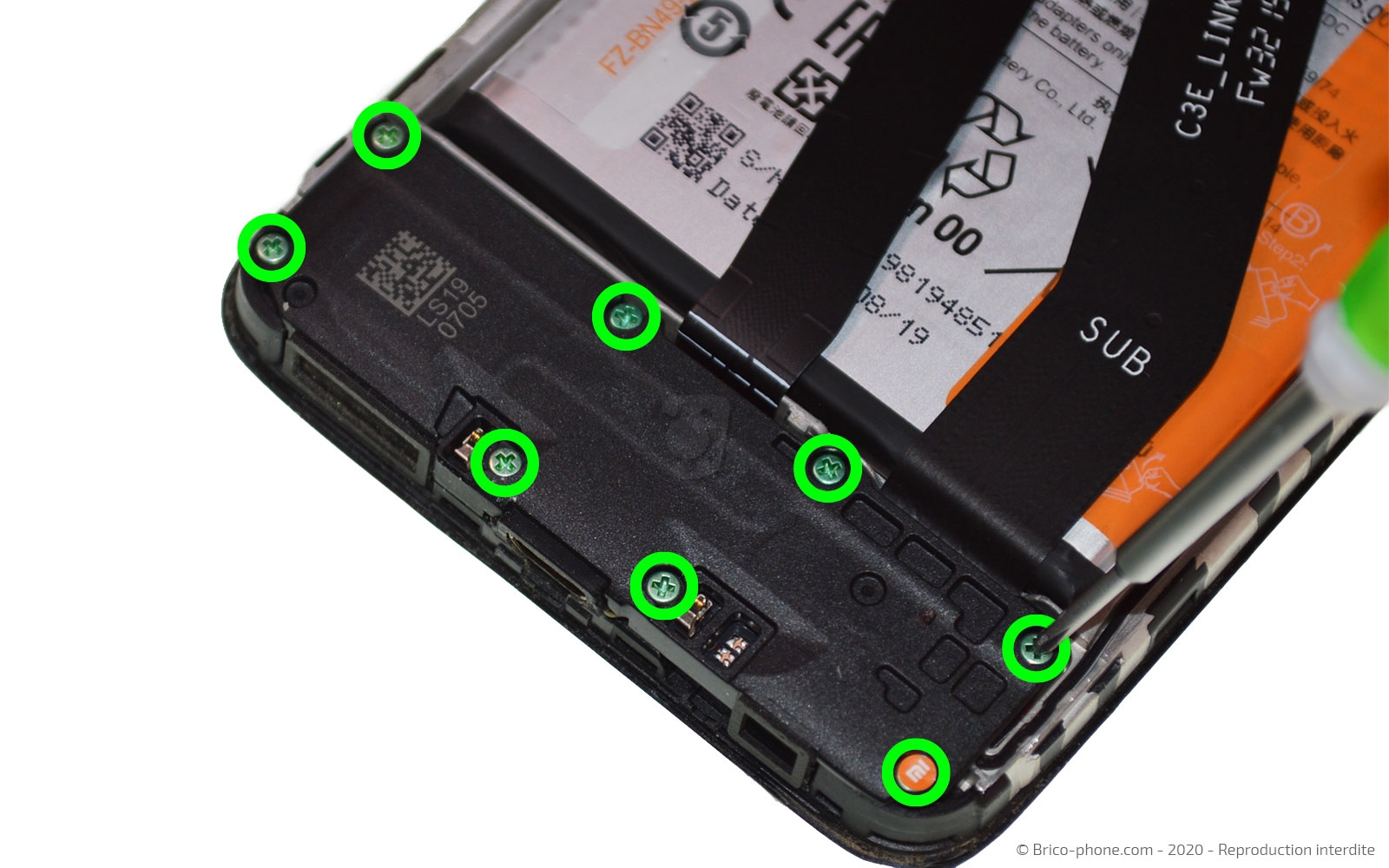

Etape 5 Enlever le haut-parleur externe

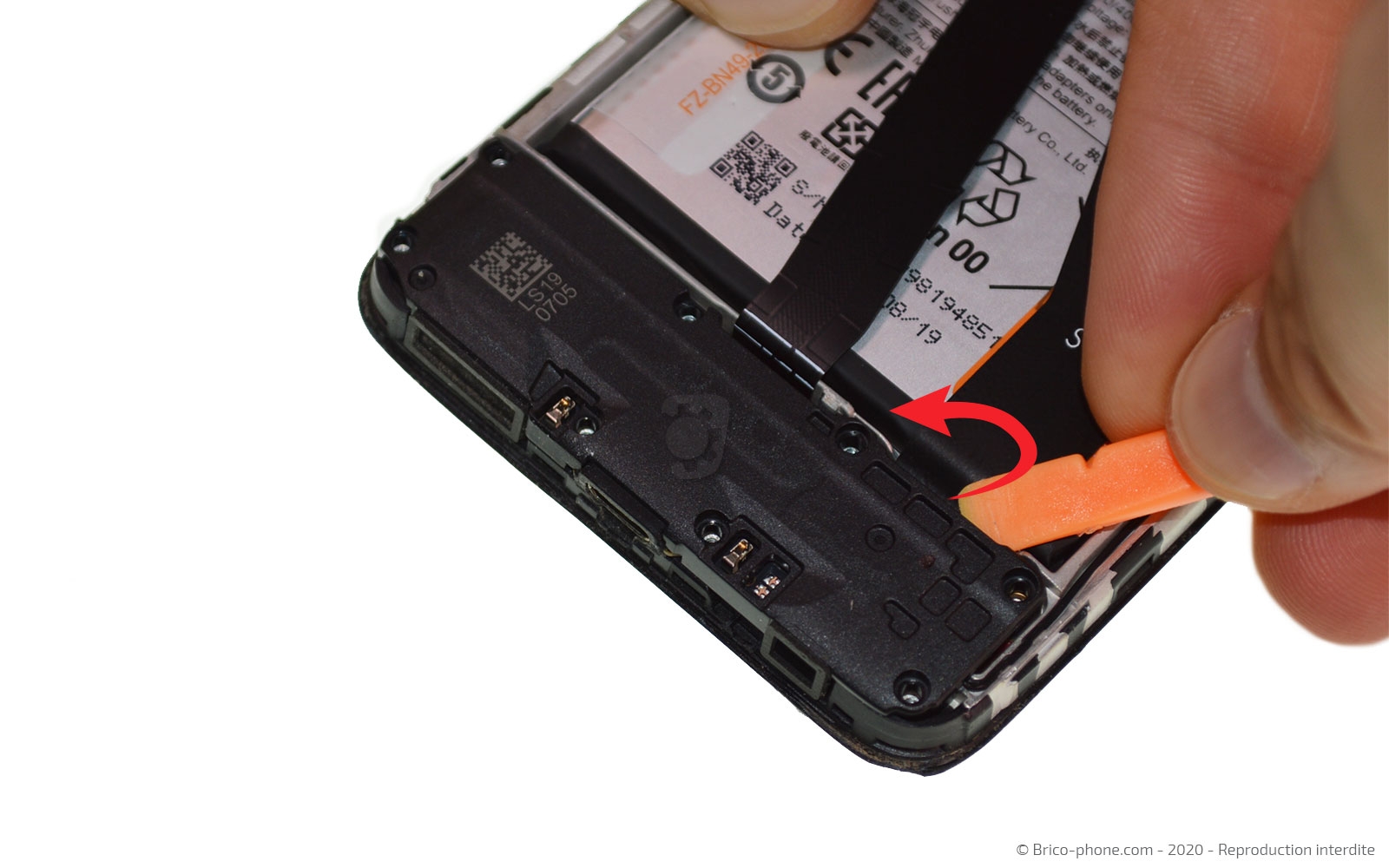

Passons sur la partie inférieure du téléphone en commençant par retirer les 8 vis cruciformes du haut parleur externe.

Glissez ensuite le levier sous le composant pour le faire basculer vers l'extérieur.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Libérer le connecteur de charge

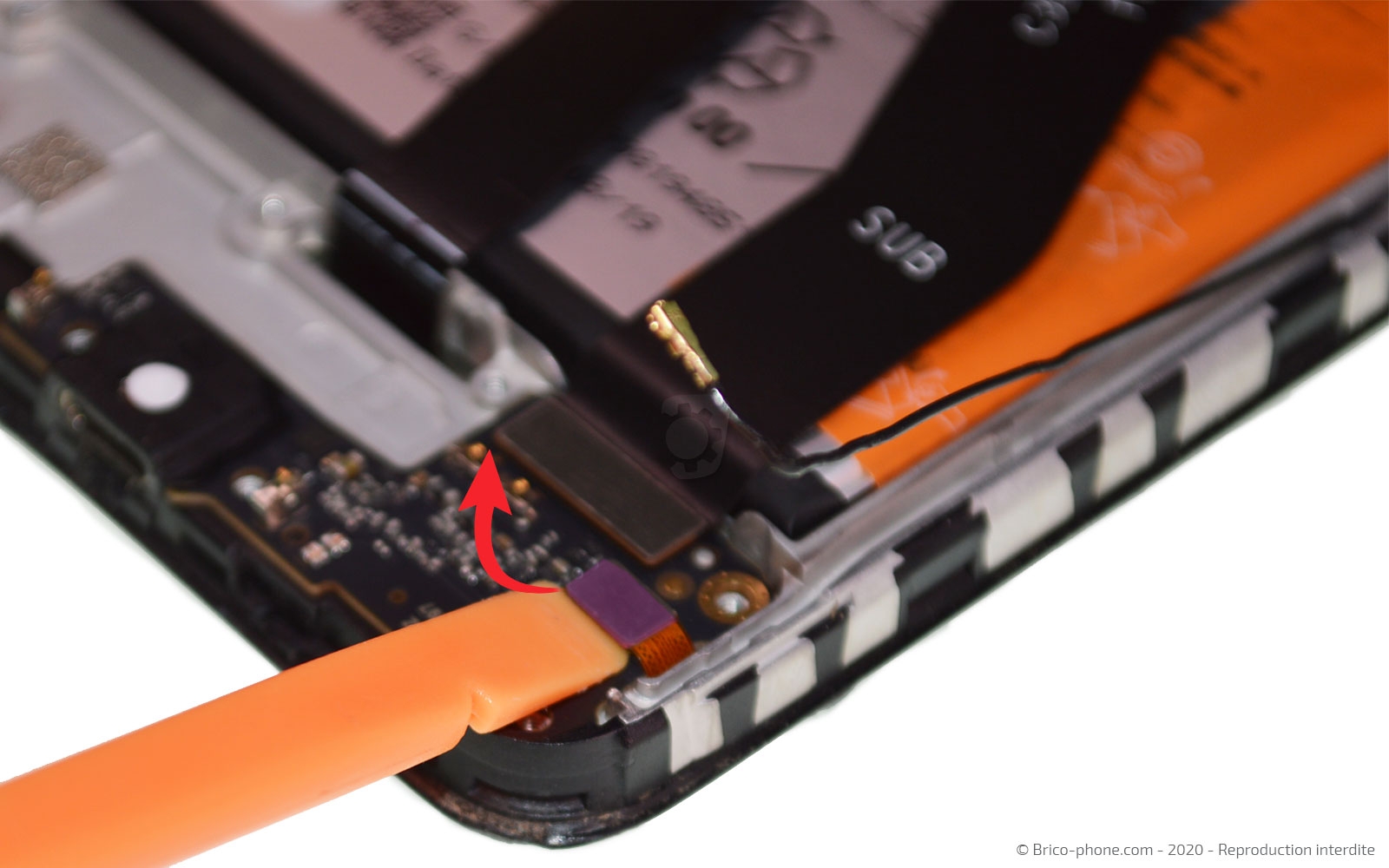

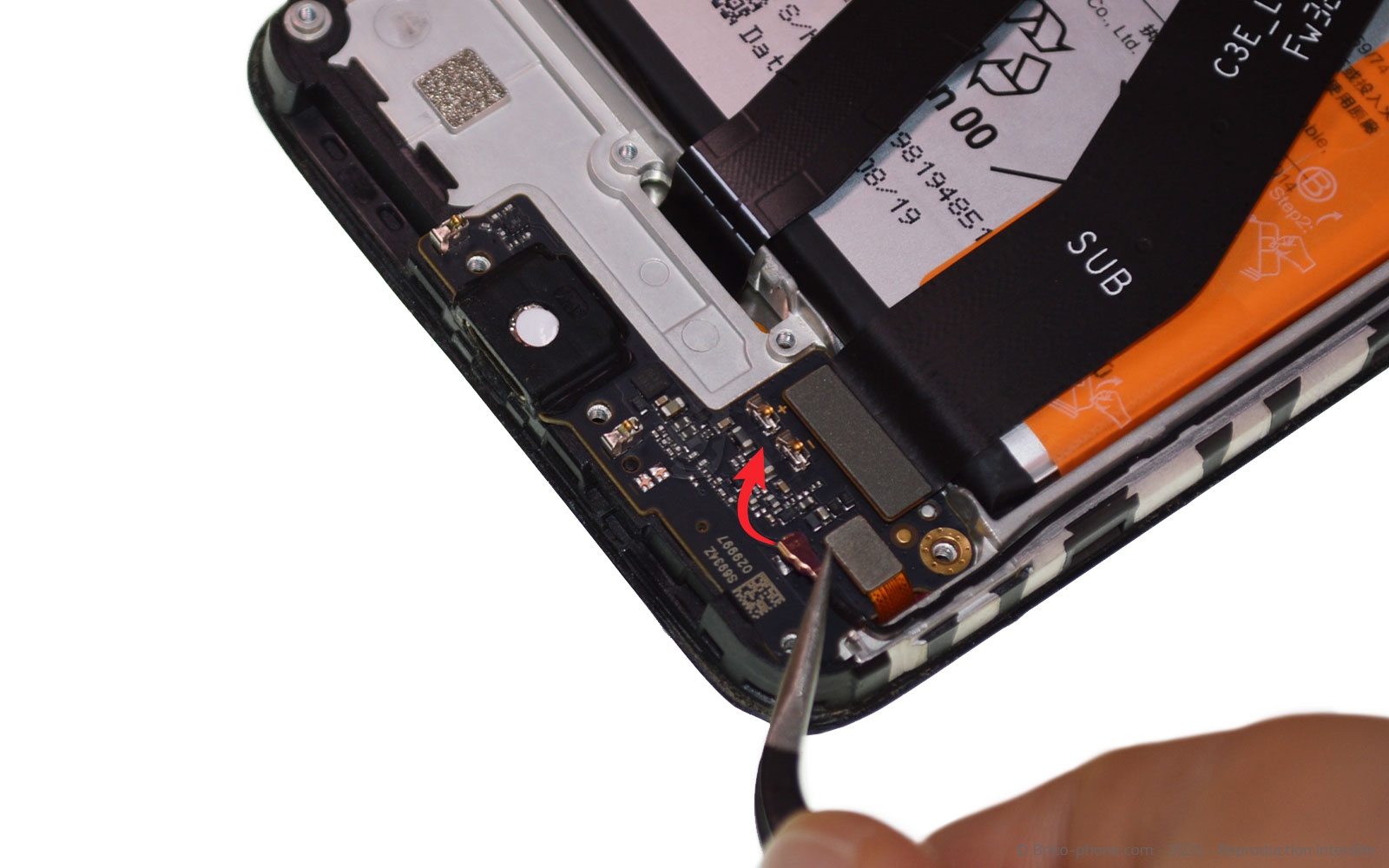

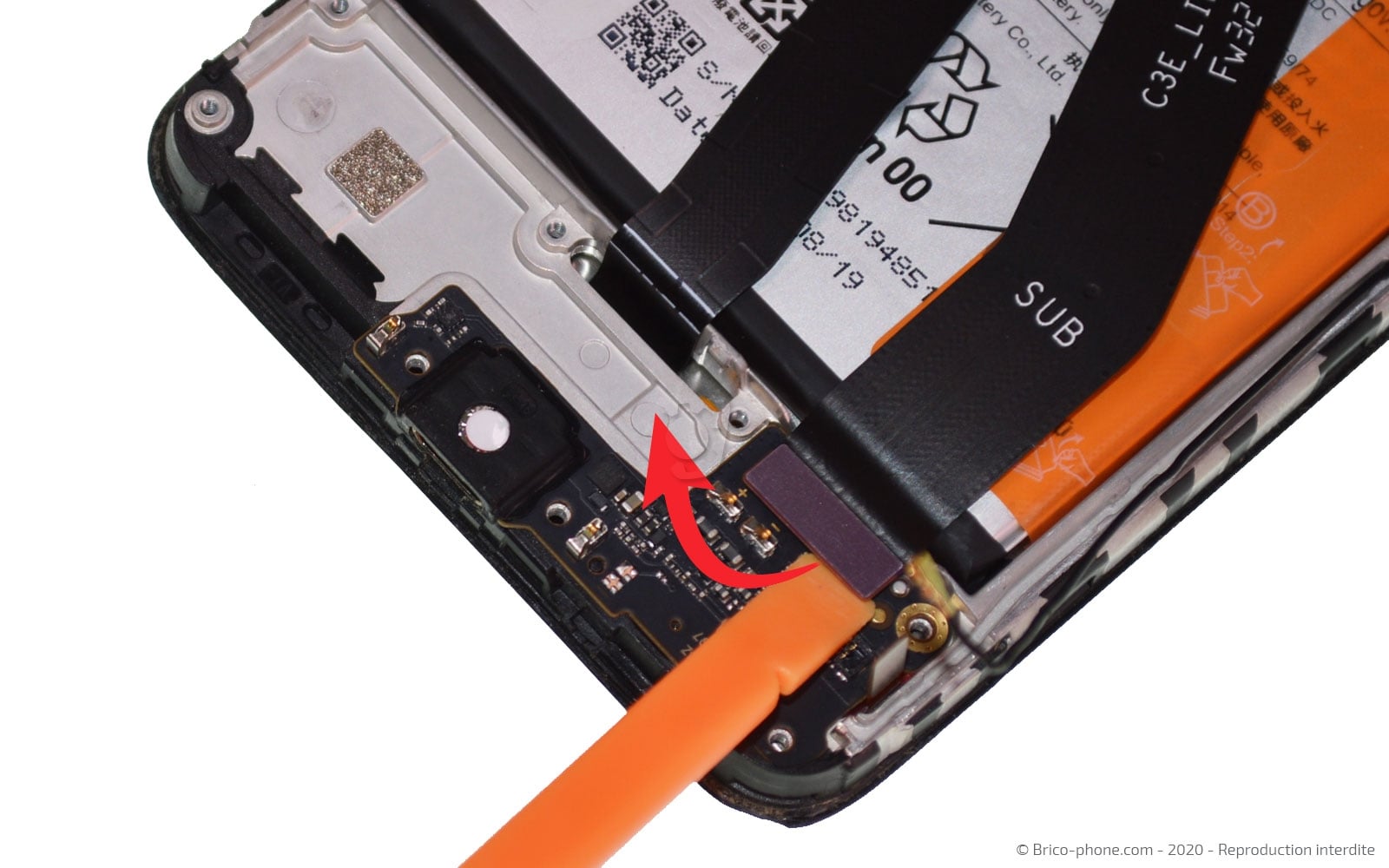

Débranchez le câble coaxial avec la pincette puis la nappe de la rallonge d'interconnexion et de la nappe de l'écran.

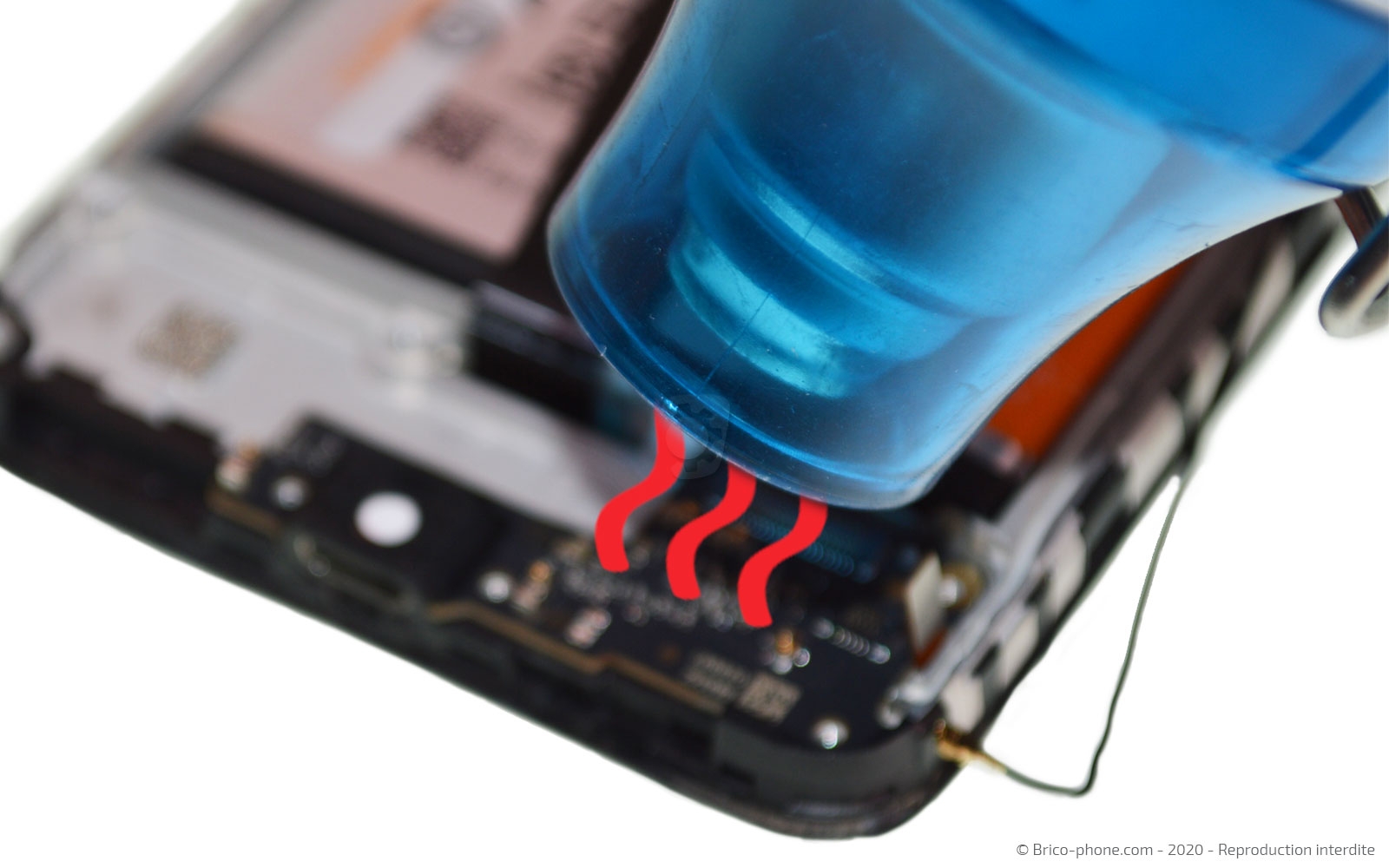

Chauffez légèrement le composant à l'aide d'un décapeur thermique ou de votre sèche-cheveux pour ramollir le stickers se trouvant sous votre connecteur de charge.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Récupérer le joint du dock

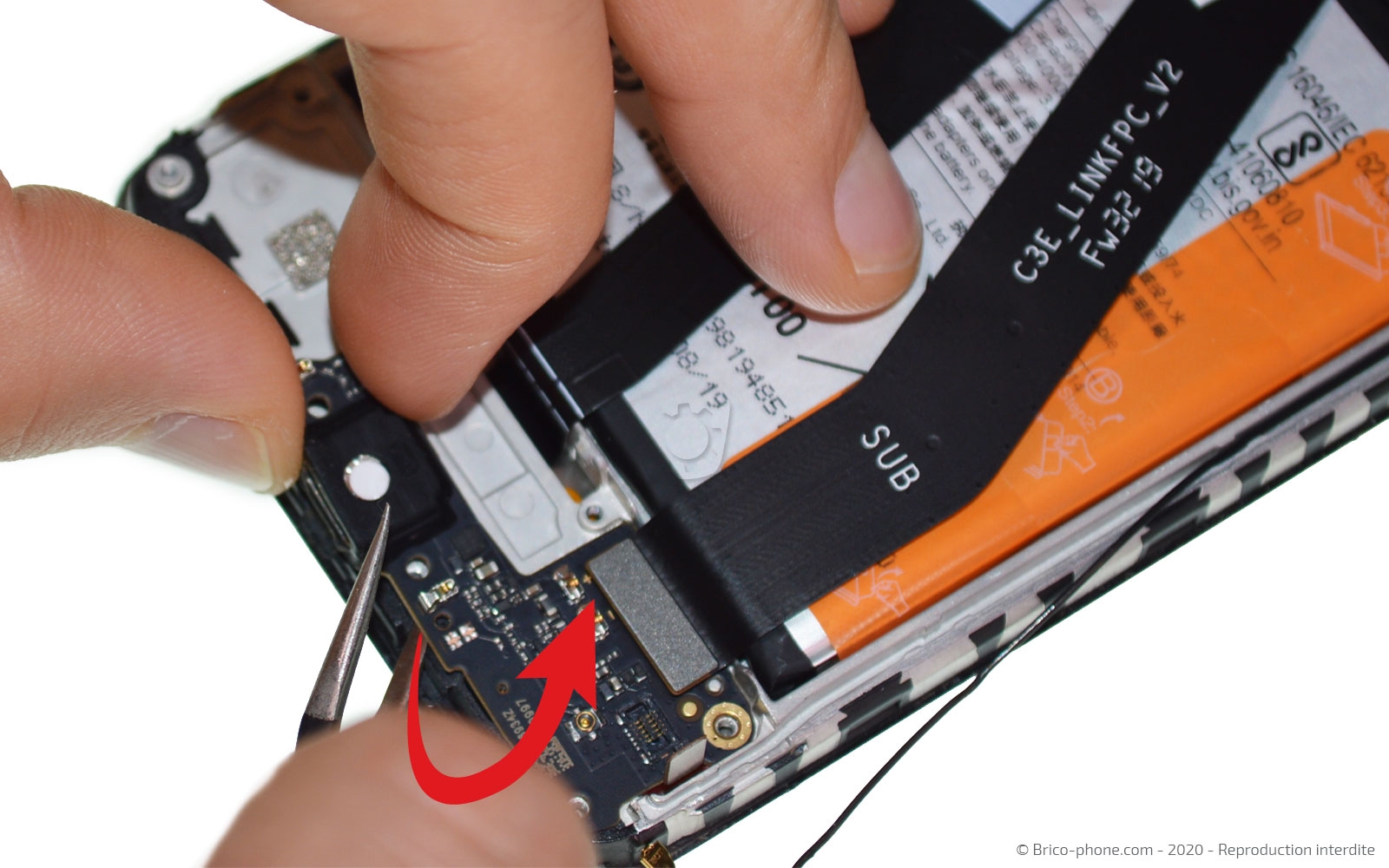

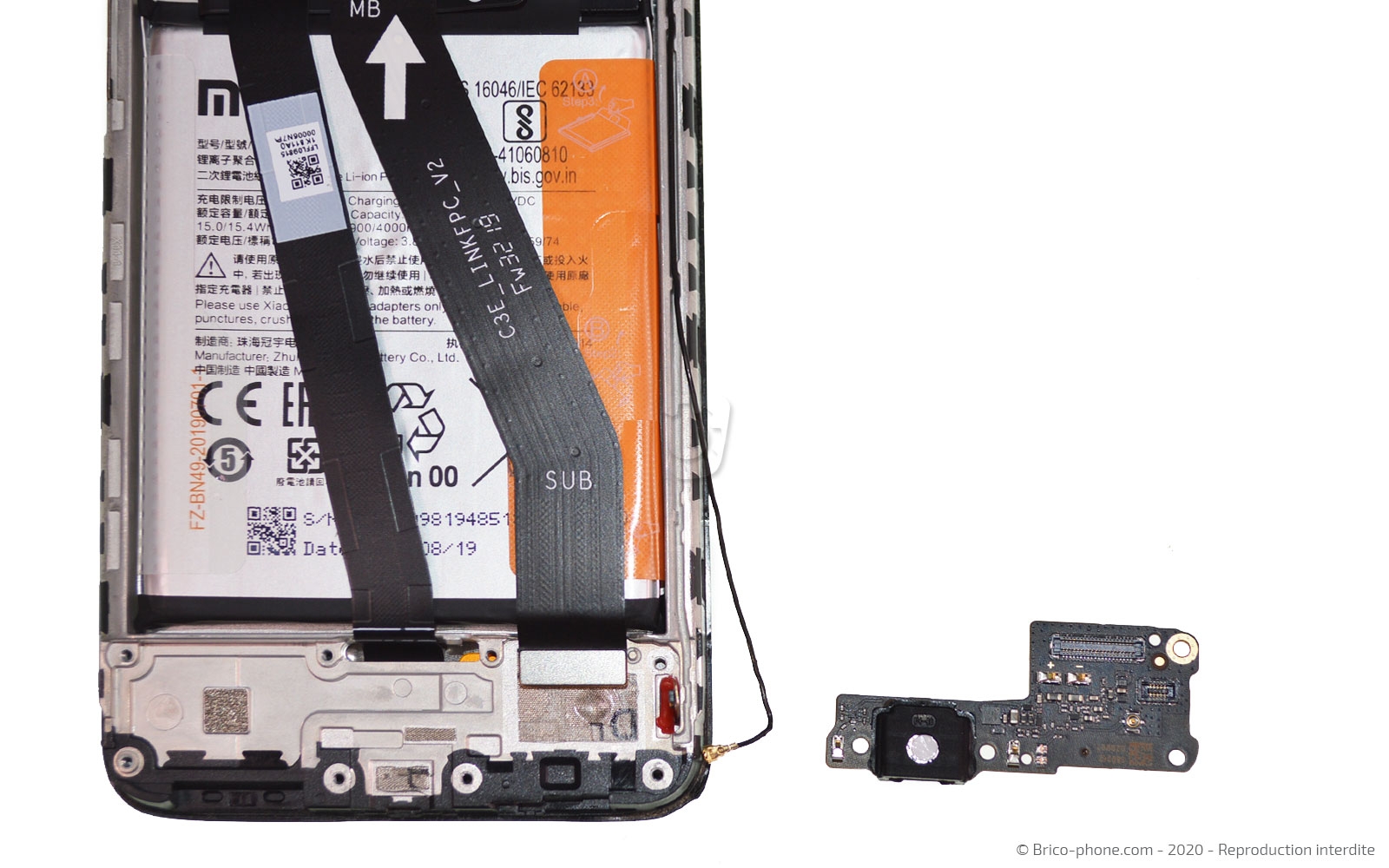

Décollez le connecteur de charge à l'aide de la pincette.

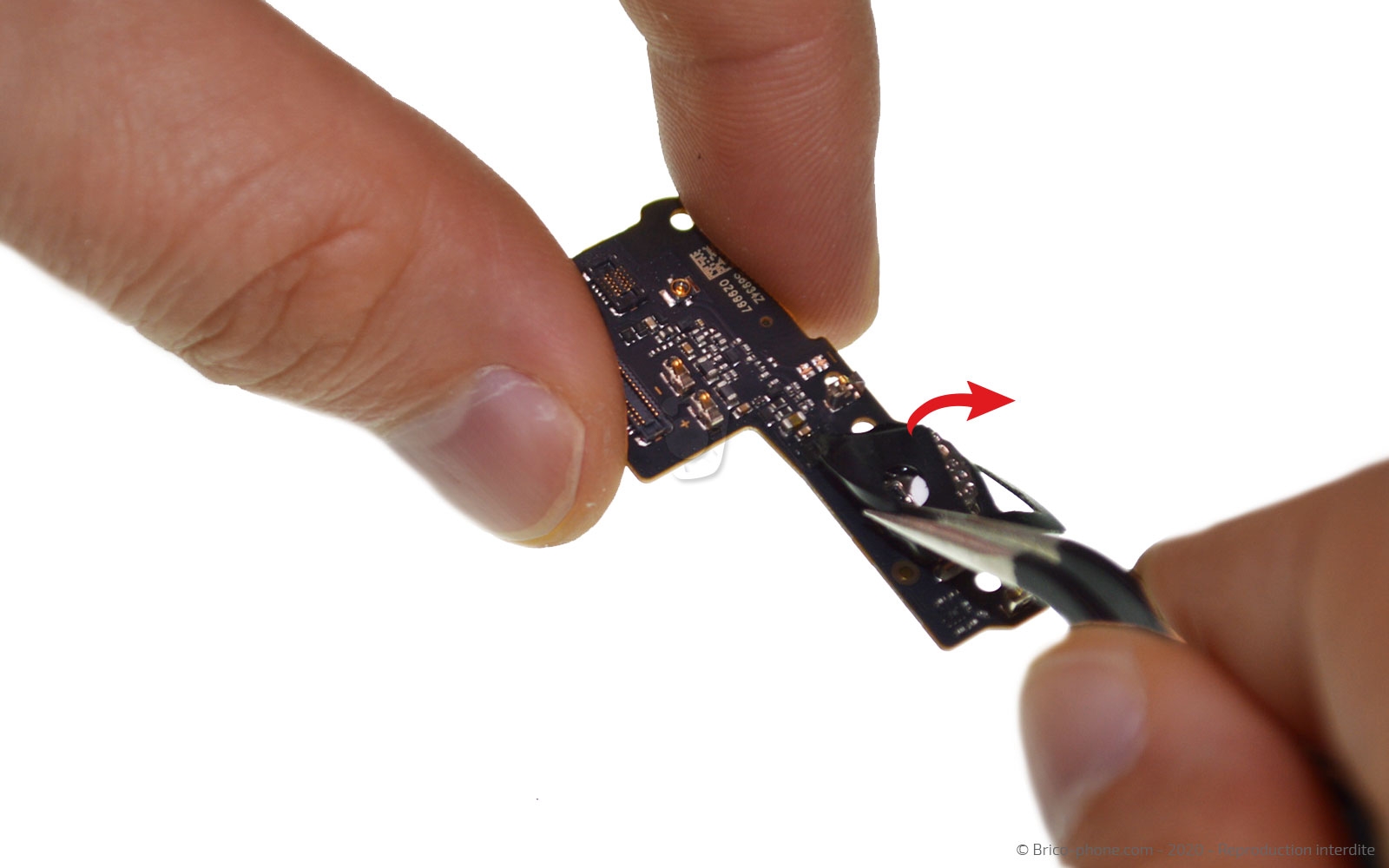

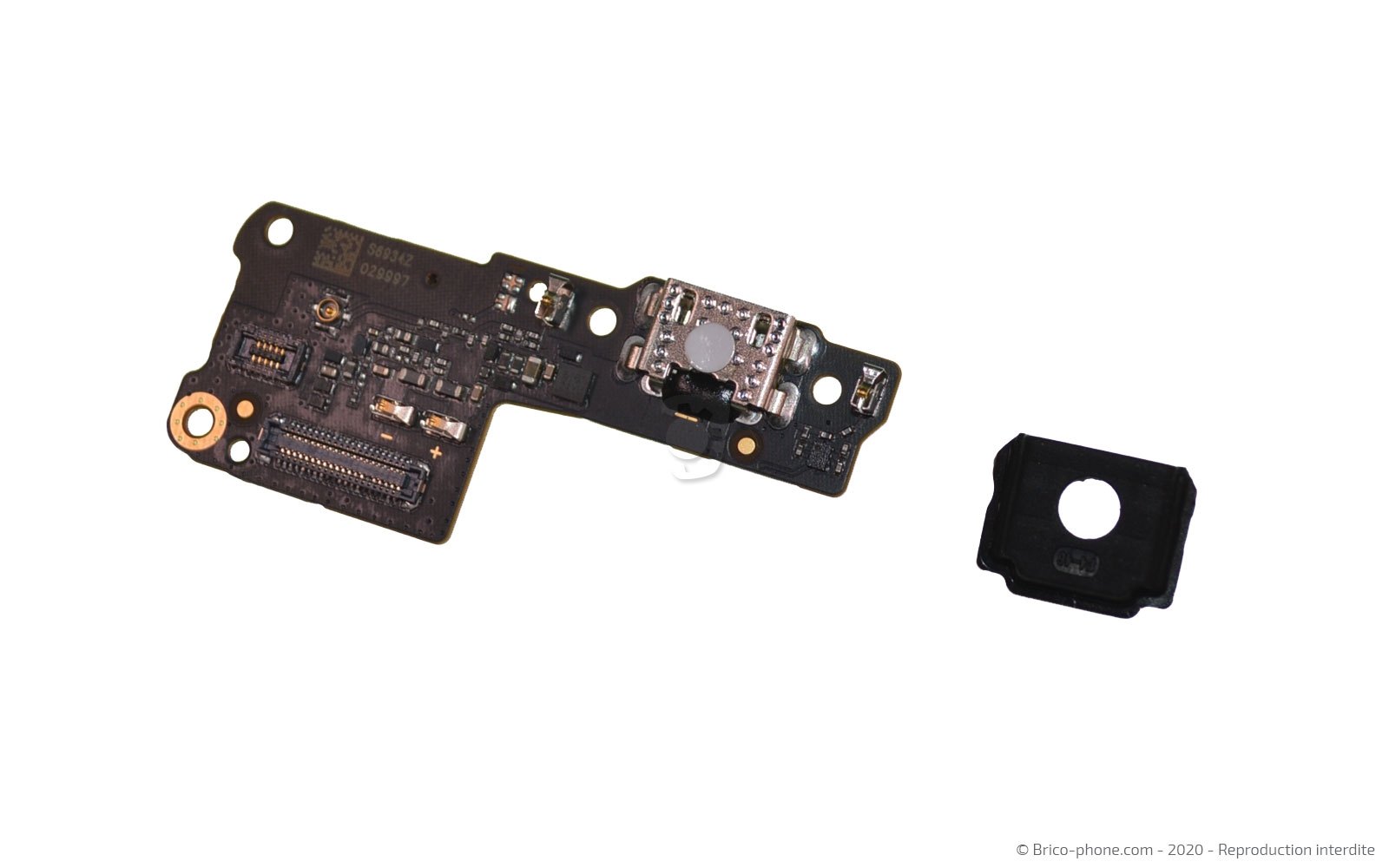

Ensuite, il vous faut récupérer le joint entourant la prise de charge afin de pouvoir le déposer sur le nouveau composant.
Outils
Pince Brucelles

Conseils pour le remontage

La réparation est maintenant terminée.

Remontez votre Xiaomi Redmi 7A en suivant ce tutoriel dans le sens contraire.
