Changement du bloc écran sur Galaxy A41

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A41
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

L'écran de votre téléphone est fissuré, cassé...

Il reste noir ou affiche des traits, tâches...

Vous prenez soin de votre Galaxy A41 mais il y a peu une mésaventure lui est arrivé et son écran s'est brisé.

Pas de panique, nos techniciens ont mis en place ce tutoriel pour vous accompagner étape par étape dans cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Il est important de connaitre le modèle de son smartphone avant de commander ou commencer une réparation.
C'est pourquoi nous vous conseillons de composer le *#06# et de recopier le numéro IMEI qui s'affiche sur notre page d'accueil.
Vous serez alors directement informer sur le modèle et les pièces disponibles pour votre Samsung Galaxy A41.

Procédez ensuite à l'extinction de votre appareil pour débuter la réparation.
Etape 1

Etape 1 Sortir le tiroir Sim

Sortez le rack de la carte Sim et SD.
Outils
SIM
Etape 2

Etape 2 Décoller la vitre arrière

Chauffez le contour de la vitre arrière à l'aide d'un décapeur thermique, sèche-cheveux ou d'un coussin chauffant.
Petite précision en ce qui concerne le coussin, il vous faut d'abord le passer au micro-ondes 2 minutes avant de le placer sur le dos du téléphone.

Lors de la manipulation, nous avons découvert la présence de nappe sur le châssis intermédiaire près de la prise de charge.
De ce fait, positionnez la ventouse au dos de votre appareil plutôt à droite de l'inscription SAMSUNG. Tirez la boucle de cette dernière, pour ouvrir légèrement et insérer le médiator en métal fin.

Une fois l'insertion faite, il vous faut remplacer le médiator par les versions en plastique pour ne pas endommager un des composants.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

Glissez les médiators en plastique tout autour de la vitre arrière afin de décoller les stickers.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy A41 Bleu Prismatique 29.90€
Etape 4

Etape 4 Oter la plaquette intermédiaire

Sortez les 16 vis cruciformes de la plaquette de protection.

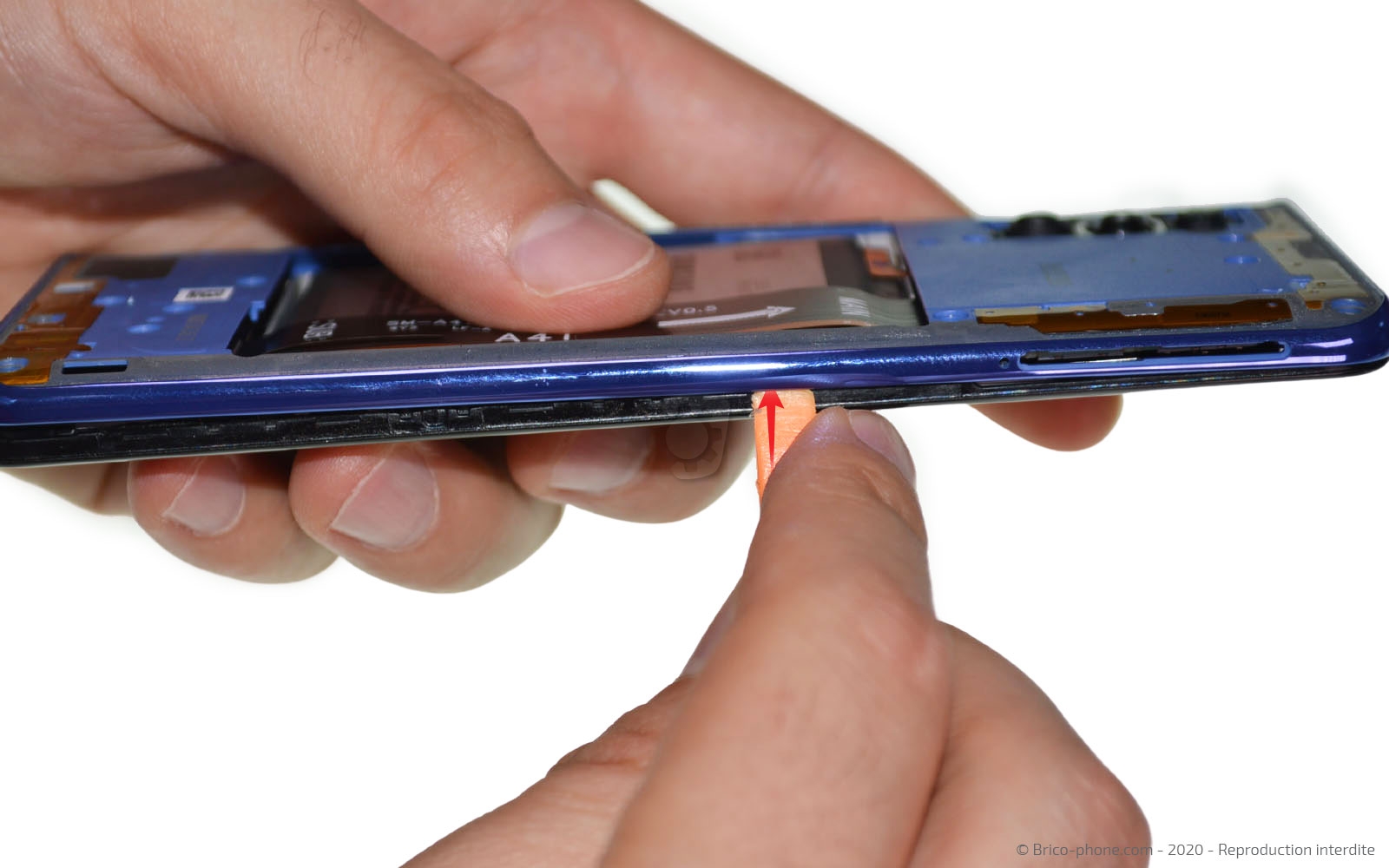

Ensuite, insérez le levier en nylon sous le cache près de la batterie afin de commencer à le déclipser.

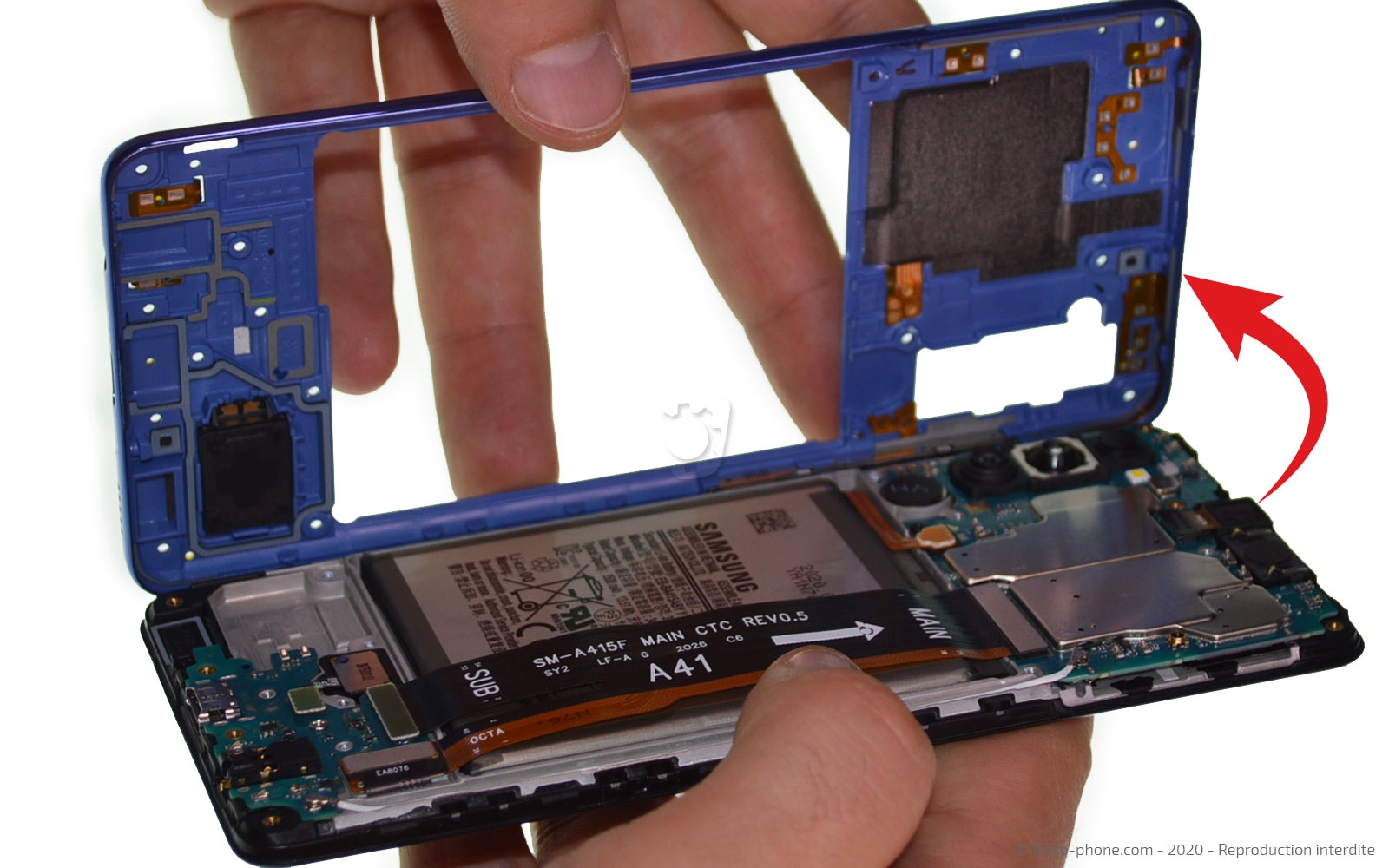

Continuez le retrait du châssis intermédiaire en glissant l'ustensile sur toute la longueur du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Déconnecter la batterie

A l'aide du spudger, déconnectez la nappe de la batterie afin de travailler en toute sécurité.
Outils
Levier Nylon
Etape 6

Etape 6 Récupérer la rallonge d'interconnexion

Déconnectez les trois nappes de la rallonge d'interconnexion en faisant attention à celle du bas car la nappe de l'écran est connectée dessus.

De ce fait, commencez par débrancher la connectique de l'écran puis décollez la rallonge.
Outils
Levier Nylon
Pièces
Nappe d'interconnexion pour Samsung Galaxy A41 16.90€
Etape 7

Etape 7 Disposer le liquide iRemover

Ici, nous préférons utiliser le liquide iRemover qui est un puissant dissolvant permettant de ramollir les stickers se trouvant sous la batterie et de ce fait, faciliter son retrait.

Glissez la carte transparente entre la batterie et le châssis pour faire couler le produit.

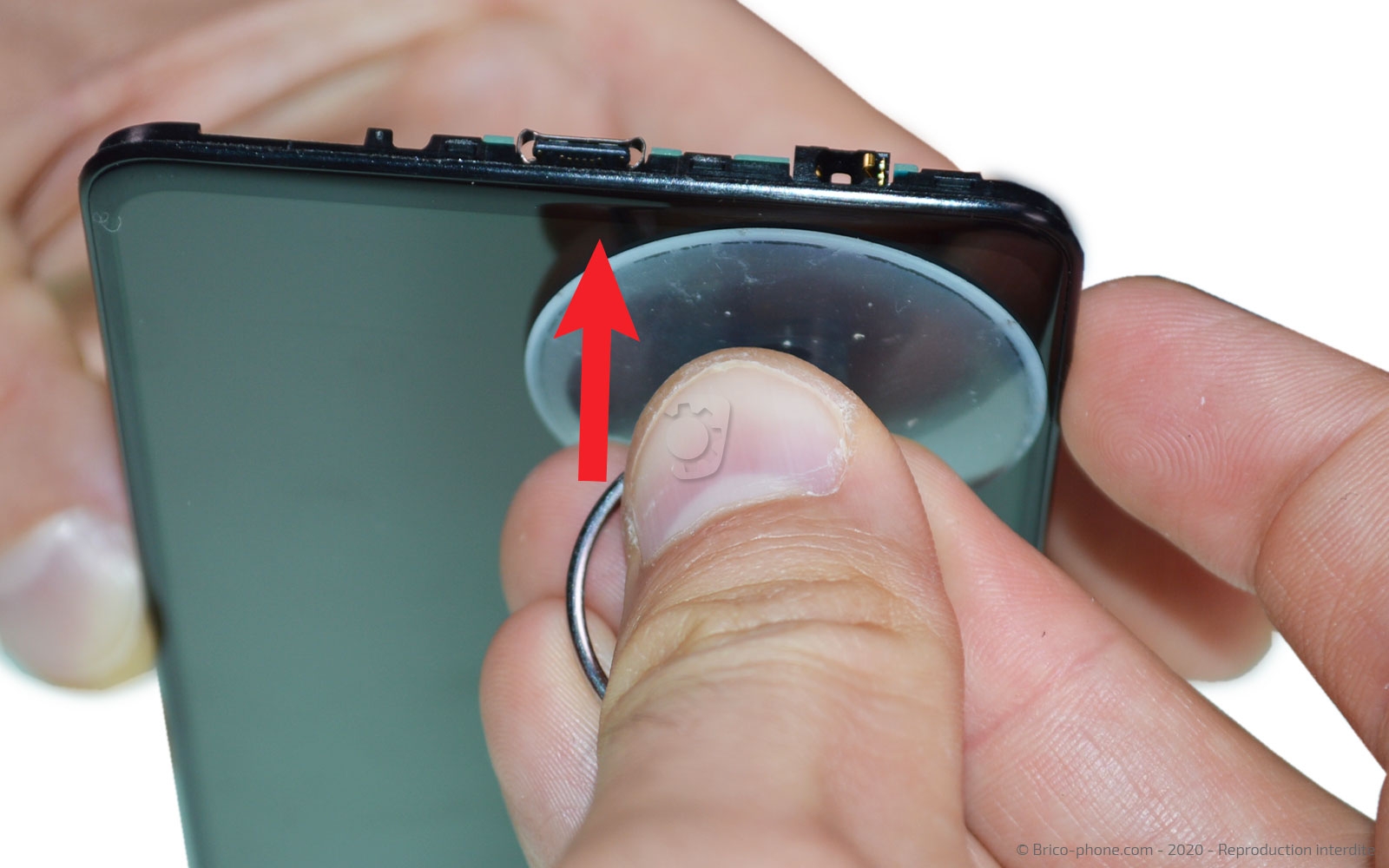

Puis, collez la ventouse sur l'écran pour permettre une inclinaison du téléphone lors du temps de pose de 30 minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 8

Etape 8 Retirer la batterie

Collez la ventouse sur la batterie afin de pouvoir soulever le composant. Si besoin servez-vous du médiator en métal pour faire levier.

Munissez-vous d'un chiffon ou microfibre pour retirer les excédents de produit.
Outils
Médiator
Ventouse
Pièces
Lot de 3 lingettes microfibre 3.12€
Etape 9

Etape 9 Extraire le connecteur de charge

Muni du spudger, déconnectez le capteur d'empreintes digitales.

Sortez ensuite la vis cruciforme du dock et débranchez le câble coaxial.

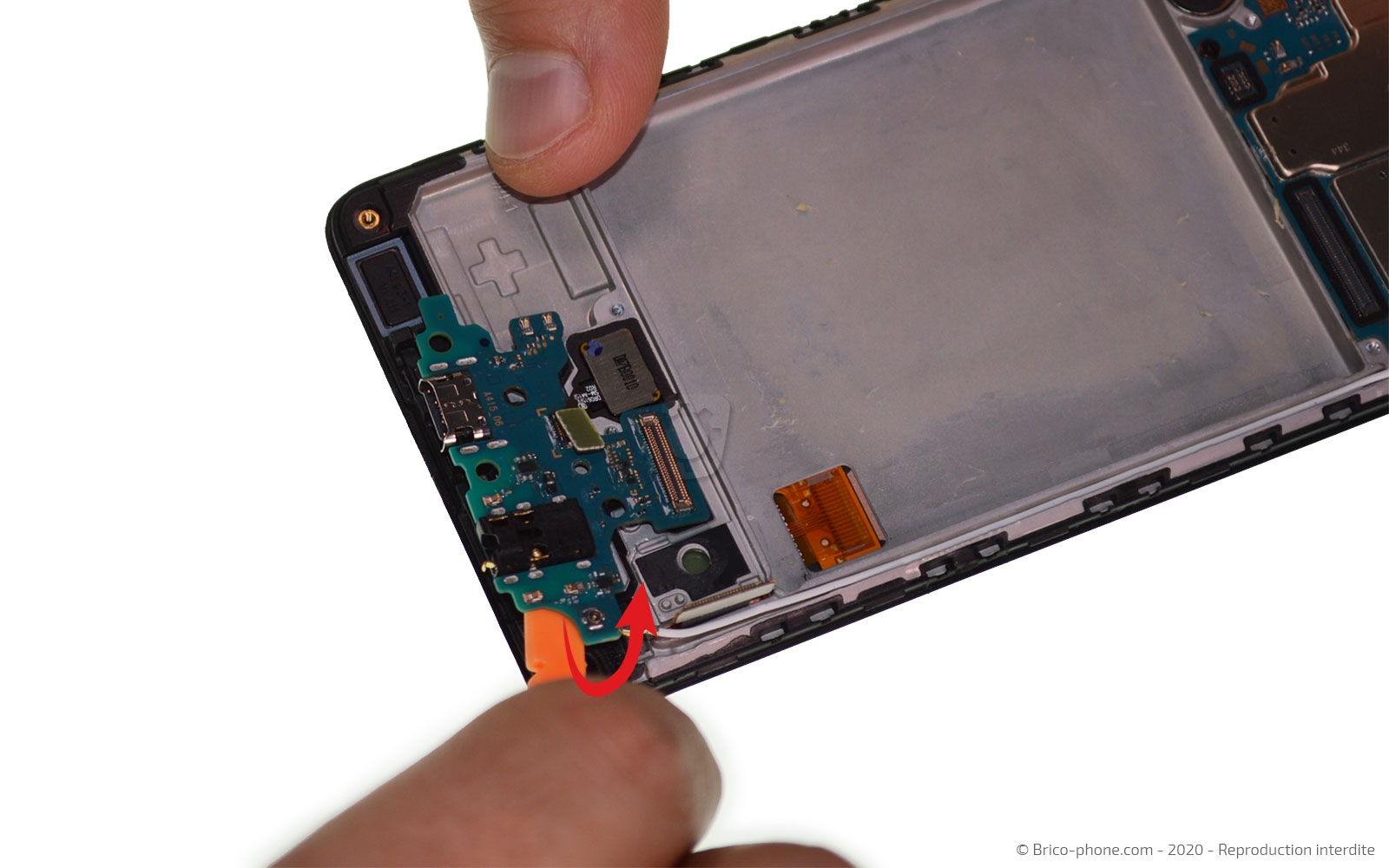

Retirez le connecteur de charge du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy A41 22.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

Etape 10 Sortir le lecteur d'empreintes

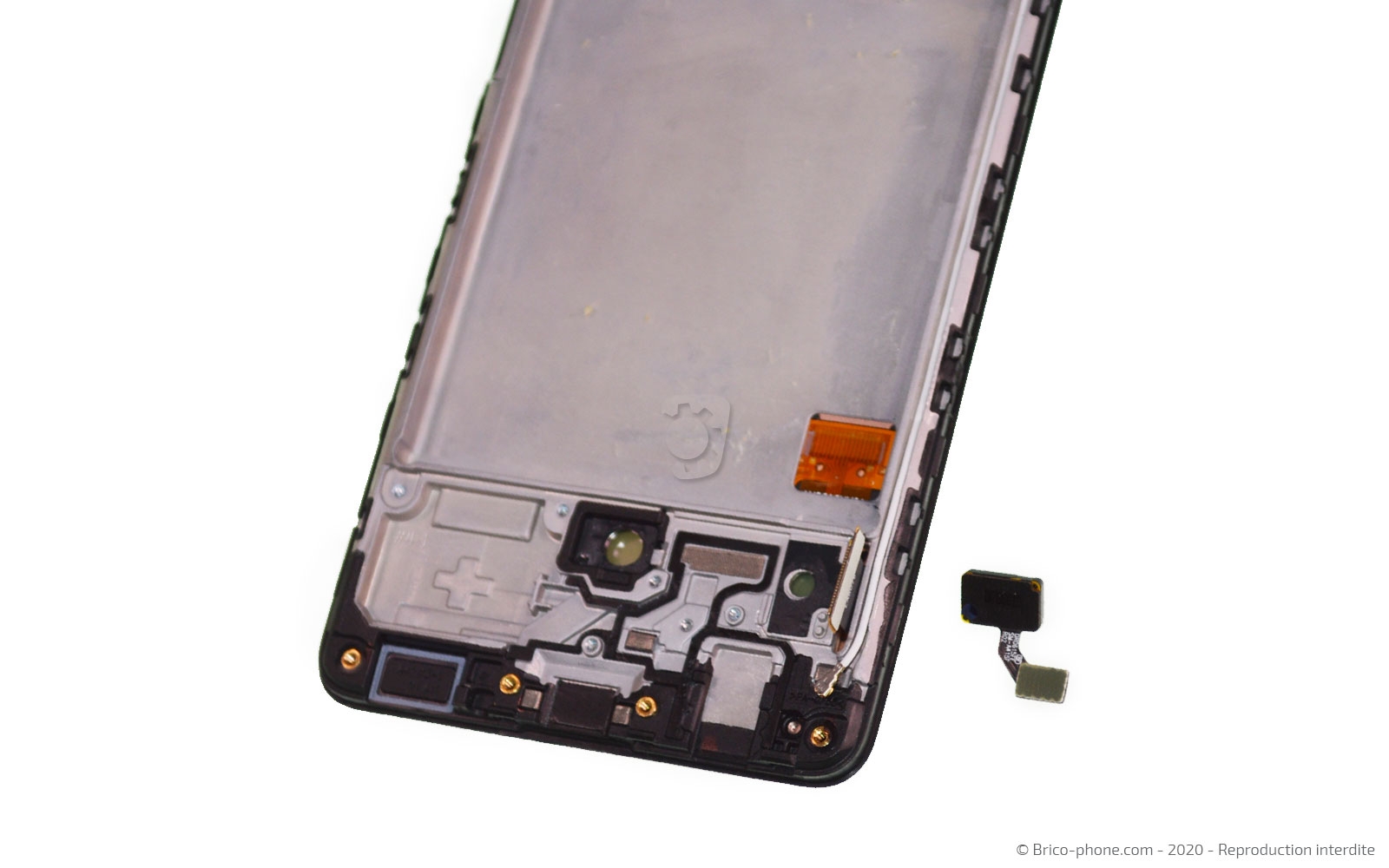

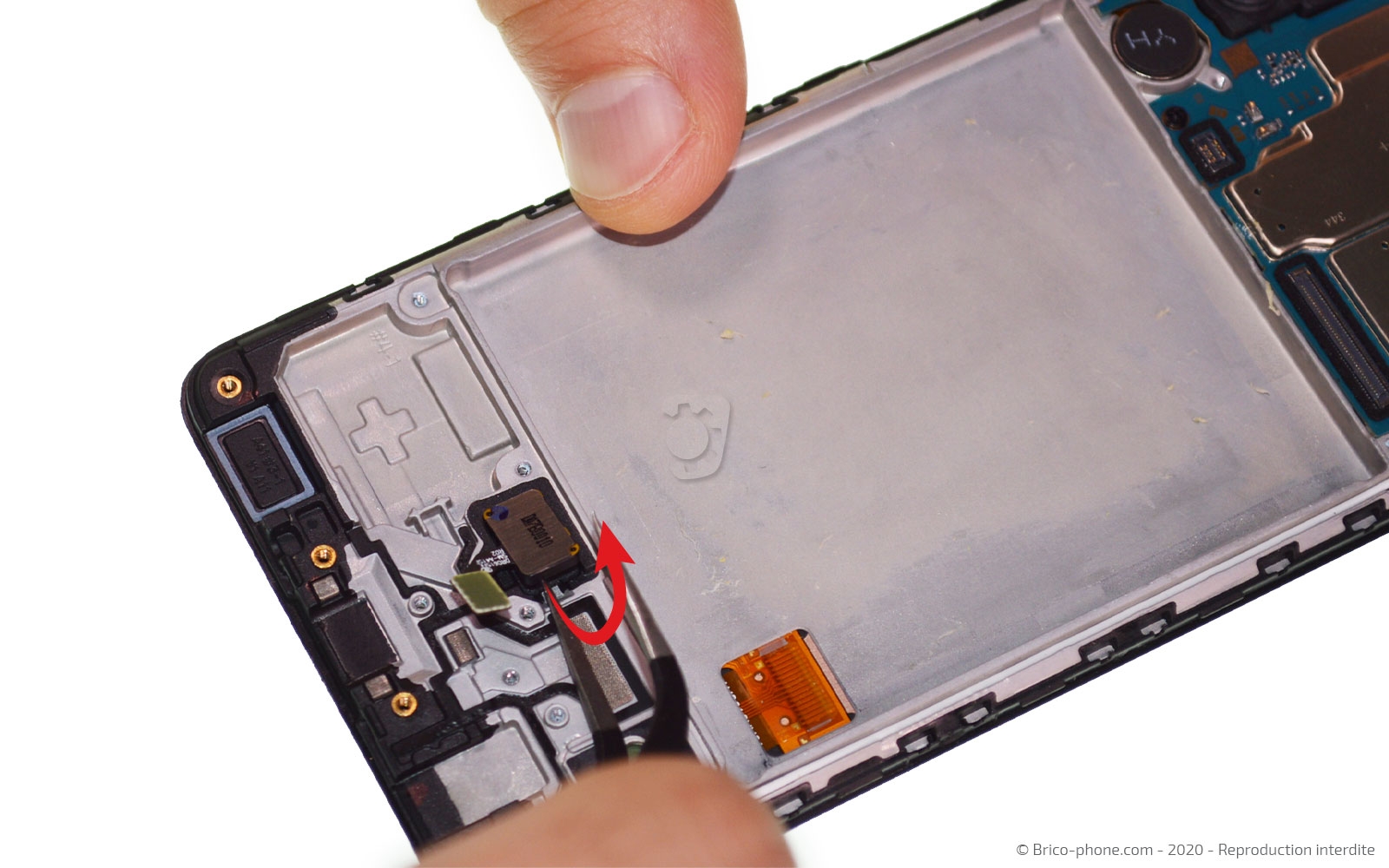

Placez un des embouts de la pince sous le lecteur d'empreintes afin de pouvoir l'extraire du bloc écran.

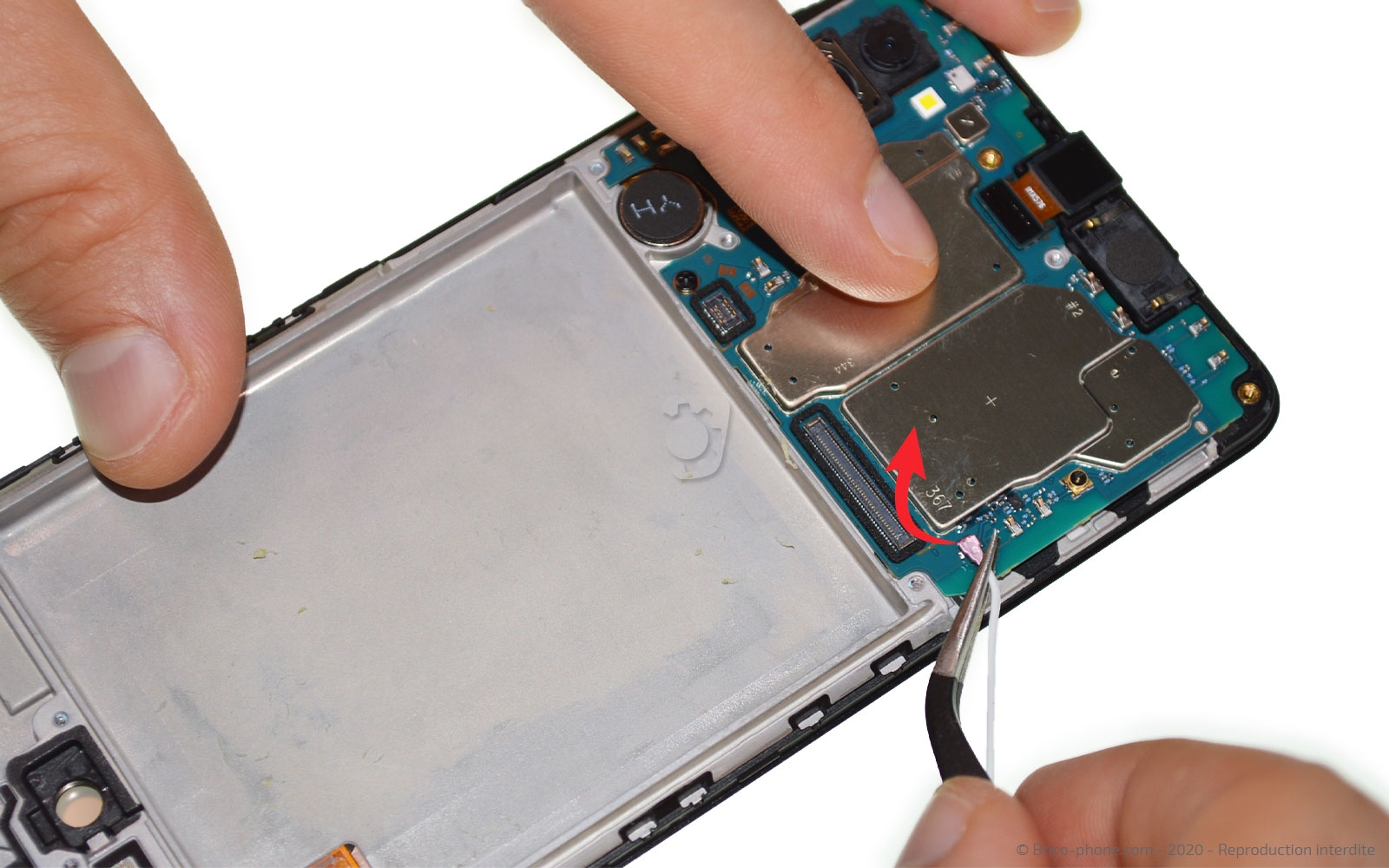

Profitez-en pour déclipser le câble coaxial.
Outils
Pince Brucelles
Etape 11

Etape 11 Enlever la carte mère

A l'aide du levier en nylon, déconnectez l'appareil photo avant.

Ensuite, retirez la dernière vis cruciforme afin de pouvoir basculer la carte mère à l'extérieur du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 12

Etape 12 Récupérer le vibreur

En vous aidant de la pincette ne métal, vous pourrez décoller le vibreur.
Outils
Pince Brucelles
Etape 13

Etape 13 Préparer les stickers

Munissez-vous des stickers universels afin de les mesurer pour ensuite les découper.

Une fois découpé, retirez la protection bleue de l'adhésif.
Etape 14

Etape 14 Positionner les stickers

Placez les stickers au dos de la batterie en laissant bien dépasser la partie noire.

Retirez ensuite la protection bleue avant de replier la languette sur la batterie.

Pour finir, ôtez les protections roses des stickers.

Etape 15

Etape 15 Nettoyer le châssis

Retirez toutes les protections des stickers afin de pouvoir poser la batterie ainsi que tous les autres composants.

Suivez ce tutoriel dans le sens inverse pour remonter votre téléphone.

Avant de refermer totalement, enlevez les restes de colle présents sur le châssis intermédiaire et la vitre arrière.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Disposez la colle B-7000 sur toute la bordure du châssis intermédiaire avant de refermer votre Samsung Galaxy A41.

Laissez le poser au minimum 30 minutes à l'aide de pinces ou de gros livres avant d'utiliser votre appareil.

Si des traces de colle persistent sur la vitre arrière de votre smartphone, utilisez les lingettes d'alcool imbibées.
