Démontage complet sur Galaxy A41

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A41
Réparation
Note de réparabilité 13/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)

Une petite pièce telle que le vibreur ou la rallonge d'interconnexion est endommagée ? Pour vous accompagner dans la réparation, notre équipe technique vous propose de suivre ce tutoriel détaillé étape par étape.

Regardez l'intégralité du guide avant de commencer afin de choisir les étapes nécessaires pour remplacer votre pièce abîmée.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter toute réparation, nous conseillons de vérifier la compatibilité de la nouvelle pièce avec votre smartphone.

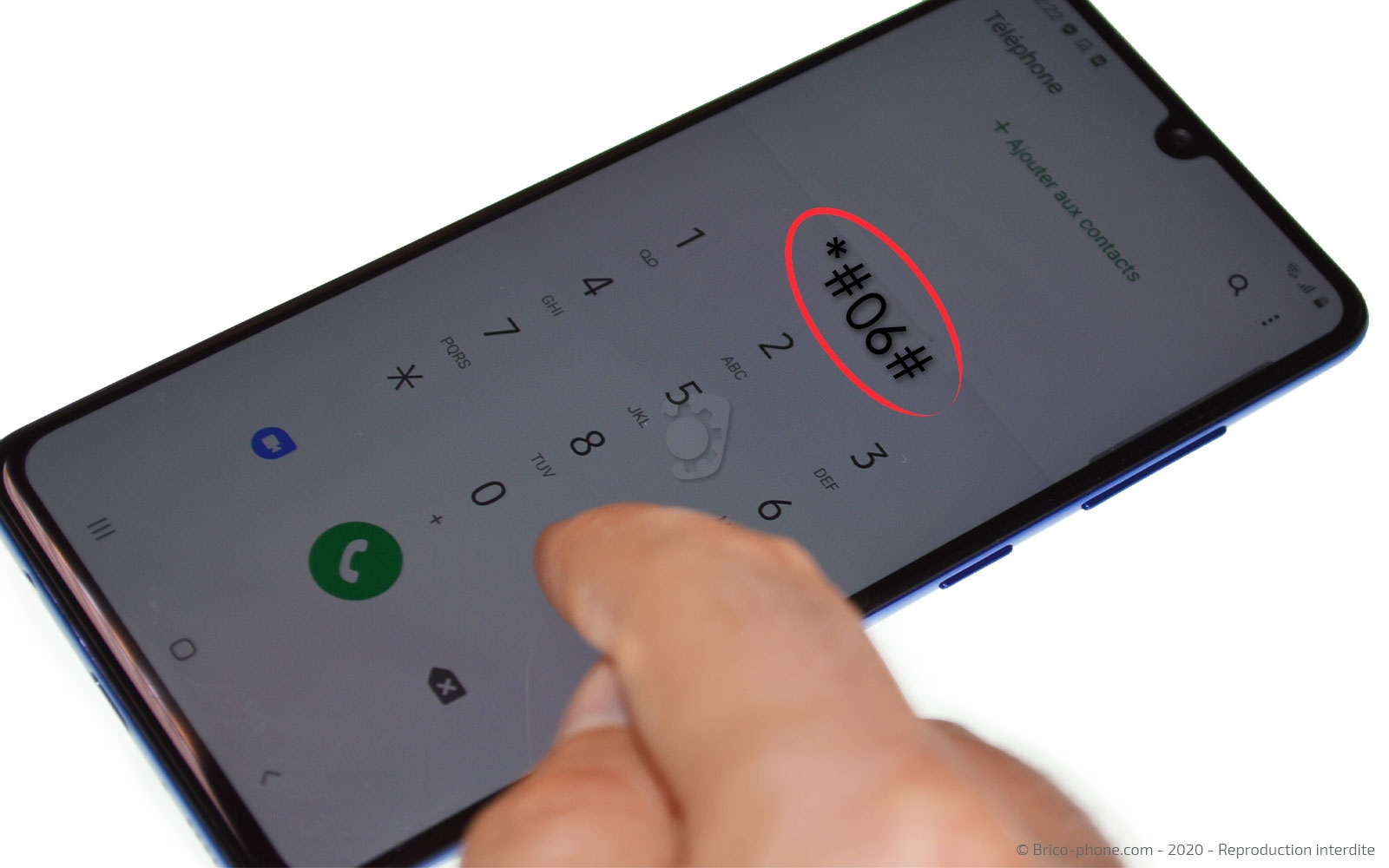

Découvrez quel modèle de téléphone est en votre possession en composant le *#06#.
Recopiez sur notre page d'accueil le numéro IMEI qui s'affiche sur l'écran de votre appareil.
Brico-phone vous informe du modèle et des composants correspondants à votre Samsung Galaxy A41.

Pensez également à éteindre votre mobile avant de commencer les manipulations.
Etape 1

Etape 1 Sortir le tiroir Sim

Insérez l'outil Sim dans la fente prévu à cet effet pour extraire le tiroir de la carte.
Outils
SIM
Etape 2

Etape 2 Décoller la vitre arrière

Pour cette étape, vous aurez besoin d'un décapeur thermique ou d'un coussin chauffant afin de ramollir l'adhésif retenant la vitre arrière au châssis.

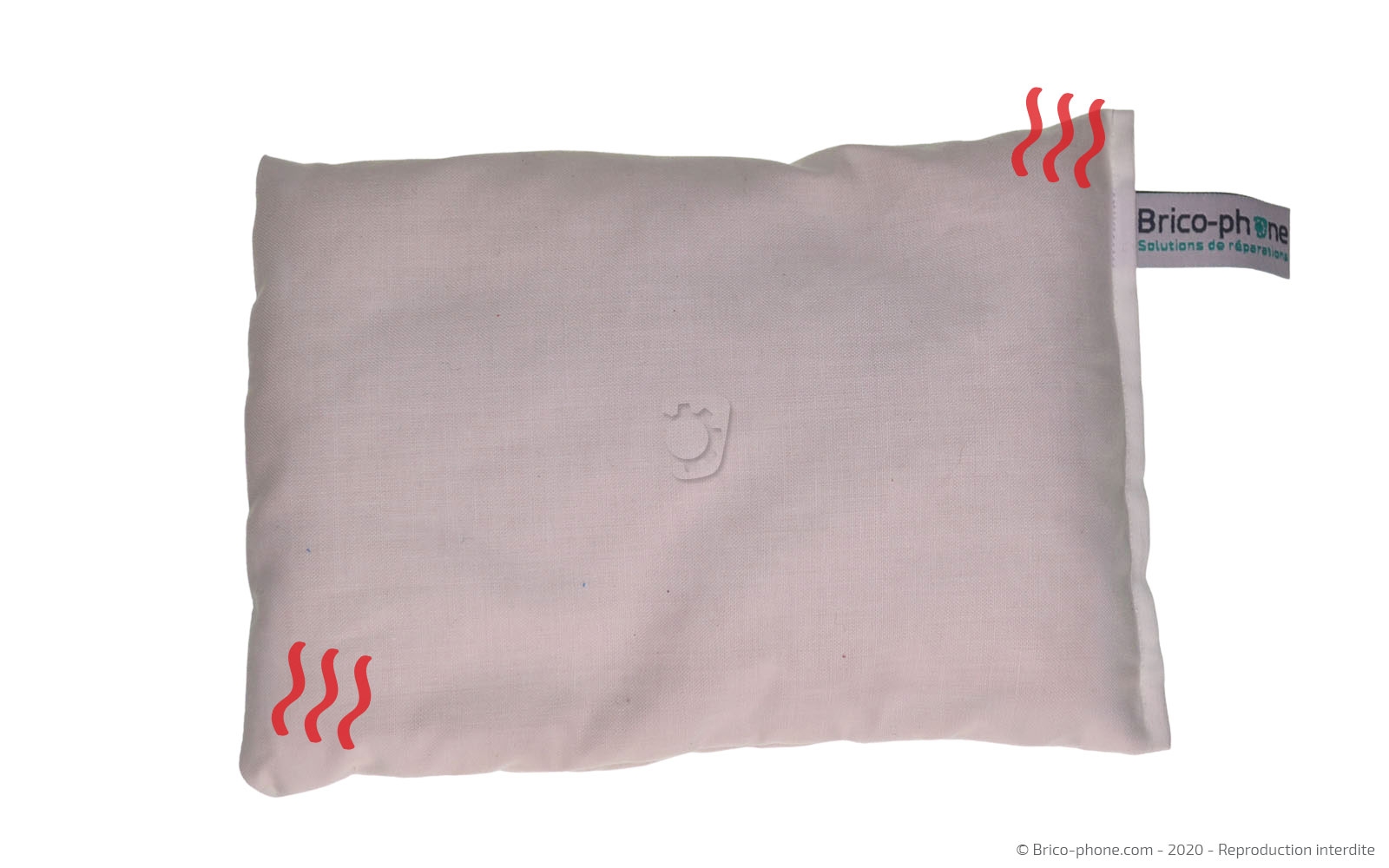

La première possibilité est la pose du coussin chauffant une trentaine de seconde sur le dos du smartphone. Au préalable, vous aurez passé le produit au micro-ondes environ 2 minutes.
Autrement, utilisez le décapeur thermique ou votre sèche-cheveux sur tout le contour de votre Samsung.

Ensuite, disposez la ventouse sur la vitre arrière pour réussir à soulever suffisamment le composant pour y glisser le médiator en métal troué.
Attention, nous préconisons une insertion sur le coté gauche du téléphone pour ne pas endommager les nappes se trouvant en haut et en bas de la plaquette intermédiaire.

Dans un second temps, remplacez le médiator par ses versions en plastique.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

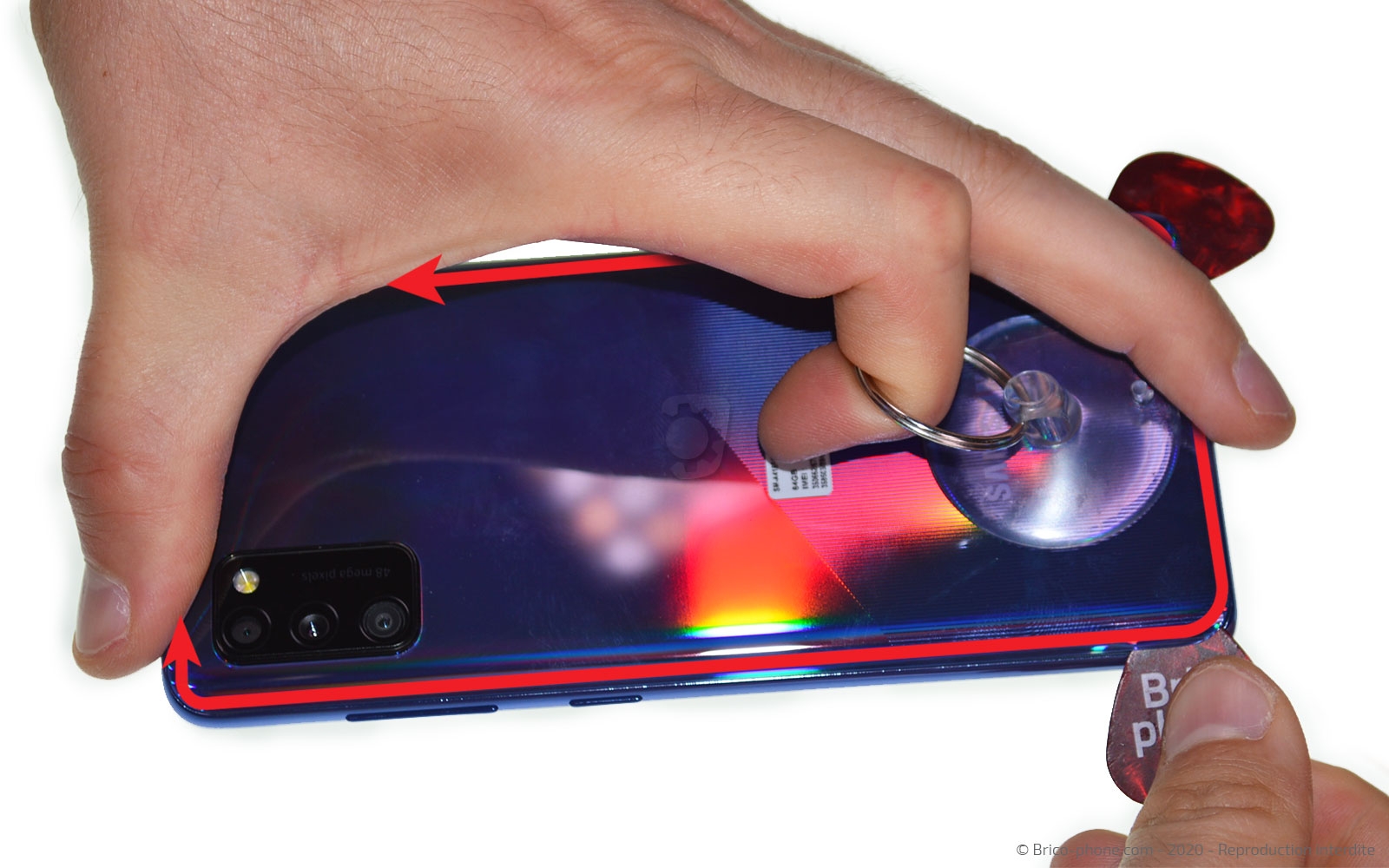

Faites le tour de la vitre arrière à l'aide des deux médiators en plastique afin de terminer le décollage du sticker.

Vous pouvez ensuite la mettre de coté.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy A41 Bleu Prismatique 29.90€
Etape 4

Etape 4 Oter la plaquette intermédiaire

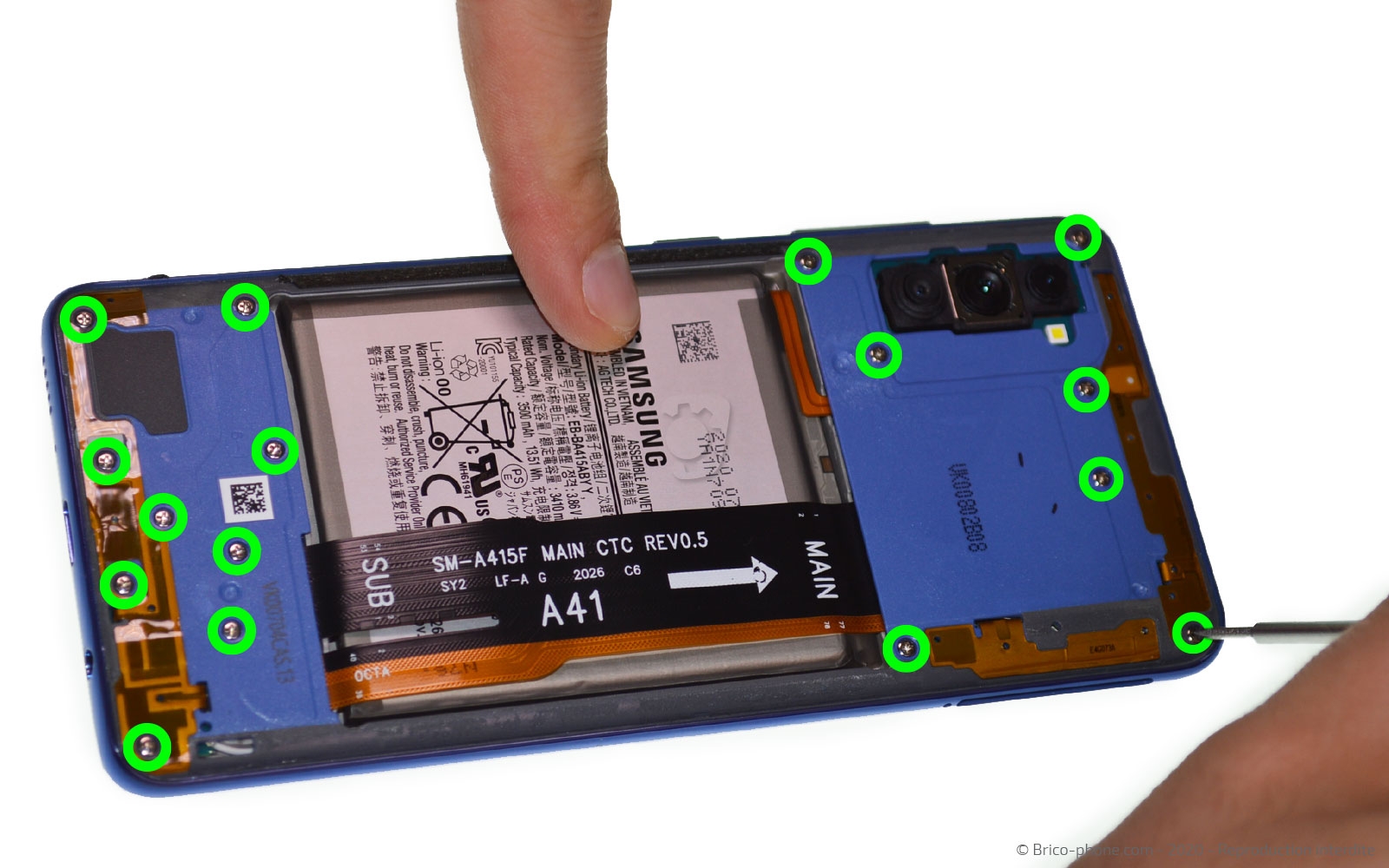

Pour accéder à toutes les pièces de votre Samsung Galaxy A41, nous sommes obligés de retirer le cache intermédiaire et de ce fait, les 16 vis cruciformes.

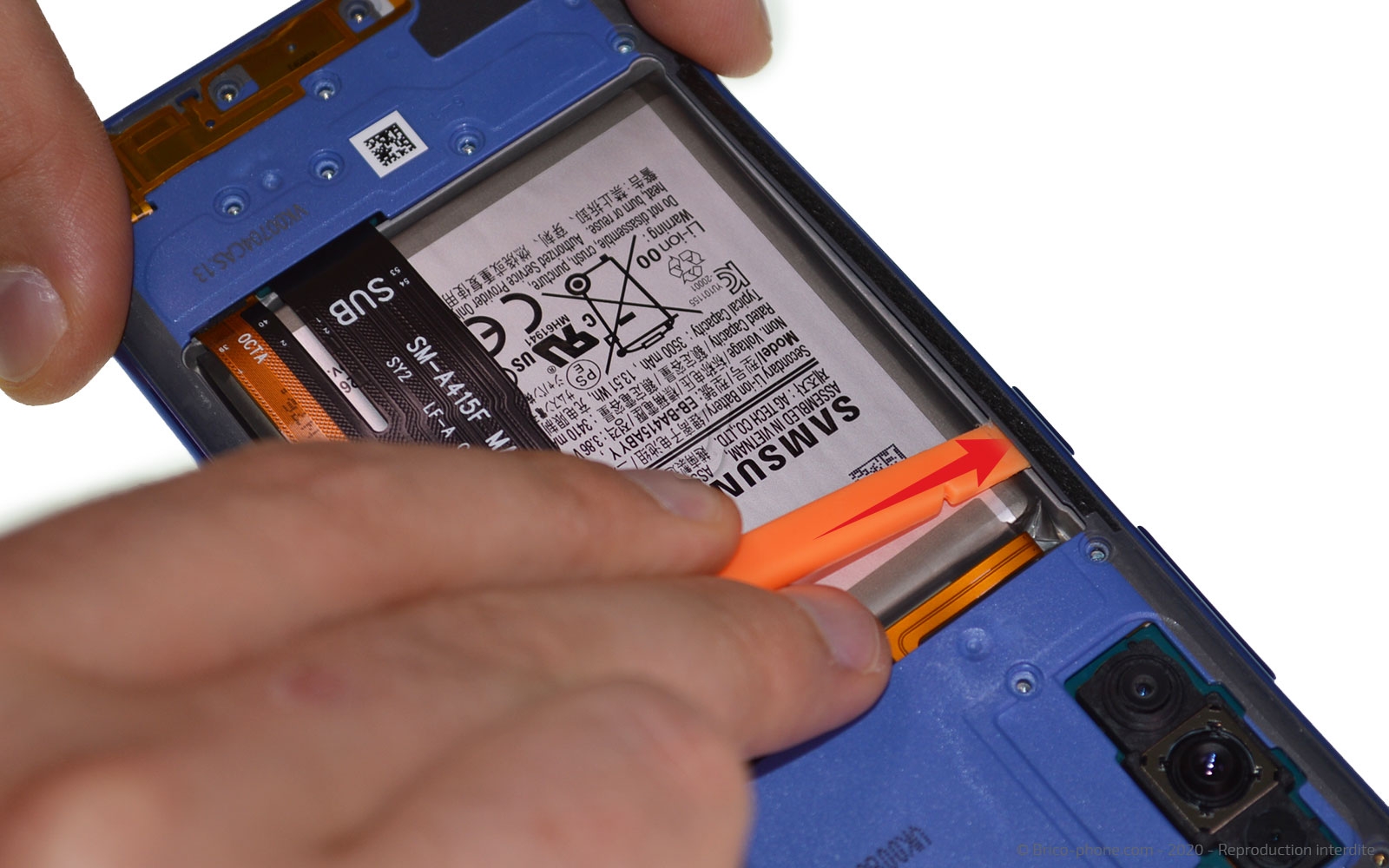

Après glissez le levier en nylon sous la plaquette du coté de la batterie pour la décoller. Continuez à déclipser le composant par l'extérieur afin de pouvoir mettre de coté le châssis intermédiaire.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Déconnecter la batterie

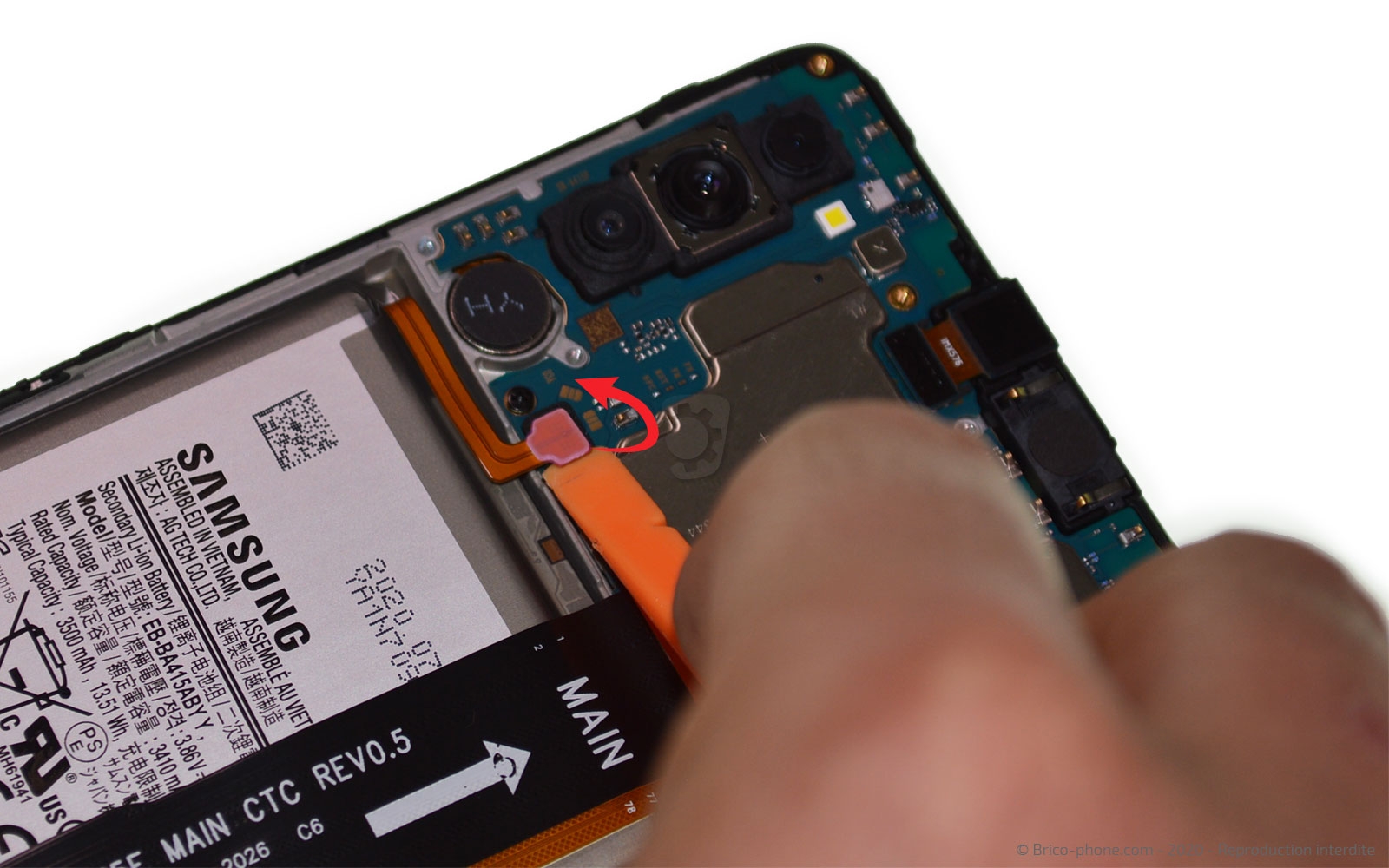

Reprenez le levier pour déconnecter la batterie de votre smartphone.
Outils
Levier Nylon
Etape 6

Etape 6 Récupérer la rallonge d'interconnexion

Toujours avec le même ustensile, débranchez la rallonge d'interconnexion.

En bas vous trouverez deux nappes, faites attention la nappe de l'écran est connecté sur la connectique de la rallonge de droite.
Outils
Levier Nylon
Pièces
Nappe d'interconnexion pour Samsung Galaxy A41 16.90€
Etape 7

Etape 7 Disposer le liquide iRemover

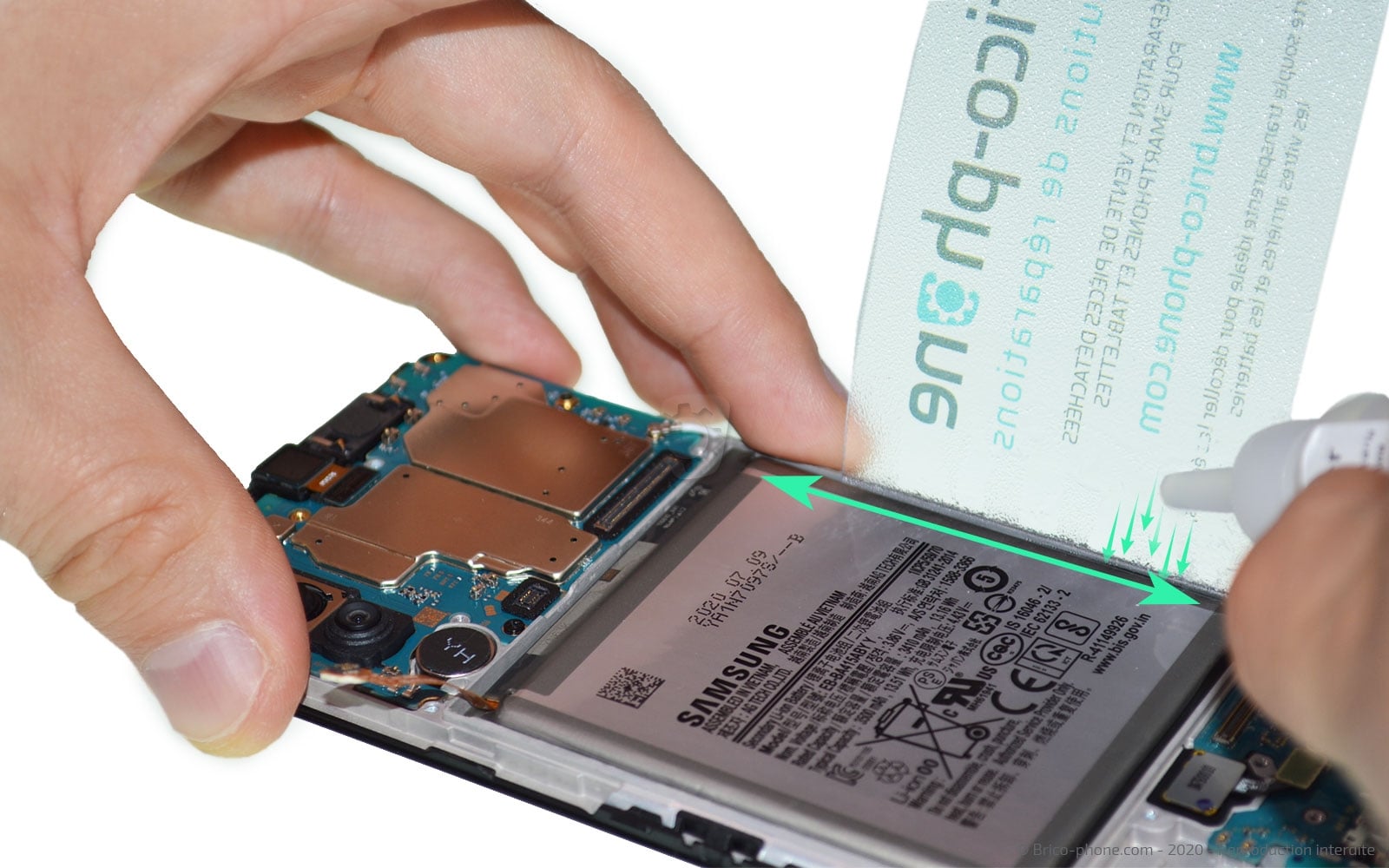

Munissez-vous de la carte fine en PVC et insérez-la entre la batterie et le rebord du châssis.

Faites couler le liquide iRemover que la carte. Ce produit est utilisé afin de ramollir les stickers se trouvant sous la batterie.

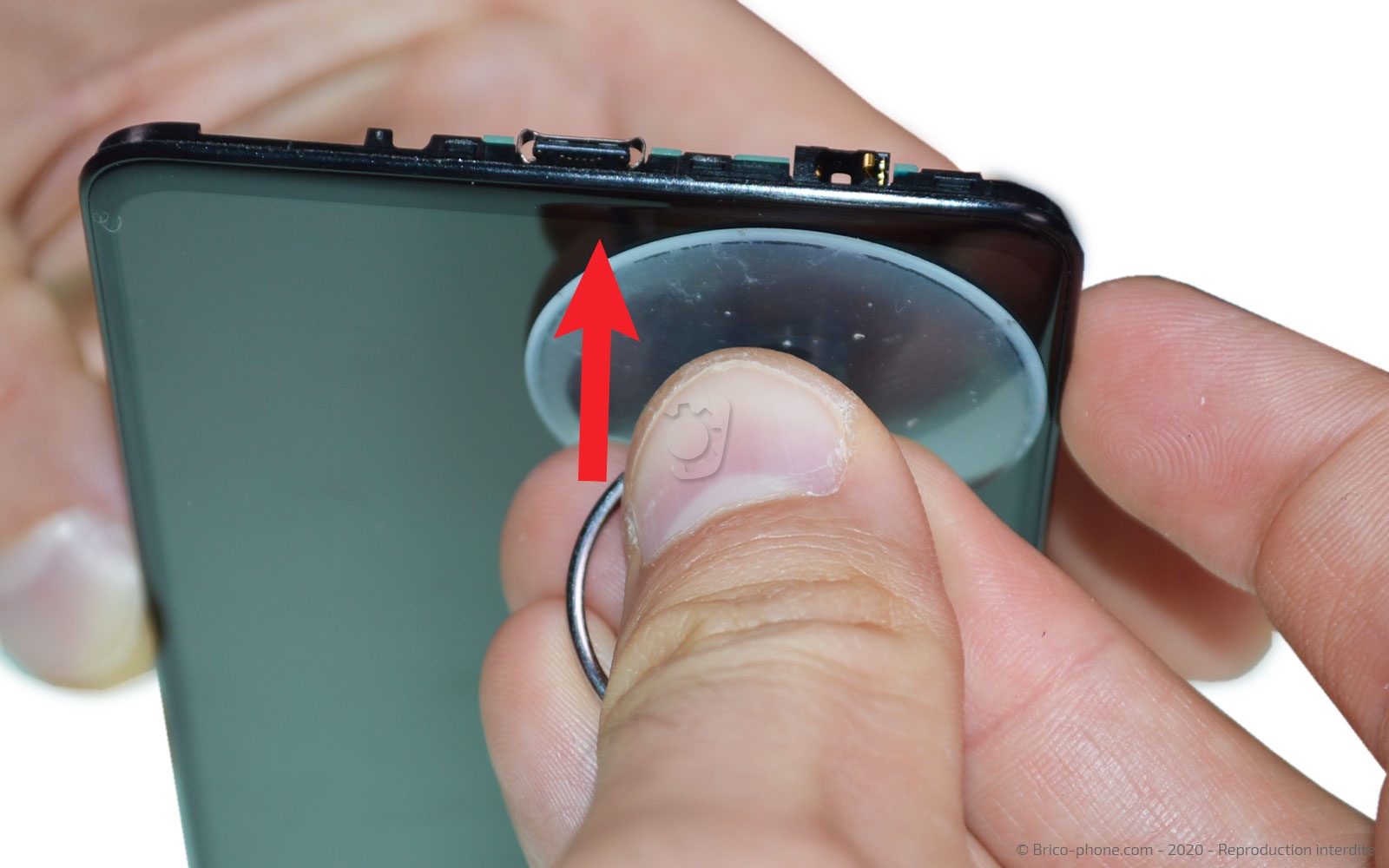

Collez la ventouse dans l'angle du bas droit de l'écran afin d'incliner le téléphone lors du temps de pose de 30 minutes sur votre plan de travail.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 8

Etape 8 Retirer la batterie

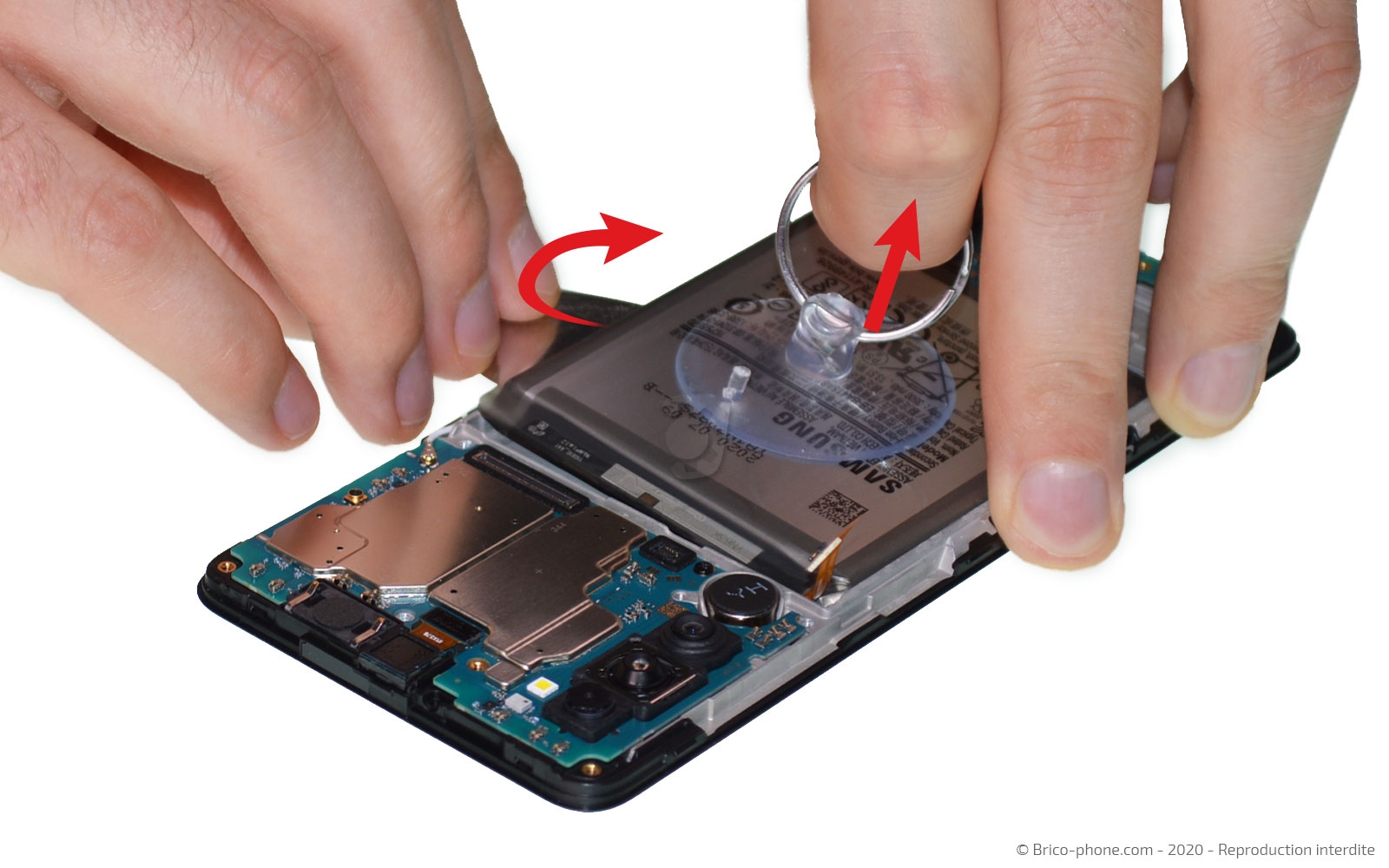

Reprenez la ventouse et placez-la sur la batterie.

A l'aide du médiator en métal, faites levier afin de faire basculer la batterie hors du châssis.

N'hésitez pas à essuyer le fond du bloc écran et le dos de la batterie pour retirer le surplus de liquide iRemover.
Outils
Médiator
Ventouse
Pièces
Batterie d'origine pour Samsung Galaxy A41 29.90€
Lot de 3 lingettes microfibre 3.12€
Etape 9

Etape 9 Extraire le connecteur de charge

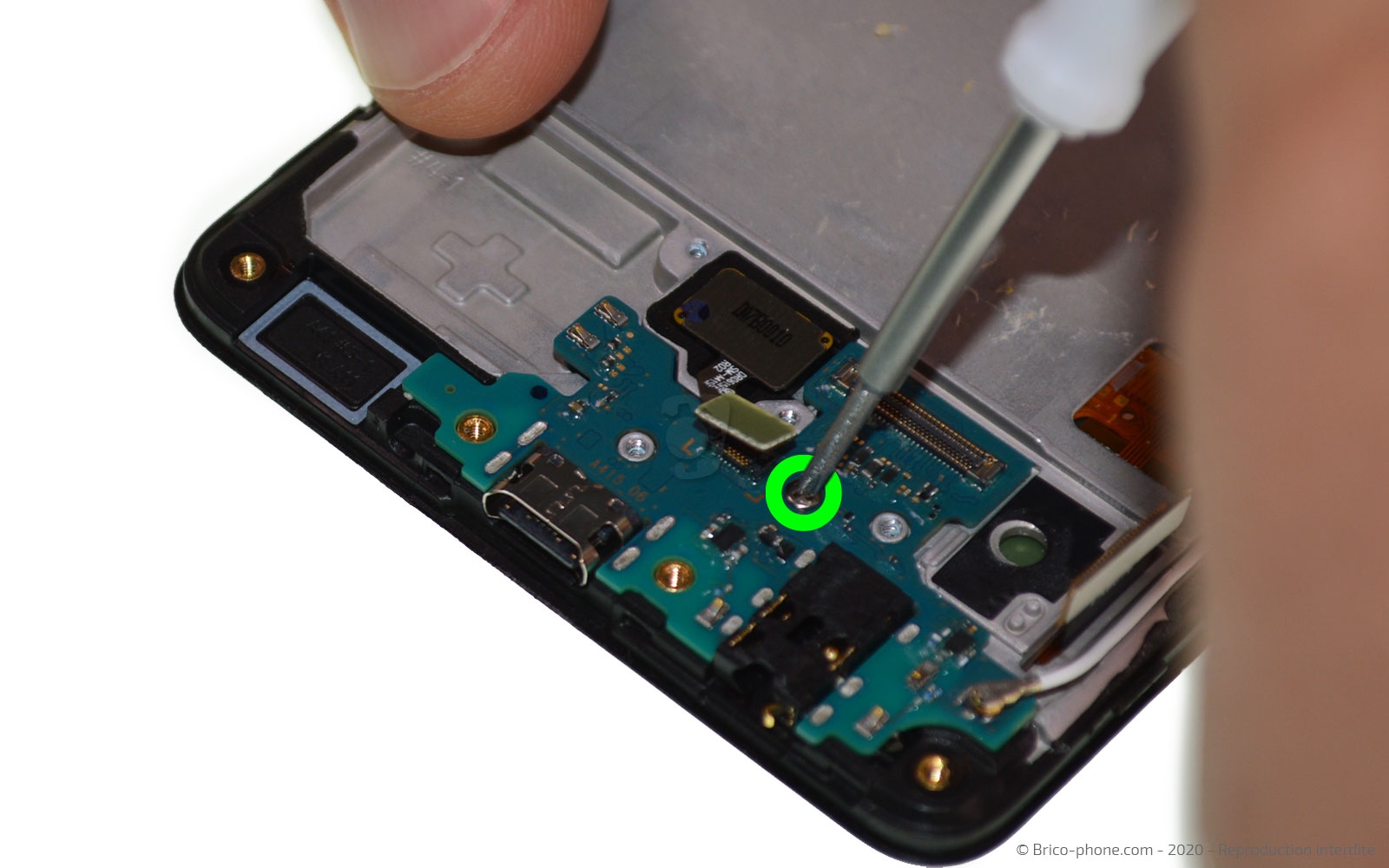

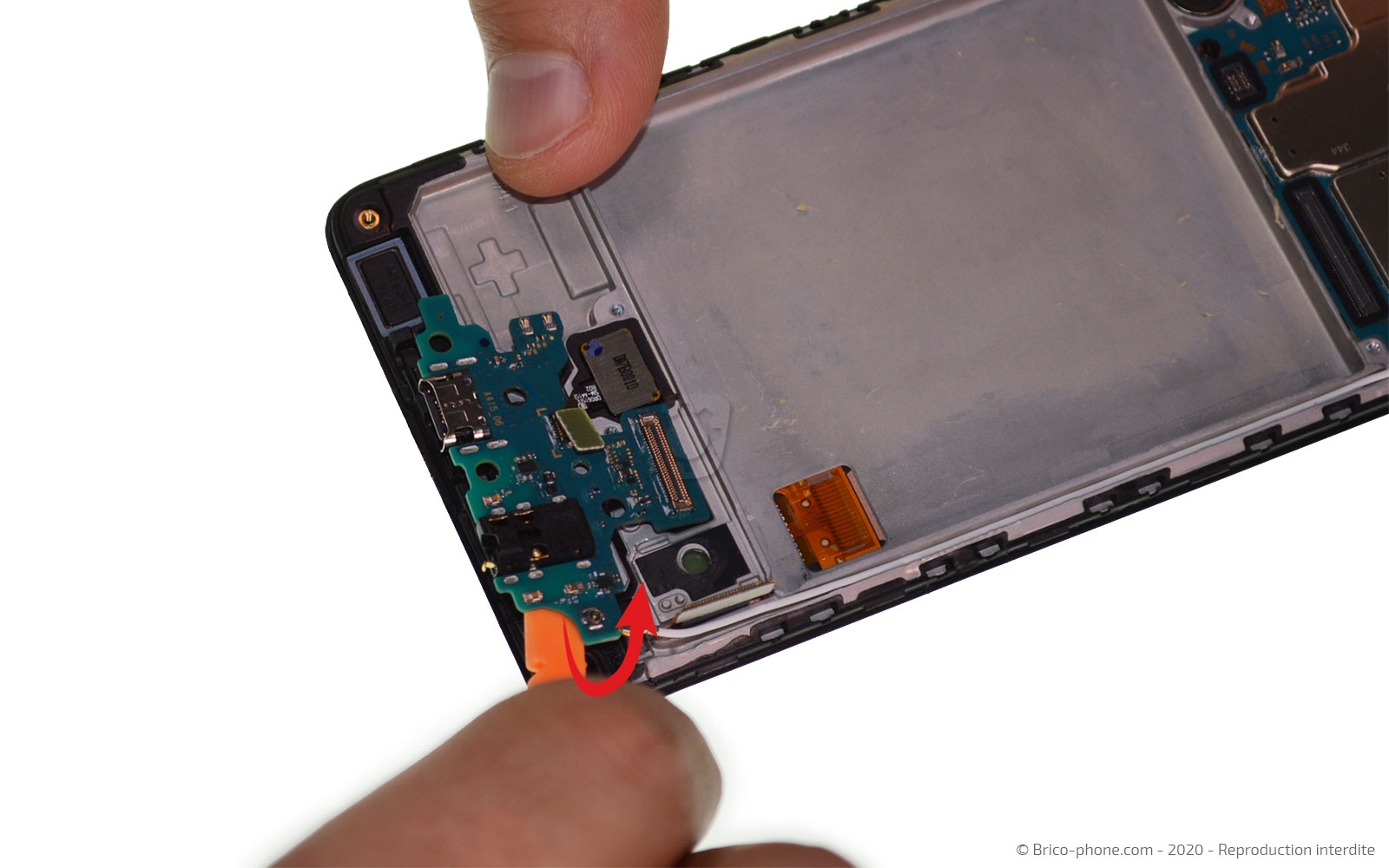

Sur la partie basse du téléphone, déconnectez la nappe du lecteur d'empreintes ainsi que le câble coaxial avec la pincette en métal.

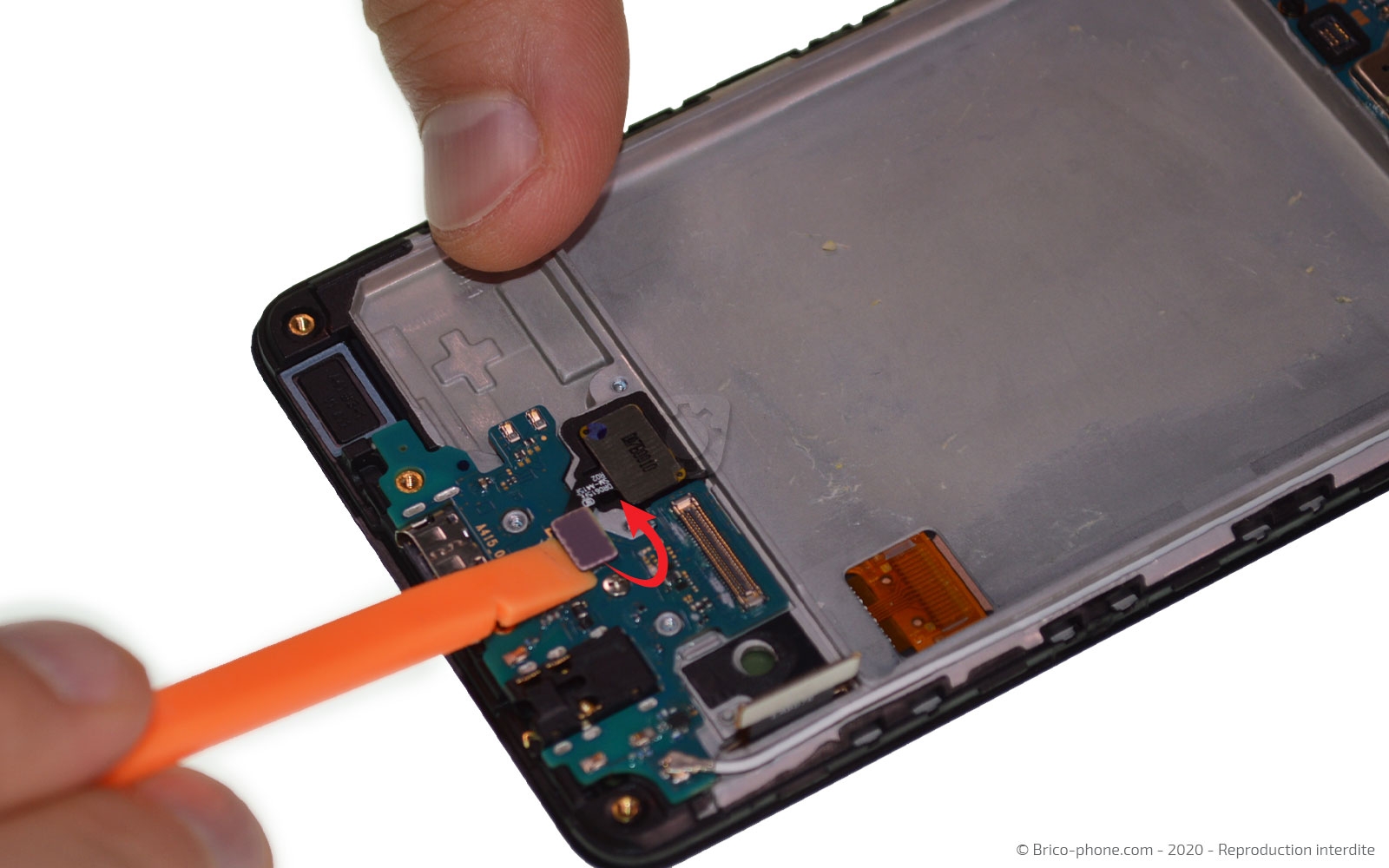

Ensuite, retirez la dernière vis avec le tournevis cruciforme avant de soulever le connecteur de charge avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy A41 22.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

Etape 10 Sortir le lecteur d'empreintes

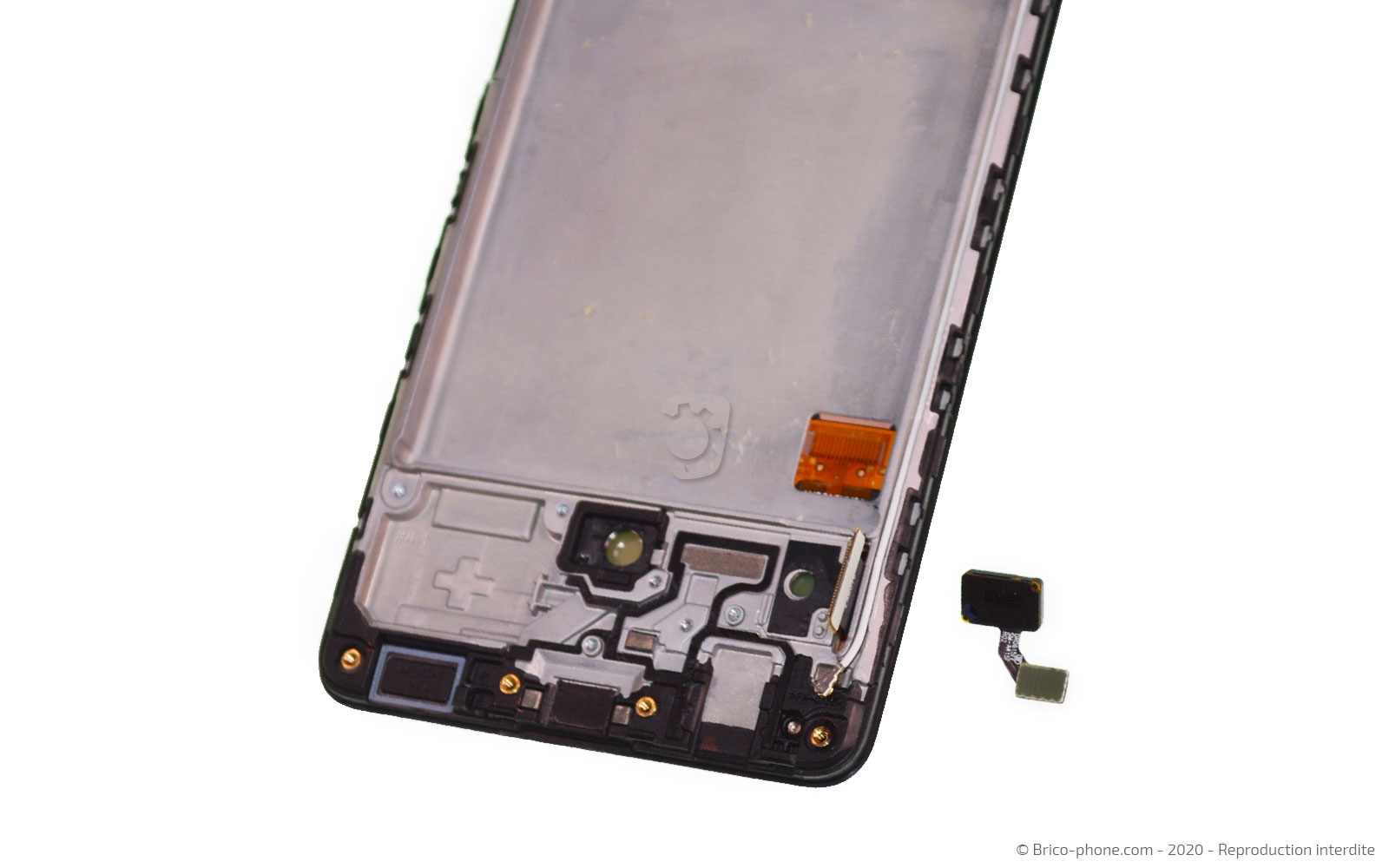

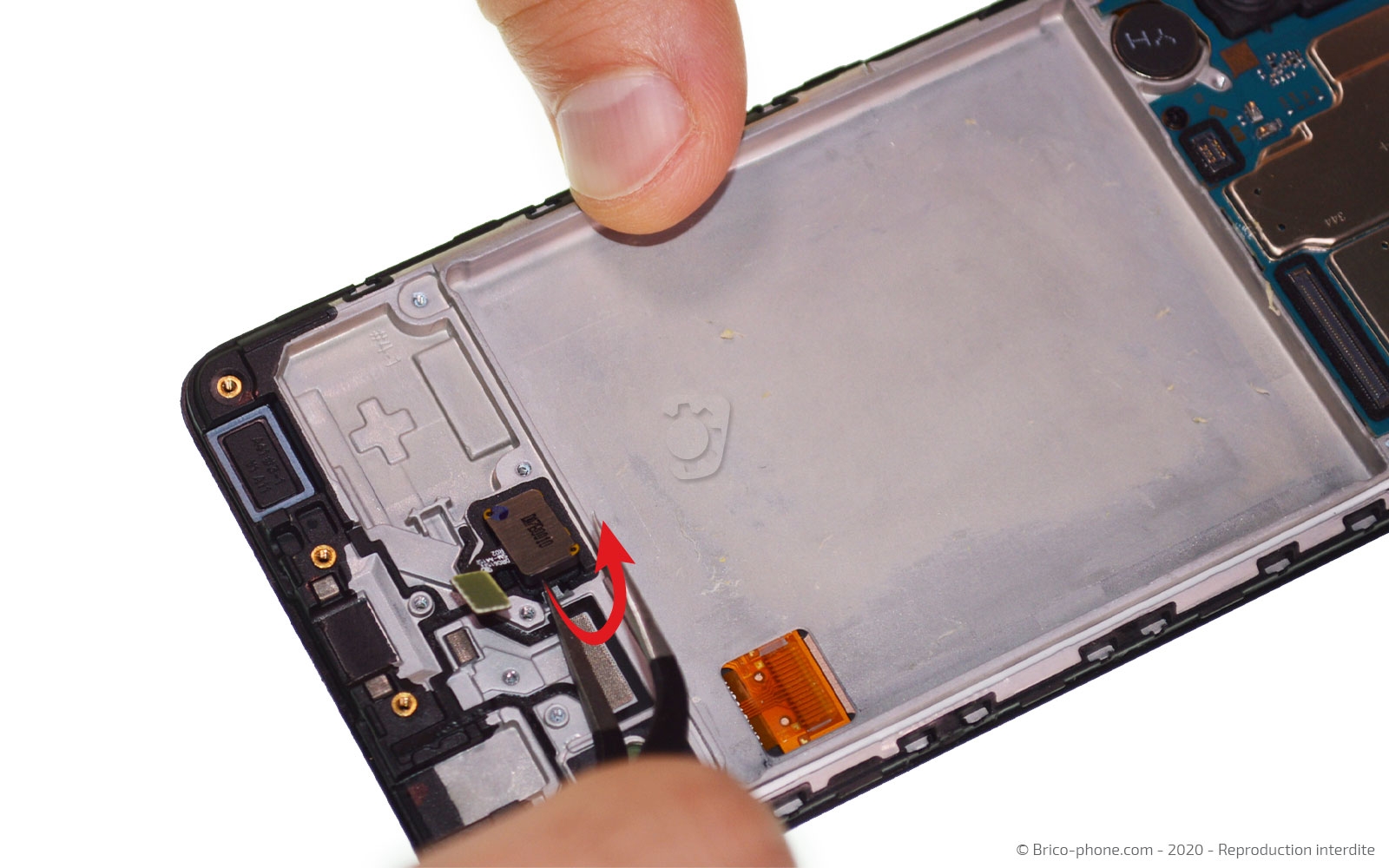

Glissez la pince métallique sous le capteur d'empreintes afin de le décoller et le sortir du téléphone.

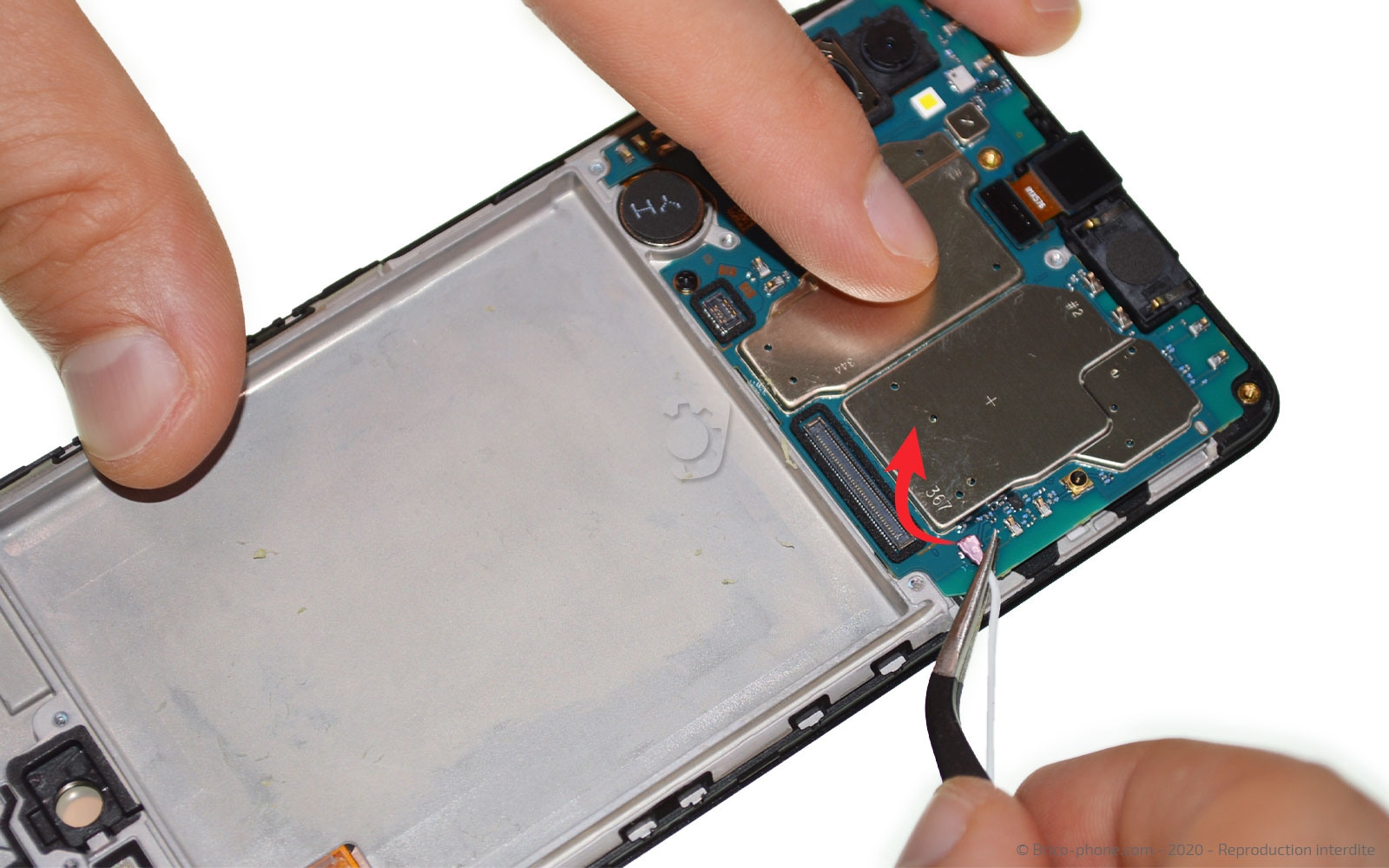

Gardez l'outils pour déconnecter le câble coaxial de la carte mère.
Outils
Pince Brucelles
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 11

Etape 11 Enlever la carte mère

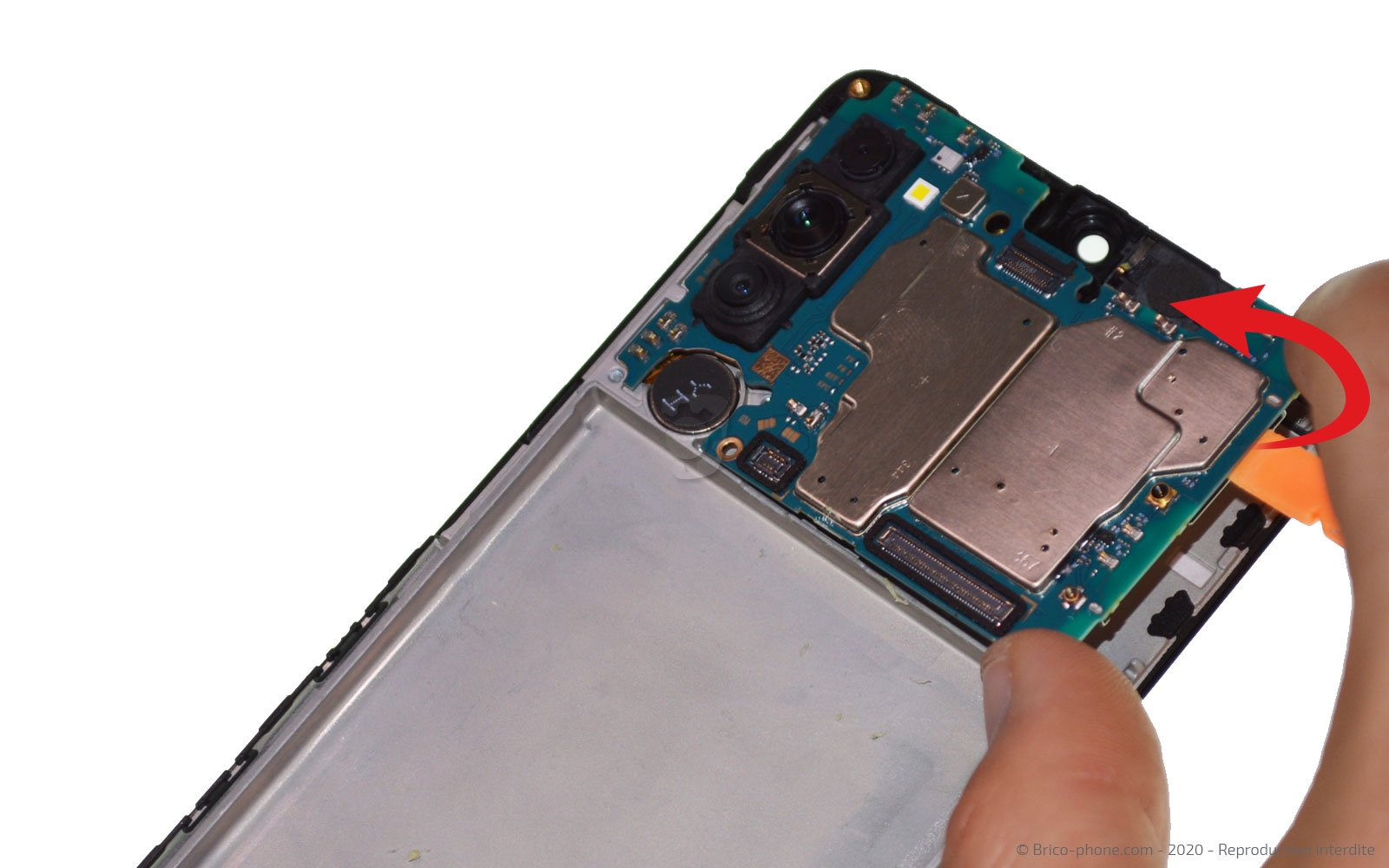

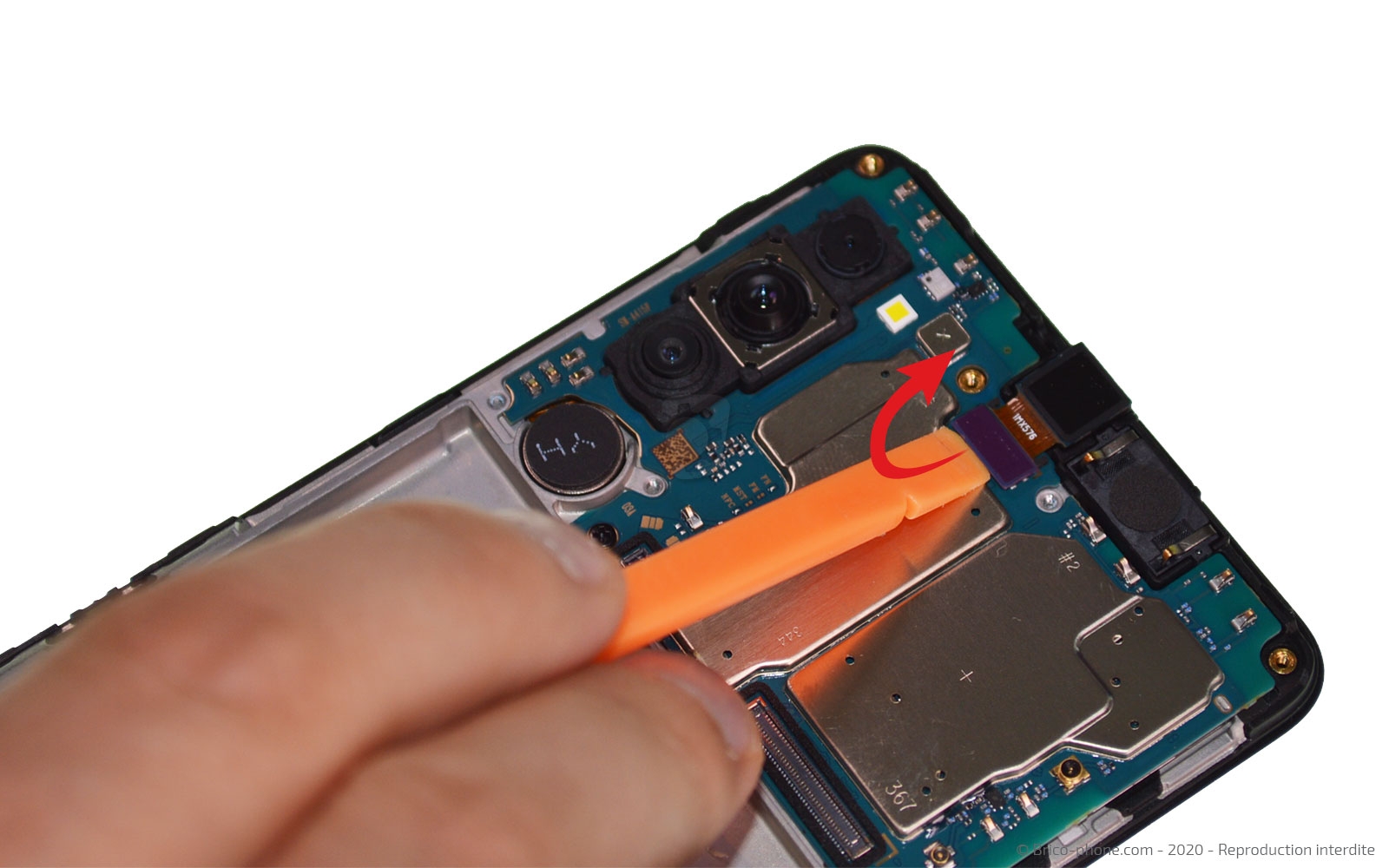

Passons à la partie supérieure de votre Samsung Galaxy A41 en déconnectant la caméra avant.

Otez la vis cruciforme avant de retirer la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 12

Etape 12 Récupérer les petits éléments

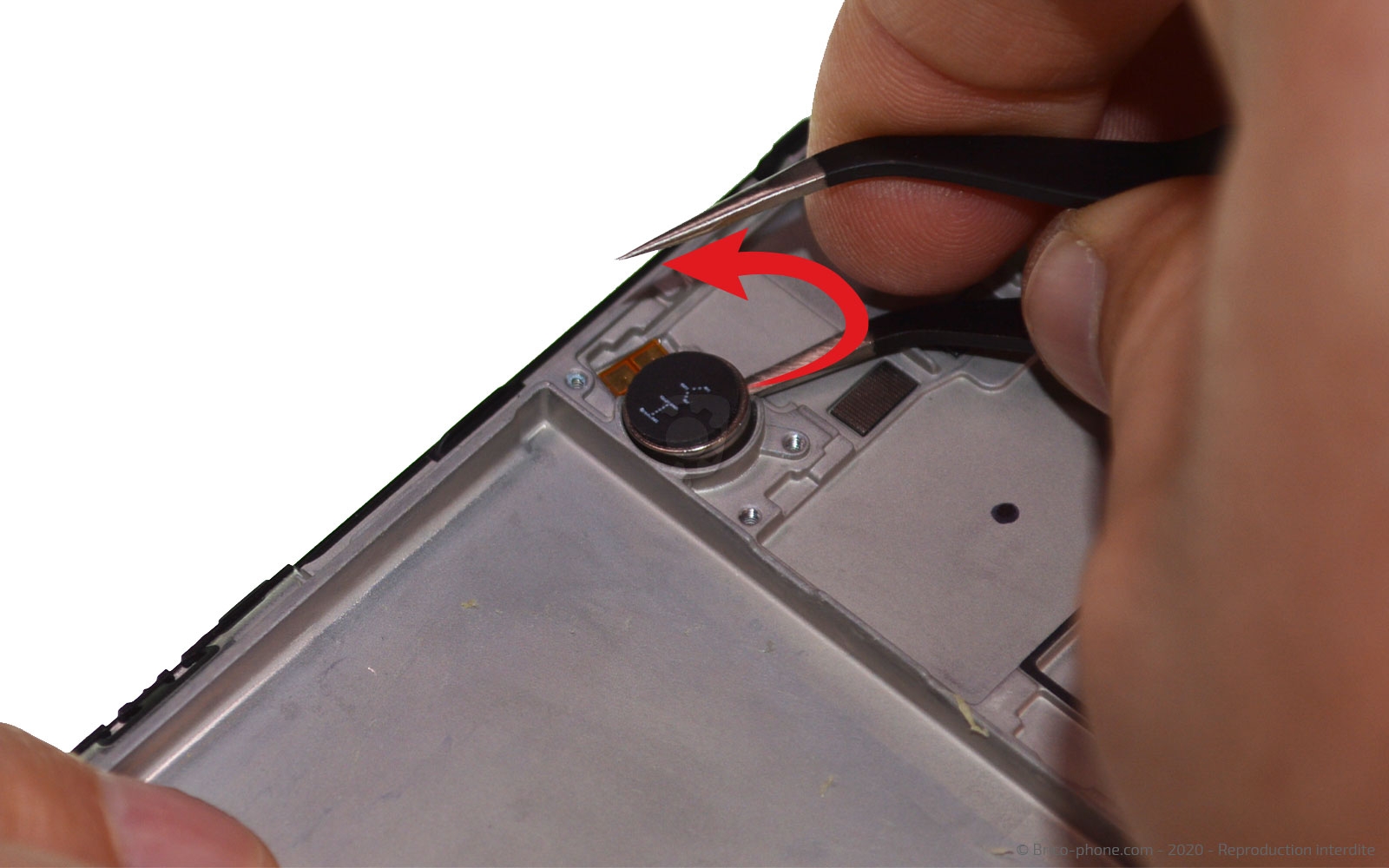

A l'aide de la pince, décollez le vibreur et le haut-parleur interne.
Outils
Pince Brucelles
Etape 13

Etape 13 Mettre de coté les caméras

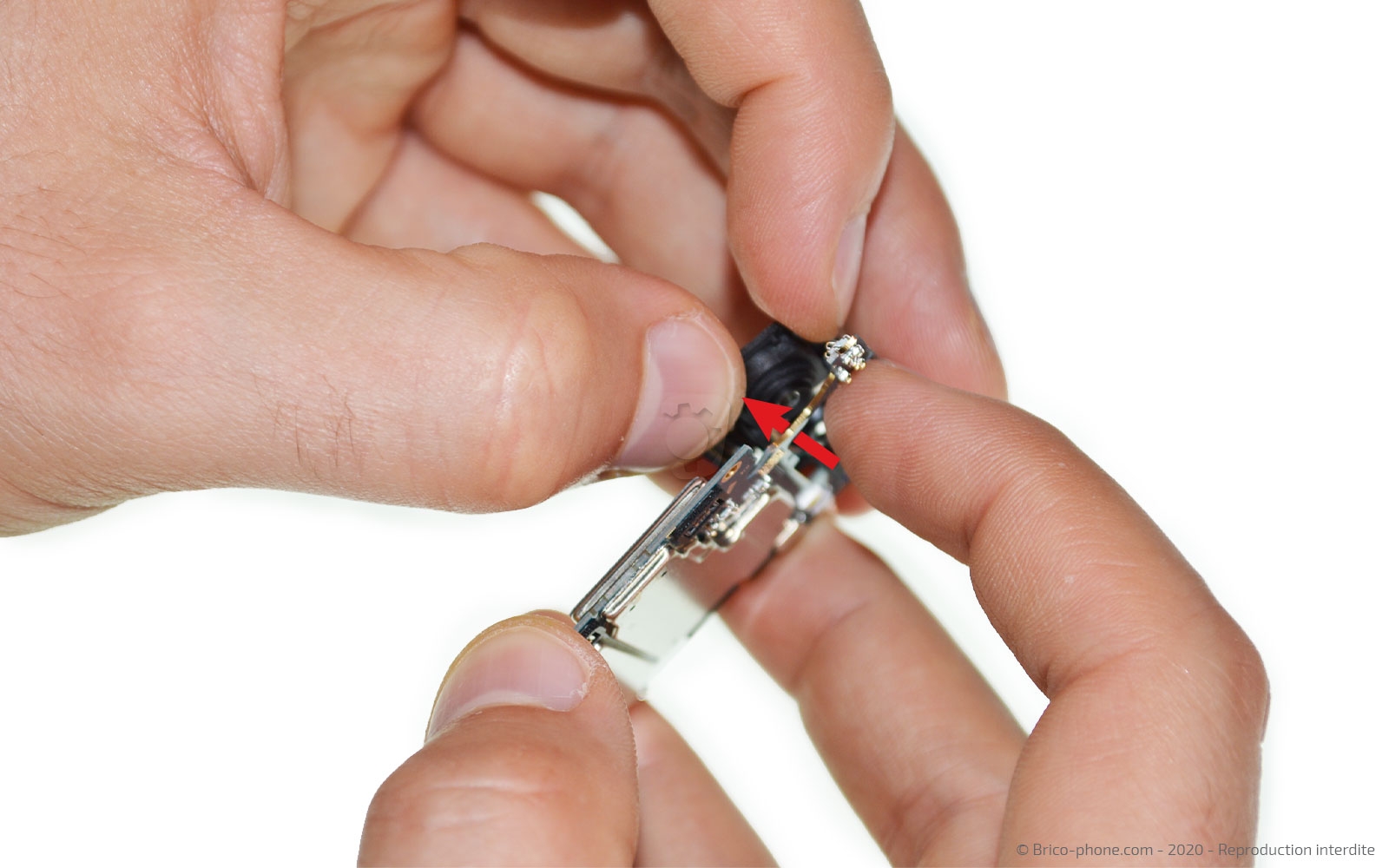

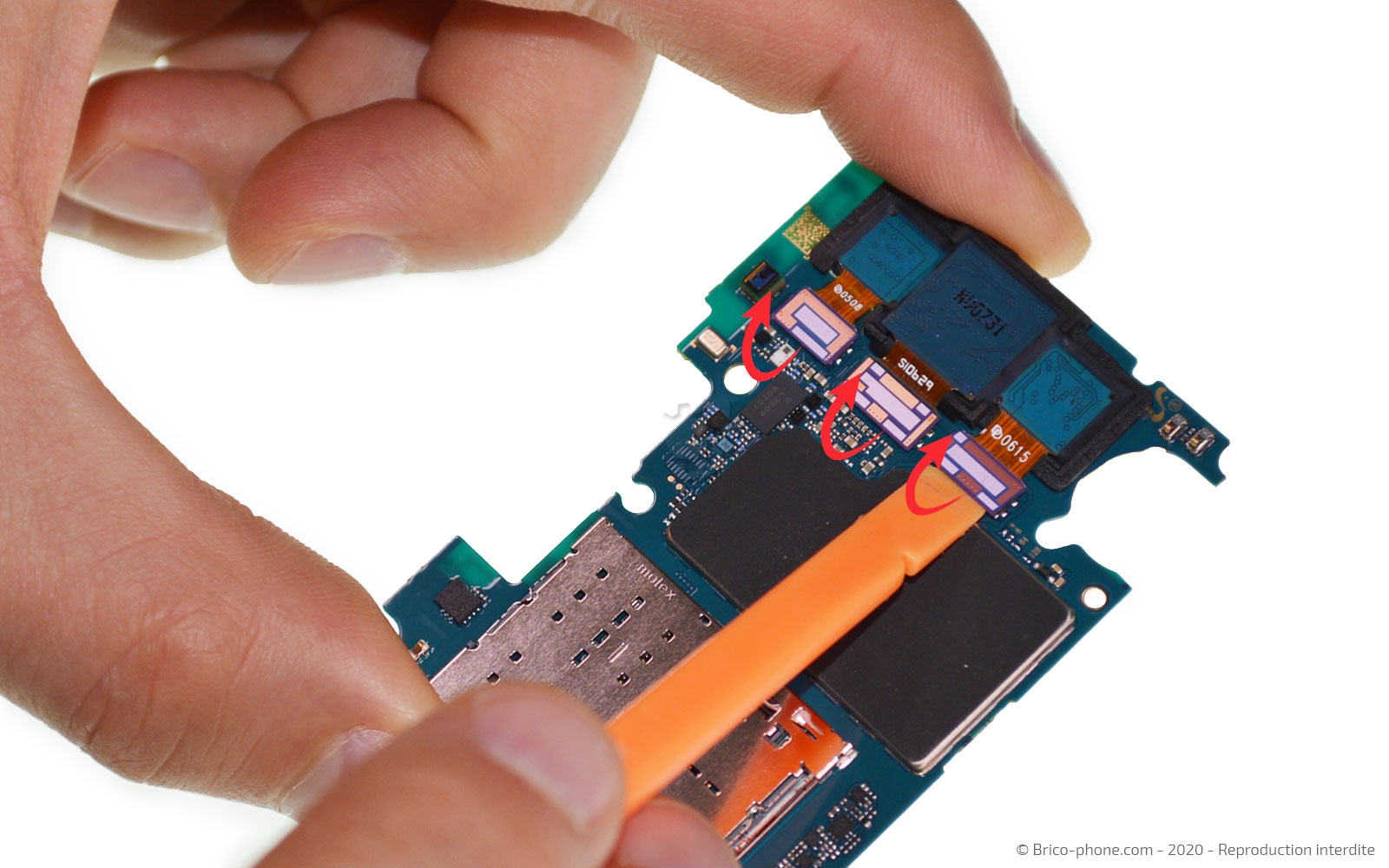

Reprenons la carte mère afin de dissocier les caméras de cette dernière. Pour cela, déconnectez les 3 nappes des capteurs photos.

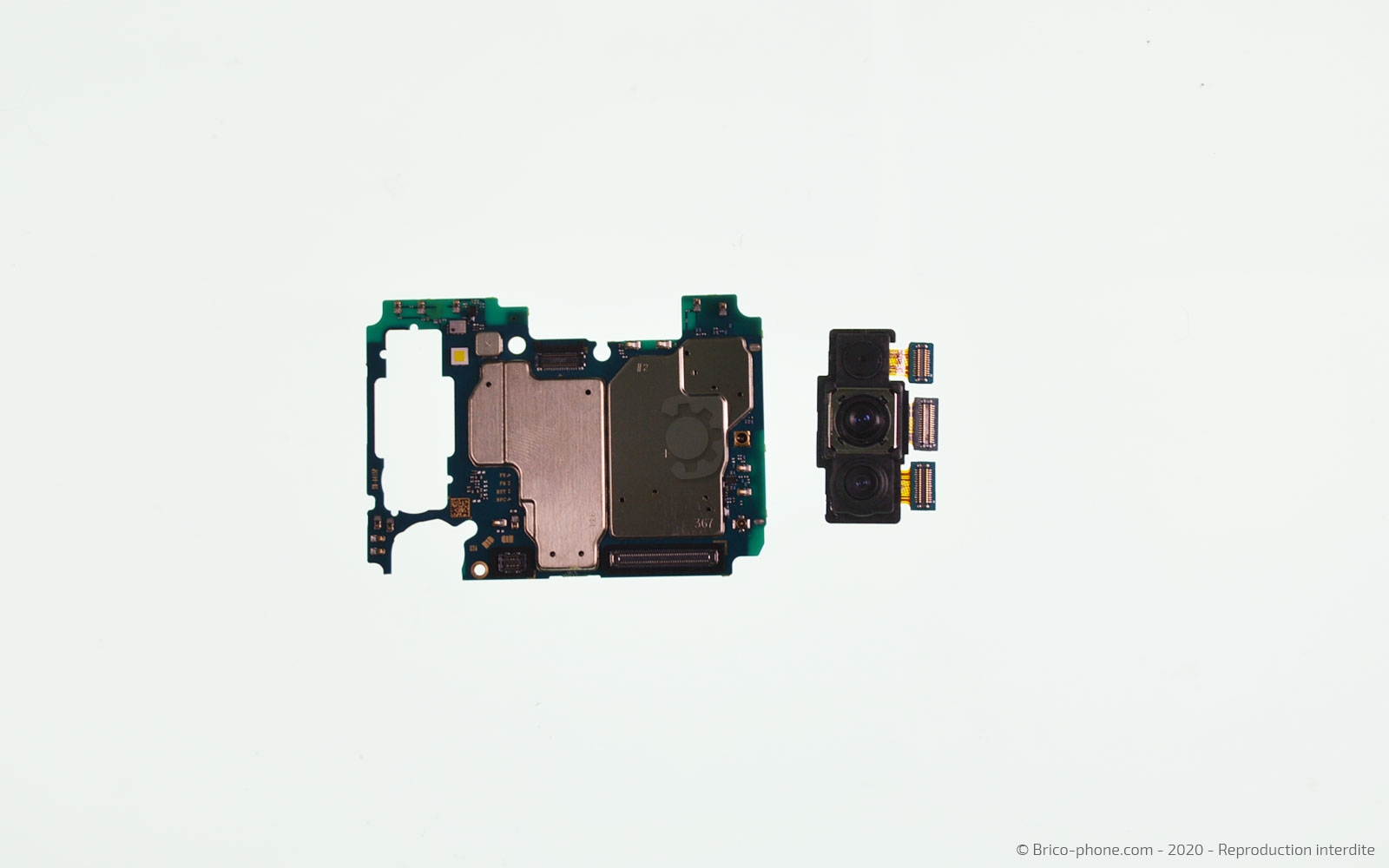

Placez vous de l'autre coté afin d'appuyer sur les objectifs pour sortir le module photos de la carte mère.
Outils
Levier Nylon
Etape 14

Etape 14 Décoller le haut-parleur externe

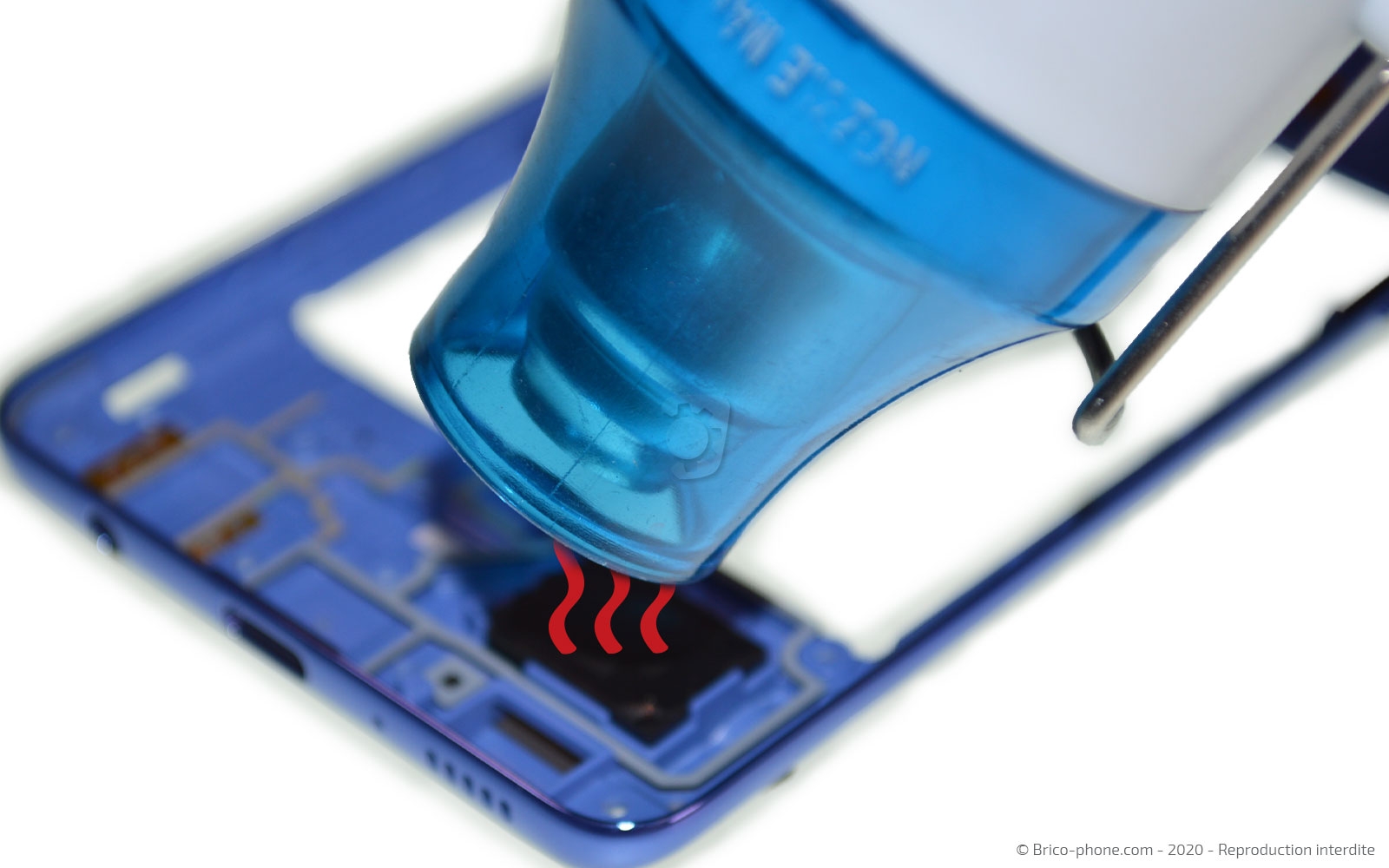

Sur la plaquette intermédiaire, il vous faut récupérer le haut-parleur externe.

Chauffez le composant avant de glisser le bout de la pincette sous le composant.
Attention, il est possible qu'un plaquette en métal se trouve sous le HP, vérifiez bien que l'extrémité de l'outil est sous cette dernière avant d'extraire le composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

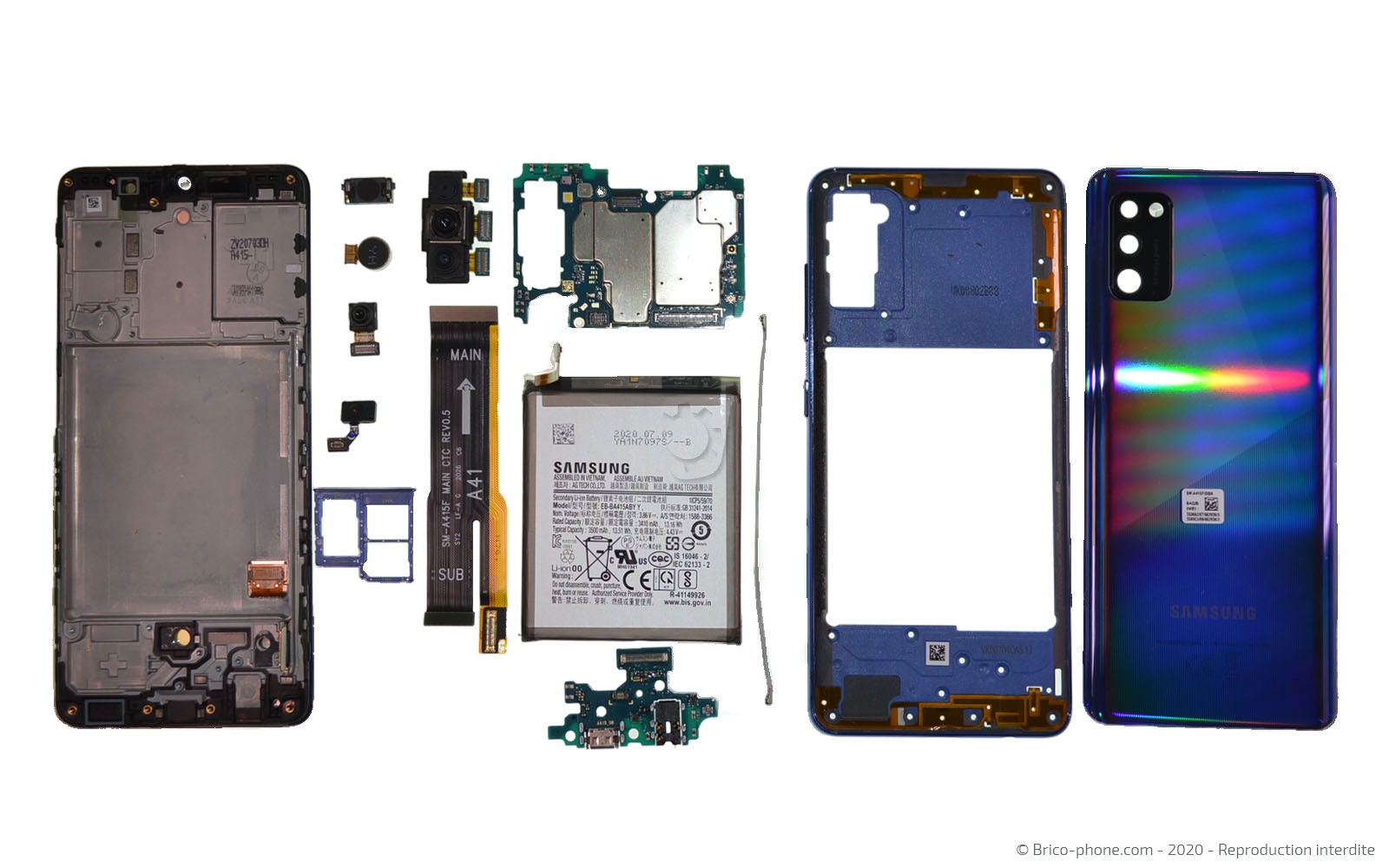

Vue éclatée

Votre Samsung Galaxy A41 regroupe tous les éléments suivants.

Si vous souhaitez le remonter, suivez les étapes précédentes dans l'ordre inverse.
