Changement du bloc écran sur Galaxy A21s

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A21s
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre téléphone est cassé.

L'affichage de votre appareil présente des tâches, traits...

Brico-phone vous accompagne étape par étape dans la réparation de l'écran endommagé de votre Samsung Galaxy A21s grâce à ce tutoriel détaillé en images et en vidéo.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter votre réparation, nous préconisons la vérification du modèle de smartphone. En effet, il est primordial de commander la bonne pièce avant d'effectuer la réparation.

Pour cela, vous pouvez vous rendre dans les paramètres de votre téléphone ou alors composez le *#06# depuis l'application "appel".
Inscrivez le numéro IMEI qui s'affiche sur votre appareil dans la case dédiée de notre page d'accueil.
Laissez vous ensuite guider par notre site internet.

Vous venez de recevoir votre nouveau composant et le kit d'outils ? Dégagez vous un espace de travail propre avec tout à portée de main.

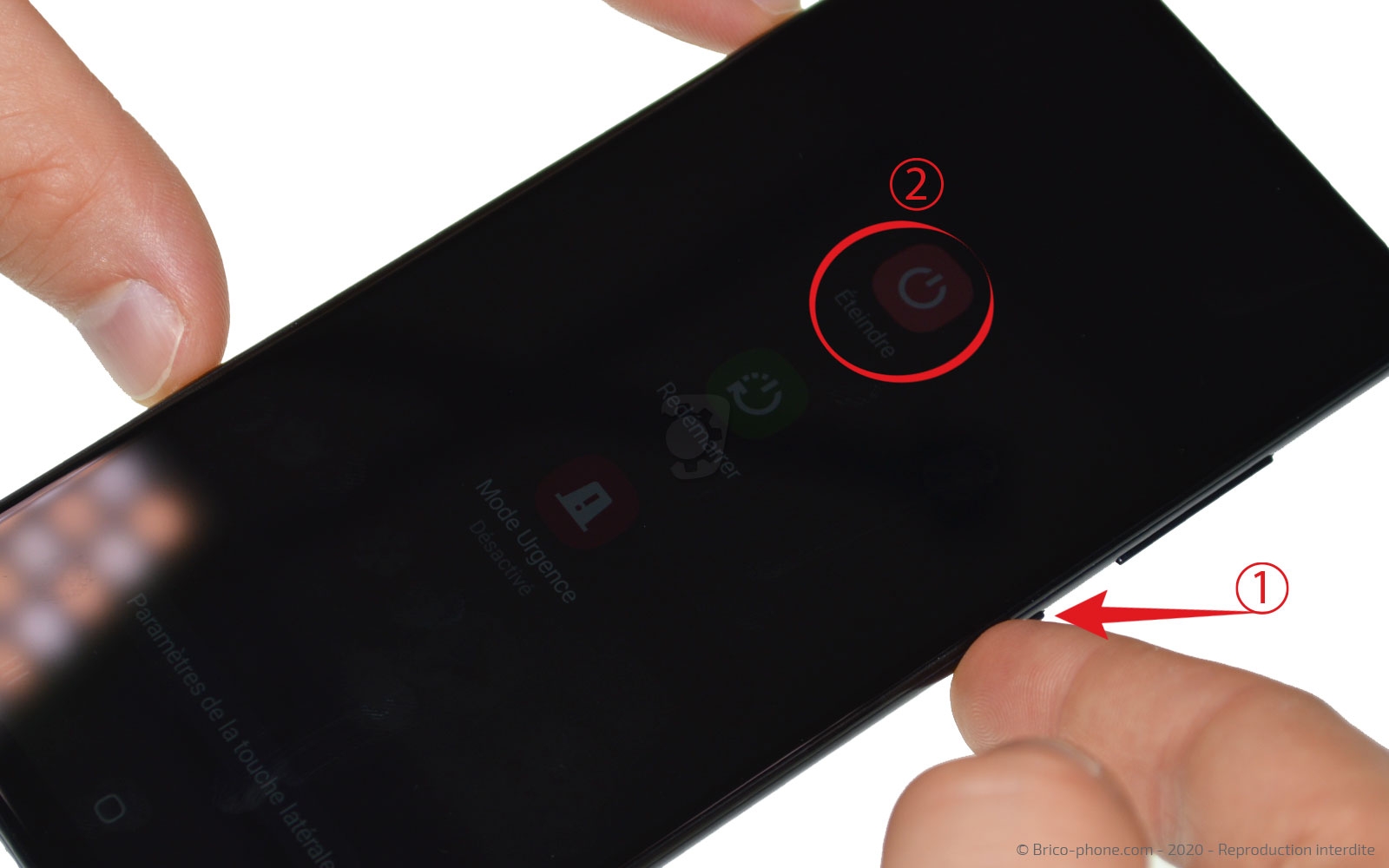

Vous pouvez également commencer par éteindre votre Samsung Galaxy A21s.
Etape 1

Etape 1 Extraire le tiroir Sim

Commençons cette réparation par retirer le tiroir des cartes Sim et SD.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour cette manipulation, il est obligatoire de chauffer le composant afin d'éviter d'endommager le produit et sa peinture.

Disposez le coussin chauffant environ 30 secondes sur l'arrière du téléphone, après l'avoir d'abord passé au micro-ondes.
Vous possédez un décapeur thermique ou d'un sèche-cheveux plutôt qu'u coussin chauffant ?
Dans ce cas, allumez-le et passez le sur toute le contour de la façade arrière de votre Samsung Galaxy A21s.

Placez la ventouse du kit outils sur le coté de la façade arrière afin de pouvoir lever suffisamment le composant pour insérer le médiator en métal entre la vitre arrière et le châssis.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Superposez le médiator en plastique sur sa version en métal afin de pouvoir l'extraire.
Décollez une partie de la vitre arrière puis remplacez le médiator par la carte en PVC. Elle vous évitera d'abimer les éventuelles nappes.

Basculez le composant vers la droite pour ouvrir le téléphone.
Il est possible que la courte nappe du lecteur d'empreintes se déconnecte lors de l'ouverture autrement utilisez le levier en nylon pour la débrancher.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy A21s Noir Prismatique 26.90€
Etape 4

Etape 4 Retirer la plaquette intermédiaire

A l'aide du tournevis cruciforme, enlevez les 16 vis qui retiennent le cache intermédiaire.

Ensuite, passez le levier en nylon sous la plaquette pour la déclipser.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Déconnectez la connectique de la batterie avant de continuer la réparation.
Outils
Levier Nylon
Etape 6

Etape 6 Sortir la rallonge d'interconnexion

Récupérez la rallonge d'interconnexion en débranchant chaque nappe de cette dernière.
Outils
Levier Nylon
Etape 7

Etape 7 Oter la batterie

Pour cette étape, nous utilisons le liquide iRemover qui va nous permettre de ramollir le stickers retenant la batterie au bloc écran.
Placez la carte transparente à droite dans l'espace entre le composant et le châssis.

Par la suite, faites glisser le produit sur la carte pour qu'il coule jusque sous la batterie.
Disposez la ventouse dans l'angle droit de la partie inférieure de l'écran afin de permettre au liquide de circuler sous le composant.
Laissez poser environ 30 minutes.


Pour faciliter le décollage de la batterie, nous utilisons le liquide iRemover qui agit comme un dissolvant auprès des adhésifs.

De ce fait, insérez la carte fine en PVC entre la batterie et le bord du châssis afin de pouvoir faire couler le produit jusque sous le composant.
Ensuite, collez la ventouse sur l'écran afin de pouvoir laisser poser le téléphone de façon à ce qu'il soit incliné environ 30 minutes.

Une fois le temps de pose terminé, reprenez la ventouse pour la placer sur la batterie et à l'aide du médiator en métal, faites levier pour faire basculer le composant hors de l'appareil.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 8

Etape 8 Mettre de coté le connecteur de charge

Débranchez le câble coaxial avant de chauffer légèrement le connecteur de charge.

En glissant le levier en nylon, sous le dock vous devriez pouvoir sortir le composant du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Connecteur de charge USB Type-C pour Samsung Galaxy A21s 18.90€
Etape 9

Etape 9 Enlever la carte mère

Déconnectez le câble de la carte mère puis retirez la dernière vis cruciforme du smartphone.

Soulevez la carte mère à l'aide du spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Positionner les stickers

Découpez en deux les stickers puis enlevez la première protection bleue.

Collez l'adhésif au dos de la batterie en faisant bien dépasser les languettes noires du composant.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 11

Etape 11 Préparer la nouvelle batterie

Otez les petites protections de manière à pouvoir replier l'extrémité des languettes sur la batterie.

Avant de repositionner la batterie dans le nouveau bloc écran, retirez les protections roses.

Conseils pour le remontage

Retirez les stickers du nouveau bloc écran avant de replacer la batterie à sa place.

Remontez les éléments dans l'ordre des étapes précédentes. Nettoyez le châssis intermédiaire des résidus d'adhésifs avant de déposer un filet de colle sur tout le tour du smartphone.

Reconnectez la nappe du lecteur d'empreintes et laissez poser sous presse environ 45 minutes (à l'aide de pinces ou de livres).
Outils
Colle
Levier Nylon
Pince Brucelles
Pièces
Pince à ressort 6.90€
Colle professionnelle B7000 en tube de 3ml 3.90€
