Samsung Galaxy A Galaxy A21s

Changement du connecteur de charge sur Galaxy A21s

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A21s
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre téléphone ne prend plus la charge.

Votre appareil n'est plus reconnu par les périphériques extérieurs câblés.

Suivez toutes les étapes de ce tutoriel de réparation afin de réussir à changer vous-même le connecteur de charge de votre smartphone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Il existe plusieurs manières de connaître le numéro de modèle de votre téléphone.

Soit votre écran s'allume encore et dans ce cas, il vous faut composer le *#06# ce qui vous permettra d'obtenir un numéro IMEI.
Copiez ce dernier dans la case correspondante de notre page d'accueil et vous serez directement dirigé vers les bons produits.

Soit votre smartphone ne s'allume plus et vous avez gardé l'étiquette centrale au dos de votre appareil qui vous affiche une référence telle que SM-A217.

Dans un second temps, éteignez votre Samsung Galaxy A21S.
Etape 1

Etape 1 Extraire le tiroir Sim

Otez le tiroir Sim de son emplacement en vous aidant de l'outil d'extraction.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

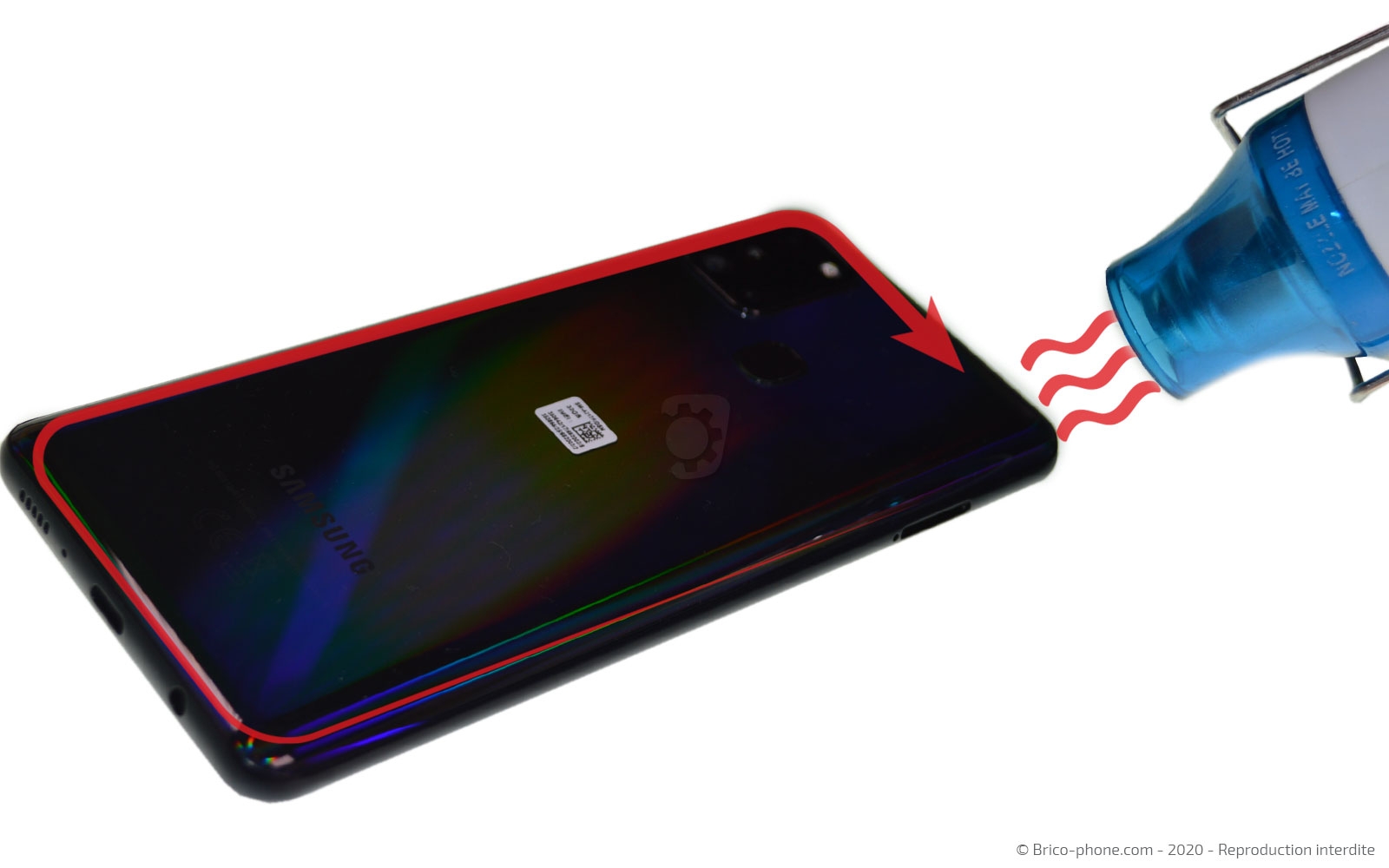

Chauffez la vitre arrière de votre téléphone en utilisant un coussin chauffant ou un décapeur thermique.

Passez le coussin micro-onde 2 minutes avant de le mettre sur le dos de votre téléphone une trentaine de secondes.
La deuxième possibilité est d'utiliser le décapeur thermique ou votre sèche-cheveux comme sur la photo n°2.

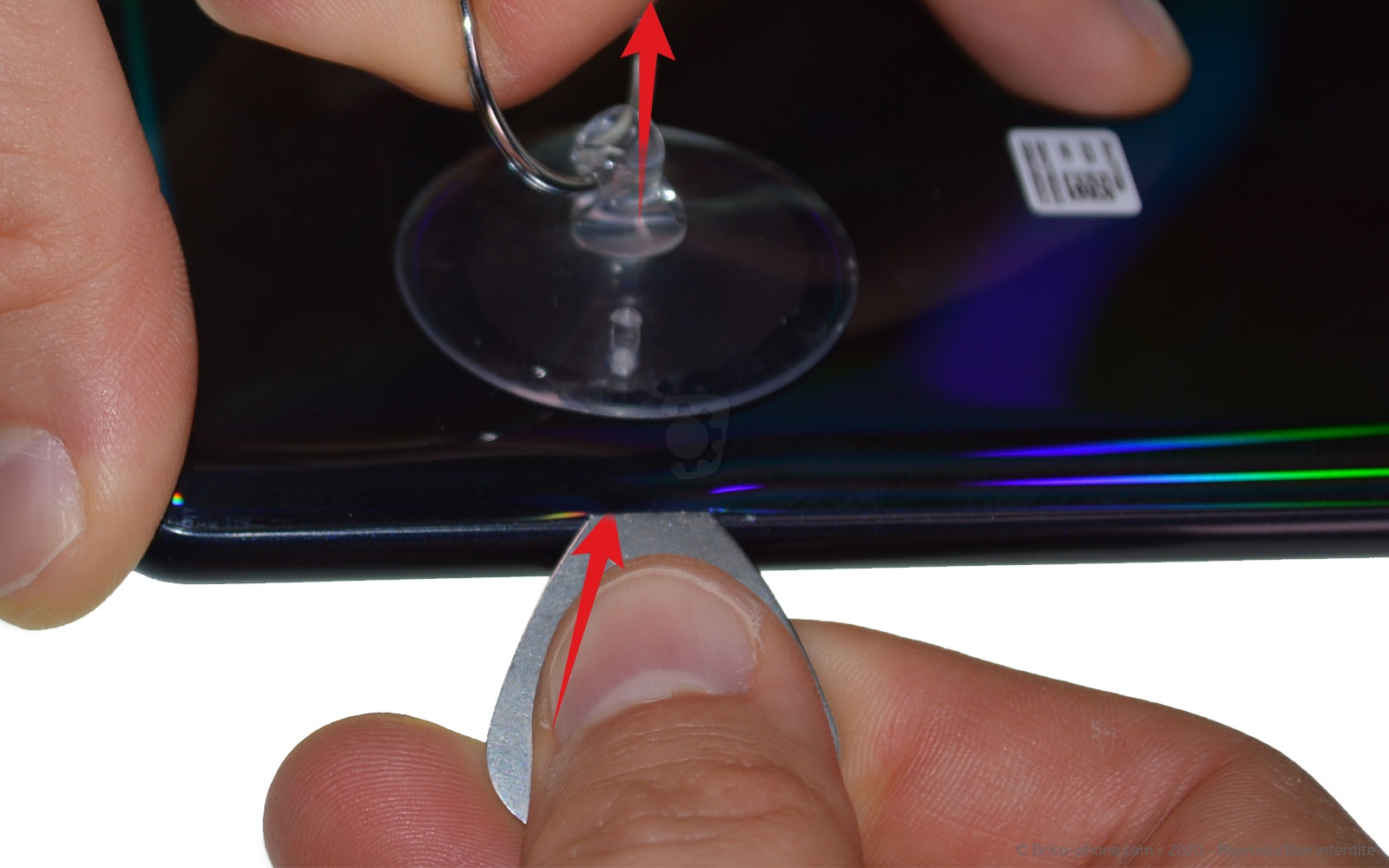

Dans un second temps, positionnez la ventouse au bord de la vitre arrière afin de pouvoir soulever cette dernière et insérez délicatement le médiator en métal.
Il est déconseillé de passer par le bas du smartphone car l'antenne réseaux est collée sur le haut-parleur externe.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Insérez le médiator en plastique de façon à pouvoir retirer celui en métal.

Faites glisser ce dernier le long de la vitre arrière pour décoller le produit.
Vous pouvez utiliser la carte fine en PVC car cette dernière est plus souple pour les cotés légèrement incurvés.

Ouvrez le téléphone en faisant attention à la nappe du lecteur d'empreintes encore connectée sur la carte mère.
Pour nous, cette dernière s'est déconnectée toute seule lors de l'ouverture.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy A21s Noir Prismatique 26.90€
Etape 4

Etape 4 Retirer la plaquette intermédiaire

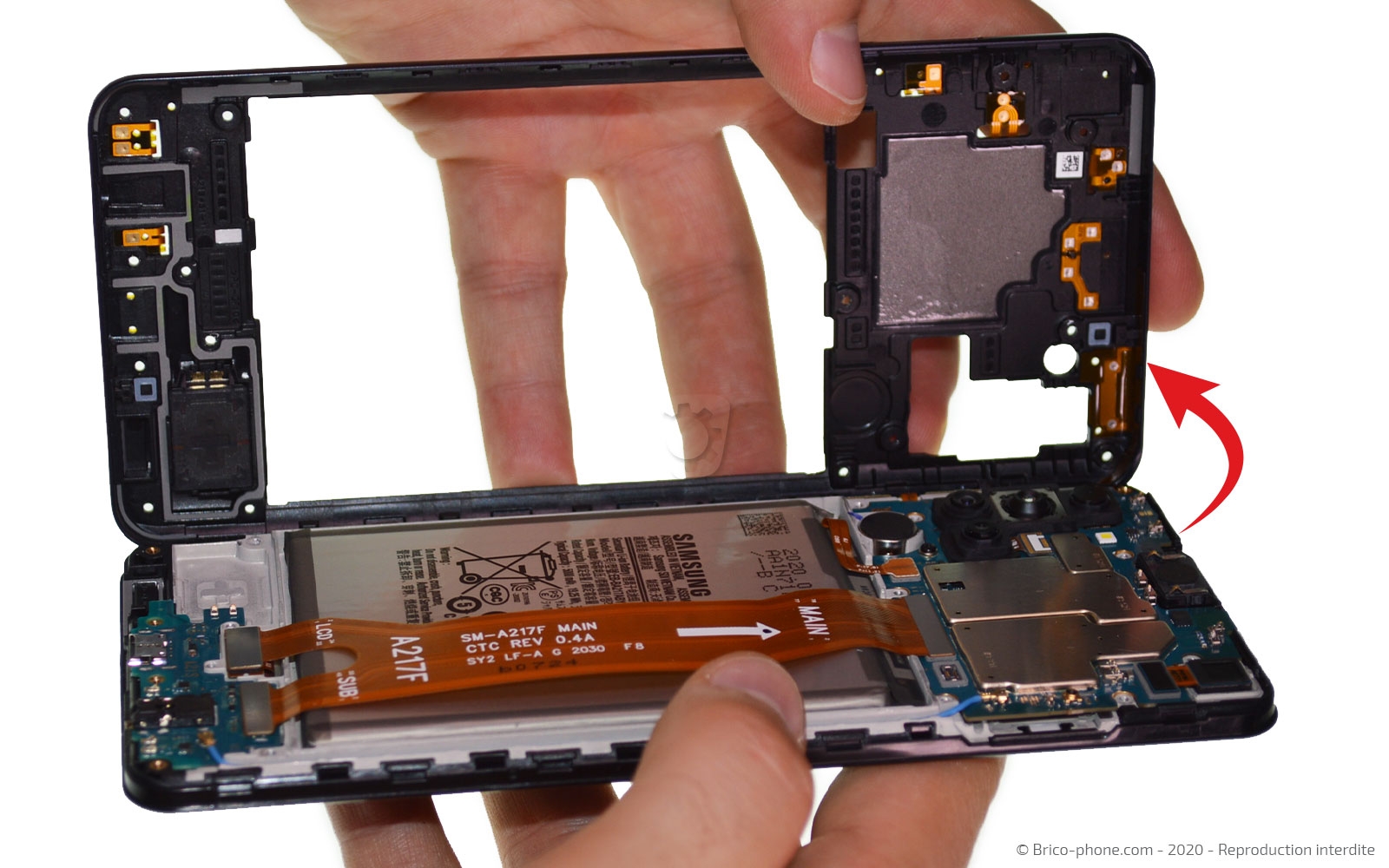

A l'aide du tournevis adéquat, sortez les 16 vis cruciformes du châssis intermédiaire.

Glissez le spudger sous le cache présent de chaque coté de la batterie pour le décoller.
Puis réitérez la manipulation sur toute la longueur du châssis jusqu'à déclipser la totalité du composant.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Avec le levier en nylon, vous devez déconnecter la nappe de la batterie.
Outils
Levier Nylon
Etape 6

Etape 6 Sortir le connecteur de charge

Toujours avec le même outil, débranchez la connectique de la rallonge d'interconnexion.
Puis, à l'aide de la pincette en métal c'est au tour du câble coaxial d'être déconnecté.

Chauffez légèrement le connecteur de charge afin de ramollir le sticker se trouvant dessous.
Par la suite, glissez le spudger sous le composant pour faire levier et extraire le dock du téléphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Retirez les protections des stickers présentes sur le nouveau connecteur de charge puis placez le dans le smartphone.

Suivez les étapes précédentes en remontant pour remonter correctement l'appareil.

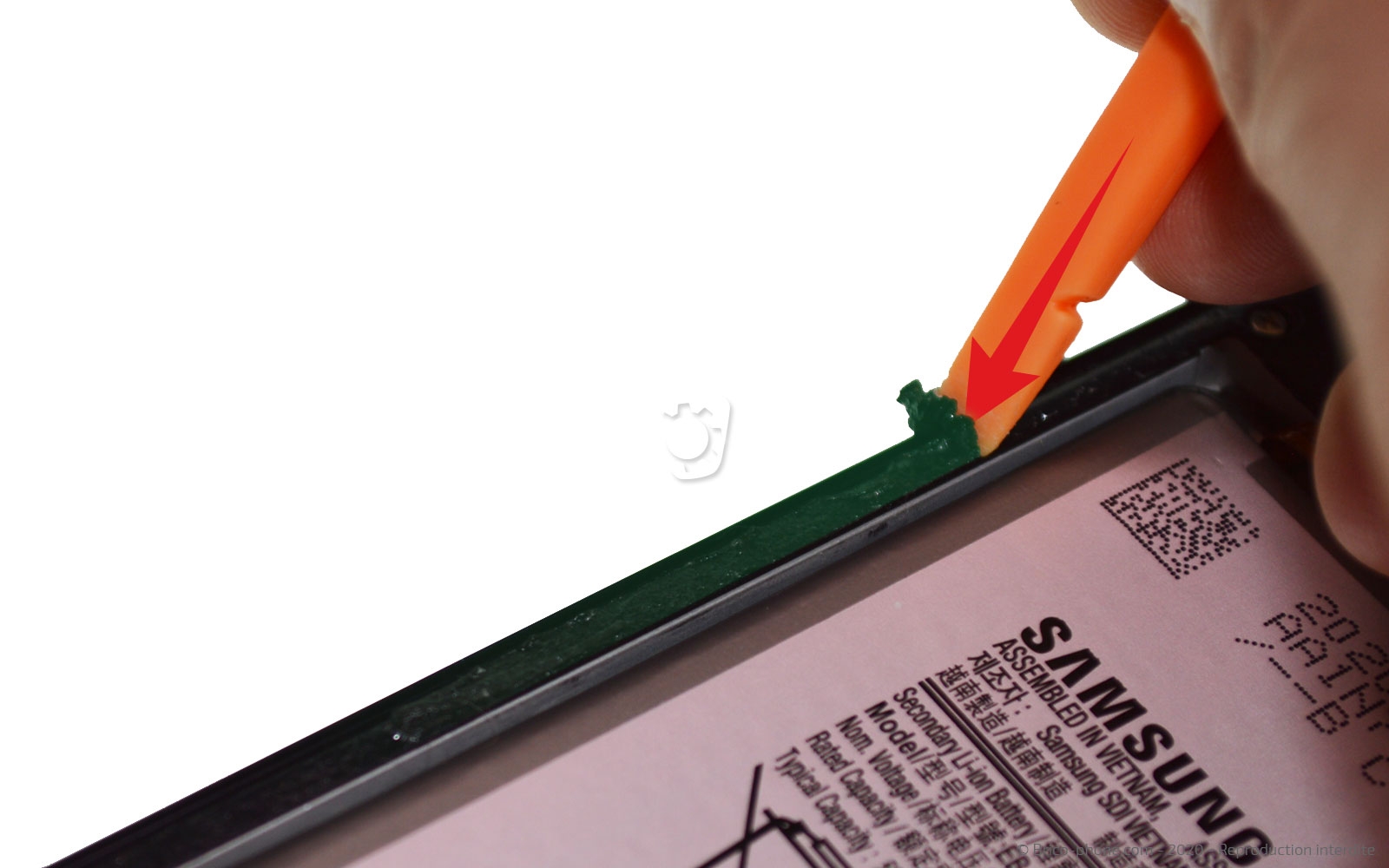

Avant la fermeture, pensez à nettoyer le châssis des résidus d'adhésifs.

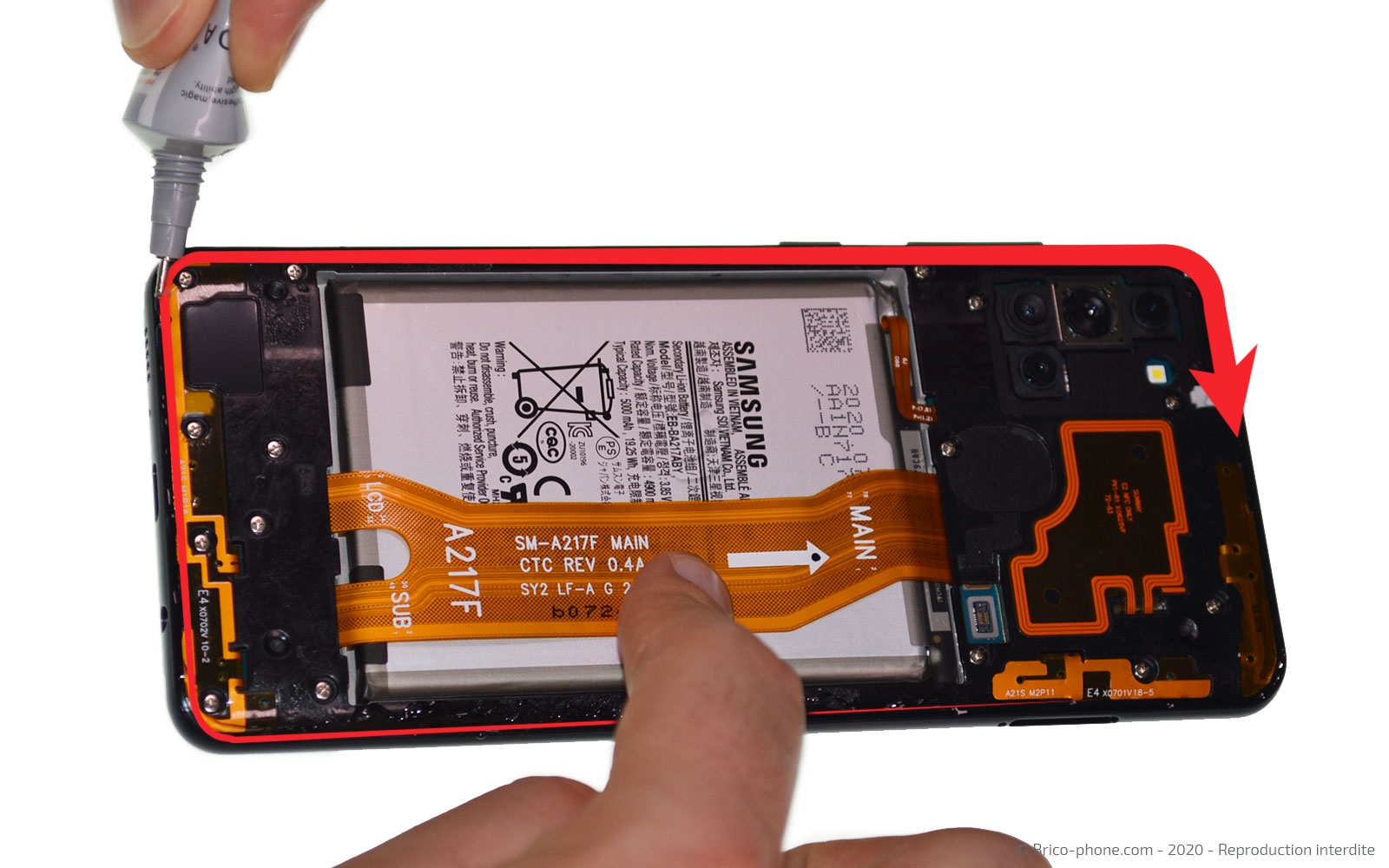

Déposez un filet de colle B-7000 sur toute la longueur de l'appareil, reconnectez le lecteur d'empreintes et refermez votre Samsung Galaxy A21s.

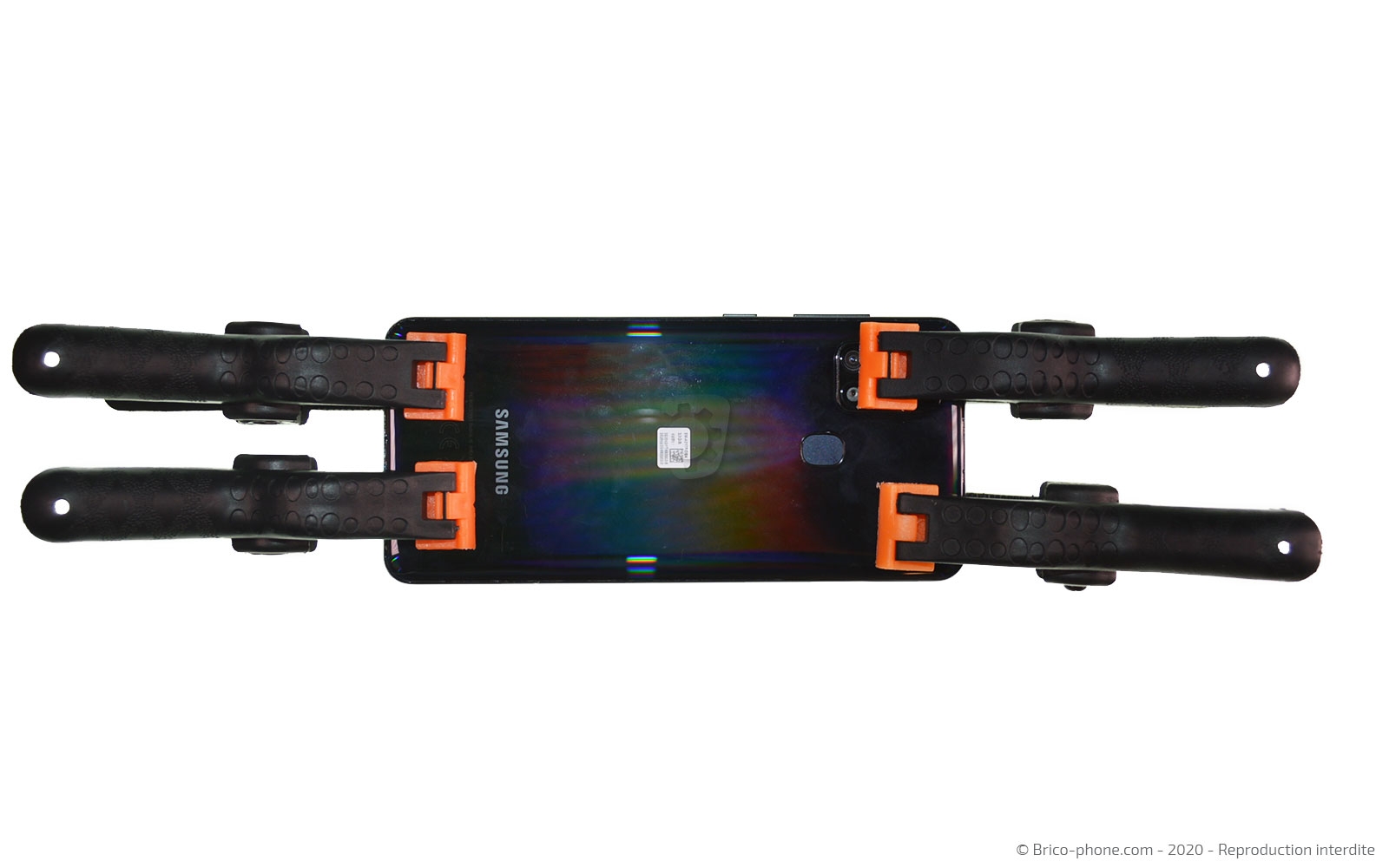

Laissez le poser environ 45 minutes à l'aide de pinces ou de gros livres pour permettre à la colle de sécher pour une utilisation quotidienne.
Outils
Colle
Levier Nylon
Pince Brucelles
Pièces
Pince à ressort 6.90€
