Changement du connecteur de charge sur P Smart 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P Smart 2020
Réparation
Note de réparabilité 14/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre téléphone ne prend plus la charge et n'est plus reconnu par votre ordinateur.

Vos interlocuteurs ne vous entendent plus lors de vos appels.

Suivez chaque étape de ce tutoriel de réparation afin de réussir le changement du dock de votre Huawei P Smart 2020.

Chaque manipulation vous est détaillée afin de vous permettre de réussir haut la main ce dépannage.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Nous vous conseillons de vérifier la compatibilité des composants commandés avec le modèle de votre smartphone.

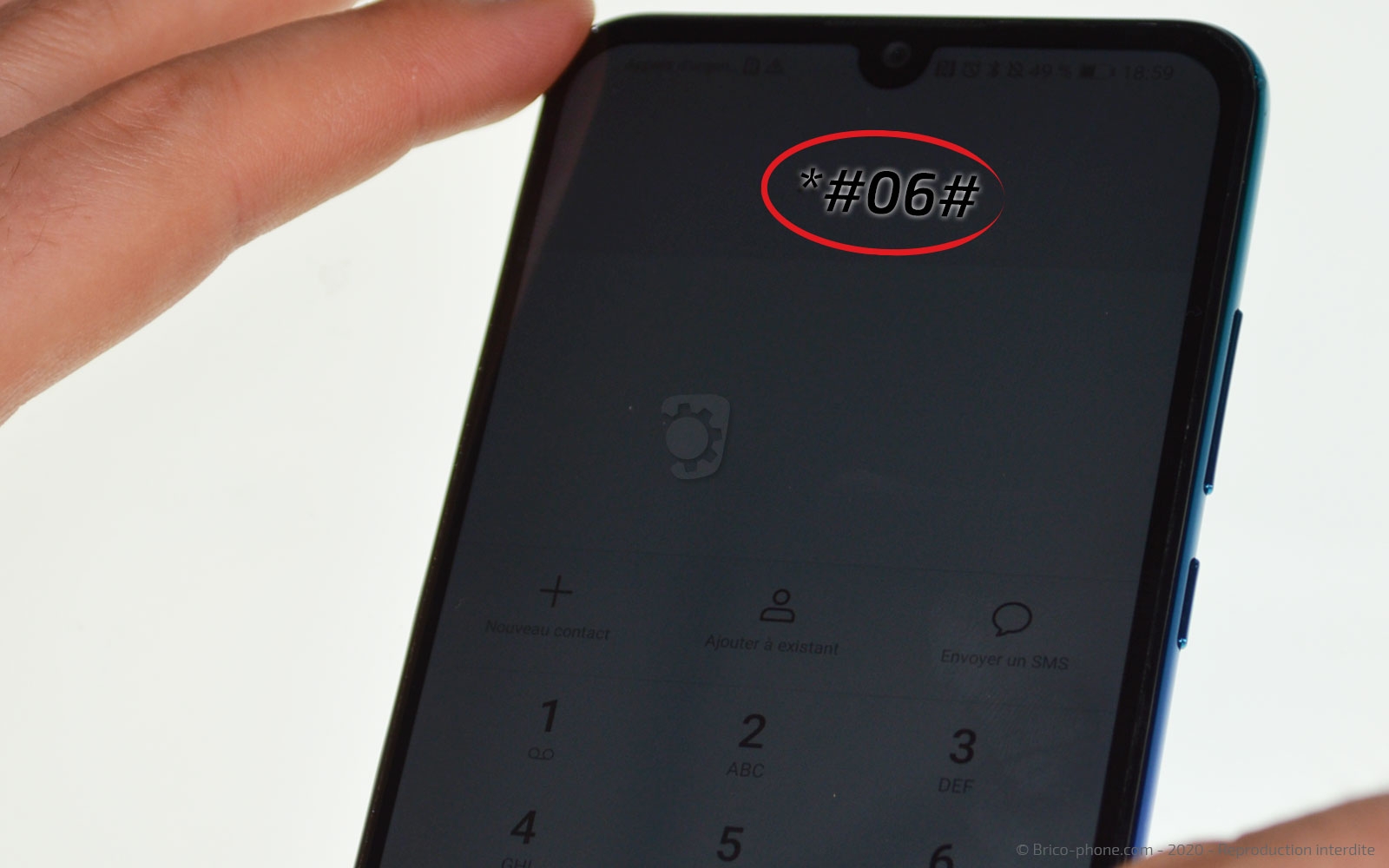

Pour éviter toutes erreurs, composez le *#06# depuis votre téléphone et recopiez le numéro IMEI qui s'affiche sur la page d'accueil de notre site.
Cela vous permettra de commander la pièce adéquate.

Ensuite, pour débuter la réparation, installez vous dans un endroit propre et dégagé, puis pressez le bouton power pour éteindre votre Huawei P Smart 2020.
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 1

Etape 1 Retirer le tiroir Sim

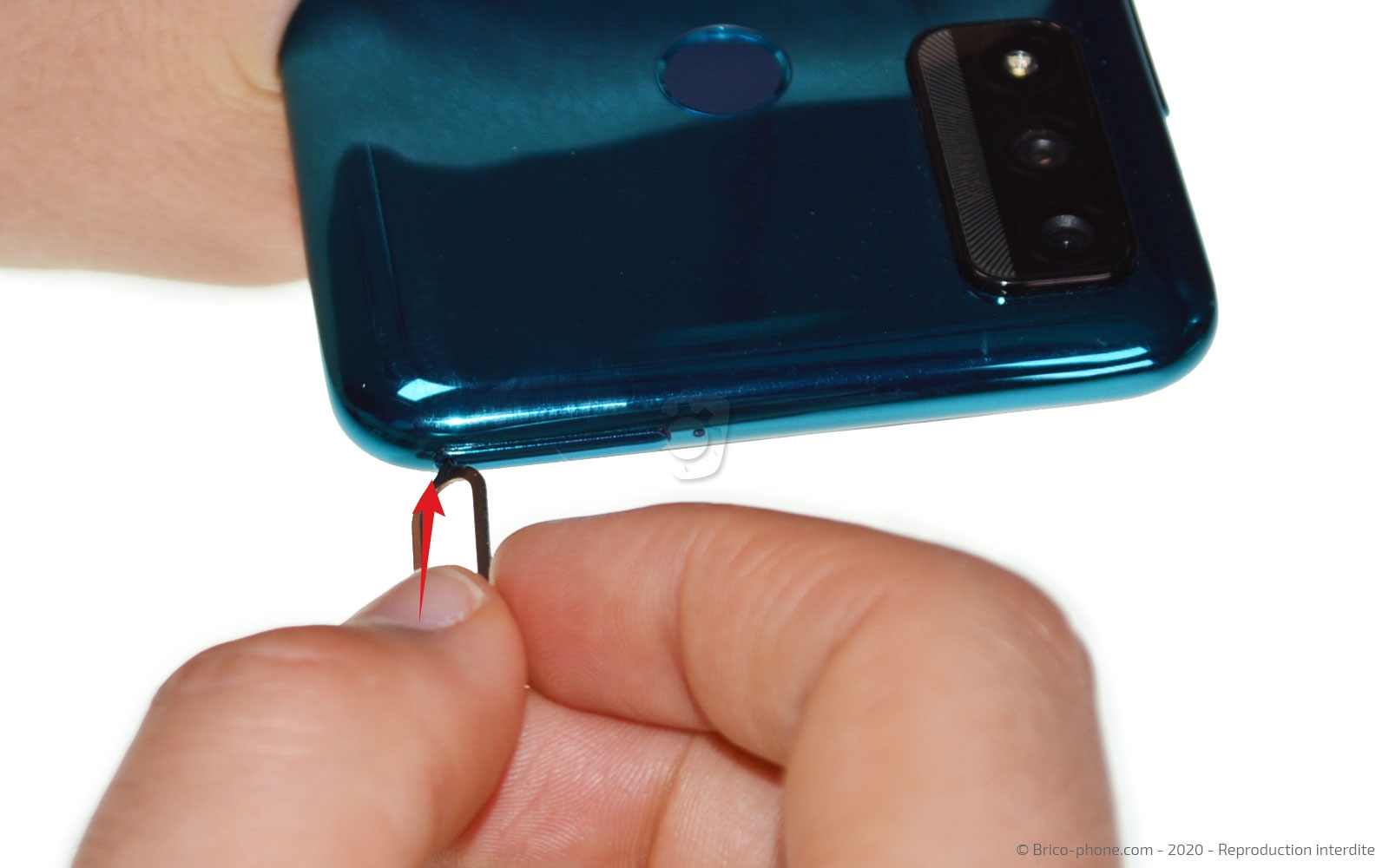

Ôtez le rack de la carte Sim du téléphone.
Outils
SIM
Etape 2

Etape 2 Ouvrir le smartphone

Dans un premier temps, placez le médiator en métal fin entre la vitre avant et la coque de votre appareil.
Maintenant que la coque arrière est légèrement détachée, insérez le levier en nylon pour terminer de déclipser la façade arrière.

Ouvrez votre téléphone par la gauche pour ne pas endommager la nappe du capteur d'empreintes.
Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Enlever la plaquette métallique

Pour travailler en toute sécurité, il est nécessaire d'extraire les 7 vis cruciformes du cache de protection métallique afin de pouvoir lui même le sortir du téléphone.
Outils
Tournevis Cruciforme
Etape 4

Etape 4 Déconnecter la batterie et le lecteur d'empreintes

A l'aide du levier en nylon, déconnectez la nappe de la batterie puis celle du capteur d'empreintes digitales.
Outils
Levier Nylon
Etape 5

Etape 5 Sortir le haut parleur externe

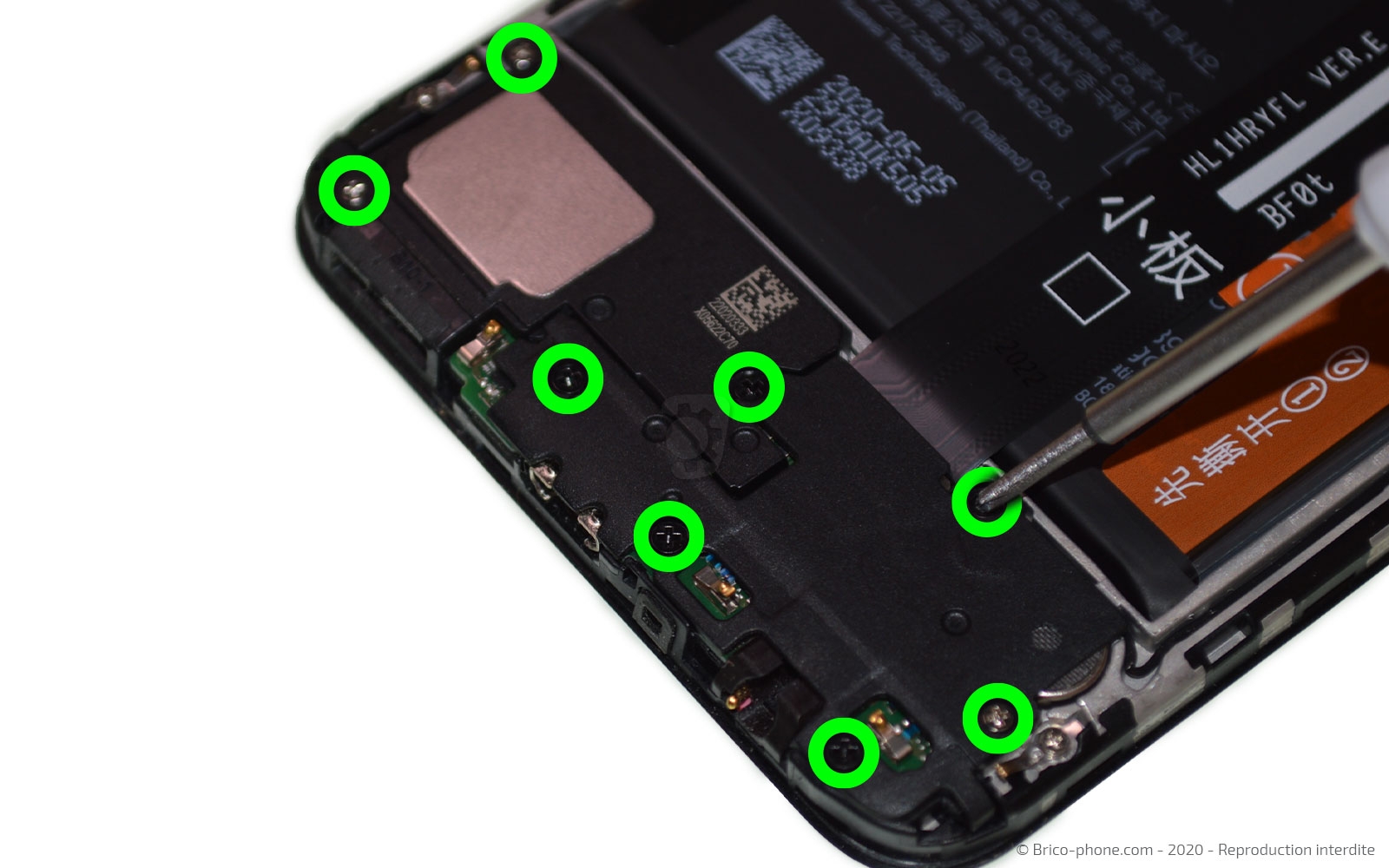

Attrapez le tournevis cruciforme pour sortir les 8 vis du haut-parleur externe.

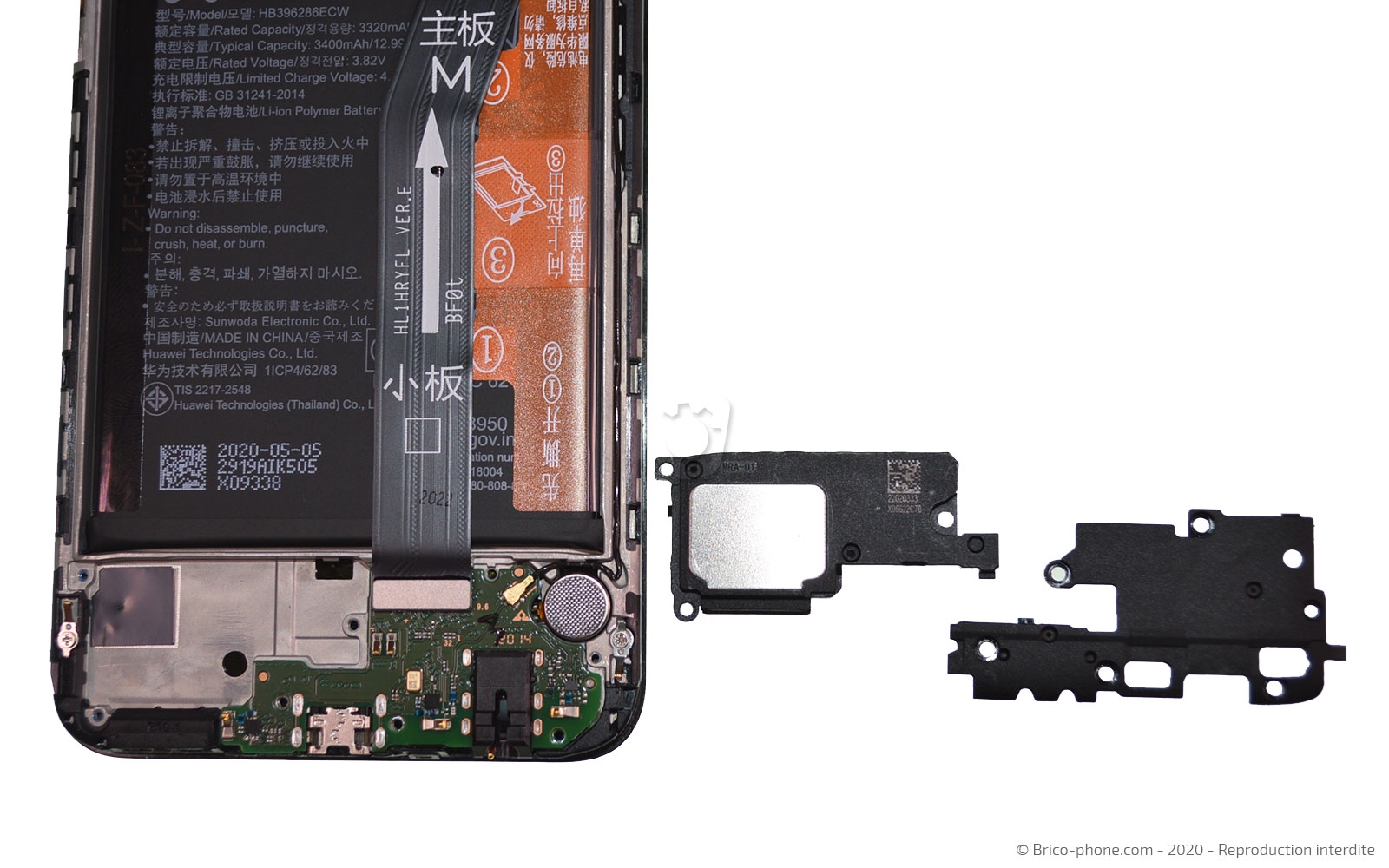

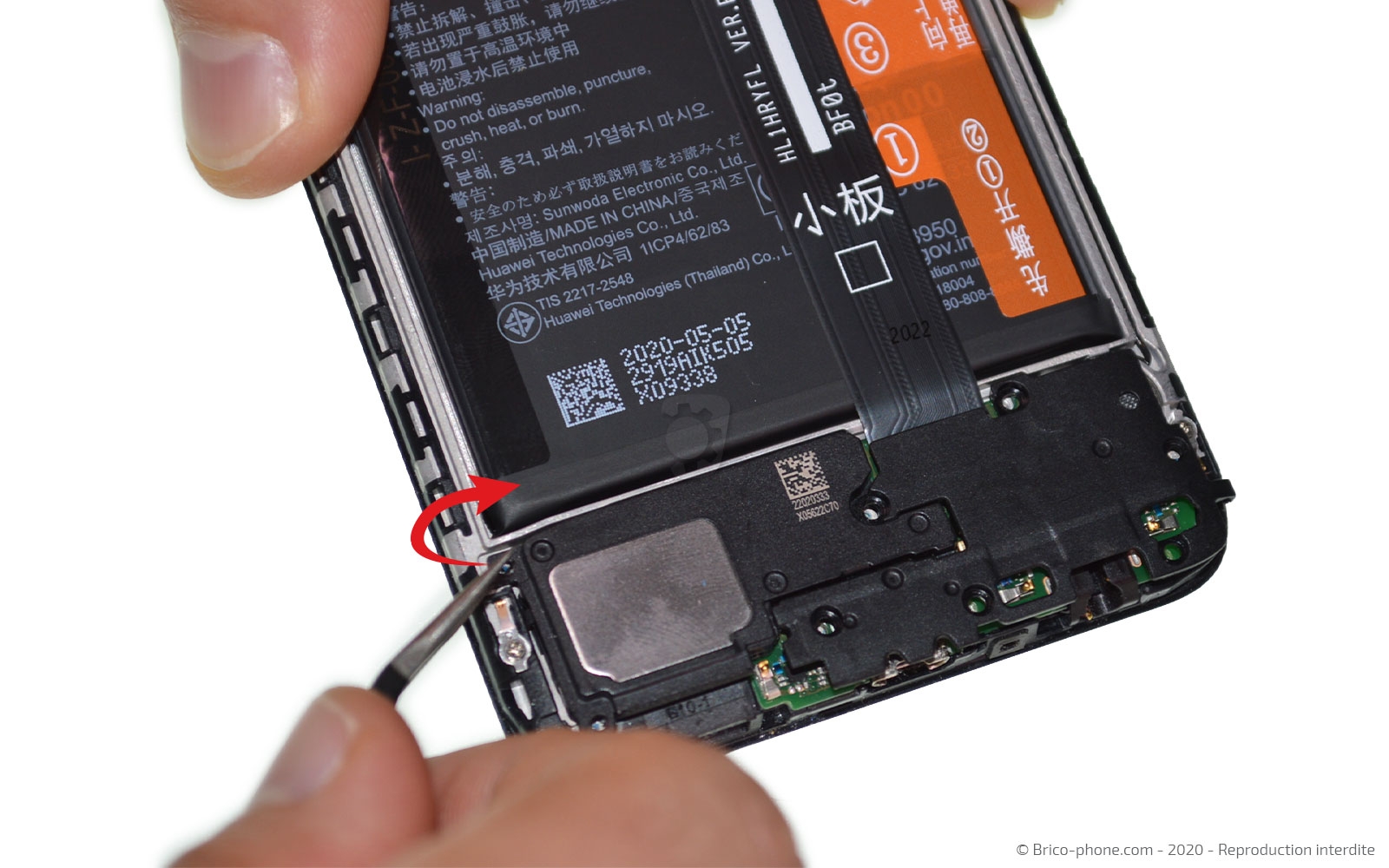

A l'aide de la pincette, déclipsez les deux extrémités du composant afin de pouvoir le retirer.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Ôter le connecteur de charge

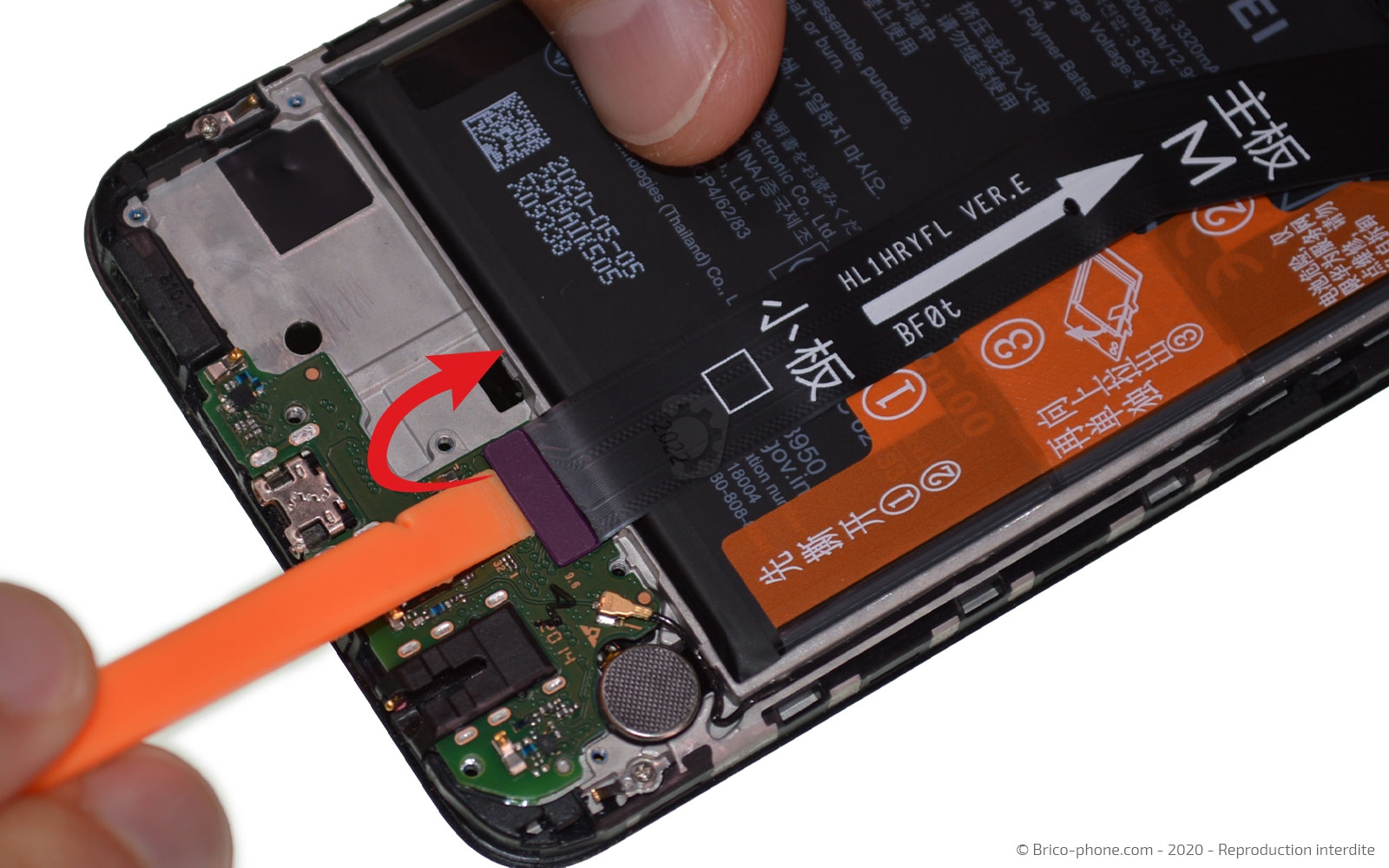

Reprenez le spudger pour déconnecter la nappe de la rallonge d'interconnexion et avec la pincette, débranchez le câble coaxial.

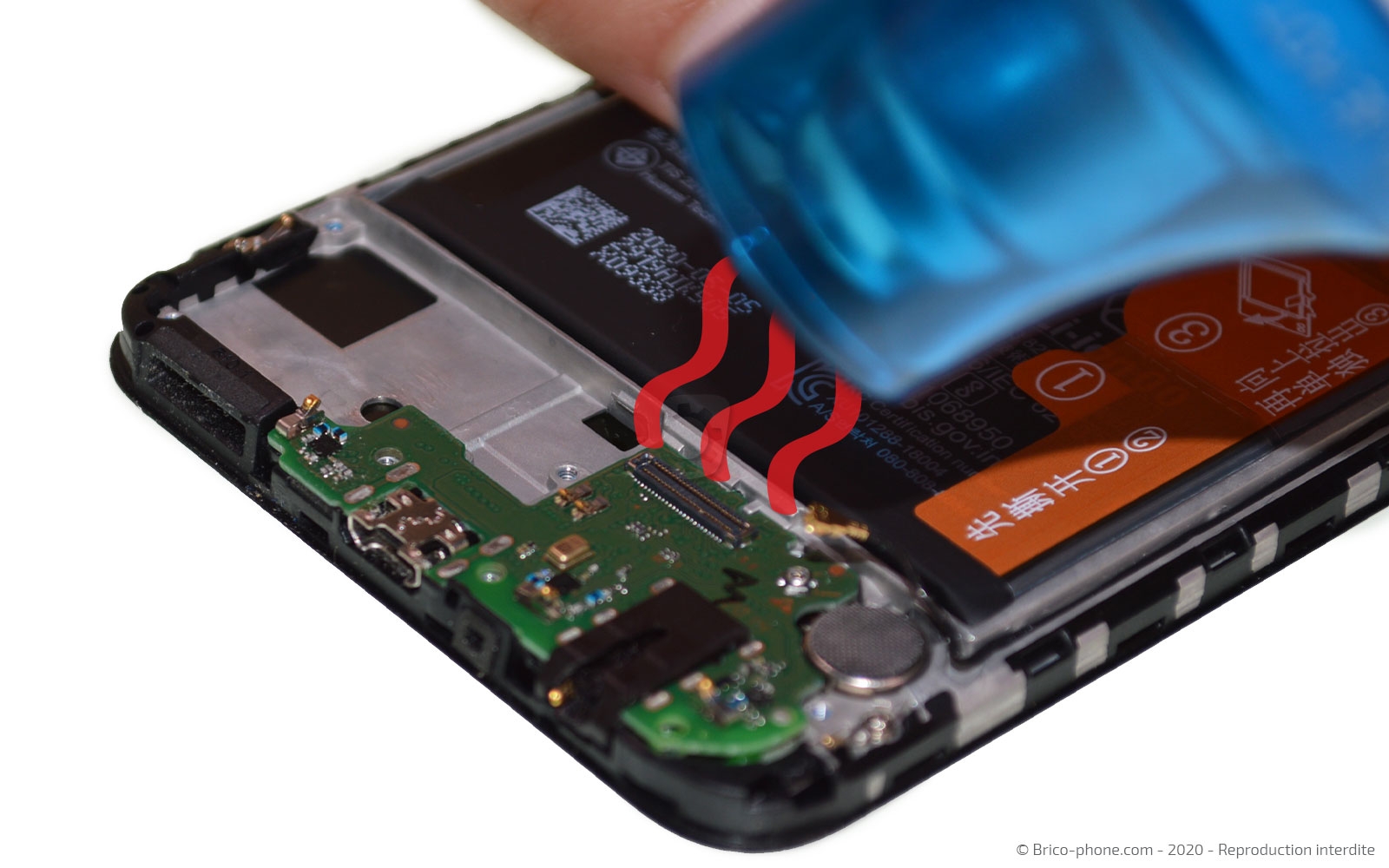

Ici, nous utilisons un décapeur thermique mais un sèche-cheveux fera très bien l'affaire pour chauffer légèrement le dock.

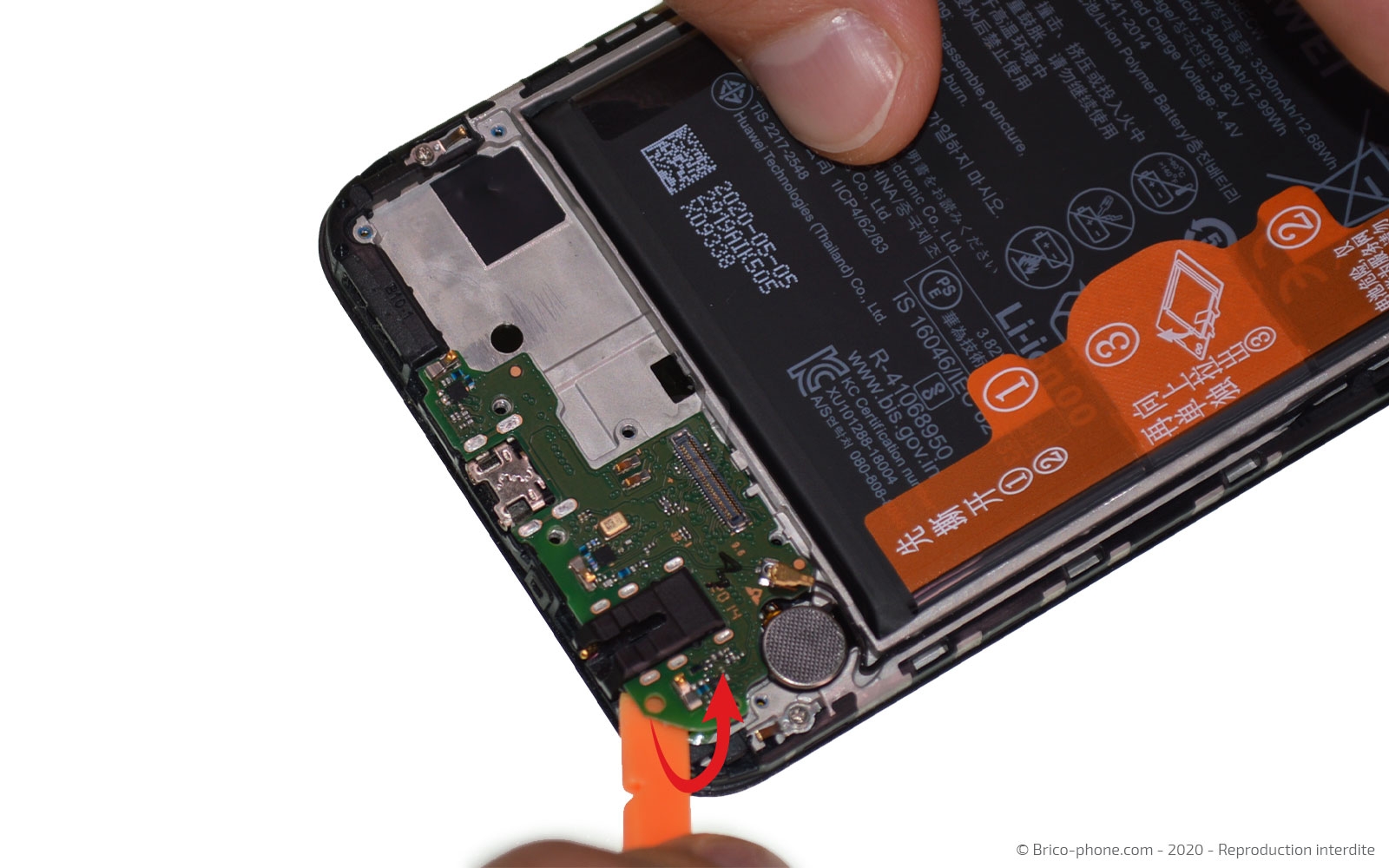

Glissez la spatule sous le composant pour faire levier et sortir le connecteur de charge défectueux.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Le démontage est maintenant terminé.

Remontez votre Huawei P Smart 2020 en suivant les étapes précédentes de sens contraire.
