Changement du bloc écran sur P Smart 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P Smart 2020
Réparation
Note de réparabilité 12/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

L'écran de votre appareil est fissuré, cassé...

Des traits sont apparus sur votre écran.

Votre téléphone ne s'allume plus même lorsqu'il est connecté à un ordinateur.

Une chute et la vitre avant de votre Huawei P Smart 2020 est brisée ? Pour vous accompagner, notre équipe a mis en place ce tutoriel photo et vidéo détaillé pour vous permettre de réussir cette réparation étape après étape.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Nous commençons chaque réparation par la vérification du numéro de modèle de l’appareil afin d’être certain de commander ou d’avoir commandé la bonne pièce détachée.

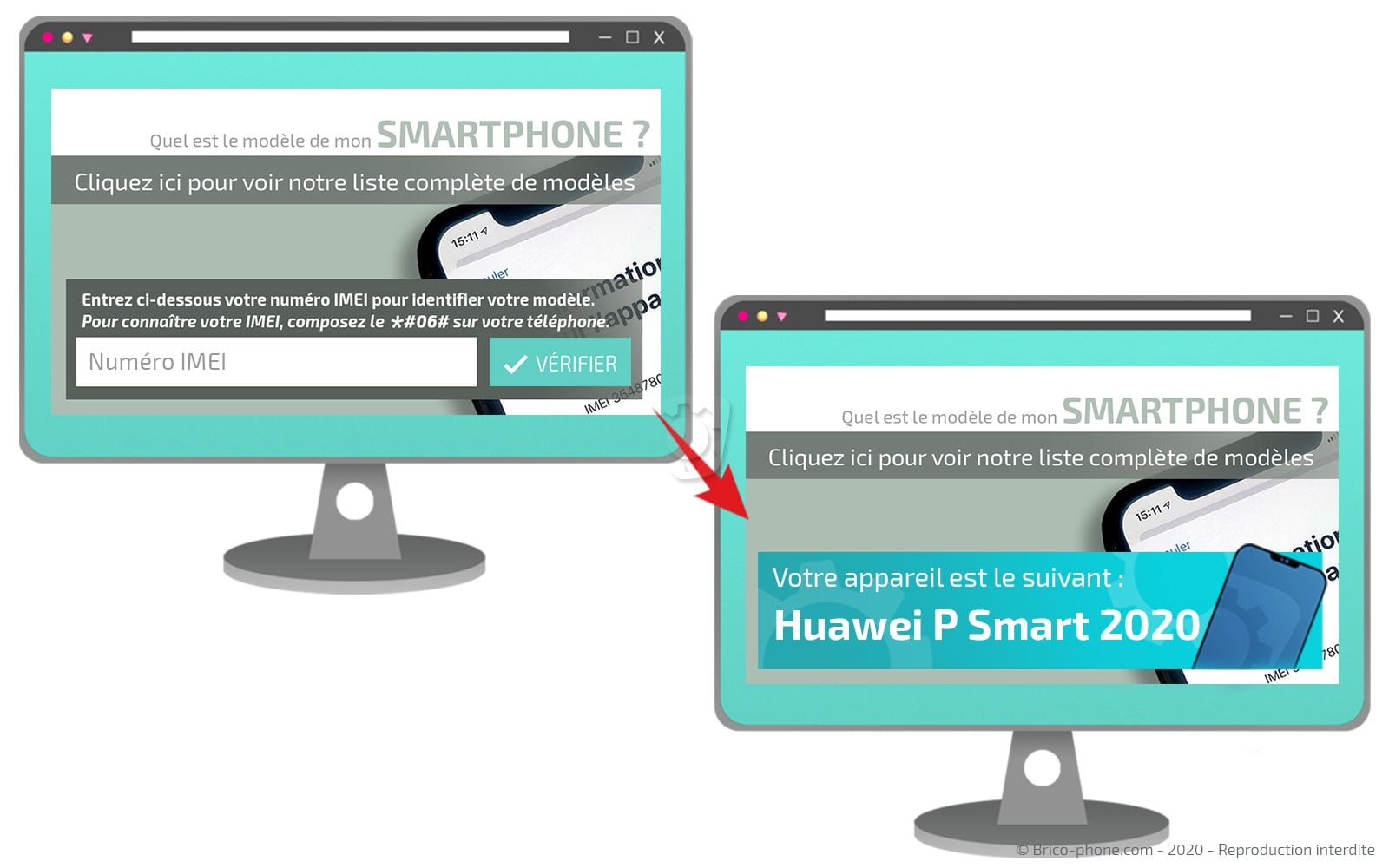

Pour y parvenir, il vous suffit de composer le *#06# depuis le clavier du téléphone et de recopier le numéro IMEI qui s’affiche sur la page d’accueil de brico-phone.com.

Vous serez immédiatement informé du modèle et des composants correspondants à votre smartphone.

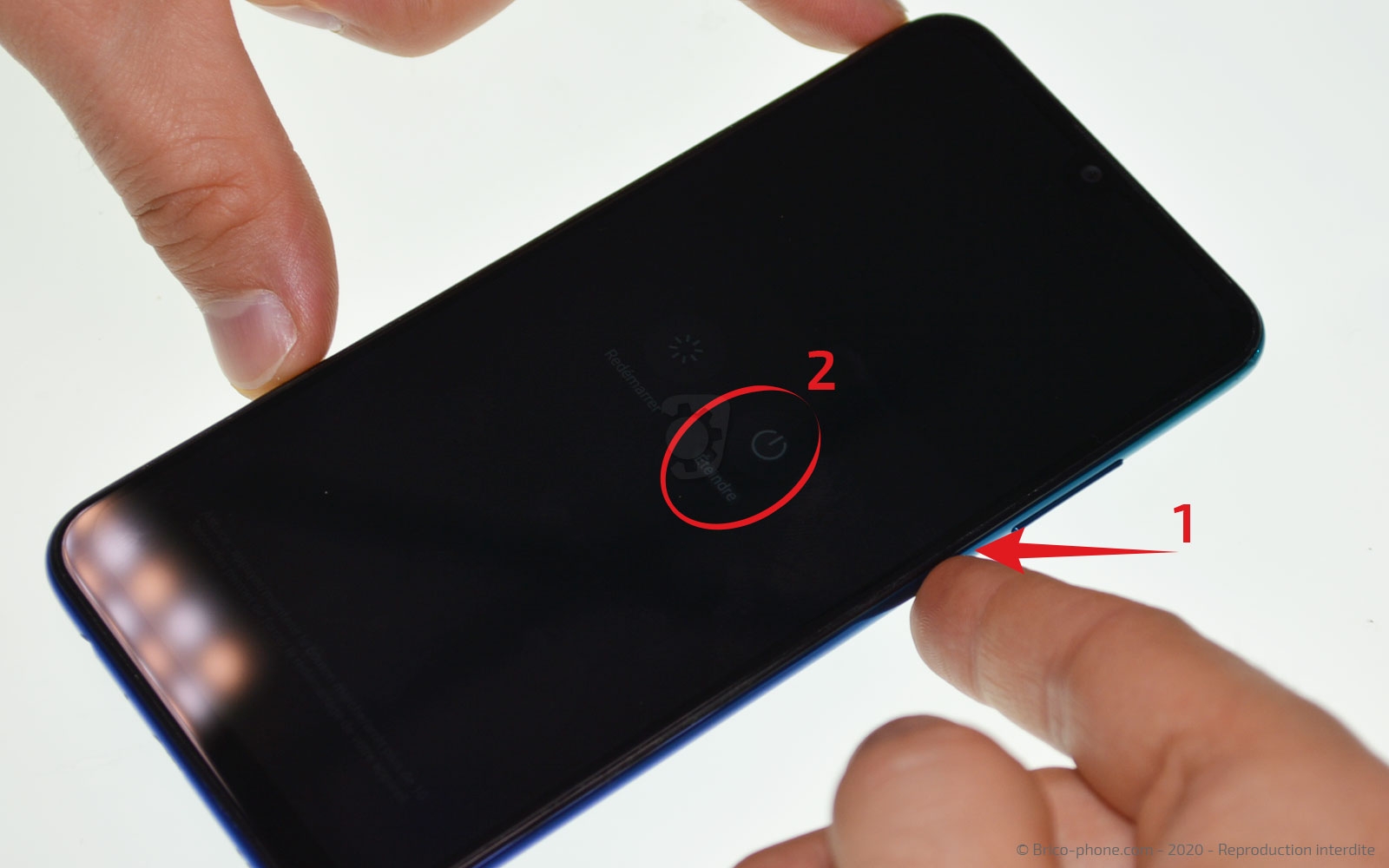

Une fois la commande réceptionnée et une fois que vous êtes prêt, il vous suffit d’éteindre votre Huawei P Smart 2020.
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 1

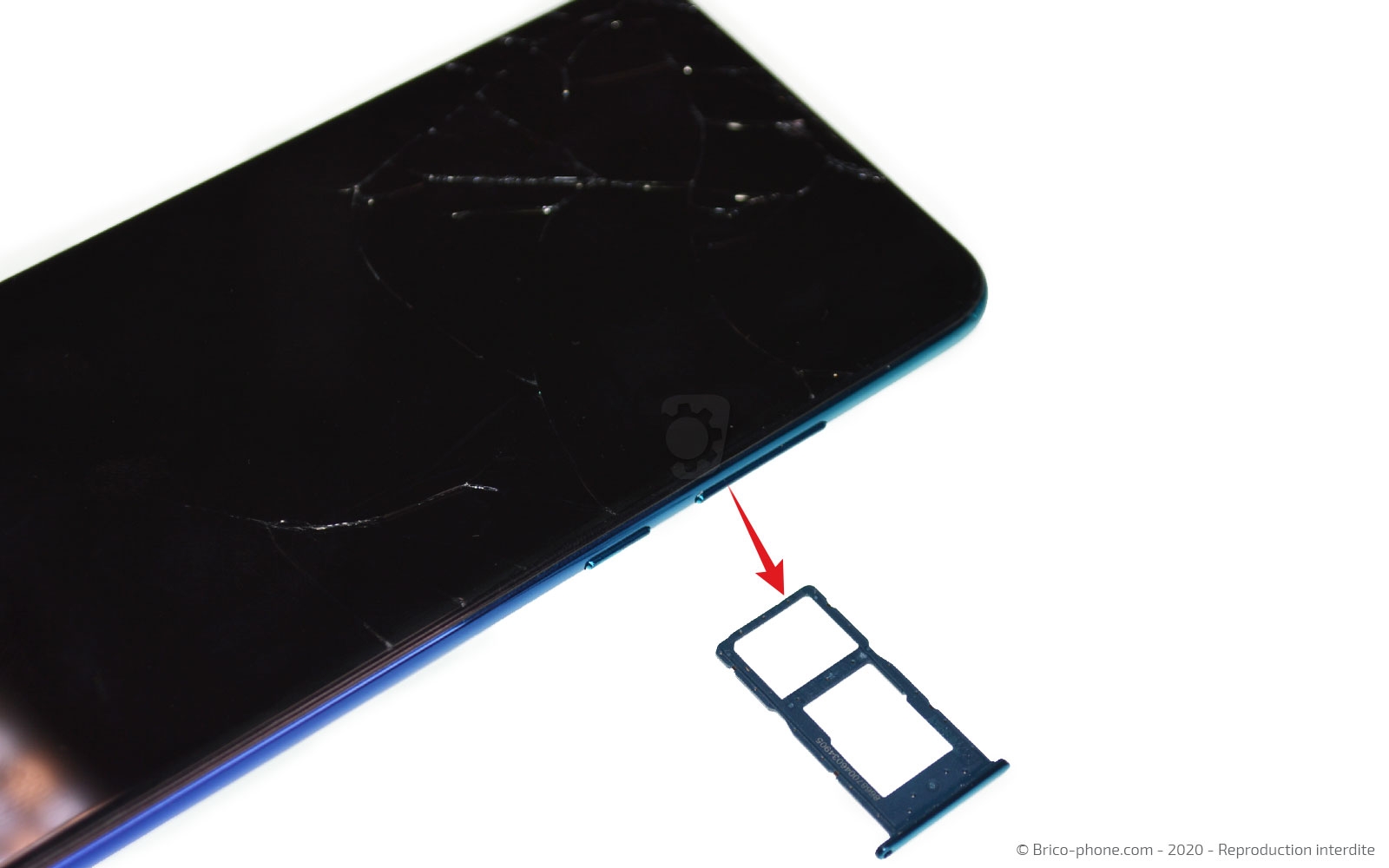

Etape 1 Retirer le tiroir Sim

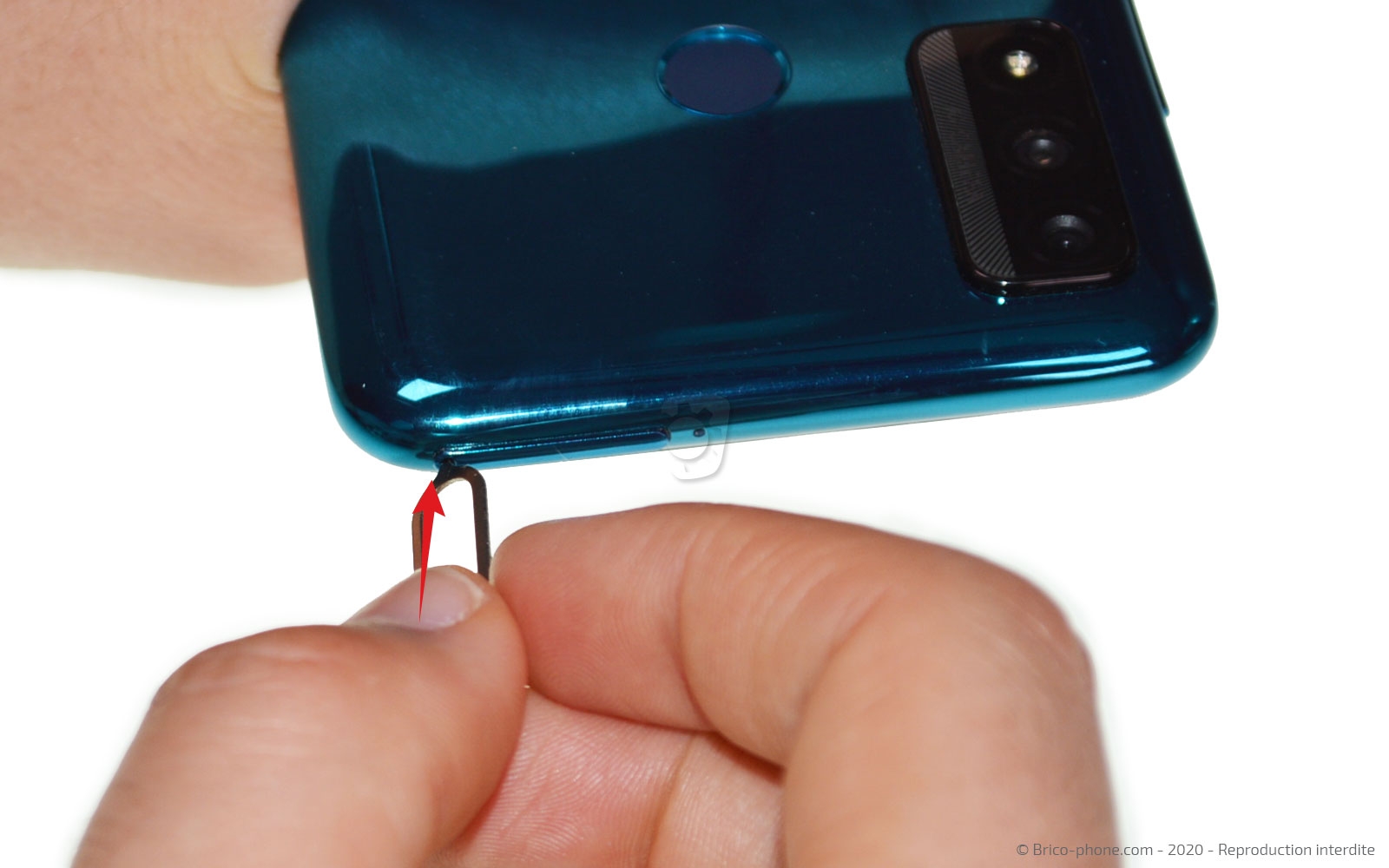

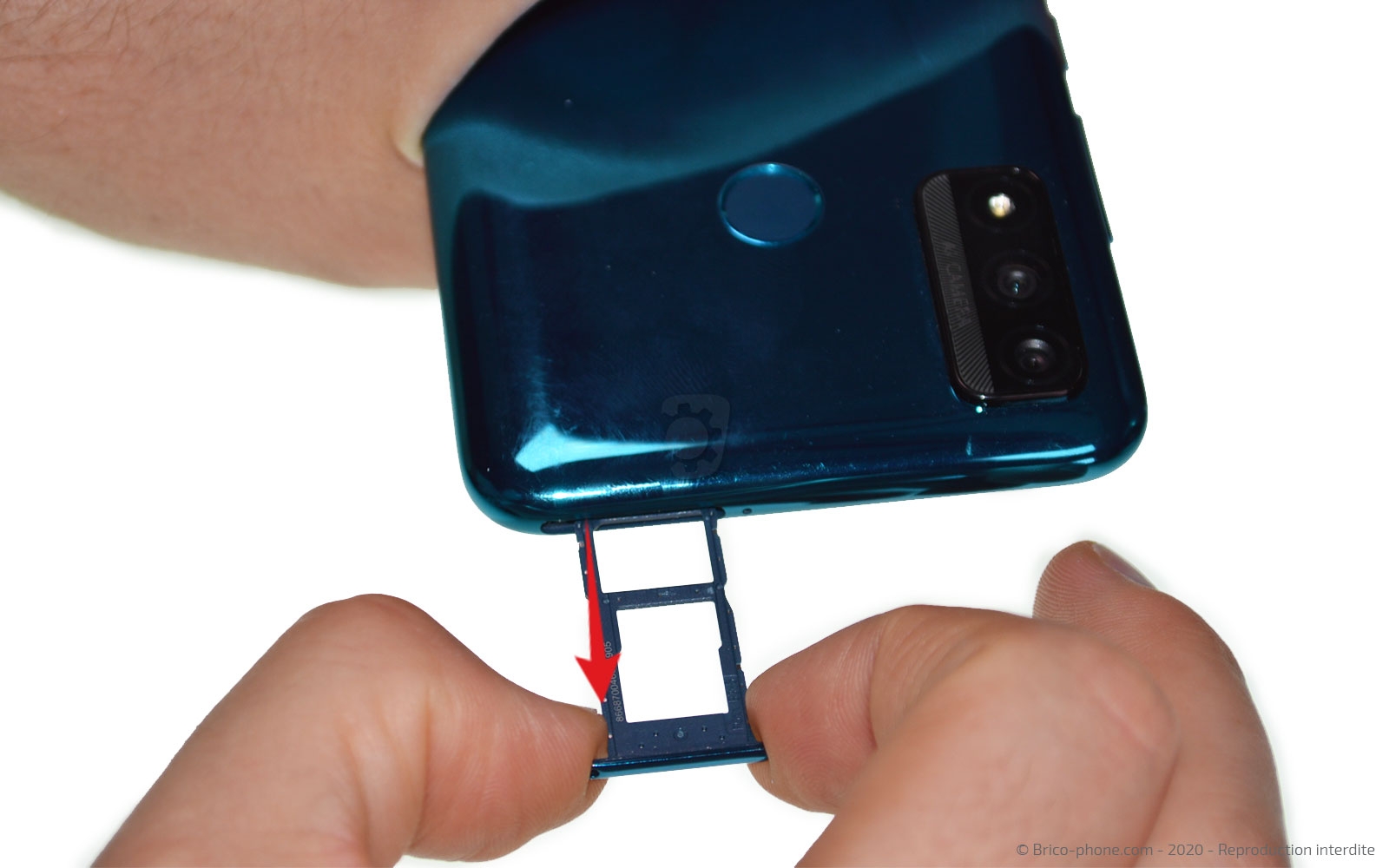

Avec l’outil adéquat, sortez le tiroir de la carte Sim du téléphone.
Outils
SIM
Etape 2

Etape 2 Ouvrir le smartphone

La coque arrière est clipsée. De ce fait, il vous faut insérer le médiator en métal entre l’écran et la coque.

Puis remplacez-le par le levier en métal pour parvenir à le glisser sur toute la longueur et détacher la coque arrière.

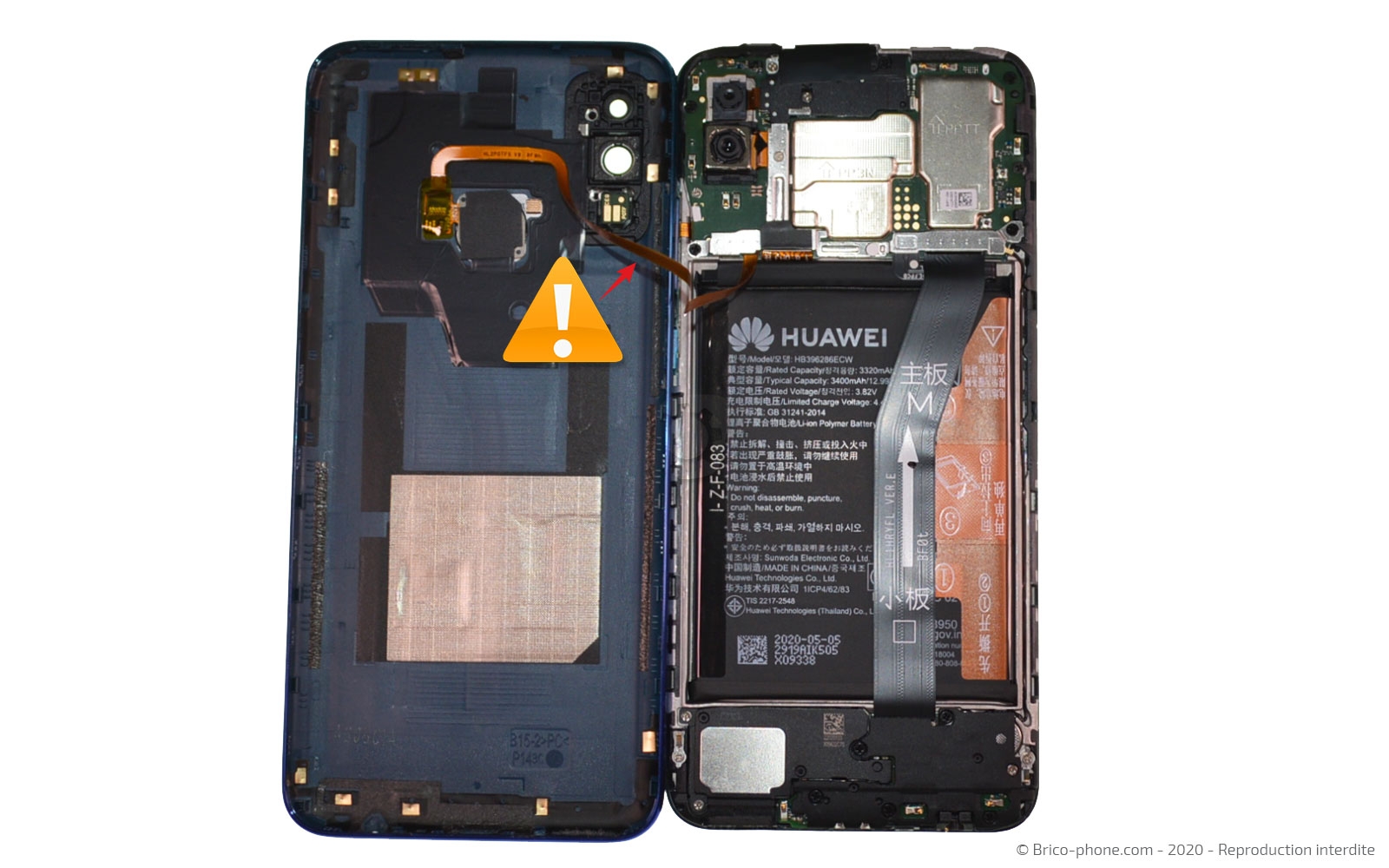

Ouvrez votre téléphone vers la gauche car le lecteur est toujours connecté à la carte mère.
Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Enlever la plaquette métallique

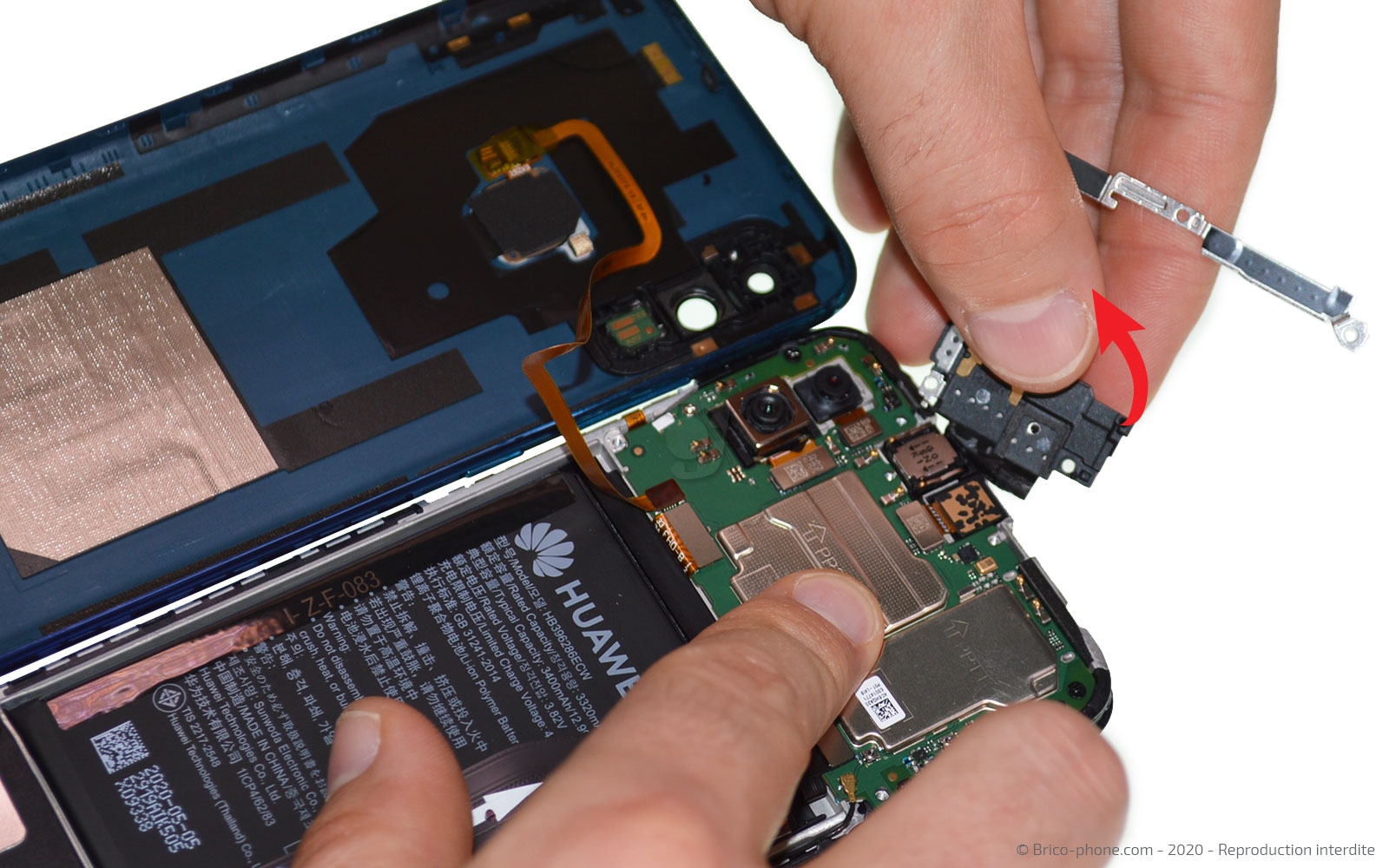

Pour plus de sécurité, il vous faut déconnecter la batterie en enlevant dans un premier temps la plaquette de protection en métal.

Dévissez donc les 7 vis cruciformes et décollez le composant.
Outils
Tournevis Cruciforme
Etape 4

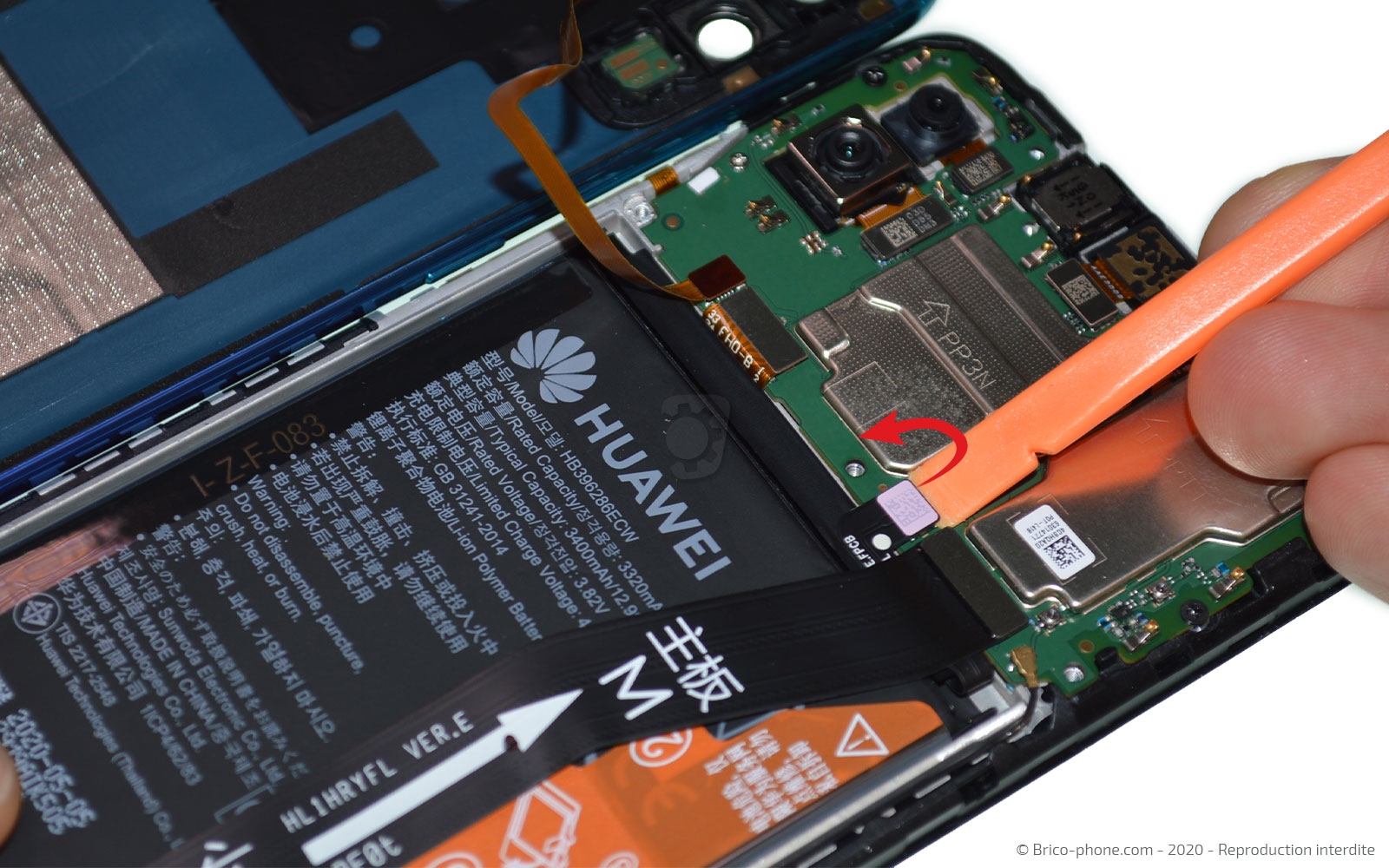

Etape 4 Déconnecter la batterie et le lecteur d'empreintes

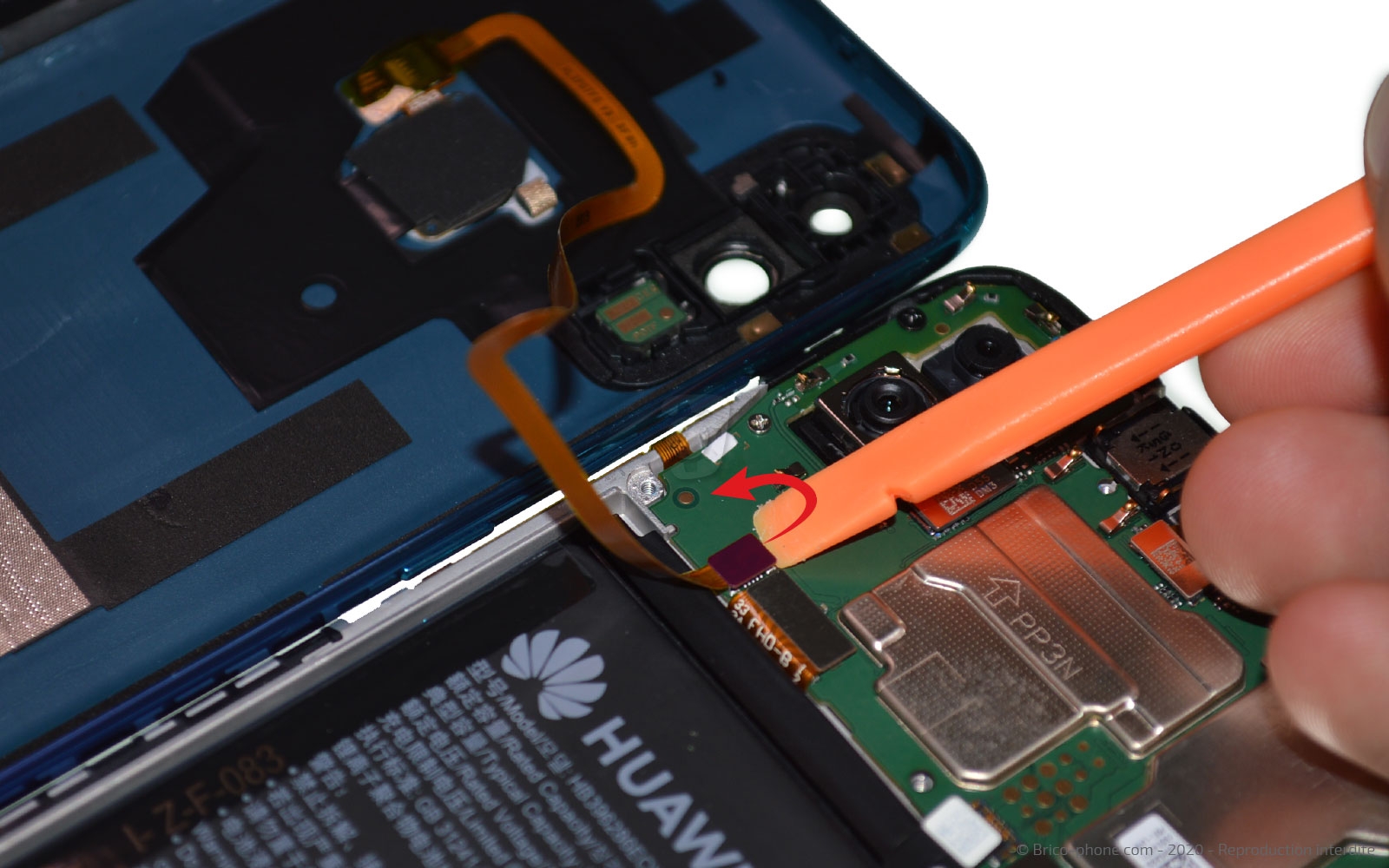

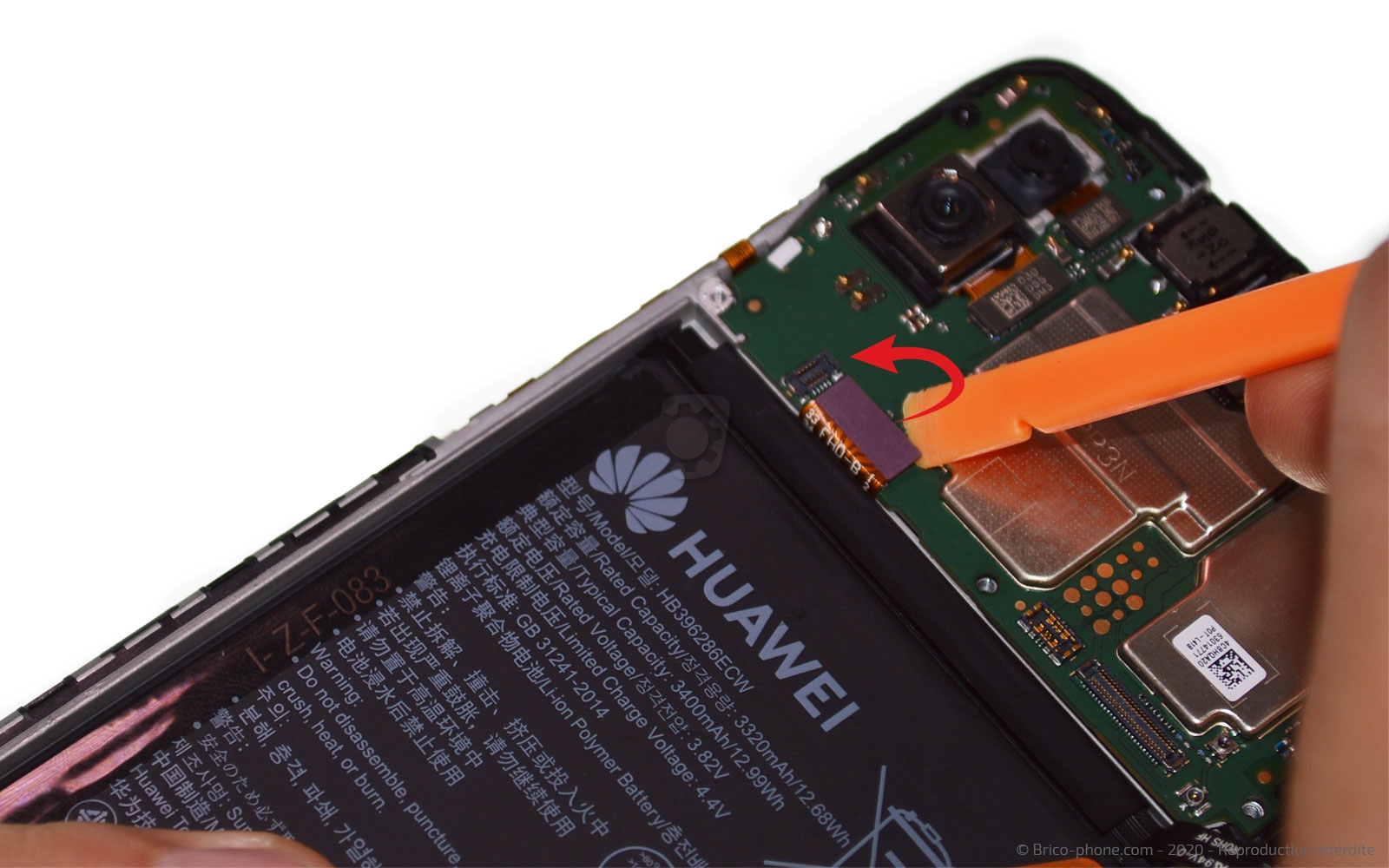

Attrapez le levier en nylon, pour débrancher la nappe de la batterie puis celle du lecteur d’empreintes et enfin celle de la rallonge d’interconnexion.
Outils
Levier Nylon
Etape 5

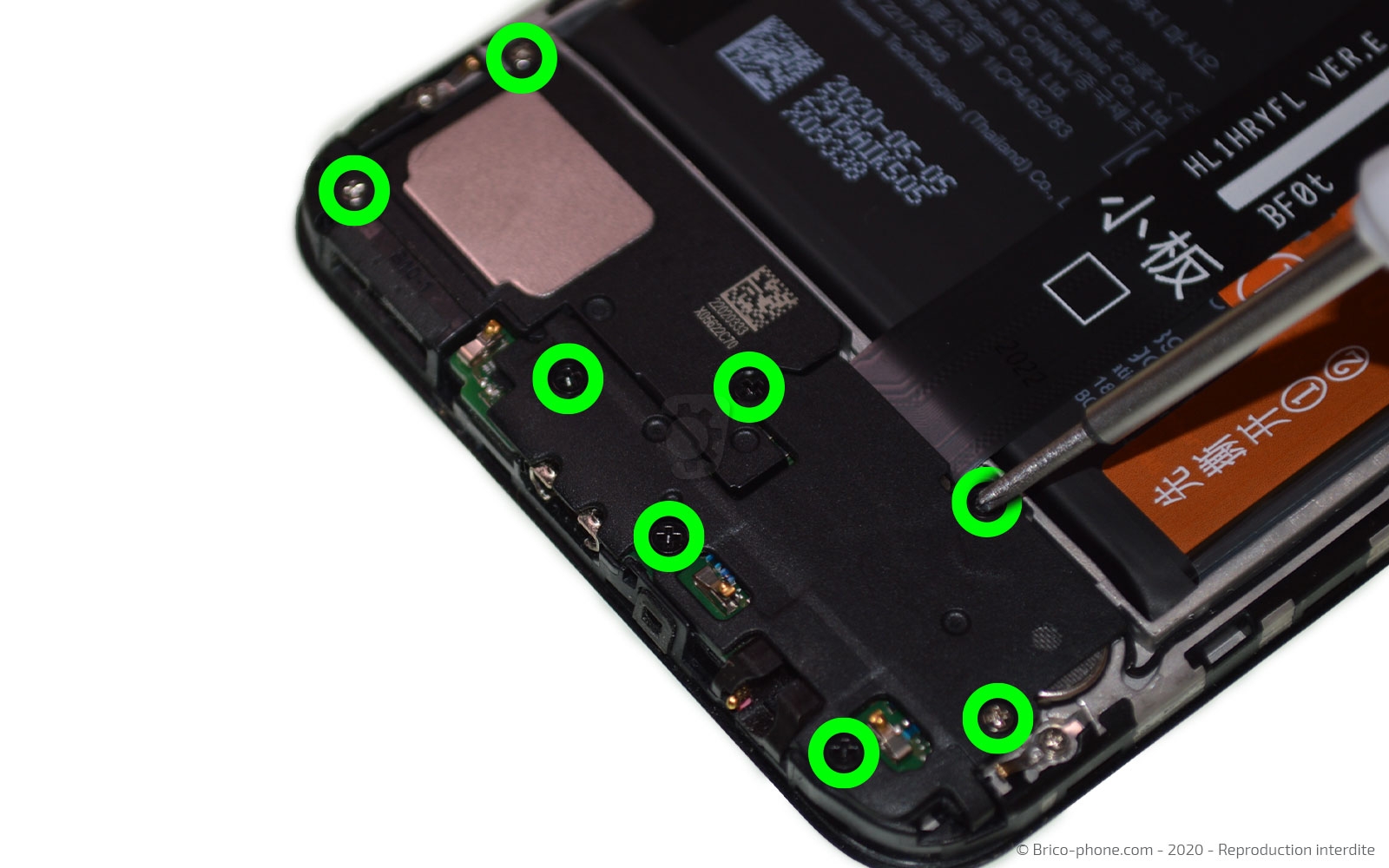

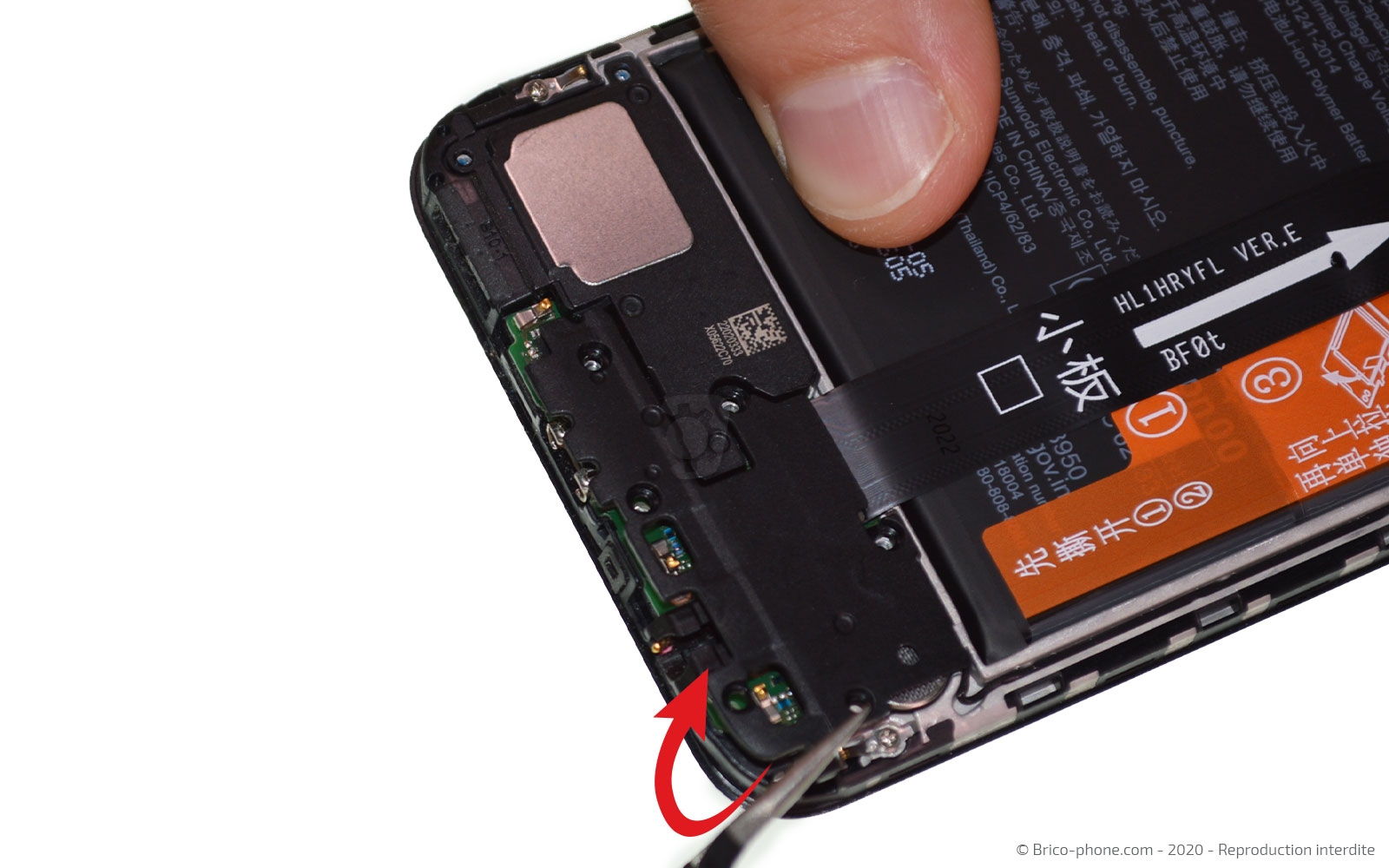

Etape 5 Ôter le haut-parleur externe

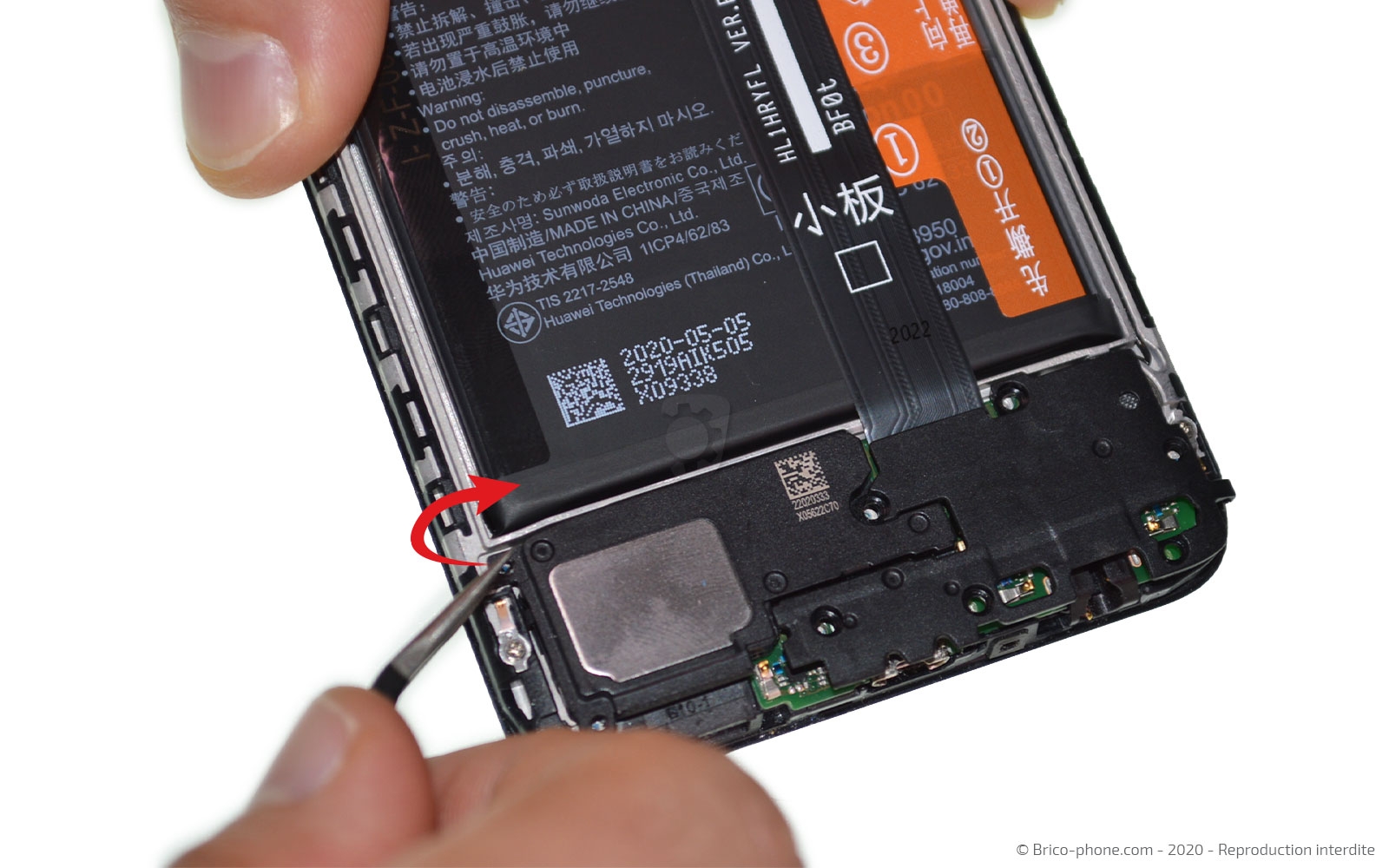

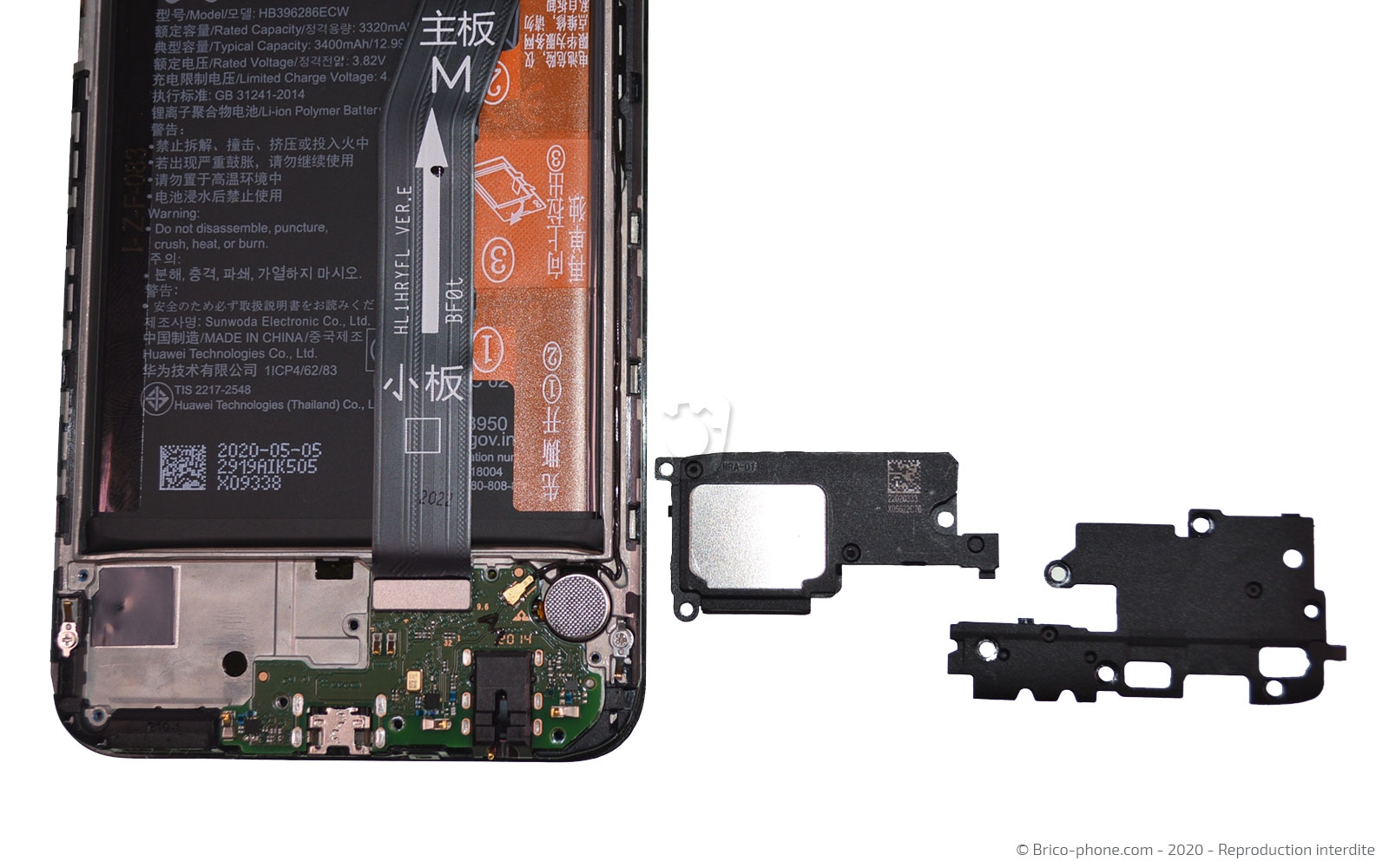

Dévissez les 8 vis s trouvant en bas du téléphone, à l’aide du tournevis cruciforme.
Ensuite avec la pincette en métal, faites levier pour extraire le haut-parleur externe du téléphone.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

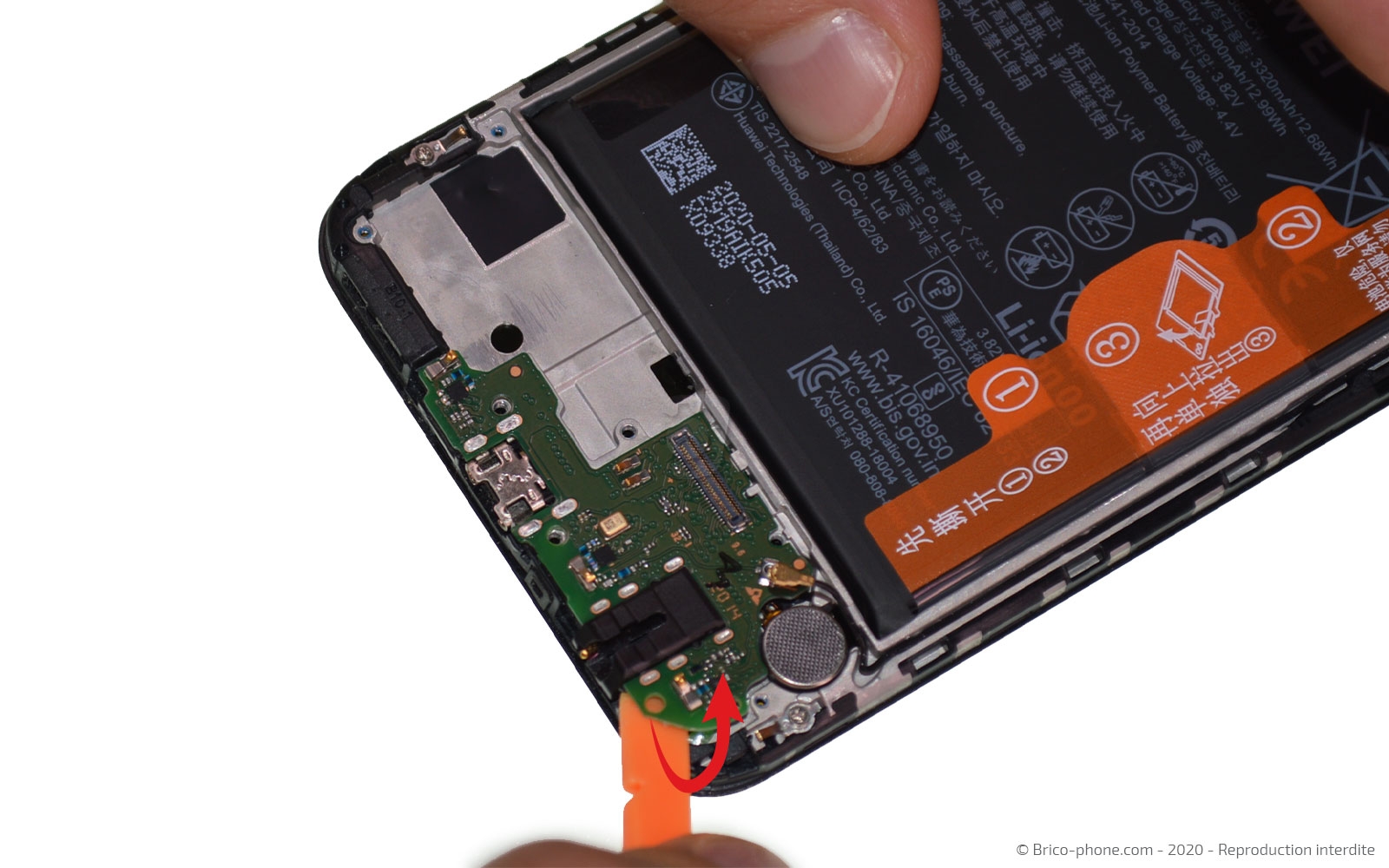

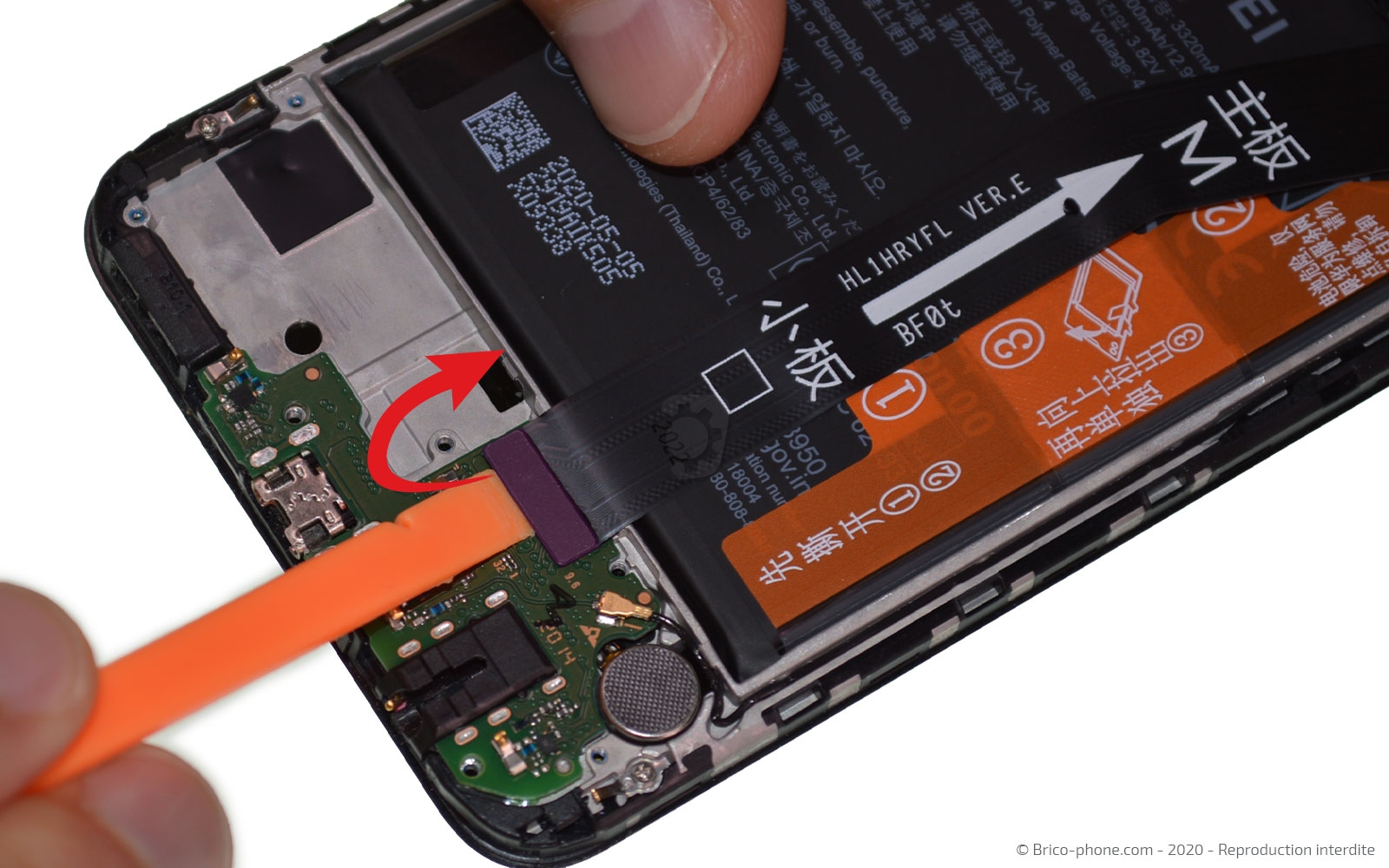

Etape 6 Sortir le connecteur de charge

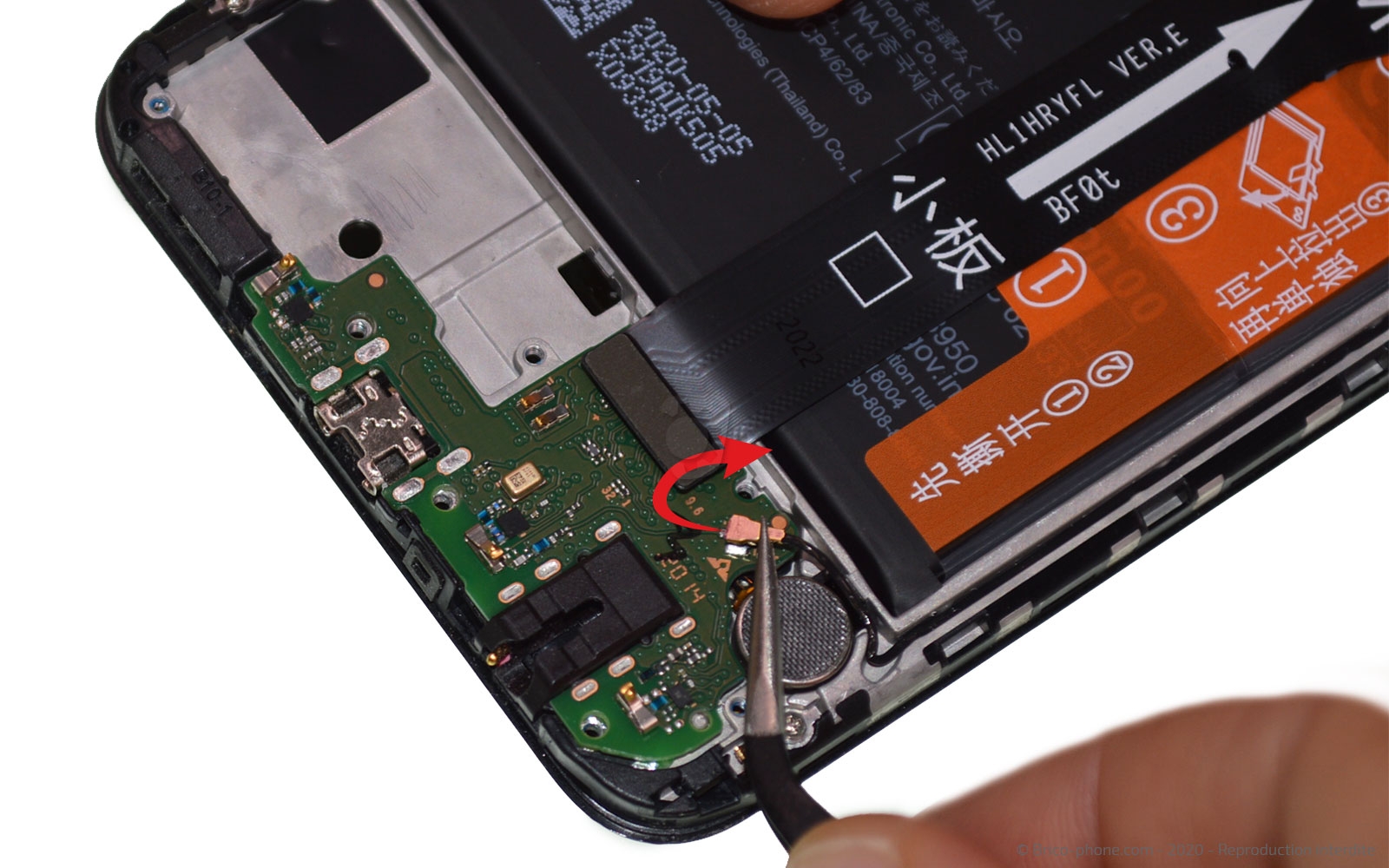

Déconnectez le bas de la rallonge d’interconnexion puis le câble coaxial.

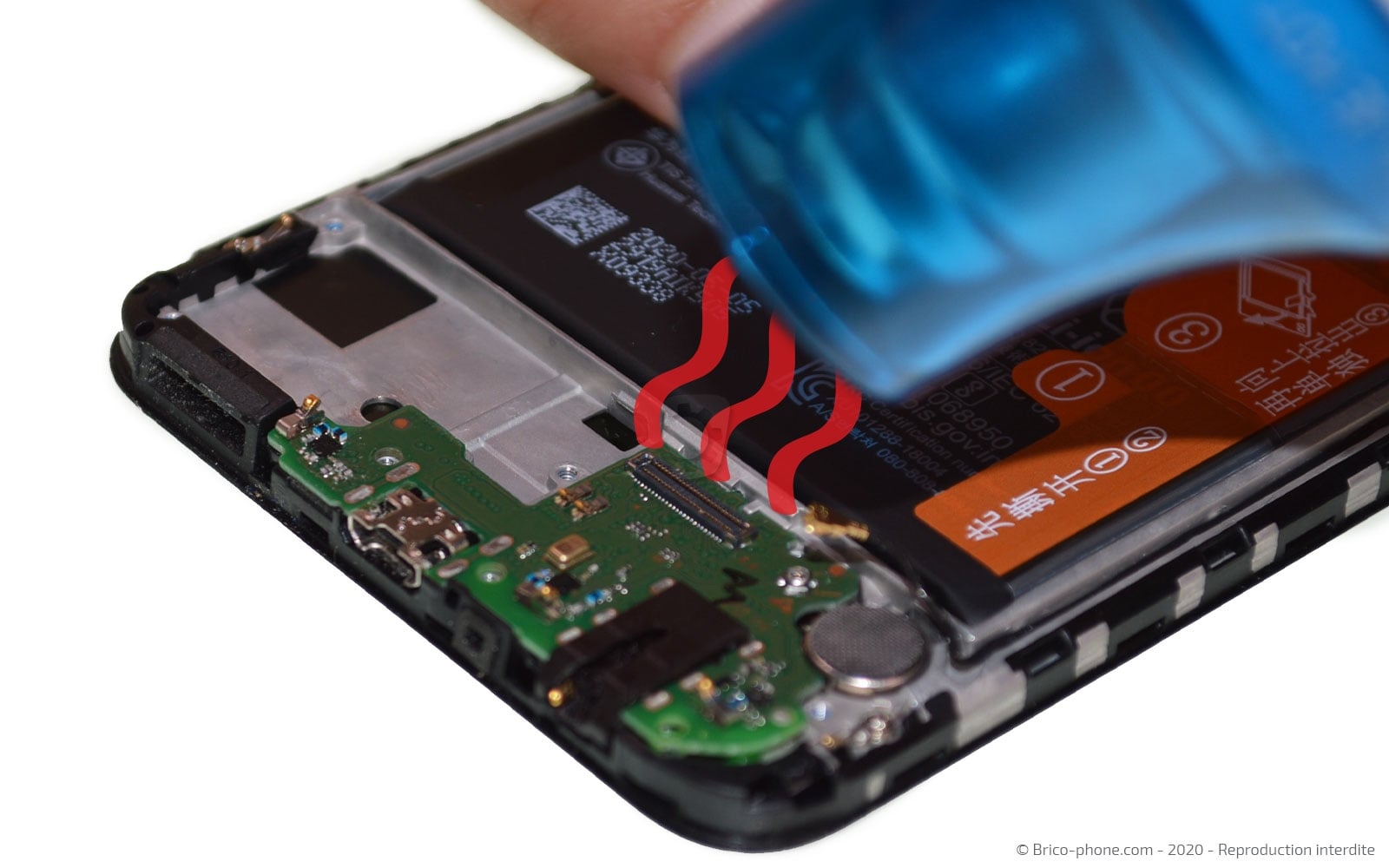

Chauffez légèrement le connecteur de charge afin de pouvoir le retirer de votre Huawei P Smart 2020.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

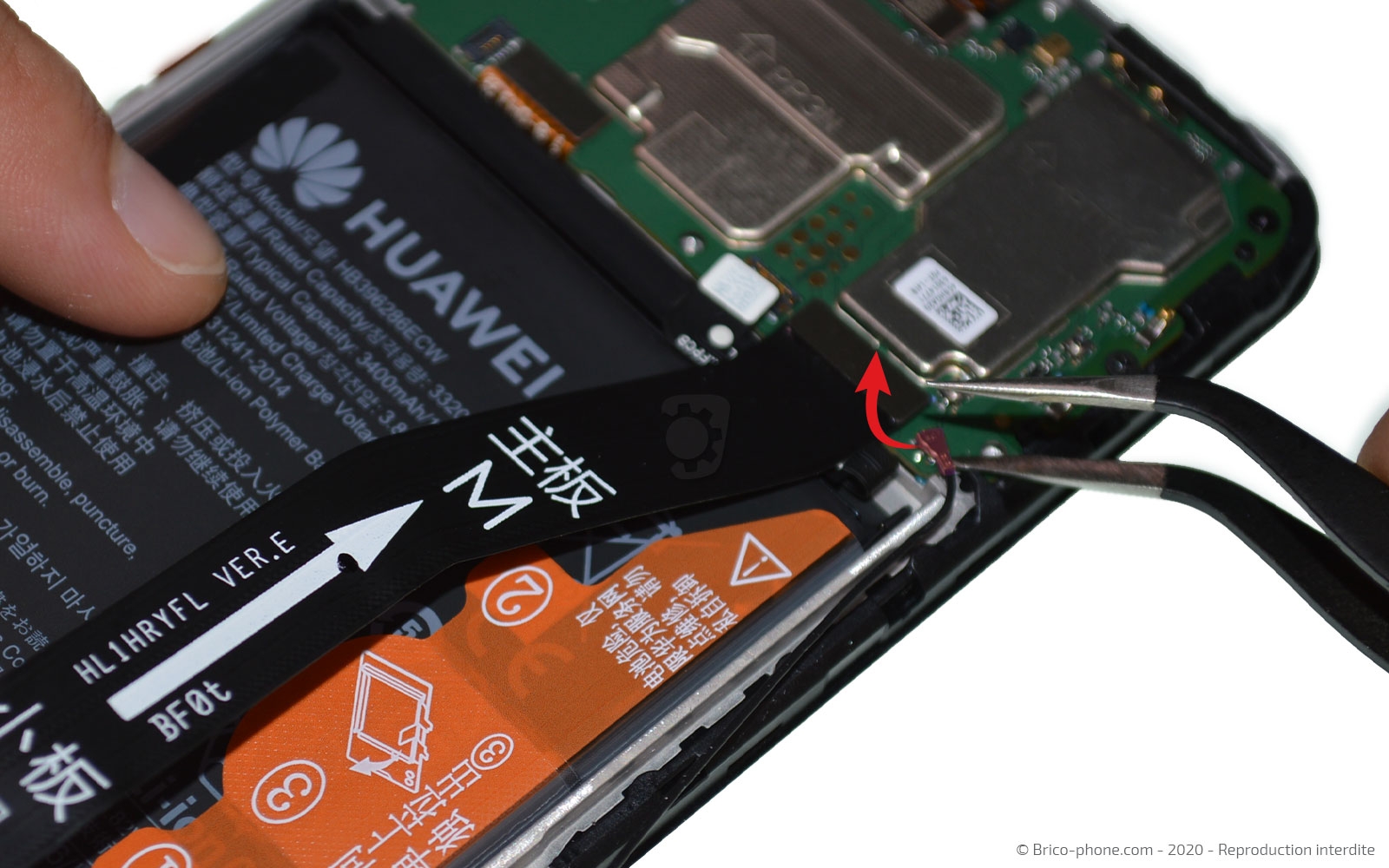

Etape 7 Libérer la carte mère

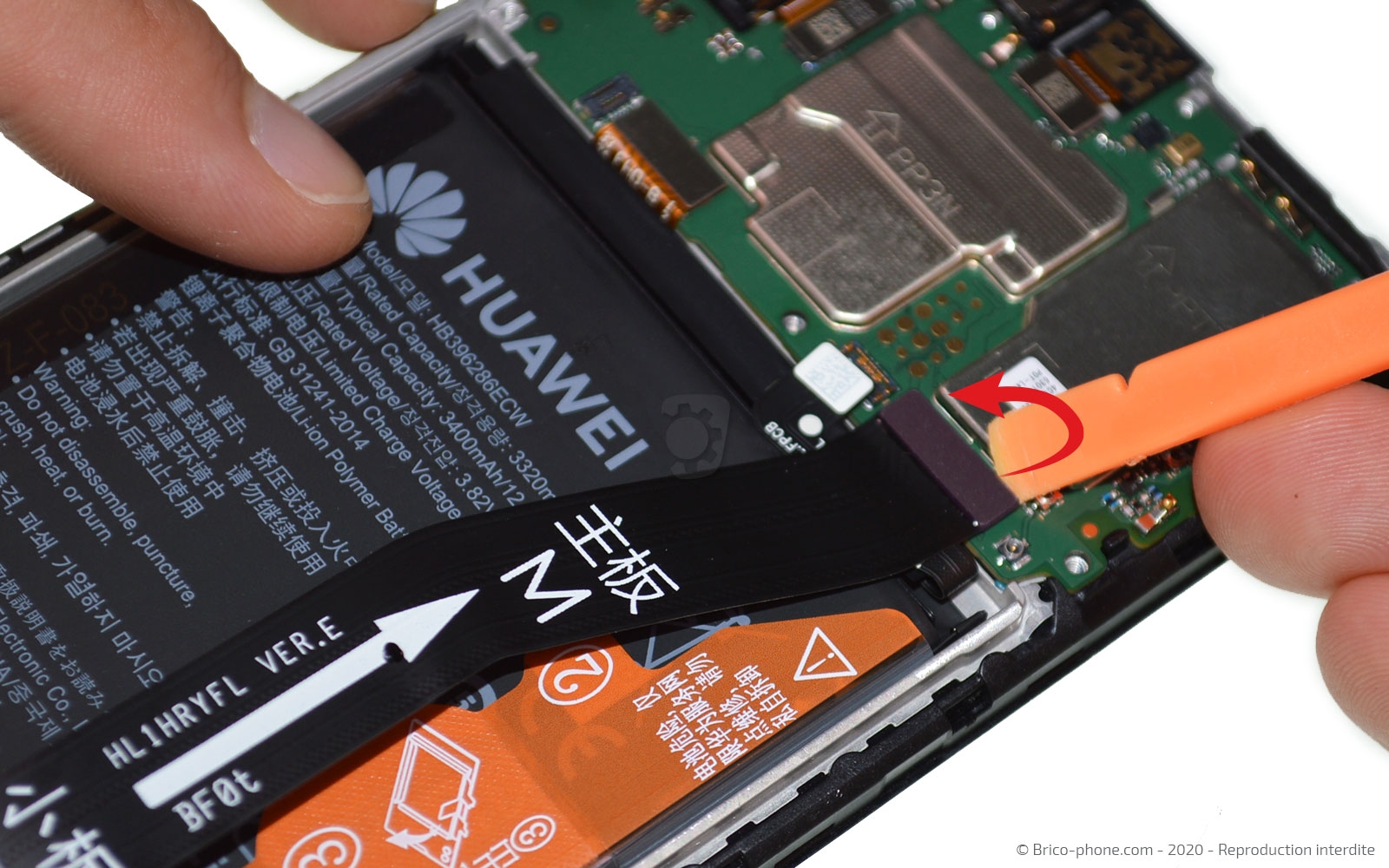

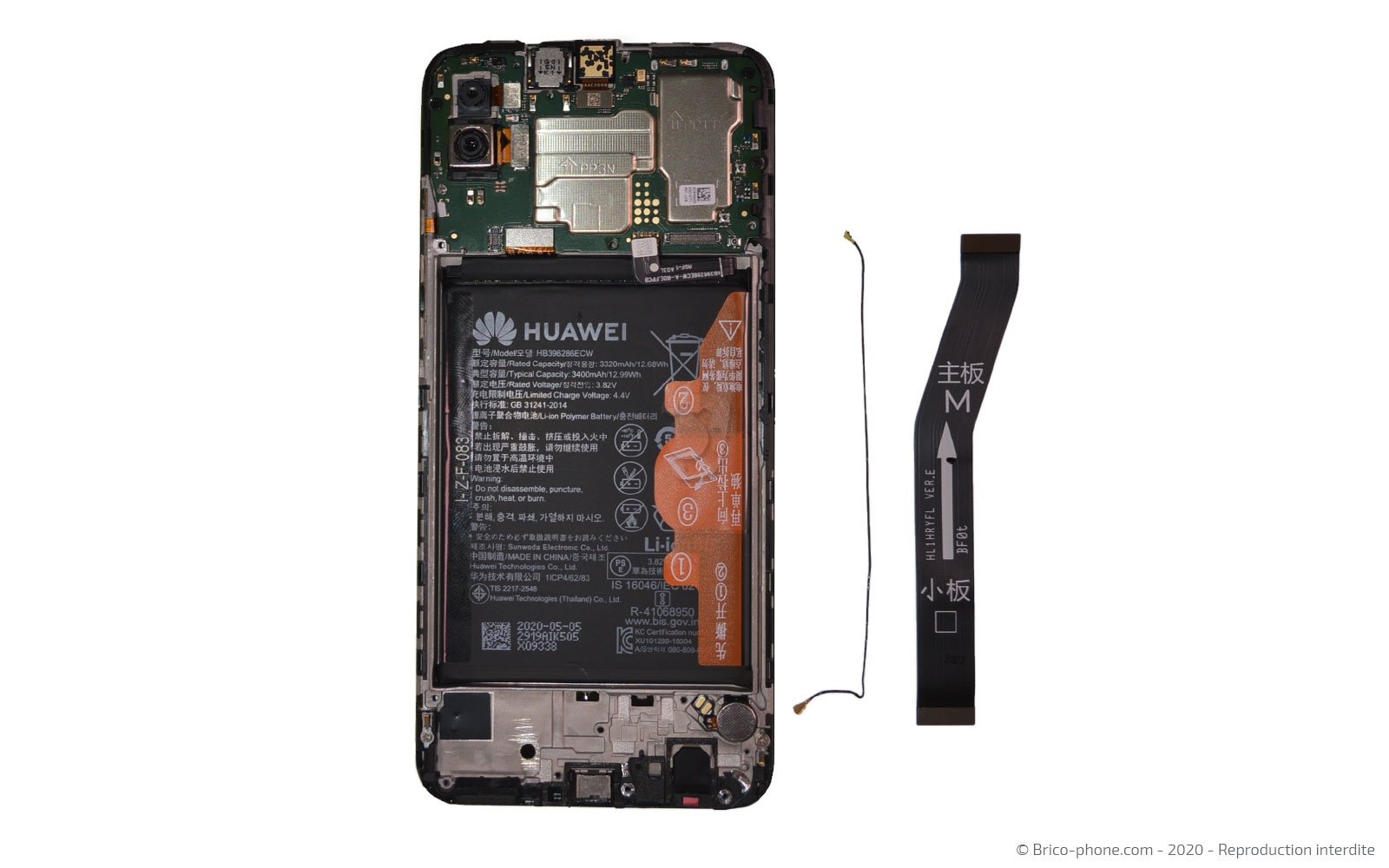

Sur la carte mère, débranchez les autres extrémités de la rallonge d’interconnexion et du câble noir.
Outils
Levier Nylon
Pince Brucelles
Etape 8

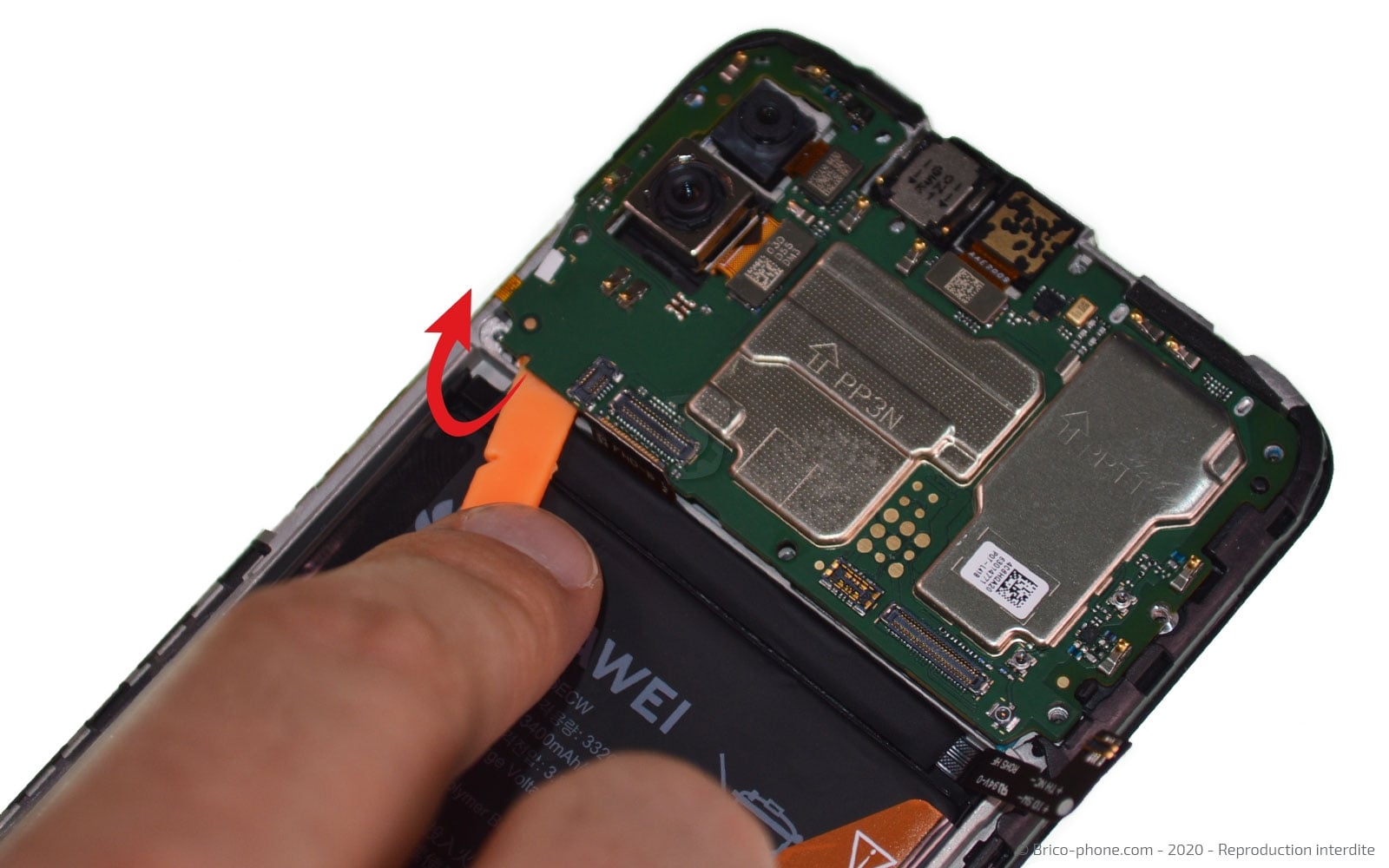

Etape 8 Enlever la carte mère

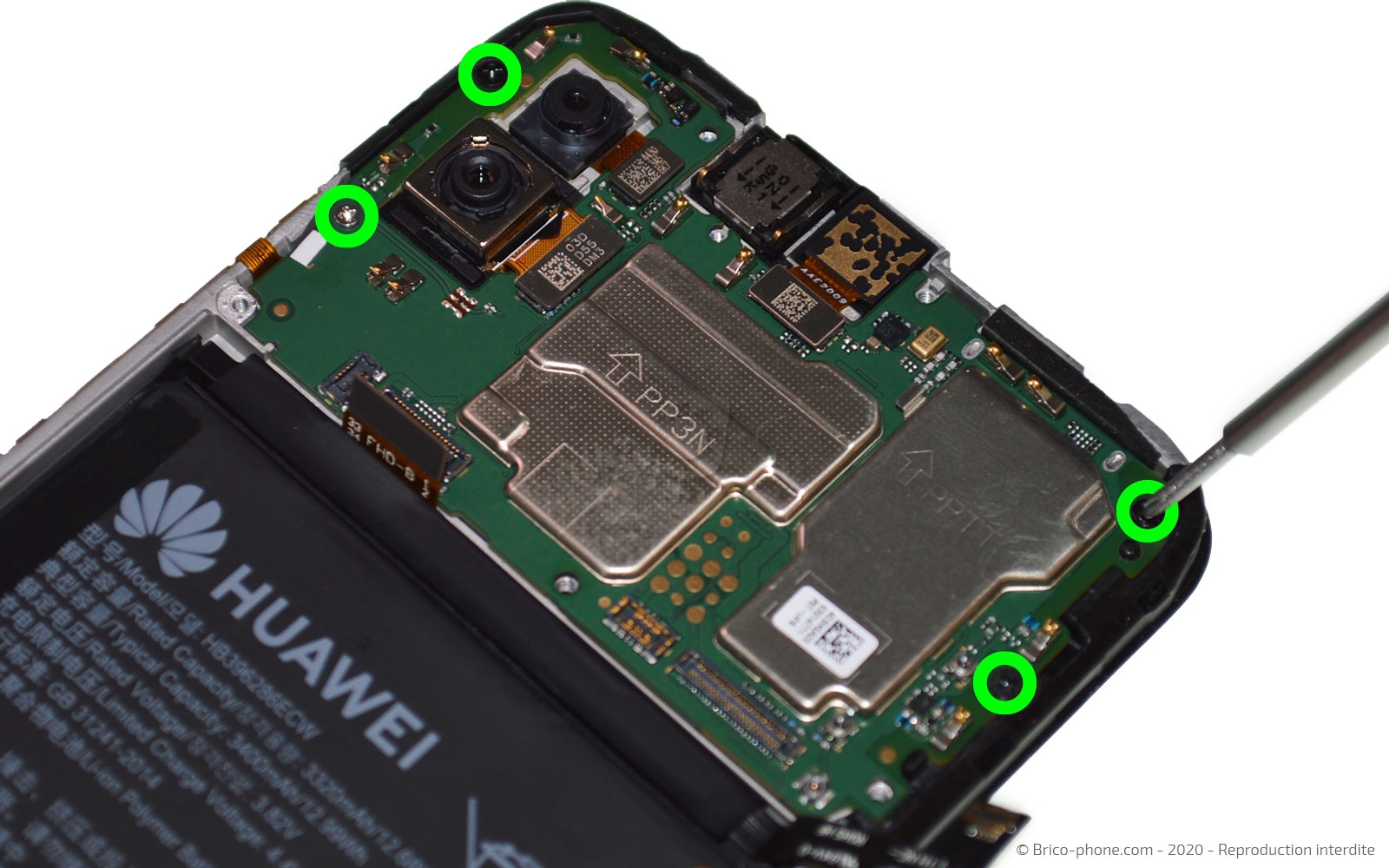

Débranchez la nappe de l’écran et retirez les 4 dernières vis retenant la carte mère au châssis avant de soulever cette dernière à l’aide du spudger.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

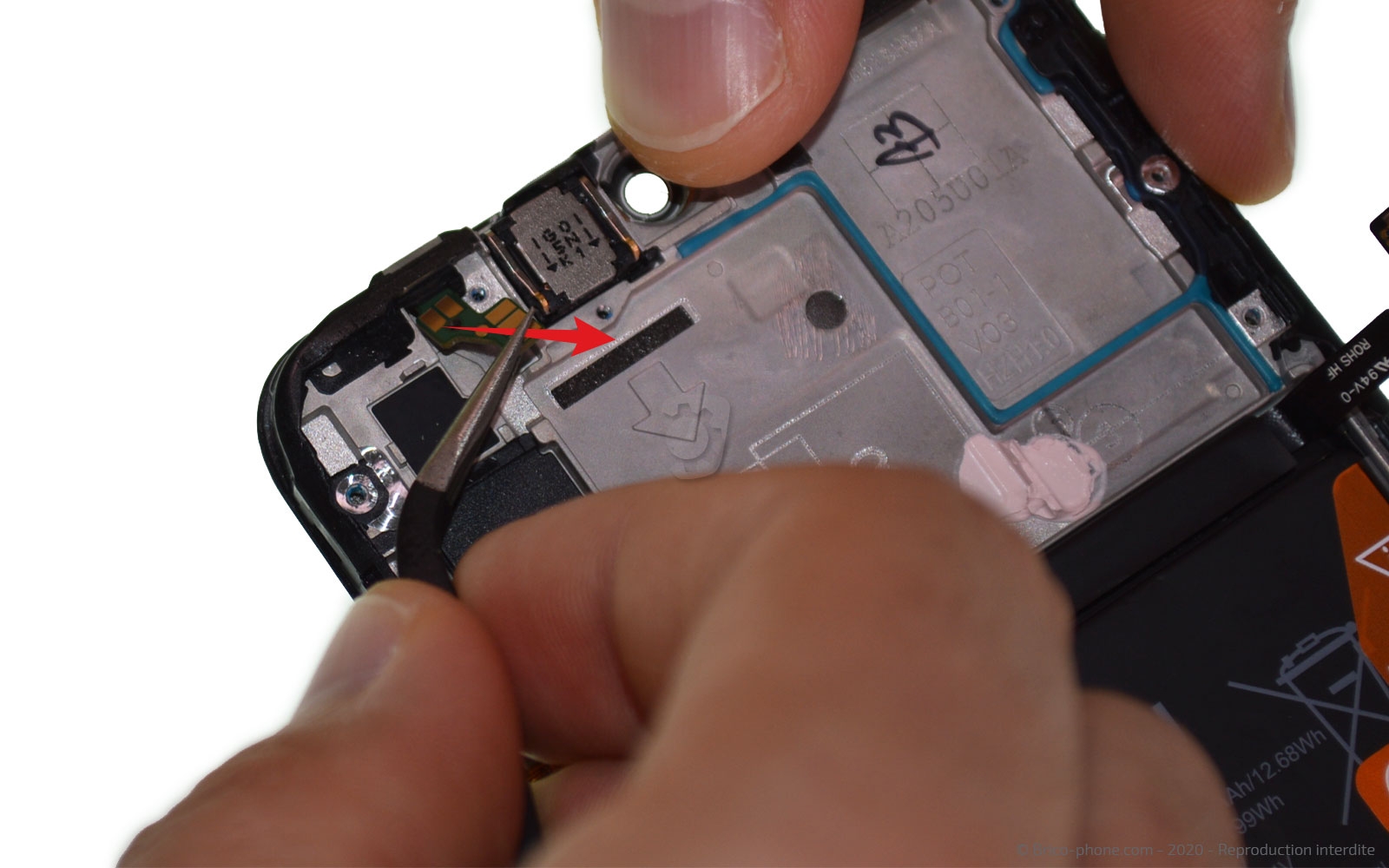

Etape 9 Récupérer le capteur

Retirez avec la pincette métallique le support noir se trouvant sur la tranche du téléphone.

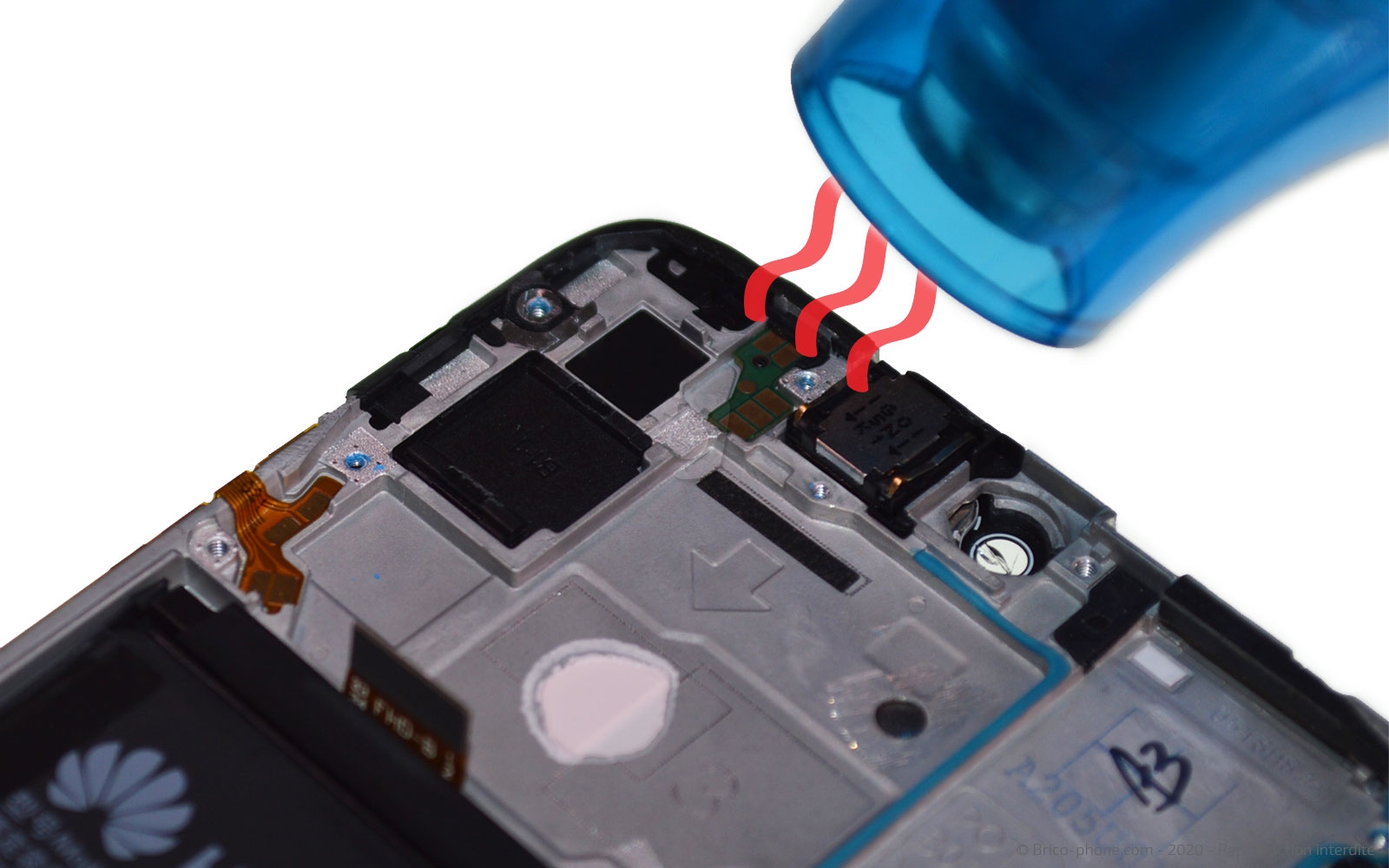

Ensuite, reprenez votre décapeur thermique pour chauffer légèrement le capteur en haut à gauche du bloc écran.

Décollez le capteur à l’aide du levier en nylon.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

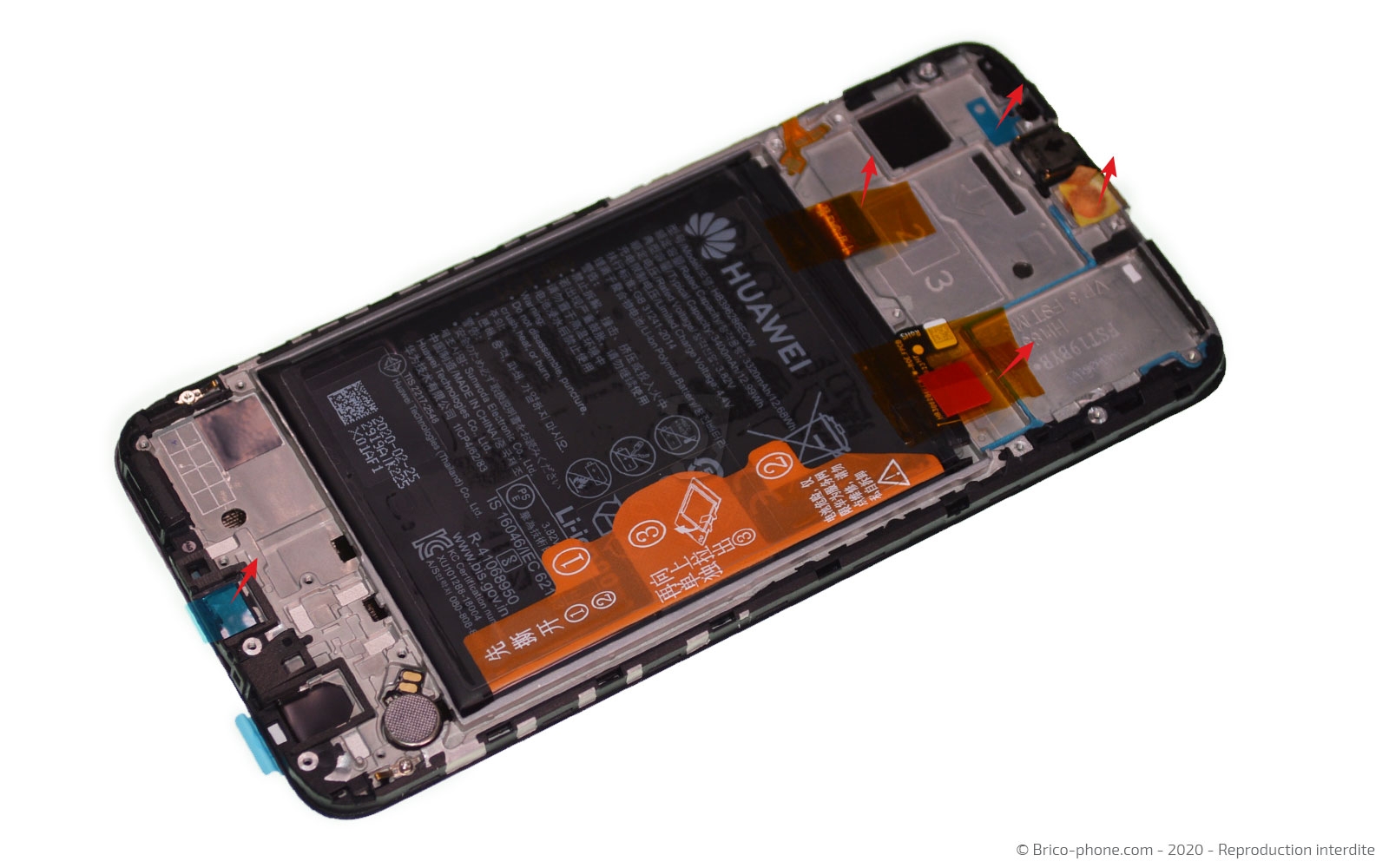

Vous pouvez dès à présent remonter les différents éléments dans le nouveau bloc écran en suivant le étapes précédentes dans l'orde inverse.

Pensez à retirer toutes les protections adhésifs en principe bleu sur le nouveau produit.
