Démontage complet sur P Smart 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P Smart 2020
Réparation
Note de réparabilité 14/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Un petit composant est endommagé.

Vous souhaitez changer un petit composant tel que le vibreur ou l'écouteur de l'oreille ? Ce guide vous accompagne dans cette réparation en détaillant chaque étape.

En fonction du composant que vous devez réparer, choisissez les étapes correspondantes. Par exemple pour remplacer le vibreur, il vous faut seulement vous intéresser à la partie basse du téléphone.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter n'importe quelle réparation, il est primordial de vous assurer que la pièce commandée corresponde au modèle de votre smartphone.

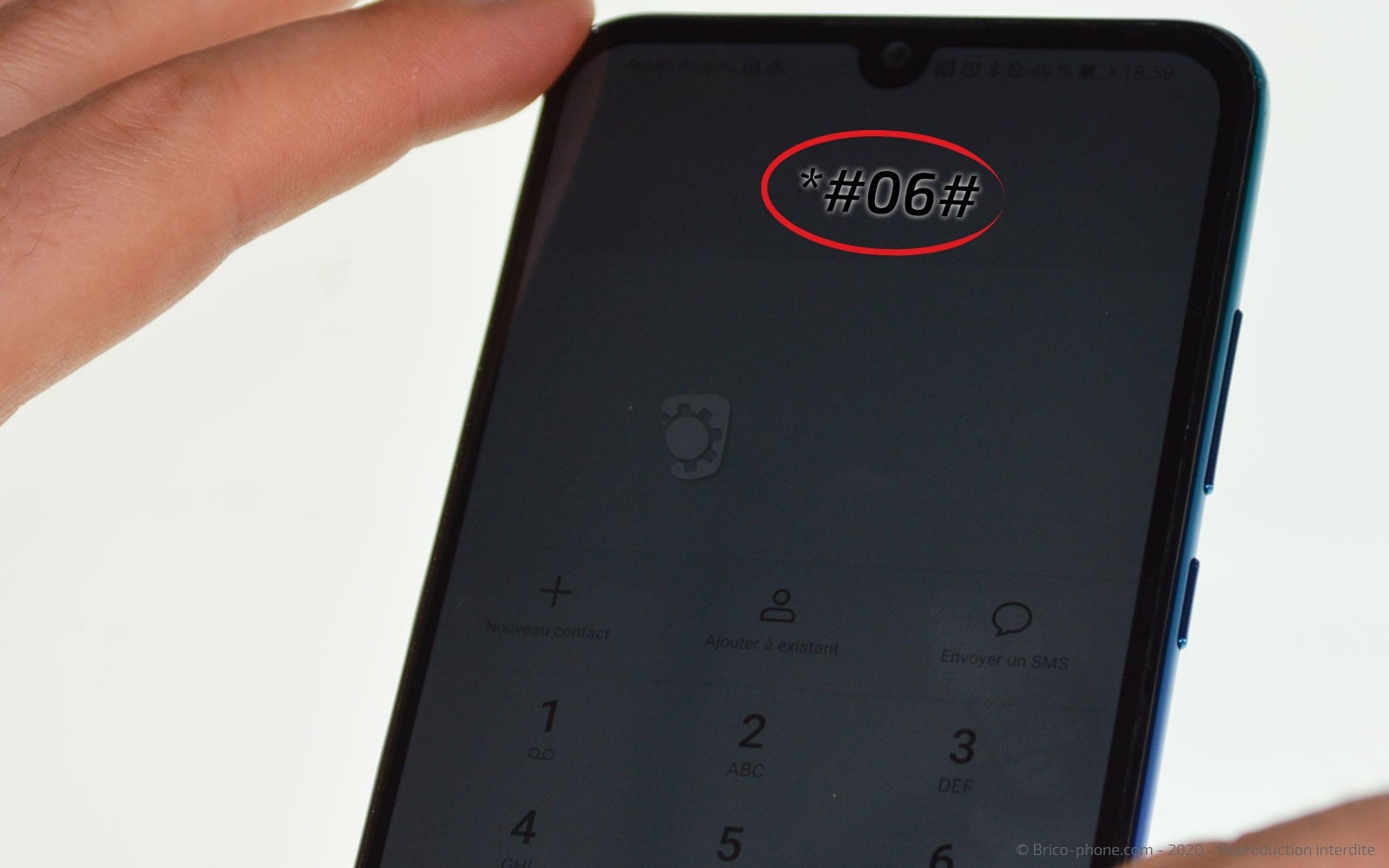

Pour ce faire, composez le *#06# depuis le clavier de votre smartphone et recopiez le numéro IMEi qui s'affiche sur notre page d'accueil.
Brico-phone se charge de vous dire quel modèle est en votre possession ainsi que les pièces détachées compatibles avec votre appareil.

Vous venez de recevoir votre commande ? Très bien, installez-vous dans un endroit propre et dégagée avec les outils et le composant à proximité.
Pour plus de facilité et pour éviter les pertes de vis par exemple, nous utilisons un patron d'aide au montage magnétique.

Il est maintenant temps de commencer la réparation en éteignant votre Huawei P Smart 2020.
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 1

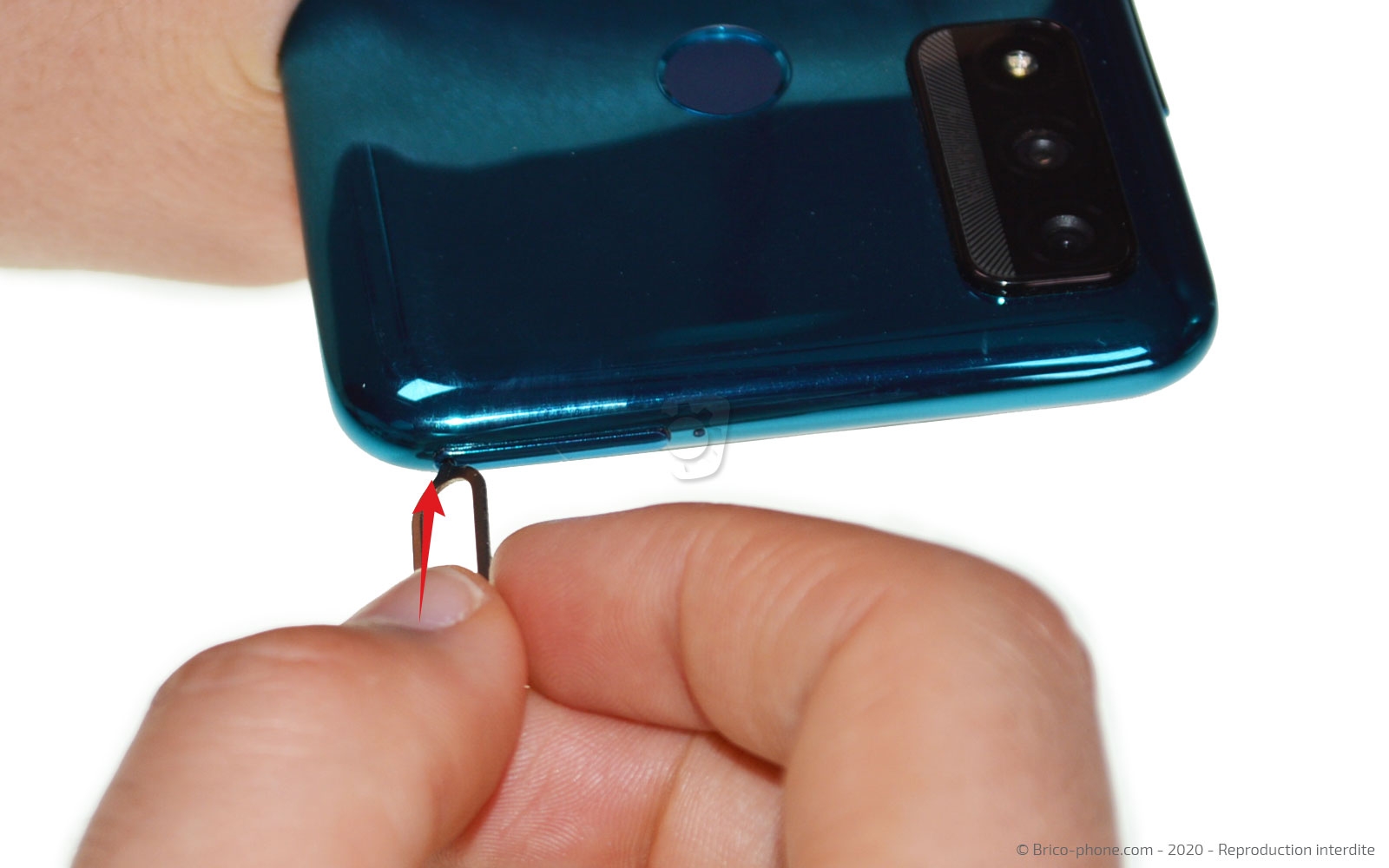

Etape 1 Retirer le tiroir Sim

A l'aide de l'outil d'ouverture, retirez le rack de la carte Sim et de la carte SD de son emplacement.
Outils
SIM
Etape 2

Etape 2 Ouvrir le smartphone

Votre appareil est composé d'une coque arrière qu'il nous faut retirer pour accéder aux composants se trouvant à l'interieur.

Pour cela, insérez le médiator en métal entre la coque et le bloc écran afin de déclipser une première fois la façade arrière.
Remplacez le médiator par le levier en nylon et déclipsez la totalité de la coque.

Ensuite, ouvrez le téléphone vers la gauche car le lecteur d'empreintes est encore connecté.
Outils
Levier Nylon
Médiator
Etape 3

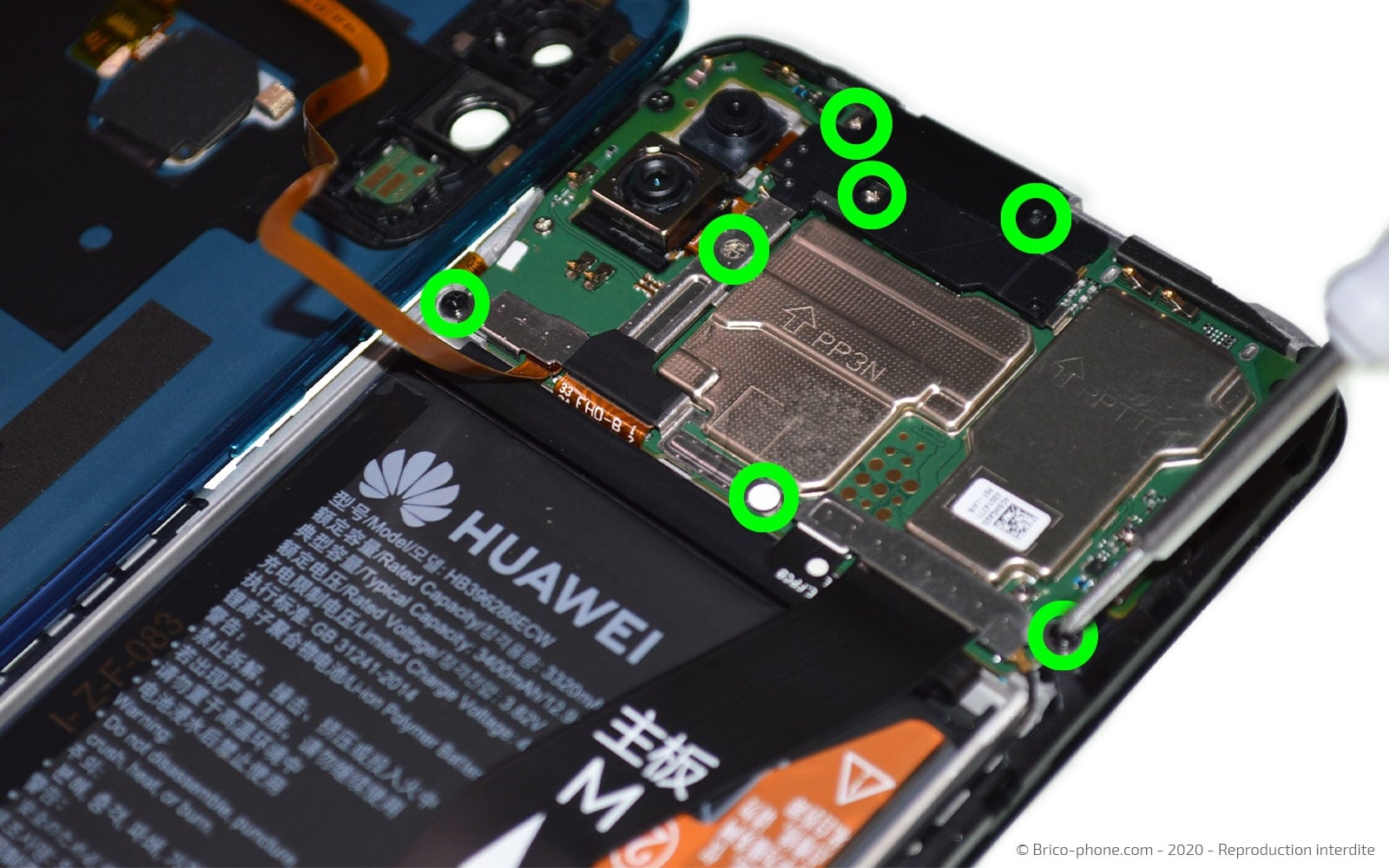

Etape 3 Enlever la plaquette métallique

Dévissez les 7 vis cruciformes retenant la plaquette métallique qui cache les nappes du lecteur d'empreintes et de la batterie.

Sortez le cache en décollant le sticker noir se trouvant en haut.
Outils
Tournevis Cruciforme
Etape 4

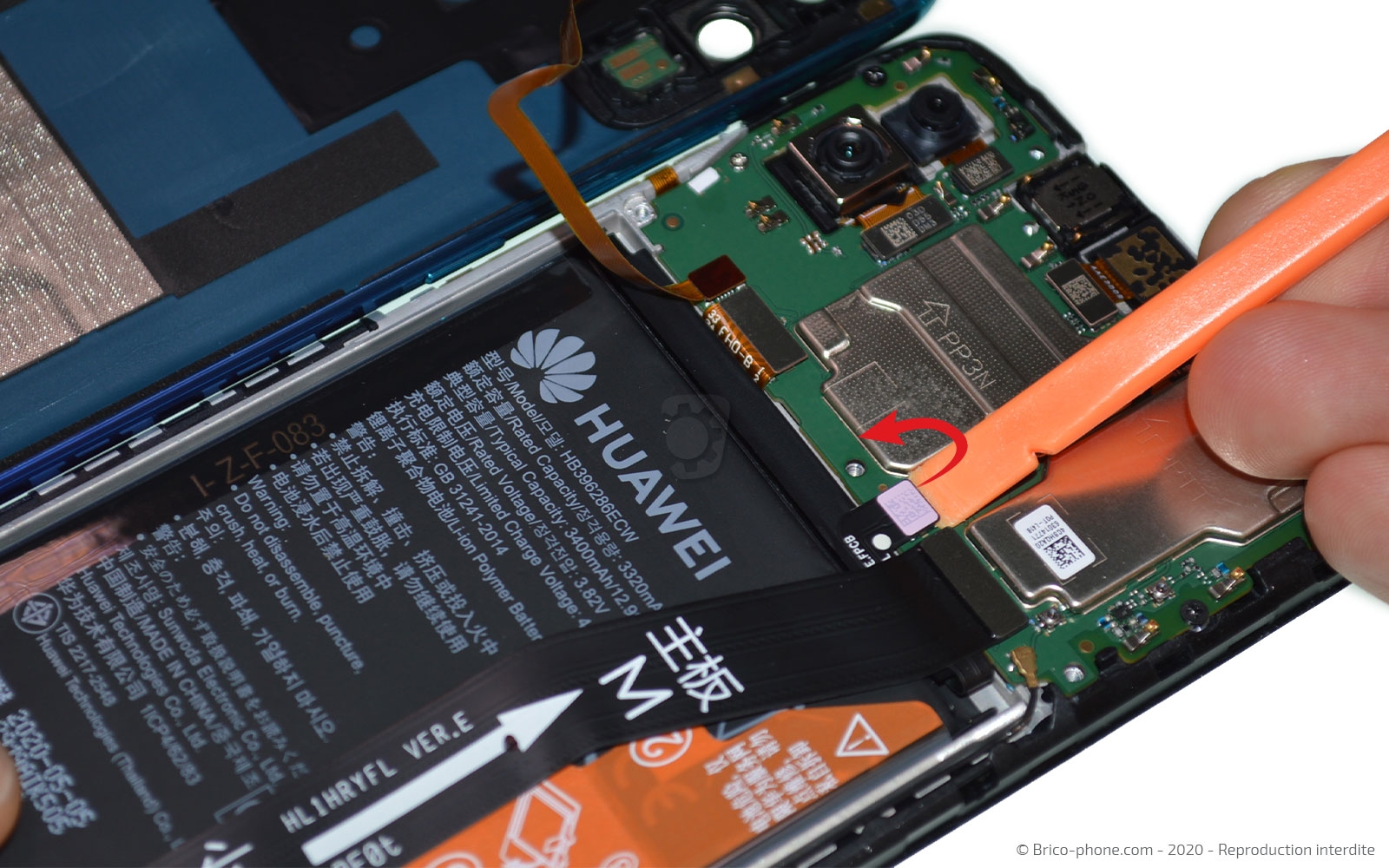

Etape 4 Déconnecter la batterie et le lecteur d'empreintes

Reprenez le levier pour déconnecter la nappe de la batterie puis celle du capteur d'empreintes.
Outils
Levier Nylon
Etape 5

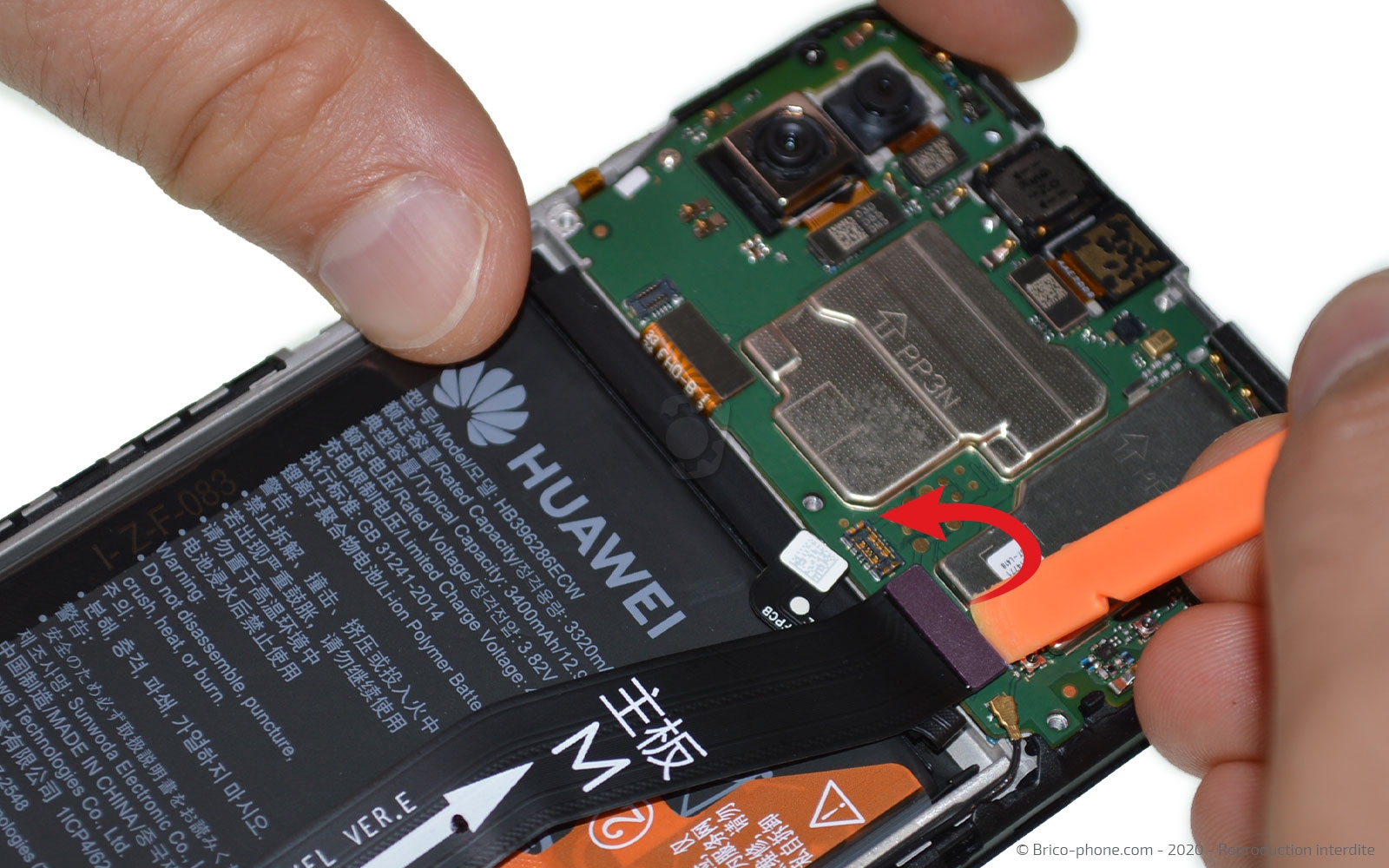

Etape 5 Libérer la batterie

Toujours avec le même outil, débranchez la nappe de la rallonge d'interconnexion pour accéder à la batterie.

Décollez et séparez les languettes avant de tirer sur la numéro 3 laissant les deux autres dans le fond de l'appareil.

La batterie est maintenant extraire du téléphone.
Outils
Levier Nylon
Etape 6

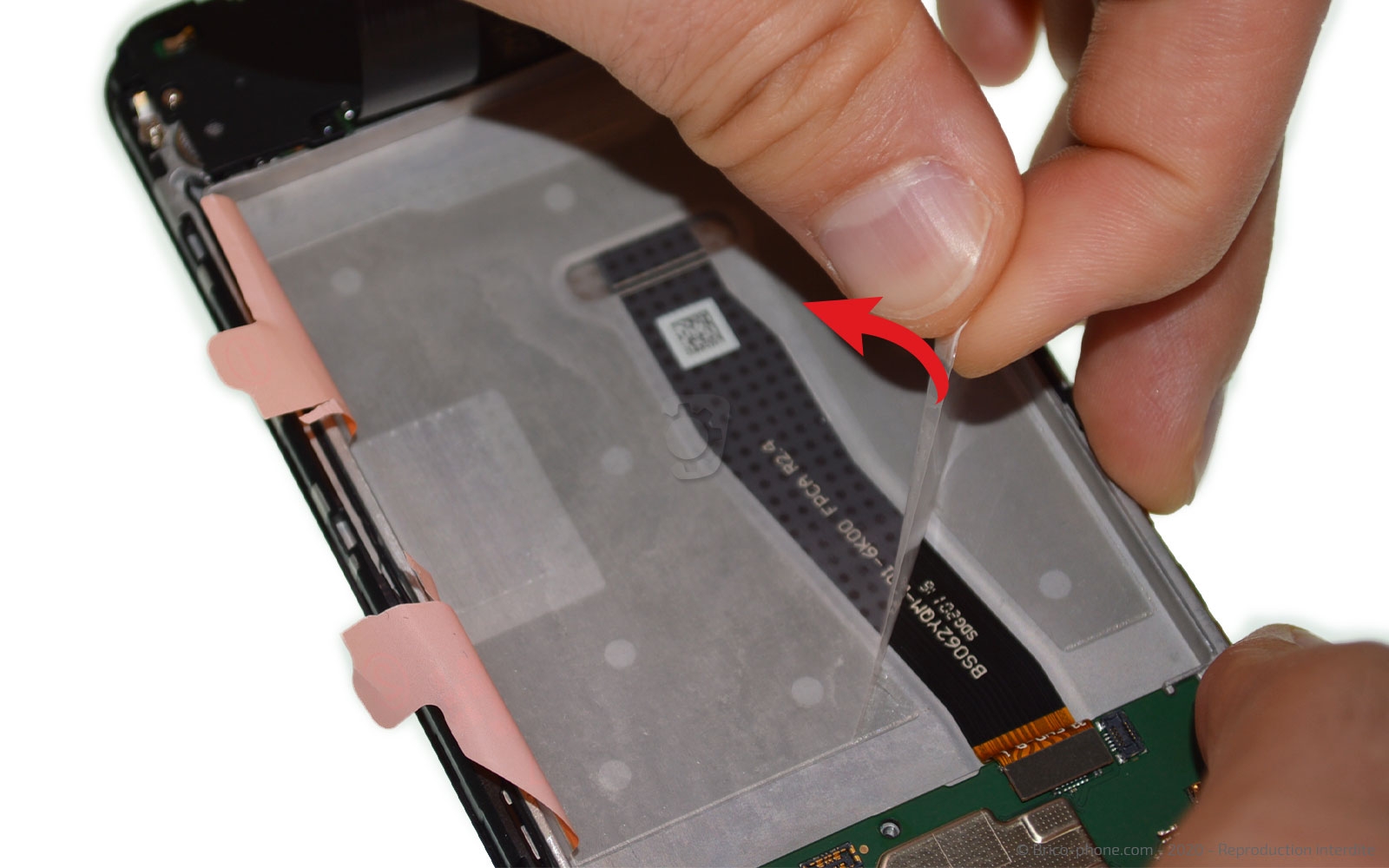

Etape 6 Décoller la nappe de l'écran

Retirez le fil transparent se trouvant au fond de l'appareil pour pouvoir décoller la nappe de l'écran après l'avoir déconnecter.
Outils
Levier Nylon
Etape 7

Etape 7 Ôter le haut-parleur externe et la rallonge d'interconnexion

A l'aide du tournevis cruciforme, retirez les 8 vis du haut-parleur externe.
Ensuite, déclipsez les extrémités du composant afin de pouvoir le sortir du châssis.

Attention, ce dernier est composé de deux parties.

Enfin, déconnectez la nappe de la rallonge d'interconnexion.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Sortir le connecteur de charge

Décrochez le câble coaxial avec la pincette métallique.

Ensuite, chauffez le connecteur de charge pour ramollir le joint se trouvant dessous.

Faites basculer le dock avec le spudger.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 9

Etape 9 Extraire la carte mère

Déclipsez la deuxième nappe du câble coaxial puis retirez les 4 dernières vis cruciforme afin de pouvoir soulever la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 10

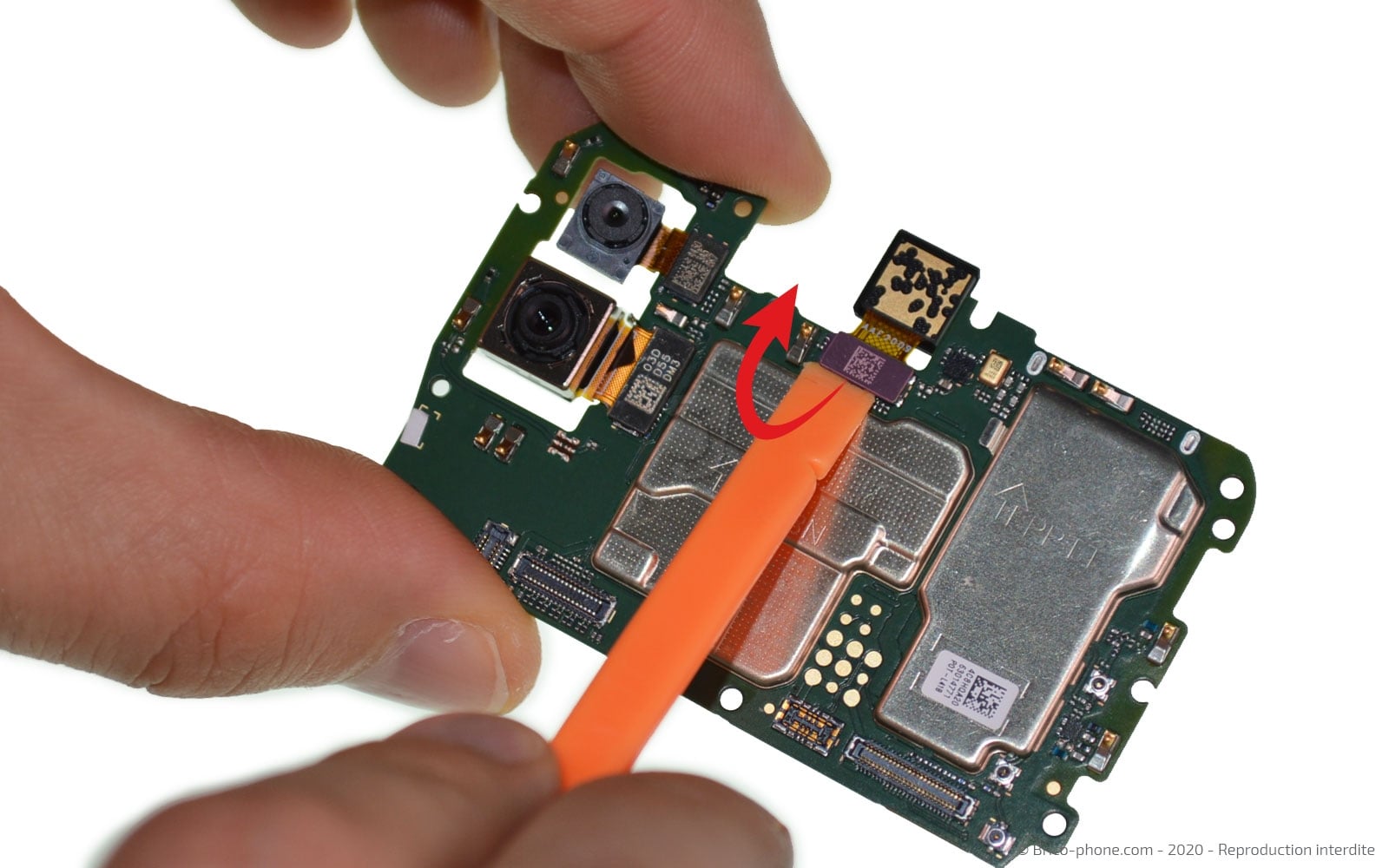

Etape 10 Retirer les caméras

A l'aide du même ustensile, déconnectez les nappes des trois caméras.
Outils
Levier Nylon
Etape 11

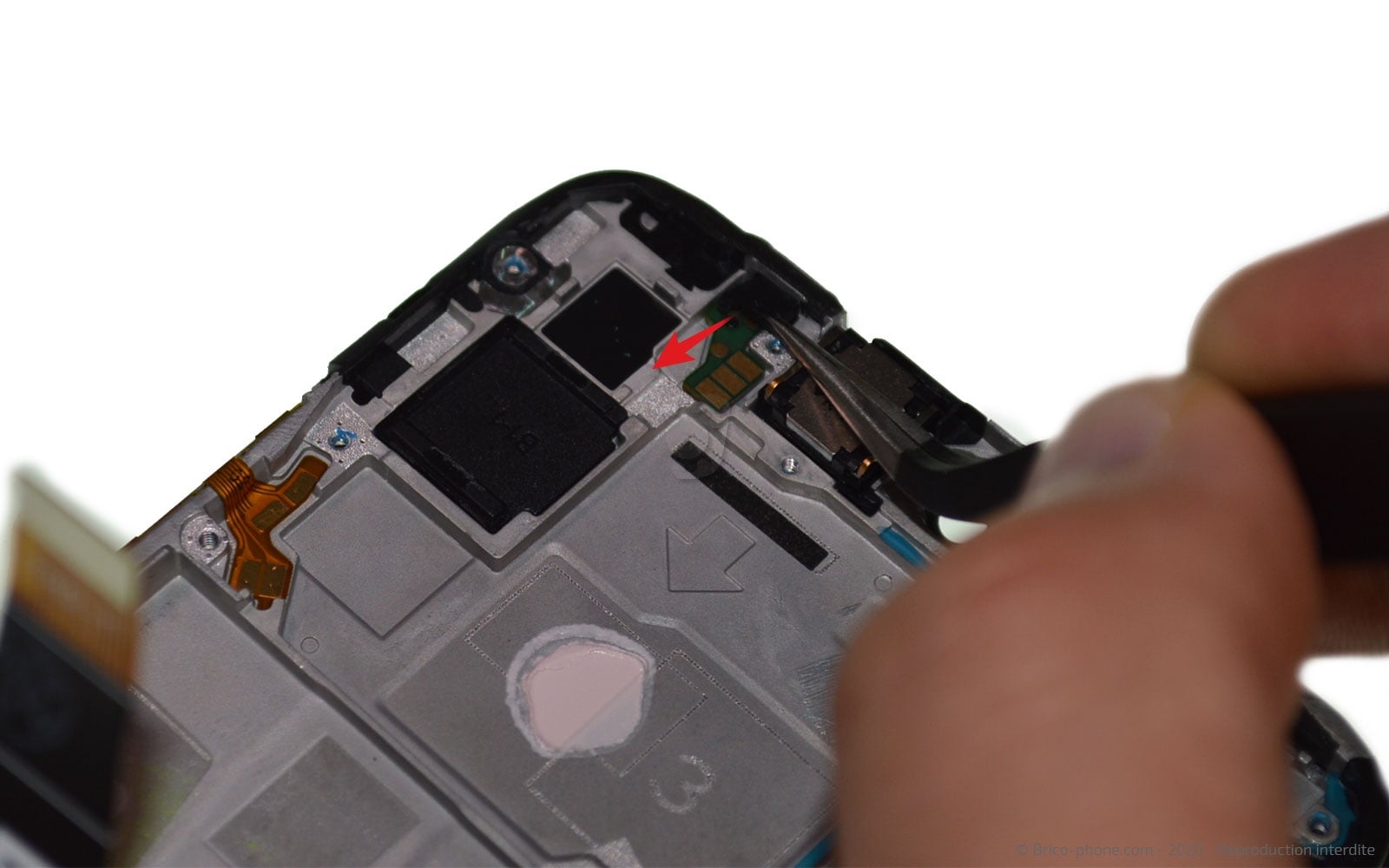

Etape 11 Récupérer le capteur

En vous aidant de la pincette métallique pour sortir le cache plastique noir.

Chauffez légèrement le capteur afin de pouvoir le décoller.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

Etape 12 Enlever le vibreur et l'écouteur de l'oreille

Avec la pince, sortez le haut parleur interne puis le vibreur.
Outils
Pince Brucelles
Etape 13

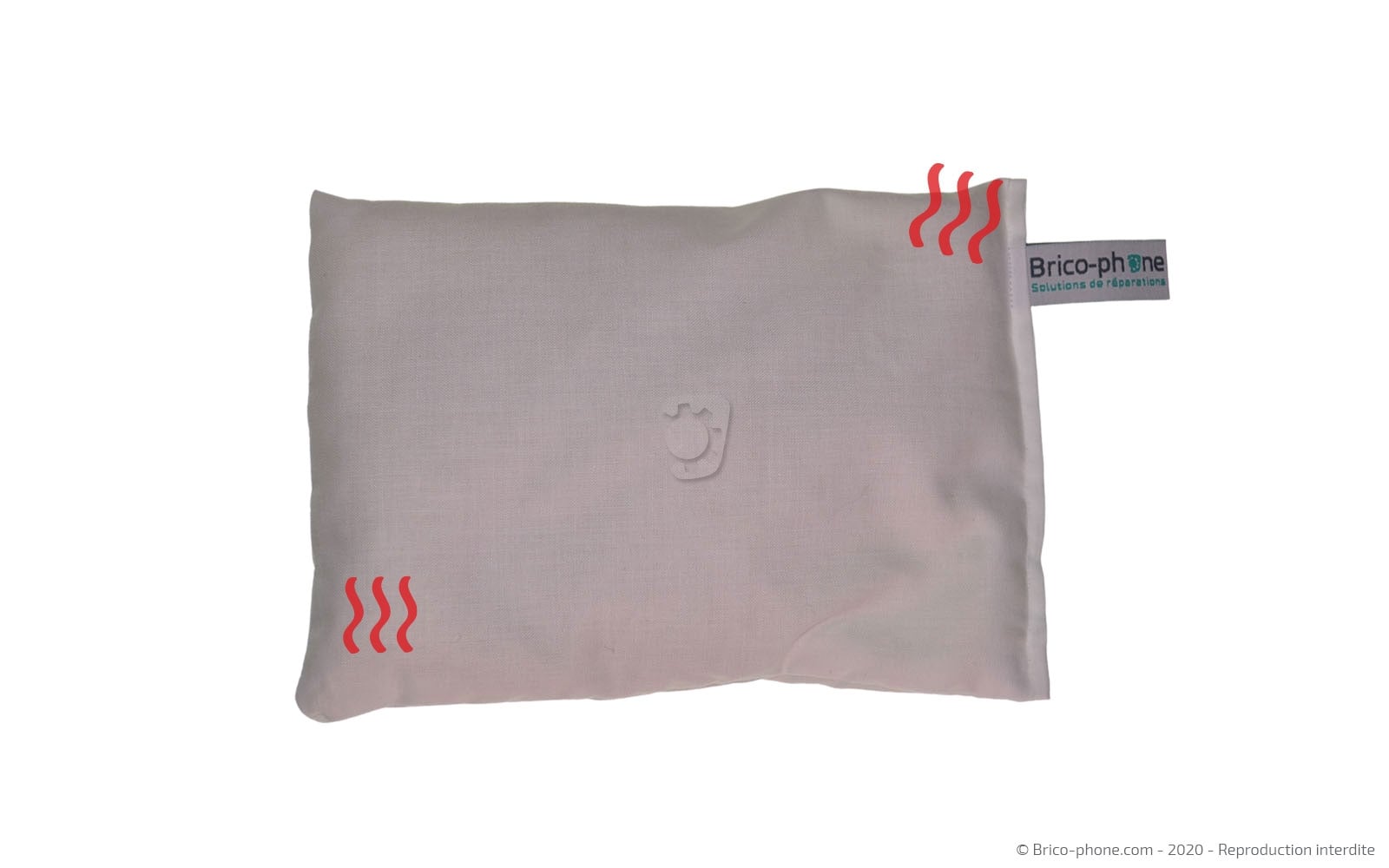

Etape 13 Chauffer l'écran

Attaquons nous maintenant à la vitre avant soit en déposant 30 secondes un coussin chauffant préalablement passé au micro-ondes environ 2 minutes, soit un décapeur thermique.

Par la suite, si votre écran est bien cassé vous pouvez disposer le film adhésif sur l'écran pour éviter d'avoir trop de morceaux de verre et pouvoir positionner la ventouse.
Outils
Ventouse
Clé Allen Héxagonale
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 14

Etape 14 Décoller l'écran

Insérez le médiator métallique troué entre la vitre et le châssis.

Ensuite, vous pouvez vous aider de la carte en PVC ou du médiator en plastique afin de réussir à suffisamment décoller la vitre pour pouvoir glisser le médiator en métal sous l'écran et le LCD (partie claire sur la photo 4).
Outils
Carte PVC
Médiator
Etape 15

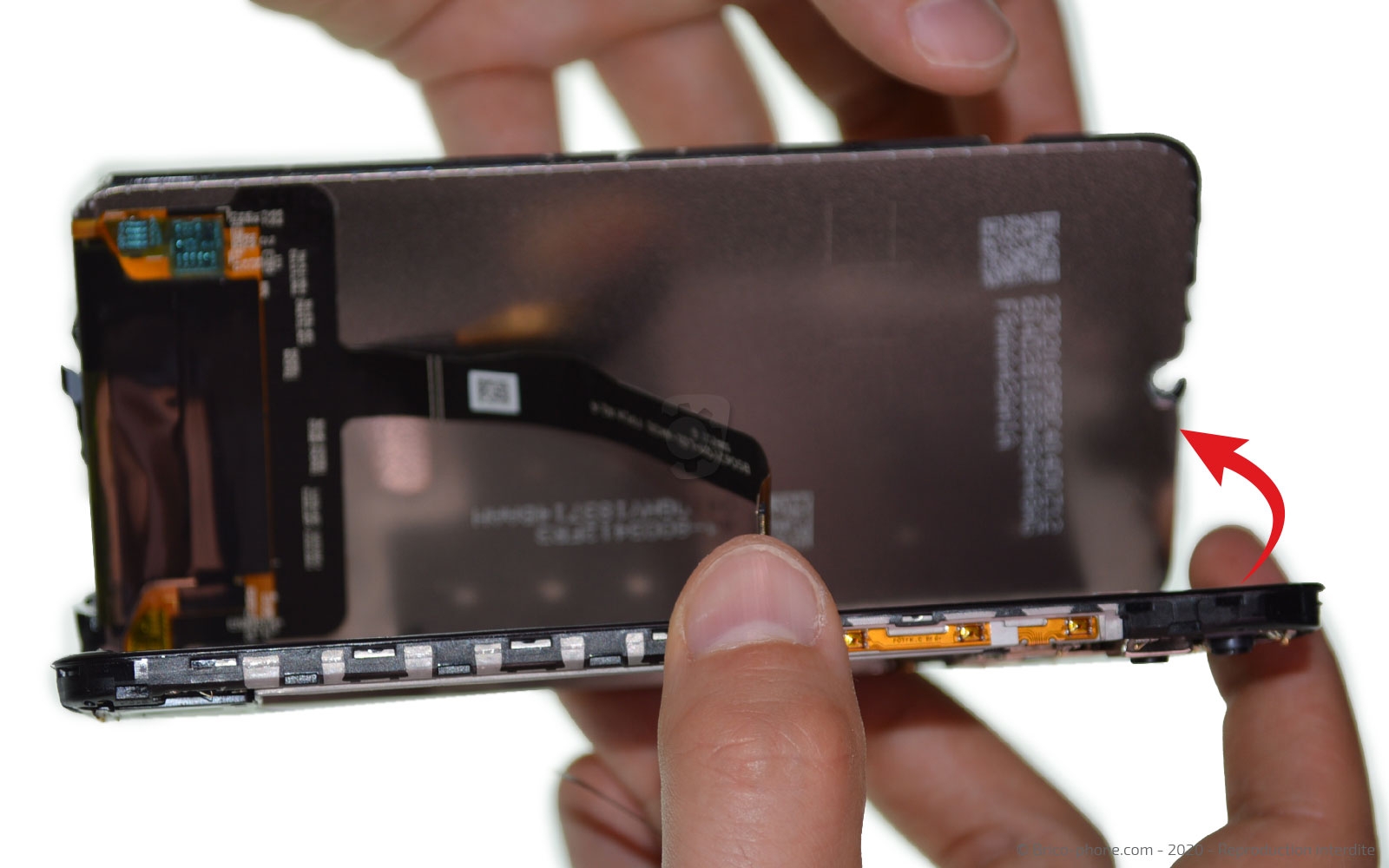

Etape 15 Dissocier l'écran du châssis

Faites basculer l'écran en faisant attention à la nappe.

Nettoyez les restes de verre avec le spudger.
Outils
Levier Nylon

Vue éclatée

Votre Huawei P Smart 2020 est maintenant démonté.

Si vous souhaitez le remonter, suivez les étapes précédentes dans l'ordre inverse.
