Changement du bloc écran sur Redmi Note 8

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 8
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant de votre appareil est brisée, fissurée, rayée.

Vous n'avez plus d'affichage ou il présente des traits, tâches...

Votre smartphone a chuté et vous souhaitez remplacer la vitre avant de ce dernier ? Notre équipe met à votre disposition ce tutoriel détaillé en photos et en vidéo afin de vous guider pas à pas dans cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Au dos de votre smartphone, vous trouverez la référence M1908C3JG, cela signifie que vous possédez bien un Xiaomi Redmi Note 8.
L'inscription est illisible ? Pas de problème, composez le *#06# depuis le clavier de votre appareil et un numéro IMEI devrait apparaitre. Dirigez-vous vers la page d'accueil de notre site et inscrivez le numéro dans la case dédiée. Brico-phone vous informe ensuite du modèle se trouvant dans vos mains ainsi que les pièces détachées correspondantes .

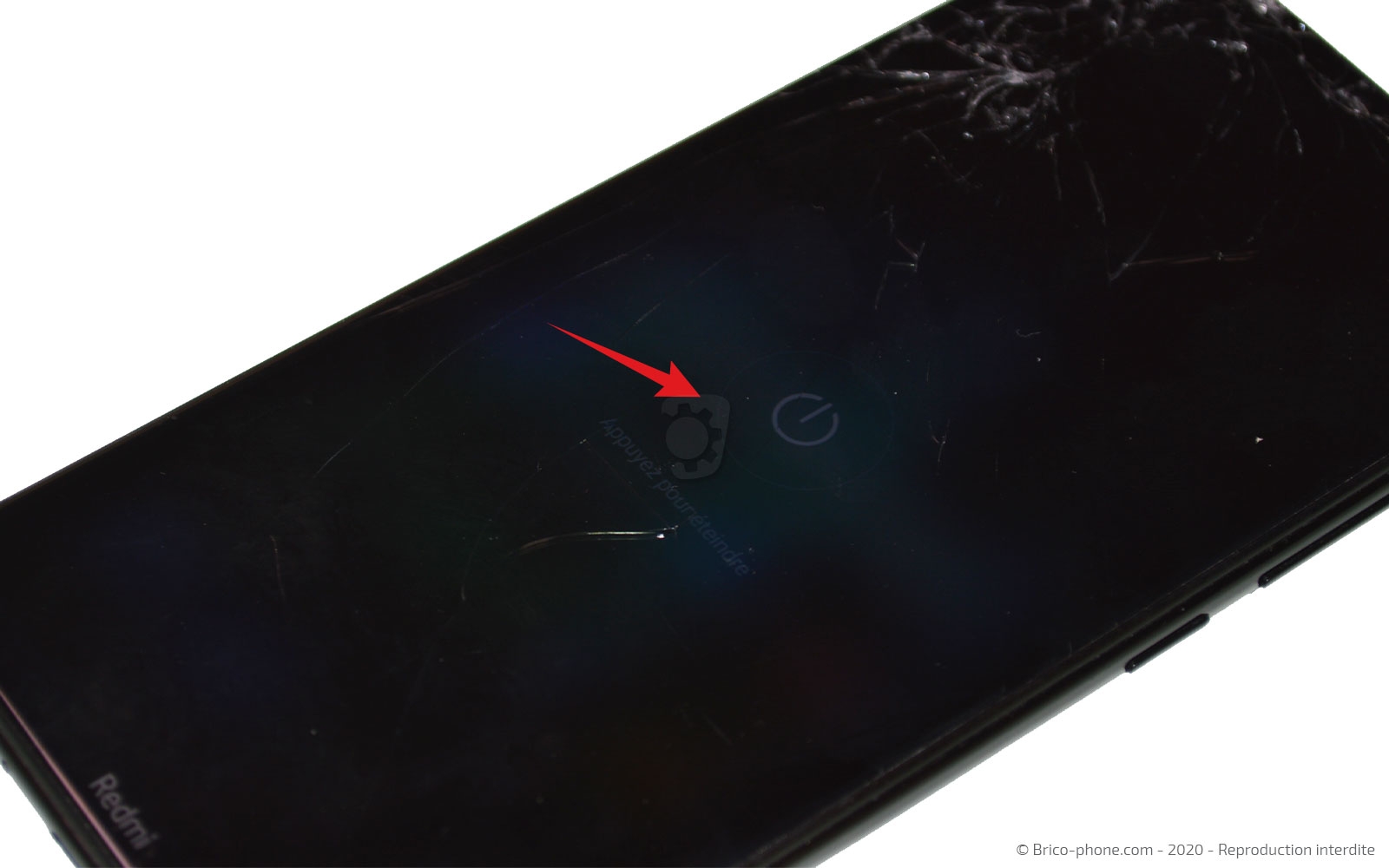

Pour commencer la réparation, il est indispensable d'éteindre votre téléphone.
Etape 1

Etape 1 Retirer le tiroir Sim

Saisissez l'outil d'ouverture disponible dans le kit d'outils ou celui d'origine et sortez le tiroir de la carte Sim et SD.
Outils
SIM
Etape 2

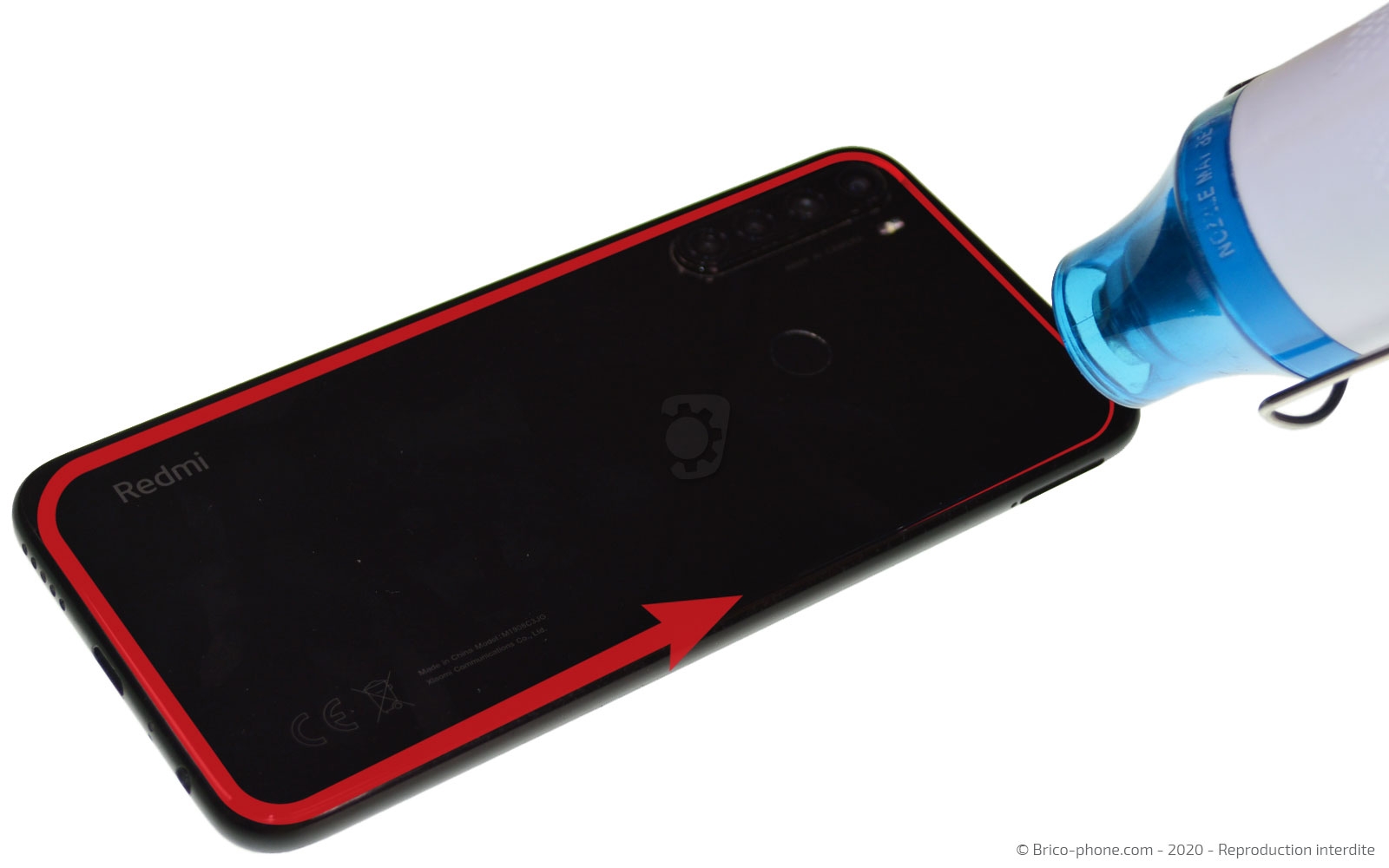

Etape 2 Chauffer la vitre arrière

Nous avons besoin d'accéder à l'intérieur du smartphone en chauffant la vitre arrière de votre Xiaomi Redmi Note 8. Pour ce faire, nous vous proposons d'utiliser un coussin chauffant ou un décapeur thermique.
Si vous ne possédez aucun de ces deux produits, votre sèche-cheveux fera l'affaire à condition de ne pas dépasser les 80°C.

En ce qui concerne le tapis chauffant, il vous suffit de le mettre au micro-ondes environ 2 minutes puis, de l'appliquer sur le dos du téléphone environ 40 secondes.
Vous possédez un décapeur thermique ou un sèche-cheveux ? Dans ce cas, chauffez le contour de la façade arrière plusieurs secondes.

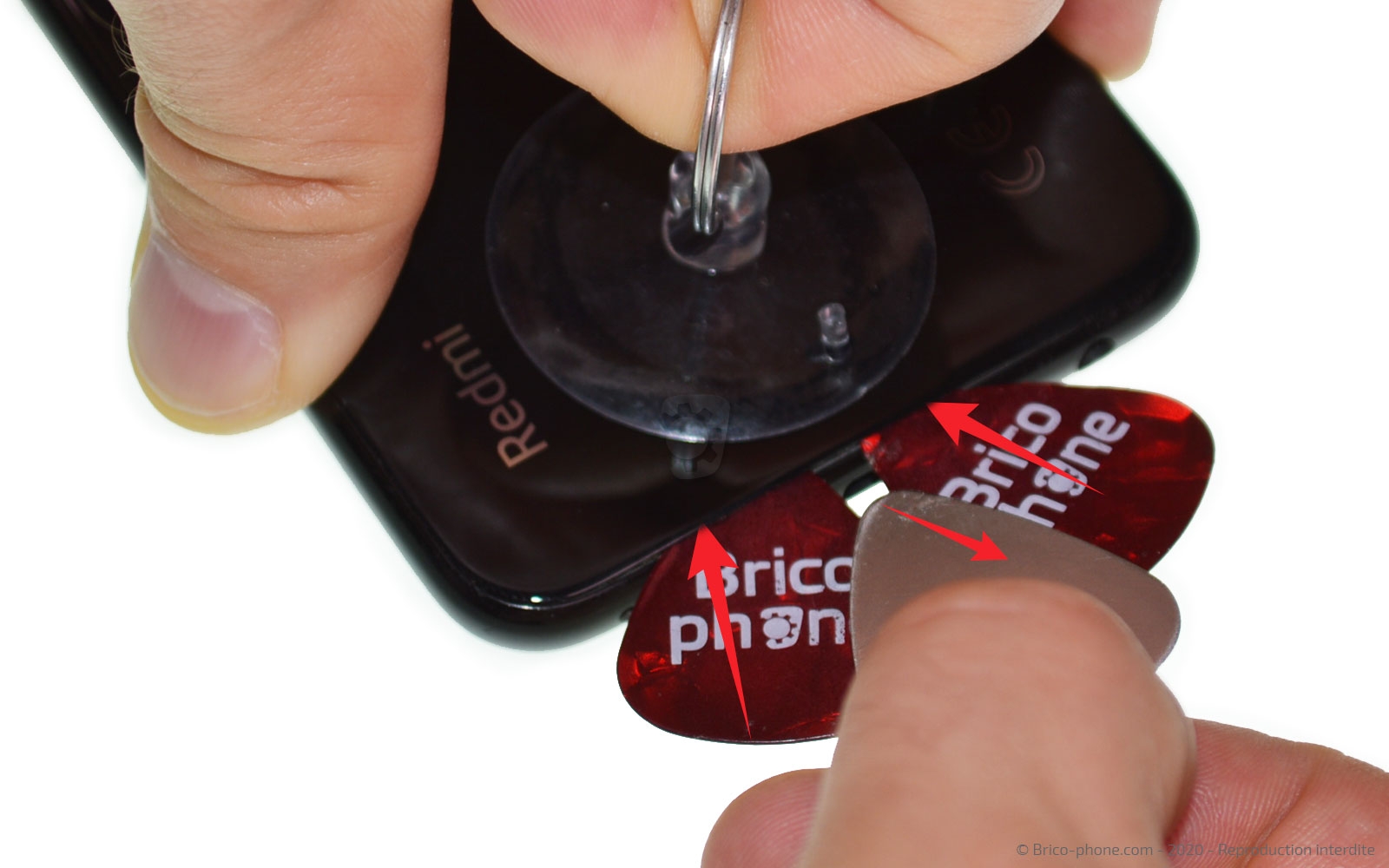

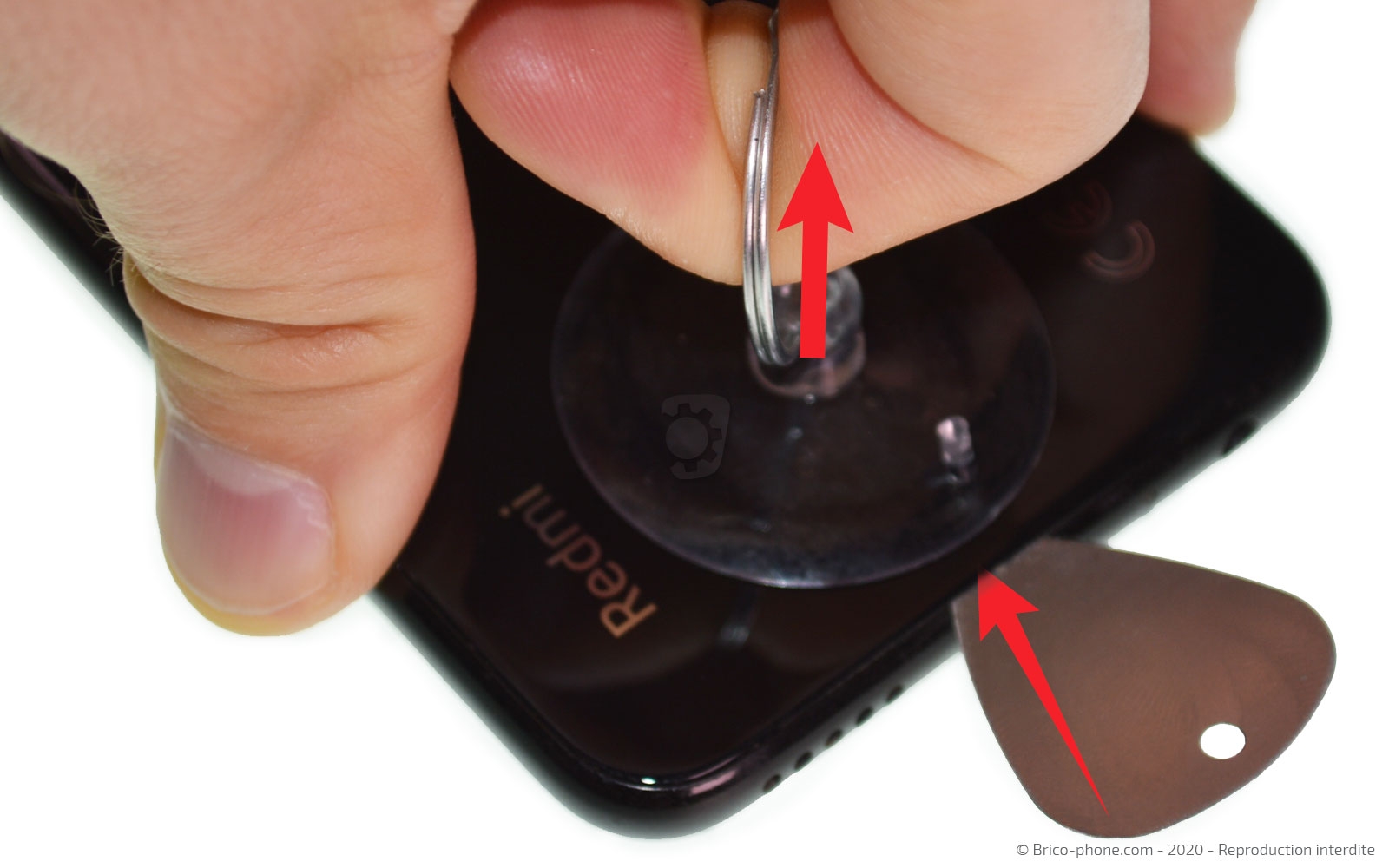

Par la suite, collez la ventouse sur le bas du téléphone au plus de la prise de charge. Puis en tirant son anneau, vous devriez pouvoir glisser le médiator fin troué dans l'interstice crée entre la vitre arrière et le châssis. Si vous rencontrez des difficultés, n'hésitez pas à rechauffer la surface. Une fois en place, appliquez les médiators en plastique sous la version en métal.
Outils
Levier Nylon
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le smartphone

Retirez le médiator en métal afin de pouvoir terminer le décollage avec ceux en plastique. Déplacez-les sur tour la longueur de la vitre arrière.

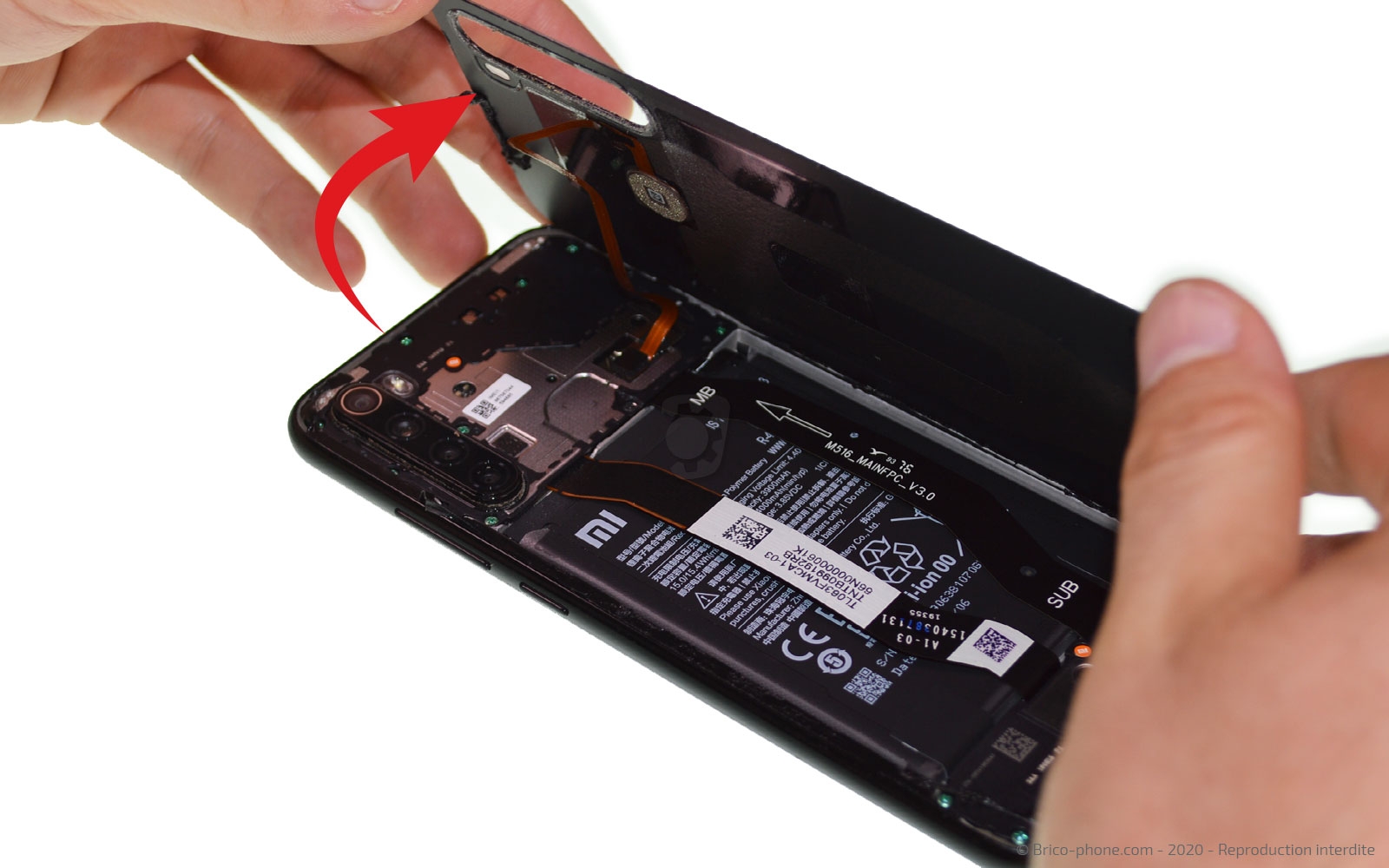

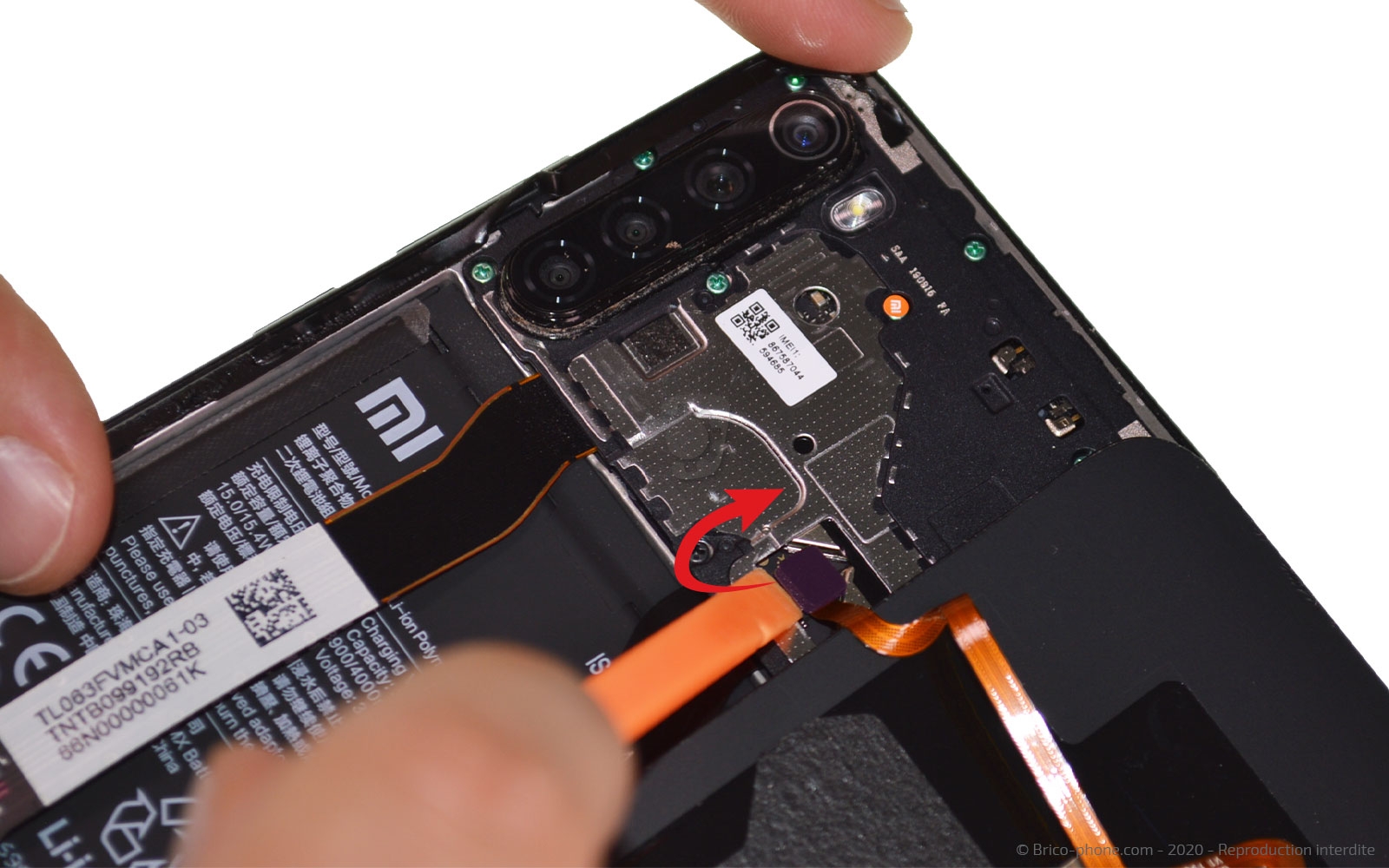

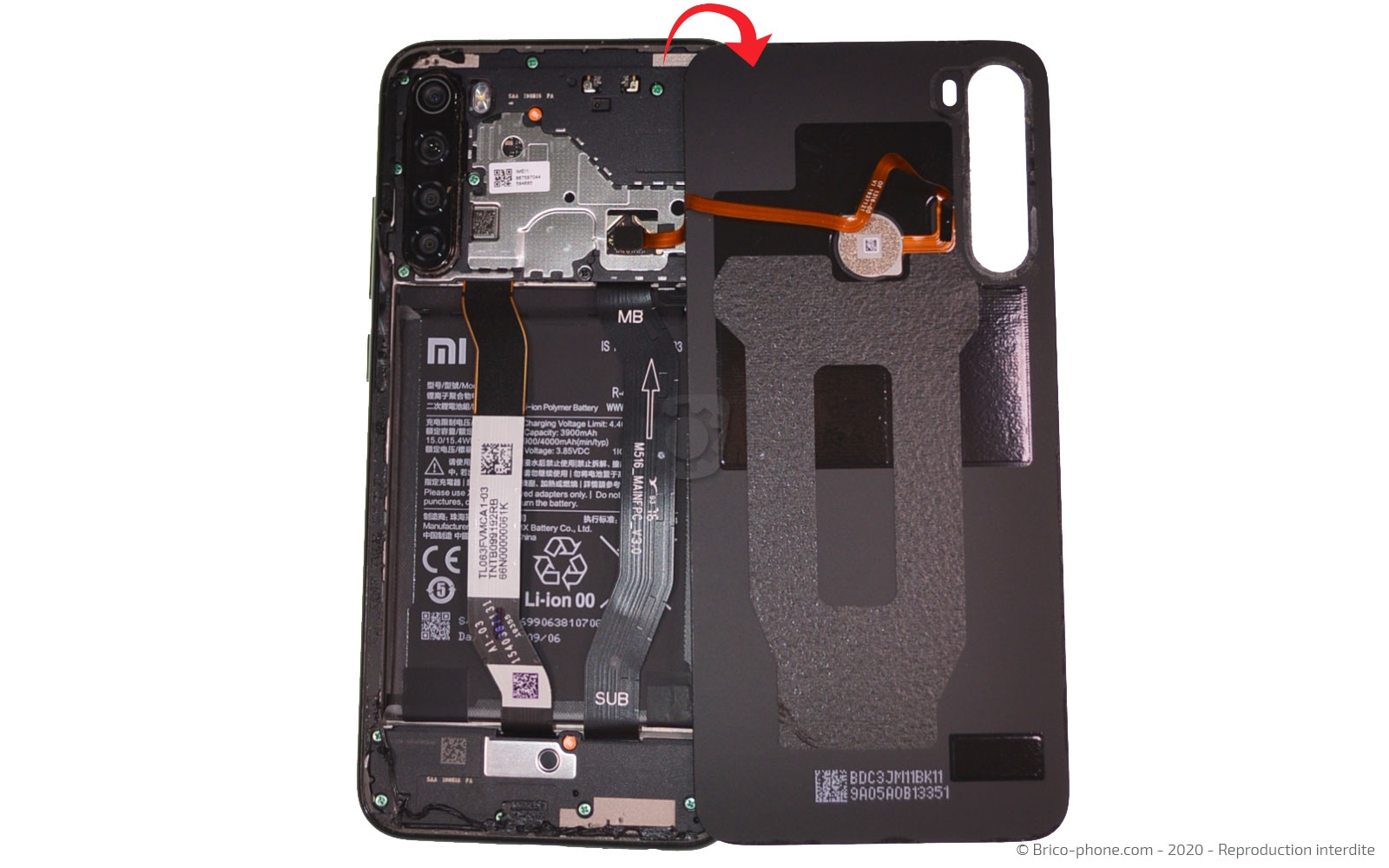

Pour ouvrir le smartphone, basculez la vitre vers la droite pour ne pas endommager la nappe du lecteur d'empreintes qu'il vous faudra déconnecter avec le levier en nylon.
Outils
Levier Nylon
Médiator
Etape 4

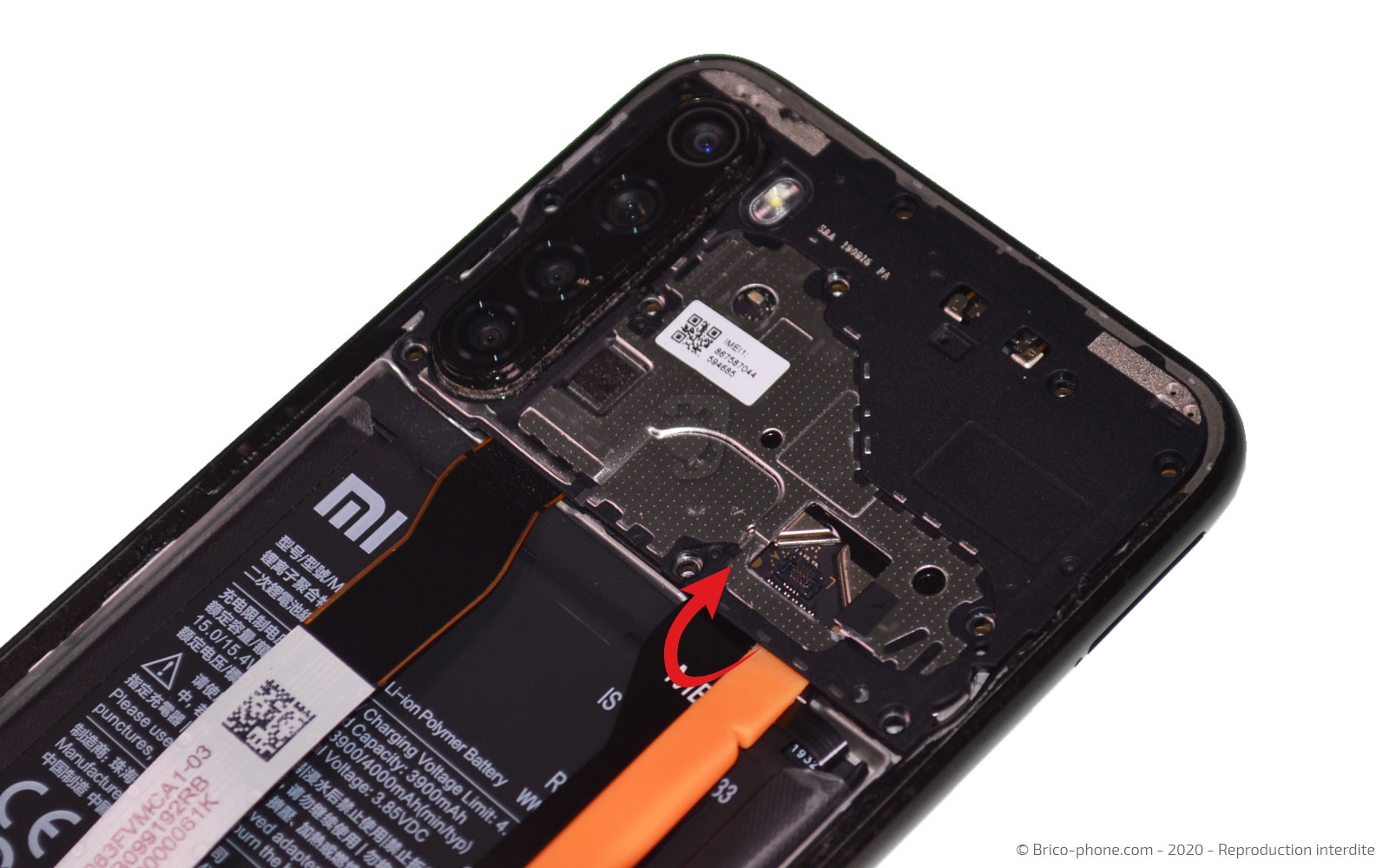

Etape 4 Déconnecter la batterie

Pour plus de sécurité, il est primordial de déconnecter la batterie mais pour ce faire, nous devons dans un premier temps retirer les 11 vis cruciformes de la plaquette de protection de la carte mère.

Parla suite, soulevez le cache avec le spudger et débranchez la connectique de la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

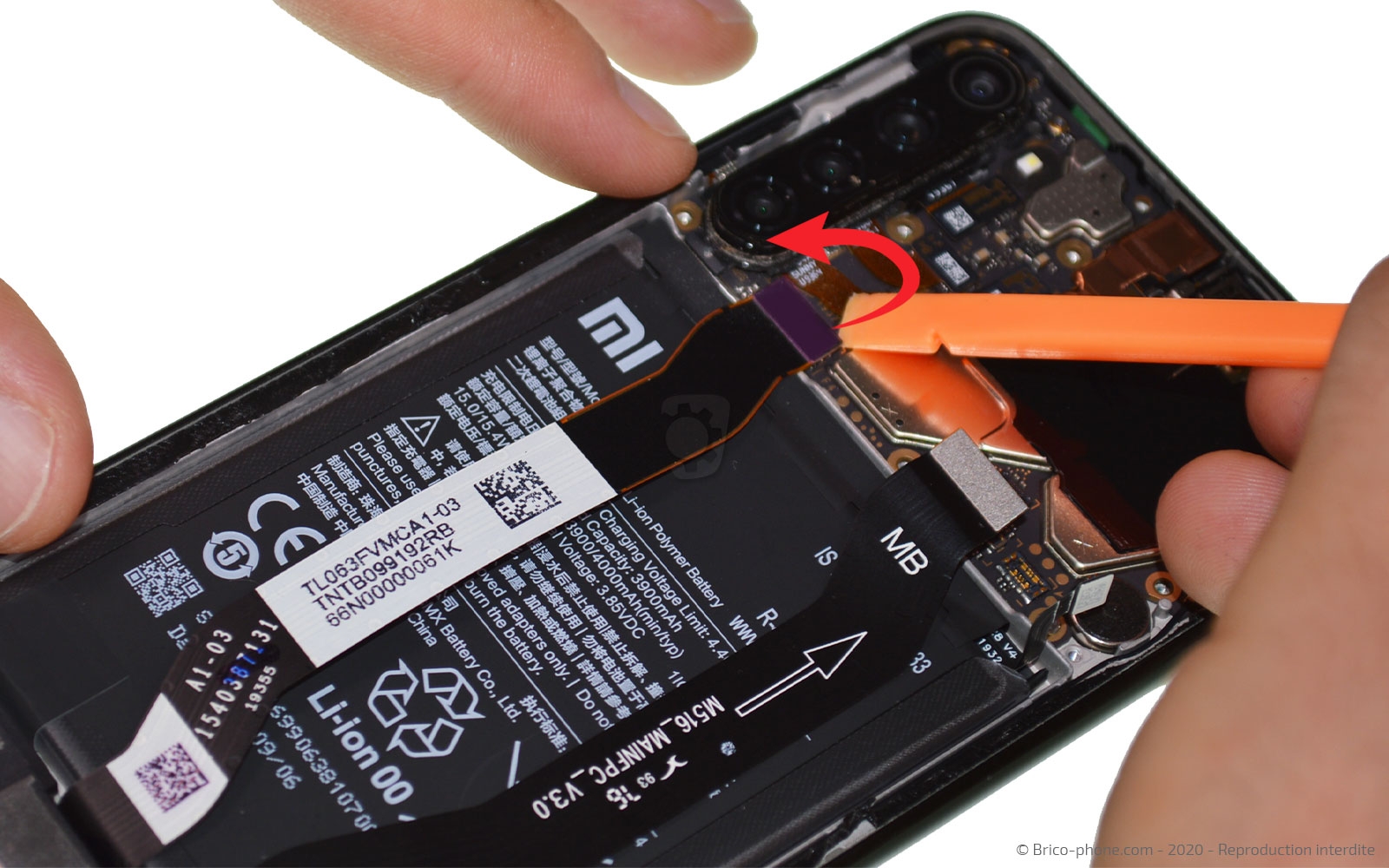

Etape 5 Libérer la batterie

Toujours avec le même ustensile, déconnectez la nappe de l'écran et celle de la rallonge d'interconnexion

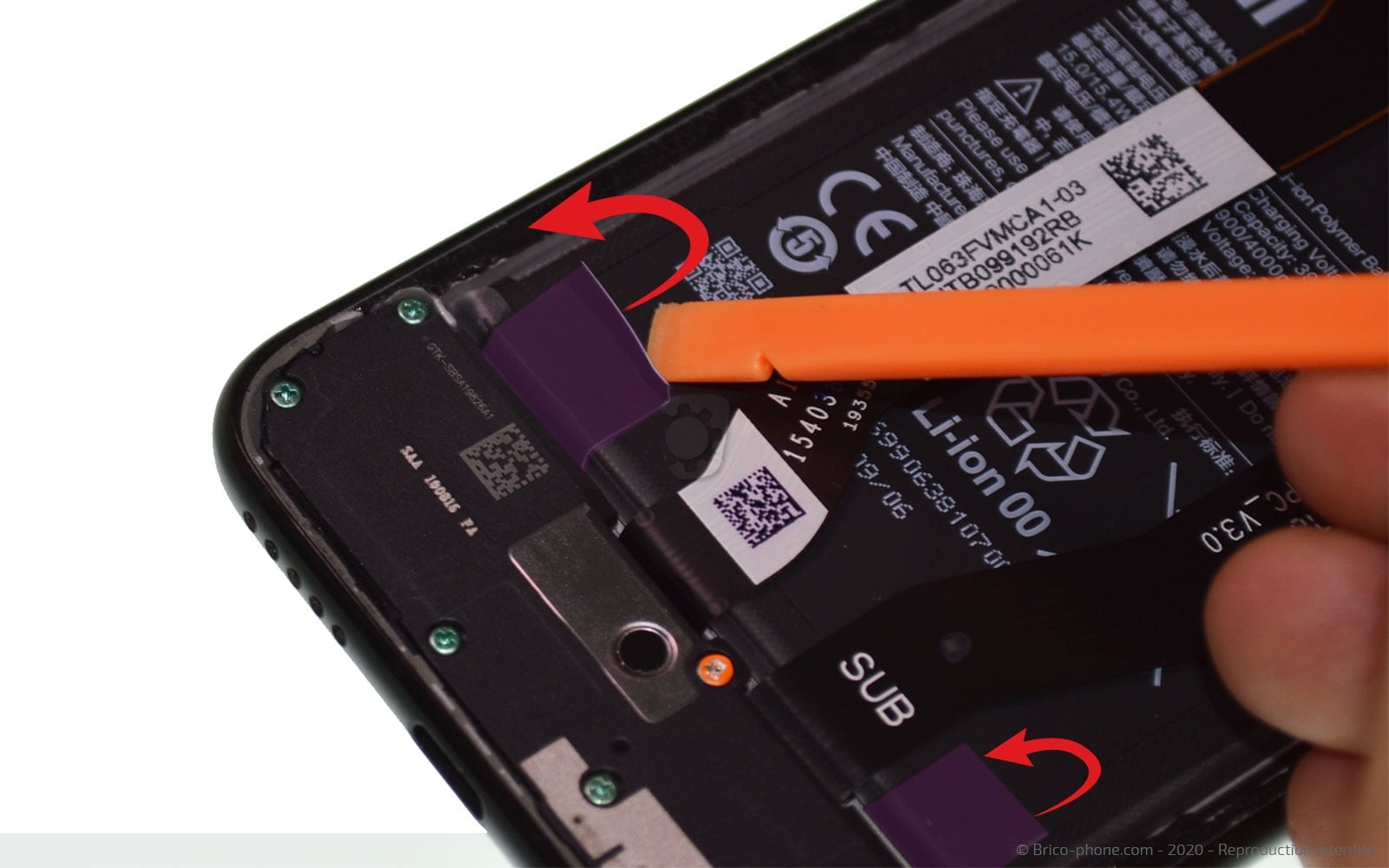

Penchons nous sur les languettes des stickers de la batterie qu'il vous faut décoller une par une.

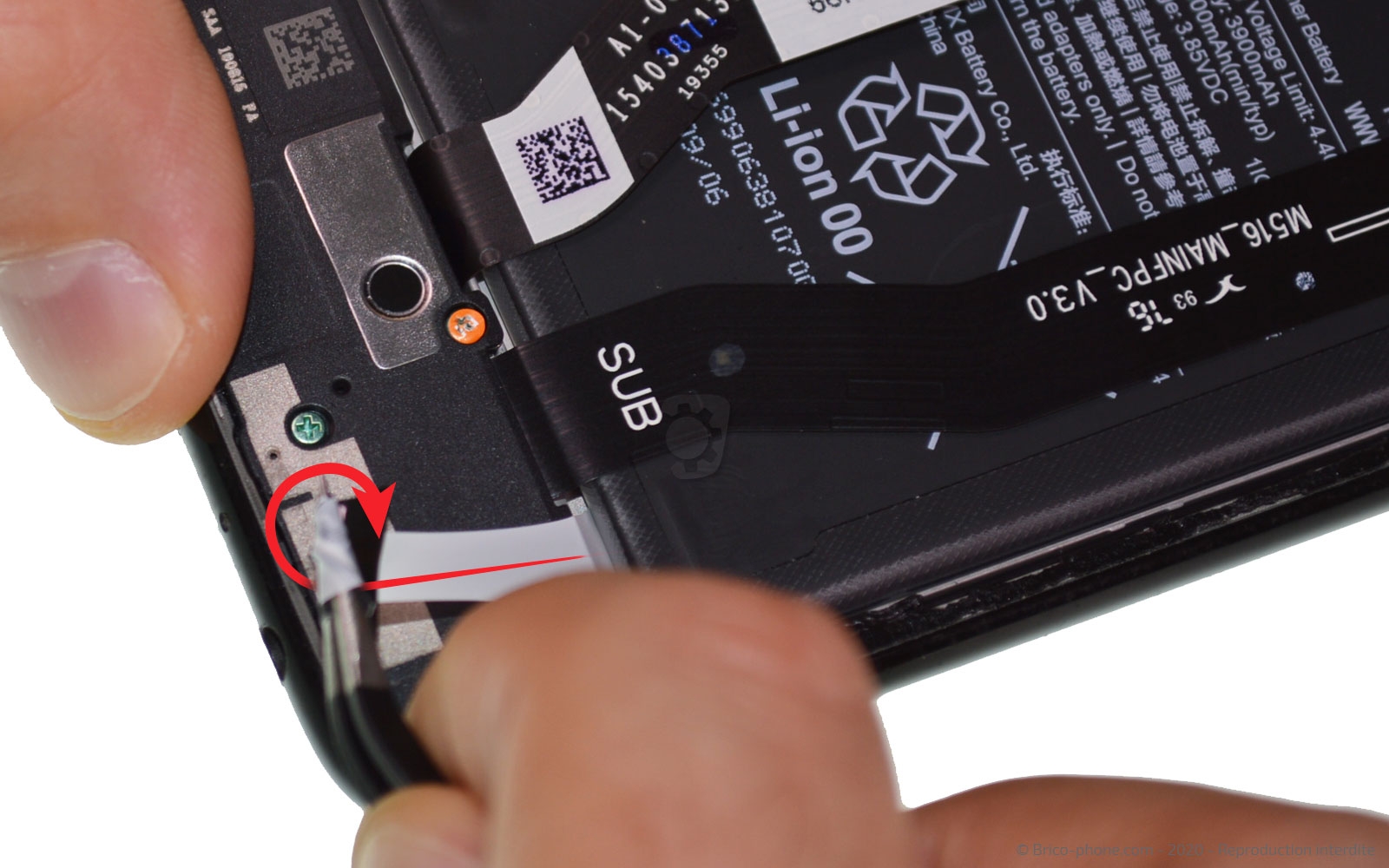

Ensuite, saisissez la pincette en métal pour tirer la languette et l'enrouler autour de l'outil.

Recommencez la manipulation pour la deuxième languette.
Outils
Levier Nylon
Pince Brucelles
Etape 6

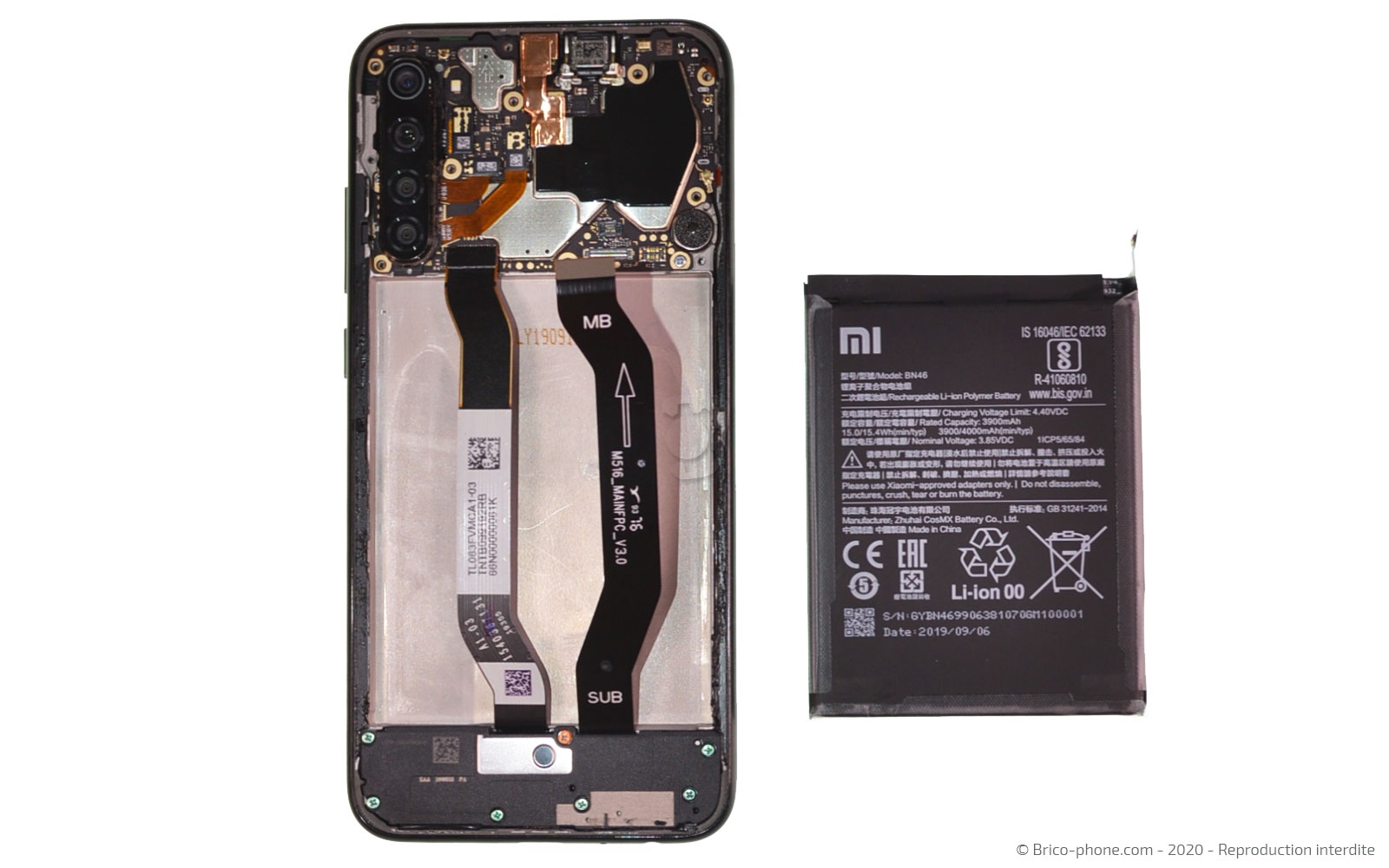

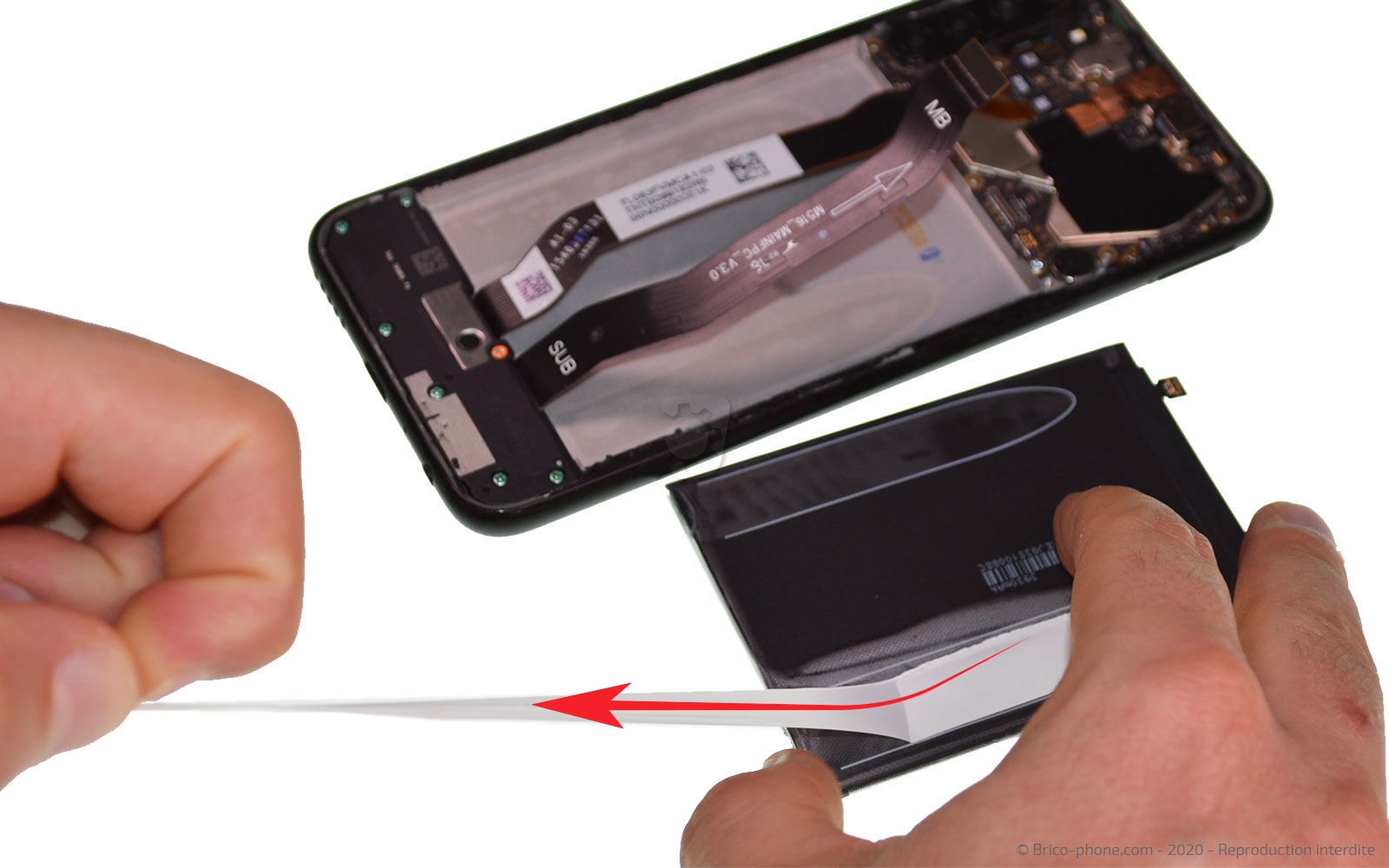

Etape 6 Sortir la batterie

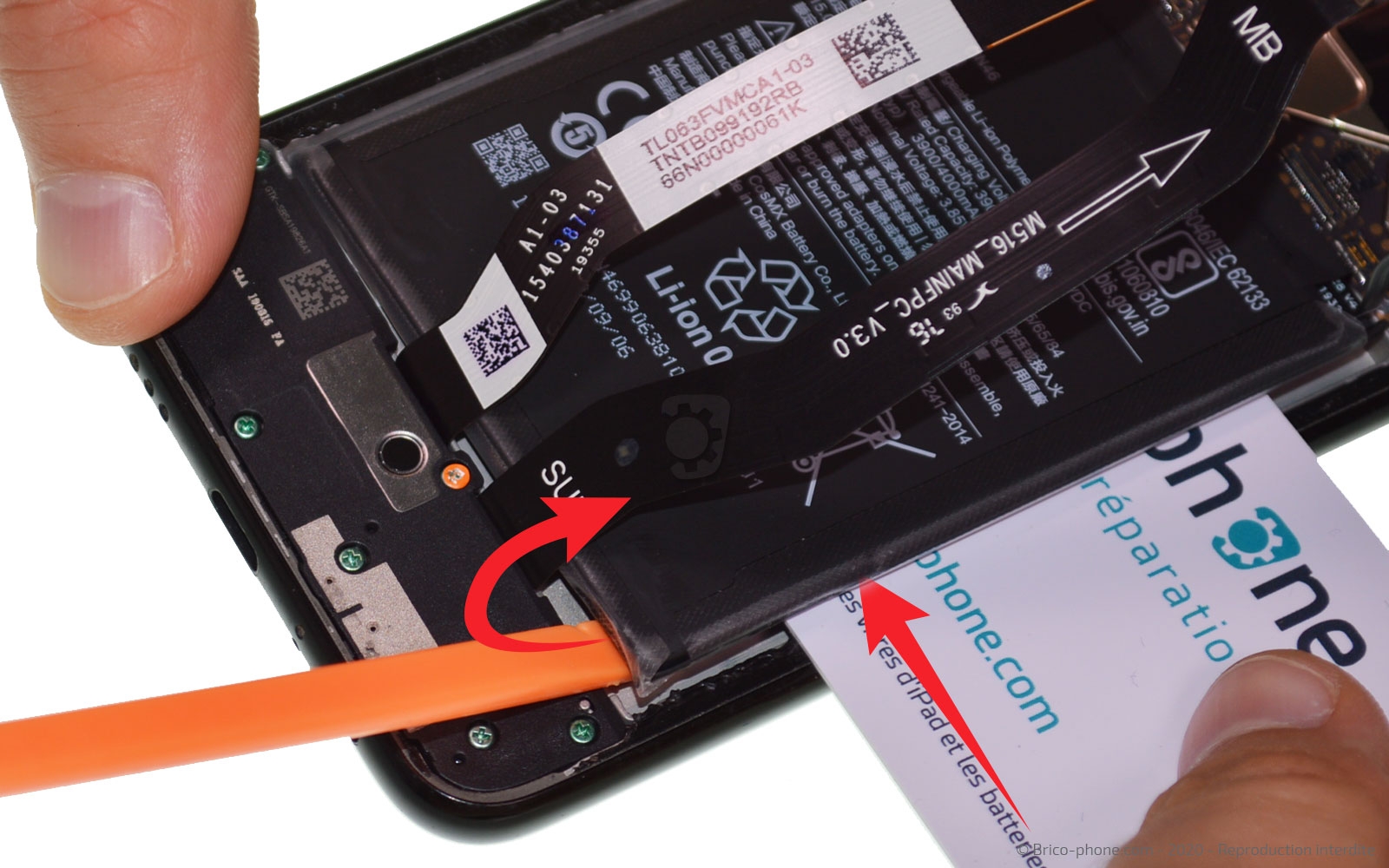

A l'aide du levier en nylon, soulevez la batterie.

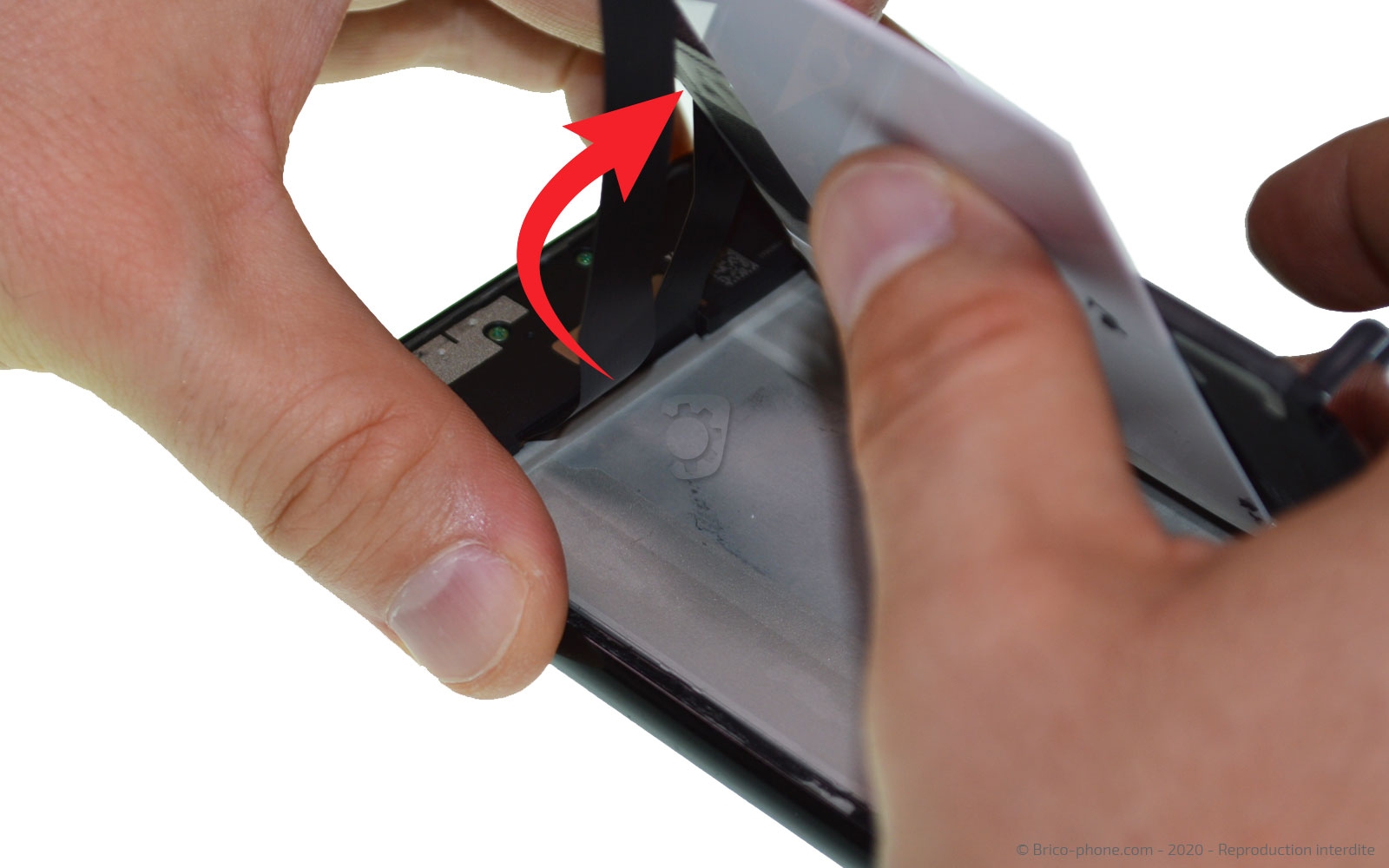

Il est possible qu'un des stickers est cassé c'est pourquoi nous glissons la carte en PVC sous la batterie pour terminer le décollage de cette dernière.
Pensez à retirer l'adhésif restant avant le remontage.
Outils
Carte PVC
Levier Nylon
Pièces
Batterie originale pour Xiaomi Redmi Note 8 34.90€
Etape 7

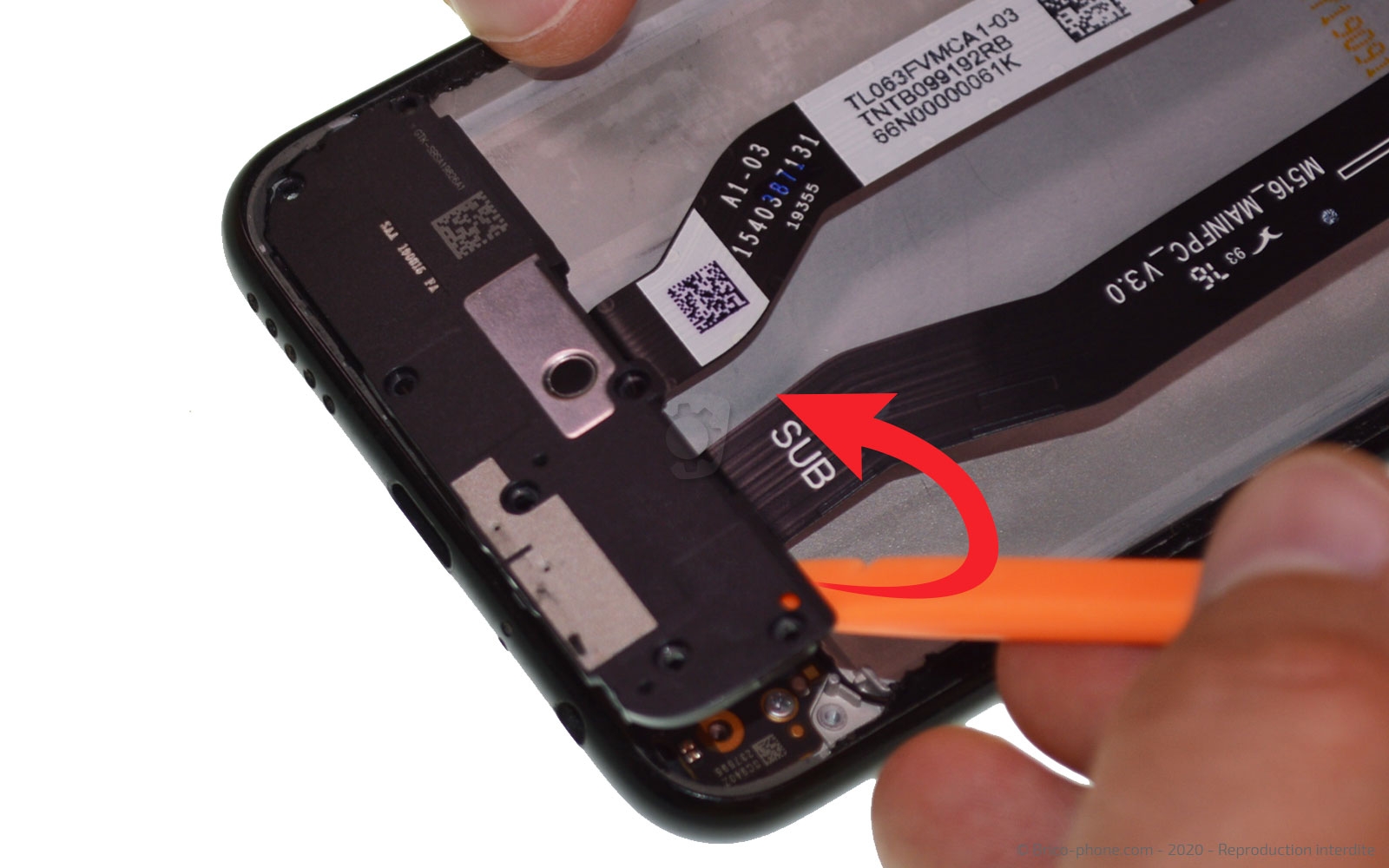

Etape 7 Récupérer le haut-parleur externe

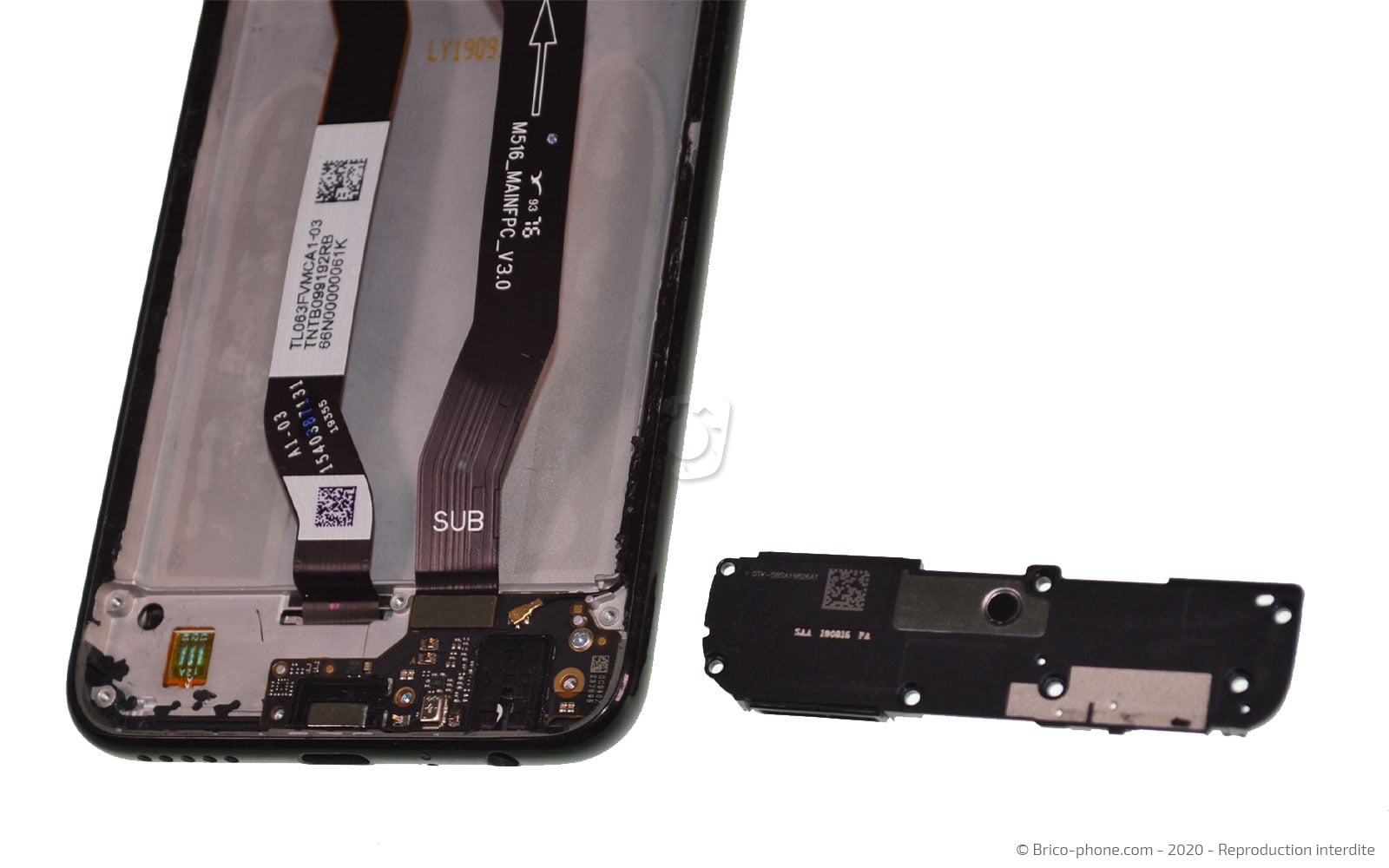

Passons au bas du téléphone sur lequel nous devons retirer les 7 vis cruciformes afin de pouvoir soulever le haut-parleur externe.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Débrancher les nappes du Dock

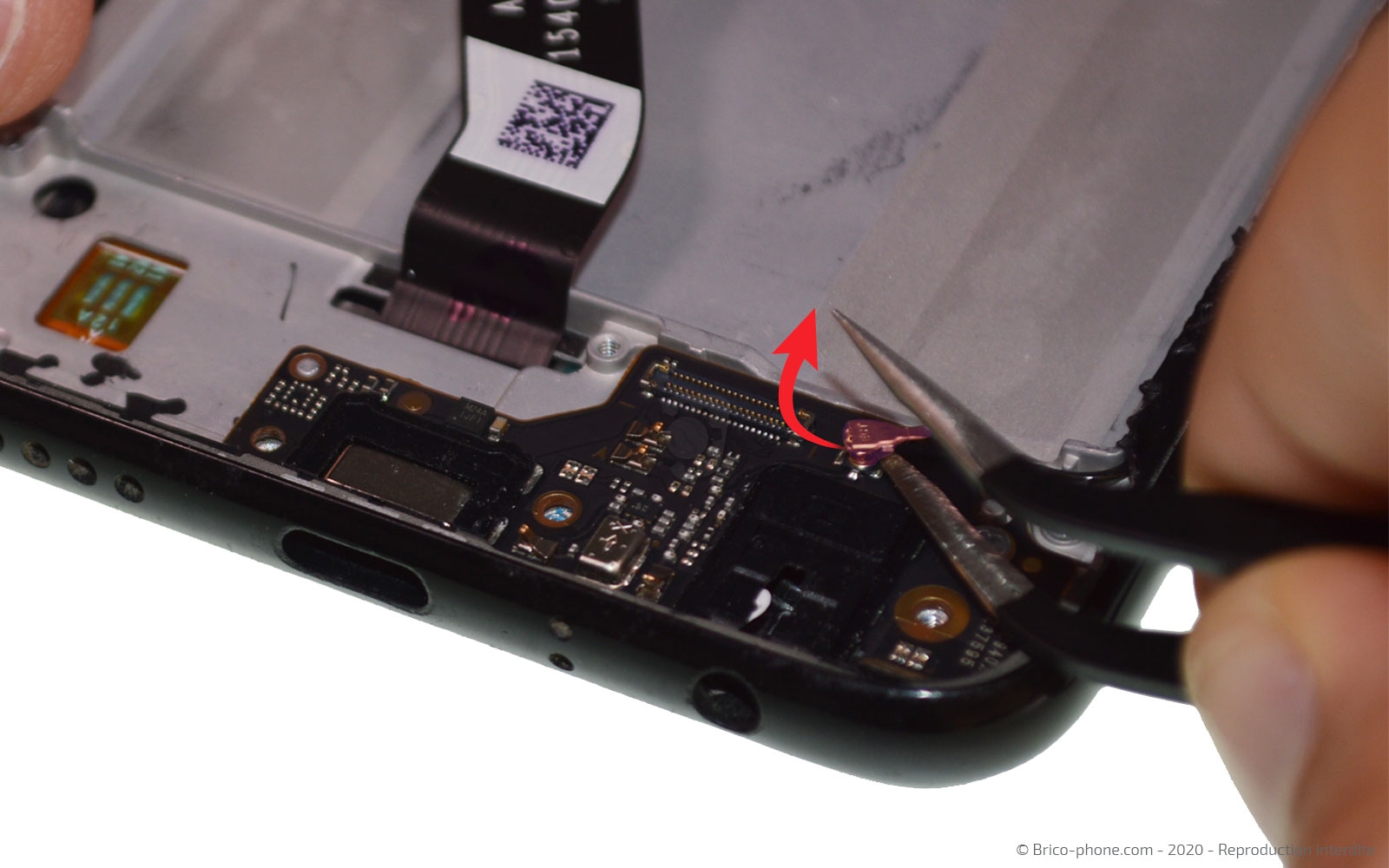

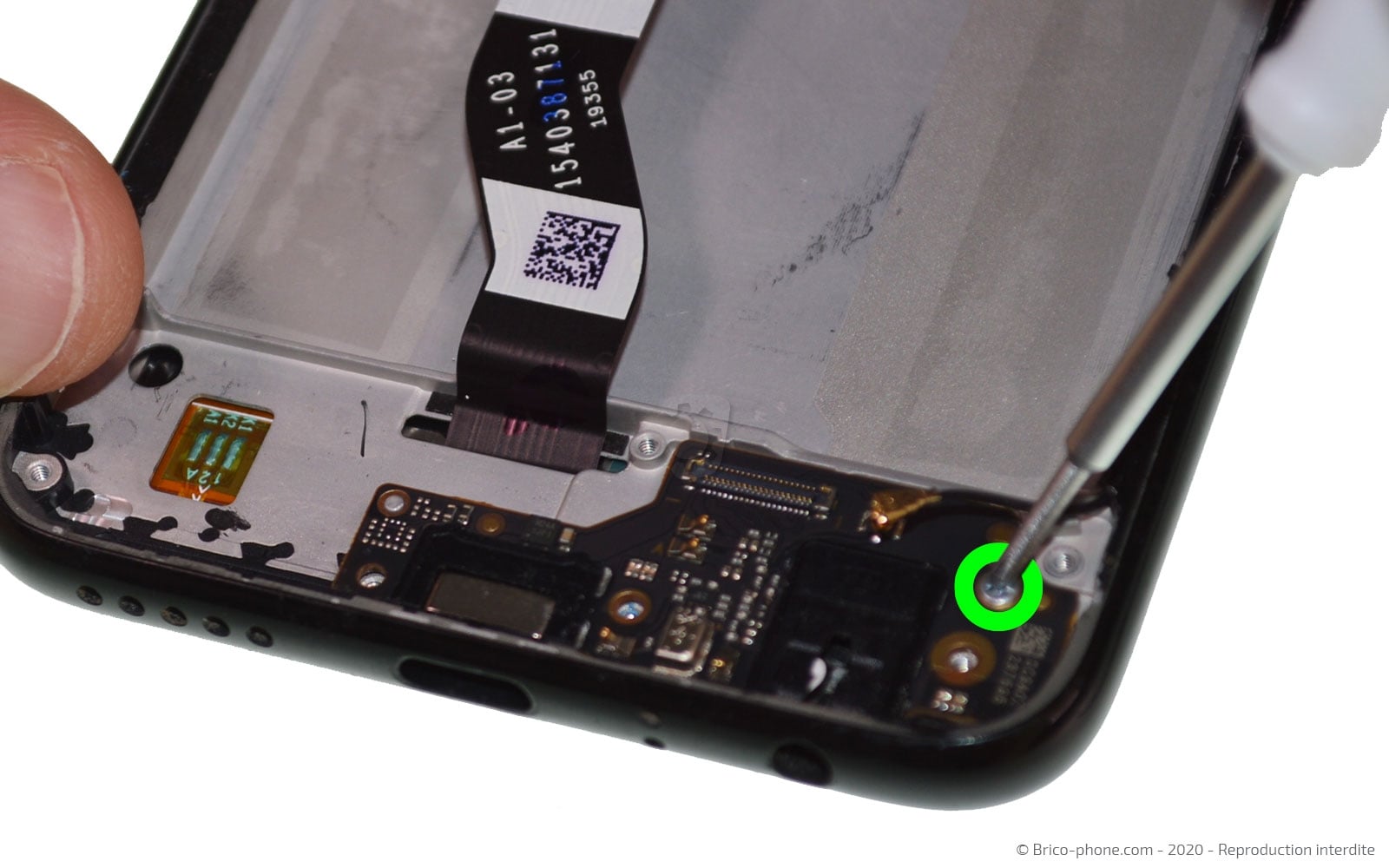

Débranchez la rallonge d'interconnexion, le câble coaxial et retirez la dernière vis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Oter le connecteur de charge

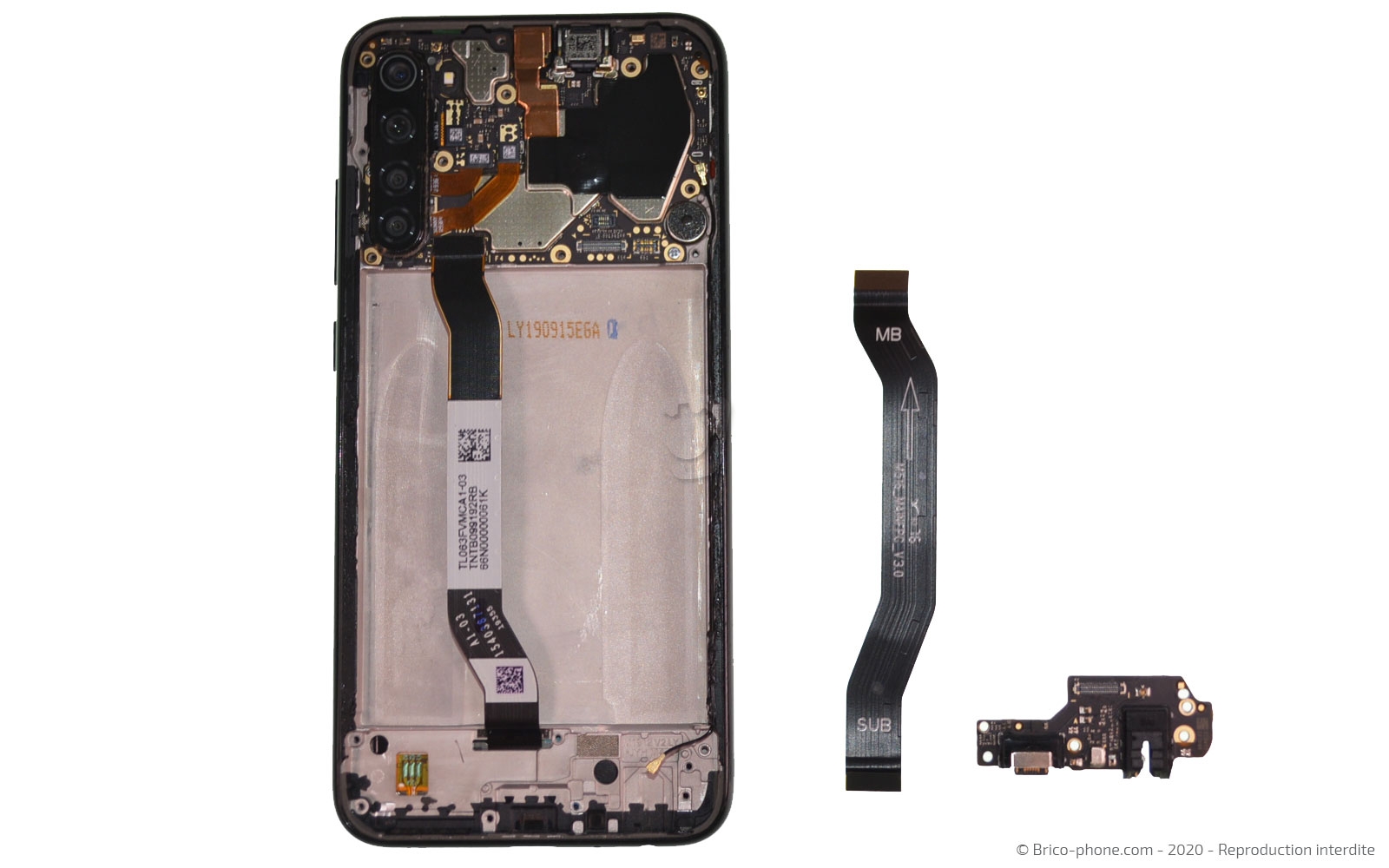

Faites levier avec le spudger pour sortir le connecteur de charge du châssis.

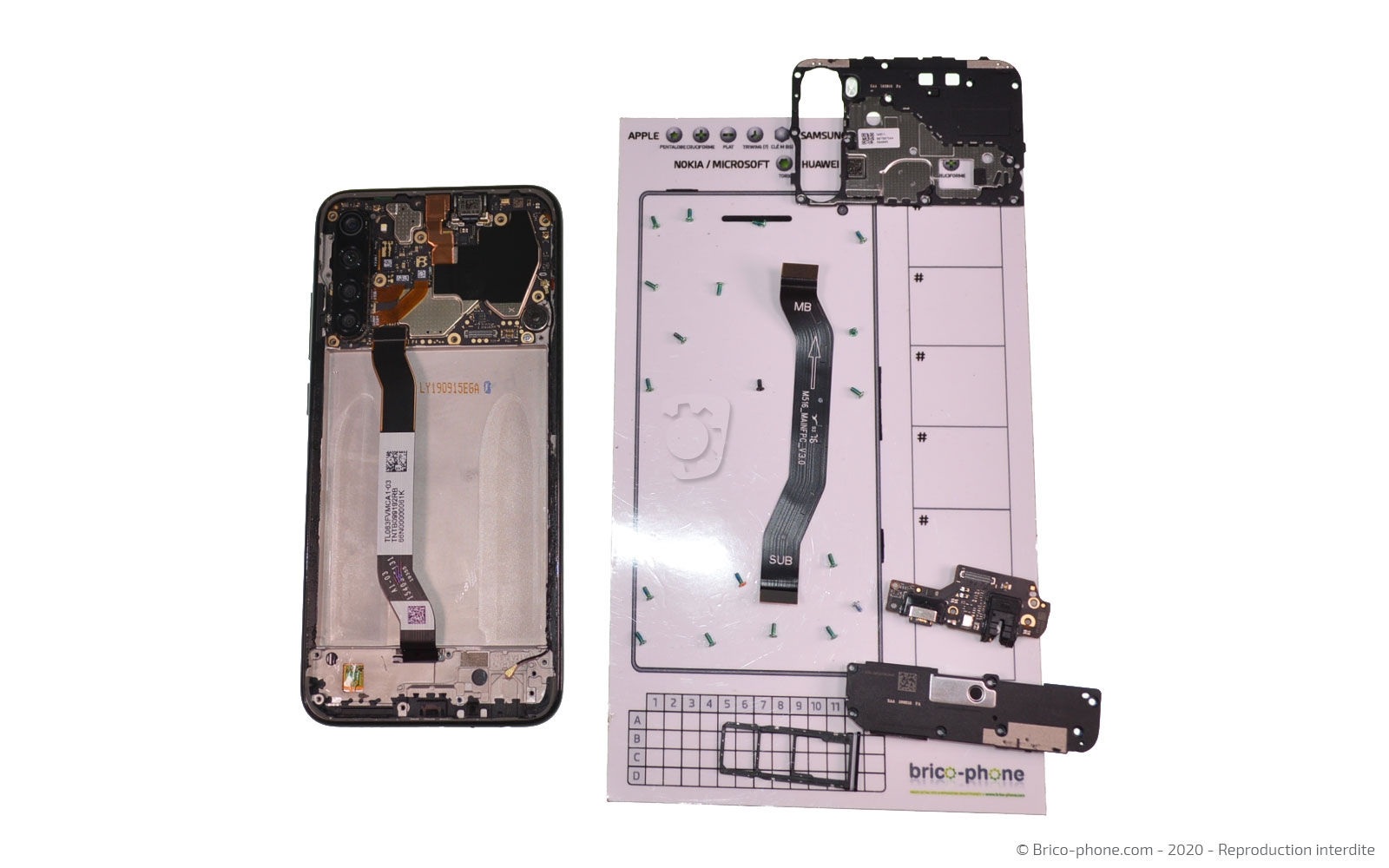

Pour plus de confort et de facilité, positionnez vos pièces et vis sur la patron d'aide au montage.
Outils
Levier Nylon
Pièces
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 8 8.90€
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 10

Etape 10 Retirer le câble coaxial

Avec la pince métallique, il vous faut décrocher l'autre extrémité du câble coaxial.
Outils
Pince Brucelles
Etape 11

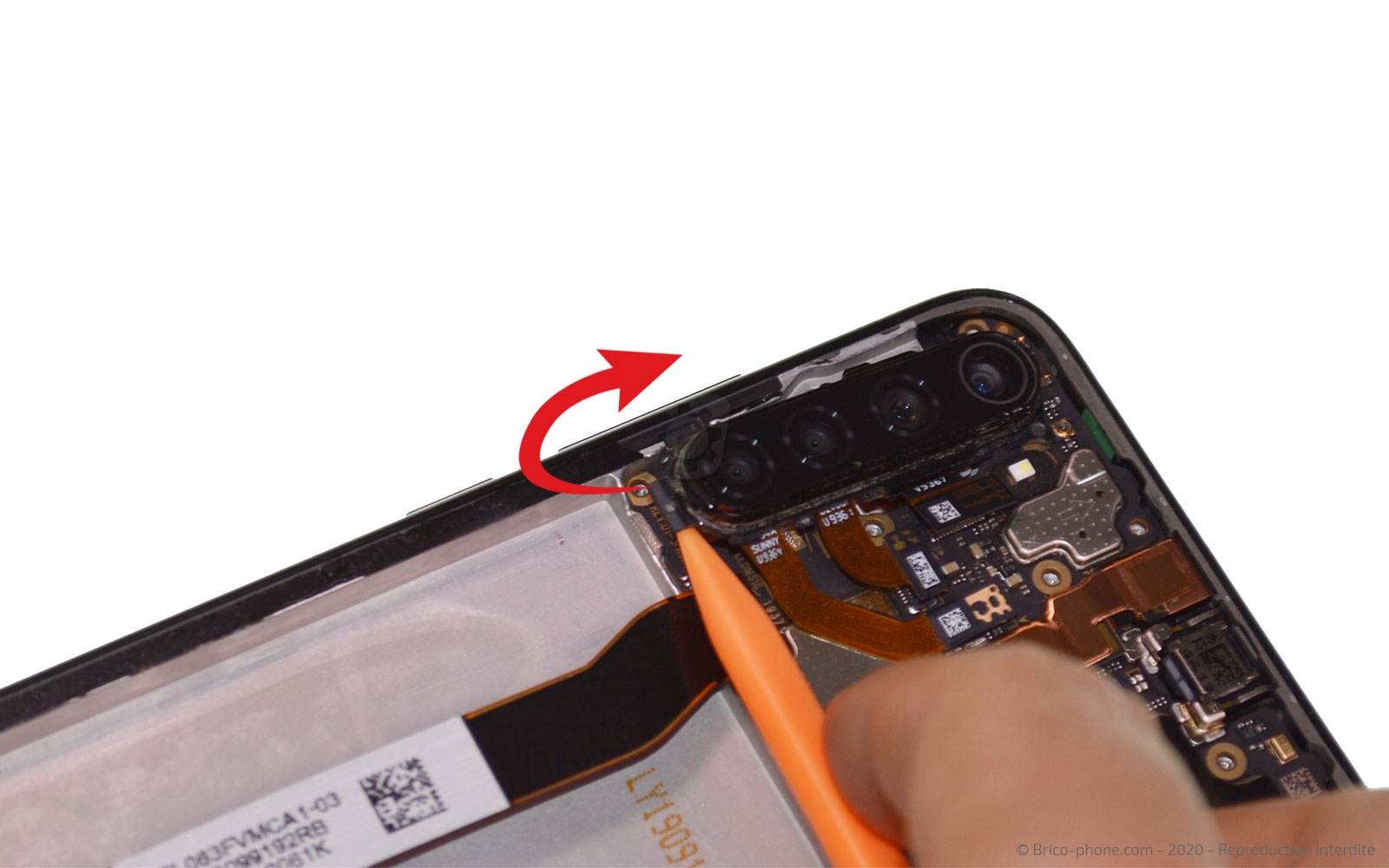

Etape 11 Enlever le bloc caméra arrière

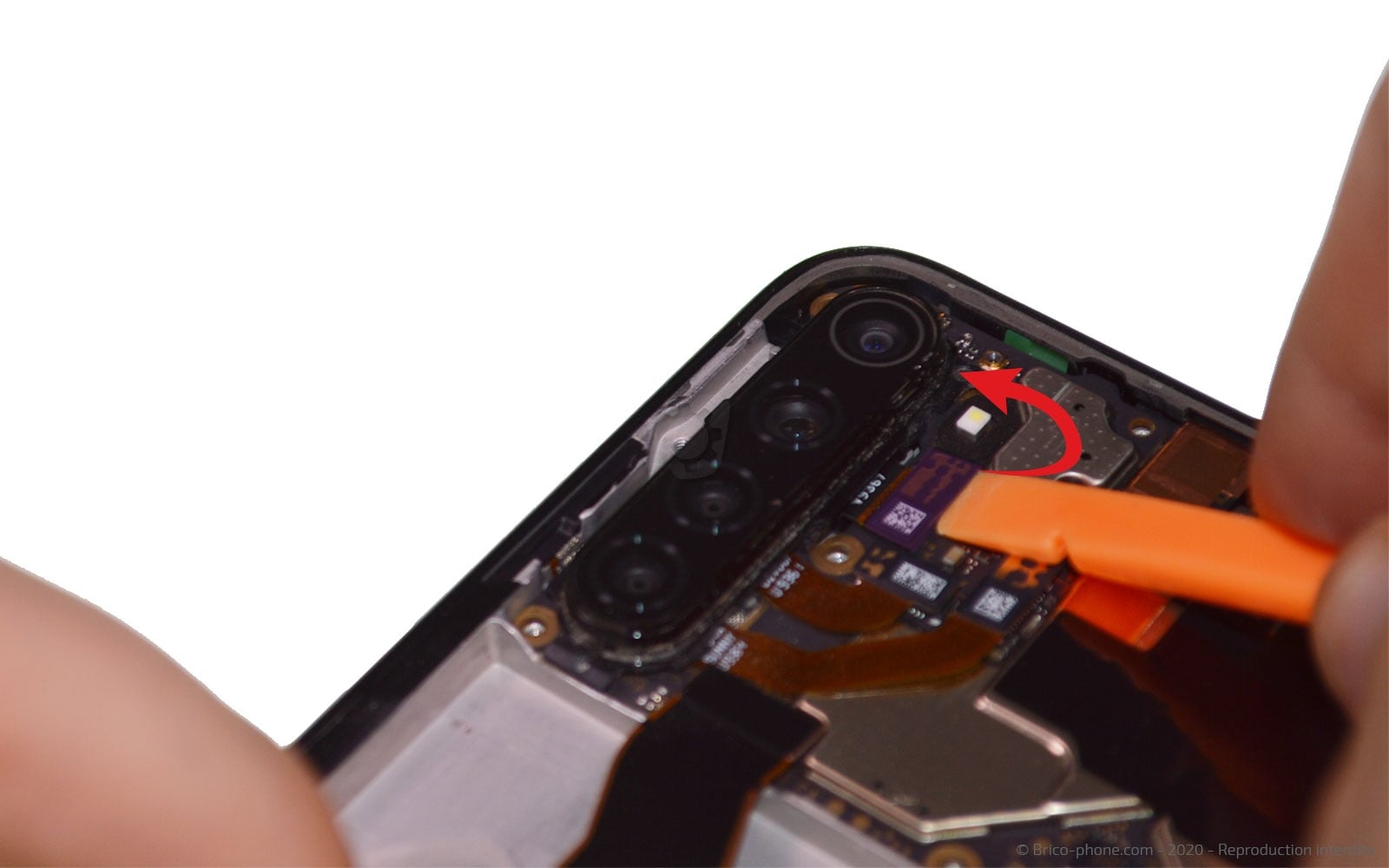

Toujours avec le levier en nylon, débranchez les différentes nappes du module caméra afin de pouvoir l'extraire.
Outils
Levier Nylon
Pièces
Objectif 48 Mpx de caméra arrière compatible pour Xiaomi Redmi Note 8 49.90€
Etape 12

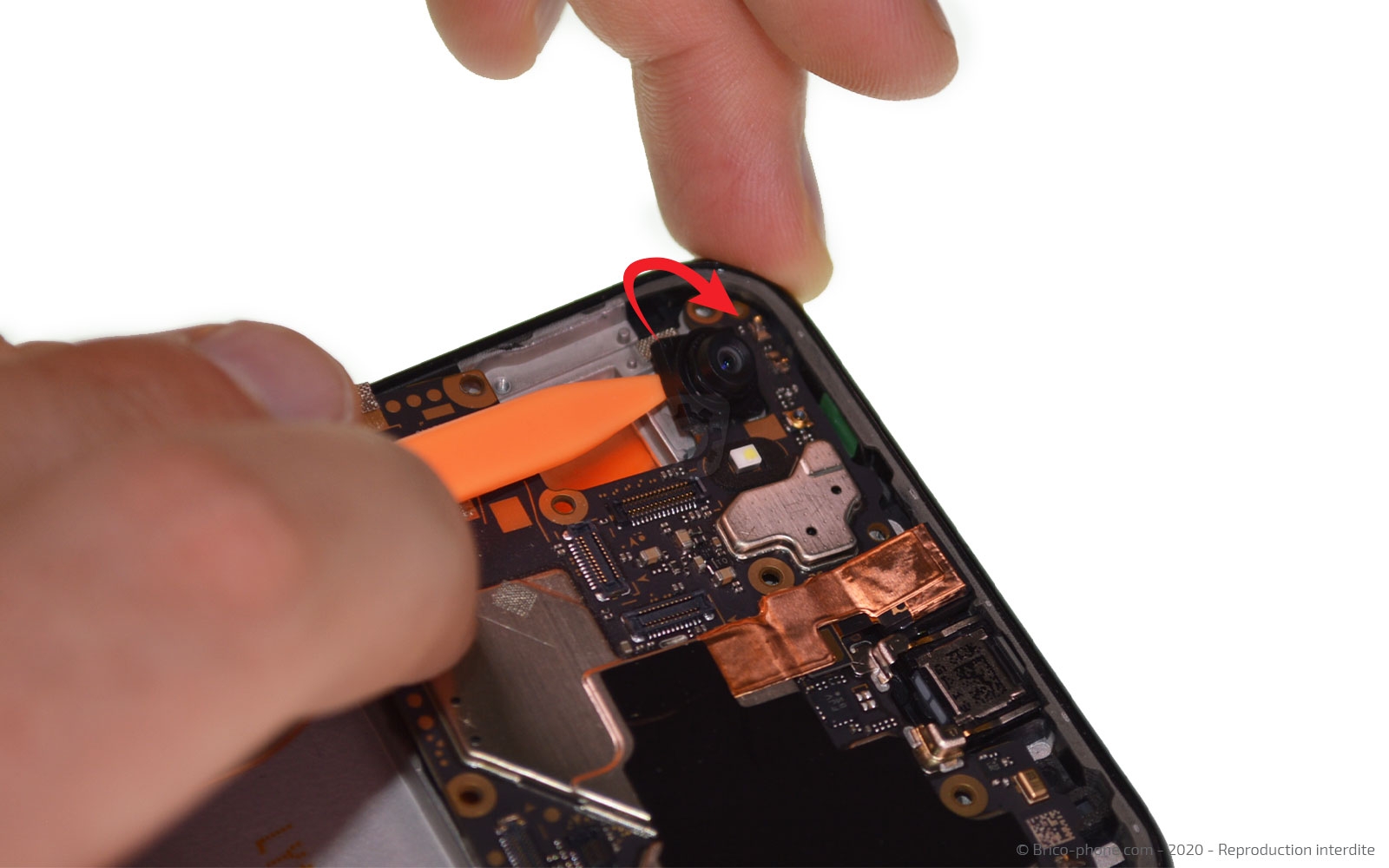

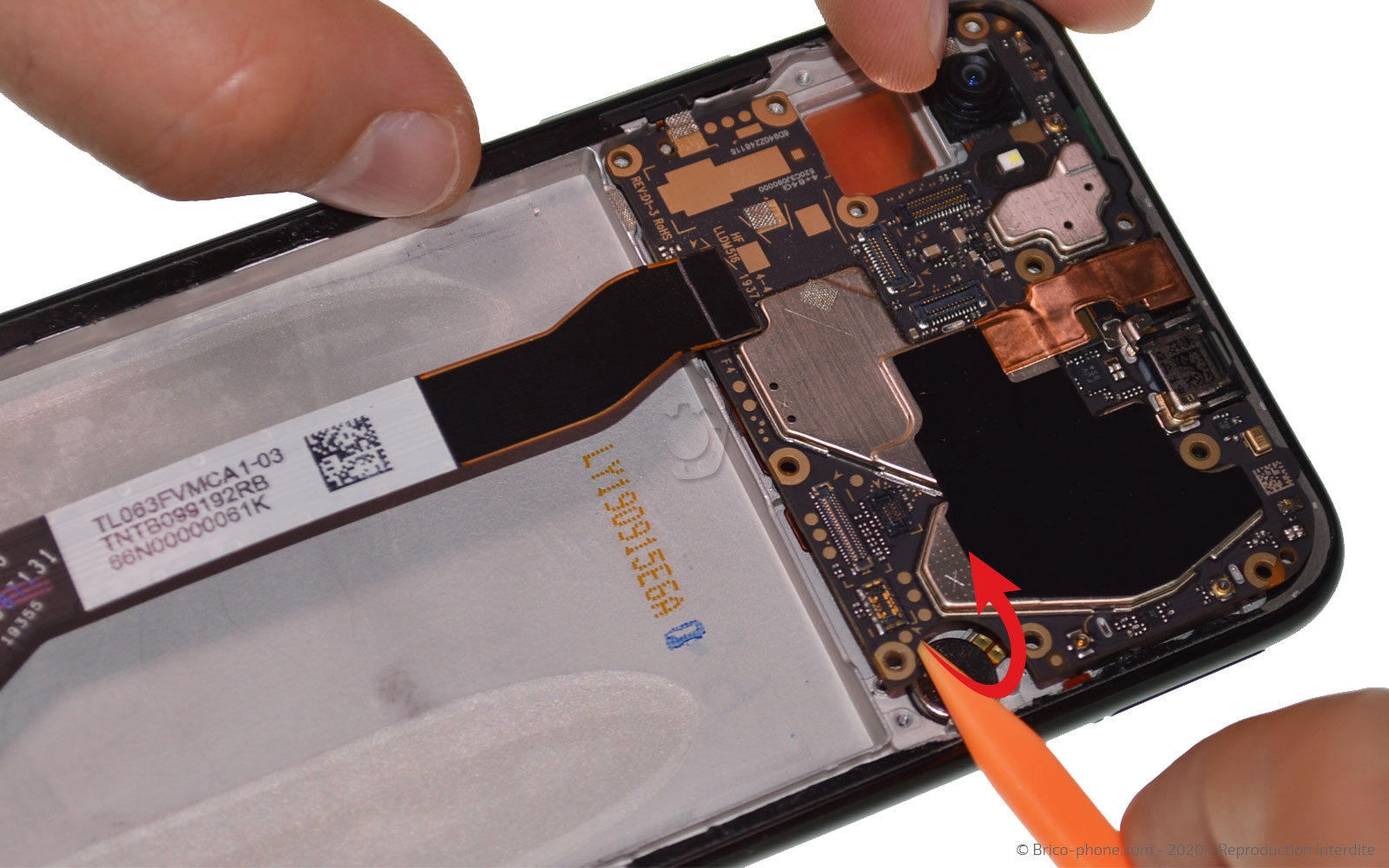

Etape 12 Sortir la carte mère

Deux vis cruciformes retiennent encore la carte mère. Retirez-les avant de soulever légèrement la caméra et de sortir la carte mère du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 13

Etape 13 Libérer le vibreur et l'écouteur de l'oreille

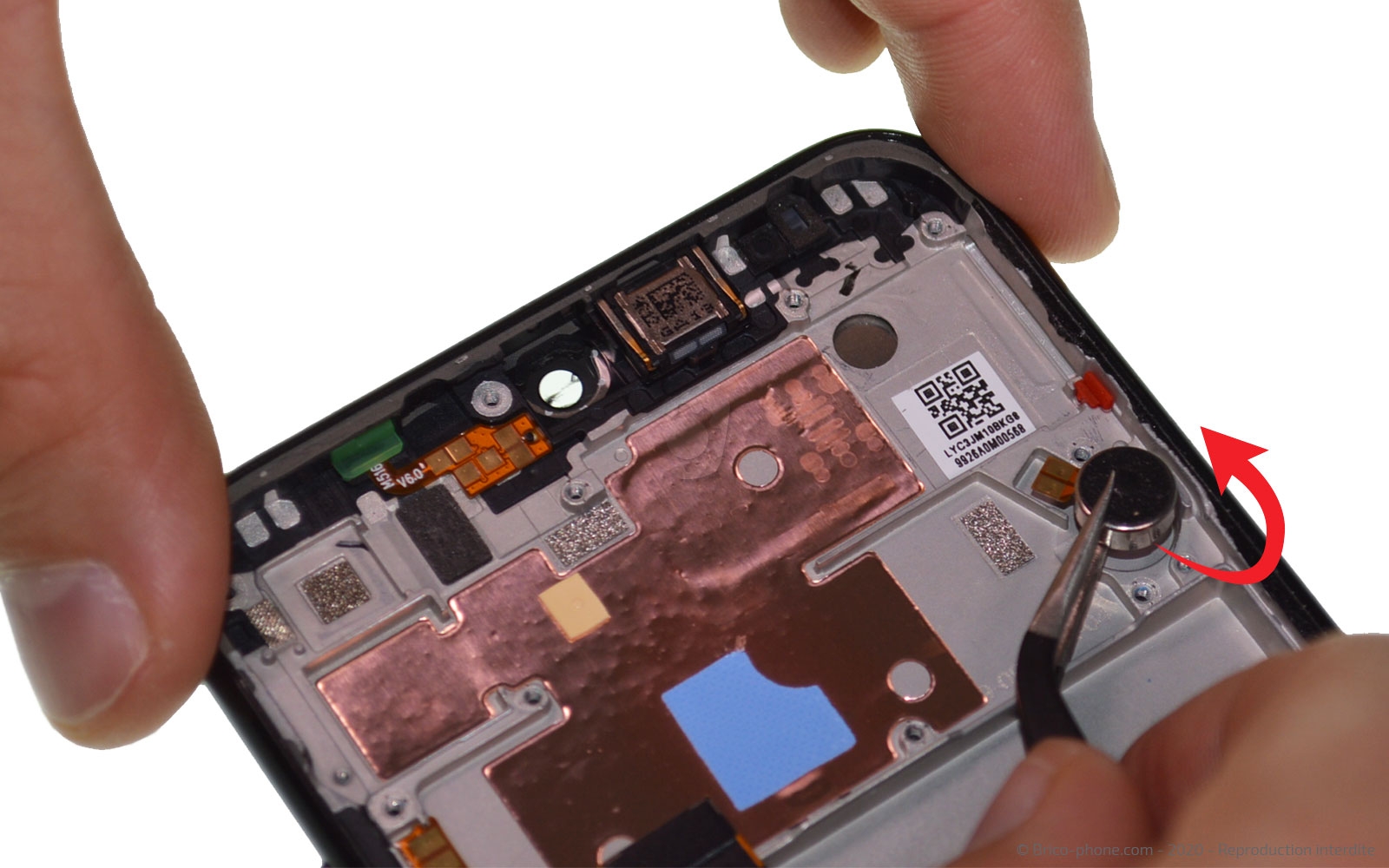

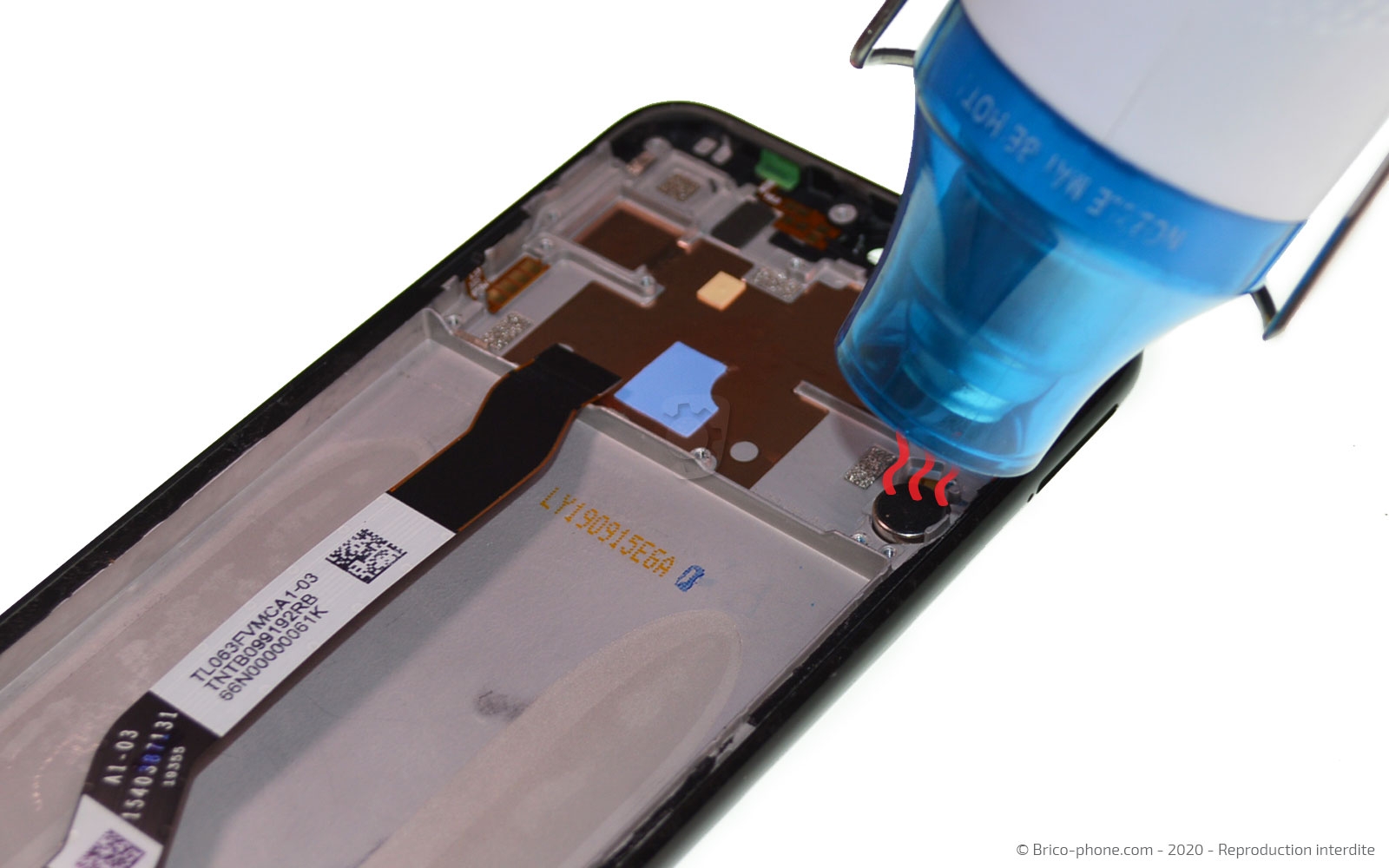

Reprenez le décapeur thermique ou votre sèche-cheveux et chauffez le vibreur pour pouvoir ensuite le décoller avec la pincette en métal.

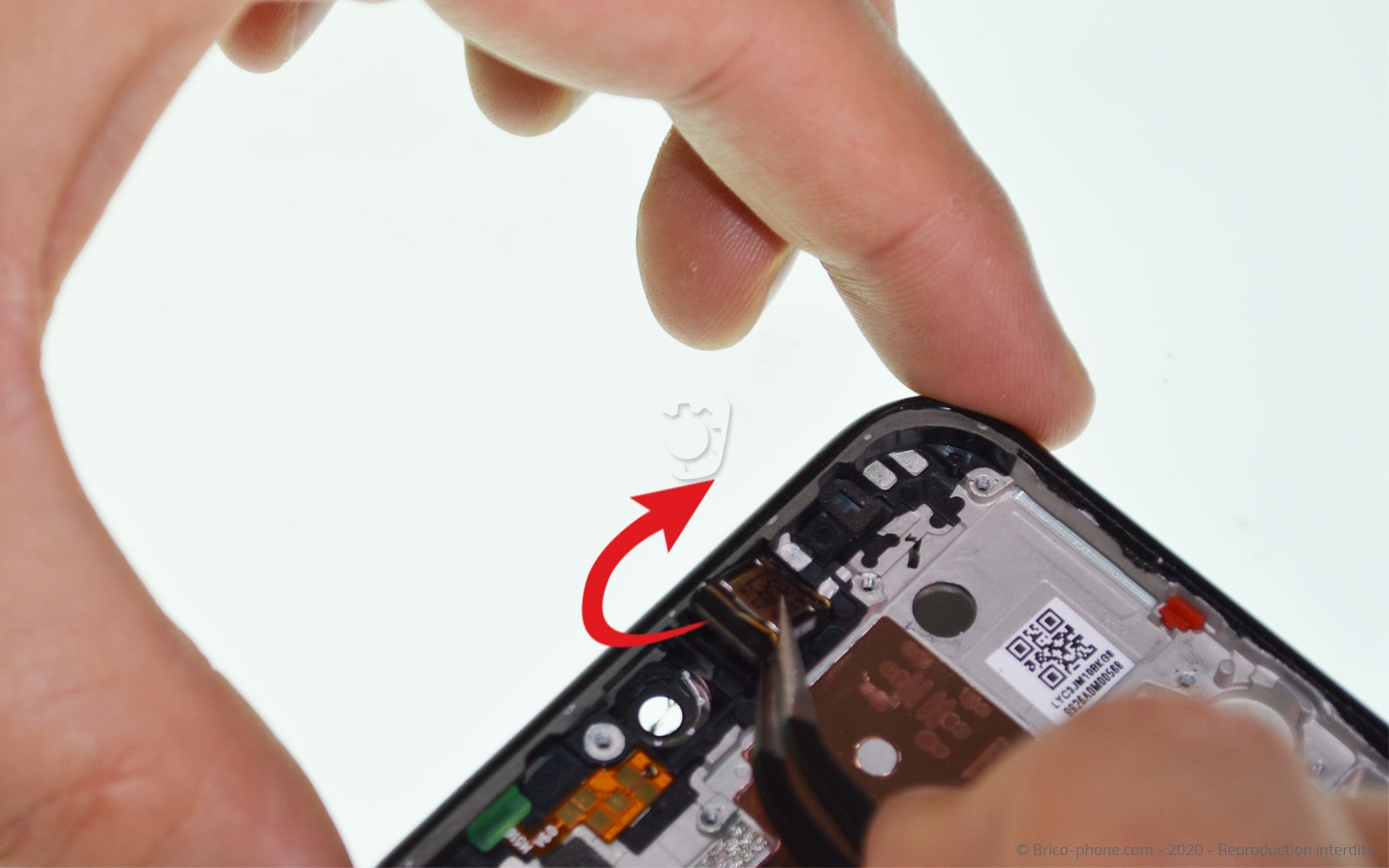

Ensuite, attaquez-vous à l'écouteur de l'oreille.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 14

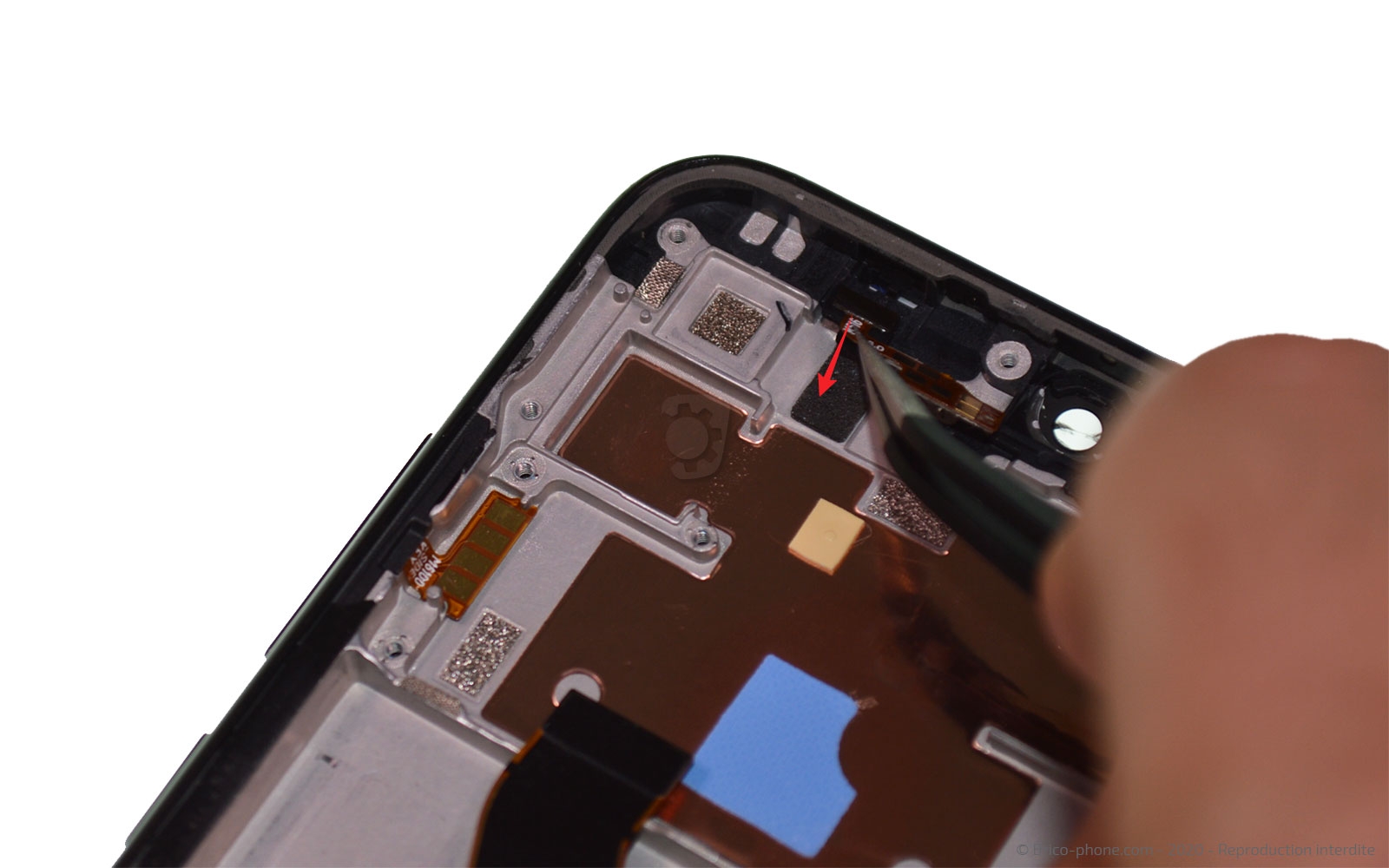

Etape 14 Récupérer les petits éléments

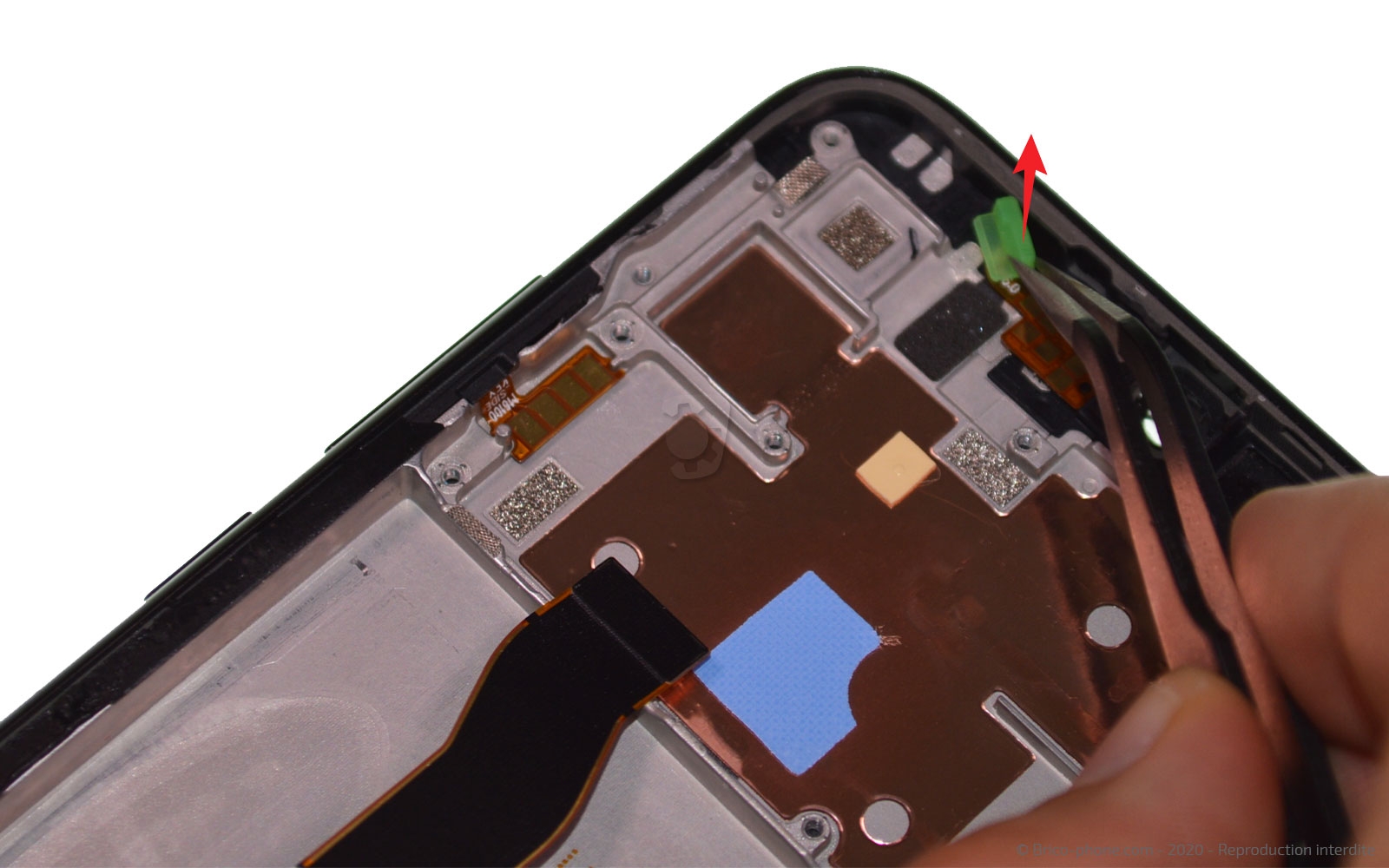

A l'aide du spudger, décollez les capteurs puis sortez le cache vert avec la pincette. Retirez ensuite le capteur.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Installer les adhésifs sur la batterie

Mesurez les stickers de batterie afin de les découper à la bonne taille.

Retirez la protection bleue des adhésifs et placez-les sur la batterie en faisant bien attention à laisser dépasser les parties noires de la batterie.

Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 16

Etape 16 Poser la batterie

Maintenant que les stickers sont posés sur la batterie, enlevez la petite protection bleue et repliez la partie noire sur la pièce.

Ôtez les protections du nouveau bloc écran, puis libérez les adhésifs de leur dernière protection afin de replacer la batterie dans le nouveau bloc écran.
Outils
Pince Brucelles

Conseils pour le remontage

Remontez tous les éléments de votre Xiaomi Redmi Note 8 dans le nouveau bloc écran en suivant les étapes précédentes dans l'ordre inverse.

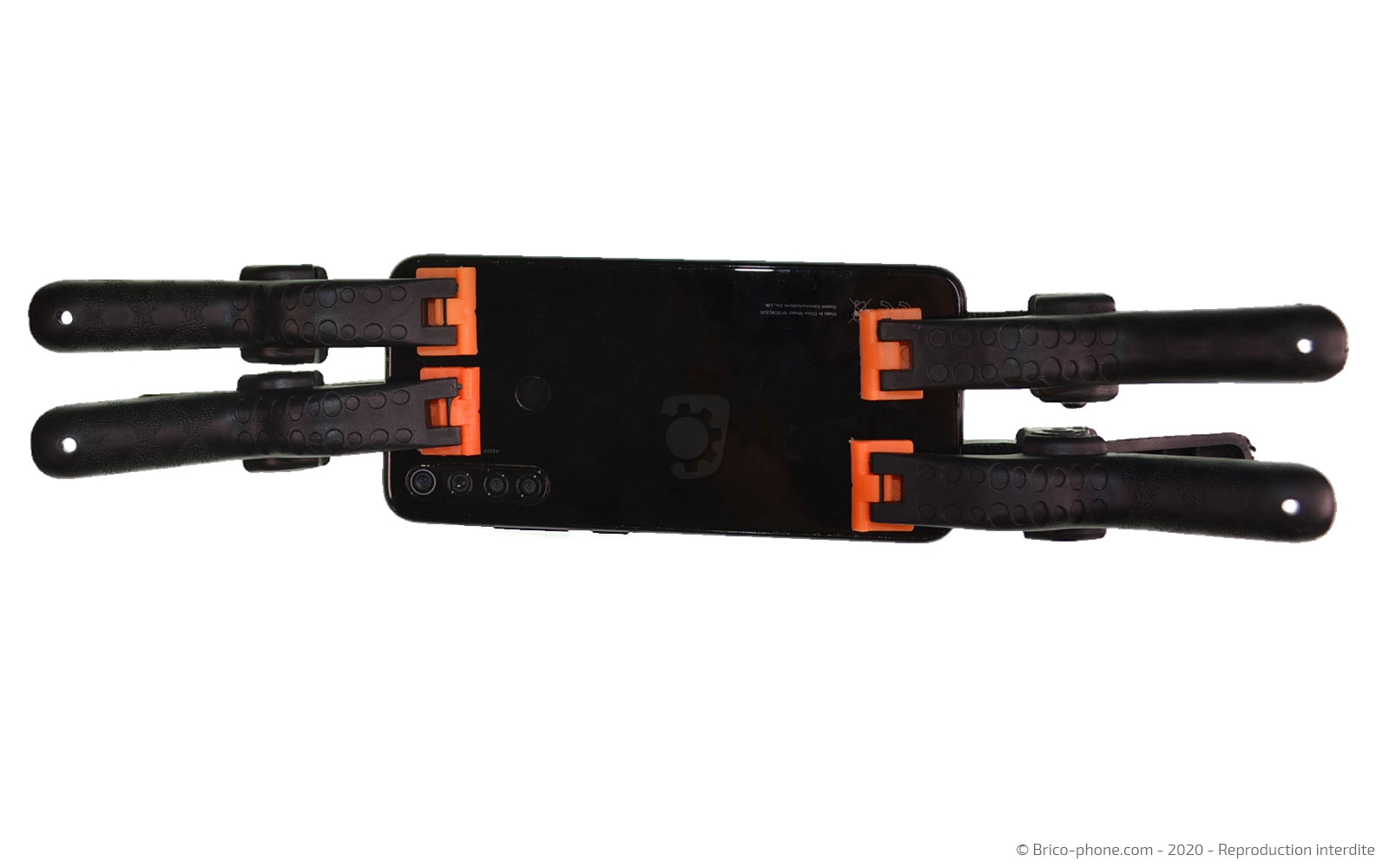

Tester votre écran avant de recoller la vitre arrière à l'aide de la colle B-7000 fournie dans le kit d'outils. Laissez poser environ 45 minutes pour permettre à la colle de bien adhérer.

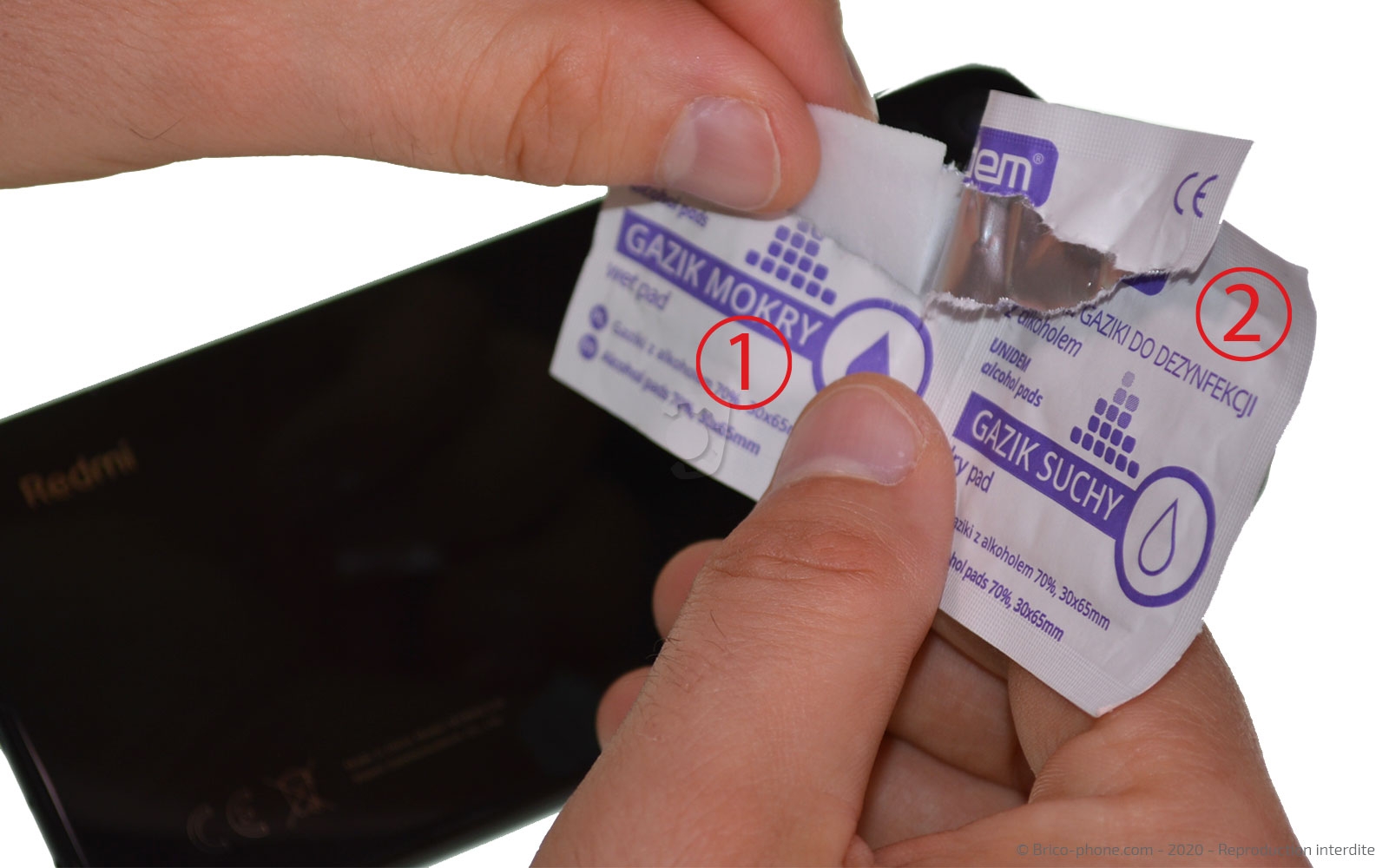

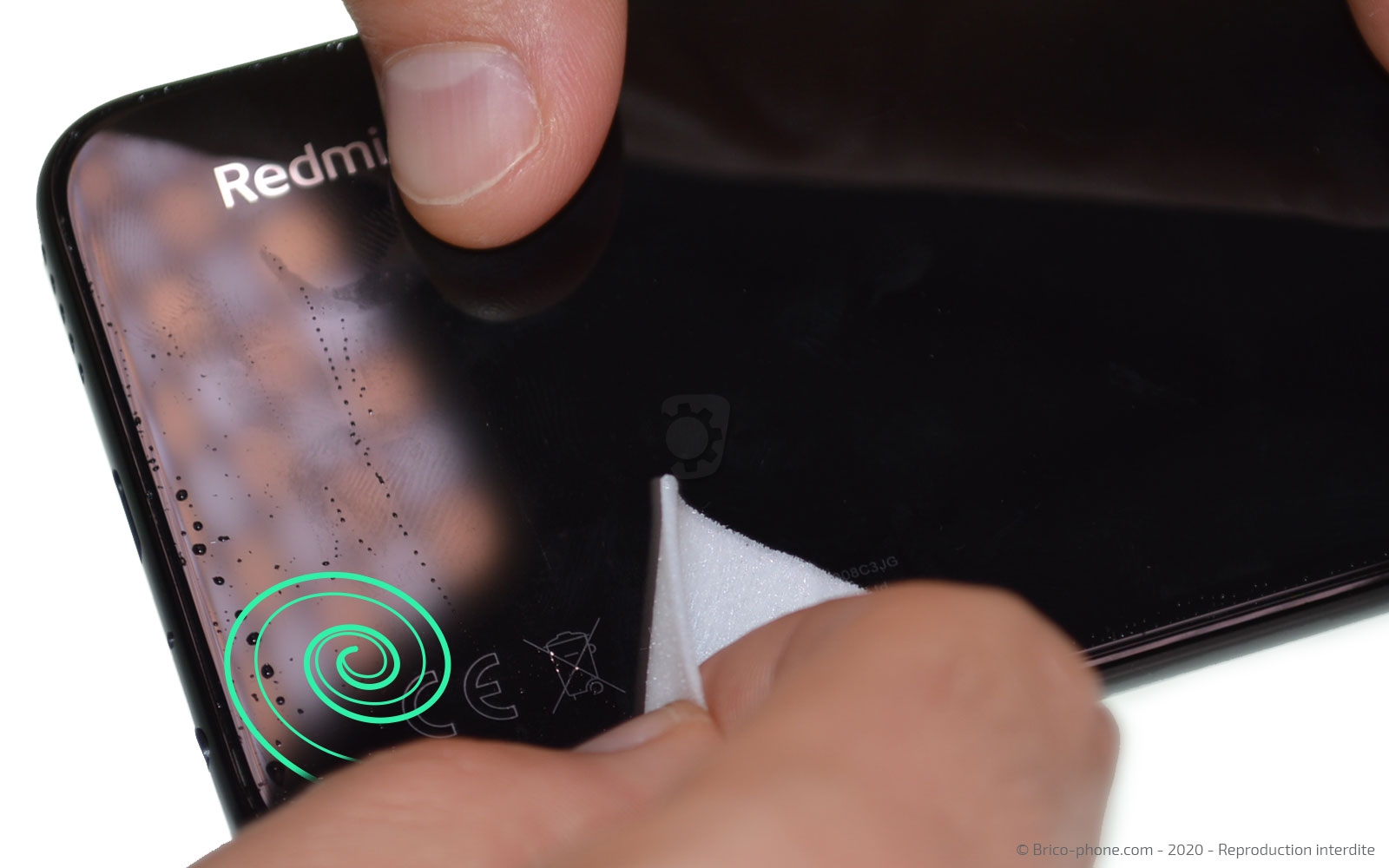

Si vous apercevez des restes de colle, n'hésitez pas nettoyer à l'aide de lingettes imbibées.
