Démontage complet sur Y5 2019

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Y5 2019
Réparation
Note de réparabilité 15/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)

Vous souhaitez connaître l'ensemble des pièces qui composent votre appareil ou simplement remplacer le vibreur de votre Huawei Y5 2019 ? Brico-phone met à votre disposition ce démontage complet pour vous aider dans votre réparation.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, il est important de vous assurer de la compatibilité des pièces commandées avec votre smartphone. Pour cela, nous vous conseillons de composer le *#06# afin d'obtenir le numéro IMEI à retranscrire au sein de la case dédiée sur notre page d'accueil. Brico-phone vous informera sur le modèle de votre téléphone.

Autrement, regardez l'inscription se trouvant au dos de votre appareil, s'il est écrit AMN-LX1, il s'agit en effet du Huawei Y5 2019.

Par la suite, mettez hors tension votre smartphone.
Etape 1

Etape 1 Retirer le rack Sim

Avec l'outil Sim d'origine ou du kit d'outils, sortez le tiroir des cartes Sim et SD.
Outils
SIM
Etape 2

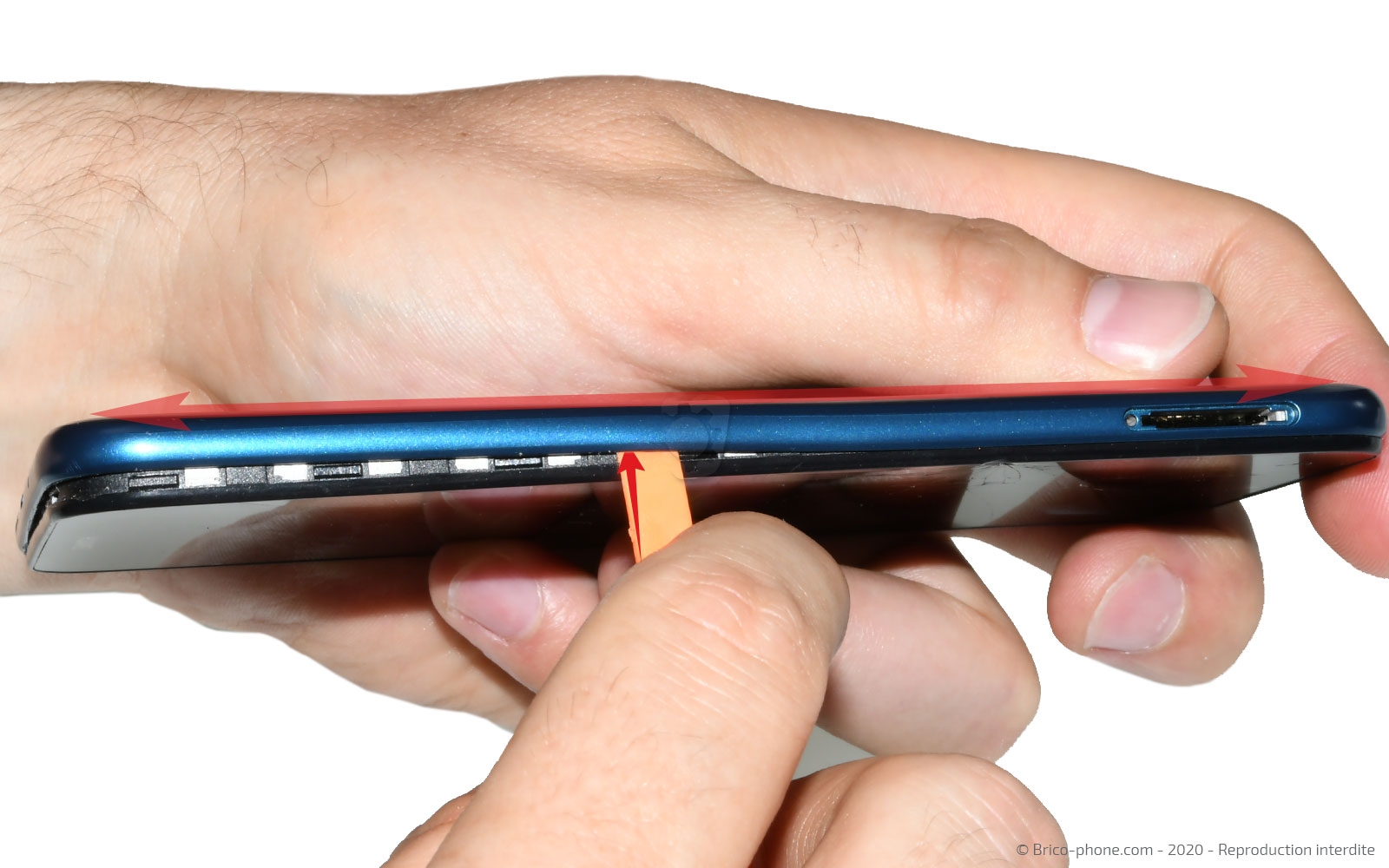

Etape 2 Déclipser la coque arrière

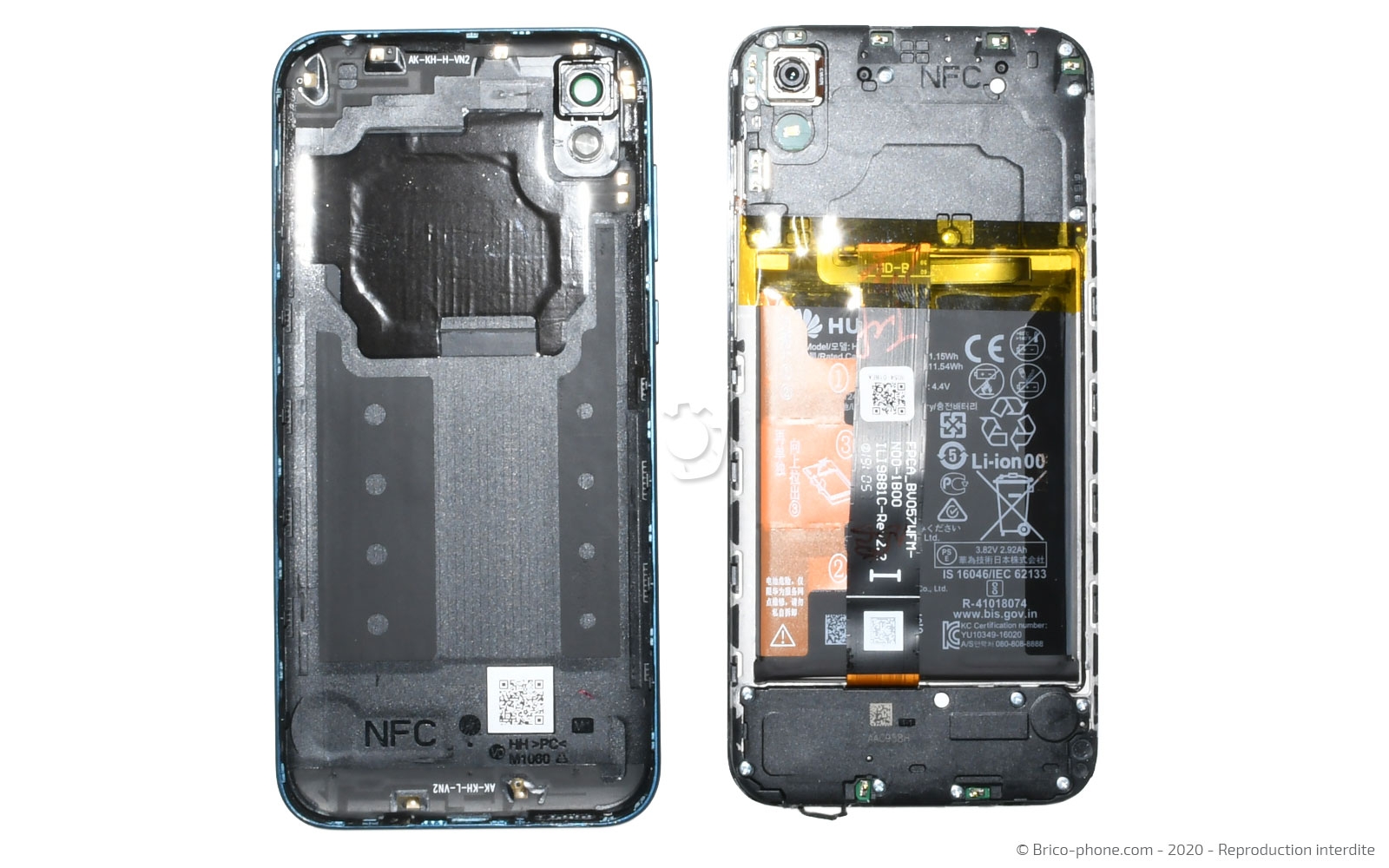

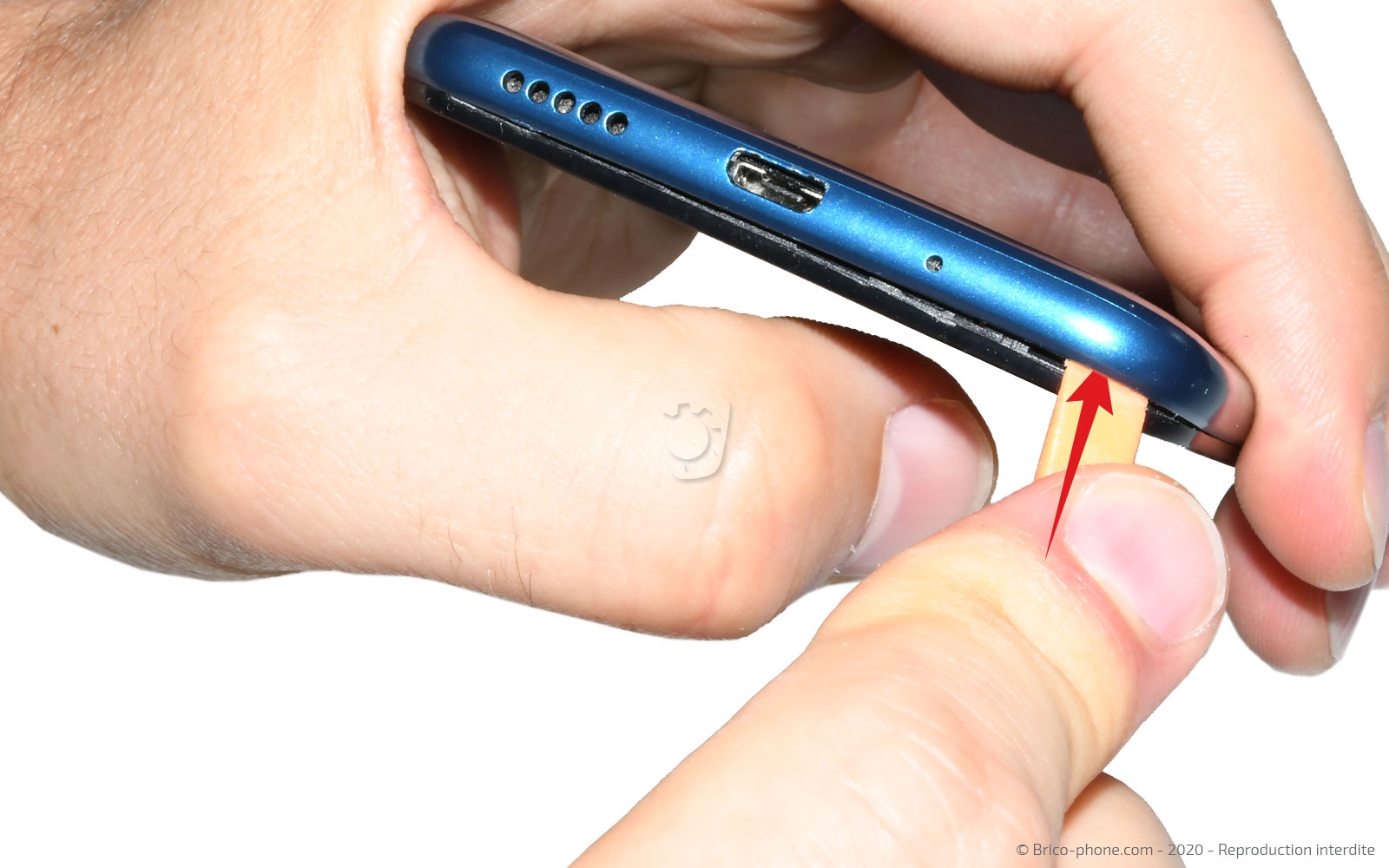

Glissez le médiator métallique troué entre la coque arrière et le bloc écran afin de pouvoir légèrement déclipser cette dernière.

Remplacez ensuite, le médiator par le levier en nylon pour détacher l'intégralité de la coque.
Outils
Levier Nylon
Médiator
Pièces
Coque arrière pour Huawei Y5 (2019) Bleu Saphir 24.90€
Etape 3

Etape 3 Extraire la plaquette de protection

A l'aide de la pincette en métal, retirez l'adhésif jaune. Puis, munissez-vous du tournevis cruciforme afin d'extraire les 9 vis de la plaquette de protection avant de la soulever avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 4

Etape 4 Déconnecter la batterie

Toujours avec le même ustensile, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 5

Etape 5 Sortir le Haut-parleur externe

Reprenez le tournevis pour retirer les 8 vis cruciformes du haut-parleur externe avant de le basculer à l'extérieur du téléphone.

Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Enlever le connecteur de charge

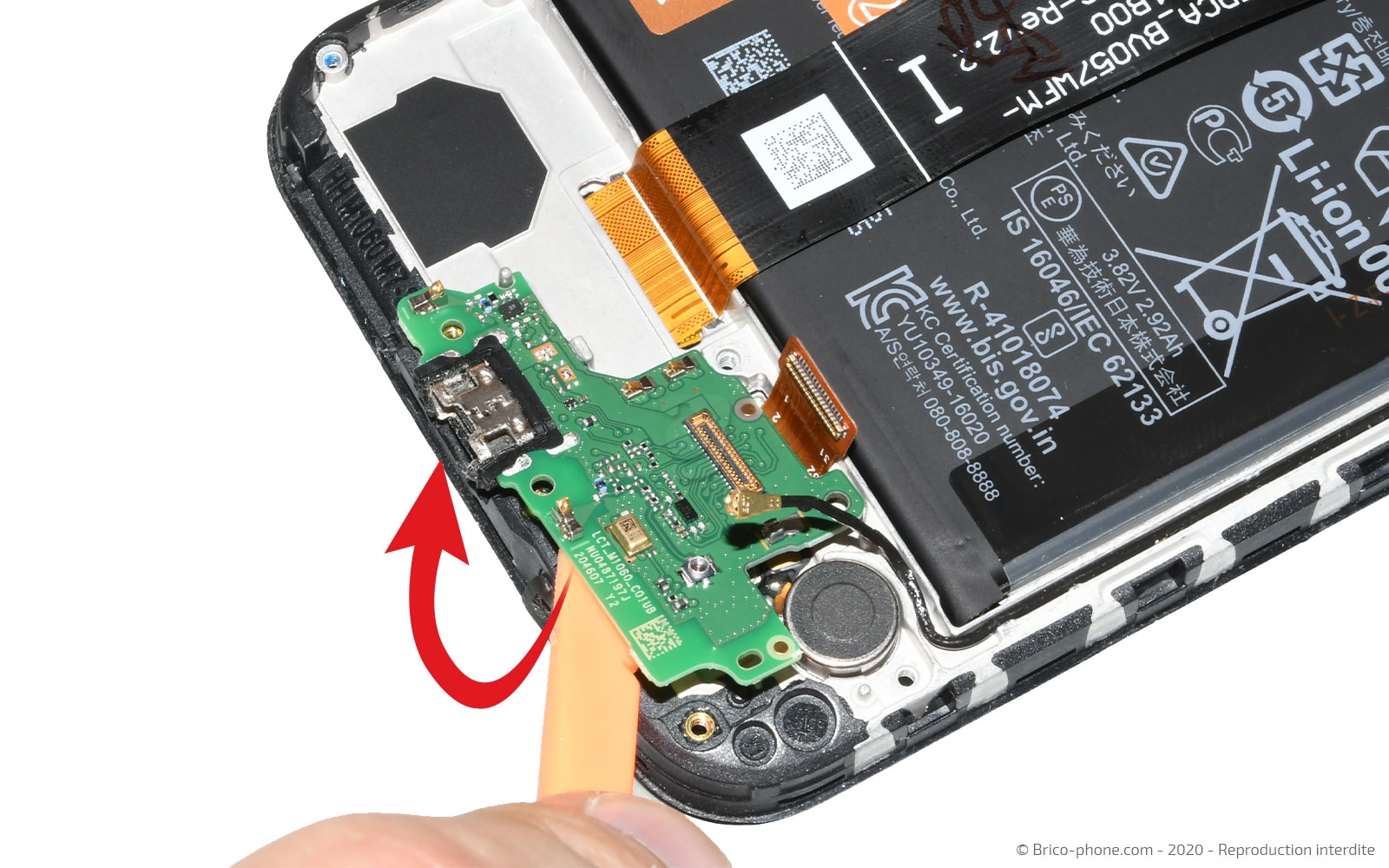

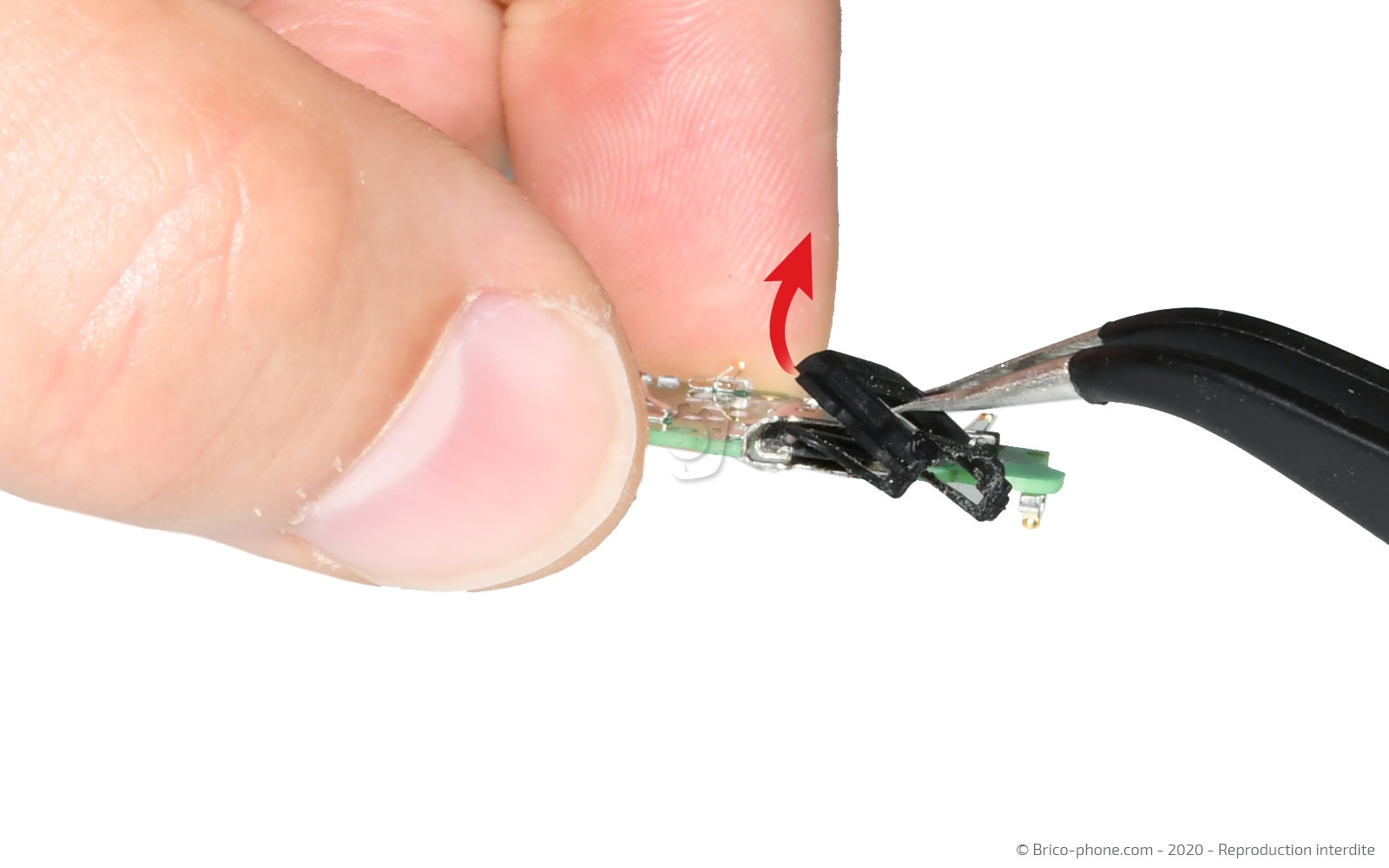

Déconnectez la nappe de l'écran et le câble coaxial afin de pouvoir décoller avec le levier le connecteur de charge sur lequel se trouve un joint à récupérer si vous changez le dock de votre Huawei Y5 2019.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge micro USB pour Huawei Y5 (2019) 13.90€
Etape 7

Etape 7 Oter la batterie

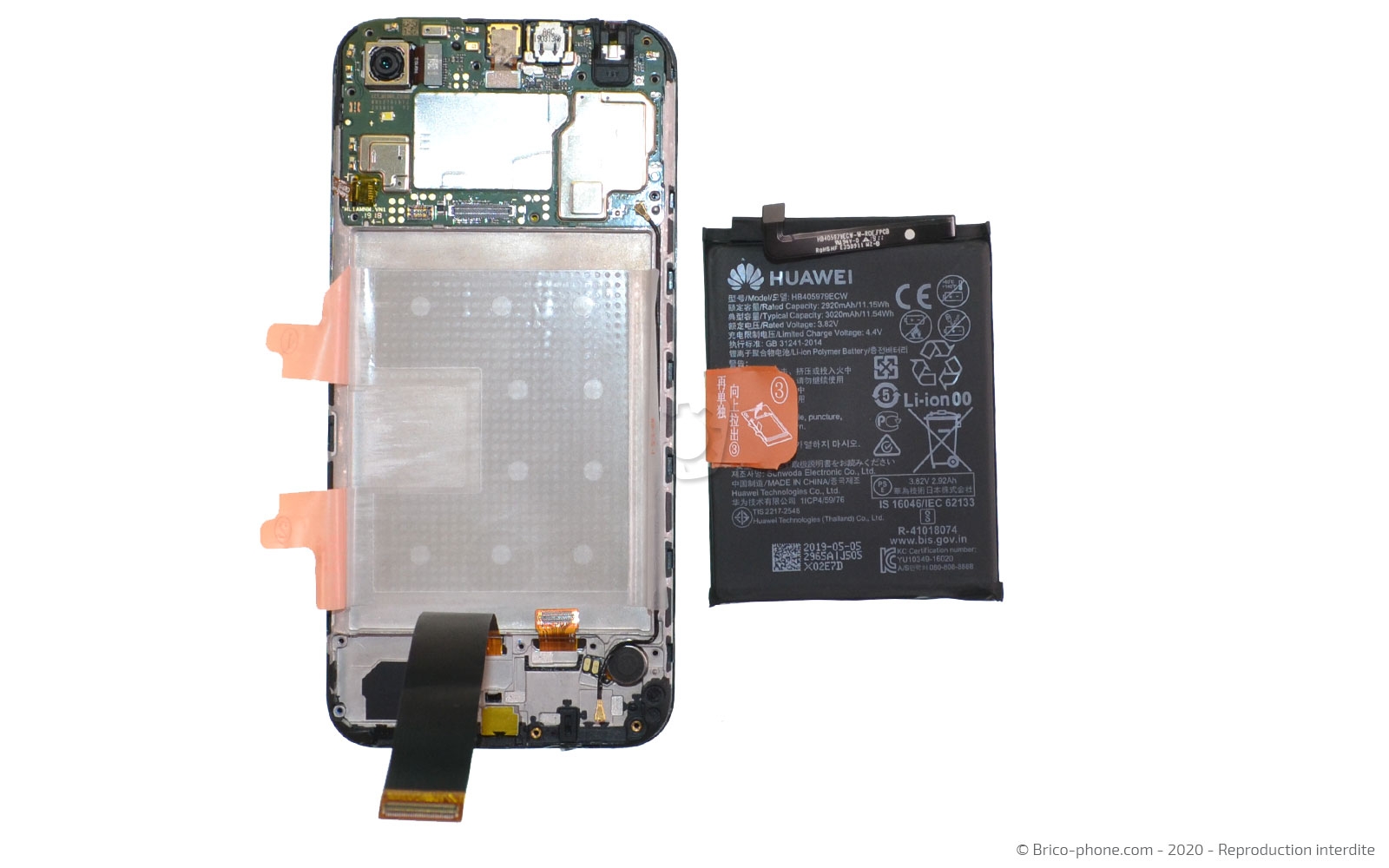

Débranchez la nappe de l'écran se trouvant sur la carte mère afin de pouvoir accéder à la batterie.

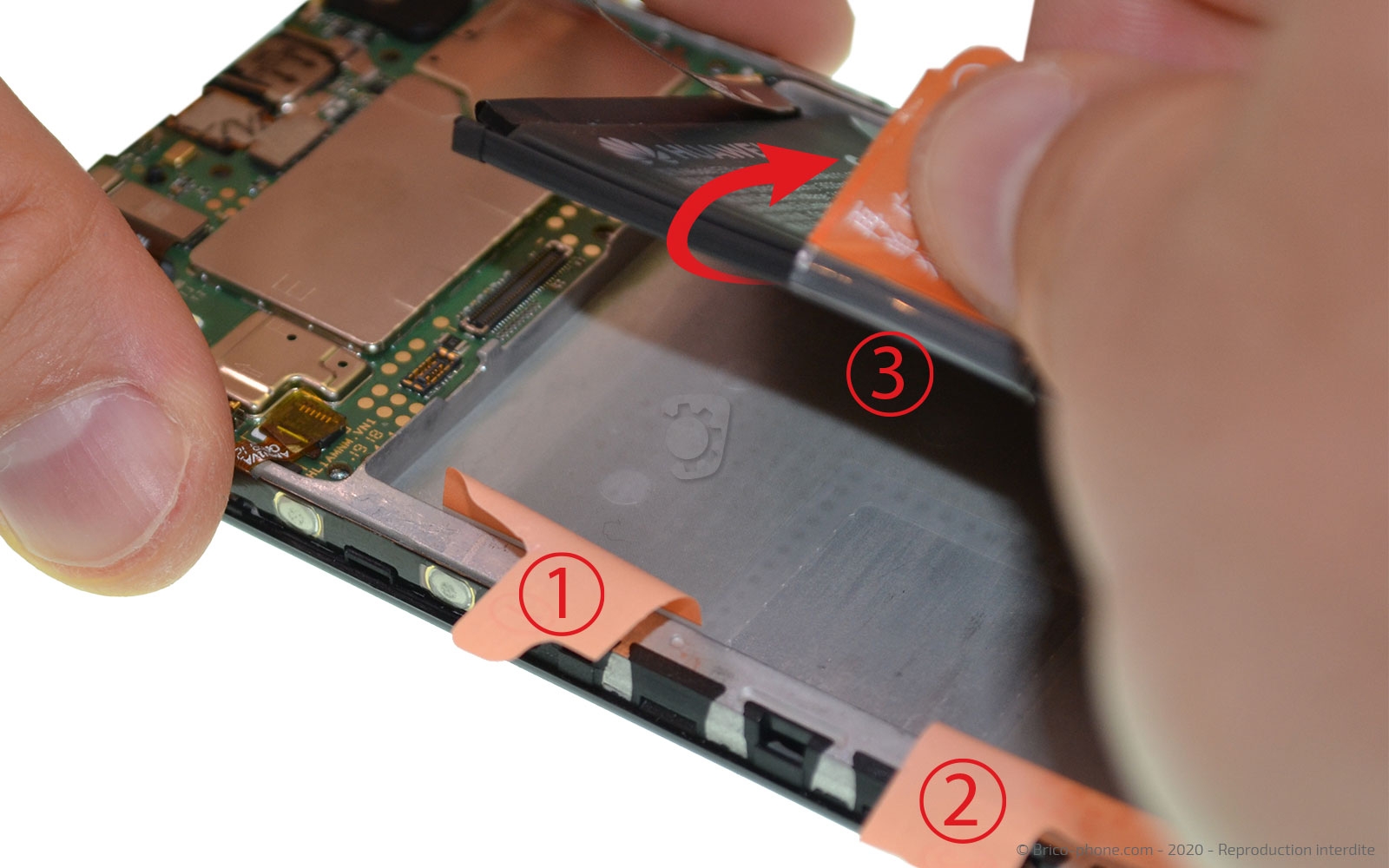

Par la suite, décollez les languettes 1 et 2 avant de vous saisir de la numéro 3 pour tirer la batterie hors du téléphone.
Outils
Levier Nylon
Pièces
Batterie originale pour Huawei Y5 (2019) 29.90€
Etape 8

Etape 8 Récupérer le câble coaxial

Décollez l'adhésif se trouvant au fond du châssis. Détachez ensuite le câble coaxial, puis retirez-le.
Outils
Pince Brucelles
Etape 9

Etape 9 Libérer la carte mère

Ôtez la protection adhésive jaune afin de pouvoir ouvrir le clapet avec le levier et déconnecter la nappe.

Faites basculer la carte mère à l'extérieur du smartphone.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Retirer le capteur et le haut-parleur interne

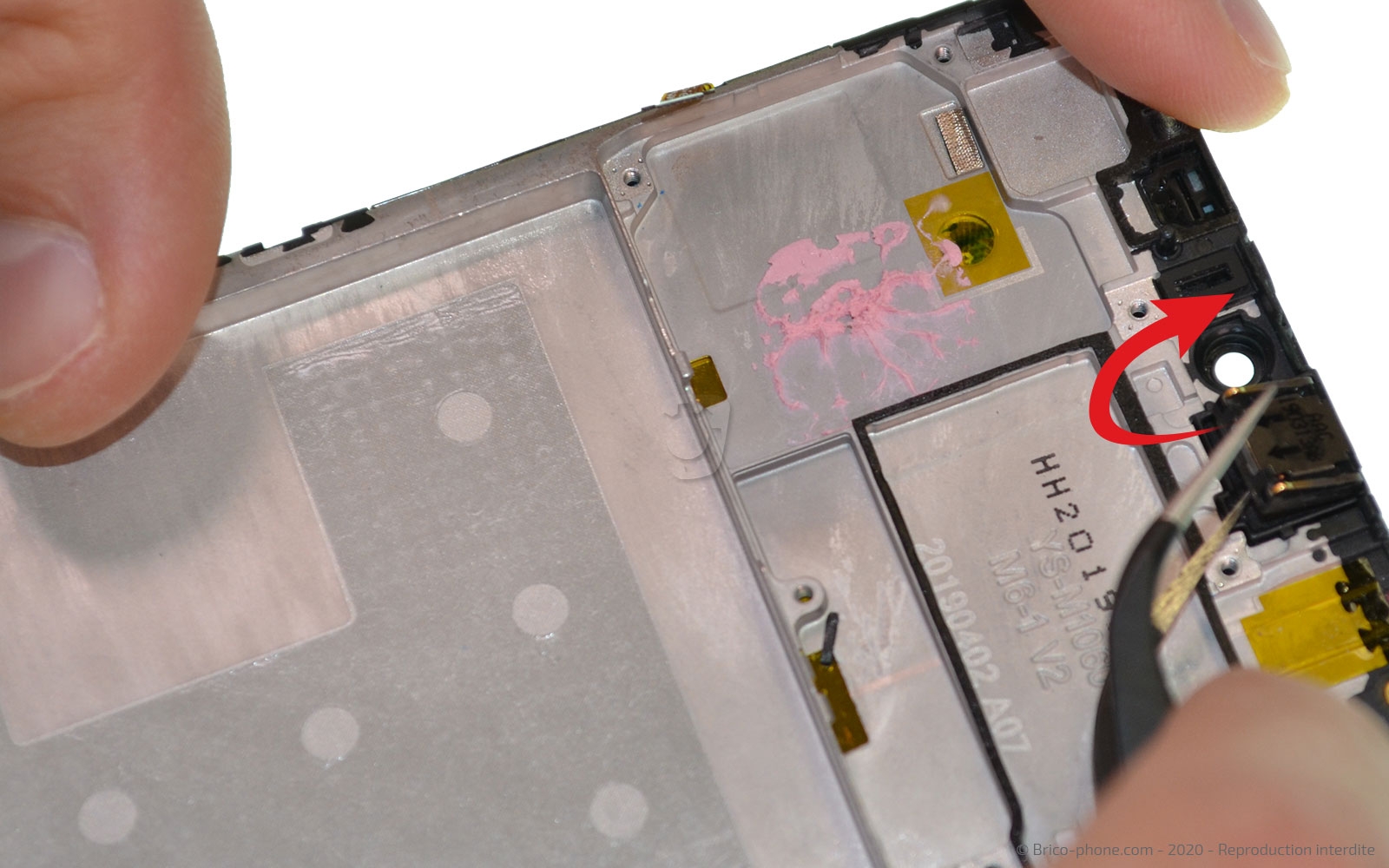

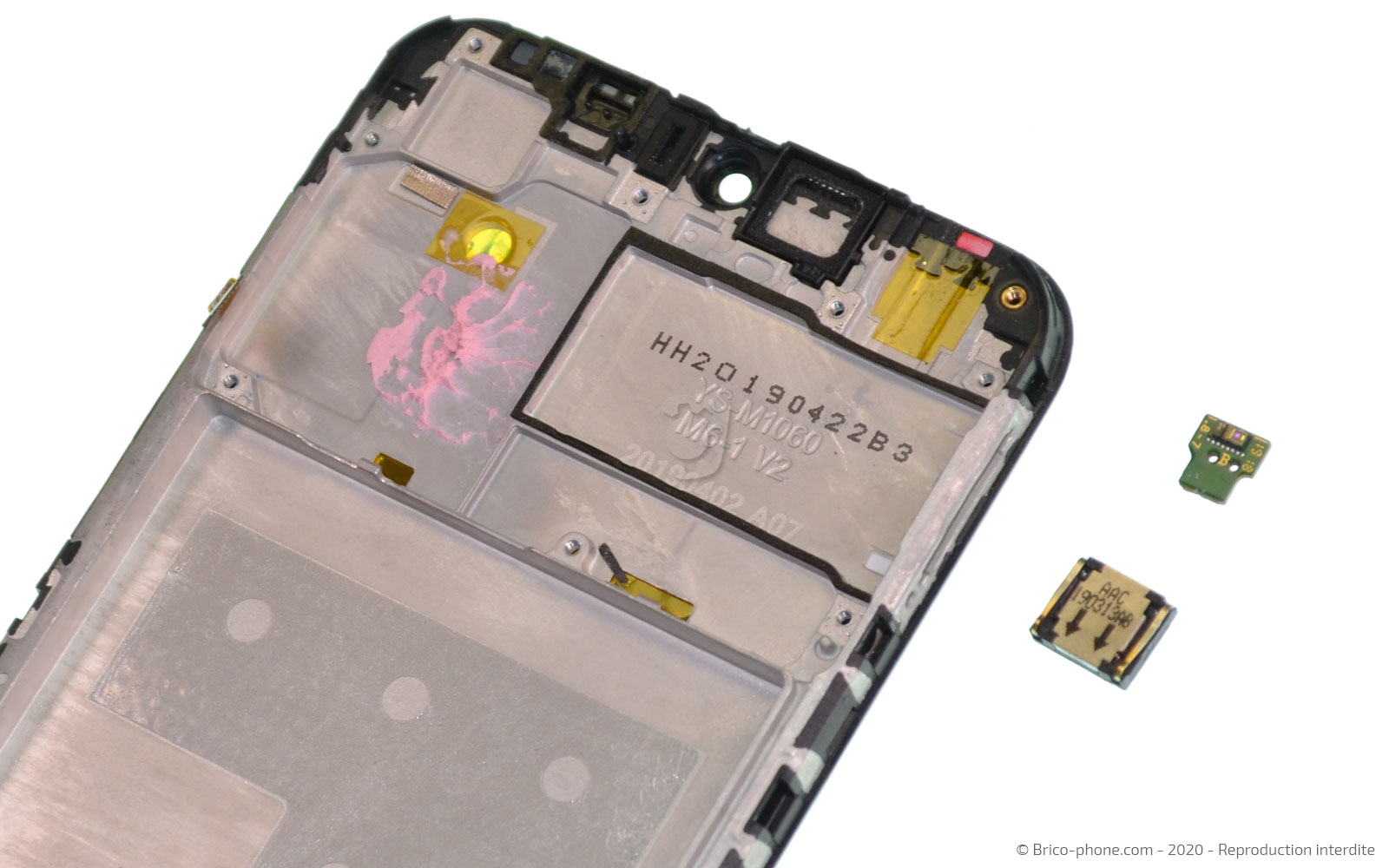

Sur le bloc écran, nous devons encore récupérer le capteur ainsi que le haut parleur interne.

Pour cela, il vous suffit de faire glisser la pincette métallique sous les composants pour les décoller.
Outils
Pince Brucelles
Etape 11

Etape 11 Sortir le vibreur

Toujours avec le même ustensile, décollez la nappe du vibreur afin de pouvoir sortir le vibreur.
Outils
Pince Brucelles
Etape 12

Etape 12 Extraire les caméras de la carte mère

A l'aide du spudger, déconnectez les nappes des caméras du Huawei Y5 2019.
Outils
Levier Nylon
Etape 13

Etape 13 Chauffer l'écran

Nous arrivons à la manipulation la plus délicate de ce démontage complet car il faut chauffer les bords de l'écran soit à l'aide d'un coussin chauffant soit d'un décapeur thermique.

Si vous possédez un coussin chauffant, n'oubliez pas de le passer au micro-ondes 1 à 2 minutes avant de le déposer sur la façade avant du téléphone 30 secondes.
Autrement, chauffez le contour de l'écran avec le décapeur ou votre sèche-cheveux en faisant attention à ne pas dépasser les 80°C.

Ensuite, placez la ventouse sur l'écran et en tirant sa boucle, vous devriez pouvoir insérer le médiator en métal percé entre la vitre et le châssis.

Une fois l'écran légèrement décollé, remplacez le médiator métallique par ses versions en plastique.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 14

Etape 14 Ôter l'écran

Pour terminer le décollage, placez la carte en PVC sous l'écran en vérifiant bien que cette dernière est sous la plaquette LCD.

Il ne vous reste plus qu'à sortir l'écran du reste de votre téléphone.
Outils
Carte PVC
Pièces
Ecran vitre + dalle IPS LCD pré-assemblé pour Huawei Y5 (2019) 19.90€

Vue éclatée

Voici la photo finale regroupant tous les composant de votre Huawei Y5 2019.

Si vous souhaitez le remonter, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
