Changement du haut-parleur externe sur iPhone SE 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone SE 2020
Réparation
Note de réparabilité NC
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

Vous n'avez plus de son sur votre haut-parleur externe lors de vos communications.

Vous rencontrez des problèmes de sortie audio externe.

Vous n'avez plus de son qui sort du Haut-Parleur externe de votre iPhone SE 2020 ? Vous ne pouvez plus écouter votre musique ou vos sonneries ? Vous n'entendez plus votre correspondant en mode Haut-Parleur ? Pour résoudre ce problème, il va falloir changer votre Haut-Parleur externe, en commandant sur le site la pièce détachée et les outils, et en suivant notre tutoriel photo afin de réaliser la réparation.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre iPhone. Cela vous permettra de commander la bonne pièce et le bon kit d'outils.

Dirigez-vous dans les réglages de votre smartphone et cliquez sur la rubrique N° de modèle dans les informations générales. La référence A2296 doit apparaitre.

Une fois que vous êtes prêt, il ne vous reste plus qu'à commencer la réparation en éteignant votre iPhone.
Etape 1

Etape 1 Retirer le rack Sim

Retirez le tiroir sim du téléphone pour laisser apparaitre le numéro de modèle.
Outils
SIM
Etape 2

Etape 2 Ôter les vis pentalobes

Pour accéder à l'intérieur du smartphone, retirez les deux vis pentalobes situées sur la tranche inférieure de votre iPhone.
Outils
Tournevis Pentalobe
Etape 3

Etape 3 Chauffer l'écran

A l'aide du décapeur thermique, chauffez légèrement le contour du téléphone afin de pouvoir ramollir le joint d'étanchéité.

Positionnez la ventouse près d'un des angles de votre écran et tirez sur sa boucle afin de réussir à glisser le médiator en métal entre le châssis et l'écran.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

En vous aidant de la spatule verte, déclipsez l'intégralité de l'écran en faisant néanmoins attention lors du passe de l'outils du coté des nappes.
Outils
Médiator
Spatule
Ventouse
Etape 5

Etape 5 Enlever la plaquette 01

Saisissez le tournevis cruciforme pour extraire les 4 vis de la plaquette #0, puis sortez-la du téléphone.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Déconnecter les nappes de l'écran

En vous aidant du levier en nylon, déconnectez la batterie ainsi que les nappes de l'écran.
Outils
Levier Nylon
Etape 7

Etape 7 Débrancher la nappe Facetime

Reprenez le tournevis cruciforme pour ôter les 3 vis de la plaquette #02.

Cela vous permet de déconnecter la nappe de la caméra Facetime et de mettre de coté l'écran de votre iPhone SE.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Extraire le cache 15

Ôtez les vis J1 et J2 de la plaquette #15 en vous aidant du tournevis cruciforme.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

Etape 9 Libérer l'angle supérieur gauche de la carte mère

A l'aide du tournevis cruciforme, sortez les 4 vis nommées "L" afin de pouvoir extraire l'antenne GPS #16.

Puis, renouvelez la manipulation pour les vis "M" et récupérez le contact #26.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Dissocier les nappes de la carte mère

en vous servant du spudger, déconnectez les différentes nappes encore connectées à la carte mère.
Vous devriez trouver celle des boutons Power et Volume, celle de la caméra arrière ainsi que la nappe de l'antenne Wifi.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

Etape 11 Déconnecter les nappes de la carte mère

Toujours avec le même ustensile, débranchez la nappe rallonge, puis celle du connecteur de charge et enfin celle de la nappe induction.

Retirez les deux vis encore placées sur la carte mère.
Outils
Levier Nylon
Tournevis Plat
Etape 12

Etape 12 Sortir la carte mère

Si ce n'est pas déjà le cas, assurez vous que le témoin du tiroir Sim soit bien enfoncé avant de pouvoir soulever et sortir la carte mère de votre iPhone SE 2020.
Outils
Levier Nylon
Etape 13

Etape 13 Retirer la plaquette 10

Dévissez avec le tournevis cruciforme les vis G1 et G2 puis la vis H1 avec le tournevis triwing.

Mettez ensuite de coté la plaquette #10.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 14

Etape 14 Ôter l'antenne

Il vous faut maintenant décoller avec délicatesse la nappe rallonge #20 du haut parleur externe.

Déconnectez cette dernière en positionnant la pincette sur le dessous de la nappe pour ne pas arracher la seconde nappe connectée sur le connecteur de charge.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Extraire le haut-parleur externe

A l'aide du tournevis cruciforme, ôtez les deux vis "O" encore présentes sur le composant.

Munissez-vous de la pincette pour sortir le haut-parleur endommagé du téléphone.
Outils
Tournevis Cruciforme
Pince Brucelles

Conseil pour le remontage

Nettoyez le contour du châssis avec le spudger pour retirer les résidus de stickers.

Vous pouvez dès à présent remonter votre iPhone en suivant les étapes précédentes dans le sens contraire.

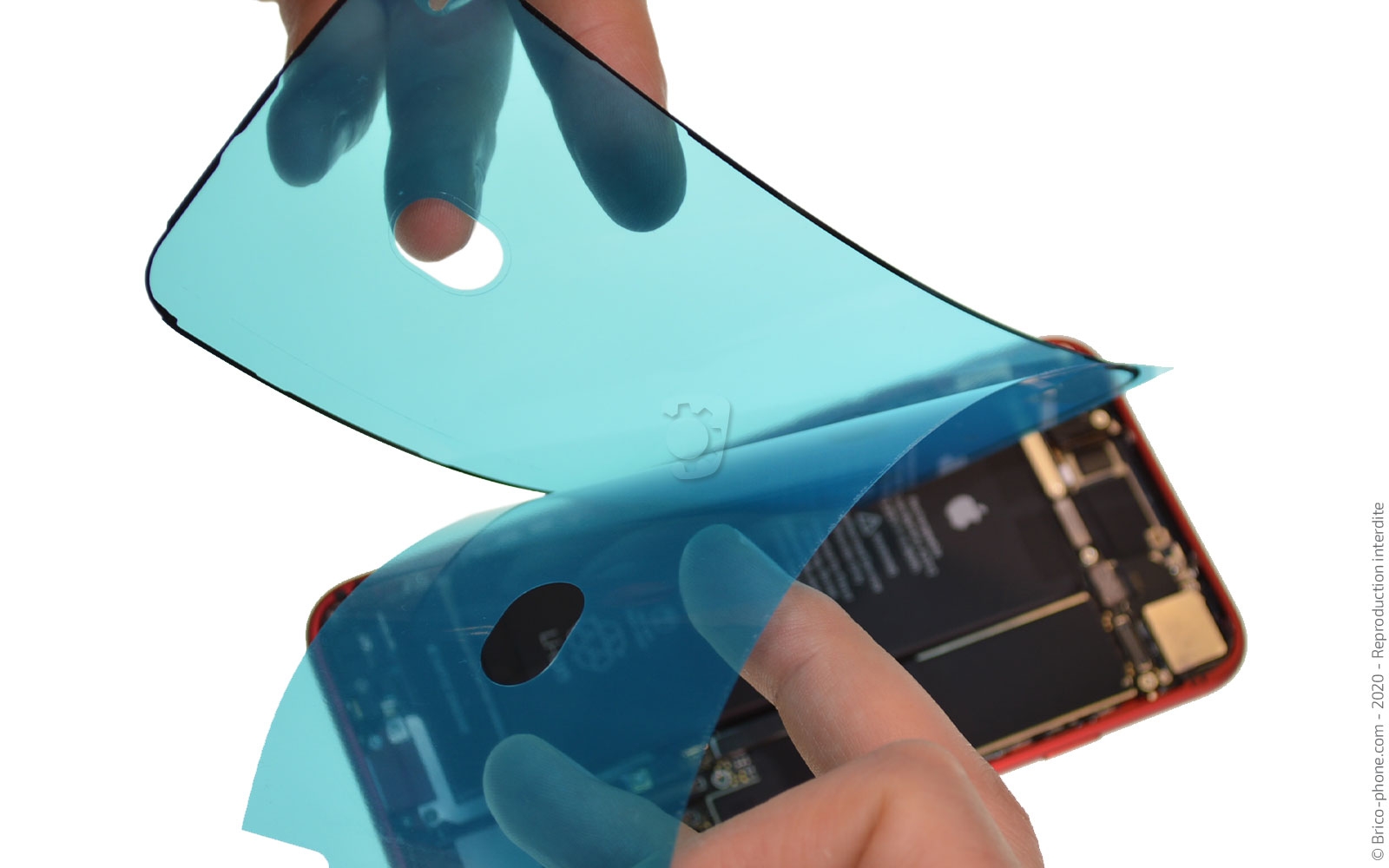

Pour plus de confort, nous vous conseillons de replacer un nouveau joint d'étanchéité.

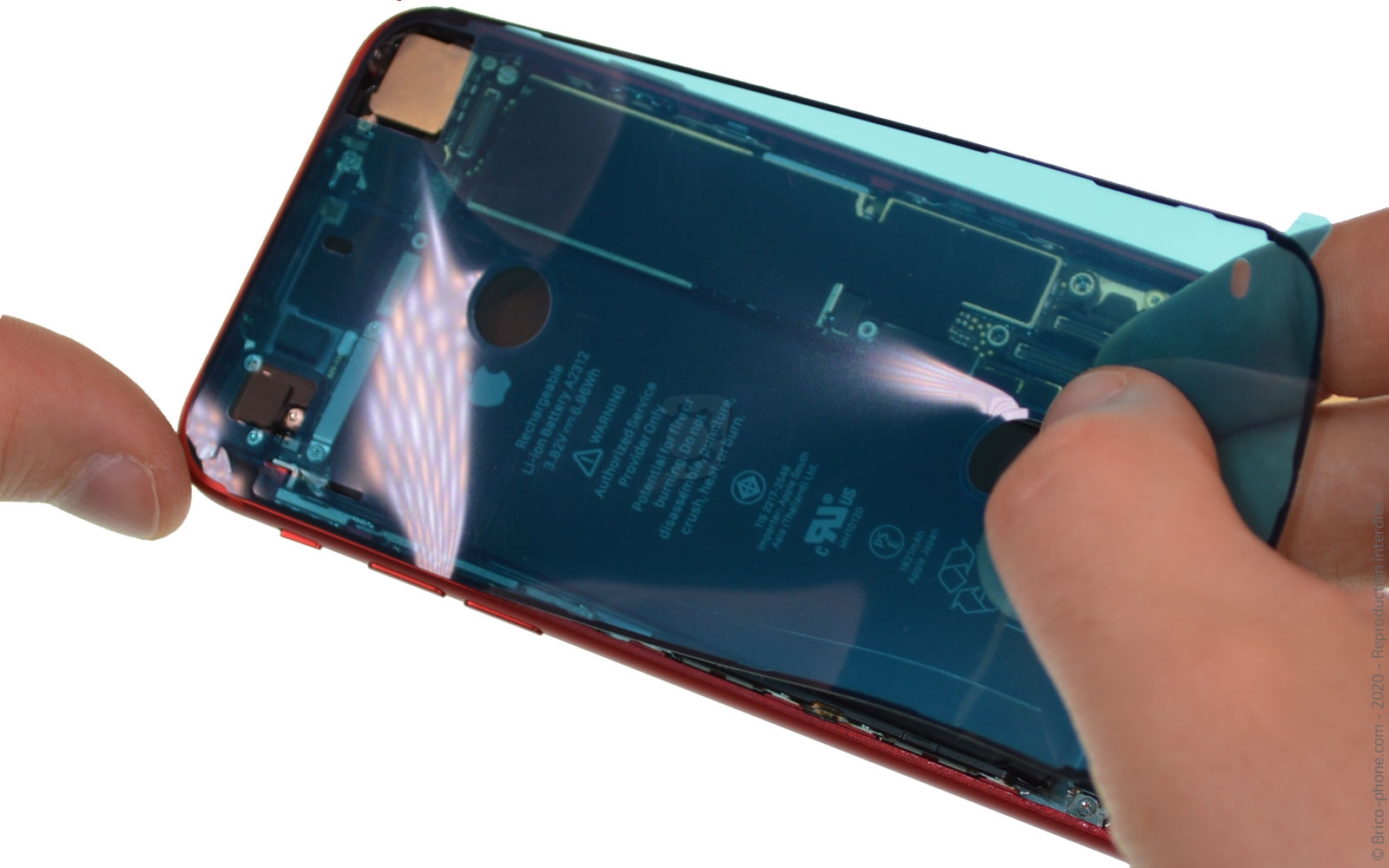

Pour cela, retirez la première protection bleue puis placez le joint sur le châssis en vous assurant que le carré vide se trouve au niveau de la caméra arrière.

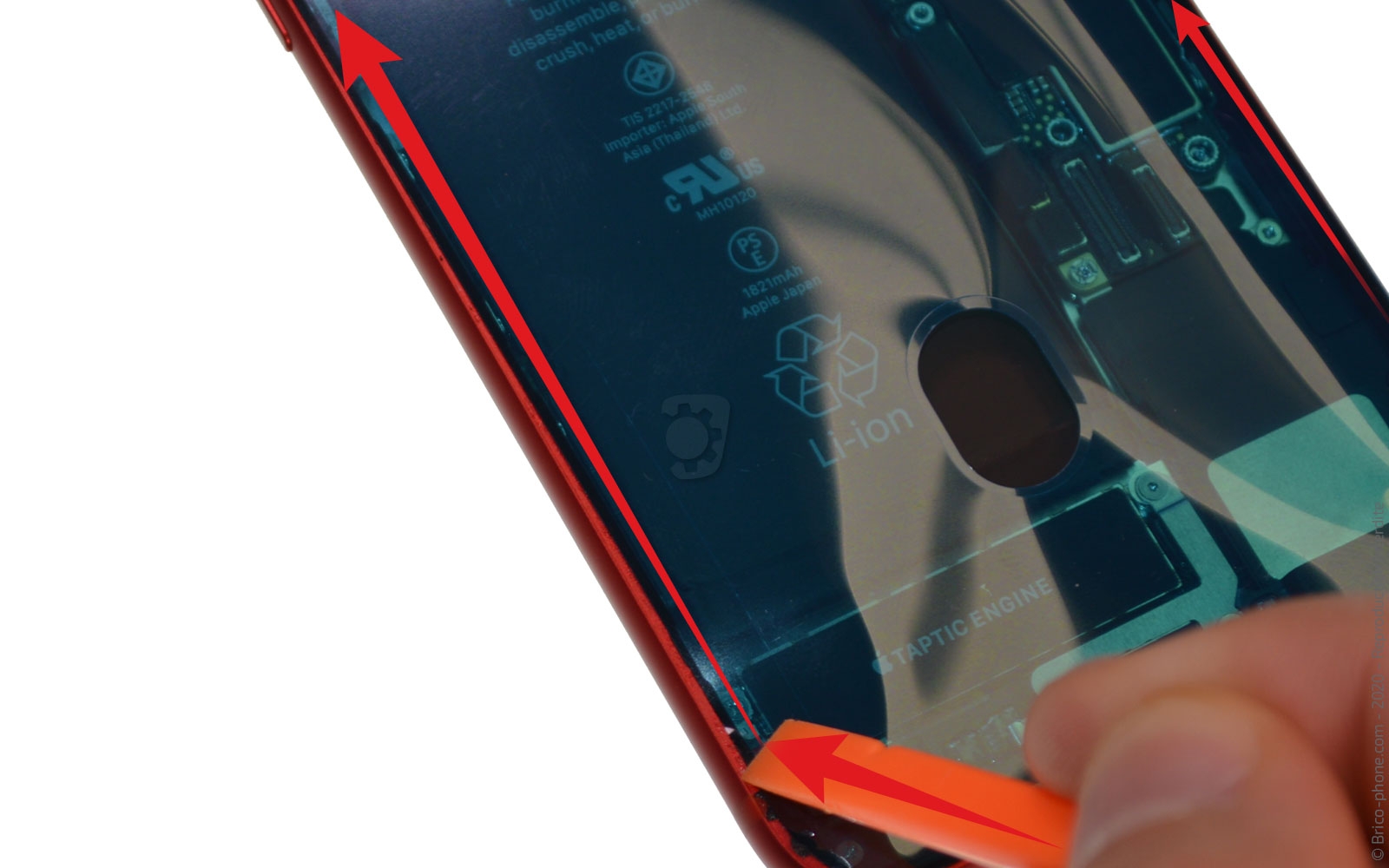

Le joint d'étanchéité sert comme patron, une fois en place appuyez fortement sur le joint pour qu'il adhère au châssis.

Vous pouvez refermer votre téléphone.
Outils
Levier Nylon
Pièces
Joint d'étanchéité Noir pour écran d'iPhone 8 et iPhone SE (2020 et 2022) 4.90€
