Démontage complet sur iPhone SE 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone SE 2020
Réparation

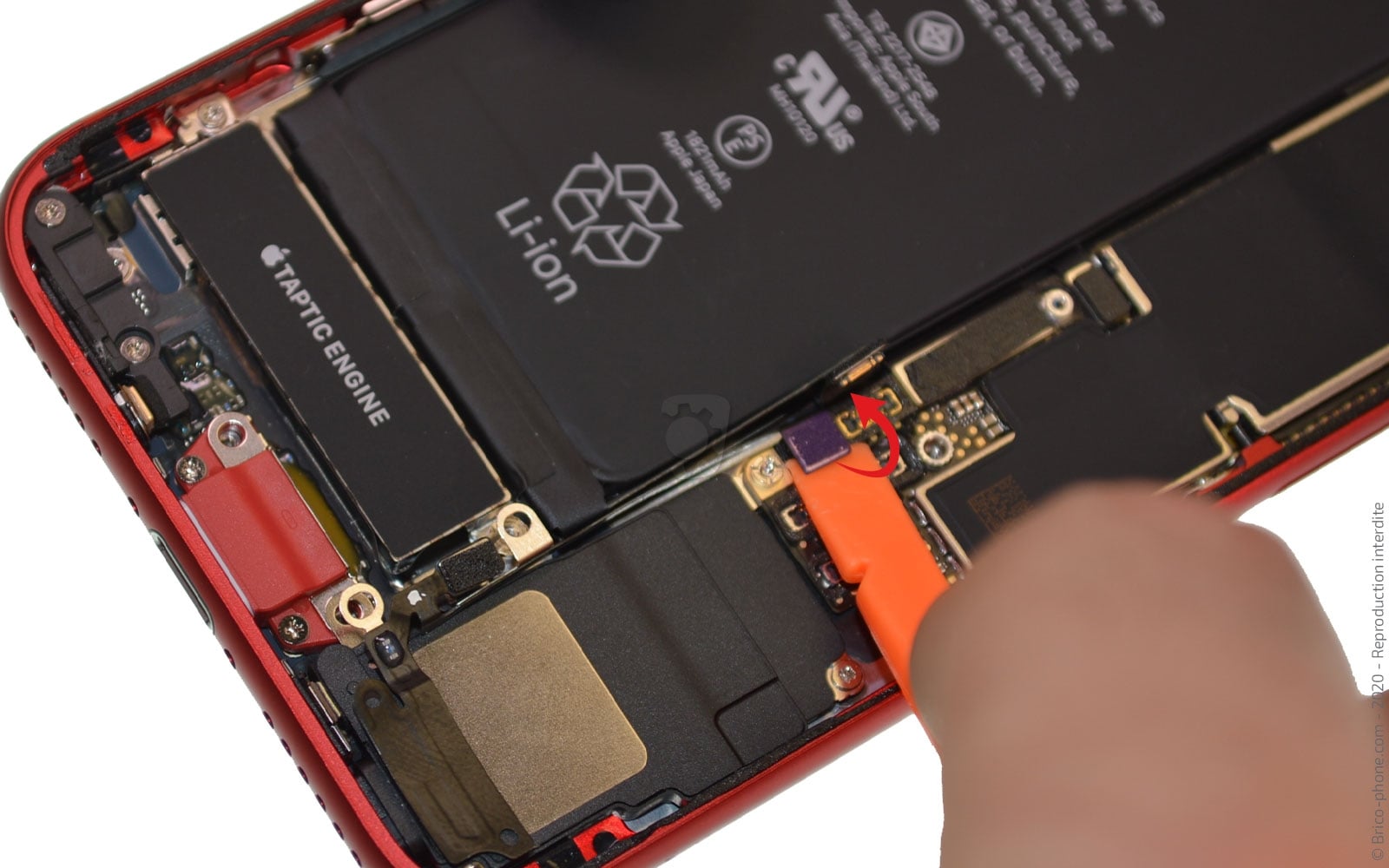

Note de réparabilité NC
Temps estimé 105 min
Difficulté 3.5/5 (Difficile)
Diagnostic

Avec ce tutoriel, vous allez pouvoir changer différents composants comme les nappes, les écouteurs, ... De plus cela vous donneras une idée de ce qui compose cet iPhone SE 2020.

Grâce à ce démontage complet, nous vous montrons ce qui compose ce nouvel iPhone SE 2020 et les différentes réparations.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Nous vous conseillons de vérifier le numéro de modèle de votre smartphone pour être certain de commander la ou les pièces adéquates.
Pour cela, dirigez-vous dans les paramètres > Rubriques Général > Informations. En cliquant sur le nom du modèle l'inscription "iPhone SE" devrait apparaitre.

Pour débuter la réparation, mettez hors tension votre smartphone.

Pour plus de confort, pensez à utiliser le patron d'aide au montage afin de ne perdre aucune pièce ni vis.
Etape 1

Etape 1 Retirer le rack Sim

En vous aidant de l'outil Sim, ôtez le tiroir de la carte.

Gravé à l'intérieur du châssis, vous pouvez retrouver également le numéro de modèle A2296 de votre iPhone.
Outils
SIM
Etape 2

Etape 2 Ôter les vis pentalobes

Munissez-vous du tournevis pentalobe pour retirer les vis A1 et A2 des extrémités de la prise charge.
Outils
Tournevis Pentalobe
Etape 3

Etape 3 Chauffer l'écran

A l'aide du décapeur thermique ou de votre sèche-cheveux, chauffez les bords de l'écran de votre iPhone afin de ramollir le sticker.

Positionnez la ventouse sur le bas de l'écran et insérez le médiator fin entre la vitre avant et le châssis.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

Remplacez le médiator métallique par la spatule verte pour terminer le décollage de tout l'écran en la faisant glisser sur tout le contour du téléphone. Cet outil vous permet de ne pas abîmer de nappes.

Ouvrez votre appareil vers la droite pour ne pas endommager les nappes situées à droites du téléphone.
Outils
Médiator
Spatule
Ventouse
Etape 5

Etape 5 Enlever la plaquette 01

A l'aide du tournevis cruciforme, retirez les vis "B" de la plaquette #01, afin de pouvoir libérer la nappe de la batterie.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Déconnecter les nappes de l'écran

Attrapez le spudger pour débrancher les nappes de la batterie et de l'écran.
Outils
Levier Nylon
Etape 7

Etape 7 Débrancher la nappe Facetime

Toujours à l'aide du tournevis cruciforme, sortez les vis C1, C2 et C3 afin de pouvoir extraire la plaquette #02.

Vous pouvez alors déconnecter la nappe Facetime.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Retirer l'écouteur interne

Restons sur l'écran de votre iPhone SE en retirant les 6 vis positionnées en haut.

Ensuite, sortez la plaquette #05 ainsi que le haut-parleur de l'oreille (#06).
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

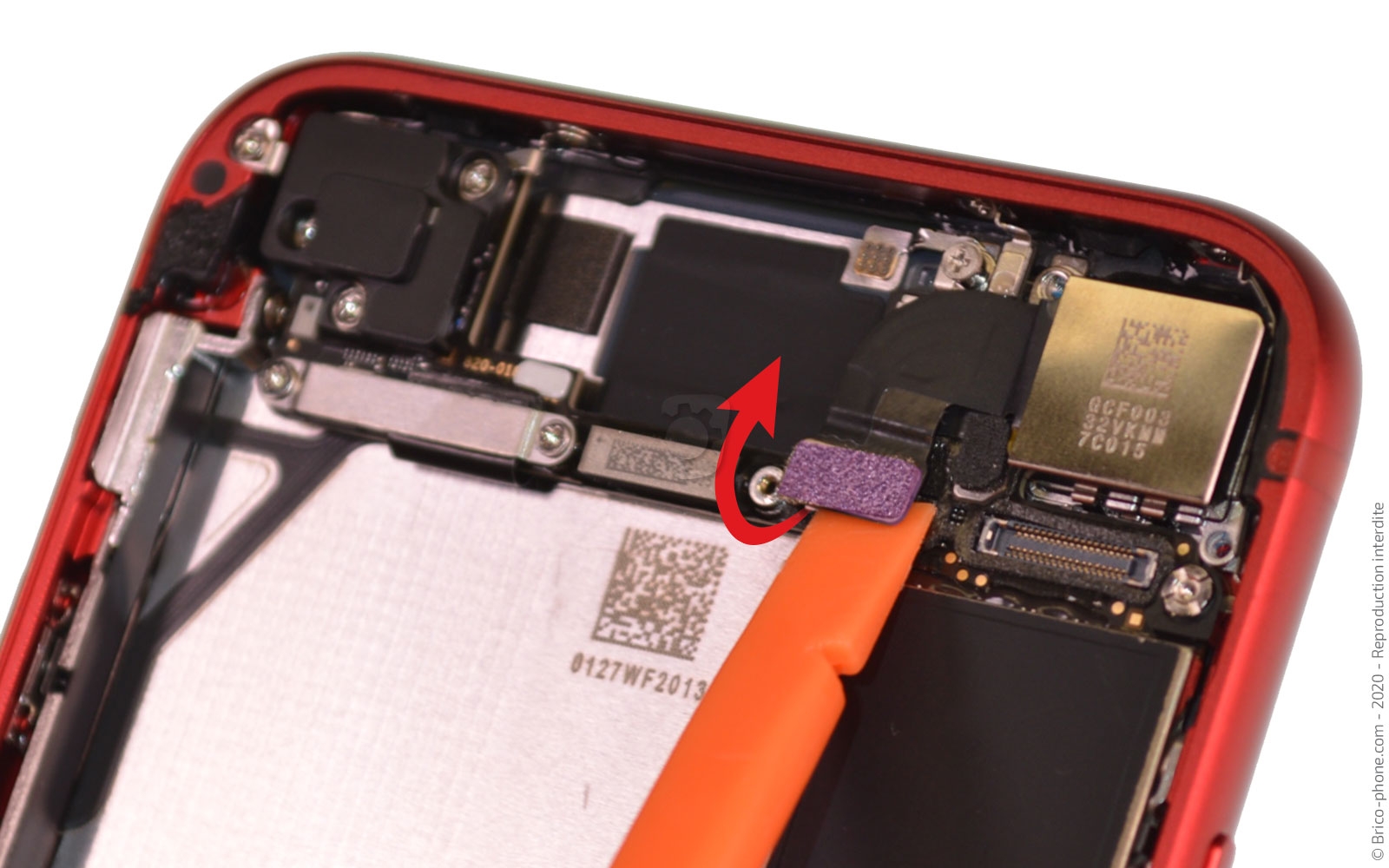

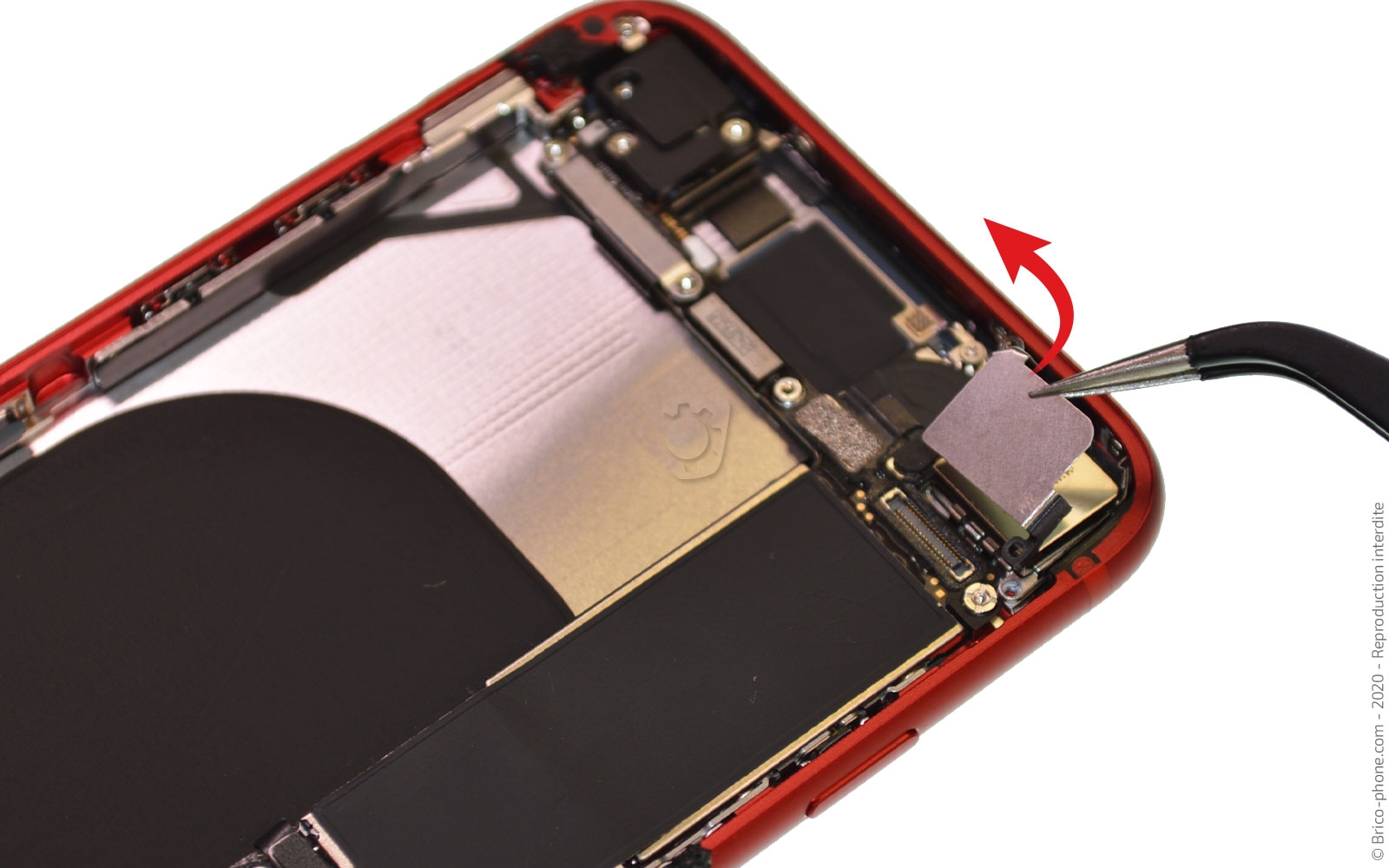

Etape 9 Décoller la nappe de la caméra avant

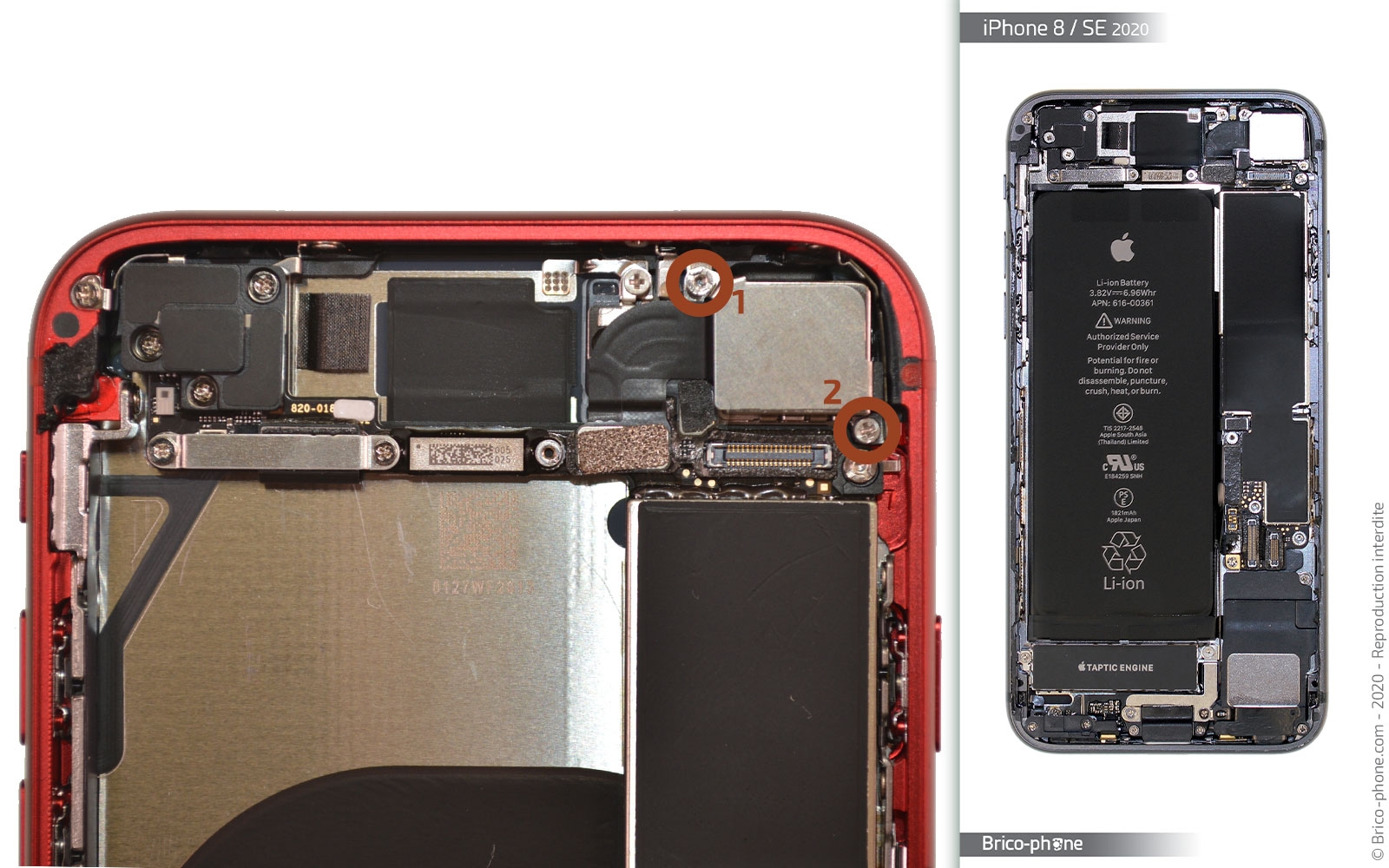

En vous aidant de la pincette en métal, décollez la nappe de la caméra Facetime comprenant le capteur de proximité / luminosité et micro d'ambiance.
Outils
Pince Brucelles
Pièces
Caméra FaceTime avec nappe pour iPhone SE 2020 et 2022 19.90€
Etape 10

Etape 10 Récupérer les petits éléments

Pour récupérer les petits éléments comme le support caméra, il vous faut dans un premier temps utiliser le décapeur thermique pour chauffer légèrement les composants.

Puis, il ne vous reste plus qu'à les décoller.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Dévisser la plaquette de protection du bouton Home

Sur la partie basse du téléphone, enlevez les 4 vis triwing afin de pouvoir retirer la plaquette #03.
Outils
Pince Brucelles
Tournevis Triwing
Etape 12

Etape 12 Ôter le bouton Home

Pour cette manipulation, il vous faut appuyer sur la nappe du bas afin de la bloquer lorsque vous déconnecterez la nappe supérieure avec le levier en nylon.

Chauffez légèrement la nappe afin de réussir à la décoller délicatement avant de pousser le bouton vers l'extérieur.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Enlever la plaquette LCD

Dévissez les 6 vis appelées "F" avec le tournevis Triwing afin de pouvoir sortir la plaquette LCD.
Outils
Levier Nylon
Tournevis Triwing
Etape 14

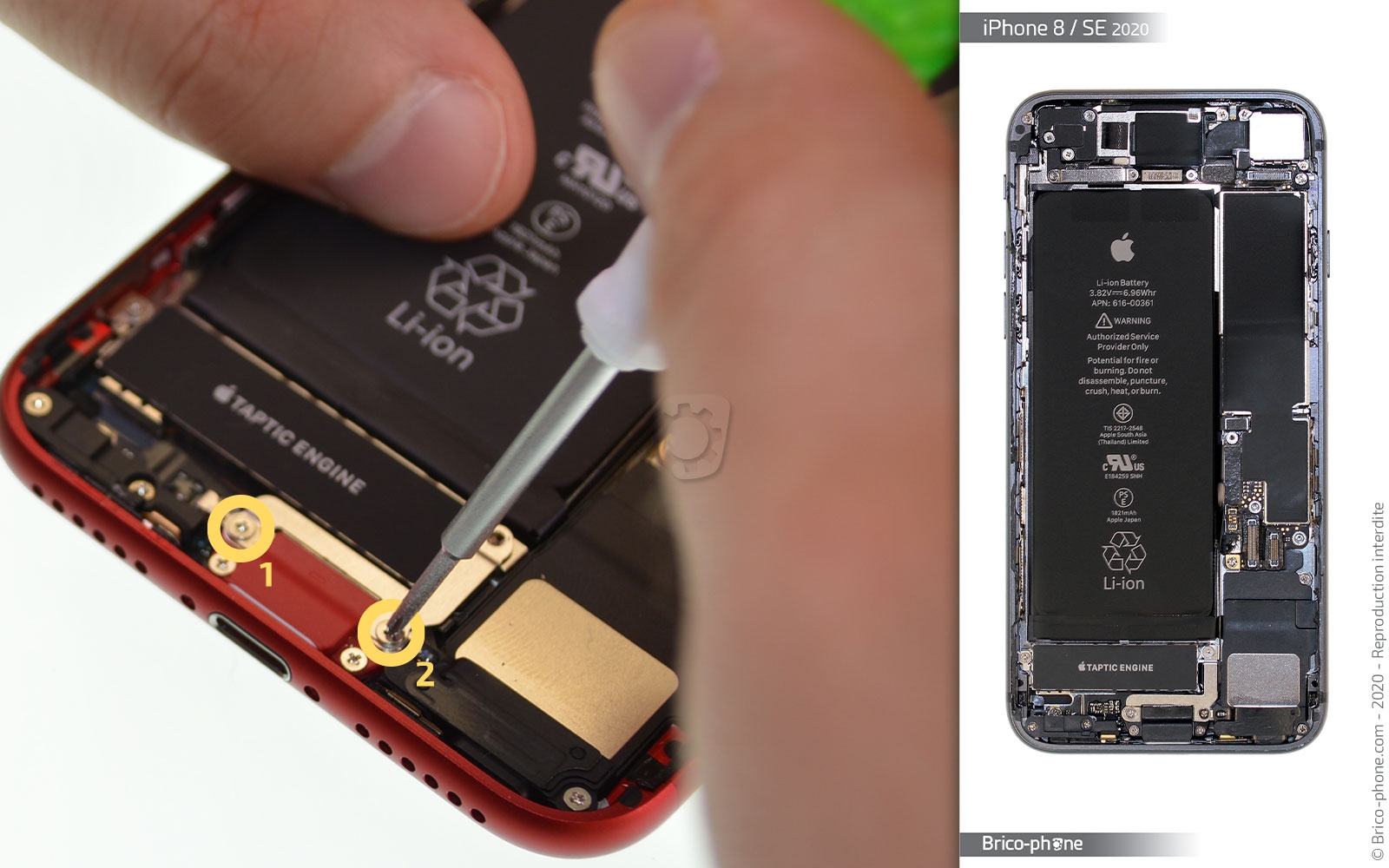

Etape 14 Extraire la plaquette 10

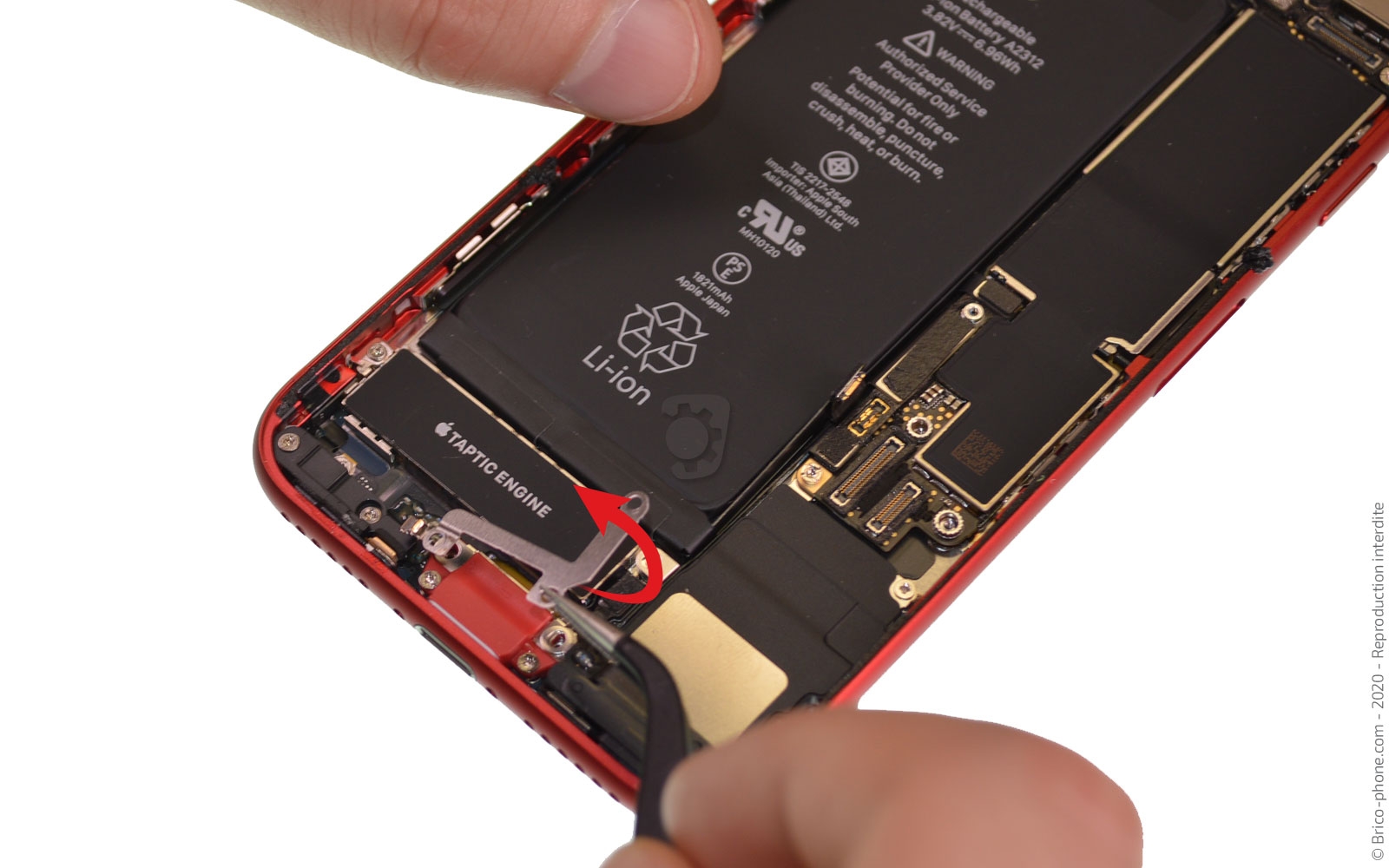

Repassons sur le châssis de votre iPhone SE afin de retirer la plaquette #10.

Pour cela, retirez la vis Triwing nommée H1 puis les vis G1 et G2 à l'aide du tournevis cruciforme.

Sortez la plaquette à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 15

Etape 15 Mettre de coté la nappe rallonge

Comme pour le bouton Home, il vous faut utiliser la pince et le spudger pour déconnecter une des connectiques de la nappe rallonge.
Outils
Levier Nylon
Pince Brucelles
Etape 16

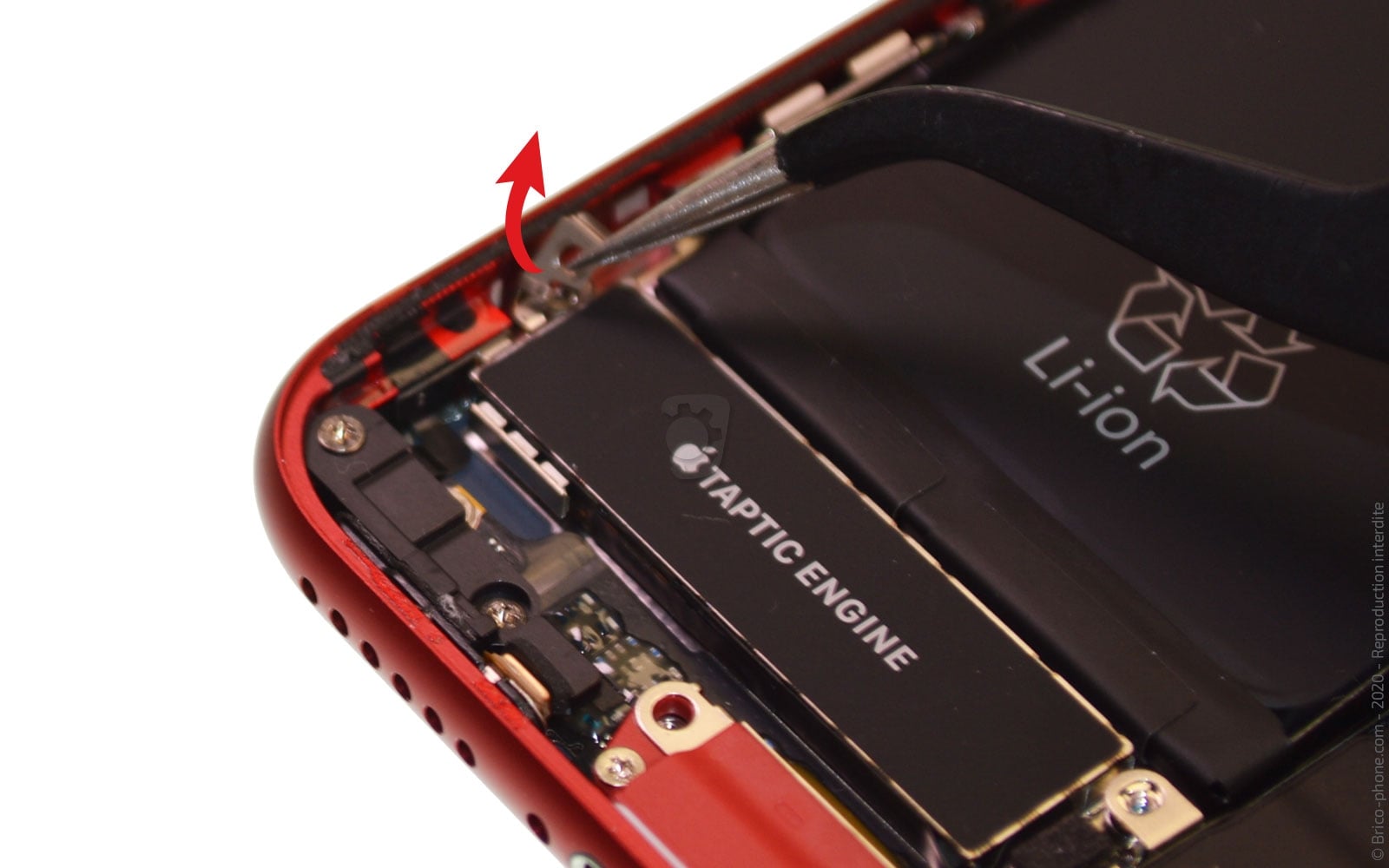

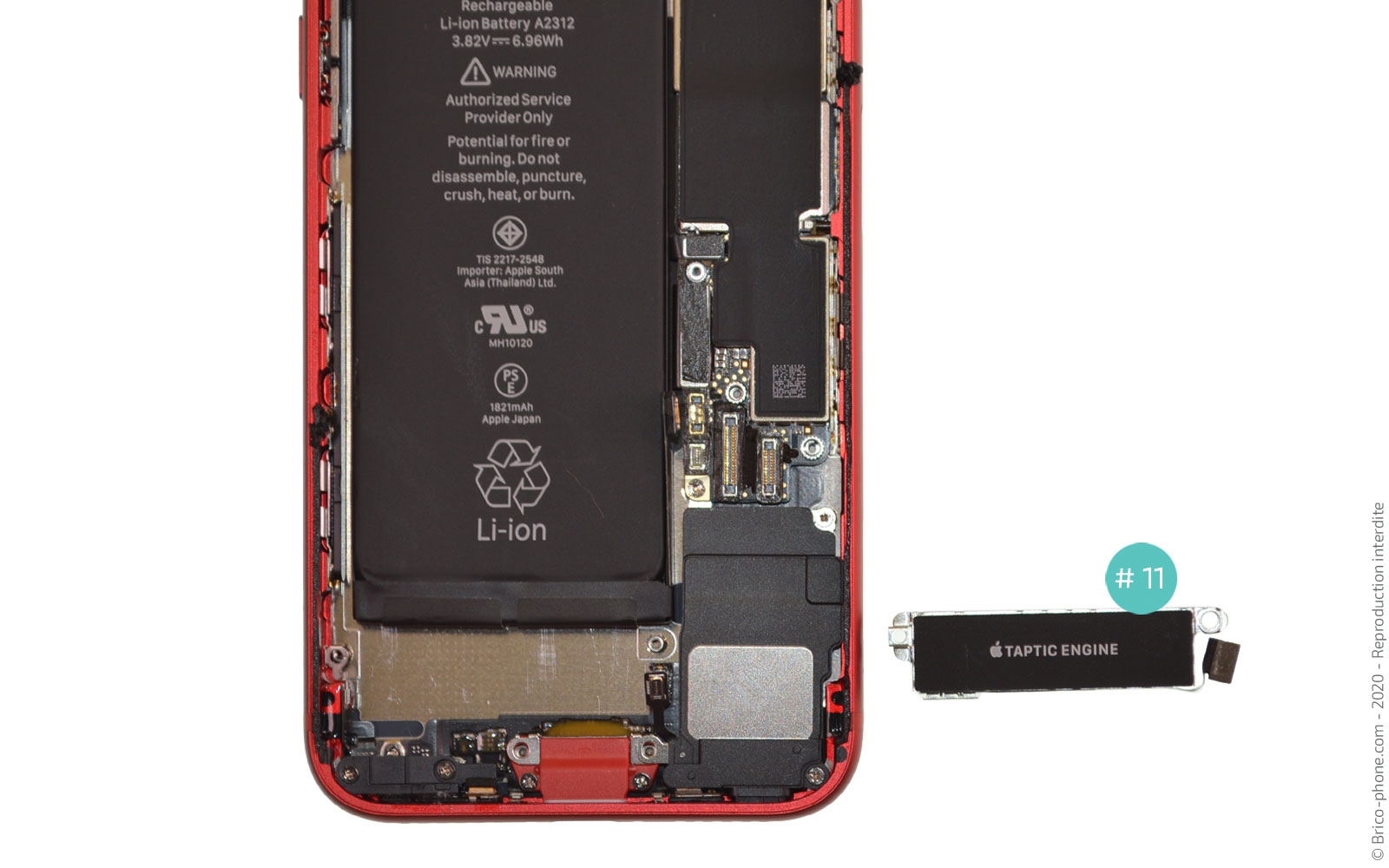

Etape 16 Récupérer le Taptic Engine

Dévissez les vis i1 et i2 avant de déconnecter la nappe du vibreur (photo 3) se trouvant sous la petite nappe du dock.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Tournevis Plat
Etape 17

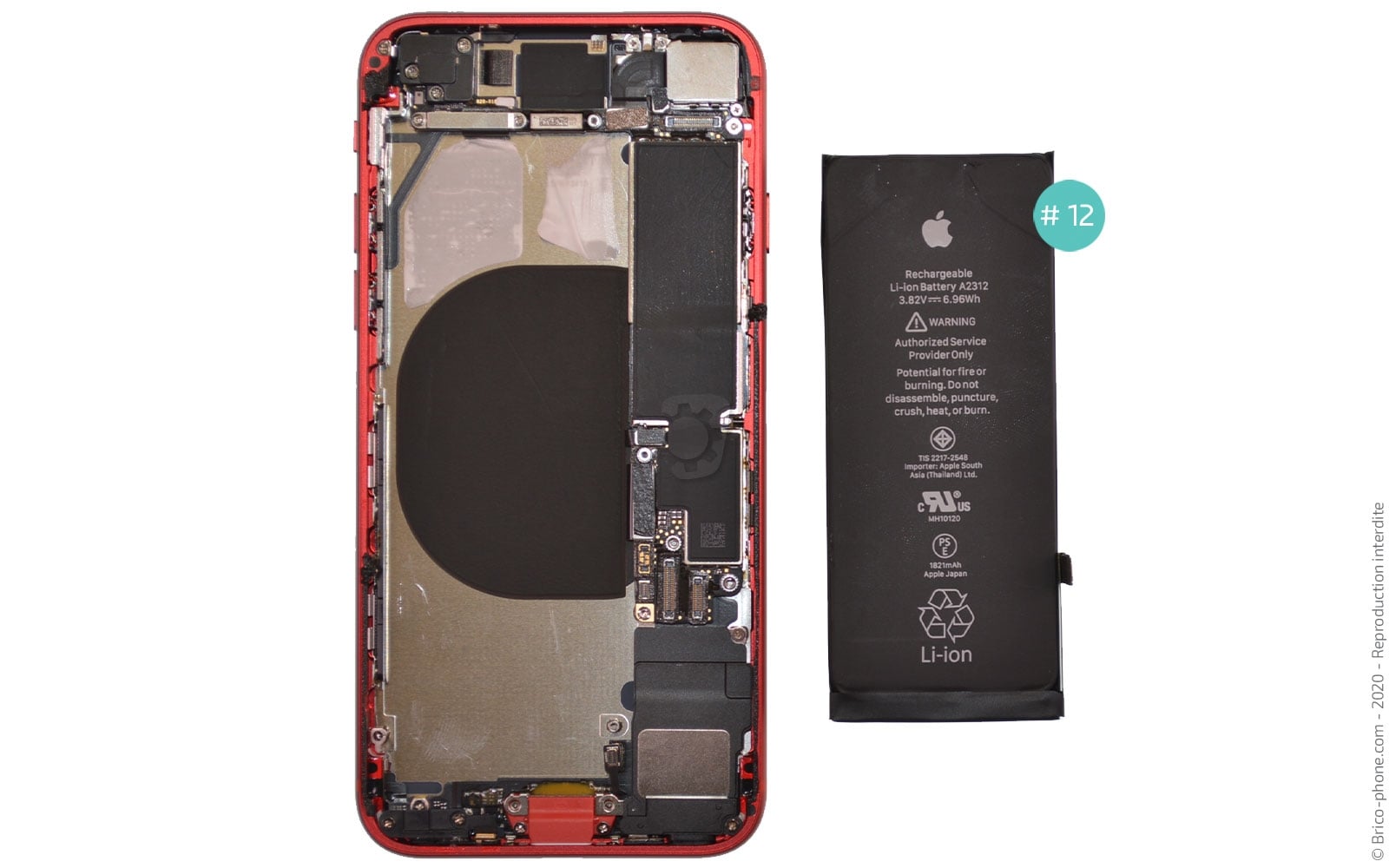

Etape 17 Oter la batterie

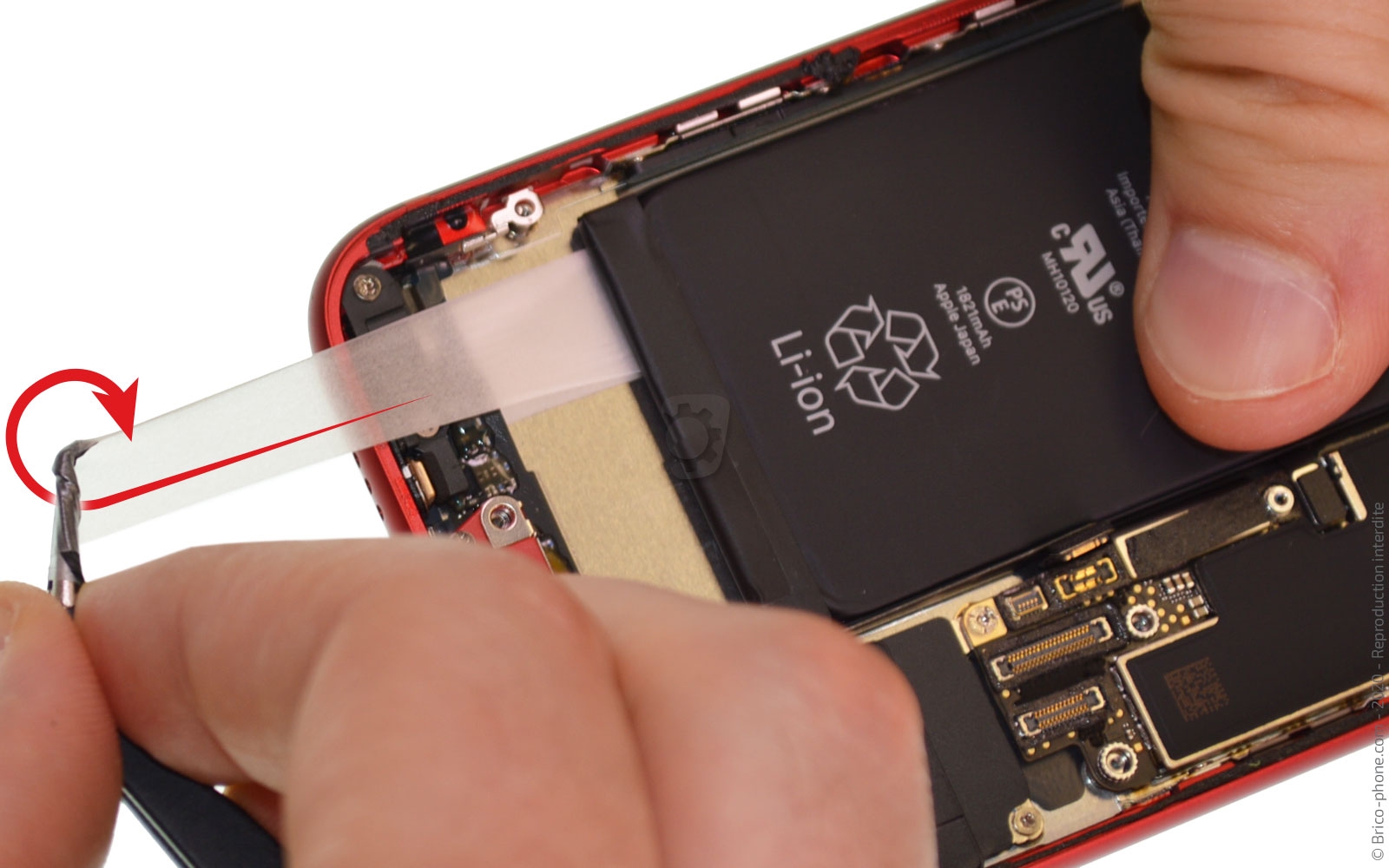

A l'aide de la pincette, tirez les languettes adhésives afin de pouvoir petit à petit les enrouler autour de l'outils. Réitérez cette manipulation pour les 3 autres languette retenant la batterie au châssis.

Ensuite, faites levier en glissant le spudger sous la batterie pour l'extraire du téléphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Batterie Premium similaire à l'originale pour iPhone SE (2020) 29.90€
Stickers pour batterie d'iPhone 8, SE (2020 et 2022) 2.90€
Etape 18

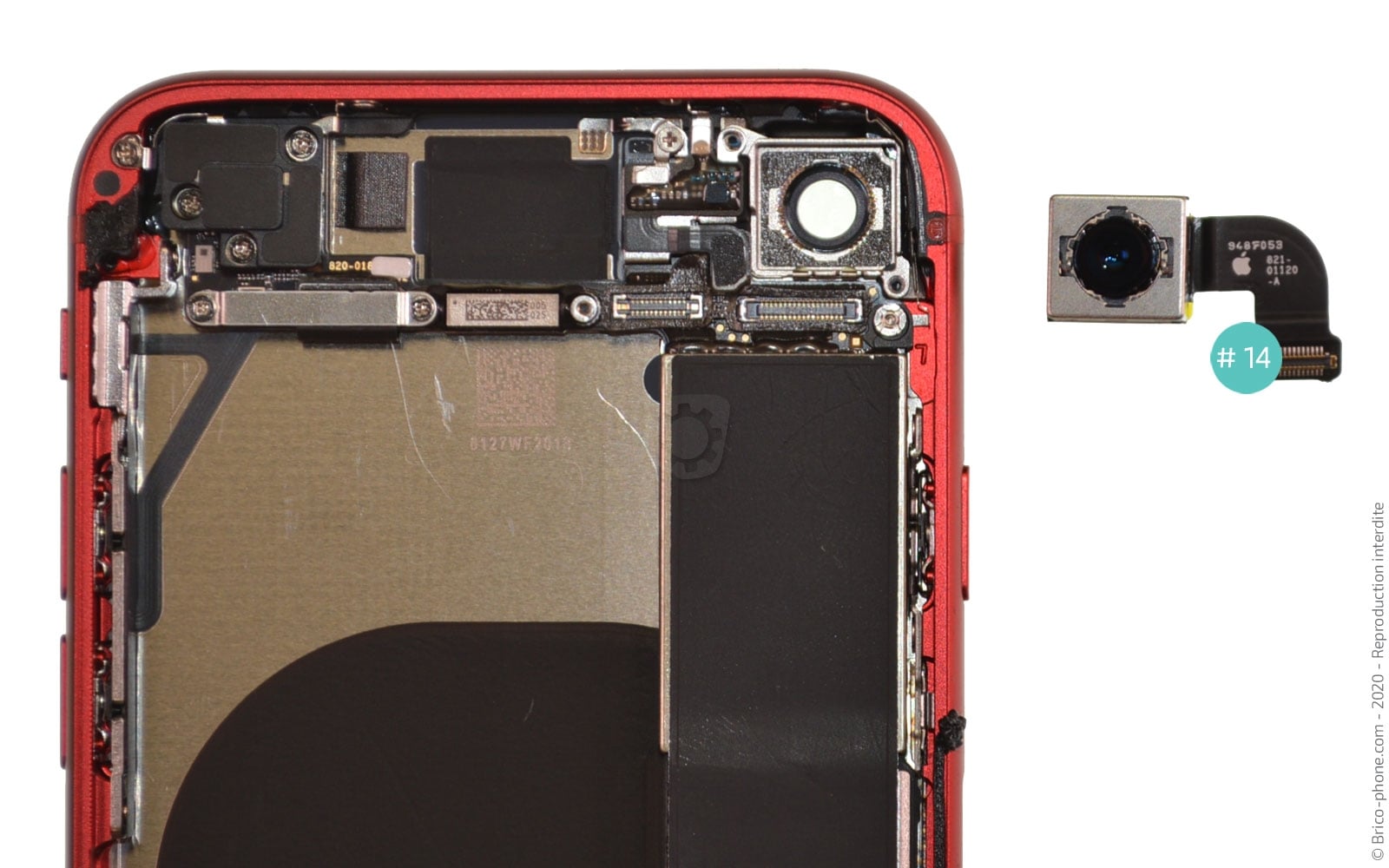

Etape 18 Sortir la caméra arrière

Retirez la vis K1 à l'aide du tournevis plat puis la vis cruciforme K2 avec le tournevis adéquat.

Libérez ensuite la plaquette 13 du téléphone et déconnectez la nappe de la caméra afin de pouvoir la sortir de votre iPhone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Tournevis Plat
Pièces
Caméra arrière pour iPhone SE (2020) 16.90€
Etape 19

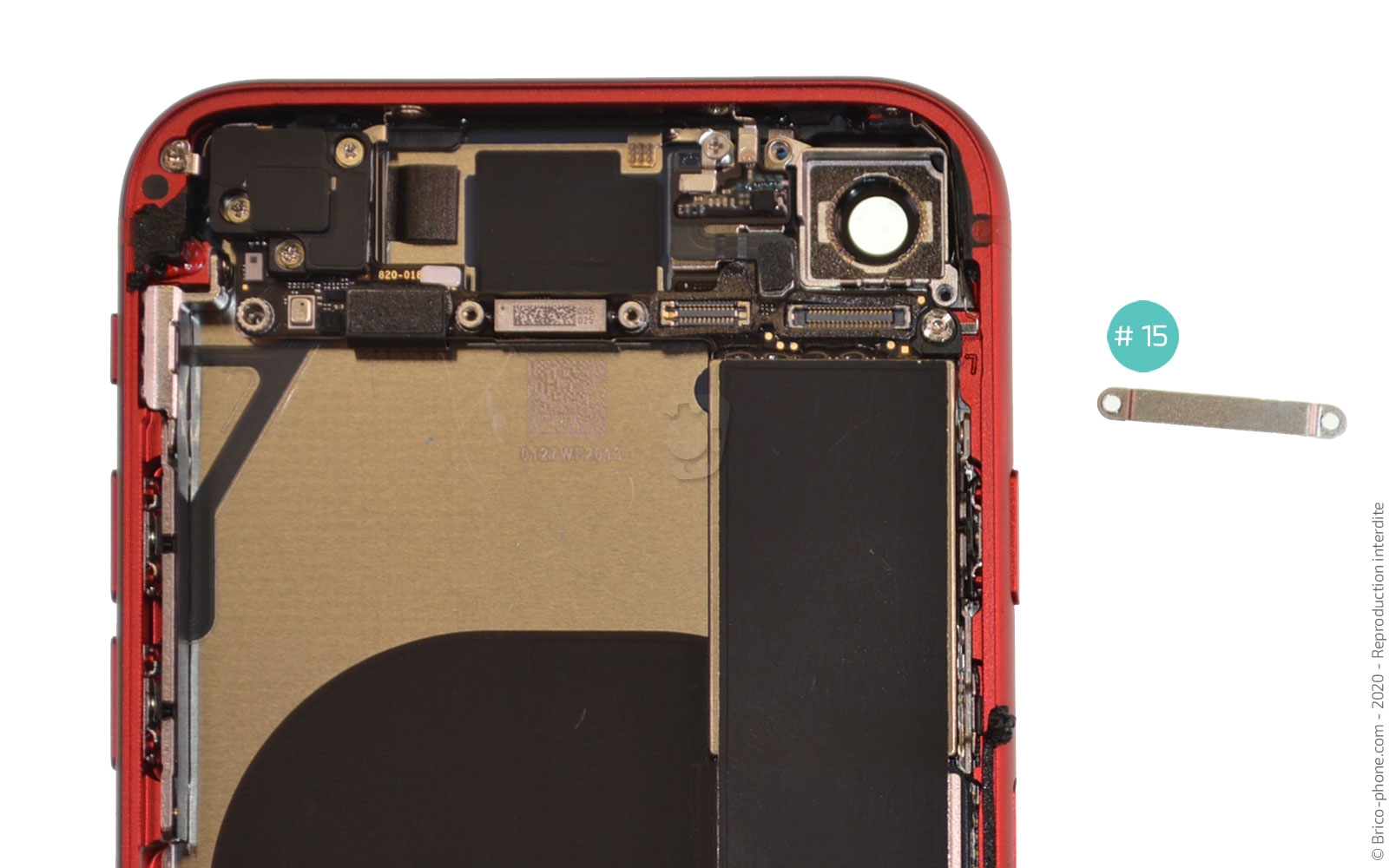

Etape 19 Enlever la plaquette 15

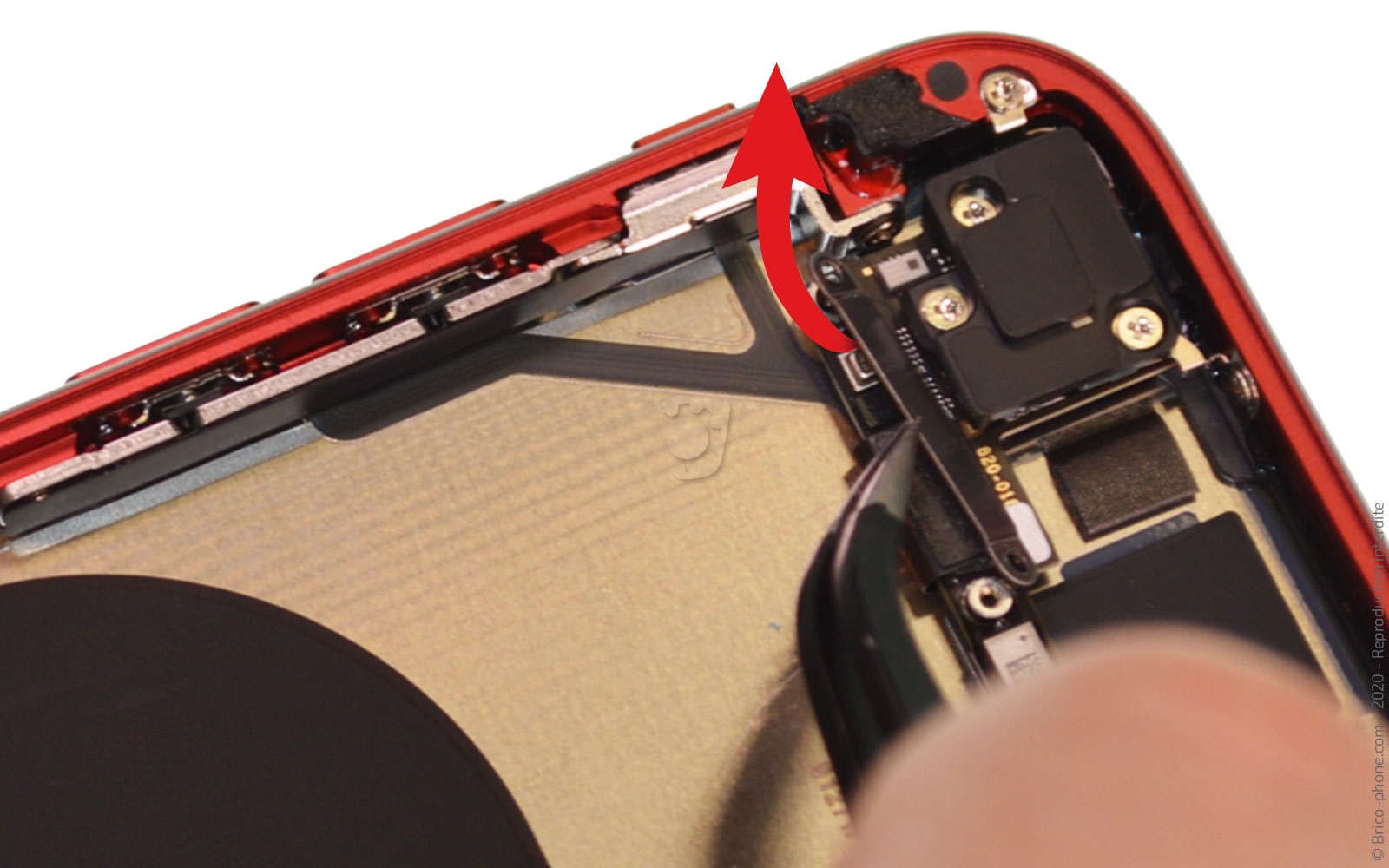

Du coté gauche, dévissez les vis cruciformes nommées "J".

Sortez ensuite la plaquette numérotée 15.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 20

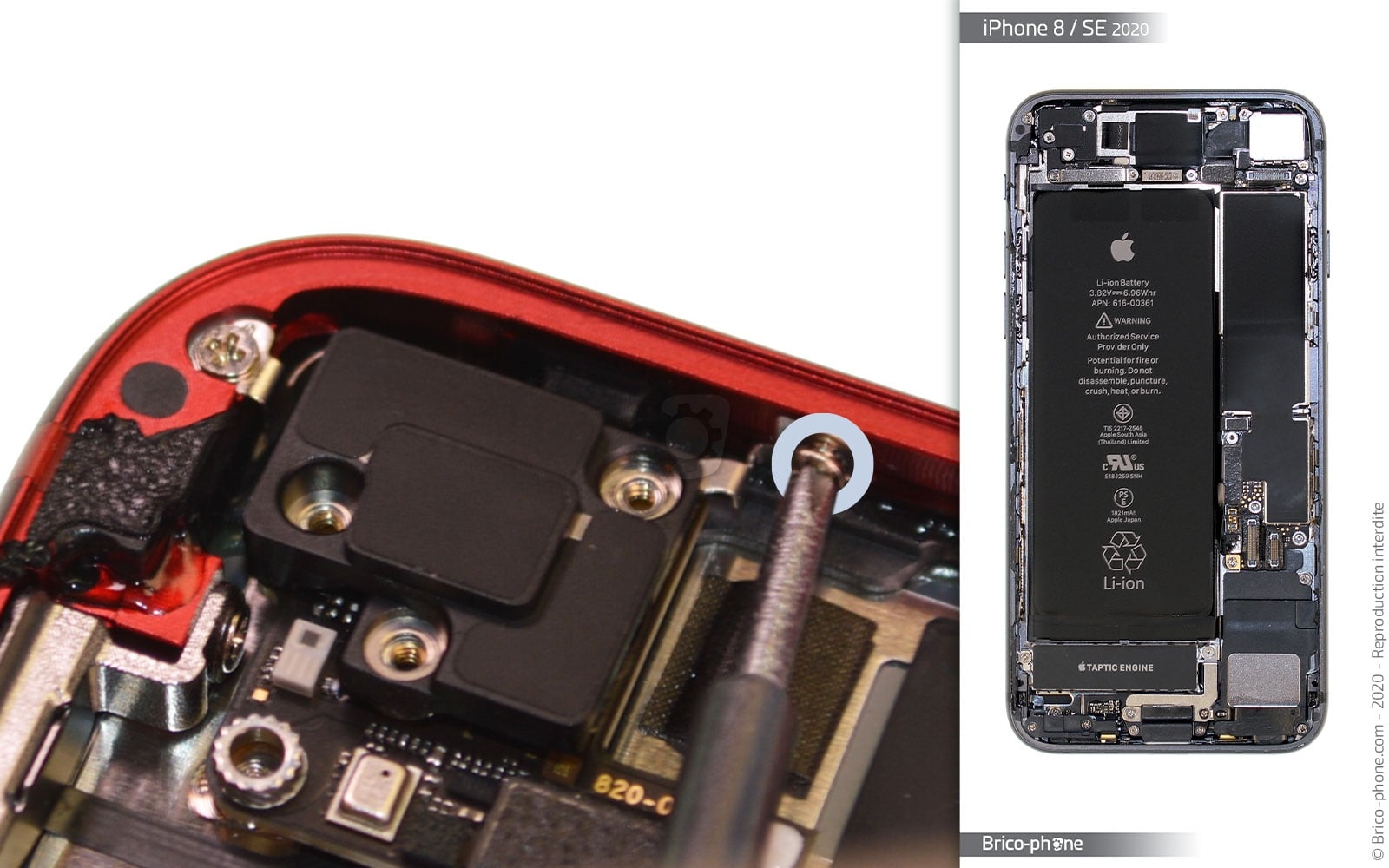

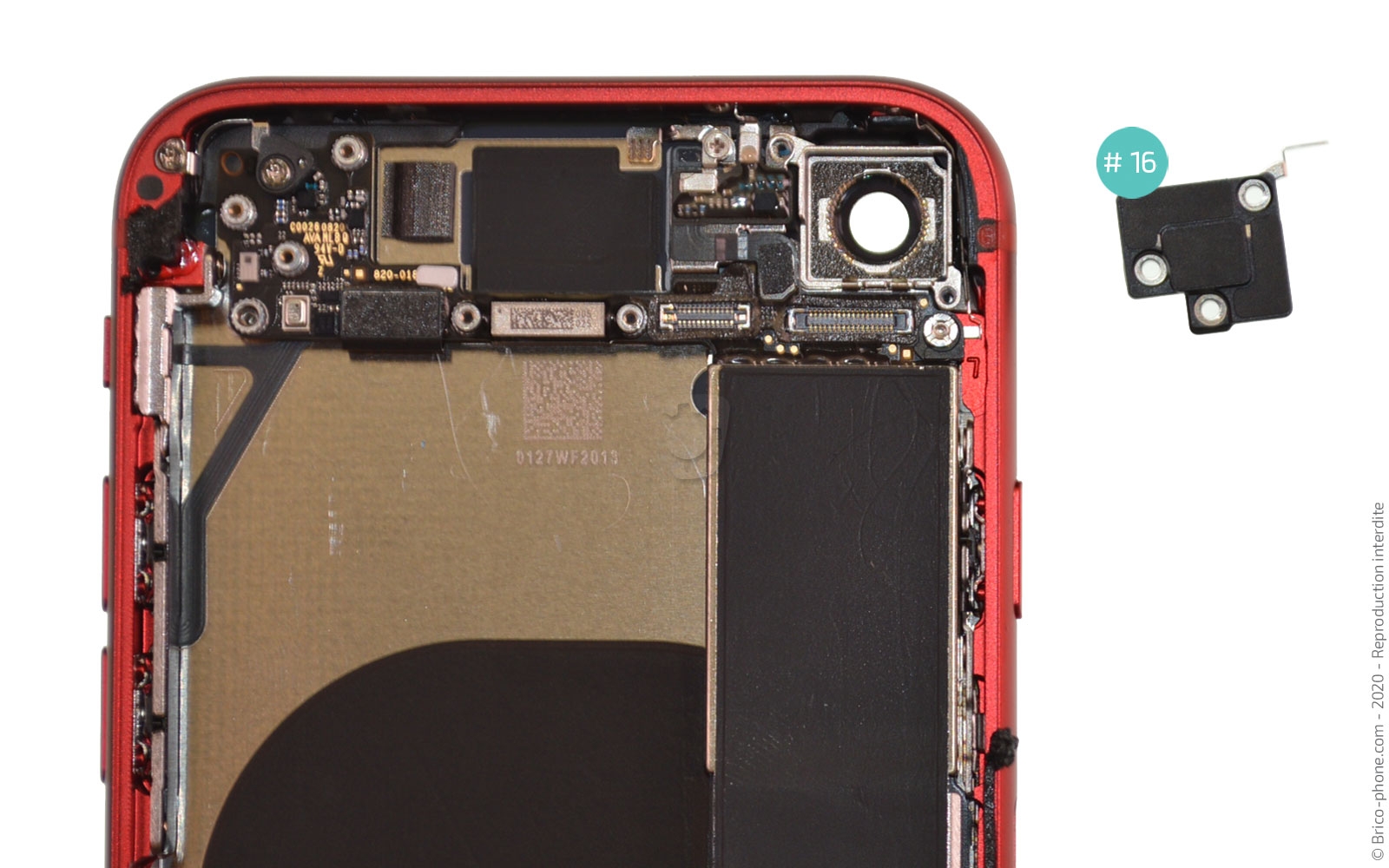

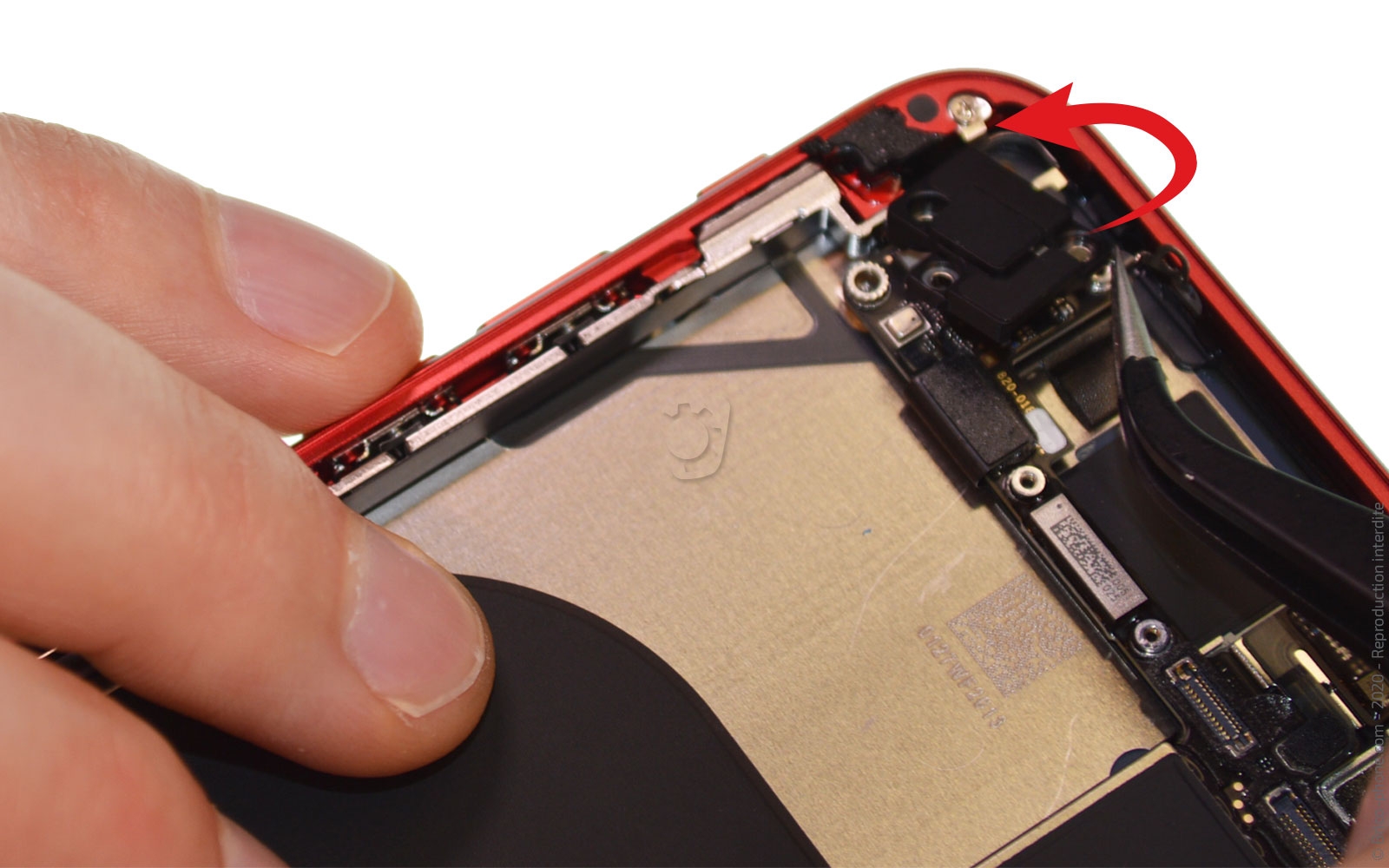

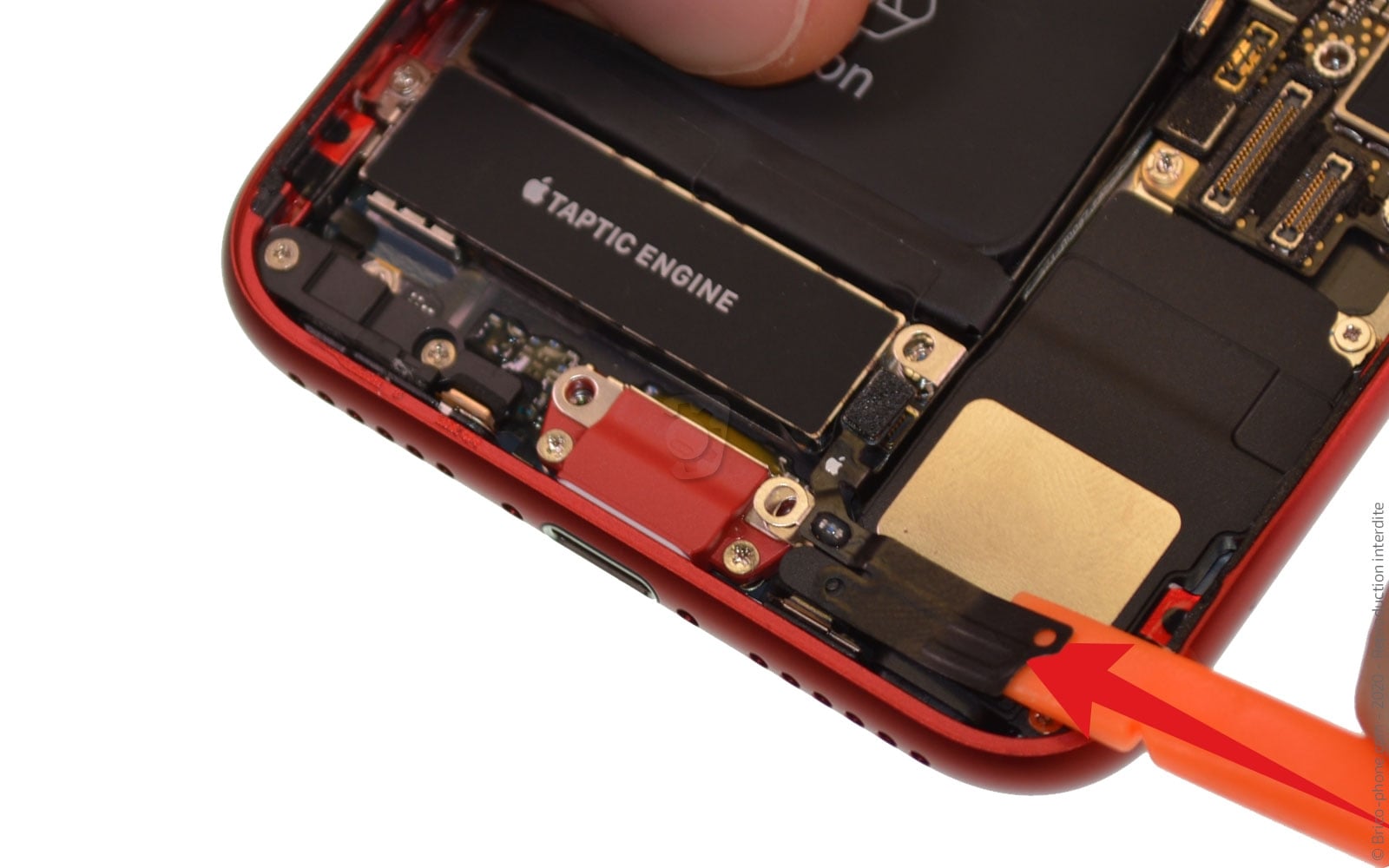

Etape 20 Retirer l'antenne GPS

Otez les 4 vis de l'antenne GPS afin de pouvoir la mettre de coté.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 21

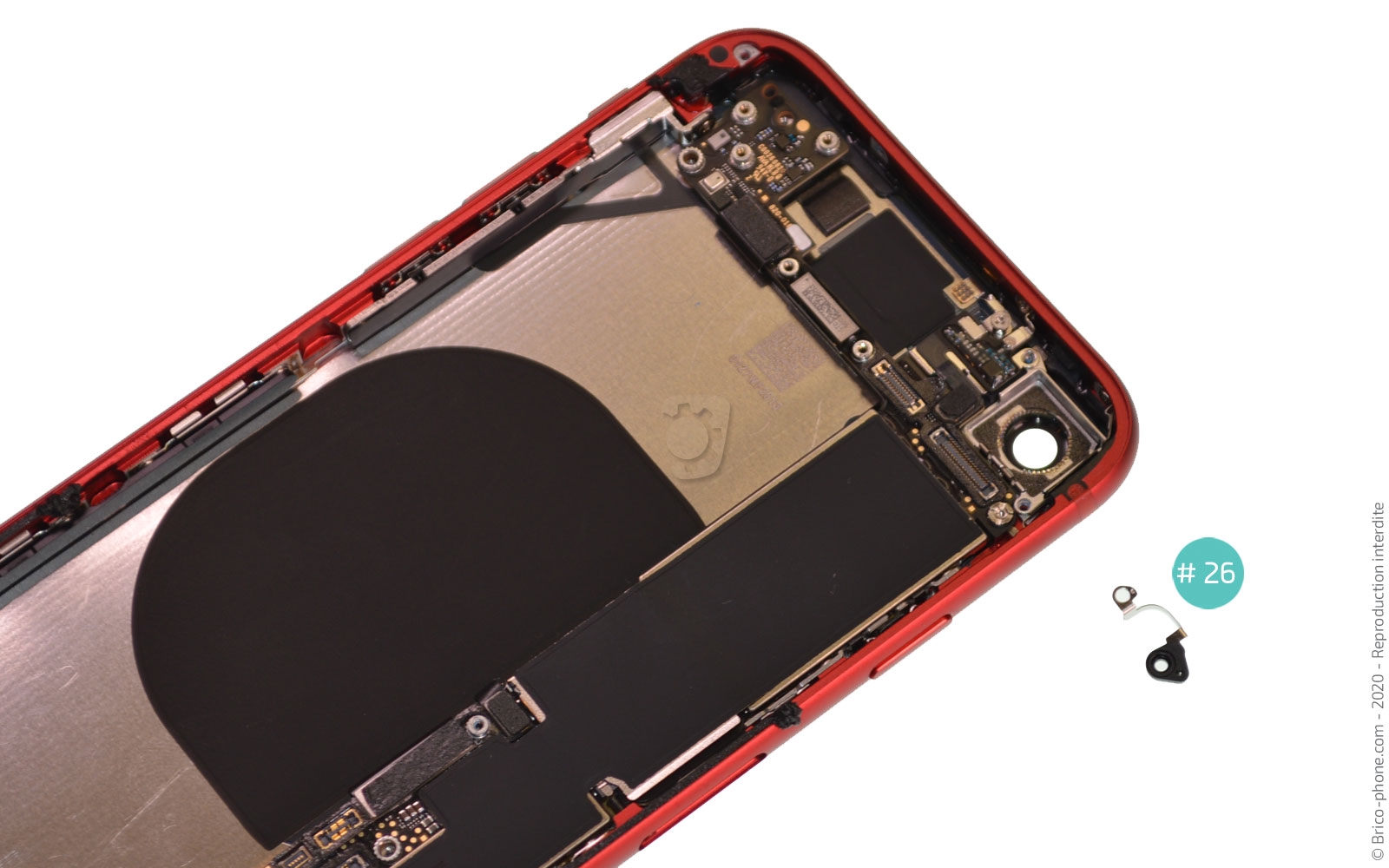

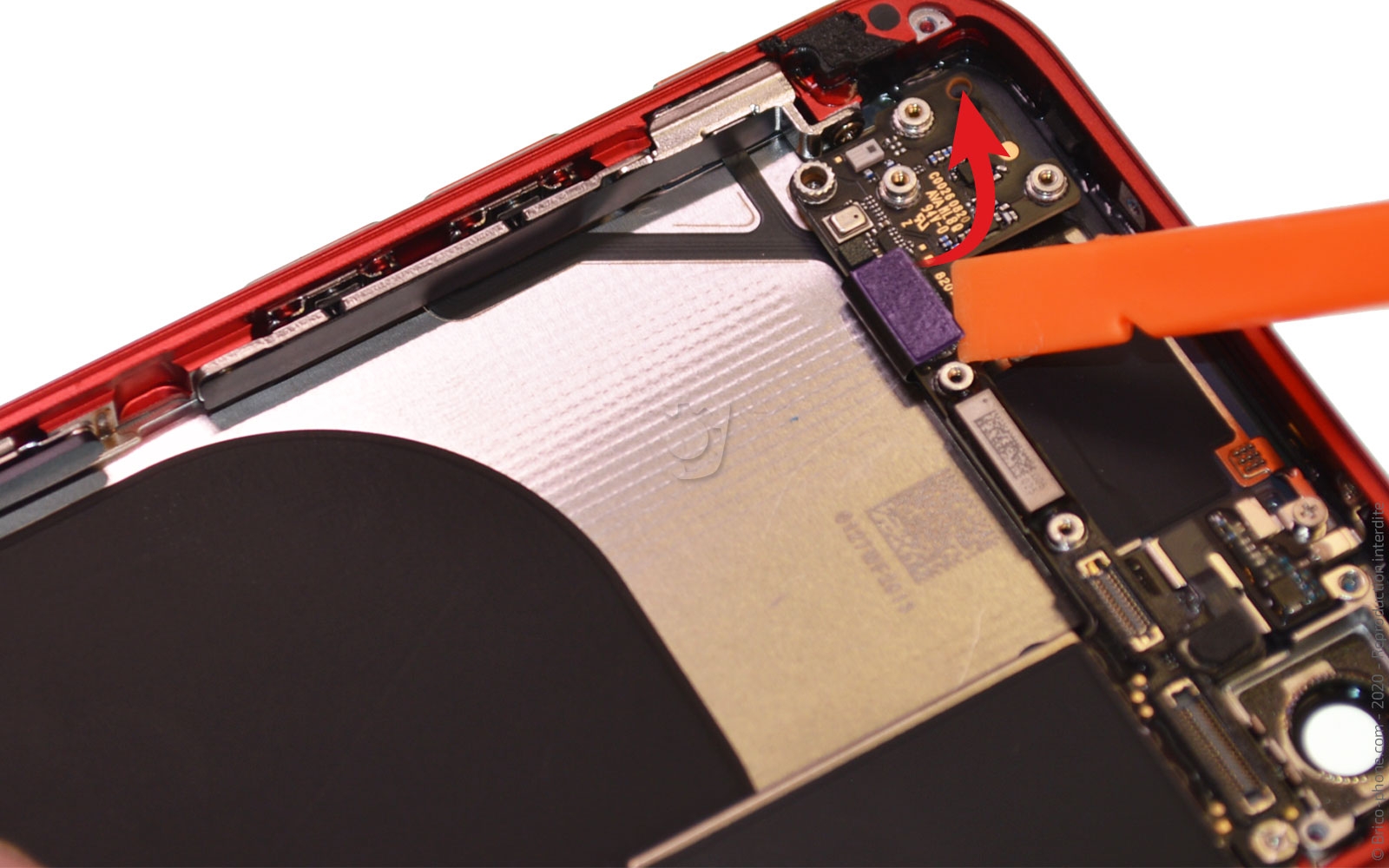

Etape 21 Extraire le composant 26

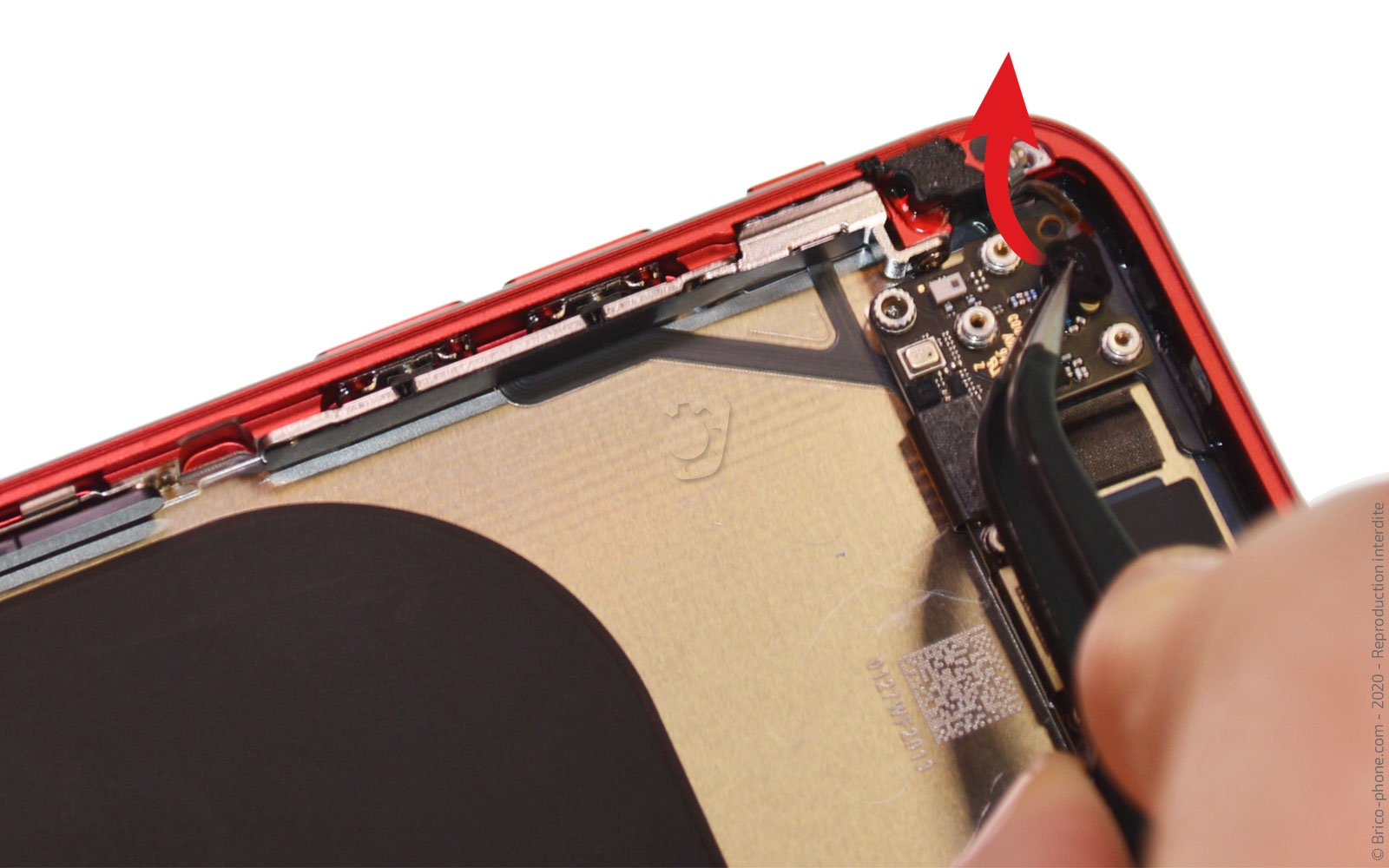

Enlevez les 2 vis "M" à l'aide du tournevis cruciforme pour extraire le composant #26.

Dans un second temps, déconnectez la connectique de la nappe power.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 22

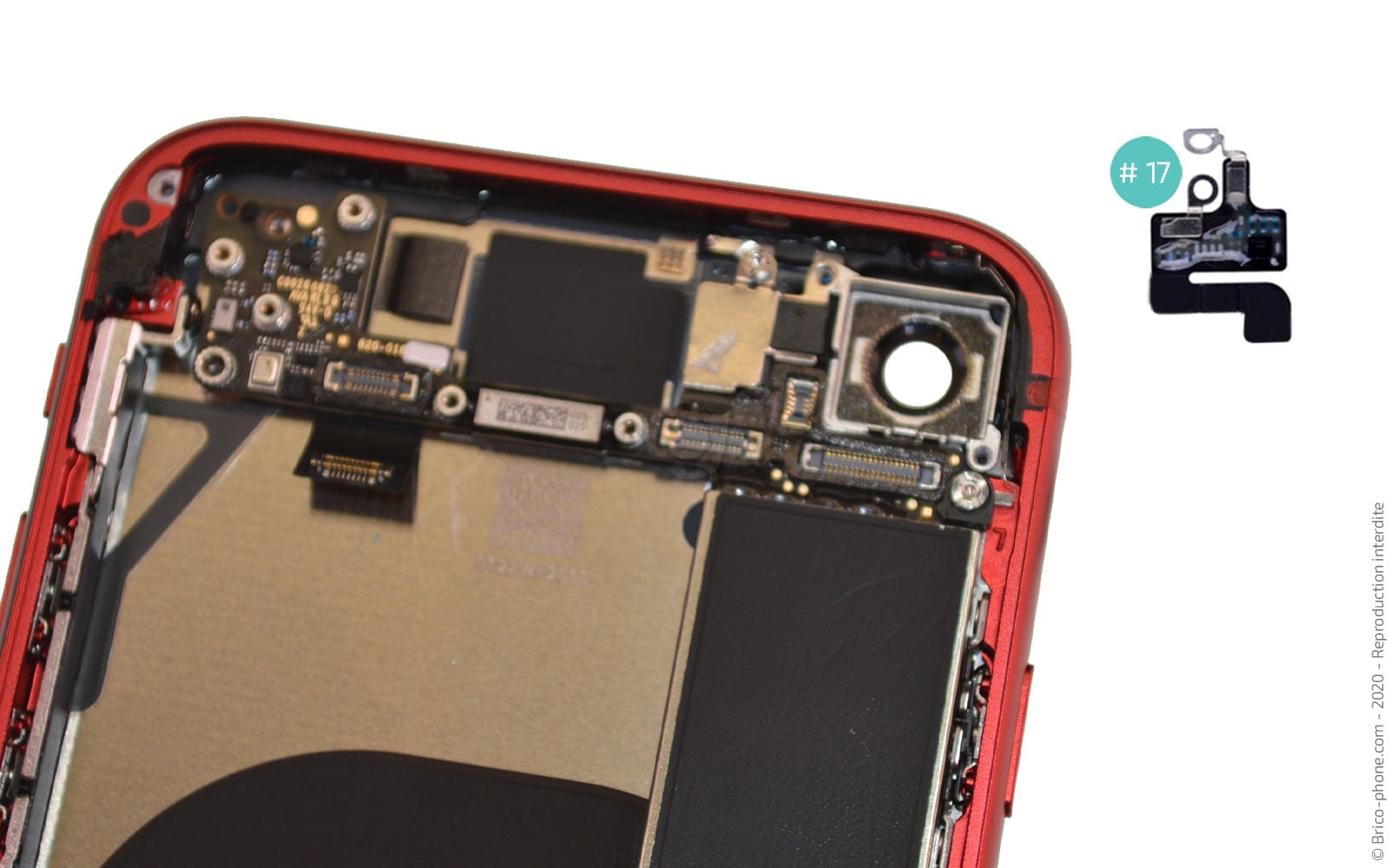

Etape 22 Oter l'antenne Wi-fi

Déconnectez la connectique de l'antenne Wi-fi puis retirez les vis cruciforme bloquant le composant avant de la décoller du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 23

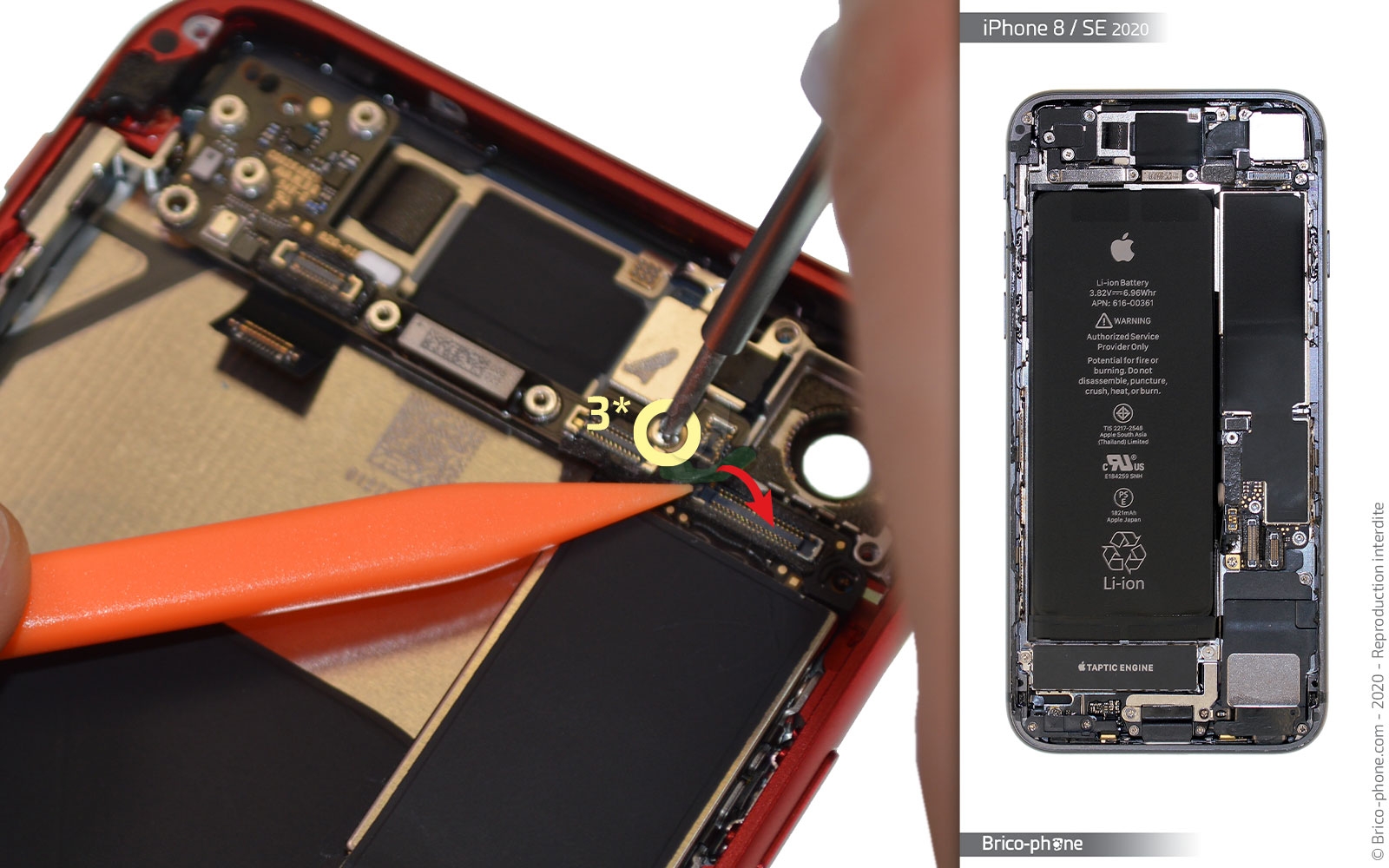

Etape 23 Dévisser les vis nommées N

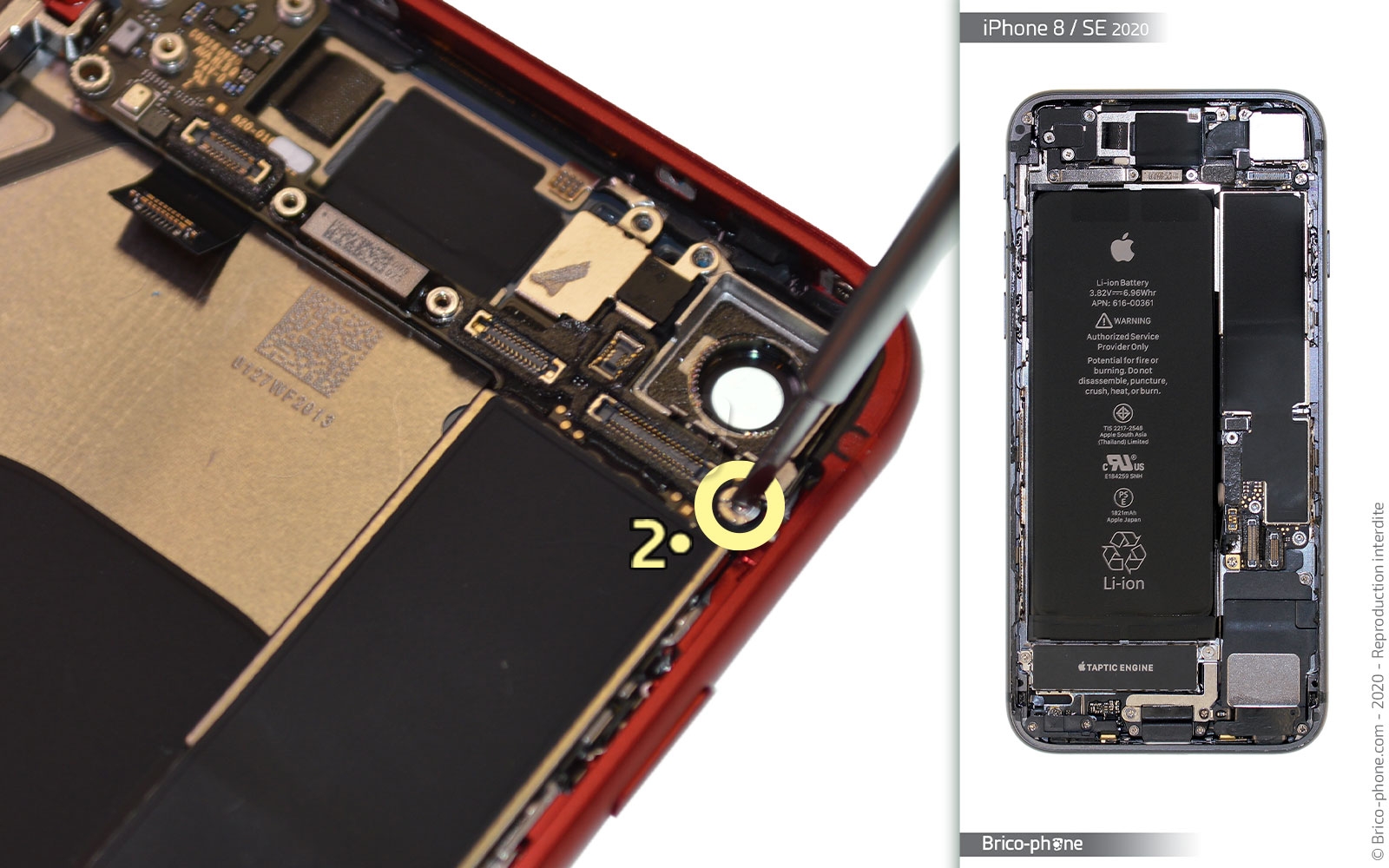

Retirez les dernières vis de la carte mère à l'aide du tournevis plat pour les vis N1, N2 et R2 puis du tournevis cruciforme pour la vis cachée nommée N3.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 24

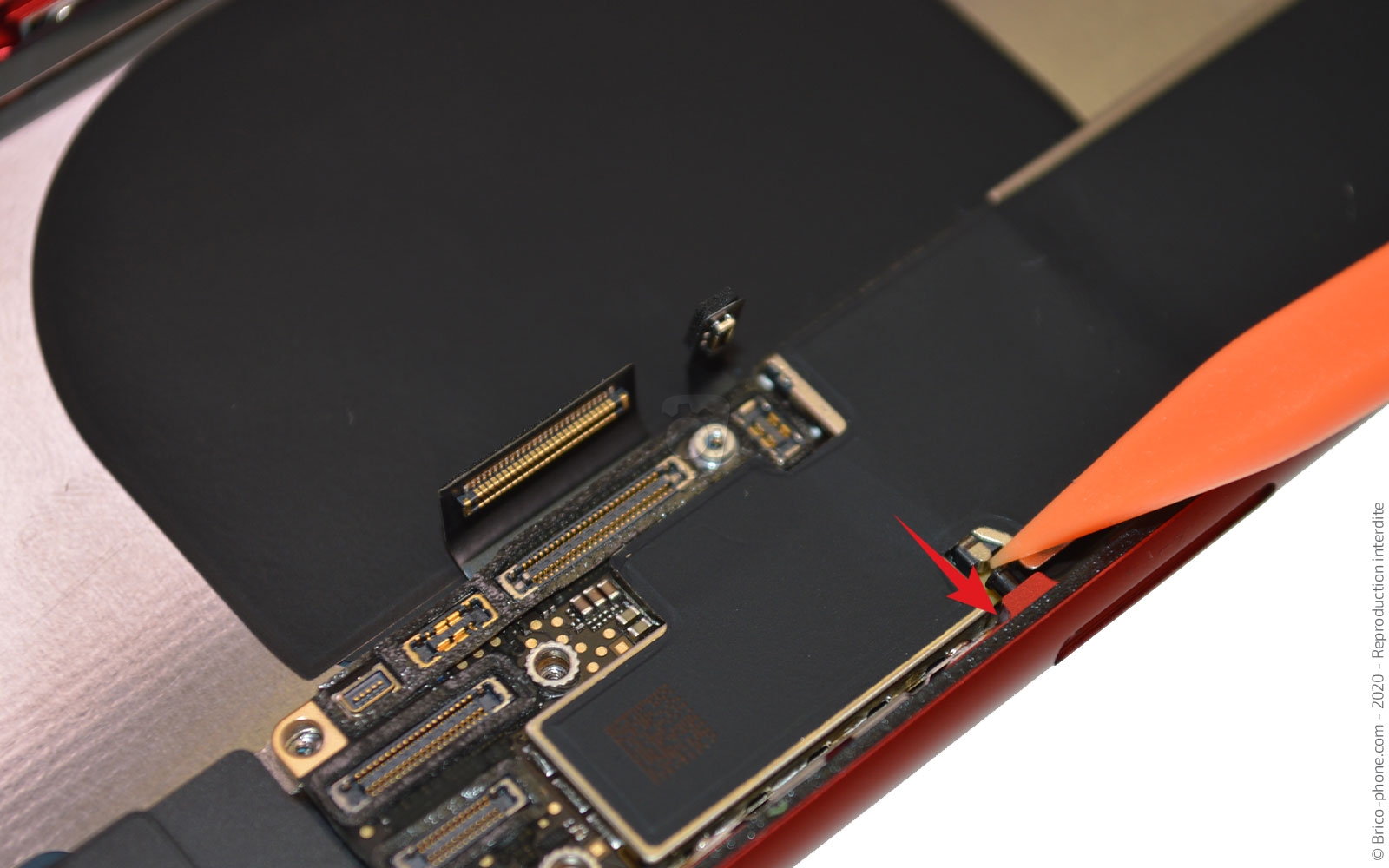

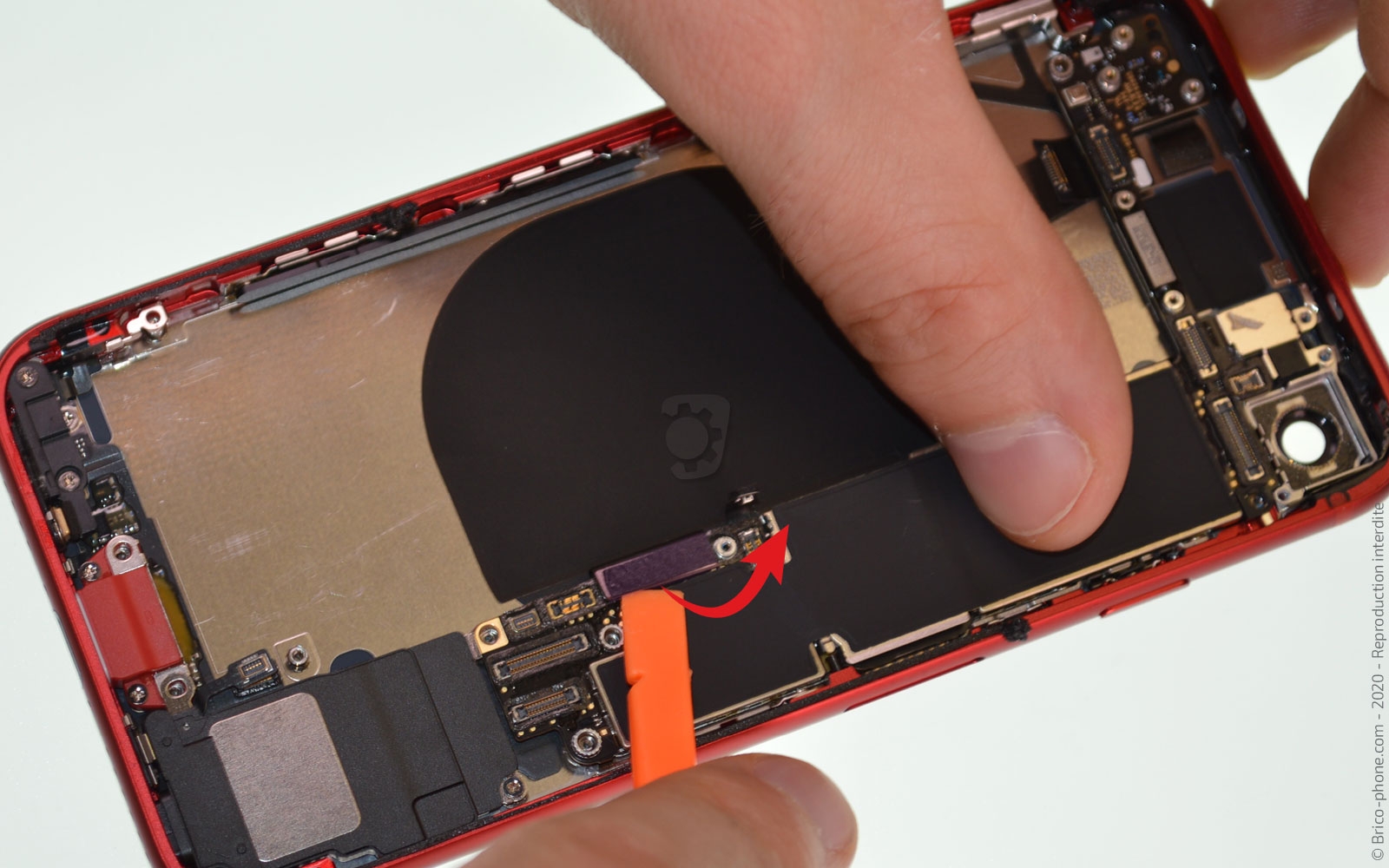

Etape 24 Libérer la carte mère

Déconnectez la nappe du connecteur de charge et de la nappe induction.

Ensuite, vérifiez que le témoin du lecteur de carte Sim soit pousser vers l'extérieur avant d'extraire la carte mère du châssis.
Outils
Levier Nylon
Etape 25

Etape 25 Sortir la plaquette 18

Sortez la plaquette de protection du flash et du micro d'ambiance.
Outils
Pince Brucelles
Etape 26

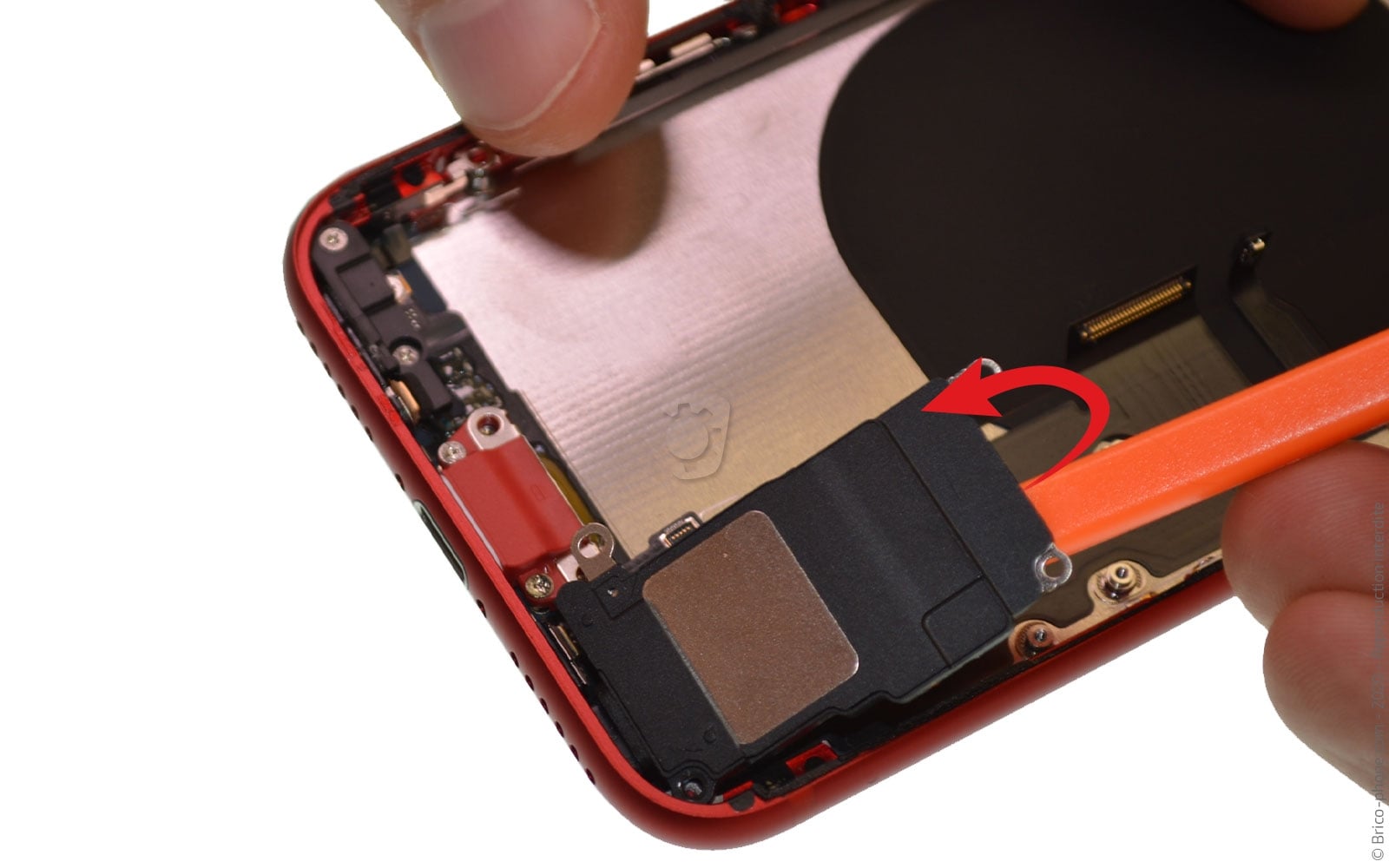

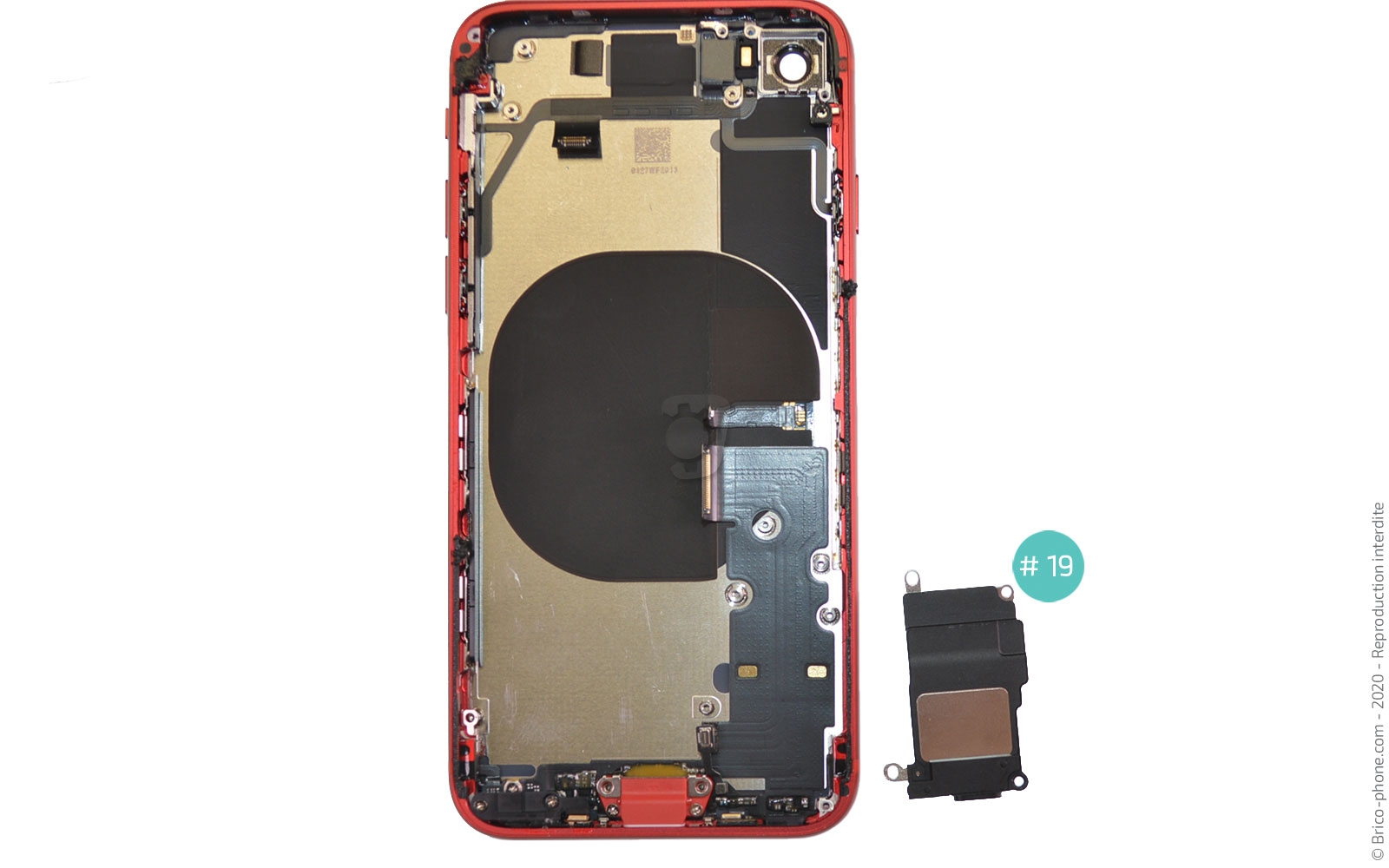

Etape 26 Enlever le haut-parleur externe

A l'aide du tournevis cruciforme, dévissez les deux vis O1 et O2 du haut-parleur externe avant de le faire basculer en dehors du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 27

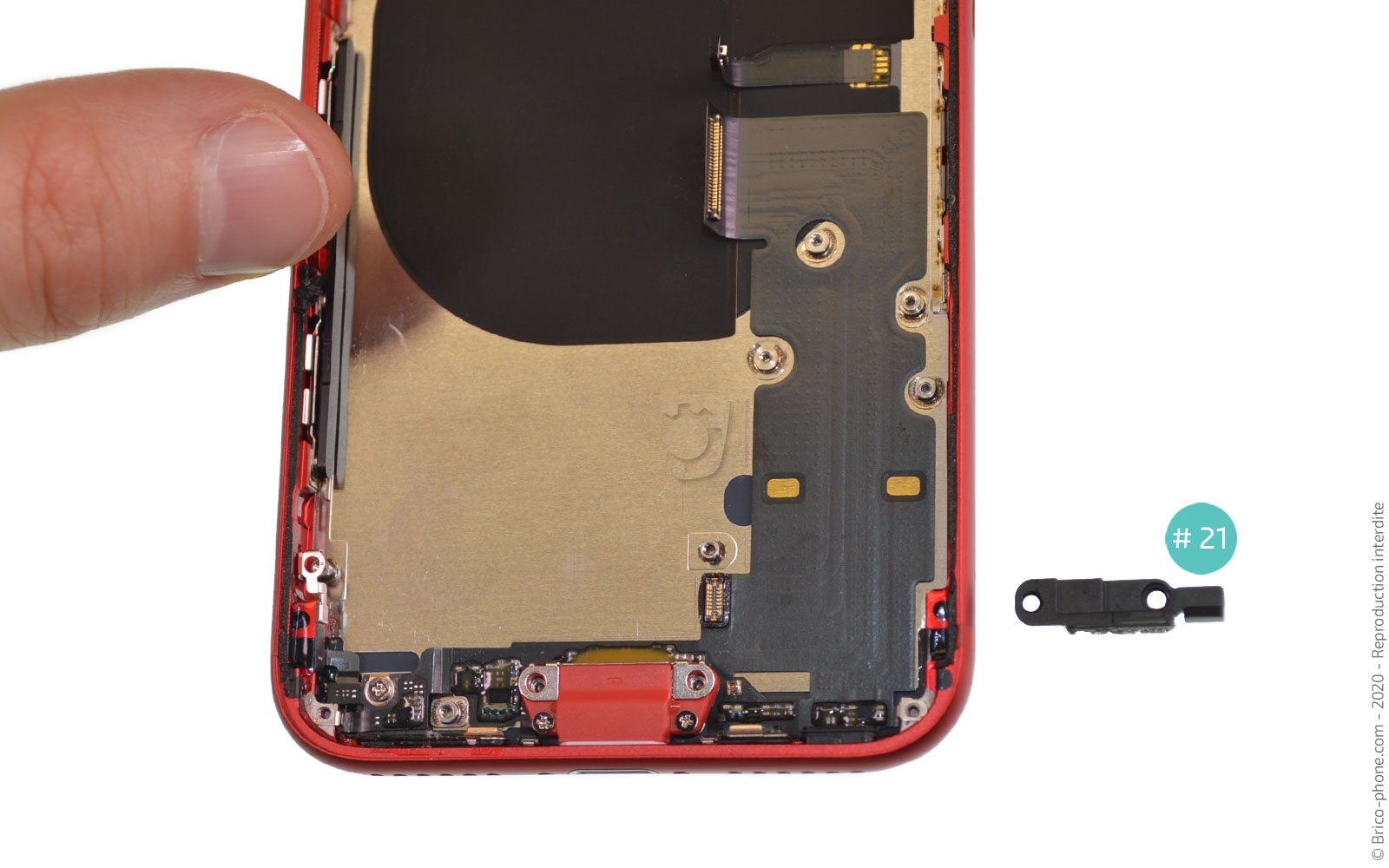

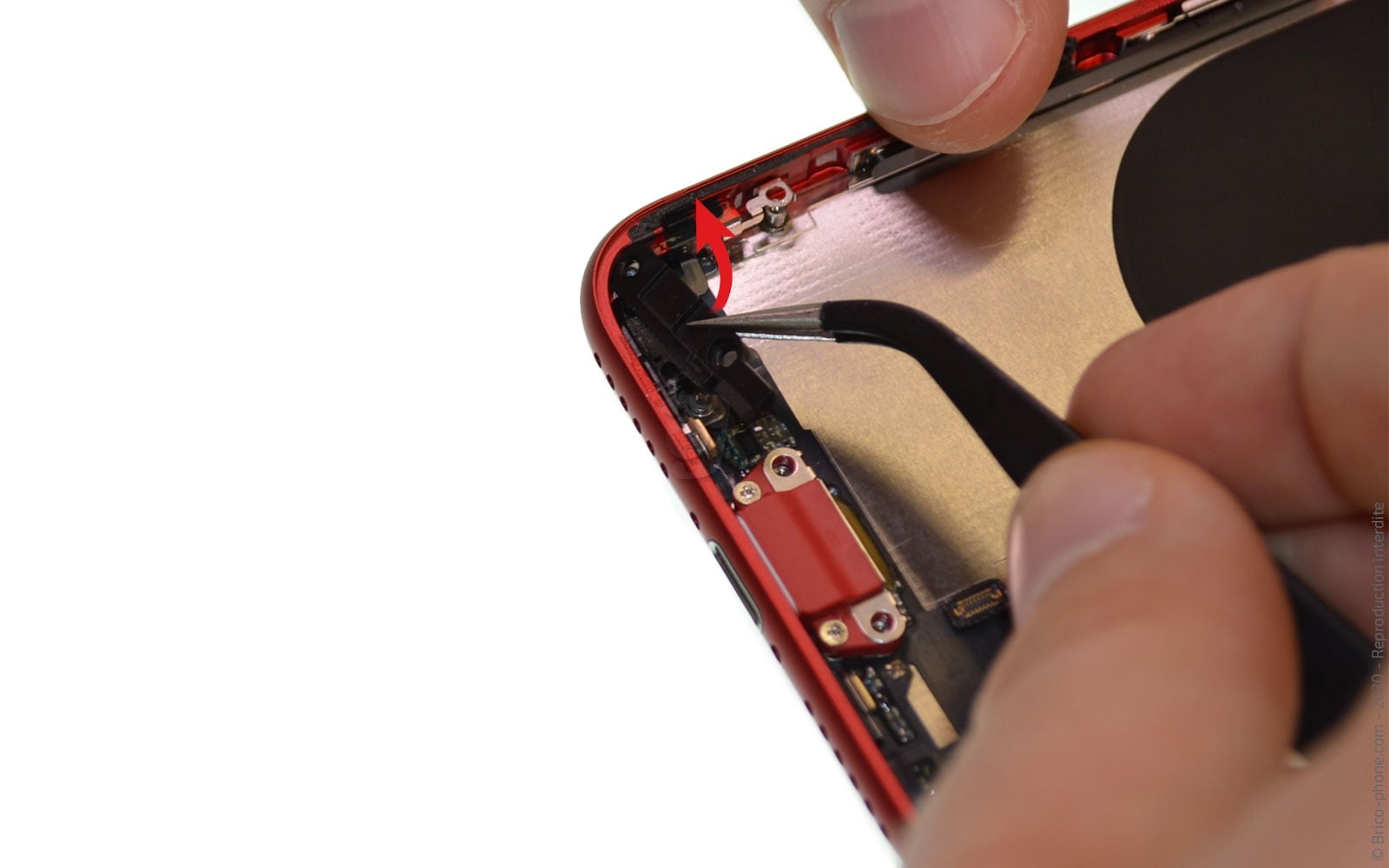

Etape 27 Récupérer le cache 21

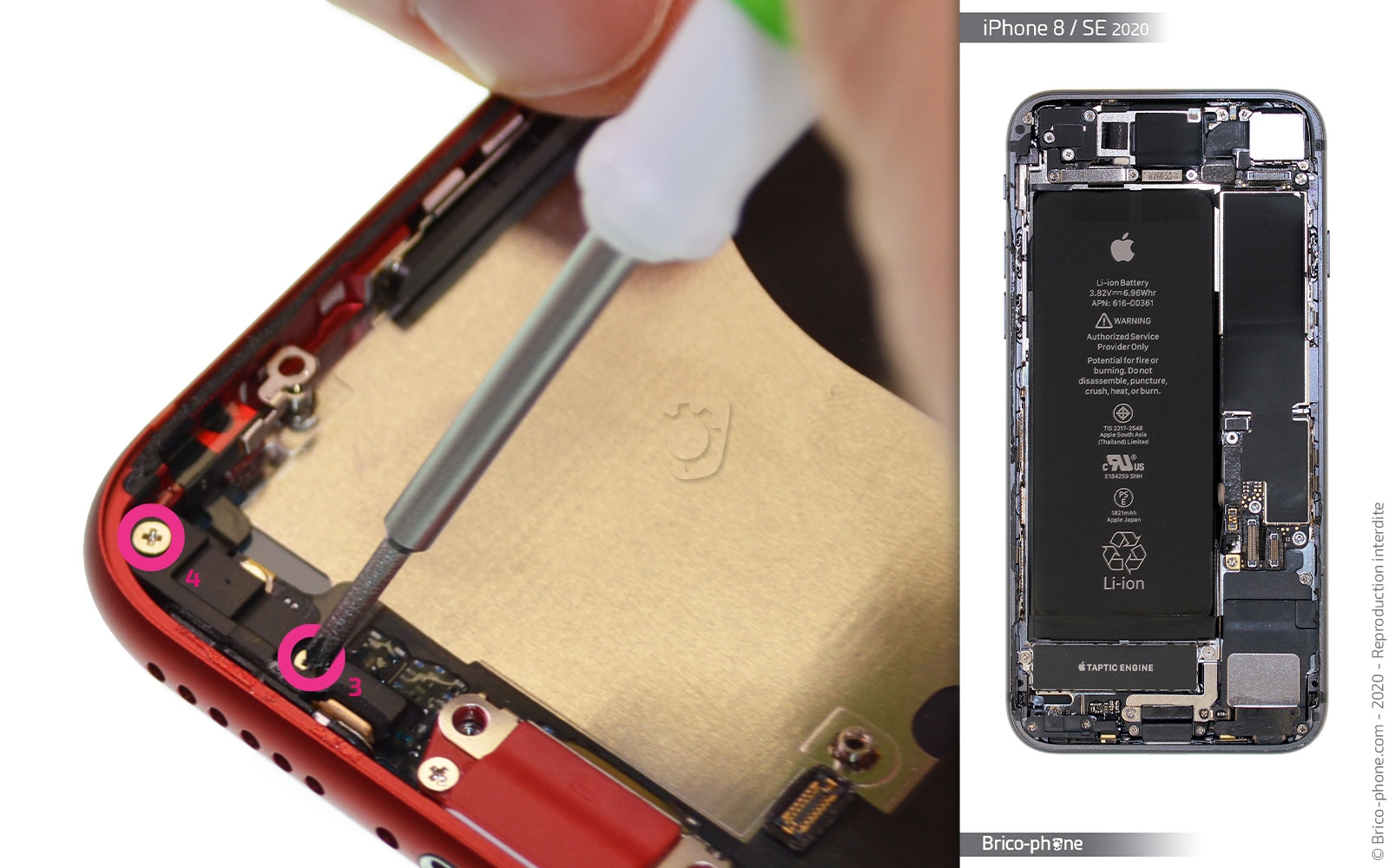

Avec le levier, déconnectez la rallonge coaxial du connecteur de charge, puis retirez le deux vis cruciformes P3 et P4 avec le tournevis. Il ne vous reste plus qu'à ôter le cache #21 avec la pincette.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 28

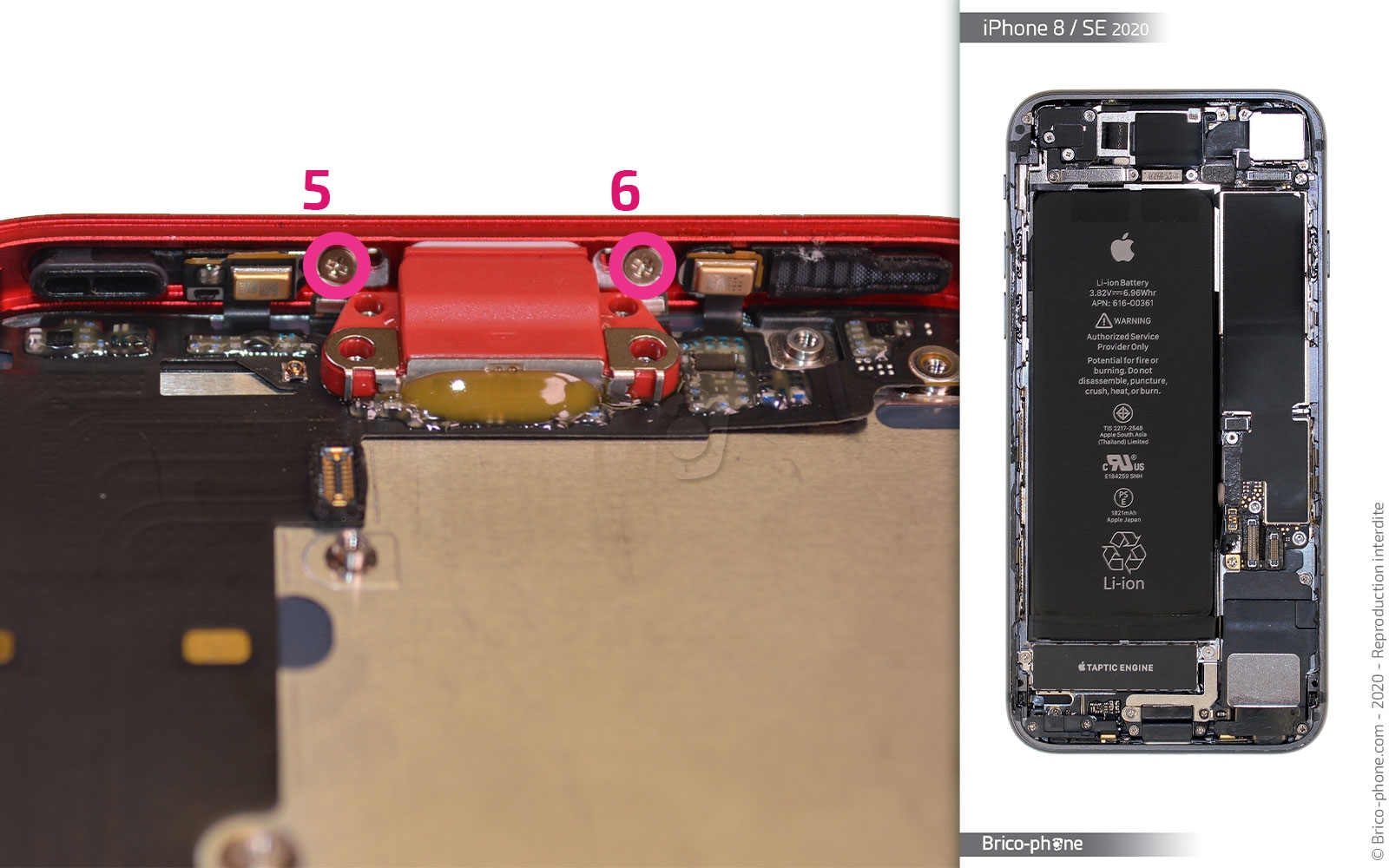

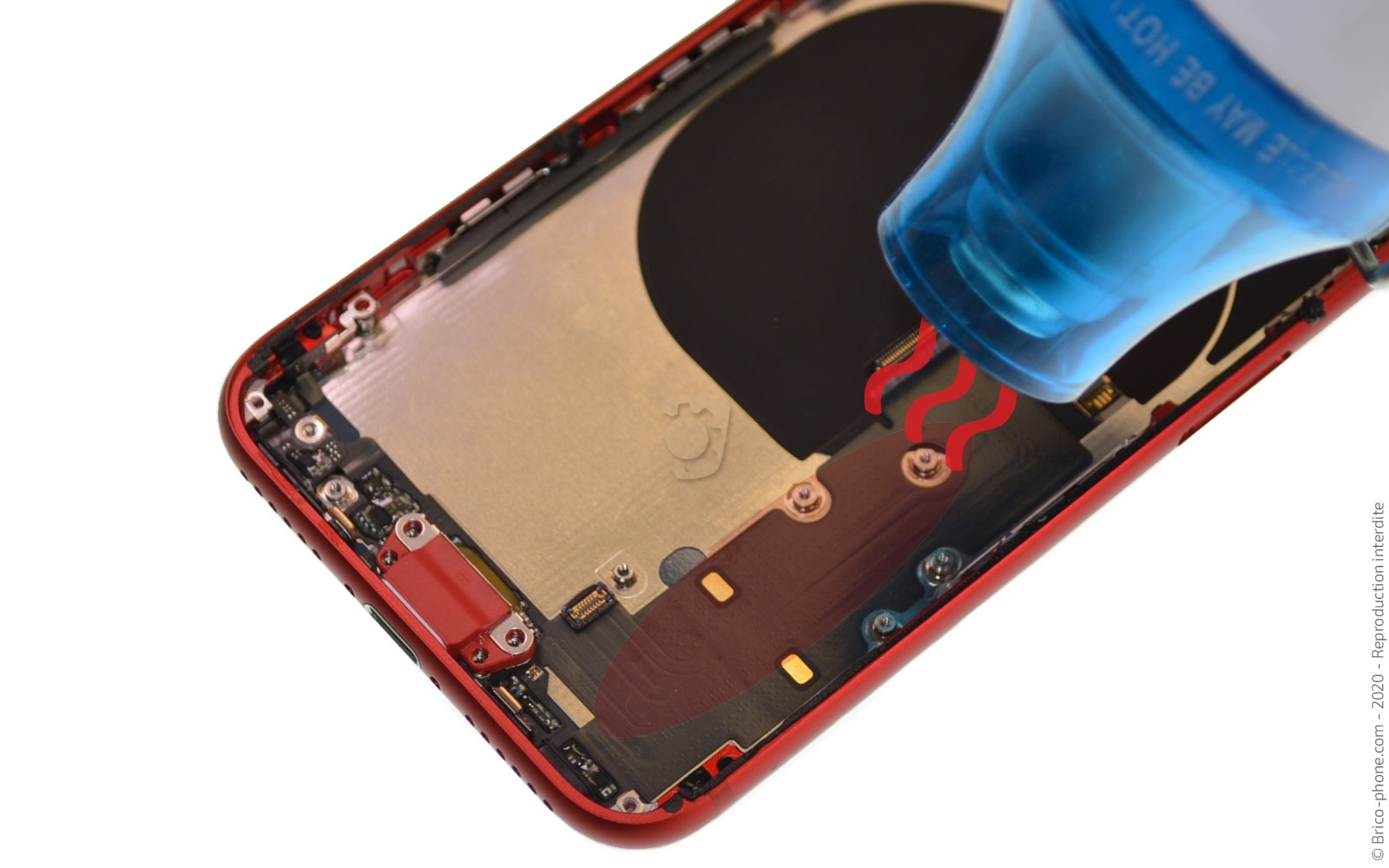

Etape 28 Chauffer le connecteur de charge

Retirez les vis cruciformes du connecteur de charge avant de le chauffer légèrement pour faciliter son décollage.
Outils
Tournevis Cruciforme
Pièces
Décapeur thermique petit modèle 14.90€
Etape 29

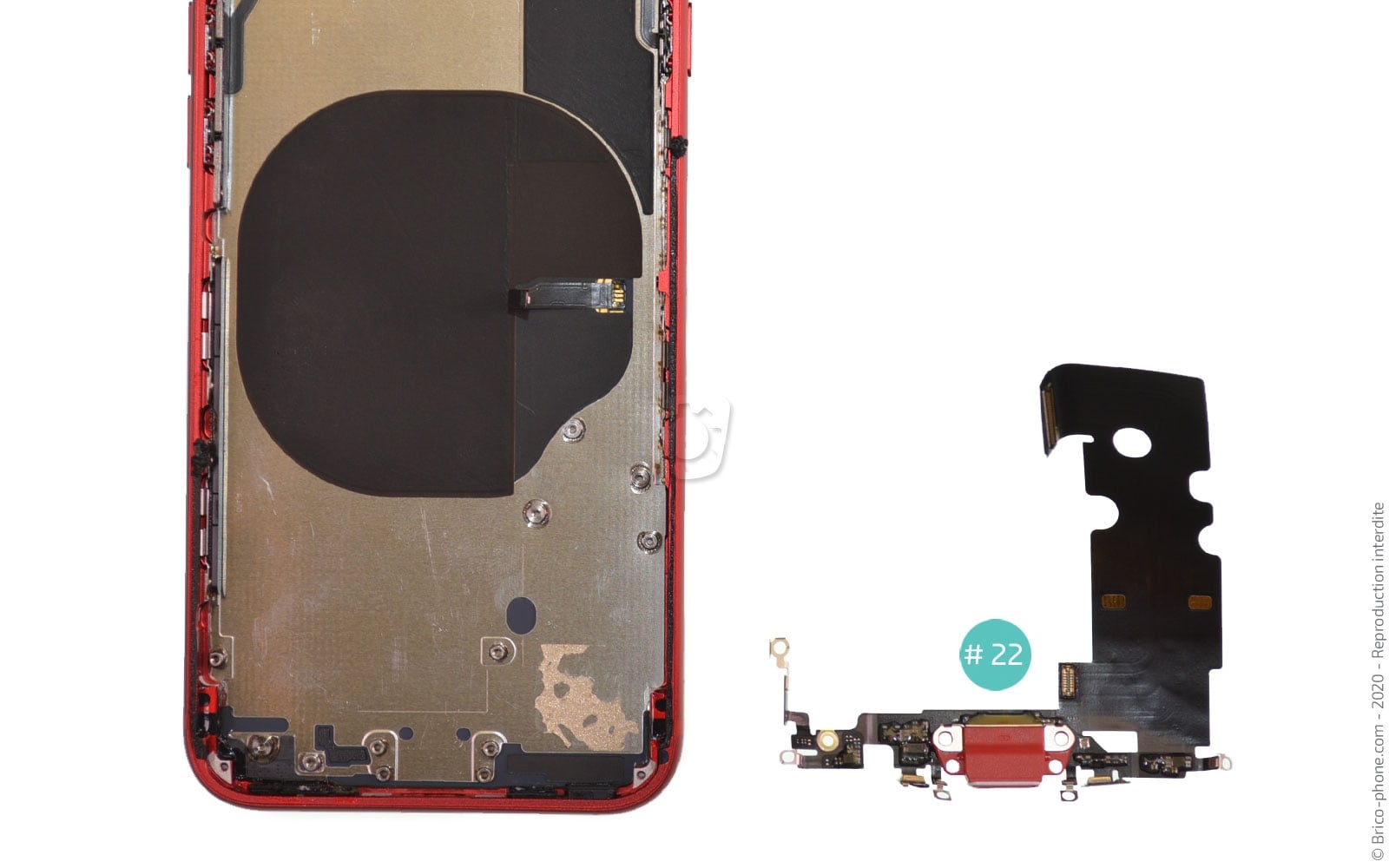

Etape 29 Retirer le dock

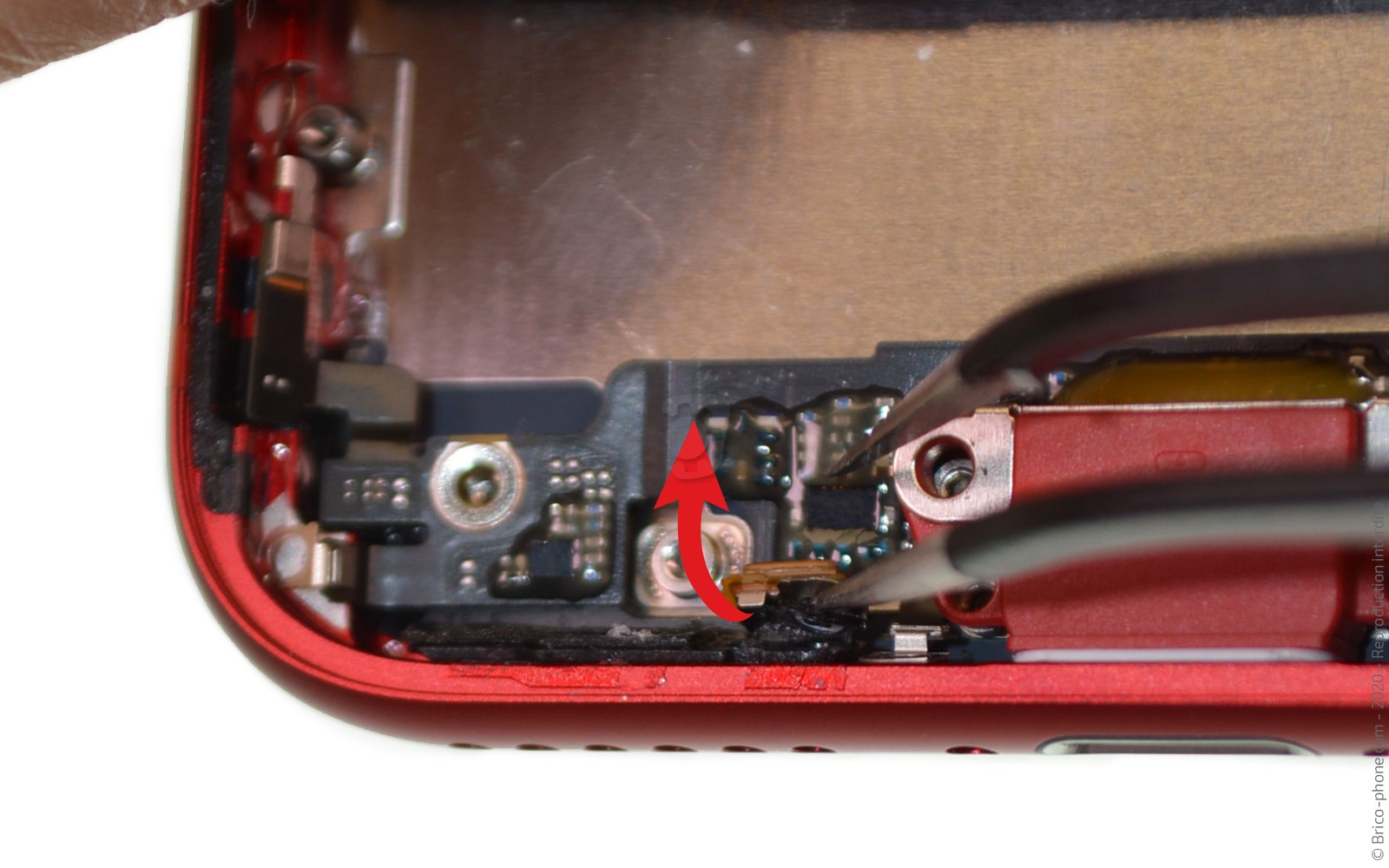

Faites glisser le levier en nylon sous le dock pour le décoller.

Puis à l'aide de la pincette, décollez les micros du bord du châssis afin de terminer le décollage.

Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge Lightning pour iPhone SE (2020 et 2022) Rouge 19.90€
Etape 30

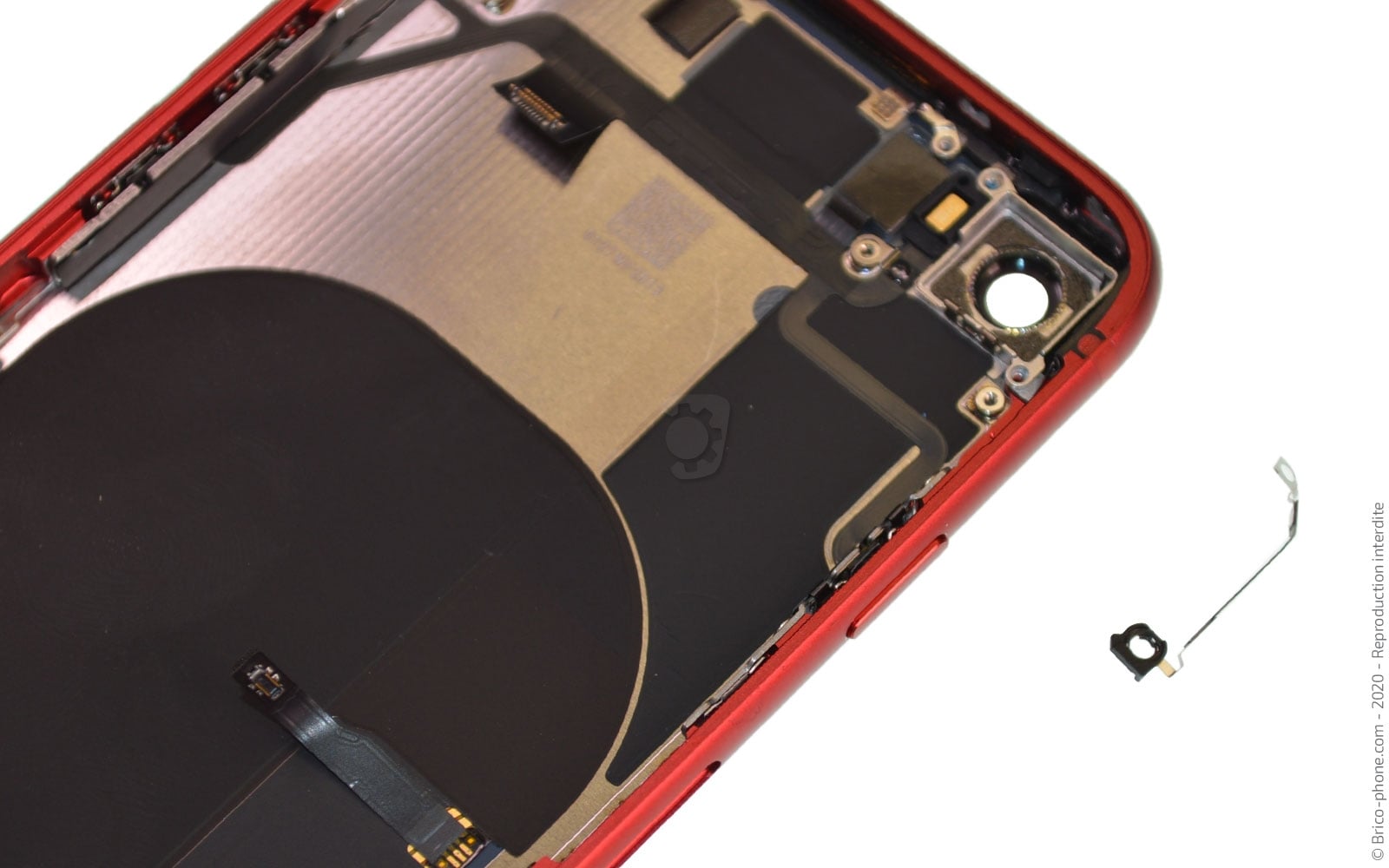

Etape 30 Extraire la vis R8

Retirez la vis cruciforme R8 pour sortir le petit élément.
Outils
Tournevis Cruciforme
Etape 31

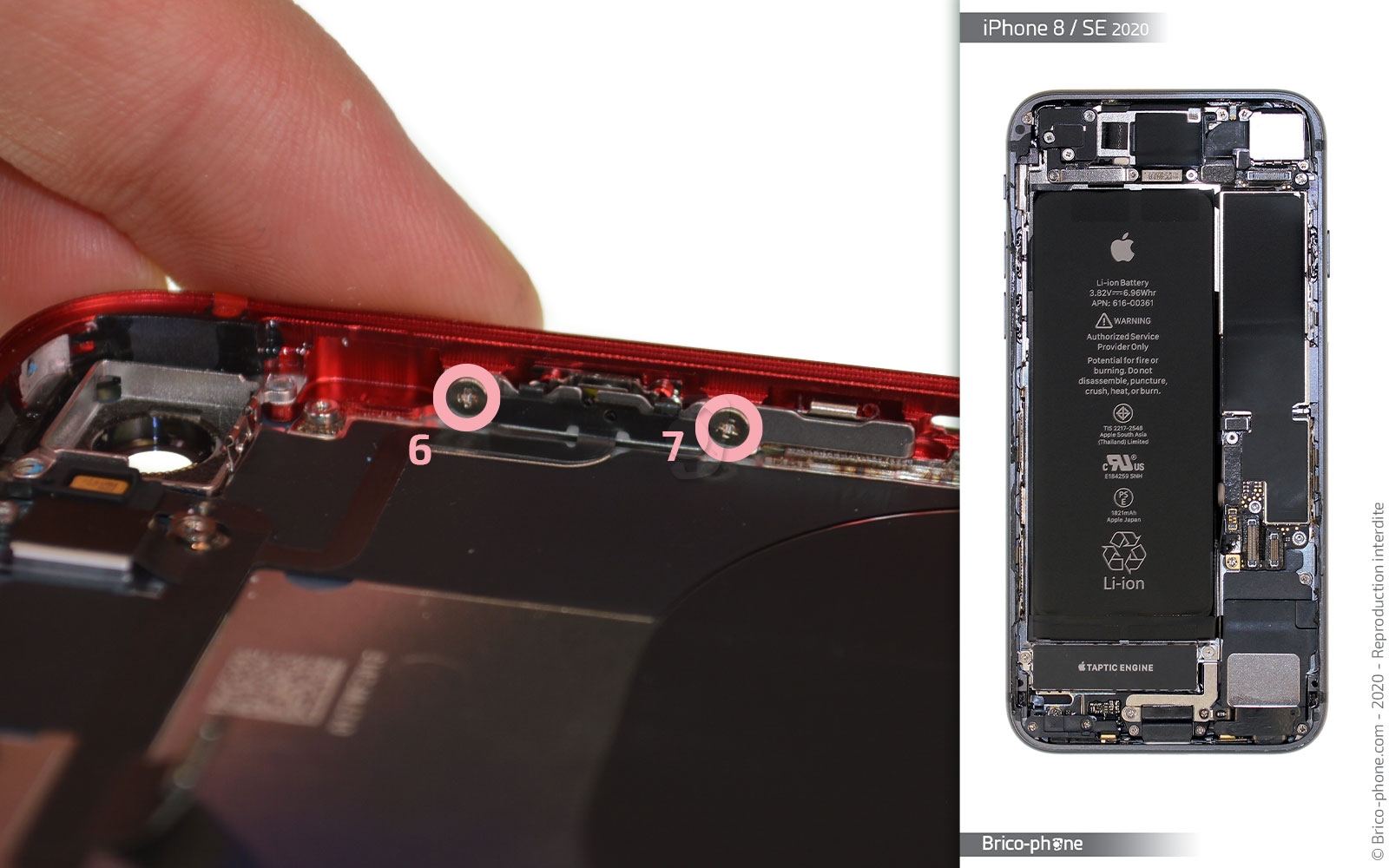

Etape 31 Dévisser la nappe power-volume

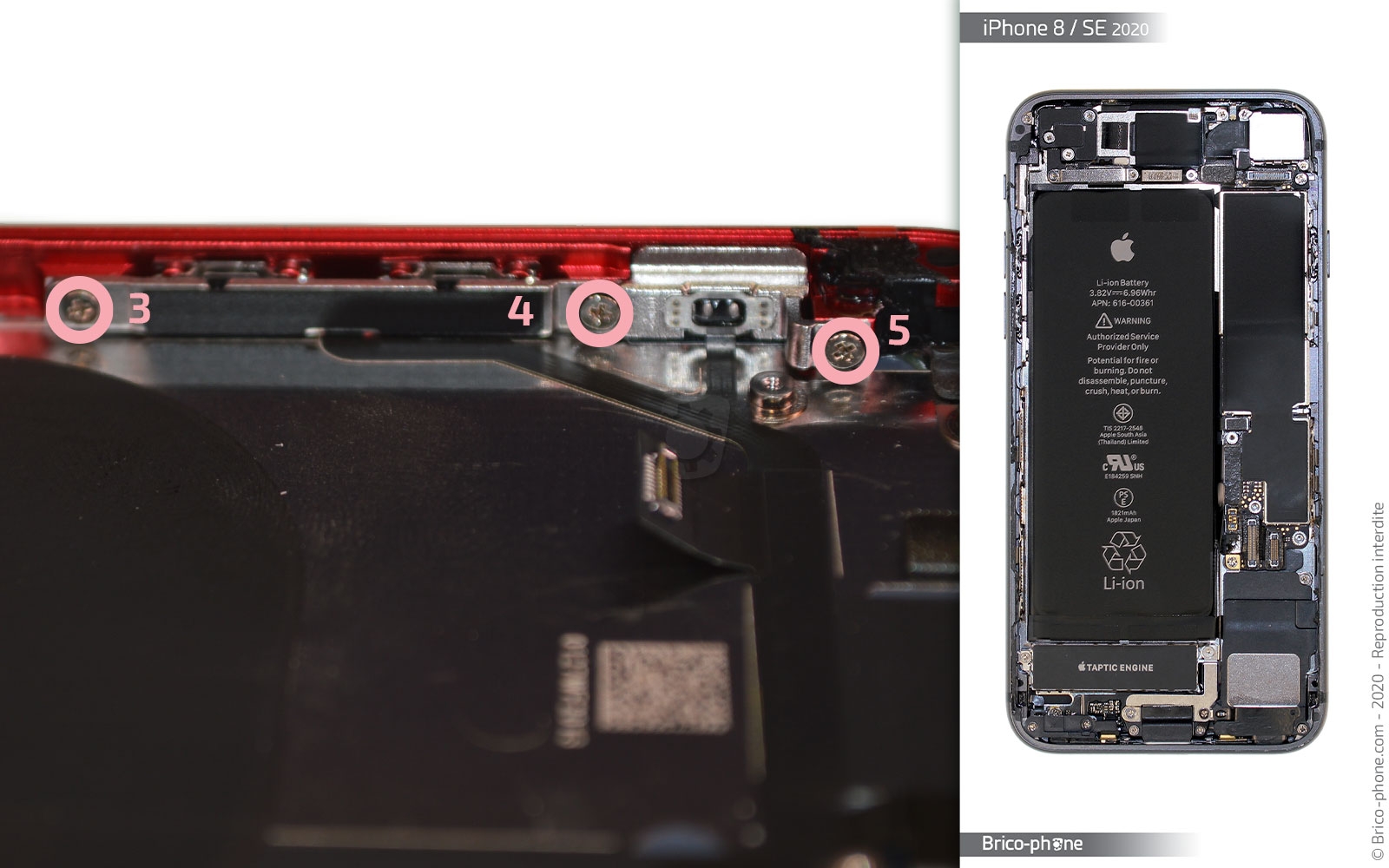

Sortez l'adhésif noir des boutons latéraux afin d'accéder aux différentes vis qu'il vous faudra retirer avec le tournevis cruciforme.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 32

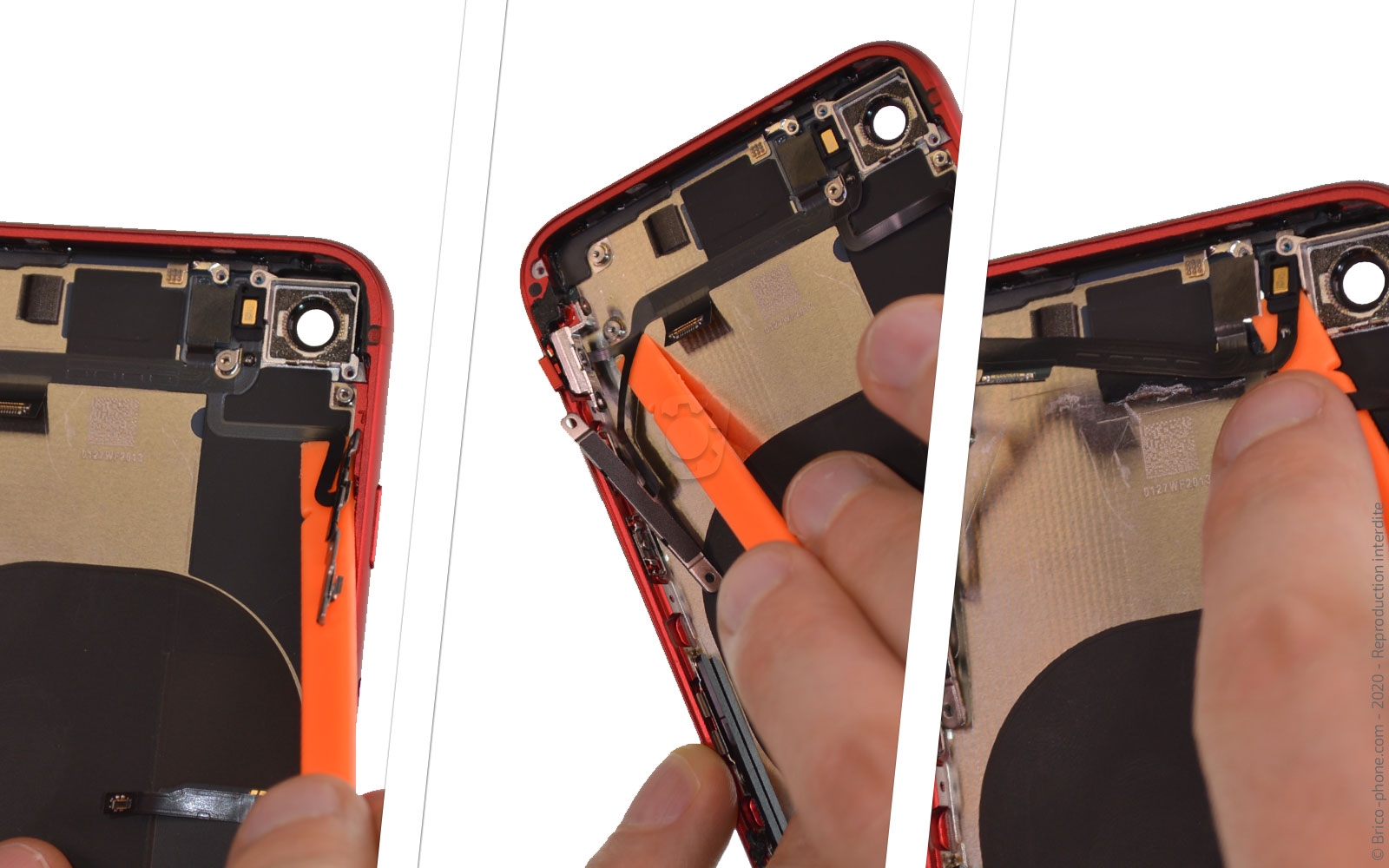

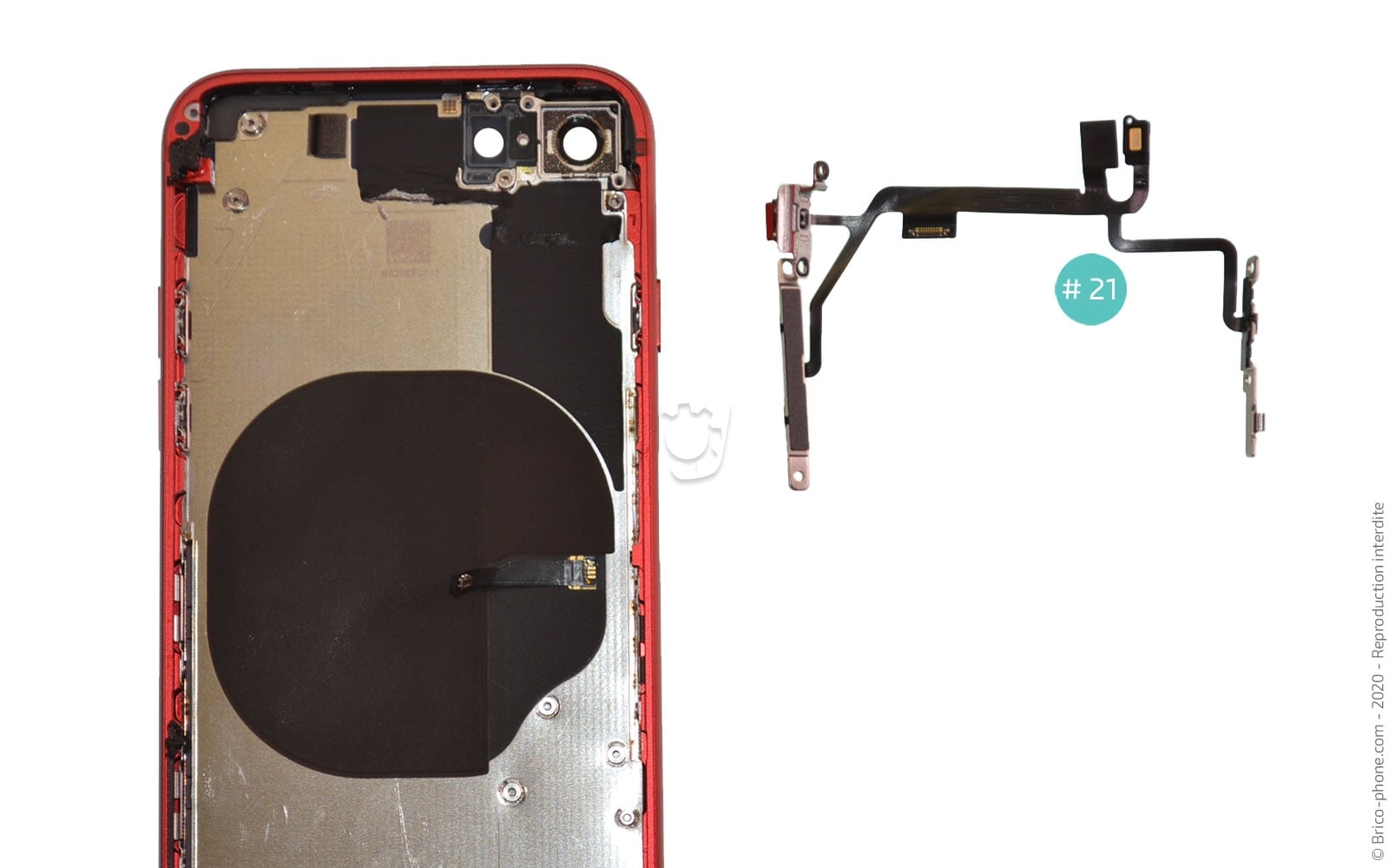

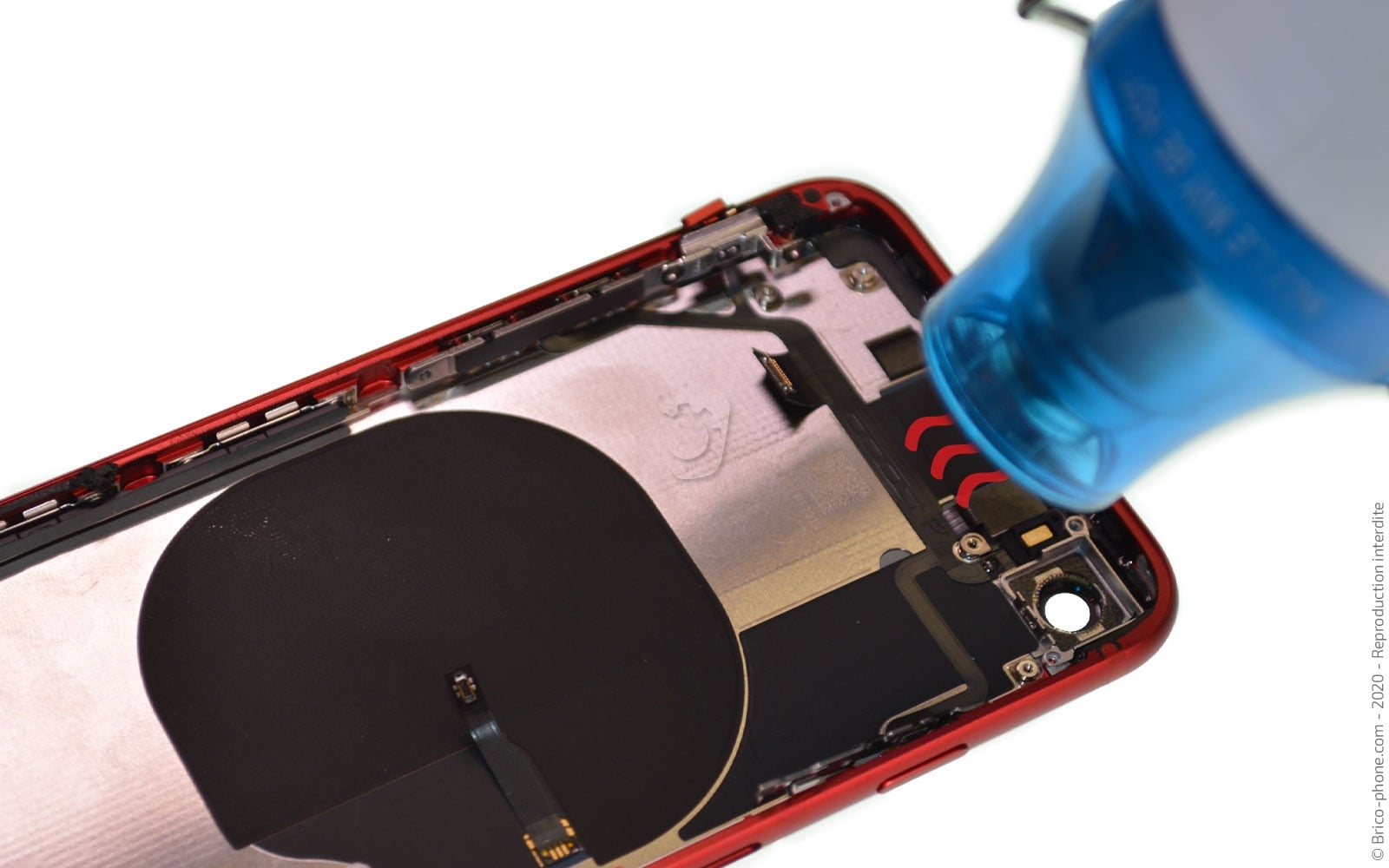

Etape 32 Récupérer la nappe Power-Volume

Détachez le bouton Volume du bord du châssis puis chauffez la nappe.

Terminez le décollage à l'aide de la nappe Power / Volume.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Nappe power et volume complète pour iPhone SE (2020) 15.90€
Etape 33

Etape 33 Décoller la nappe induction

Chauffez la nappe pour faciliter le décollage de nappe induction avec le spudger.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
