Changement du connecteur de charge sur Mi 9 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 9 Lite
Réparation
Note de réparabilité 15/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre smartphone ne prend plus la charge.

Le connecteur de charge de votre appareil est endommagé.

Vous rencontrez des problèmes lorsque vous passez des appels.

Vous essayez de charger ou connecter votre téléphone à votre ordinateur mais rien ne se passe ? Il s'agit du connecteur de charge ? Vous pouvez le changer en suivant ce tutoriel photos qui vous guidera pas à pas.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter le changement de connecteur de charge, assurez-vous de posséder un Xiaomi Mi 9 Lite.

Pour cela, il suffit de regarder au dos de votre smartphone, vous devez retrouver l'inscription "M1904F3BG".

Autre méthode, tapez *#06# dans l'application téléphone pour avoir votre numéro IMEI. Une fois que vous avez ce numéro, rentrez-le dans la rubrique associée de notre page d’accueil.
Etape 1

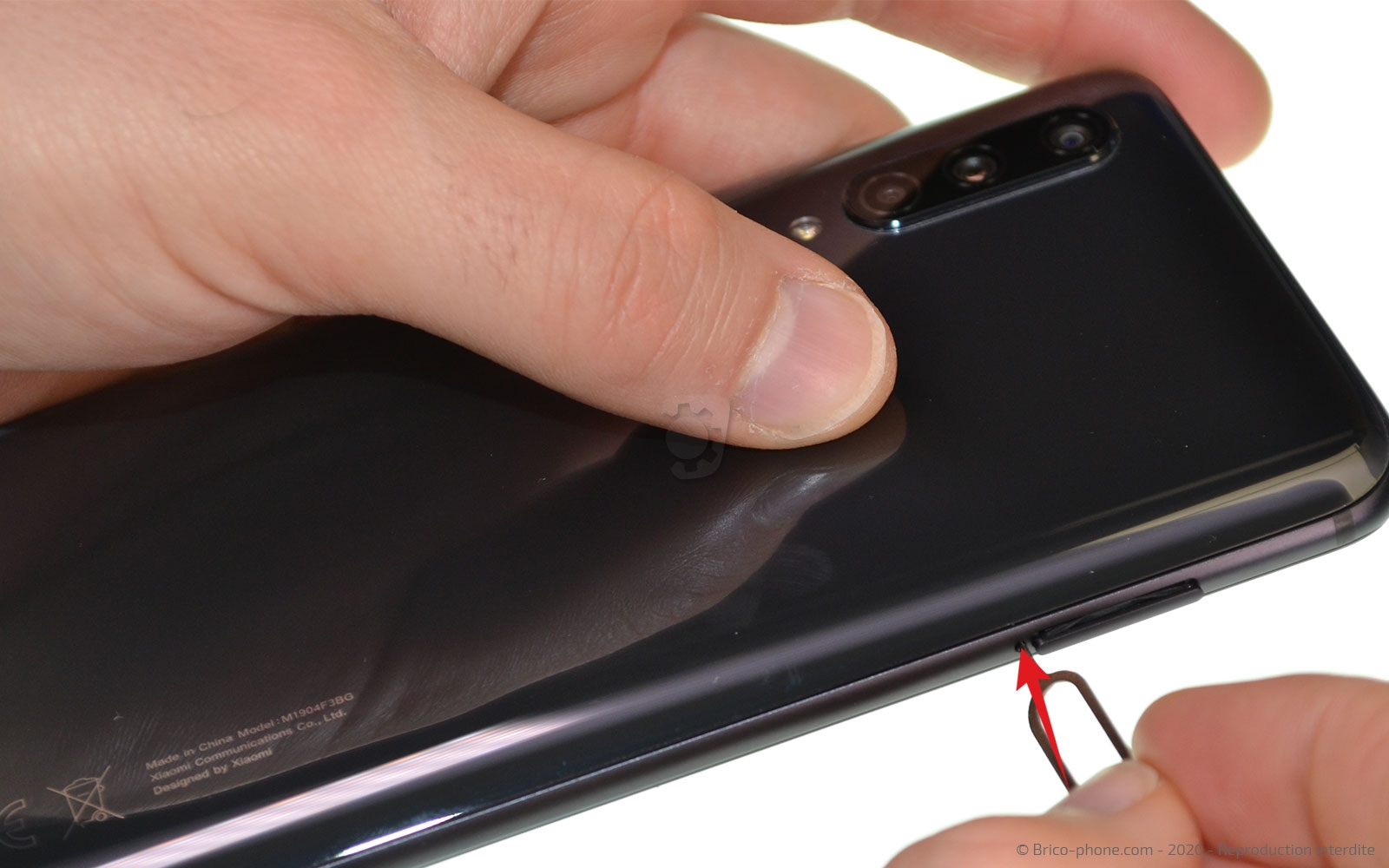

Etape 1 Eteindre le téléphone et ôter le racksim

Dans un premier temps, il faut éteindre votre téléphone.
Maintenez le bouton power jusqu'à voir apparaître un menu, et appuyez sur "éteindre".
Pour éjecter le tiroir sim, utilisez l'outil sim du kit outils.
Outils
SIM
Etape 2

Etape 2 Chauffer la façade arrière

Pour ouvrir ce téléphone, il est nécessaire de décoller la vitre arrière.

Mettez le coussin chauffant au micro-ondes durant 1 à 2 minutes, puis appliquez-le 30 à 40 secondes sur la façade arrière du téléphone.

Seconde méthode, vous pouvez utiliser un sèche-cheveux ou un décapeur thermique pour chauffer tout le pourtour du téléphone durant 20 à 30 secondes en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes. Cette étape permet de ramollir le sticker qui maintient la vitre au châssis.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Installez la ventouse sur le bas de la vitre arrière, puis tout en tirant sur son anneau, passez le médiator en métal troué entre la vitre arrière et le châssis pour créer une ouverture.

Maintenant que vous avez créé un interstice, glissez les deux médiators en plastiques rouges de chaque côté du médiator en métal, puis retirez-le.

Faites le tour avec les médiators rouges pour décoller la face arrière du téléphone.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Retirer le cache supérieur

Avec le tournevis cruciforme, dévissez les 11 vis du cache supérieur.

Avec le spudger, décollez le film noir de la batterie et soulevez le cache pour l'ôter du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Déconnecter la batterie

Gardez le même outil pour déconnecter la nappe de la batterie et être certain de travailler en toute sécurité.
Outils
Levier Nylon
Etape 6

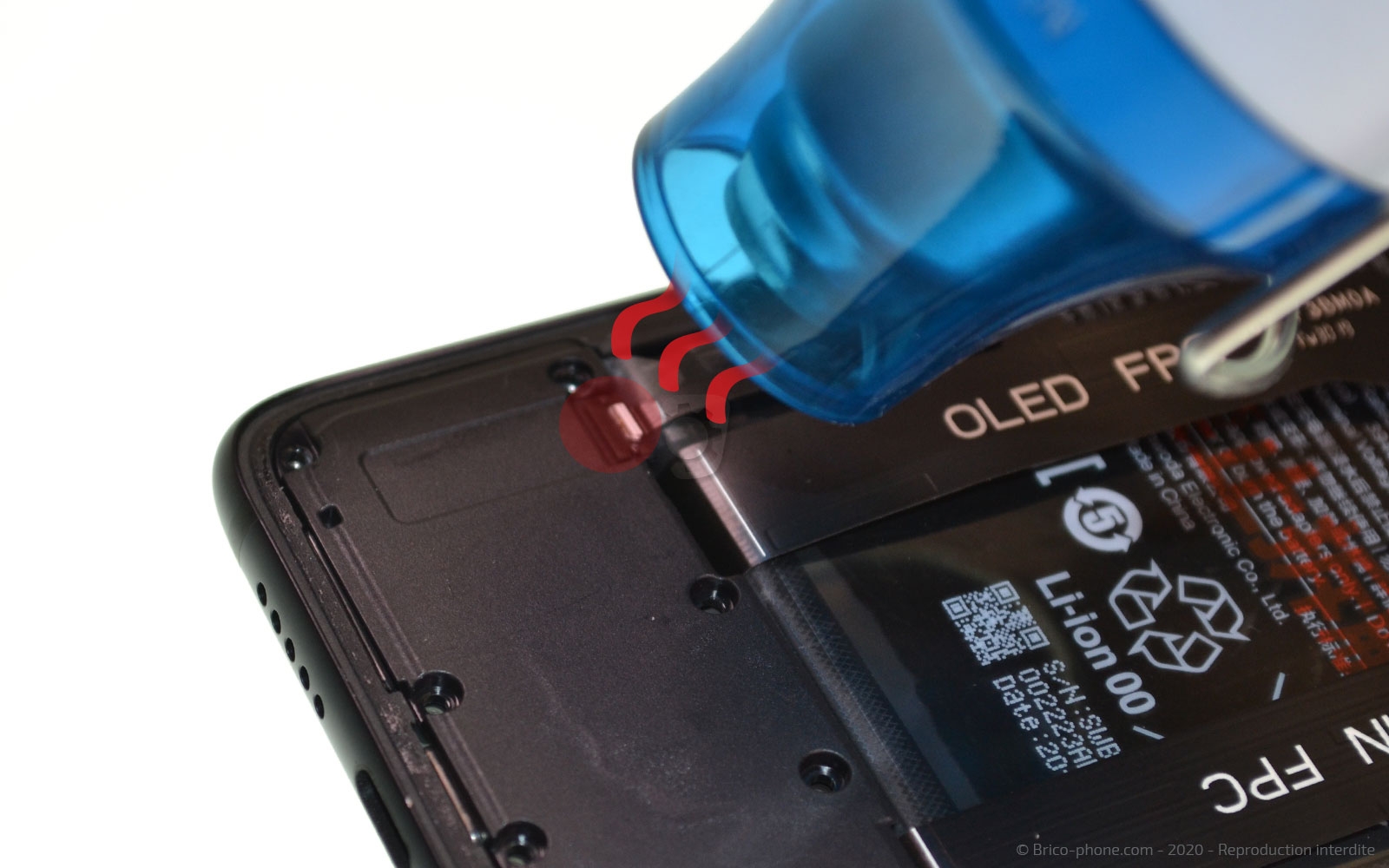

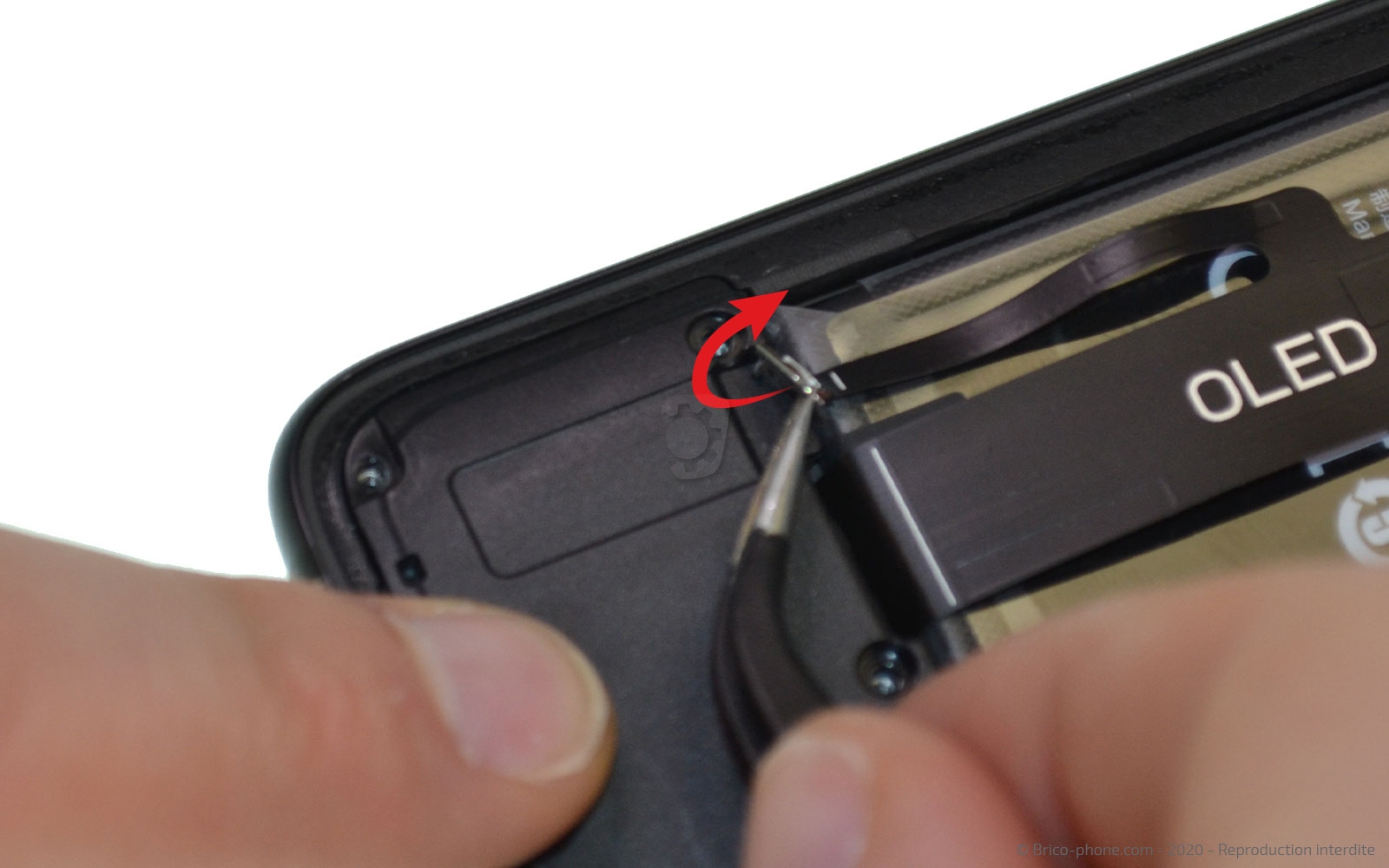

Etape 6 Retirer les vis et la diode du cache inférieur

Pour retirer le cache inférieur, dévissez les 8 vis avec le tournevis cruciforme, puis chauffez la nappe de la diode qui se trouve à gauche de ce cache.
Décollez-la avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Extraire le cache inférieur

Faites le levier avec la spatule orange pour sortir le cache inférieur (qui comporte le HP externe) du téléphone.
Outils
Levier Nylon
Etape 8

Etape 8 Déconnecter la nappe d'interconnexion

Et oui encore avec le levier, déconnectez le bas de la nappe d'interconnexion qui se trouve sur le connecteur de charge.
Outils
Levier Nylon
Etape 9

Etape 9 Libérer le connecteur de charge

Toujours avec le spudger, déconnectez la nappe du lecteur d'empreintes digitales.

Avec la pincette, déconnectez le câble coaxial noir.
Pour finir, dévissez la vis cruciforme avec le tournevis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

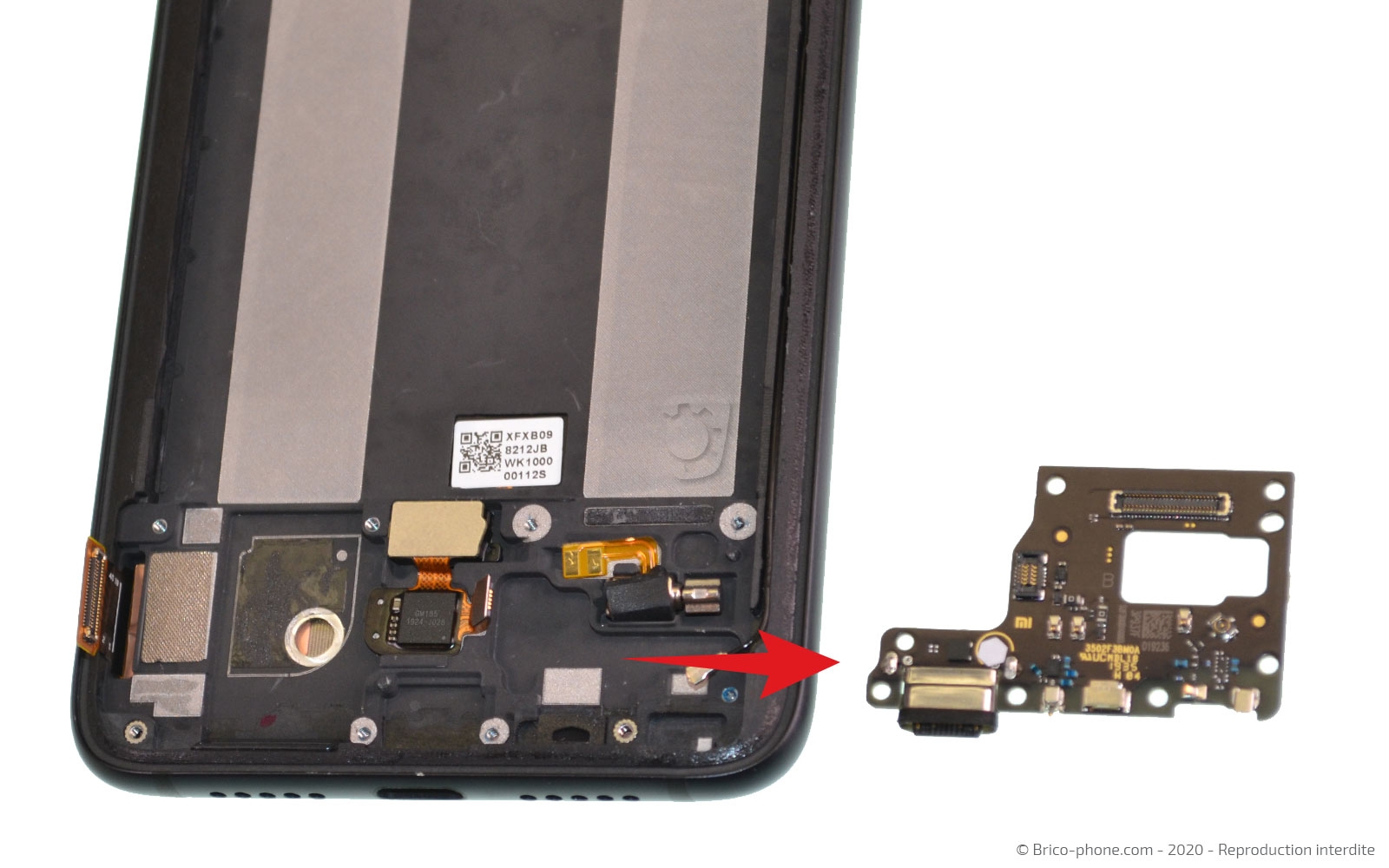

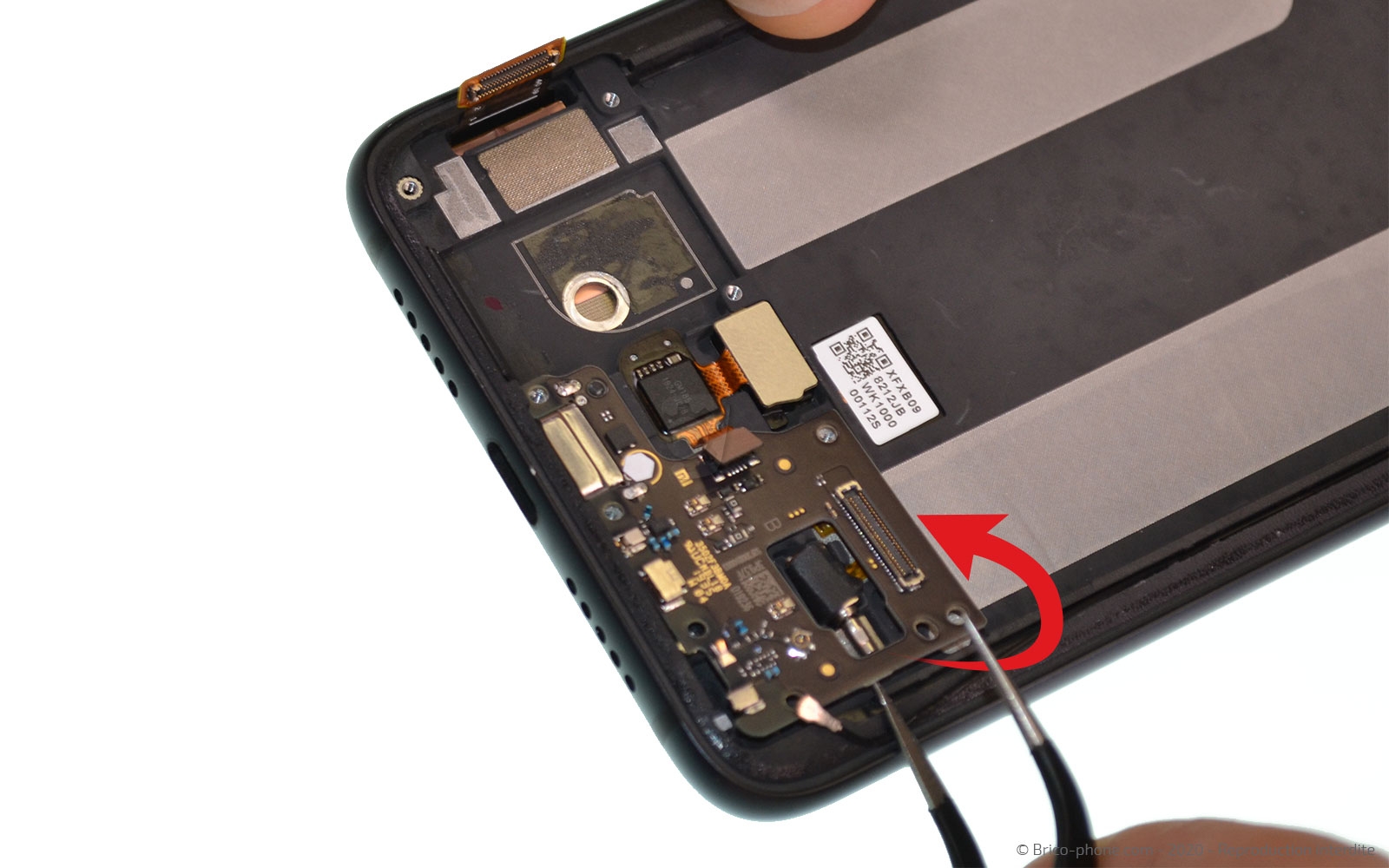

Etape 10 Extraire le connecteur de charge

Chauffez légèrement le connecteur de charge car celui-ci a un petit sticker qui le maintient au châssis. À l'aide de la pincette, sortez-le du téléphone.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseil pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse pour monter votre nouveau connecteur de charge.

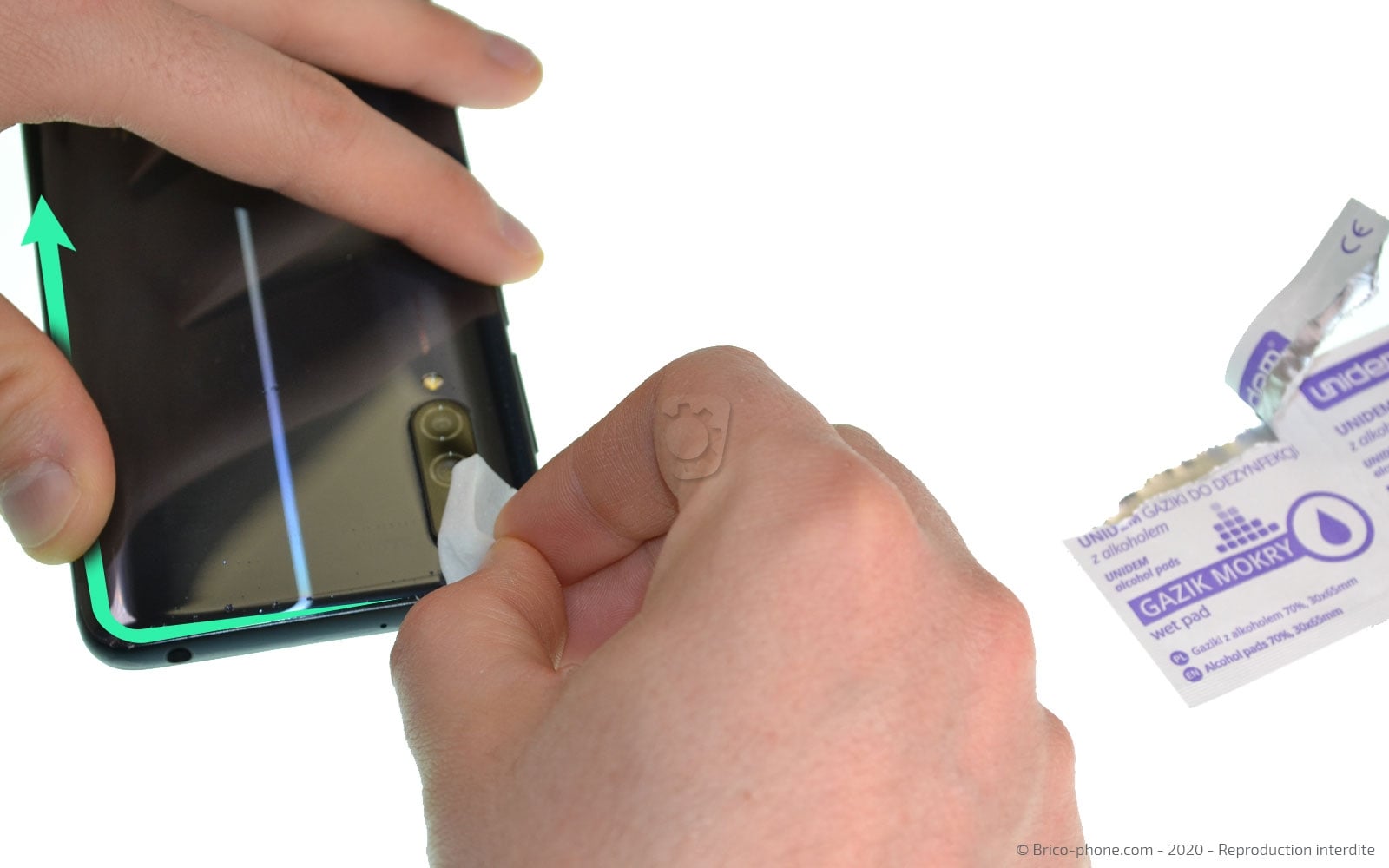

Pour la vitre arrière, n'hésitez pas à retirer les restes de stickers sur votre vitre arrière, puis déposez un léger filet de colle sur tout le pourtour du châssis avant de venir poser la façade arrière.

Laissez pendant 1 heure sous presse avec les pinces ou sous des livres. Une fois que tout sera sec, vous pourrez nettoyer l'excédant de colle avec nos lingettes d'alcool.
Outils
Colle
Pièces
Pince à ressort 6.90€
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée) 0.49€
