Vous voulez remplacer un composant de votre Xiaomi Mi 9 Lite ou seulement découvrir ses entrailles ? L'équipe technique de Brico-Phone vous propose ce démontage complet en photos afin de vous donner une idée des pièces qui composent votre téléphone.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commencer une réparation, il faut connaître le modèle exact de votre téléphone.
Regardez au dos de votre téléphone, vous devez trouver l'inscription "M1904F3BG".

Si votre écran fonctionne encore, tapez *#06# dans l'application téléphone, puis renseignez le numéro IMEI donné dans la rubrique adéquate de notre page d’accueil.
Etape 1

Etape 1 Eteindre le téléphone et ôter le racksim

Commencez par éteindre votre téléphone, en restant appuyé sur le bouton power, puis en cliquant sur "éteindre".

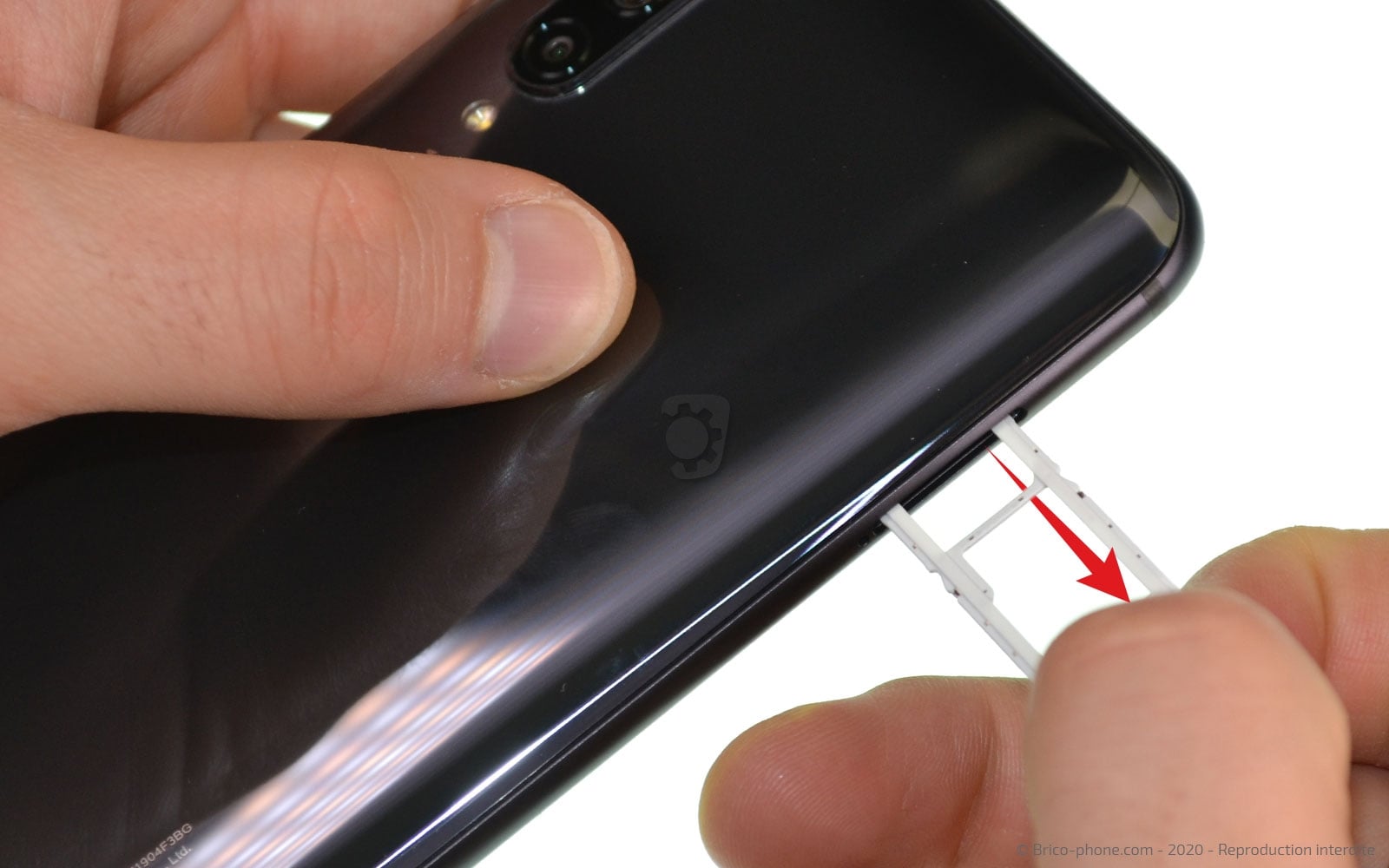

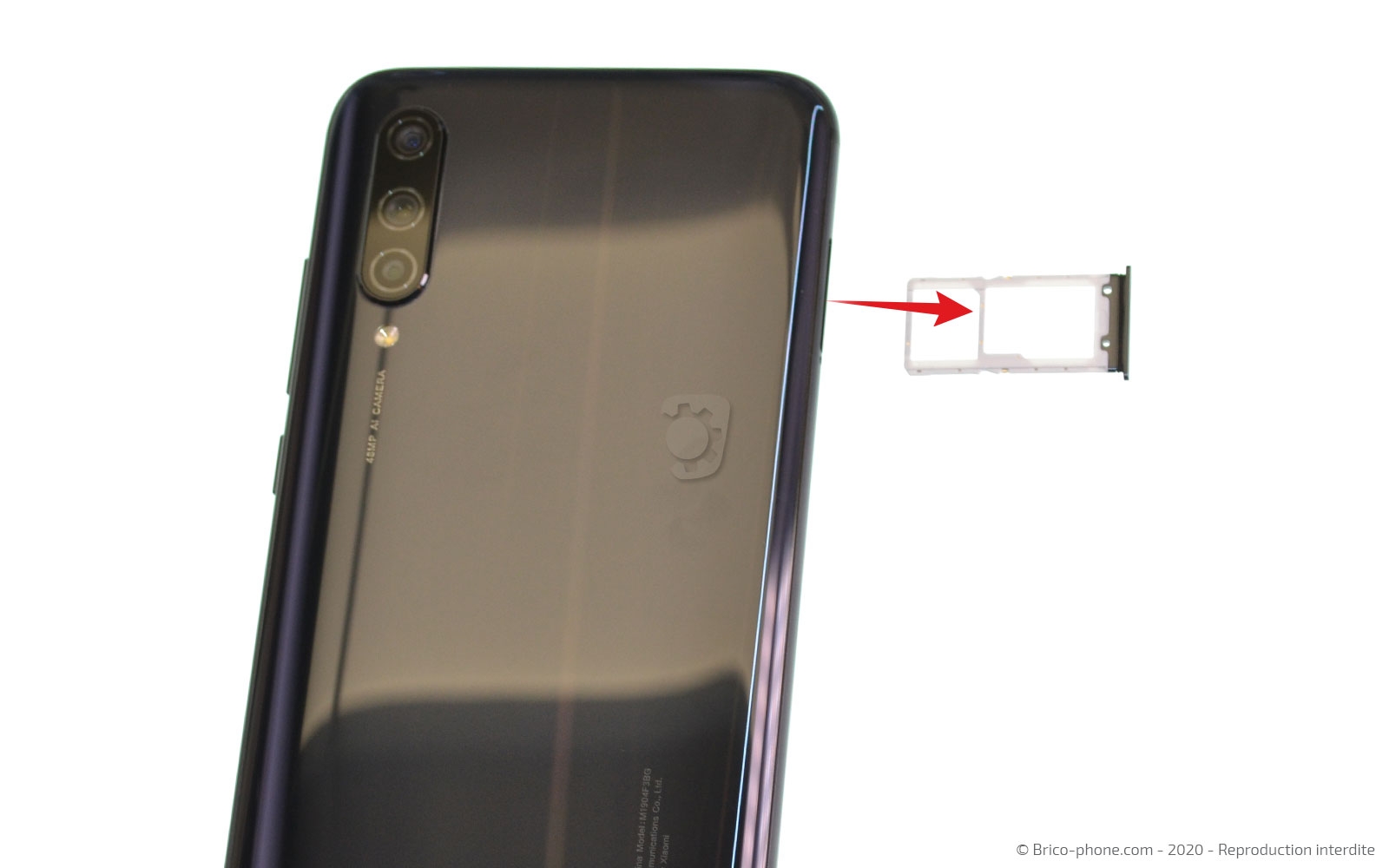

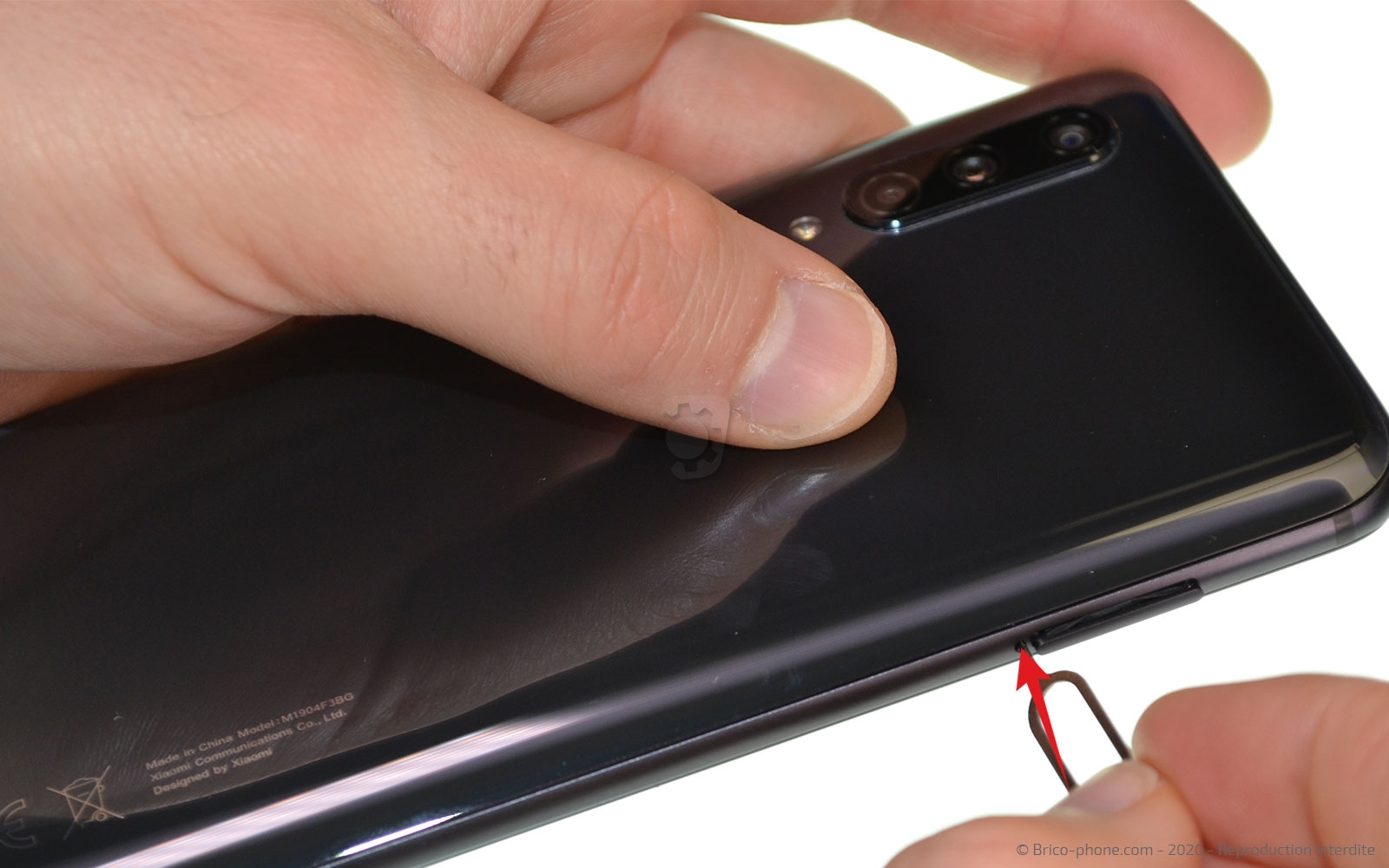

Pour éjecter le tiroir sim, servez-vous de l'outil sim du kit outils ou d'origine qui se trouve dans la boîte de votre téléphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la façade arrière

Pour ouvrir ce téléphone, il faut ramollir le sticker qui maintient la vitre arrière au châssis, avec l'une de ces méthodes.

Si vous avez le coussin chauffant, passez-le entre 1 à 2 minutes au micro-ondes, puis appliquez-le environ 30 à 40 secondes sur la façade arrière.

Vous pouvez aussi chauffer le contour du téléphone avec votre sèche-cheveux ou un décapeur thermique en ne dépassant pas les 80 degrés et durant 20 à 30 secondes pour ne pas endommager les composants du téléphone.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

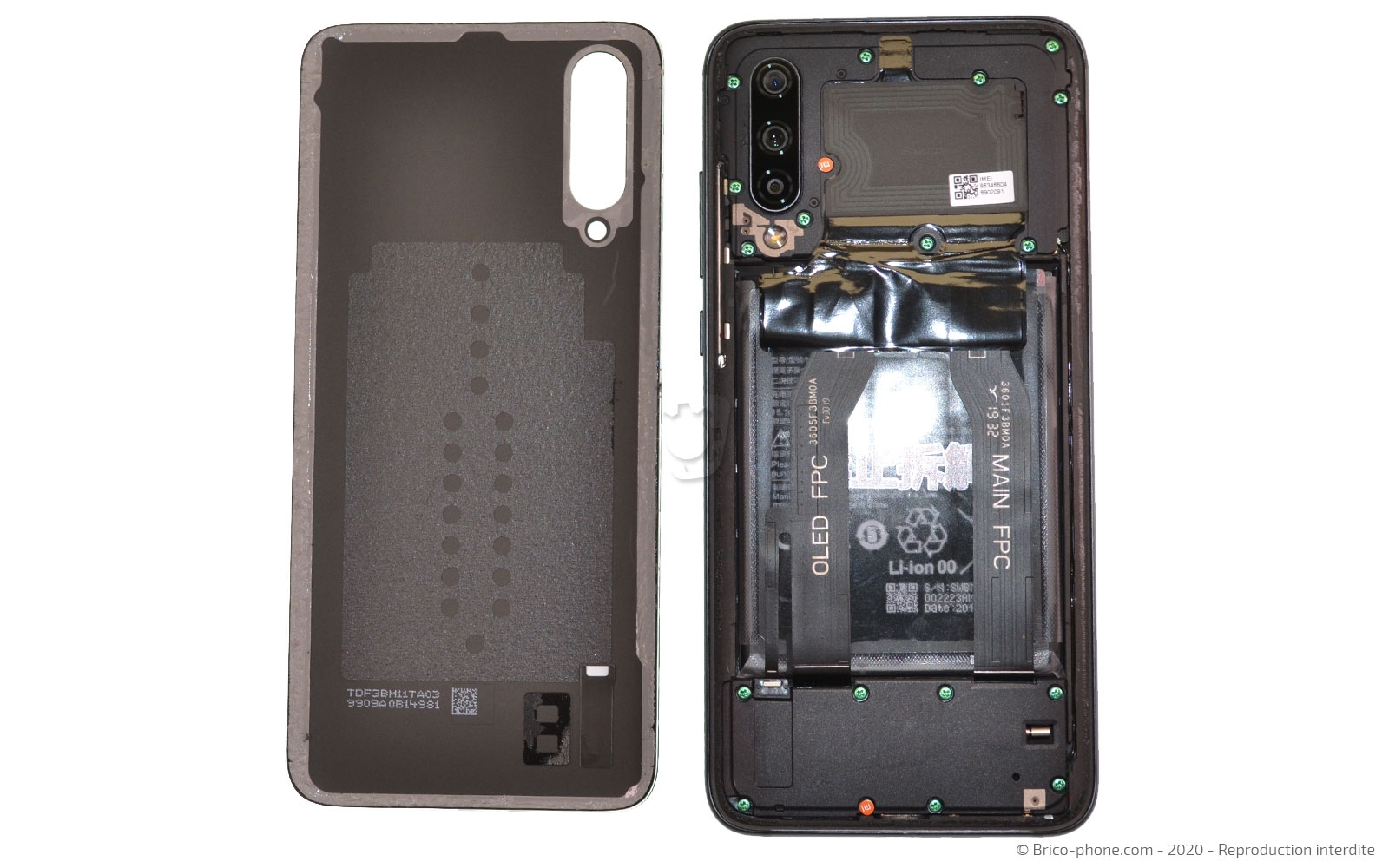

Etape 3 Décoller la vitre arrière

Placez la ventouse sur le bas du téléphone, puis tirez fortement sur son anneau en insérant le médiator en métal troué entre la vitre arrière et le châssis du téléphone de façon à créer un jour.

Insérez les deux médiators rouges dans l'interstice, puis retirez celui en métal.
Faites tout le pourtour du téléphone avec les médiators en plastique pour séparer la façade arrière du téléphone.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Retirer le cache supérieur

Pour retirer le cache supérieur, dévissez les 11 vis cruciformes avec le tournevis du kit outils.
Avec le spudger, décollez le film noir de la batterie puis faites levier pour extraire le cache supérieur du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Déconnecter la batterie

Toujours avec le spudger, déconnectez la batterie.
Outils
Levier Nylon
Etape 6

Etape 6 Retirer les vis et la diode du cache inférieur

Passons sur le bas du téléphone.
Dévissez les 8 vis cruciformes du cache inférieur.

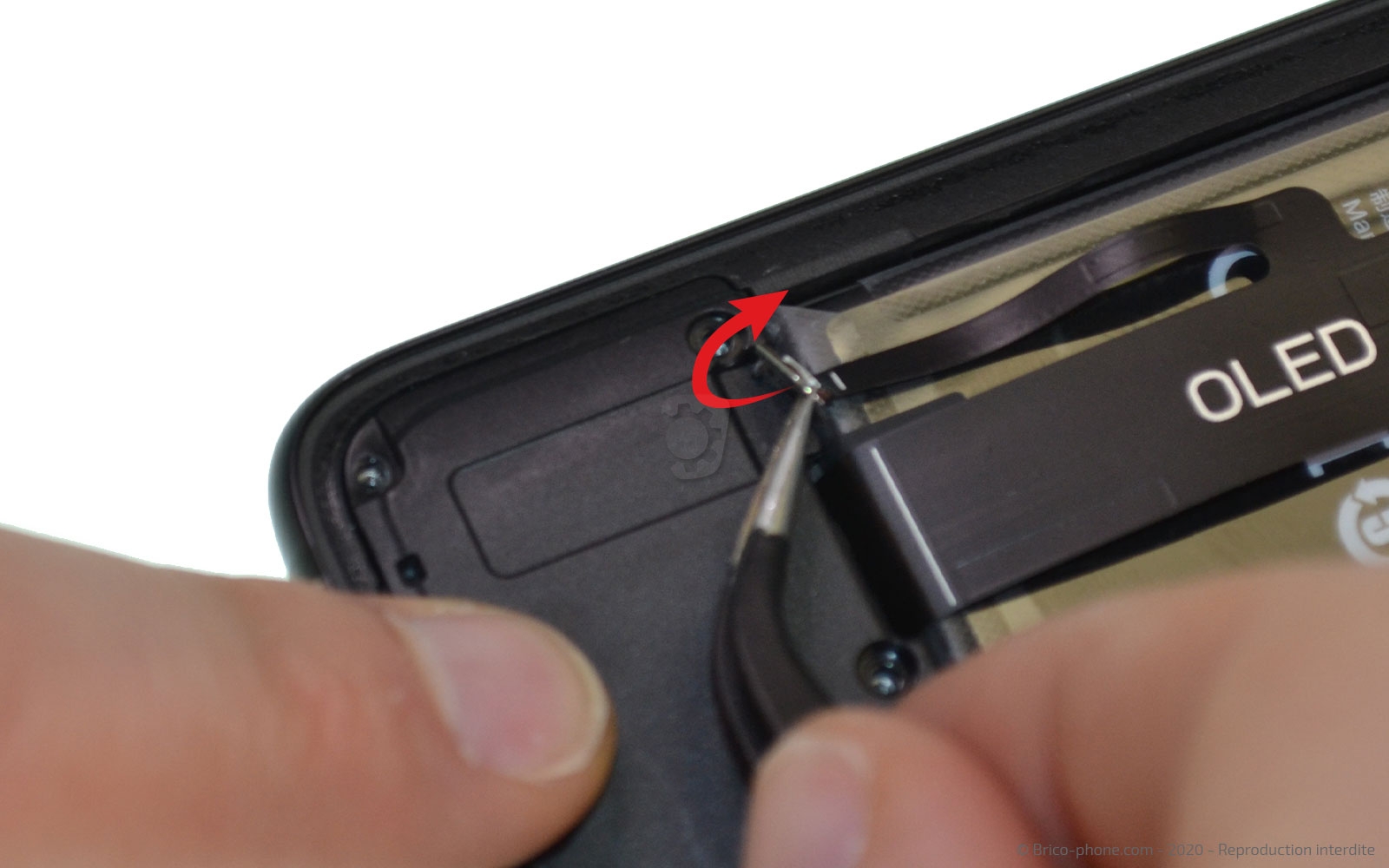

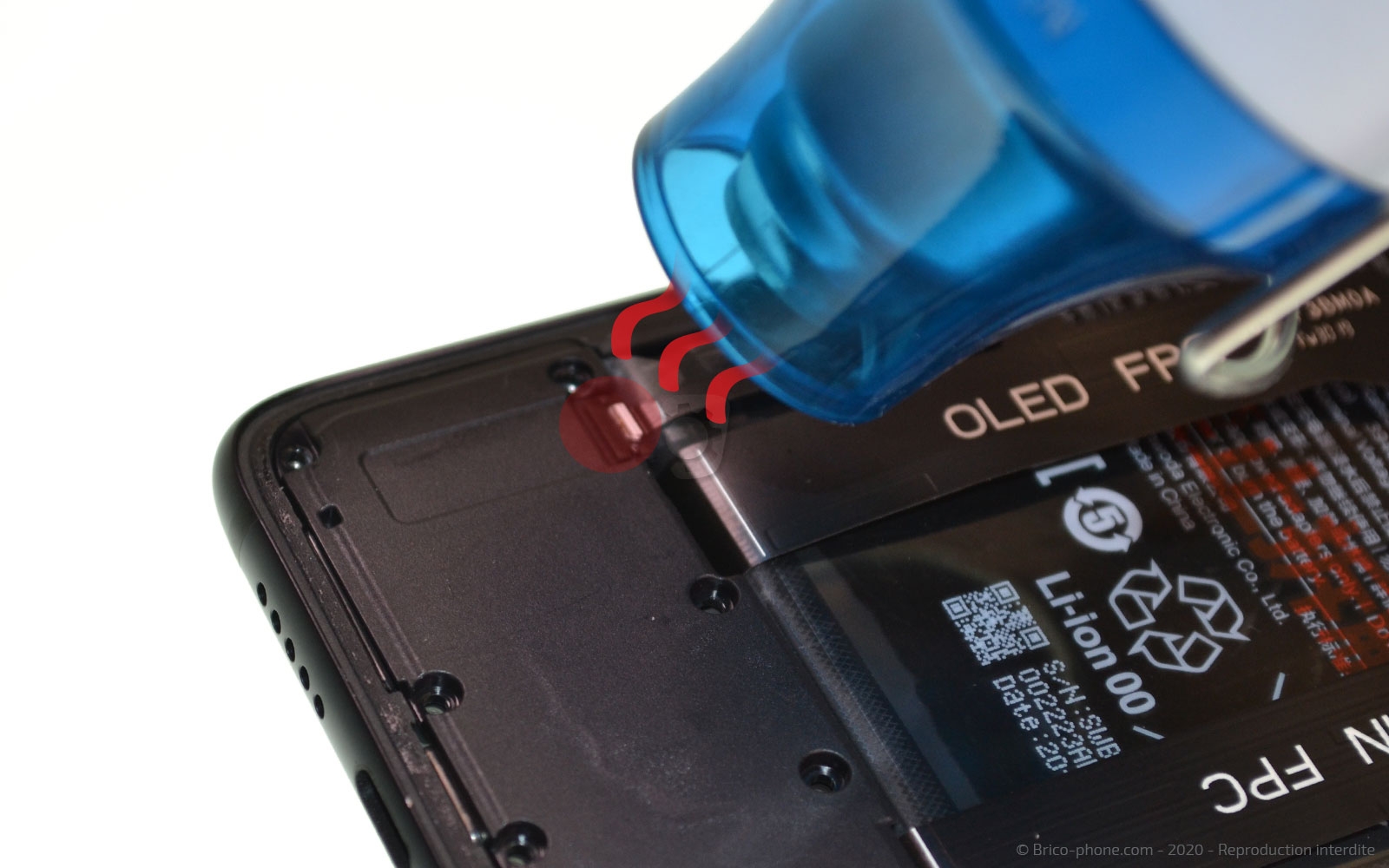

Avec le sèche-cheveux ou le décapeur thermique, chauffez légèrement la petite diode qui se trouve sur ce cache avant de la décoller avec la pincette en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Extraire le cache inférieur

Avec la spatule, faites levier pour extraire le cache inférieur qui est aussi le haut-parleur externe.
Outils
Levier Nylon
Etape 8

Etape 8 Enlever la nappe d'interconnexion

Toujours avec le levier, déconnectez la nappe d'interconnexion du connecteur de charge et de la carte-mère.
Outils
Levier Nylon
Etape 9

Etape 9 Déconnecter la nappe rallonge de l'écran

Avec la pincette en métal, retirez l'adhésif qui protège la nappe de l'écran.
Puis à l'aide du levier en nylon, déconnectez la partie de la rallonge de l'écran qui se trouve sur la carte-mère, et enfin celle en bas du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Retirer la rallonge de l'écran

Chauffez légèrement le bas de la nappe qui est collée au châssis, puis à l'aide du levier soulevez-la pour la décoller et la retirer du téléphone.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Retirer les autocollants de la batterie

Maintenant que nous n'avons plus de nappe au-dessus de la batterie, nous allons pouvoir la retirer.

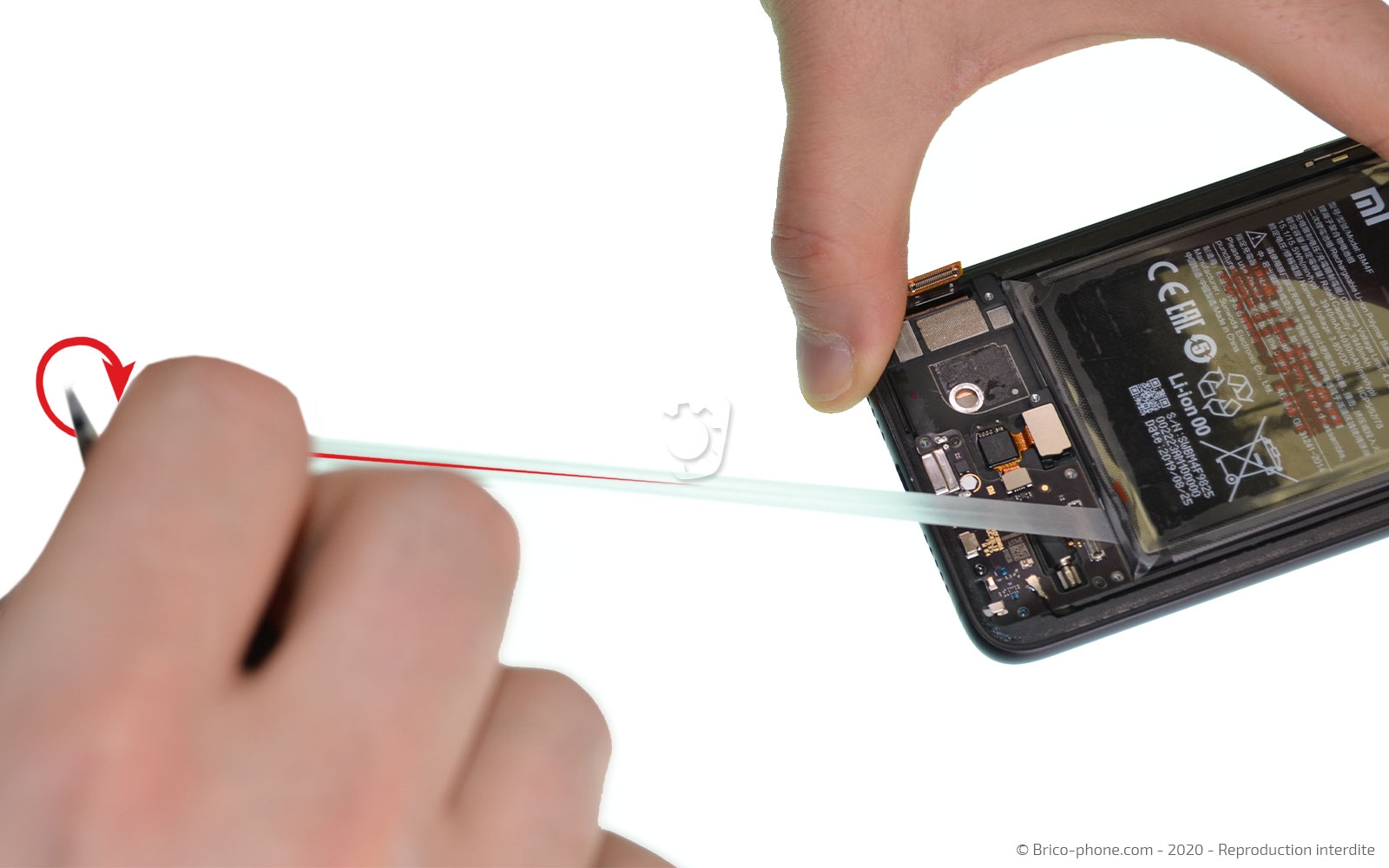

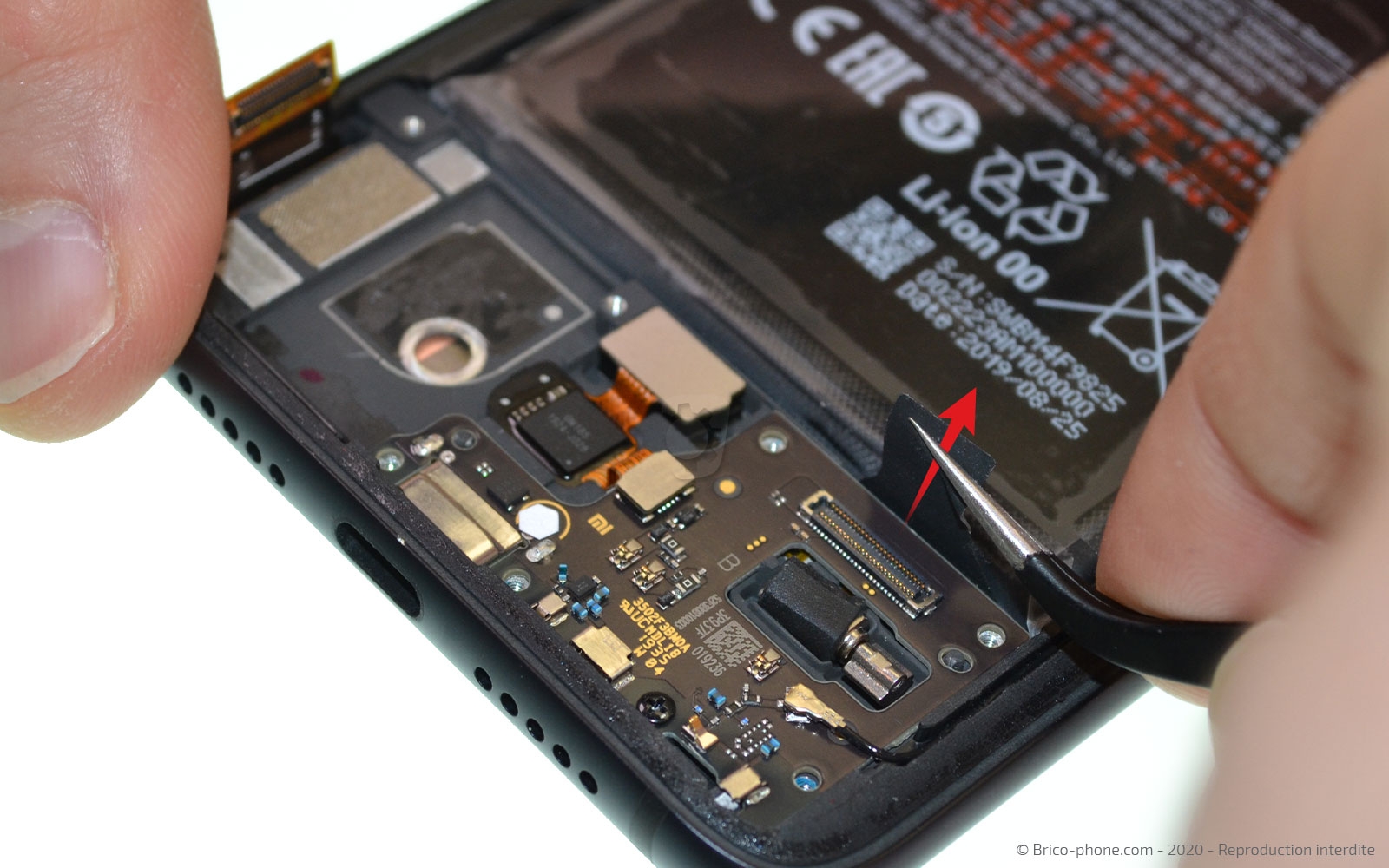

Avec la pincette en métal, attrapez l'une des deux languettes qui dépassent sur le bas de la batterie.
Tout en tirant sur cette languette, enroulez-la autour de votre pince pour retirer le sticker, faites de même pour le second.
Outils
Pince Brucelles
Etape 12

Etape 12 Ôter la batterie

Faites levier avec le spudger pour sortir la batterie de votre Mi 9 Lite.
Outils
Levier Nylon
Etape 13

Etape 13 Libérer le connecteur de charge

Il reste encore des nappes qui sont connectées sur le connecteur de charge avant de le retirer.

Avec le levier, déconnectez la nappe du lecteur d'empreintes digitales, puis avec la pincette, déconnectez le câble coaxial et enfin dévissez la vis cruciforme avec le tournevis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

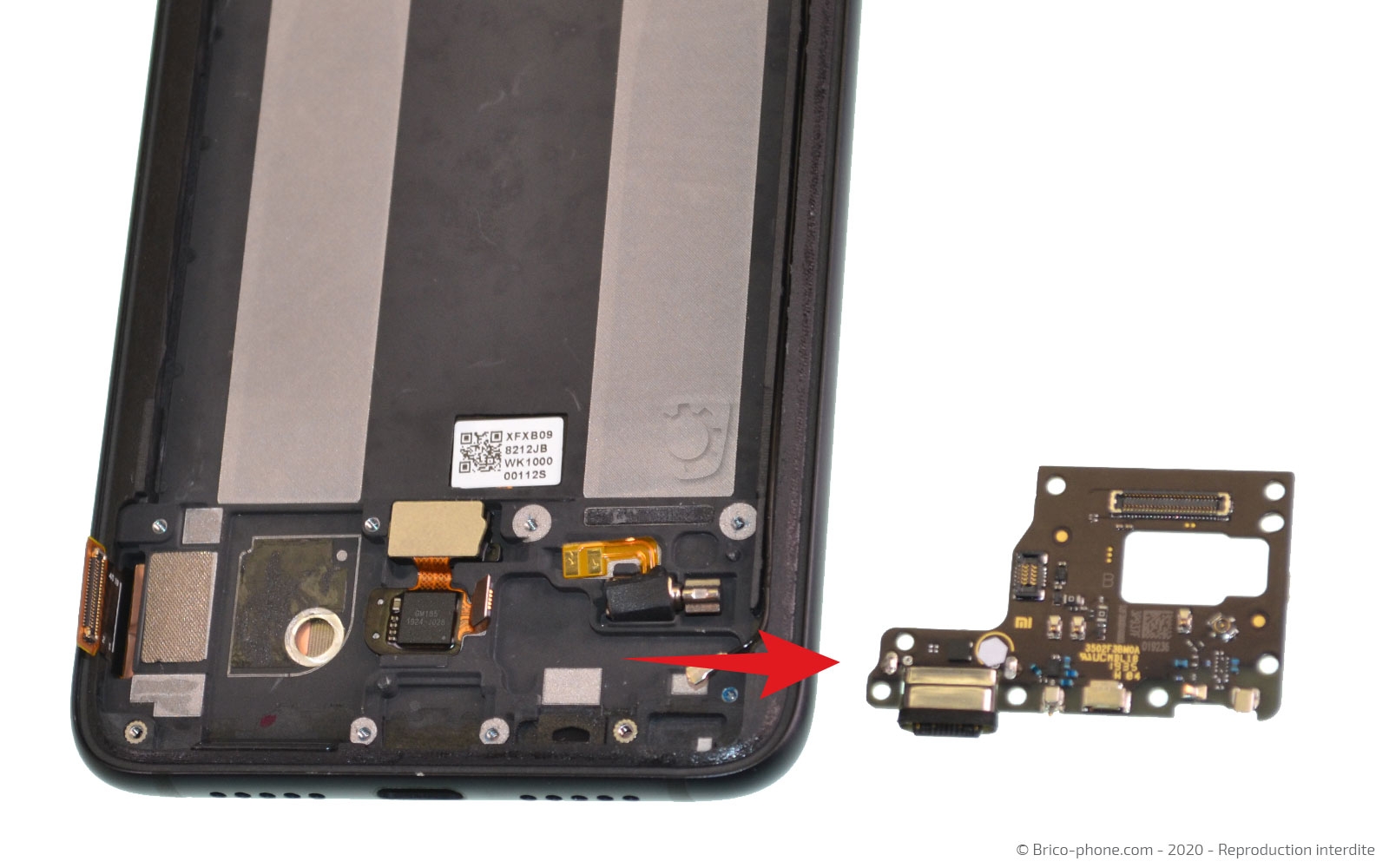

Etape 14 Extraire le connecteur de charge

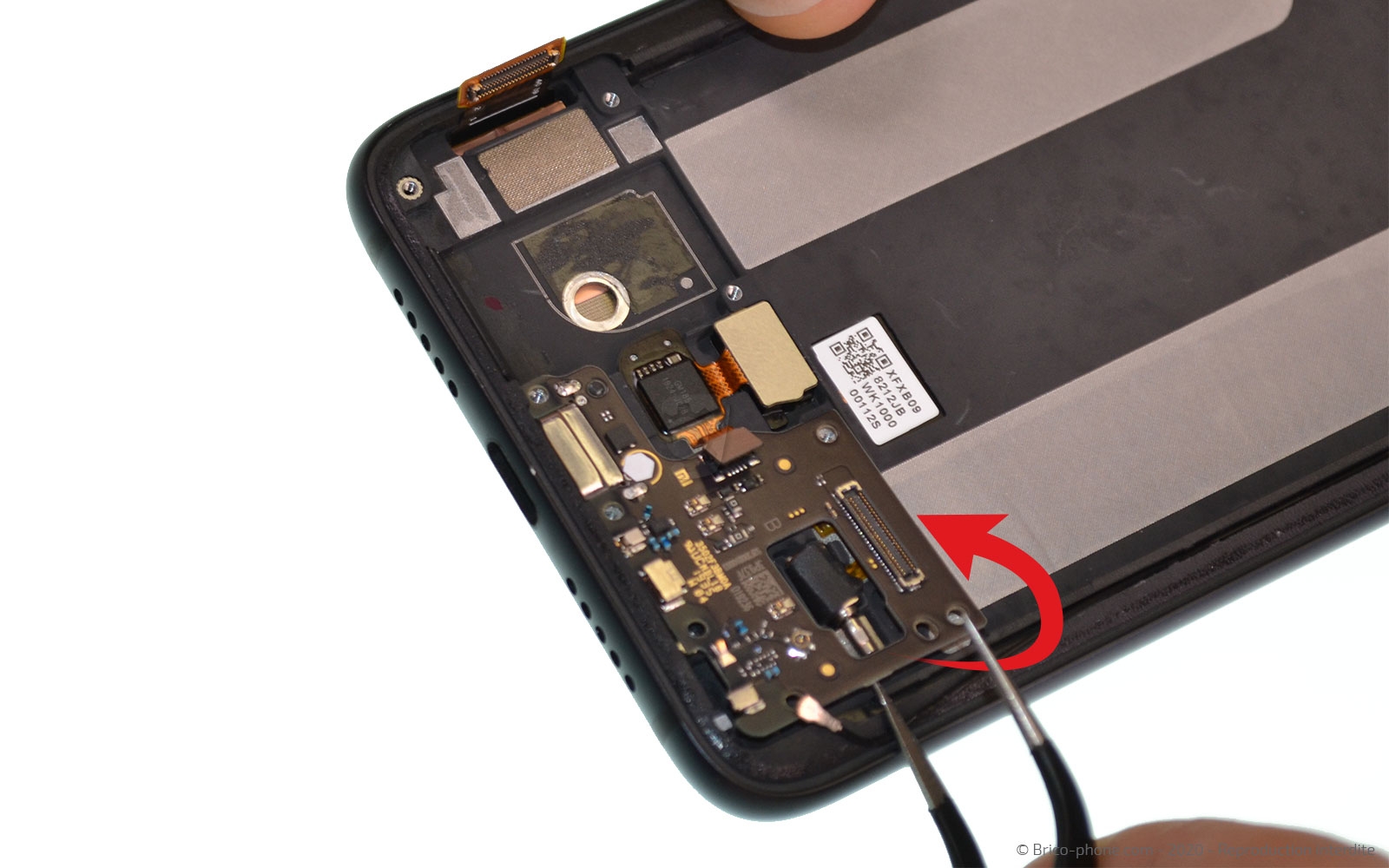

Chauffez rapidement le connecteur de charge, puis ôtez-le du téléphone avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Enlever le lecteur d'empreintes digitales

Faites de même pour le lecteur d'empreintes digitales, chauffez-le faiblement puis sortez-le avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 16

Etape 16 Enlever le vibreur

Toujours avec la pincette, sortez le vibreur.
Outils
Pince Brucelles
Etape 17

Etape 17 Retirer le câble coaxial

Encore avec cette pincette, déconnectez le câble coaxial de la carte-mère, puis enlevez-le du châssis.
Outils
Pince Brucelles
Etape 18

Etape 18 Extraire la carte-mère

Commencez par décoller la partie en cuivre qui se trouve sur la nappe des capteurs avec la pincette, puis déconnectez cette nappe avec le levier.

Il ne vous reste plus qu'à sortir la carte-mère toujours avec ce levier.
Outils
Levier Nylon
Pince Brucelles
Etape 19

Etape 19 Retirer l'écouteur de l'oreille et les capteurs

Retirez l'écouteur de l'oreille avec la pincette en faisant levier sous celui-ci, puis retirez la partie en caoutchouc qui se trouve au-dessus des capteurs et enfin les capteurs.
Outils
Pince Brucelles
Etape 20

Etape 20 Déconnecter les caméras

Commencez par décoller la partie cuivrée de chaque caméra de la carte-mère, puis déconnectez toutes les caméras de la carte-mère avec le levier.
Outils
Levier Nylon

Vue d'ensemble

Le Xiaomi Mi 9 Lite est entièrement démonté. Voici un aperçu de toutes les pièces qui le composent.
