Changement du connecteur de charge sur Mi 9 SE

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 9 SE
Réparation
Note de réparabilité 15/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre smartphone ne prend plus la charge.

Le connecteur de charge de votre appareil est endommagé.

Vous rencontres des problèmes lorsque vous passez des appels.

Vous avez réussi à identifier la provenance de la panne sur votre Xiaomi Mi 9 SE et il s'agit du connecteur de charge ? Changez-le en suivant ce tutoriel photos détaillé de façon à vous accompagner de A à Z dans toute votre réparation.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Pour commencer, nous vous conseillons de vérifier la compatibilité des différents produits en vous assurant simplement d'être l'heureux propriétaire d'un Xiaomi Mi 9 SE et d'avoir commandé les bonnes pièces. Pour cette vérification, tapez *#06# sur votre clavier et recopiez le numéro d'IMEI dans la rubrique prévue à cet effet sur notre page d'accueil. Brico-Phone vous proposera alors les pièces détachées correspondantes à votre modèle.
Il existe une deuxième possibilité qui consiste à vérifier que la référence inscrite au dos de votre Xiaomi soir bien : M1903F2G.
Etape 1

Etape 1 Eteindre et retirer le rack Sim

Eteignez votre smartphone en pressant le bouton Power et en sélectionnant "éteindre" sur le menu qui s'affiche.
Retirez ensuite le rack de la carte Sim avec l'outil d'extraction de votre kit d'outil ou celui d'origine.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour ouvrir le smartphone, il faut chauffer la vitre arrière soit avec un coussin chauffant soit avec un décapeur thermique.
Si vous ne possédez aucun de ces deux outils, votre sèche-cheveux fera l'affaire mais faites attention à ne pas dépasser une température de 80°C.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Collez la ventouse de votre kit d'outils au dos de votre smartphone afin de pouvoir libérer un espace entre le châssis et la vitre arrière, en tirant sur la boucle de l'outil.
Insérez le médiator percé dans la fente puis remplacez-le par la carte transparente en PVC avec laquelle vous ferez le tour de l'appareil pour décoller le cache batterie.
Cette manipulation est également possible avec les deux médiators en plastique en remplacement de la carte fine.
Outils
Carte PVC
Médiator
Ventouse
Etape 4

Etape 4 Ouvrir le smartphone

Sortez la vitre arrière du châssis.
Etape 5

Etape 5 Sortir la plaquette intermédiaire

Pour travailler en toute sécurité, il nous faut déconnecter la batterie et pour cela, vous devez dévisser les 10 vis de la plaquette intermédiaire.
Décollez le bas de la protection avant de la sortir du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Déconnecter la batterie

A l'aide du spudger, débranchez la nappe de la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer le haut-parleur externe

Munissez-vous du tournevis cruciforme pour sortir les 8 vis du haut-parleur externe. Puis, ôtez le composant avec la spatule.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Libérer le connecteur de charge

A l'aide du levier en nylon, déconnectez la nappe de la rallonge d'interconnexion ainsi que celle du lecteur d'empreintes digitales. Ensuite, il ne vous reste plus qu'à retirer la vis cruciforme du connecteur de charge et à déclipser le câble coaxial du dock.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Extraire le dock

Avec le même outil que pour l'étape 2 de ce guide, chauffez légèrement le dock afin de pouvoir le soulever avec le spudger du châssis.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Conseil pour le remontage

Remontez les étapes précédentes pour refermer votre Xiaomi Mi 9 SE sans oublier de bien nettoyer le châssis et la coque arrière des potentiels résidus de sticker.

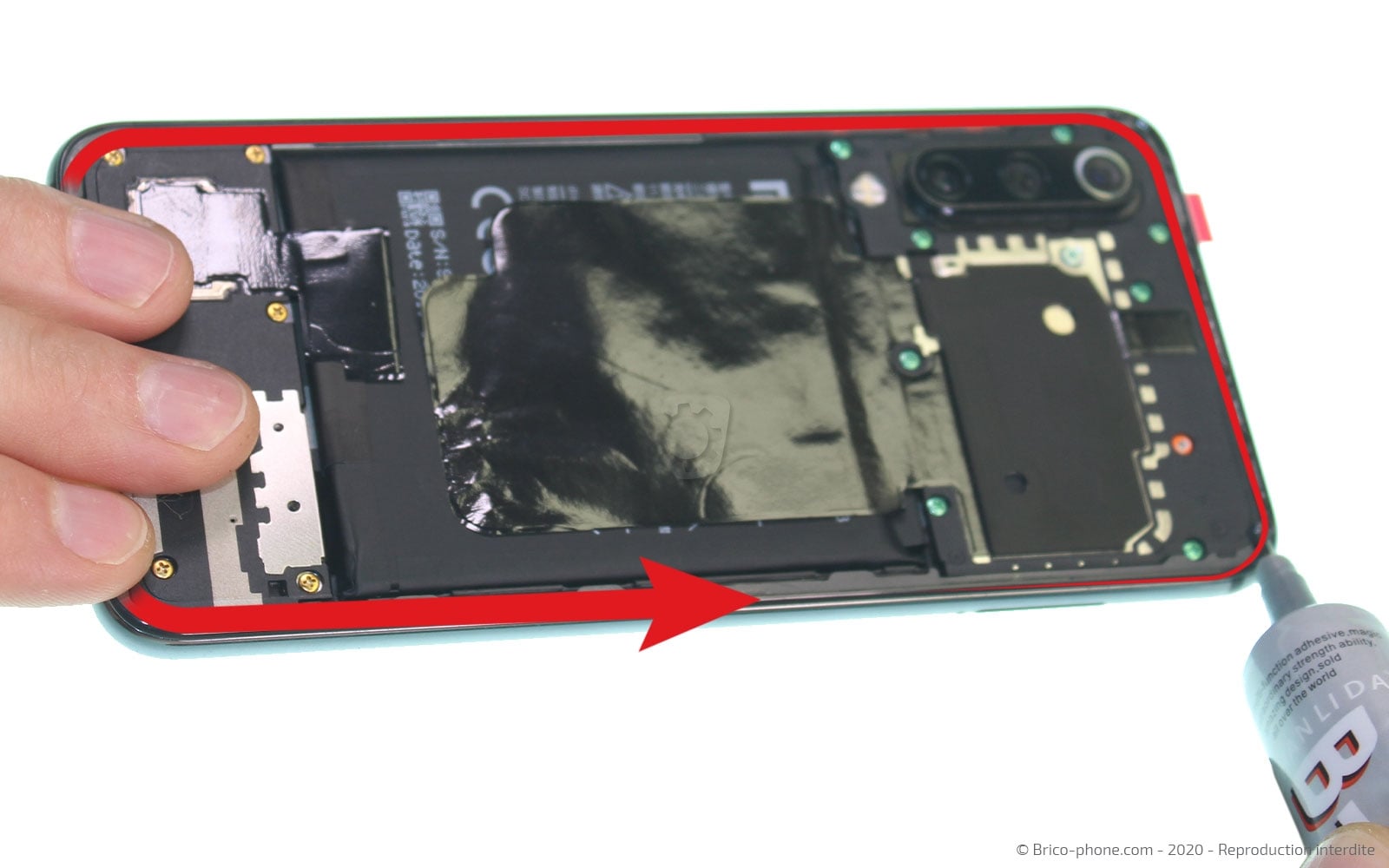

Ensuite, appliquez une noisette de colle sur tout le tour du châssis avant de refermer le téléphone.

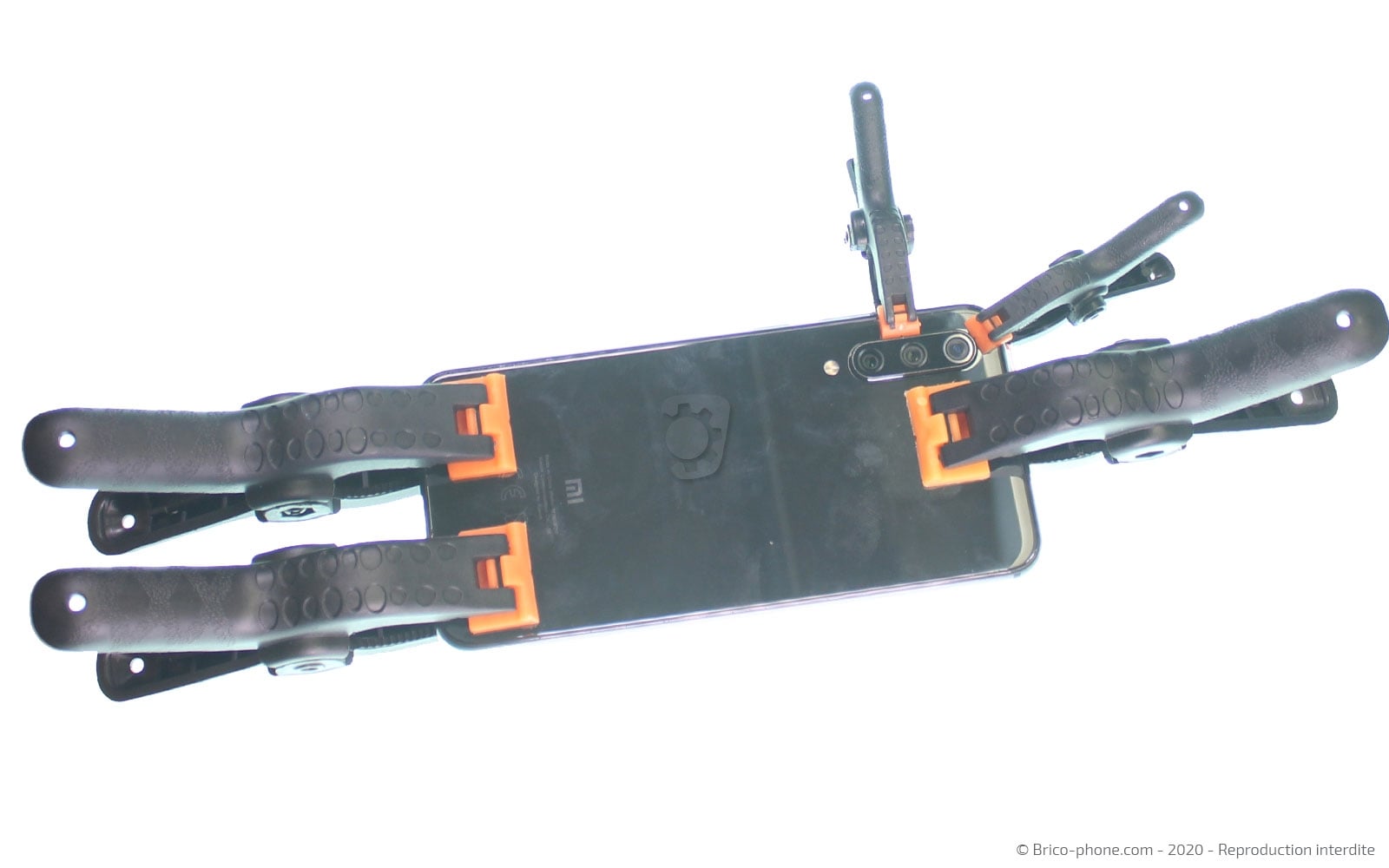

Laissez votre appareil sous presse environ 45 minutes.
Outils
Colle
Levier Nylon
Pièces
Colle professionnelle B7000 en tube de 3ml 3.90€
Pince à ressort 6.90€
