Changement du haut-parleur externe sur iPhone 11 Pro Max

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 11 Pro Max
Réparation
Note de réparabilité 15/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Vous n'avez plus de son sur votre haut-parleur externe lors de vos communications.

Vous rencontrez des problèmes de sortie audio externe.

Vous rencontrez des problèmes avec votre haut-parleur externe ? Vous n'avez plus de sonnerie ? Vous n'entendez plus votre correspondant en main-libre ? Il va falloir changer votre haut-parleur externe, pour cela vous pouvez commander tout ce qu'il vous faut sur notre site et suivre notre tutoriel pour vous guider lors de la réparation.

A vous de jouer !

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Votre commande vient d'arriver et vous êtes bien installé pour faire la réparation de votre smartphone.

Avant de commencer, je vous invite à vérifier si vous avez bien un iPhone 11 Pro Max.
Comment le savoir ? Vous avez deux possibilités, la première en allant dans Réglages > Général > Informations où vous devez avoir écrit "iPhone 11 Pro Max" dans la case "nom du modèle" et "A2218" dans la case "n° du modèle".
La seconde possibilité vous permet de connaître votre modèle si votre écran ne fonctionne plus, il vous suffit de retirer le tiroir sim et à cet emplacement, dans le châssis, vous retrouverez la référence "A2218" gravée.
Etape 1

Etape 1 Eteindre le téléphone et retirer le tiroir sim

Dans un premier temps, il faut couper l'alimentation de votre téléphone.
Maintenez le bouton power et volume moins jusqu'à voir apparaître un menu.
Slidez "éteindre" pour mettre votre téléphone hors tension.
Avec l'outil sim, éjectez le tiroir sim (#29) de son emplacement.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Dévissez les deux vis pentalobes qui se trouvent de chaque côté du connecteur de charge.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Chauffer l'écran et créer un point d'insertion

Avant d'ouvrir le téléphone, il faut ramollir le joint d'étanchéité à l'aide d'un sèche-cheveux ou d'un décapeur thermique en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes au téléphone.
Ensuite, appliquez la ventouse sur le bas de l'écran et tirez fortement sur son anneau pour insérer un médiator en métal entre l'écran et le châssis de façon à créer un interstice.
Dés que vous aurez fait la place, insérez-y le levier vert.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Ouvrir le téléphone

Faites le tour du téléphone avec le levier vert pour séparer l'écran du châssis.
Une fois l'écran dissocié du châssis, ouvrez le téléphone en basculant l'écran vers la droite tout en faisant attention aux nappes de l'écran, car elles sont assez courtes.
Mettez l'écran à cheval sur le châssis.
Outils
Spatule
Etape 5

Etape 5 Déconnecter la batterie

Il est nécessaire de déconnecter la nappe de la batterie, mais celle-ci se trouve sous une plaquette de protection (#01).
Dévissez les deux vis triwing, puis retirez la plaquette avec la pincette en métal.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Enlever la plaquette des nappes de l'écran

Avant de retirer l'écran, il faut sortir la plaquette (#02) qui cache ses nappes, en dévissant les six vis triwing.
Ensuite, enlevez la plaquette avec la pincette en métal.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 7

Etape 7 Déconnecter l'écran

À l'aide du levier en nylon, déconnectez les trois nappes de l'écran avant de le mettre de côté.
Outils
Levier Nylon
Etape 8

Etape 8 Enlever la plaquette du dock

Pour retirer la plaquette (#03) sous laquelle se cache la nappe du haut-parleur externe, dévissez les quatre vis triwing, puis retirez la plaquette avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 9

Etape 9 Extraire le bloc haut-parleur externe

Pour retirer le haut-parleur externe (#08), il faut dévisser les trois vis, commencez par les deux vis cruciformes à droite, puis la plate à gauche.
Déconnectez la nappe du haut-parleur externe avec le levier en nylon, puis retirez-le en le soulevant avec ce même levier.
Outils
Tournevis Cruciforme
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel cruciforme 1.5 7.90€

Conseil pour le remontage

Vous pouvez dés à présent reprendre le tutoriel en sens inverse pour monter votre nouveau bloc haut-parleur externe.
Avant de remettre l'écran, nous vous conseillons de bien nettoyez le contour du châssis de tout résidu de stickers afin de poser un nouveau joint d'étanchéité.

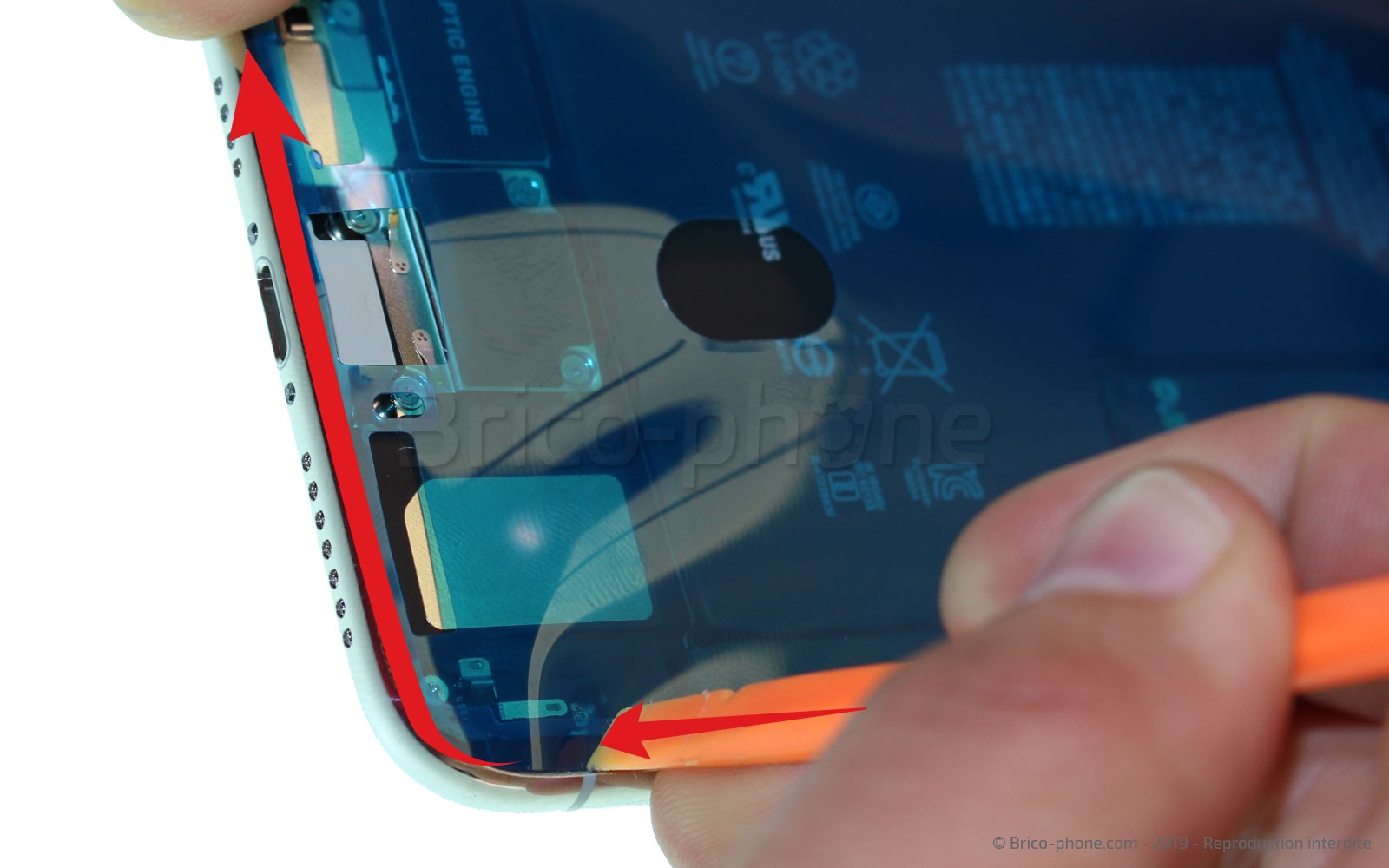

Pour positionner ce dernier, il vous suffit de vous aider des films de protection qui vous serviront de repère. ensuite, appuyez sur le joint avec la spatule en nylon pour que ce dernier adhère correctement au téléphone.
Pour plus de renseignements, un tutoriel général sur la pose d'un joint d'étanchéité est disponible dans la rubrique des guides vidéo et photos universels sur notre site internet.
