Démontage complet sur iPhone 11 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 11 Pro
Réparation
Note de réparabilité 12/20
Temps estimé 105 min
Difficulté 4/5 (Difficile)
Diagnostic

Démontage complet.

Certaines de vos petites pièces sont endommagées.

La coque arrière de votre iPhone 11 Pro est brisée, fissurée.

Vous souhaitez remplacer un des composants de votre iPhone 11 Pro ou vous êtes simplement curieux de connaître la composition de votre smartphone?

Brico-Phone met à votre disposition ce tutoriel photos pour assouvir votre curiosité ou vous guider étape par étape dans votre réparation.

Suivez également ce guide si vous désirez remplacer la coque arrière de votre appareil.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter une réparation, il est important de connaître le numéro de modèle de son smartphone afin d'être certain de commander les bonnes pièces.
Pour cela, il vous suffit de vous rendre dans la rubrique Réglages > Général > Informations et de vérifier que le numéro soit bien A2215 si vous possédez un iPhone 11 Pro.
Une fois cela établie, préparez un espace propre et dégagé afin de commencer votre réparation et éteignez votre smartphone.

Si votre téléphone ne s'allume pas, référez-vous à l'étape 1.
Etape 1

Etape 1 Retirer le rack SIM

En vous aidant de l'outil d'ouverture, sortez le tiroir SIM de son emplacement.

En regardant à l'intérieur vous pourrez y voir la référence du modèle gravée.
Outils
SIM
Pièces
Rack SIM pour iPhone 11 Pro/Pro Max Gris Sidéral 6.90€
Etape 2

Etape 2 Sortir les vis pentalobes

De chaque coté de la prise lightning de votre iPhone 11 Pro se trouve deux vis pentalobes que vous allez devoir retirer afin de pouvoir ouvrir le téléphone.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Chauffer l'écran et créer un espace

Dans un premier temps, il vous faut chauffer l'écran à l'aide d'un décapeur thermique ou sèche-cheveux afin de ramollir le joint.
Ensuite, placez la ventouse de votre kit d'outils au bas de l'écran et en tirant sur son anneau vous devriez réussir à soulever légèrement la vitre et apercevoir un espace entre cette dernière et le châssis.
Insérez dans l'interstice le médiator métallique pour agrandir la fente et pouvoir glisser les deux médiators en plastique à la place de la version en métal.
Déplacez les deux ustensiles pour décoller un peu plus l'écran et positionnez la spatule verte.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Pince double ventouse iSclack 19.90€
Etape 4

Etape 4 Ouvrir le smartphone

Avec votre levier vert, faites le tour du smartphone pour décoller le joint et pouvoir accéder à l'intérieur de l'appareil.
Une fois décollé, ouvrez le téléphone par la droite car les nappes de l'écran se trouvent de ce coté la du smartphone et elles sont assez courtes.
Outils
Spatule
Ventouse
Etape 5

Etape 5 Déconnecter la première nappe de la batterie

A l'aide de votre tournevis triwing, dévissez les deux vis B1 et B2 retenant la plaquette de protection de la nappe.
Ensuite, il vous suffit de déconnecter la nappe supérieure de la batterie.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

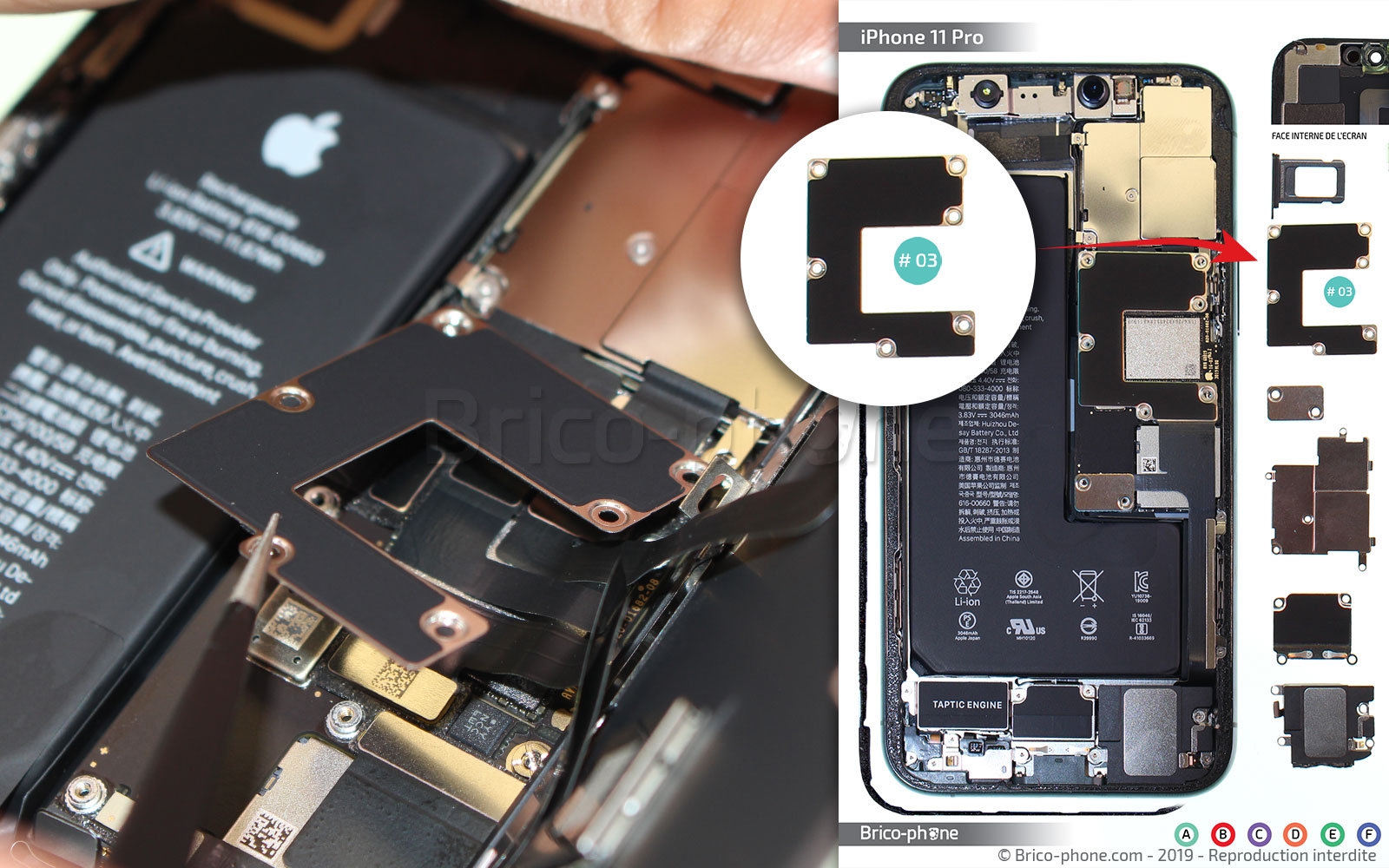

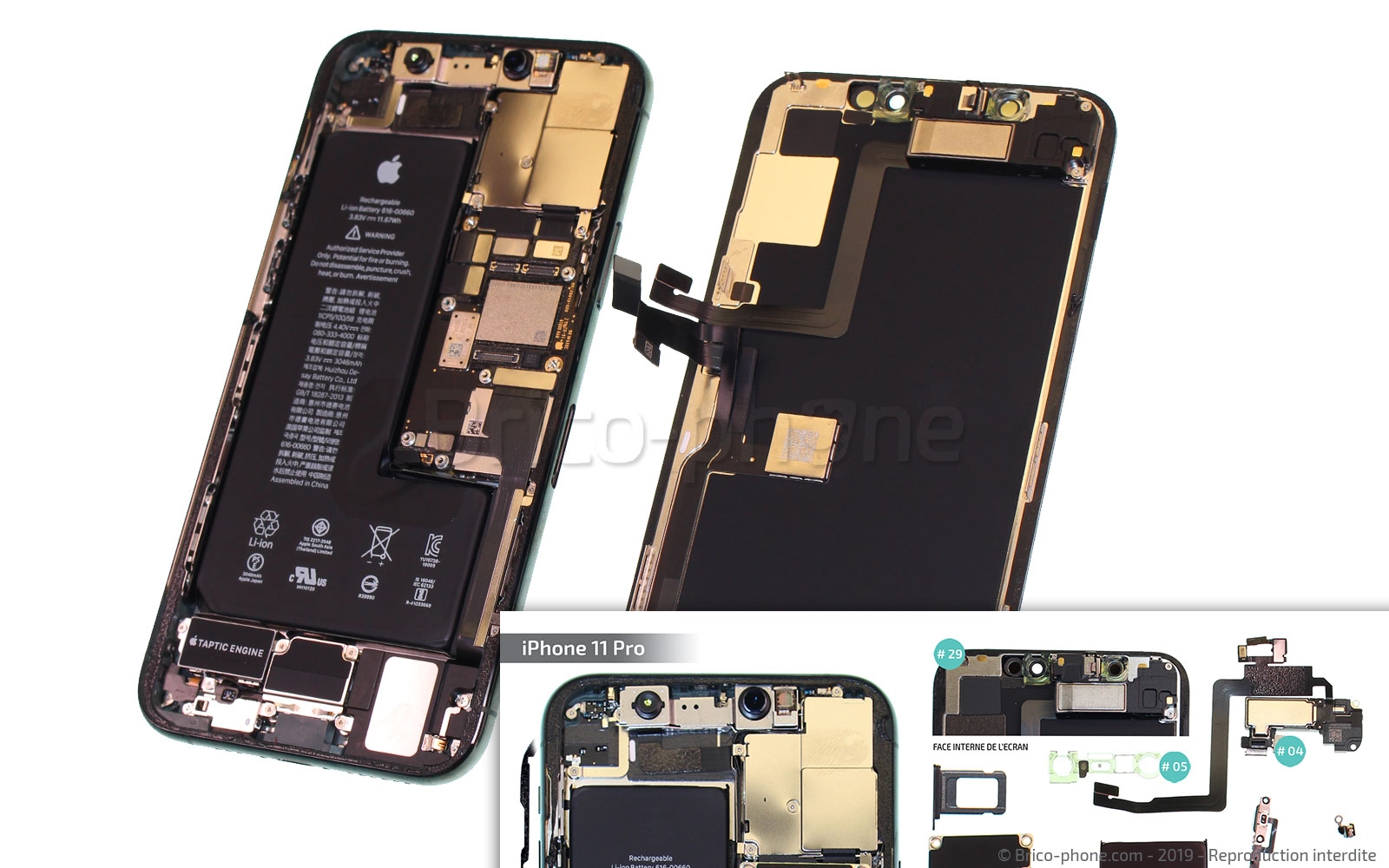

Etape 6 Libérer l'écran

Toujours avec le même tournevis, dévissez les 6 vis de la plaquette de protection des nappes de l'écran.
Ensuite, déconnectez les trois nappes du châssis.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 7

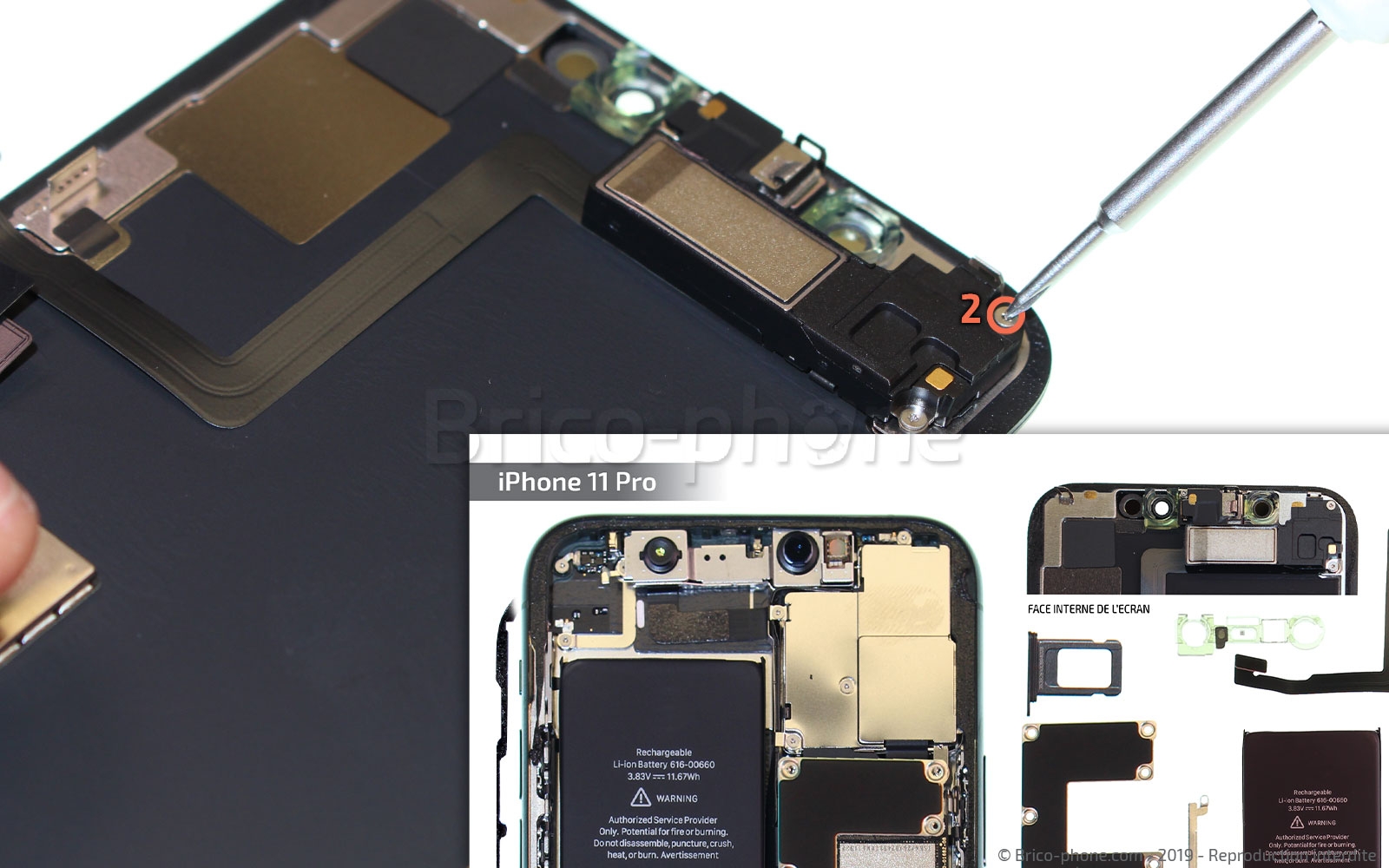

Etape 7 Dévisser le haut-parleur interne

Dans un premier temps, dévissez les 3 vis triwing retenant le composant.
Ensuite à l'aide du levier en nylon, faites le basculer et décollez délicatement les nappes.
Outils
Levier Nylon
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 8

Etape 8 Décoller le haut-parleur interne

En vous aidant de la spatule en nylon, décollez avec délicatesse le micro d'ambiance, le capteur de luminosité et de proximité ainsi que le capteur servant pour la fonction Face ID.

Vous pouvez maintenant sortir le composant de l'arrière de l'écran.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Récupérer le clip caméra

Sur la façade arrière de votre écran, il vous faut encore récupérer le clip caméra.
Pour cela, chauffez quelques secondes le composant à l'aide d'un décapeur thermique ou de votre sèche-cheveux. Ensuite, placez dessous le levier en nylon et décollez-le de l'écran.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Déconnecter la deuxième nappe de la batterie

Repassons sur la partie basse de votre iPhone 11 Pro afin de déconnecter la seconde nappe de la batterie qui se trouve sous la plaquette métallique. Pour y accéder, munissez-vous de votre tournevis triwing et dévissez les 4 vis afin de pouvoir extraire la plaquette.
Vous avez maintenant accès à la nappe que vous pouvez déconnecter à l'aide du levier en nylon.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 11

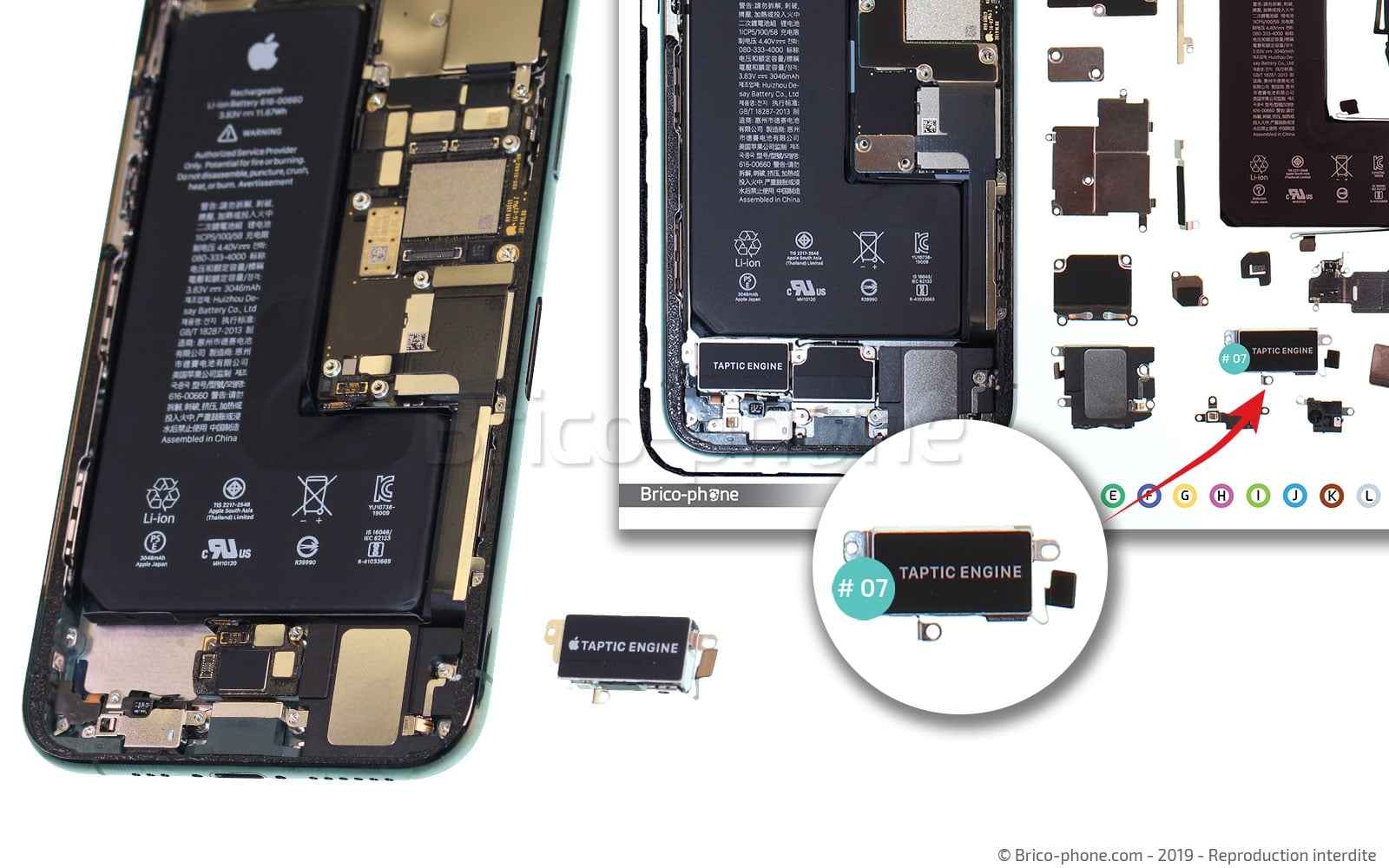

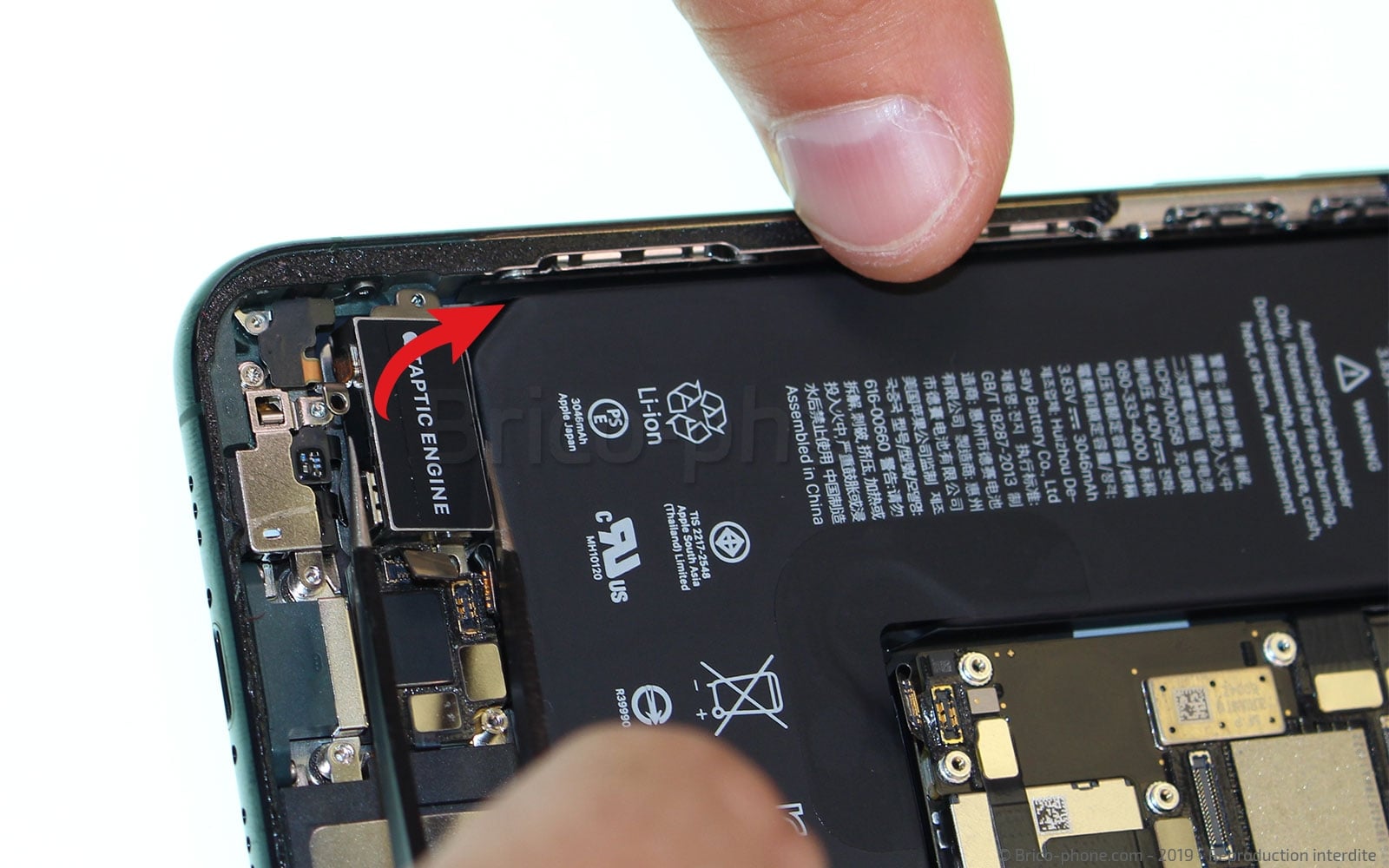

Etape 11 Retirer le Taptic Engine

Toujours avec le même tournevis, retirez les deux vis triwing se trouvant à gauche et en bas du vibreur.
Ensuite, dévissez la vis plate positionnée au dessus de la nappe qui vous faut également déconnecter avant de sortir le composant de son emplacement.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis en métal Triwing 0.6 10.90€
Etape 12

Etape 12 Débrancher la nappe du dock

En utilisant le tournevis adéquat, dévissez les 2 vis triwing de la plaquette en métal de la nappe de votre connecteur de charge.
Ensuite, il vous suffit de déconnecter les deux nappes.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 13

Etape 13 Décoller la batterie

Trois adhésifs retiennent la batterie à votre iPhone 11 Pro. Pour les retirer, il vous suffit de décoller la partie noire positionné sur le coté du composant et de tirer dessus afin de laisser apparaitre la partie blanche. Ensuite, toujours avec délicatesse pour ne pas que l'adhésif casse, entourez-le autour de la pincette tout en tirant dessus.
Outils
Pince Brucelles
Etape 14

Etape 14 Extraire la batterie

Insérez la carte en PVC sous la batterie afin de pouvoir la soulever et ensuite la sortir de son emplacement.

S'il vous reste des morceaux d'adhésifs n'hésitez pas à les retirer avec le levier en nylon.
Outils
Carte PVC
Levier Nylon
Etape 15

Etape 15 Sortir le haut-parleur externe

Dévissez la vis plate se trouvant à droite du haut-parleur externe ainsi que les deux vis cruciformes se trouvant de l'autre coté.
Avec la spatule en nylon, déconnectez le composant et sortez-le de son emplacement.
Outils
Colle
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

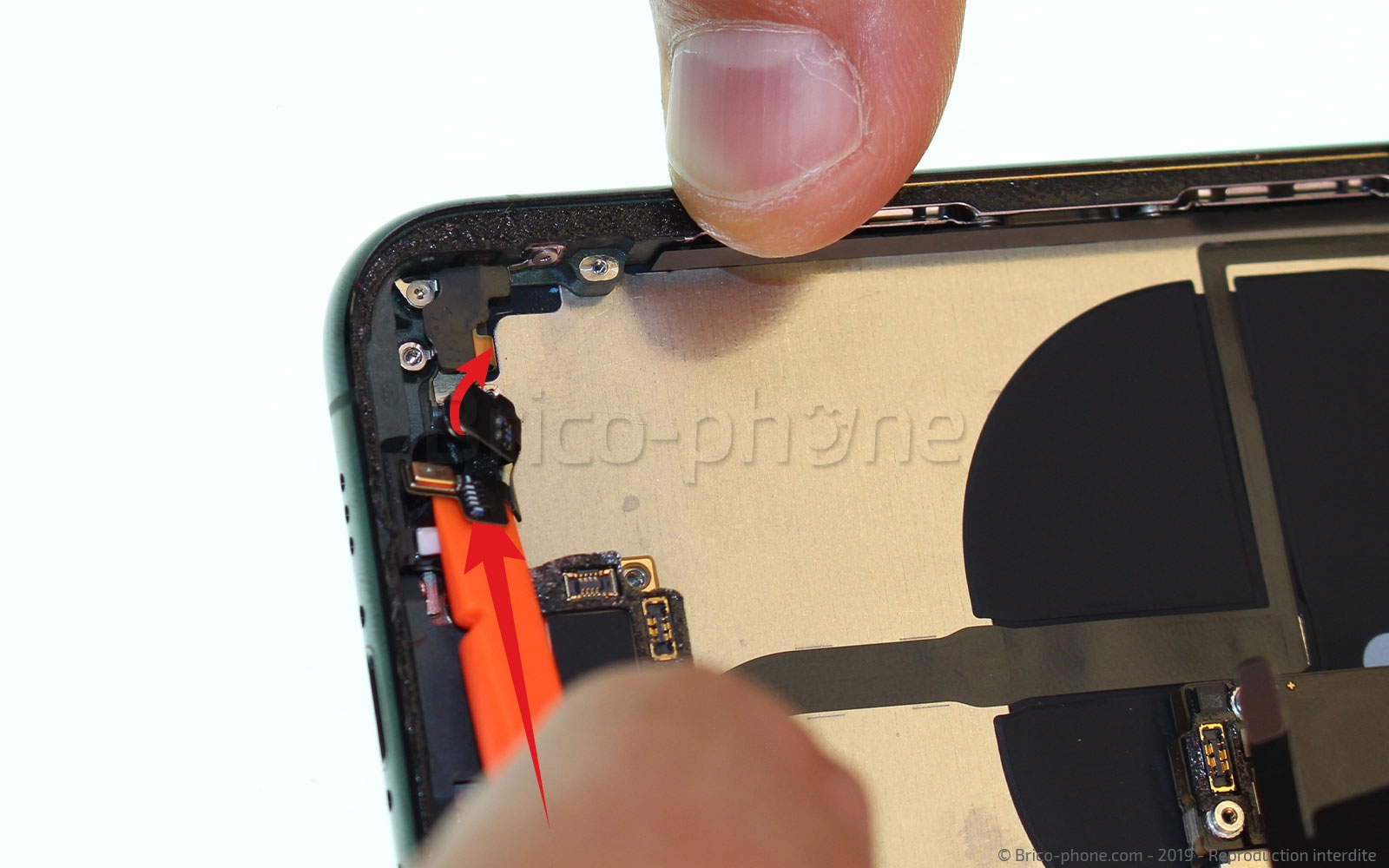

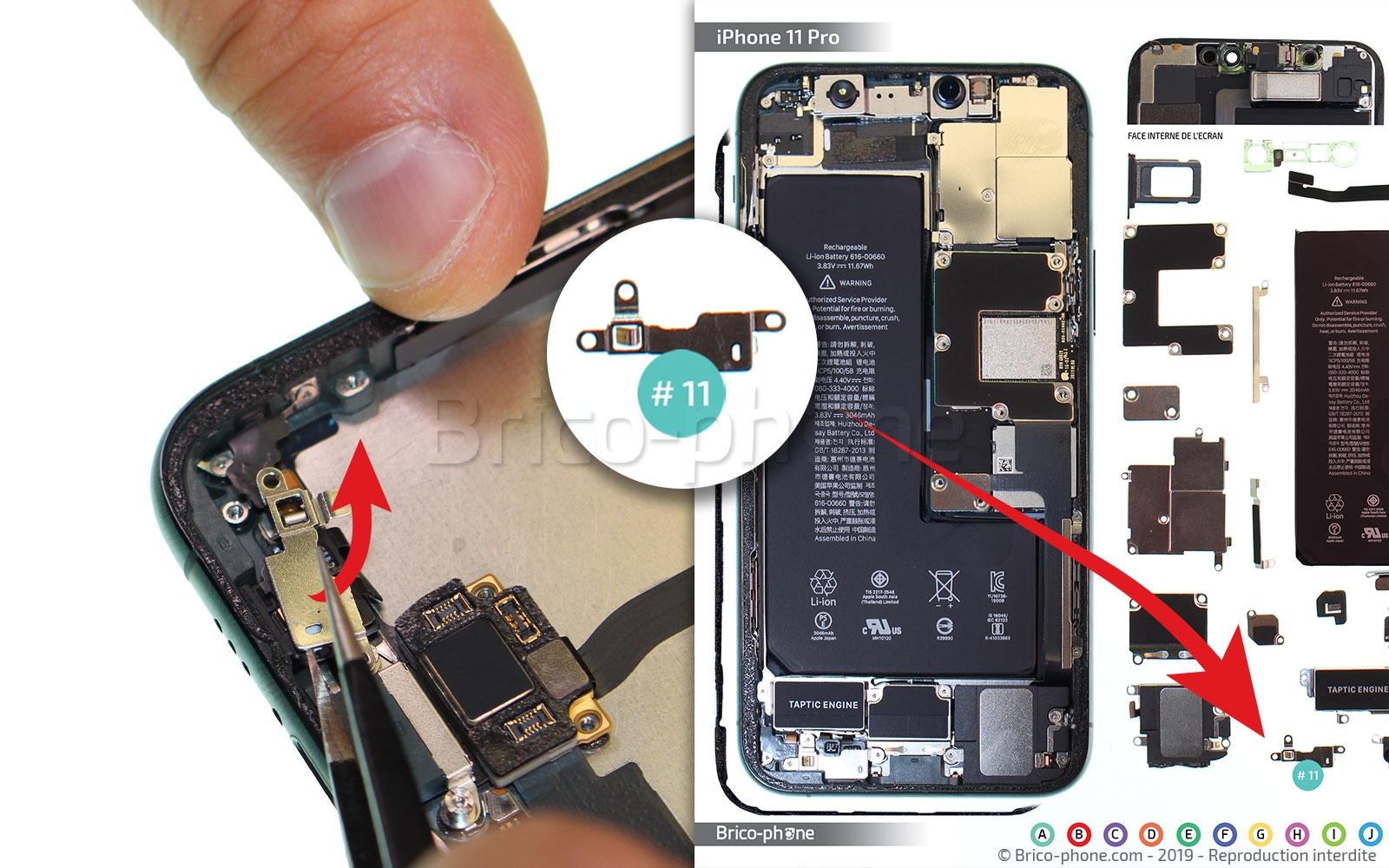

Etape 16 Libérer le micro

Libérez la plaquette de protection du support micro en dévissant la vis cruciforme.
Puis, déclipsez le micro ainsi que le baromètre.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 17

Etape 17 Retirer les dernières vis du connecteur de charge

Pour pouvoir retirer le connecteur de charge de votre iPhone 11 Pro, vous aurez besoin de dévisser 9 vis.
En effet, il vous faut enlever les trois vis plates (n°3, n°4, n°6), les 4 vis triwing (n°1 et 2 ainsi que les vis n°8 et n°9) se trouvant dans les angles et deux vis cruciformes (N°5 et n°7) placées de chaque coté de la prise lightning.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 18

Etape 18 Enlever le connecteur de charge

Munissez-vous du levier en nylon pour déconnecter la nappe boutons/vibreur/induction.
Retirez également le support micro de son emplacement et soulevez le dock afin de l'extraire du châssis de votre iPhone 11 Pro.
Outils
Levier Nylon
Etape 19

Etape 19 Libérer les caméras arrières

En utilisant le tournevis triwing, dévissez les 4 vis retenant les deux plaquettes de protection et sortez-les à l'aide de la pincette en métal.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 20

Etape 20 Récupérer les caméras arrières

A l'aide du levier en nylon, déconnectez les trois nappes du bloc appareil photos arrière, avant de pouvoir l'extraire de son emplacement.
Outils
Levier Nylon
Pince Brucelles
Pièces
Module de caméra arrière pour iPhone 11 Pro et 11 Pro Max 59.90€
Etape 21

Etape 21 Sortir les caméras avant

Pour pouvoir récupérer le bloc caméra avant, il vous faut déconnecter les trois nappes de la carte mère à l'aide du spudger.
Vous pouvez dès à présent sortir le composant #17 avec la pince en métal.
Outils
Levier Nylon
Pince Brucelles
Etape 22

Etape 22 Extraire la carte mère

Toujours avec la spatule en nylon, déconnectez de la carte mère les deux nappes restantes. Ensuite, à l'aide du tournevis plat, retirez les 3 vis et sortez le composant.
Outils
Levier Nylon
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 23

Etape 23 Retirer les supports micro et flash

Dévissez les trois vis triwing avec le tournevis adéquat et retirez petit à petit les trois éléments qui sont : le micro, le joint du micro et la plaquette du flash.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 24

Etape 24 Dévisser la nappe flash, power, micro

A l'aide du tournevis cruciforme, dévissez les deux vis se trouvant sur le châssis de chaque coté du bouton power ainsi que celle se trouvant en haut du châssis et retenant le flash.
Ensuite, il vous reste une vis triwing (n°1) à extraire., attention en la dévissant, le contact #22 suivra certainement.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 25

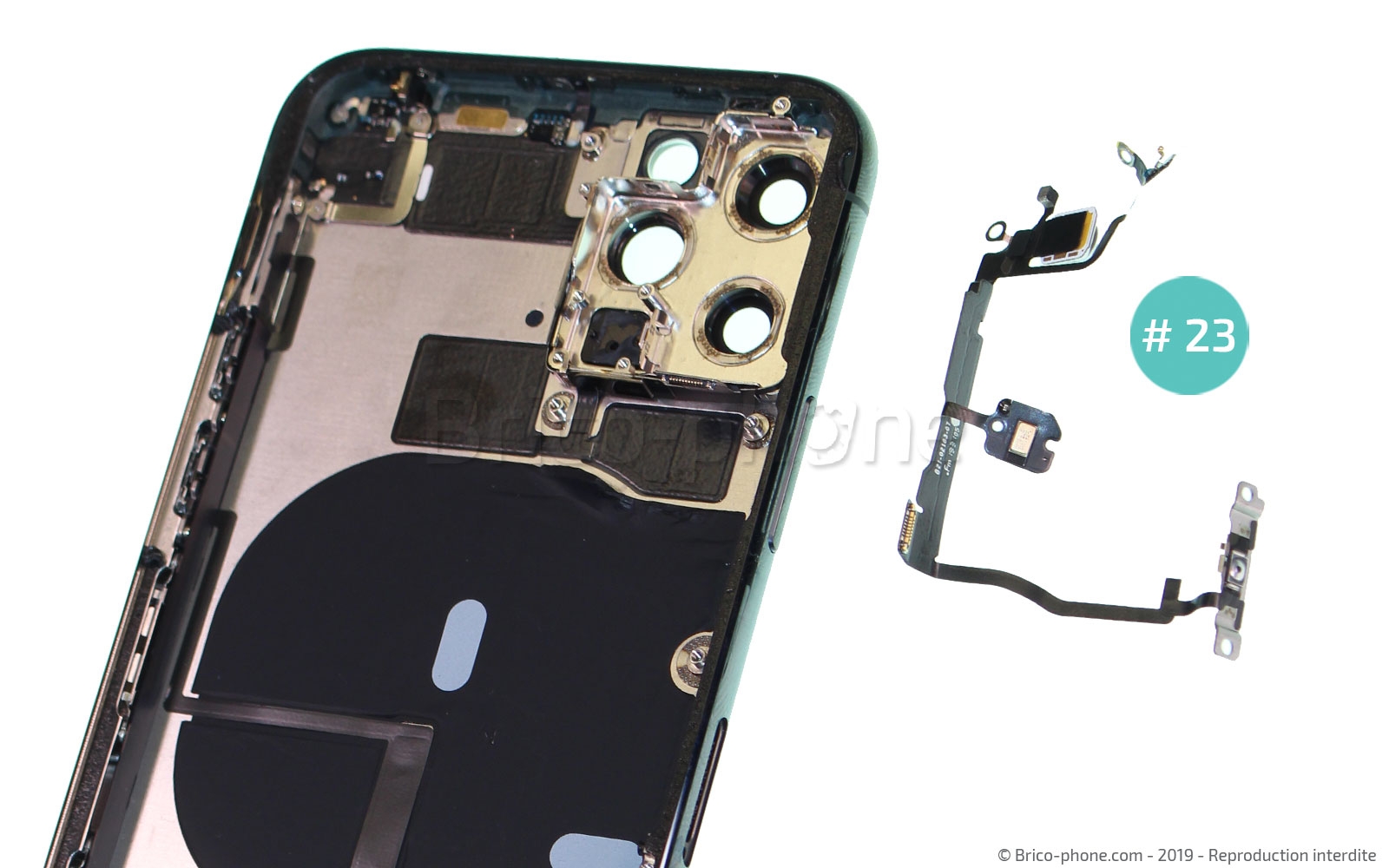

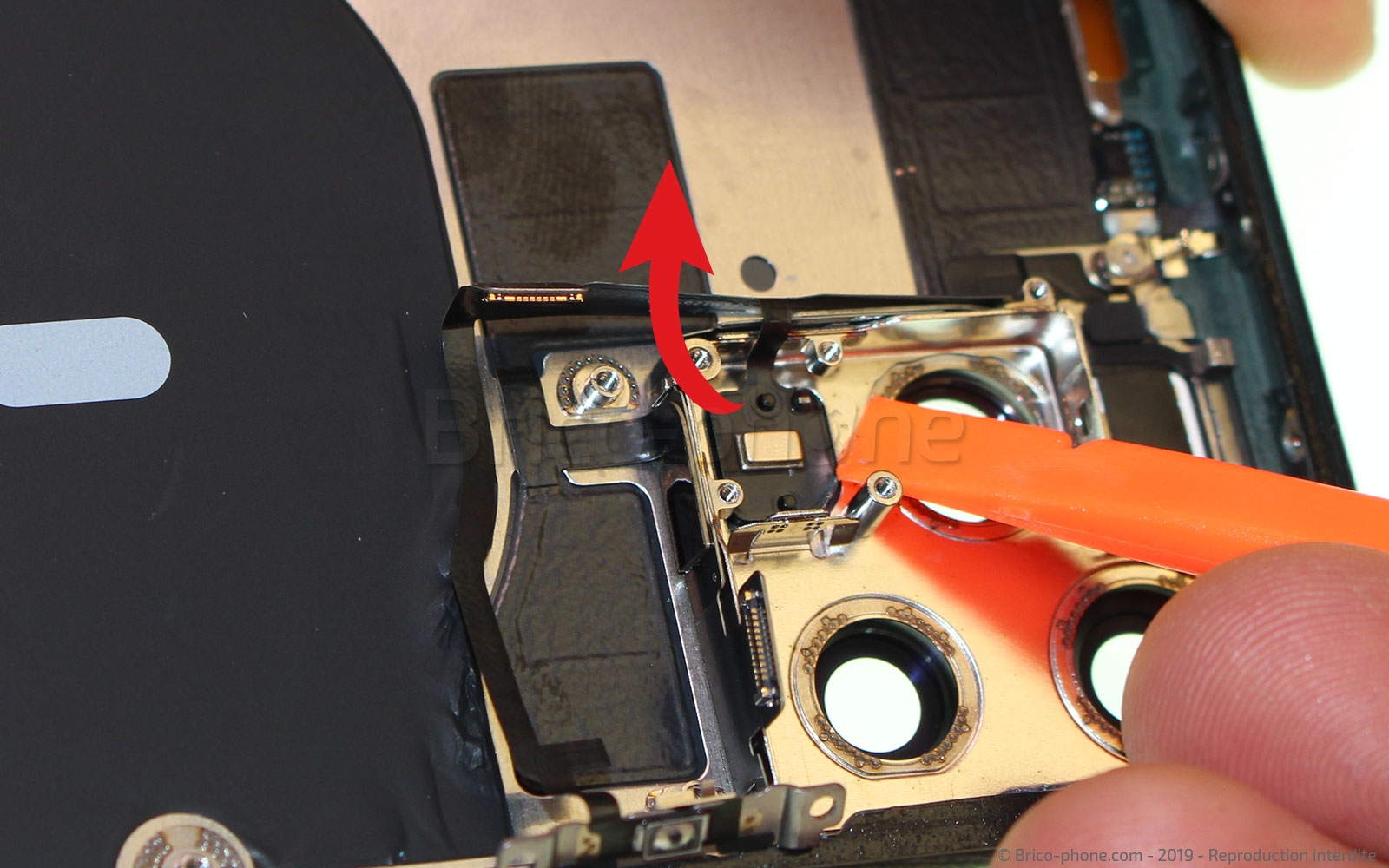

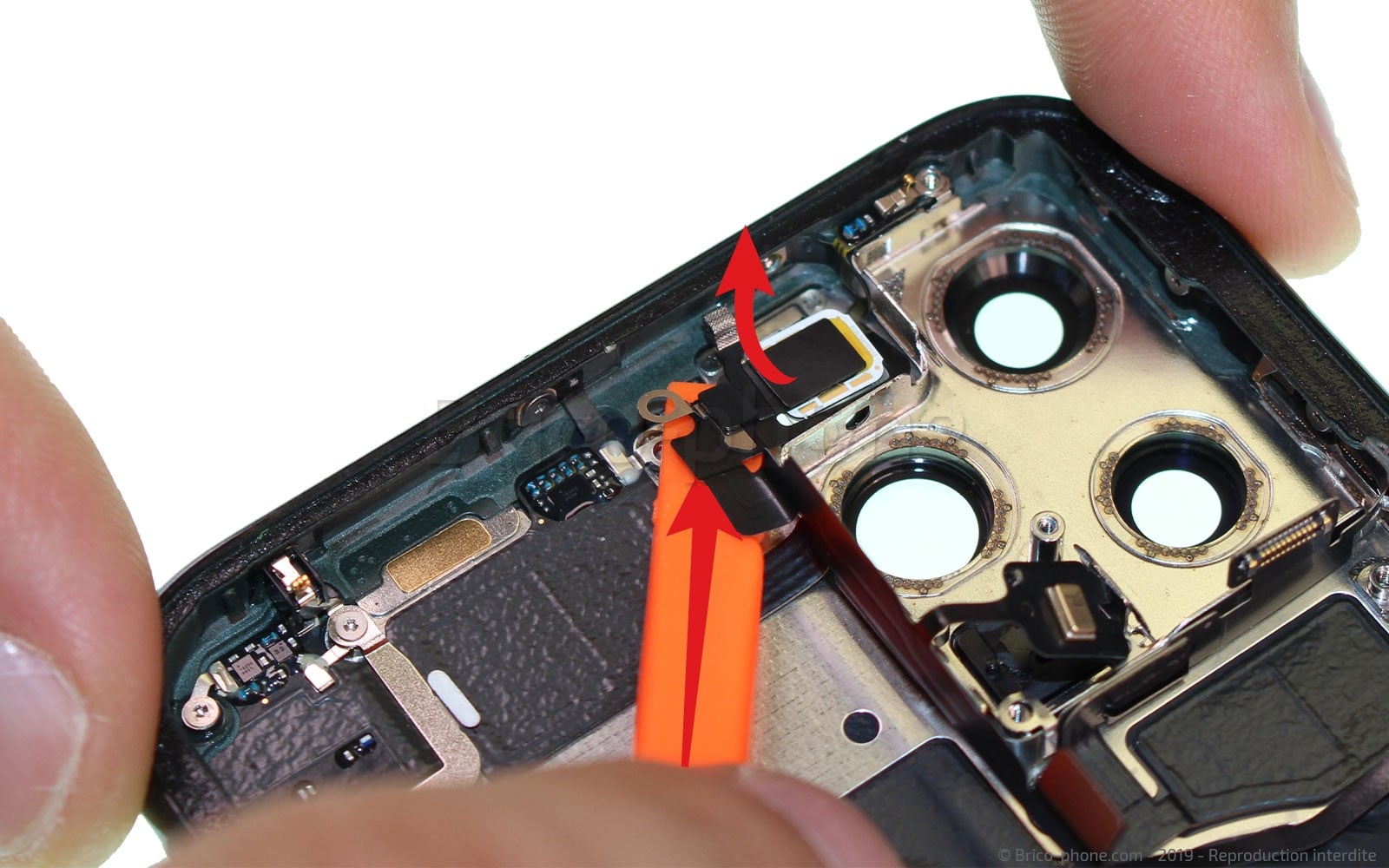

Etape 25 Libérer la nappe flash et power

A l'aide du levier en nylon, décollez la nappe petit à petit, en commençant par la partie du bas, pour ne pas l'endommager.
Outils
Levier Nylon
Etape 26

Etape 26 Enlever la plaquette et le contact

En utilisant le tournevis triwing, dévissez les deux vis retenant la plaquette d'angle ainsi que le contact noir.
Outils
Pince Brucelles
Tournevis Triwing
Etape 27

Etape 27 Dévissez la nappe réseau

Derrière le contact noir que nous venons de retirer se cache un vis qui vous faut extraire à l'aide du tournevis cruciforme.
Ensuite, en vous servant du tournevis triwing, dévissez les 5 autres vis.
Soulevez avec le spudger la plaquette métallique.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 28

Etape 28 Sortir la nappe réseau

En utilisant un décapeur thermique ou votre sèche-cheveux, chauffez légèrement la nappe réseau afin de pouvoir la décoller avec plus de facilité.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 29

Etape 29 Dévisser les boutons volumes et vibreur

Sur la gauche de votre iPhone 11 Pro se trouve les boutons volume et vibreur qui sont rattachés à la nappe induction.
Pour la retirer, il nous faut donc dévisser les 4 vis cruciformes cachées sous la bande adhésive noire.
Ensuite, décollez les boutons de leur emplacement.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 30

Etape 30 Récupérer la nappe induction, volume et vibreur

Chauffez très légèrement la nappe à induction afin de pouvoir la retirer sans l'abîmer.
Ensuite pour la récupérer, il vous suffit de la décoller avec délicatesse, à l'aide du levier en nylon.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Fin du tutoriel !

Le démontage complet de votre iPhone 11 Pro est maintenant terminé.
Voici la vue éclatée de tous les composants de votre appareil !
