Démontage complet sur iPhone 11 Pro Max

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 11 Pro Max
Réparation
Note de réparabilité 5/20
Temps estimé 105 min
Difficulté 4/5 (Difficile)
Diagnostic

Ce tutoriel du démontage complet, vous permet de voir d'autres pièces si vous avez besoin de les changer comme la nappe power, la nappe volume, ...

Ce démontage complet vous montre ce téléphone dans sa globalité et un aperçu des réparations possibles.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Pour savoir si vous possédez un iPhone 11 Pro Max, rendez-vous dans les Réglages > Général > Informations, puis regardez à la ligne "nom du modèle", vous devriez avoir écrit "iPhone 11 Pro Max". Vous aurez le numéro du modèle en cliquant sur "N° du modèle", "A2218" devrait apparaître.
Dans le cas où vous n'avez pas d'affichage, sortez le tiroir sim de son logement et vous devriez retrouver le numéro de modèle gravé.
Etape 1

Etape 1 Eteindre le téléphone et retirer le tiroir sim

Mettez hors tension votre téléphone en restant appuyé sur le bouton power et volume moins, puis slidez le bouton "éteindre sur l'écran".
Retirez le tiroir sim (#29) à l'aide de l'outil sim.
Outils
SIM
Etape 2

Etape 2 Retirer les vis pentalobe

Dévissez les deux vis de chaque côté du connecteur de charge à l'aide du tournevis pentalobe.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Chauffer l'écran et créer un point d'insertion

Chauffez le contour de l'écran avec un sèche-cheveux ou un décapeur thermique pour ramollir le sticker de l'écran.
Il ne faut pas dépasser les 80 degrés, pour ne pas endommager les composants du téléphone.

Appliquez la ventouse sur le bas de l'écran, puis tirez sur son anneau pour soulever légèrement l'écran et pouvoir y insérer le médiator en métal.
Maintenant que vous avez fait une ouverture, insérez le levier vert et retirez le médiator.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Ouvrir le téléphone

Faites le tour du téléphone avec le levier vert pour retirer le joint, attention à la partie droite de l'écran pour ne pas endommager les nappes de l'écran.
Ouvrez le téléphone en basculant l'écran vers la droite et en le chevauchant sur le châssis, car les nappes sont assez courtes.
Outils
Spatule
Etape 5

Etape 5 Déconnecter la batterie

Dévissez les deux vis triwing avec le tournevis, puis retirez la plaquette (#01) avec la pincette en métal. Pour travailler en toute sécurité, déconnectez la nappe de la batterie avec le levier en nylon.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 6

Etape 6 Enlever la plaquette des nappes de l'écran

Retirez la plaquette des nappes (#02) de l'écran en dévissant les six vis avec le tournevis triwing, puis retirez-la avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 7

Etape 7 Déconnecter l'écran

Déconnectez les trois nappes de l'écran avec le levier en nylon pour le retirer du téléphone.
Outils
Levier Nylon
Etape 8

Etape 8 Dévisser et soulever l'écouteur interne

Commencez par dévisser les trois vis de l'écouteur interne.
Avec le tournevis cruciforme, dévissez les deux vis de droite, puis celle de gauche avec le tournevis triwing.

Soulevez délicatement l'écouteur interne avec le spudger.
Outils
Levier Nylon
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 9

Etape 9 Extraire l'écouteur interne

Dans cette étape, nous allons utiliser la pincette en métal, pour retirer le bloc haut-parleur interne.
Commencez par décoller lentement le micro d'ambiance (photo 1), puis le capteur de proximité et le capteur qui sert au Face ID (photos 2 et 3).
Vous pouvez maintenant retirer l'écouteur interne.
Outils
Pince Brucelles
Etape 10

Etape 10 Récupérer le clip caméra

Chauffez un peu le clip caméra (#27), puis décollez-le en passant le levier sous celui-ci, puis mettez-le de côté.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Enlever la plaquette du dock

Dévissez les quatre vis triwing avec le tournevis adéquat, puis retirez la plaquette (#03) avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 12

Etape 12 Déconnecter la seconde nappe de la batterie et celle du taptic engine

Déconnectez la seconde nappe de la batterie et celle du taptic engine avec le spudger.
Outils
Levier Nylon
Etape 13

Etape 13 Extraire le taptic engine

Trois vis maintiennent le taptic engine (#04) dans le châssis. Commencez par la vis de droite en la dévissant avec le tournevis plat, puis les deux restantes qui sont à dévisser avec le tournevis triwing. Retirez le vibreur avec la pincette en métal.
Outils
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis en métal Triwing 0.6 10.90€
Etape 14

Etape 14 Déconnecter le connecteur de charge

Avec le spudger, déconnectez les deux nappes du connecteur de charge.
Outils
Levier Nylon
Etape 15

Etape 15 Dégager la nappe du connecteur de charge

La nappe du connecteur de charge est coincée sous une plaquette (#05), pour la retirer, dévissez les trois vis avec le tournevis triwing.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 16

Etape 16 Retirer les stickers de la batterie

Maintenant que vous avez accès au sticker de la batterie, attrapez la partie noire avec la pincette en métal, puis tirez sur le sticker tout en tournant la pincette pour l'enrouler autour de celle-ci. Réitérez l'opération pour les deux autres stickers.
Outils
Pince Brucelles
Etape 17

Etape 17 Extraire la batterie

Il se peut qu'un sticker se casse au moment de le retirer. Utilisez le médiator en métal pour soulever légèrement la batterie et glissez-y la carte en PVC pour retirer la batterie en faisant attention à la nappe induction qui se trouve dessous.
Outils
Carte PVC
Médiator
Etape 18

Etape 18 Nettoyer le châssis

Si vous avez des morceaux d'adhésifs sur la coque, retirez-les avec la spatule en nylon.
Outils
Levier Nylon
Etape 19

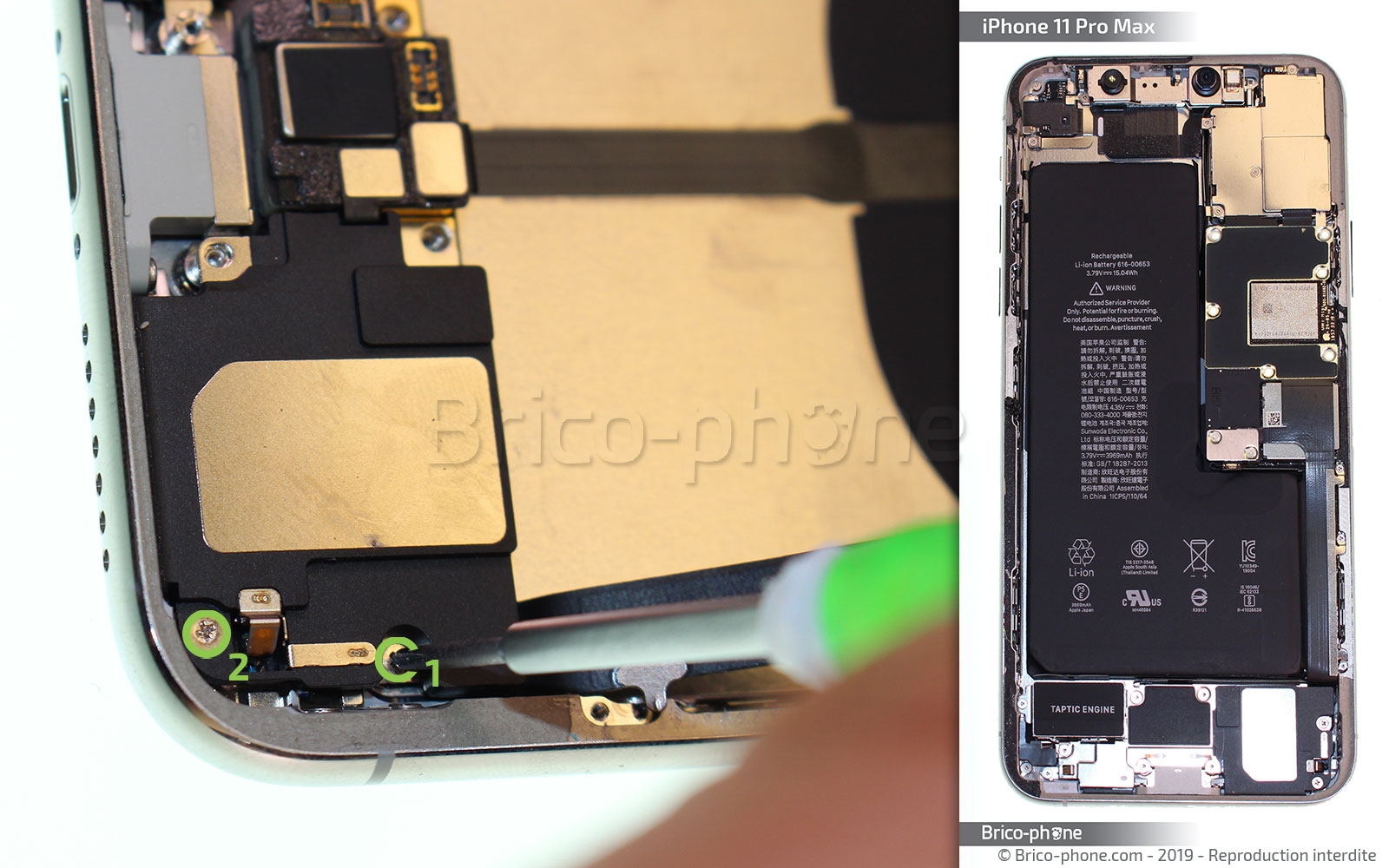

Etape 19 Dévisser le bloc haut-parleur externe

À l'aide du tournevis plat, dévissez la vis à gauche du haut-parleur (photo 1), puis les deux autres de droite avec le tournevis cruciforme (photo 2).
Outils
Tournevis Cruciforme
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 20

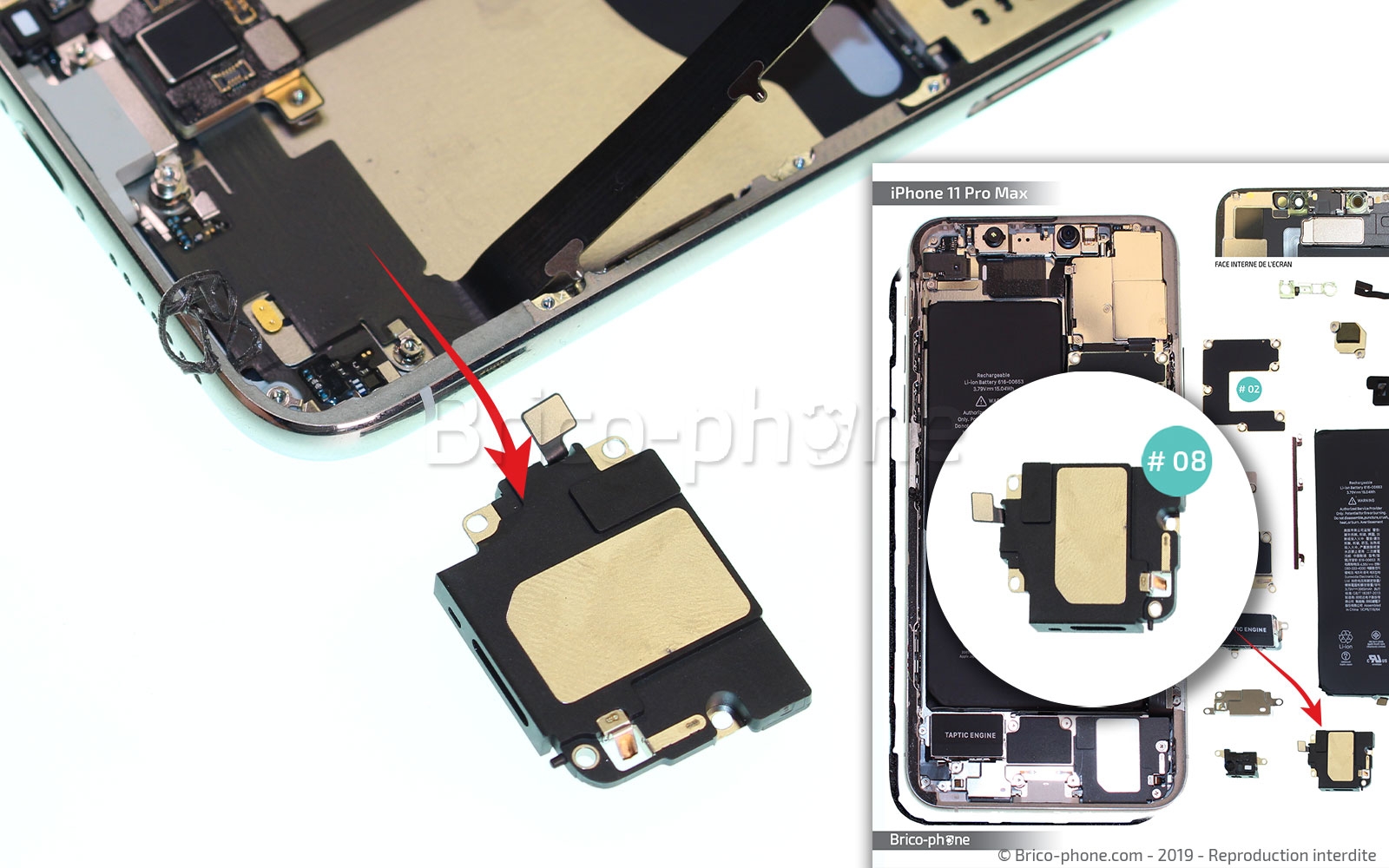

Etape 20 Déconnecter et extraire le bloc haut-parleur externe

Avant de retirer le haut-parleur externe (#08) avec la pincette, déconnectez sa nappe avec le levier en nylon.
Outils
Levier Nylon
Etape 21

Etape 21 Enlever la plaquette du micro et déconnecter la nappe volume/vibreur/induction

Dévissez la vis triwing qui tient en place la plaquette du micro (#07), puis retirez-la avec la pincette. Enfin, déconnectez la nappe volume/vibreur/induction avec le levier.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 22

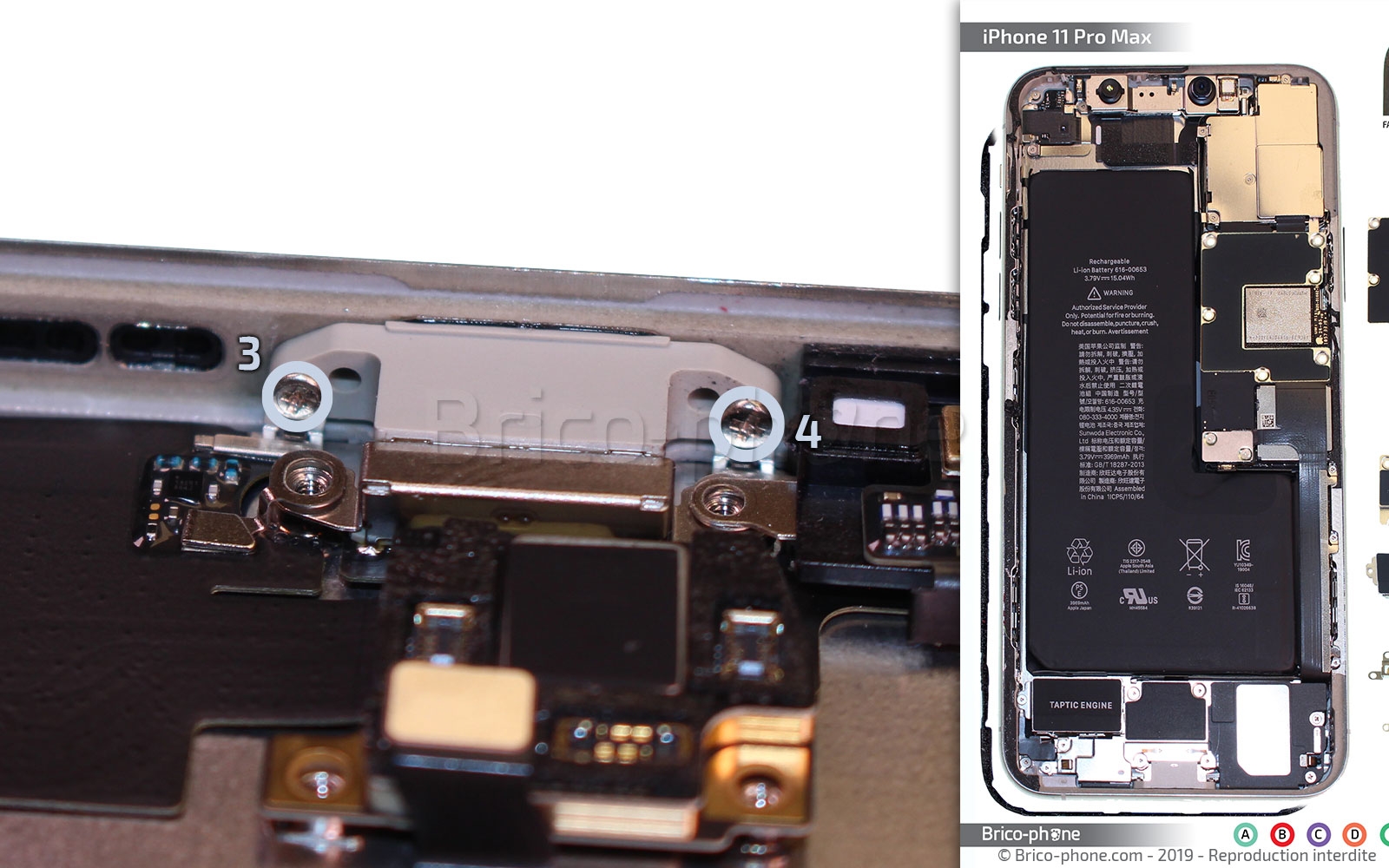

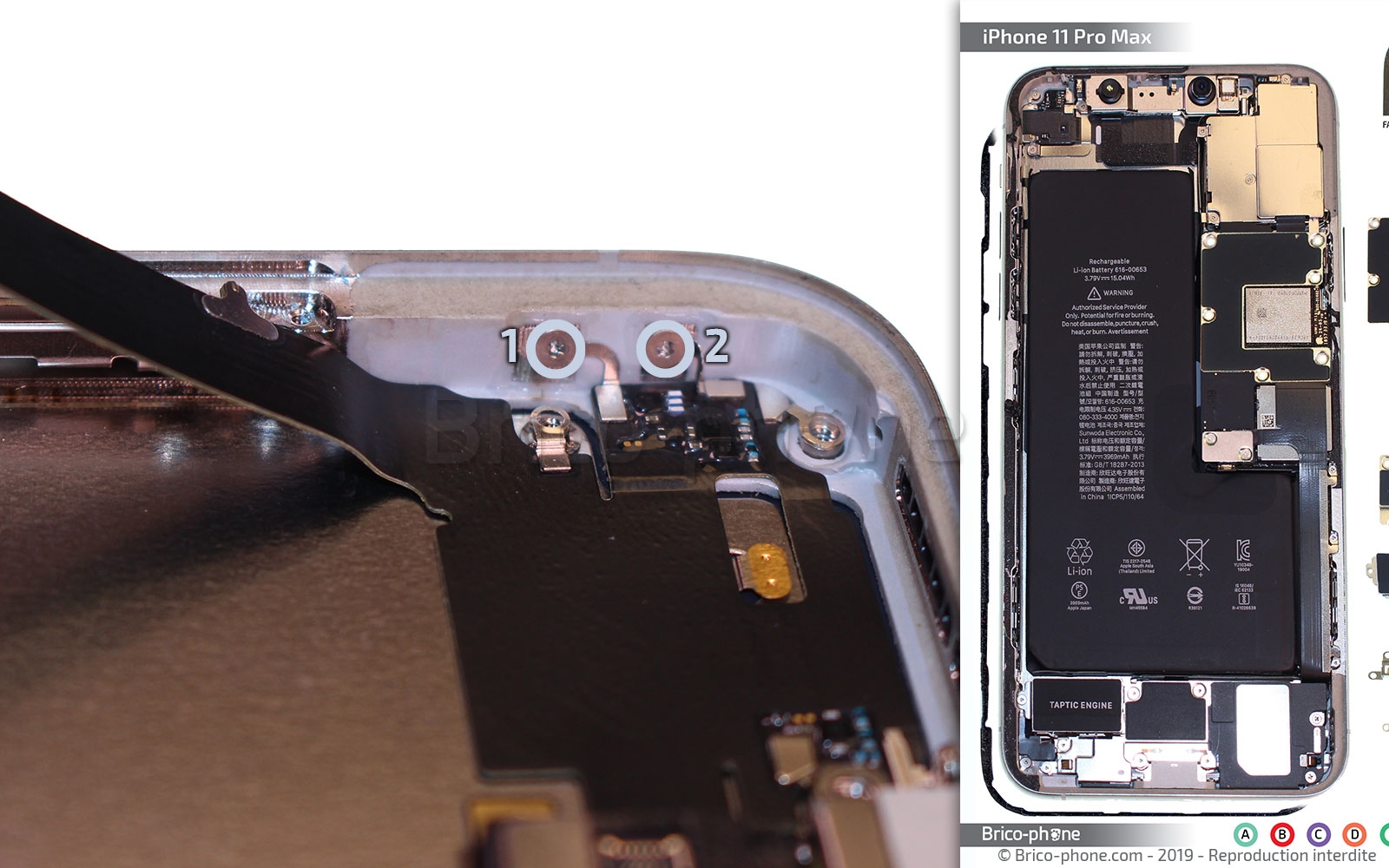

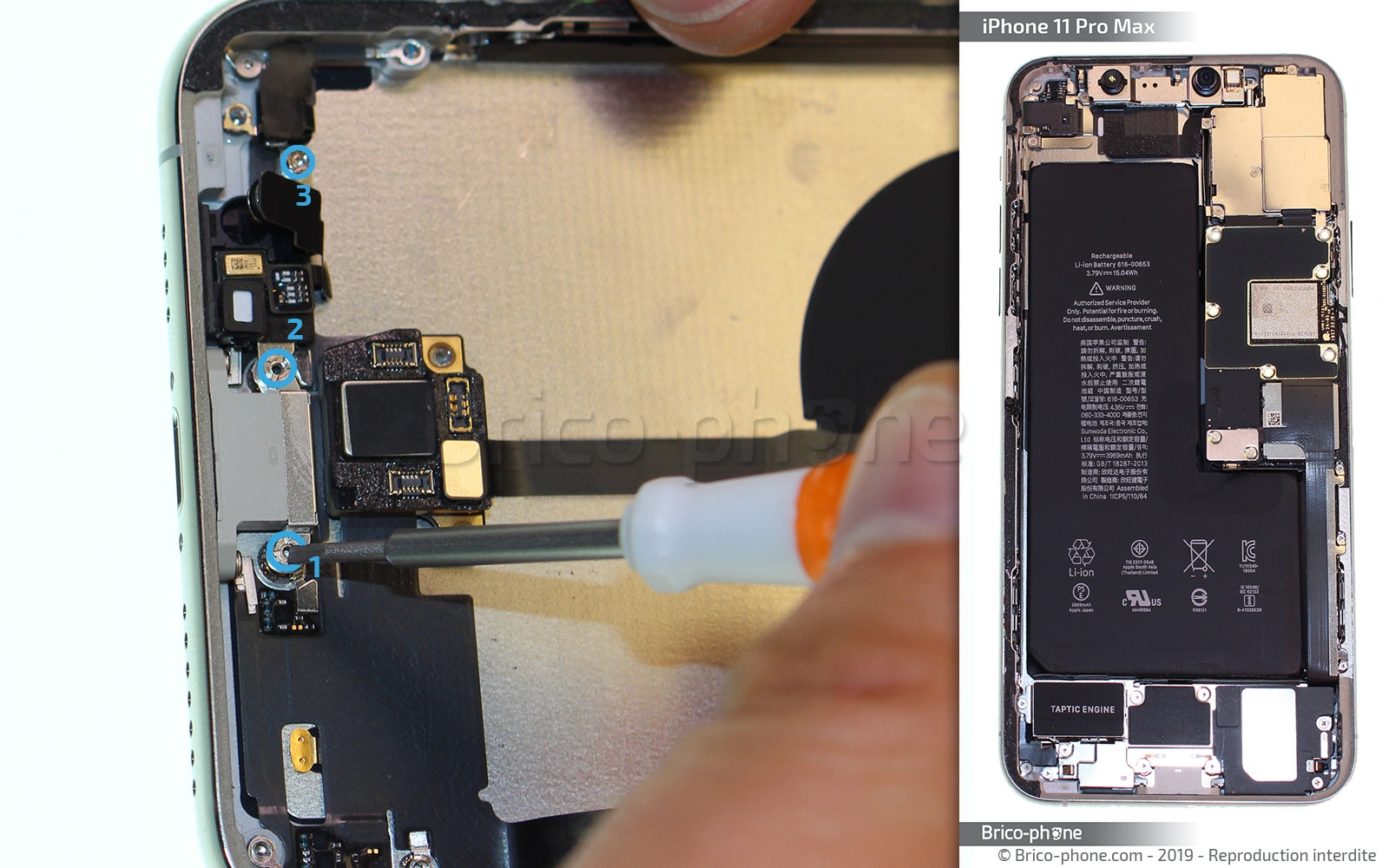

Etape 22 Retirer les vis du dock

Avant de pouvoir retirer le connecteur de charge, il faut dévisser les huit vis restantes.
Prenez le tournevis triwing pour dévisser la vis qui est toute à gauche (photo 1), ensuite avec le tournevis plat, retirez les doubles vis, vous en trouverez trois (photo 2), puis reprenez le tournevis triwing pour enlever les deux vis dans la droite du châssis (photo 3).
Enfin avec le tournevis cruciforme, retirez les deux vis placées de part et d'autre du connecteur de charge (photo 4).
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 23

Etape 23 Extraire le support micro puis le connecteur de charge

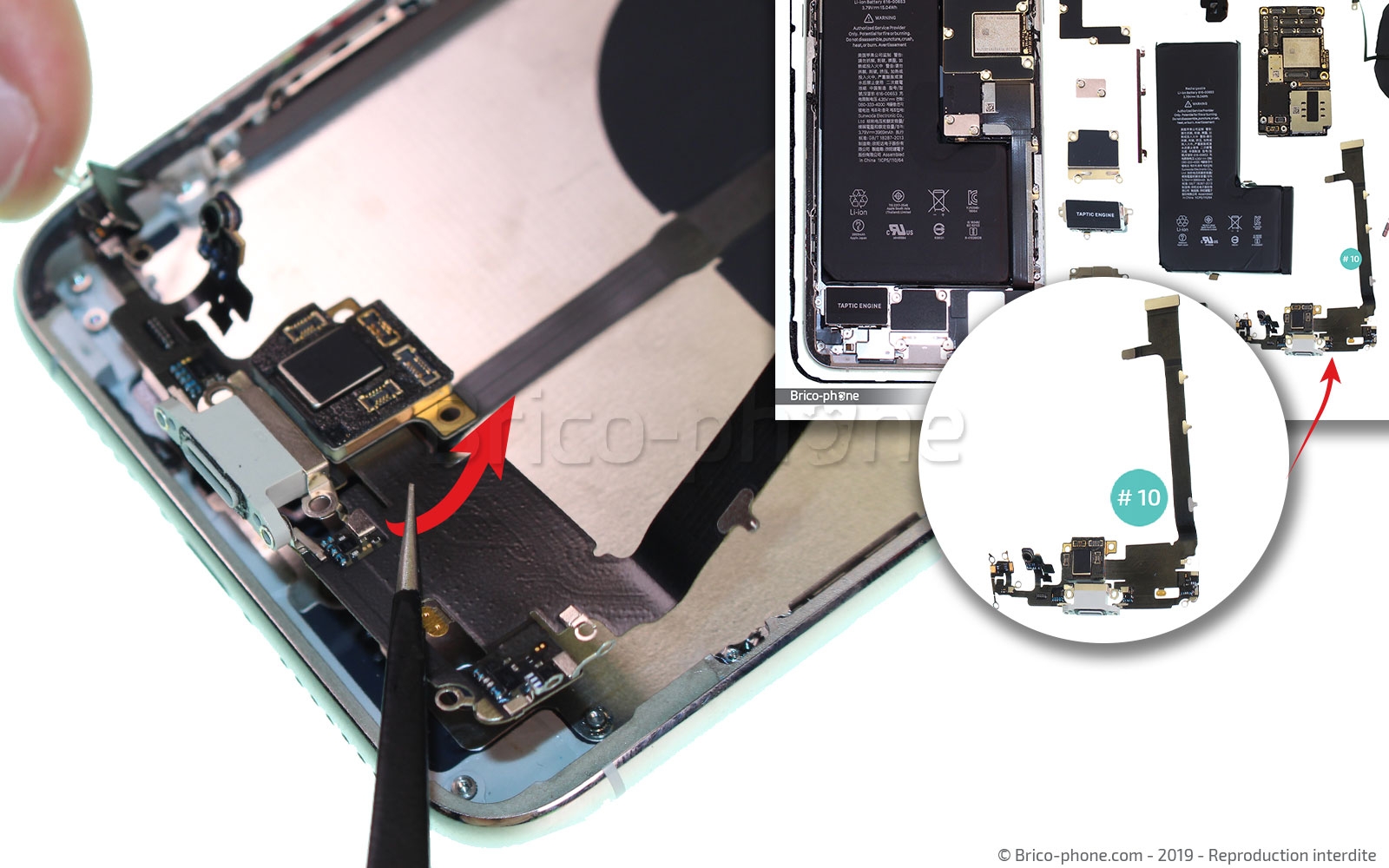

Avec la pincette en métal, prenez le support du micro (#09), puis retirez-le.
Pour en finir avec le connecteur de charge (#10), décollez-le et retirez-le du châssis avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 24

Etape 24 Enlever les plaquettes des caméras arrières

Munissez-vous du tournevis triwing, puis dévissez les quatre vis des plaquettes des caméras arrières. Commencez par enlever la petite plaquette sur la gauche des caméras, puis celle du dessus avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 25

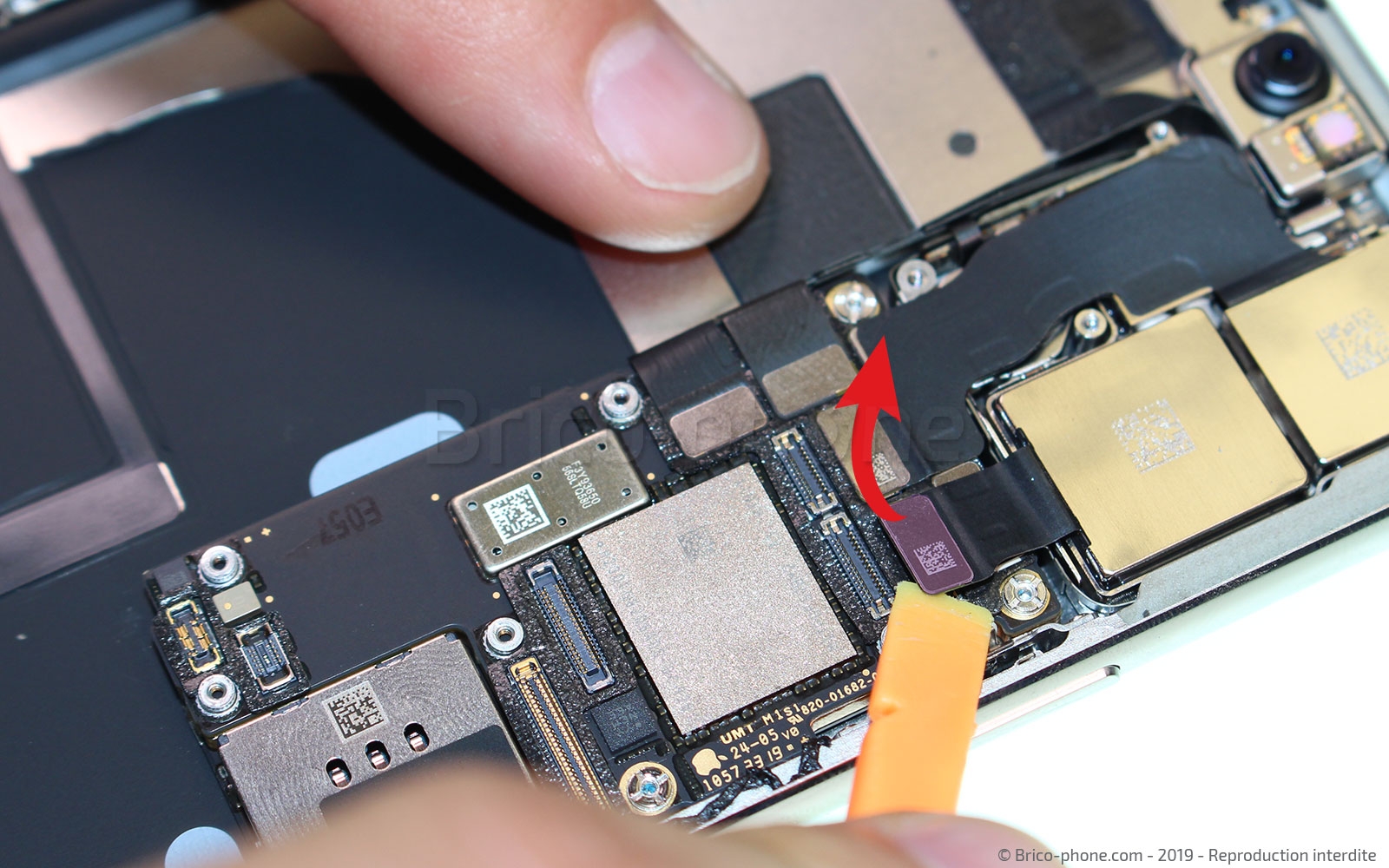

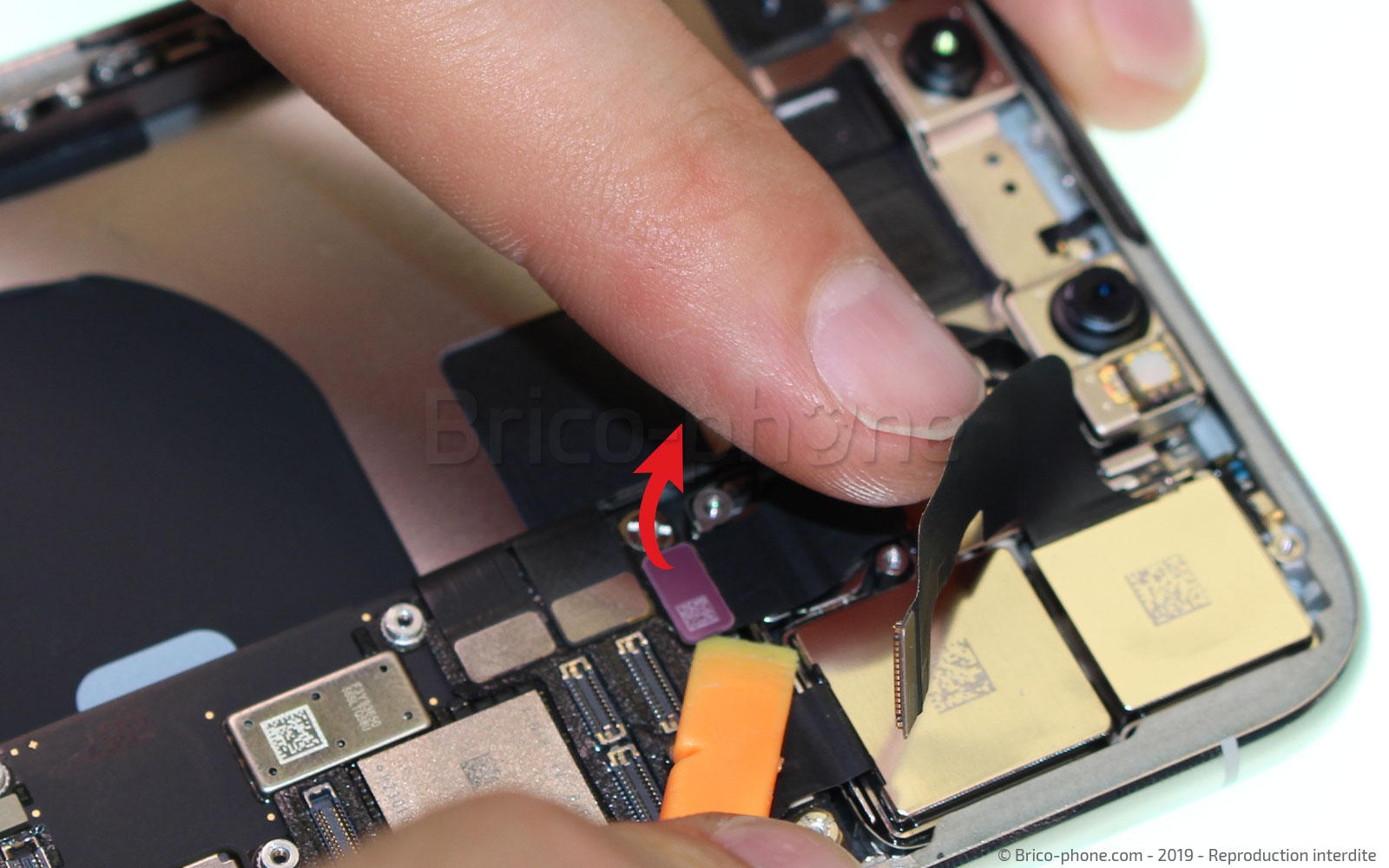

Etape 25 Déconnecter les caméras arrières

Avec le levier en nylon, déconnectez les trois nappes des caméras arrières.
Outils
Levier Nylon
Etape 26

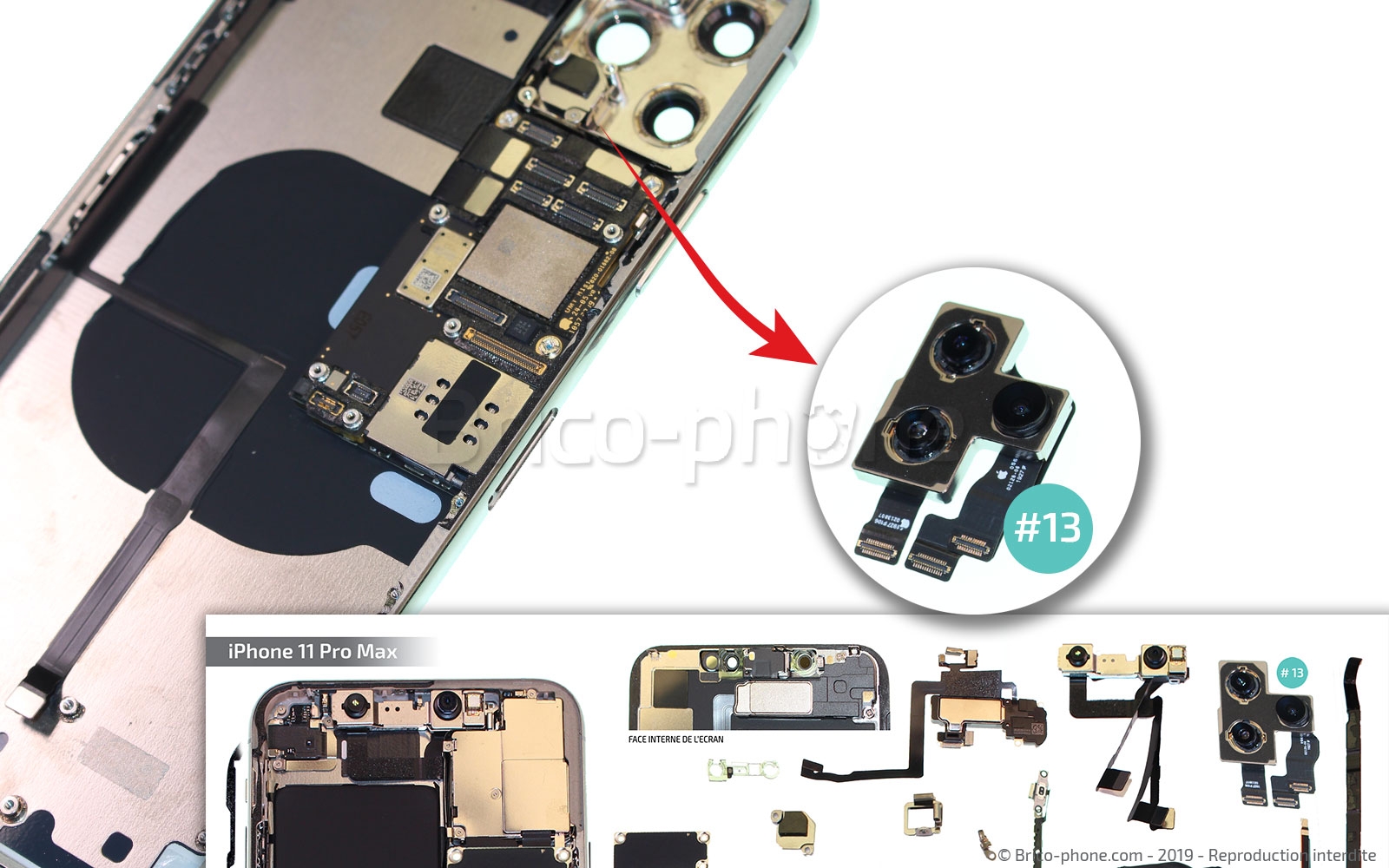

Etape 26 Extraire les caméras arrières

Retirez les caméras arrières du châssis à l'aide de la pincette en métal.
Outils
Pince Brucelles
Etape 27

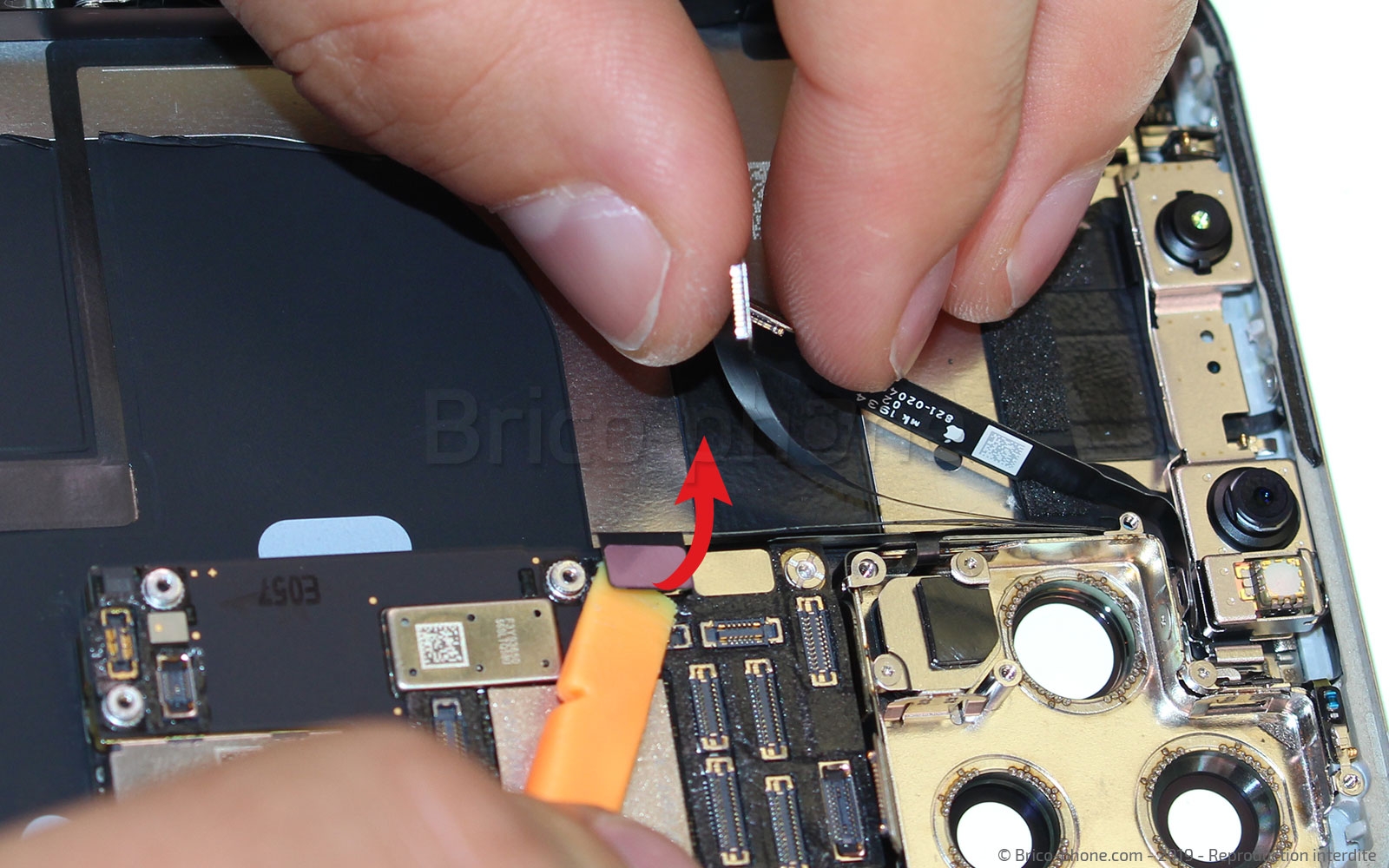

Etape 27 Déconnecter les nappes des caméras avant

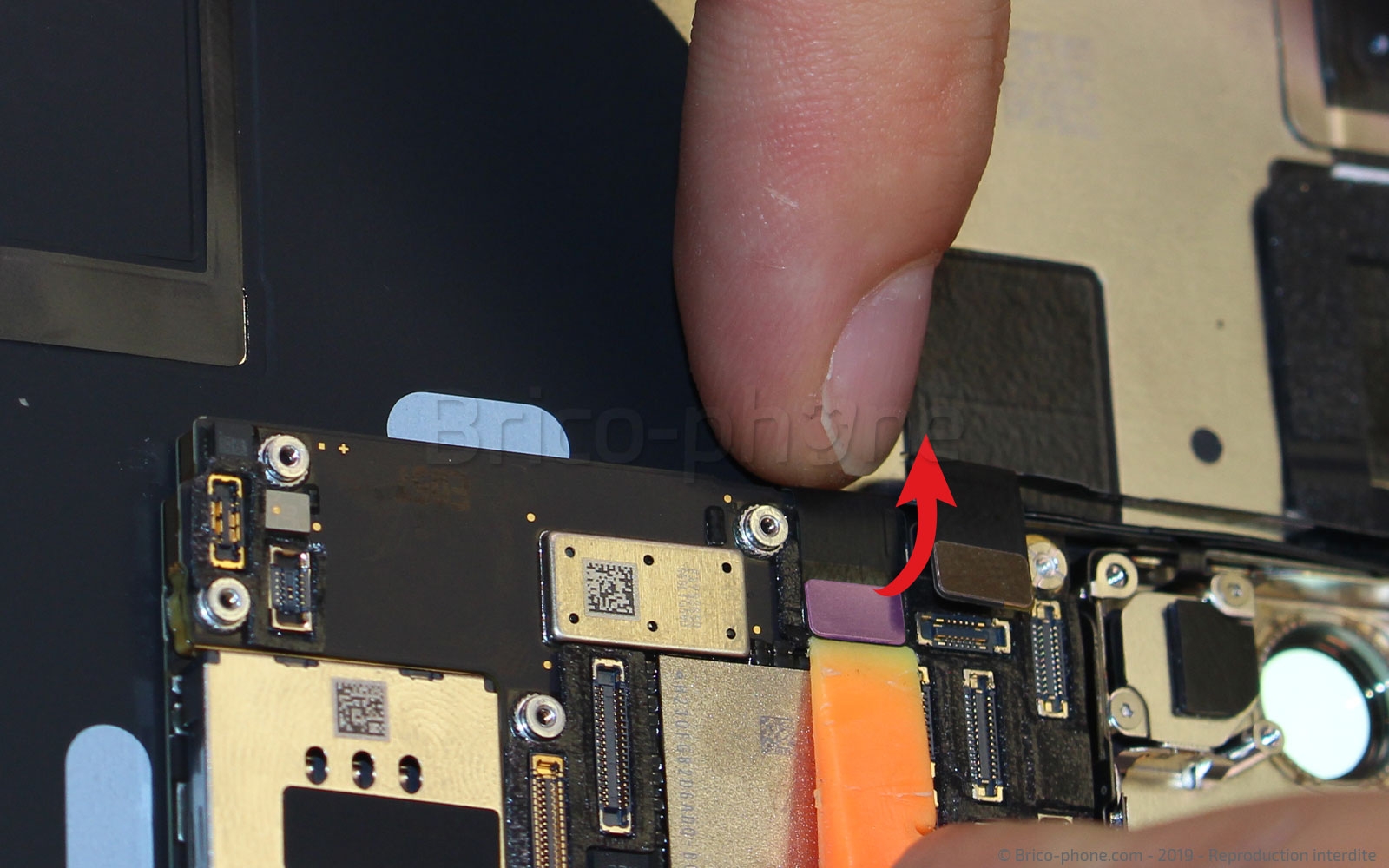

Passons maintenant aux caméras avant, déconnectez leurs nappes avec le levier en nylon.
Outils
Levier Nylon
Etape 28

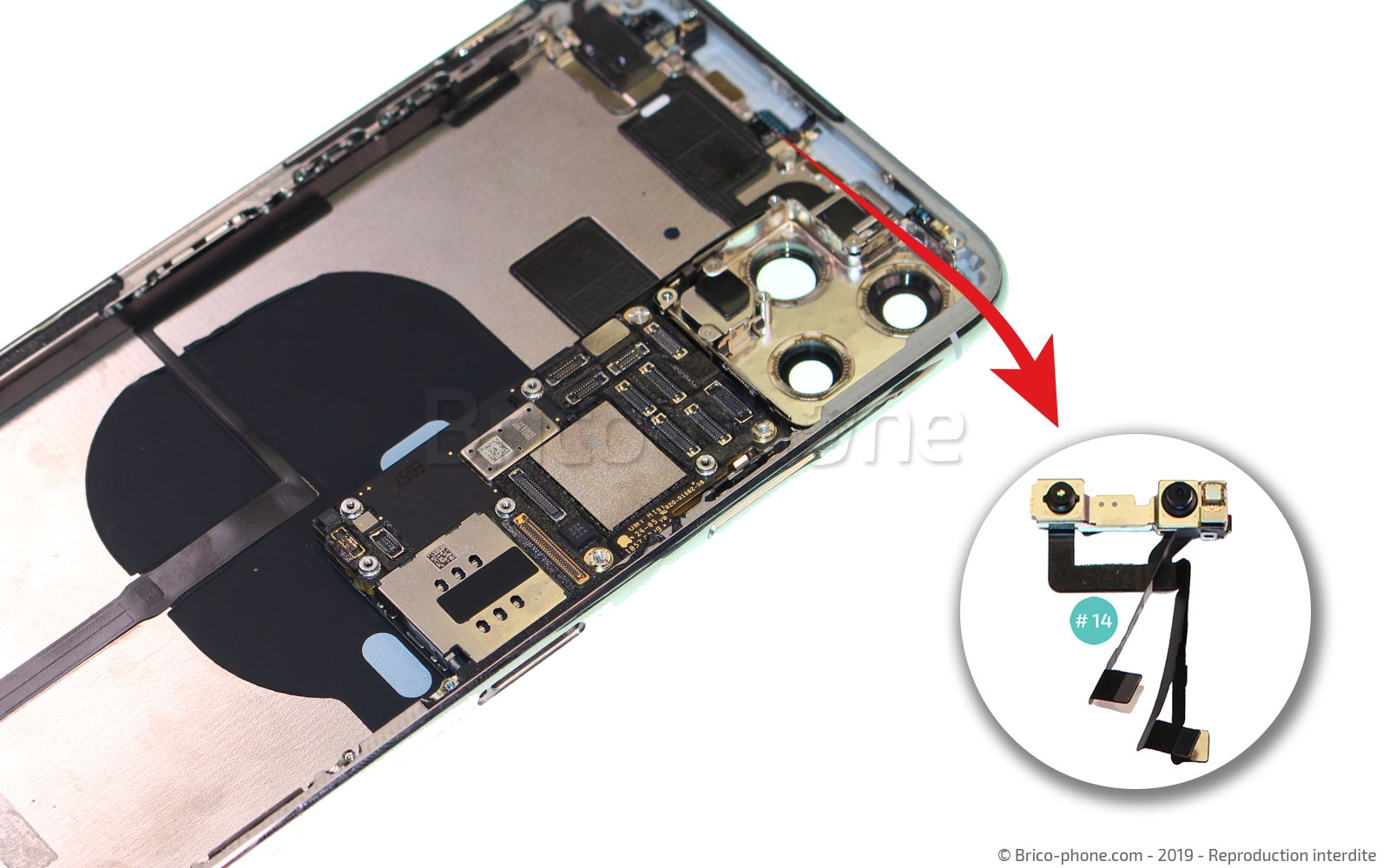

Etape 28 Extraire les caméras avant

Il ne vous reste plus qu'à les retirer du châssis avec la pincette en métal.
Outils
Pince Brucelles
Etape 29

Etape 29 Déconnecter la nappe power et la nappe

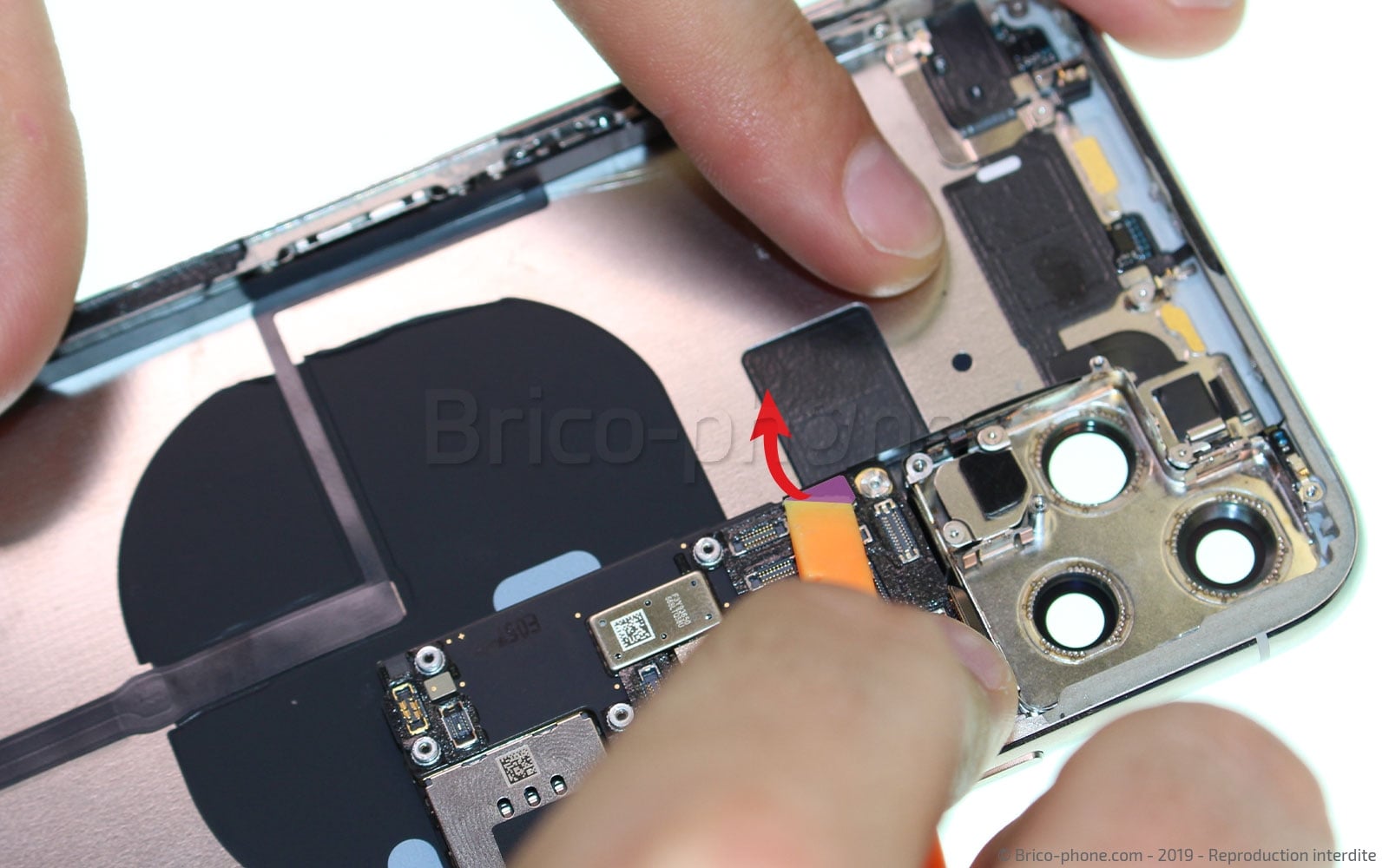

Avec le spudger, déconnectez la nappe power/flash et la nappe .
Outils
Levier Nylon
Etape 30

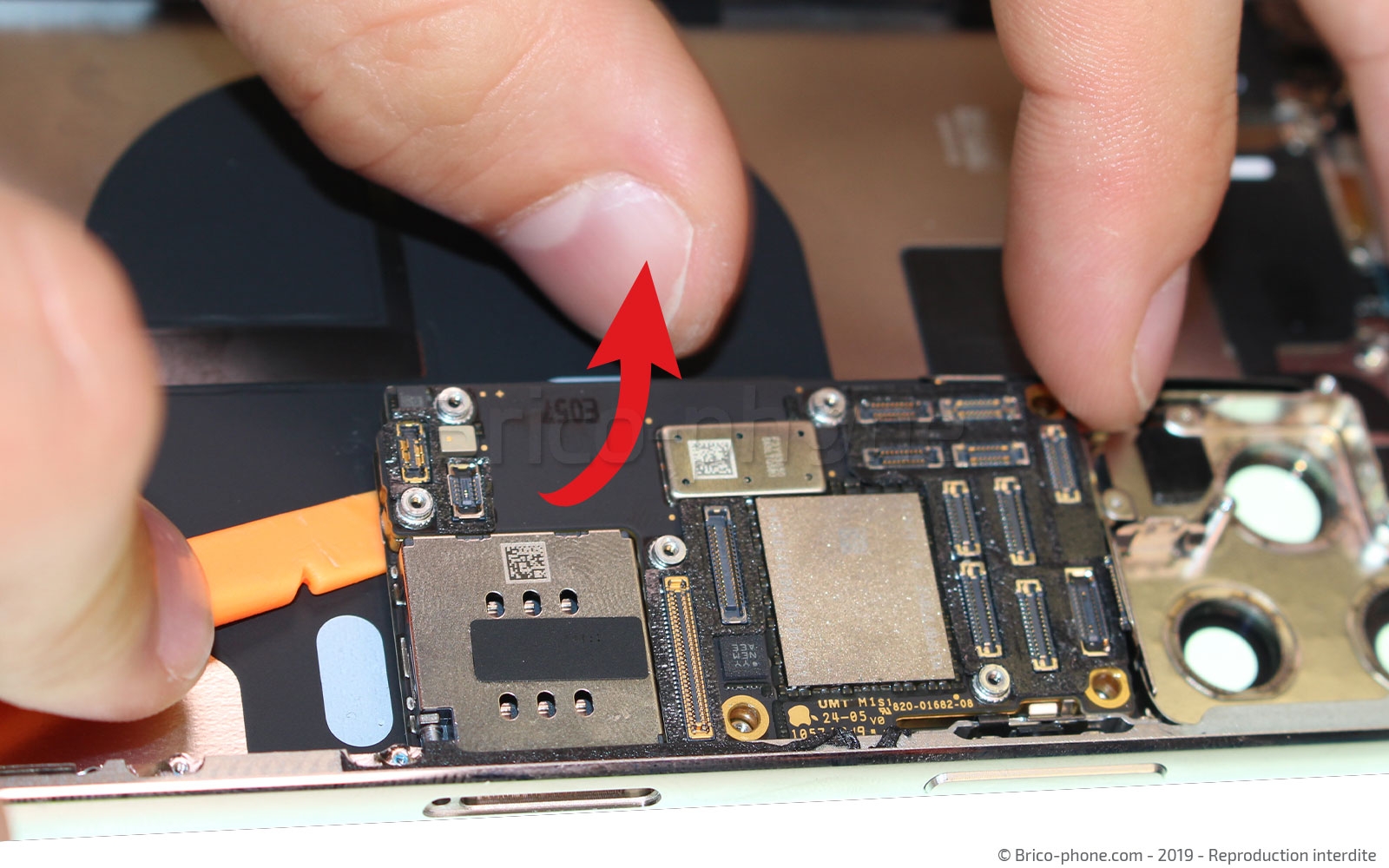

Etape 30 Extraire la carte-mère

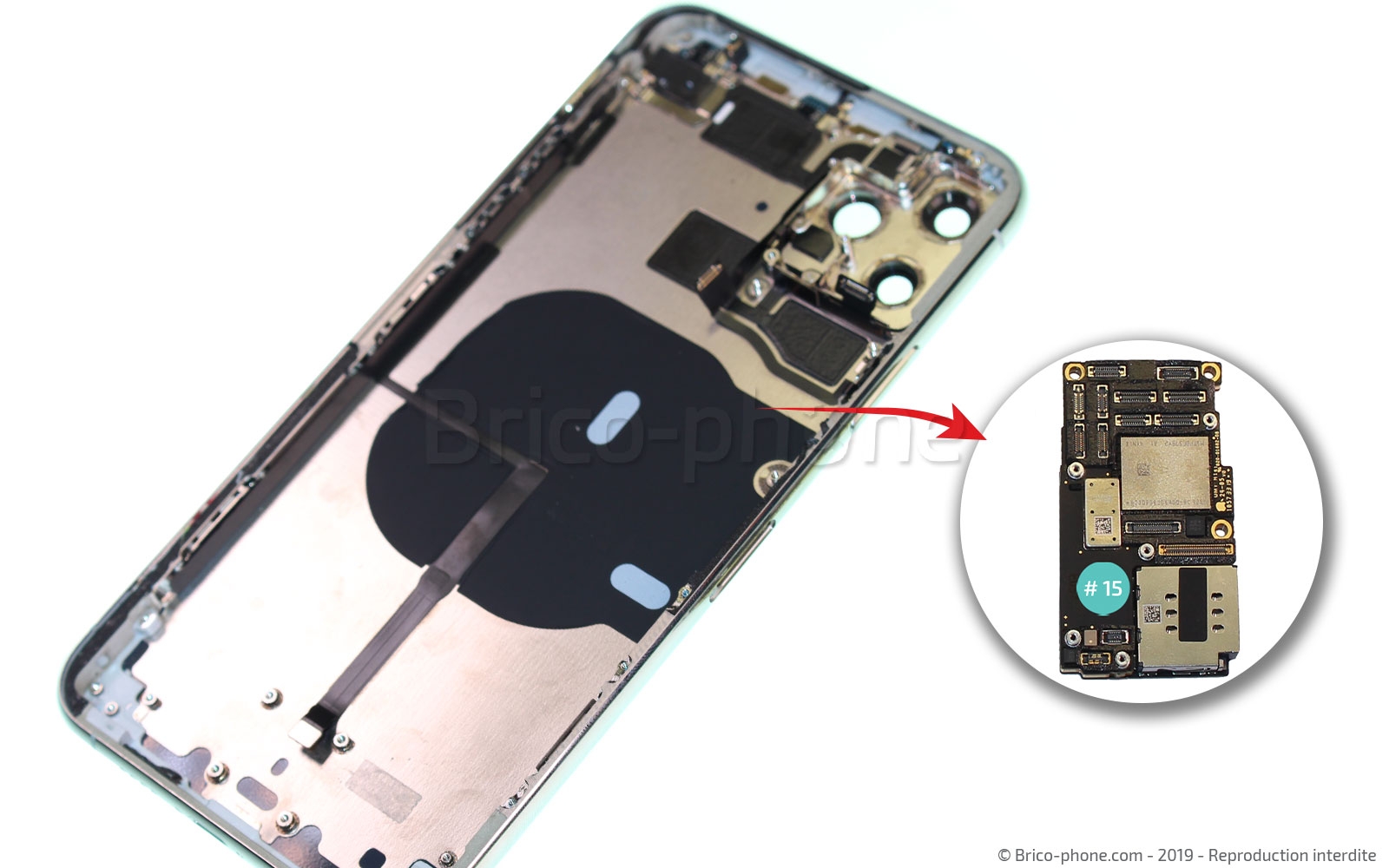

Dévissez les trois vis de la carte-mère avec le tournevis plat, puis soulevez-la pour l'extraire du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 31

Etape 31 Retirer la plaquette de la nappe et le contacteur

Avec le tournevis trinwg, retirez les trois vis de la plaquette, puis enlevez la plaquette (#16) et le petit contacteur (#22).
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 32

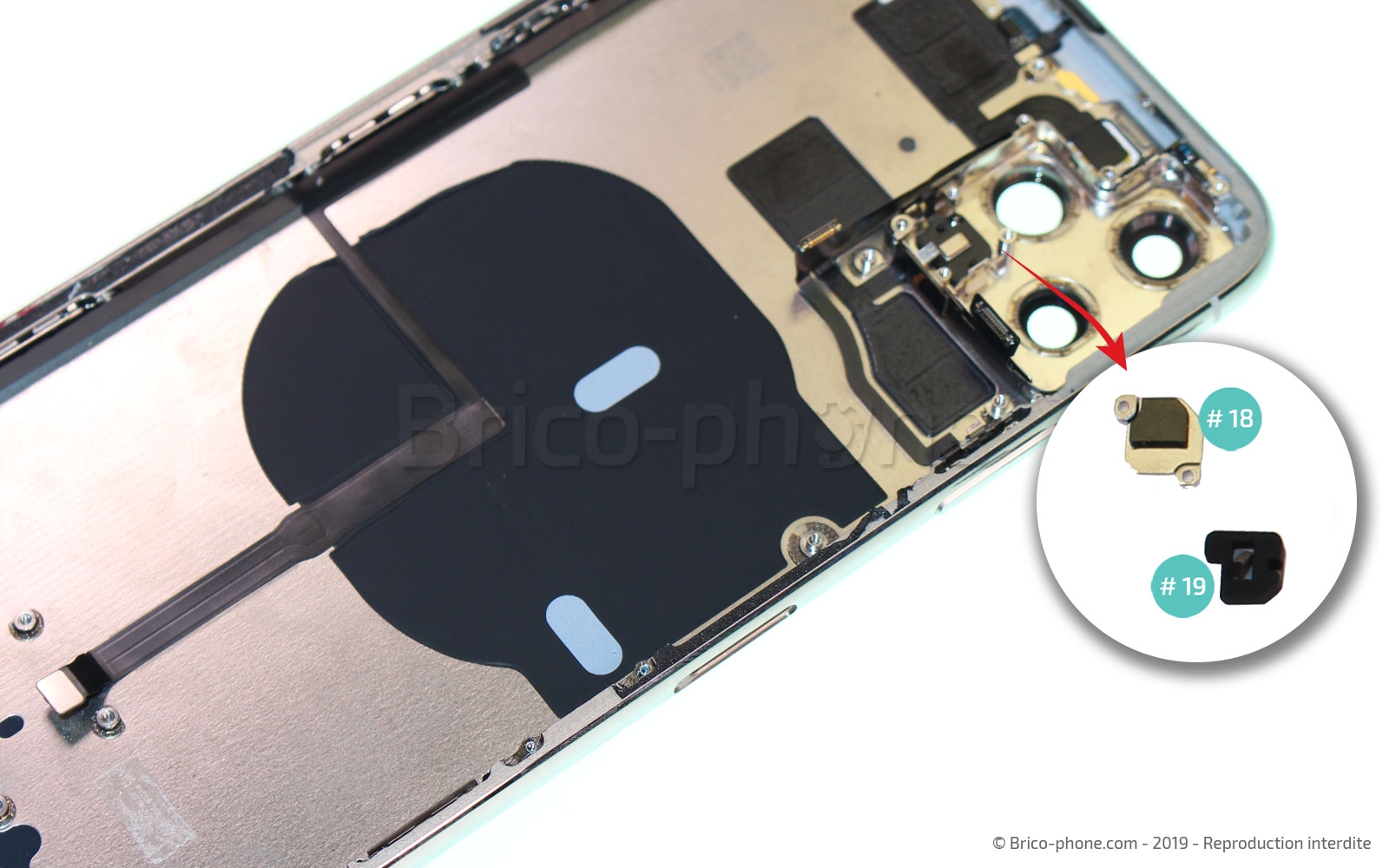

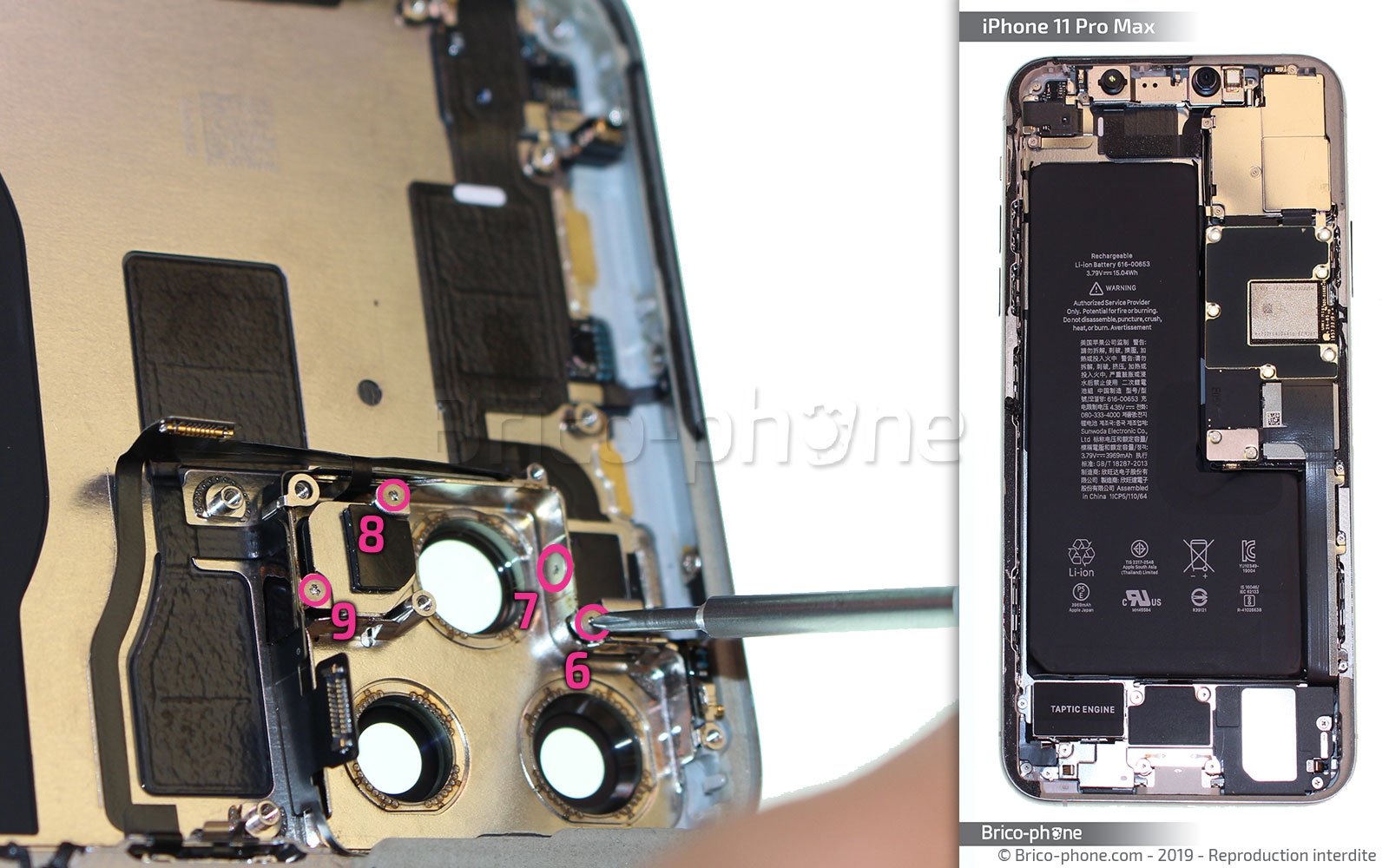

Etape 32 Retirer les supports flash et micro d'ambiance

Dévissez les quatre vis triwing (photo 1), qui maintiennent le support du flash et celui du micro de la nappe power. Récupérez la plaquette (#18) et le support micro (#19) avec la pincette en métal, puis le support du flash (#20).
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 33

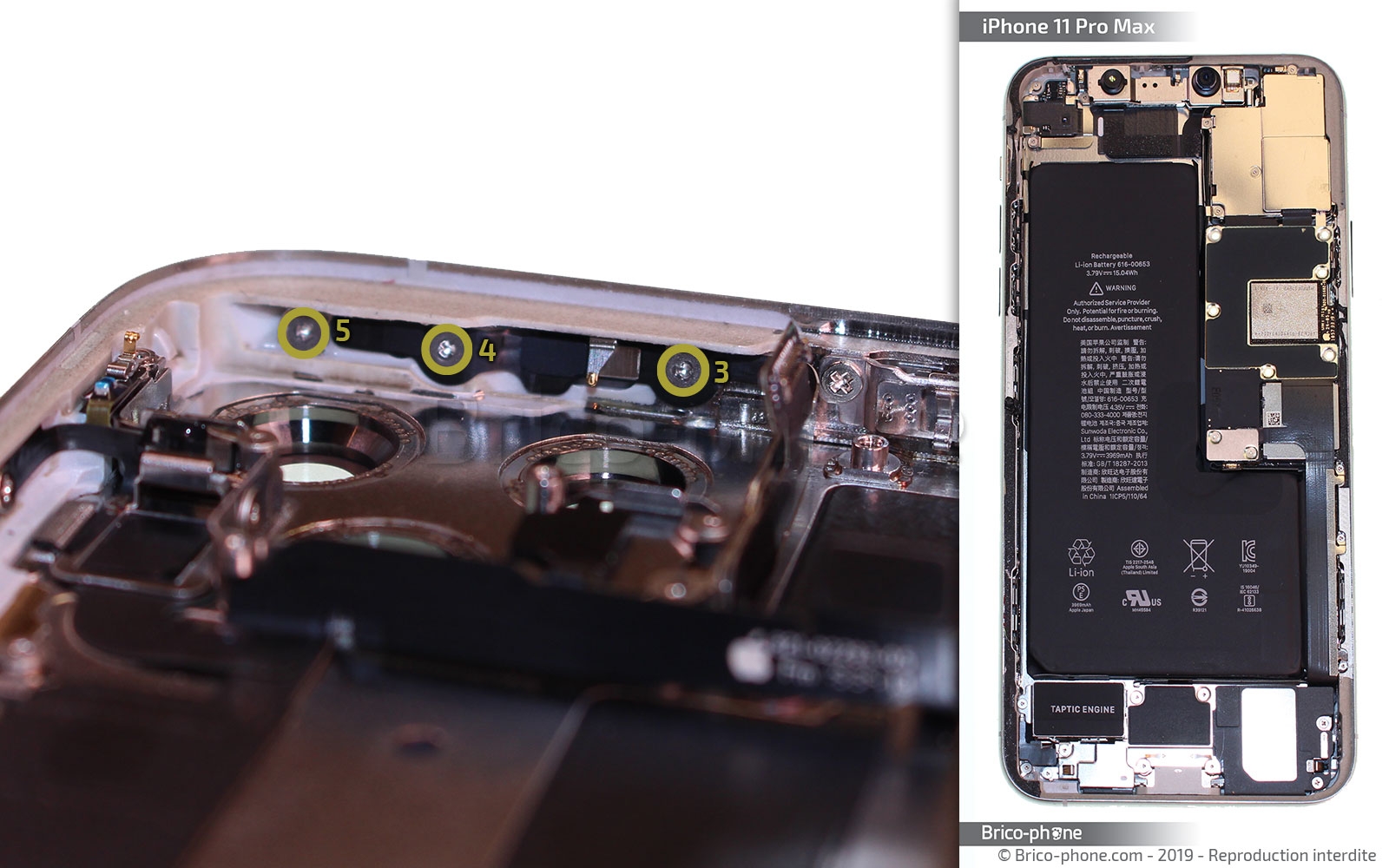

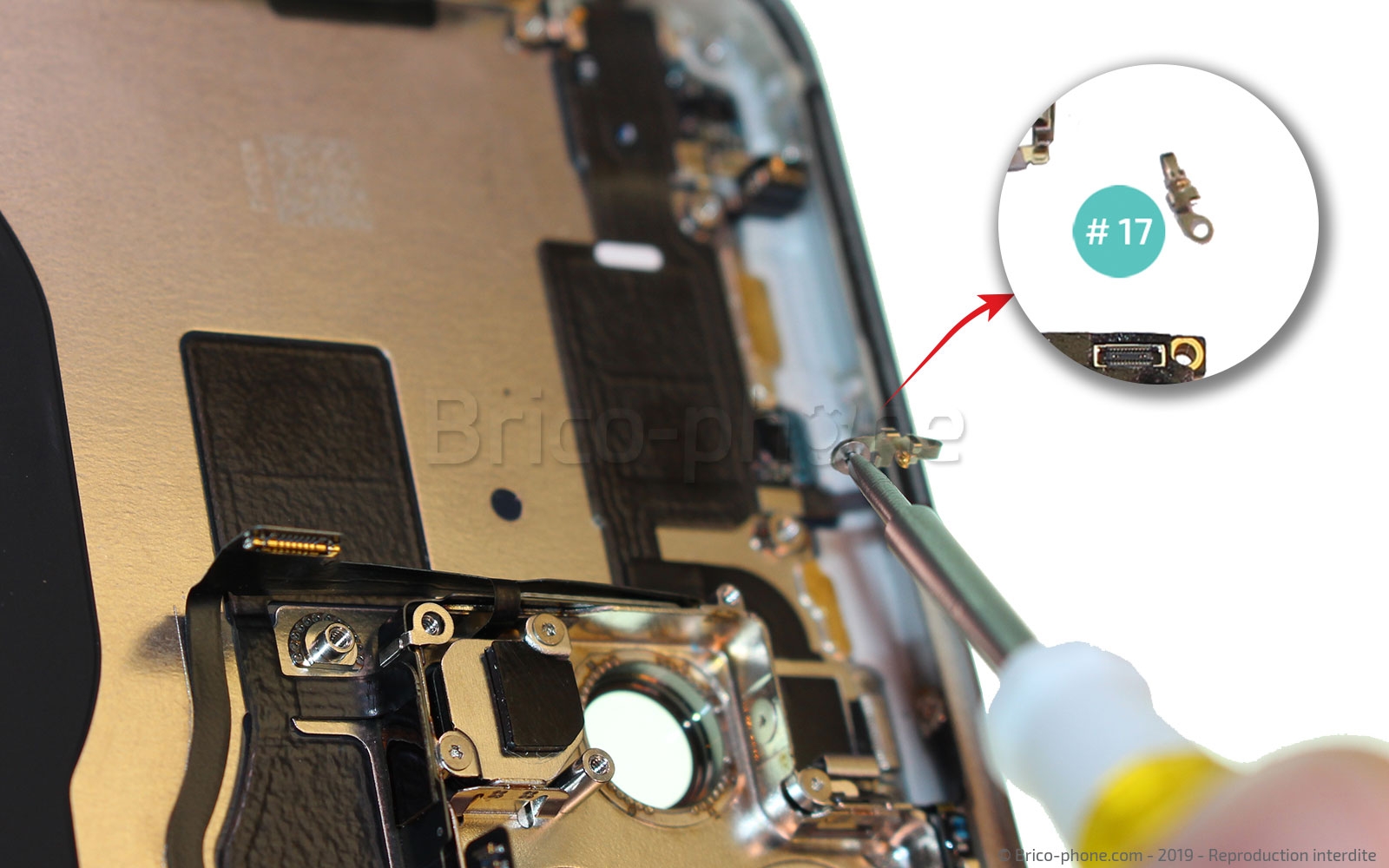

Etape 33 Retirer un contact

Retirez les deux vis triwing qui se trouvent sur le haut de la coque (photo 1). Sur la vis du bas, vous trouverez un contacteur à récupérer (#17).
Outils
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 34

Etape 34 Libérer le bouton power

À l'aide du tournevis triwing, retirez les deux vis qui maintiennent le bouton power.
Outils
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 35

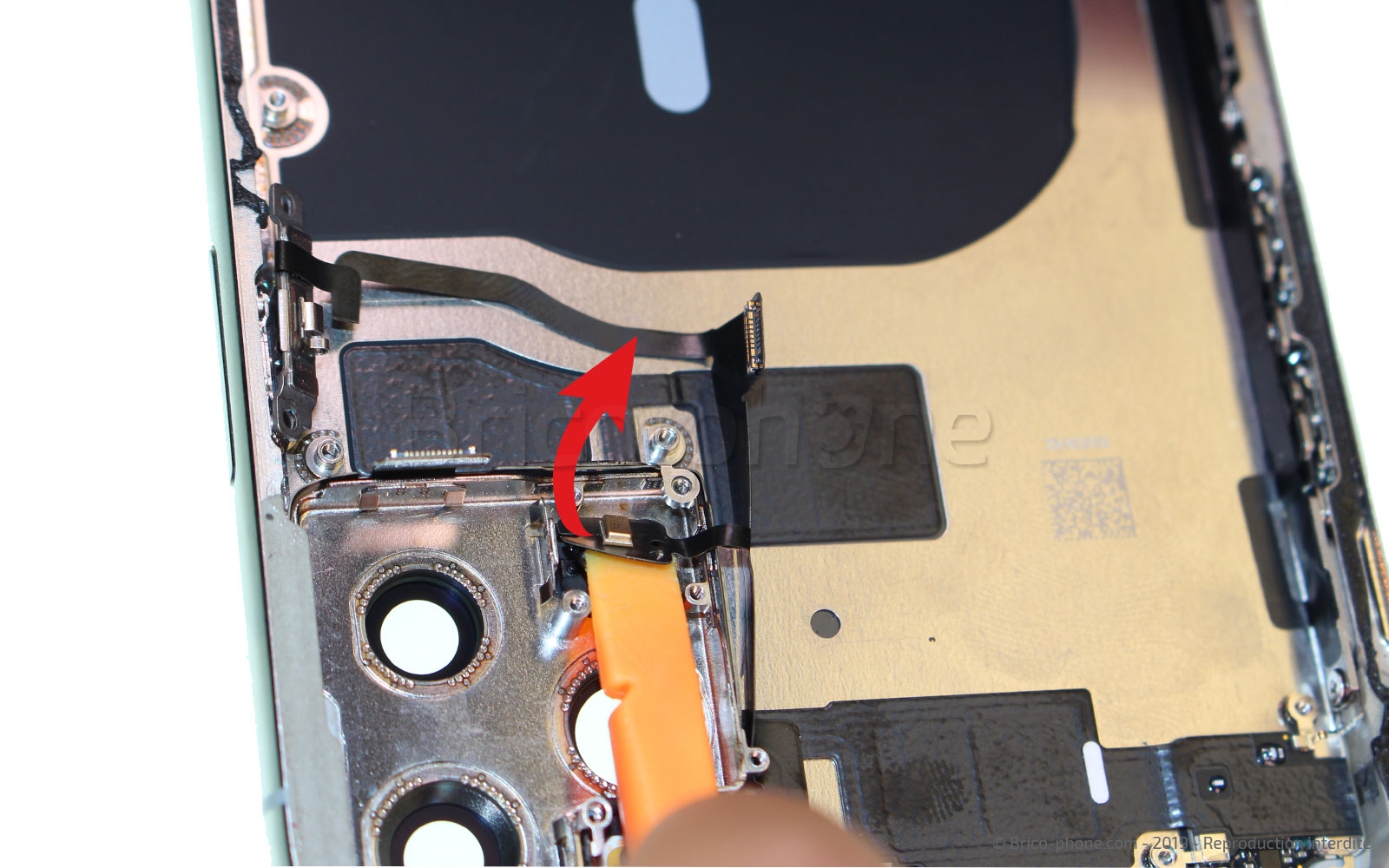

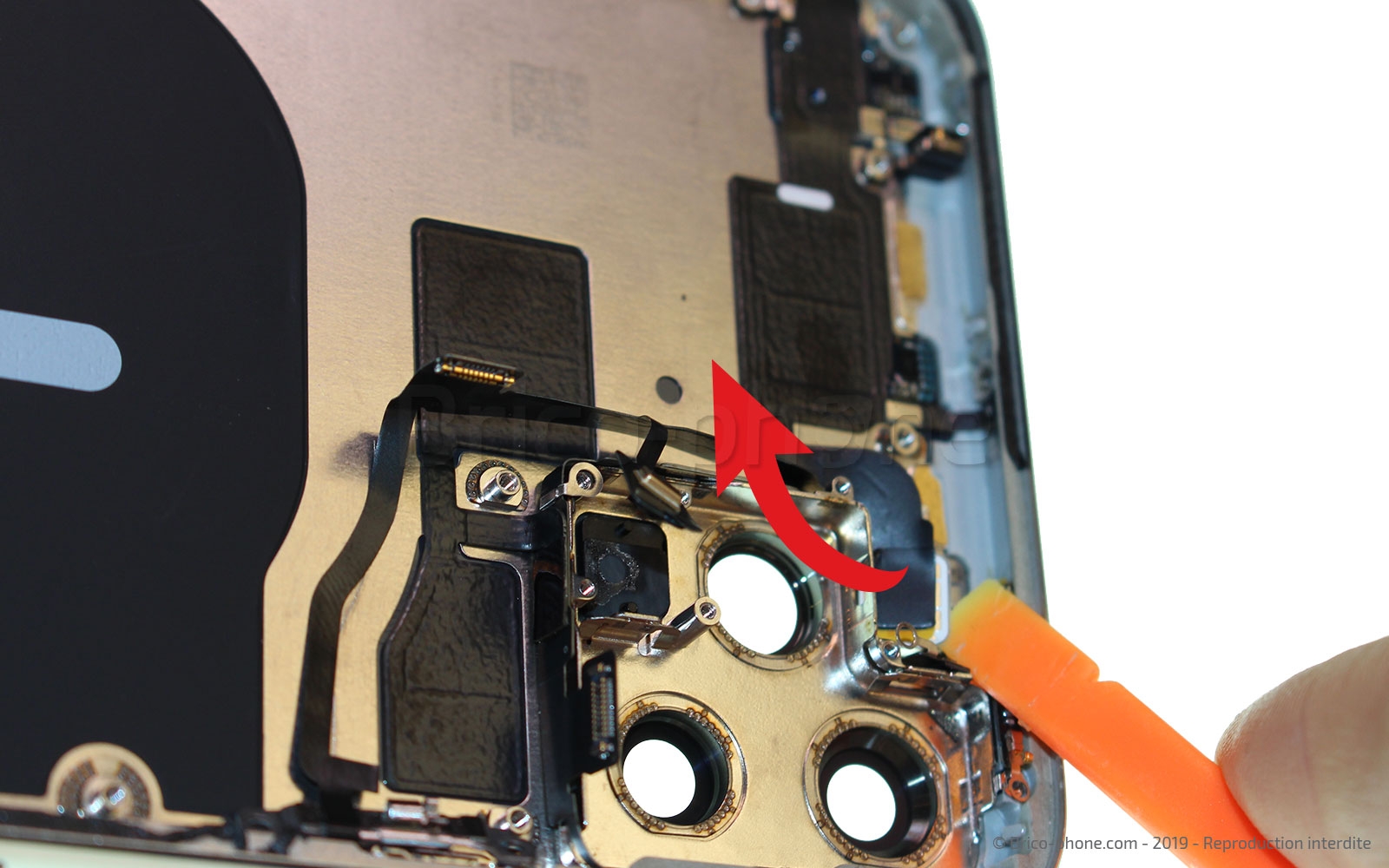

Etape 35 Extraire la nappe power

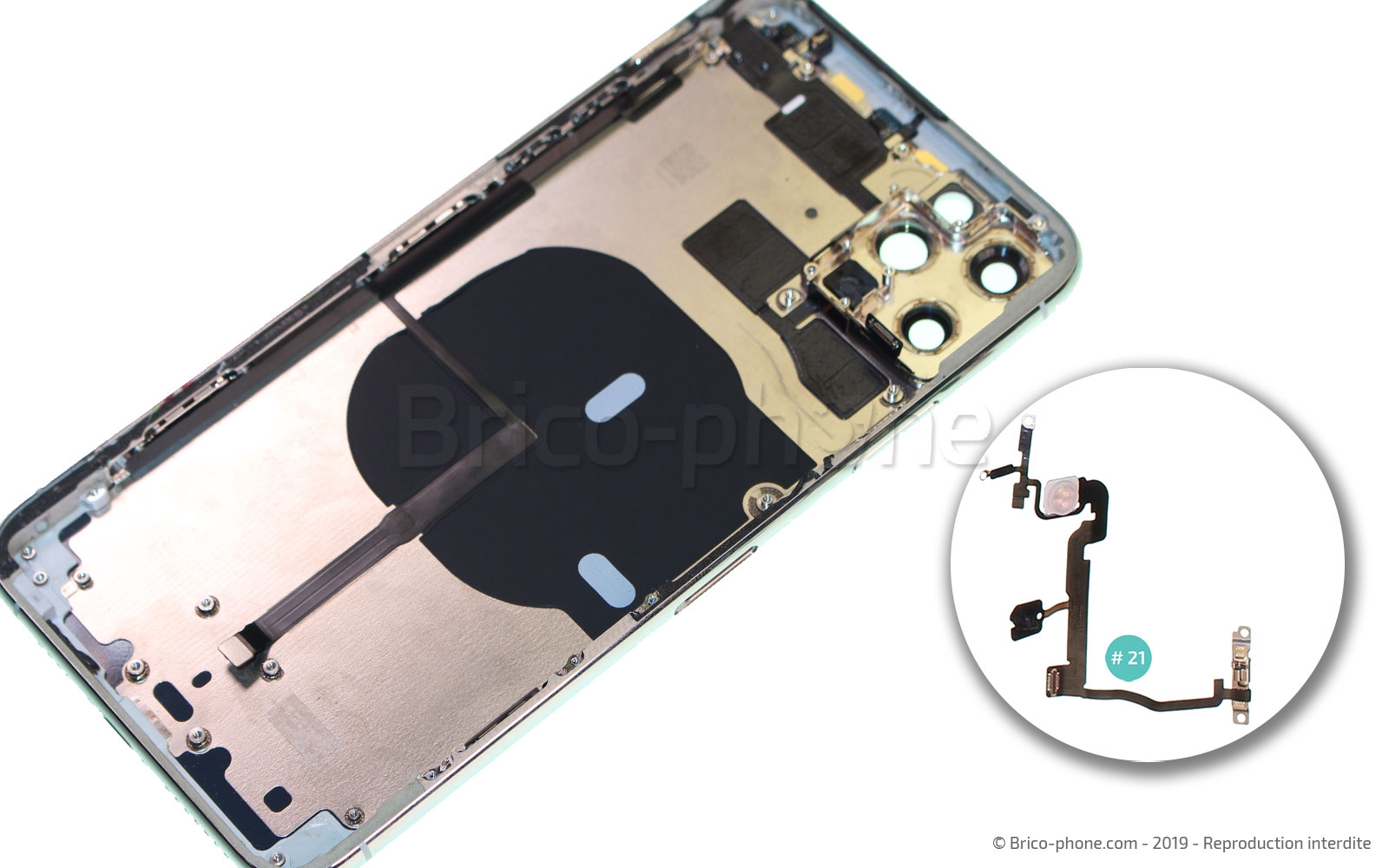

Décollez délicatement la nappe power/flash (#21) avec le levier en nylon en commençant par le bouton power et en suivant la nappe.
Outils
Levier Nylon
Etape 36

Etape 36 Retirer les vis de la nappe Ultra Wideband

Munissez-vous du tournevis triwing pour retirer les deux vis du haut de la nappe Ultra Wideband (photo 1), puis les trois vis qui la maintiennent à gauche (photo 2).
Outils
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 37

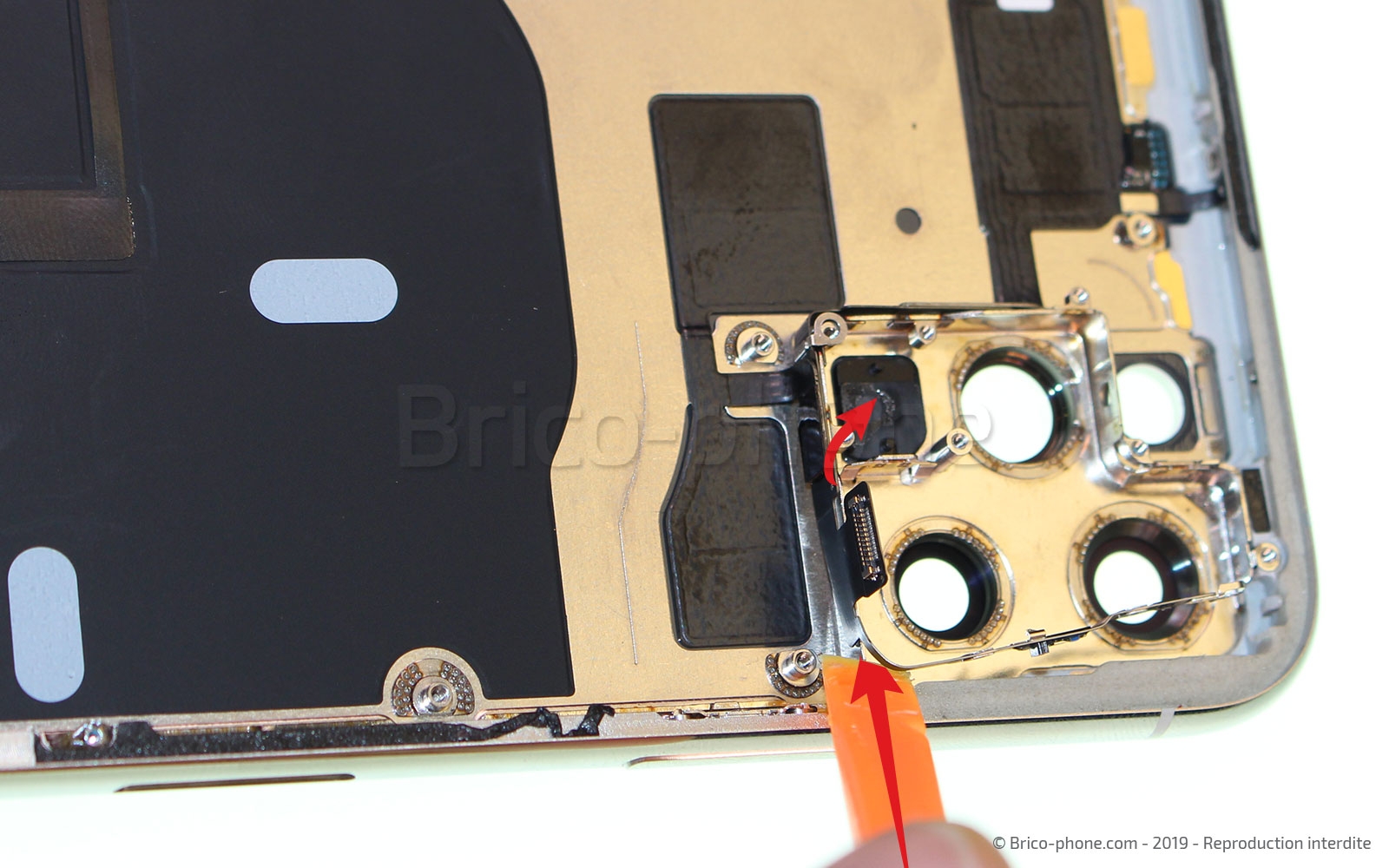

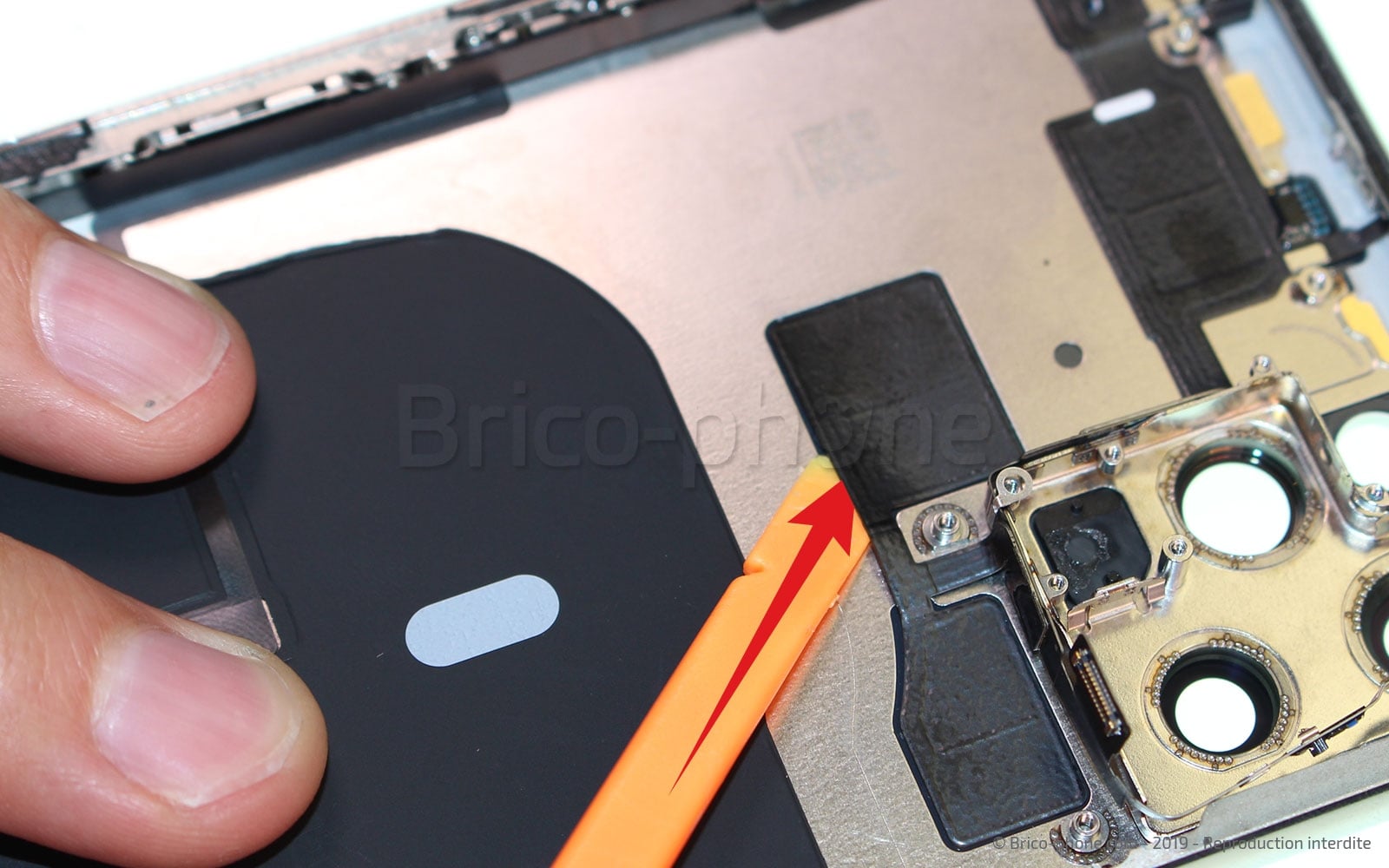

Etape 37 Décoller la nappe Ultra Wideband

Chauffez légèrement avec le décapeur thermique ou le sèche-cheveux, les parties rectangulaires de la nappe Ultra Wideband (photo 1), puis décollez-la avec le spudger toujours en suivant la nappe et en partant de l'emplacement du bouton power.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 38

Etape 38 Extraire la nappe Ultra Wideband

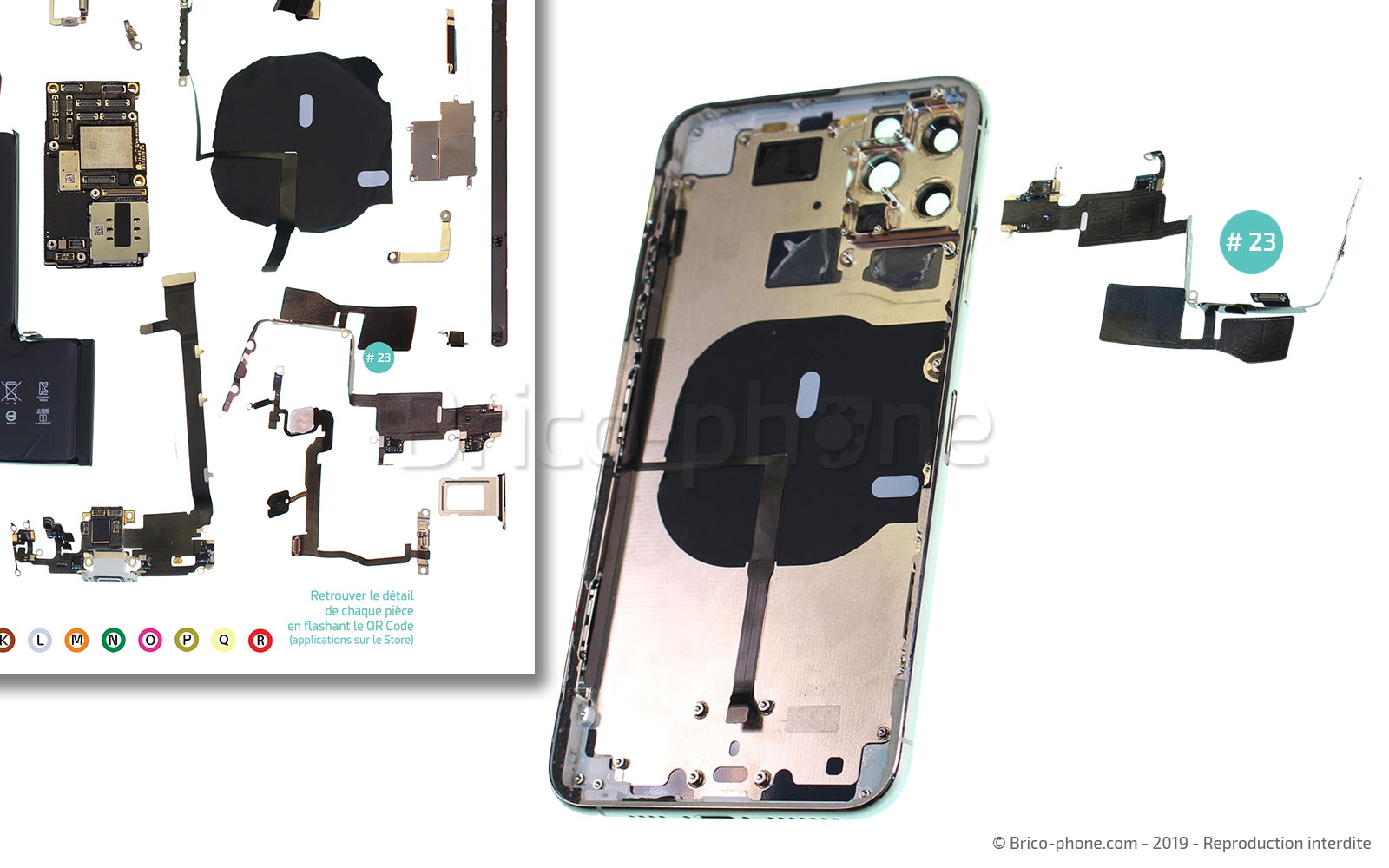

Il ne vous reste plus qu'à extraire la nappe Ultra Wideband (#23) du châssis avec la spatule.
Outils
Levier Nylon
Etape 39

Etape 39 Retirer la protection des boutons volume et vibreur

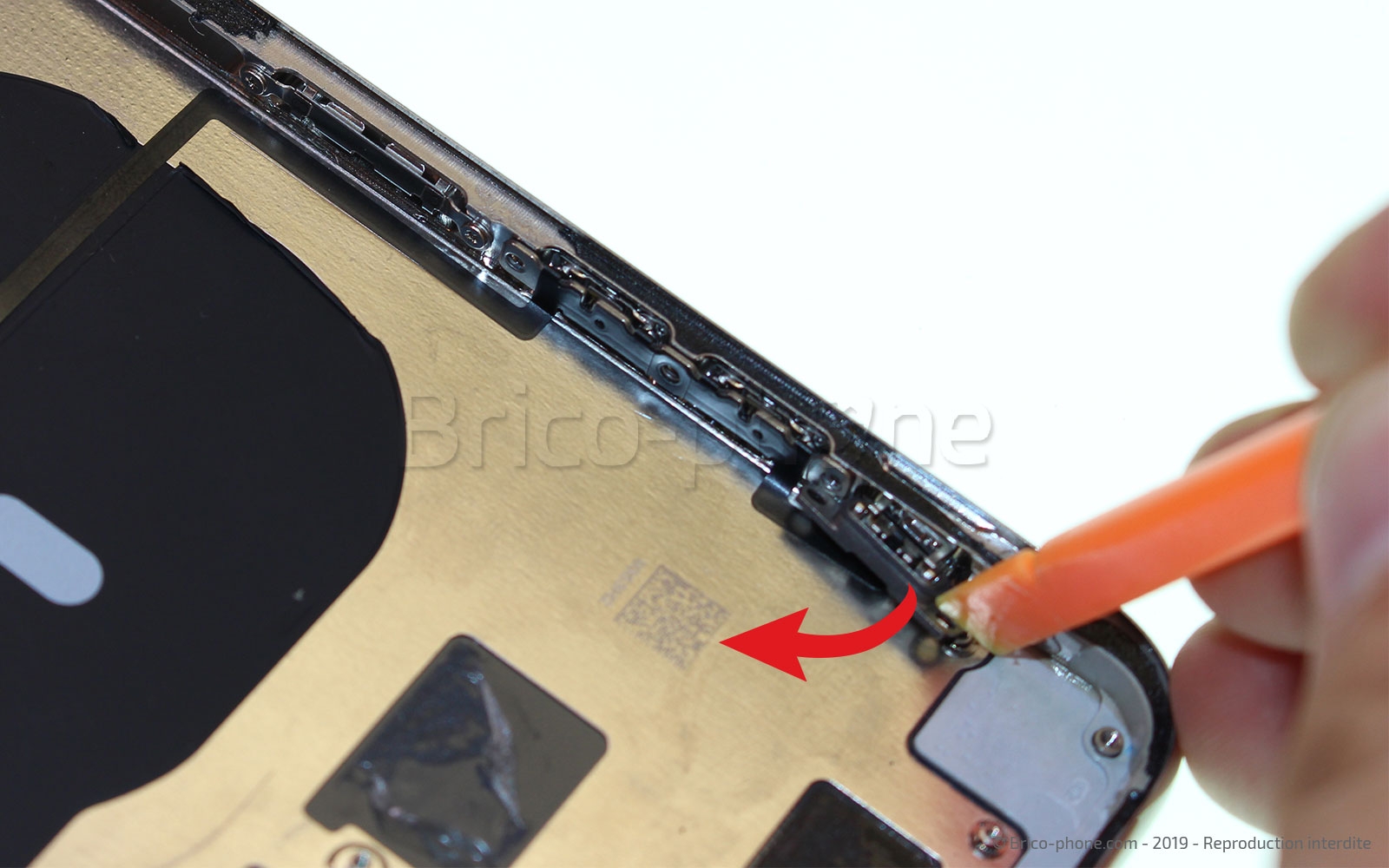

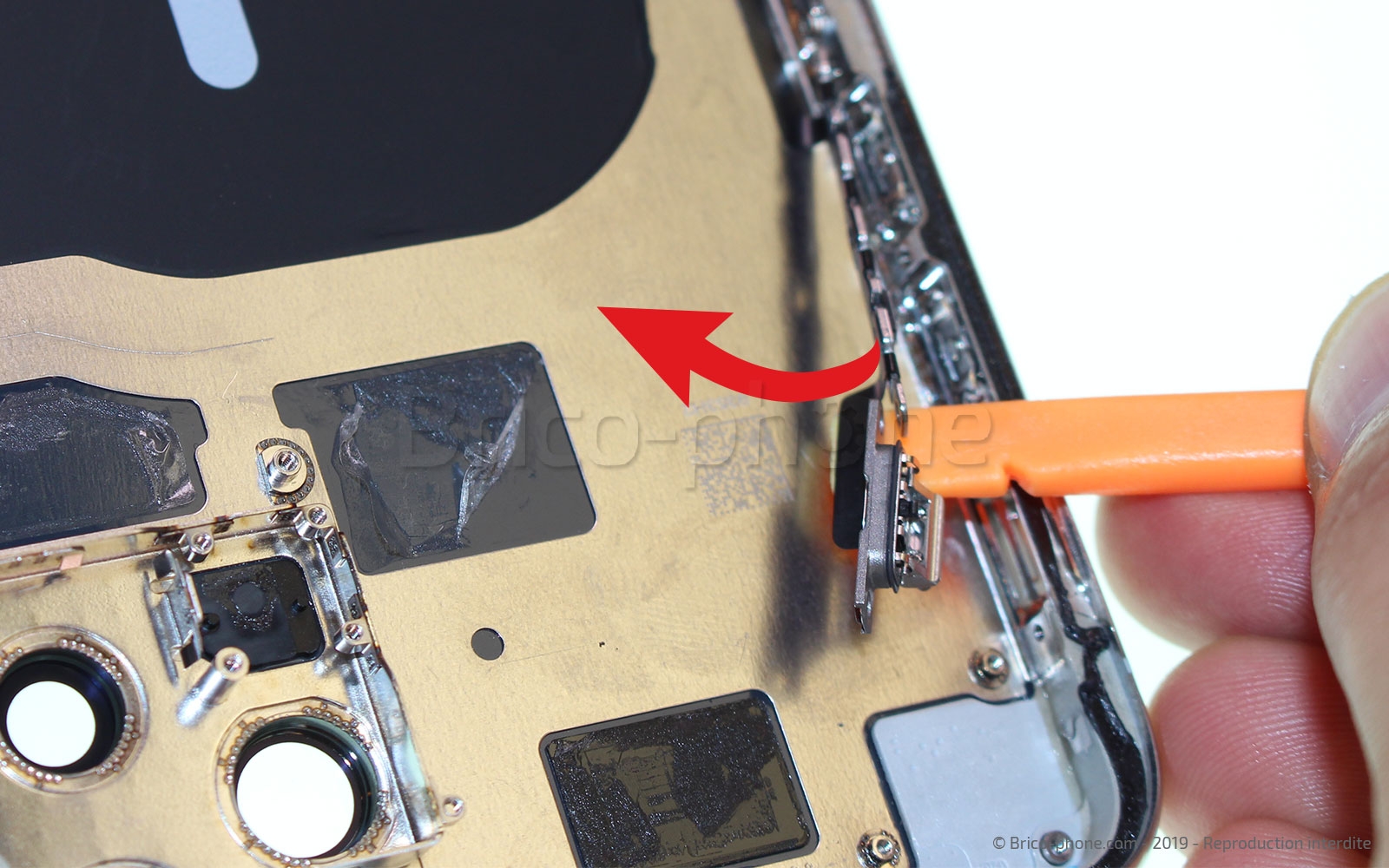

Avec le levier en nylon, décollez la protection (#24) des boutons volumes et vibreur.
Outils
Levier Nylon
Etape 40

Etape 40 Enlever les vis de la nappe volume

Dévissez les quatre vis du support des boutons volume et vibreur avec le tournevis triwing.
Outils
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 41

Etape 41 Enlever la nappe volume/vibreur

Chauffer la nappe volume/vibreur avec votre sèche-cheveux ou un décapeur thermique pour ramollir l'adhésif qui la retient au châssis. Retirez la nappe du châssis avec le levier en nylon.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 42

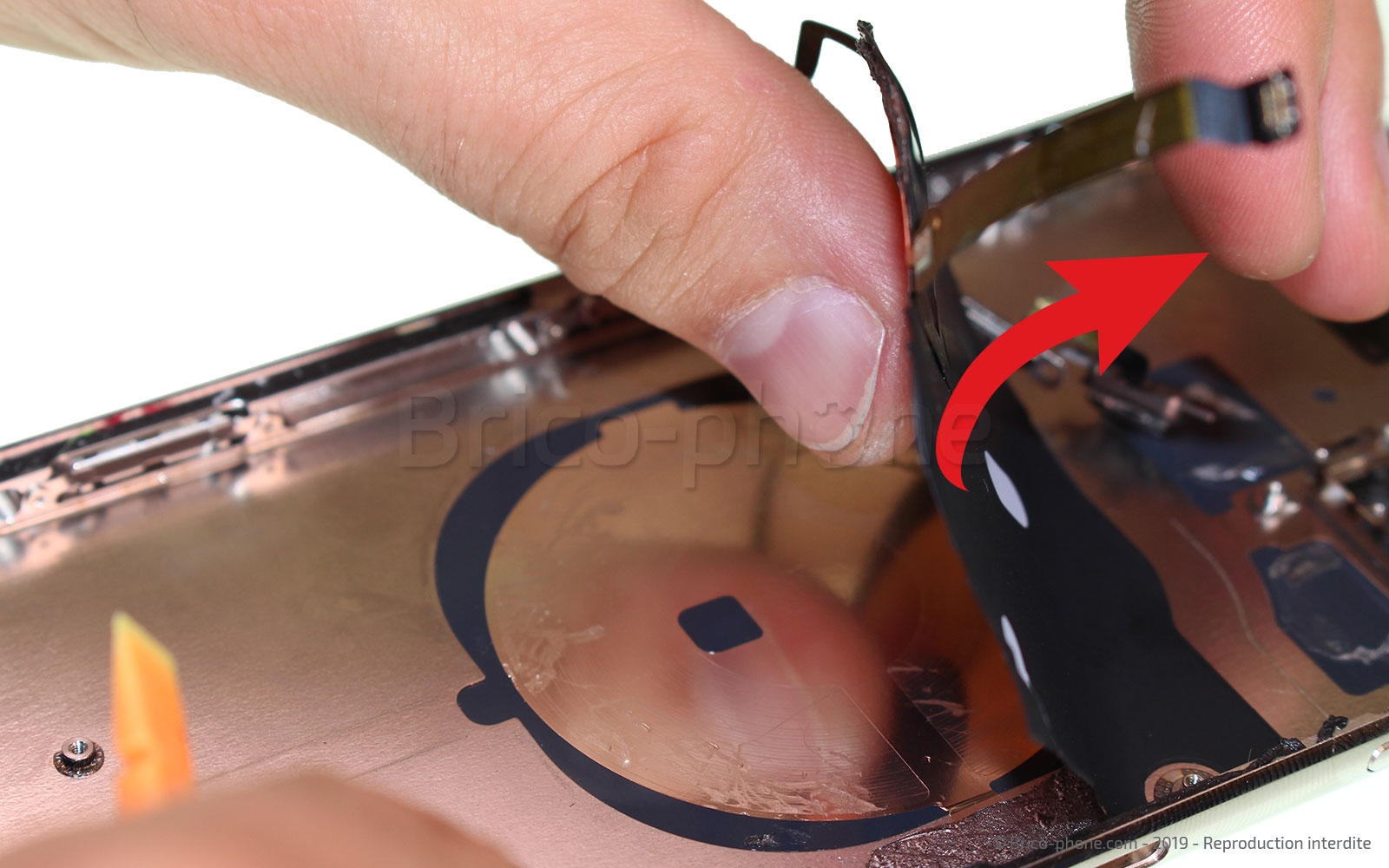

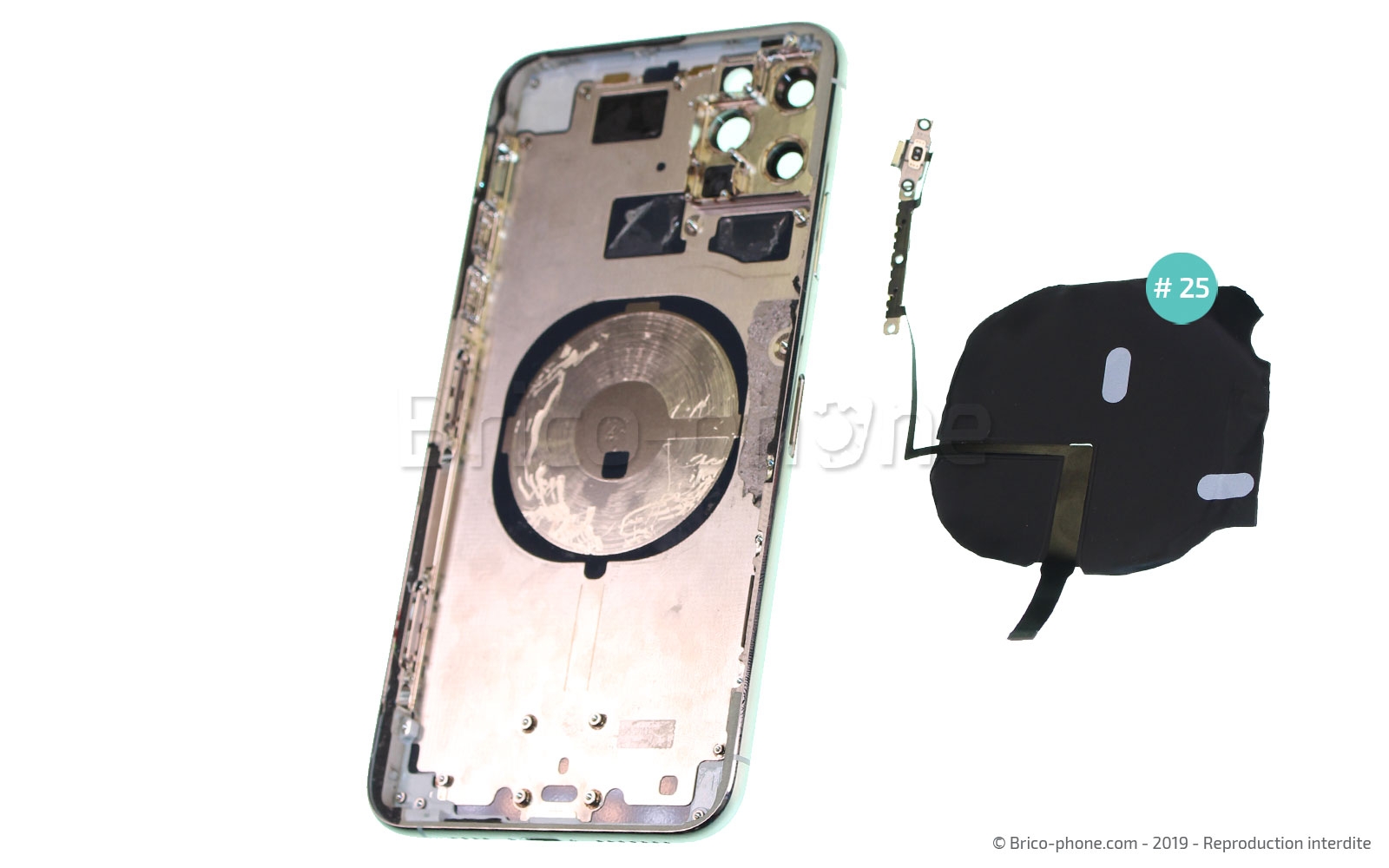

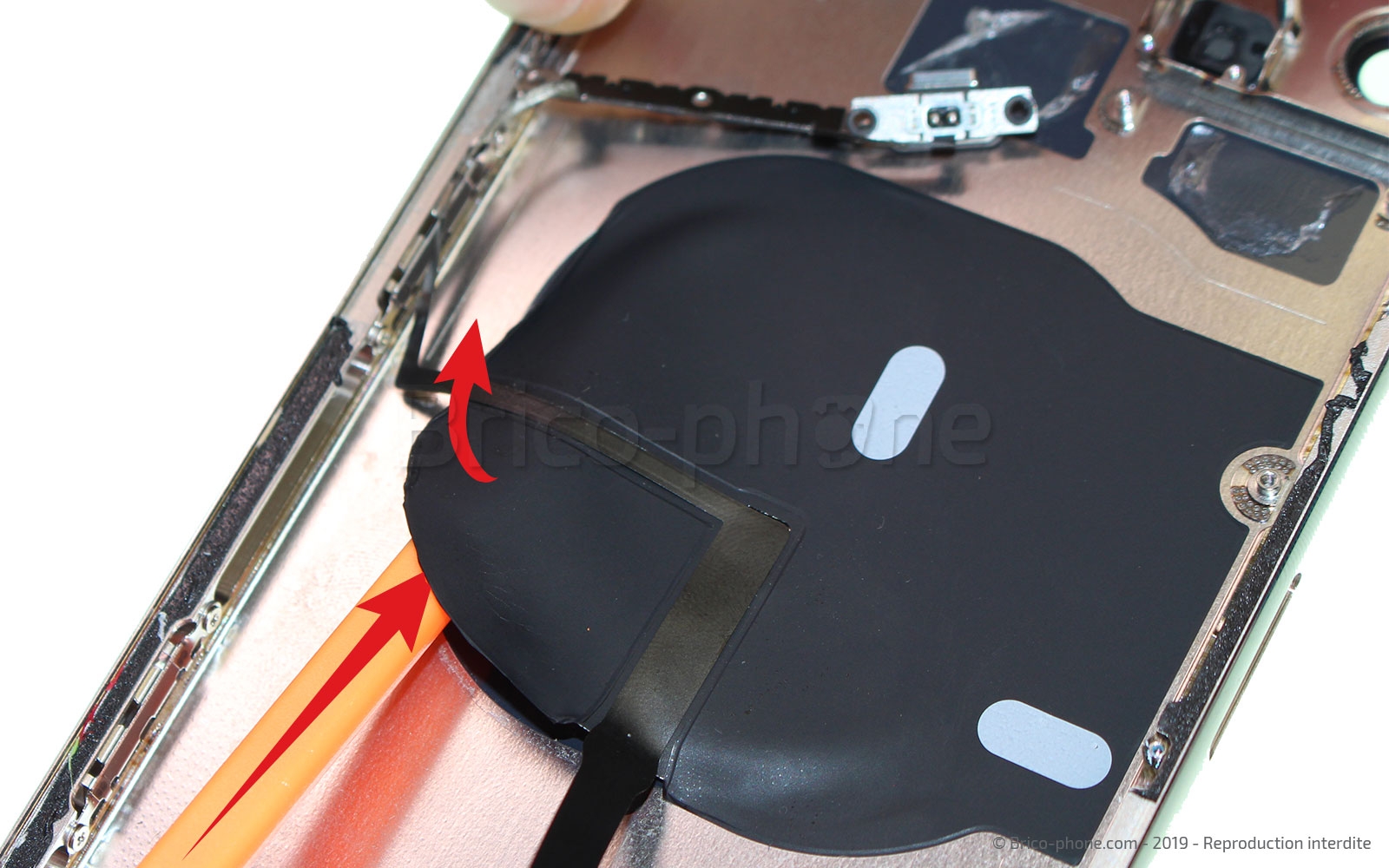

Etape 42 Enlever la nappe induction et volume

Dernière étape de notre démontage complet.
Chauffer la nappe induction (#25) avec un sèche-cheveux ou un décapeur thermique pour faire fondre l'adhésif, puis décollez-la délicatement avec le spudger et enlevez-la de la coque.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Vue éclatée de l'iPhone 11 Pro Max

Le démontage complet est terminé ! Voici la vue éclatée avec toutes les pièces que comporte ce nouvel iPhone 11 Pro Max.
