Démontage complet sur P30 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 13/20

Temps estimé 60 min

Difficulté 3.5/5 (Difficile)

Diagnostic

Vous avez endommagé quelques composants

Vous avez endommagé un des composants de votre Huawei P30 Lite et vous souhaitez le réparer par vos propres moyens ?
Brico-Phone met à votre disposition ce tutoriel photo afin de vous aider dans le remplacement de la pièce endommagée.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Avant de commencer

Avant de débuter toute réparation, nous vous conseillons de vérifier la compatibilité de vos nouveaux composants et de votre smartphone. Pour cela, rien de plus simple, retournez votre Huawei P30 Lite et assurez-vous qu’il y soit inscrit : MAR- LX1.

Etape 1

Etape 1 Mettre hors tension et retirer le rack SIM

Il est également impératif de mettre hors tension votre Huawei P30 Lite en pressant le bouton Power et en sélectionnant le menu « éteindre ». Ensuite à l’aide de l’outil d’extraction, retirez le rack Sim.

Outils

SIM

Pièces

Rack Dual SIM et microSD pour Huawei P30 Lite - Noir 8.90€

Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder à l’intérieur de votre smartphone, il vous faut chauffer la vitre arrière. Pour ce faire, deux options vous sont proposées, celle du décapeur thermique ou celle du coussin chauffant.
En ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes 1 à 2 minutes avant de venir le déposer sur le smartphone.
Quant au décapeur thermique ou sèche-cheveux, il vous suffit de faire le contour du Huawei P30 Lite.

Pièces

Petit coussin chauffant pour décoller les vitres 6.90€

Décapeur thermique petit modèle 14.90€

Etape 3

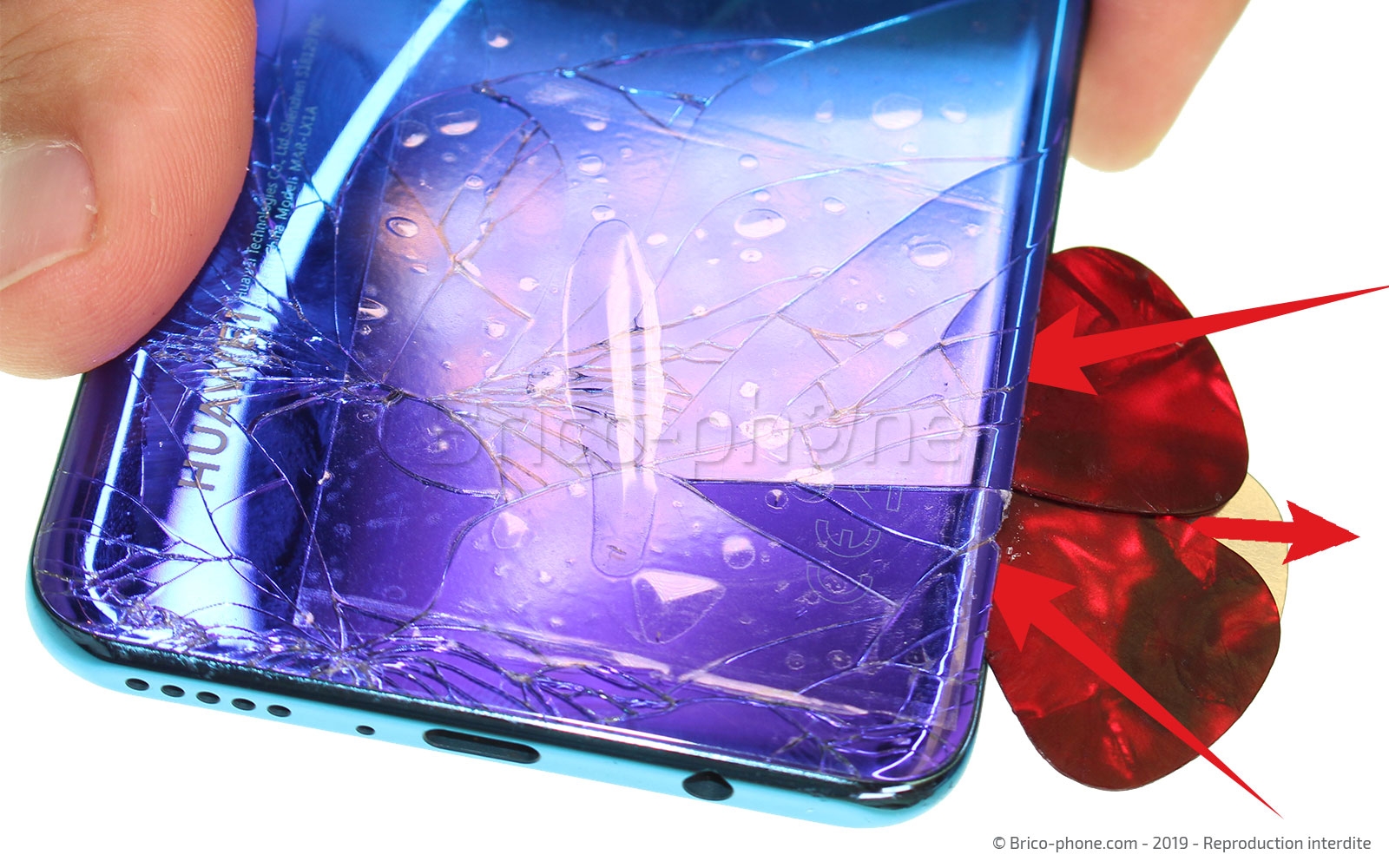

Etape 3 Décoller la coque arrière

Positionnez la ventouse de votre kit d’outils sur le partie inférieure de la coque arrière et tirez dessus afin de créer un interstice dans lequel insérer le médiator métallique. Ensuite, superposez les deux médiateurs en plastique sur celui en métal.
A l’aide des deux médiators, faites le tour de la coque pour décoller le sticker.

Outils

Médiator

Ventouse

Etape 4

Etape 4 Retirer la vitre arrière

Pour ne pas endommager la nappe du lecteur d’empreintes, nous vous conseillons d’utiliser la carte en PVC qui vous permettra de décoller la vitre arrière et de la retirer.

Outils

Carte PVC

Etape 5

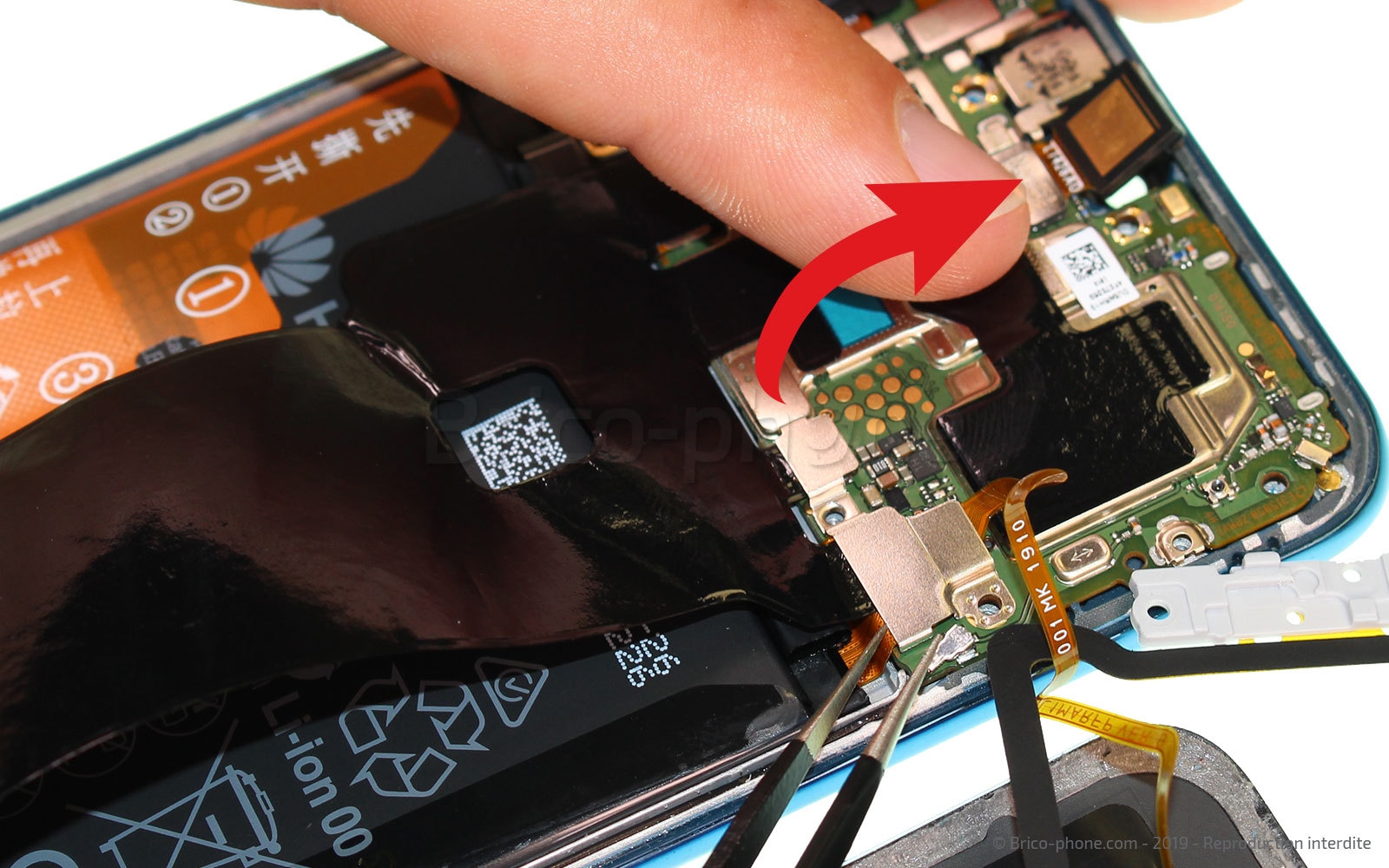

Etape 5 Déclipser le cadre blanc

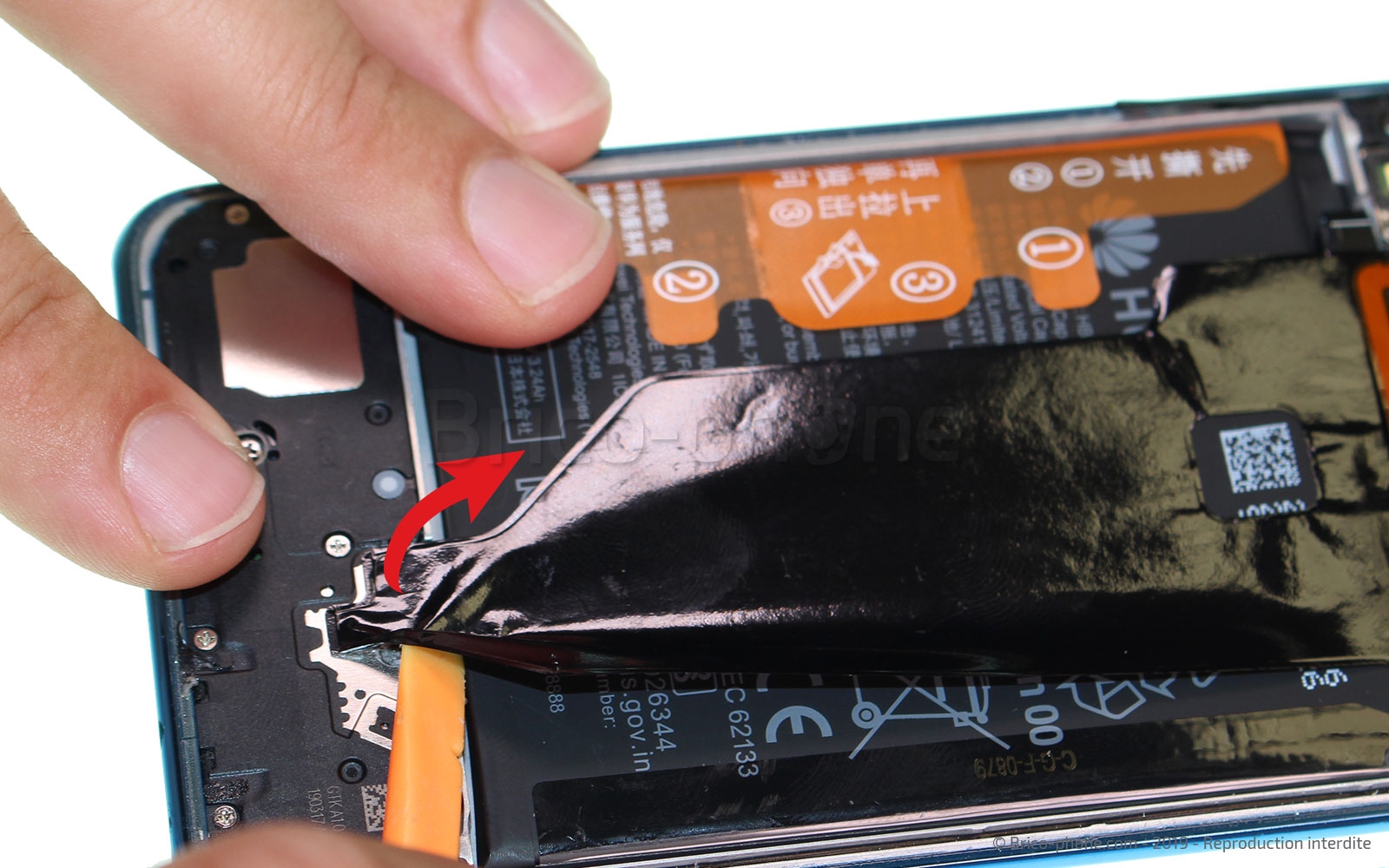

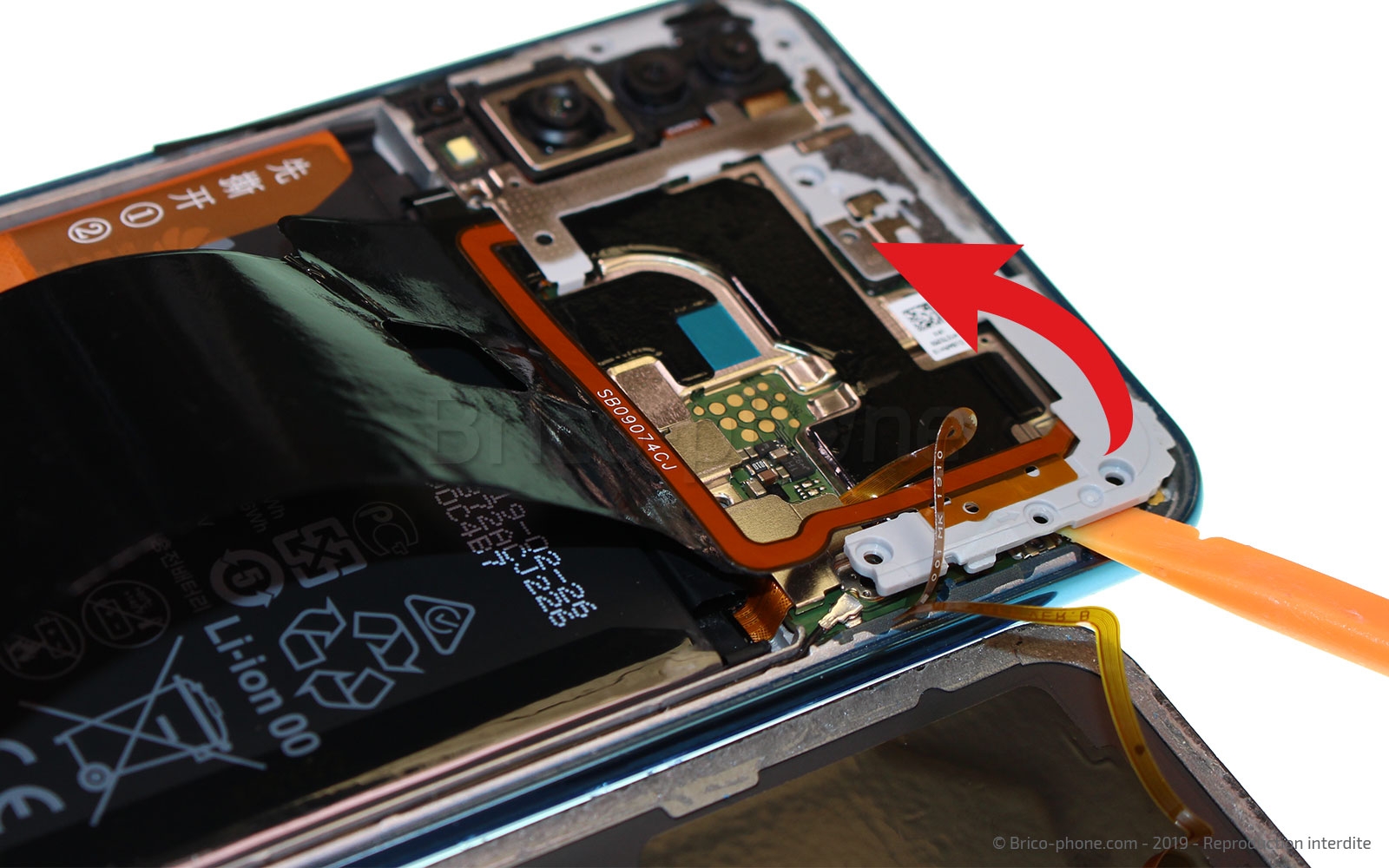

A l’aide de votre tournevis cruciforme, dévissez les 10 vis placées sur la partie supérieure de votre smartphone. Il ne vous reste plus qu'à soulever le cadre avec la spatule en nylon et à sortir la protection métallique des nappes.

Outils

Tournevis Cruciforme

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 6

Etape 6 Débrancher la batterie et le lecteur d'empreintes

Munissez-vous du levier nylon et déconnectez la nappe de la batterie ainsi que celle du lecteur d’empreintes.

Outils

Levier Nylon

Etape 7

Etape 7 Enlever le bloc haut-parleur externe

Sur la partie du bas, dévissez les 7 vis retenant le bloc haut-parleur externe et sortez-le de son emplacement avec la pincette en métal.

Outils

Tournevis Cruciforme

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 8

Etape 8 Extraire le connecteur de charge

Avec la spatule en nylon, débranchez la rallonge d’interconnexion et le câble coaxial de la carte fille.
Vous pouvez maintenant retirer le connecteur de charge.

Outils

Levier Nylon

Pièces

Connecteur de charge USB Type-C pour Huawei P30 Lite et P30 Lite New Edition 17.90€

Etape 9

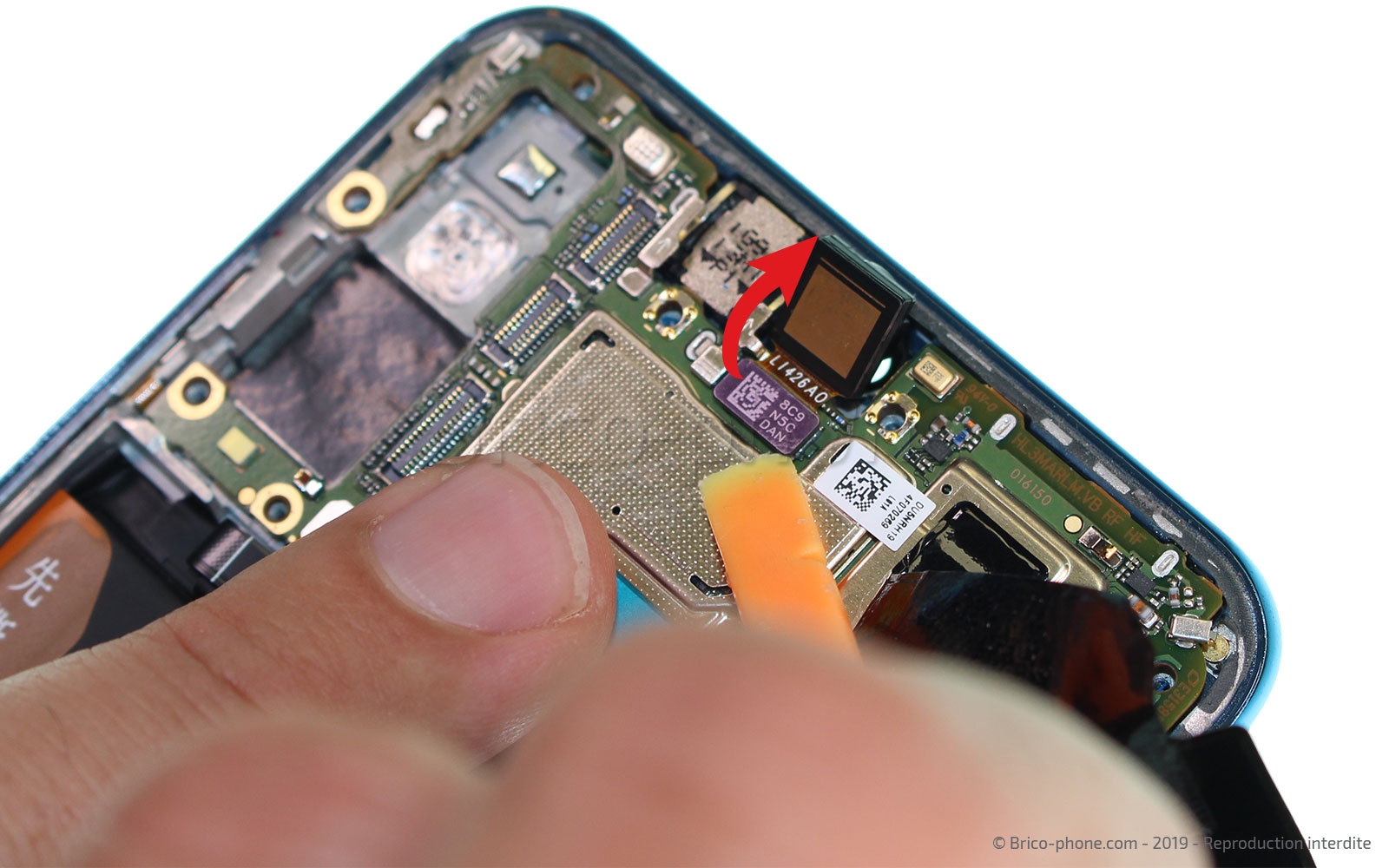

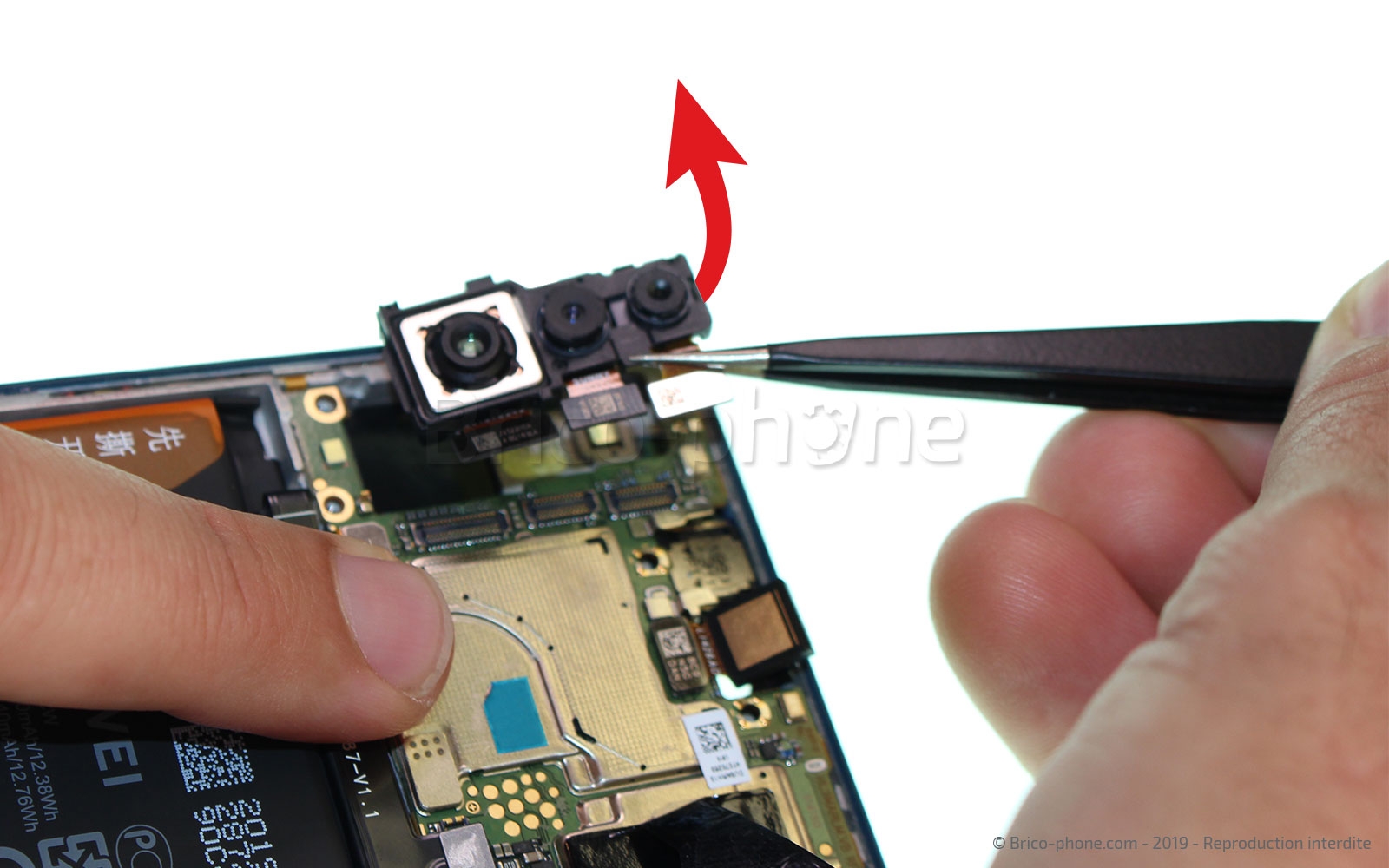

Etape 9 Sortir les caméras

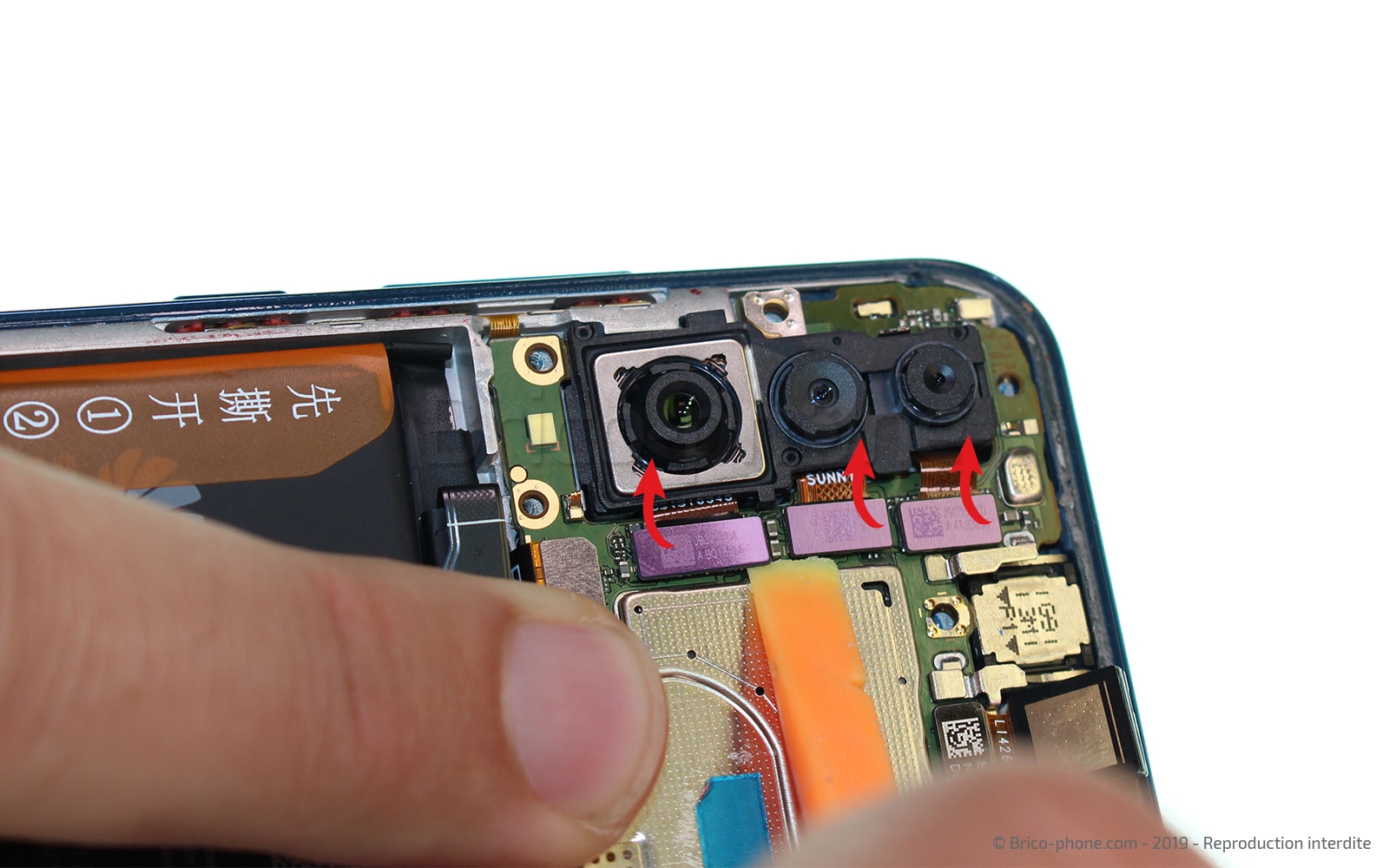

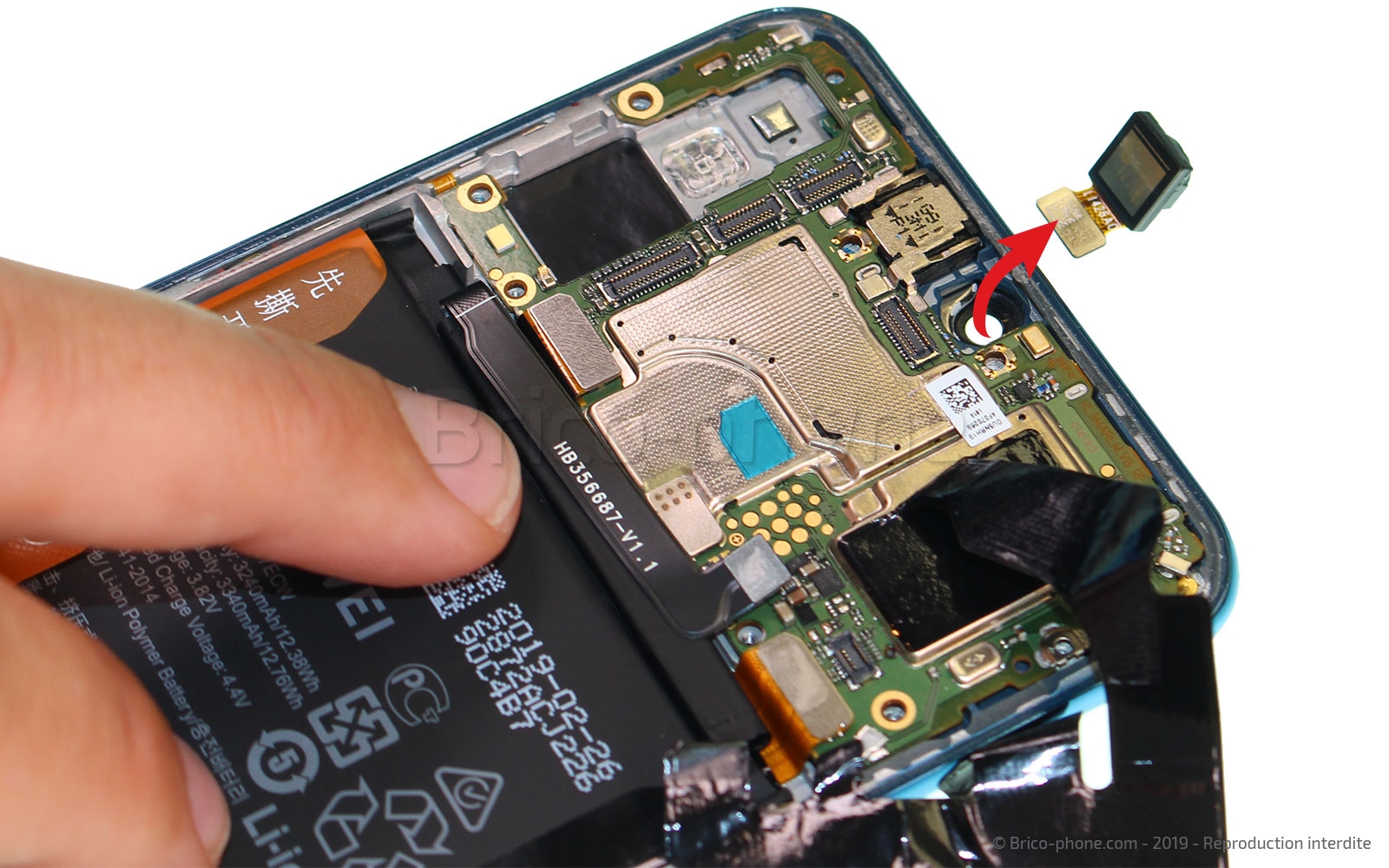

Pour retirer la carte mère, il vous faut extraire les blocs caméras. Pour cela, déconnectez les 3 nappes des caméras arrières et celle de la caméra avant.

Outils

Levier Nylon

Etape 10

Etape 10 Retirer la carte mère

Déconnectez la nappe de la rallonge d’interconnexion et de l’écran.
Vous pouvez également sortir le câble coaxial après l’avoir déclipsé.
Soulevez la carte mère à l’aide du levier en nylon.

Outils

Levier Nylon

Pince Brucelles

Etape 11

Etape 11 Décoller la batterie

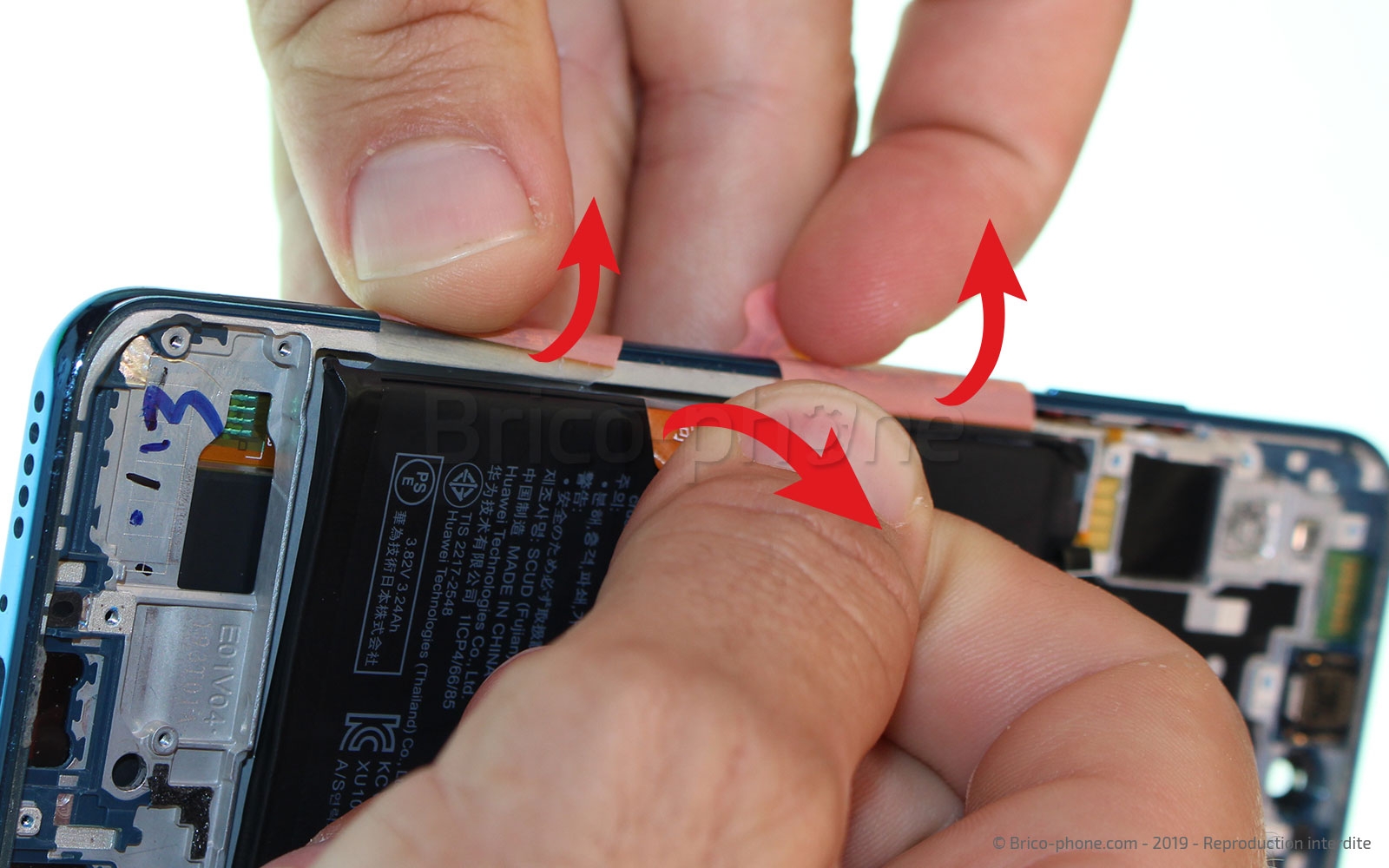

Pour retirer la batterie, il vous faut décoller les languettes n°1 et n°2 et les positionnez sur la gauche du composant.

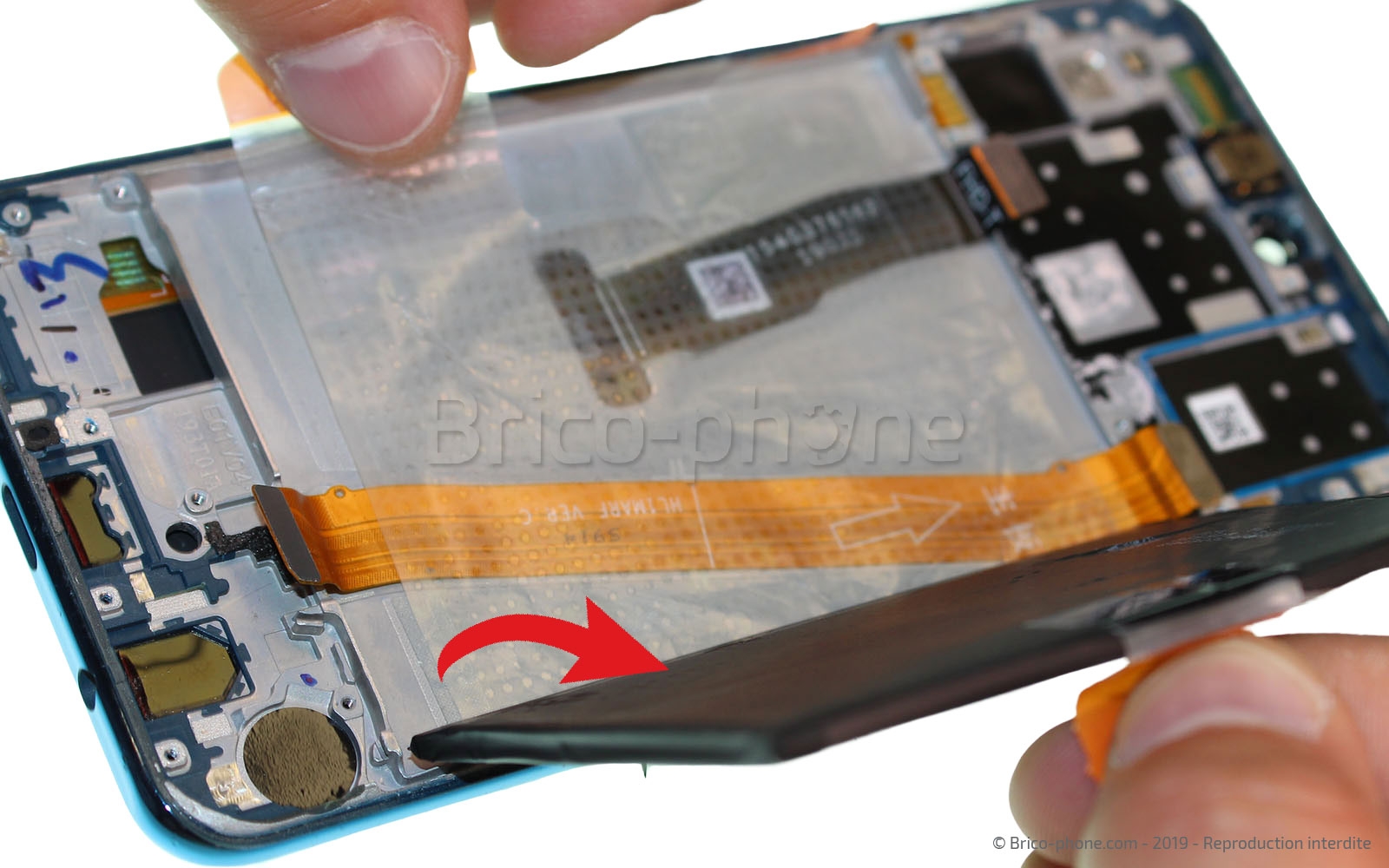

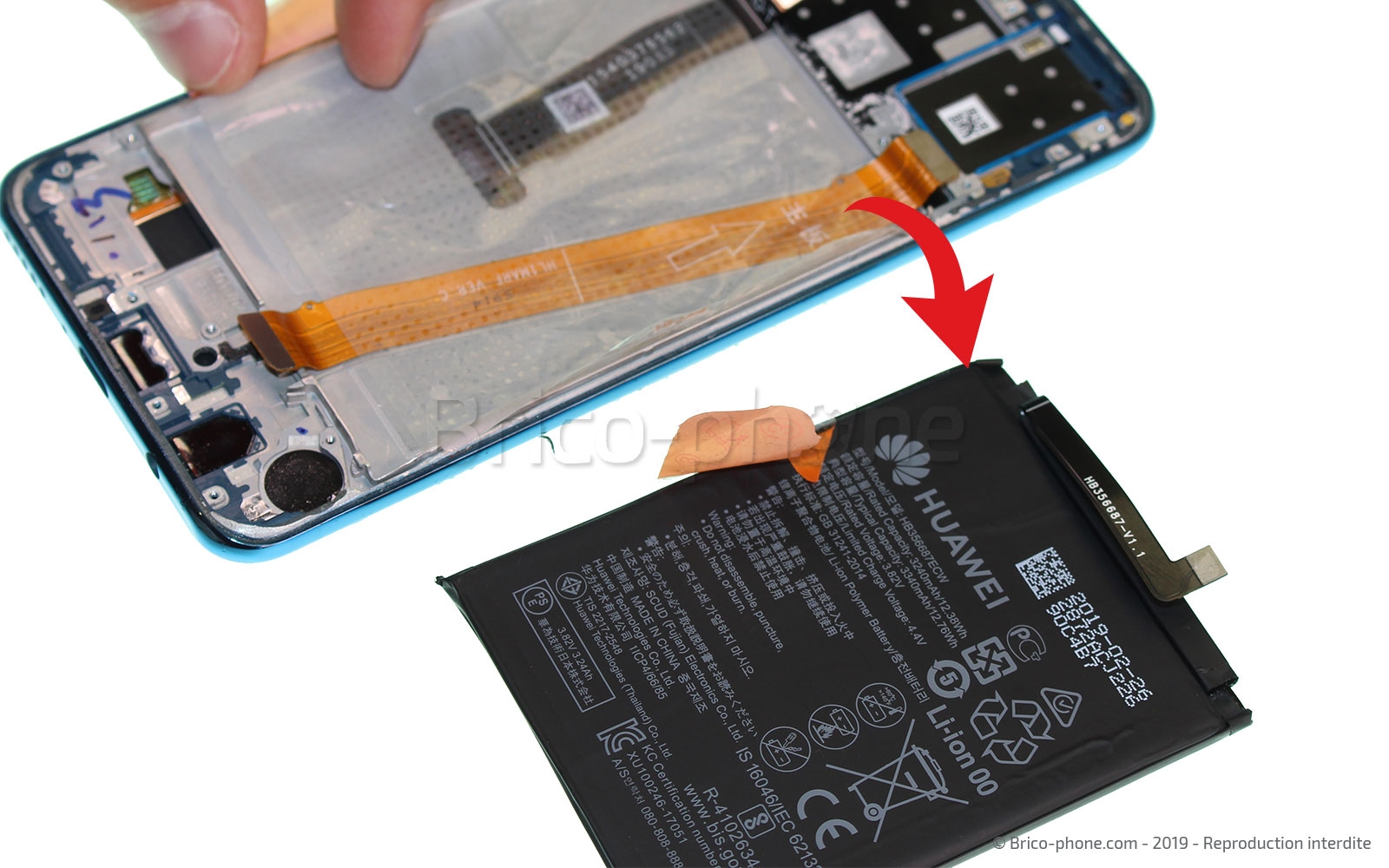

Attrapez la languette n°3 et tirez-la pour détacher la batterie du châssis.

Outils

Levier Nylon

Pièces

Batterie pour Huawei P30 Lite 29.90€

Etape 12

Etape 12 Retirer la rallonge d'interconnexion

Retirez l'adhésif transparent et décollez la rallonge d'interconnexion du châssis.

Etape 13

Etape 13 Récupérer le haut-parleur interne

Glissez la pince en métal sous le haut-parleur interne pour faire levier et retirer le composant.

Outils

Pince Brucelles

Pièces

Haut-parleur interne d'origine pour Huawei P30 Lite 14.90€

Etape 14

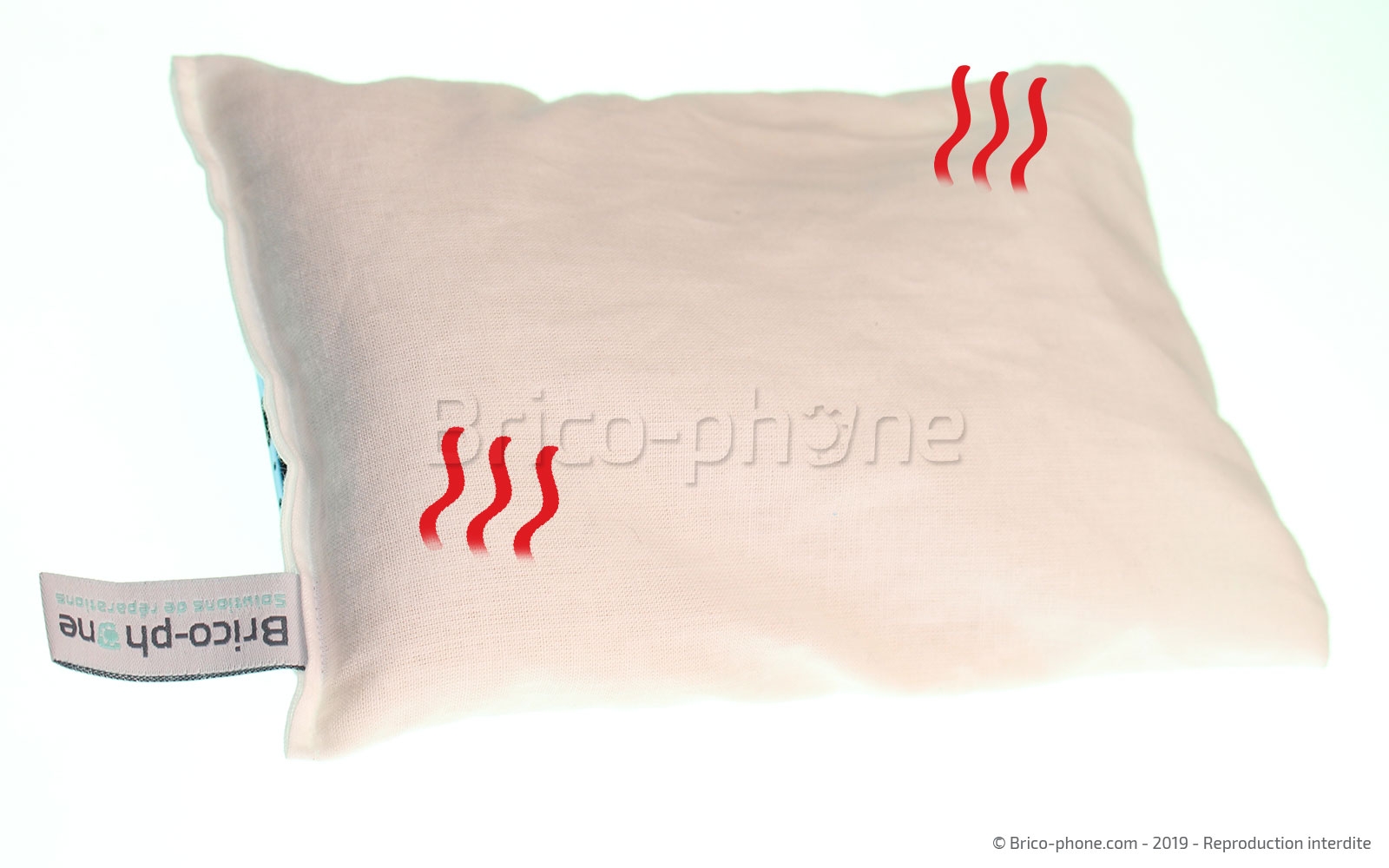

Etape 14 Chauffer l’écran

Dans un premier temps, décollez délicatement la nappe de l’écran encore rattachée au châssis.
Ensuite, réitérez l’étape 2 mais cette fois-ci avec l’écran c’est à dire chauffer le contour de l’écran soit avec le coussin chauffant soit avec un sèche-cheveux ou un décapeur thermique.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 15

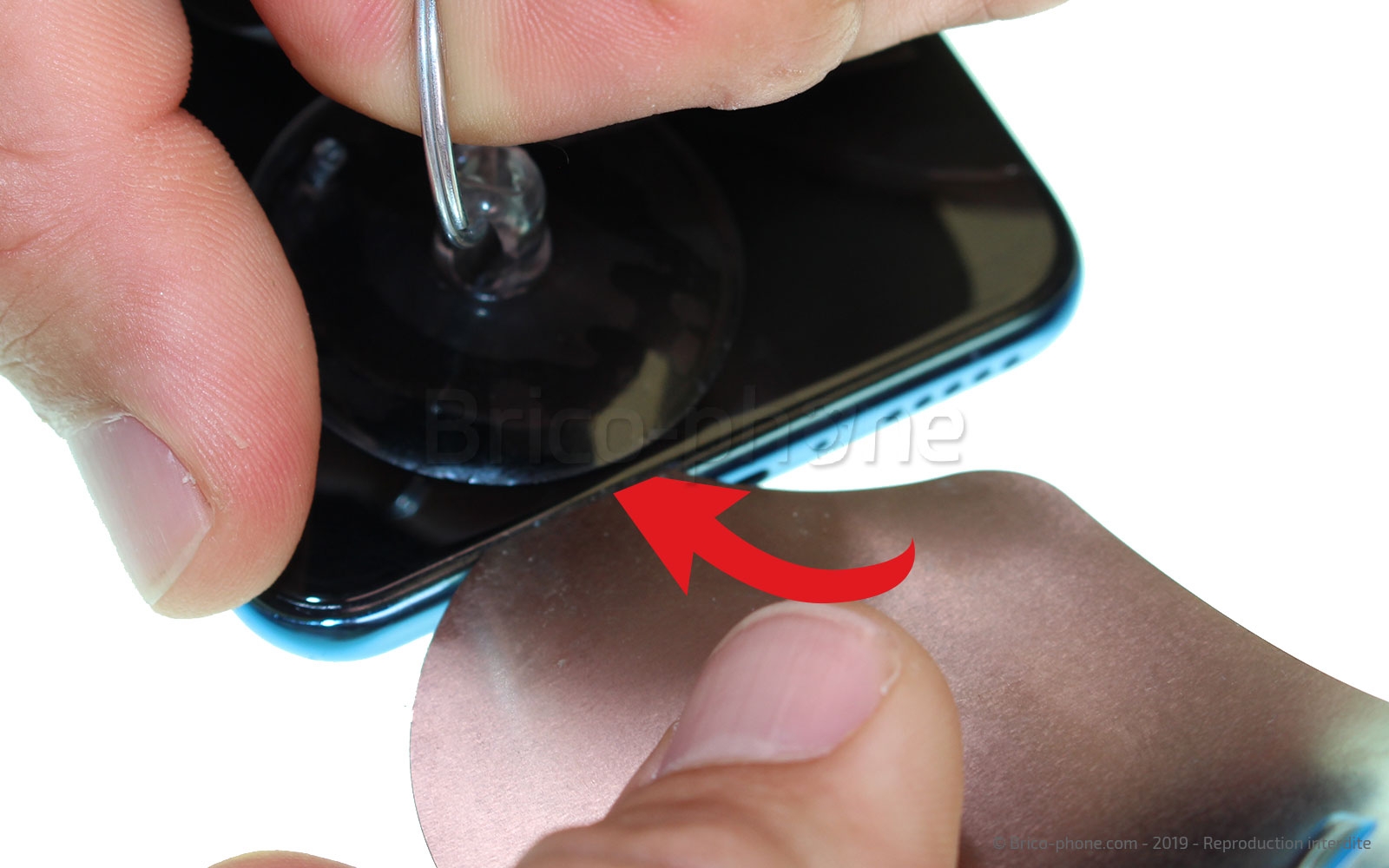

Etape 15 Dissocier l'écran du châssis

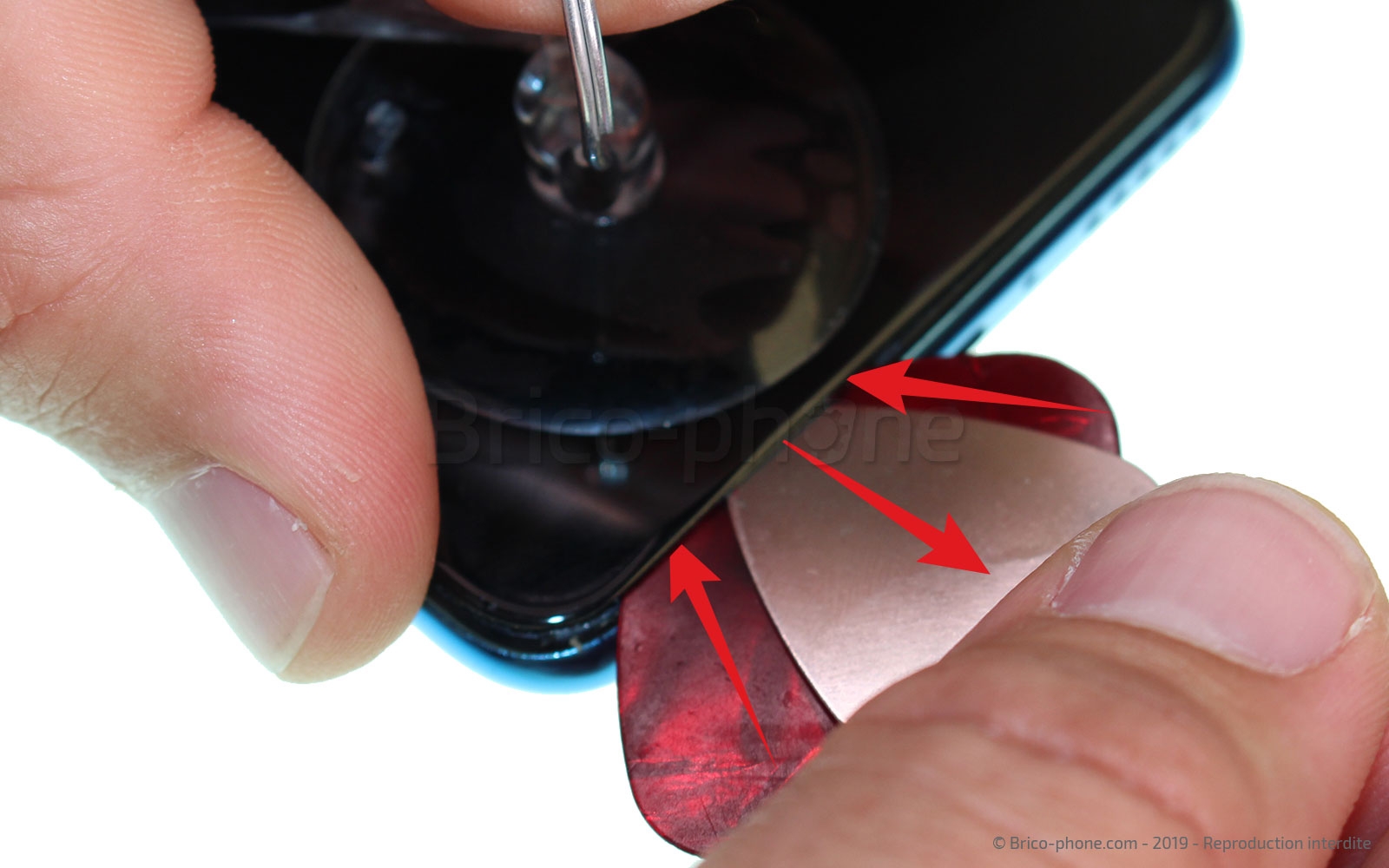

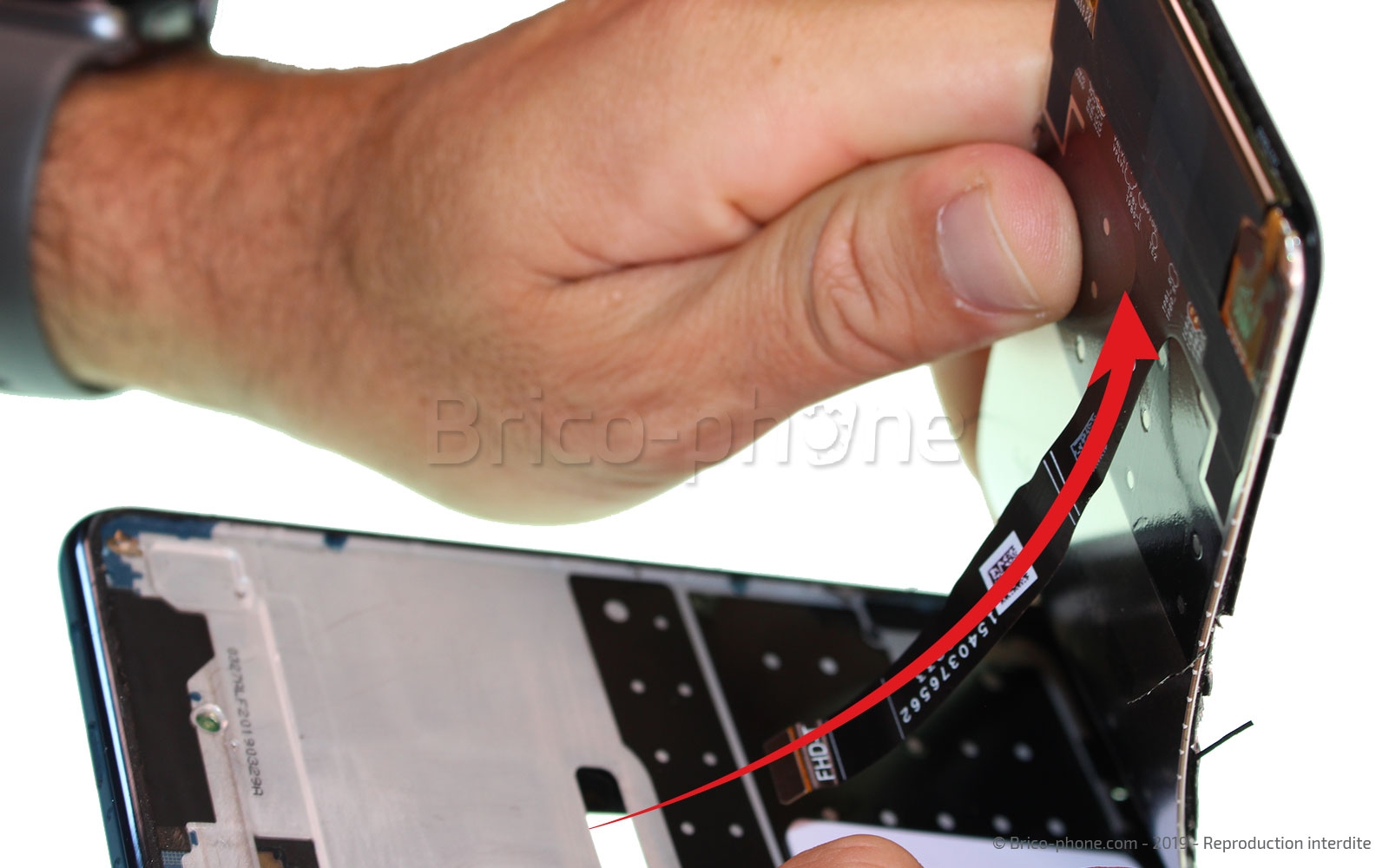

Placez la ventouse sur l’écran et tirez sur l’anneau pour ouvrir une fente dans laquelle vous positionnerez le médiator en métal. Si vous rencontrez des difficultés pour insérer le médiator, nous vous proposons d’utiliser l’outil iFlex, disponible sur notre site internet.

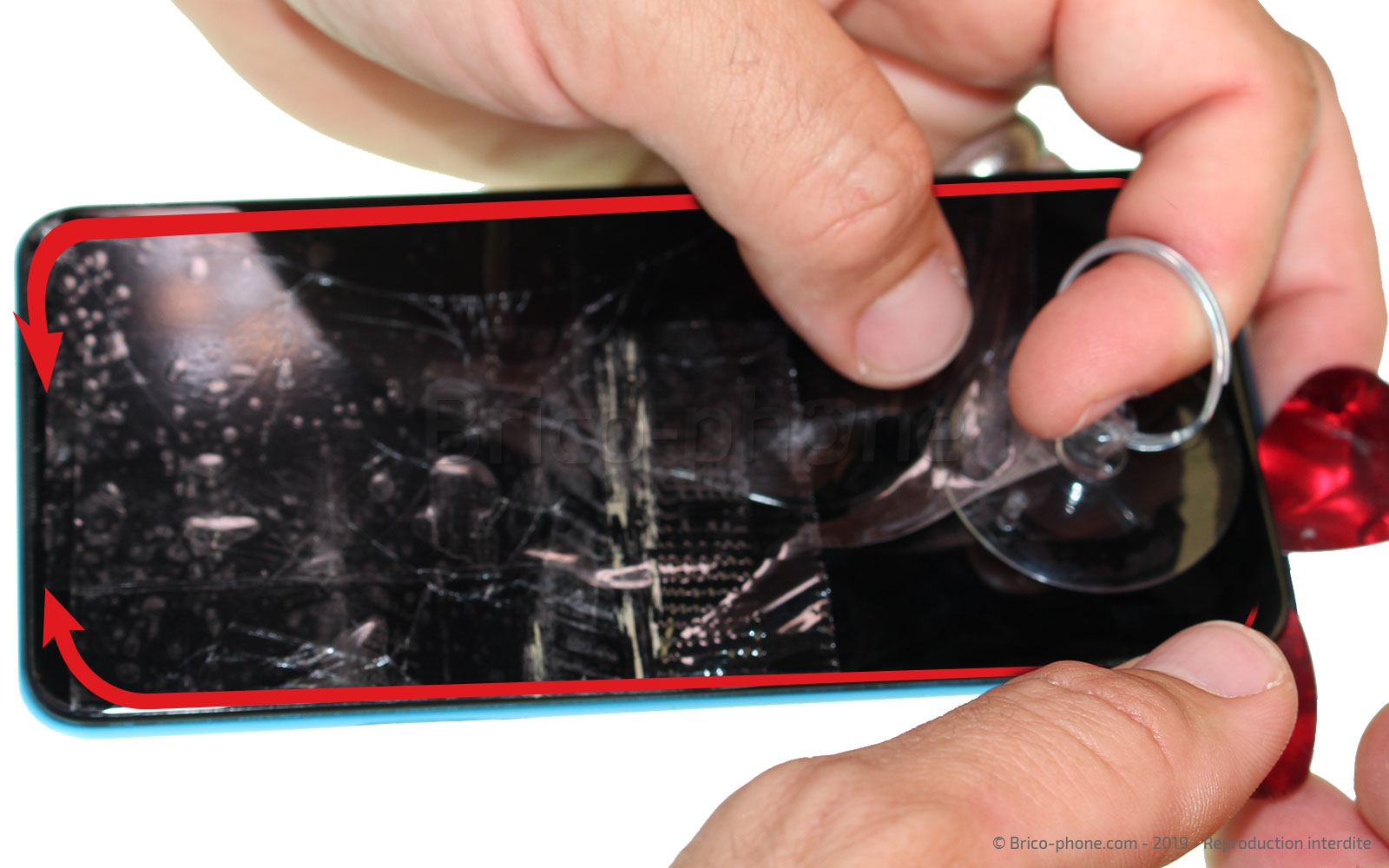

Par la suite, remplacez le médiator métallique par ceux en plastique et faites le tour de l’écran pour le décoller.
Faites bien attention au joint noir en plastique qui se trouve entre l'écran et le châssis, car si vous ne l'avez plus, votre nouvel écran ne tiendra pas.

Outils

Médiator

Ventouse
