Changement de bloc écran avec batterie sur Honor 10 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 10 Lite
Réparation
Note de réparabilité 11/20
Temps estimé 45 min
Difficulté 2/5 (Facile)
Diagnostic

L'écran de votre Honor 10 Lite est cassé, rayé...

Votre écran présente des tâches, traits...

L'affichage de votre smartphone reste noir.

Vous avez choisi de remplacer le bloc écran avec la batterie de votre Honor 10 Lite ? Brico-Phone, vous propose ce tutoriel photos pour vous guider pas à pas dans le changement de vos pièces endommagées.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation, nous vous conseillons de vous assurer que les nouveaux composants sont bien compatibles avec le modèle de votre smartphone. Si vous êtes bien en possession d'un Honor 10 Lite, vous devriez voir inscrit, au dos, la référence suivante : HRY-LX1.
Dans un second temps, éteignez votre appareil en pressant le bouton Power puis en sélectionnant "éteindre" sur votre écran. Ensuite, retirez le rack SIM à l'aide de l'outil d'extraction.
Outils
SIM
Etape 1

Etape 1 Chauffer la vitre arrière

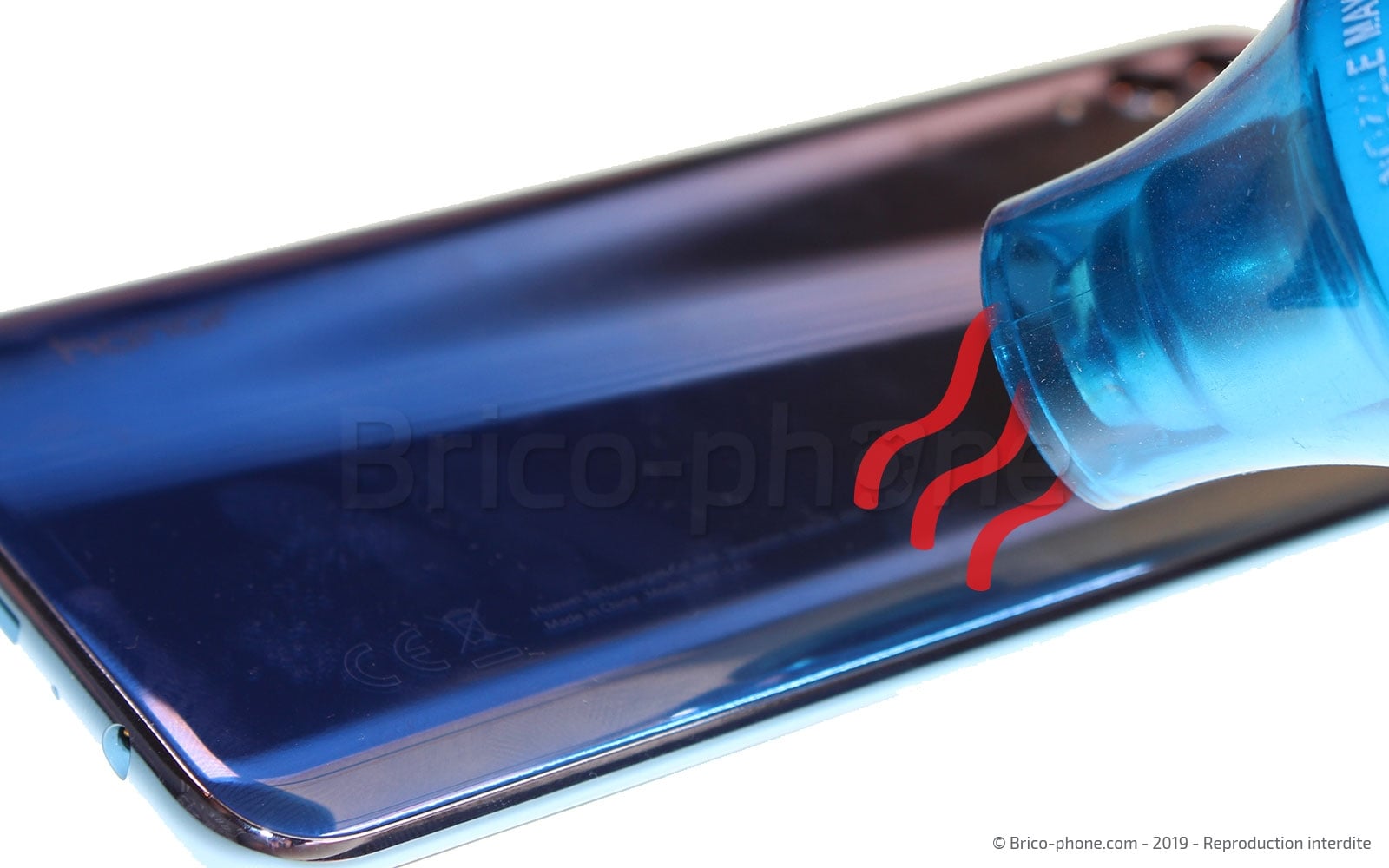

Votre appareil est maintenant hors tension, vous pouvez donc chauffer la vitre arrière afin d'accéder à l'intérieur de votre smartphone.

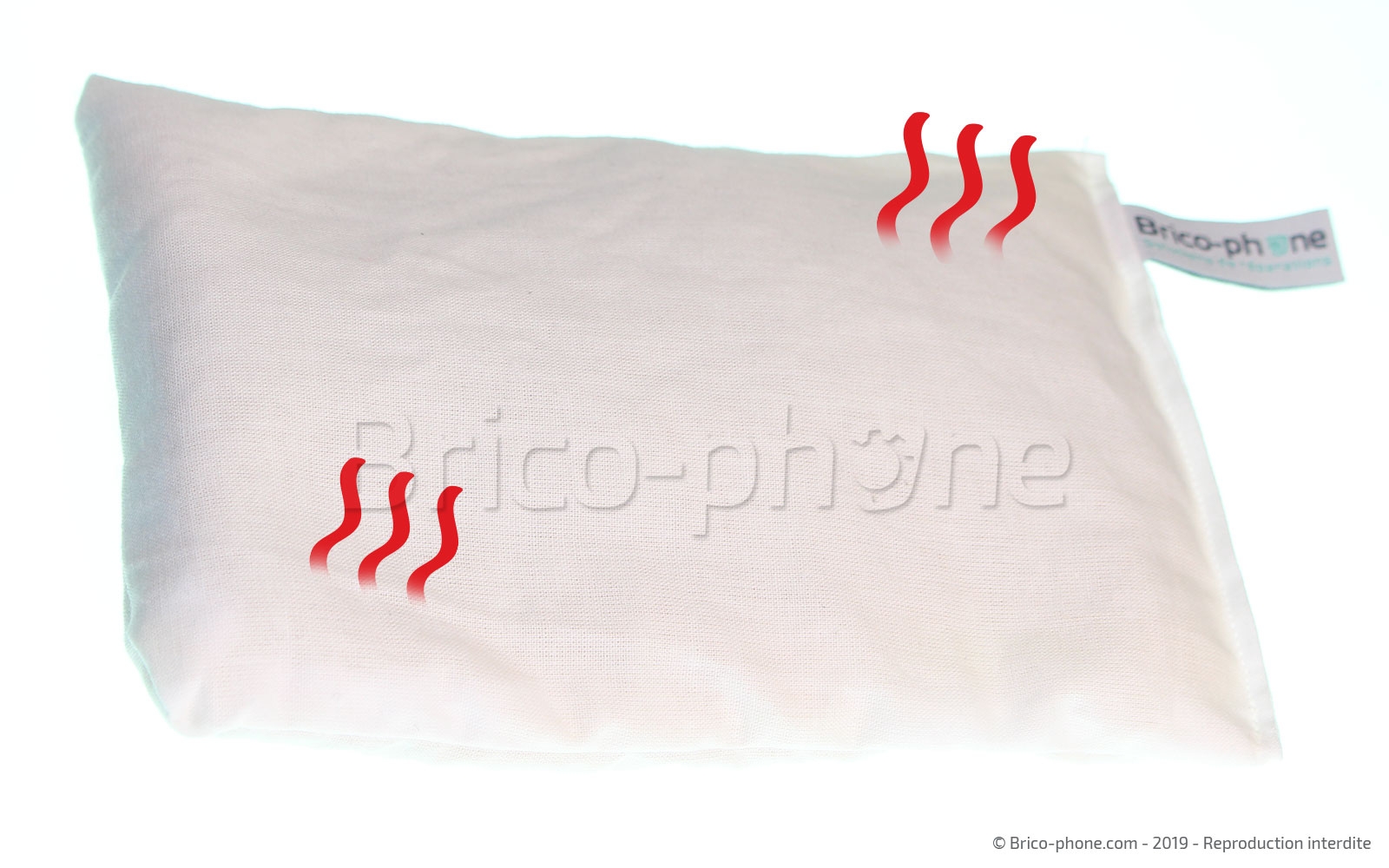

Pour cela, utilisez le coussin chauffant préalablement passé au micro-ondes 1 à 2 minutes, ou alors le décapeur thermique / sèche-cheveux avec lequel il faut chauffer le contour du téléphone.
Attention, il est important de ne pas dépasser les 80°C pour ne pas endommager les composants.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 2

Etape 2 Décoller la coque arrière

Pour faciliter cette étape, nous utiliserons l'outil iFlex, disponible sur notre site internet. Néanmoins, il vous est possible de vous servir du médiator en métal.

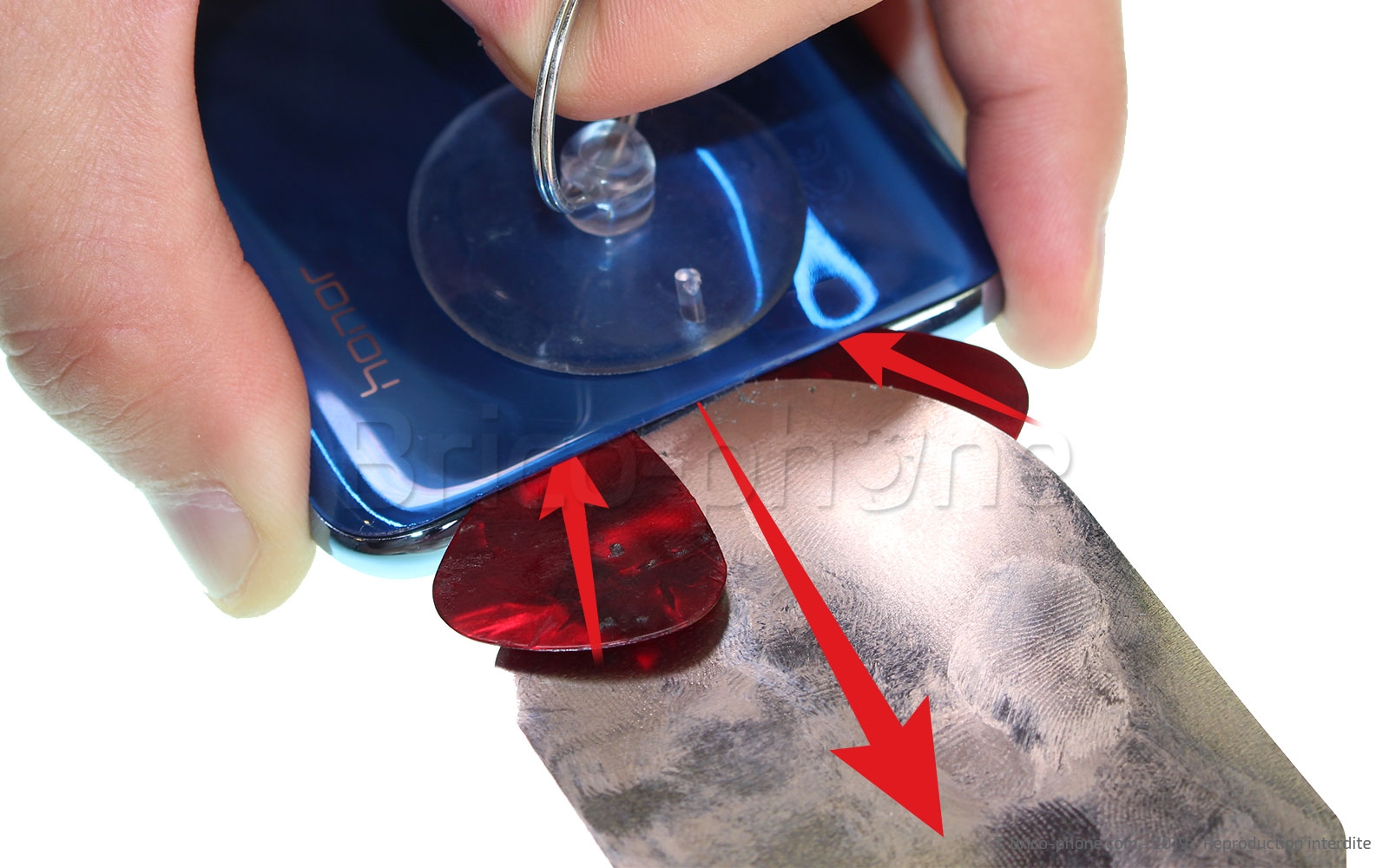

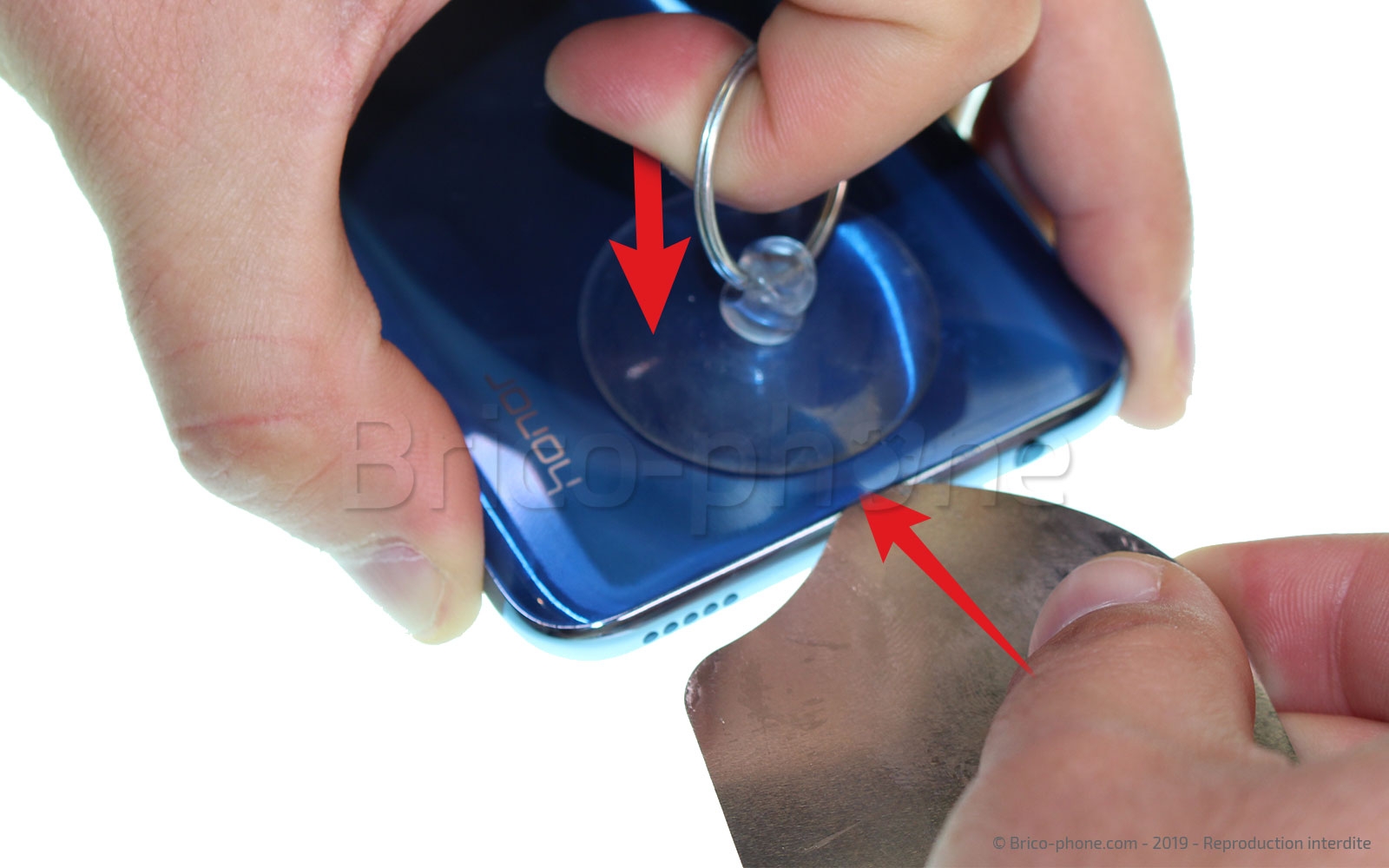

Premièrement, placez la ventouse sur la partie inférieure du Honor 10 Lite et tirez sur l'anneau de cette dernière afin de créer un espace dans lequel vous allez positionner l'outil iFlex. Ensuite, superposez les médiators en plastique sur celui en métal afin de pouvoir retirer ce dernier.

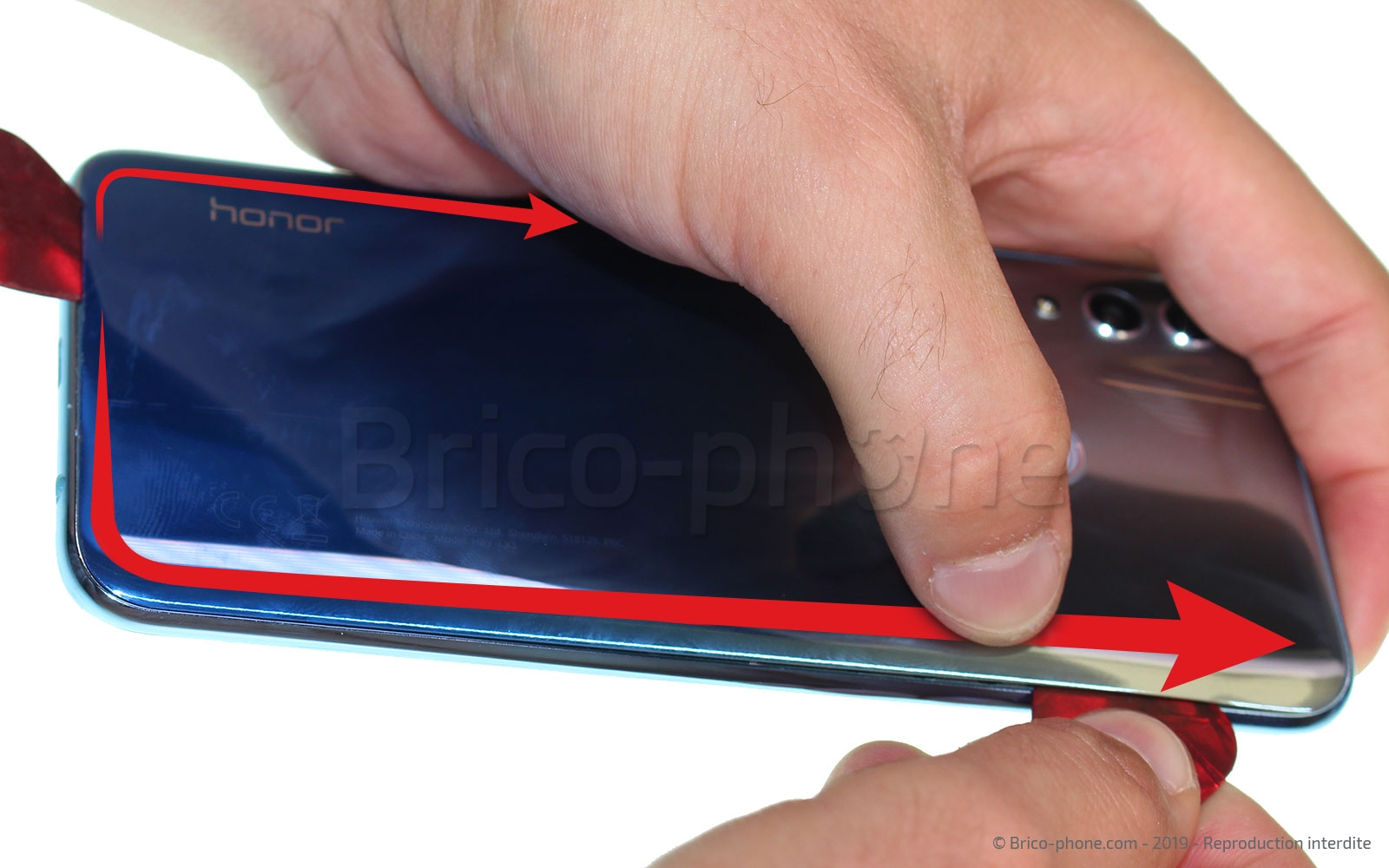

A l'aide des médiators en plastique, faites le tour du téléphone pour décoller le sticker de la coque arrière. Vous pouvez maintenant détacher cette dernière du châssis.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 3

Etape 3 Retirer le cache supérieur

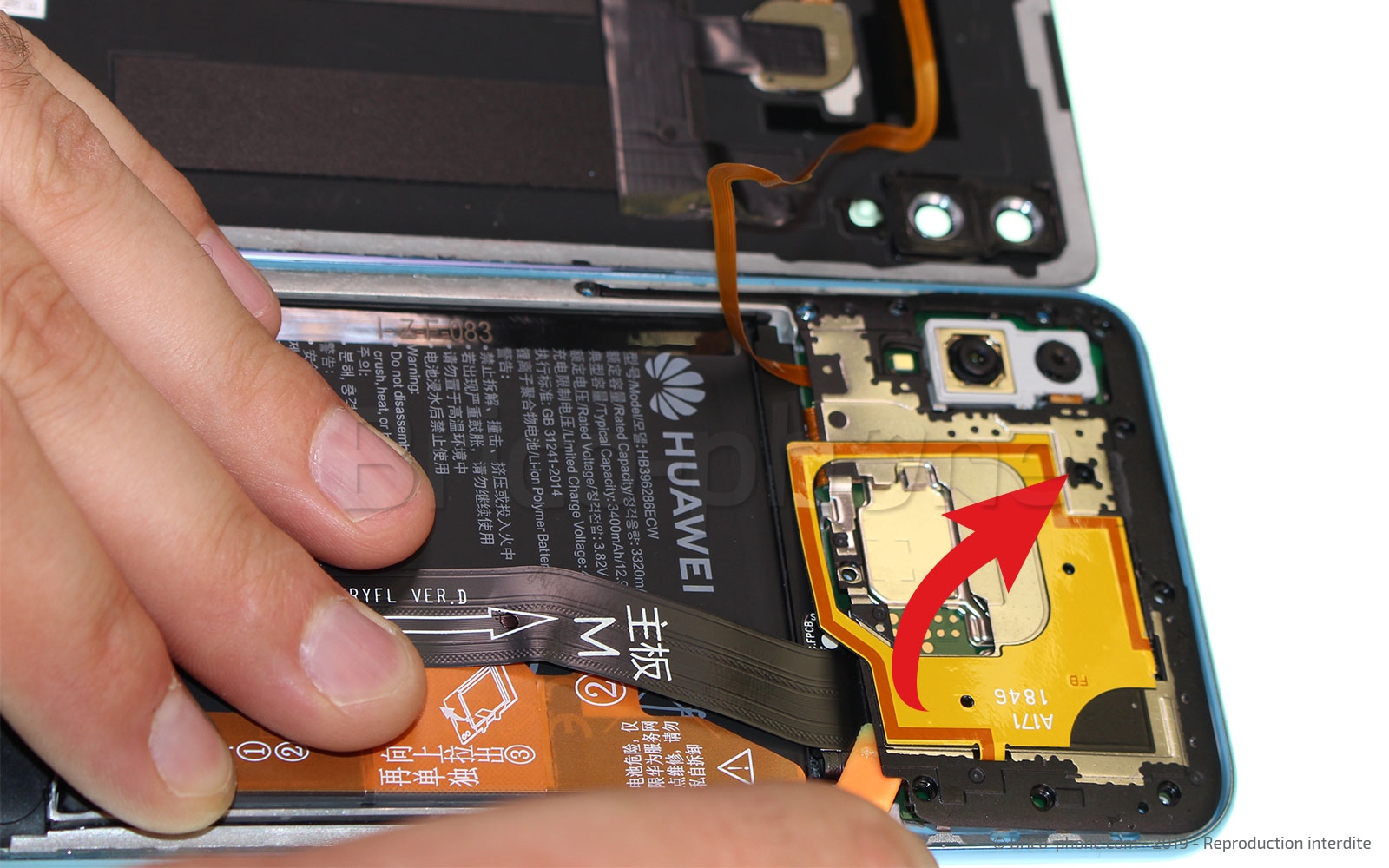

Pour accéder aux différentes nappes, dévissez les 12 vis du cache supérieur et retirez le cache grâce à la spatule en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

Etape 4 Déconnecter la batterie et le lecteur d'empreintes digitales

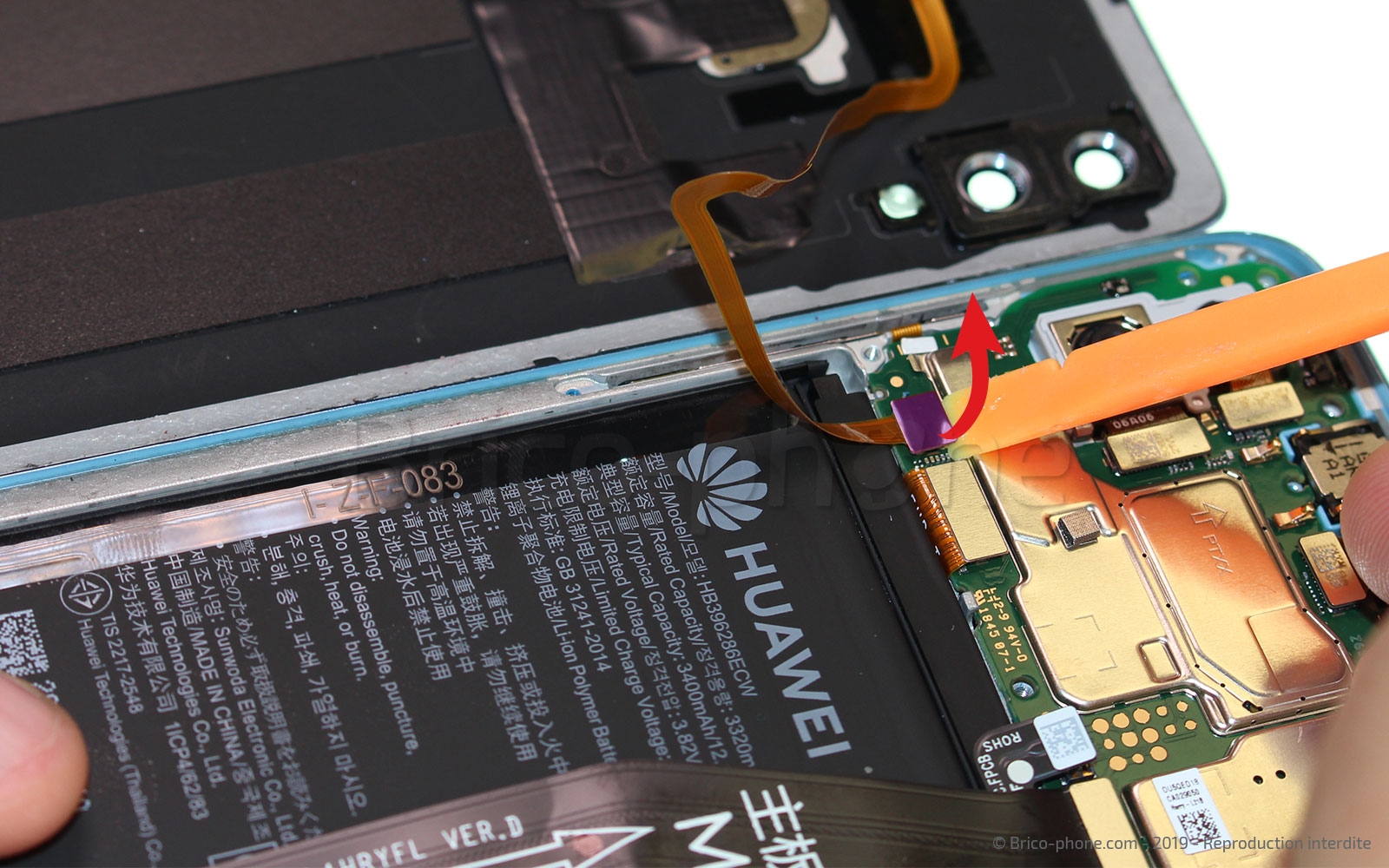

Équipez-vous ensuite du levier en nylon pour déconnecter la nappe de la batterie ainsi que celle du lecteur d'empreintes digitales.
Outils
Levier Nylon
Etape 5

Etape 5 Retirer le bloc haut-parleur externe

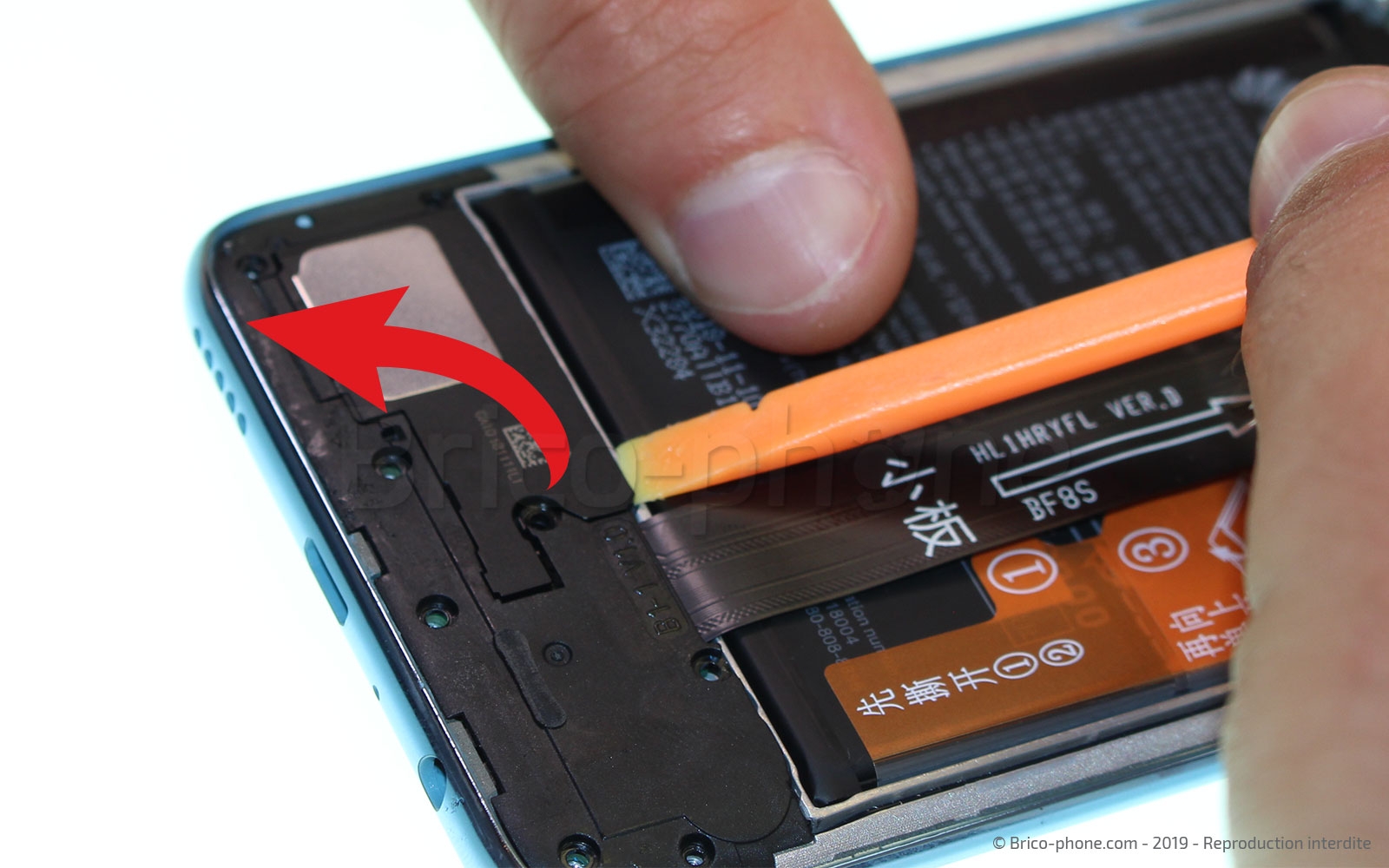

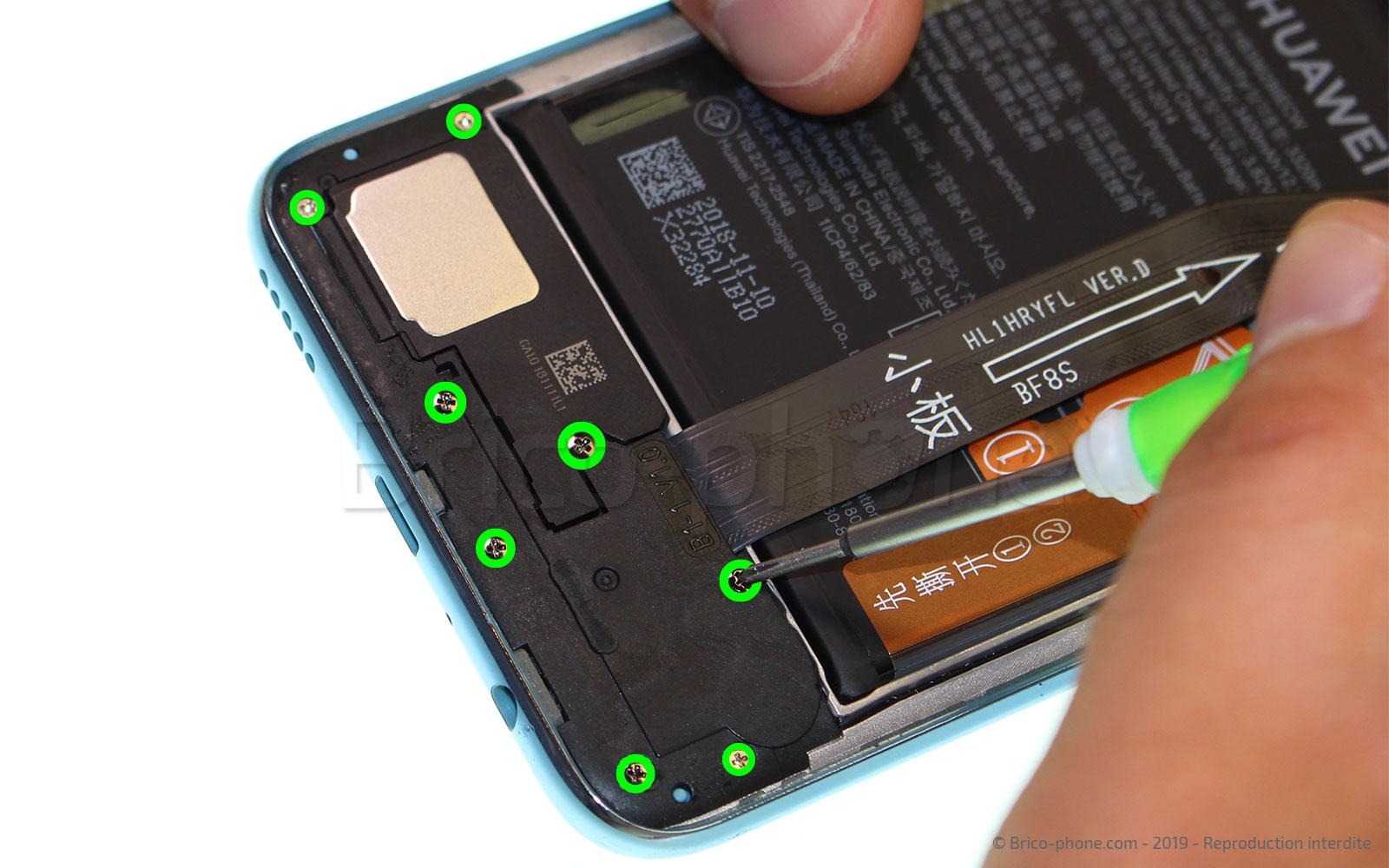

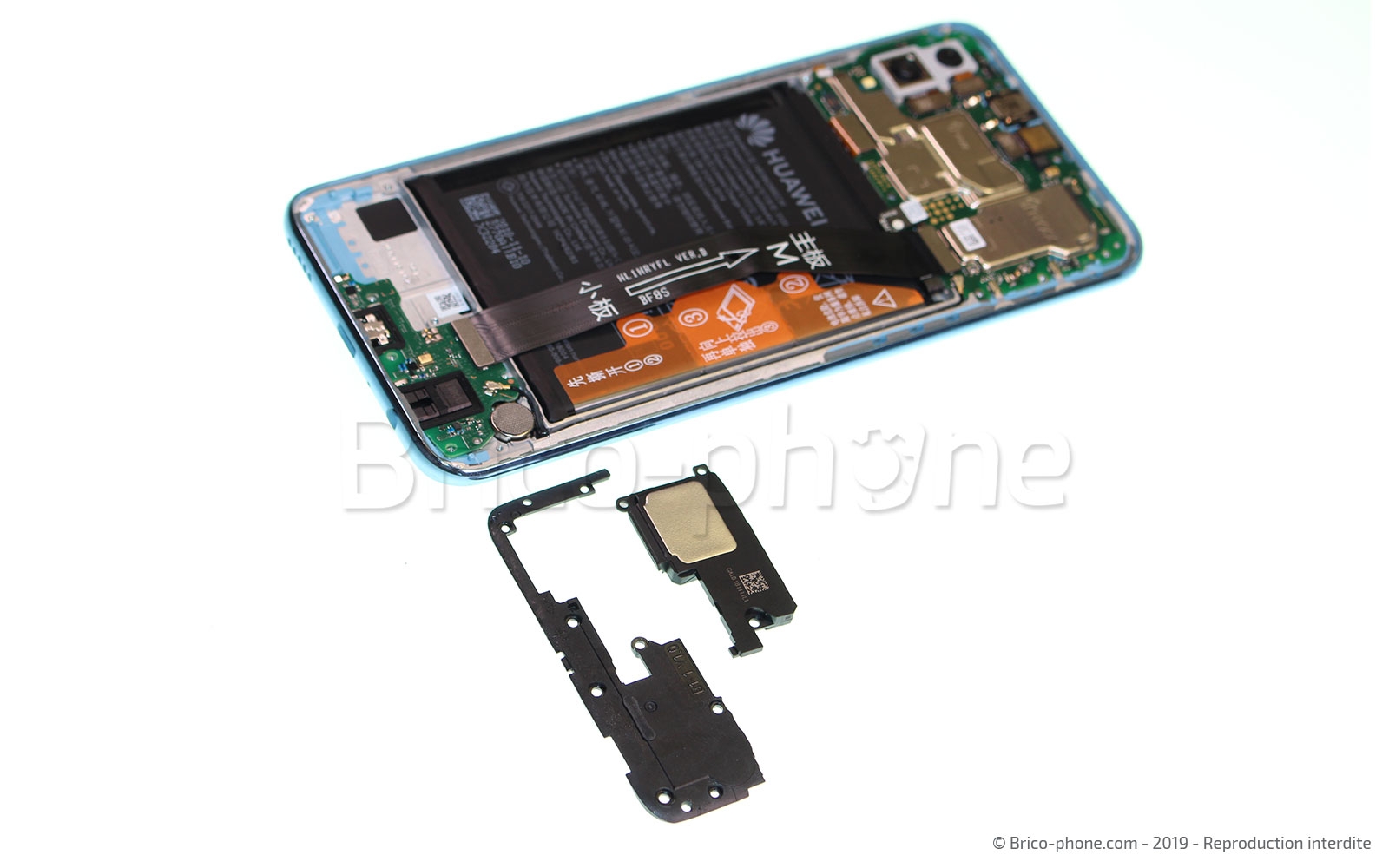

Passons à la partie inférieure du Honor 10 Lite. Pour retirer le bloc haut-parleur externe et libérer le dock, il vous faut dévisser les 8 vis à l'aide du tournevis cruciforme. Ensuite, soulevez le bloc avec la spatule en nylon et retirez-le du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Sortir le connecteur de charge

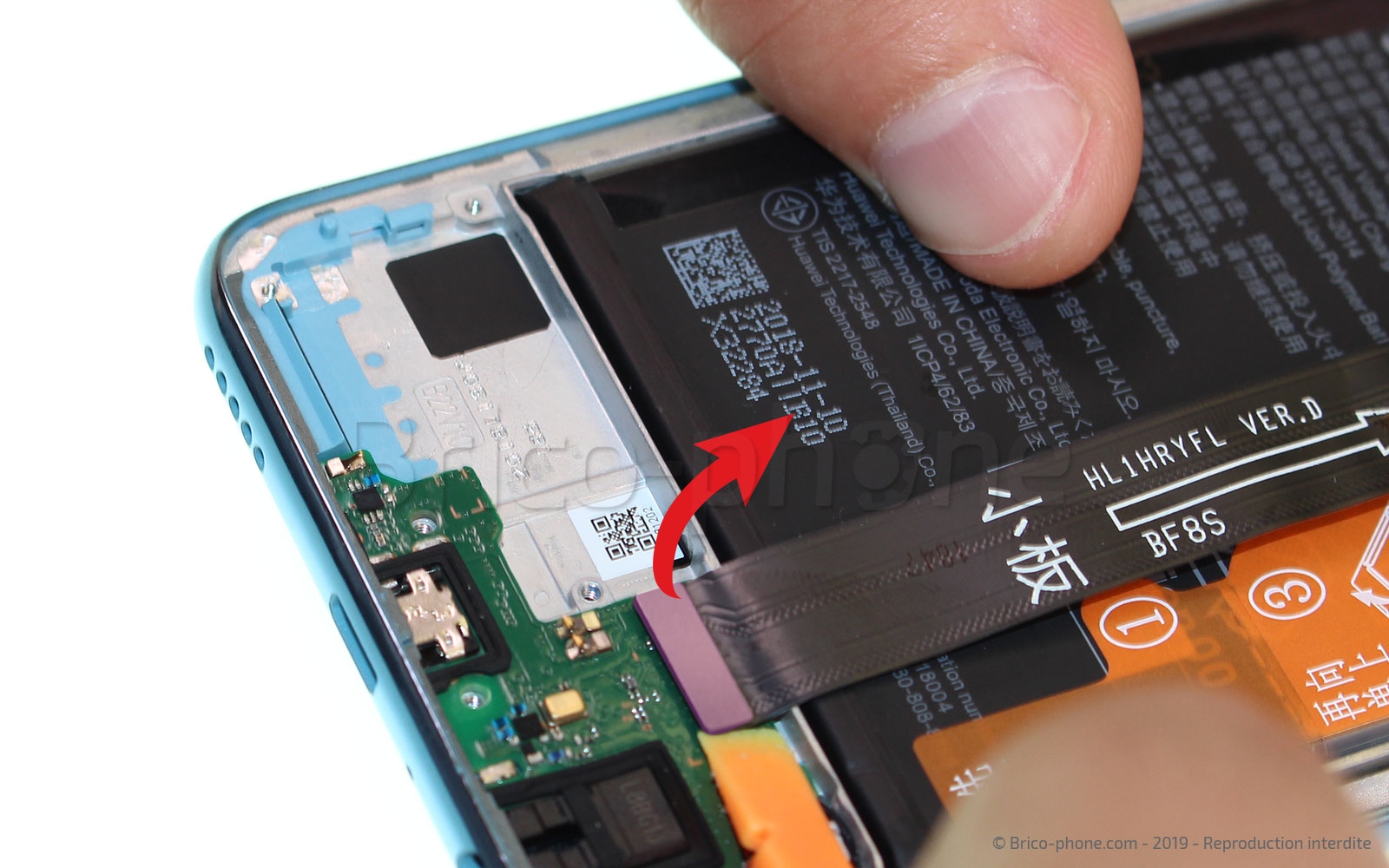

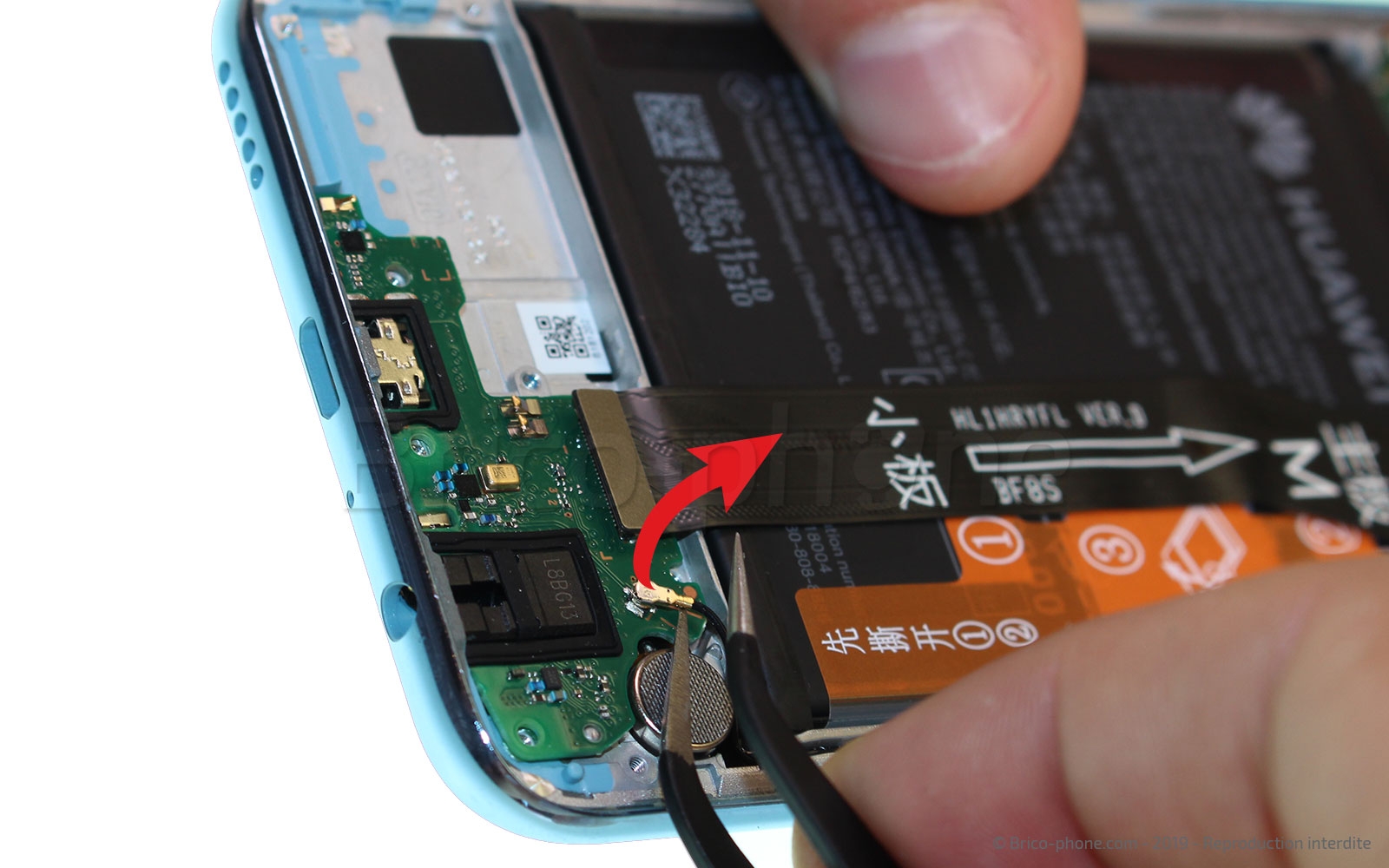

Toujours avec le même ustensile, débranchez la rallonge d'interconnexion ainsi que le câble coaxial.

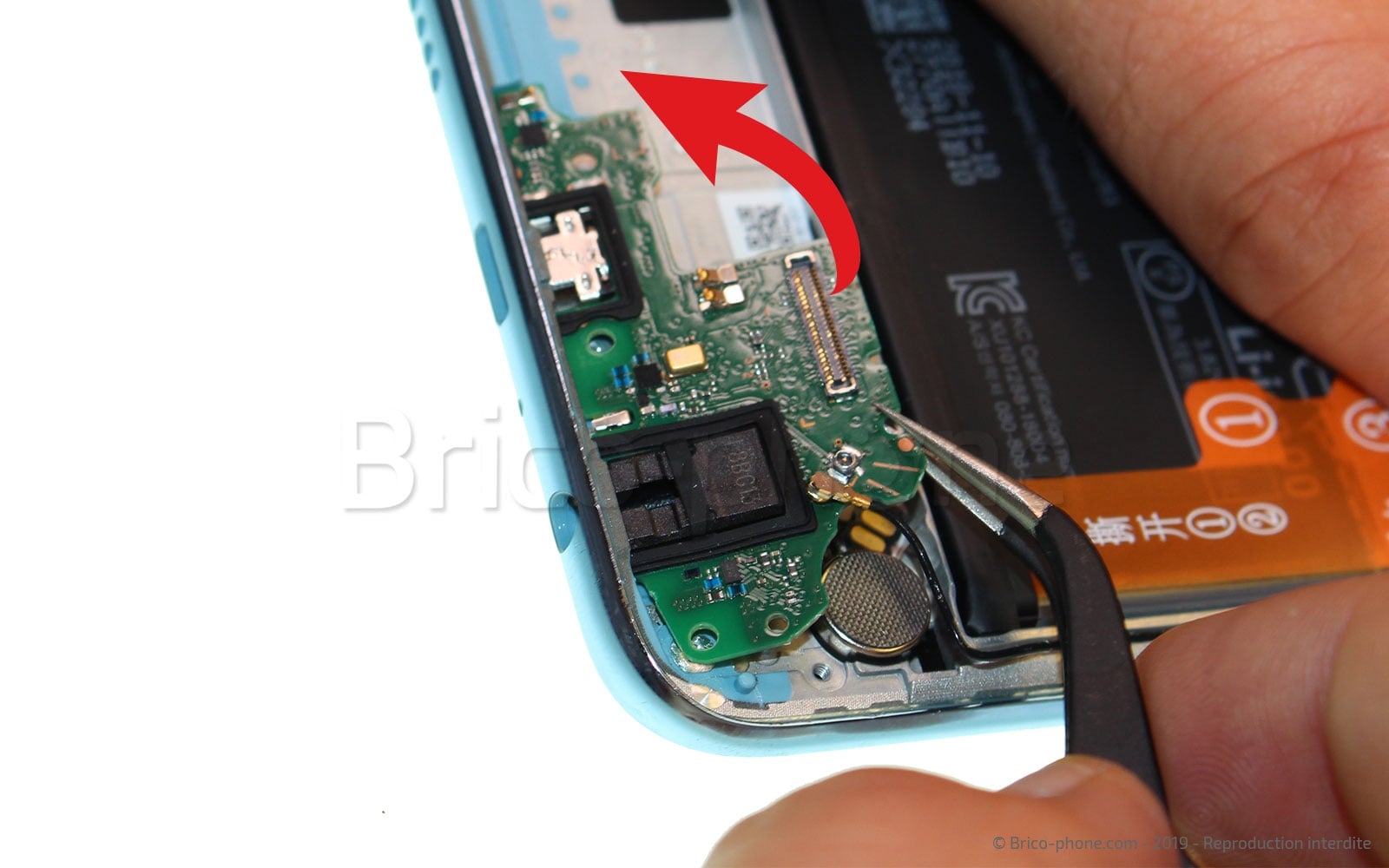

A l'aide de la pincette en métal, il ne vous reste plus qu'à extraire le connecteur de charge.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge micro USB 2.0 pour Honor 10 Lite 8.90€
Etape 7

Etape 7 Extraire la rallonge d'interconnexion et le câble coaxial

Déconnectez la rallonge d'interconnexion et le câble coaxial de la carte mère et mettez-les de coté.
Outils
Levier Nylon
Pince Brucelles
Pièces
Nappe d'interconnexion pour Huawei Honor 10 Lite et P Smart 2019 8.95€
Etape 8

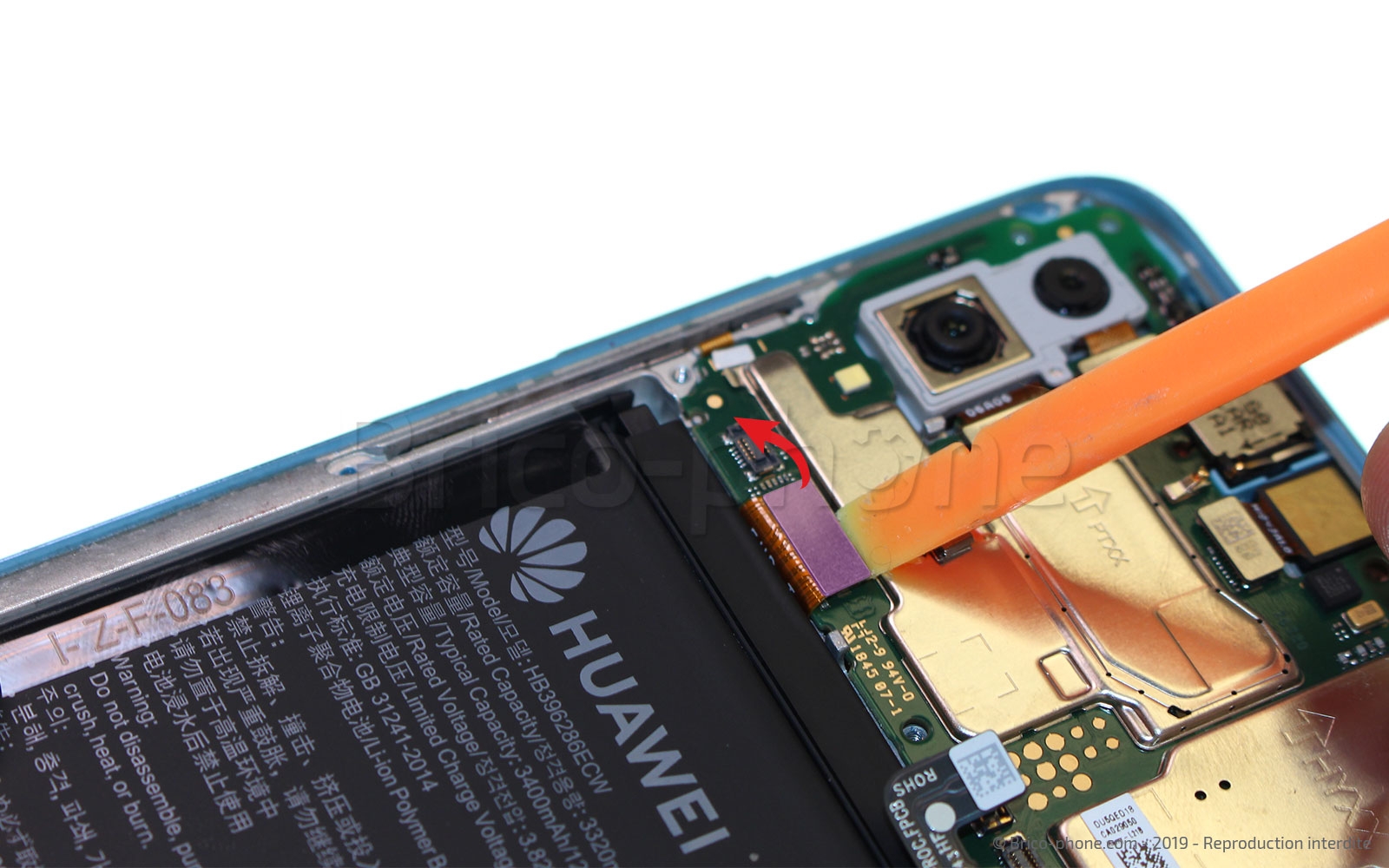

Etape 8 Enlever la caméra avant

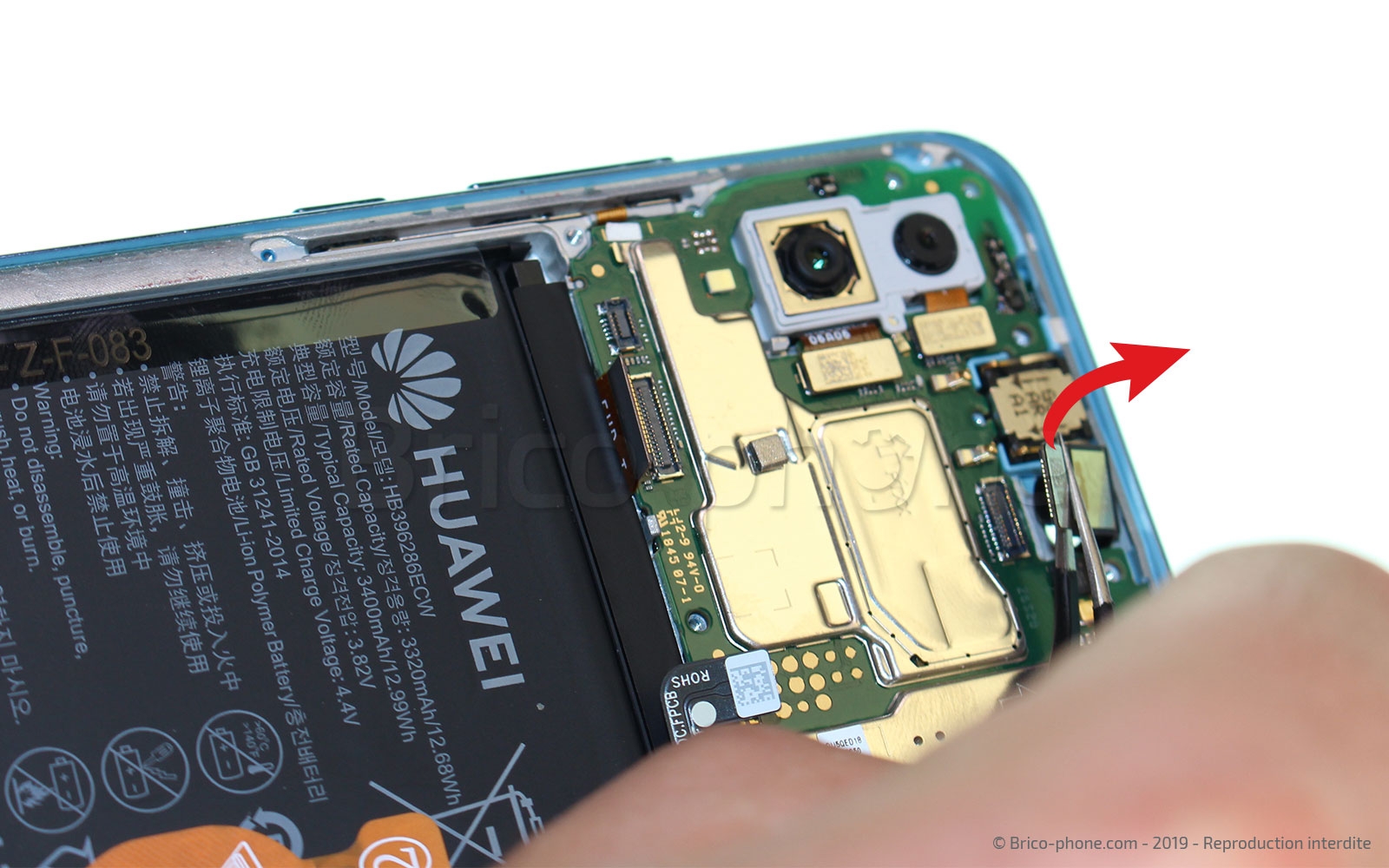

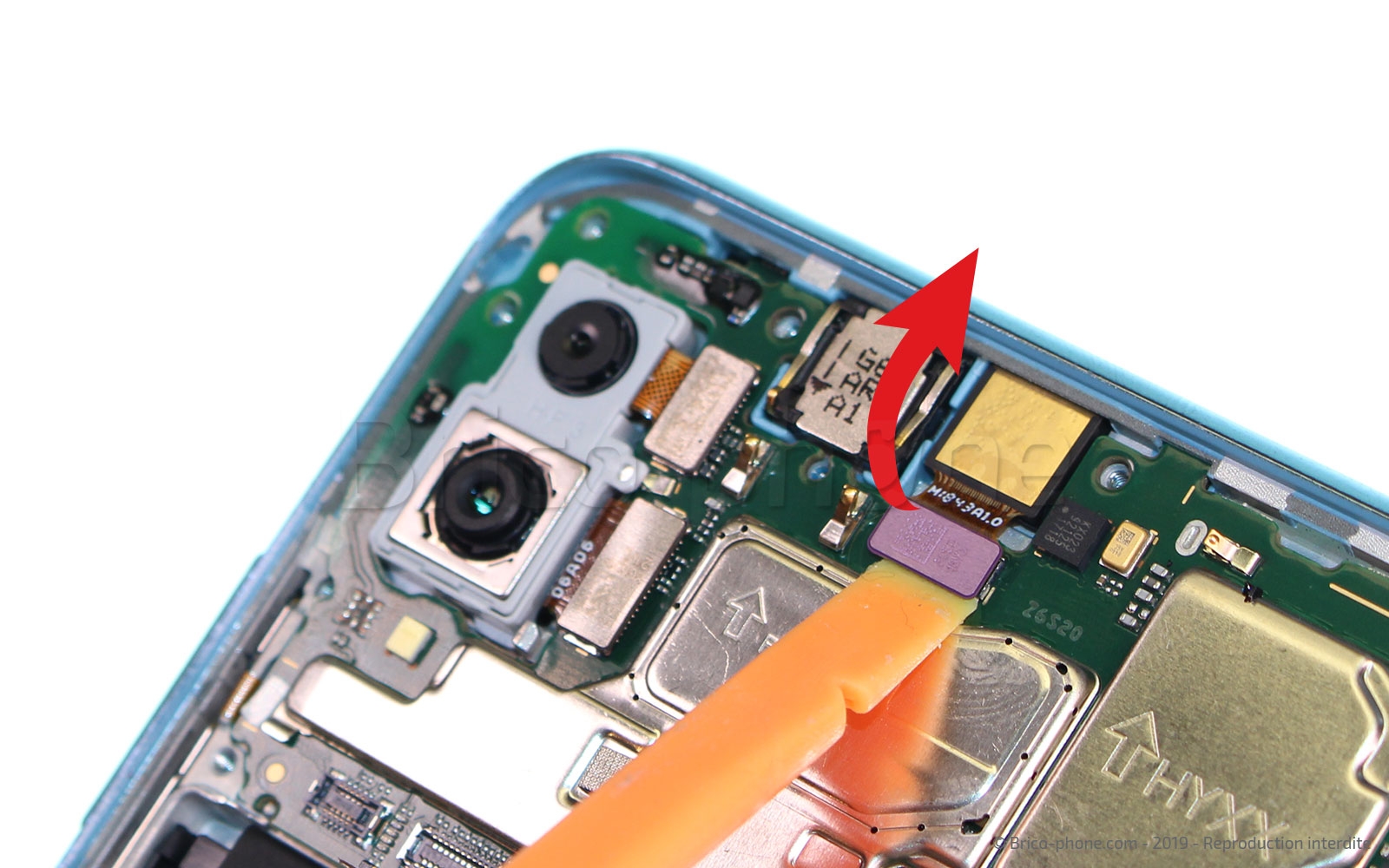

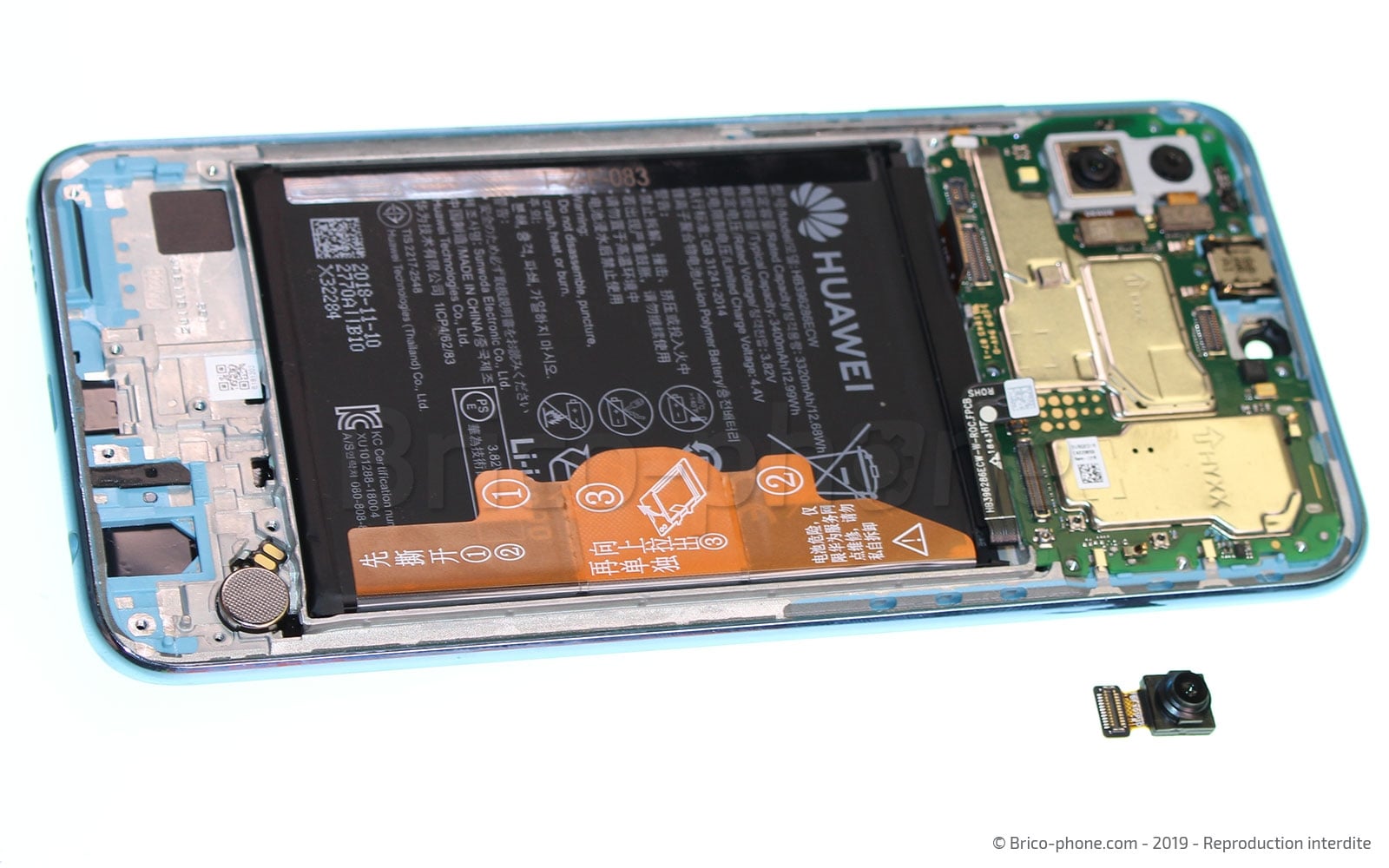

Sur la carte mère, déconnectez la nappe de l'écran et celle de la caméra avant. Enlevez ensuite cette dernière à l'aide de la pince métallique.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Retirer la carte mère

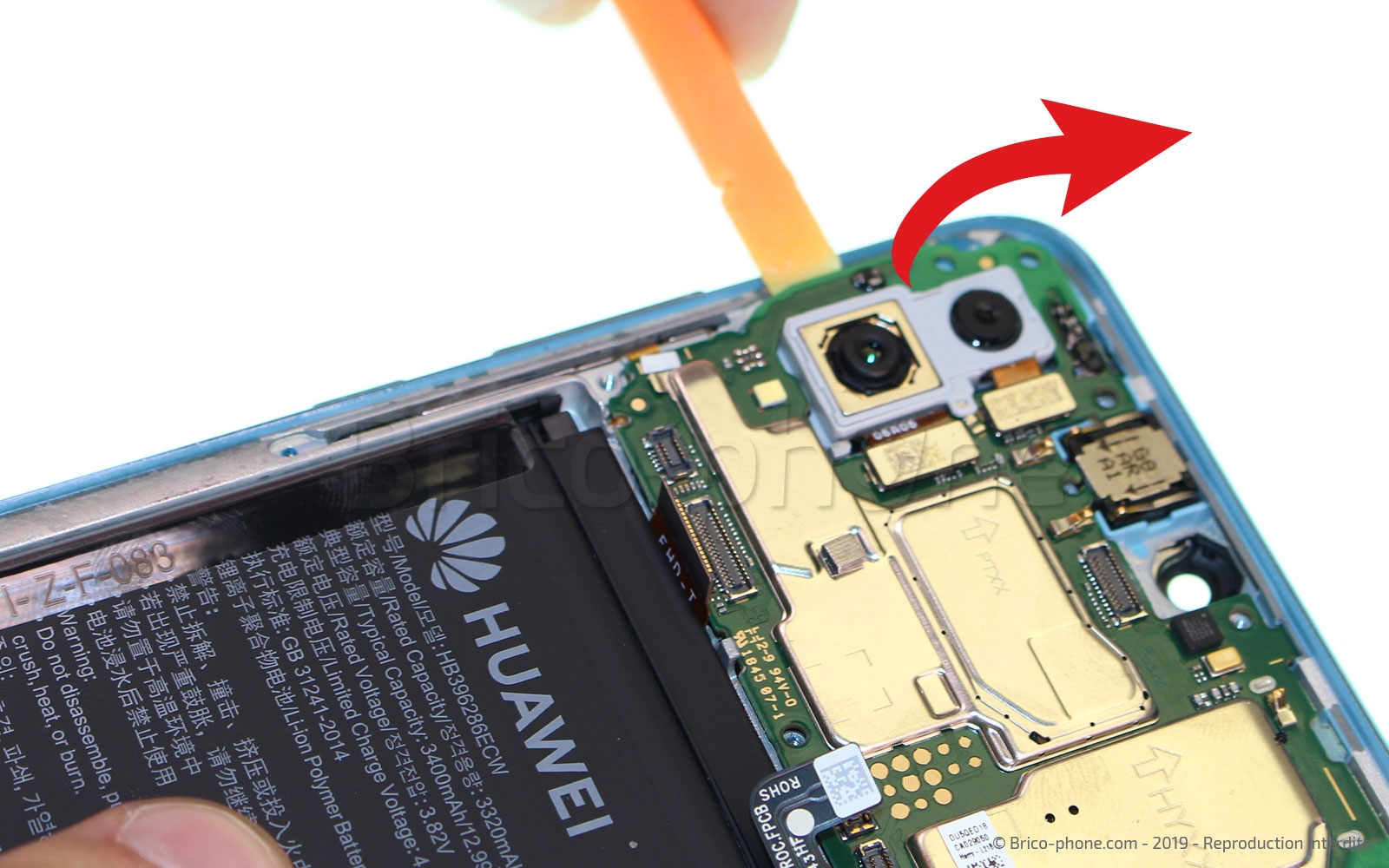

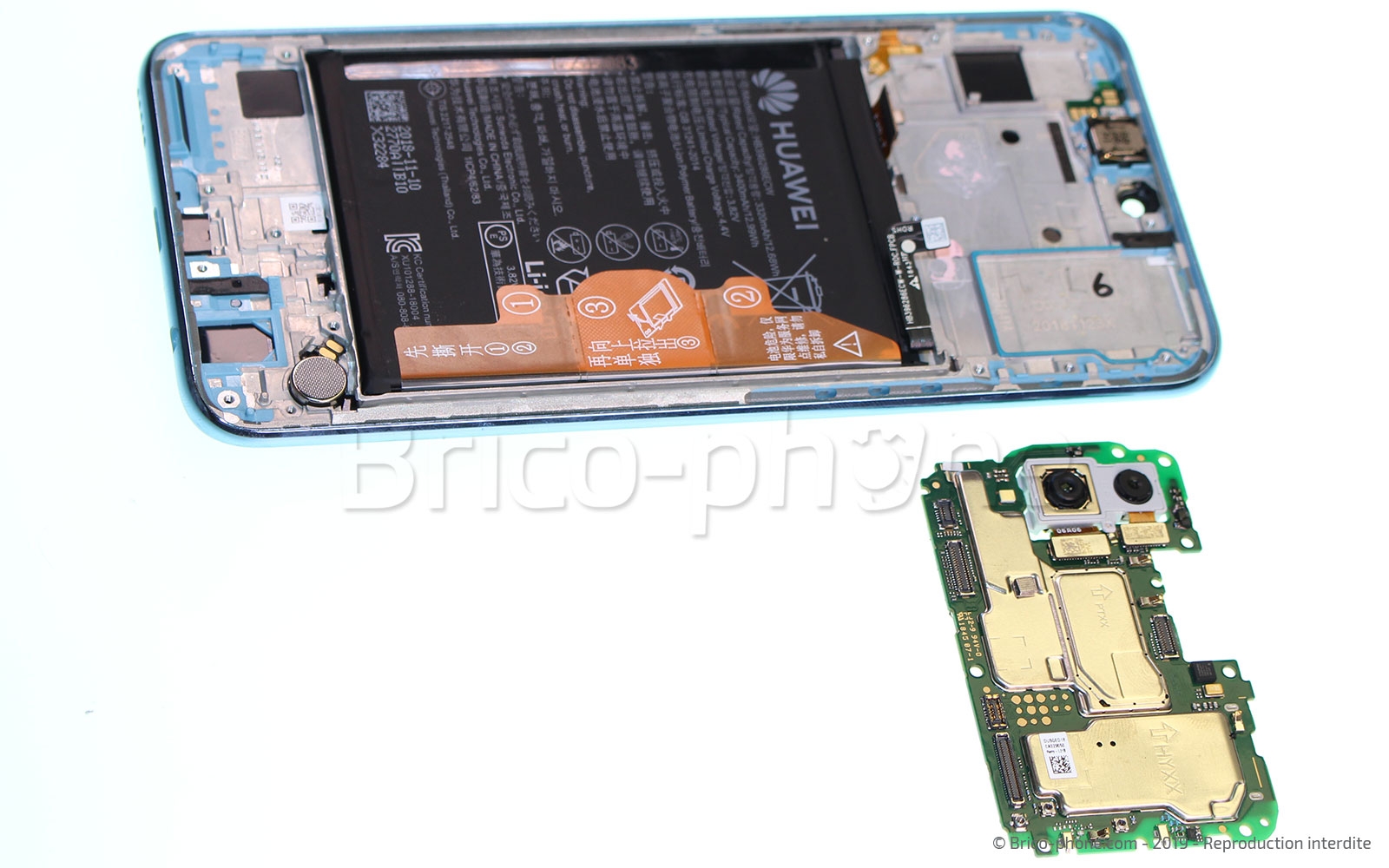

En vous aidant de la spatule en nylon, soulevez la carte mère afin de pouvoir l'extraire du châssis.
Outils
Levier Nylon
Etape 10

Etape 10 Récupérer la nappe

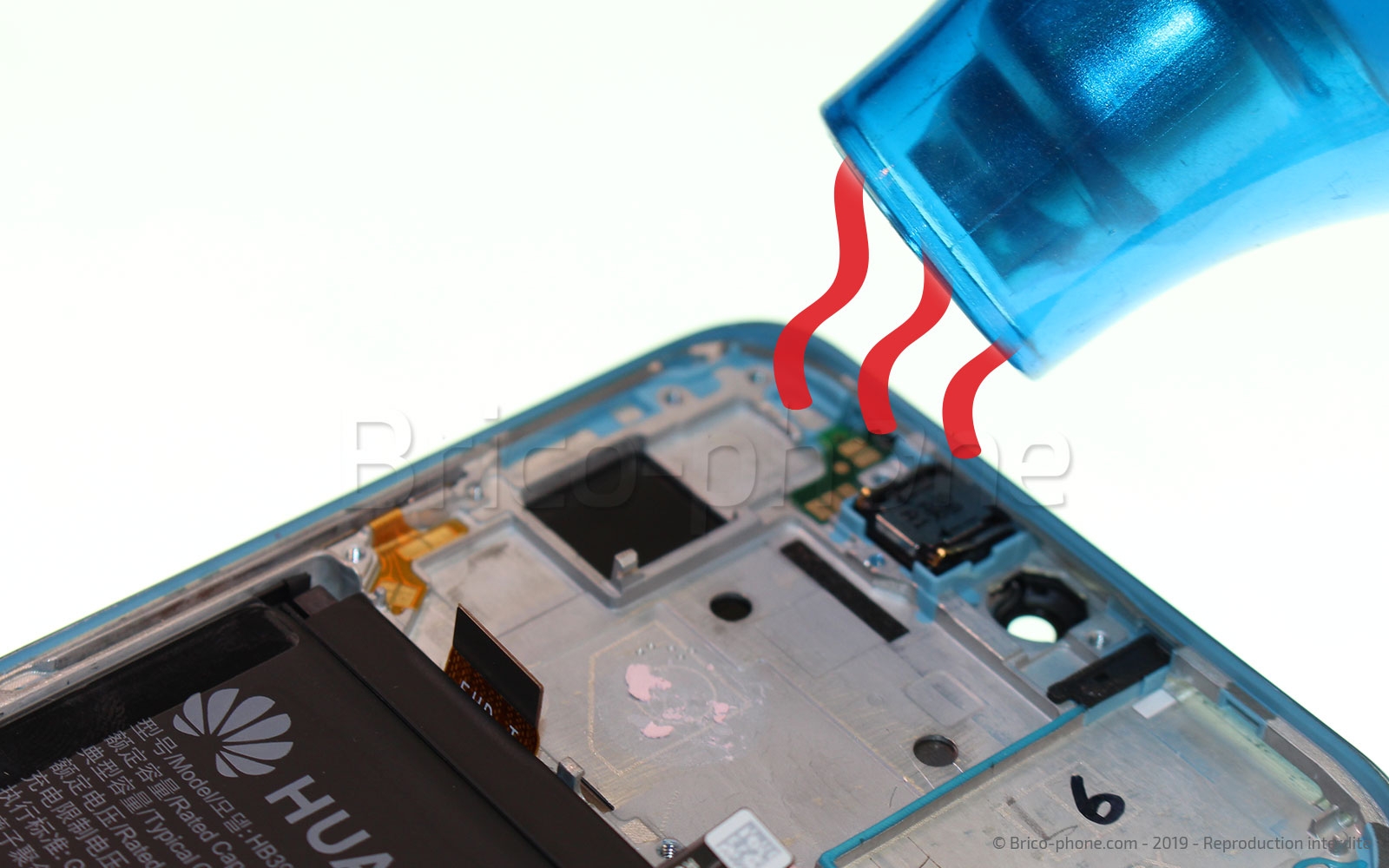

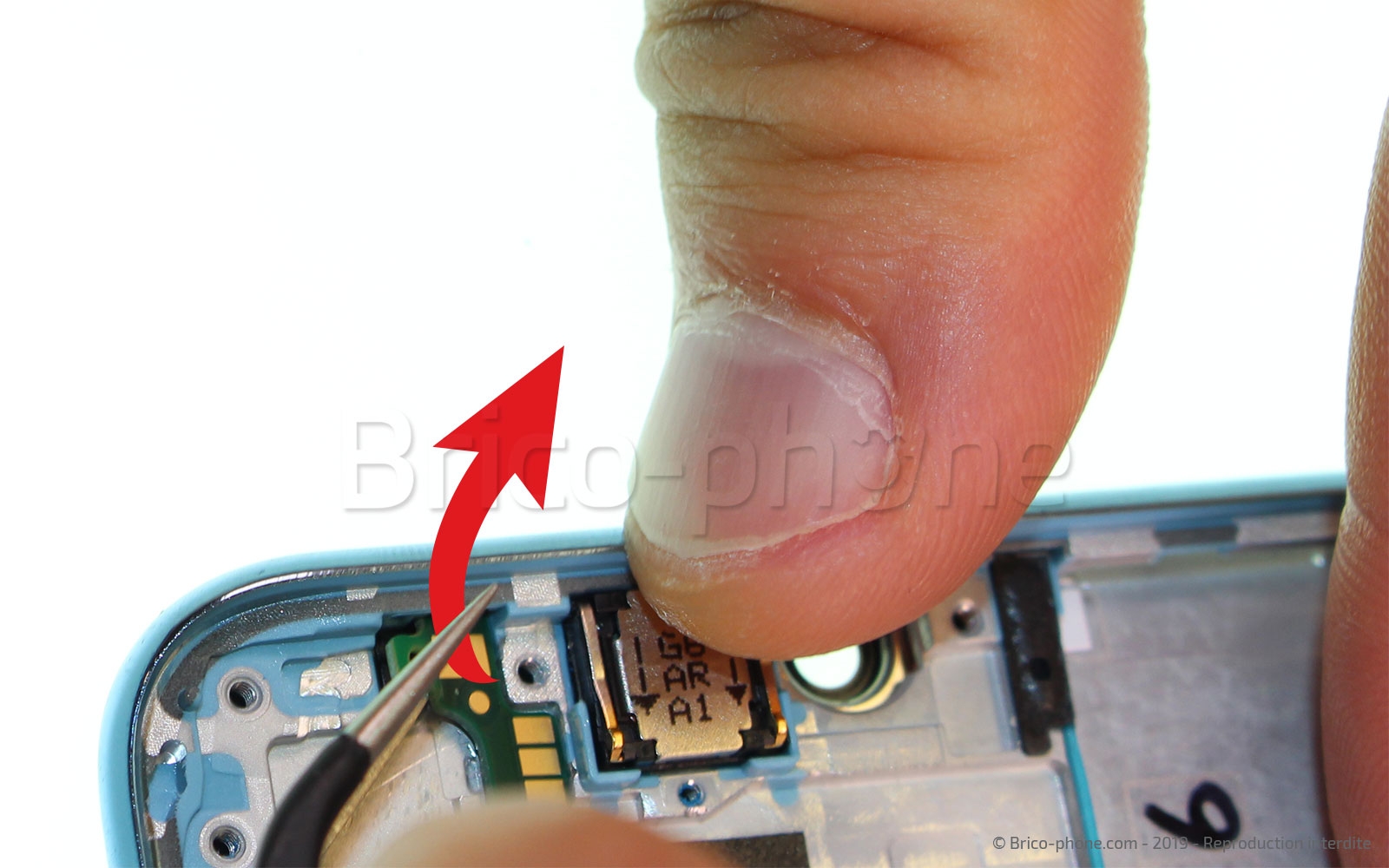

Avant de remonter votre nouveau bloc écran, il vous faut récupérer la nappe se trouvant juste à coté du haut-parleur interne.
Pour cela, chauffez le composant et retirez-le avec la pince en métal.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Pour remonter votre Honor 10 Lite, il vous suffit de reprendre les étapes dans le sens inverse.
Avant de recoller votre écran au châssis, pensez bien à tester votre bloc écran.

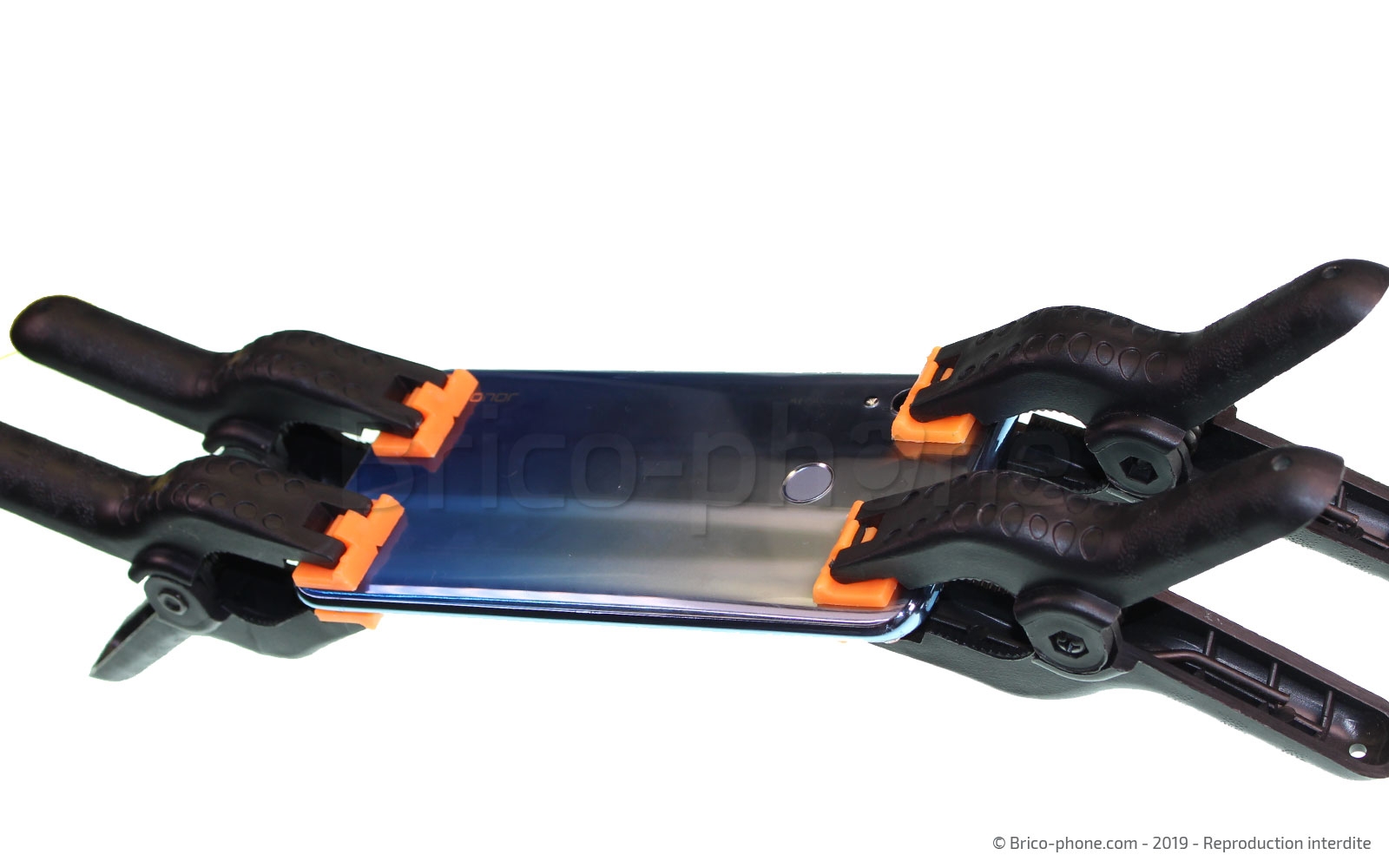

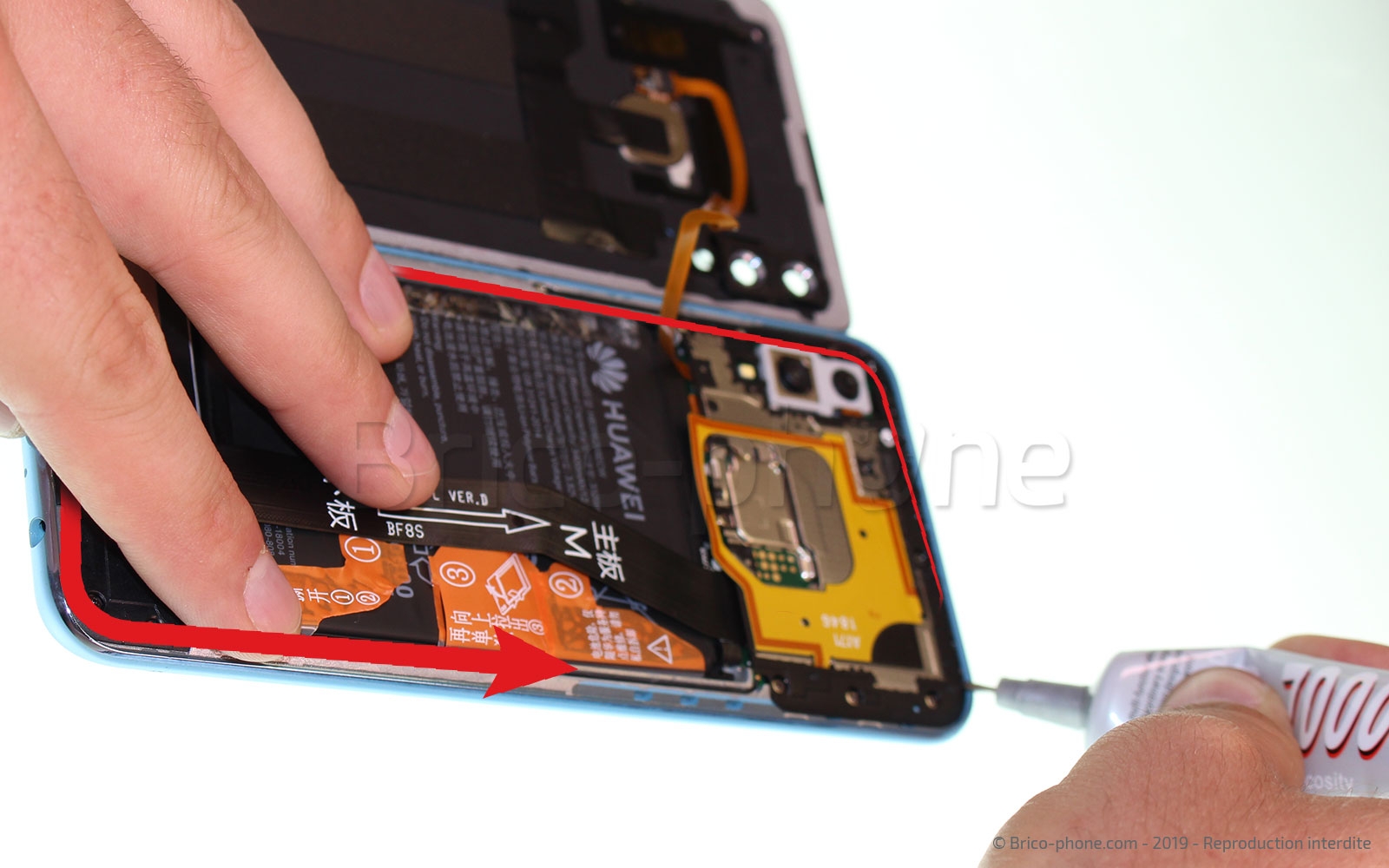

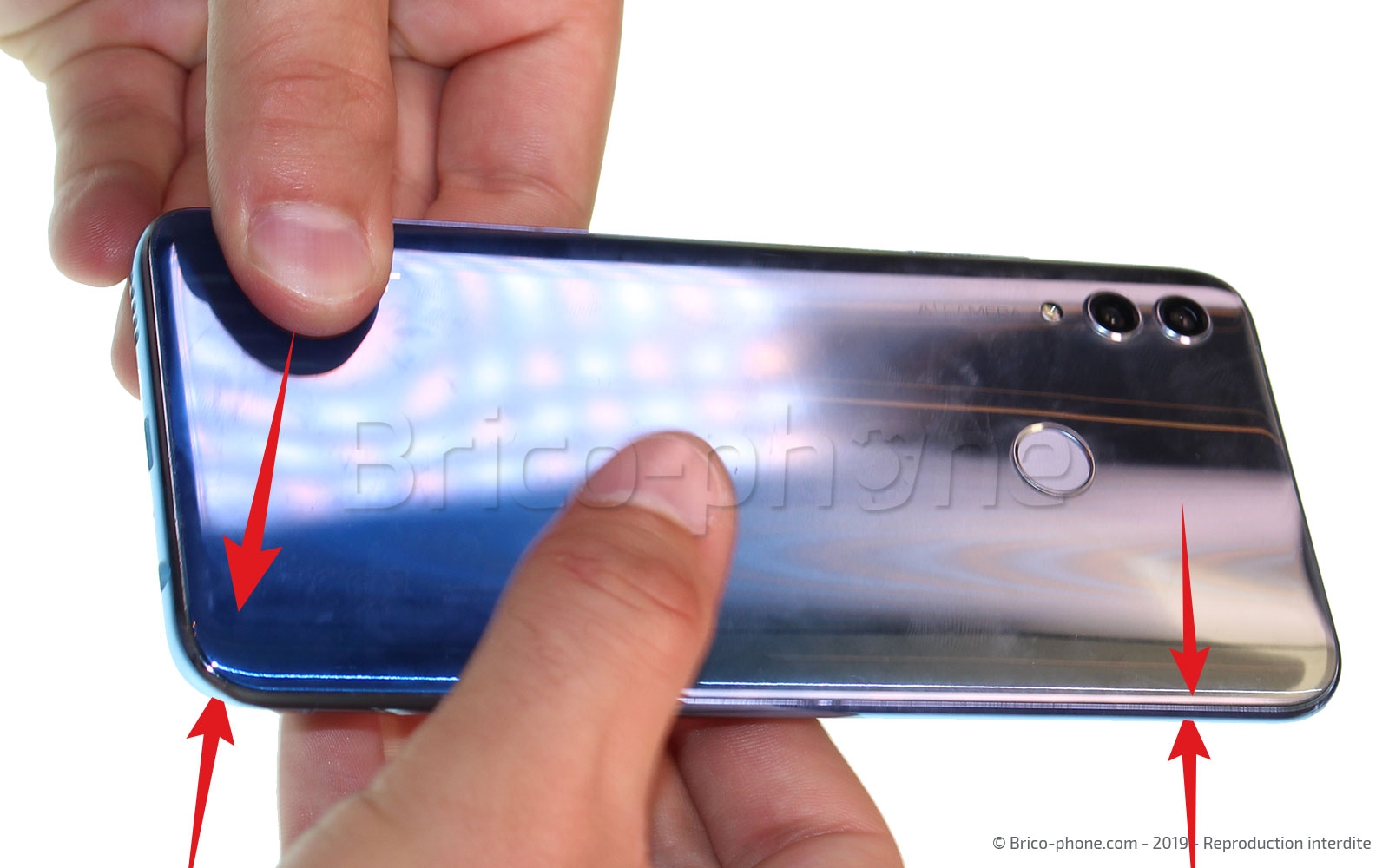

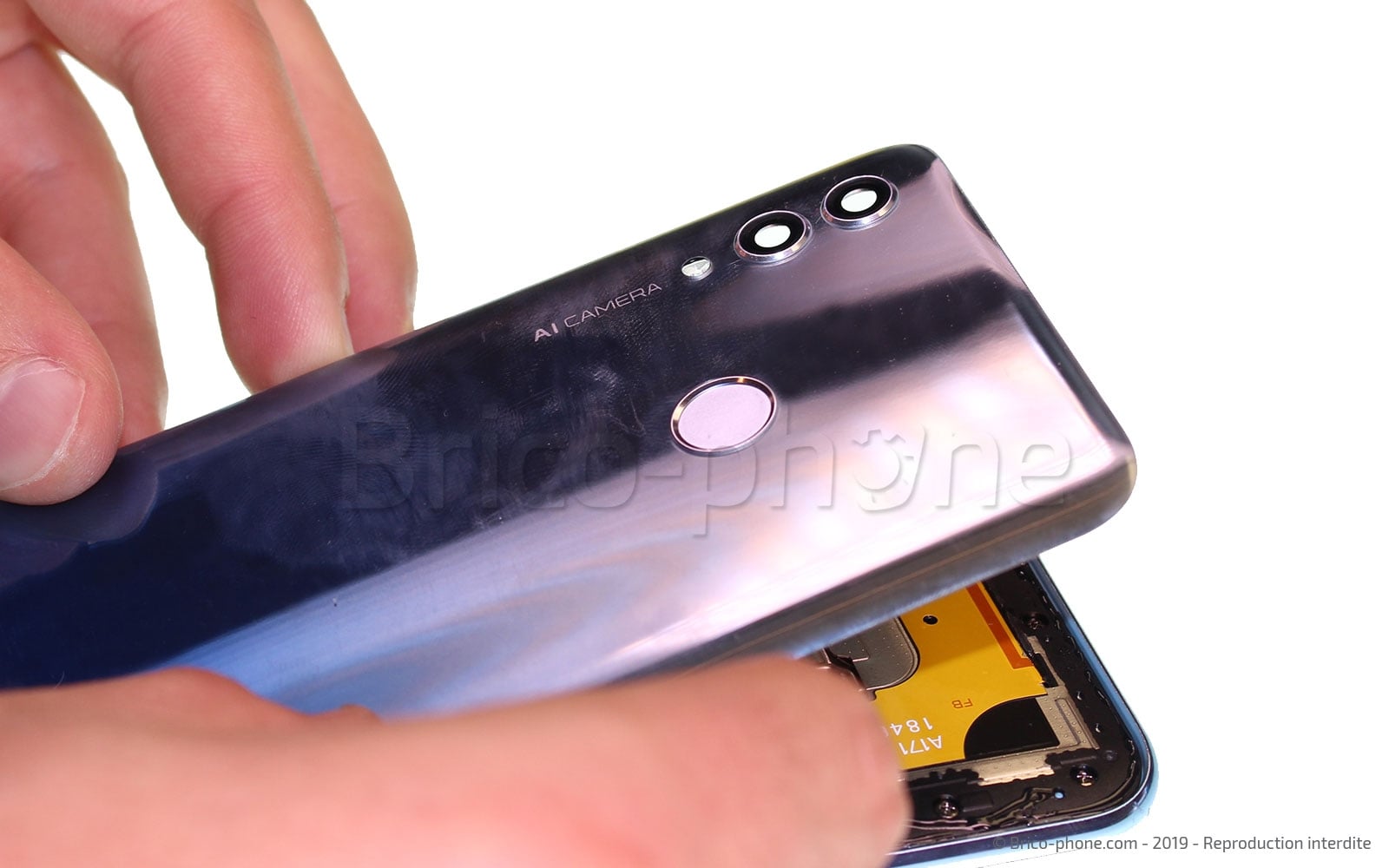

Une fois la pièce vérifiée, déposez une noisette de colle B-7000 le long du châssis et reposez la vitre arrière. Ensuite, mettez votre téléphone sous presse environ 30 minutes.
Outils
Colle
