Changement de connecteur de charge sur Honor 10 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 10 Lite
Réparation
Note de réparabilité 13/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Votre smartphone n'est plus reconnu par votre ordinateur

Le connecteur de charge de votre Honor 10 Lite est endommagé

Brico-Phone met à votre disposition, ce tutoriel photos pour vous accompagner lors du remplacement du connecteur de charge de votre Huawei Honor 10 Lire.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation, assurez-vous que les produits reçus soient compatibles avec votre Honor 10 Lite.

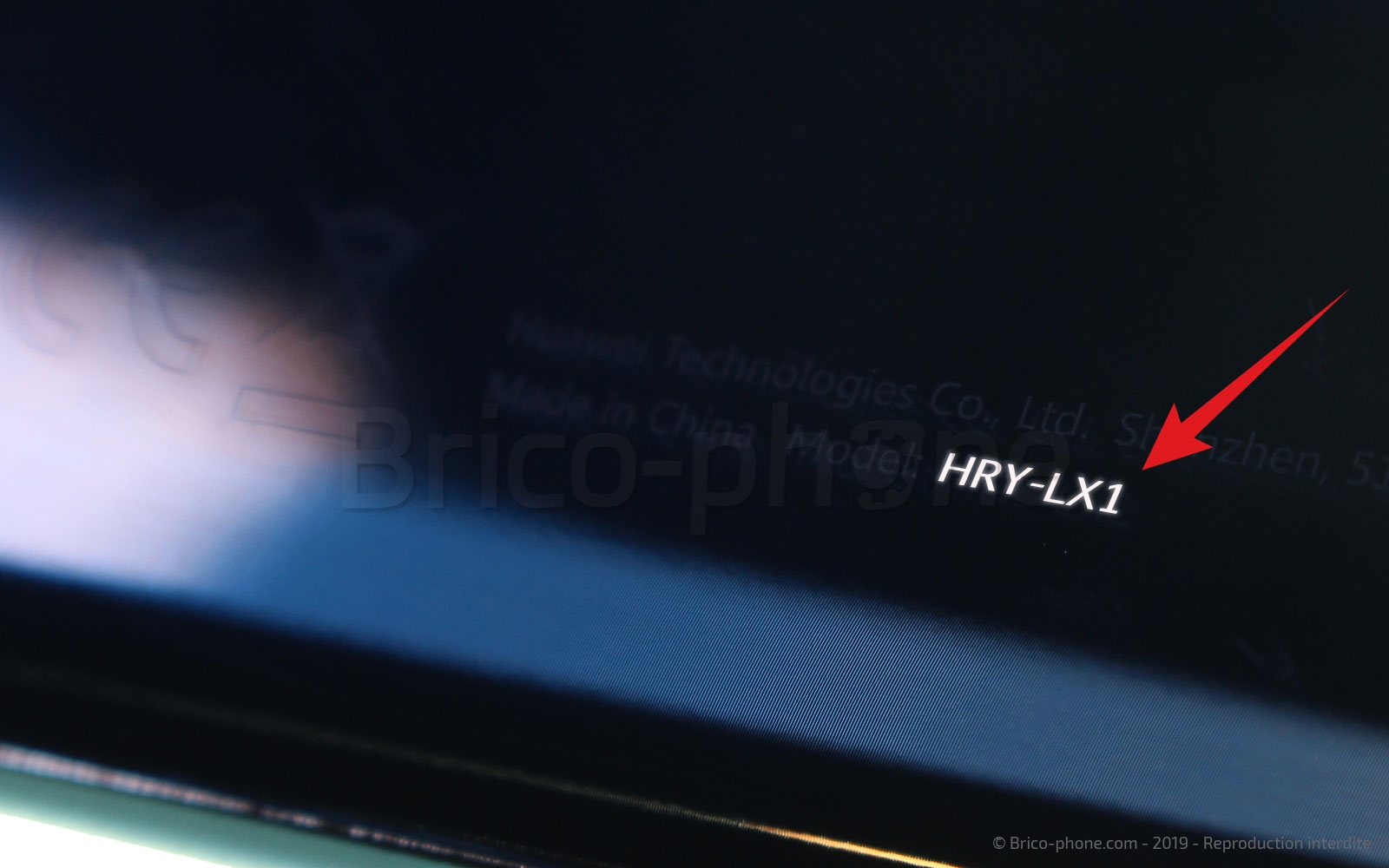

Au dos de votre smartphone, vous devriez avoir la référence : HRY-LX1, qui correspond à votre Huawei Honor 10 Lite.
Etape 1

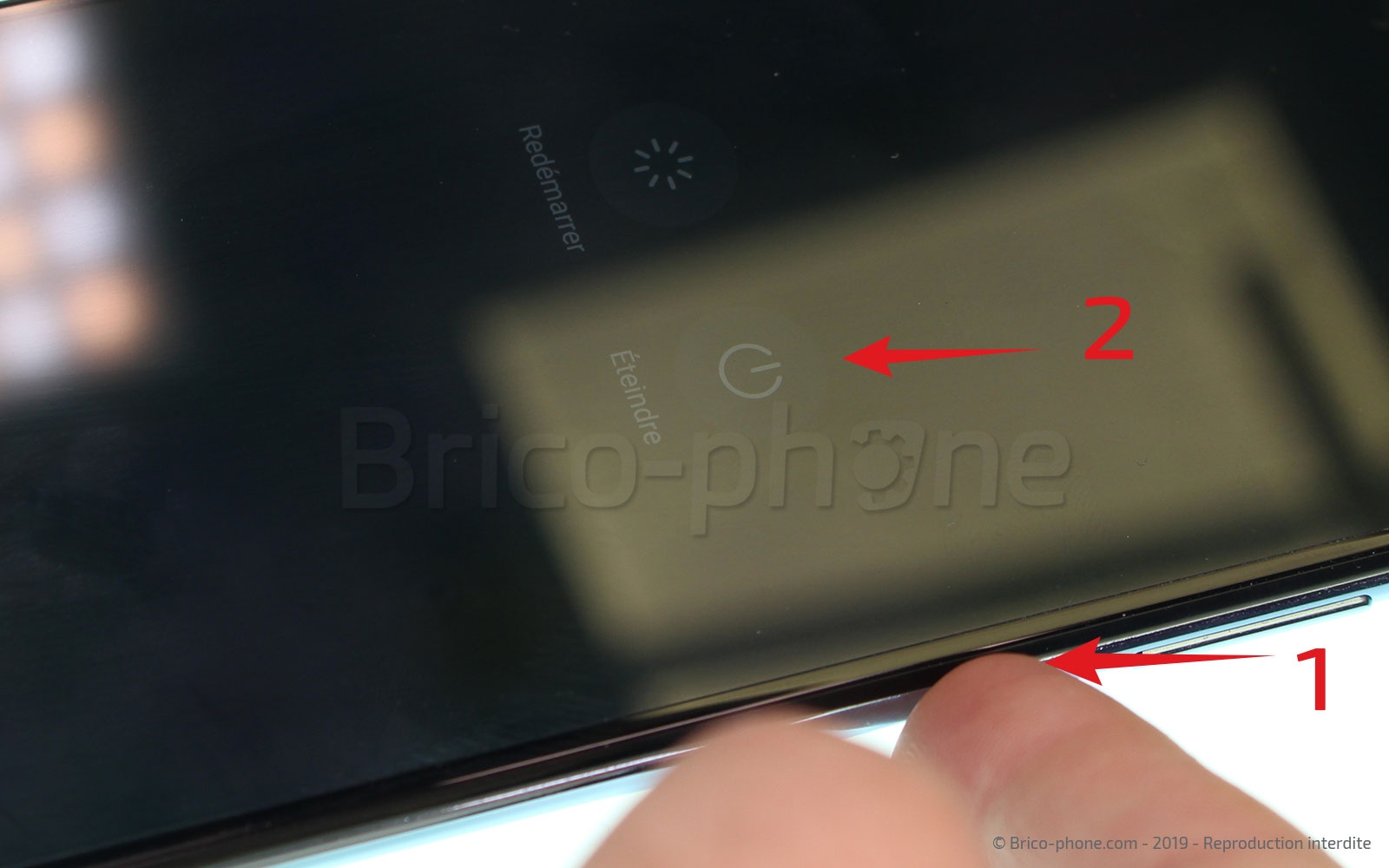

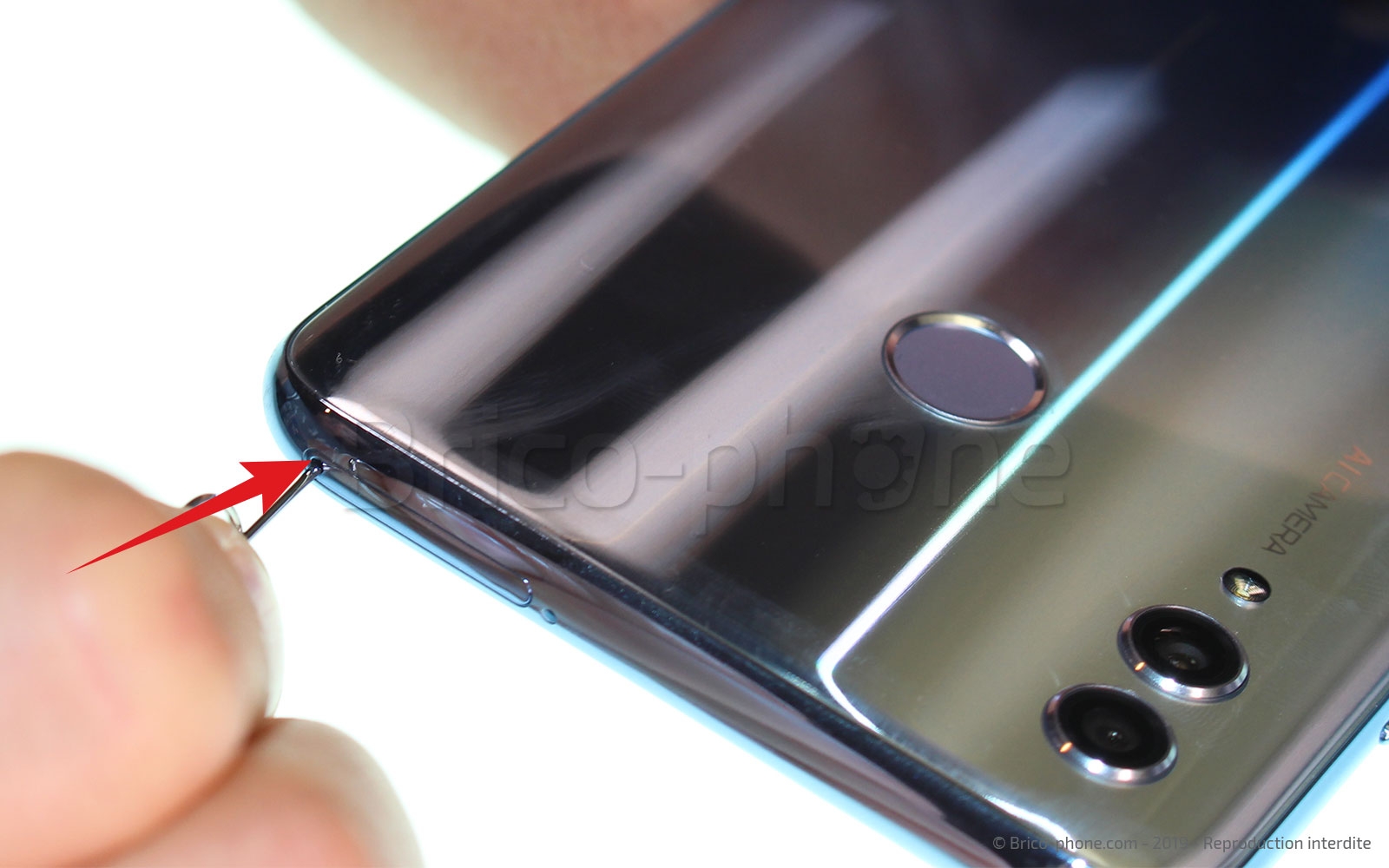

Etape 1 Mettre hors tension et retirer le rack SIM

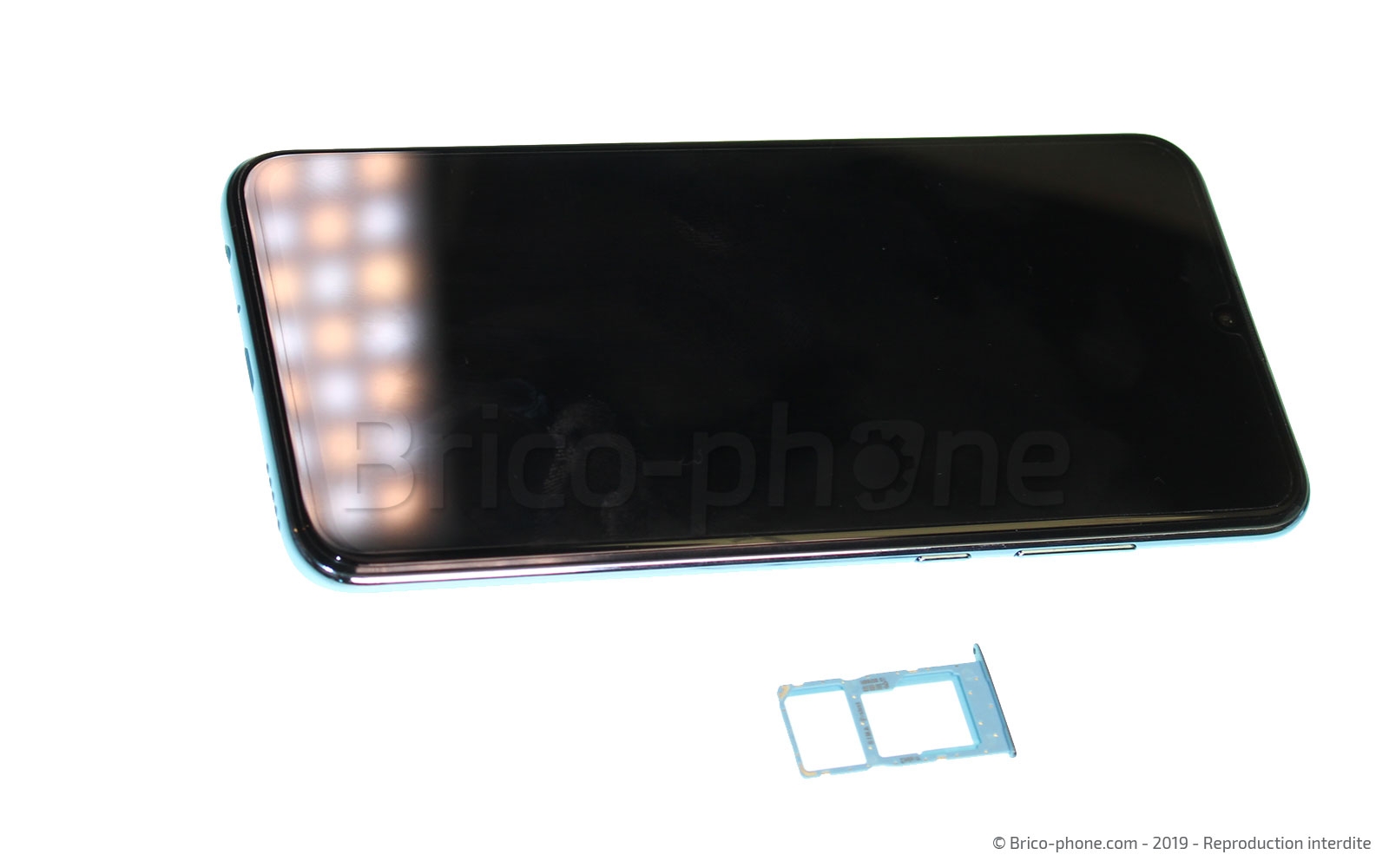

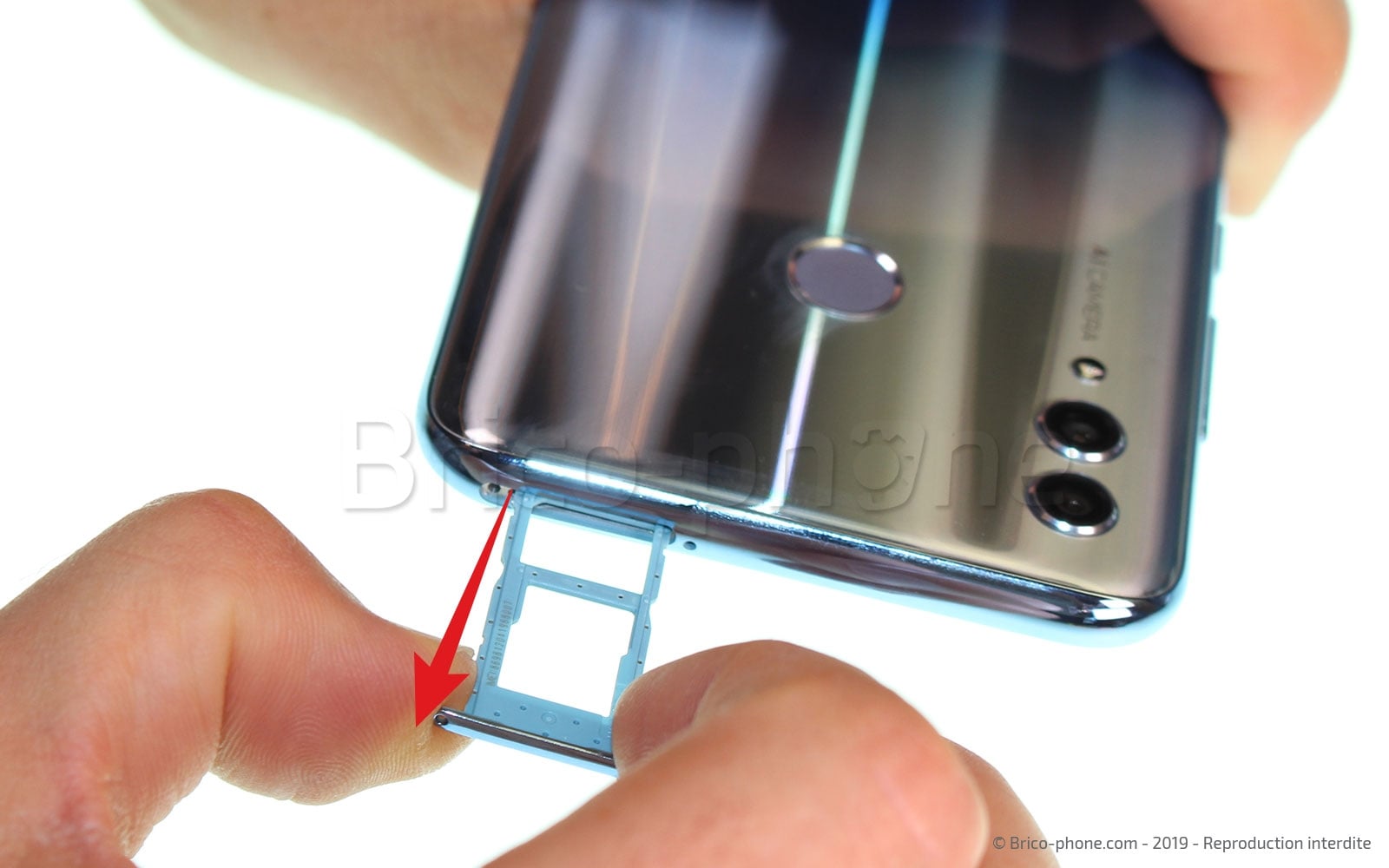

Dans un second temps, il vous faudra éteindre votre appareil et retirer le rack SIM à l'aide de l'outil d'extraction.
Outils
SIM
Pièces
Rack tiroir carte SIM et SD Noir pour Huawei Honor 10 Lite 6.27€
Etape 2

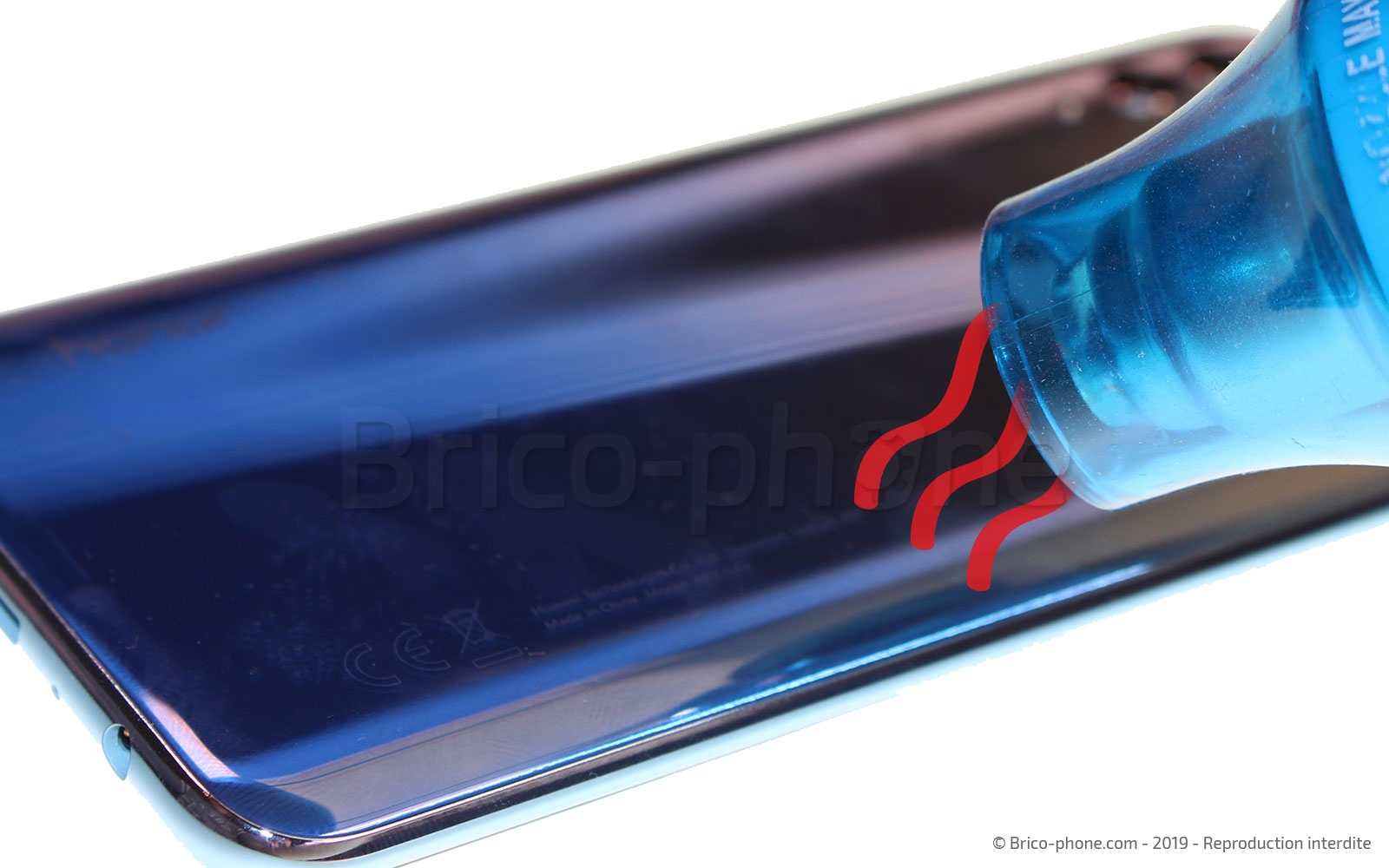

Etape 2 Chauffer la vitre arrière

Pour accéder à l'intérieur de votre Honor 10 Lite, vous devez décoller la coque arrière en utilisant soit le sèche-cheveux / décapeur thermique, soit le coussin chauffant.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

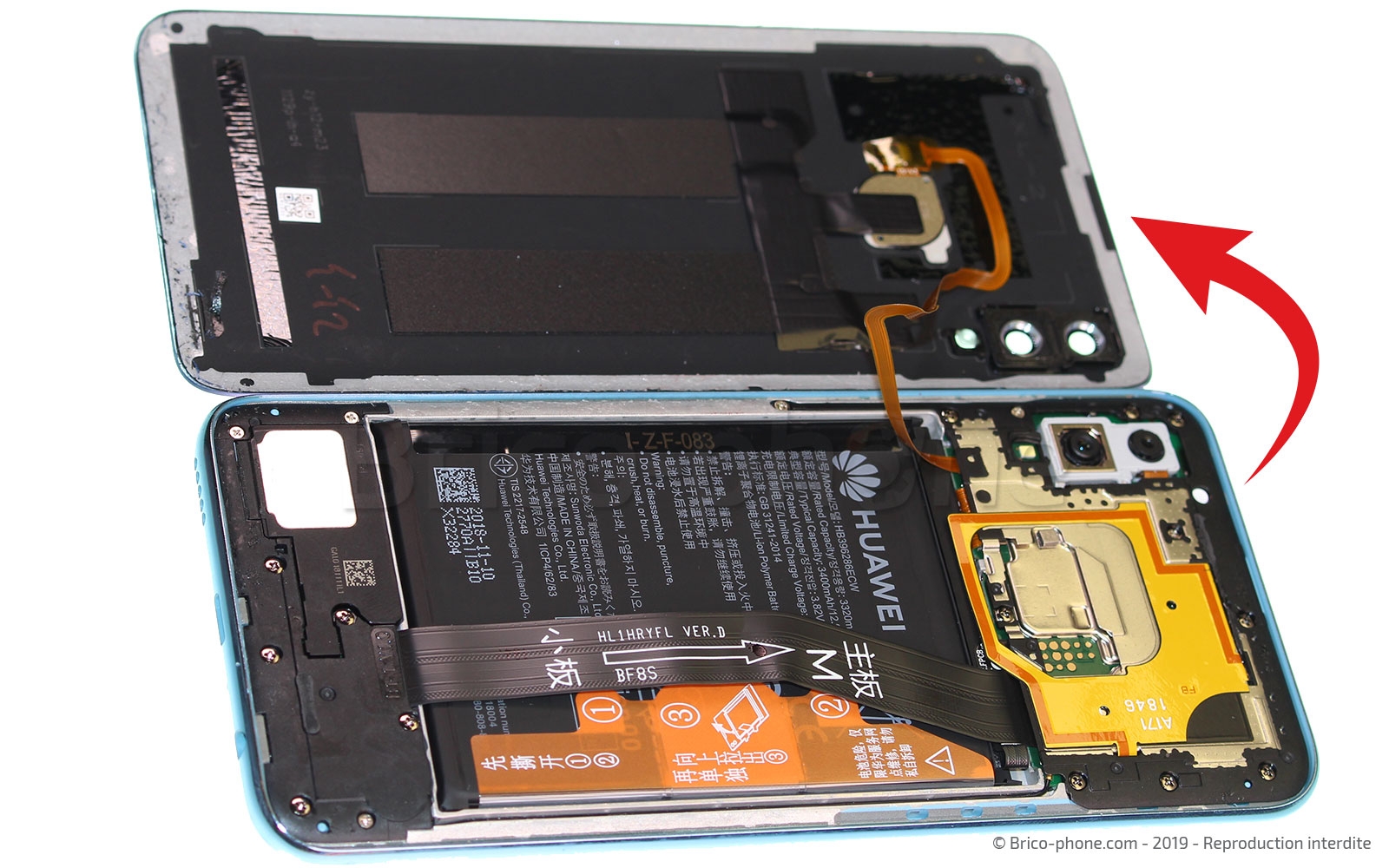

Etape 3 Décoller la coque arrière

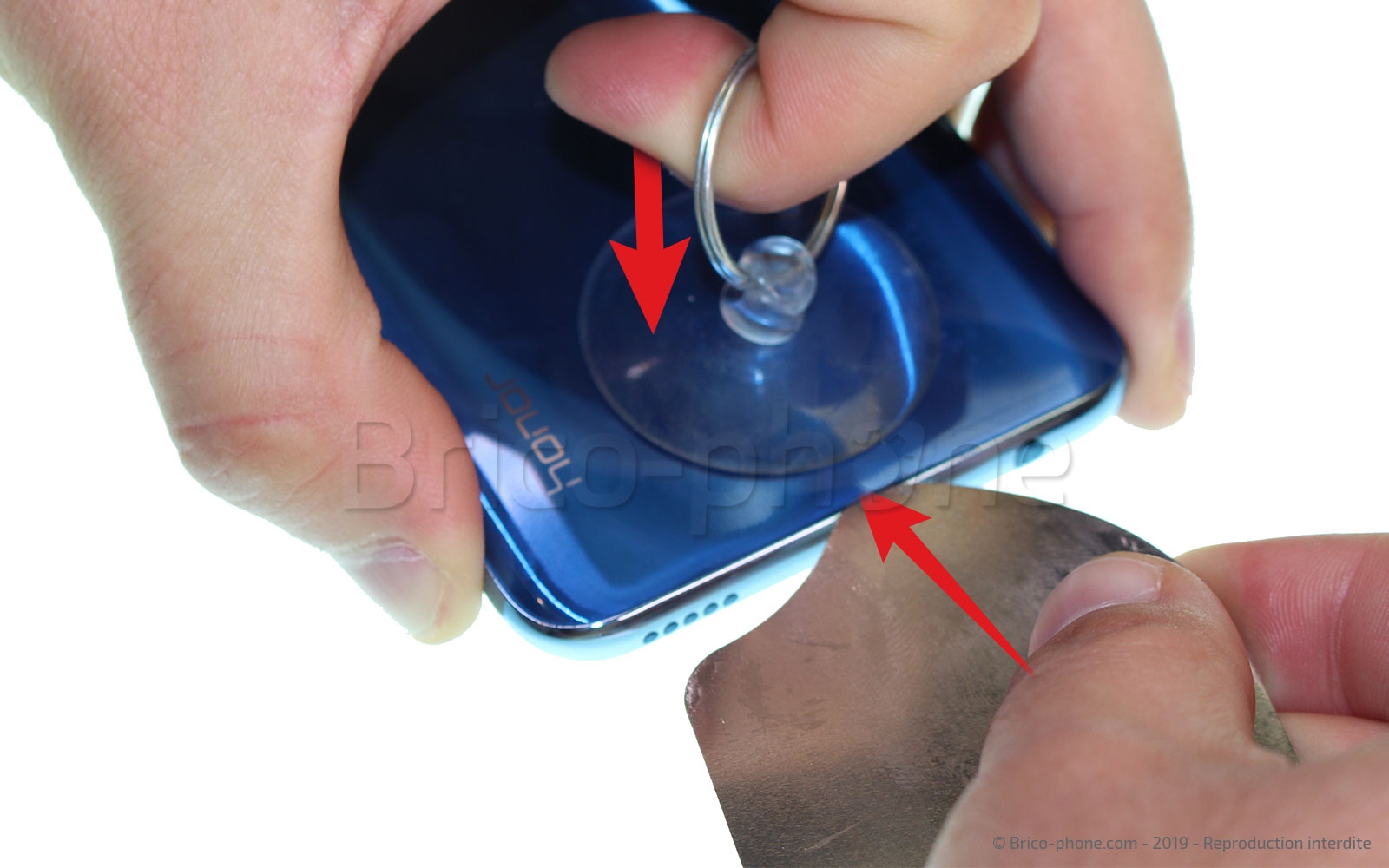

Une fois la vitre chauffée, positionnez la ventouse sur la partie inférieure du smartphone et en tirant sur la boucle, vous devriez voir apparaitre une fente dans laquelle insérer l'outil iFlex.

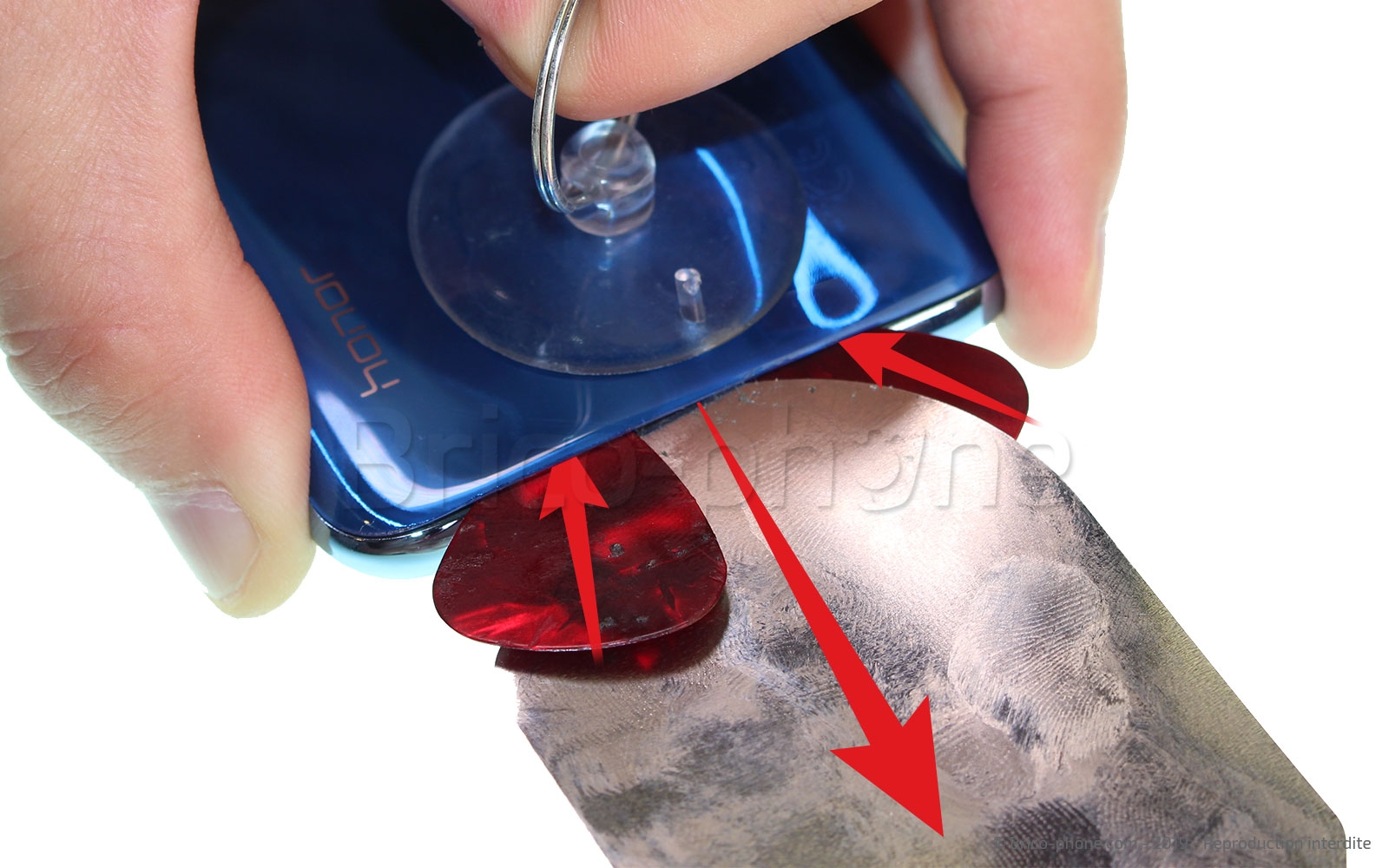

Ensuite, il vous faudra remplacer l'iFlex par les deux médiators en plastique fournis dans le kit d'outils.
A l'aide des deux médiators en plastique, faites le tour du smartphone pour terminer le décollage de la coque arrière.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

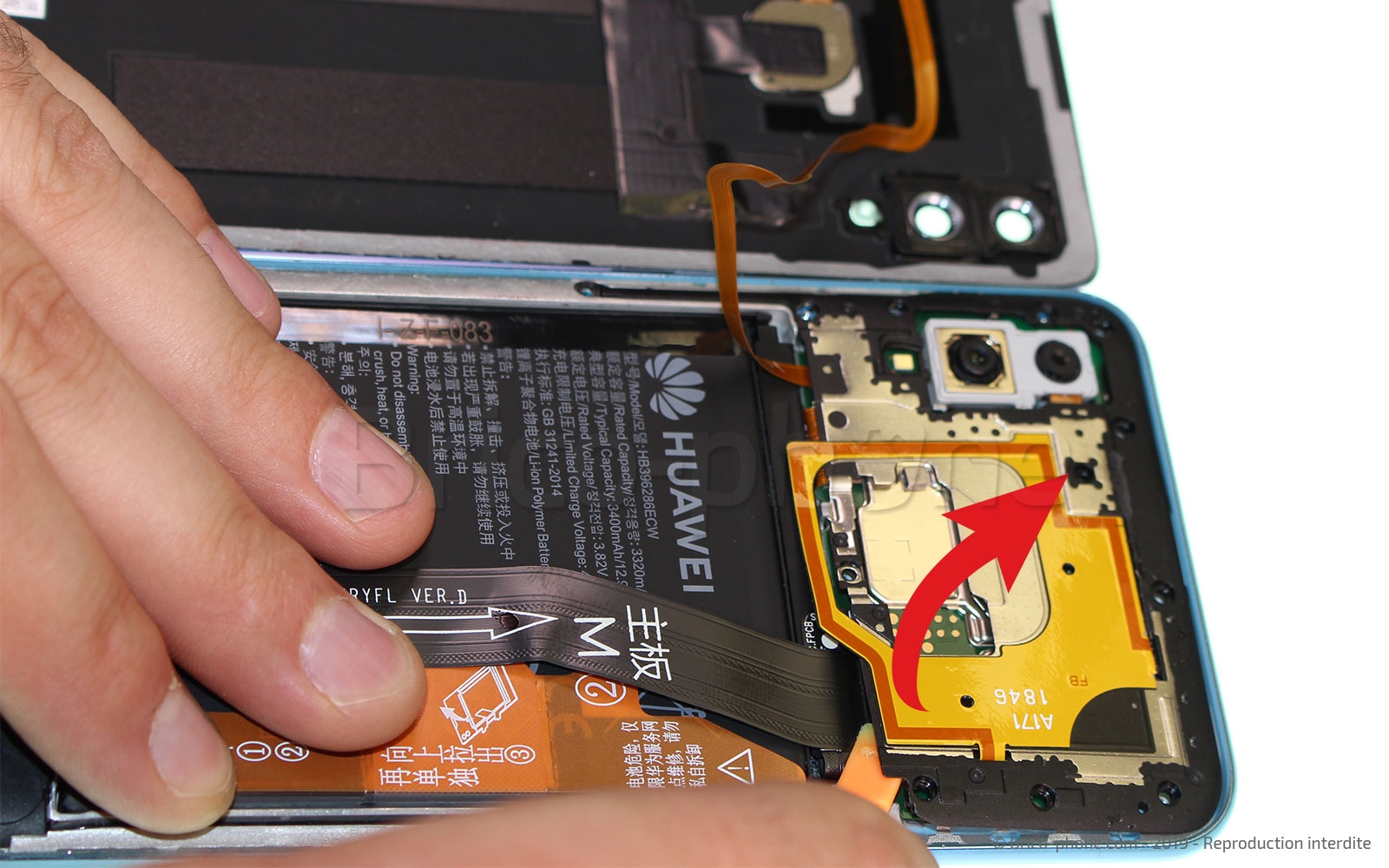

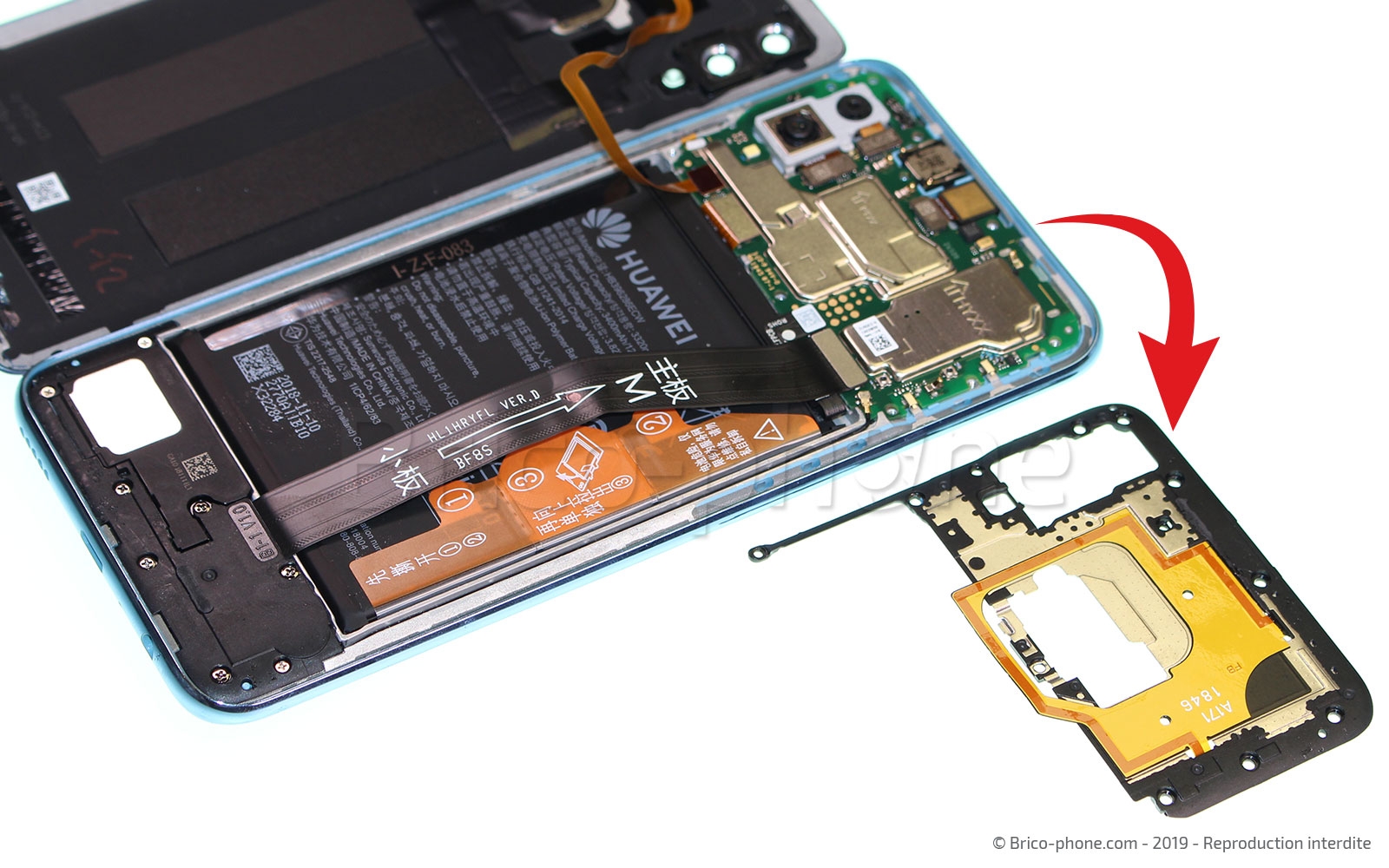

Etape 4 Retirer le cache supérieur

Pour continuer la réparation en toute sécurité, il vous faut dévisser les 12 vis cruciformes et retirer le cache noir, à l'aide de la spatule en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

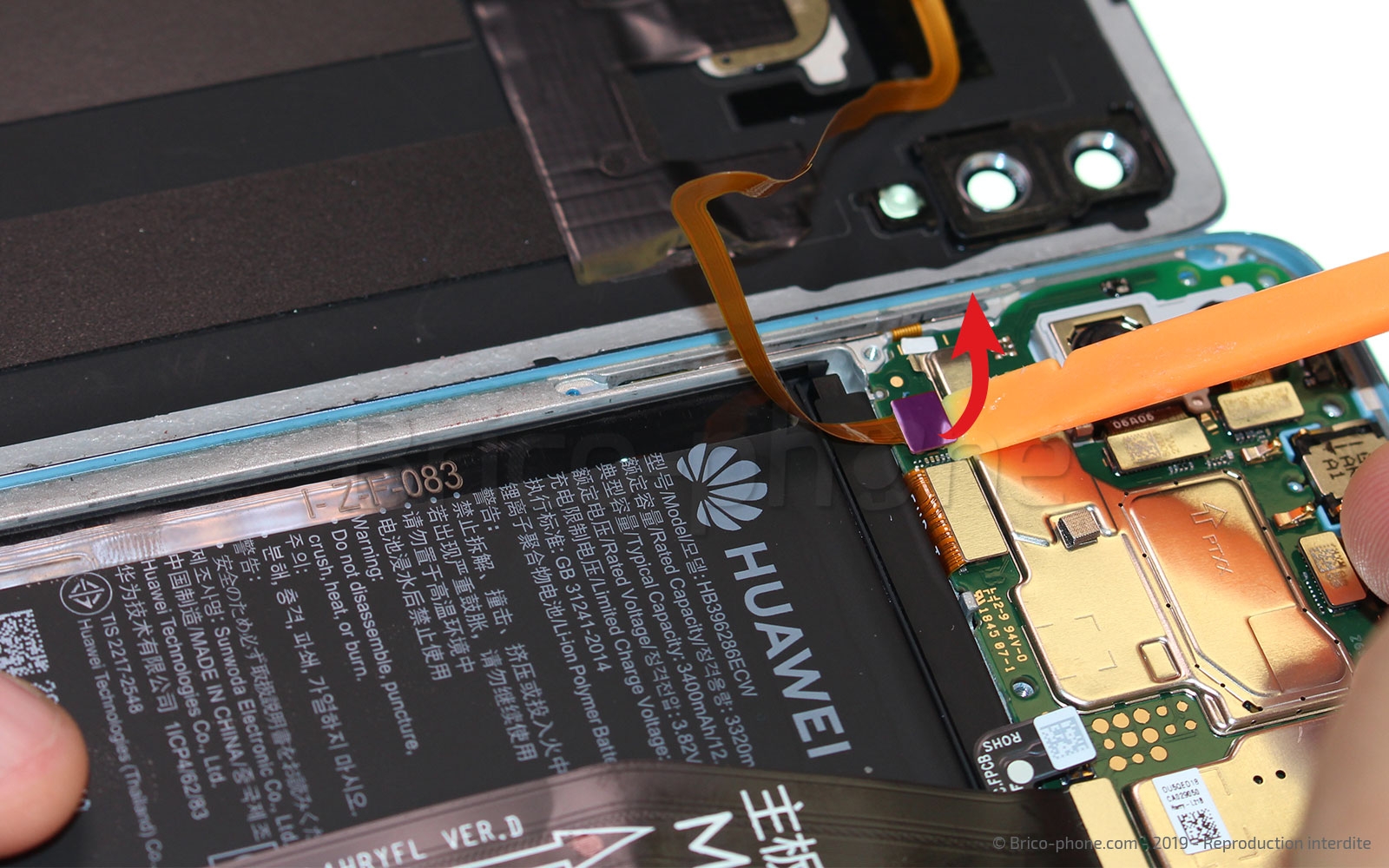

Etape 5 Déconnecter la batterie et le lecteur d'empreintes digitales

Avec le levier en nylon, déconnectez la nappe du lecteur d'empreintes digitales ainsi que celle de la batterie.
Outils
Levier Nylon
Etape 6

Etape 6 Retirer le bloc haut-parleur externe

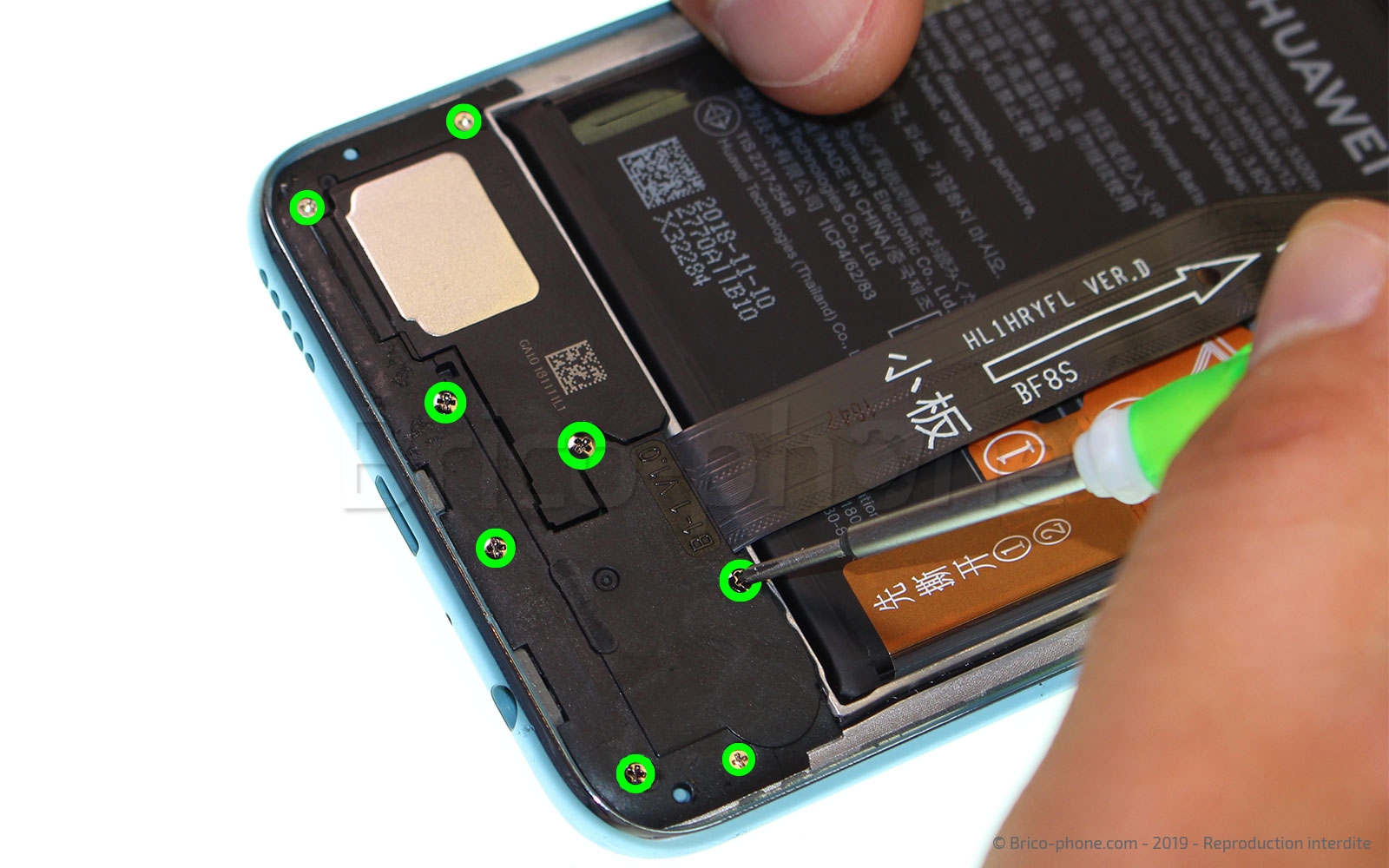

Avec le tournevis cruciforme, dévissez les 8 vis du bloc haut-parleur externe.
Retirez ensuite le bloc en vous aidant de la spatule en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

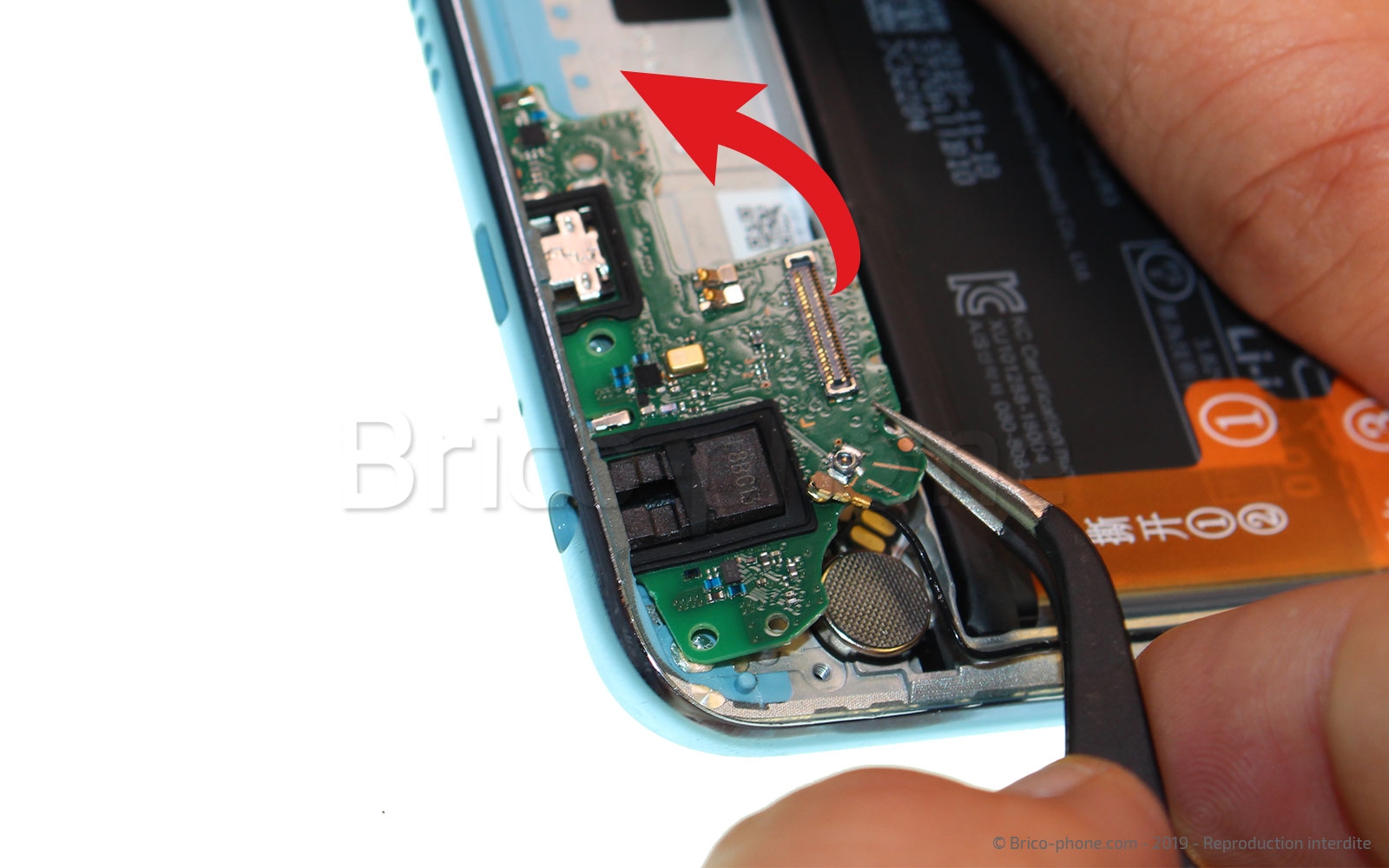

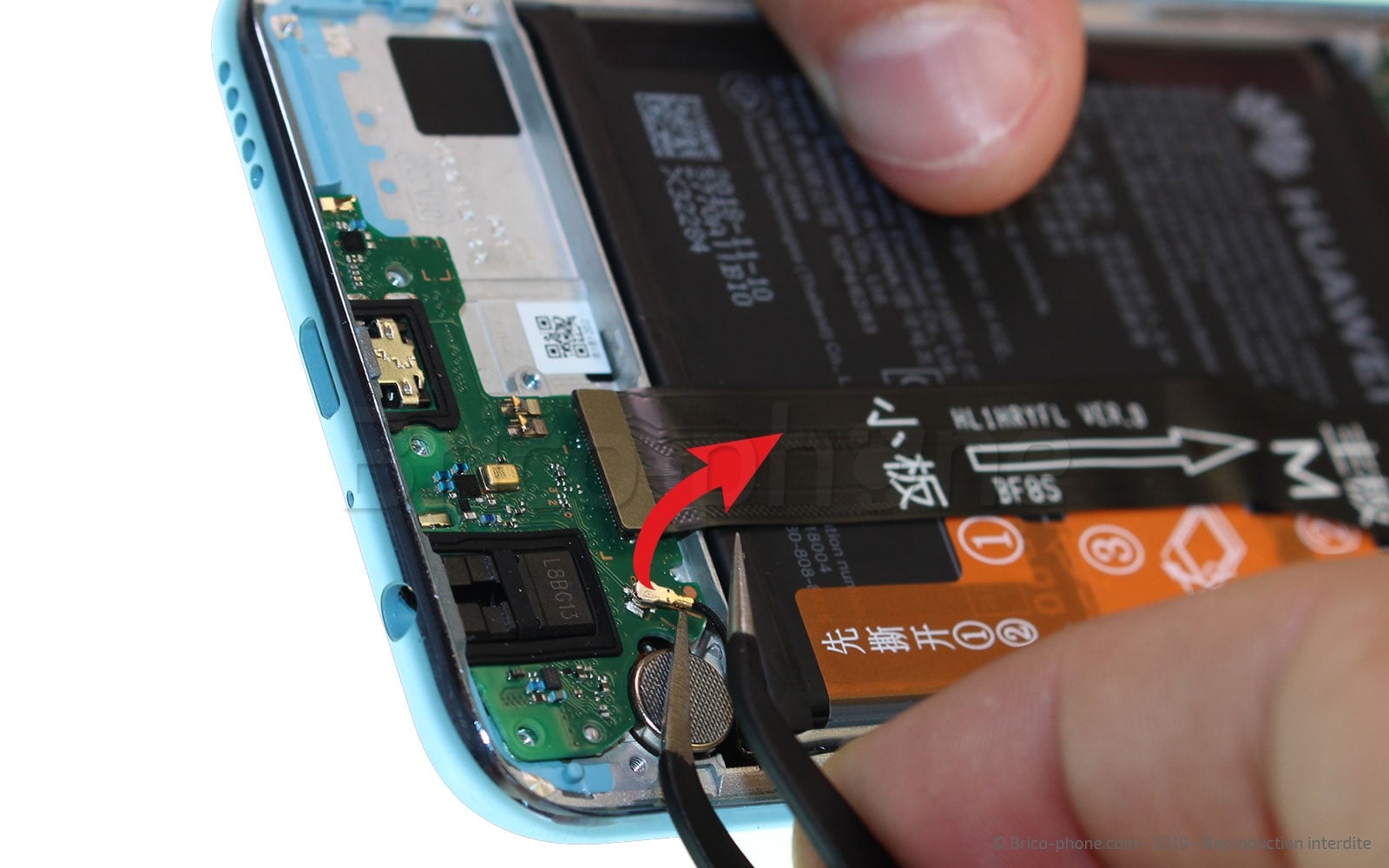

Etape 7 Extraire le connecteur de charge

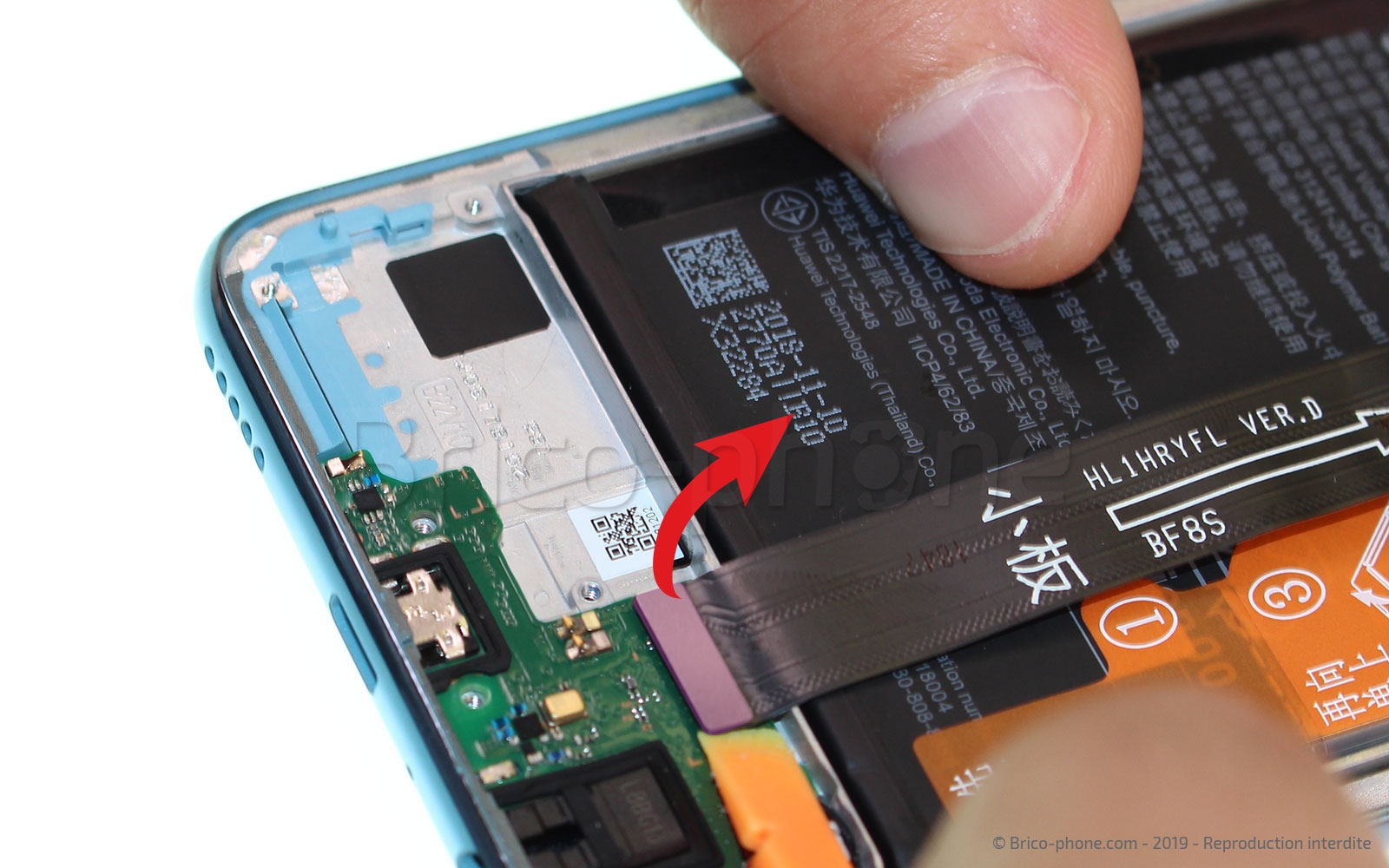

Pour pouvoir sortir le dock, il vous faut débrancher la rallonge d'interconnexion et le câble coaxial.
Ensuite, toujours avec la pince en métal, vous pouvez retirer le connecteur de charge du Honor 10 Lite.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge micro USB 2.0 pour Honor 10 Lite 8.90€

Conseils pour le remontage

Vous pouvez maintenant remplacer le connecteur de charge de votre Honor 10 Lite. Pour le remonter, suivez ce tutoriel dans le sens inverse.

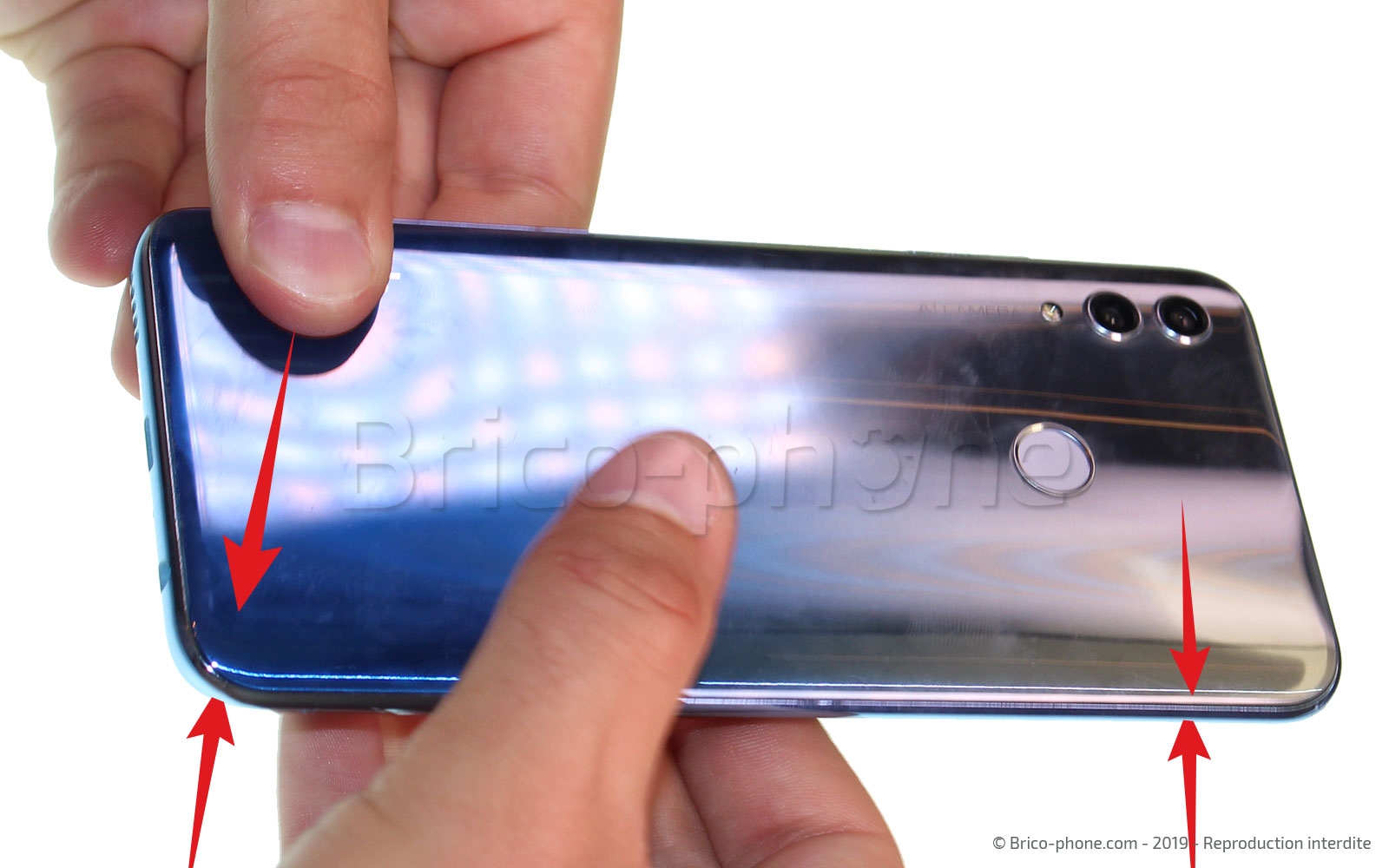

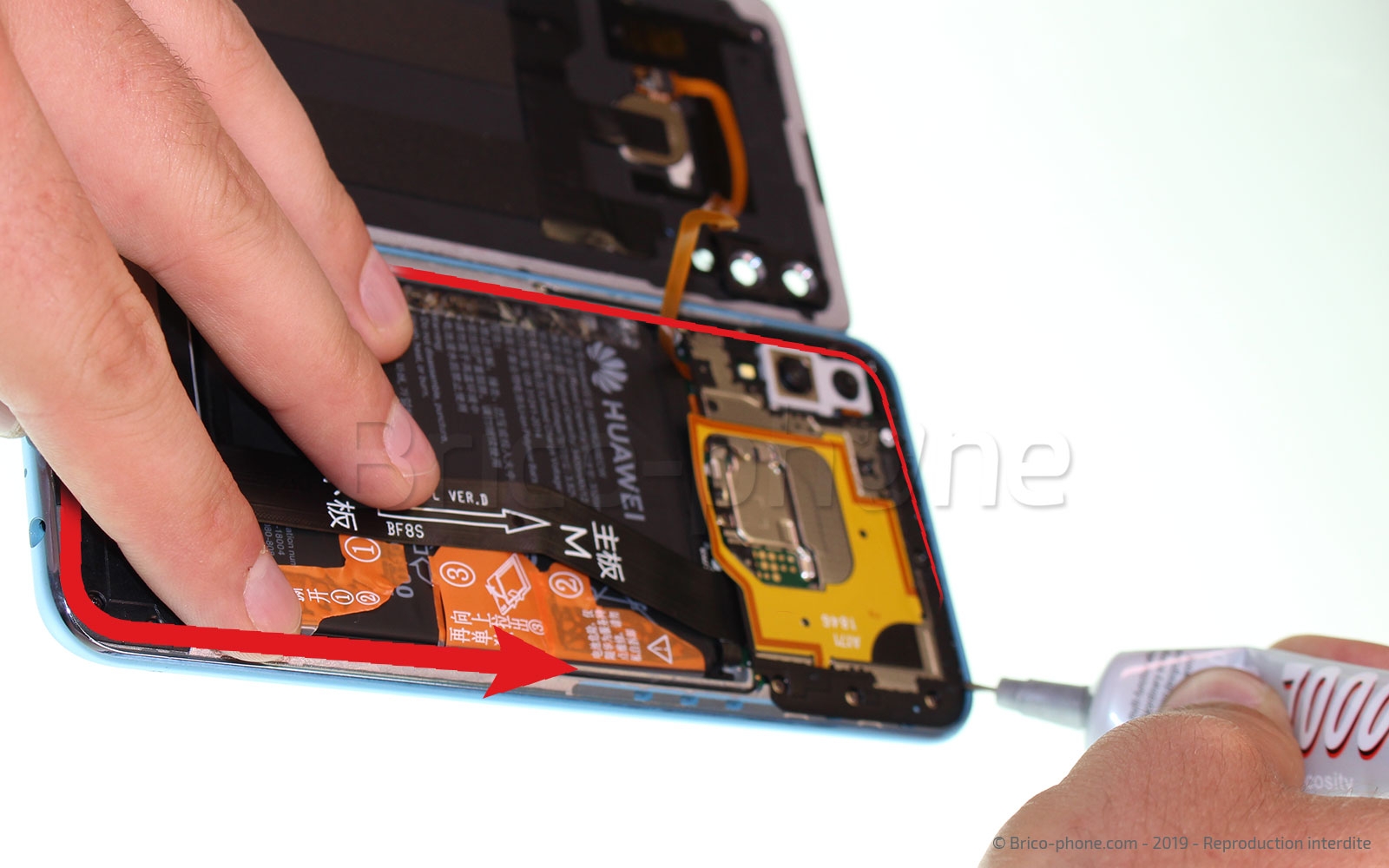

Lors du remontage, utilisez la colle B-7000 sur le châssis autour du smartphone et placez-le sous presse au minimum 30 minutes à l'aide de pinces à ressort.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
Colle professionnelle B7000 en tube de 3ml 3.90€
