Changement de coque arrière sur Mi A2

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi A2
Réparation
Note de réparabilité 8/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

La coque arrière de votre Xiaomi Mi A2 est cassée

Les lentilles de caméras arrières sont endommagées

Vous souhaitez changer la coque arrière de votre Xiaomi Mi A2 ?

Laissez-vous guider, étape par étape, par ce tutoriel photos, exclusivement mis à votre disposition par l'équipe Brico-Phone, pour vous permettre de remplacer, vous -même, votre pièce endommagée. Bonne réparation !

Outils nécessaires
Voir plus d'outils
En option

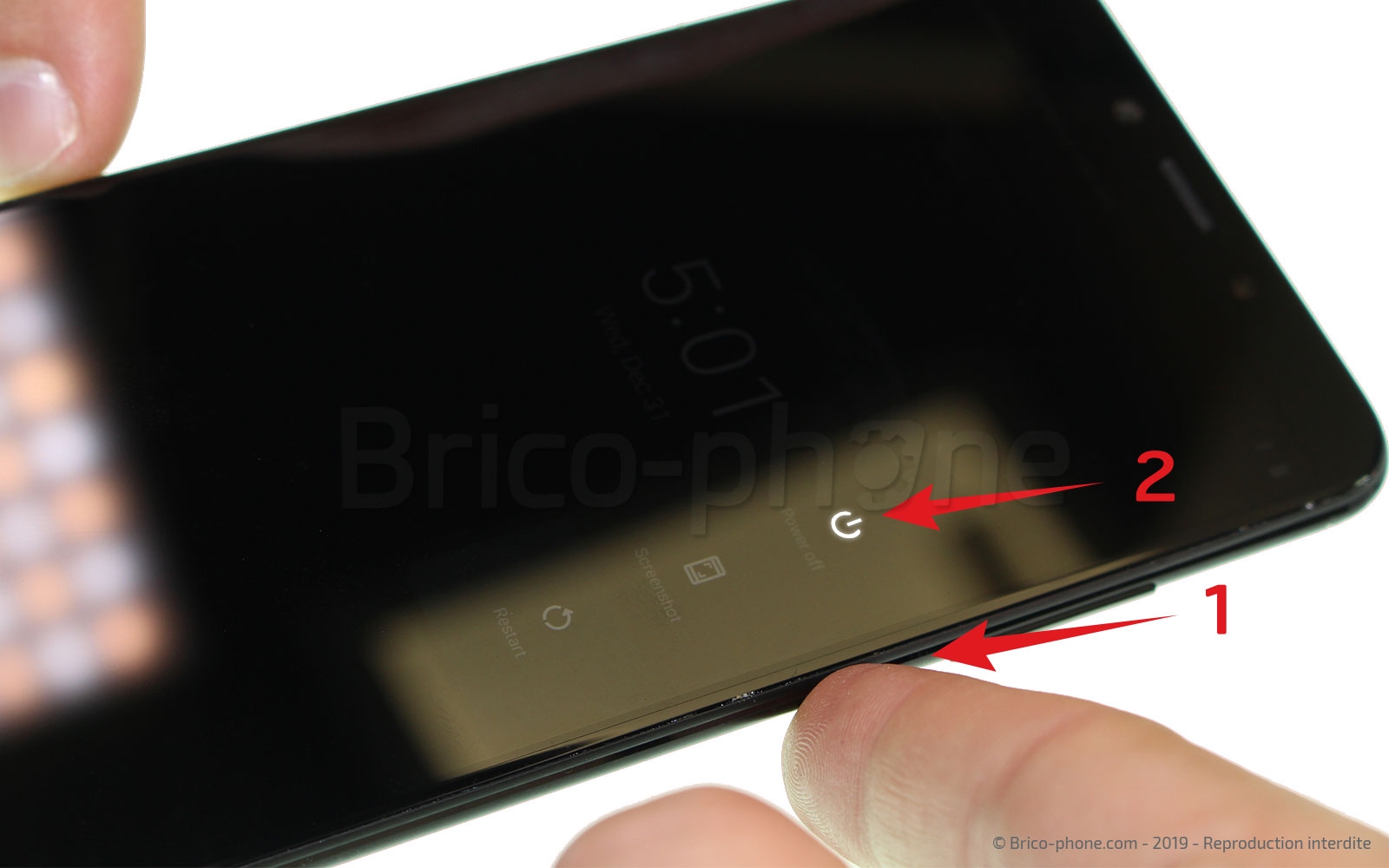

Avant de commencer

Avant de commencer votre réparation, il vous faut vérifier que la pièce commandée soit bien compatible avec votre smartphone. Pour cela, retournez votre téléphone et sur la partie inférieure vous devriez y voir écrit : M1804D2SG.

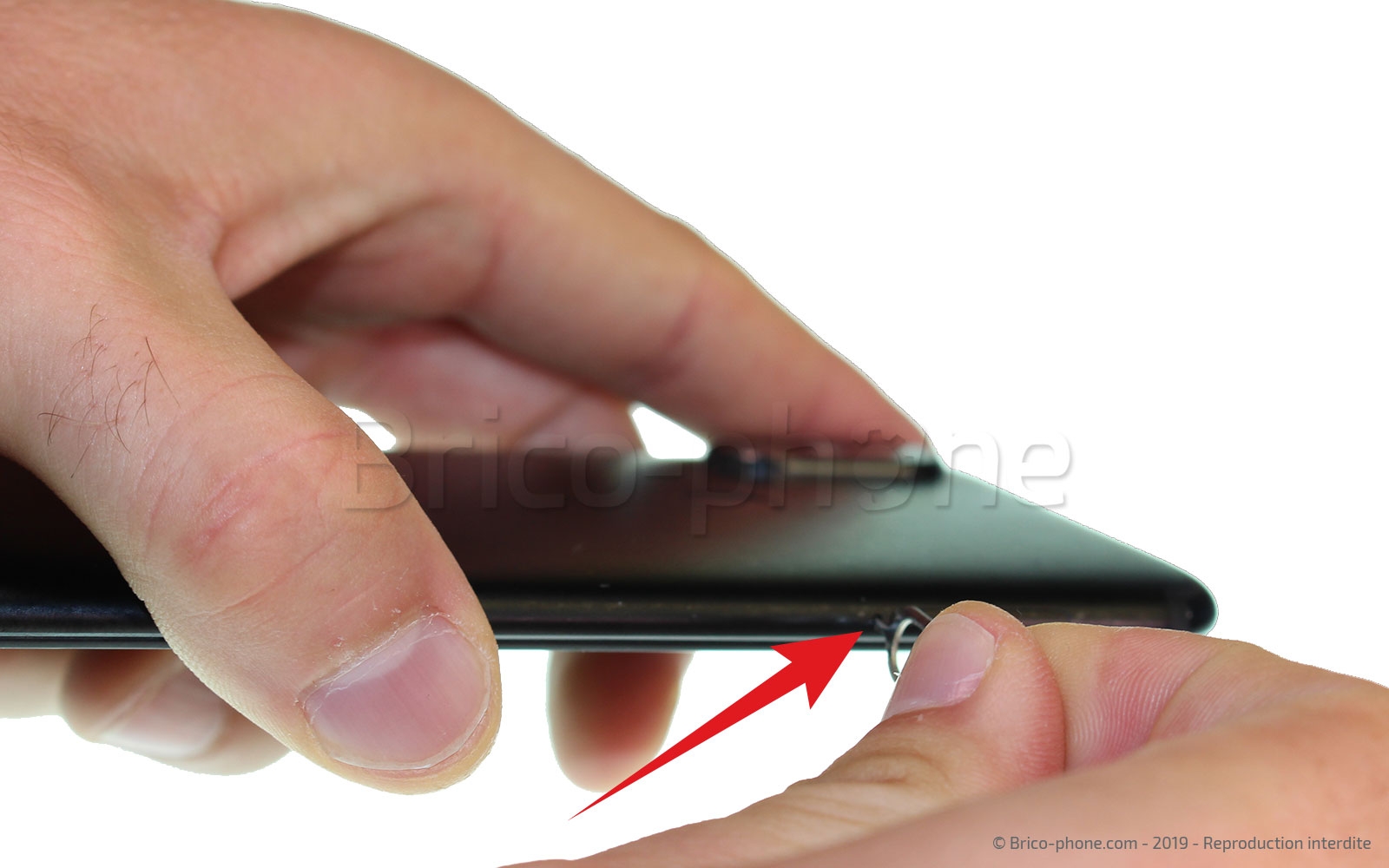

Votre smartphone est bien un Xiaomi Mi A2 et vous disposez des bonnes pièces pour faire la réparation, il est donc temps de mettre hors tension votre appareil et de retirer le rack Sim de son emplacement.
Outils
SIM
Etape 1

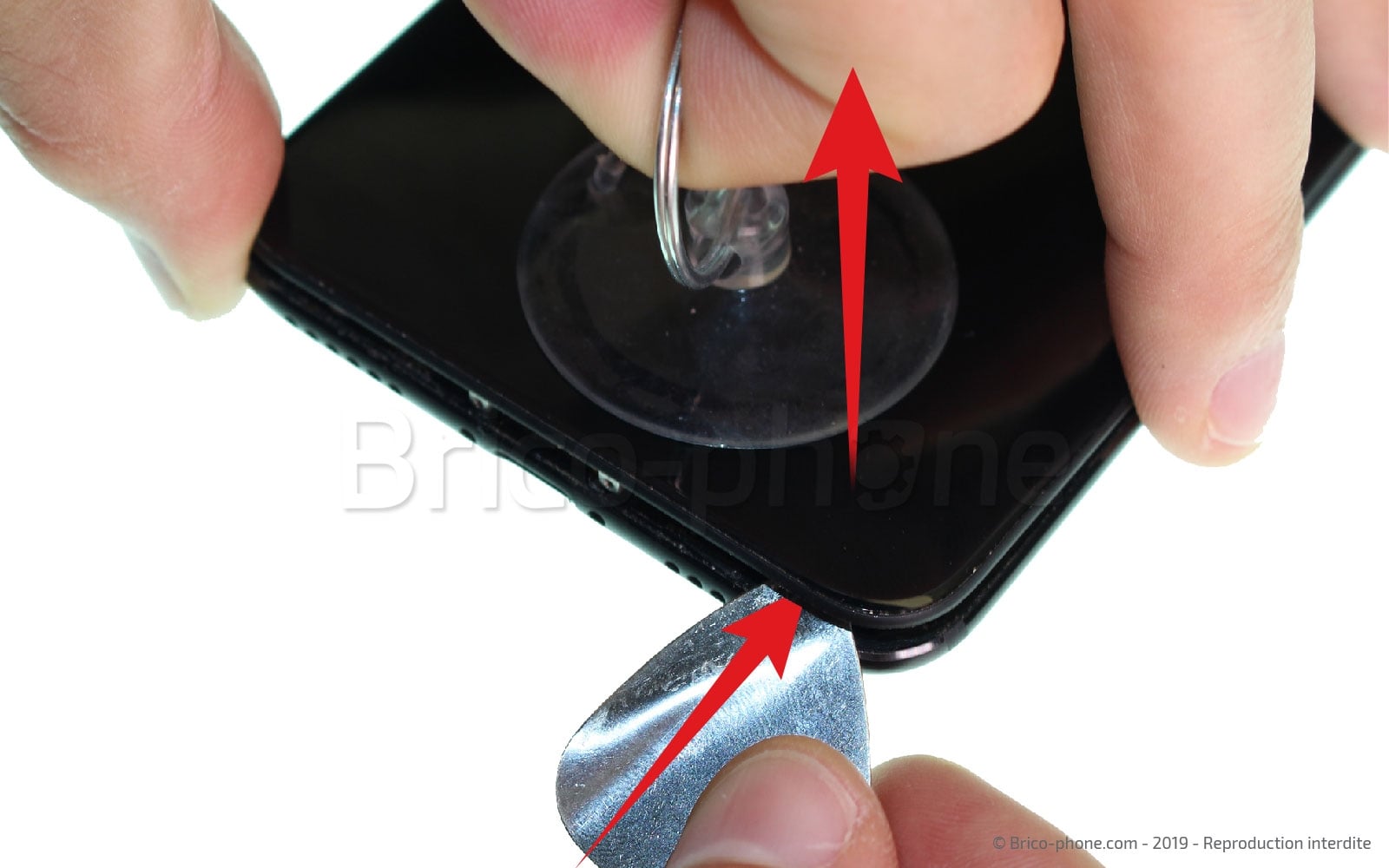

Etape 1 Ouvrir le smartphone

Deux vis Pentalobe verrouillent l'écran de votre Xiaomi Mi A2.
Après les avoir retirées, vous pouvez utiliser la ventouse et le médiator en métal ou alors l'outil iSclack.
Ces deux manipulations vont vous permettre d'accéder à l'intérieur de votre smartphone.
Pour la première possibilité, il vous suffit de placer la ventouse sur la partie inférieure de votre écran et de tirer légèrement dessus en essayant d'insérer le médiator métallique dans la fente créée entre l'écran et le châssis.

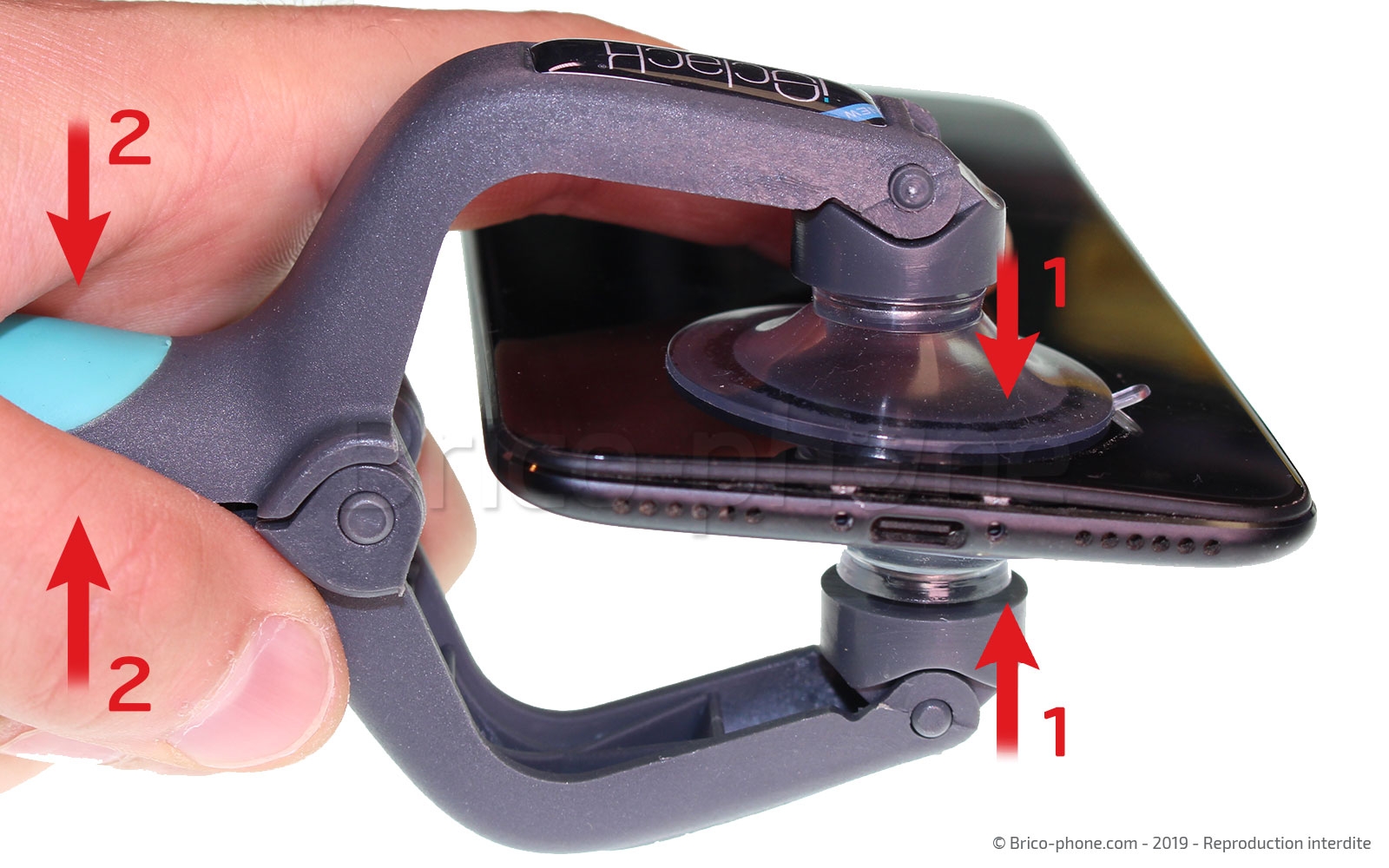

Pour le iSclack, vous devez positionner les ventouses de chaque coté de l'appareil et une fois ces dernières fixées, il ne vous reste plus qu'à presser le manche de l'outil.
Outils
Médiator
Tournevis Pentalobe
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Tournevis pentalobe pour iPhone 3.90€
Etape 2

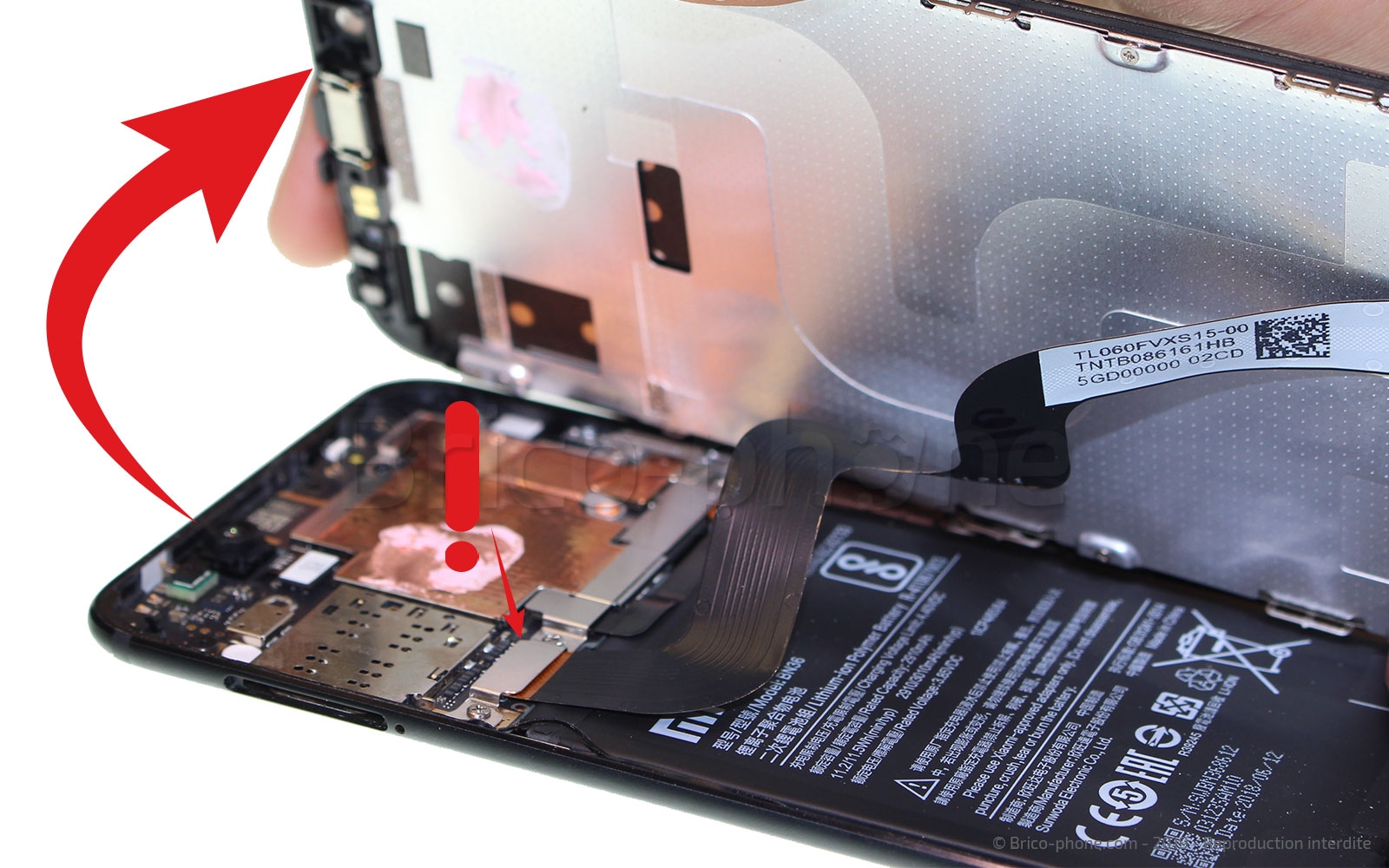

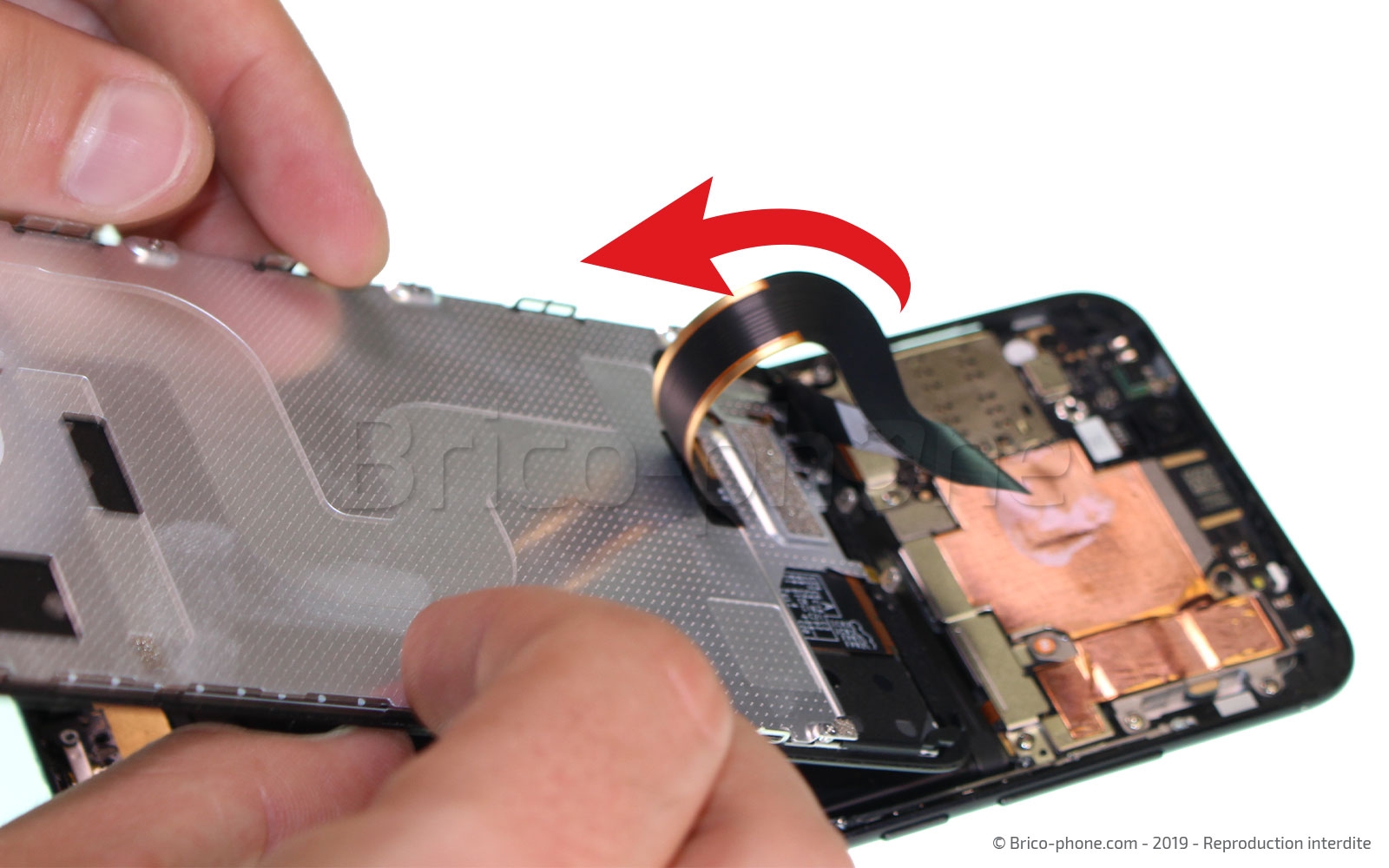

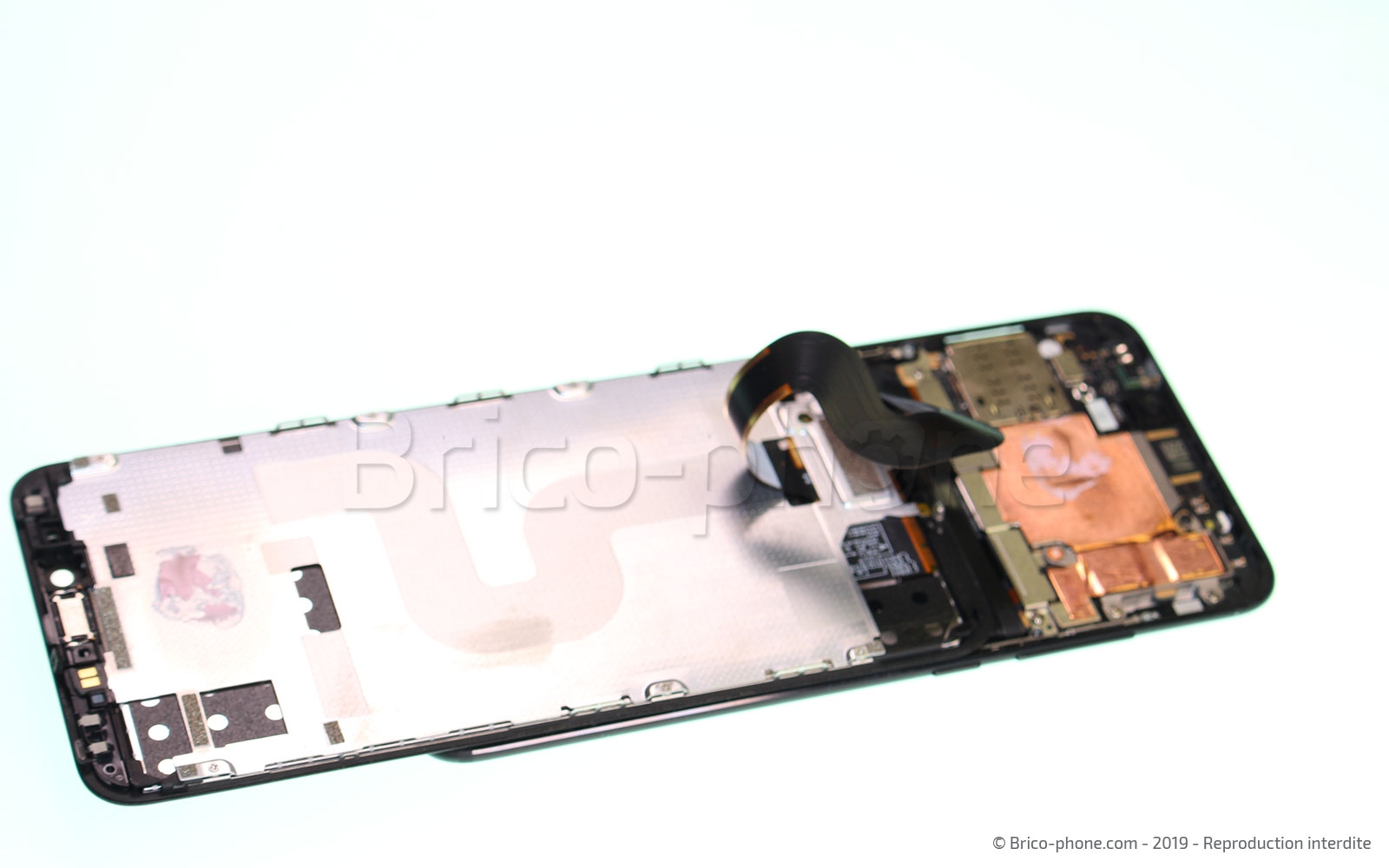

Etape 2 Accéder à l'intérieur du téléphone

Maintenant que l'écran de votre Xiaomi Mi A2 est décollé du châssis, vous pouvez ouvrir avec délicatesse le smartphone.
En effet, il faut faire attention à la nappe de connexion de l'écran encore branchée. Nous vous conseillons donc d'ouvrir l'appareil en faisant basculer la vitre par le bas, pour qu'il chevauche le châssis.
Etape 3

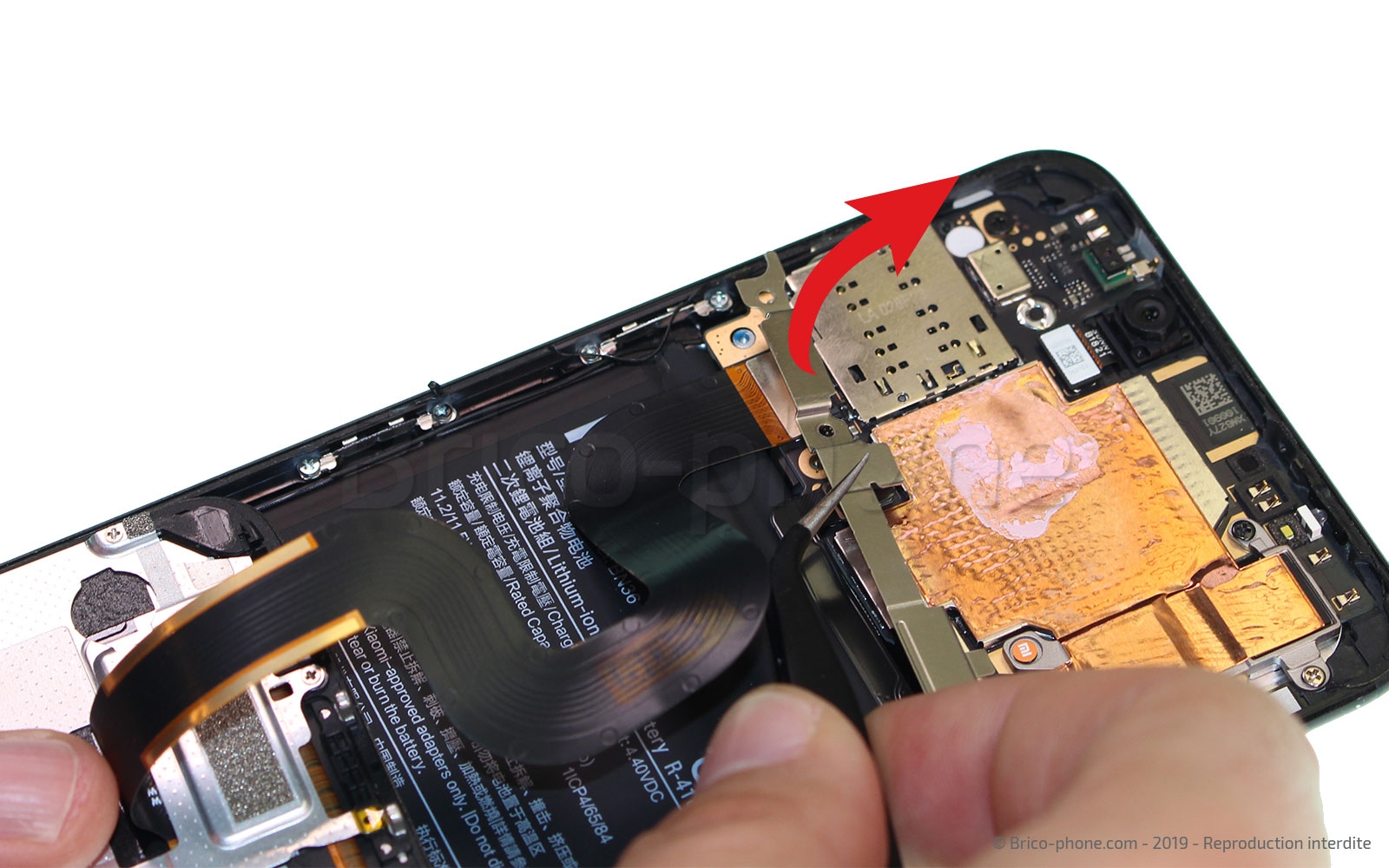

Etape 3 Retirer le cache des nappes

Comme pour toute réparation, il est important de débrancher la batterie, mais pour y accéder, vous devez dans un premier temps, retirer les trois vis du cache métallique, à l'aide du tournevis cruciforme, présent dans le kit d'outils.

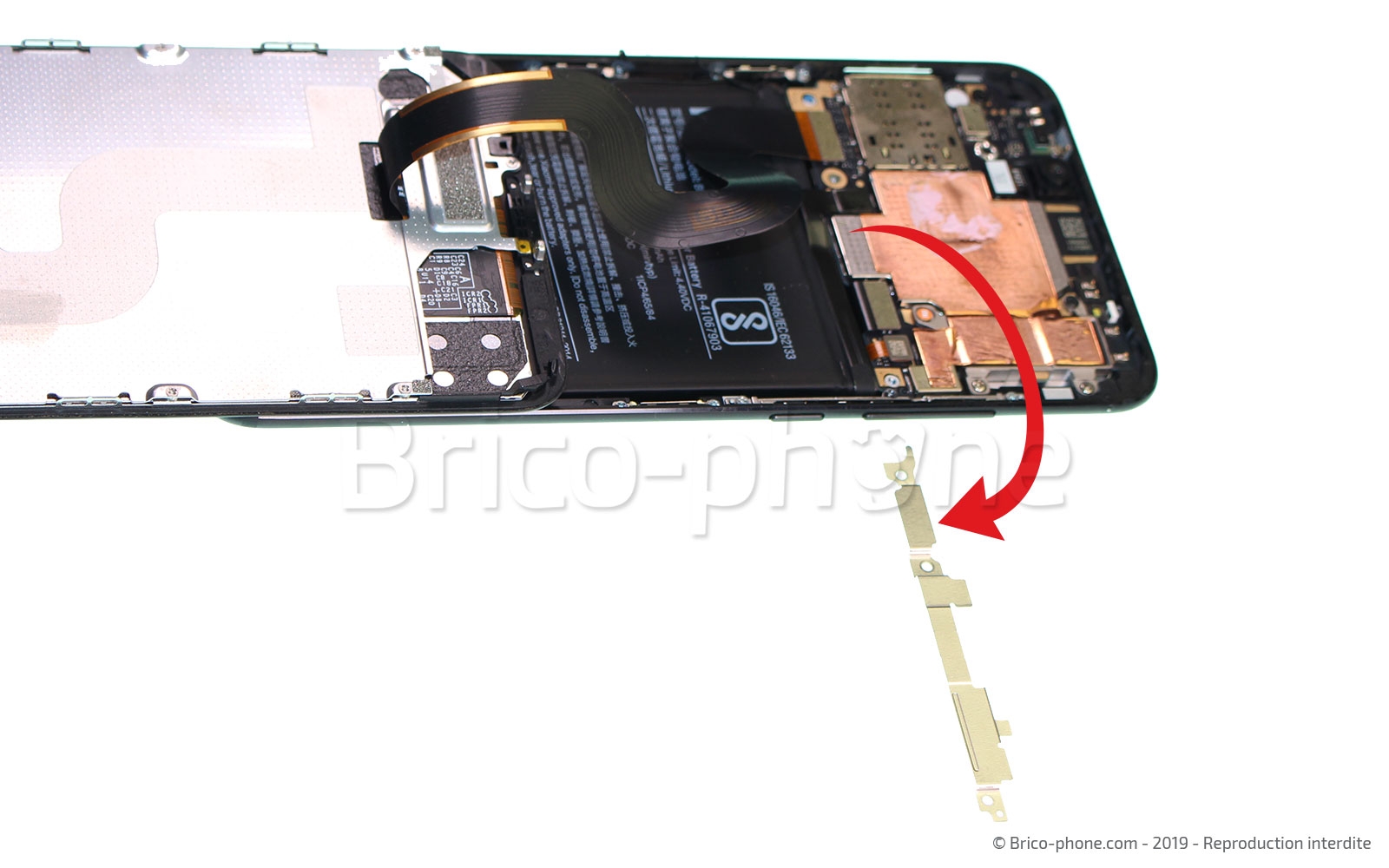

Ensuite, vous pouvez enlever la protection métallique.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

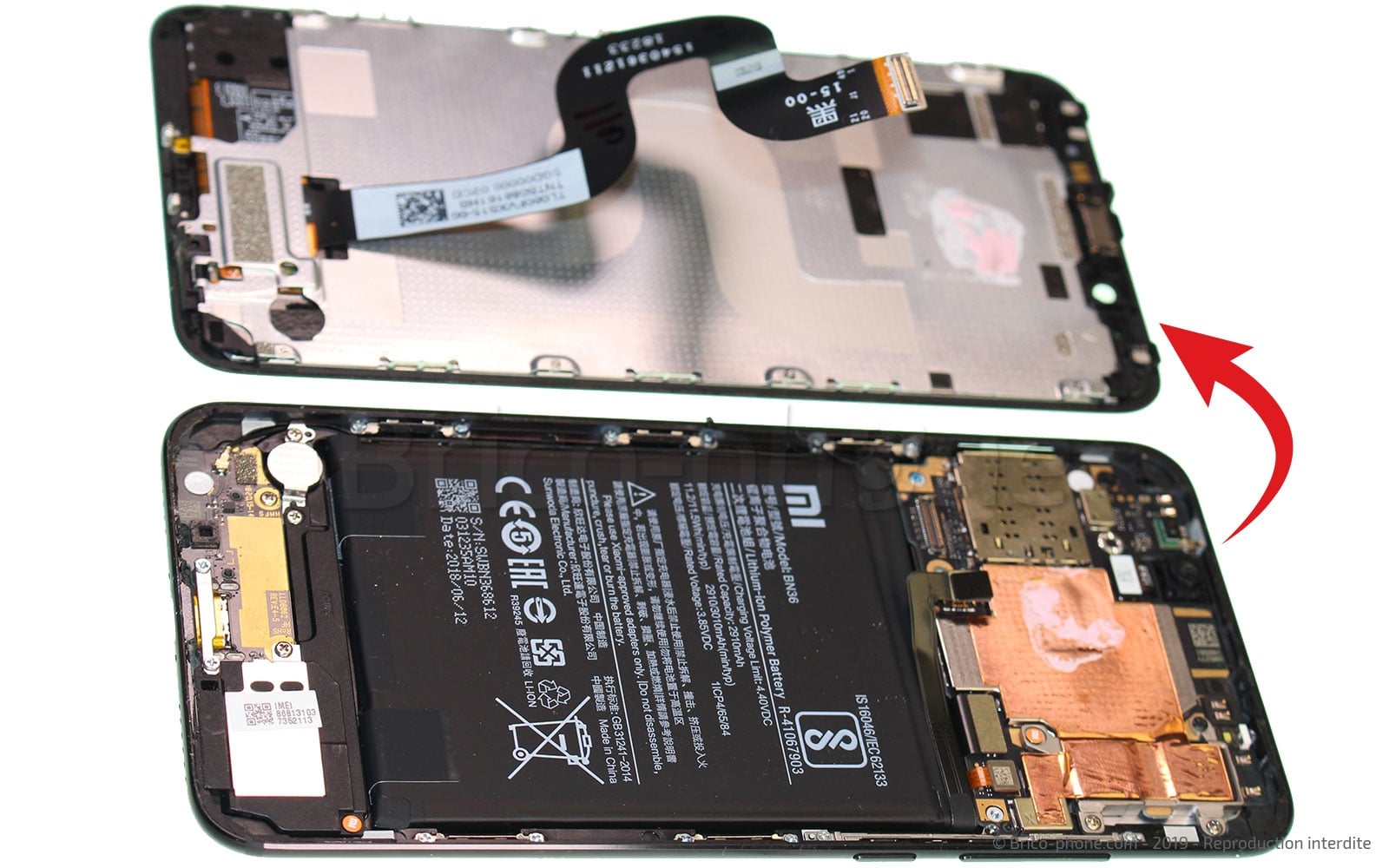

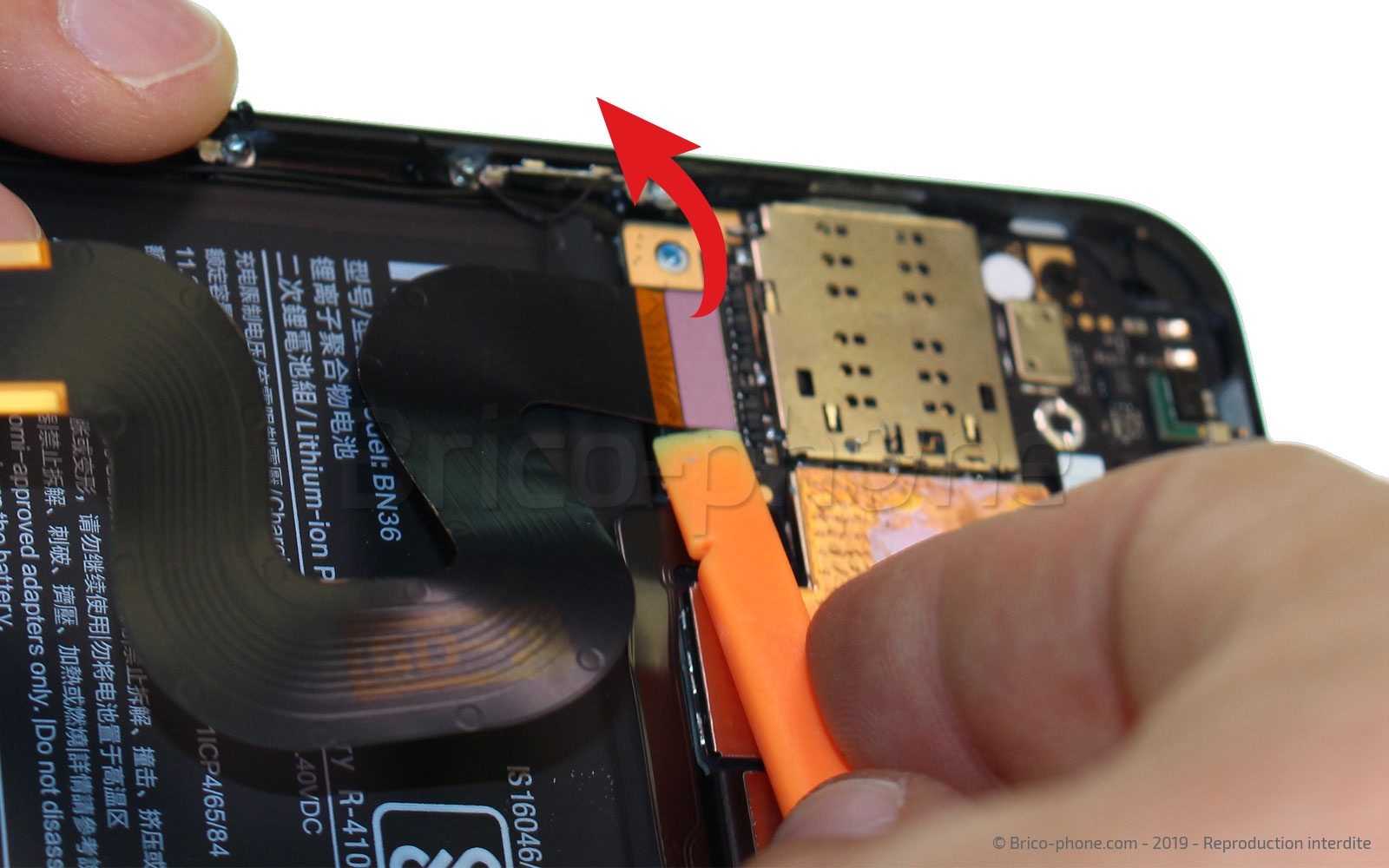

Etape 4 Débrancher la batterie et l'écran

Pour déconnecter la batterie et l'écran, il vous suffit simplement de débrancher les deux nappes, à l'aide de la spatule en nylon. Pour continuer votre réparation, mettez l'écran de coté.
Outils
Levier Nylon
Etape 7

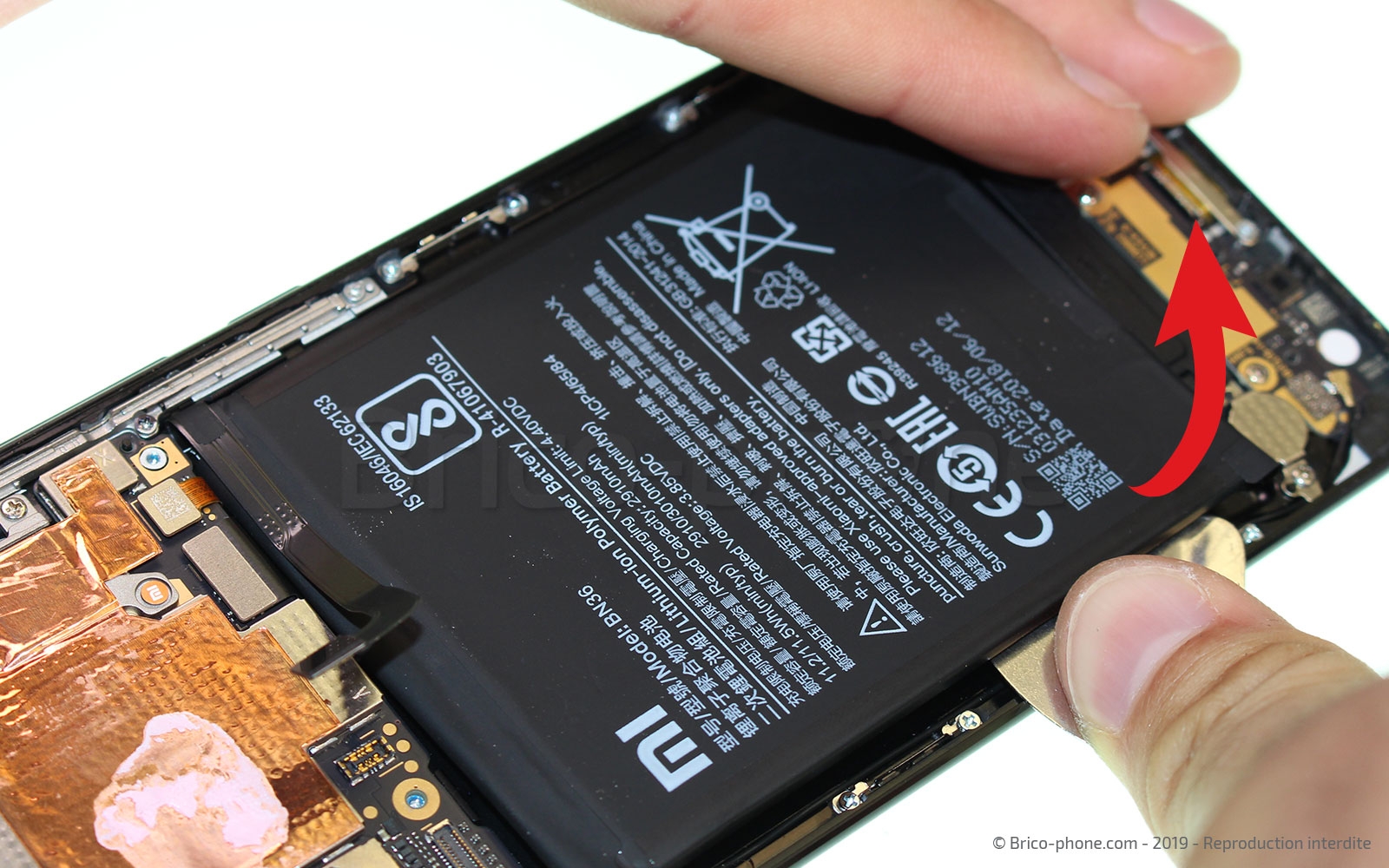

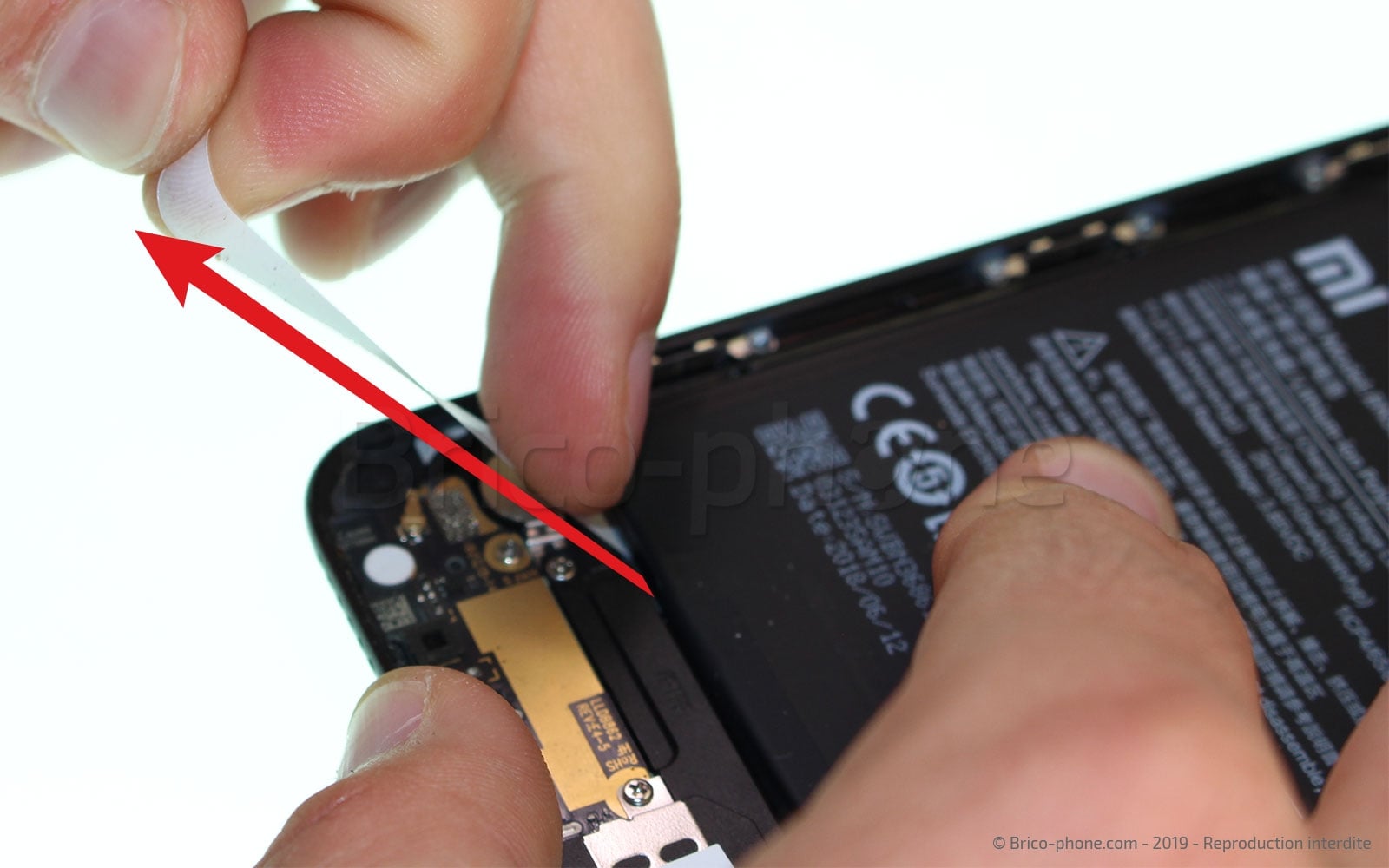

Etape 7 Décoller la batterie

Décollez les deux languettes se trouvant au bas de la batterie. Ensuite, tirez sur la première languette, délicatement pour éviter de casser le sticker et réitérez la manipulation pour l'autre.
Une fois les stickers retirés, insérez le médiator en métal entre le composant et le châssis pour pouvoir faire levier.
Outils
Levier Nylon
Médiator
Etape 8

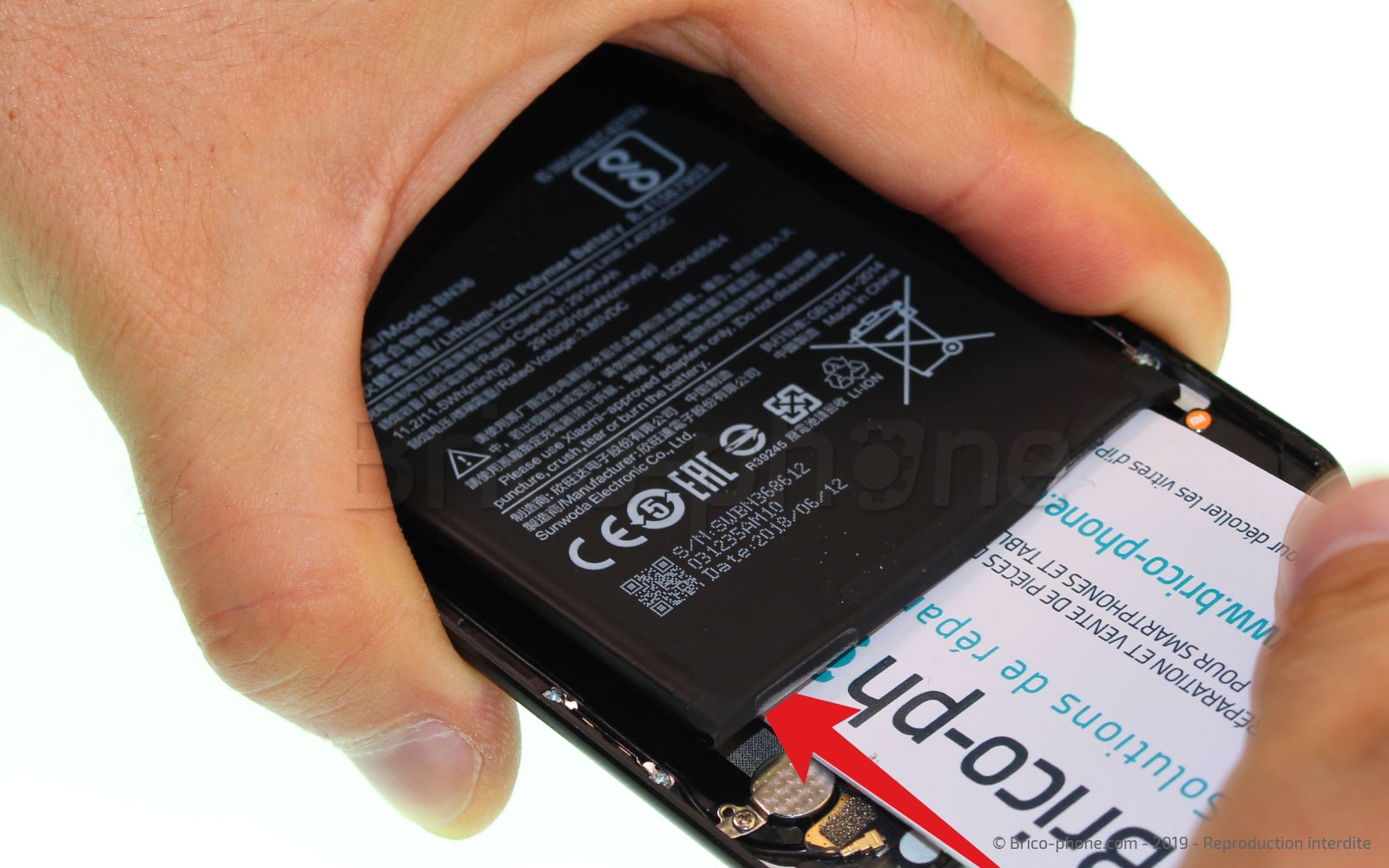

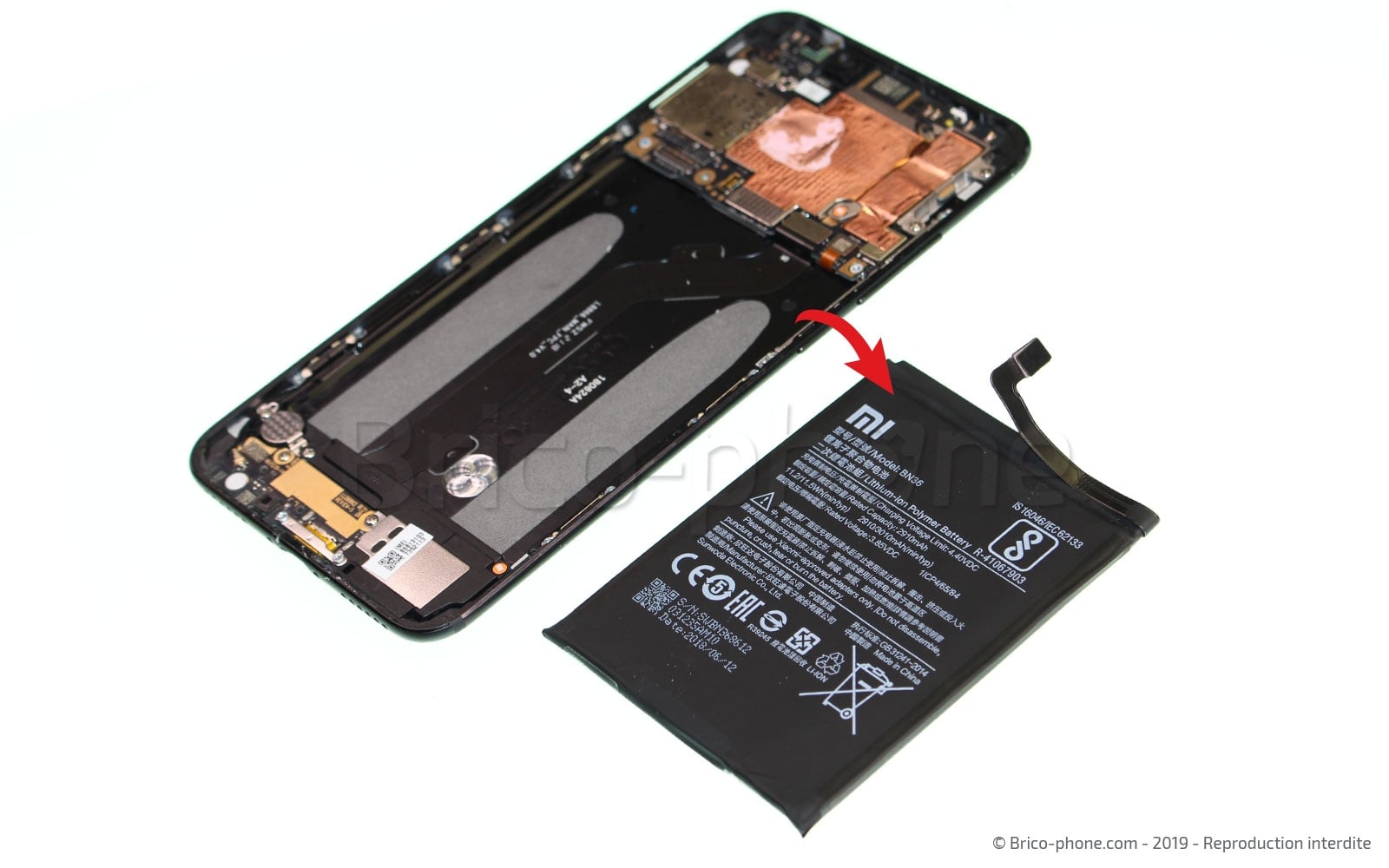

Etape 8 Sortir la batterie

Si lors de l'étape précédente, vous n'avez pas réussi à sortir tout l'adhésif, nous vous conseillons de glisser sous la batterie la carte en PVC qui vous permettra de ne pas endommager le composant. Une fois le sticker décollé, vous pouvez extraire la batterie.
Outils
Carte PVC
Médiator
Etape 9

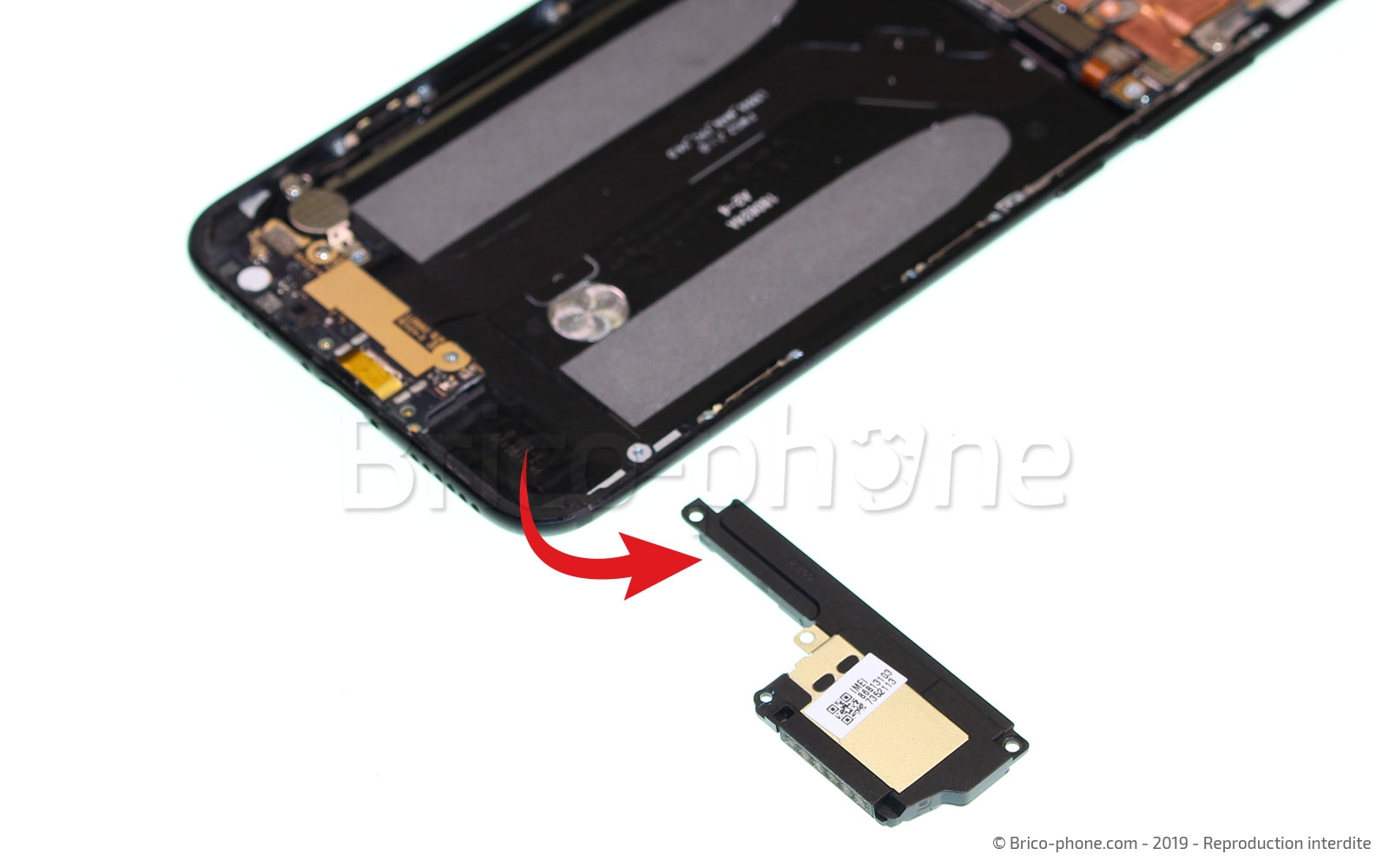

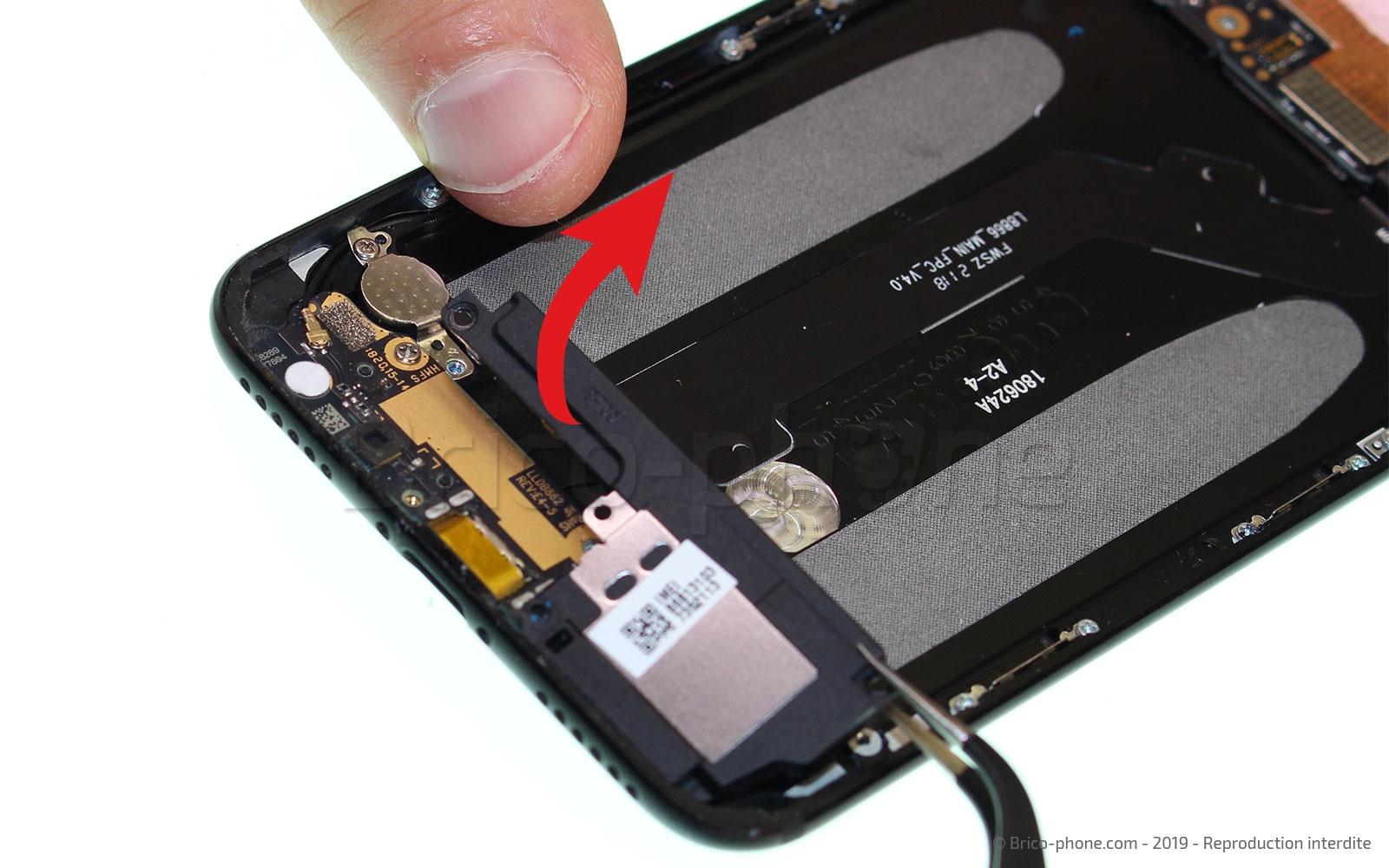

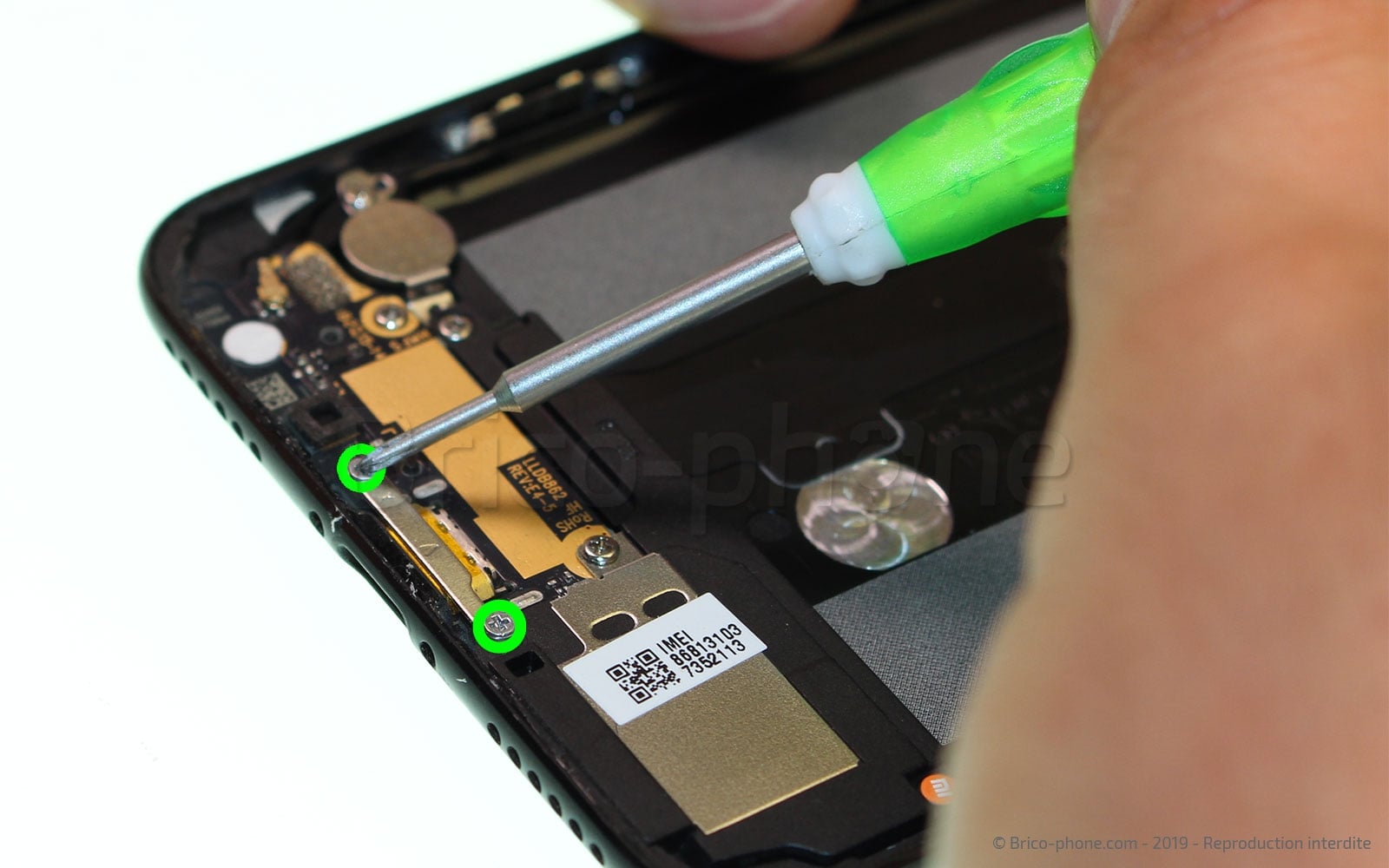

Etape 9 Retirer le haut-parleur externe

Sur la partie inférieure, il vous faut retirer 5 vis, deux retiennent le cache de protection du dock et les autres autres sont positionnées sur le haut-parleur externe.
Ensuite, munissez-vous de la pincette métallique pour extraire le composant.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

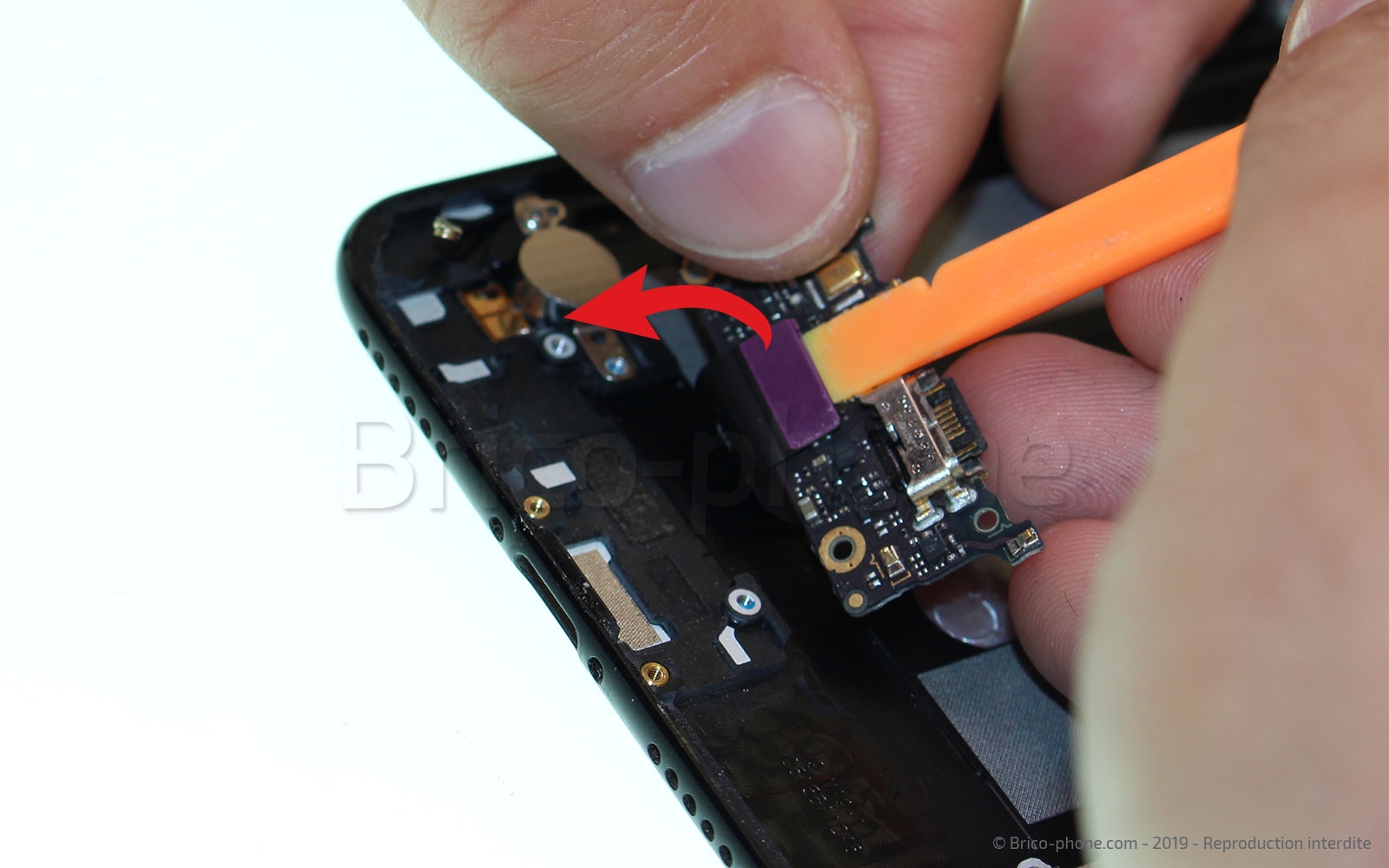

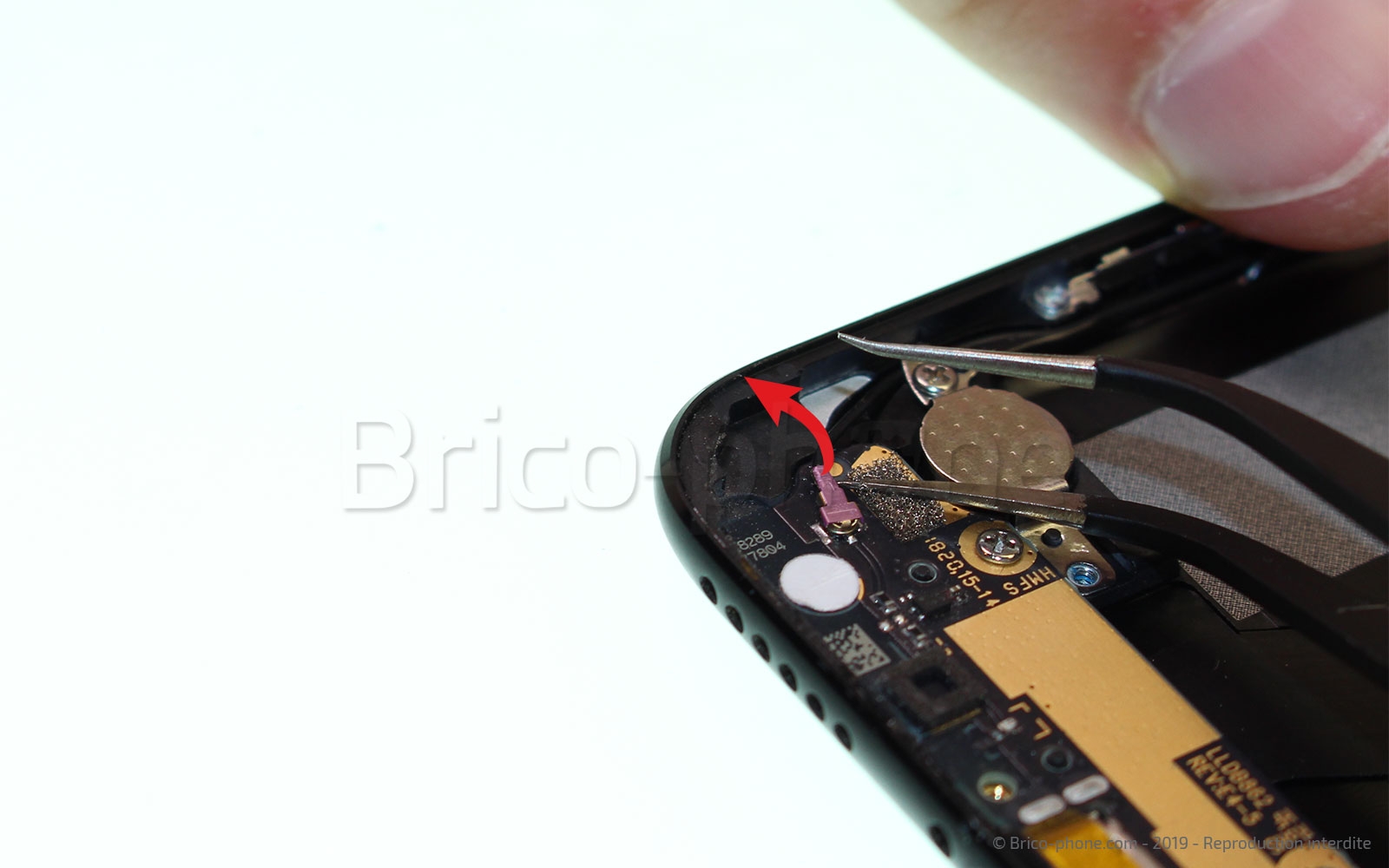

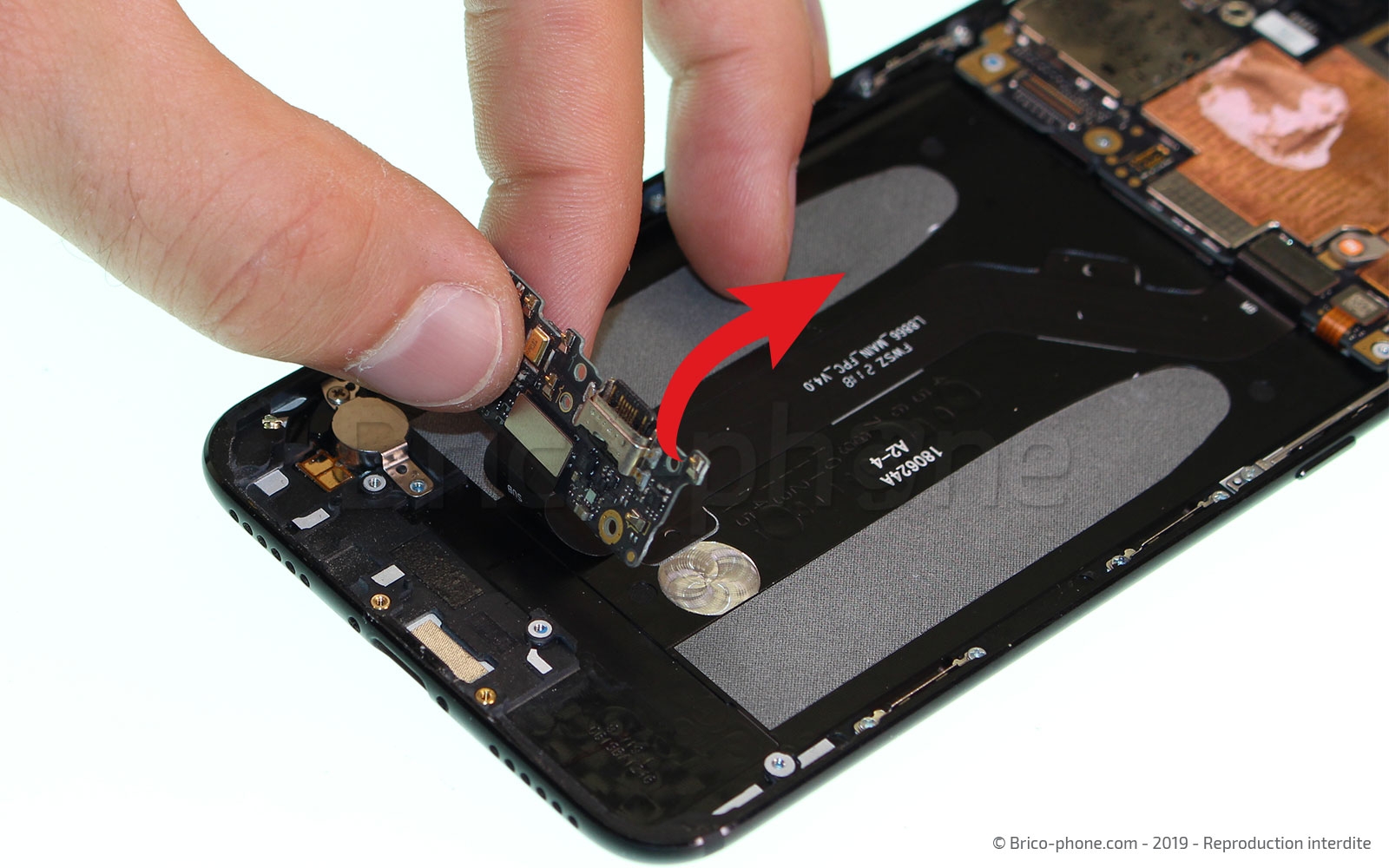

Etape 10 Libérer le connecteur de charge

Pour retirer le connecteur de charge, il vous faut dévisser la dernière vis se trouvant sous le vibreur et décrocher le câble coaxial. En soulevant le dock, faites attention car la nappe de rallonge d'interconnexion est connectée sous le composant. Il vous suffit de le déconnecter, à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

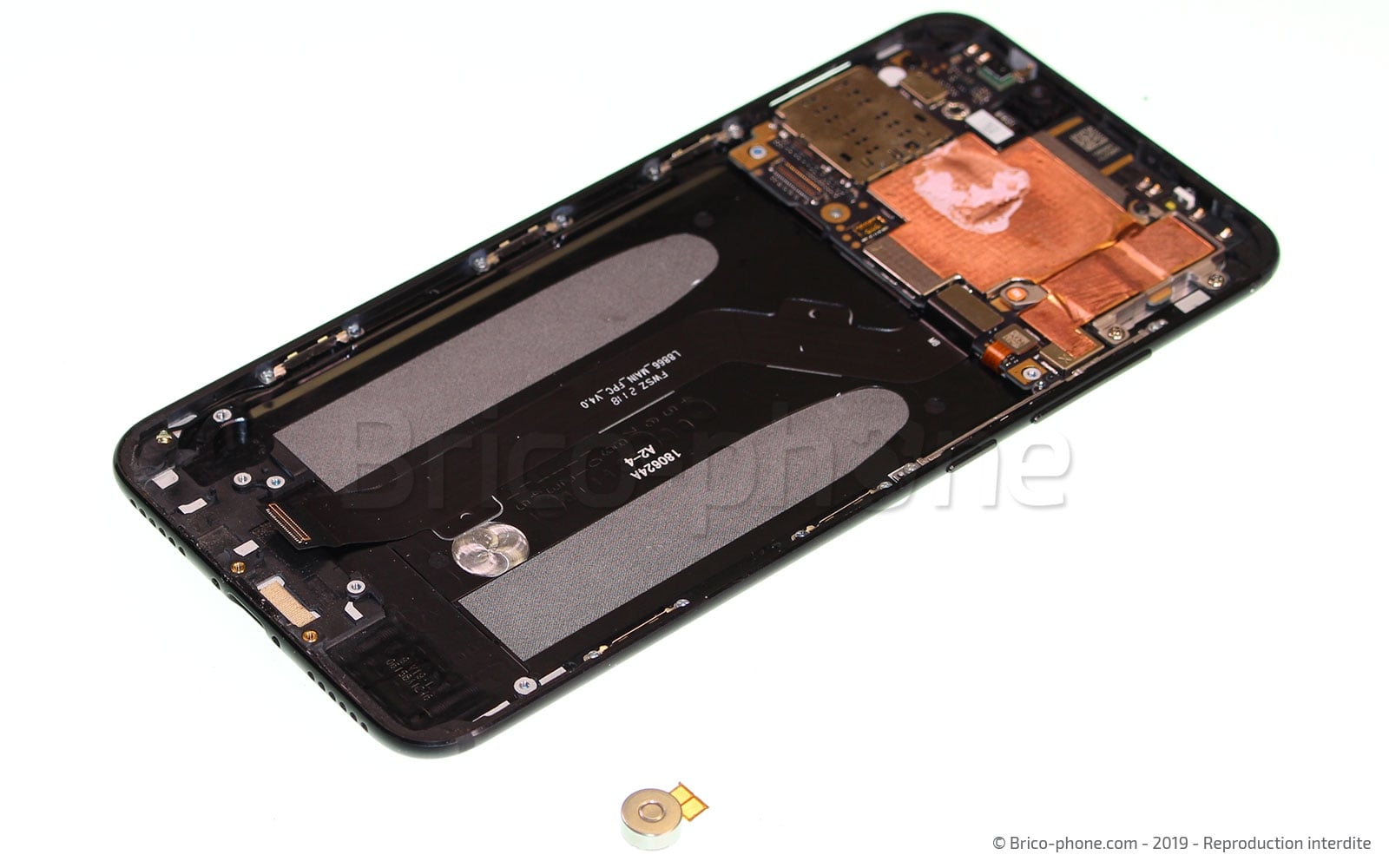

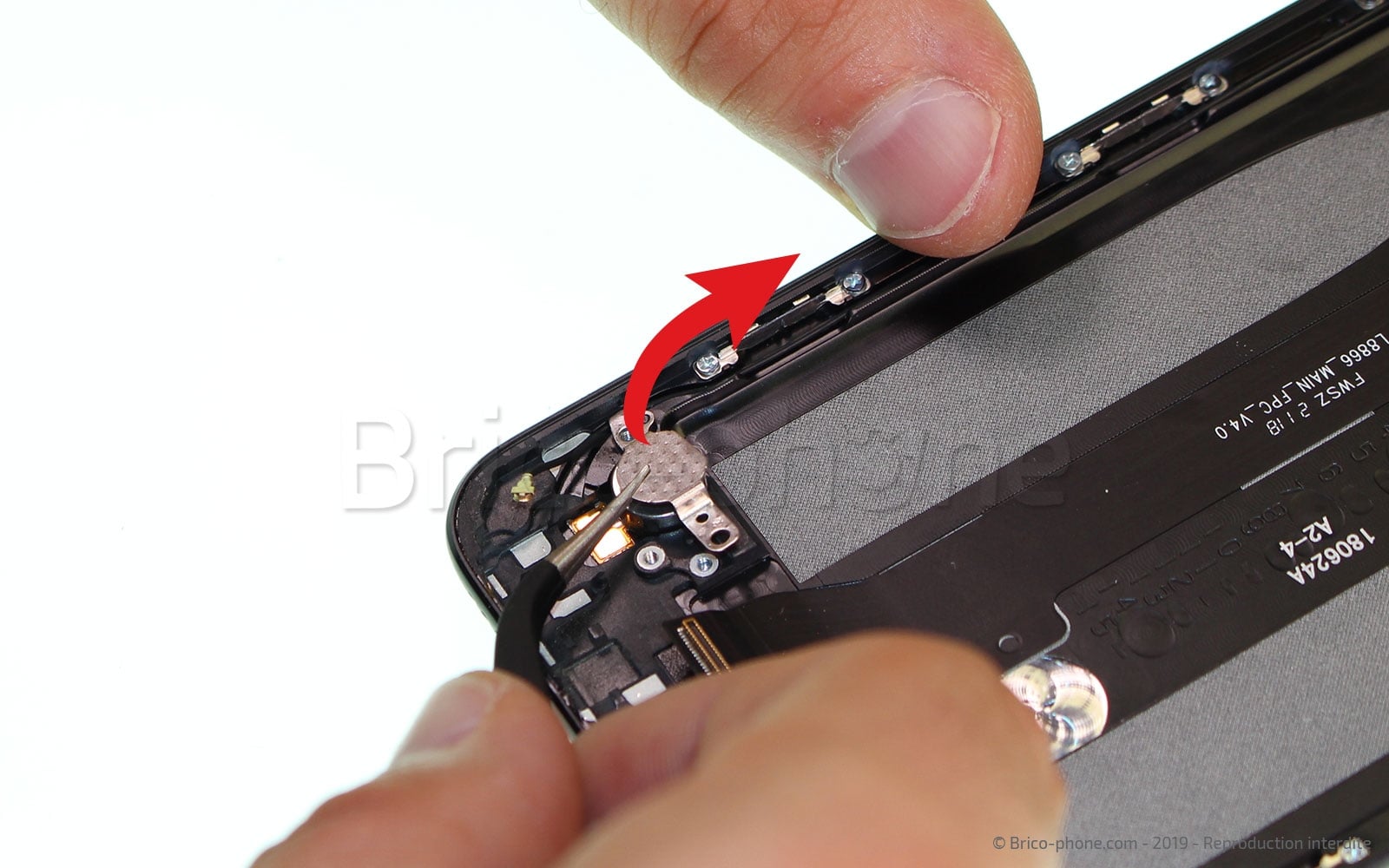

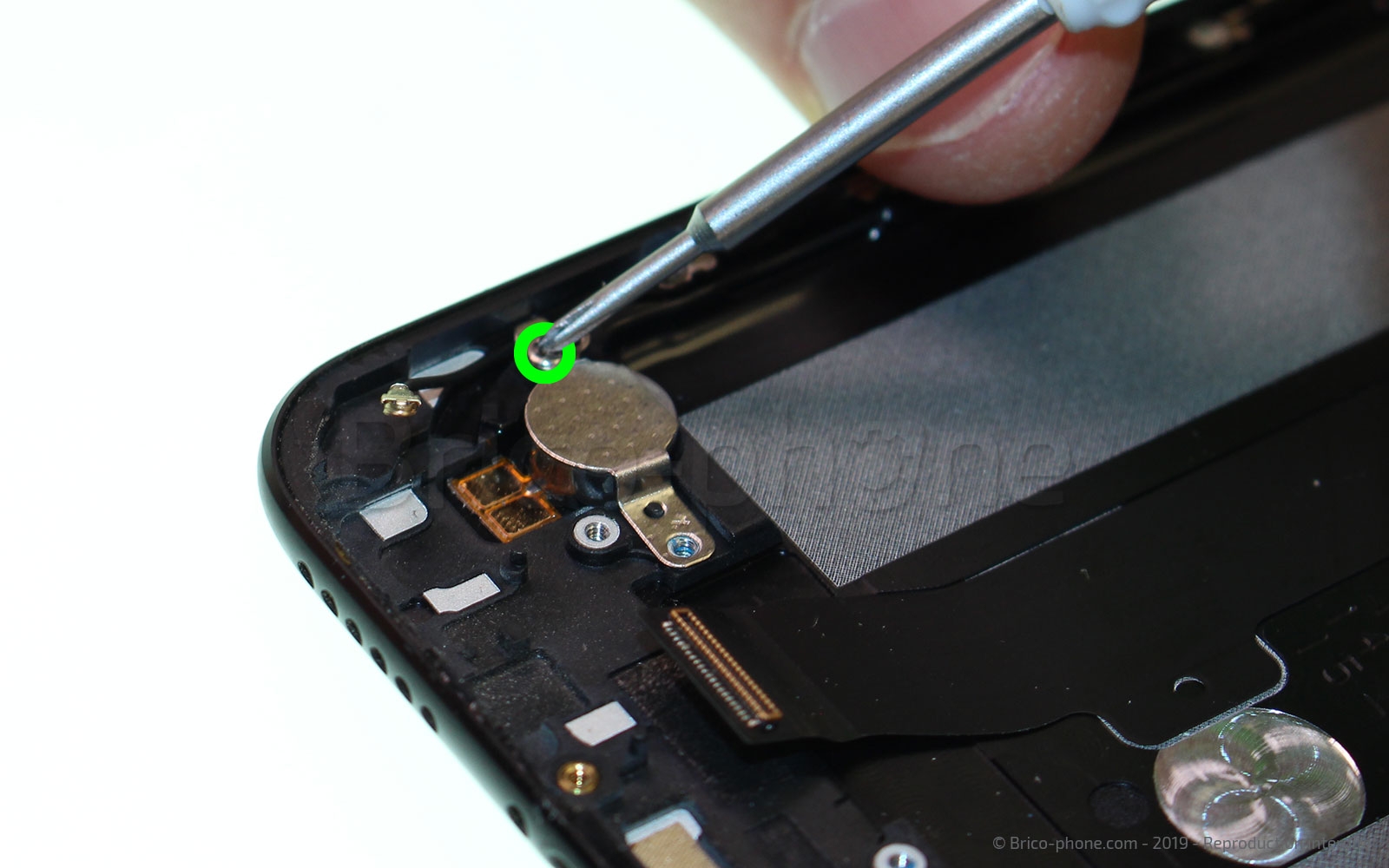

Etape 11 Sortir le vibreur

Une fois le connecteur de charge retiré, il ne vous reste plus que le vibreur sur la partie inférieure de votre Xiaomi Mi A2. Pour l'extraire, vous devez dévisser la vis de droite et enlever le cache de protection. Ensuite, insérez la pince en métal sous le vibreur pour le décoller et pouvoir l'extraire.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 12

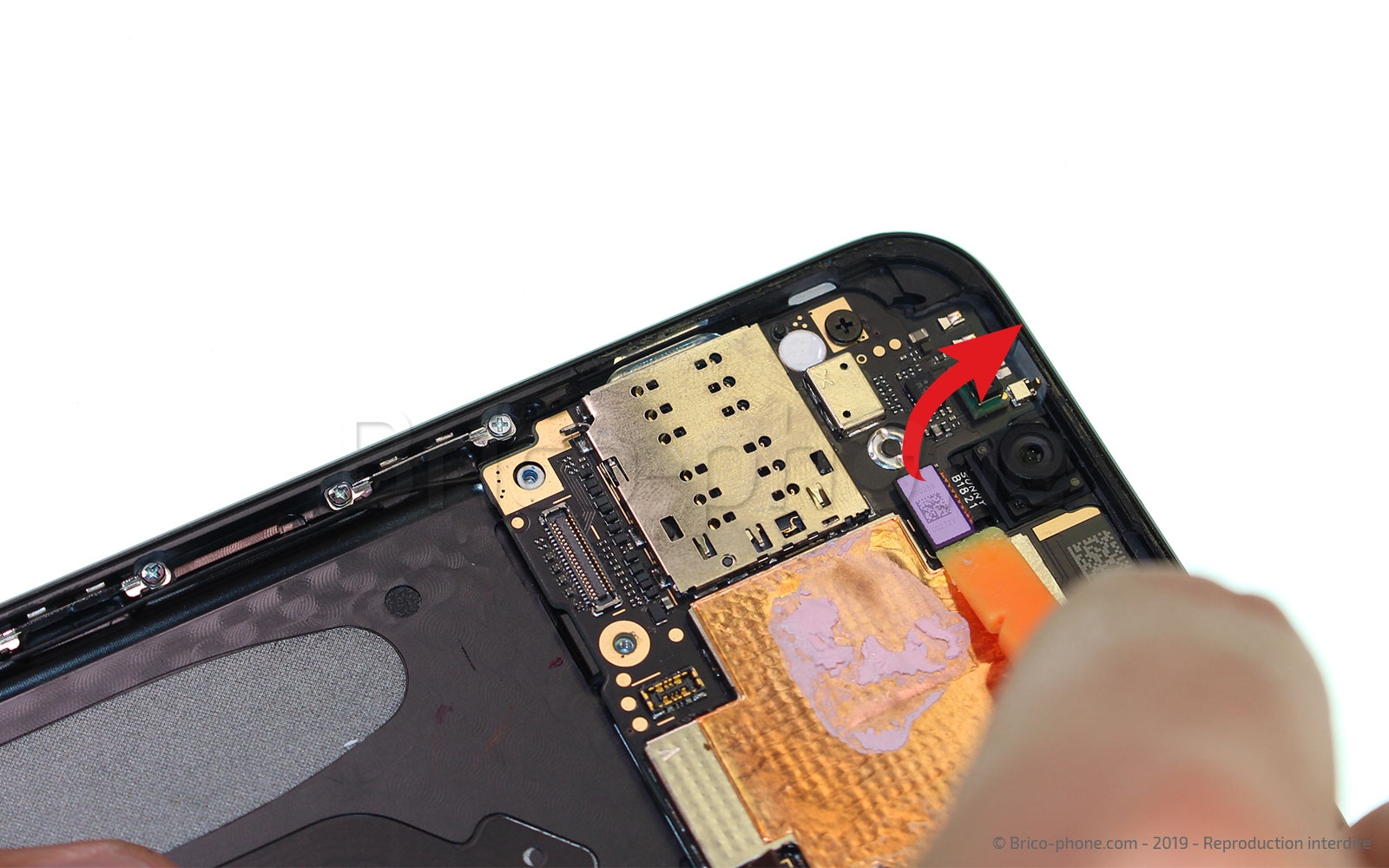

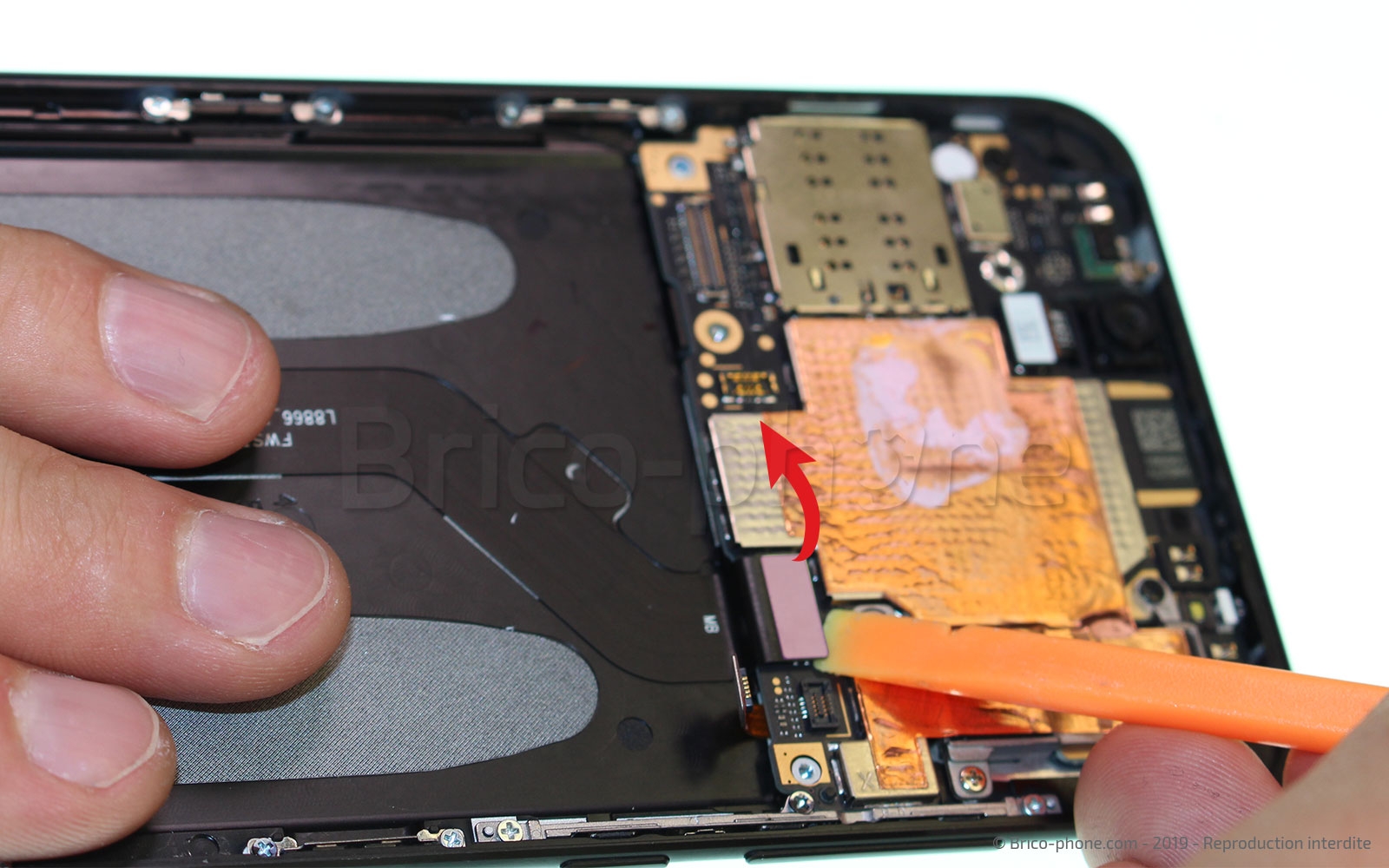

Etape 12 Déconnecter les nappes

Repassons sur le haut du téléphone, sur lequel vous devez déconnecter les trois nappes : celle du lecteur d'empreintes, celle de la nappe d'interconnexion et celle de la caméra avant.
Outils
Levier Nylon
Etape 13

Etape 13 Enlever la carte mère

Pour retirer la carte mère, il vous faut dévisser les 5 vis se trouvant sur la carte mère (photo 1). Une fois cette étape terminée, soulevez la carte mère, avec le levier en nylon, et retirez-la. Faites attention, au câble coaxial encore attaché à la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

Etape 14 Retirer la rallonge d'interconnexion

Pour extraire la rallonge d'interconnexion, il vous faut la chauffer légèrement puisque cette dernière est collée à la coque arrière. Une fois chauffée, tirez simplement dessus pour la décoller.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 15

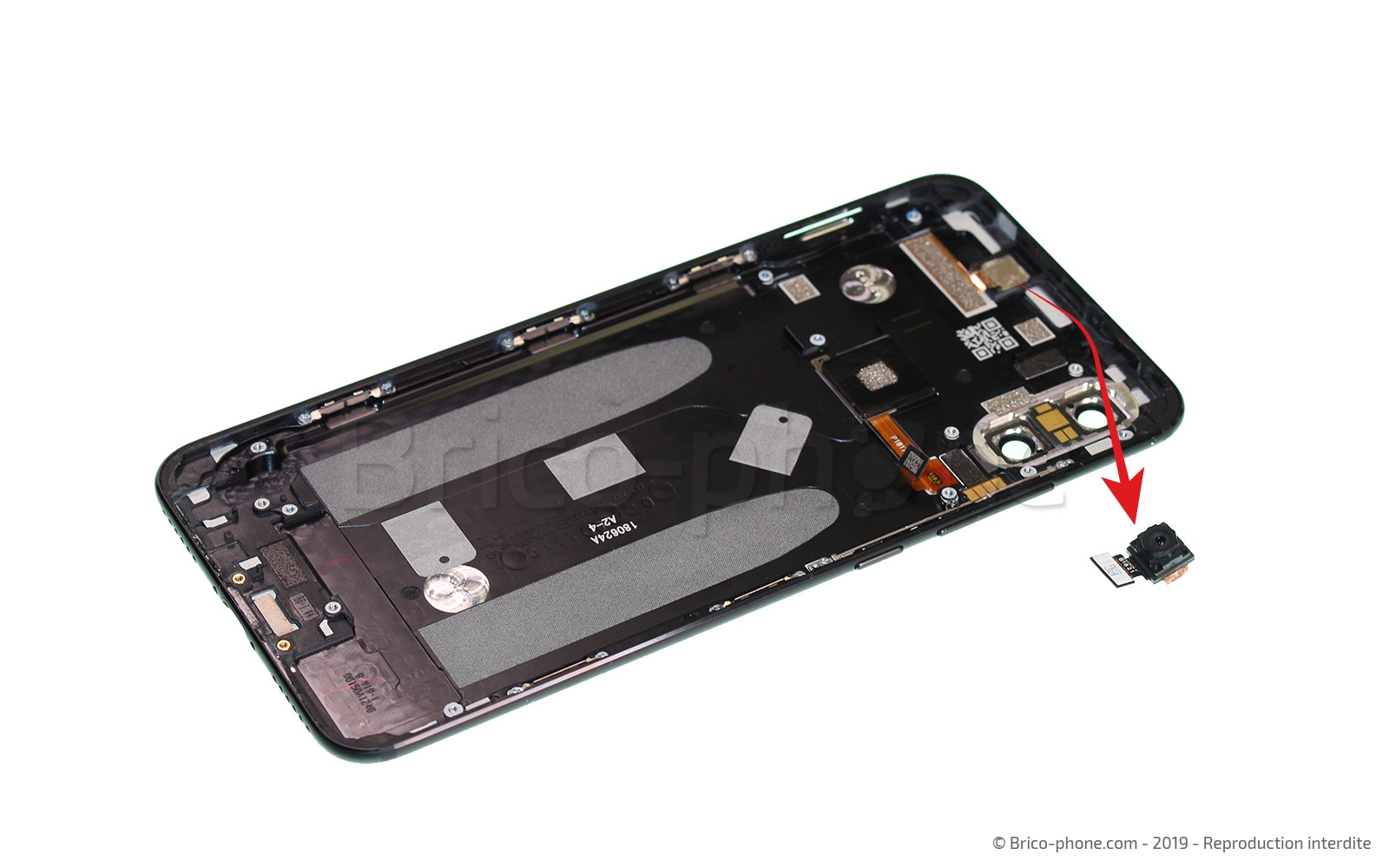

Etape 15 Sortir la caméra avant

A l'aide du levier en nylon, soulevez la caméra avant et retirez-la.
Outils
Levier Nylon
Etape 16

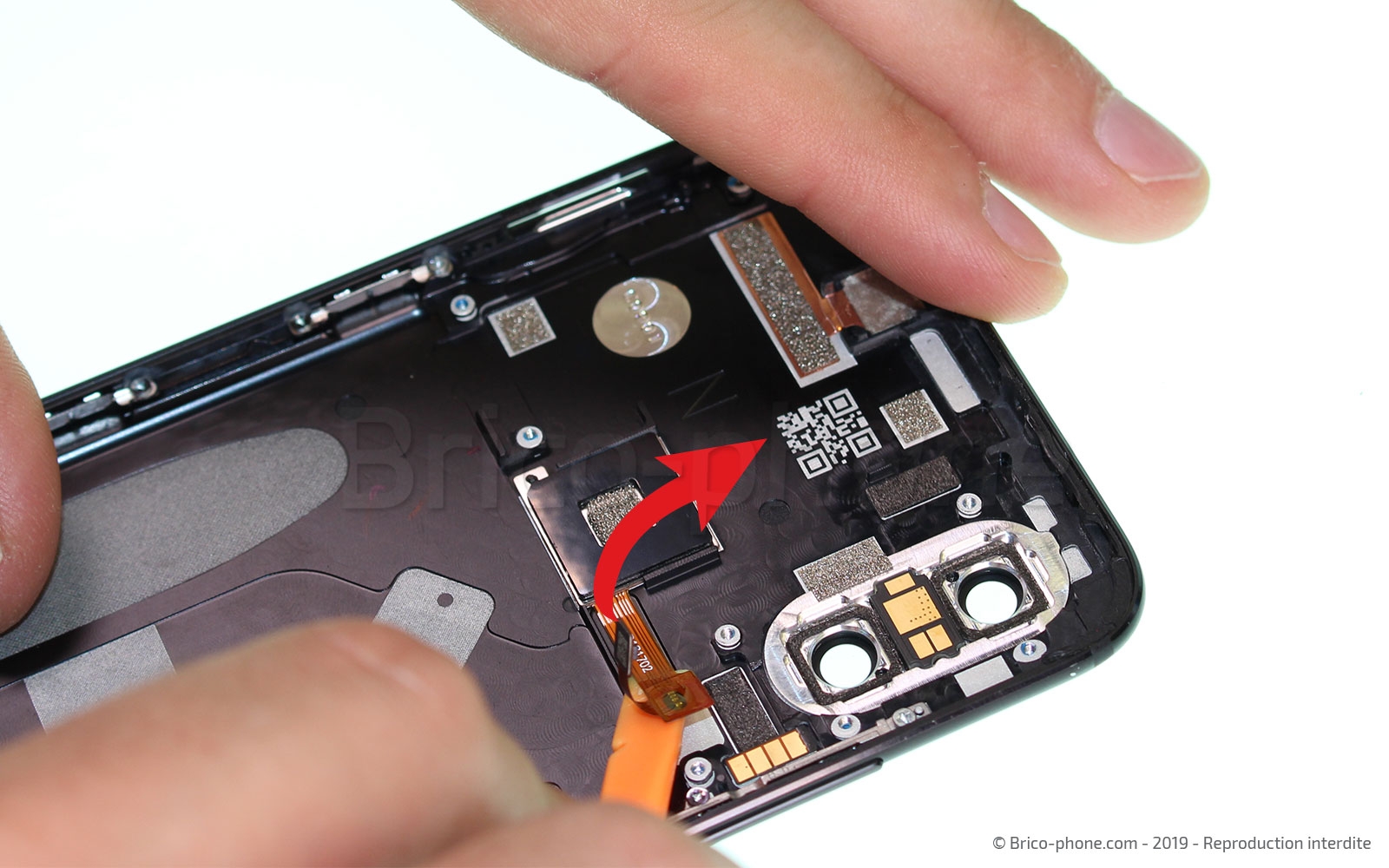

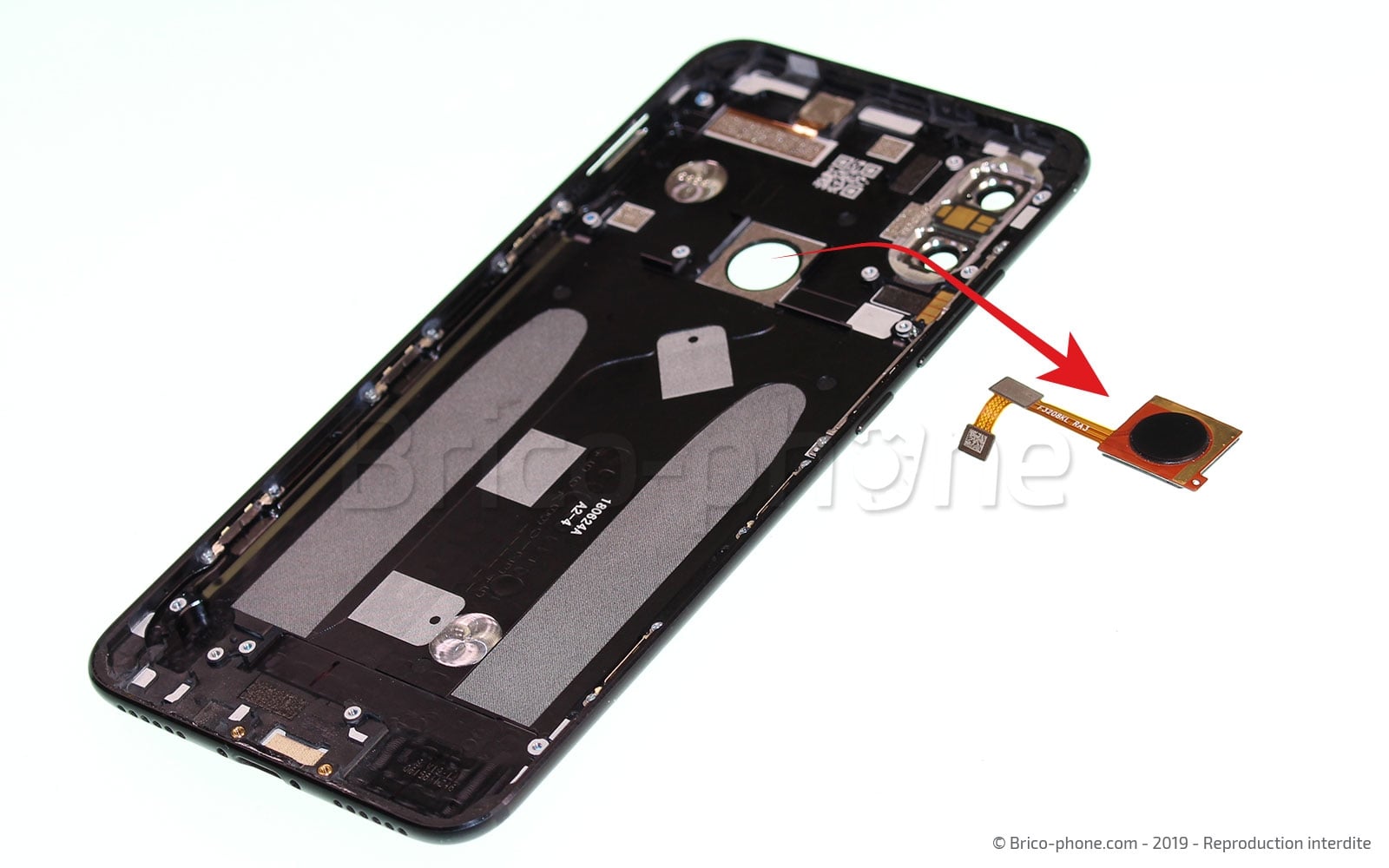

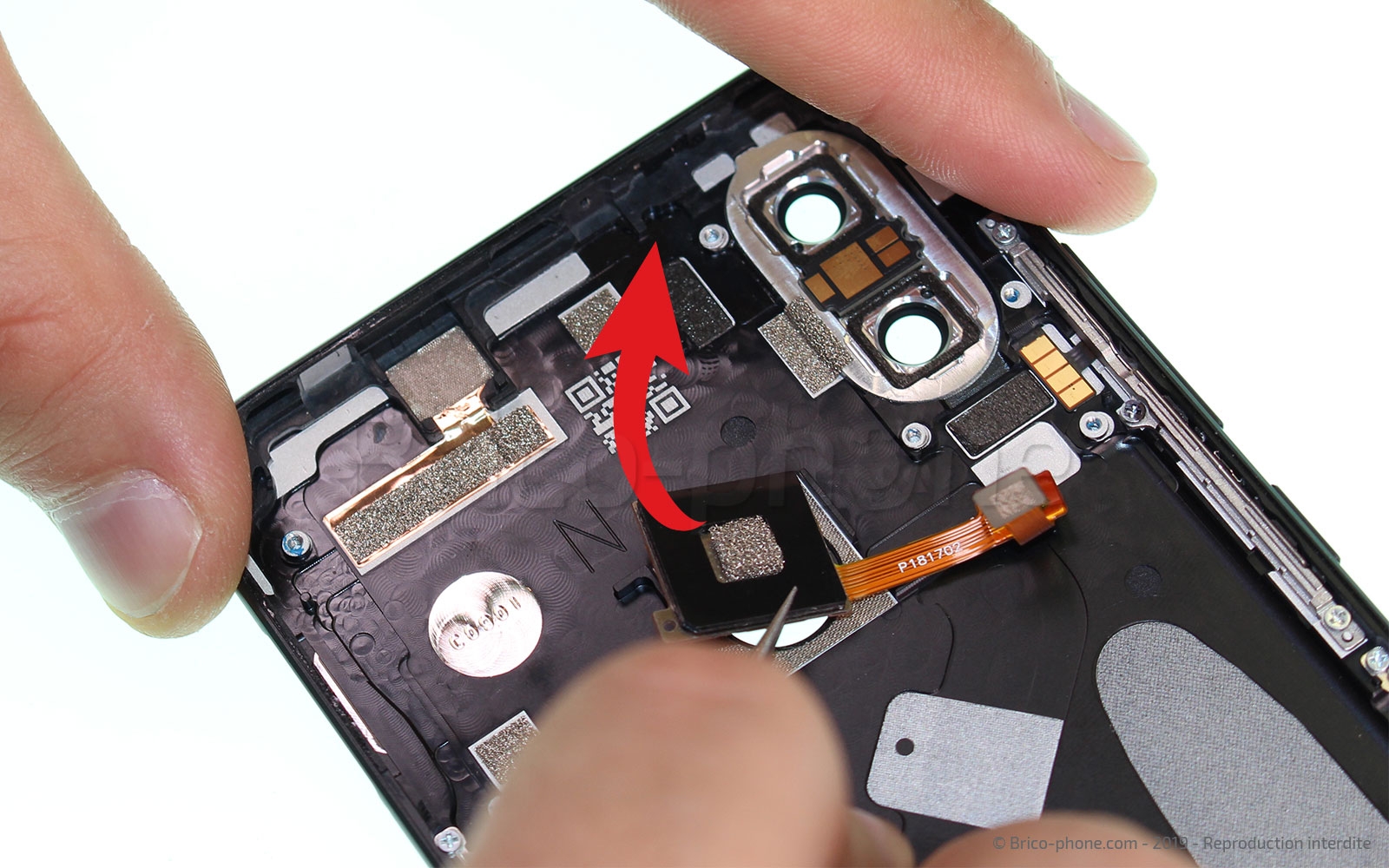

Etape 16 Retirer le lecteur d'empreintes

Pour changer votre coque arrière, il vous faut récupérer tous les petits éléments dont le lecteur d'empreintes. Pour cela, chauffer le composant et en utilisant la spatule en nylon, décollez la nappe du lecteur et retirez-le.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 17

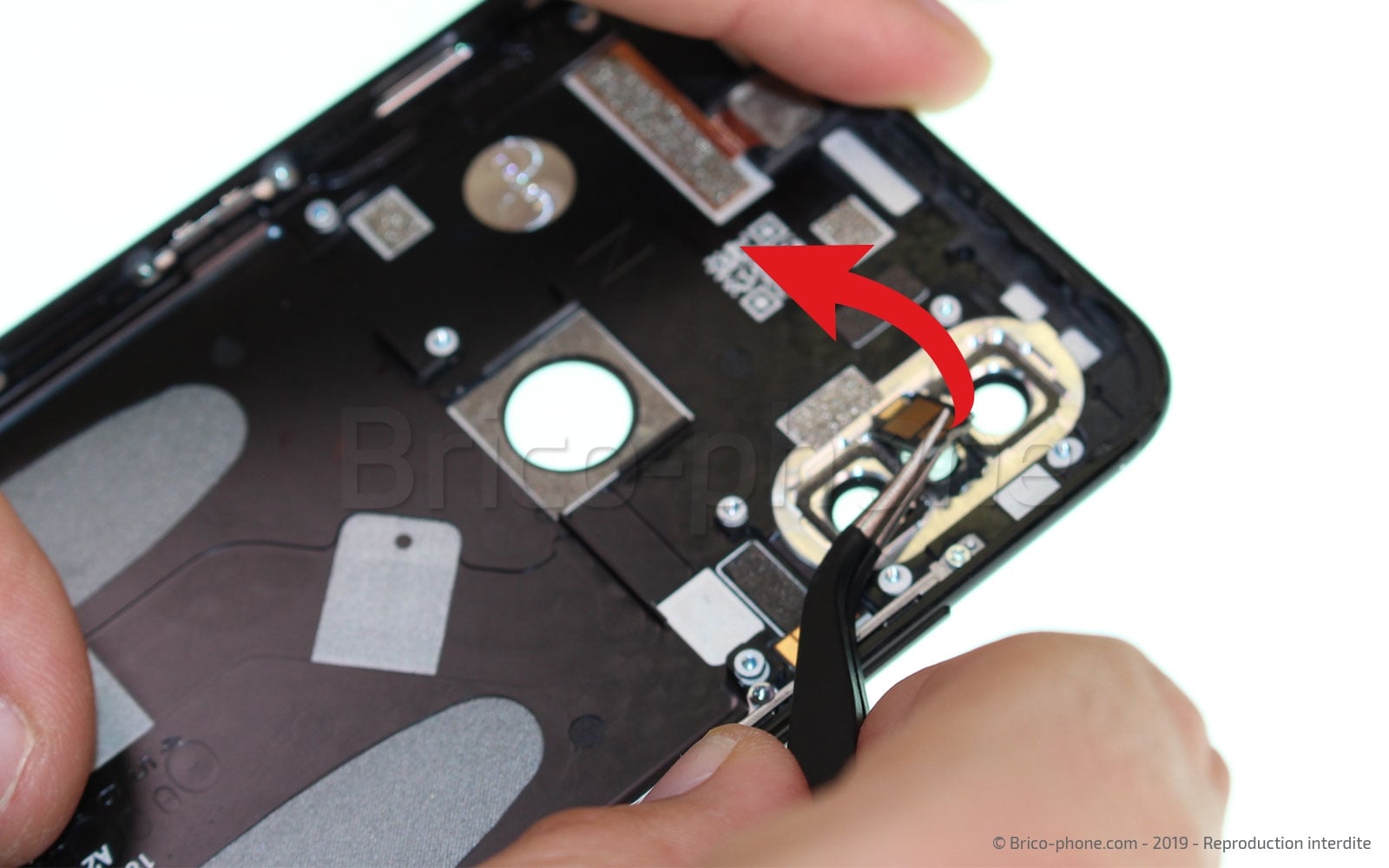

Etape 17 Libérer le flash

Pour le flash, il vous faut réitérer les mêmes manipulations que celles de l'étape précédente. En effet, vous devez chauffer le composant et ensuite vous pourrez le retirer.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Le démontage de votre coque arrière est maintenant terminé. Pour le remonter, il vous suffit de suivre les étapes de ce tutoriel photos dans l'ordre décroissant.
N'oubliez pas de replacer tous les petits composants présents sur la coque arrières.
