Changement du connecteur de charge sur Galaxy Note 9

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 9
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Votre téléphone ne charge plus

Votre téléphone n'est pas détecté par votre ordinateur

Votre câble s'enfonce mal ou ne tient pas dans le connecteur de charge

Votre interlocuteur ne vous entend pas ou peu

Vous rencontrez des problèmes avec votre micro lors d'un appel ? Votre Téléphone ne charge plus ou n'est pas reconnus par votre ordinateur ? Nous avons la solution, en remplaçant votre connecteur de charge tout fonctionnera à nouveau en suivant notre tutoriel étape par étape.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de vous lancer dans la réparation de votre téléphone pensez vérifier le modèle de votre téléphone pour voir si les pièces commandées sont compatibles avec votre téléphone.

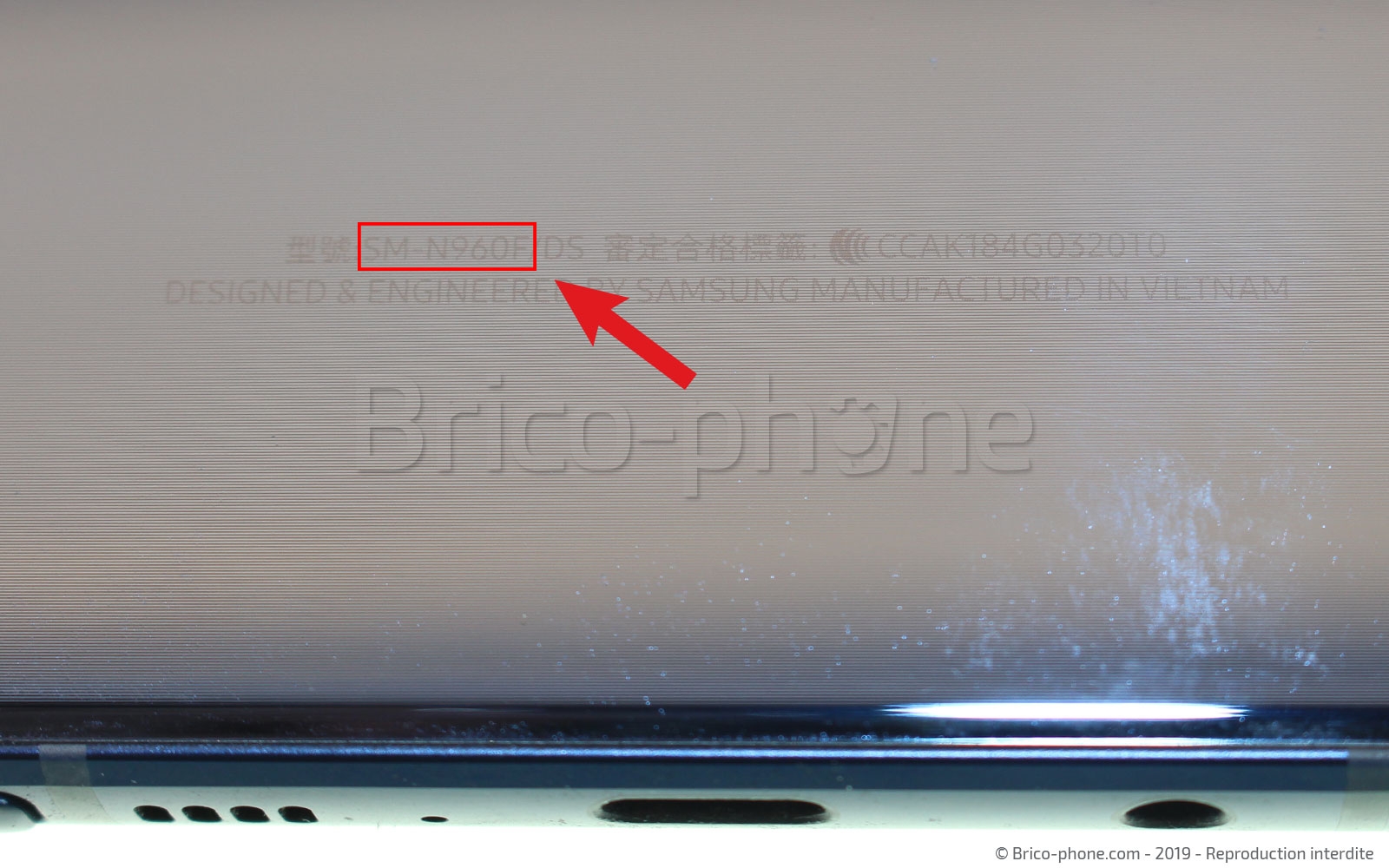

Ce numéro est situé au dos de votre téléphone.

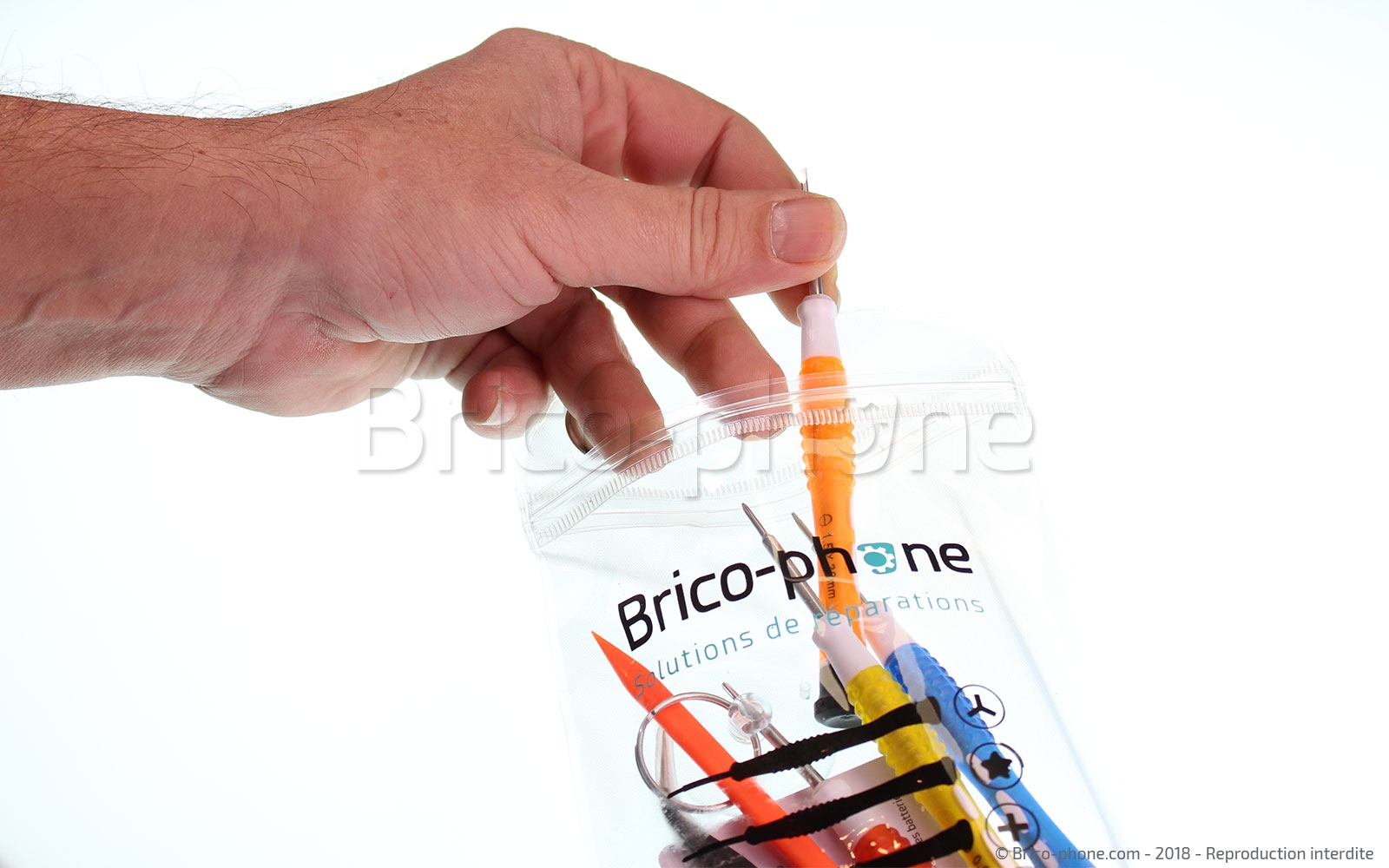

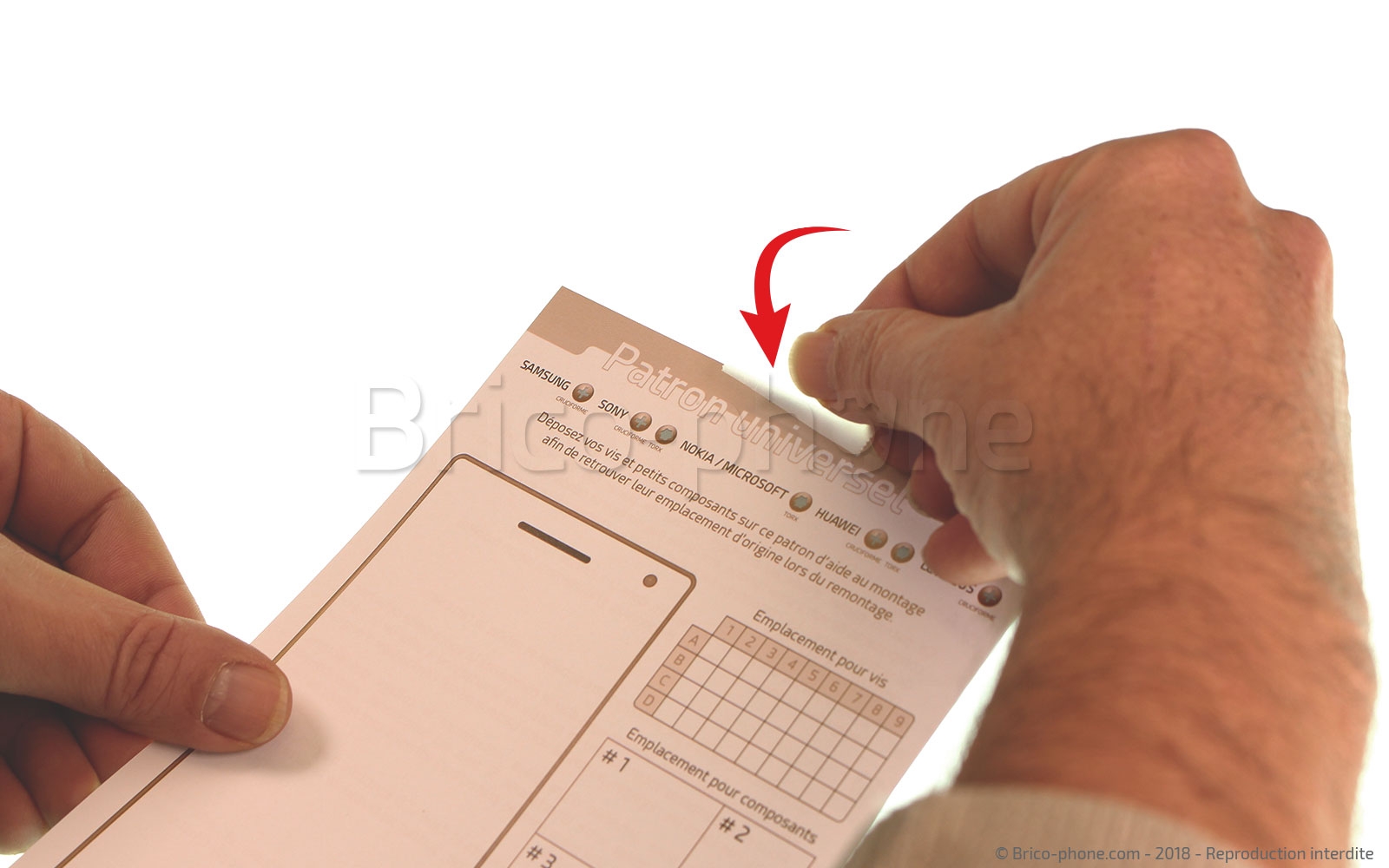

Ensuite vous pouvez préparer le matériel en sortant les outils de leur pochette et en positionnant le patron papier offert lors de la commande.
Etape 1

Etape 1 Eteindre le téléphone

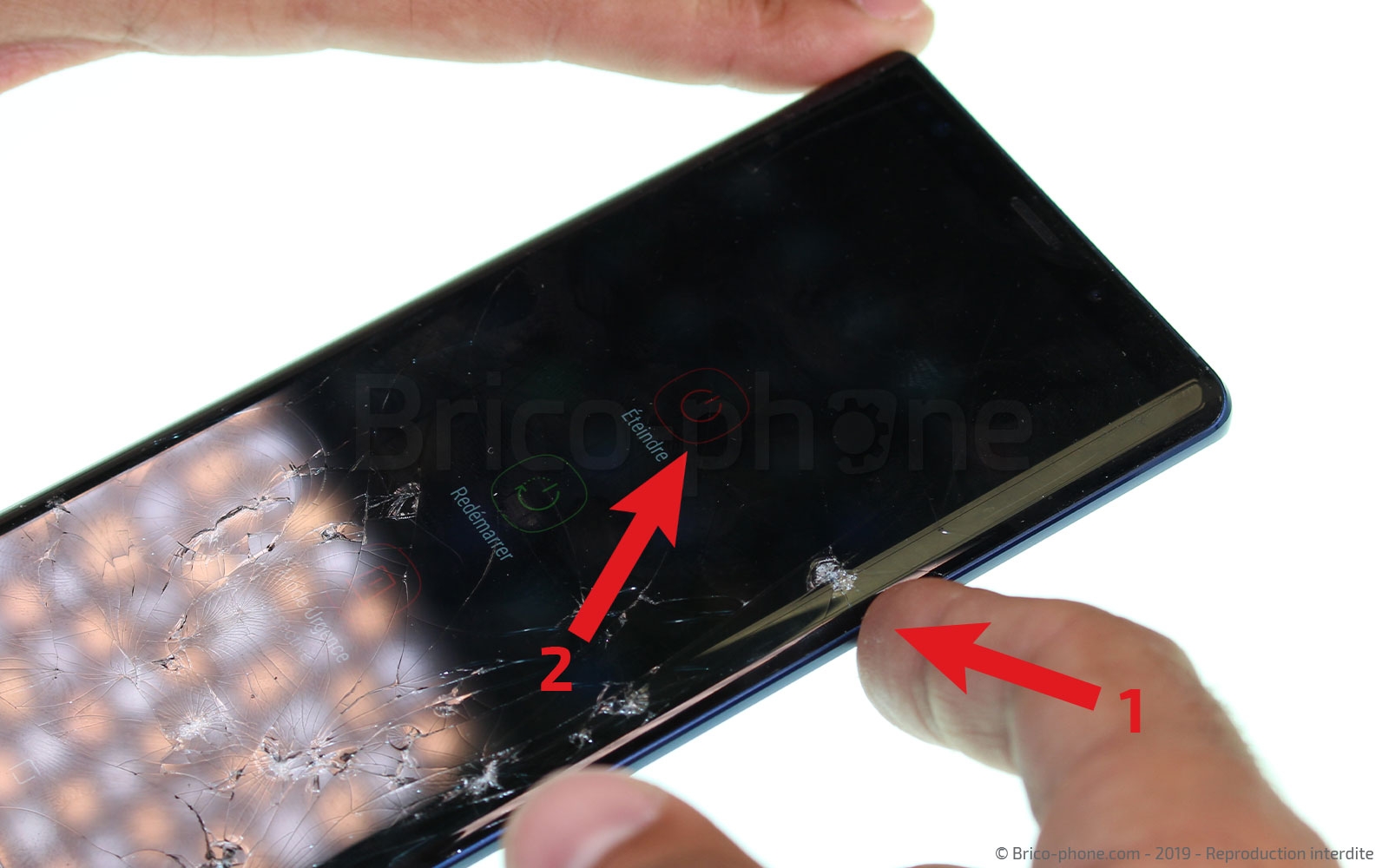

Pour effectuer la réparation de votre téléphone, il faut dans un premier temps l'éteindre. Pour effectuer cette manipulation, il suffit de maintenir le bouton power pour voir apparaître trois choix et cliquer sur éteindre.
Etape 2

Etape 2 Retirer le rack sim et le stylet

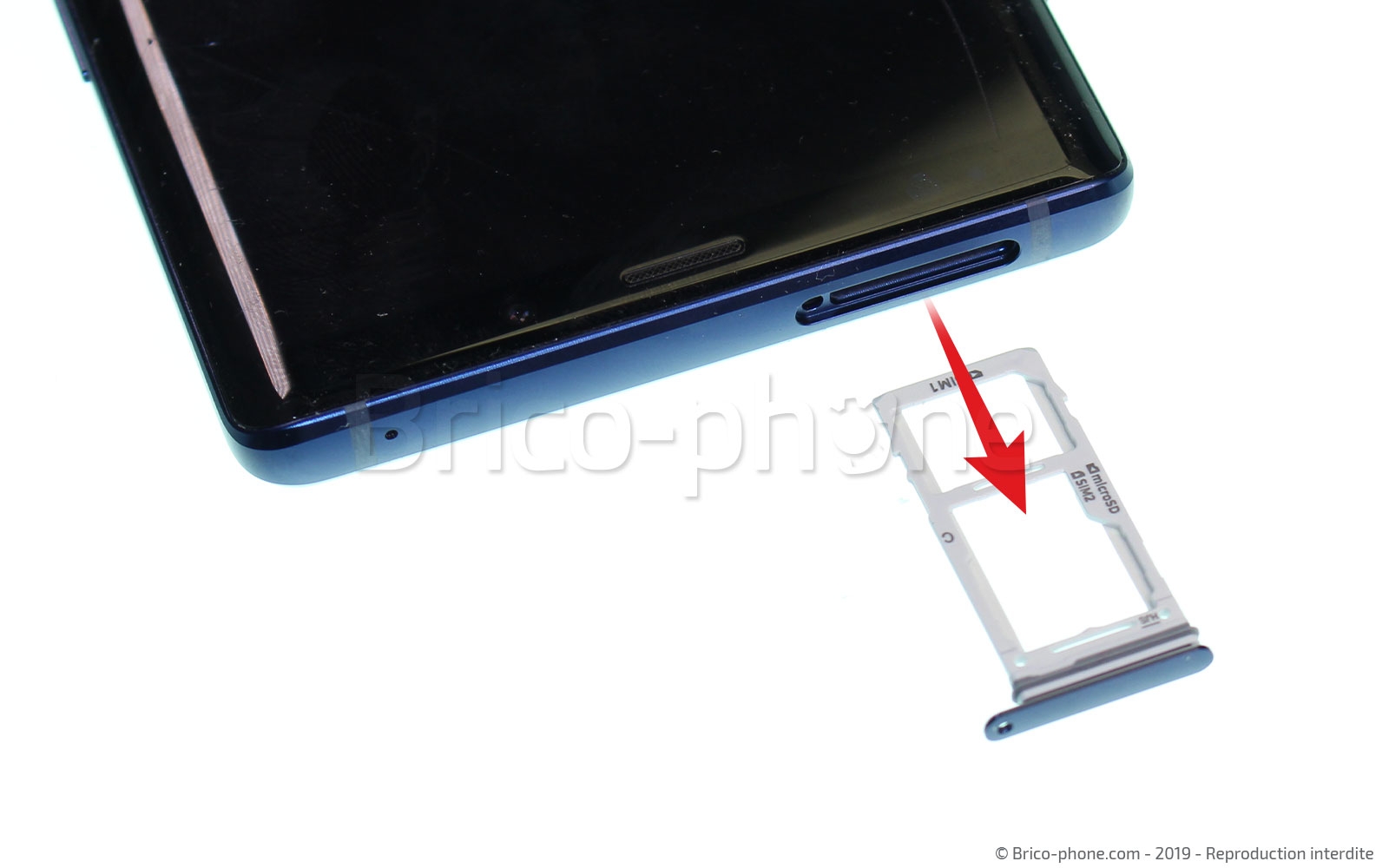

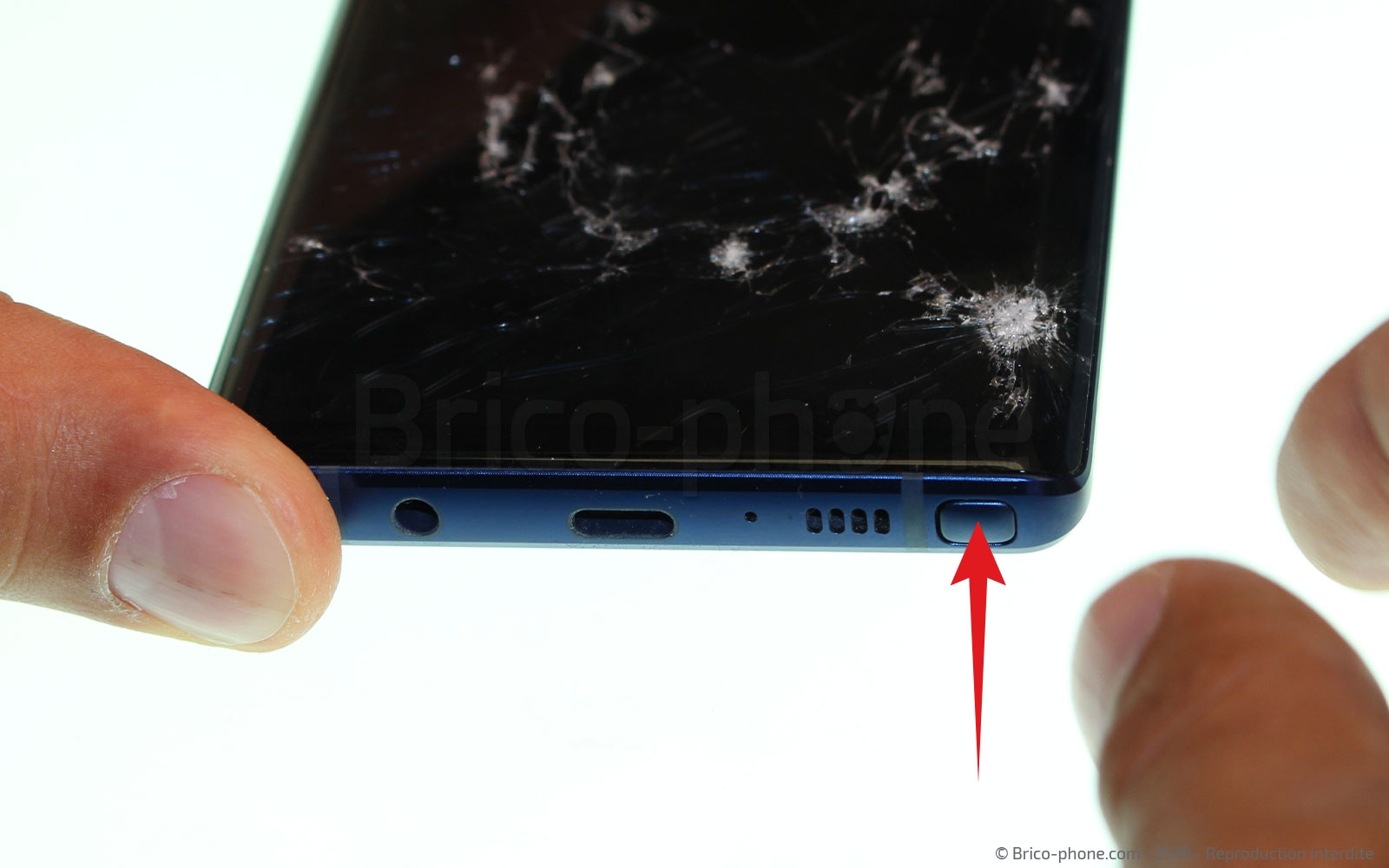

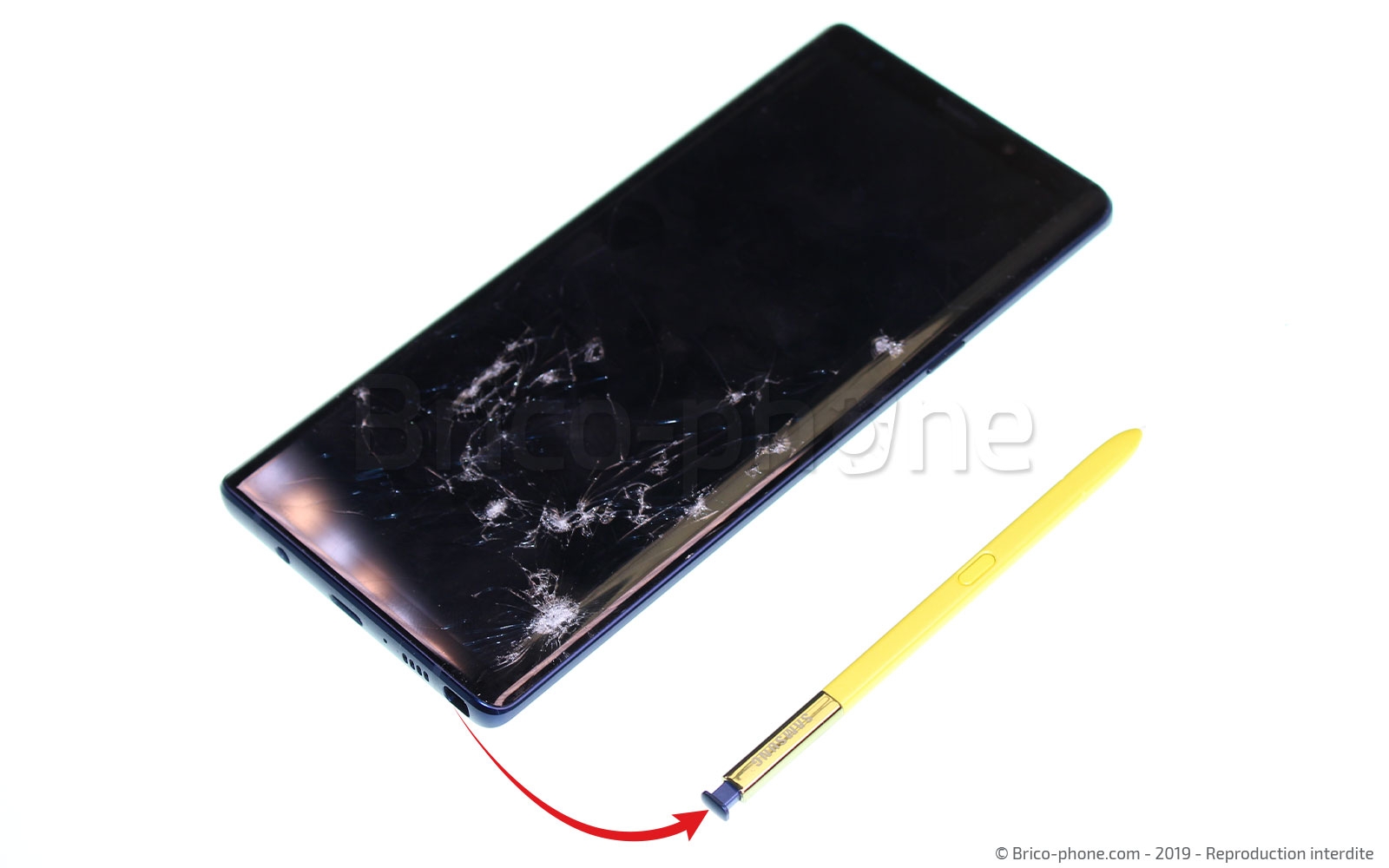

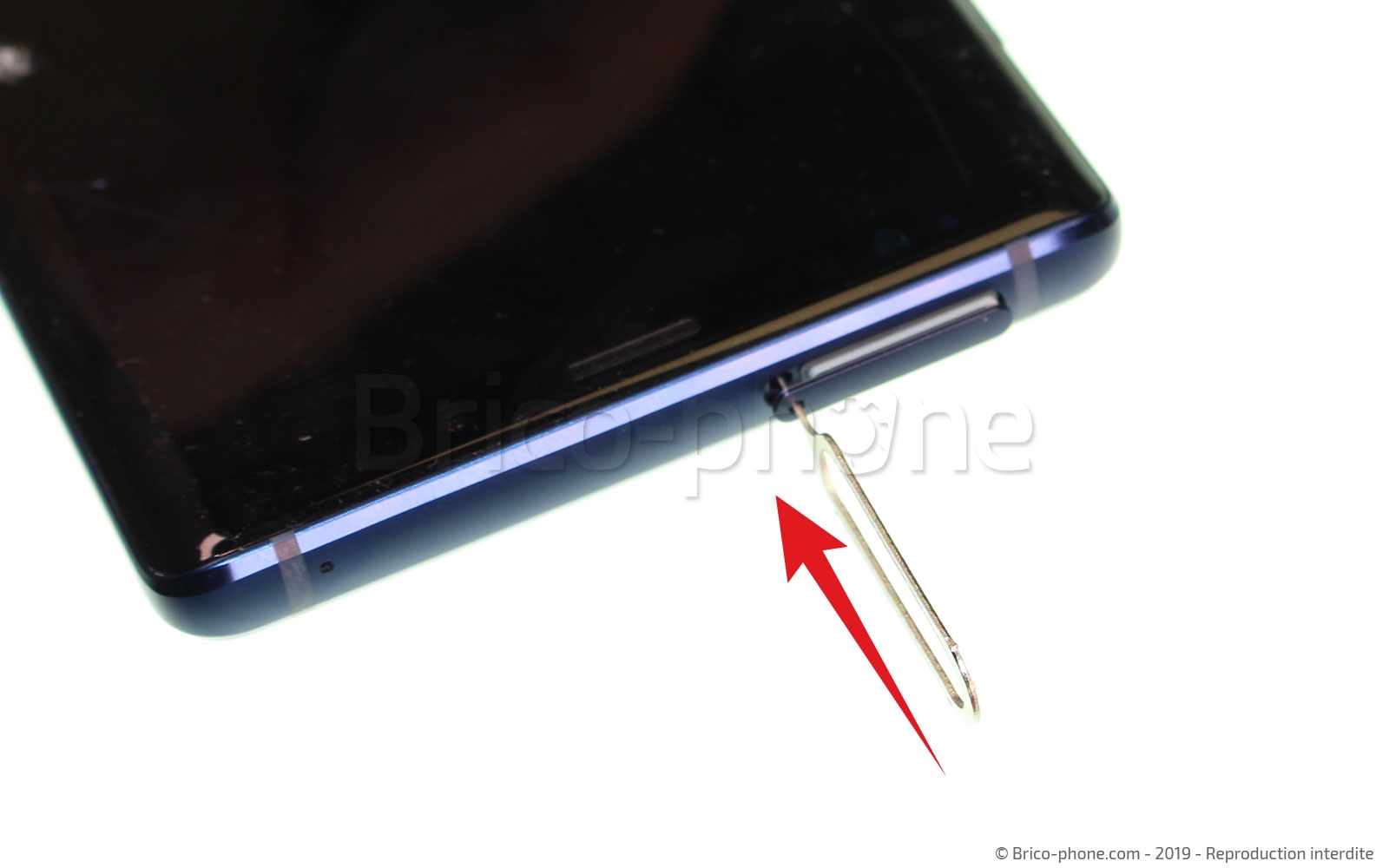

Nous allons à présent retirer le rack sim à l'aide de l'outil d'extraction prévu à cet effet et pour le stylet S Pen il suffit d'appuyer dessus pour qu'il sorte.
Outils
SIM
Etape 3

Etape 3 Chauffer la vitre arrière

Pour chauffer le cache arrière, nous vous proposons deux méthodes :

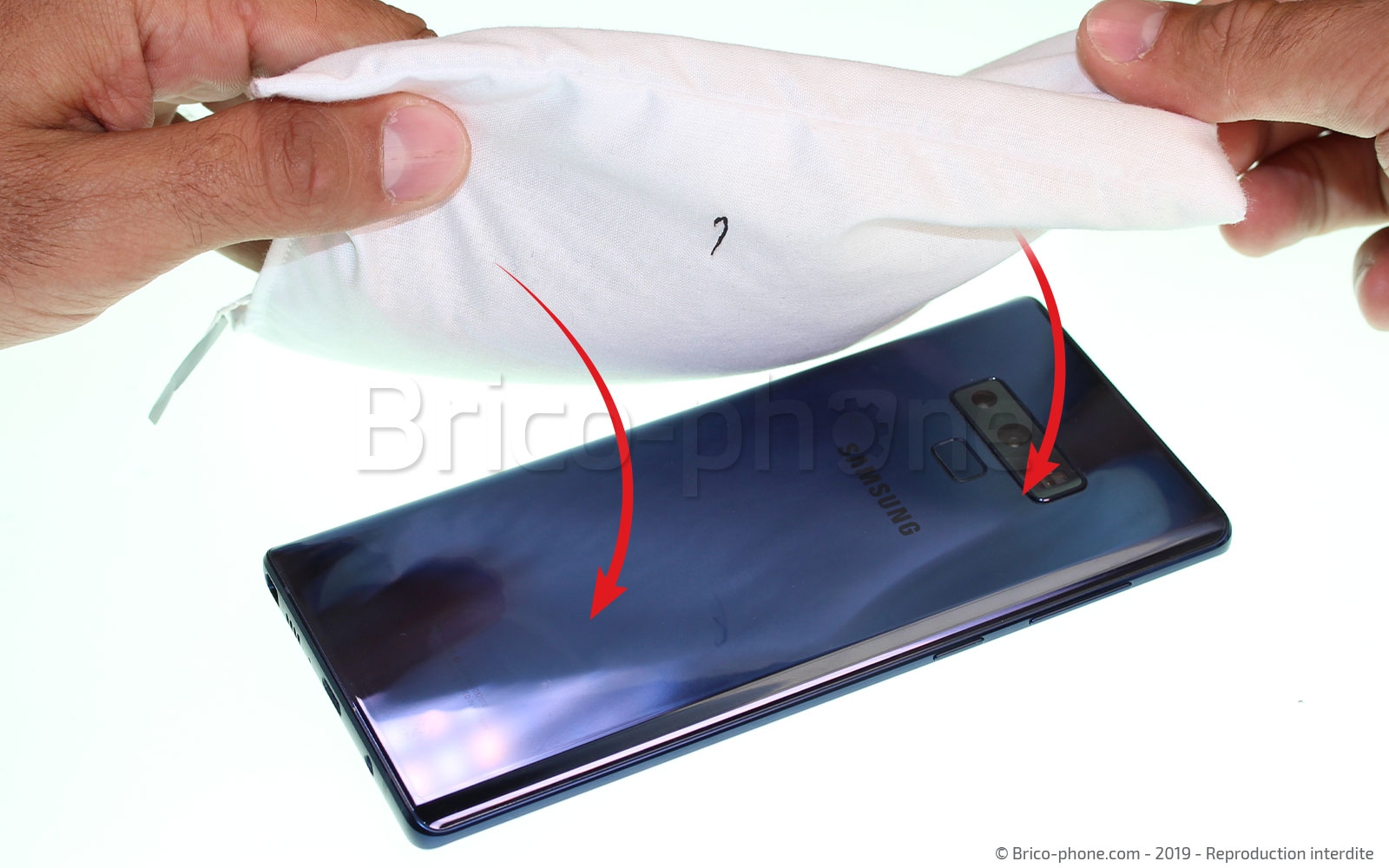

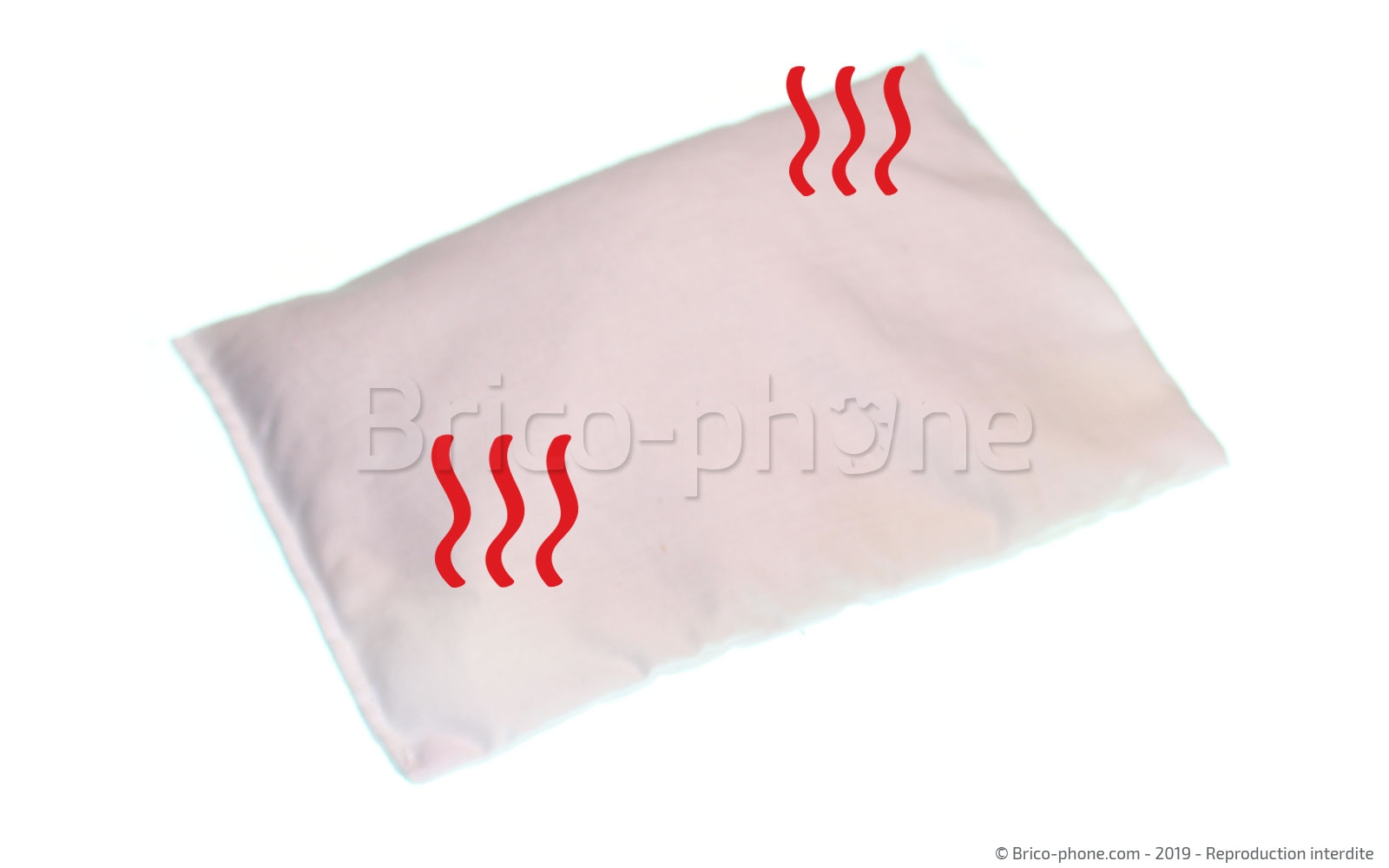

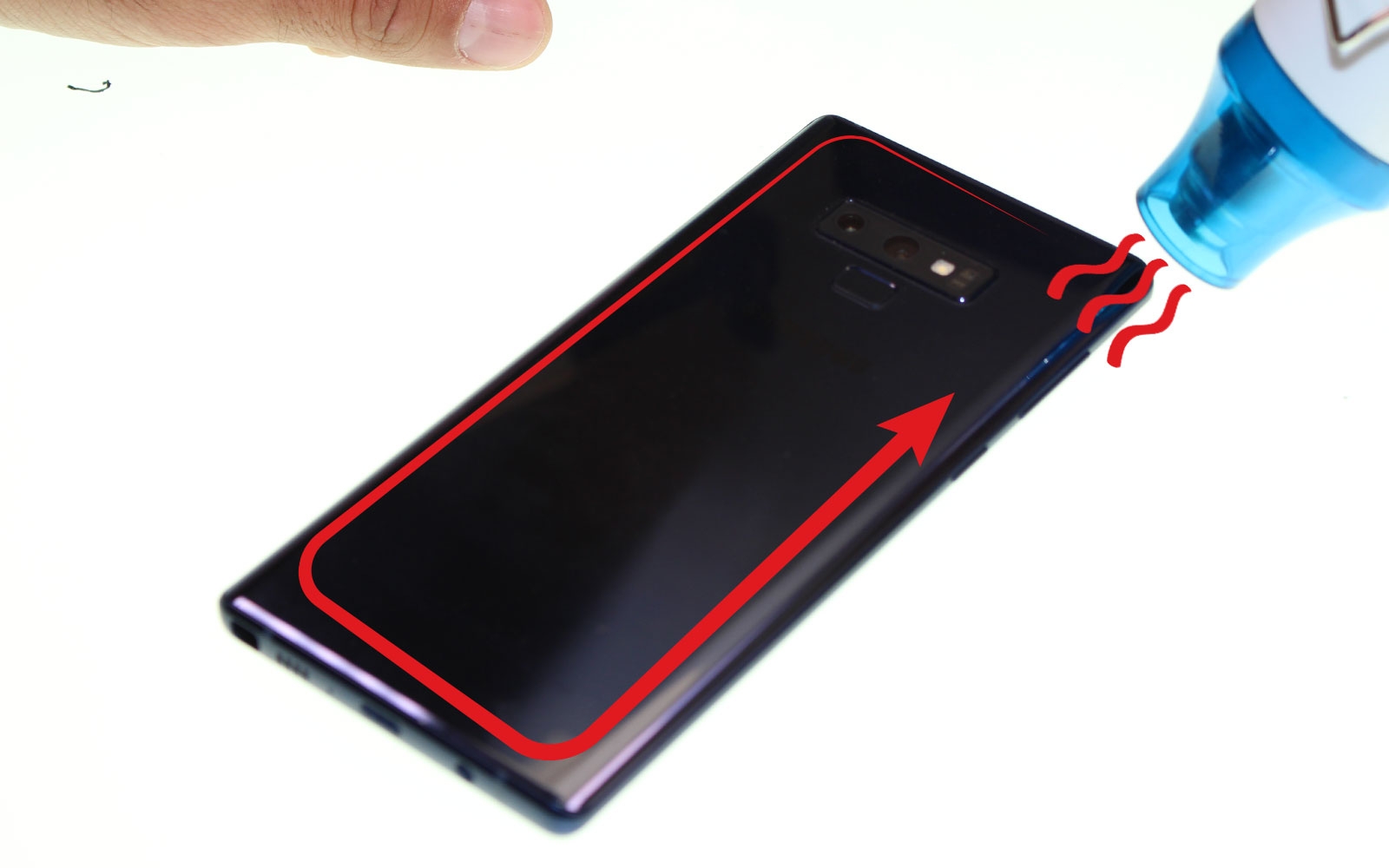

la première consiste à utiliser notre coussin chauffant qu'il faudra passer au four à micro onde avant de le déposer sur la façade. Pour la seconde méthode vous pouvez utiliser votre sèche cheveux ou un mini-décapeur thermique que vous trouverez en vente sur notre site internet. Si vous optez pour cette dernière, faites attention de ne pas dépasser les 80 degrés.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Création du point d'insertion

Le but de cette étape est de créer des petits espaces entre le cache arrière et le châssis de votre appareil afin de pouvoir mettre en places les outils qui seront utilisée pour décoller cette dernière.

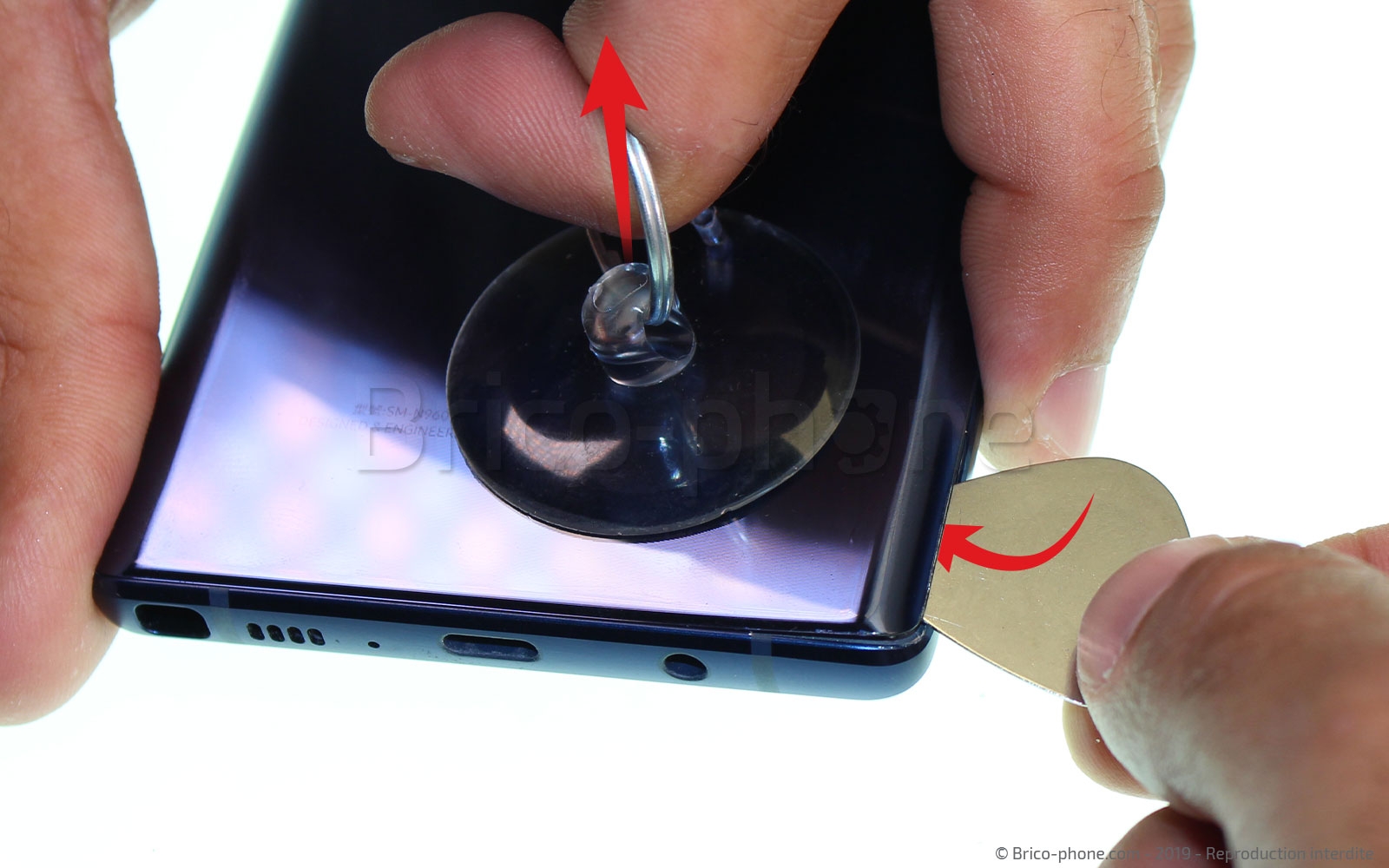

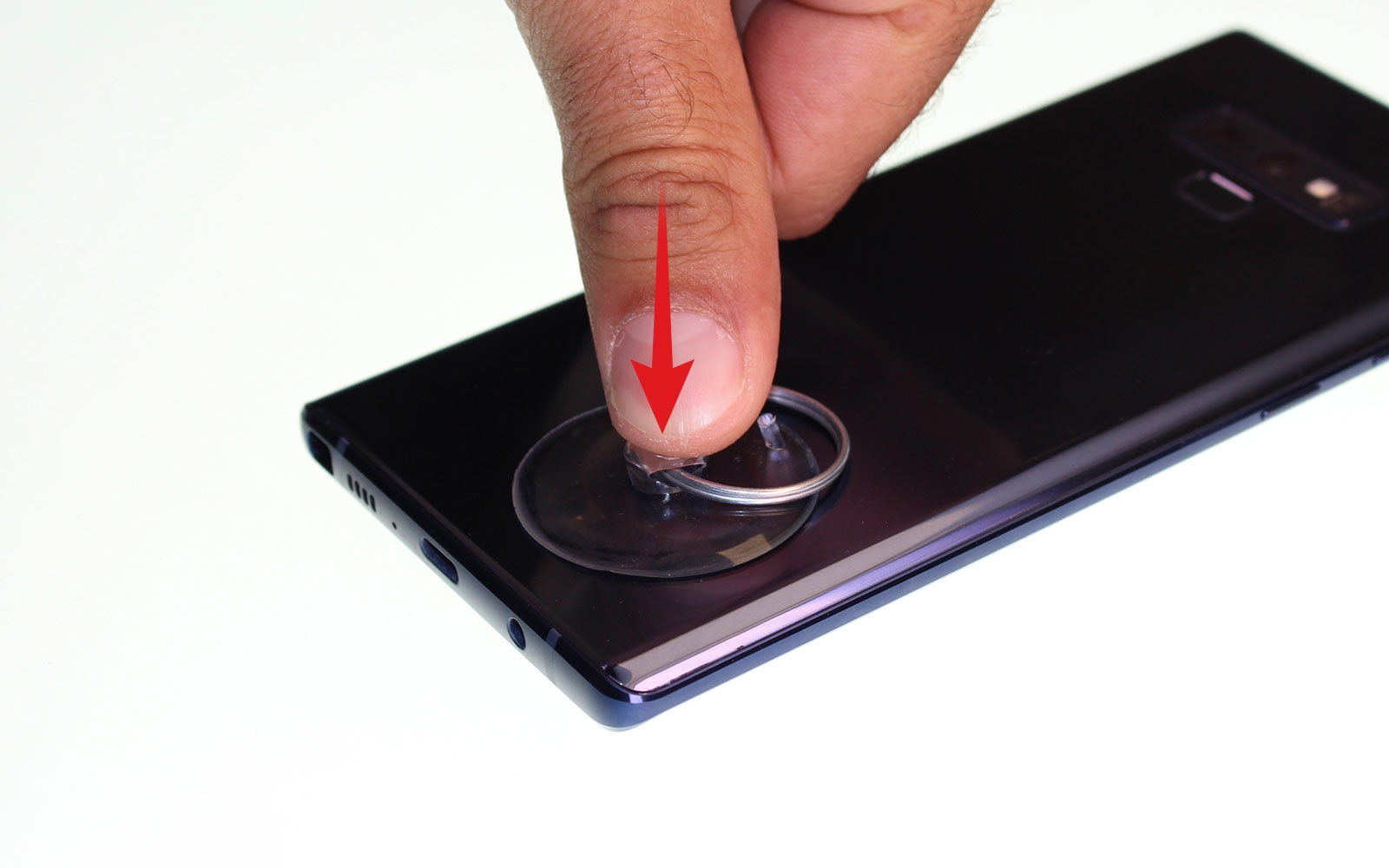

Positionnez la ventouse sur la partie basse de la vitre arrière, puis tirez sur l'anneau de celle-ci tout en insérant l'outil iFlex ou le médiator en métal entre le châssis et la vitre arrière pour créer un jour.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 5

Etape 5 Insertion des médiators

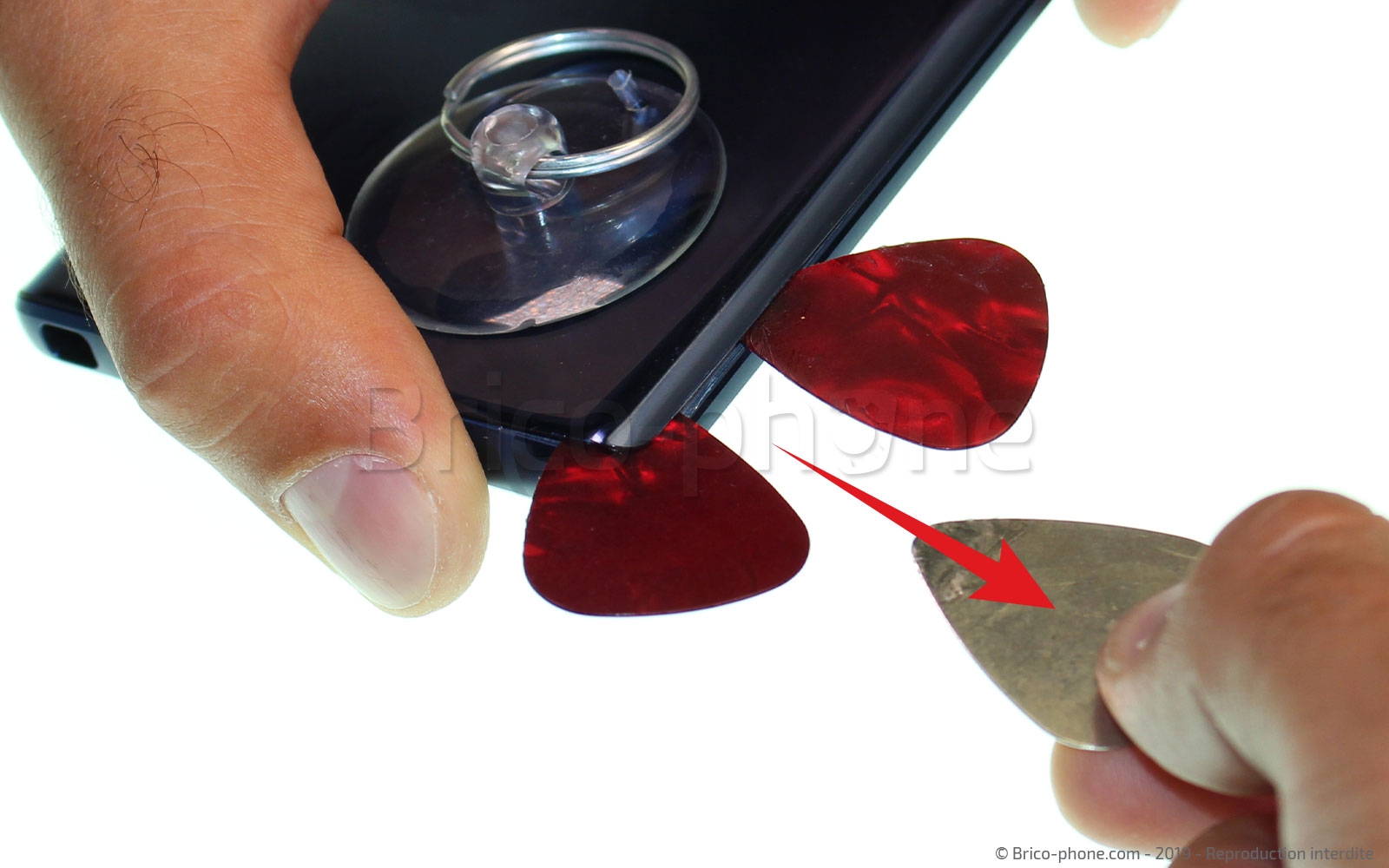

Nous allons maintenant positionner les médiators plastiques dans les espaces créés à l'étape précédente, puis retirer celui en métal.
Outils
Médiator
Etape 6

Etape 6 Enlever la vitre arrière

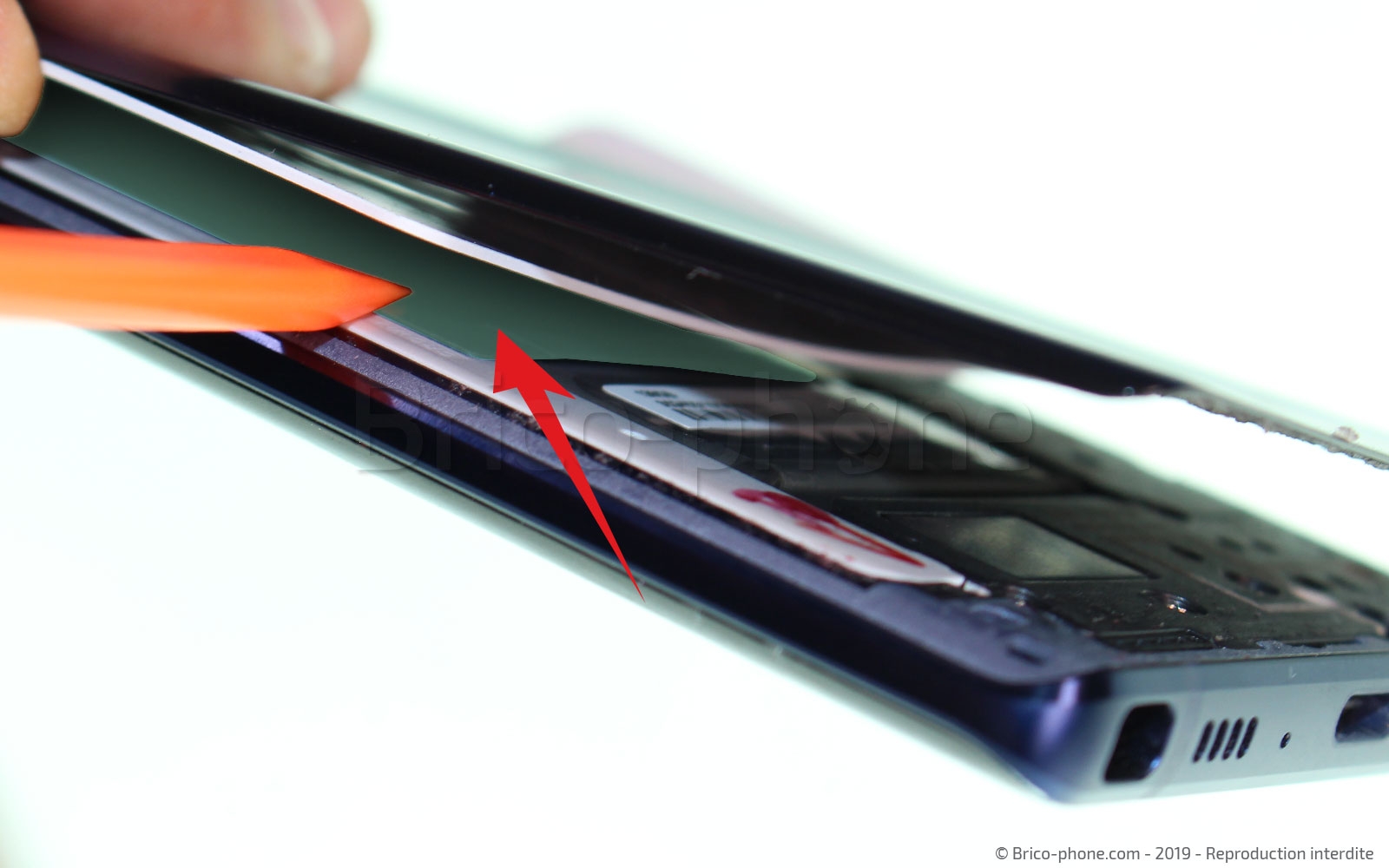

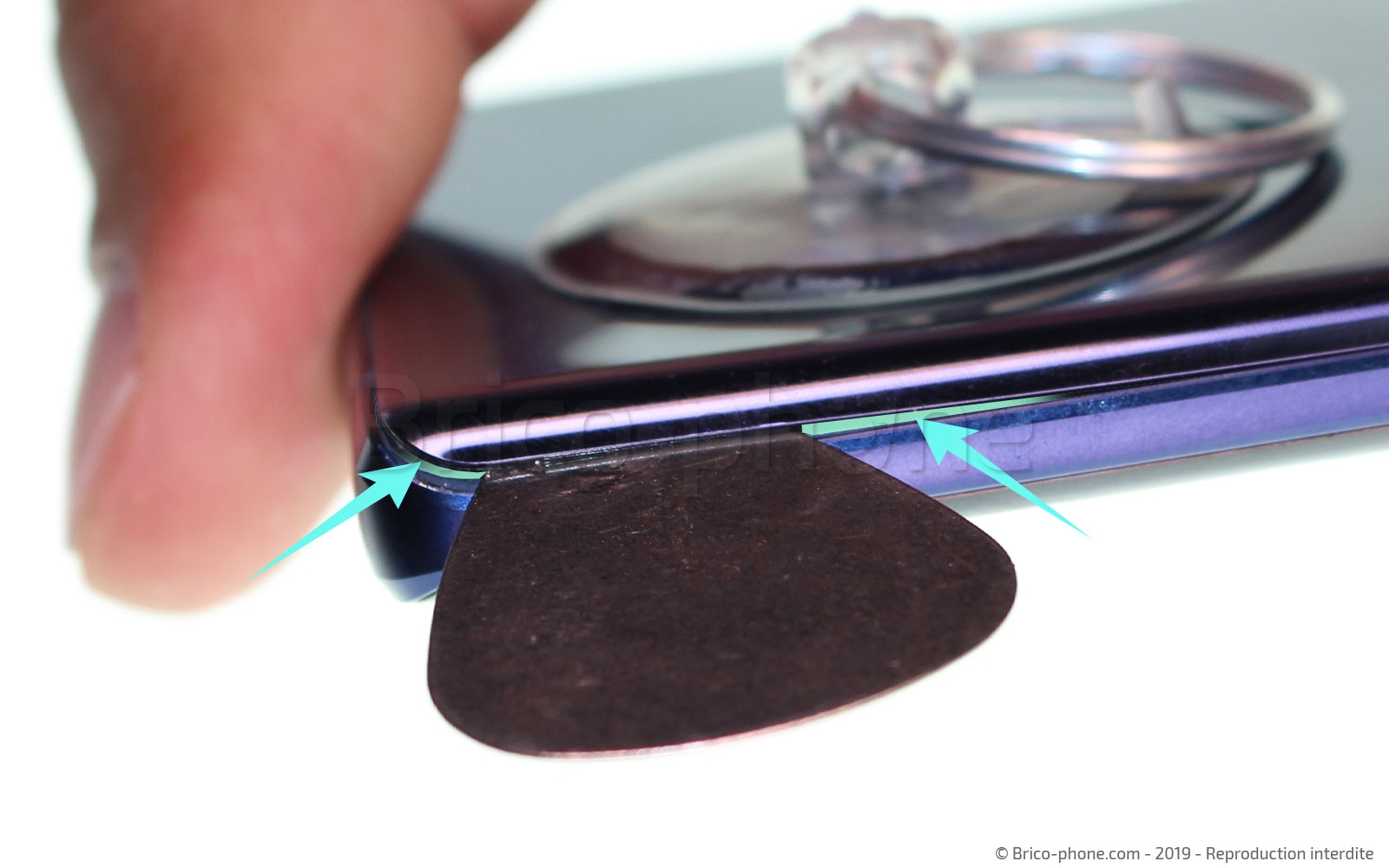

Faites désormais glisser les médiators sous le contour de la façade arrière. Si vous sentez un point dur n'hésitez pas à chauffer de nouveau afin de ramollir un peu plus la colle .

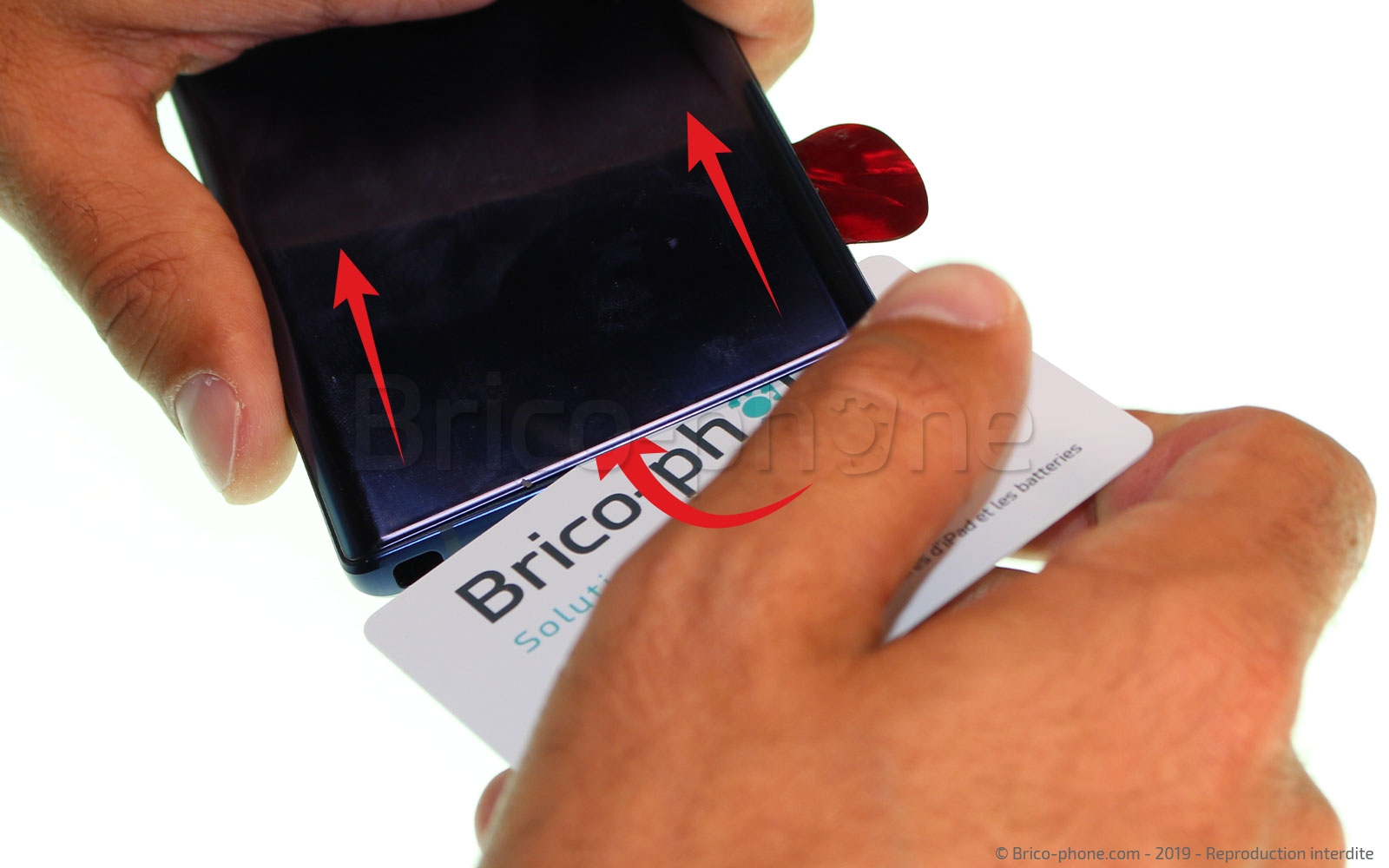

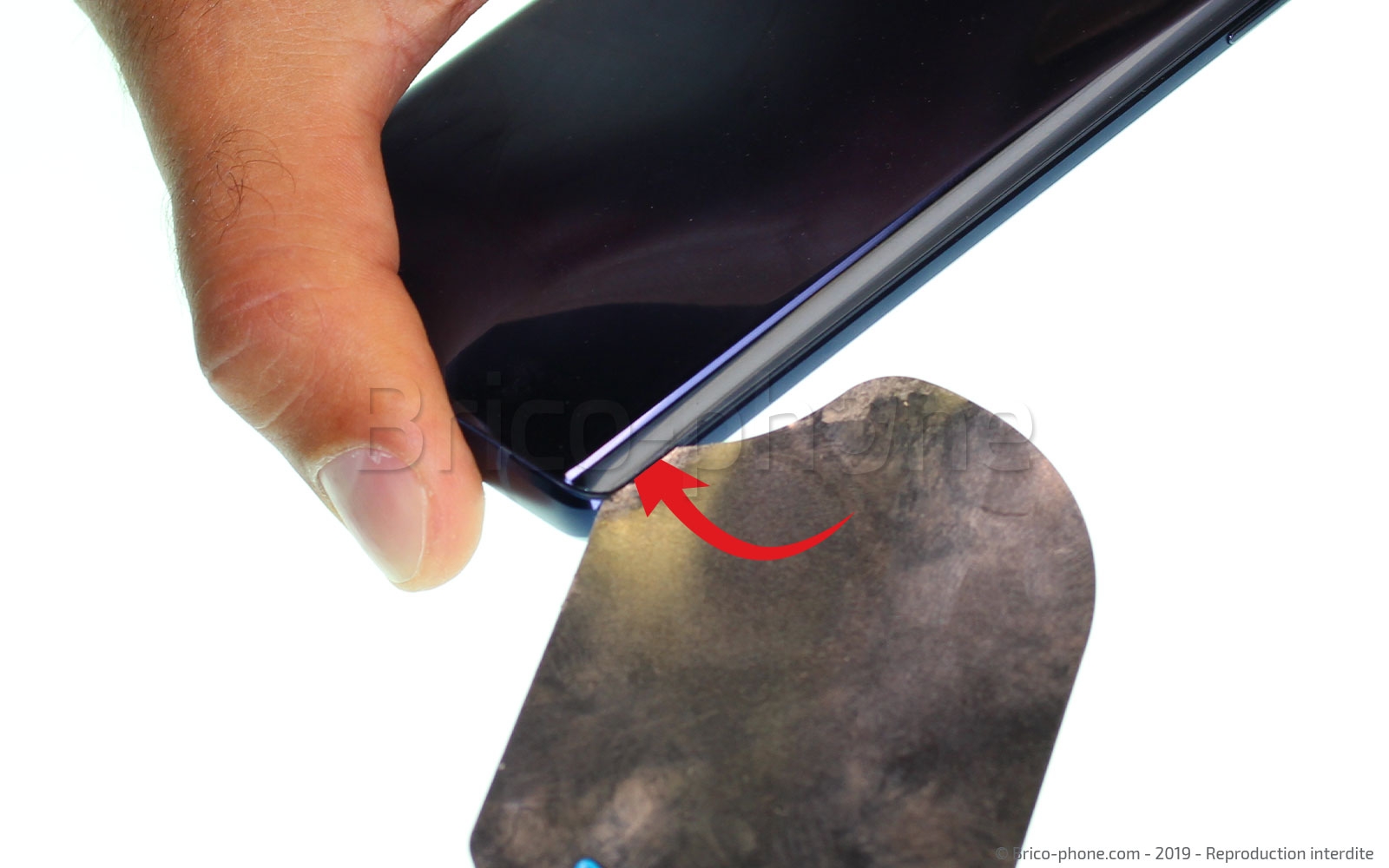

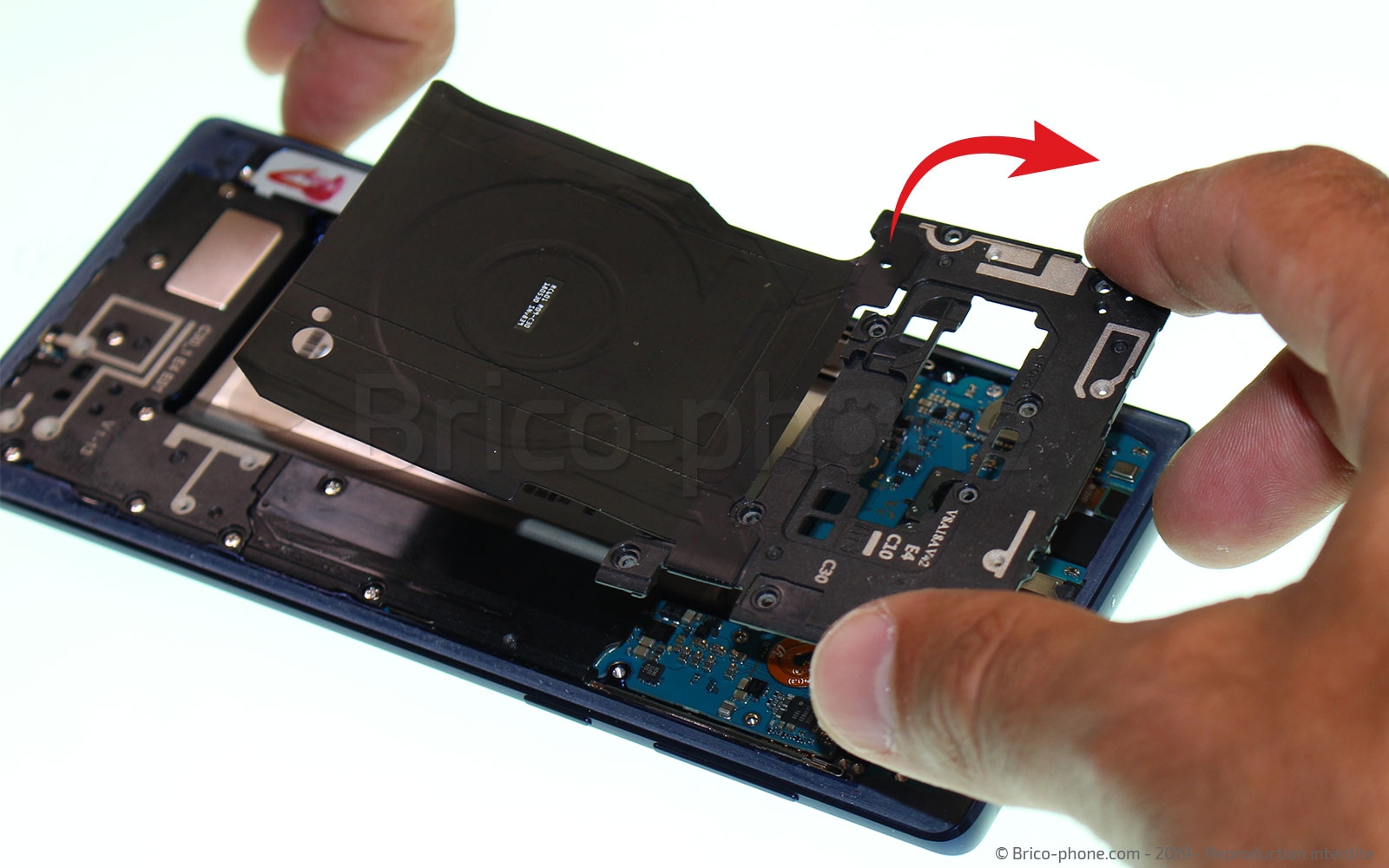

Insérez la carte PVC de façon à la faire glisser de bas en haut pour décoller le centre de la vitre, tout en faisant attention à la nappe induction qui se trouve sur la batterie (photo n°3).

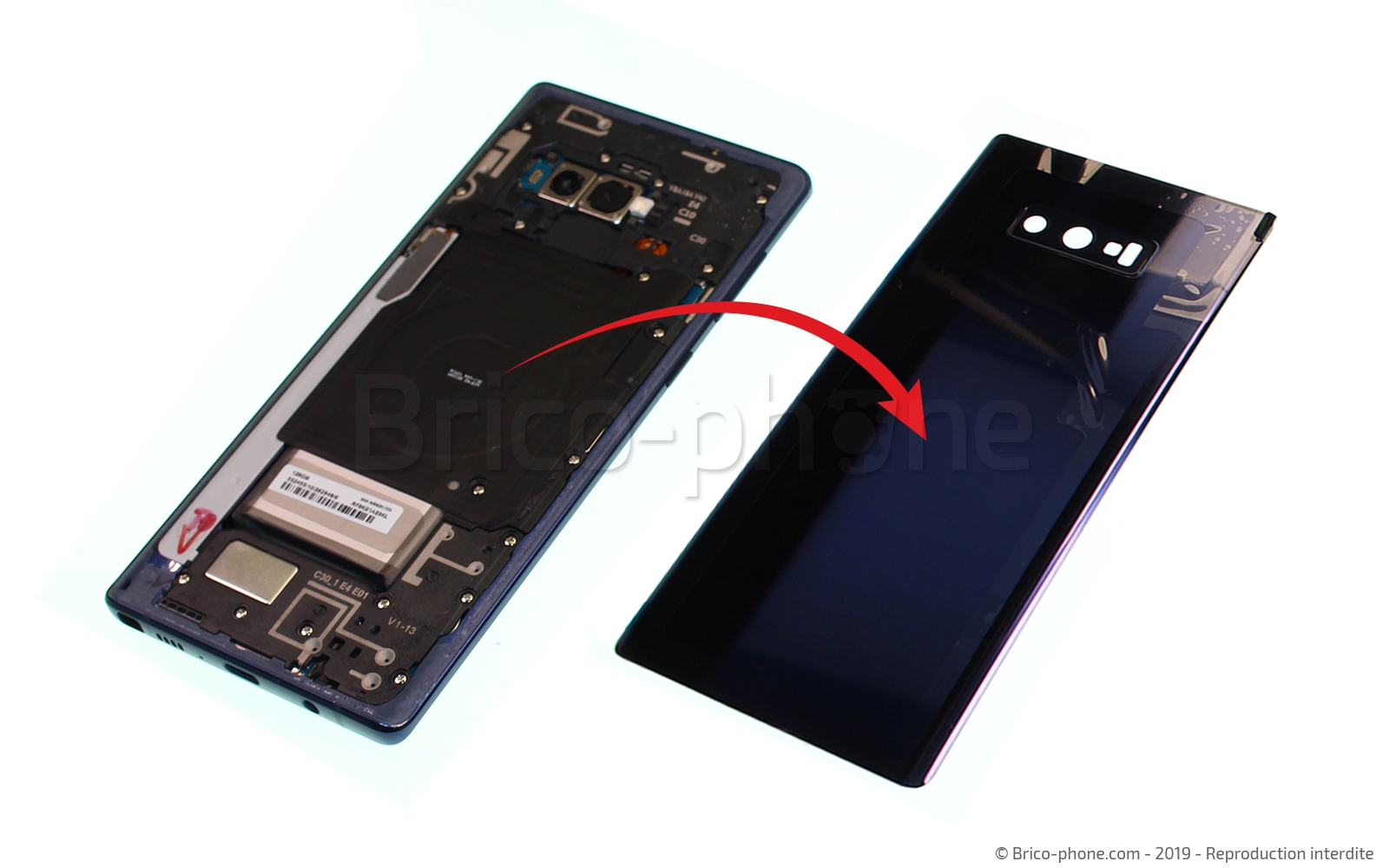

Retirez la vitre arrière en vous aidant du levier en nylon.
Outils
Carte PVC
Levier Nylon
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Enlever les vis du module NFC

Pour retirer le module NFC composé de la nappe et de son support, il faut dévisser les neuf vis qui maintiennent ce dernier.

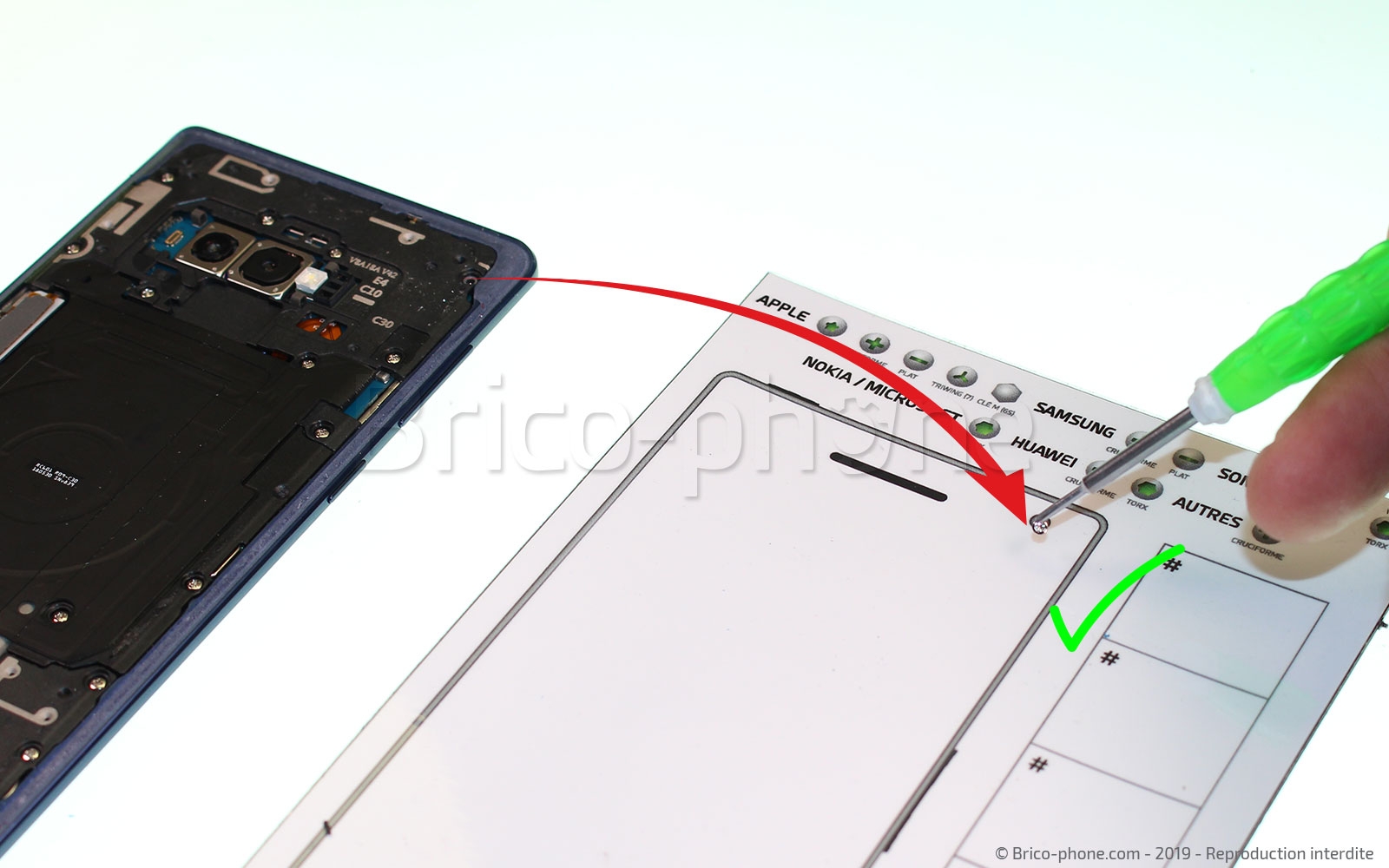

Vous pouvez positionner les vis sur le patron universel magnétique ou papier pour repérer la position de vos vis.
Outils
Tournevis Cruciforme
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 8

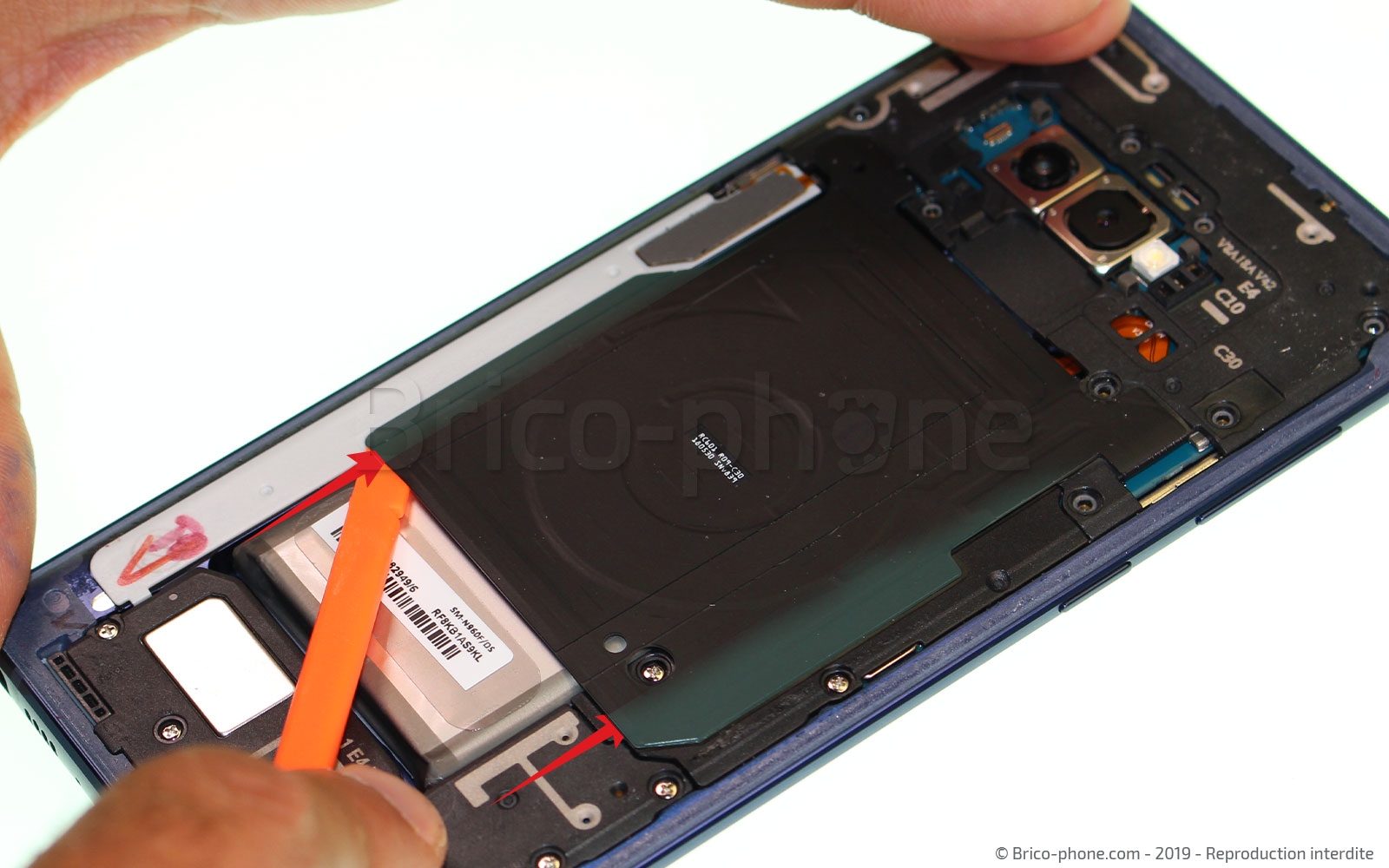

Etape 8 Décoller la nappe NFC de la batterie

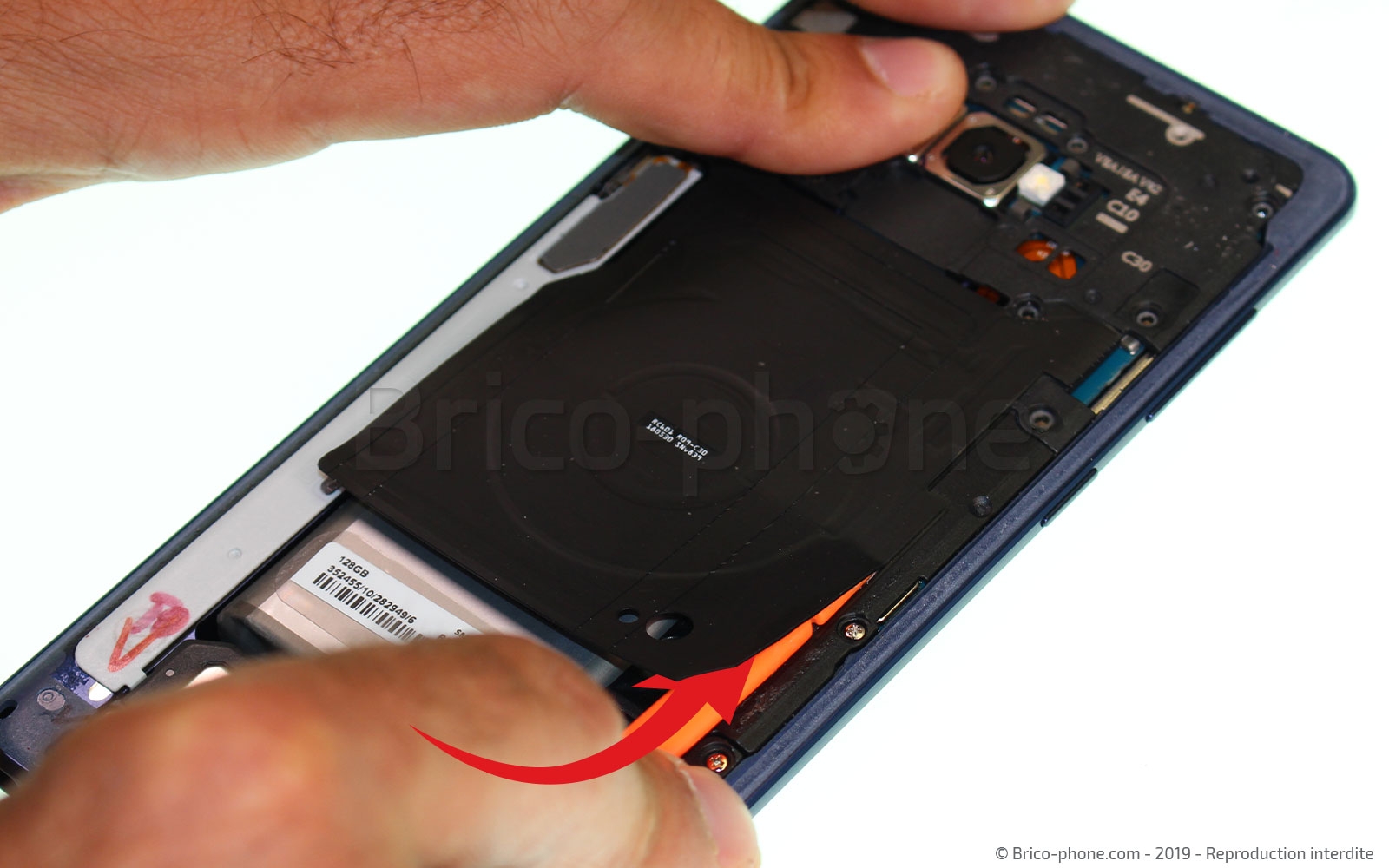

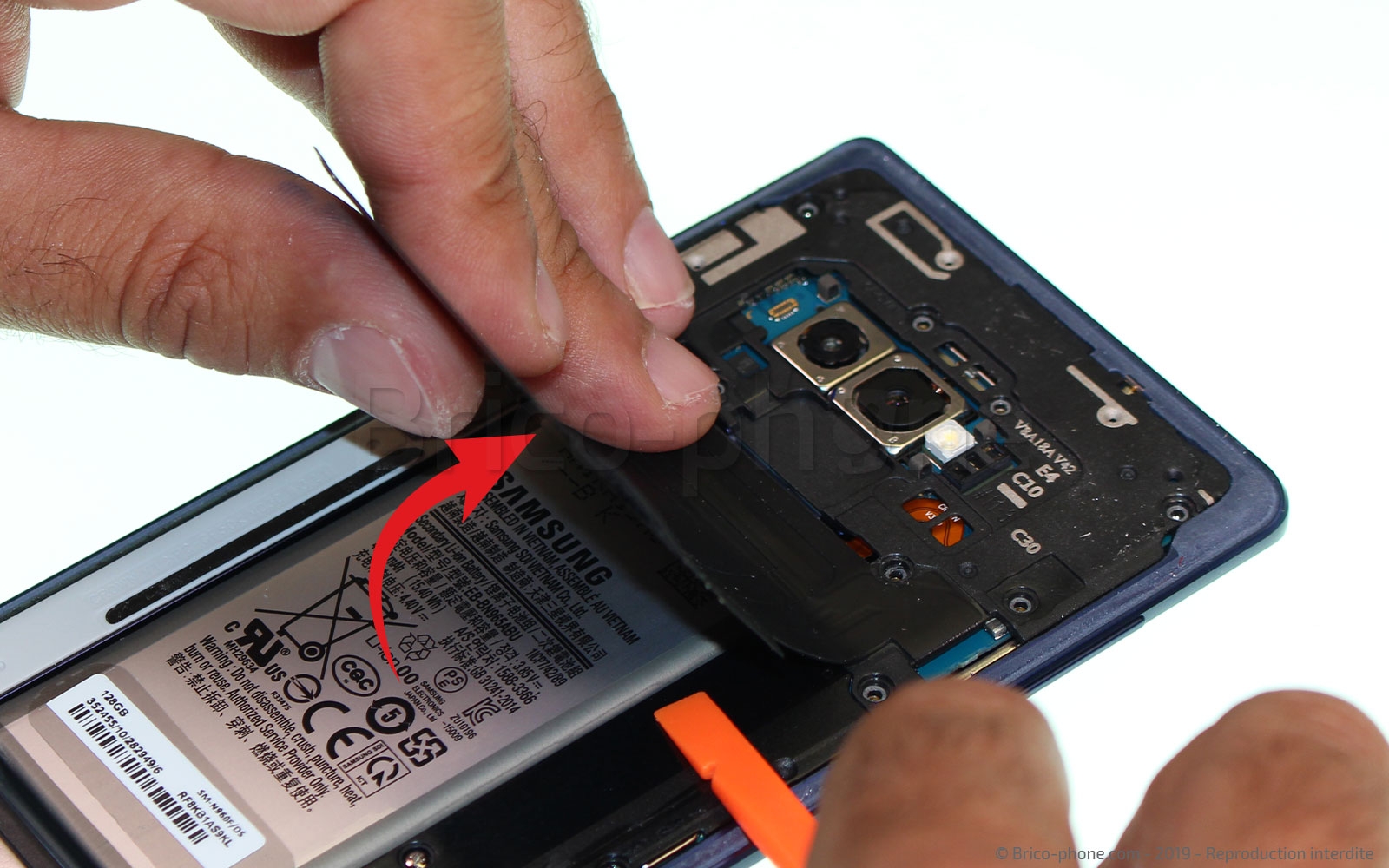

Pour décoller la nappe NFC, aidez-vous du levier en nylon pour la soulever délicatement.
Outils
Levier Nylon
Etape 9

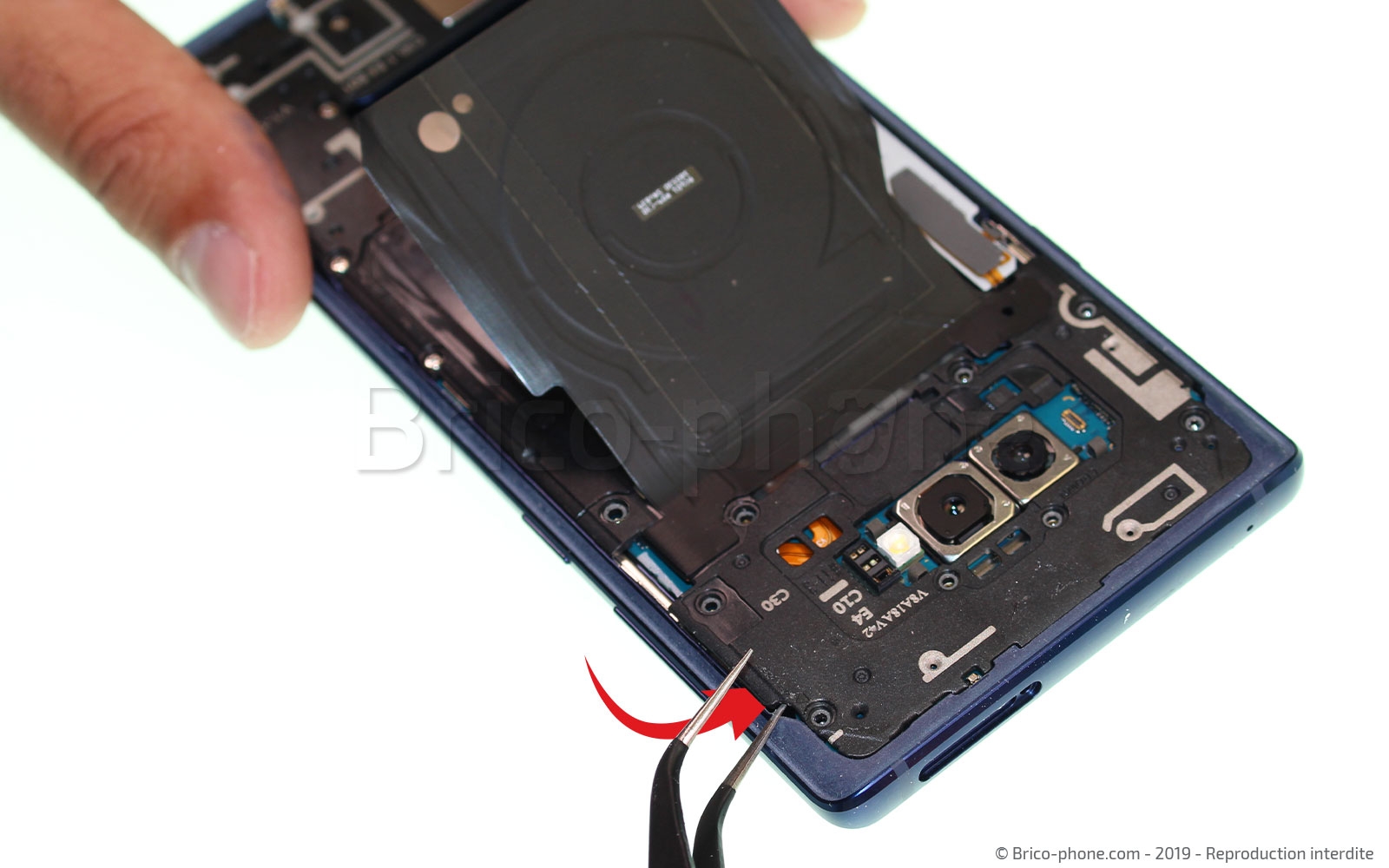

Etape 9 Retirer le module induction et NFC

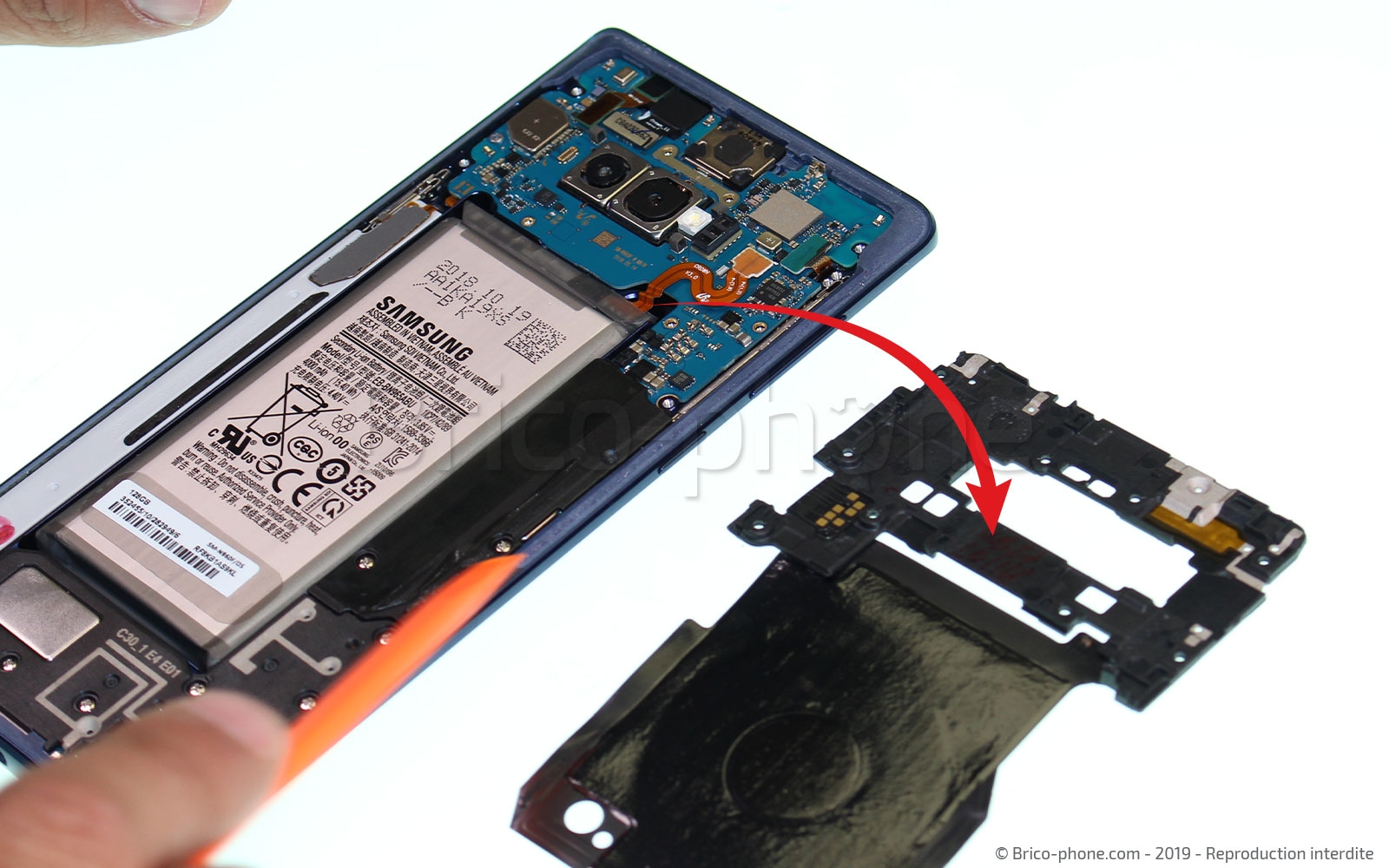

Avec la pince brucelles faites levier sur la partie droite du cache pour le déclipser puis levez le tout avec le levier en nylon.
N'essayez surtout pas de dissocier pour le moment la nappe de son support, sortez cet ensemble puis déposez le sur votre espace de réparation.

Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Déconnecter la batterie

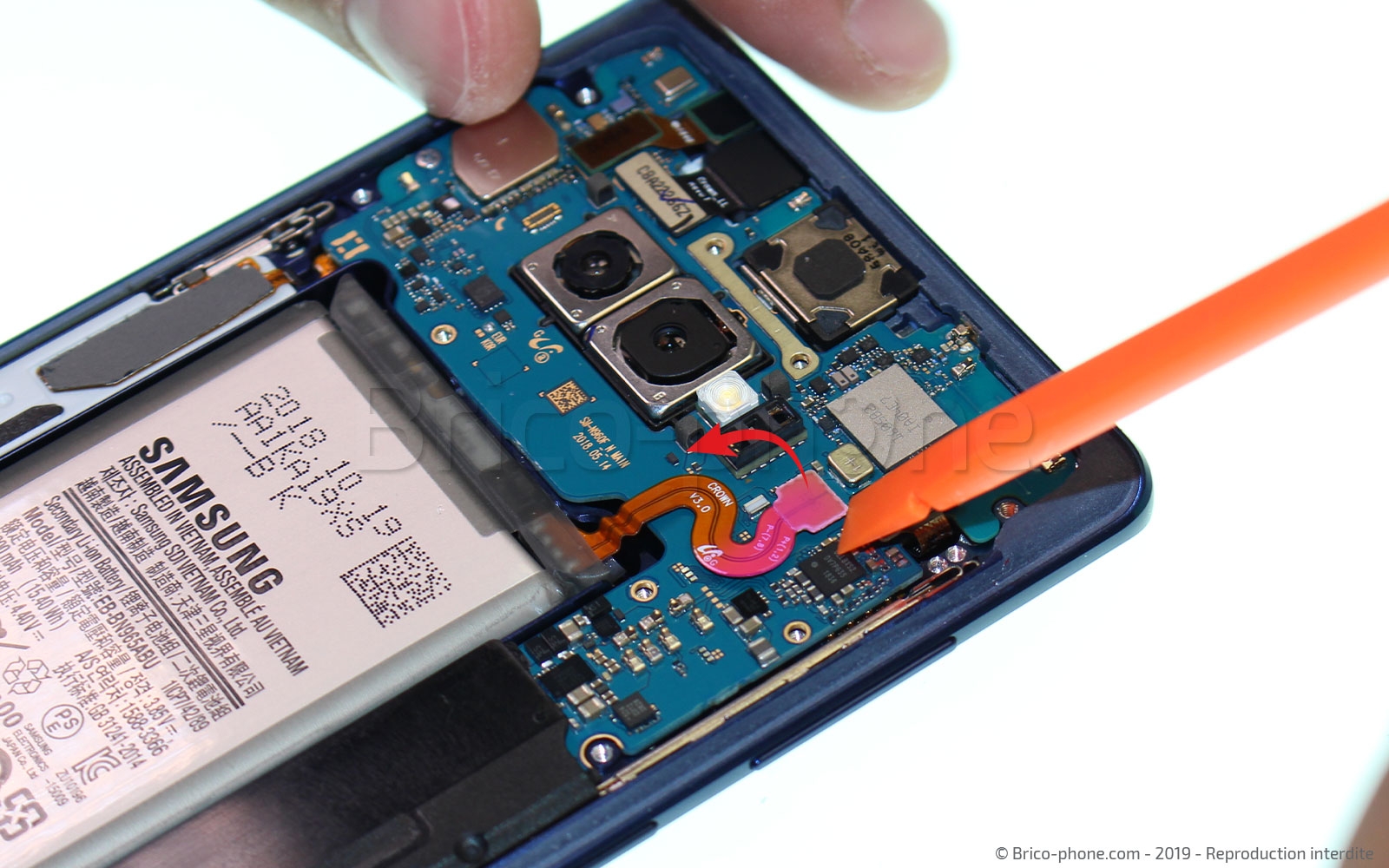

Avec le levier en nylon, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 11

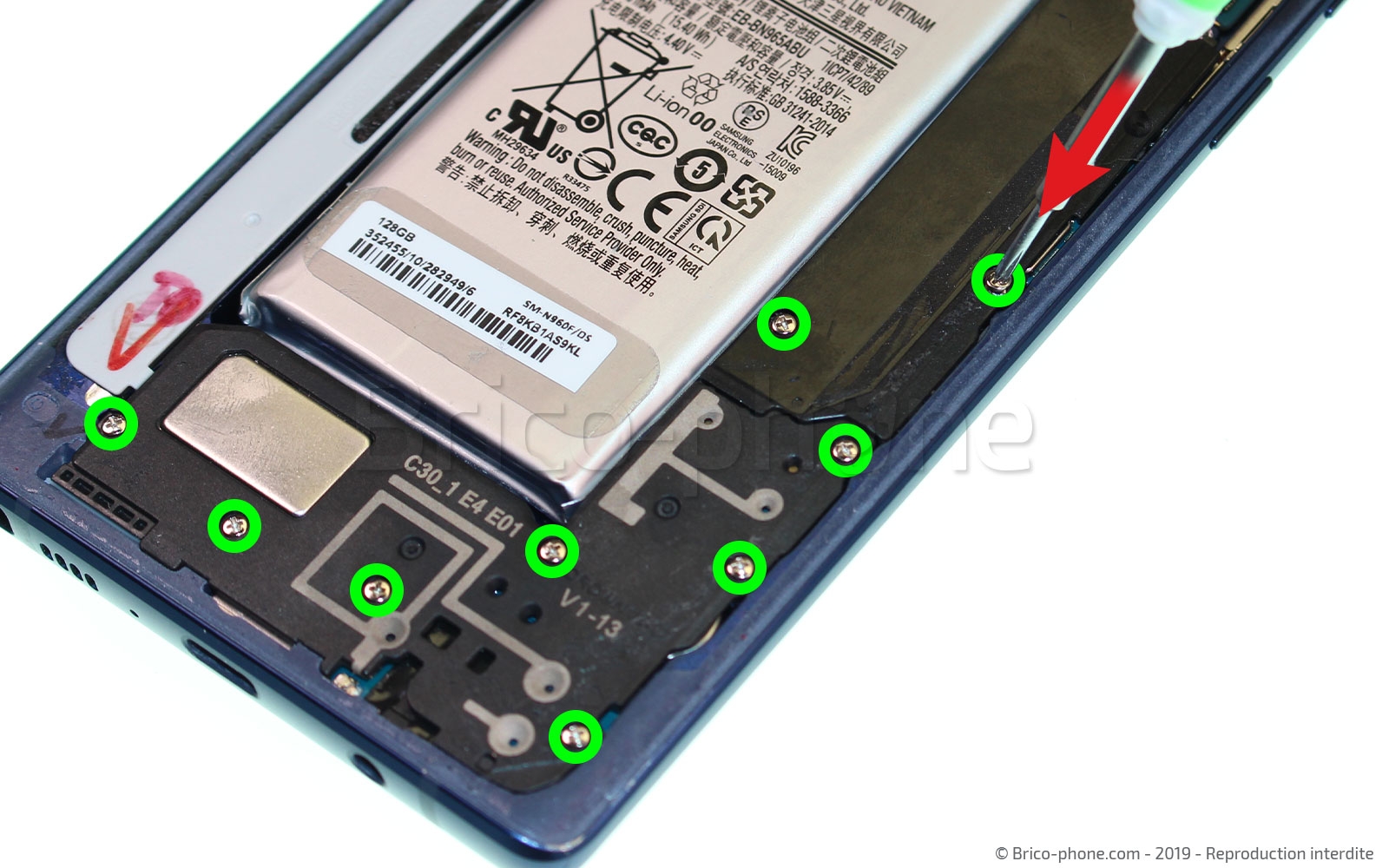

Etape 11 Retirer le cache latéral et le bloc haut parleur externe

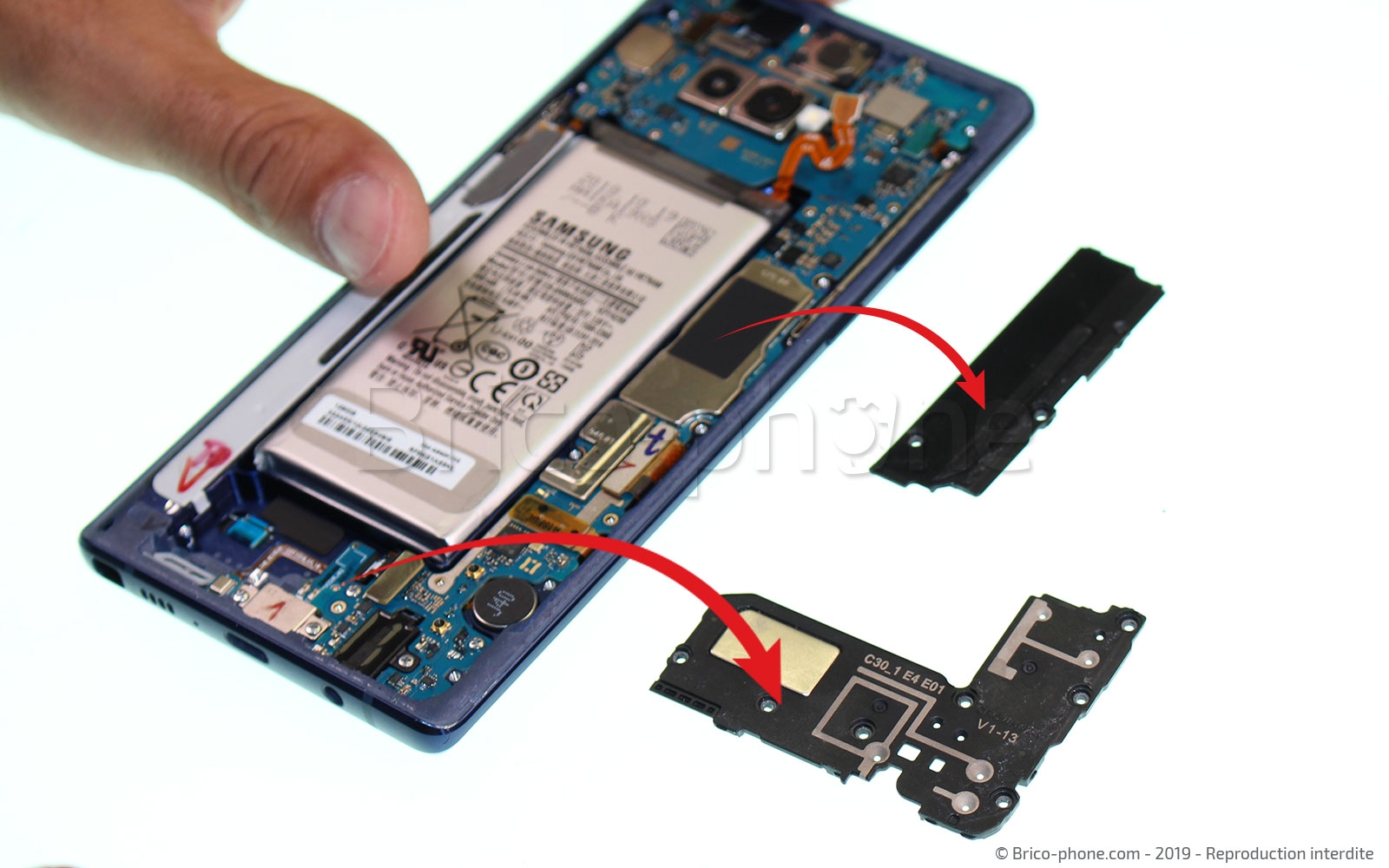

Pour retirer le cache latéral et le bloc haut parleur externe, dévissez les neuf vis qui maintiennent ces deux parties.

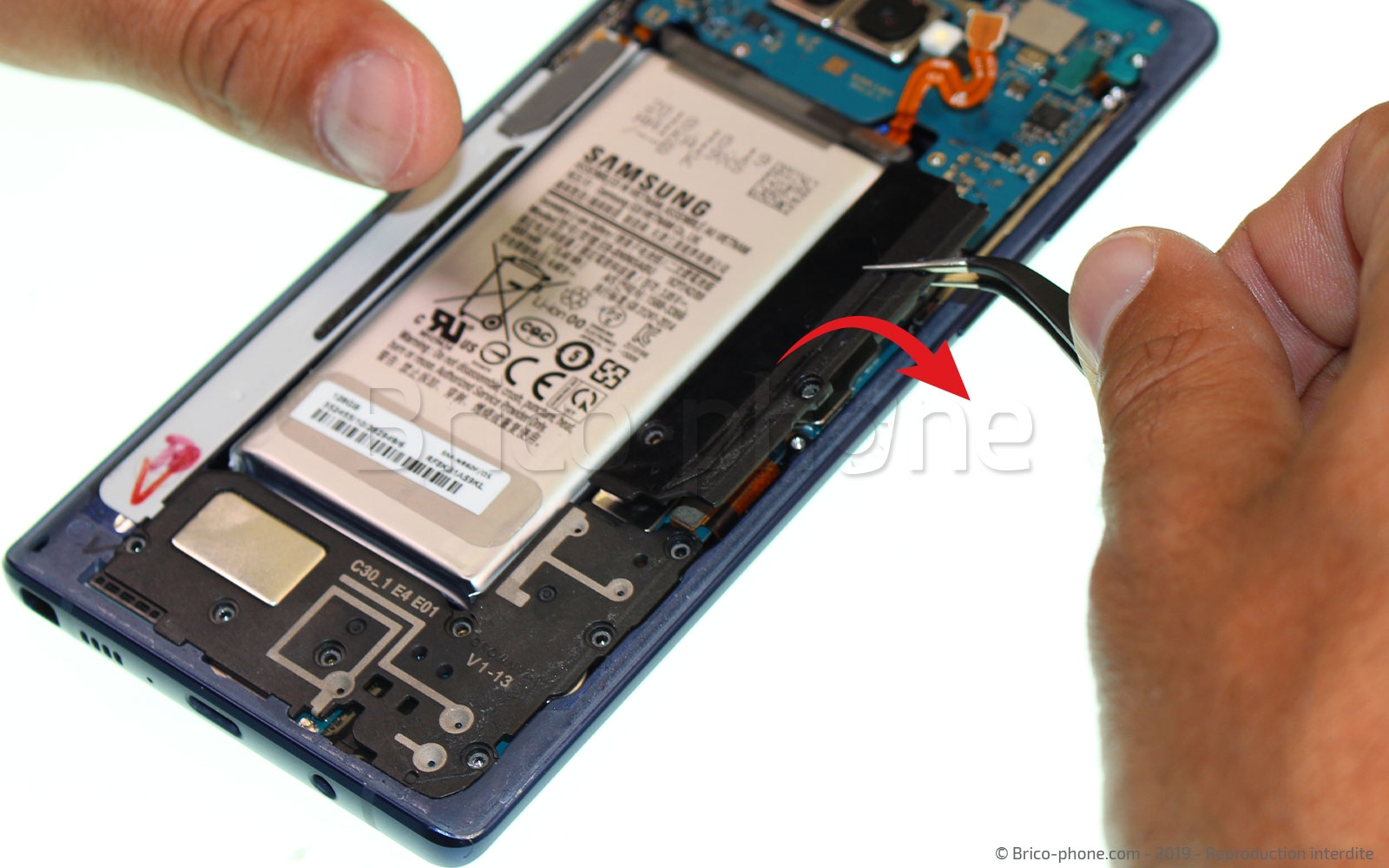

Une fois celles-ci enlevées, vous pouvez retirer le cache latéral ainsi que le bloc haut parleur externe avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 12

Etape 12 Enlever la caméra avant et le scanner d'iris

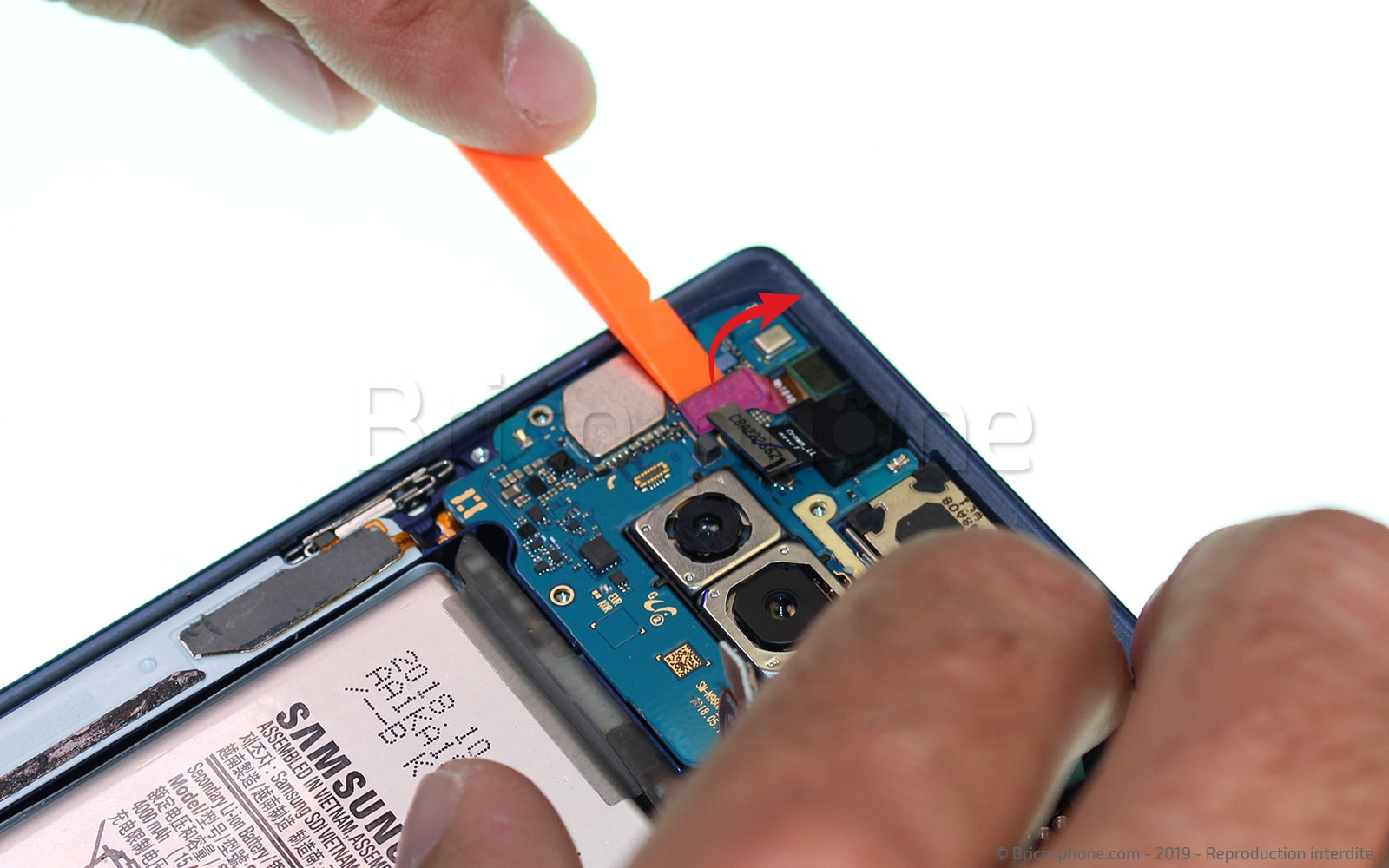

Déconnectez la caméra avant et le scanner d'iris à l'aide du levier en nylon, puis retirez les avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Retirer les vis de la carte mère

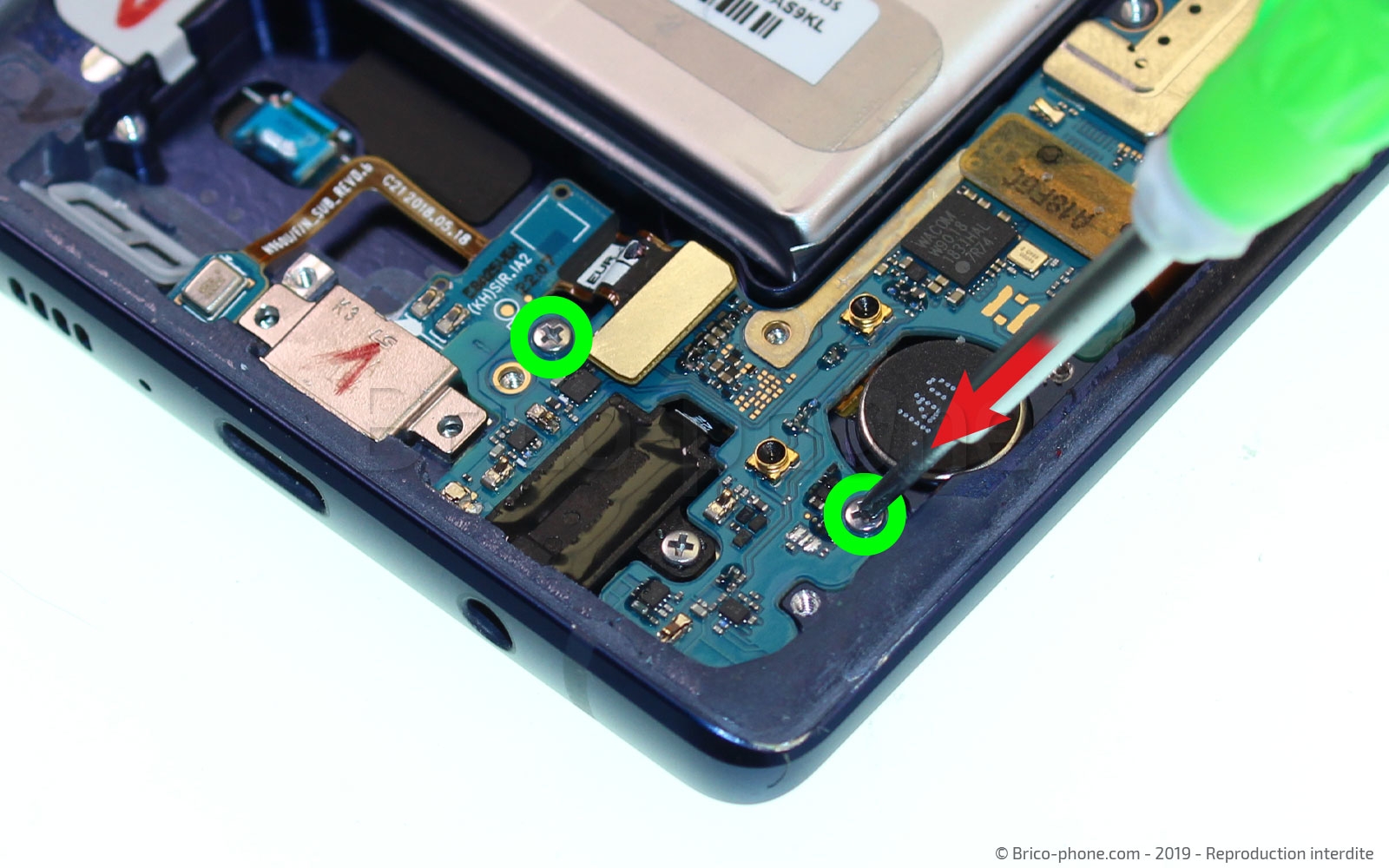

Pour retirer la carte-mère , dévissez les deux vis cruciformes qui se trouvent de chaque côté de la prise USB/dock puis celles situées de part et d'autres de la prise jack.

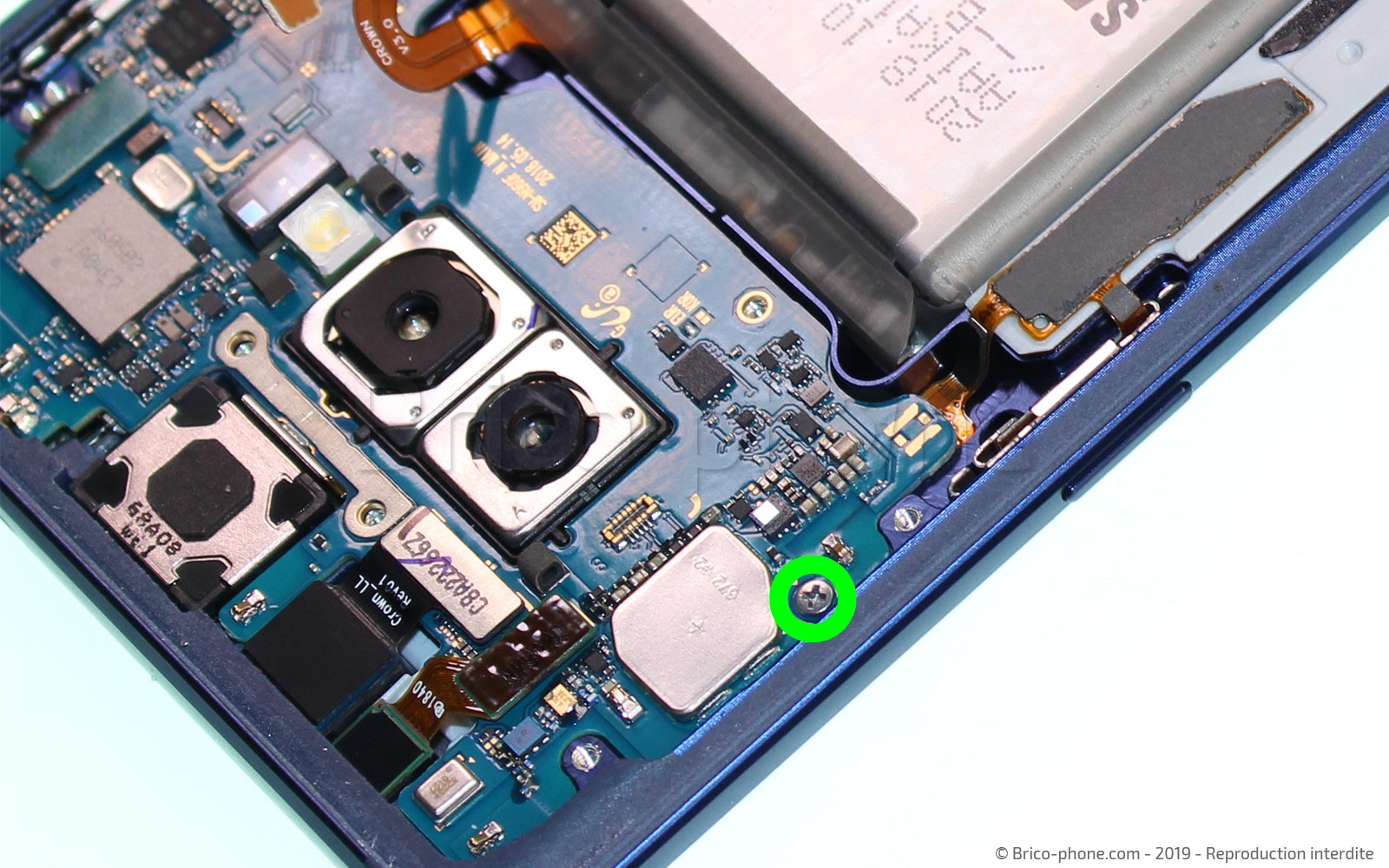

Remontez sur le haut de l'appareil, puis enlevez également celle à gauche du module caméra arrière.
Outils
Tournevis Cruciforme
Etape 14

Etape 14 Déconnecter les composants de la carte mère

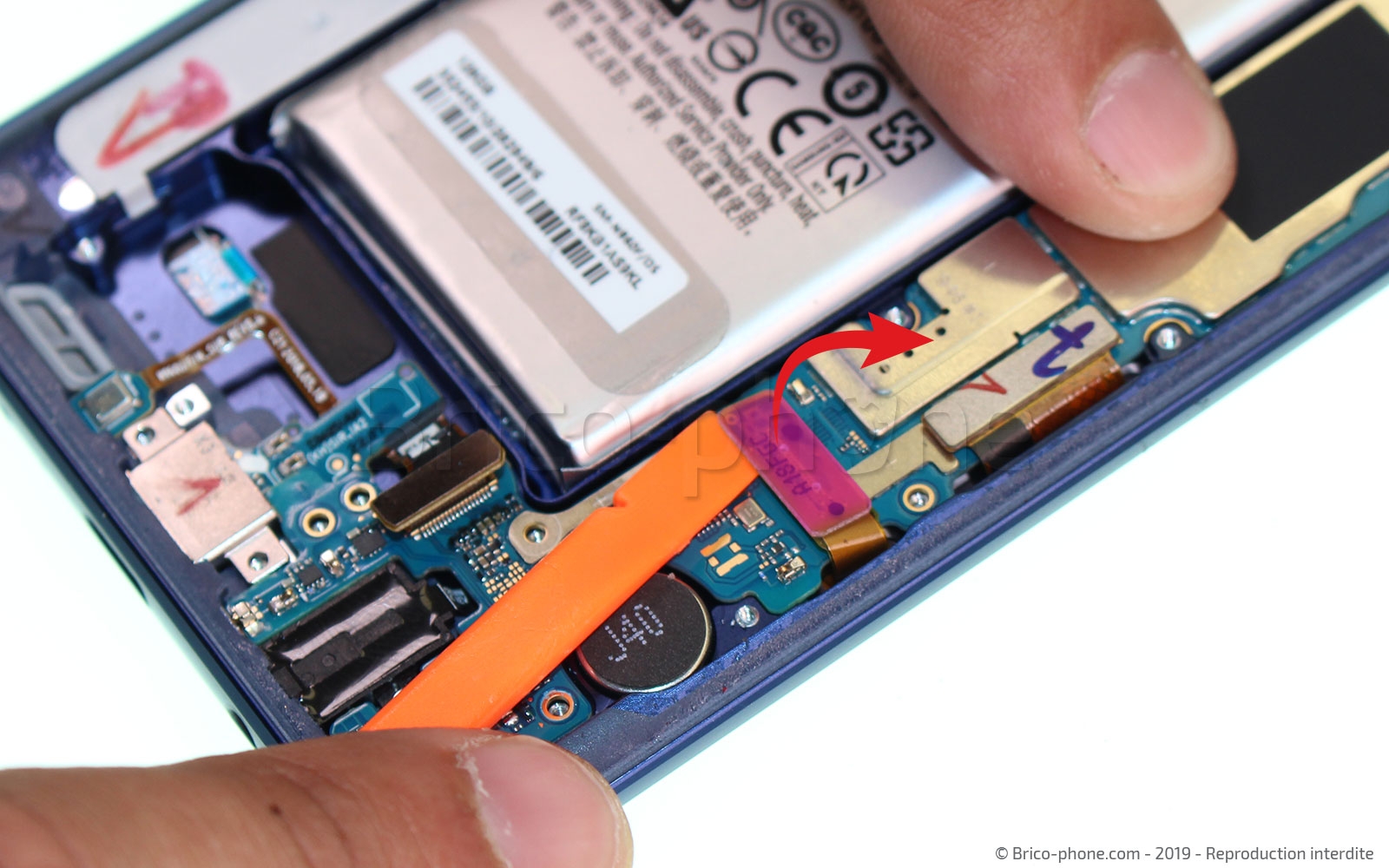

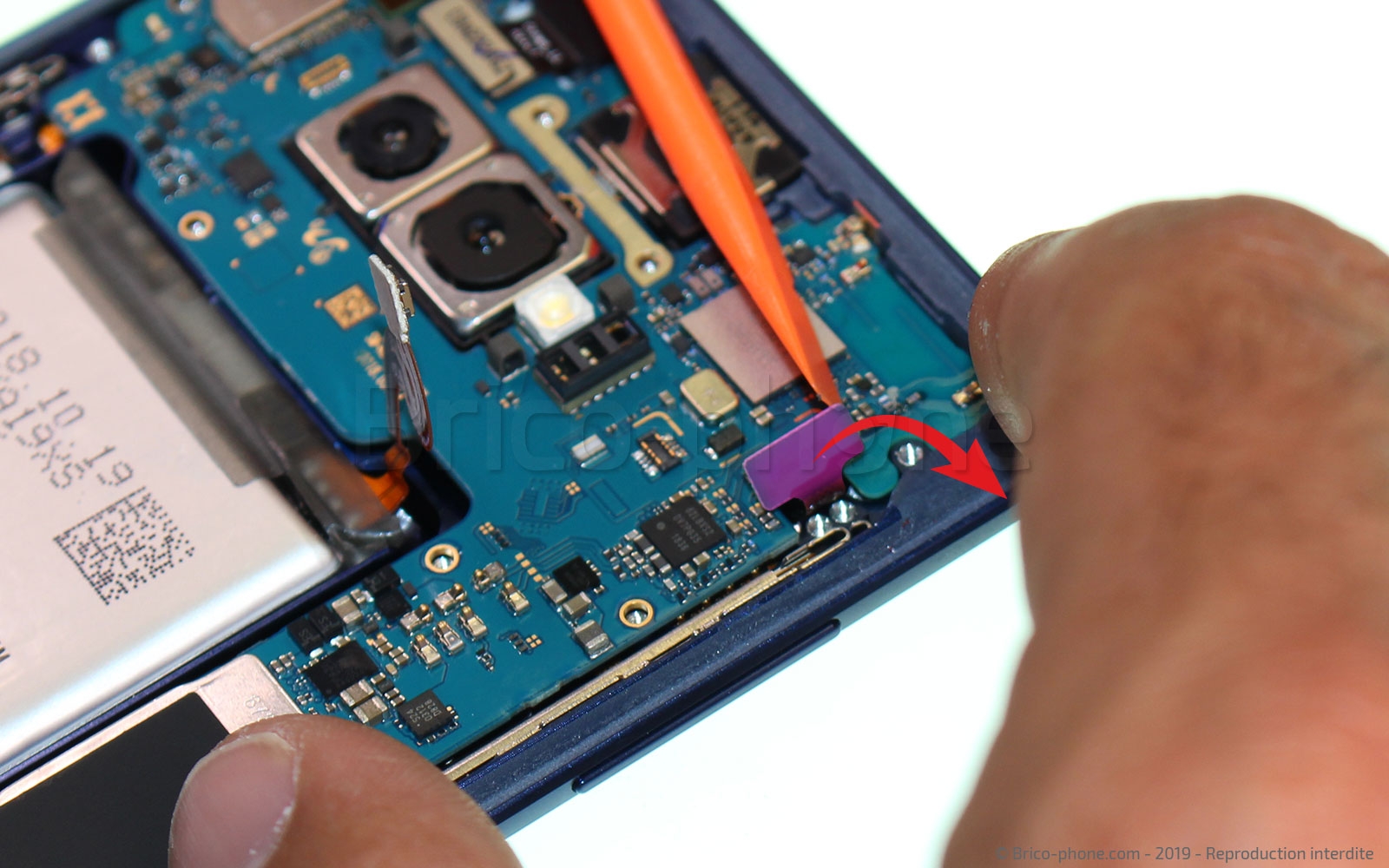

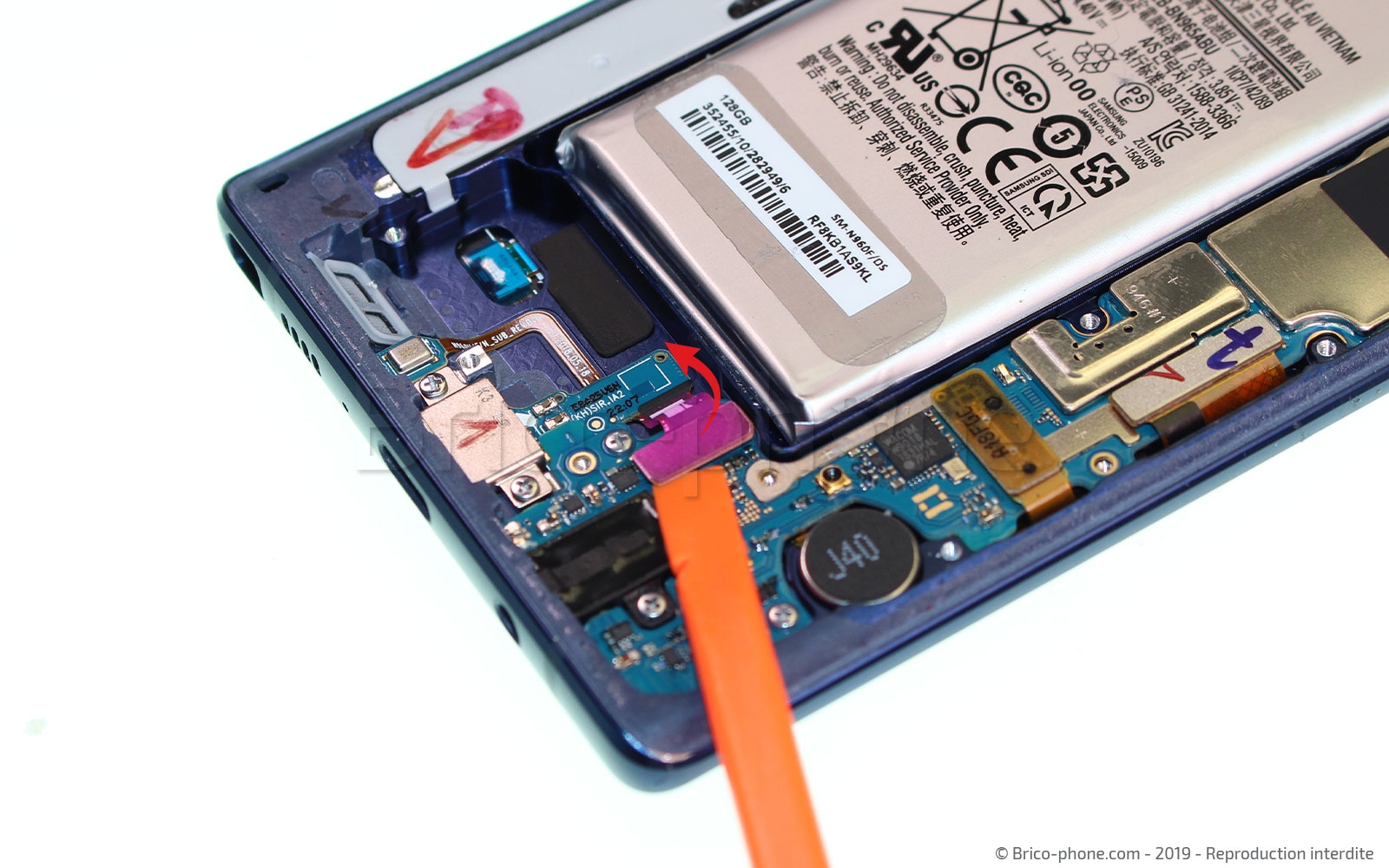

Avant de retirer la carte mère, déconnectez le connecteur de charge, la nappe des boutons et les deux nappes de l'écran avec le levier en nylon.
Outils
Levier Nylon
Etape 15

Etape 15 Retirer la carte mère

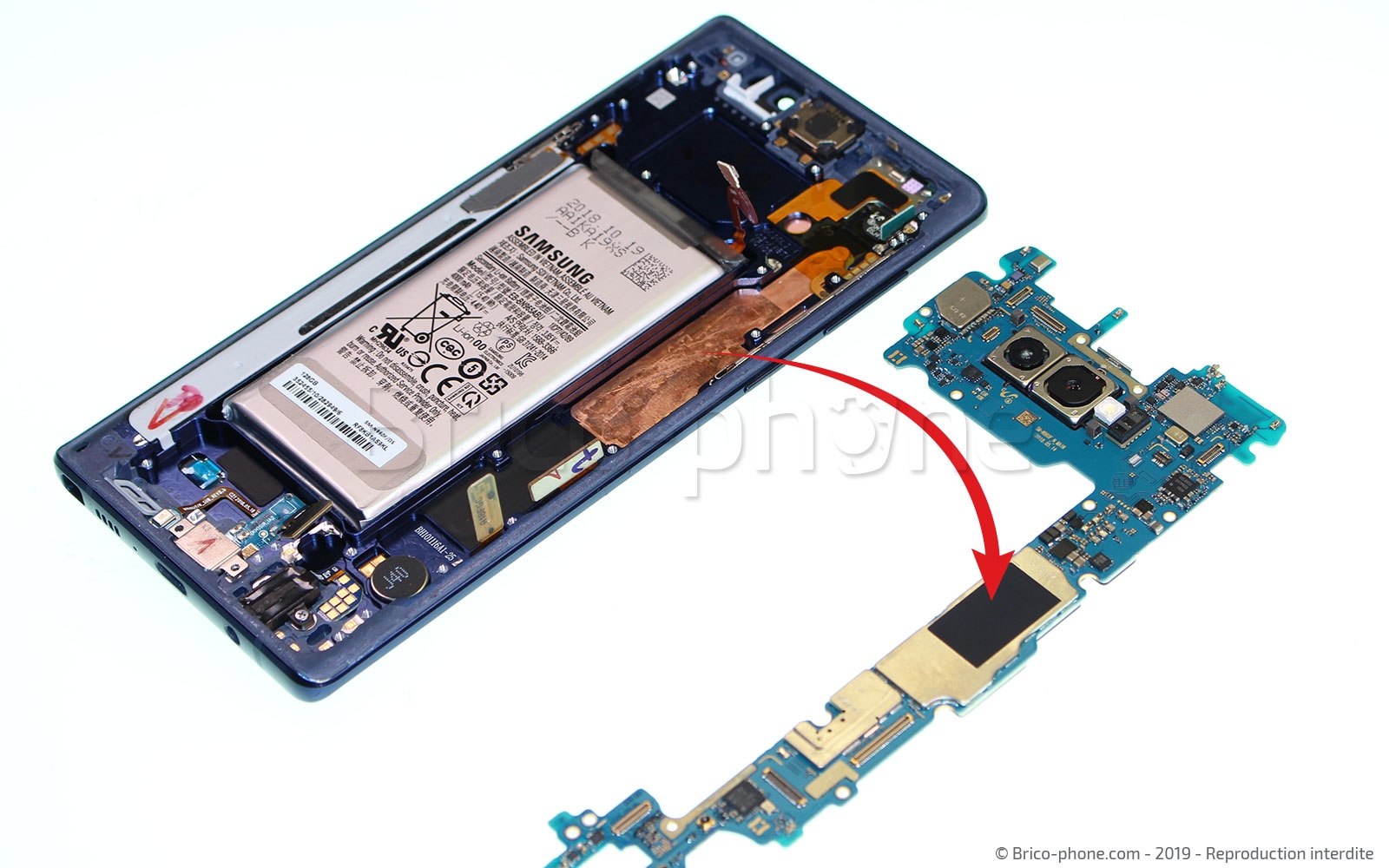

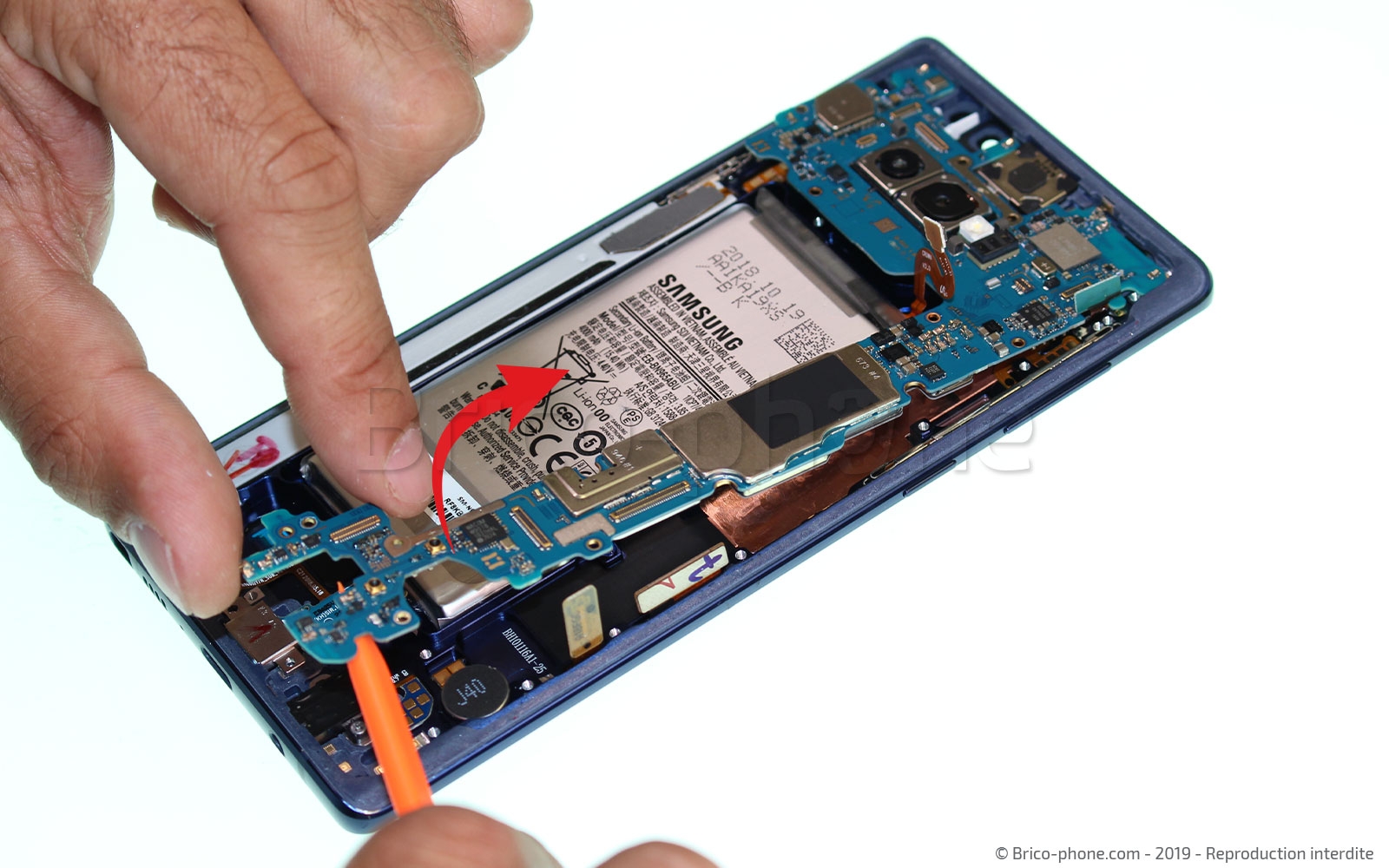

A l'aide du levier, soulevez puis la carte-mère en la prenant par le bas, puis dégagez la délicatement de son emplacement .
Outils
Levier Nylon
Etape 16

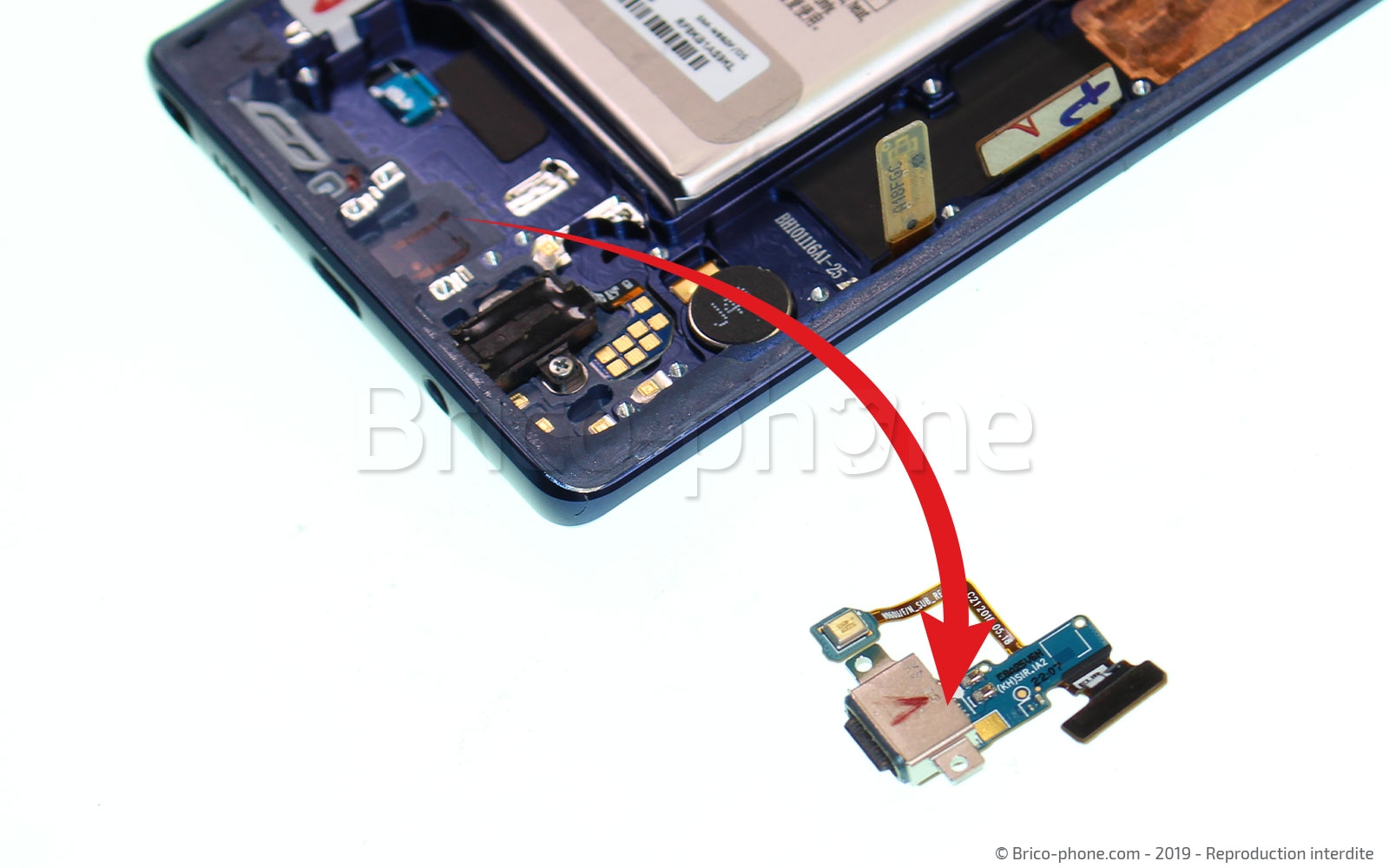

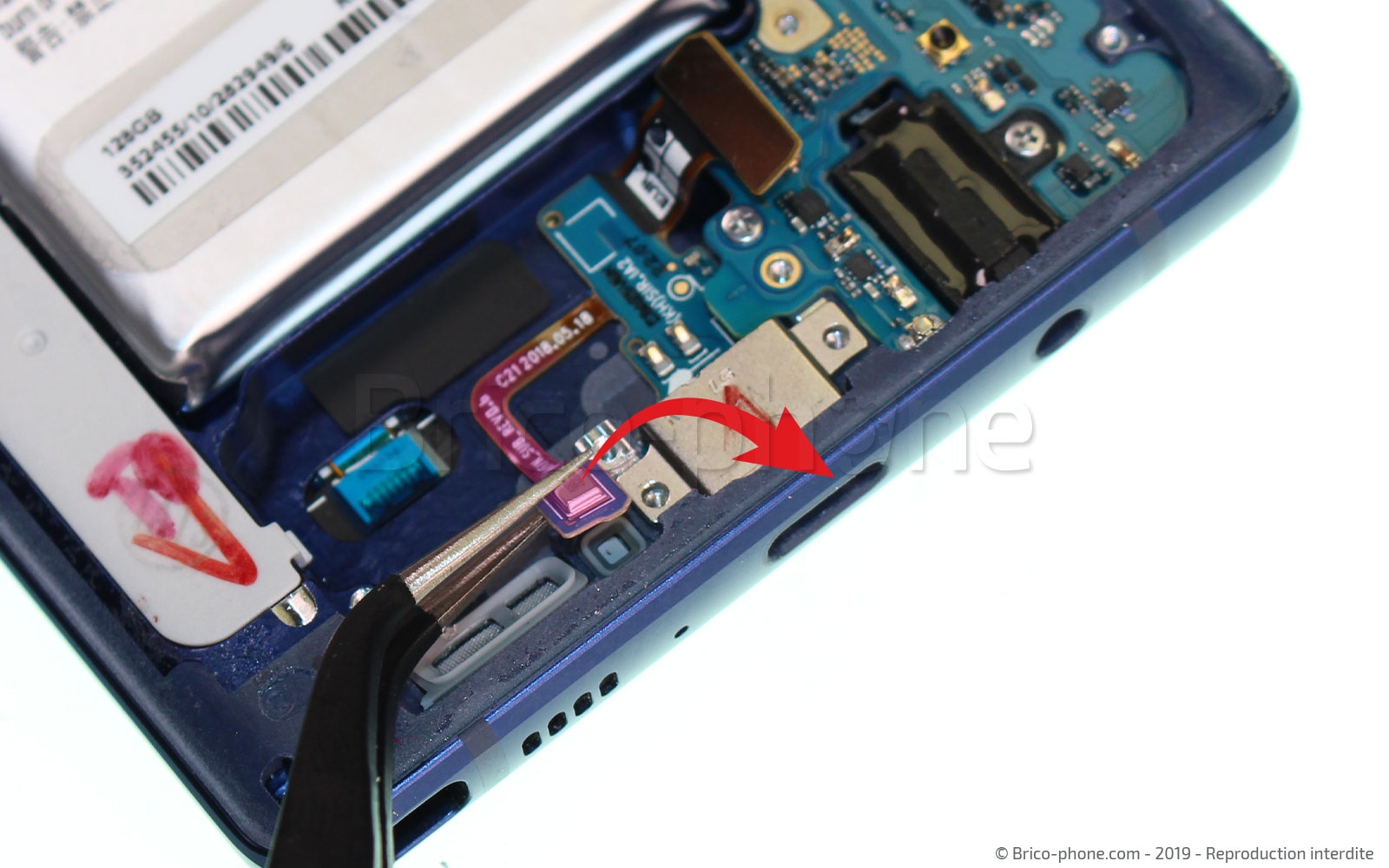

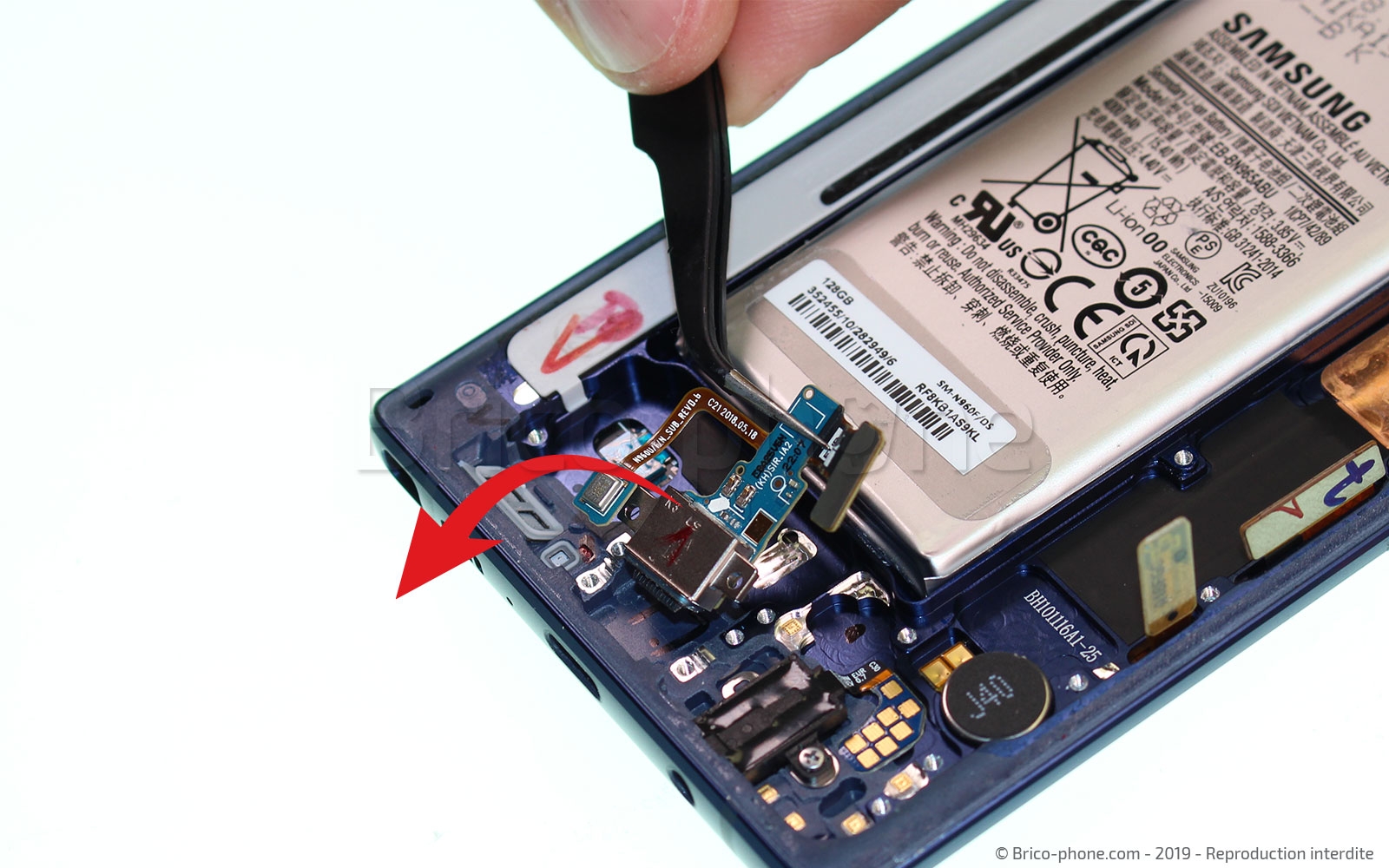

Etape 16 Enlever le connecteur de charge

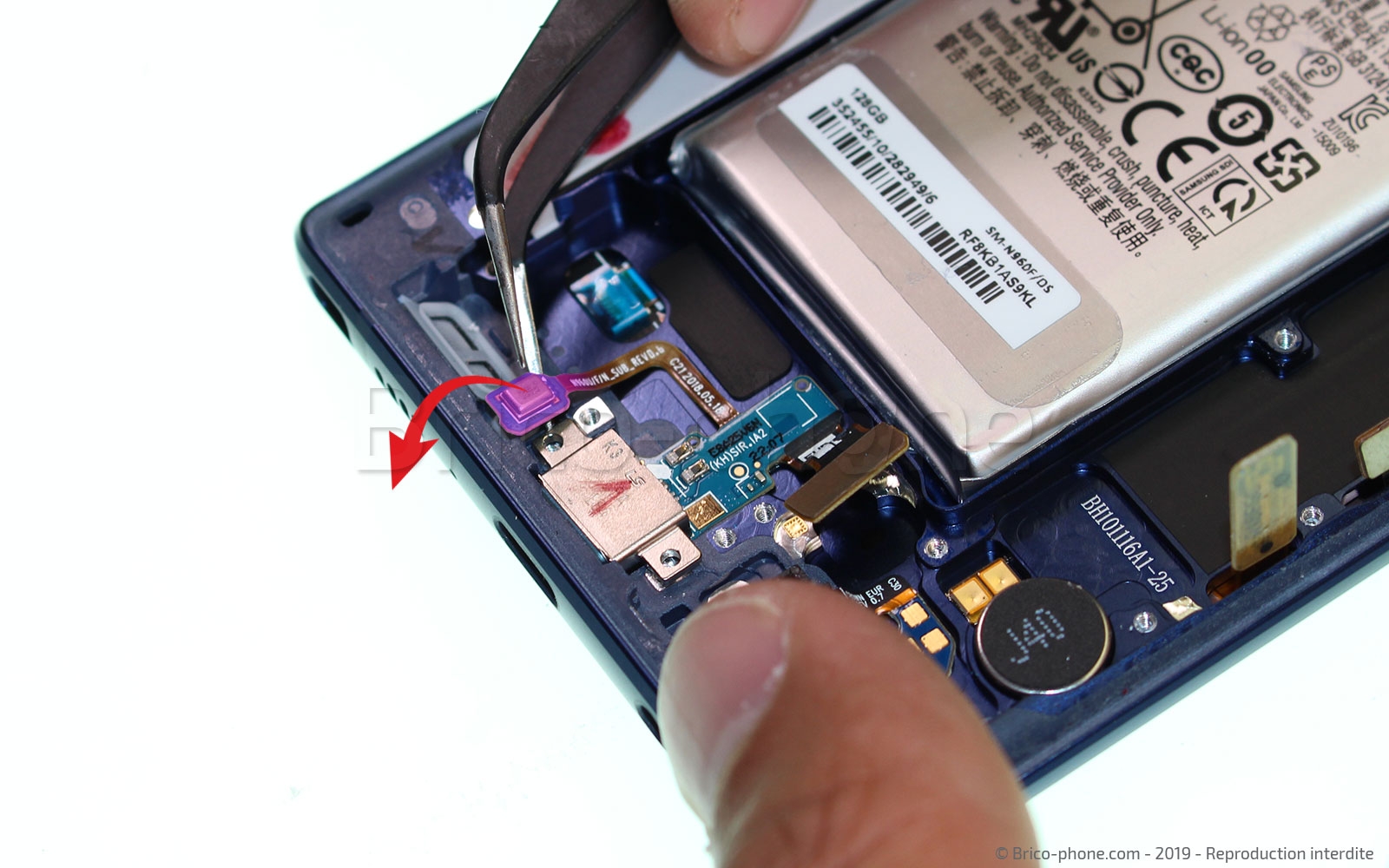

Avant de retirer le connecteur de charge, décollez le micro du châssis avec la pincette puis soulevez la nappe usb type C avec le même outil en faisant attention au micro.
Outils
Pince Brucelles

Remontage du téléphone

Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de procéder au remontage de la nouvelle pièce.
Prenez soin d'enlever les protections si il y en a sur le composant de remplacement.

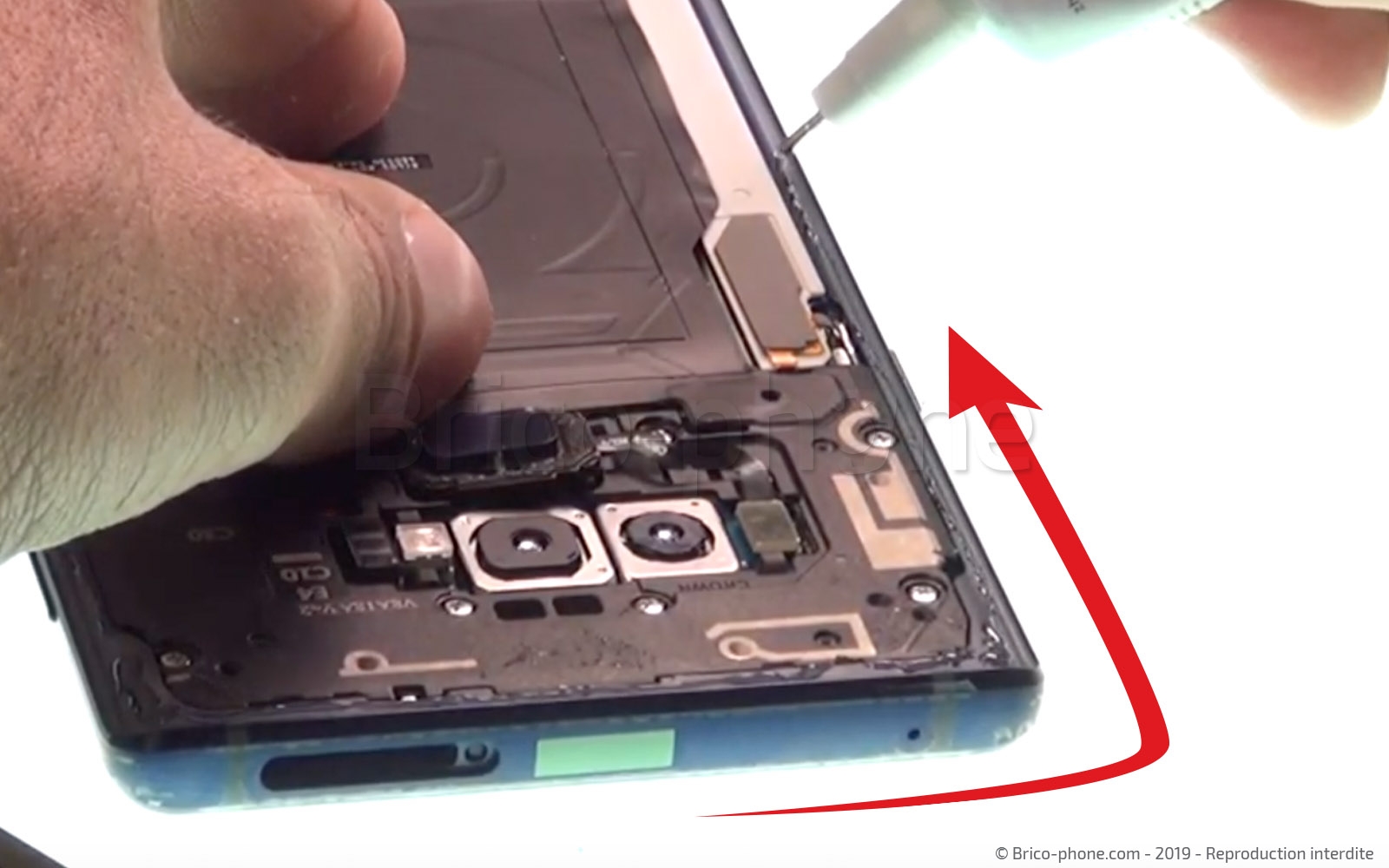

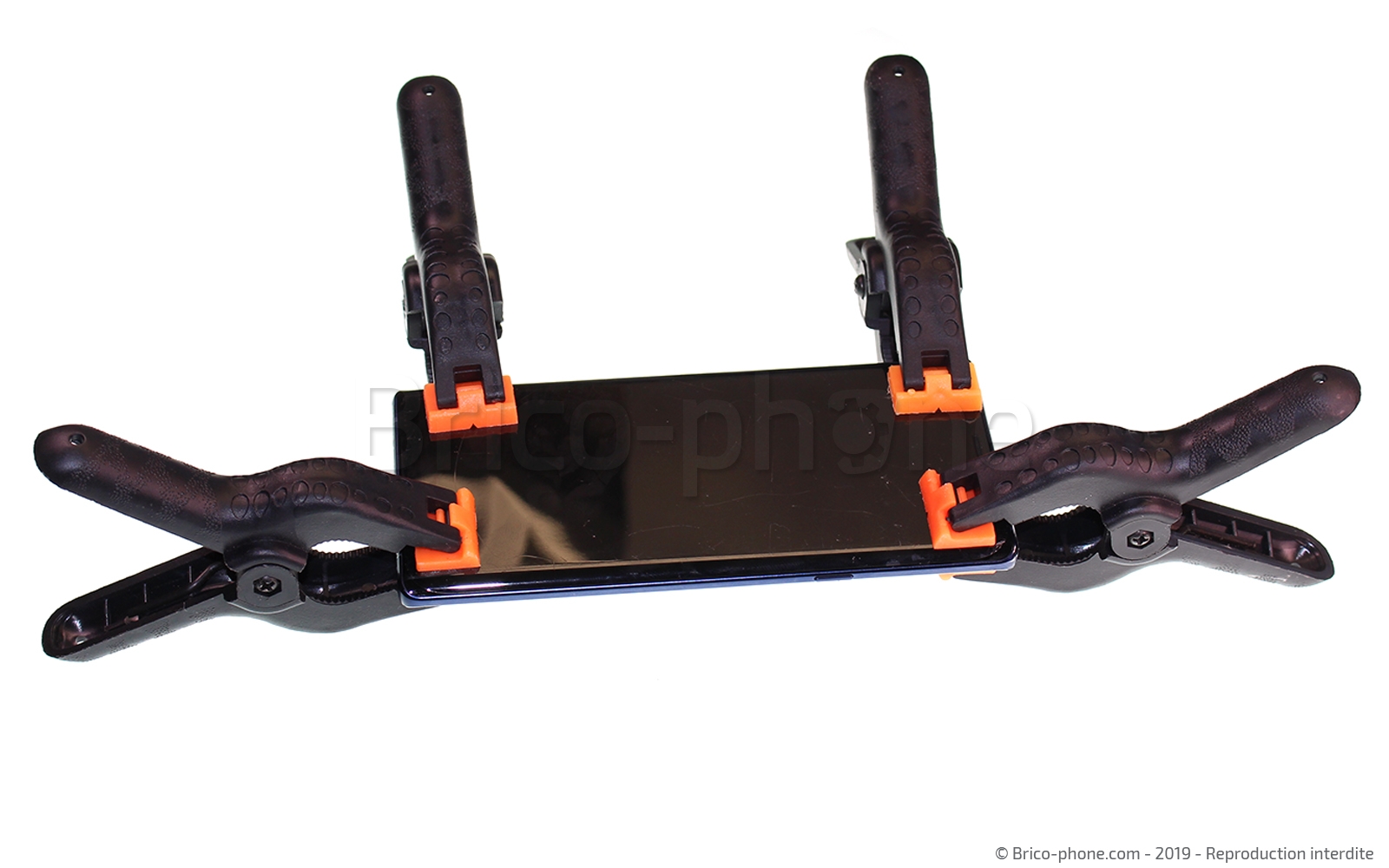

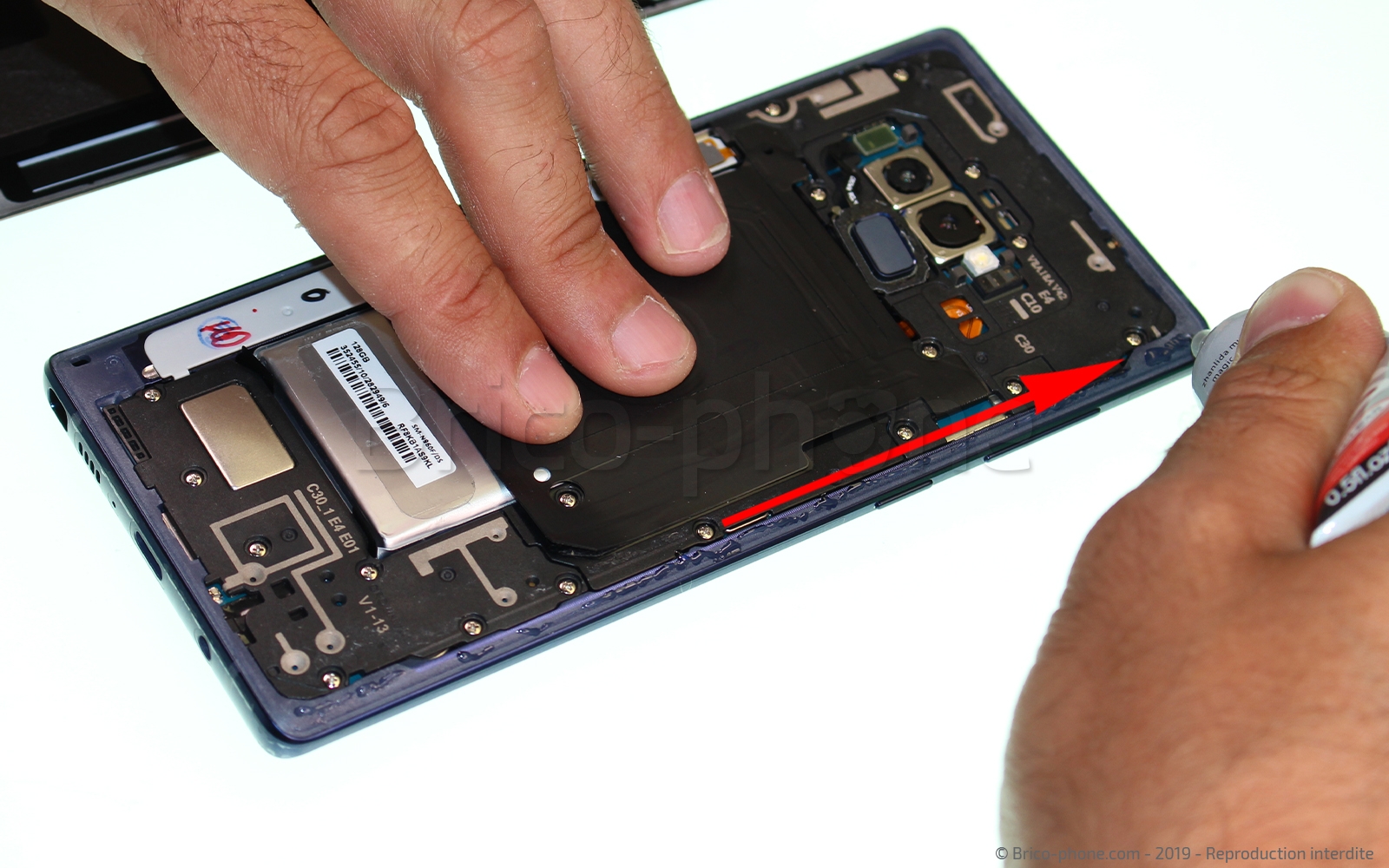

Pour la vitre arrière, il suffira de mettre un léger filet de colle B7000 autour du châssis, de placer la vitre arrière sur le châssis puis de laisser sous presse avec les pinces à ressort environ 30 minutes.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
