Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Découverte des composants du Samsung Galaxy A33 5G.

Problème de son, de caméra, de vibreur...

Le bouton Power ne fonctionne plus ? Vos photos de vacances sont floues ? Votre appareil ne vibre plus ? Ce guide de réparation vous permet de découvrir les pièces qui composent votre smartphone et de réparer si nécessaire l'un des composant endommagé.

En effet chaque étape reprend les manipulation à effectuer pour être certain de réussir haut la main la réparation et retrouver un téléphone comme neuf.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier la compatibilité entre la nouvelle pièce et votre téléphone. Pour cela, assurez vous que le numéro de modèle de votre appareil soit inscrit dans la liste des références du produit que vous allez commandé.
Vous retrouverez le numéro de modèle de votre Samsung dans les paramètres de ce dernier. Vous pouvez également le découvrir en récupérant le numéro IMEI de votre appareil après avoir composé le *#06# depuis le clavier et retranscrit ce numéro sur notre page d'accueil.

Une fois votre commande reçue, installez vous dans un endroit calme et dégagé puis éteignez votre smartphone.
Ensuite, sortez le tiroir de la carte Sim à l'aide de l'outil d'extraction ou celui présent dans le kit d'outil Brico-phone.
Outils
SIM
Etape 1

Etape 1 Chauffer la vitre arrière

Afin de ramollir le sticker de la vitre arrière, il est nécessaire du chauffer ce composant. Pour cette étape, vous aurez besoin d'un coussin chauffant, d'un décapeur thermique ou encore de votre sèche cheveux.

Pour utiliser le coussin, pensez à le mettre au micro-ondes 1 à 2 minutes avant de le déposer sur le dos du téléphone environ 30 secondes. En ce qui concerne le décapeur ou le sèche-cheveux, il suffit de passer le produit sur les bordures du téléphone.

Collez la ventouse sur le bas de la vitre arrière afin de pouvoir la soulever et glisser le médiator en métal troué sous cette dernière.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

Etape 2 Ouvrir le téléphone

Remplacez le médiateur en métal par son homologue en plastique afin de pouvoir faire le tour du téléphone avec ce dernier.

Détachez la vitre arrière petit à petit du châssis.

Si nécessaire, vous pouvez rechauffer la vitre arrière en fonction de votre avancée.
Outils
Médiator
Pièces
Vitre arrière pour Samsung Galaxy A33 (5G) noir 36.90€
Etape 3

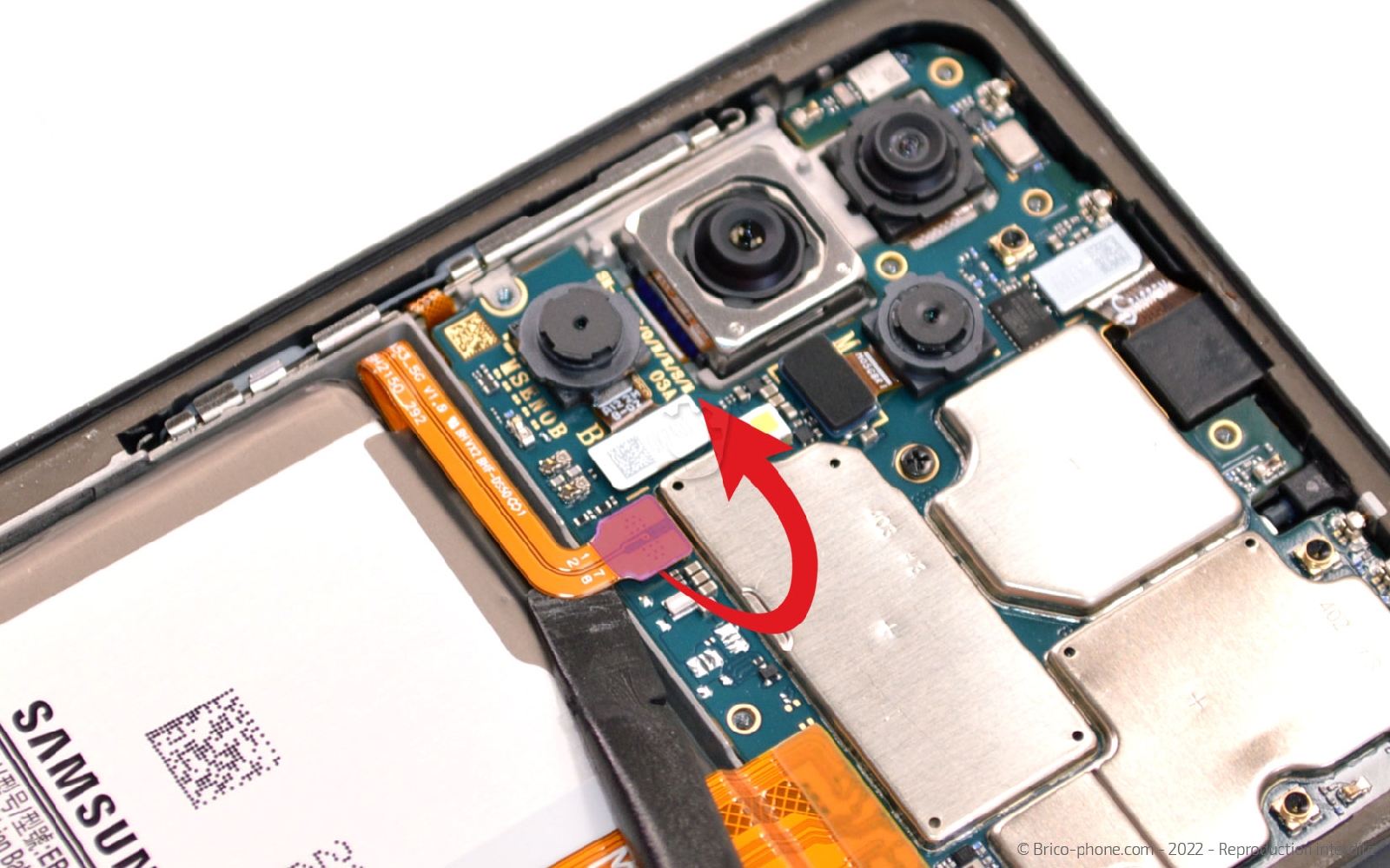

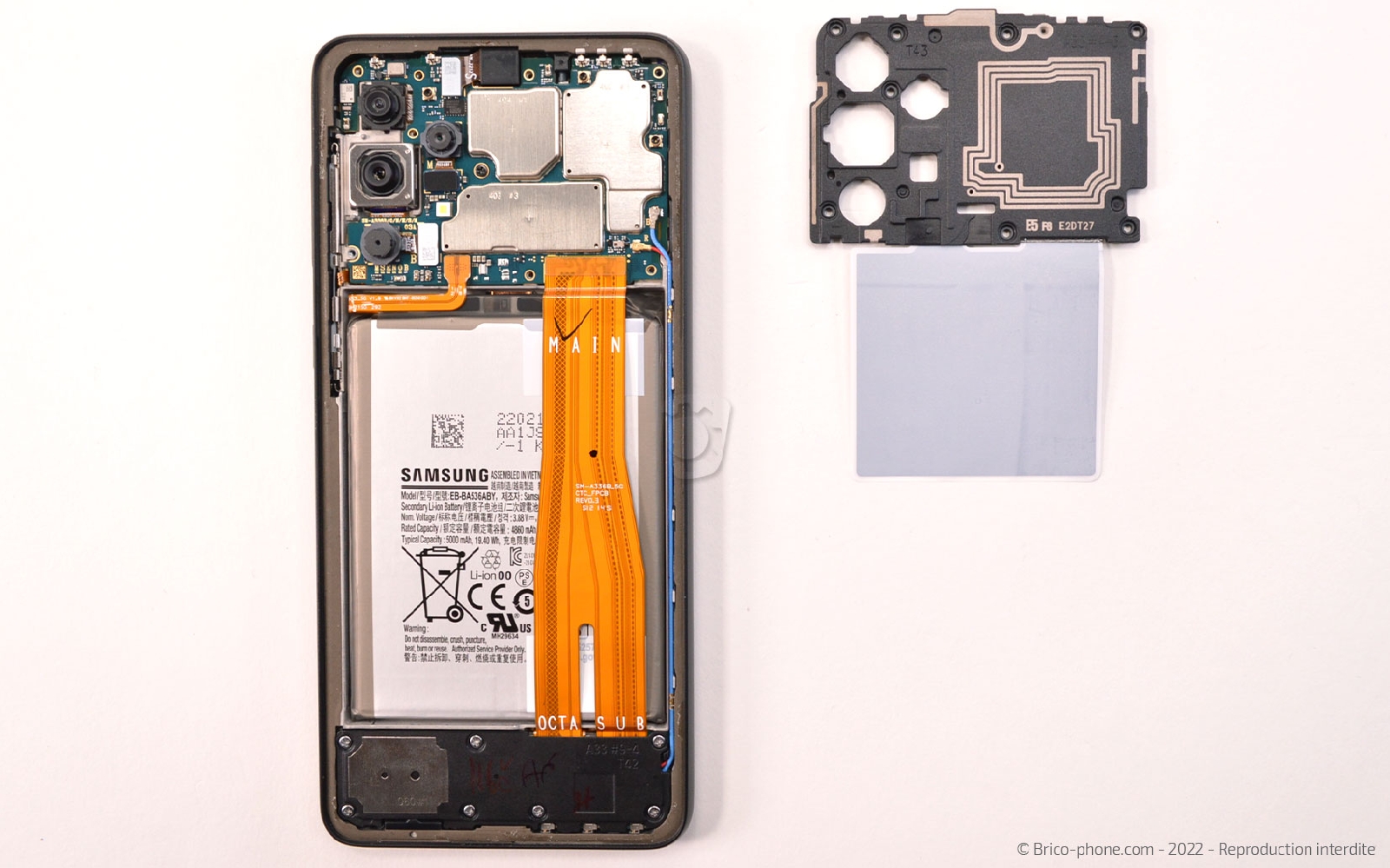

Etape 3 Déconnecter la batterie

Ôtez les 8 vis avec le tournevis cruciforme avant d'insérer le levier entre le châssis et la plaquette afin de déclipser cette dernière.

Une fois la carte mère libérée, déconnectez la nappe de la batterie en glissant le spudger sous la connectique.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Appliquer le iRemover

Utilisez le spudger pour déconnecter la connectique de la rallonge d'interconnexion.

Placez la carte en PVC transparente entre le châssis et la batterie afin de pouvoir appliquer le liquide iRemover.
Réalisez cette manipulation à gauche de la batterie et en bas de cette dernière.

Collez la ventouse dans l'angle inférieur droit de l'écran afin d'incliner le téléphone pour tout le temps de pose soit environ 30 à 45 minutes.
Cette position permet au liquide de circuler sous le composant pour ramollir les stickers.
Outils
Carte PVC
Levier Nylon
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 5

Etape 5 Décoller la batterie

Insérez le médiateur en métal épais sous la batterie pour commencer le décollage. Ensuite remplacez-le par la carte en PVC.

Glissez petit à petit la carte sous le composant pour le détacher du châssis.

Nettoyez le châssis et l'arrière de la batterie à l'aide d'un chiffon.

Outils
Carte PVC
Médiator
Pièces
Batterie d'origine pour Samsung Galaxy A33 & A53 (5G) 34.90€
Lot de 3 lingettes microfibre 3.12€
Etape 6

Etape 6 Récupérer la protection du haut-parleur

Utilisez le tournevis cruciforme pour retirer les vis du support en plastique.

Insérez la partie pointue du levier entre l'élément et le chassis afin de faire levier et réussir à déclipser le composant.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Cache et haut-parleur externe compatible pour Samsung Galaxy A33 (5G) 9.90€
Etape 7

Etape 7 Libérer le dock

A l'aide de la pincette métallique, détachez les câbles coaxiaux du connecteur de charge.

Ensuite, débranchez les nappes de la rallonge d'interconnexion et du lecteur d'empreintes digitales.

Enfin, retirez la vis avec le tournevis cruciforme avant de passer à l'étape suivante.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Nappe d'interconnexion pour Samsung Galaxy A33 (5G) 7.90€
Etape 8

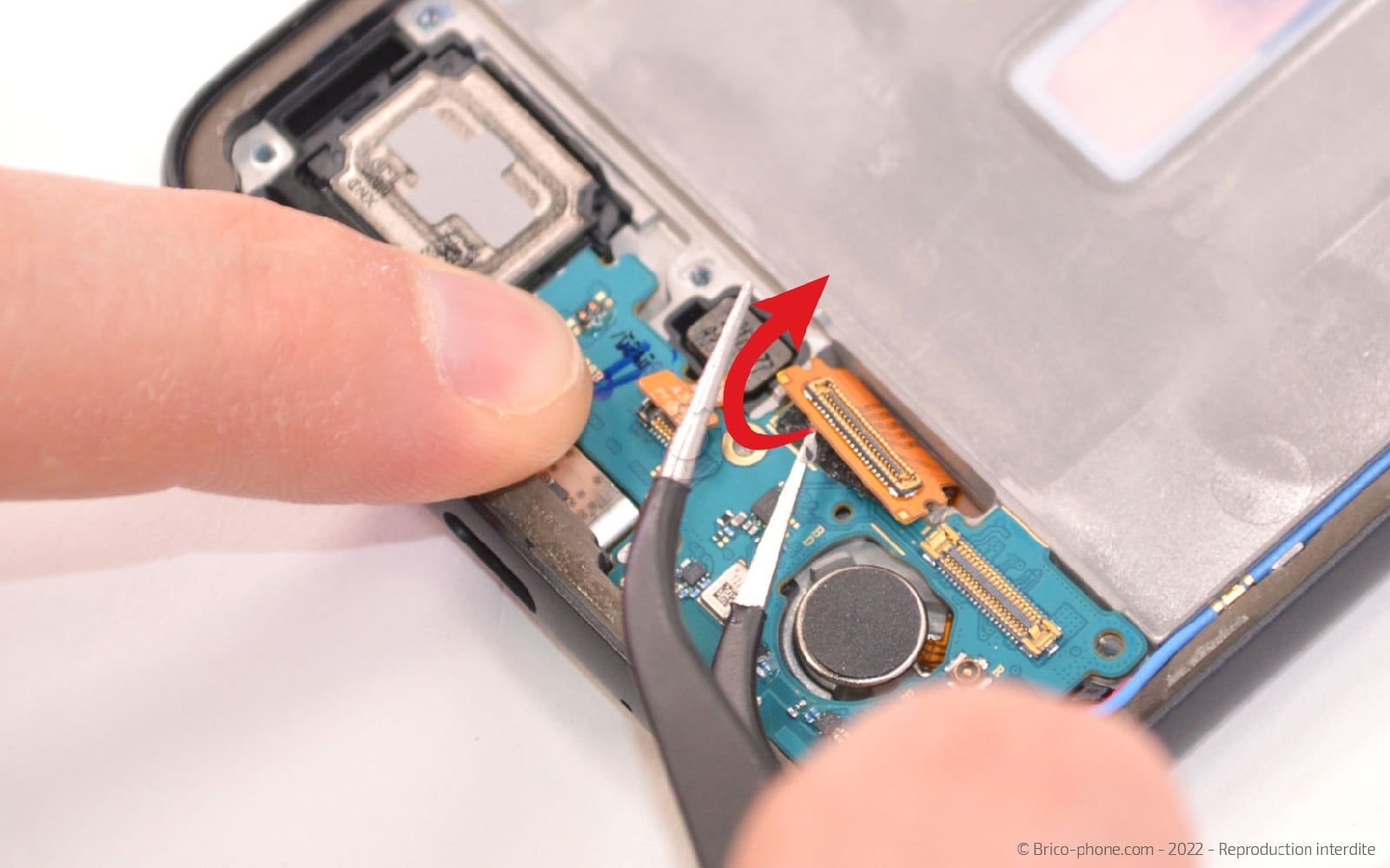

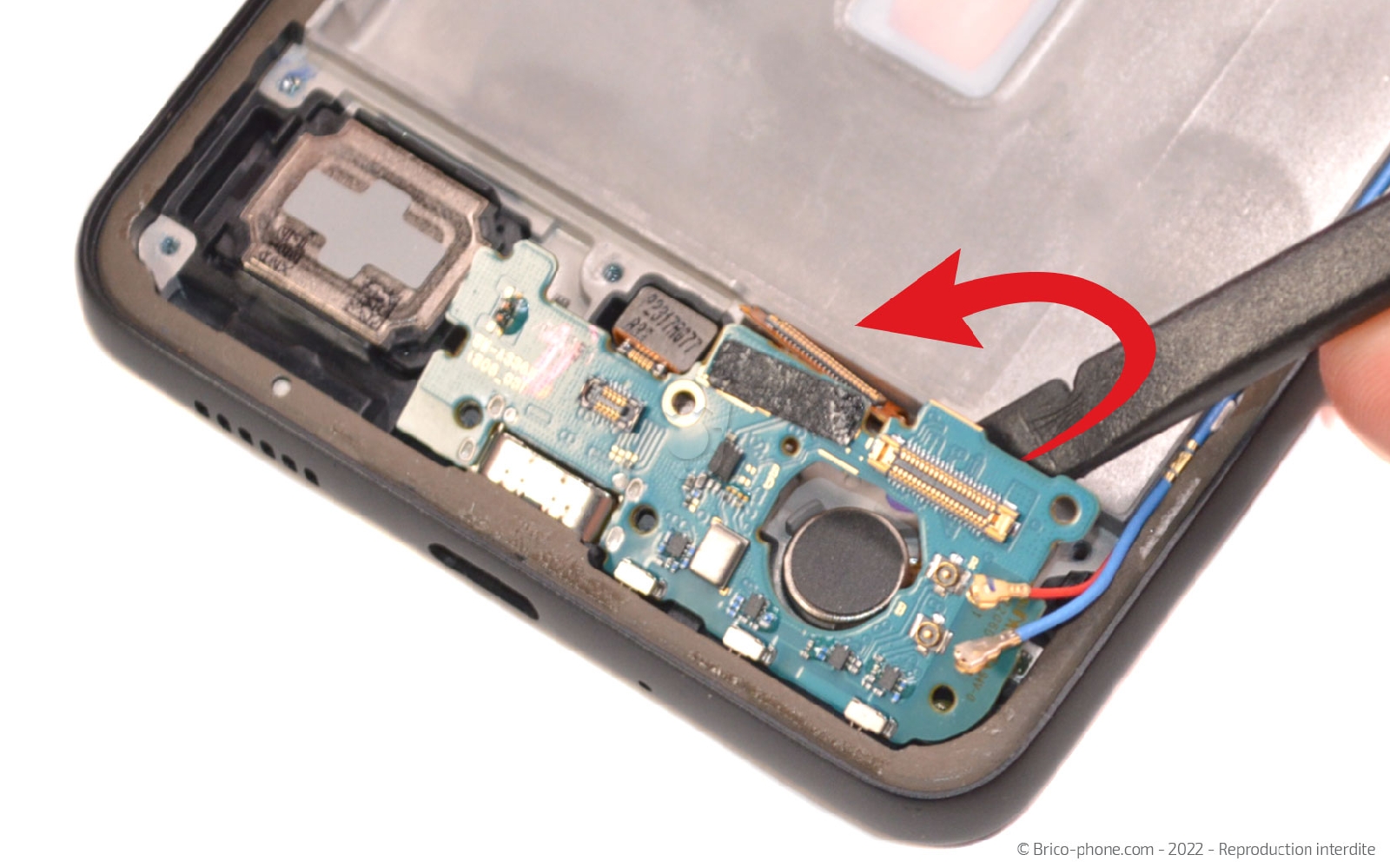

Etape 8 Ôter le connecteur de charge

Pour libérer le dock, nous avons besoin de chauffer légèrement la nappe de l'écran afin de pouvoir la décoller du composant.

Ensuite, il suffit de glisser le levier sous le connecteur de charge pour faire levier et l'extraire du téléphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Connecteur de charge USB Type-C d'origine pour Samsung Galaxy A33 (5G) 34.90€
Etape 9

Etape 9 Enlever le lecteur d'empreintes et le vibreur

Chauffez les éléments situés sur le bas du téléphone.

Ensuite, insérez la pincette sous le vibreur pour le décoller du châssis. Puis, détachez le lecteur d'empreintes digitales de la même façon que pour le vibreur.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

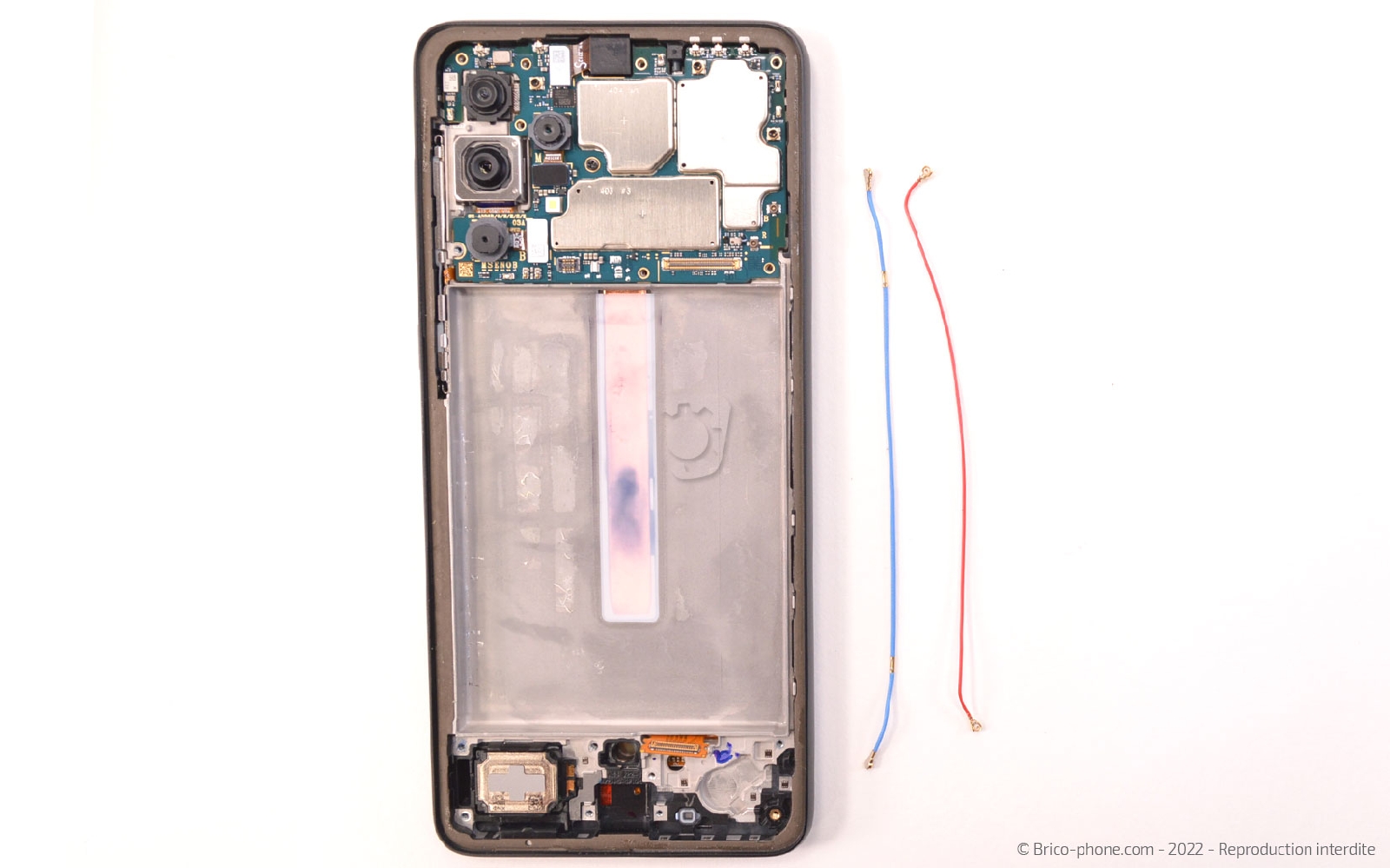

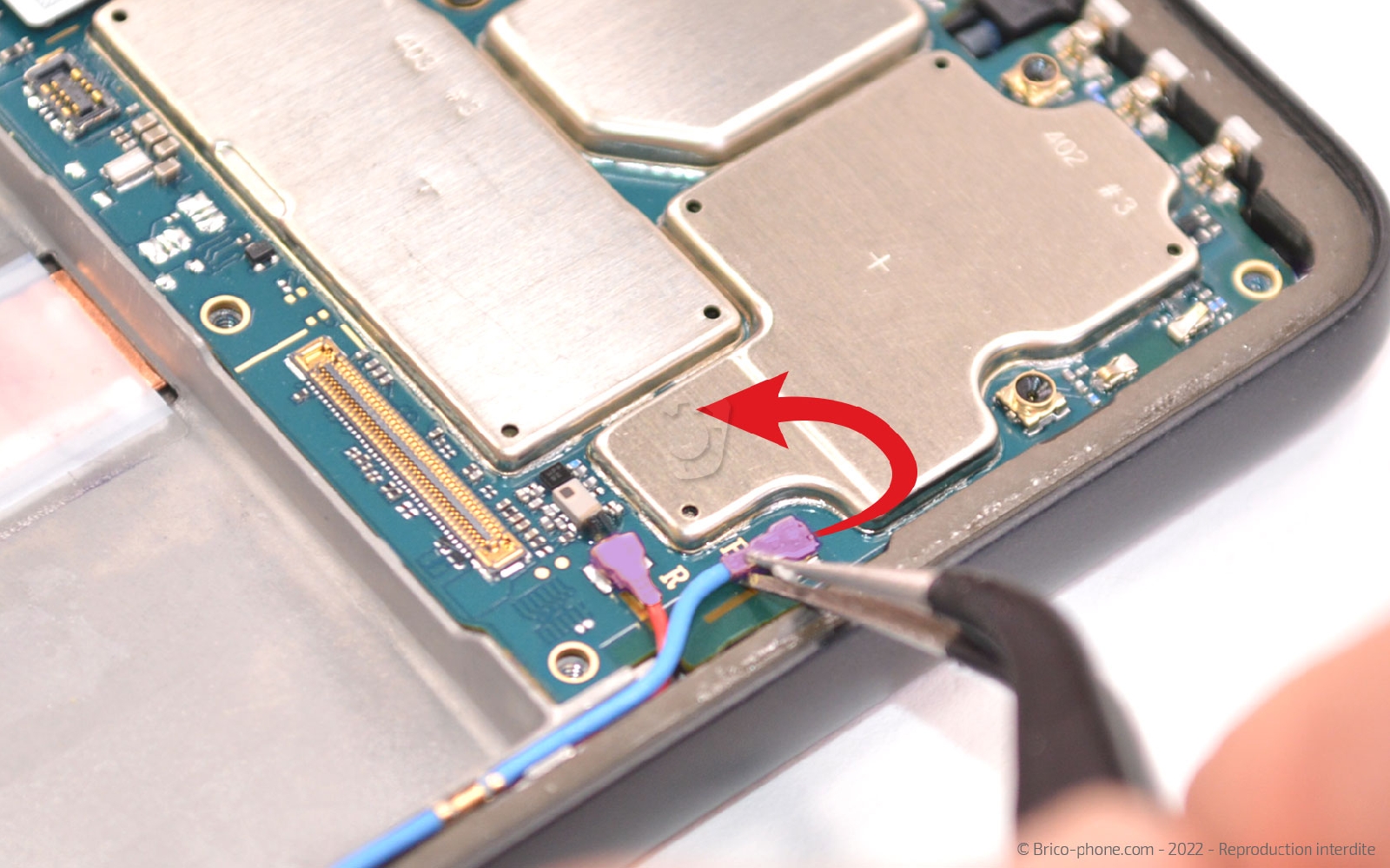

Etape 10 Sortir les câbles coaxiaux

A l'aide de la pincette, déconnectez les deux câbles coaxiaux de la carte mère.
Outils
Pince Brucelles
Etape 11

Etape 11 Retirer la carte mère

Dévissez la vis cruciforme afin de pouvoir soulever la carte mère et l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

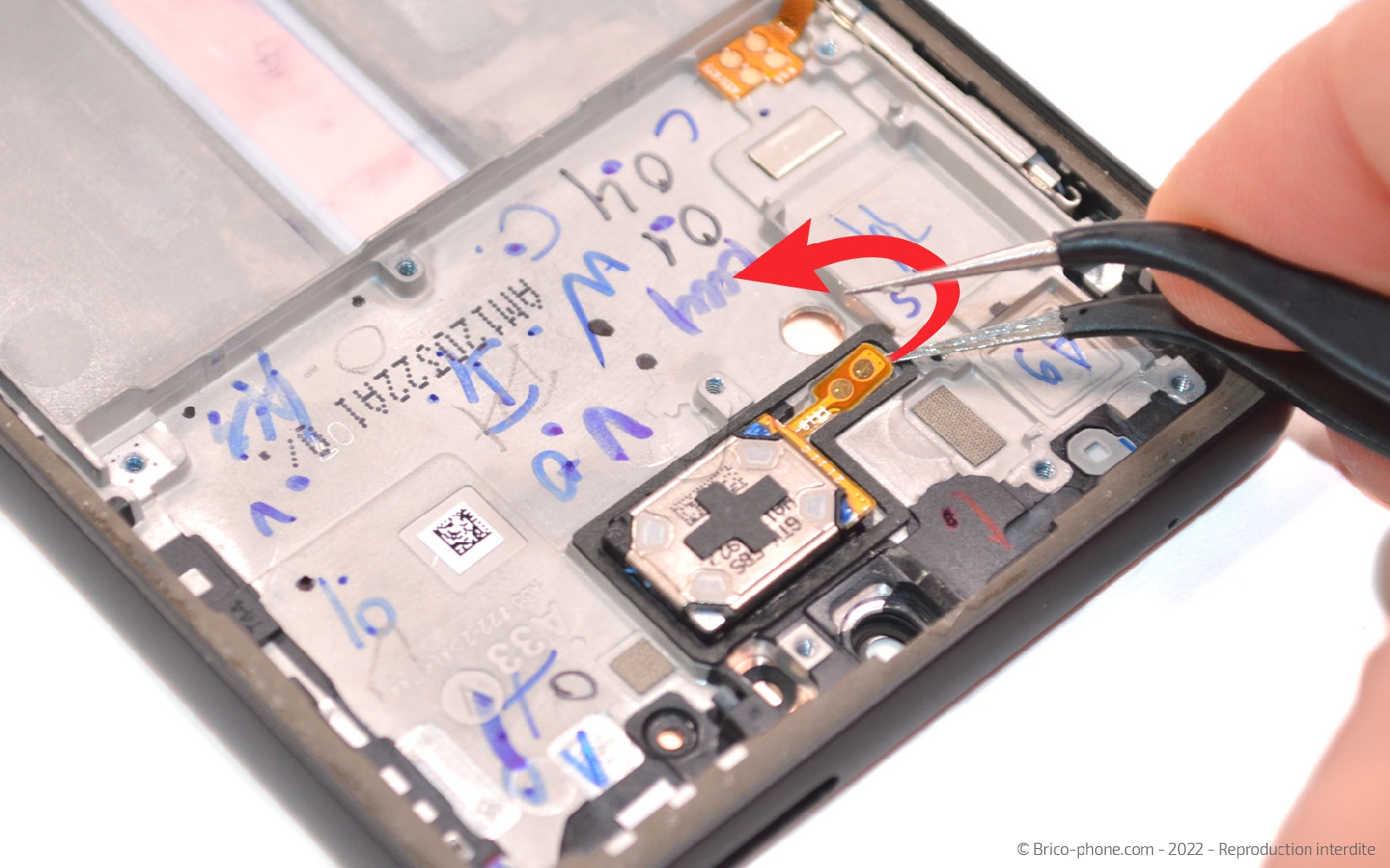

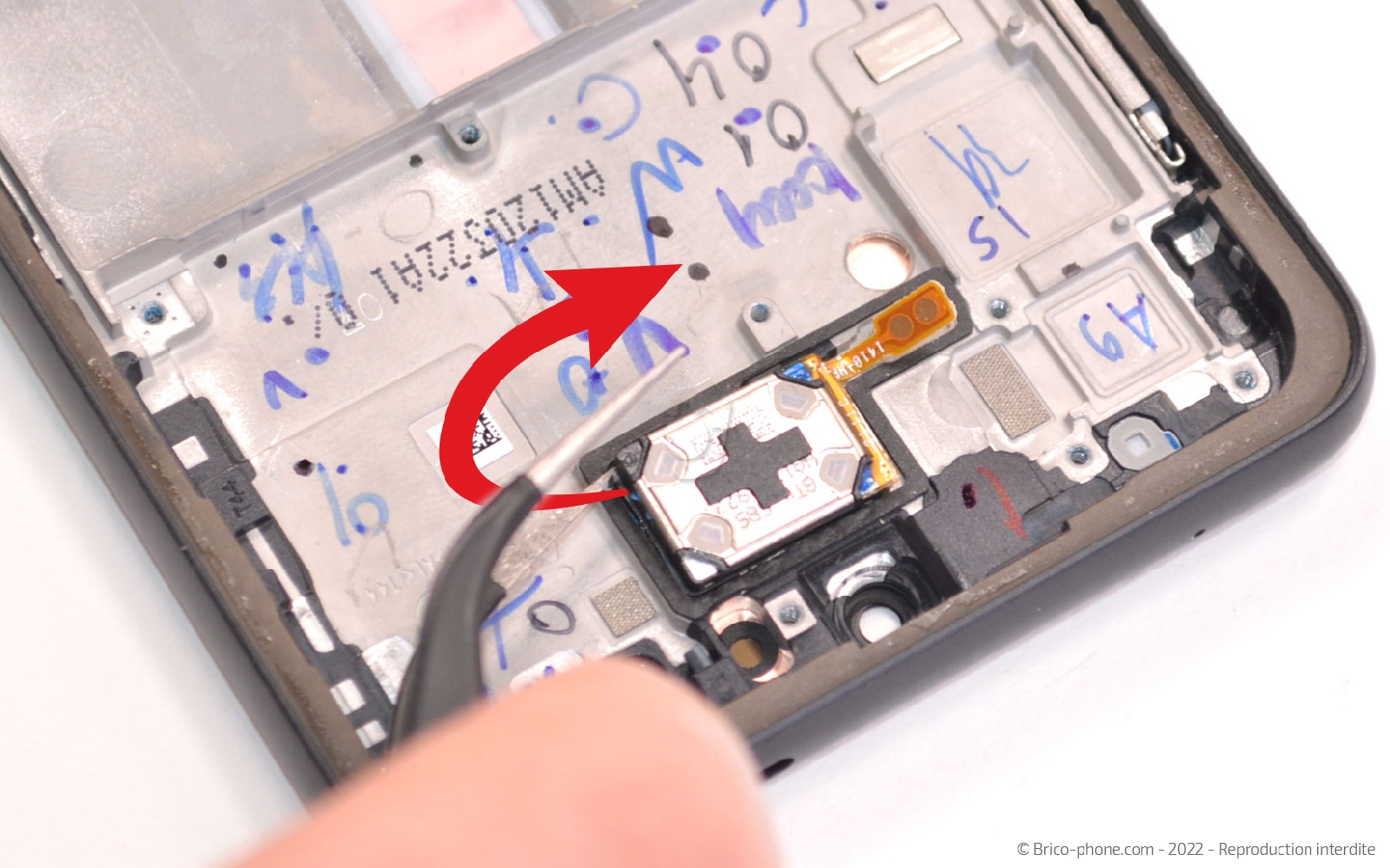

Etape 12 Récupérer le haut-parleur interne

Pour cette étape, il vous faut chauffer le buzzer avant de détacher sa nappe puis l'élément entier du bloc écran.
Outils
Pince Brucelles
Pièces
Haut-parleur pour Samsung Galaxy A33 - Module A (haut) 16.90€
Décapeur thermique petit modèle 14.90€
Etape 13

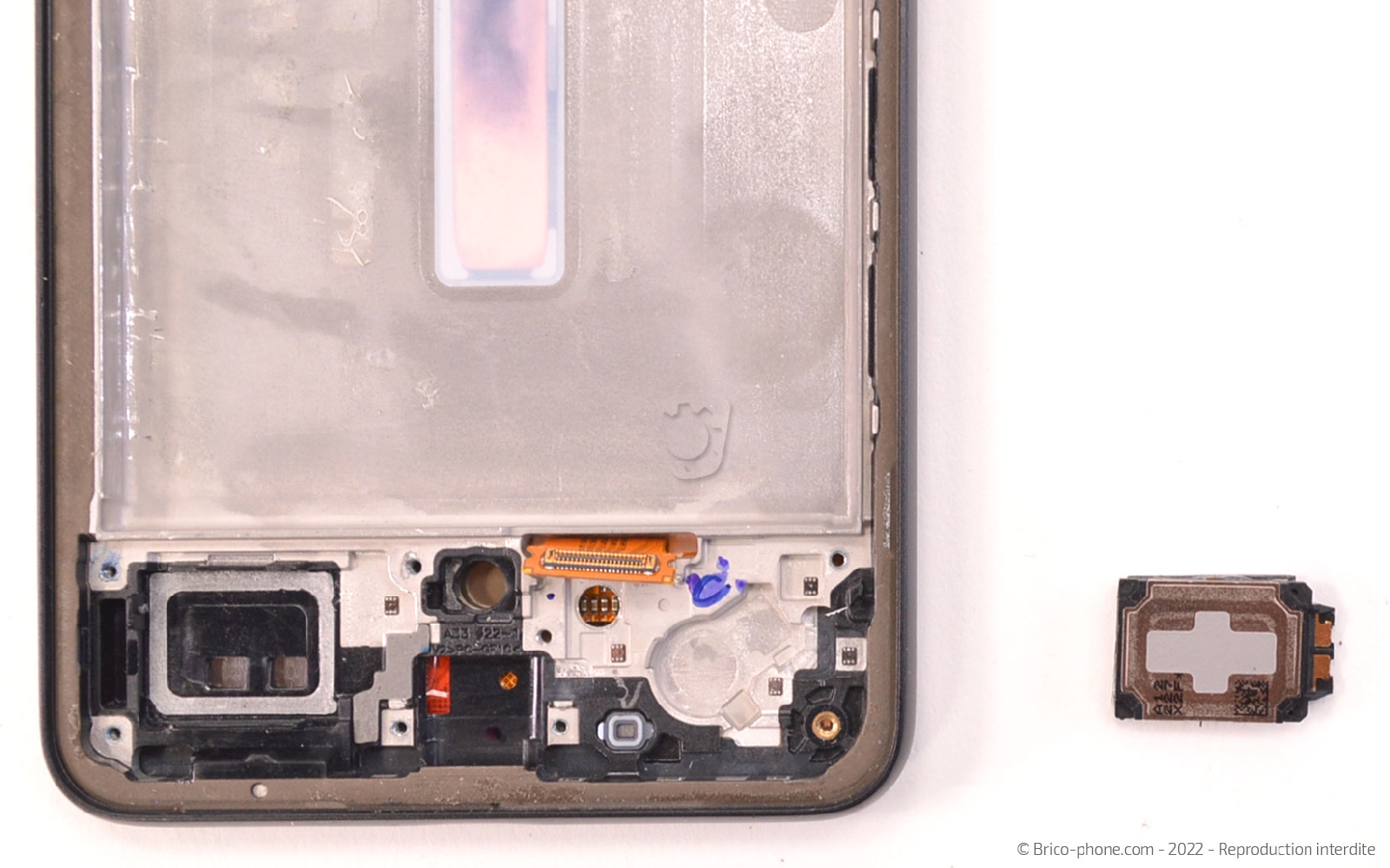

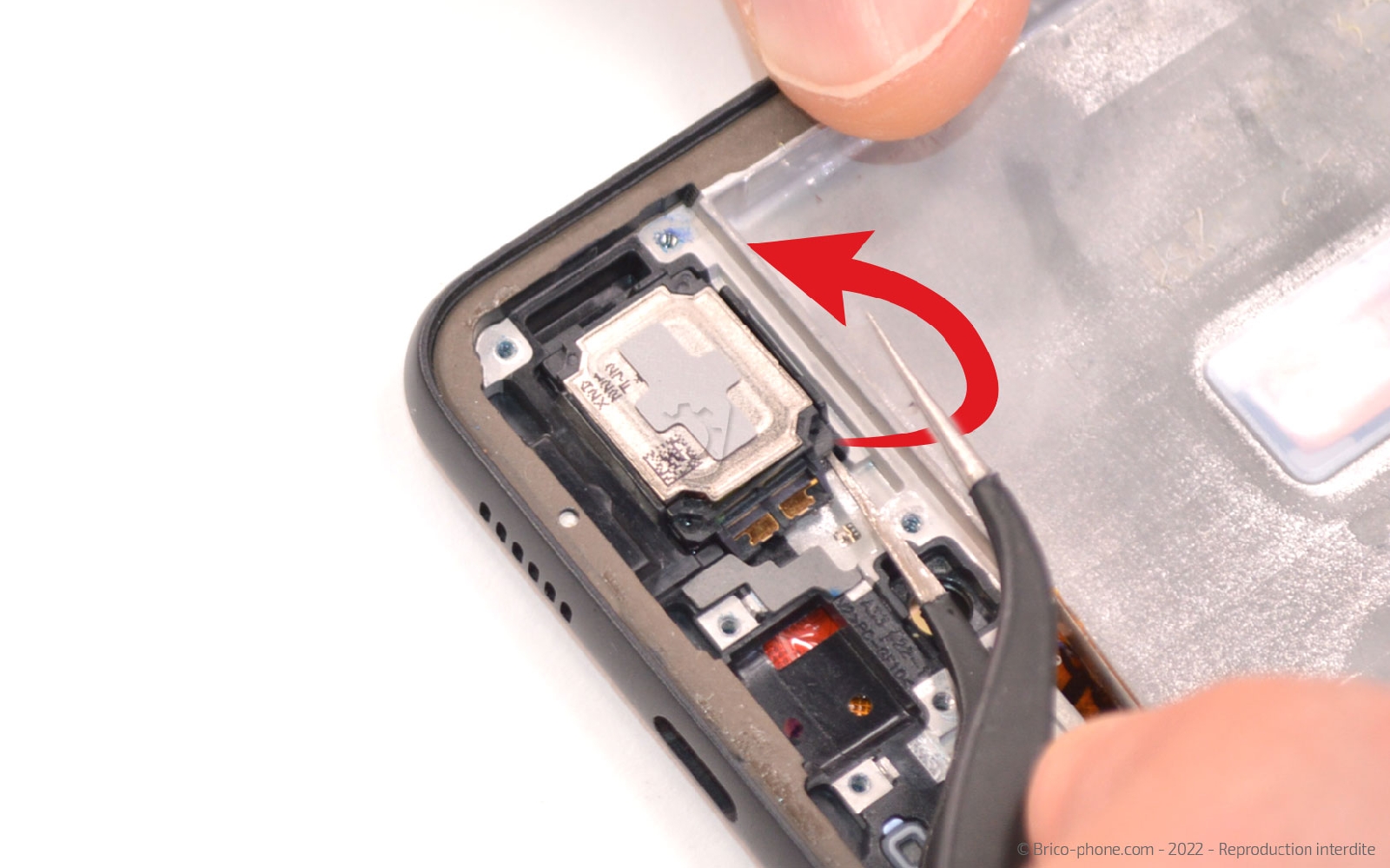

Etape 13 Mettre de coté le haut-parleur externe

Reprenez le décapeur pour ramollir les stickers du haut-parleur externe.

Glissez la pince en métal sous le composant pour le décoller du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Haut-parleur pour Samsung Galaxy A33 - Module B (bas) 12.90€
Etape 14

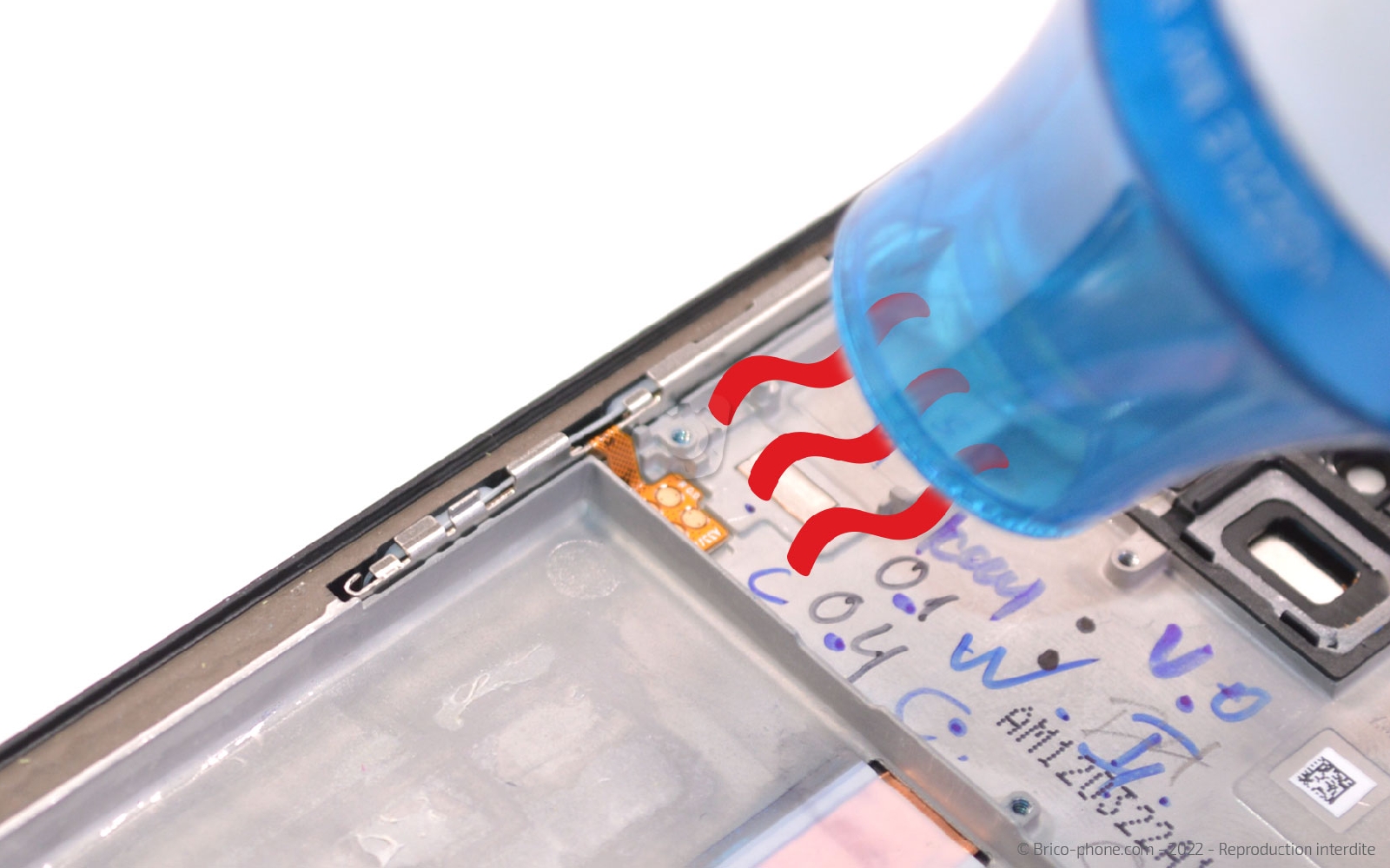

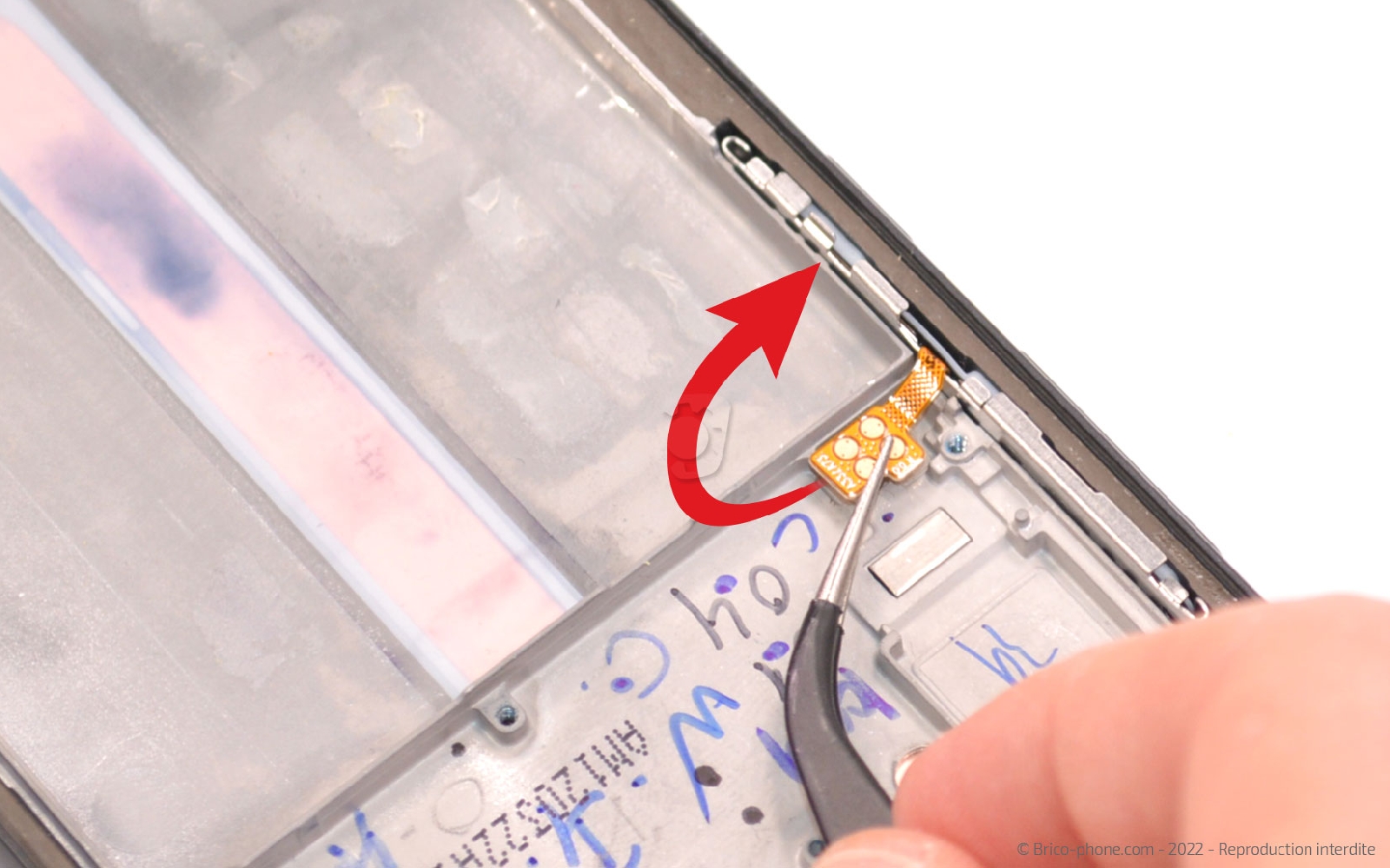

Etape 14 Décoller la nappe Power

Chauffez le composant afin de pouvoir décoller la nappe avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Sortir la nappe Power

Retirez le support métallique du bouton afin d'accéder à la nappe du bouton Power.

Saisissez-la pour la sortir du châssis.
Outils
Pince Brucelles
Etape 16

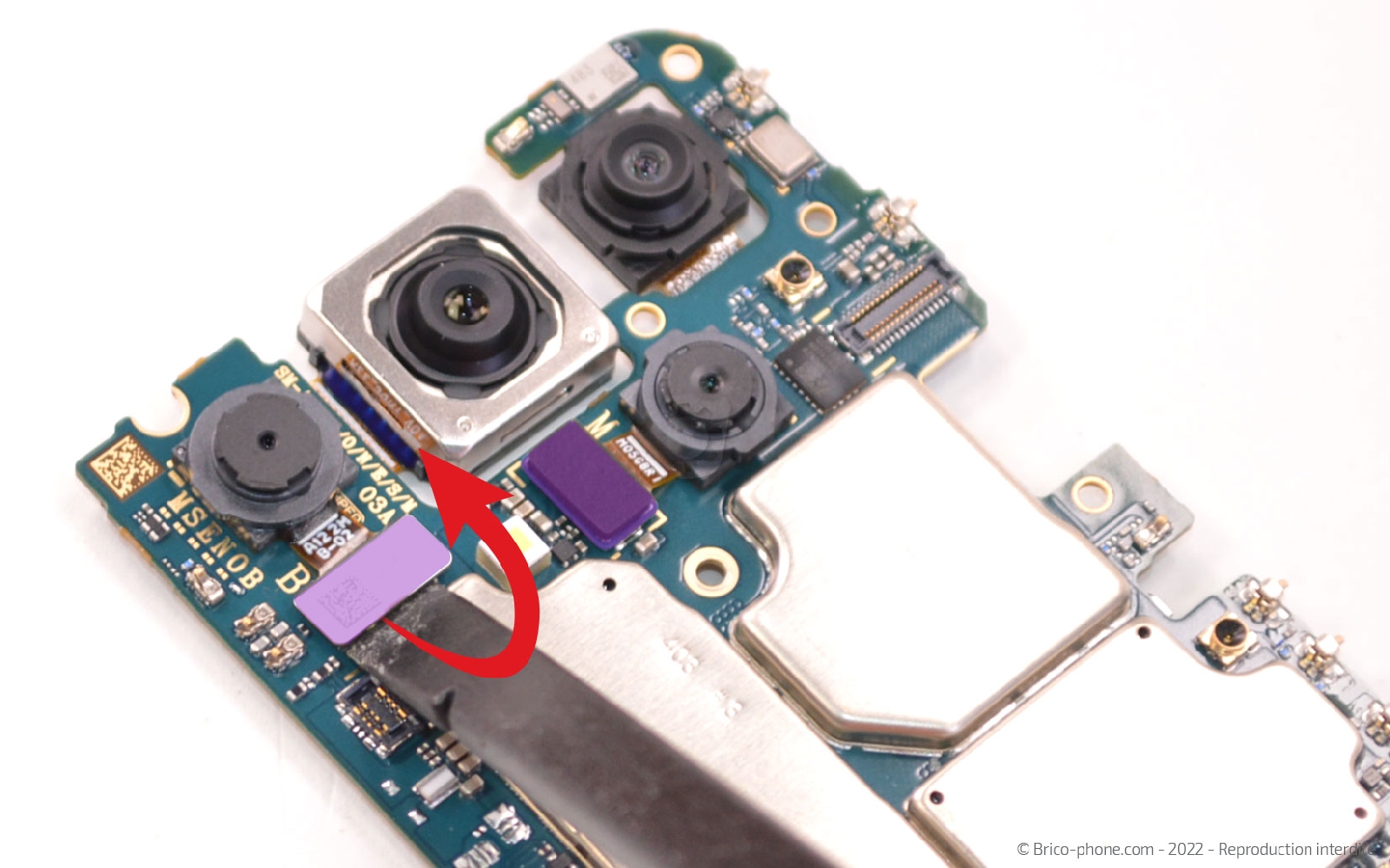

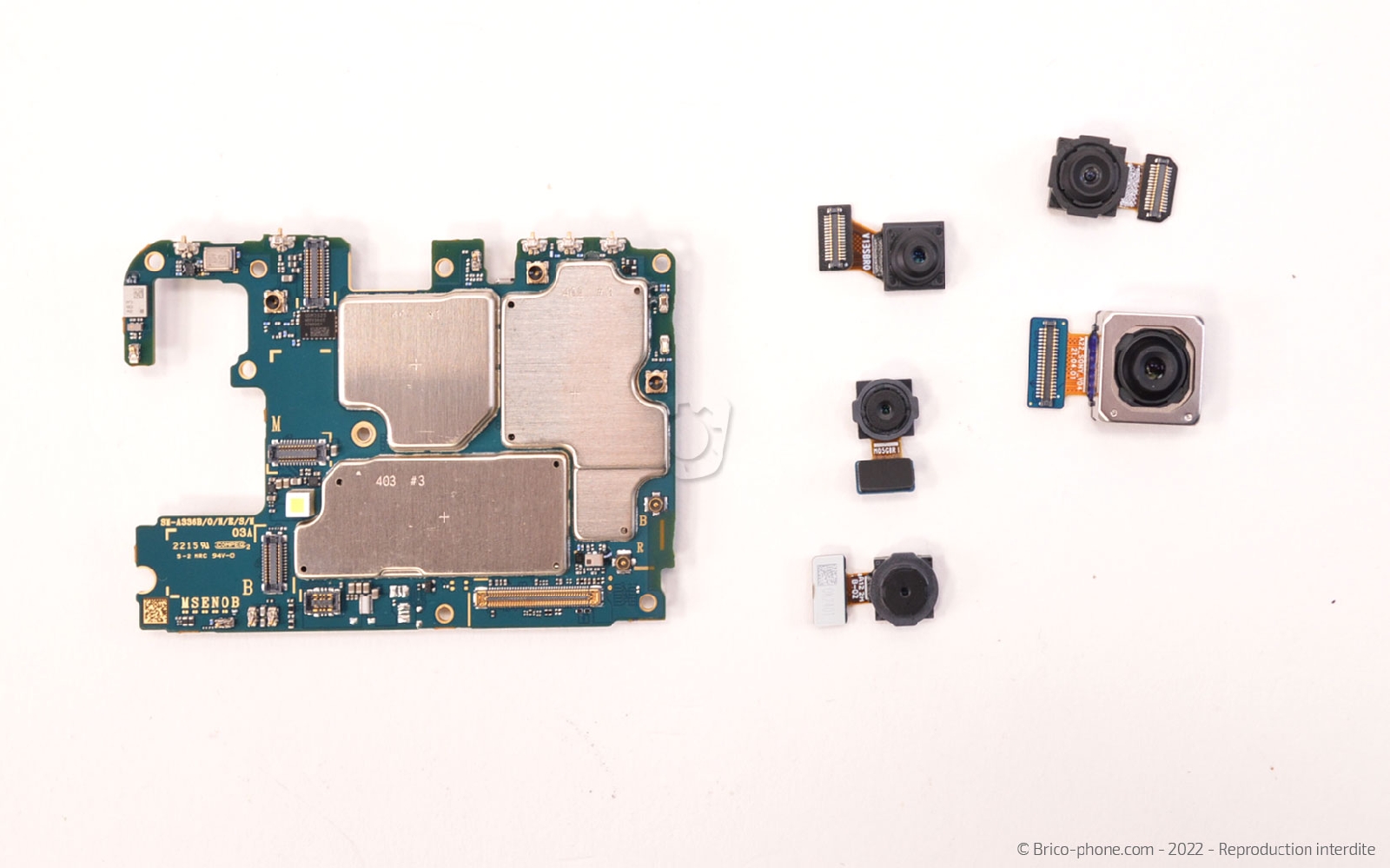

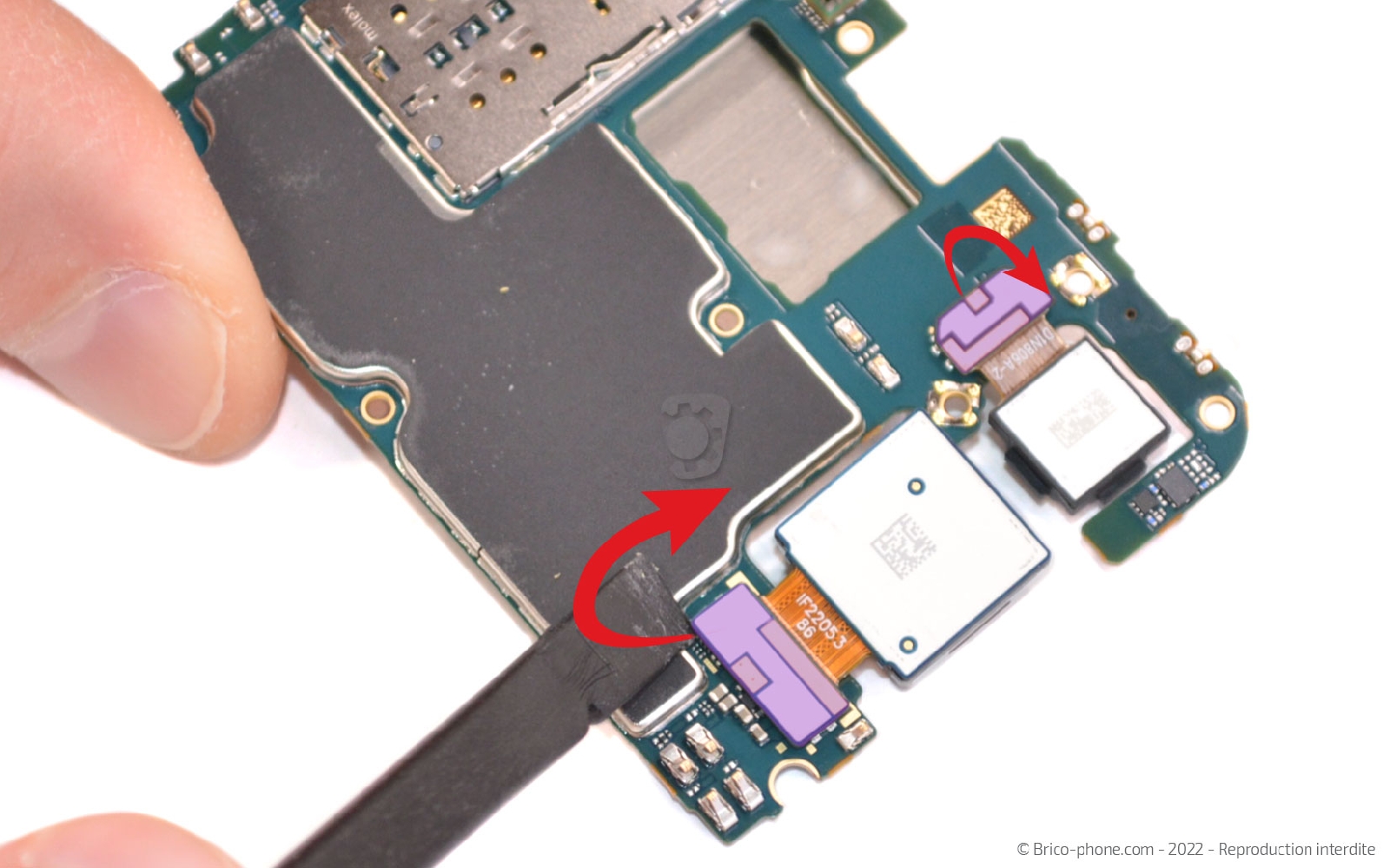

Etape 16 Détacher les caméras de la carte mère

Déconnectez une par une les caméras arrière à l'aide du levier en nylon.
Outils
Levier Nylon

Vue éclatée

Cette photo reprend tous les éléments qui composent votre Samsung Galaxy A33 5G.

Si vous souhaitez le remonter, reprenez les étapes précédentes une par une en commençant par la dernière. Nettoyez correctement le châssis et la vitre arrière pour remettre un filet de colle sur le contour de l'appareil afin de refermer votre le téléphone.
