Comment remplacer le châssis complet sur iPhone 13

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 13
Réparation
Note de réparabilité 11/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Le châssis est endommagé

Problème avec connecteur de charge et antennes...

Votre iPhone est tombé et le châssis est cassé ? Pas de panique, vous pouvez le remplacer en suivant ce tutoriel de réparation créé par les techniciens Brico-phone pour vous assurer la réussite de ce dépannage.

Comptez environ une heure pour changer la coque arrière complète de votre iPhone 13 mais avec les conseils détaillés dans chaque étape de ce tutoriel vous ne pouvez que réussir.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone. Pour cela, dirigez-vous dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 13.

Une fois la commande réceptionnée, préparez-vous un espace de travail propre et dégagé avec tous les outils nécessaires ainsi que le patron d 'aide au montage à proximité.

vous pouvez dès à présent éteindre votre smartphone et retirez le tiroir Sim.
Sur le châssis intérieur, vous pouvez apercevoir le numéro de modèle A2633 qui correspond bien à l'iPhone 13.
Outils
SIM
Etape 1

Etape 1 Dévisser les vis pentalobe

Attrapez le tournevis pentalobe pour extraire les deux vis présentes de part et d'autre de la prise de charge de l'appareil.

Pour ne pas les perdre, disposez-les sur le patron d 'aide au montage sur l'emplacement A1 et A2.
Outils
Tournevis Pentalobe
Etape 2

Etape 2 Chauffer l'écran

Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer l'écran afin de ramollir le joint d'étanchéité qui le maintient au châssis.

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique.

Pour le premier outil, il vous suffit de le passer au micro-ondes environ 2 minutes avant de le déposer sur la face avant de votre téléphone durant un trentaine de secondes.
Le second produit peut être remplacé par un sèche-cheveux puisqu'il suffit de chauffer le contour de la vitre avant en faisant attention à ne pas dépasser les 80°C.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Créer un interstice

Disposez la ventouse sur le bas de l'écran afin de pouvoir soulever légèrement l'écran.

Profitez de l'espace créé pour insérer le médiator en métal troué entre le châssis et l'écran.

Ensuite, remplacez le médiator par la petite spatule verte.
Outils
Médiator
Spatule
Ventouse
Etape 4

Etape 4 Ouvrir le téléphone

Faites glisser la spatule sur toute la longueur du châssis afin de décoller l'écran.

Préférez une ouverture vers la gauche afin de ne pas endommager les nappe de l'écran encore connectées à la carte mère.
Outils
Spatule
Ventouse
Etape 5

Etape 5 Déconnecter la batterie

A l'aide du tournevis cruciforme, ôtez les trois vis nommées B de la plaquette de protection.

Sortez cette dernière à l'aide de la pincette en métal afin de pouvoir déconnecter la nappe de la batterie avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Oter la plaquette supérieure

Sur la partie supérieure, retirez les vis C1 et C2 avec le tournevis cruciforme puis la vis C3 avec le triwing.

Retirez ensuite la plaquette #03.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 7

Etape 7 Détacher l'écran

En vous aidant du levier en nylon, débranchez la nappe de l'écran ainsi que celle du module capteurs / micro.
Outils
Levier Nylon
Etape 8

Etape 8 Tirer les languettes des stickers de la batterie

Passons maintenant au décollage de la batterie de votre iPhone. Pour faciliter cette manipulation, Apple a disposé plusieurs stickers sur le composant.

En effet, il y en a deux sur la partie basse et deux sur la partie haute.

Décollez la première languette noire à l'aide de la pincette en faisant attention à ne pas percer le composant.
Ensuite, saisissez la languette et enroulez-la petit à petit autour de la pincette, jusqu'à la fin du sticker.

Réitérez cette manipulation pour les autres languettes.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Sortir la batterie

Il arrive parfois qu'un stickers casse lors de la précédente étape c'est pourquoi nous vous conseillons de faire levier avec le spudger pour sortir le composant sans l'abîmer.

Ensuite, si nécessaire retirez les restes d'adhésifs.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Récupérer le Taptic Engine

Ôtez les 3 vis cruciformes du vibreur puis récupérez la petite plaquette métallique #10.

Déconnectez la nappe du composant avant de le sortir du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Sortir le Taptic Engine

Saisissez le composant avec la pincette pour l'extraire du téléphone.
Outils
Pince Brucelles
Etape 12

Etape 12 Mettre de coté le lecteur de carte Sim

Avec le même tournevis que pour l'étape précédente, retirez la vis H1 ensuite attaquez-vous aux deux vis plates.

Poussez le loquet du tiroir Sim afin de pouvoir le sortir du téléphone.

Déconnectez la nappe du composant avant de le déplacer hors du châssis endommagé.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 13

Etape 13 Déconnecter les nappes de la partie supérieure de la carte mère

Toujours à l'aide du levier, débranchez l'ensemble des nappes encore connectées sur la carte mère.
Outils
Levier Nylon
Etape 14

Etape 14 Extraire la carte mère

Dévissez les vis plates avec le tournevis, puis sortez la carte-mère avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 15

Etape 15 Mettre de coté les caméras arrière

En vous aidant du tournevis cruciforme, ôtez les 3 vis de la plaquette métallique des caméras arrière.

Une fois la protection retirée, insérez le levier en nylon entre le rebord du châssis et le composant pour faire levier afin de récupérer le bloc appareil photo.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Enlever le haut-parleur interne

Retirez la vis L2 avec le tournevis plat puis la vis L1 avec le cruciforme.

Attrapez le composant avec la pincette pour le mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 17

Etape 17 Oter la caméra avant

Saisissez le module des caméras avant avec le même ustensile.
Outils
Levier Nylon
Etape 18

Etape 18 Préparer le nouveau bloc écran

Sur le nouveau bloc écran, retirez le taptic Engine ainsi que les vis plates en trop.

Suivez les étapes précédentes pour remonter chaque élément correctement dans le nouveau bloc écran.
Etape 19

Etape 19 Installer les stickers de batterie

Sur les nouveaux stickers de batterie, retirez la protection bleue puis placez la batterie sur le produit (photo 2).

Repliez les languettes sur la batterie avant d'ôter la dernière protection.

Conseils pour le remontage

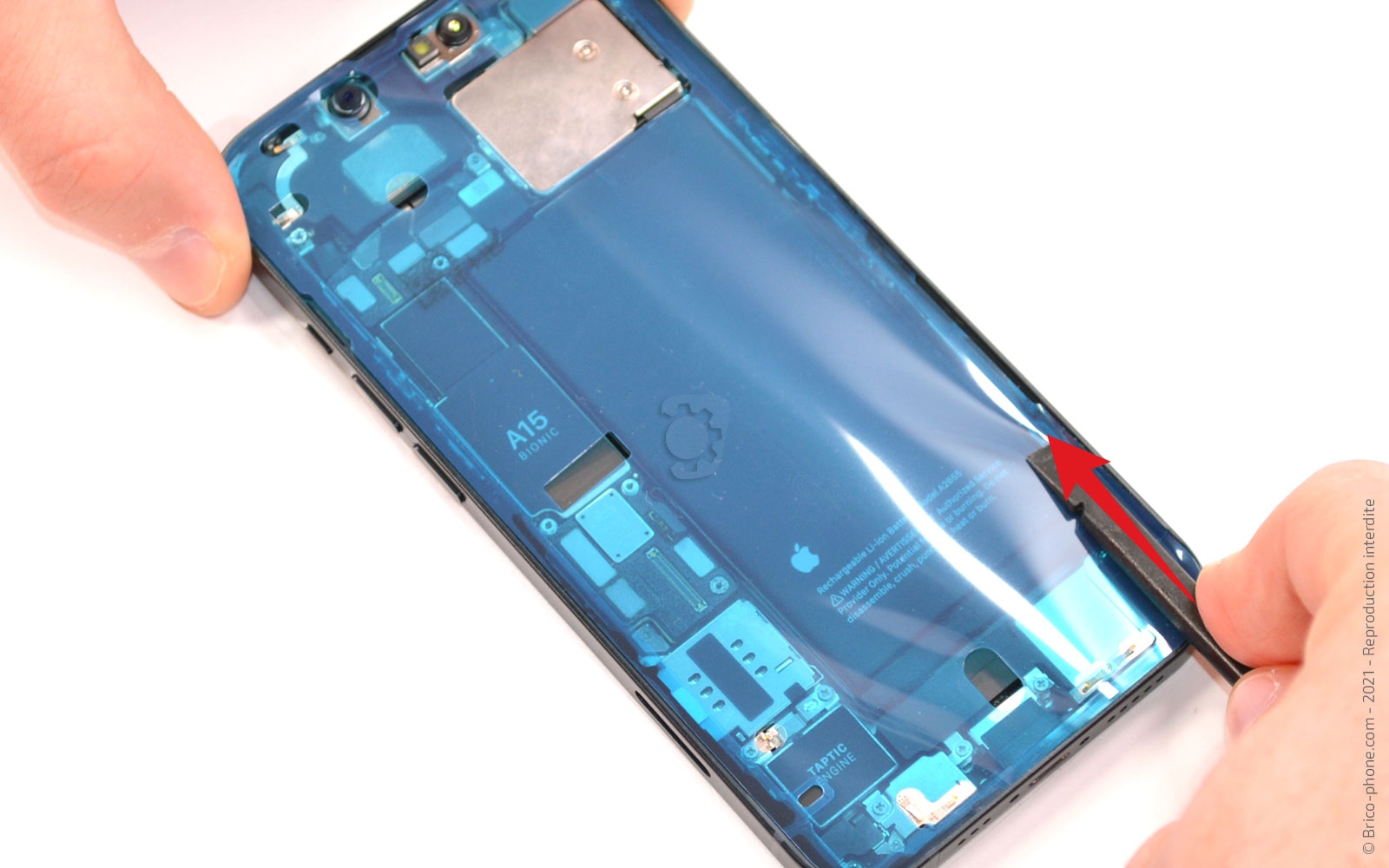

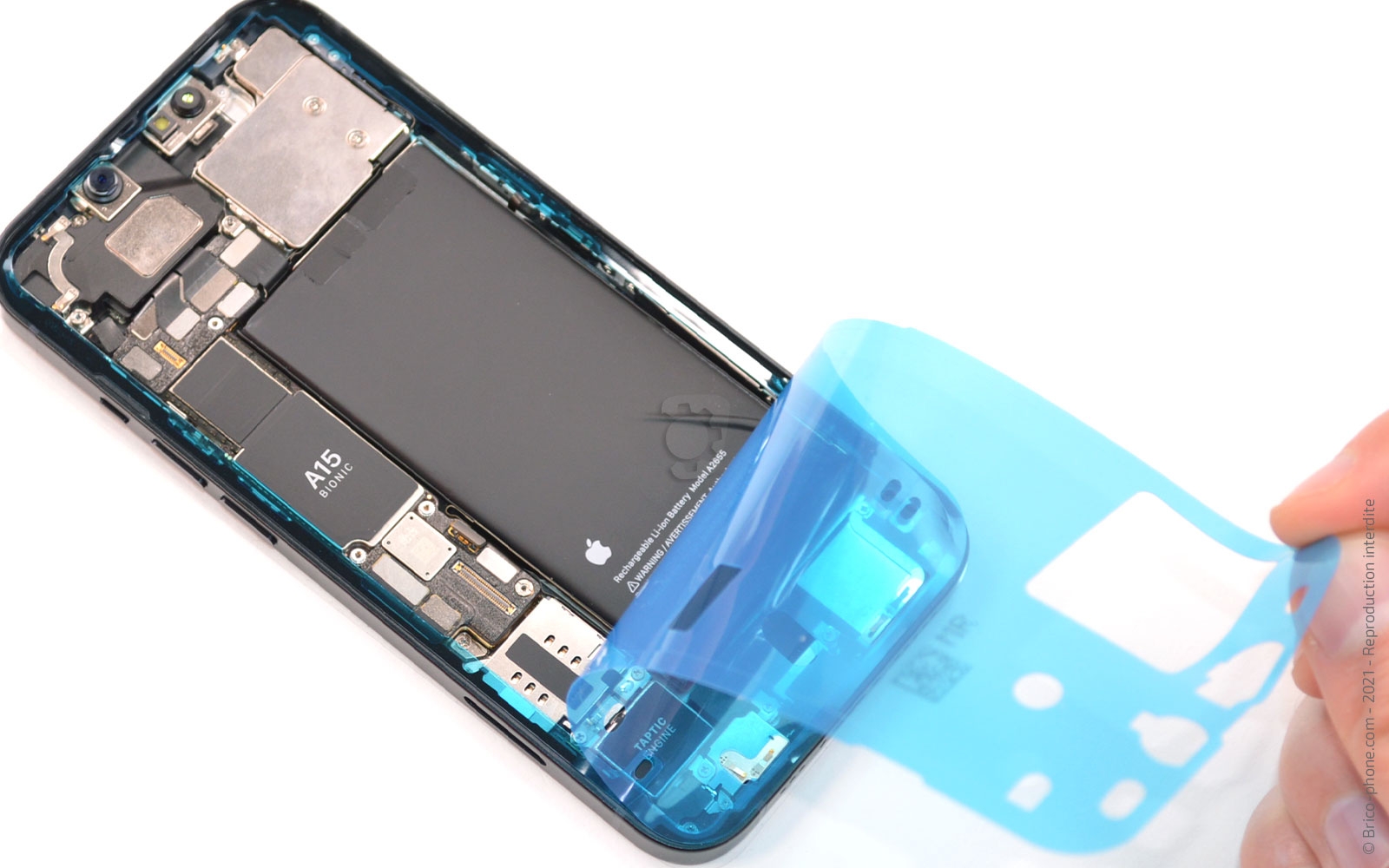

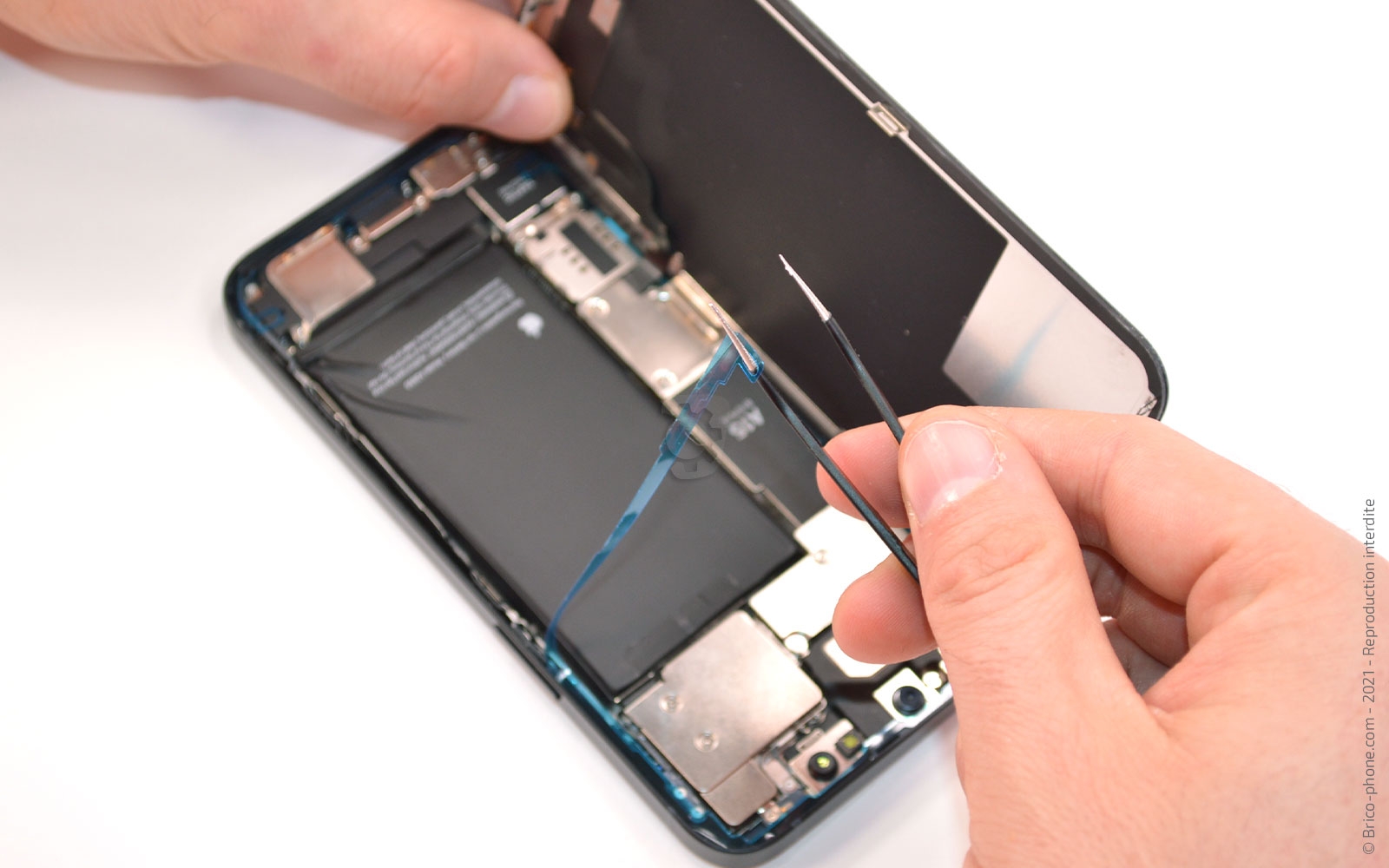

Avant de refermer votre iPhone 13 et n'oubliez pas de poser un joint d'étanchéité avant de le refermer.
Pour vous aider, Brico-phone vous propose de suivre l'un de ces tutoriels :
- Tuto vidéo
- Tuto photos
Outils
Levier Nylon
