Guide de réparation sur iPhone 14

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 14
Réparation
Note de réparabilité 14/20
Temps estimé 90 min
Difficulté 3.5/5 (Difficile)
Diagnostic

L'antenne Wifi ne fonctionne plus.

Le flash ne s'allume plus.

Le téléphone ne vibre plus.

La charge sans fil ne fonctionne plus.

Vous trouverez ici toutes les informations dont vous avez besoin pour réparer votre téléphone vous-même. Nous vous proposons de suivre pas à pas ce tutoriel regroupant toutes les informations détaillées nécessaires à la réparation de votre iPhone 14. Vous n'avez pas besoin d'être un professionnel pour réparer votre smartphone vous-même.

Avec nos tutoriels, vous pourrez apprendre à remplacer des pièces et à réparer votre téléphone étape par étape. Nous vous fournissons des instructions détaillées et une liste complète des outils et pièces dont vous aurez besoin pour votre réparation.

Peu importe le composant à remplacer, chez Brico-Phone, nous offrons un large choix de pièces et d'outils pour vous aider à réparer votre iPhone 14. Nous proposons des écrans, des batteries, des haut-parleurs, des antennes, des connecteurs et bien d'autres pièces et outils nécessaires à la réparation de votre appareil. N'hésitez pas à parcourir notre site pour en apprendre plus sur la réparation de votre iPhone 14.

Si vous avez des questions, n'hésitez pas à nous contacter. Notre équipe technique reste à votre disposition pour vous aider lors de la réparation.

Outils nécessaires
Voir plus d'outils
En option

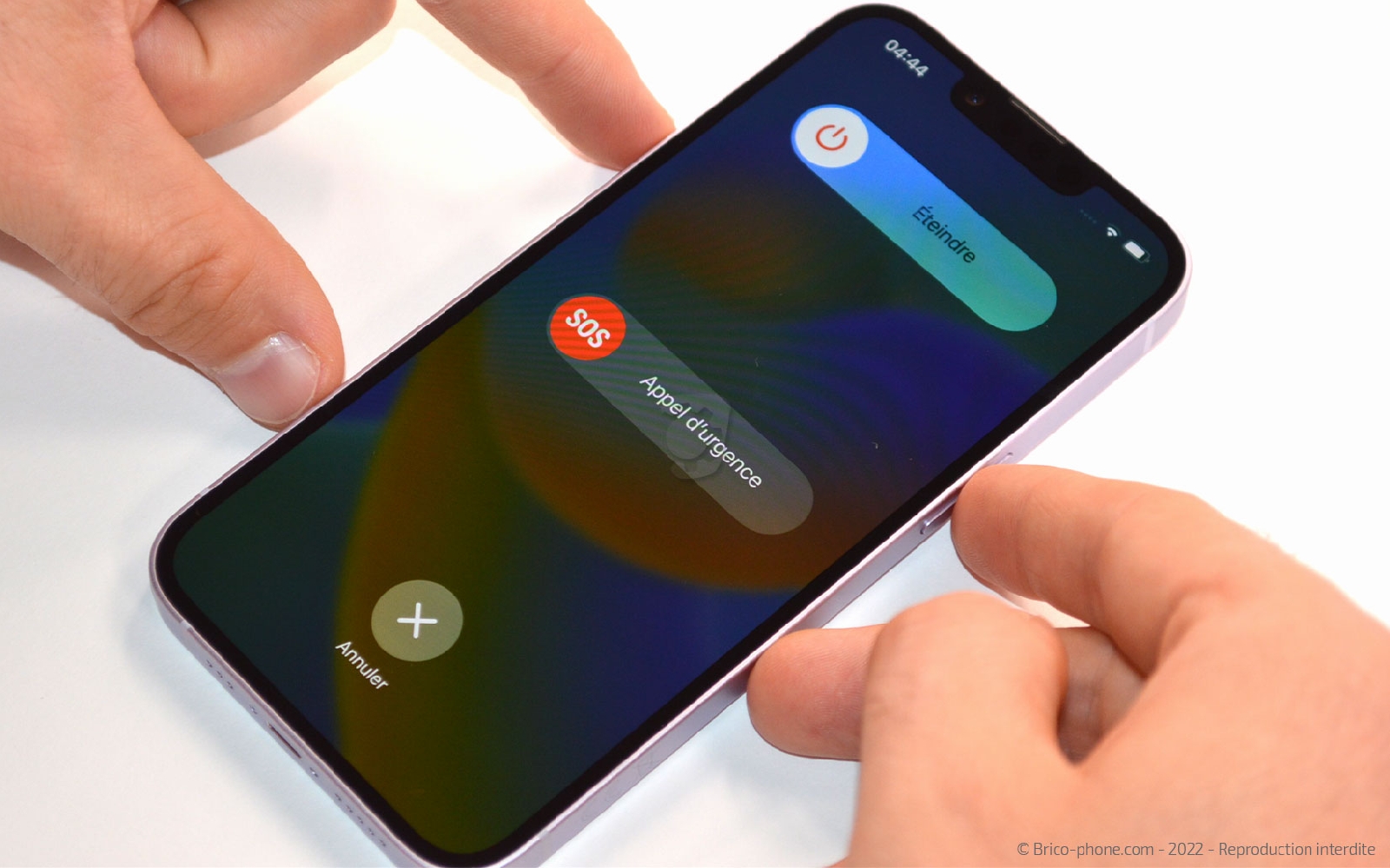

Avant de commencer

Dans un premier temps, il est important de vérifier le numéro de modèle de votre iPhone afin d'être certain de commander la bonne pièce détachée. Pour ce faire, vous avez plusieurs possibilité, la première étant de vous diriger dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 14.

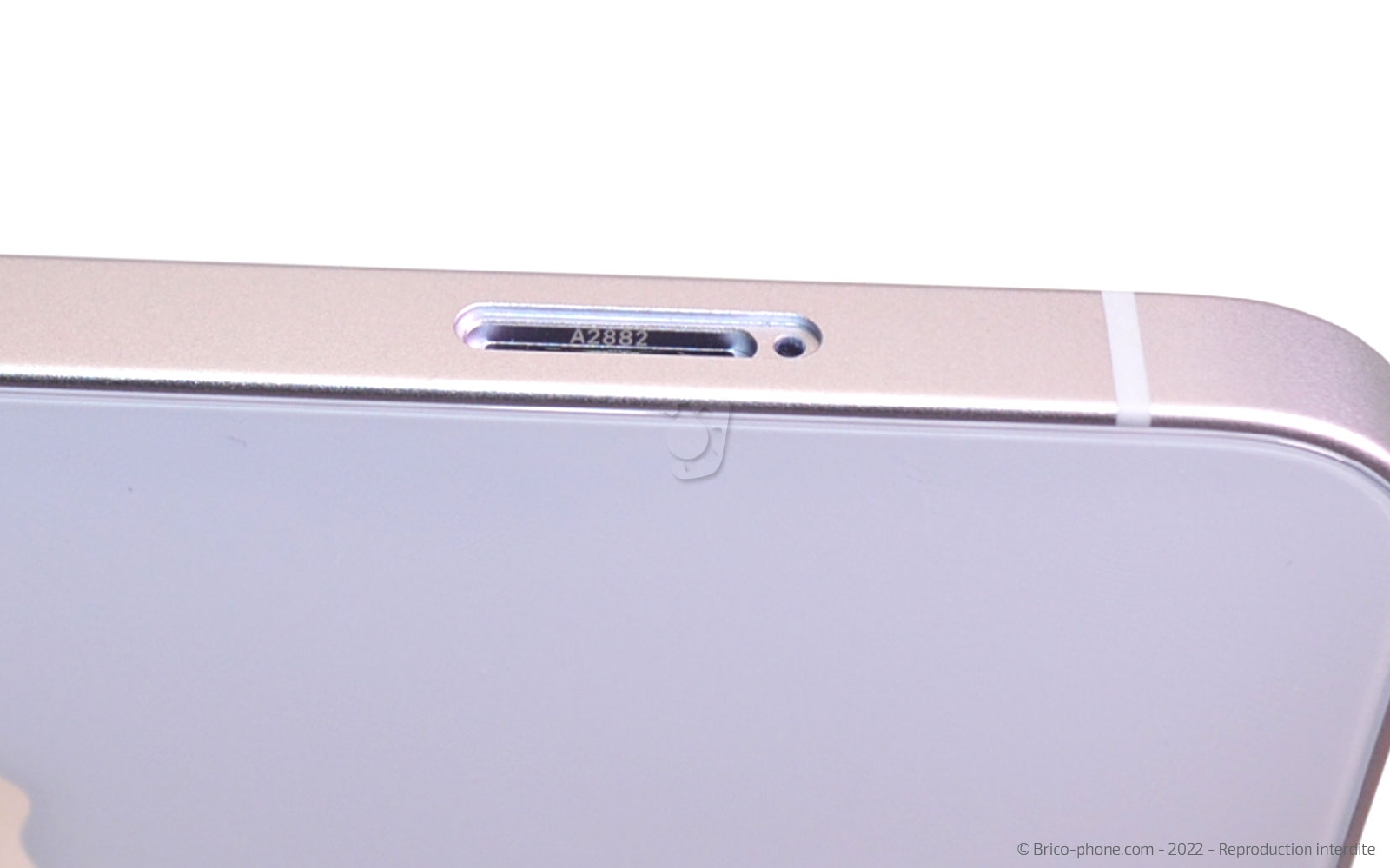

Vous pouvez également, regarder l'inscription gravée au niveau de l'emplacement du tiroir Sim (A2882).

Une fois que vous avez reçu votre commande, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Disposez à proximité le patron d'aide au montage et ce tutoriel de réparation.

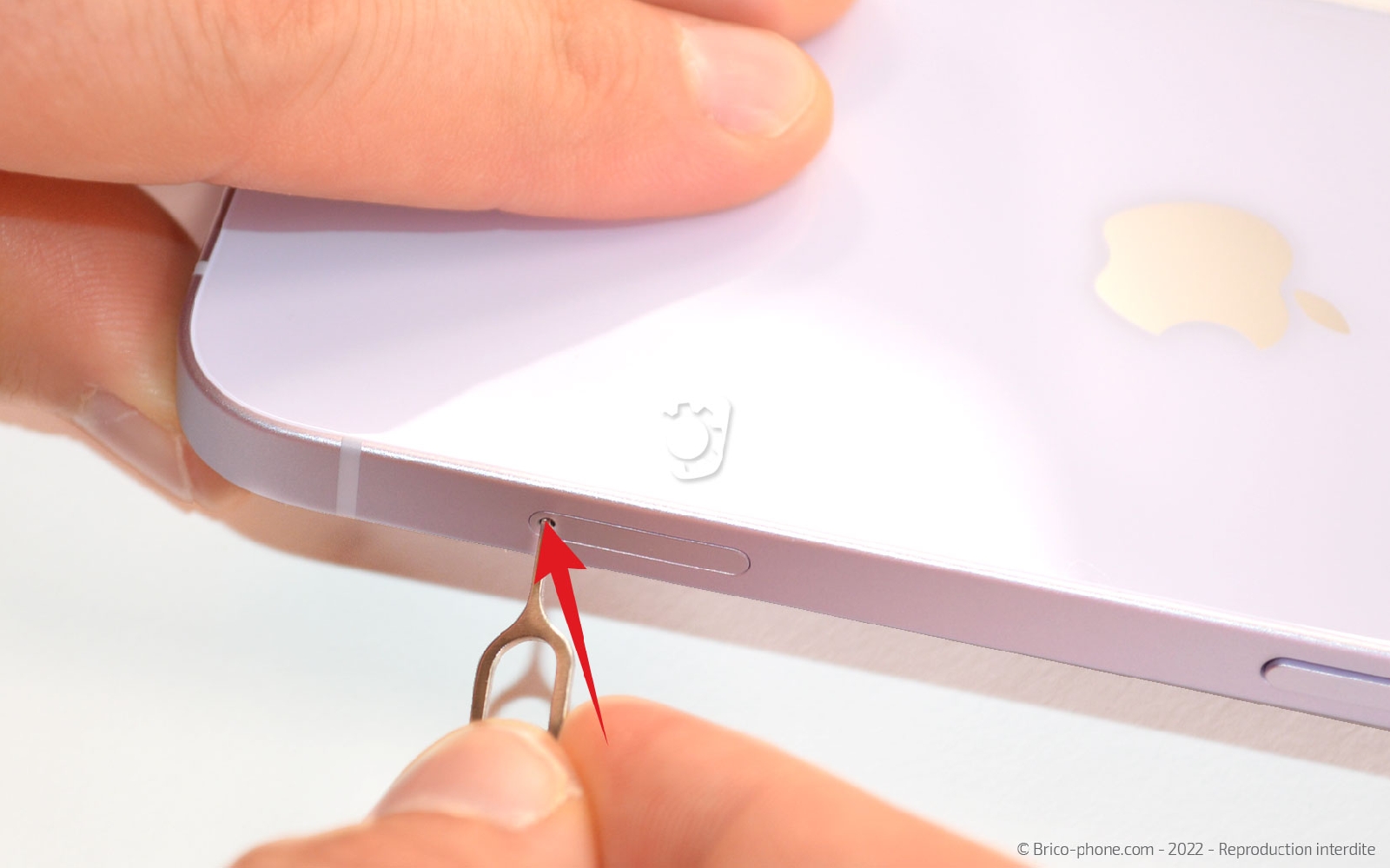

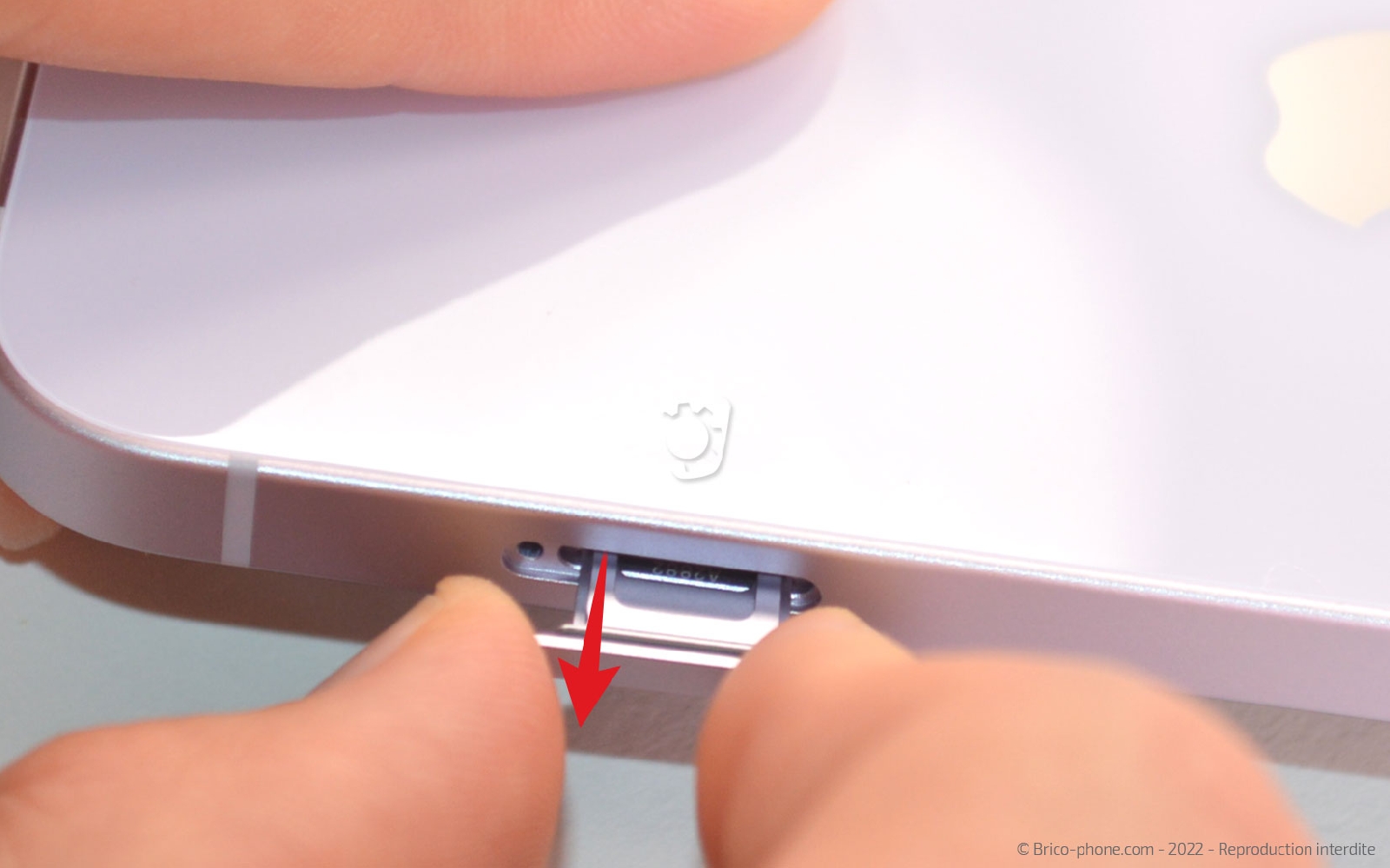

Vous pouvez alors teindre votre appareil et retirer le tiroir de la carte SIM si cela n'est pas déjà fait.
Outils
SIM
Etape 1

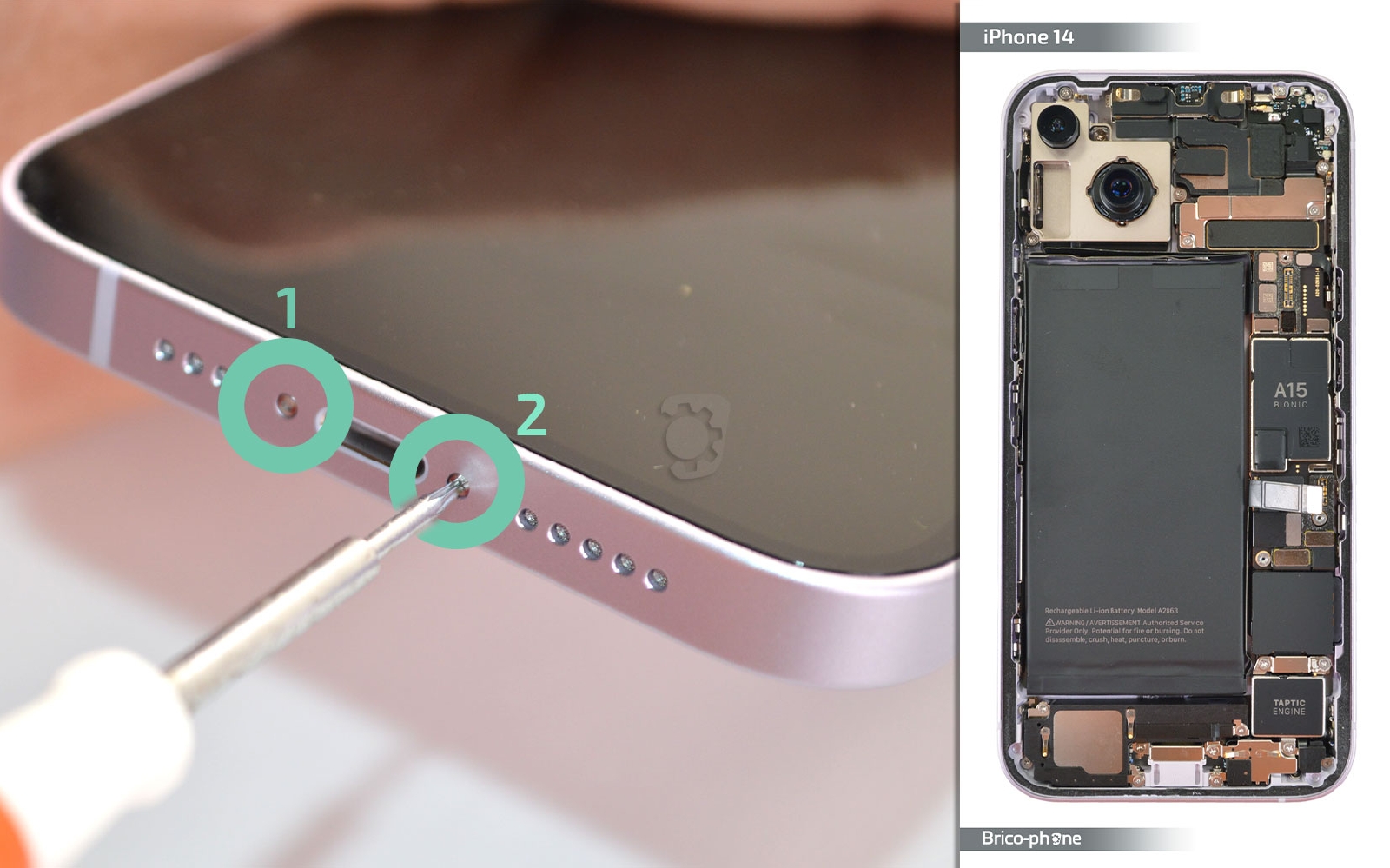

Etape 1 Ôter les vis pentalobe

A l'aide du tournevis adéquat, retirez les deux vis pentalobe placées de part et d'autre de la prise de charge de votre iPhone 14.
Outils
Tournevis Pentalobe
Etape 2

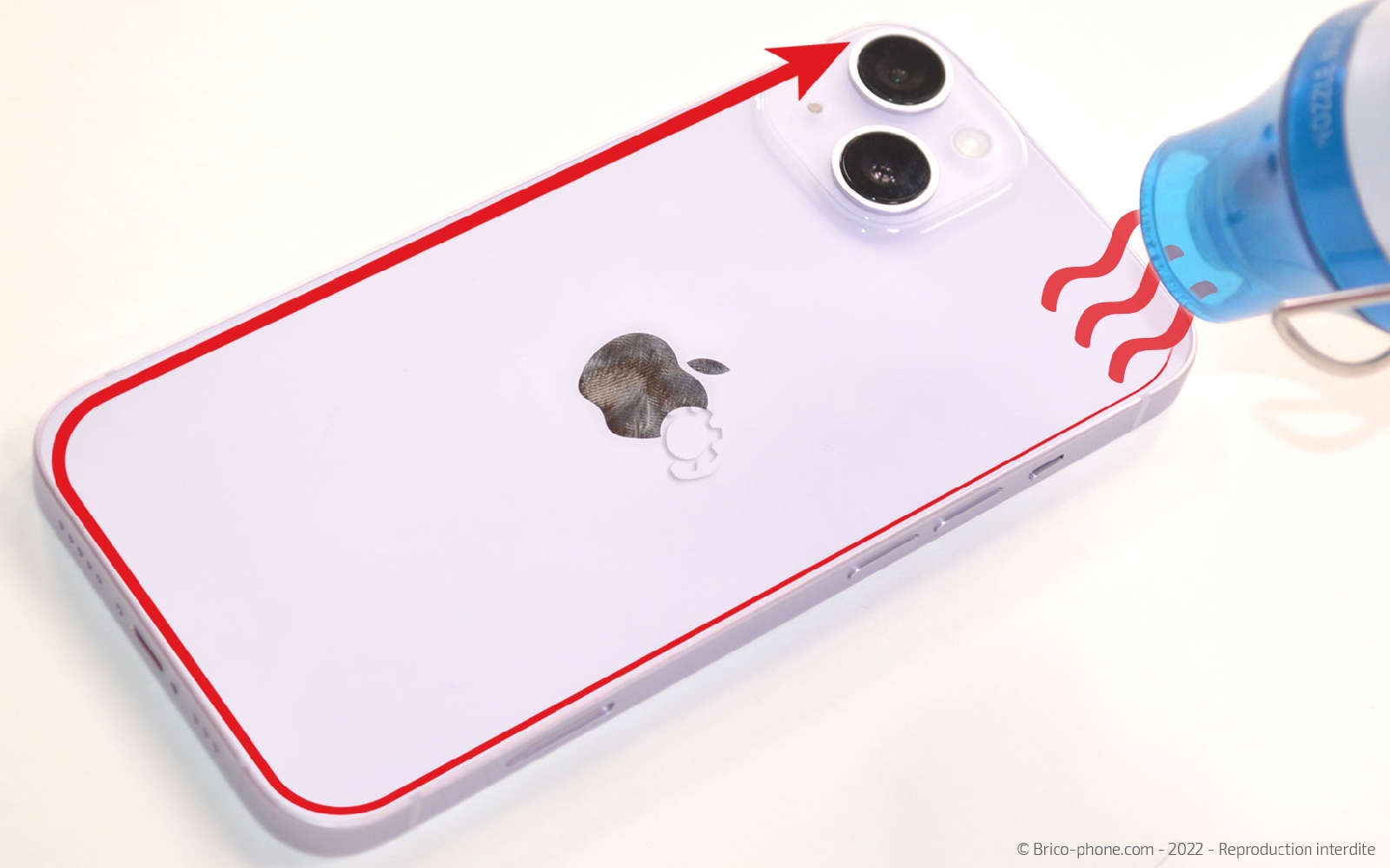

Etape 2 Chauffer la vitre arrière

L'iPhone 14 s'ouvre par la vitre arrière c'est pourquoi il est nécessaire de chauffer cette dernière avec un décapeur thermique, un coussin chauffant ou un sèche-cheveux.
Si vous disposez d'un coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur votre iPhone 14.
En ce qui concerne le décapeur ou le sèche cheveux, il suffit de l'allumer et de la passer sur les bords de l'appareil pour ramollir le joint d'étanchéité.

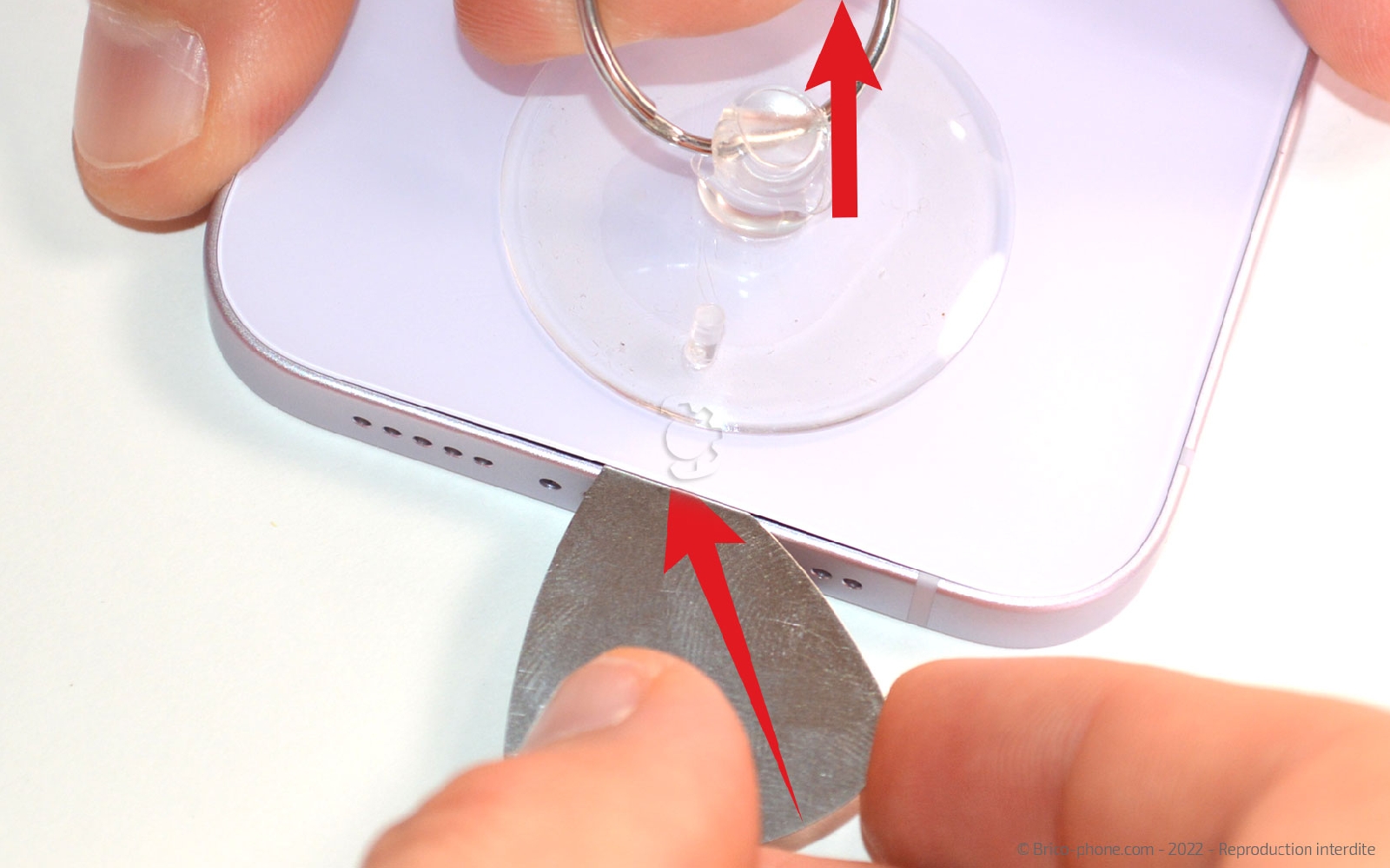

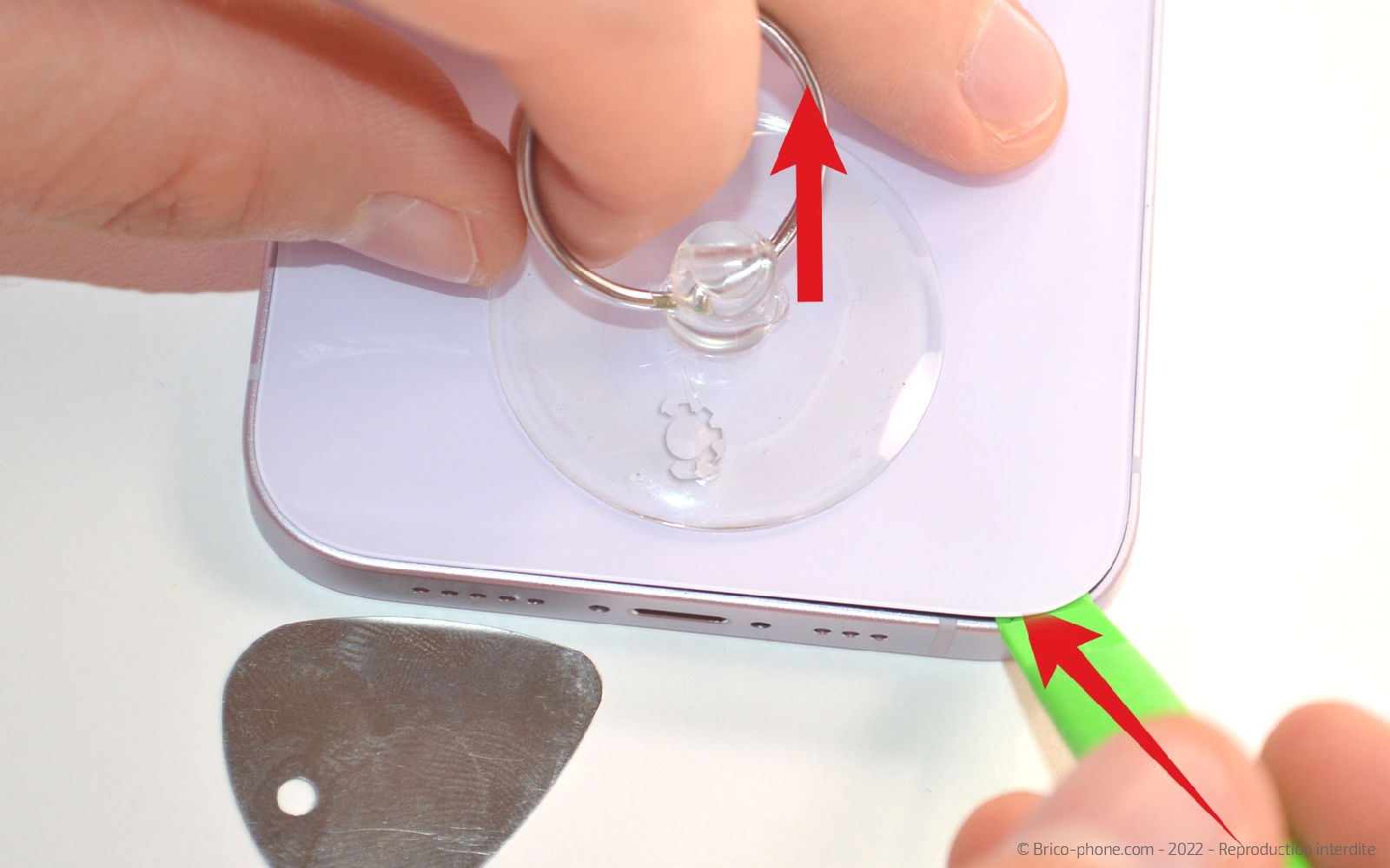

Ensuite, collez la ventouse puis tirez son anneau afin de pouvoir soulever la vitre arrière et insérer le médiator en métal troué entre cette dernière et le châssis.
Remplacez par la suite le médiator par la spatule pour terminer le décollage sans endommager de composant.
Outils
Médiator
Spatule
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

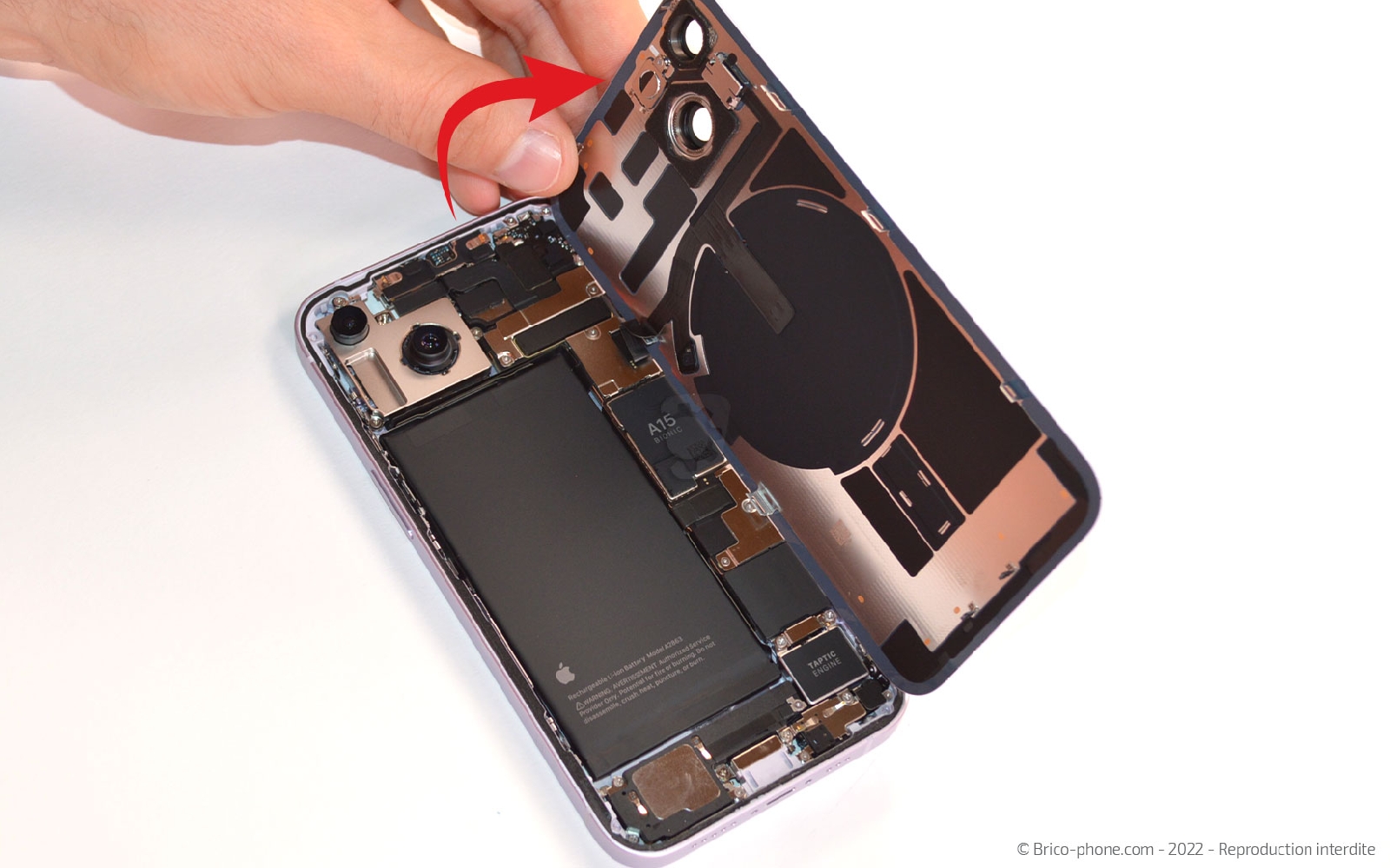

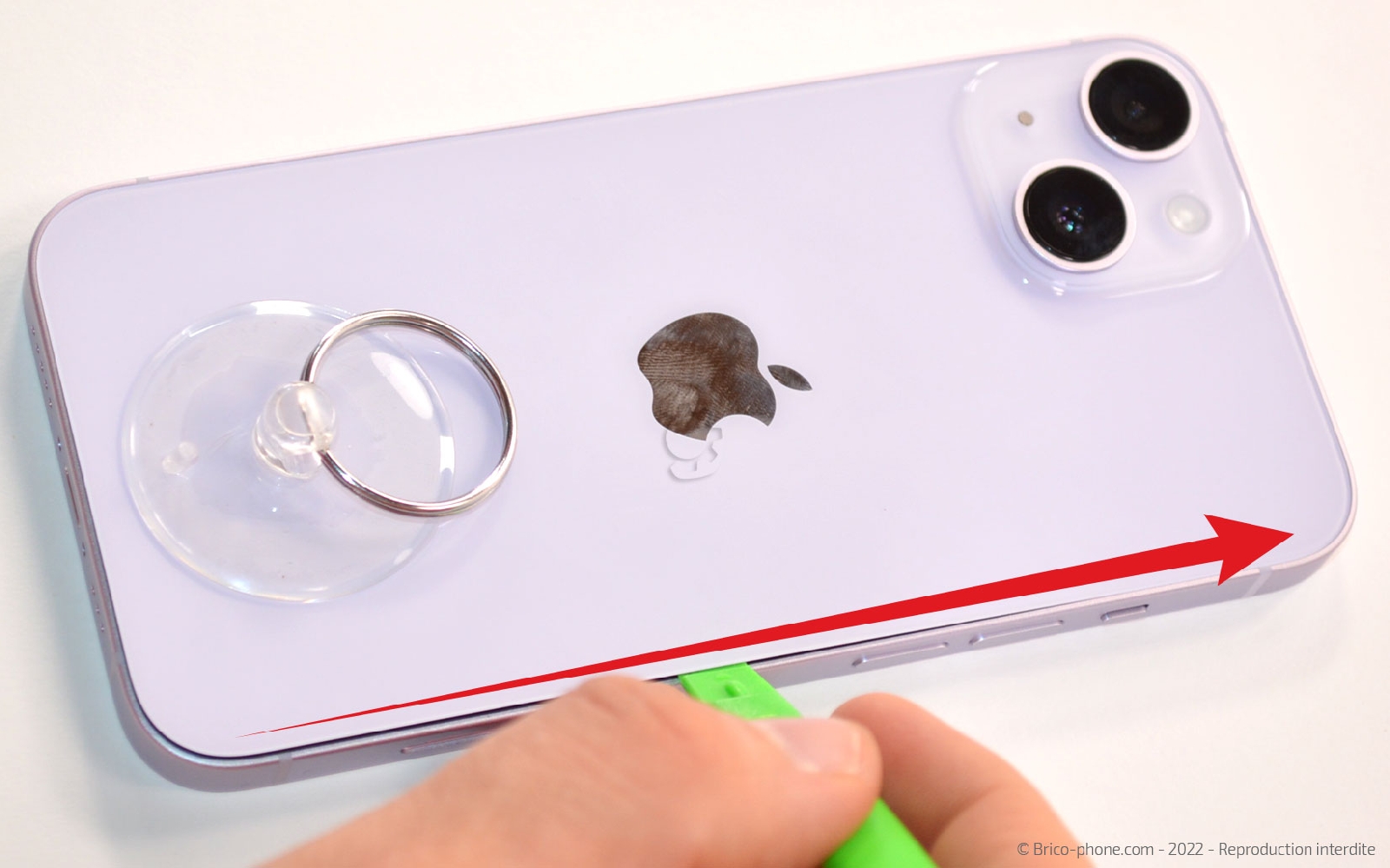

Etape 3 Ouvrir la vitre arrière

A l'aide de la spatule, décollez tout le tour de la vitre arrière en faisant glisser l'outil. N'hésitez pas à rechauffer un petit peu pour facilité la manipulation.

Une fois la coque détachée, ouvrez votre appareil en faisant basculer le composant vers la droite car ce dernier est encore connecté à la carte mère.
Outils
Spatule
Ventouse
Etape 4

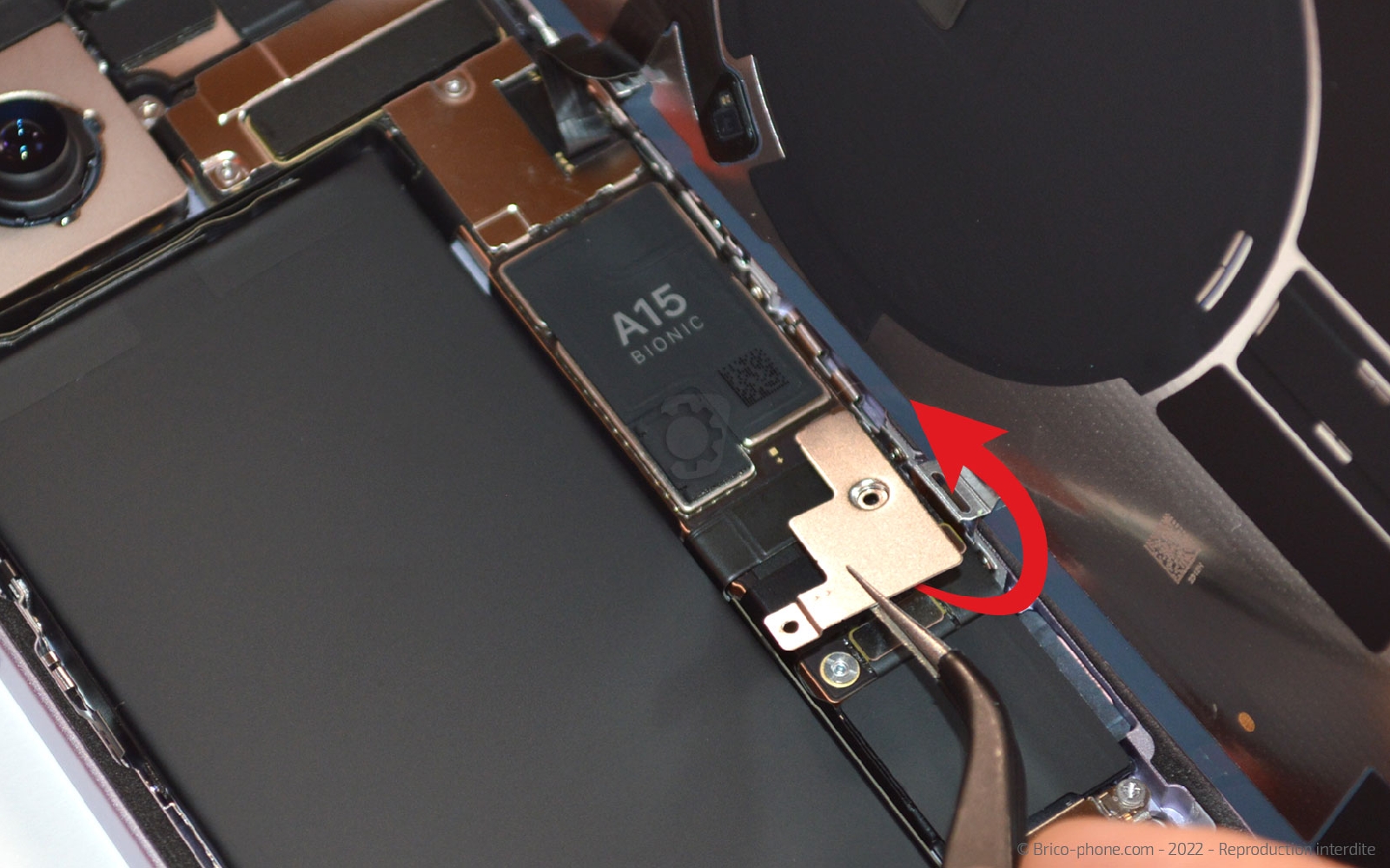

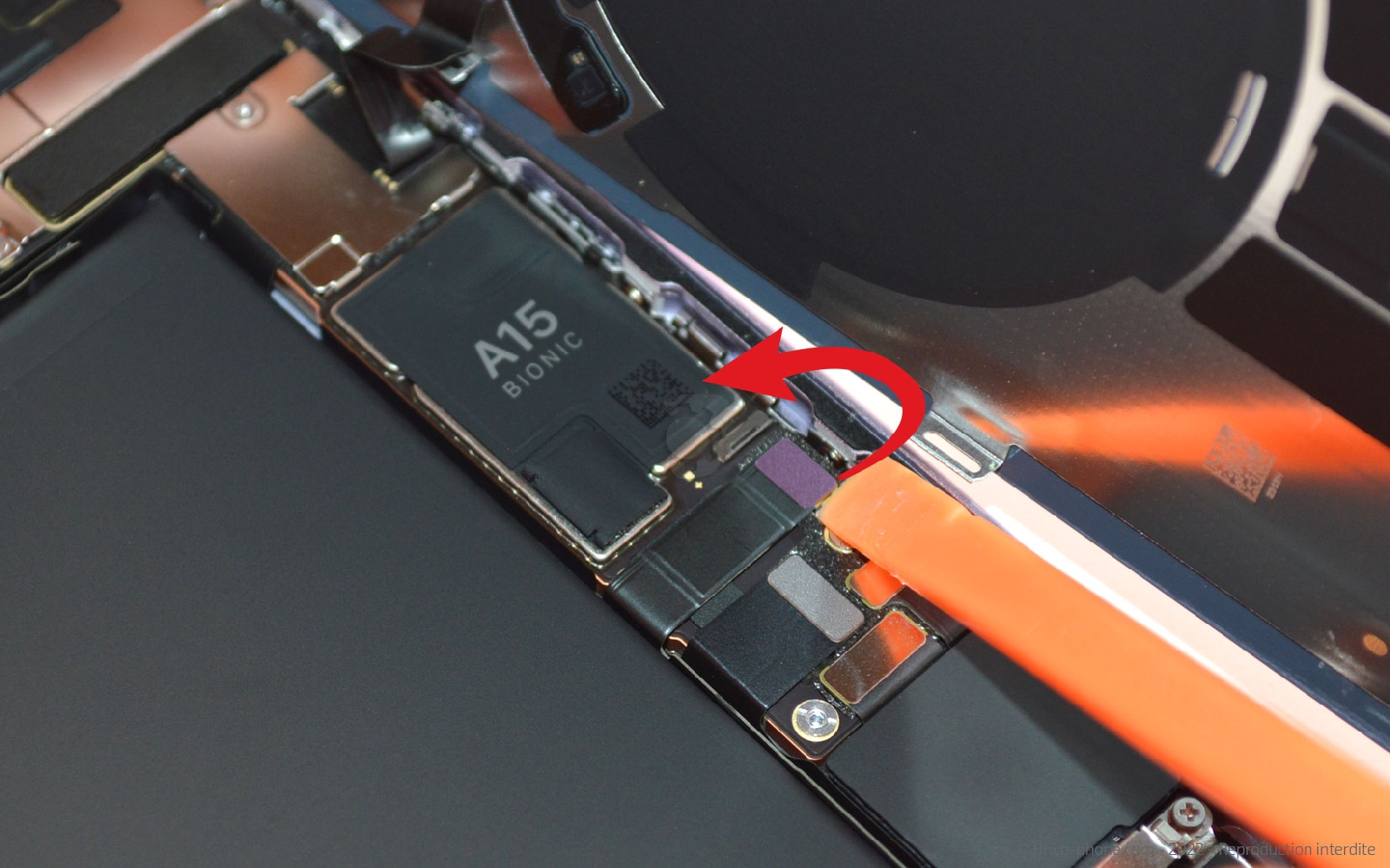

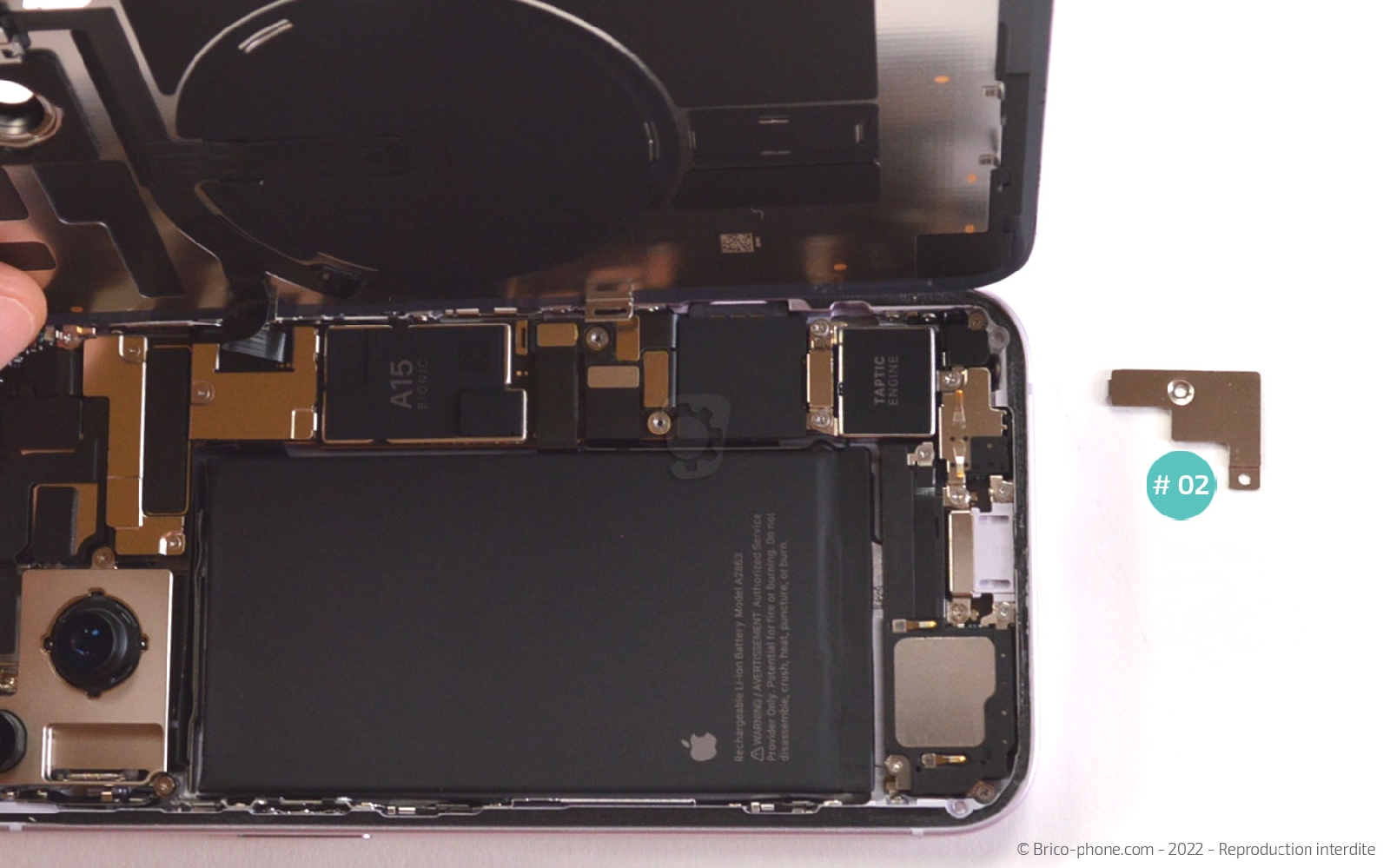

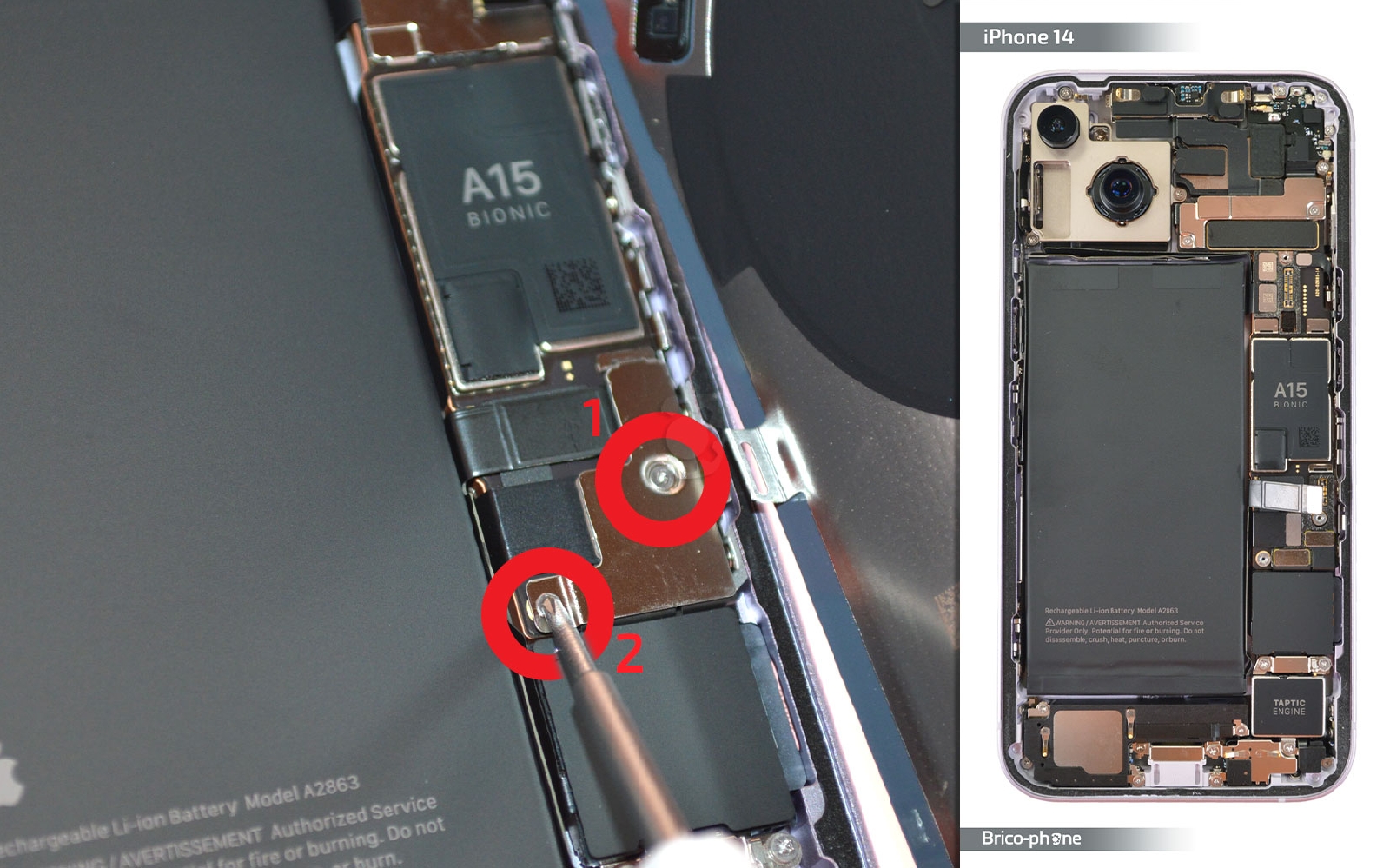

Etape 4 Déconnecter la batterie

Afin de travailler en toute sécurité et d'éviter un court circuit, il est primordial de déconnecter la batterie.

Pour cela, dévissez les deux vis B1 et B2 avec le tournevis triwing afin de récupérer la plaquette métallique qui protège la nappe de la batterie.
Saisissez le levier en nylon pour déconnecter la nappe et passez à l'étape suivante.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 5

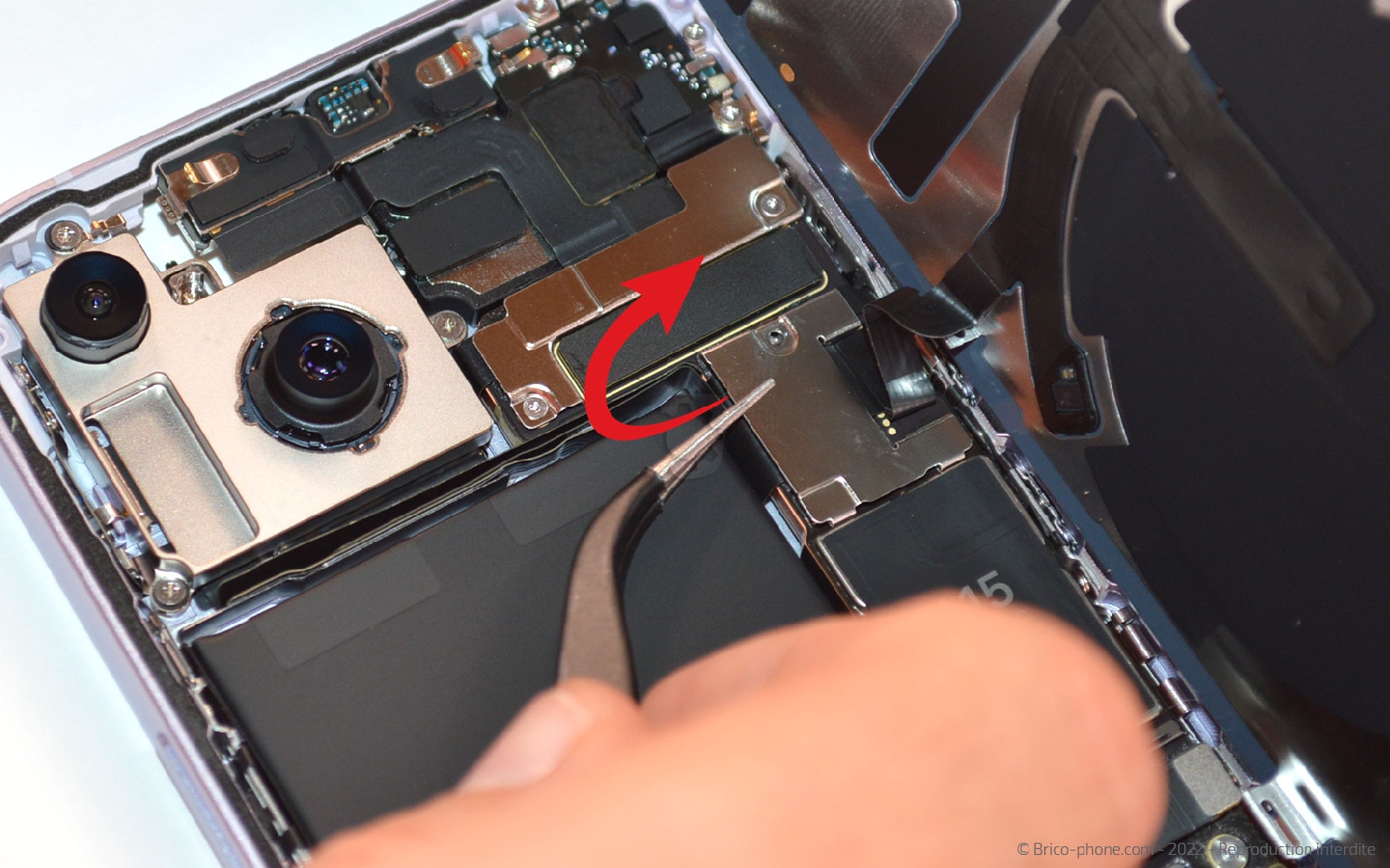

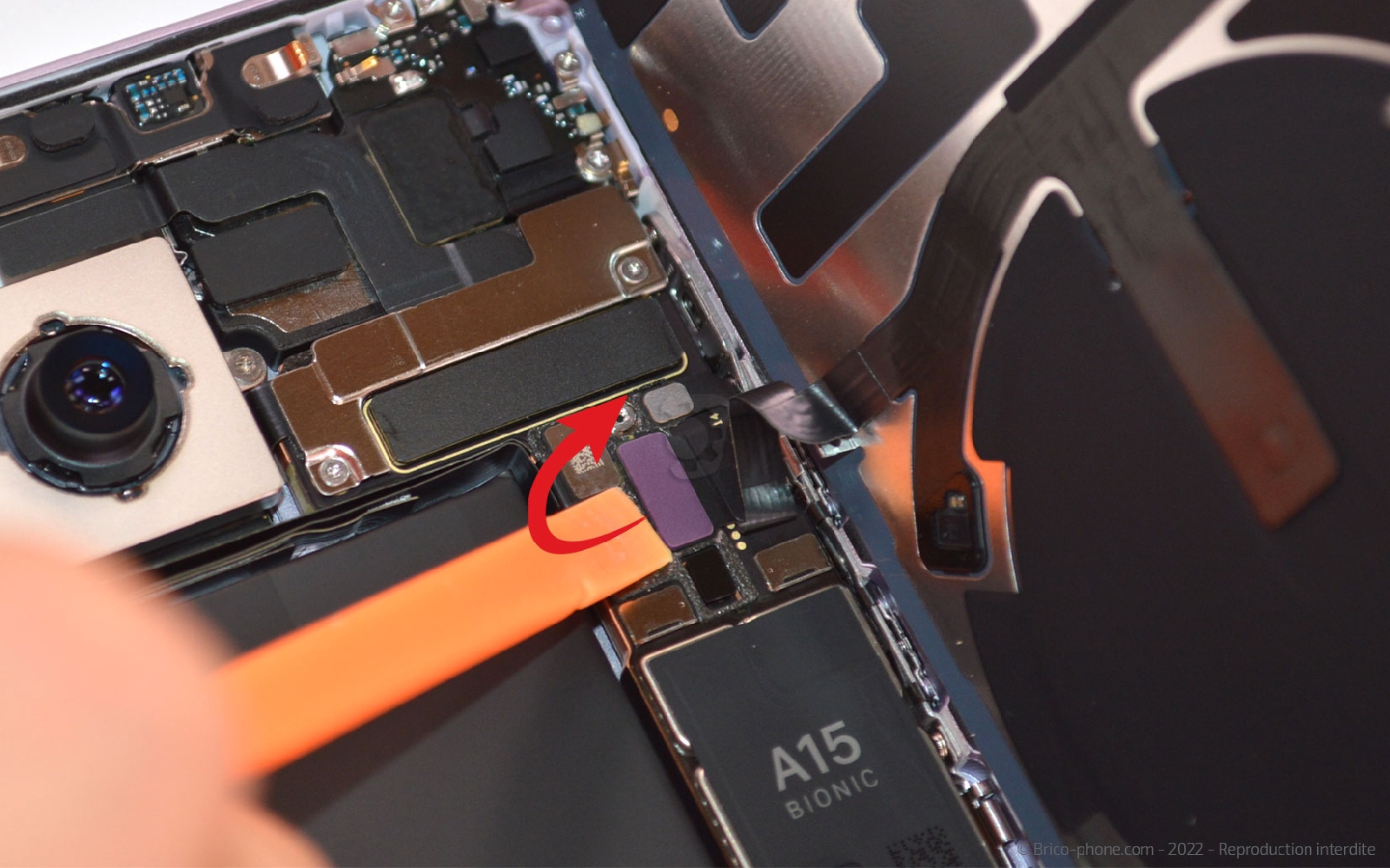

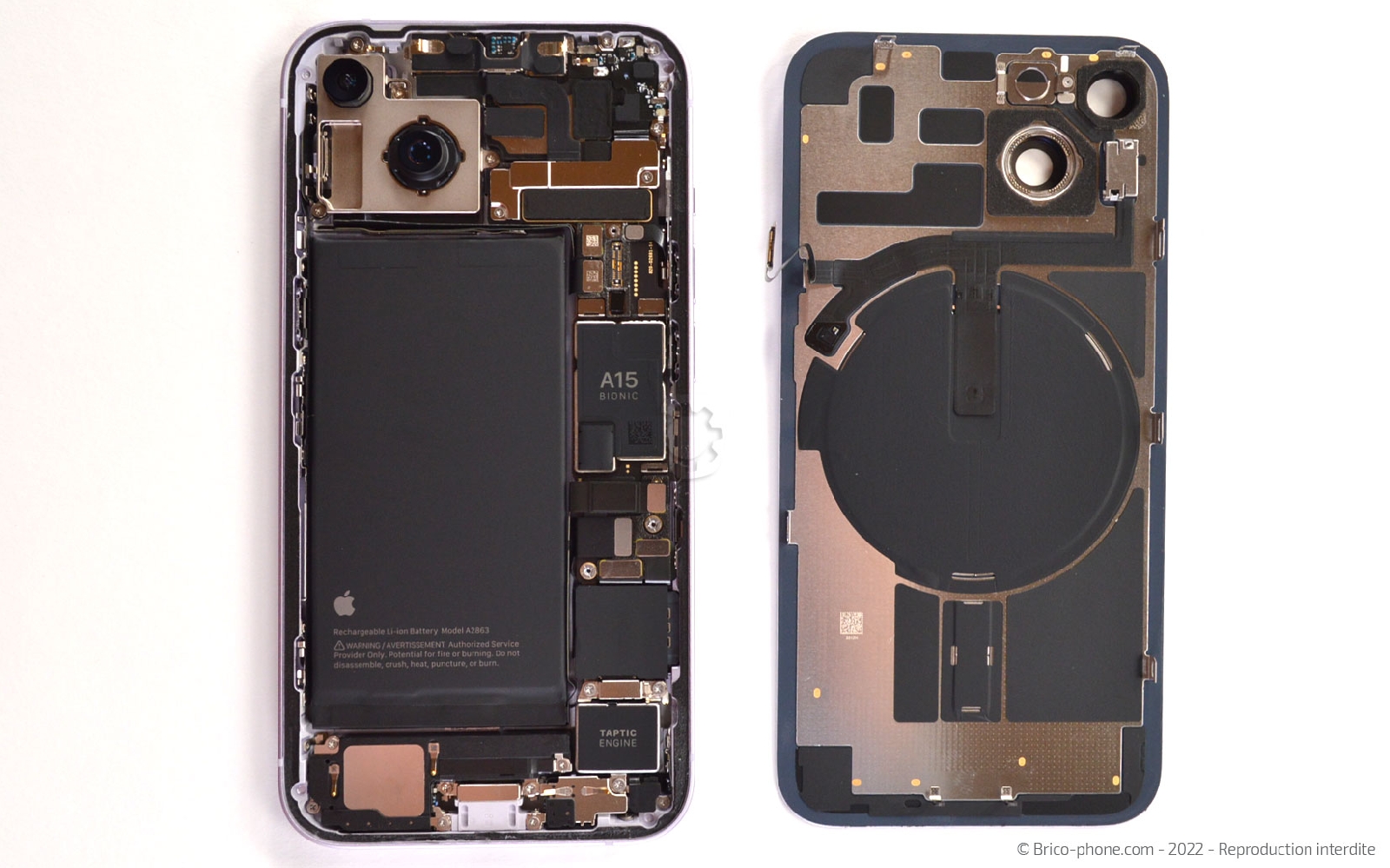

Etape 5 Débrancher la nappe induction et Flash

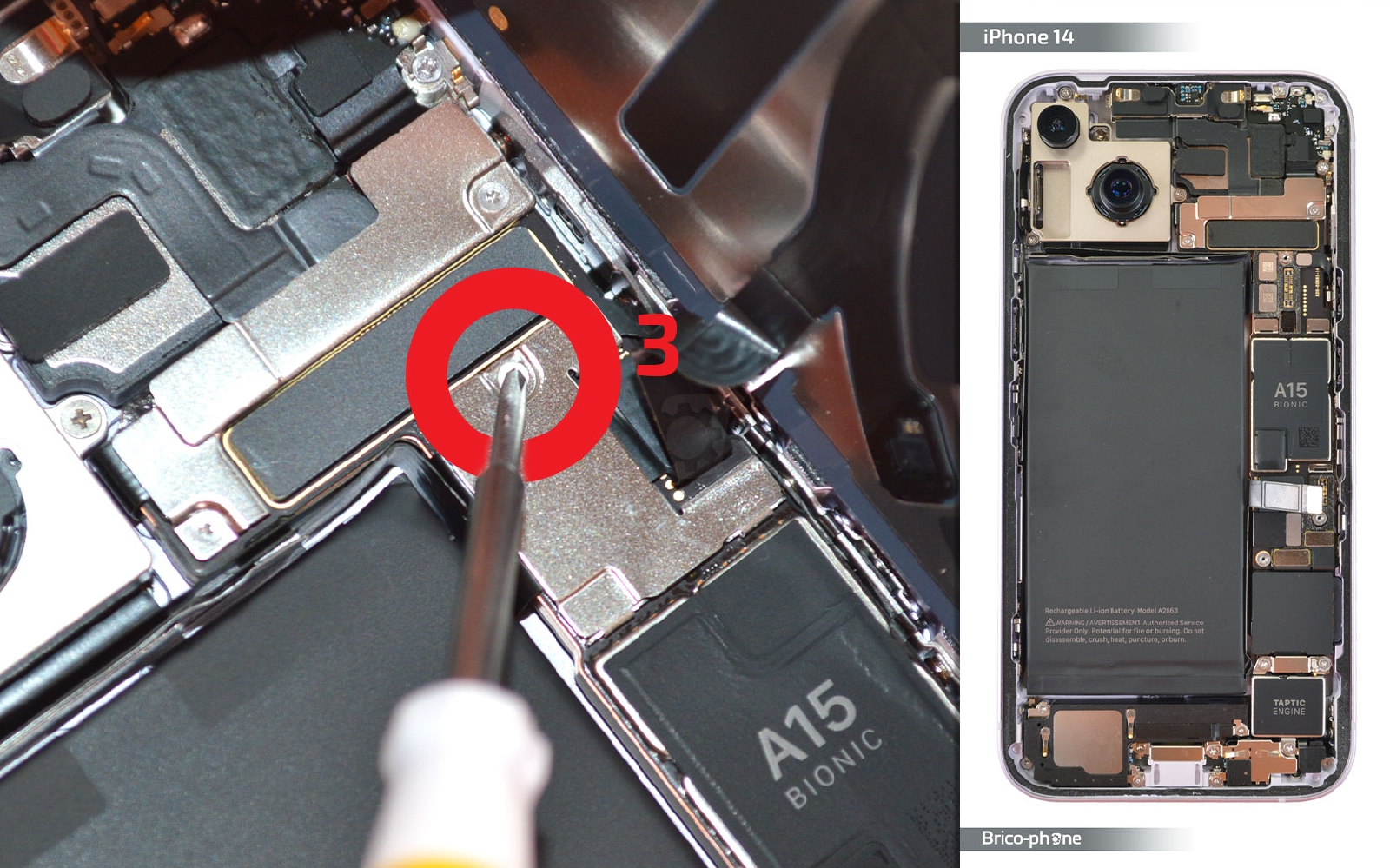

Pour ne pas abîmer l'écran lors de la manipulation de la batterie, il vous faut ôtez la vis triwing B3 afin d'extraire la plaquette #03.

Débranchez la connectique de la nappe induction et du flash puis mettez de coté la vitre arrière pour vous consacrer qu'au châssis.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 6

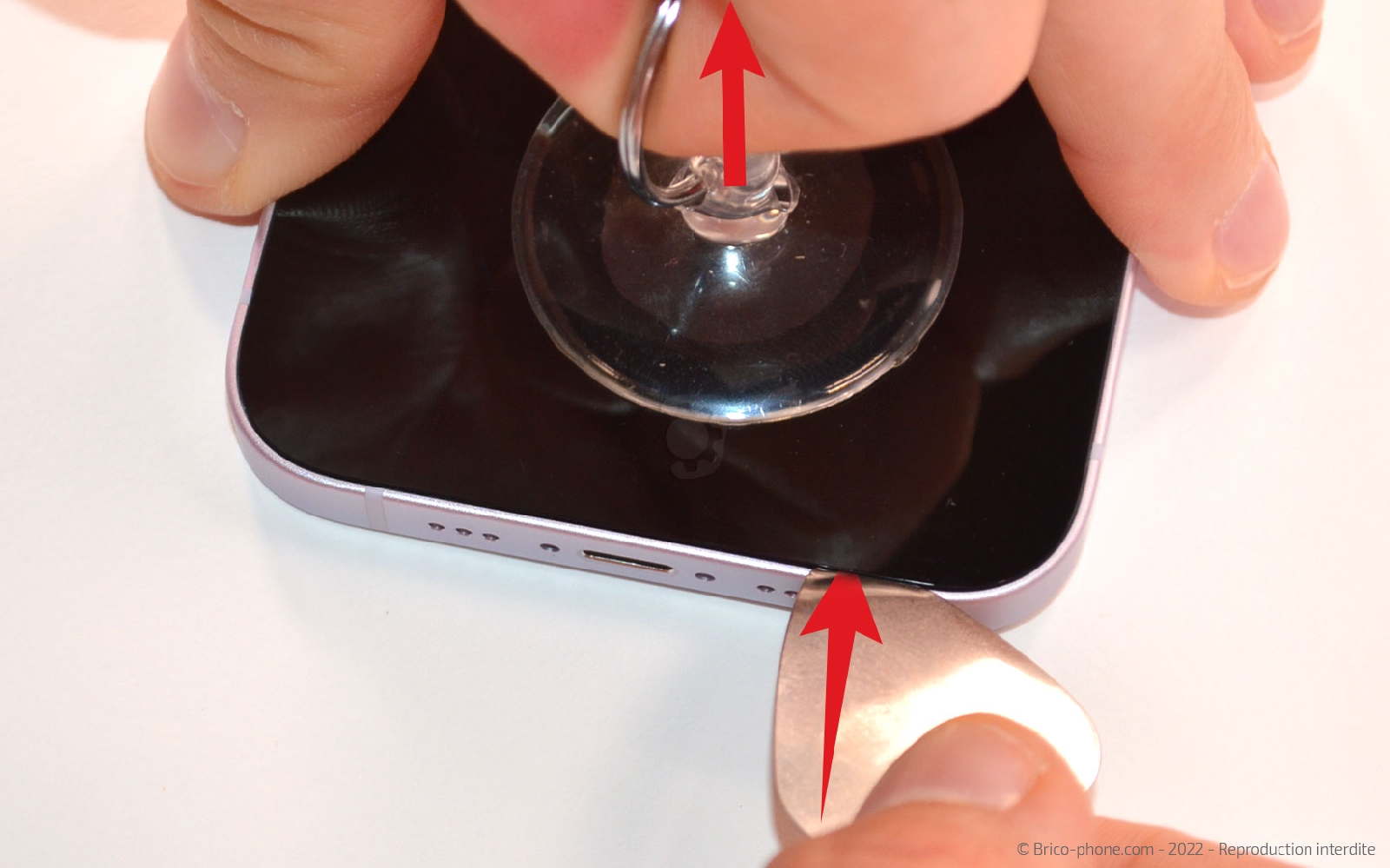

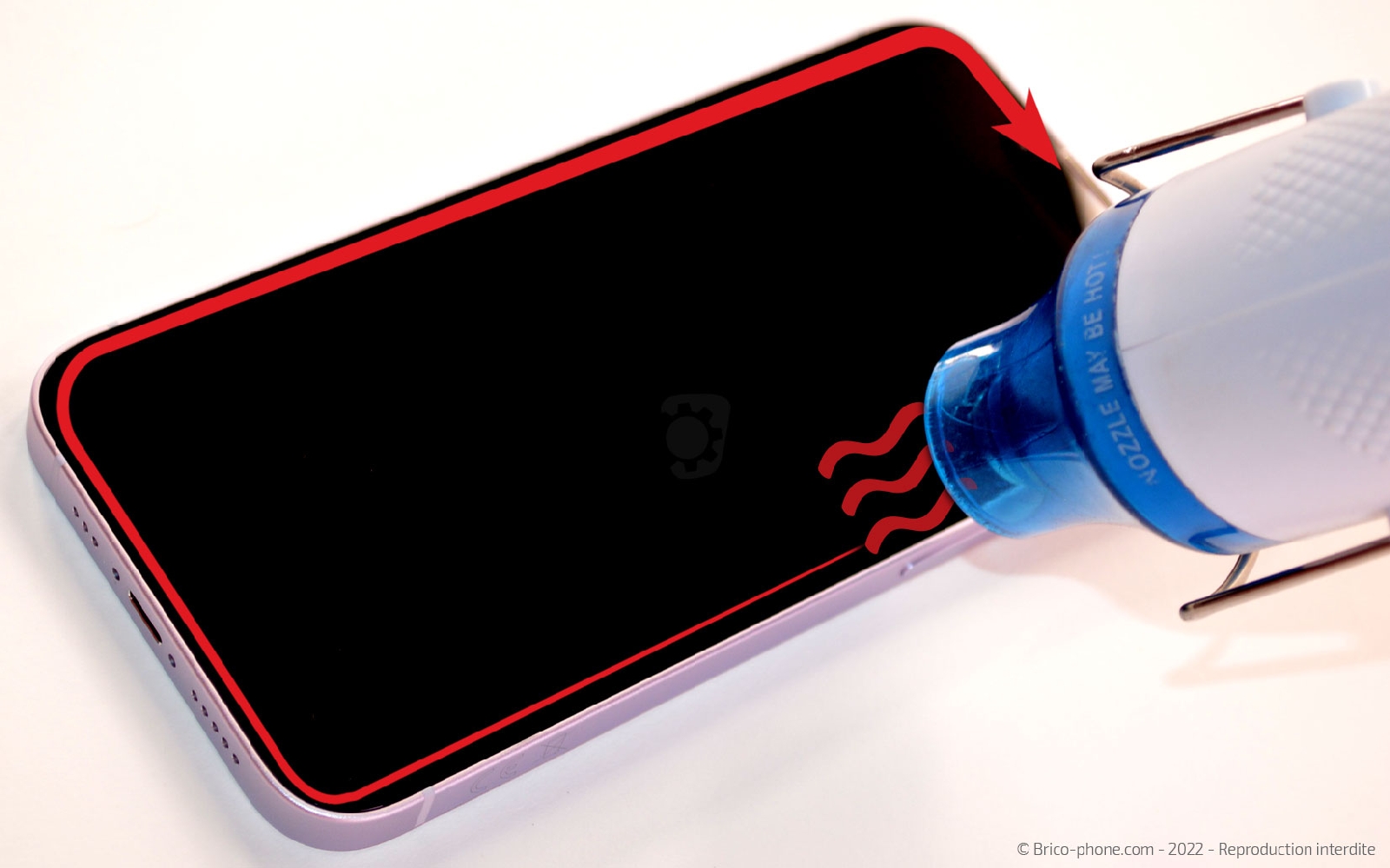

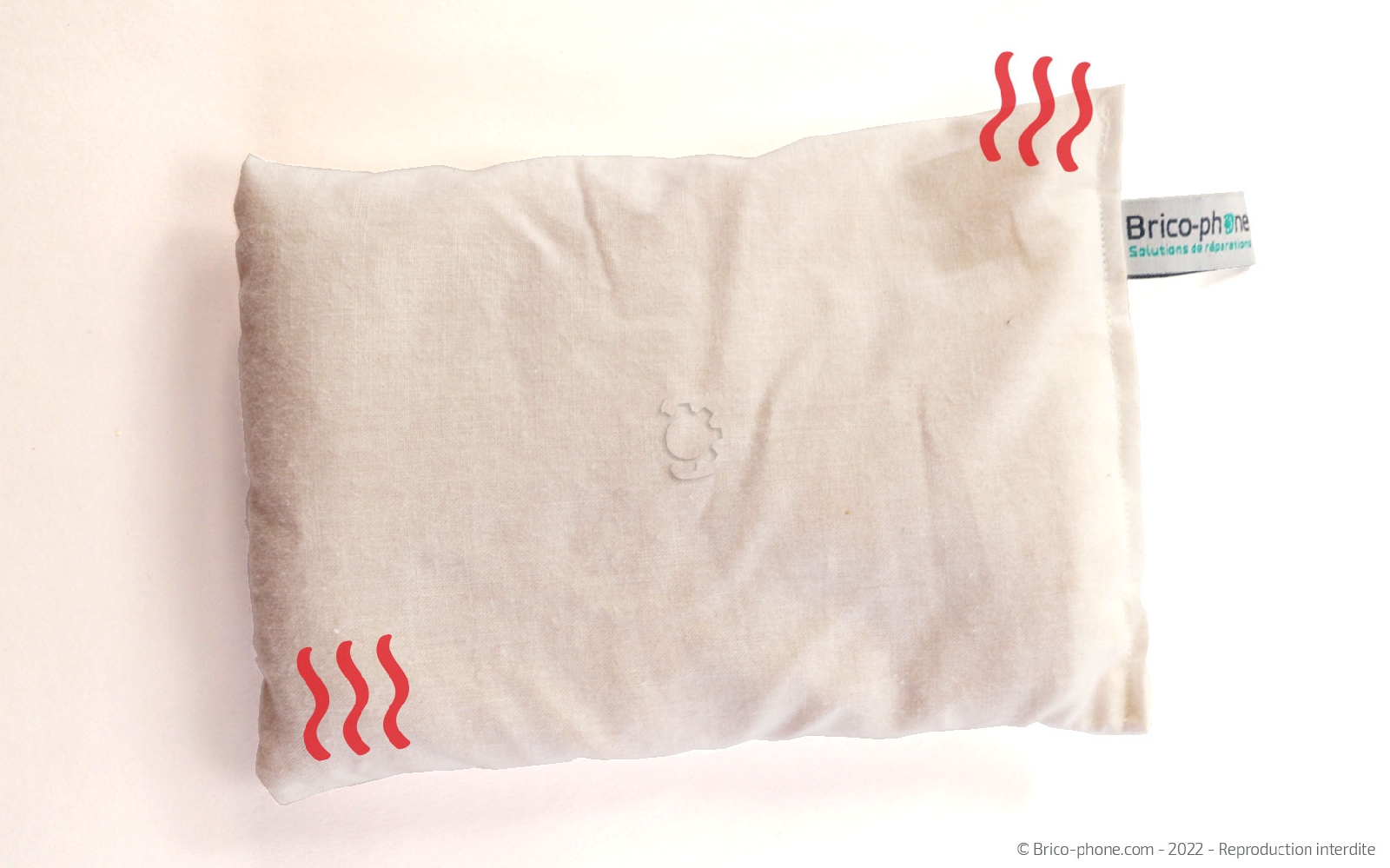

Etape 6 Chauffer l'écran

Comme pour l'étape 2, vous allez devoir utiliser un ustensile pour chauffer et ramollir le joint d'étanchéité soudant l'écran au châssis.

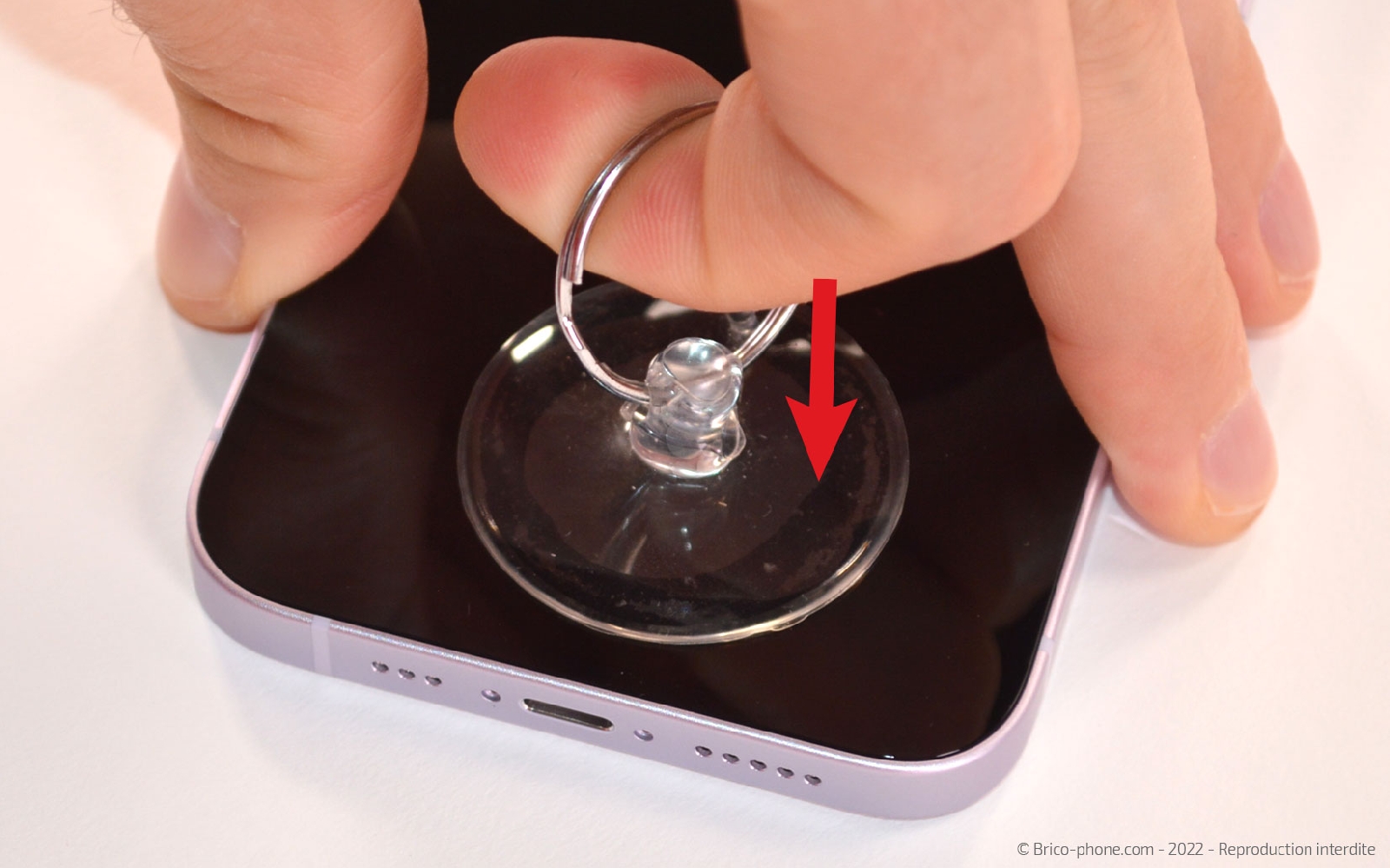

Après avoir utilisé le coussin chauffant ou le décapeur thermique, installez la ventouse sur le bas de l'écran. Tirez l'anneau de cette dernière afin de pouvoir insérer dans l'interstice créé le médiator en métal fin.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 7

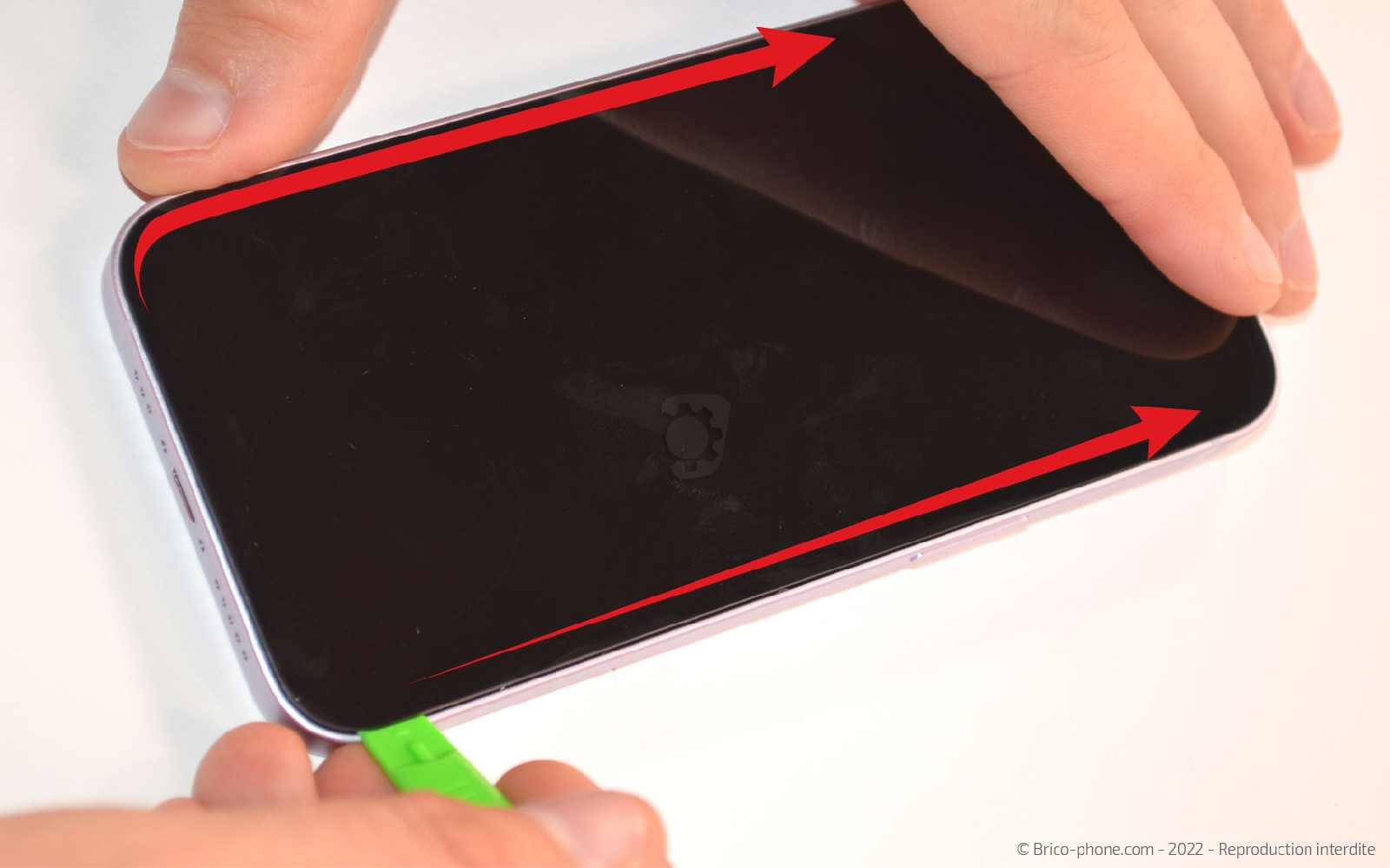

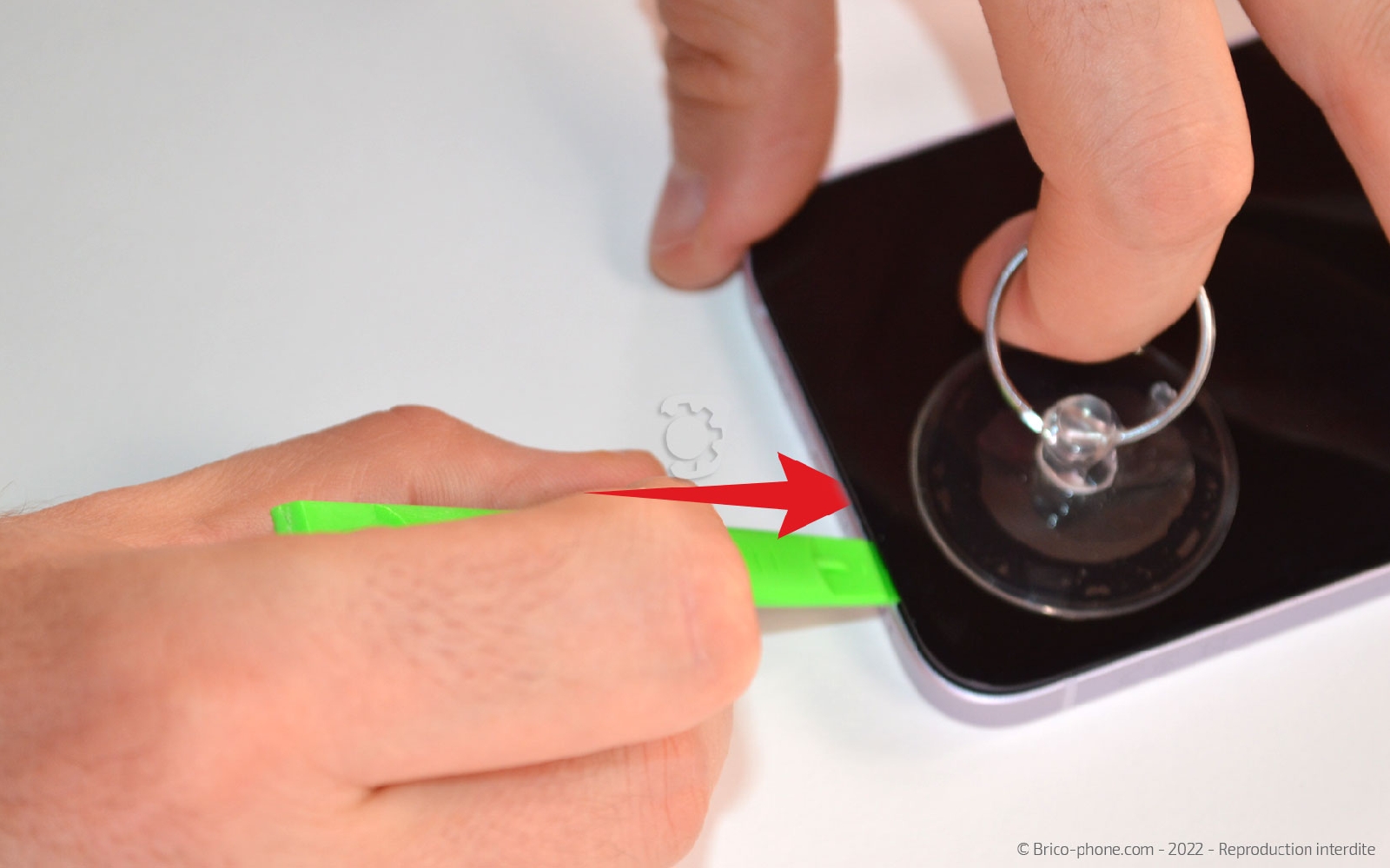

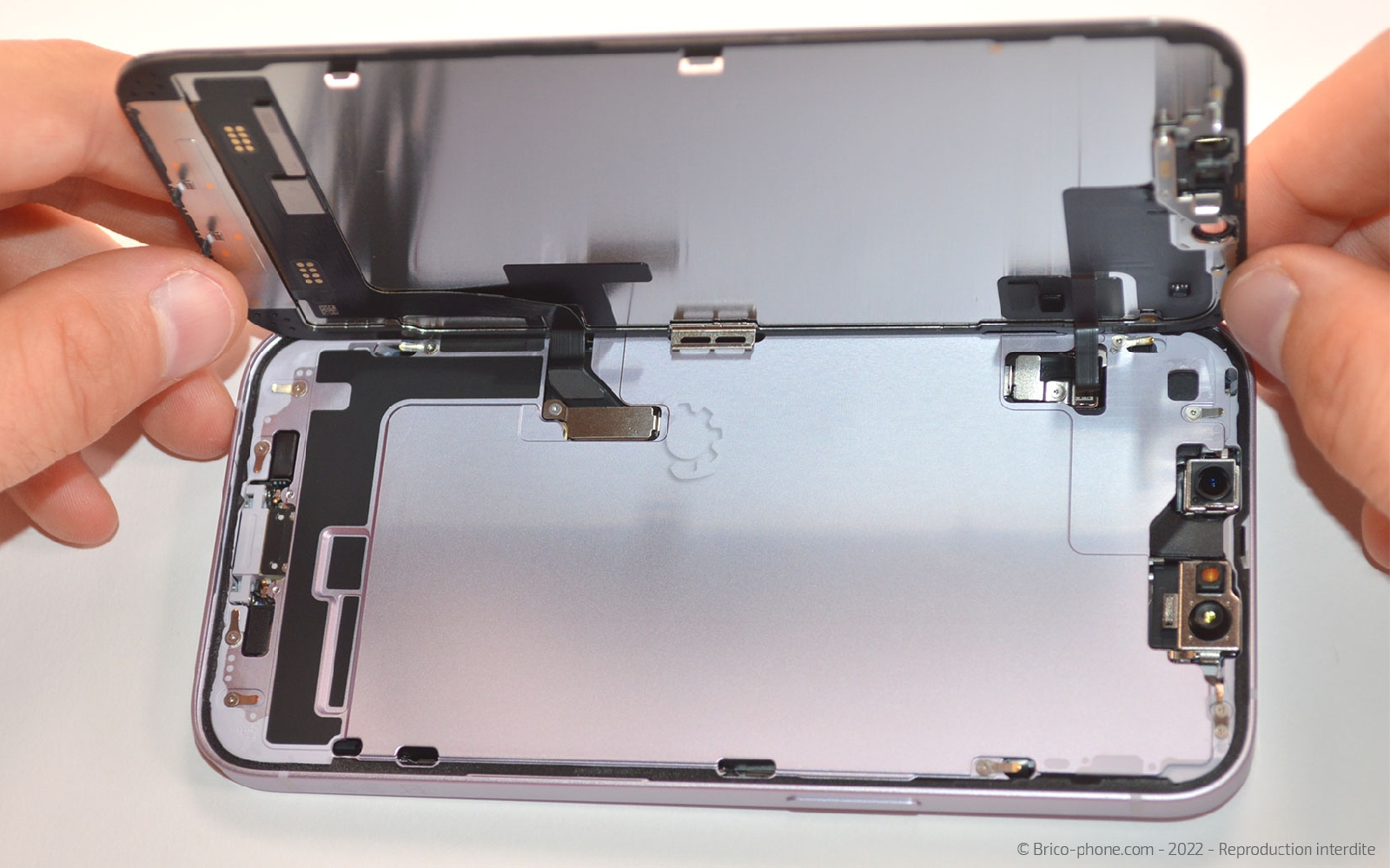

Etape 7 Accéder au nappes de l'écran

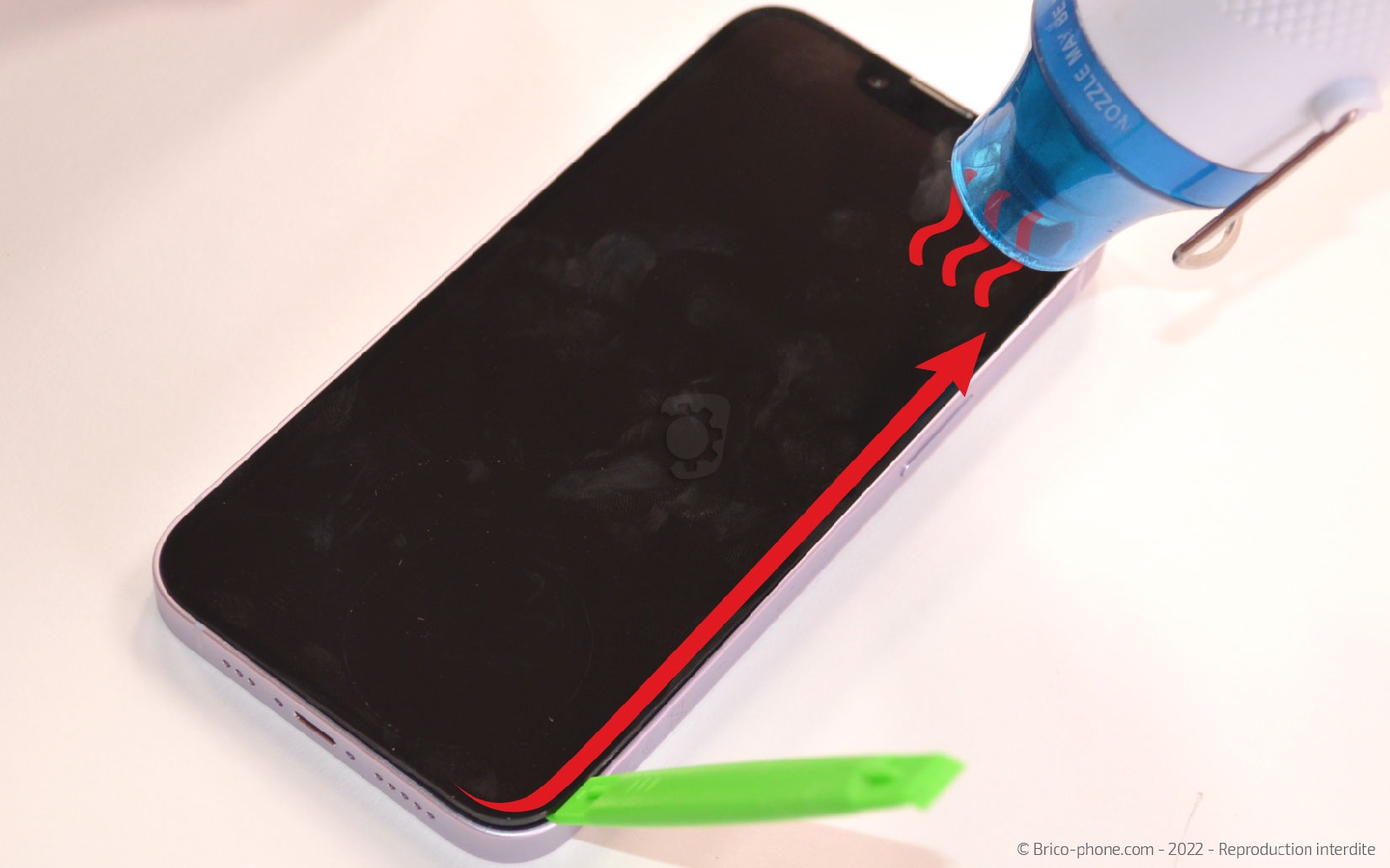

Remplacez par la suite, le médiator par la spatule afin de continuer le décollage tranquillement.
N'hésitez pas à rechauffer si vous sentez un peu de résistance lors du passage de la spatule. Faites tout le tour de l'écran puis ouvrez le vers la gauche cette fois-ci.
Outils
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 8

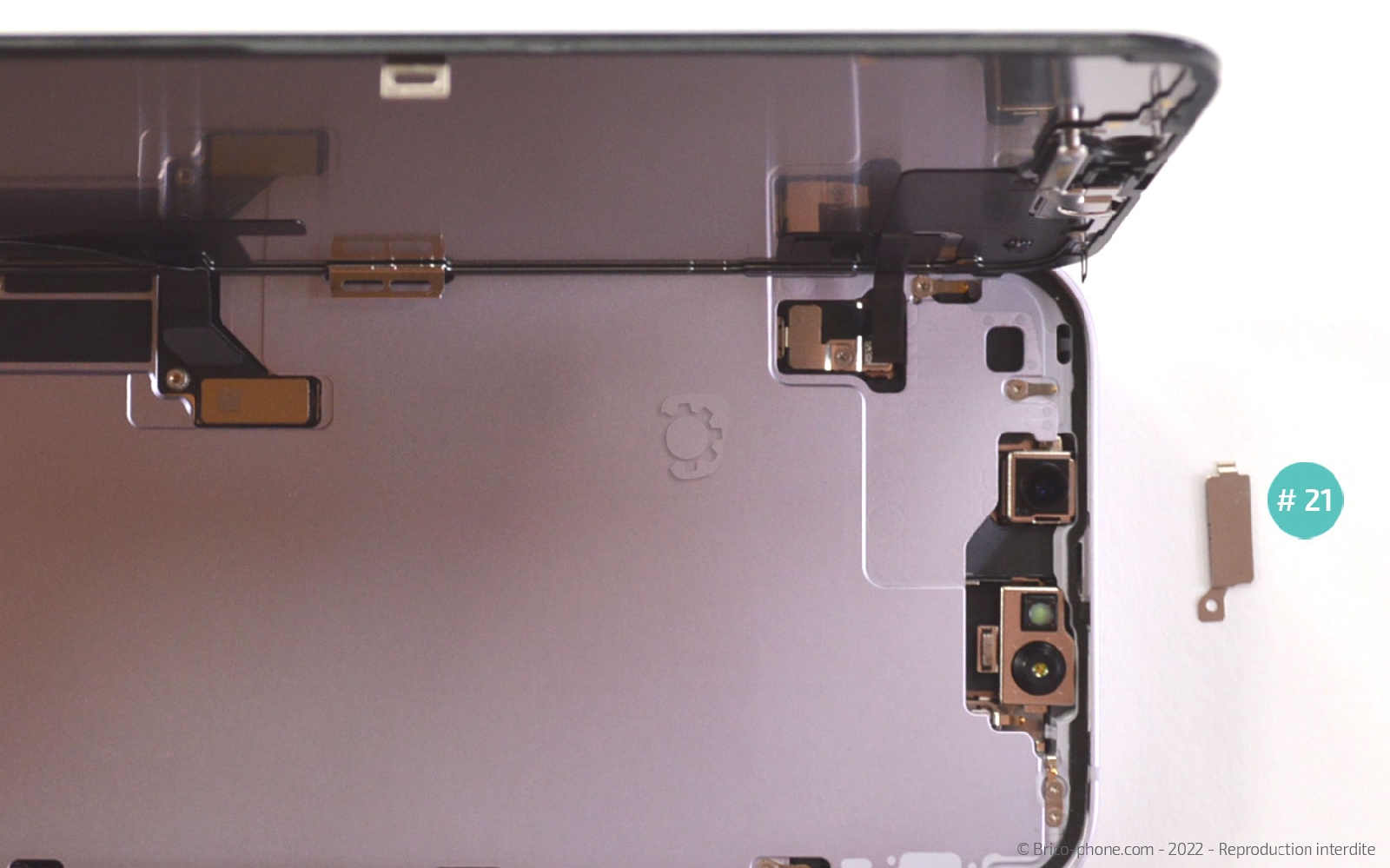

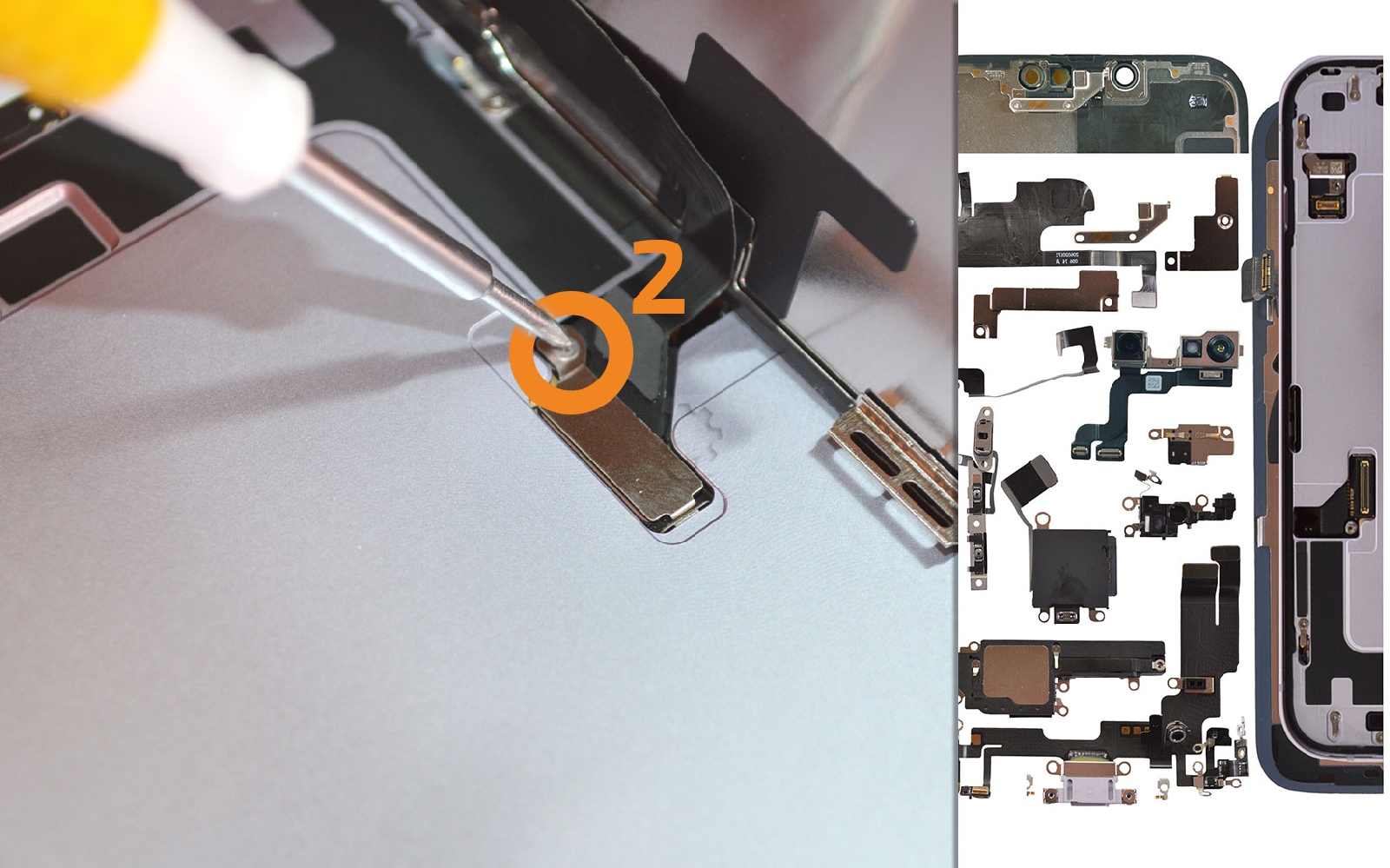

Etape 8 Débrancher la nappe de l'écran

Attrapez le tournevis triwing pour retirer la vis M1.

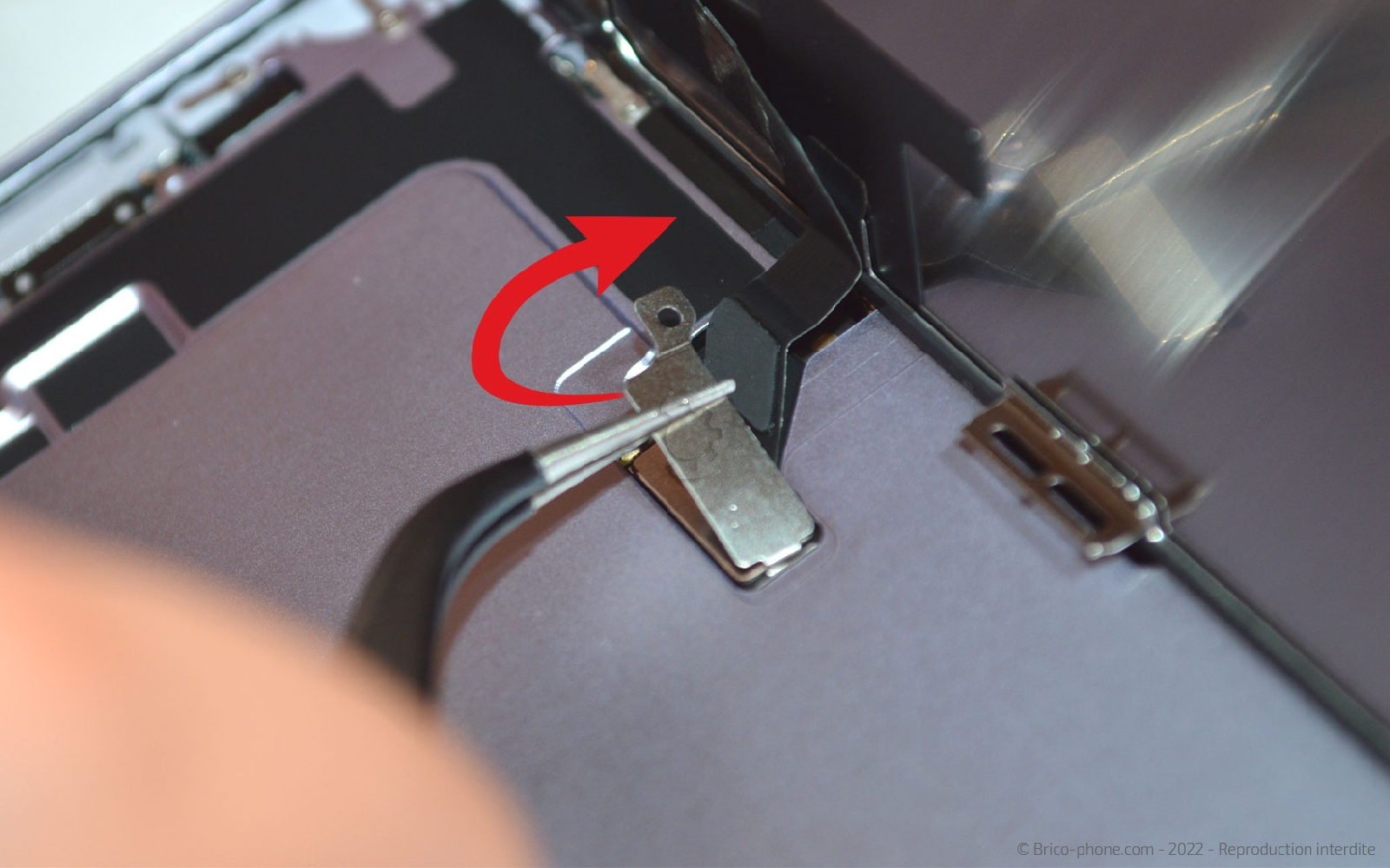

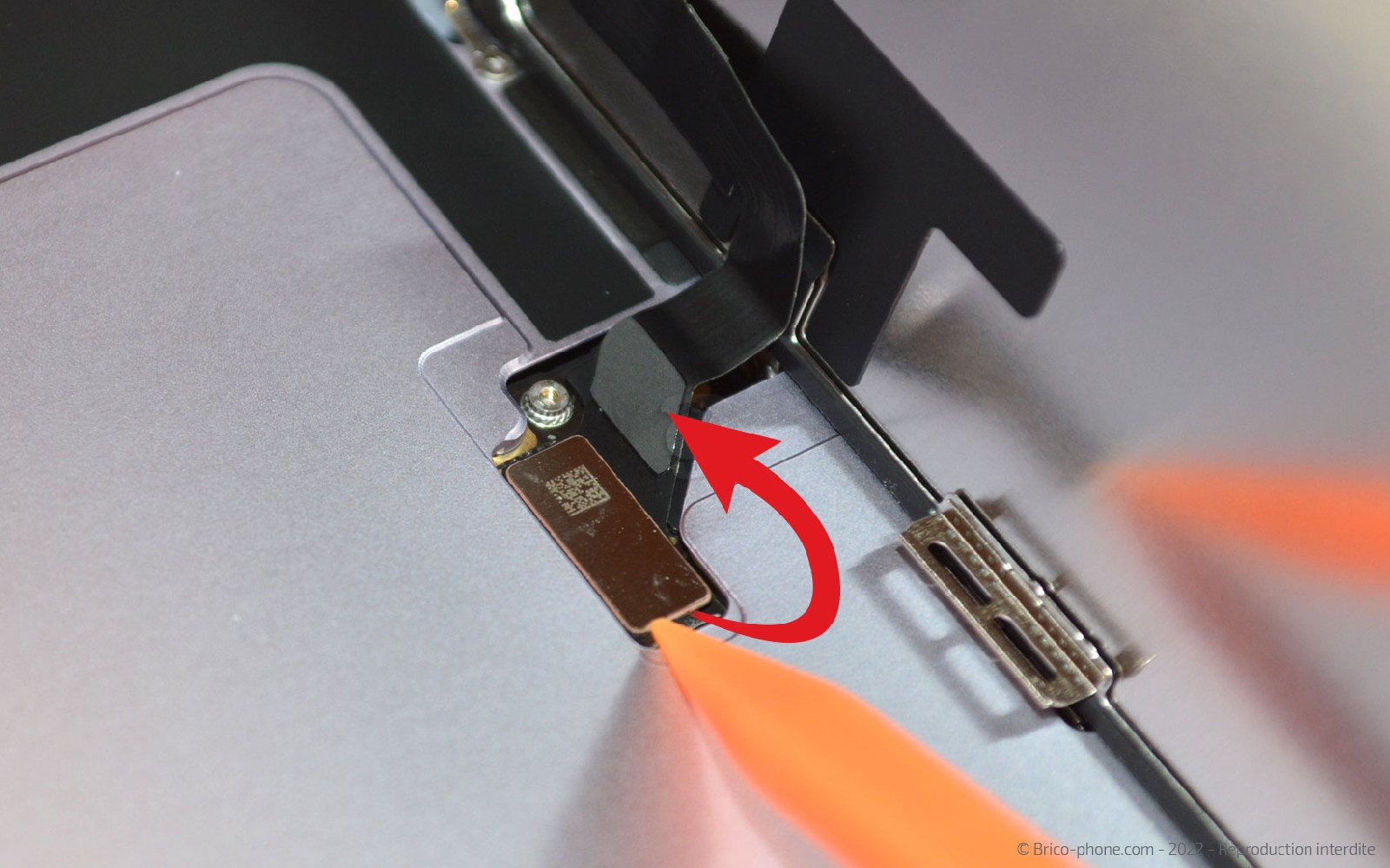

Saisissez la plaquette #21 à l'aide de la pincette puis débranchez la nappe de l'écran avec le spudger.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 9

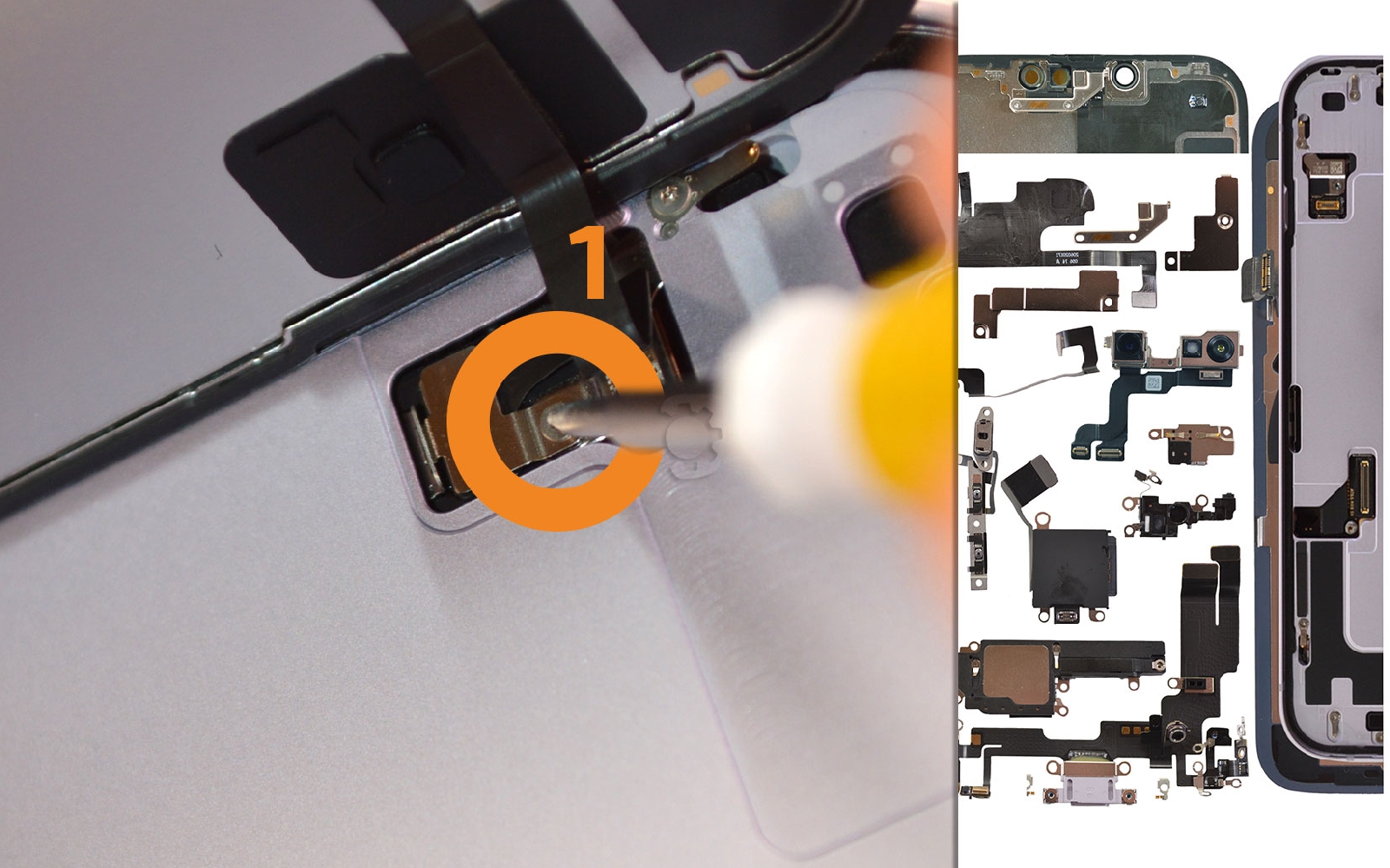

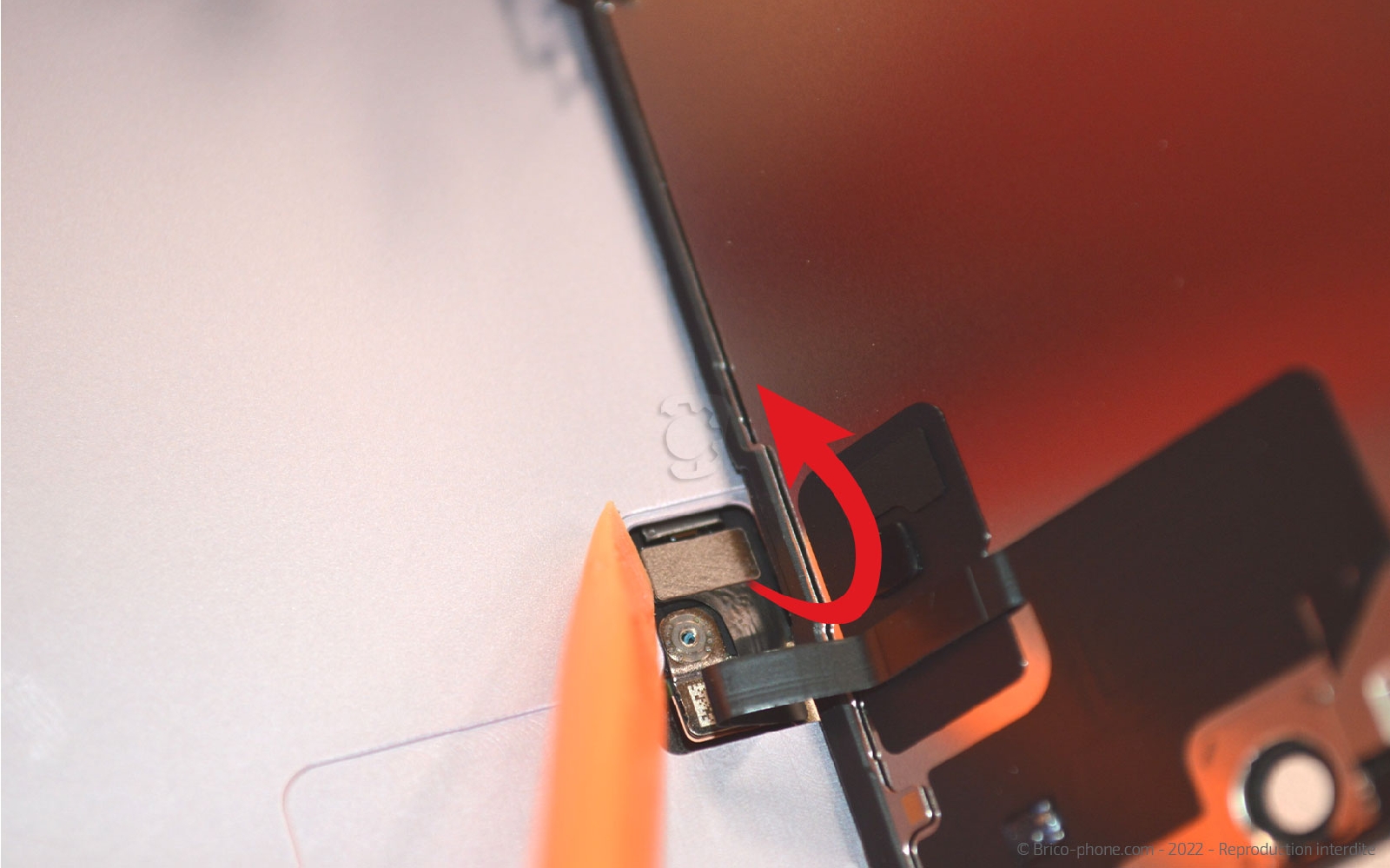

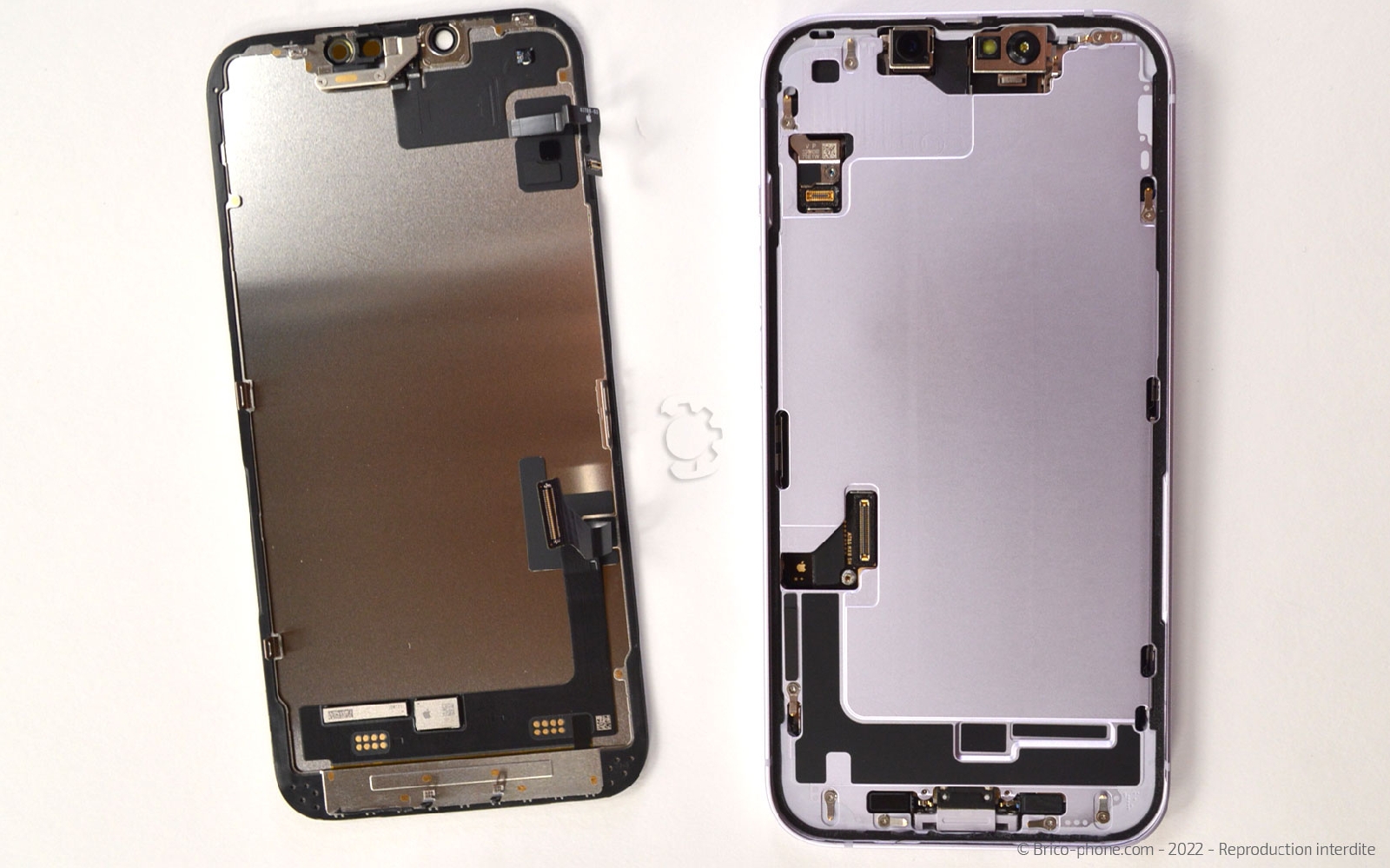

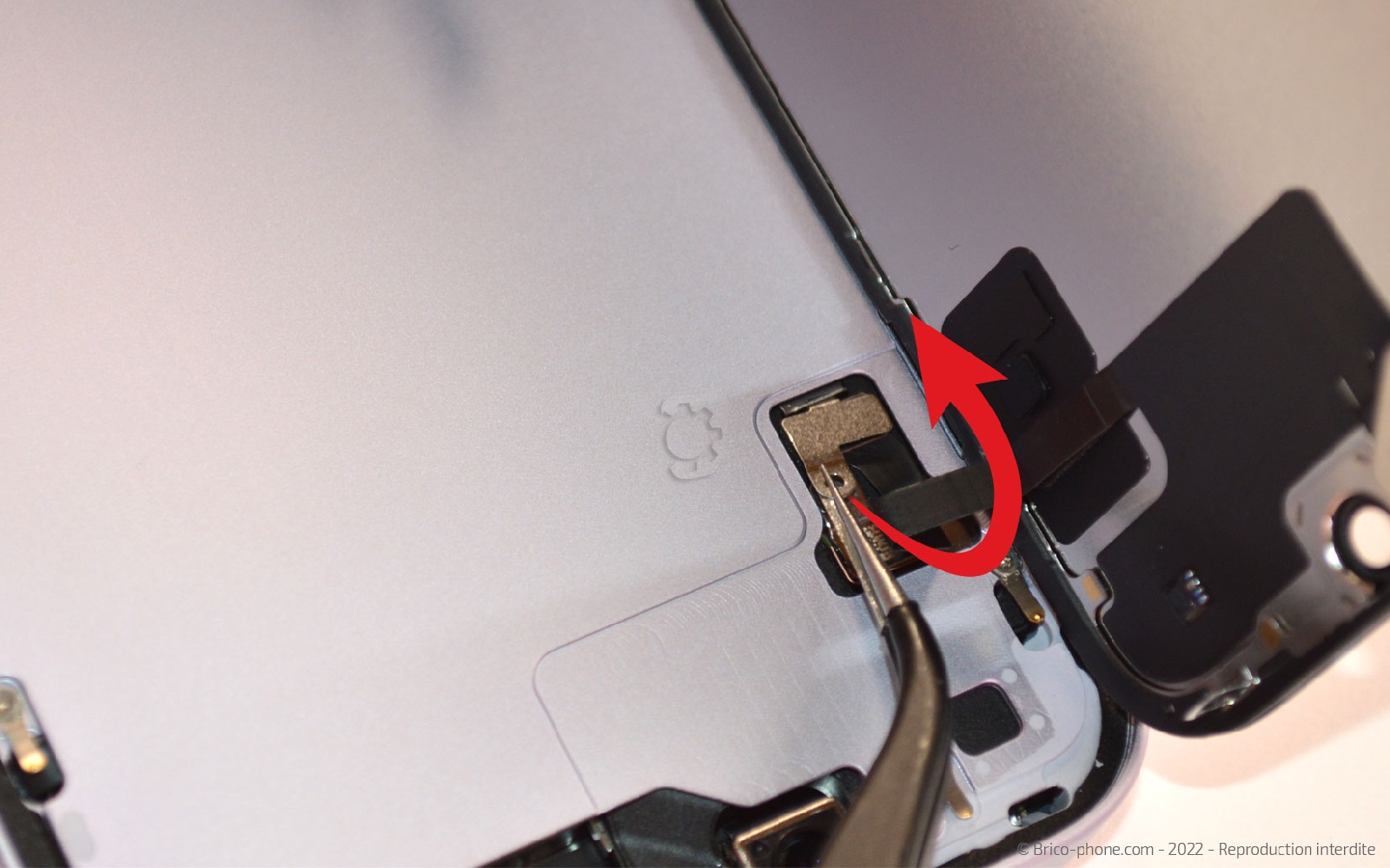

Etape 9 Déconnecter la nappe du capteur de proximité

Toujours avec le même tournevis, ôtez la seconde vis M afin de pouvoir récupérer la plaquette #22 et libérer l'écran en déconnectant la nappe du capteur de proximité.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 10

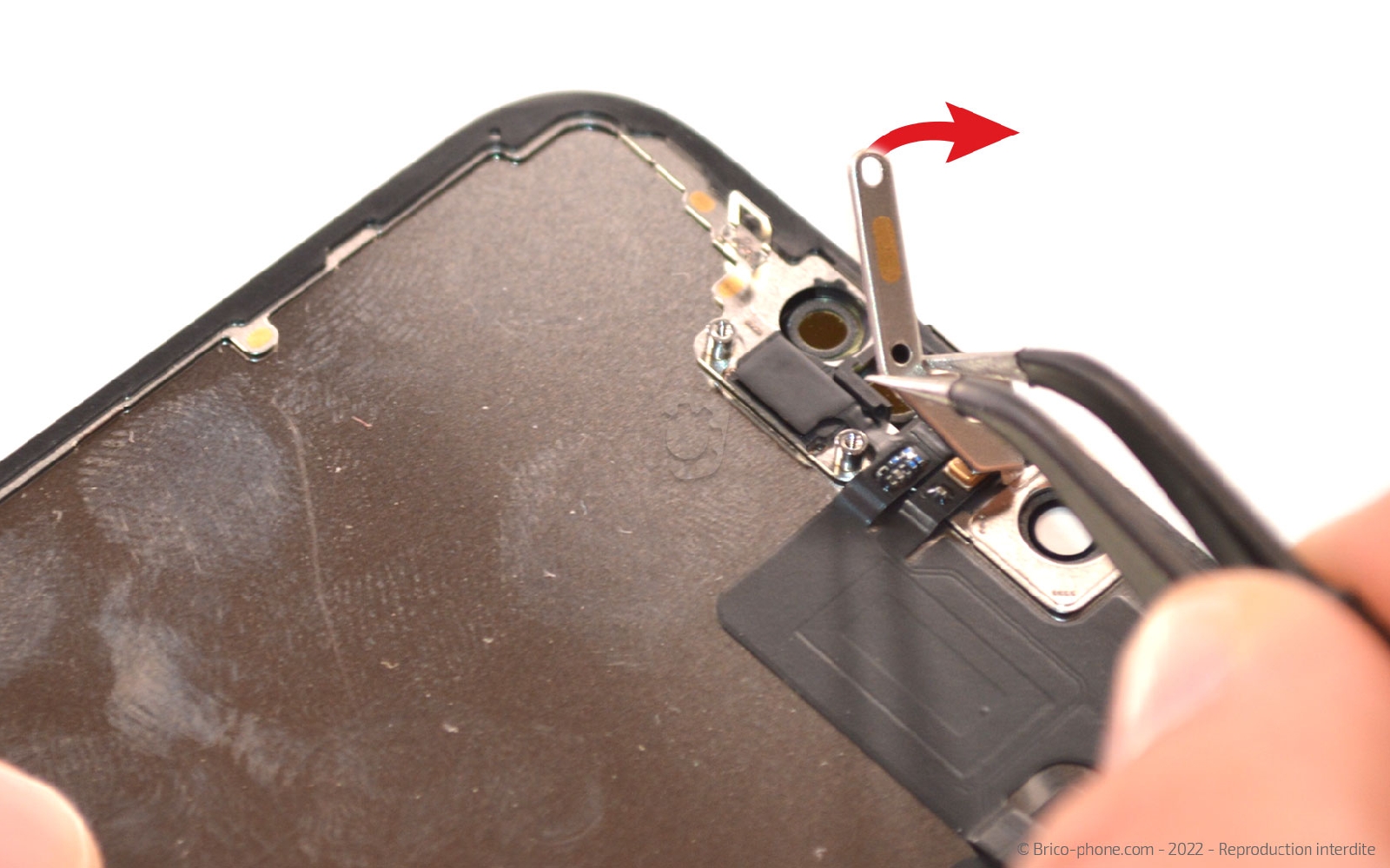

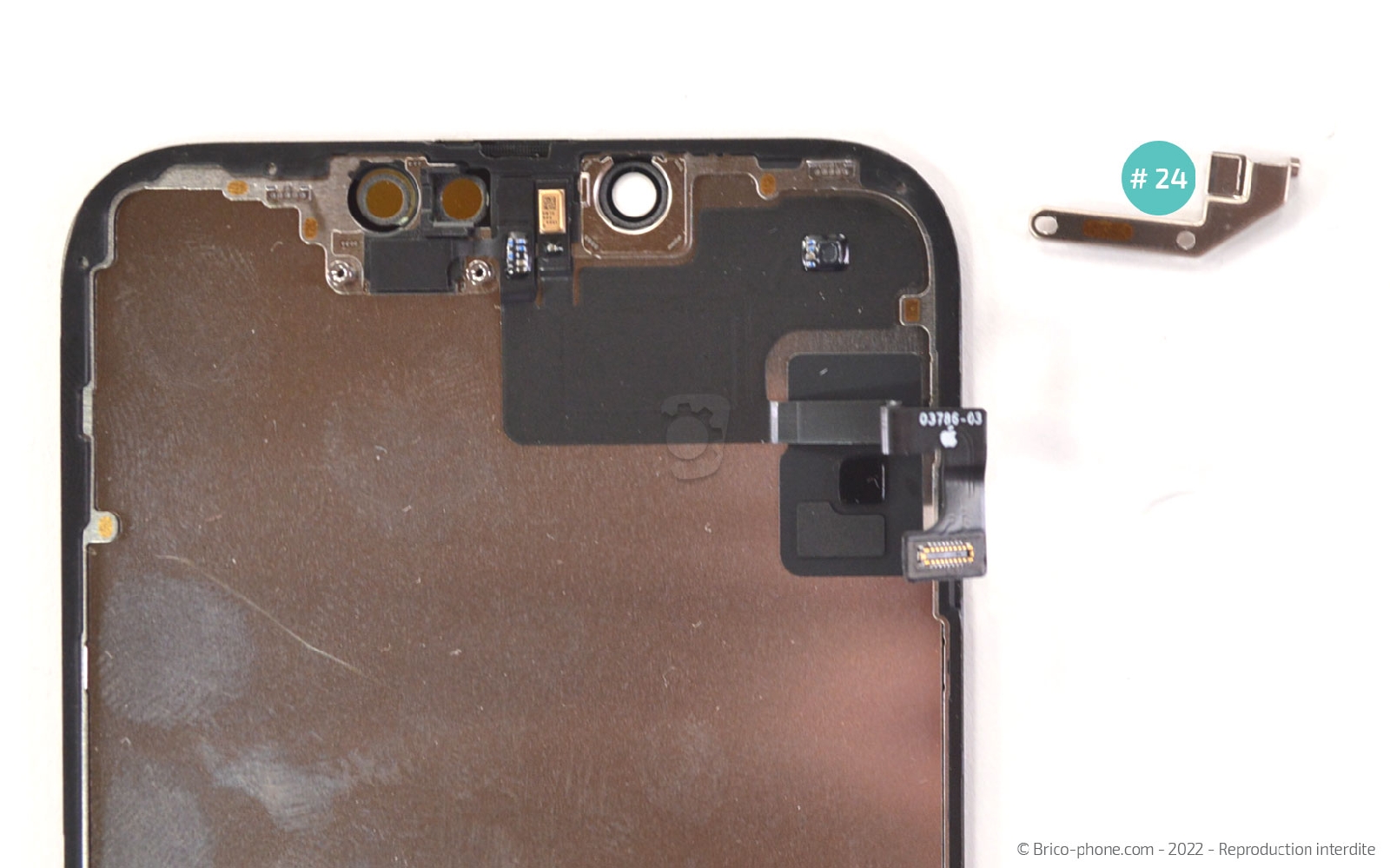

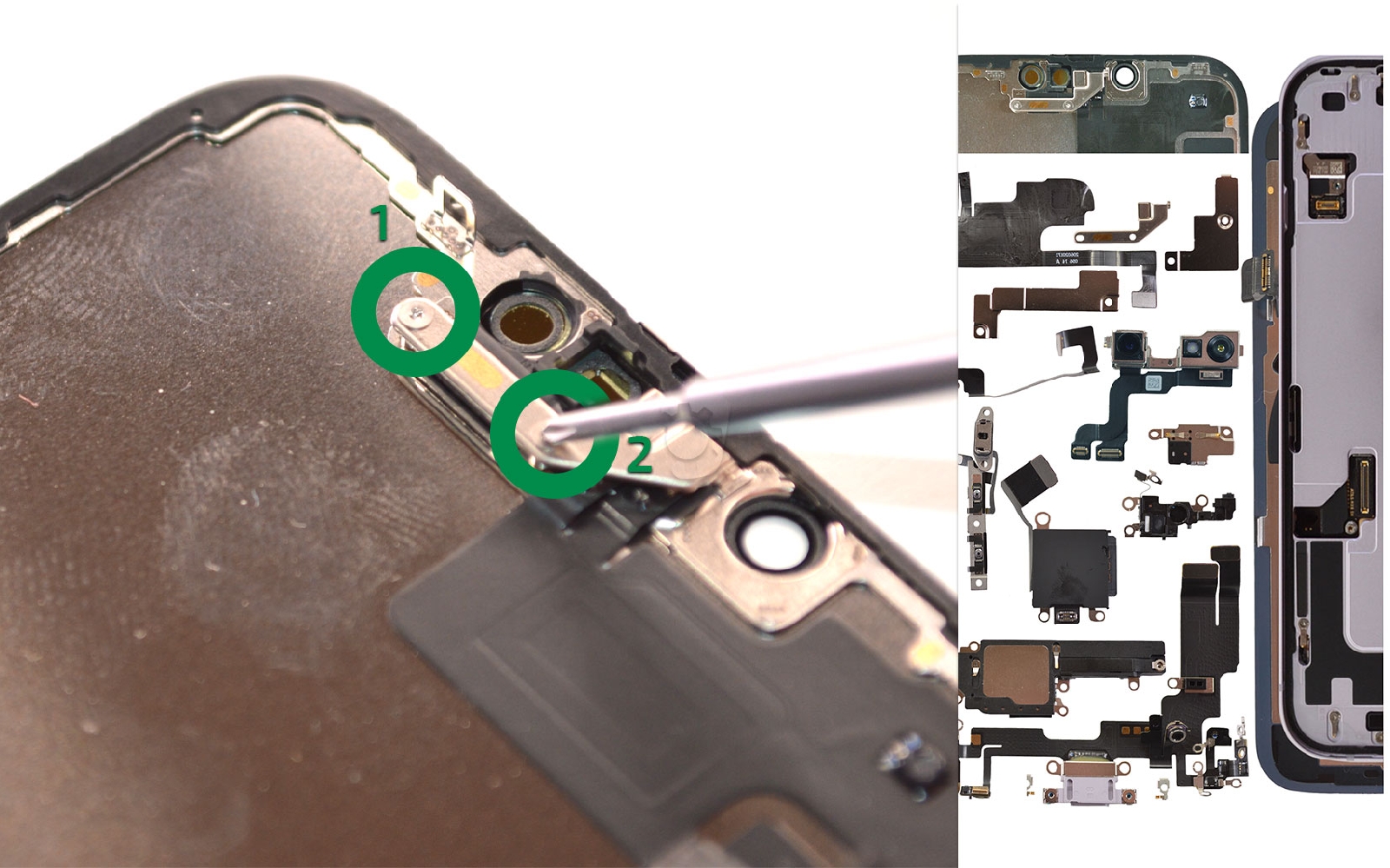

Etape 10 Dévisser la plaquette métallique du capteur

Sur l'écran, vous allez devoir récupérer le capteur de proximité. Pour cela, commencez par enlever la plaquette #24 en retirant les vis N1 et Né avec le tournevis cruciforme.

Saisissez le composant avec la pincette et disposez-le sur votre patron d'aide au montage pour ne pas le perdre.

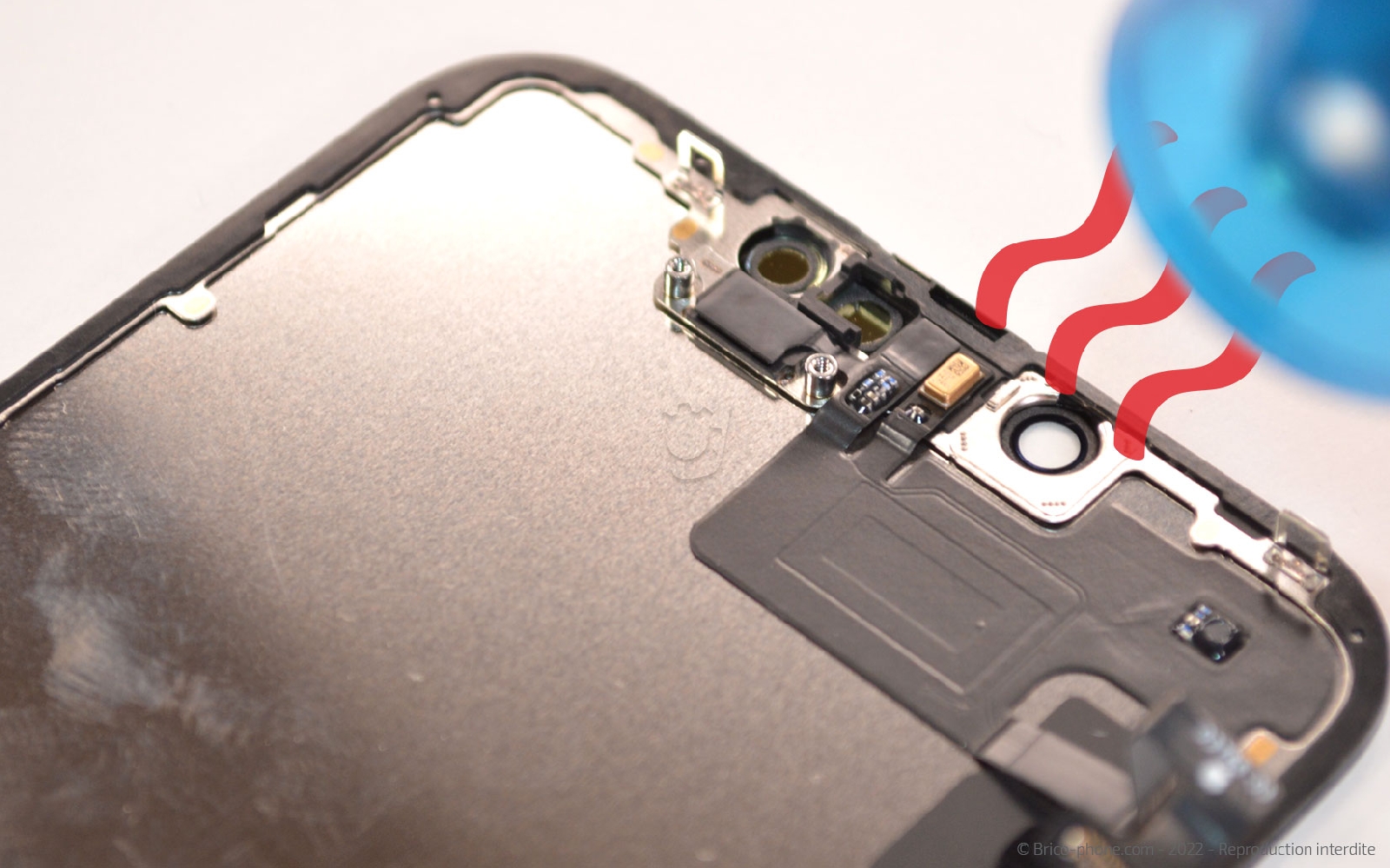

Avant de passer à l'étape suivante, chauffez légèrement la nappe.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

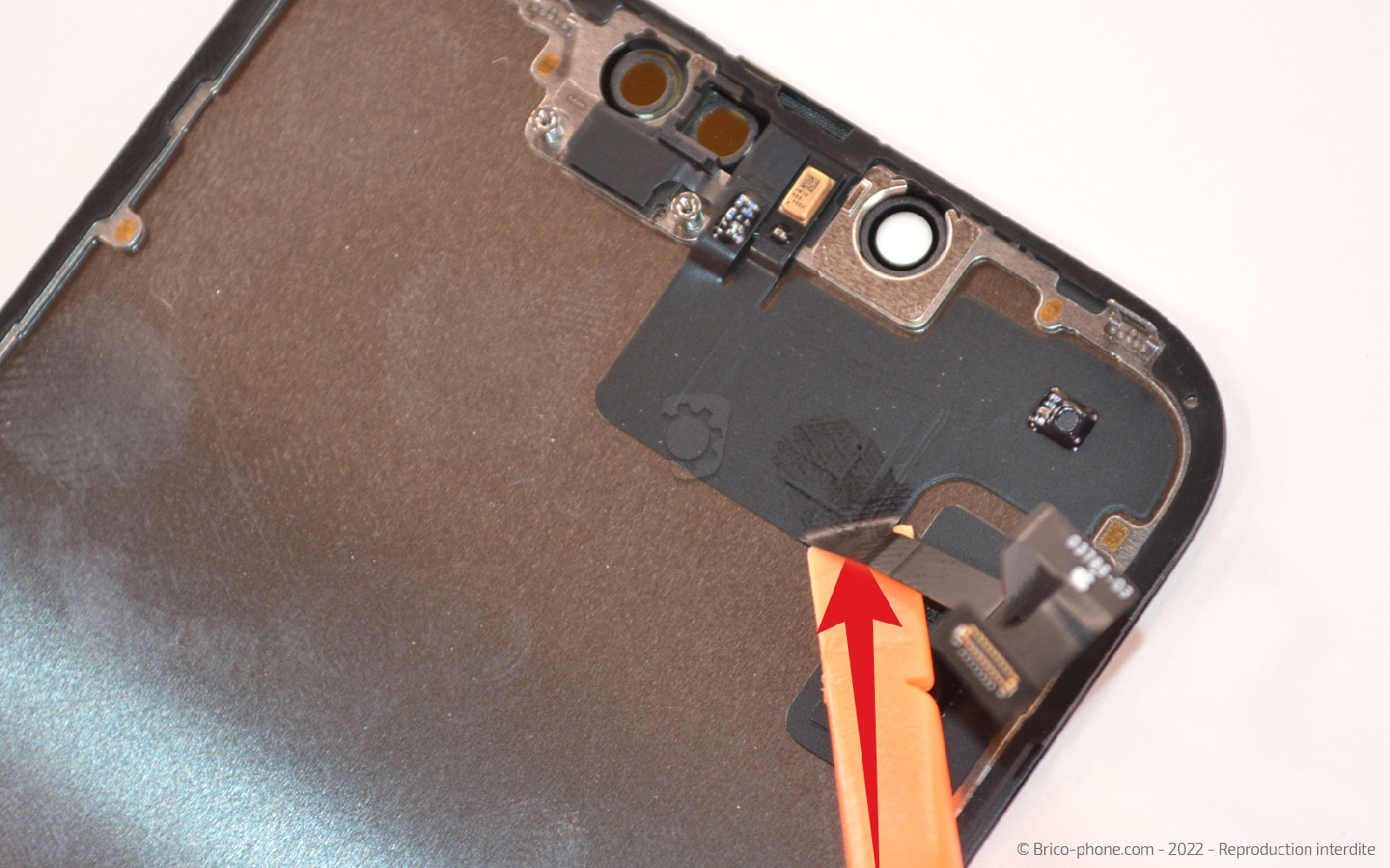

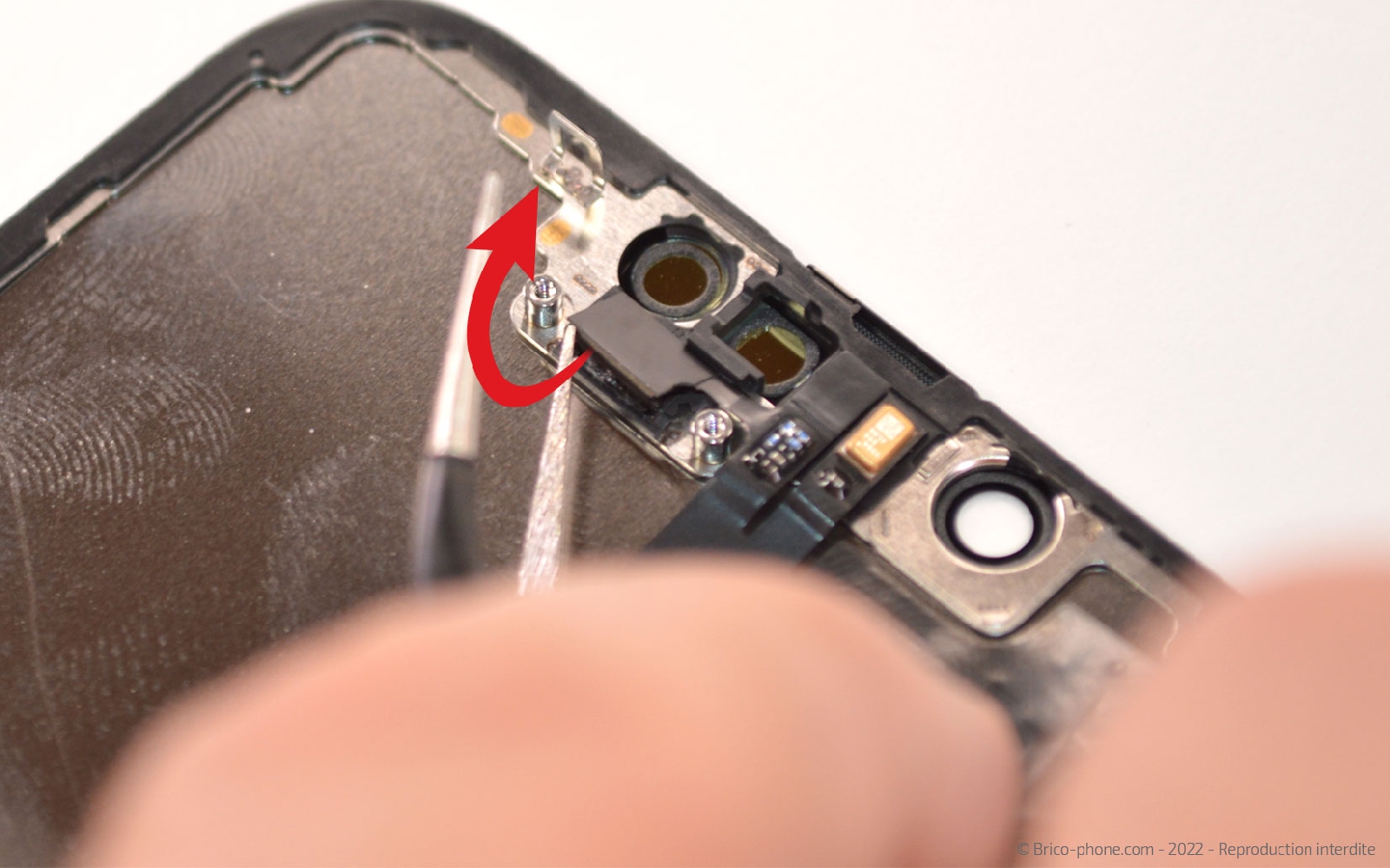

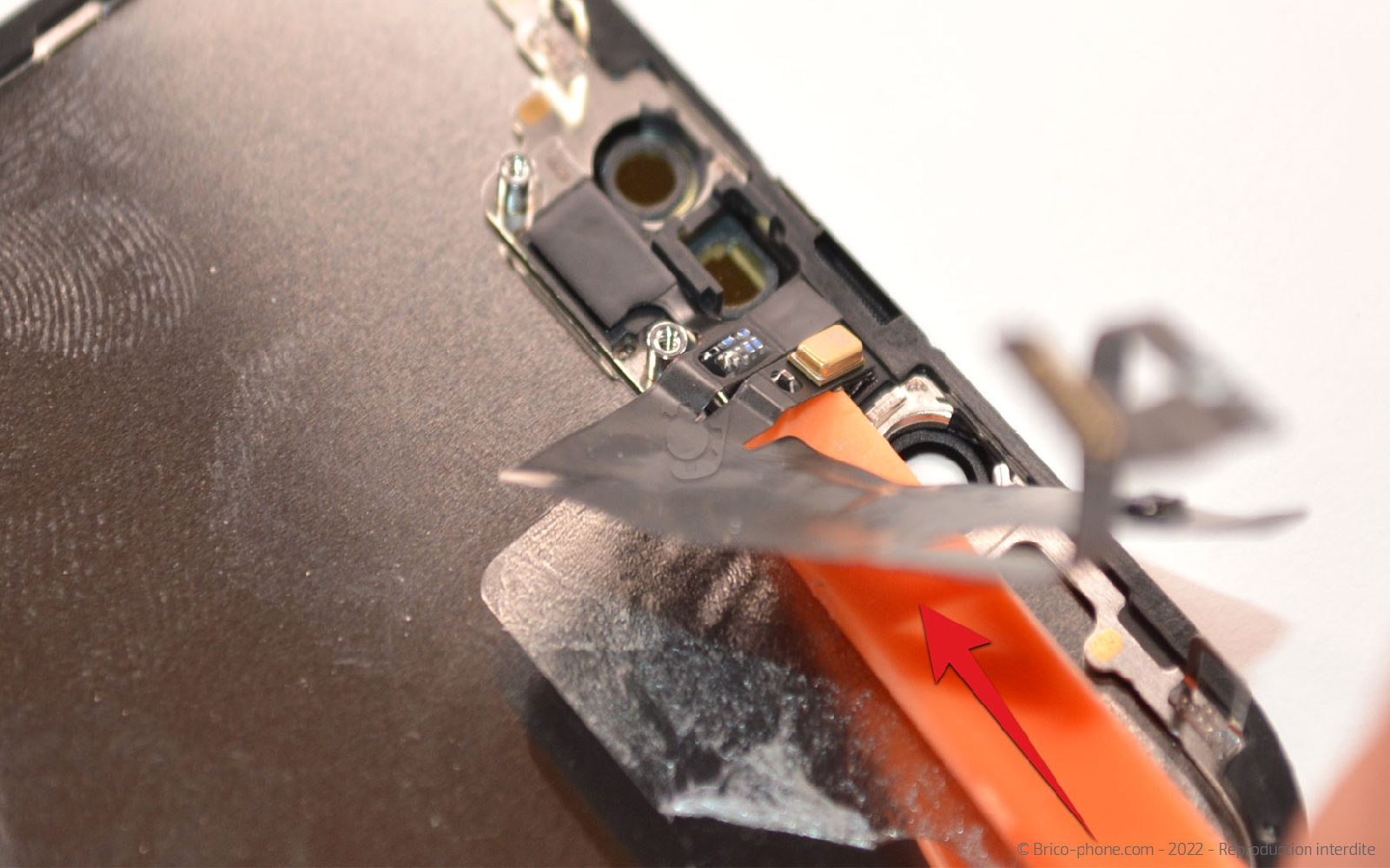

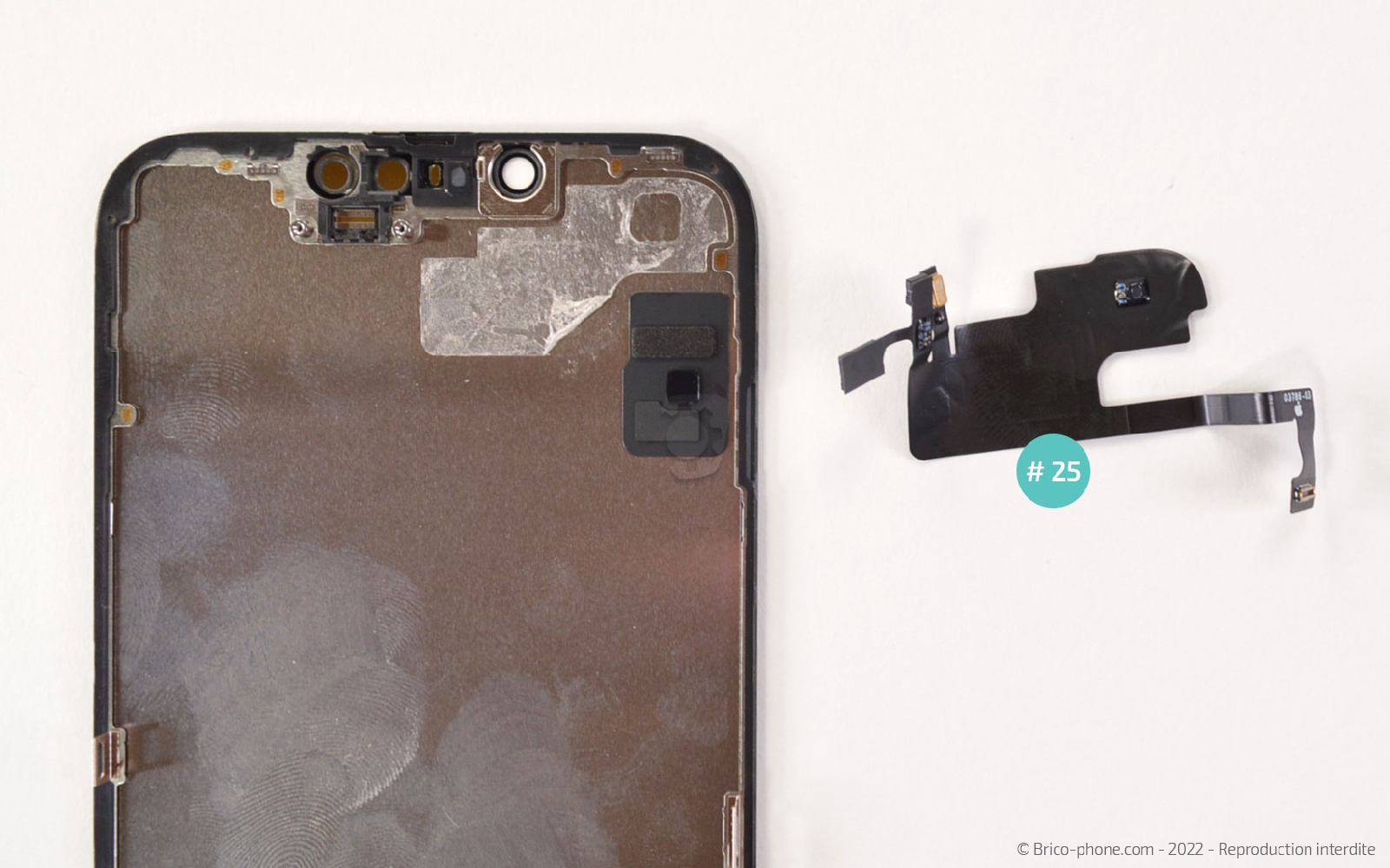

Etape 11 Récupérer le capteur de proximité

Glissez le spudger sous la nappe pour la décoller petit à petit.

A l'aide de la pincette, décollez délicatement le capteur et le micro d'ambiance avant de pouvoir sortir entièrement la nappe.
Outils
Levier Nylon
Pince Brucelles
Etape 12

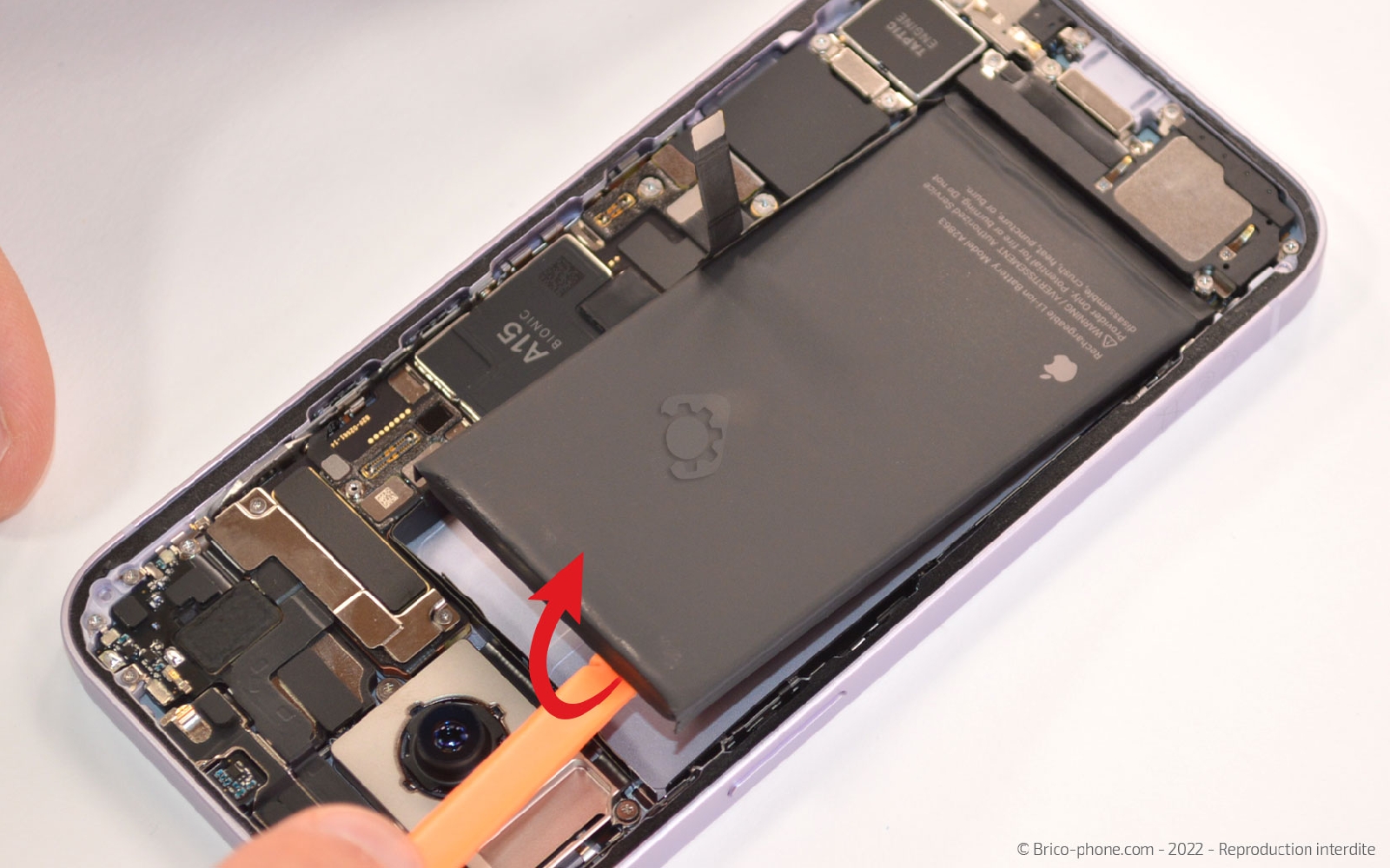

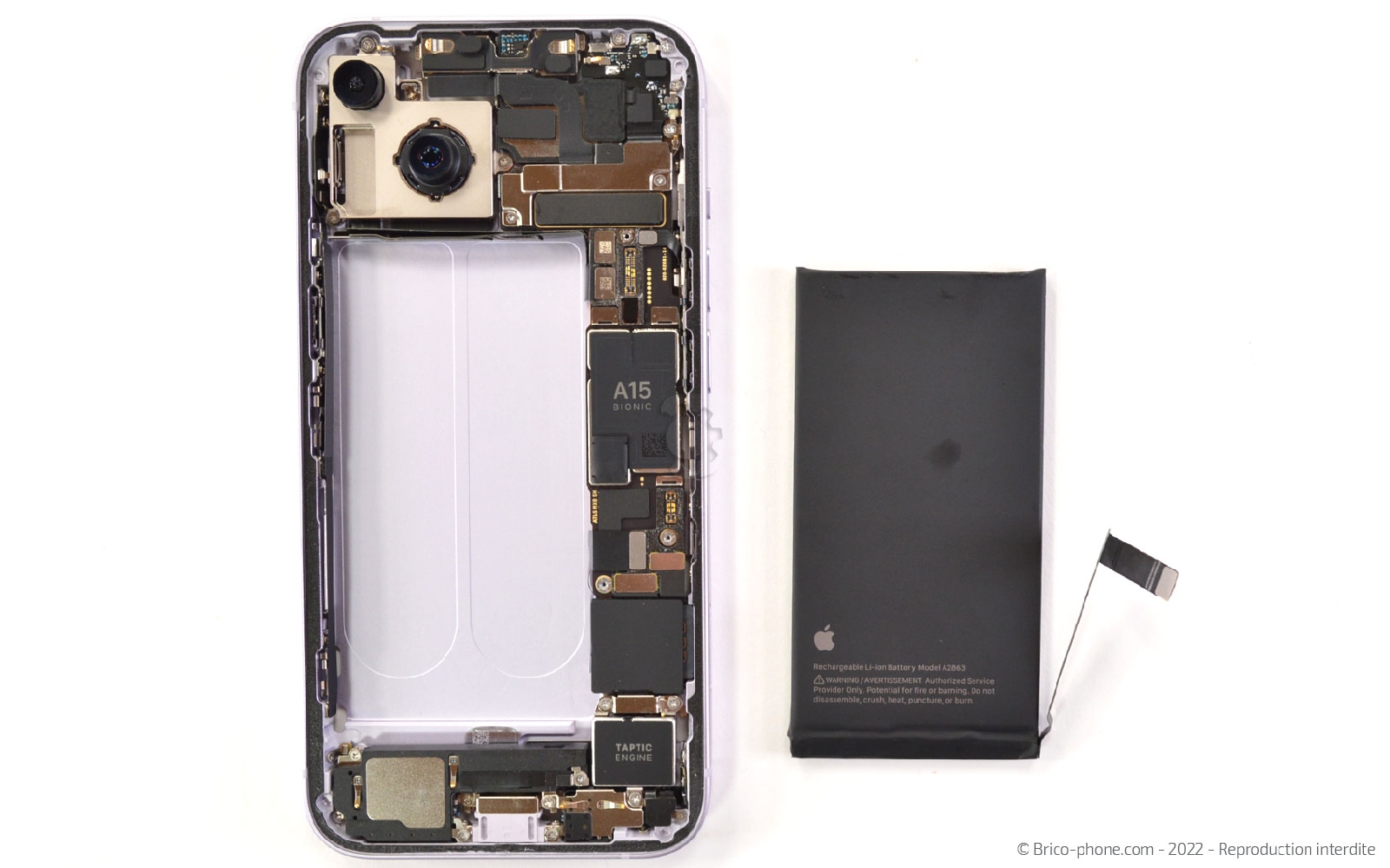

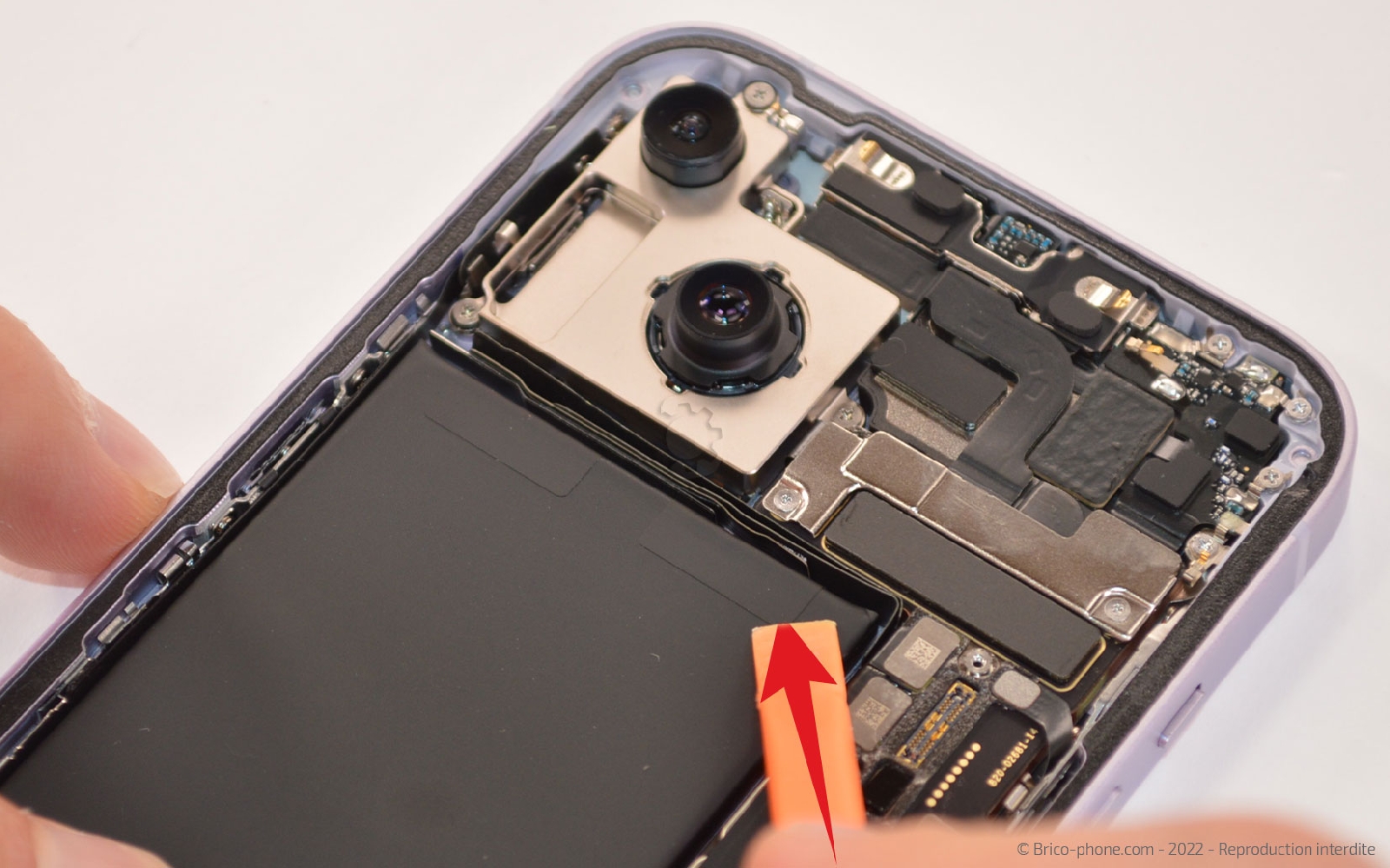

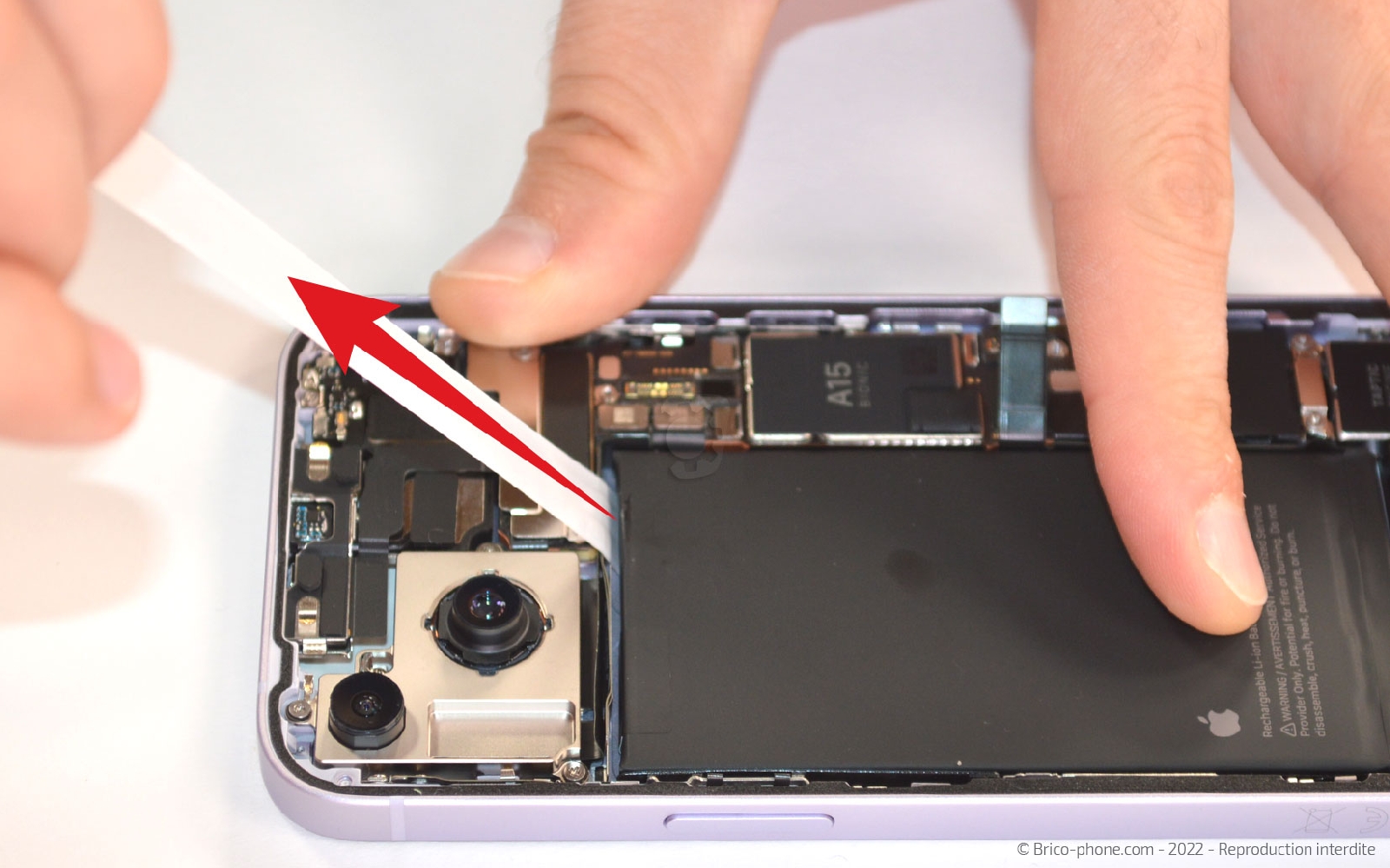

Etape 12 Décoller la batterie

Sur la batterie, vous trouverez deux languettes noires, il vous faut les décoller avec le spudger avant de pouvoir tirer délicatement le sticker en dehors du châssis.

Sur l'iPhone 14, les stickers de la batterie sont plus accessibles que sur les précédents cependant, il possible que l'un des deux casse lors de la manipulation, c'est pourquoi pour sortir la batterie vous pouvez vous aider de la spatule afin de faire levier et de pouvoir attraper la batterie avec vos doigts.

Outils
Levier Nylon
Pince Brucelles
Etape 13

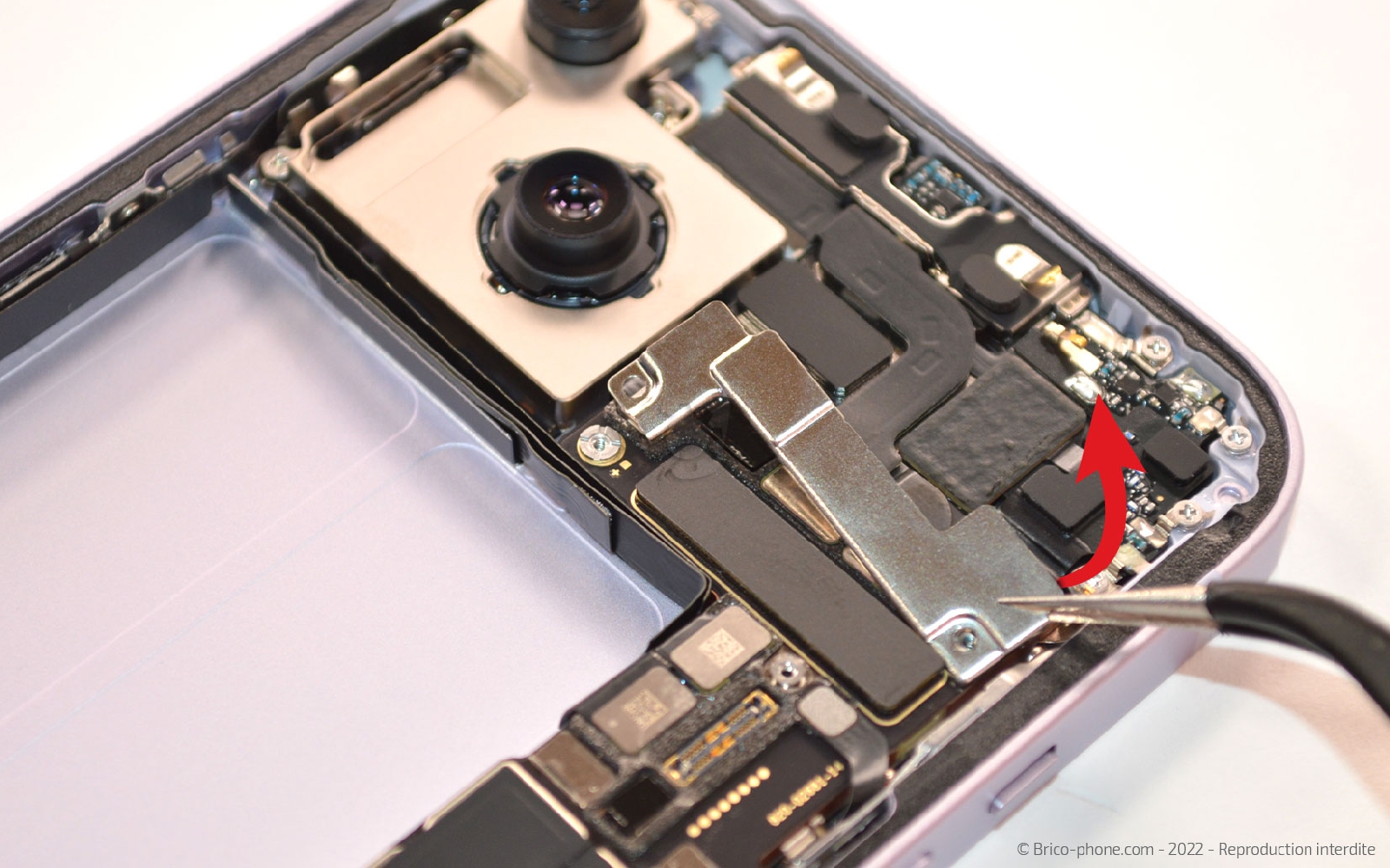

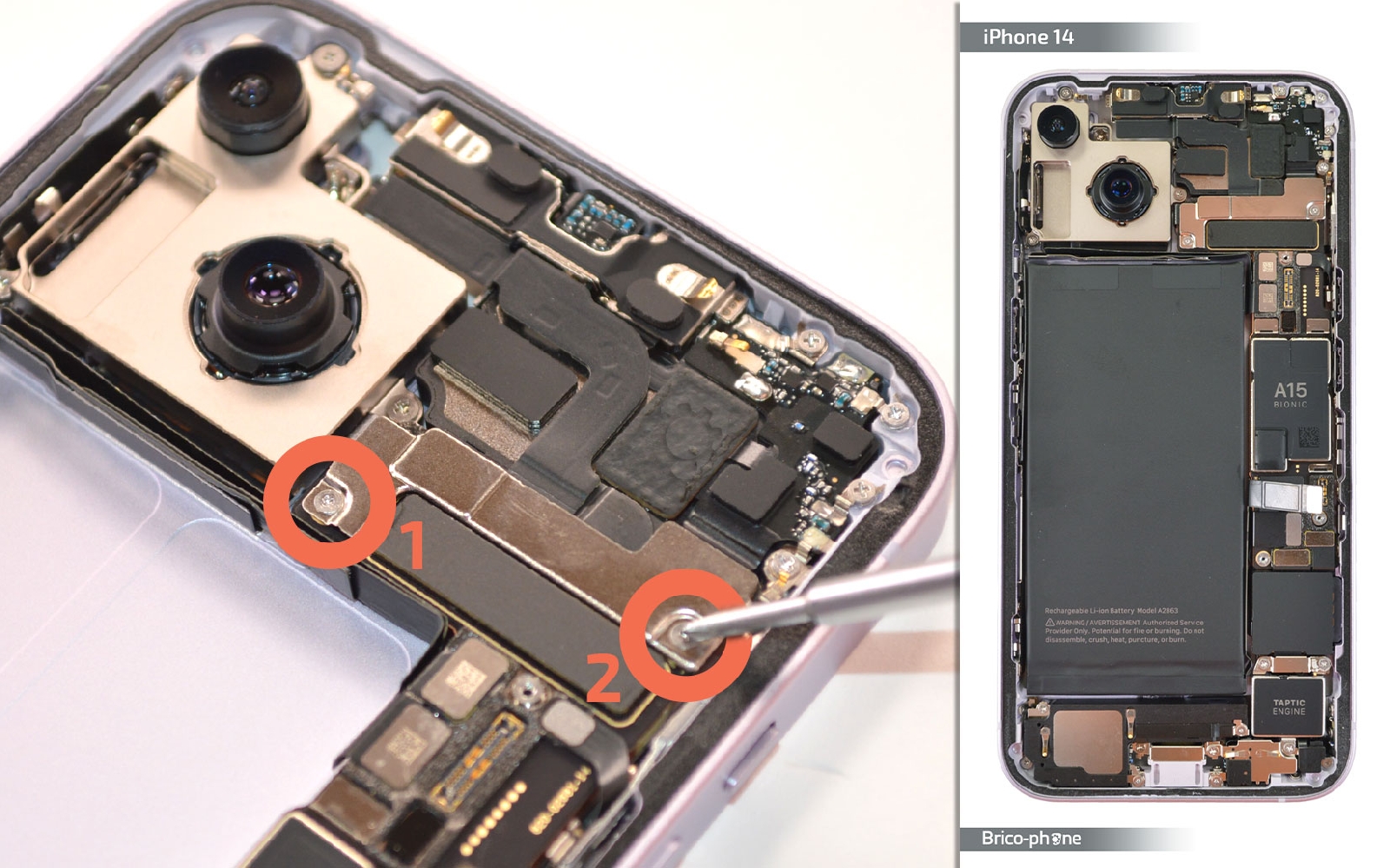

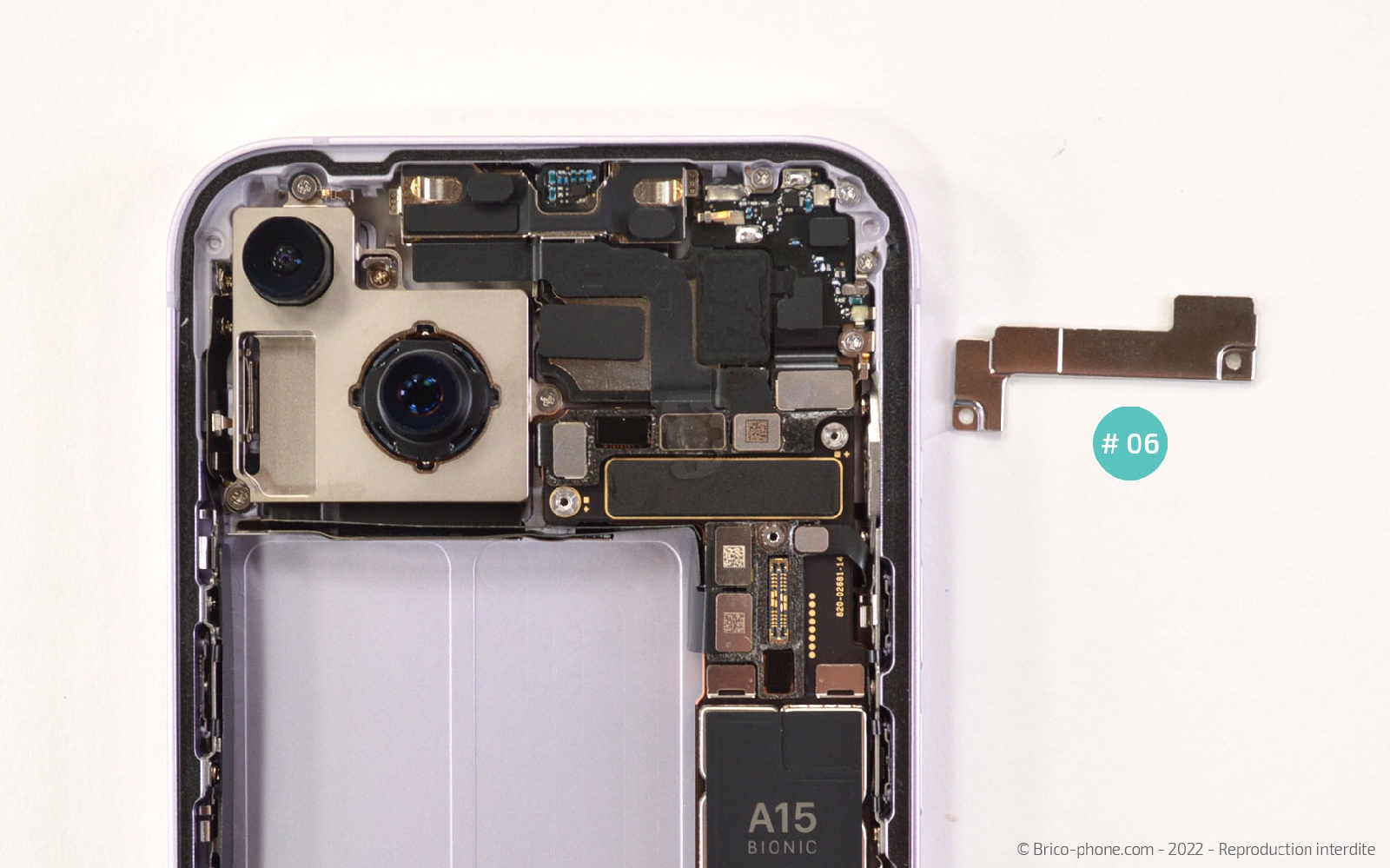

Etape 13 Retirer la plaquette de protection des nappes

Ôtez les deux vis D avec le tournevis triwing afin de libérer les nappes de la caméras avant.
Outils
Pince Brucelles
Tournevis Triwing
Etape 14

Etape 14 Sortir la caméra Facetime

A l'aide du spudger, déconnectez les deux nappes de la caméra frontale avant de la saisir avec la pincettes pour l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 15

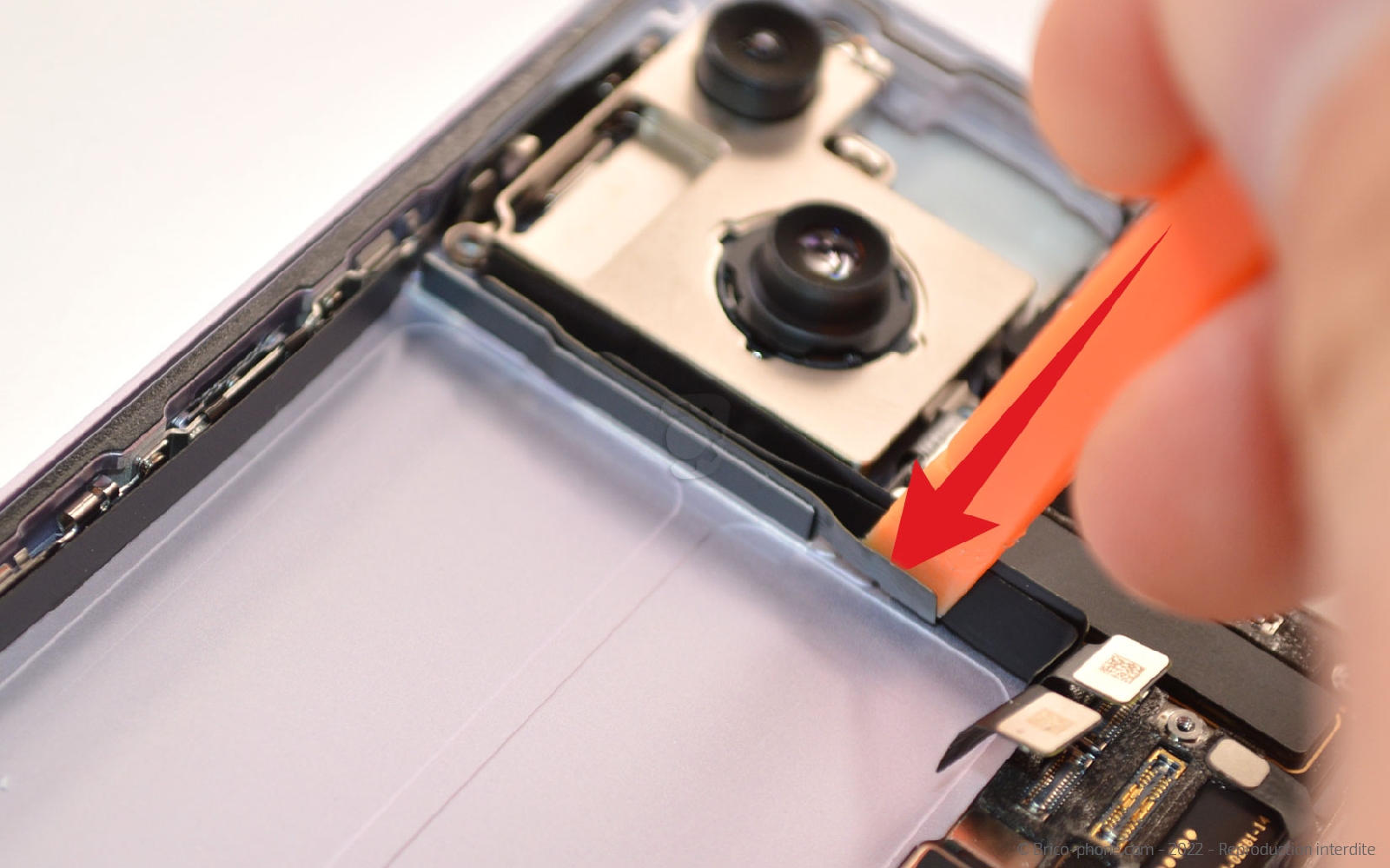

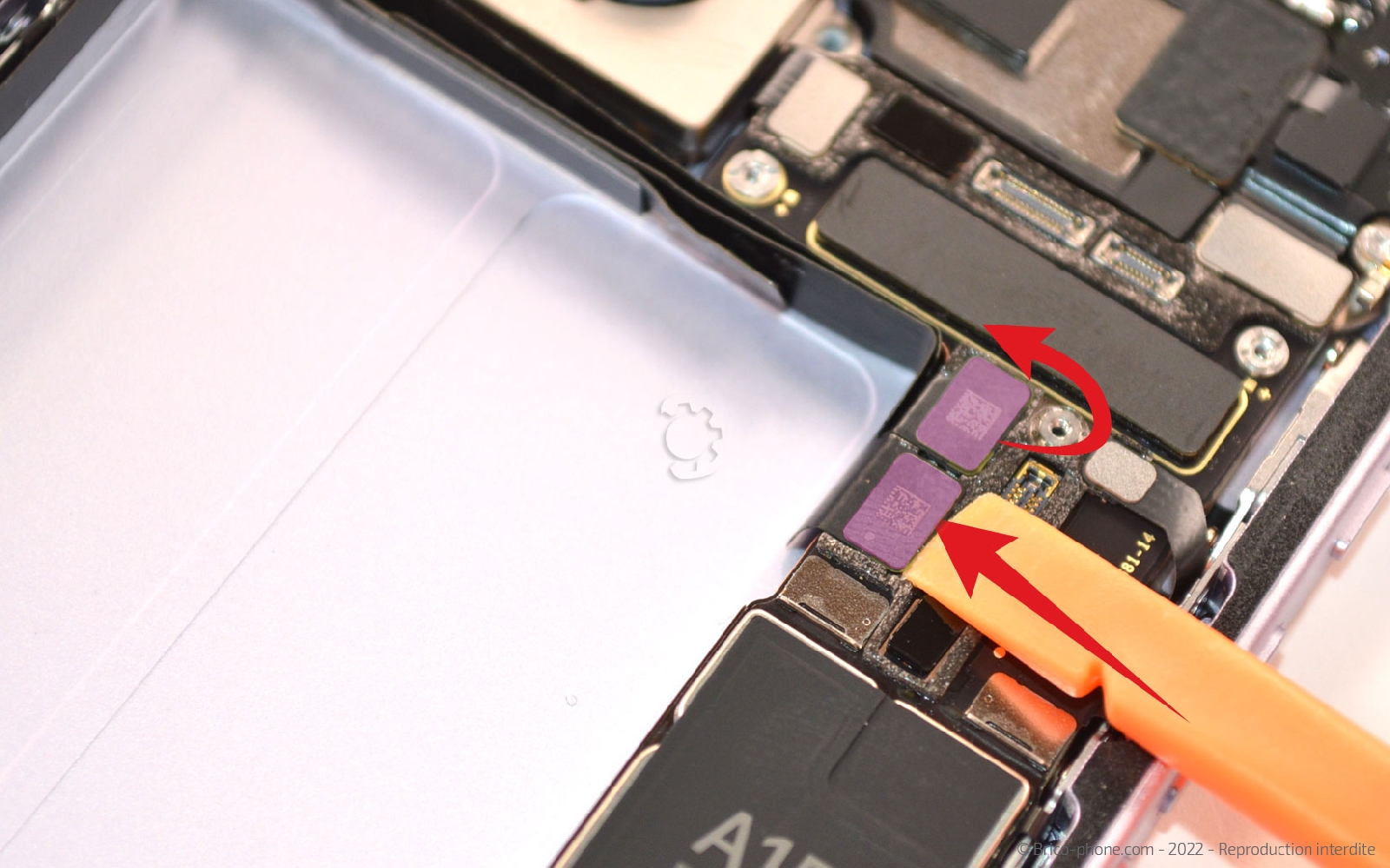

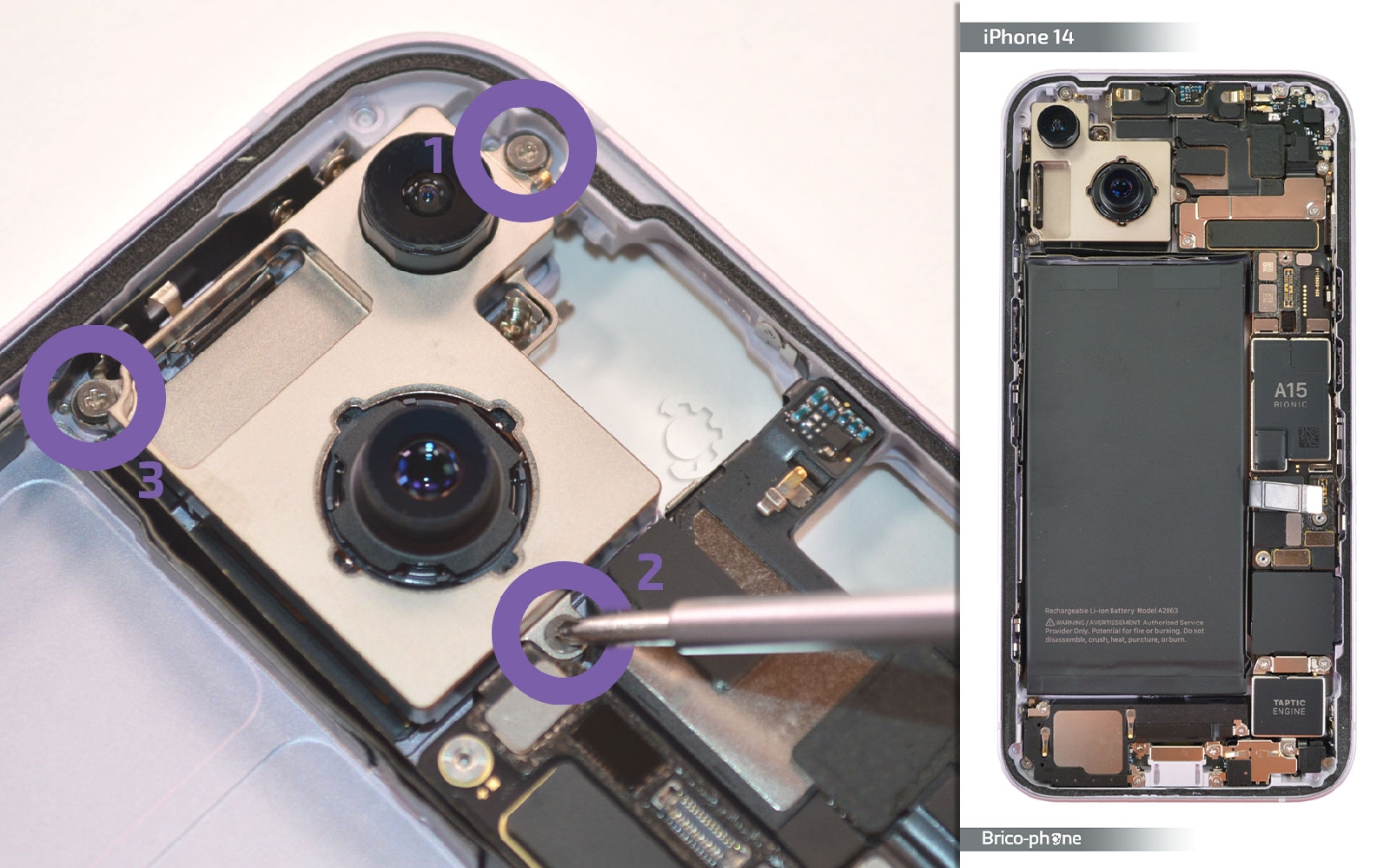

Etape 15 Détacher le module des appareils photo arrière

Débranchez les deux nappes du module arrière pour les photos avant d'enlever les trois vis du composant avec le tournevis cruciforme.

Décollez la nappe du rebord du châssis avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 16

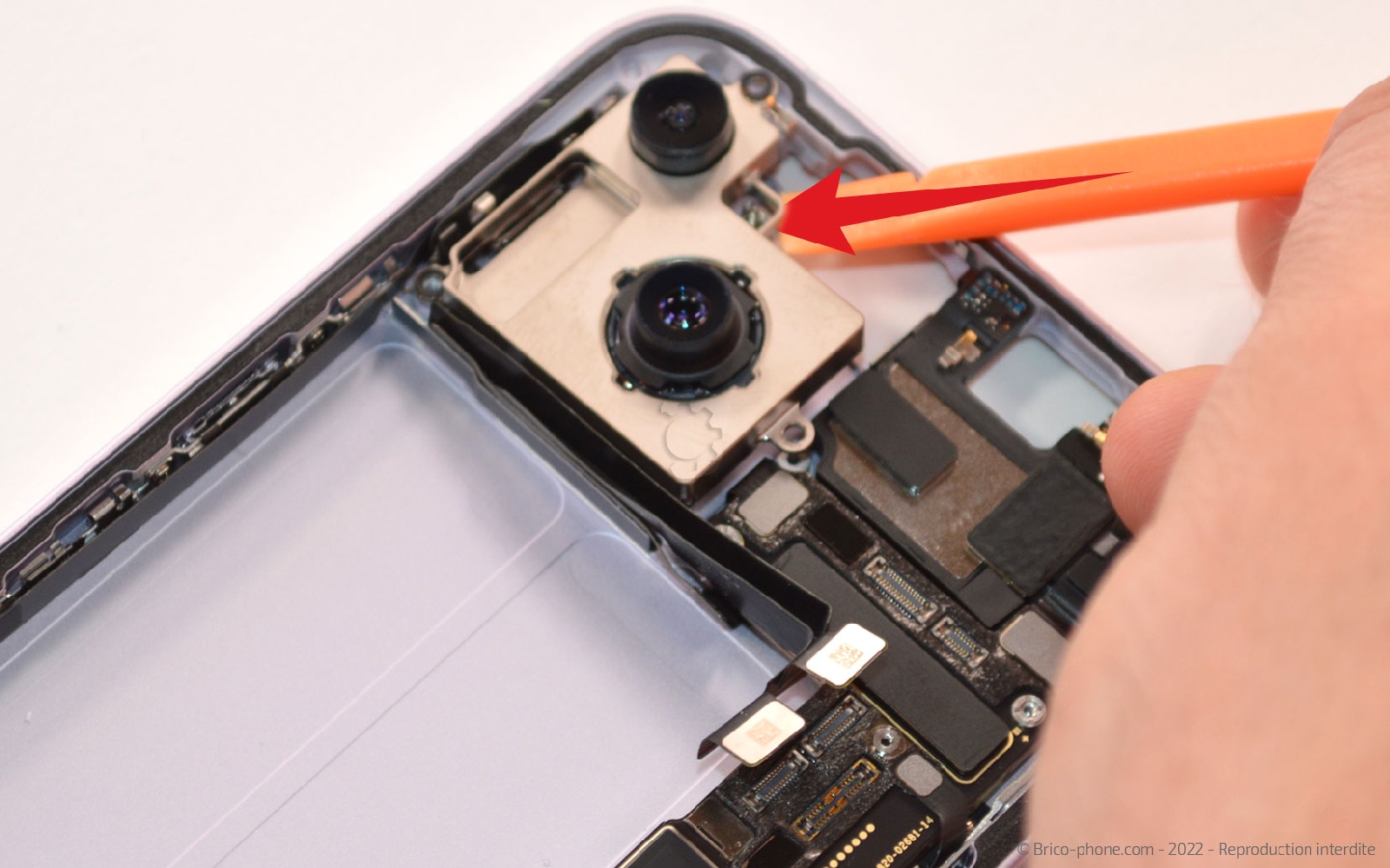

Etape 16 Récupérer les caméras arrière

glissez le levier sous les caméras arrière pour les sortir du châssis.
Outils
Levier Nylon
Etape 17

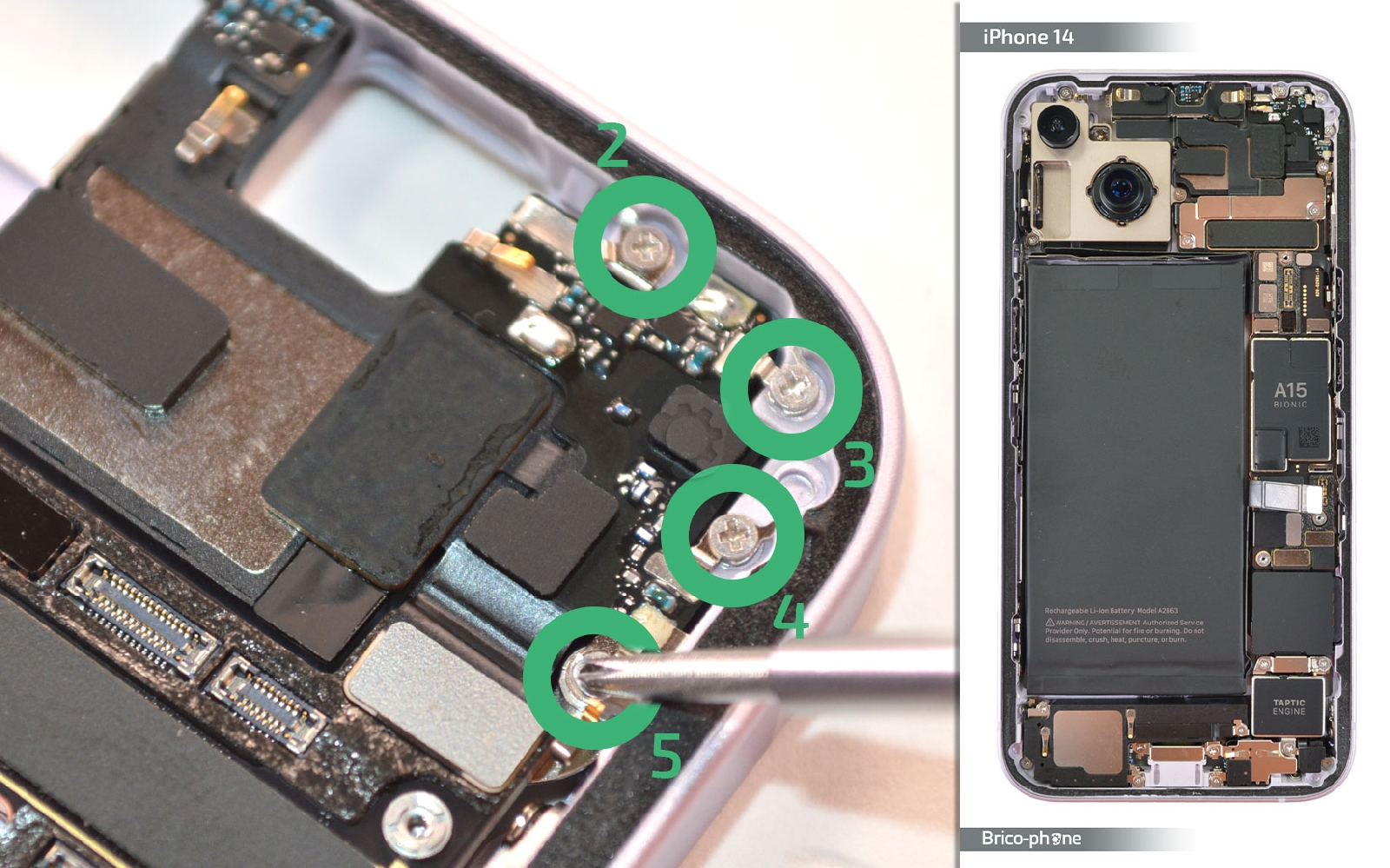

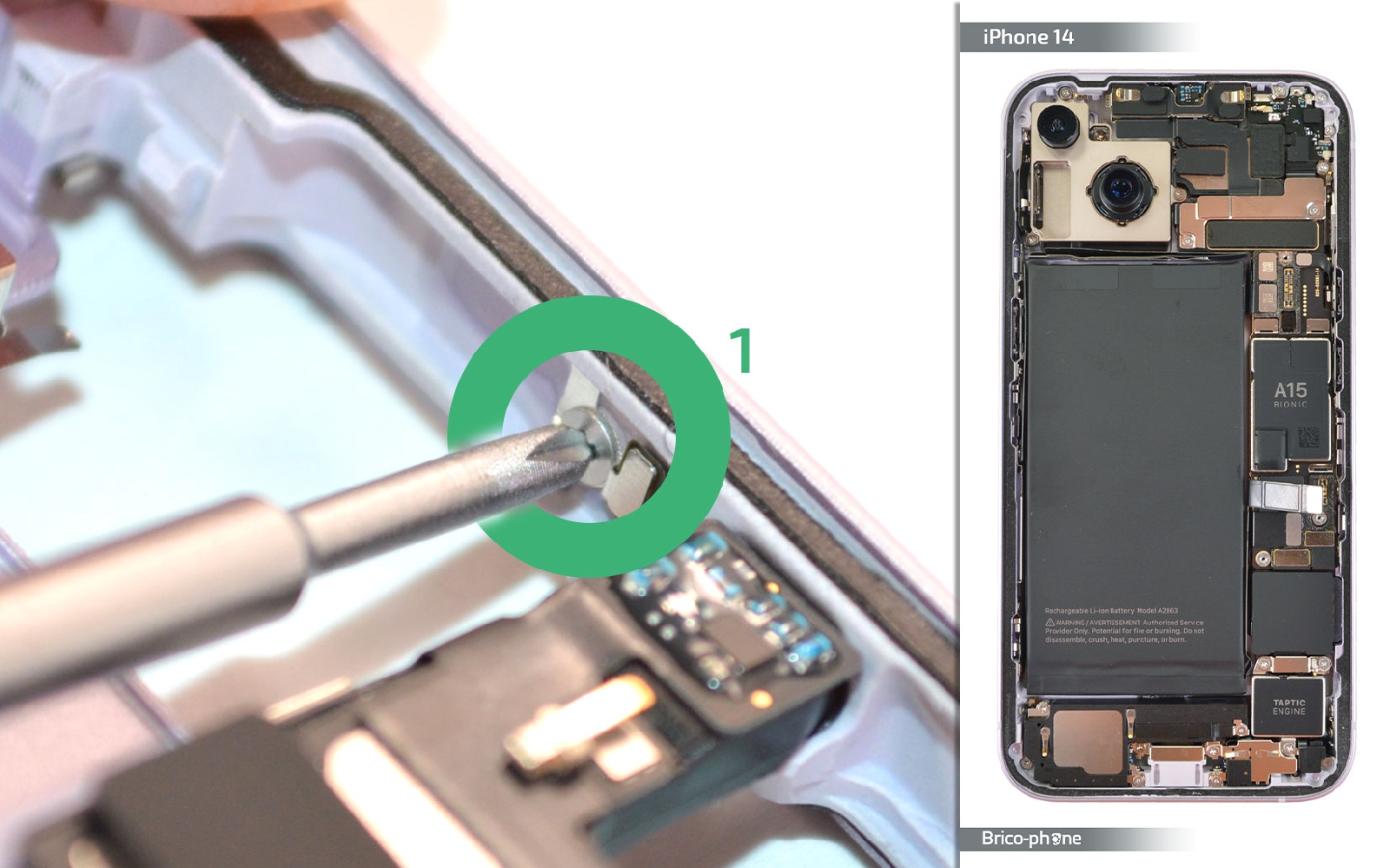

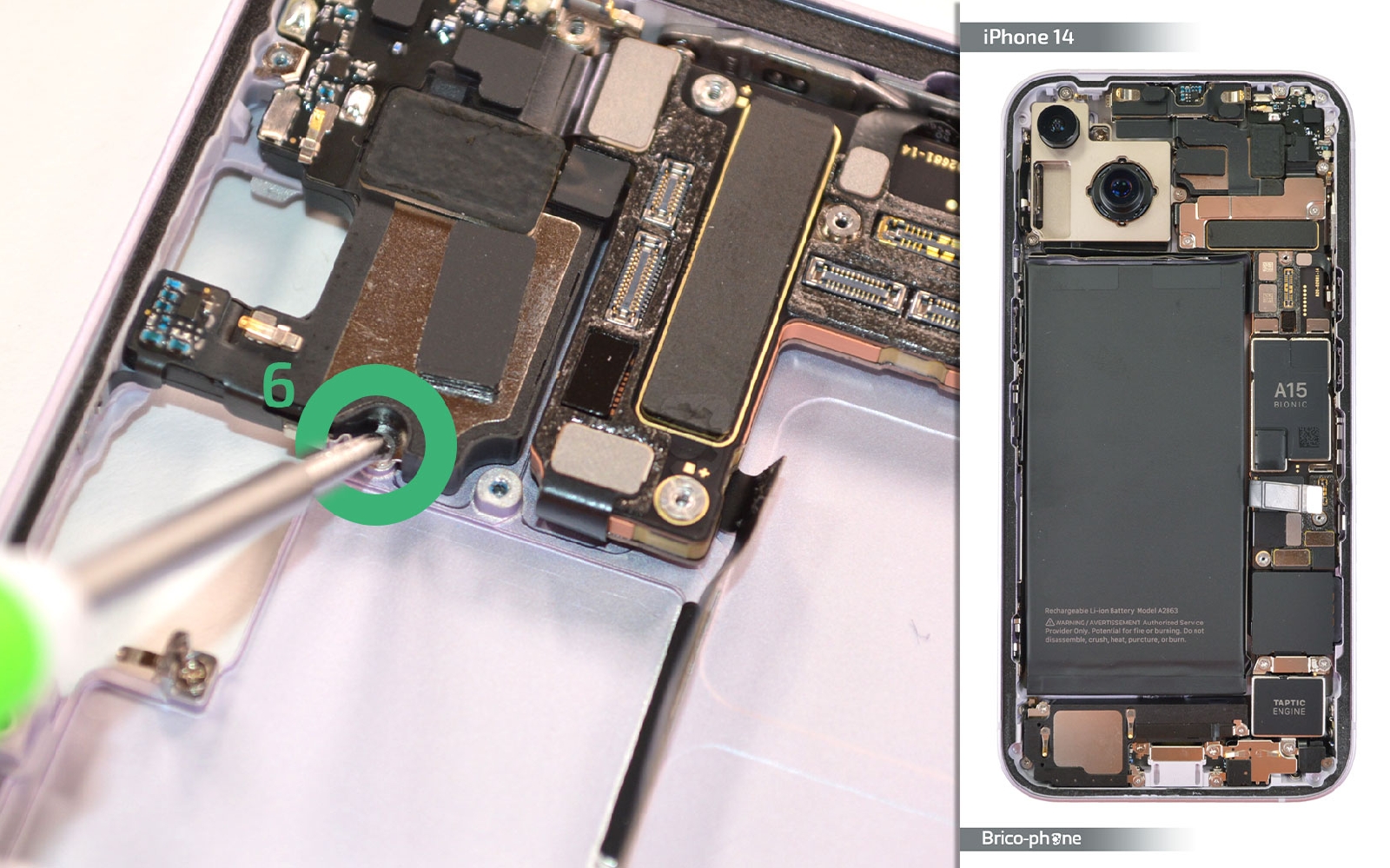

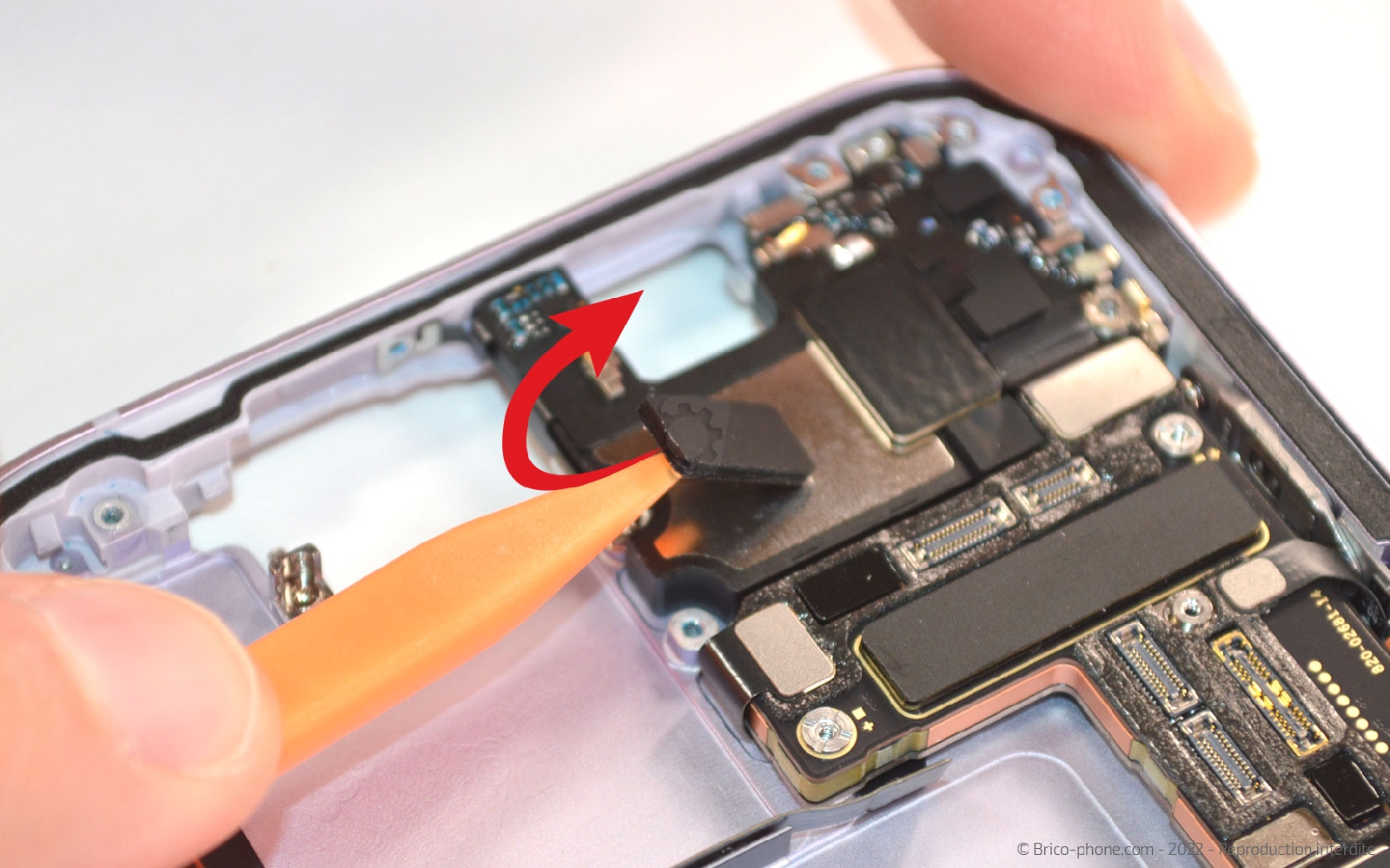

Etape 17 Dévisser le buzzer

Commencez par extraire les 4 vis cruciforme situées dans l'angle droit de l'appareil avant de sortir la vis E1 avec le tournevis triwing.

En vous aidant du levier, soulevez la mousse pour accéder à la dernière vis du haut-parleur interne qu'il faut retirer avec le tournevis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 18

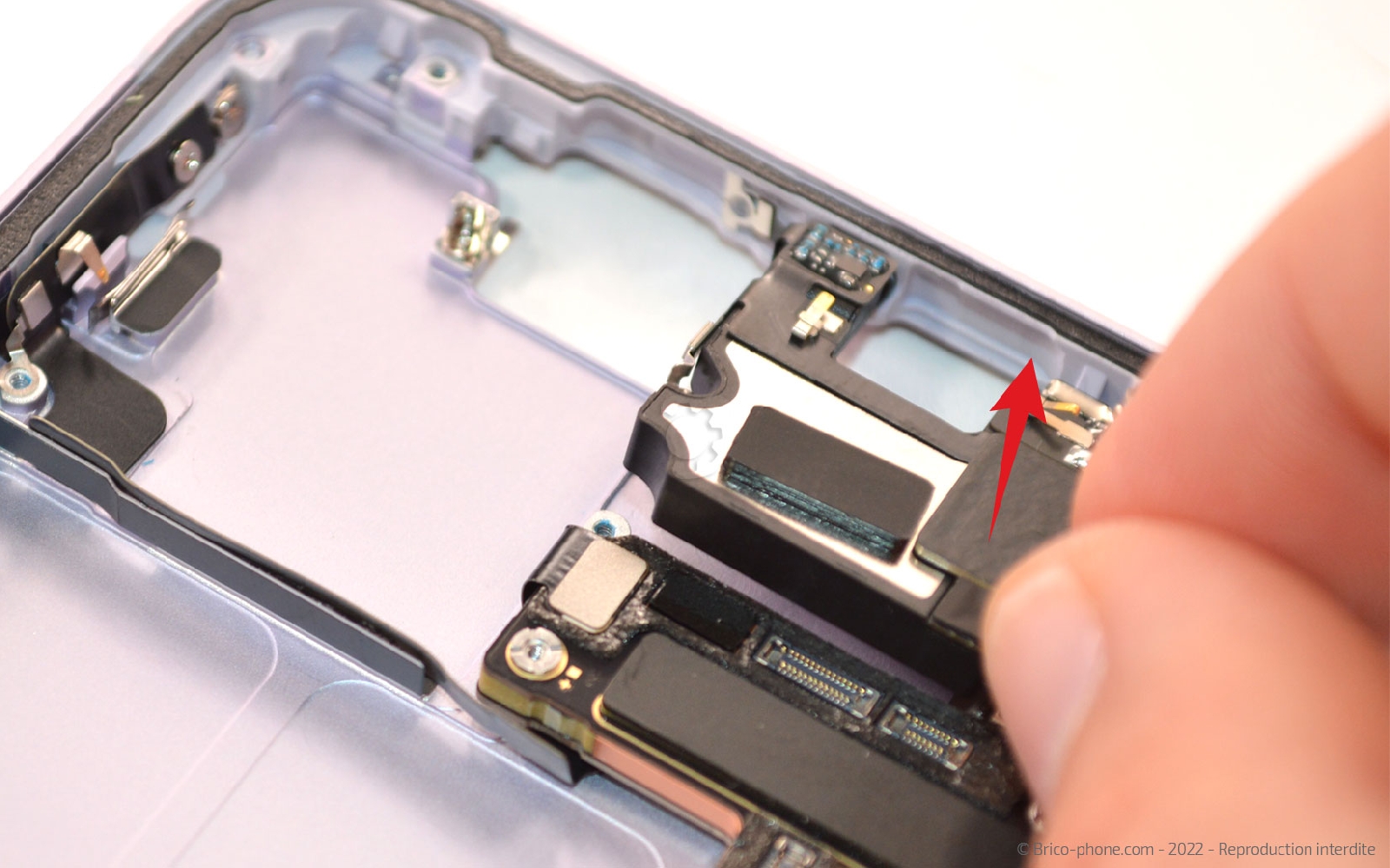

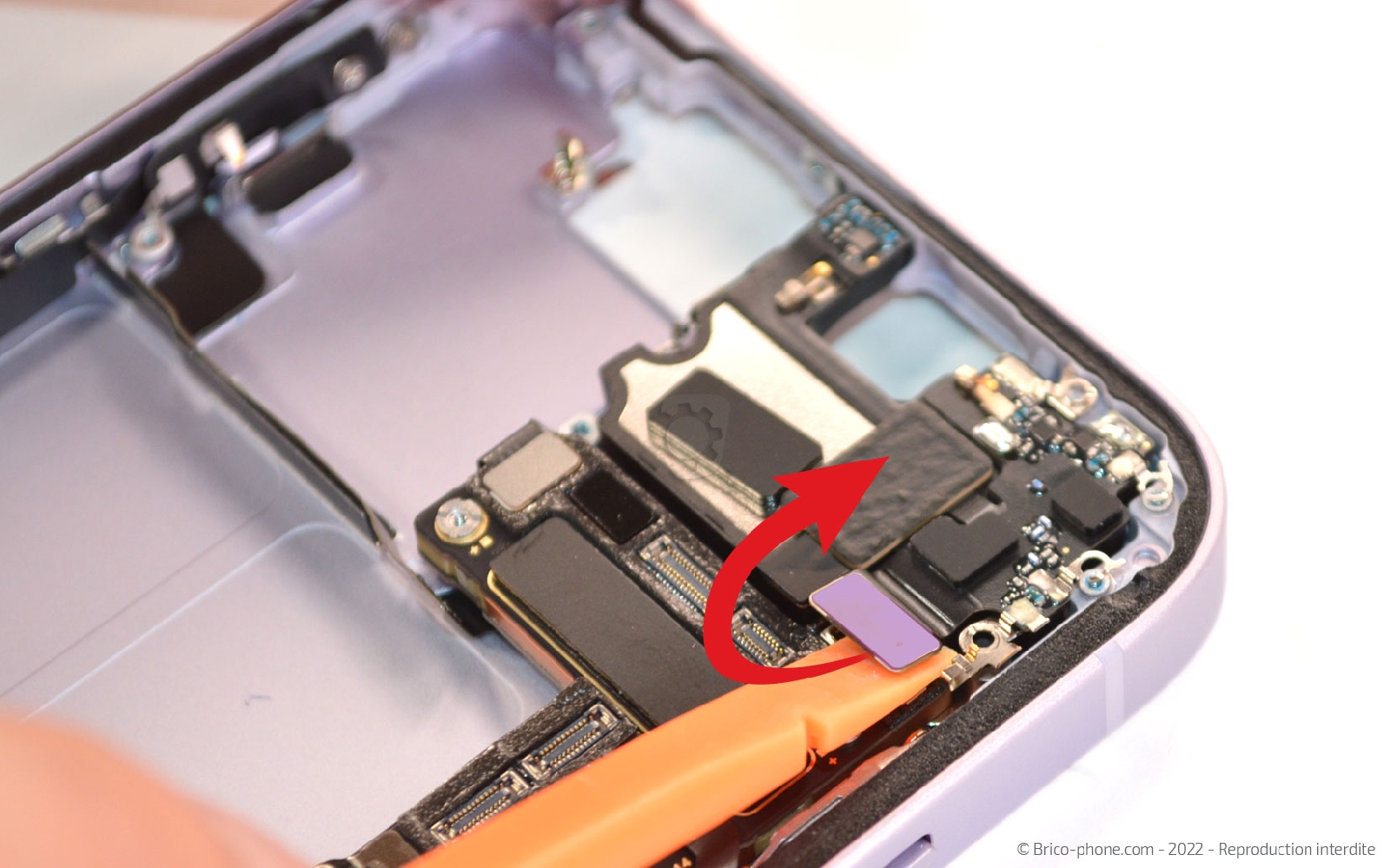

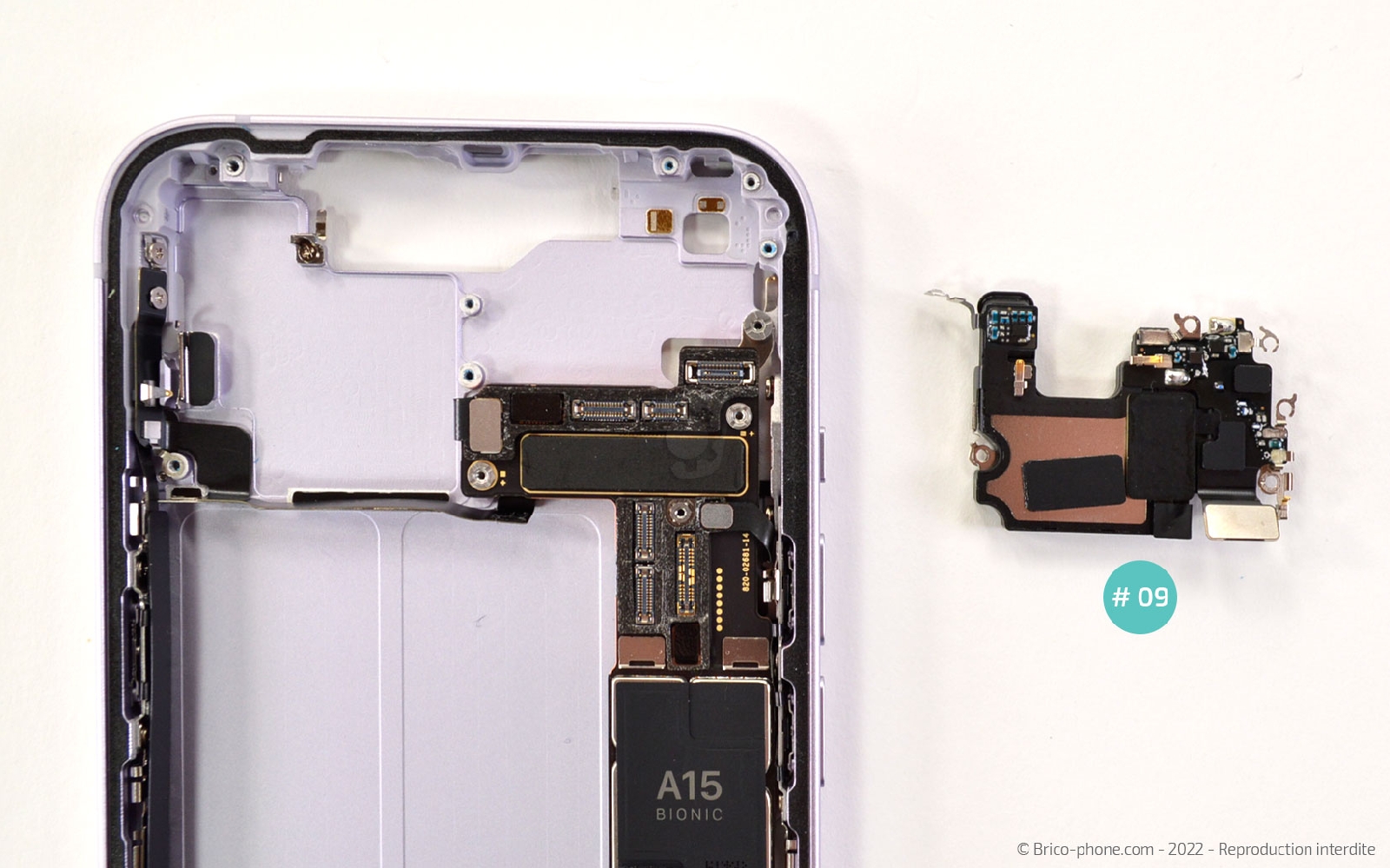

Etape 18 Récupérer le haut-parleur interne

Toujours avec le même ustensile, déconnectez la nappe du composant afin de pouvoir le sortir du châssis.
Outils
Levier Nylon
Etape 19

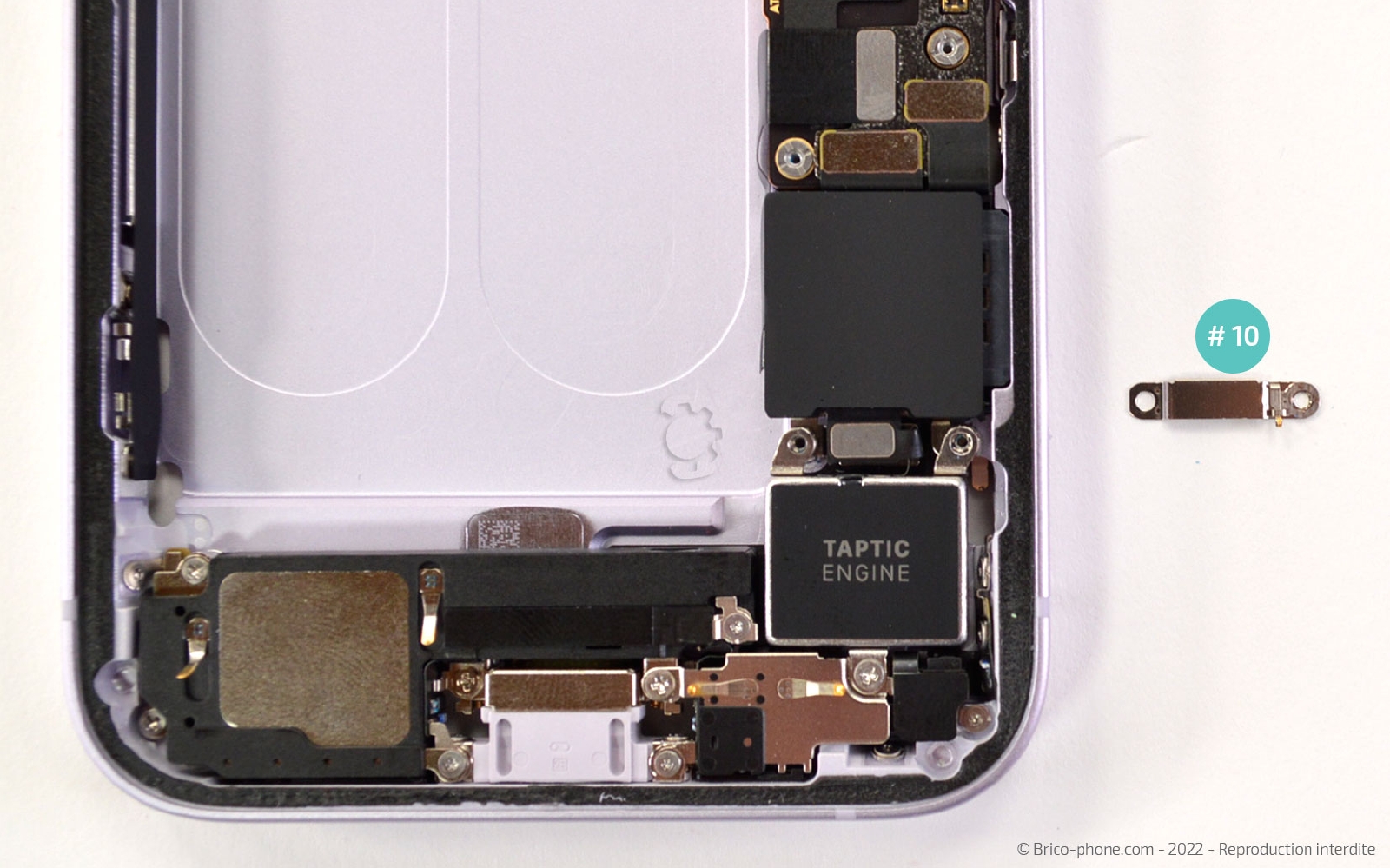

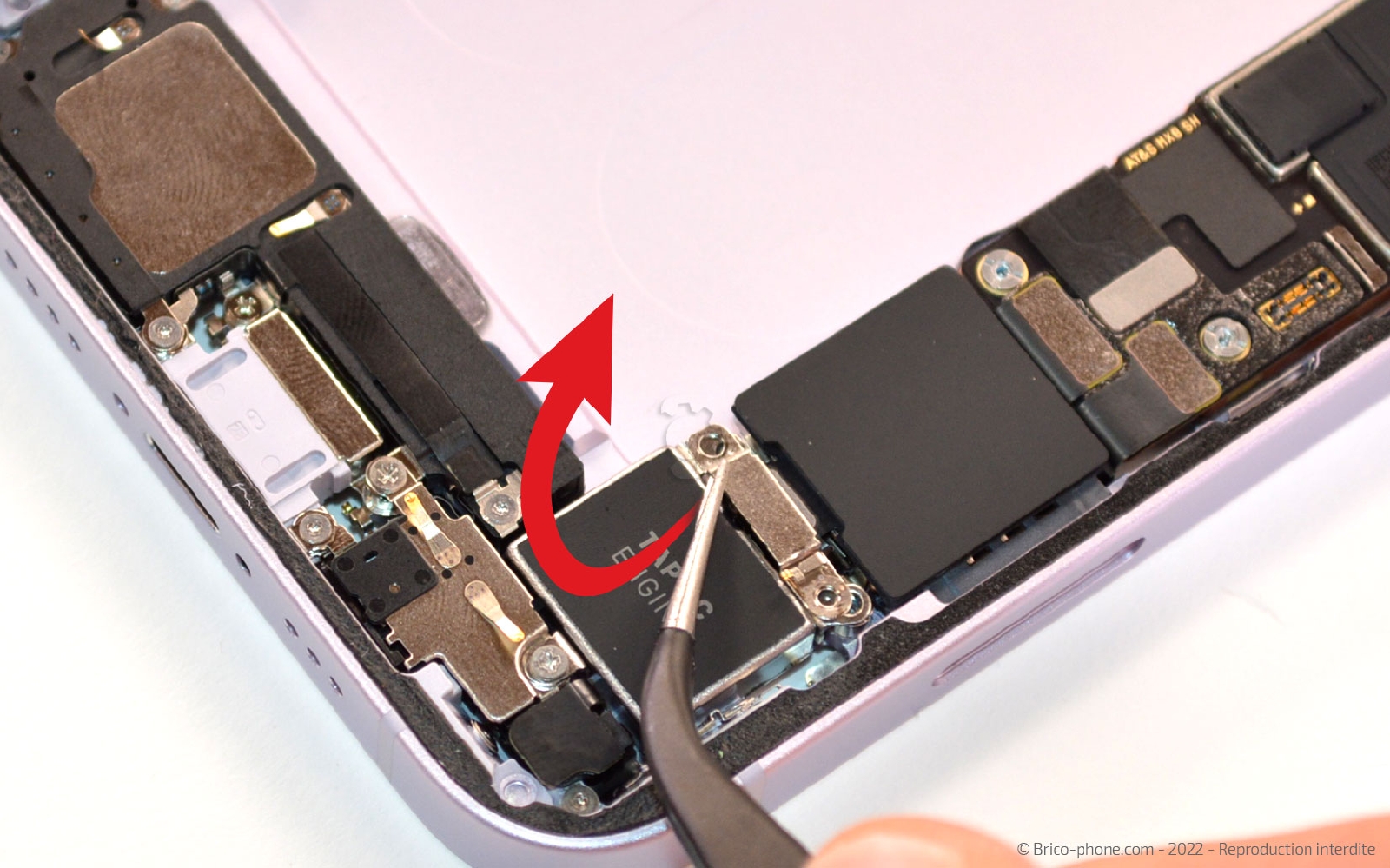

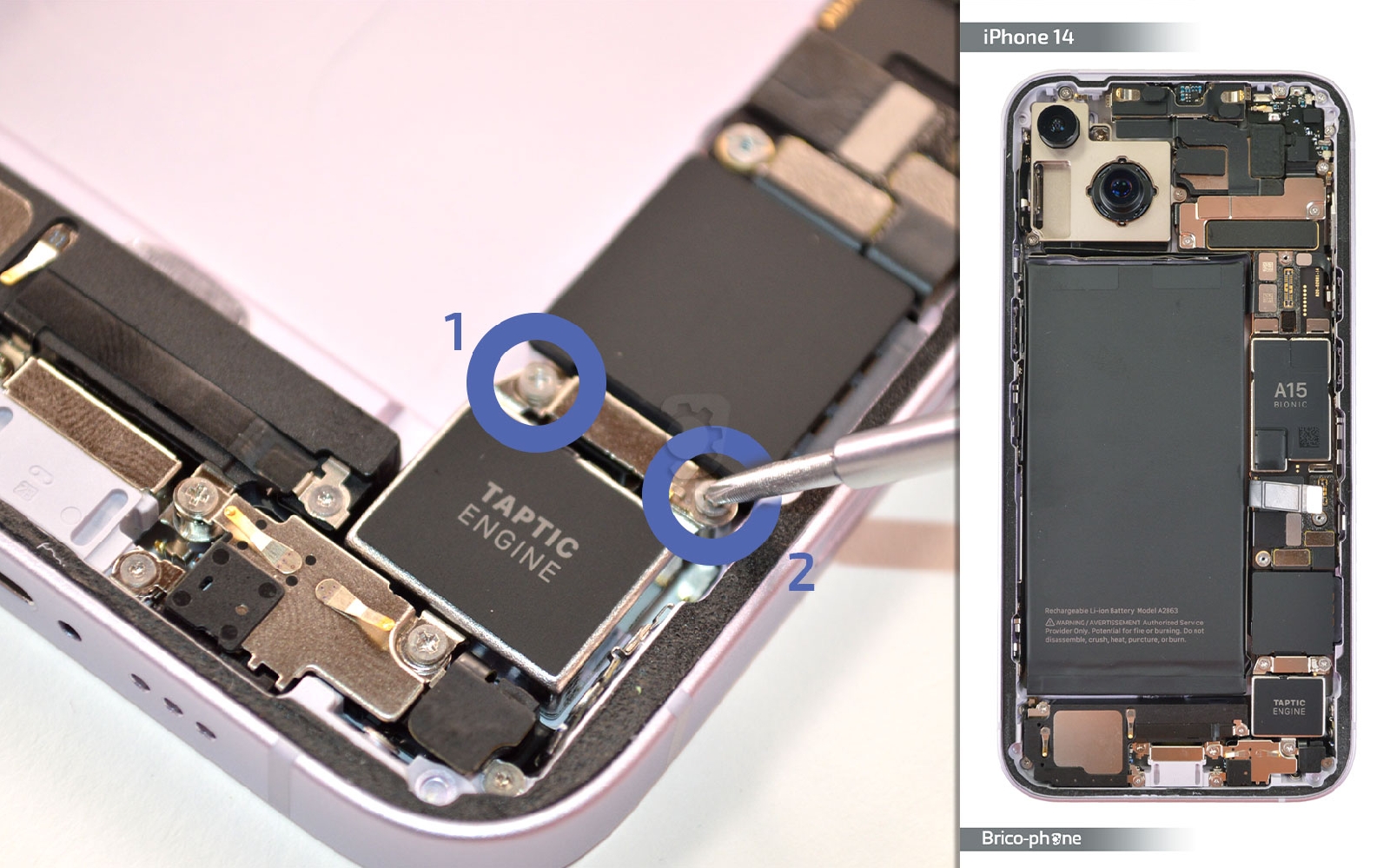

Etape 19 Libérer la nappe du vibreur

Gardez le même tournevis pour enlever les vis F1 et F2 afin de sortir la plaquette #10 du téléphone.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 20

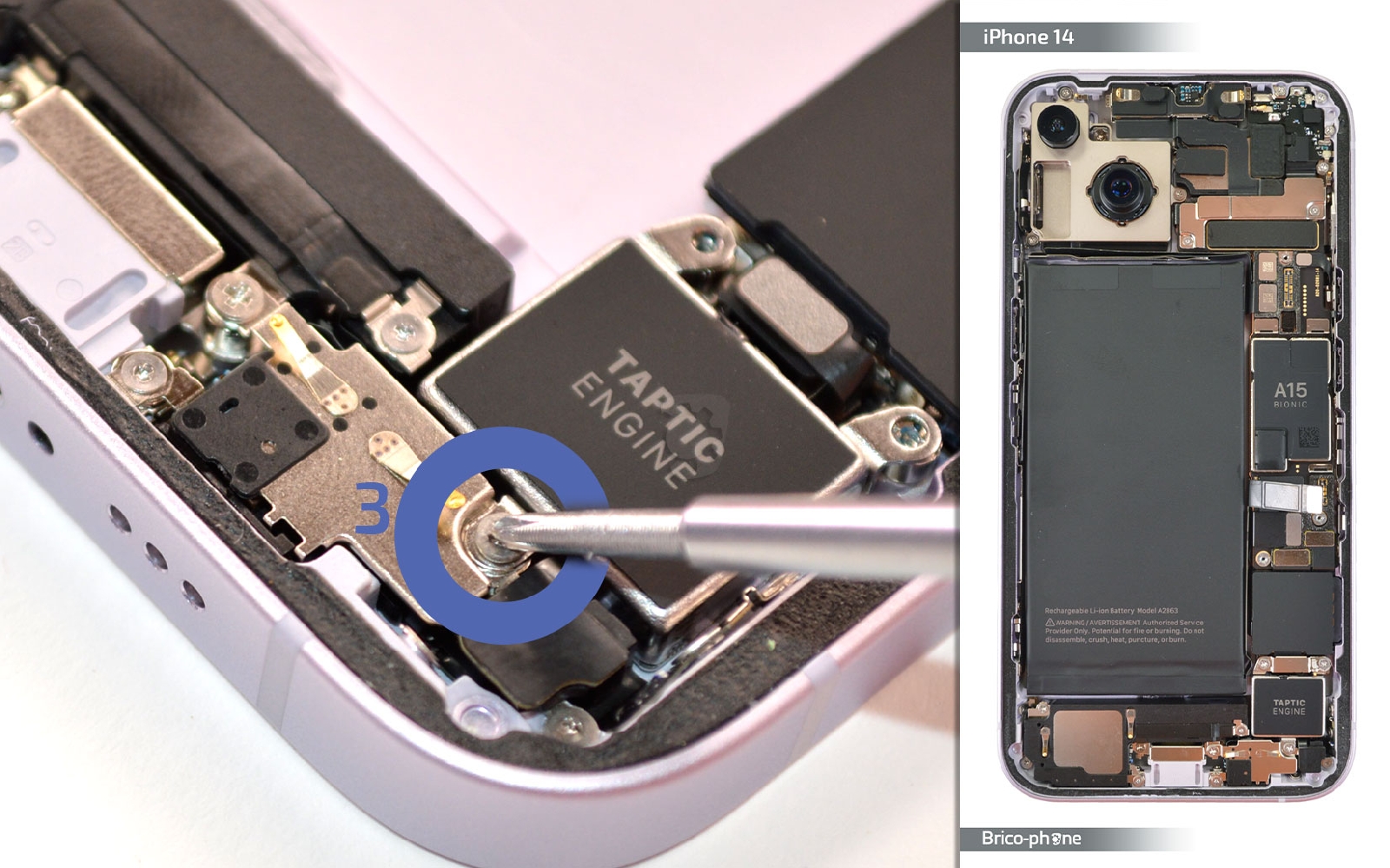

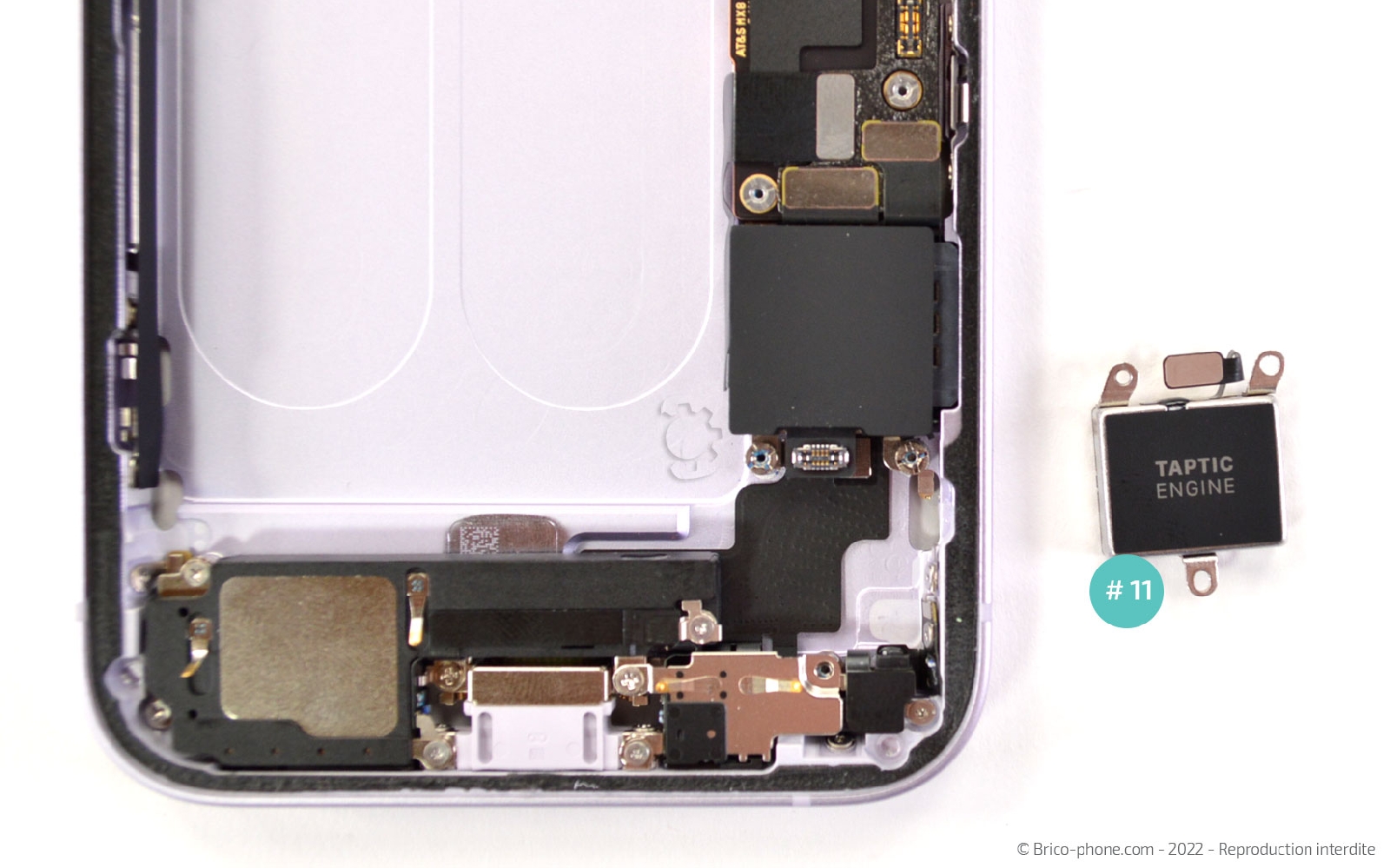

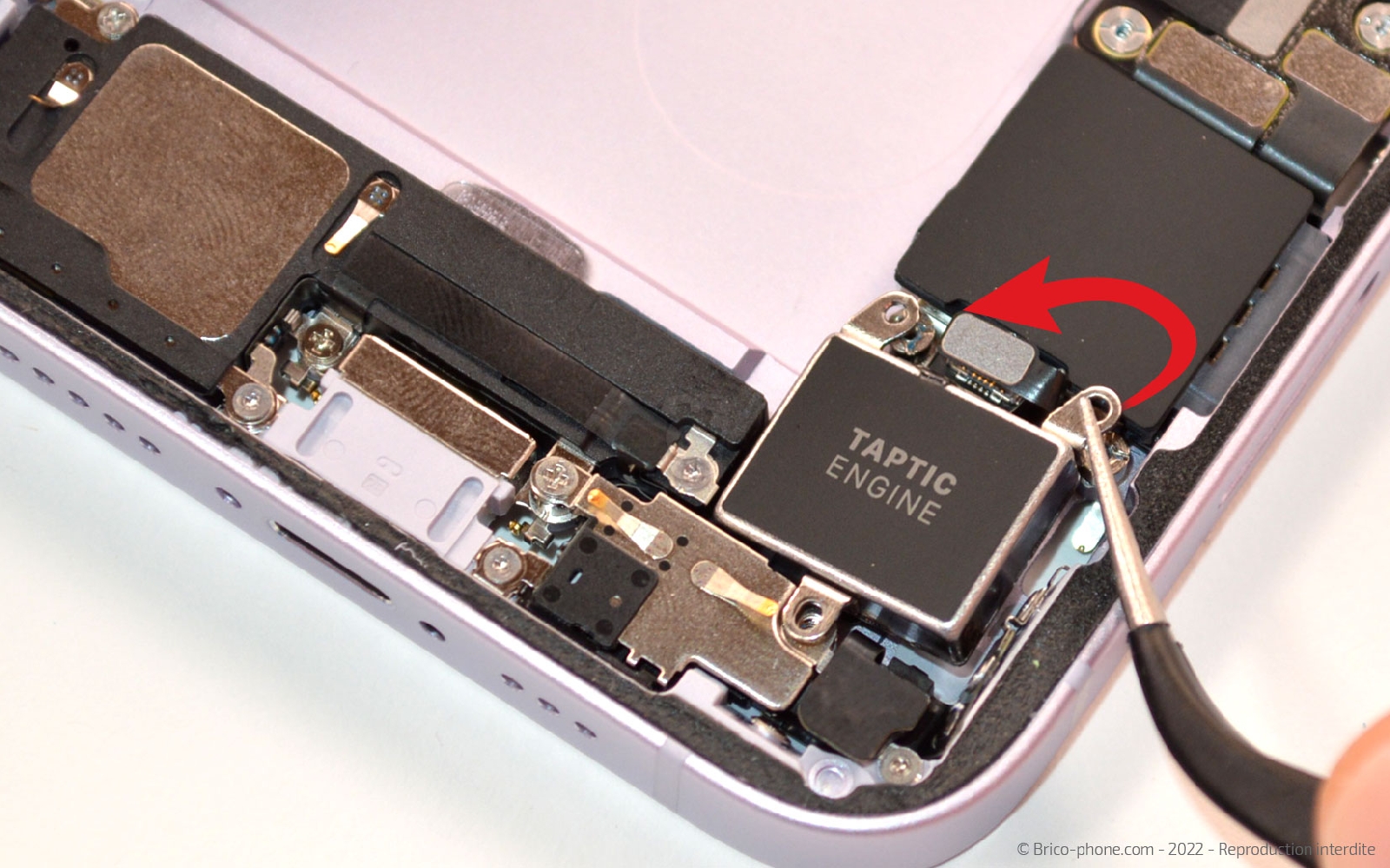

Etape 20 Retirer le Taptic Engine

Utilisez le même tournevis pour récupérer la vis E3. Ensuite, déconnectez la nappe du Taptic Engne afin de faciliter la sortir du vibreur de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 21

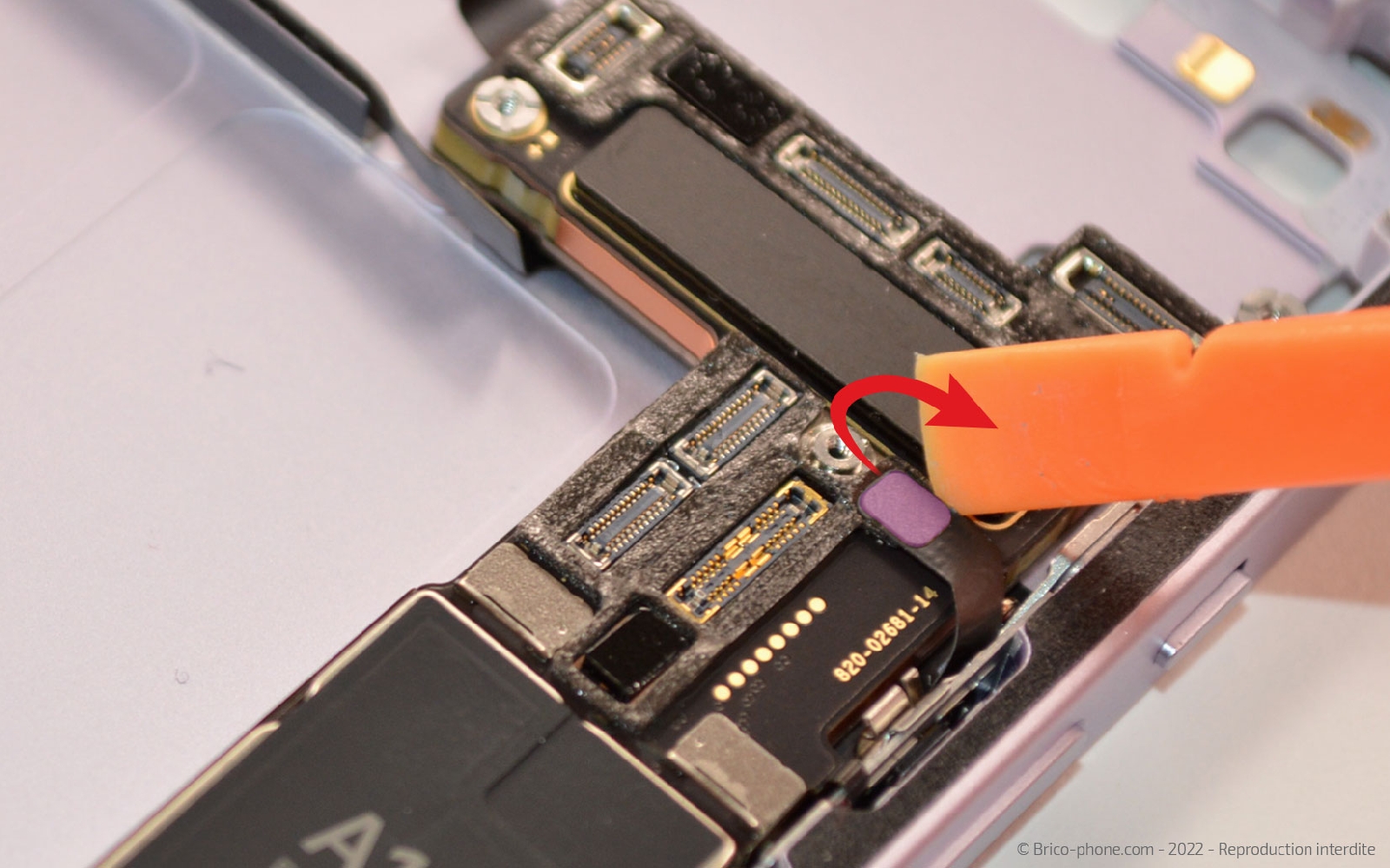

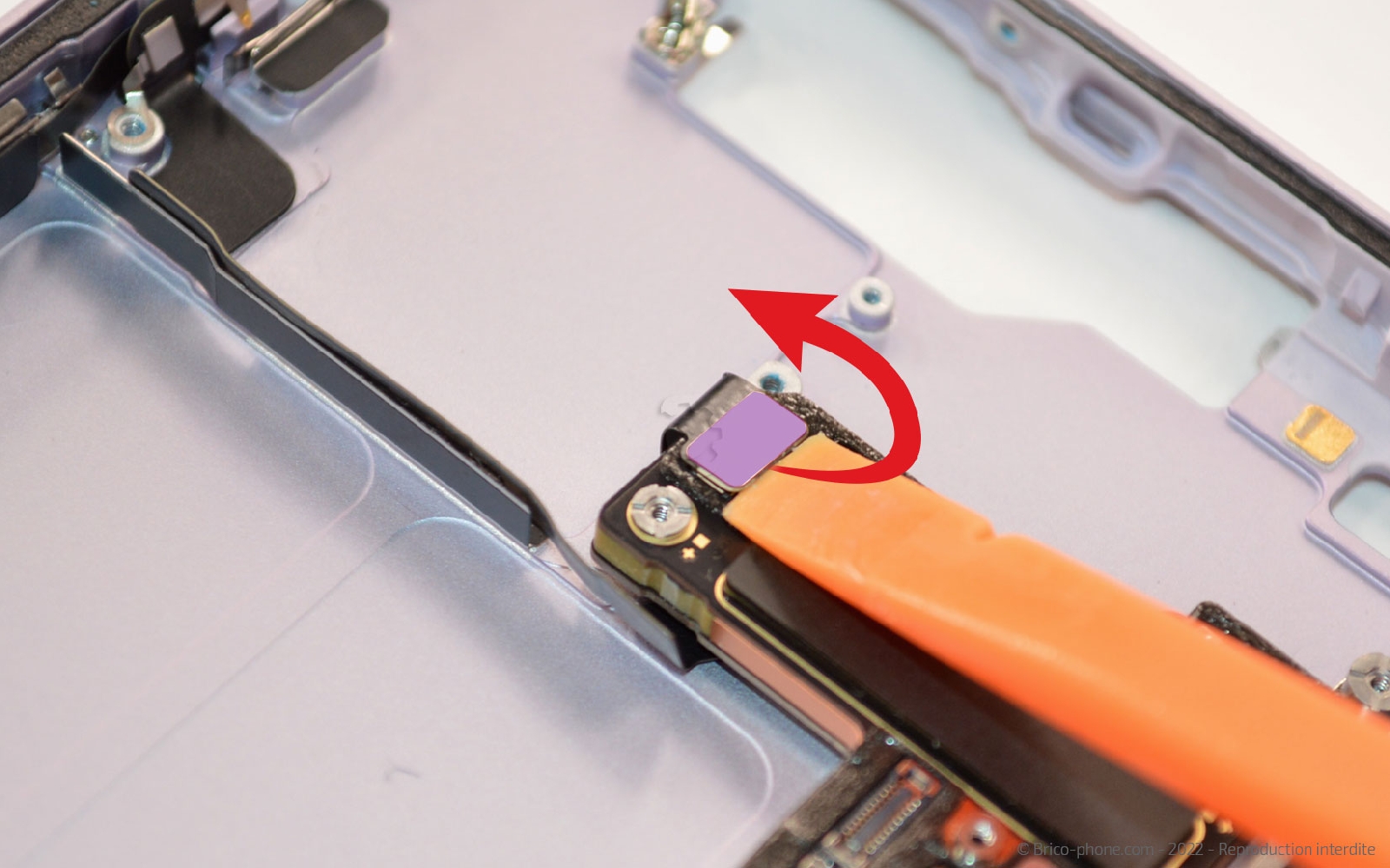

Etape 21 Déconnecter les nappes de la carte mère

Toujours en vous aidant du spudger, déconnectez l'ensemble des nappes connectées à la carte mère c'est à dire celles des boutons latéraux, celles du connecteur de charge et celle du lecteur de carte SIM.
Outils
Levier Nylon
Etape 22

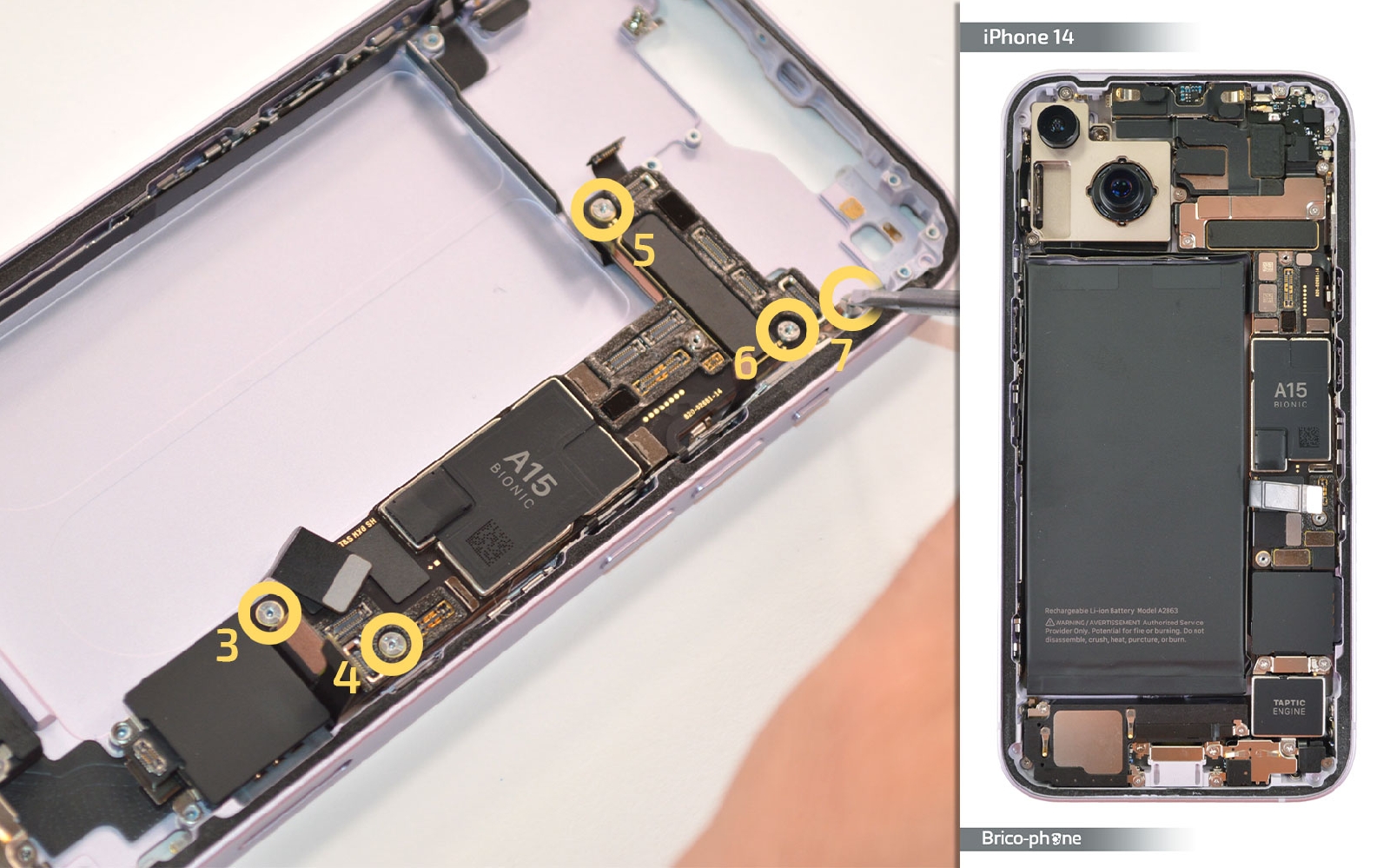

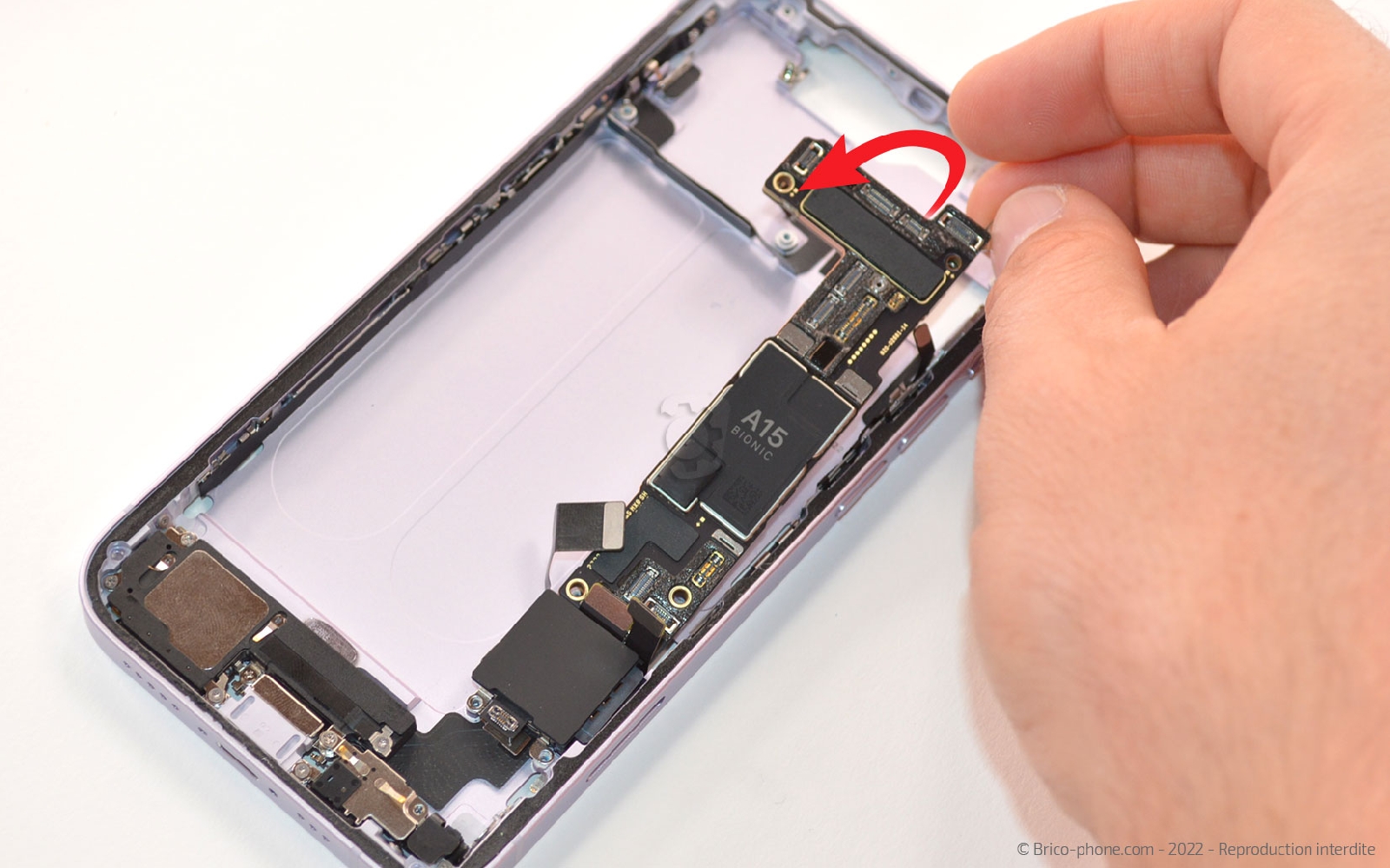

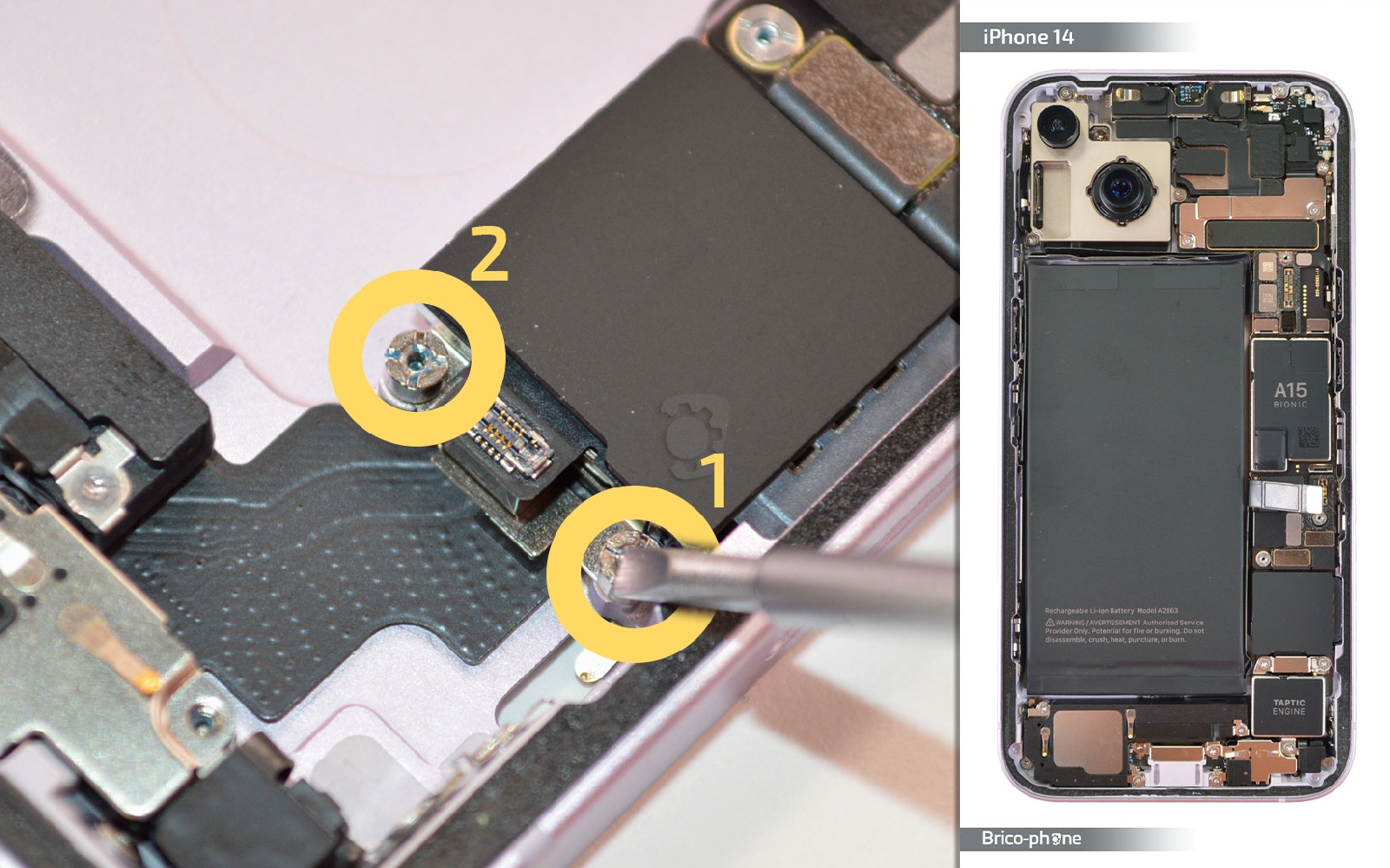

Etape 22 Ôter la carte mère

Saisissez le tournevis plat pour retirer toutes les vis de la carte mère puis attrapez le composant avec vos doigts pour le mettre de coté.
Outils
Tournevis Plat
Etape 23

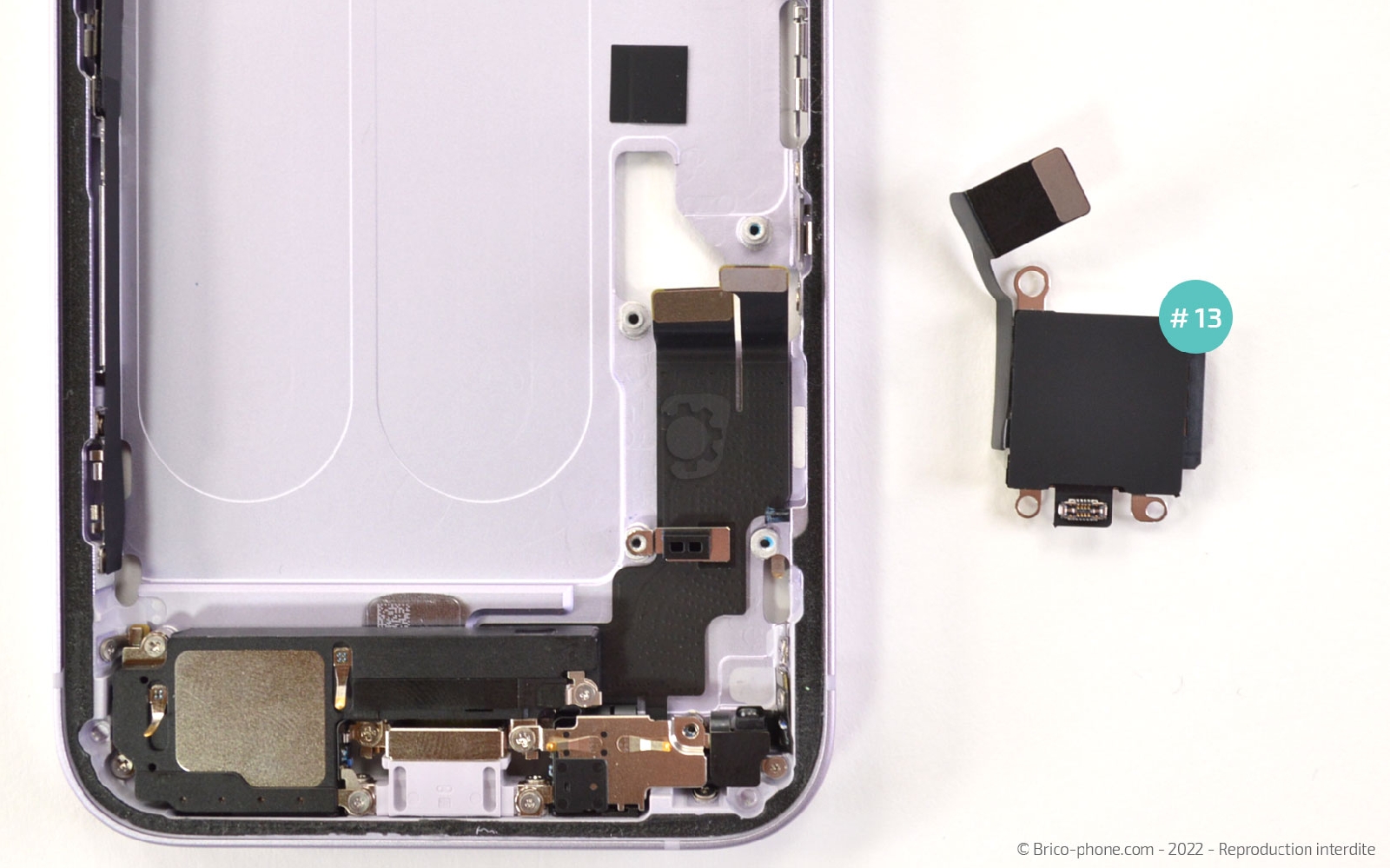

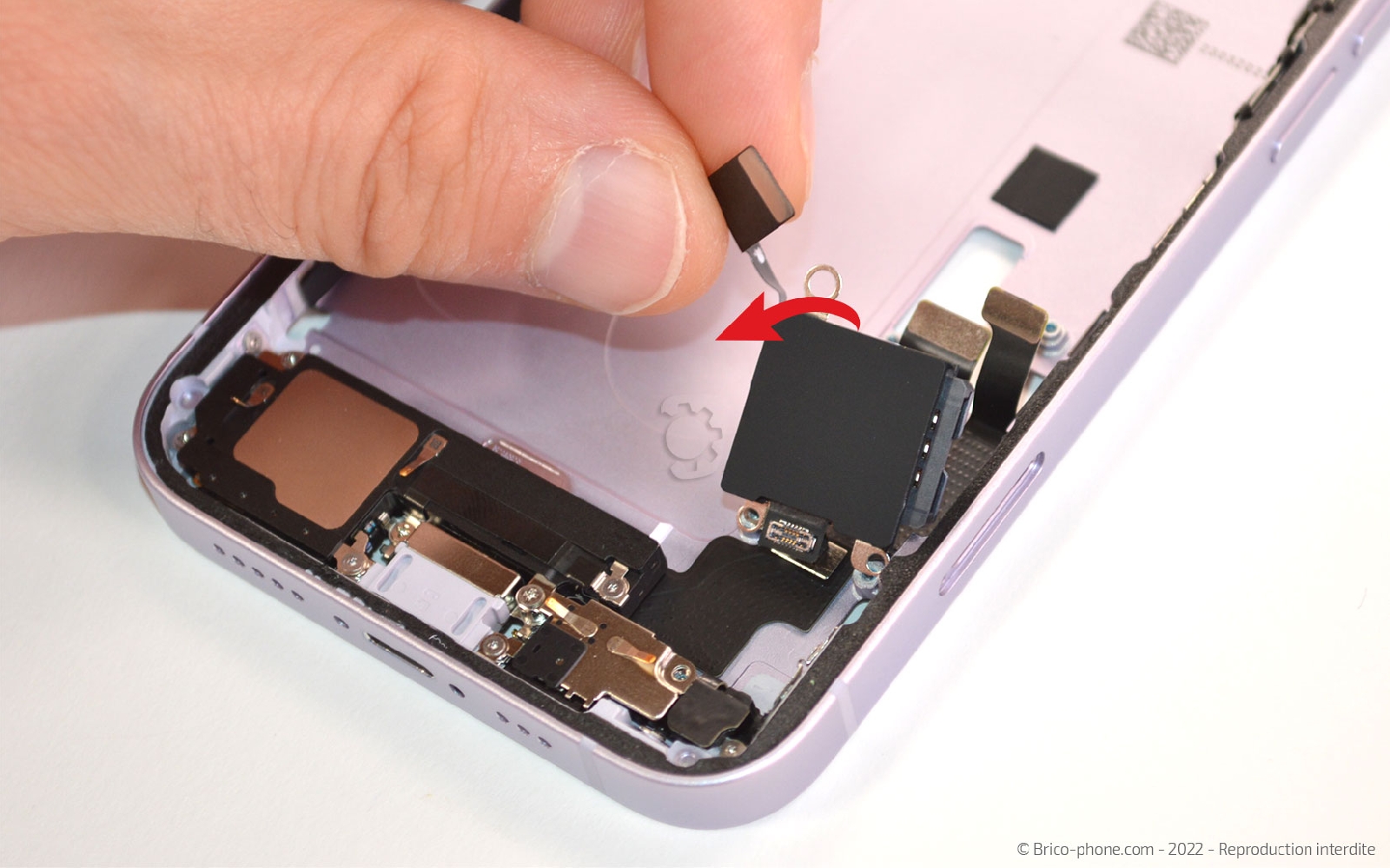

Etape 23 Sortir le lecteur de carte SIM

Sortez le lecteur de carte SIM du châssis de votre iPhone 14.
Etape 24

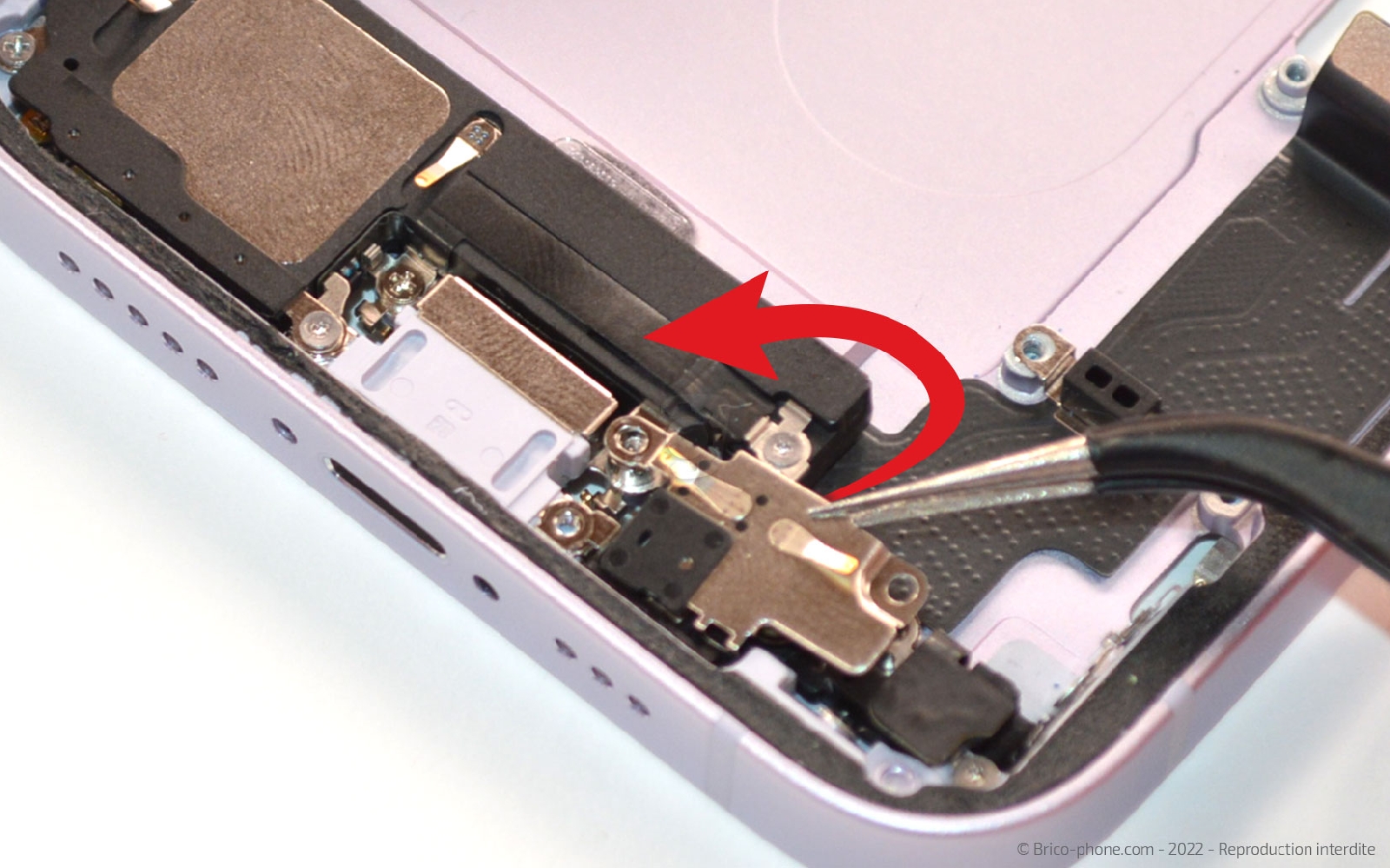

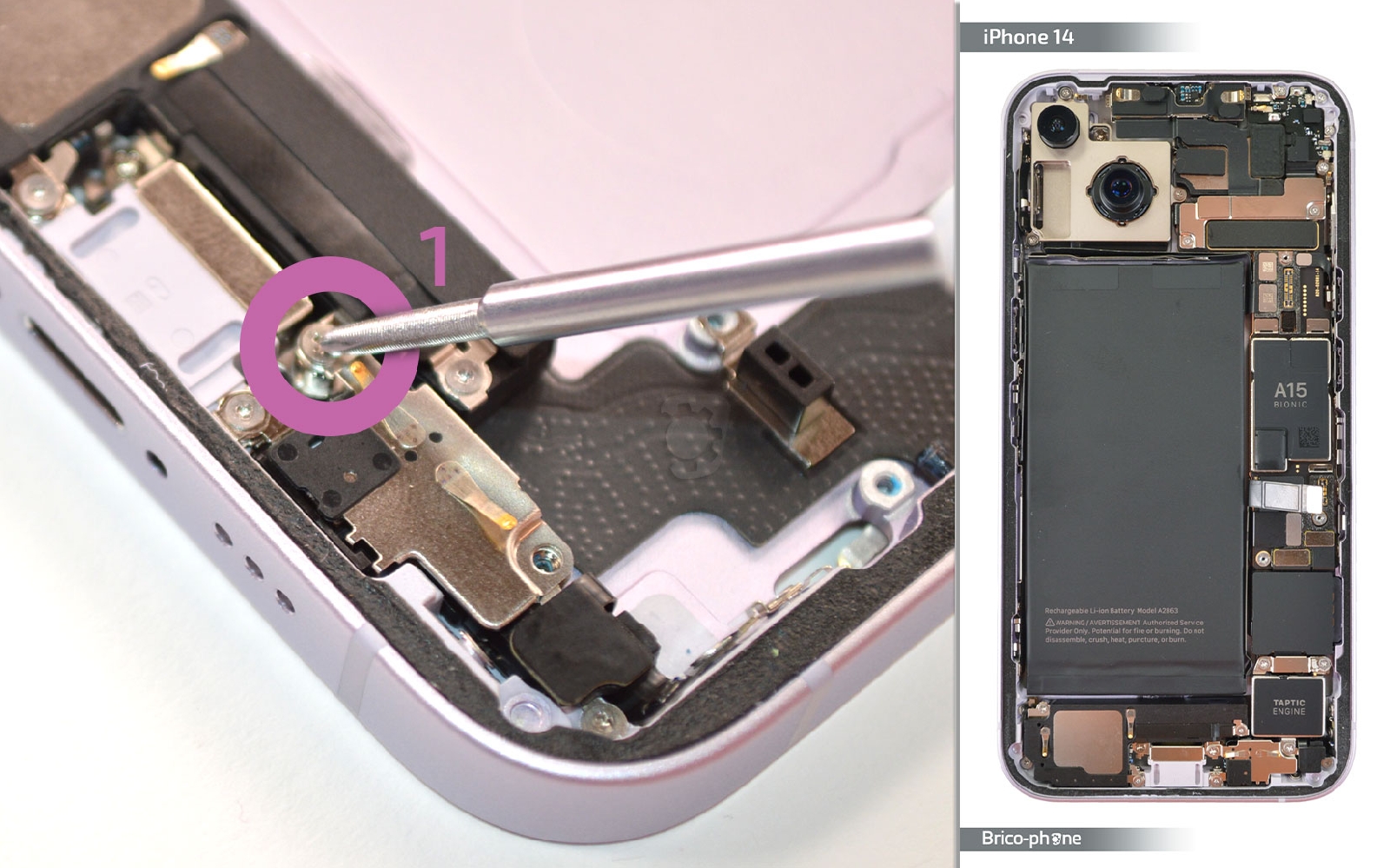

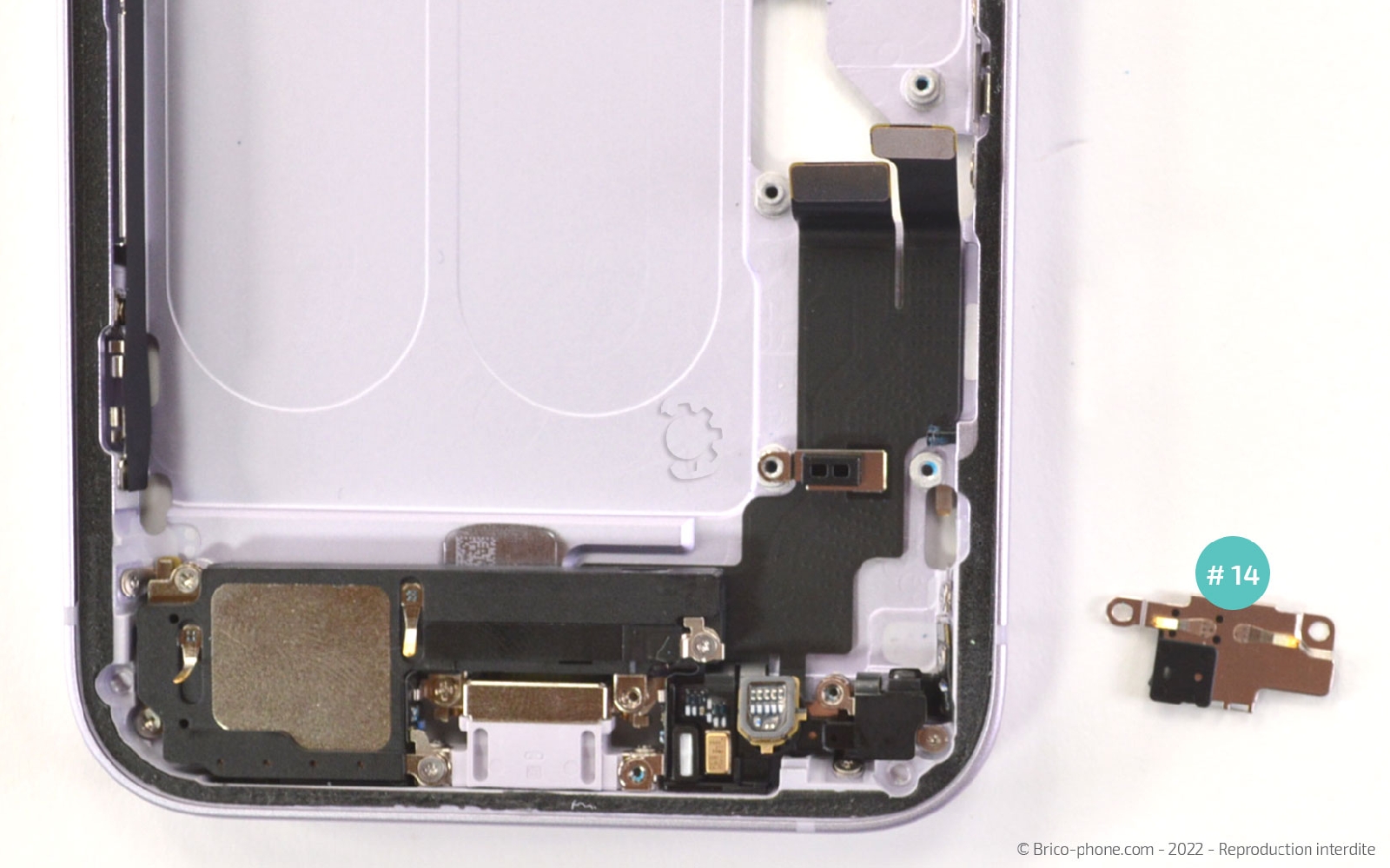

Etape 24 Mettre de coté la plaquette de protection du micro

Ôtez la vis H1 afin de pouvoir récupérer avec la pincette la plaquette de protection #14.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 25

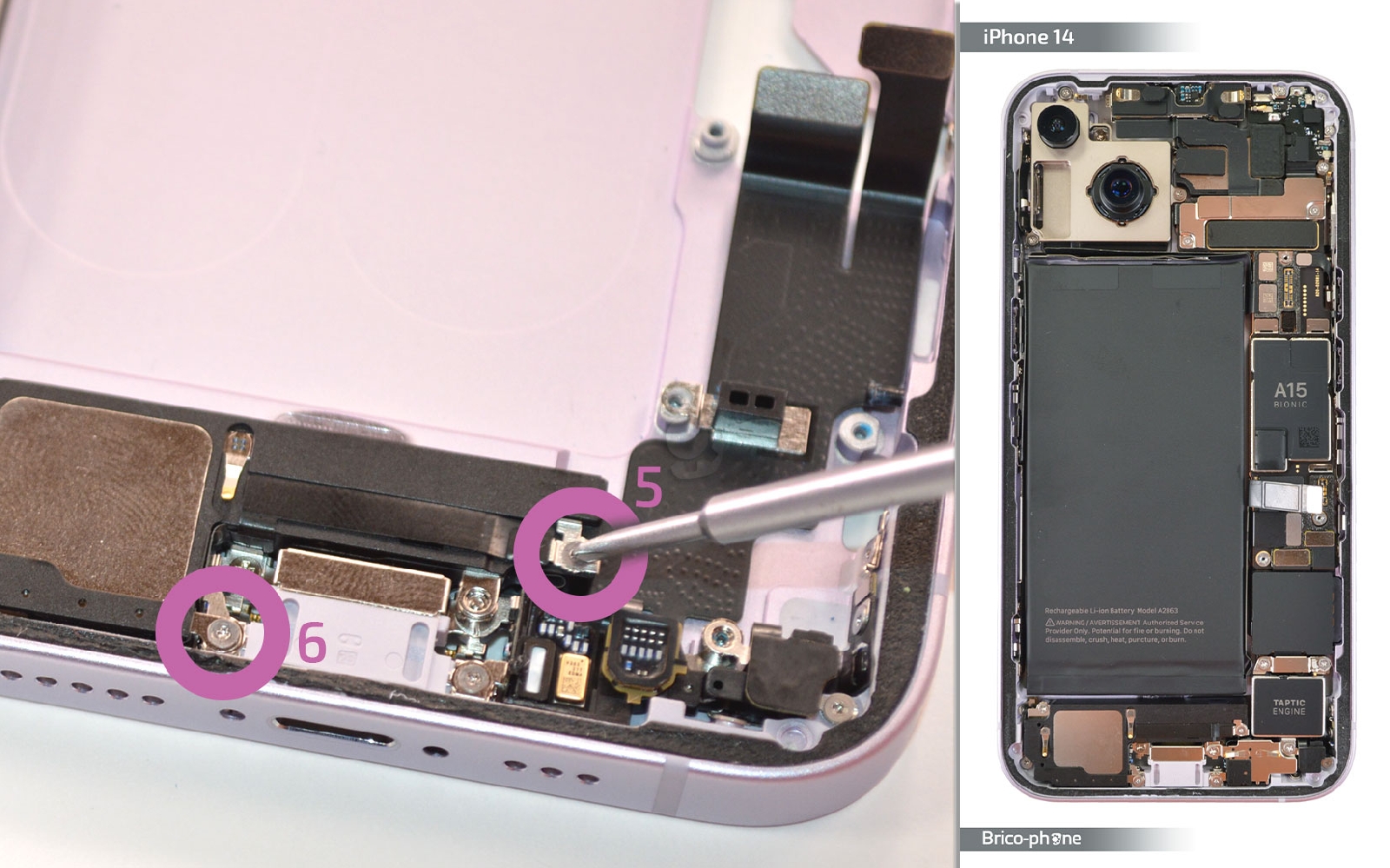

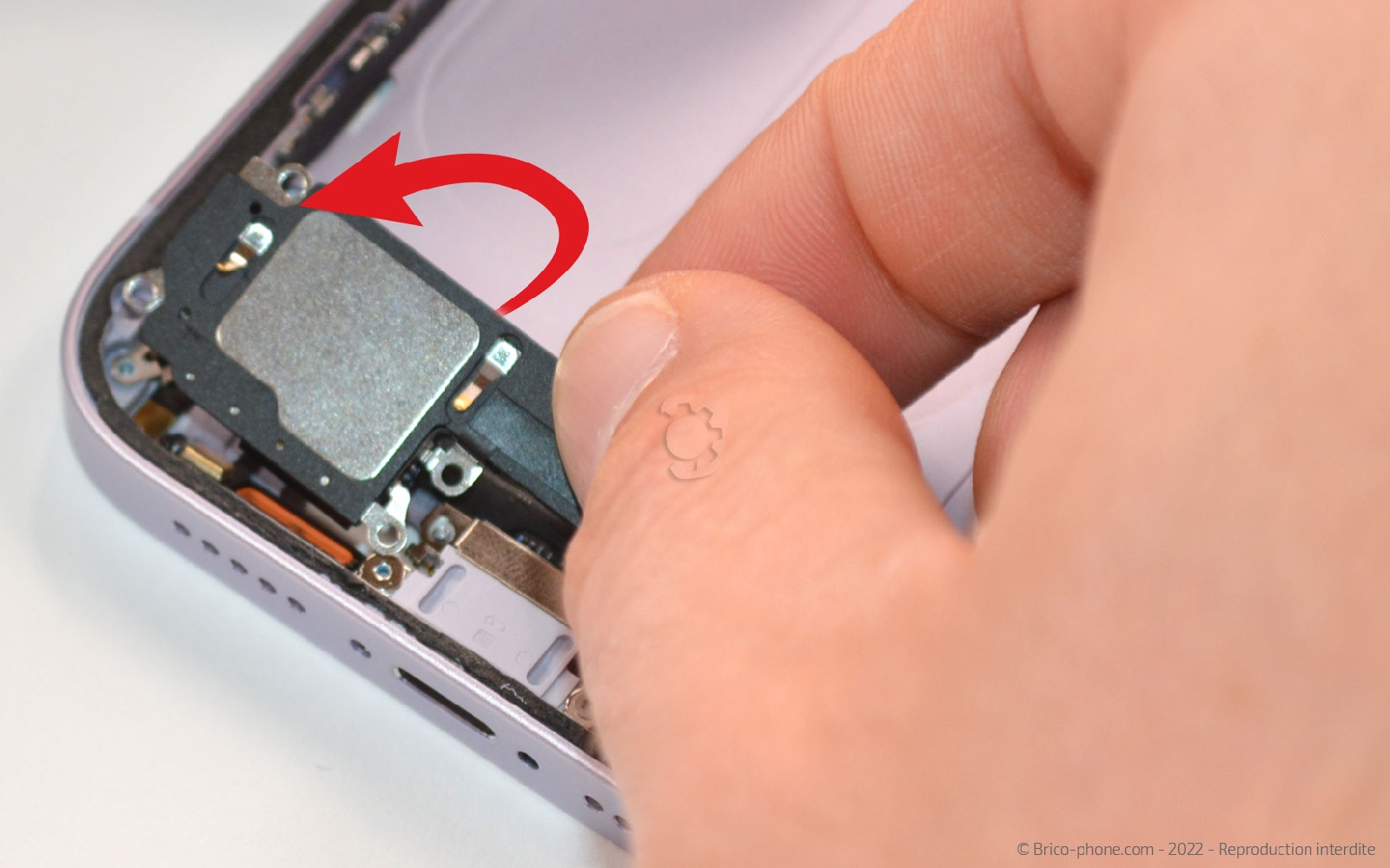

Etape 25 Enlever le haut-parleur externe

Commencez par extraire les vis H5 et H6 à l'aide du tournevis triwing puis passez aux vis cruciforme.

Sortez le composant de son emplacement.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 26

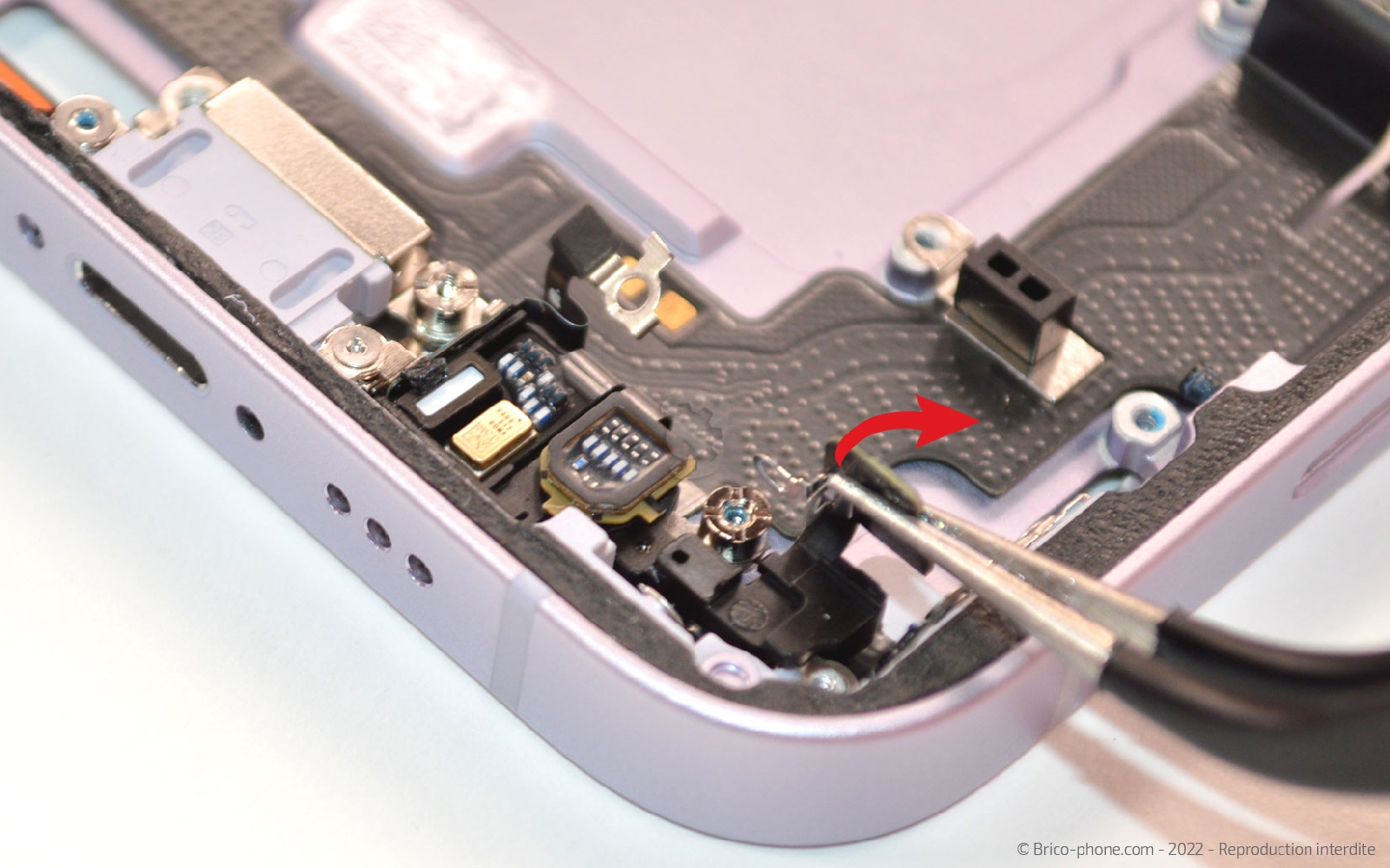

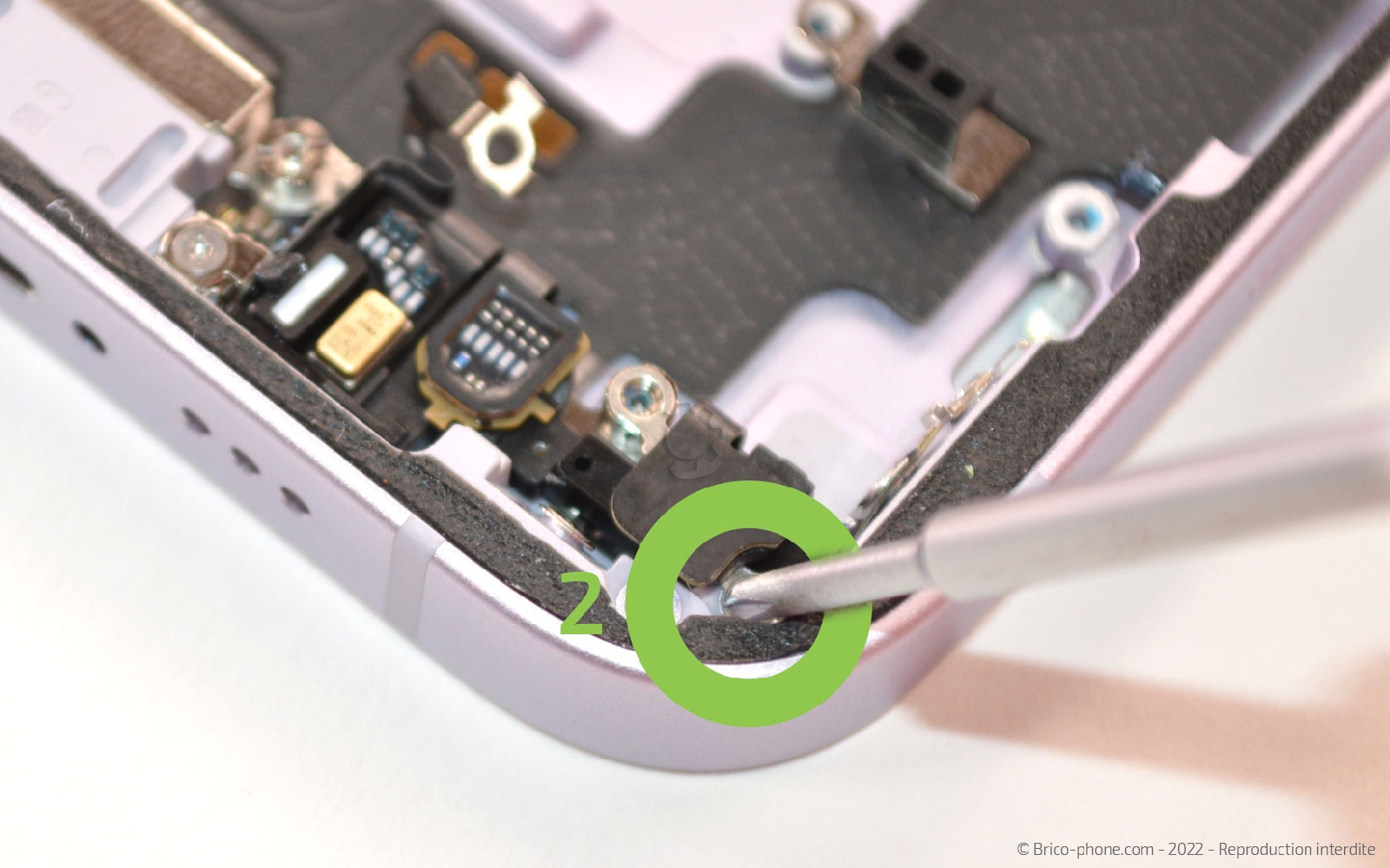

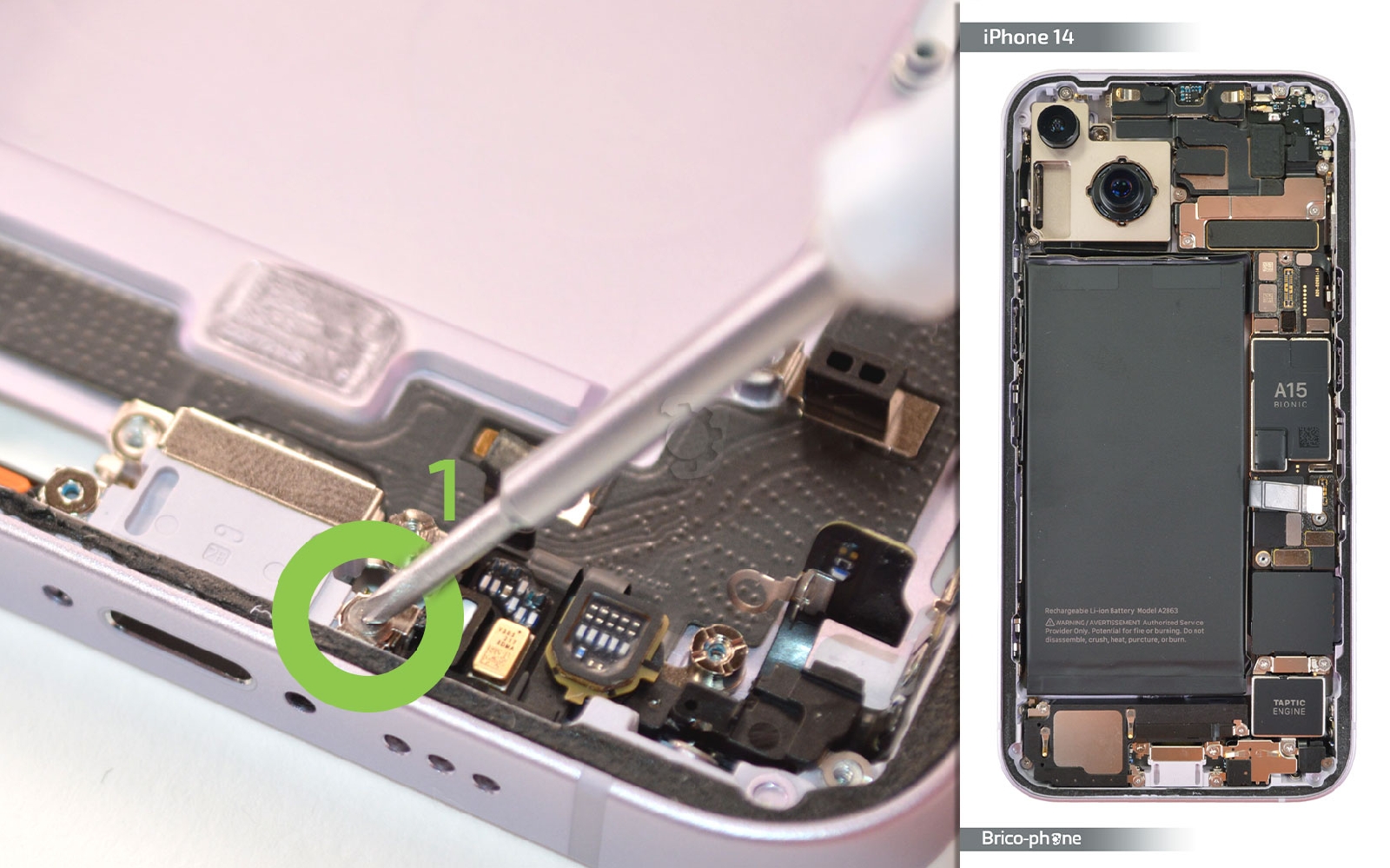

Etape 26 Récupérer les vis i

Toujours avec le triwing, sortez les deux vis qui retiennent le support micro.

Ensuite avec la brucelles, soulevez les différents capteurs pour laisser apercevoir le composant #16.
Outils
Pince Brucelles
Tournevis Triwing
Etape 27

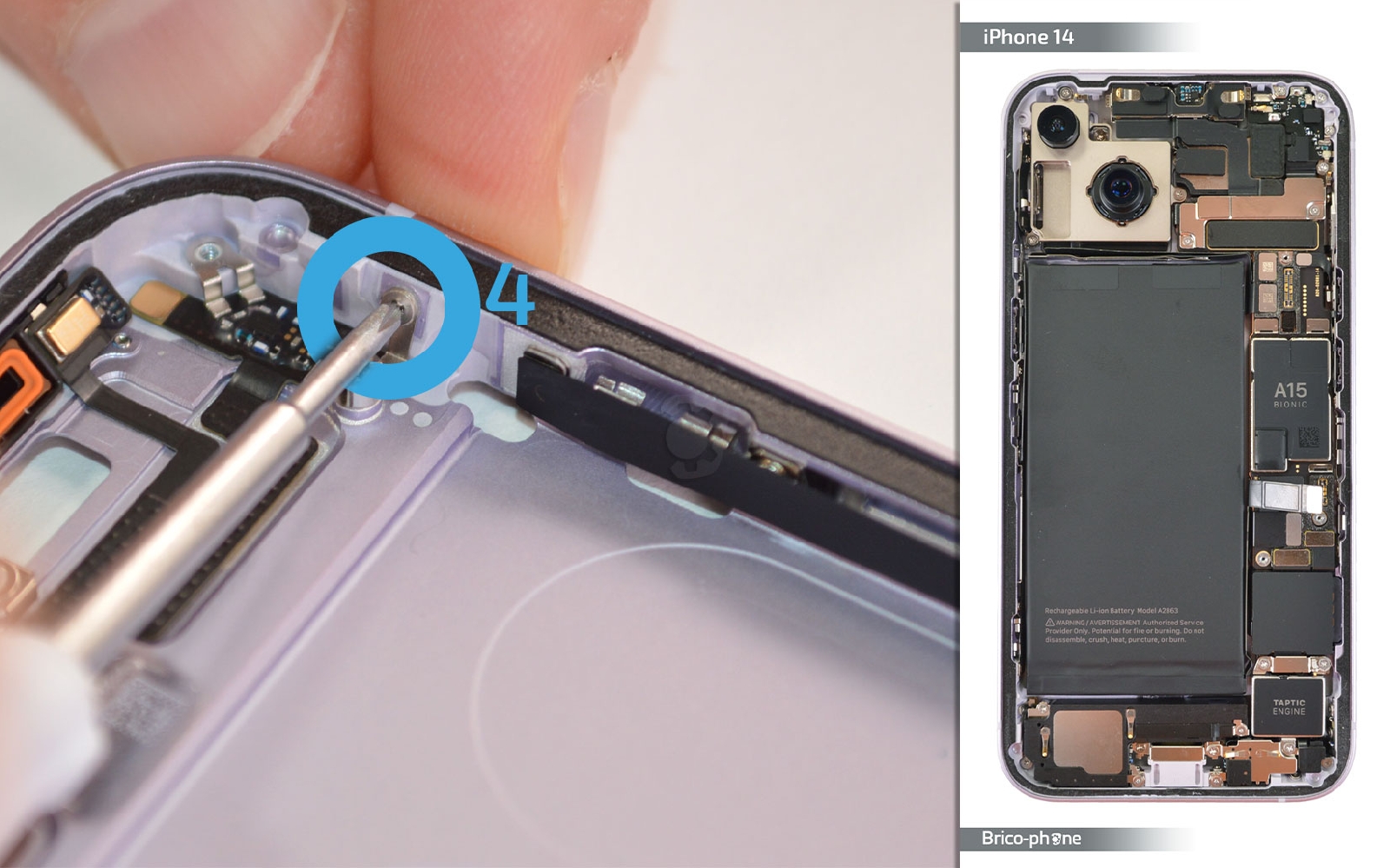

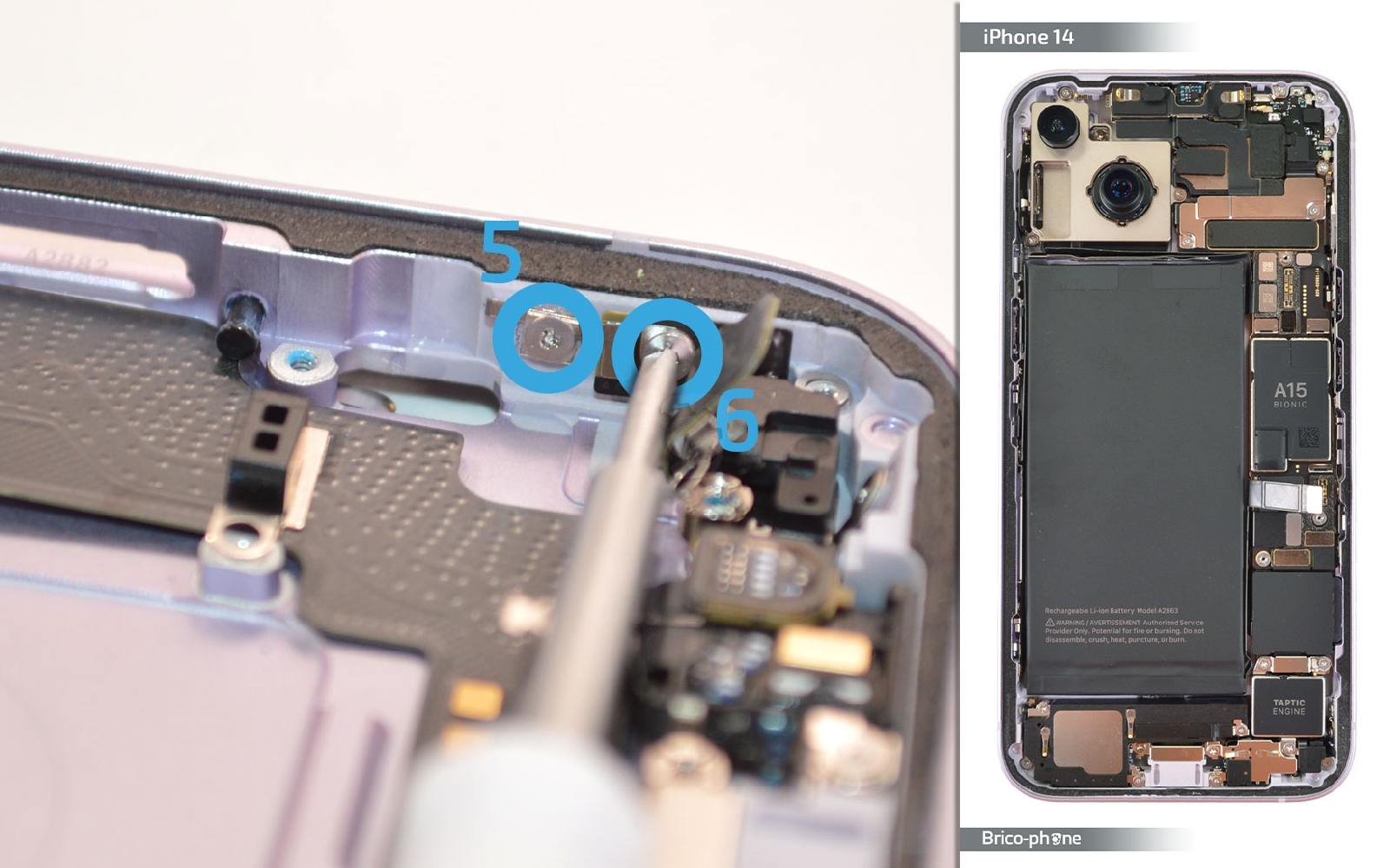

Etape 27 Dévisser le connecteur de charge

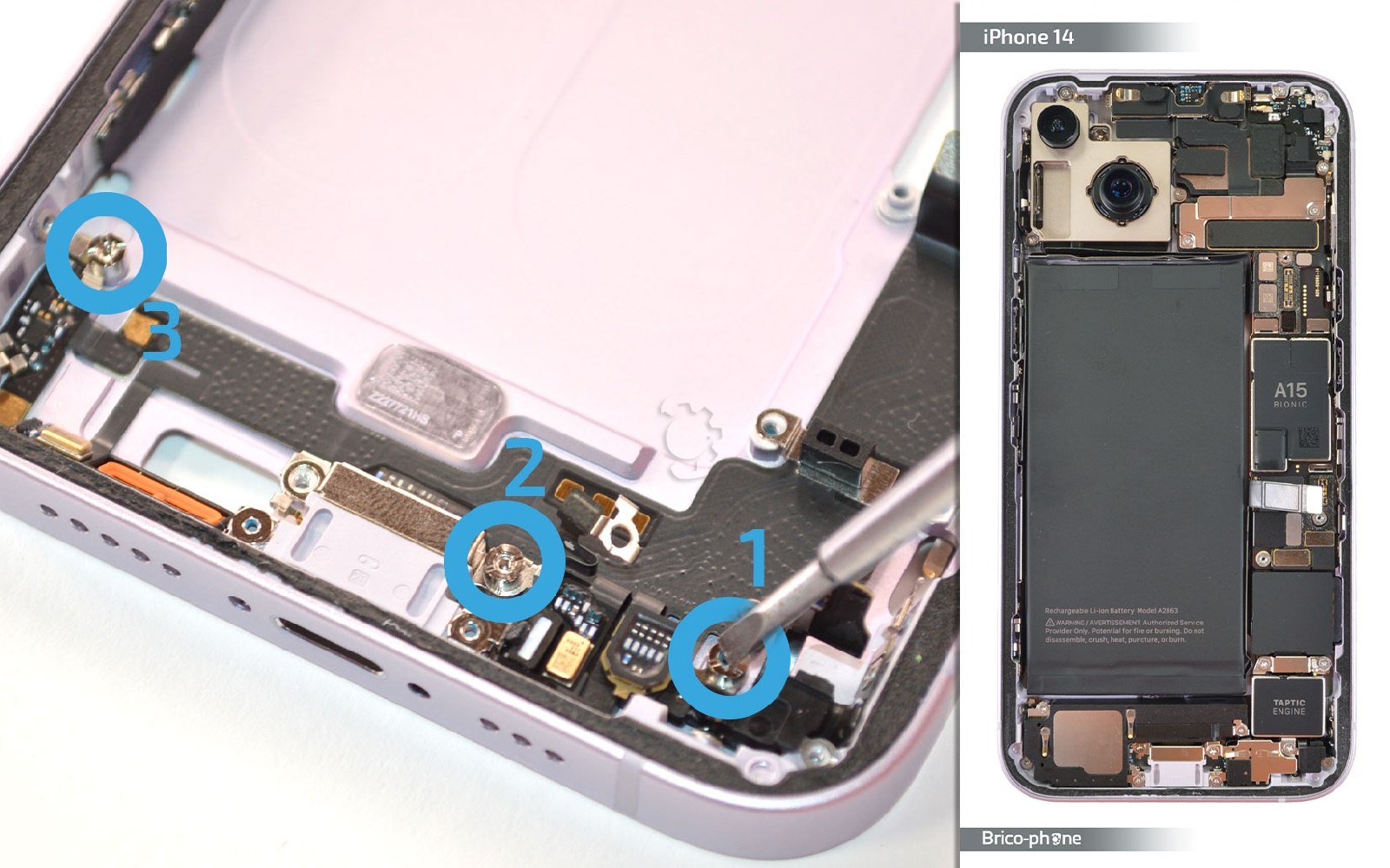

Gardez le tournevis triwing pour extraire les vis J4, J5 et J6 puis attaquez-vous aux vis plates J1, J2 et J3.
Outils
Tournevis Plat
Tournevis Triwing
Etape 28

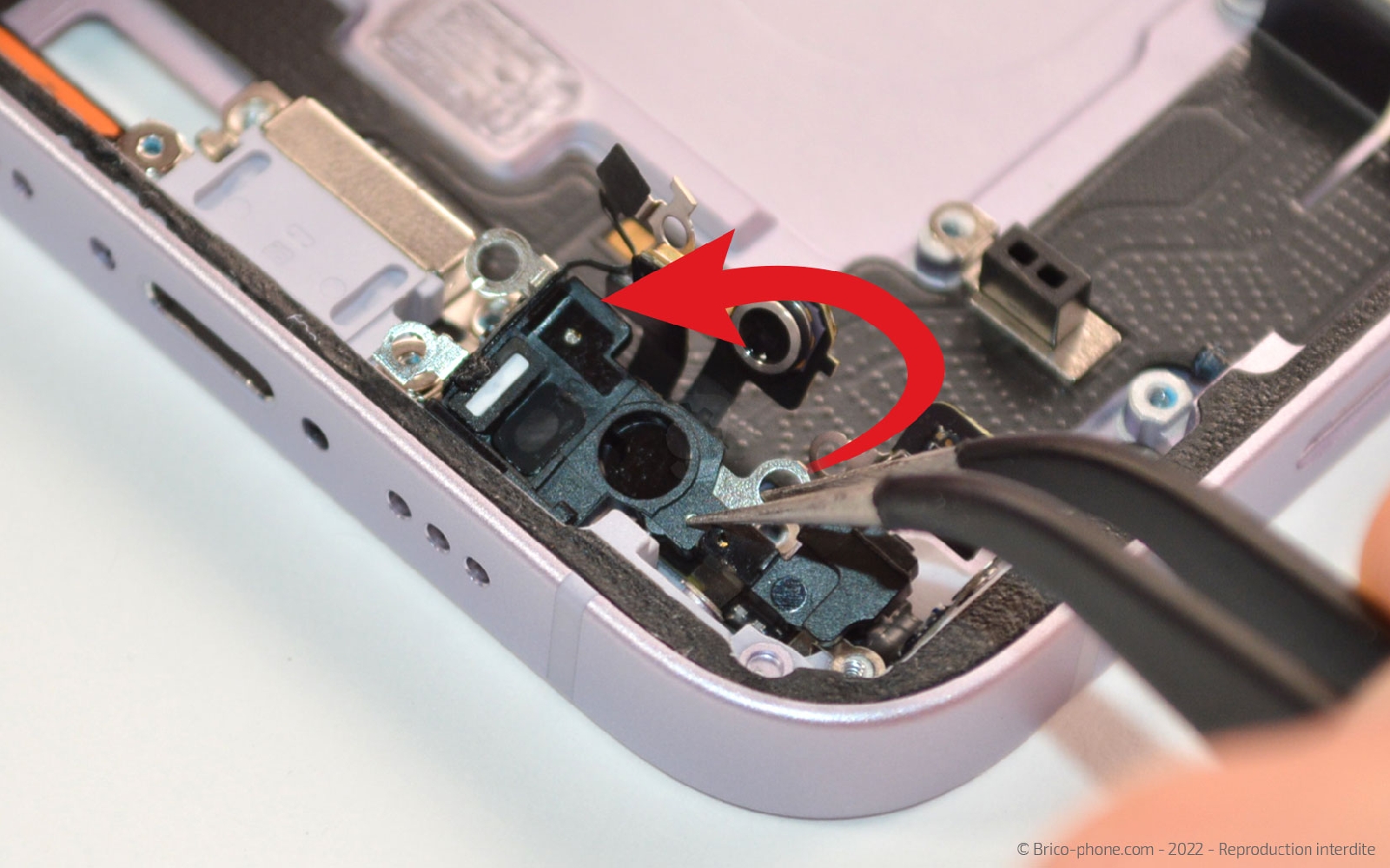

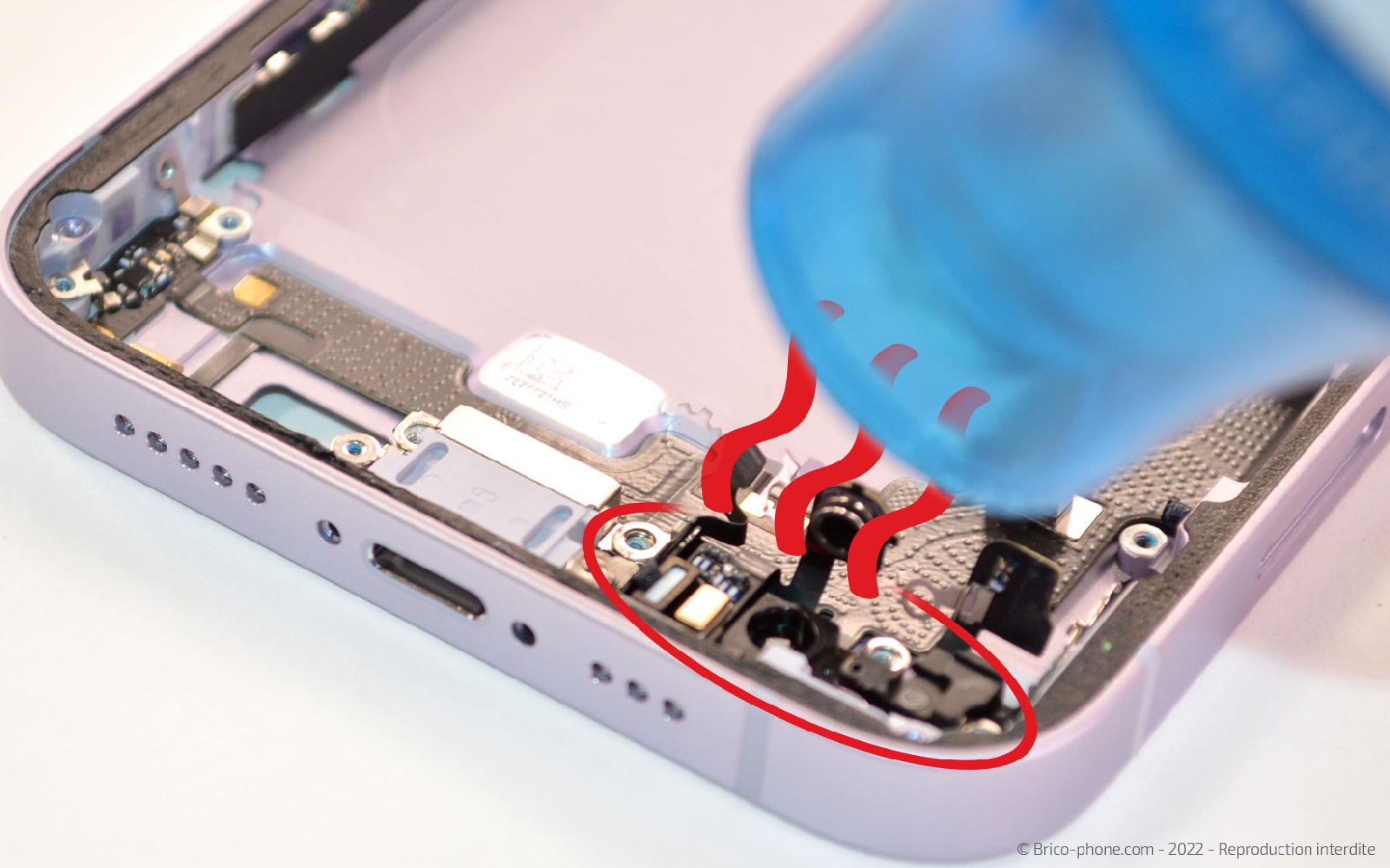

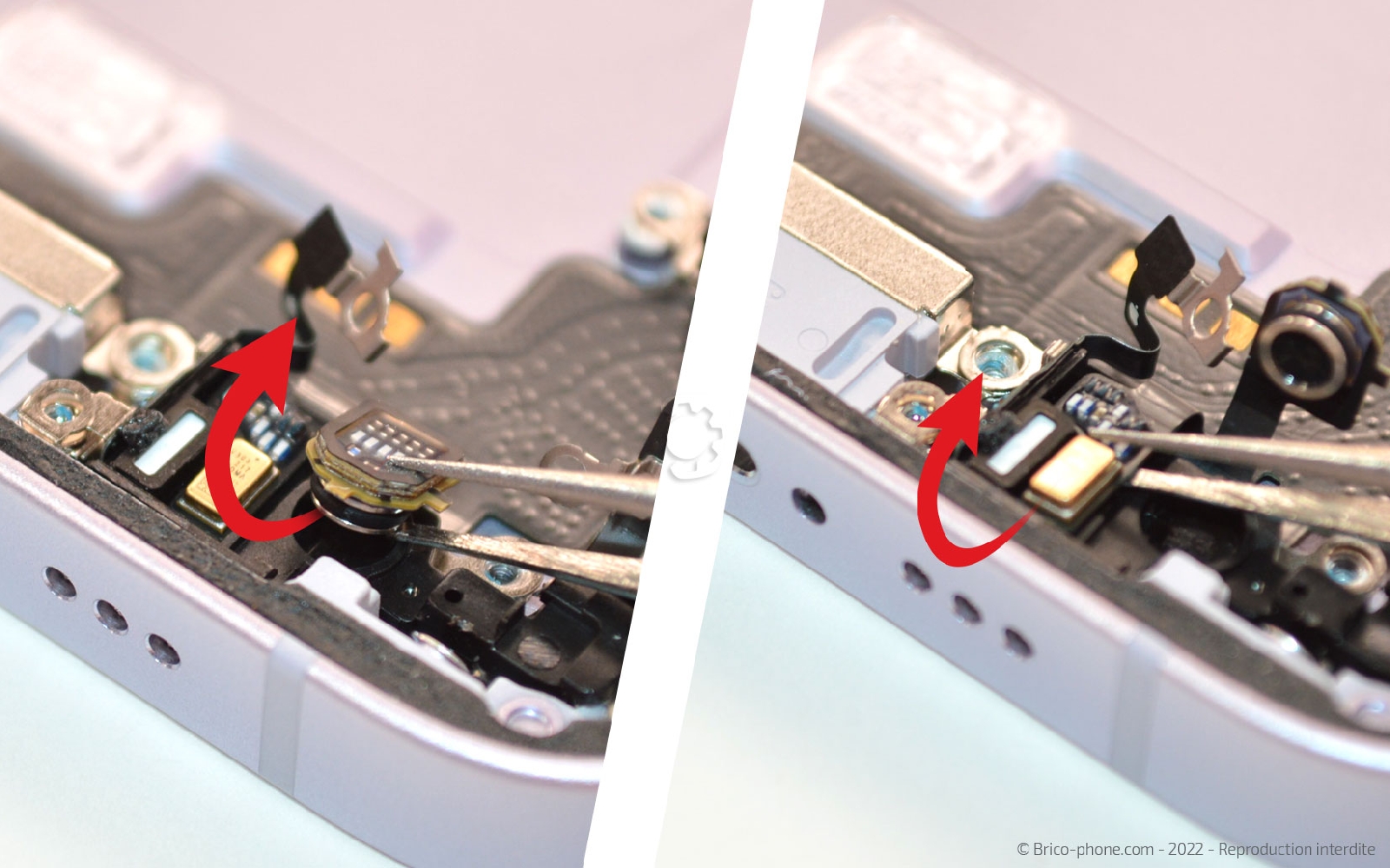

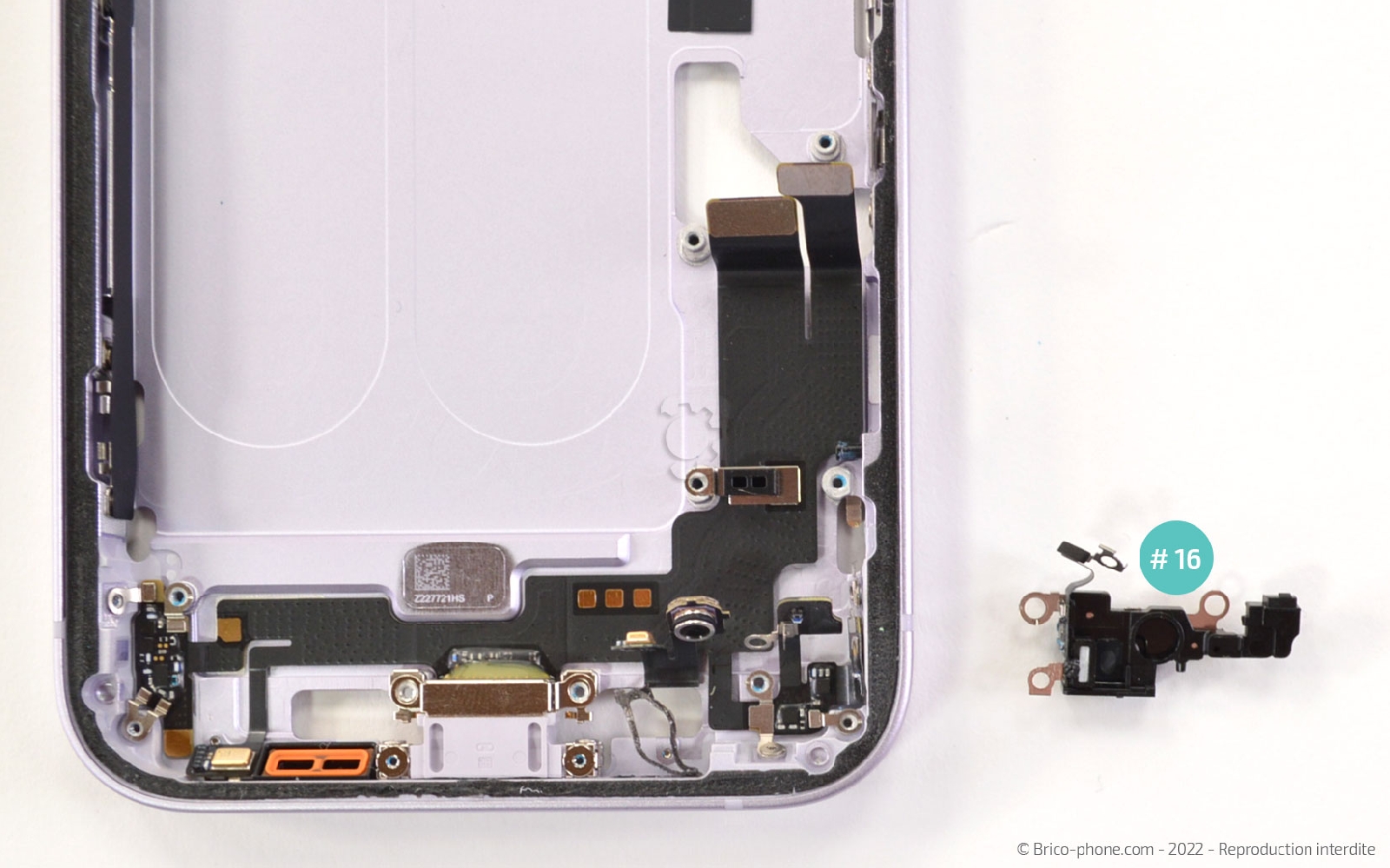

Etape 28 Sortir le support micro

Chauffez légèrement les différents éléments afin de pouvoir les décoller du support du micro. En effet, soulevez à l'aide de la pincette le micro et le capteur.

Attrapez ensuite le composant pour le sortir du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 29

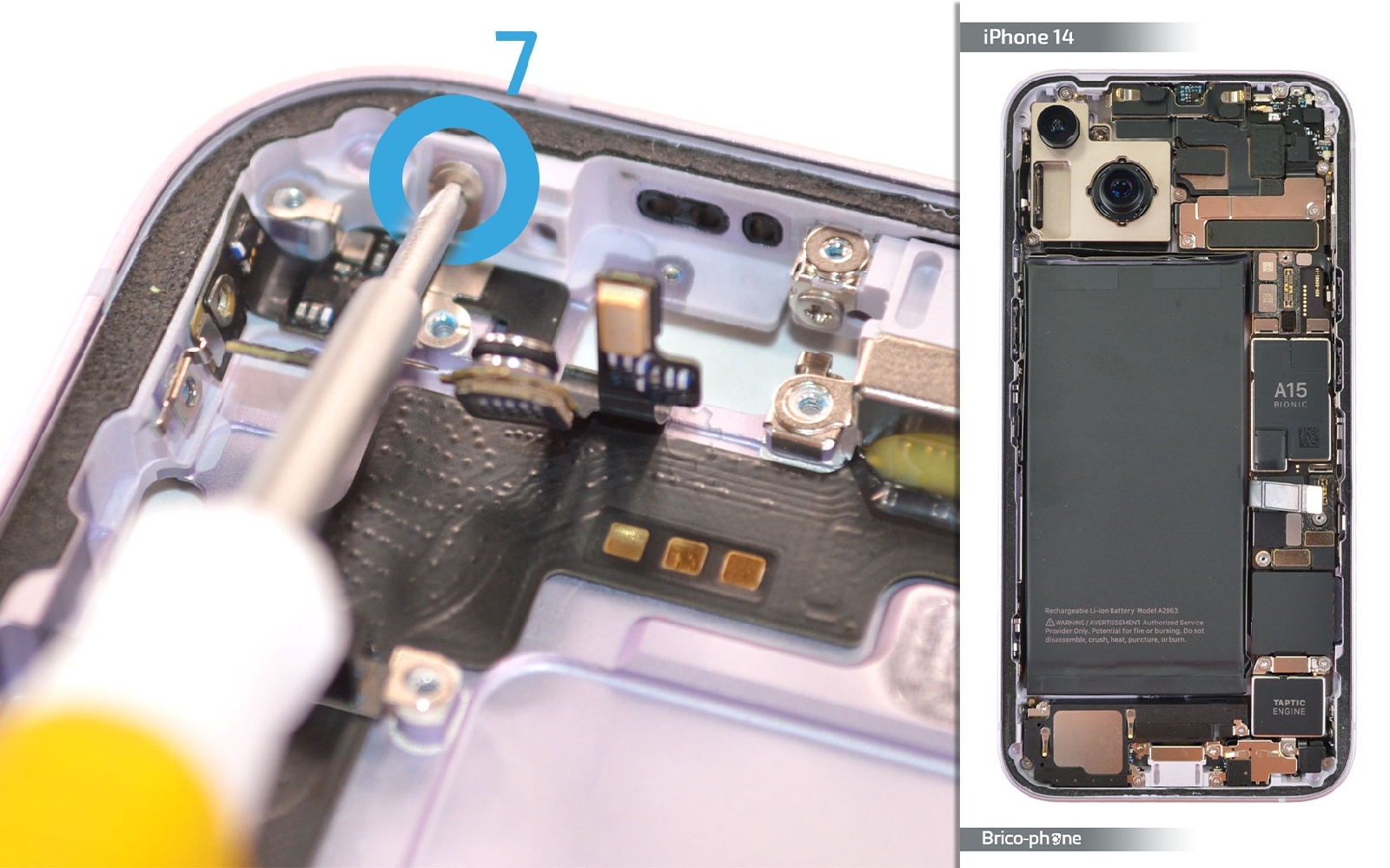

Etape 29 Retirer les dernières vis du dock

Récupérez les dernières vis qui retiennent le connecteur de charge au châssis. La vis J7 avec le triwing et la vis J8 et J9 avec le tournevis cruciforme.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 30

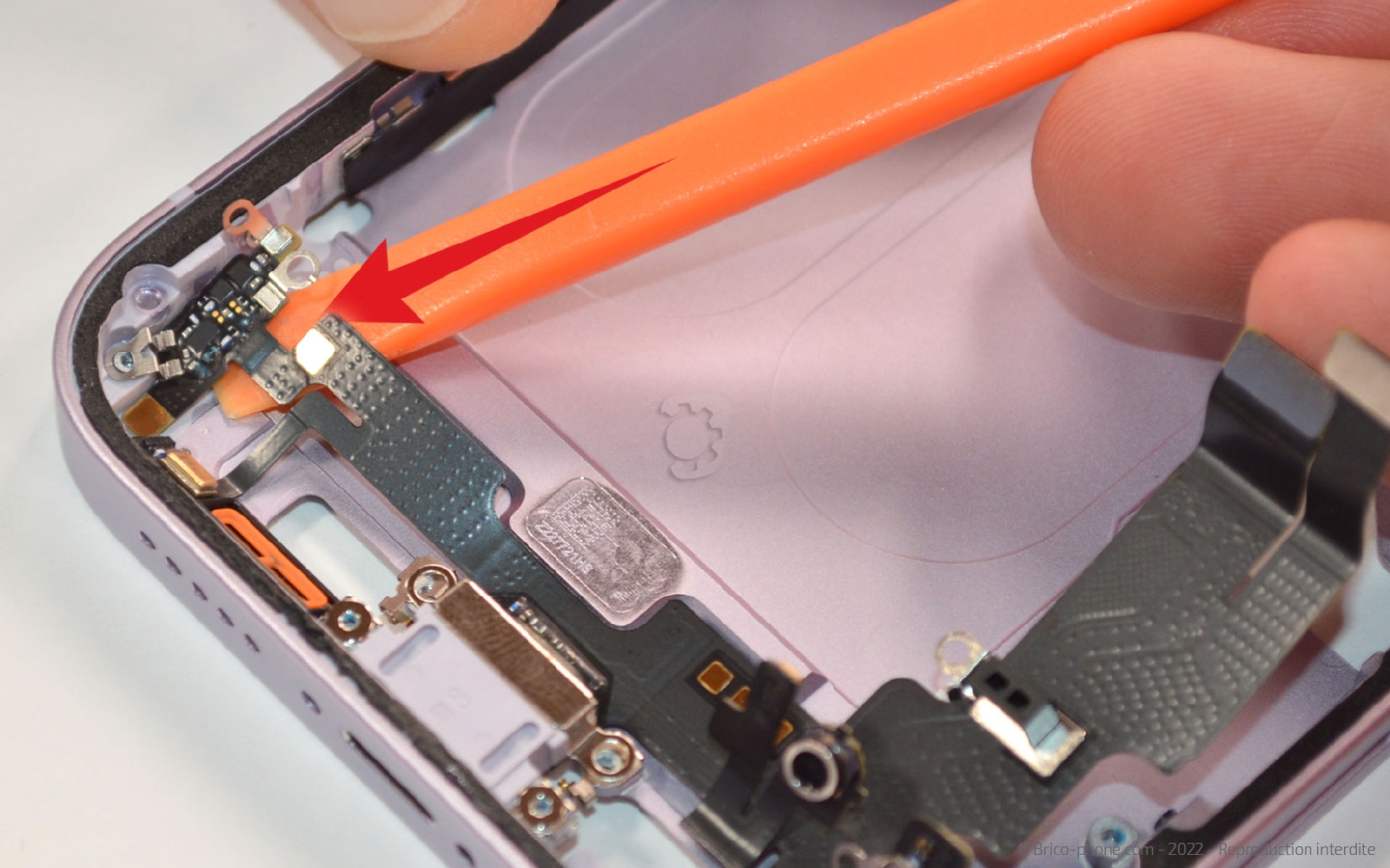

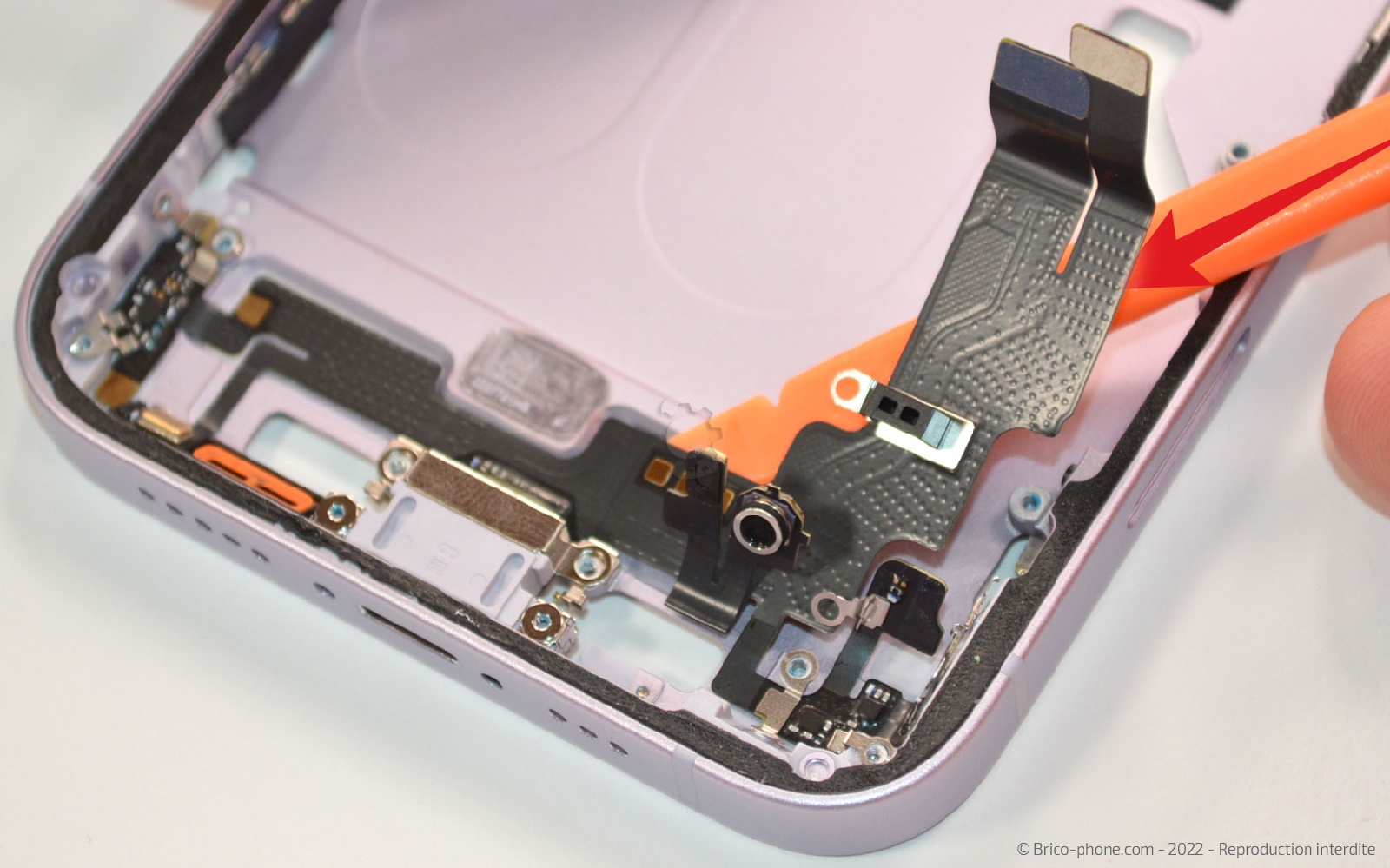

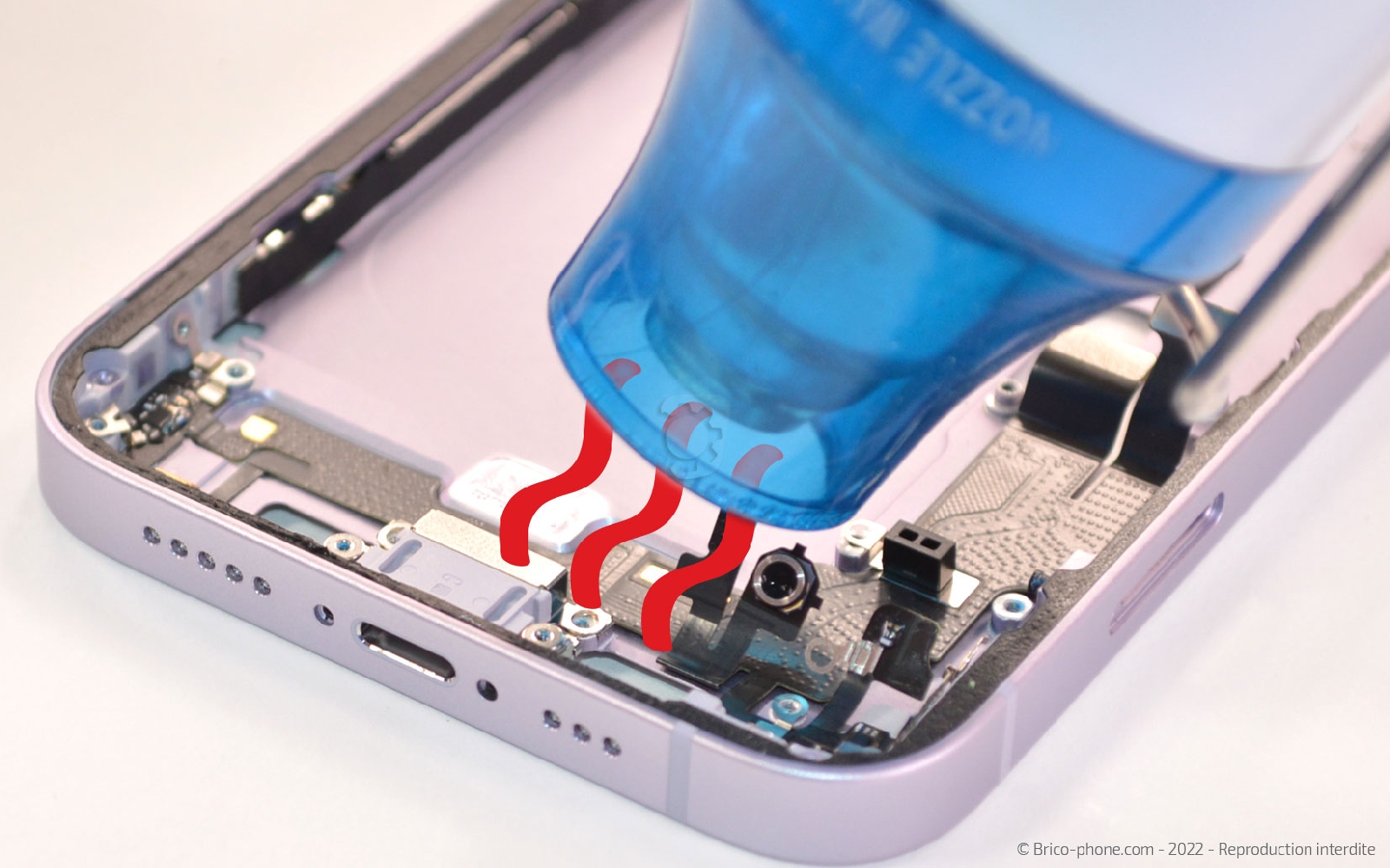

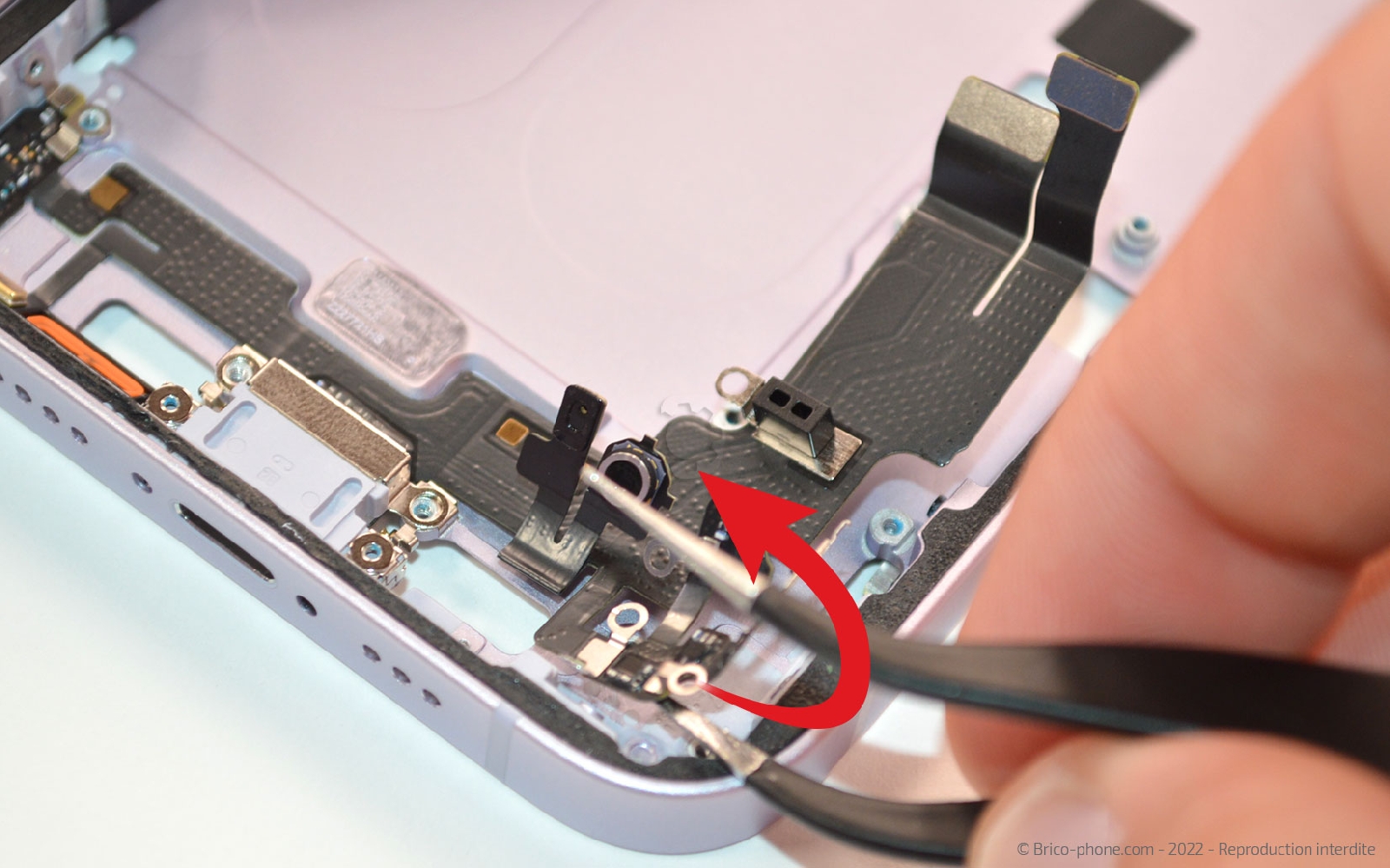

Etape 30 Chauffer le connecteur de charge

Reprenez le décapeur thermique pour chauffer la nappe afin de pouvoir glisser le spudger dessous pour décoller petit à petit le composant.

Faites attention, lorsque vous décollez les parties avec les contacts et antennes (parties dans les angles).
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 31

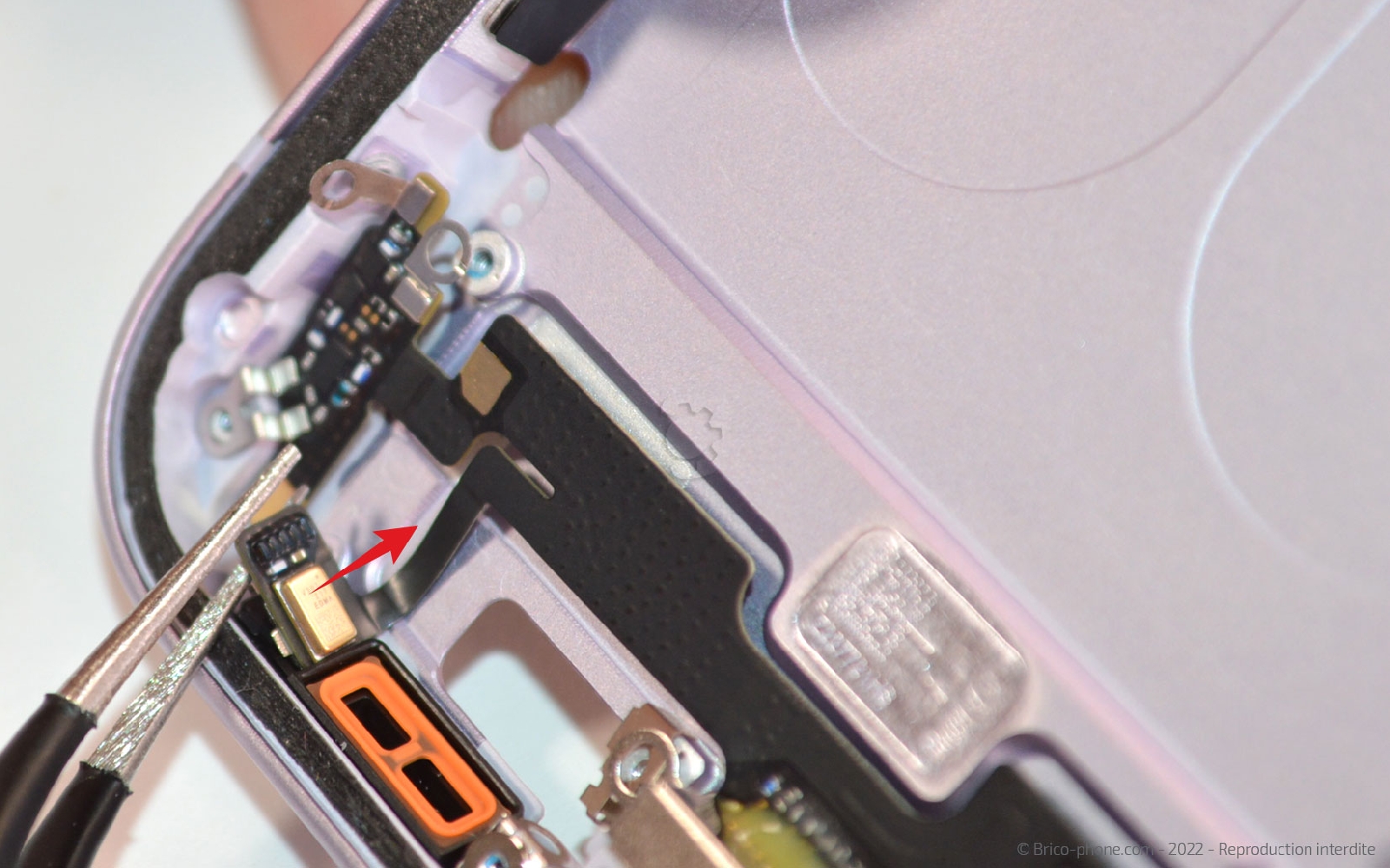

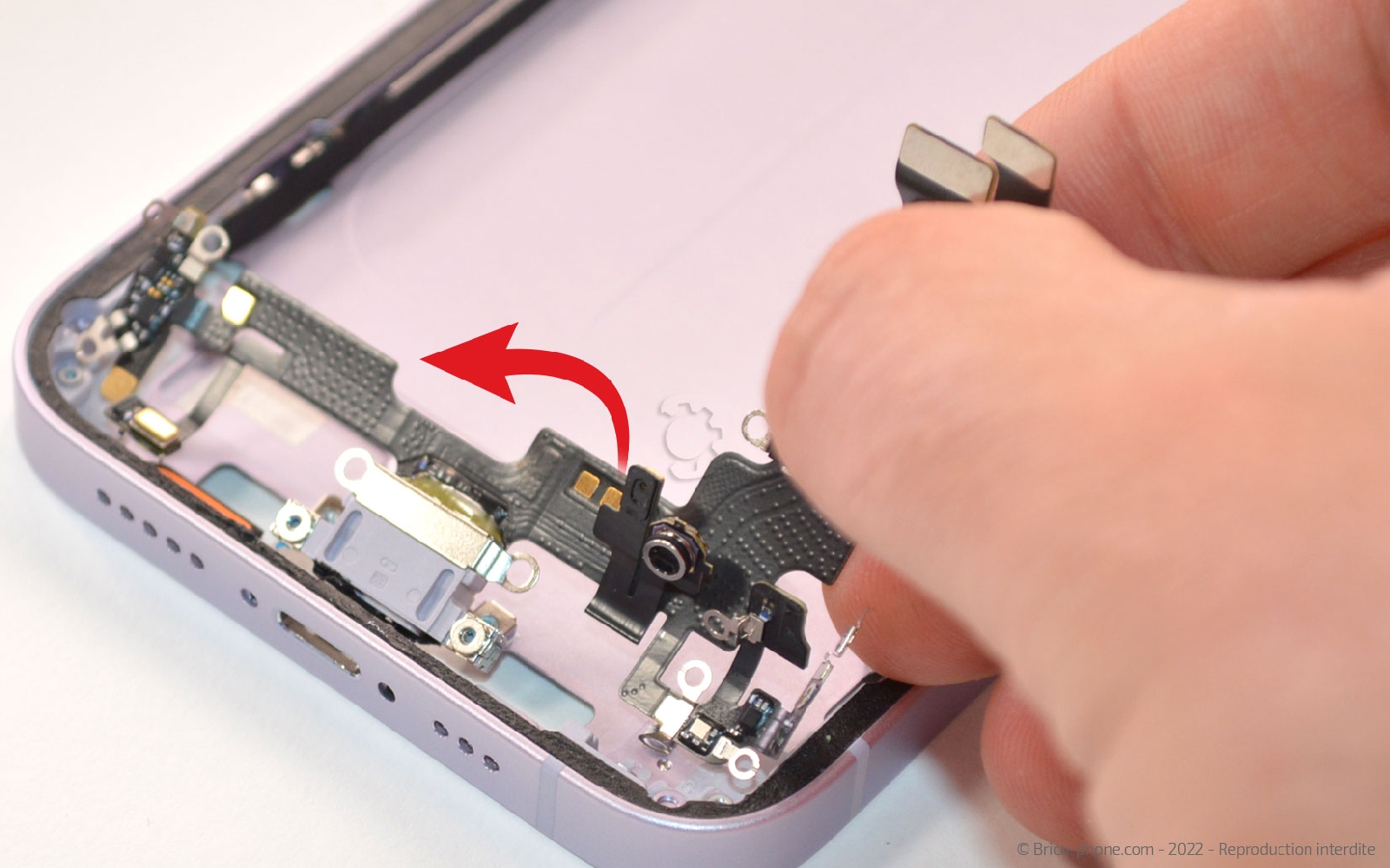

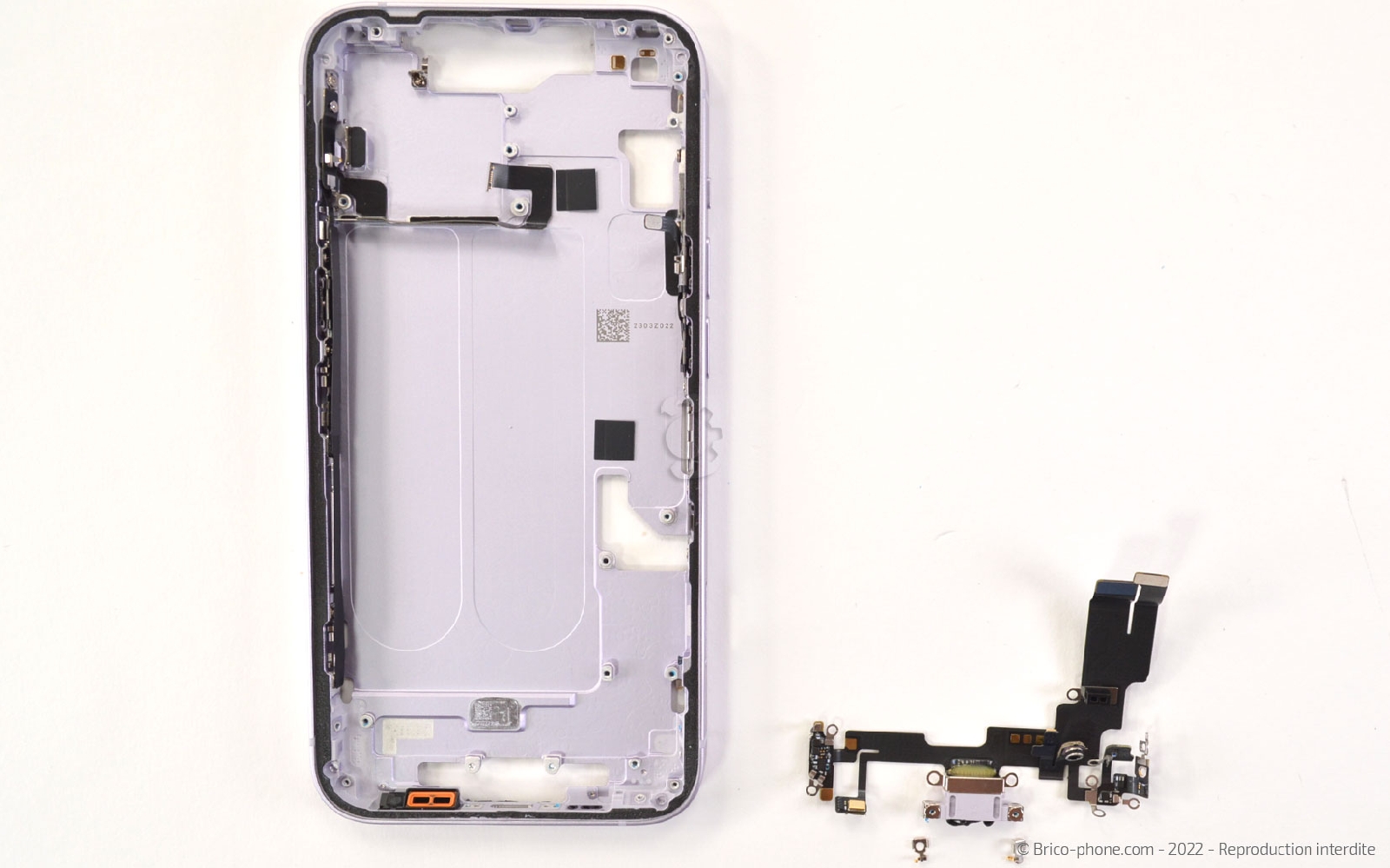

Etape 31 Mettre de coté le connecteur de charge

A l'aide de la pincette, détachez le micro du châssis avant de sortir le connecteur de charge du téléphone.

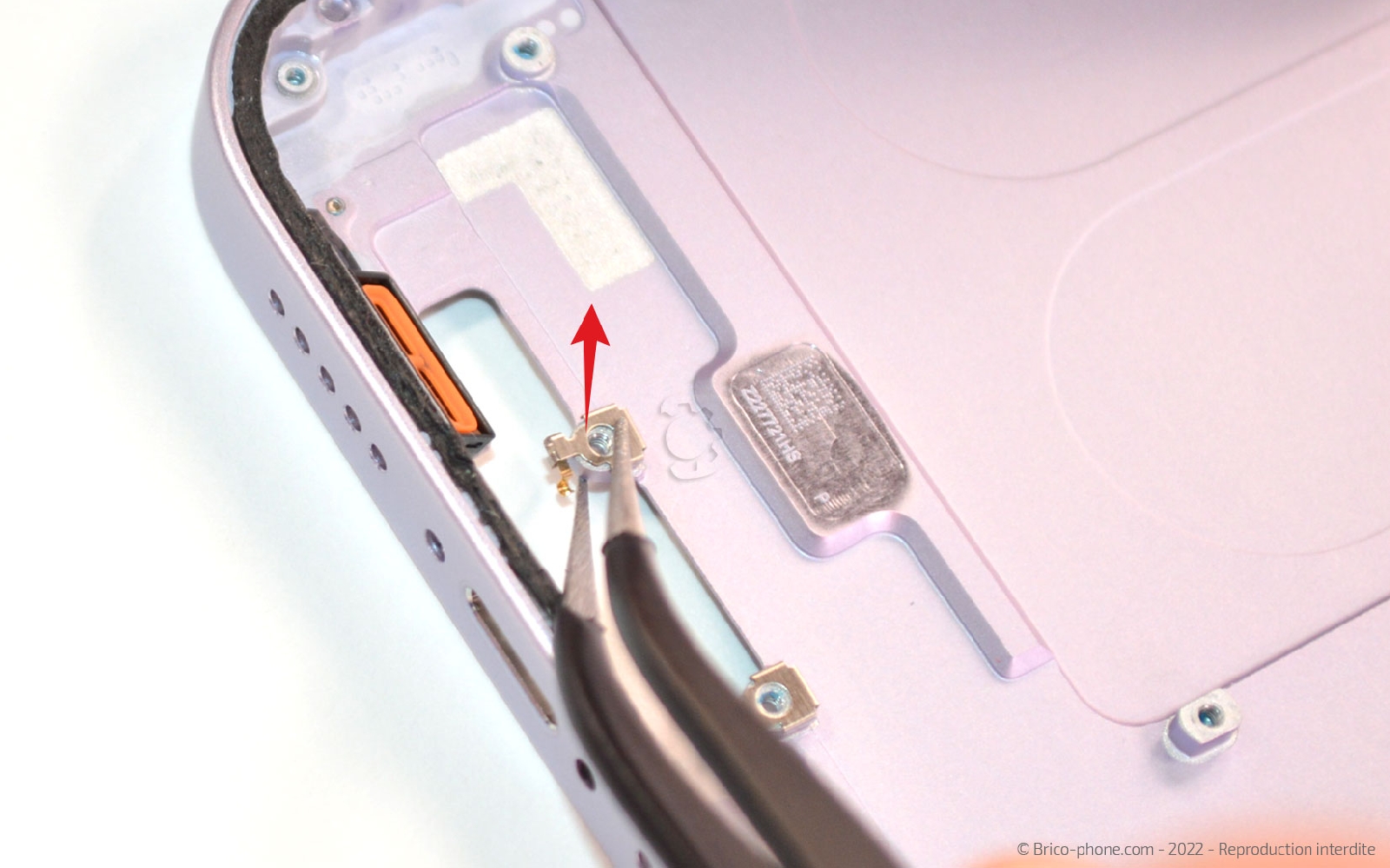

Puis, récupérez les petits contacts métalliques.
Outils
Pince Brucelles
Etape 32

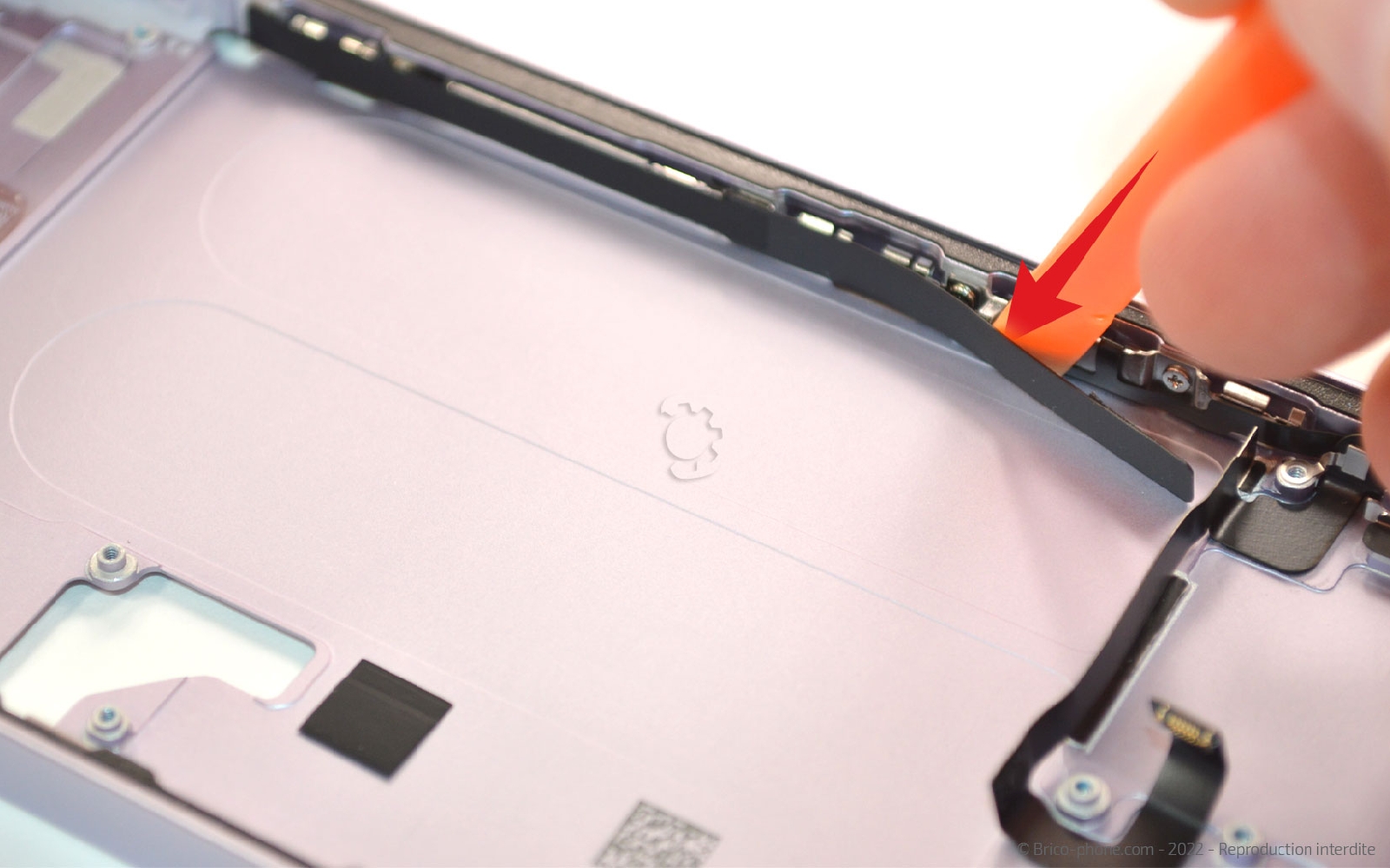

Etape 32 Libérer la nappe Power

Retirez l'adhésif noir qui cache les vis des boutons latéraux.
Outils
Levier Nylon
Etape 33

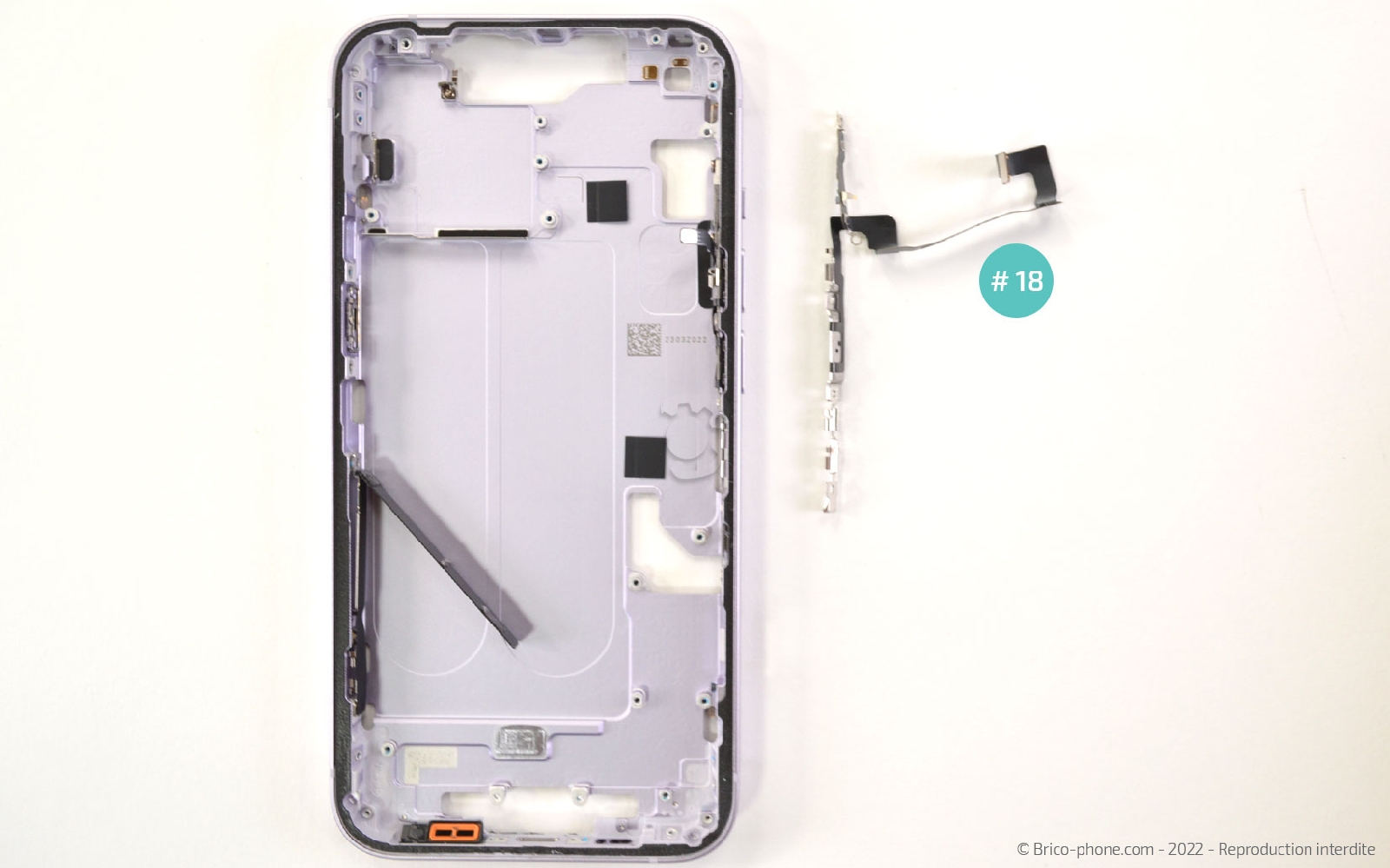

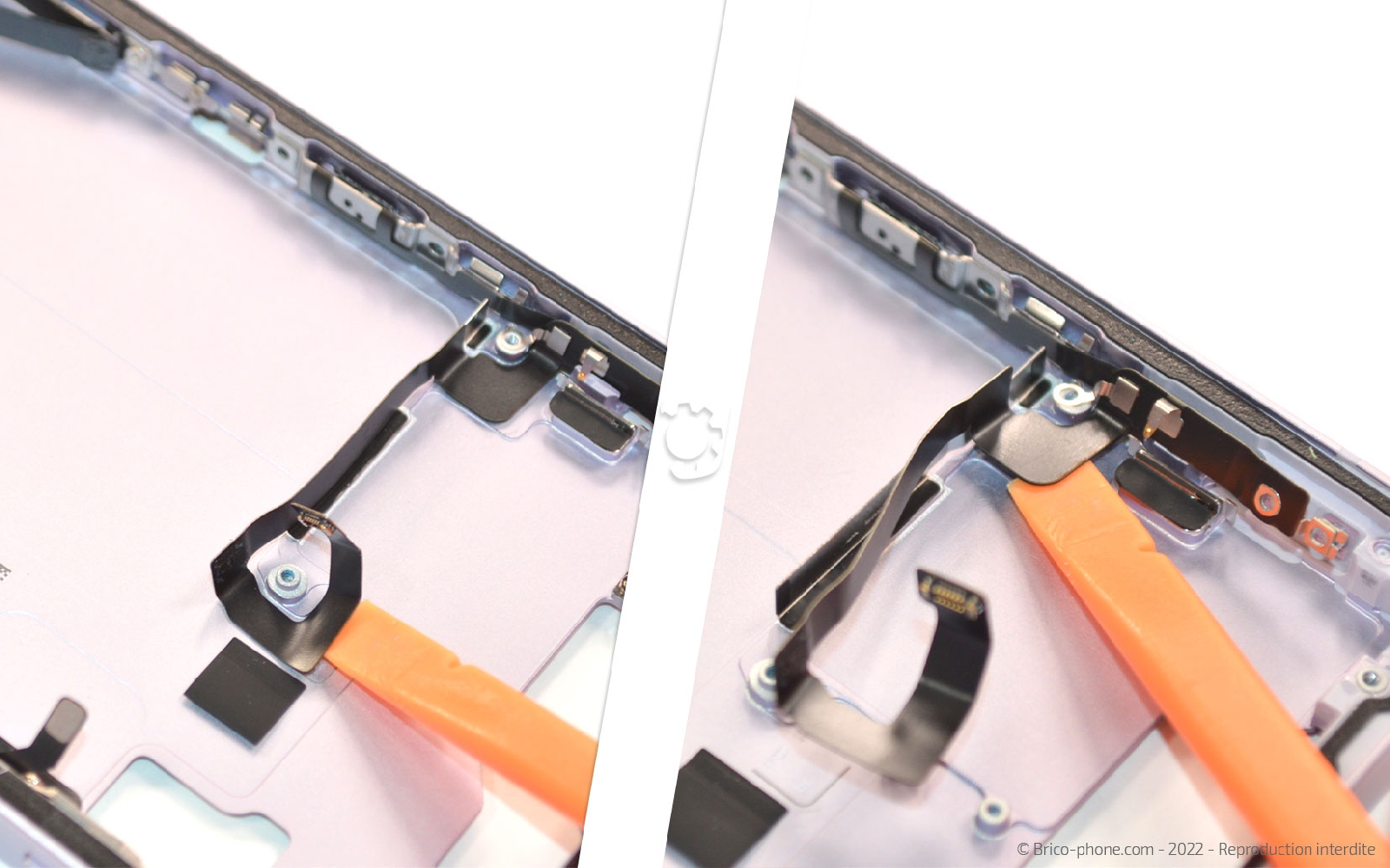

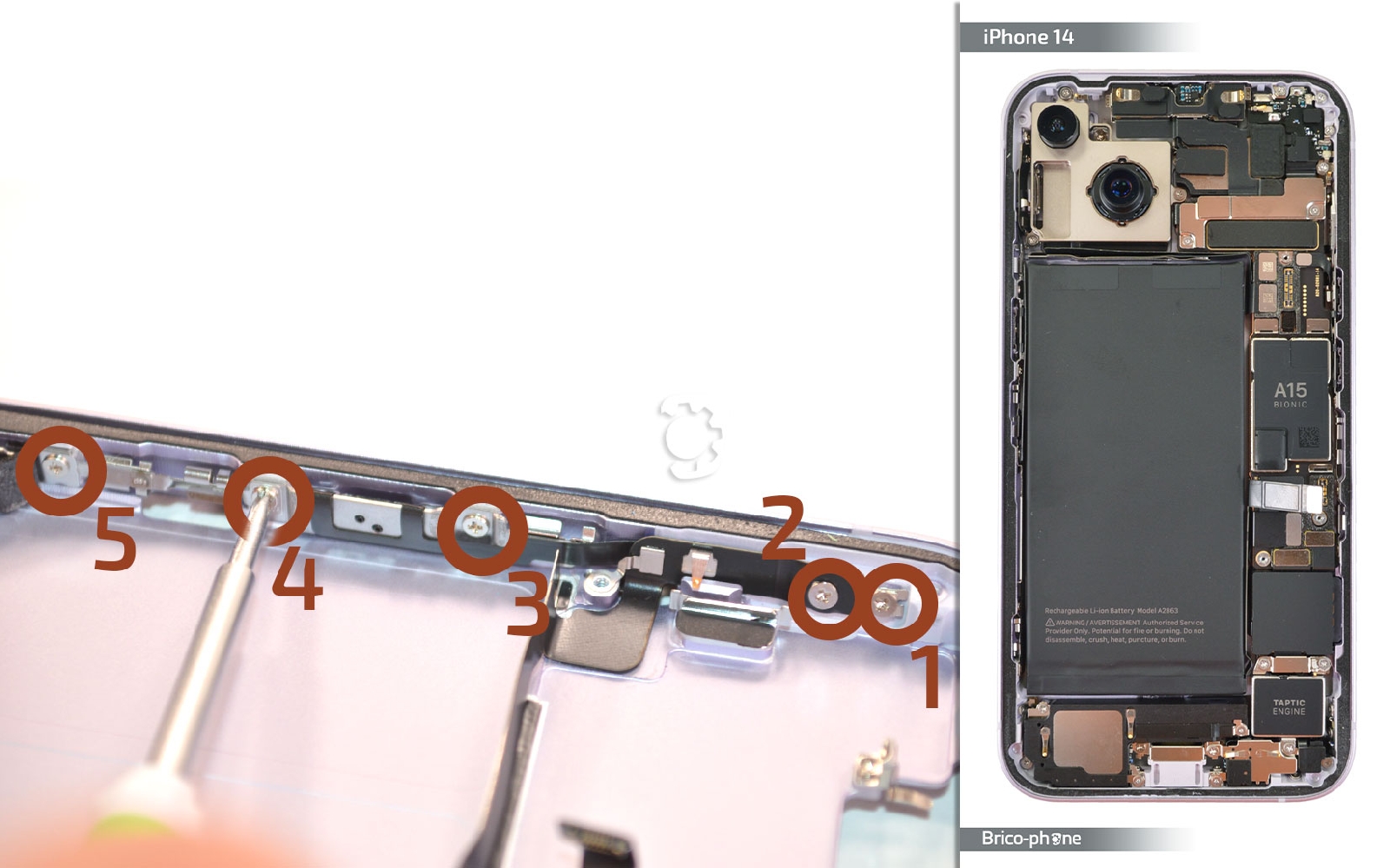

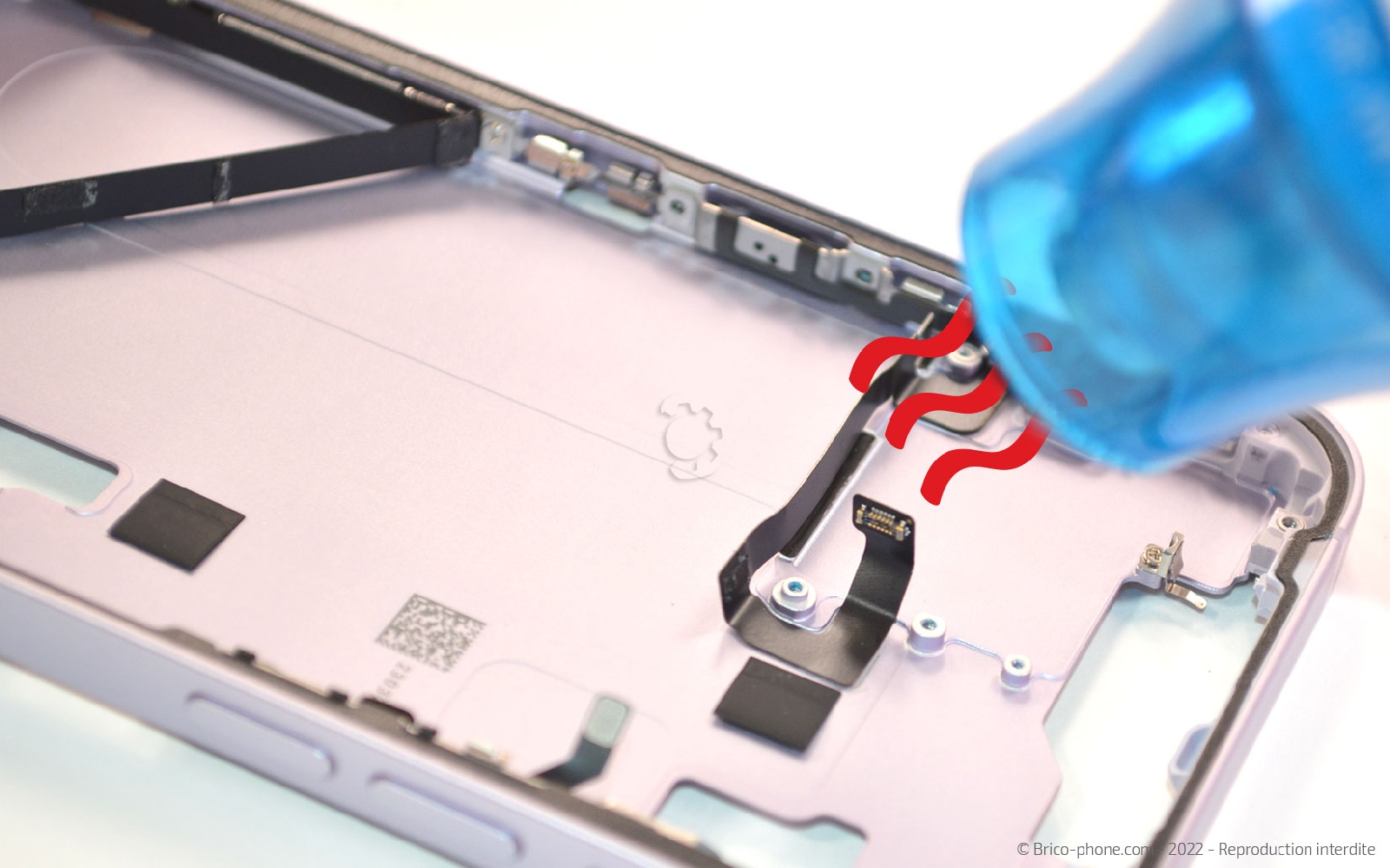

Etape 33 Sortir les boutons Power

A l'aide du tournevis cruciforme, enlevez les 5 vis du composant latéral avant de chauffer légèrement la nappe de ce dernier afin de faciliter son décollage.

Glissez le levier sous la nappe pour la détacher du châssis petit à petit et réussir à la mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 34

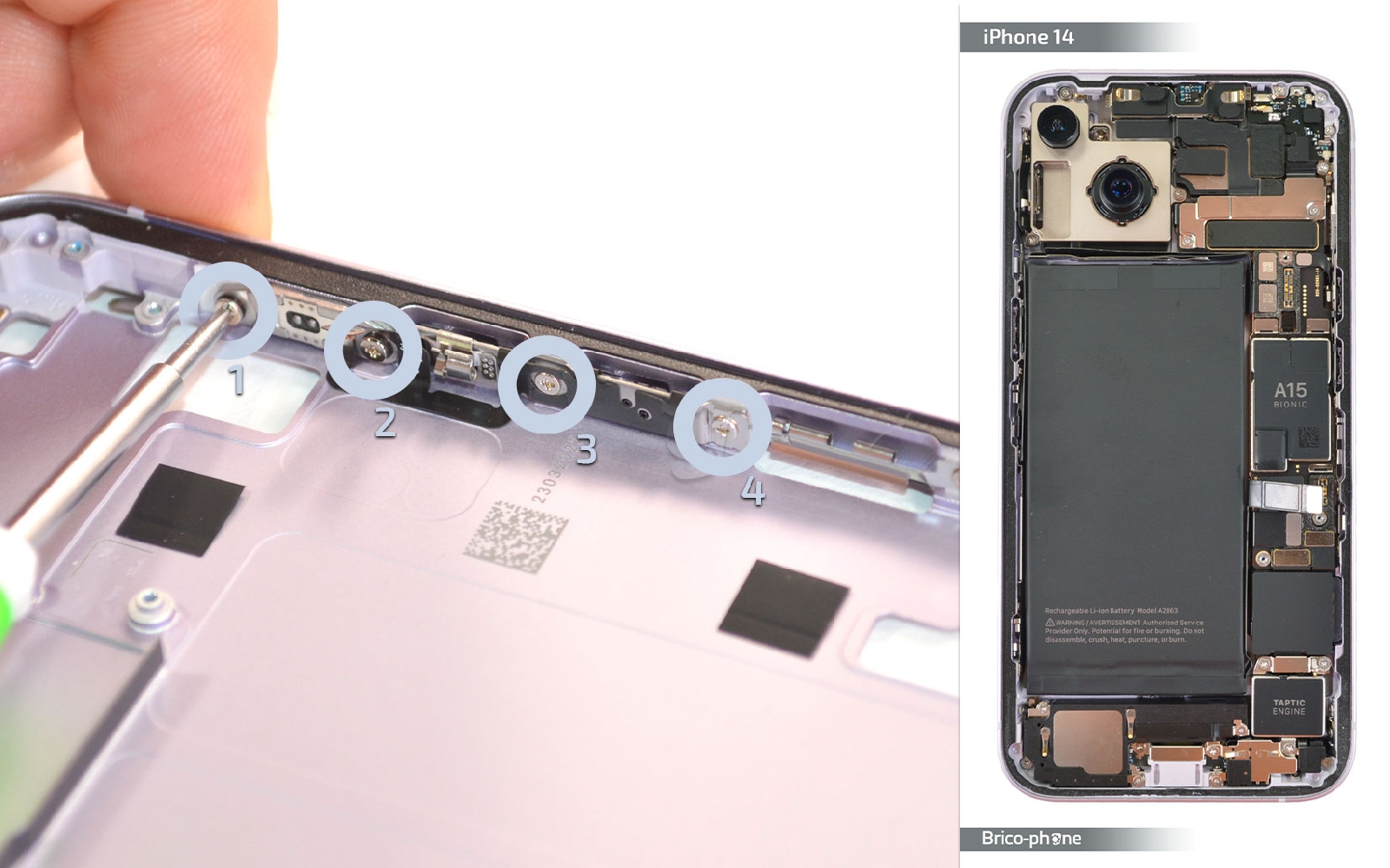

Etape 34 Récupérer le bouton Volume - vibreur

Ôtez les vis cruciforme avant de chauffer la nappe des boutons avec le décapeur thermique. Glissez le levier en nylon sous le composant pour l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
