Comment remplacer les haut-parleurs sur Switch Oled

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch Oled
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Problème de son.

Plus aucun son ne sort de votre Switch OLED ? Les haut-parleurs grésillent ? Il est temps de changer les haut-parleurs de votre console. Pour cela, rien de plus simple, il vous suffit de suivre ce guide de réparation spécialement conçu pour vous faciliter le dépannage.

En effet, chaque étape est détaillée en images et en vidéo. Elles sont également complétées par des conseils des experts Brico-phone afin que vous puissiez réussir haut la main ce dépannage en moins d'une heure et sans aide extérieure.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

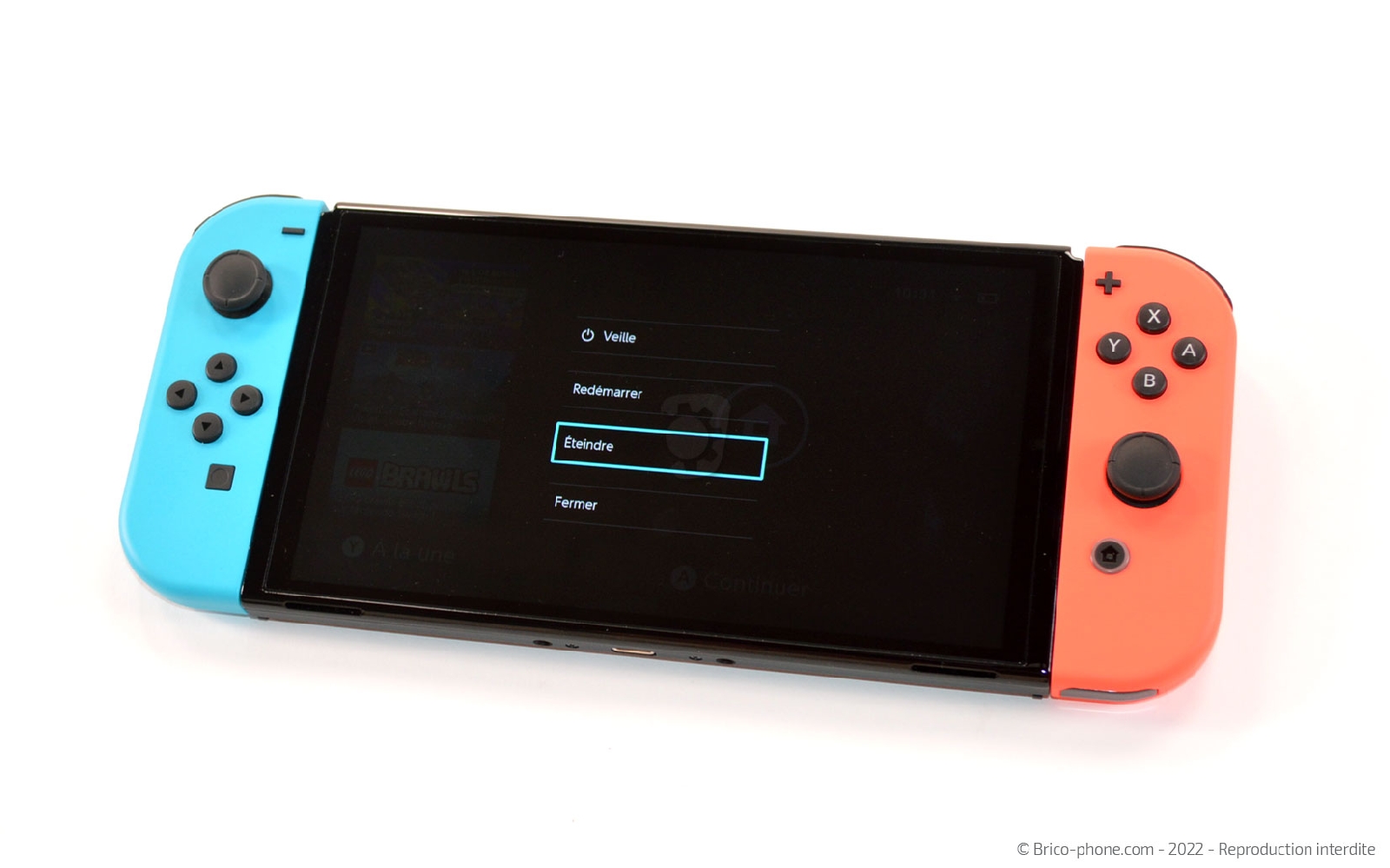

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.
Etape 1

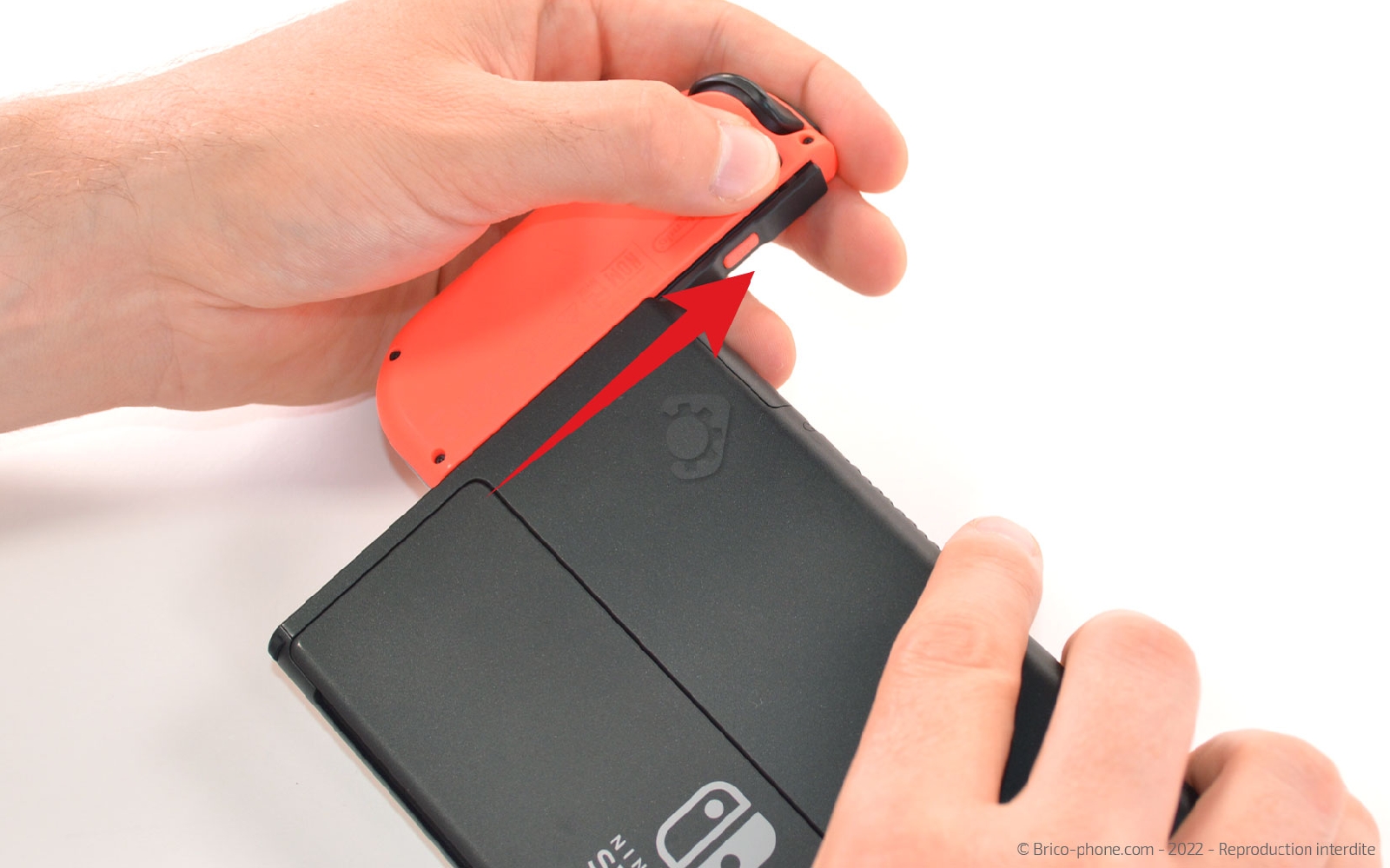

Etape 1 Libérer les Joy-cons

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.
Etape 2

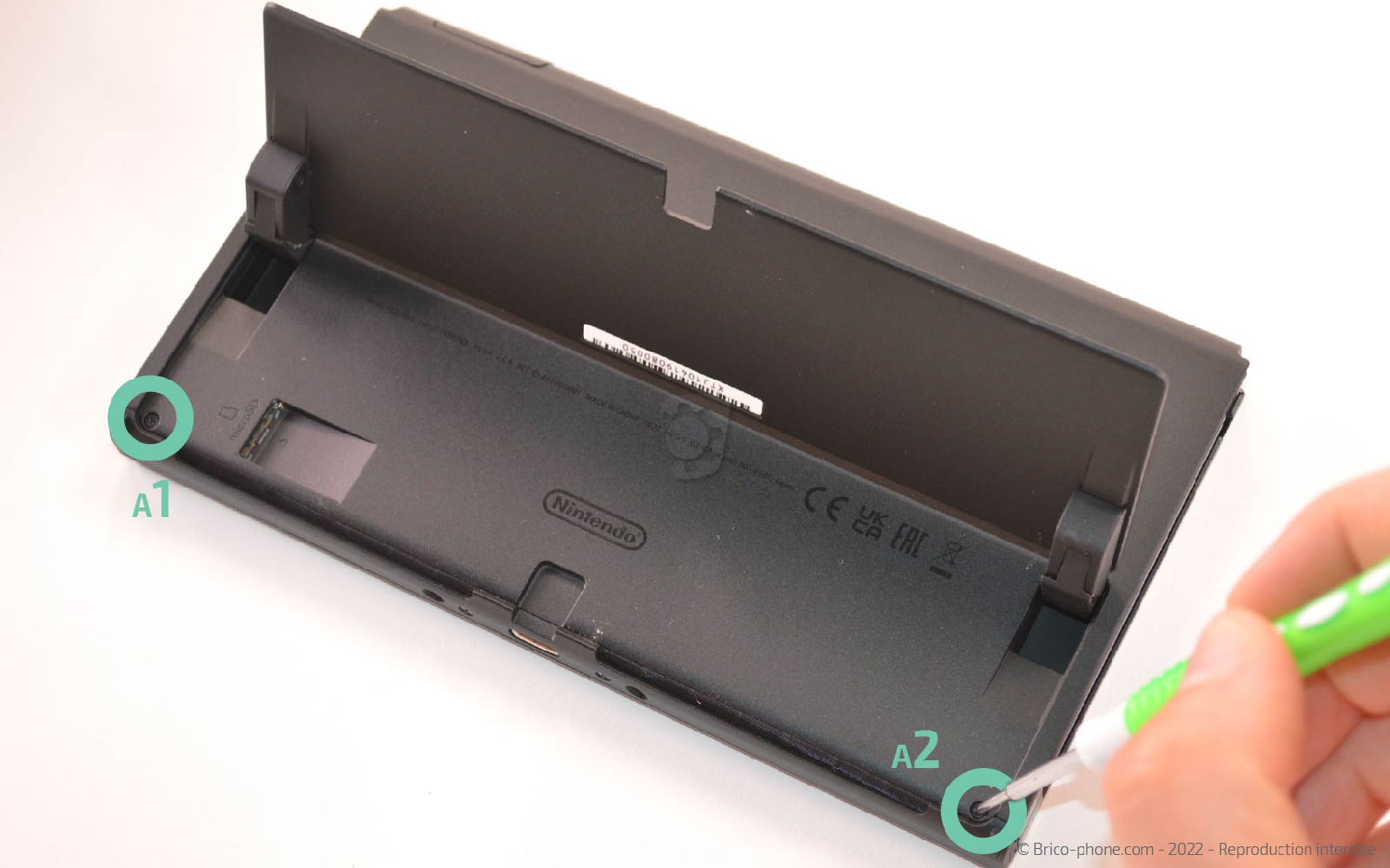

Etape 2 Récupérer les vis triwing

Commençons par extraire les deux vis triwing située sous le support de table.
Outils
Tournevis Triwing
Etape 3

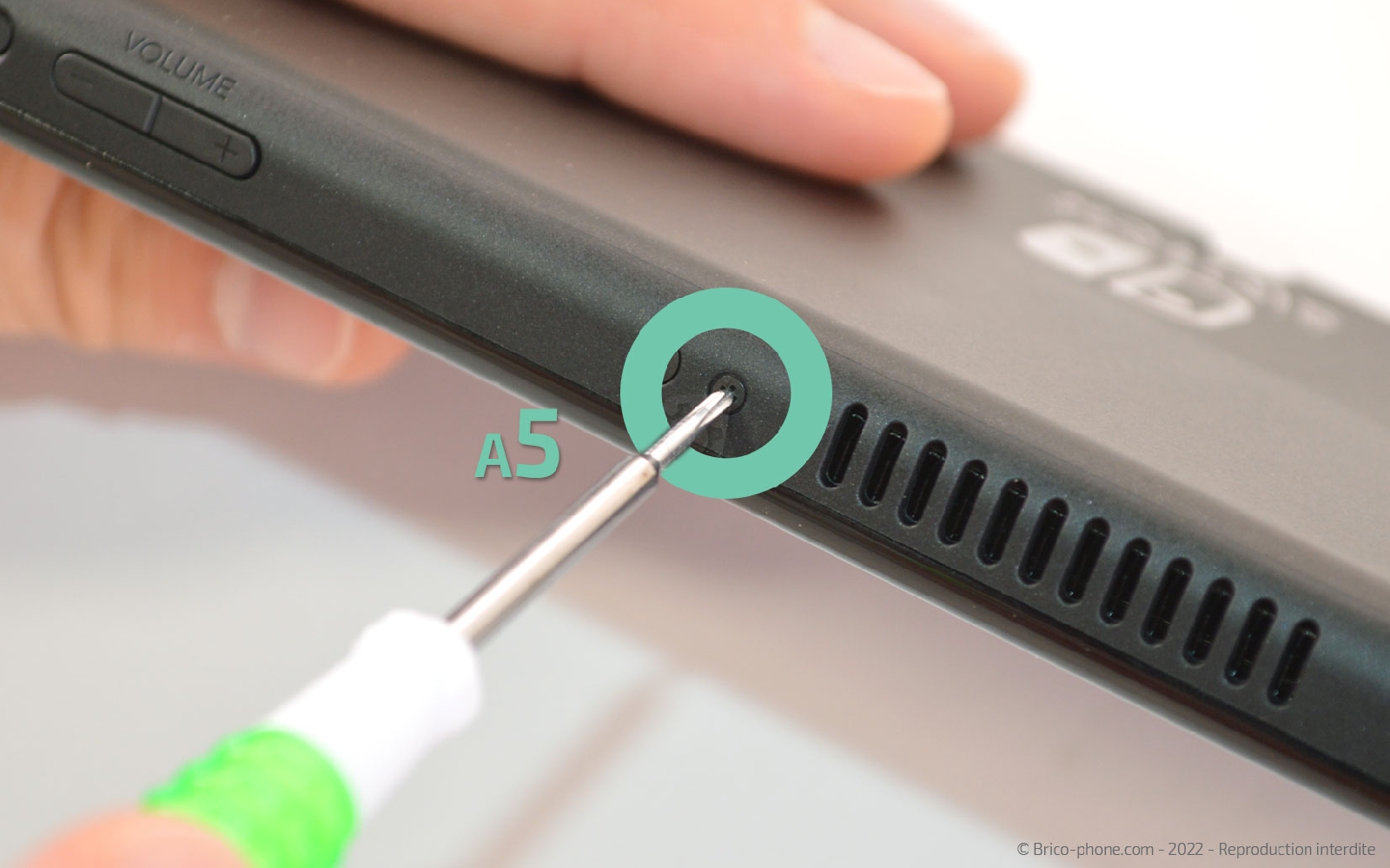

Etape 3 Dévisser la coque arrière

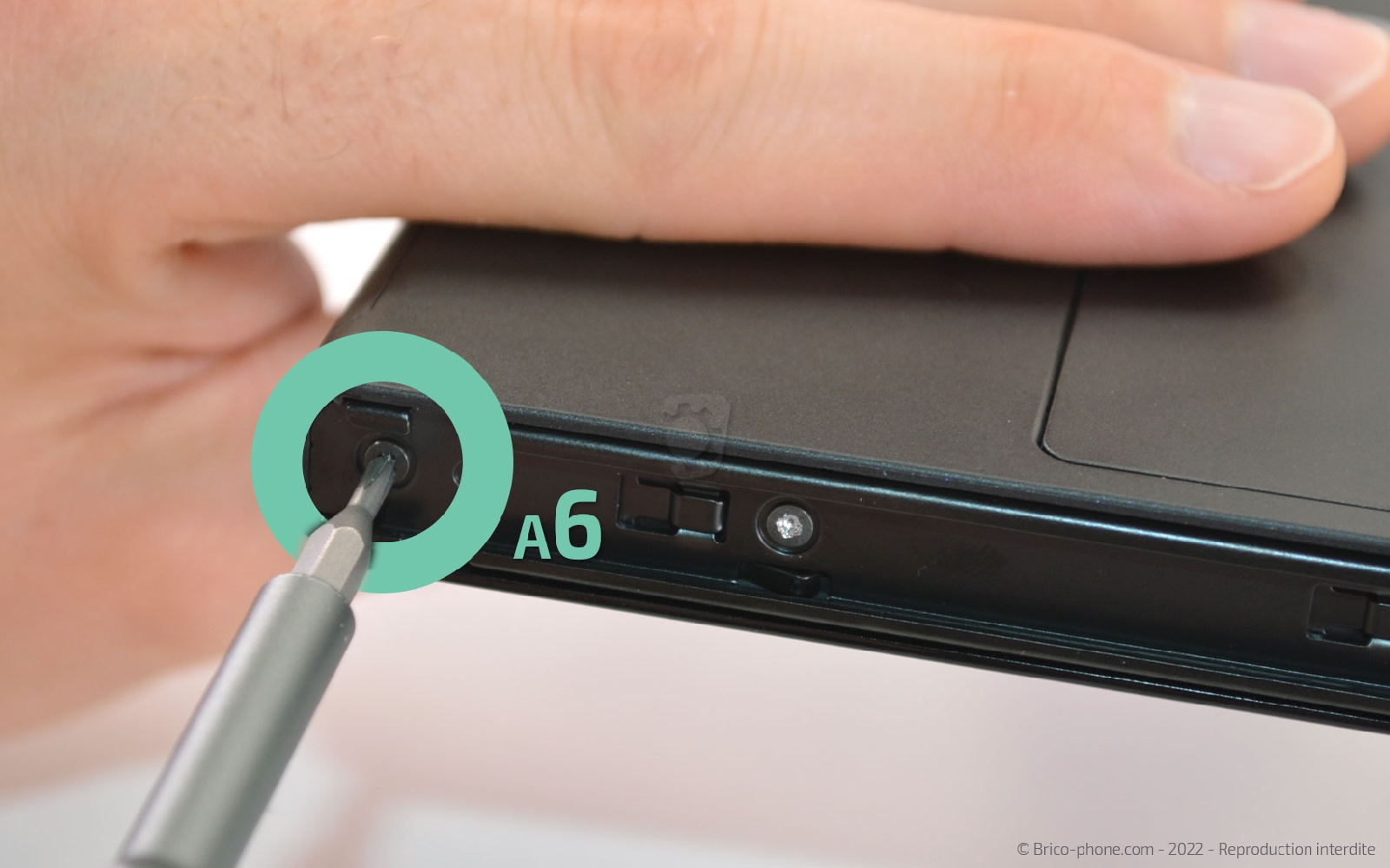

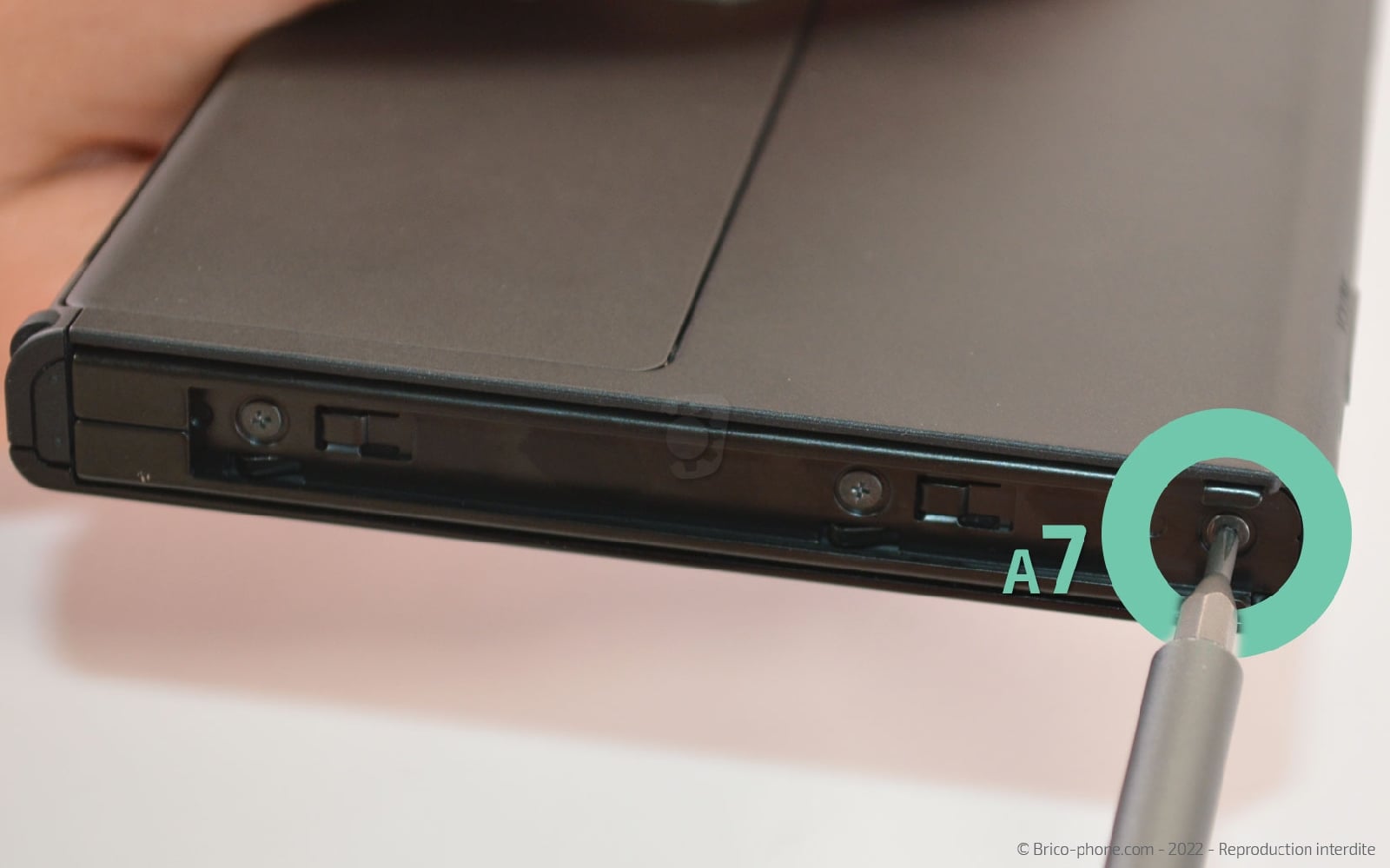

Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils
Tournevis Cruciforme
Etape 4

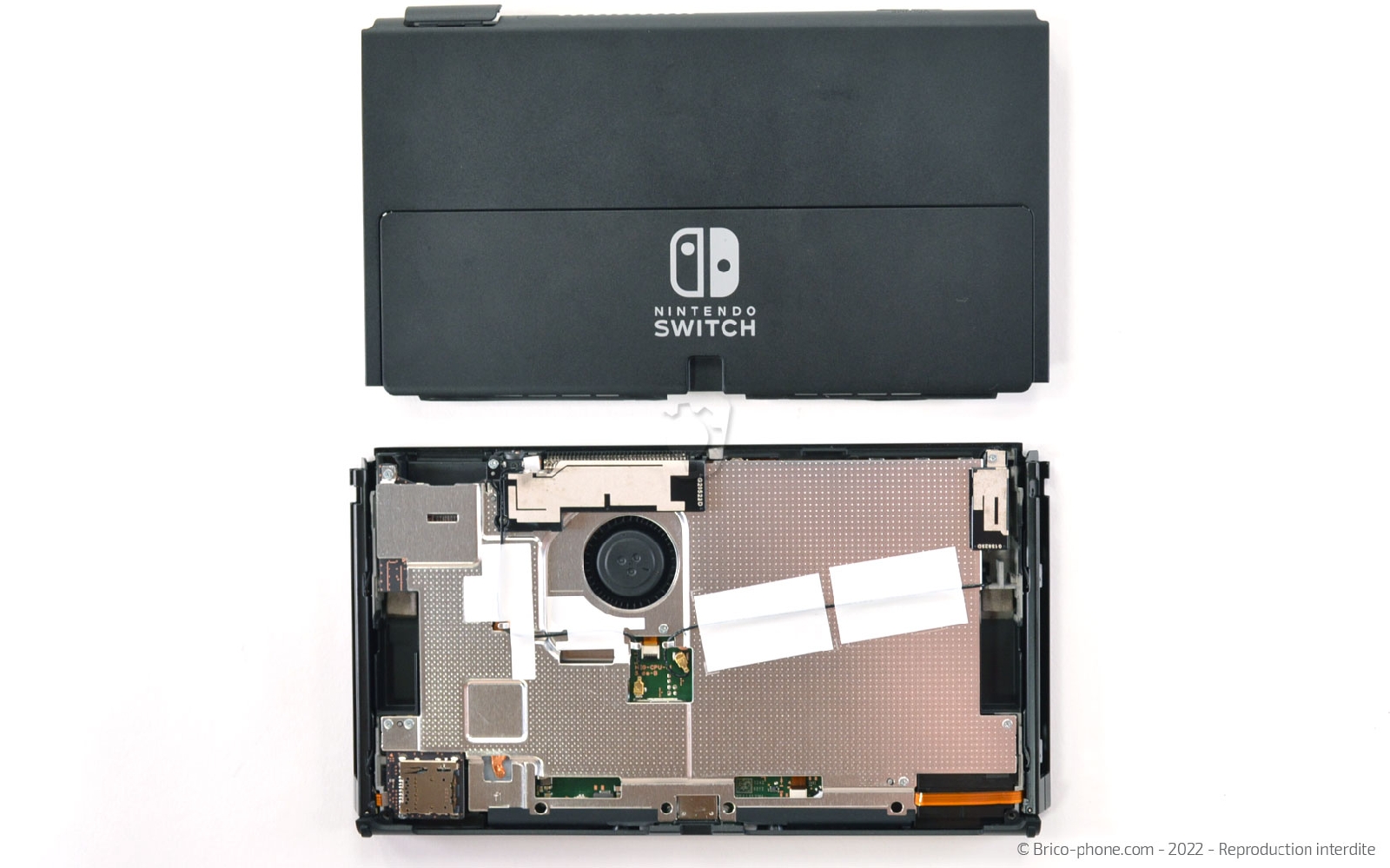

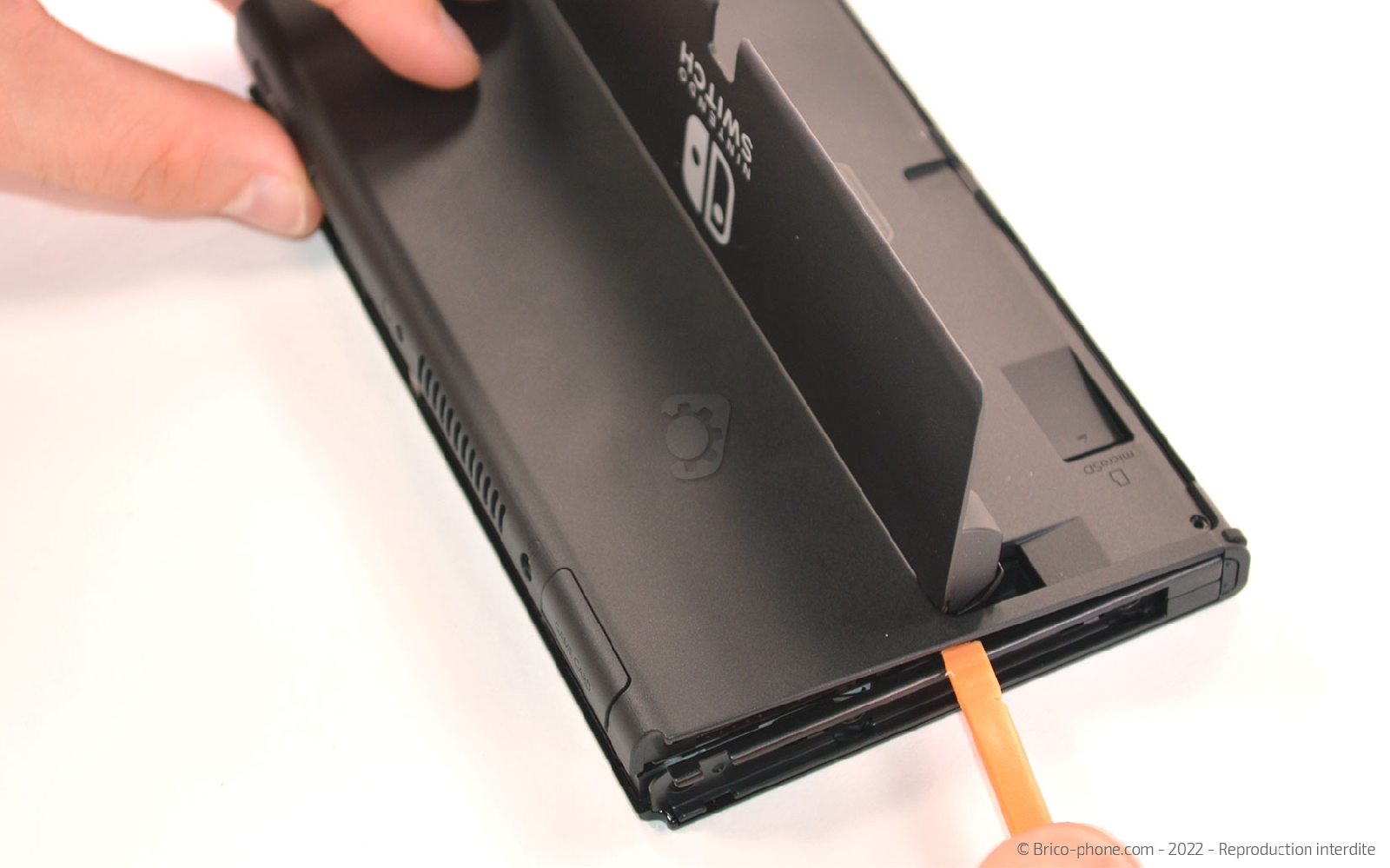

Etape 4 Retirer la coque arrière

A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils
Levier Nylon
Etape 5

Etape 5 Débrancher les câbles des antennes

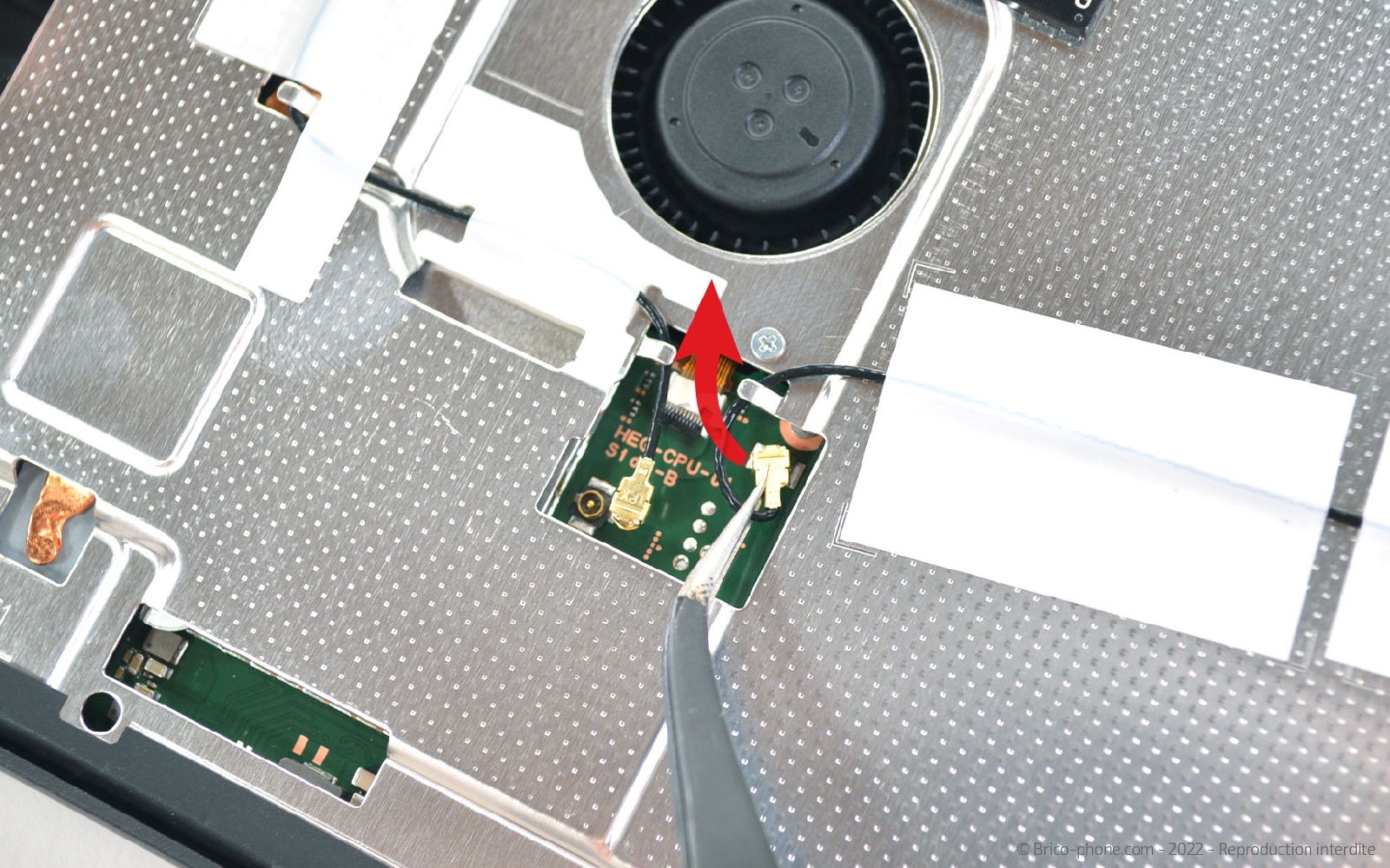

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

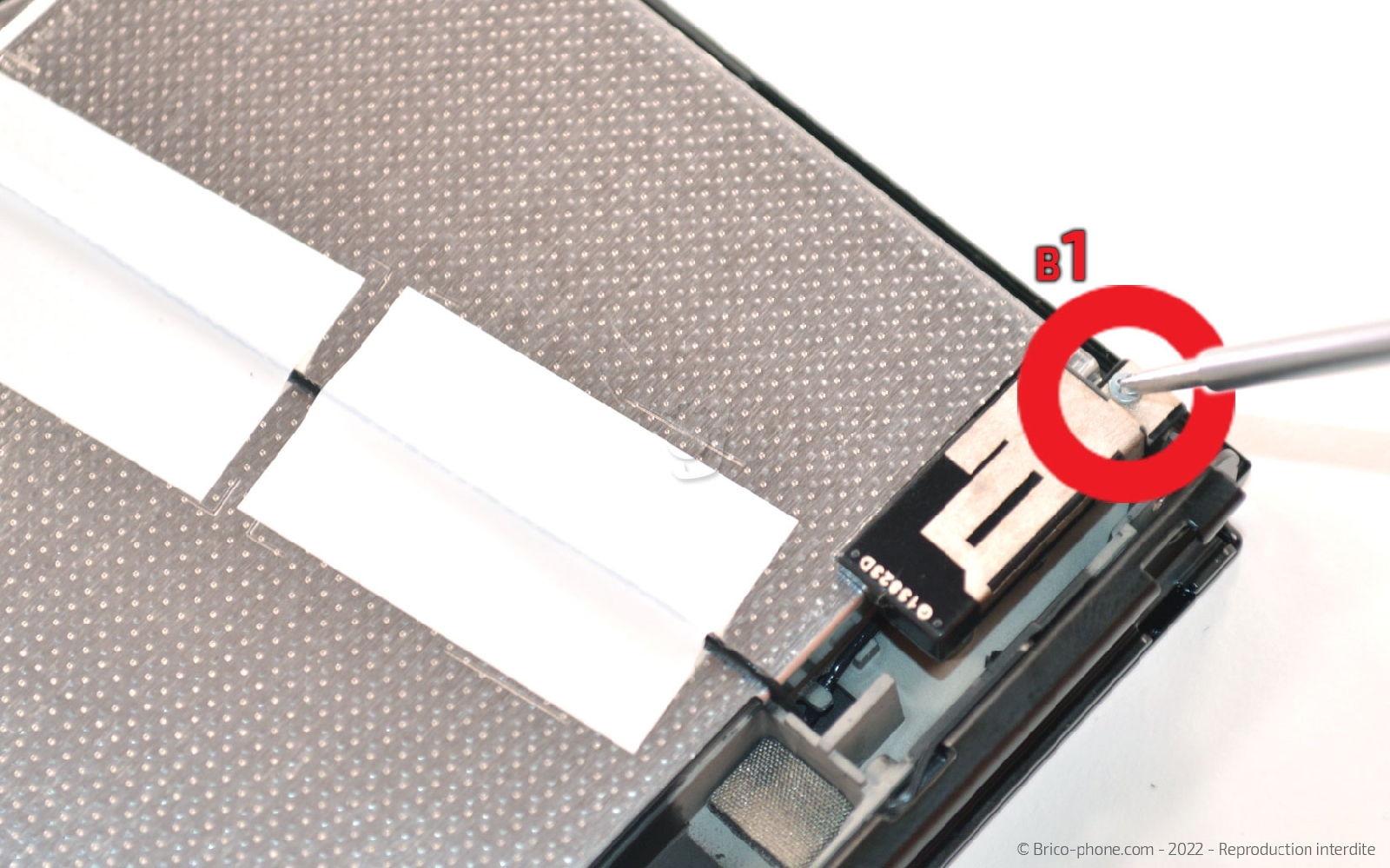

Ensuite, dévissez toutes les vis cruciformes B.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

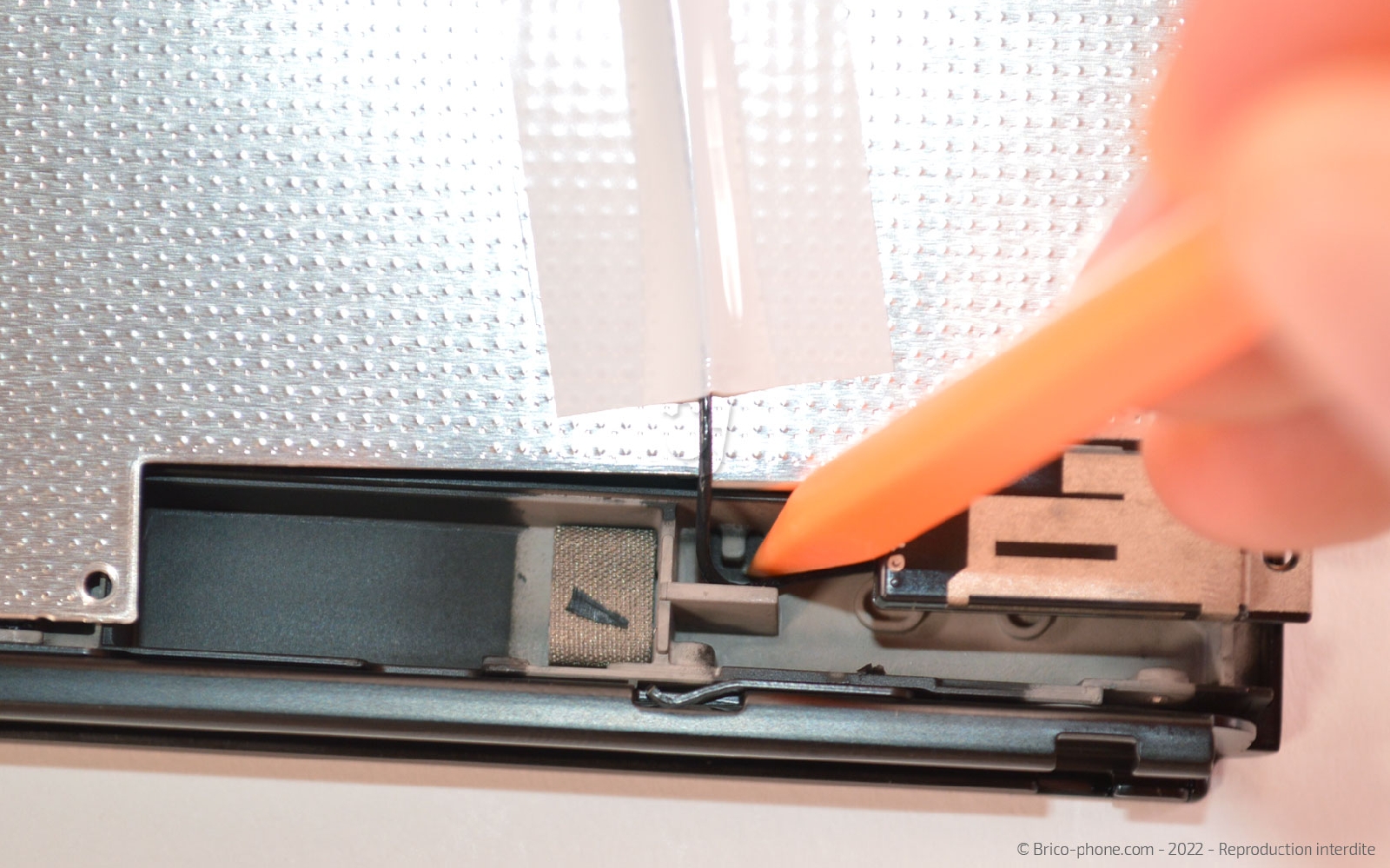

Etape 6 Oter la plaquette métallique

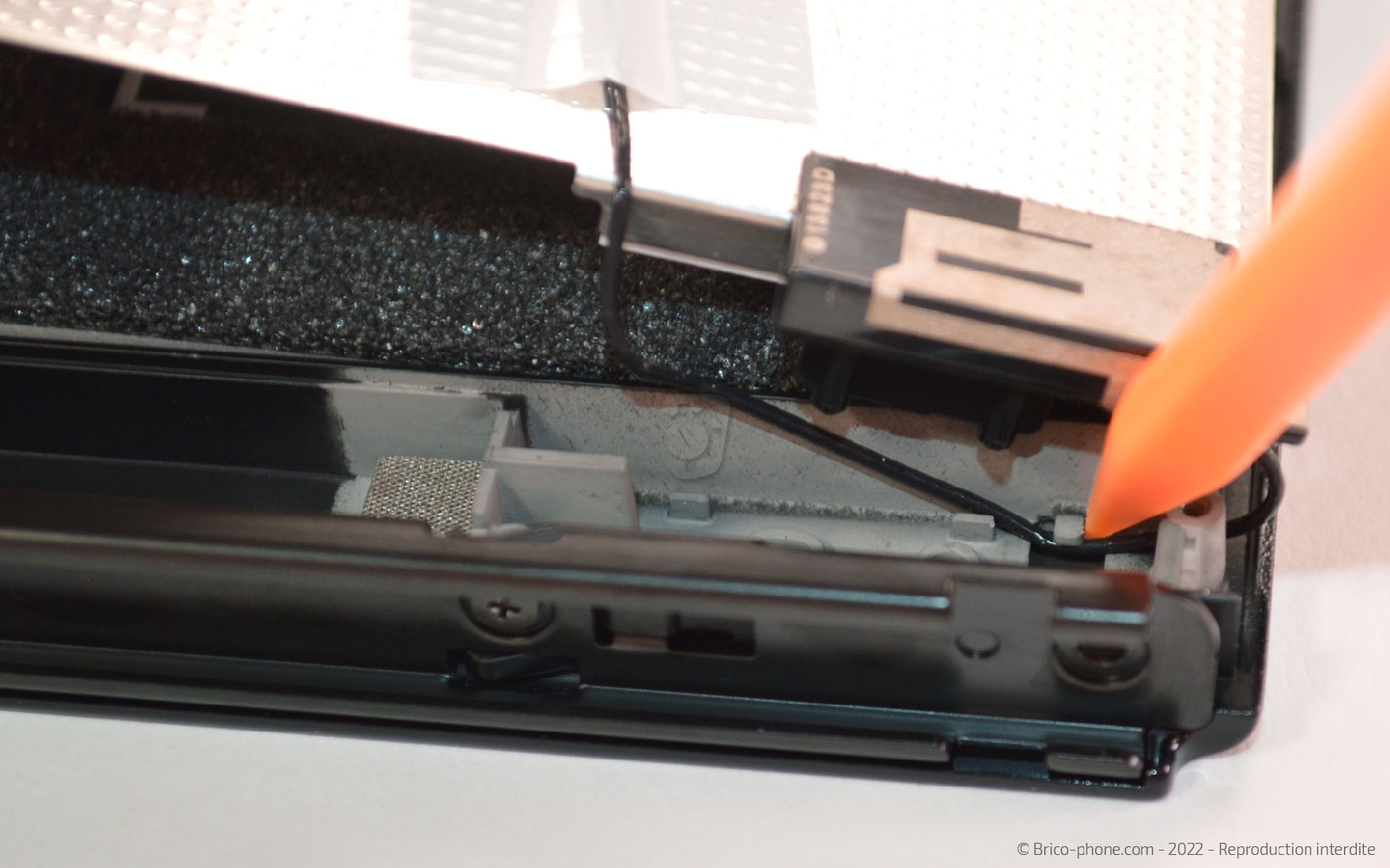

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Reprenez le spudger pour déconnecter la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Accéder au HP gauche

Ôtez les vis cruciforme du rail gauche et faites basculer le rail sur le dessus de la batterie.

Attaquez vous ensuite à la vis H1 puis chauffez légèrement la plaquette de protection avec un décapeur thermique ou un sèche-cheveux.
Outils
Tournevis Cruciforme
Pièces
Décapeur thermique petit modèle 14.90€
Etape 9

Etape 9 Retirer le haut-parleur gauche

Enlevez la plaquette de protection puis déconnectez la connectique du HP en tirant délicatement la partie blanche.

Glissez le levier en nylon sous le HP pour l'extraire du châssis.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Libérer le lecteur de cartouche de jeux, carte SD et Prise jack

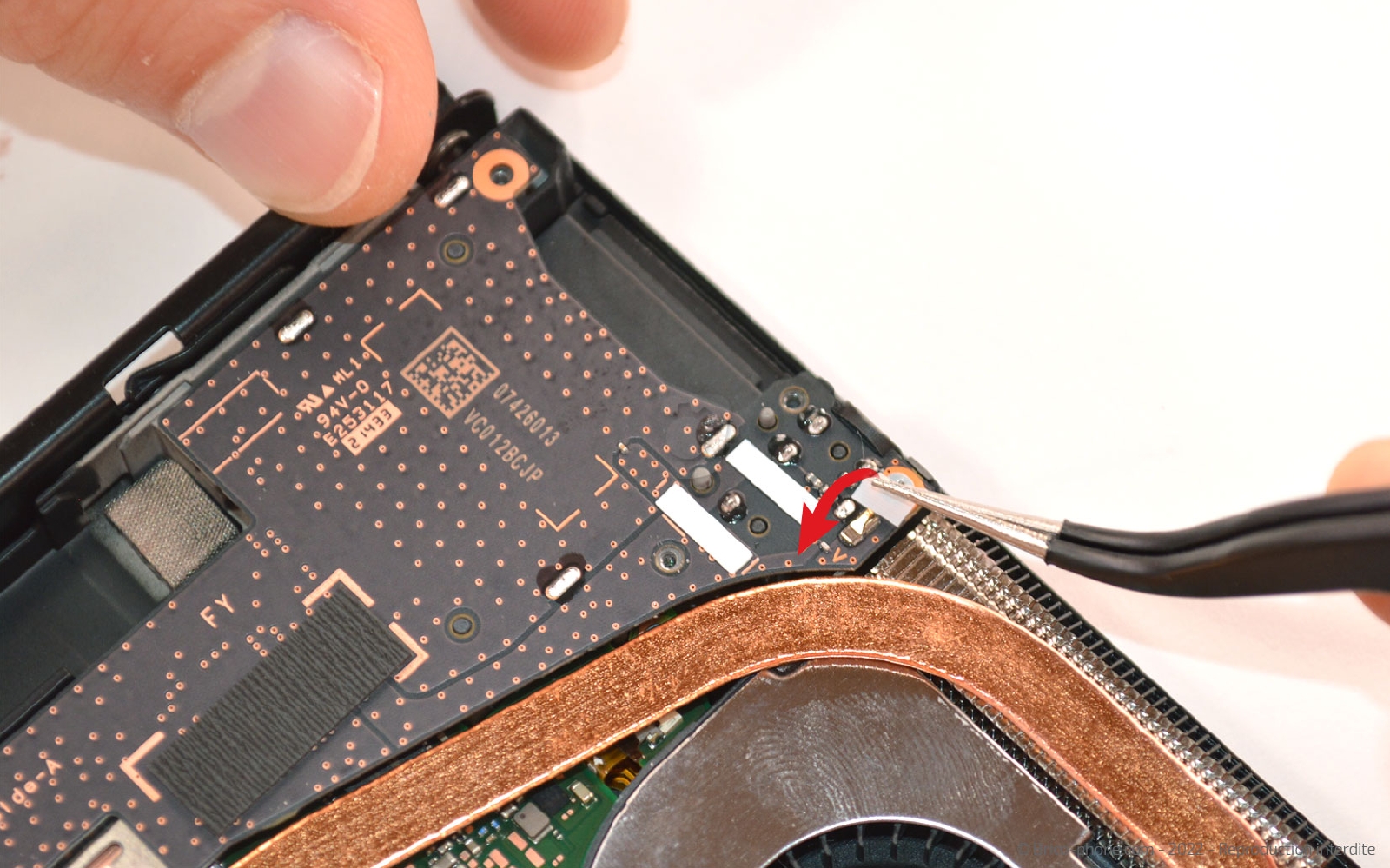

Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 11

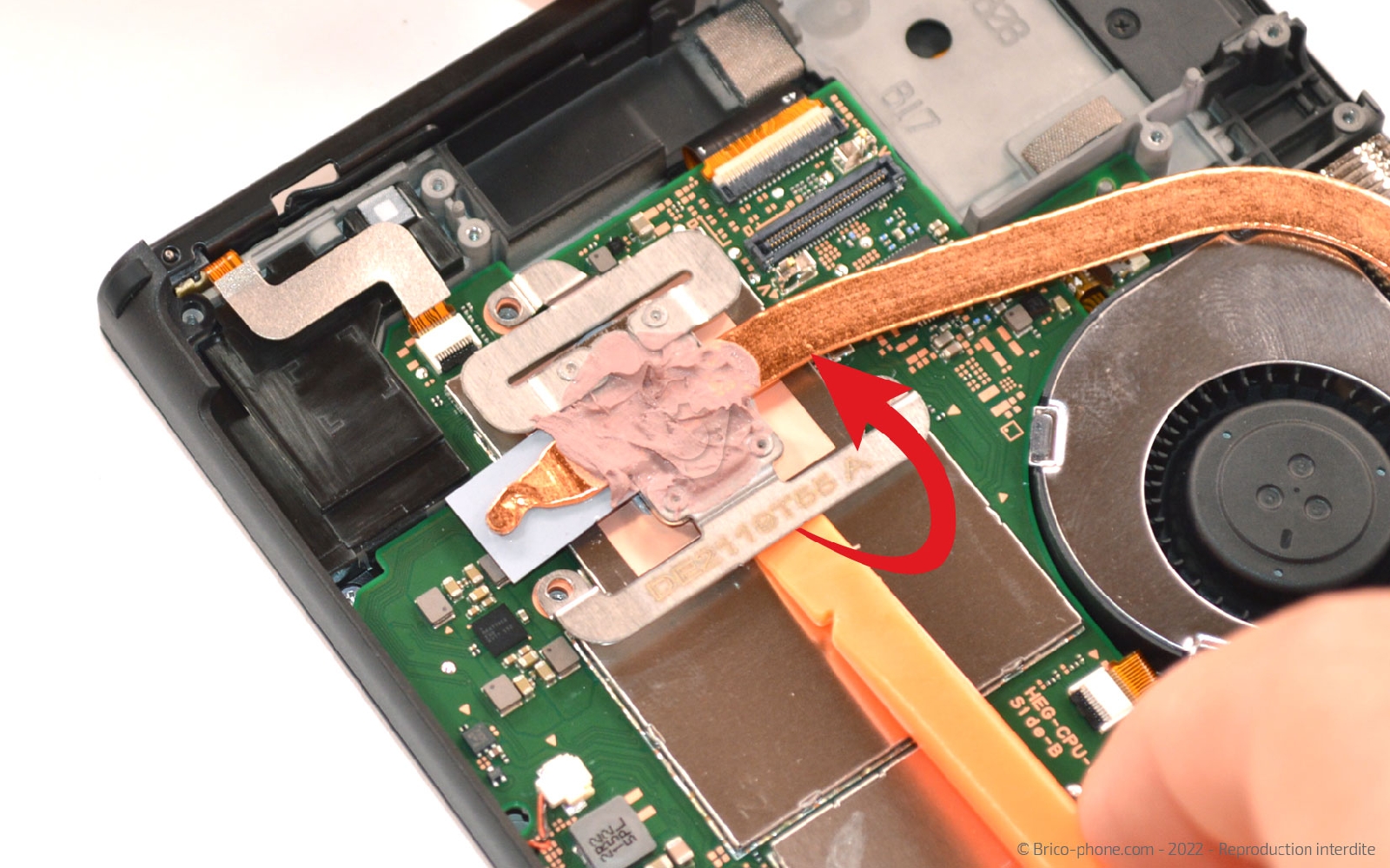

Etape 11 Enlever le dissipateur

Sortez les trois vis cruciformes afin de pouvoir ensuite glisser le levier sous le dissipateur.
Insérez l'ustensile, entre le ventilateur et le composant pour réussir à sortir le dissipateur thermique.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Sortir la nappe du rail droit

A l'aide du levier en nylon, soulevez le clapet pour libérer la nappe du rail latéral.

Tirez cette dernière avec la pincette pour la sortir du support et de ce fait déconnecter le composant.
Outils
Levier Nylon
Pince Brucelles
Pièces
Rail latéral droit de Nintendo Switch OLED 18.90€
Etape 13

Etape 13 Débrancher les nappes des rails et des haut-parleurs

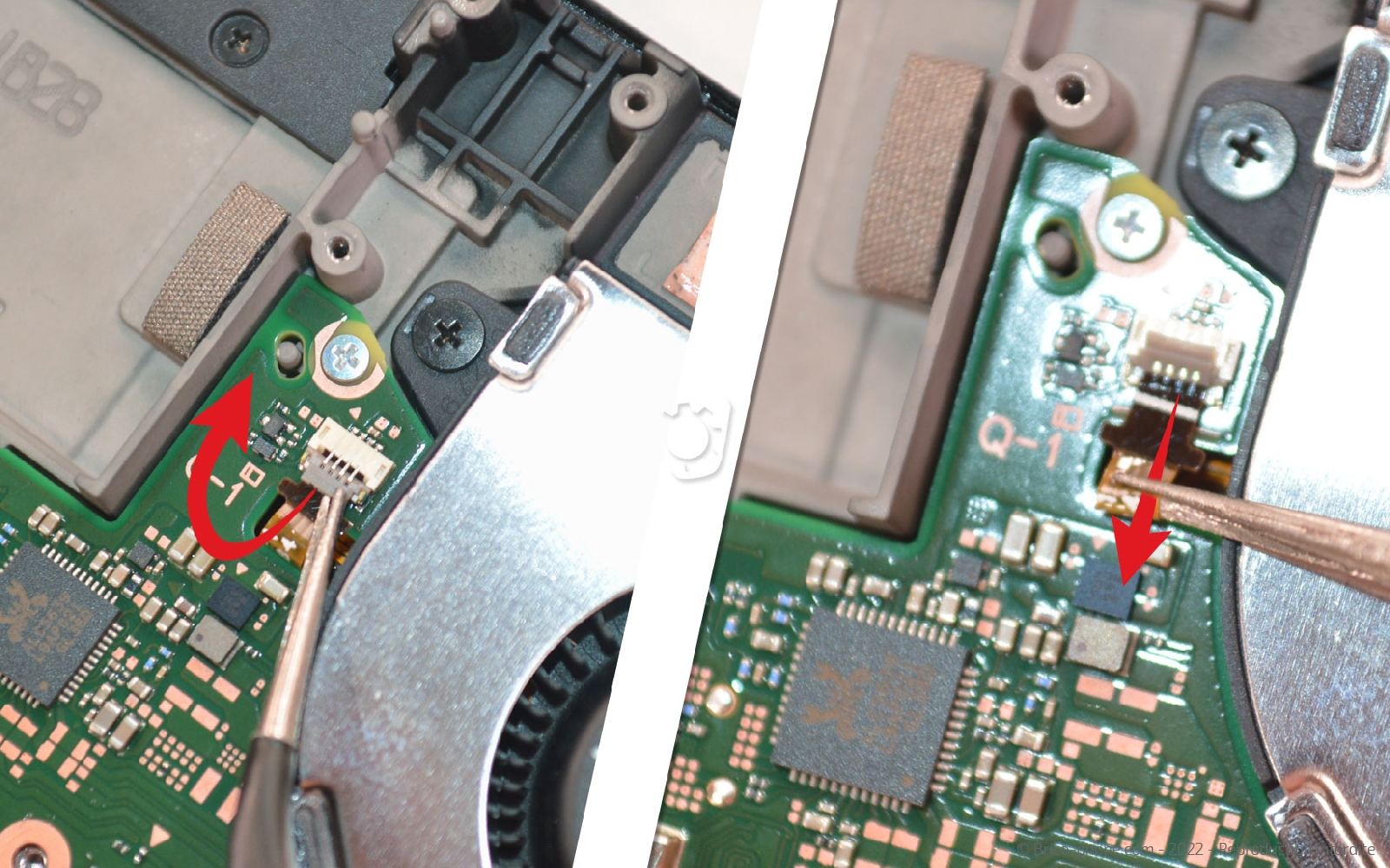

Débranchez les connectiques des haut-parleurs en sortant délicatement les nappes de leur support toujours avec la brucelles.

Ensuite, comme pour la nappe du rail droit , relevez le clapet puis tirez la nappe.
Outils
Pince Brucelles
Etape 14

Etape 14 Séparer les dernières nappes de la carte mère

Pour la nappe de l'écran, vous devez soulever le clapet blanc cette fois-ci avant de sortir la connectique.

Réitérez la manipulation de l'étape précédente avec la nappe du ventilateur puis celle de la nappe Power et volume.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Sortir la carte mère

Ôtez les 5 vis de la carte mère ainsi que celle du coté en plastique (F1) de la console.

Décalez légèrement le support avant de soulever la carte mère avec le levier pour l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 16

Etape 16 Ôter le support de protection du HP droit

Sortez la vis H2 avec le tournevis cruciforme

Puis, chauffez légèrement la plaquette de protection avant de placer le spudger sous le composant pour faire levier et le décoller du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Installez le nouveau rail latéral puis reprenez les étapes un par une en commençant par la dernière pour refermer votre console sans oublier de vis ou de pièces.

Avant de replacer le dissipateur thermique, nous vous conseillons d'appliquer une noisette de pâte thermique.
Pièces
Pâte Thermique MX-4 Haute Performance 7.90€
Lot de 3 lingettes microfibre 3.12€
Etape 17

Etape 17 Récupérer le haut-parleur droit

Insérez le levier entre le châssis et le composant pour le sortir de son emplacement.
Outils
Levier Nylon
