Comment changer l'écran (vitre + LCD) sur A94 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

A94 5G
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Le vitre avant est cassée

L'écran affiche des traits, tâches...

Depuis quelques temps, des traits ont fait leur apparition sur l'écran de votre Oppo A94 5G ? Il ne fonctionne plus ? Prenez le temps de changer l'écran de votre appareil grâce à ce tutoriel de réparation détaillé étape par étape par nos techniciens Brico-phone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation, il est important de commander la bonne pièce détachée. Pour ça nous vous conseillons de vérifier que la pièce choisie est bien compatible avec le modèle de votre appareil. Il est existe plusieurs manières de connaitre son numéro de modele. La première est de regarder au dos de son téléphone , pour le Oppo A94 5G la référence inscrite doit être CPH2211.
Autrement, vous pouvez composer le *#06# depuis le clavier de votre téléphone afin d'obtenir un numéro IMEI qu'il vous faut retranscrire sur notre page d'accueil. Brico-phone vous donne ensuite toutes les informations.

Une fois votre commande reçue, vosu pouvez commencer la réparation en choisissant un endroit calme, dégagé et éteindre votre appareil.
Assurez-vous d'avoir à proximité tous les outils nécessaires ainsi que le tutoriel.
Etape 1

Etape 1 Extraire le rack Sim

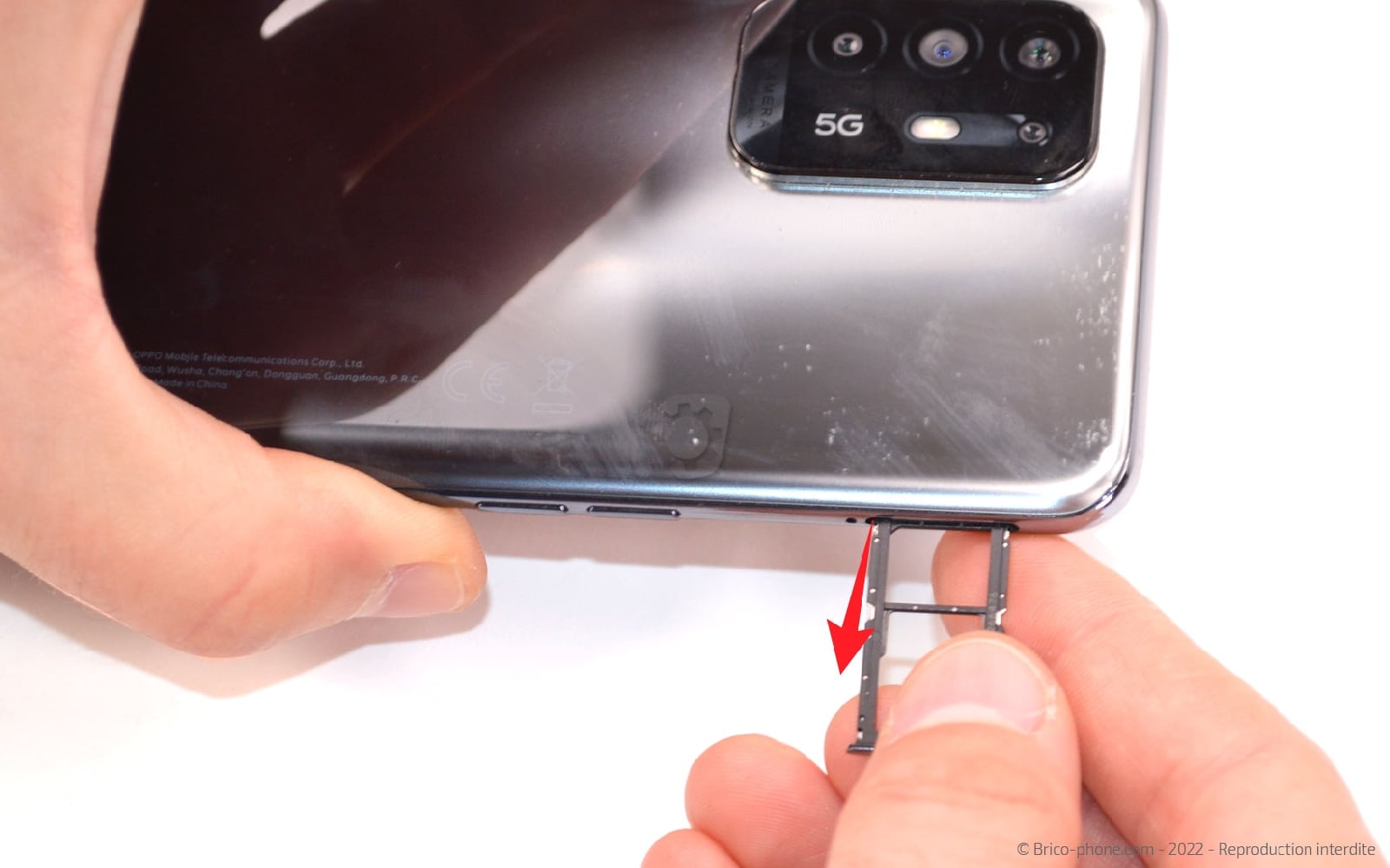

Insérez l'outil SIM afin de faire sortir le tiroir des cartes Nano SIM et SD.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

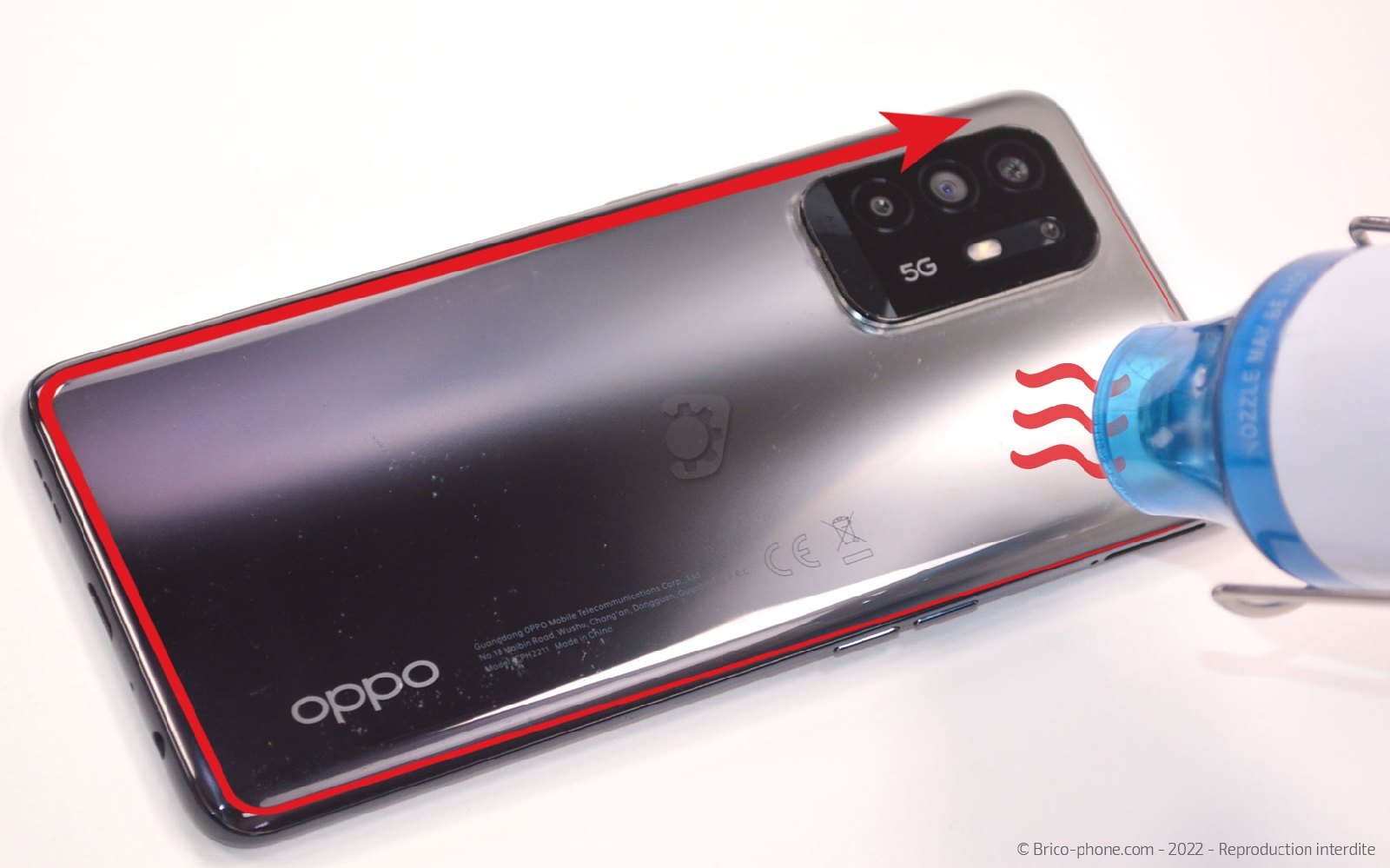

Pour ouvrir votre appareil, il est nécessaire de chauffer la vitre arrière. Pour cela, vous pouvez utiliser le coussin chauffant ou un décapeur thermique.
Si vous optez pour le coussin passez-le au préalable au micro-ondes environ 2 minutes avant de le déposer sur la façade arrière de votre téléphone.
En ce qui concerne le décapeur thermique, il vous suffit de l'allumer pour chauffer tout le contour de l'appareil.

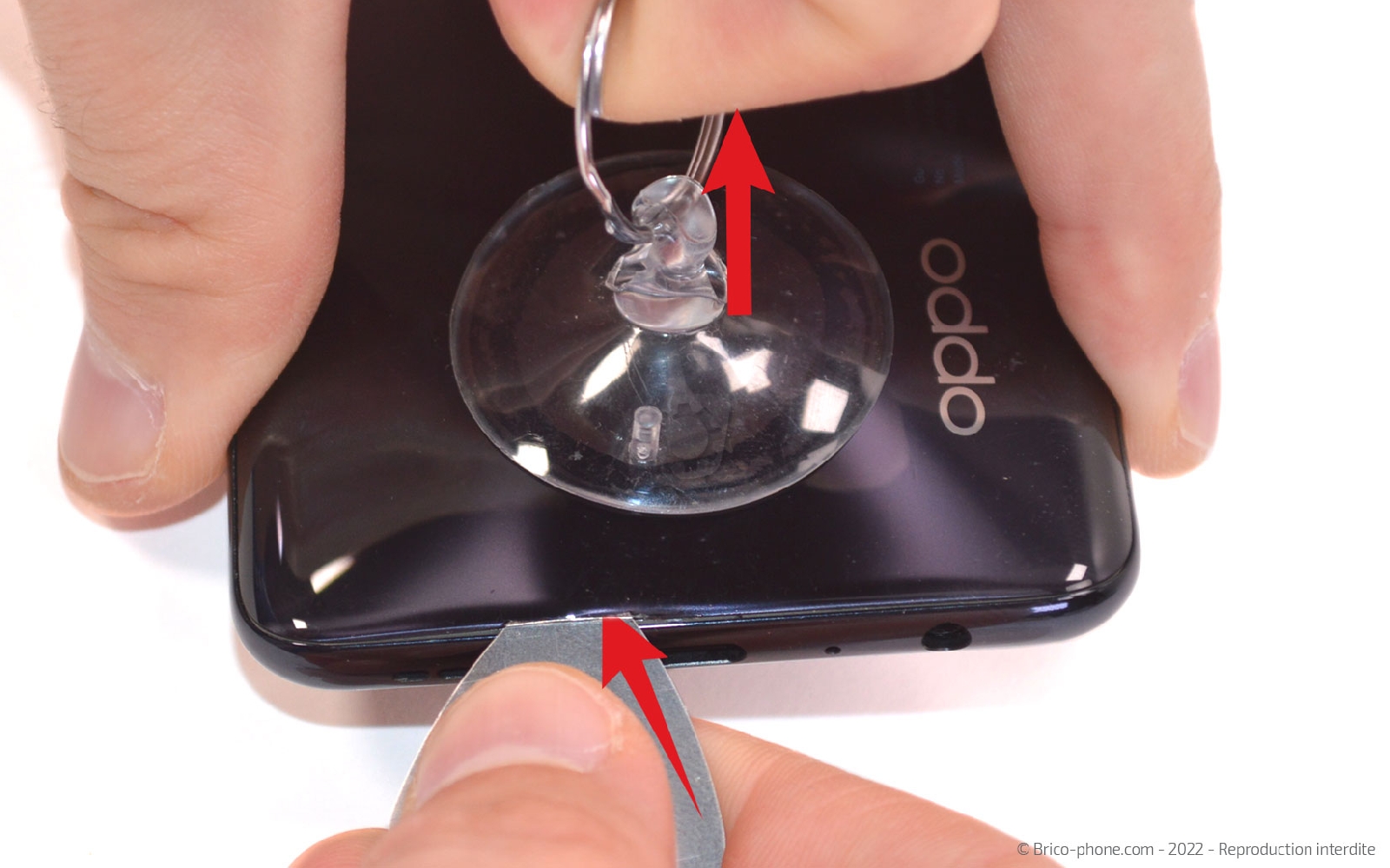

Ensuite, collez la ventouse sur le bas de la vitre arrière afin de pouvoir insérez le médiator troué entre cette dernière et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

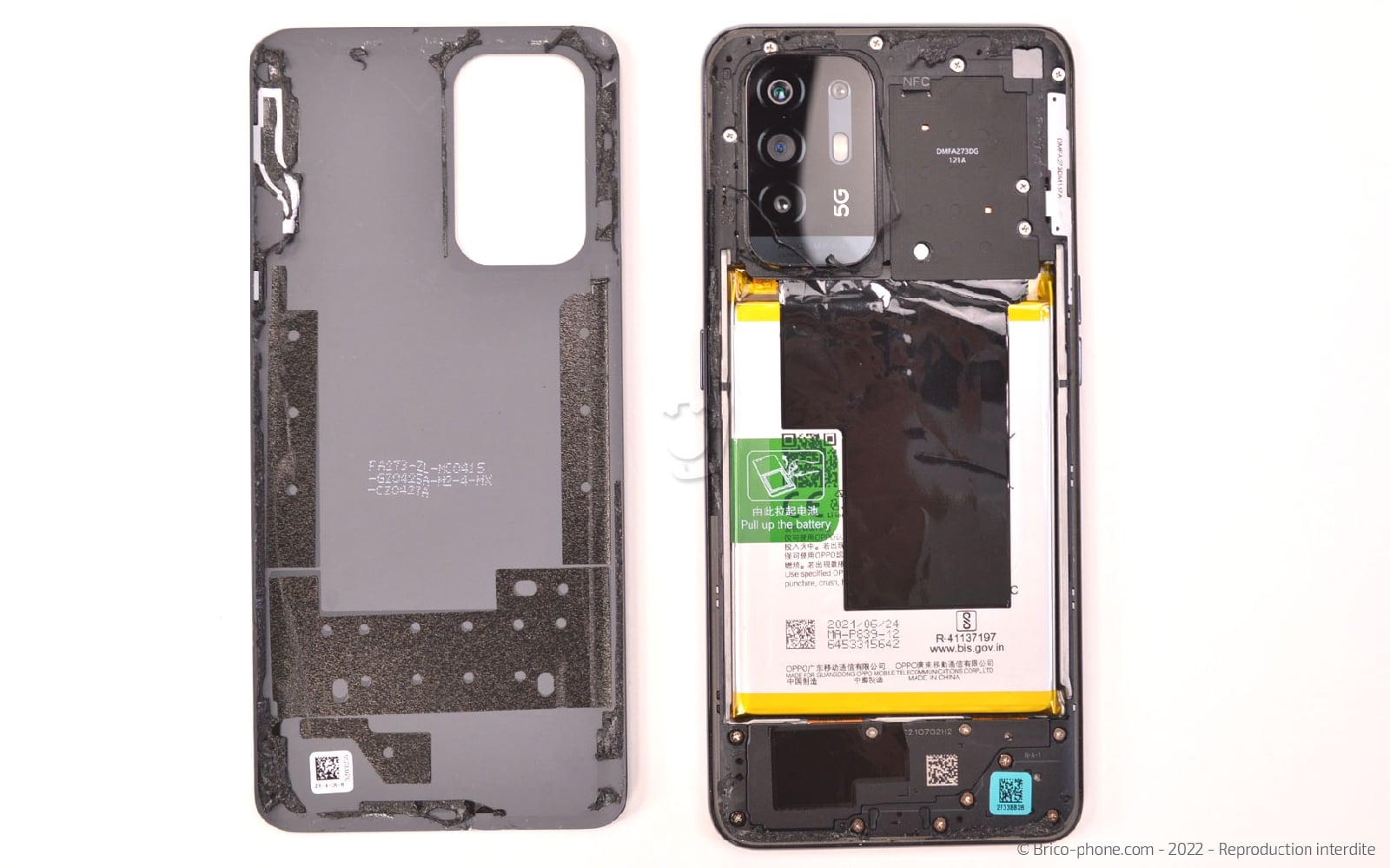

Etape 3 Ouvrir le téléphone

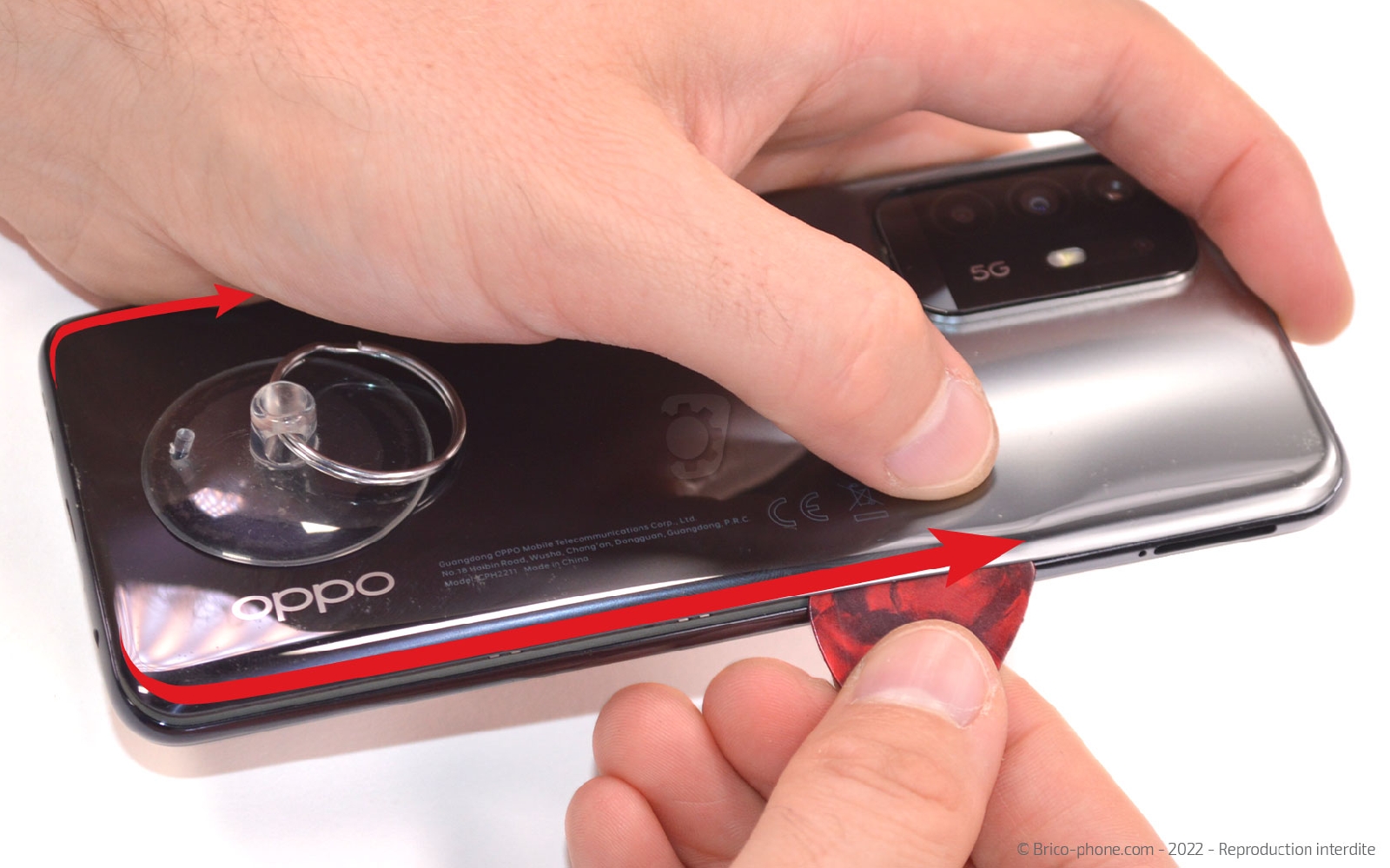

Remplacez le médiator en métal par son homologue en plastique afin de continuer le décollage sans abîmer les composants.

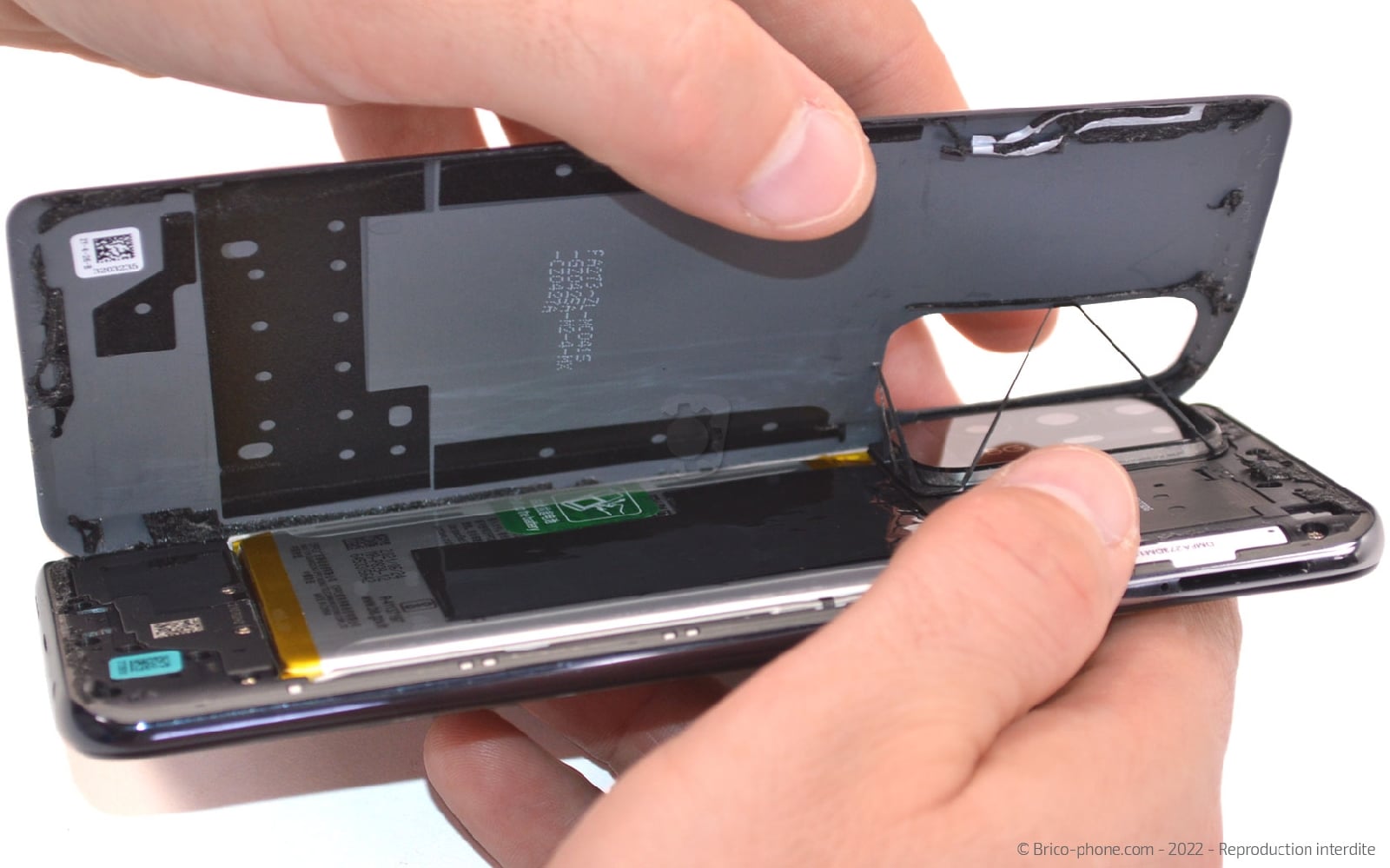

Glissez l'outil sur toute la longueur du téléphone, cette manipulation permet de détacher la vitre arrière.
Outils
Médiator
Ventouse
Etape 4

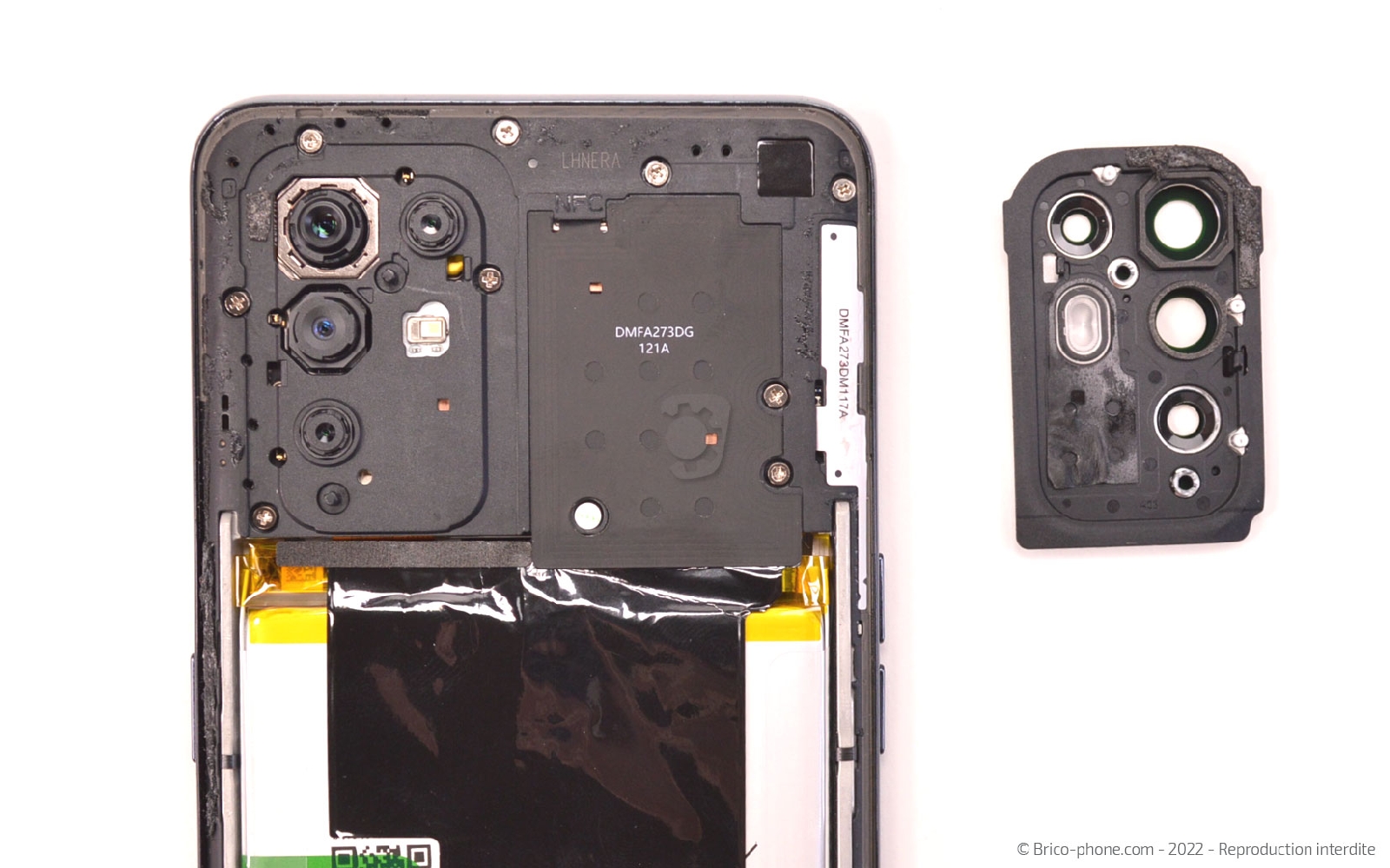

Etape 4 Récupérer le bloc lentille

Une vis se cache sous le bloc lentille de votre Oppo c'est pourquoi il est nécessaire de le chauffer quelques secondes.

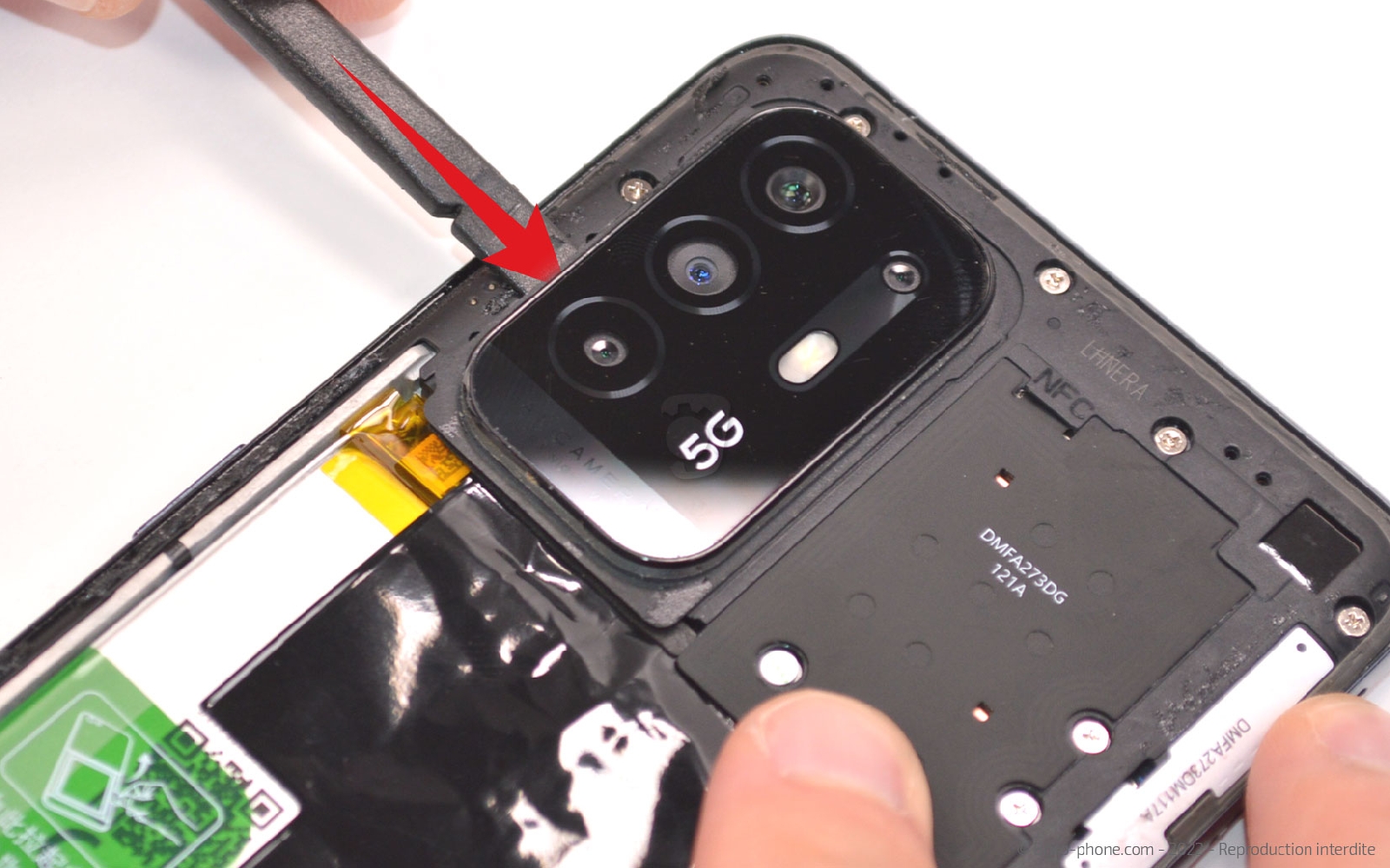

Ensuite, glissez le levier en nylon sous le composant pour le détacher de la plaquette intermédiaire.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 5

Etape 5 Dévisser la plaquette intermédiaire

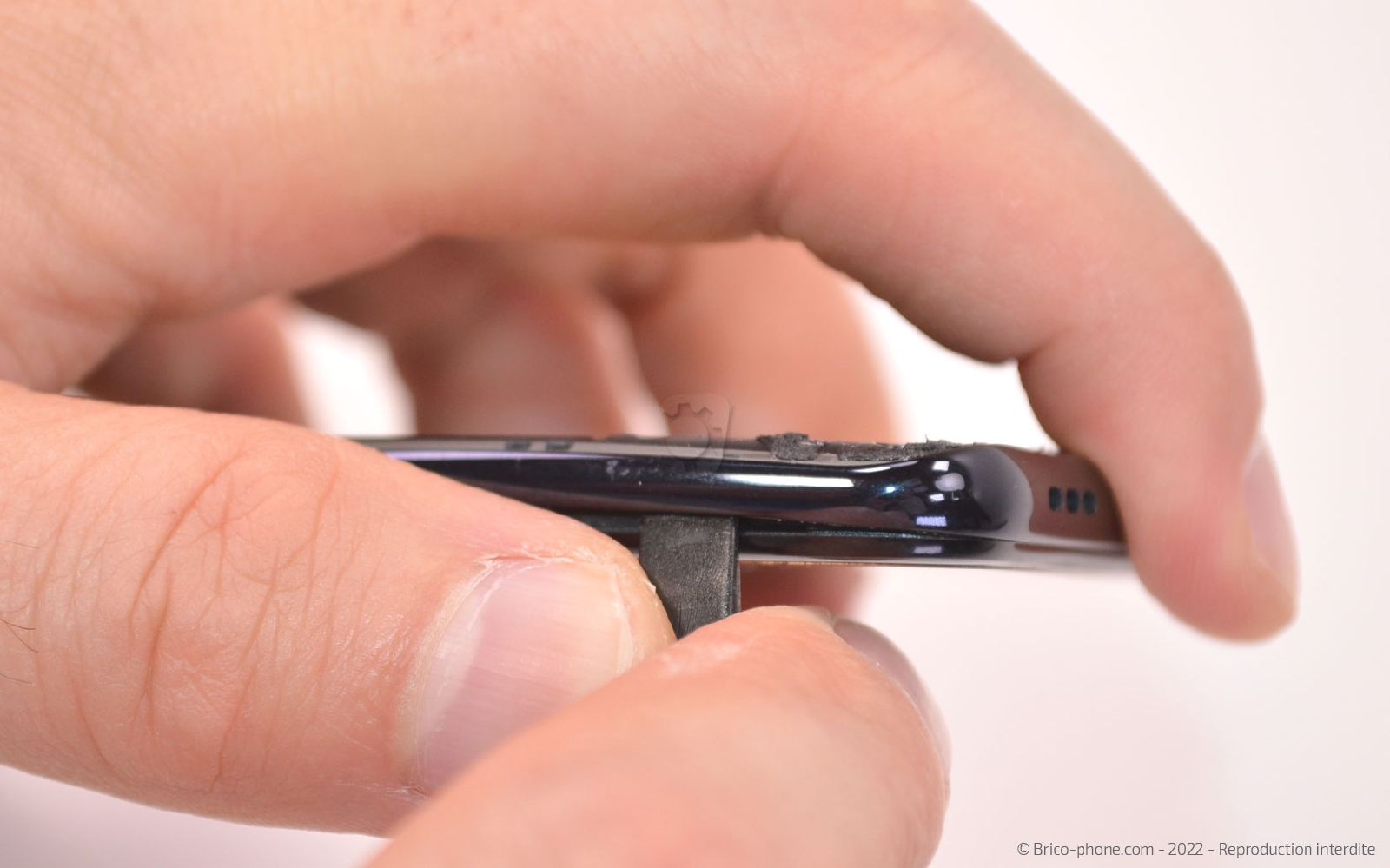

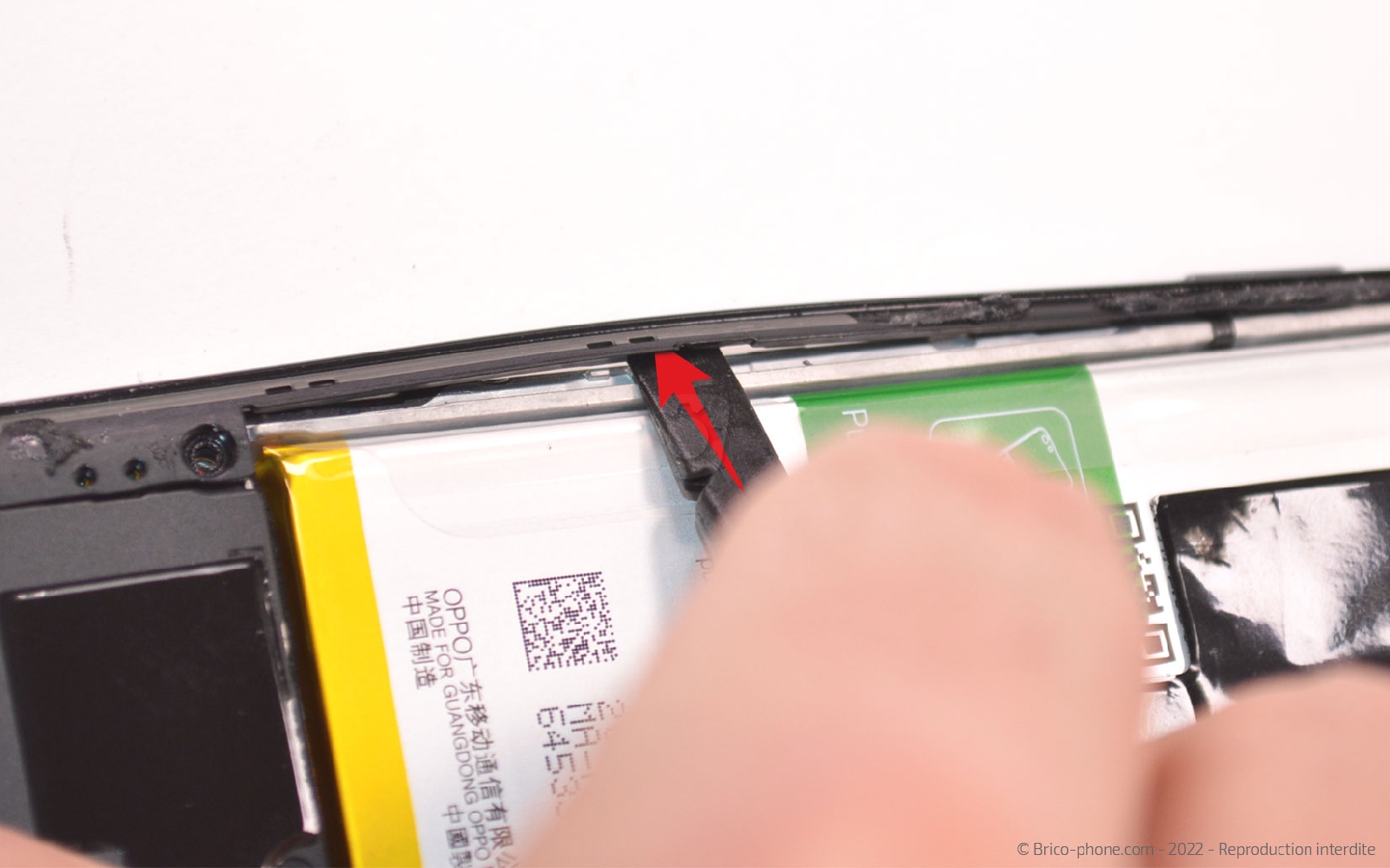

Dévissez l'ensemble des vis à l'aide du tournevis cruciforme avant d'insérer le spudger sous l'arrête gauche du châssis intermédiaire.

Une fois déclipsé, glissez l'outil sous le rebord du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Détacher la plaquette intermédiaire

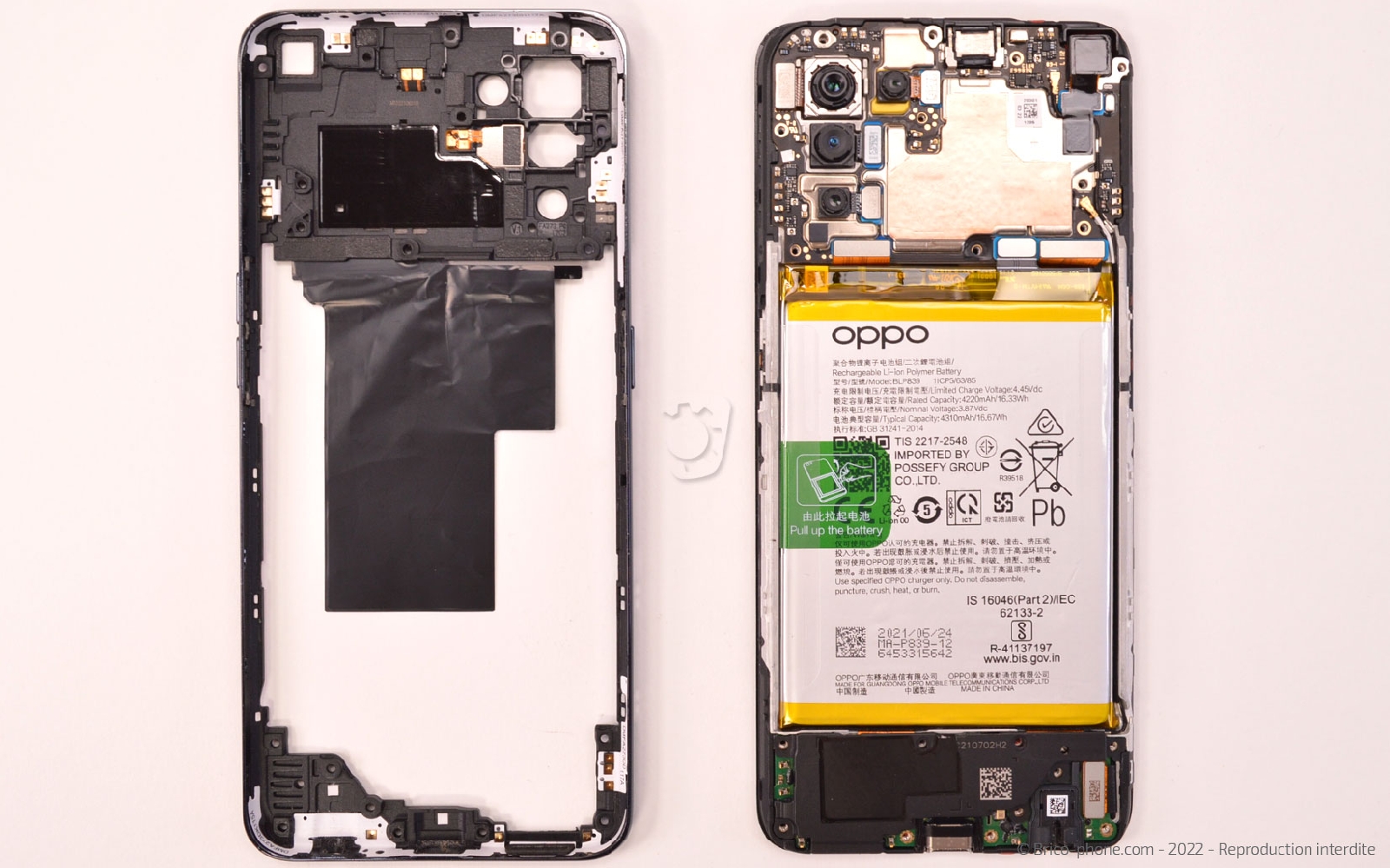

Faites glisser le levier sur toute la longueur afin de déclipser entièrement la plaquette intermédiaire.
Outils
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Toujours avec le même ustensile, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Retirer le haut-parleur externe

Sur la partie basse du téléphone, récupérez le haut-parleur externe puis déconnectez les nappes des rallonges d'interconnexion, du lecteur d'empreintes et de l'écran.
Outils
Levier Nylon
Etape 9

Etape 9 Libérer le connecteur de charge

Continuons à libérer le connecteur de charge en débranchant les deux câbles coaxiaux à l'aide de la pincette métallique.

Ensuite, glissez le levier sous la prise de charge pour soulever le dock et le sortir du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Chauffer l'écran

Retirez le joint souple situé près de la nappe de l'écran avant de passer à la suite.

Retournez votre téléphone afin de chauffer l'écran. Comme pour la vitre arrière vous pouvez utiliser le coussin chauffant, un décapeur thermique ou un sèche-cheveux.
Outils
Pince Brucelles
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Décoller l'écran

Insérez le médiator en métal entre l'écran et le châssis. Assurez-vous de passer sous le LCD afin de pouvoir glisser la carte en PVC dessous pour faciliter le décollage.

Déplacez la carte sous l'écran pour détacher entièrement le composant du châssis en évitant le plus possible de casser d'avantage l'écran si ce dernier est brisé.
Outils
Carte PVC
Médiator

Installer le nouvel écran

Retirez les résidus de joint du bord du châssis avant d'appliquer la colle B-7000 sur toute la longueur de l'appareil.

Installez le nouvel écran et placez la plaquette intermédiaire afin de ne pas abîmer les autres composants.

Laissez sous presse environ 1 heure le temps que le produit sèche. Aidez-vous de pinces ou mettez votre téléphone sous une pile de gros livres.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€

Nettoyage du châssis

Remontez chaque élément de votre téléphone en suivant les étapes précédentes dans le sens inverse.

Ensuite avant de refermer, nettoyez le châssis ainsi que la vitre arrière des résidus de stickers afin de pouvoir disposer la colle sur une surface lisse et propre.
Outils
Levier Nylon

Conseils pour le remontage

Nous vous conseillons de tester l'écran avant de refermer votre Oppo A94 5G.

Une fois que tout est ok, appliquez un filet de colle B-7000 sur toute la longueur du châssis ainsi qu'autour du bloc lentille.

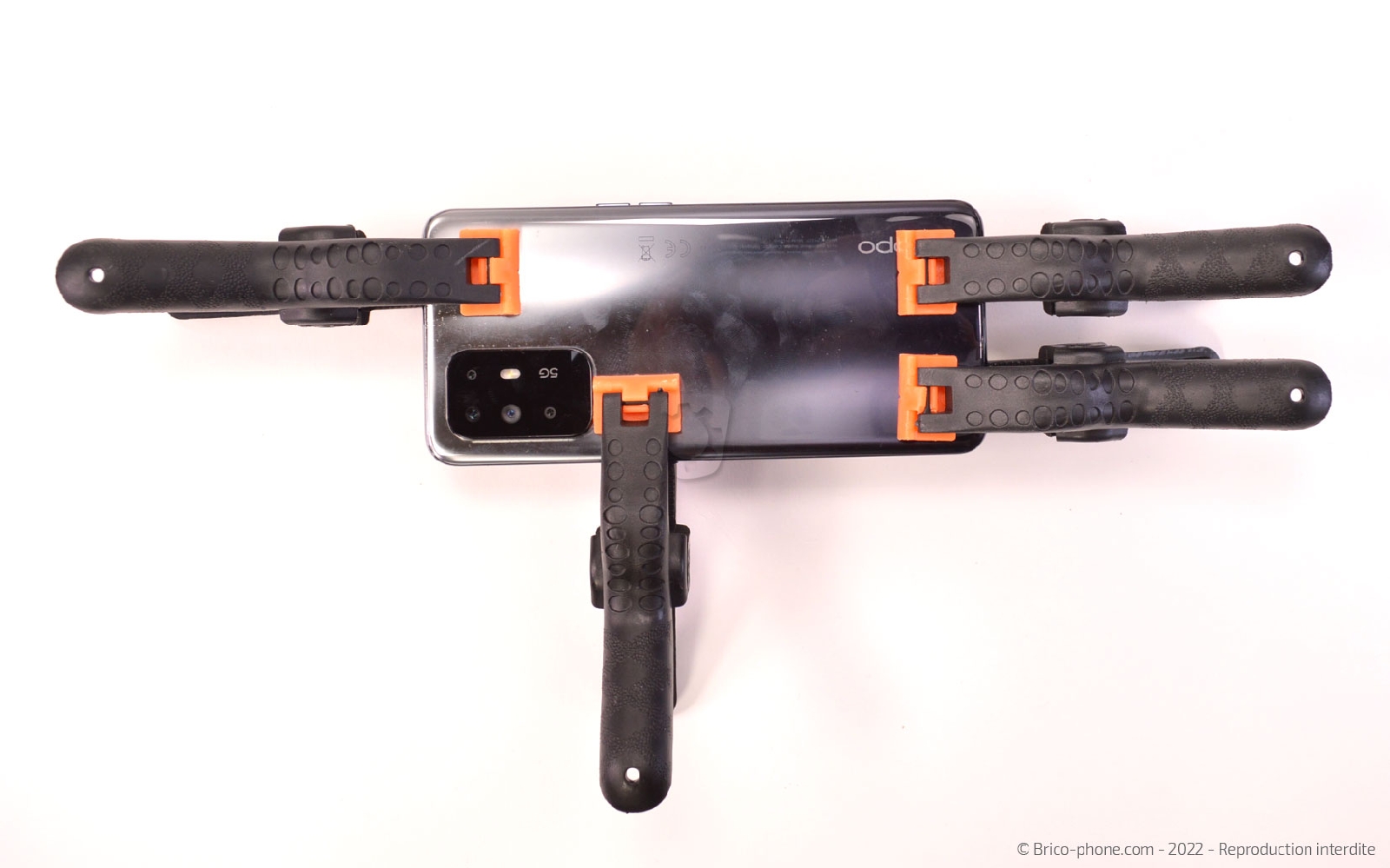

Replacez la vitre arrière et laissez sécher la colle environ 1 heure en plaçant sous presse l'appareil avec des pinces ou de gros livres.

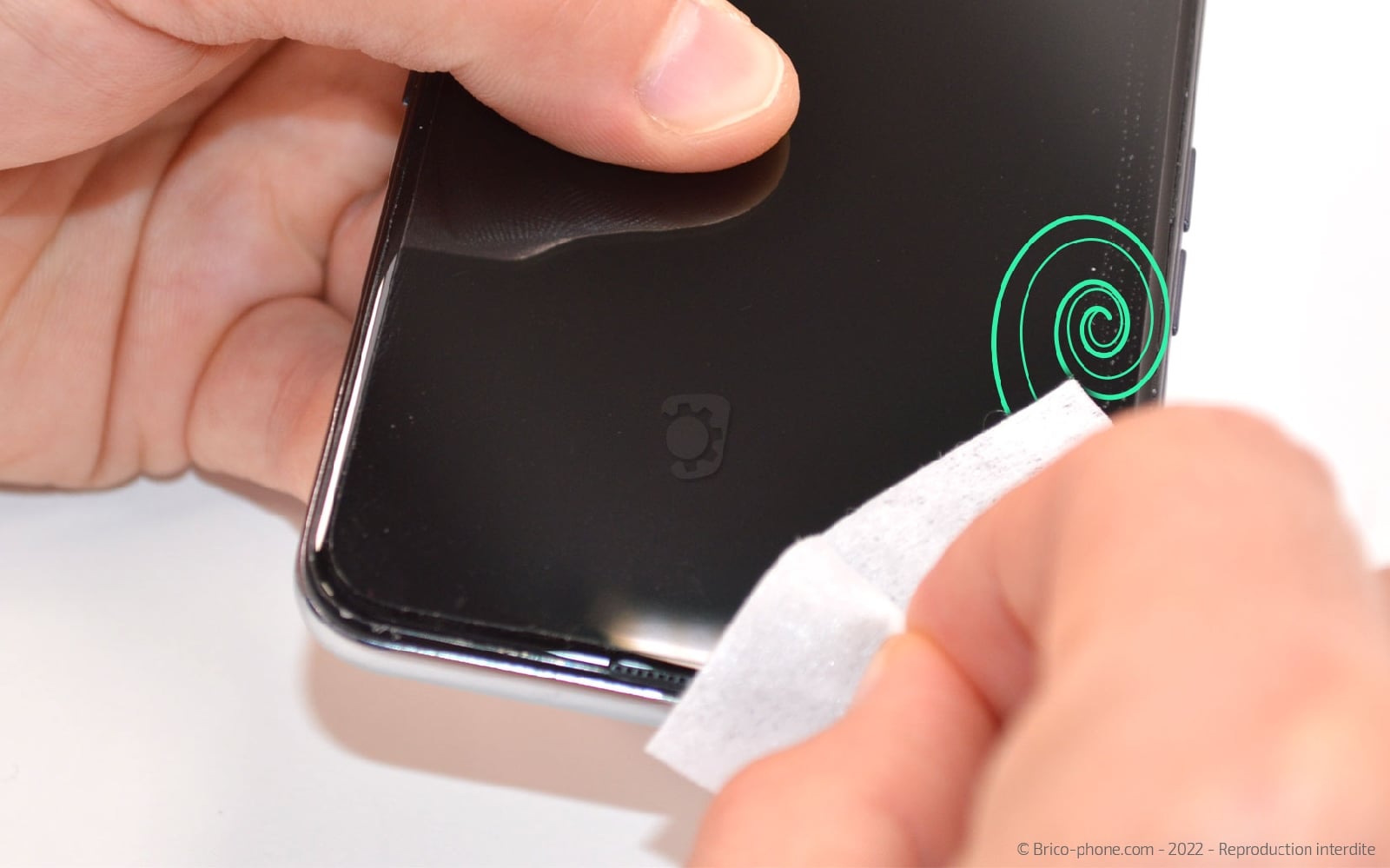

Pour retrouver un téléphone comme neuf, vous pouvez utiliser des lingettes imbibées afin de nettoyer les éventuels résidus de colle présents sur la vitre arrière.
Outils
Colle
Pièces
Pince à ressort 6.90€
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée) 0.49€
