Comment remplacer le connecteur de charge sur Redmi Note 10 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 10 Pro
Réparation
Note de réparabilité 14/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

La prise de charge est endommagée...

Choisissez de remplacer vous-même le connecteur de charge de votre Xiaomi Redmi Note 10 Pro en suivant les étapes de ce tutoriel de réparation.

Nos techniciens reprennent chaque manipulation en images pour vous permettre de réussir haut la main ce dépannage.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commencer votre réparation, il est primordial de commander la bonne pièce détachée en vérifiant que cette dernière est bien compatible avec votre smartphone.
Pour cela, nous vous proposons plusieurs manières de faire. La première étant de lire l'inscription placée au dos de l'appareil. Pour la seconde, vous aurez besoin d'un écran fonctionnel puisque vous devez composer le *#06# afin d'obtenir un numéro IMEI qui sera à retranscrire sur la page d'accueil de Brico-phone.

Vous venez de recevoir votre commande ? Parfait, il est temps de commencer la réparation. Installez-vous dans un endroit propre et dégagé avec à disposition ce tutoriel, le patron d'aide au montage offert avec votre commande et les outils.
vous pouvez commencer par éteindre votre appareil avant de passer à l'étape suivante.


Etape 1

Etape 1 Extraire le tiroir SIM

A l'aide de l'outil Sim, retirez le tiroir des cartes SIM et SD.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour ouvrir le téléphone, vous aurez besoin de chauffer la vitre arrière de votre Redmi Note 10 Pro. Pour effectuer cette manipulation, deux solutions s'offrent à vous :
- utiliser le coussin chauffant en le passant au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil une trentaine de secondes ;
- chauffer les extrémités de la vitre arrière avec un décapeur thermique ou un sèche-cheveux.

Ensuite, collez la ventouse sur la partie basse de la vitre arrière afin de pouvoir soulever suffisamment cette dernière pour insérer le médiator en métal troué entre la vitre et le châssis. Une fois l'interstice en place, remplacez le médiator métallique par ses homologues en plastique.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

Faites glisser les médiators le long de la vitre arrière pour la décoller petit à petit. Si vous sentez de la résistance, n'hésitez pas à rechauffer légèrement pour faciliter le décollage.
Outils
Médiator
Pièces
Vitre arrière pour Xiaomi Redmi Note 10 Pro Bronze Dégradé 46.90€
Etape 4

Etape 4 Détacher la plaquette intermédiaire

Retirez les 17 vis cruciforme de la plaquette intermédiaire.

Ensuite, glissez le levier en nylon sous la plaquette pour le déclipser puis passez de l'autre coté pour terminer la manipulation.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Déconnectez la batterie avec le spudger puis la nappe du bouton lecteur d'empreintes digitale afin de séparer le châssis intermédiaire du châssis principal.
Outils
Levier Nylon
Etape 6

Etape 6 Récupérer le haut-parleur externe

Débranchez la nappe de la rallonge d'interconnexion et décollez-la du haut parleur externe afin de pouvoir sortir le composant du châssis.
Outils
Levier Nylon
Pièces
Haut parleur principal pour Xiaomi Redmi Note 10 Pro 12.90€
Etape 7

Etape 7 Libérer le connecteur de charge

Débranchez la nappe de l'écran puis déclipsez avec la pincette le câble coaxial.

Insérez le spudger sous le dock pour le faire basculer hors du téléphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 10 Pro 14.90€

Nettoyer le châssis et la vitre arrrière

Suivez les étapes précédentes pour installer le nouveau connecteur de charge et remonter votre appareil.

Avant de fermer votre téléphone, nous vous conseillons de nettoyer la plaquette intermédiaire et la vitre arrière des résidus de stickers.
Outils
Levier Nylon

Conseils pour le remontage

Appliquez un filet de colle B-7000 sur toute la longueur du châssis.

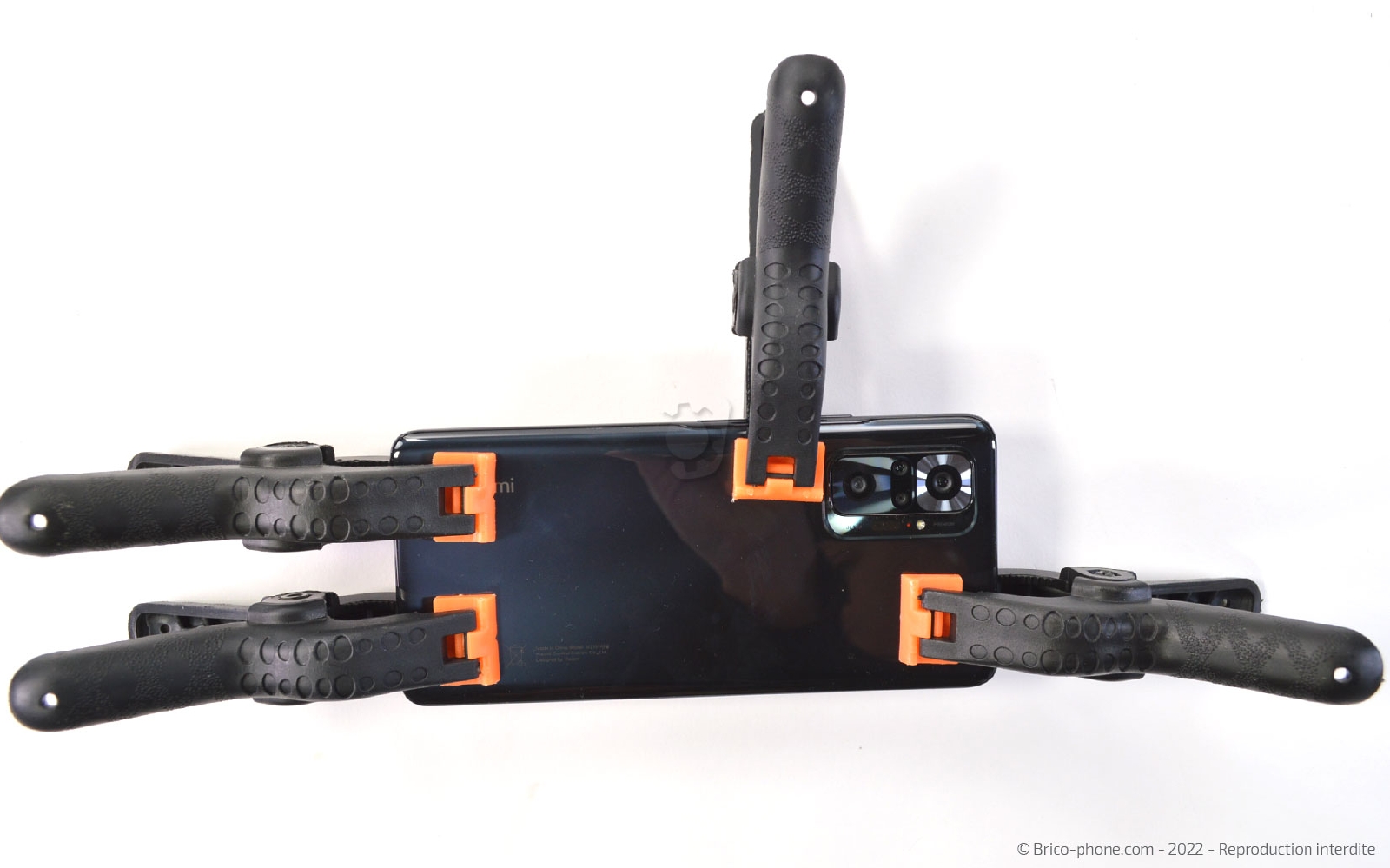

Disposez votre téléphone sous presse à l'aide de pinces ou de livres afin de laisser sécher la colle environ 30 minutes.

Nous vous conseillons d'utiliser une lingette imbibée pour nettoyer le surplus de colle.

Outils
Colle
Pièces
Pince à ressort 6.90€
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée) 0.49€
