Comment changer l'écran Amoled sur Redmi Note 10 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 10 Pro
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

LCD présente des tâches...

La vitre avant est cassée, rayée...

Votre appareil vient de chuter et l'écran s'est brisé ? Pas d'inquiétude, Brico-phone vous propose de suivre ce guide de réparation détaillé en images et en vidéo pour réparer vous-même votre Xiaomi Redmi Note 10 Pro.

Chaque étape est décrite avec les conseils de nos experts pour vous permettre de réussir haut la main ce dépannage.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commencer votre réparation, il est primordial de commander la bonne pièce détachée en vérifiant que cette dernière est bien compatible avec votre smartphone.

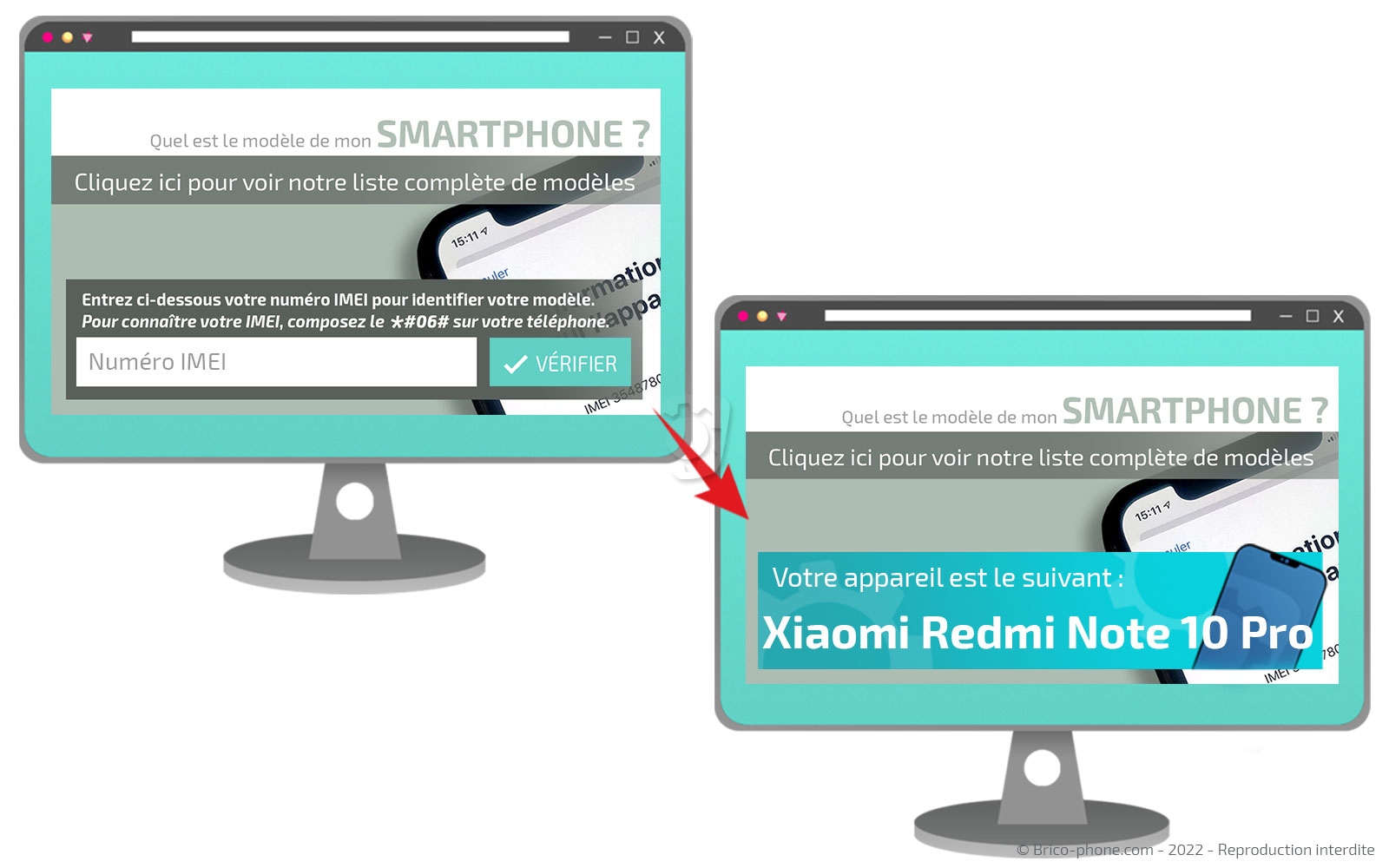

Pour cela, nous vous proposons plusieurs manières de faire. La première étant de lire l'inscription placée au dos de l'appareil. Pour la seconde, vous aurez besoin d'un écran fonctionnel puisque vous devez composer le *#06# afin d'obtenir un numéro IMEI qui sera à retranscrire sur la page d'accueil de Brico-phone.

Vous venez de recevoir votre commande ? Parfait, il est temps de commencer la réparation. Installez-vous dans un endroit propre et dégagé avec à disposition ce tutoriel, le patron d'aide au montage offert avec votre commande et les outils.

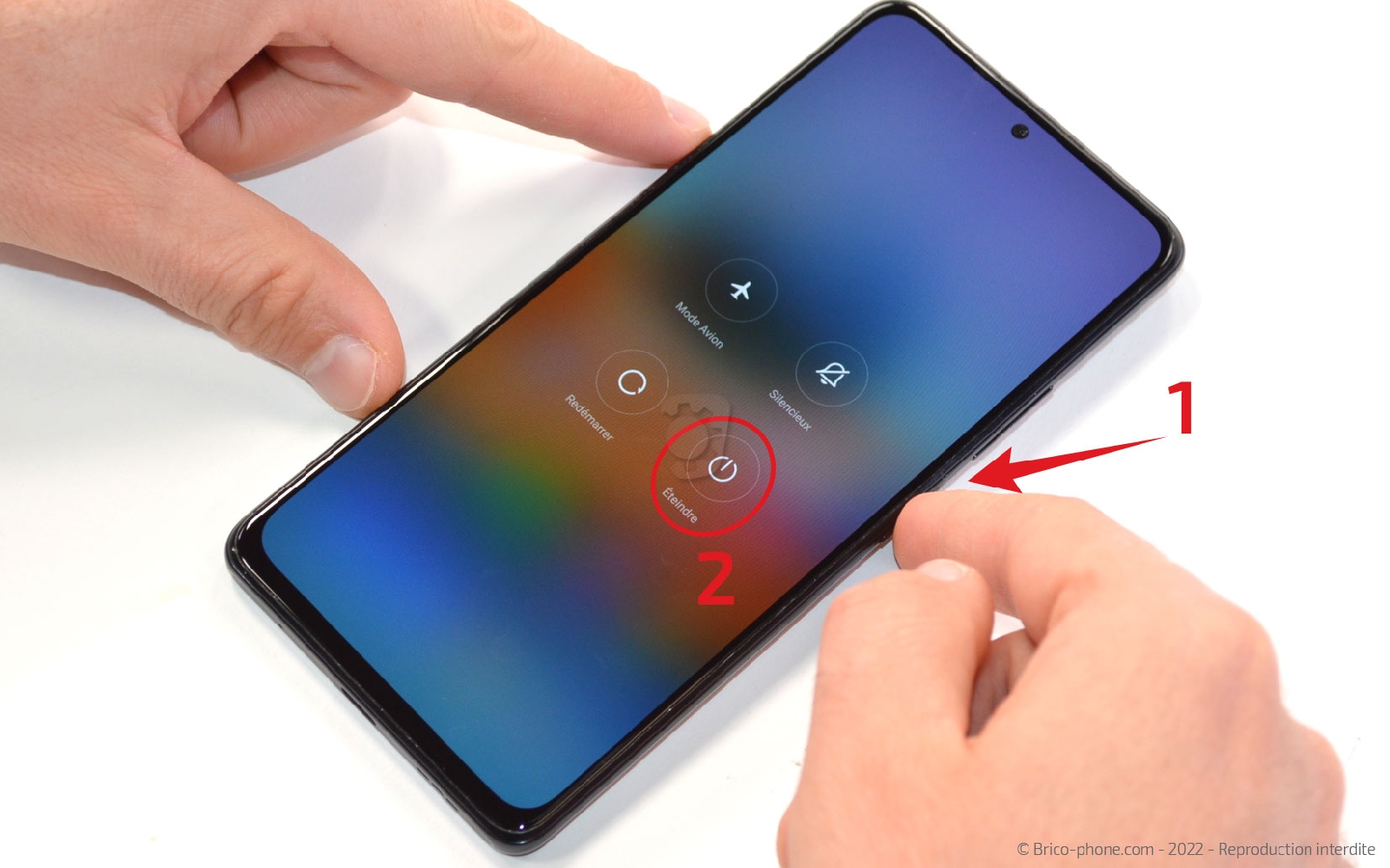

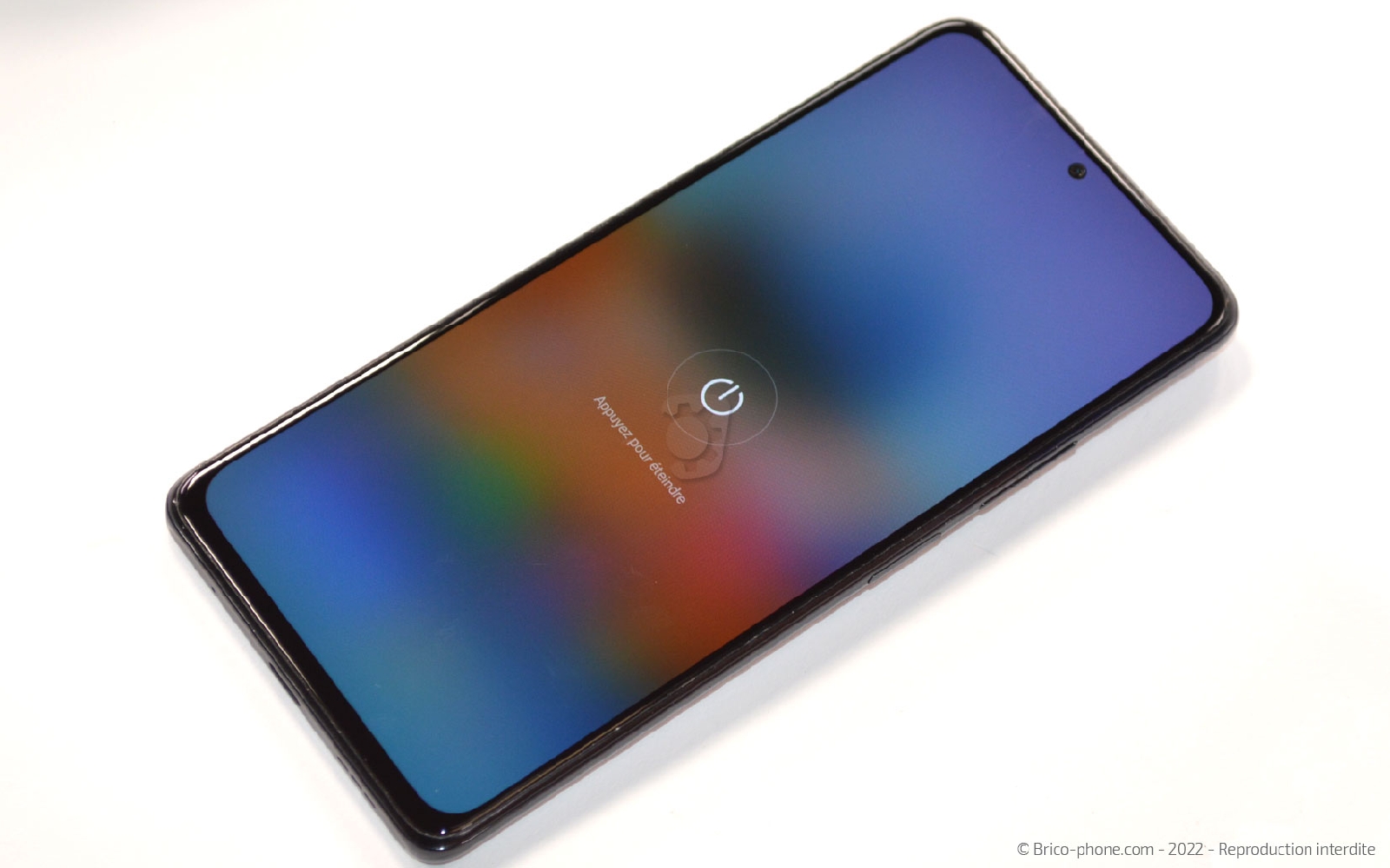

vous pouvez commencer par éteindre votre appareil avant de passer à l'étape suivante.


Etape 1

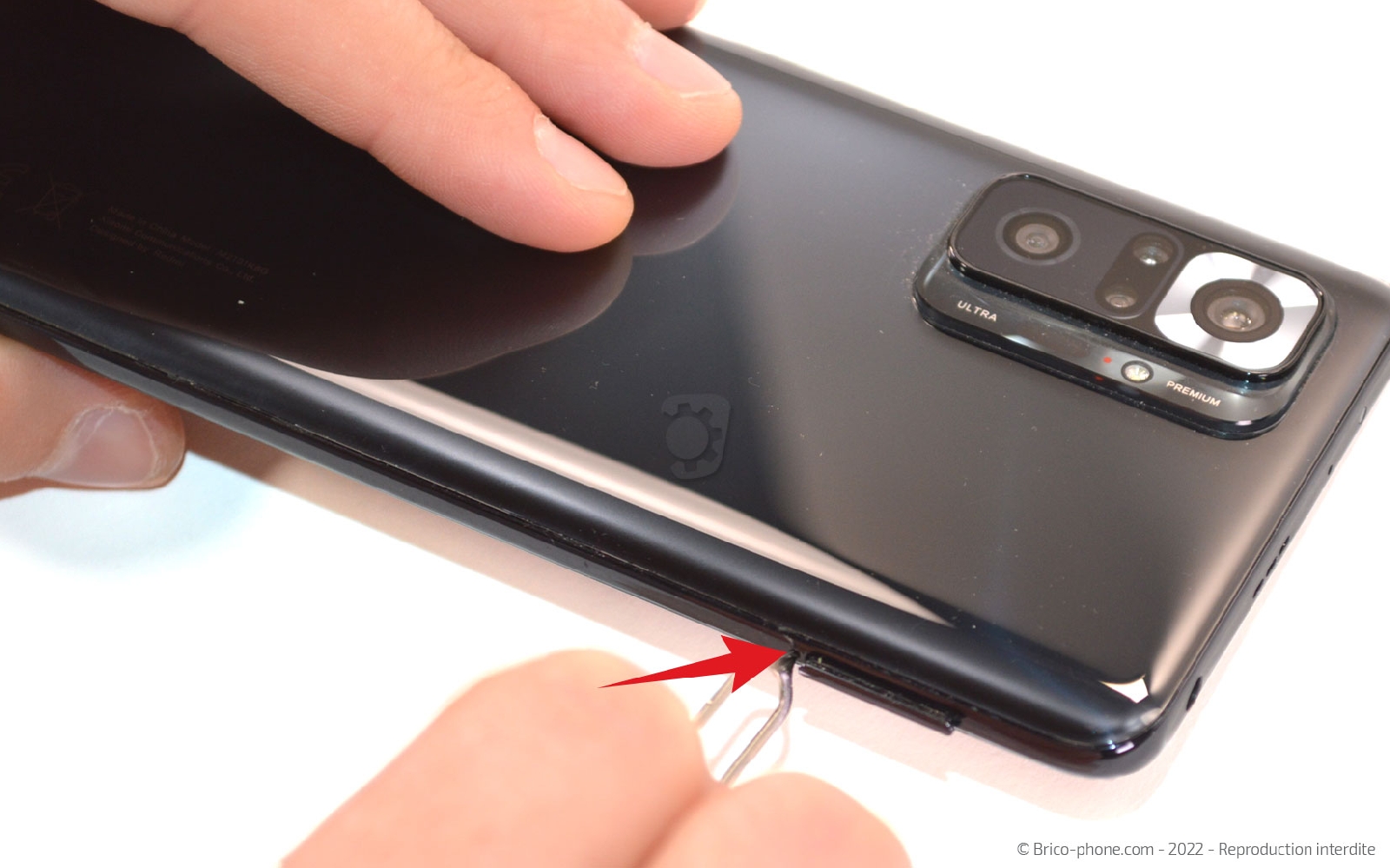

Etape 1 Extraire le tiroir SIM

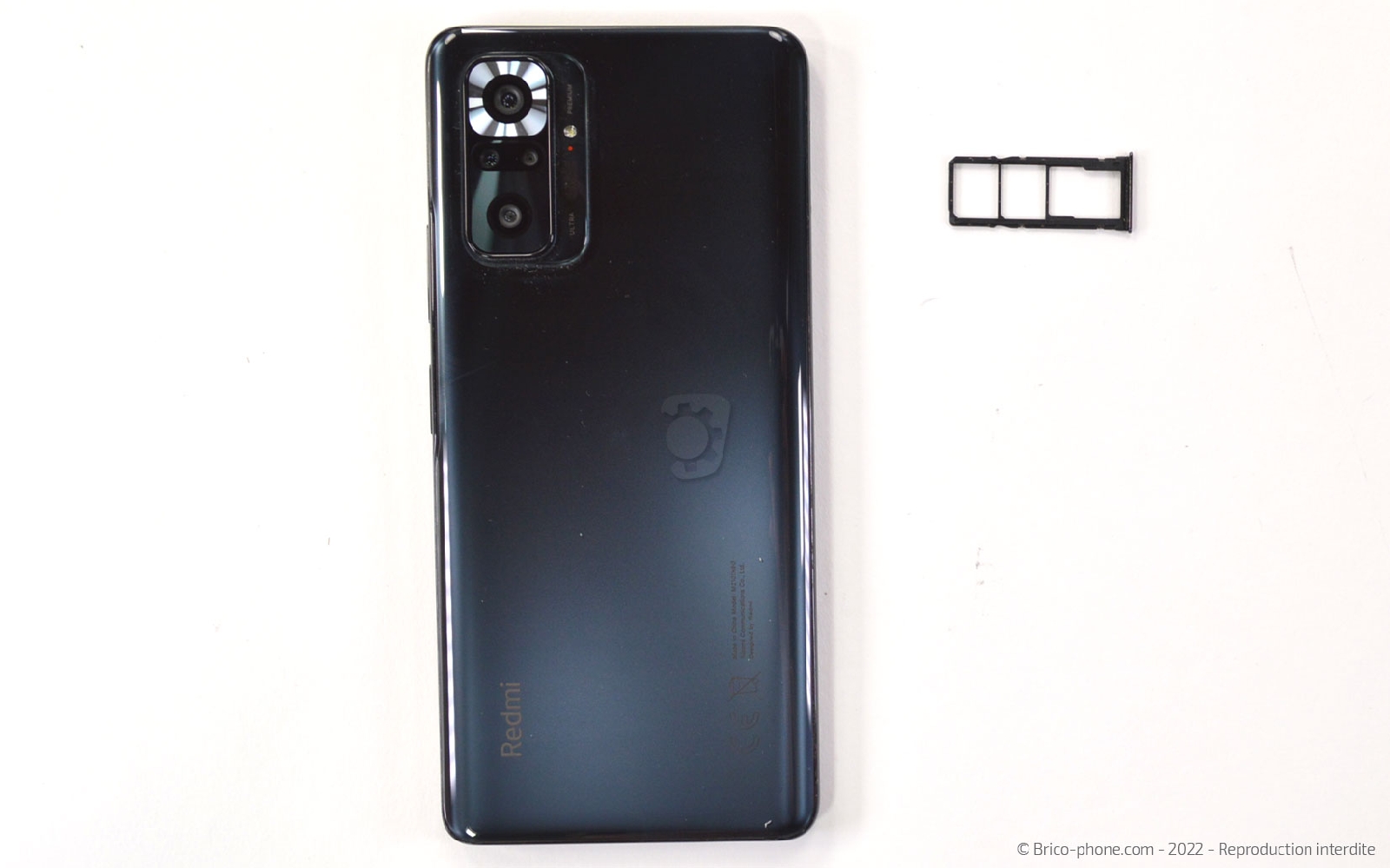

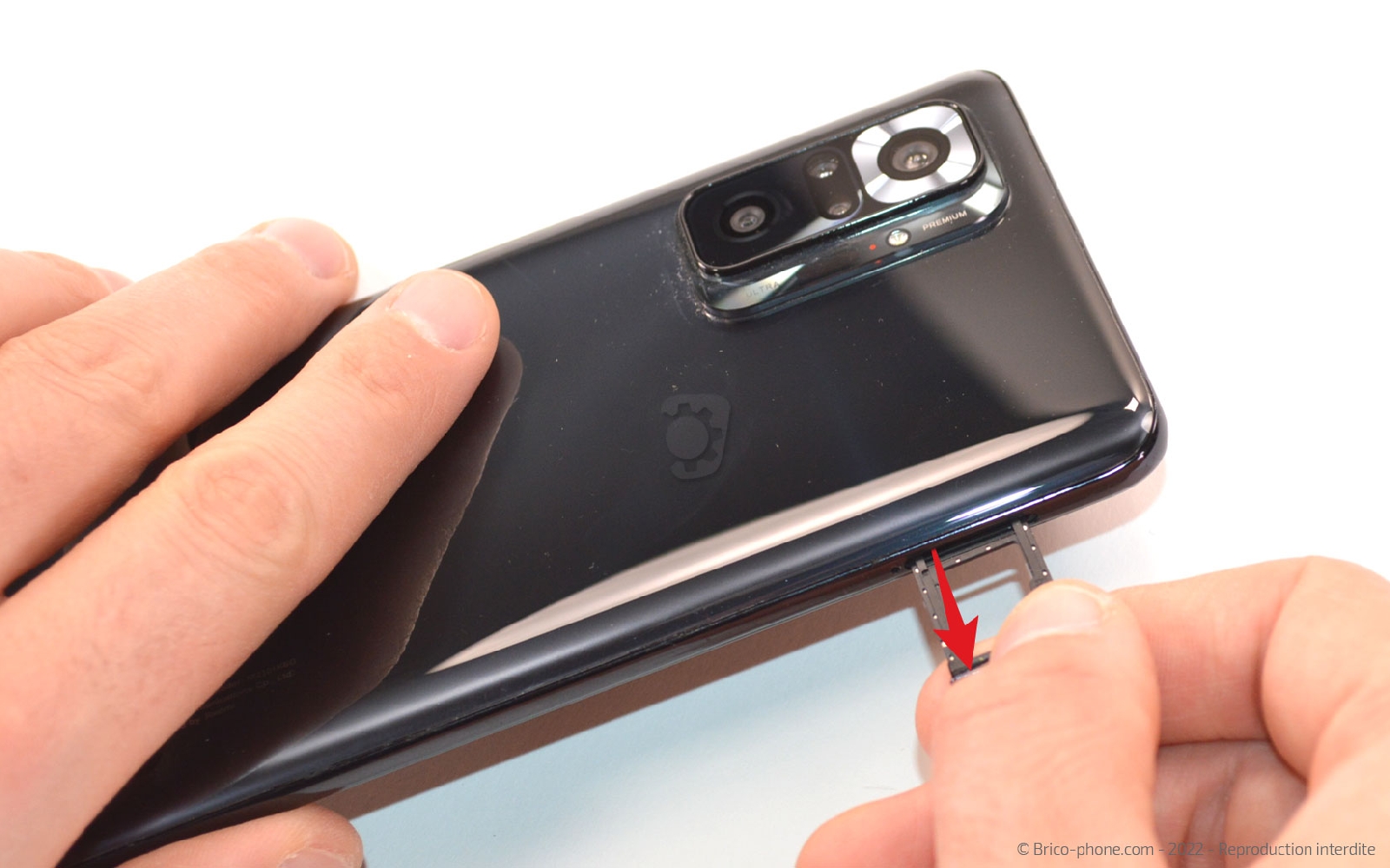

A l'aide de l'outil Sim, retirez le tiroir des cartes SIM et SD.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

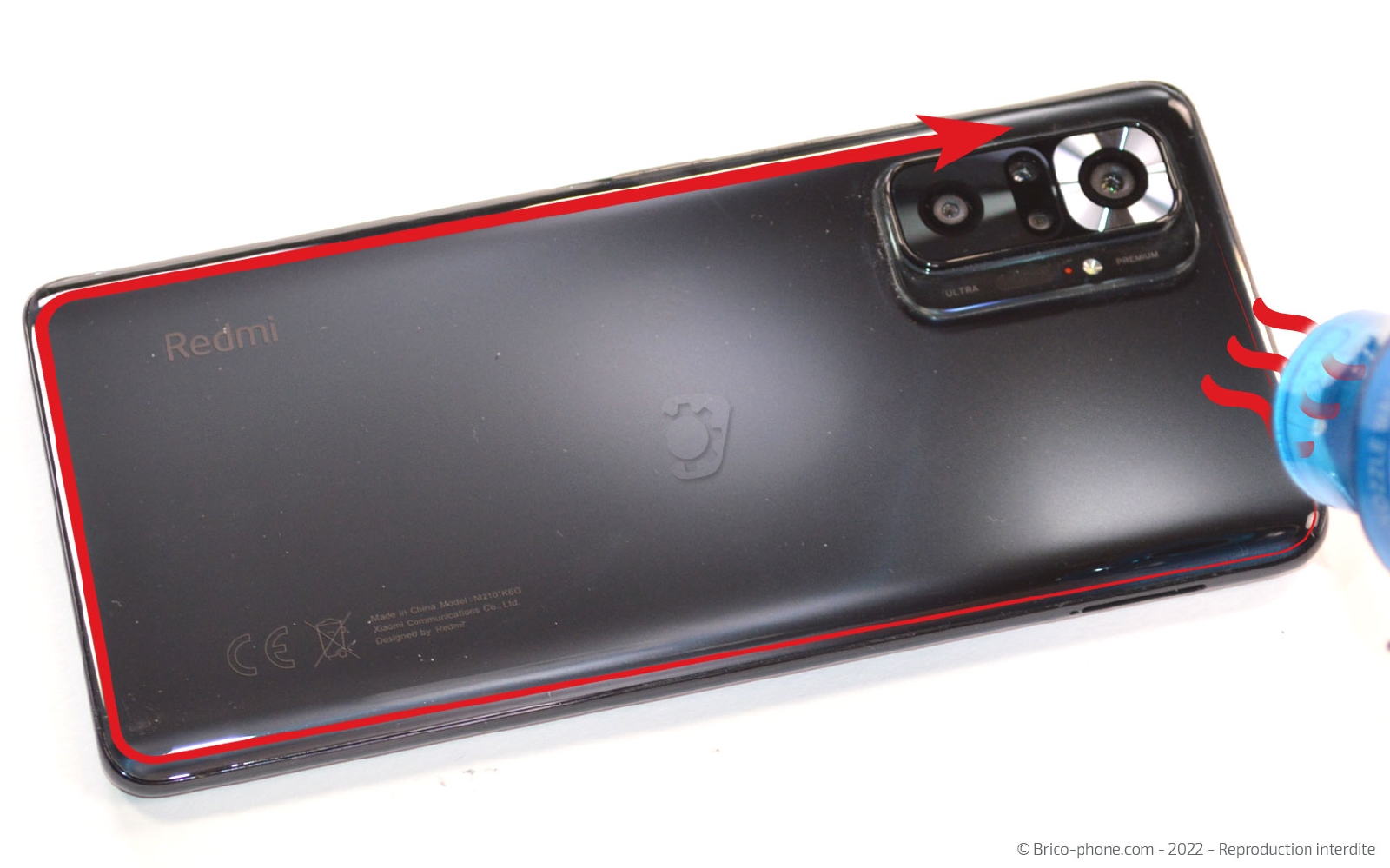

Pour ouvrir le téléphone, vous aurez besoin de chauffer la vitre arrière de votre Redmi Note 10 Pro. Pour effectuer cette manipulation, deux solutions s'offrent à vous :

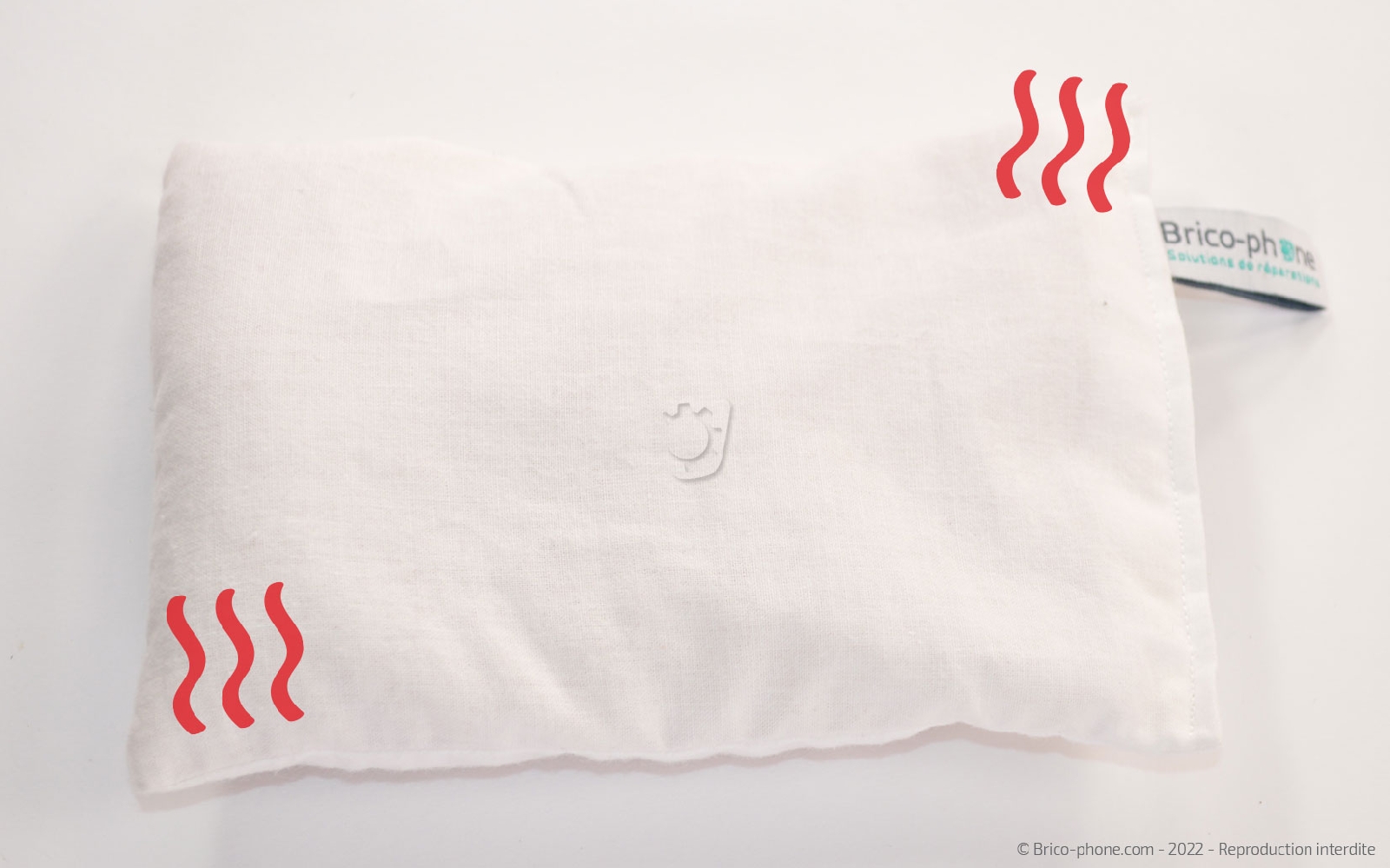

- utiliser le coussin chauffant en le passant au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil une trentaine de secondes ;
- chauffer les extrémités de la vitre arrière avec un décapeur thermique ou un sèche-cheveux.

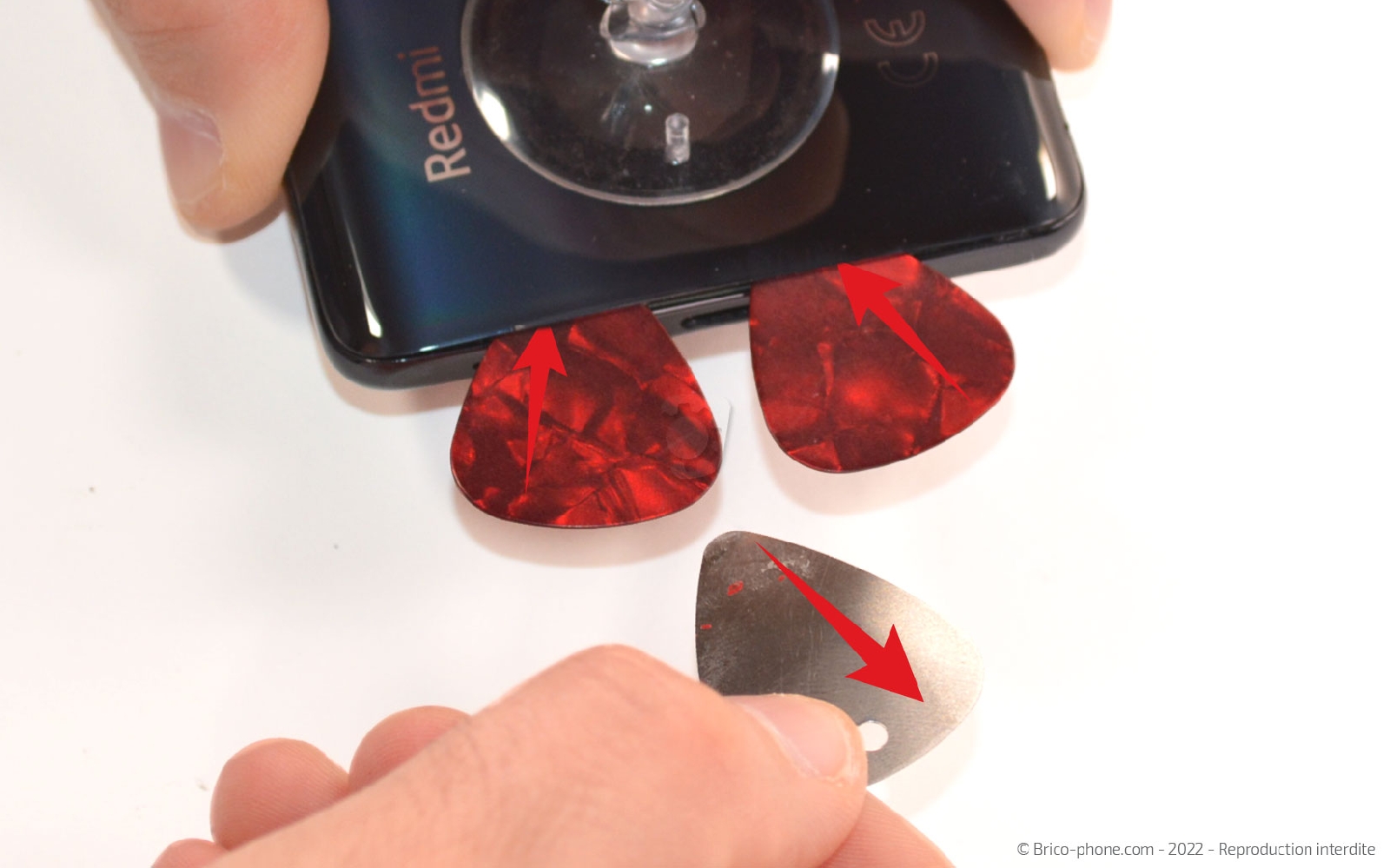

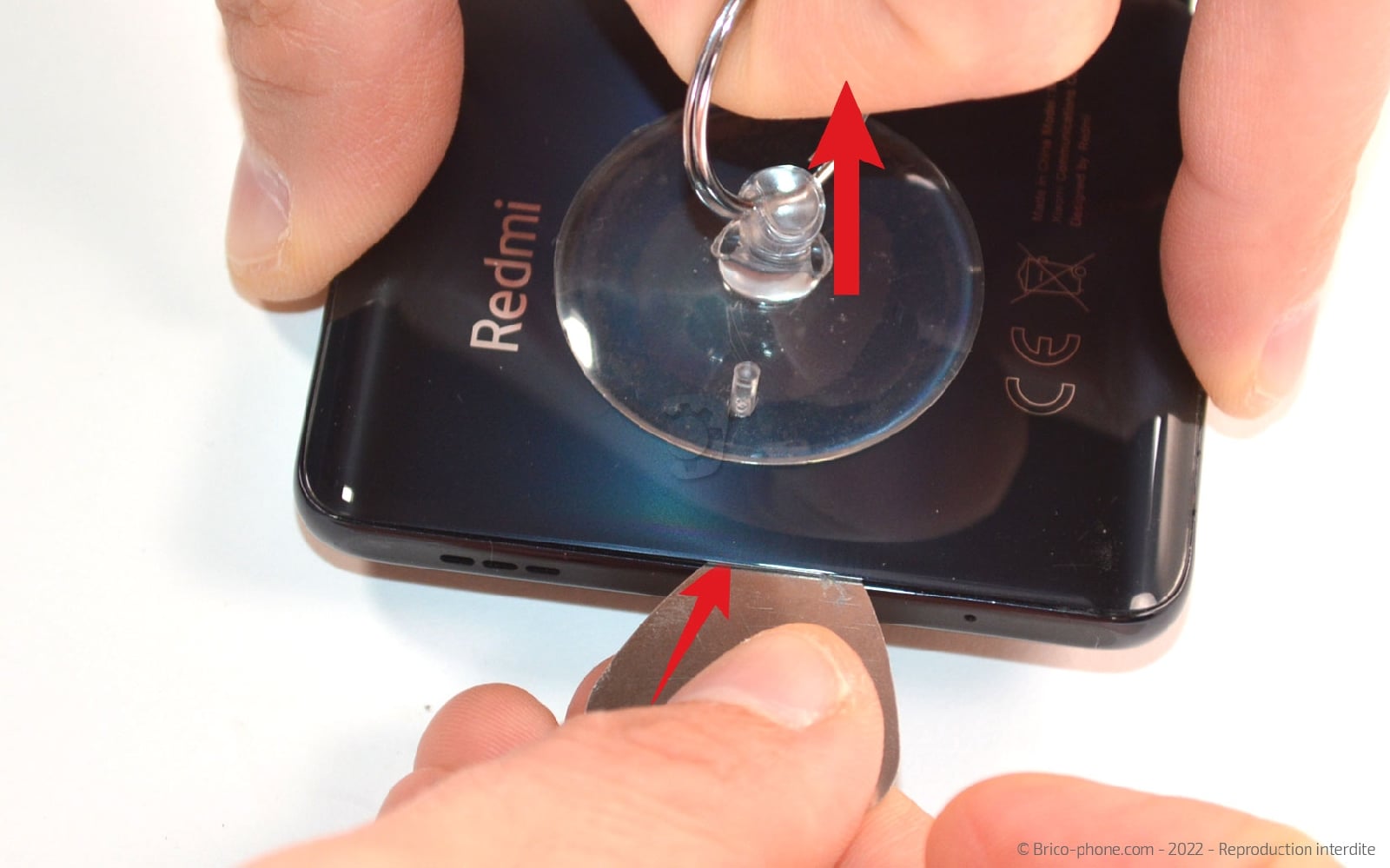

Ensuite, collez la ventouse sur la partie basse de la vitre arrière afin de pouvoir soulever suffisamment cette dernière pour insérer le médiator en métal troué entre la vitre et le châssis. Une fois l'interstice en place, remplacez le médiator métallique par ses homologues en plastique.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

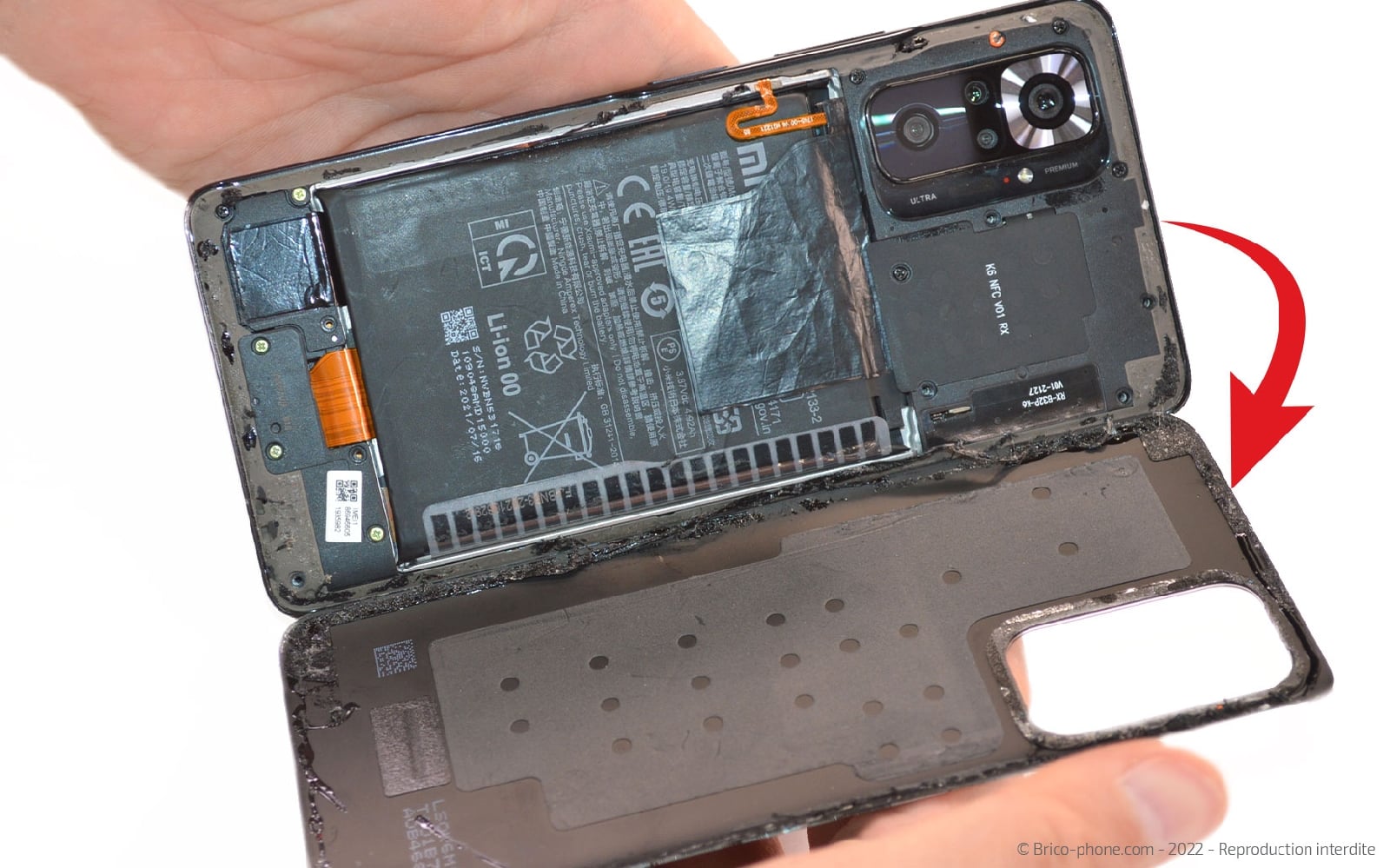

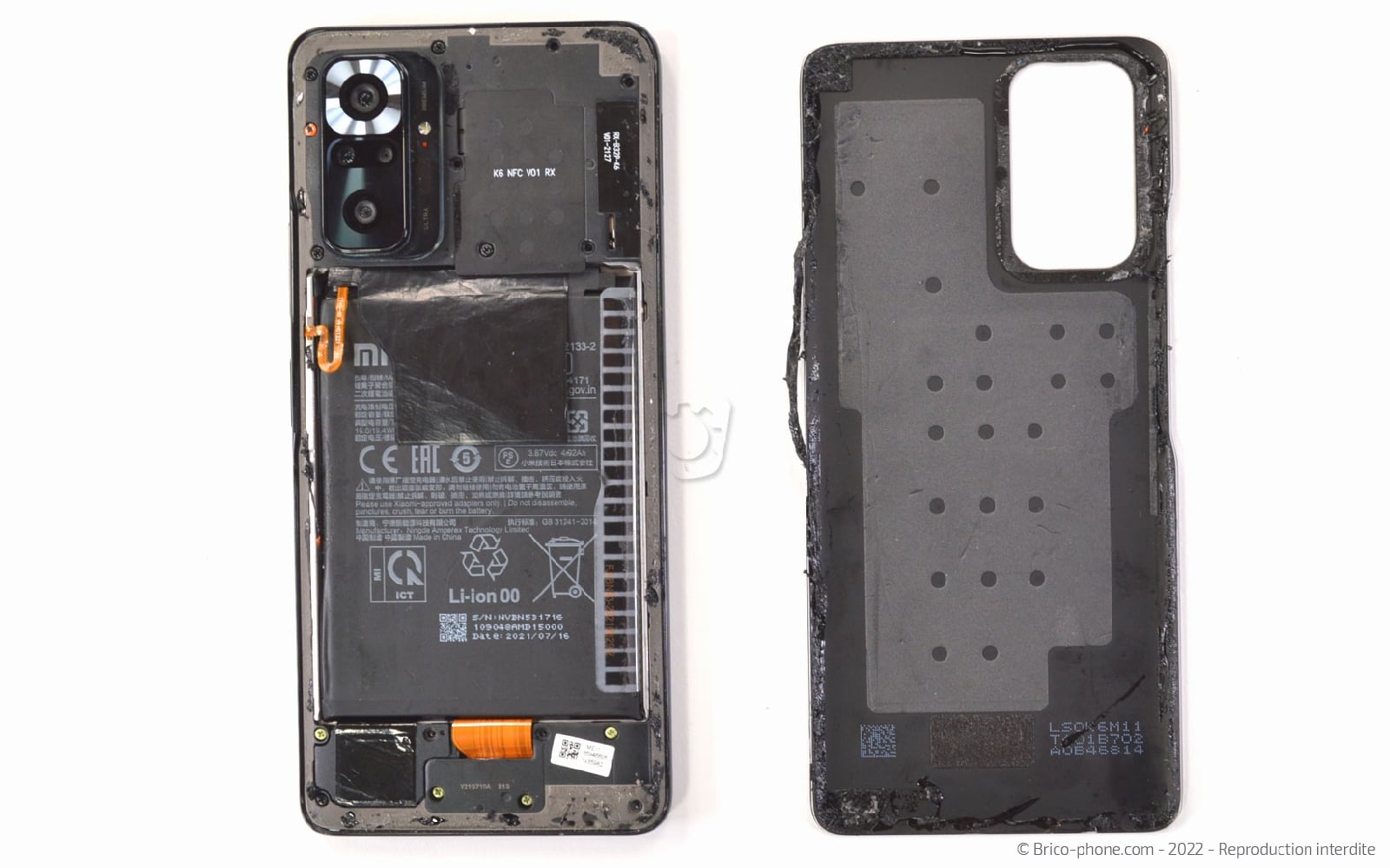

Etape 3 Ouvrir le téléphone

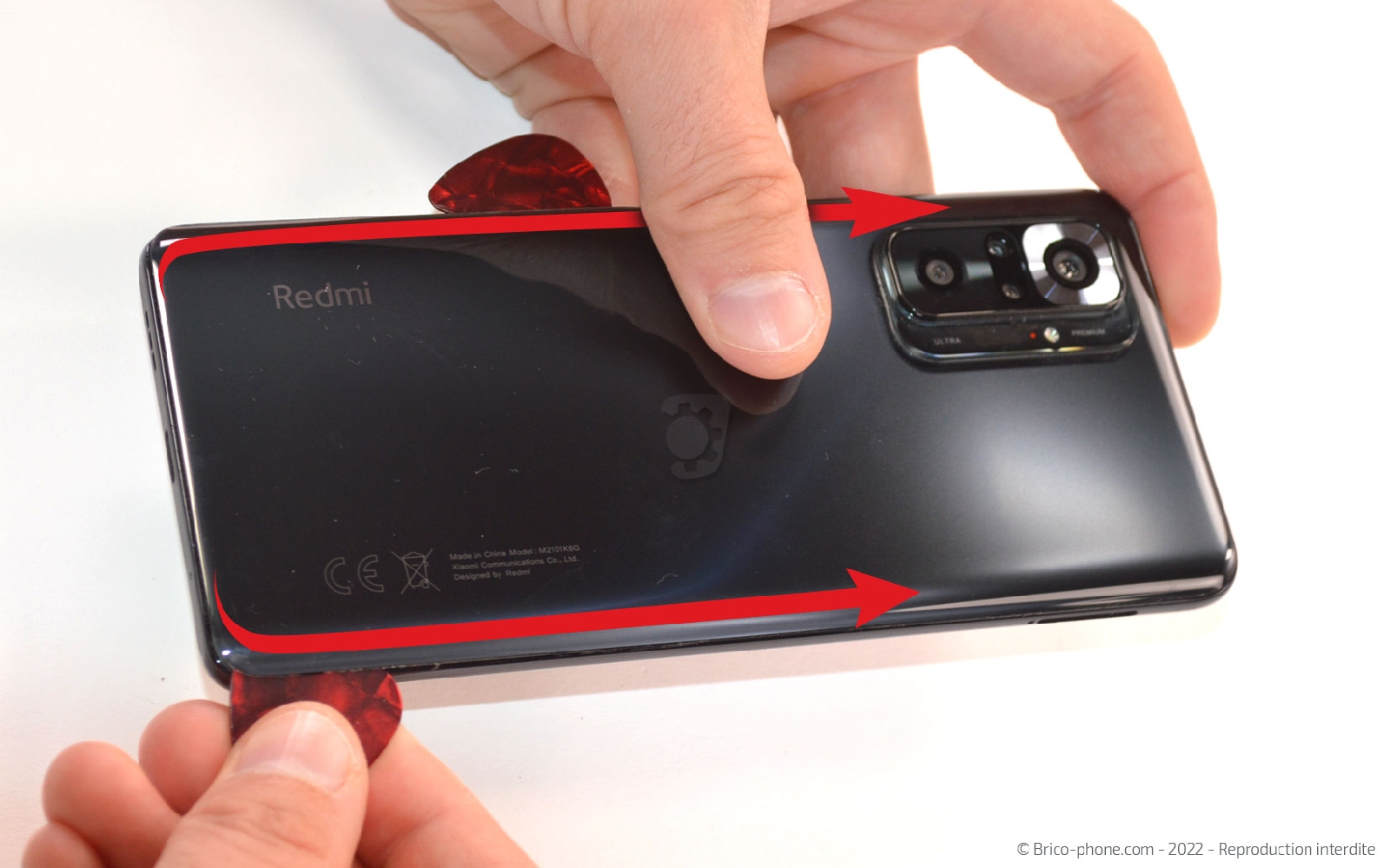

Faites glisser les médiators le long de la vitre arrière pour la décoller petit à petit. Si vous sentez de la résistance, n'hésitez pas à rechauffer légèrement pour faciliter le décollage.
Outils
Médiator
Pièces
Vitre arrière pour Xiaomi Redmi Note 10 Pro Bronze Dégradé 46.90€
Etape 4

Etape 4 Détacher la plaquette intermédiaire

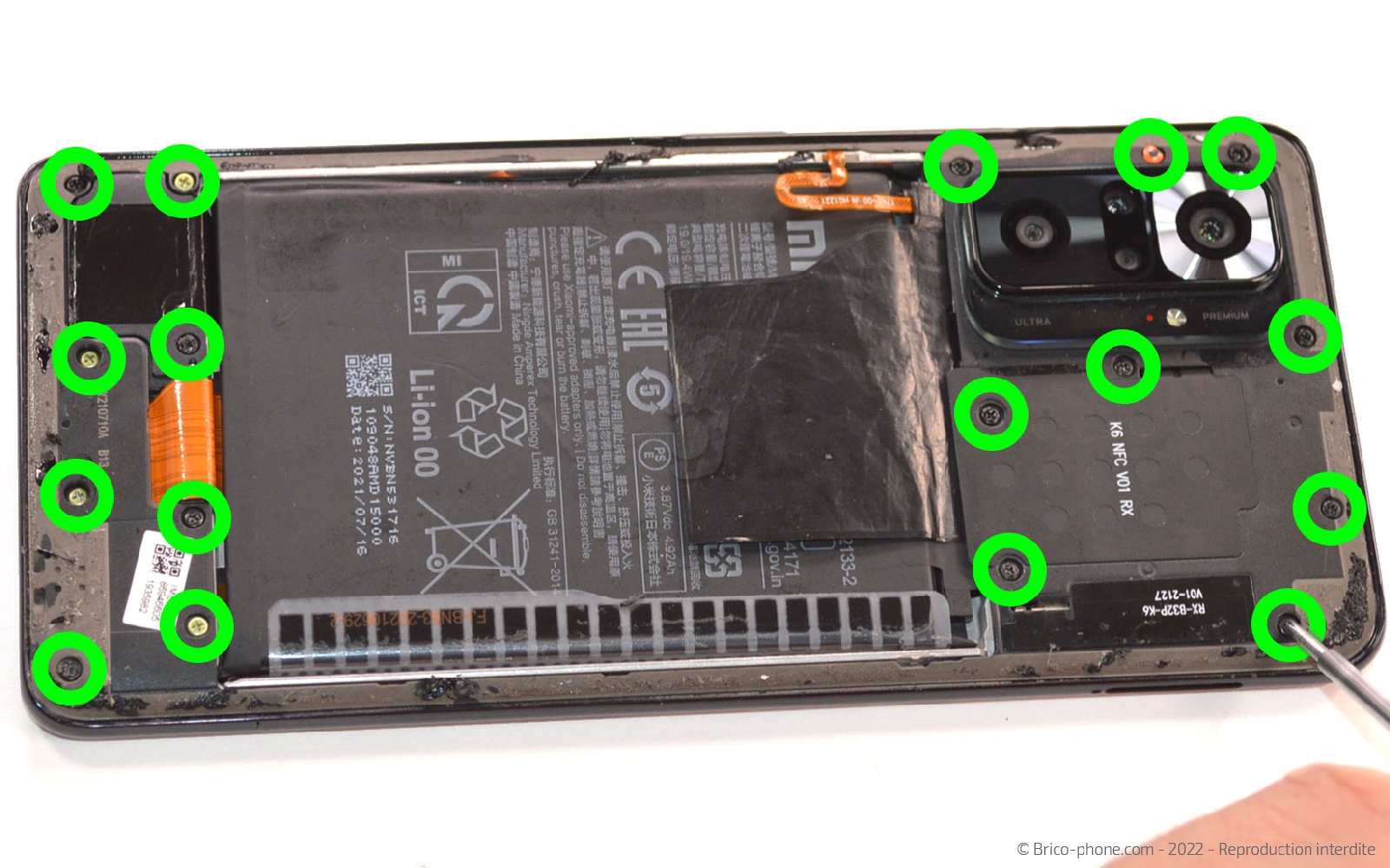

Retirez les 17 vis cruciforme de la plaquette intermédiaire.

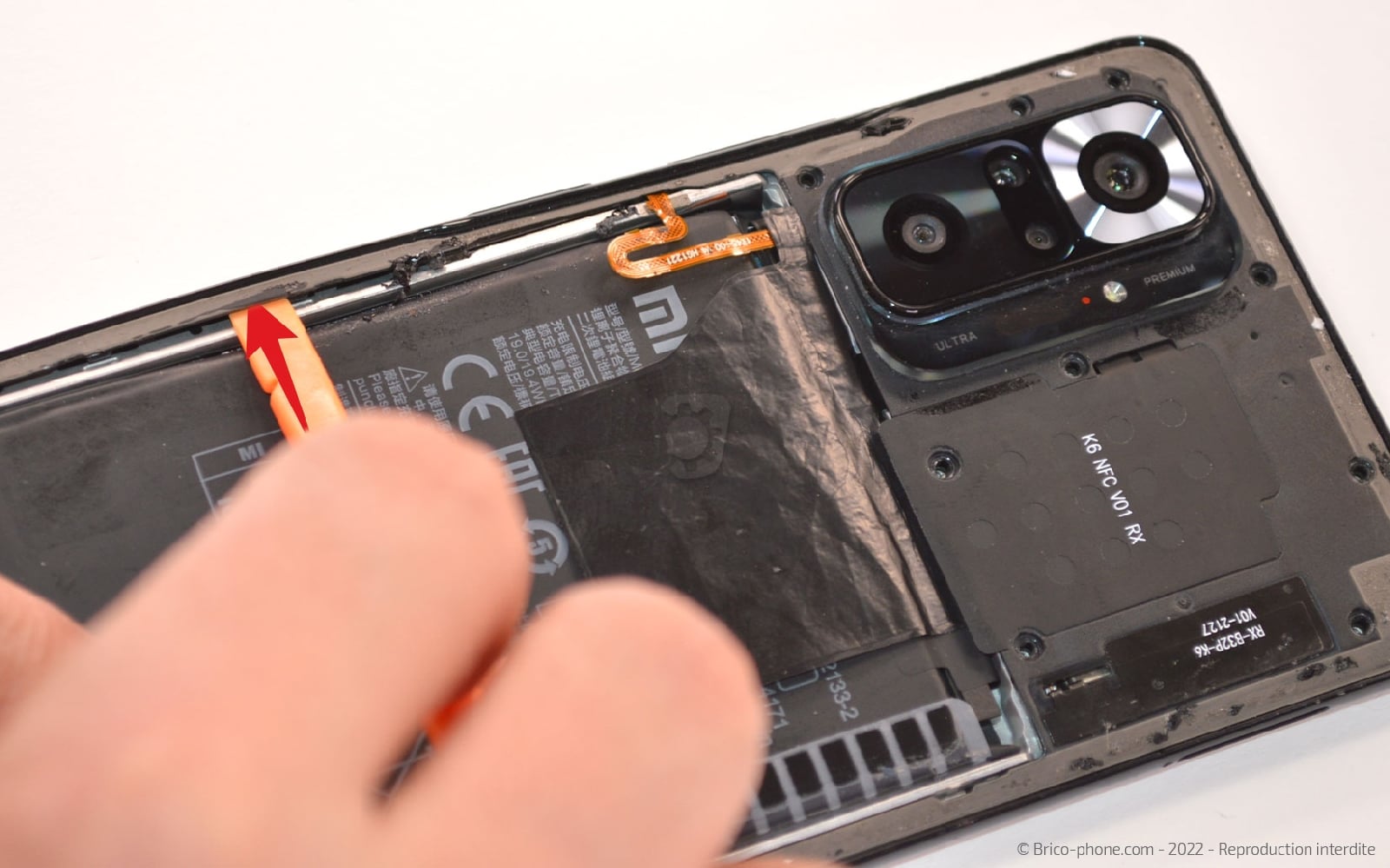

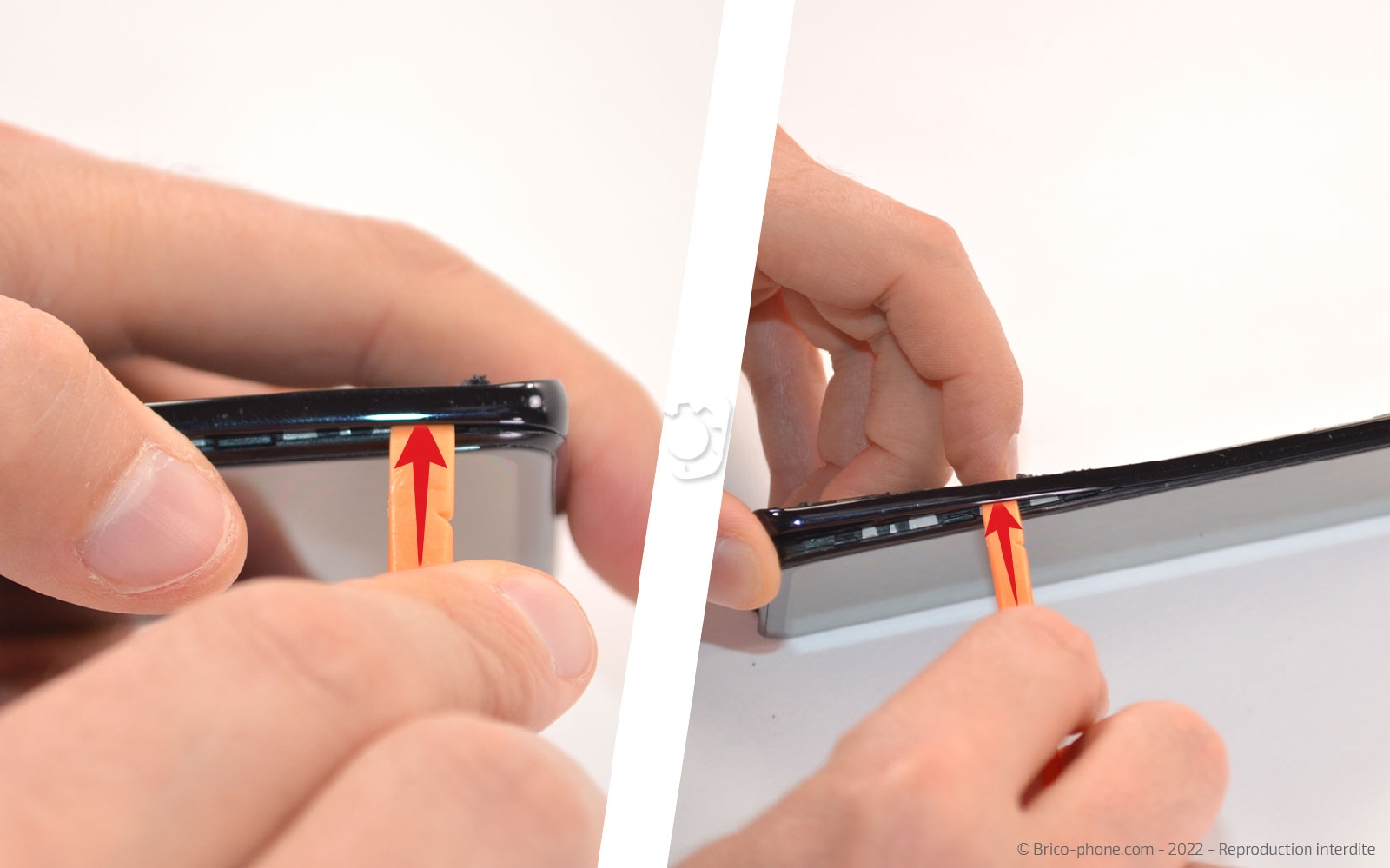

Ensuite, glissez le levier en nylon sous la plaquette pour le déclipser puis passez de l'autre coté pour terminer la manipulation.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

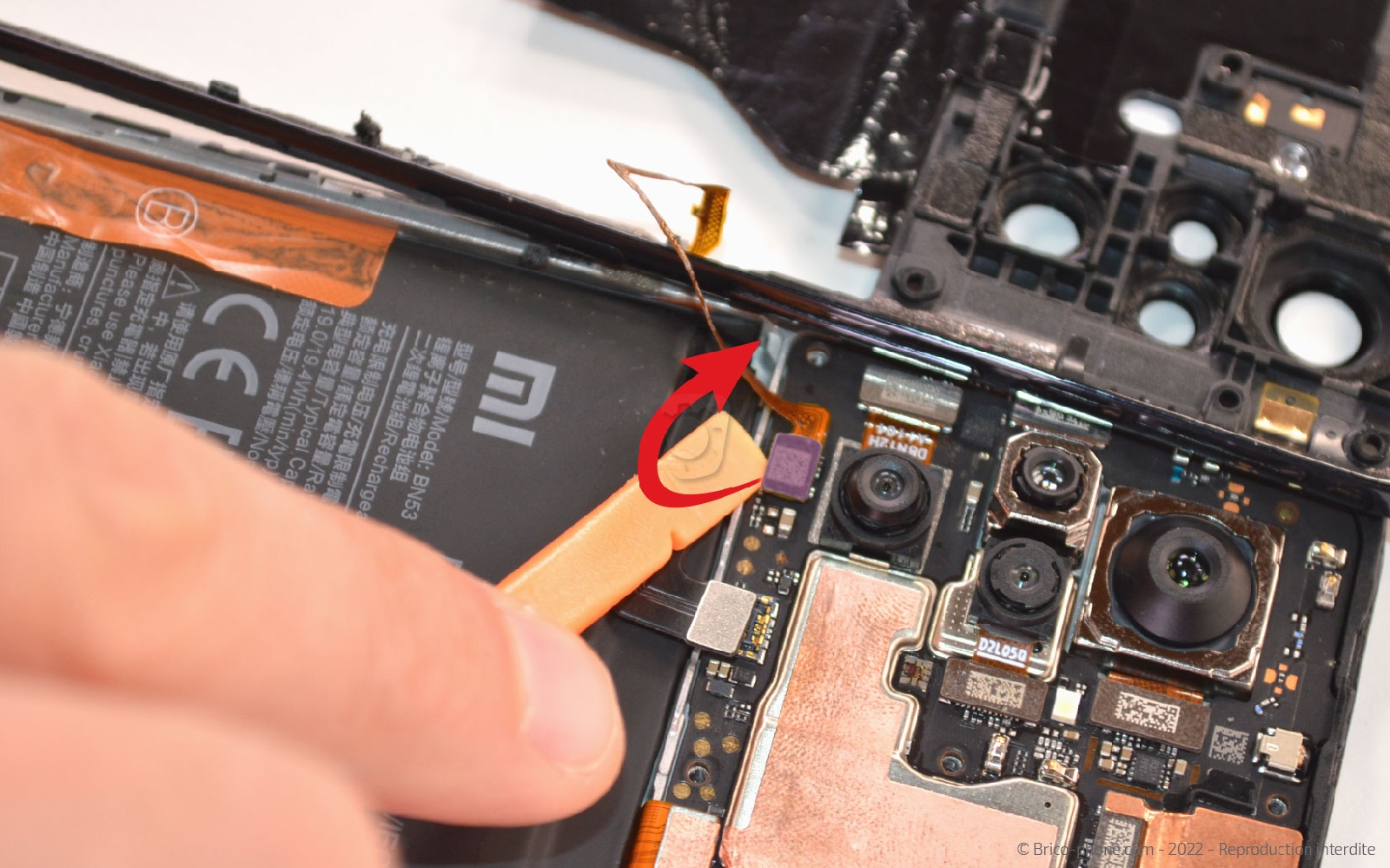

Etape 5 Déconnecter la batterie

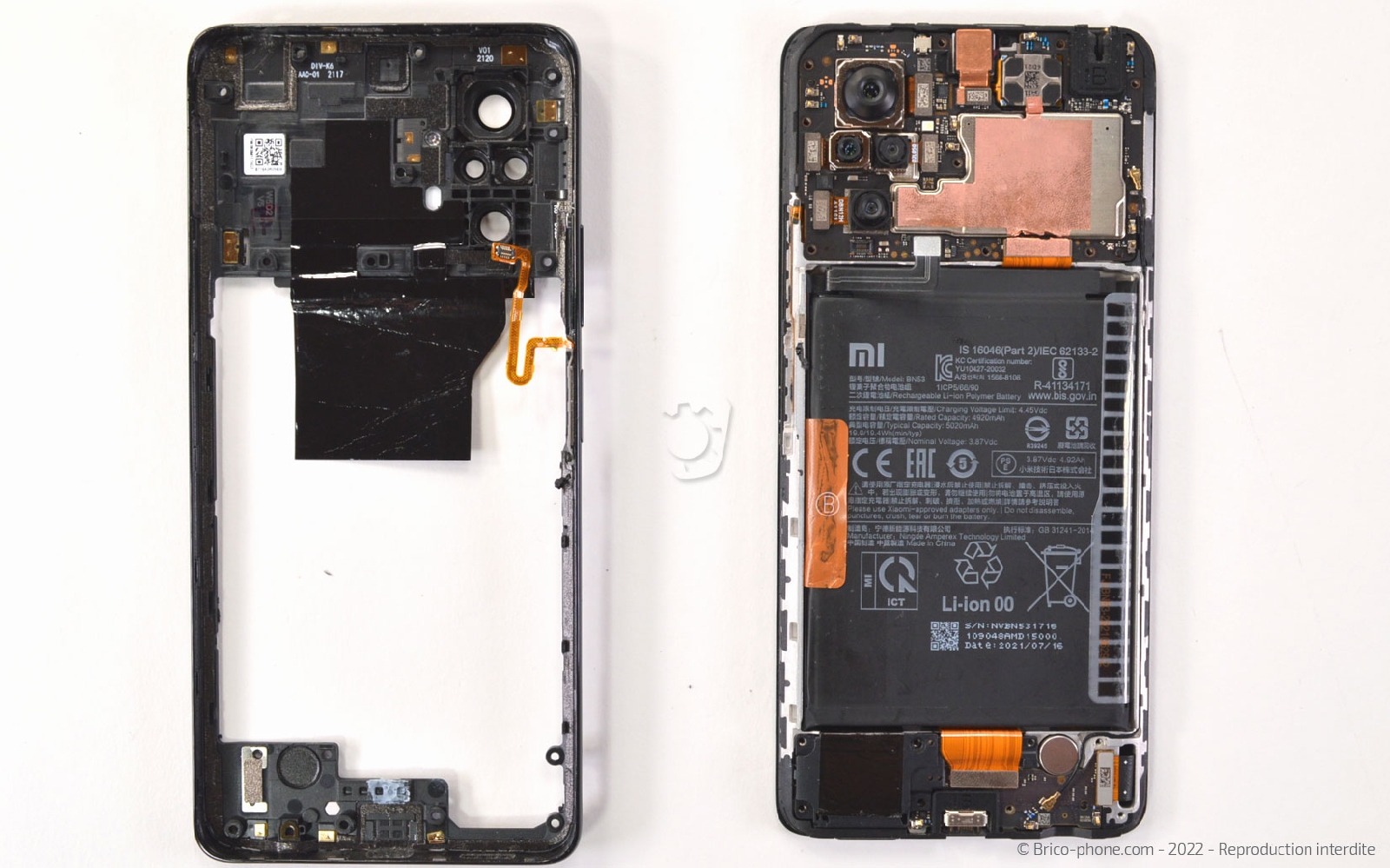

Déconnectez la batterie avec le spudger puis la nappe du bouton lecteur d'empreintes digitale afin de séparer le châssis intermédiaire du châssis principal.
Outils
Levier Nylon
Etape 6

Etape 6 Chauffer la vitre avant

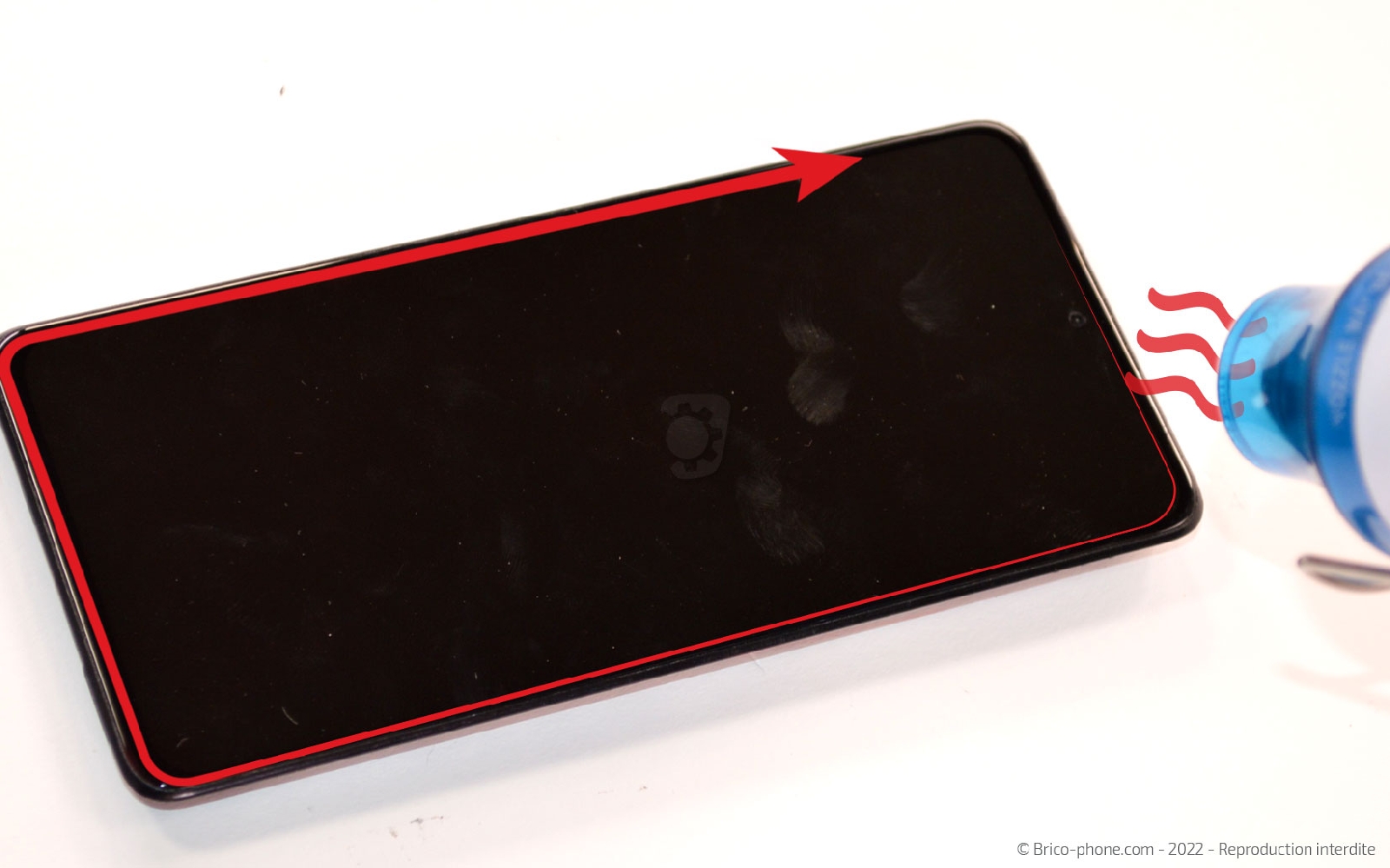

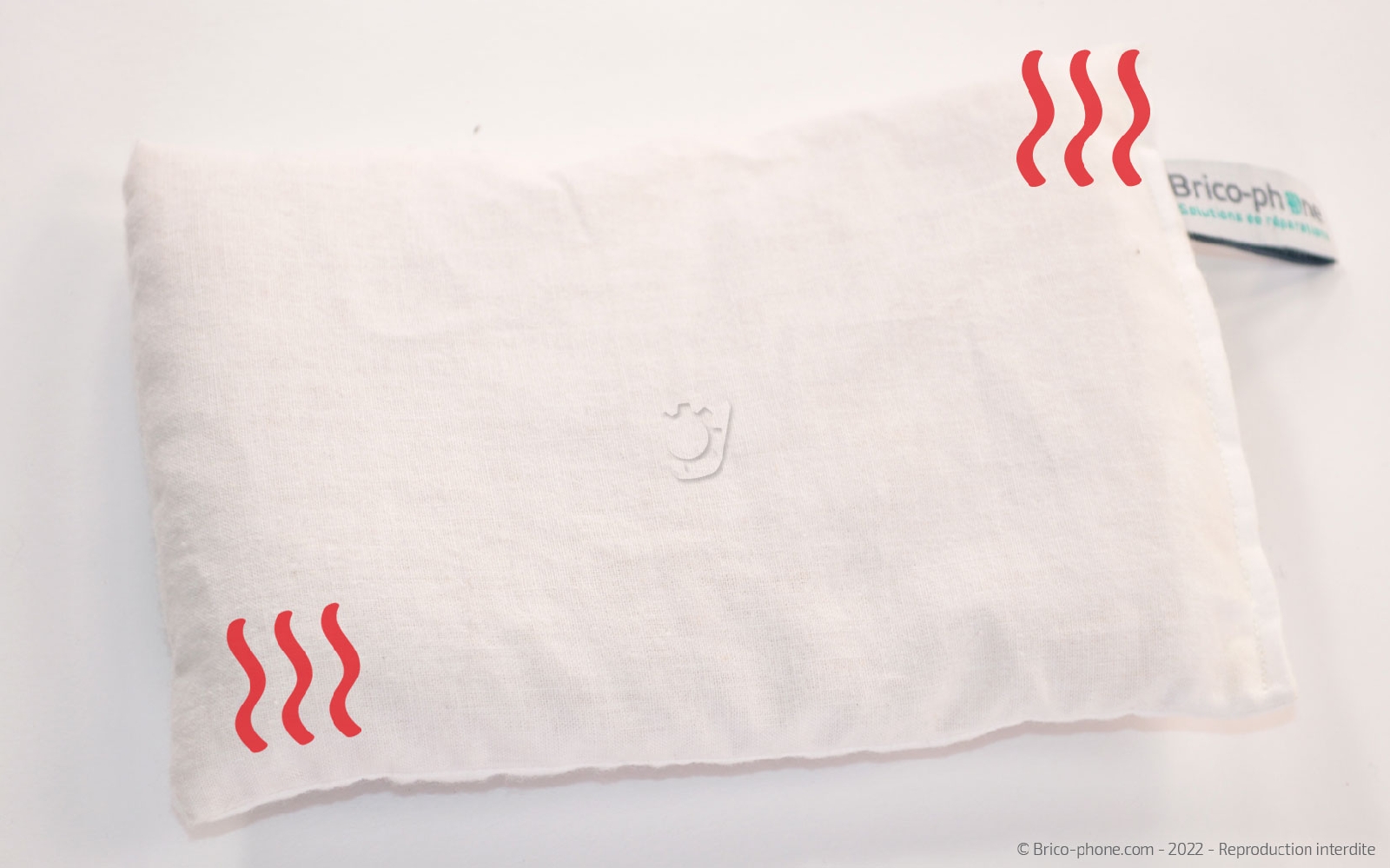

Débranchez la nappe de l'écran puis chauffez l'écran de votre téléphone en utilisant la même méthode que pour ouvrir votre téléphone.
Outils
Levier Nylon
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Détacher l'écran du châssis

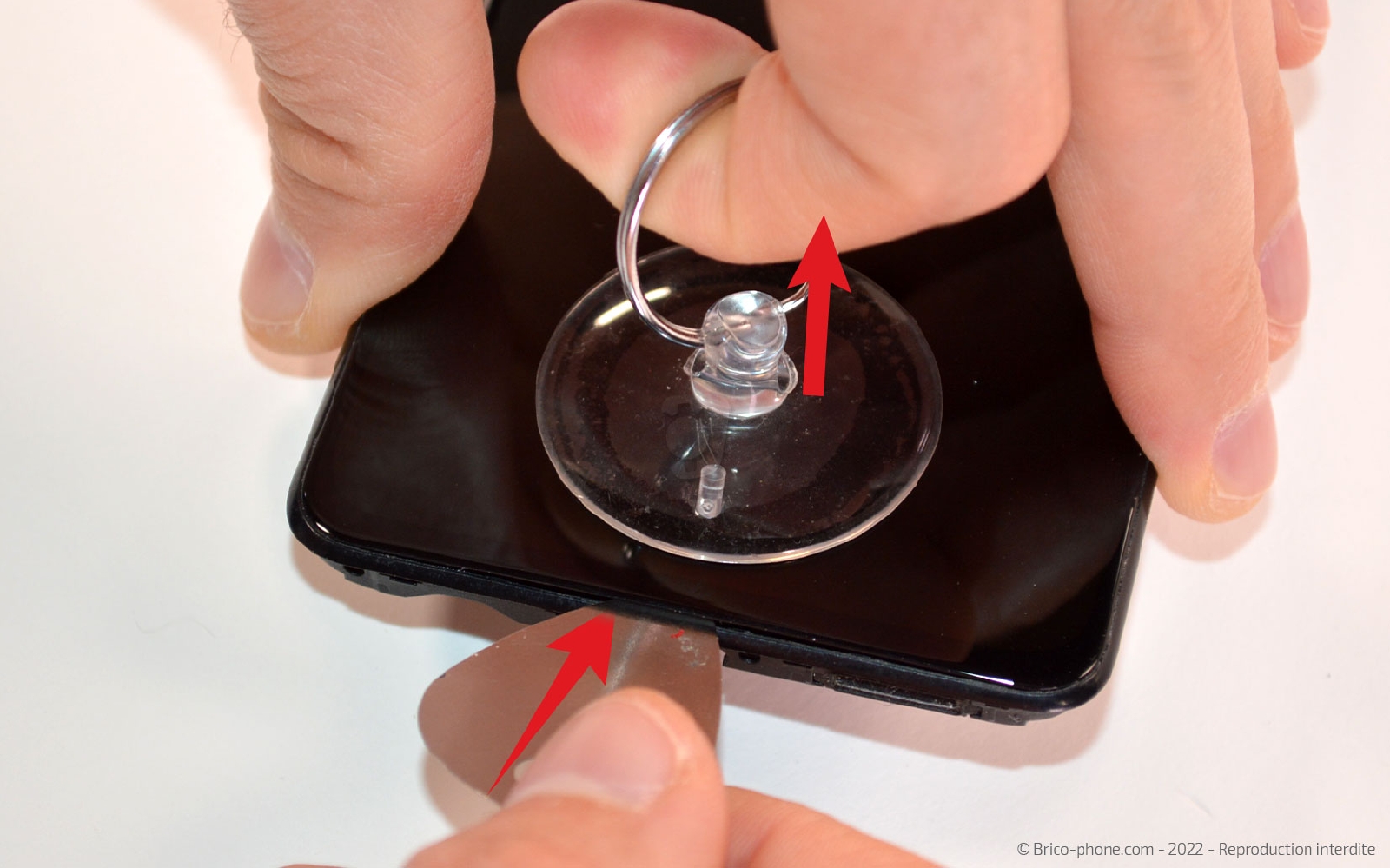

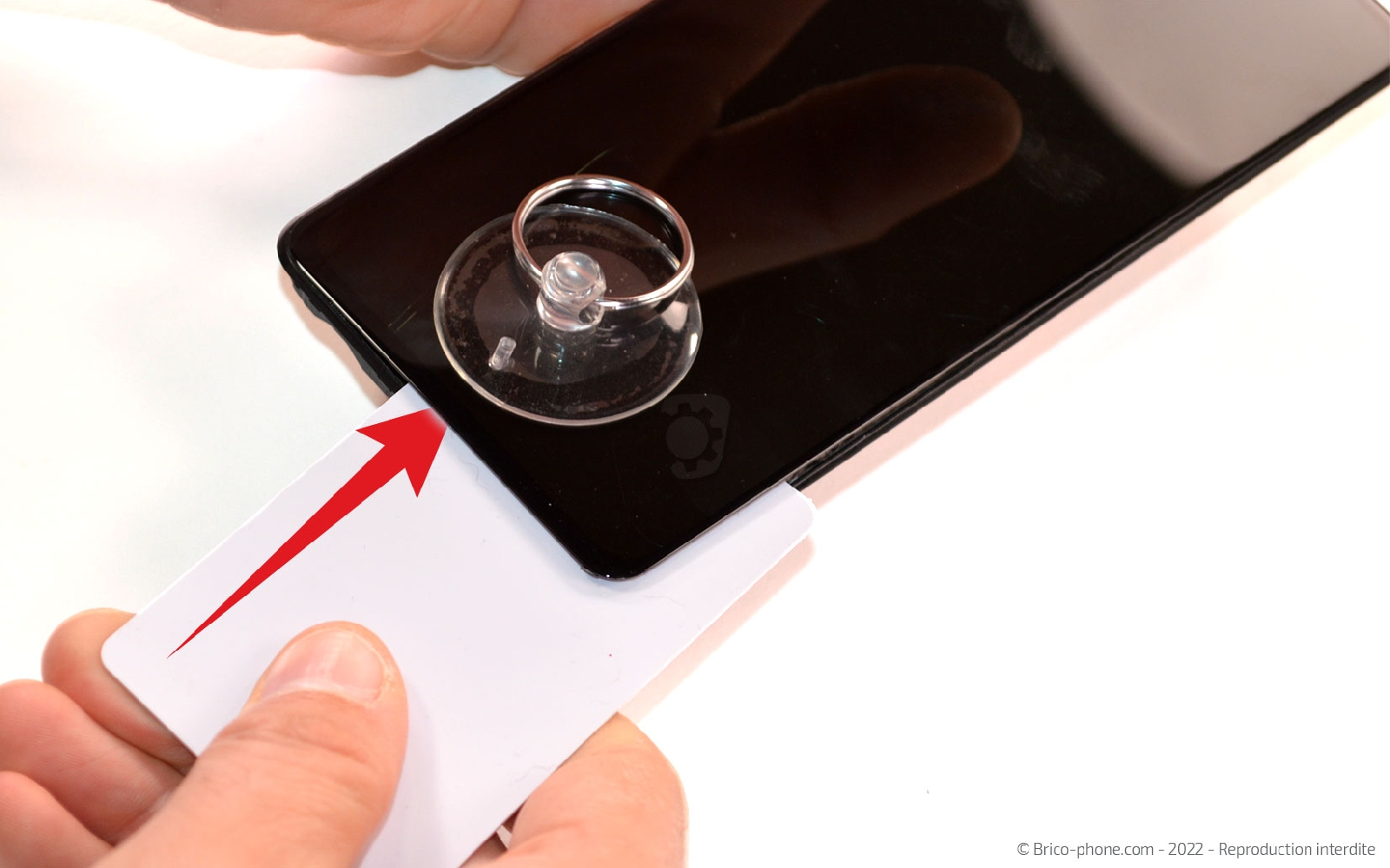

Collez la ventouse sur le bas de l'écran afin de pouvoir insérer le médiator en métal troué entre le châssis et la vitre.

Ensuite, remplacez le médiator par la carte en PVC en vous assurant de bien passer sous le LCD pour faciliter le décollage.

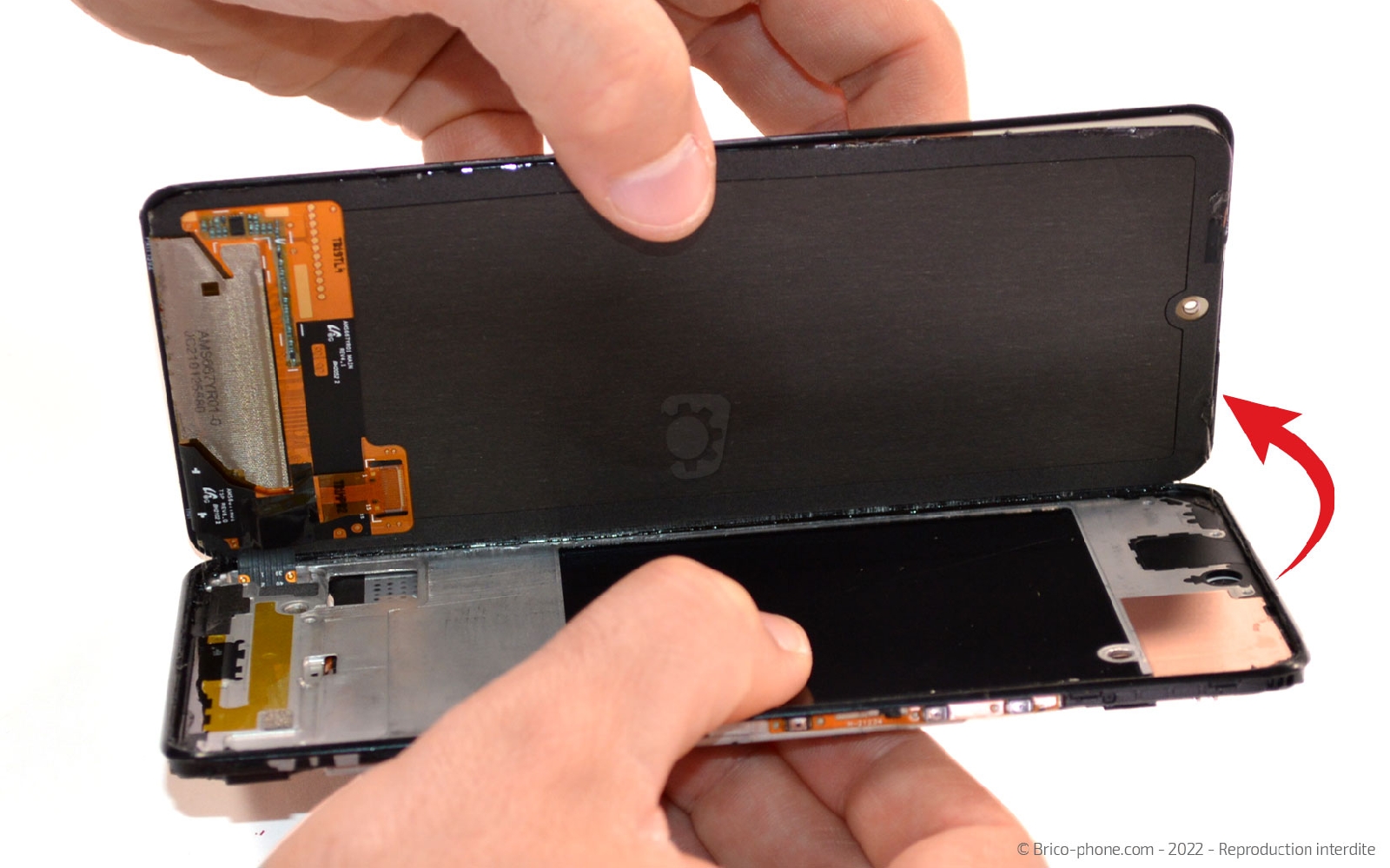

Faites glisser la carte sur toute la longueur de l'appareil pour décoller entièrement l'écran du châssis.
Outils
Médiator
Ventouse

Nettoyer le châssis

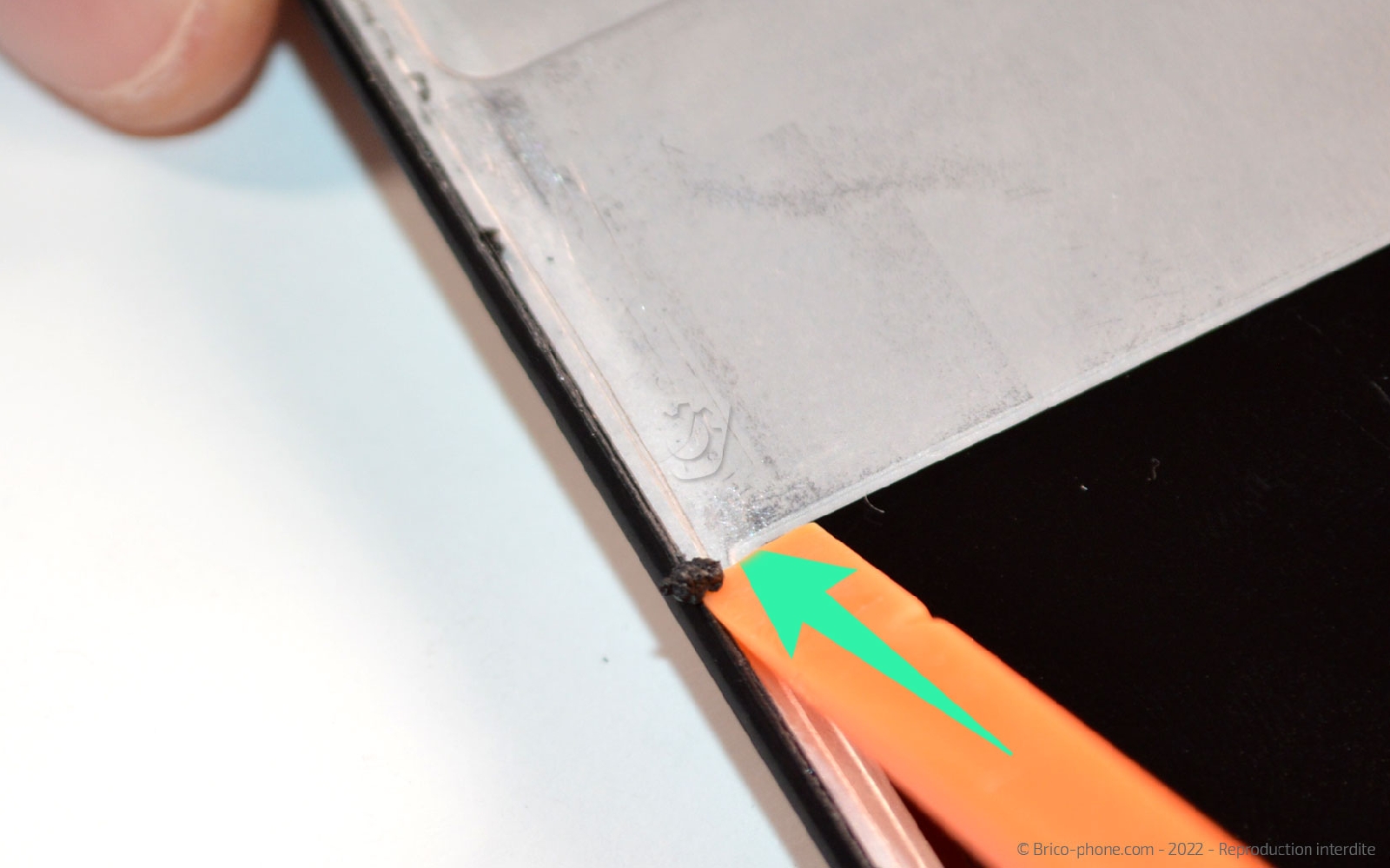

A l'aide du spudger, nettoyez le châssis ds résidus de colle avant de passer à l'étape suivante.
Outils
Levier Nylon

Installer le nouvel écran

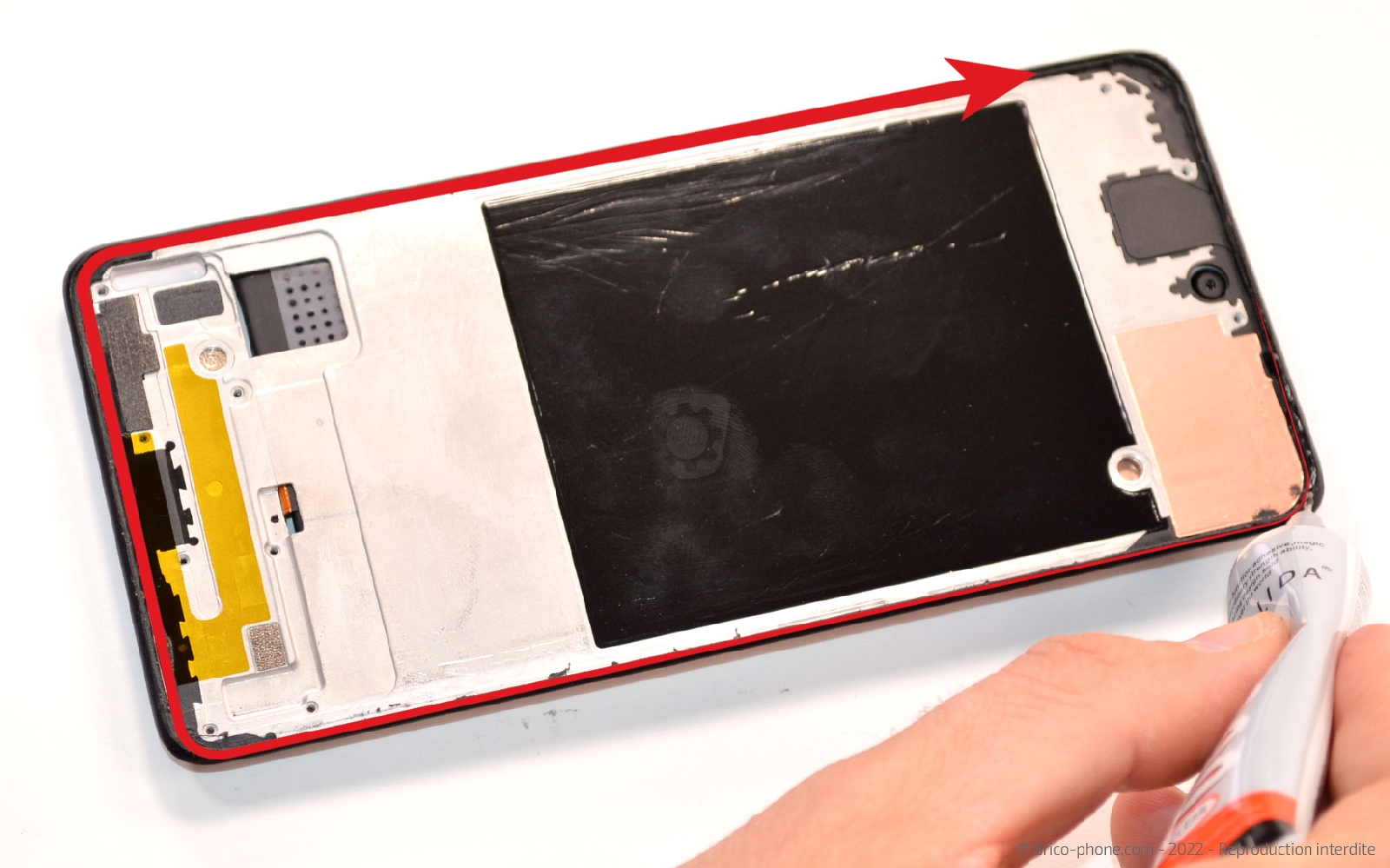

Une fois le châssis nettoyé, apposez la colle B-7000 sur tout le bord du châssis avant d'installer le nouvel écran.

Assurez-vous qu'il soit bien placé avant de mettre la plaquette intermédiaire et de laisser sécher le produit environ 1 heure.

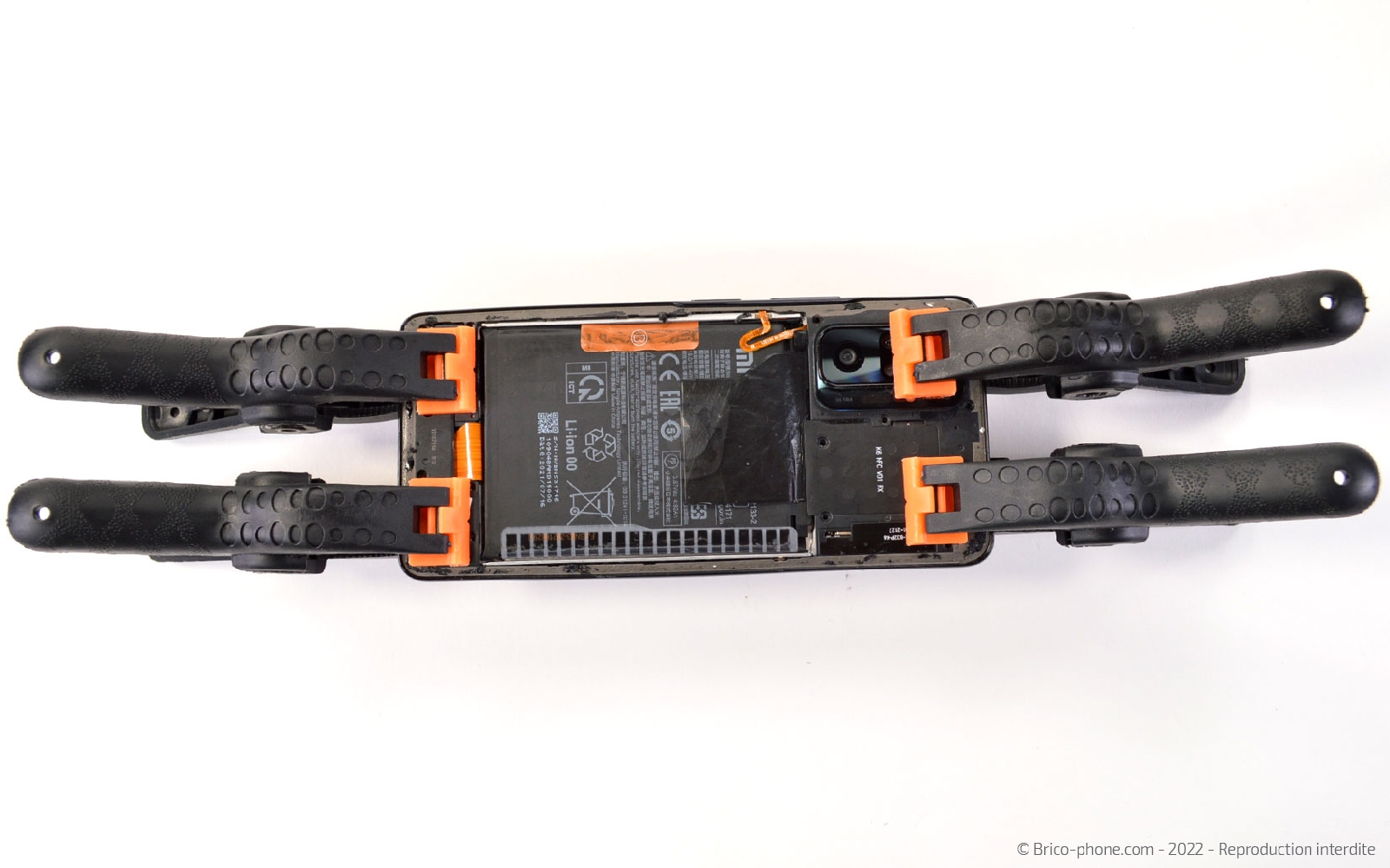

Aidez-vous de livres ou de pinces pour mettre sous presse.
Outils
Colle
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

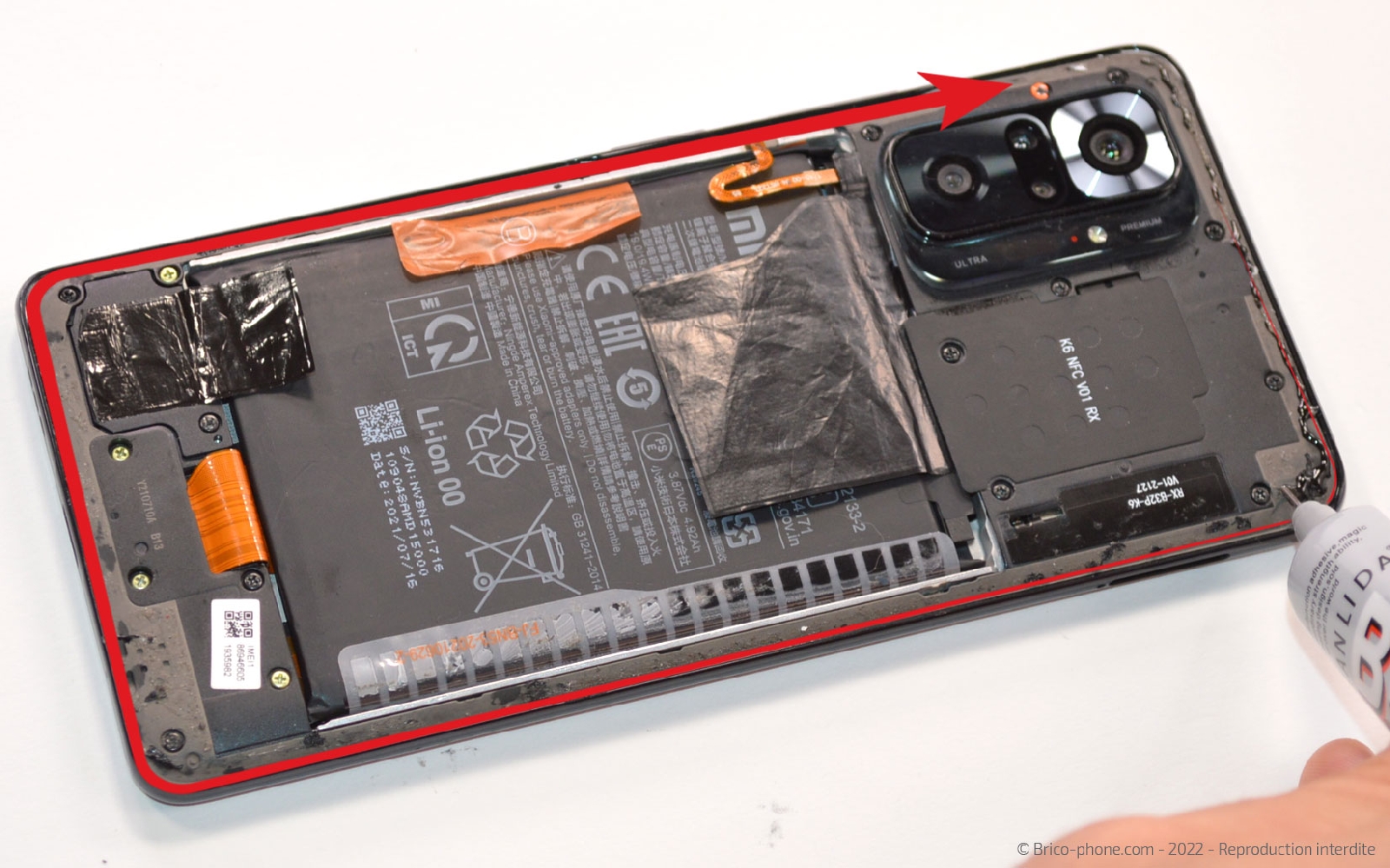

Comme pour l'écran, appliquez un filet de colle B-7000 sur toute la longueur du châssis.

Disposez votre téléphone sous presse à l'aide de pinces ou de livres afin de laisser sécher la colle environ 30 minutes.

Nous vous conseillons d'utiliser une lingette imbibée pour nettoyer le surplus de colle.

Outils
Colle
Pièces
Pince à ressort 6.90€
