Comment changer le bloc écran sur Redmi Note 10 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 10 Pro
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Le châssis est endommagé.

L'écran est cassé, rayé...

Suite à une chute, votre écran ne s'allume plus et le châssis est abimé ? Brico-phone met à votre disposition ce tutoriel de réparation complet détaillé étape par étape pour vous permettre de changer vous même la vitre avant de votre téléphone sans grande difficulté.

Vous rencontrez d'autres problèmes ? Vos photos de vacances sont floues ? Impossible de prendre un selfie ? Votre smartphone ne vibre plus ? Pas de panique, pour changer le bloc écran complet il est nécéssaire de retirer la majorité des pièces de votre Xiaomi Redmi Note 10 Pro.

Choisissez vos étapes en fonction de la pièce à remplacer. Par exemple pour changer le vibreur vous n'aurez pas besoin de décoller la batterie ou d'extraire la carte mère.
Nous vous conseillons donc de regarder une première fois ce démontage complet en amont de la réparation.

Attention ce guide de réparation a été réalisé pour la version 4G. Si vous possédez la version 5G il est possible que les composants soient différents.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de commencer votre réparation, il est primordial de commander la bonne pièce détachée en vérifiant que cette dernière est bien compatible avec votre smartphone.
Pour cela, nous vous proposons plusieurs manières de faire. La première étant de lire l'inscription placée au dos de l'appareil. Pour la seconde, vous aurez besoin d'un écran fonctionnel puisque vous devez composer le *#06# afin d'obtenir un numéro IMEI qui sera à retranscrire sur la page d'accueil de Brico-phone.

Vous venez de recevoir votre commande ? Parfait, il est temps de commencer la réparation. Installez-vous dans un endroit propre et dégagé avec à disposition ce tutoriel, le patron d'aide au montage offert avec votre commande et les outils.
vous pouvez commencer par éteindre votre appareil avant de passer à l'étape suivante.


Etape 1

Etape 1 Extraire le tiroir SIM

A l'aide de l'outil Sim, retirez le tiroir des cartes SIM et SD.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour ouvrir le téléphone, vous aurez besoin de chauffer la vitre arrière de votre Redmi Note 10 Pro. Pour effectuer cette manipulation, deux solutions s'offrent à vous :
- utiliser le coussin chauffant en le passant au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil une trentaine de secondes ;
- chauffer les extrémités de la vitre arrière avec un décapeur thermique ou un sèche-cheveux.

Ensuite, collez la ventouse sur la partie basse de la vitre arrière afin de pouvoir soulever suffisamment cette dernière pour insérer le médiator en métal troué entre la vitre et le châssis. Une fois l'interstice en place, remplacez le médiator métallique par ses homologues en plastique.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

Faites glisser les médiators le long de la vitre arrière pour la décoller petit à petit. Si vous sentez de la résistance, n'hésitez pas à rechauffer légèrement pour faciliter le décollage.
Outils
Médiator
Pièces
Vitre arrière pour Xiaomi Redmi Note 10 Pro Bronze Dégradé 46.90€
Etape 4

Etape 4 Détacher la plaquette intermédiaire

Retirez les 17 vis cruciforme de la plaquette intermédiaire.

Ensuite, glissez le levier en nylon sous la plaquette pour le déclipser puis passez de l'autre coté pour terminer la manipulation.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Déconnectez la batterie avec le spudger puis la nappe du bouton lecteur d'empreintes digitale afin de séparer le châssis intermédiaire du châssis principal.
Outils
Levier Nylon
Etape 6

Etape 6 Sortir la batterie

Toujours avec le même ustensile, décollez les languettes oranges puis placez la languette B à l'extérieur du téléphone afin de pouvoir ensuite tirez la grande languette et de ce fait la batterie.
Ôtez la protection transparente en faisant attention à bien conserver dessus les adhésifs noirs.
Outils
Levier Nylon
Médiator
Pièces
Batterie Originale pour Xiaomi Redmi Note 9 Pro 39.90€
Etape 7

Etape 7 Récupérer le haut-parleur externe

Débranchez la nappe de la rallonge d'interconnexion et décollez-la du haut parleur externe afin de pouvoir sortir le composant du châssis.
Outils
Levier Nylon
Pièces
Haut parleur principal pour Xiaomi Redmi Note 10 Pro 12.90€
Etape 8

Etape 8 Libérer le connecteur de charge

Débranchez la nappe de l'écran puis déclipsez avec la pincette le câble coaxial.

Insérez le spudger sous le dock pour le faire basculer hors du téléphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 10 Pro 14.90€
Etape 9

Etape 9 Décoller le vibreur

Chauffez légèrement le composant afin de pouvoir le saisir plus facilement avec la brucelles et le décoller.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Mettre de coté la rallonge et le câble

Déconnectez l'autre extrémité de la rallonge d'interconnexion et du câble afin de pouvoir les mettre à l'extérieur du châssis abimé.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Retirer la carte mère

Attrapez la carte mère pour la sortir du châssis.
Outils
Levier Nylon
Etape 12

Etape 12 Enlever l'écouteur de l'oreille

Chauffez le haut-parleur interne. Placez la pincette dans l'angle bas droit pour réussir à le décoller.
Outils
Pince Brucelles
Pièces
Ecouteur interne de l'oreille pour Xiaomi Redmi Note 10 Pro et 12 Pro+ 8.90€
Décapeur thermique petit modèle 14.90€

Installer les composants dans le nouveau châssis

Installez le film transparent au dos de votre batterie avant de la replacer dans le nouveau châssis.

Sur votre nouveau bloc écran, ôtez toutes les protections avant de suivre dans le sens contraire ce tutoriel (en commençant par la dernière étape) pour refermer le téléphone.

Ensuite, nous vous conseillons de nettoyer la plaquette intermédiaire et la vitre arrière des résidus de stickers.
Outils
Levier Nylon

Conseils pour le remontage

Appliquez un filet de colle B-7000 sur toute la longueur du châssis.

Disposez votre téléphone sous presse à l'aide de pinces ou de livres afin de laisser sécher la colle environ 30 minutes.

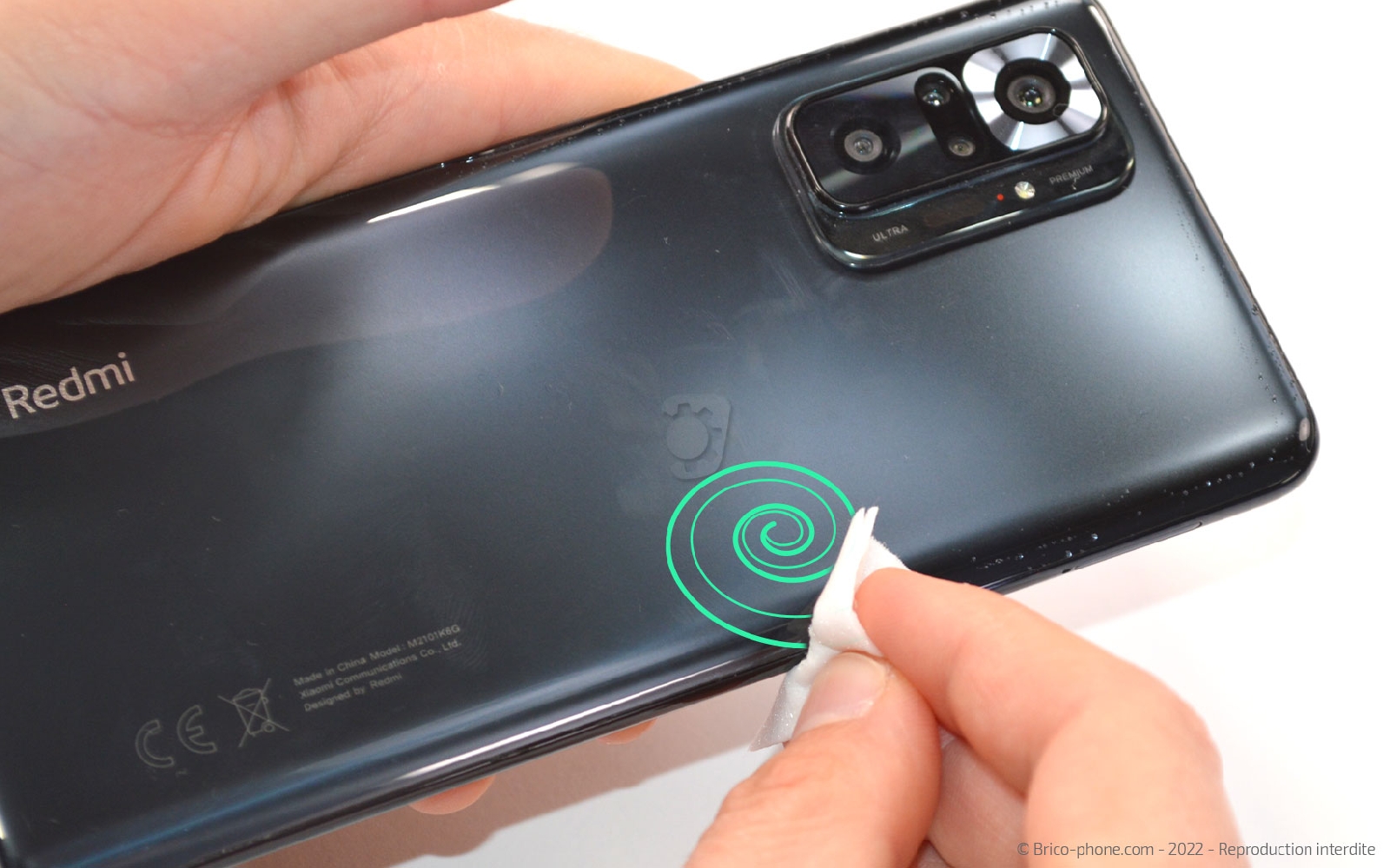

Nous vous conseillons d'utiliser une lingette imbibée pour nettoyer le surplus de colle.

Outils
Colle
Pièces
Pince à ressort 6.90€
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée) 0.49€
