Comment remplacer l'écran complet sur Galaxy Note 20 Ultra 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 20 Ultra 5G
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Votre écran ne s'allume plus.

La vitre avant de votre appareil est cassée...

Le LCD affiche des traits, tâches...

Votre appareil a subi une mauvaise chute et l'écran ainsi que le châssis sont endommagés ? La vitre avant de votre Samsung est rayée suite à une rencontre inappropriée ? Pas de panique, ce guide va vous expliqué comment remédier à ce problème en moins d'une heure.

En effet, chaque étape est détaillée en images et en vidéo pour vous permettre de réussir haut-la main cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil et de sa compatibilité avec le produit à commander.
Pour cela, plusieurs possibilités :
- vérifiez le numéro de modèle inscrit sur la petite étiquette blanche placée au dos de votre appareil ;
- composez le *#06# sur le clavier du téléphone pour obtenir un numéro IMEI à retranscrire sur Brico-phone.com.

Une fois la commande réalisée et le colis reçu, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Placez les outils, le patron d'aide au montage et ce tutoriel à proximité et commencez par éteindre votre appareil.
Etape 1

Etape 1 Extraire le rack SIM et le S-Pen

Sortez le S-Pen et le tiroir de la carte Sim de votre appareil.
Outils
SIM
Pièces
Stylet S-Pen Noir pour Samsung Galaxy Note 20 et Note 20 Ultra et versions 5G 49.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Utilisez le coussin chauffant, un décapeur thermique ou un sèche cheveux pour ramollir le sticker de la vitre arrière.

Pour l'option 1 soit le coussin chauffant, il vous faut le passer au préalable dans le micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière de votre appareil pendant une trentaine de secondes.

Si vous ne disposez pas du coussin Brico-phone, utilisez un décapeur thermique ou votre sèche cheveux pour chauffer le contour de la vitre arrière de votre Samsung Galaxy Note 20 Ultra.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

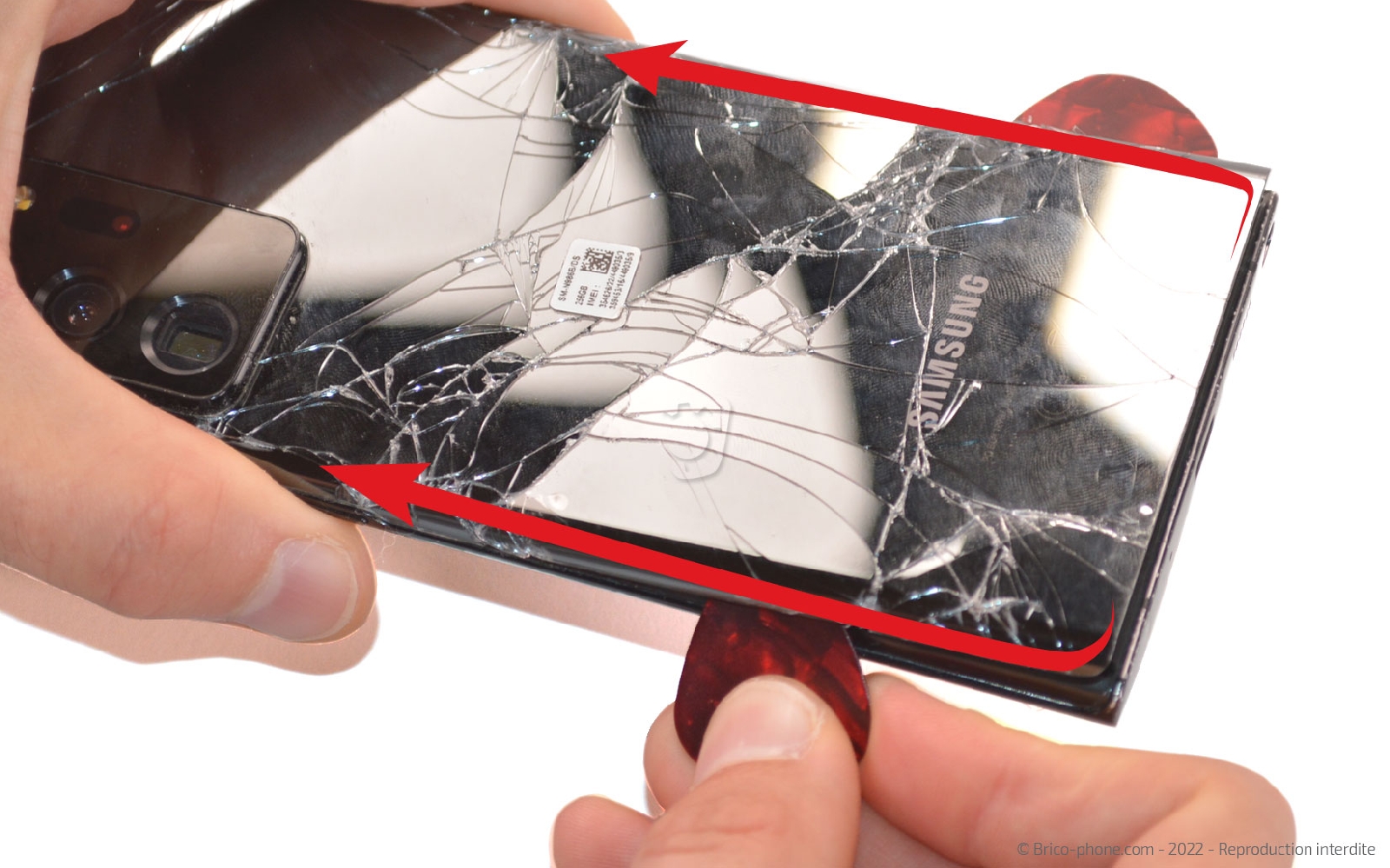

Etape 3 Ouvrir le téléphone

Insérez le médiator en métal entre la vitre arrière et le châssis. Vous pouvez vous aider de la ventouse afin de soulever le composant pour créer un interstice.

Une fois le médiator en métal en place, insérez ces homologues en plastique pour terminer le décollage.
Retirez l'outil métallique avant de faire coulisser les deux autres médiators sur les bords du téléphones pour décoller entièrement la vitre arrière.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy Note 20 Ultra Noir 54.90€
Etape 4

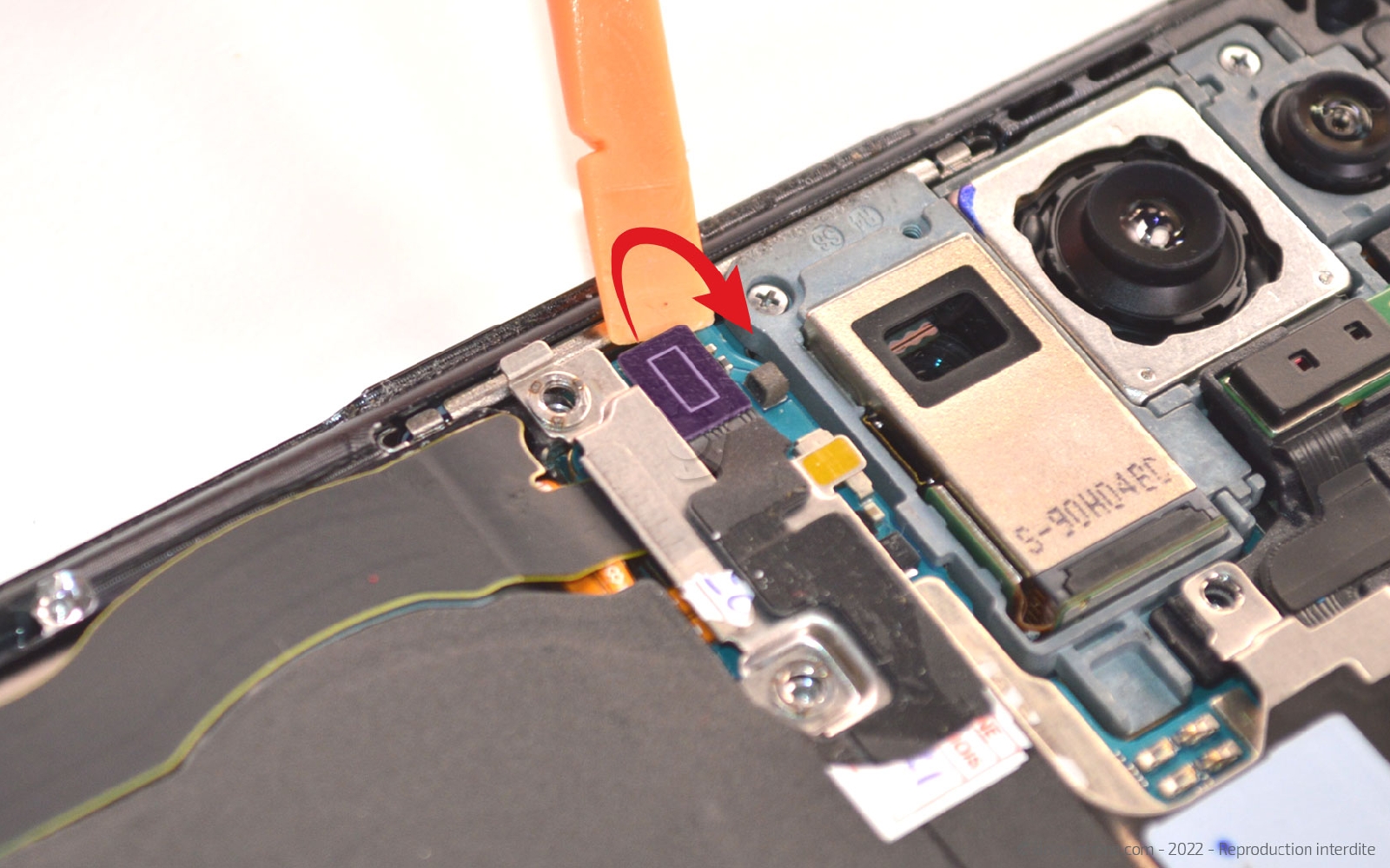

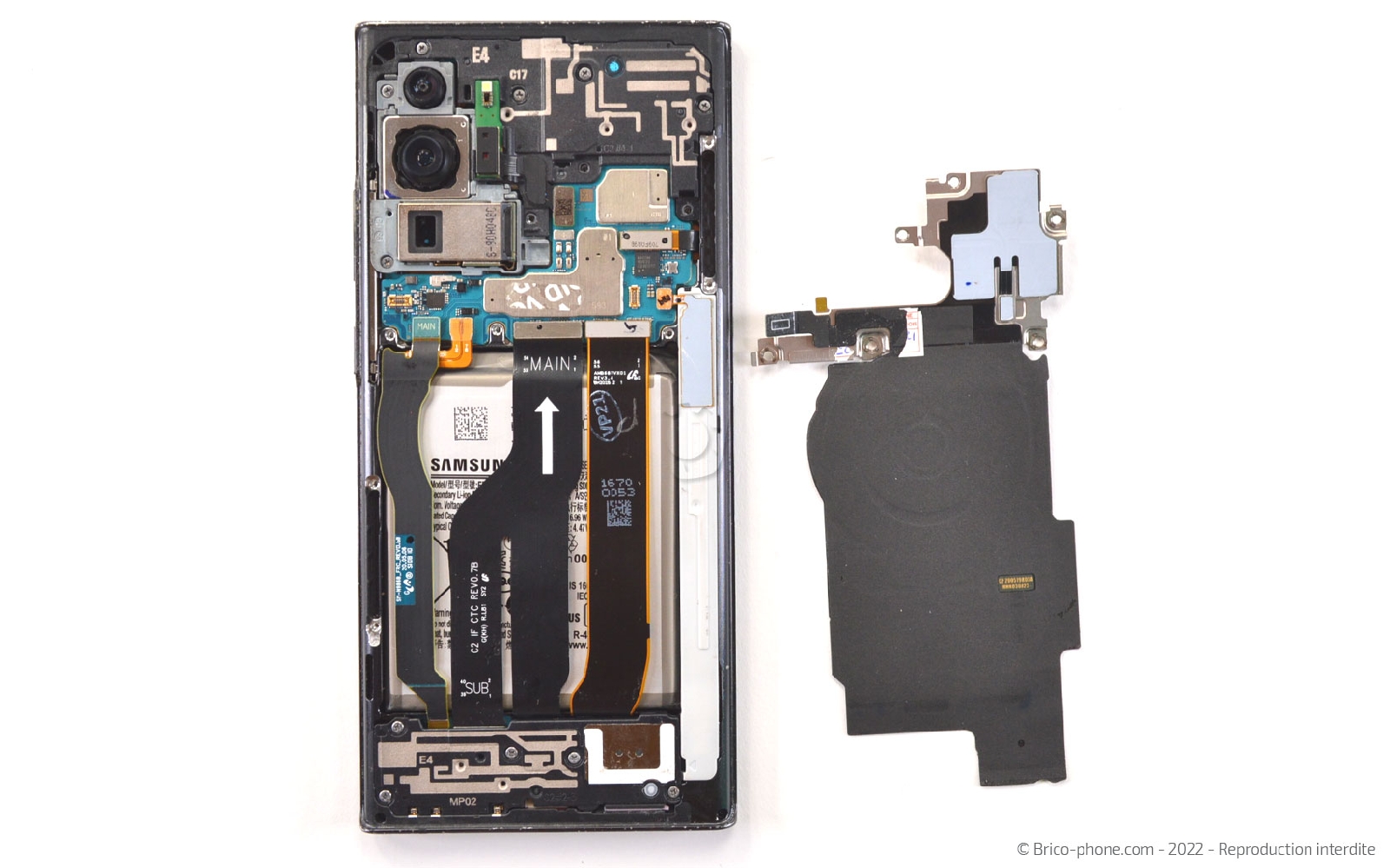

Etape 4 Retirer la plaquette NFC

Ôtez les vis avec 6 vis cruciforme de la plaquette NFC avant de décoller doucement le film noir.

Débranchez la nappe afin de pouvoir récupérer le support NFC entier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

A l'aide du levier en nylon, déconnectez la nappe de la batterie afin de pouvoir continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 6

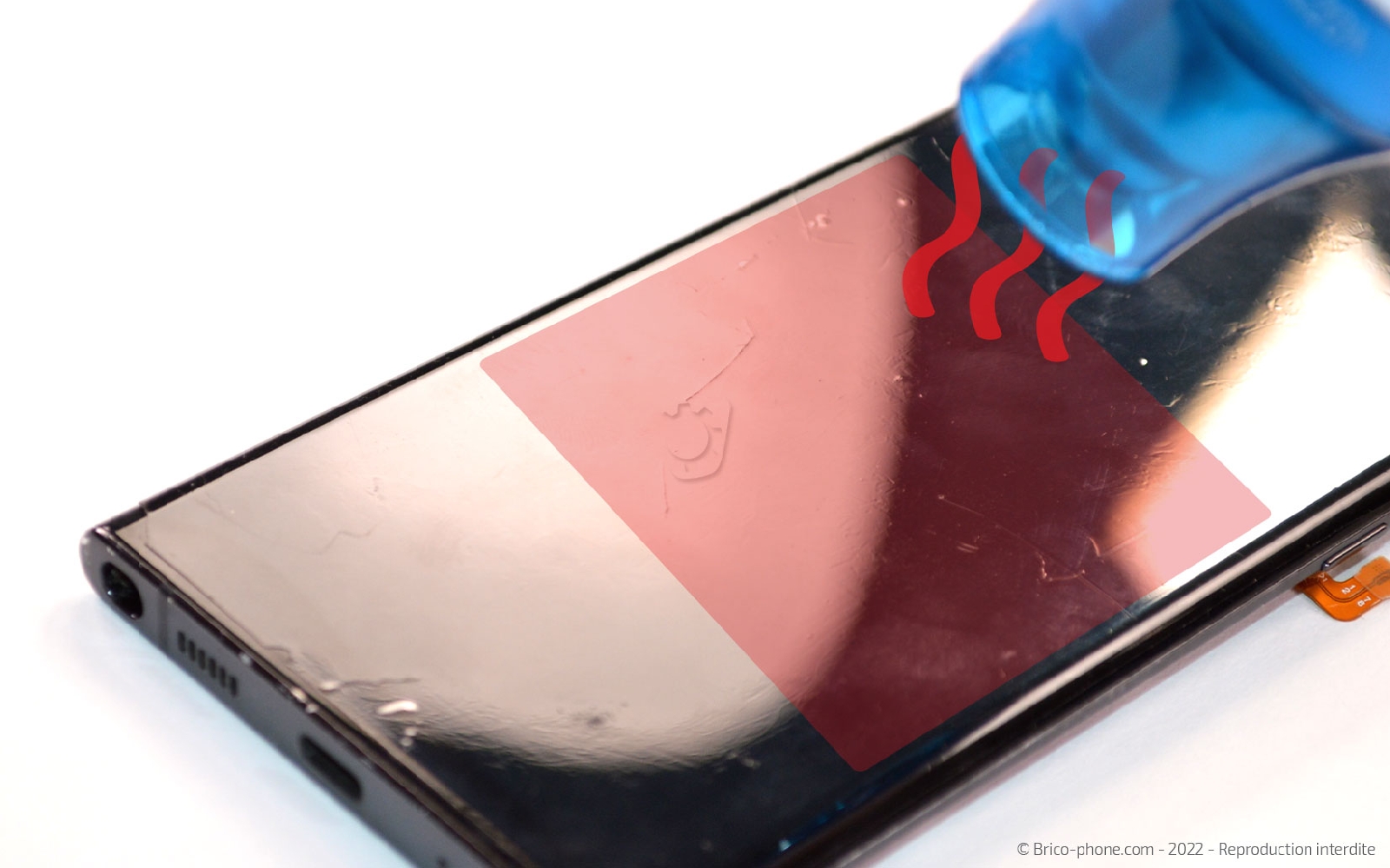

Etape 6 Chauffer l'arrière de la batterie

Continuez avec le spudger pour déconnecter la nappe d'interconnexion, celle du connecteur de charge et celle de l'écran.
Décallez la nappe de la batterie pour éviter tout contact avec la carte mère.

Pour décoller la batterie, nous aurons besoin de chauffer l'arrière de cette dernière avec le coussin chauffant ou le décapeur thermique. En effet, nous déconseillons l'utilisation du iRemover pour ce smartphone car le LCD est accessible sous la batterie. De ce fait, le produit risquerait d'endommager l'écran de votre téléphone.
Outils
Levier Nylon
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Décoller la batterie

Insérez le médiator en métal sous la batterie pour faire levier afin de pouvoir insérer la carte en PVC sous le composant.

Ensuite, glissez la carte plus en profondeur pour extraire la batterie.
Outils
Carte PVC
Médiator
Pièces
Batterie d'origine pour Samsung Galaxy Note 20 Ultra 36.90€
Etape 8

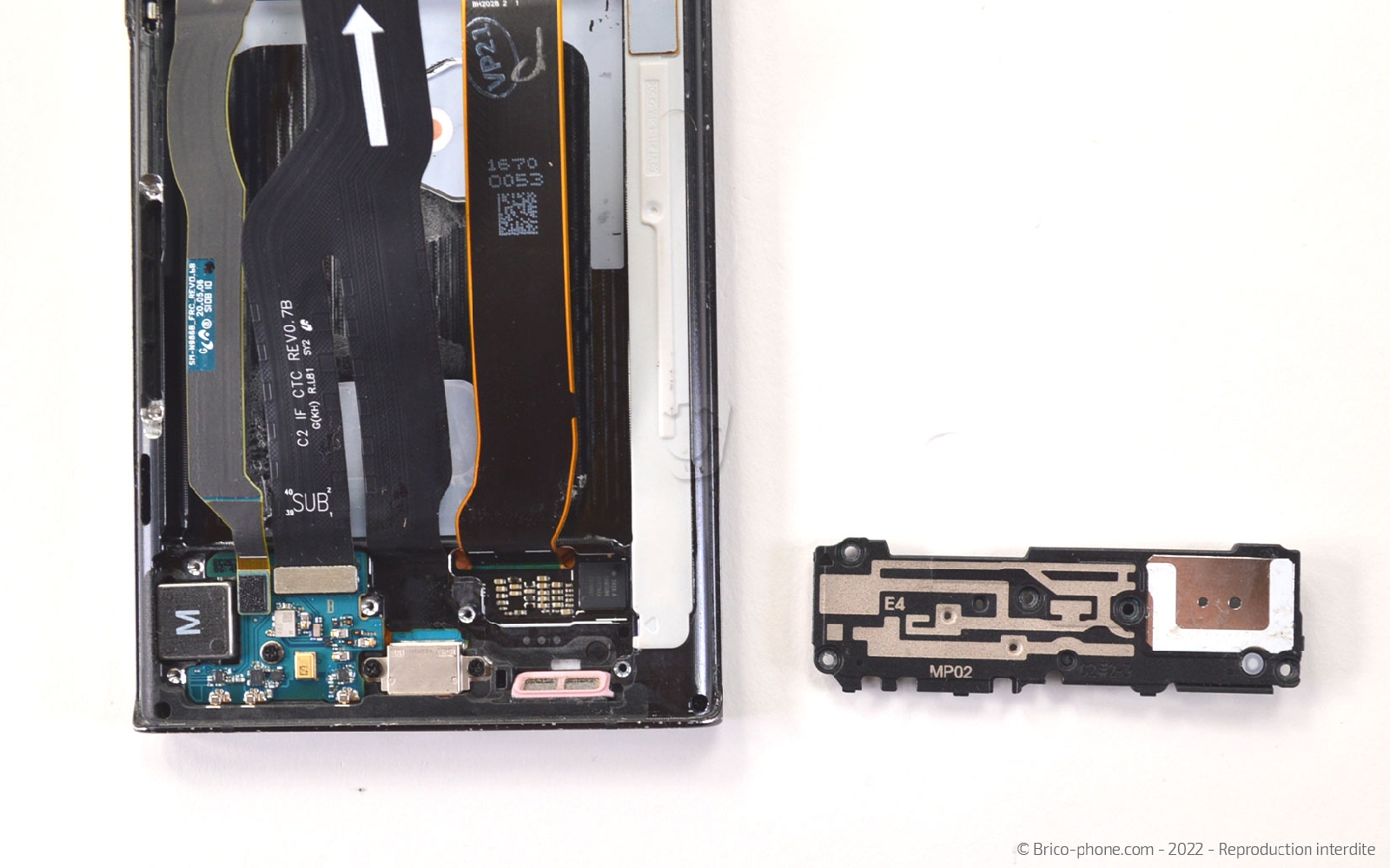

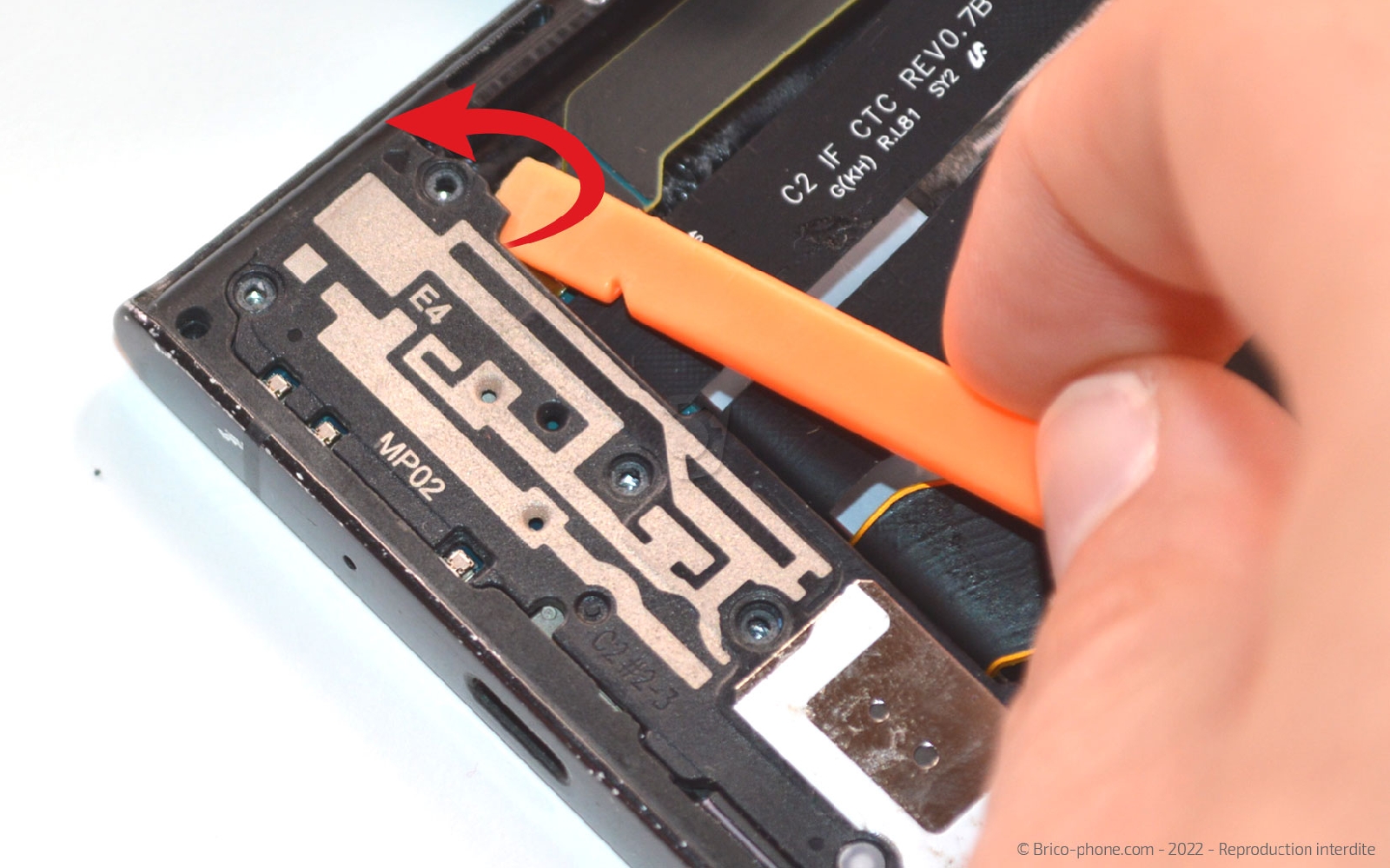

Etape 8 Enlever le haut-parleur externe

Toujours avec le tournevis cruciforme, sortez les 5 vis du haut-parleur externe.

Faites basculer le composant à l'extérieur du châssis à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Haut-parleur externe pour Samsung Galaxy Note 20 Ultra 24.90€
Etape 9

Etape 9 Sortir la carte fille

Maintenant, il vous faut déconnecter la nappe d'interconnexion et celle du connecteur de charge.

Ensuite, retirez la vis cruciforme avant de soulever la plaquette pour l'extraire du téléphone avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

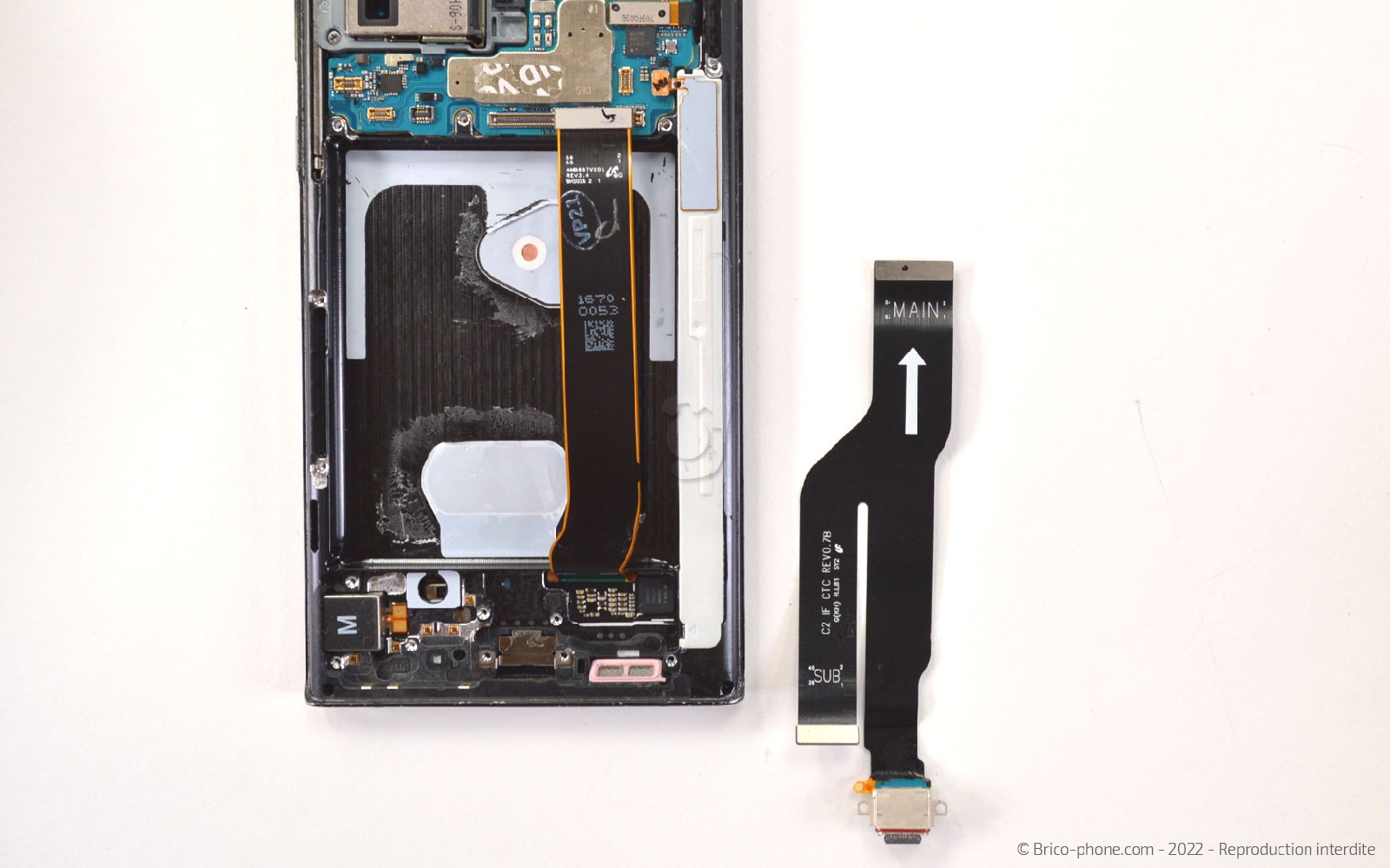

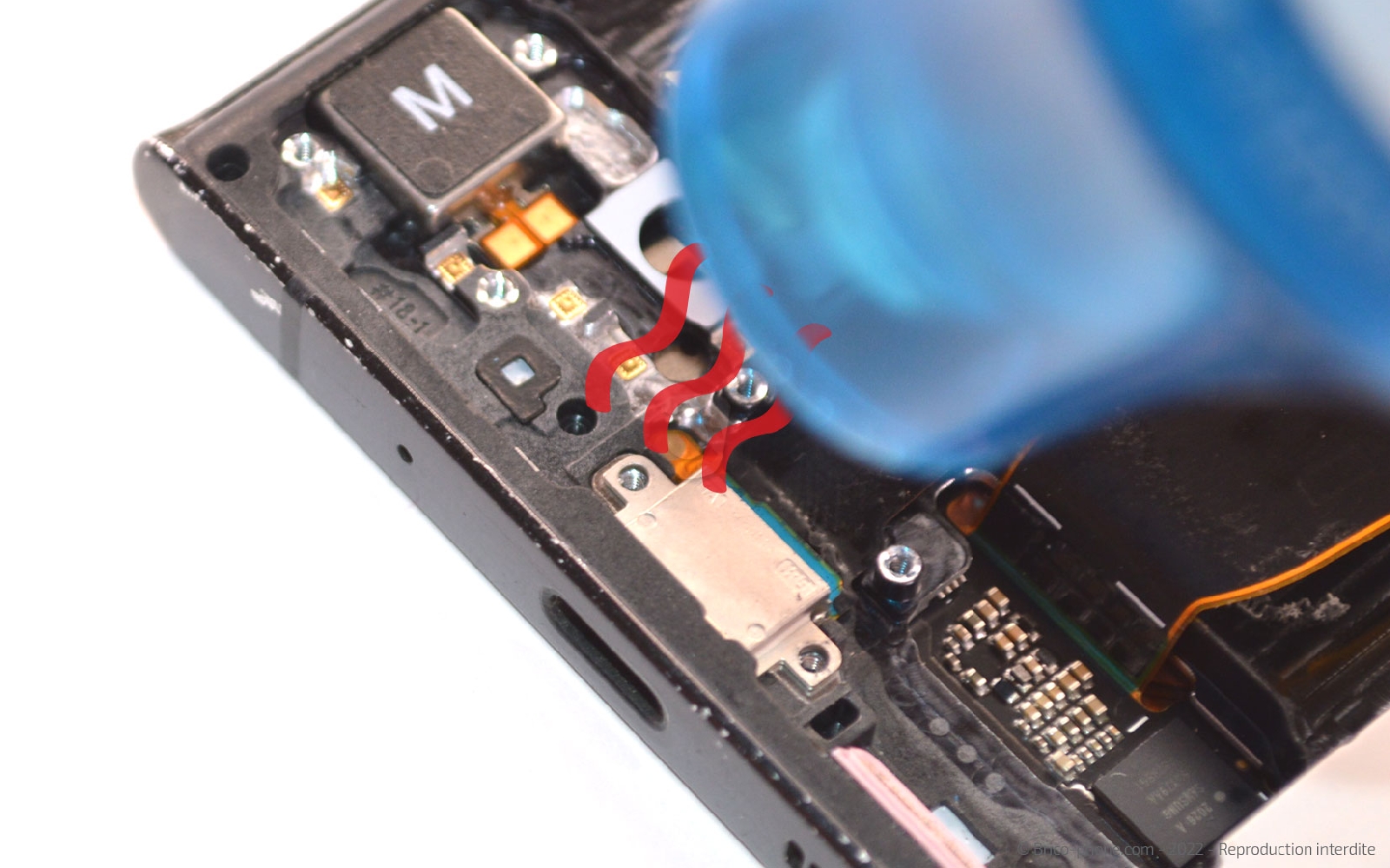

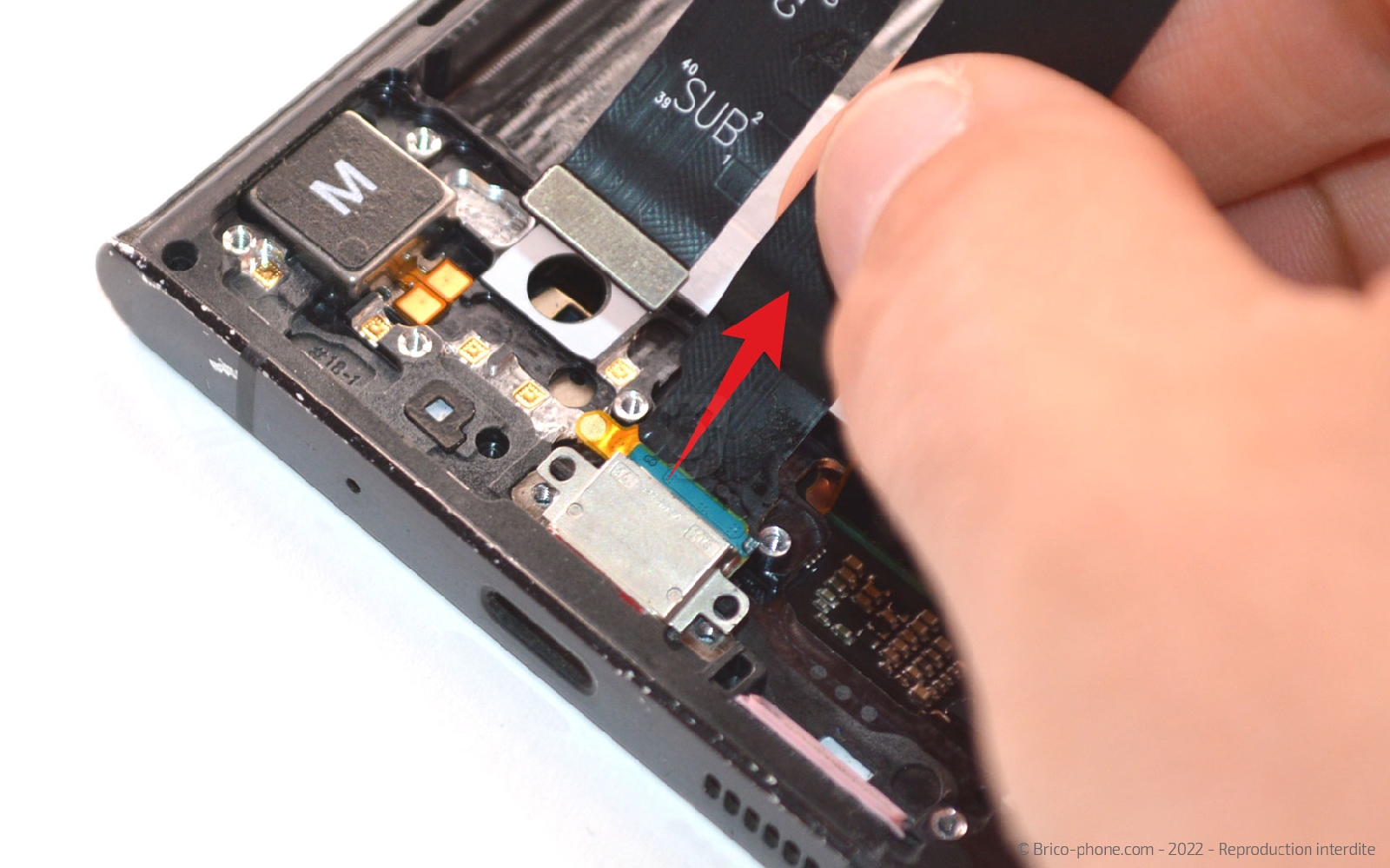

Etape 10 Libérer le connecteur de charge

Reprenez le tournevis cruciforme pour sortir les deux vis situées de part et d'autre de la prise de charge.

Chauffez légèrement le dock afin de pouvoir le retirer plus facilement du châssis.
Outils
Tournevis Cruciforme
Pièces
Connecteur de charge compatible pour Samsung Galaxy Note 20 Ultra (5G) 19.90€
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Récupérer le vibreur

Pour cette étape, il vous faut chauffer de nouveau mais cette fois-ci la nappe le vibreur afin de faciliter son décollage.

Glissez la pincette sous le composant pour le faire basculer hors de l'appareil.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

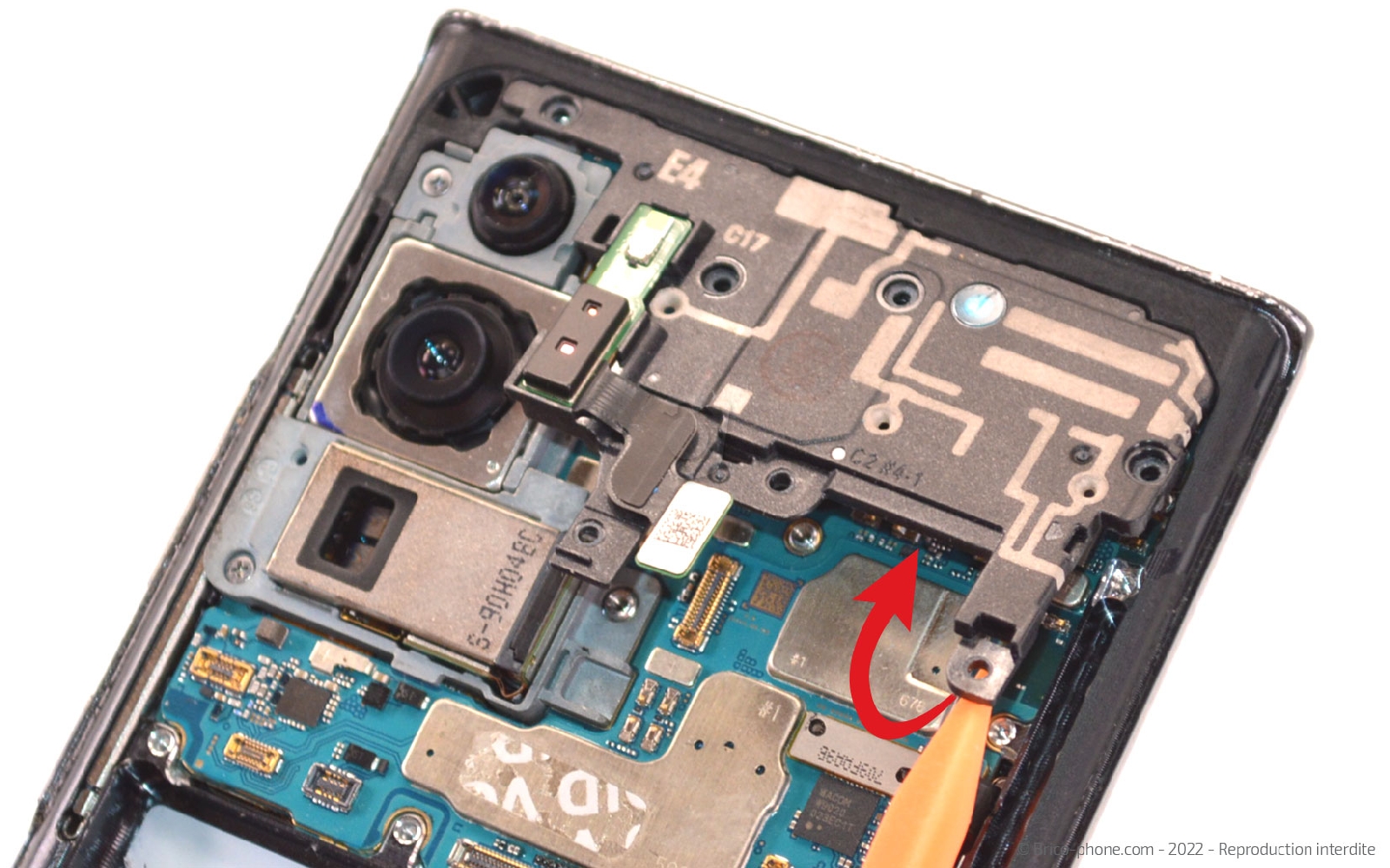

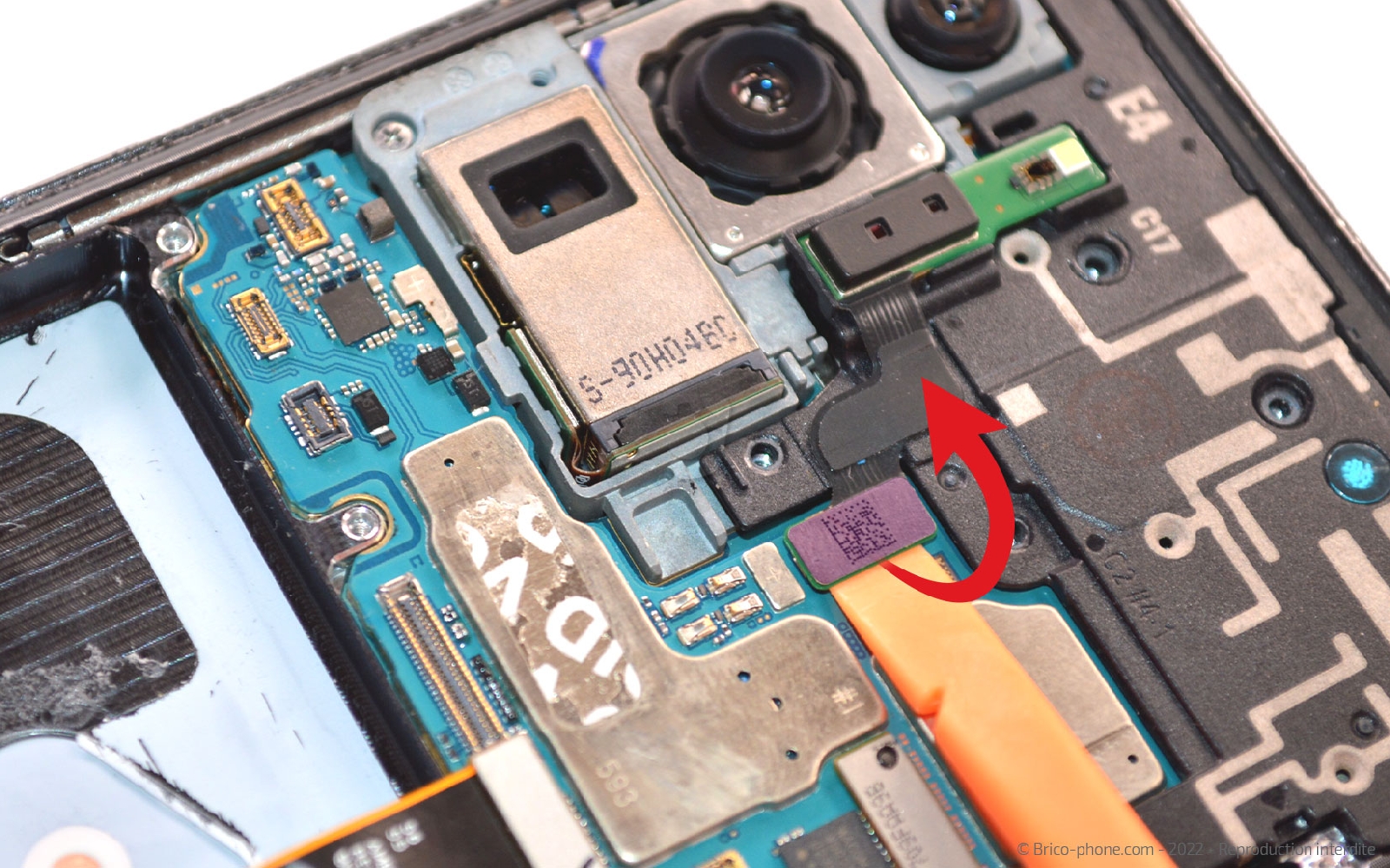

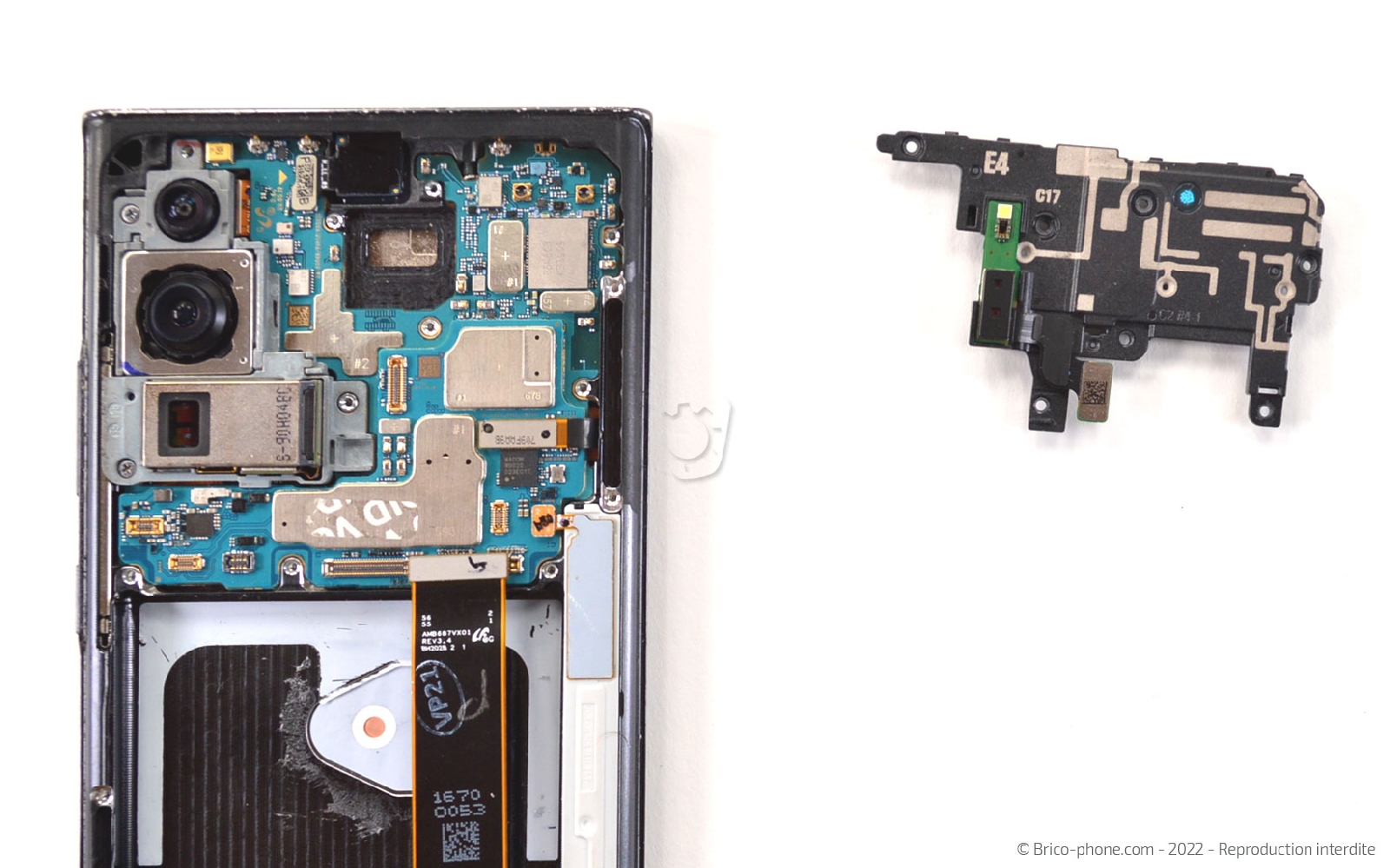

Etape 12 Mettre de coté le support de l'écouteur de l'oreille

Passons sur la partie haute du téléphone où vous allez devoir retirer les 4 vis de l'écouteur de l'oreille.

Saisissez le spudger pour débrancher la nappe du capteur flash puis soulevez la pièce avec toujours le même outil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

Etape 13 Déconnecter les nappes de la carte mère

Continuons à libérer la carte mère en déconnectant le support du stylet, la seconde nappe de l'écran puis celle de la caméra avant.

Dévissez les deux cruciformes placées près du module des caméras arrière.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

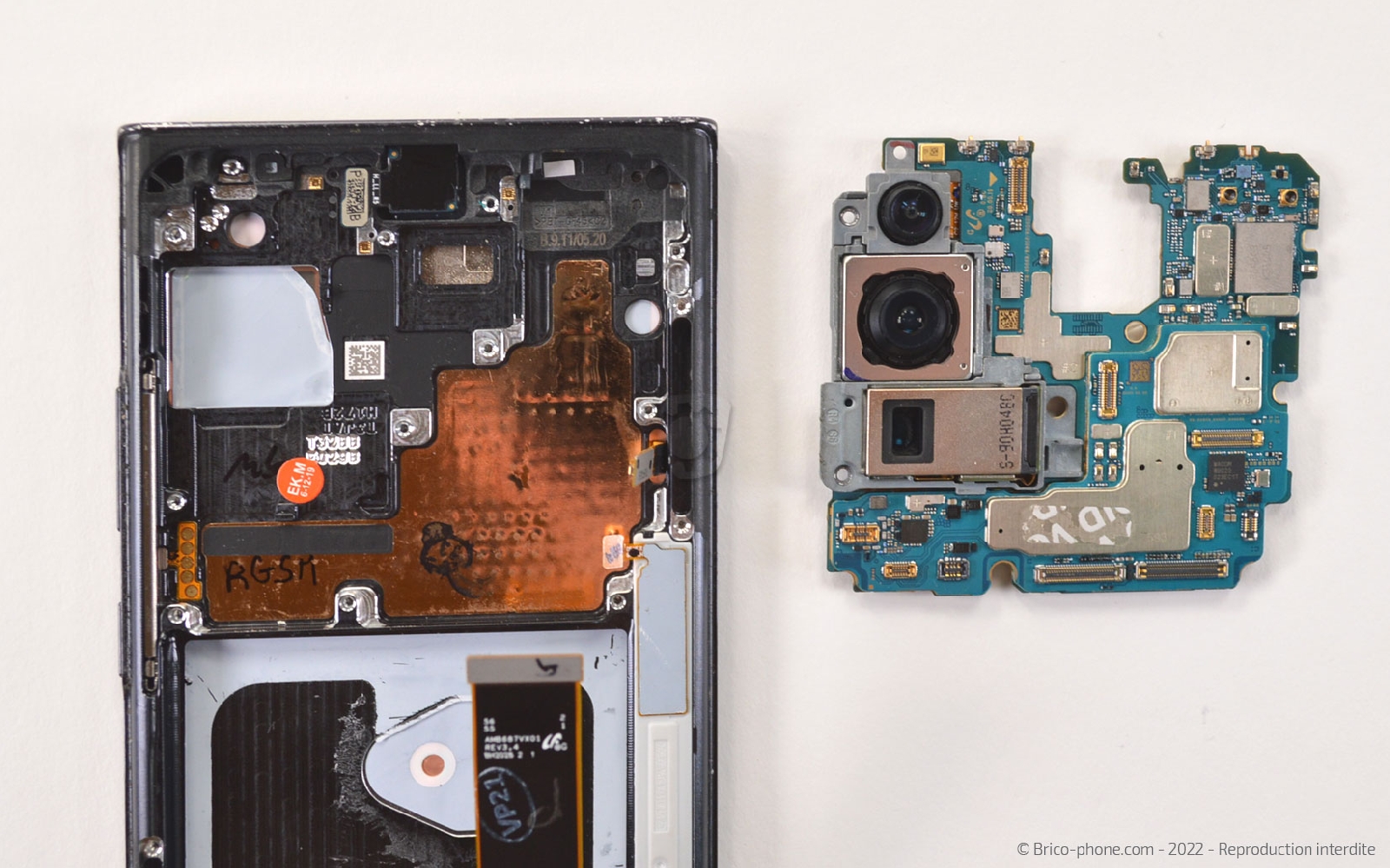

Etape 14 Retirer la carte mère

Soulevez la carte mère avec le spudger puis glissez-la vers le bas pour la décrocher.
Outils
Levier Nylon
Etape 15

Etape 15 Préparer les stickers de batterie

Voici comment remettre votre batterie dans le nouveau bloc écran.

Coupez les stickers universels à la bonne taille, puis séparez-les.

Retirez la protection bleue des stickers avant de les positionner sur la batterie.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 16

Etape 16 Préparer la batterie Bis

Sur la partie noire qui dépasse, retirez la protection avant de les rabattre sur la batterie.

Il ne vous reste plus qu'à retirer la protection avant d'insérer la batterie dans le châssis.

Conseils pour le remontage

Retirez tous les stickers de protection du nouveau bloc écran avant d'installer l'ensemble des composants dans ce dernier.
Pour replacer chaque élément correctement, il vous suffit de reprendre ce tutoriel en commençant pas la dernière étape.

Ensuite, appliquez un filet de colle B-7000 sur toute la longueur du châssis pour fixer la vitre arrière. Laissez sécher la colle environ une heure à l'aide de pinces ou de livres.
Félicitations votre Samsung Galaxy Note 20 Ultra 5G est maintenant comme neuf !
