Carte de gestion / Antenne Wifi sur Xbox One

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 14/20

Temps estimé 30 min

Difficulté 3/5 (Moyen)

Diagnostic

Problèmes de connexion Wifi

Les manettes ne se connectent plus

Les boutons "power" ou "éjection" ne s'allument plus

Outils nécessaires

Levier en plastique

2.90 €

En option

Coffret Professionnel 53 en 1

24.90 €

Coffret Professionnel 53 en 1

24.90 €

Etape 1

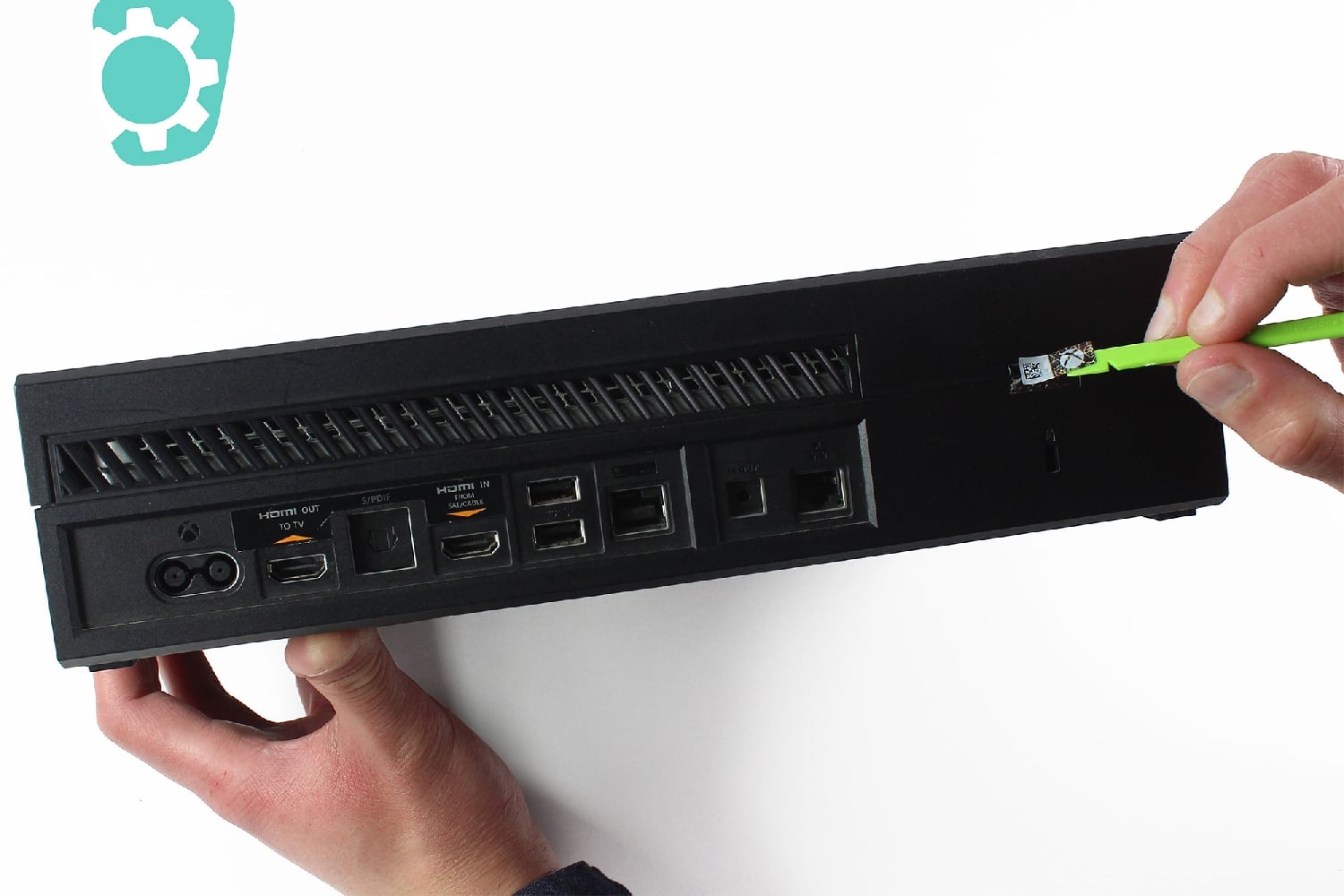

Pour des raisons de sécurité, commencez par éteindre votre Xbox et débranchez tous les câbles.

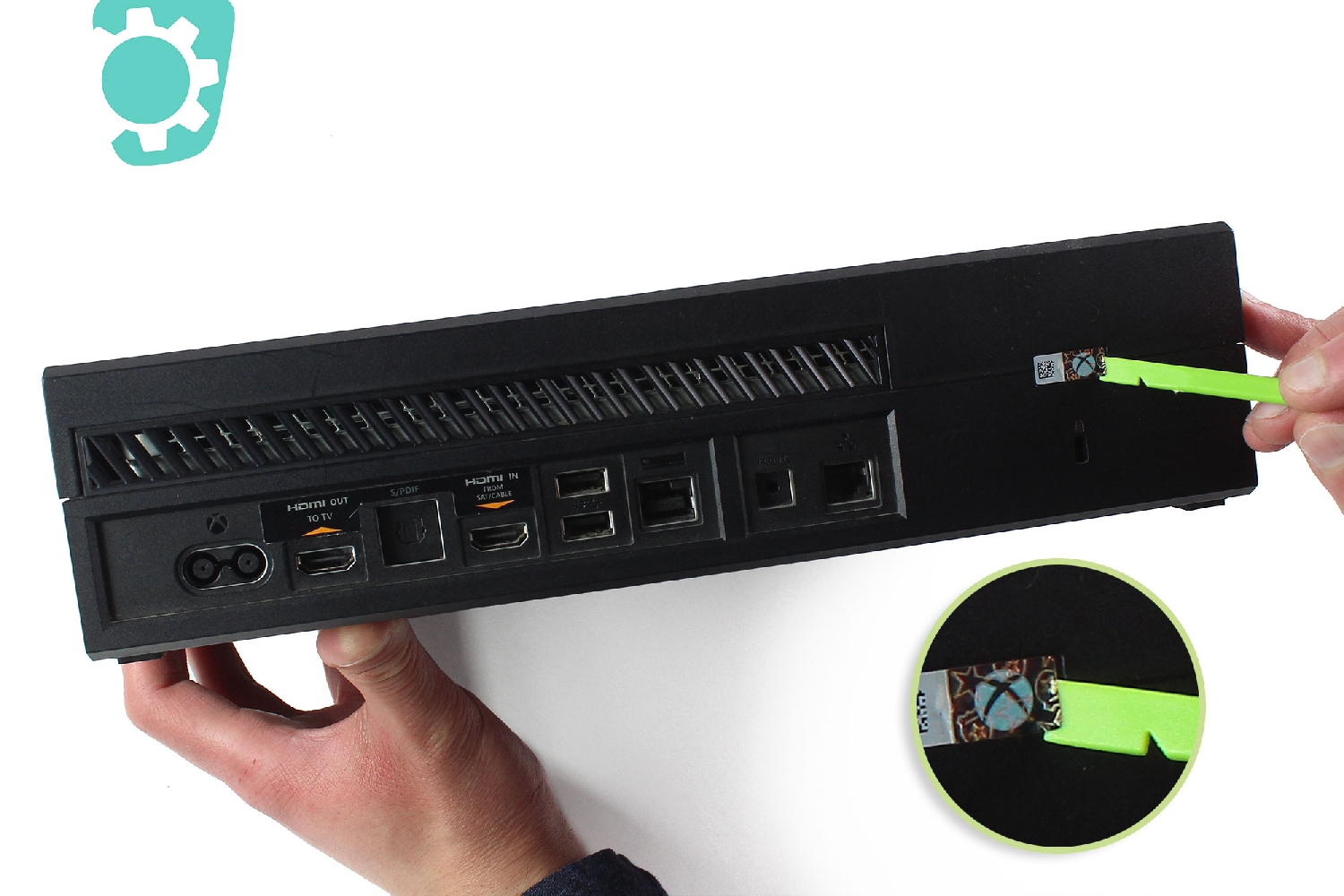

A l'aide du levier en nylon, vous allez décoller le sticker "Xbox" au dos de la console.

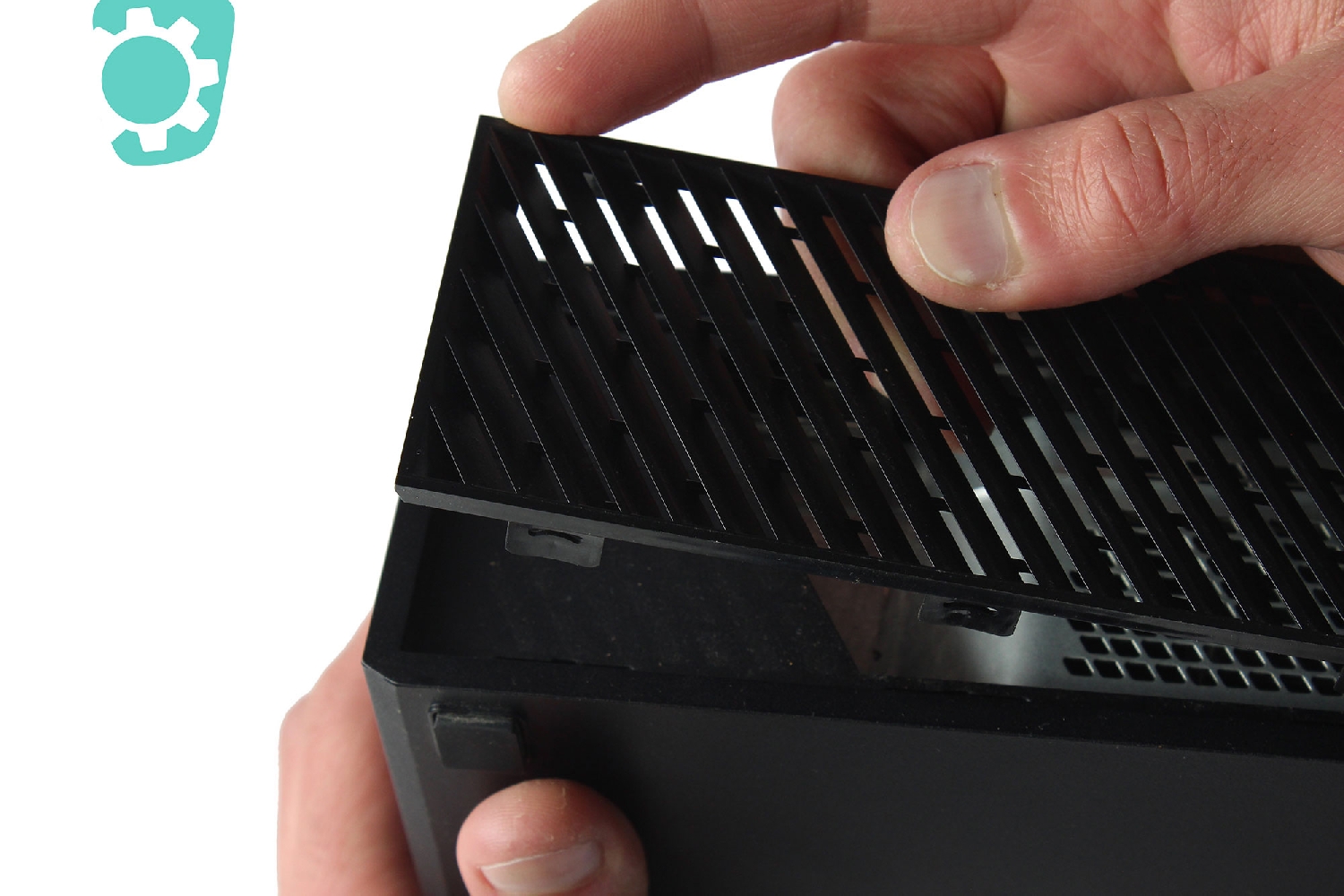

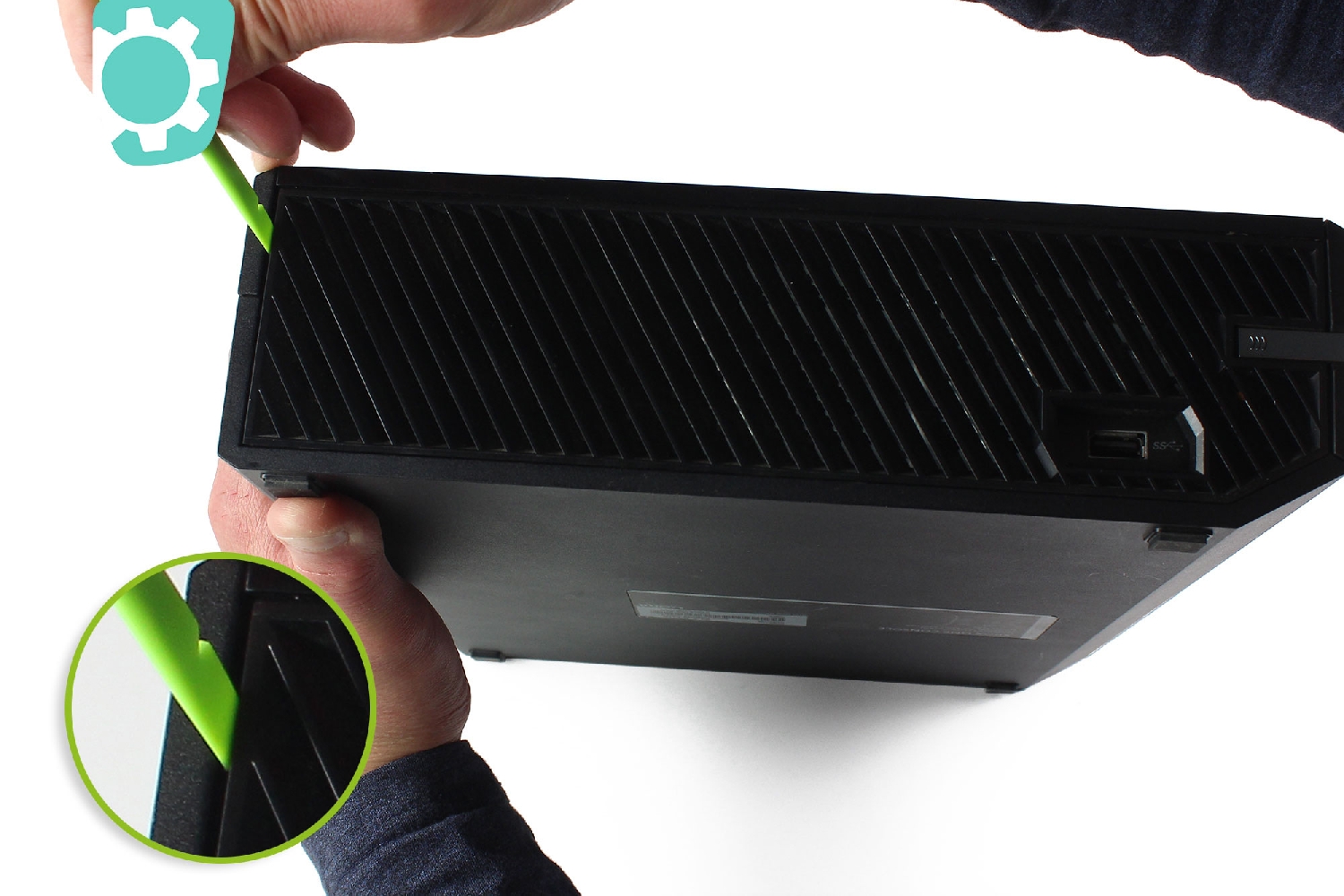

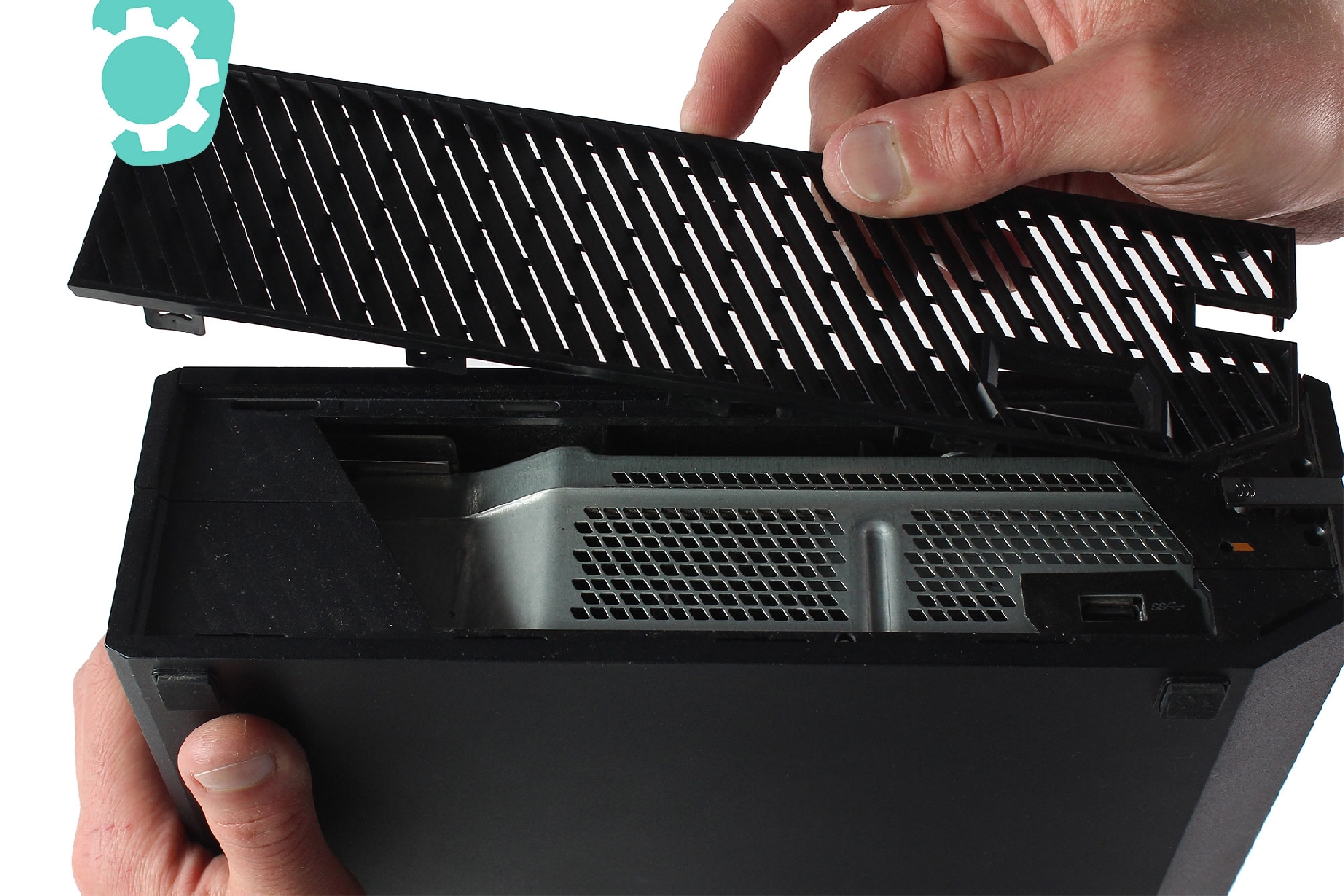

Etape 2

Vous allez maintenant insérer le levier entre la grille d'aération et la coque puis déclipser la grille pour la retirer totalement.

Etape 3

Vous avez retiré la grille d'aération de votre Xbox One.

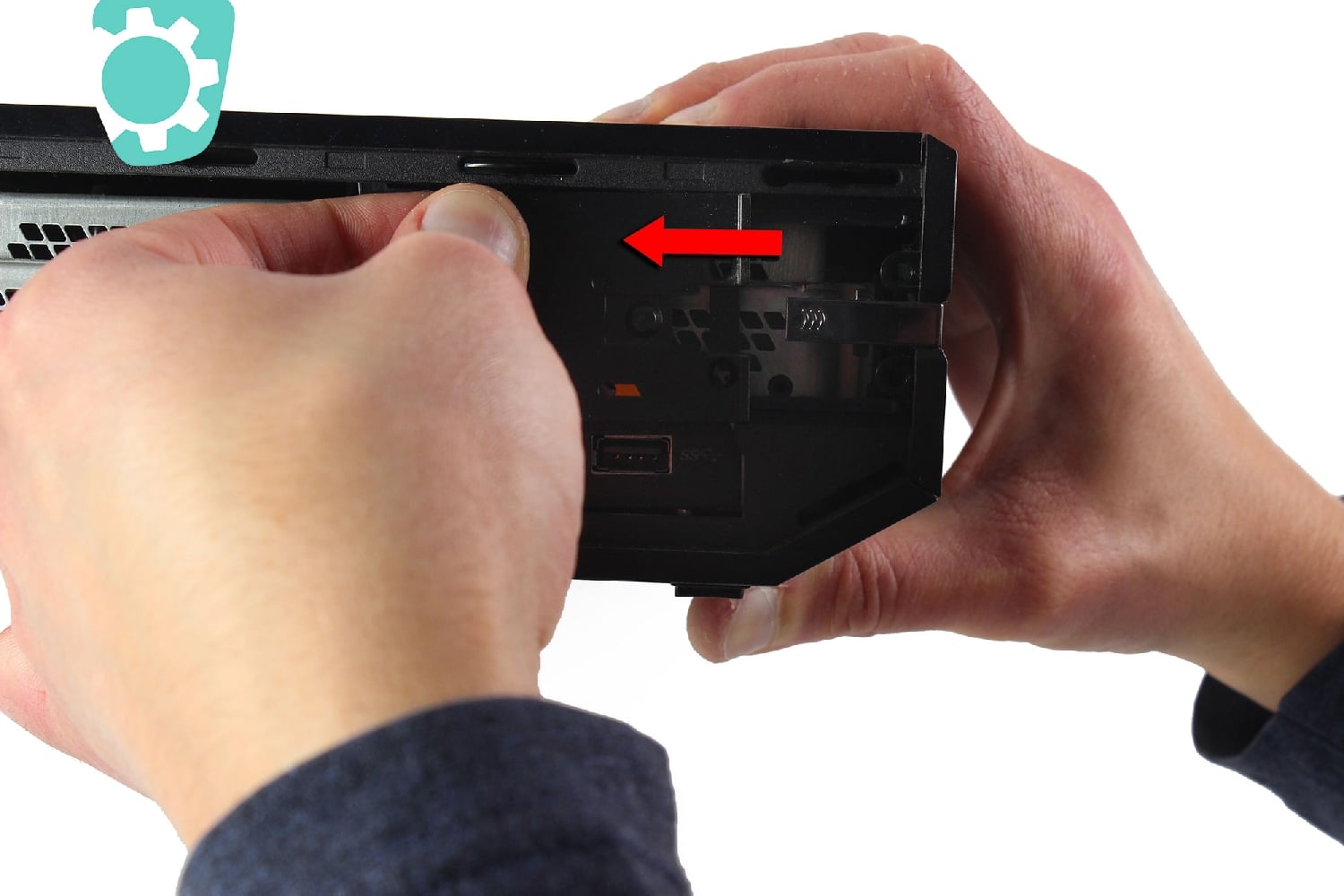

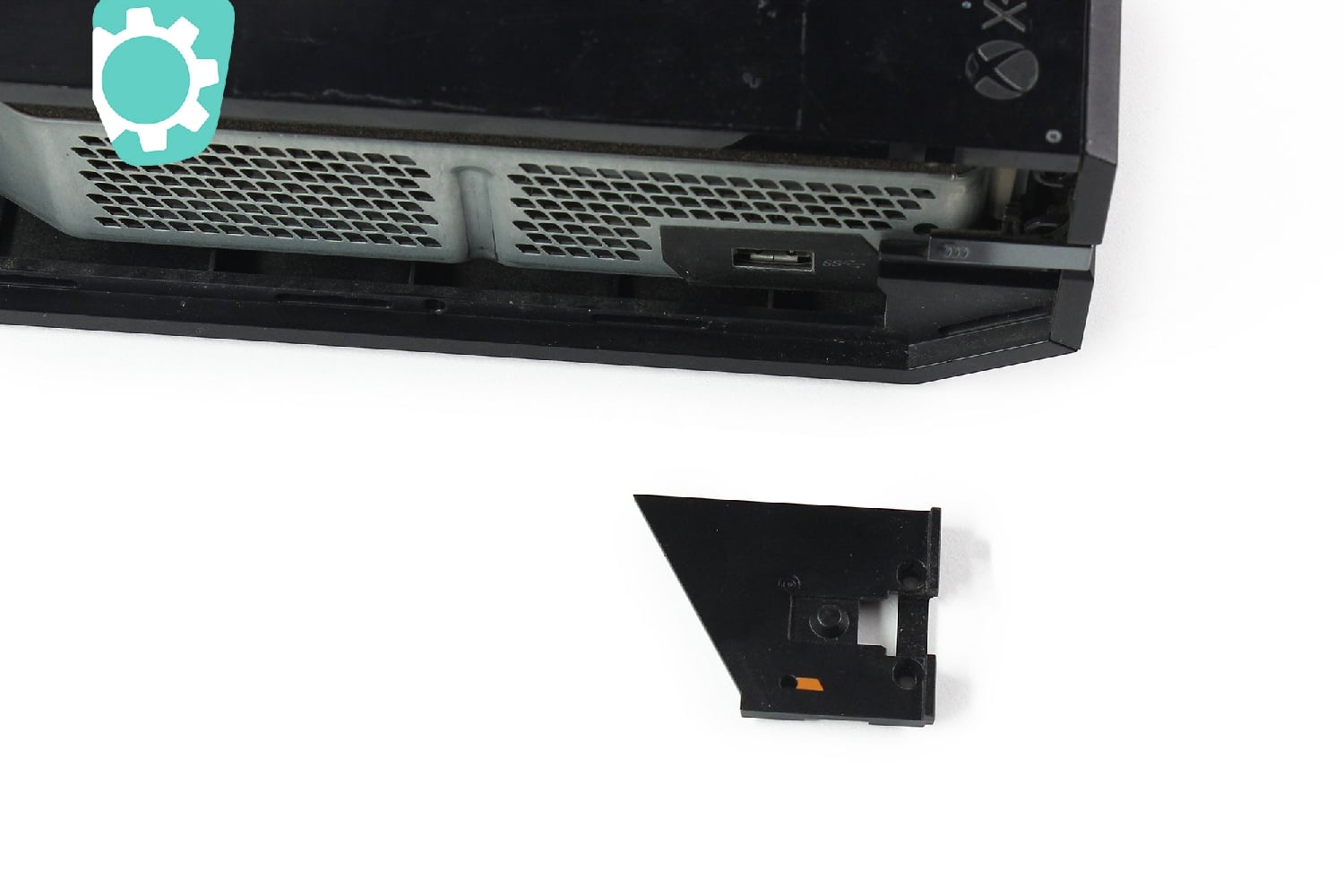

Etape 4

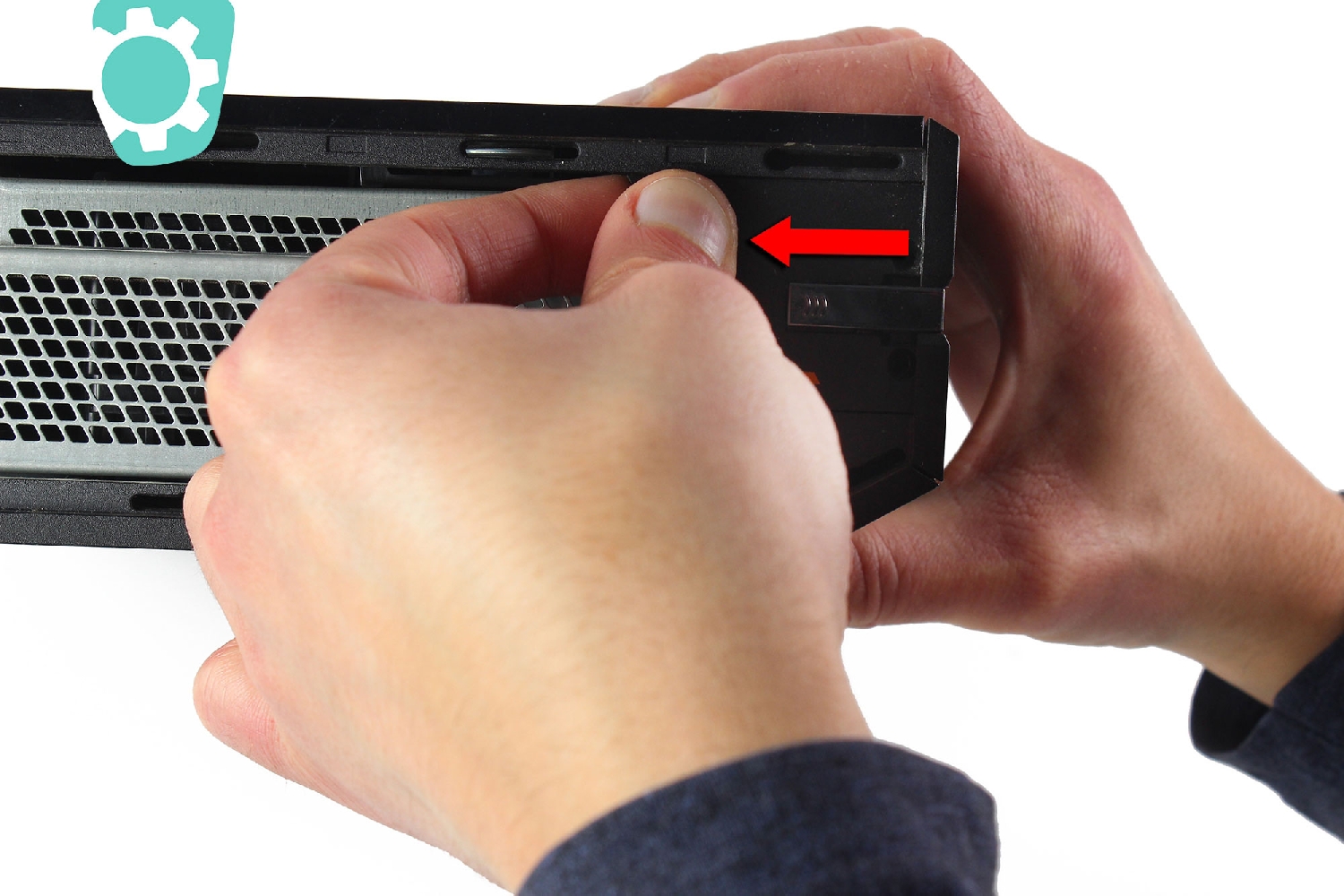

Pour désolidariser les deux parties de la coque, vous allez maintenant faire glisser le cache en plastique qui se trouve sur le côté et le retirer.

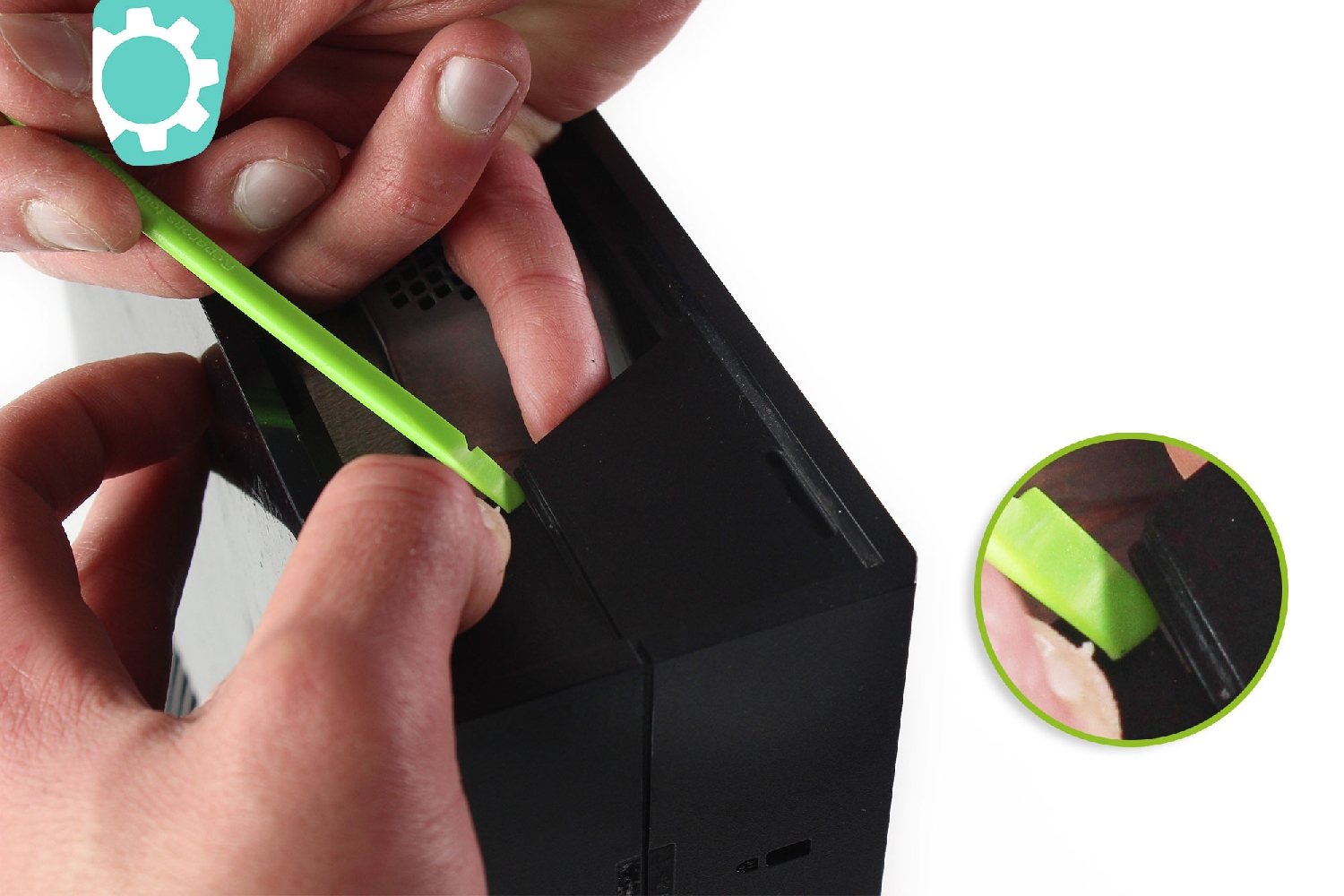

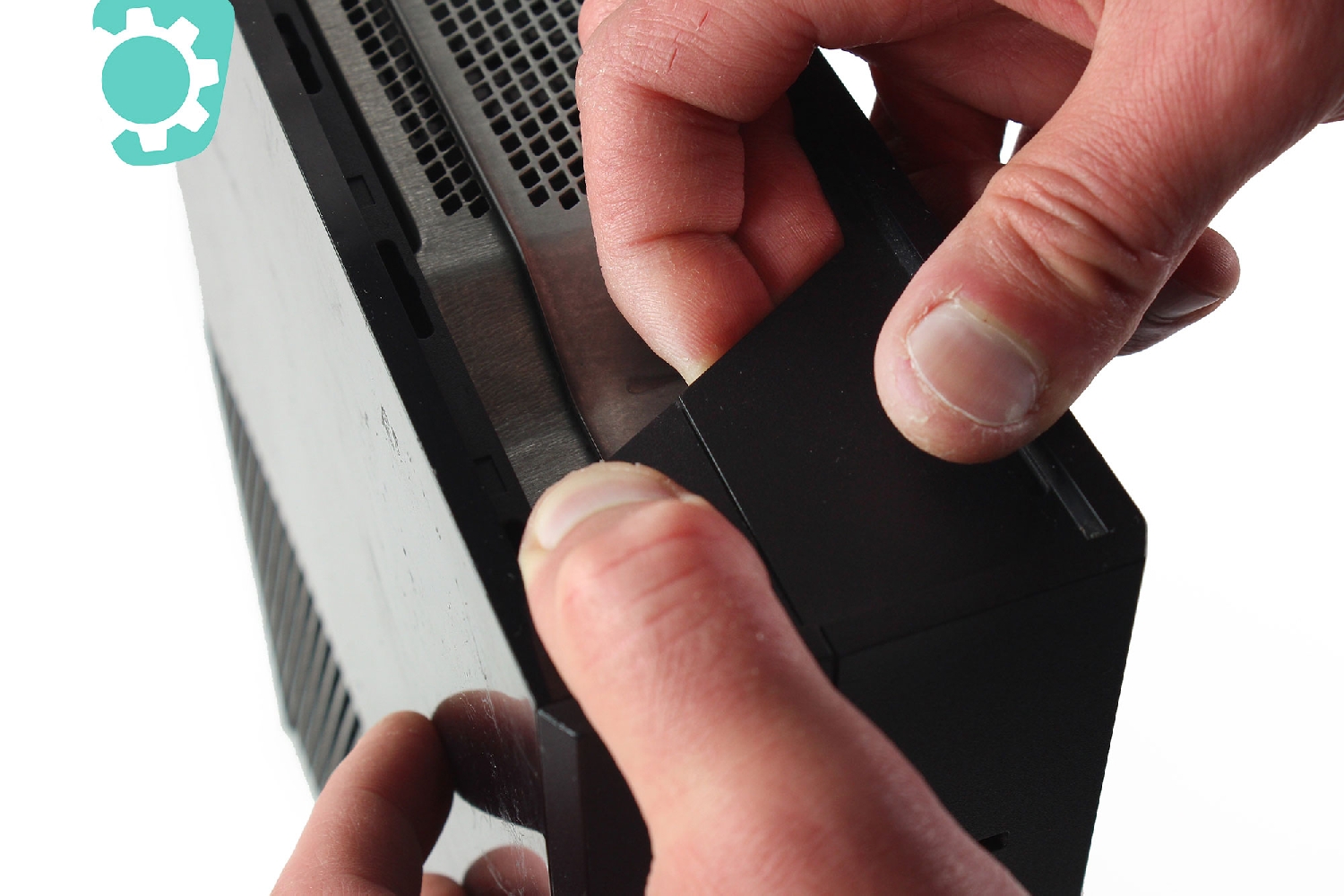

Etape 5

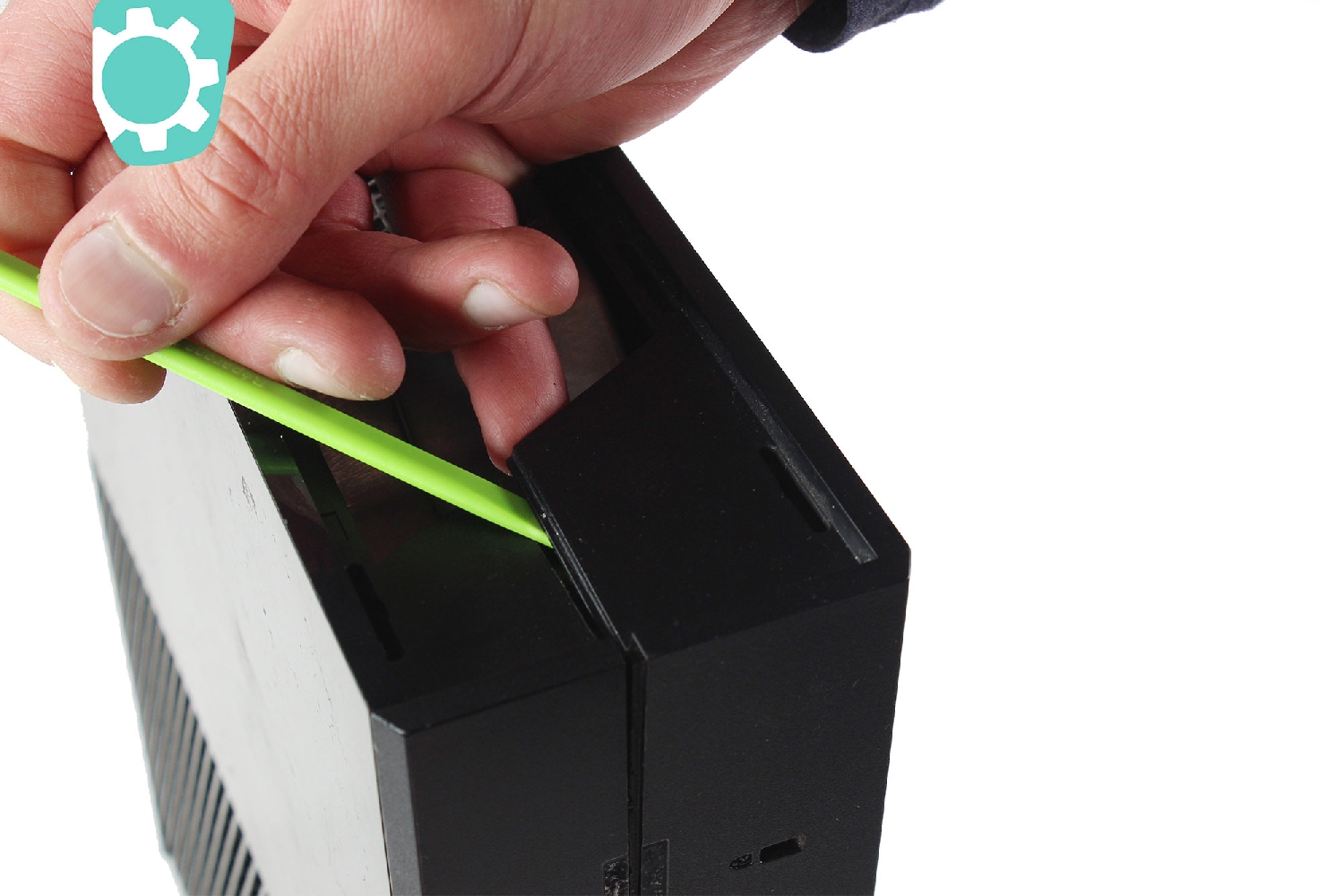

Déclipsez la coque supérieur du côté opposé au cache en plastique.

Utilisez le levier pour éviter que les deux coques ne se reclipsent ensemble.

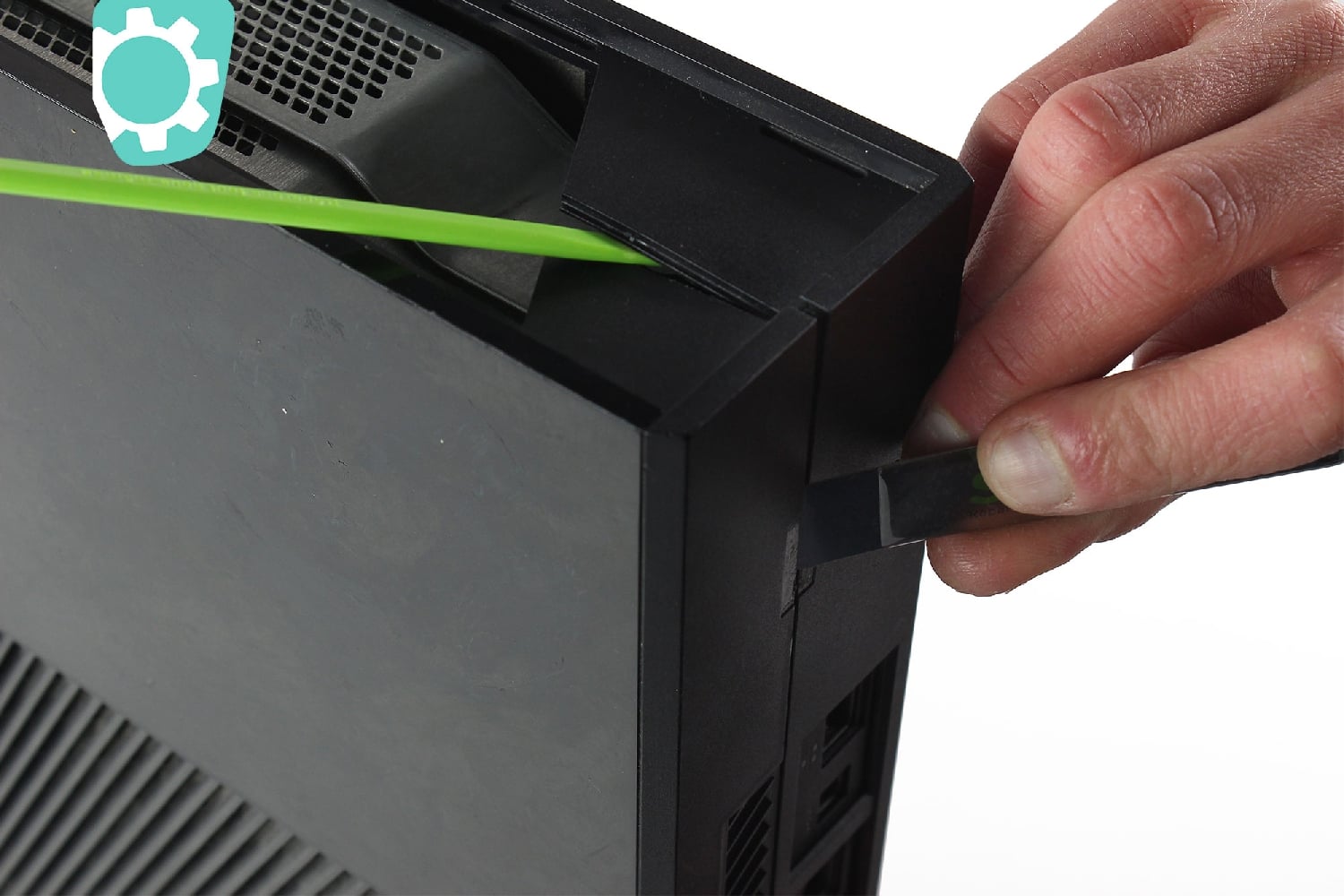

Etape 6

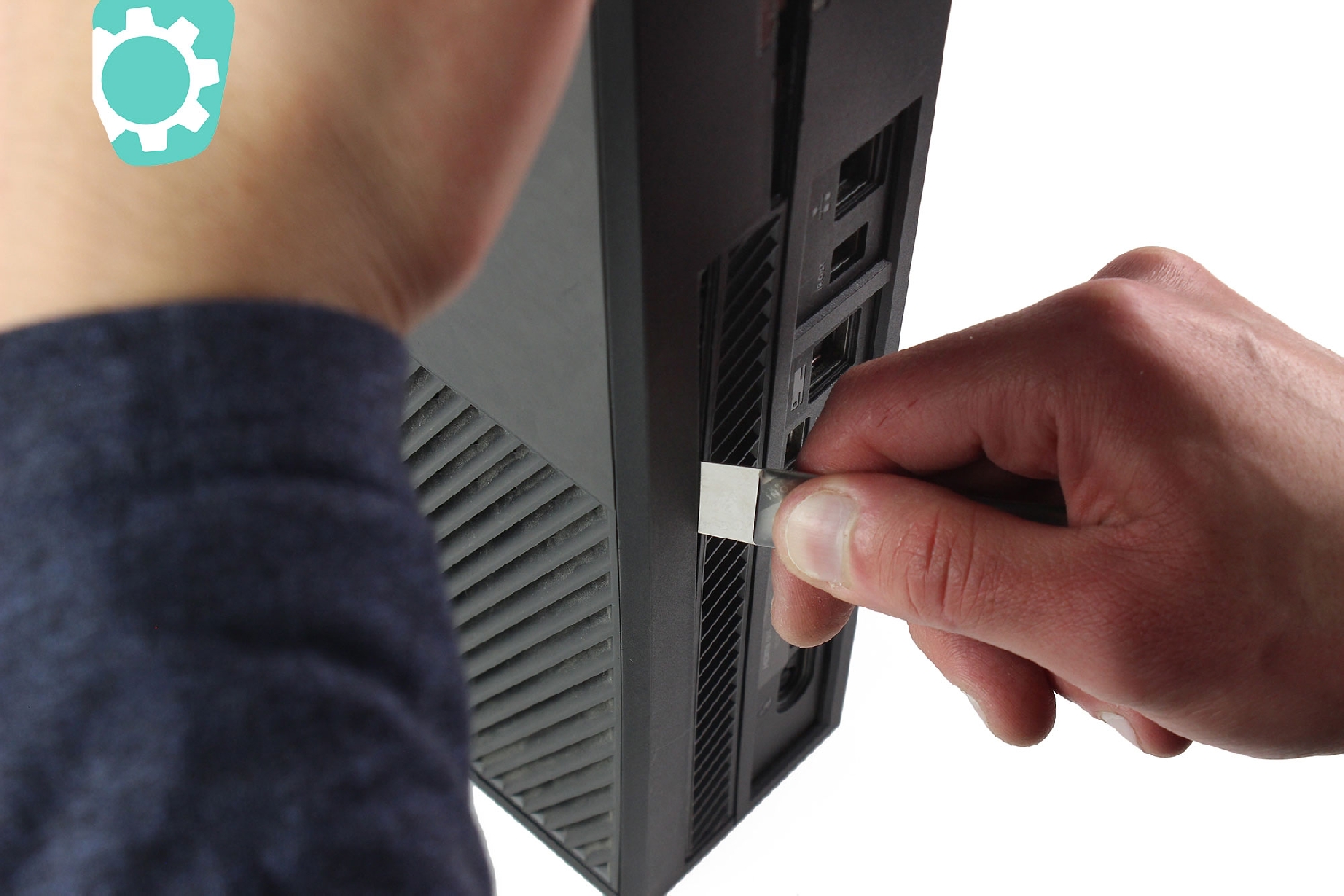

Continuez à déclipser tout le côté de la coque supérieure.

Vous pouvez utiliser une spatule, disponible sur notre site, le long de la jonction des coques pour les séparer l'une de l'autre.

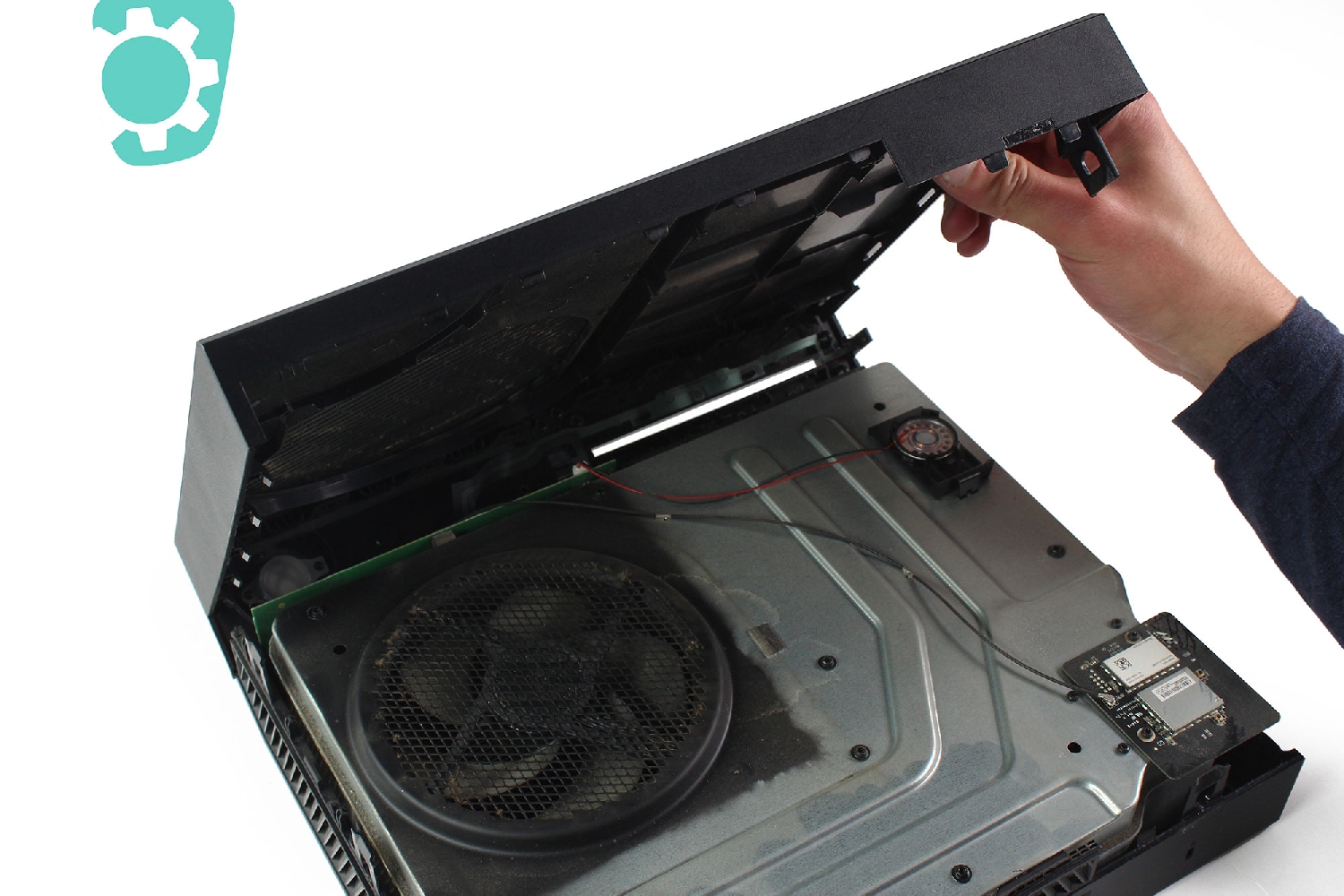

Etape 7

Vous pouvez maintenant soulever la coque supérieure.

Attention. Ne retirez pas encore totalement la coque supérieure car une nappe la connecte encore au reste de la console.

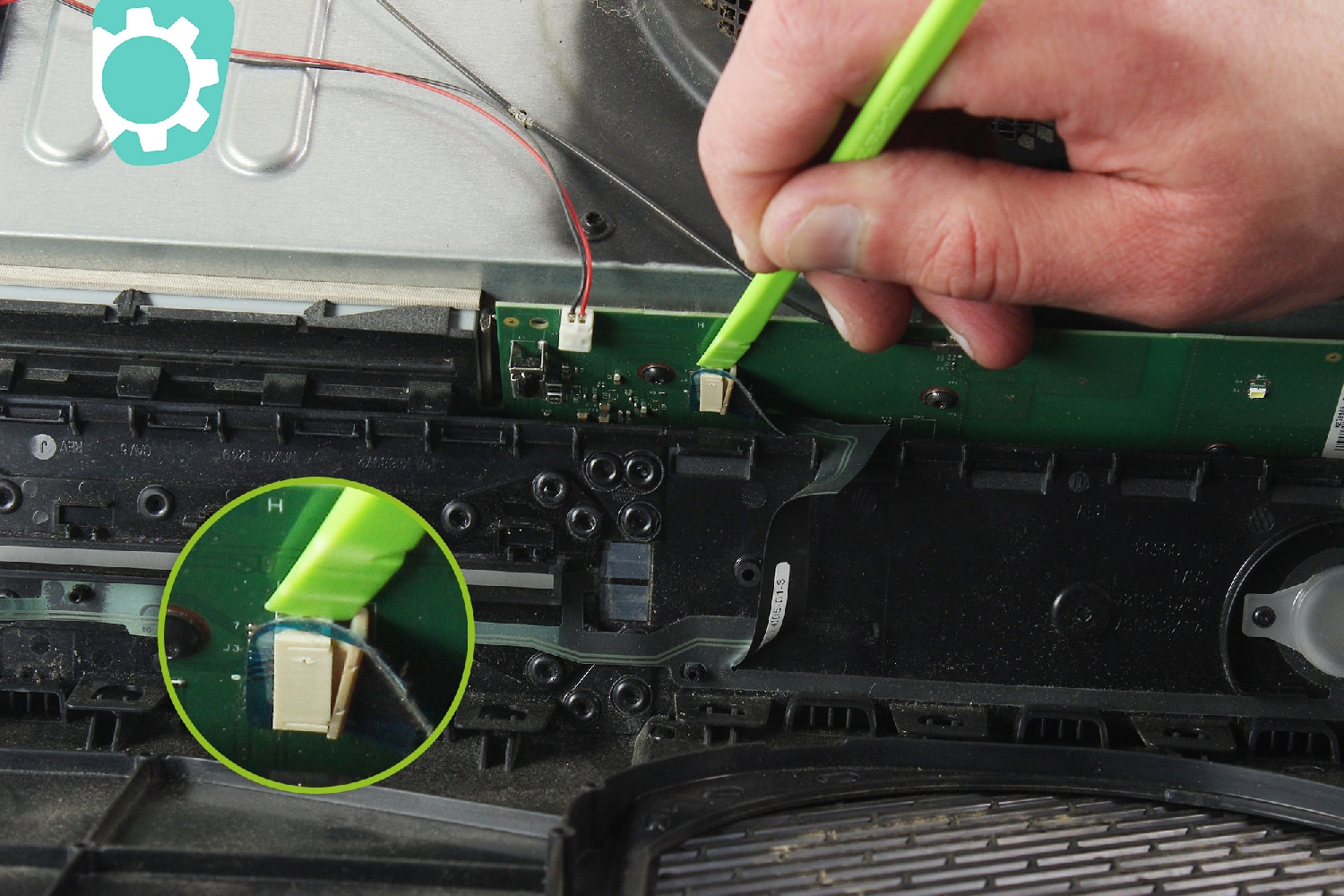

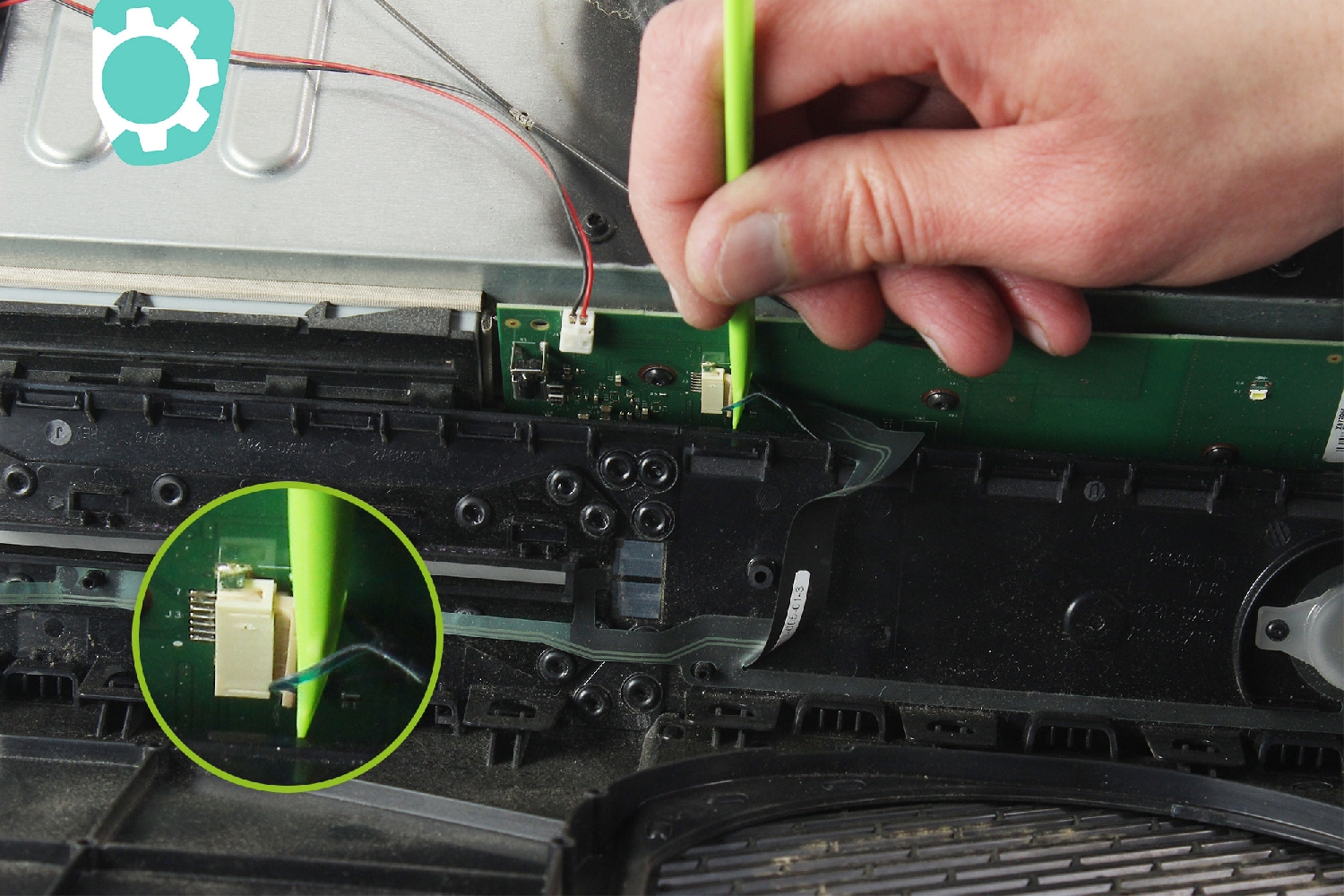

Etape 8

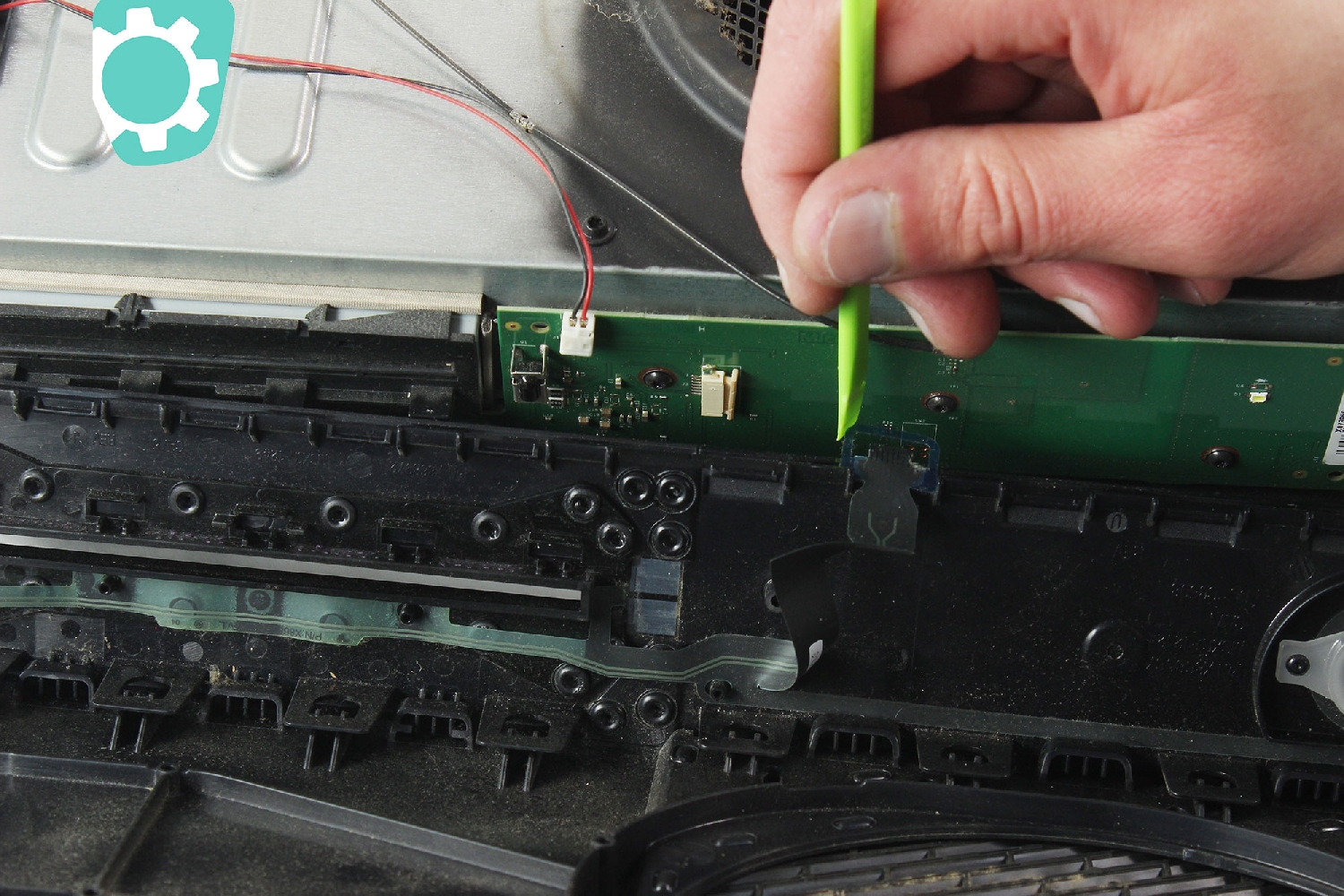

déconnecter la nappe du port USB de la carte de gestion à l'aide de la spatule en nylon.

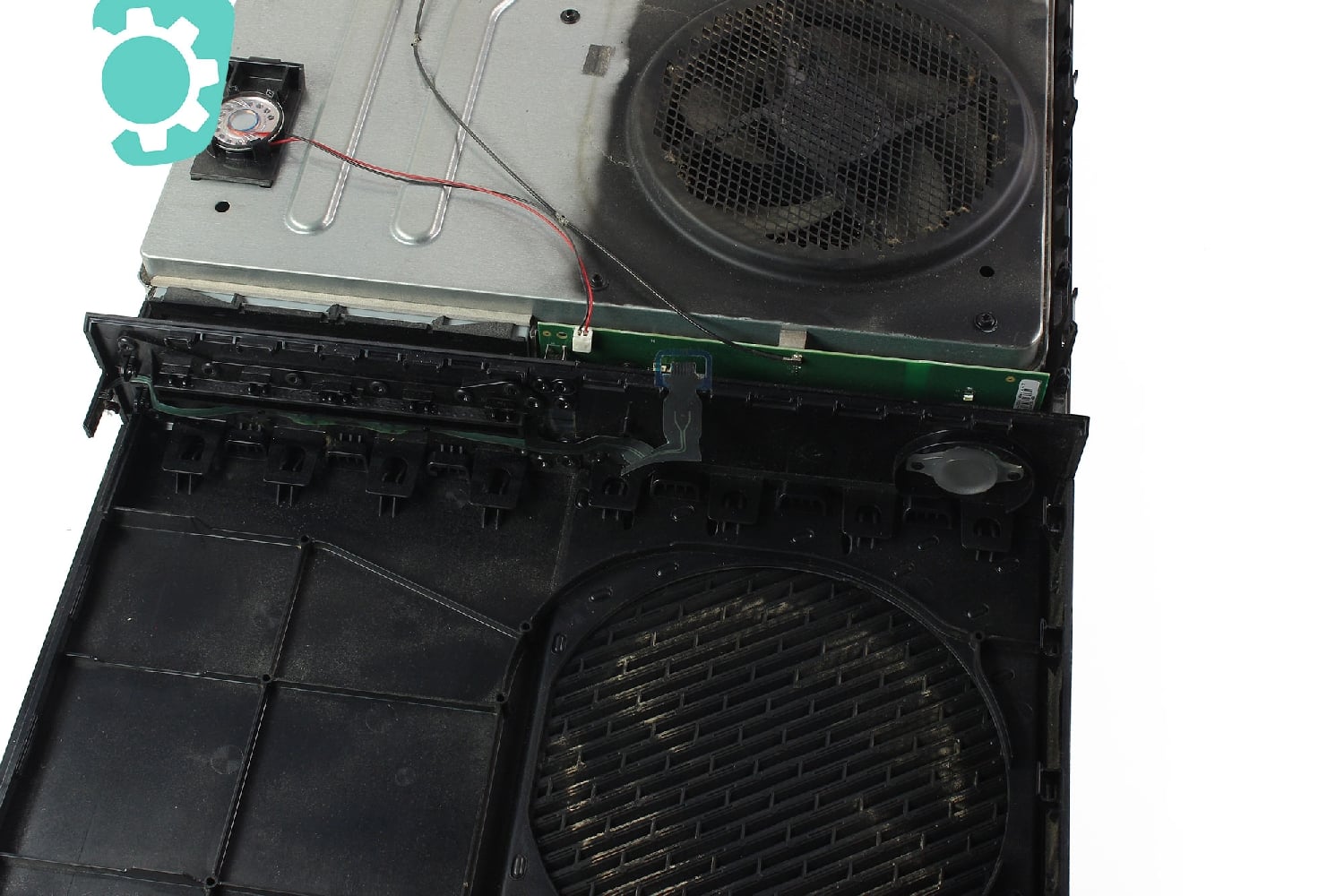

Etape 9

Vous pouvez maintenant totalement séparer la coque supérieure de la console.

Etape 10

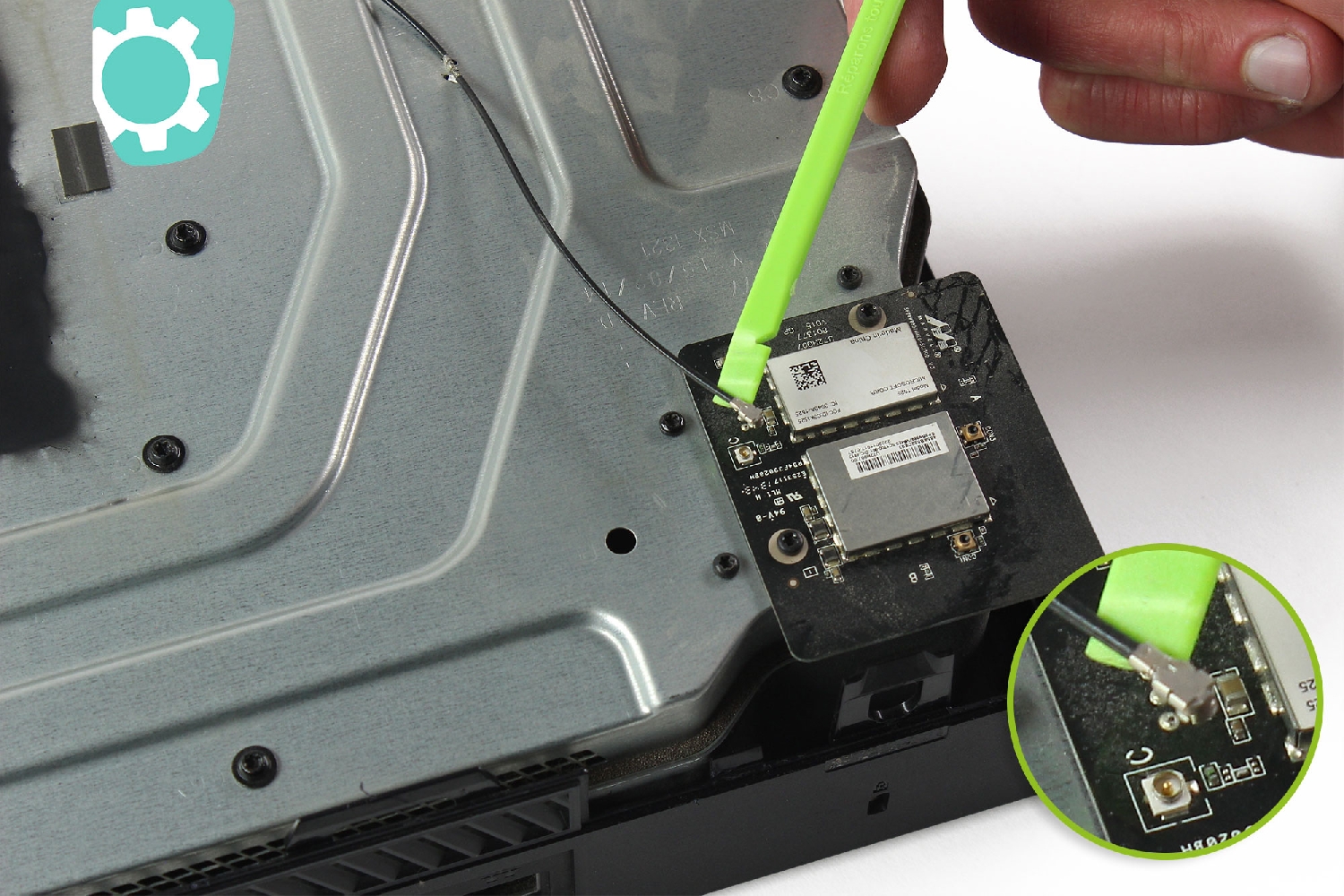

Débranchez le câble de liaison de la carte Wifi.

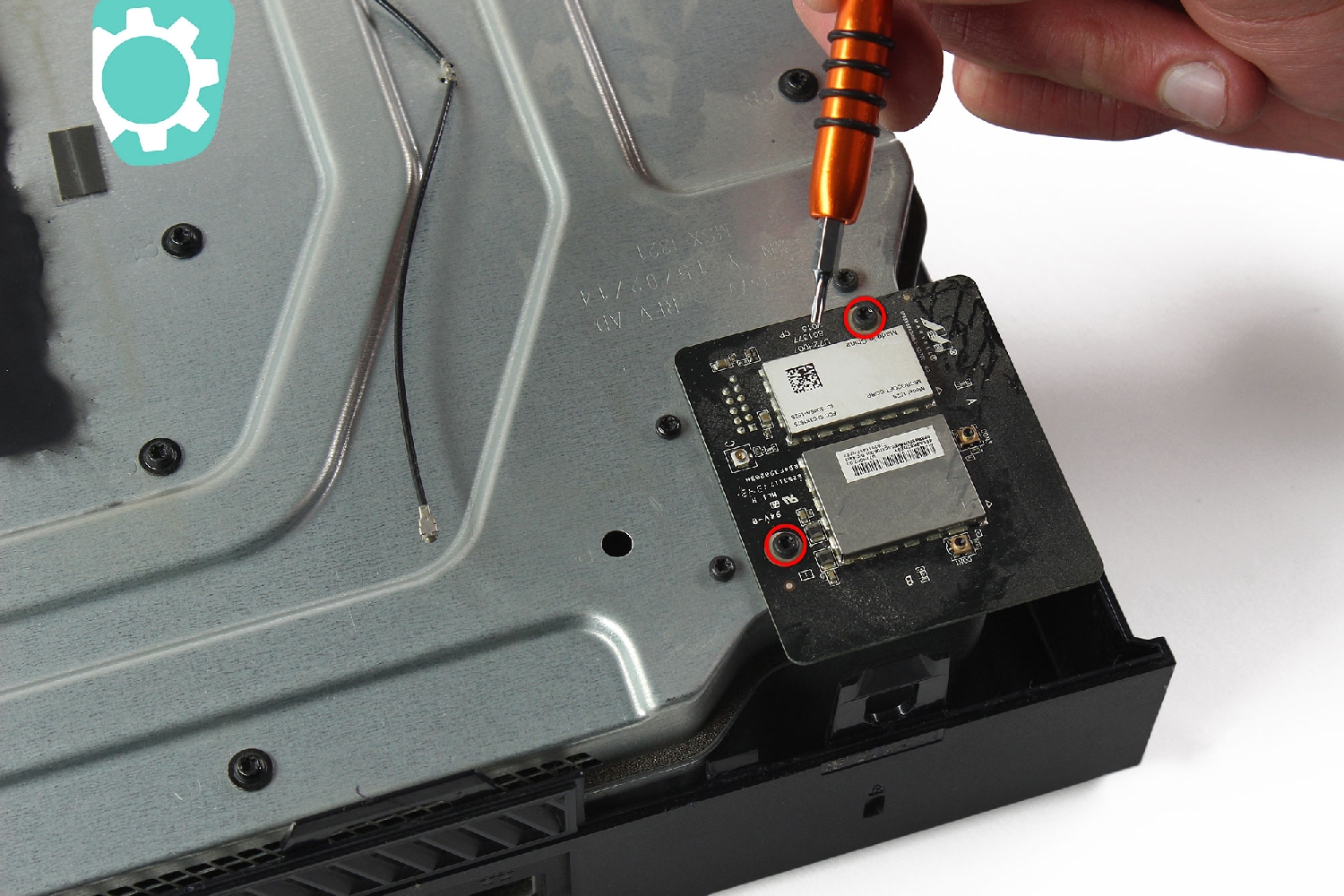

Etape 11

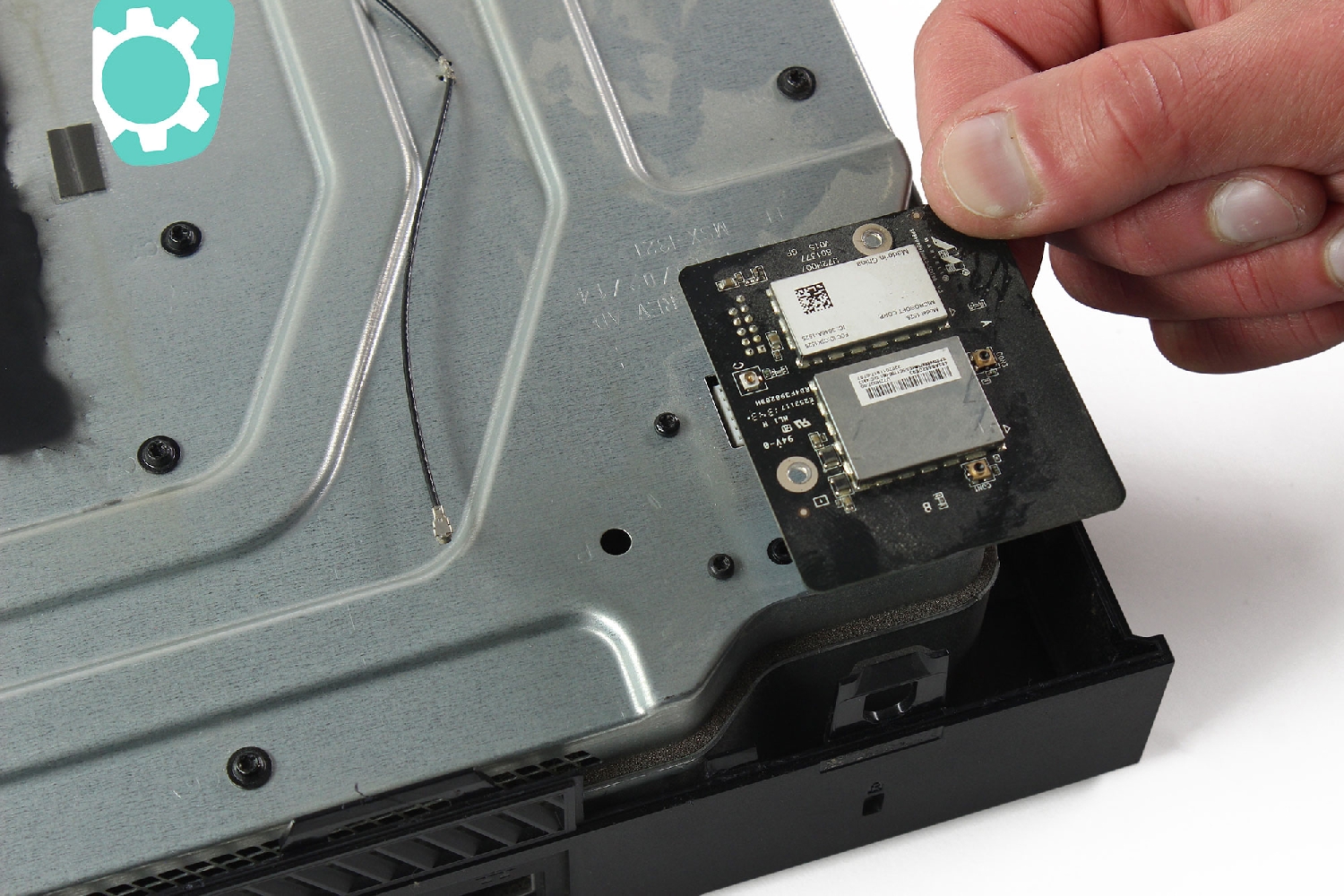

A l'aide du tournevis Torx T8, dévissez les deux vis entourées en rouge.

Retirez ensuite la carte wifi.

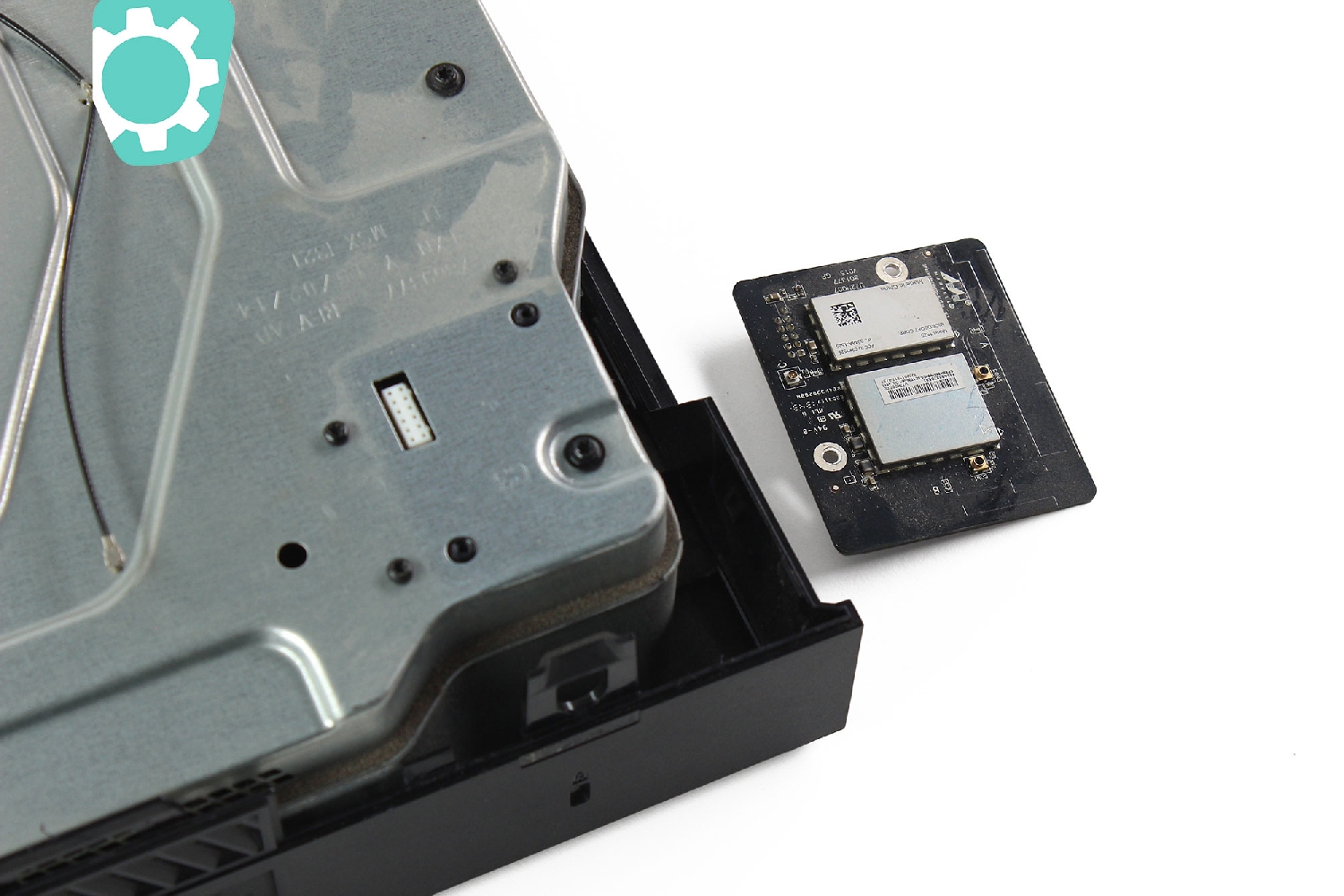

Etape 12

Voilà, votre carte wifi est démontée.

Etape 13

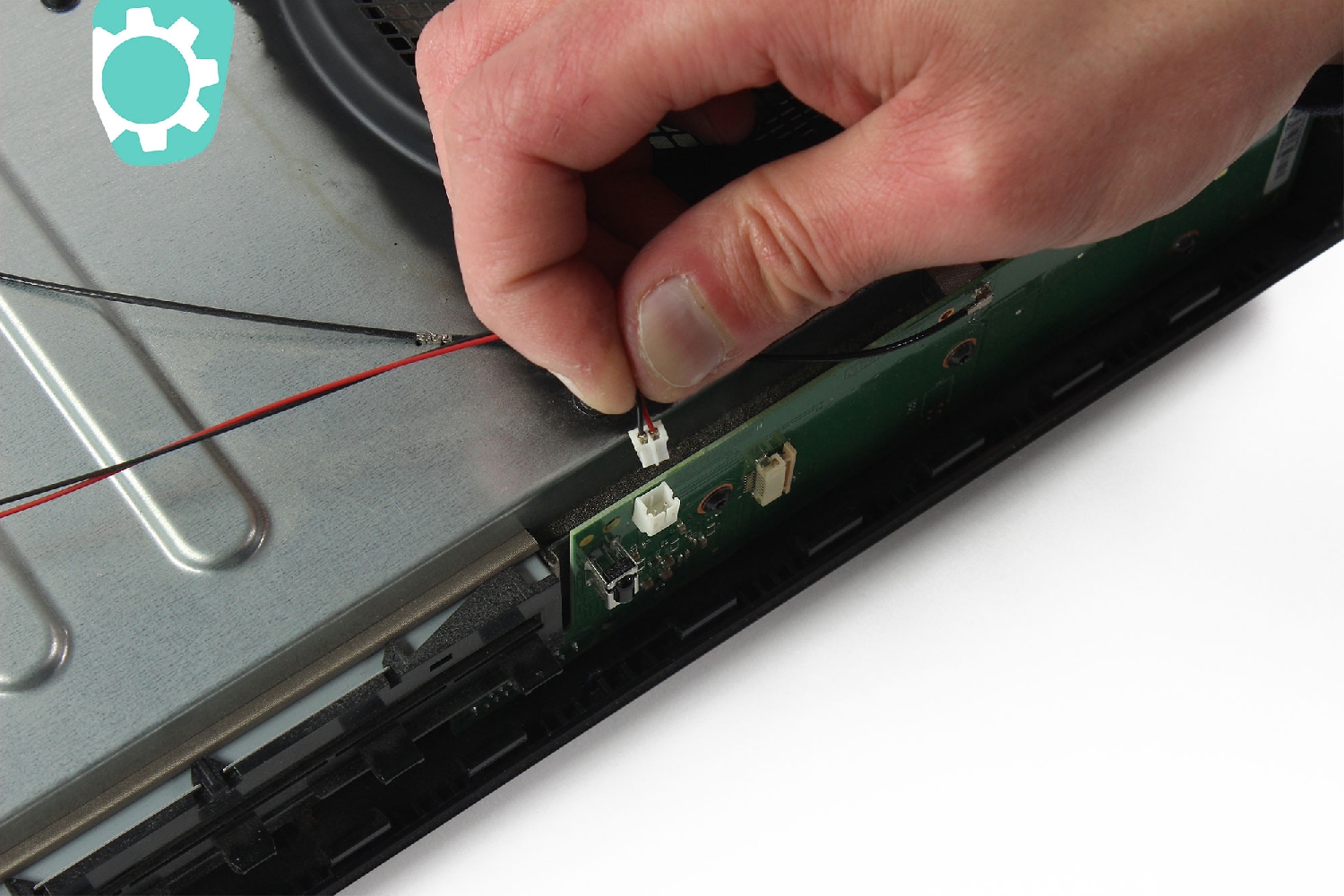

Ensuite, débranchez le câble du haut-parleur de la carte de gestion.

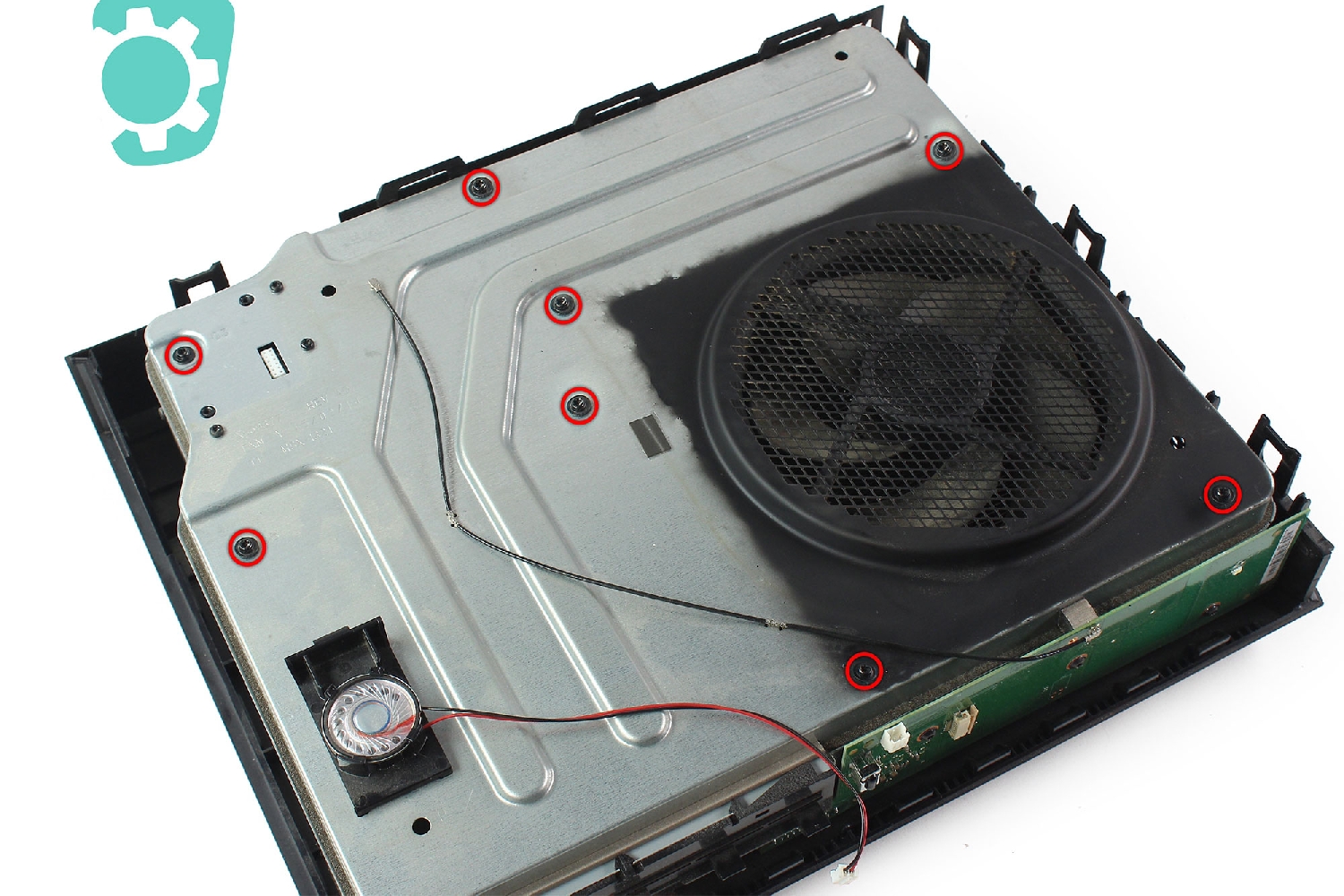

Etape 14

A l'aide du tournevis Torx T10, retirez les 8 vis entourées en rouge sur la photo.

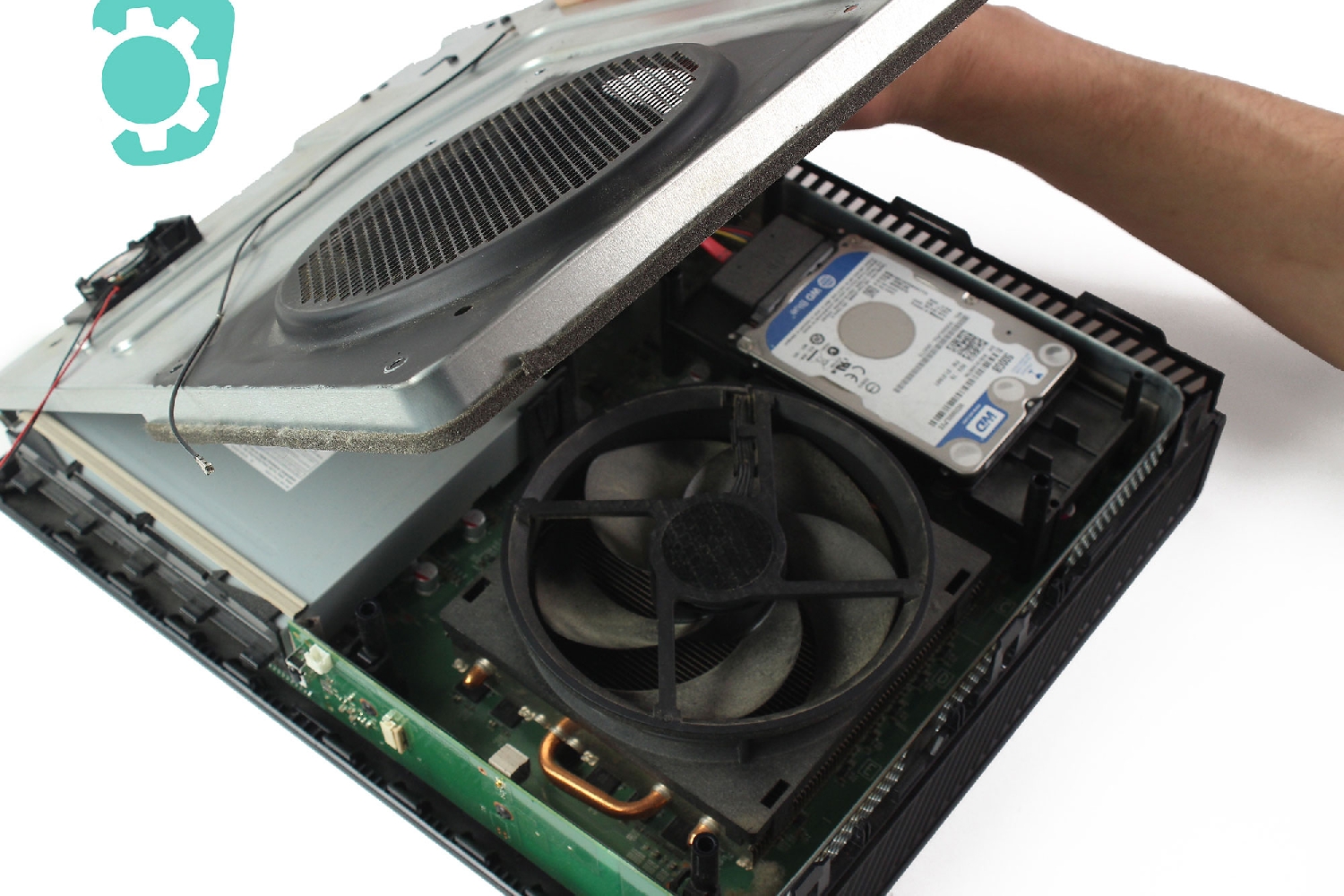

Etape 15

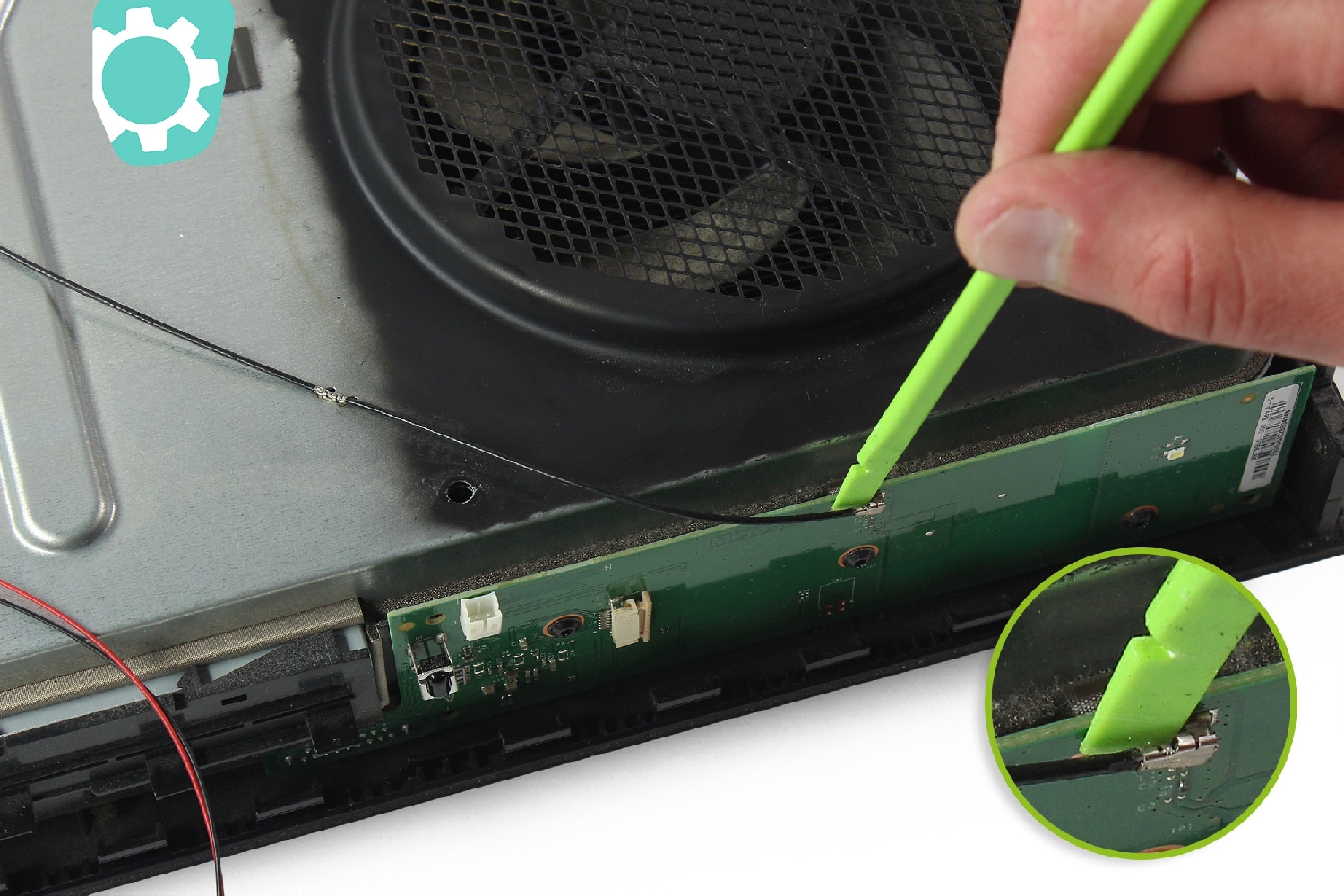

Utilisez la spatule pour déconnecter le câble de liaison de la carte de gestion.

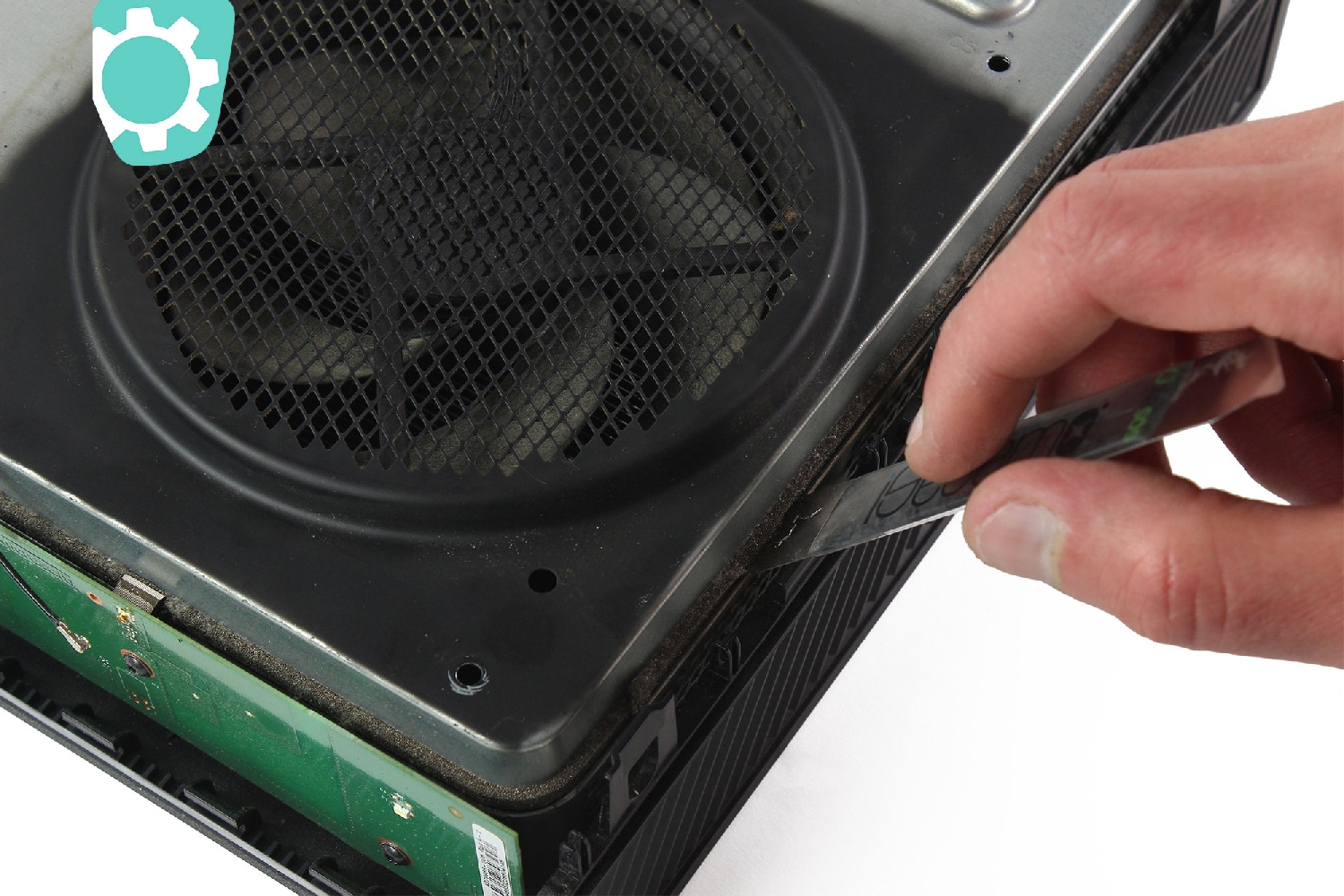

Faites ensuite levier avec la spatule pour soulever le châssis métallique et le séparer de la partie inférieure de la console.

Attention ! Ne séparez pas totalement le châssis métallique du reste car il est encore connecté par une nappe.

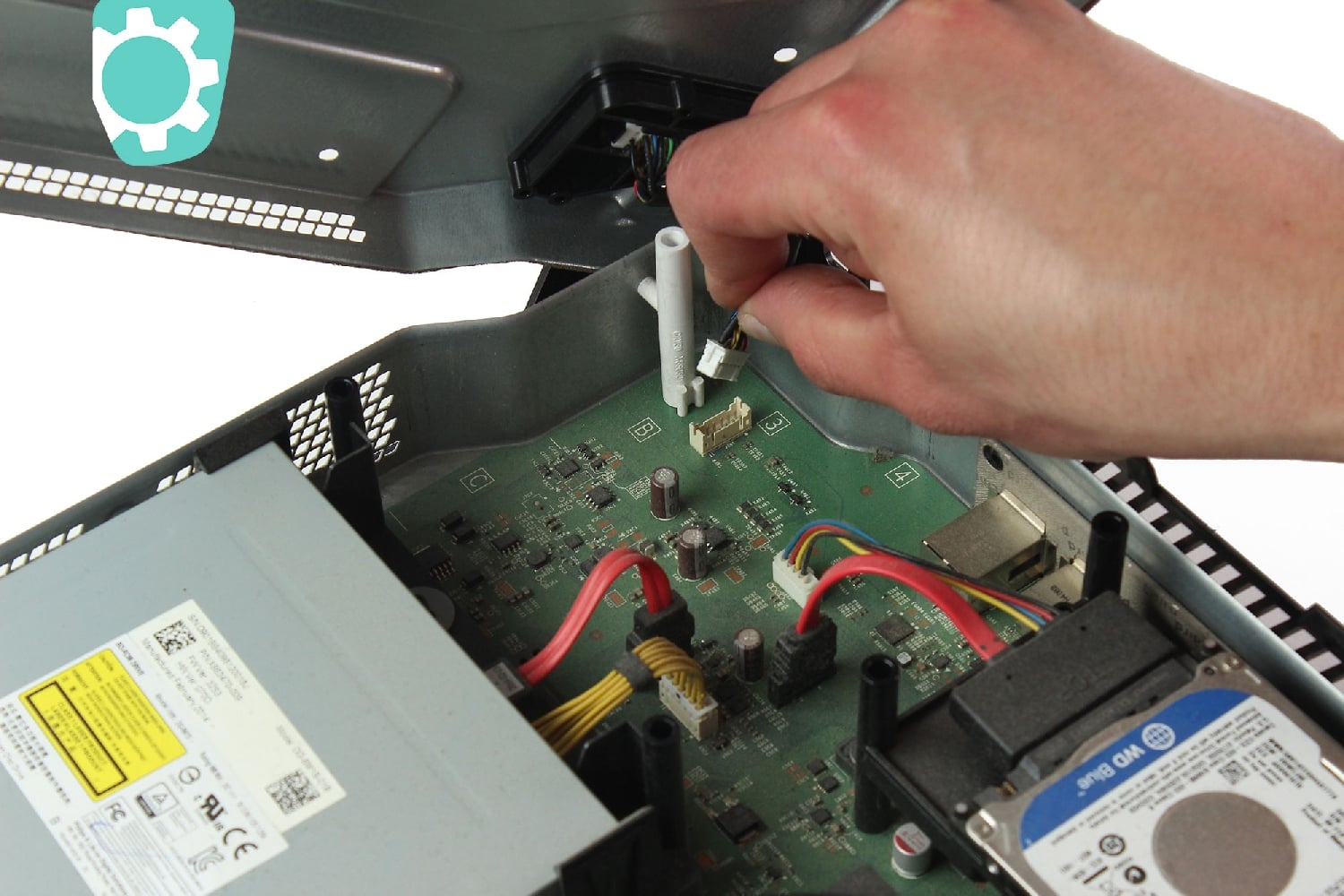

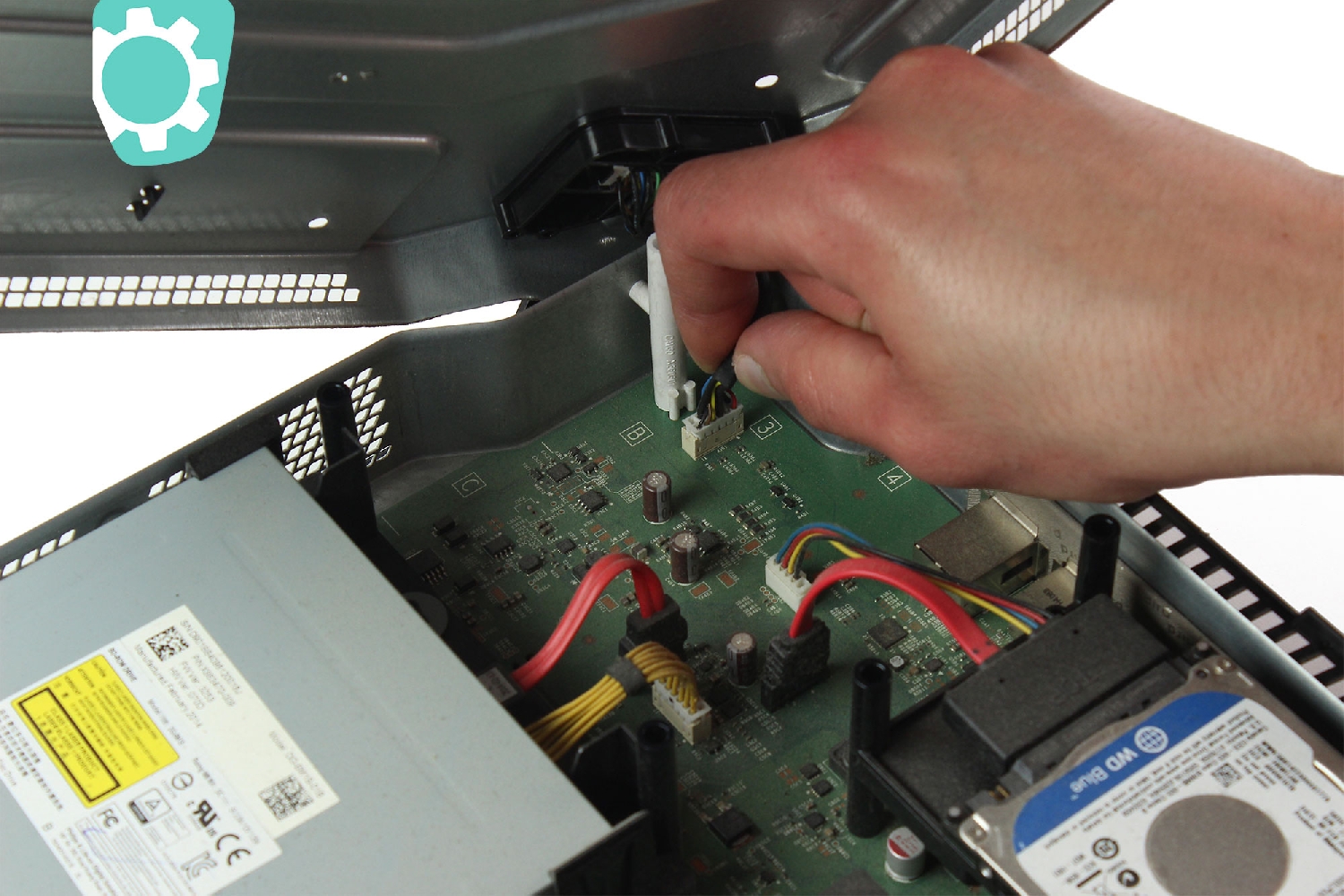

Etape 16

Débranchez le connecteur de la carte Wifi.

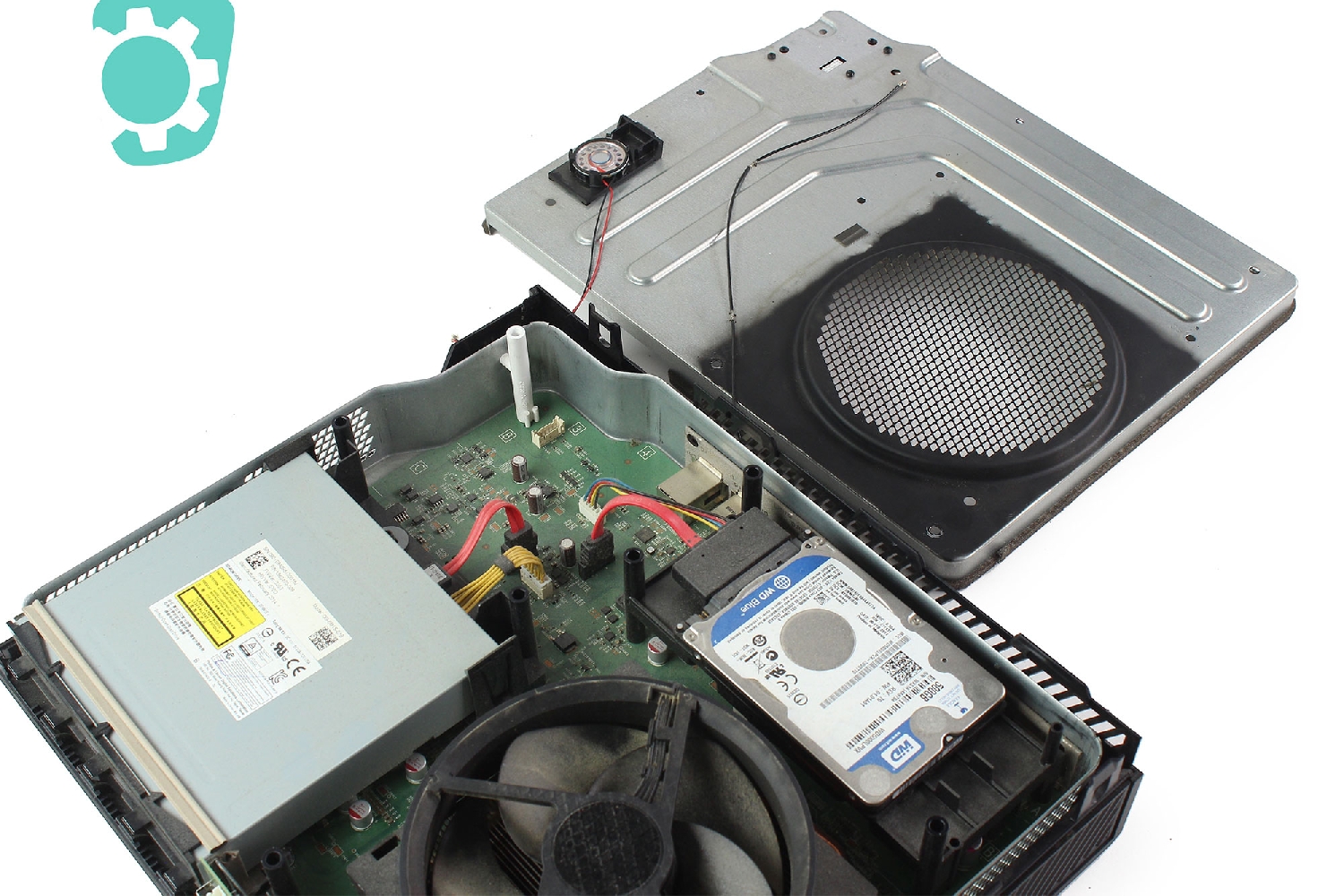

Etape 17

Vous pouvez maintenant totalement séparer le châssis métallique de la console.

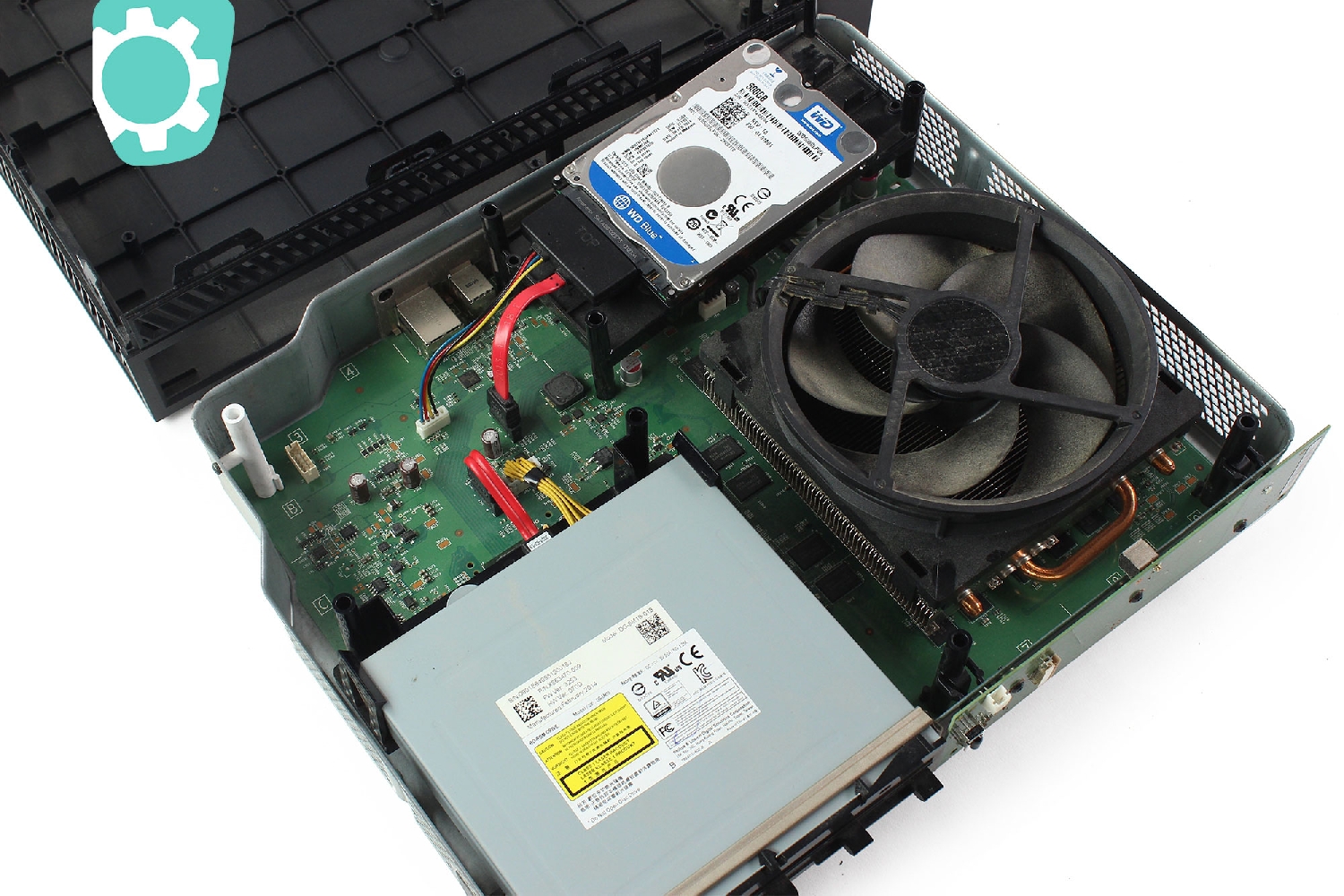

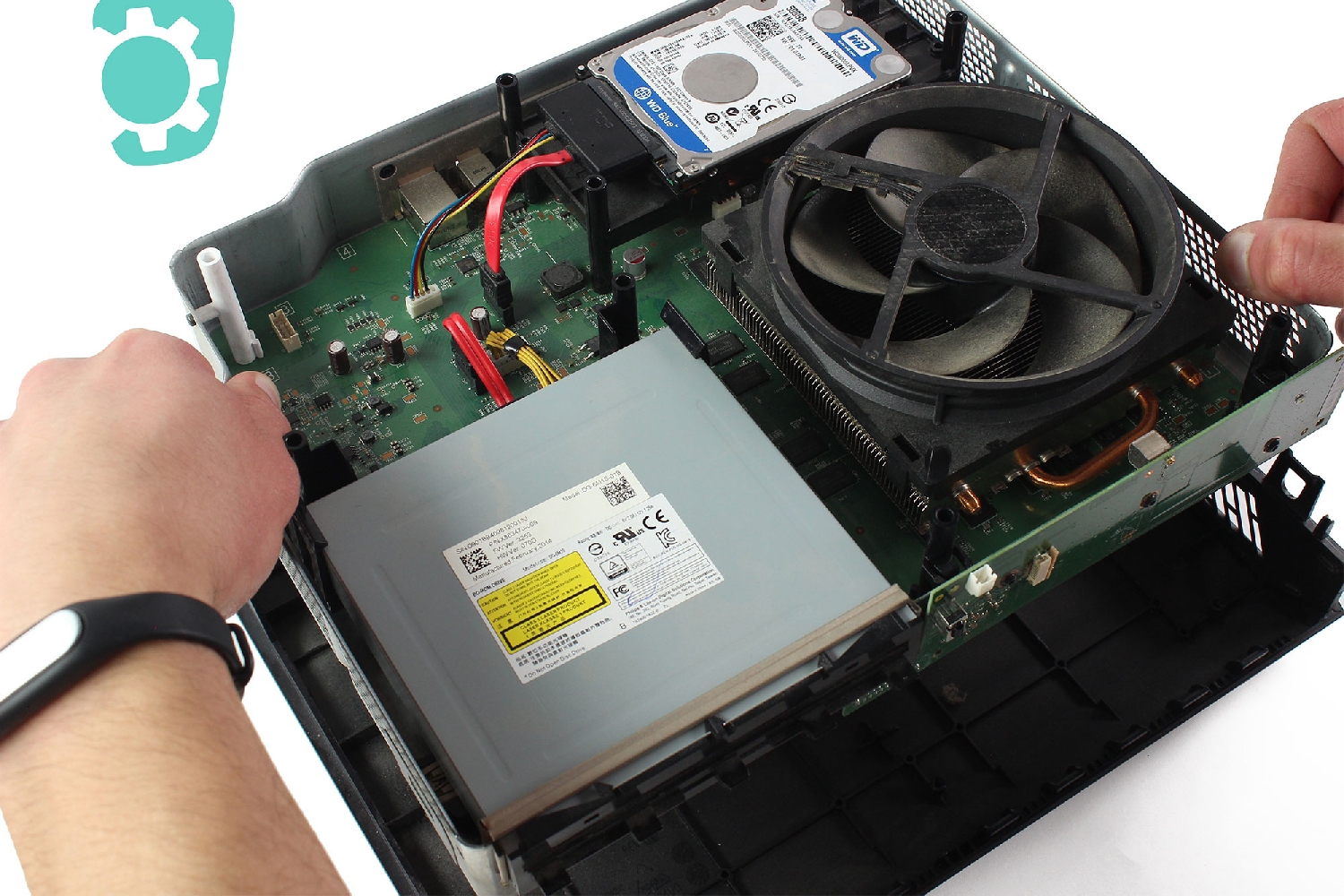

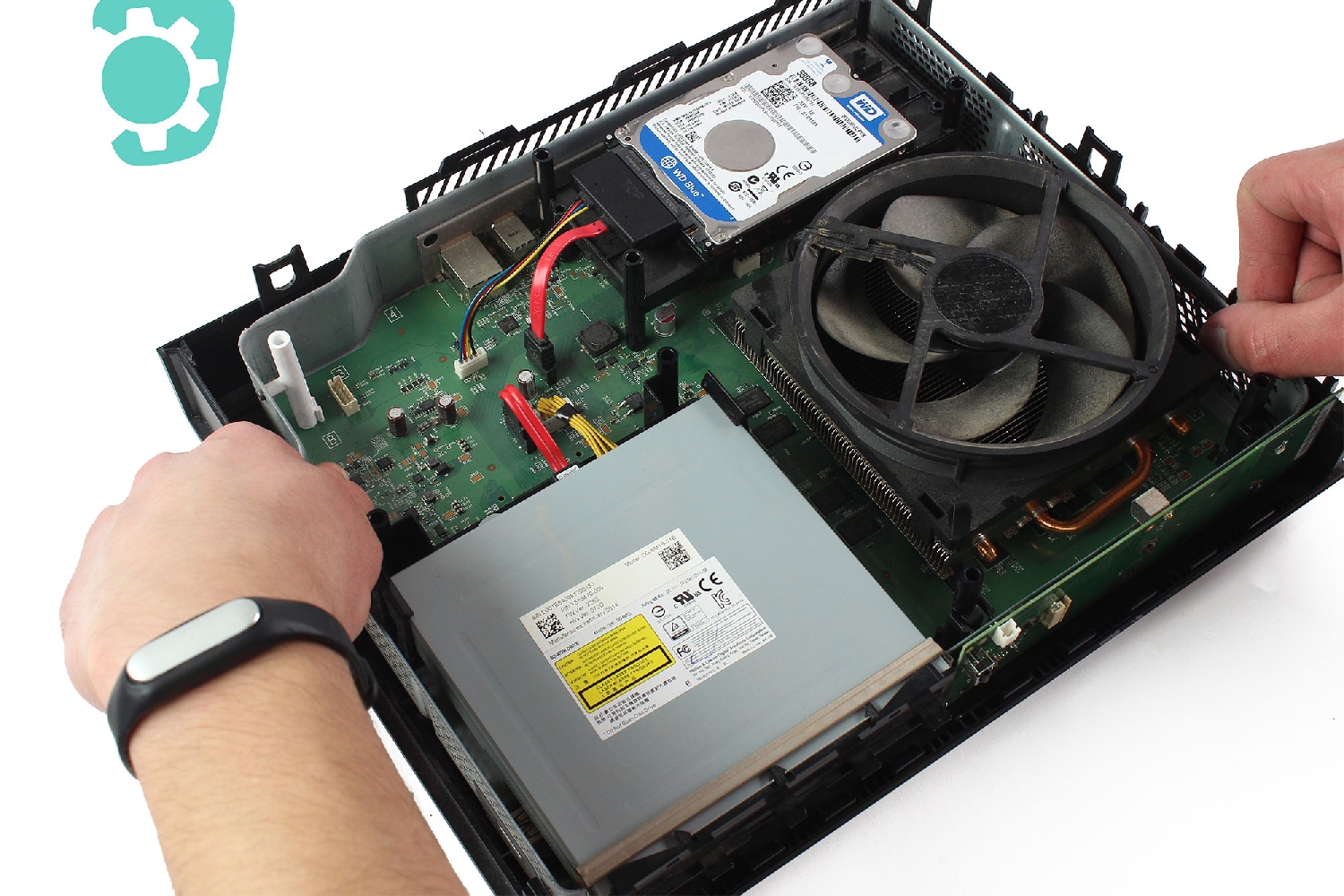

Etape 18

Ici vous allez sortir l'ensemble du bloc de la coque inférieure.

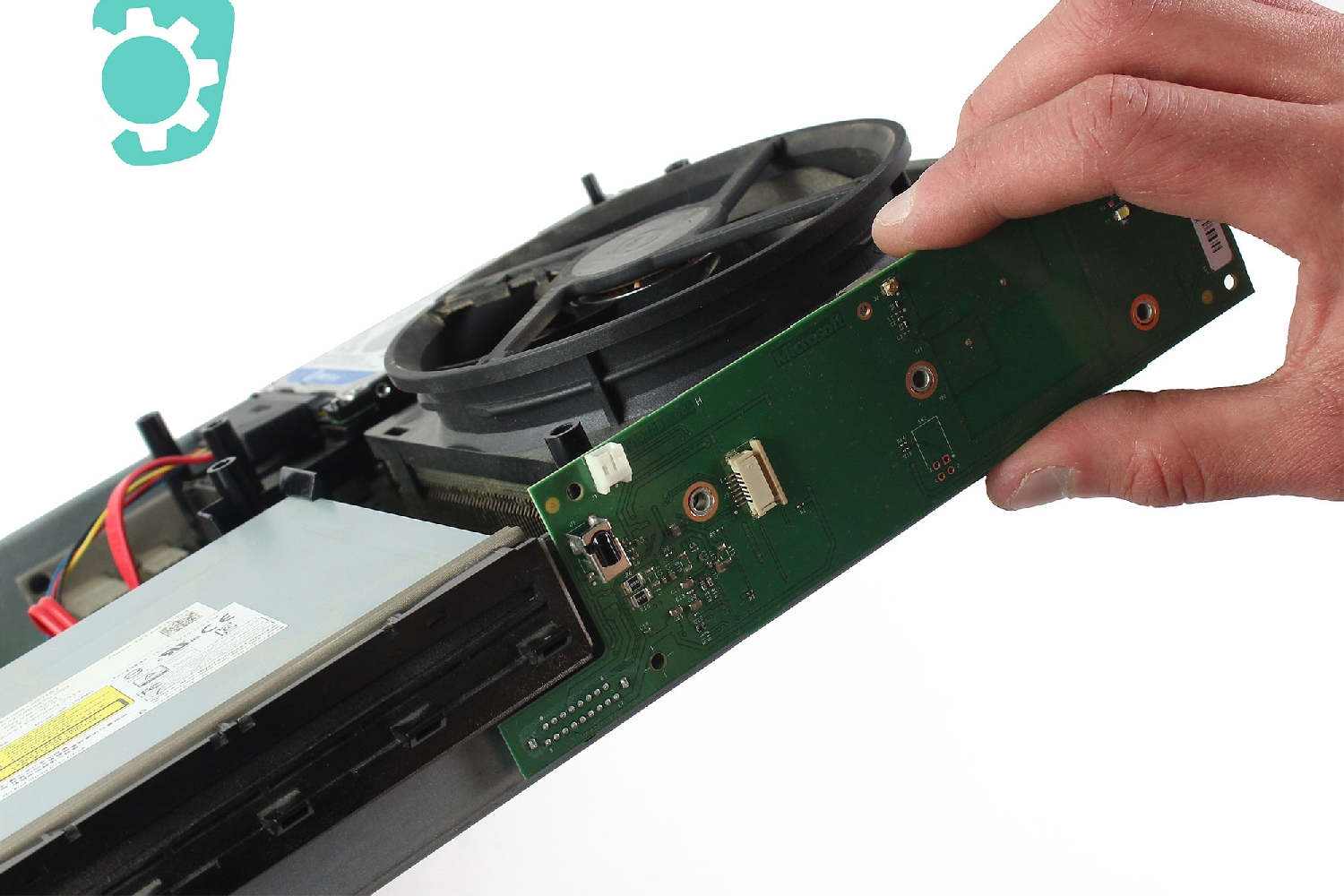

Etape 19

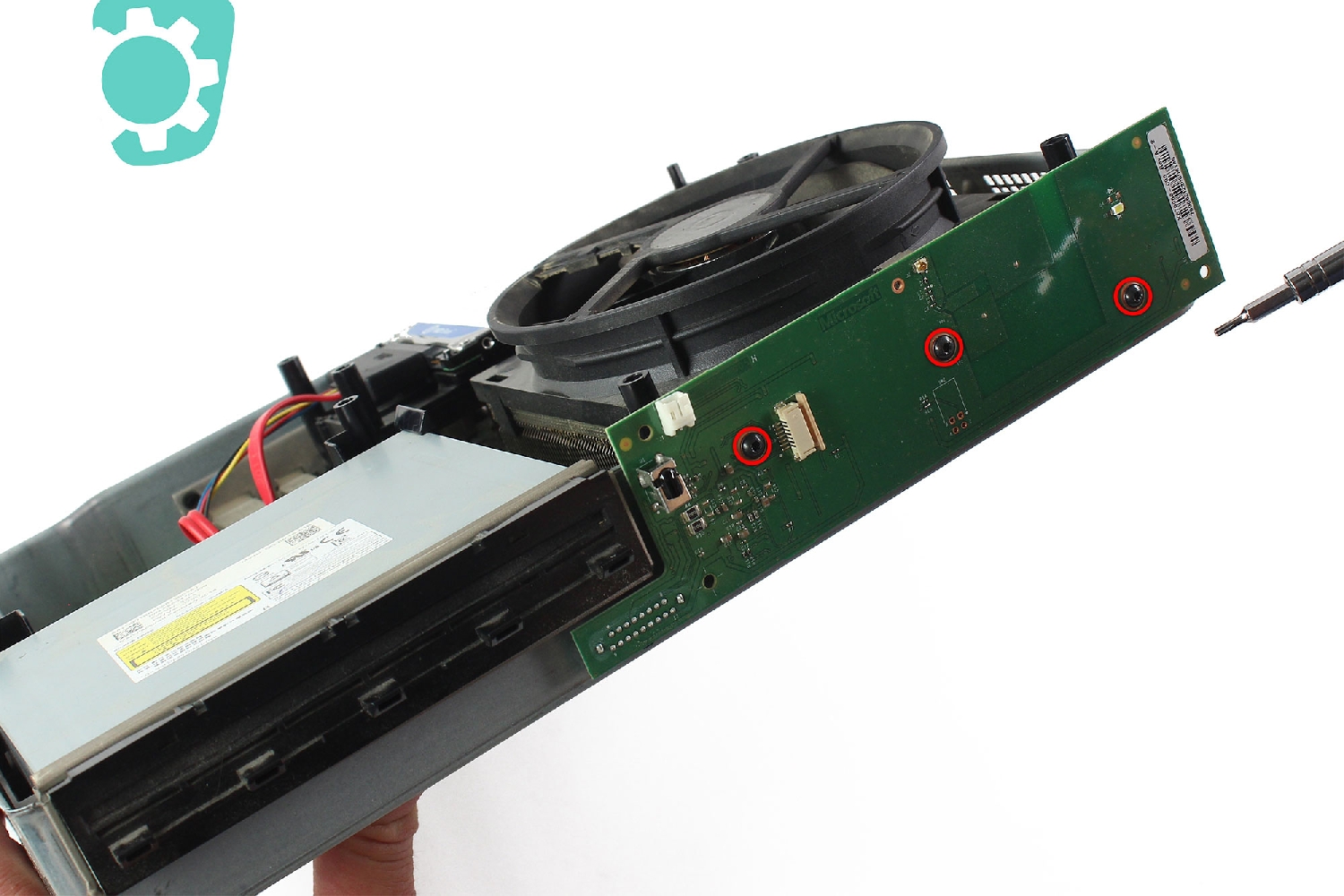

Puis à l'aide du tournevis Torx T8, retirez les 3 vis entourrées en rouge afin de retirer la carte de gestion.

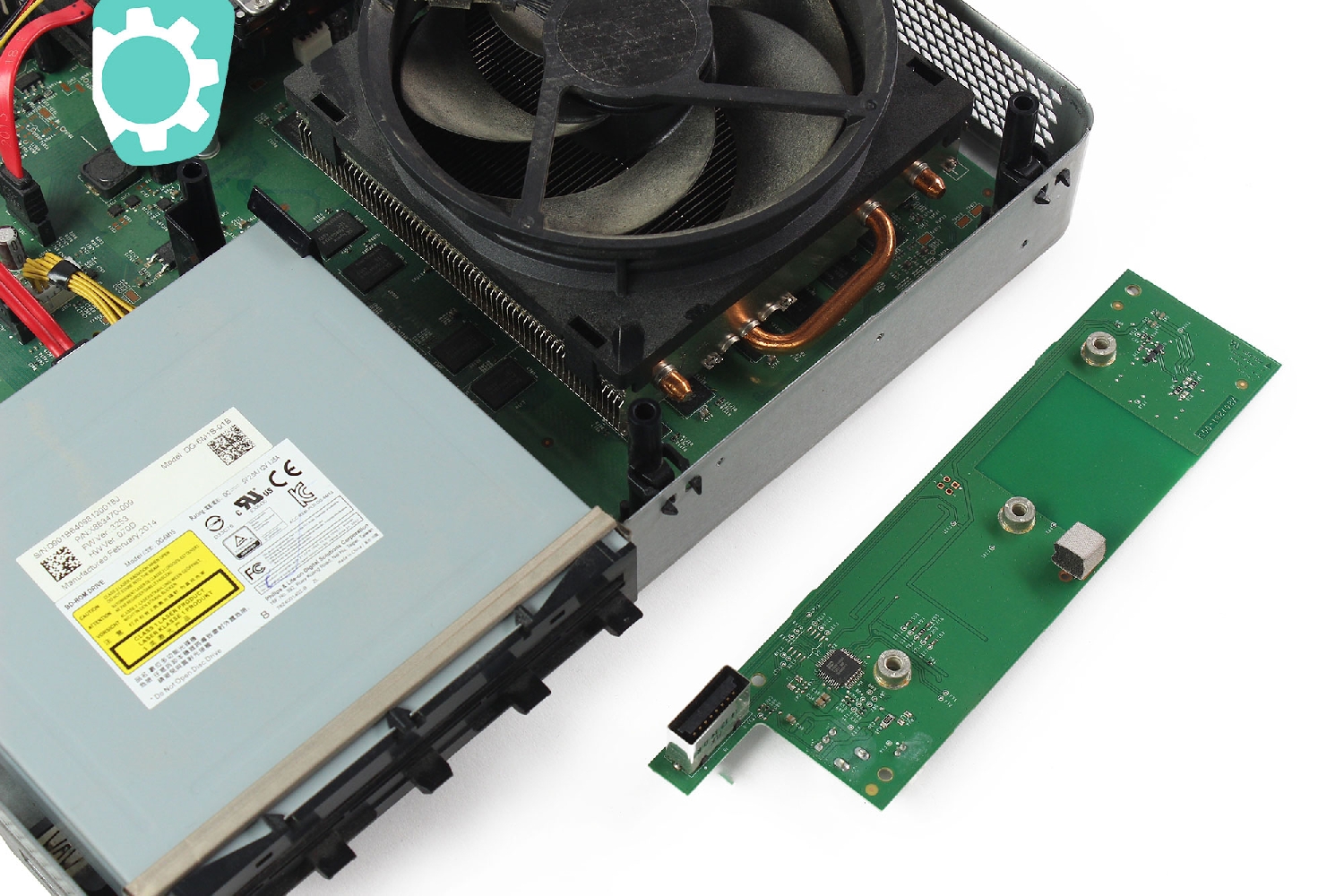

Etape 20

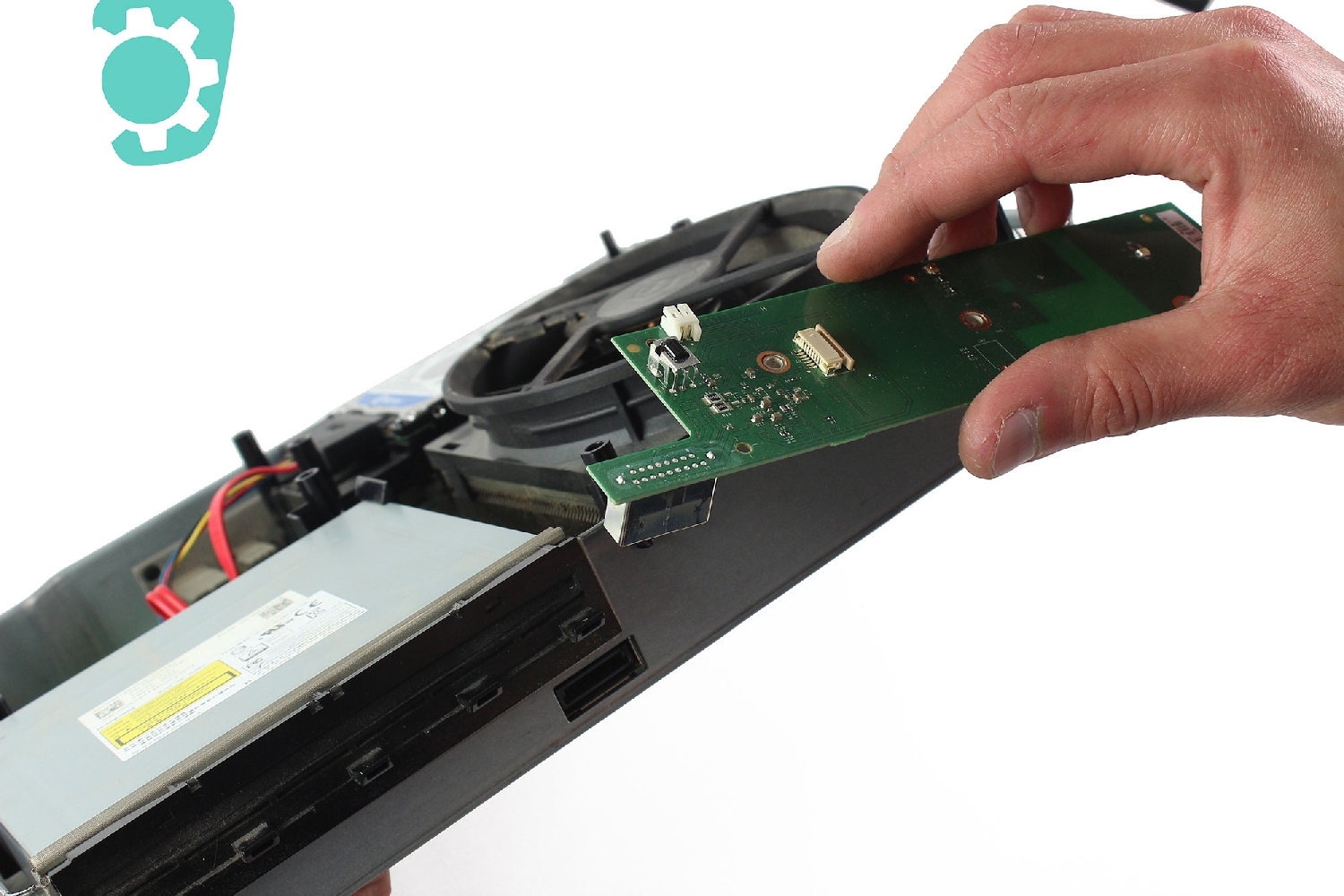

Votre ancienne carte de gestion est maintenant démontée.

Vous pouvez la remplacer par la nouvelle puis reprendre ce tutoriel en sens inverse pour remonter votre Xbox One.
