Samsung Galaxy Note Galaxy Note 20 Ultra 5G

Guide de réparation sur Galaxy Note 20 Ultra 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 20 Ultra 5G
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Dysfonctionnement de petites pièces (vibreur, caméras, haut-parleurs...)

Votre smartphone ne vibre plus ? Vos photos sont floues ? Votre écouteur de l'oreille ne fonctionne plus ? Remplacez les composants endommagés en suivant notre guide de réparation complet. Il reprend chaque étape pas à pas pour vous permettre de réussir haut la main ce dépannage.

Bien évidemment, il vous faut choisir les étapes en fonction de l'élément à changer. Par exemple, si vous devez remplacer la caméra frontale de votre Samsung Galaxy Note 20 Ultra 5G vous n'aurez pas besoin de retirer la batterie et de toucher au bas du téléphone. Seules les étapes sur l'ouverture de l'appareil et du retrait de la carte mère sont intéressantes pour vous.

Pour arriver au bout de ce démontage complet, il vous faudra environ une heure. Bonne réparation !

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil et de sa compatibilité avec le produit à commander.
Pour cela, plusieurs possibilités :
- vérifiez le numéro de modèle inscrit sur la petite étiquette blanche placée au dos de votre appareil ;
- composez le *#06# sur le clavier du téléphone pour obtenir un numéro IMEI à retranscrire sur Brico-phone.com.

Une fois la commande réalisée et le colis reçu, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Placez les outils, le patron d'aide au montage et ce tutoriel à proximité et commencez par éteindre votre appareil.
Etape 1

Etape 1 Extraire le rack SIM et le S-Pen

Sortez le S-Pen et le tiroir de la carte Sim de votre appareil.
Outils
SIM
Pièces
Stylet S-Pen Noir pour Samsung Galaxy Note 20 et Note 20 Ultra et versions 5G 49.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Utilisez le coussin chauffant, un décapeur thermique ou un sèche cheveux pour ramollir le sticker de la vitre arrière.

Pour l'option 1 soit le coussin chauffant, il vous faut le passer au préalable dans le micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière de votre appareil pendant une trentaine de secondes.

Si vous ne disposez pas du coussin Brico-phone, utilisez un décapeur thermique ou votre sèche cheveux pour chauffer le contour de la vitre arrière de votre Samsung Galaxy Note 20 Ultra.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

Insérez le médiator en métal entre la vitre arrière et le châssis. Vous pouvez vous aider de la ventouse afin de soulever le composant pour créer un interstice.

Une fois le médiator en métal en place, insérez ces homologues en plastique pour terminer le décollage.
Retirez l'outil métallique avant de faire coulisser les deux autres médiators sur les bords du téléphones pour décoller entièrement la vitre arrière.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy Note 20 Ultra Noir 54.90€
Etape 4

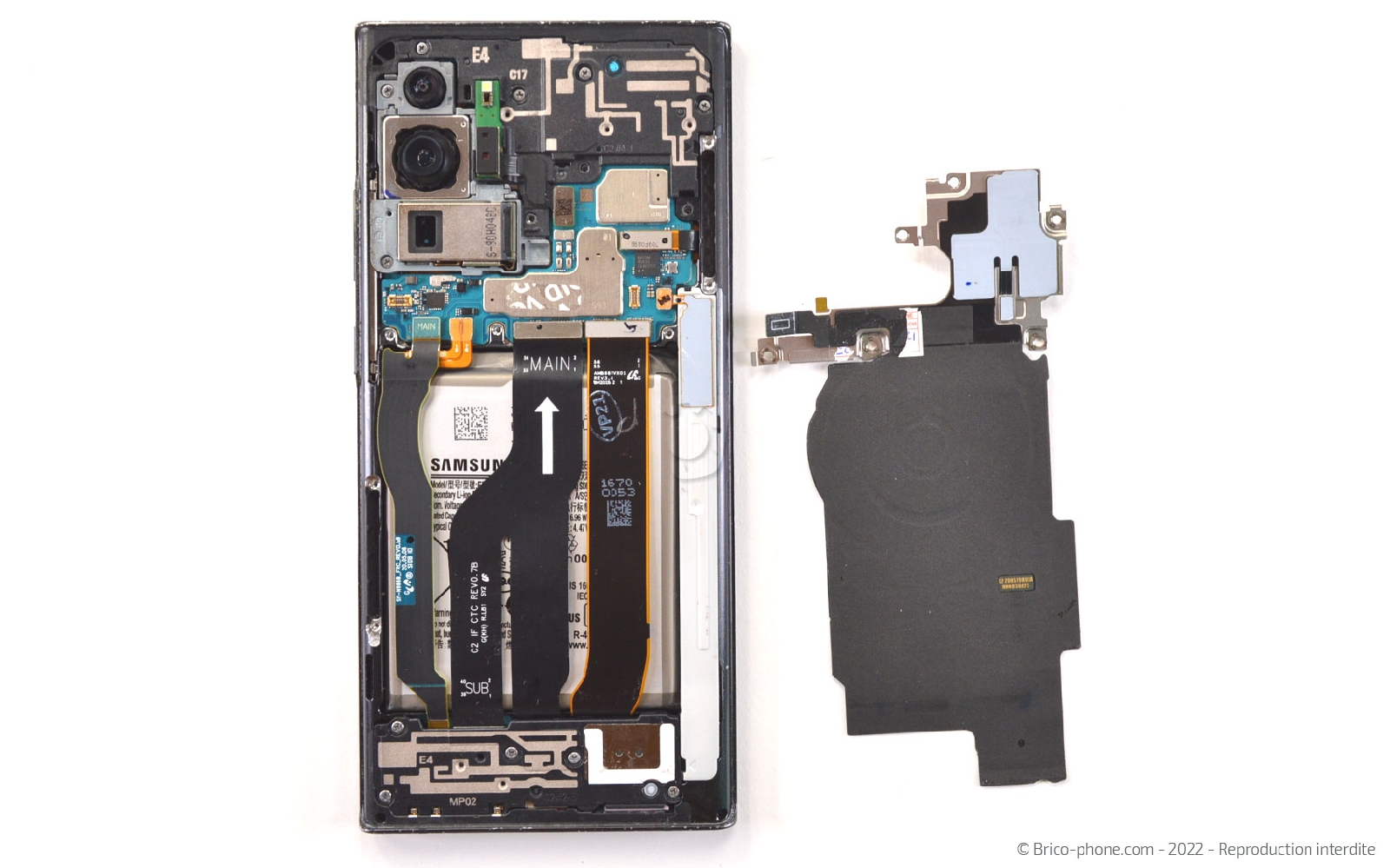

Etape 4 Retirer la plaquette NFC

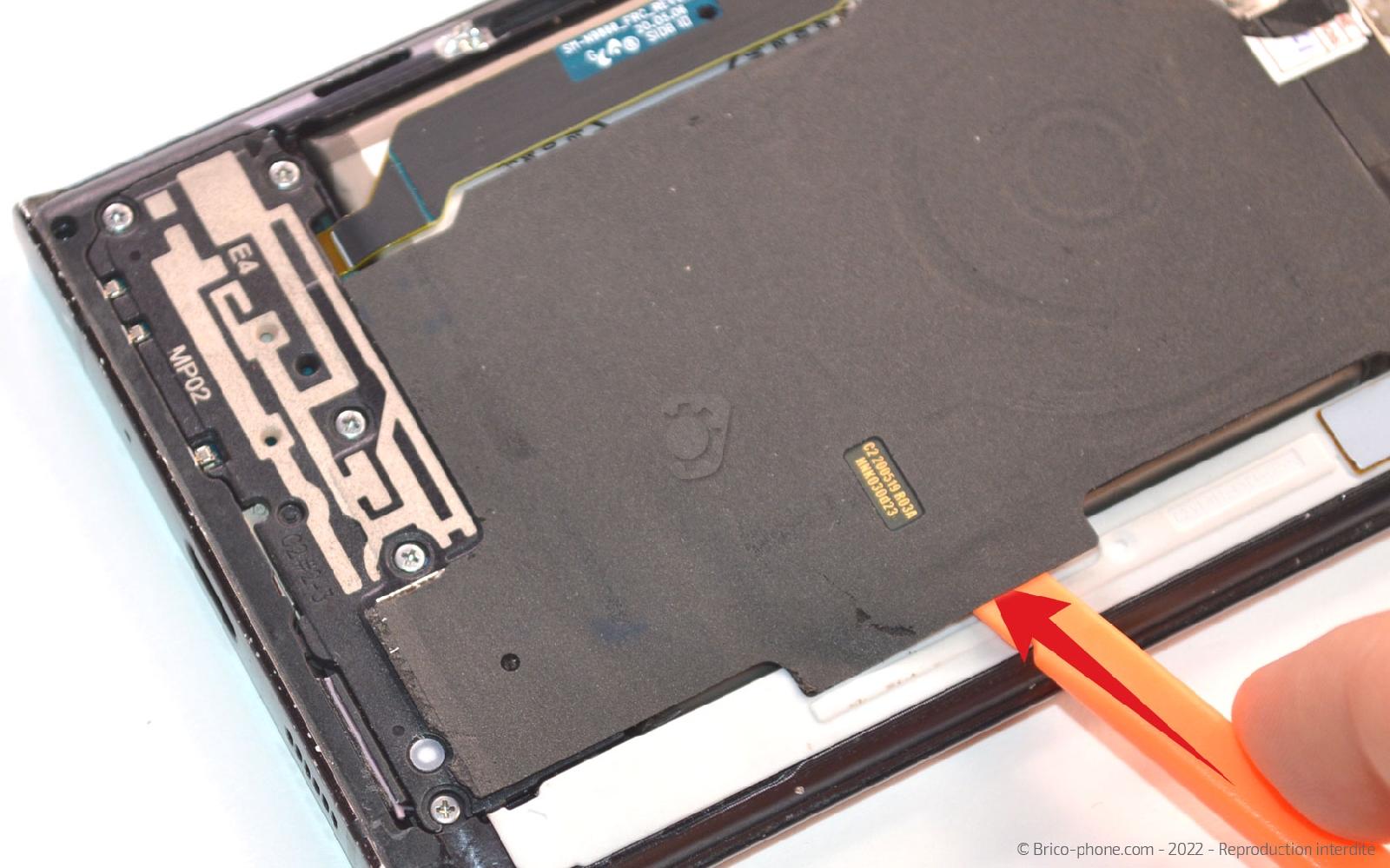

Ôtez les vis avec 6 vis cruciforme de la plaquette NFC avant de décoller doucement le film noir.

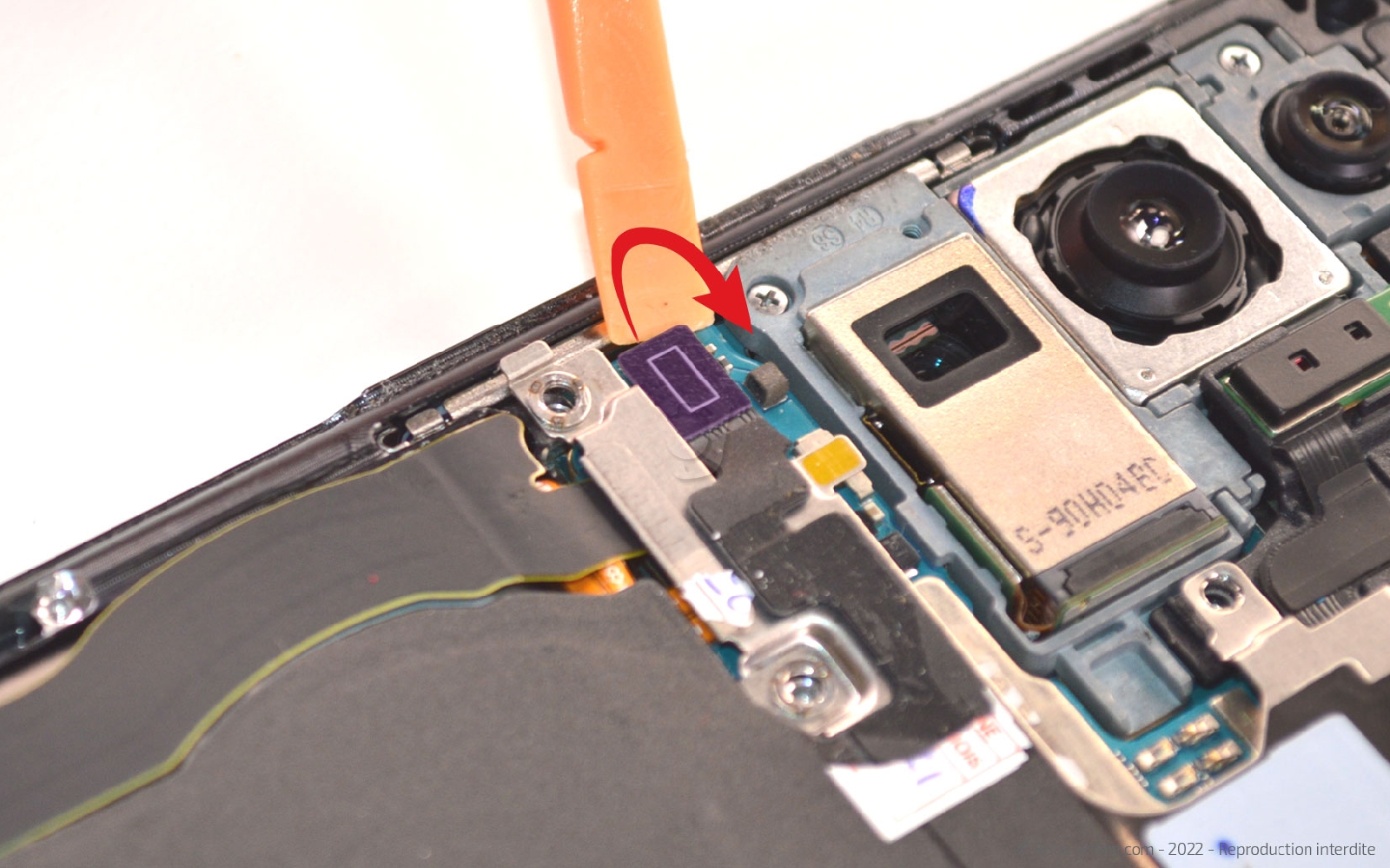

Débranchez la nappe afin de pouvoir récupérer le support NFC entier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

A l'aide du levier en nylon, déconnectez la nappe de la batterie afin de pouvoir continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 6

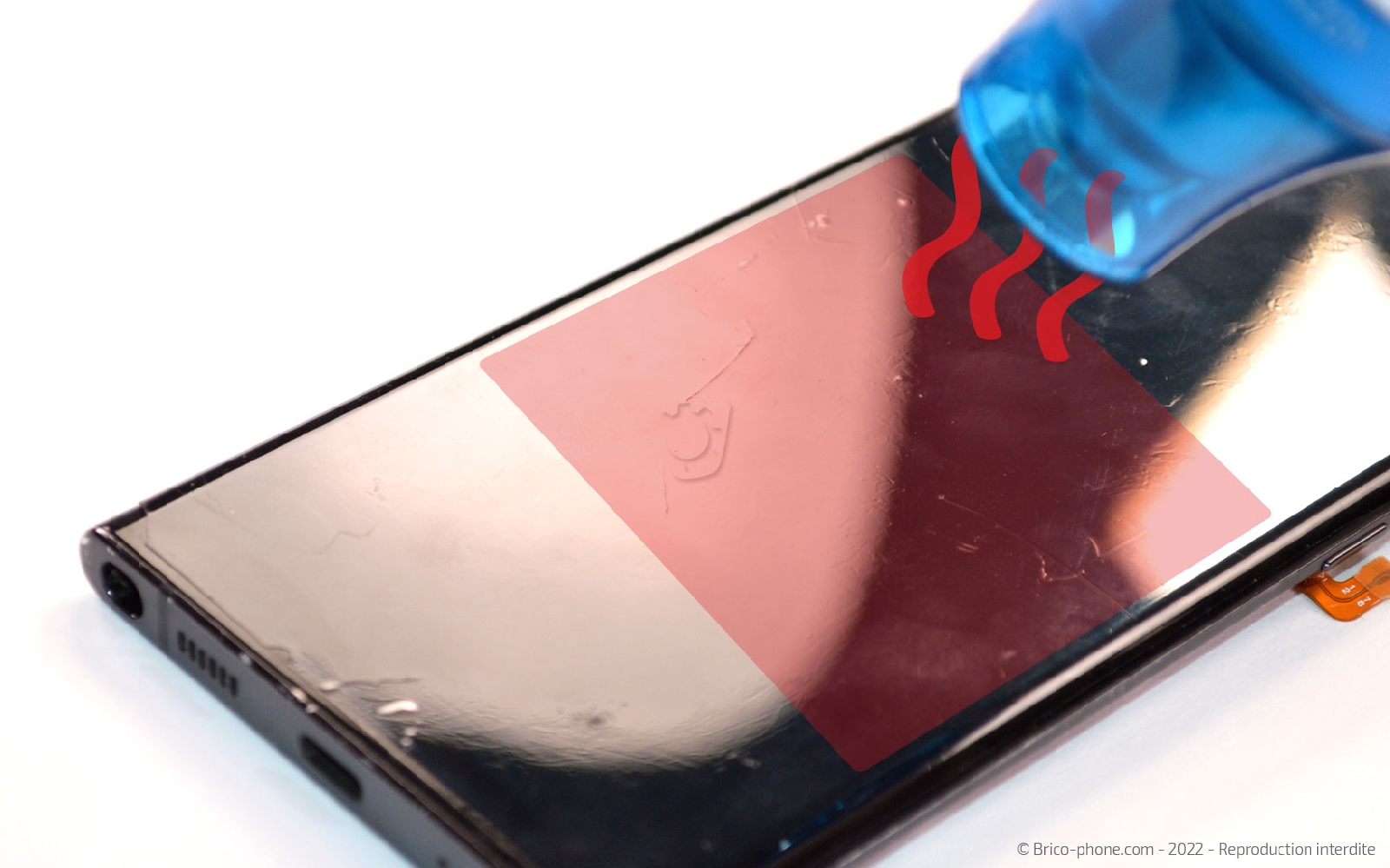

Etape 6 Chauffer l'arrière de la batterie

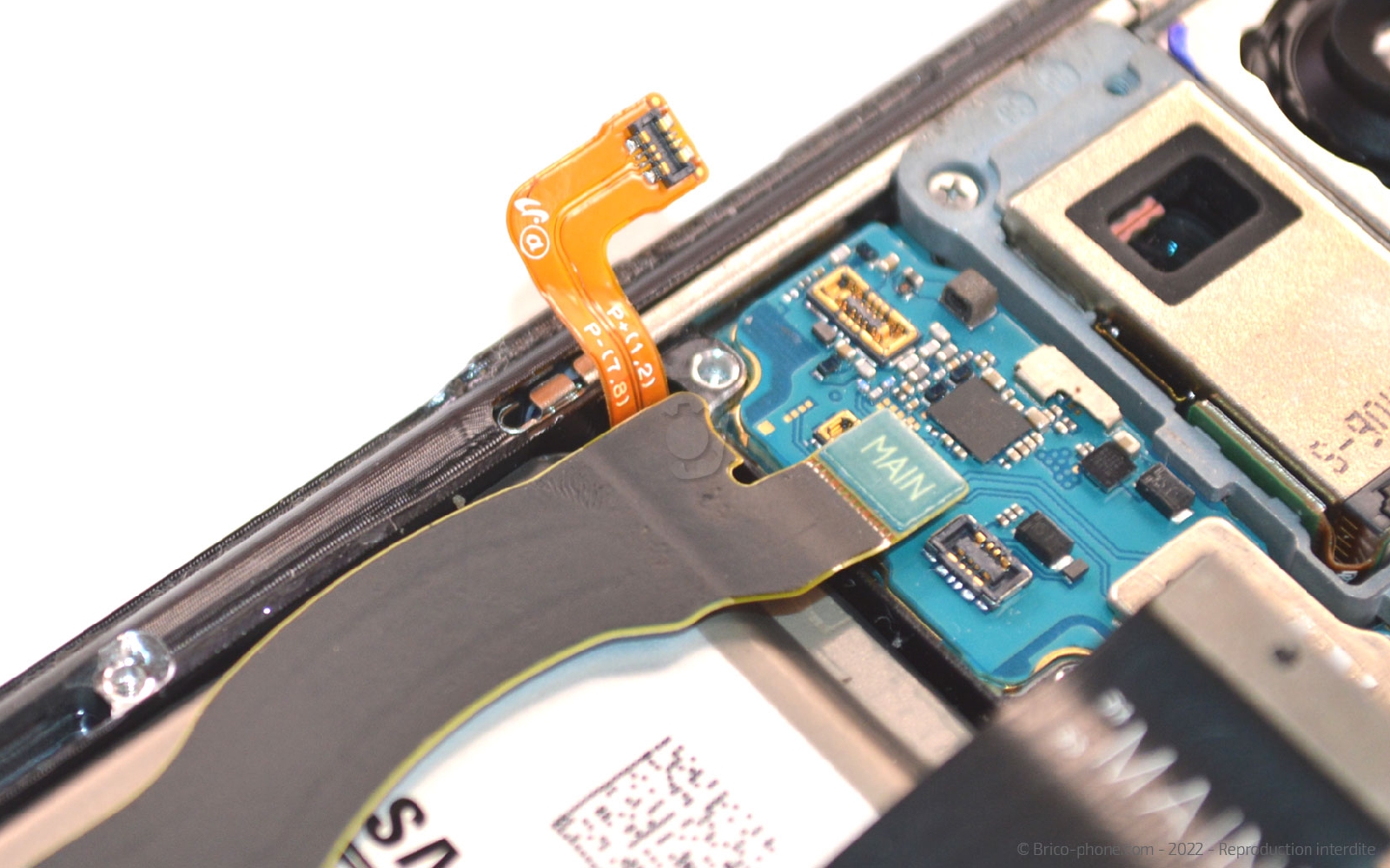

Continuez avec le spudger pour déconnecter la nappe d'interconnexion, celle du connecteur de charge et celle de l'écran.
Décallez la nappe de la batterie pour éviter tout contact avec la carte mère.

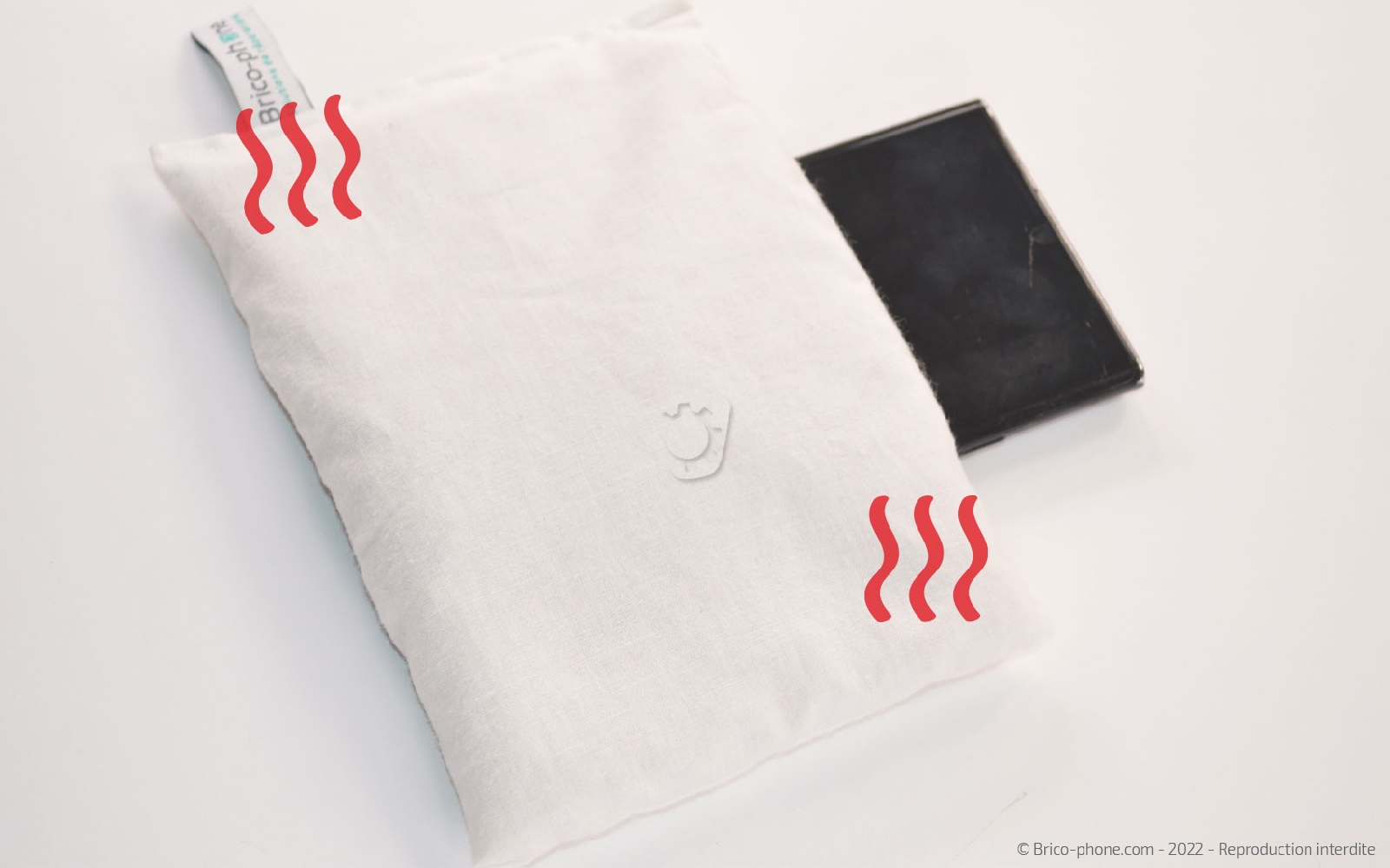

Pour décoller la batterie, nous aurons besoin de chauffer l'arrière de cette dernière avec le coussin chauffant ou le décapeur thermique. En effet, nous déconseillons l'utilisation du iRemover pour ce smartphone car le LCD est accessible sous la batterie. De ce fait, le produit risquerait d'endommager l'écran de votre téléphone.
Outils
Levier Nylon
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Décoller la batterie

Insérez le médiator en métal sous la la batterie pour faire levier afin de pouvoir insérer la carte en PVC sous le composant.

Ensuite, glissez la carte plus en profondeur pour extraire la batterie.
Outils
Carte PVC
Médiator
Pièces
Batterie d'origine pour Samsung Galaxy Note 20 Ultra 36.90€
Etape 8

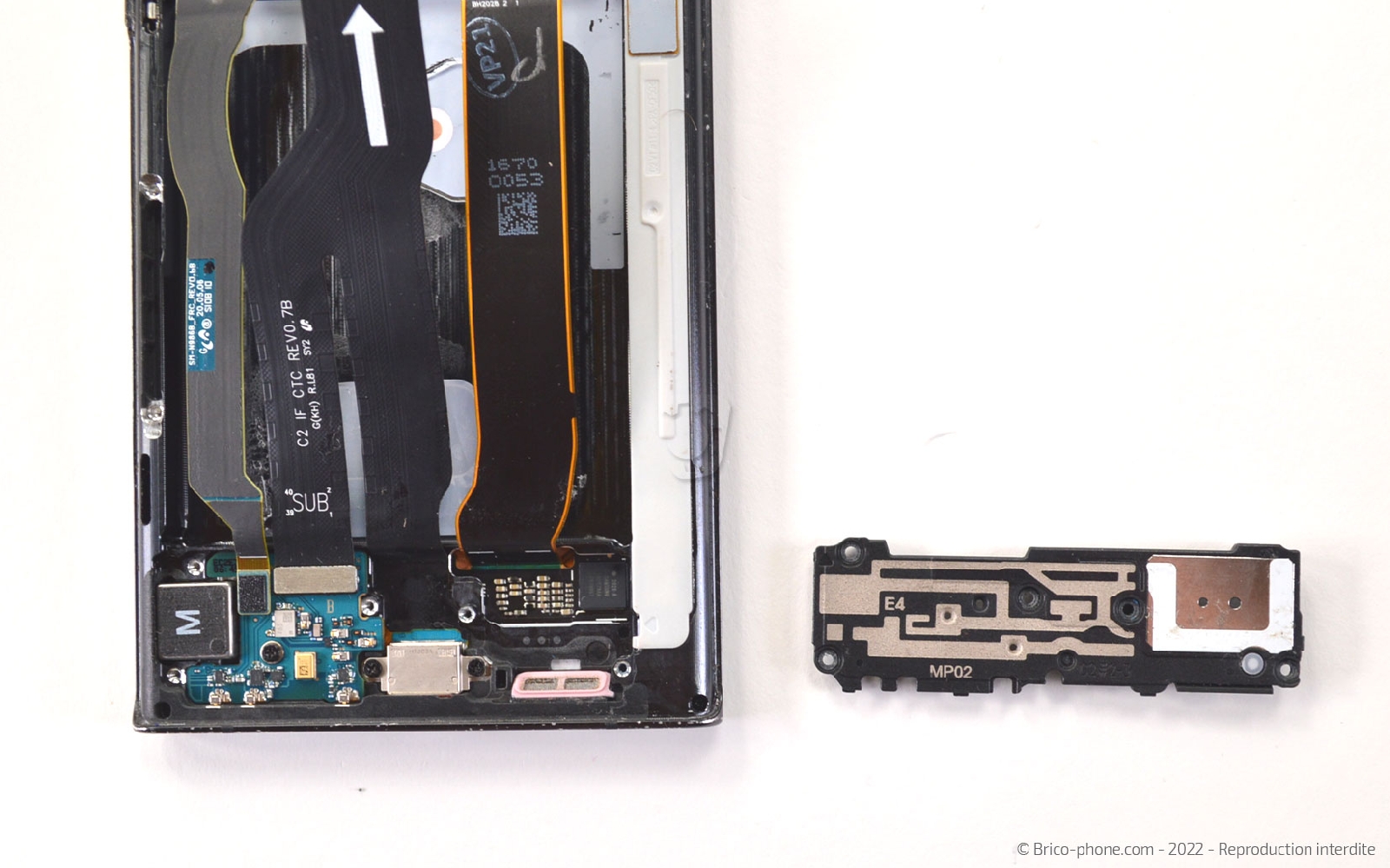

Etape 8 Enlever le haut-parleur externe

Toujours avec le tournevis cruciforme, sortez les 5 vis du haut-parleur externe.

Faites basculer le composant à l'extérieur du châssis à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Haut-parleur externe pour Samsung Galaxy Note 20 Ultra 24.90€
Etape 9

Etape 9 Sortir la carte fille

Maintenant, il vous faut déconnecter la nappe d'interconnexion et celle du connecteur de charge.

Ensuite, retirez la vis cruciforme avant de soulever la plaquette pour l'extraire du téléphone avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

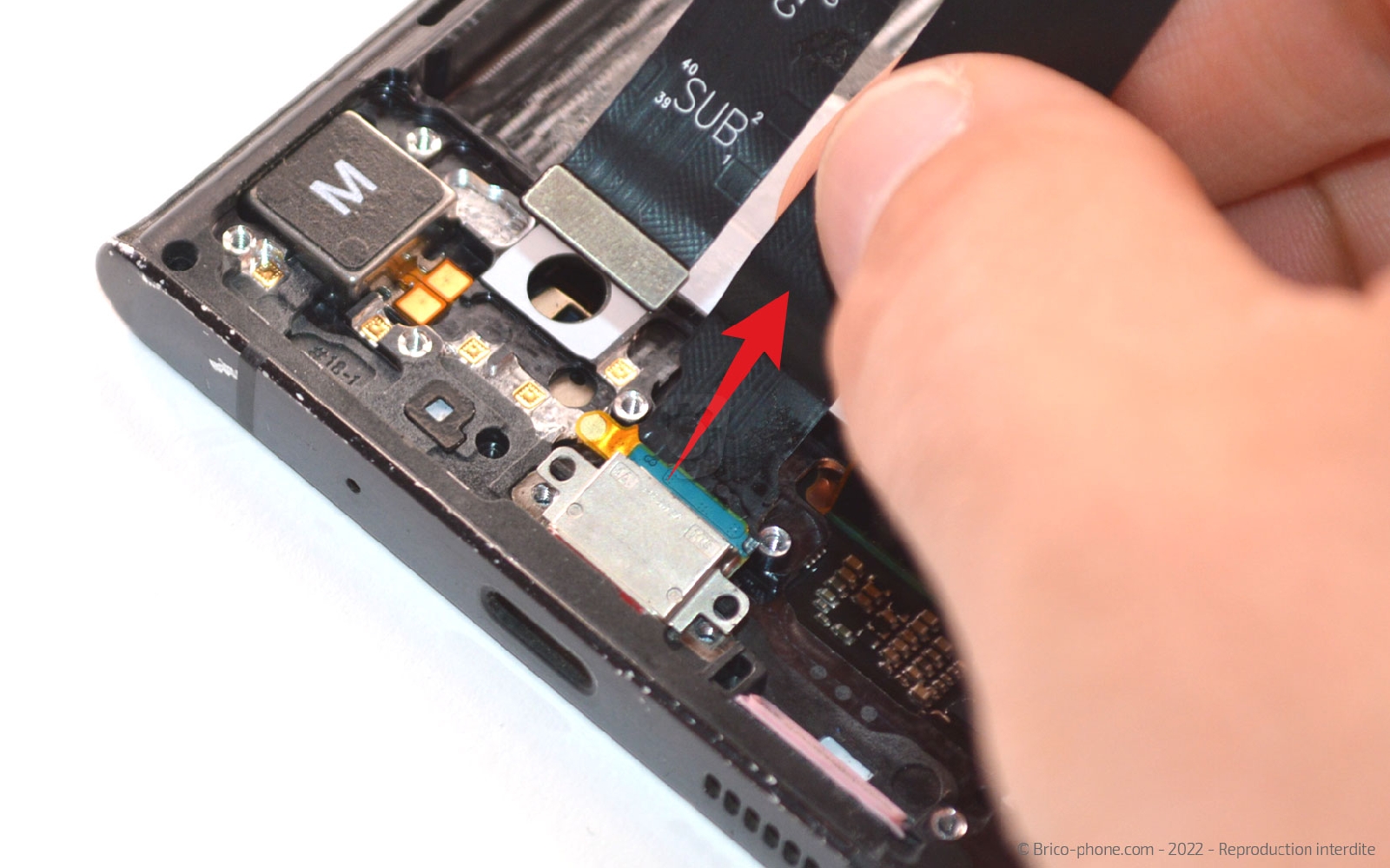

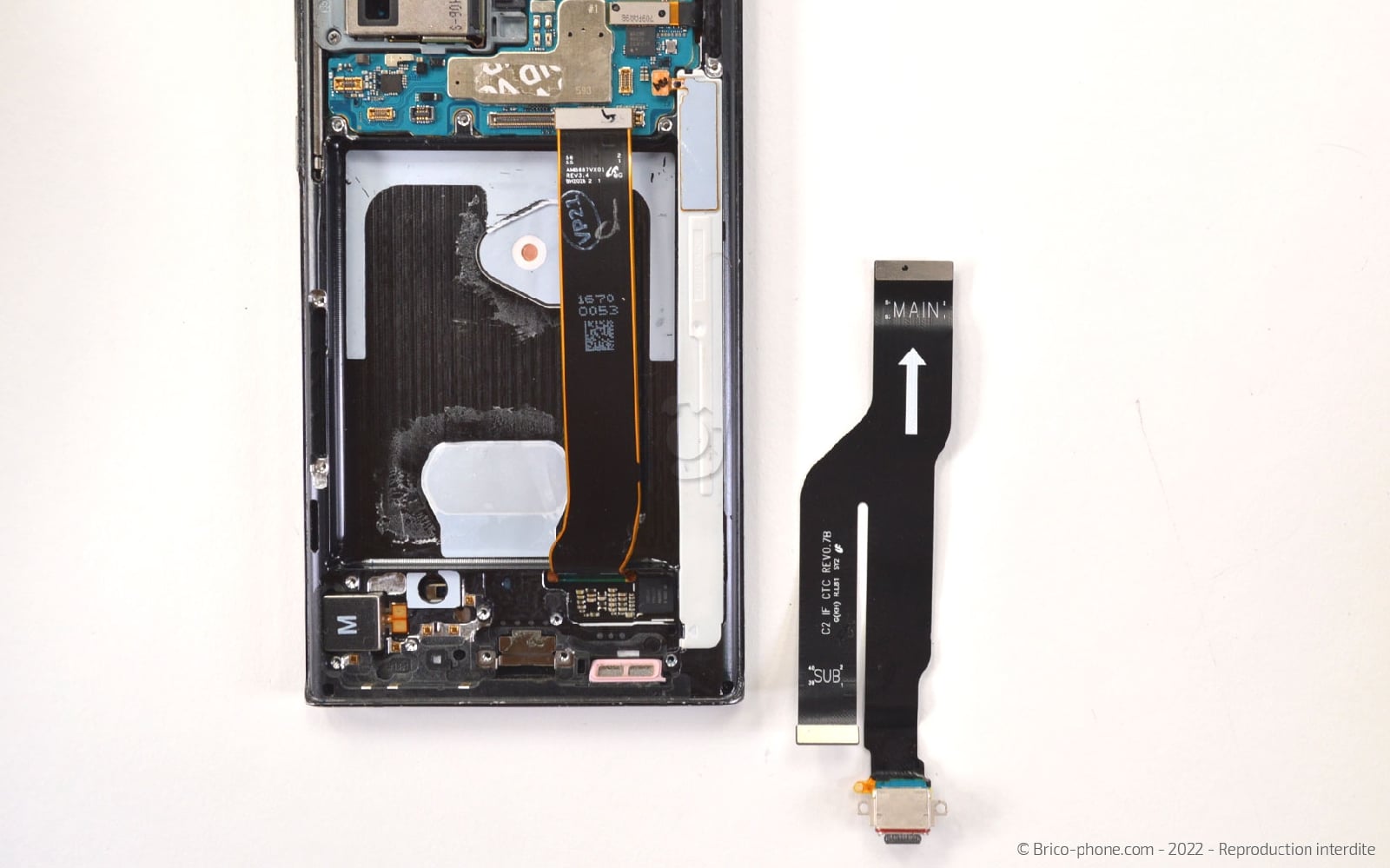

Etape 10 Libérer le connecteur de charge

Reprenez le tournevis cruciforme pour sortir les deux vis situées de part et d'autre de la prise de charge.

Chauffez légèrement le dock afin de pouvoir le retirer plus facilement du châssis.
Outils
Tournevis Cruciforme
Pièces
Connecteur de charge compatible pour Samsung Galaxy Note 20 Ultra (5G) 19.90€
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Récupérer le vibreur

Pour cette étape, il vous faut chauffer de nouveau mais cette fois-ci la nappe le vibreur afin de faciliter son décollage.

Glissez la pincette sous le composant pour le faire basculer hors de l'appareil.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

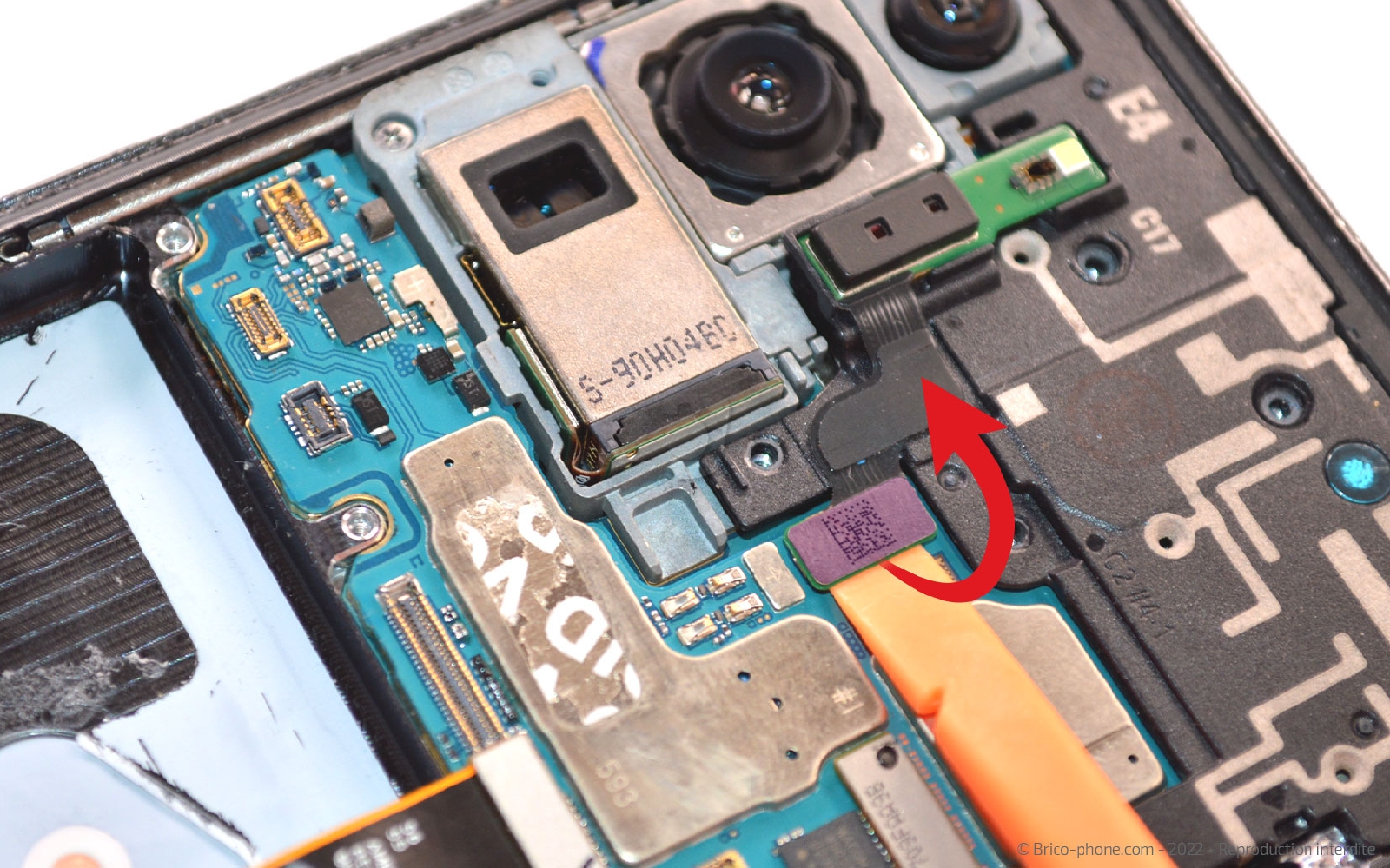

Etape 12 Mettre de coté le support de l'écouteur de l'oreille

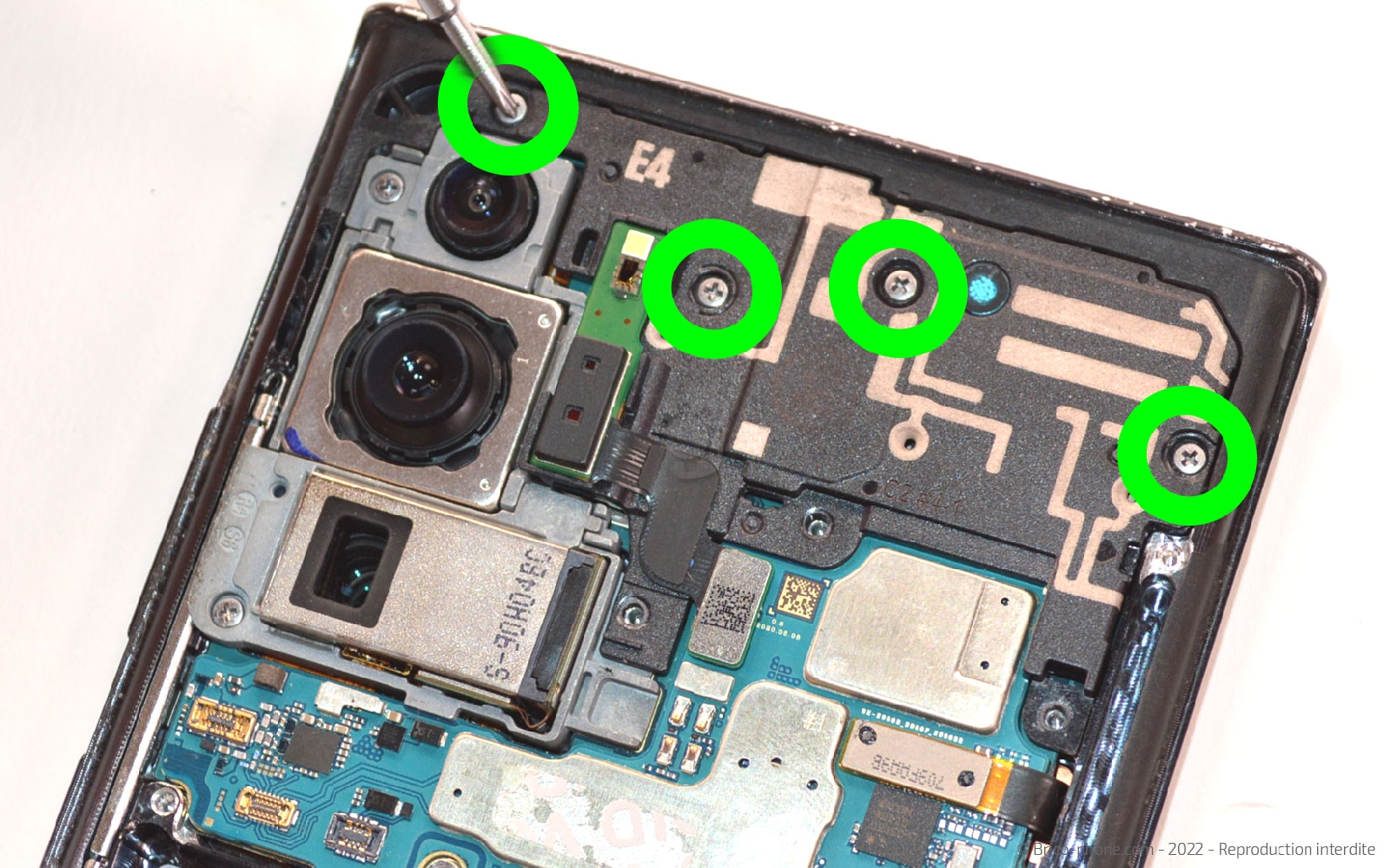

Passons sur la partie haute du téléphone où vous allez devoir retirer les 4 vis de l'écouteur de l'oreille.

Saisissez le spudger pour débrancher la nappe du capteur flash puis soulevez la pièce avec toujours le même outil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

Etape 13 Déconnecter les nappes de la carte mère

Continuons à libérer la carte mère en déconnectant le support du stylet, la seconde nappe de l'écran puis celle de la caméra avant.

Dévissez les deux cruciformes placées près du module des caméras arrière.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

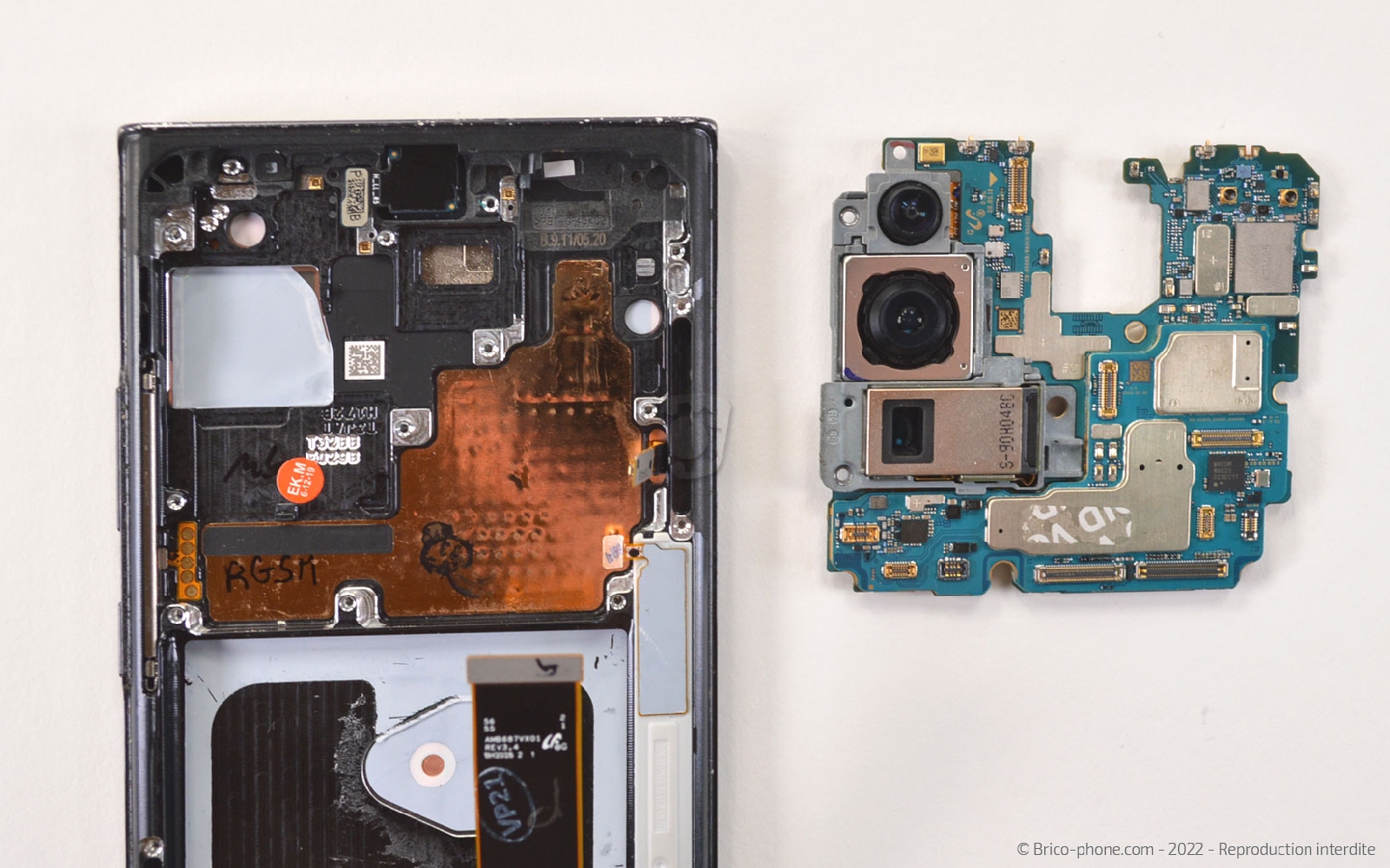

Etape 14 Retirer la carte mère

Soulevez la carte mère avec le spudger puis glissez-la vers le bas pour la décrocher.
Outils
Levier Nylon
Etape 15

Etape 15 Détacher le bloc caméra arrière

Déconnectez les nappes des caméras puis chauffez un tout petit peu le devant du module.

Faites glissez le bloc vers l'extérieur de la carte mère.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 16

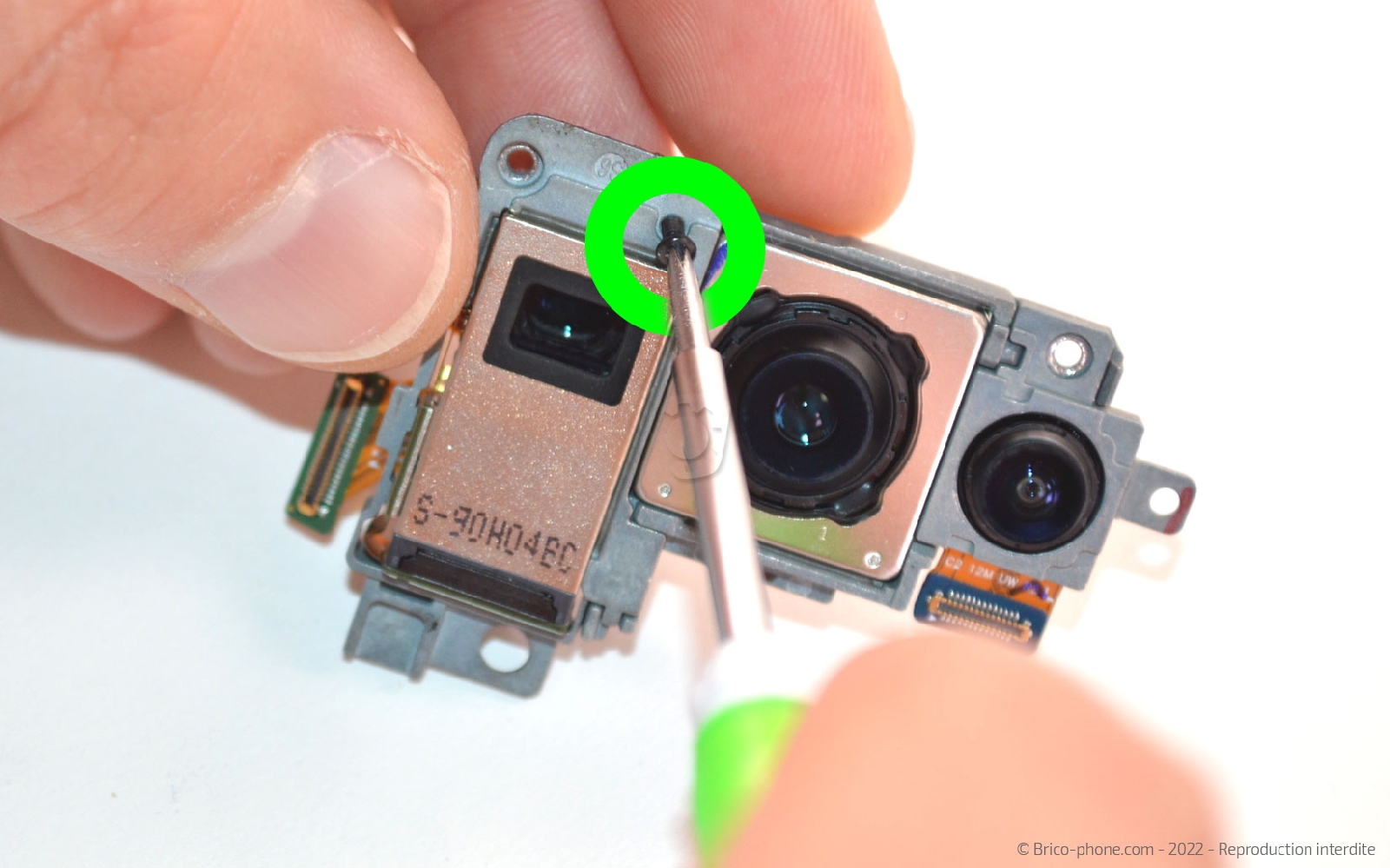

Etape 16 Séparer le module appareil photo

Retirez la vis cruciforme pour séparer les modules des caméras arrière.
Outils
Tournevis Cruciforme
Etape 17

Etape 17 Ôter la caméra avant du châssis

Sur le châssis il nous faut encore récupérer la caméra avant. Pour cela, vous aurez besoin de chauffer le composant avant de le décoller à l'aide de la pincette métallique.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Camera avant d'origine Samsung SM-G985 Galaxy S20 Plus, SM-G980 Galaxy S20, SM-G981 Galaxy S20 5G 49.90€
Etape 18

Etape 18 Récupérer la nappe capteur - Flash

Reprenez le haut-parleur interne pour détacher le capteur Flash car ce dernier n'est pas vendu avec l'écouteur de l'oreille.

Il vous faut donc chauffer l'élément avant de glisser le levier en nylon dessous pour le décoller.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
0.00€
Etape 19

Etape 19 Décoller le micro d'ambiance

Si vous avez commandé une vitre arrière compatible sur Brico-phone, il vous faut récupérer le micro d'ambiance d'origine.

Pour cela, chauffez la plaquette avant d'insérez le médiator fin sous le composant pour le décoller de la vitre arrière.
Un petit carré en caoutchouc devrait venir avec et doit être récupérer.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Vitre arrière compatible pour Samsung Galaxy Note 20 Ultra Noir 18.90€

Vue éclatée

Voici l'ensemble des composants de votre Samsung Galaxy Note 20 Ultra 5G.

Pour remonter votre appareil, vous devez simplement reprendre les étapes une par une de ce tutoriel en commençant par la dernière.
Avant de refermer votre appareil avec de la colle B-7000, pensez à tester les composants remplacés.
