Comment changer la batterie sur Switch Oled

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch Oled
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

La batterie se décharge anormalement vite.

La console s'éteint lorsqu'elle n'est pas sur sa station d'accueil.

Votre console s'éteint à chaque fois que vous voulez jouer avec en version portable? Vous passez votre temps à recharger votre Nintendo Switch Oled ? Il est nécessaire de remplacer la batterie endommagée de votre appareil en suivant ce tutoriel détaillé en images et en vidéo.

Chaque étape est expliqué par nos techniciens pour vous permettre de réussir haut la main cette réparation. En moins de trente minutes, vous pourrez reprendre vos parties de jeux comme au premier jour.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.
Etape 1

Etape 1 Libérer les Joy-cons

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.
Etape 2

Etape 2 Récupérer les vis triwing

Commençons par extraire les deux vis triwing située sous le support de table.
Outils
Tournevis Triwing
Etape 3

Etape 3 Dévisser la coque arrière

Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils
Tournevis Cruciforme
Etape 4

Etape 4 Retirer la coque arrière

A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils
Levier Nylon
Etape 5

Etape 5 Débrancher les câbles des antennes

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

Ensuite, dévissez toutes les vis cruciformes B.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

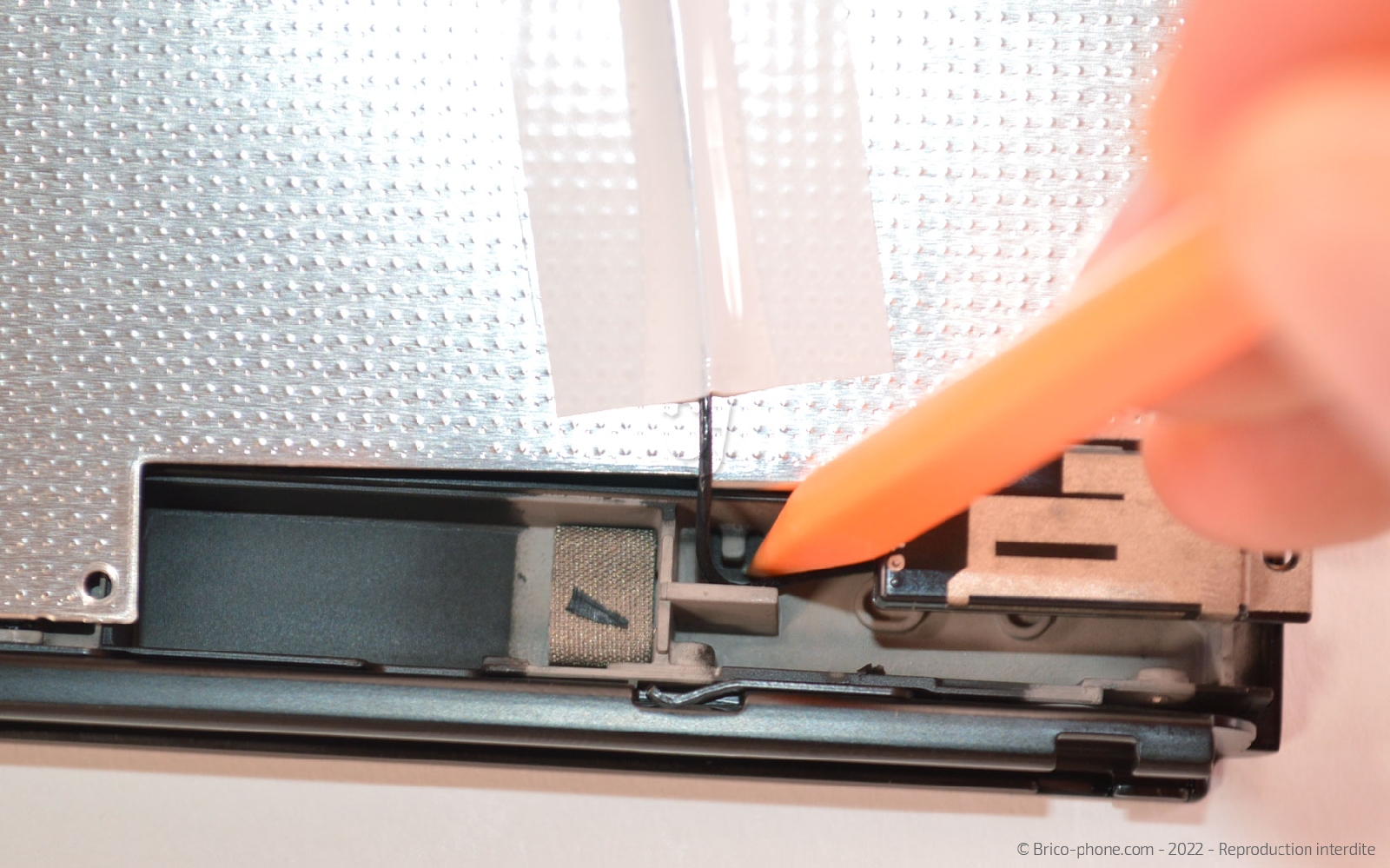

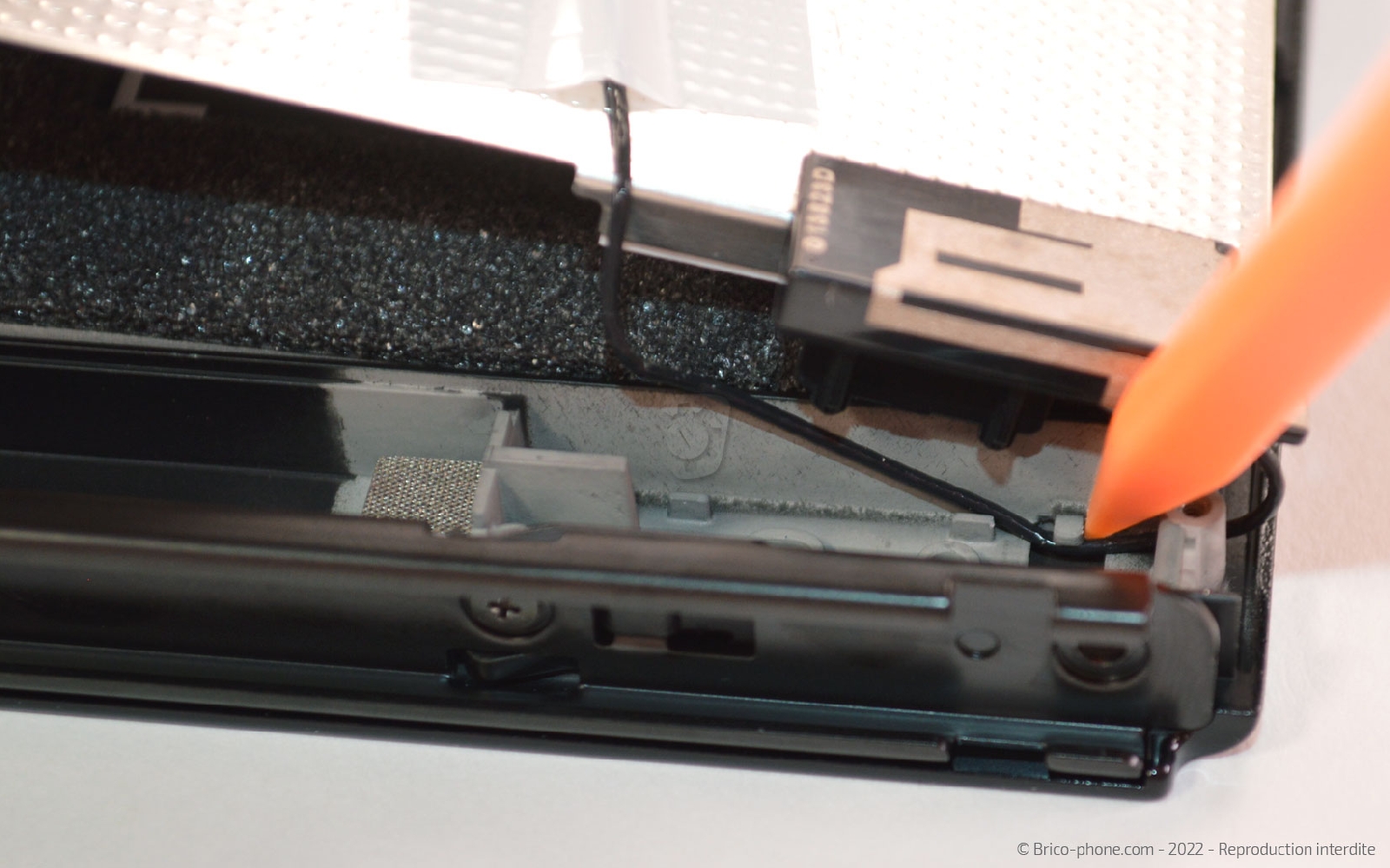

Etape 6 Oter la plaquette métallique

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Reprenez le spudger pour déconnecter la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Décoller la batterie

Chauffez l'arrière de la batterie pour ramollir le sticker de la batterie.

Insérez le médiator en métal puis sous le composant afin de la soulever suffisamment pour insérer la carte en PVC dessous.

Terminez ensuite le décollage à l'aide de la carte.
Outils
Carte PVC
Médiator
Pièces
Batterie compatible pour Nintendo Switch OLED 19.90€
Etape 9

Etape 9 Préparer la batterie

Prenez les stickers de batterie et déposez-les sur le dos du composant, afin de pouvoir les mesurer et les découper au bon endroit.

Séparez-les de façon à en mettre un de chaque côté au dos de la batterie. Pensez à laisser dépasser les languettes noires.
Etape 10

Etape 10 Préparer la batterie (2)

Enlevez la protection bleue afin de pouvoir rabattre la partie noire des stickers sur la batterie.

Ôtez les protections roses des adhésifs avant de venir placer la batterie dans le châssis.

Conseils pour le remontage

Installez la nouvelle batterie dans le châssis de votre console, puis remontez les étapes une par une pour refermer votre Nintendo Switch Oled sans difficulté.
