Comment changer l'écran complet sur Switch Oled

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch Oled
Réparation
Note de réparabilité 12/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)
Diagnostic

La vitre avant est brisée, rayée...

L'affichage présente des traits, zones d'ombre...

La console ne s'allume plus en version portable.

L'écran de votre Nintendo Switch Oled est cassé ou affiche des traits lorsqu'il est allumé ? Suivez ce tutoriel complet de réparation pour remédier à ce problème.
Comptez entre 1 heure et 1h30 pour changer l'écran de cette console.

Cette réparation est assez facile puisque vous n'aurez pas énormément d'éléments à retirer pour accéder à la vitre avant de votre appareil.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

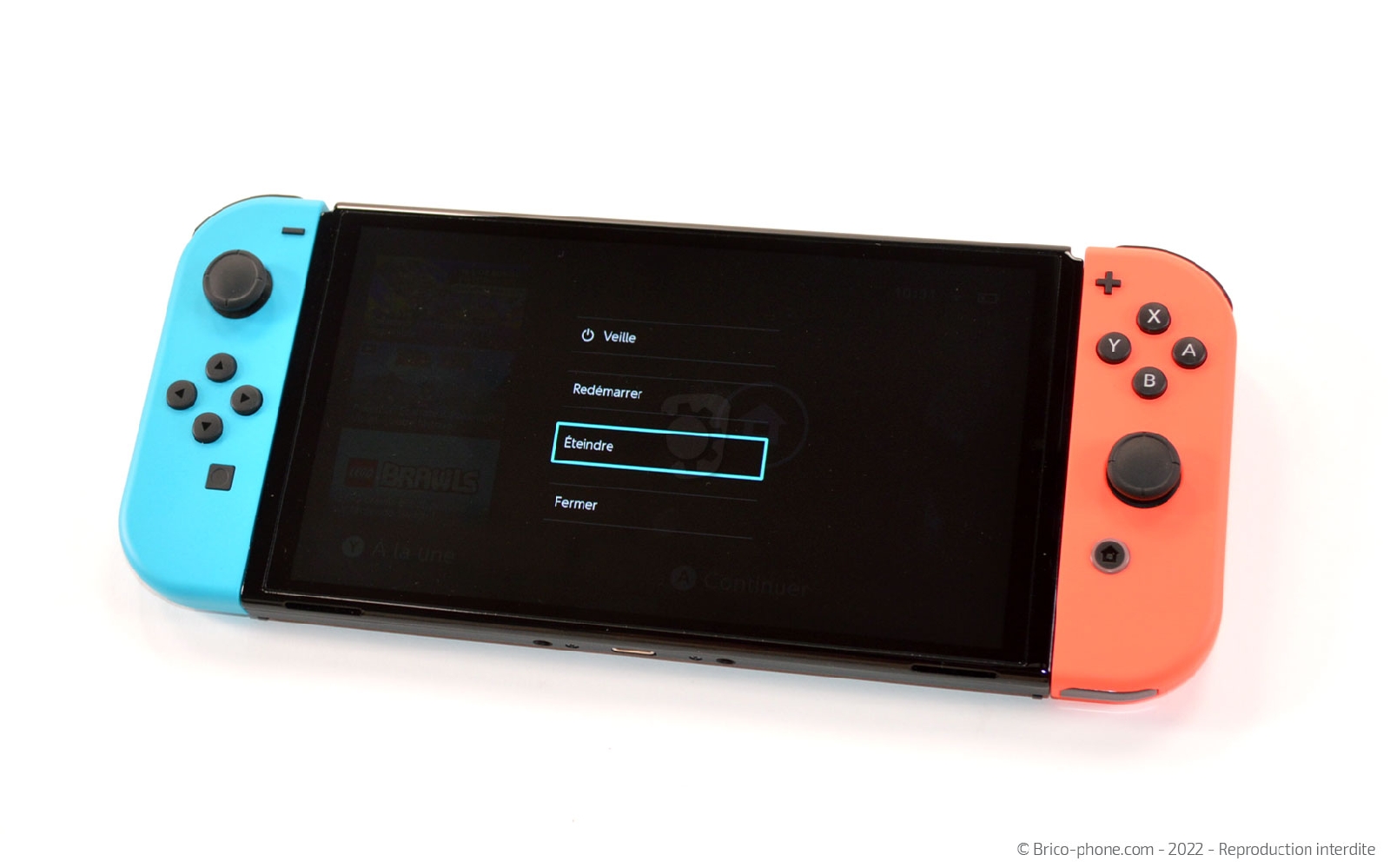

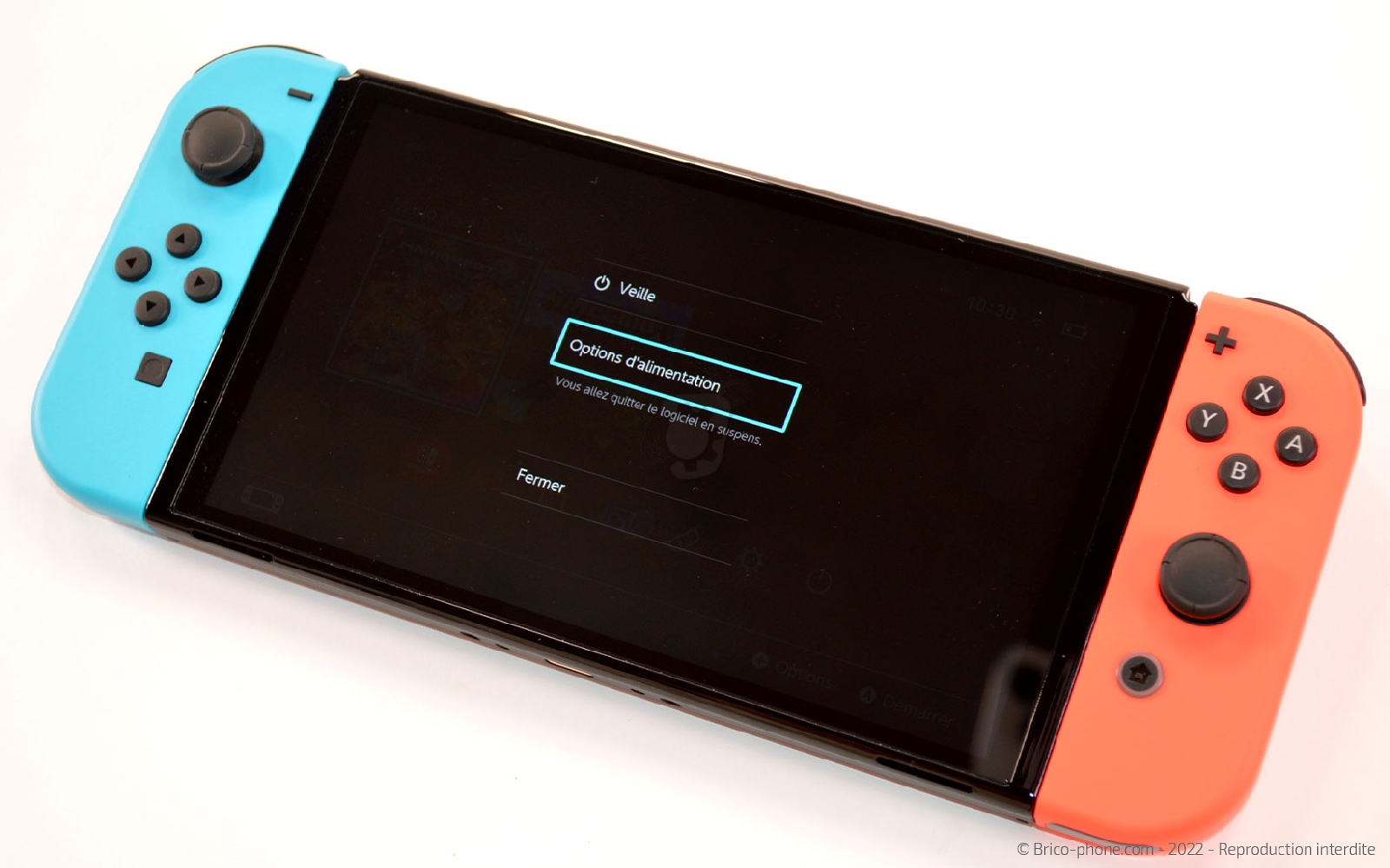

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.
Etape 1

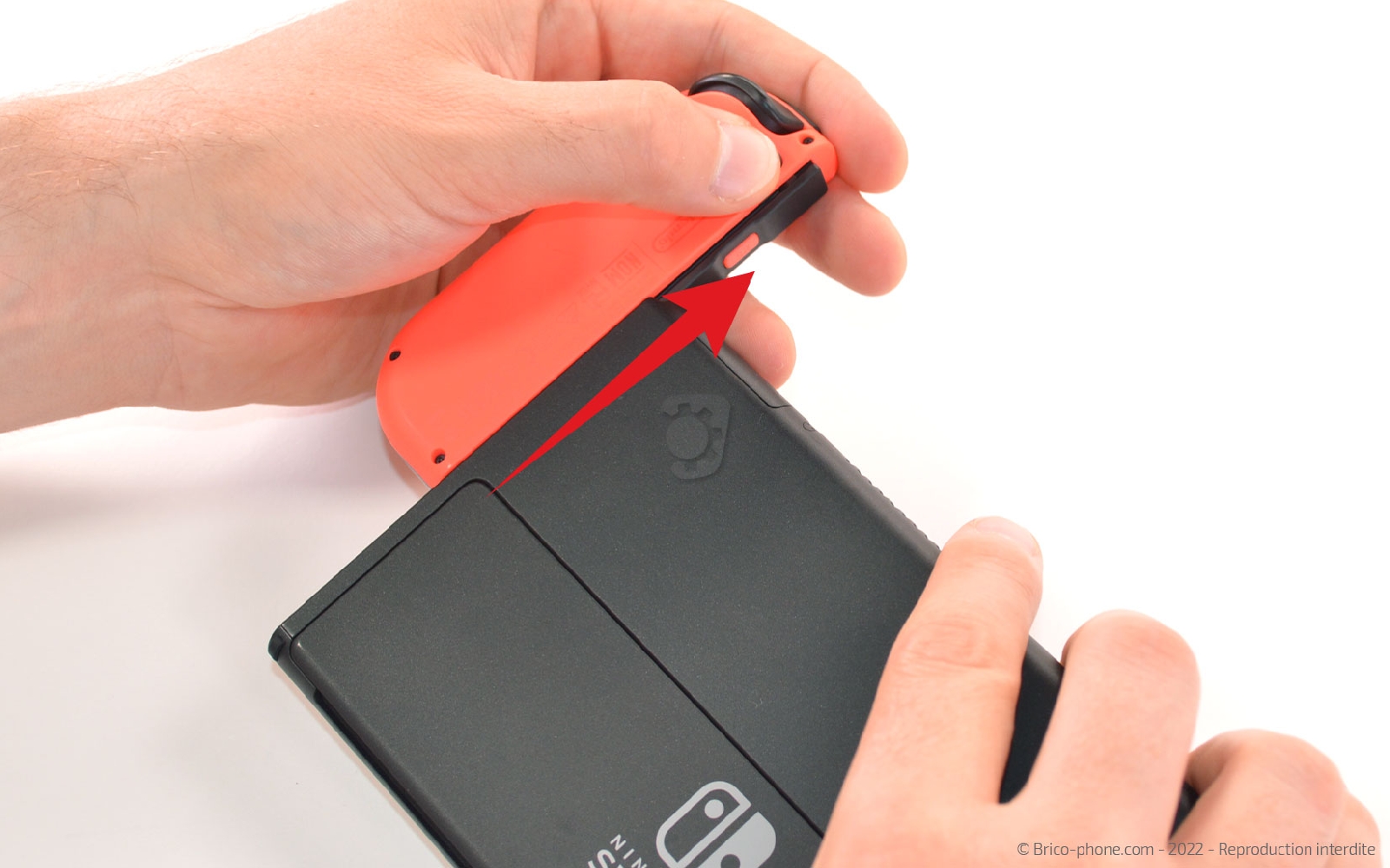

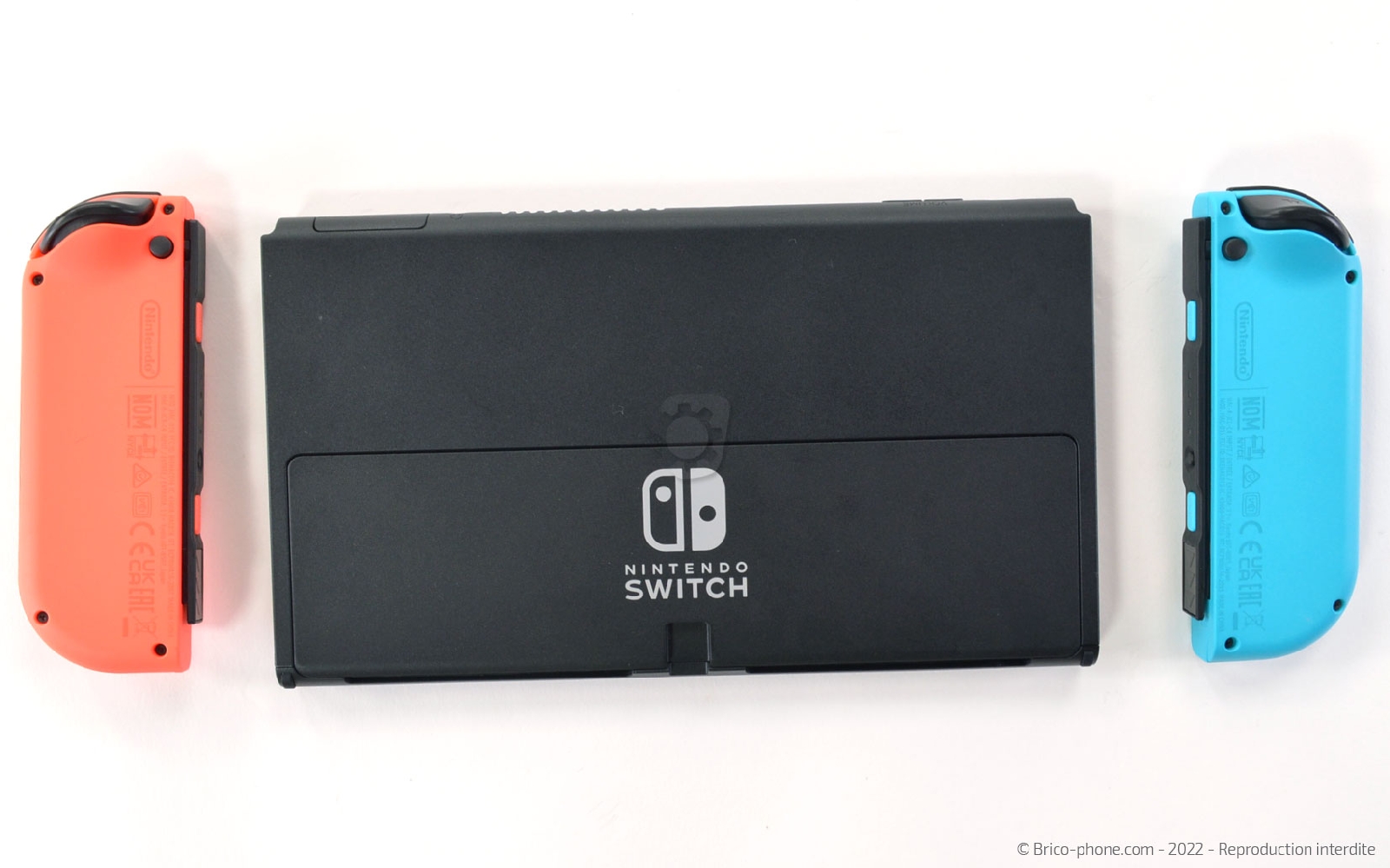

Etape 1 Libérer les Joy-cons

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.
Etape 2

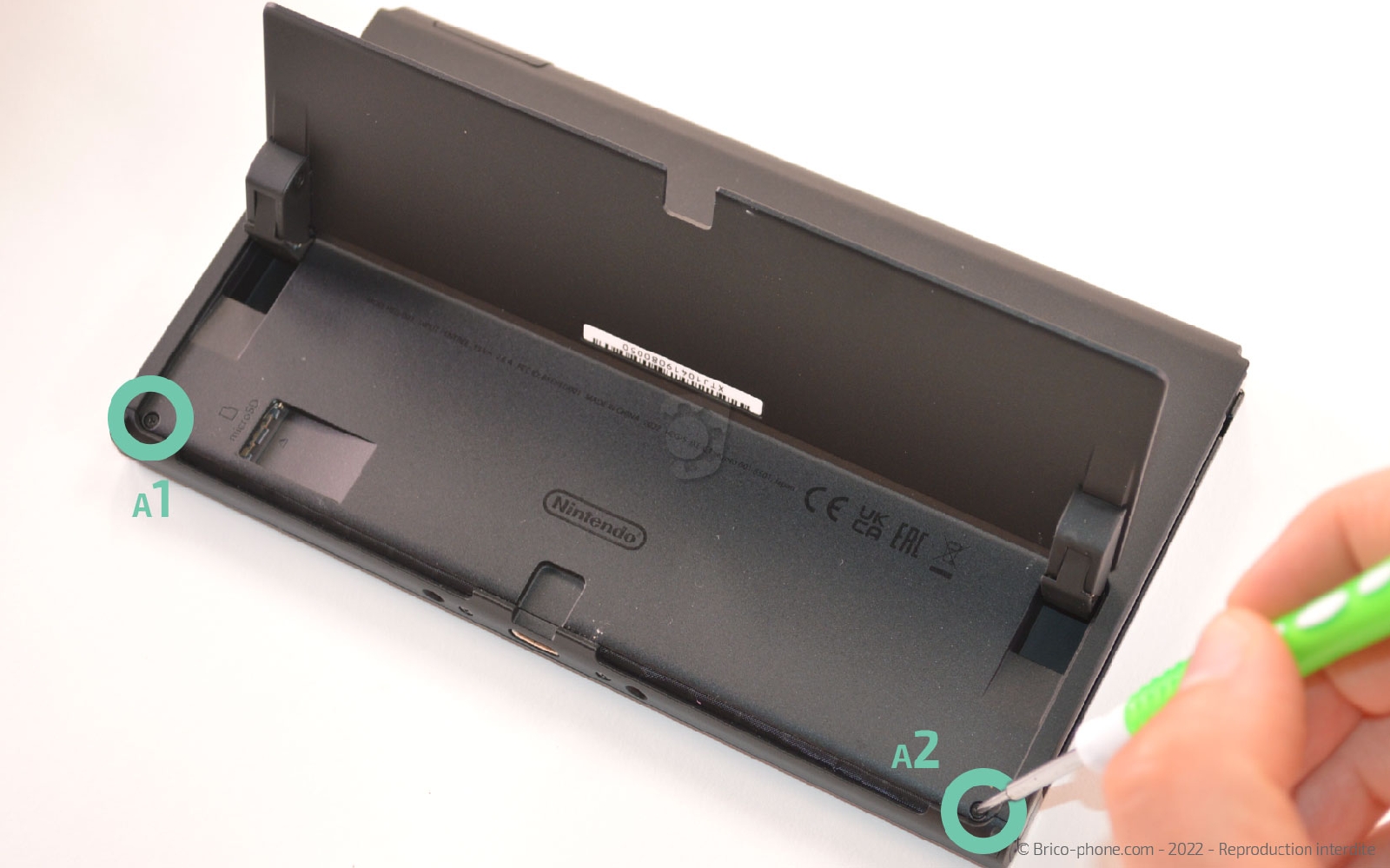

Etape 2 Récupérer les vis triwing

Commençons par extraire les deux vis triwing située sous le support de table.
Outils
Tournevis Triwing
Etape 3

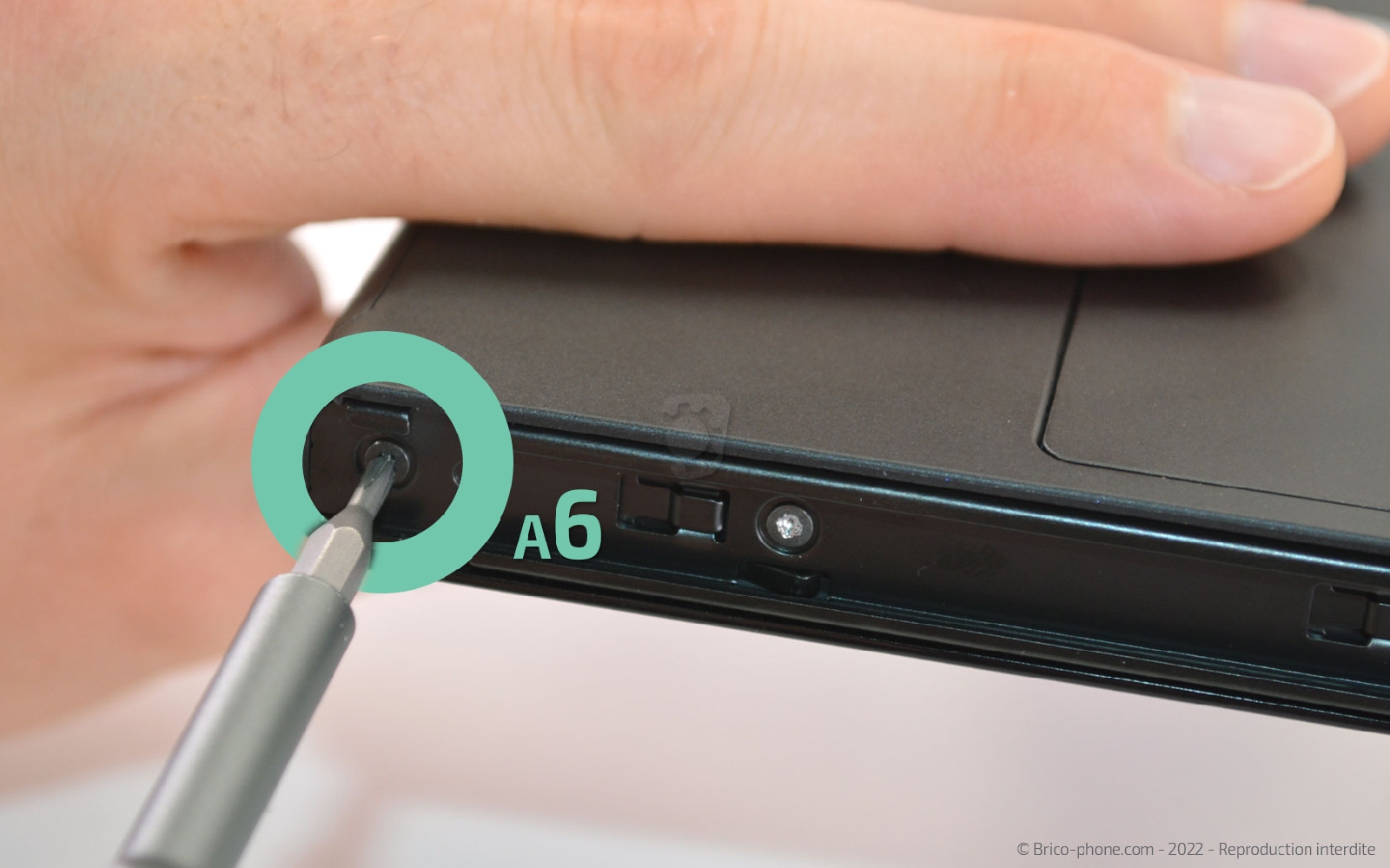

Etape 3 Dévisser la coque arrière

Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils
Tournevis Cruciforme
Etape 4

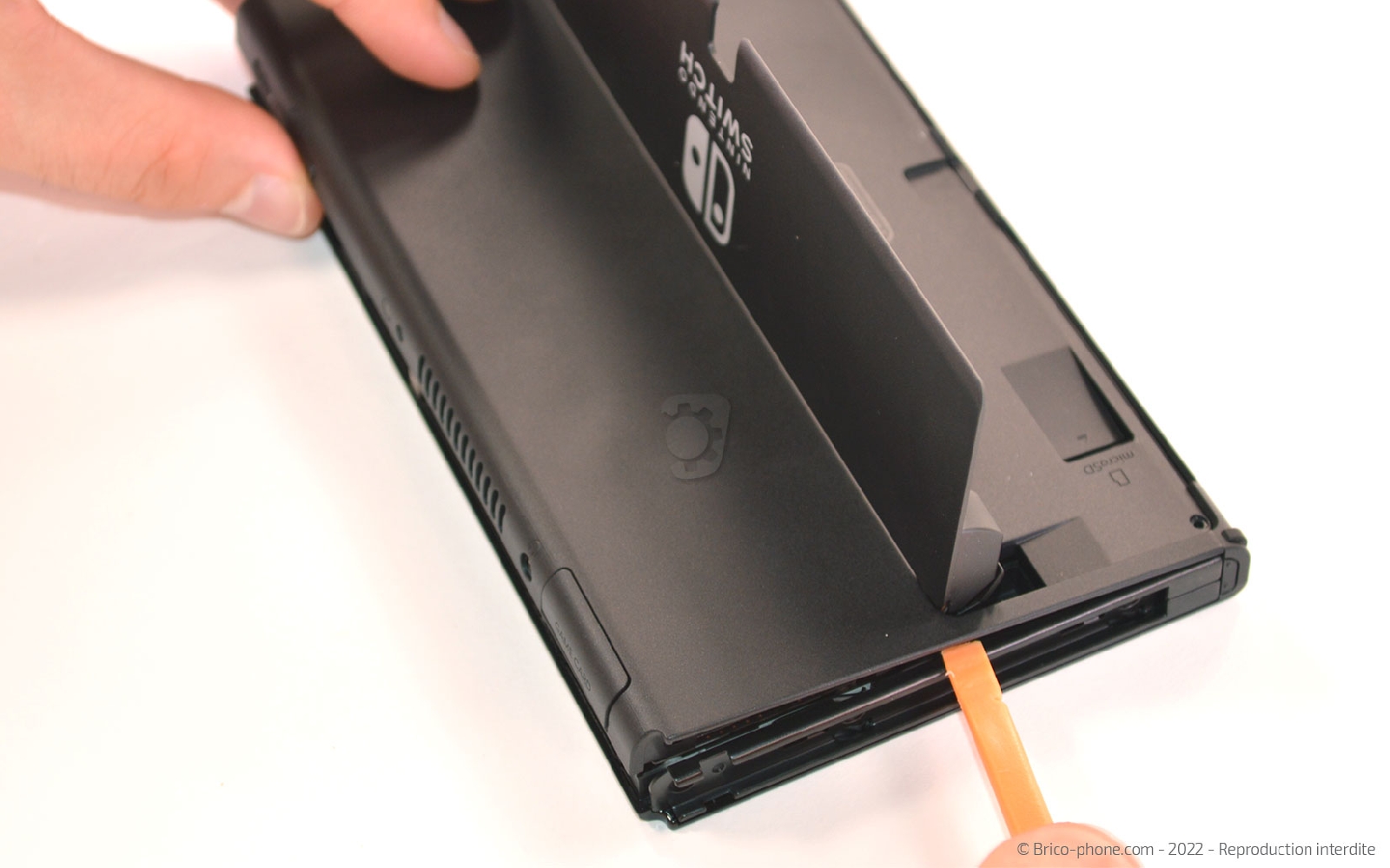

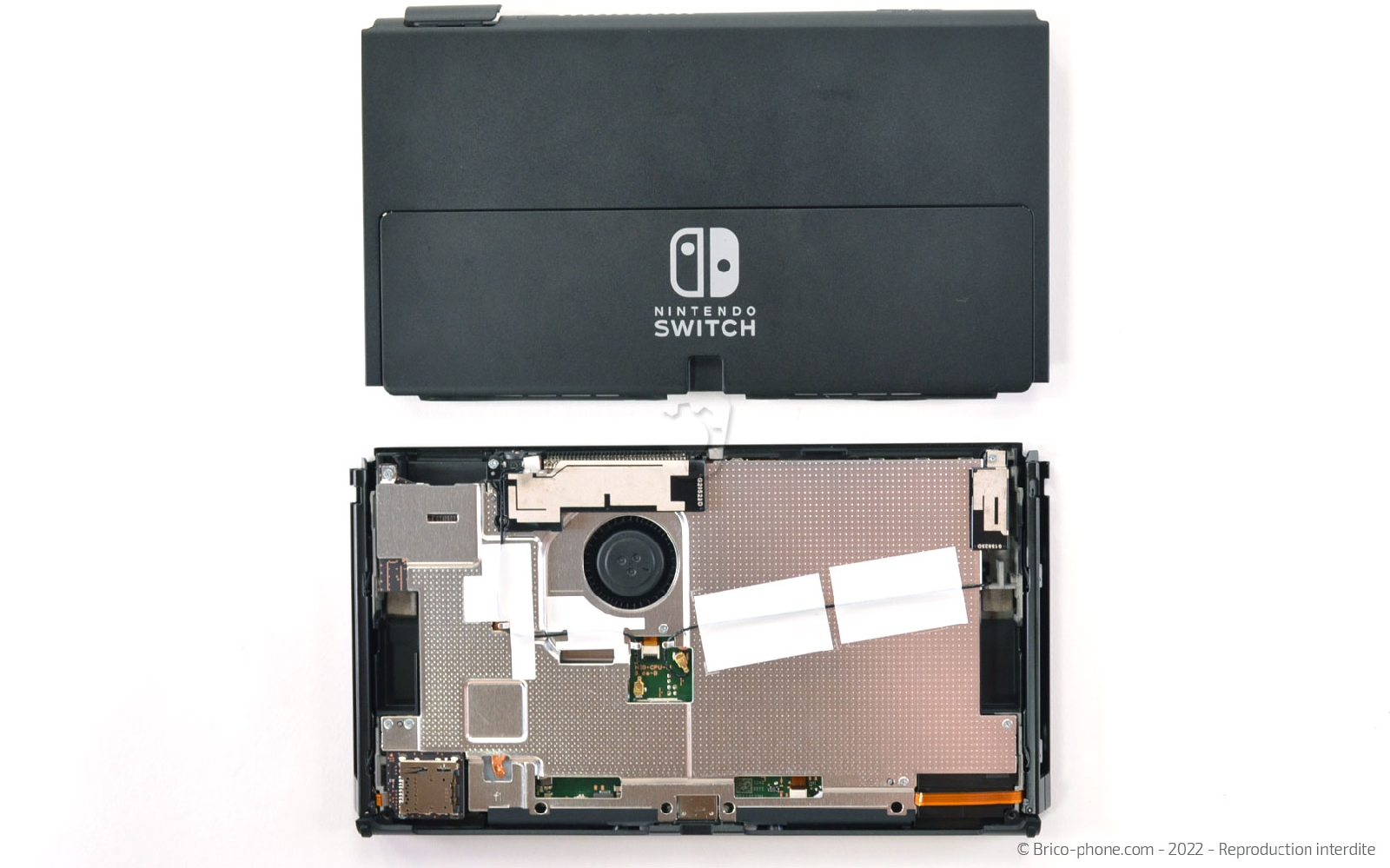

Etape 4 Retirer la coque arrière

A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils
Levier Nylon
Etape 5

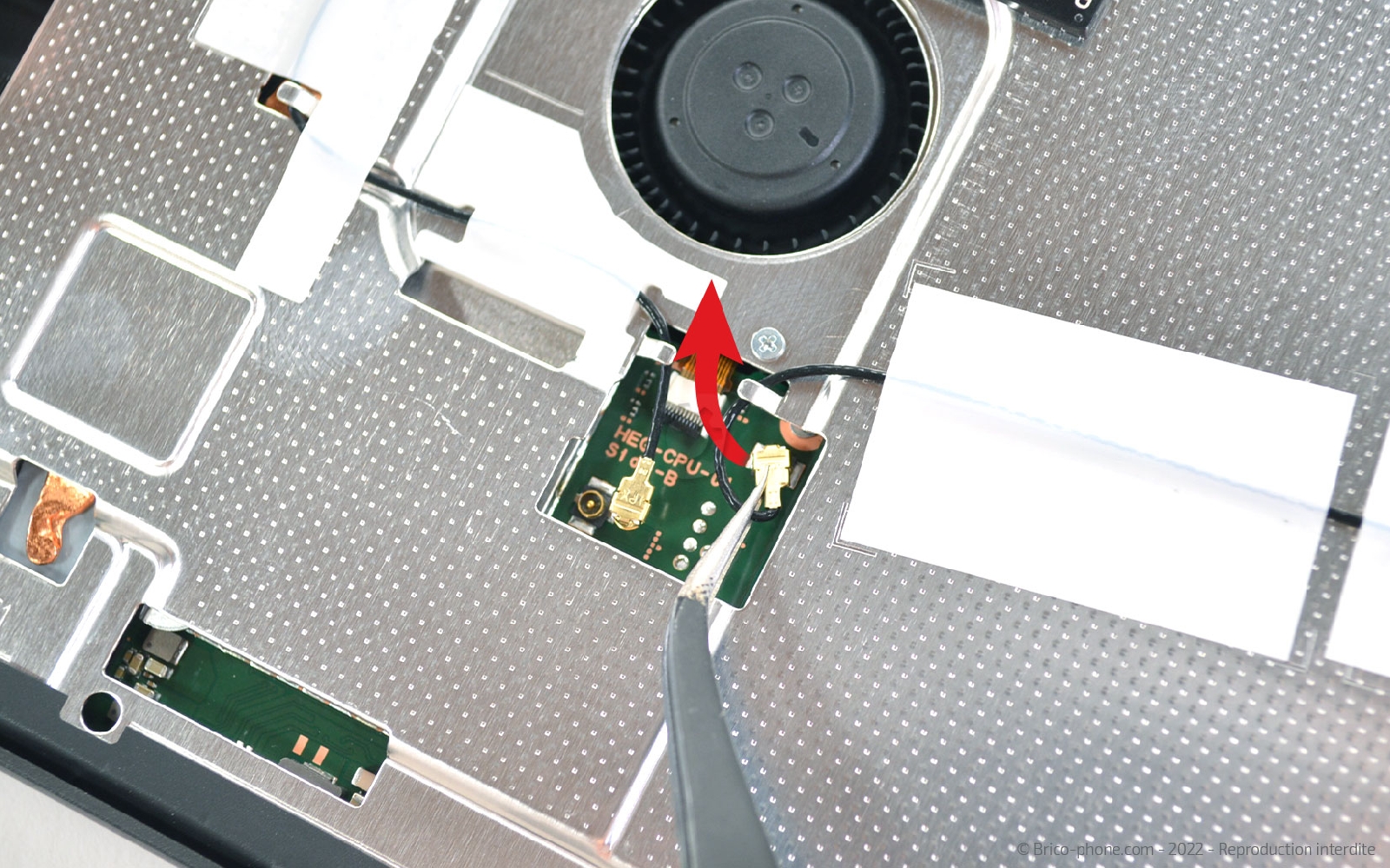

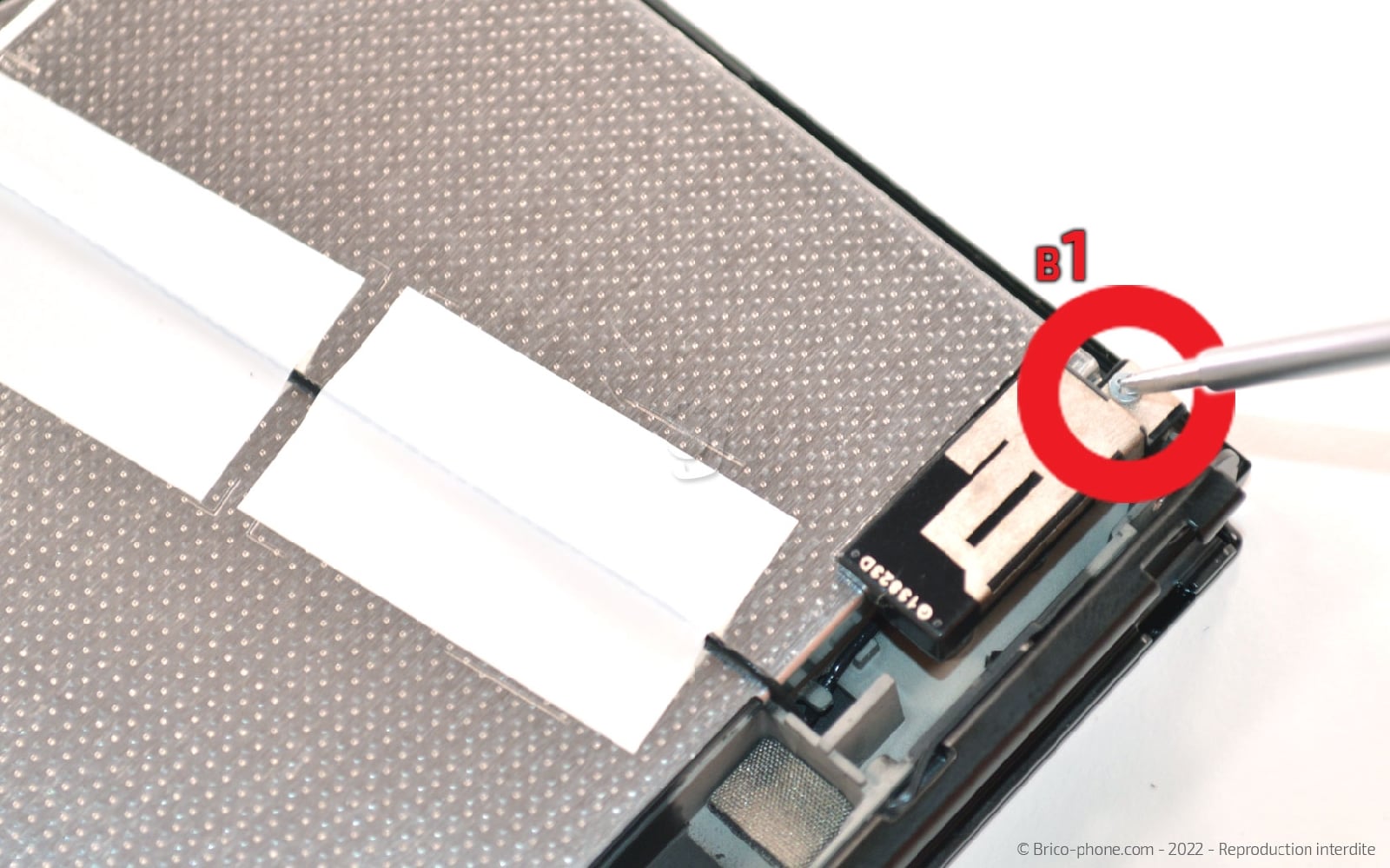

Etape 5 Débrancher les câbles des antennes

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

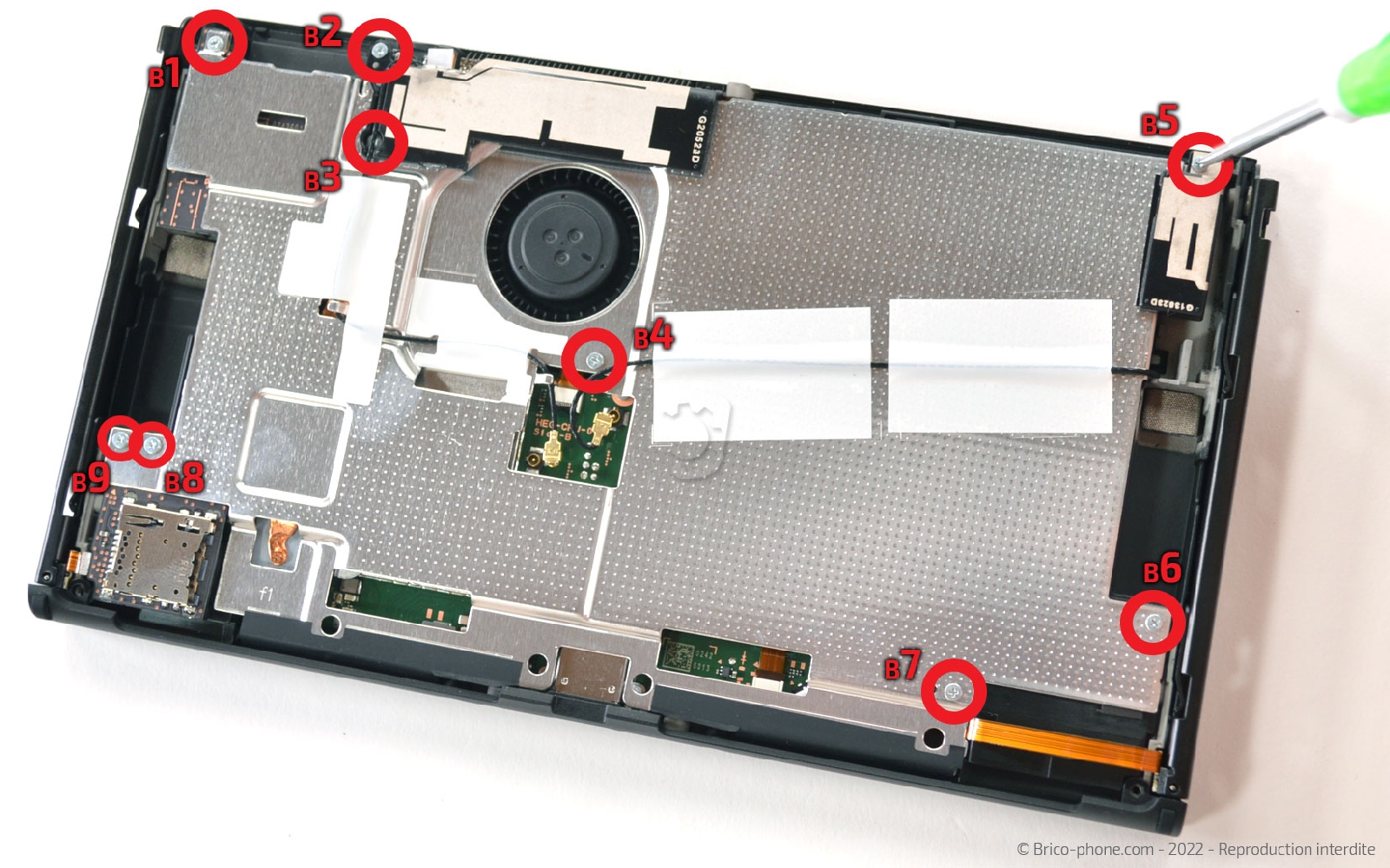

Ensuite, dévissez toutes les vis cruciformes B.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

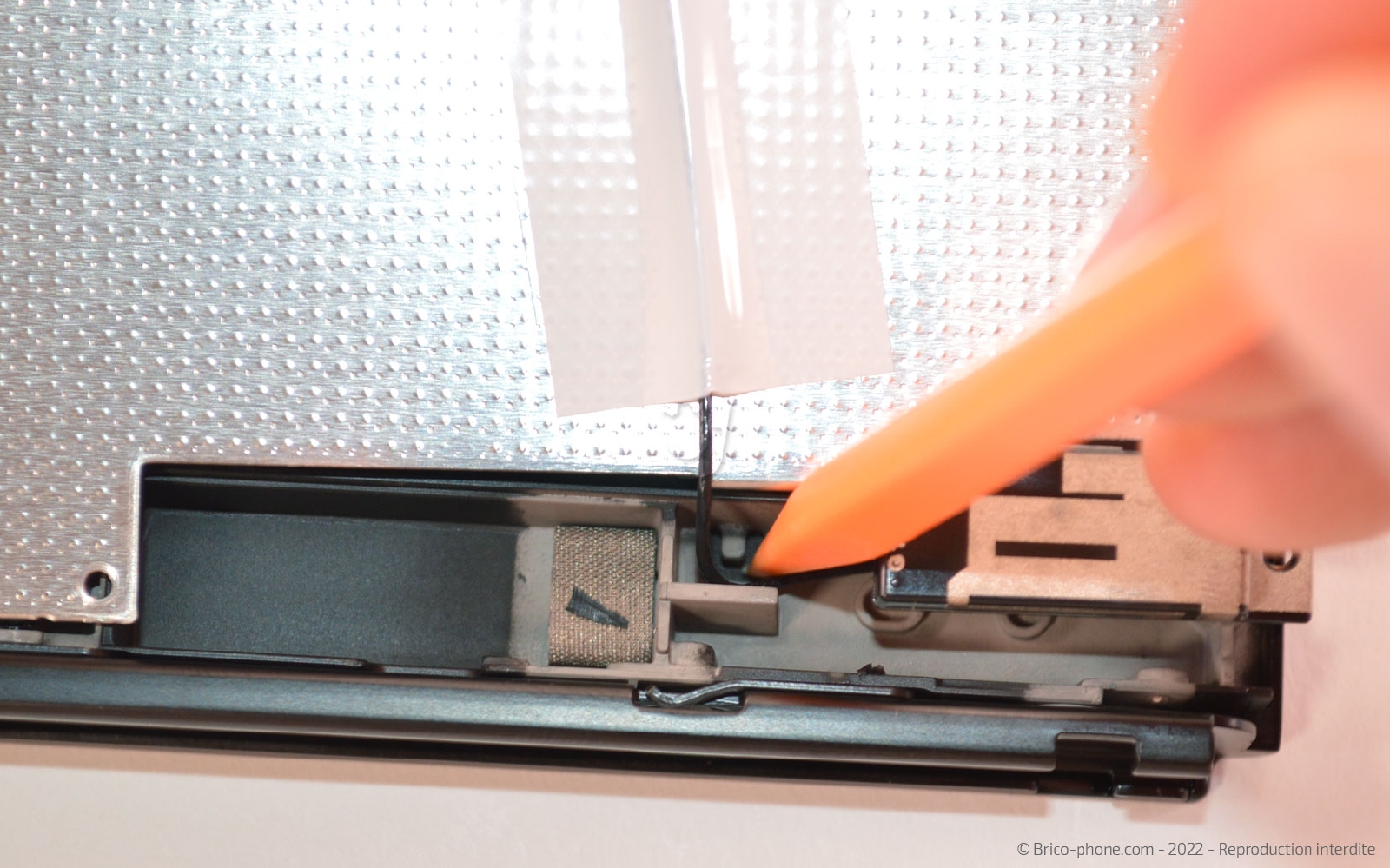

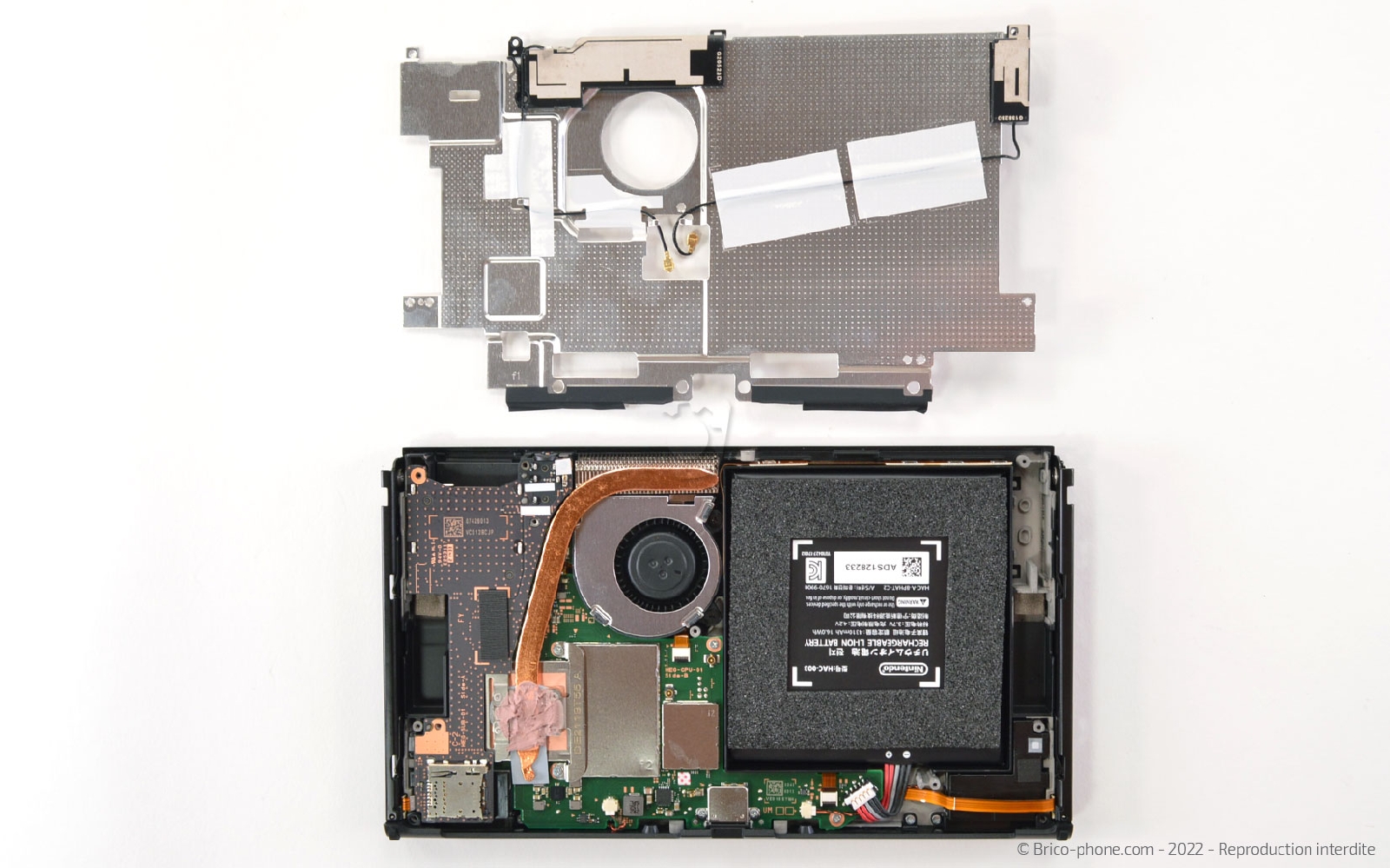

Etape 6 Oter la plaquette métallique

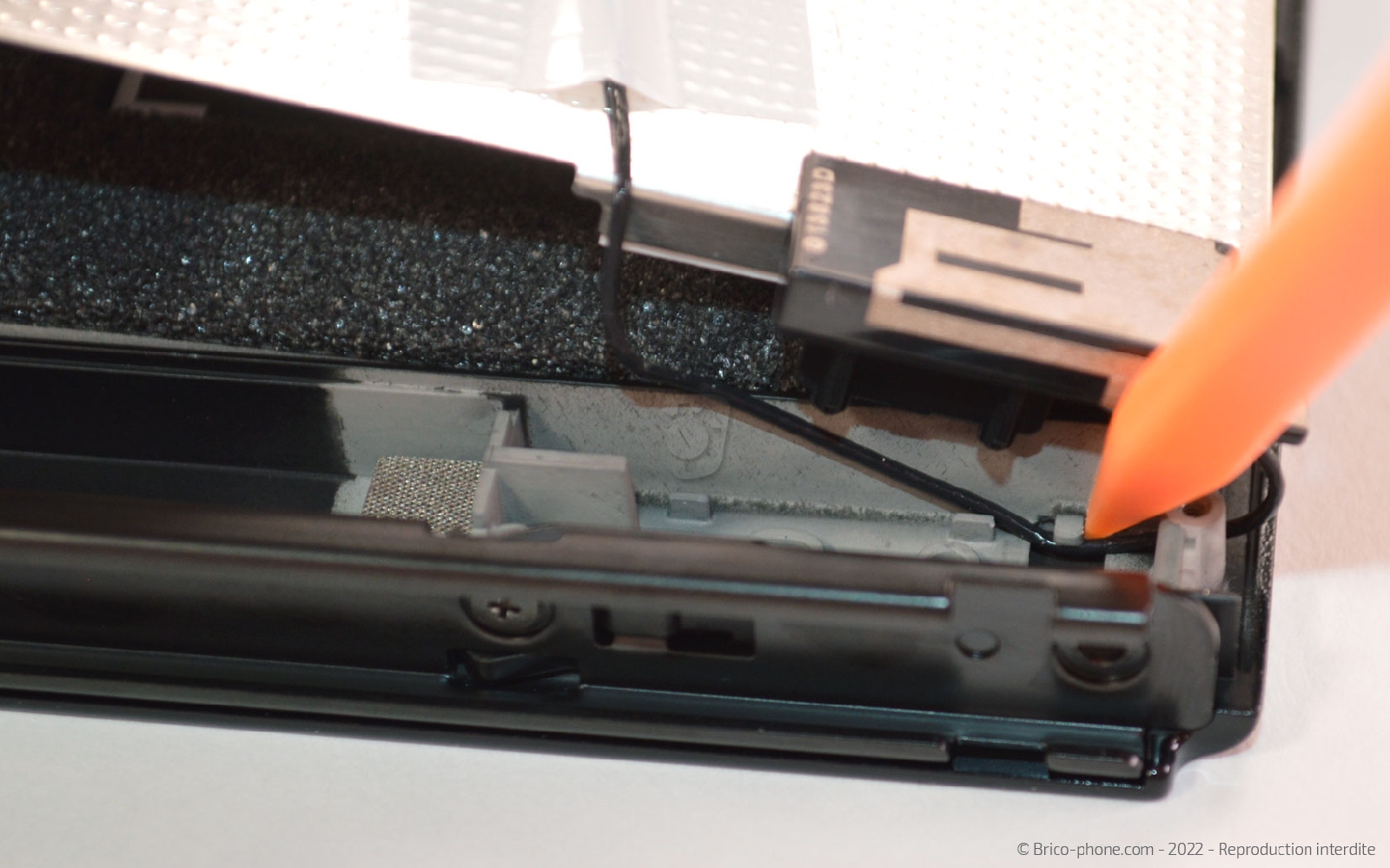

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Reprenez le spudger pour déconnecter la batterie.
Outils
Levier Nylon
Etape 8

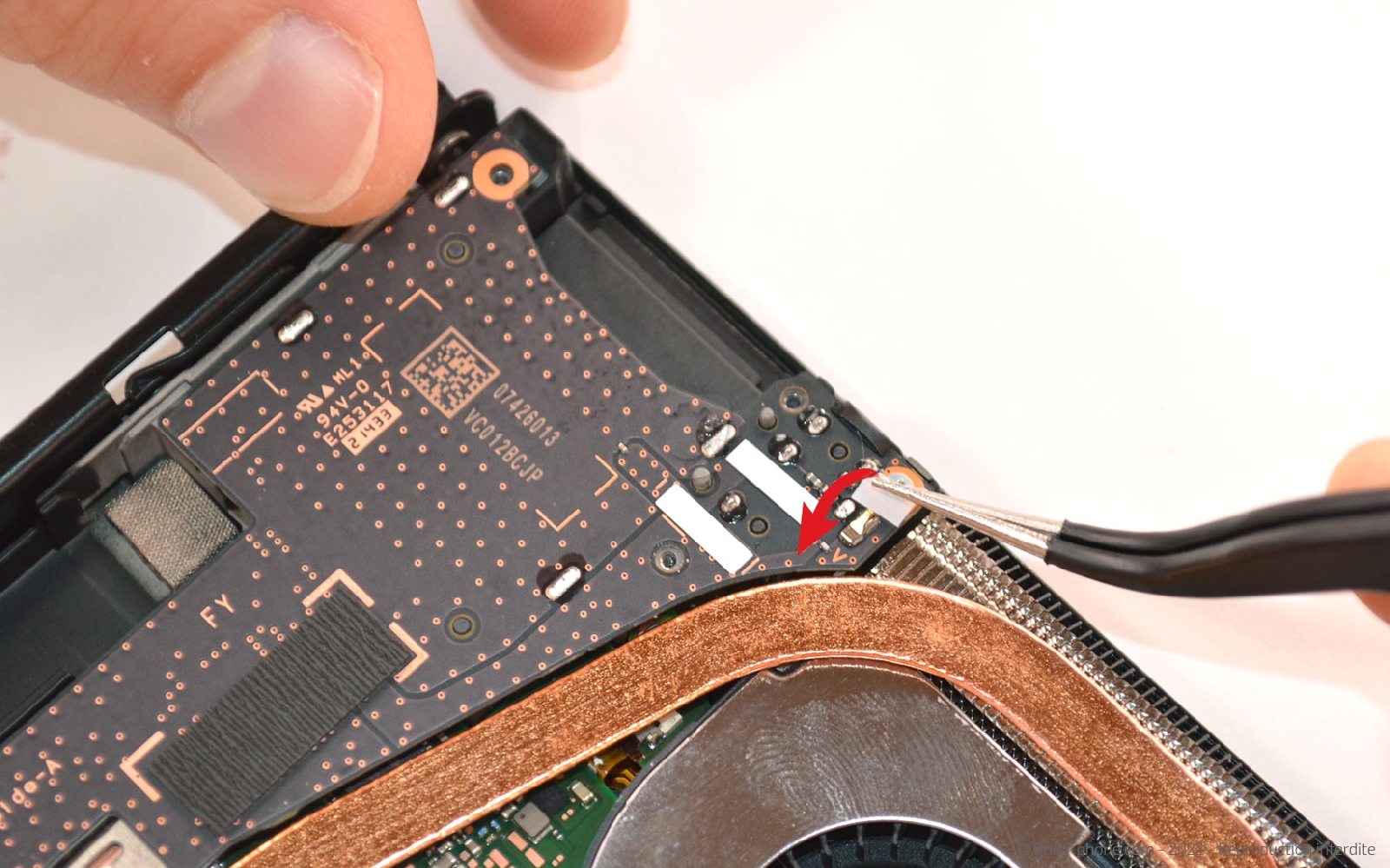

Etape 8 Libérer le lecteur de cartouche de jeux, carte SD et Prise jack

Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

Etape 9 Débrancher la nappe de l'écran

Déconnectez la nappe de l'écran située tout à gauche de la carte mère.
Outils
Levier Nylon
Pince Brucelles
Etape 10

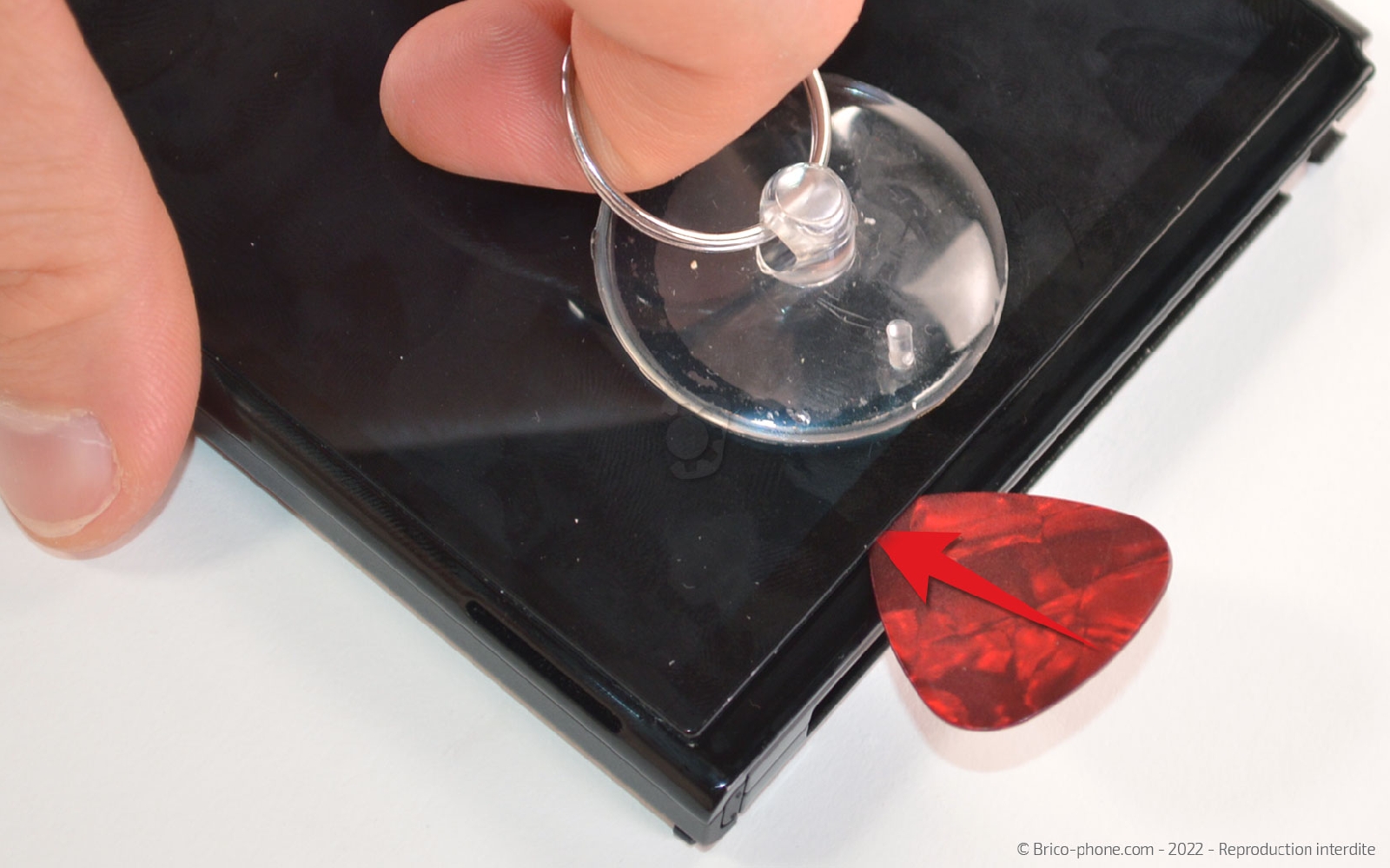

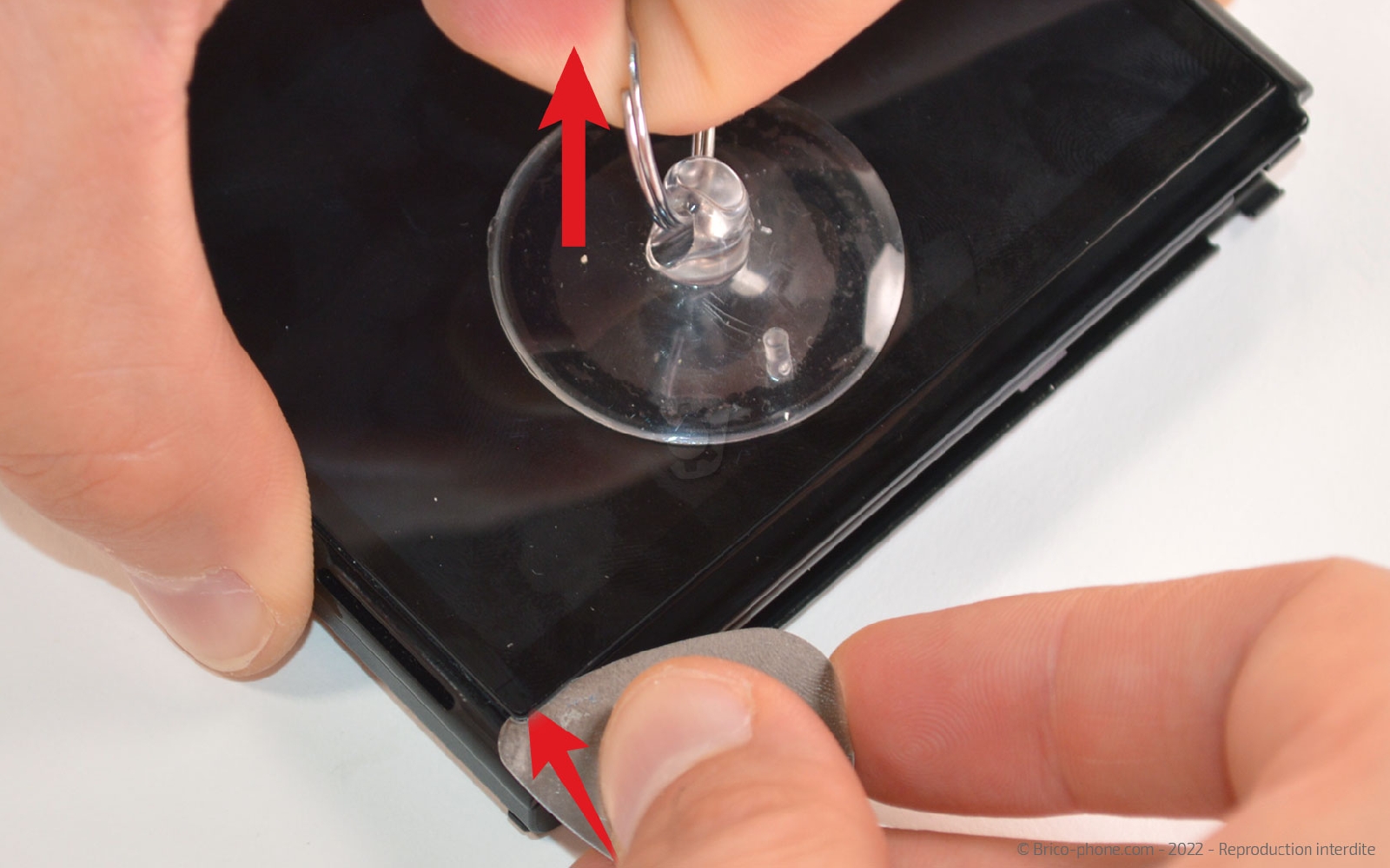

Etape 10 Chauffer l'écran

Pour décoller l'écran, vous allez devoir chauffer ce dernier avec un décapeur thermique ou votre sèche-cheveux.

Collez la ventouse sur l'écran près d'un bord afin de pouvoir insérez le médiator en métal entre la votre avant et le châssis.

Une fois l'interstice créé, remplacez le médiator en métal par celui en plastique afin de continuer le décollage.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

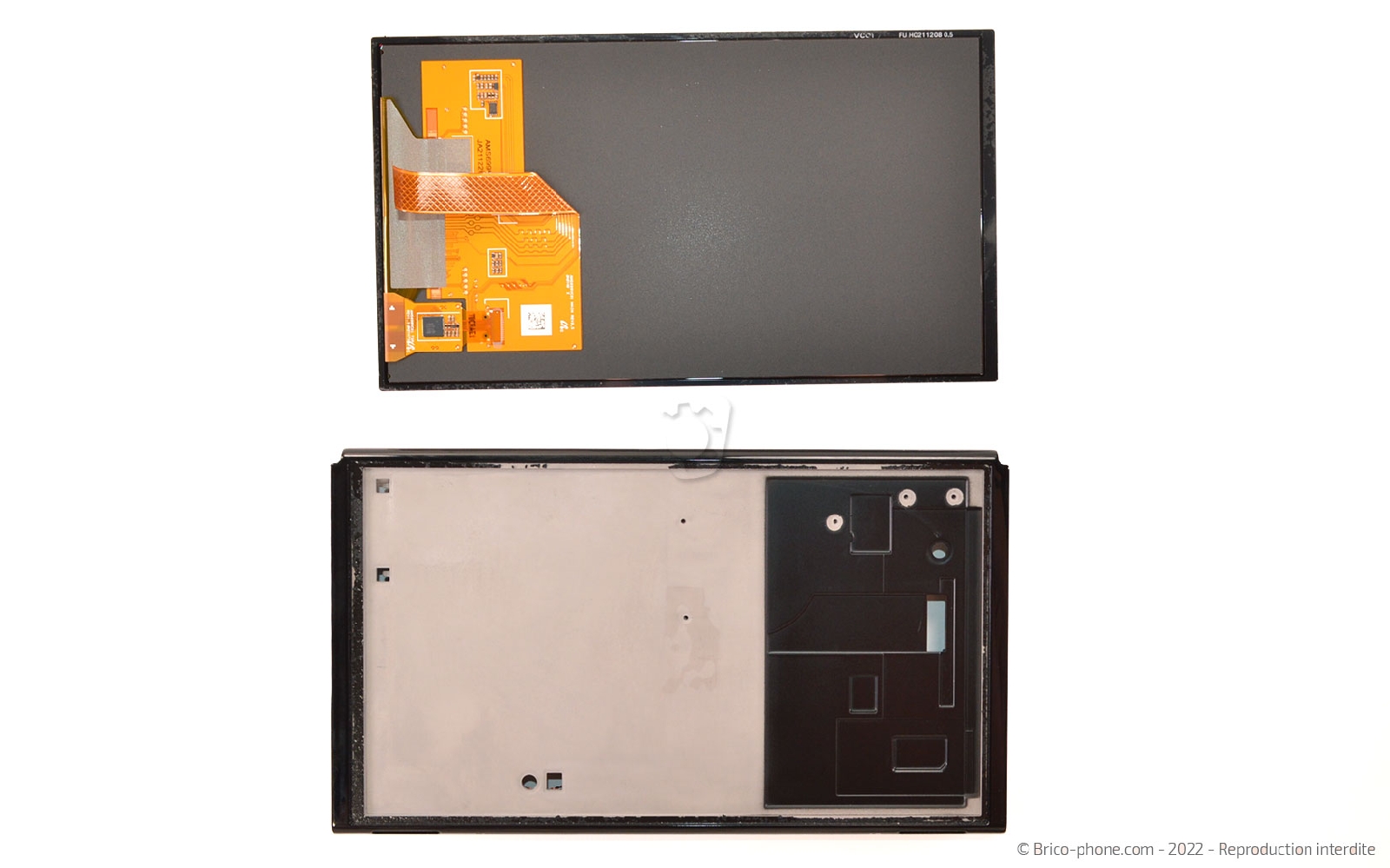

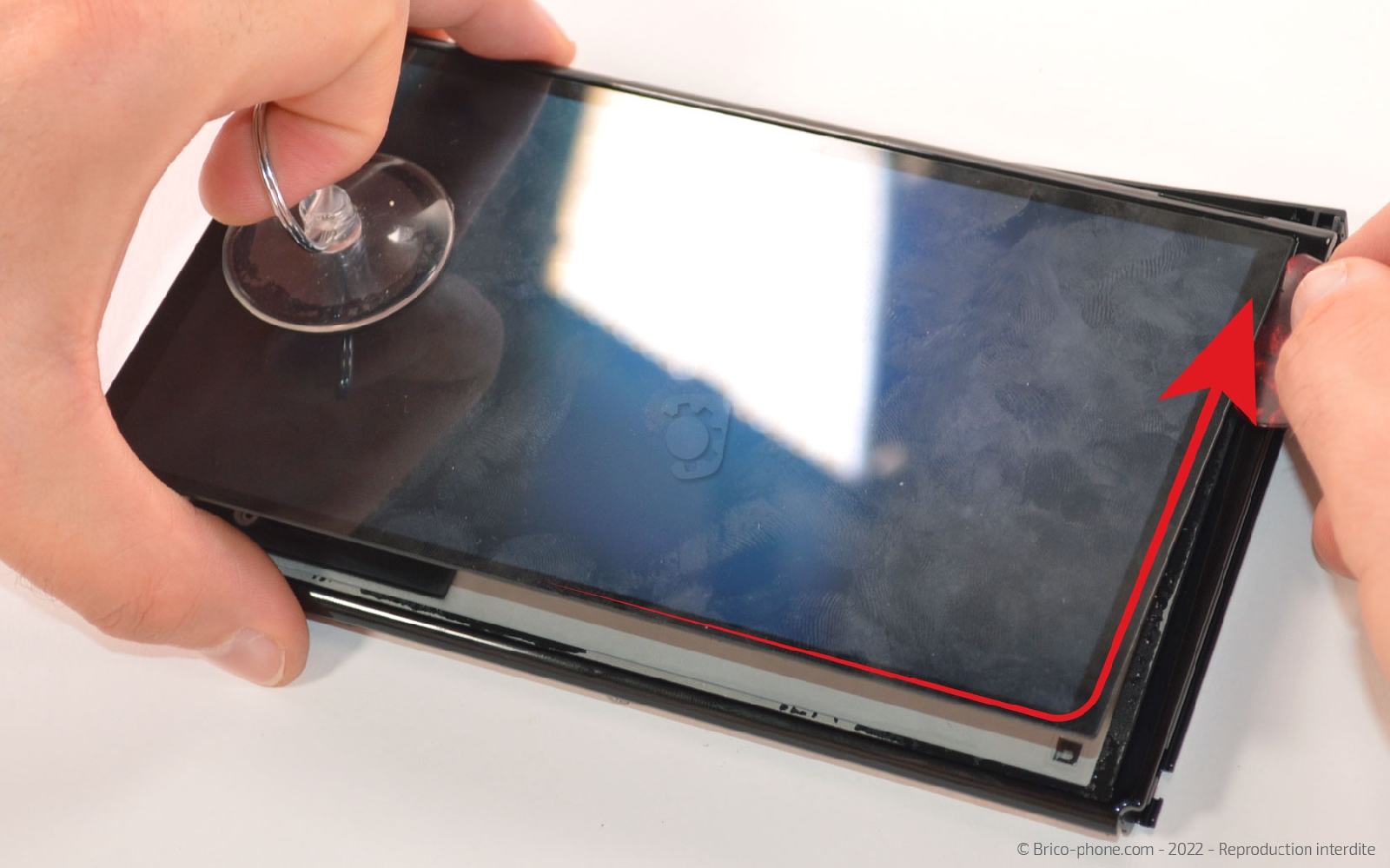

Etape 11 Décoller la vitre avant et le LCD

Continuez de décoller l'écran en faisant glisser le médiator tout autour de l'appareil. N'hésitez pas à chauffer petit à petit en fonction de votre avancement.
Outils
Médiator
Ventouse
Pièces
Ecran pré-assemblé pour Nintendo Switch OLED 159.90€

Préparer le nouvel écran et le châssis

Nettoyez le châssis des résidus de colle à l'aide du levier en nylon avant de retirer le sticker de protection de l'arrière du nouvel écran.

Repliez la nappe de ce dernier afin de pouvoir plus facilement l'introduire dans le châssis lors du collage.
Outils
Levier Nylon

Conseils pour le remontage

Appliquez un filet de colle B-7000 sur toute la longueur du châssis avant d'installer le nouvel écran.

Laissez sécher la colle environ 45 minutes en disposant la console sous presse à l'aide de pinces ou de gros livres.

Ensuite, il ne vous reste plus qu'à remonter votre appareil en suivant les étapes dans le sens contraire.

Terminez pas nettoyer l'écran de votre console à l'aide d'une lingette imbibée.
