Switch Oled

Guide de réparation sur Switch Oled

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Switch Oled
Réparation
Note de réparabilité 13/20
Temps estimé 90 min
Difficulté 3/5 (Moyen)
Diagnostic

Problème avec une petite pièce de la console.

L'un des composants de votre console est abîmé et vous ne savez pas comment le remplacer ? Pour vous aider, Brico-phone met à votre disposition ce démontage complet détaillé en photos et en vidéo. Il reprend chaque étape point par point pour vous permettre de réussir haut la main cette réparation.

Nous vous conseillons néanmoins de regarder une première fois ce guide et de sélectionner les étapes nécessaires pour votre réparation. en effet, pour changer le rail gauche ou encore le haut-parleur vous n'aurez pas besoin de retire la batterie.

Si vous avez une hésitation concernant les manipulations à effectuer, contactez notre équipe technique par téléphone, chat ou mail.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

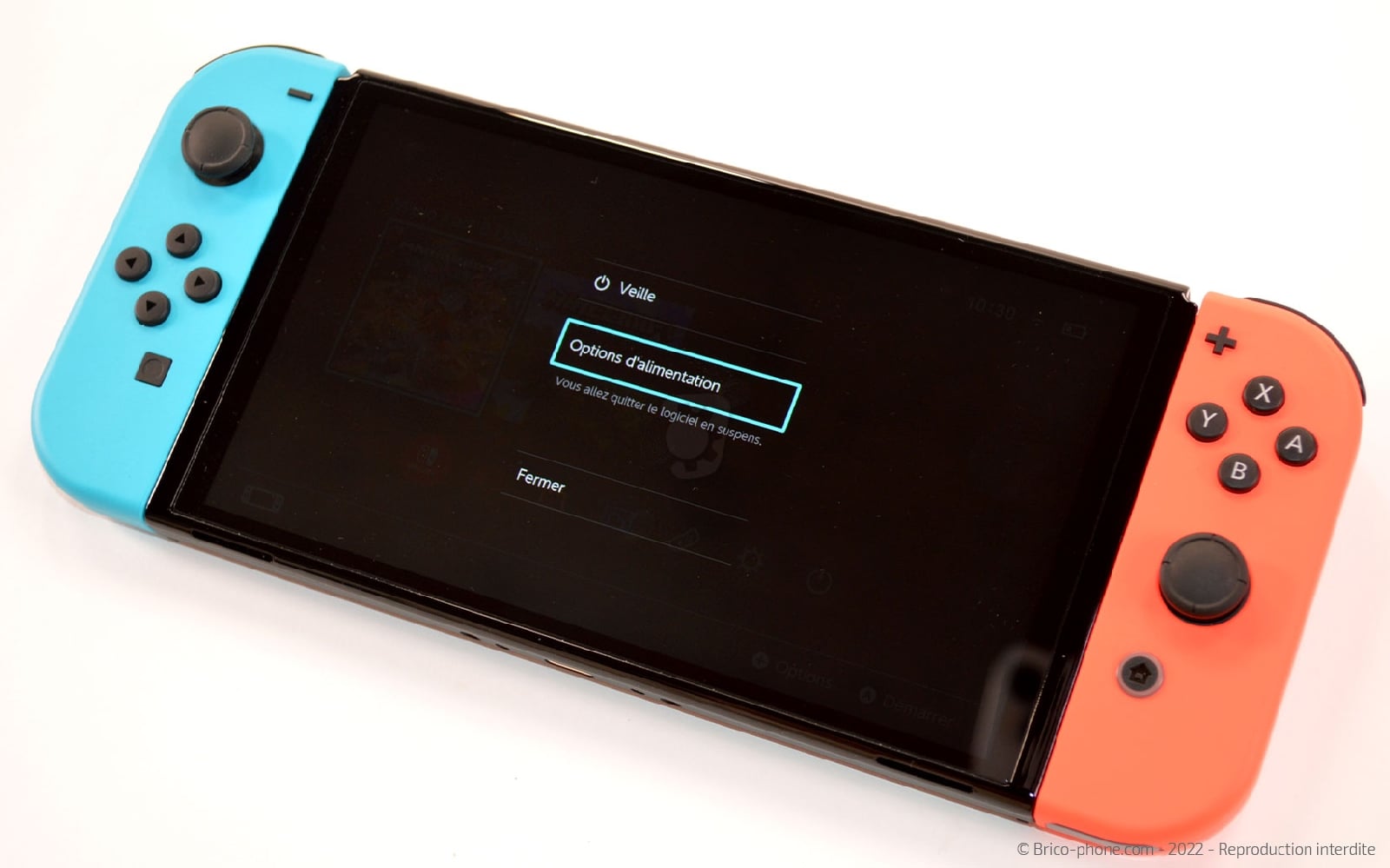

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.
Etape 1

Etape 1 Libérer les Joy-cons

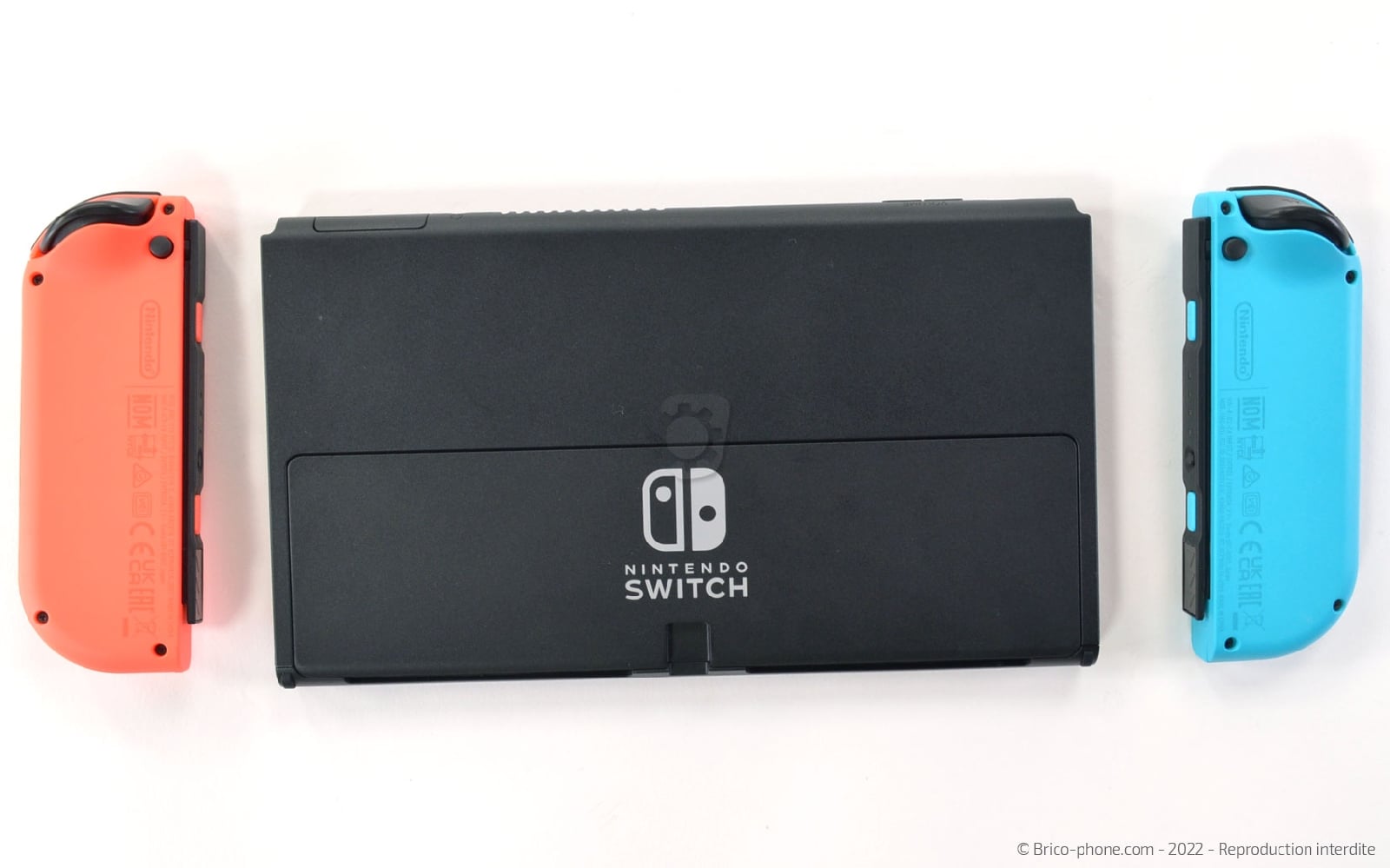

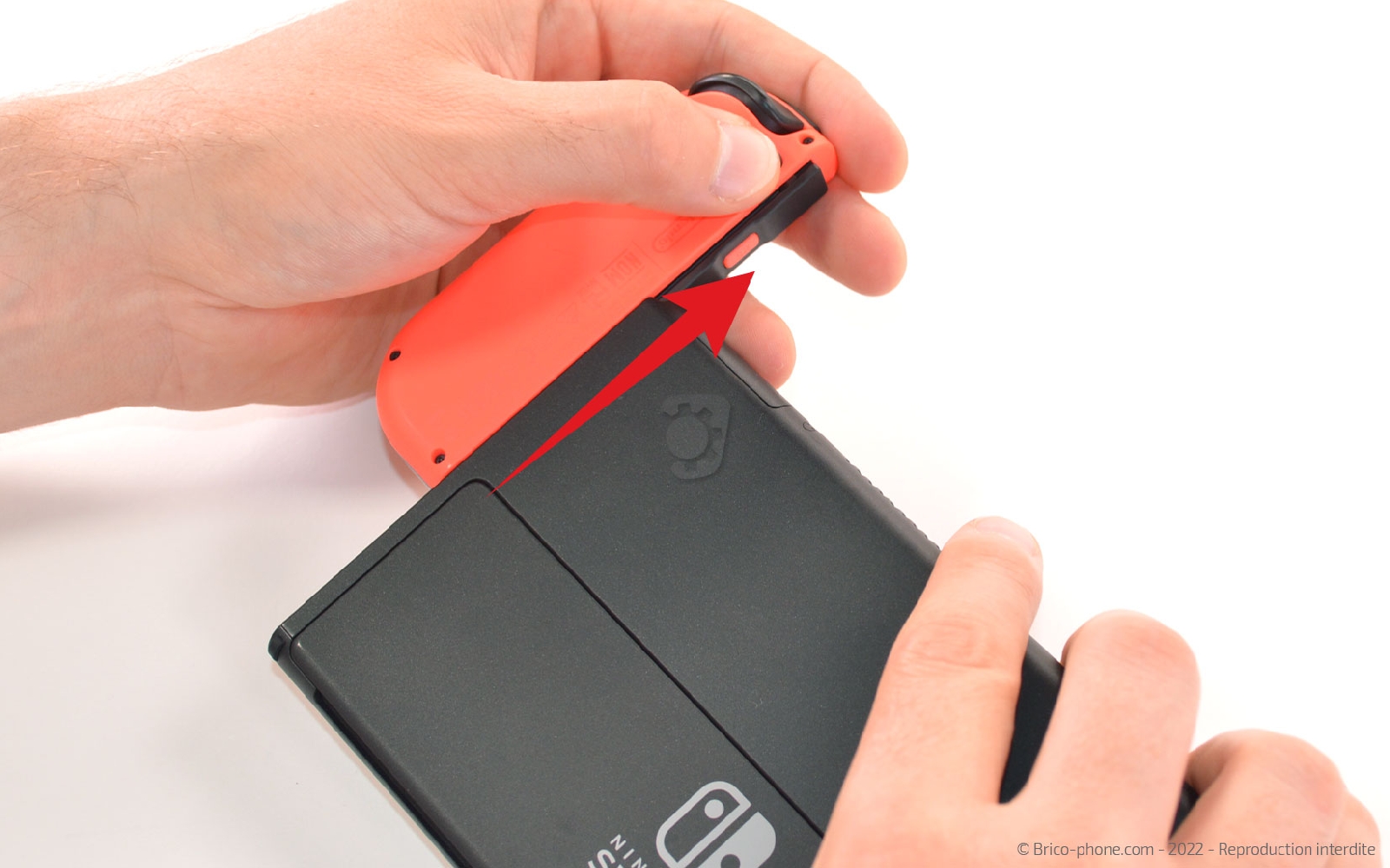

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.
Etape 2

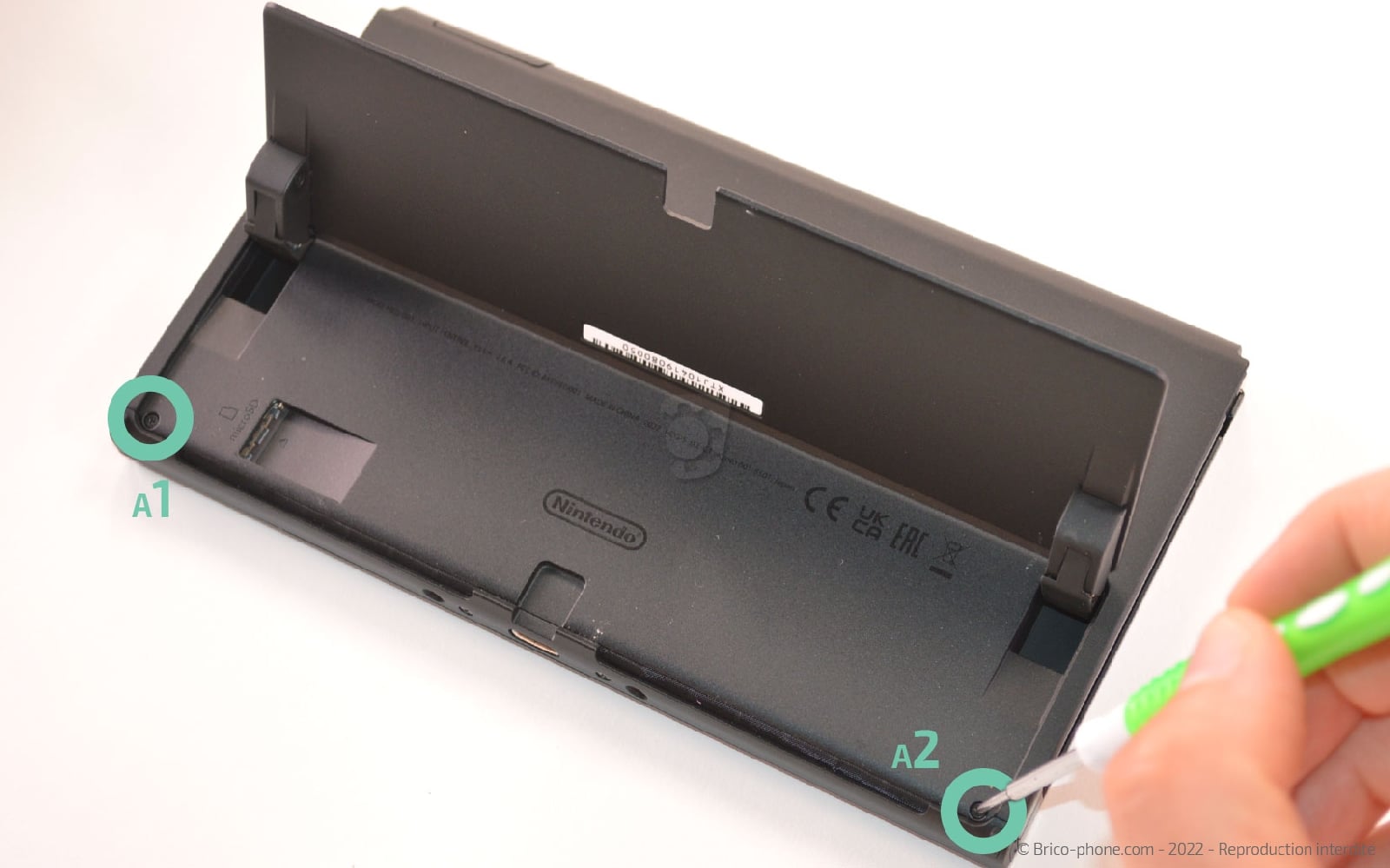

Etape 2 Récupérer les vis triwing

Commençons par extraire les deux vis triwing située sous le support de table.
Outils
Tournevis Triwing
Etape 3

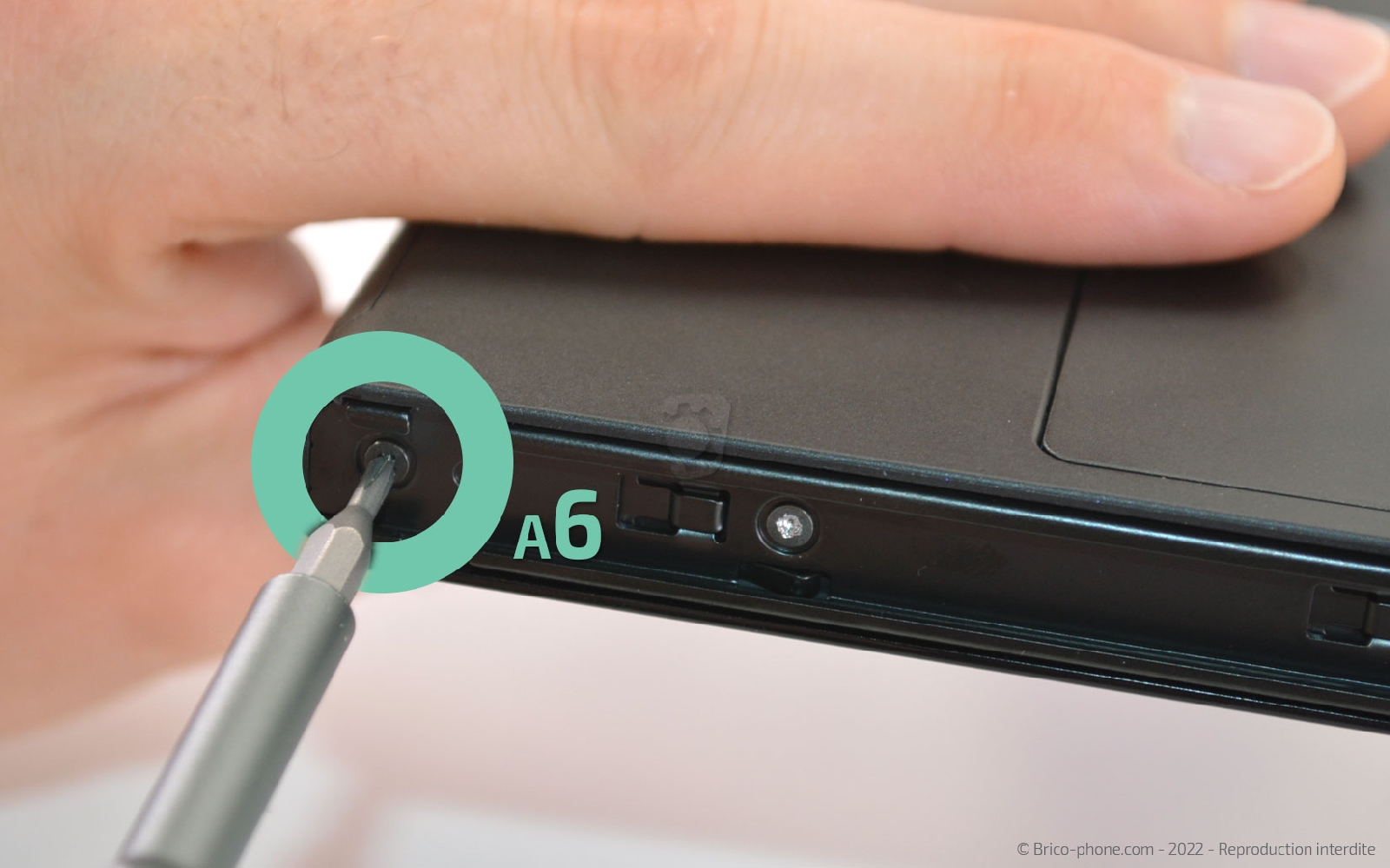

Etape 3 Dévisser la coque arrière

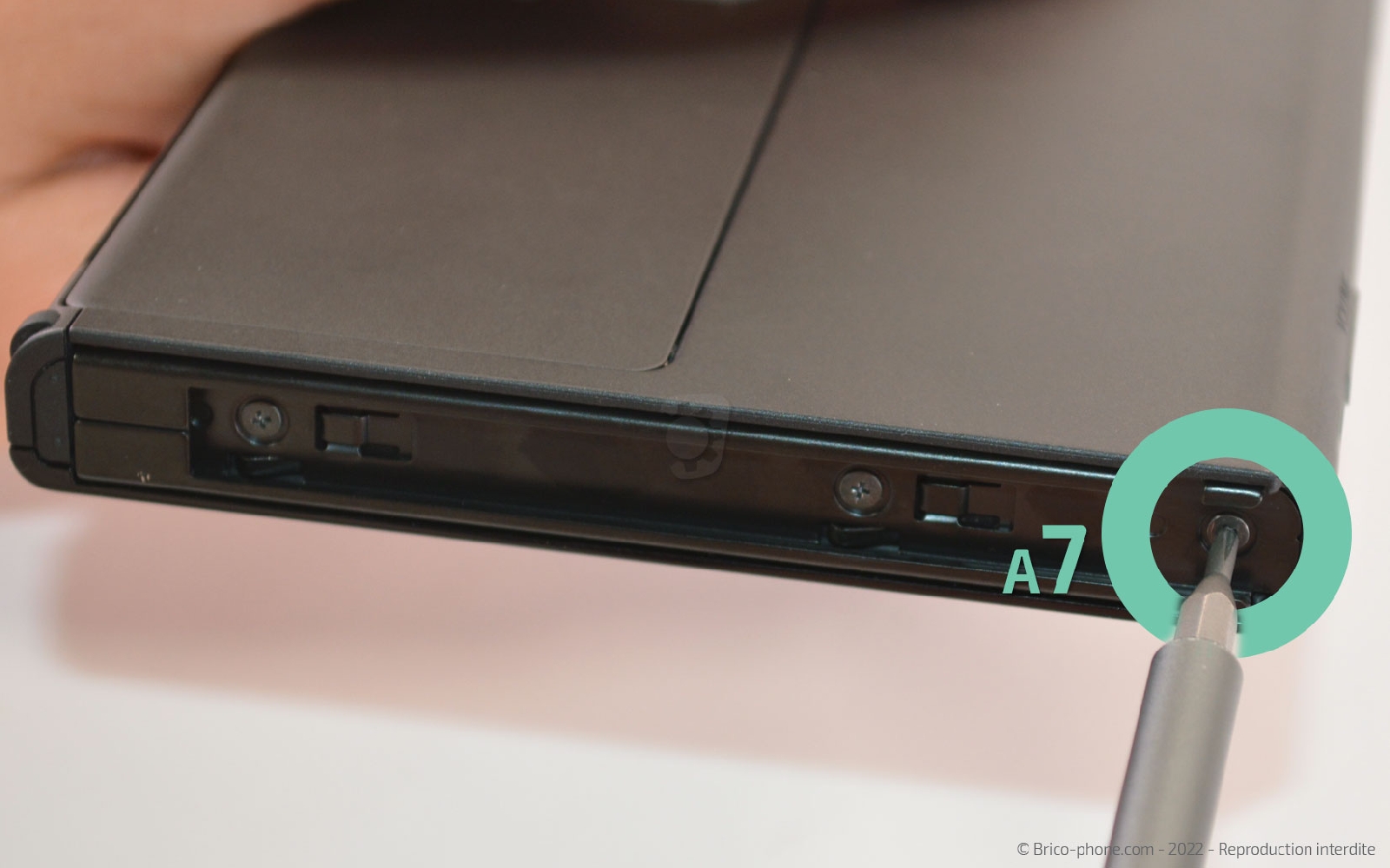

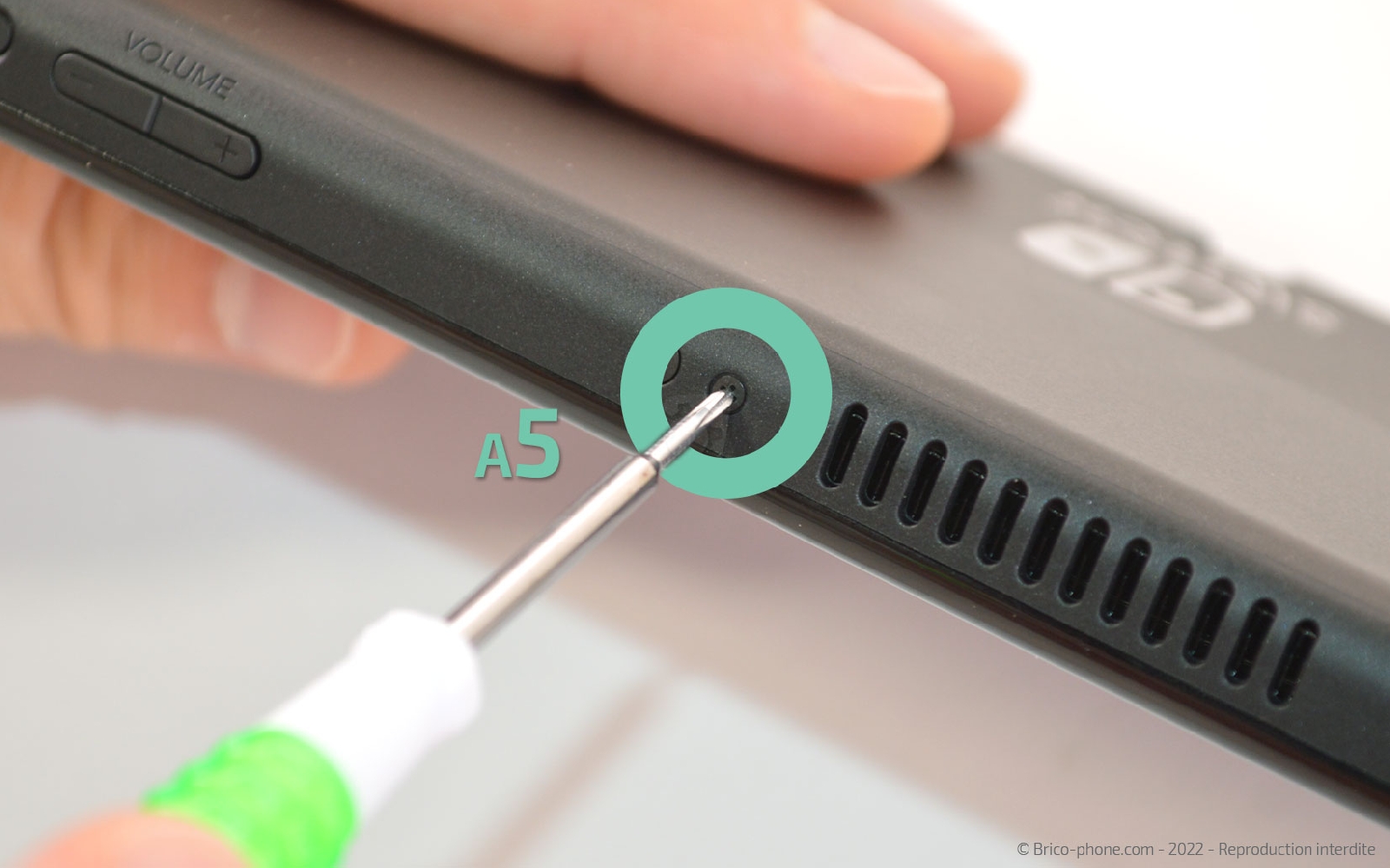

Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils
Tournevis Cruciforme
Etape 4

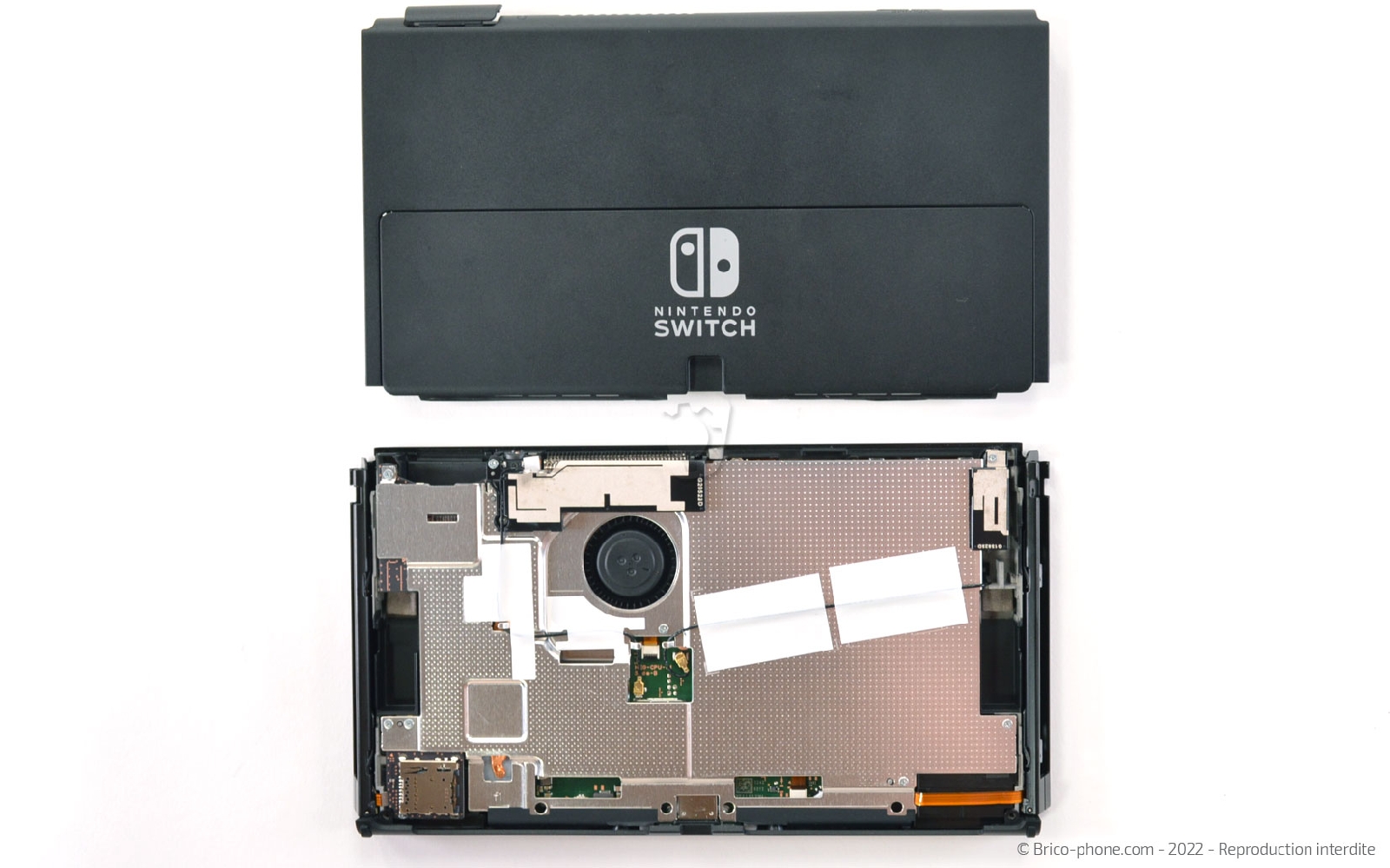

Etape 4 Retirer la coque arrière

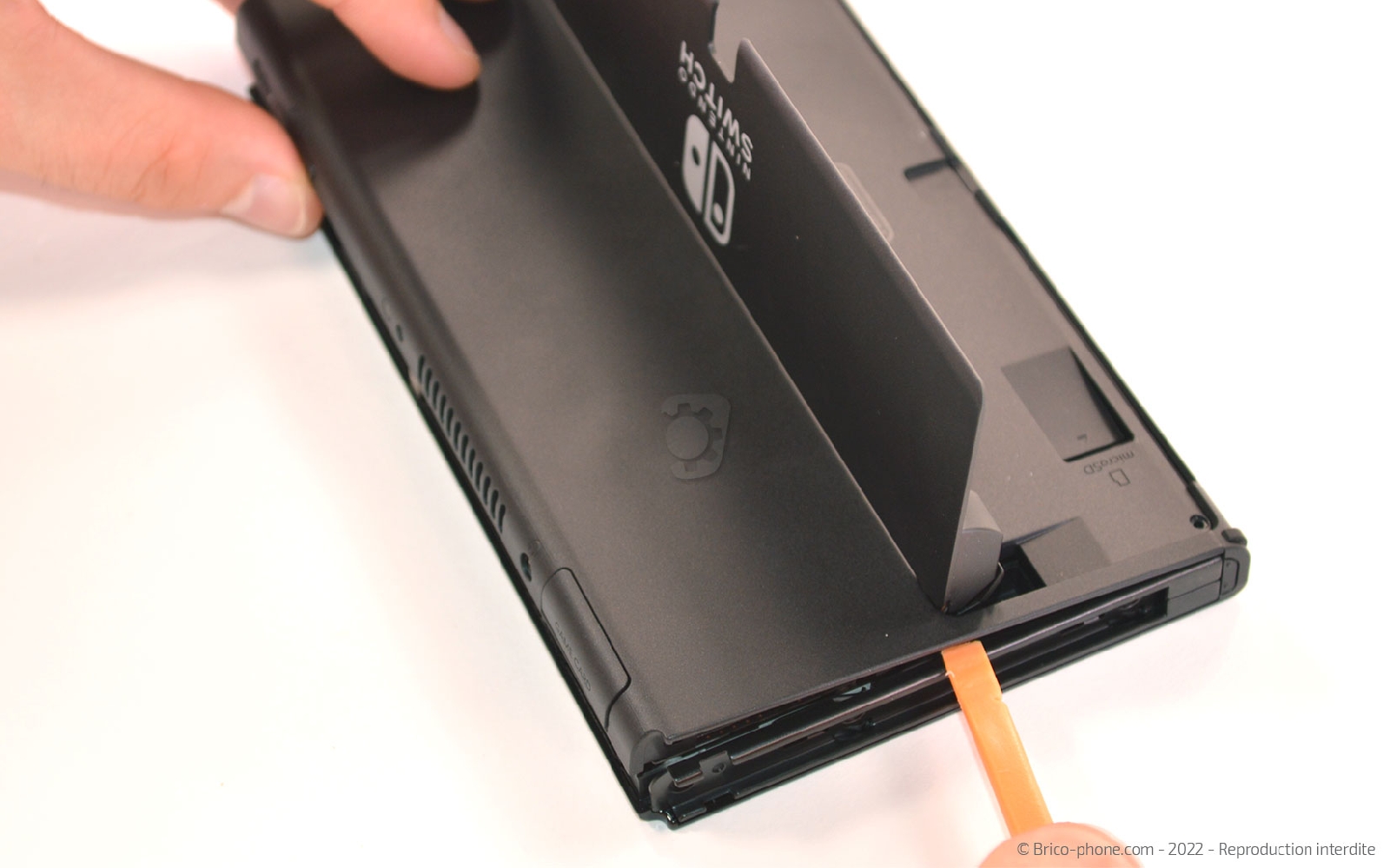

A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils
Levier Nylon
Etape 5

Etape 5 Débrancher les câbles des antennes

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

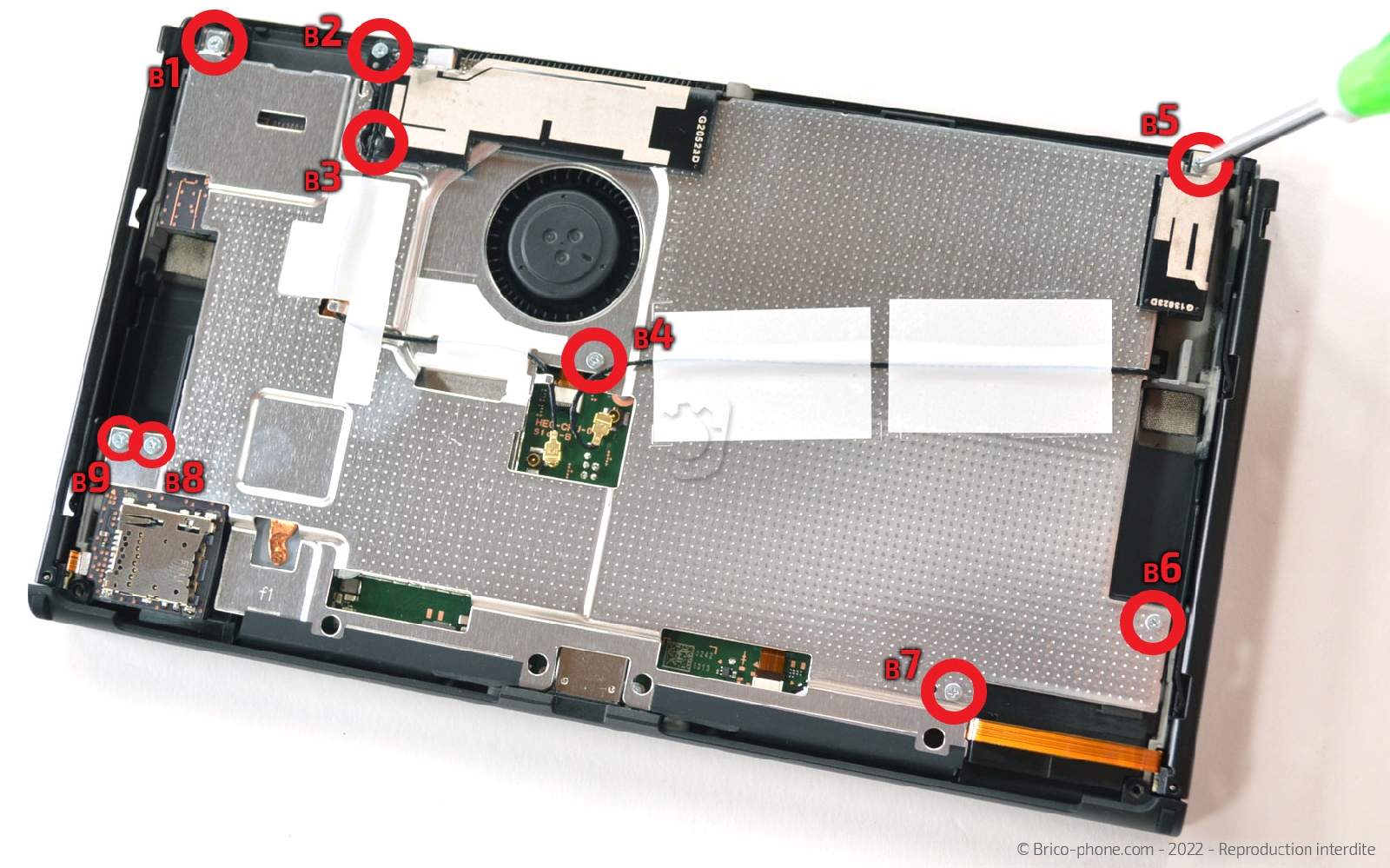

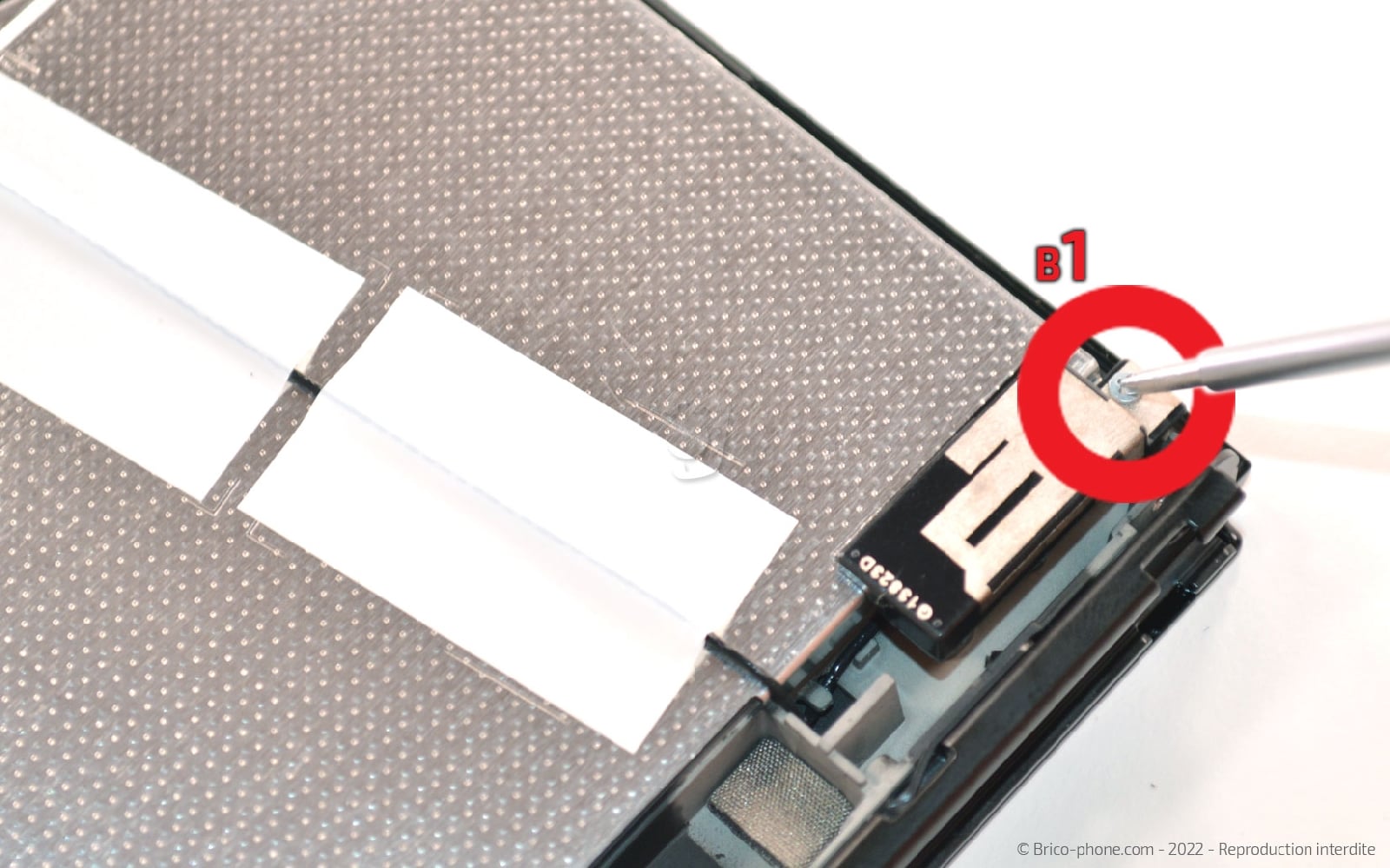

Ensuite, dévissez toutes les vis cruciformes B.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

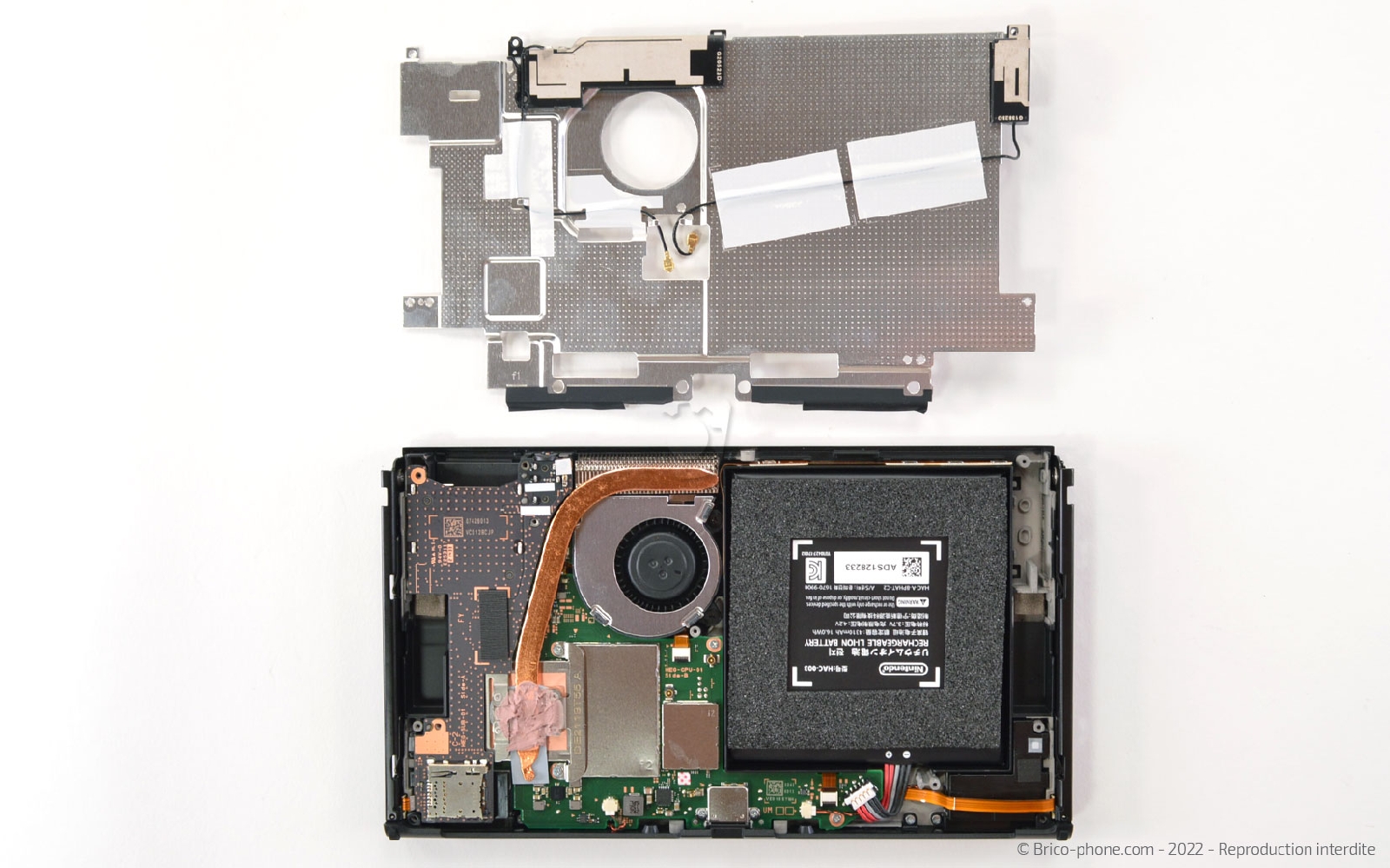

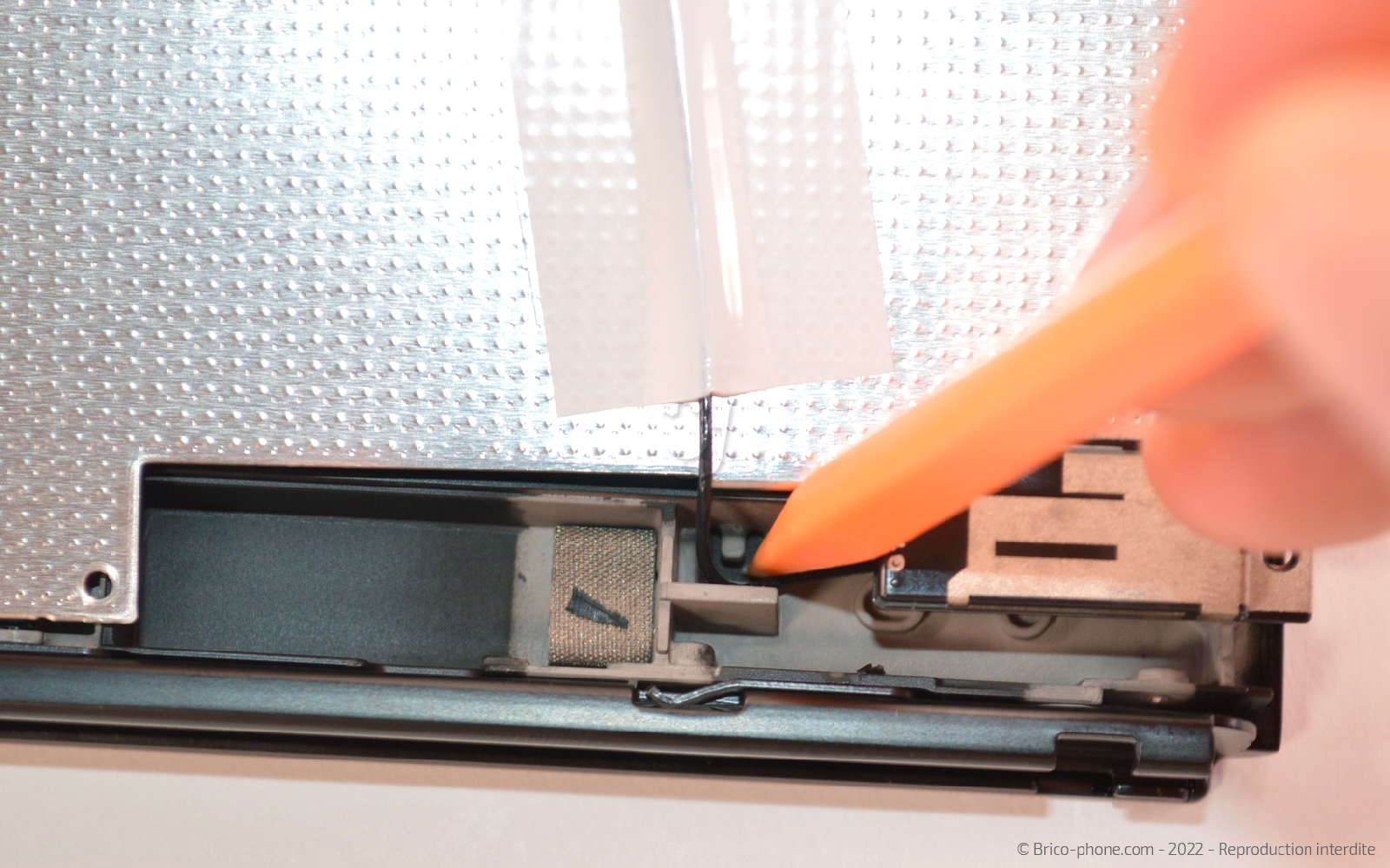

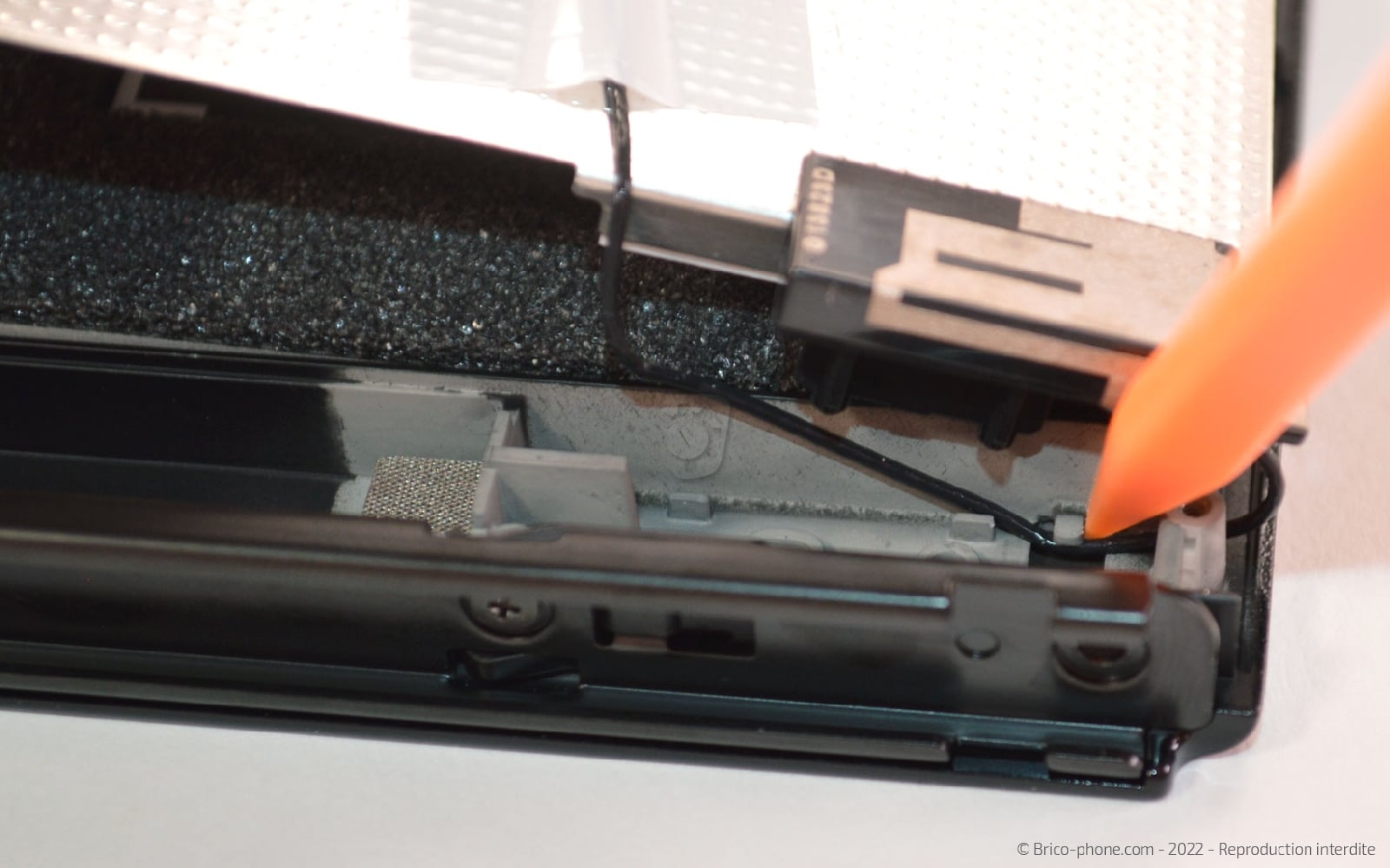

Etape 6 Oter la plaquette métallique

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

Reprenez le spudger pour déconnecter la batterie.
Outils
Levier Nylon
Etape 8

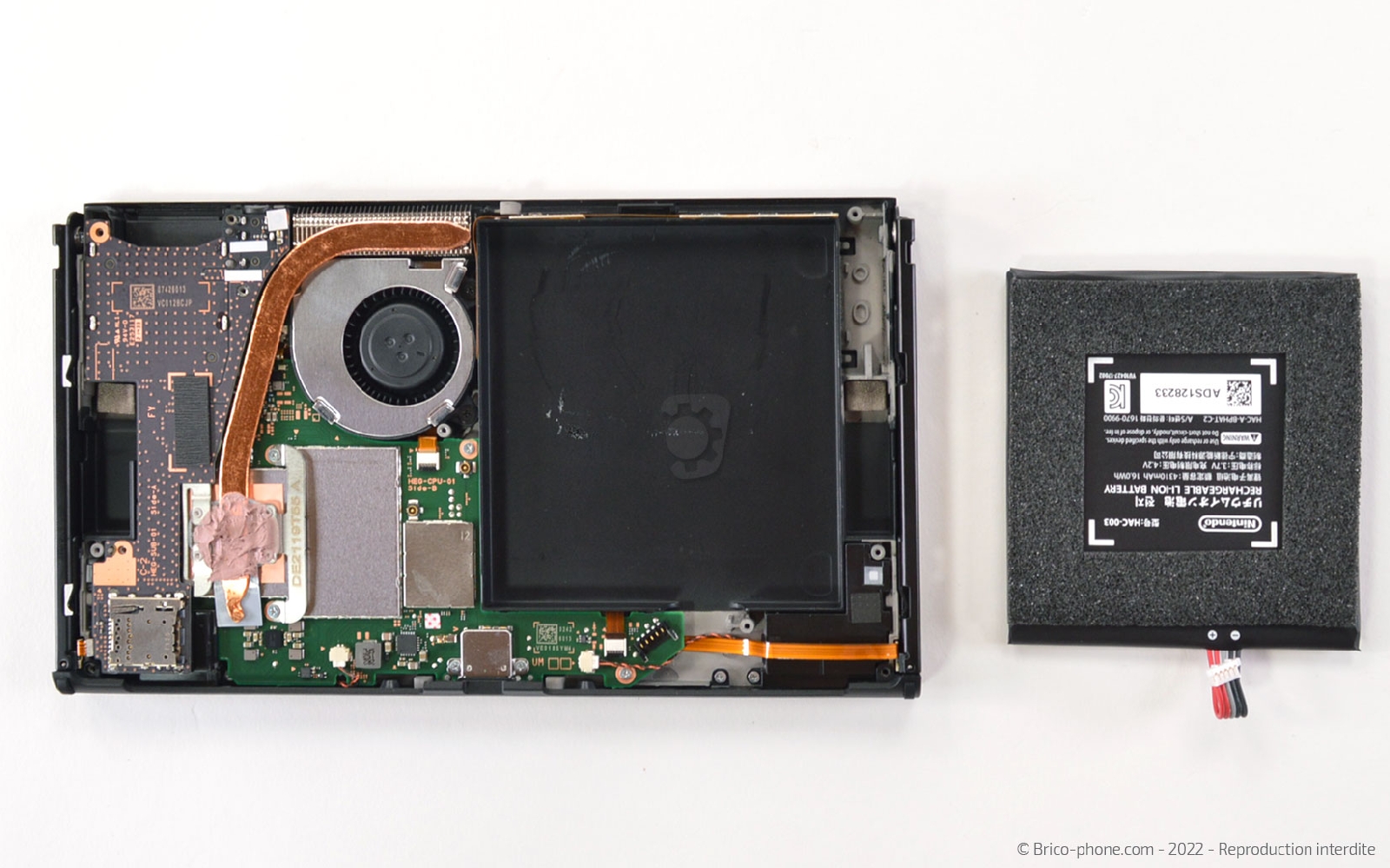

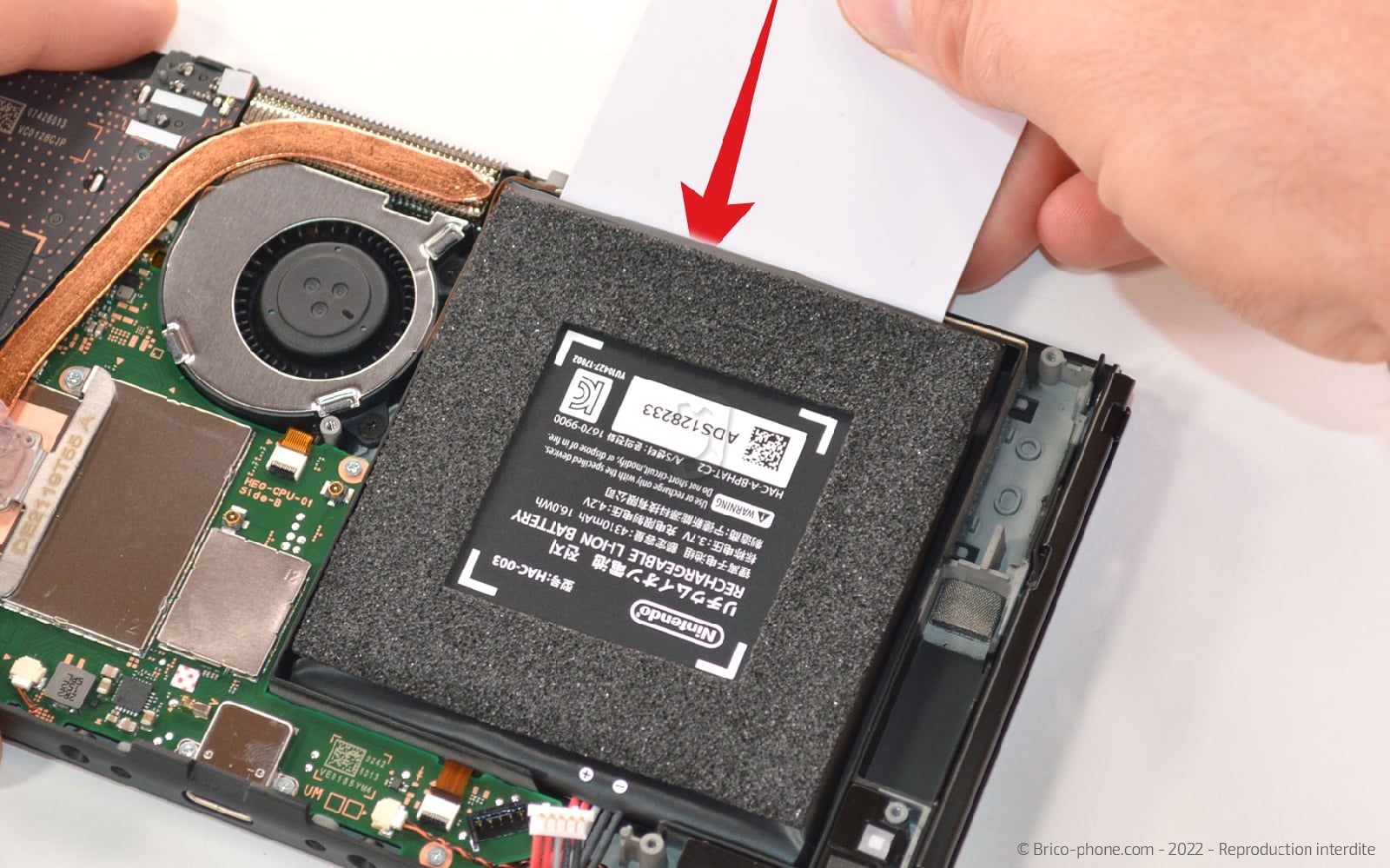

Etape 8 Décoller la batterie

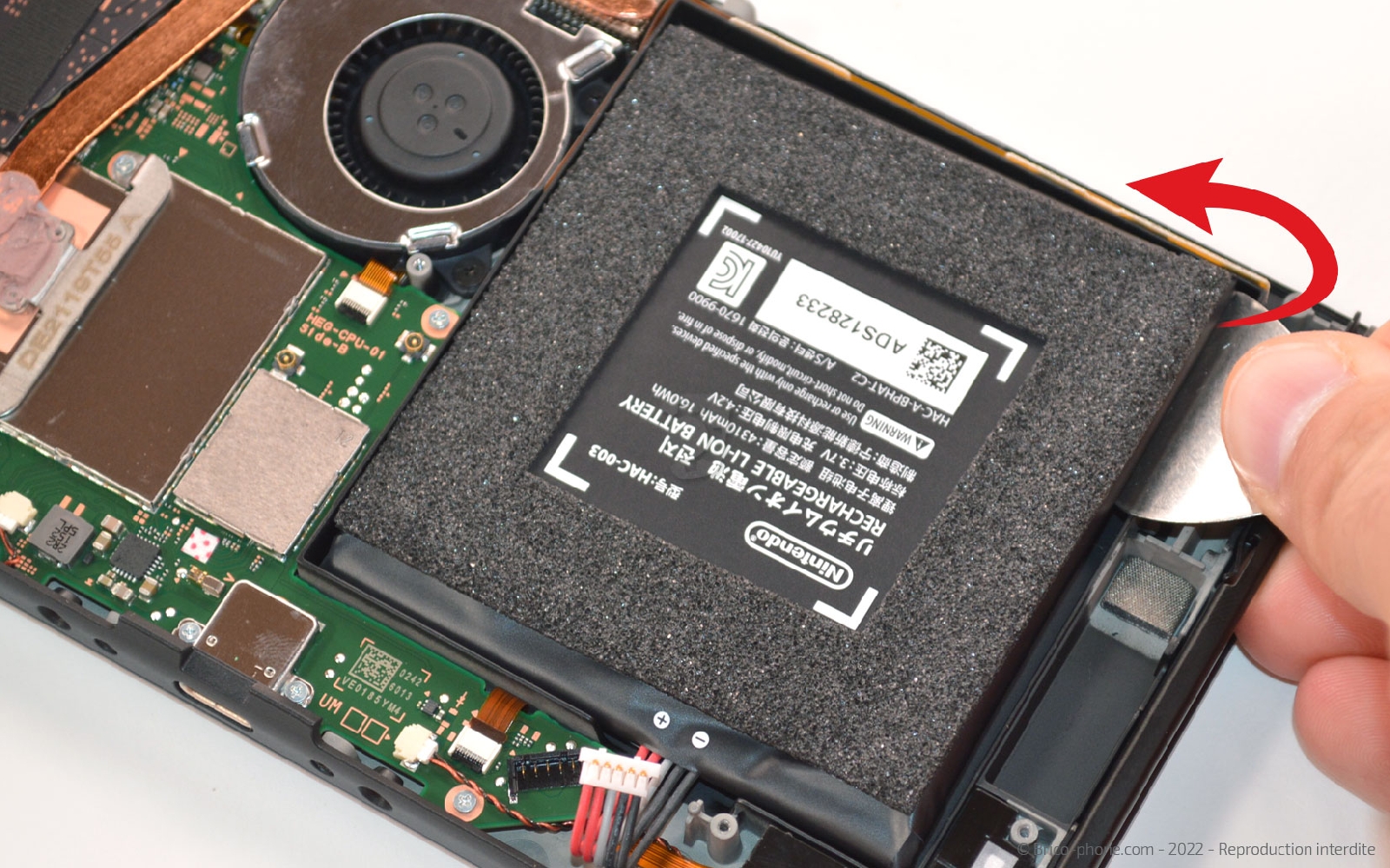

Chauffez l'arrière de votre batterie à travers l'écran.

Ensuite, insérez le médiator en métal entre le composant et le châssis pour décoller légèrement la batterie afin de glisser la carte en PVC sous cette dernière pour terminer le décollage.
Outils
Carte PVC
Médiator
Pièces
Batterie compatible pour Nintendo Switch OLED 19.90€
Etape 9

Etape 9 Libérer le lecteur de cartouche de jeux, carte SD et Prise jack

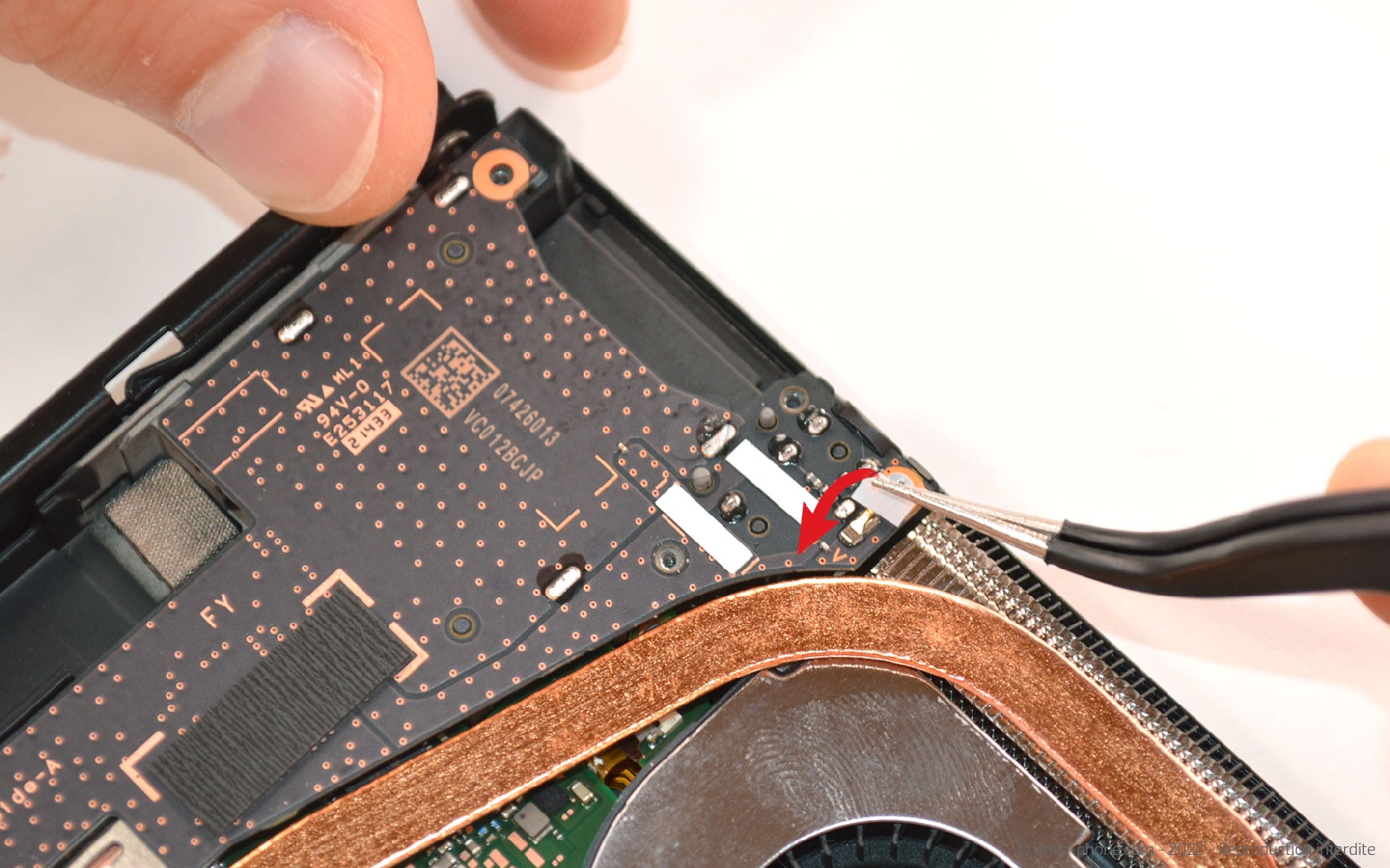

Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

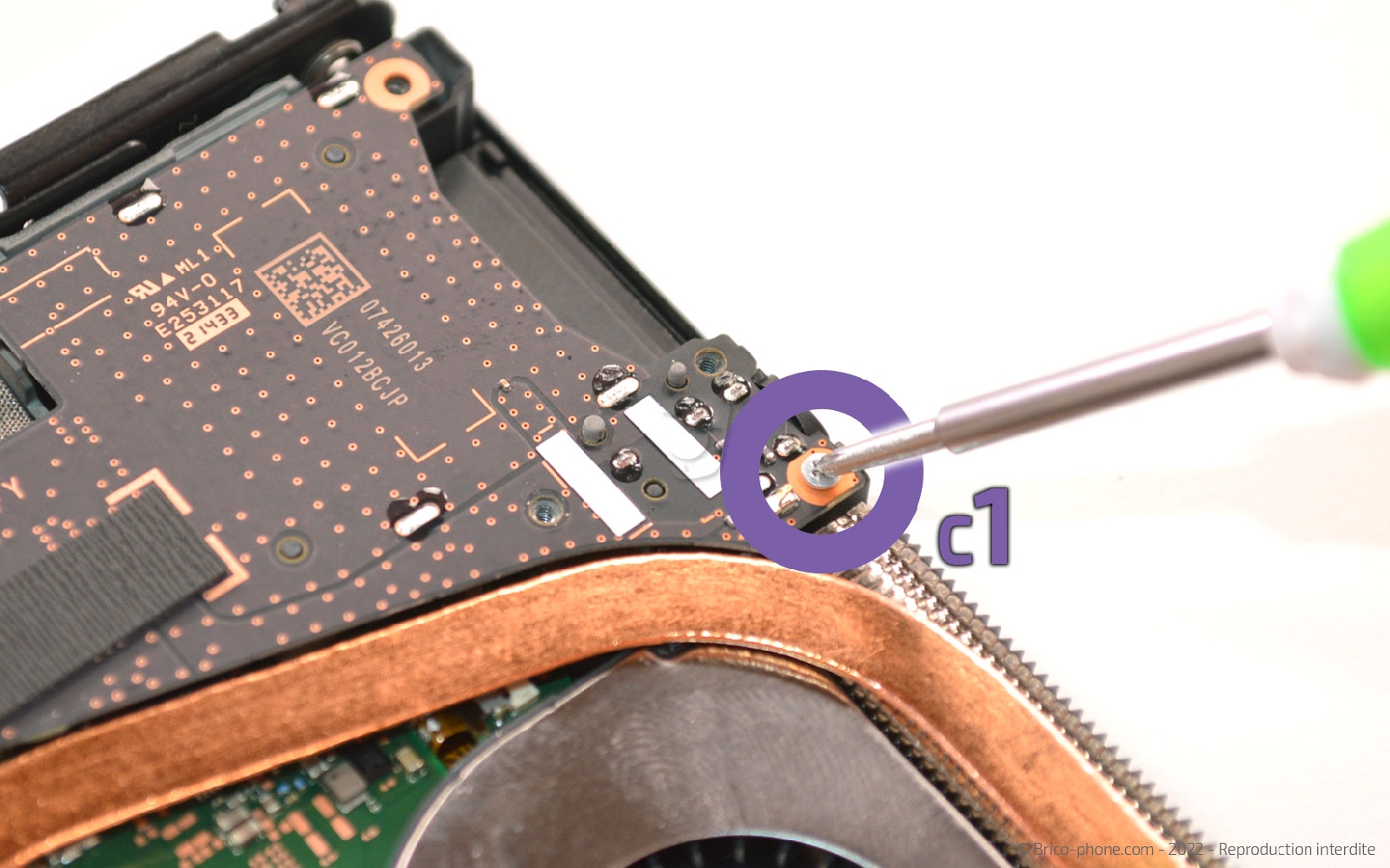

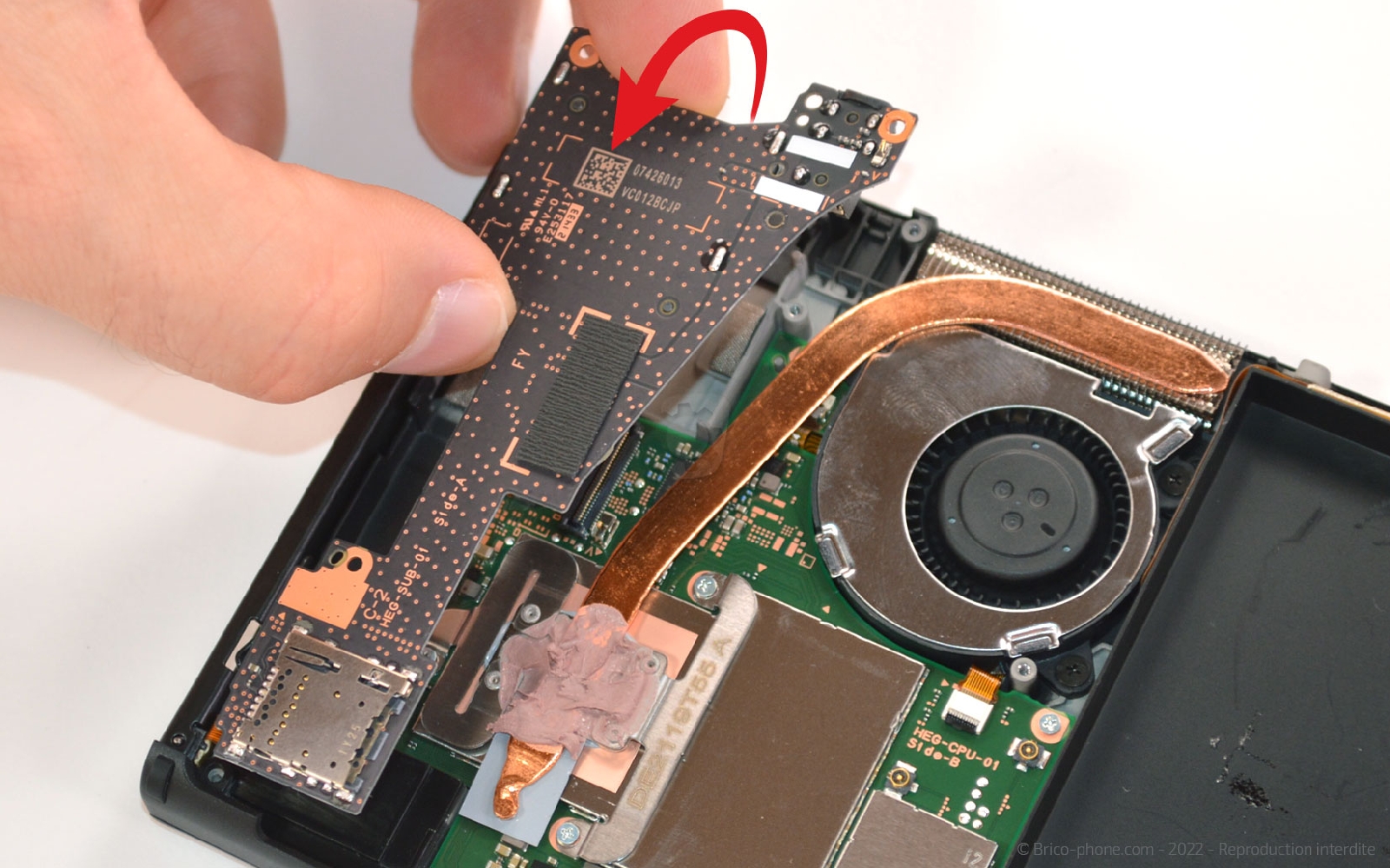

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 10

Etape 10 Enlever le dissipateur

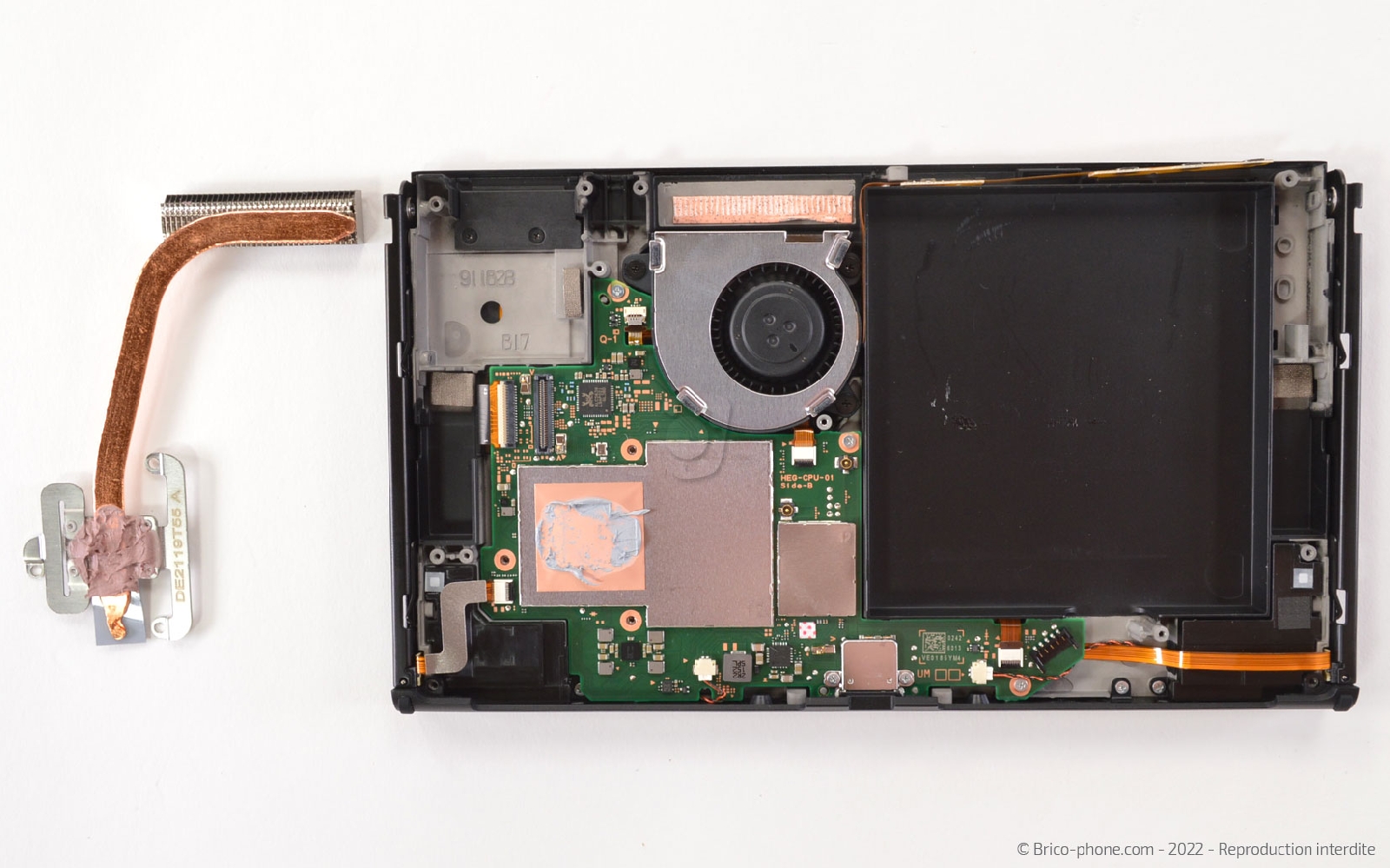

Sortez les trois vis cruciformes afin de pouvoir ensuite glisser le levier sous le dissipateur.

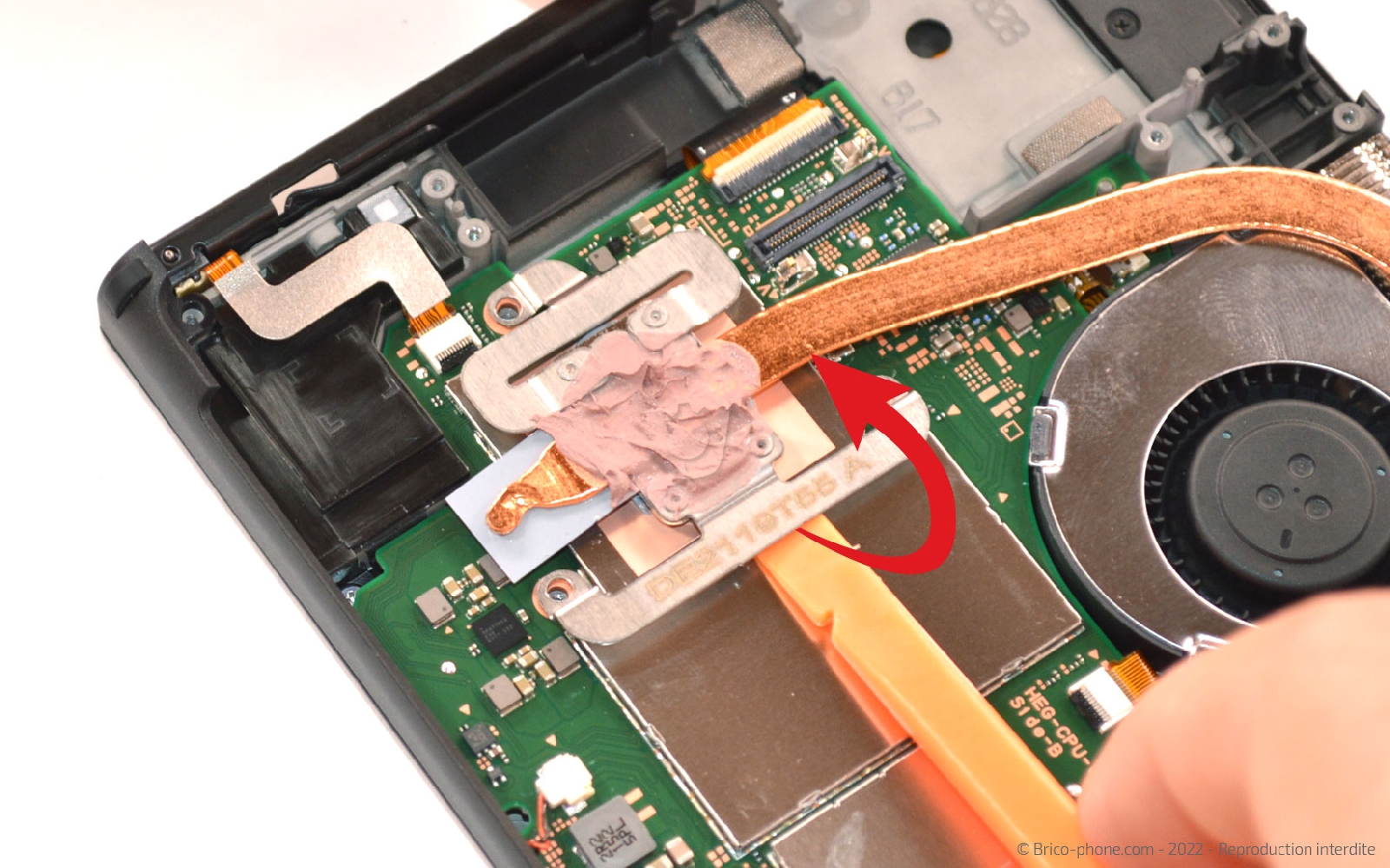

Insérez l'ustensile, entre le ventilateur et le composant pour réussir à sortir le dissipateur thermique.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

Etape 11 Débrancher les nappes des rails et des haut-parleurs

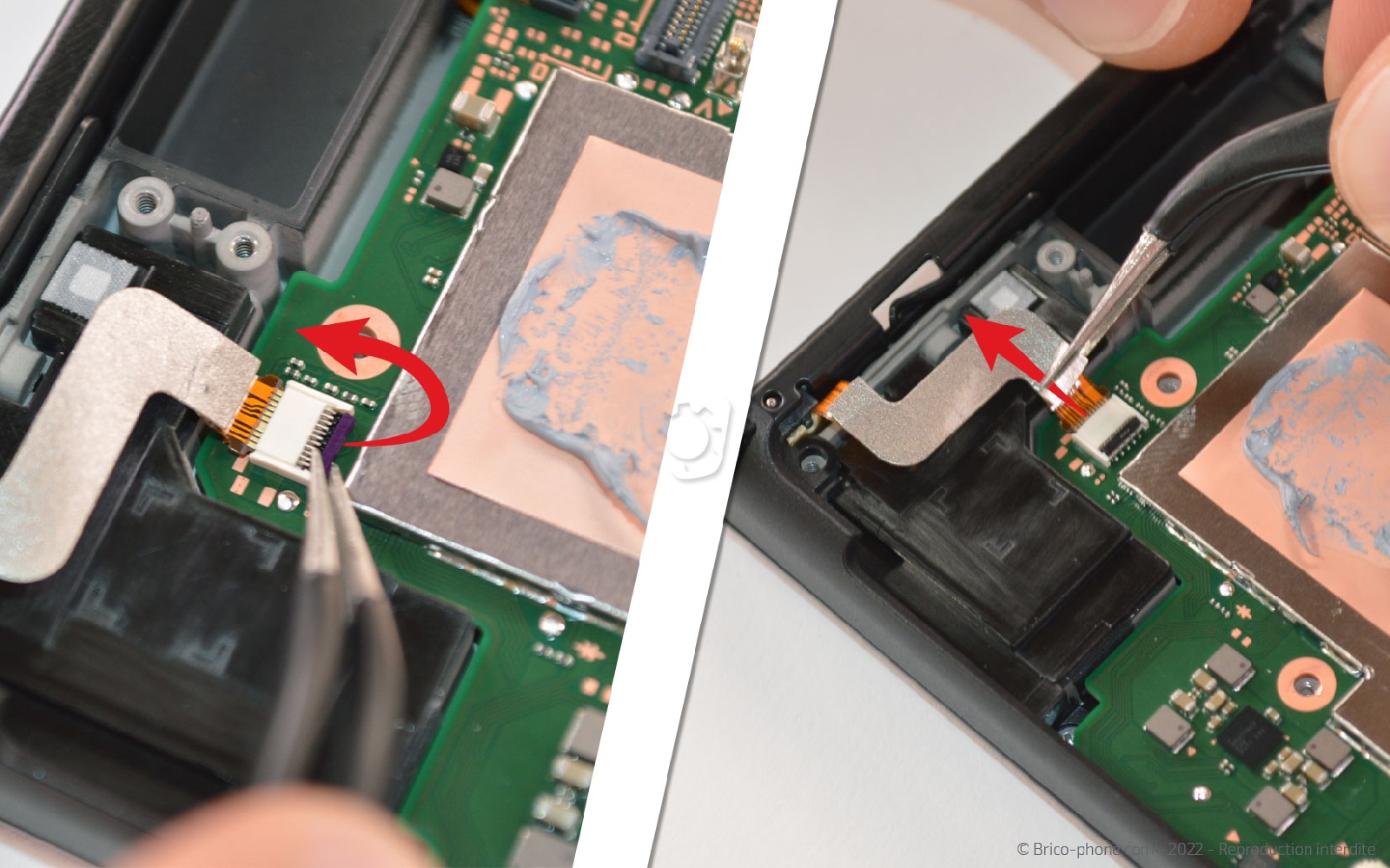

Déconnectez toutes les nappes présentes sur la carte mère en commençant par celle du rail gauche. Pour cela, soulevez à l'aide de la pincette le clapet noir puis tirez la nappe vers l'extérieur.

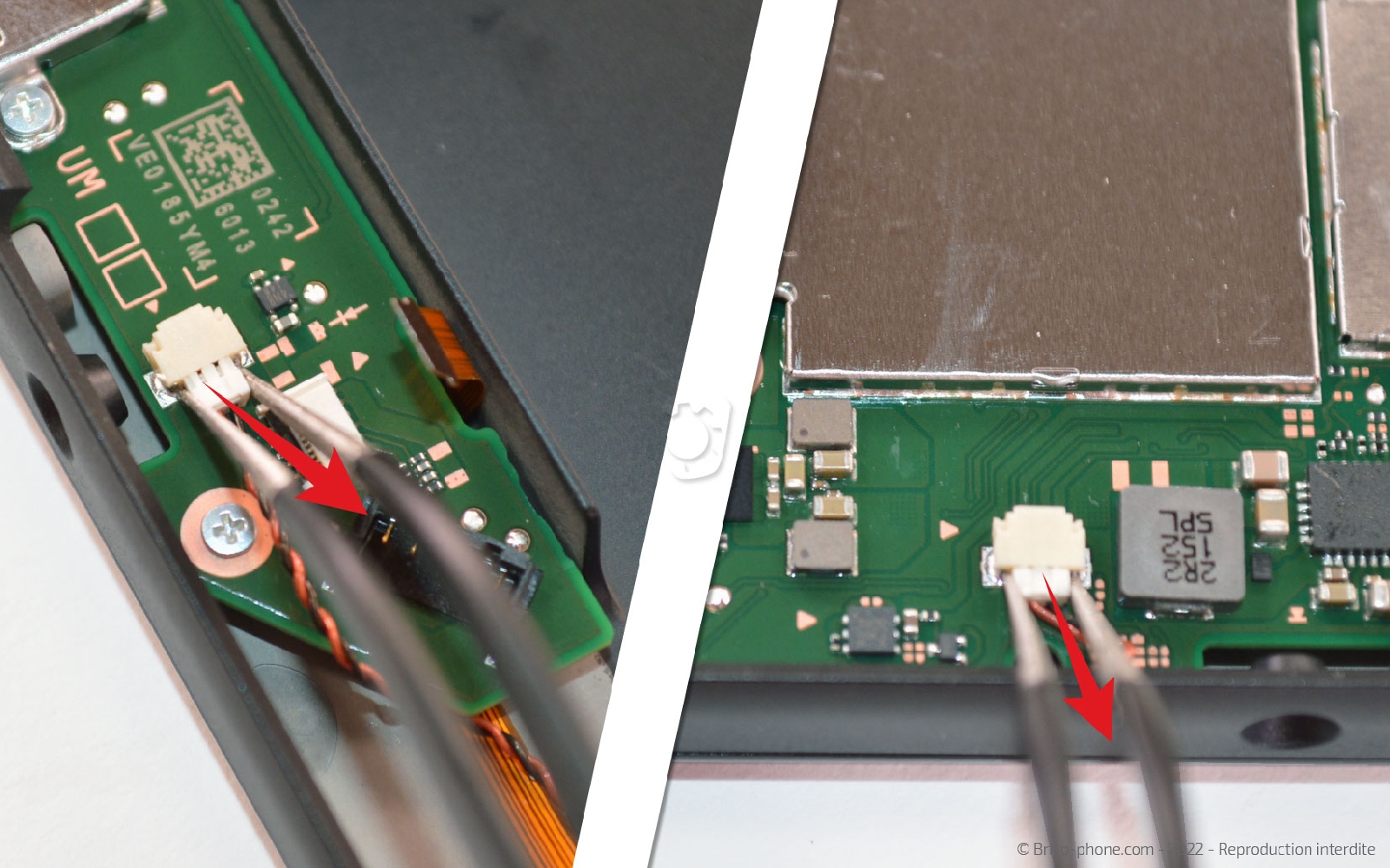

Débranchez les connectiques des haut-parleurs en sortant délicatement les nappes toujours avec la brucelles.

Ensuite, comme pour la première nappe, relevez le clapet puis tirez la nappe du rail droit.
Outils
Pince Brucelles
Etape 12

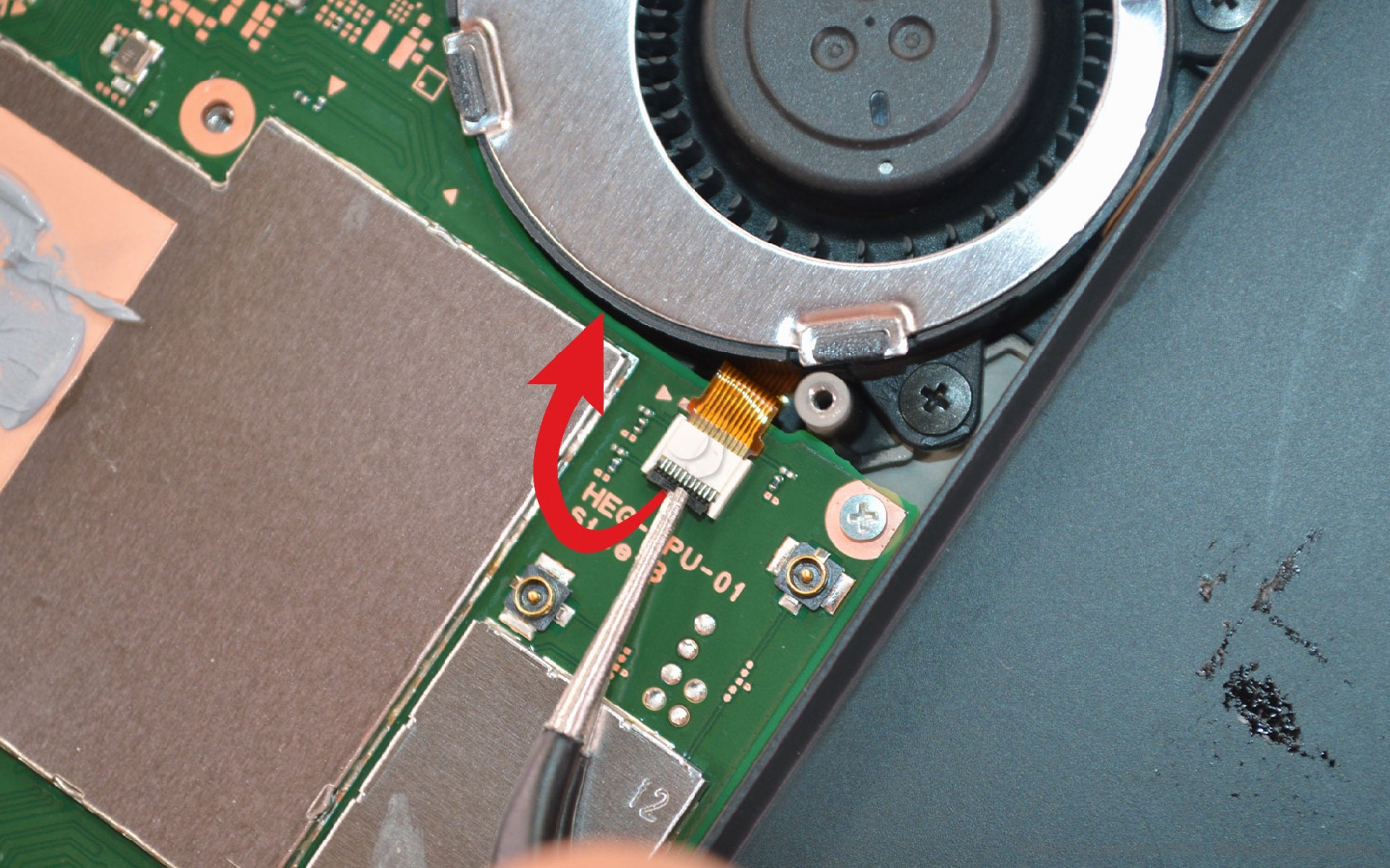

Etape 12 Séparer les dernières nappes de la carte mère

Pour la nappe de l'écran, vous devez soulever le clapet blanc cette fois-ci avant de sortir la connectique.

Réitérez la manipulation de l'étape précédente avec la nappe du ventilateur puis celle de la nappe Power et volume.
Outils
Levier Nylon
Pince Brucelles
Etape 13

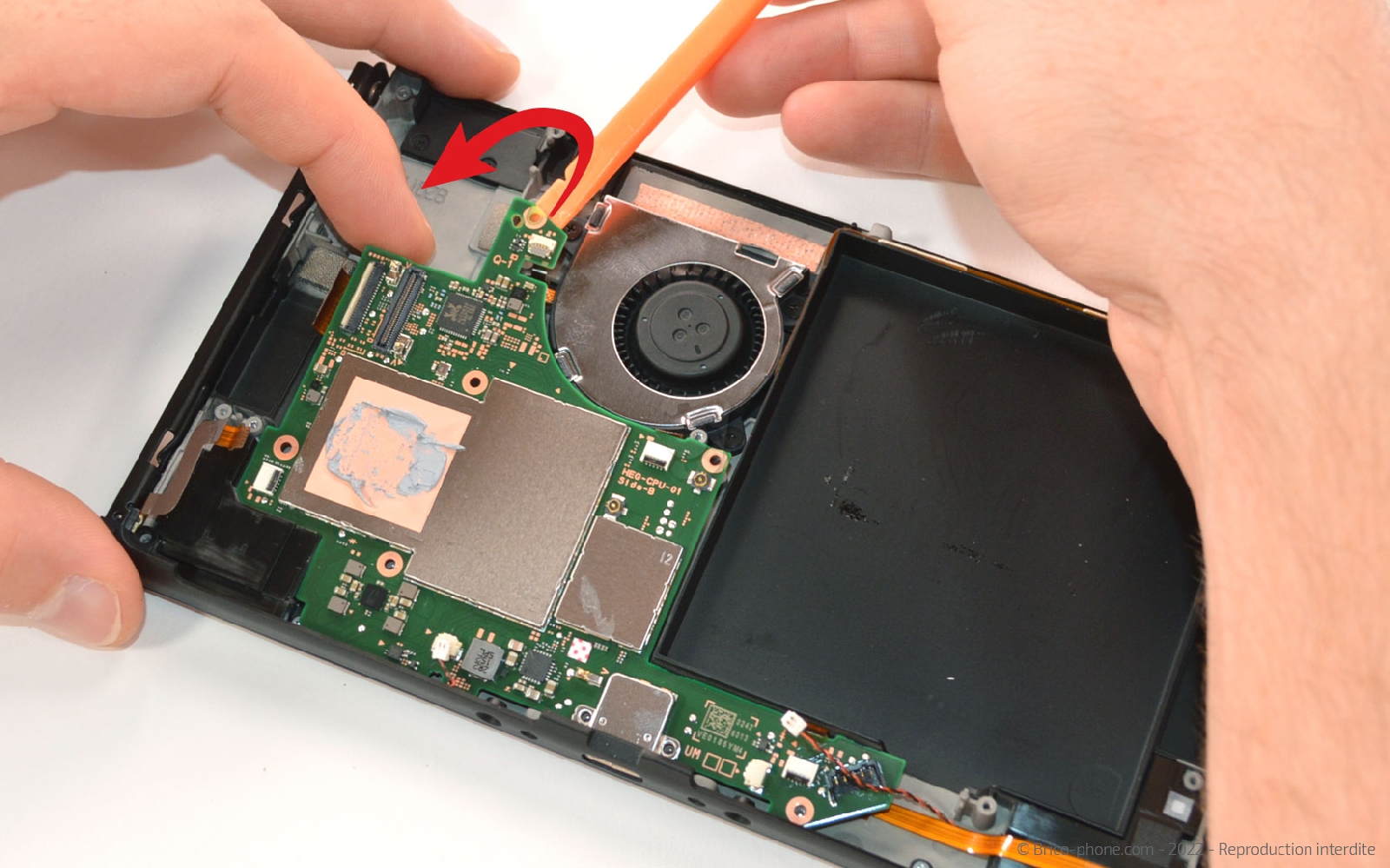

Etape 13 Sortir la carte mère

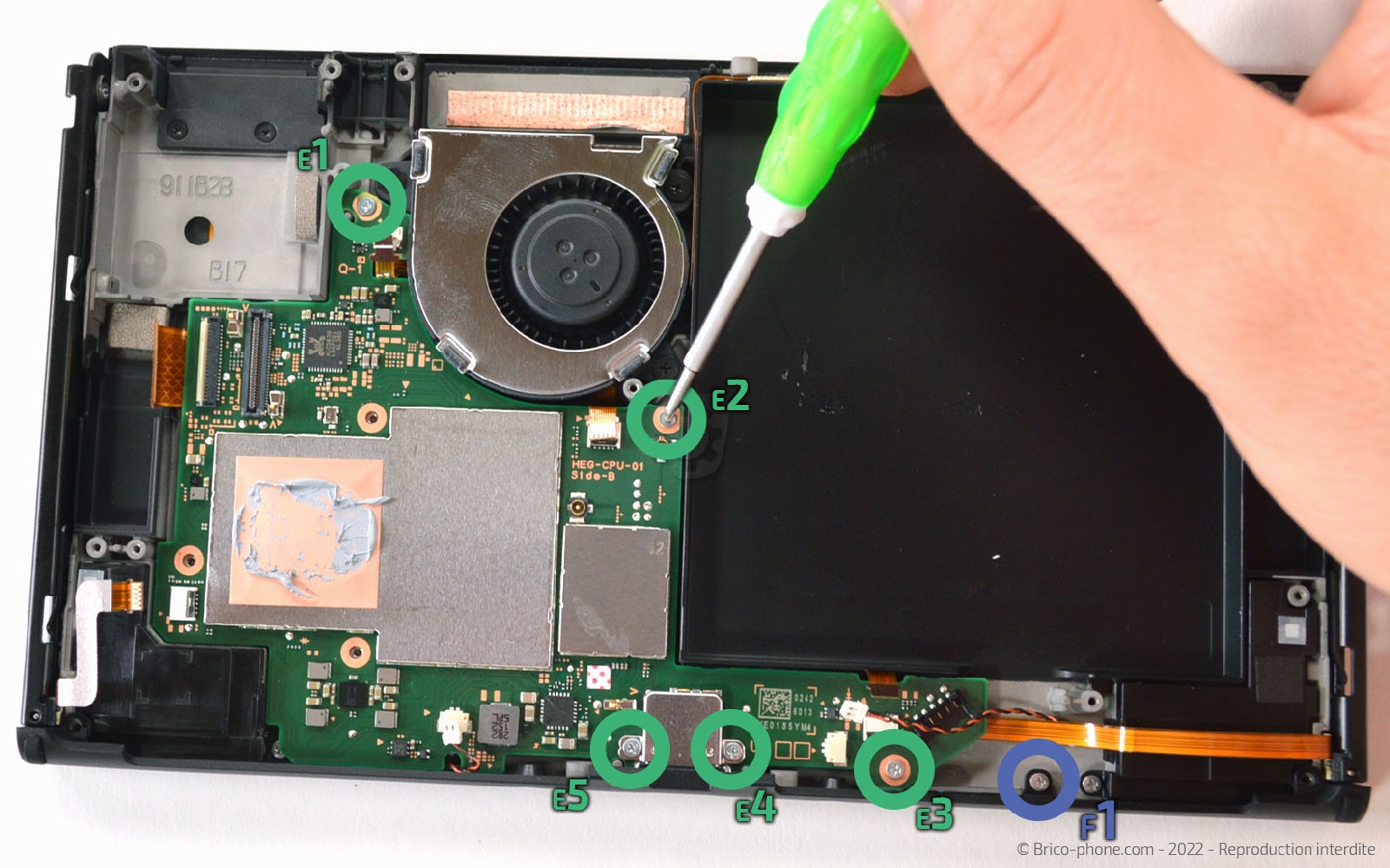

Ôtez les 5 vis de la carte mère ainsi que celle du coté en plastique de la console.

Décalez légèrement le support avant de soulever la carte mère avec le levier pour l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

Etape 14 Chauffer l'écran

Pour décoller l'écran, vous allez devoir chauffer ce dernier avec un décapeur thermique ou votre sèche-cheveux.

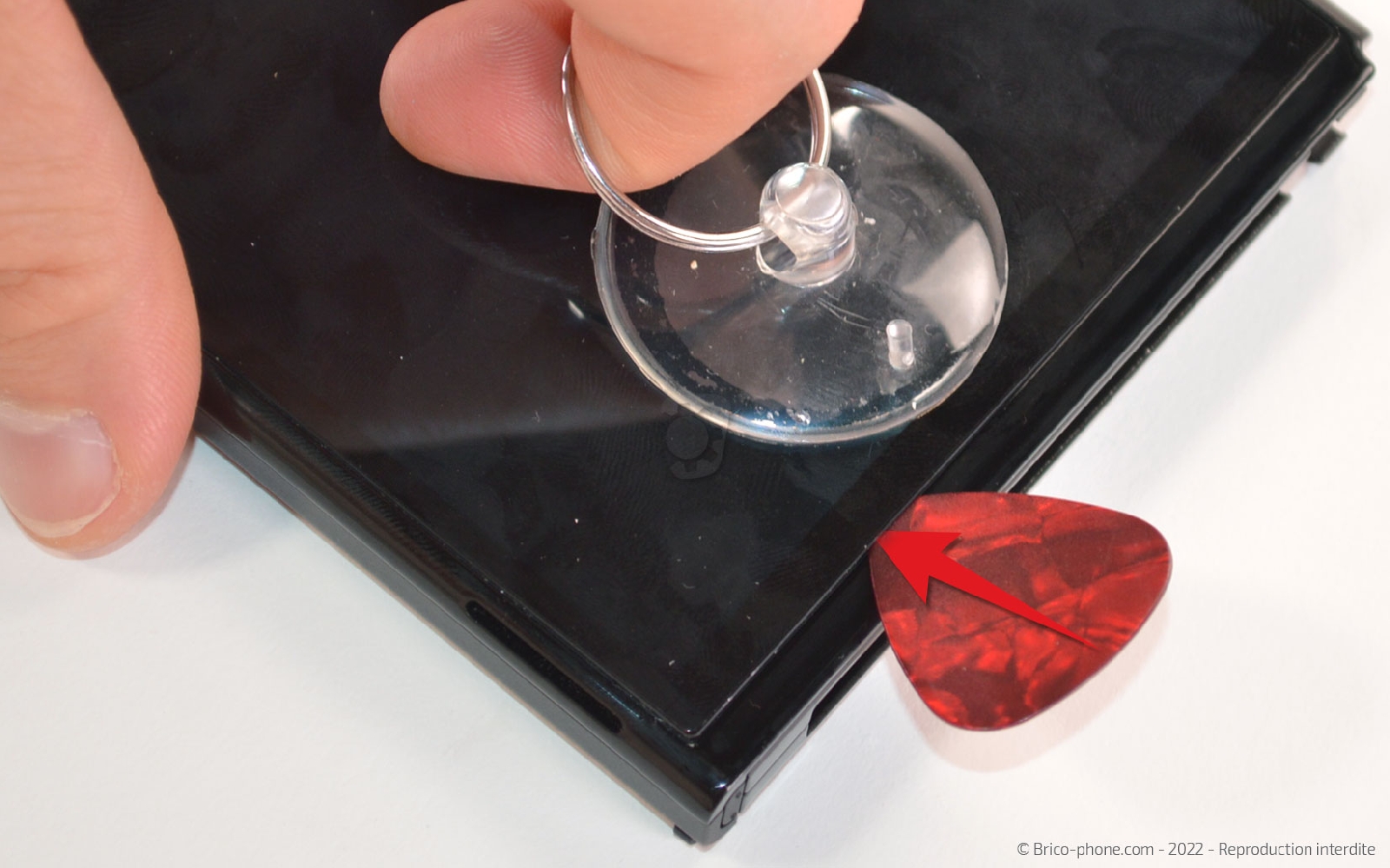

Collez la ventouse sur l'écran près d'un bord afin de pouvoir insérez le médiator en métal entre la votre avant et le châssis.

Une fois l'interstice créé, remplacez le médiator en métal par celui en plastique afin de continuer le décollage.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

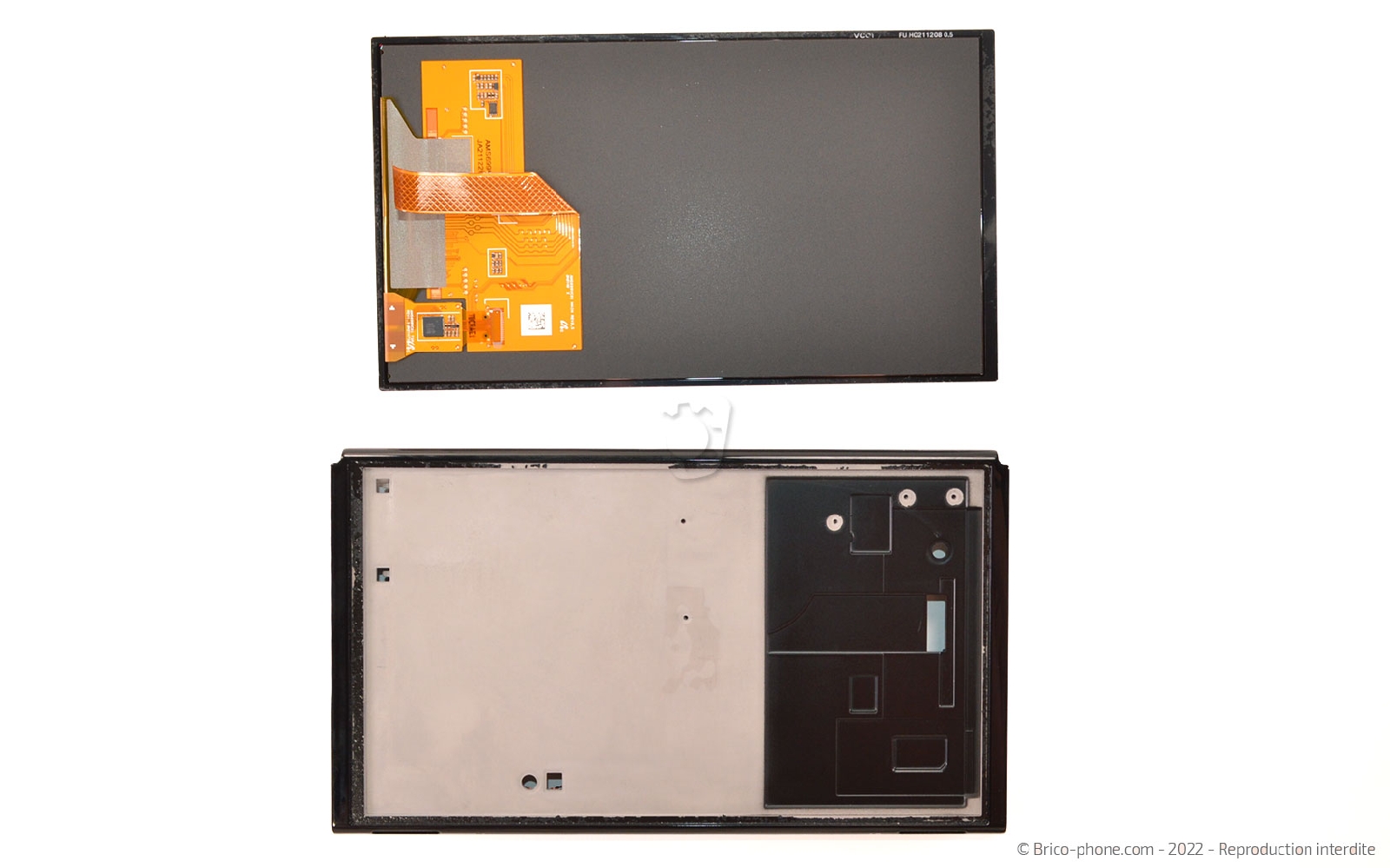

Etape 15 Décoller la vitre avant et le LCD

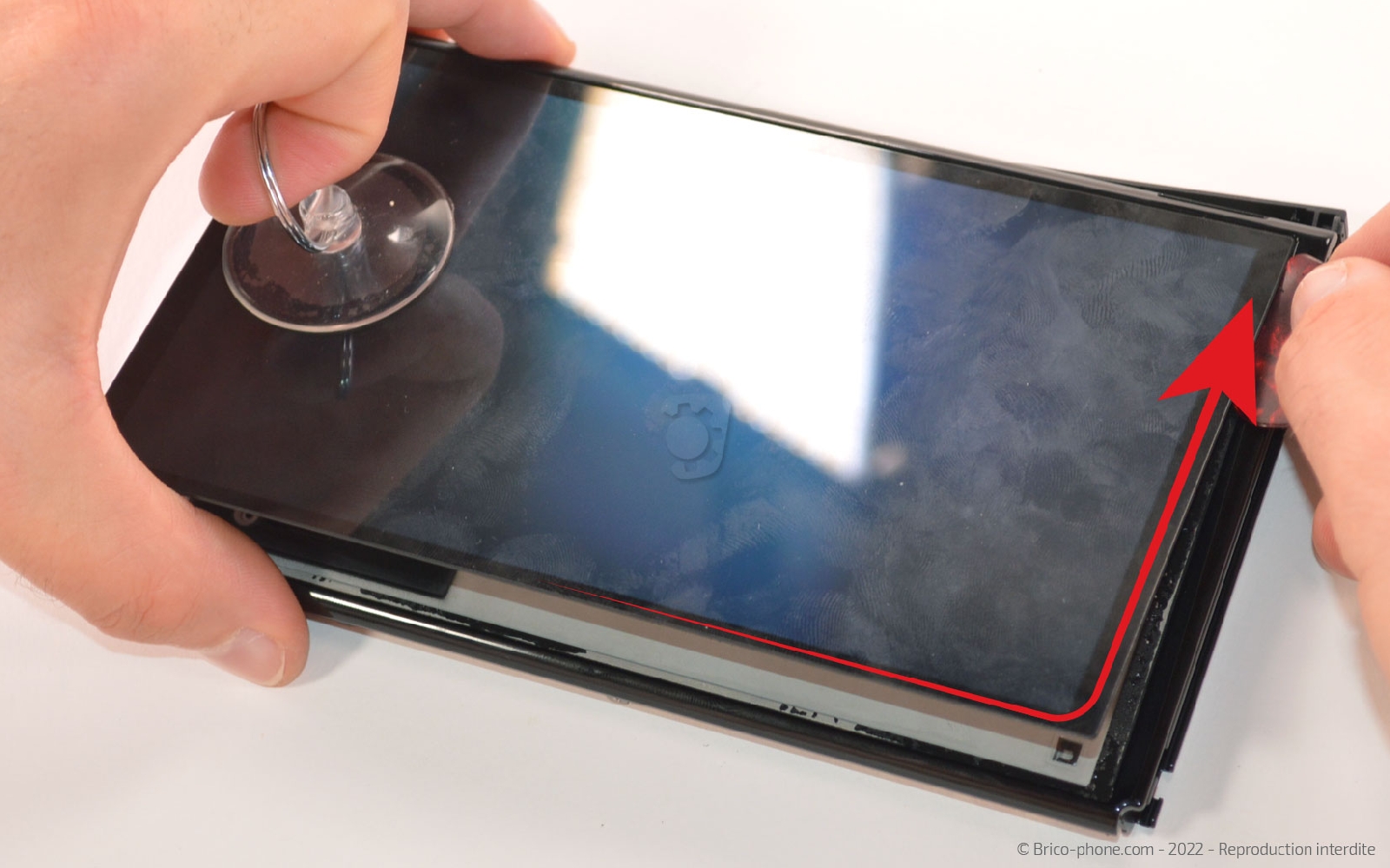

Continuez de décoller l'écran en faisant glisser le médiator tout autour de l'appareil. N'hésitez pas à chauffer petit à petit en fonction de votre avancement.
Outils
Médiator
Ventouse
Pièces
Ecran pré-assemblé pour Nintendo Switch OLED 159.90€
Etape 16

Etape 16 Récupérer le ventilateur

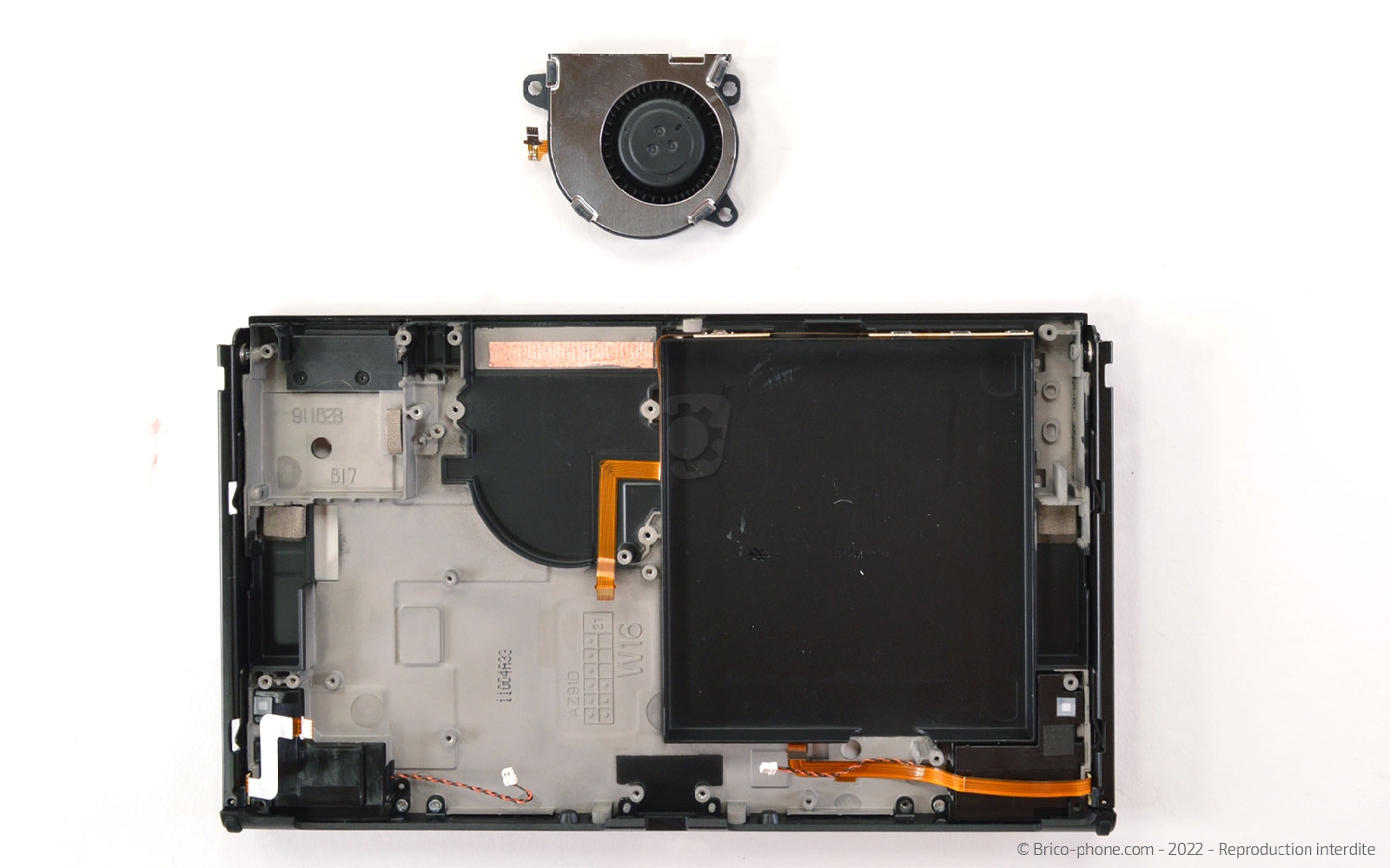

A l'aide du tournevis cruciforme, retirez les 3 vis du ventilateur avant de pouvoir l'extraire du châssis.
Outils
Tournevis Cruciforme
Etape 17

Etape 17 Détacher la plaquette latérale

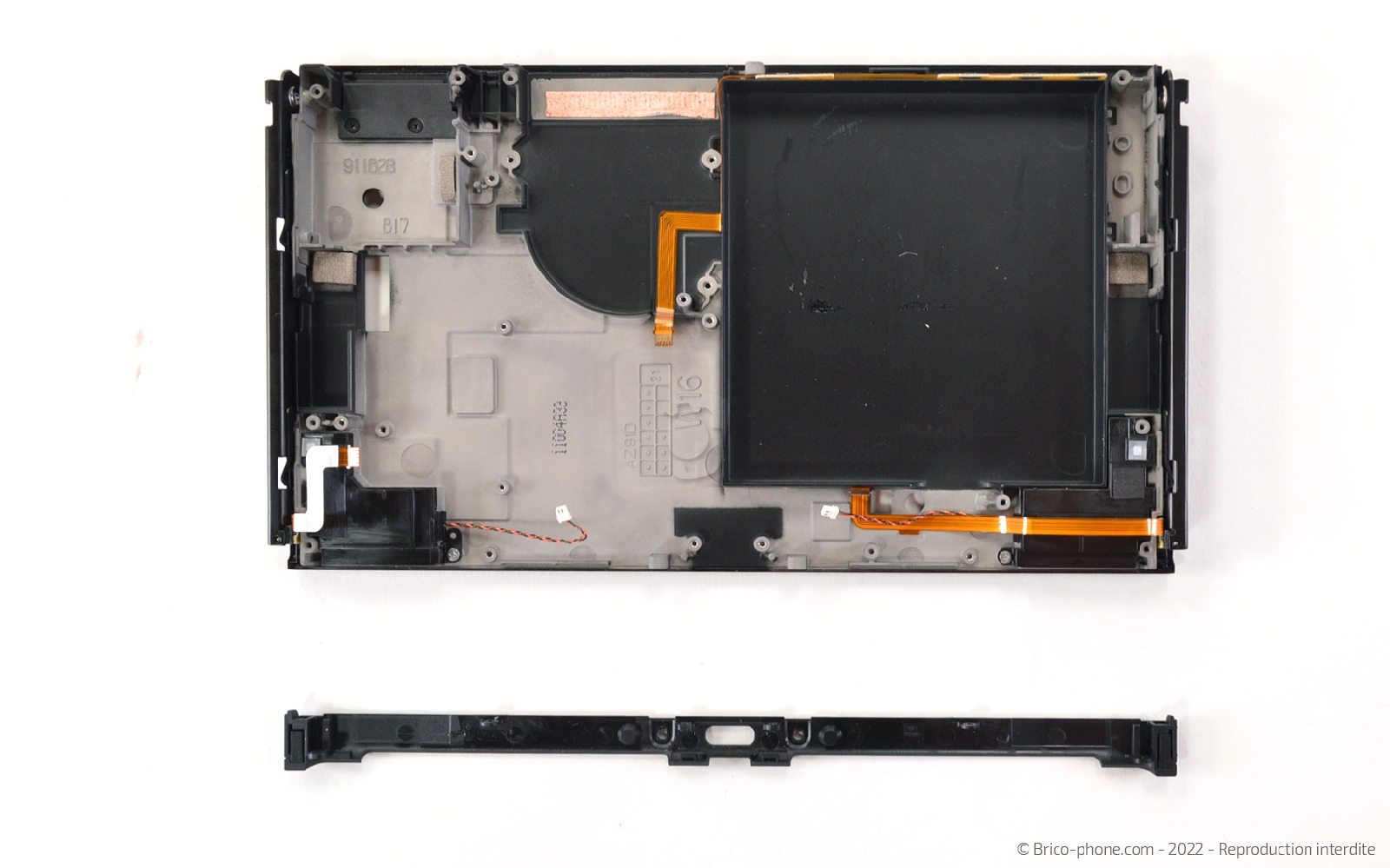

Récupérez la vis cruciforme F2 puis la partie latérale de la console.
Outils
Tournevis Cruciforme
Etape 18

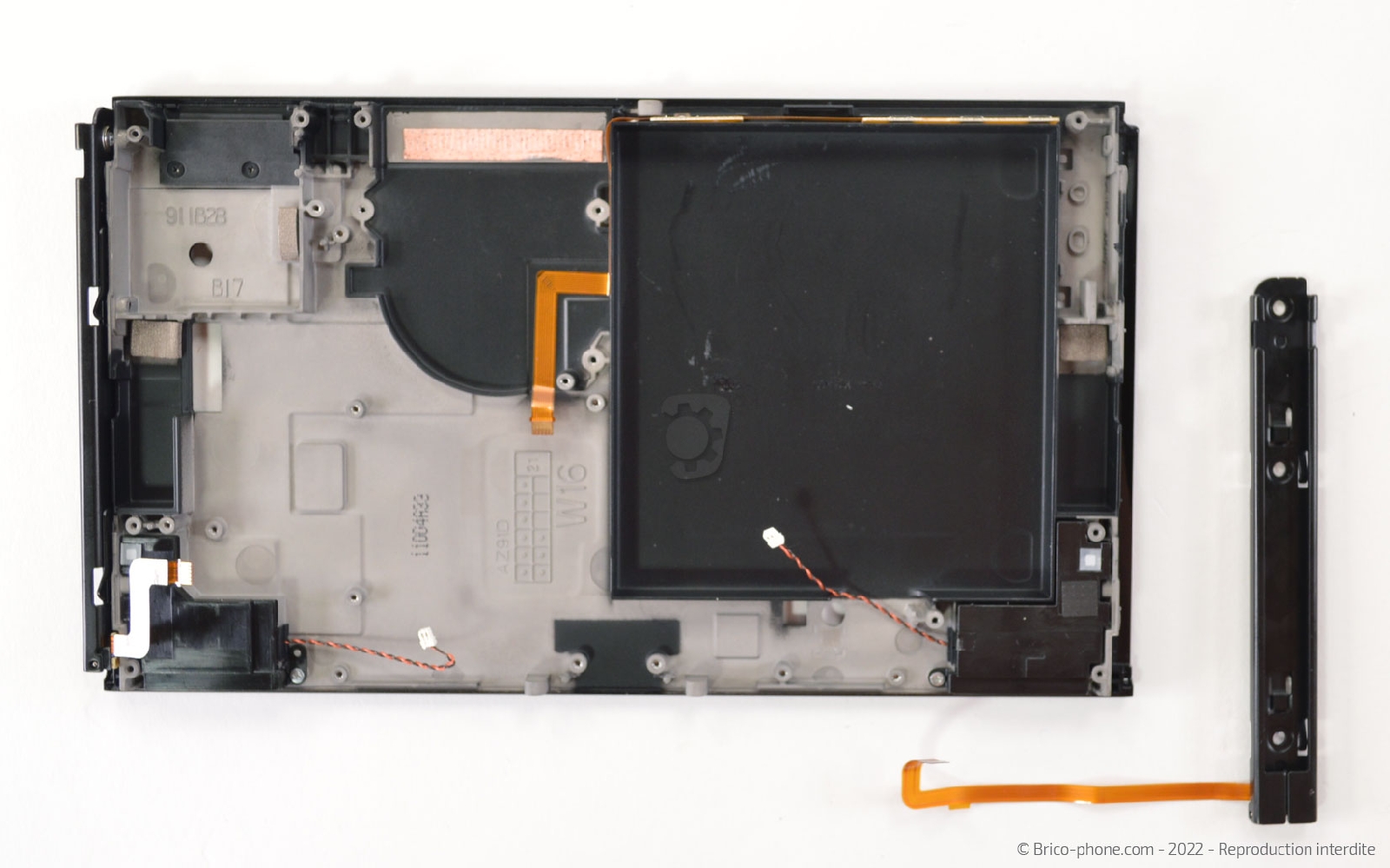

Etape 18 Extraire le rail gauche

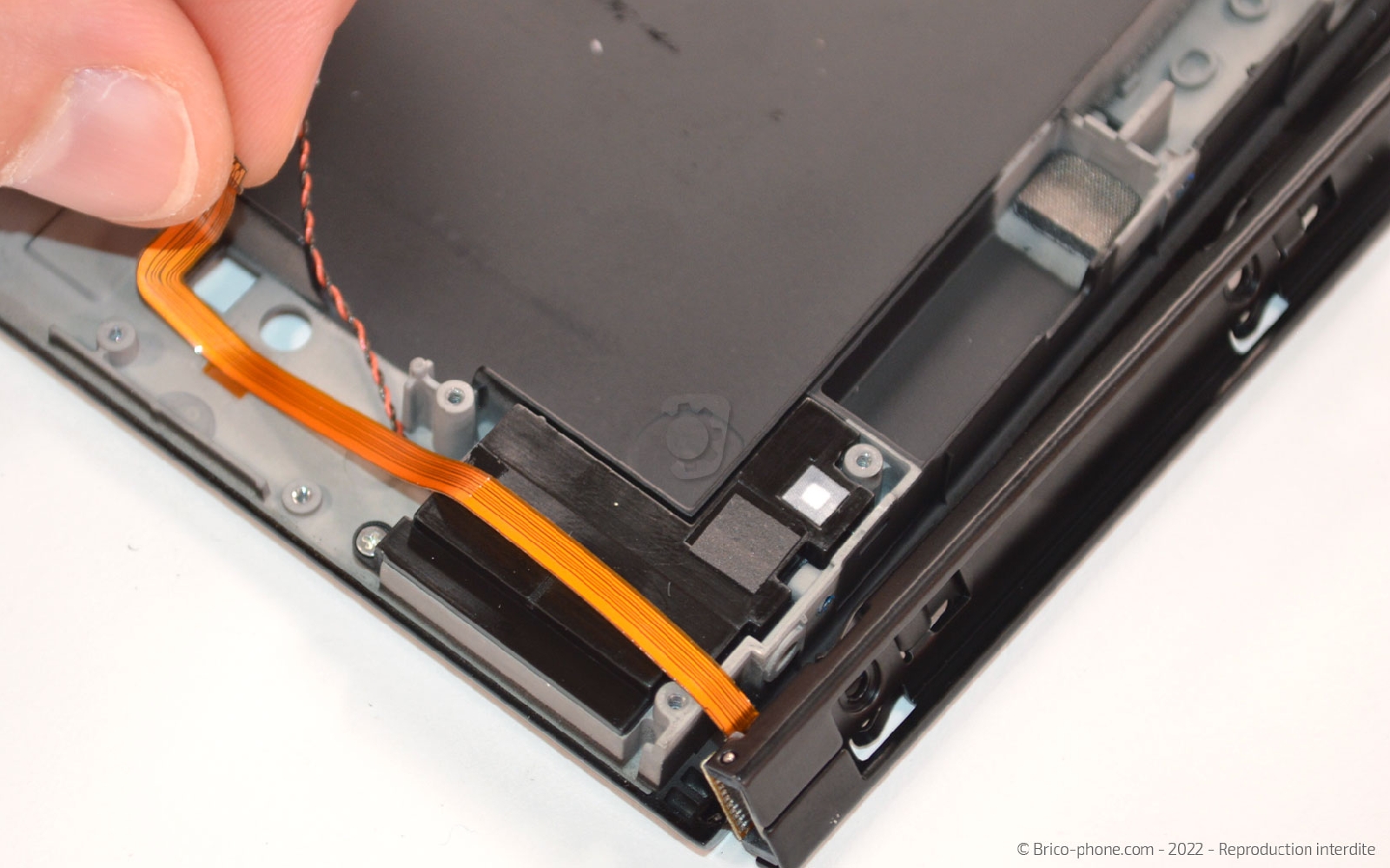

Sur le rail gauche, ôtez les deux dernières vis avec le tournevis cruciforme puis décollez la nappe du châssis afin de pouvoir mettre de coté le rail complet.
Outils
Tournevis Cruciforme
Pièces
Rail latéral gauche de Nintendo Switch OLED 18.90€
Etape 19

Etape 19 Mettre de coté le rail droit

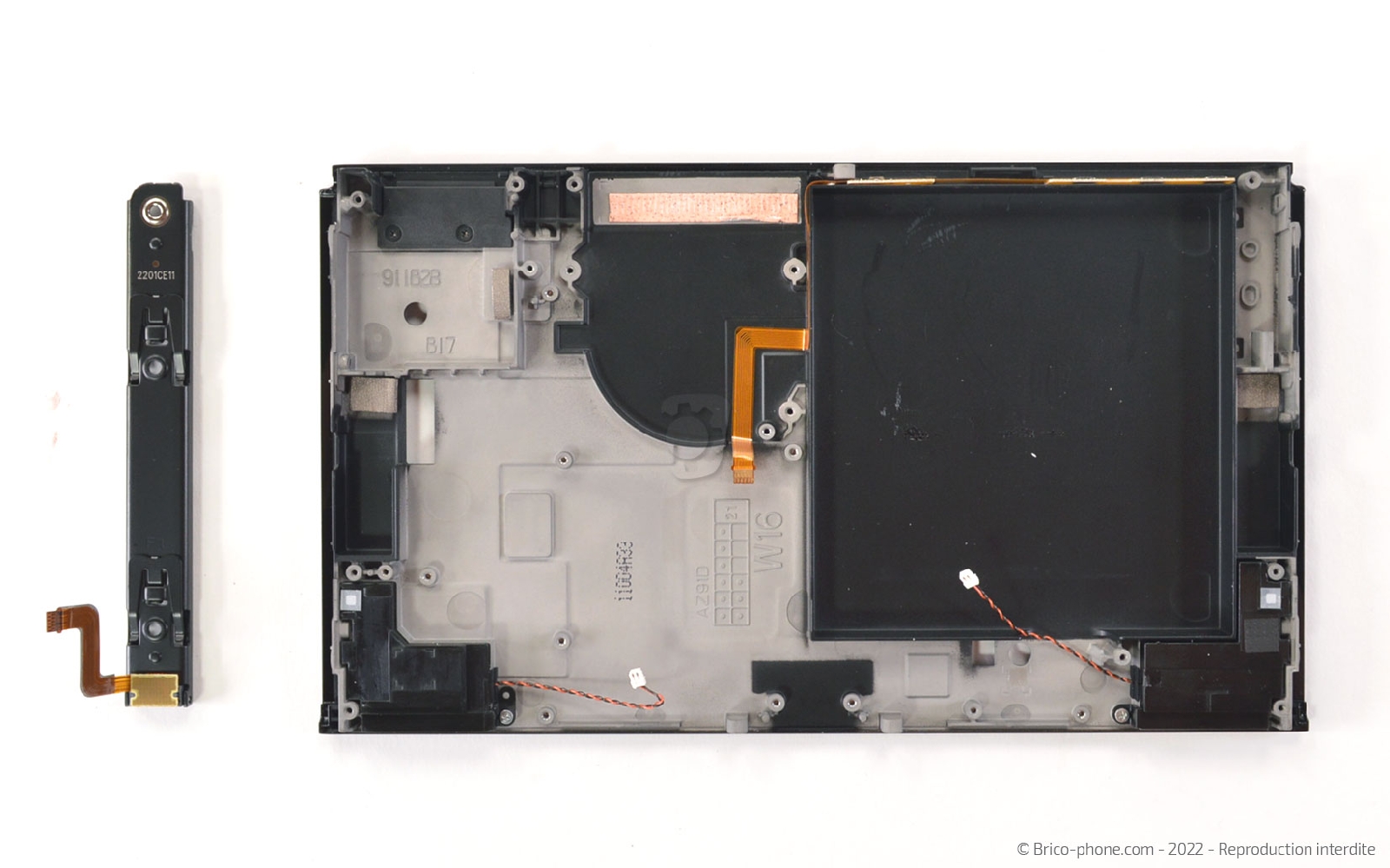

Reproduisez la même manipulation mais cette fois-ci pour le rail de droite.
Outils
Tournevis Cruciforme
Pièces
Rail latéral droit de Nintendo Switch OLED 18.90€
Etape 20

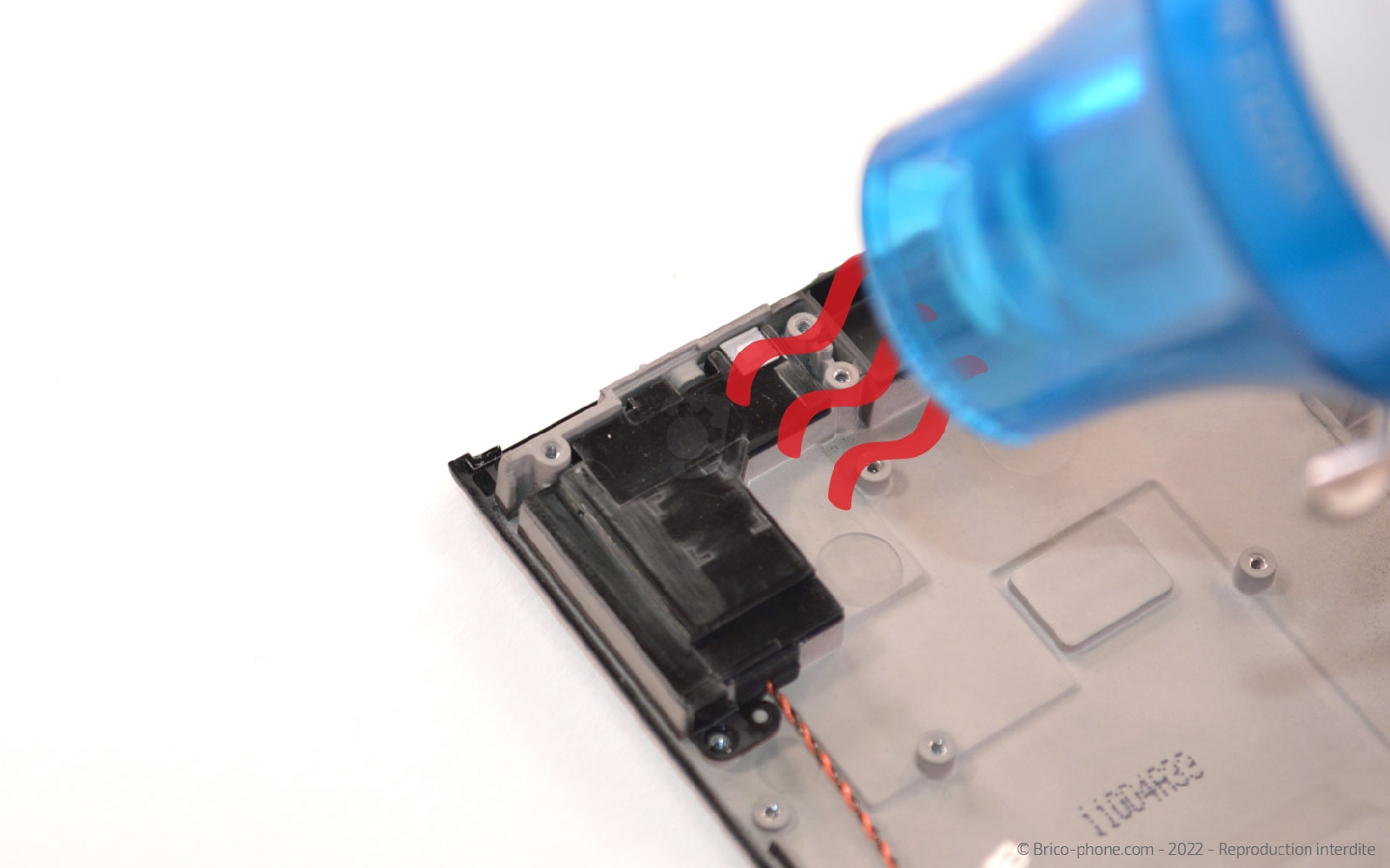

Etape 20 Enlever le haut-parleur gauche

Sur le châssis, nous devons encore récupérer les haut-parleurs. Pour cela, il nous faut retirer le vis cruciforme puis détachez la protection plastique.

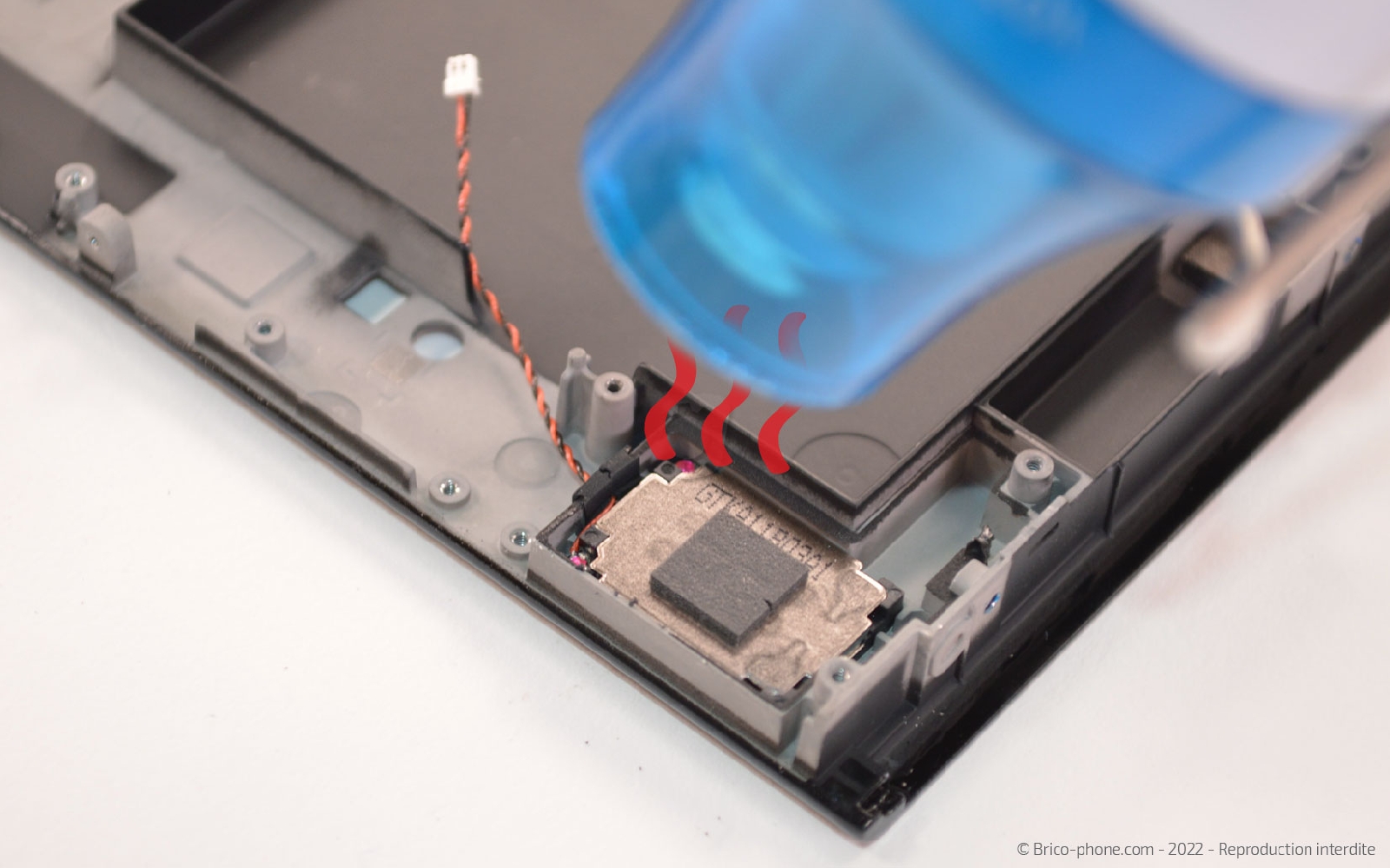

Ensuite, chauffez légèrement l'élément pour le décoller du châssis à l'aide de la brucelles.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Haut-parleur externe pour Nintendo Switch OLED 7.90€
Etape 21

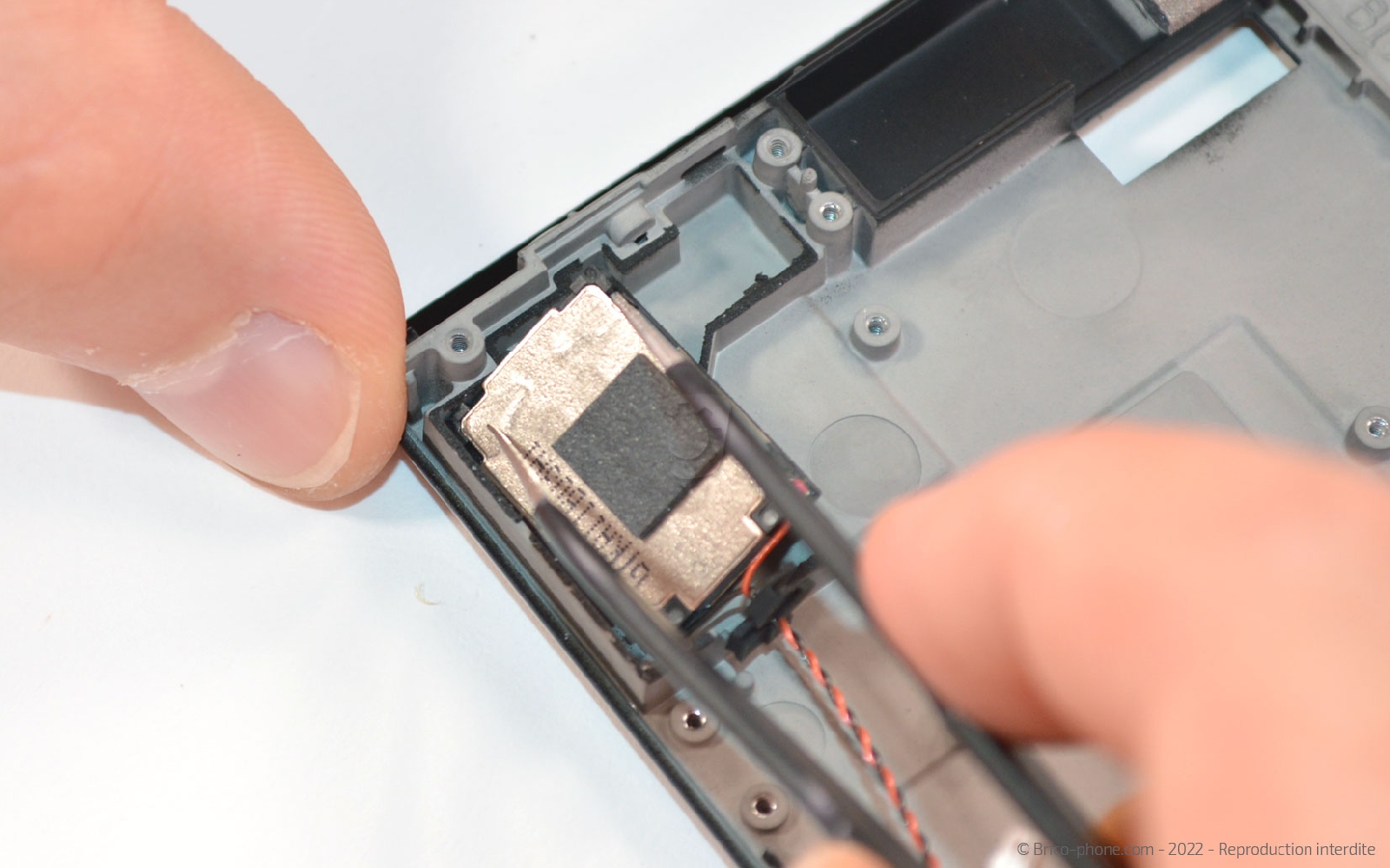

Etape 21 Retirer le haut-parleur droit

Comme pour l'étape précédente, vous devez retirer la vis H2 puis chauffer le composant pour le sortir du châssis sans difficulté.

Insérez le spudger sous la protection pour le détacher et accéder au HP. Saisissez enfin le haut-parleur avec la pince en métal.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Haut-parleur externe pour Nintendo Switch OLED 7.90€
Etape 22

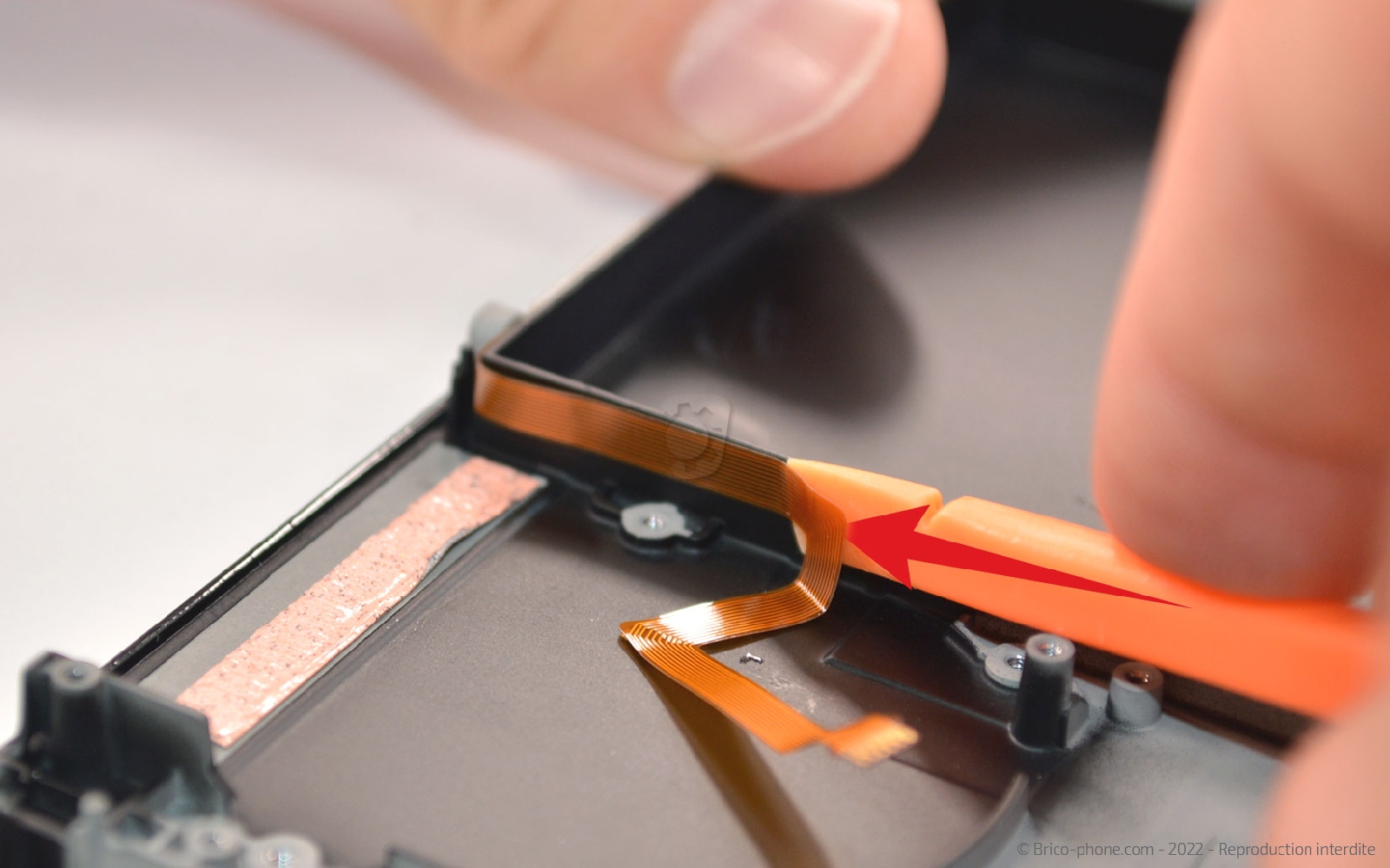

Etape 22 Sortir la nappe Power

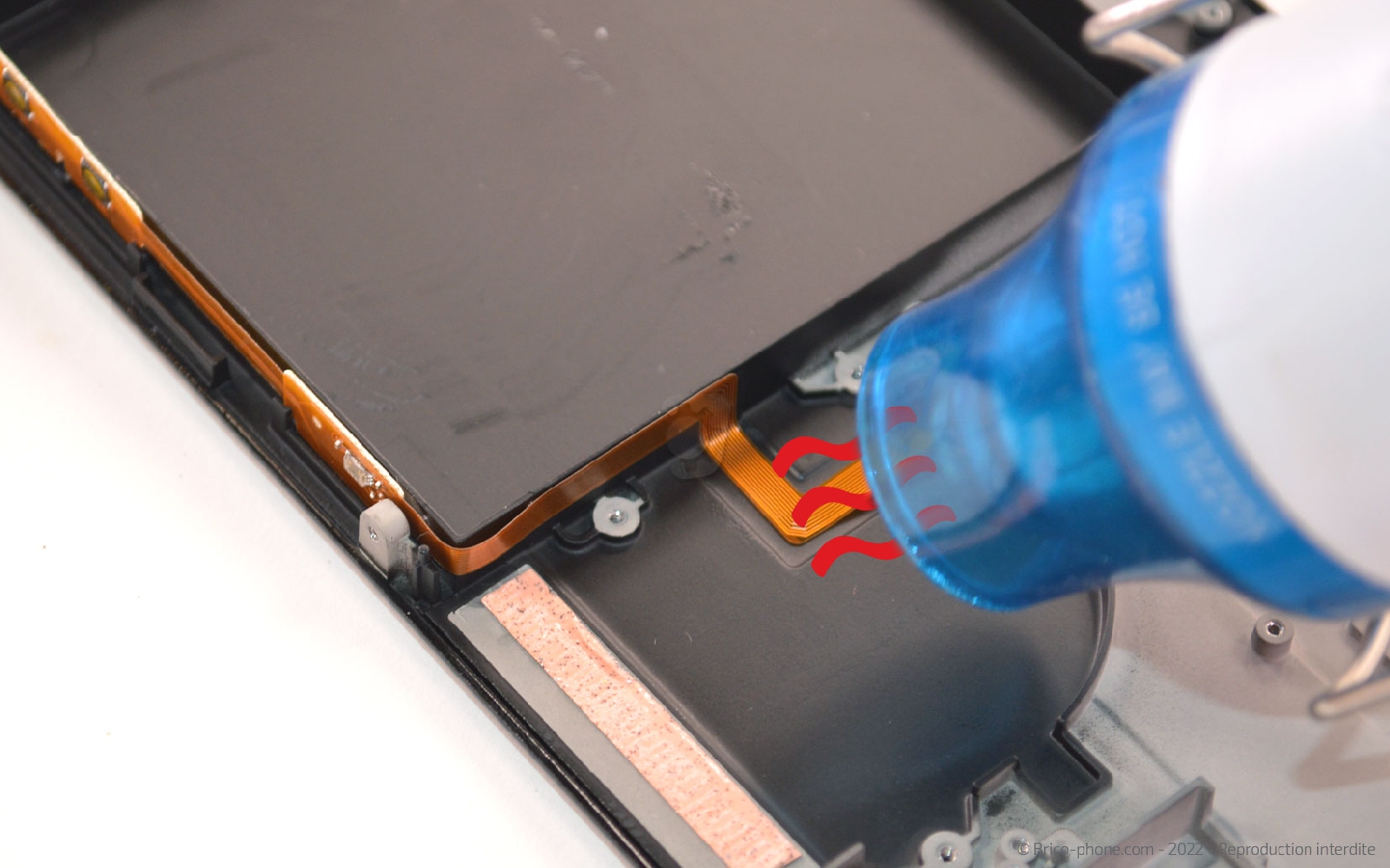

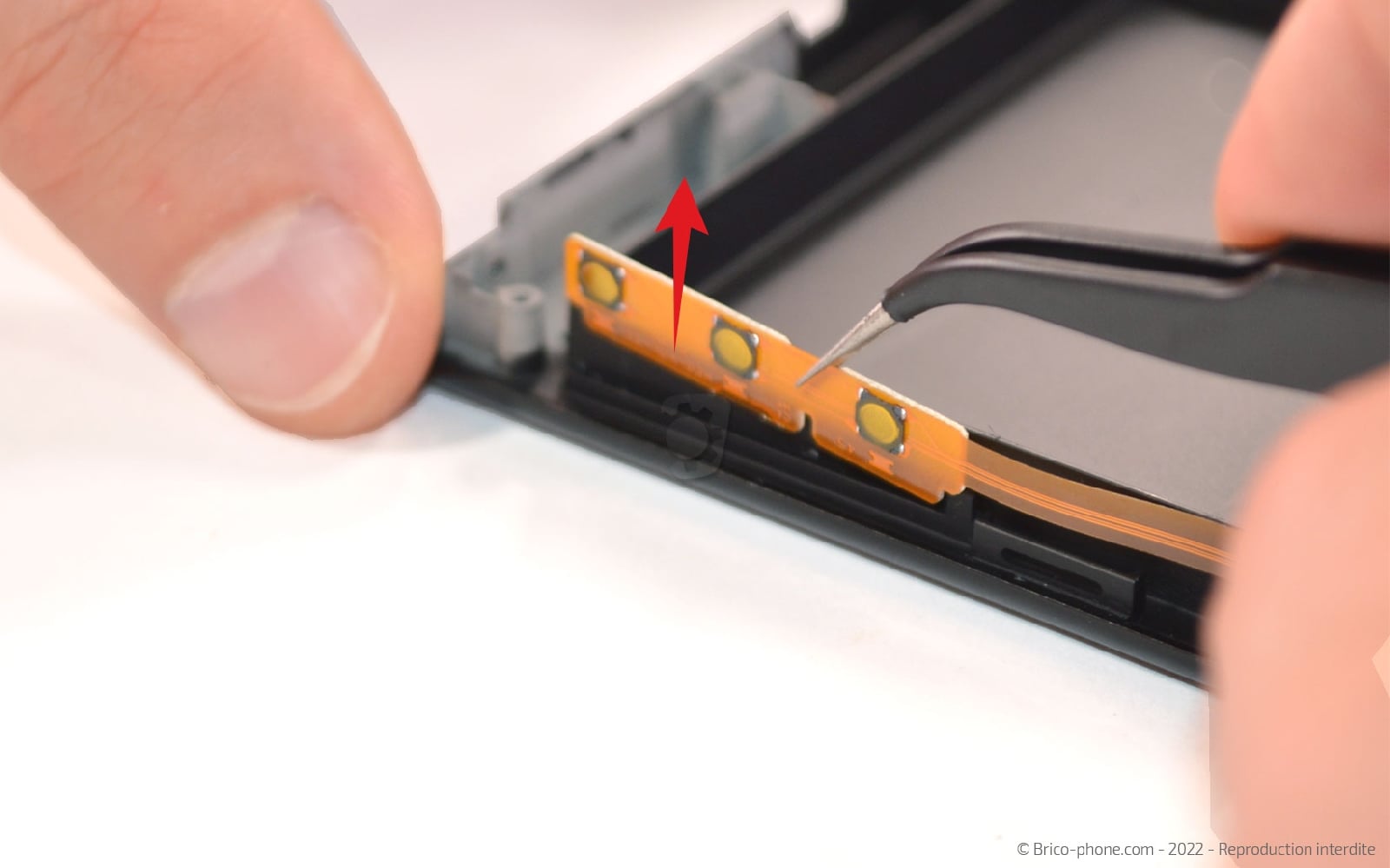

Chauffez la nappe des boutons Power et Volume afin de pouvoir la décoller du châssis plus facilement.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Nappe power et volume pour Nintendo Switch OLED 8.90€
Etape 23

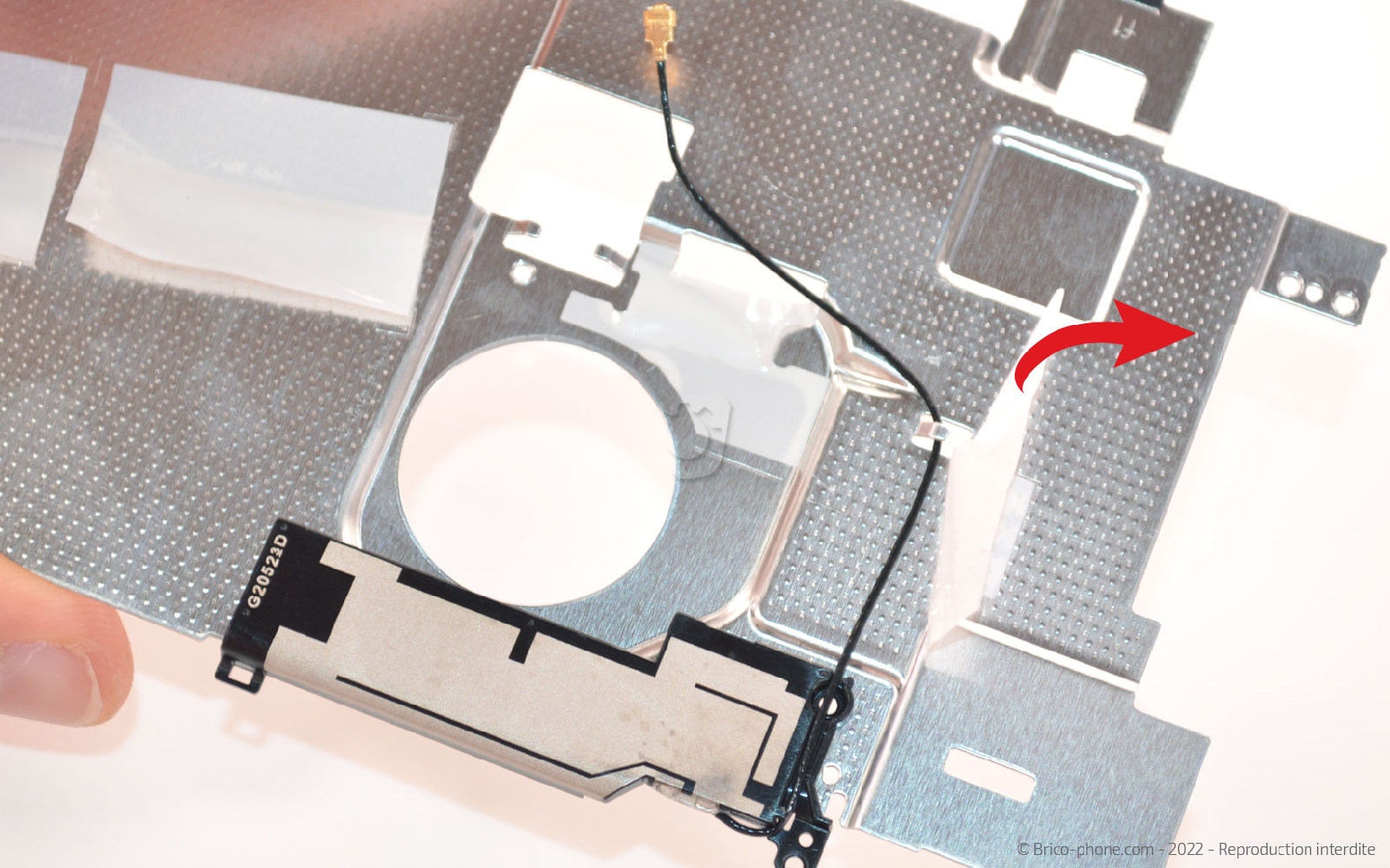

Etape 23 Récupérer les antennes

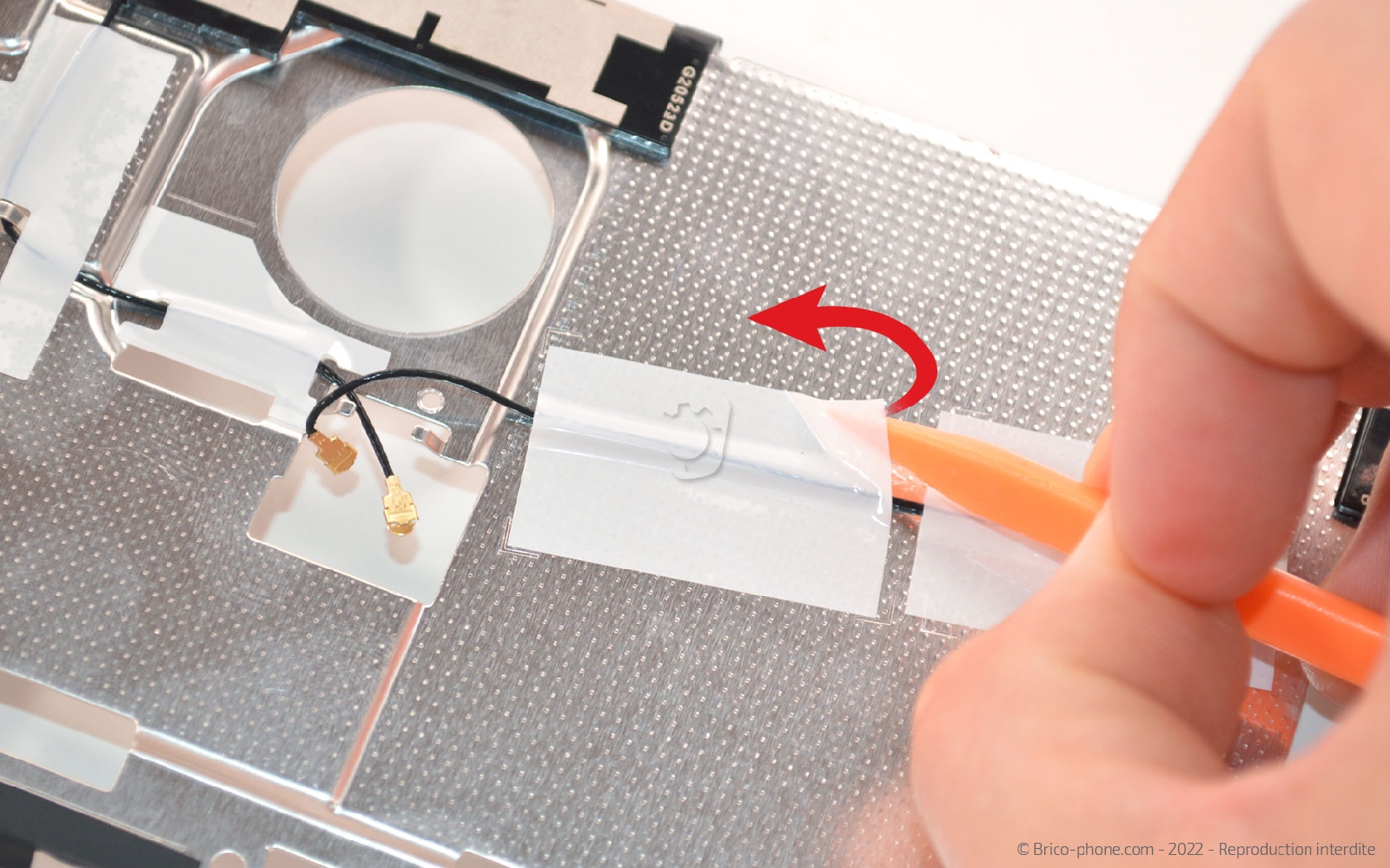

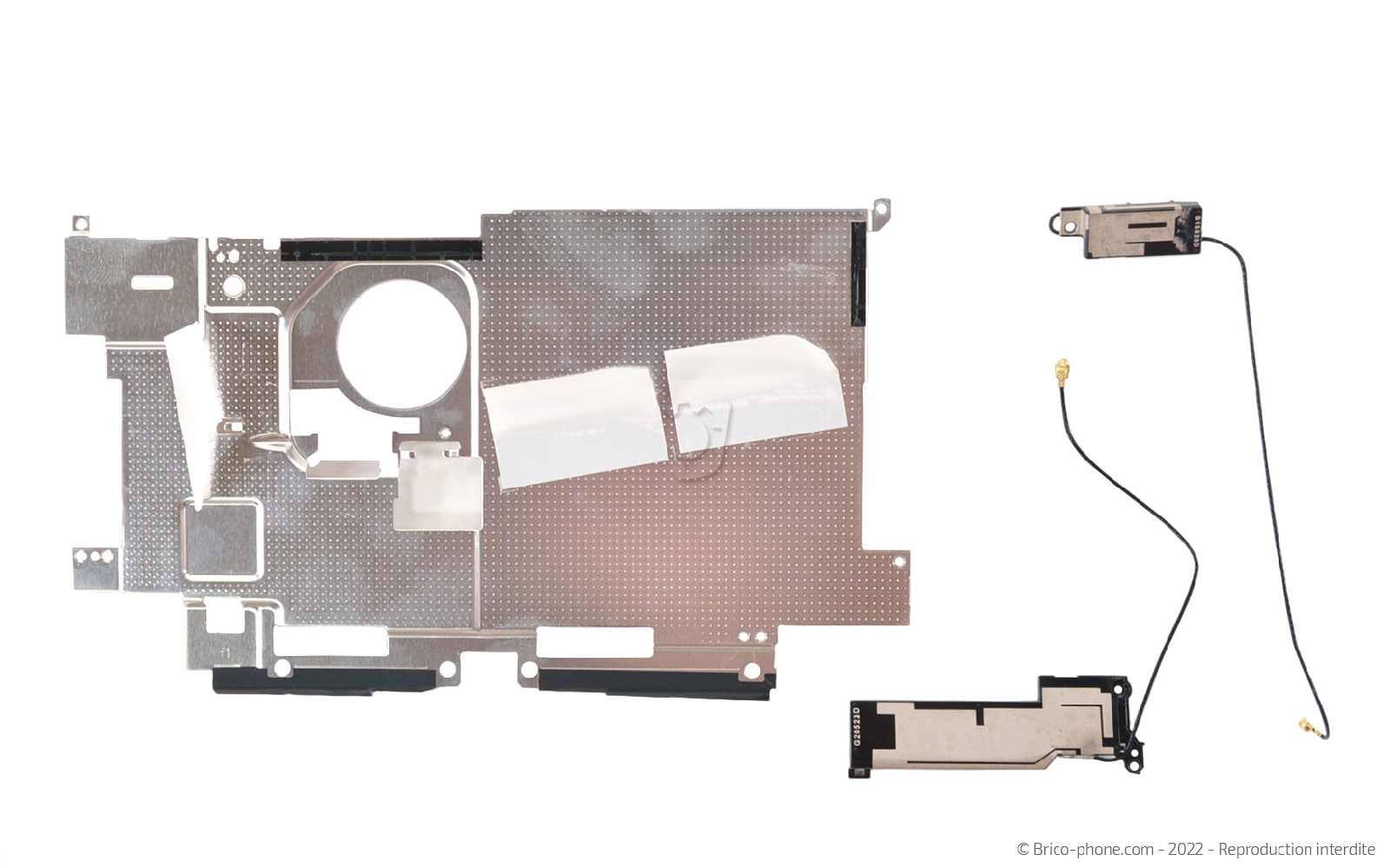

Reprenez la plaquette métallique pour chauffer et décoller les antennes. pensez à soulever les adhésifs pour sortir les câbles coaxiaux de leur emplacement.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Module d'antenne Wifi Bluetooth pour Nintendo Switch OLED 11.90€
Etape 24

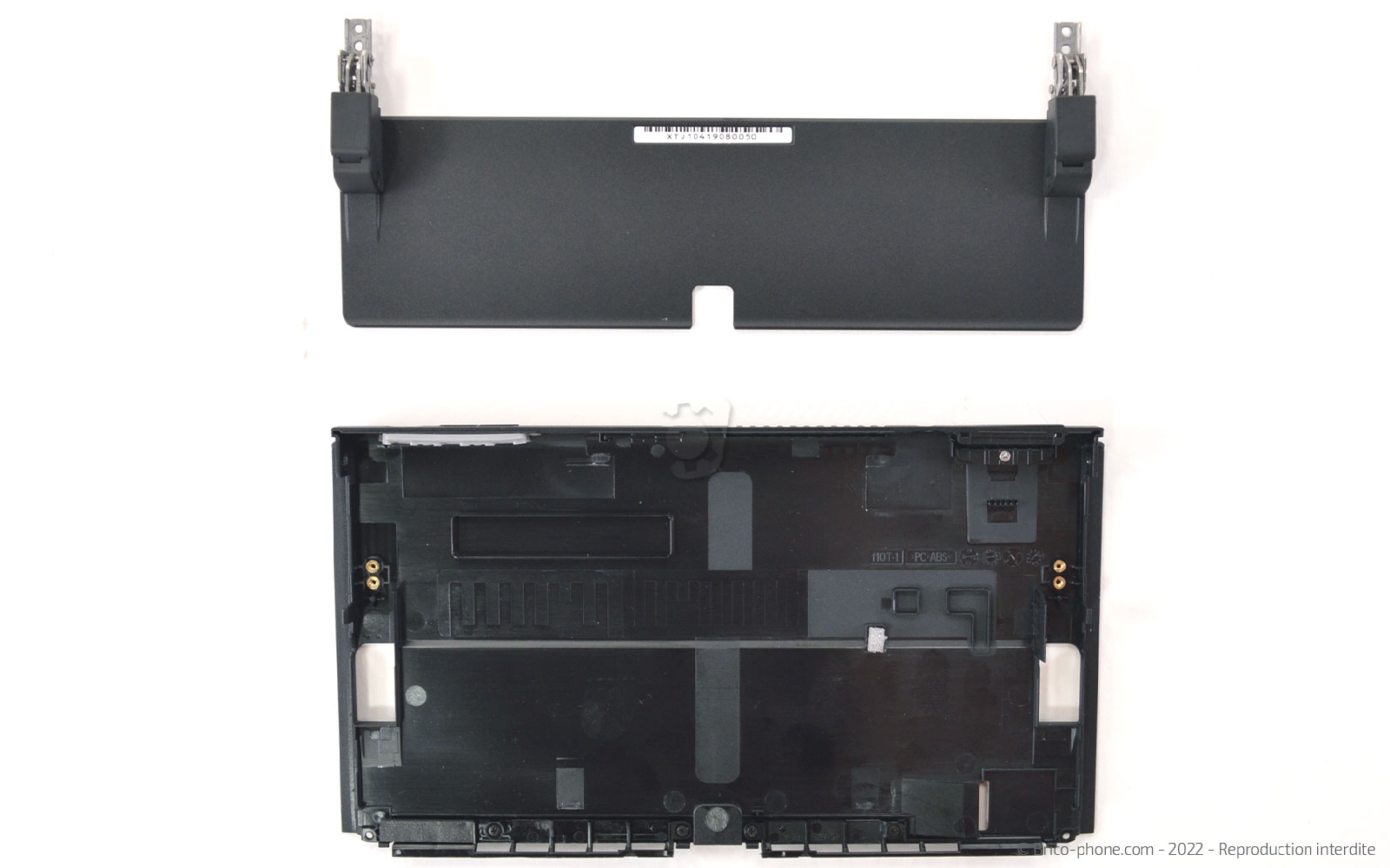

Etape 24 Détacher le support

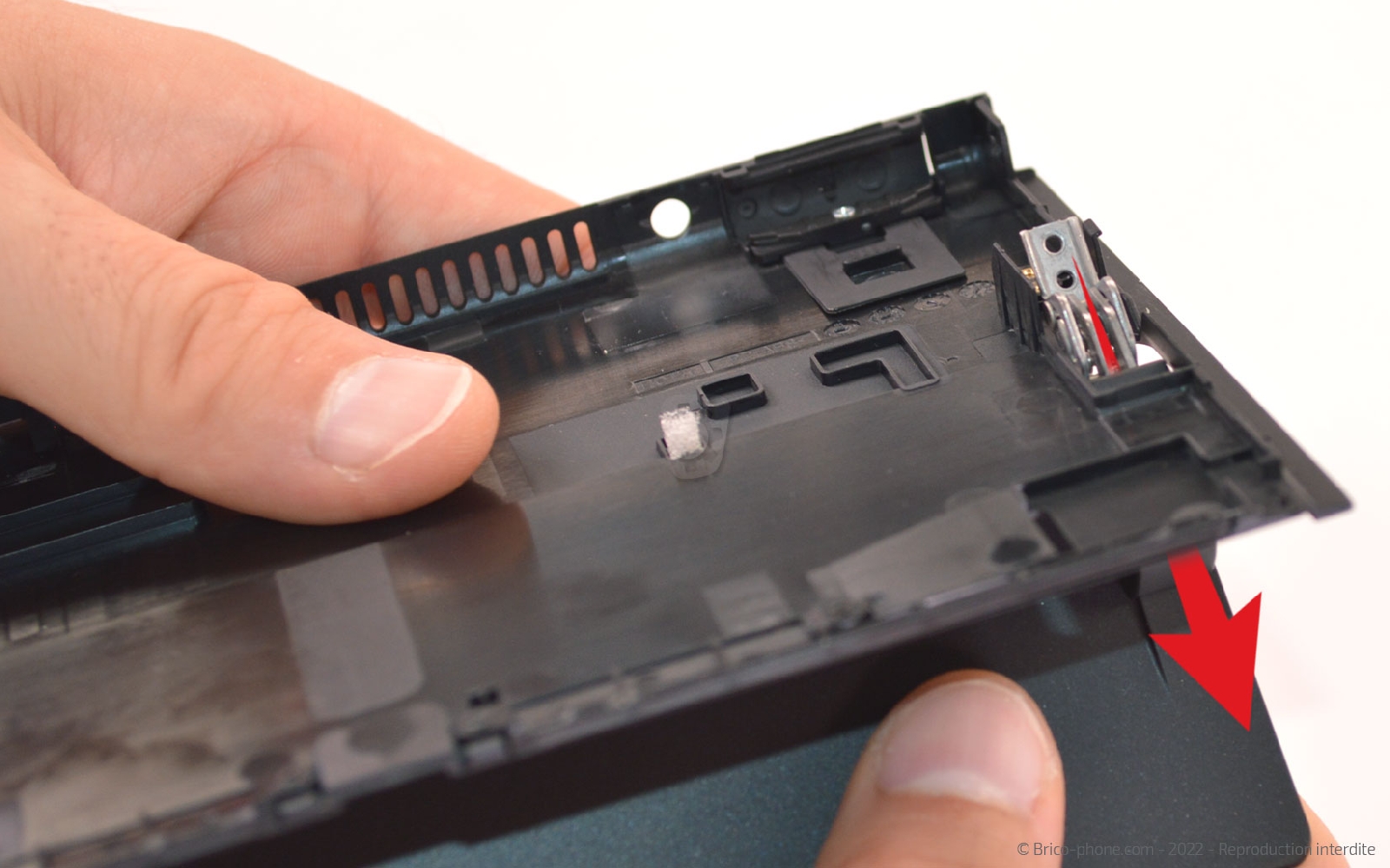

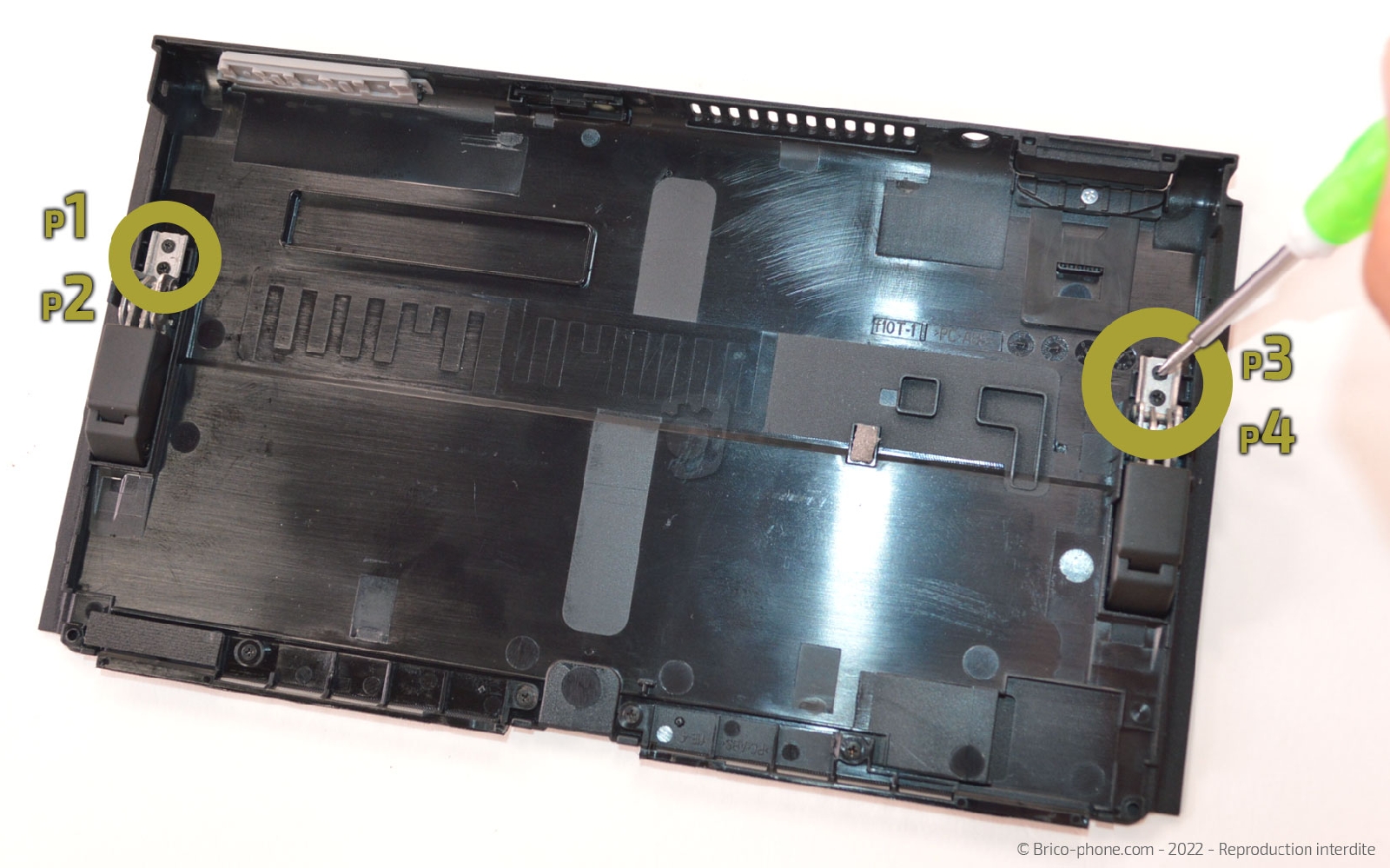

Sur la coque arrière, ôtez les 4 vis cruciformes des charnières afin de pouvoir détacher le support de table de la partie arrière.
Outils
Tournevis Cruciforme
Etape 25

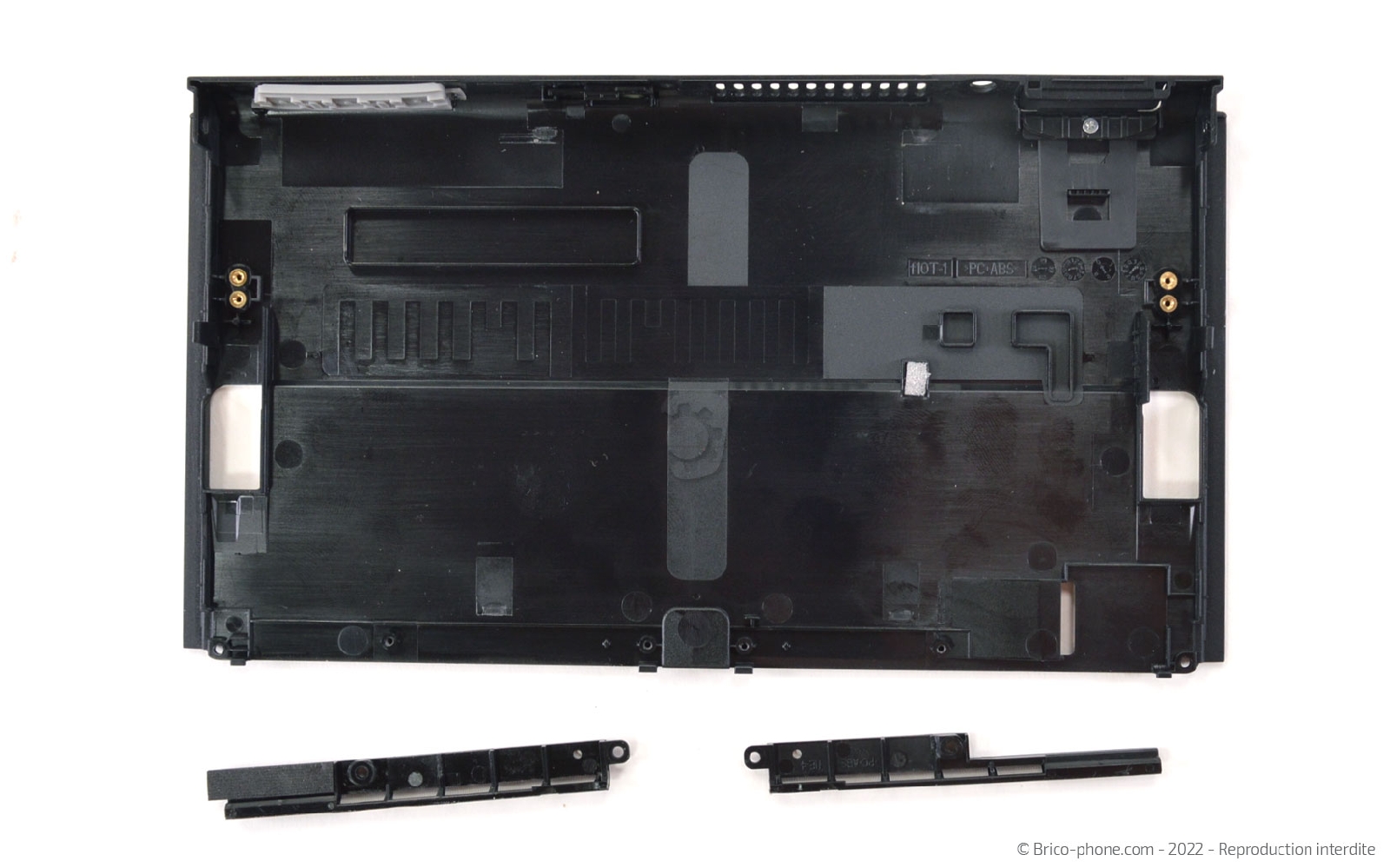

Etape 25 Oter les grilles Haut-parleur

Sur le bas de la coque, dévissez les 4 vis Q pour récupérer les grilles haut-parleurs.
Outils
Tournevis Cruciforme
Etape 26

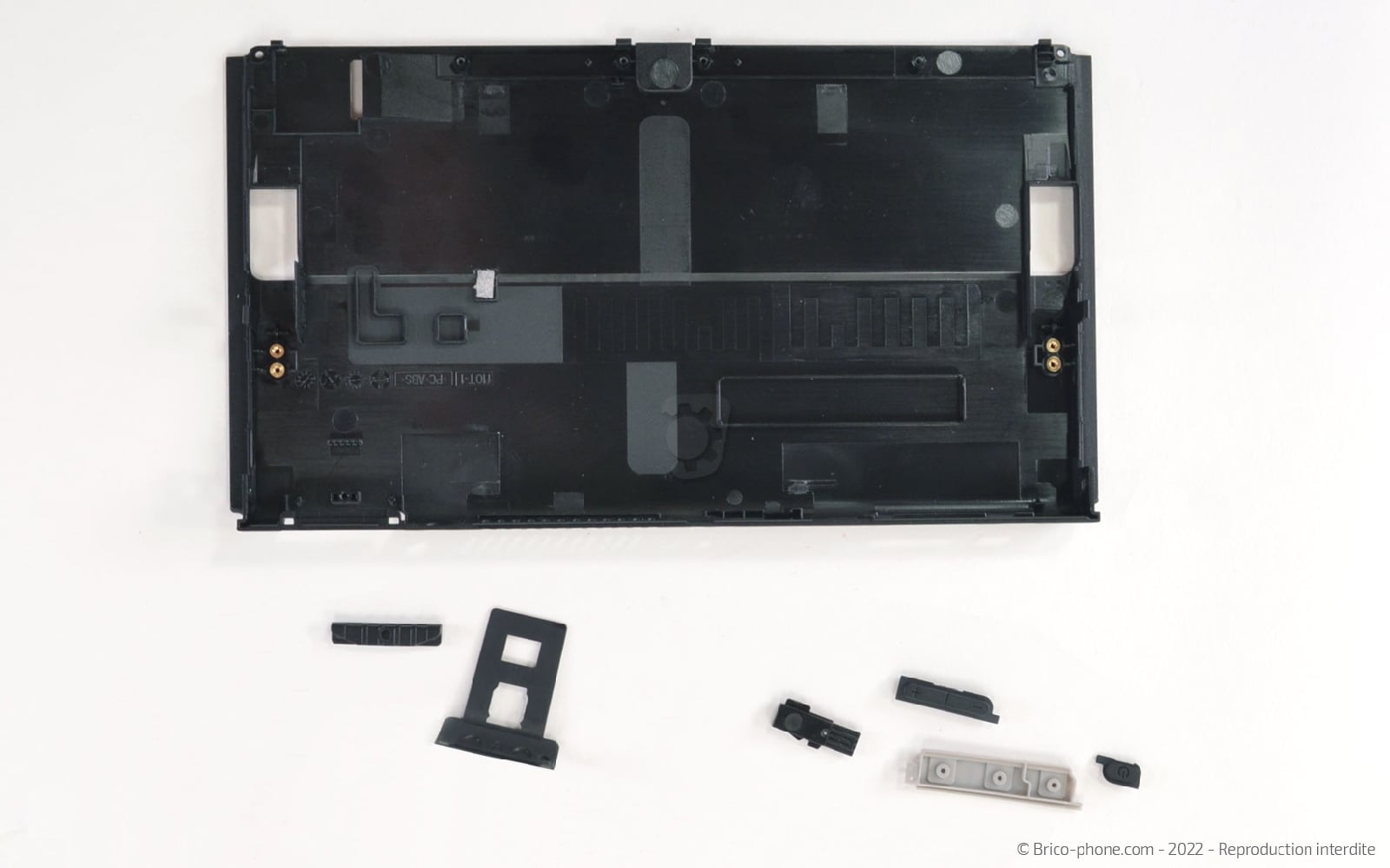

Etape 26 Enlever les boutons

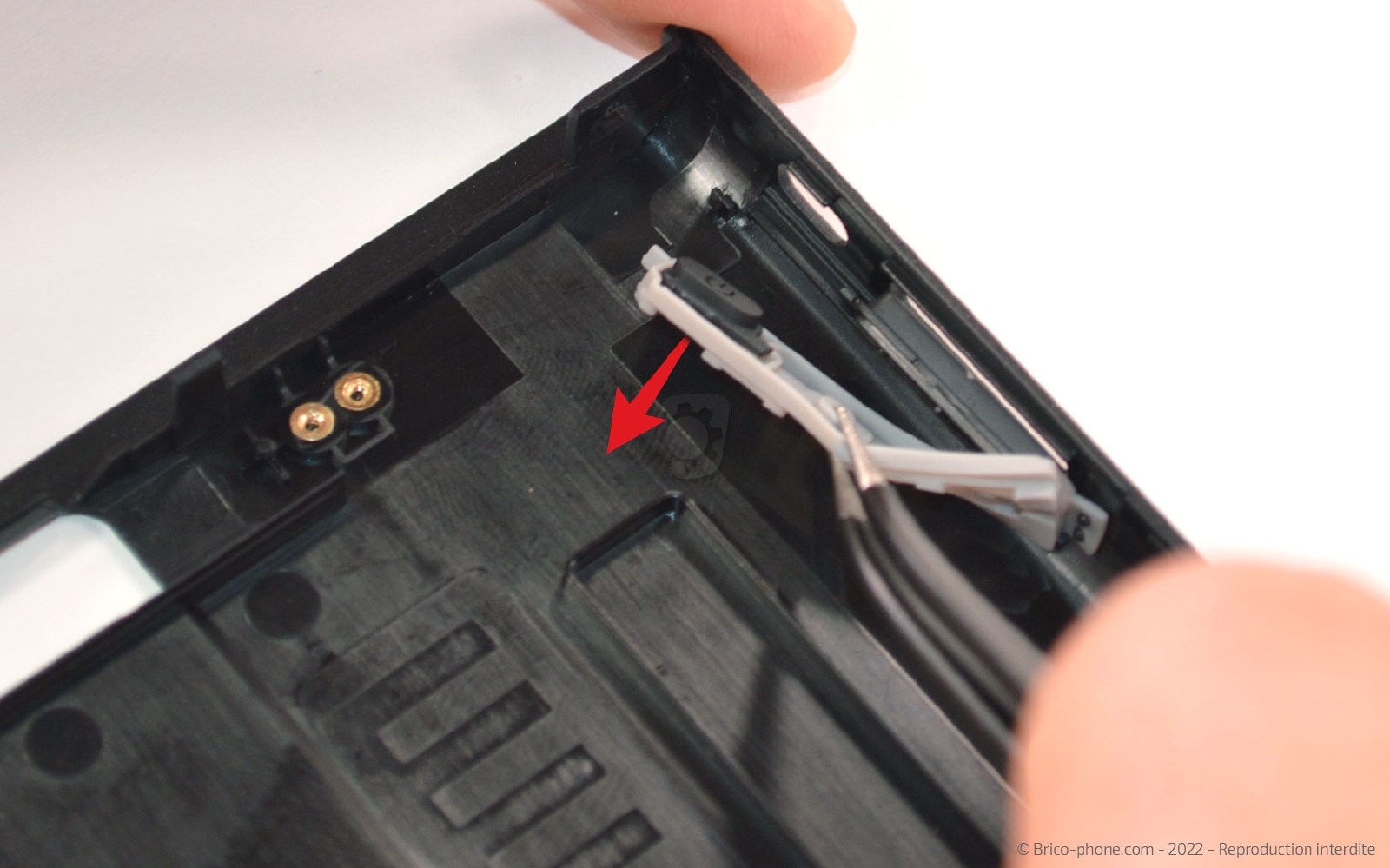

Ôtez la vis Q1 puis sortez le clapet de protection du lecteur de carte. Ensuite, saisissez les silicones des boutons volumes et power.
Outils
Tournevis Cruciforme
Pince Brucelles

Vue éclatée

Voici la photo reprenant tous les composants de votre Nintendo Switch Oled.

Si vous souhaitez la remonter, reprenez les étapes précédentes en commençant pas la dernière.
