Comment remplacer le connecteur de charge sur Galaxy A13

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A13
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Votre appareil ne prend plus la charge.

Vous n'avez plus de son dans vos écouteurs.

Impossible d'avoir du son dans vos écouteurs ? Votre téléphone ne se recharge pas correctement ou alors aucun périphérique externe le reconnait ? Il est temps de remplacer le connecteur de charge de votre appareil. Pour cela, Brico-phone met à votre disposition ce guide de réparation expliqué avec des images par nos techniciens Brico-phone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre appareil en tapant *#06# depuis le clavier de ce dernier afin de faire apparaitre un numéro IMEI. En recopiant ce numéro sur notre site internet, vous devriez obtenir le modèle de votre appareil et de ce fait toutes les pièces disponibles pour ce modèle sur Brico-phone.

une fois la commande reçue, installez-vous dans un espace propre et dégagé avec à proximité, les outils, la pièce détachée à changer et la patron d'aide au montage.

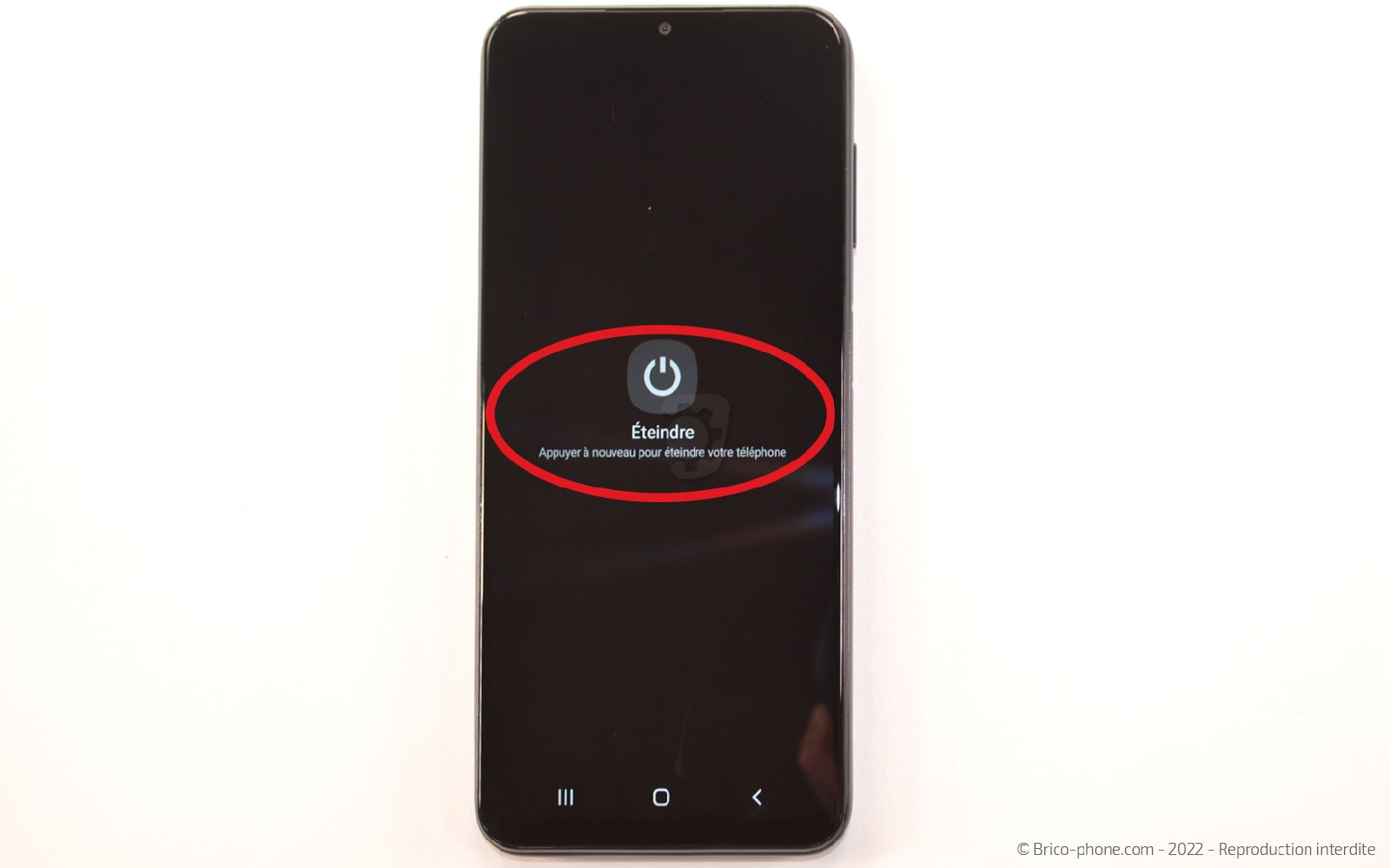

Lancez le tutoriel et commencez la réparation en éteignant votre appareil.
Etape 1

Etape 1 Ejecter le tiroir SIM

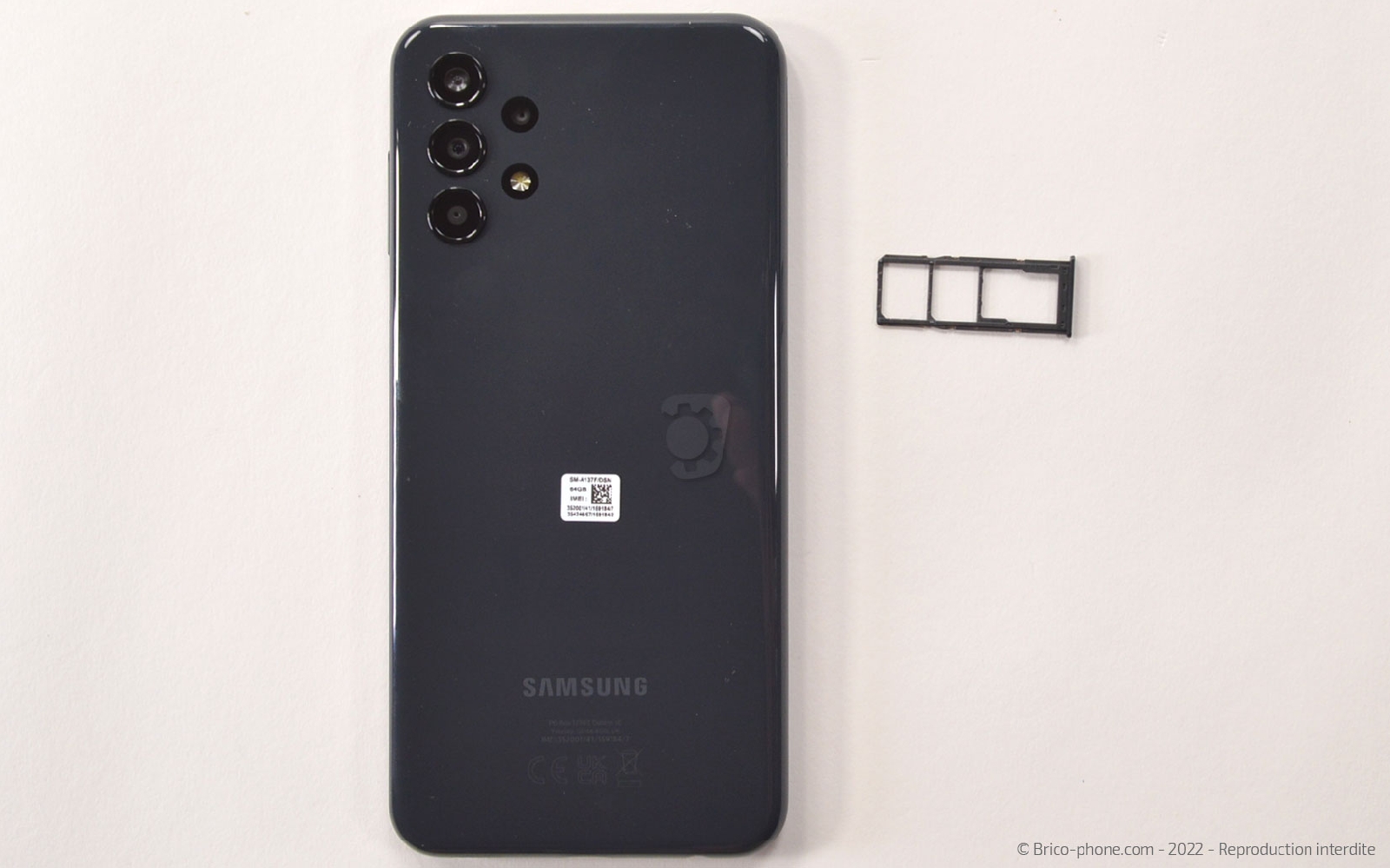

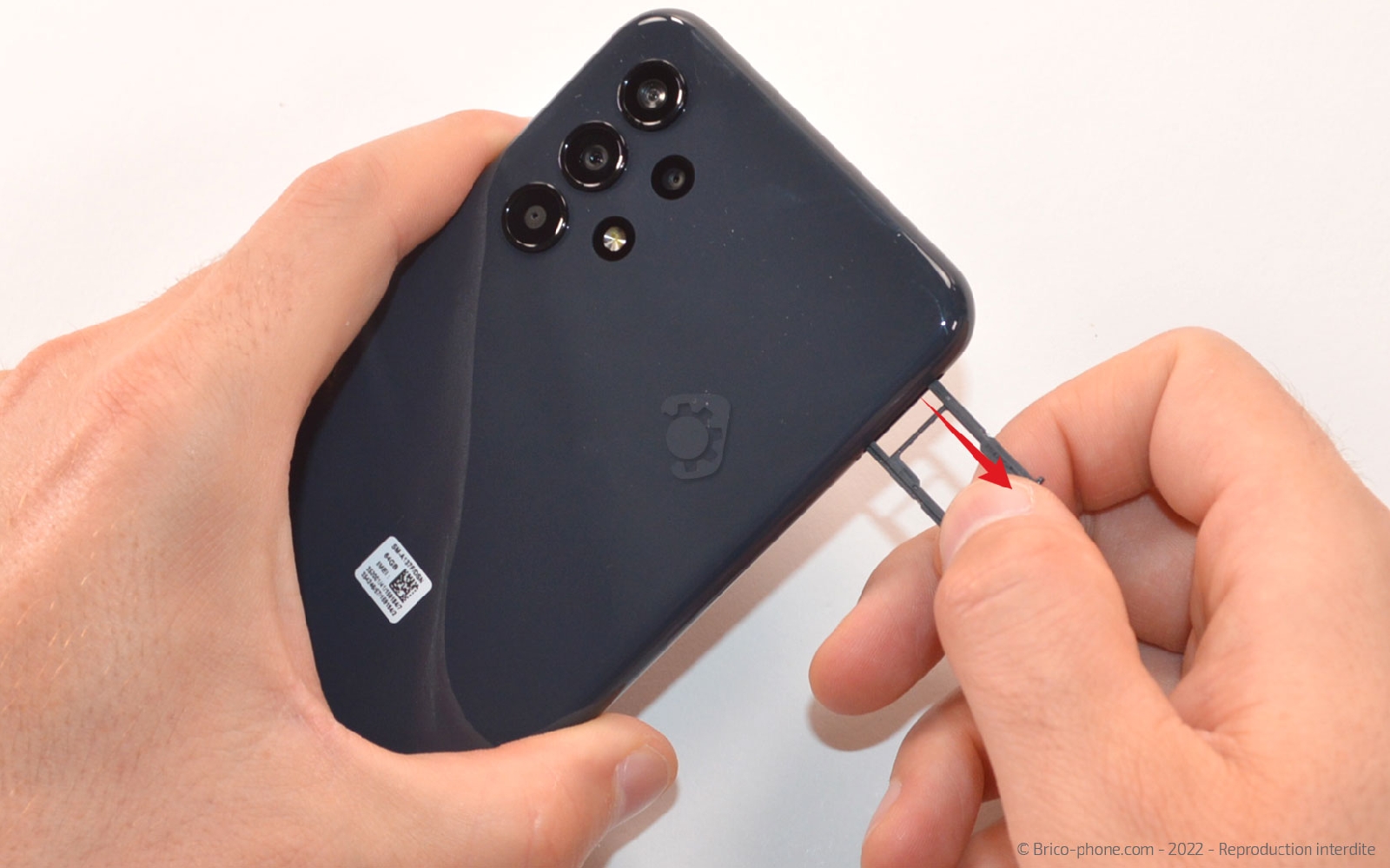

A l'aide de l'outil SIM, éjectez le rack SIM.
Outils
SIM
Etape 2

Etape 2 Ouvrir le téléphone

Insérez le médiator fin entre le châssis et l'écran pour commencer à déclipser la coque.

Ensuite, remplacez le médiator par le levier en nylon puis faites le tour de l'appareil pour détacher petit à petit la coque arrière du reste du téléphone.
Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Détacher la coque arrière

Glissez le levier sous les lentilles pour les détacher de la palquette.

Ensuite déconnectez la nappe du bouton Power pour mettre la coque arrière de coté.
Outils
Levier Nylon
Etape 4

Etape 4 Sortir la plaquette intermédiaire NFC

Munissez-vous du tournevis cruciforme pour sortir les 8 vis de la plaquette NFC.

Ensuite, insérez la pointe du spudger dans le petit espace situé sur le bord droite pour déclipser le support.

Terminez de détacher la plaquette avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

A l'aide du levier en nylon, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 6

Etape 6 Libérer la plaquette de protection

Munissez vous du tournevis cruciforme pour extraire les 8 vis du support en plastique.
Déclipsez ce dernière à l'aide du spudger pour libérer la partie basse de votre téléphone.

En vous aidant de la pincette en métal, détachez les deux câbles coaxiaux du connecteur de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Enlever le connecteur de charge

Pour extraire le connecteur de charge, il est nécessaire de retirer la vis cruciforme et de déconnecter la seconde nappe de l'écran.

Une fois ces deux choses terminées, il ne vous reste plus qu'à soulever le dock avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy A13 22.90€

Conseils pour le remontage

Reprenez chaque étape de ce tutoriel en commençant par la dernière pour remonter votre Samsung Galaxy A13.
