Comment changer le bloc écran sur Galaxy A13

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A13
Réparation
Note de réparabilité 11/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant est cassée, rayée...

Le téléphone affiche des traits, tâches...

La batterie et l'écran sont endommagés.

Vous venez de faire tomber votre appareil et l'écran avec le châssis sont abîmés ? Vous rencontrez des problèmes avec l'affichage ? Il est temps de remplacer le bloc écran complet de votre appareil pour retrouver un Samsung Galaxy A13 comme neuf.

Pour accomplir cette réparation, Brico-phone met à votre disposition ce tutoriel imagé et expliqué point à point par nos techniciens.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre appareil en tapant *#06# depuis le clavier de ce dernier afin de faire apparaitre un numéro IMEI. En recopiant ce numéro sur notre site internet, vous devriez obtenir le modèle de votre appareil et de ce fait toutes les pièces disponibles pour ce modèle sur Brico-phone.

une fois la commande reçue, installez-vous dans un espace propre et dégagé avec à proximité, les outils, la pièce détachée à changer et la patron d'aide au montage.
Lancez le tutoriel et commencez la réparation en éteignant votre appareil.
Etape 1

Etape 1 Ejecter le tiroir SIM

A l'aide de l'outil SIM, éjectez le rack SIM.
Outils
SIM
Etape 2

Etape 2 Ouvrir le téléphone

Insérez le médiator fin entre le châssis et l'écran pour commencer à déclipser la coque.

Ensuite, remplacez le médiator par le levier en nylon puis faites le tour de l'appareil pour détacher petit à petit la coque arrière du reste du téléphone.
Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Détacher la coque arrière

Glissez le levier sous les lentilles pour les détacher de la palquette.

Ensuite déconnectez la nappe du bouton Power pour mettre la coque arrière de coté.
Outils
Levier Nylon
Etape 4

Etape 4 Sortir la plaquette intermédiaire NFC

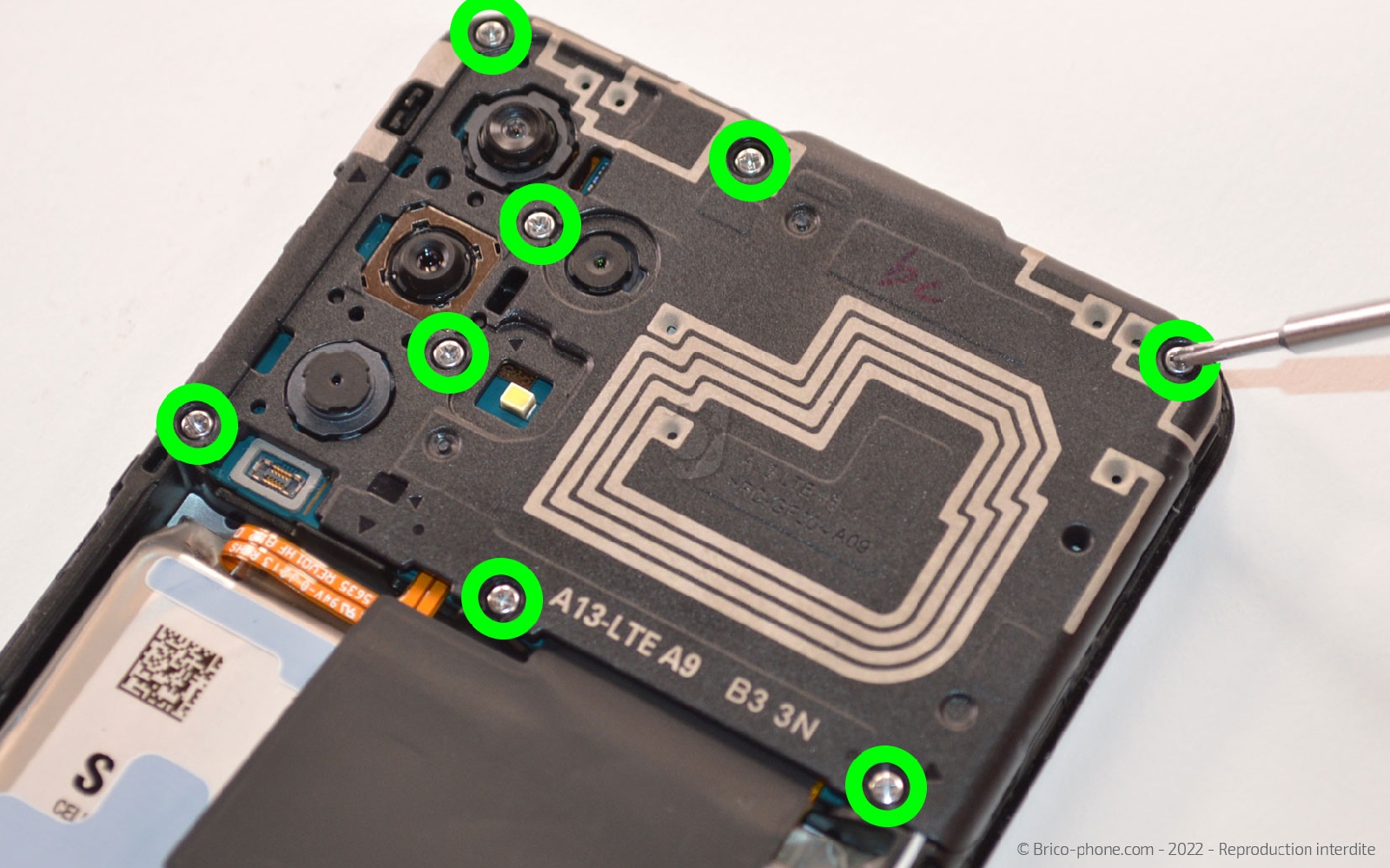

Munissez-vous du tournevis cruciforme pour sortir les 8 vis de la plaquette NFC.

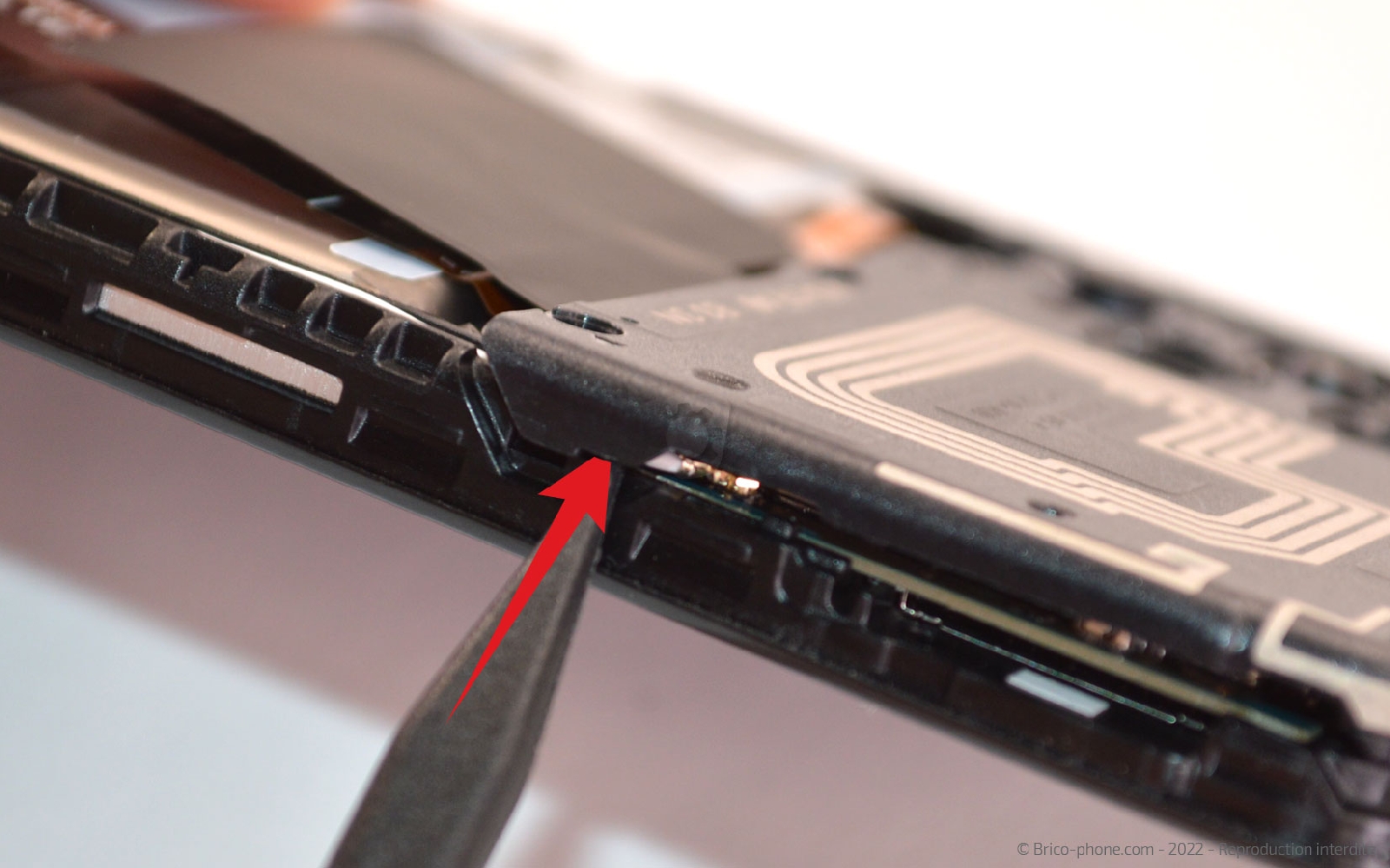

Ensuite, insérez la pointe du spudger dans le petit espace situé sur le bord droite pour déclipser le support.

Terminez de détacher la plaquette avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie et l'écran

A l'aide du levier en nylon, déconnectez la batterie puis la nappe principale de l'écran.
Outils
Levier Nylon
Etape 6

Etape 6 Appliquer le liquide iRemover

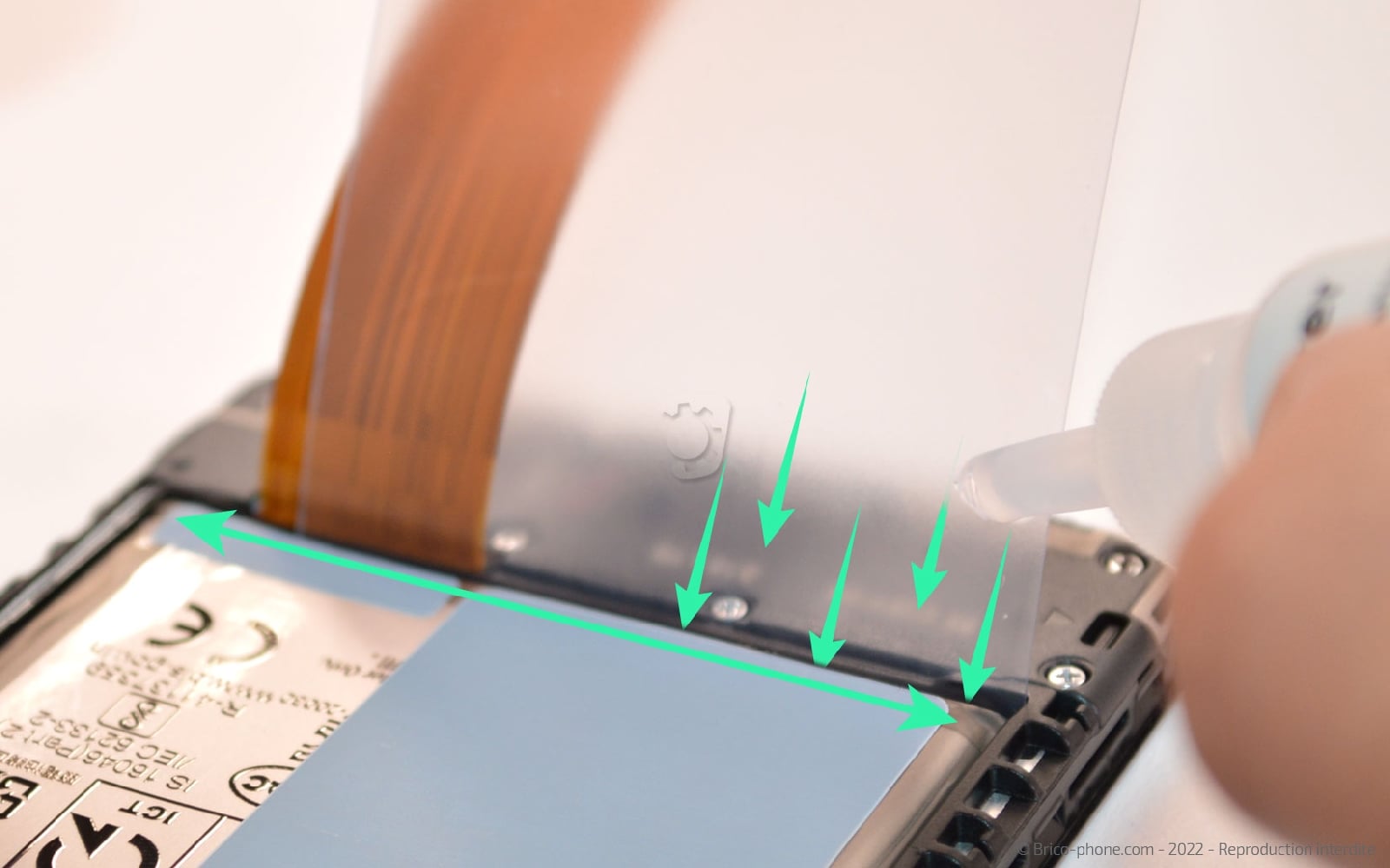

Installez la carte transparente entre le châssis et la batterie afin de pouvoir appliquer le liquide iRemover. La carte vous permet de faire couler le liquide jusqu'aux stickers de la batterie sans en mettre sur les autres composants.

Réitérez la manipulation pour la partie basse de la batterie.

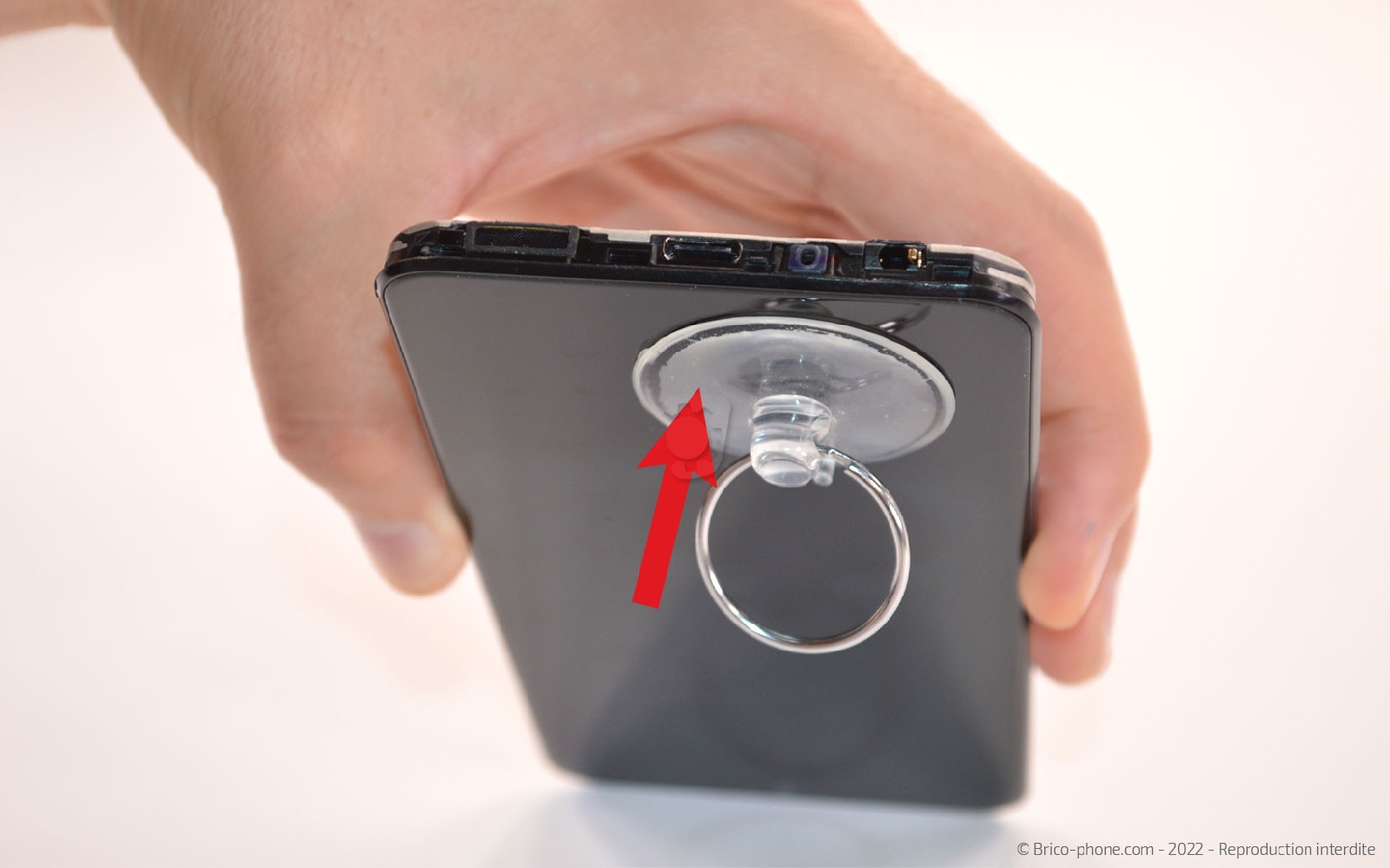

Ensuite, collez la ventouse dans l'angle bas gauche de l'écran puis posez votre téléphone (écran vers le bas) sur une surface plate. Laissez agir le produit 30 à 45 minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 7

Etape 7 Retirer la batterie

Glissez la carte en PVC sous le batterie pour la décoller du châssis. Il est possible que vous sentiez de la résistance lors de cette manipulation n'hésitez donc pas à forcer légèrement.

Pensez à nettoyez l'arrière de la batterie pour éviter de mettre du liquide iRemover partout.
Pour cela, ôtez les restes de stickers avec le levier puis séchez le dos de la batterie avec un chiffon.
Outils
Carte PVC
Levier Nylon
Pièces
Lot de 3 lingettes microfibre 3.12€
Etape 8

Etape 8 Libérer la plaquette de protection

Munissez vous du tournevis cruciforme pour extraire les 8 vis du support en plastique.
Déclipsez ce dernière à l'aide du spudger pour libérer la partie basse de votre téléphone.

En vous aidant de la pincette en métal, détachez les deux câbles coaxiaux du connecteur de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Enlever le connecteur de charge

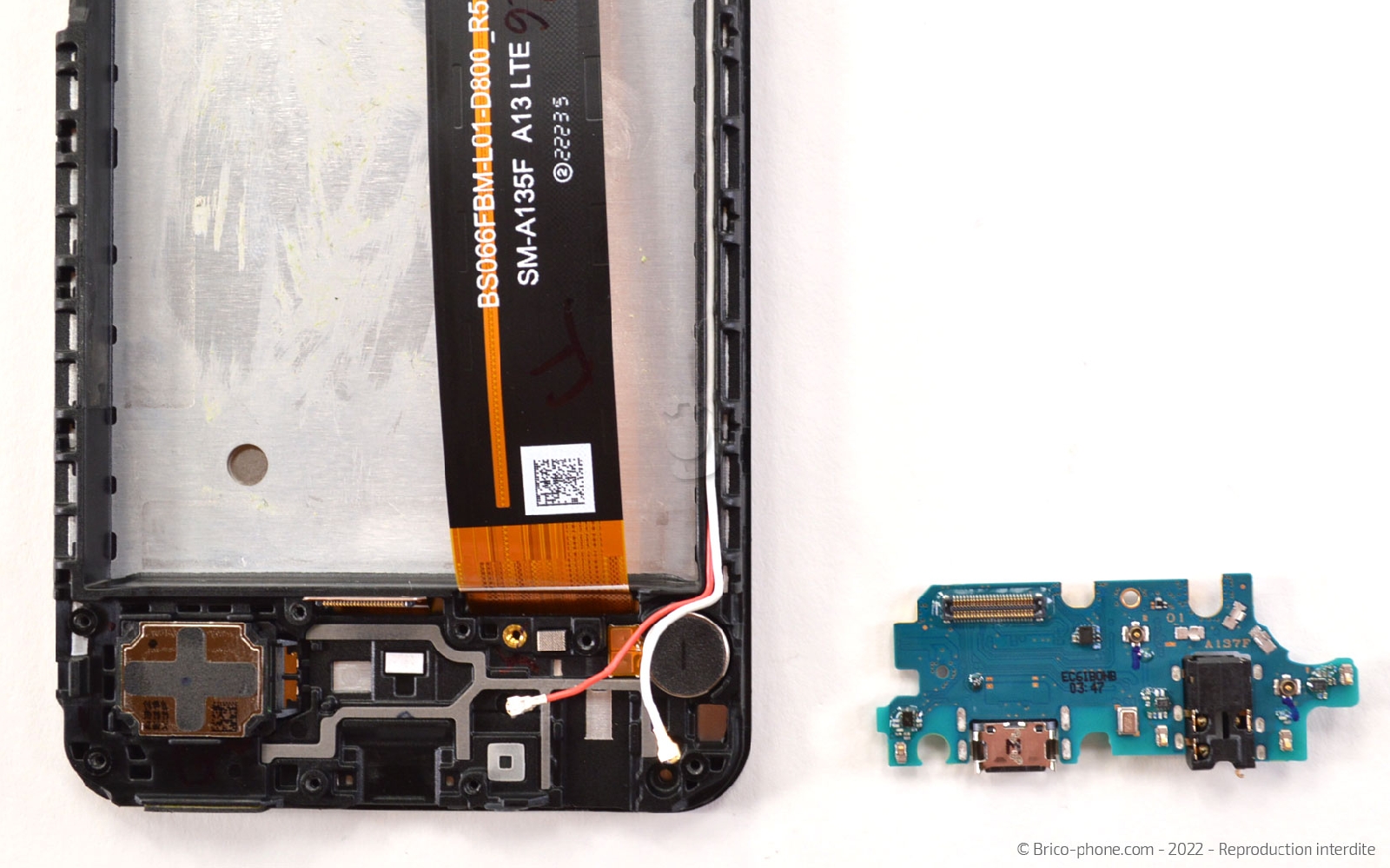

Pour extraire le connecteur de charge, il est nécessaire de retirer la vis cruciforme et de déconnecter la seconde nappe de l'écran.

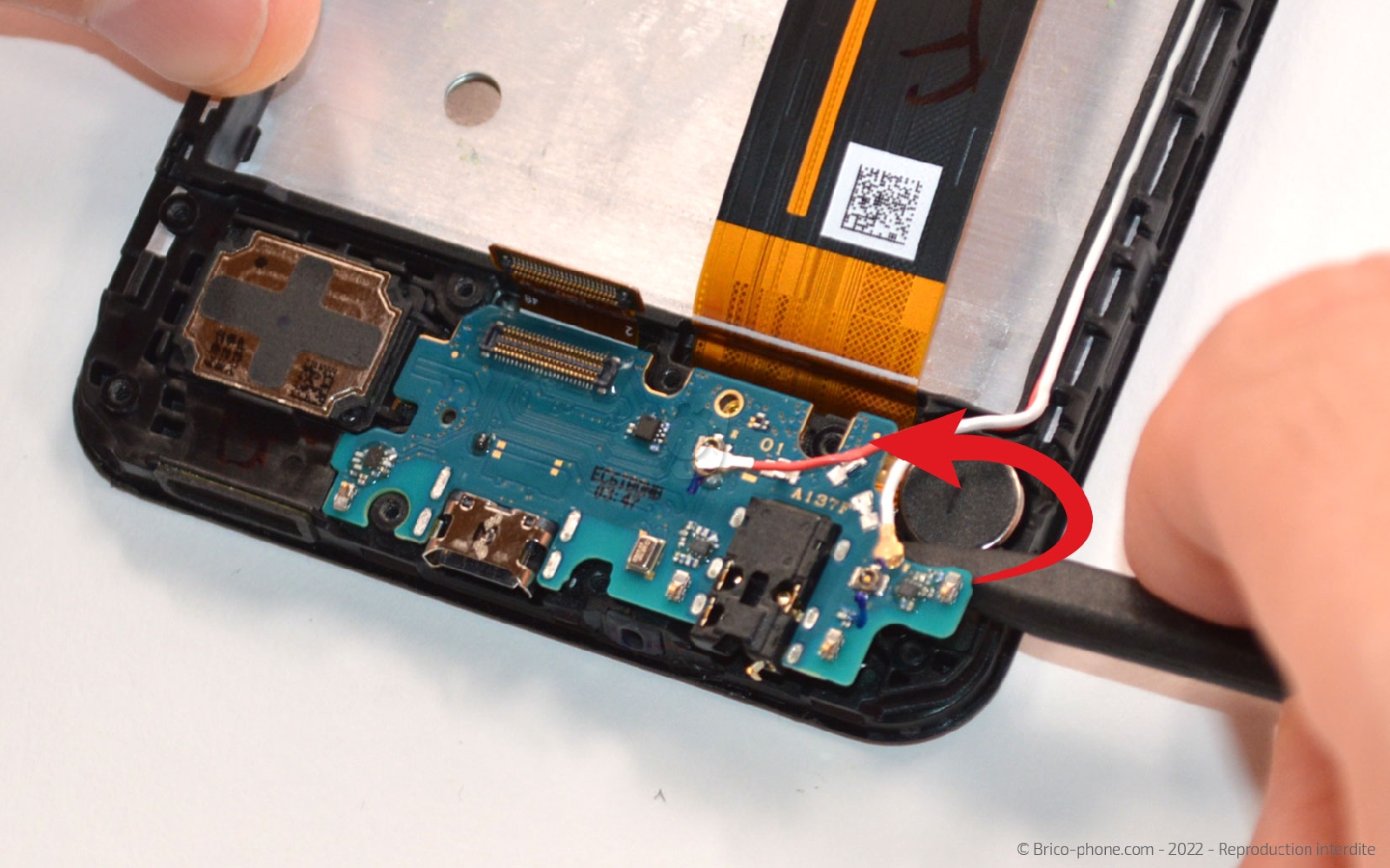

Une fois ces deux choses terminées, il ne vous reste plus qu'à soulever le dock avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy A13 22.90€
Etape 10

Etape 10 Récupérer le vibreur

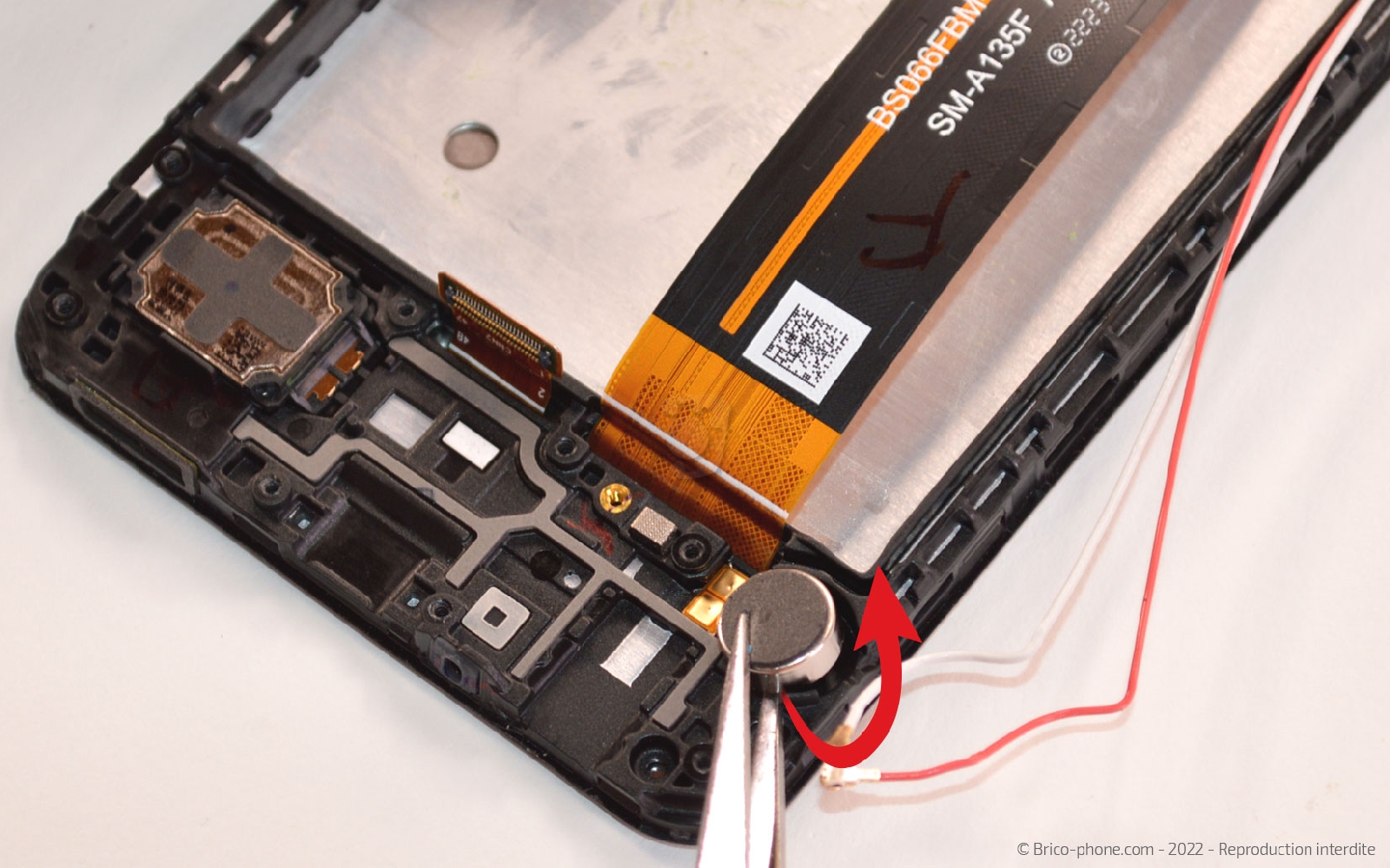

Chauffez légèrement le vibreur pour ramollir le sticker placé dessous.

Ensuite, insérez la pincette sous le vibreur en faisant attention à sa connectique lors du décollage.
Etape 11

Etape 11 Sortir la carte mère

Ôtez la vis cruciforme placée tout à droite puis soulevez la carte mère en glissant le levier en nylon sous cette dernière pour faire levier.
Outils
Tournevis Cruciforme
Levier Nylon

Préparer le nouveau composant

Attrapez votre nouveau bloc écran afin de retirer tous les adhésifs de protection.

Puis saisissez la batterie et les stickers universels pour les installer sur le composant. Séparez les stickers à l'aide d'une paire de ciseaux puis ôtez le premier adhésif bleu. Enfin, collez le sticker au dos de la batterie. Réitérez la manipulation pour le second produit.
Pièces
Stickers de batterie Universels pour smartphone 2.90€

Remonter votre appareil

Ôtez les protections bleues avant de replier les languettes sur la batterie.
Ensuite, il ne vous reste plus qu'à retirer les stickers roses et à installer la batterie dans le nouveau châssis.

Pour remonter votre appareil, il vous suffit de reprendre les étapes dans le sens inverse pour installer chaque élément à sa place.
