iPhone 12 Mini
Réparation
Note de réparabilité 11/20
Temps estimé 70 min
Difficulté 3.5/5 (Difficile)

Votre iPhone se fait quelques rides ? Vous passez votre temps à recharger votre appareil et en plus l'écran et la vitre arrière sont endommagés ? Brico-phone vous propose de suivre ce guide de réparation pour changer l'ensemble des composants cassés de votre iPhone.

En effet, le châssis fourni dans votre kit de remise à neuf comprend le Taptic Engine, le connecteur de charge, le haut-parleur externe, la nappe induction et de nombreuses autres nappes comme celle du flash, des boutons Volume et Power. Dans ce kit vous trouverez également un rack Sim, un batterie et un écran nu.

Il vous faudra un peu plus d'une heure pour effectuer cette réparation et retrouvez un téléphone comme neuf !

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter une réparation, vous devez savoir si vous avez le bon modèle.

Si vous avez encore de l'affichage, allez dans les réglages, général et informations. Dans "Nom du modèle", vous devez retrouver iPhone 12 Mini et si vous cliquez sur ce qui est écrit dans la ligne "N° du modèle", vous devez voir apparaître la référence A2399.

Autrement, allez dans l'application téléphone, puis tapez *#06# pour voir apparaître le numéro IMEI, retapez ce numéro dans la rubrique associée de notre page d'accueil.

Une fois votre commande reçue, installez -vous dans un lieu calme avec à disposition ce tutoriel, les bons outils, le patron d'aide au montage et la nouvelle pièce détachée.

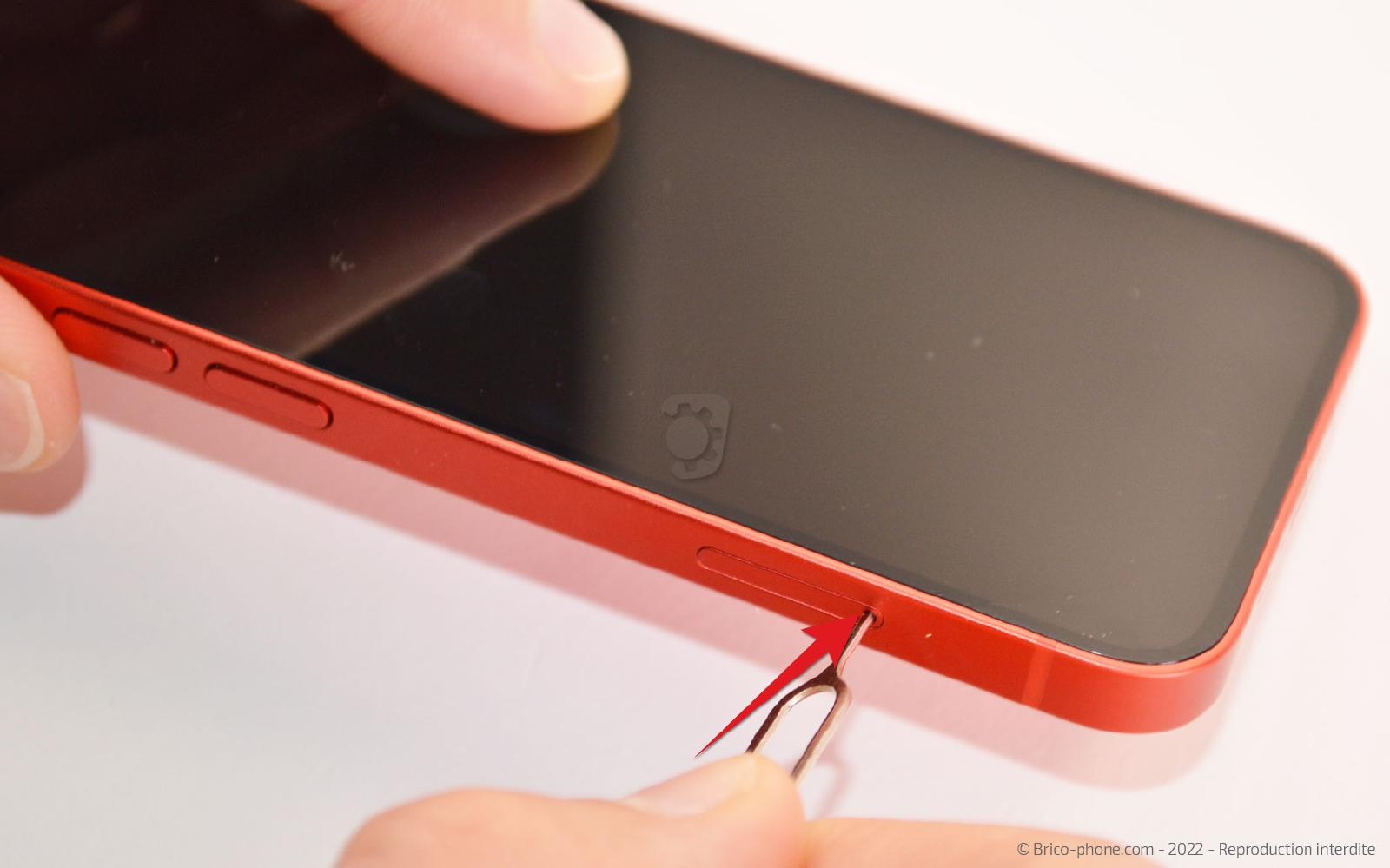

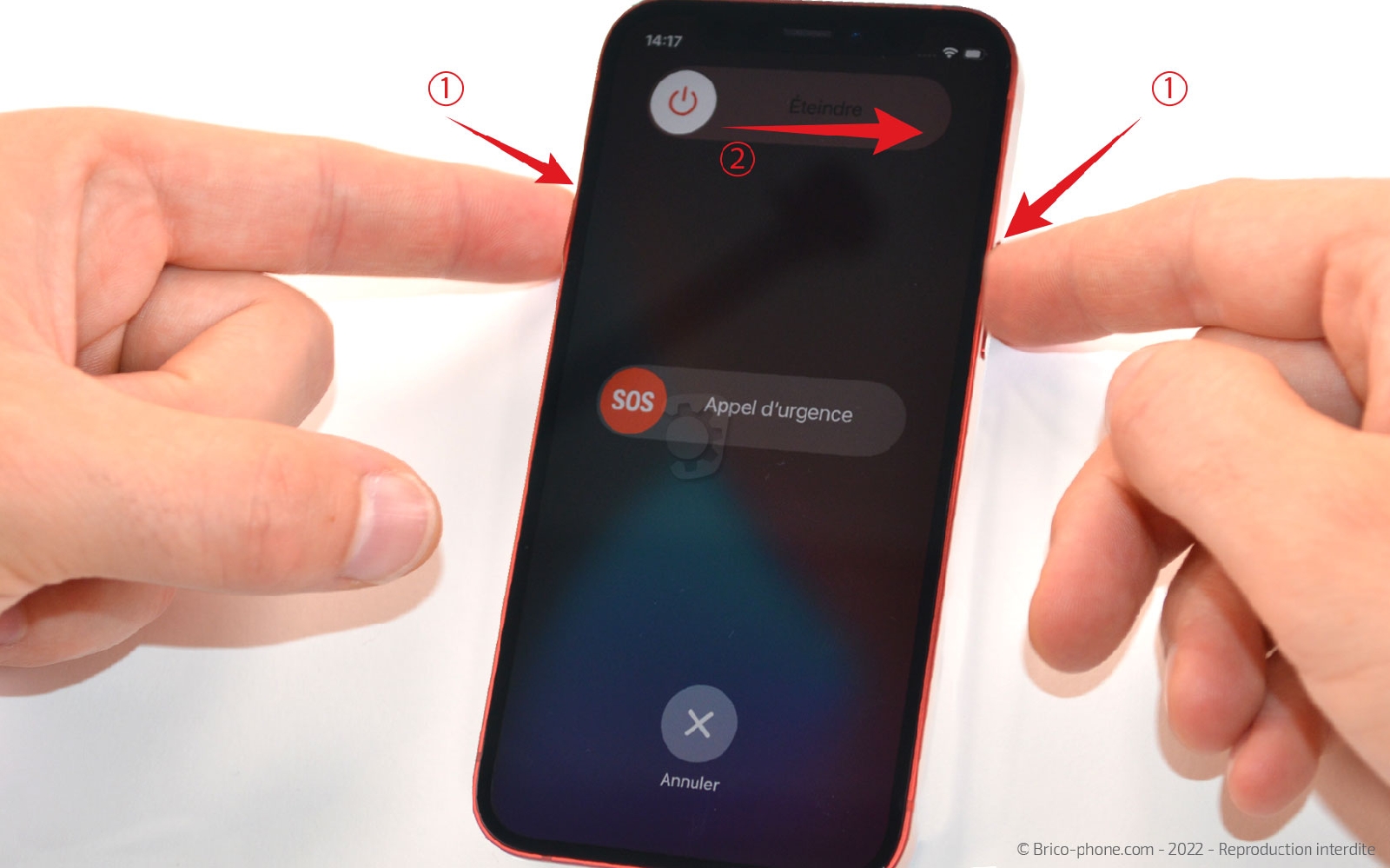

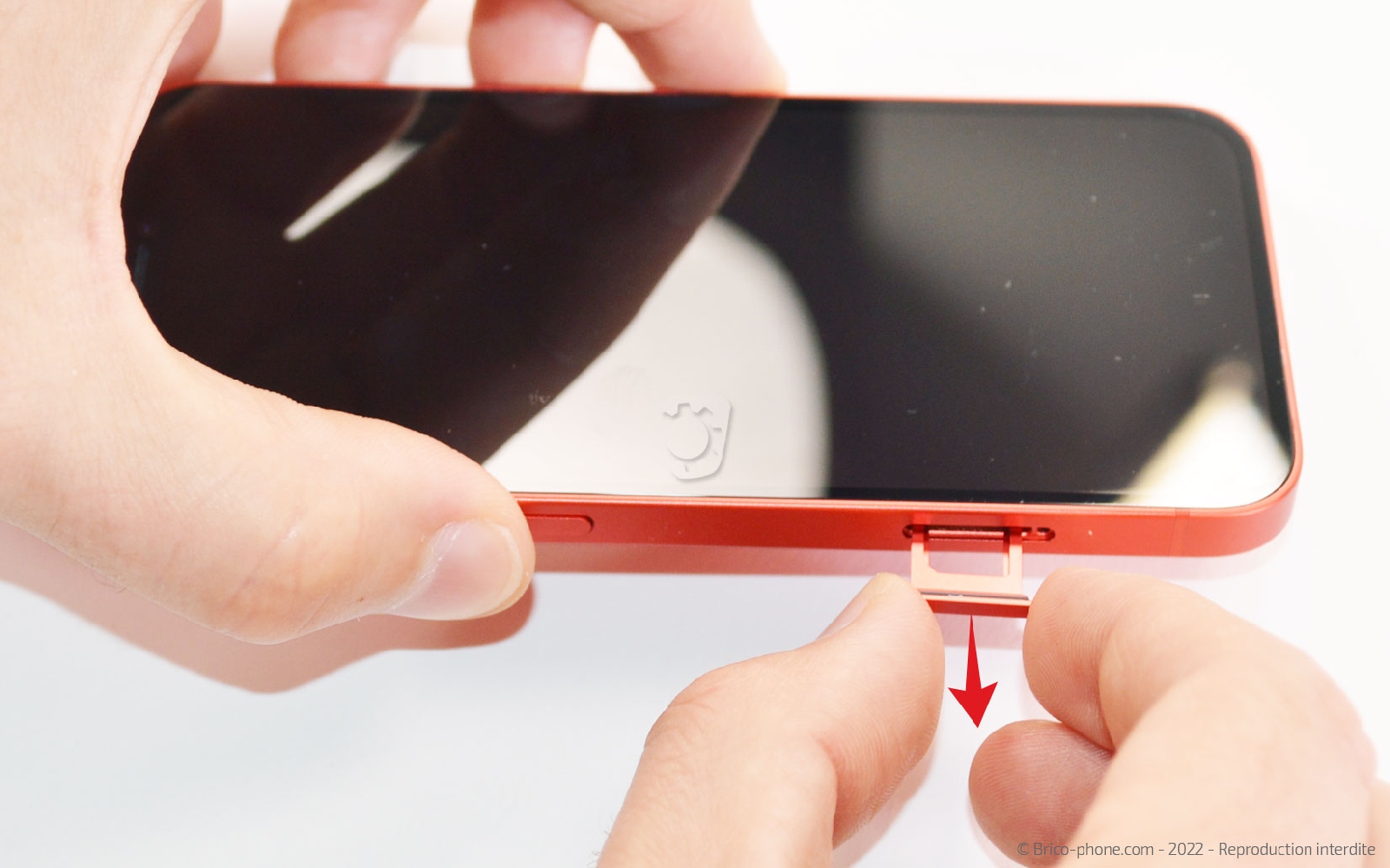

Vous pouvez éteindre votre téléphone en maintenant les touches power et volume moins puis slidez "éteindre". Ensuite, retirez le tiroir de la carte SIM.
Outils
SIM
Etape 1

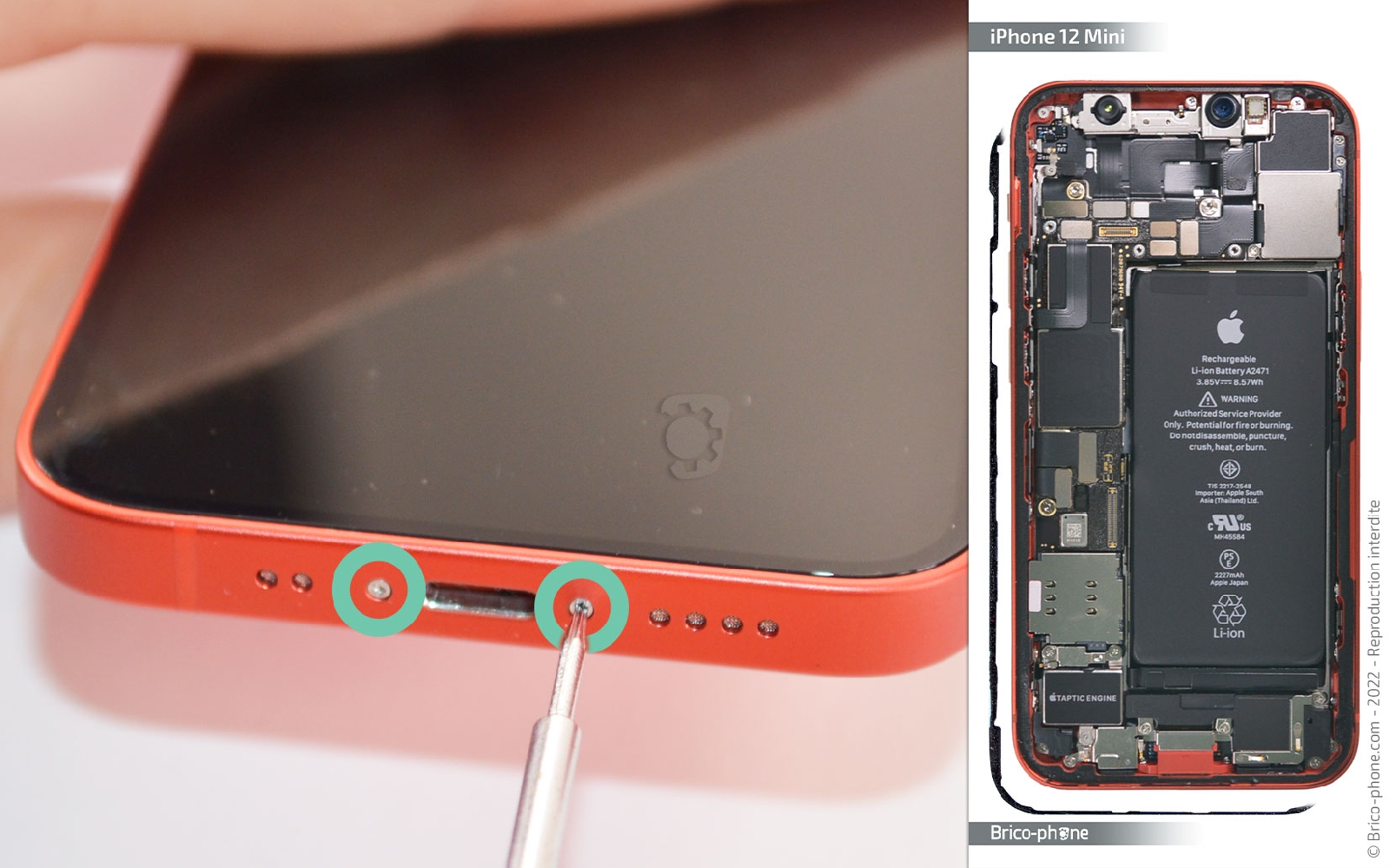

Etape 1 Dévisser les vis pentalobe

A l'aide du tournevis pentalobe, retirez les deux vis placées de part et d'autres du connecteur de charge.
Outils
Tournevis Pentalobe
Etape 2

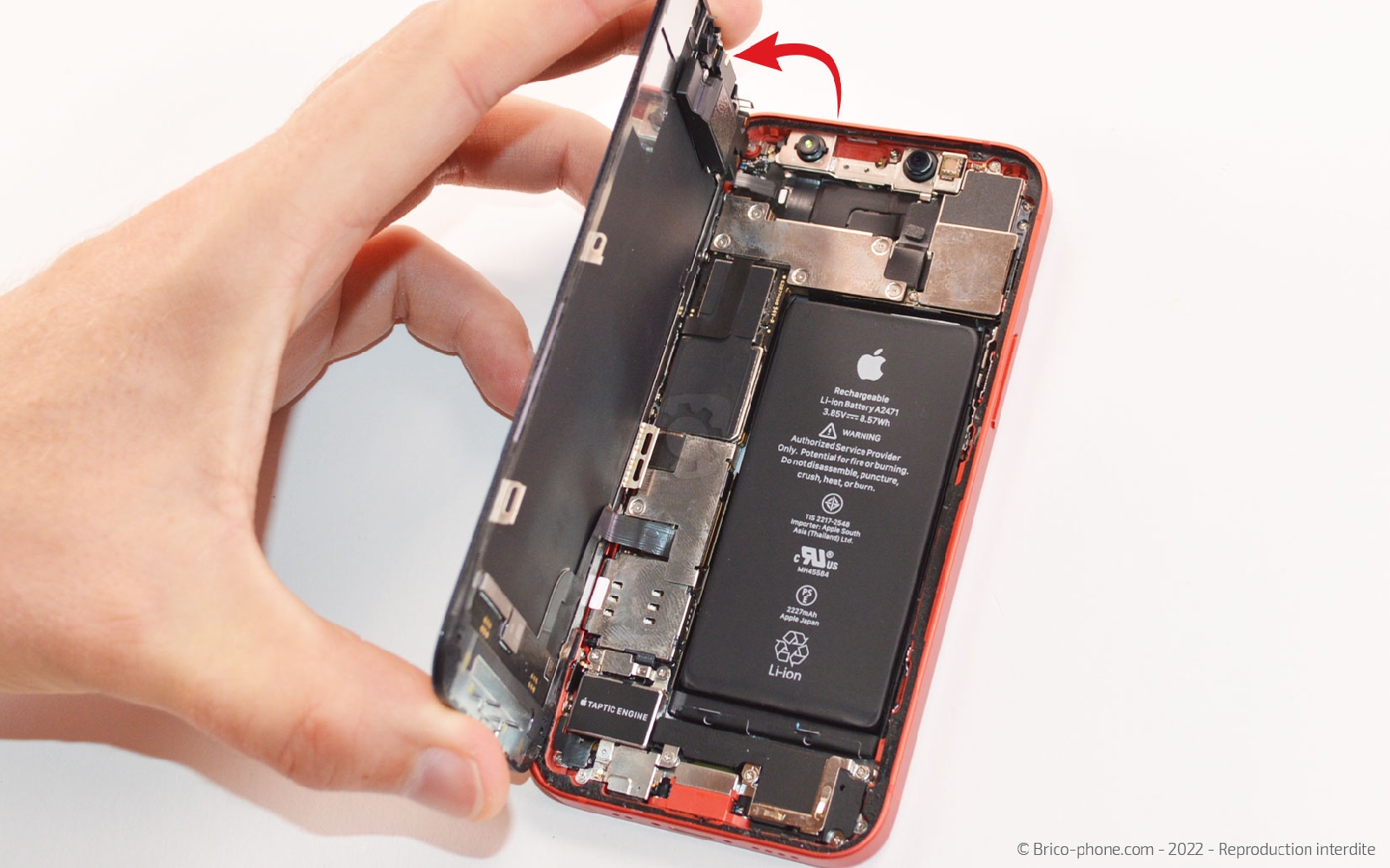

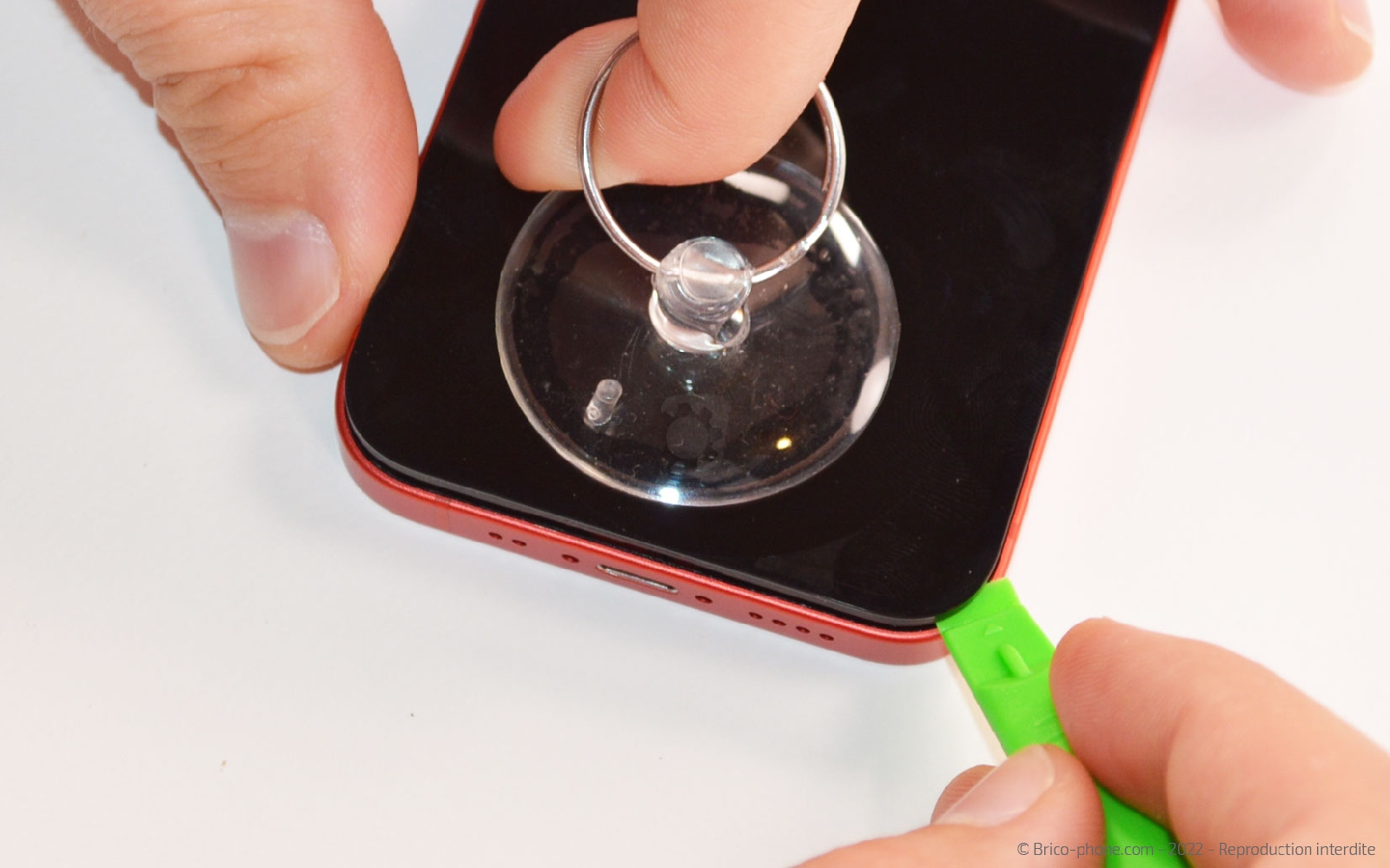

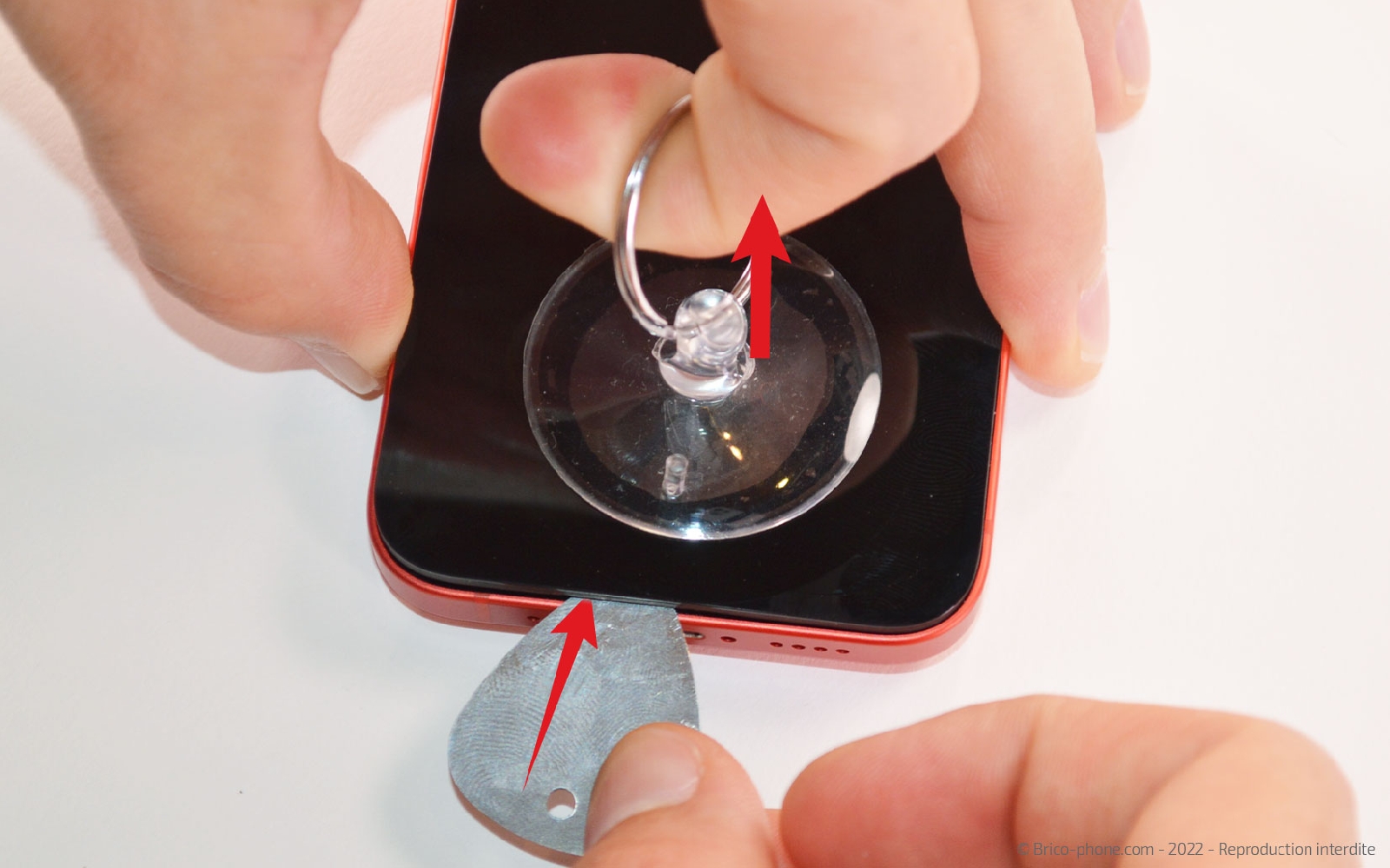

Etape 2 Ouvrir l'écran ( Méthode 1)

Afin de ramollir le sticker qui maintient l'écran au châssis, vous pouvez utiliser le coussin chauffant disponible sur notre site, que vous mettrez 1 à 2 minutes au micro-onde avant de le laisser sur l'écran pendant 30 à 40 secondes.

Autrement si vous possédez un sèche-cheveux ou un décapeur thermique, chauffez le pourtour de l'écran pendant 20 à 30 secondes.

Disposez la ventouse afin de pouvoir soulever légèrement l'écran et insérez le médiator en métal.

Remplacez ensuite le médiator par la spatule pour terminer de déclipser la vitre avant.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2 BIS

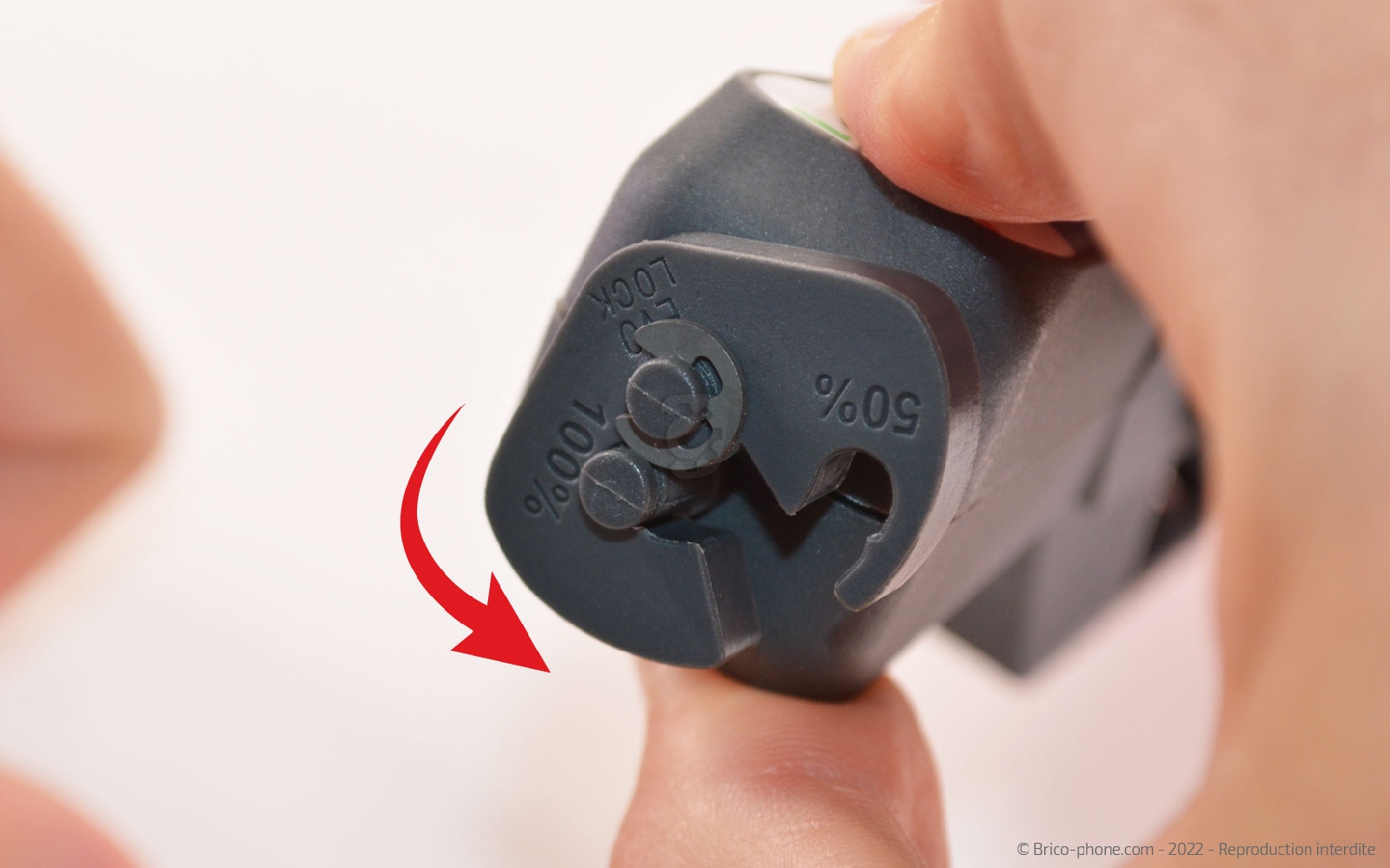

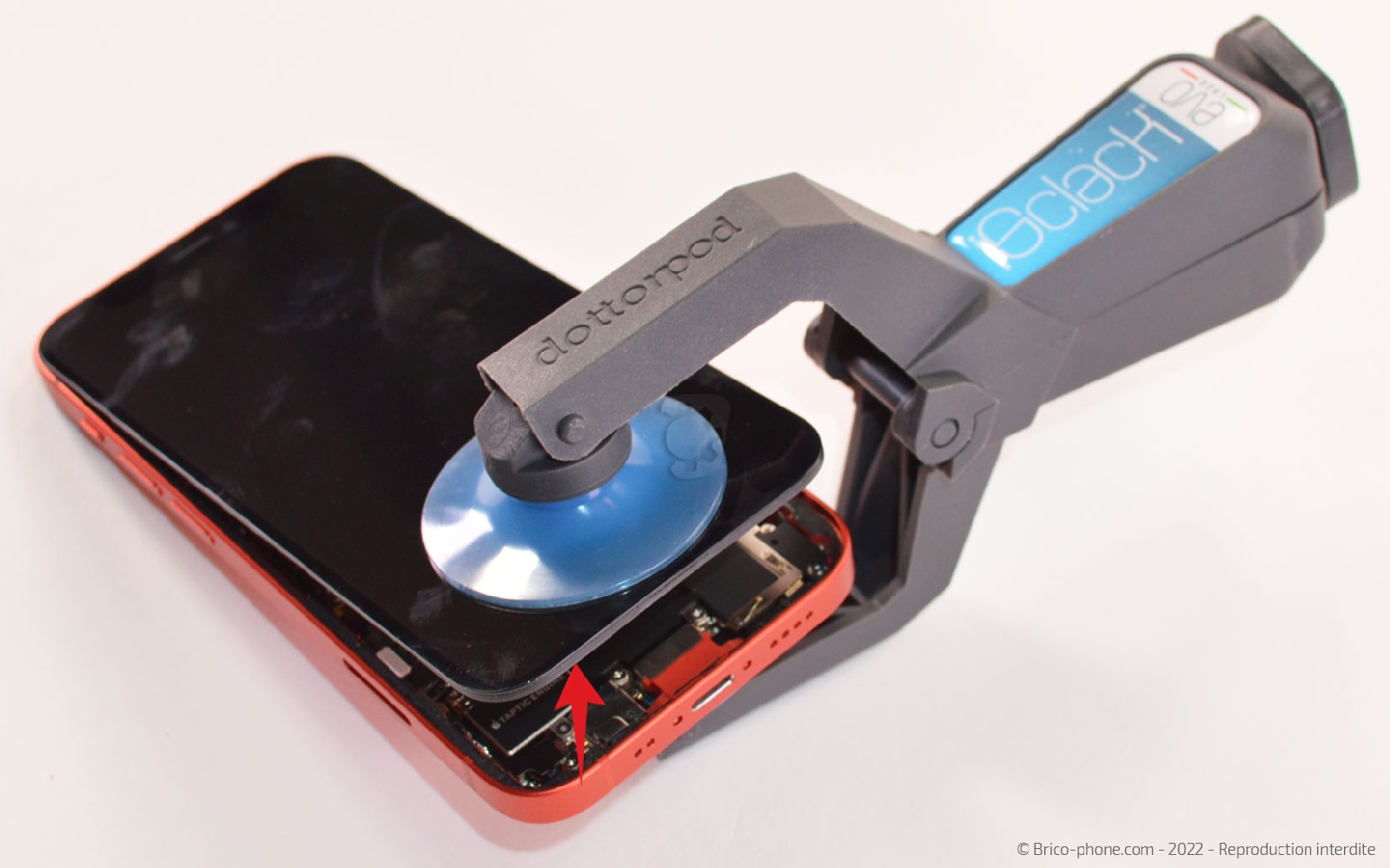

Etape 2 BIS Ouvrir l'écran ( Méthode 2)

A l'aide de l'outil iSclack vous pouvez également ouvrir votre appareil.

Pour cela, installez la double ventouse sur votre téléphone puis pressez les poignées afin de pouvoir les bloquer sur 100%.

Chauffez le contour de l'écran jusqu'à ce que ce dernier s'ouvre.
Pièces
Décapeur thermique petit modèle 14.90€
Pince double ventouse iSclack EVO Lock 24.90€
Etape 3

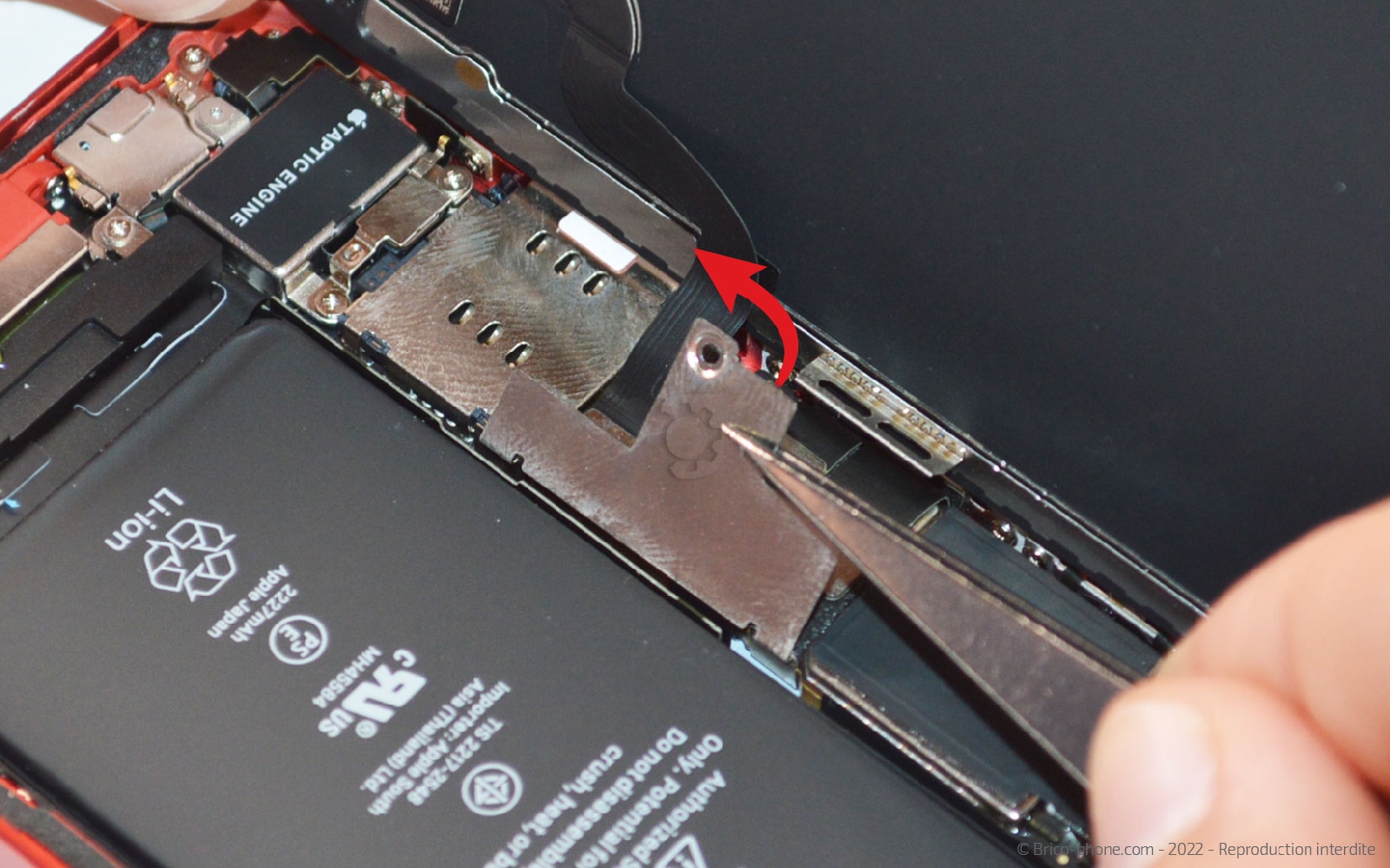

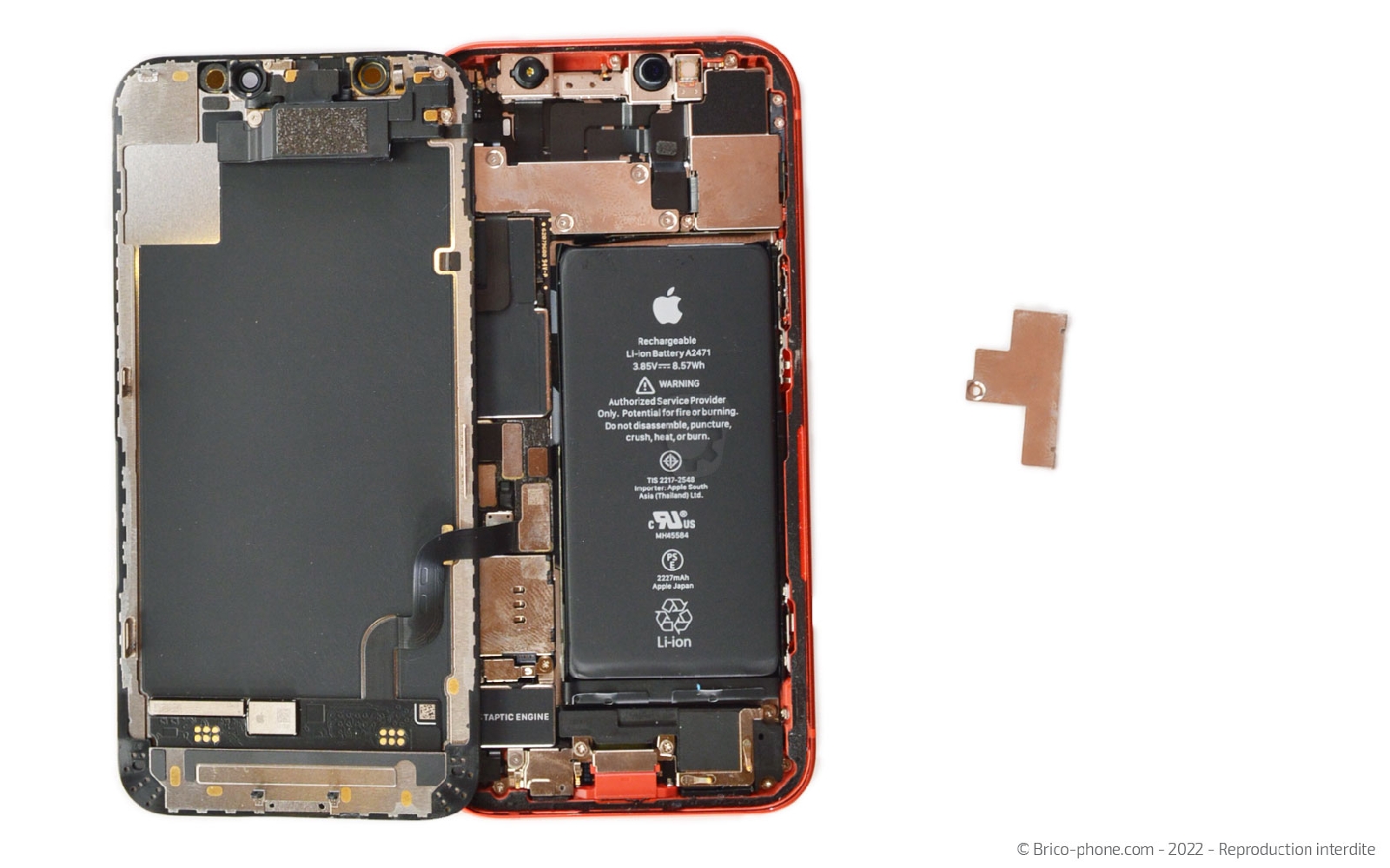

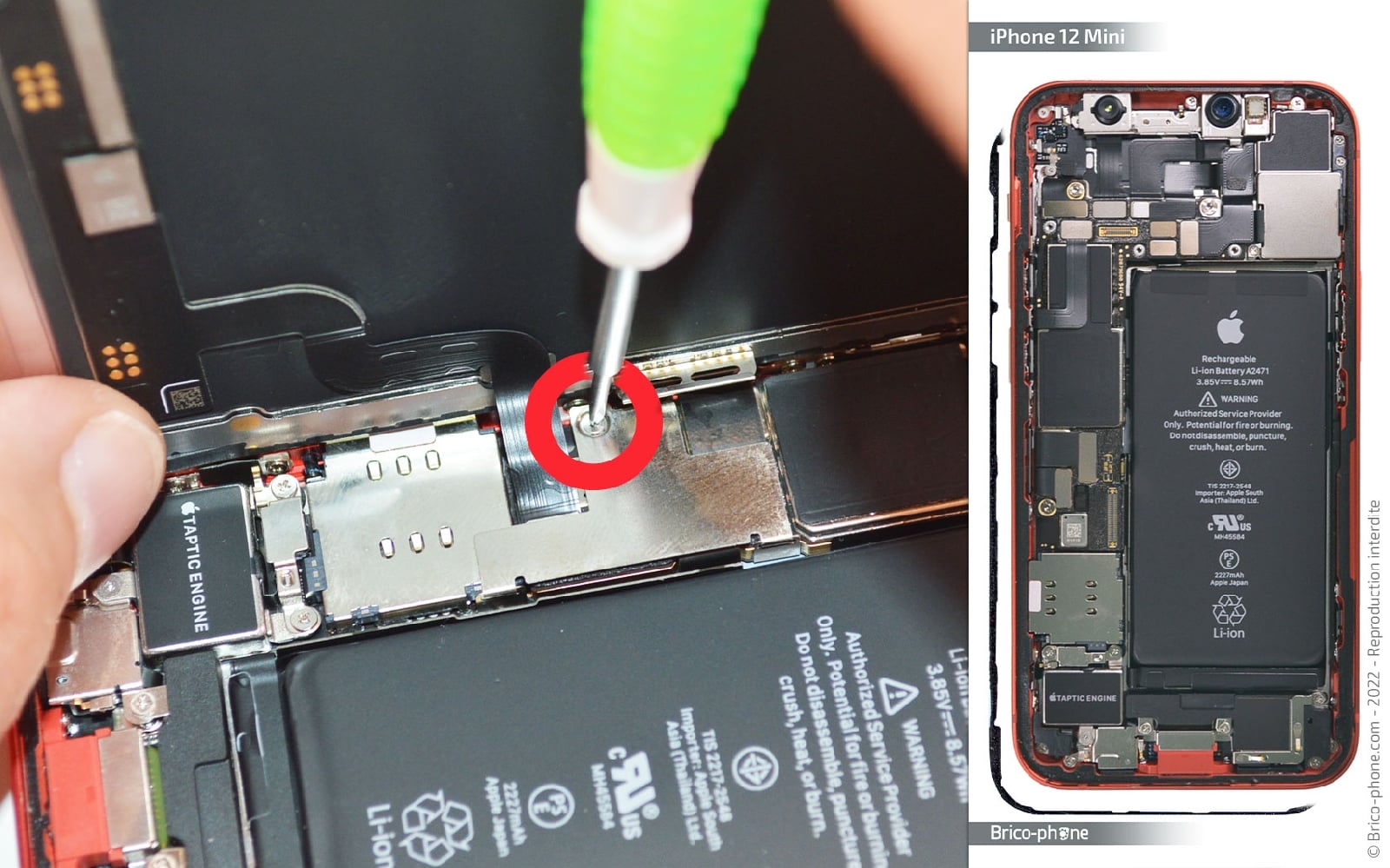

Etape 3 Enlever la plaquette du bas

Dévissez la vis B1 avec le tournevis triwing, puis ôtez la plaquette #02 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 4

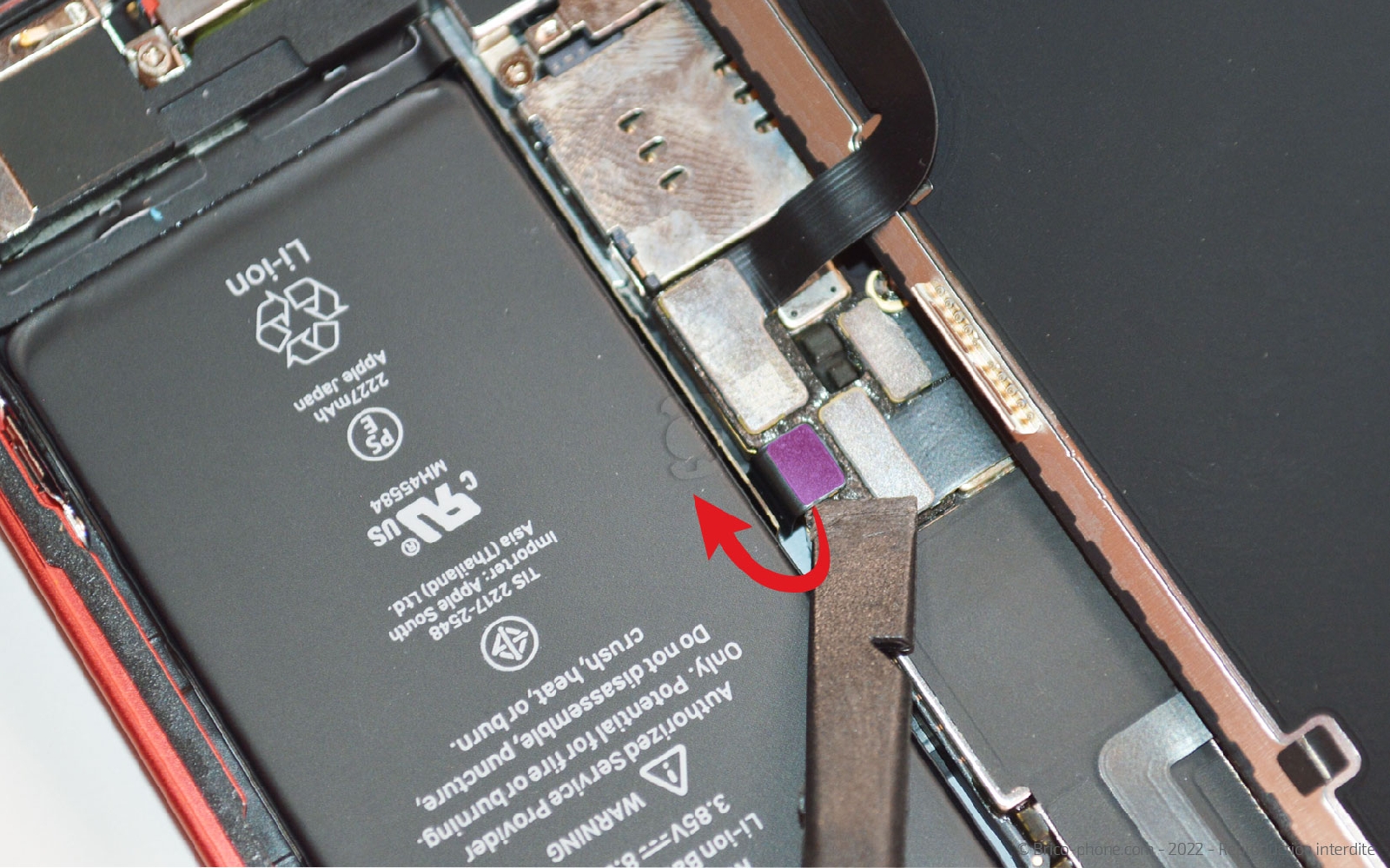

Etape 4 Déconnecter la batterie

Avec le levier en nylon, déconnectez la nappe de la batterie puis celle de l'écran.
Outils
Levier Nylon
Etape 5

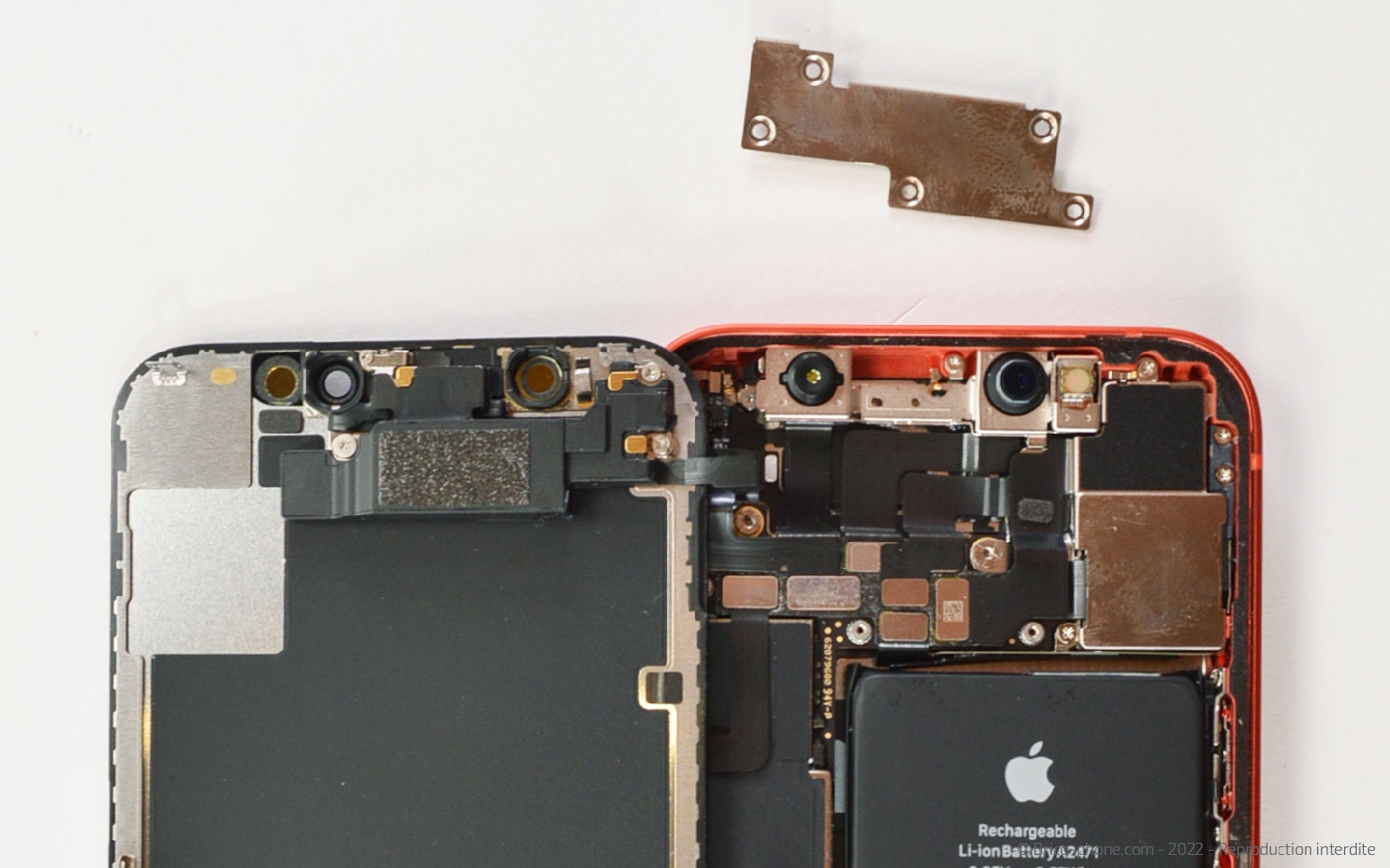

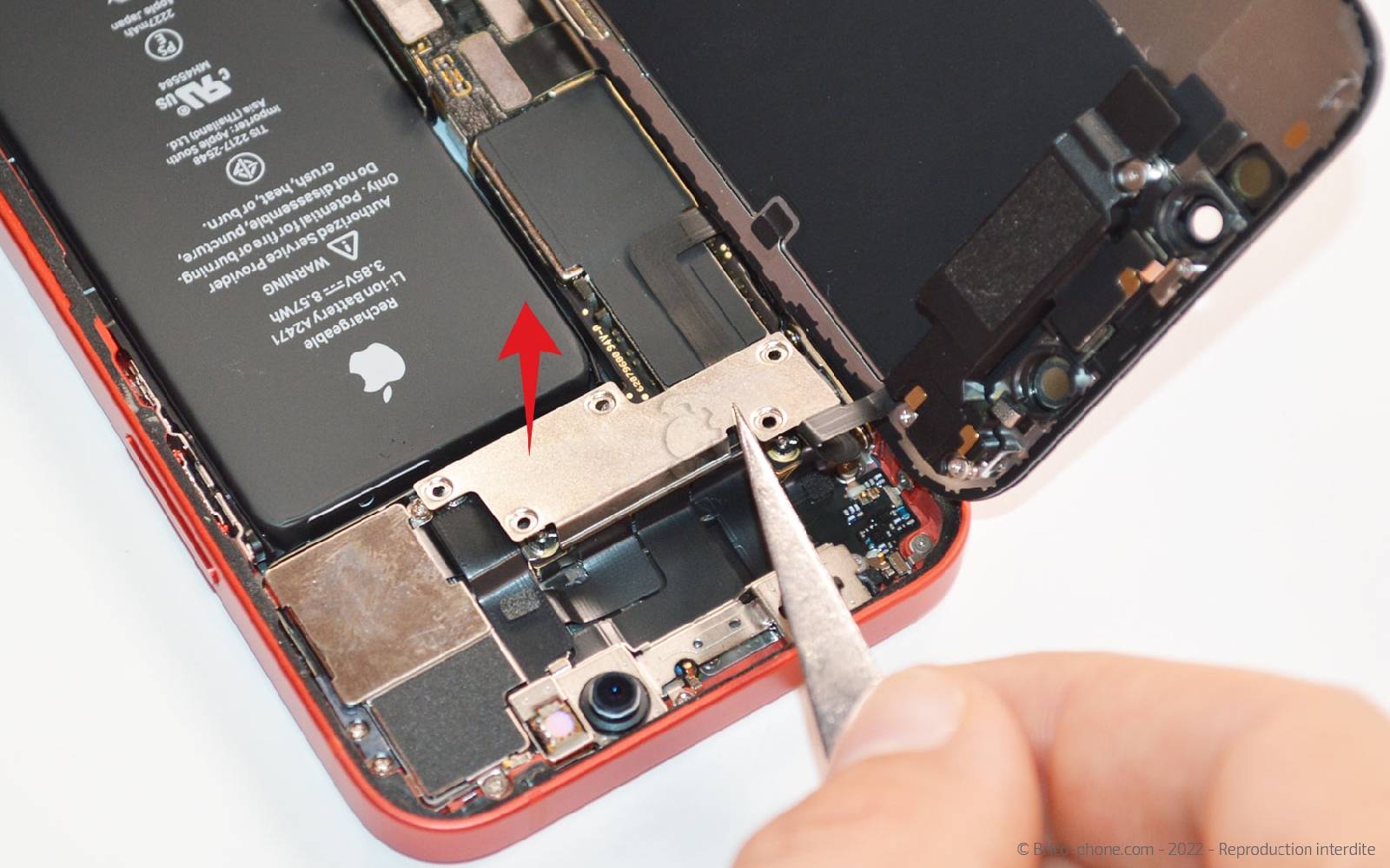

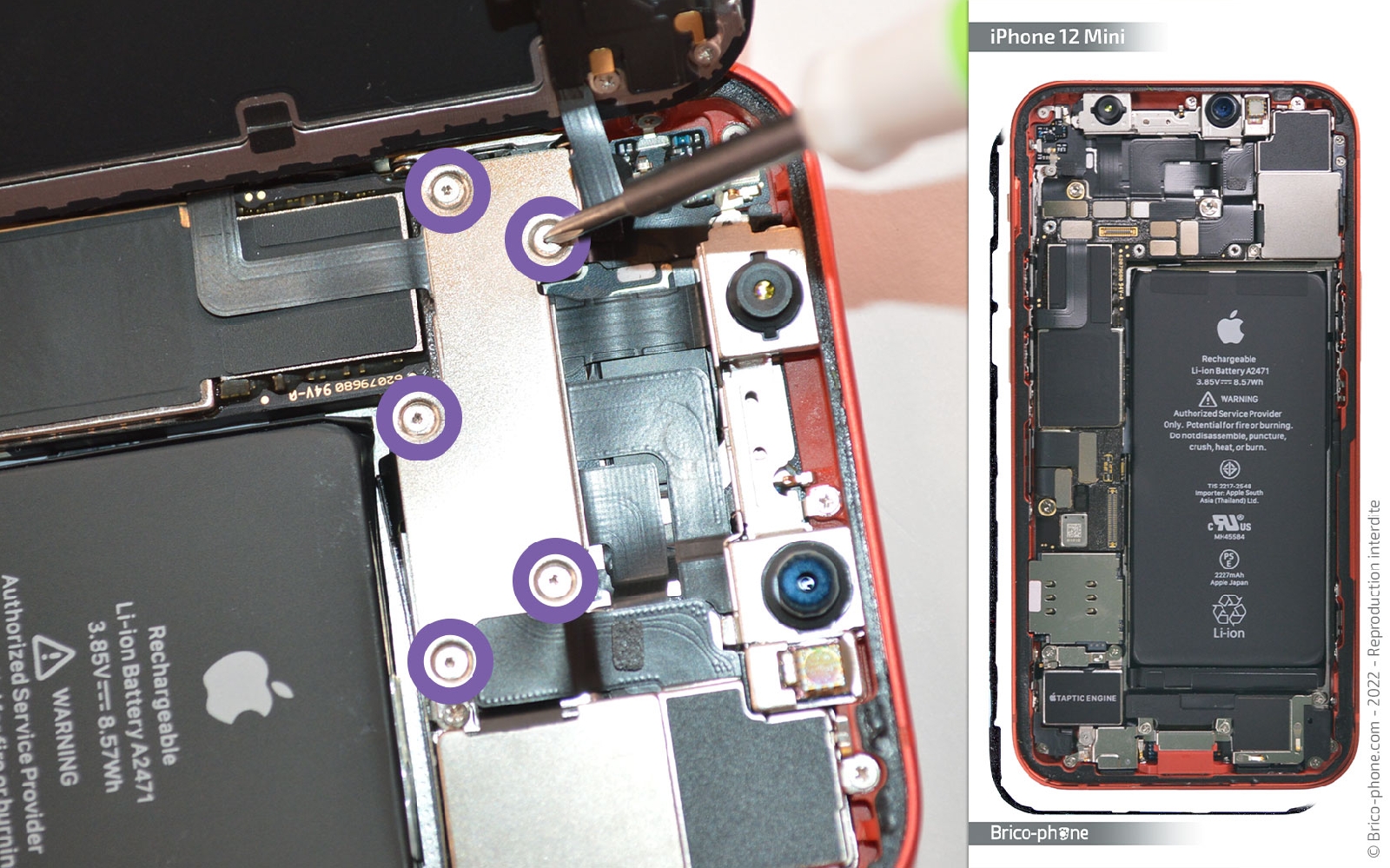

Etape 5 Enlever la plaquette du haut

Dévissez les vis C1 à C5 avec le tournevis triwing, puis retirez la plaquette #03 avec la pincette.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 6

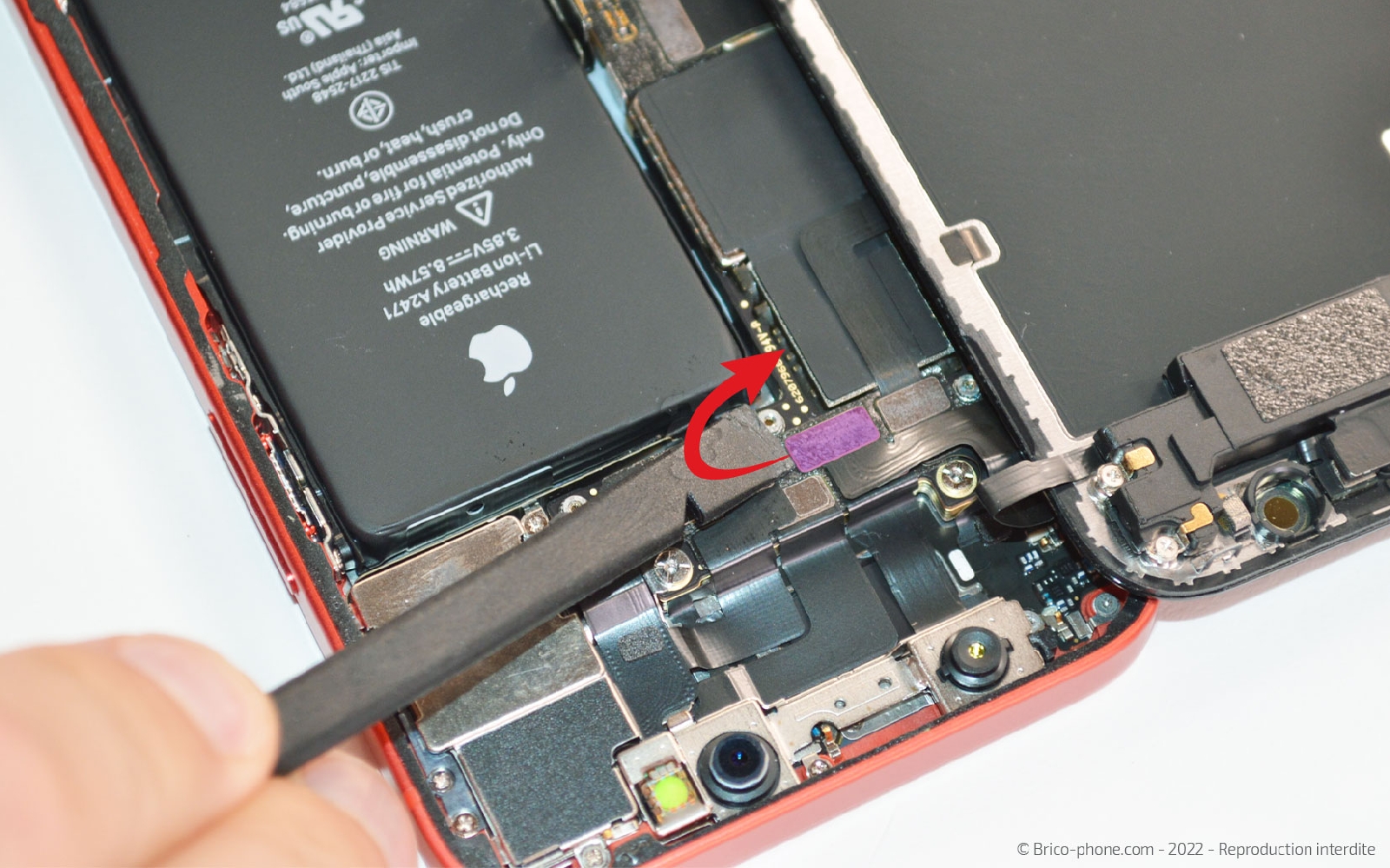

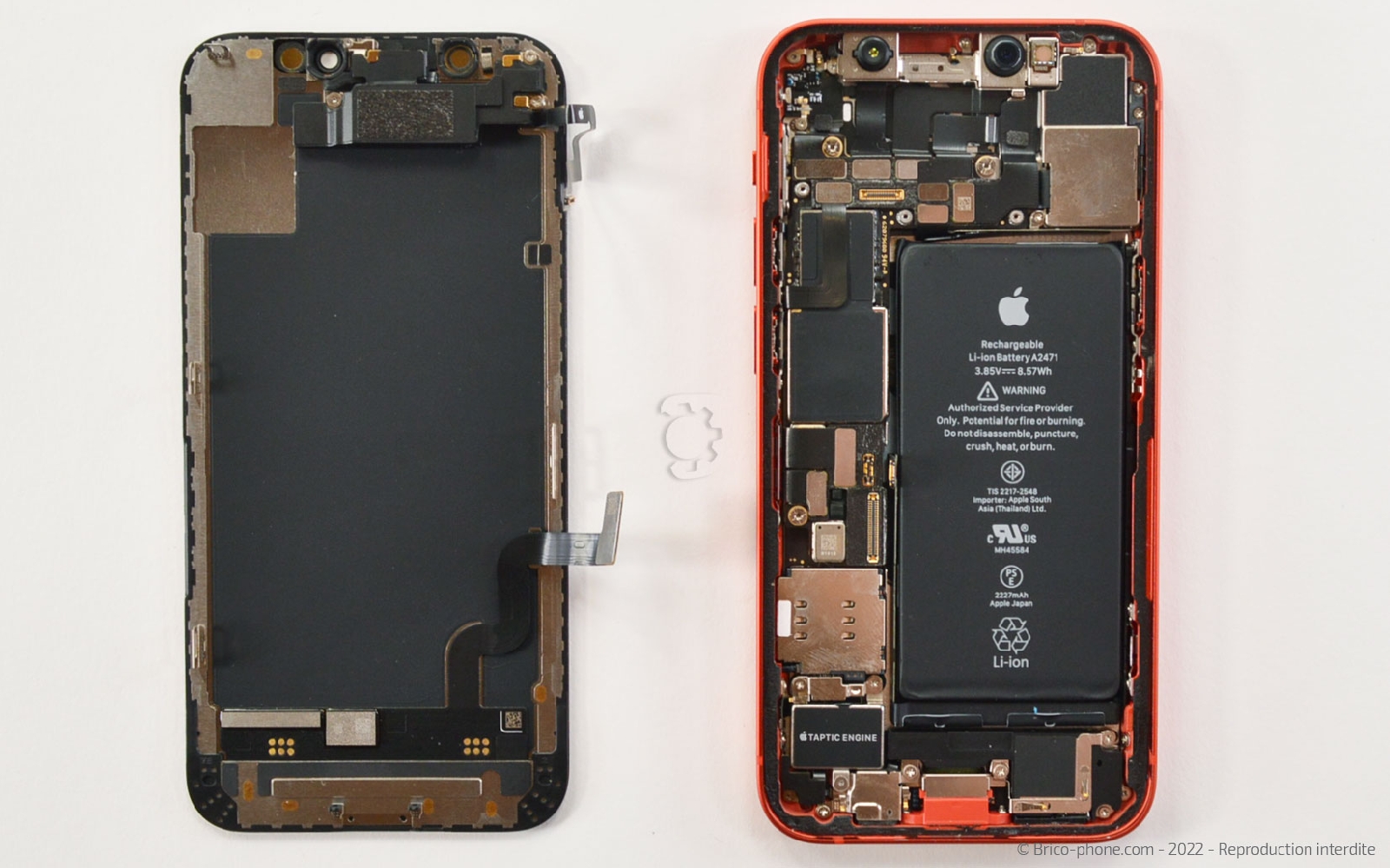

Etape 6 Déconnecter l'écran

Reprenez le levier en nylon pour déconnecter la nappe du haut-parleur interne.
Outils
Levier Nylon
Etape 7

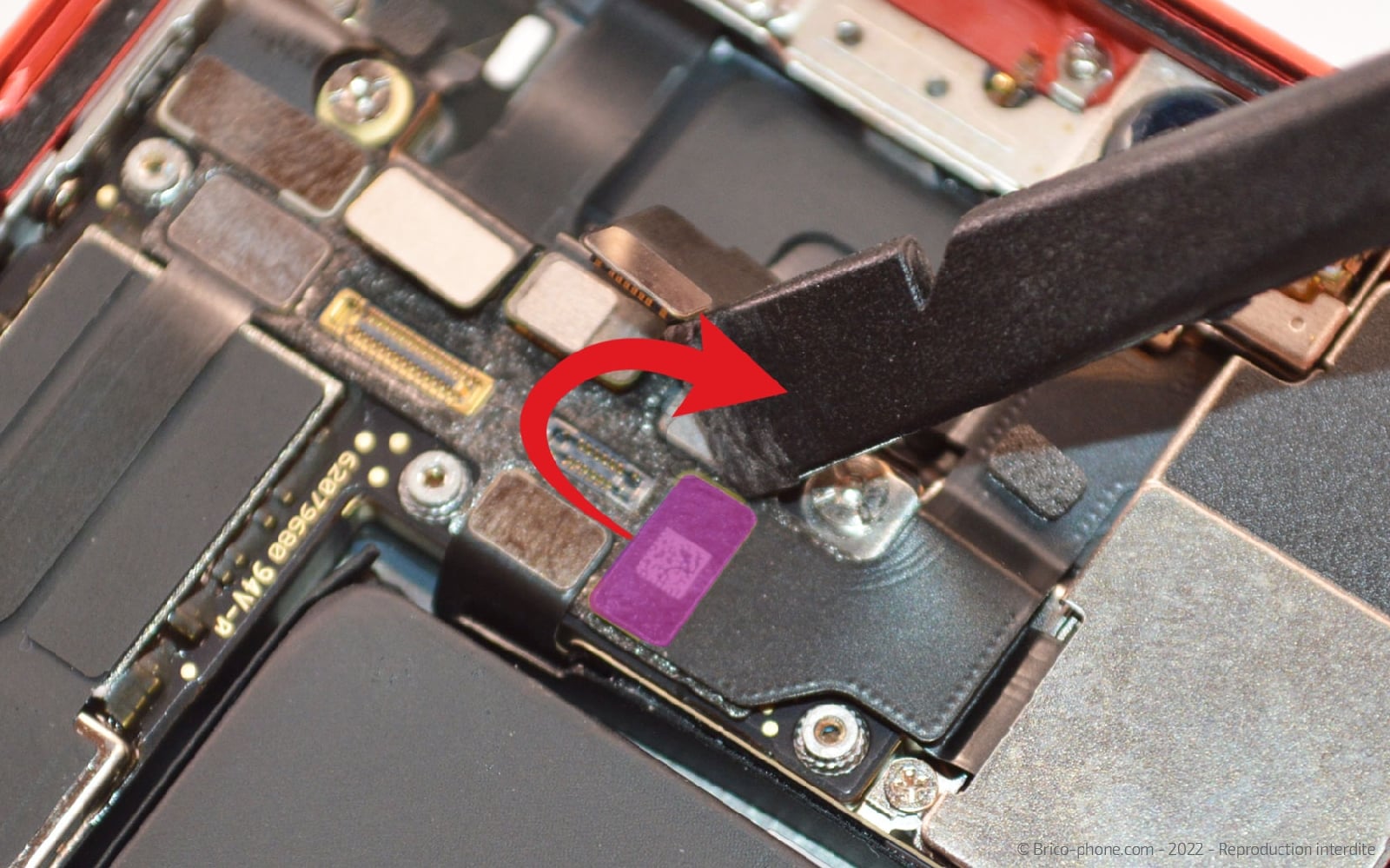

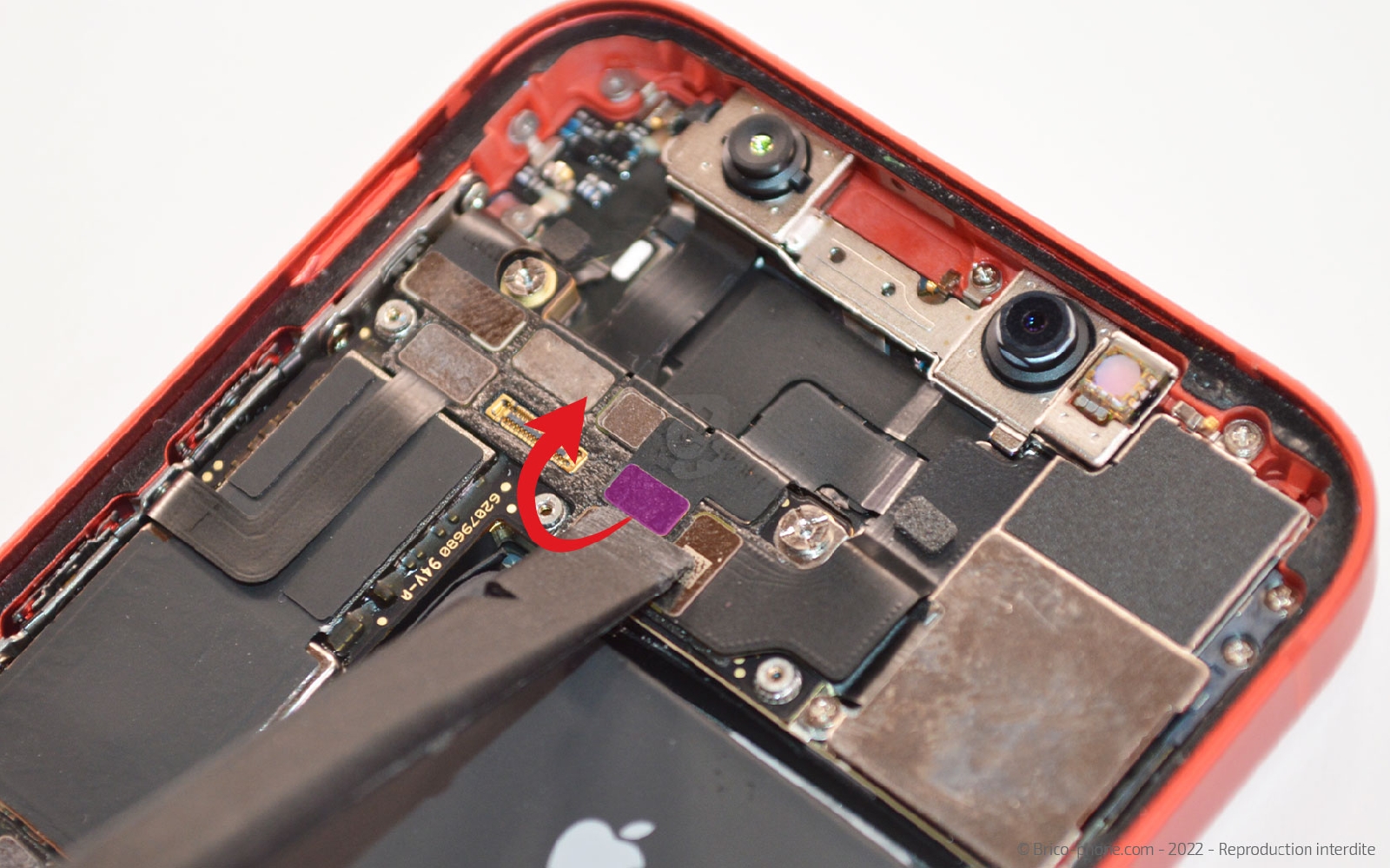

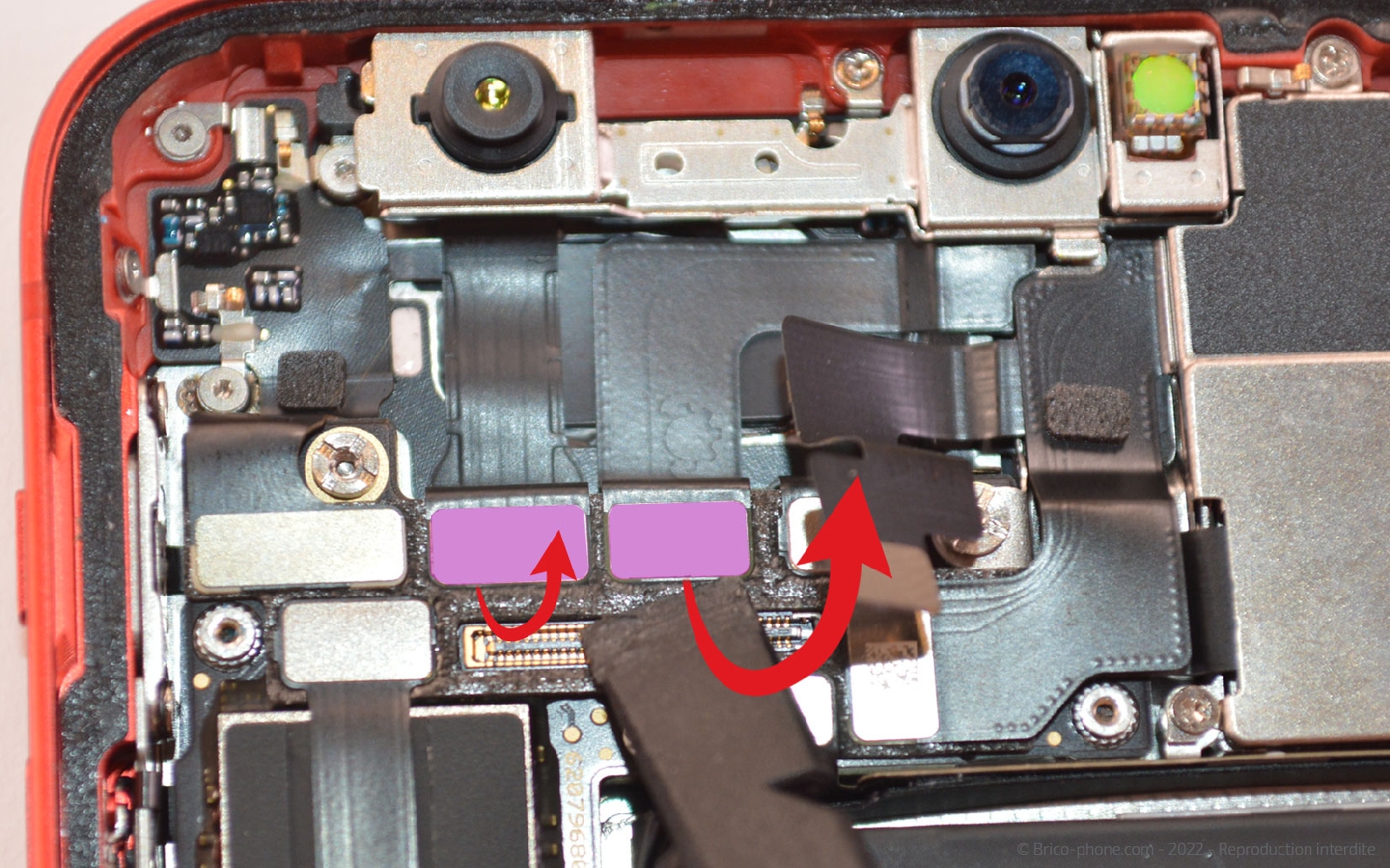

Etape 7 Libérer la caméra avant

Toujours avec le levier, déconnectez les 3 nappes de la caméra frontale #12 ainsi que la première nappe du module arrière.
Outils
Levier Nylon
Etape 8

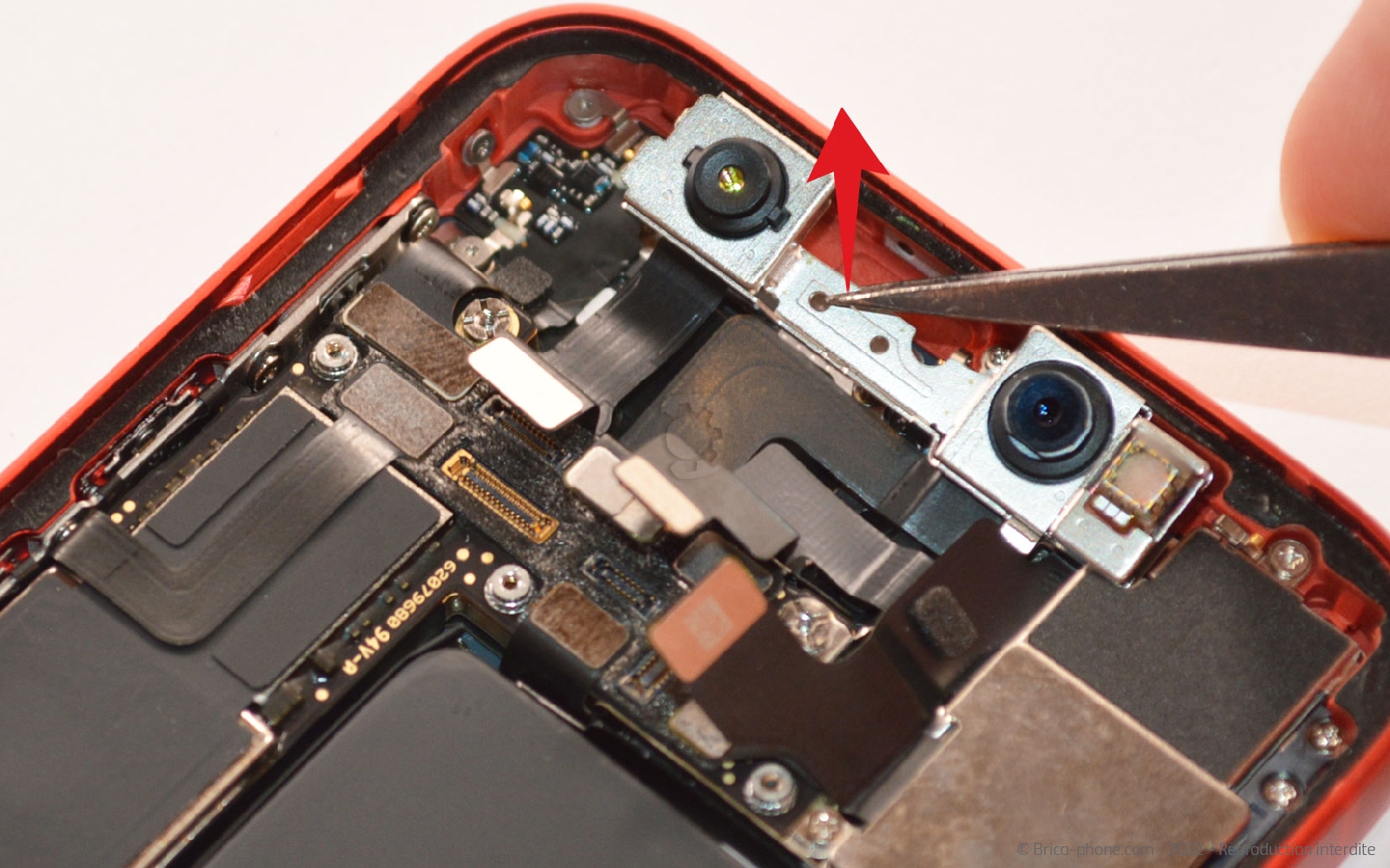

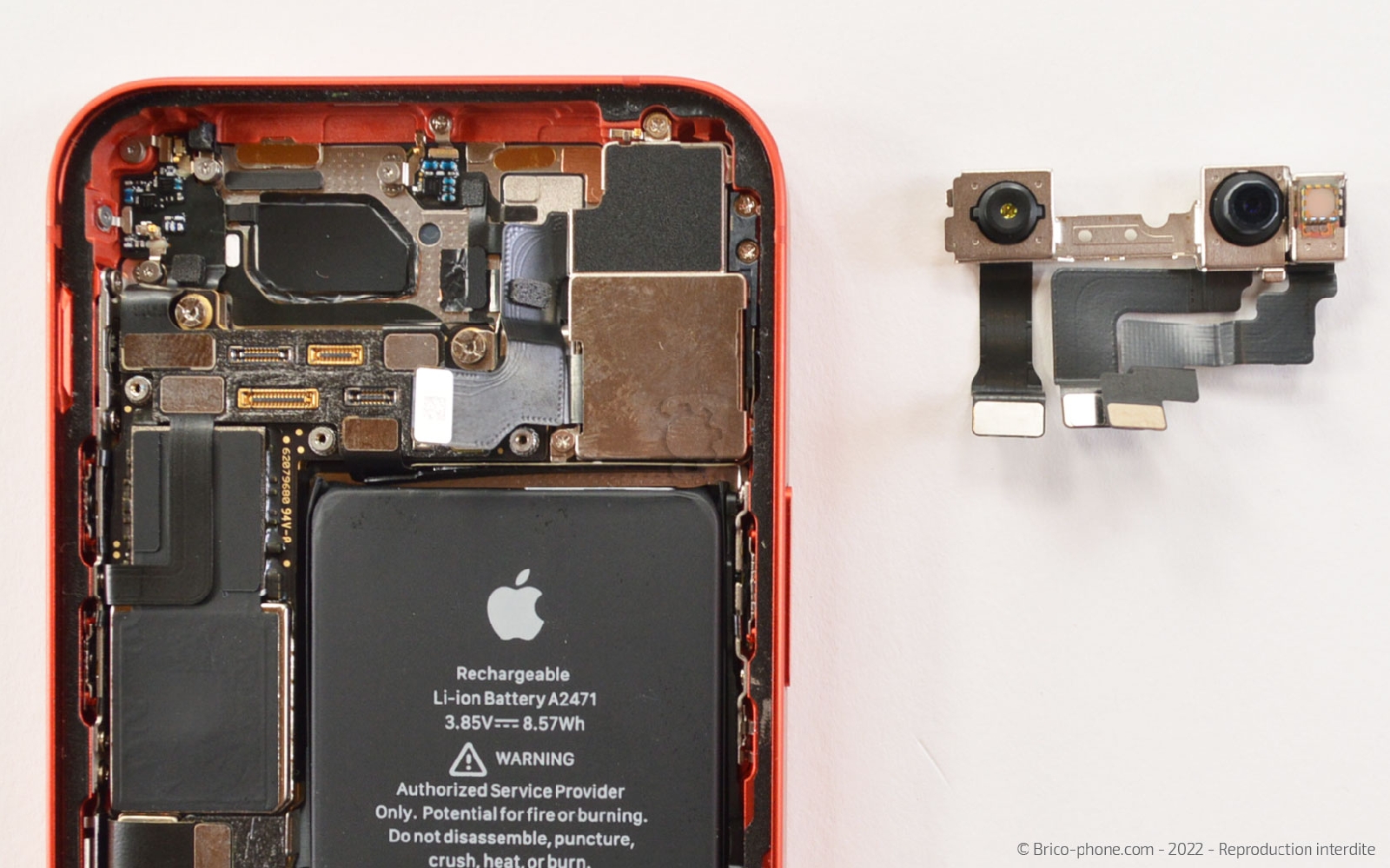

Etape 8 Ôter la caméra frontale

A l'aide de la pincette, saisissez la caméra pour l'extraire du châssis.
Outils
Pince Brucelles
Etape 9

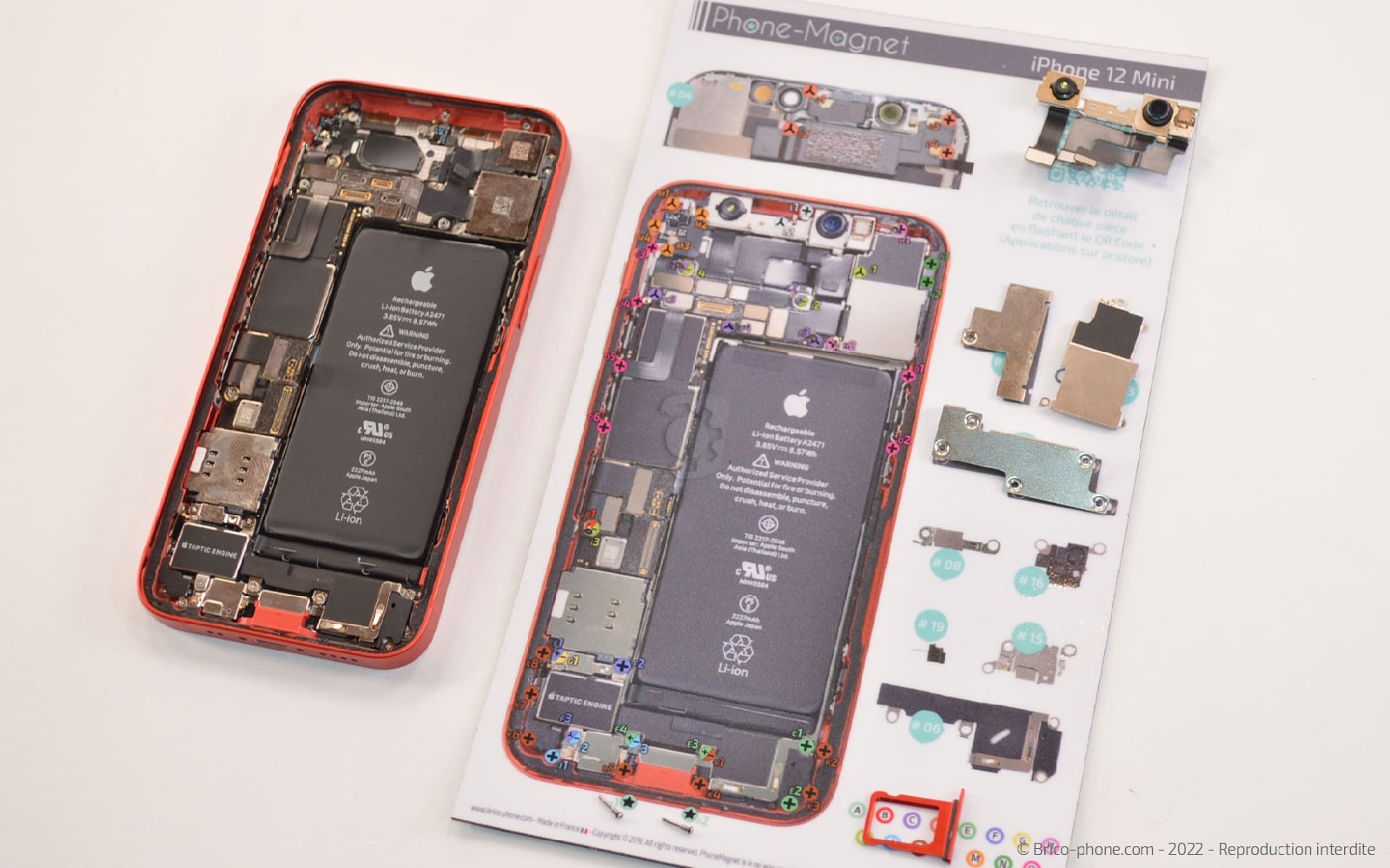

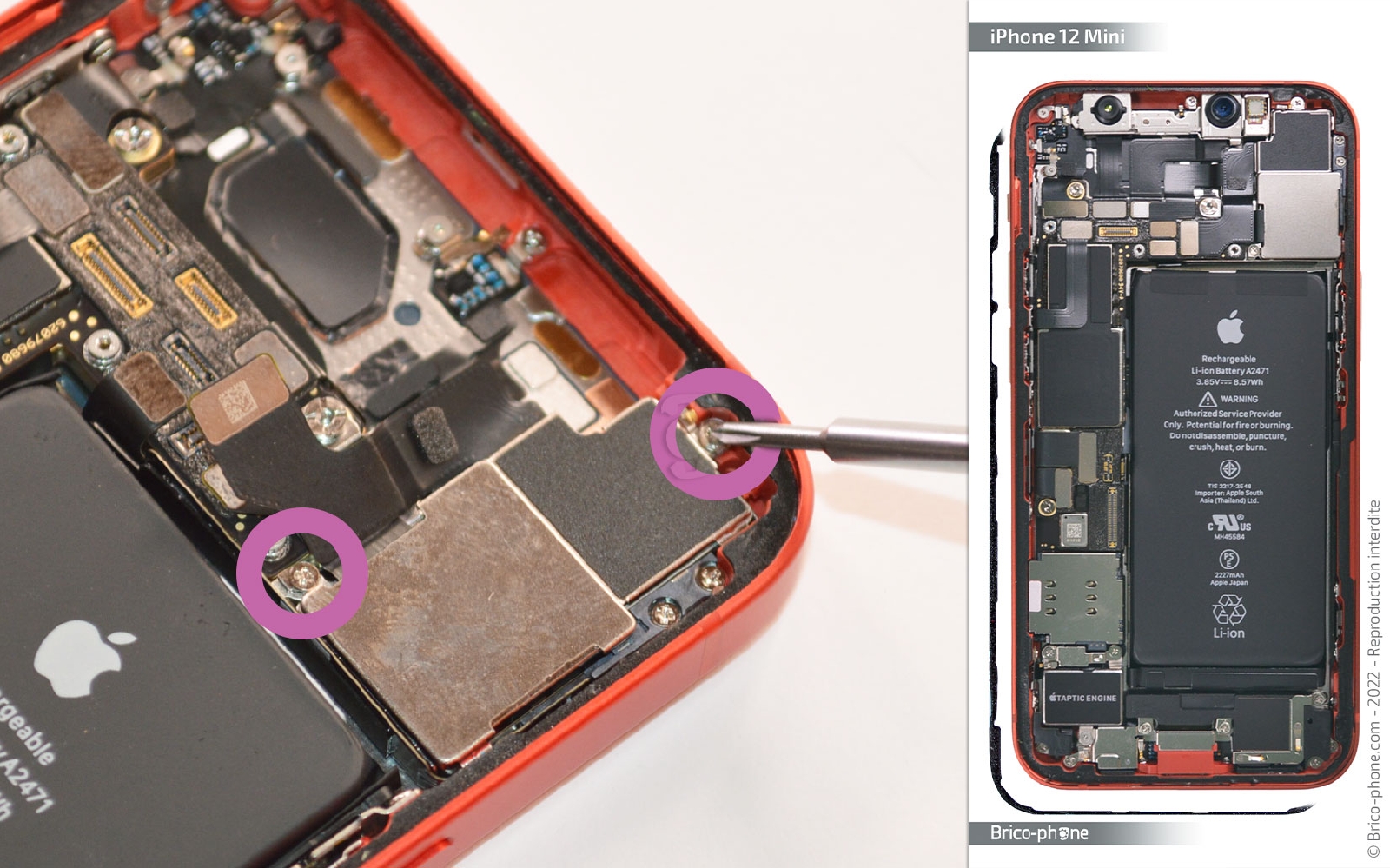

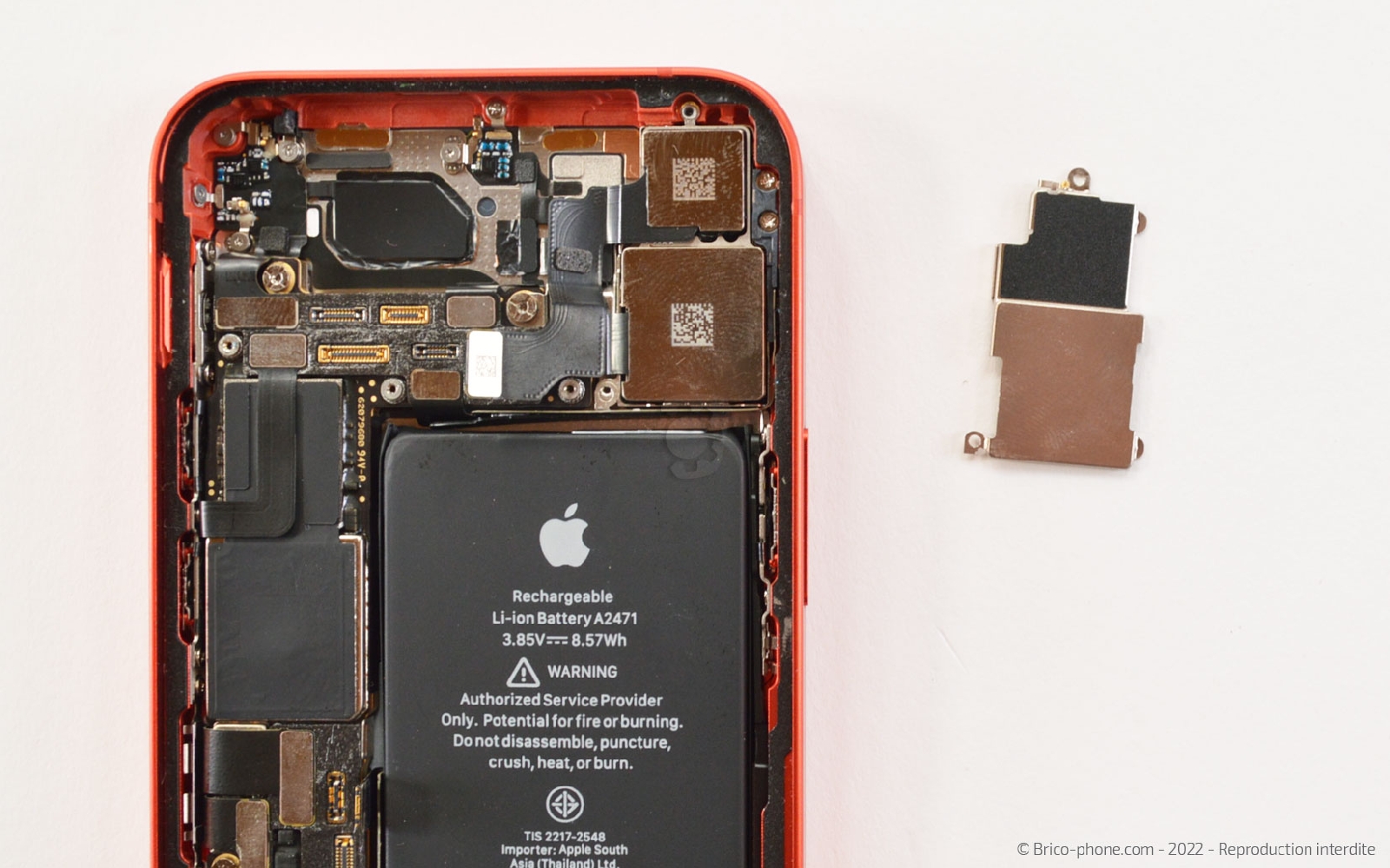

Etape 9 Retirer la plaquette des caméras arrière

Continuons par dévisser les 2 vis cruciforme H1 et H2, puis ôtez le cache #10 des caméras arrière.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 10

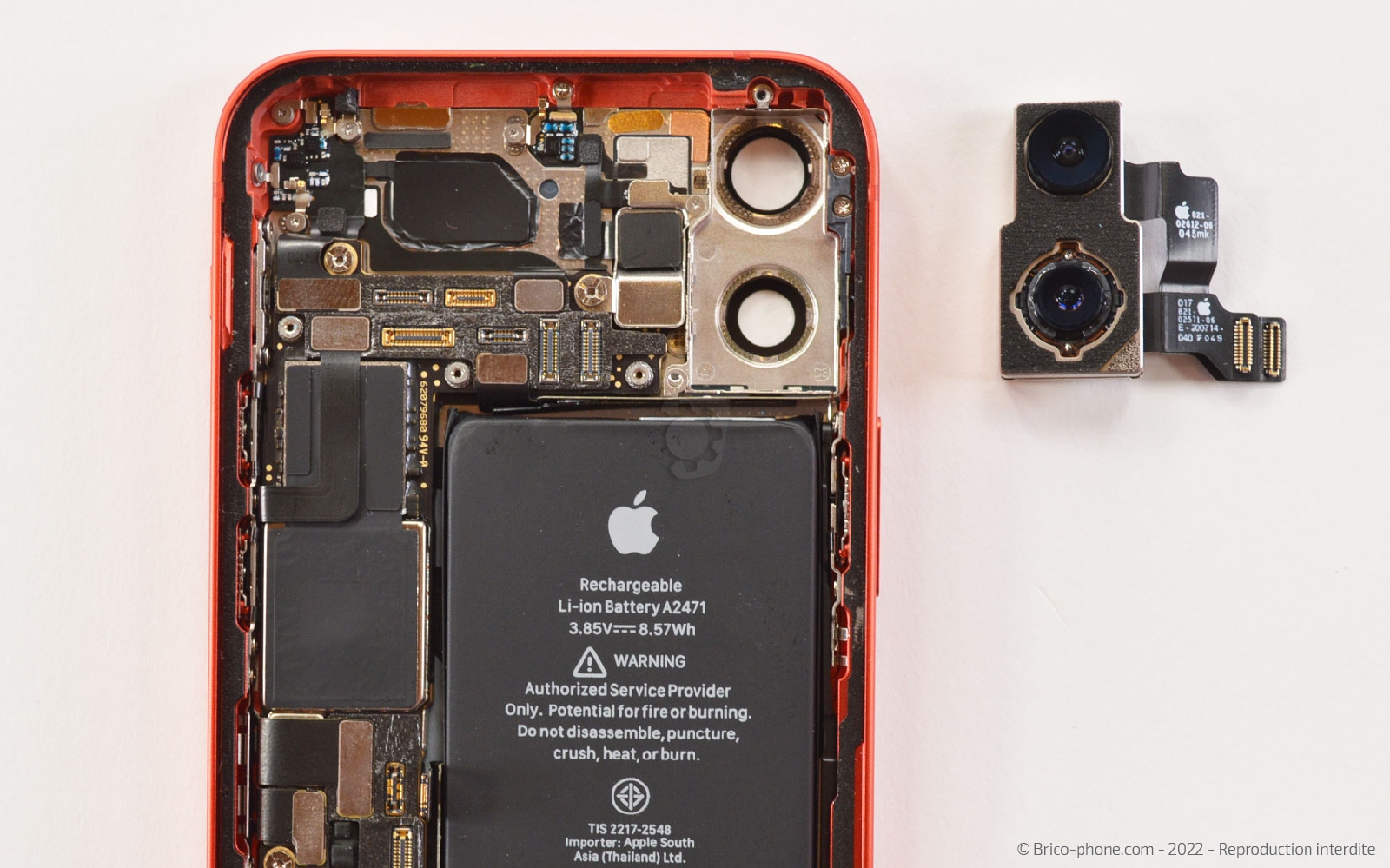

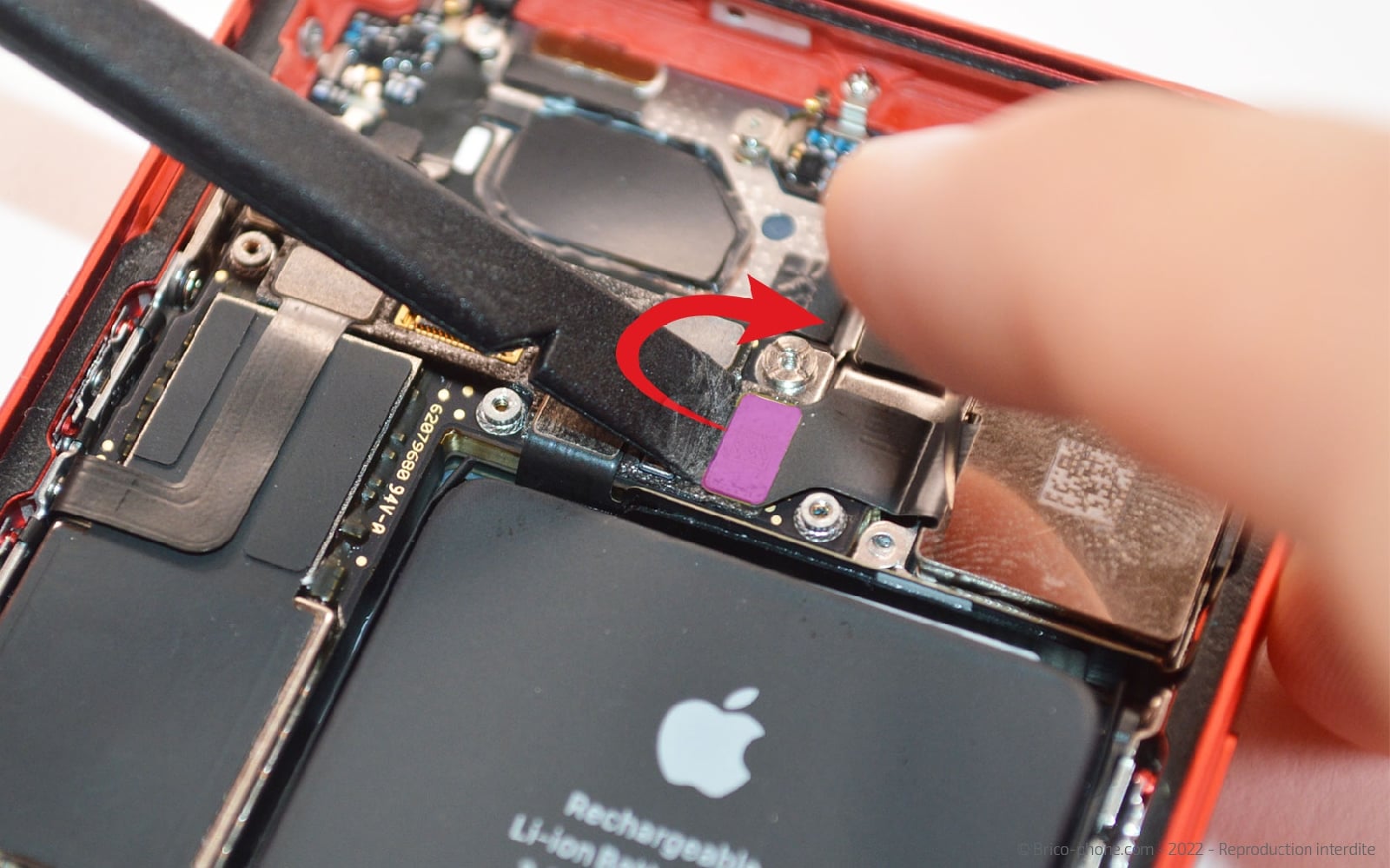

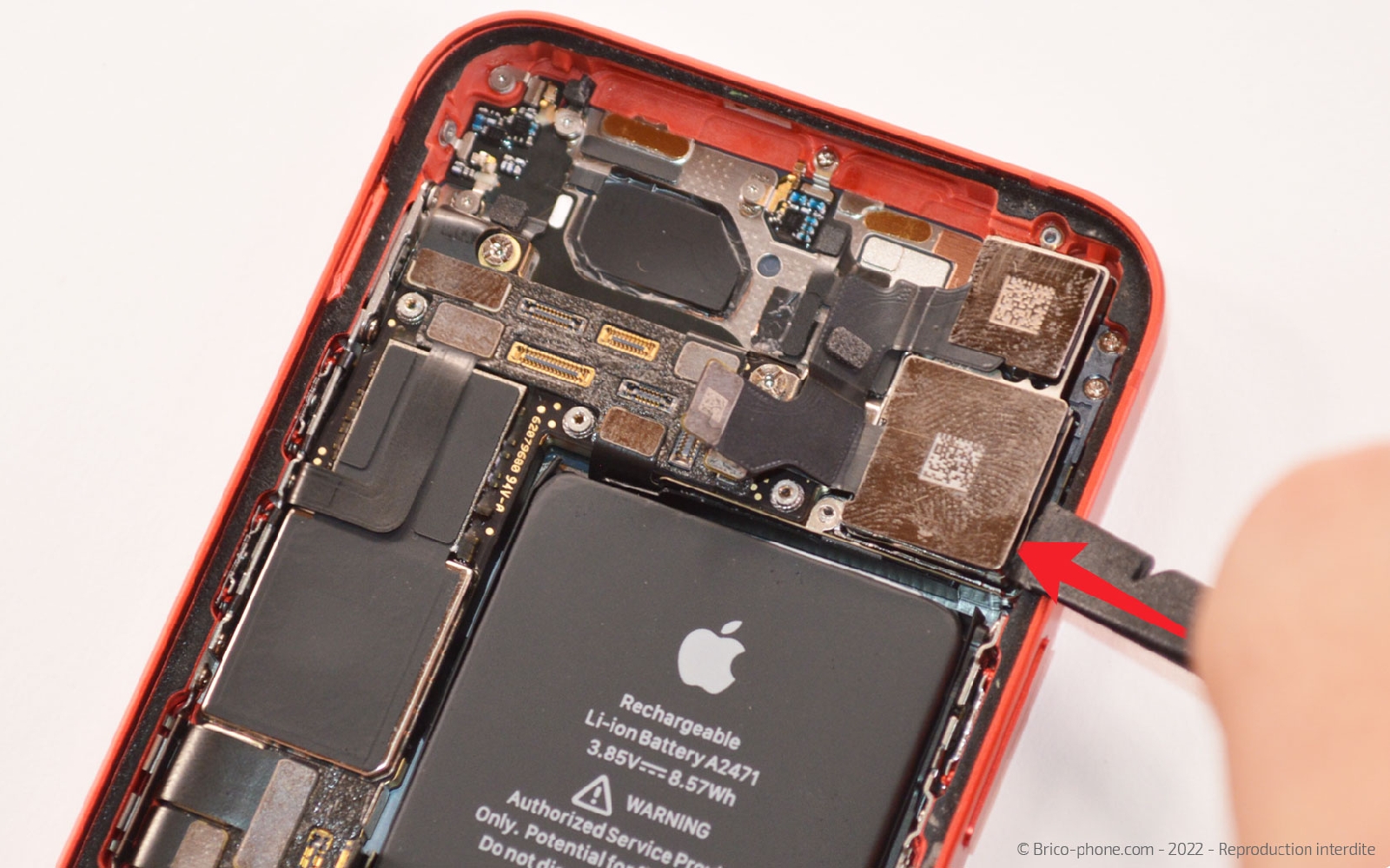

Etape 10 Retirer le bloc des caméras arrière

Avec le spudger, déconnectez la seconde nappe des caméras arrière #11 avant de les extraire.
Outils
Levier Nylon
Etape 11

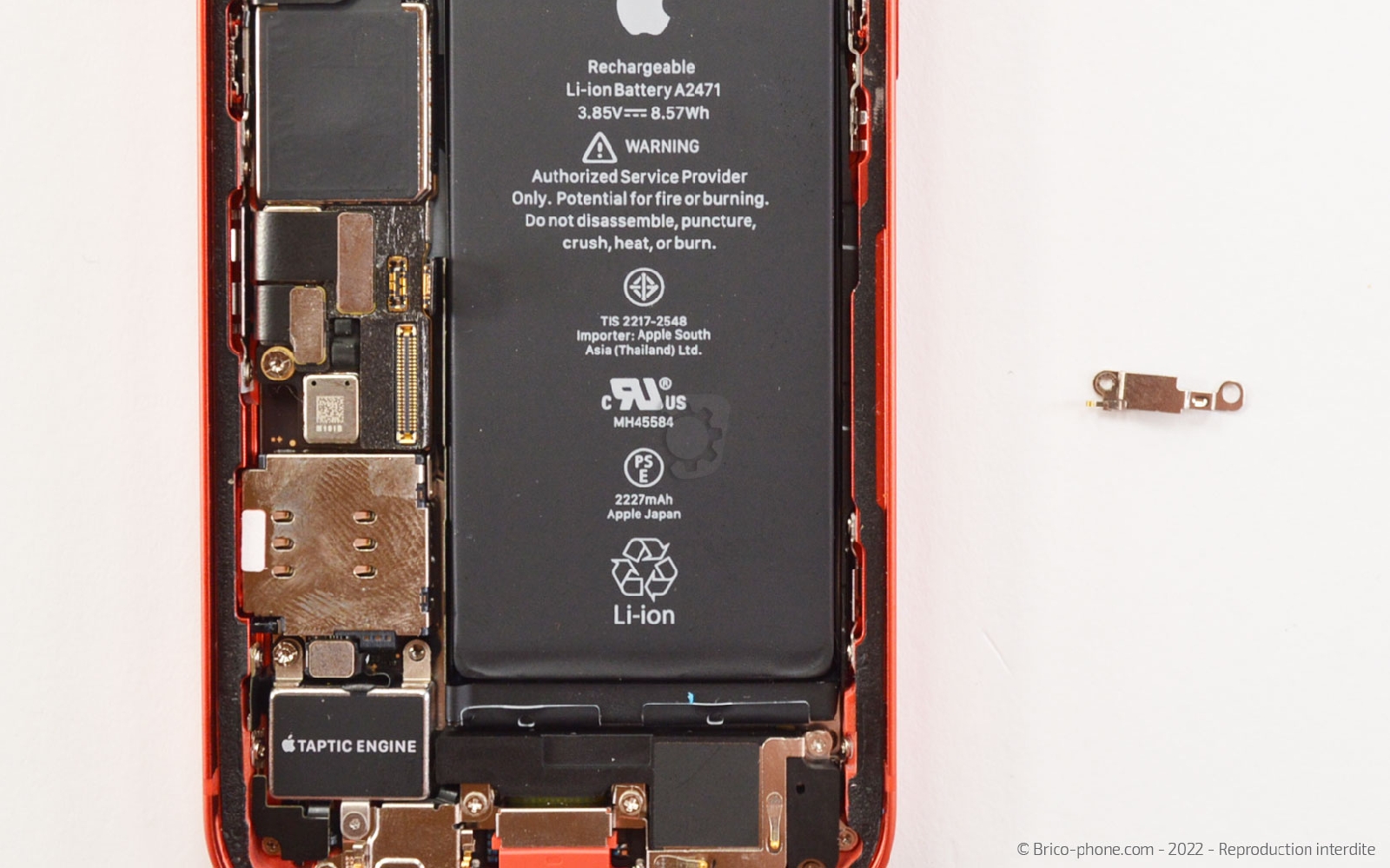

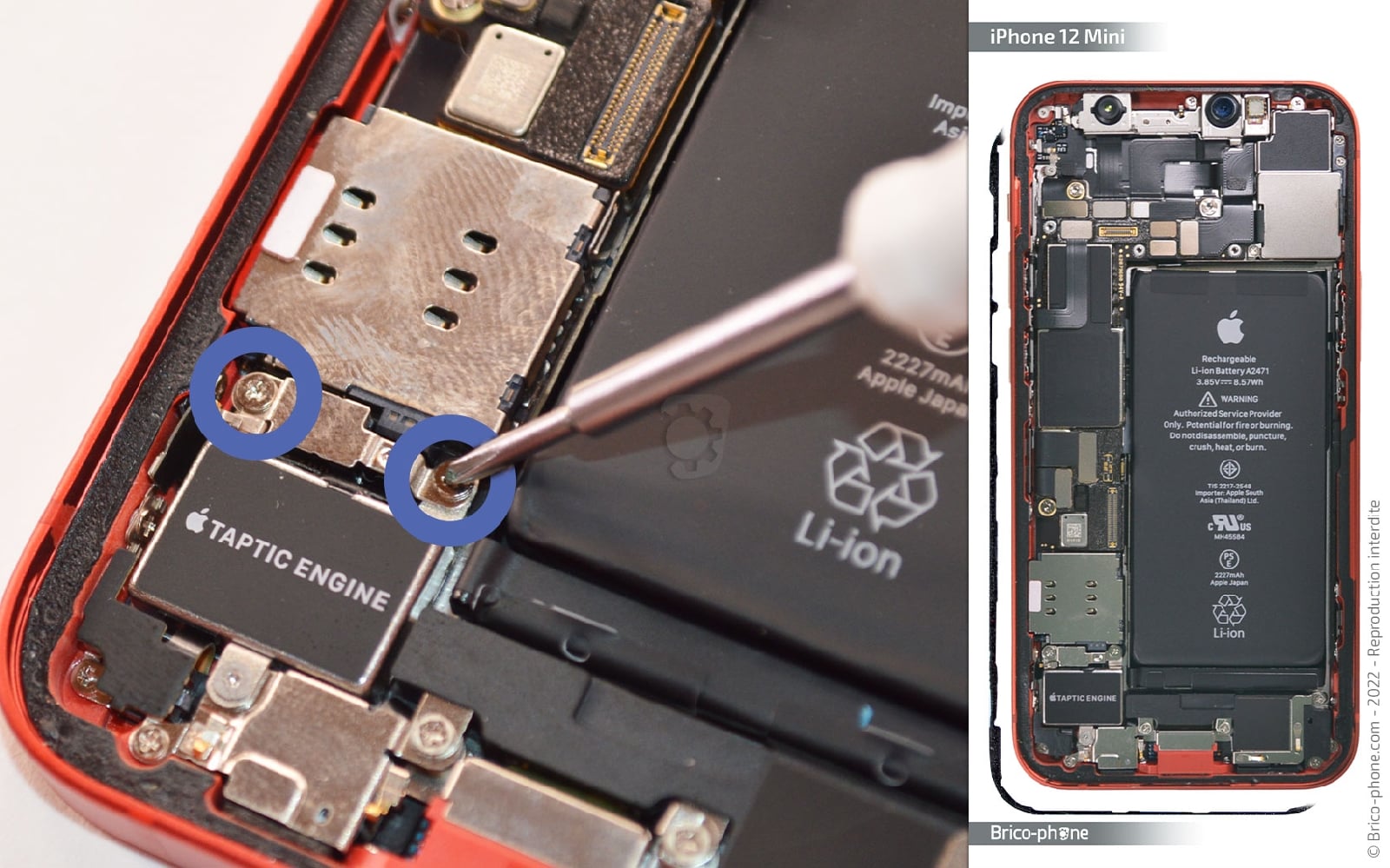

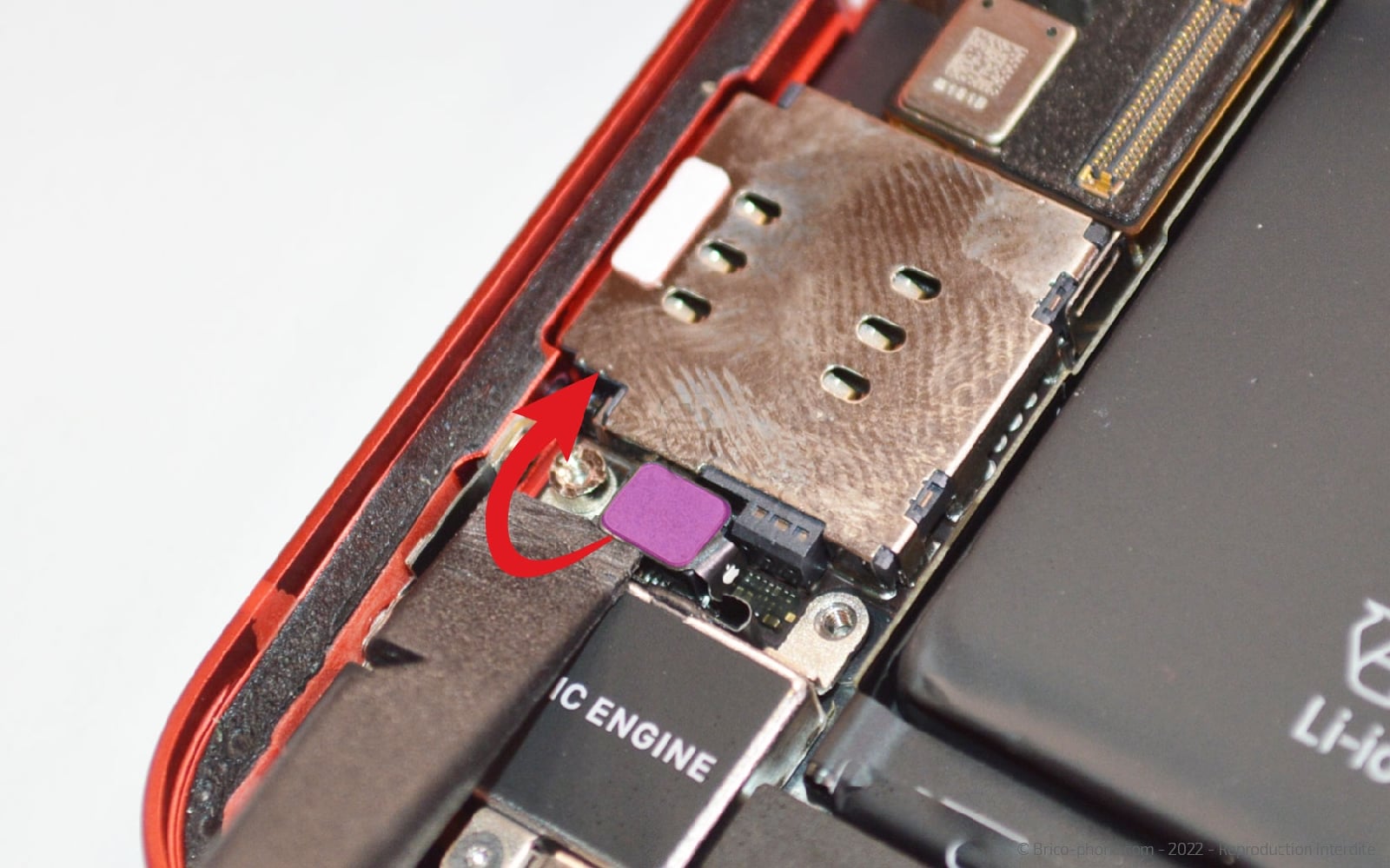

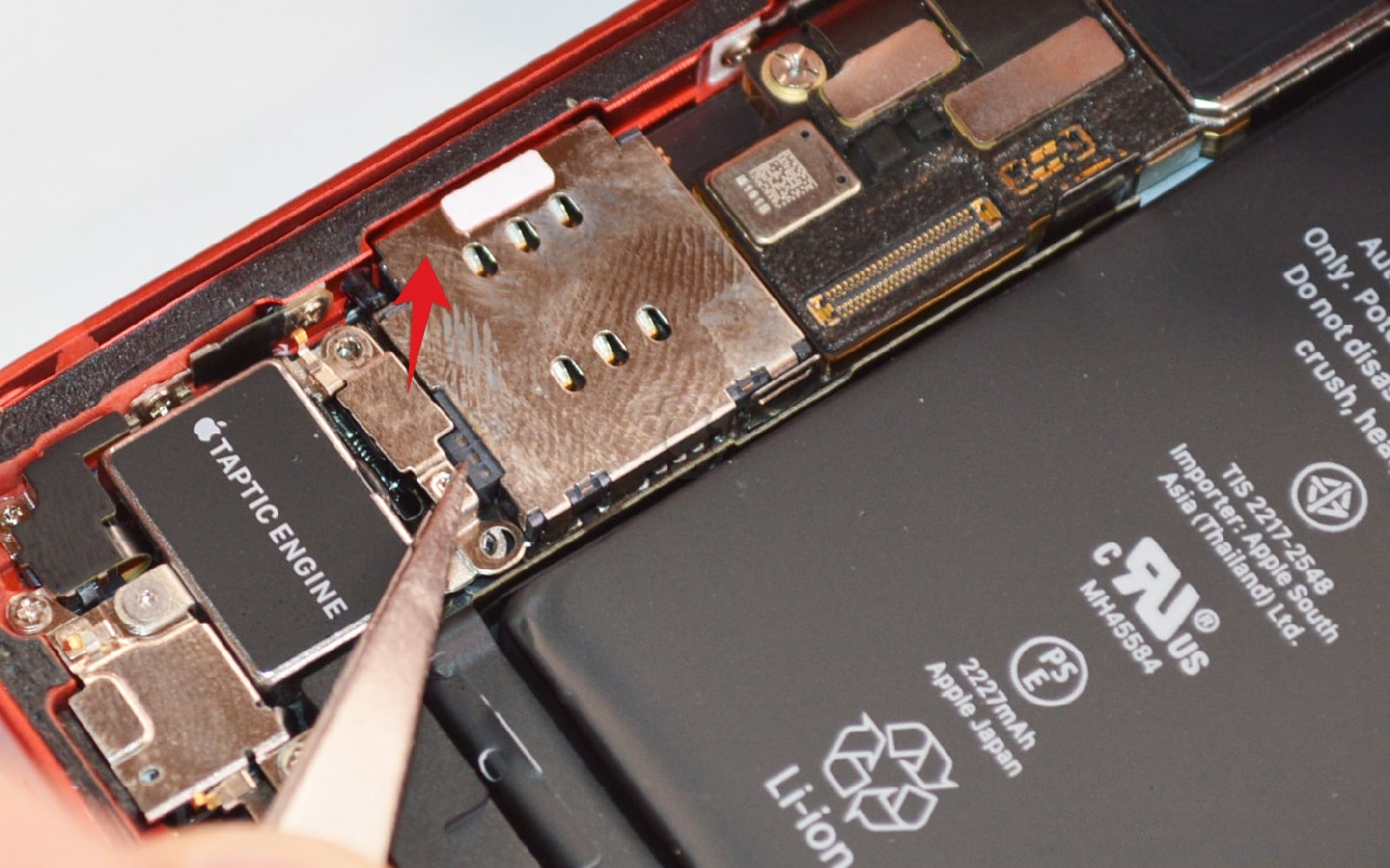

Etape 11 Déconnecter le Taptic Engine

Dévissez les 2 vis cruciforme F1 et F2 puis retirez la plaquette #08 placée au dessus du vibreur avec la pincette.

Déconnectez ensuite la nappe du Taptic Engine.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Tournevis en métal Triwing 0.6 10.90€
Etape 12

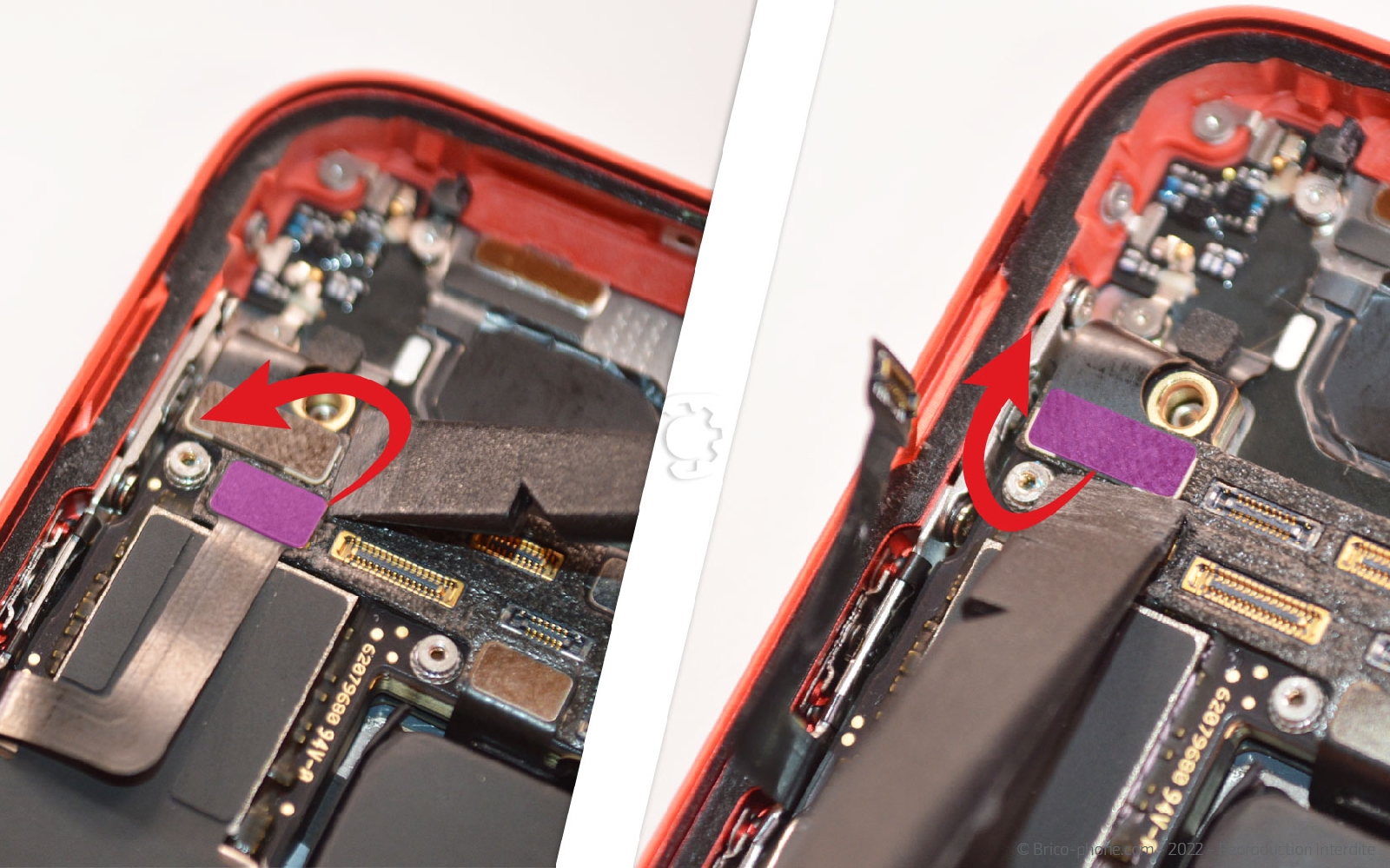

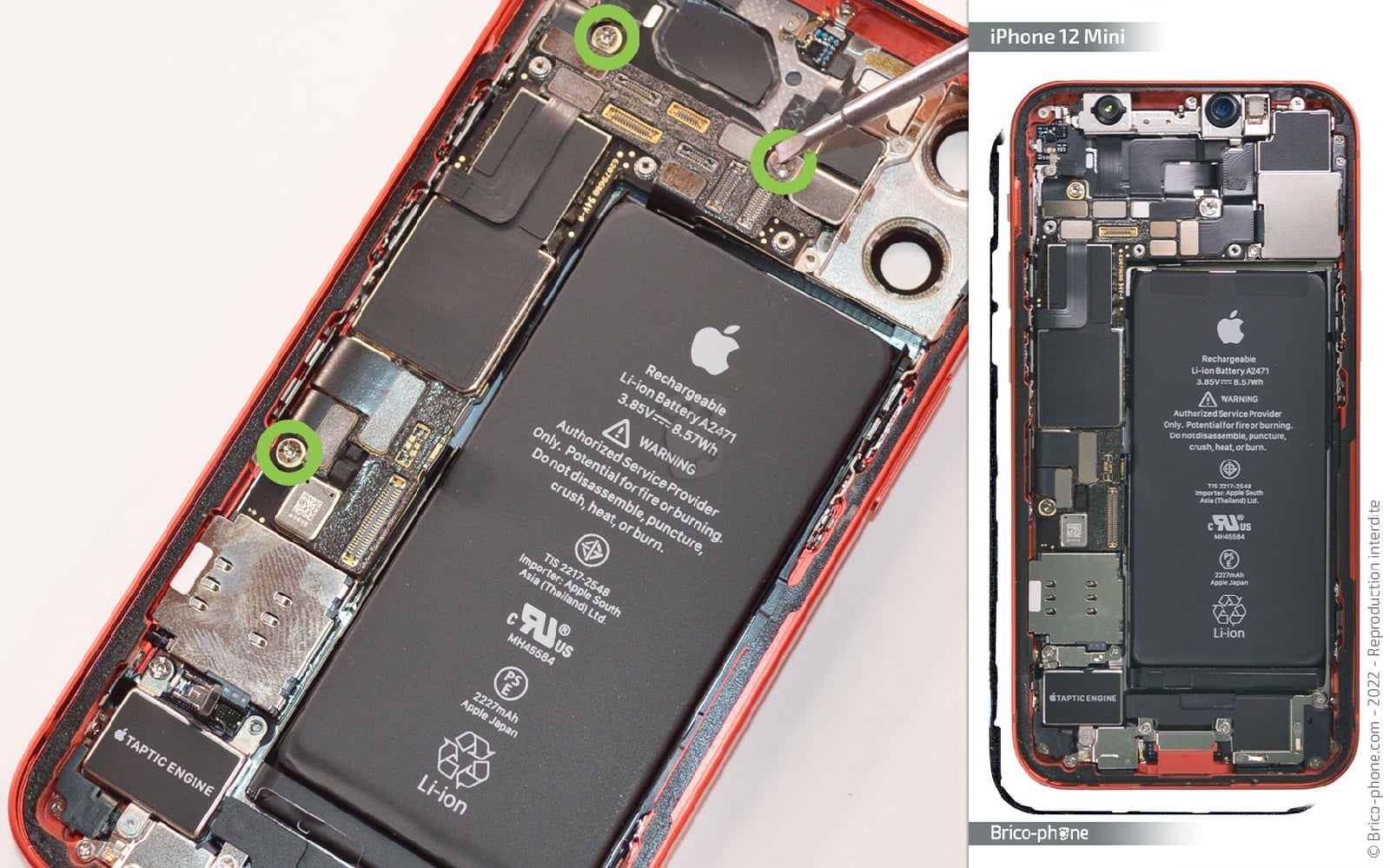

Etape 12 Débrancher les nappes de la carte mère

Ôtez les 3 vis plates à l'aide du tournevis adéquat.

Ensuite à l'aide du spudger, déconnectez l'ensemble des nappes de la carte mère.
Outils
Levier Nylon
Etape 13

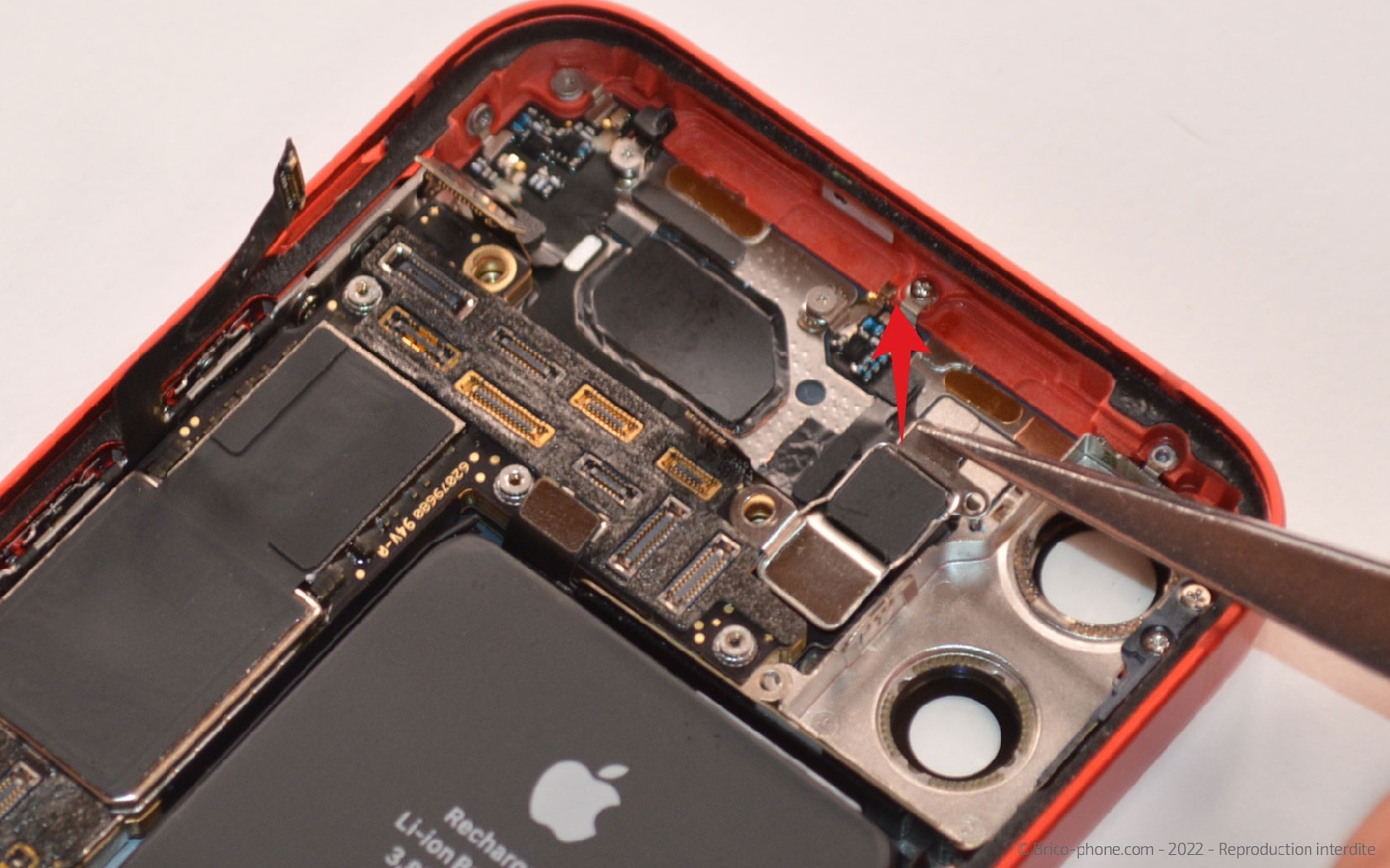

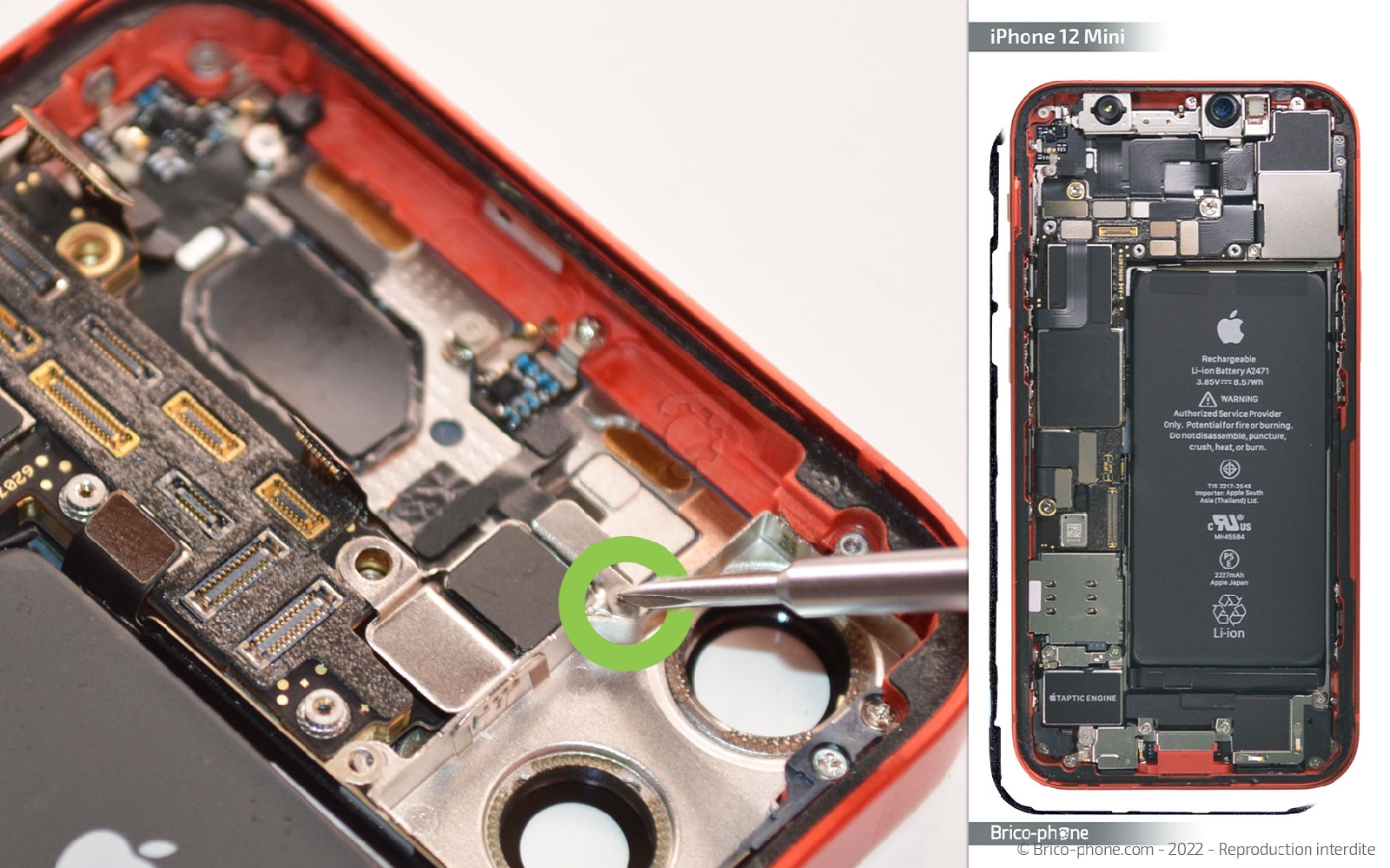

Etape 13 Ôter la plaquette métallique

Sortez la vis i1 avec le tournevis triwing afin de pouvoir saisir avec la brucelles la plaquette en métal #13.
Outils
Pince Brucelles
Tournevis Triwing
Etape 14

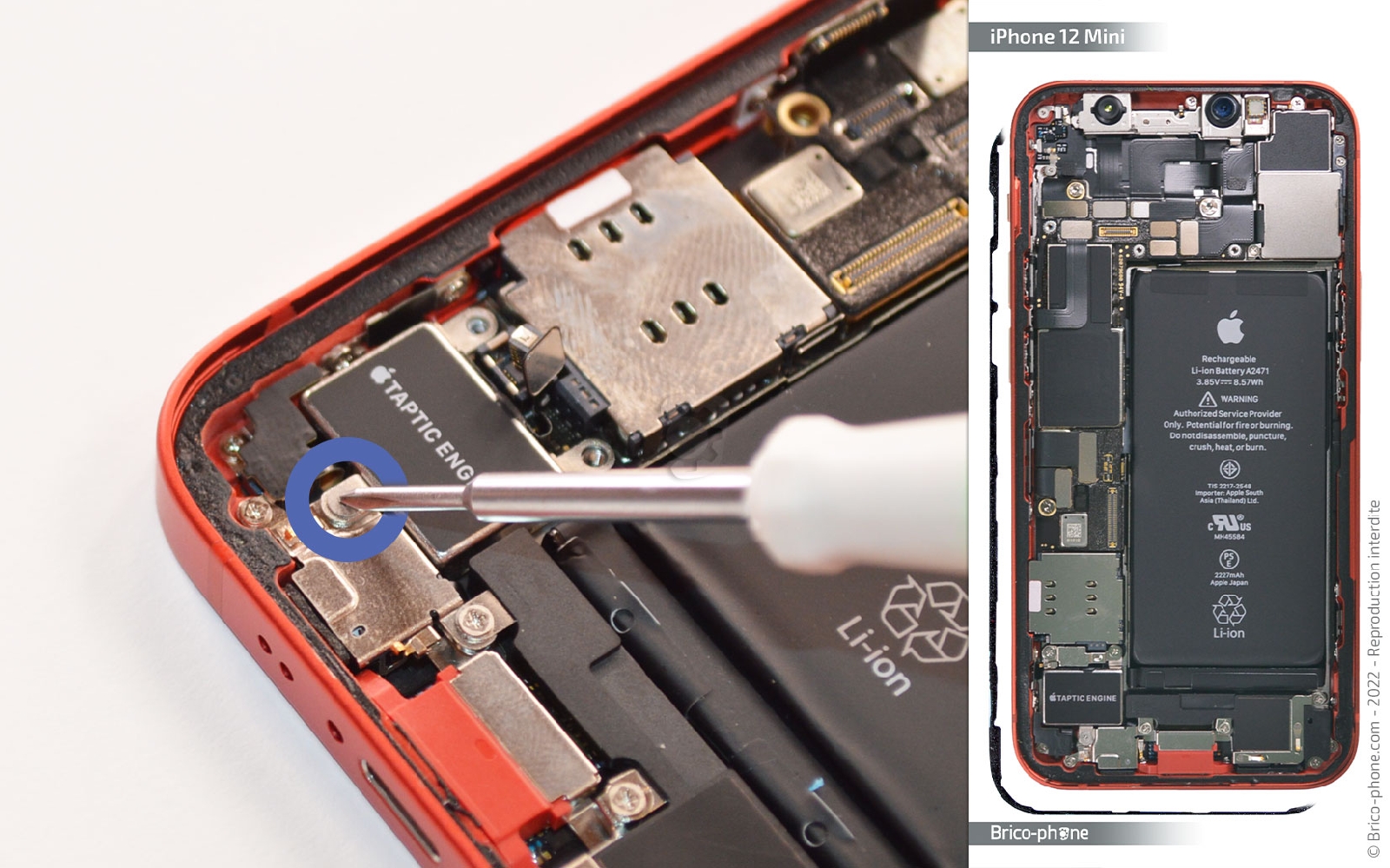

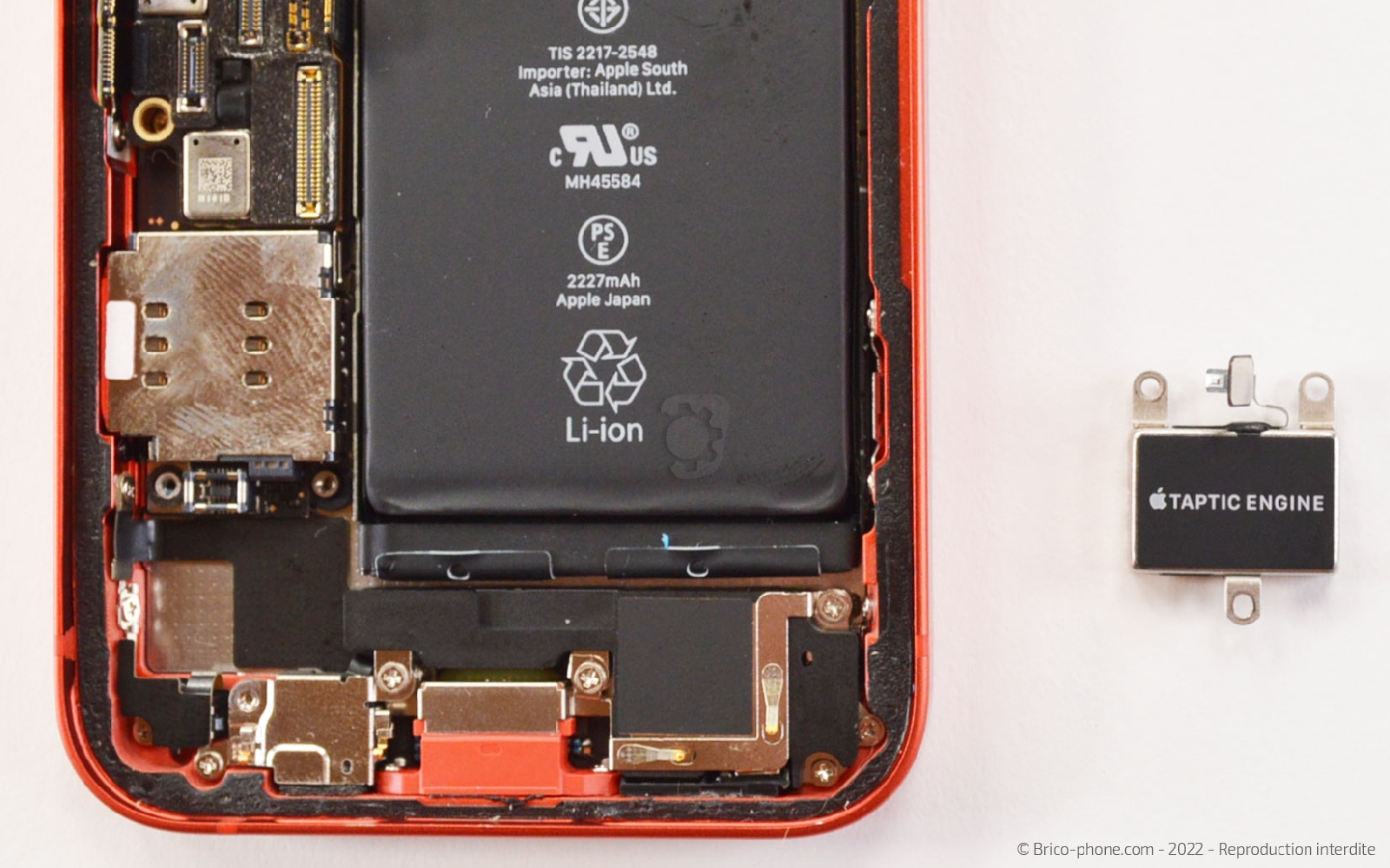

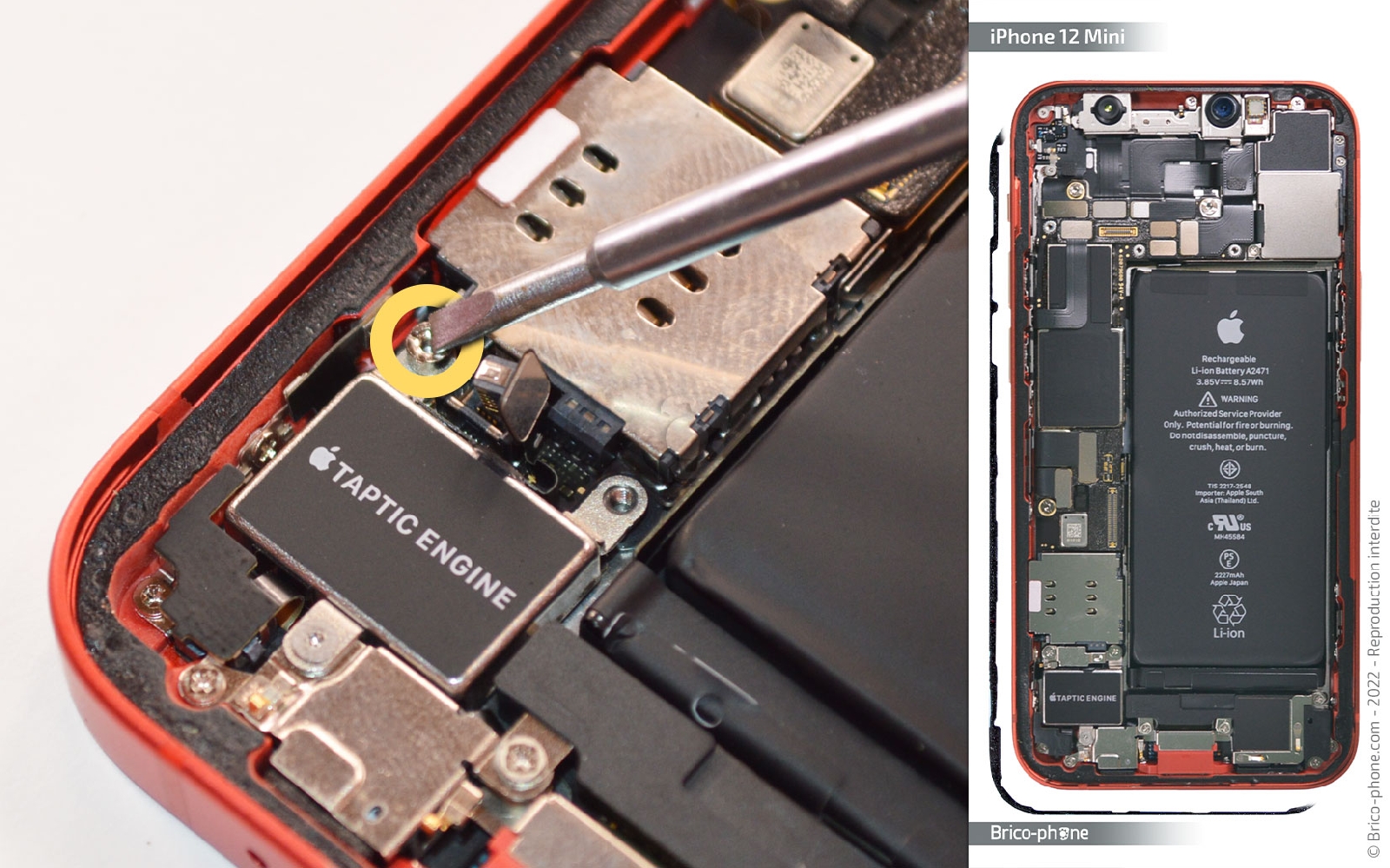

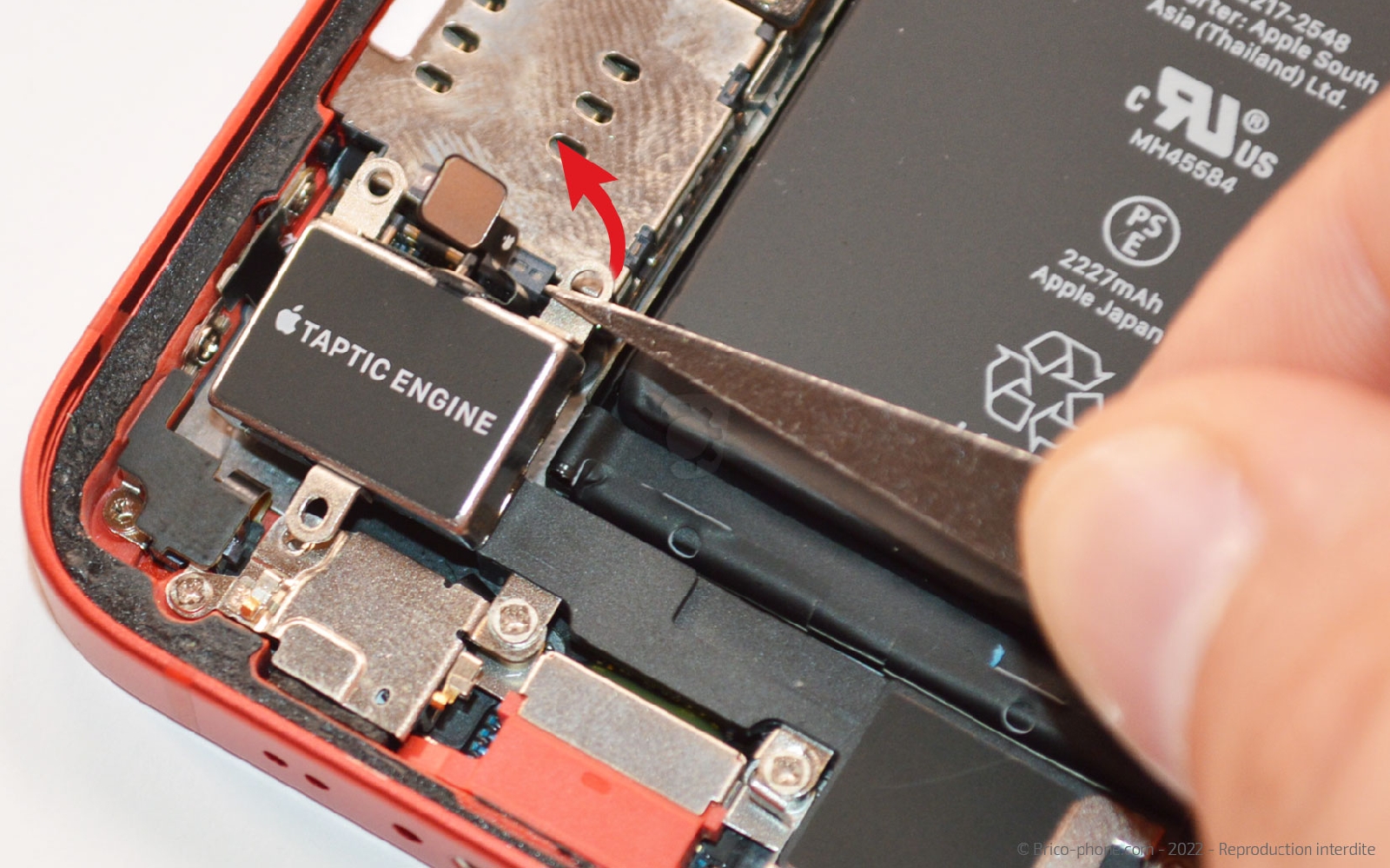

Etape 14 Extraire le vibreur

Dévissez la vis plate G1, puis la vis F3 avec le tournevis triwing avant de sortir le Taptic Engine du châssis.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Etape 15

Etape 15 Récupérer la carte mère

Saisissez la carte mère pour la sortir du châssis endommagé.
Pièces
Tournevis Professionnel Plat 2.0 7.74€
Tournevis Professionnel Plat 2.0 7.74€
Tournevis en métal Triwing 0.6 10.90€
Etape 16

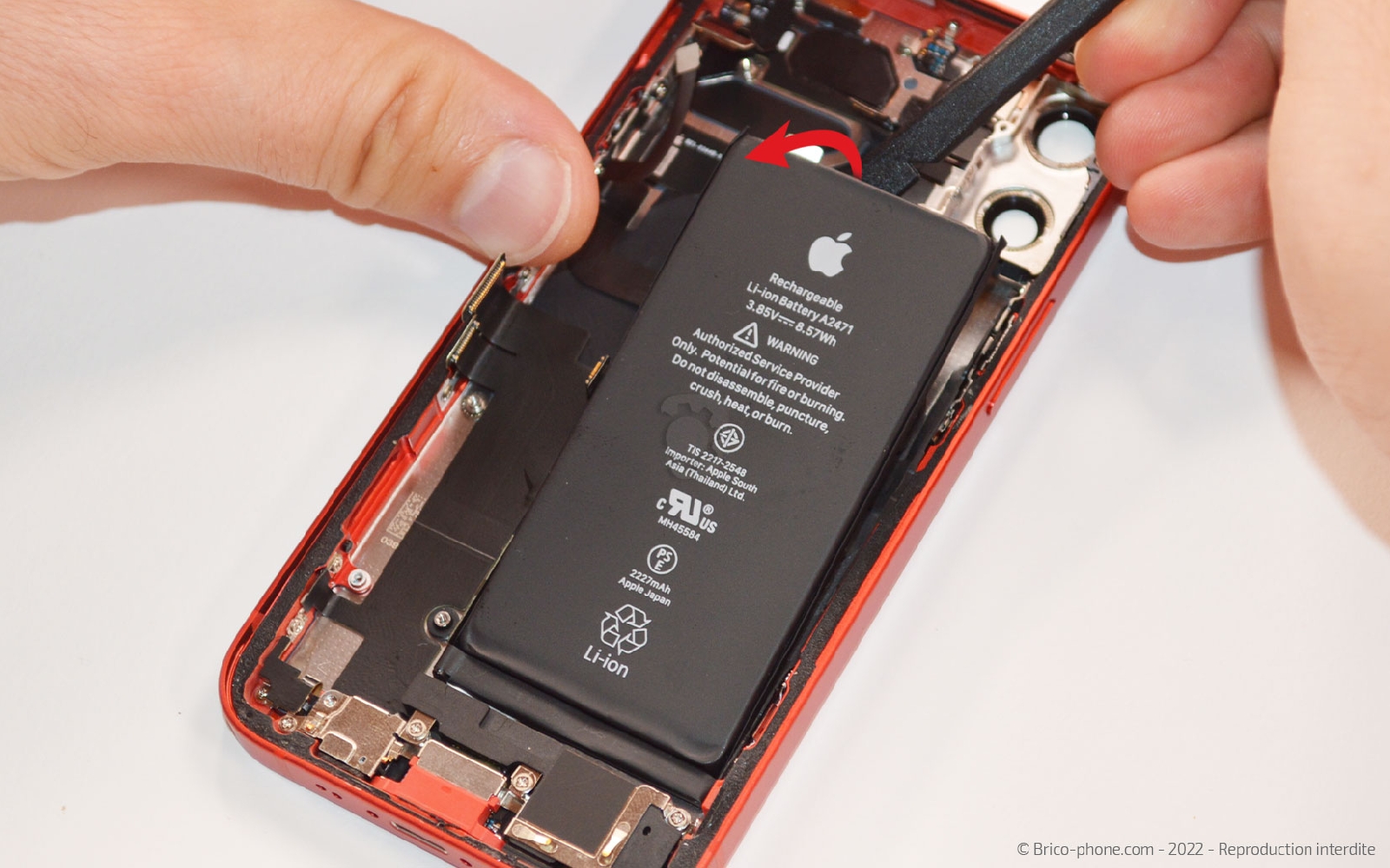

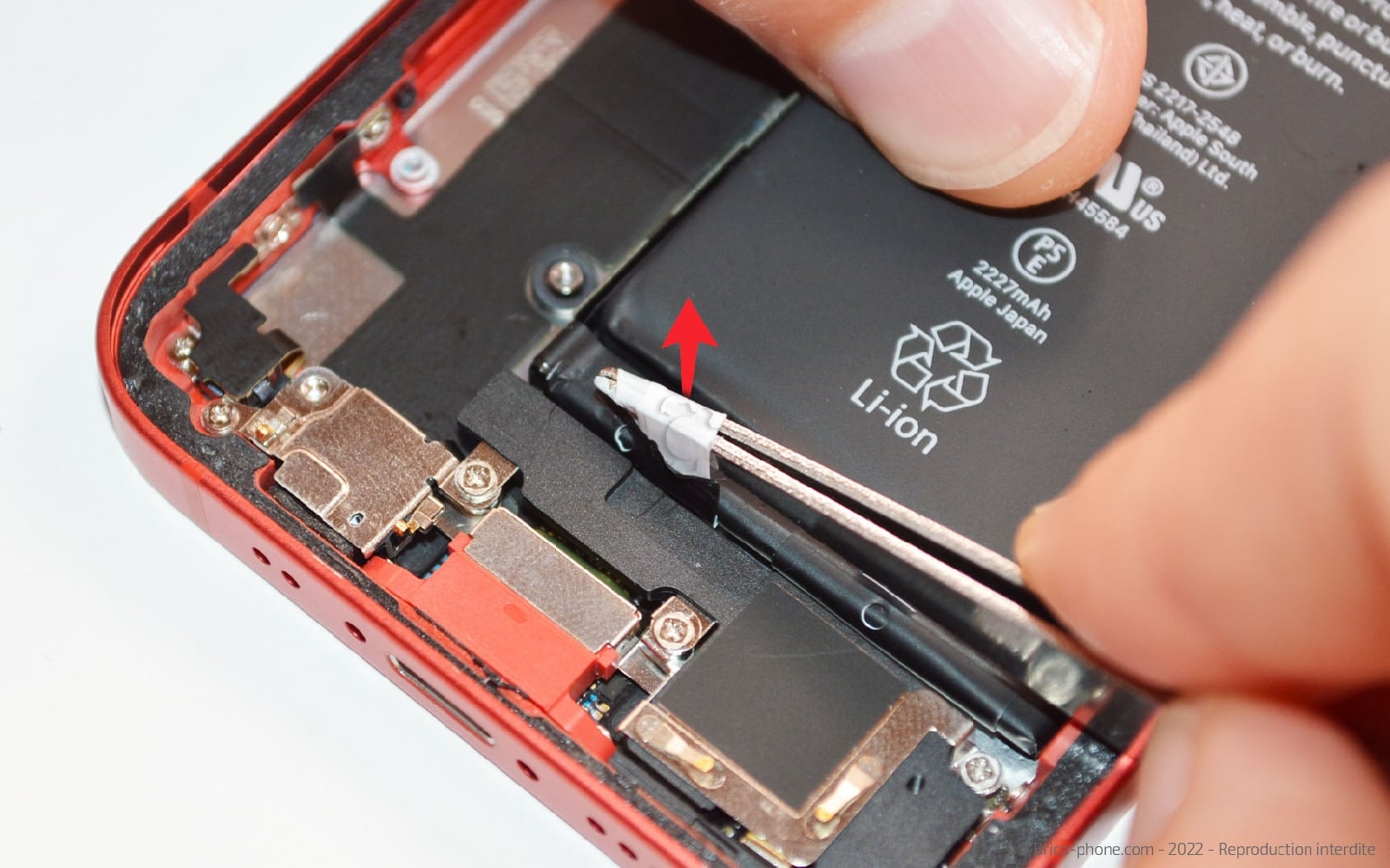

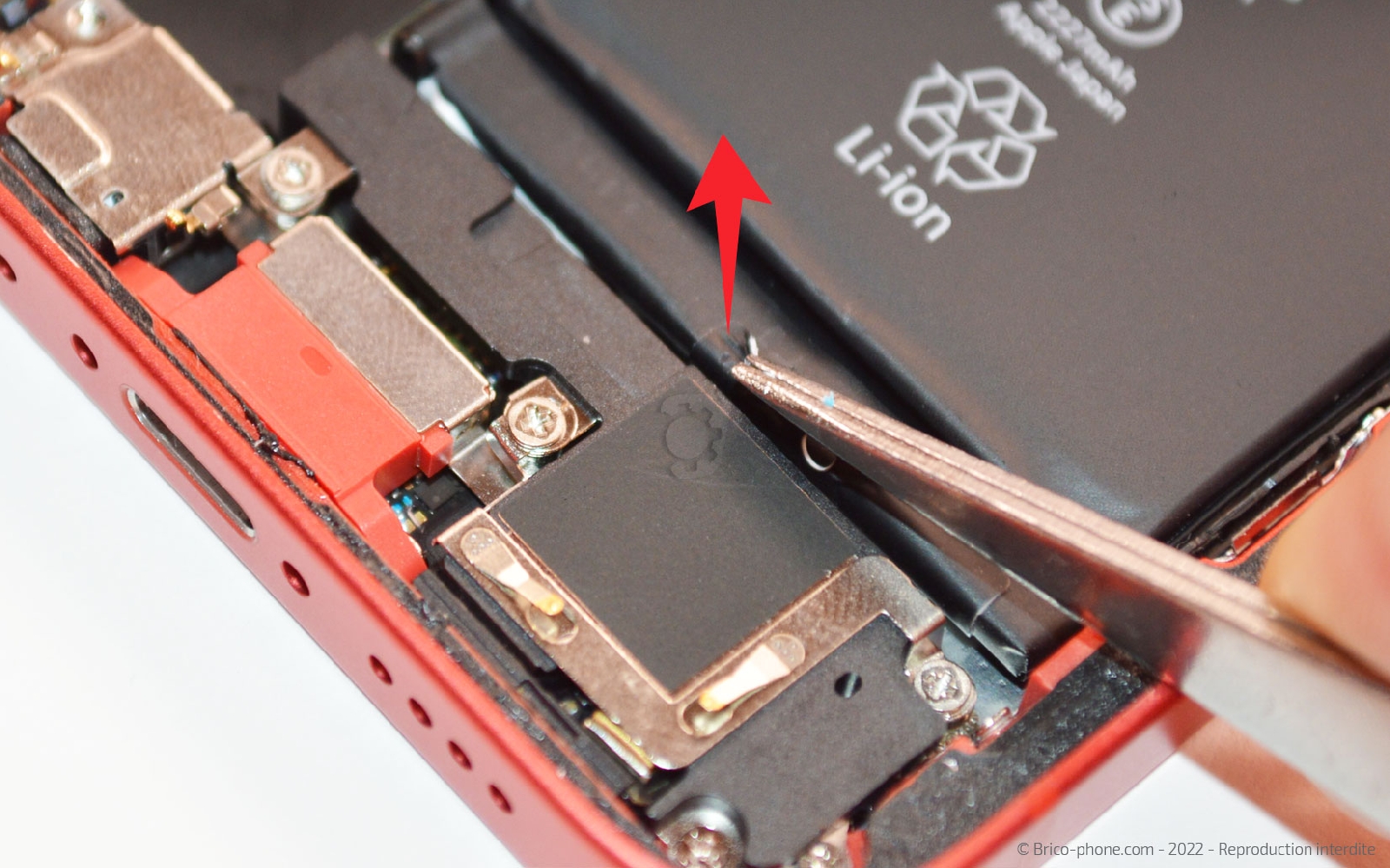

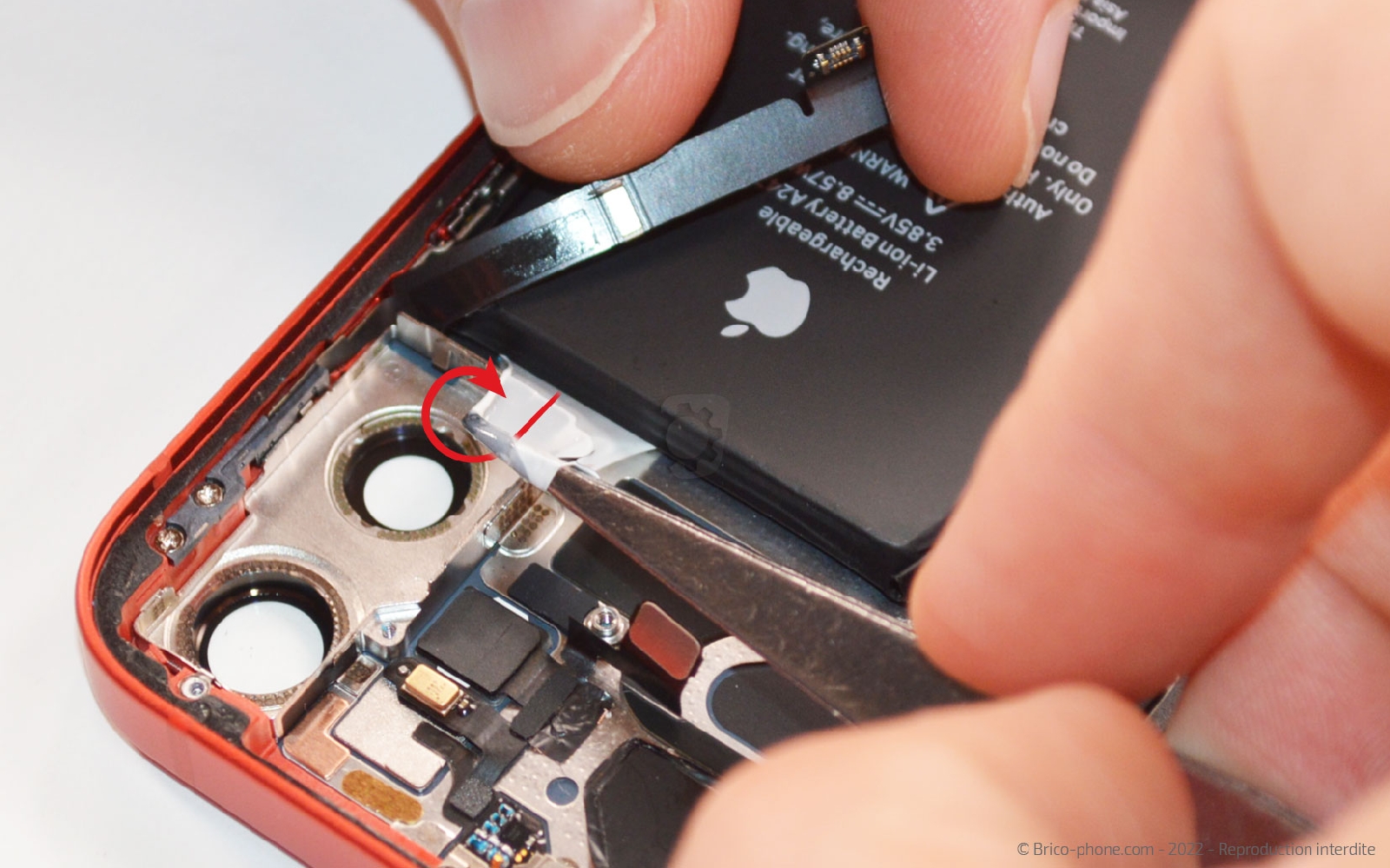

Etape 16 Décoller la batterie

Dernière étape de ce dépannage avant de remonter votre appareil dans le nouveau châssis.

Décollez chaque languette noire de la batterie, puis saisissez-en une avec la pincette afin de pouvoir la tirer délicatement tout en l'enroulant autour de l'outil.

Il faut réitérer la manipulation pour toutes les languettes. Ensuite, vous n'avez plus qu'à attraper la batterie pour la sortir du châssis.
Outils
Pince Brucelles
Etape 17

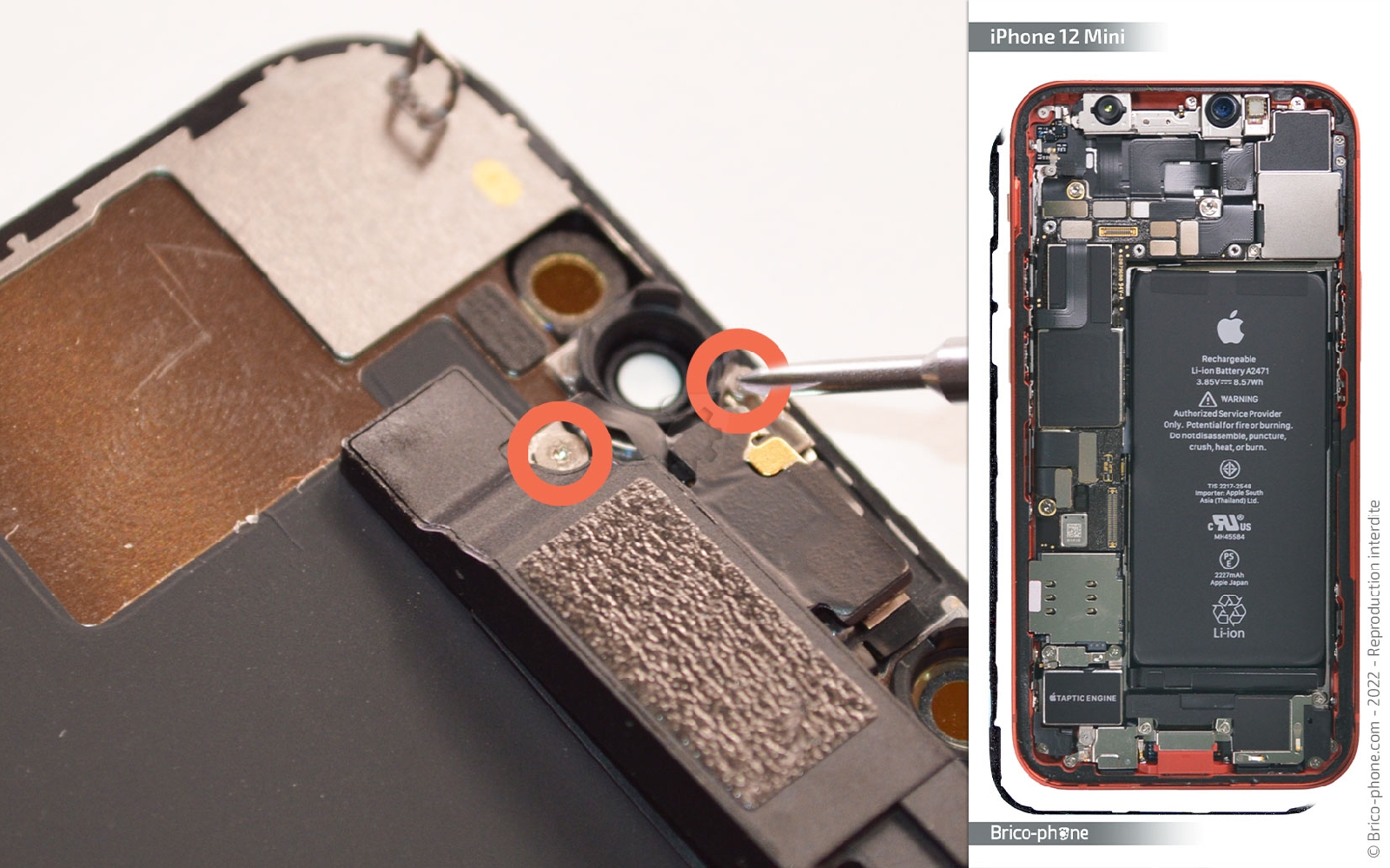

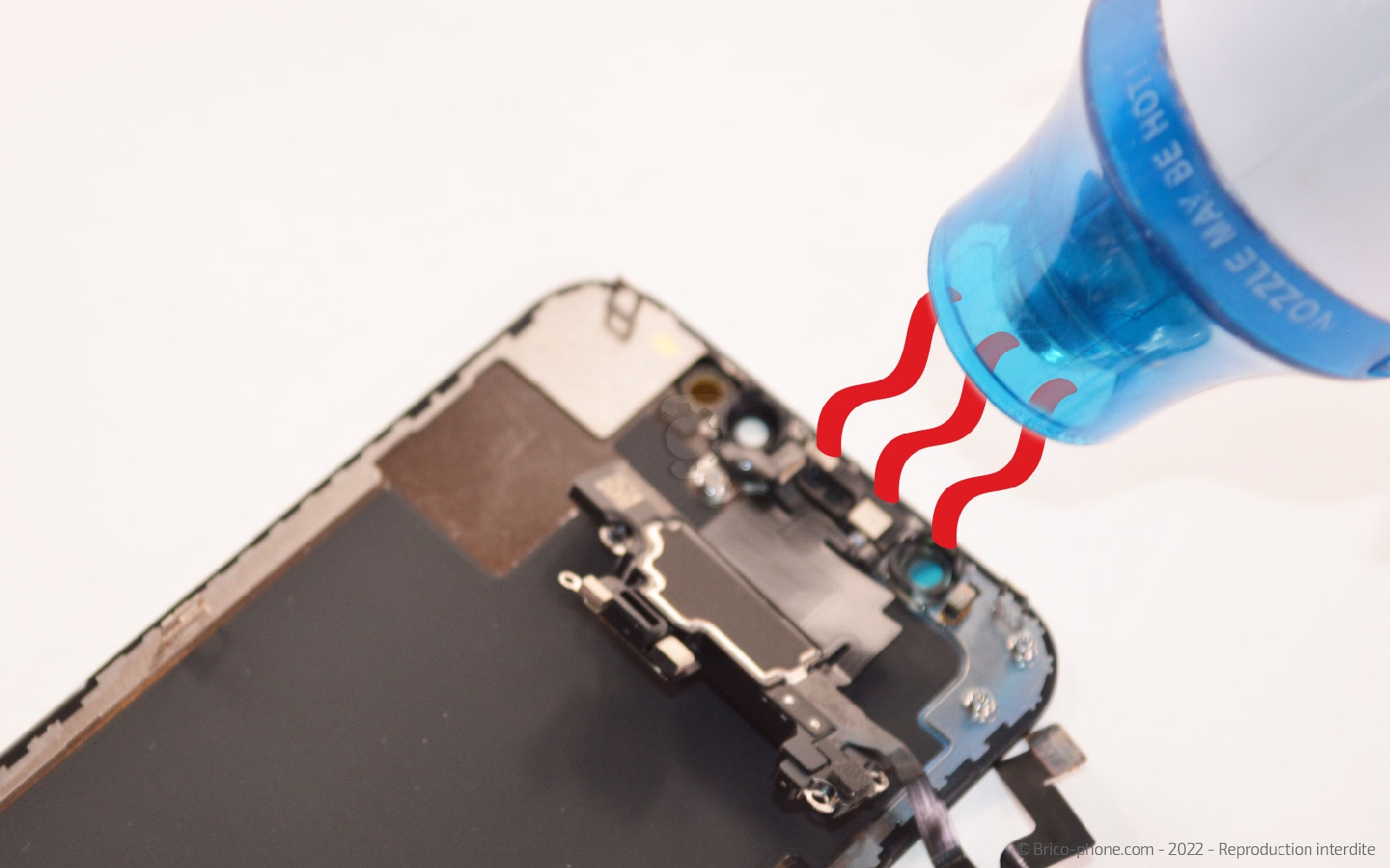

Etape 17 Dévisser l'écouteur de l'oreille

Ôtez les deux vis cruciformes D3 et D4 puis les deux vis triwing.

Chauffez légèrement le composant avant de partir à l'épate suivante.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 14.90€
Etape 18

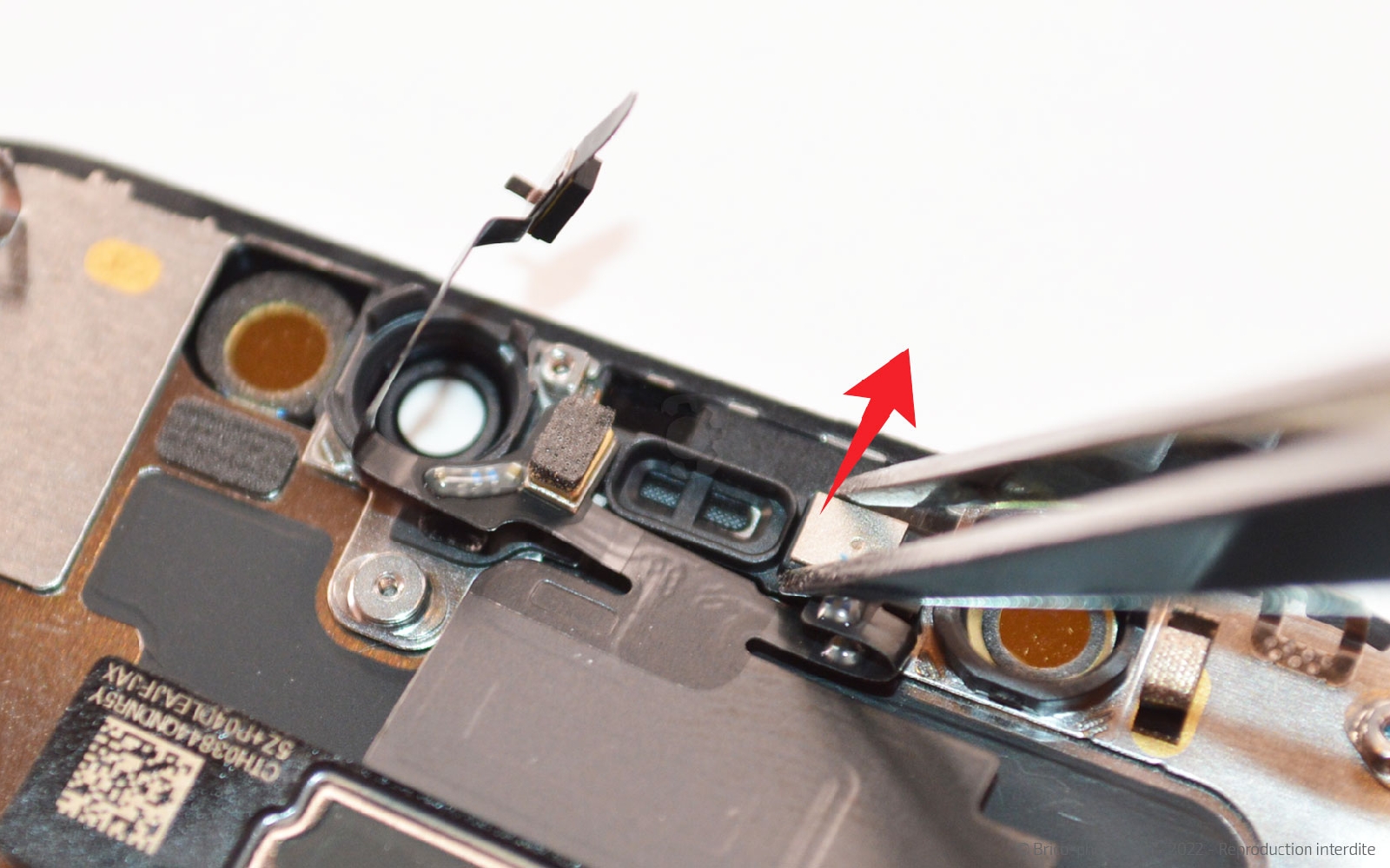

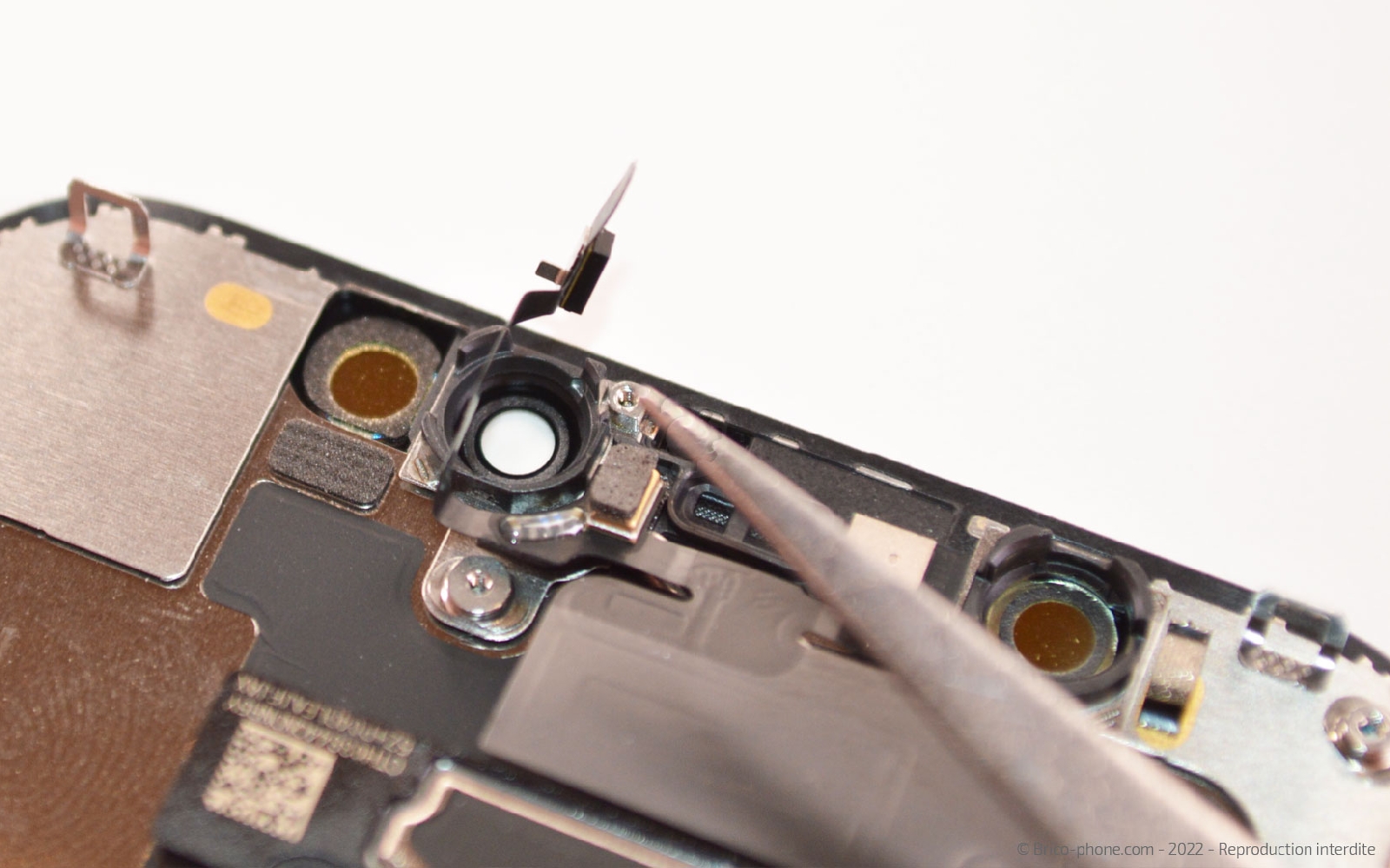

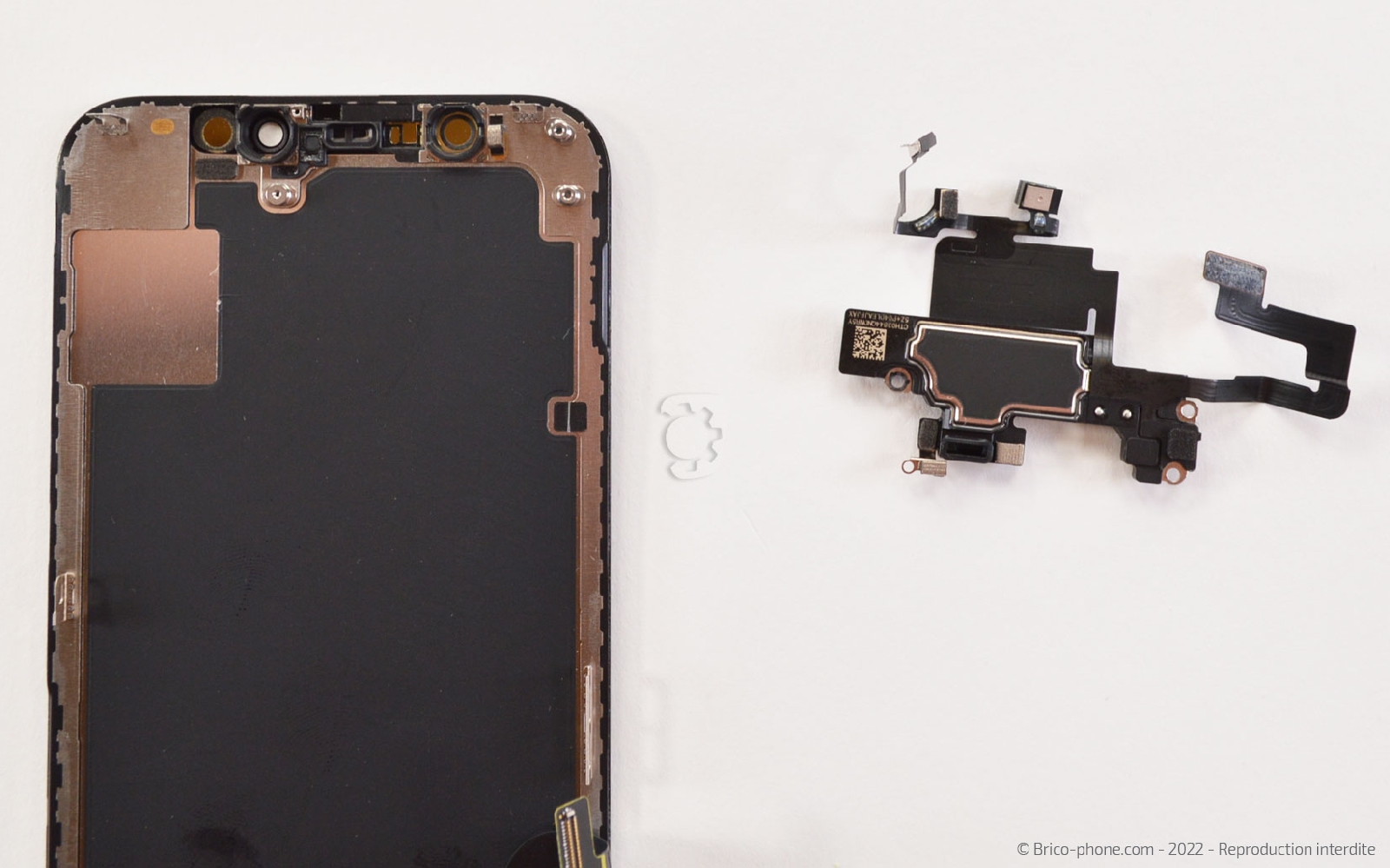

Etape 18 Sortir le haut-parleur interne

Décollez délicatement chaque élément du composant pour pouvoir le décoller du châssis.
Outils
Pince Brucelles
Etape 19

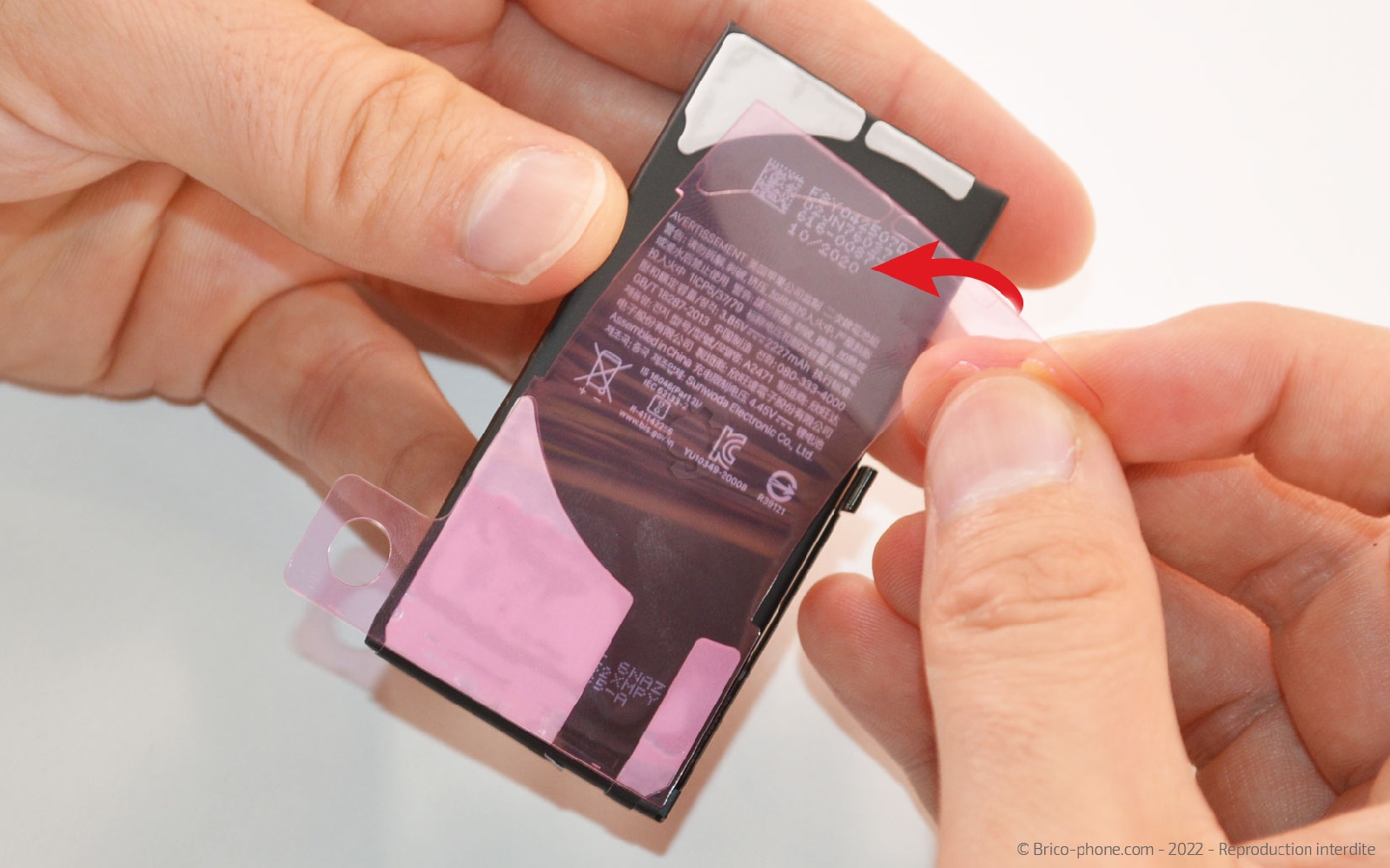

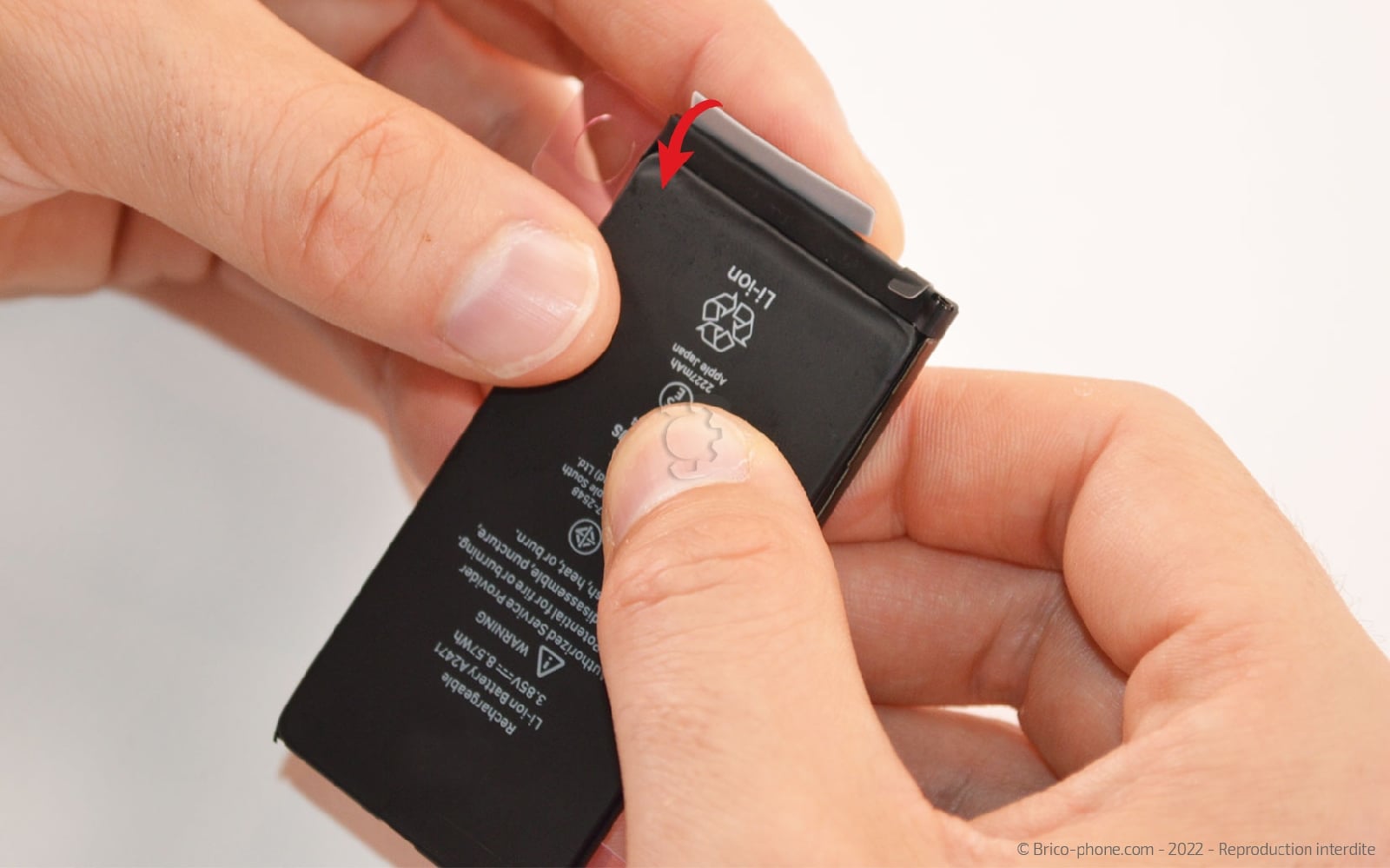

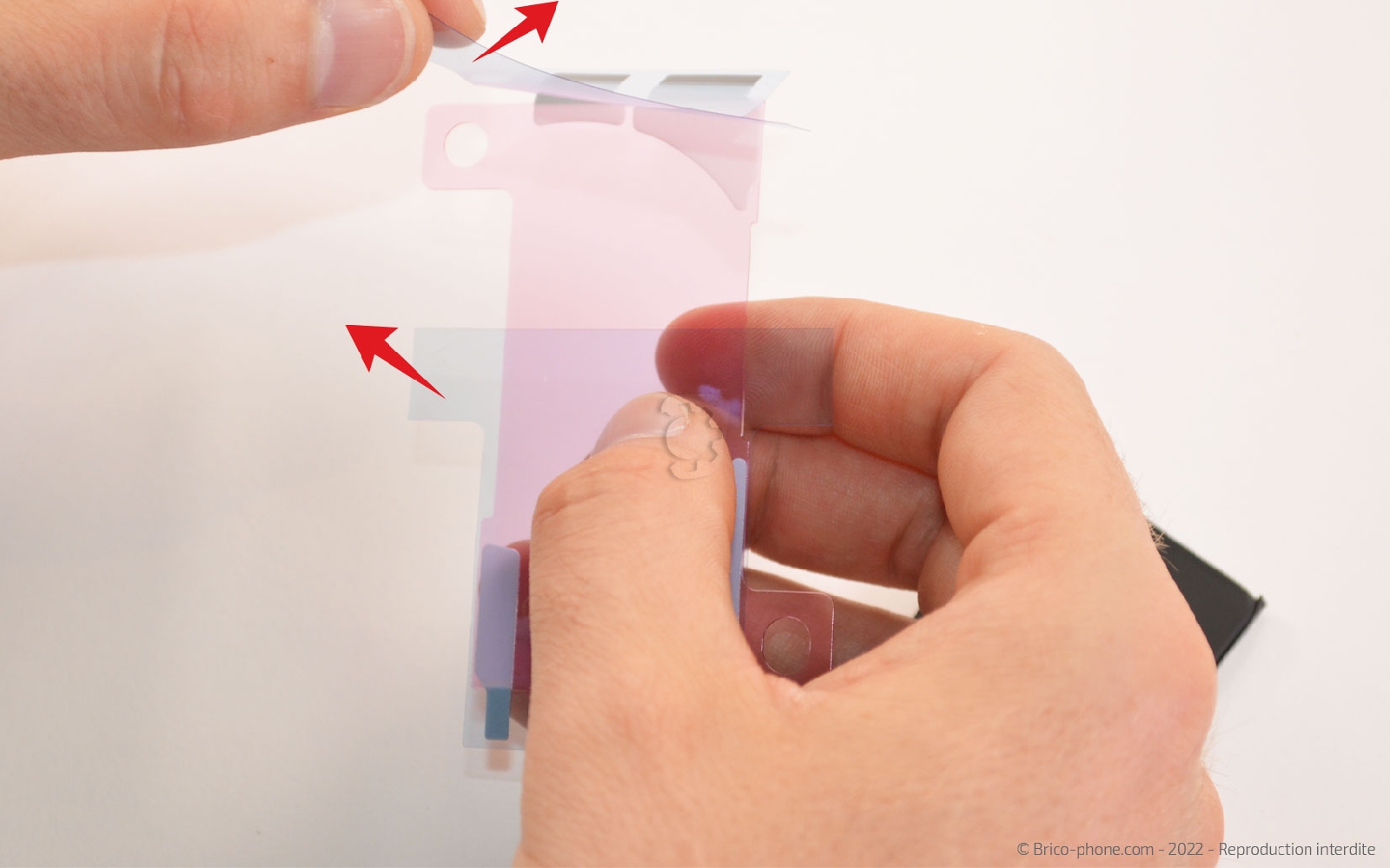

Etape 19 Installer les stickers de batterie

Munissez-vous des stickers de batterie fournis avec le nouveau composant et de la batterie que vous venez de retirer.

Ôtez le sticker bleu puis placez l'adhésif sur votre table, la languette fine vers le bas. Posez la batterie sur les stickers.

Repliez les languettes noirs sur la batterie avant de retirer la protection rose.

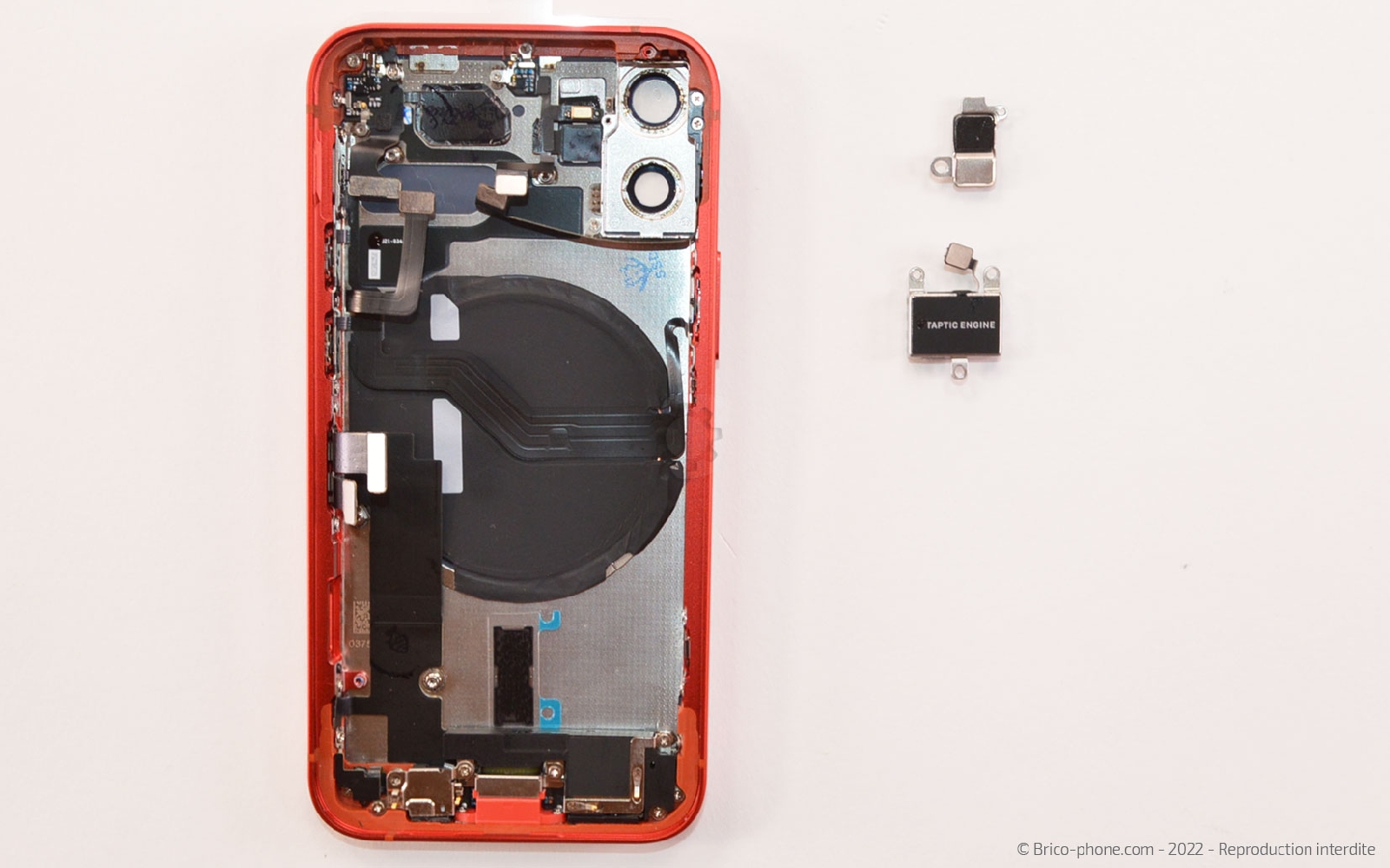

Conseils pour le remontage

Sur le châssis fourni, retirez le Taptic Engine et la petite plaquette de protection du nouveau châssis complet.

Ensuite, vous pouvez reprendre le tutoriel en sens inverse. Nous vous conseillons de terminer par remettre la batterie car la carte mère permettra d'installer correctement dans le téléphone.

Une fois le téléphone remonté, connectez les nappes de l'écran puis de la batterie.

N'oubliez pas de mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos
