Comment changer le bloc écran sur Redmi note 9T

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi note 9T
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran est cassé, rayé...

L'affichage présente des traits, tâches...

Impossible de lire entre les lignes qu'affiche votre écran ? Vous venez de faire tomber votre Xiaomi Redmi Note 9T et en le ramassant vous vous êtes aperçu que son écran était brisé ?

En moins d'une heure, changez le bloc écran de votre appareil grâce à ce tutoriel de réparation détaillé étape par étape. Il est disponible en photos et en vidéo pour vous accompagner au mieux dans cette épreuve.

N'hésitez plus et lancez-vous ! Notre équipe reste disponible pour répondre à toutes vos questions.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier la compatibilité des pièces commandées avec votre appareil.
Pour cela, assurez vous que la référence de votre modèle soit bien inscrite sur la fiche produit.

Vous trouverez le numéro de modèle sur la partie arrière de votre téléphone, il doit s'agir de M2007J22G pour le Xiaomi Redmi Note 9T.

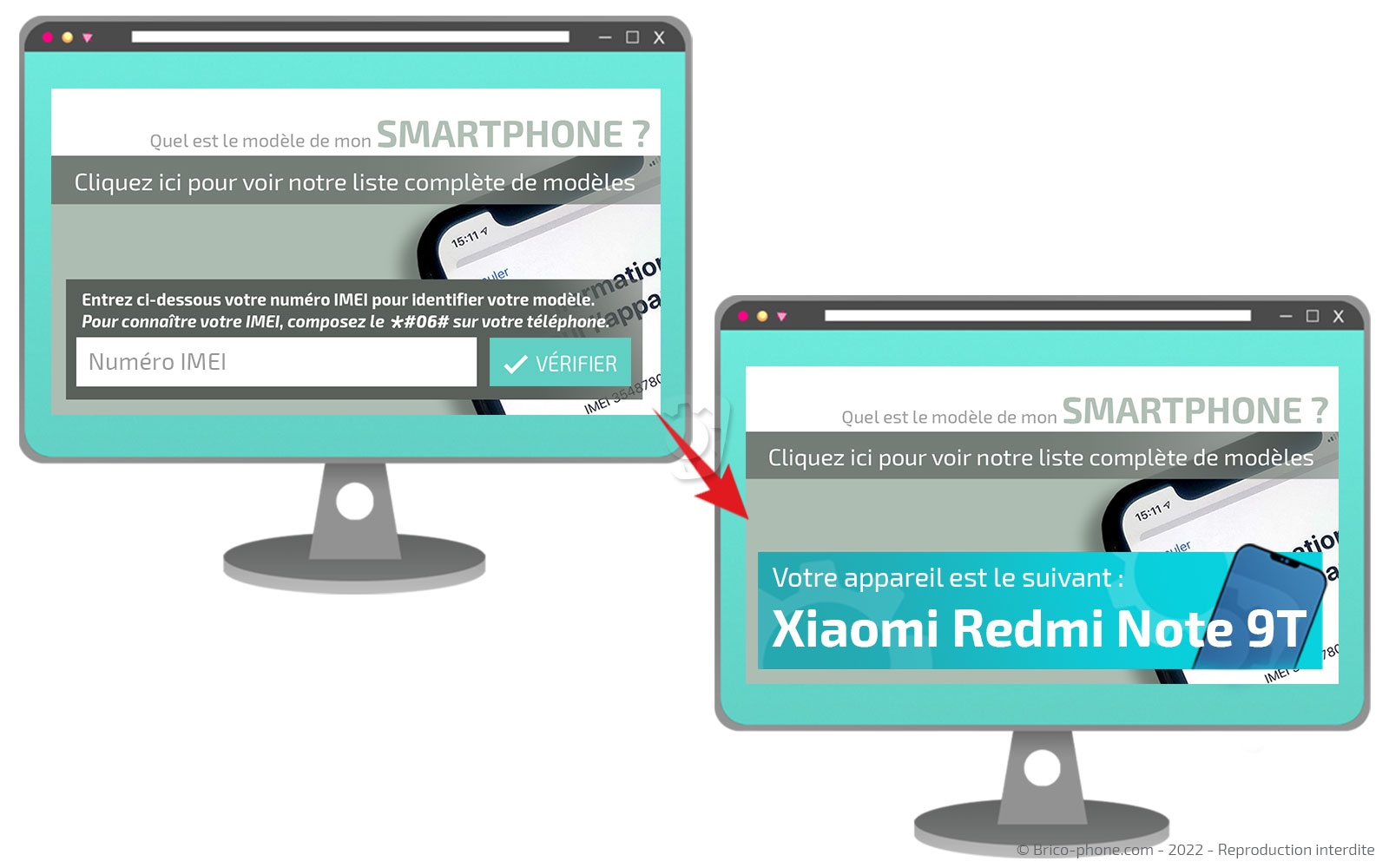

Vous pouvez également composer le *#06# afin d'obtenir le numéro IMEI de votre appareil. Recopiez ce dernier sur la page d'accueil de Brico-phone.com pour être redirigé vers la page correspondante à votre appareil.

Une fois votre commande reçue, installez vous dans un endroit calme et paisible avec à disposition les outils, la pièce à changer, le tutoriel et votre patron d'aide au montage.

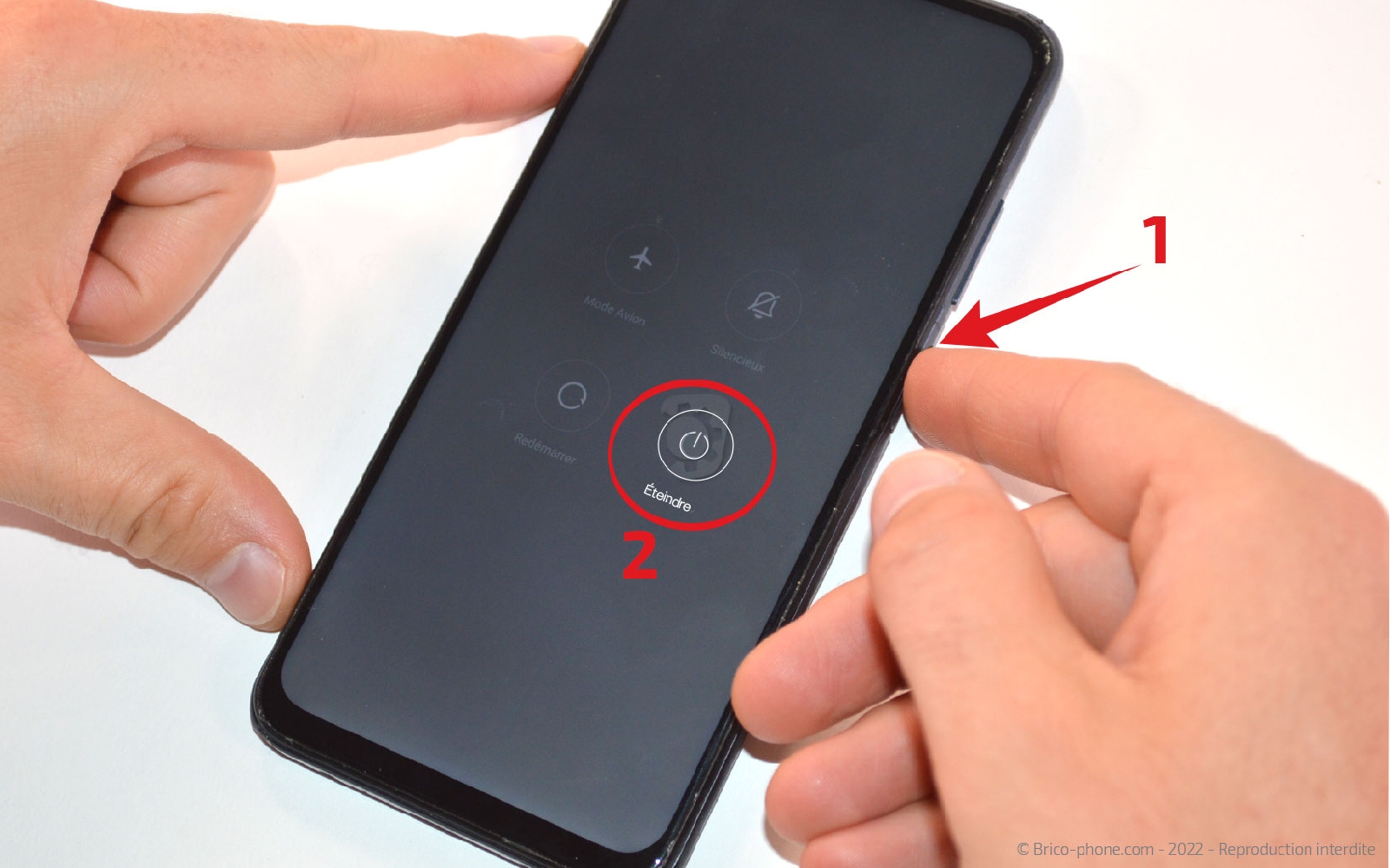

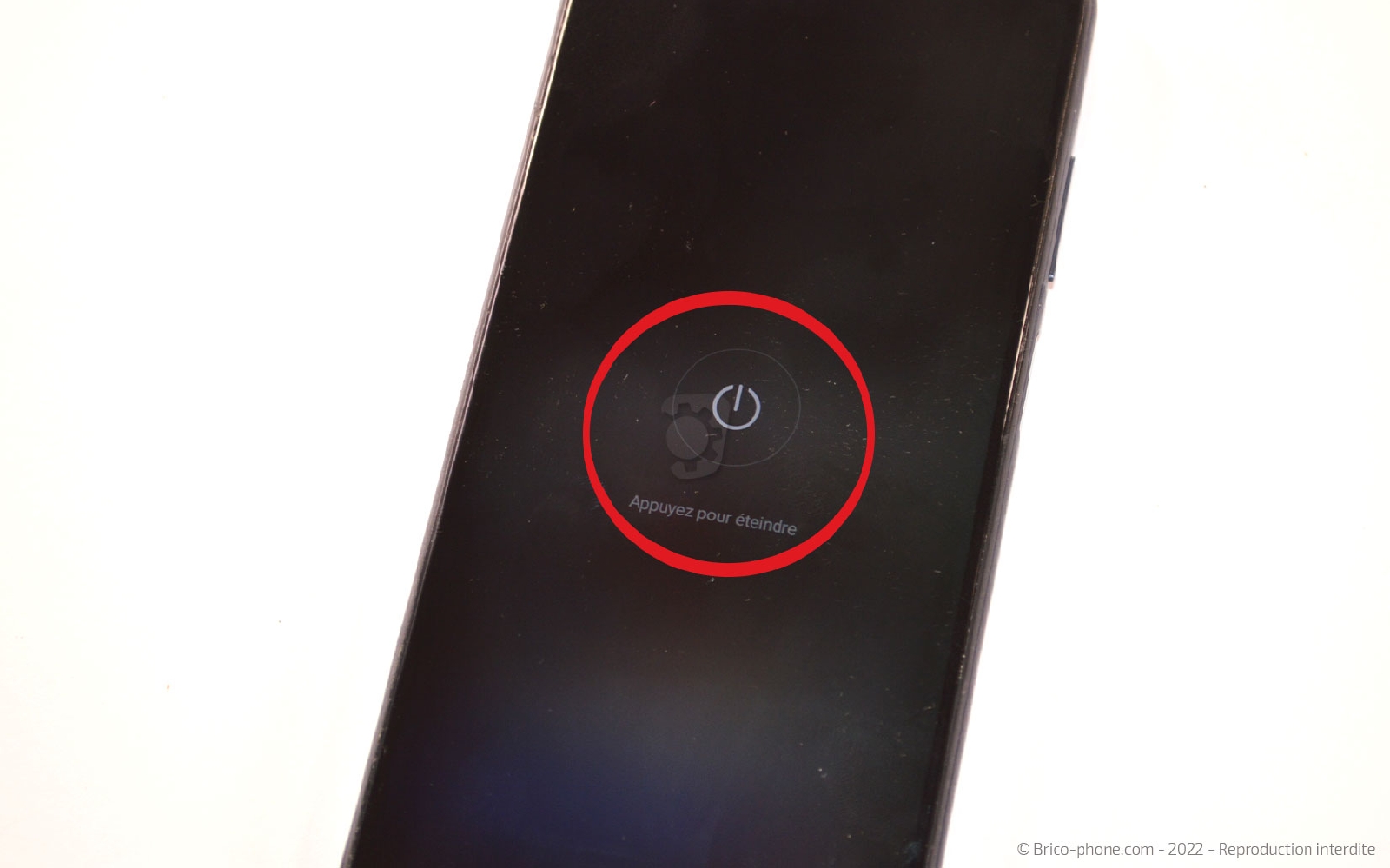

Commencez alors, par éteindre votre smartphone.
Etape 1

Etape 1 Éjecter le rack Sim

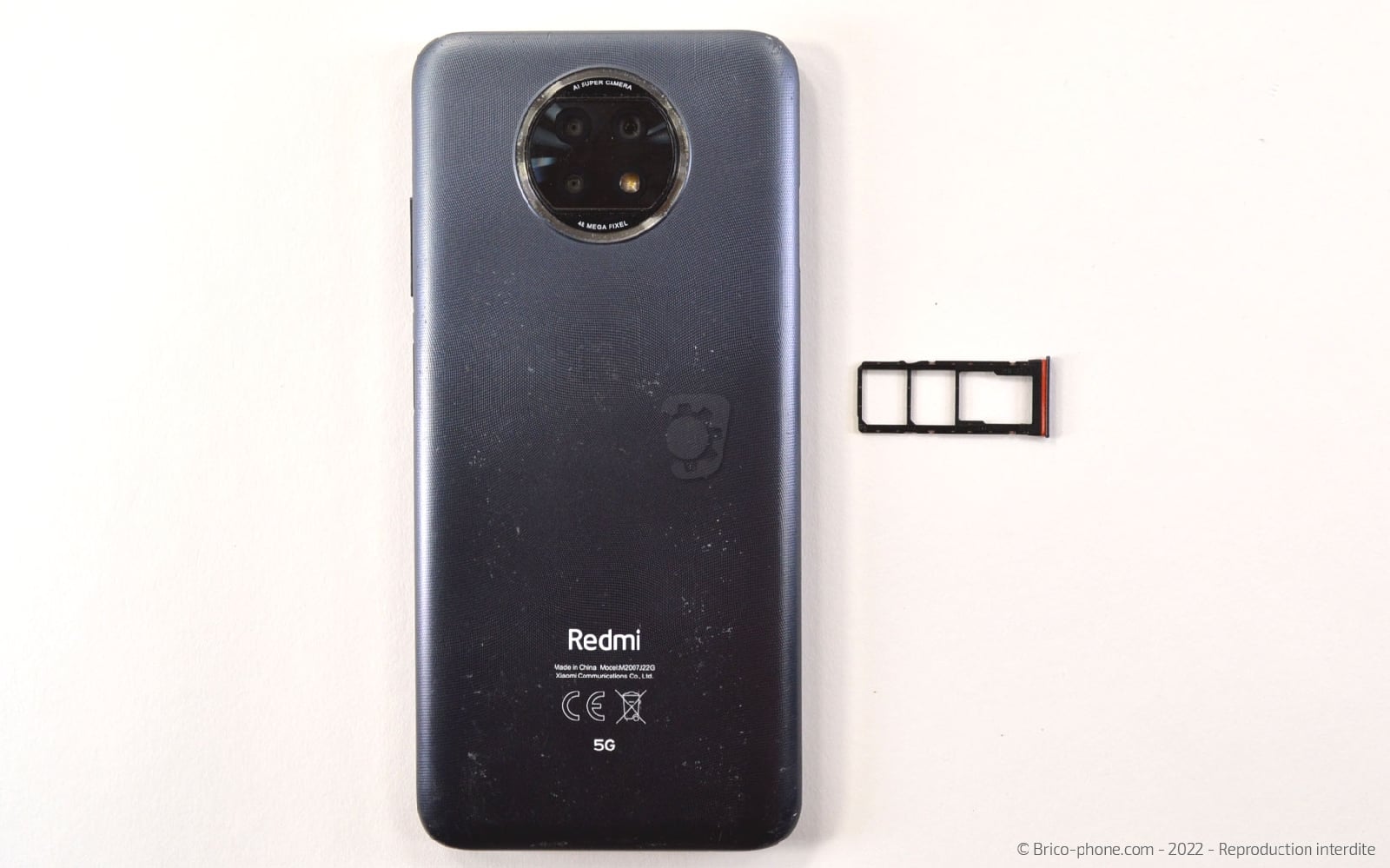

Insérez l'outil d'extraction pour retirer le tiroir de la carte Sim et SD.
Outils
SIM
Etape 2

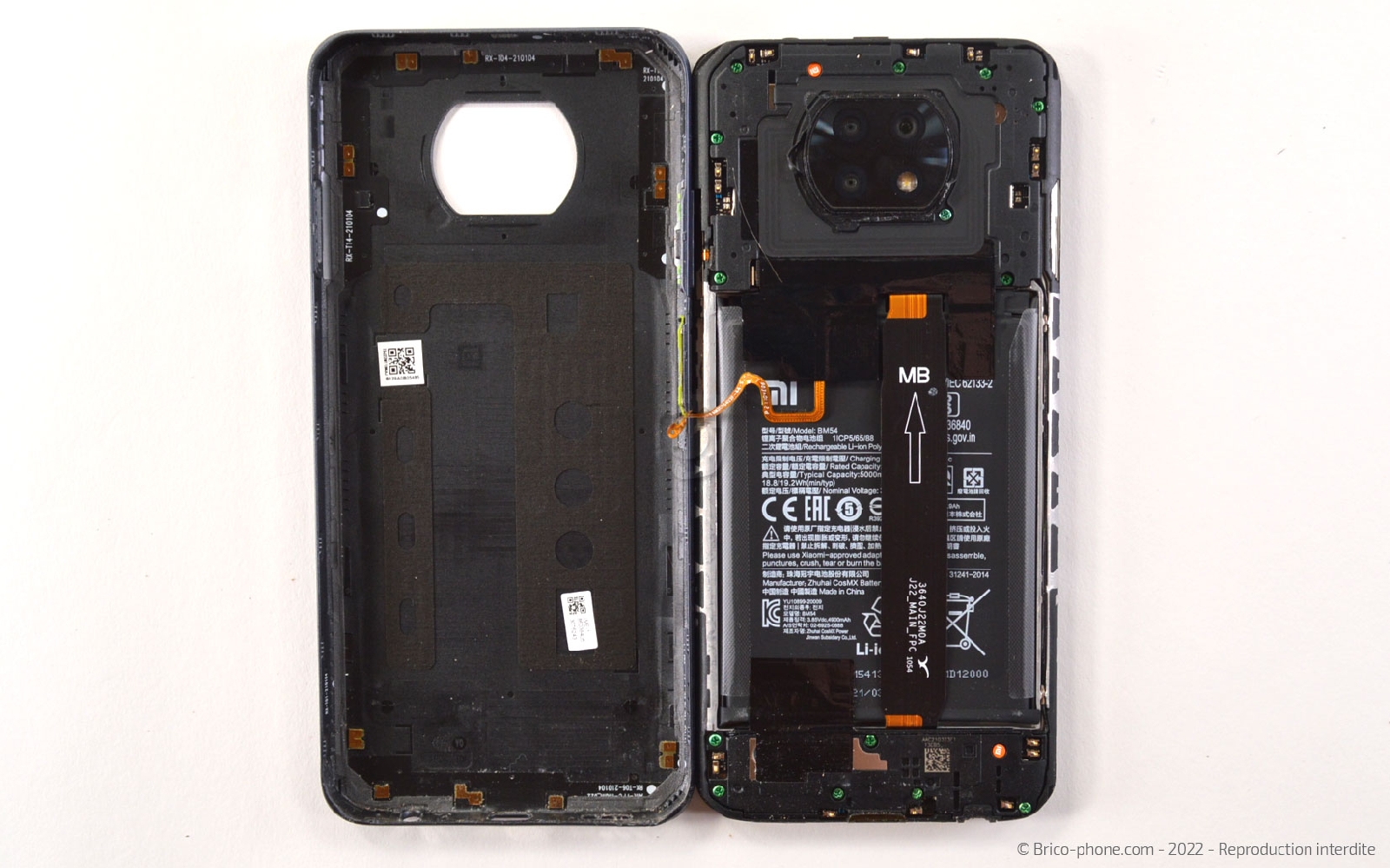

Etape 2 Ouvrir le téléphone

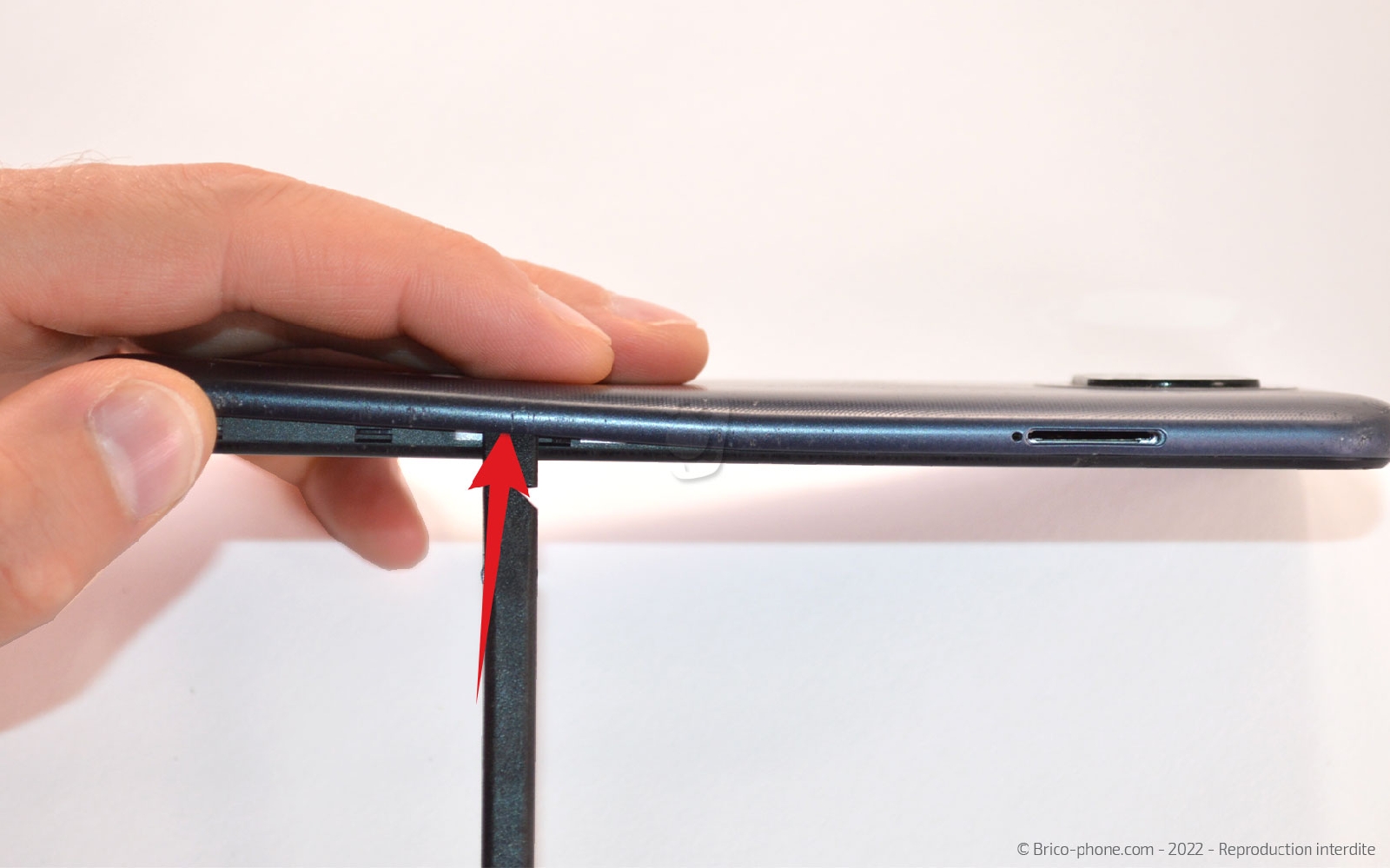

Insérez le médiator en métal troué entre la coque arrière et l'écran de votre appareil.
Une fois en place, appuyez sur ce dernier de manière à déclipser une première partie de la coque.

Saisissez le levier en nylon pour détacher toute la coque arrière de votre Xiaomi en le déplaçant sur toute la longueur de l'élément.

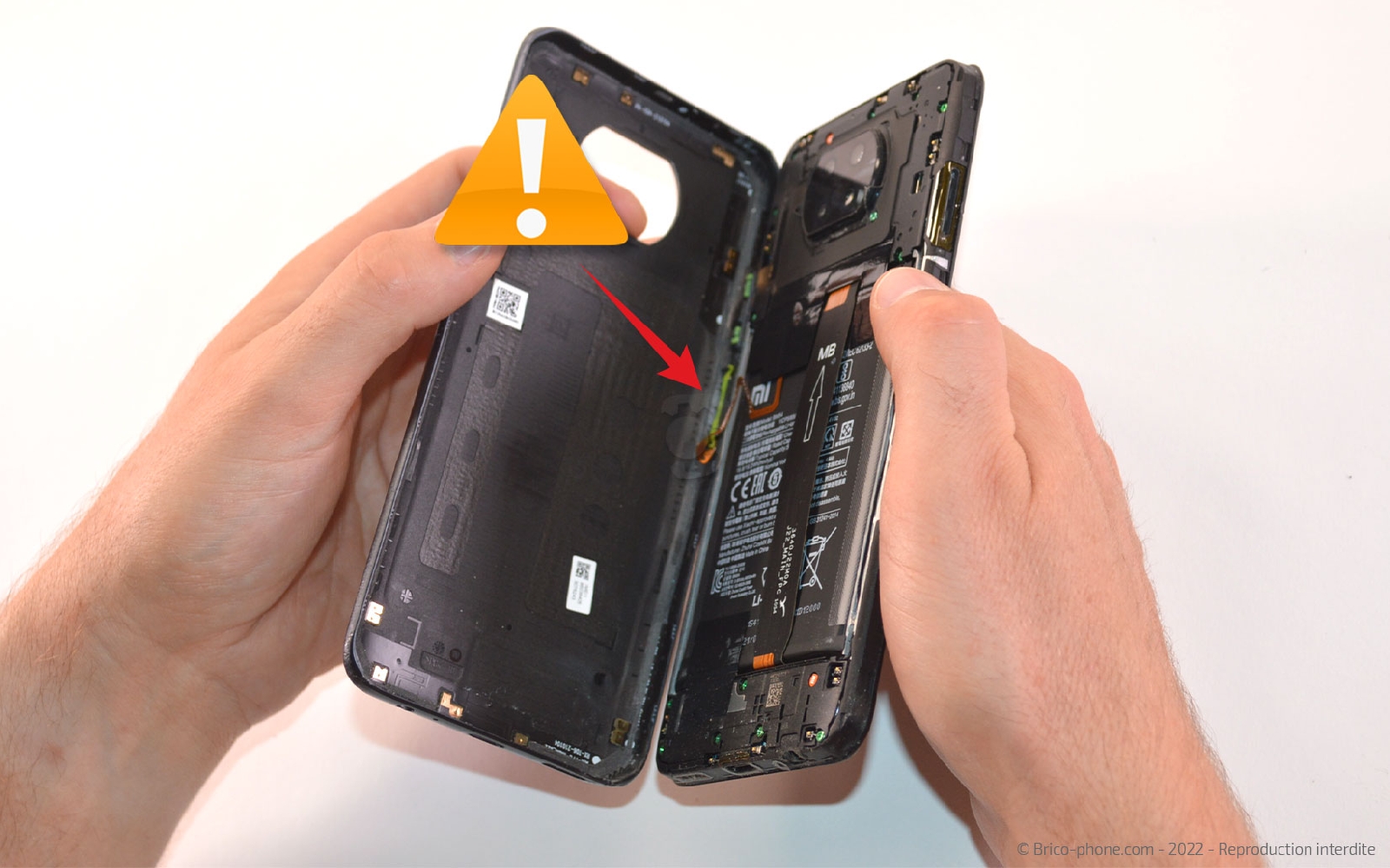

En ouvrant votre smartphone, faites attention le lecteur d'empreintes est rattaché à la carte mère.
Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Déconnecter la batterie

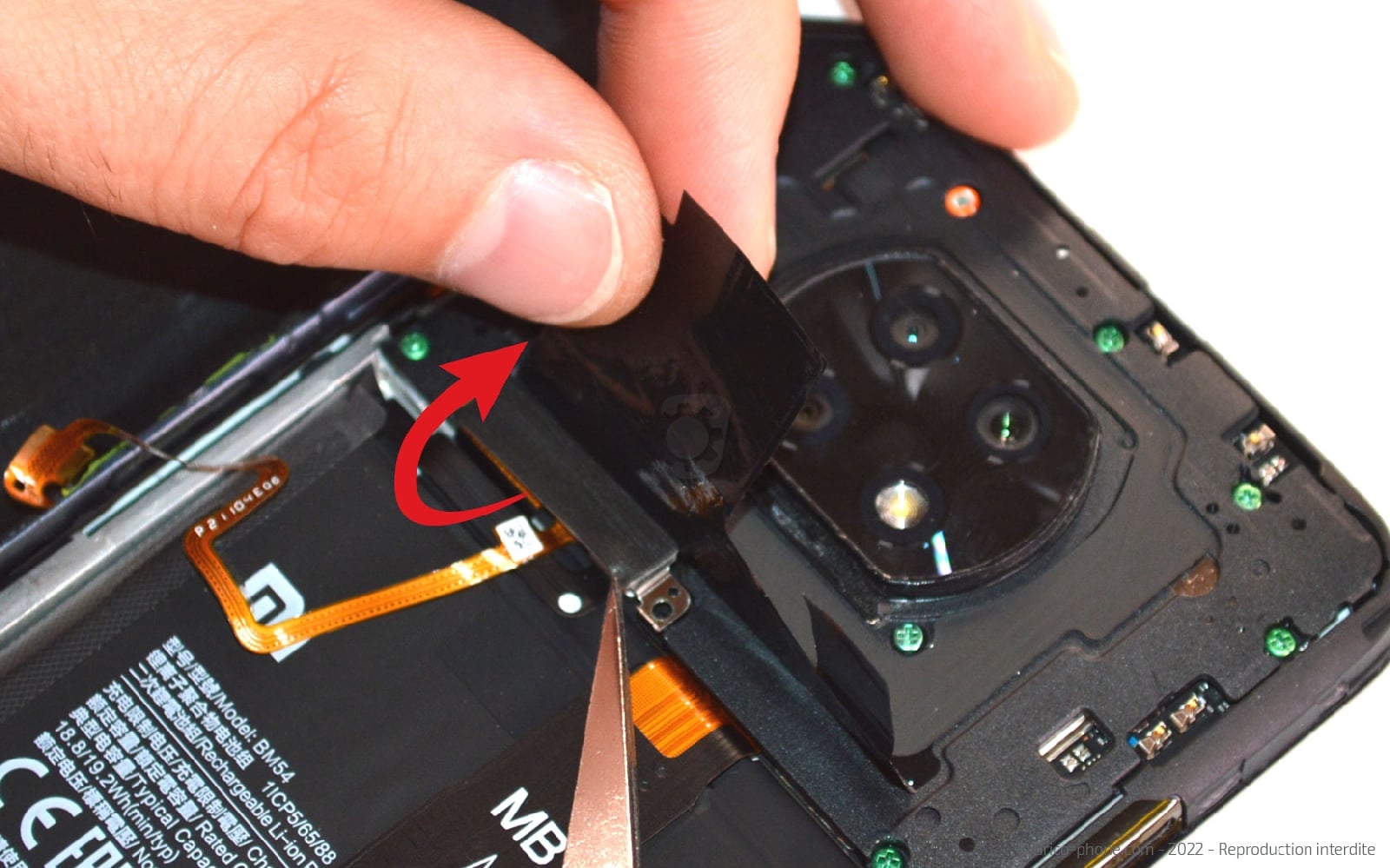

A l'aide du tournevis cruciforme, sortez la vis cachée sous le film noir.

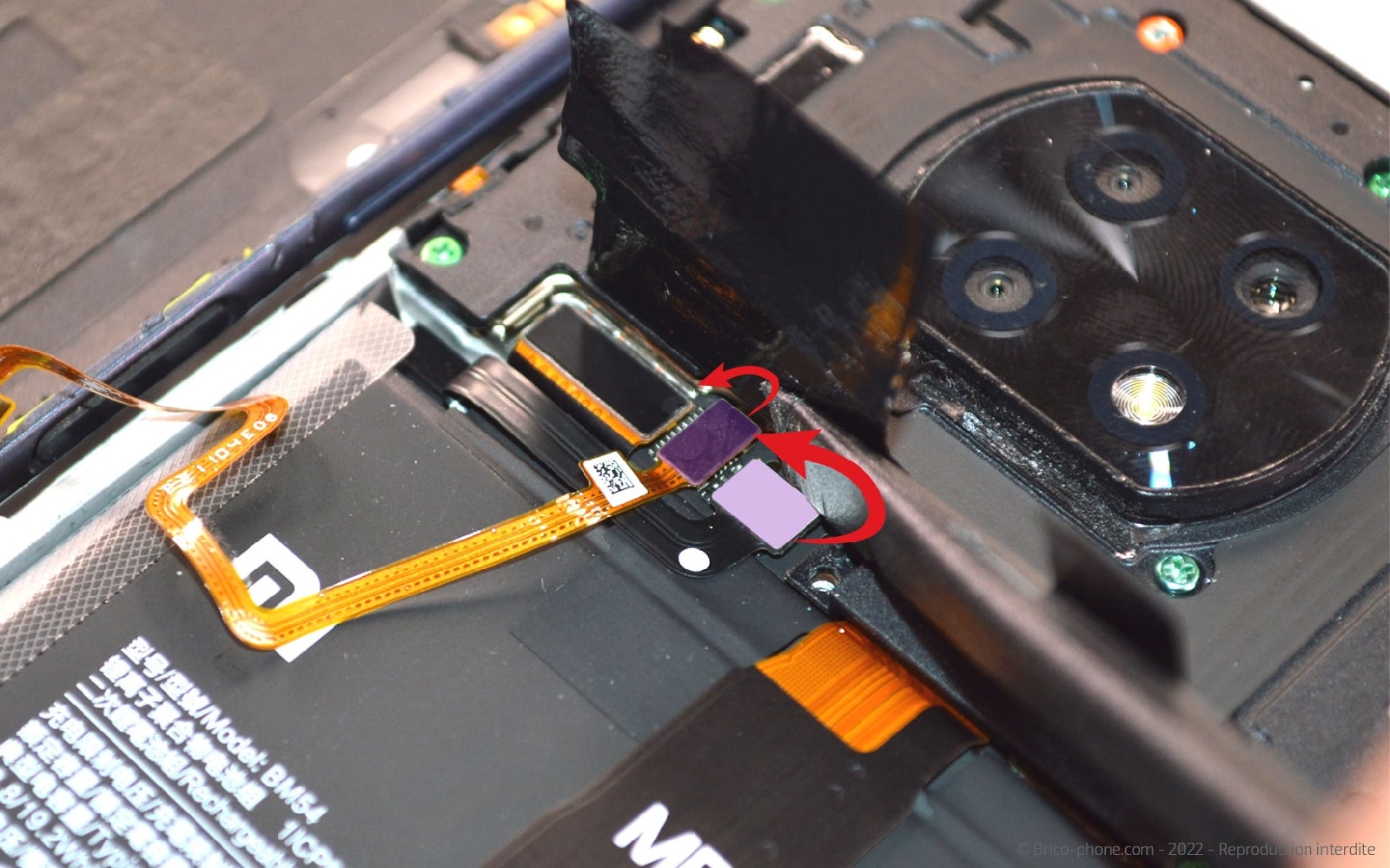

Enlevez la plaquette métallique afin de pouvoir déconnecter la nappe de la batterie puis celle du capteur d'empreintes.

Vous pouvez alors mettre de coté la coque arrière de votre téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 4

Etape 4 Sortir la plaquette NFC

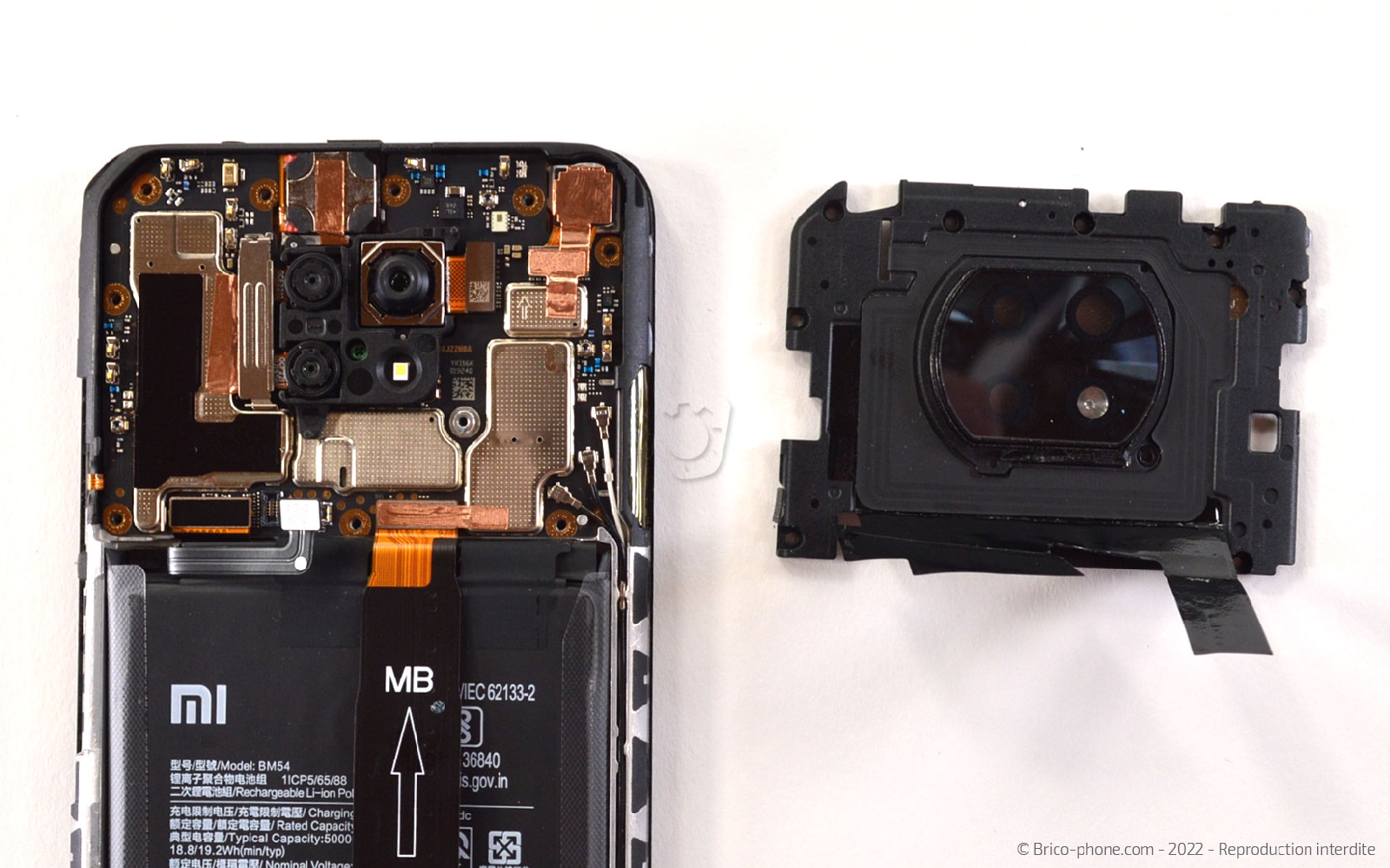

Toujours avec le même tournevis, vous devez continuer à extraire les vis cruciforme de la plaquette NFC.

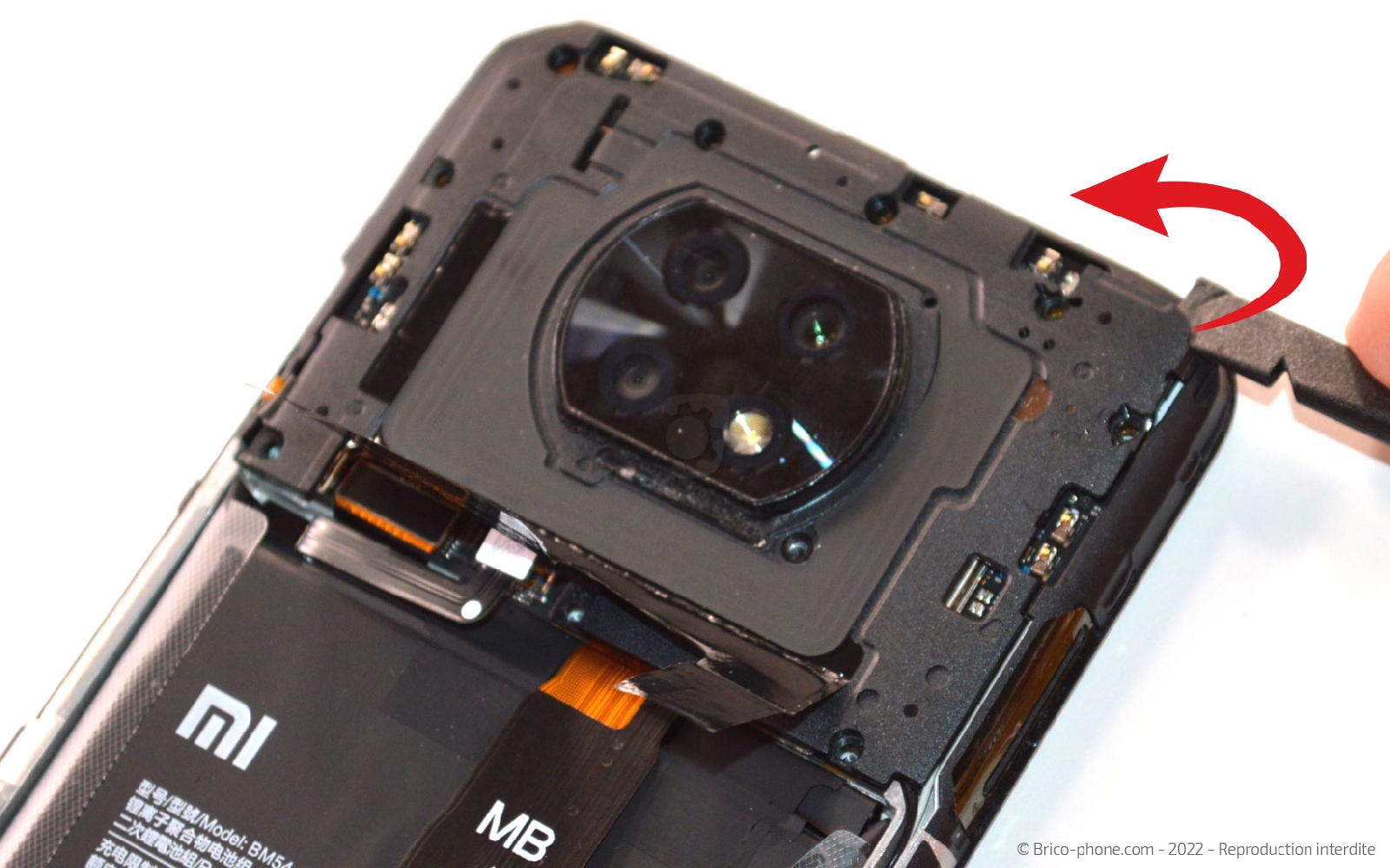

Ensuite, glissez le bout du levier en nylon sous l'angle supérieur droit du support pour le détacher du châssis.

Vous avez maintenant accès à la carte mère de votre appareil.

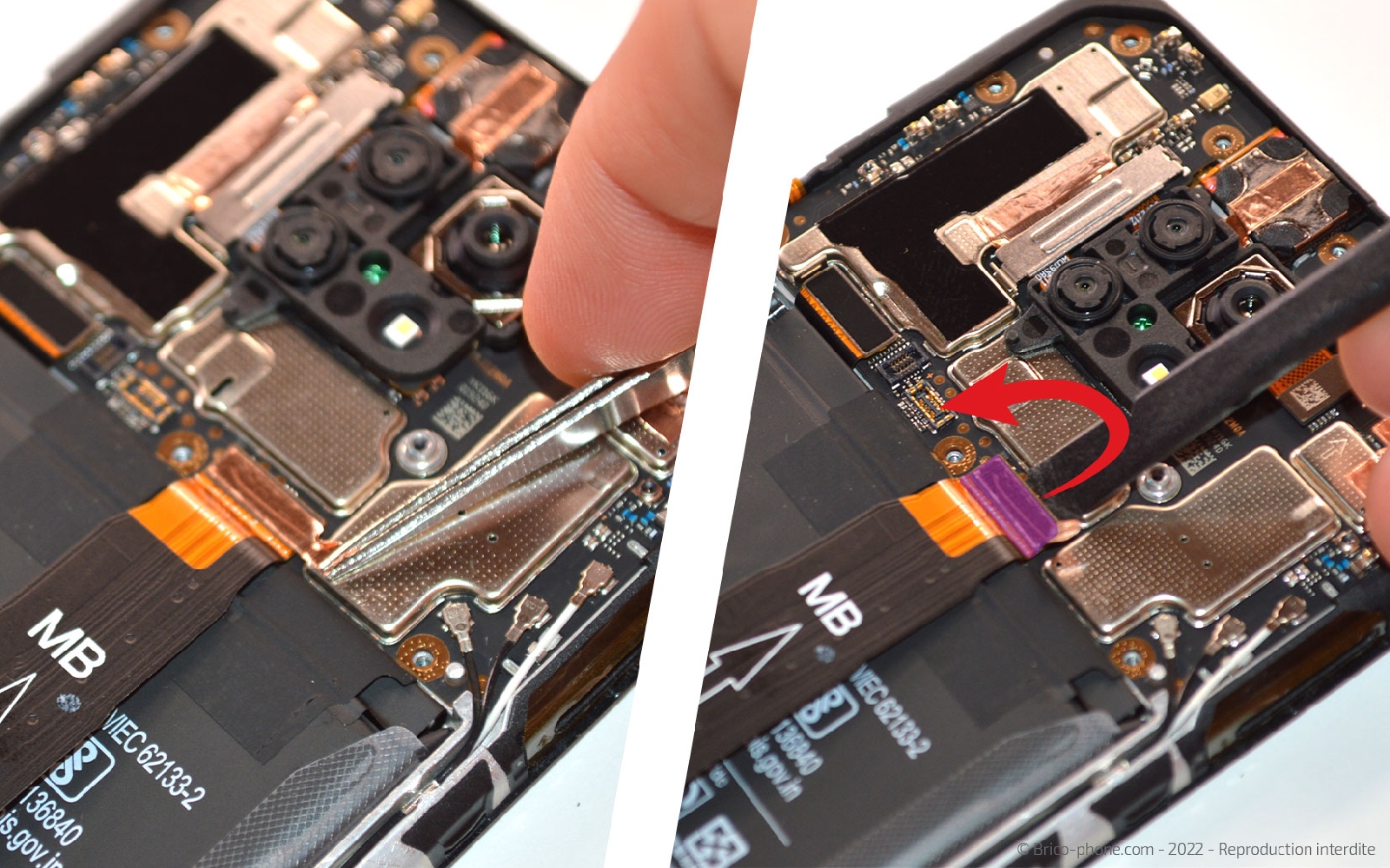

Décollez l'adhésif en cuivre de la rallonge d'interconnexion afin de pouvoir la déconnecter.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

Etape 5 Retirer la batterie

Décollez les languettes noires de la batterie. Saisissez la première à l'aide de la pincette métallique puis tirez délicatement le stickers.
Petit à petit, la partie collante va sortir, entourez-la autour de la pincette pour une meilleure prise.

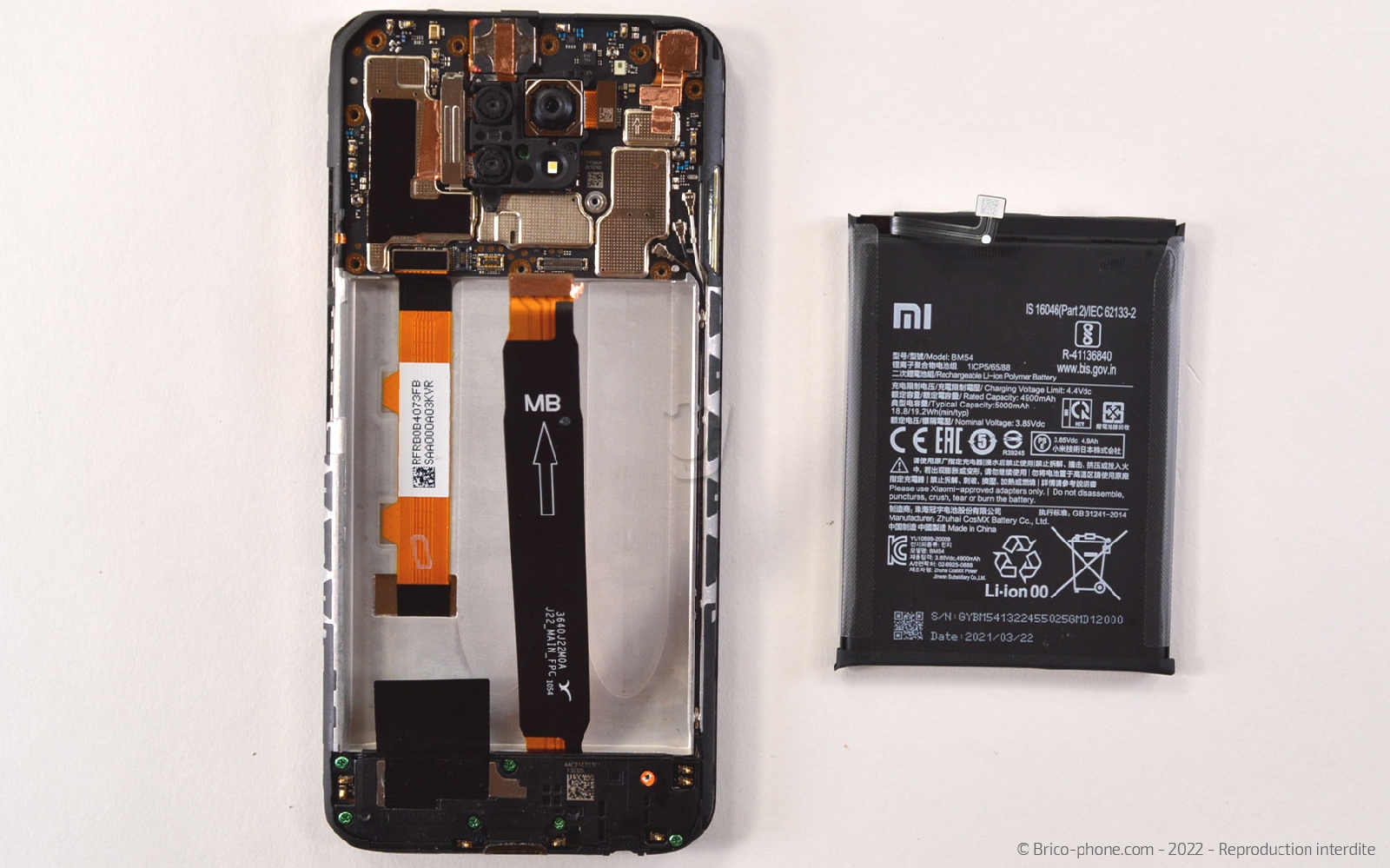

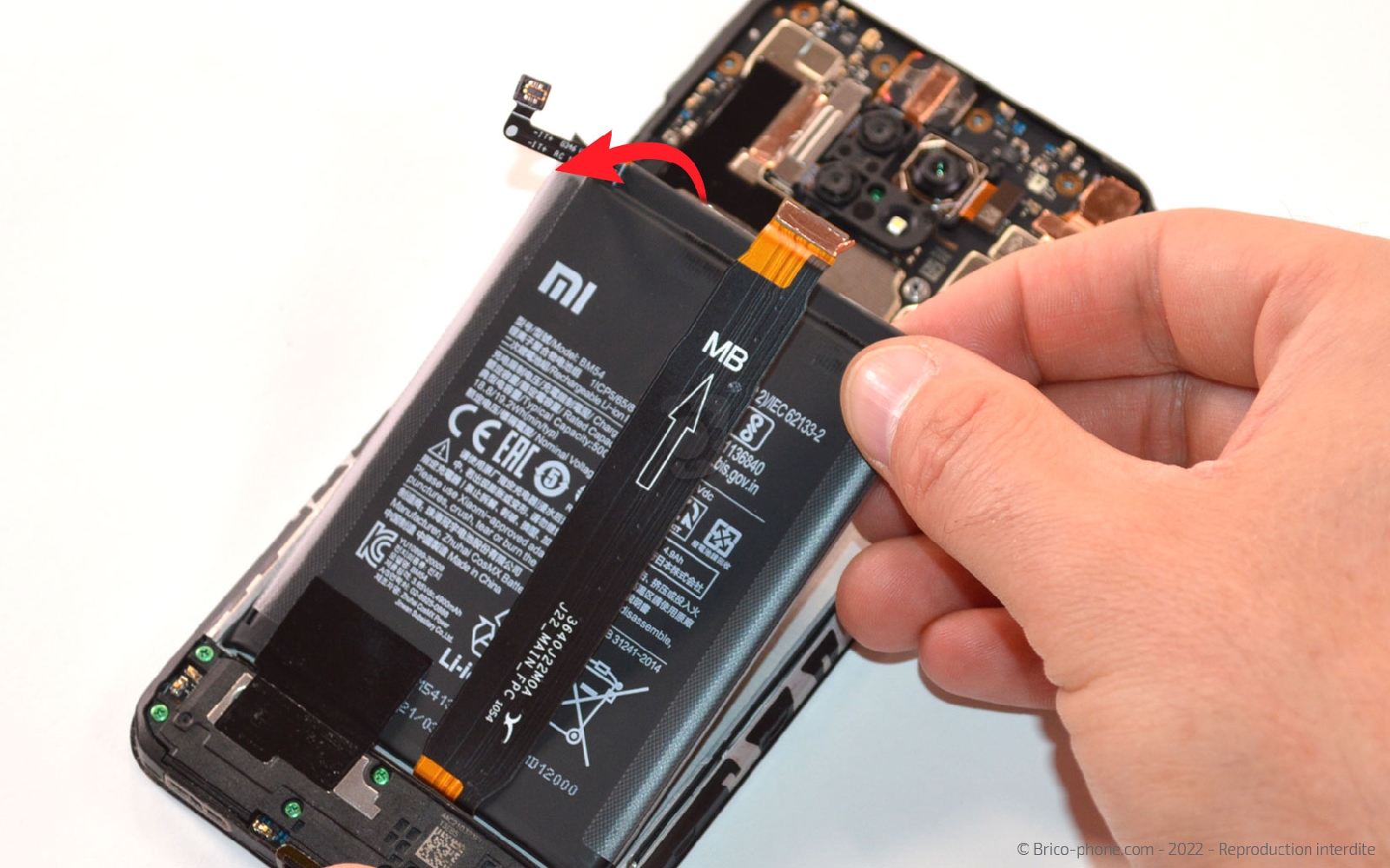

Réitérez la manipulation pour la seconde languette. Ensuite, vous pouvez sortir la batterie sans difficulté.
Outils
Pince Brucelles
Pièces
Batterie compatible pour Xiaomi Redmi Note 9T 18.90€
Etape 6

Etape 6 Détacher le haut-parleur externe

Ôtez les 7 vis avec le tournevis cruciforme du haut-parleur externe.

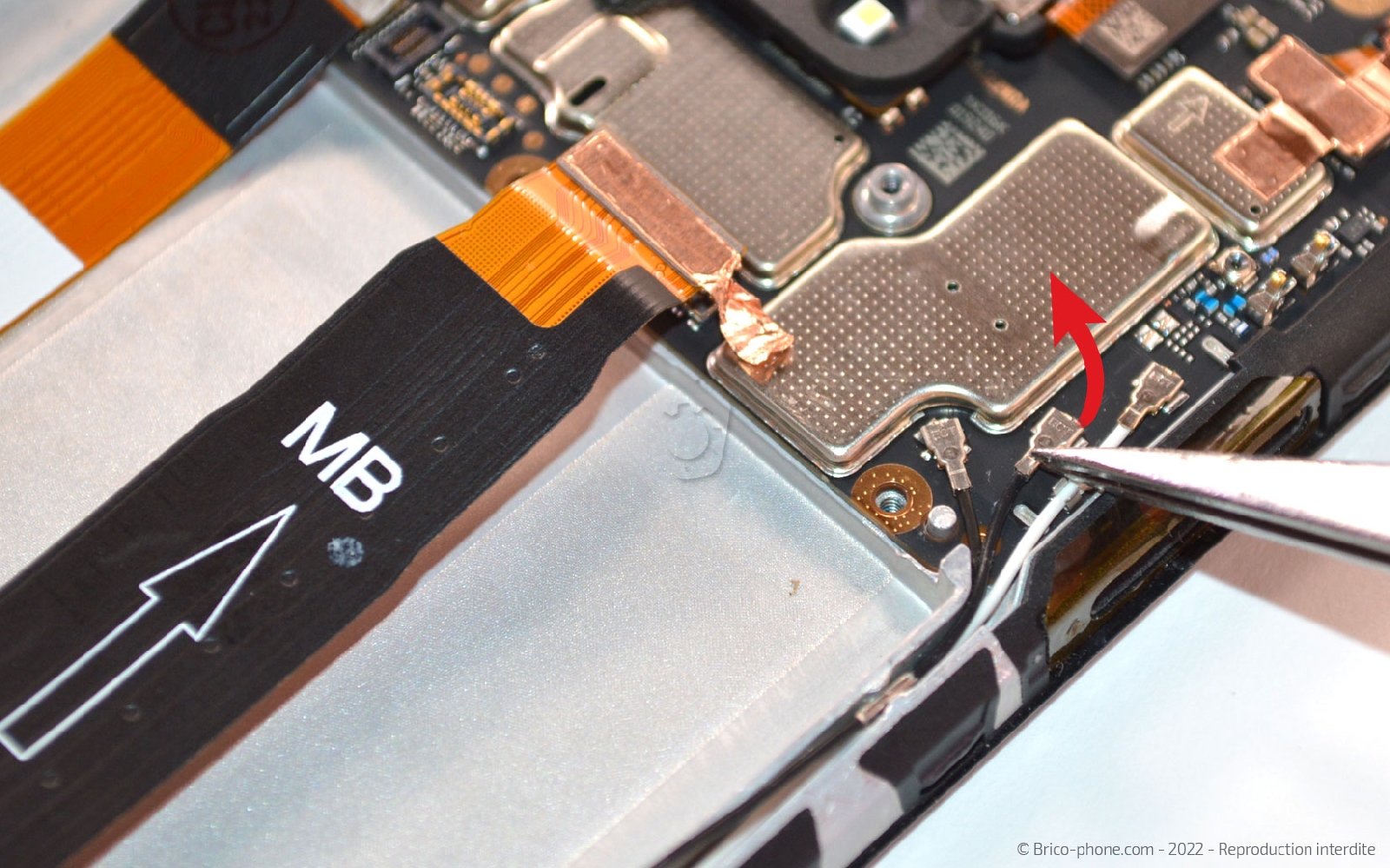

Sur la carte mère, débranchez l'un des câbles coax (celui du milieu).

Insérez le spudger sous le HP pour le déclipser et le sortir du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Haut parleur principal pour Xiaomi Redmi Note 9T 9.90€
Etape 7

Etape 7 Débrancher la nappe de l'écran et la rallonge d'interconnexion

Déconnectez la nappe de l'écran ainsi que celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 8

Etape 8 Oter le connecteur de charge

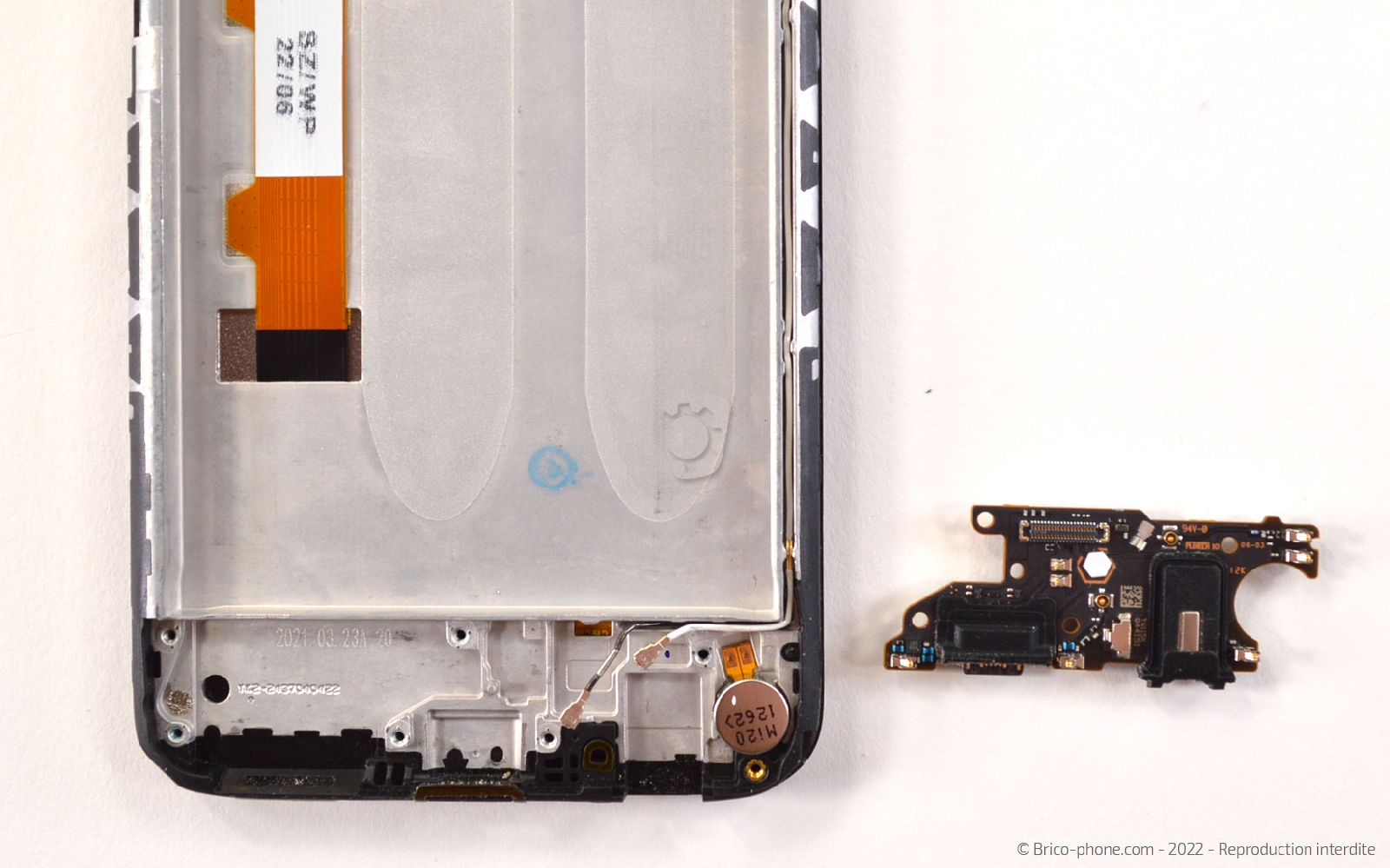

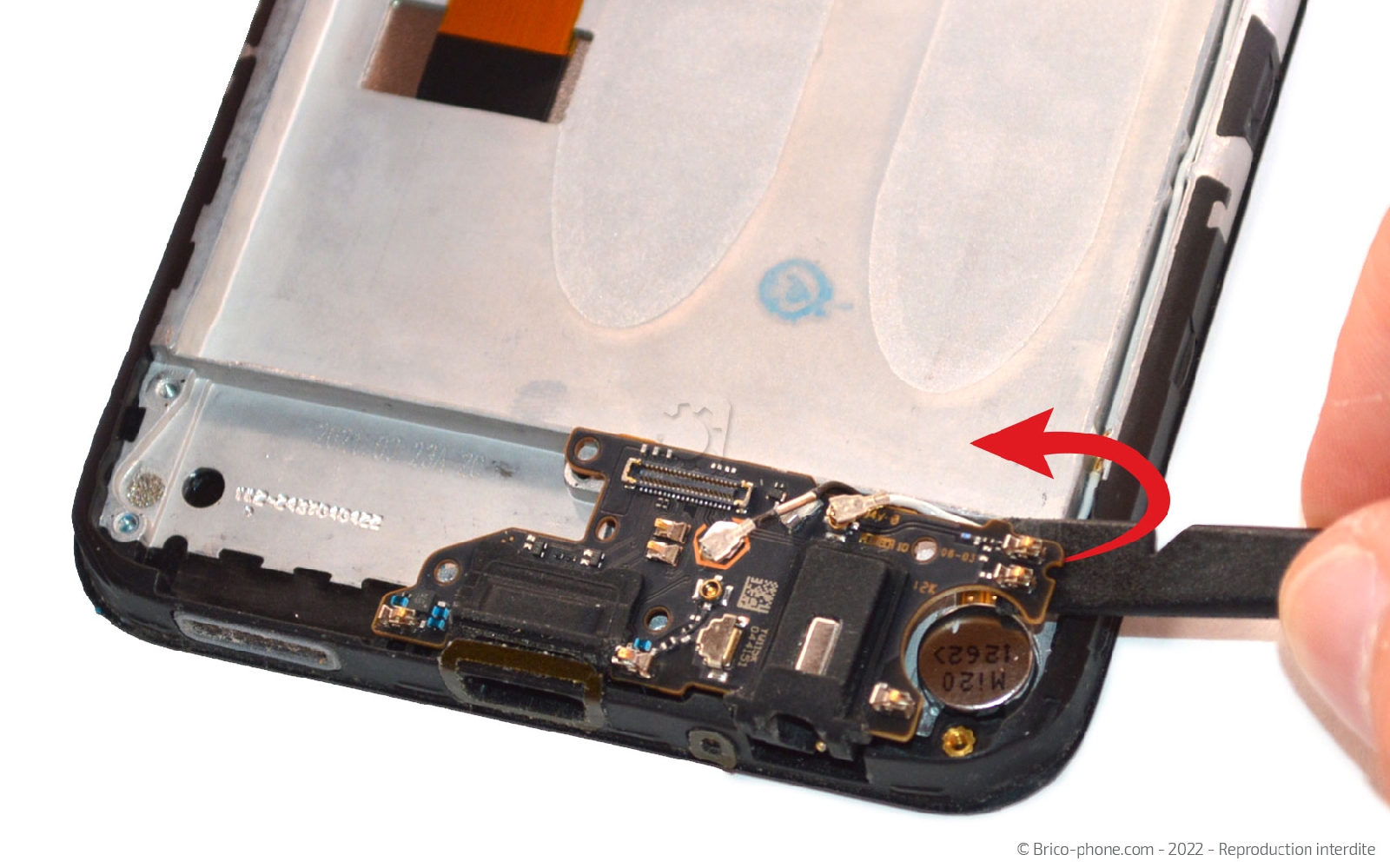

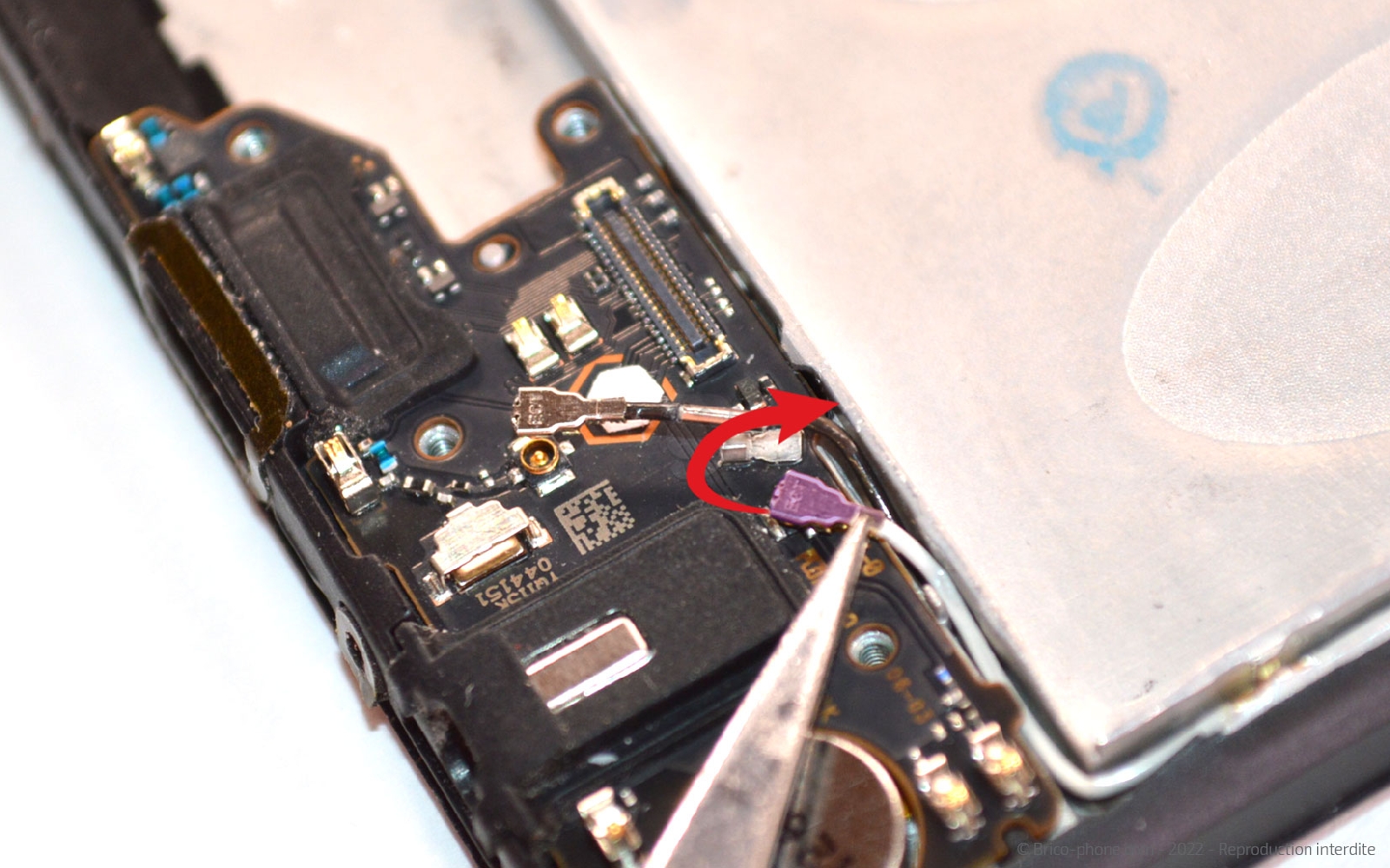

Du coté du connecteur de charge, détachez les câbles coax avec la brucelles avant de sortir le dock du châssis de votre Xiaomi Redmi Note 9T.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 9T 12.90€
Etape 9

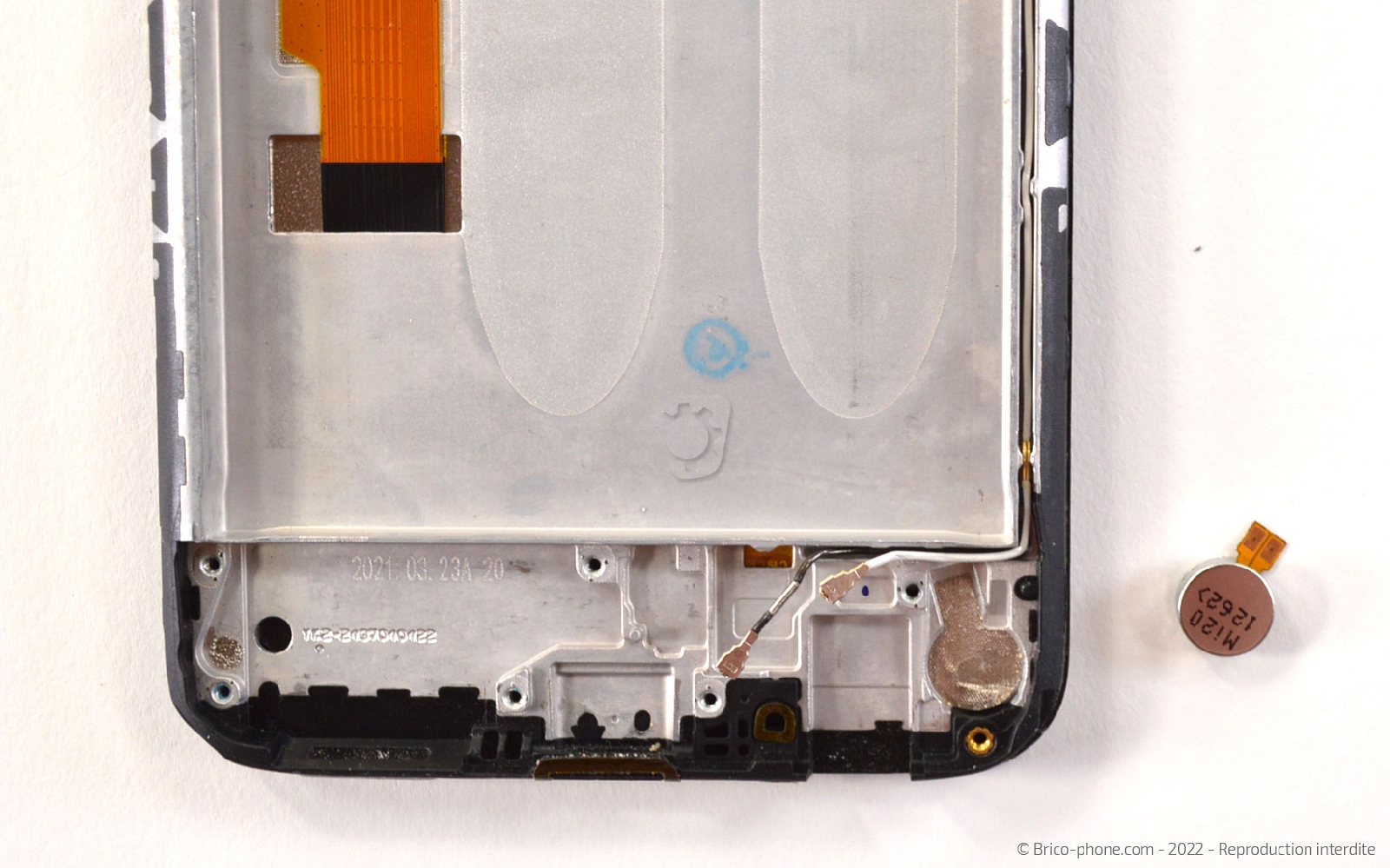

Etape 9 Récupérer le vibreur

Pour cette étape, vous aurez besoin d'un décapeur thermique ou de votre sèche-cheveux afin de chauffer légèrement le composant.

Ensuite, glissez la pincette sous le vibreur pour le décoller du châssis. Lors de cette manipulation, faites attention à la nappe de ce dernier.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Sortir les câbles coax

Repassons sur la partie haute de votre téléphone afin de débrancher les deux câbles coaxiaux restants.
Outils
Pince Brucelles
Etape 11

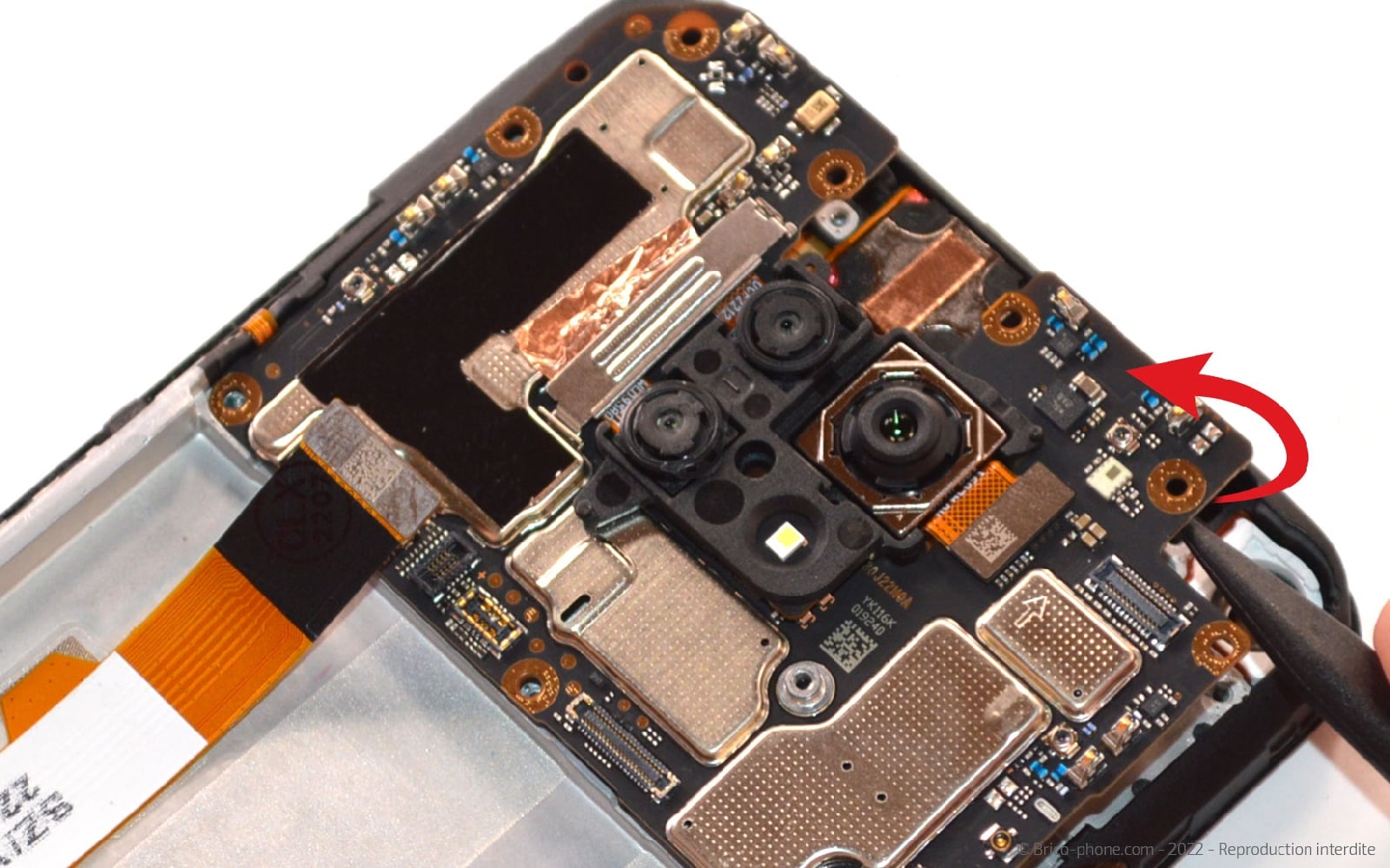

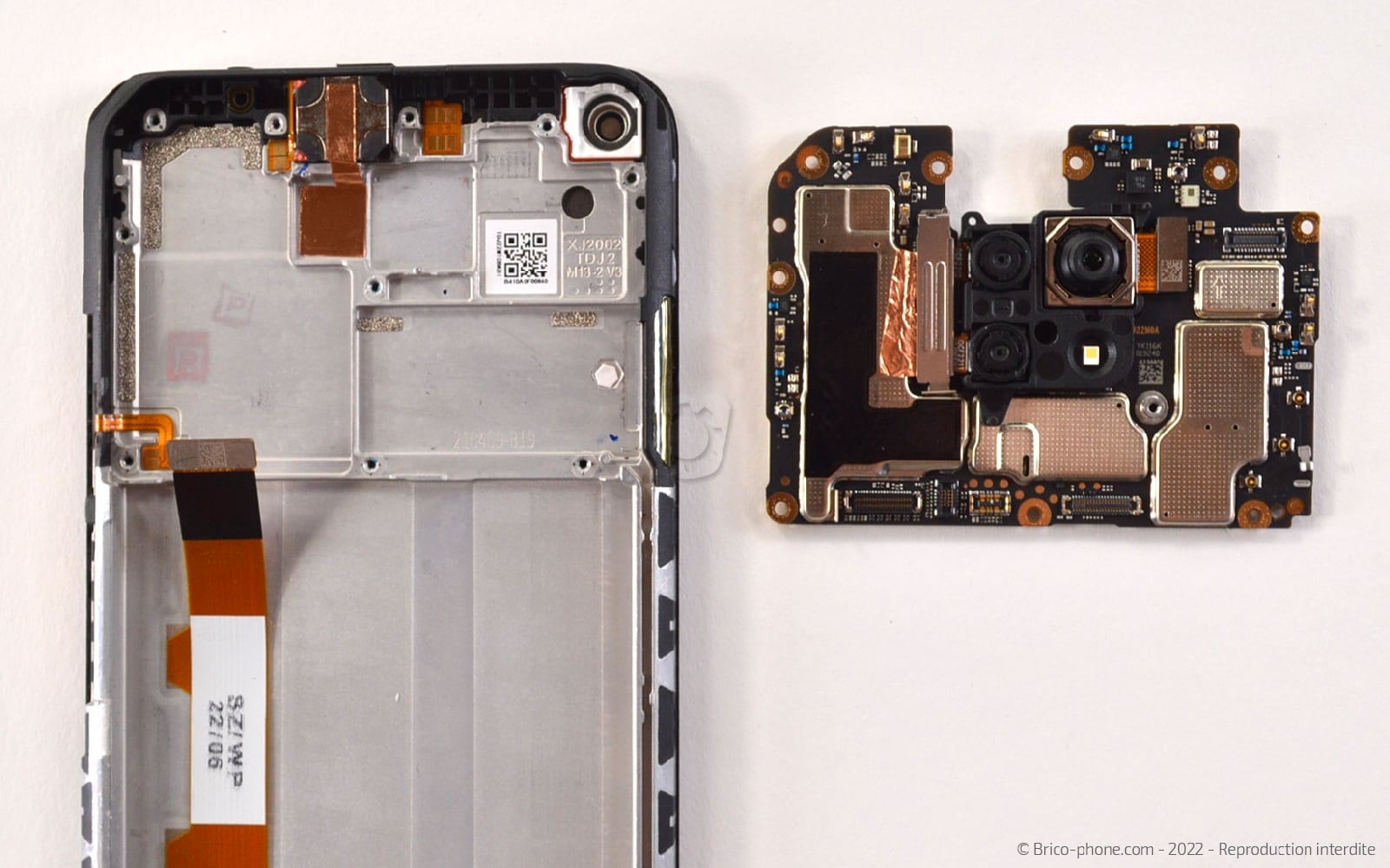

Etape 11 Libérer la carte mère

Repassons sur la partie haute de votre téléphone afin de déconnecter et de sortir la caméra avant 13 Mpx de votre appareil.

Ôtez la vis cruciforme placée au milieu de la carte mère puis soulevez cette dernière avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Décoller le haut-parleur interne

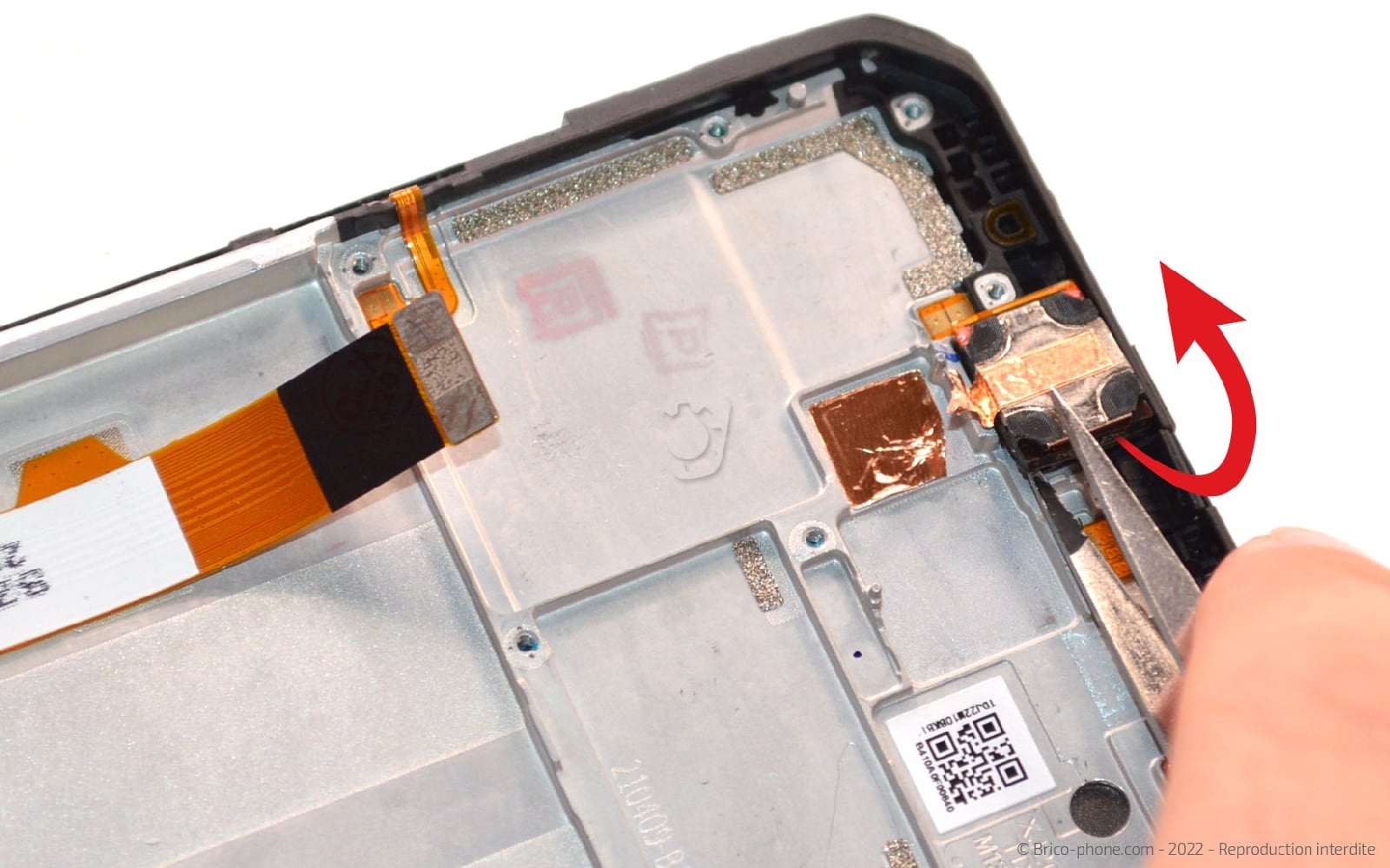

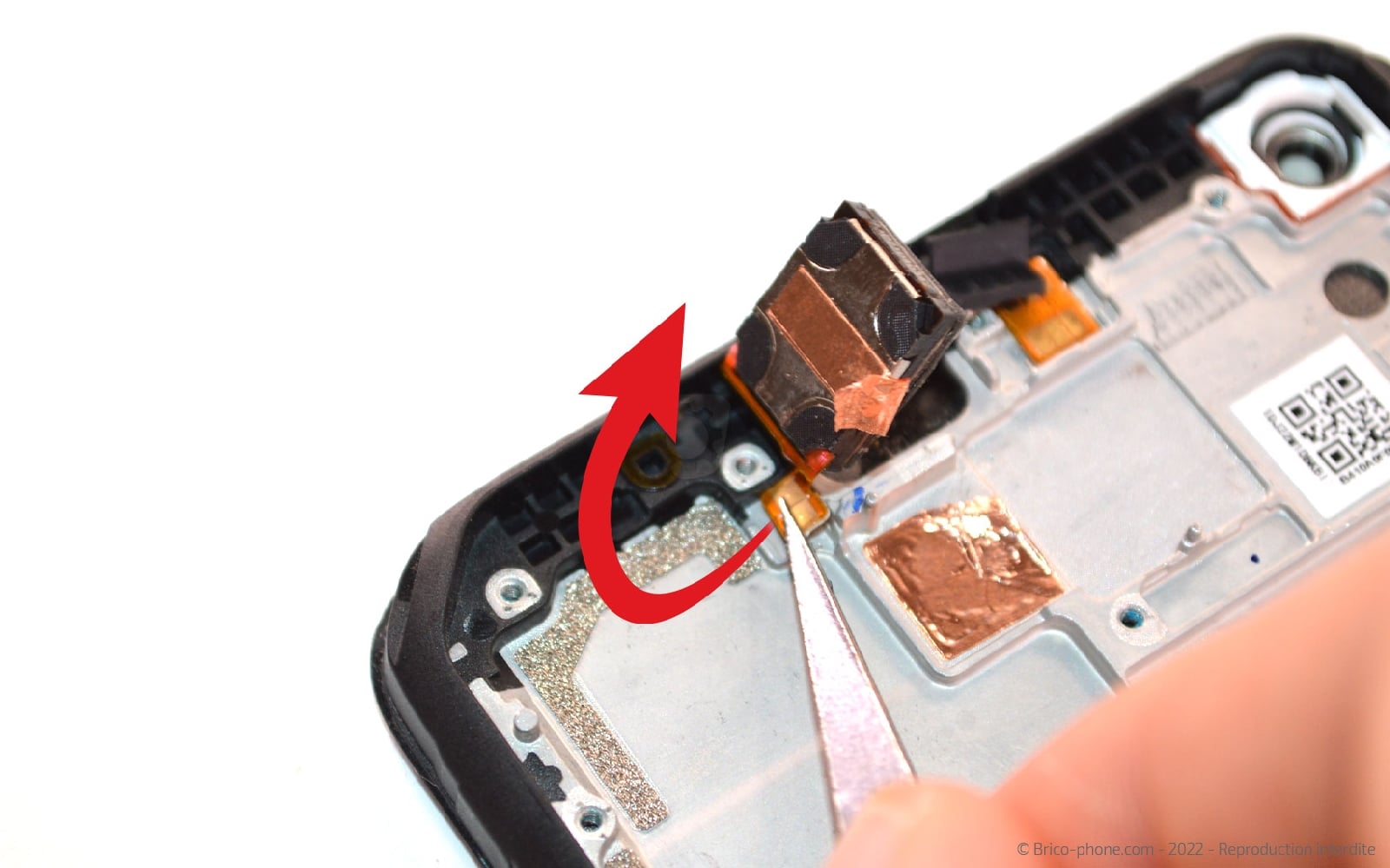

Comme pour le vibreur, chauffez le haut-parleur de l'oreille. Insérez la pincette sous l'écouteur pour le décoller puis sous sa nappe pour terminer le décollage.
Outils
Pince Brucelles
Pièces
0.00€
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Préparer les stickers de batterie

Scindez en deux les stickers de batterie puis ôtez la grande protection bleue.

Collez ensuite le sticker sur les emplacements prévus à cet effet au dos de la batterie.
Etape 14

Etape 14 Installer les stickers de batterie

Retirez les petites protections bleues afin de pouvoir rabattre les languettes noires sur le devant de la batterie.

Ôtez les dernières protections avant de disposer la batterie dans le nouveau bloc écran et terminer la réparation.

Conseils pour le remontage

Terminez de retirer tous les stickers de protection présents sur le nouveau bloc écran avant d'installer la batterie.

Puis, suivez simplement les étapes précédentes dans le sens contraire pour refermer votre Xiaomi Redmi Note 9T.
