Comment réparer son smartphone sur Redmi note 9T

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi note 9T
Réparation
Note de réparabilité 14/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)

Vos interlocuteurs ne vous entendent plus ? Vous passez votre temps à recharge votre appareil ? Vos photos de vacances sont floues ? Il est certainement temps de changer le composant endommagé de votre Xiaomi Redmi Note 9T . Pour vous accompagner, Brico-phone vous propose ce tutoriel de réparation qui reprend chaque détail de chaque manipulation.

Sélectionnez chaque phase en fonction de la pièce que vous devez remplacer. Par exemple, si votre dépannage concerne la caméra frontale, vous n'aurez pas besoin de retirer la batterie et le connecteur de charge.

N'hésitez pas à contacter notre équipe technique par mail, chat ou téléphone, si vous avez la moindre question. Bonne réparation !

Outils nécessaires
Voir plus d'outils

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier la compatibilité des pièces commandées avec votre appareil.
Pour cela, assurez vous que la référence de votre modèle soit bien inscrite sur la fiche produit.

Vous trouverez le numéro de modèle sur la partie arrière de votre téléphone, il doit s'agir de M2007J22G pour le Xiaomi Redmi Note 9T.
Vous pouvez également composer le *#06# afin d'obtenir le numéro IMEI de votre appareil. Recopiez ce dernier sur la page d'accueil de Brico-phone.com pour être redirigé vers la page correspondante à votre appareil.

Une fois votre commande reçue, installez vous dans un endroit calme et paisible avec à disposition les outils, la pièce à changer, le tutoriel et votre patron d'aide au montage.

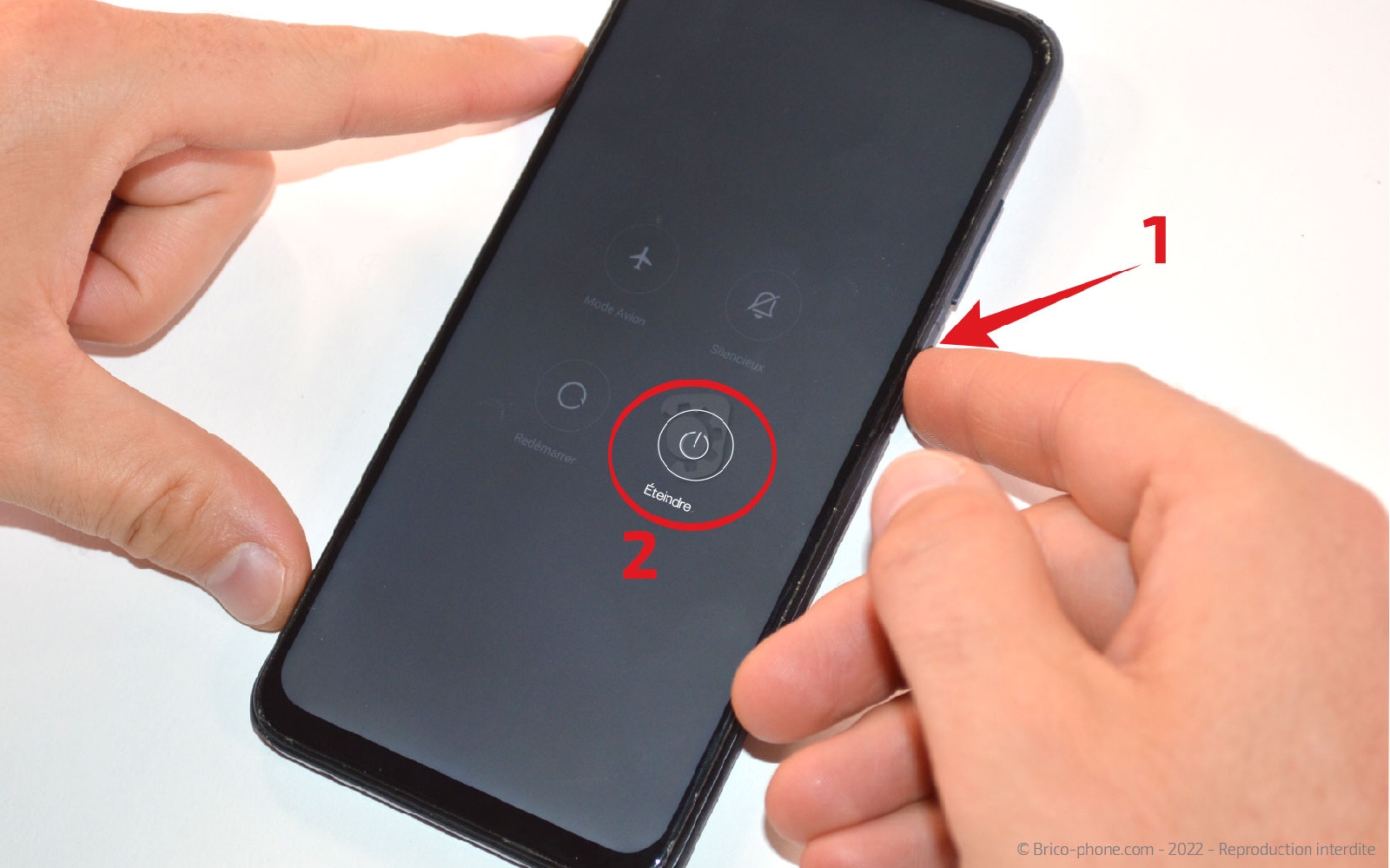

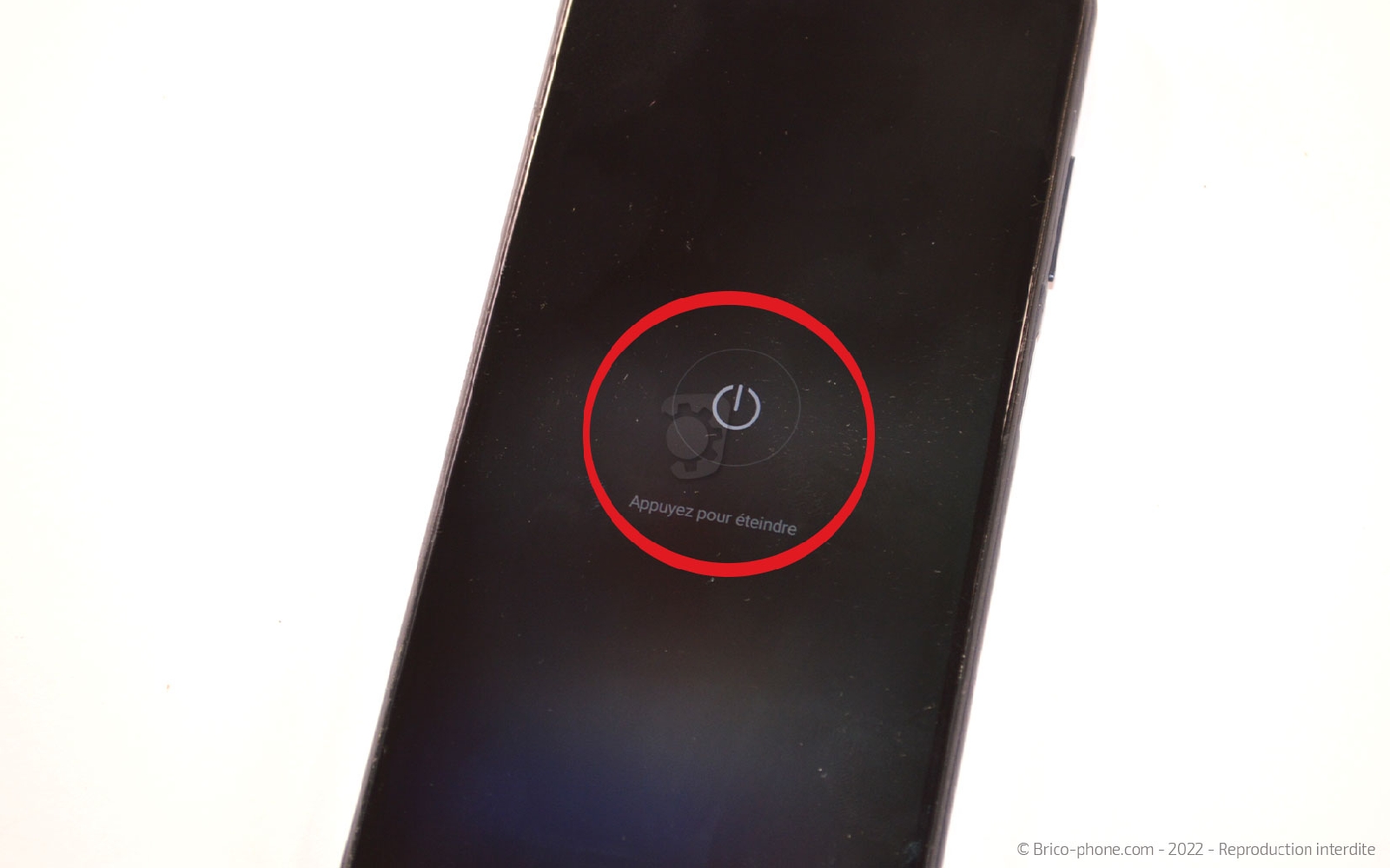

Commencez alors, par éteindre votre smartphone.
Etape 1

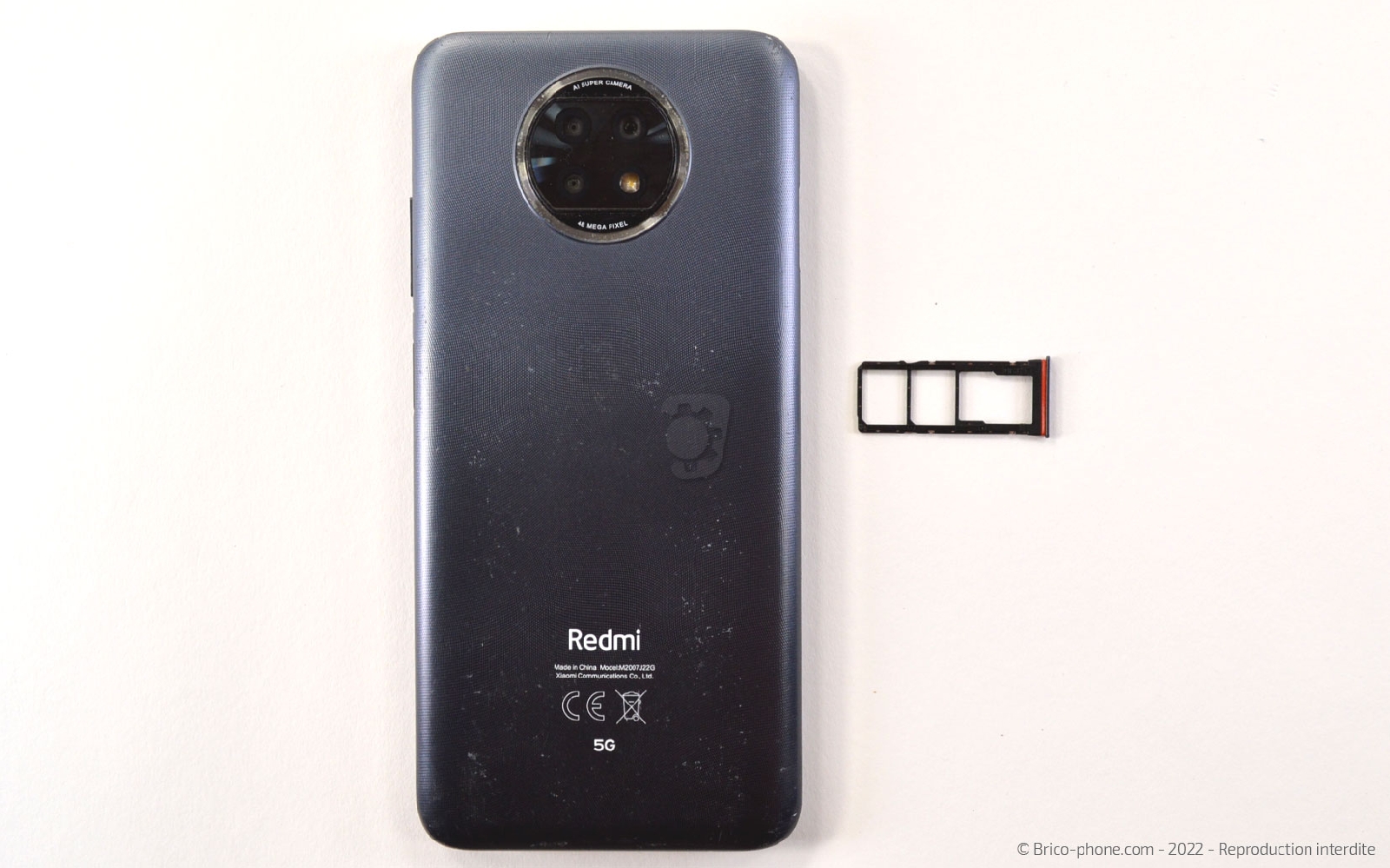

Etape 1 Éjecter le rack Sim

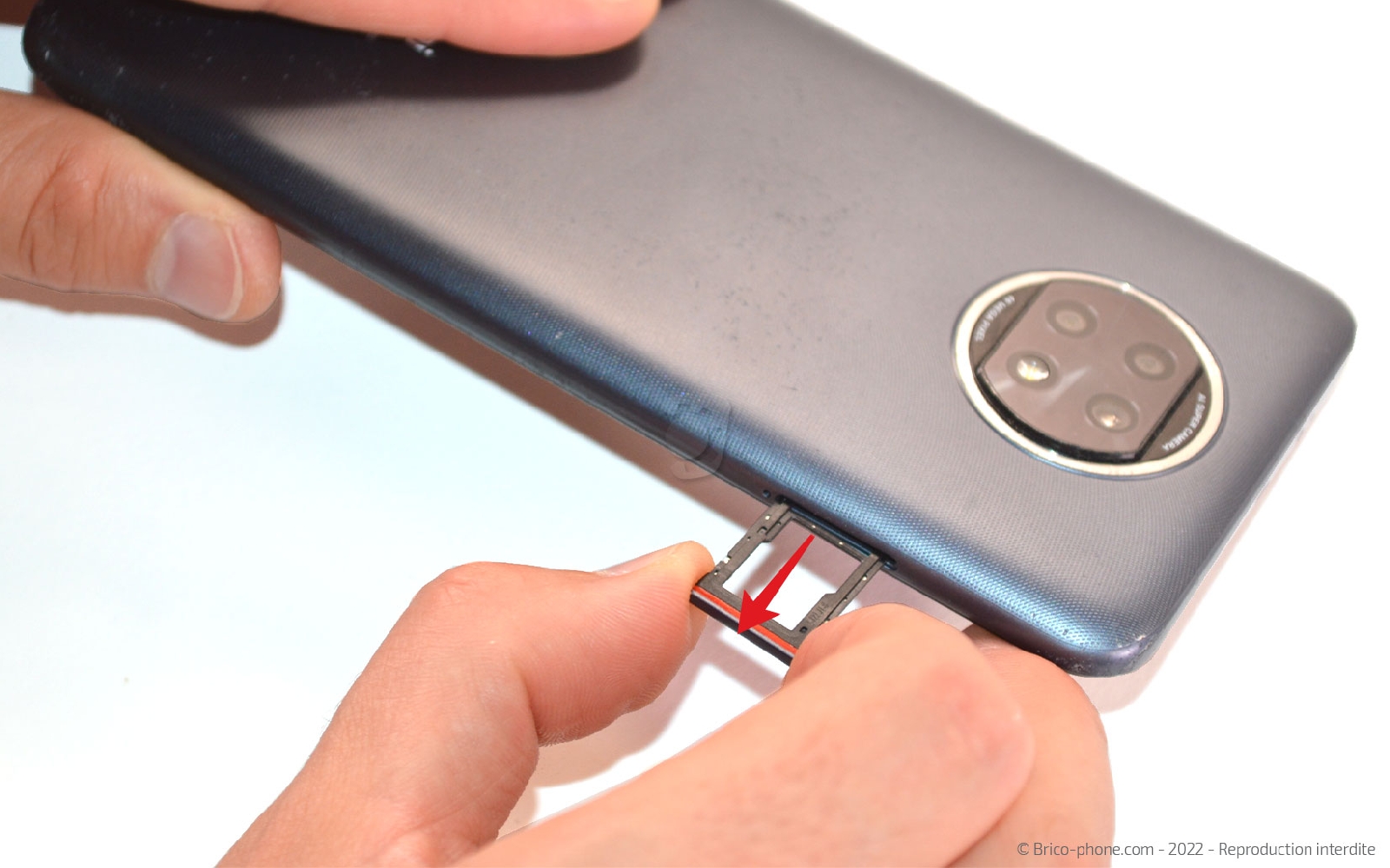

Insérez l'outil d'extraction pour retirer le tiroir de la carte Sim et SD.
Outils
SIM
Etape 2

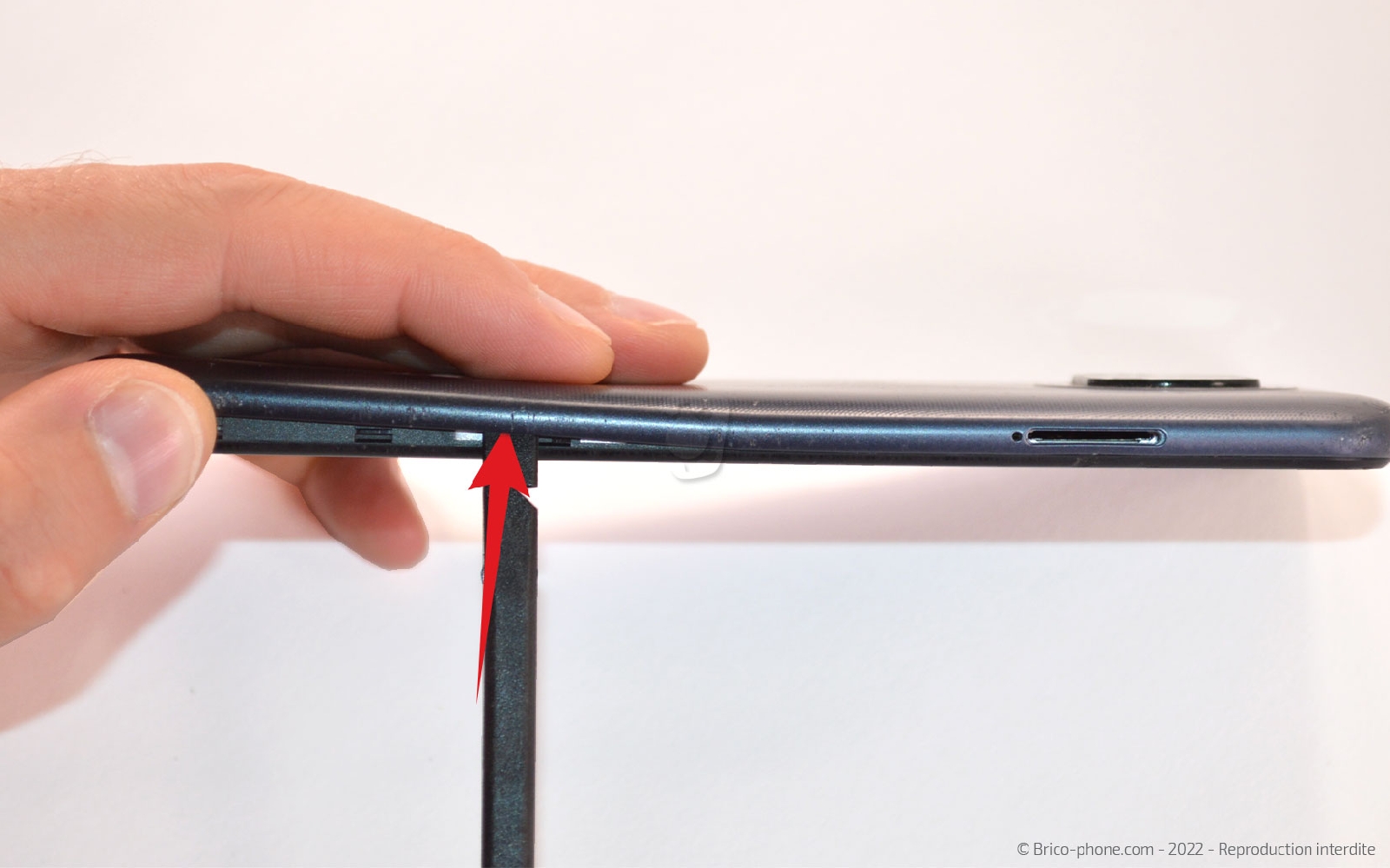

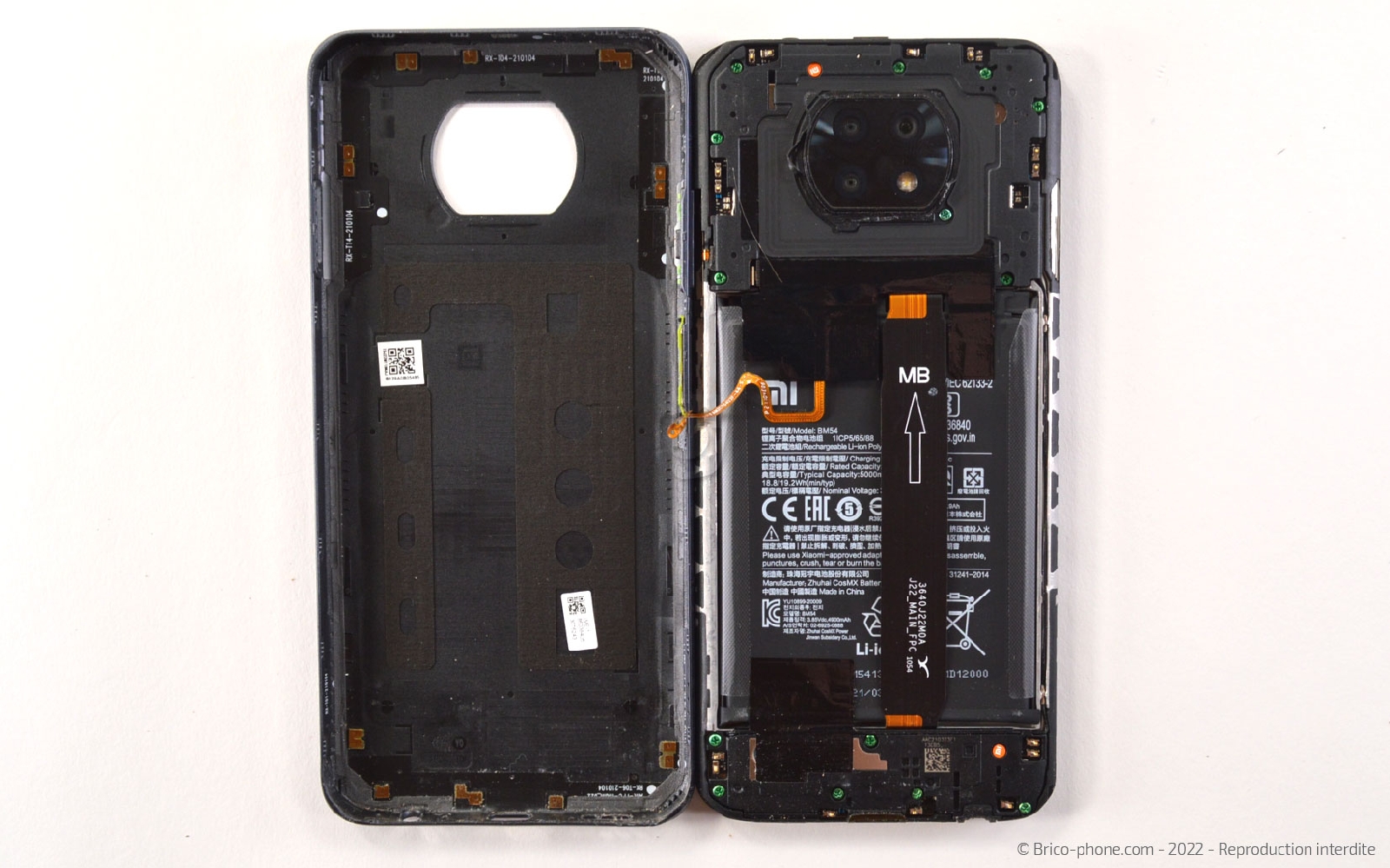

Etape 2 Ouvrir le téléphone

Insérez le médiator en métal troué entre la coque arrière et l'écran de votre appareil.
Une fois en place, appuyez sur ce dernier de manière à déclipser une première partie de la coque.

Saisissez le levier en nylon pour détacher toute la coque arrière de votre Xiaomi en le déplaçant sur toute la longueur de l'élément.

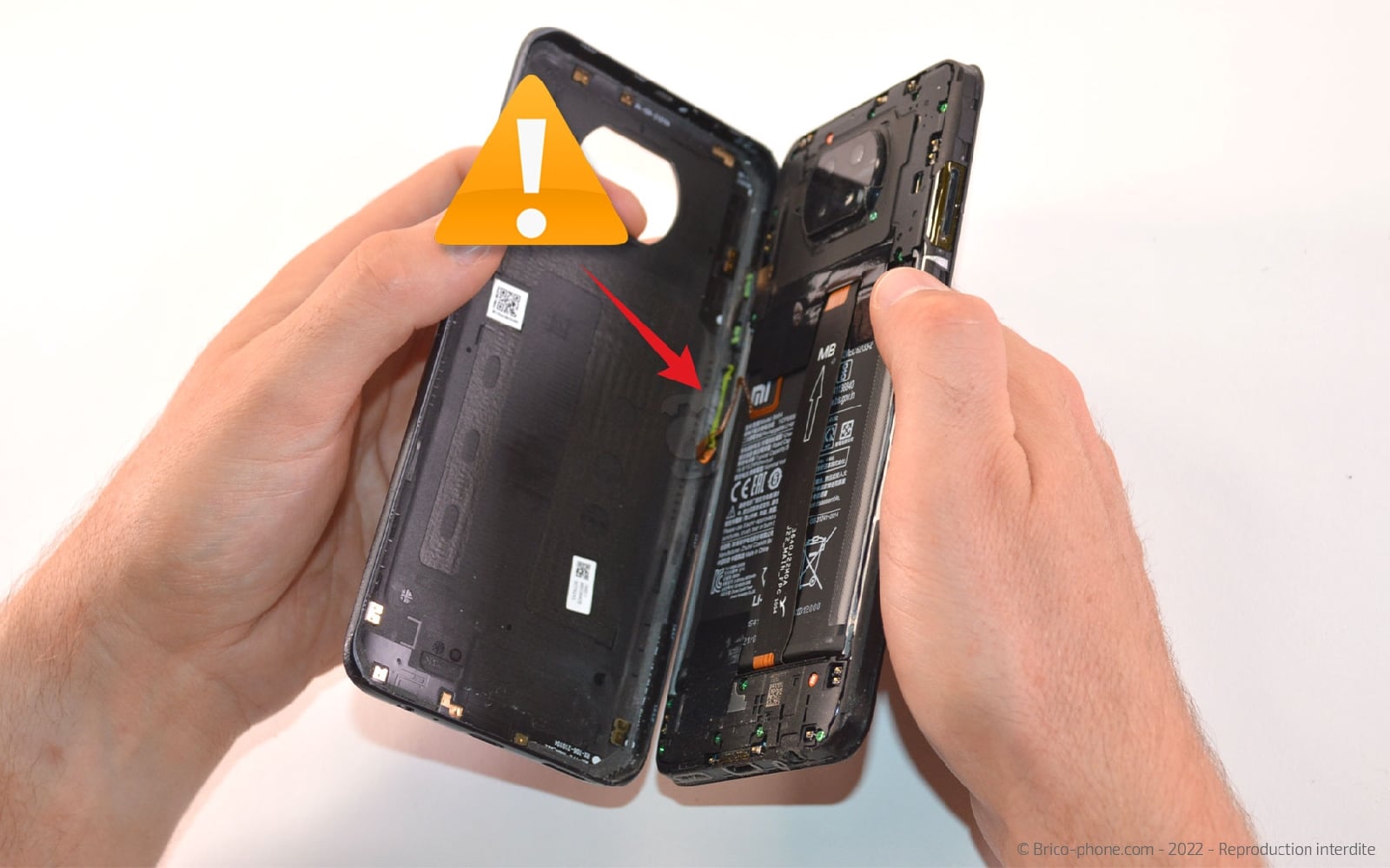

En ouvrant votre smartphone, faites attention le lecteur d'empreintes est rattaché à la carte mère.
Outils
Levier Nylon
Médiator
Etape 3

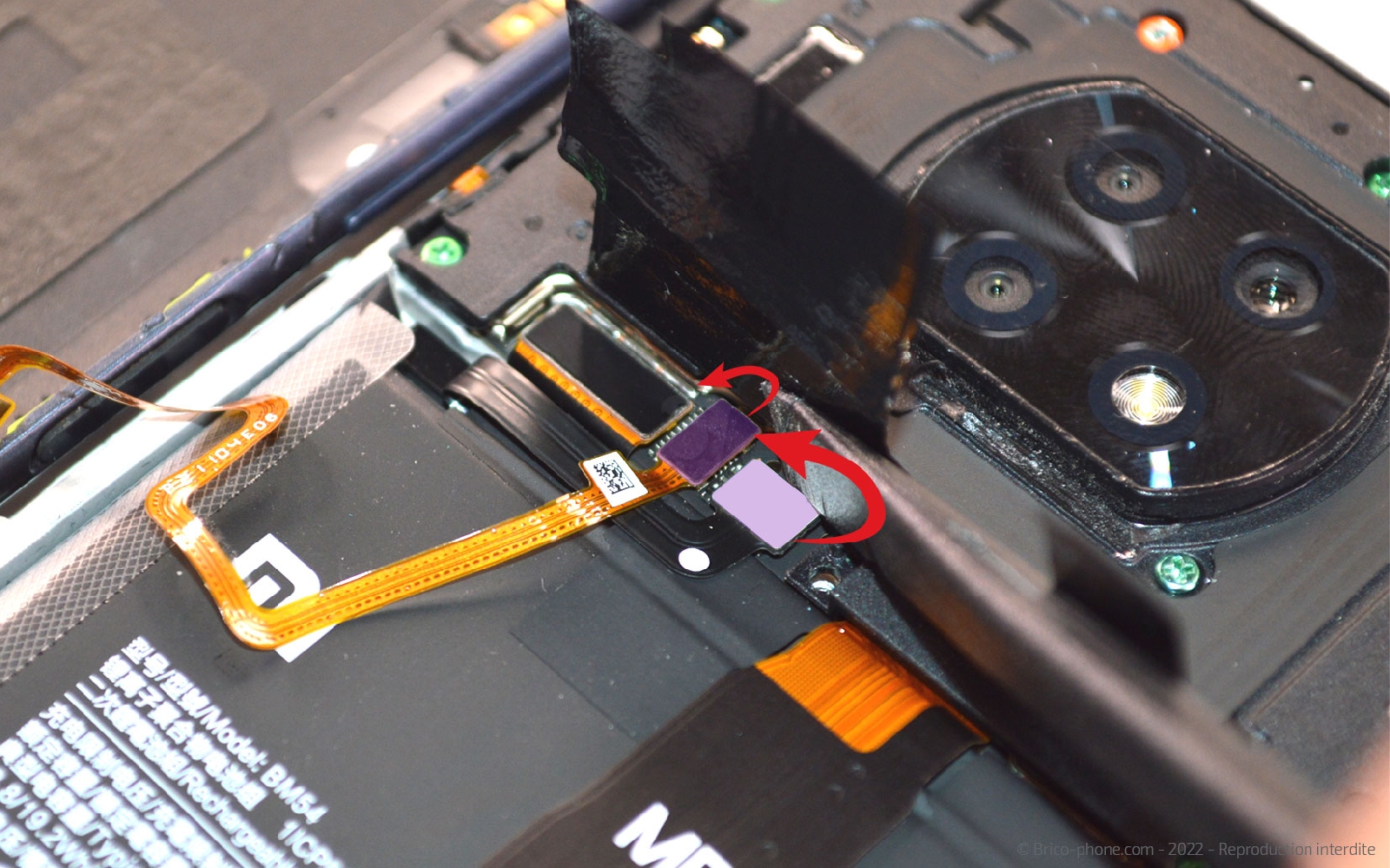

Etape 3 Déconnecter la batterie

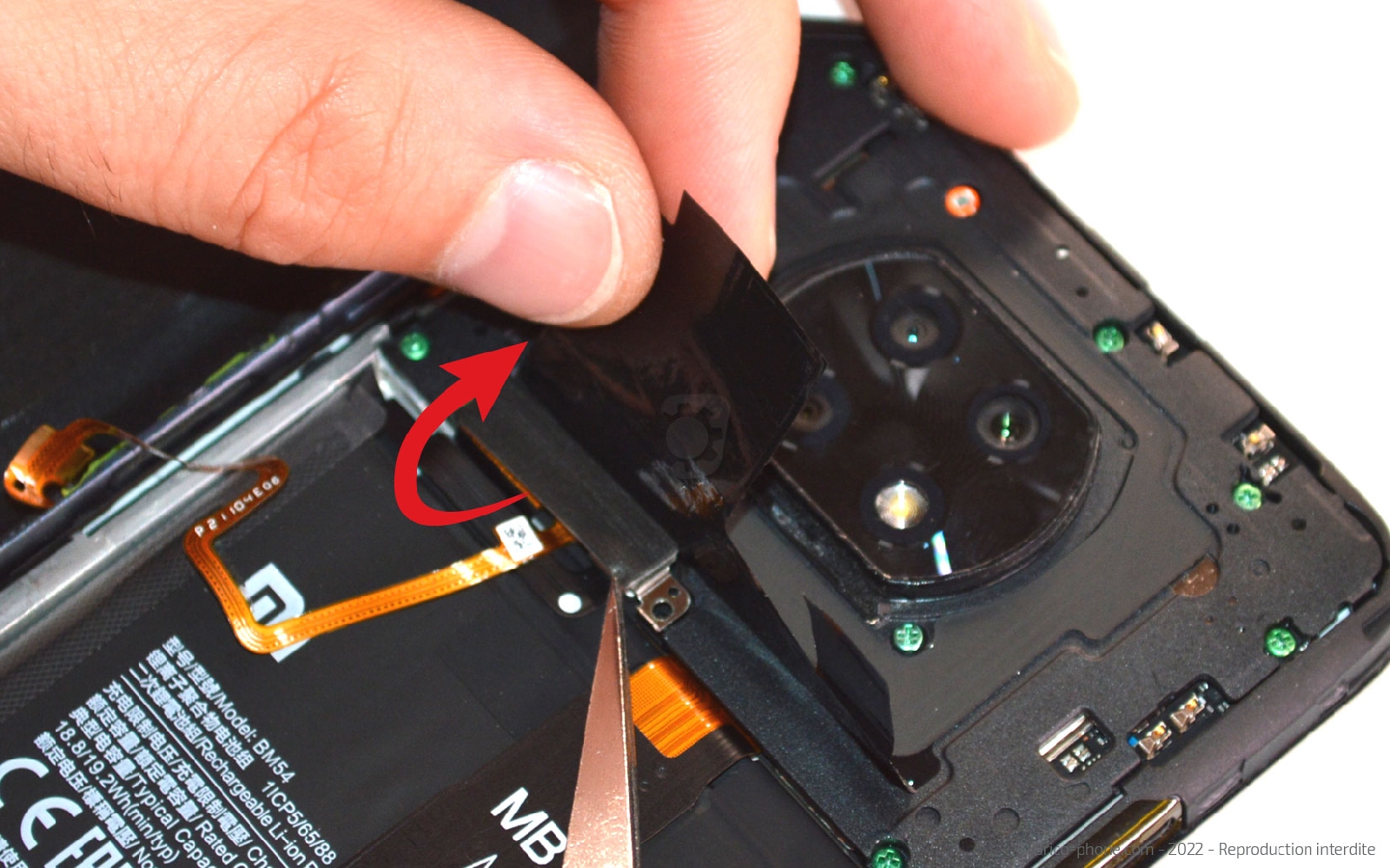

A l'aide du tournevis cruciforme, sortez la vis cachée sous le film noir.

Enlevez la plaquette métallique afin de pouvoir déconnecter la nappe de la batterie puis celle du capteur d'empreintes.

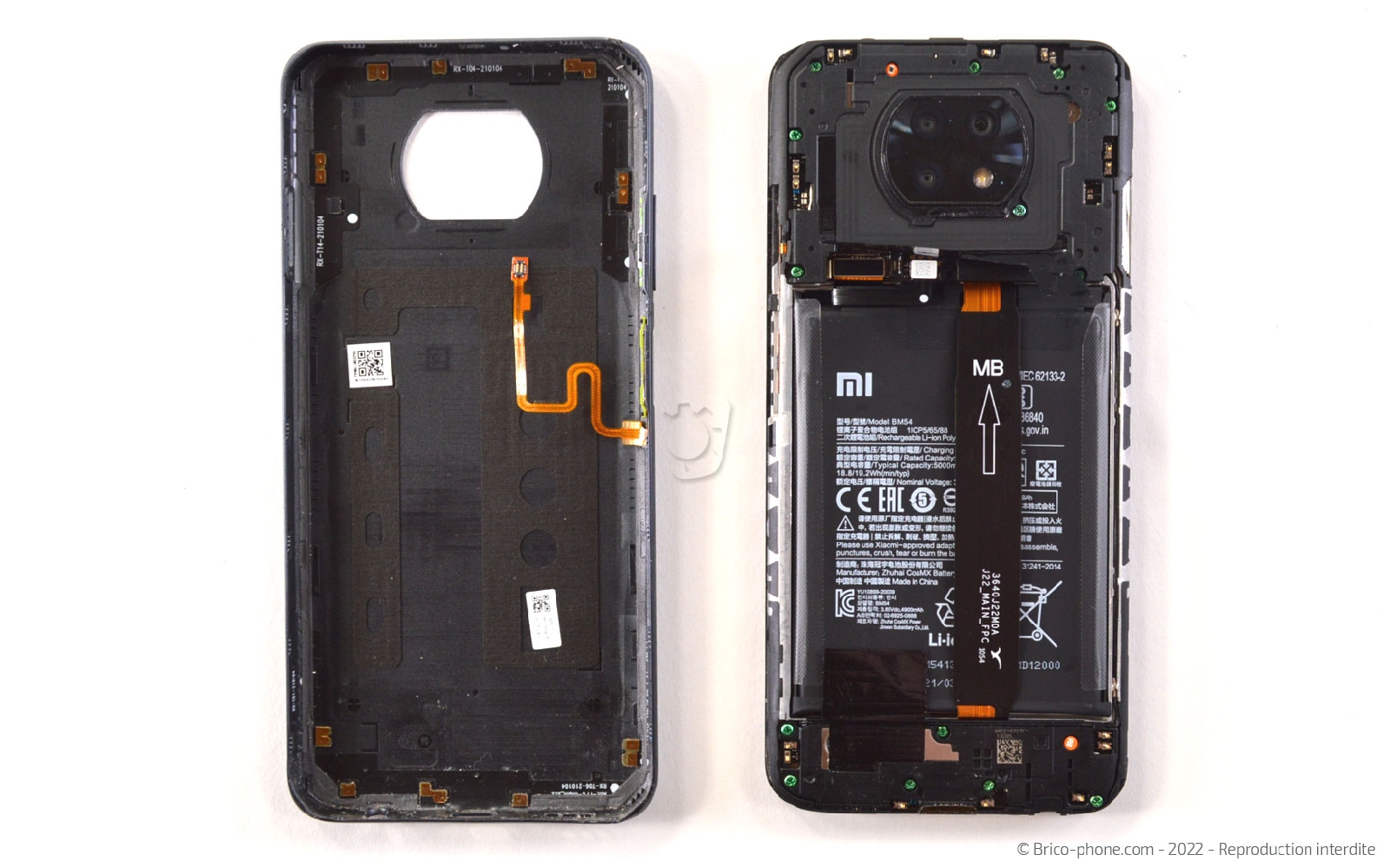

Vous pouvez alors mettre de coté la coque arrière de votre téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 4

Etape 4 Sortir la plaquette NFC

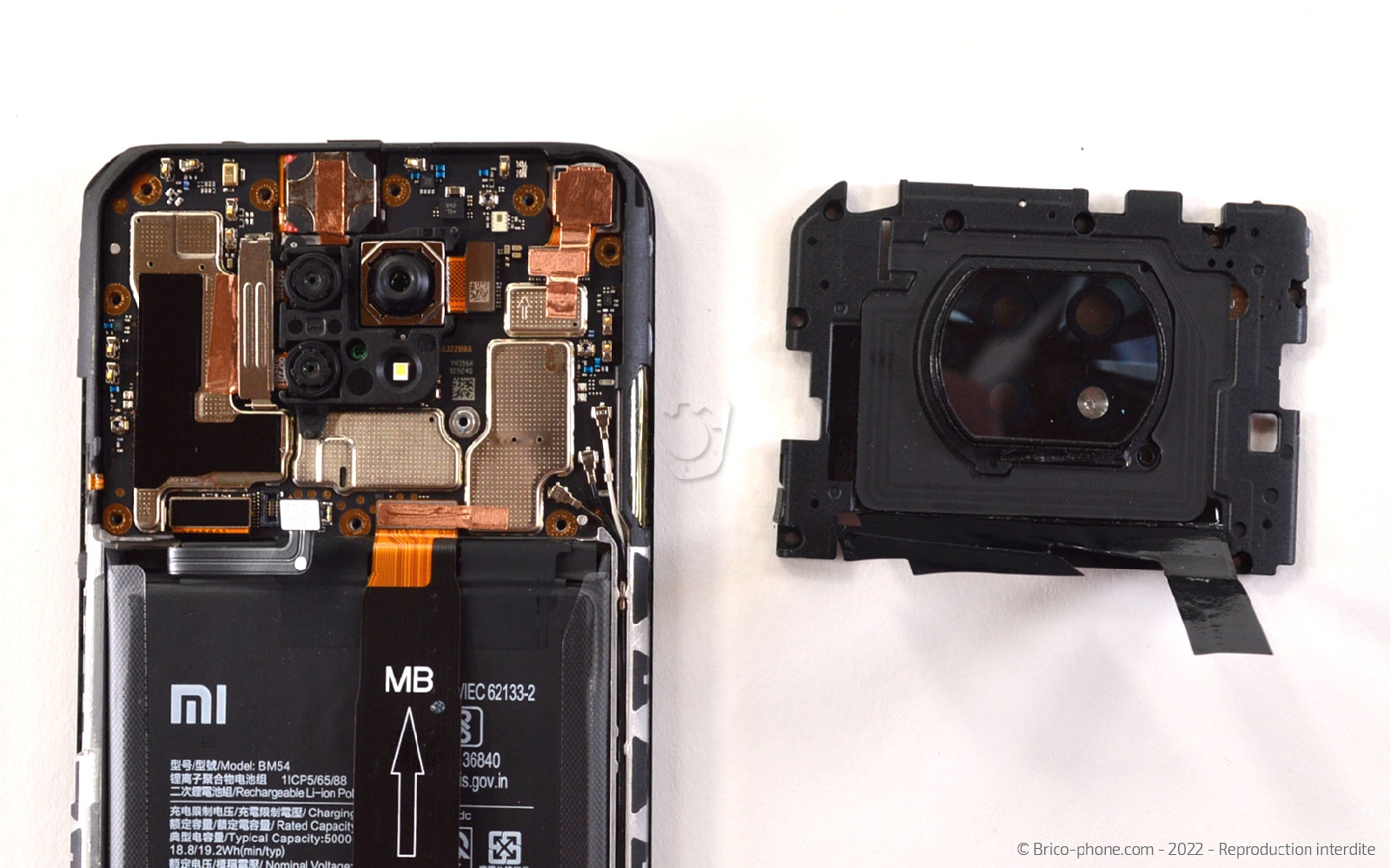

Toujours avec le même tournevis, vous devez continuer à extraire les vis cruciforme de la plaquette NFC.

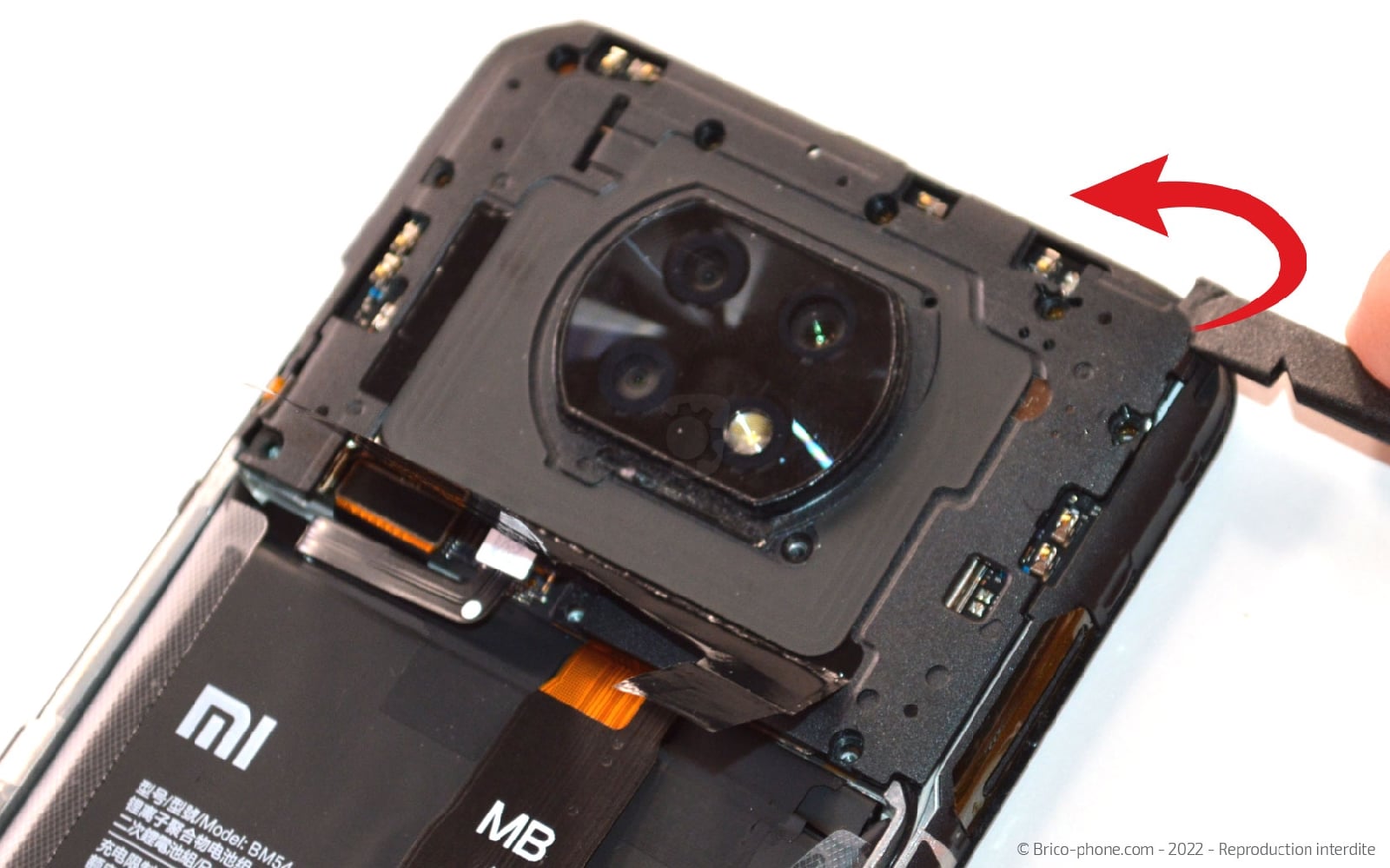

Ensuite, glissez le bout du levier en nylon sous l'angle supérieur droit du support pour le détacher du châssis.

Vous avez maintenant accès à la carte mère de votre appareil.

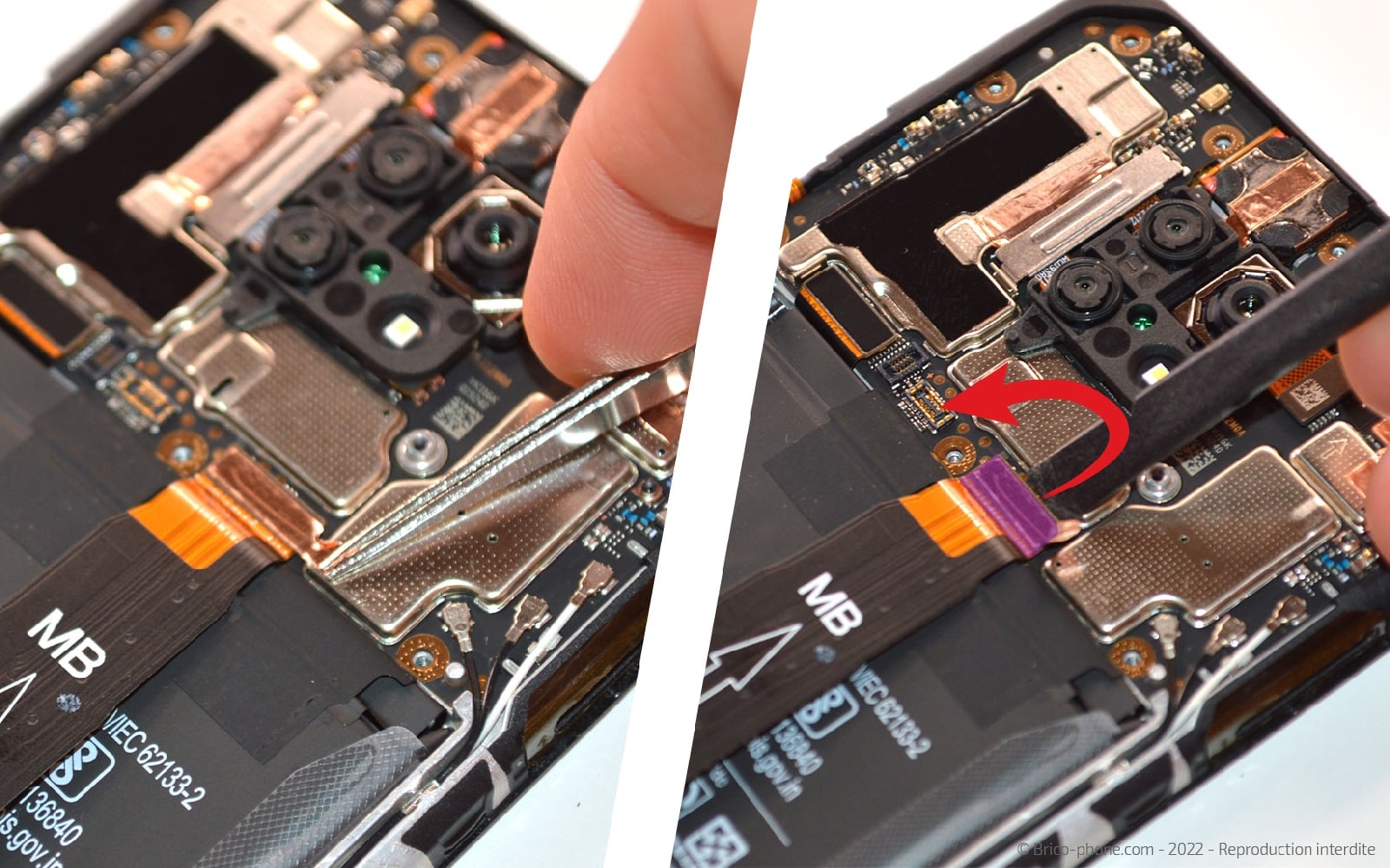

Décollez l'adhésif en cuivre de la rallonge d'interconnexion afin de pouvoir la déconnecter.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

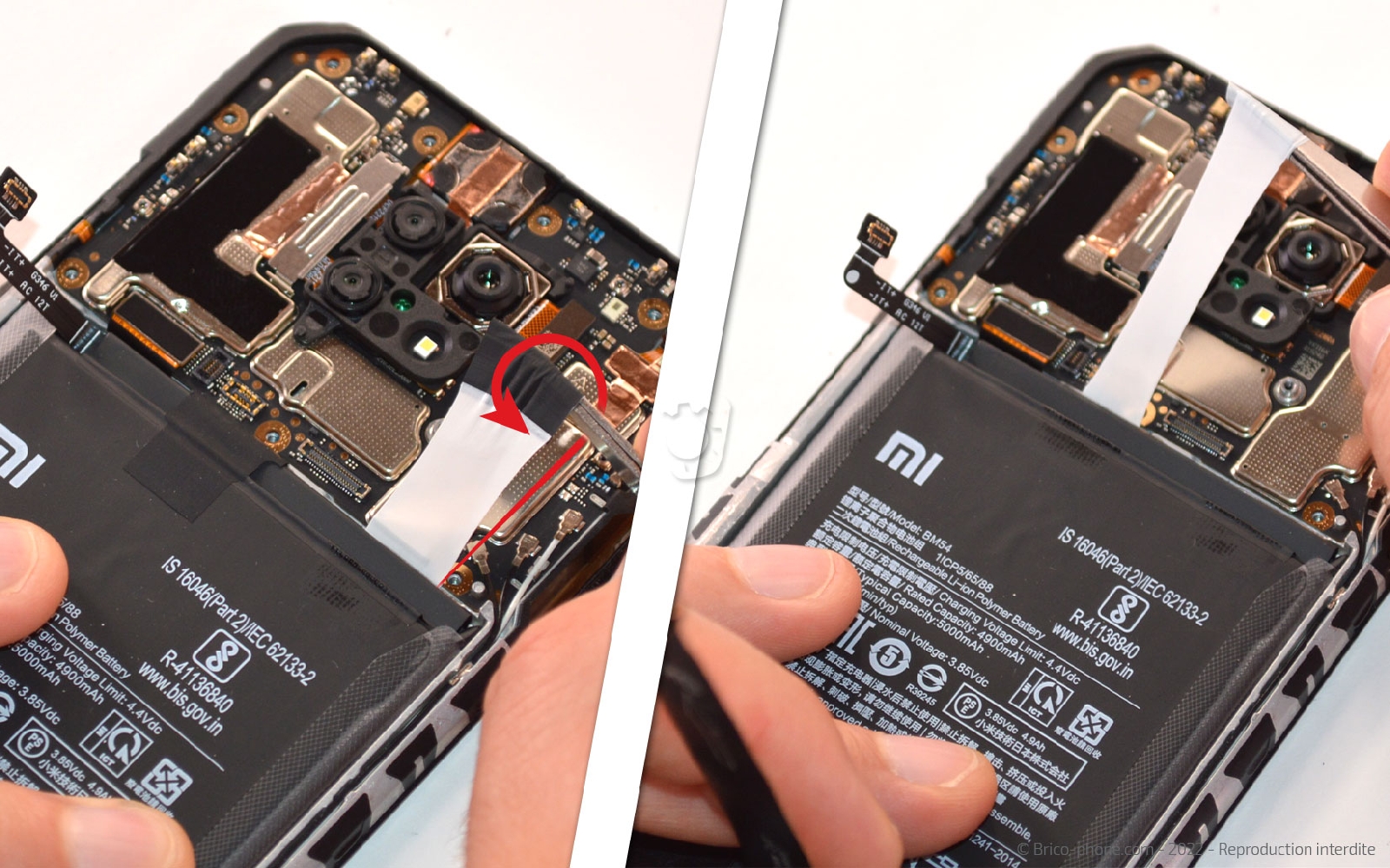

Etape 5 Retirer la batterie

Décollez les languettes noires de la batterie. Saisissez la première à l'aide de la pincette métallique puis tirez délicatement le stickers.
Petit à petit, la partie collante va sortir, entourez-la autour de la pincette pour une meilleure prise.

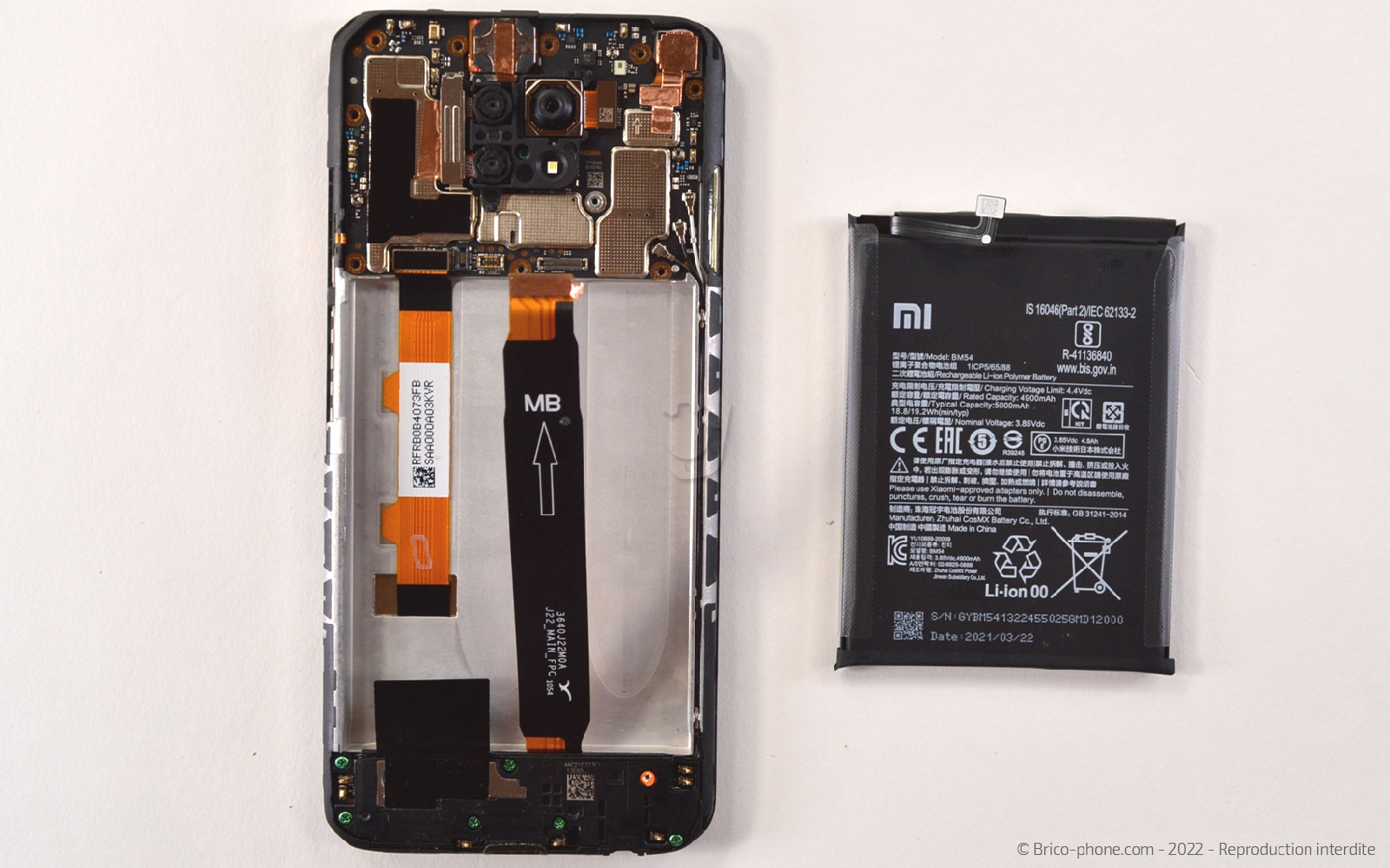

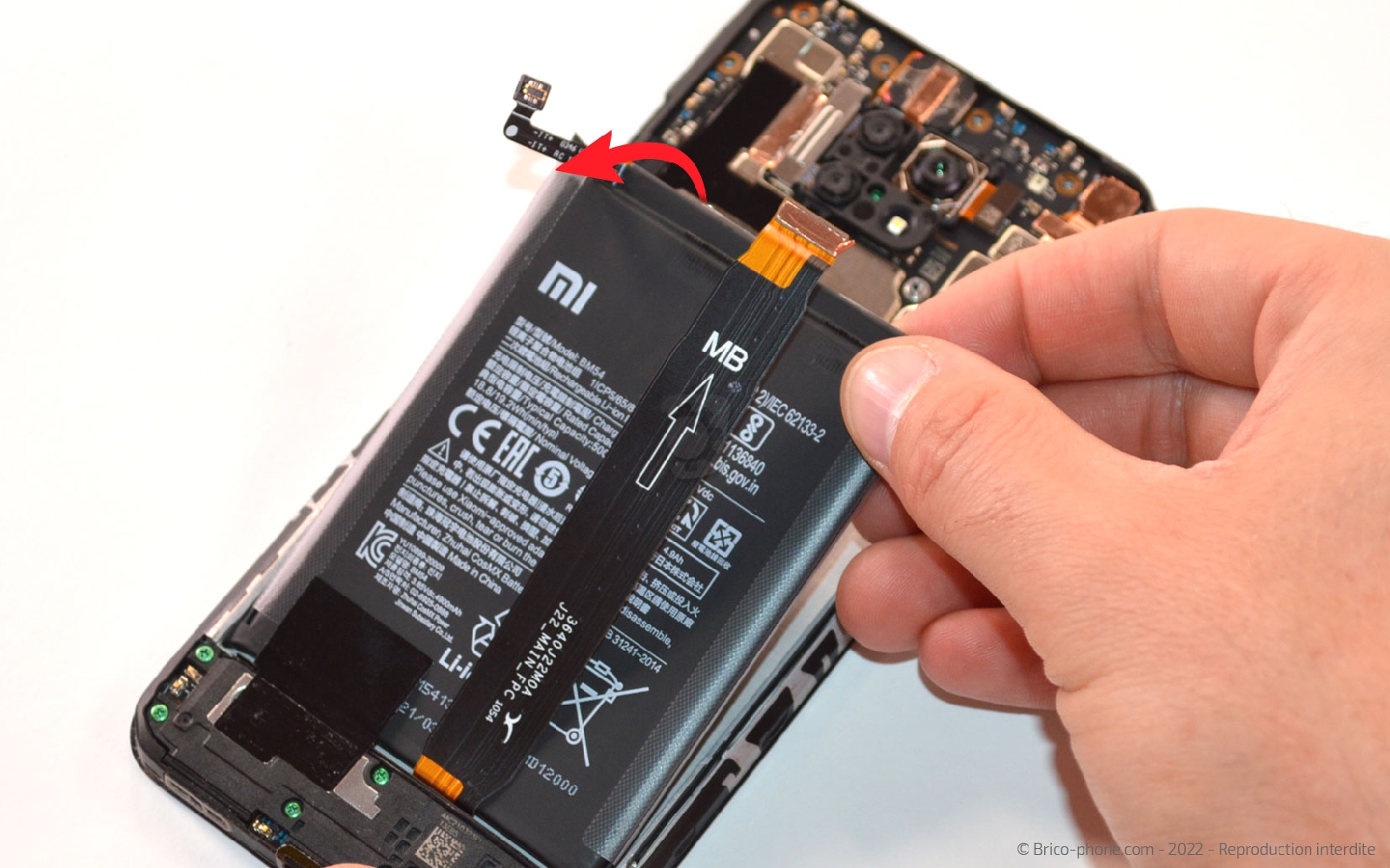

Réitérez la manipulation pour la seconde languette. Ensuite, vous pouvez sortir la batterie sans difficulté.
Outils
Pince Brucelles
Pièces
Batterie compatible pour Xiaomi Redmi Note 9T 18.90€
Etape 6

Etape 6 Détacher le haut-parleur externe

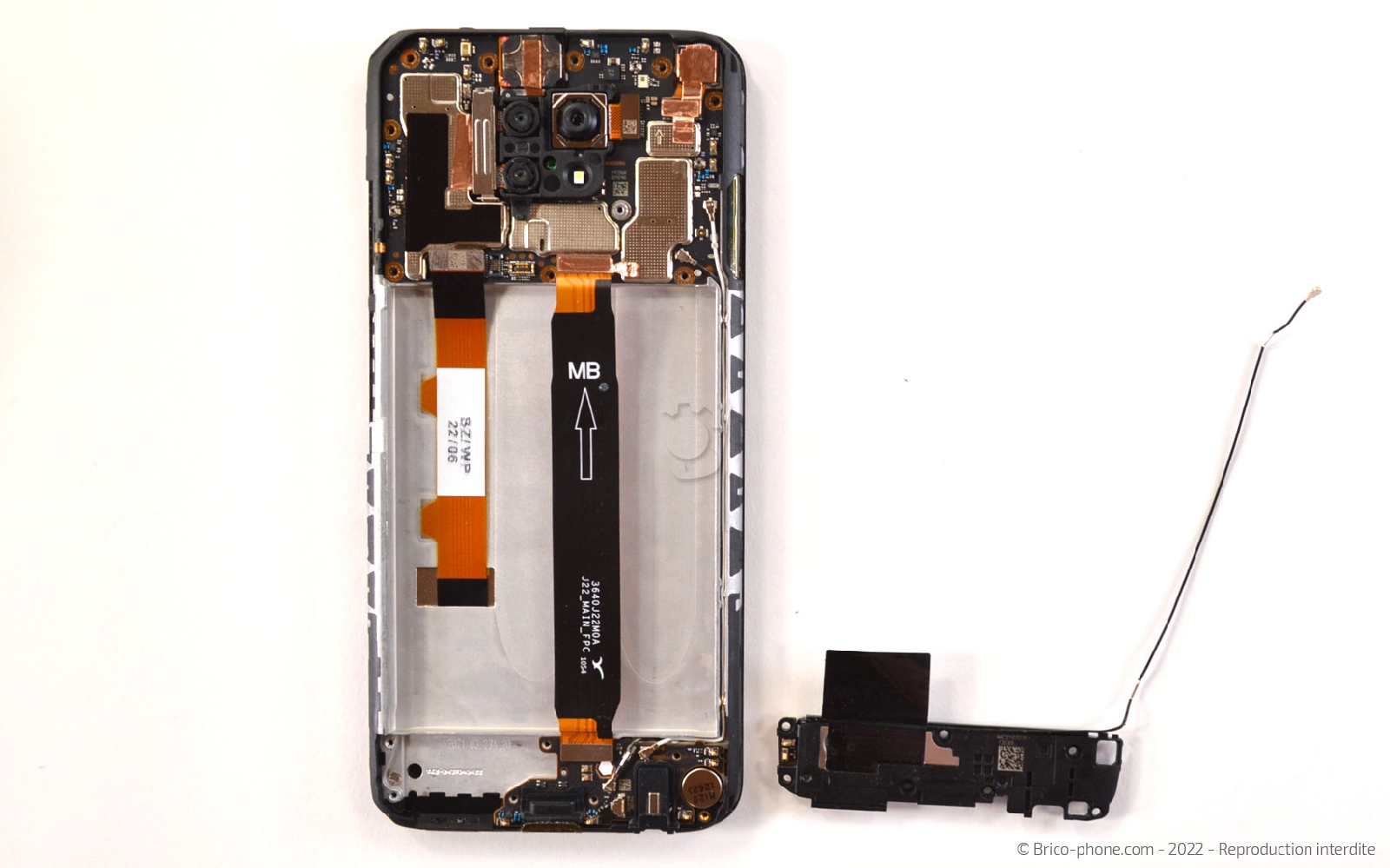

Ôtez les 7 vis avec le tournevis cruciforme du haut-parleur externe.

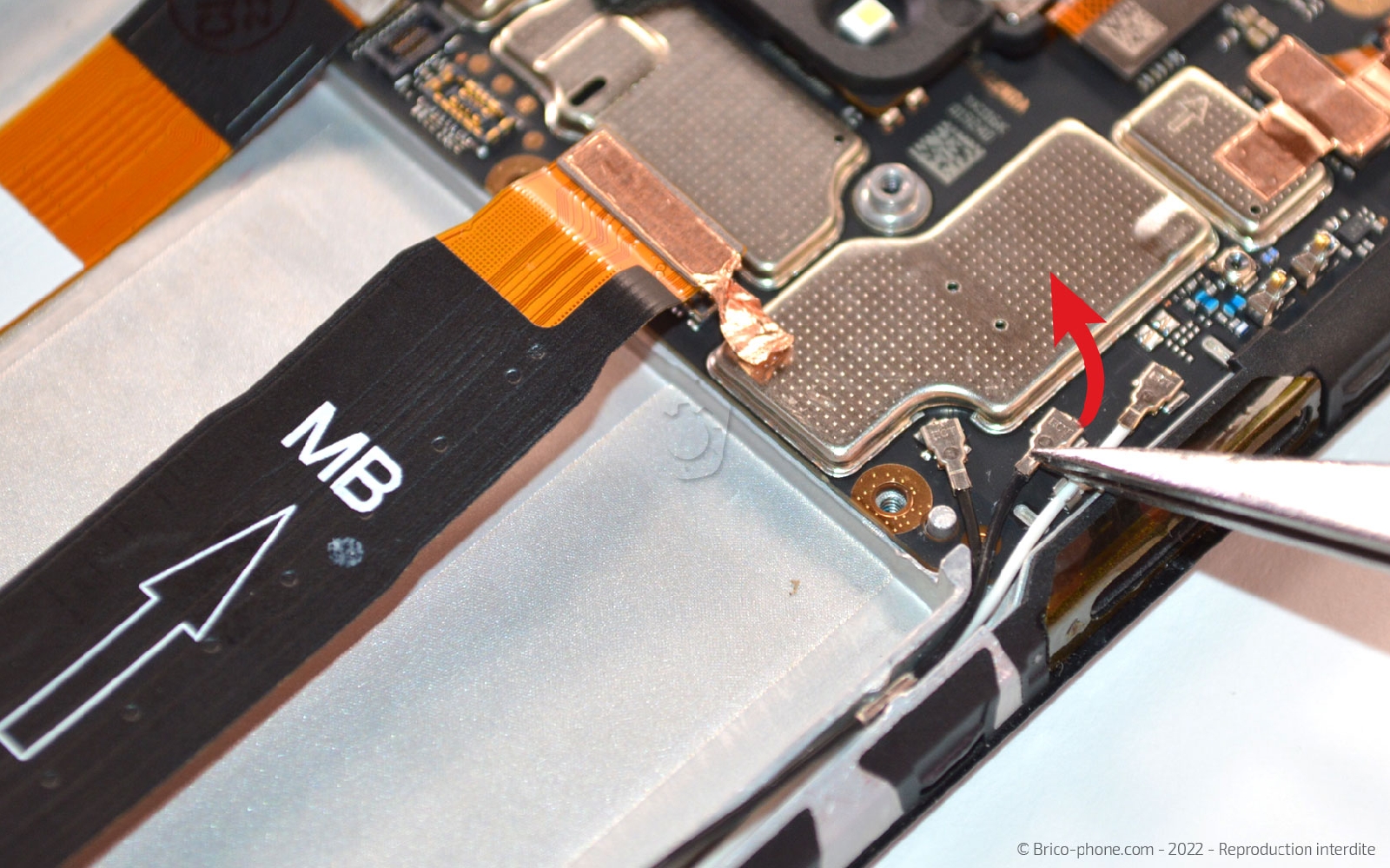

Sur la carte mère, débranchez l'un des câbles coax (celui du milieu).

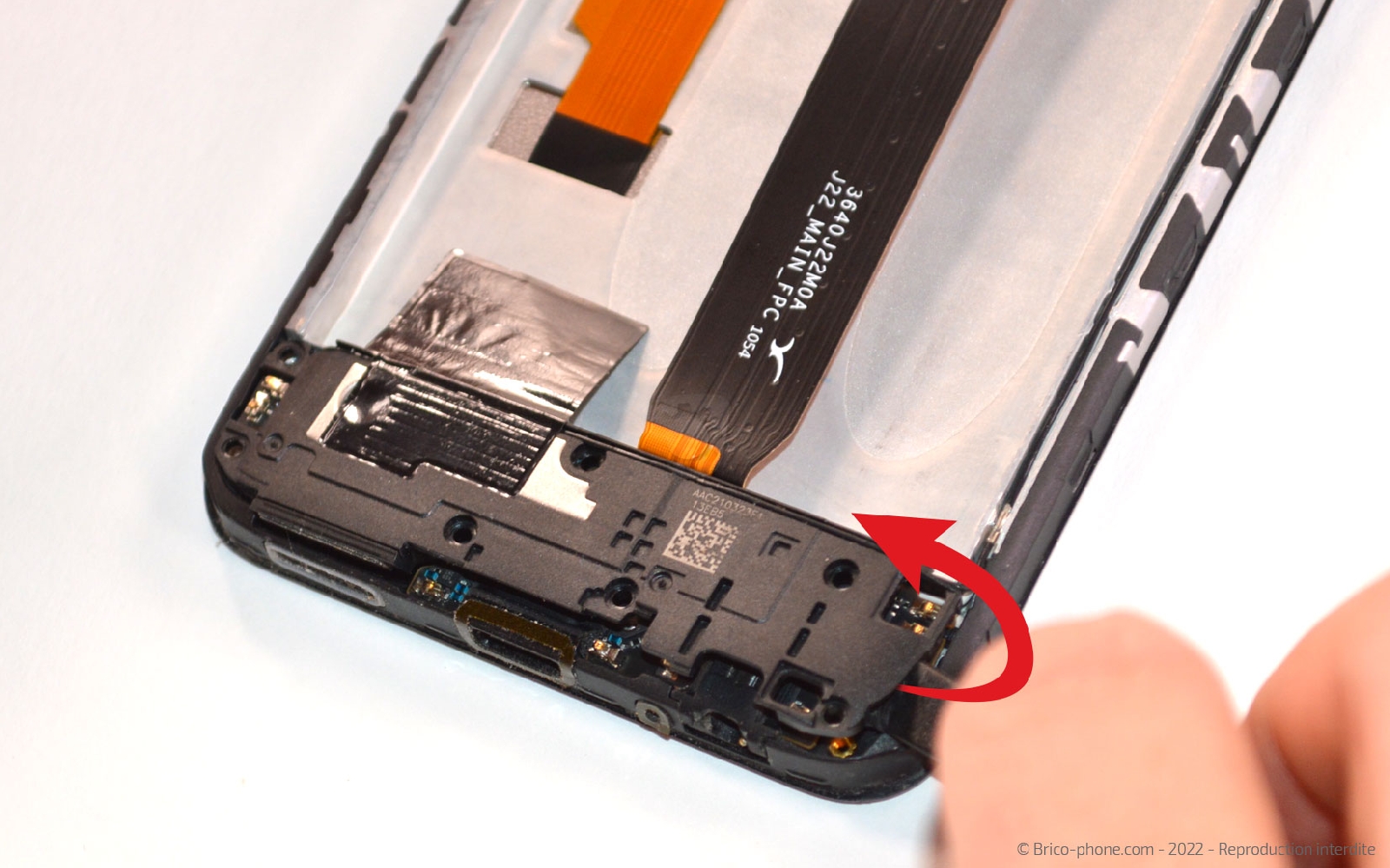

Insérez le spudger sous le HP pour le déclipser et le sortir du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Haut parleur principal pour Xiaomi Redmi Note 9T 9.90€
Etape 7

Etape 7 Débrancher la nappe de l'écran et la rallonge d'interconnexion

Déconnectez la nappe de l'écran ainsi que celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 8

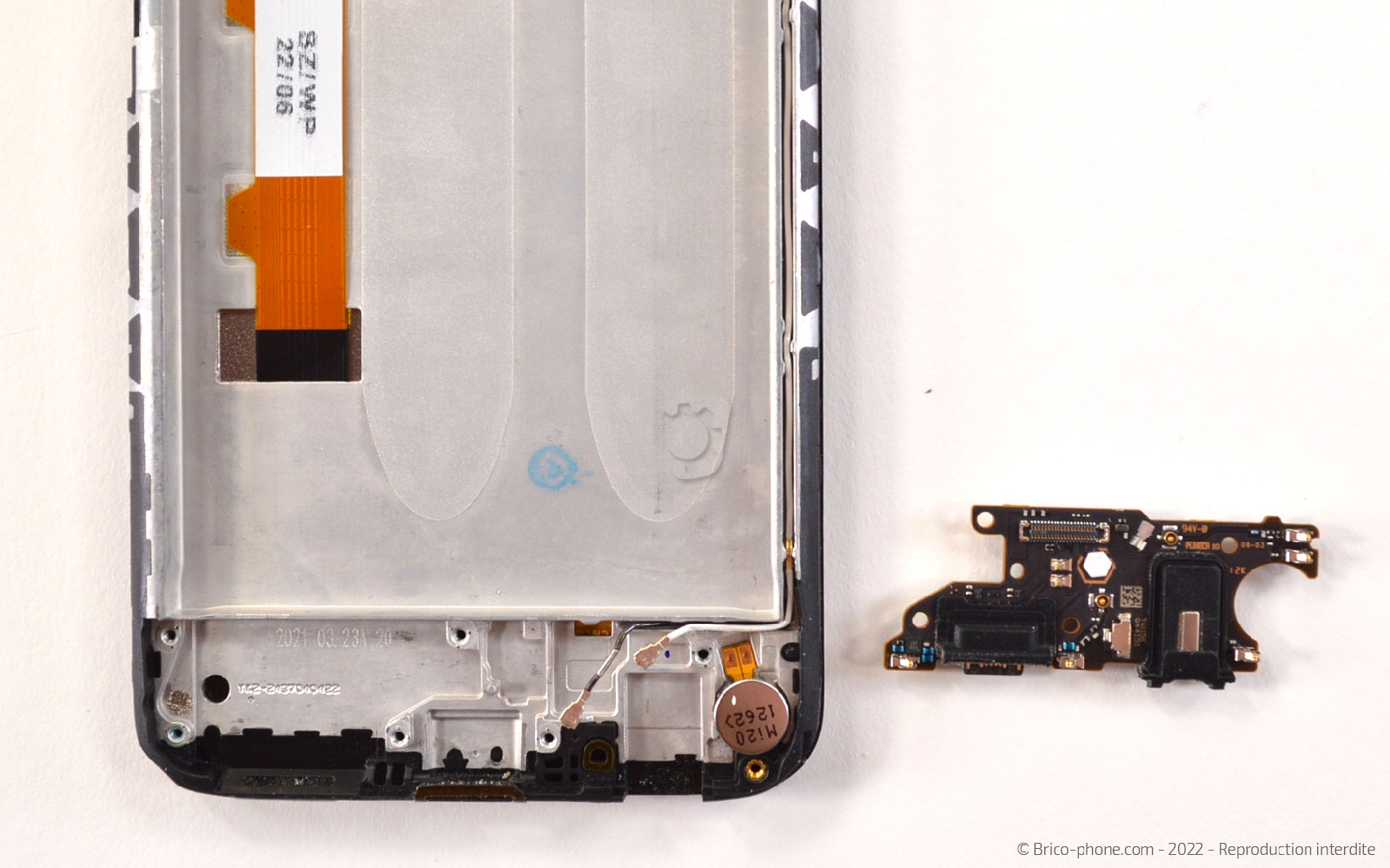

Etape 8 Oter le connecteur de charge

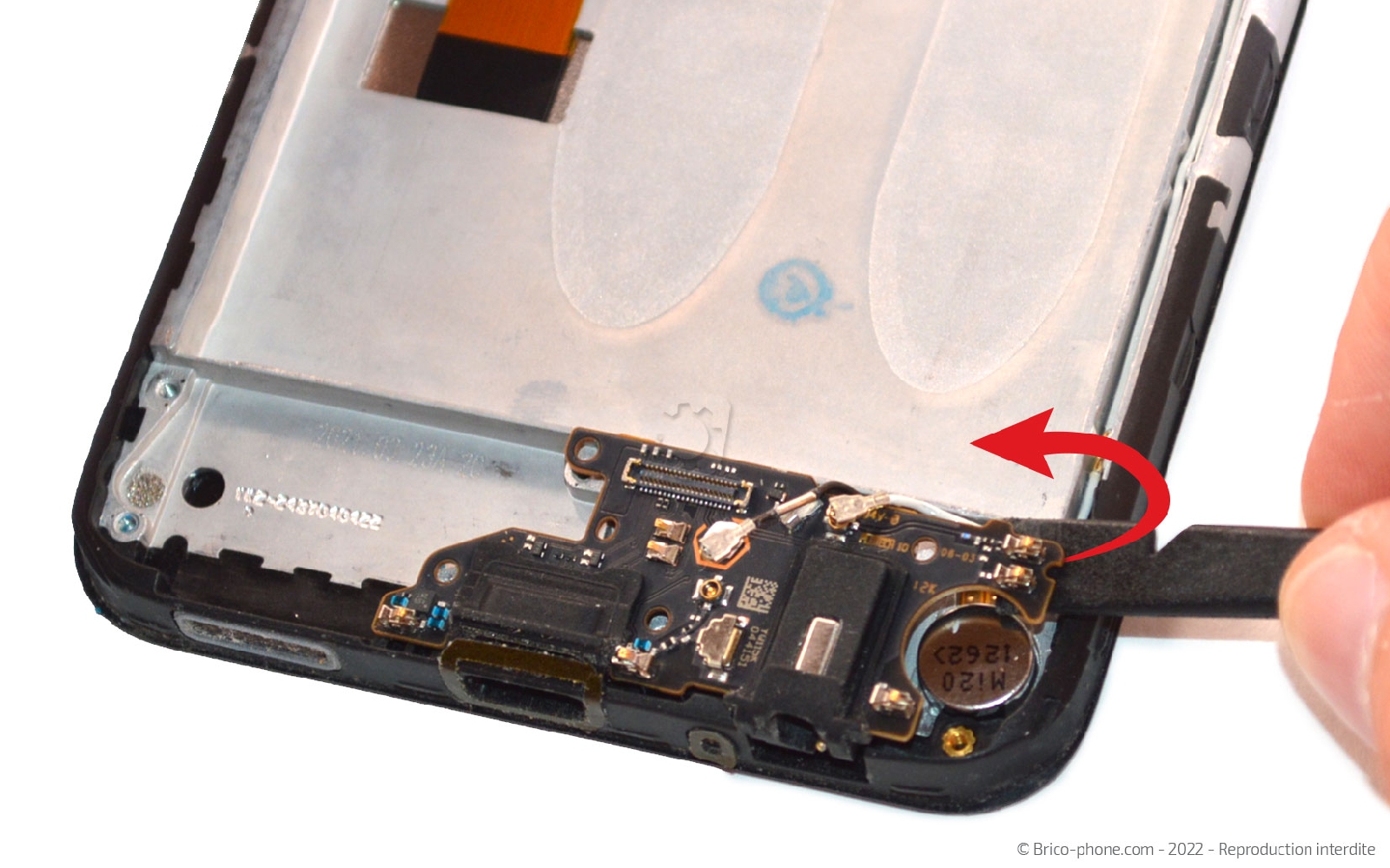

Du coté du connecteur de charge, détachez les câbles coax avec la brucelles avant de sortir le dock du châssis de votre Xiaomi Redmi Note 9T.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 9T 12.90€
Etape 9

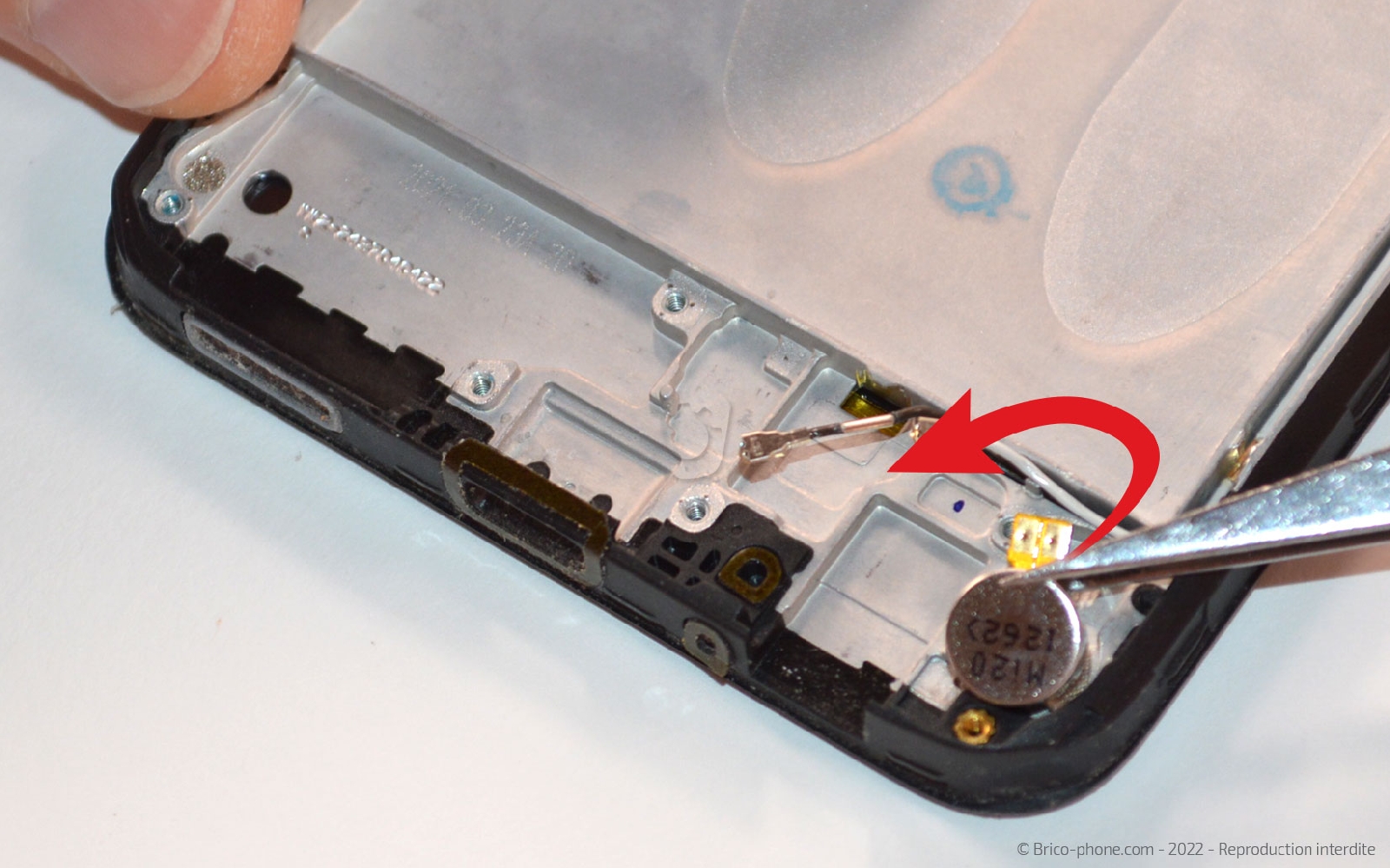

Etape 9 Récupérer le vibreur

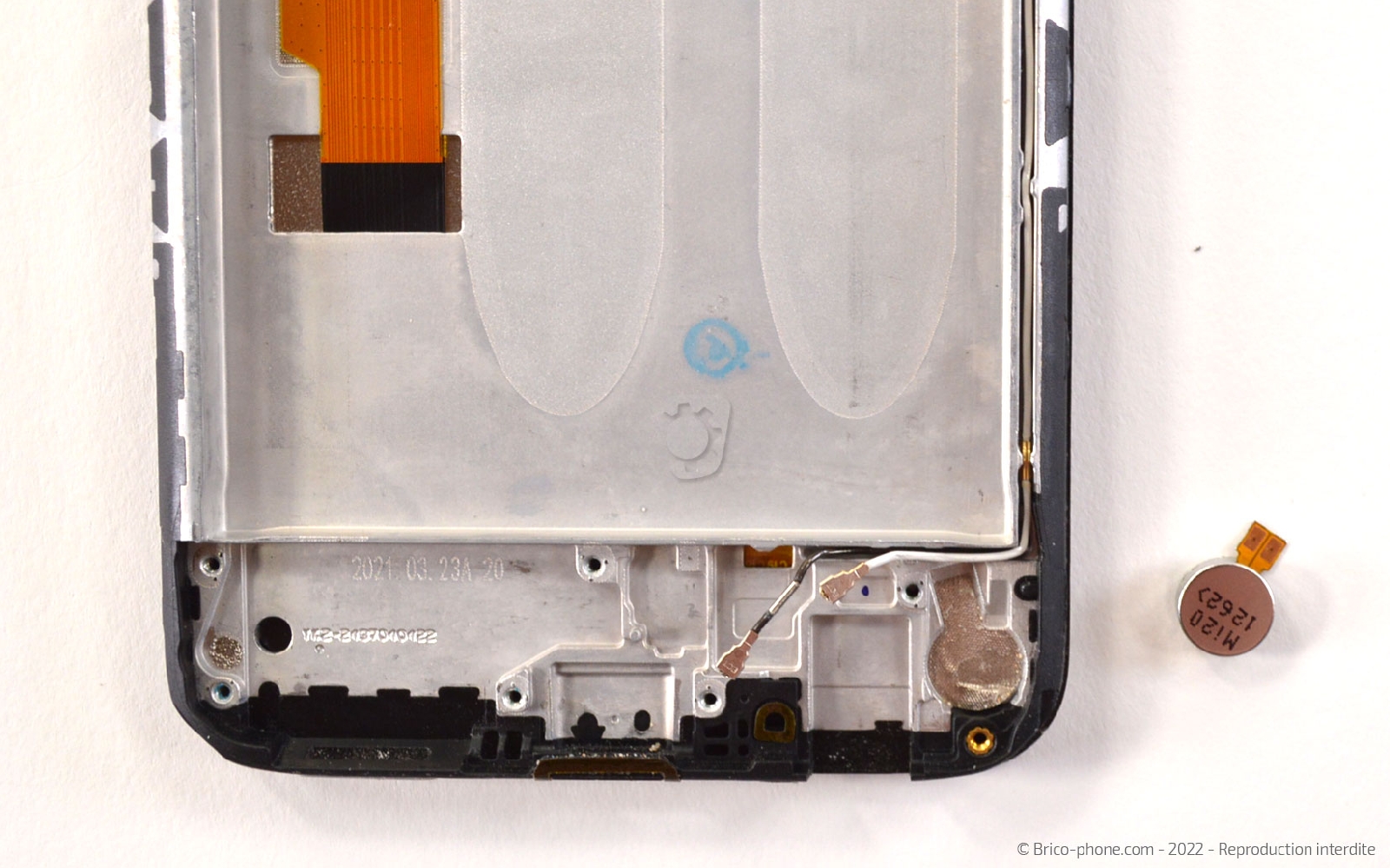

Pour cette étape, vous aurez besoin d'un décapeur thermique ou de votre sèche-cheveux afin de chauffer légèrement le composant.

Ensuite, glissez la pincette sous le vibreur pour le décoller du châssis. Lors de cette manipulation, faites attention à la nappe de ce dernier.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Sortir les câbles coax

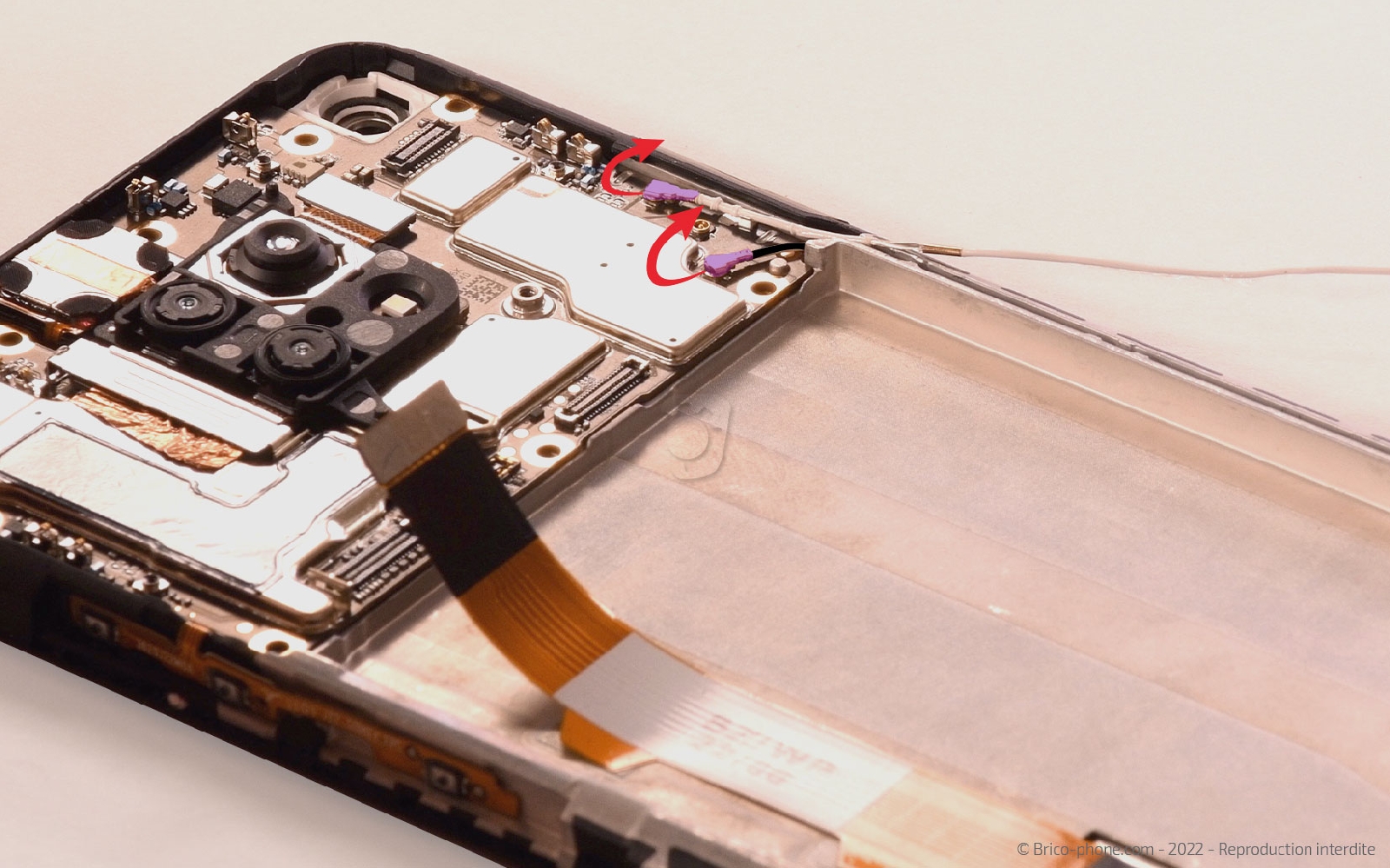

Repassons sur la partie haute de votre téléphone afin de débrancher les deux câbles coaxiaux restants.
Outils
Pince Brucelles
Etape 11

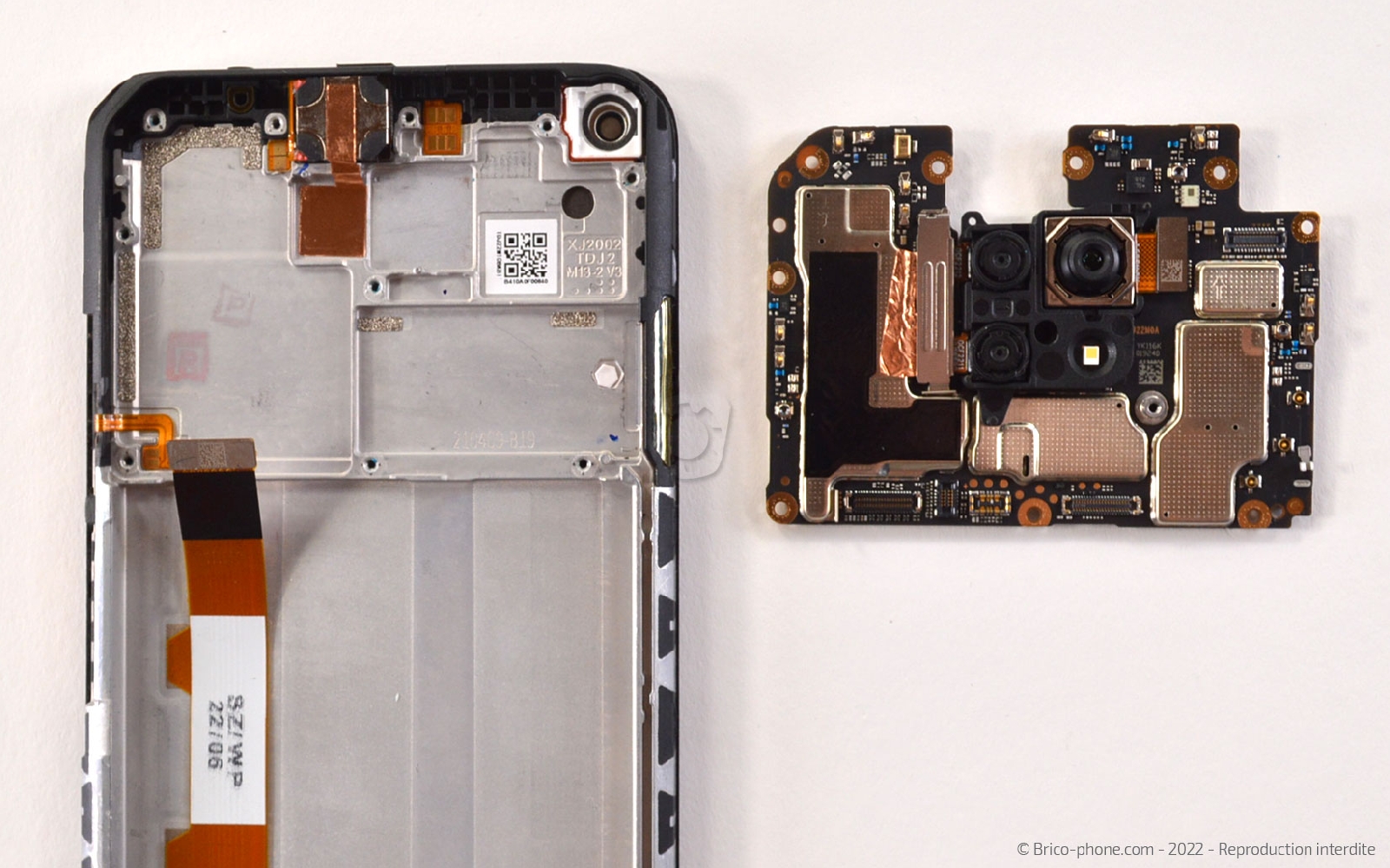

Etape 11 Libérer la carte mère

Continuons par déconnecter et de sortir la caméra avant 13 Mpx de votre appareil.

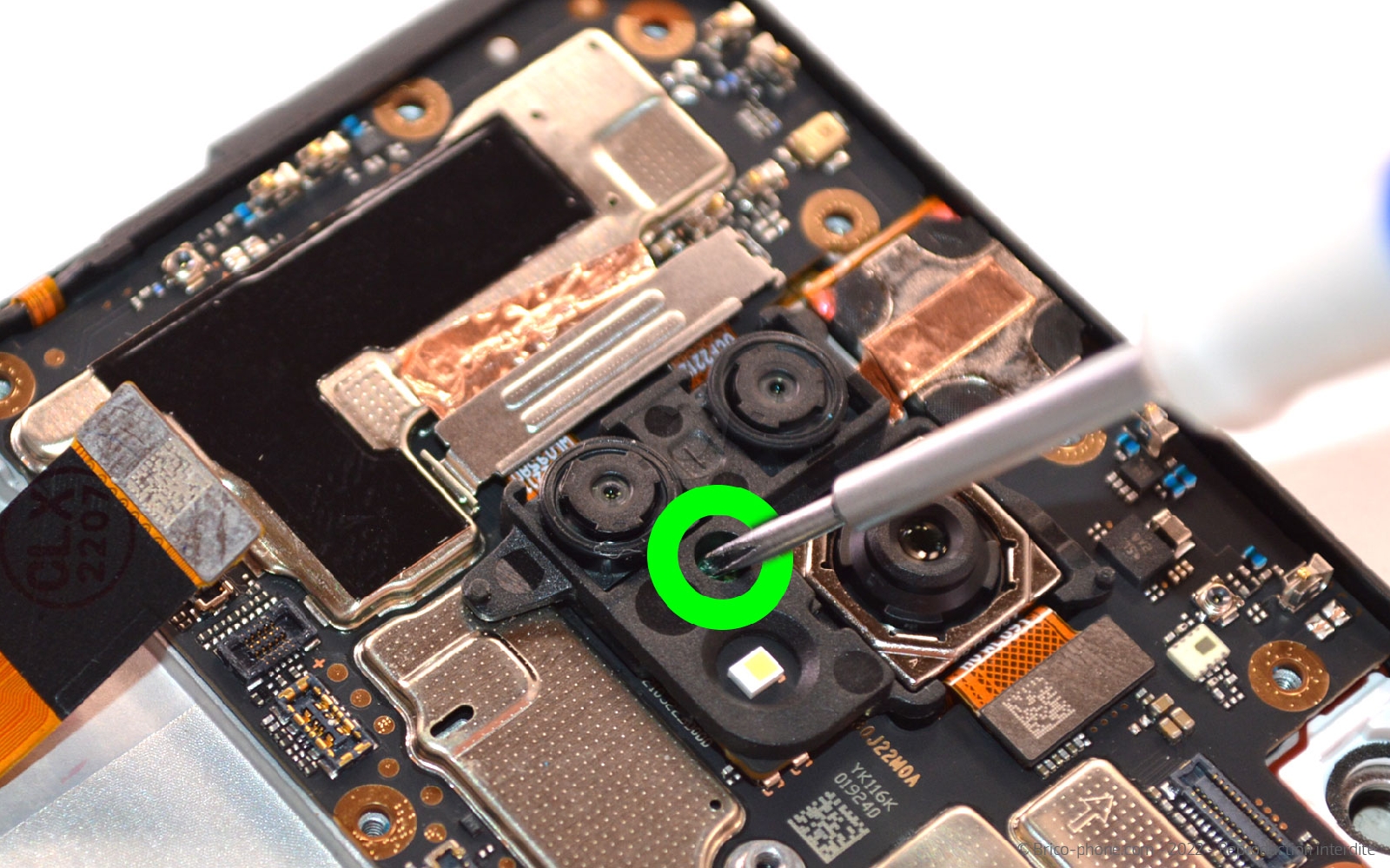

Ôtez la vis cruciforme placée au milieu de la carte mère puis soulevez cette dernière avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

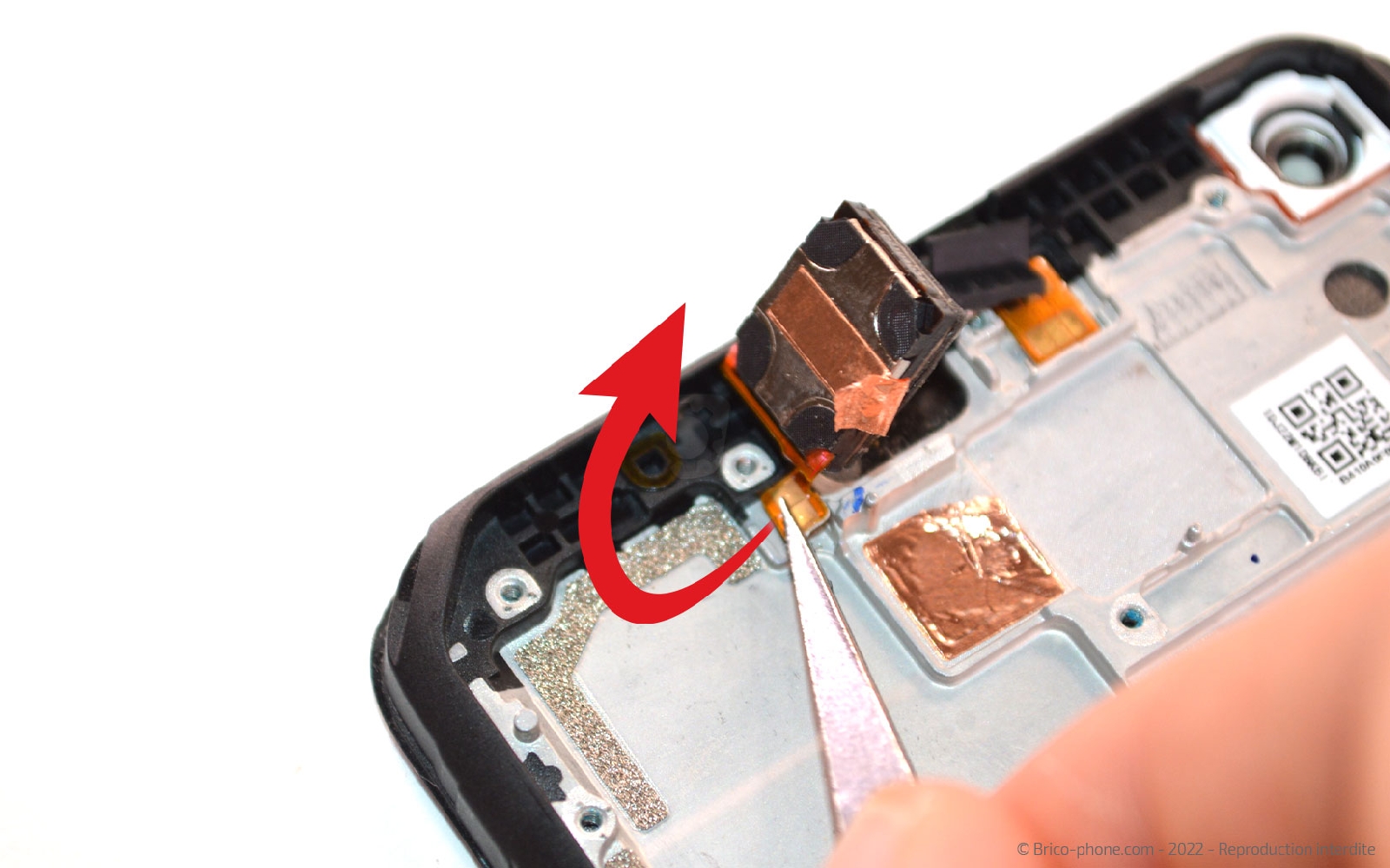

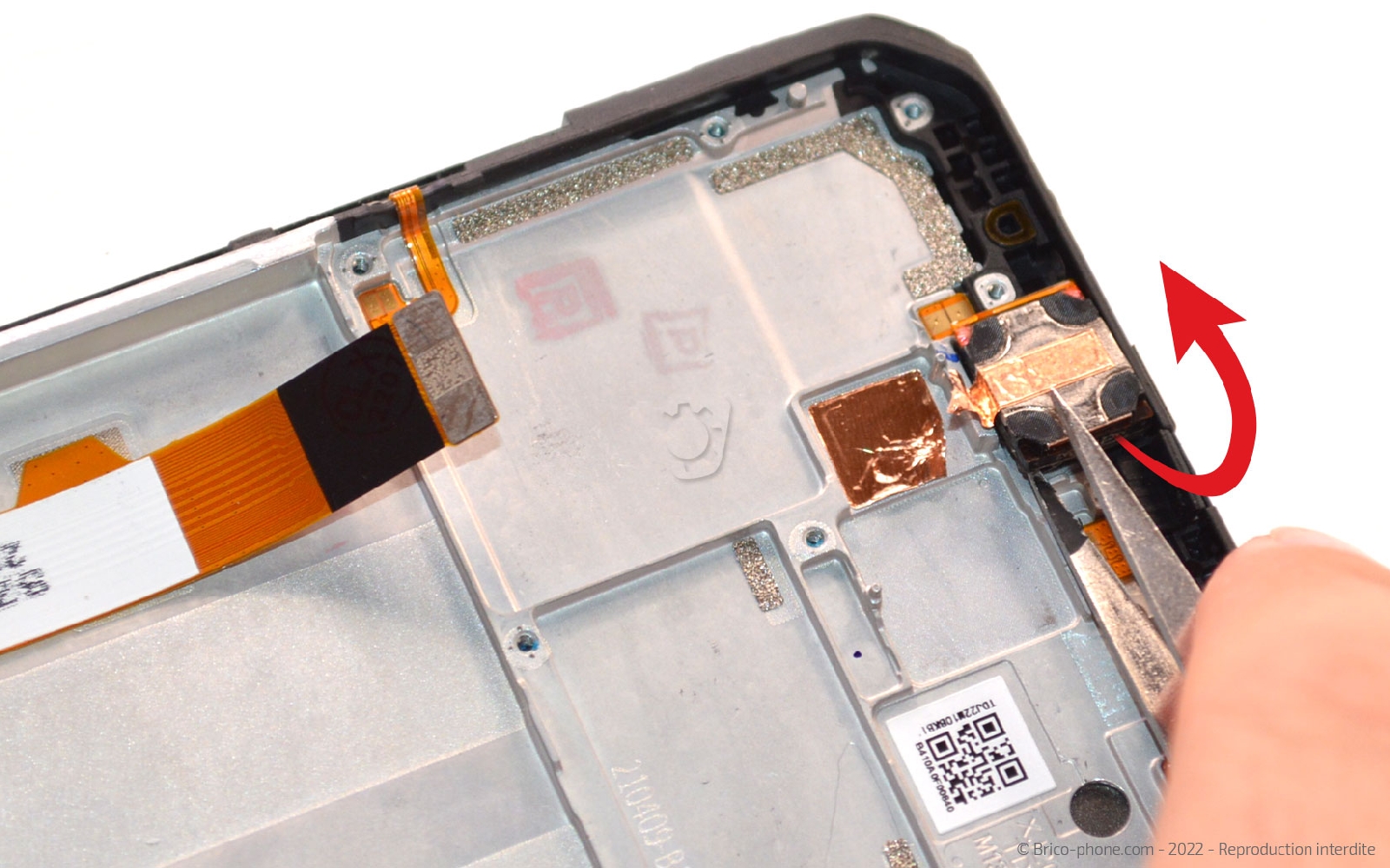

Etape 12 Décoller le haut-parleur interne

Comme pour le vibreur, chauffez le haut-parleur de l'oreille. Insérez la pincette sous l'écouteur pour le décoller puis sous sa nappe pour terminer le décollage.
Outils
Pince Brucelles
Pièces
0.00€
Décapeur thermique petit modèle 14.90€
Etape 13

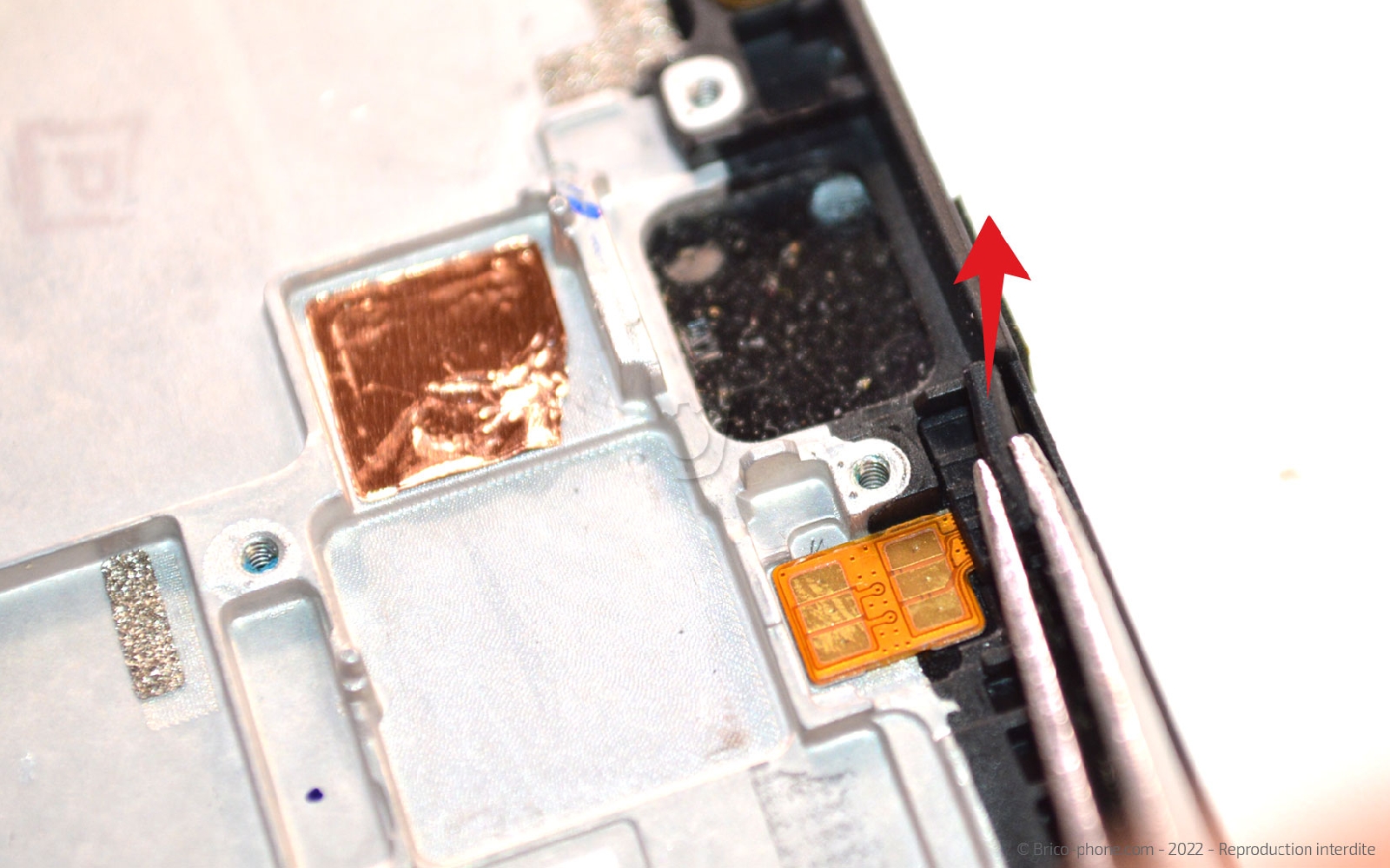

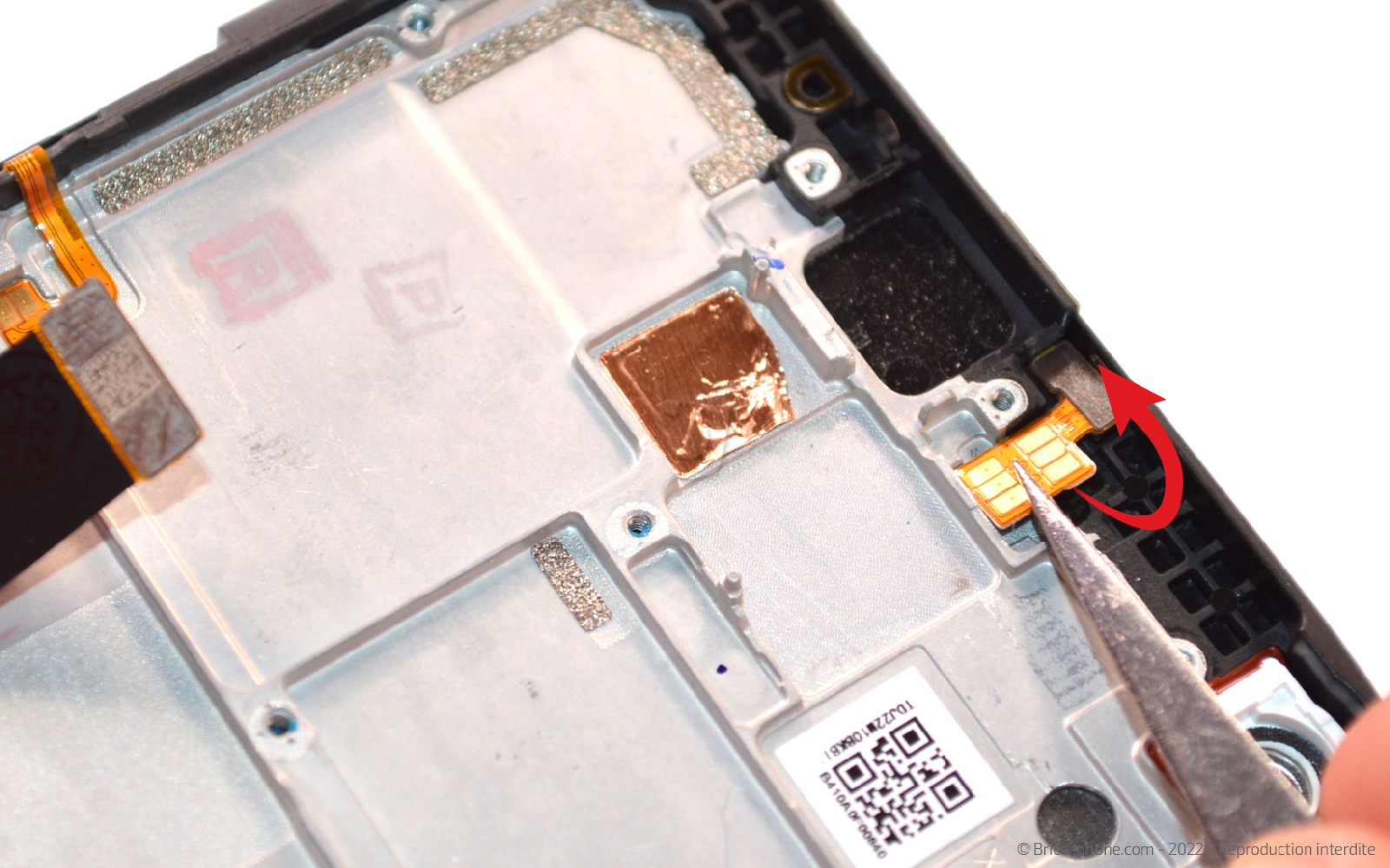

Etape 13 Sortir le capteur

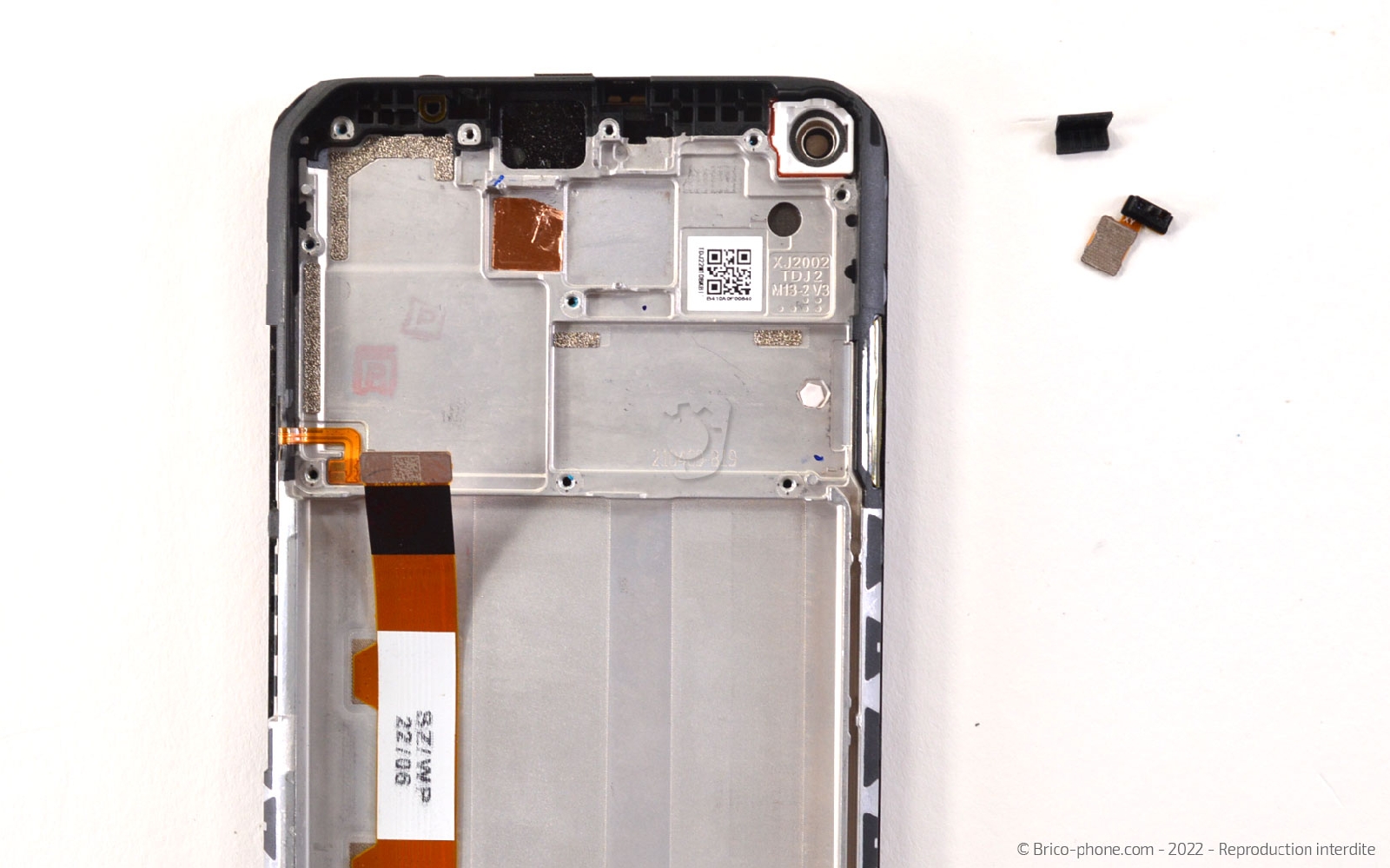

Attrapez le support noir afin de pouvoir l'extraire et accéder au capteur.

Là encore, vous devez chauffer le composant avec votre sèche-cheveux. Saisissez le capteur de proximité avec la brucelles et mettez le de coté.
Outils
Pince Brucelles
Etape 14

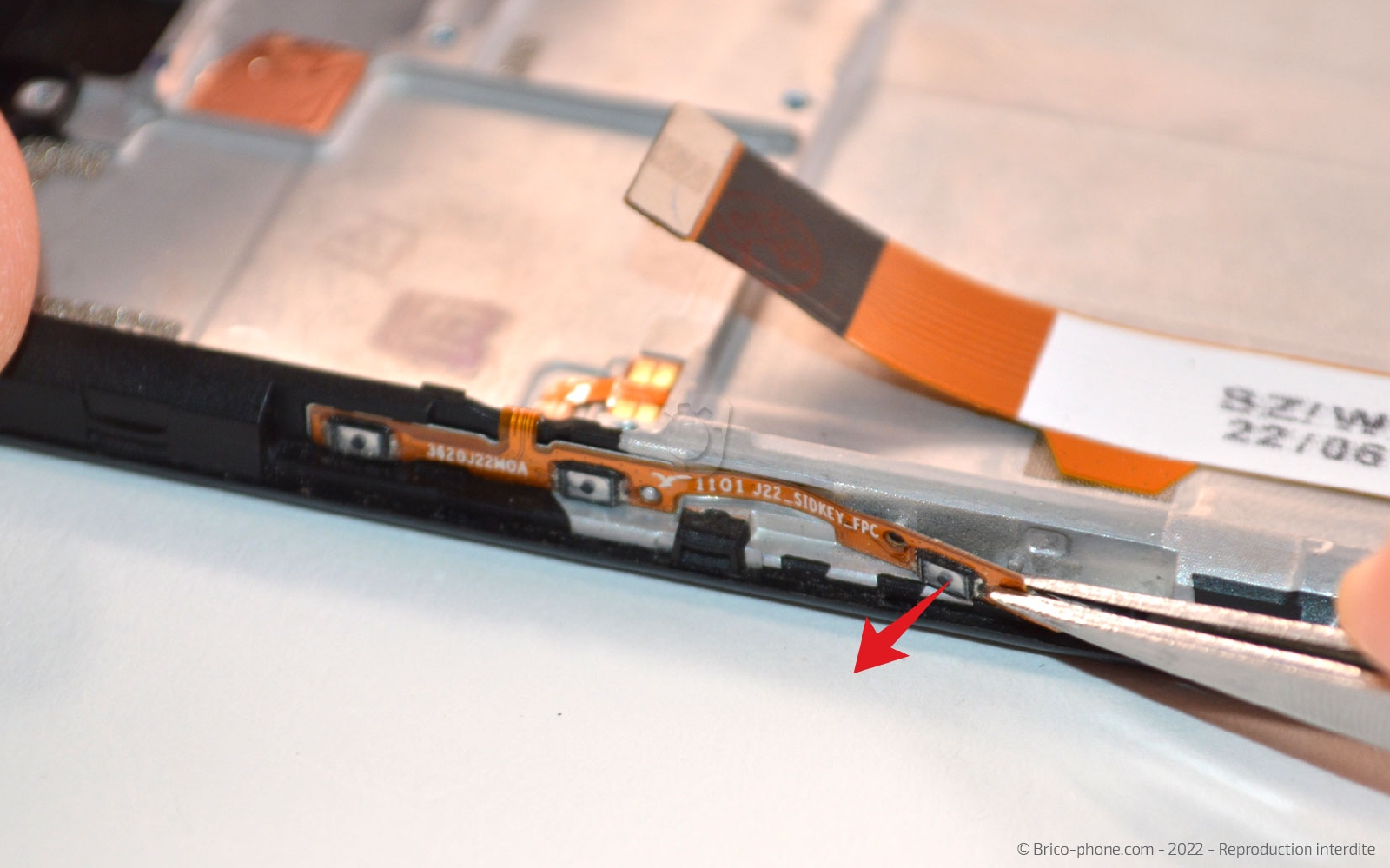

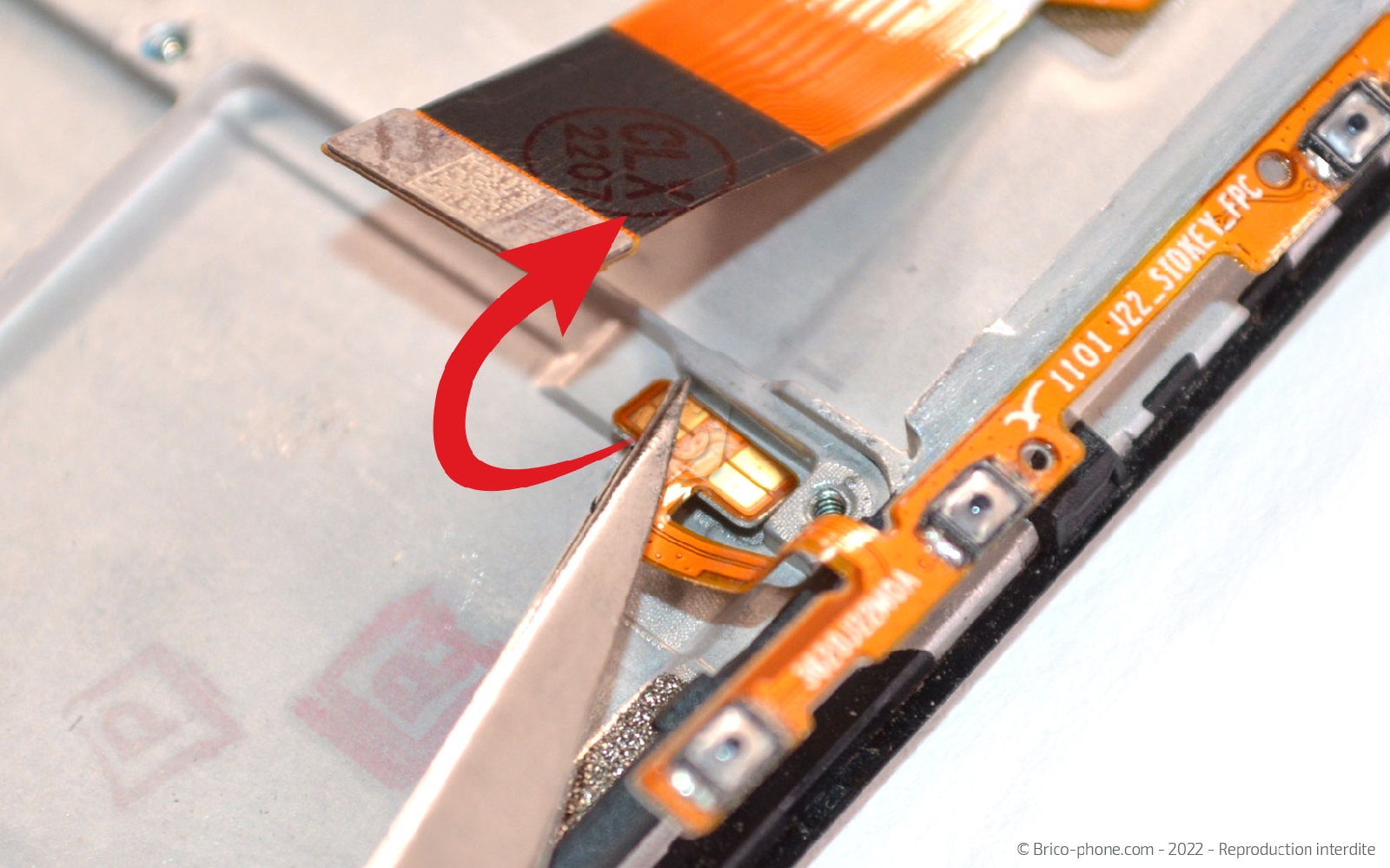

Etape 14 Retirer la nappe Volume

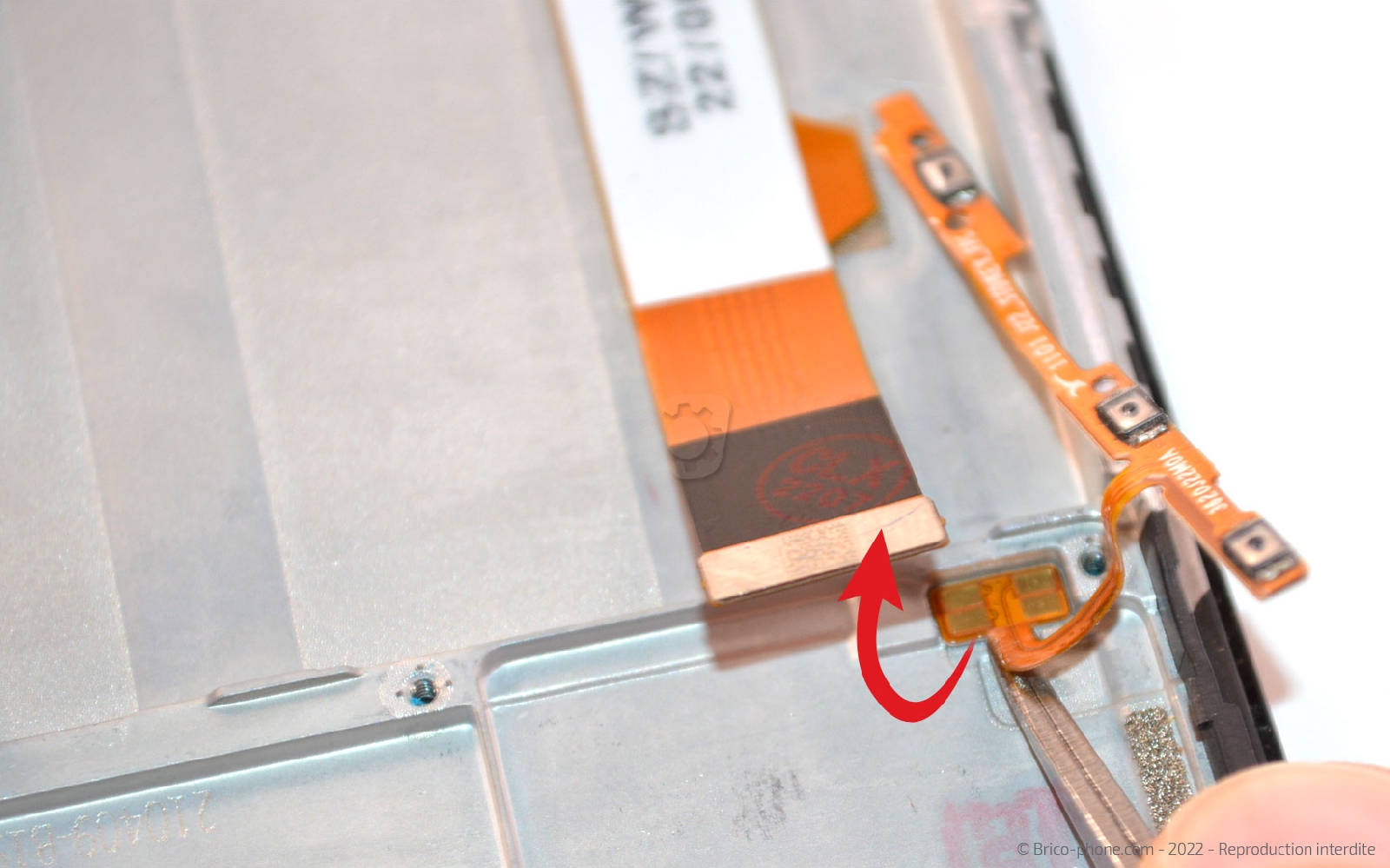

Sur le coté gauche du bloc écran, on retrouve la nappe volumes.

Pour la retirer, vous devez chauffer cette dernière puis la décoller petit à petit à l'aide de la pincette en métal.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

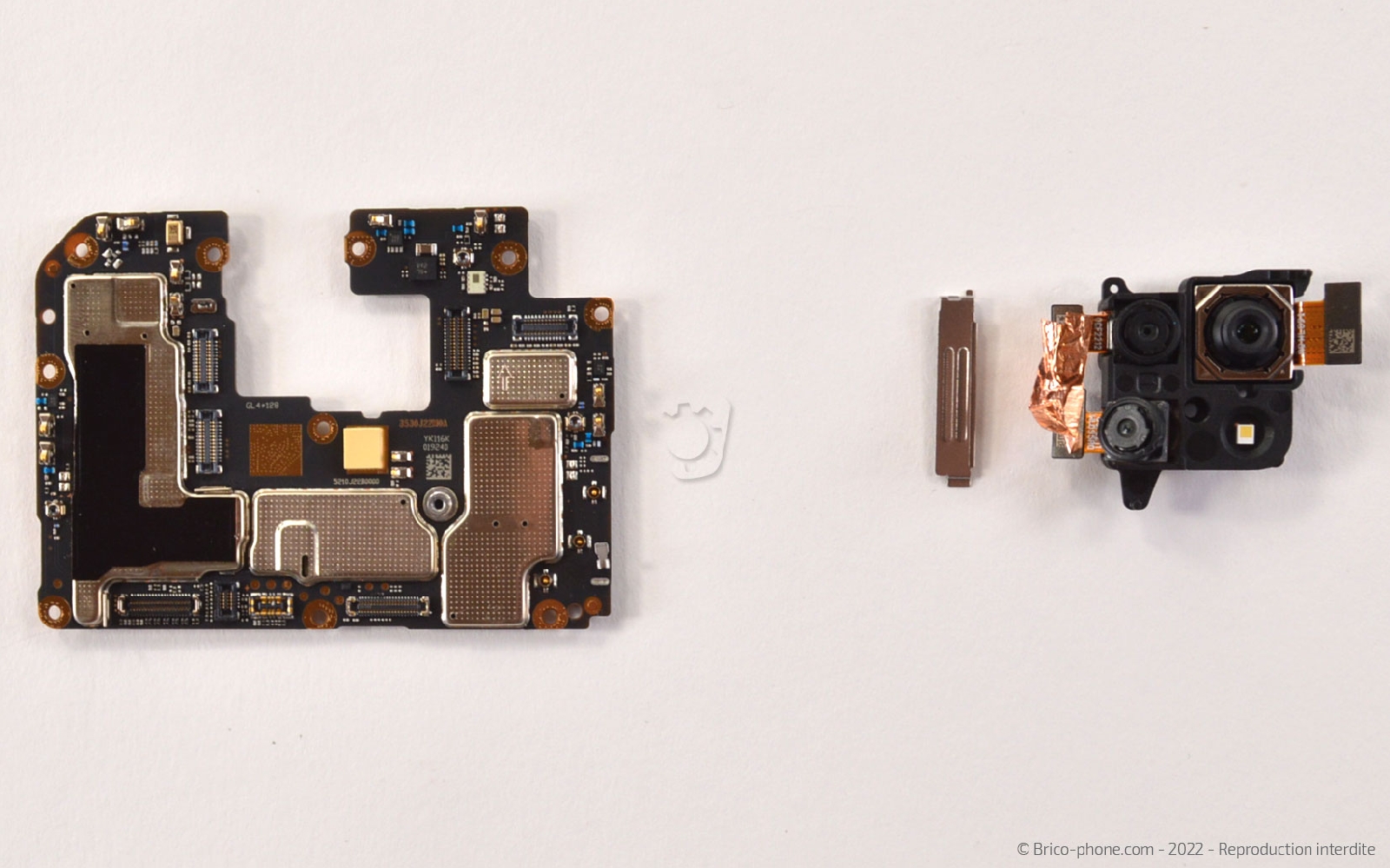

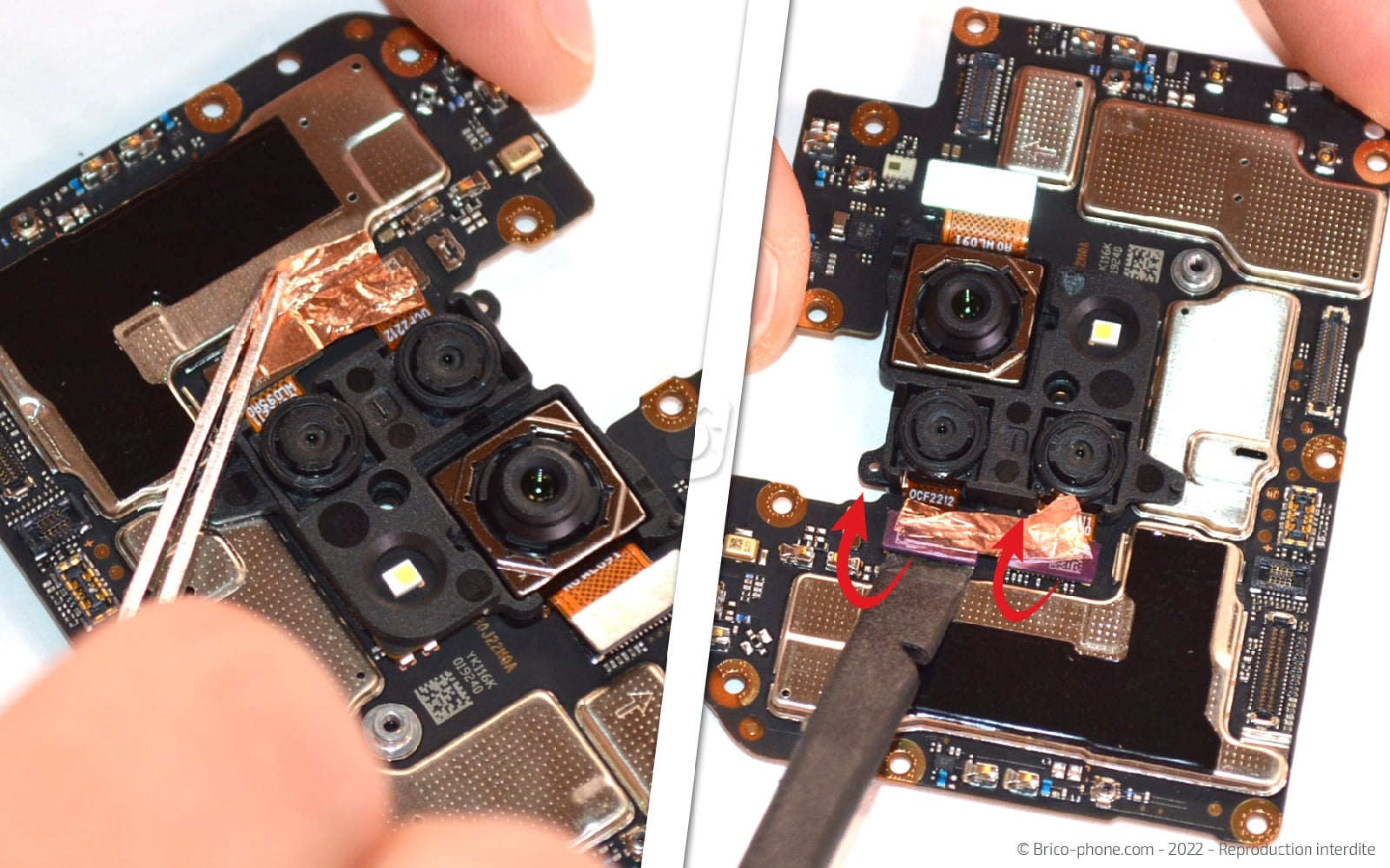

Etape 15 Libérer les caméras arrière

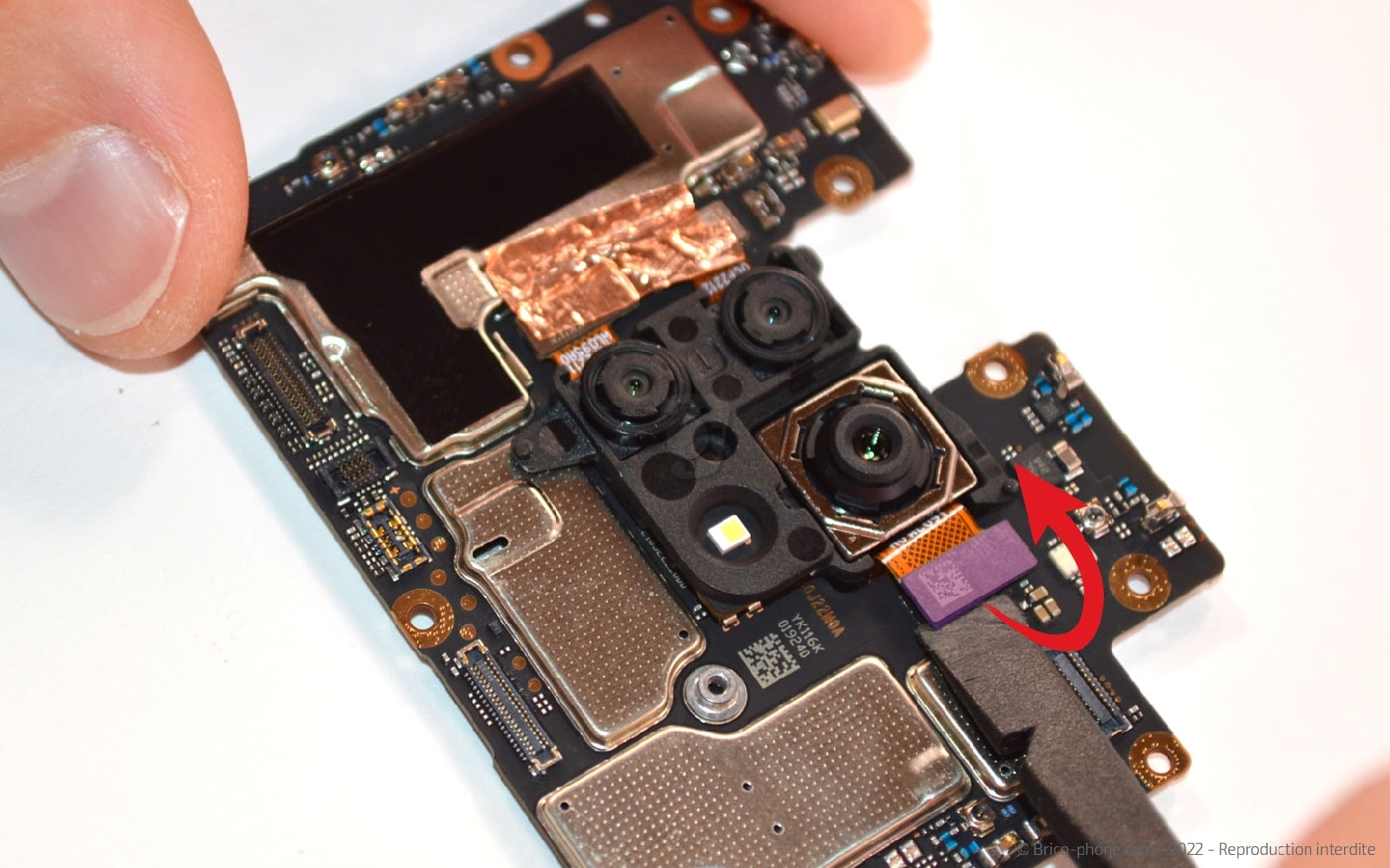

Sur la carte mère, retirez la plaquette métallique qui protège les nappes des capteurs de profondeur et macro.

Ensuite, décollez l'adhésif cuivré avant de déconnecter les nappes des capteurs et celle de la caméra principale.
Outils
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Enlever le lecteur d'empreintes

A l'aide de la pince brucelles, détachez le capteur d'empreintes de la coque arrière.
Outils
Pince Brucelles
Etape 17

Etape 17 Chauffer l'écran

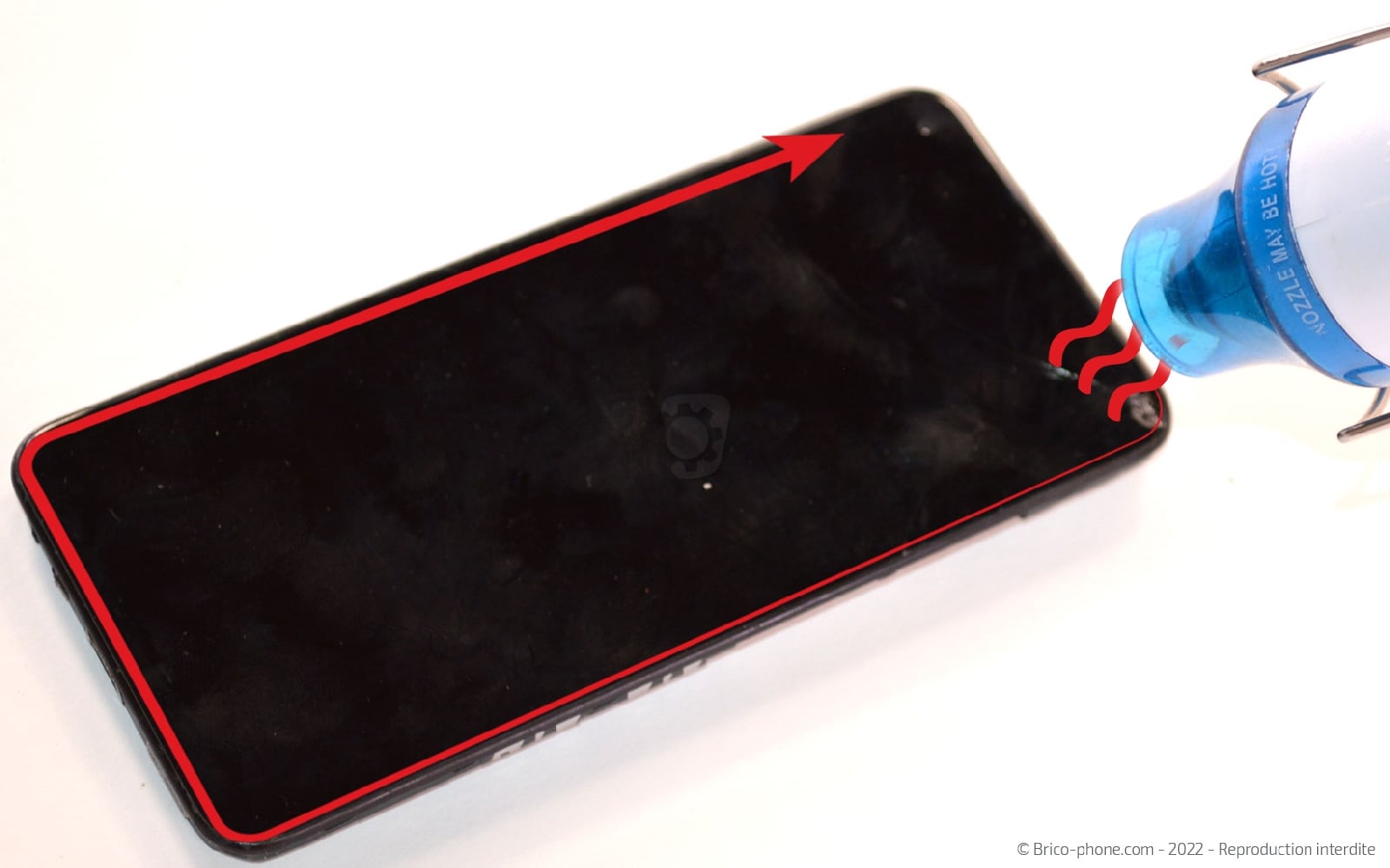

Une fois la nappe de l'écran décollée du châssis, chauffez l'écran de votre appareil.

Pour cela, vous pouvez utiliser le décapeur thermique ou votre sèche cheveux mais également le coussin chauffant Brico-phone.
Il s'utilise de manière très simple, il faut le passer 1 à 2 minutes au micro-ondes avant de le déposer une trentaine de seconde sur la vitre avant de votre appareil.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 18

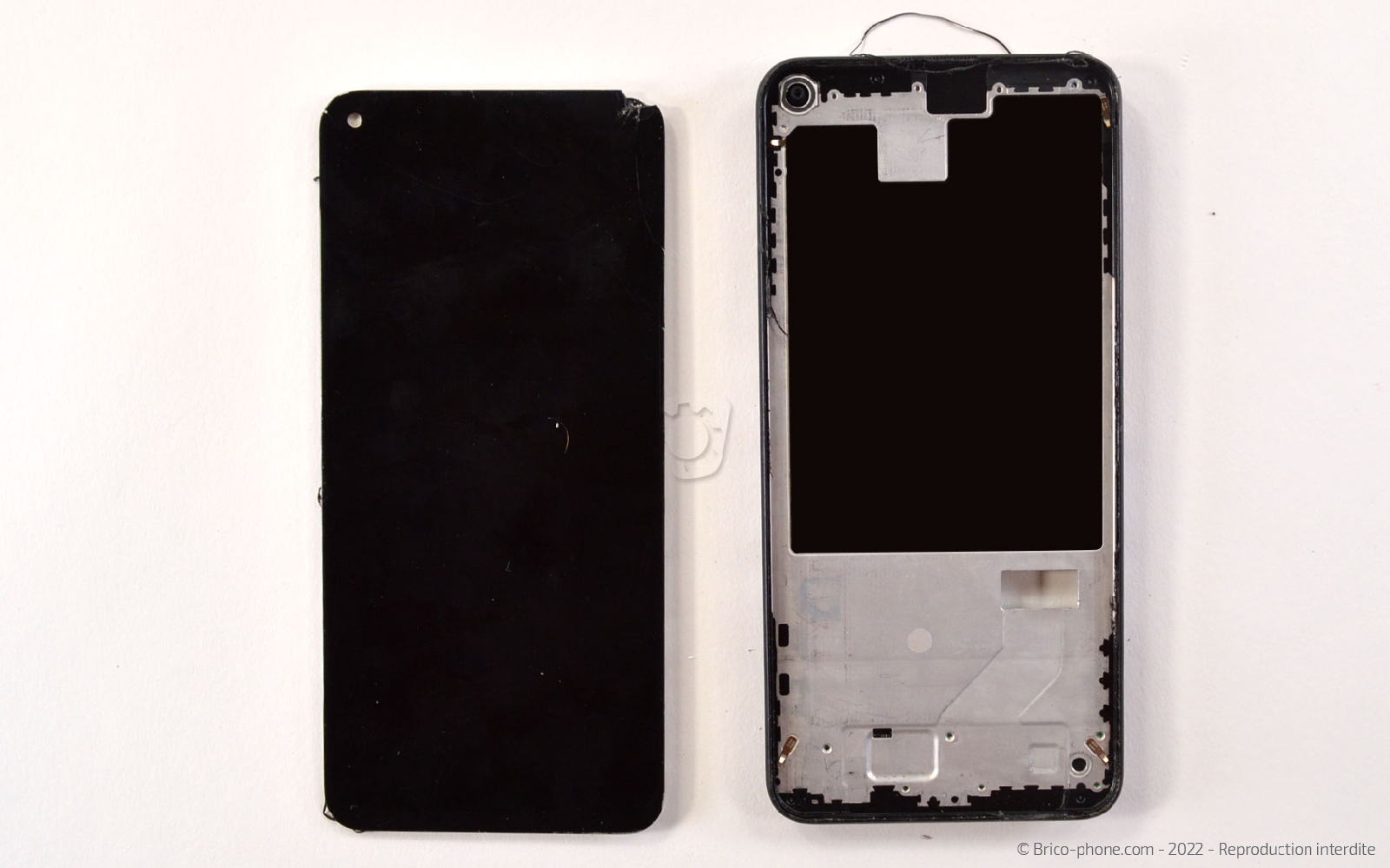

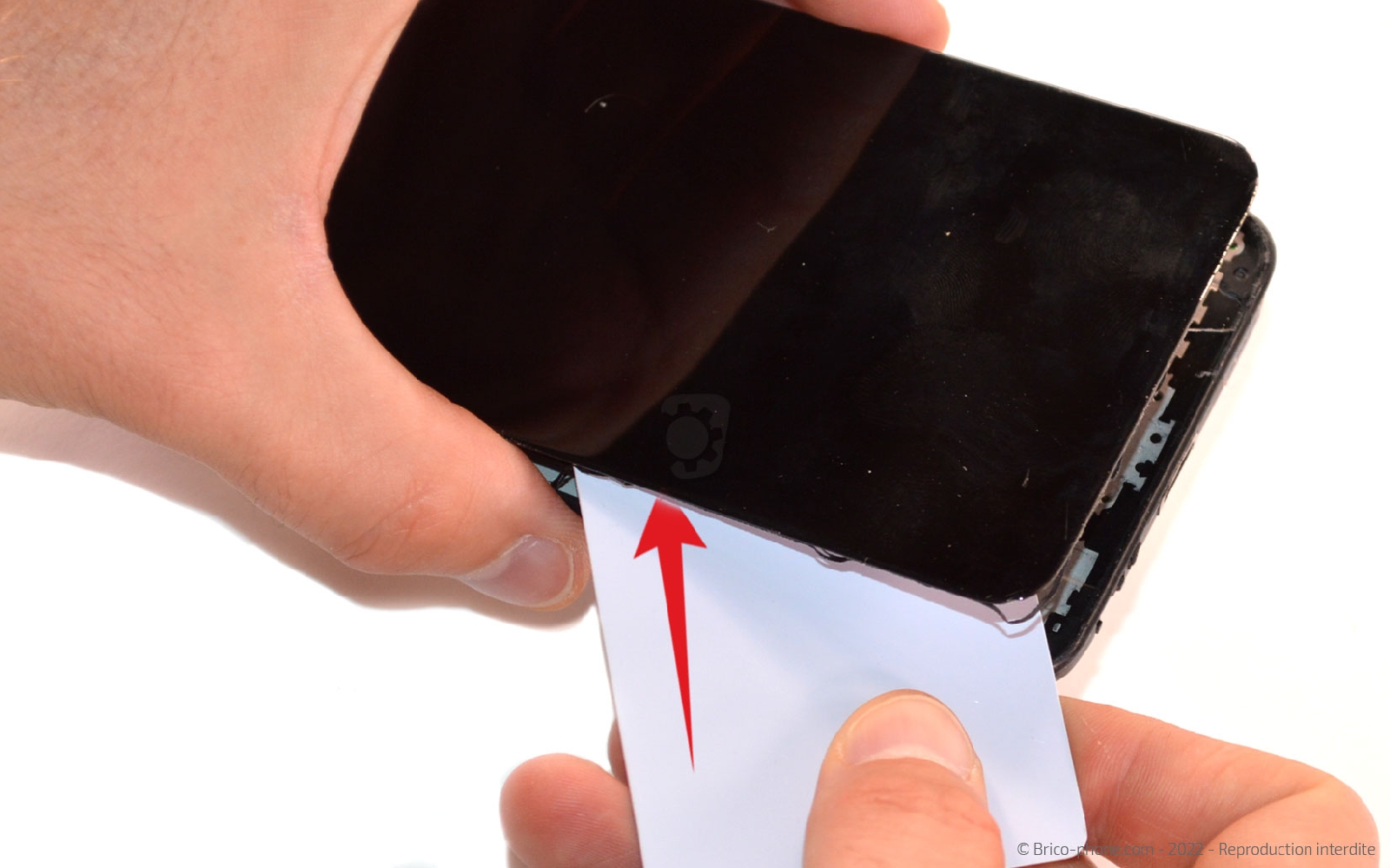

Etape 18 Détacher l'écran du châssis

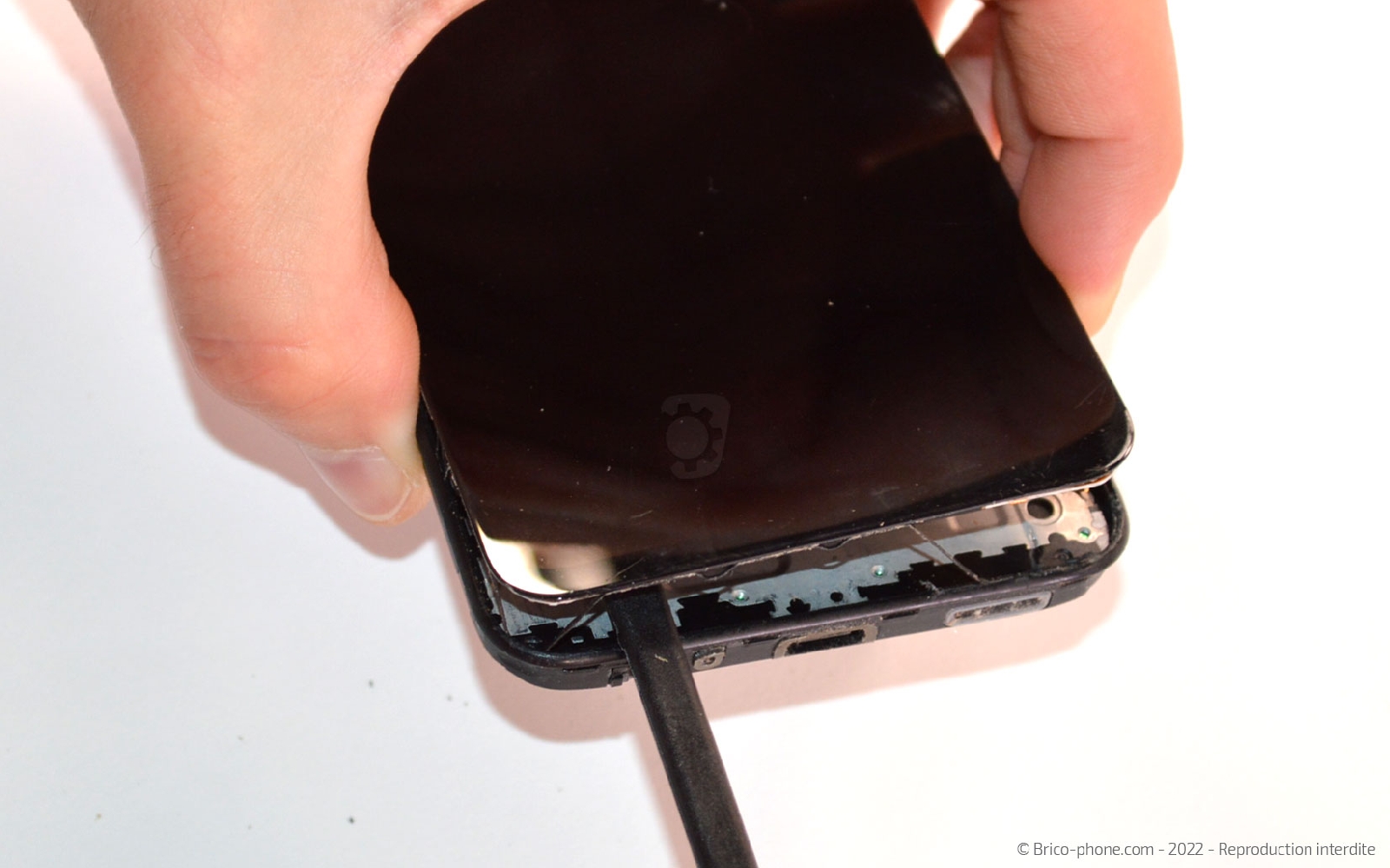

Insérez le médiator en métal entre l'écran et le châssis en essayant de passer sous le LCD pour faciliter le décollage.

Une fois l'interstice créé, remplacez le médiator par le levier ou la carte en PVC de votre kit outils.
Glissez l'élément choisi sous l'écran pour le décoller entièrement.
Outils
Carte PVC
Levier Nylon
Médiator
Pièces
Ecran pour Xiaomi Redmi Note 9T 32.90€

Vue éclatée

Votre Xiaomi Redmi Note 9T est maintenant totalement démonté.

Si vous souhaitez le remonter il vous suffit de suivre ce tutoriel dans le sens contraire.
