Xiaomi Mi 11T PRO

Comment réparer son téléphone sur 11T PRO

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

11T PRO
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Ensemble des composants du Xiaomi 11T Pro.

Découvrez quels sont les éléments qui composent votre Xiaomi 11T Pro ? Vous avez besoin de remplacer l'une des pièces de voter appareil tel que le vibreur ou l'écouteur de l'oreille ?

Brico-phone vous propose de suivre ce guide de réparation étape par étape pour changer le composant endommagé.
Toutefois, pensez à sélectionner les étapes utiles à votre réparation. En effet, vous n'aurez pas besoin de retirer l'écran ou encore la batterie et le connecteur de charge pour changer le haut-parleur interne.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier la compatibilité de vos nouvelles pièces avec votre mobile. Pour cela, il vous suffit de regarder au dos de votre appareil pour connaitre le numéro de modèle de votre Xiaomi. Si ce modèle apparait dans la liste des téléphones compatibles vous ne pouvez vous tromper.

Vous pouvez également composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopier ce dernier sur notre page d'accueil pour connaitre votre modèle de téléphone.

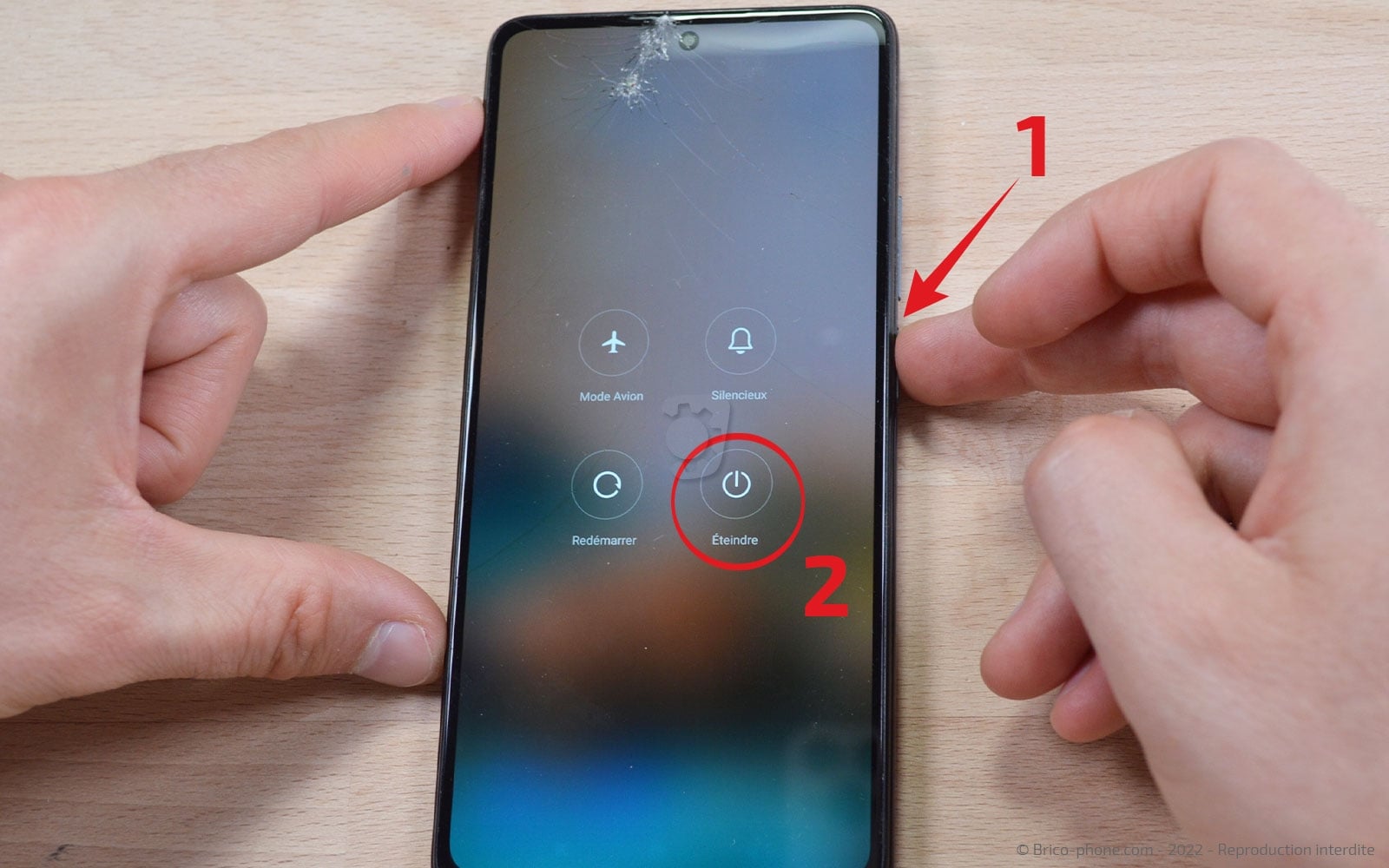

Vous êtes prêt à débuter ? Parfait, commencez par éteindre votre Xiaomi 11T Pro en pressant le bouton Power et en sélectionnant le menu "éteindre".
Etape 1

Etape 1 Extraire le tiroir de la carte Sim

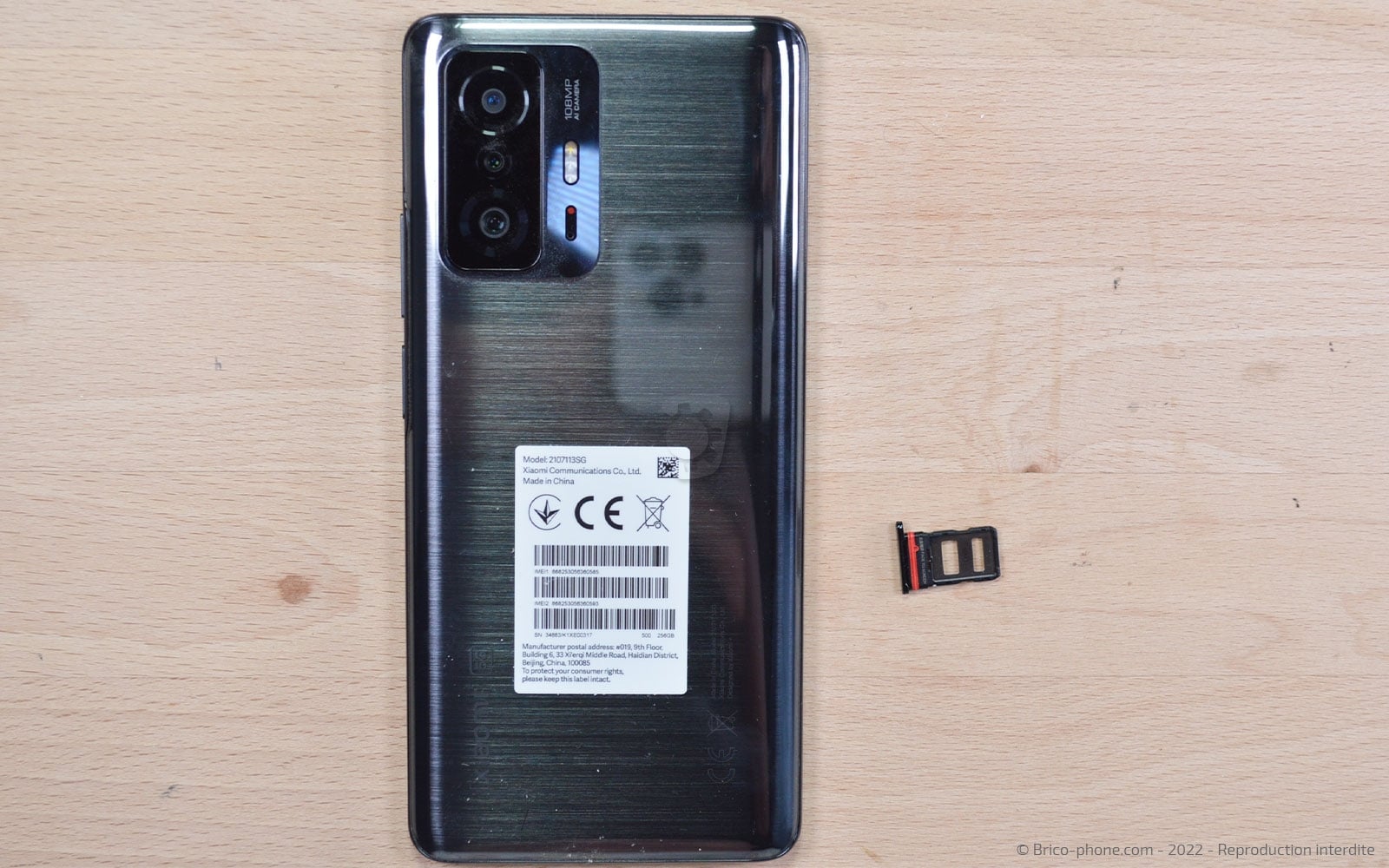

insérez l'outil d'extraction dans la fente prévu à cet effet pour retirer le tiroir de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

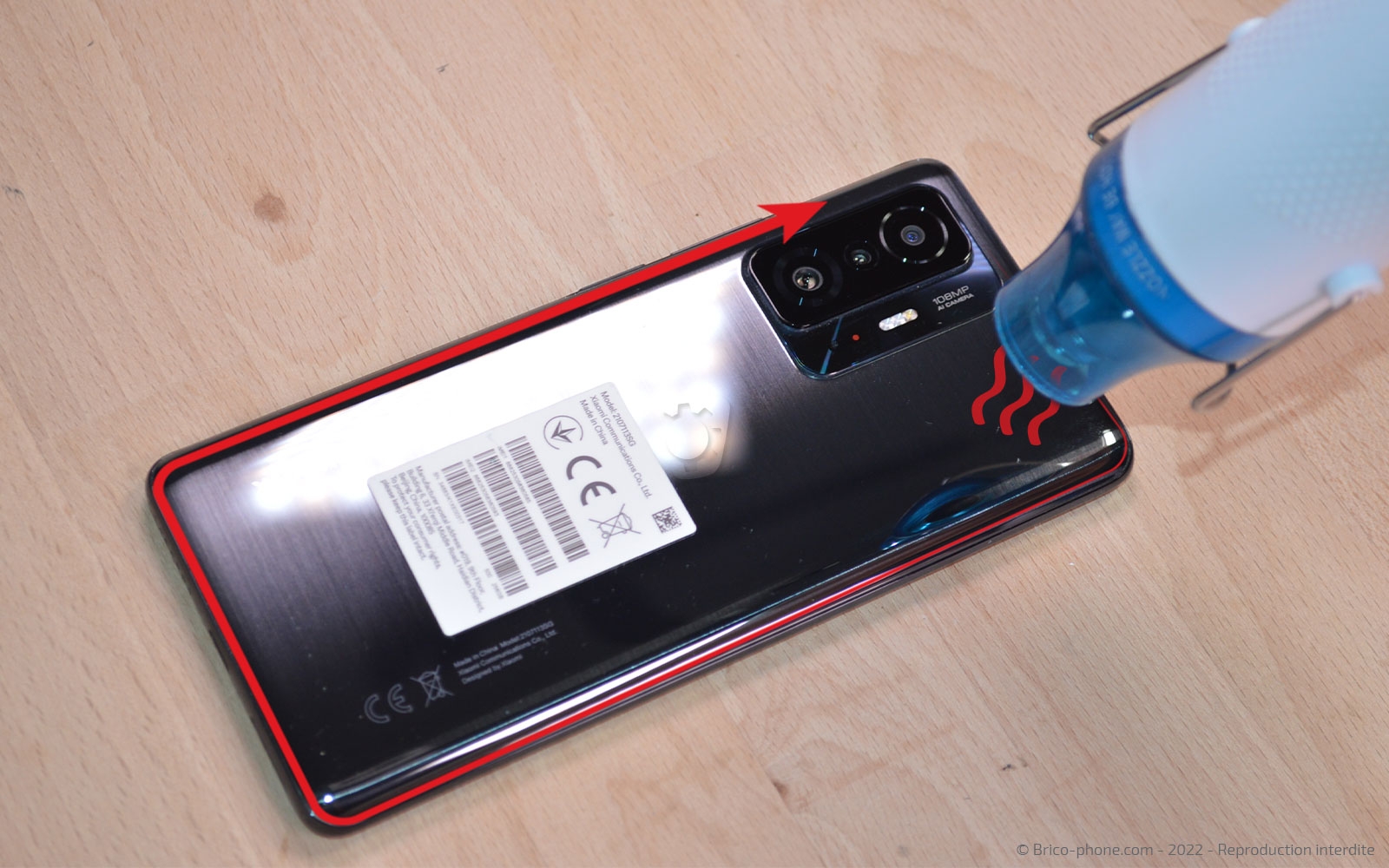

Pour cette étape, vous pouvez utiliser différents outils comme le décapeur thermique, le coussin chauffant ou encore votre propre sèche-cheveux.

Si vous optez pour le coussin chauffant, pensez à le passer environ 2 minutes au micro-ondes avant de le déposer 30 secondes sur le dos de votre téléphone.
Pour les deux autres ustensiles, il vous suffit de chauffer le contour de la vitre arrière.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

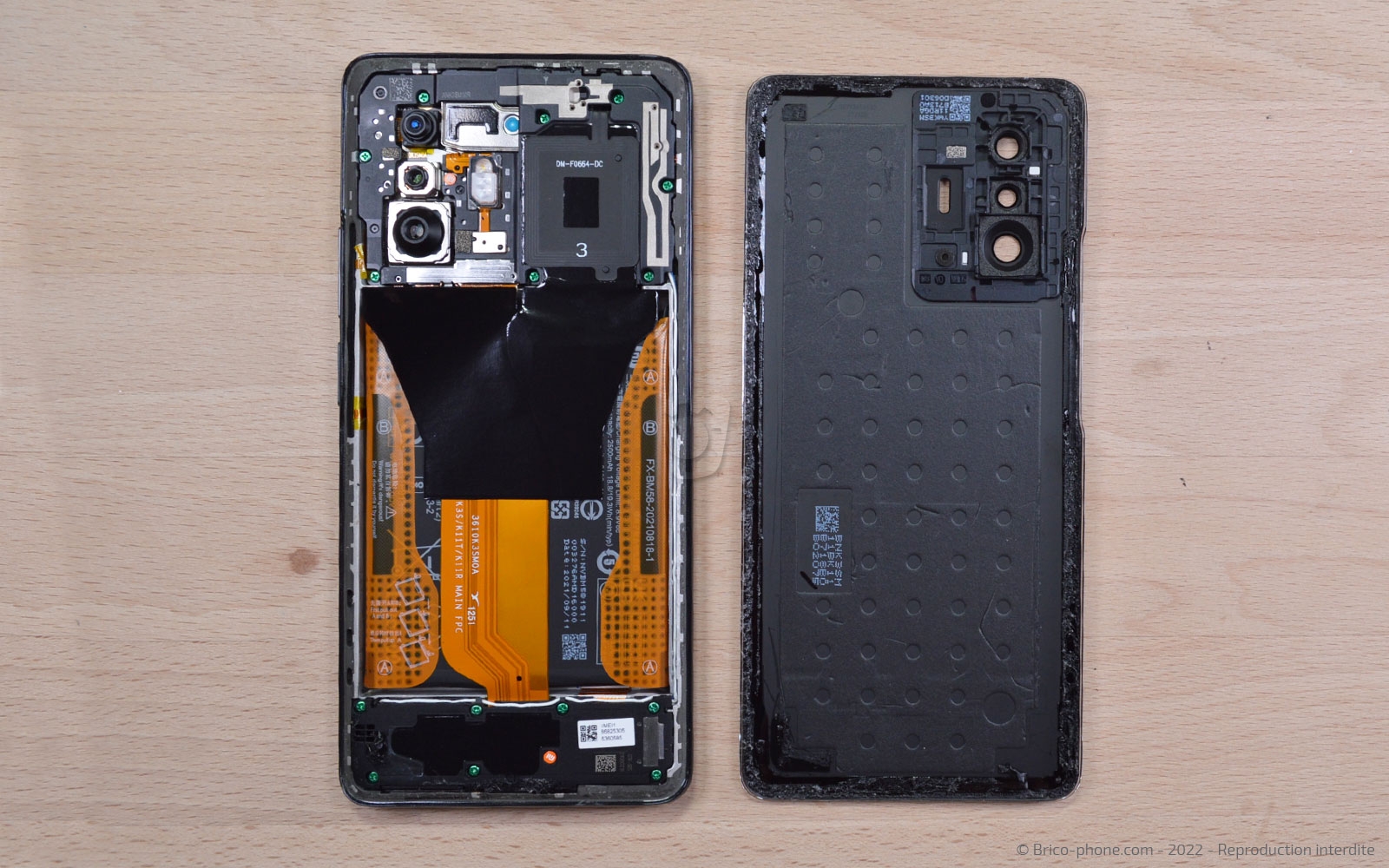

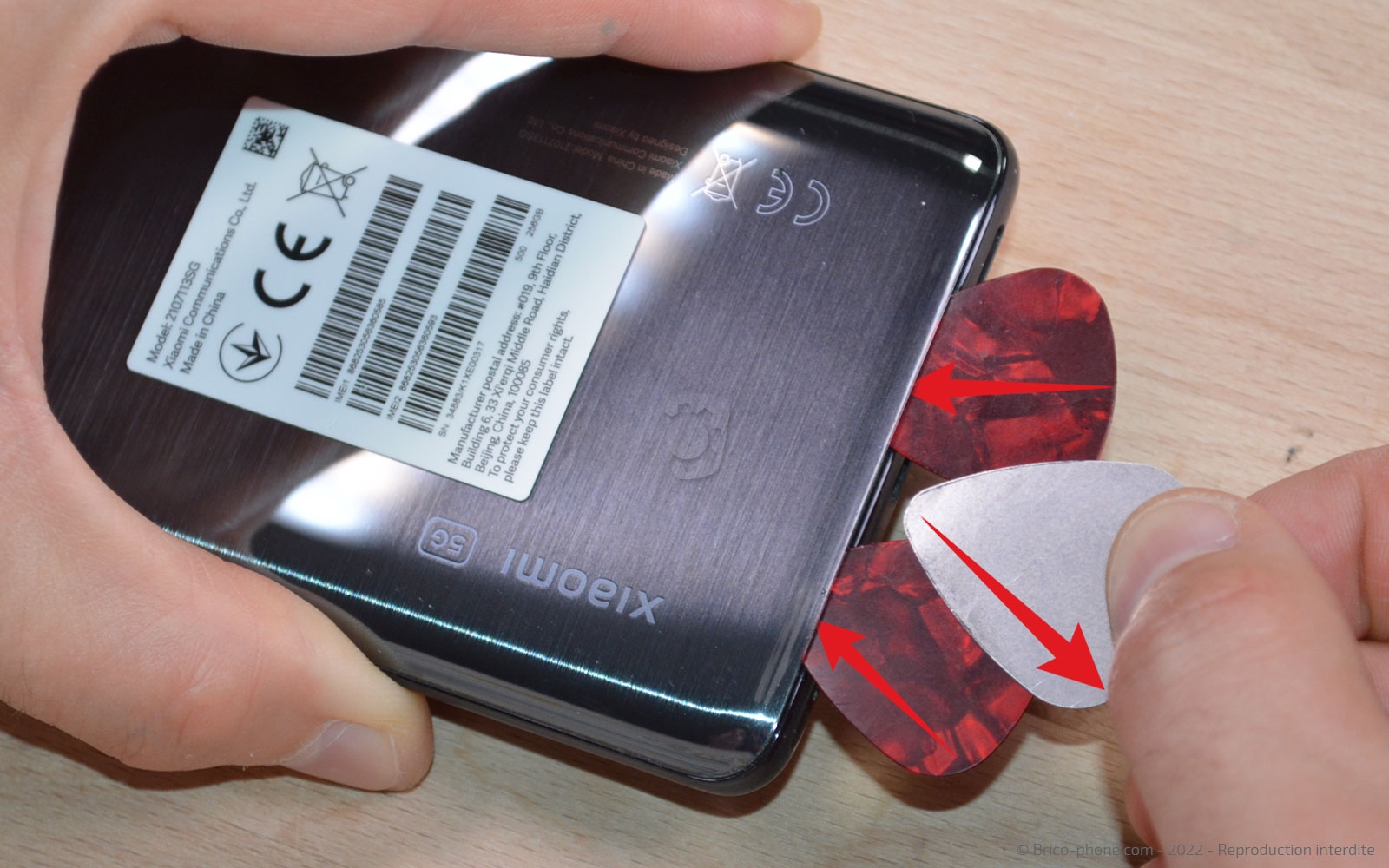

Insérez le médiator en métal troué entre la vitre arrière et le châssis afin de créer un interstice.

Ensuite, remplacez-le par ses homologues en plastique afin de pouvoir les faire glisser sur toute la longueur du châssis sans abîmer un composant.
N'hésitez pas à re chauffer légèrement si vous sentez de la résistance lors du décollage.

Enfin, ouvrez votre appareil.
Outils
Médiator
Pièces
Vitre arrière pour Xiaomi 11T Pro Noir 64.90€
Etape 4

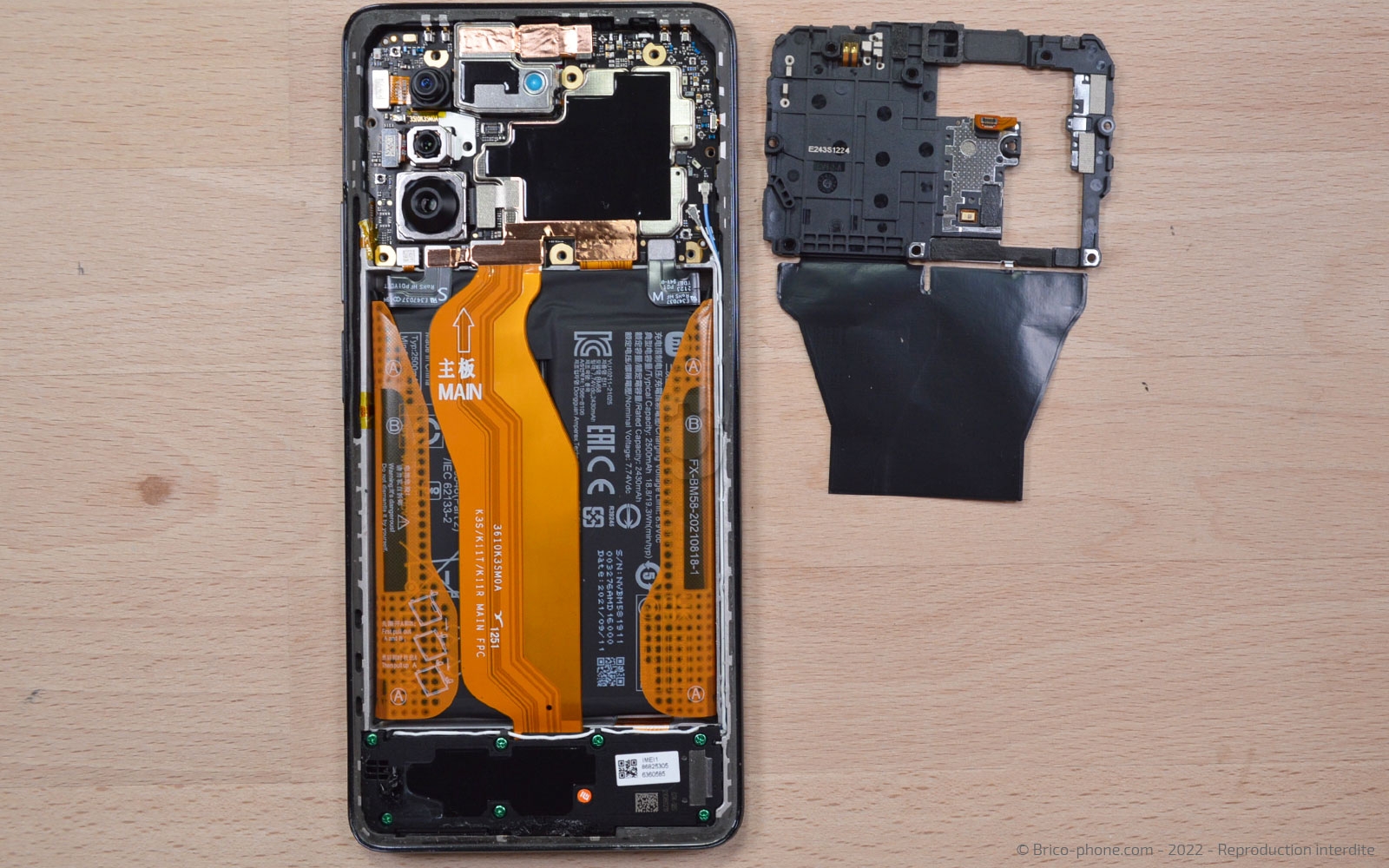

Etape 4 Ôter la plaquette NFC

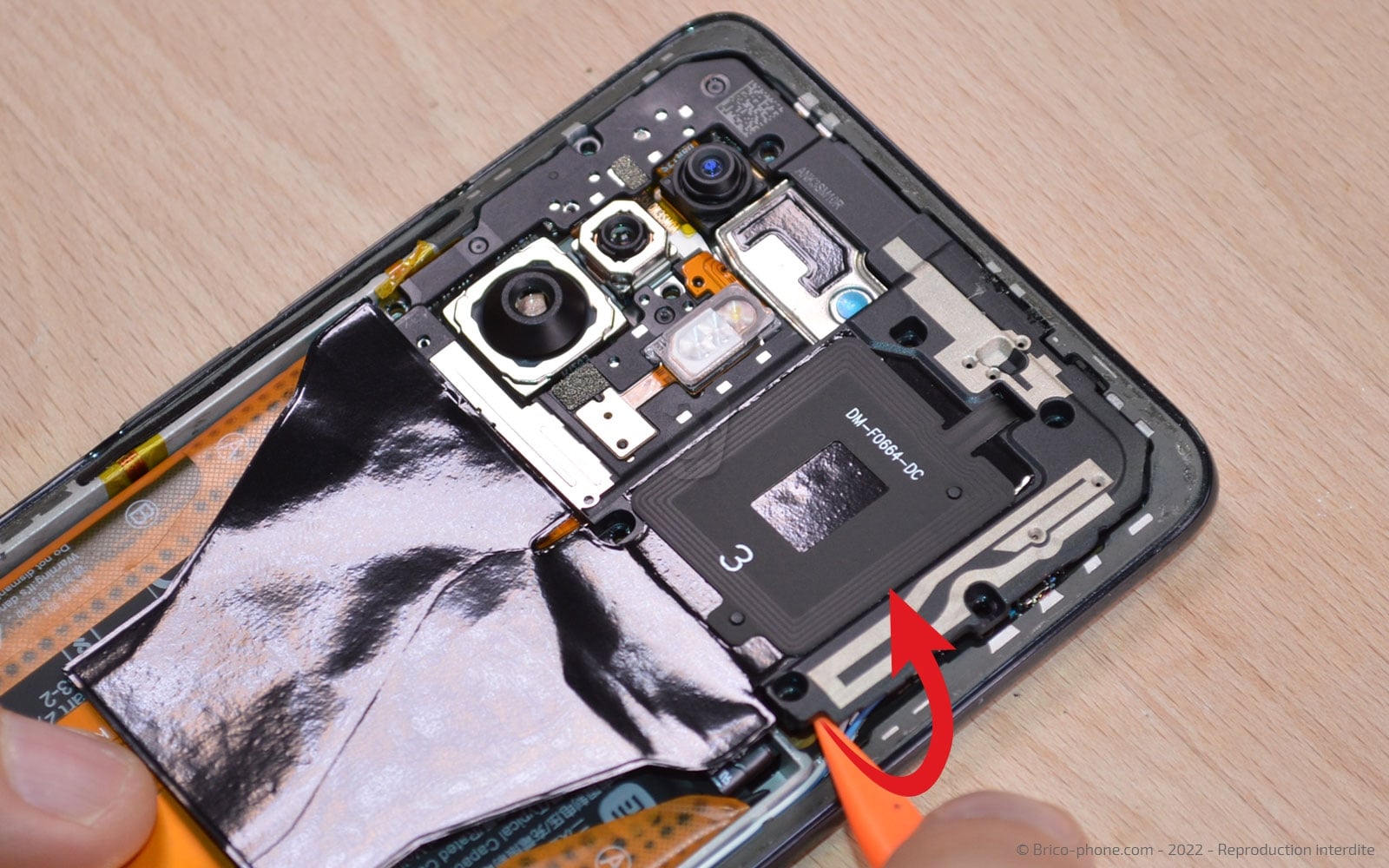

A l'aide du tournevis cruciforme, retirez les 8 vis puis glissez le levier sous la plaquette NFC pour réussir à l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

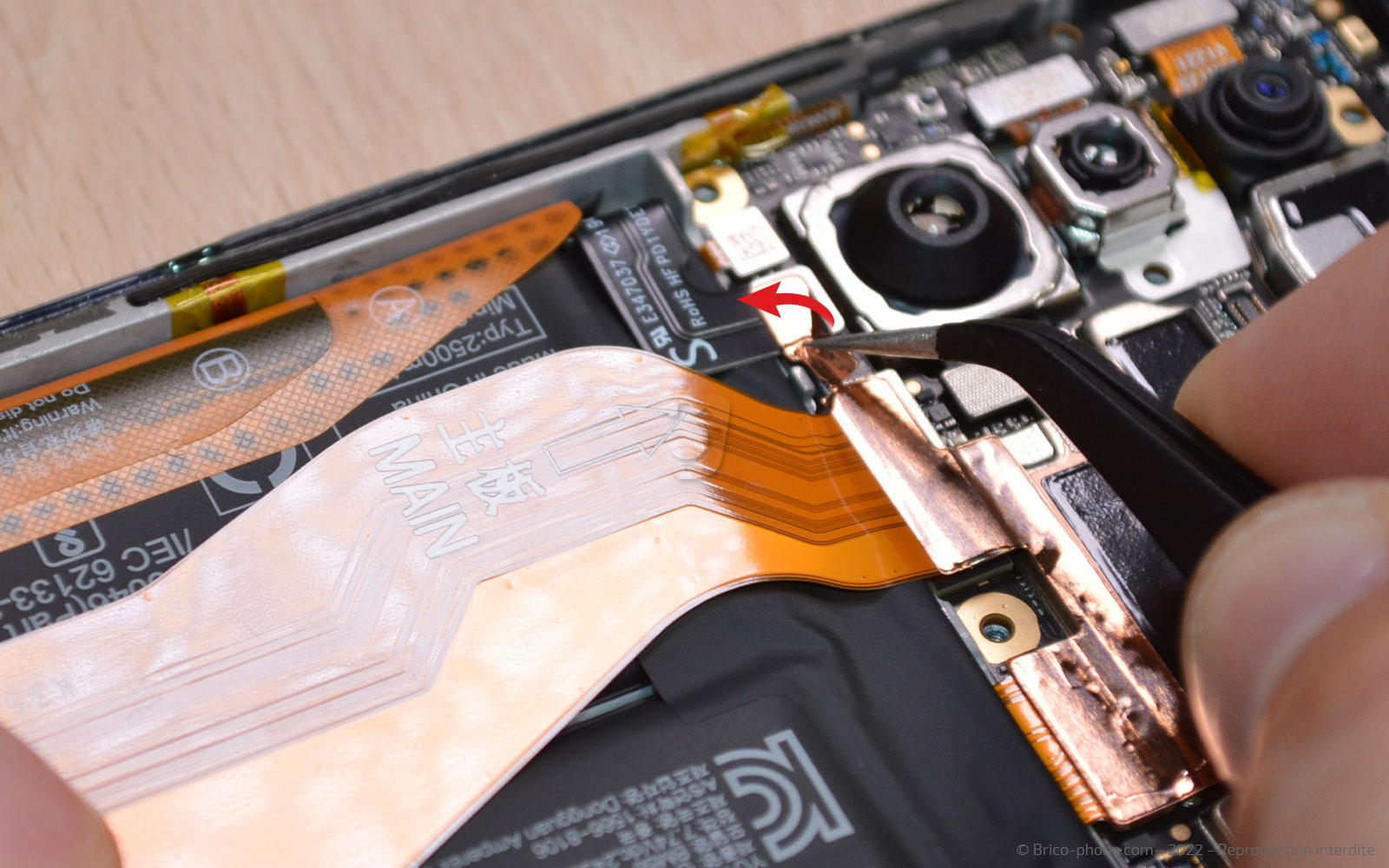

Etape 5 Déconnecter la batterie

La batterie du Xiaomi 11T Pro possède deux connectiques.

De ce fait, commencez par déconnecter la nappe se trouvant à droite. ensuite, ôtez le sticker de protection avant de débrancher la seconde nappe.
Outils
Levier Nylon
Pince Brucelles
Etape 6

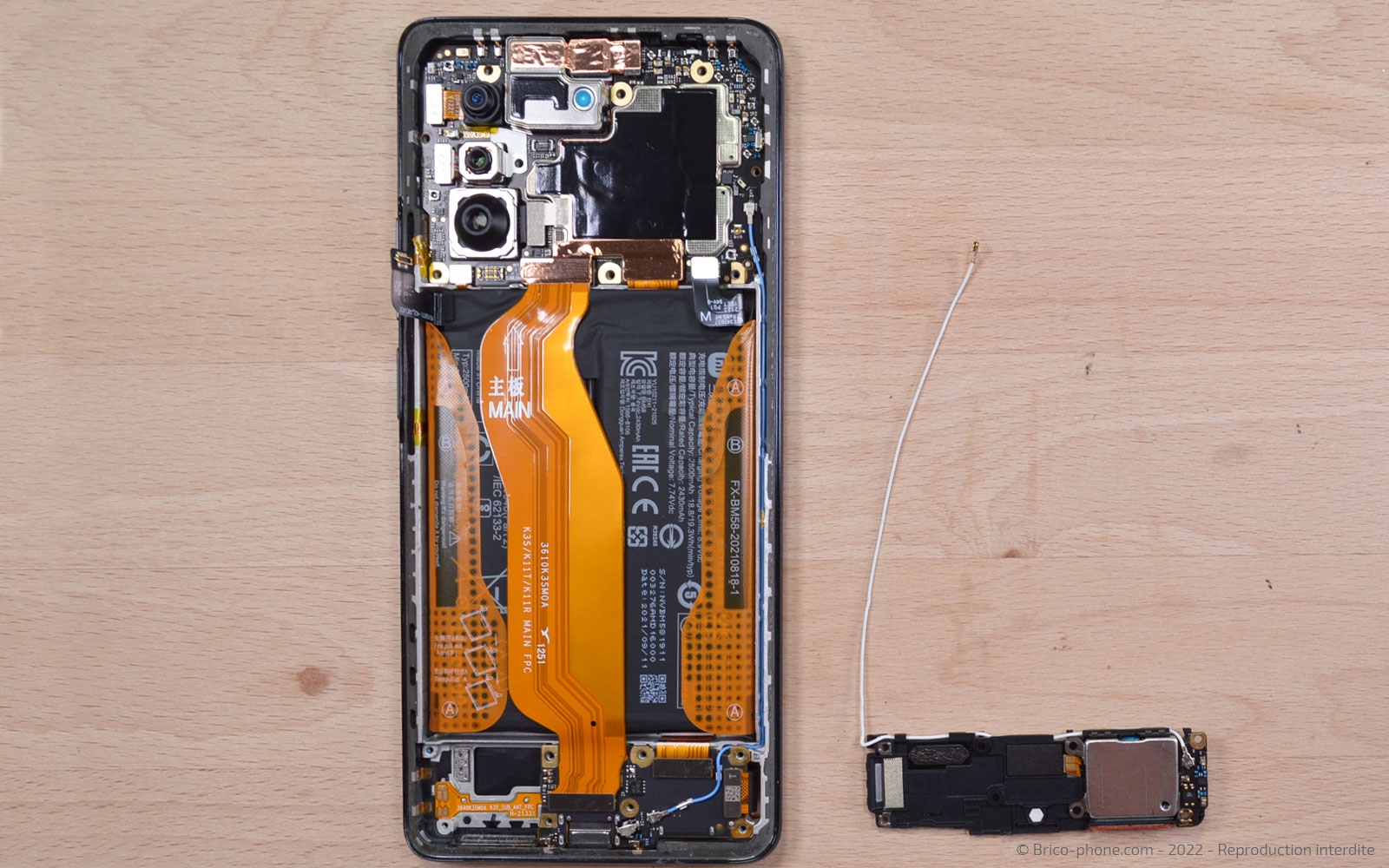

Etape 6 Enlever le haut-parleur externe

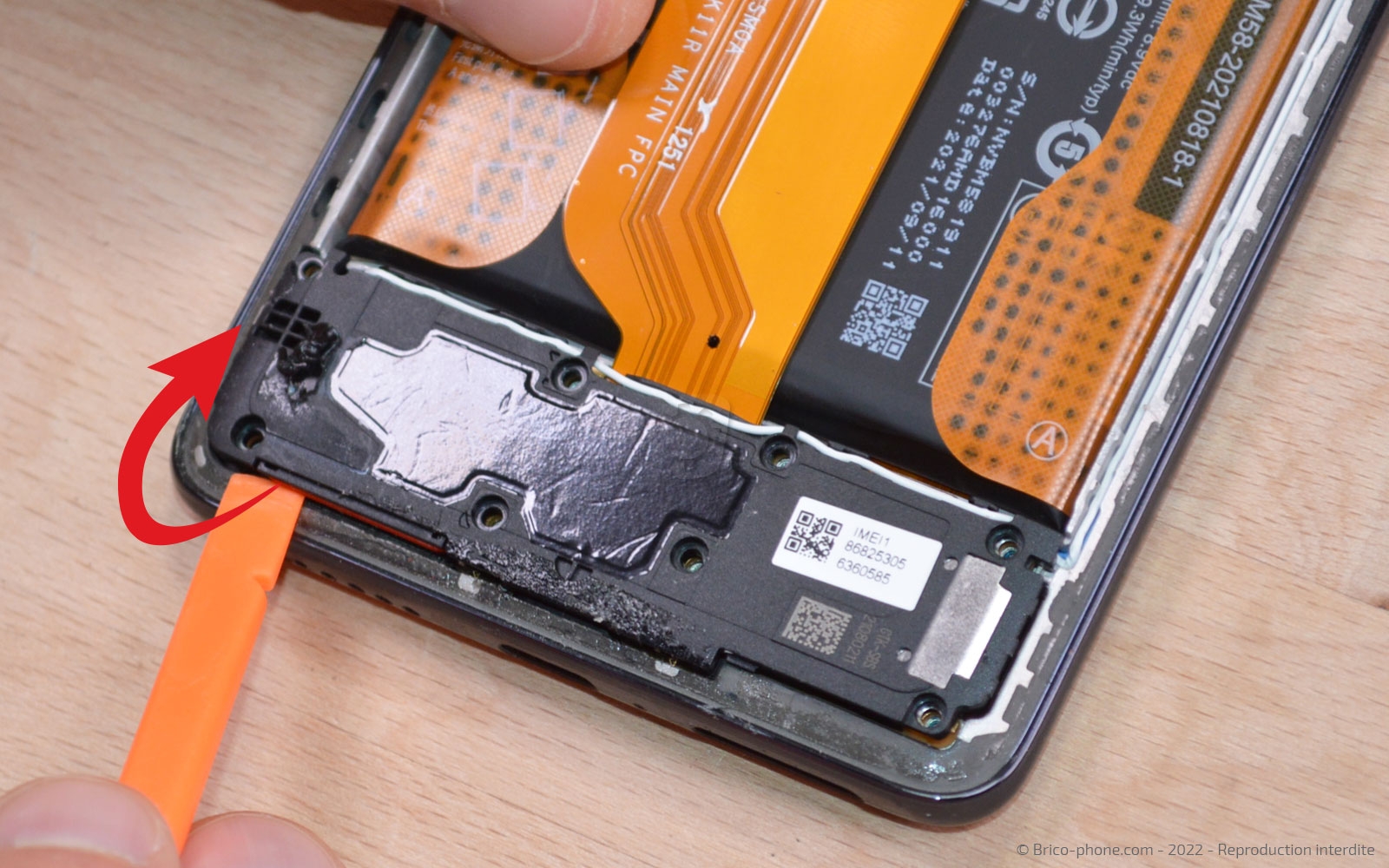

Retirez les vis de la partie basse de votre appareil afin de pouvoir déclipser le haut-parleur externe avec le spudger.

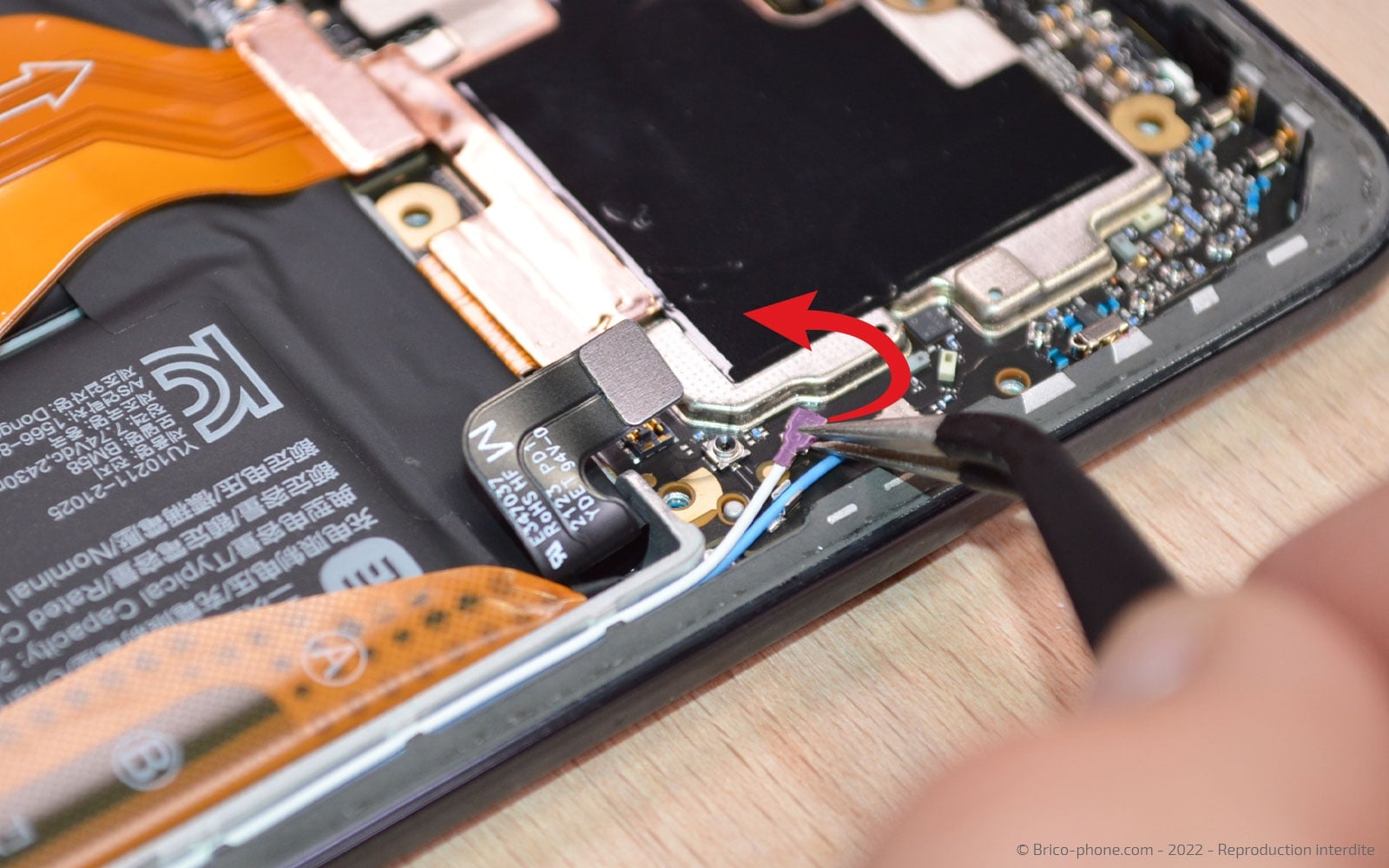

Déconnectez le câble coaxial de la carte mère avant de sortir le composant de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Récupérer la nappe d'interconnexion

En vous aidant du spudger, débranchez chaque extrémité de la rallonge d'interconnexion.

Sortez le composant et placez-le sur le patron d'aide au montage afin de ne pas la perdre.
Outils
Levier Nylon
Etape 8

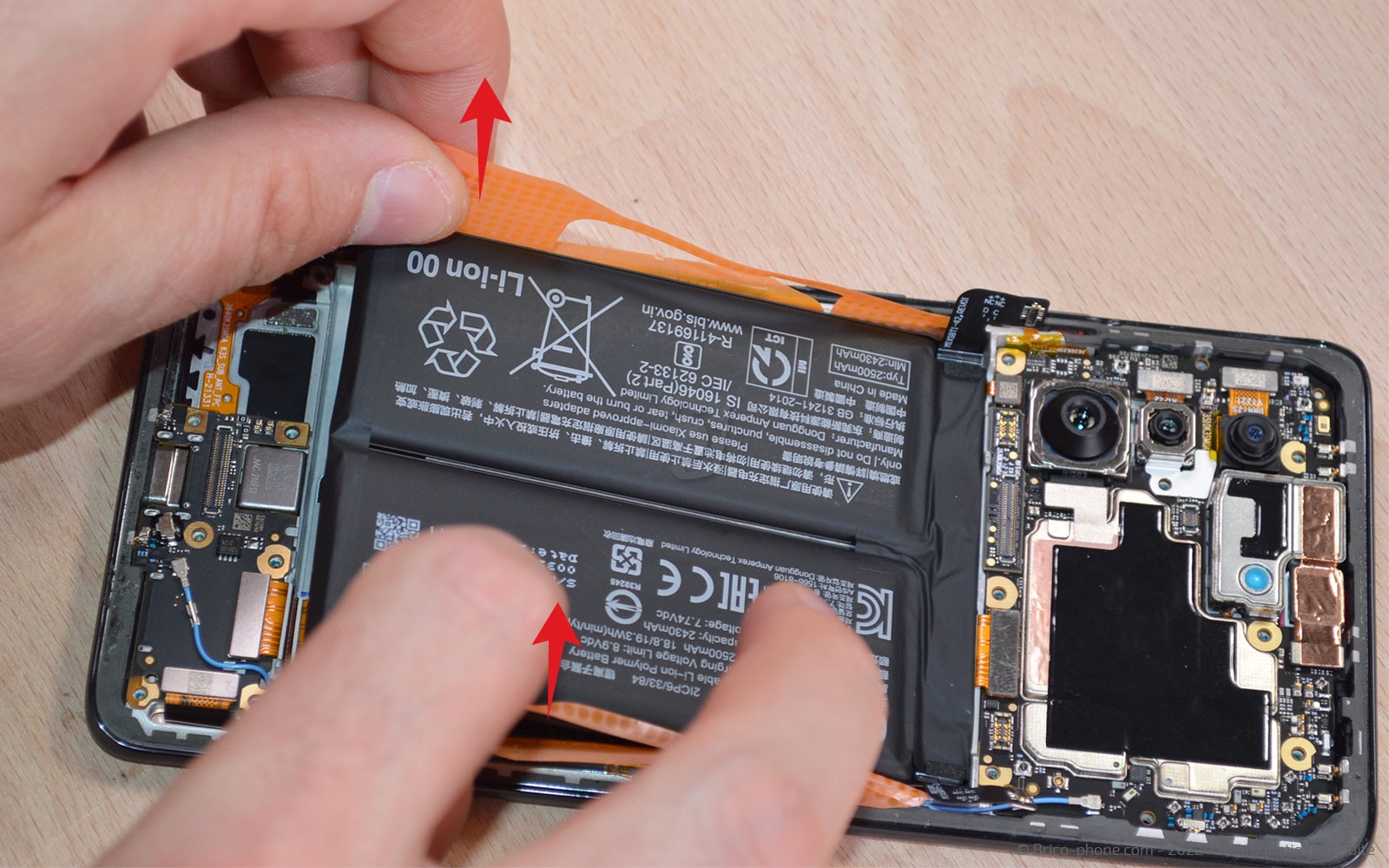

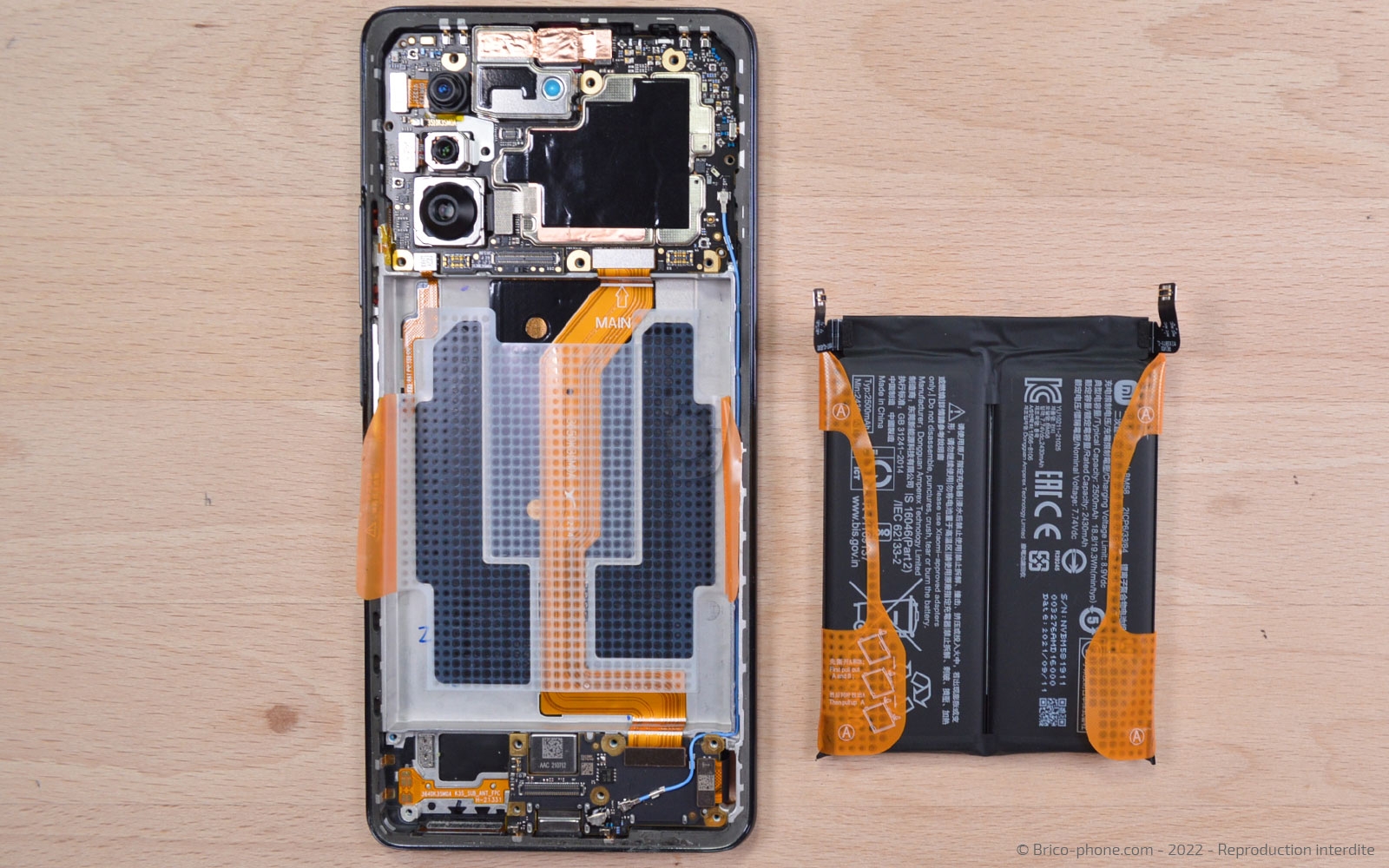

Etape 8 Sortir la batterie

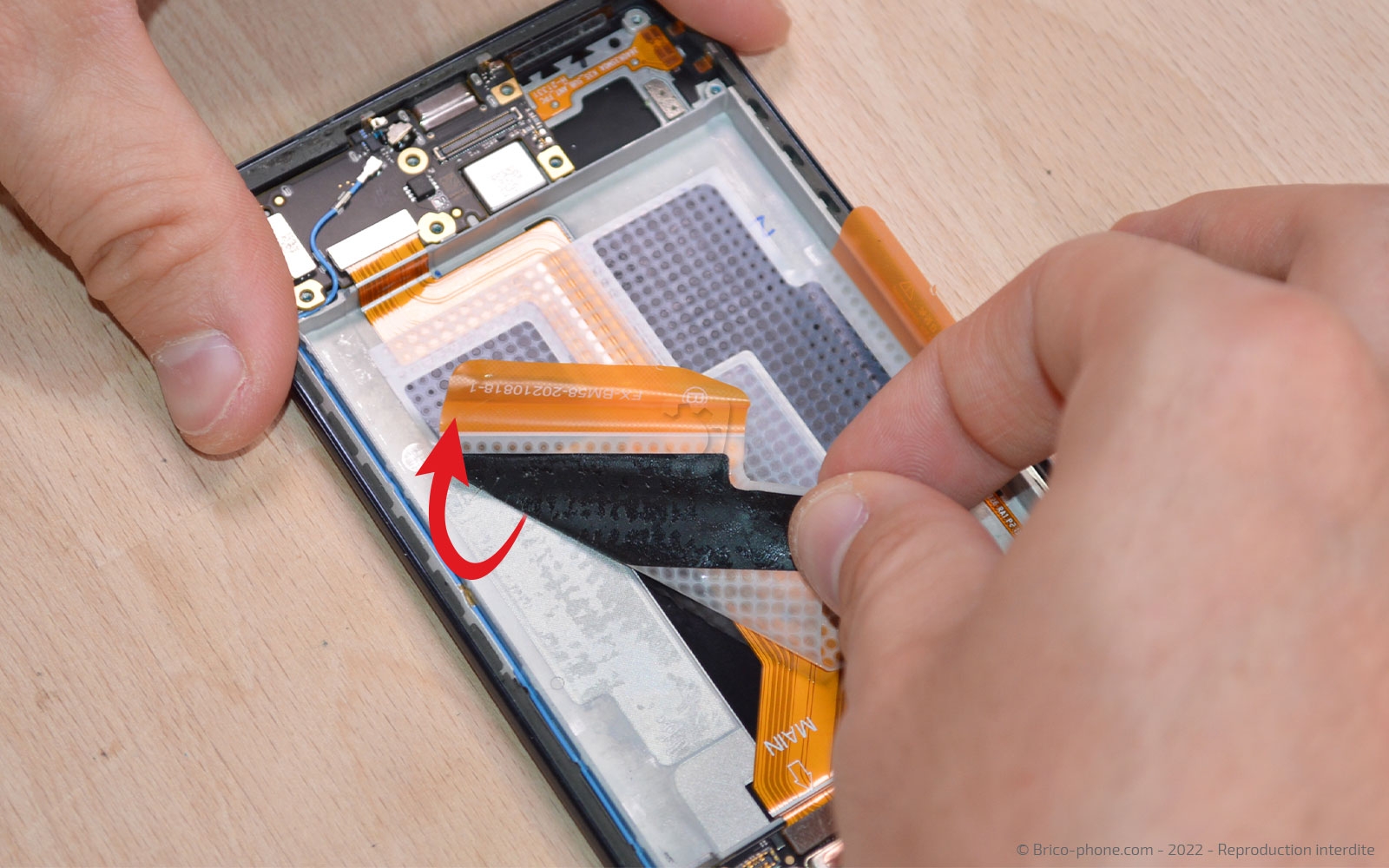

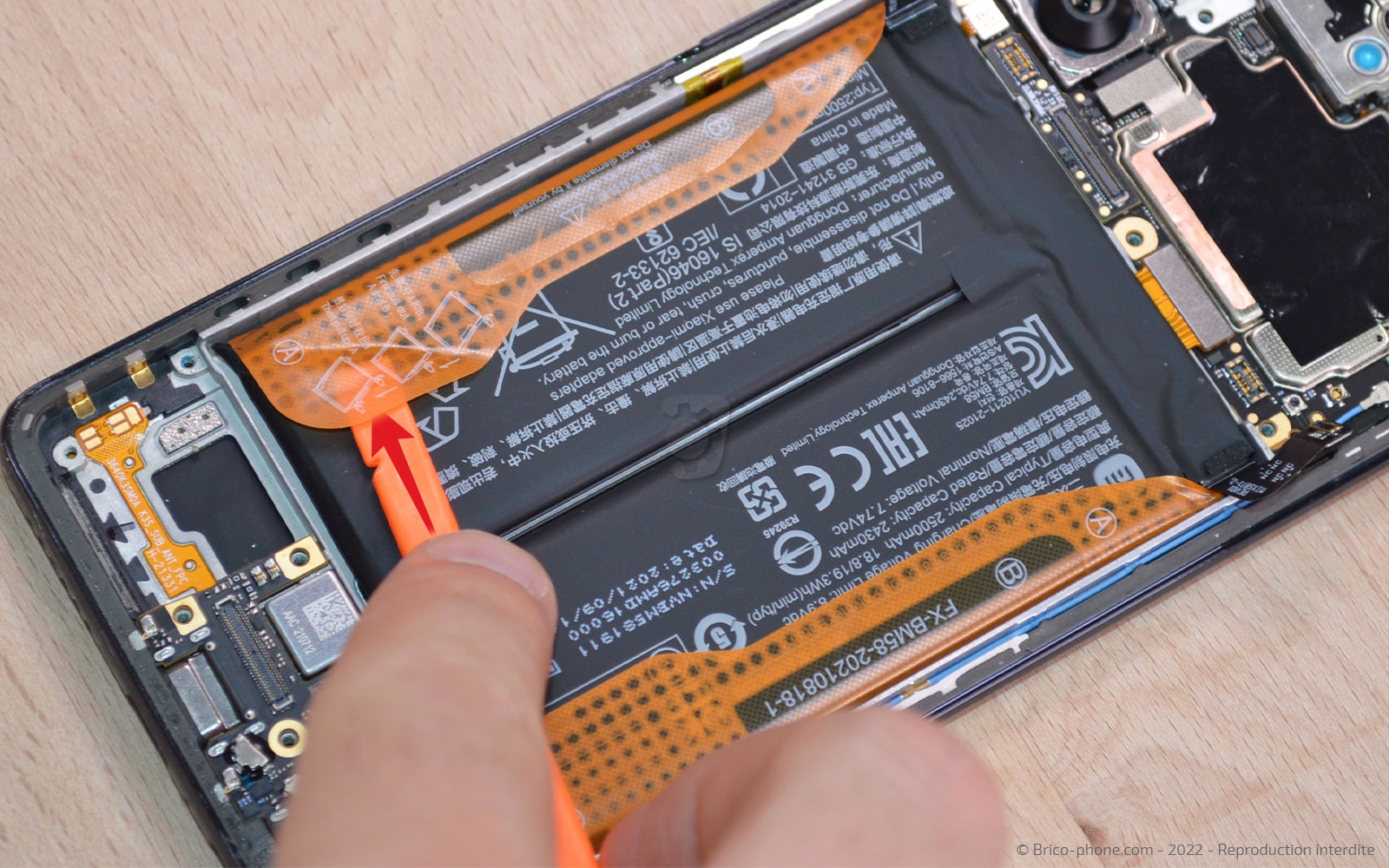

Décollez les languettes situées de chaque coté de la batterie.

Tirez ces dernières pour sortir la batterie du châssis.

Récupérez le film de protection placée sous l'élément.
Outils
Levier Nylon
Pièces
Batterie originale pour Xiaomi 11T Pro BM58 59.90€
Etape 9

Etape 9 Retirer le connecteur de charge

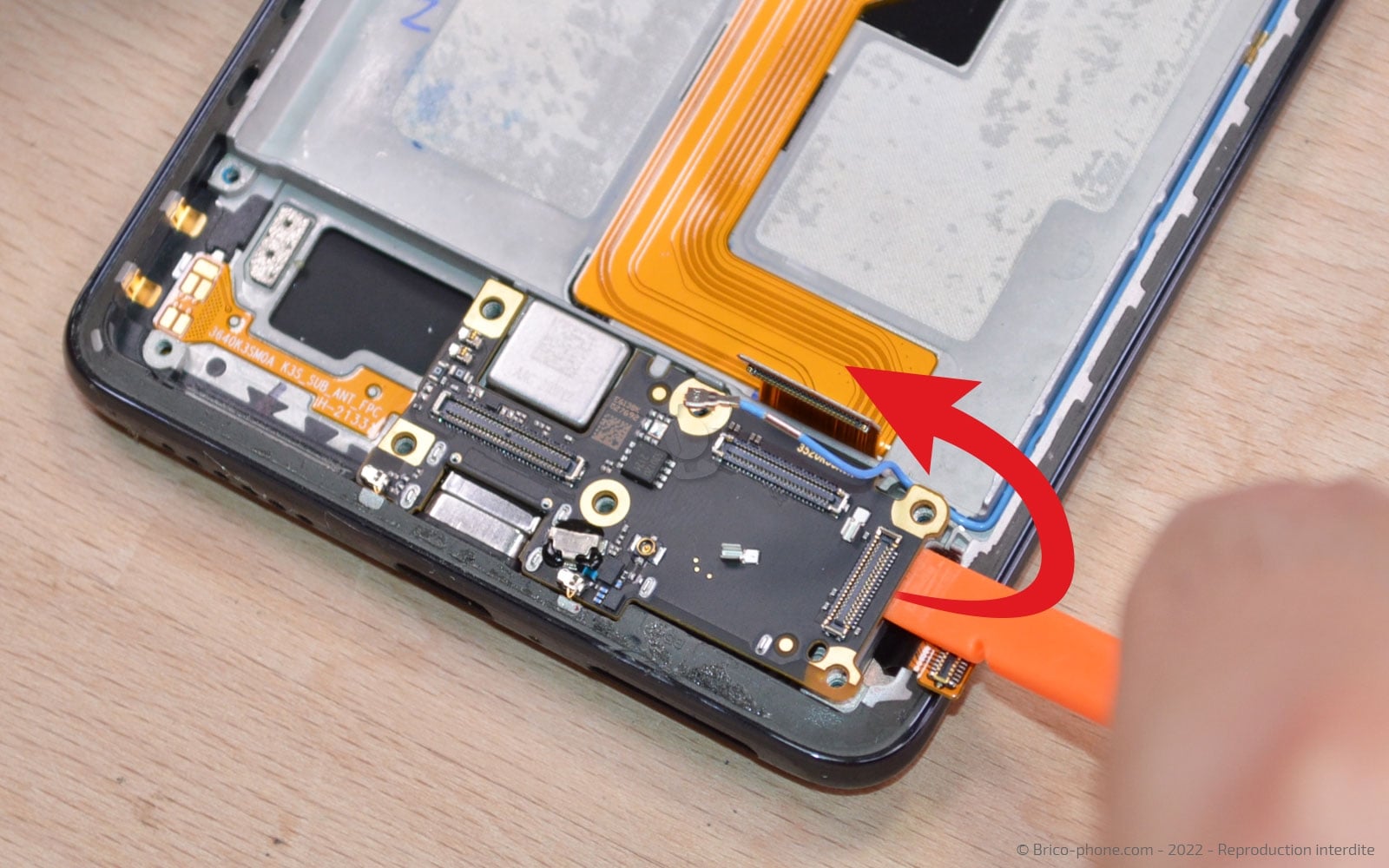

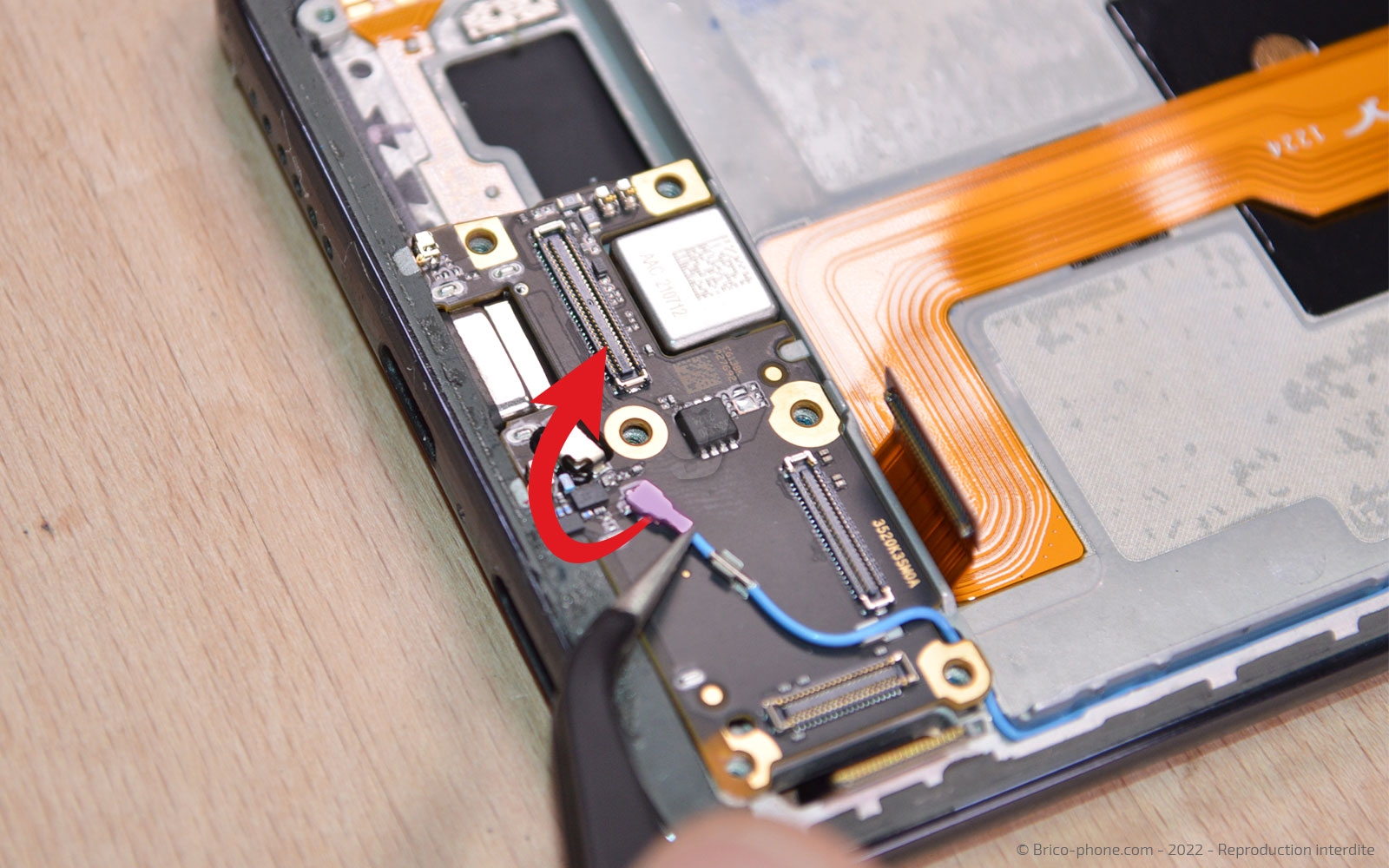

Déconnectez la nappe de la rallonge d'interconnexion puis débranchez le câble coaxial afin de pouvoir extraire le connecteur de charge du téléphone.

Le dock comprend le lecteur de carte, il vous faudra donc changer la pièce complète si vous rencontrez des problèmes avec la lecture de votre carte Sim.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C et lecteur SIM pour Xiaomi 11T Pro 38.90€
Etape 10

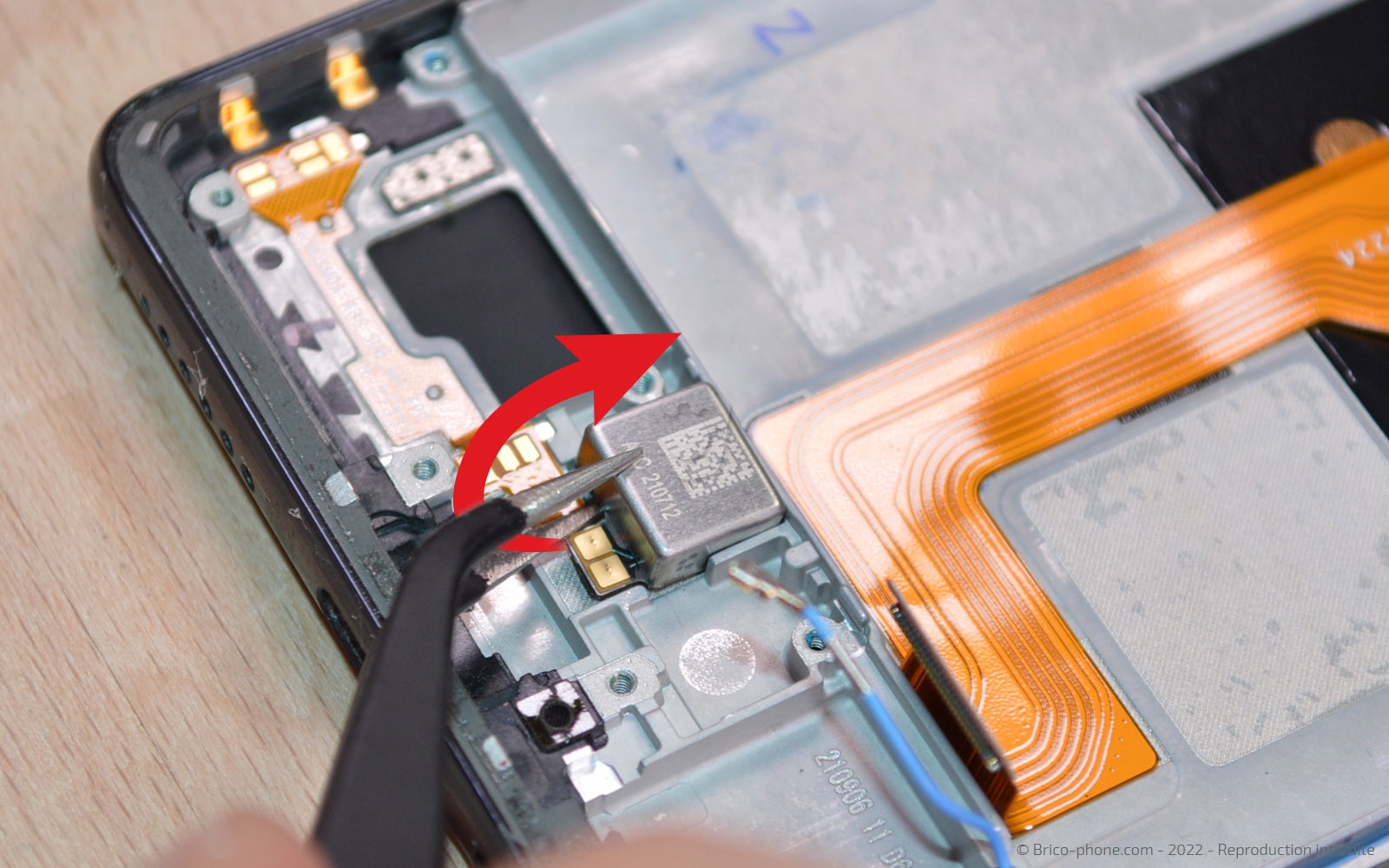

Etape 10 Libérer le vibreur

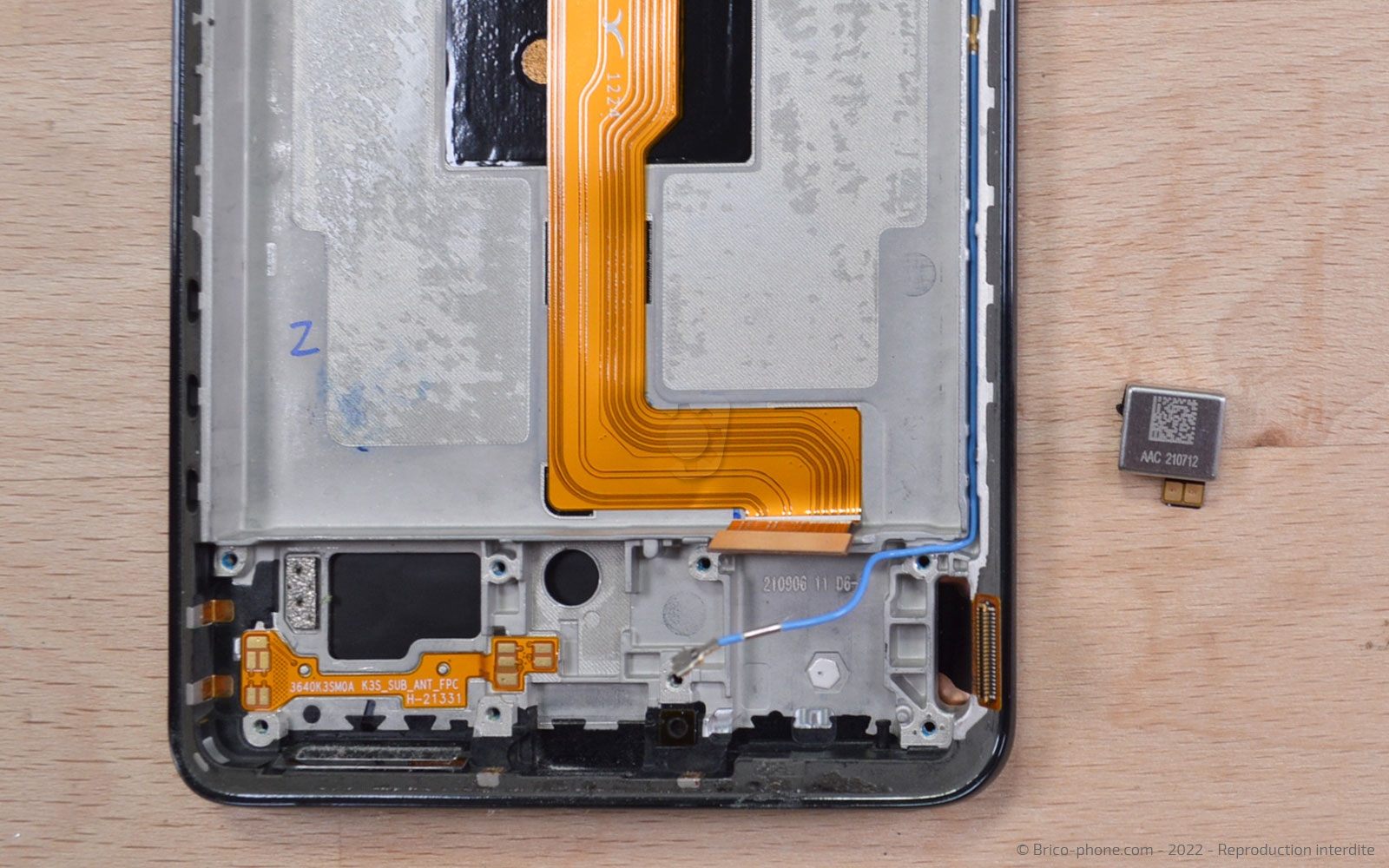

Chauffez le vibreur avant de pouvoir le décoller à l'aide de la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Décoller la seconde rallonge d'interconnexion

Débranchez la nappe de la rallonge avant de la chauffer légèrement.

Vous pouvez ensuite la décoller du châssis.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 12

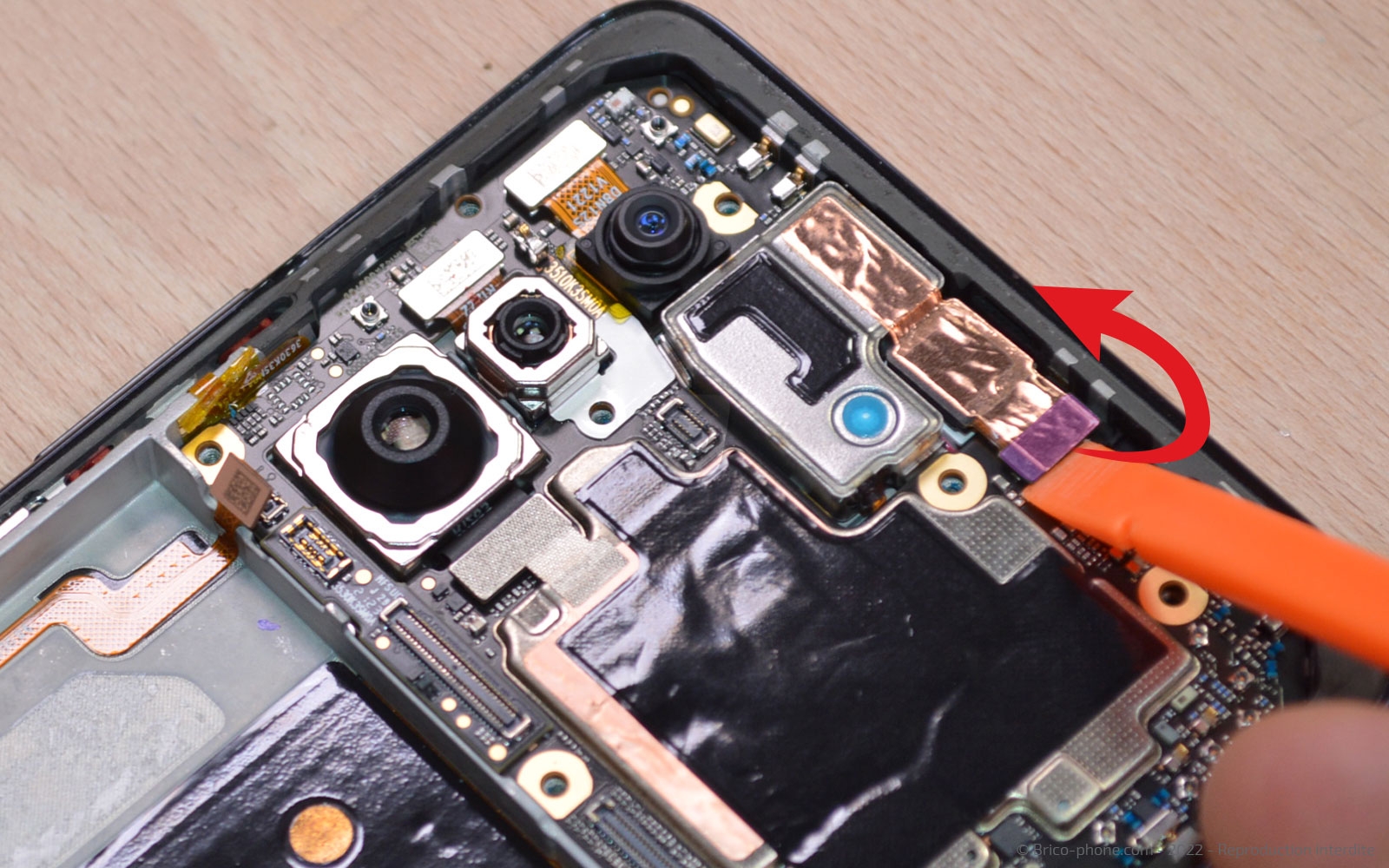

Etape 12 Débranchez la caméra avant et les boutons

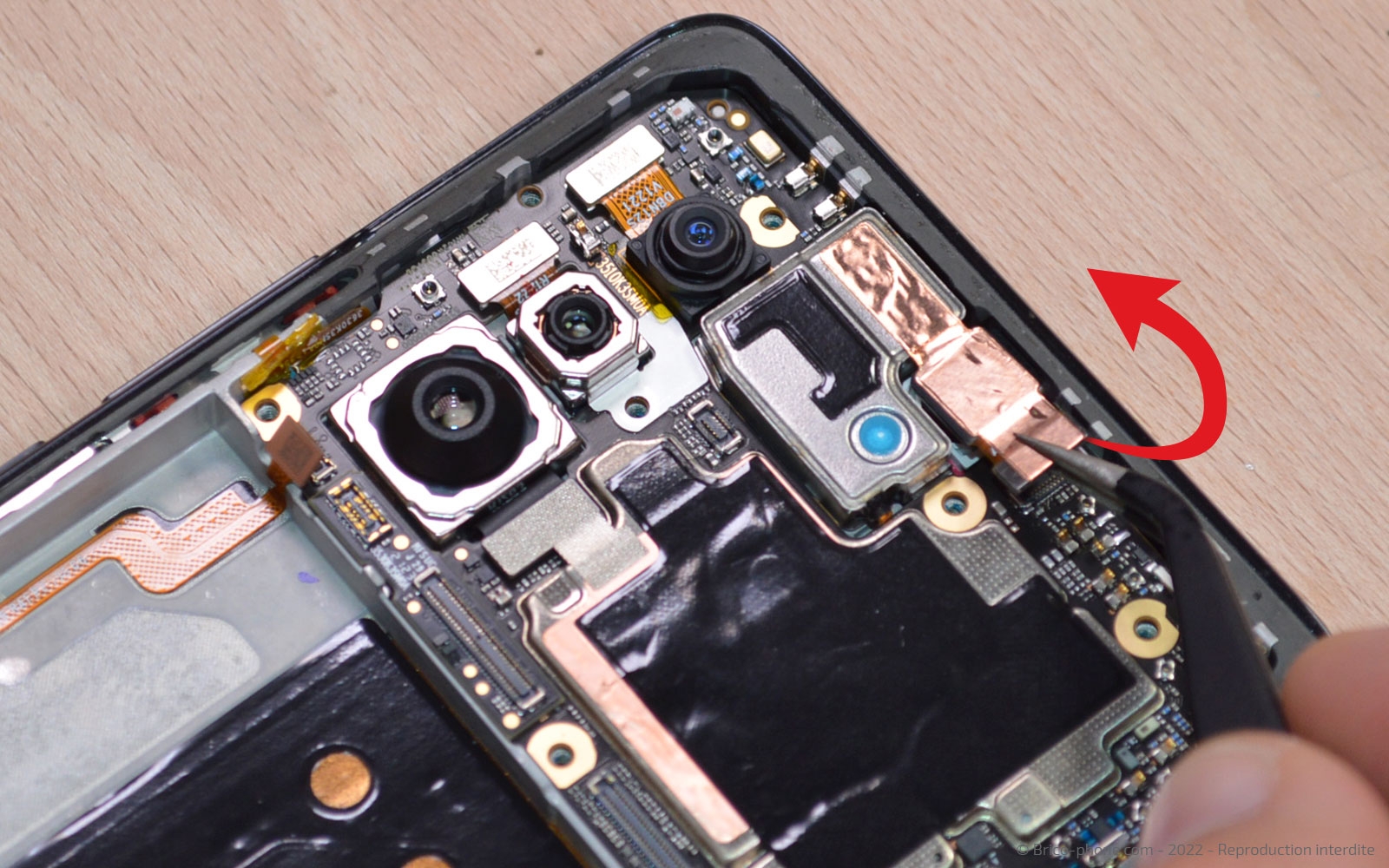

Sur la partie haute du téléphone, il vous faut déconnecter la nappe du bouton Power puis celle de la caméra frontale.

Ensuite, saisissez la nappe de l'objectif pour le sortir du châssis avec son adhésif cuivré.
Outils
Levier Nylon
Pince Brucelles
Etape 13

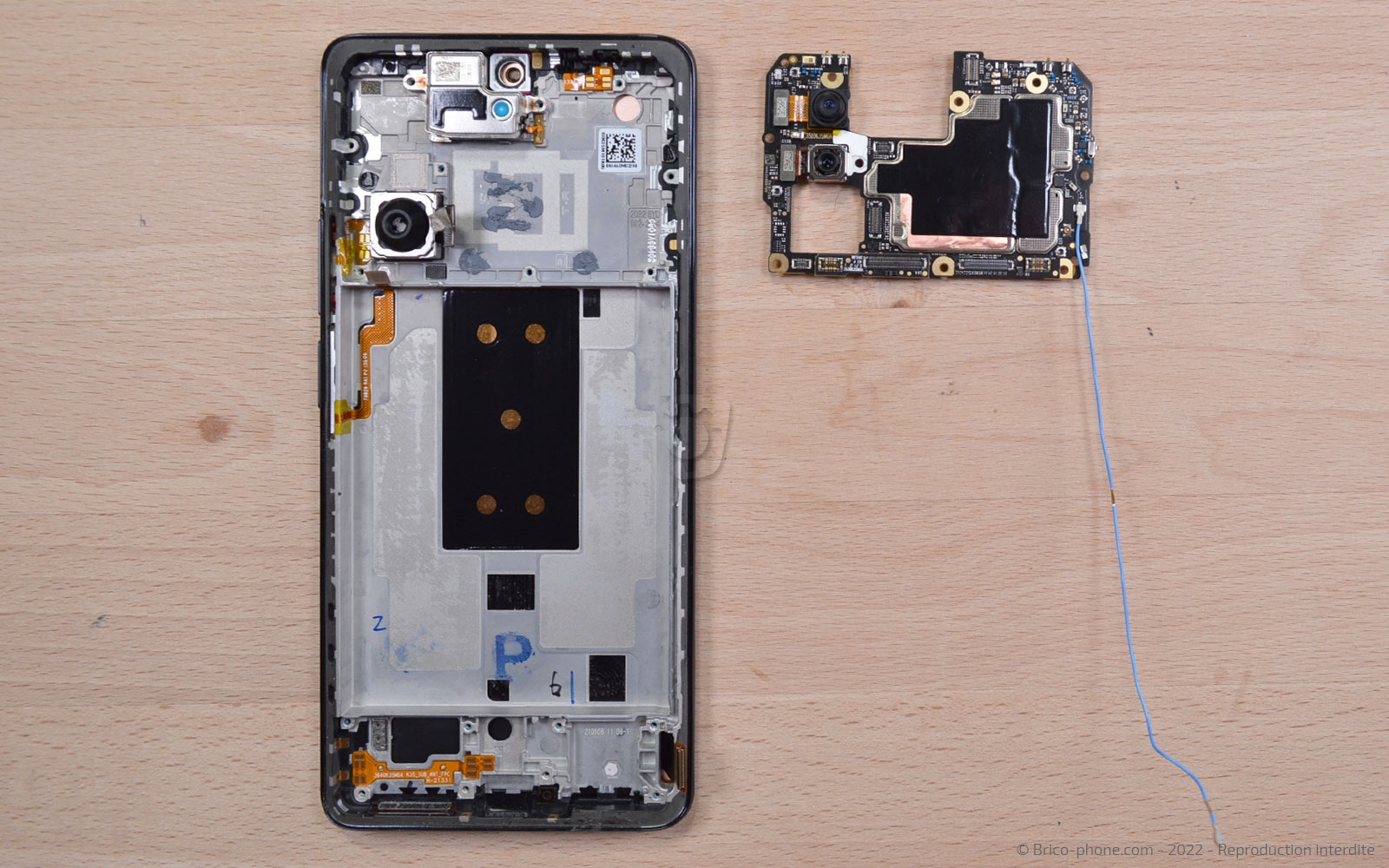

Etape 13 Ôter la carte mère

Retirez l'adhésif argenté de la nappe de l'objectif principal afin de pouvoir ensuite la débrancher.

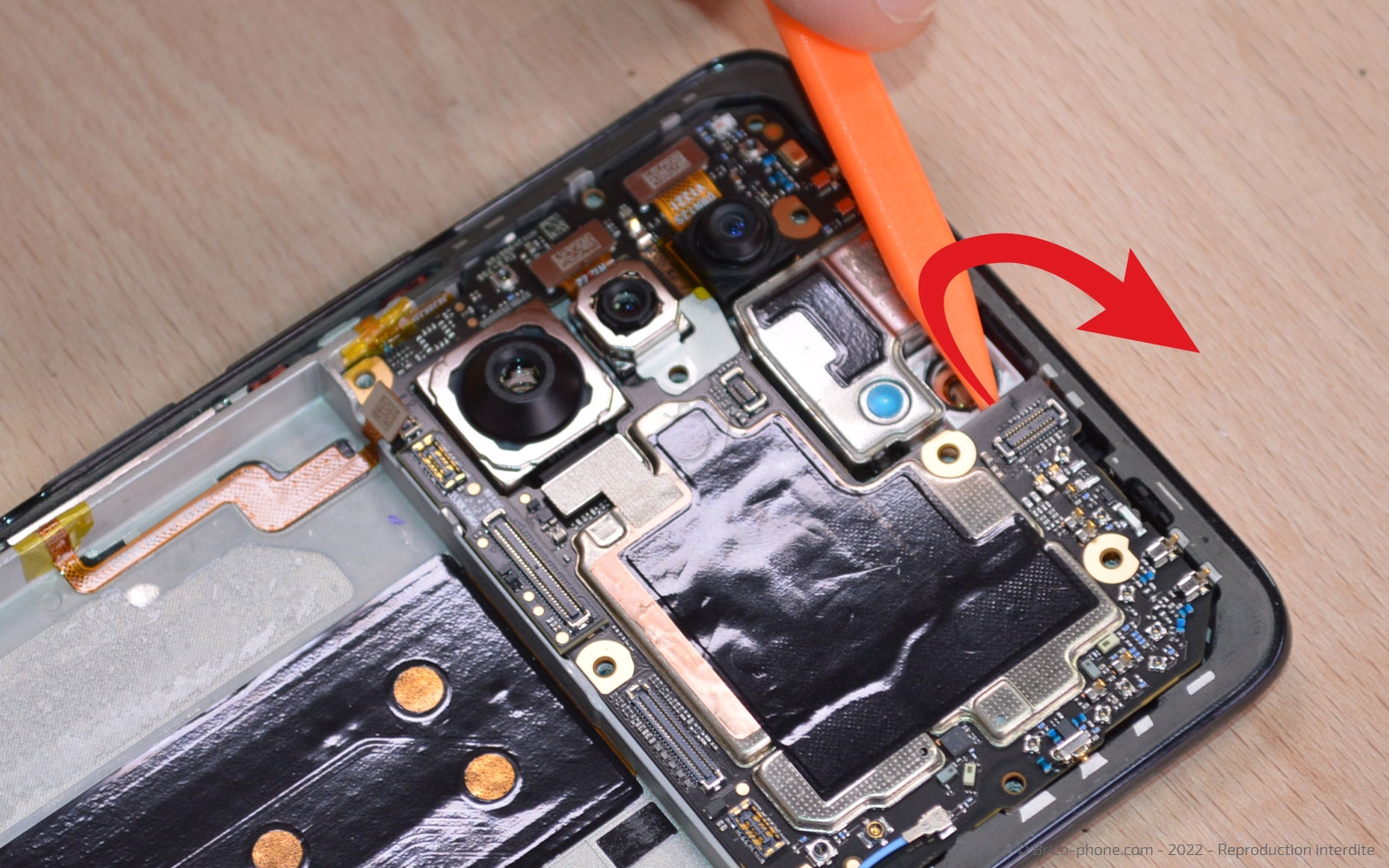

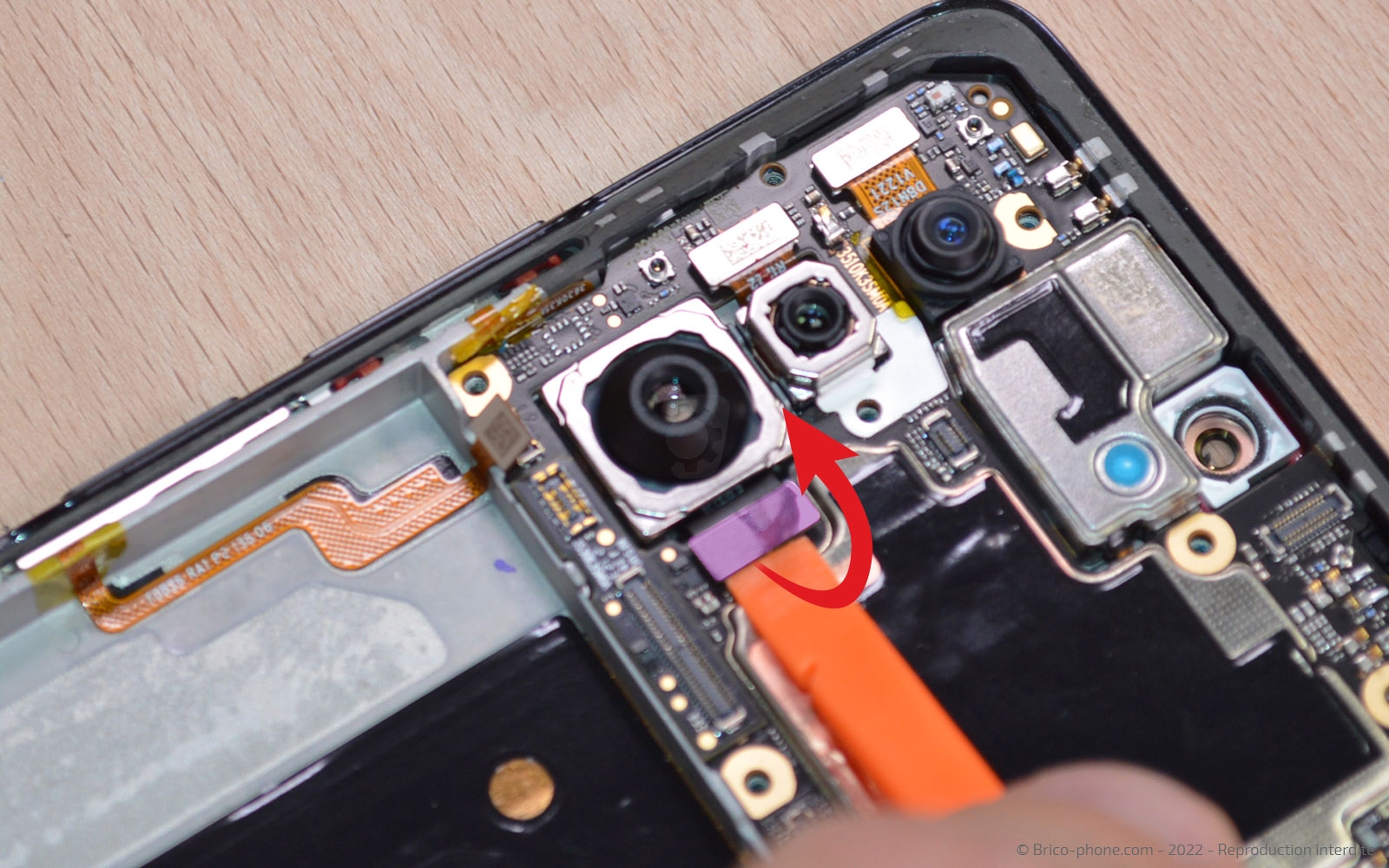

Glissez le levier sous la carte mère pour la sortir du bloc écran.
Outils
Levier Nylon
Pince Brucelles
Etape 14

Etape 14 Récupérer l'objectif principal

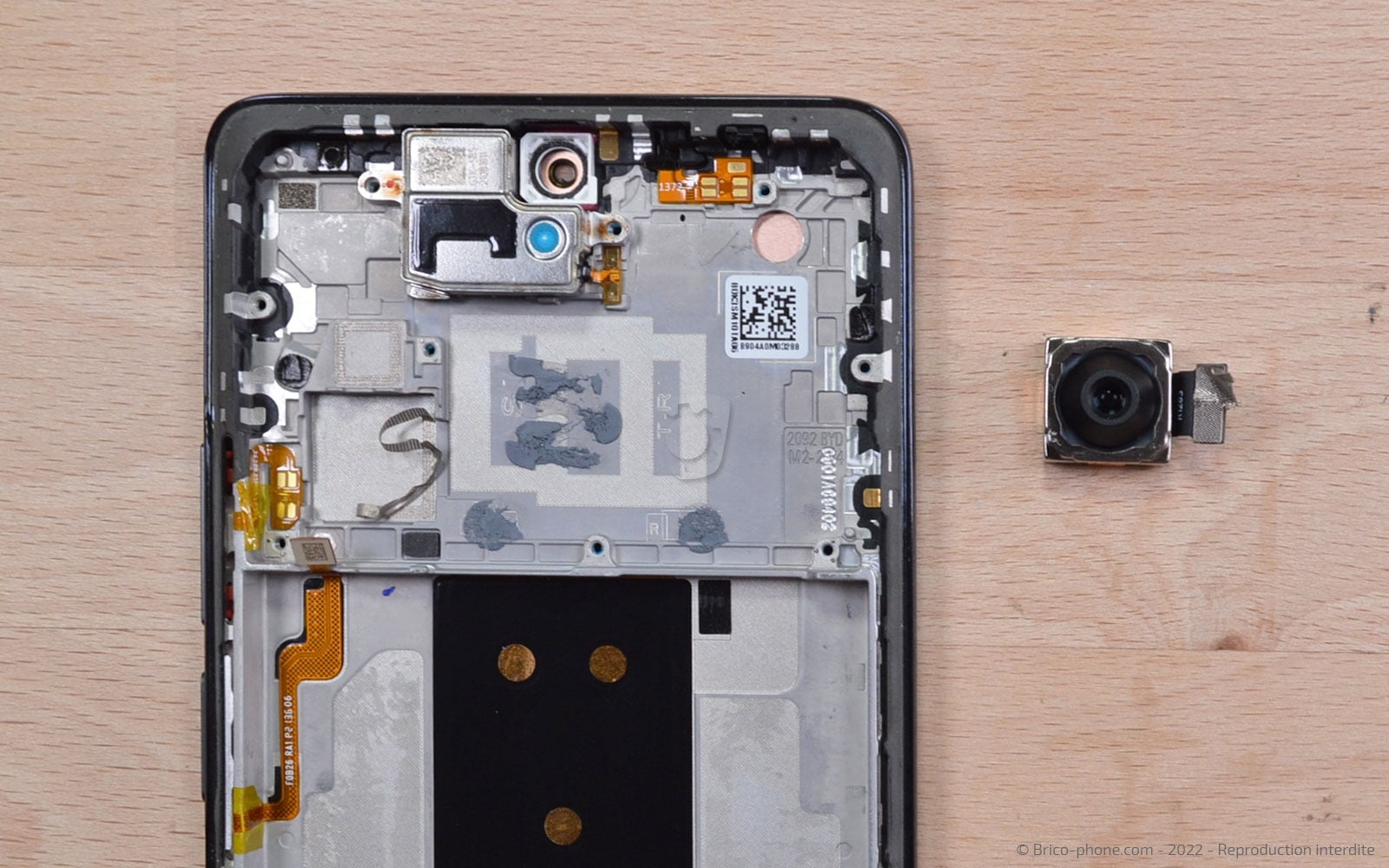

Passez le spudger sous la caméra principale pour l'extraire du châssis.
Outils
Levier Nylon
Etape 15

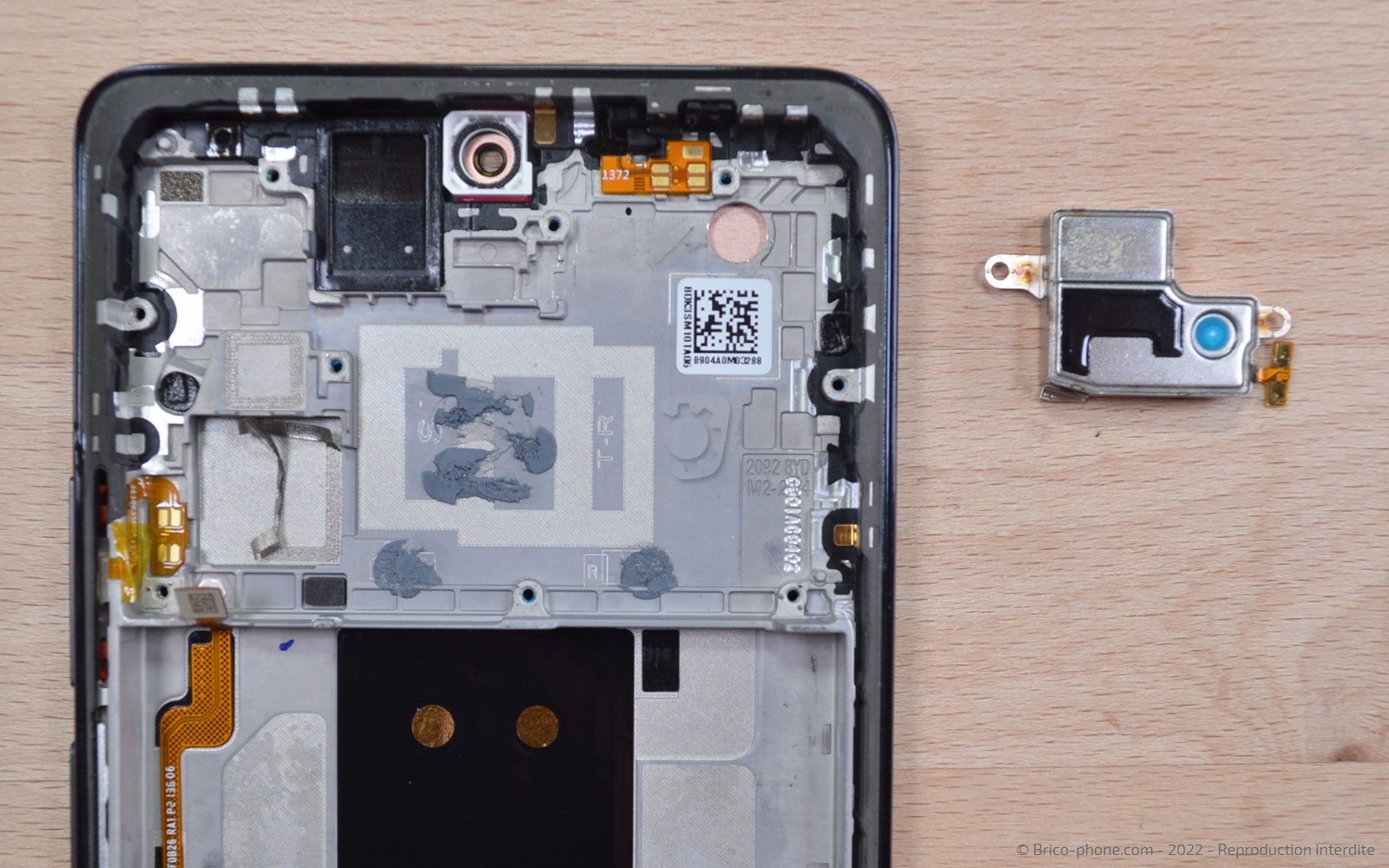

Etape 15 Sortir le haut-parleur interne

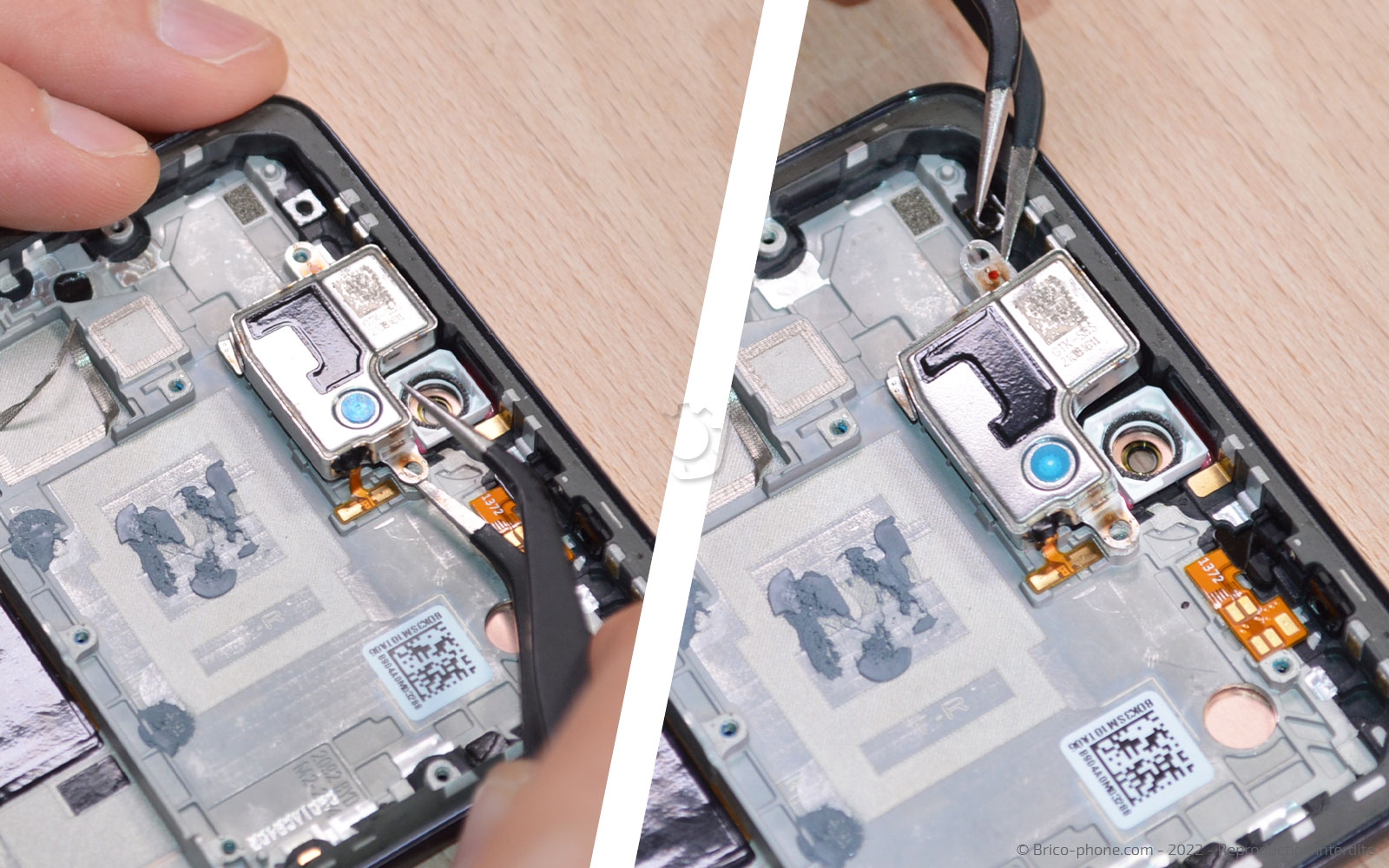

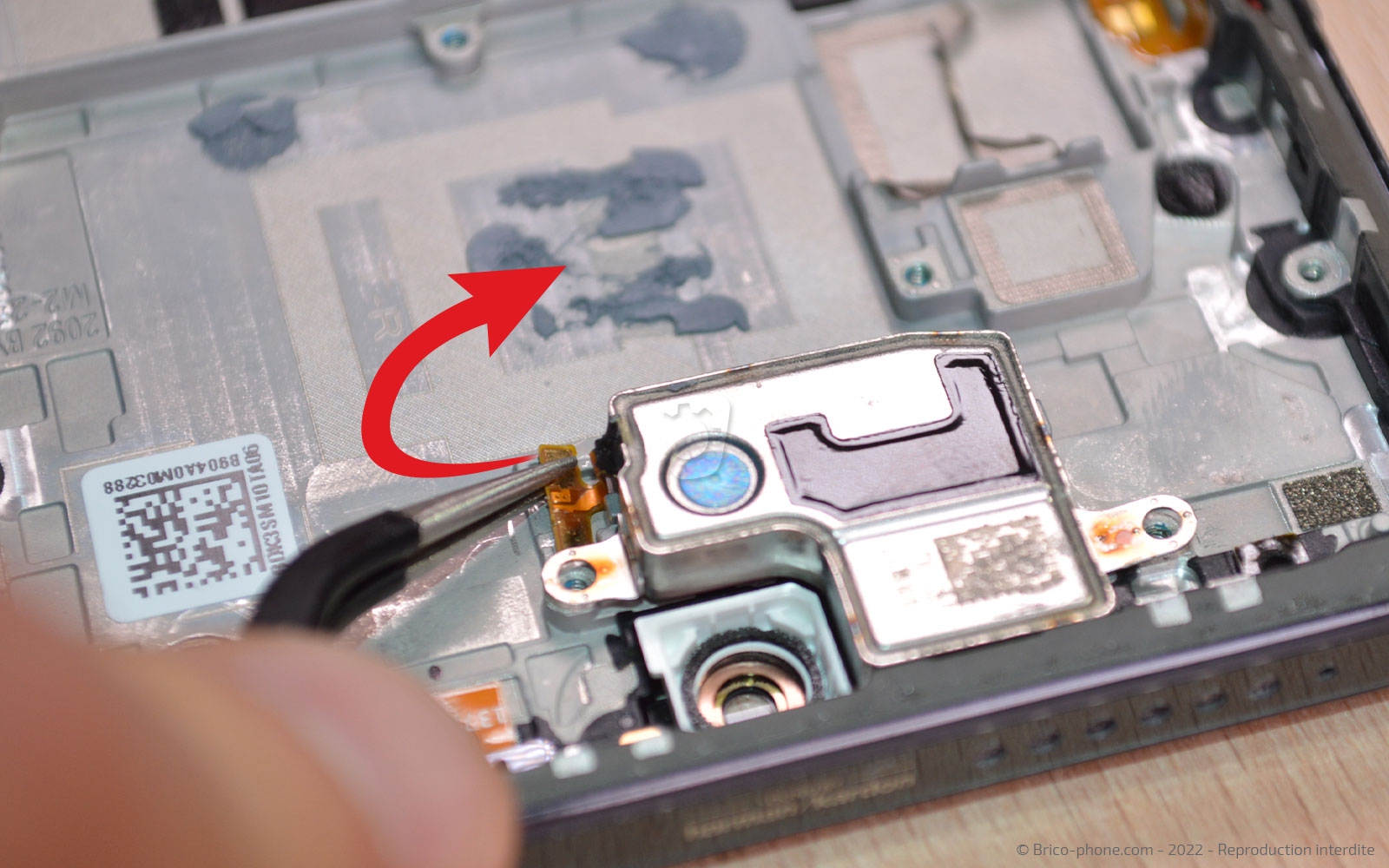

Chauffez l'écouteur de l'oreille puis décollez sa nappe.

Sortez le composant en vous aidant des petites accroches situées de chaque coté.
Outils
Pince Brucelles
Pièces
0.00€
Décapeur thermique petit modèle 14.90€
Etape 16

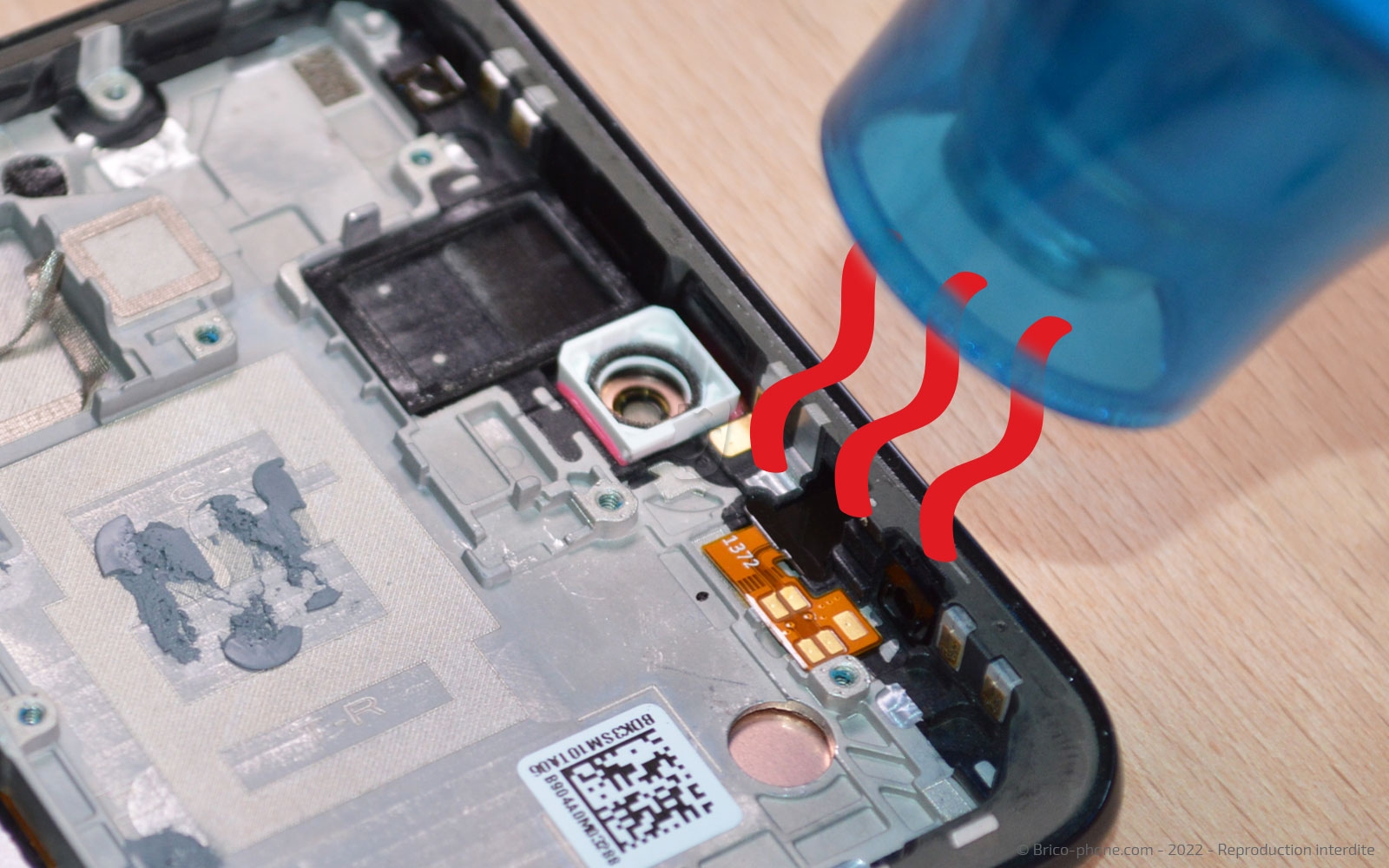

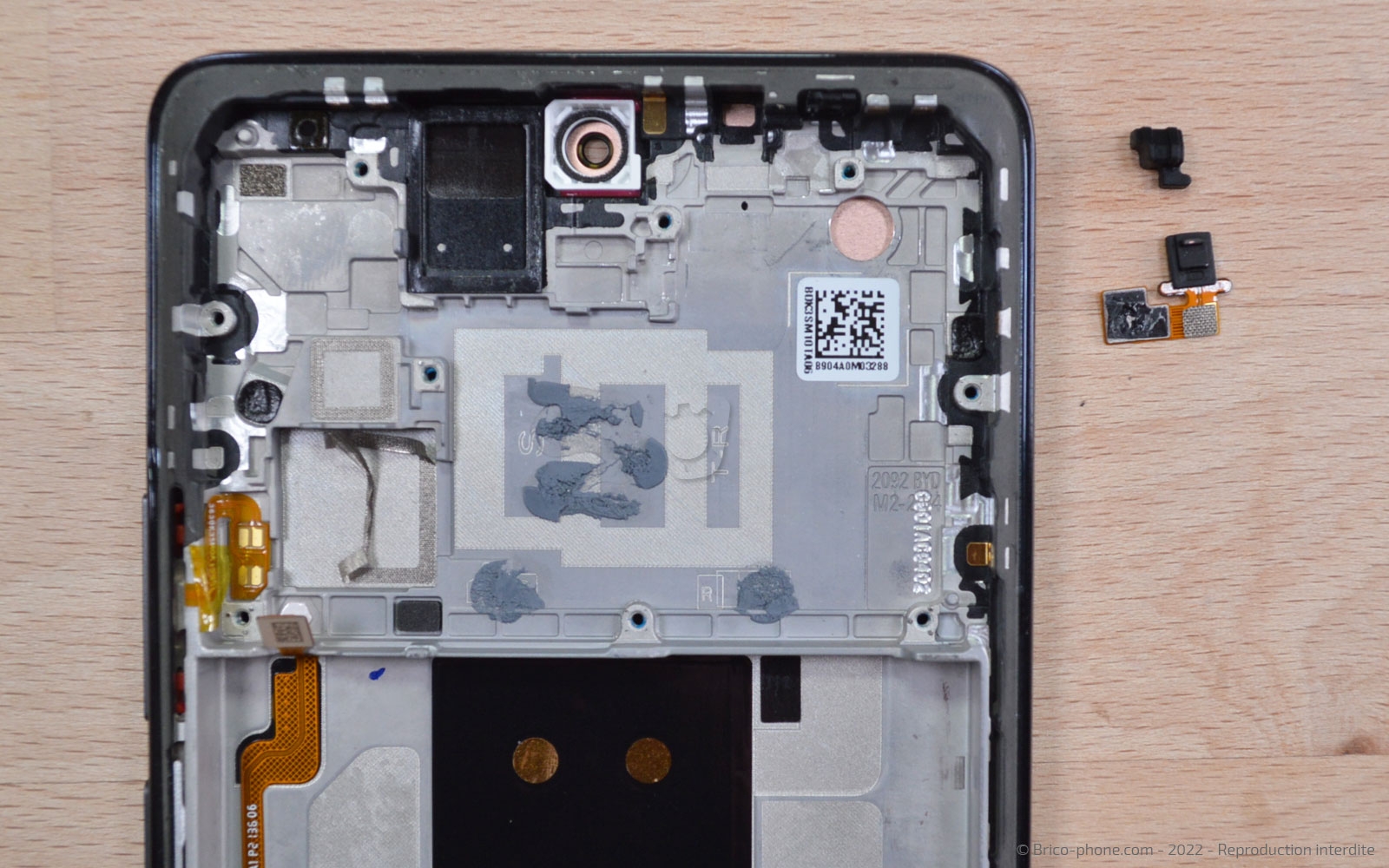

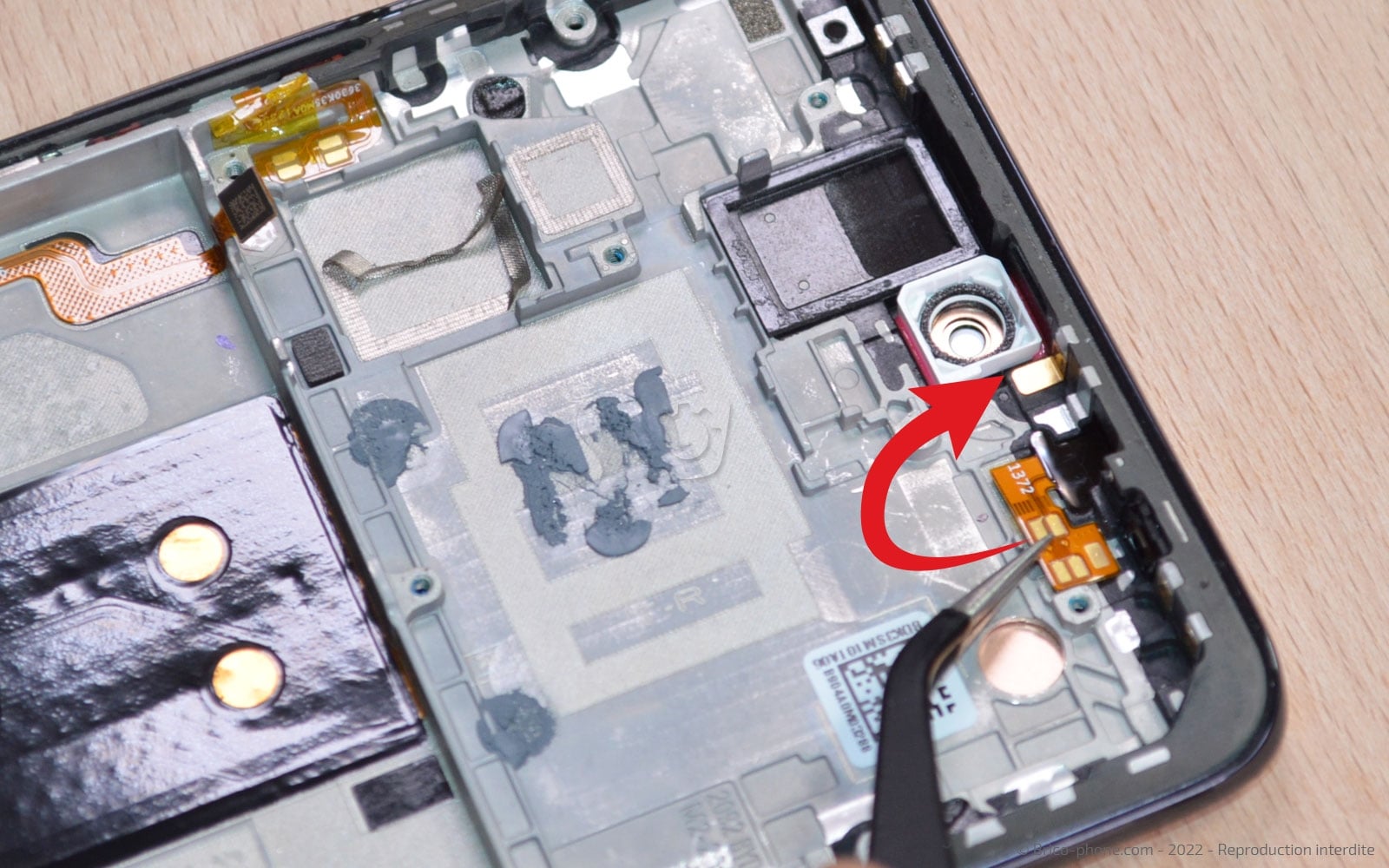

Etape 16 Retirer le capteur du bloc écran

Ôtez le cache en plastique situé sur le capteur.

Chauffe le composant avant de le décoller à l'aide de la brucelles.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 17

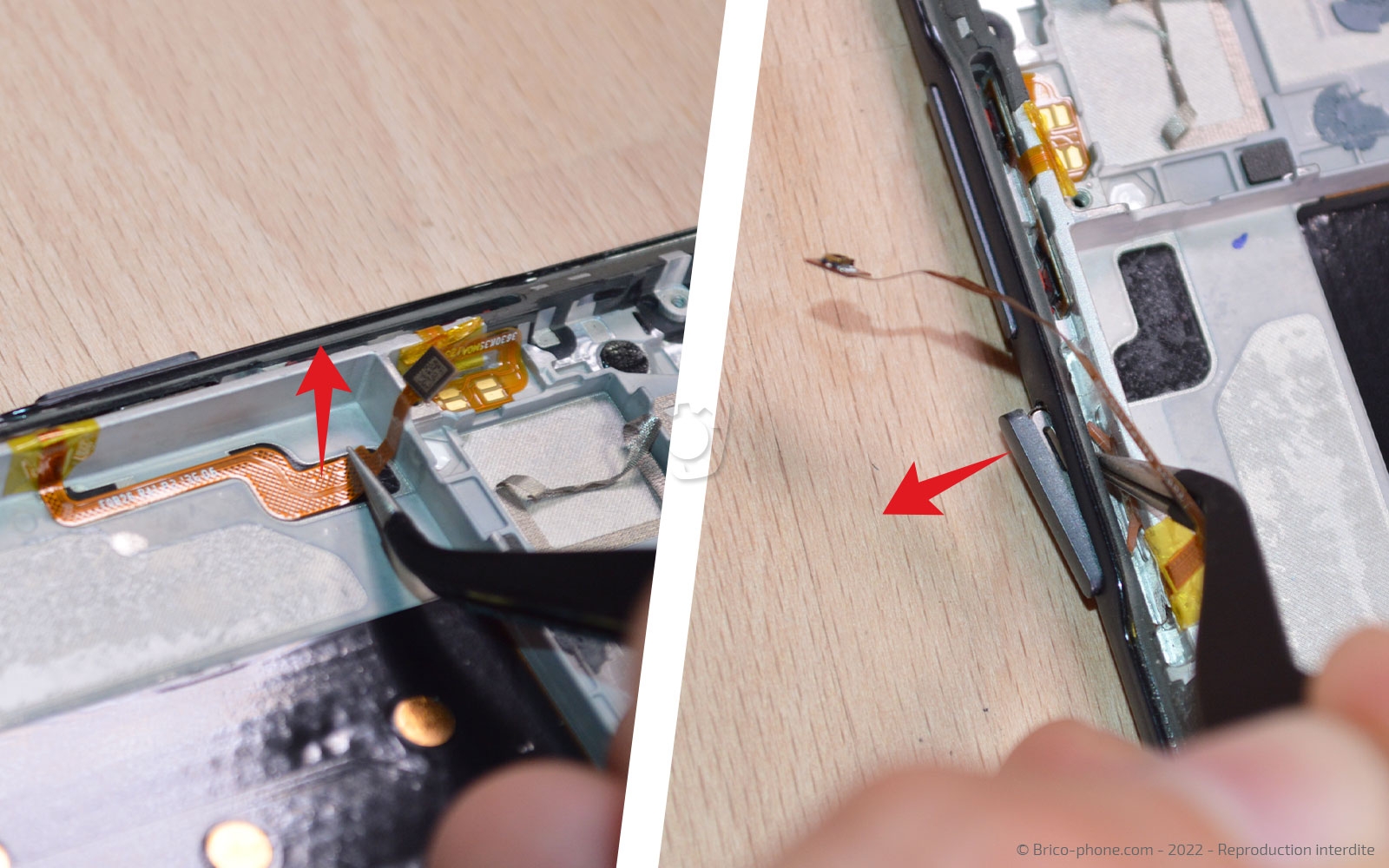

Etape 17 Enlever le bouton Power

Récupérez la plaquette métallique placée dans le rebord du châssis.

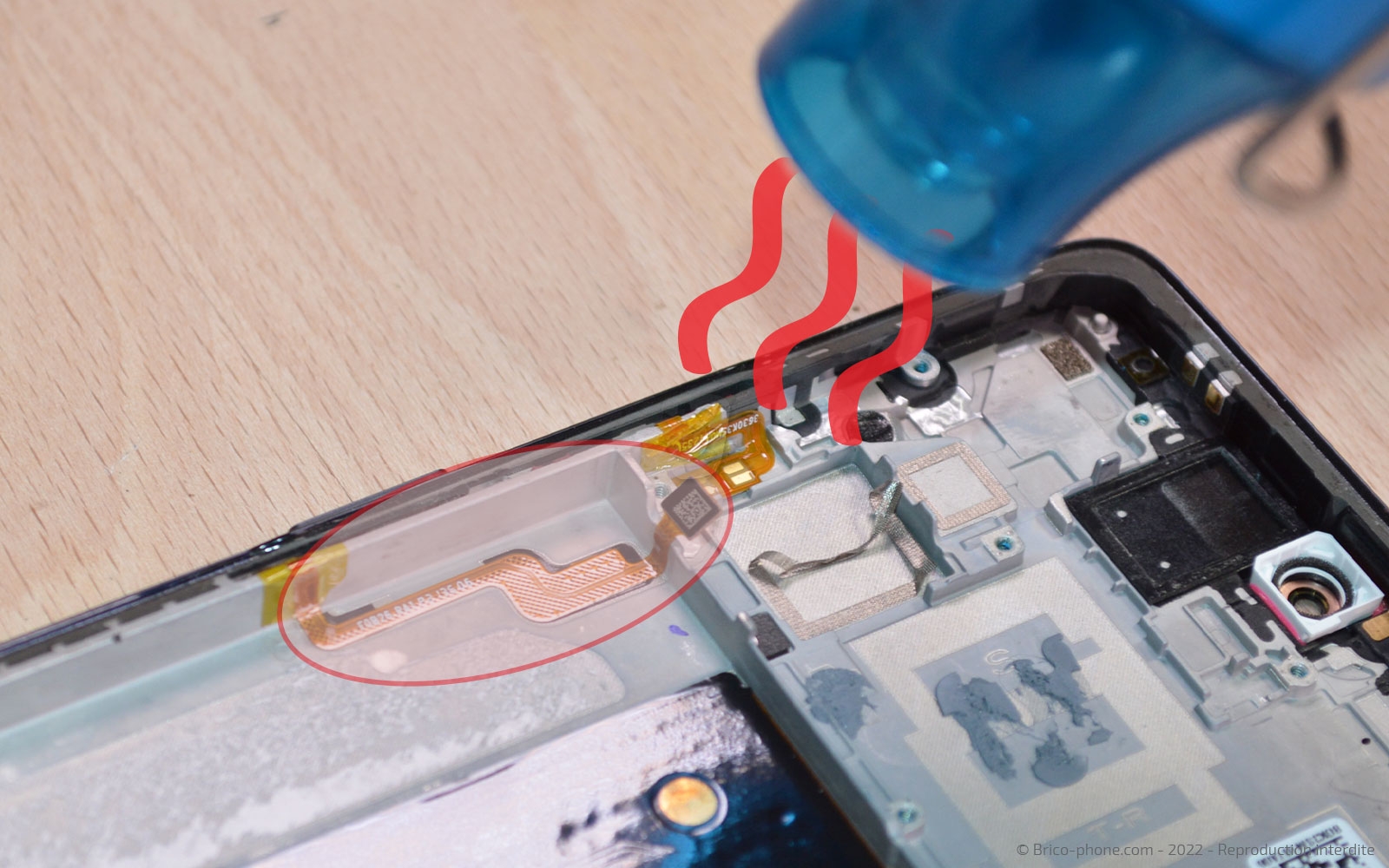

Ensuite, commencez par chauffer la nappe avant de la décoller avec la pincette.

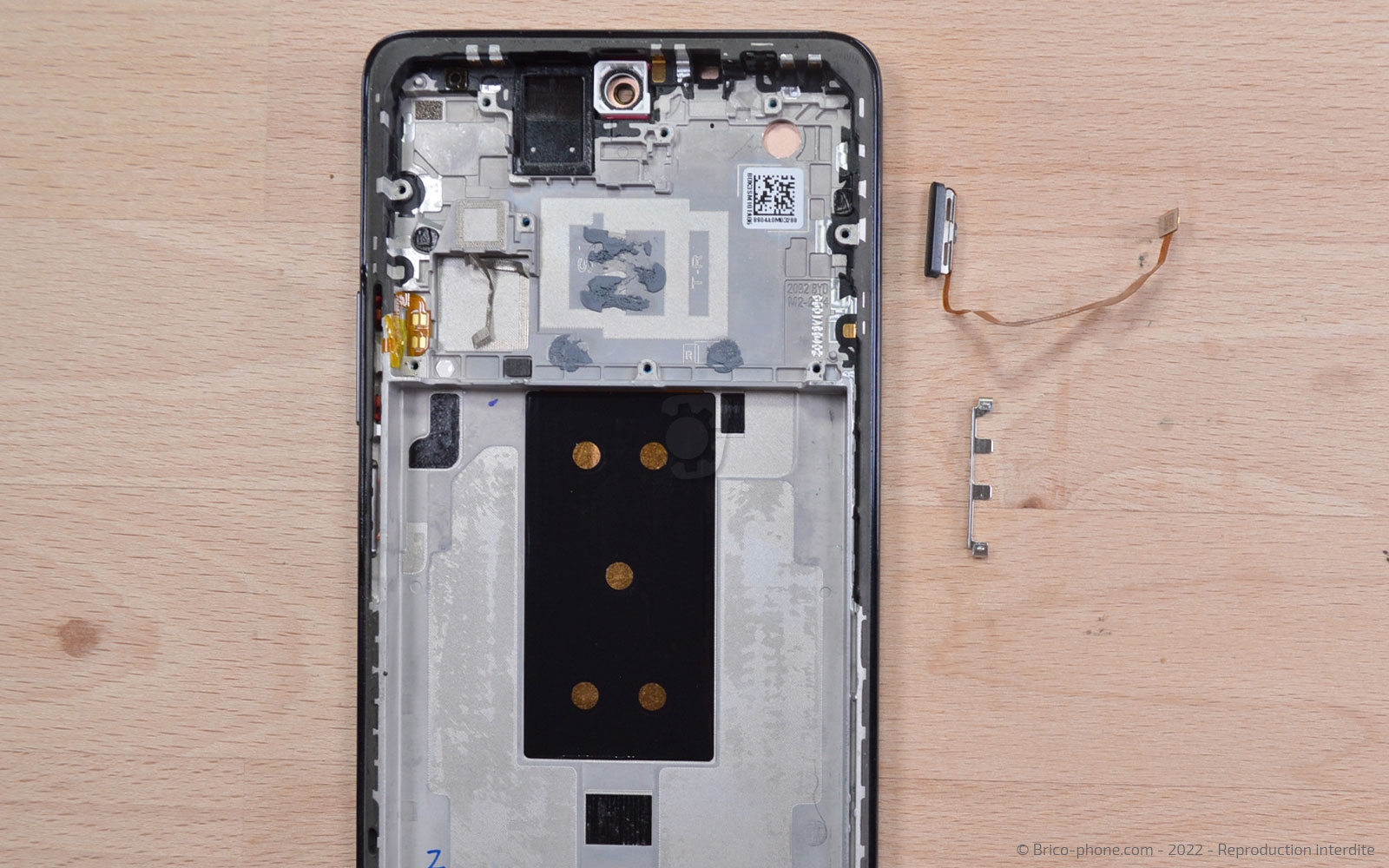

Poussez le bouton vers l'extérieur du châssis pour le récupérer.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 18

Etape 18 Libérer les caméras arrière

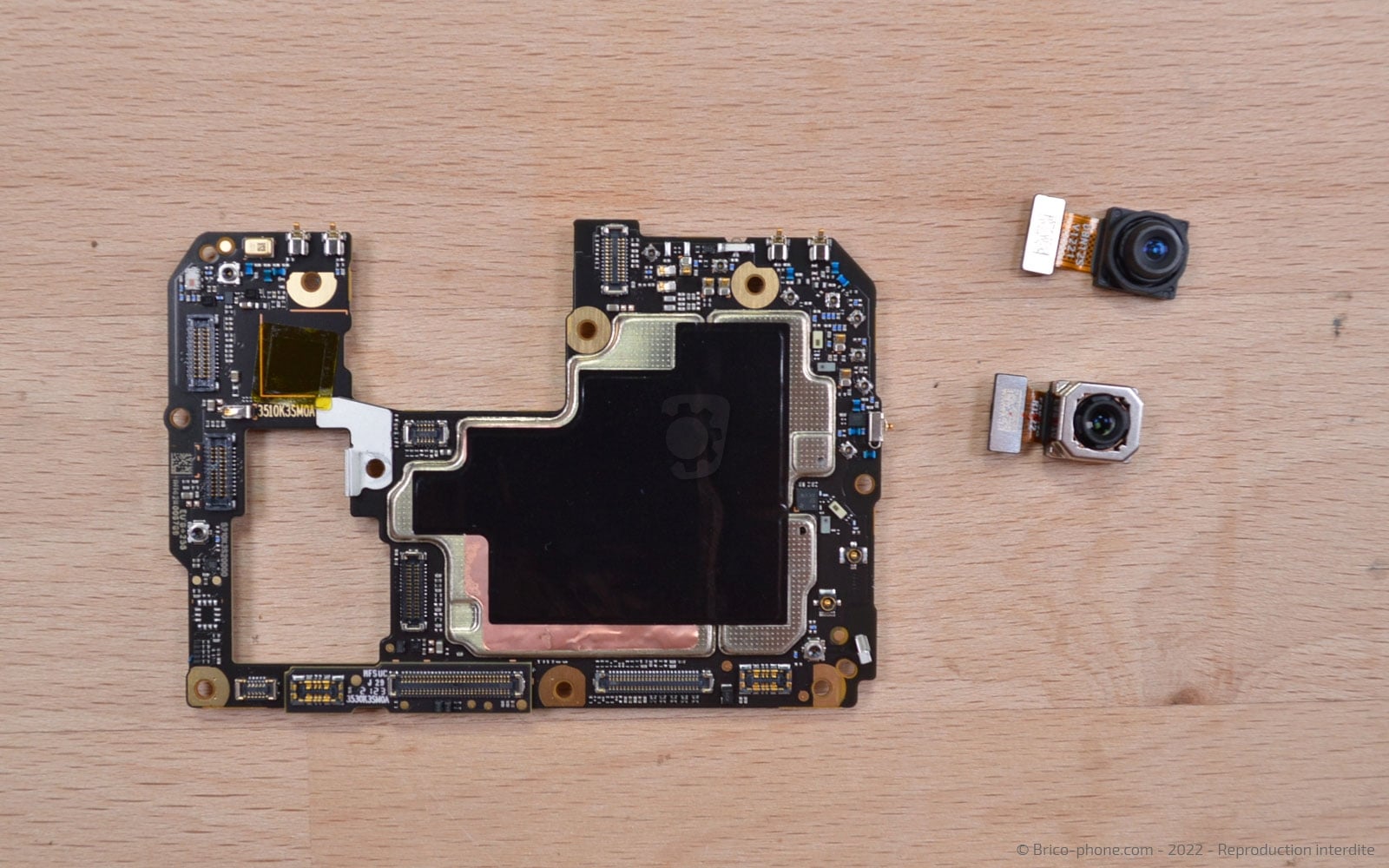

Déclipsez le câble coaxial puis débranchez les nappes des caméras arrière afin de les libérer de la carte mère.
Outils
Levier Nylon
Pince Brucelles
Etape 19

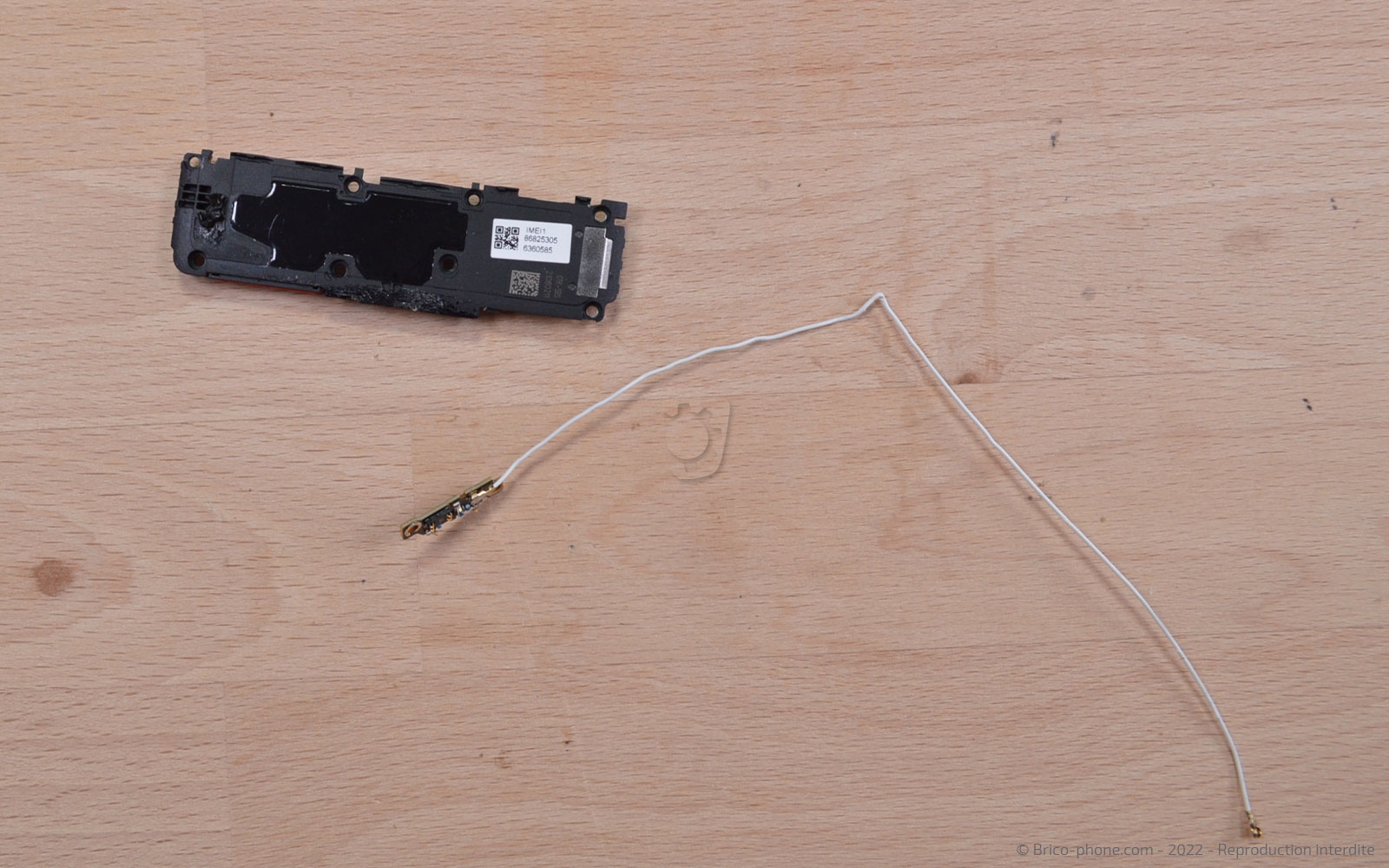

Etape 19 Détacher la carte réseau

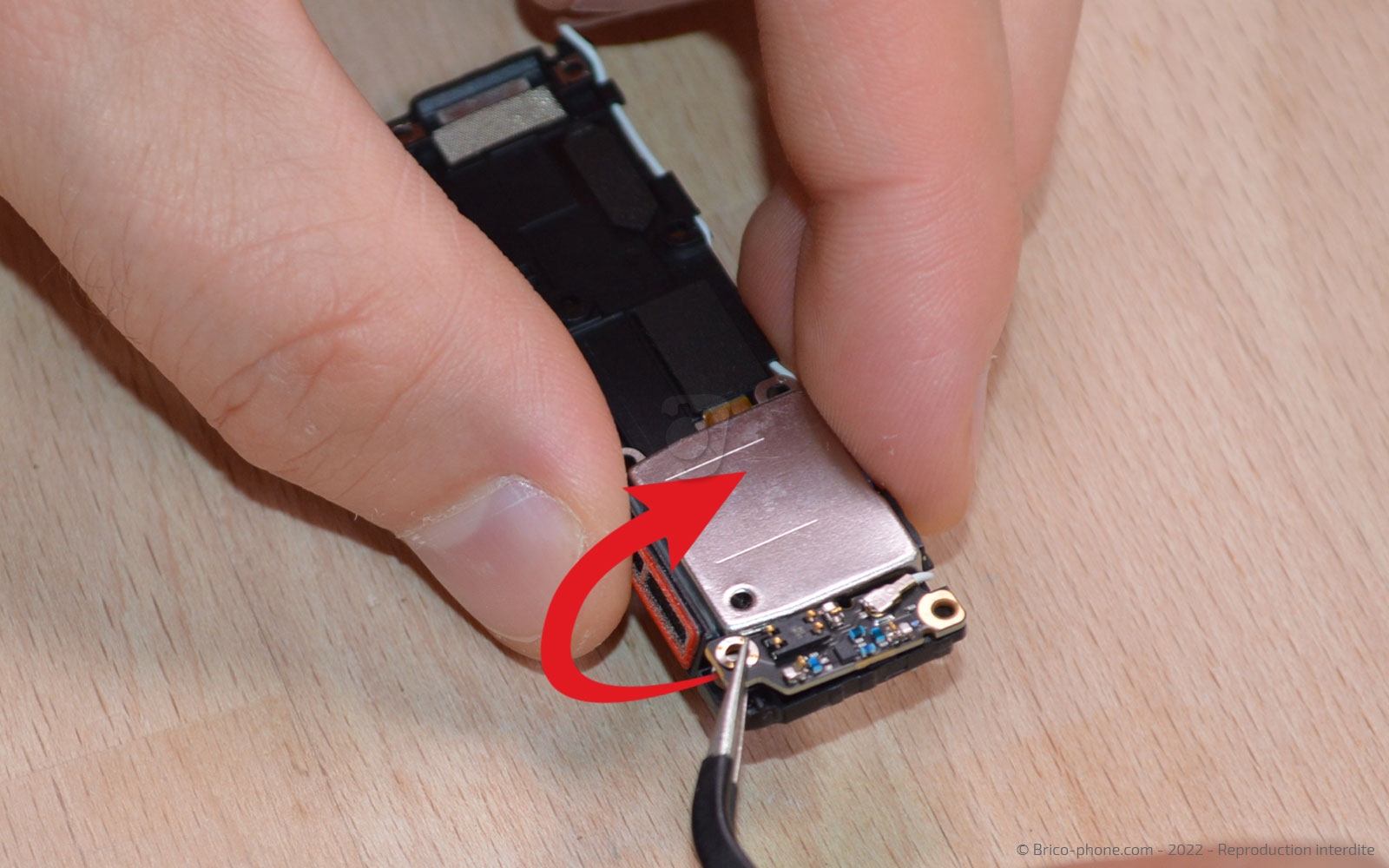

Sur le haut-parleur externe, vous trouverez une carte fille qui est à récupérer si vous devez changer le HP.

Chauffez cette dernière puis détachez-la du composant.
Outils
Pince Brucelles
Pièces
Haut-parleur externe pour Xiaomi 11T Pro 24.90€
Décapeur thermique petit modèle 14.90€
Etape 20

Etape 20 Chauffer l'écran

Sur l'écran, installez un adhésif si ce dernier est bien abîmé.

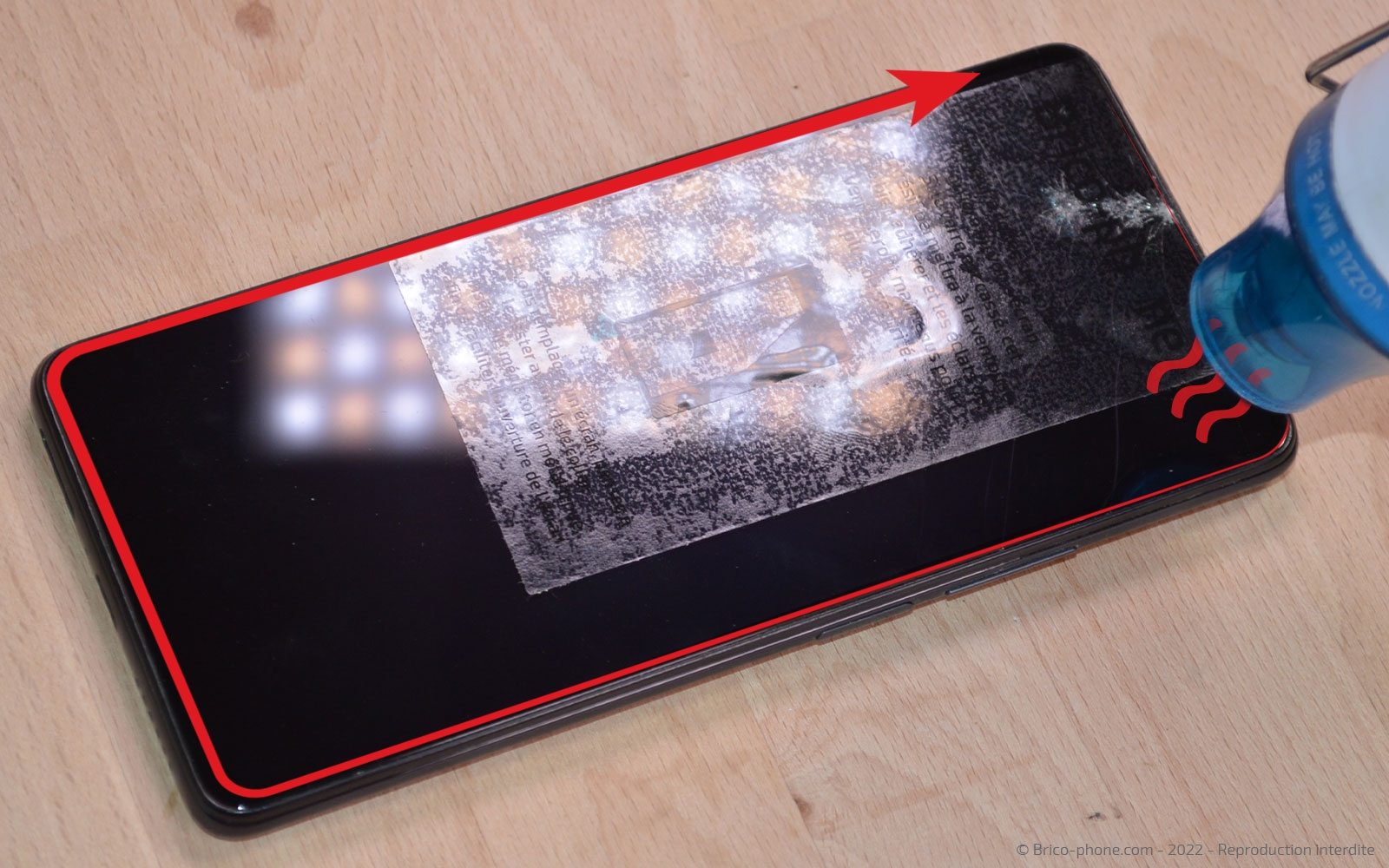

Ensuite, chauffez l'écran de la même manière que pour la vitre arrière (étape 2 de ce tutoriel).
Outils
Clé Allen Héxagonale
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 21

Etape 21 Séparer l'écran et le châssis

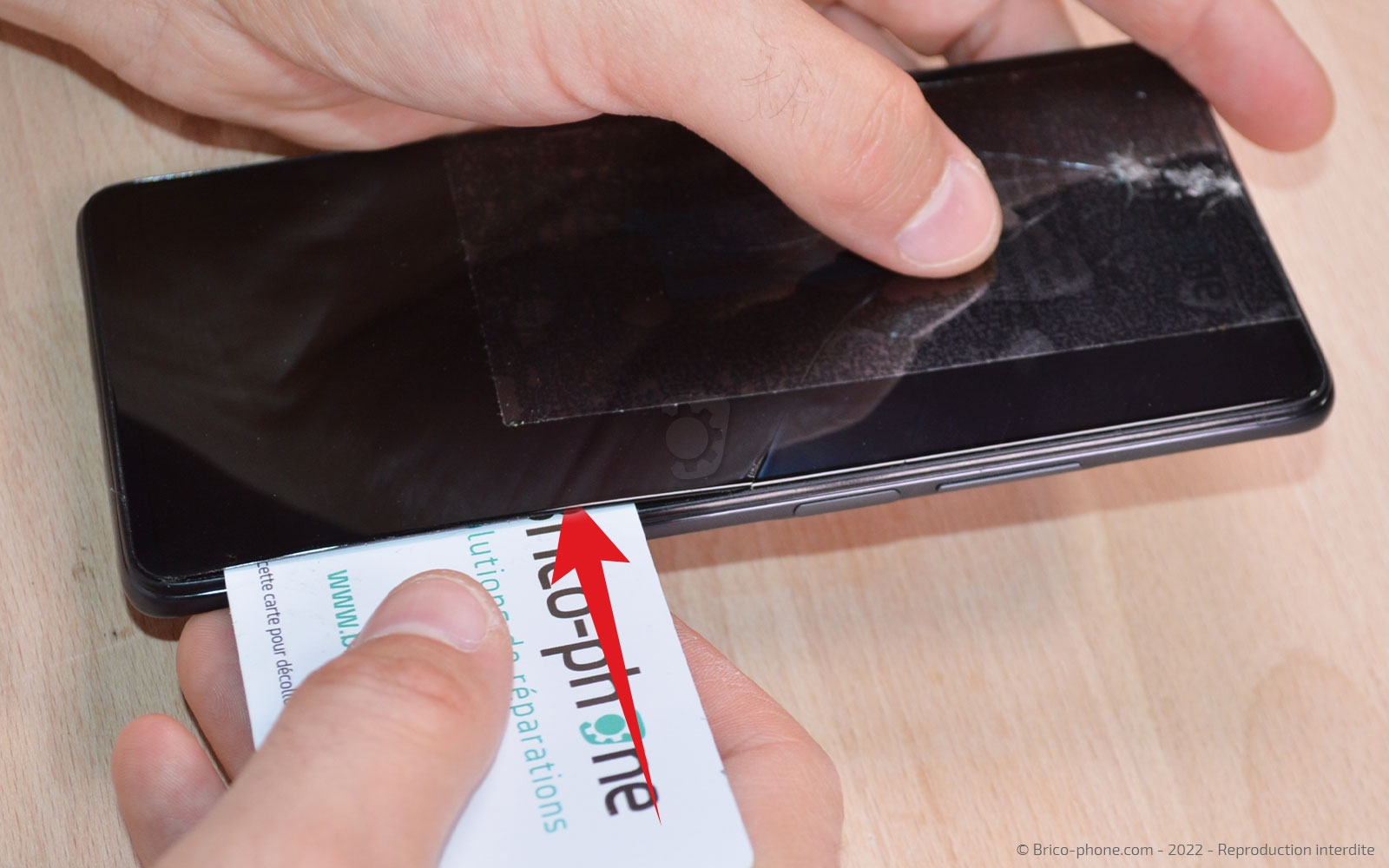

Insérez le médiator fin entre l'écran et le châssis en faisant attention à ne pas abîmé le joint noir (partie verte sur la photo n°1).

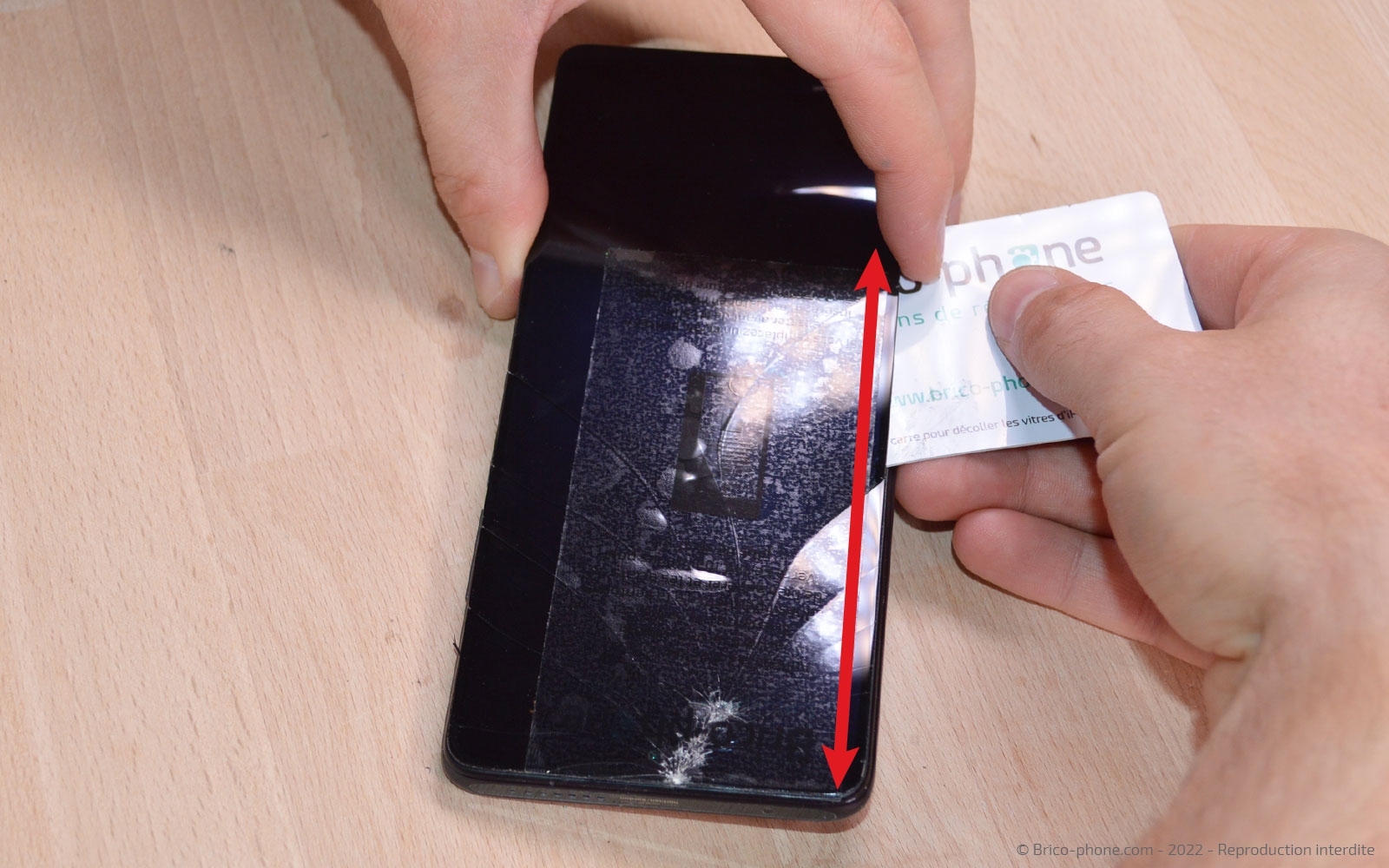

Une fois le médiator installé, remplacez le par une carte en PVC pour faciliter le décollage de la vitre et du LCD.
Vérifiez à bien prendre le LCD avec la carte cela vous facilitera la manipulation.

Enfin , séparez l'écran du châssis.
Outils
Carte PVC
Médiator
Pièces
Ecran vitre + dalle Amoled pré-monté pour Xiaomi 11T et 11T Pro 99.90€

Vue éclatée

Vous venez de démonter votre Xiaomi Mi 11T Pro, voici la photo de tous les composants de votre appareil.

Si vous souhaitez le remonter, suivez les étapes dans le sens contraire.
