Comment changer le connecteur de charge sur Core-M5

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Core-M5
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

La prise de charge ne rentre plus dans le connecteur.

Votre appareil ne reconnait plus de périphériques externes.

Vous avez besoin de changer le connecteur de charge de votre CrossCall Core M5 car celui-ci ne charge plus ? Ce tutoriel de réparation est fait pour vous.

Comptez seulement 30 minutes pour retrouver un téléphone comme neuf en suivant chaque étape de ce tuto.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Assurez-vous de commander la bonne pièce en vérifiant la compatibilité entre la pièce et le téléphone.

Pour connaitre votre modèle, composez le *#06# afin d'obtenir un numéro IMEI. Recopiez ce dernier sur notre page d'accueil pour connaitre le modèle de votre appareil.

Avant de passer à l'étape 1, préparez-vous un espace de travail propre et dégagé puis éteignez votre smartphone.
Sortez le tiroir de la carte Sim avec l'outil d'origine ou celui fourni dans votre kit d'outils.
Outils
SIM
Etape 1

Etape 1 Ouvrir le téléphone

A l'aide du tournevis hexagonal, ôtez les 14 vis de la coque arrière.

Pour éviter de perdre des vis, disposez-les sur le patron d'aide au montage offert avec votre commande.

Insérez le médiator entre le châssis et la coque afin de déclipser cette dernière.
Outils
Médiator
Etape 2

Etape 2 Déconnecter la batterie

Ôtez les 6 vis cruciformes de la plaquette intermédiaire.

Glissez le levier sous le support en plastique pour l'extraire du châssis.

Déconnectez la batterie avec le spudger pour travailler en toute sécurité le reste de la réparation.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 3

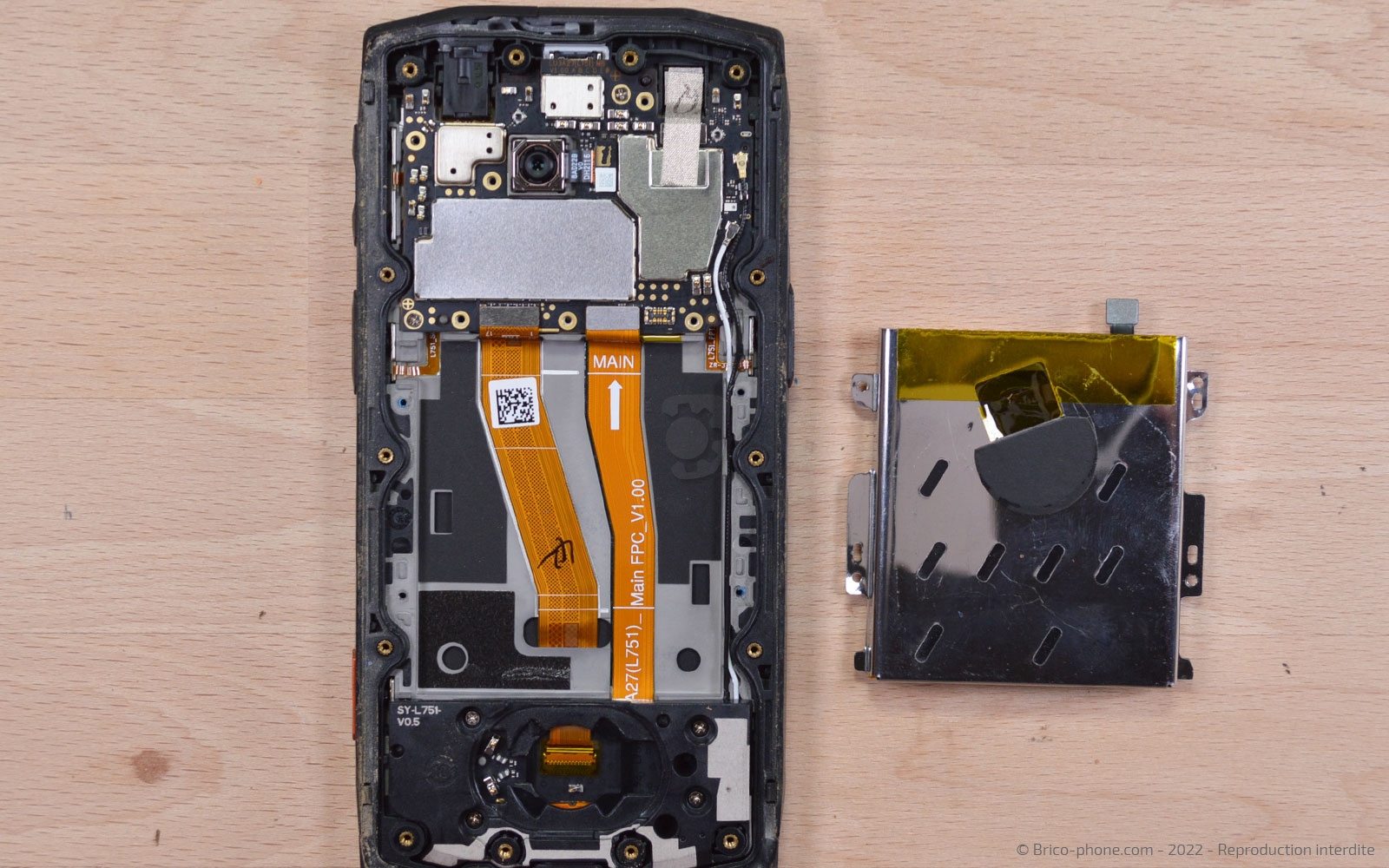

Etape 3 Sortir la batterie

Utilisez le tournevis cruciforme pour retirer les 4 vis de la plaquette métallique.

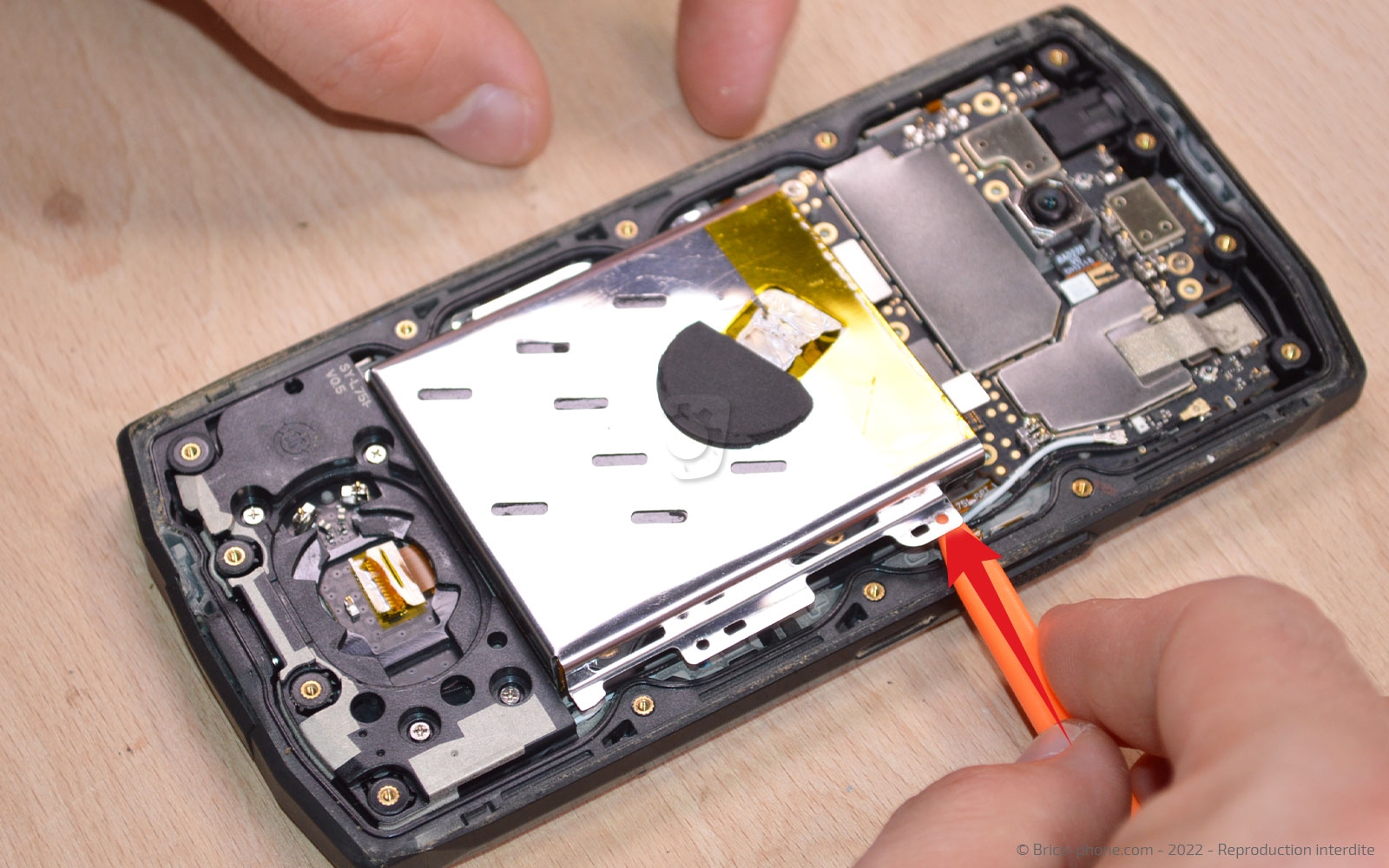

Passez la spatule sous le composant pour faire levier et le mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Retirer le support en plastique

Enlevez les 4 vis cruciformes avant d'enlever le support.

Puis, détachez les câbles coaxiaux avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 5

Etape 5 Libérer la plaquette fille

Otez l'adhésif présent sur la connectique du connecteur de charge.

Soulevez la partie marron orangé avec le spudger avant de tirer la nappe pour la déconnecter.

Enfin, retirez la dernière vis avec le tournevis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 6

Etape 6 Enlever la carte fille et le vibreur

Chauffez légèrement la plaquette avec un décapeur thermique ou votre propre sèche-cheveux.

Soulevez la carte fille en faisant attention aux connectiques du vibreur.

Glissez la brucelles sous le vibreur pour le décoller et récupérer les deux éléments.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Récupérer le connecteur de charge

Ôtez les deux vis cruciformes puis déconnectez la nappe du dock.

Décollez le connecteur de charge afin de le sortir du châssis.
Outils
Tournevis Cruciforme
Levier Nylon

Conseils pour le remontage

Installez le nouveau connecteur de charge avant de remonter étape par étape chaque élément de votre appareil.

Félicitations, vous venez de réparer votre CrossCall Core-M5 !
