Comment changer le connecteur de charge sur Mi 11 Lite 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 11 Lite 5G
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)

Vous avez des difficultés à insérer la prise de charge dans votre téléphone ? Votre appareil ne prend plus la charge ?

Remplacez le connecteur de charge grâce à ce tutoriel de réparation spécialement conçu pour vous aider pas à pas et vous permettre de retrouver un smartphone comme neuf.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, assurez-vous de commander la pièce détcahée compatibles avec votre mobile en vérifiant le modèle de votre appareil.
Pour cela, vous avez plusieurs possibilités. La première est de composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez ce dernier dans la case prévu à cet effet sur notre page d'accueil : https://www.brico-phone.com. Brico-phone vous indique de quel modèle il s'agit ainsi que des produits compatibles.
Vous pouvez également vérifier avec le modèle inscrit au dos du téléphone.

Une fois le produit commandé et reçu, installez-vous dans un espace propre et dégagé avec les outils et le tutoriel à portée de mains.

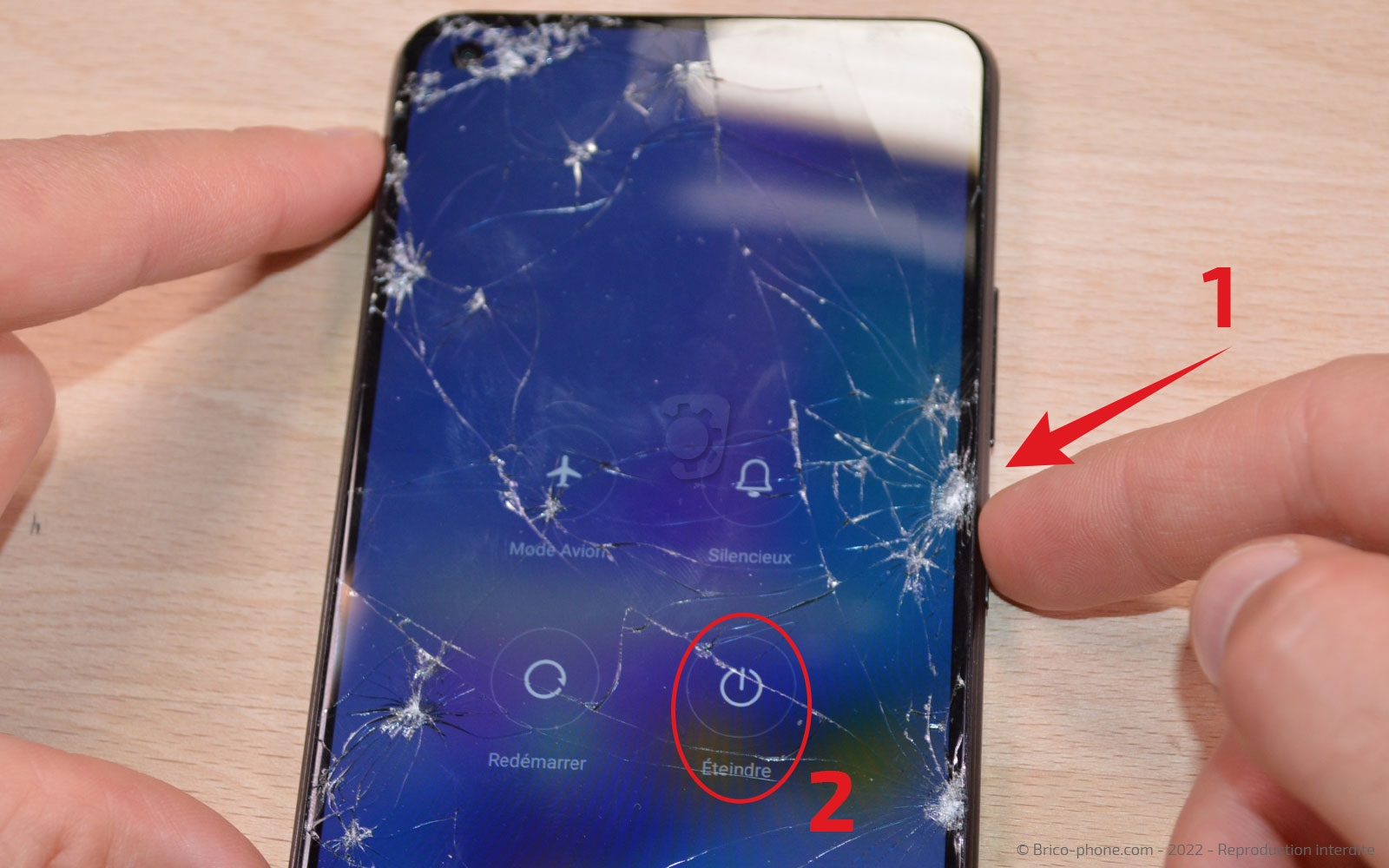

Eteignez votre appareil en pressant le bouton Power et en sélectionnant le menu "éteindre".
Il ne vous reste plus qu'à extraire le tiroir de la carte Sim pour commencer réellement la réparation.
Outils
SIM
Etape 1

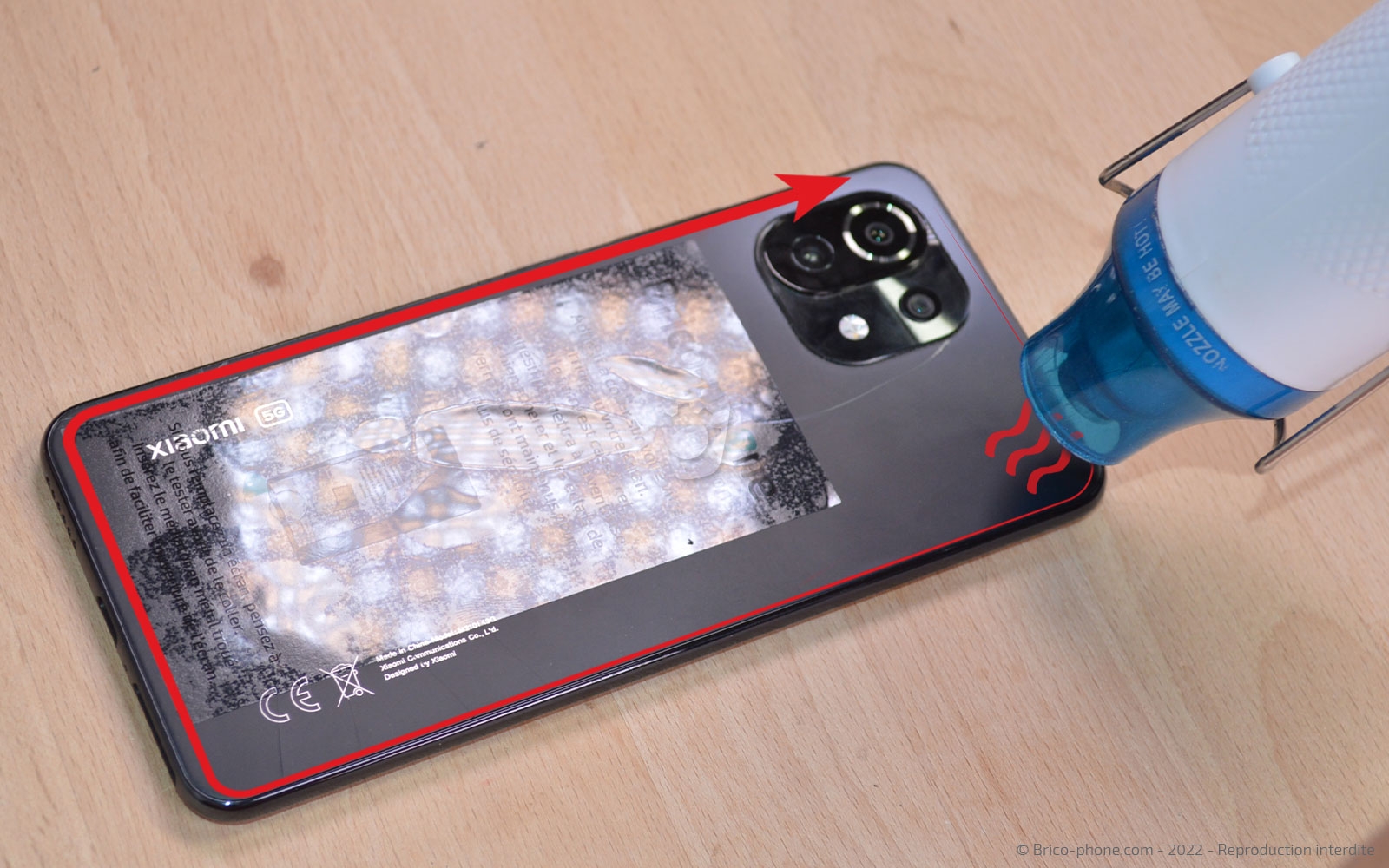

Etape 1 Chauffer la vitre arrière

A l'aide du coussin chauffant, d'un décapeur thermique ou de votre propre sèche-cheveux, chauffez la vitre arrière.

Si vous optez pour le premier produit, il vous faudra passer le coussin au micro-ondes environ 2 minutes au préalable.
Autrement, si vous avez choisi le décapeur ou votre sèche-cheveux, il vous suffit de passer l'outil sur tout le tour du téléphone.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

Etape 2 Ouvrir le téléphone

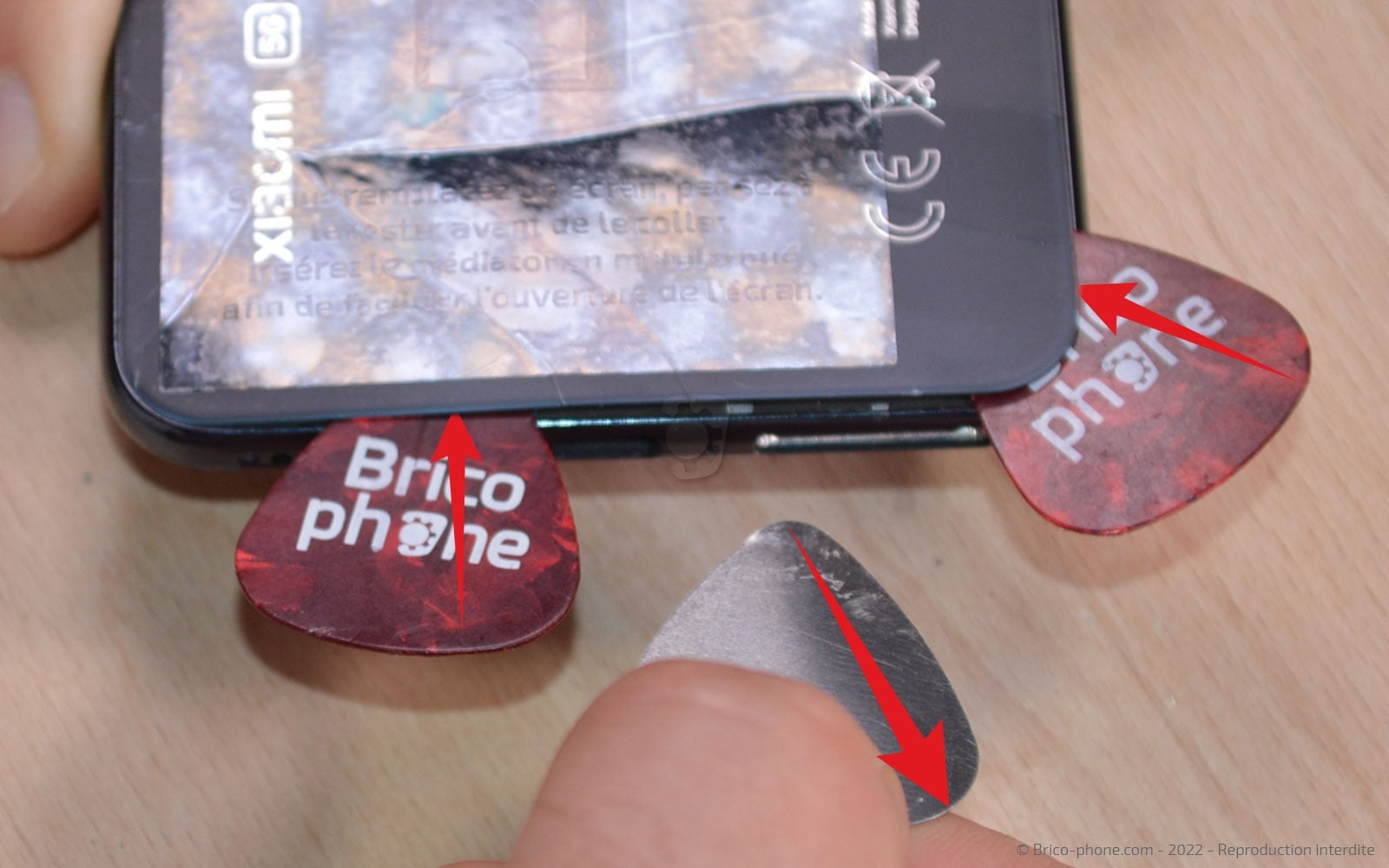

Insérez le médiator en métal troué entre le châssis et la vitre arrière pour créer un interstice.

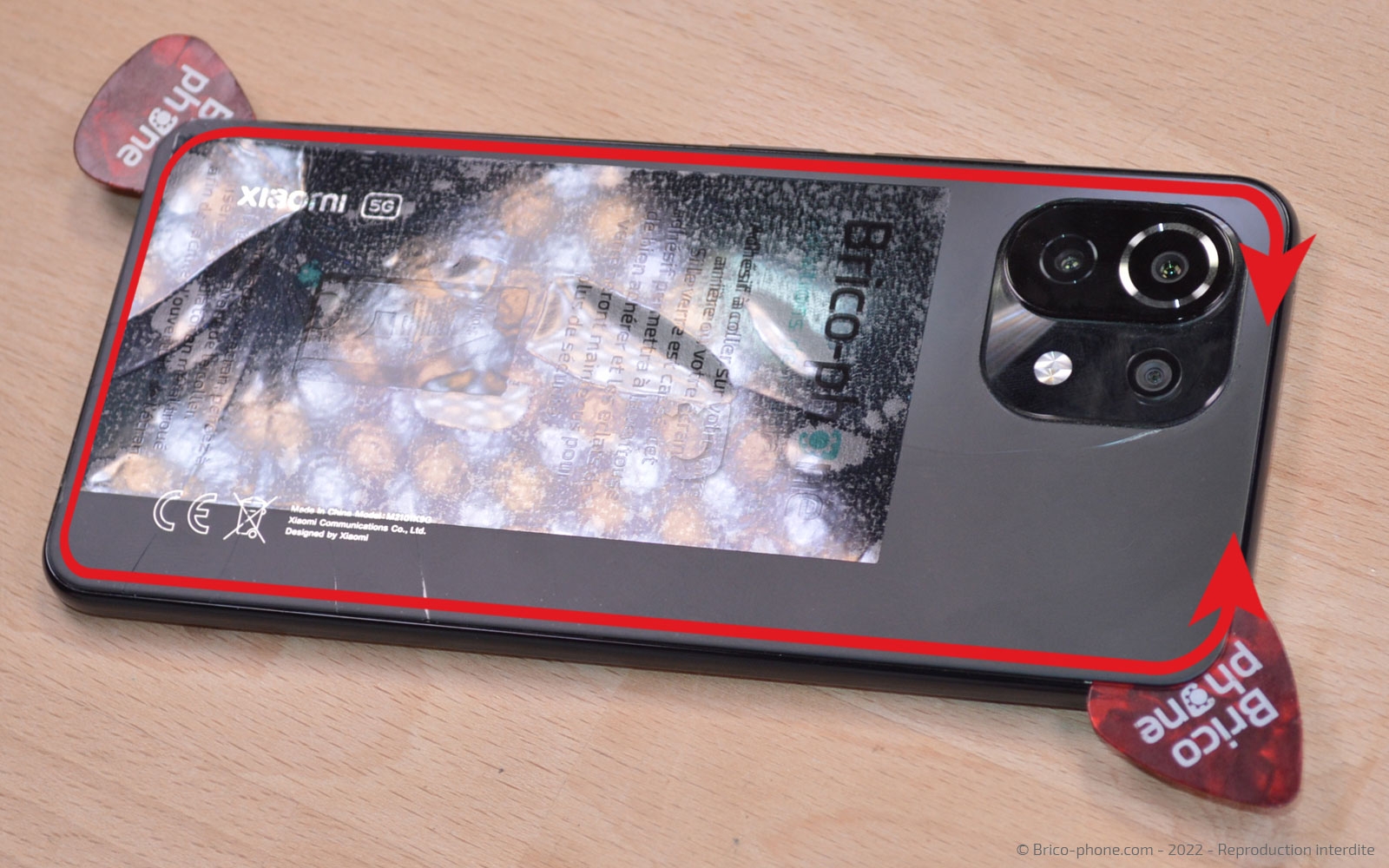

Remplacez le médiator métallique par ceux en plastique puis décollez petit à petit la vitre arrière en glissant les médiators le long du châssis.

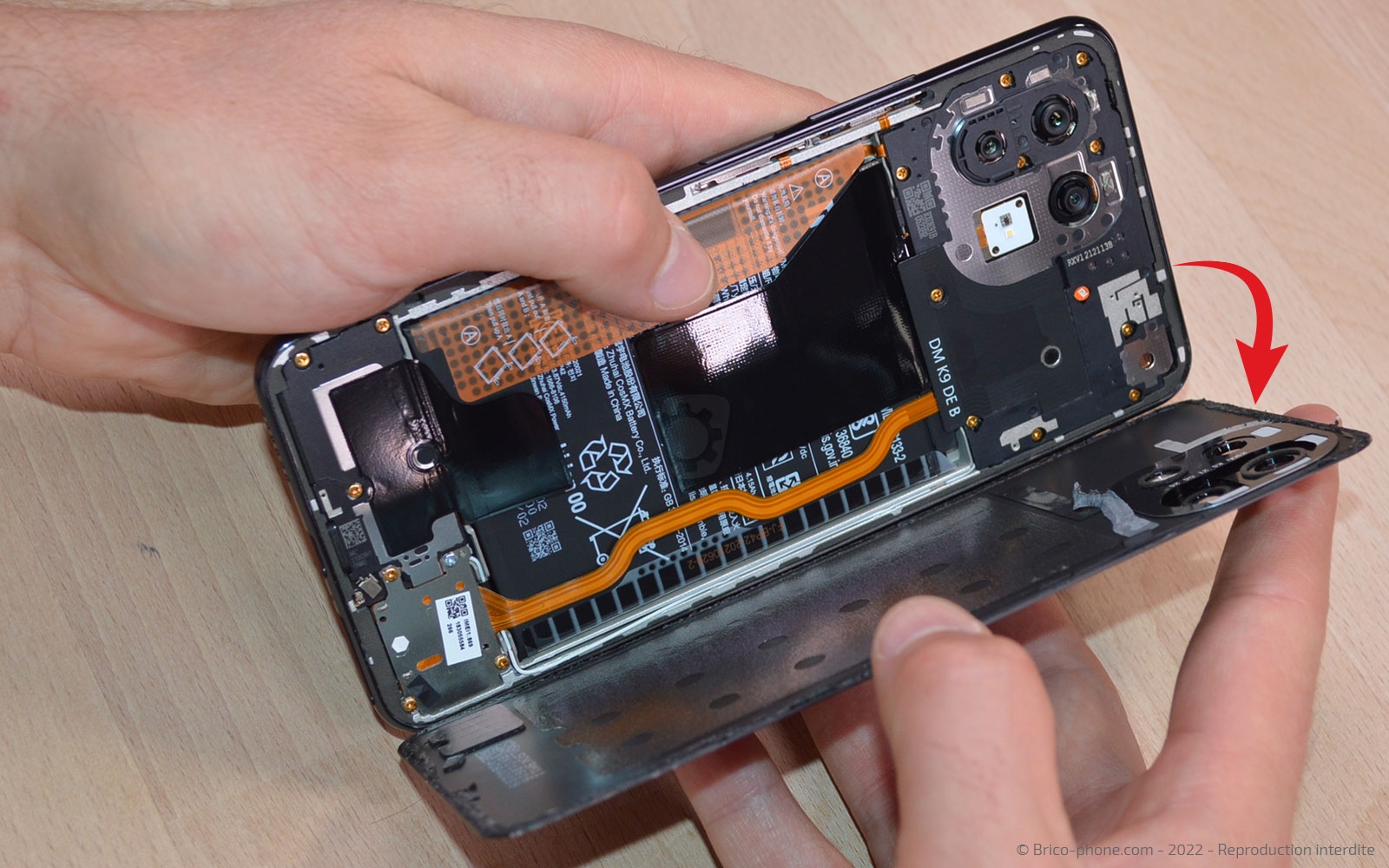

Une fois le tout complet effectué, séparez le châssis et la coque.
Outils
Médiator
Pièces
Vitre arrière compatible pour Xiaomi 11 Lite 5G NE & Mi 11 Lite Noir 16.90€
Etape 3

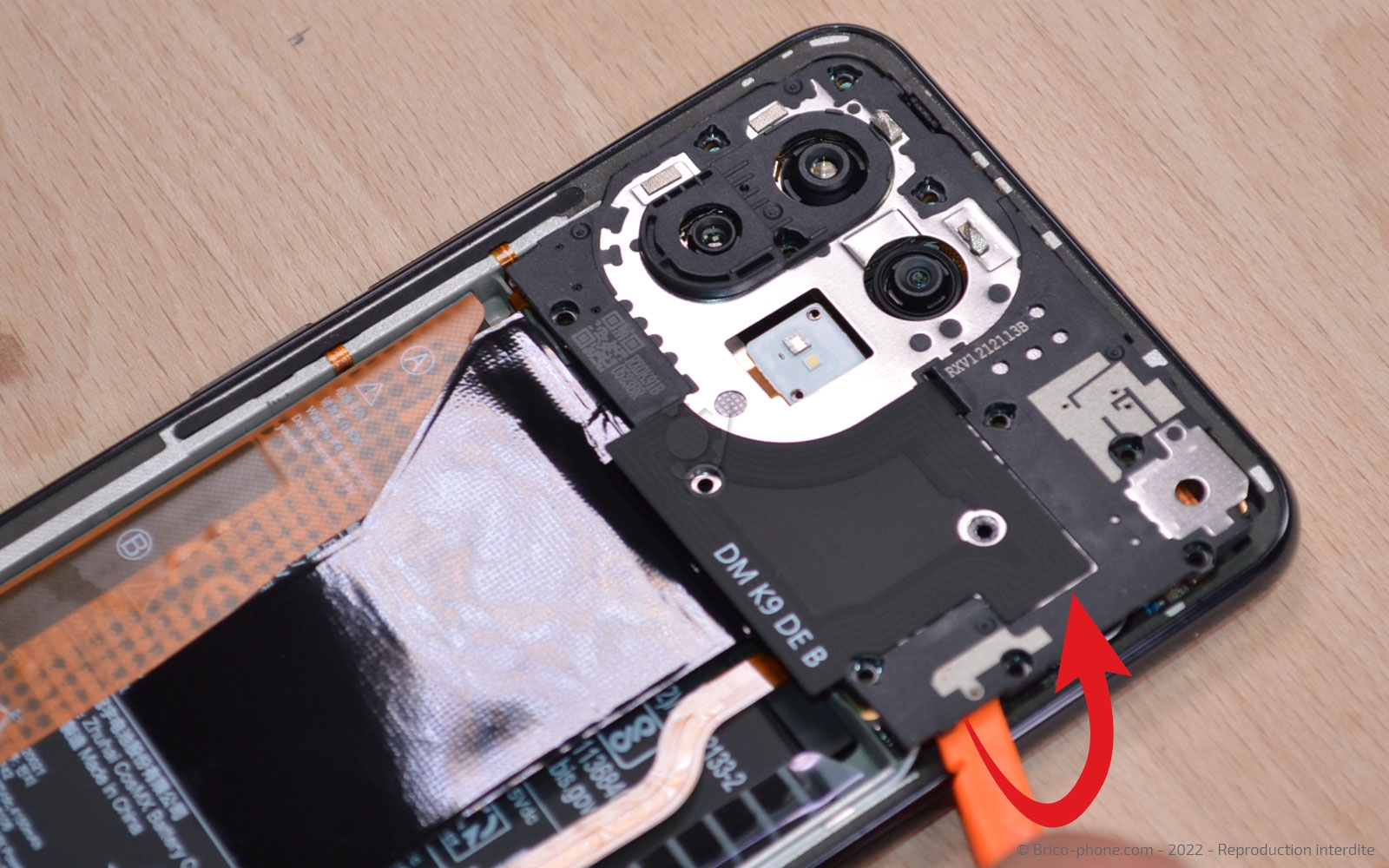

Etape 3 Ôter la plaquette NFC

Pour accéder à la carte mère, il vous faut retirer les 11 vis à l'aide du tournevis cruciforme.

Insérez le levier sous la plaquette pour la déclipser de châssis de votre appareil.

Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Déconnecter la batterie

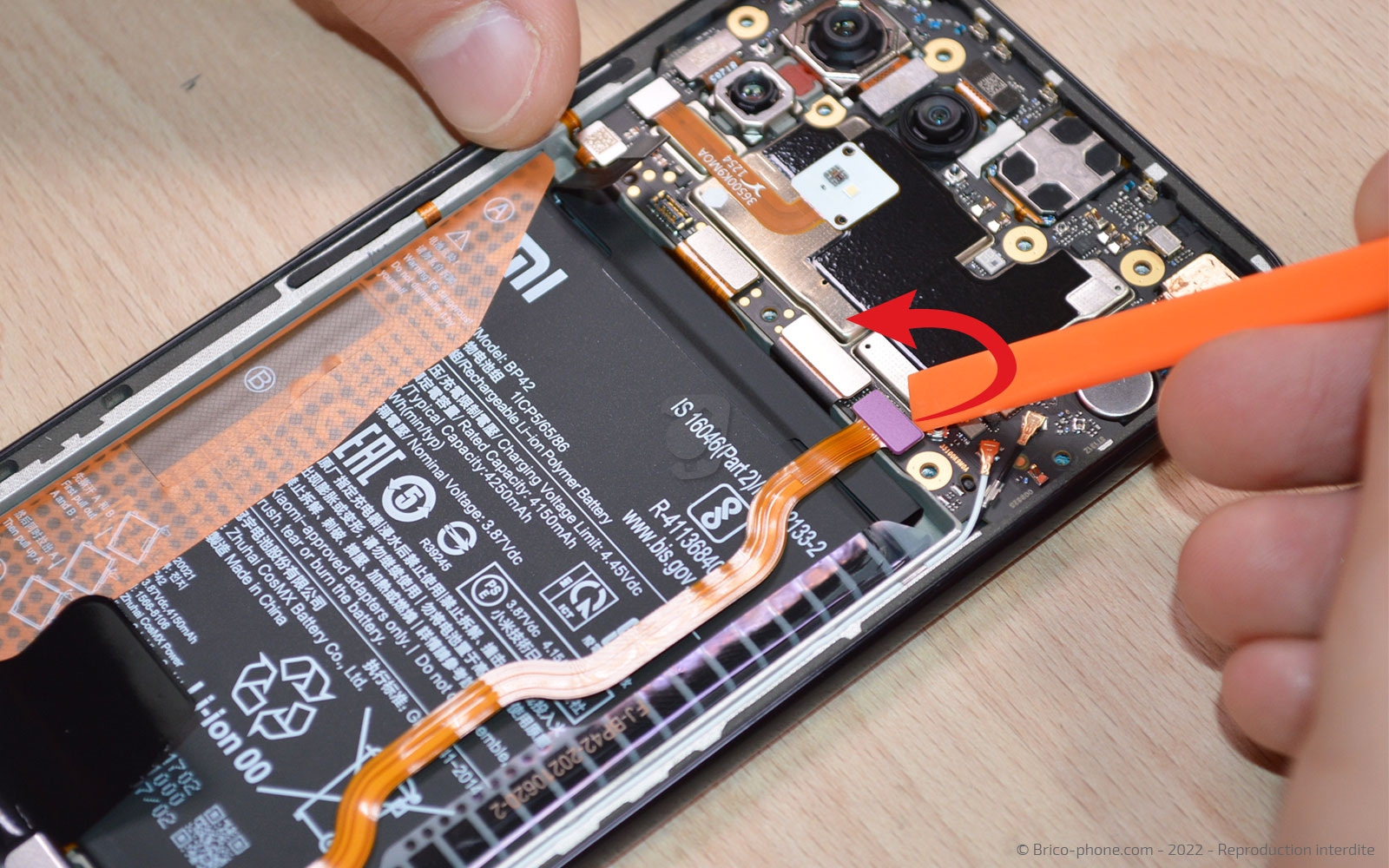

Glissez le spudger sous la nappe de la batterie pour la déconnecter et pouvoir travailler en toute sécurité.
Outils
Levier Nylon
Etape 5

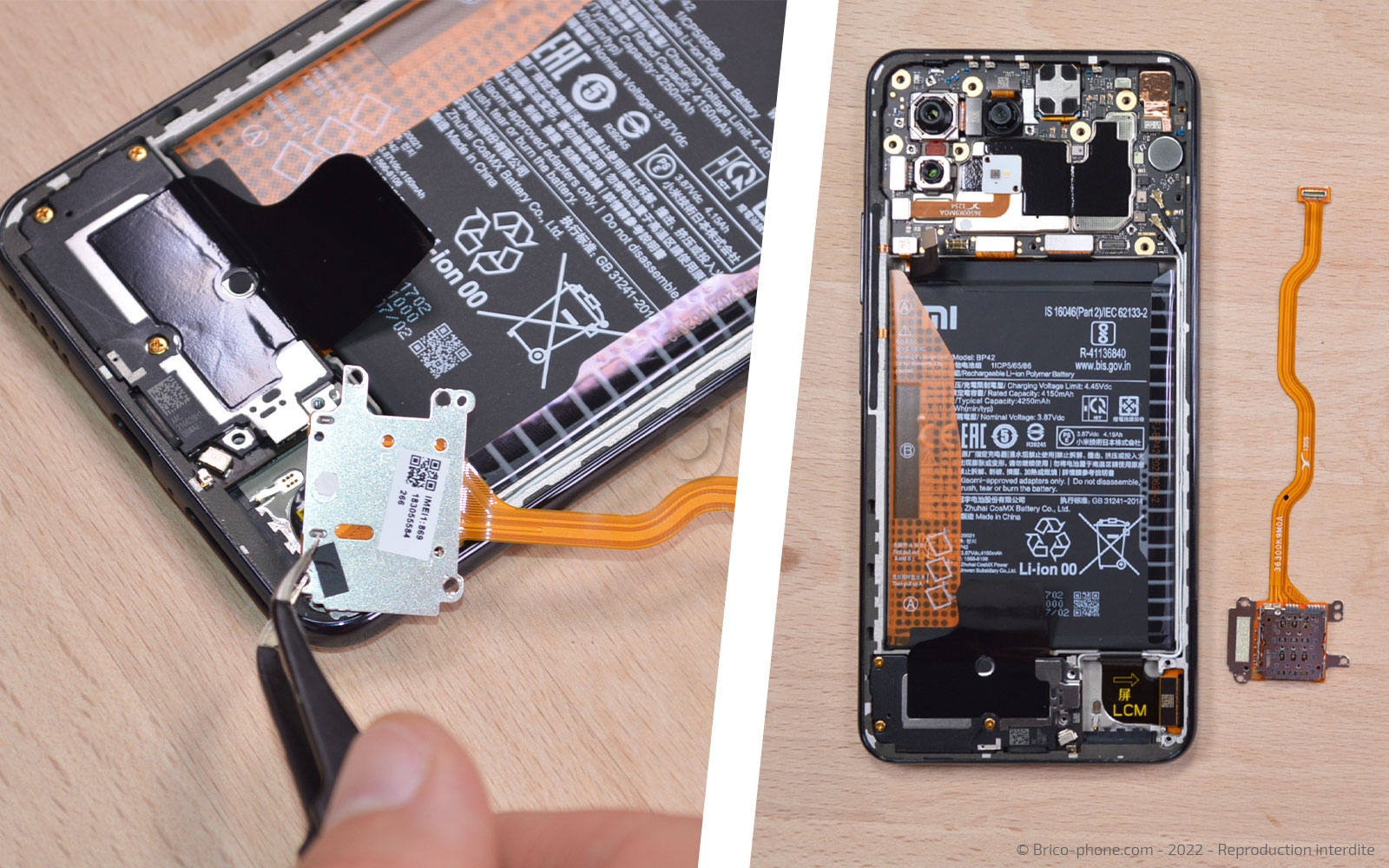

Etape 5 Récupérer le lecteur de carte Sim

Ôtez les 4 vis du lecteur de carte Sim puis il vous faut déconnecter la nappe de ce dernier.

Saisissez avec la brucelles le composant pour le mettre de coté et accéder aux autres éléments de votre Xiaomi Mi 11 Lite.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 6

Etape 6 Sortir le haut-parleur externe

Retirez les vis à l'aide du tournevis cruciforme avant de glisser le levier sous le composant pour l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Libérer le connecteur de charge cassé

Déconnectez la nappe de la rallonge puis retournez le dock afin de pouvoir détachez la connectique du câble coaxial.

Vous pouvez alors mettre de coté le connecteur de charge endommagé.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Ôtez les stickers de protection du nouveau dock avant de remonter chaque étape pour bien réinstaller les éléments retirés précédemment.

Nettoyez le châssis des restes de stickers avant de poser la colle B-7000 sur tout le contour du téléphone.
Laissez sécher environ 45 minutes à l'aide de pinces ou de livres.

Retirez les résidus de colle en utilisant une lingette imbibée.
Outils
Colle
Adhésif Ecran
Pièces
Pince à ressort 6.90€
