Comment changer l'écran seul (vitre + LCD) sur Mi 11 Lite 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 11 Lite 5G
Réparation
Note de réparabilité 11/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran est abîmé, rayé...

Vous rencontrez des problèmes d'affichage.

Une chute et l'écran de votre téléphone s'est brisé ? L'affichage de vitre appareil présente des traits ?

Remplacez vous-même l'écran de votre Xiaomi Mi 11 lite en moins d'une heure grâce à ce tutoriel complet de réparation.

Il reprend chaque étape et chaque manipulation pour vous permettre de retrouver un téléphone comme neuf à moindre coût.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, assurez-vous de commander la pièce détcahée compatibles avec votre mobile en vérifiant le modèle de votre appareil.
Pour cela, vous avez plusieurs possibilités. La première est de composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez ce dernier dans la case prévu à cet effet sur notre page d'accueil : https://www.brico-phone.com. Brico-phone vous indique de quel modèle il s'agit ainsi que des produits compatibles.
Vous pouvez également vérifier avec le modèle inscrit au dos du téléphone.

Une fois le produit commandé et reçu, installez-vous dans un espace propre et dégagé avec les outils et le tutoriel à portée de mains.
Eteignez votre appareil en pressant le bouton Power et en sélectionnant le menu "éteindre".

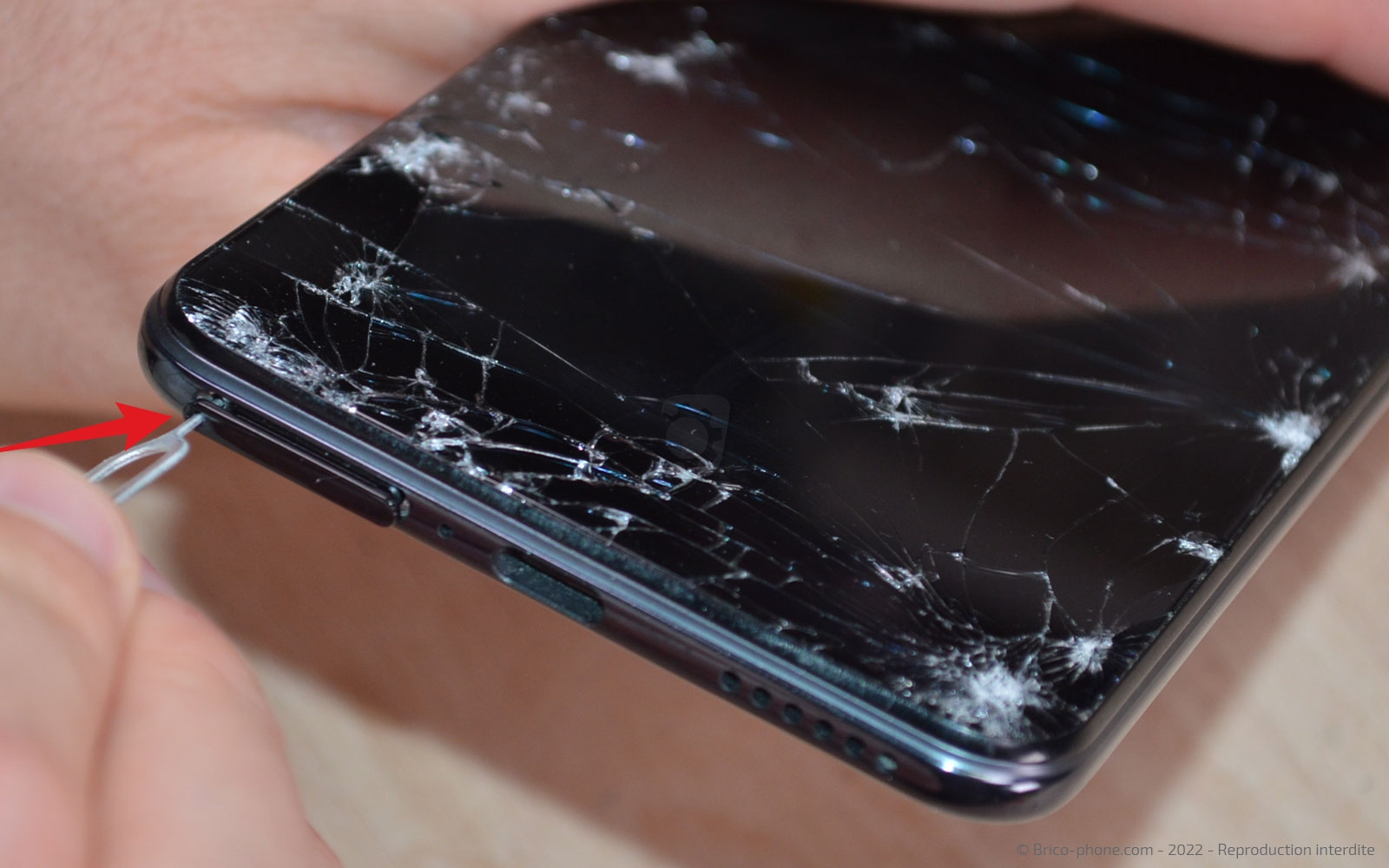

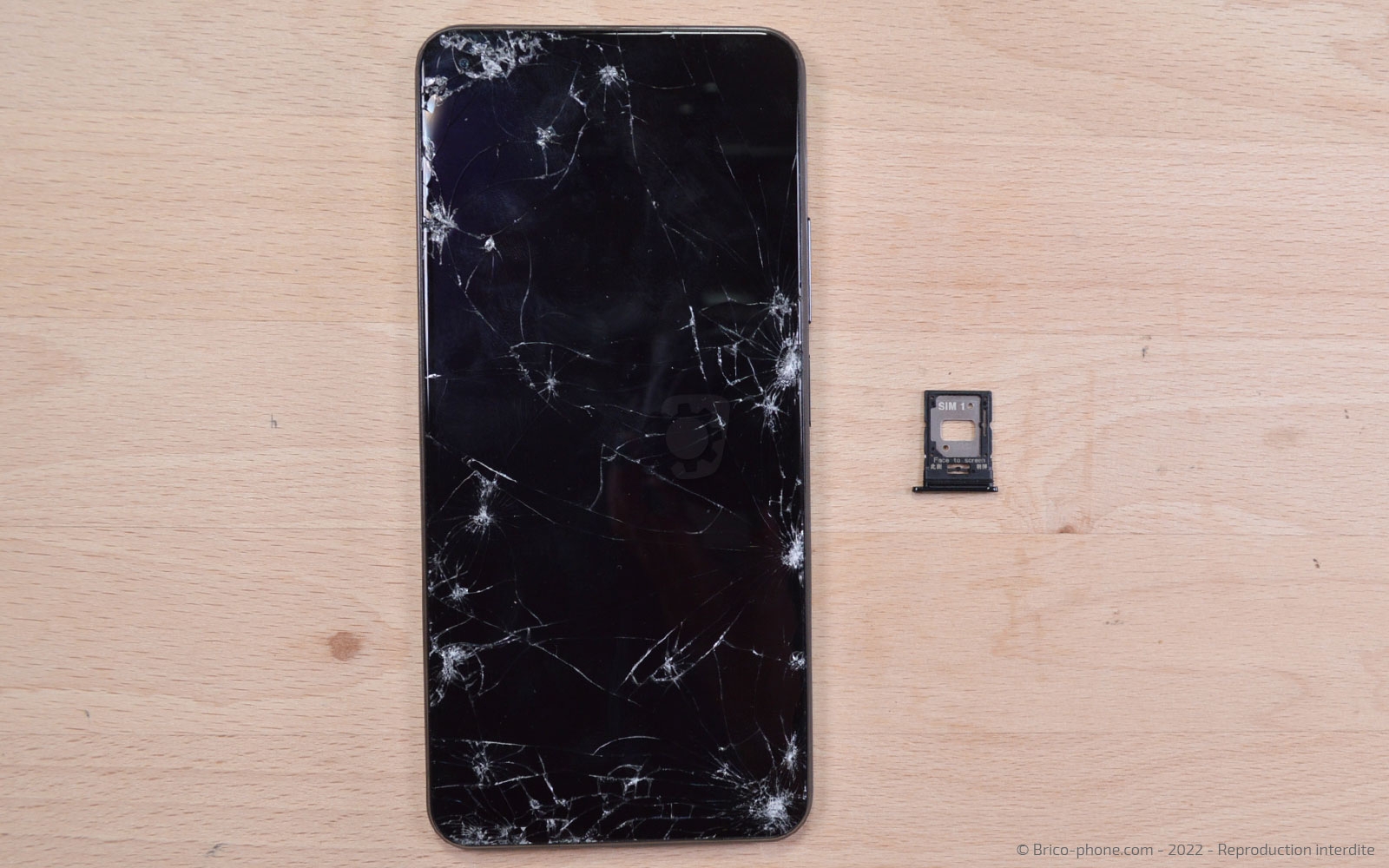

Il ne vous reste plus qu'à extraire le tiroir de la carte Sim pour commencer réellement la réparation.
Outils
SIM
Etape 1

Etape 1 Chauffer la vitre arrière

A l'aide du coussin chauffant, d'un décapeur thermique ou de votre propre sèche-cheveux, chauffez la vitre arrière.

Si vous optez pour le premier produit, il vous faudra passer le coussin au micro-ondes environ 2 minutes au préalable.
Autrement, si vous avez choisi le décapeur ou votre sèche-cheveux, il vous suffit de passer l'outil sur tout le tour du téléphone.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

Etape 2 Ouvrir le téléphone

Insérez le médiator en métal troué entre le châssis et la vitre arrière pour créer un interstice.

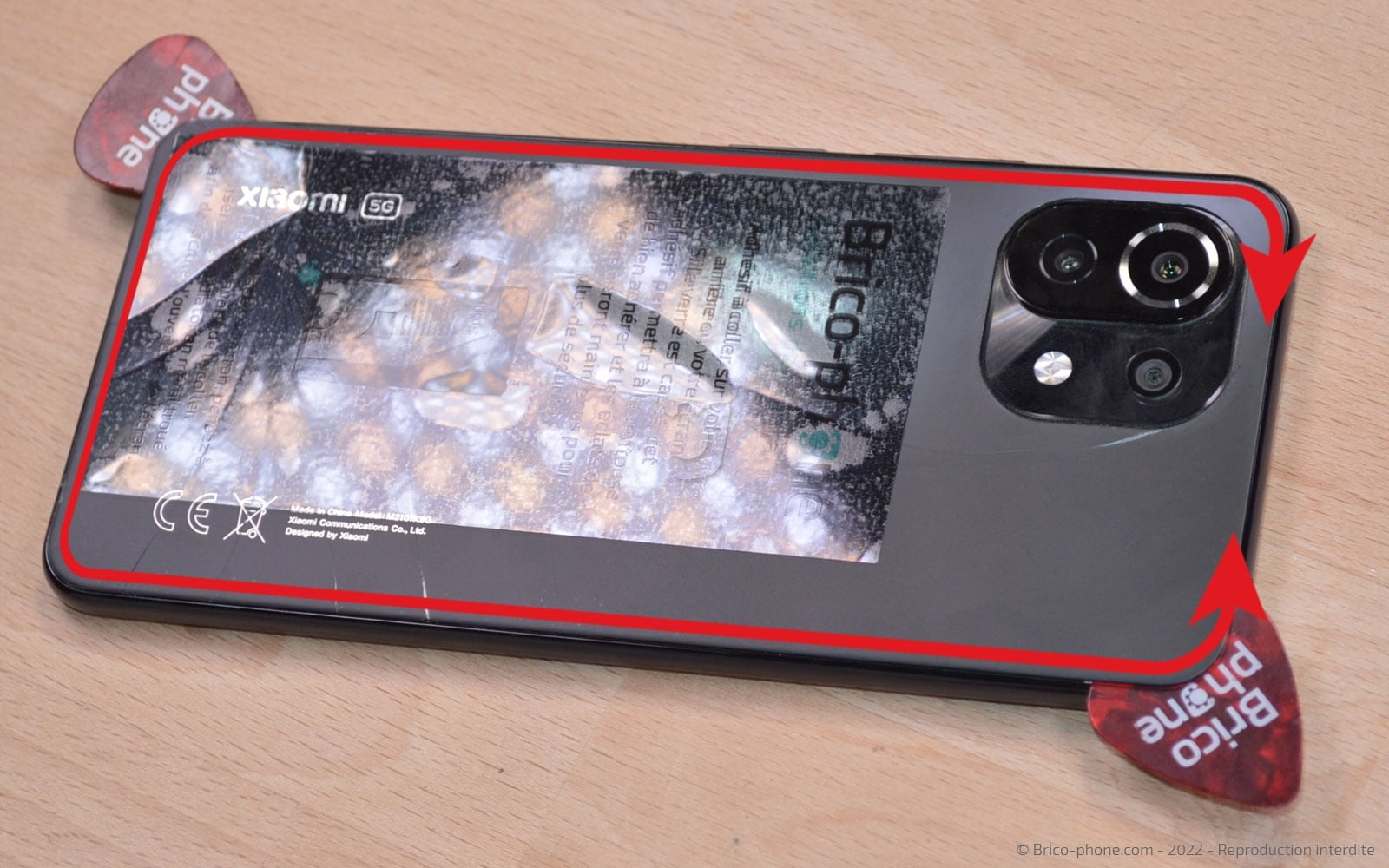

Remplacez le médiator métallique par ceux en plastique puis décollez petit à petit la vitre arrière en glissant les médiators le long du châssis.

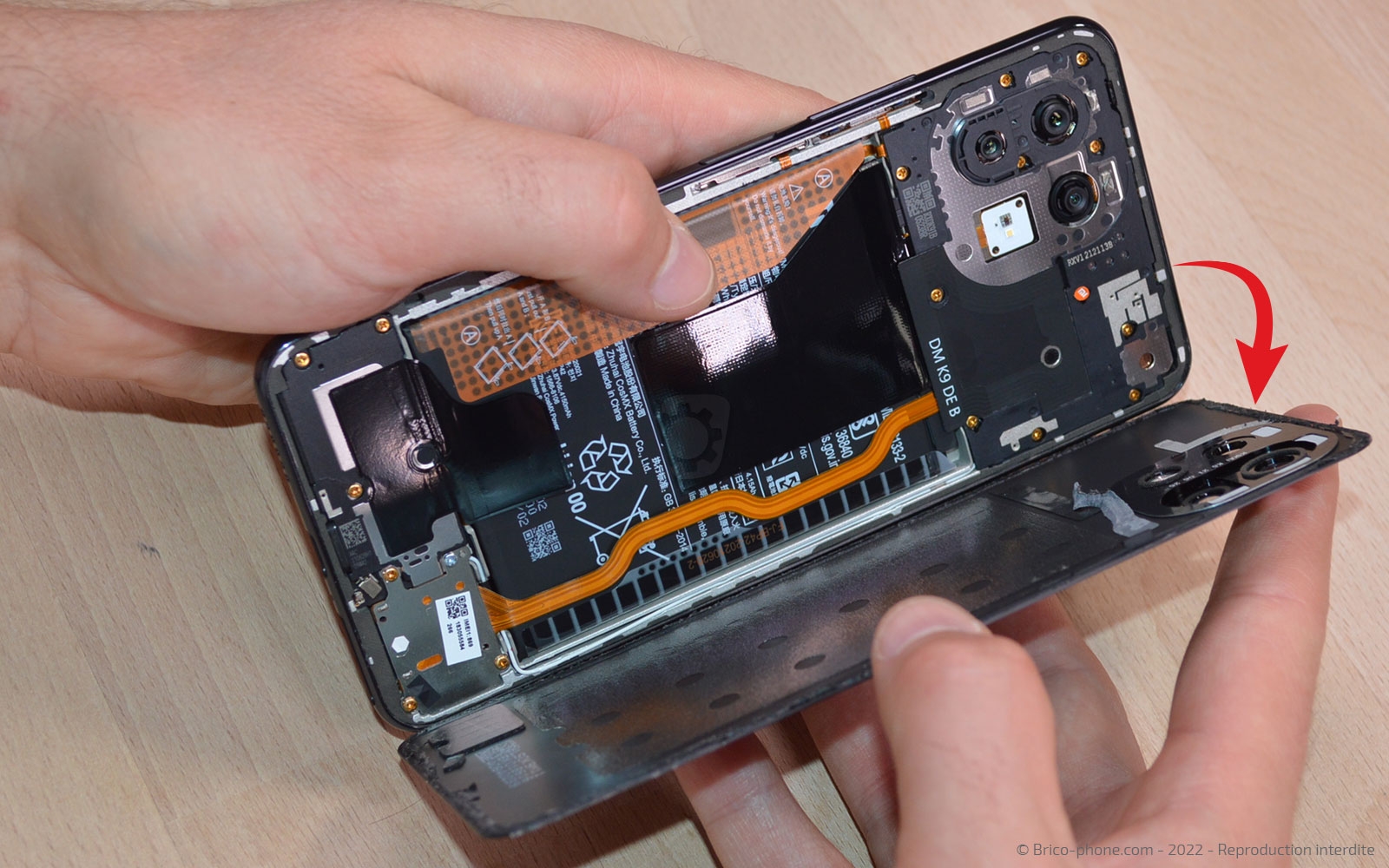

Une fois le tout complet effectué, séparez le châssis et la coque.
Outils
Médiator
Pièces
Vitre arrière compatible pour Xiaomi 11 Lite 5G NE & Mi 11 Lite Noir 16.90€
Etape 3

Etape 3 Ôter la plaquette NFC

Pour accéder à la carte mère, il vous faut retirer les 11 vis à l'aide du tournevis cruciforme.

Insérez le levier sous la plaquette pour la déclipser de châssis de votre appareil.

Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Déconnecter la batterie

Glissez le spudger sous la nappe de la batterie pour la déconnecter et pouvoir travailler en toute sécurité.
Outils
Levier Nylon
Etape 5

Etape 5 Récupérer le lecteur de carte Sim

Ôtez les 4 vis du lecteur de carte Sim puis il vous faut déconnecter la nappe de ce dernier.

Saisissez avec la brucelles le composant pour le mettre de coté et accéder aux autres éléments de votre Xiaomi Mi 11 Lite.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 6

Etape 6 Libérer la nappe de l'écran

Déconnectez la nappe de l'écran avant de chauffer légèrement la connectique de la rallonge d'interconnexion.

Décollez la nappe afin de pouvoir faire passer celle de l'écran à travers le châssis.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Décoller l'écran

Chauffez l'avant de votre smartphone afin de pouvoir insérer le médiator en métal entre le châssis et l'écran.

Attention à ne pas abîmer le joint noir.

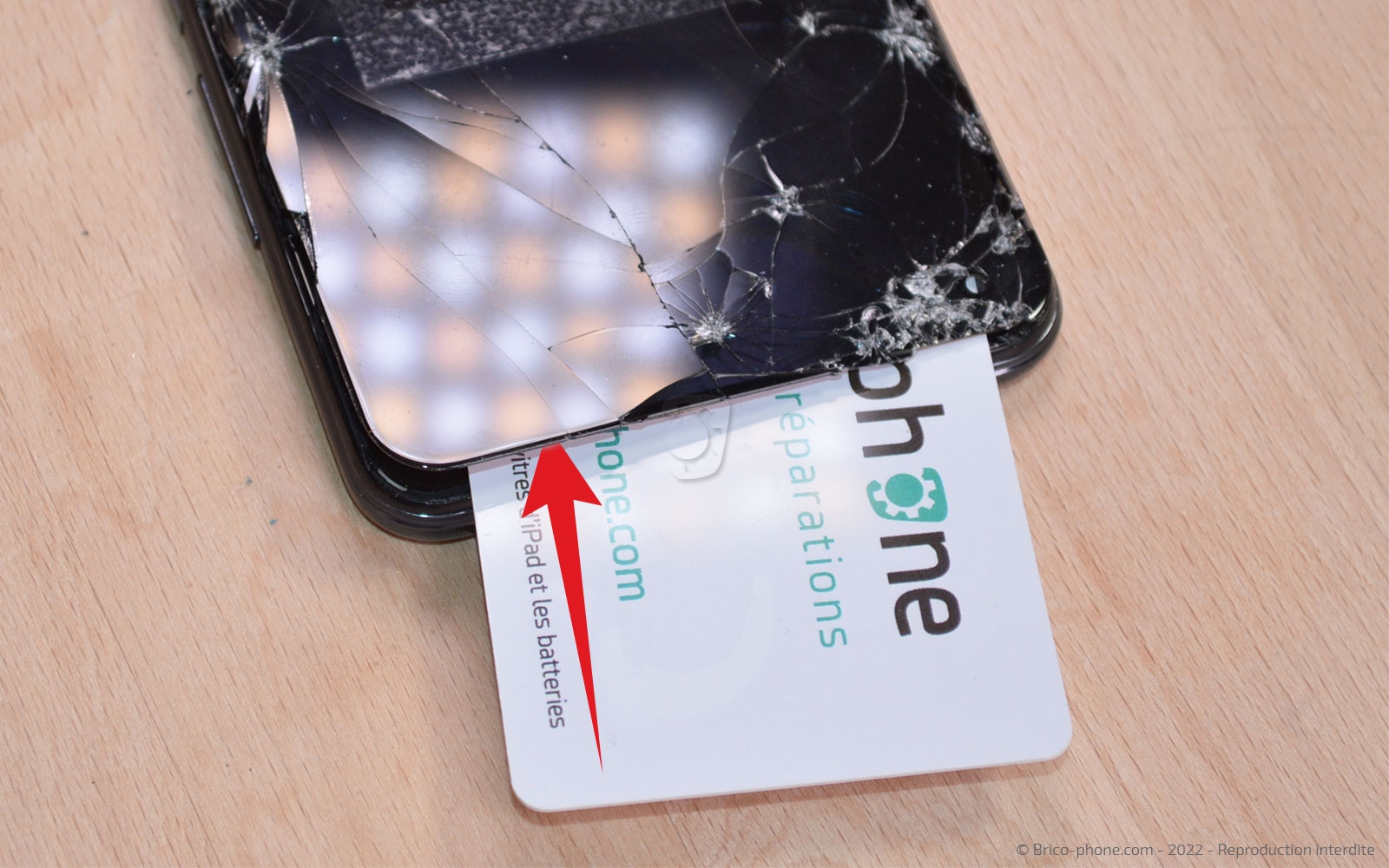

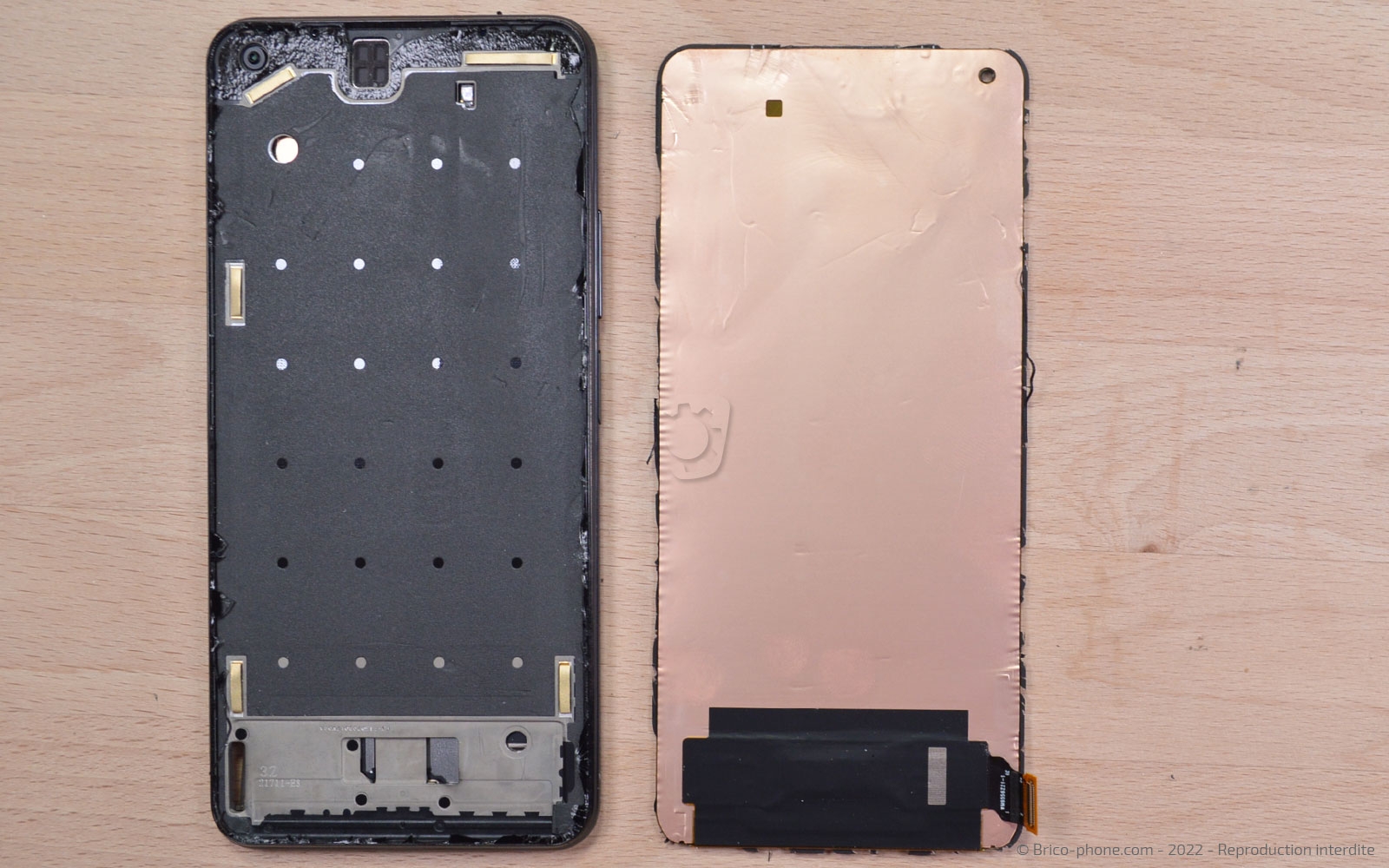

Attrapez le LCD (partie blanche sur la photo 3) avec le médiator afin de pouvoir par la suite glisser la carte en PVC pour terminer le décollage de l'écran.
Outils
Carte PVC
Levier Nylon
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 8

Etape 8 Installer le nouvel écran

Retirez tous les morceaux de verre restant à l'aide du spudger.

Ensuite, ôtez les protections du nouvel écran avant d'appliquer un filet de colle sur toute la longueur du châssis.

Disposez la vitre avant en faisant attention à bien passer la nappe de ce dernier dans le châssis avant de laisser sécher sous presse environ 1 heure.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Nettoyez le châssis des restes de stickers avant de poser la colle B-7000 sur tout le contour du téléphone.

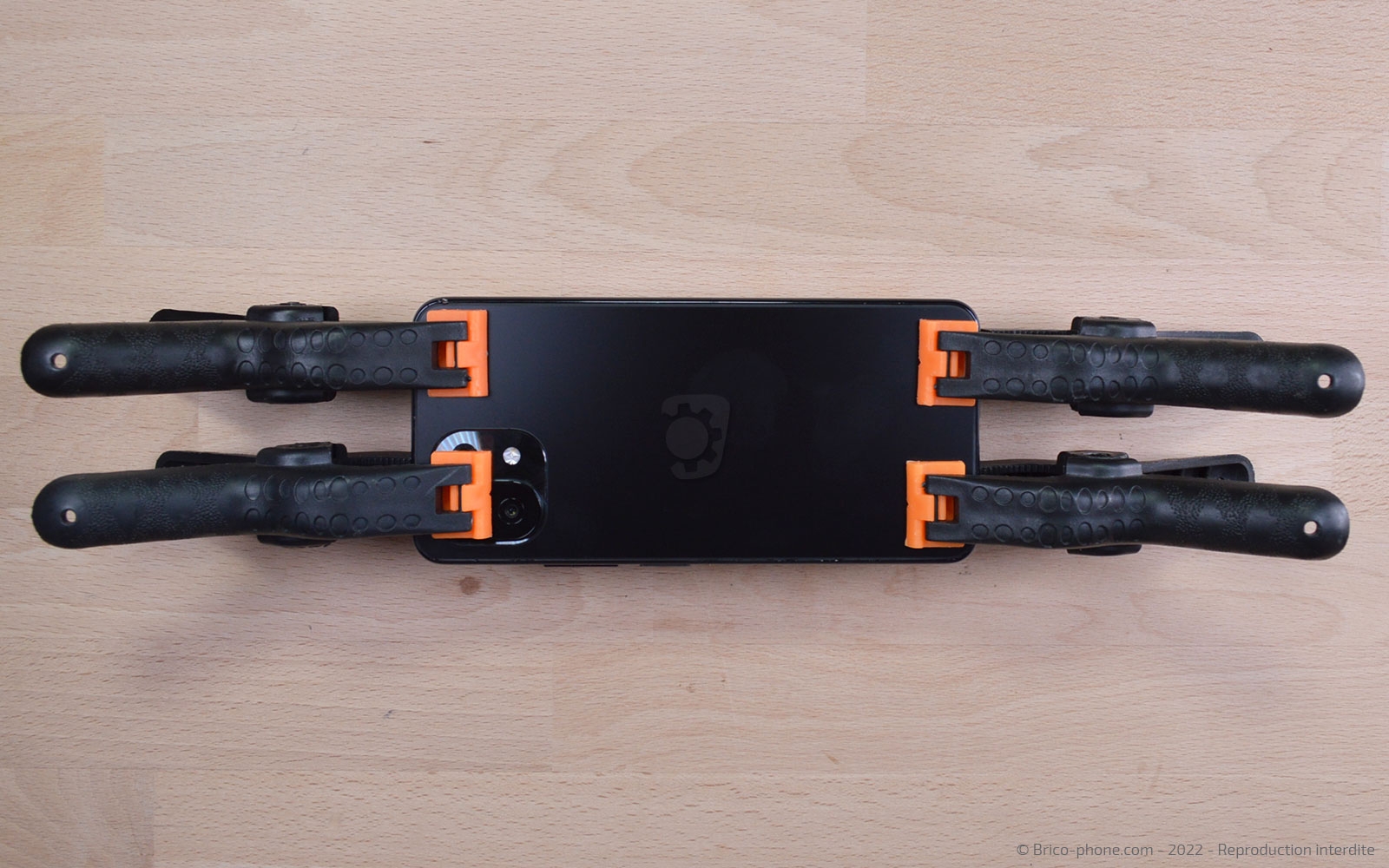

Laissez sécher environ 45 minutes à l'aide de pinces ou de livres.

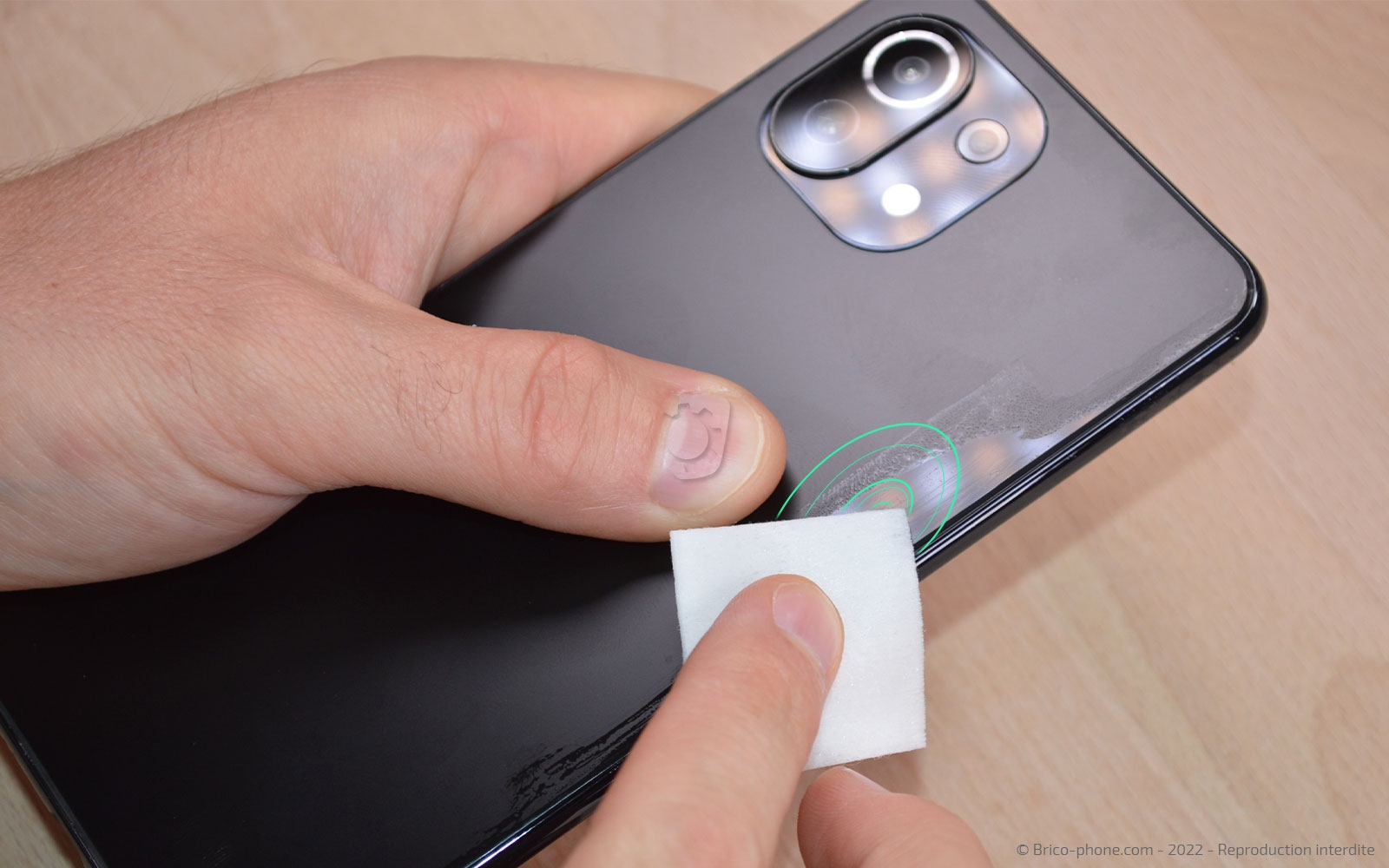

Retirez les résidus de colle en utilisant une lingette imbibée.
Outils
Colle
Adhésif Ecran
Pièces
Pince à ressort 6.90€
