Comment remplacer le bloc écran sur Mi 11 Lite 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 11 Lite 5G
Réparation
Note de réparabilité 11/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant est cassée

L'affiche présente des traits, tâches...

L'écran de votre smartphone est endommagé (casse, rayures...) ? Il affiche des zones d'ombres, des tâches ? Il est temps de changer l'écran abîmé de votre Xiaomi Mi 11 Lite.

Pour cela, nous vous proposons de suivre ce tutoriel de réparation complet Brico-phone pour réussir à remplacer la vitre avant de votre appareil en moins d'une heure.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, assurez-vous de commander la pièce détcahée compatibles avec votre mobile en vérifiant le modèle de votre appareil.
Pour cela, vous avez plusieurs possibilités. La première est de composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez ce dernier dans la case prévu à cet effet sur notre page d'accueil : https://www.brico-phone.com. Brico-phone vous indique de quel modèle il s'agit ainsi que des produits compatibles.
Vous pouvez également vérifier avec le modèle inscrit au dos du téléphone.

Une fois le produit commandé et reçu, installez-vous dans un espace propre et dégagé avec les outils et le tutoriel à portée de mains.
Eteignez votre appareil en pressant le bouton Power et en sélectionnant le menu "éteindre".

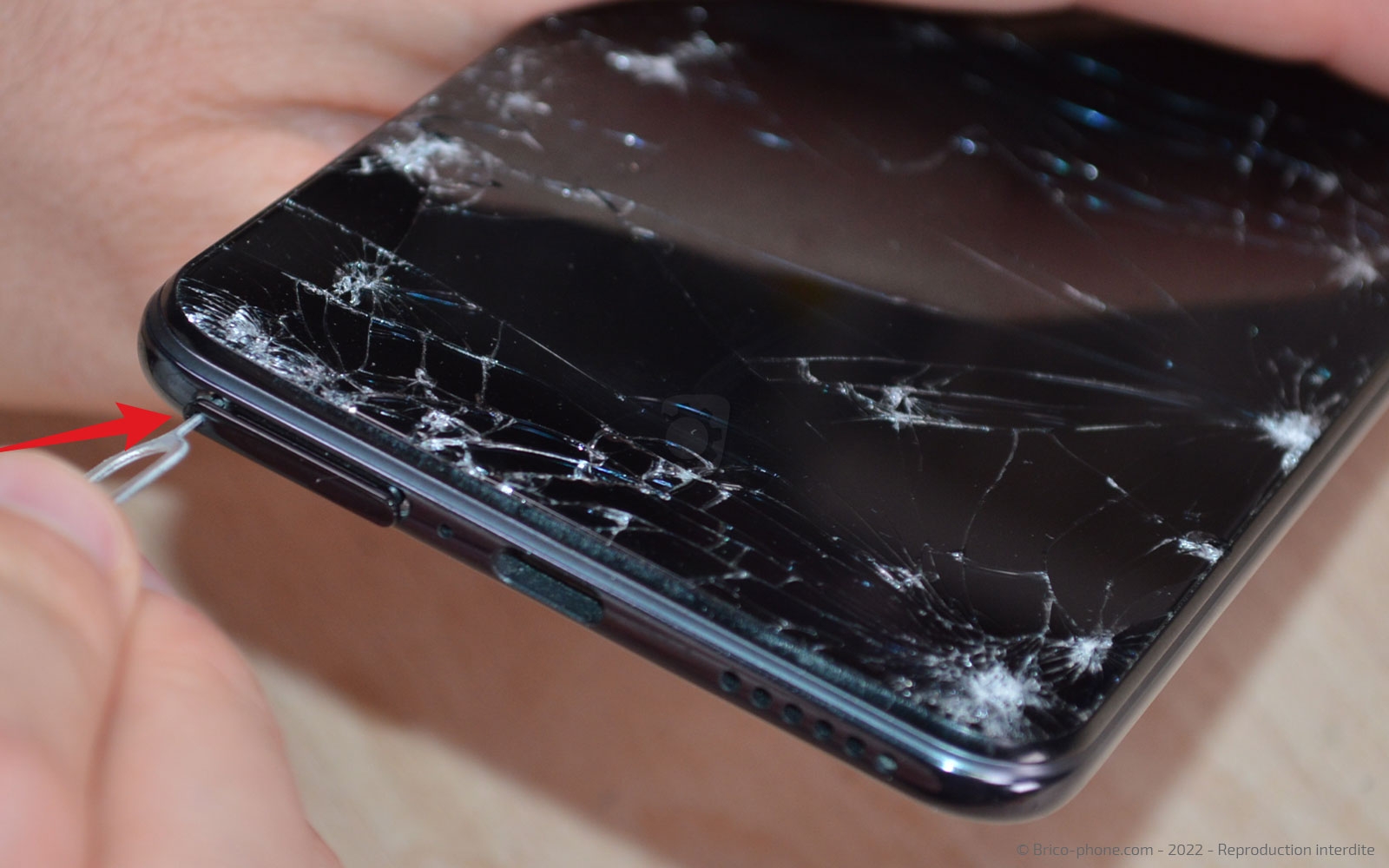

Il ne vous reste plus qu'à extraire le tiroir de la carte Sim pour commencer réellement la réparation.
Outils
SIM
Etape 1

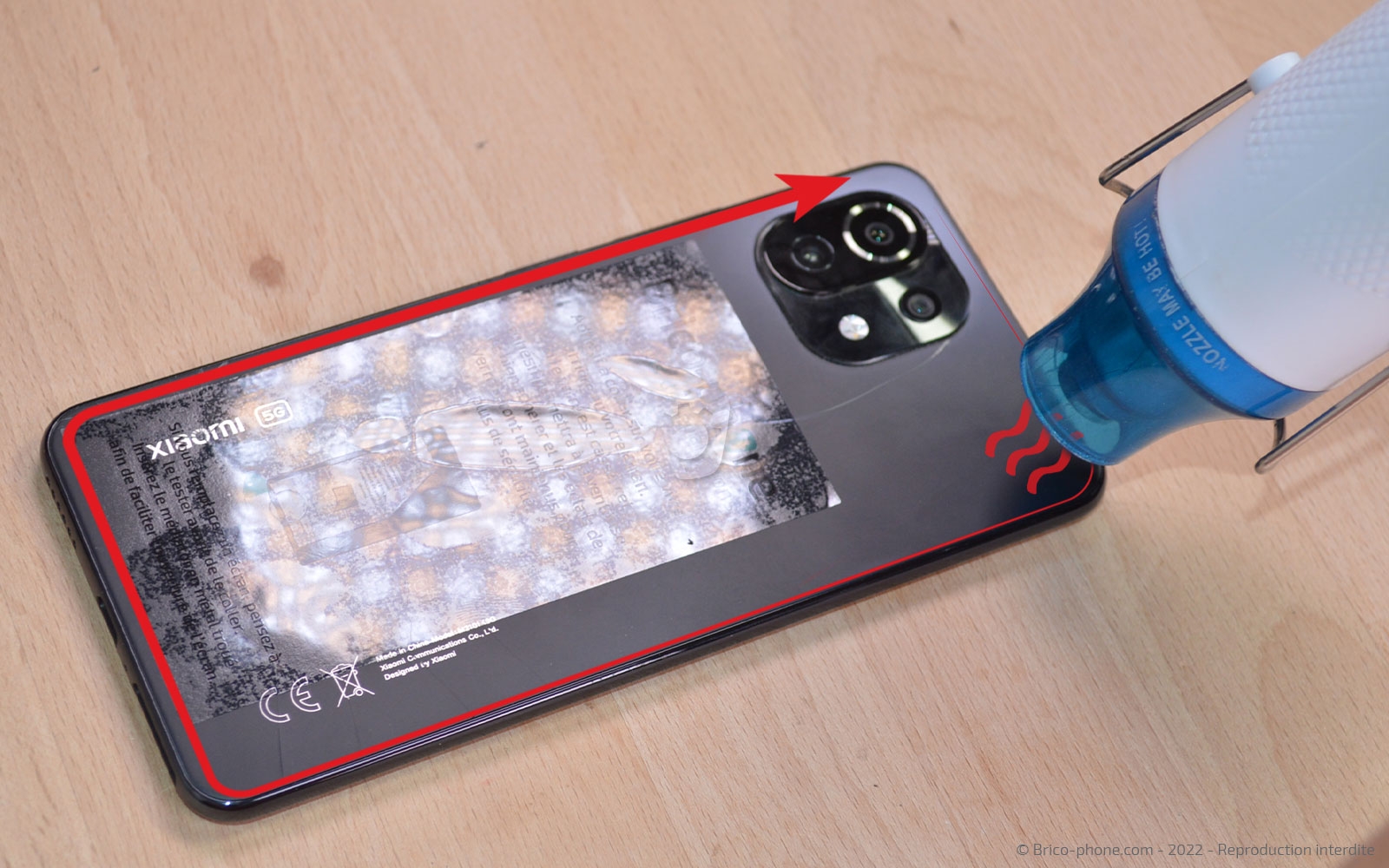

Etape 1 Chauffer la vitre arrière

A l'aide du coussin chauffant, d'un décapeur thermique ou de votre propre sèche-cheveux, chauffez la vitre arrière.

Si vous optez pour le premier produit, il vous faudra passer le coussin au micro-ondes environ 2 minutes au préalable.
Autrement, si vous avez choisi le décapeur ou votre sèche-cheveux, il vous suffit de passer l'outil sur tout le tour du téléphone.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

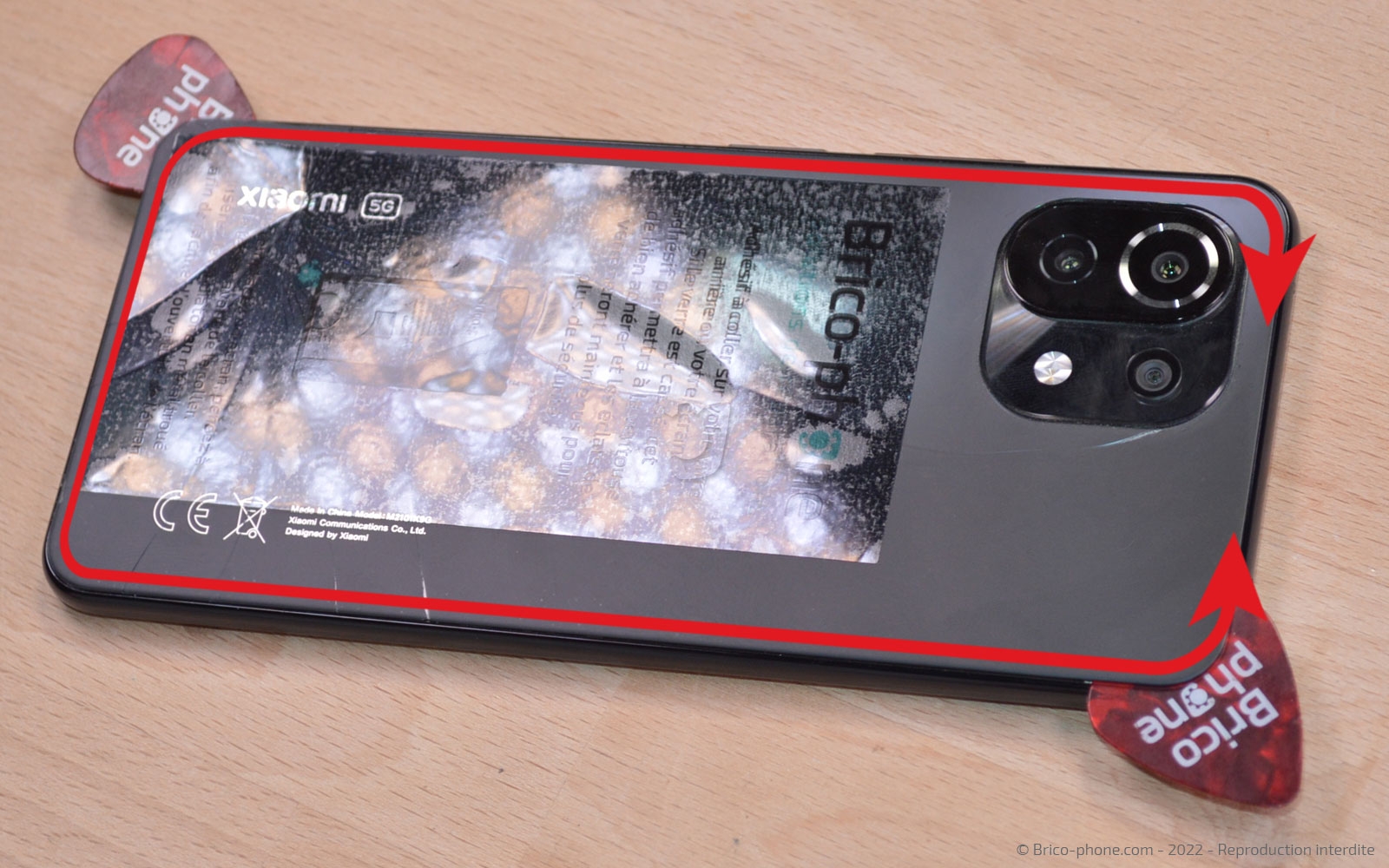

Etape 2 Ouvrir le téléphone

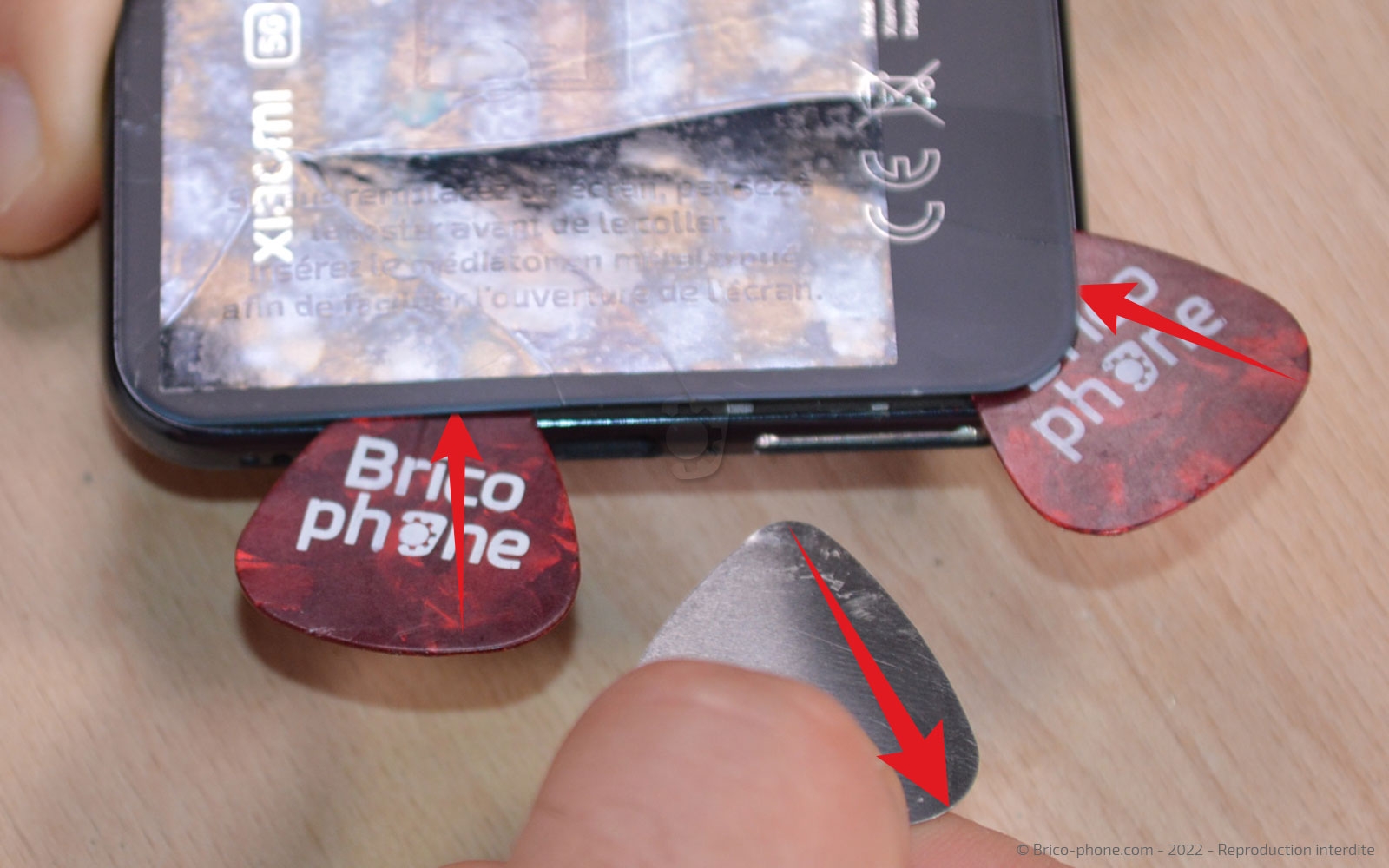

Insérez le médiator en métal troué entre le châssis et la vitre arrière pour créer un interstice.

Remplacez le médiator métallique par ceux en plastique puis décollez petit à petit la vitre arrière en glissant les médiators le long du châssis.

Une fois le tout complet effectué, séparez le châssis et la coque.
Outils
Médiator
Pièces
Vitre arrière compatible pour Xiaomi 11 Lite 5G NE & Mi 11 Lite Noir 16.90€
Etape 3

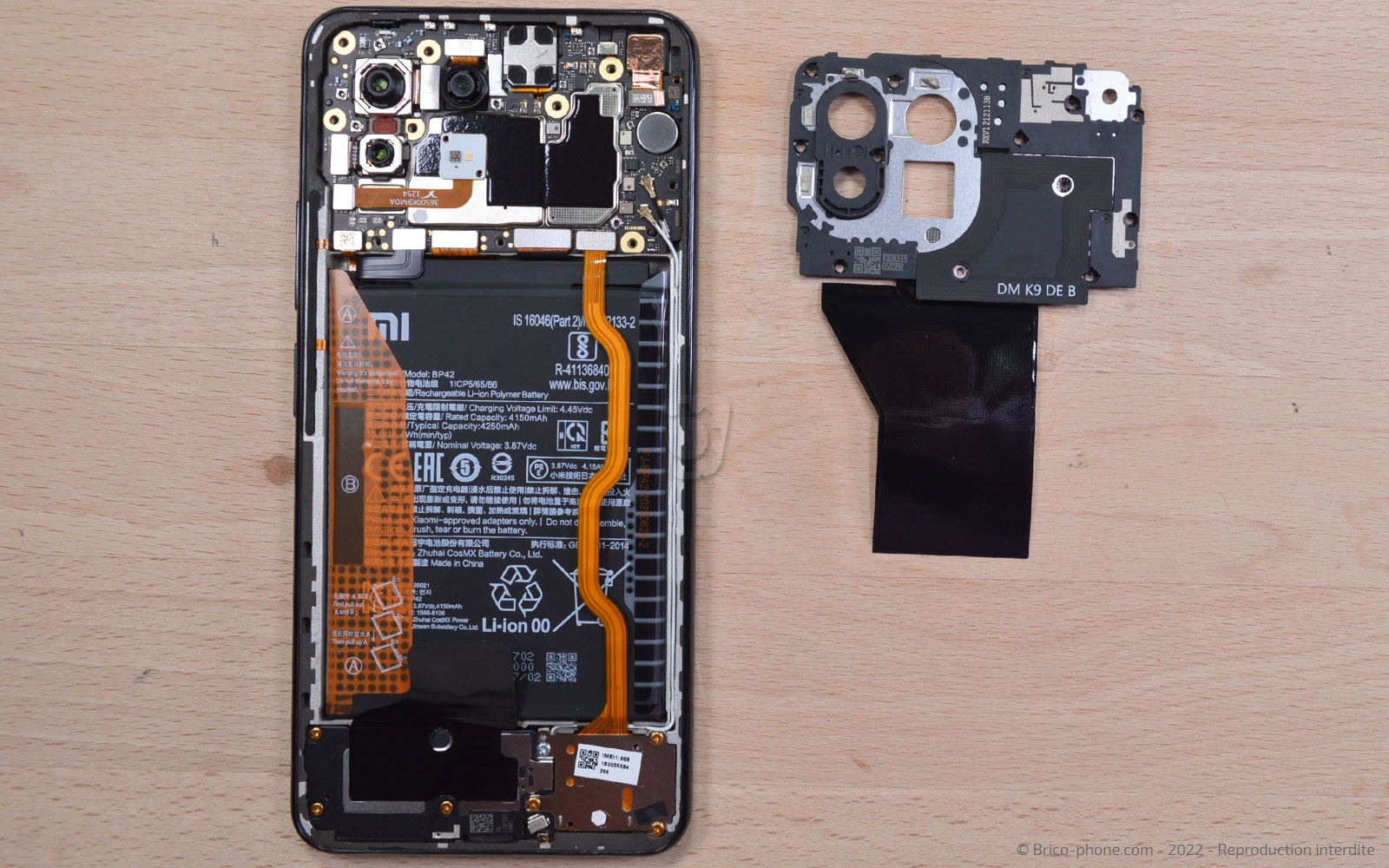

Etape 3 Ôter la plaquette NFC

Pour accéder à la carte mère, il vous faut retirer les 11 vis à l'aide du tournevis cruciforme.

Insérez le levier sous la plaquette pour la déclipser de châssis de votre appareil.

Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Déconnecter la batterie

Glissez le spudger sous la nappe de la batterie pour la déconnecter et pouvoir travailler en toute sécurité.
Outils
Levier Nylon
Etape 5

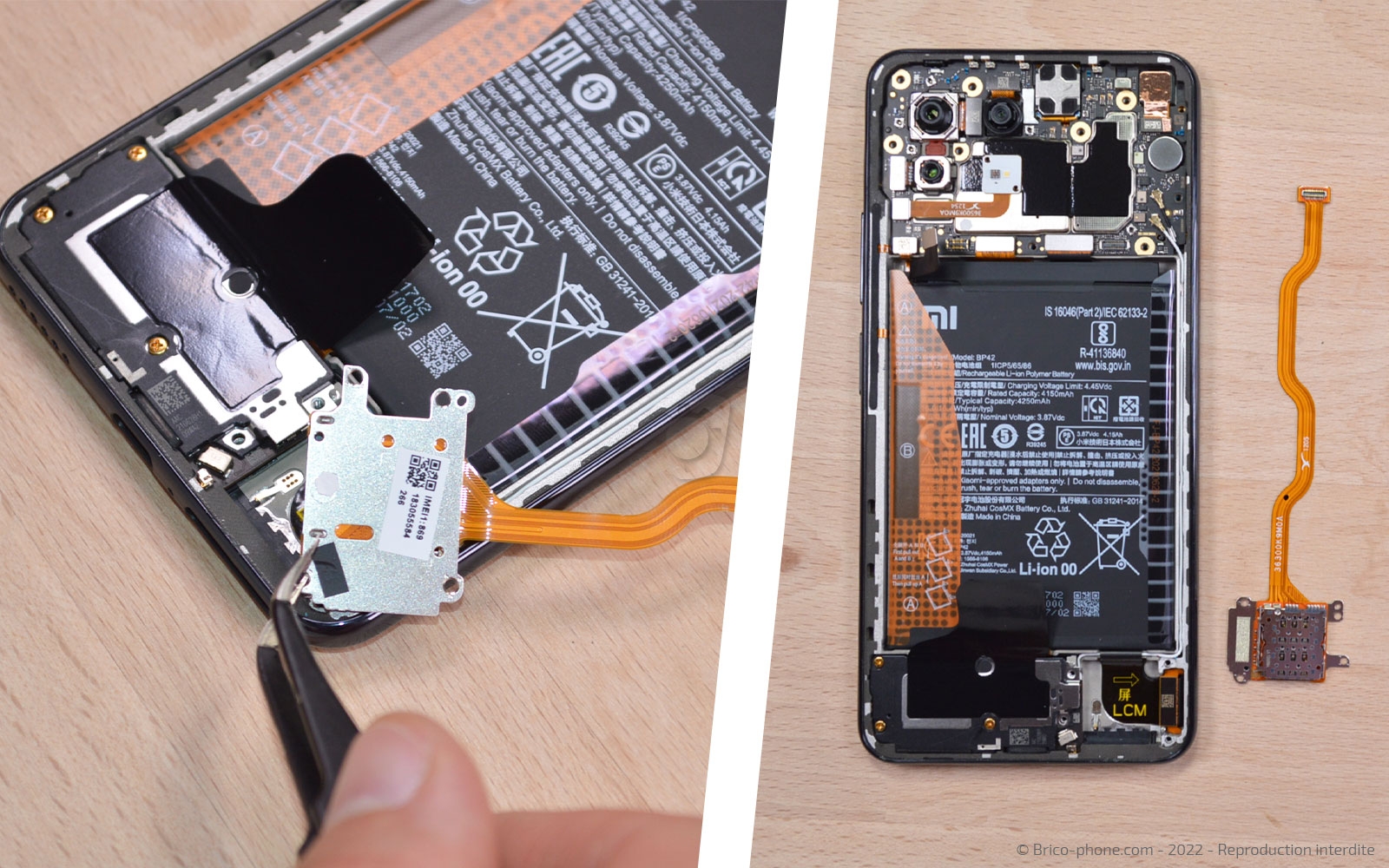

Etape 5 Récupérer le lecteur de carte Sim

Ôtez les 4 vis du lecteur de carte Sim puis il vous faut déconnecter la nappe de ce dernier.

Saisissez avec la brucelles le composant pour le mettre de coté et accéder aux autres éléments de votre Xiaomi Mi 11 Lite.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 6

Etape 6 Sortir la batterie

Décollez les languettes orange de la batterie avant de saisir la partie nommée A.

Tirez la partie A pour sortir la batterie de son emplacement.

Ensuite, récupérez le film transparent se trouvant dans le châssis.
Outils
Levier Nylon
Etape 7

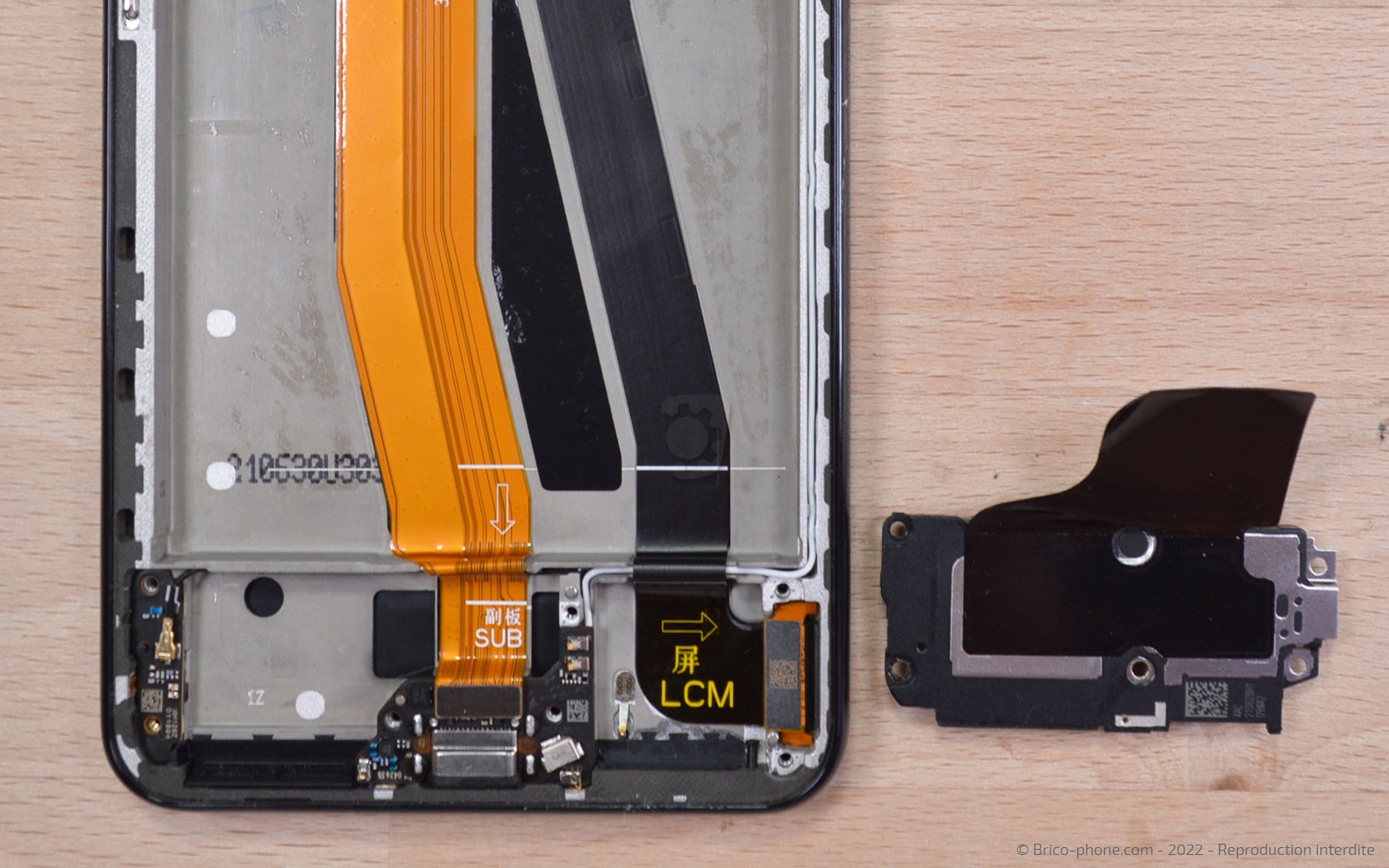

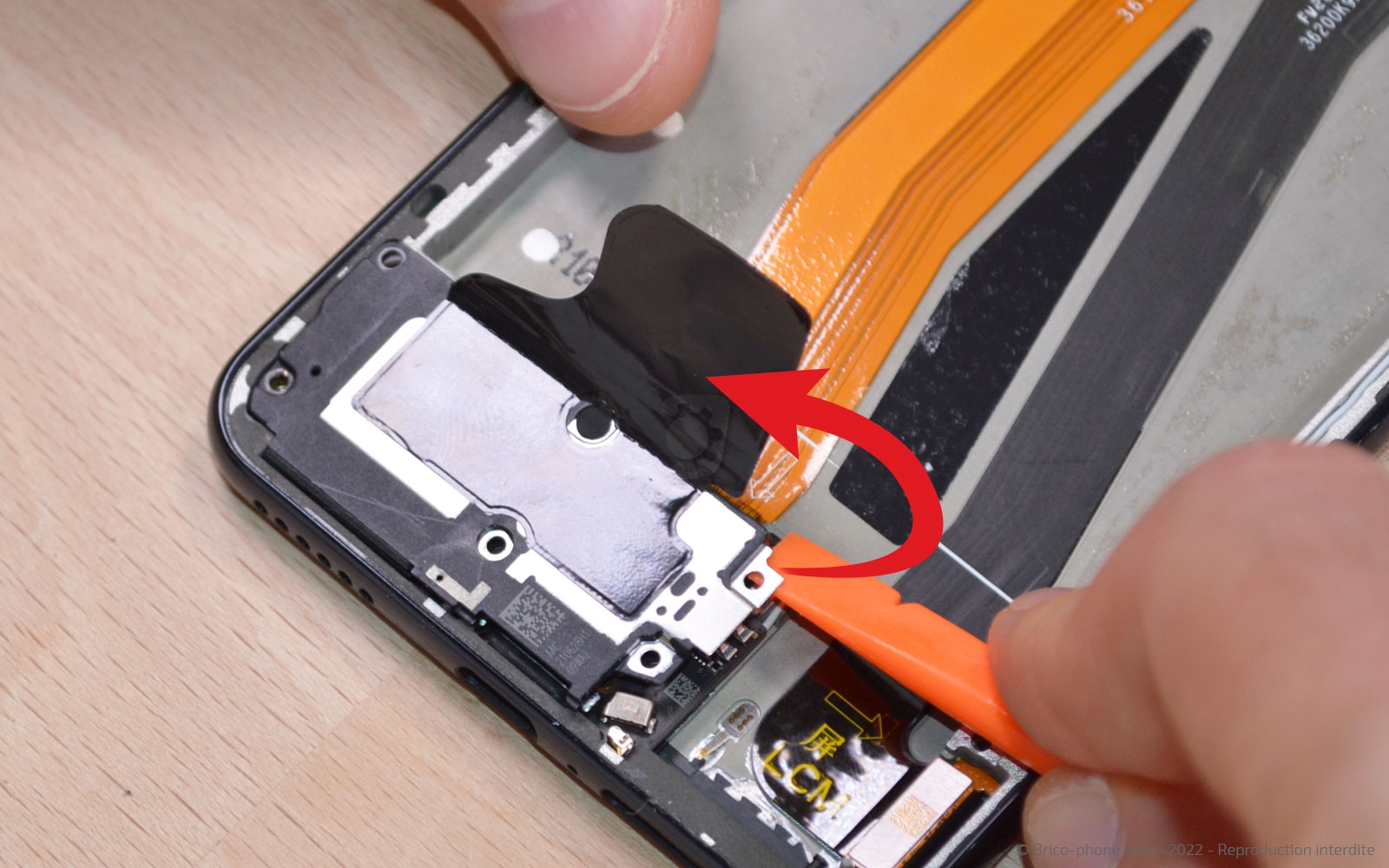

Etape 7 Retirer le haut-parleur externe

Dévissez les trois vis du haut-parleur externe afin de pouvoir le mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

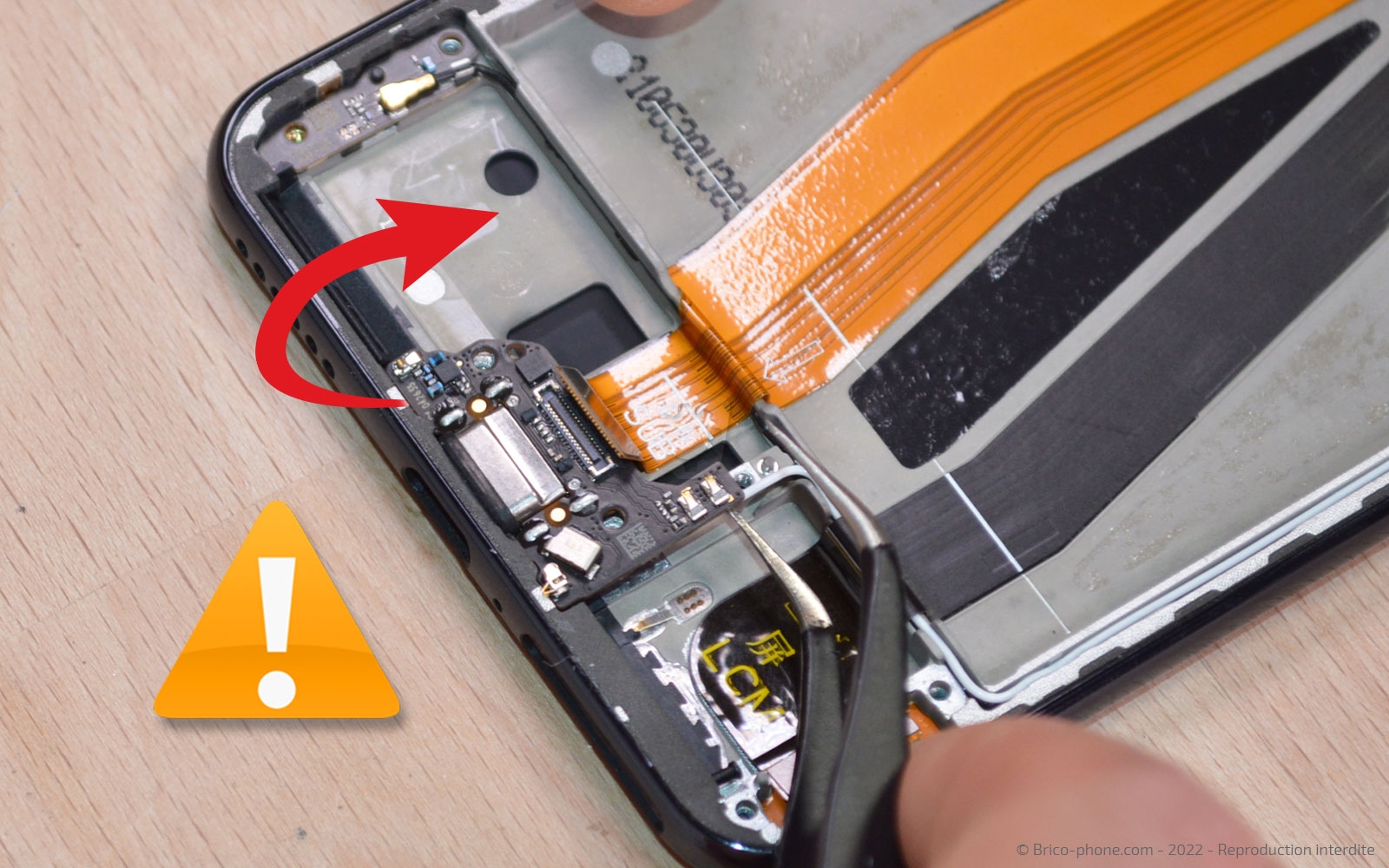

Etape 8 Enlever le connecteur de charge

Débranchez la nappe de la rallonge d'interconnexion, puis soulevez et faites basculer la carte fille vers l'intérieur du châssis afin de ne pas abîmer la nappe du câble coax.

Détachez la connectique de ce dernier avec la pincette puis sortez le dock du châssis.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Décoller les nappes

Déconnectez de la carte mère, les extrémités des nappes d'interconnexion puis celle de l'écran placée sur la partie basse du téléphone.

Chauffez les nappes afin de pouvoir las décoller plus facilement.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Récupérer la carte réseau

Débranchez le câble coaxial avec la pincette afin de pouvoir récupérer la carte réseau.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

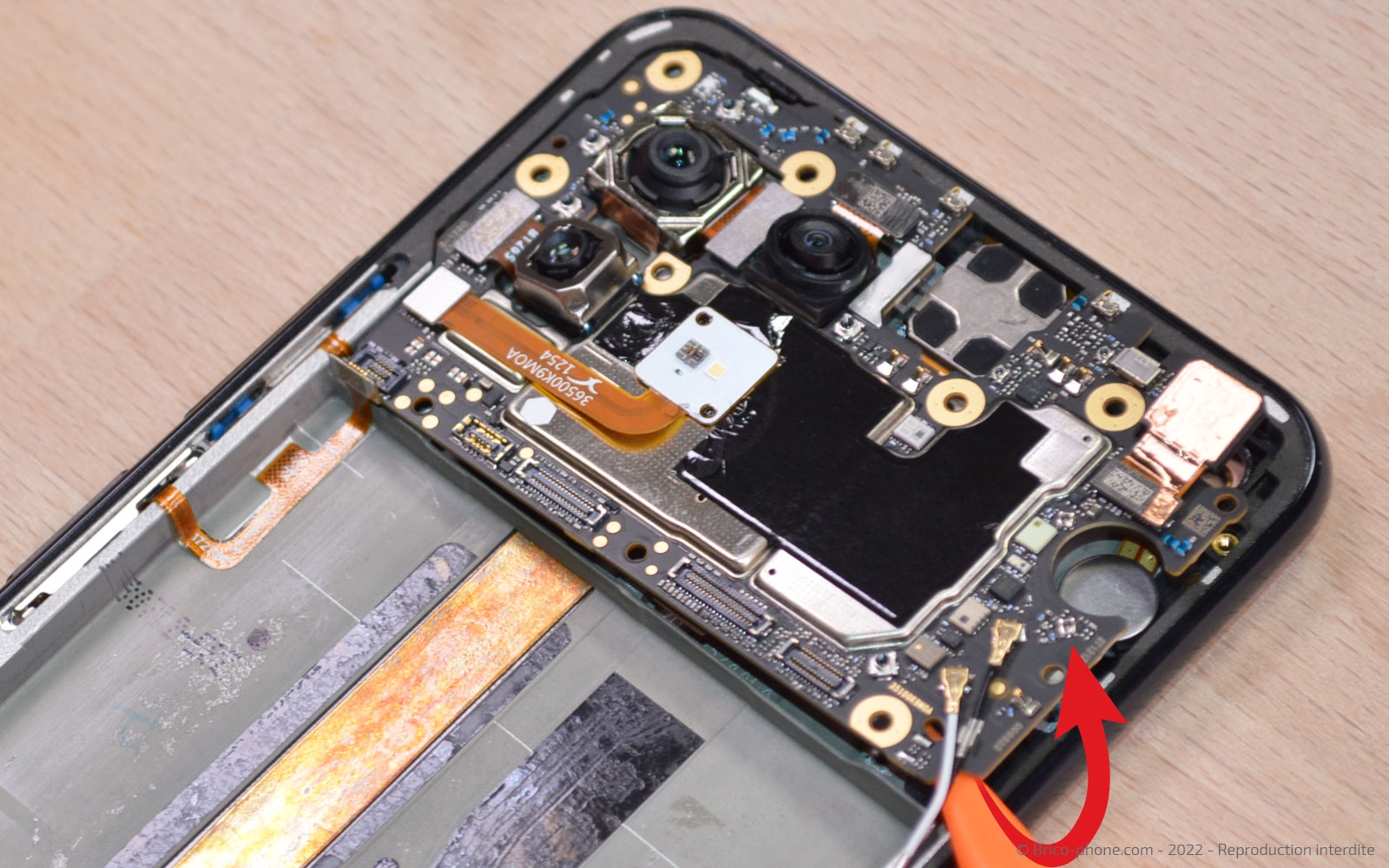

Etape 11 Ôter la carte mère

En vous aidant du levier en nylon, déconnectez la nappe du bouton Power et celles des caméras arrière.

Enfin, glissez le levier sous la carte mère pour la sortir du téléphone.
Outils
Levier Nylon
Etape 12

Etape 12 Sortir les caméras arrière

Récupérez le petit élément rouge situé sous la caméra arrière puis ôtez l'objectif du châssis.

Réitérez la manipulation pour la seconde caméra arrière.
Outils
Pince Brucelles
Etape 13

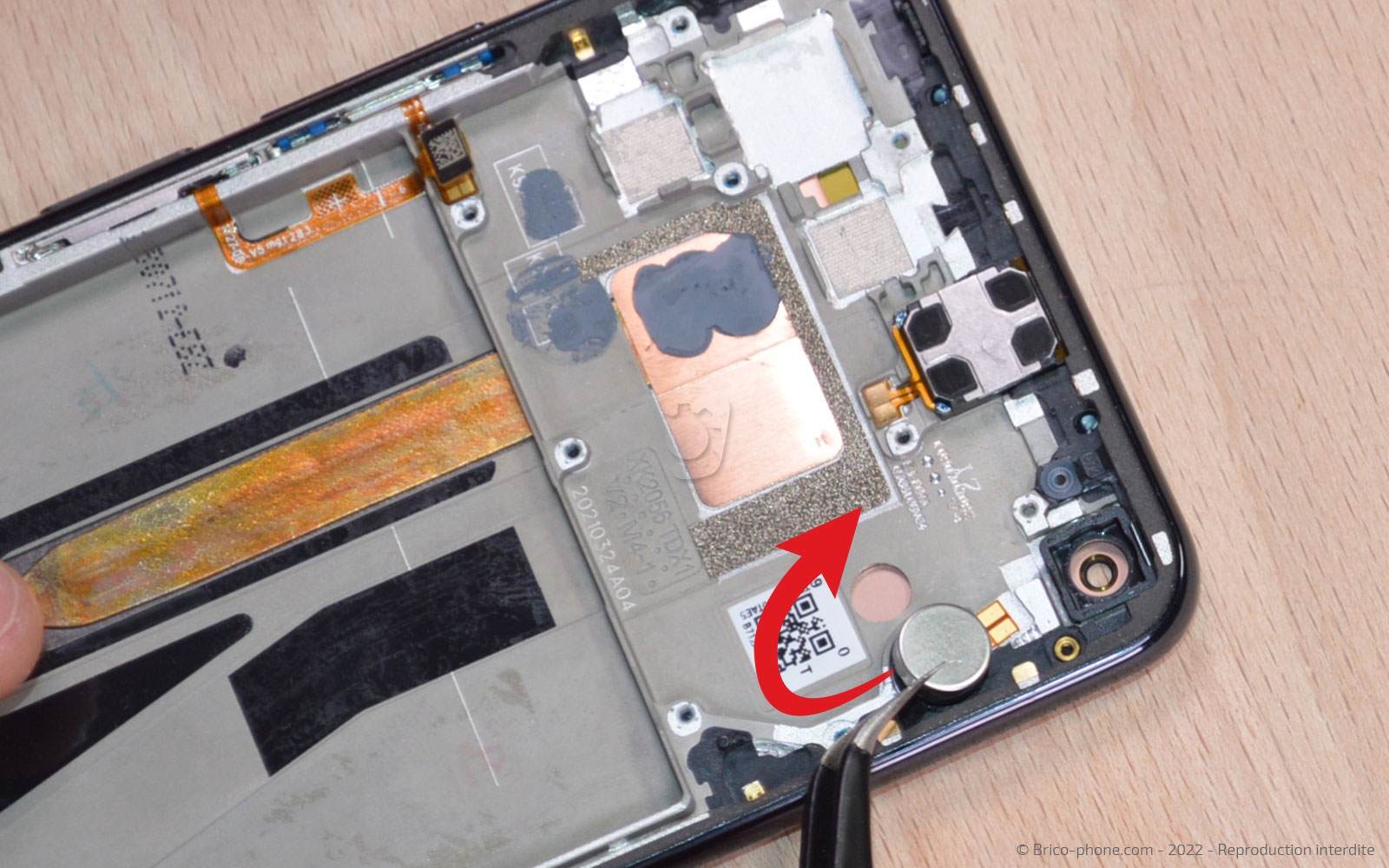

Etape 13 Retirer le vibreur

En utilisant la pincette, décollez le vibreur après l'avoir chauffé.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 14

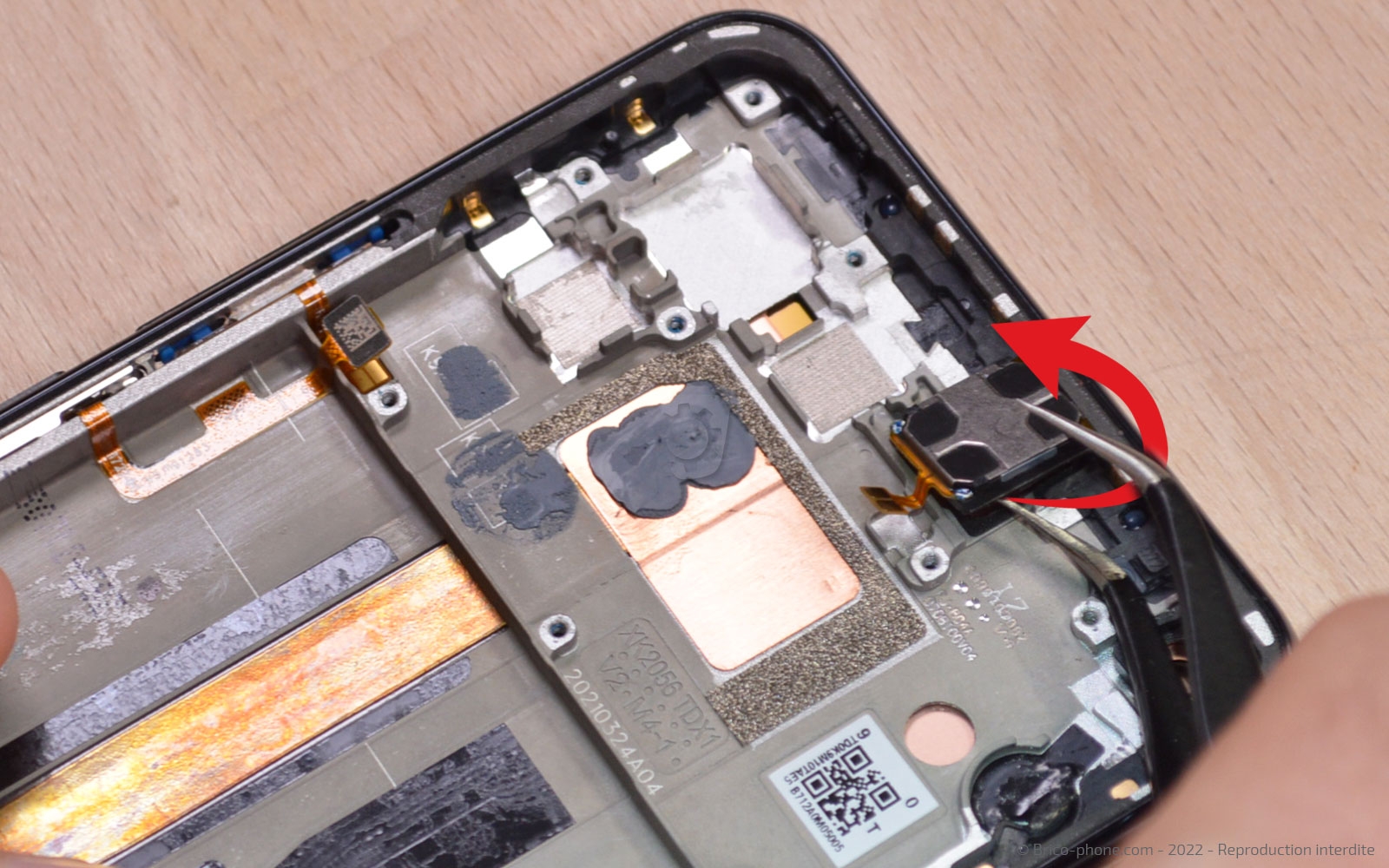

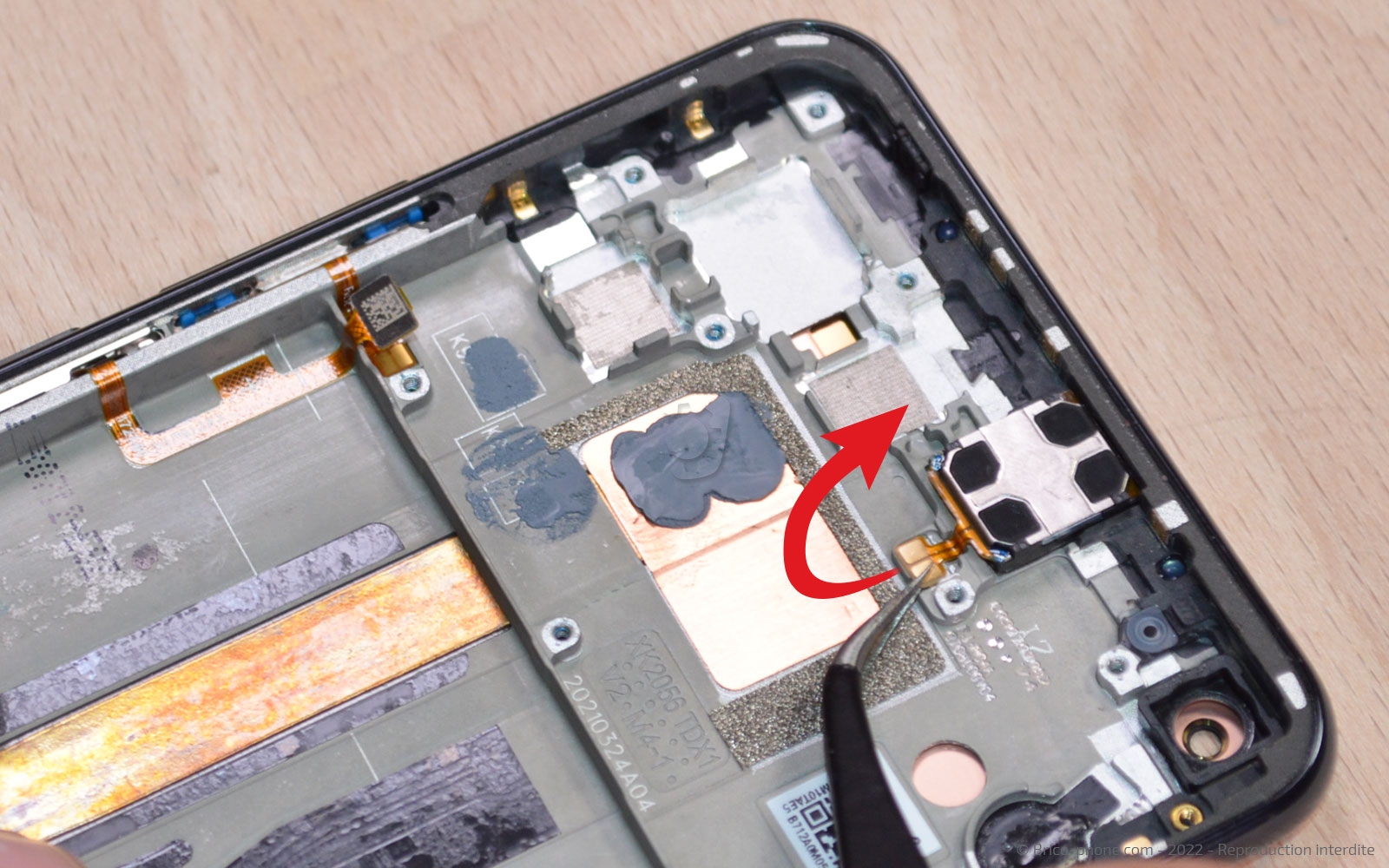

Etape 14 Enlever l'écouteur de l'oreille

Il faut ramollir le haut-parleur interne à l'aide du décapeur thermique ou de votre sèche-cheveux.

Ensuite, décollez la nappe puis le composant avec la pince métallique.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Récupérer le bouton Power

Reprenez la brucelles pour extraire le support de protection métallique.

Chauffez la nappe avant de la décoller toujours avec le même outil. Enfin, sortez le bouton du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Ôtez les stickers de protection du nouveau bloc écran avant de remonter chaque étape pour bien réinstaller les éléments retirés précédemment.

Nettoyez le châssis des restes de stickers avant de poser la colle B-7000 sur tout le contour du téléphone.

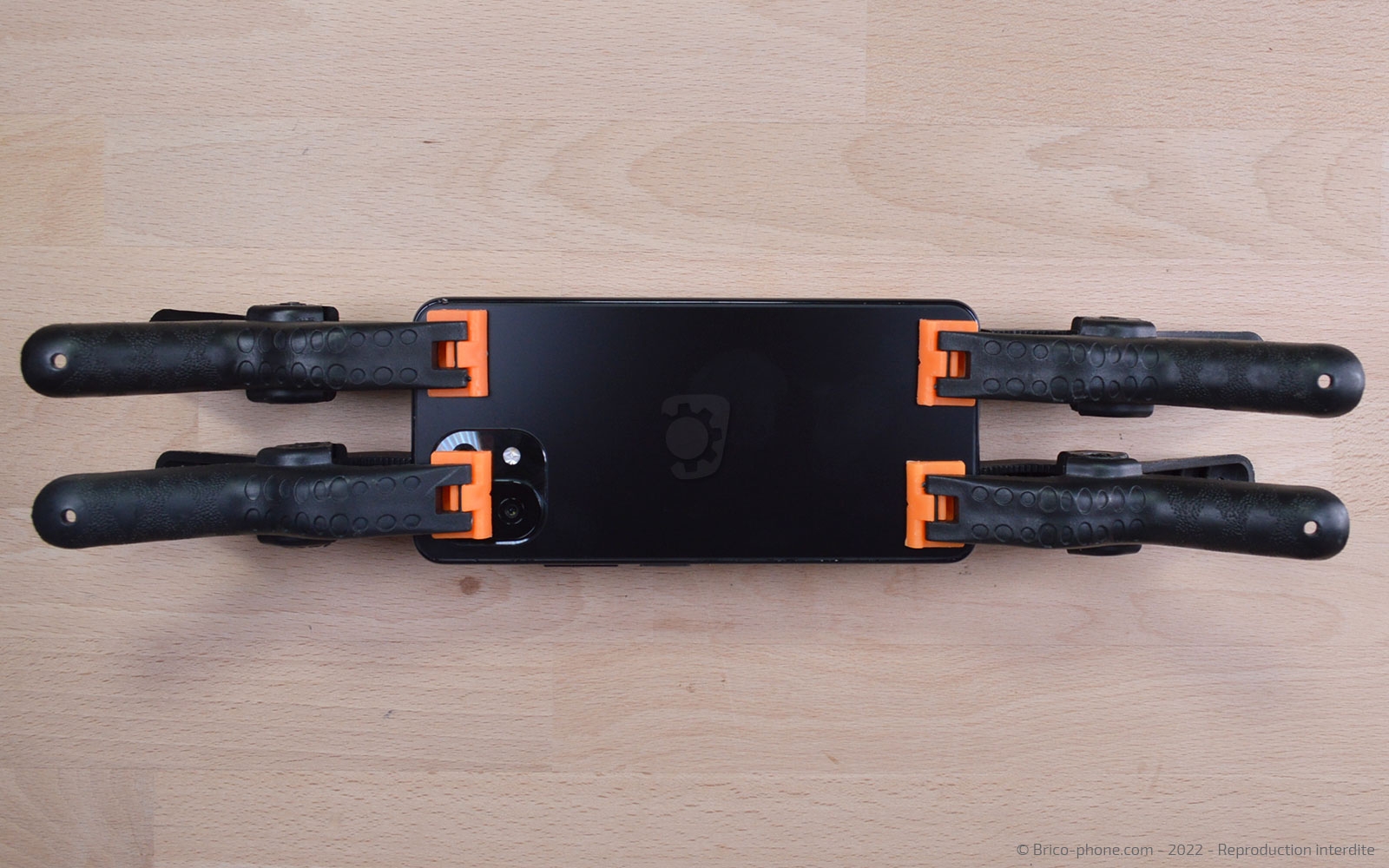

Laissez sécher environ 45 minutes à l'aide de pinces ou de livres.

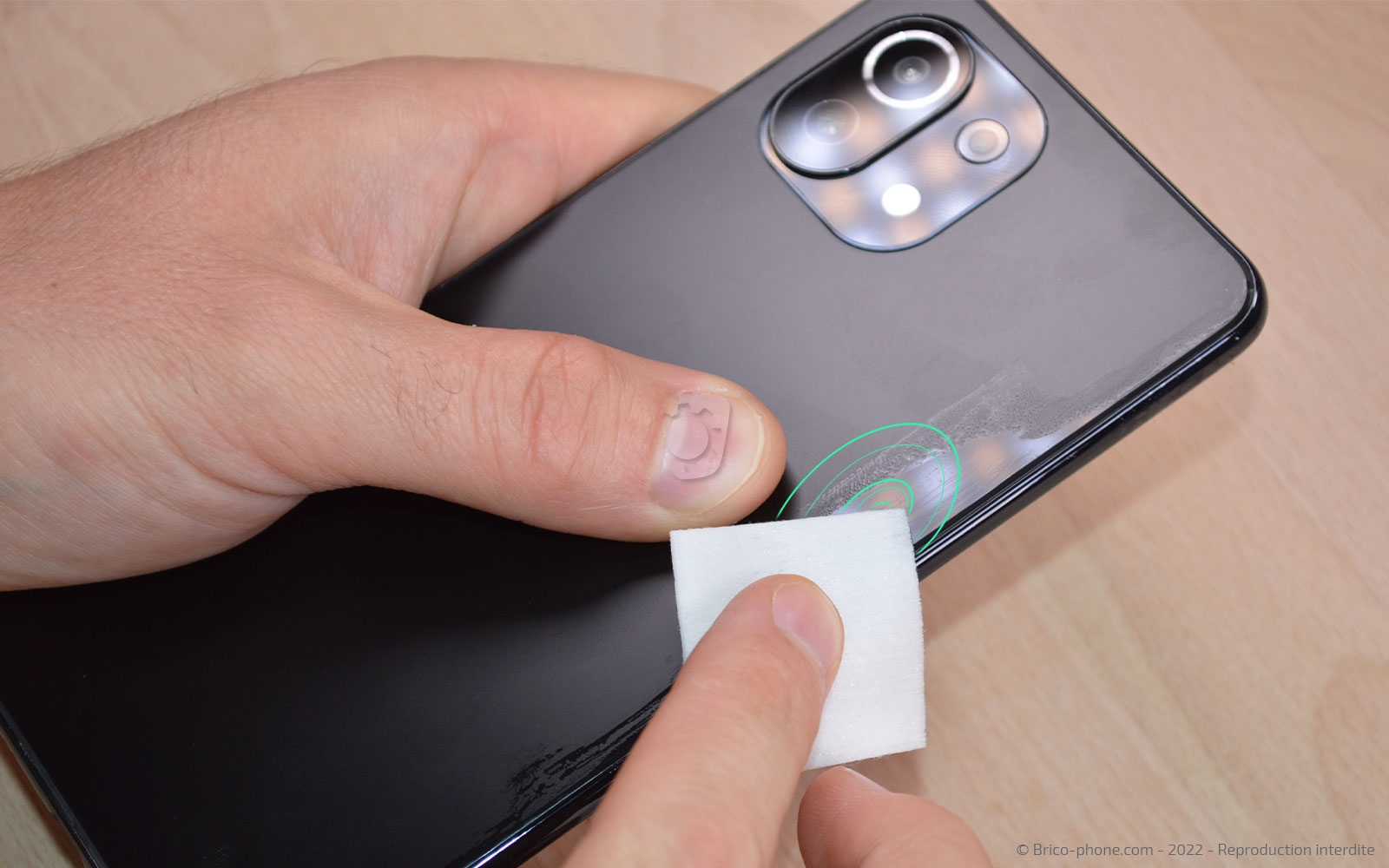

Retirez les résidus de colle en utilisant une lingette imbibée.
