Comment remplacer le connecteur de charge sur Galaxy S21 Ultra

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S21 Ultra
Réparation
Note de réparabilité 14/20
Temps estimé 20 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre téléphone ne prend plus la charge.

L'appareil ne lit plus votre carte SIM.

Le lecteur de carte de votre appareil ne fonctionne plus ? Vous ne disposez plus de connexion USB ? Brico-phone vous propose ce tutoriel détaillé en image étape par étape pour remédier à cette panne.
Il ne vous faudra qu'une vingtaine de minutes pour réussir cette réparation haut la main.

Dans votre commande, un patron d'aide au montage vous est offert. Il vous permettra de garder toutes les vis et éléments à disposition.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Avant de débuter la réparation, nous vous conseillons de constater la compatibilité de votre appareil avec la pièce commandée.
Pour cela, vous avez besoin de vérifier que le numéro IMEI inscrit sur la vitre arrière de votre Samsung corresponde à celui d'un Galaxy S21 Ultra. Pour vous en assurer, recopiez le numéro sur notre page d'accueil et Brico-phone s'occupe de vous indiquer le modèle et les pièces correspondantes à ce dernier.

Une fois la commande reçue, installez-vous dans un endroit calme, propre et dégagé pour commencer la réparation. Munissez-vous des outils et du tutoriel adéquat.
Enfin, éteignez votre appareil en pressant le bouton Power en en suivant les indications présents sur l'écran.
Etape 1

Etape 1 Retirer le tiroir de la carte SIM

A l'aide de l'ustensile d'origine ou de celui fourni dans le kit d'outils, sortez le tiroir de la carte Sim.
Outils
SIM
Pièces
Rack double carte Sim original pour Galaxy S21 Ultra - Noir 7.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Pour décoller la vitre arrière, nous avons besoin de chauffer l'élément à l'aide d'un coussin chauffant ou d'un décapeur thermique.
Si vous avez optez pour le coussin, passez le environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone une trentaine de secondes.
Si vous possédez un décapeur thermique ou un sèche-cheveux, il vous suffit de le passer, allumé sur tout le contour de l'appareil.

Ensuite, disposez la ventouse sur le bord afin de pouvoir soulever légèrement le composant afin de pouvoir insérer le médiator en métal troué entre la vitre arrière et le châssis.

Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

Remplacez le médiator en métal par ses homologues en plastique.

Faites glisser les outils tout autour de la coque afin de la décoller délicatement du châssis.
Outils
Médiator
Etape 4

Etape 4 Dévisser la plaquette NFC

En utilisant le tournevis cruciforme, retirez les 9 vis de la plaquette NFC.

Ensuite, servez-vous du levier en nylon pour déconnecter les deux nappes surlignées en violet sur la photo n°2.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Sortir la plaquette NFC

Chauffez légèrement le bout de la nappe NFC afin de pouvoir la décoller avec la spatule.

Il ne vous reste plus qu'à sortir le composant et à le poser près du patron d'aide au montage.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 6

Etape 6 Déconnecter la batterie

Pour travailler en toute sécurité, il est primordial de déconnecter la nappe de la batterie. Pour cela, glissez le levier sous la connectique.
Outils
Levier Nylon
Etape 7

Etape 7 Ôter le haut-parleur externe

Sur la partie basse de votre appareil, dévissez les 4 vis cruciformes.

Puis, glissez le levier dans l'angle haut de gauche afin de pouvoir sortir le haut-parleur externe du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

Etape 8 Récupérer le connecteur de charge

Déconnectez la nappe d'interconnexion et la nappe coax.

Ensuite, retirez les trois vis encore présentes sur le connecteur de charge afin de pouvoir l'extraire du châssis par la suite.
Outils
Tournevis Cruciforme
Levier Nylon

Conseils pour le remontage

Pour refermer votre Samsung Galaxy S21 Ultra, installez le nouveau dock puis remontez les étapes précédentes.

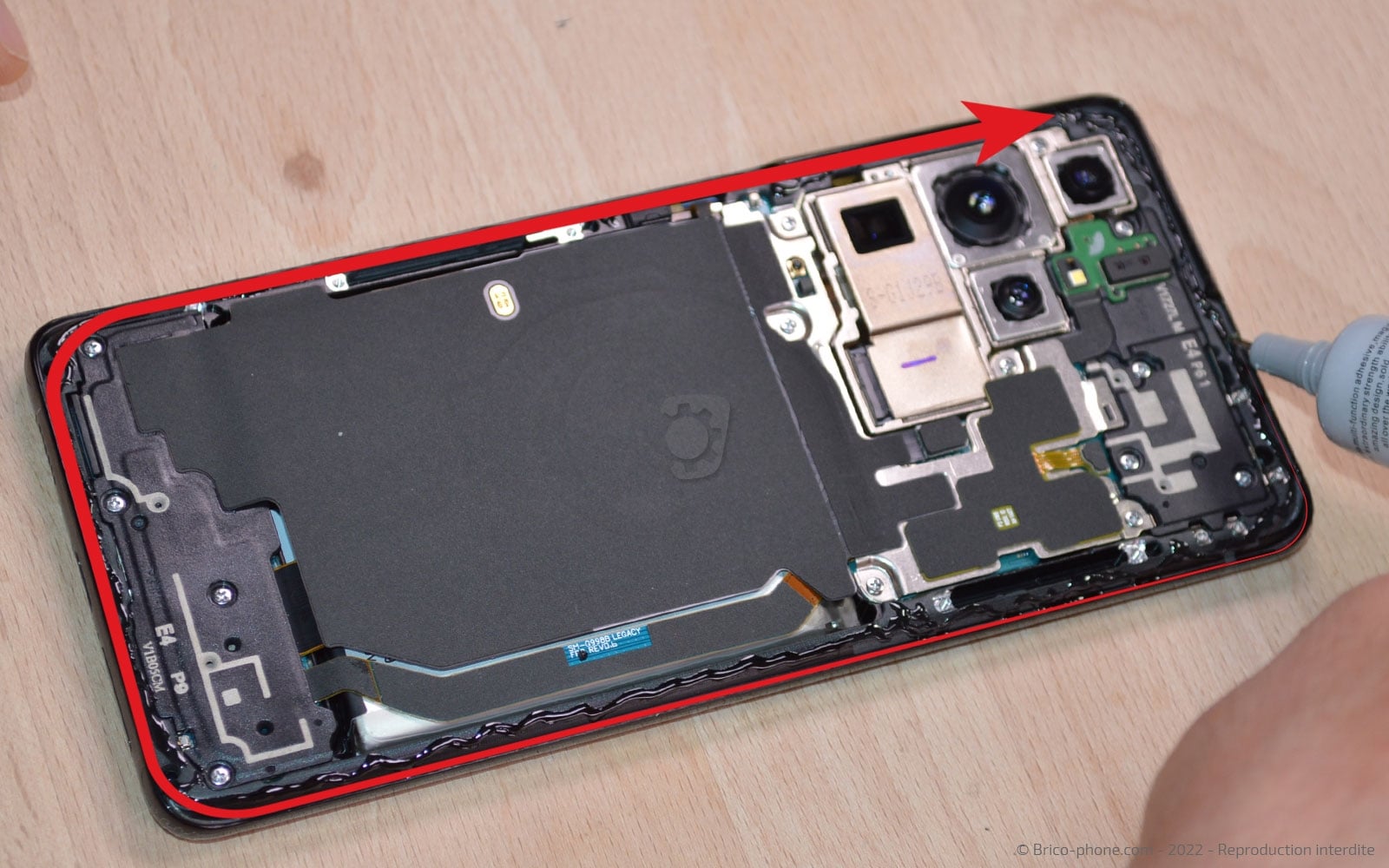

Nettoyez la vitre arrière et le châssis afin de pouvoir appliquer la colle B-7000 sur une surface propre.

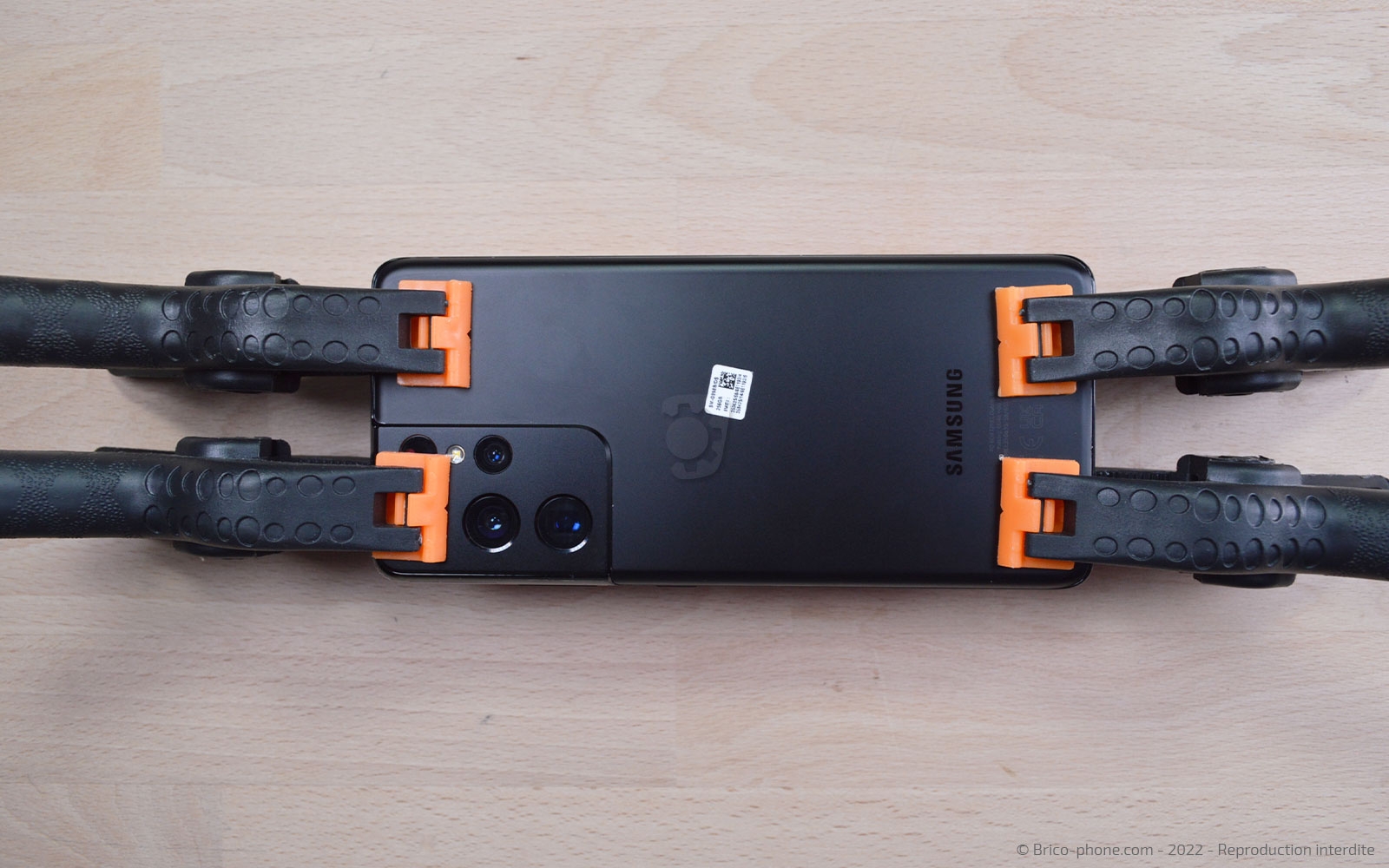

Posez la vitre arrière et laissez sécher à l'aide de pinces ou de gros livres, environ 1 heure.
Outils
Colle
